Keller ECO2 Operating Manual

ECO 2
Digitales Manometer mit Min.-/Max.-Anzeige.
Digital Manometer with Min.-/Max.-Display.
Manomètre numérique avec afchage Min./Max.
Aktueller Druckwert Actual Pressure Value Valeur de pression actuelle
Min.-/Max.-Druckwert Min.-/Max. Pressure Value Valeur de pression Min./Max.
ENTER Min./Max.
SELECT
Druckanschluss Pressure Connection Raccord pression
Beschreibung
Digitales Manometer mit Min.-/ Max.-Druckanzeige.
Die technischen Daten des digi­talen Manometers entnehmen Sie bitte dem entsprechenden Datenblatt oder den vereinbar-
ten Spezikationen.
Description
Digital manometer with Min.-/ Max.- pressure indication.
The technical data of the digital manometer can be taken from the corresponding data sheet or
from the agreed specications.
Description
Manomètre numérique avec af-
chage de pression Min./Max..
Les spécications techniques
du mano mètre sont celles
gu rant sur la che technique correspondante ou les spéci-
cations convenues.
Inbetriebnahme und Funktionen
Das ECO 2 hat zwei Bedien­tasten.
Mit der linken Taste (SELECT) werden die Funk­tionen sowie die Druckeinheiten angewählt. Die rechte Taste (ENTER) aktiviert die angewähl­te Funktion oder Druckeinheit. Über die rechte Taste kann auch zwischen dem Min.- und Max.­Druckwert gewechselt werden.
Einschalten:
Ein Druck auf SELECT schaltet das Gerät ein. Das Gerät zeigt zu erst
den werkseitig abge­glichenen Druckbereich (oben) und die Softwareversion (Jahr/ Woche). Danach ist das Gerät betriebs
bereit und zeigt im obe-
ren Display
den aktuellen Druck, im unteren Display den zuletzt gemessenen Max.-Druckwert an.
Das Gerät verfügt über folgende Funktionen:
RESET:
Min.-/Max.-Wert werden dem aktuellen Druck gleichgesetzt.
OFF:
Schaltet das Gerät aus.
MANO:
Gibt nachstehende Funktionen frei:
Turn-On and Functions
ECO 2 has two operating keys. The left key (SELECT) serves to select the functions and the pressure units. The right key (ENTER) activates the selected function or pressure unit. The right key is also used to switch between the Min.- and Max.­pressure value.
Turn-on:
Pressing the SELECT key turns the instrument on. The instru-
ment rst displays the full-scale
pressure range (top display) and the software version (year/ week). The instrument is then ready for use and indicates the actual pressure (top display) and the last measured Max. pressure value (bottom display).
The instrument has the following functions:
RESET:
Min.-/Max.-value are set to the actual pressure.
OFF:
Turns off the instrument.
MANO:
Releases the following func­tions:
- 2 -
Mise en route et fonctions
ECO 2 possède 2 touches. La touche de gauche (SELECT) permet de sélec tionner les fonc-
tions et l’unité de pression. La
touche de droite (ENTER) valide la fonction ou l’unité de mesu­re
sélectionnée. Cette même touche permet également de basculer entre les valeurs de pression Min. et Max.
Démarrage :
Une action sur SELECT met en
route l’instrument. L’instrument afche d’abord le type d’étendue de mesure calibrée
(en haut) et la version du logiciel
(année/semaine). L’instrument
est alors en service. Il indique la pression actuelle (en haut) et la dernière valeur de pression Max. mesurée (en bas).
L’instrument dispose des fonctions suivantes :
RESET : La pression actuelle est enregis­trée comme valeurs Min./Max..
OFF :
Arrête l’instrument.
MANO : Donne accès aux fonctions suivantes :
ZERO SET:
Setzt einen neuen Druck-
Nullpunkt.
ZERO RES: Setzt den Druck-Nullpunkt
auf Werkseinstellung.
CONT on:
Deaktiviert die automatische
Ausschaltfunktion.
oder
CONT off:
Aktiviert die automatische
Ausschaltfunktion (das Ge­rät schaltet sich 15 Min. nach der letzten Tastenbetätigung automatisch aus),
…danach folgt die Einheiten­wahl: bar, mbar, hPa, kPa,
MPa, PSI, kp/cm
2
ZERO SET: Sets a new pressure zero
reference.
ZERO RES: Sets the pressure zero to
factory setting.
CONT on: Deactivates the automatic
turn-off function.
or
CONT off: Activates the automatic turn-
off function (the instrument turns off 15 minutes after the last key operation),
…followed by the unit selec tion: bar, mbar, hPa, kPa,
MPa, PSI, kp/cm
2
ZERO SEt :
Enregistre un nouveau zéro
de pression de référence.
ZERO RES : Restaure le zéro de pression
réglé en usine.
CONT on :
Désactive la fonction arrêt
automatique de l’instrument.
ou
CONT off :
Active la fonction arrêt
automatique de l’instrument (l’appa reil s’arrête automa-
tiquement 15 min après la der­nière action sur une touche),
-
…puis suit la sélection de
l’unité : bar, mbar, hPa, kPa, MPa, PSI, kp/cm
2
Beispiel: Setzen einer neuen Druckeinheit (mbar):
Einschalten durch kurzes
Drücken von SELECT.
Warten, bis Gerät im Mess-
modus ist ( 3 s).
3 x drücken der SELECT-
Taste: MANO erscheint.
Druck auf ENTER: ZERO
SEt erscheint.
Druck auf SELECT: ZERO
rES erscheint.
Druck auf SELECT: CONT
on oder CONT off
erscheint.
Druck auf SELECT: bar er-
scheint.
Druck auf SELECT: mbar
erscheint.
Druck auf ENTER: Die
neue Druckeinheit (mbar) ist gesetzt. Das Gerät be-
ndet sich wieder im Mess-
modus.
Example: Setting a new pressure unit (mbar):
Turn on the instrument by
shortly pressing SELECT.
Wait for the instrument’s
measuring mode ( 3 s).
Press the SELECT-key
3 times: MANO appears.
Press ENTER: ZERO SEt
appears.
Press SELECT: ZERO rES
appears.
Press SELECT: CONT on or
CONT off appears.
Press SELECT: bar ap- pears.
Press SELECT: mbar ap­pears.
Press ENTER: The new
pressure unit (mbar) is set. The instrument returns to the measuring mode.
- 3 -
Exemple : Sélection d’une
nouvelle unité (mbar) :
Mise en route par une
action brève sur SELECT.
Attendre que l’instrument passe en mode mesure ( 3 s).
Appuyer 3 fois sur la touche
SELECT : MANO s’afche.
Appuyer sur ENTER :
ZERO SEt s’afche.
Appuyer sur SELECT :
ZERO rES s’afche.
Appuyer sur SELECT :
CONT on ou CONT off
s’afche.
Appuyer sur SELECT : bar
s’afche.
Appuyer sur SELECT : mbar
s’afche.
Appuyer sur ENTER : La nouvelle unité (mbar) est enregistrée. L’instrument se trouve à nouveau en mode mesure.
Anzeige des Minimalwertes
Bendet sich das Gerät im
Messmodus (Anzeige: Aktueller Druck und Max.-Druckwert), wird durch Drücken der ENTER­Taste der Min.-Druckwert für 5 Sekunden angezeigt.
Display of the Minimum Value
When in the measuring mode (Display: Actual Pressure and Max. pressure value), you may display the Min. pressure value for 5 seconds by shortly pressing the
ENTER-key.
Afchage de la valeur mini
Si l’instrument se trouve en mode mesure (afchage : pression ac tu-
elle et valeur de pression Max.), une action sur la touche ENTER permet d’afcher la valeur de pres­sion Min. pendant 5 secondes.
Hinweise
1) Die Funktionen und Ein­heiten können auch durch konstantes Drücken der SELECT-Taste angewählt und durch Loslassen zur Akti­vierung freigegeben werden.
2) Wird die angewählte Funk­tion oder Einheit nicht inner­halb von 5 Sekunden durch die ENTER-Taste aktiviert, kehrt ECO 2 ohne Änderung einer Einstellung in den Messmodus zurück.
3) Beim Ein- und Ausschalten bleiben die zuvor getätigten Einstellungen erhalten.
4) Ist die CONT on Funktion aktiviert, wird dies im Dis­play blinkend angezeigt (OFF blinkt bei aktiviertem CONT on).
5) Kann ein Druck auf dem Display nicht dargestellt werden, erscheint OFL
(overow) oder UFL (under- ow) auf der Anzeige.
6) Wird ein Druck ausserhalb des Messbereiches des Ge
rätes angelegt, wird der
letzte
gültige Druckwert blin­kend angezeigt (Überlast­warnung).
7) Bei Temperaturen ausser­halb 0…50 °C kann die Les­barkeit des Displays beein­trächtigt werden.
Notes
1) The functions and units can also be called up by keeping the SELECT-key depressed. Releasing the key enables the displayed function or unit to be activated with the ENTER-key.
2) If the selected function or unit is not activated within 5 seconds with the ENTER­key, ECO 2 returns to the measuring mode without changing any settings.
3) Turning ECO 2 on and off
does not inuence any of
the previous settings.
4) If the CONT on function is activated, it is indicated
with a ashing sign on the display (OFF ashes when
CONT on is set).
5) If a pressure can not be represented on the display,
OFL (overow) or UFL (underow) appears on the
display.
6) If the actual pressure goes beyond the measuring range, the last valid pressure value
starts ashing on the display
(overload warning)
7)
Temperatures outside of 0…50 °C
could impair the
readability of the display.
- 4 -
Remarques
1)
Les fonctions et unités peu­vent également être appe­lées par une action main­tenue sur la touche SELECT et sélectionnées dès relâche­ment de la touche.
2) Si la fonction ou l’unité choisie n’est pas validée
dans les 5 secondes avec la touche ENTER, le manomè­tre bascule automatique-
ment sans modication des
réglages en mode mesure.
3) La mise en route et l’arrêt de l’instrument ne modient
pas les réglages précédem­ment validés.
4) Les fonctions CONT on ac­tives sont indiquées par un
clignotement à l’écran (OFF
clignote quand CONT on est activé).
5) Si une pression ne peut être
afchée, le message OFL (overow) ou UFL (under- ow) apparaît à l’écran.
6) Si une pression mesurée
est en dehors de l’étendue
de mesure, la dernière va-
.
leur valide de pression est afchée clignotante (avertis­sement de surcharge).
7) La lisibilité de l’afchage peut
être affectée par une tempé­rature excédant 0…50 °C.

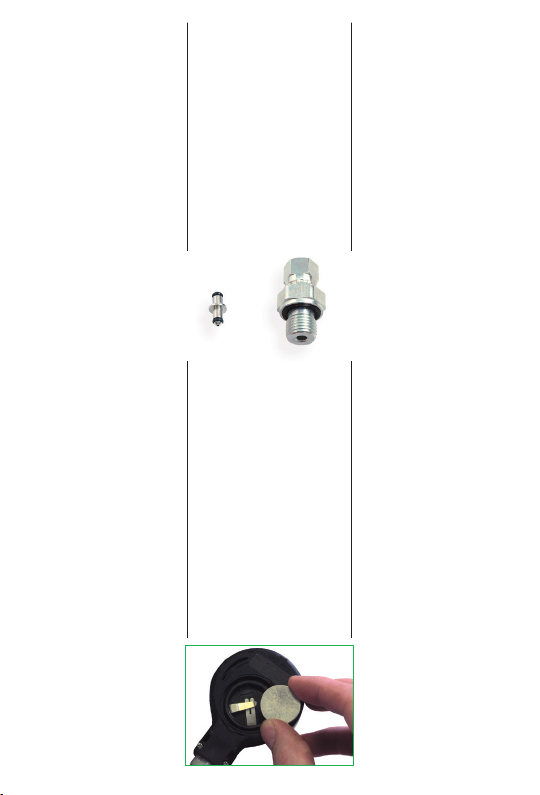

Installation
Das digitale Manometer ECO 2 hat ein 7/16”-20 UNF Gewinde. Mit jedem ECO 2 wird eine “Swivel”-Verschraubung mit druck seitigem G1/4” Anschluss mitgeliefert. Der “Swivel” ist ein Zylinder, der beidseitig mit O­Ringen versehen ist. Er erlaubt die Ausrichtung des Messge­rätes in die optimale Position.
Der Swivel-Adapter darf mit einem maximalen Drehmoment von 50 Nm angezogen werden.
Installation
ECO 2 has 7/16”-20 UNF male thread and is delivered com­plete with an O-ring seal swivel
tting which allows ECO 2 to be
rotated 360°.
Only minimal torque is need­ed to seal up to 700 bar. Process pressure connection is G1/4” male.
The swivel adapter can be tightened
with a max. torque
of 50 Nm.
Montage
ECO 2 possède un raccord 7/16”-20 UNF mâle. Chaque manomètre est livré avec un adapteur 1/4” gaz mâle.
Le coupleur d’étanchéité
“swivel” est un cylindre équipé de 2 joints toriques. Il permet une orienta tion optimale de
l’appareil.
L’adaptateur “swivel” doit être
serré avec un couple maximum de 50 Nm.
“Swivel”
Batteriewechsel / Batterie-Lebensdauer
Bei schwacher Batterie leuchtet im Display das Batteriesymbol (BAT LOW) auf.
Batteriewechsel: Batteriefach öffnen und die Bat­terie (Typ CR 2430) wechseln.
Achten Sie bei der Montage des Batteriefachdeckels darauf, dass der O-Ring richtig positio­niert im Verschlussdeckel liegt.
Die Batterie-Lebensdauer be­trägt ca. nuierlichem Betrieb.
1000 Stunden bei konti-
Battery Change / Battery Life
When the battery starts weak­ening, a low battery warning (BAT LOW) will appear in the display.
Battery change: Open the battery compartment and change the battery (type CR 2430).
When reassembling, make sure that the O-ring remains imbed­ded in the cover.
The battery life is approxima­tely 1000 hours at continuous operation.
- 5 -
Adapter G1/4” Adaptateur G1/4”
Remplacement de la batterie / Durée de vie de la batterie
L’indication batterie faible est signalée par l’apparition du sigle batterie (BAT LOW) dans l’écran.
Remplacement de la batterie : Ouvrir le compar timent renfer­mant la batterie et procéder à son remplacement (type CR
2430).
Lors du montage du couvercle de la batterie, assurez-vous que
le joint d’étanchéité est bien en
place.
La durée de vie de la batterie
est d’environ 1000 heures en
fonctionnement continu.
Bereich / Abgleich
Die ZERO-Funktion erlaubt es, einen beliebigen Druckwert als neue Nullpunktreferenz fest­zulegen.
Die Werkseinstellung des Druck­Nullpunktes für Bereiche 61 bar absolut ist bei Vakuum (0 bar absolut). Für Relativdruckmes­sungen ist “ZERO SEt” bei Um­gebungsluftdruck zu aktivieren.
Geräte > 61 bar absolut oder Geräte mit relativem Drucksen­sor (Bezeichnung auf Etikette: Range: rel) werden mit Umge­bungsluftdruck als Nullpunkts­referenz abgeglichen.
Ranges / Calibration
The ZERO-function allows to set any pressure value as a zero reference.
The factory setting of the pres­sure zero for the ranges 61 bar absolute is at vacuum (0 bar absolute). For relative pressure measurements, activate “ZERO SEt” at ambient pressure.
Instruments > 61 bar absolute or instruments with a relative pressure sensor (label marked with: Range: rel) are calibrated with the zero at atmospheric pressure.
Etendues de mesure / Calibration
La fonction ZERO permet de
dénir un nouveau zéro à la
pression appliquée.
Le réglage usine du zéro pour les étendues de mesure 61 bar absolu est effectué au vide (0 bar absolu). Pour les mesures de pression nécessi­tant une référence à la pression atmosphérique, activer “ZERO Set” à la pression atmosphé­rique.
Pour les étendues de mesure > 61 bar absolu ou pour les instruments avec un capteur de pression relative (étiquette marquée avec: Range: rel), le réglage usine du zéro est effectué à la pression atmos­phérique.
Allgemeine Sicherheitshinweise
Bitte beachten Sie bei Montage und Betrieb des digitalen Mano­meters die entsprechenden Sicher heitsvorschriften.
Montieren Sie das digitale Ma­nometer nur an Systeme, wel­che sich in drucklosem Zustand
benden.
Bei Druckbereichen 61 bar können die Druckanschlüs­se pro duktions bedingt Rest­mengen an Hydrauli köl auf­weisen.
Bitte beachten Sie auch das zugehörige Datenblatt.
General Safety Instructions
When installing and operating the digital manometer, attention should be paid to the correspon­ding safety regulations.
Only mount the digital mano­meter onto unpressurized sy tems.
On pressure ranges 61 bar, the pressure connections could show residual hydraulic oil.
Please also note the correspon­ding data sheet.
- 6 -
Consignes de sécurité
Lors du montage et de l’utilisation du manomètre nu­mérique veiller à respecter les réglementations de sécurité.
L’installation du manomètre nu-
s-
mérique doit être effectuée sur des systèmes hors pression.
Pour des pressions 61 bar, le raccord pression peut présenter
des traces d’huile hydraulique d’étalonnage.
Veuillez également consulter la
che technique du manomètre.

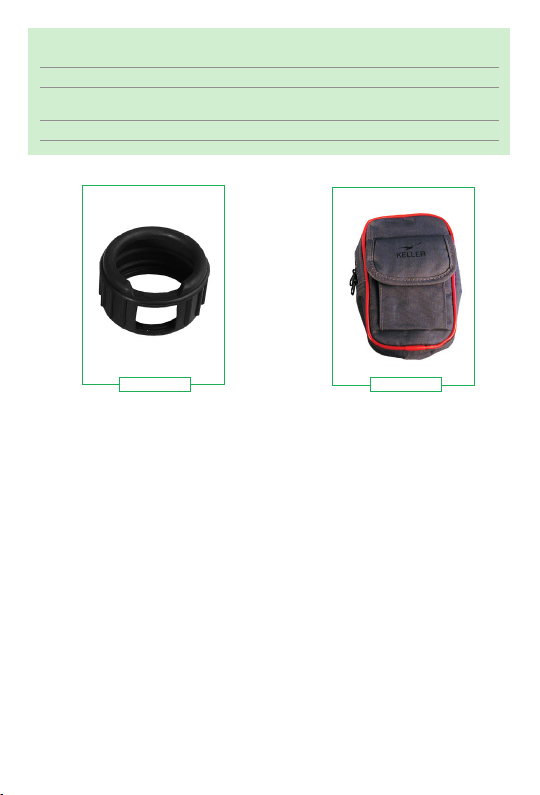

Zubehör, Ersatzteile / Accessories, Spare Parts / Accessoires, Pièces Détachées
• Battery Renata CR2430, Lithium 3,0 V Order Number 557005.0001
• Gummischutzhülle / Protective rubber covering / Coque de protection en caoutchouc Order Number 309030.0001
• Tragetasche / Carrying bag / Sacoche de transport Order Number 309030.0003
309030.0001 309030.0003
- 7 -
Konformitätserklärung
Für die folgenden Erzeugnisse…
Digitales Manometer ECO 2
wird hiermit bestätigt, dass sie den Anforderungen folgender EG-Richtlinien entsprechen:
EMV-Richtlinie 2004/108/EG
Declaration of Conformity
Herewith we declare, that the following products…
Digital Manometer ECO 2
meet the basic requirements, which are established in the guidelines of the European Community:
Directive EMC 2004/108/EC
Déclaration de Conformité
Nous attestons que les pro­duits…
Manomètre numérique ECO 2
répondent aux exigences pré­vues par les directives de la Communauté Européenne :
CEM 2004/108/CE
Dieses digitale Manometer ECO 2 wurde entsprechend den folgenden Normen geprüft:
EN 61000-6-1:2007 EN 61000-6-2:2005 EN 61000-6-3:2007 EN 61000-6-4:2007 EN 61326-2-3:2006
Diese Erklärung wird verant­wortlich für den Hersteller:
KELLER AG für Druckmesstechnik, St. Gallerstrasse 119, CH-8404 Winterthur
abgegeben durch die
KELLER GmbH, Schwarzwaldstrasse 17, D-79798 Jestetten
Jestetten, 13. April | avril 2015
Hannes W. Keller Geschäftsführender Inhaber | Managing Owner | Président Directeur Général
mit rechtsgültiger Unterschrift | with legally effective signature | dûment autorisé à signer
KELLER AG St. Gallerstrasse 119 CH-8404 Winterthur Tel. 052 235 25 25 Fax 052 235 25 00 KELLER GmbH Schwarzwaldstrasse 17 D-79798 Jestetten Tel. 07745 9214 0 Fax 07745 9214 50
As criteria, the following norms for this digital manometer are applied:
This declaration is given for the manufacturer:
in full responsibility by
ECO 2
www.keller-druck.com
Le manomètre numérique ECO 2 répond aux normes:
La présente déclaration est fournie pour le fabricant :
par :
04/2015
Loading...
