KEF Audio PICOFORTE 290205ML User Manual

Instructions for the KEF picoforte

™

3 Stereo System

Part No. 290205ML

Issue1:April 2007

designed for iPod

www.kef.com

GP Acoustics (UK) Ltd.,Eccleston Road,Tovil, Maidstone, Kent,ME15 6QP U.K. Telephone + 44 (0) 1622 672261 Fax: + 44 (0) 1622 750653

GP Acoustics (US) Inc.,10 Timber Lane, Marlboro,New Jersey 07746 U.S.A. Telephone +(1) 732 683 2356 Fax: +(1) 732 683 2358

GP Acoustics GmbH,Heinrichstraße 51,D-44536 Lünen,Deutschland. Telephone + 49 (0) 231 9860-320 Fax: + 49 (0) 231 9860-330

GP Acoustics (France) SAS,39 Rue des Granges Galand - BP414,37554 Saint Avertin CEDEX,France. Téléphone [phone] Fax: [phone]

GP Acoustics (HK) Ltd., 6F, Gold Peak Building, 30 Kwai Wing Road, Kwai Chung, N.T., Hong Kong. Telephone [phone] Fax: [phone]

KEF JAPAN 1-11-17,Honcho, Koganei-City,Tokyo, JAPAN 184-0004 Telephone [phone] E-mail: [e-mail]

GP Acoustics (UK) Ltd., reserve the right, in line with continuous research and development, to amend or change specifications without prior notice. E.& O.E.

KEF and Uni-Q are registered trademarks.Uni-Q is protected under GB patent 2 236929,US Pat.No. 5,548,657 and other worldwide patents.

iPod is a trademark of Apple Inc., registered in the U.S. and other countries.

(GB) Care and Safety

. ,

(F) Précautions d’utilisation et sécurité D) Pflege & Sicherheit (I) Manutenzione & sicurezza (ES) Cuidados y Seguridad (P) Cuidados & Segurança
(NL) Onderhoud en Veiligheid (RU) (CN) (TC) (J)

This device complies with part 15 of the FCC Rules.
Operation is subject to the following conditions:

1) this device does not cause harmful interference.

2) this device will accept any interference received, including
interference that may cause undesired operation.

(GB) Clean with a dry lint free cloth
(F) Nettoyer à l’aide d’un chiffon humide, non pelucheux
(D) Mit einem angefeuchteten,nicht fusselnden Tuch abwischen
(I) Pulire con un panno umido non sfilacciato
(ES) Limpie con un paño húmedo
(P) Limpe com um pano húmido sem pêlos
(NL) Reinigen met een vochtige niet pluizende doek
(RU)
(CN)
(TC)
(J)

(GB) Avoid damp
(F) Eviter l’humidité
(D) Feuchtigkeit vermeiden
(I) Evitare l’umidità
(ES) Evite la humedad
(P) Evite a humidade
(NL) Vermijd vocht
(RU)
(CN)
(TC)
(J)

(GB) Do not use spirit based cleaners
(F) Ne pas utiliser d’agents nettoyants à base d’alcool
(D) Keine alkoholhaltigen Reinigungsmittel verwenden
(I) Non utilizzare prodotti a base di alcol
(ES) No use limpiadores con base de alcohol
(P) Não utilize produtos de limpeza à base de álcool
(NL) Gebruik geen reinigingsprodukten op basis van alcohol
(RU)

(CN)
(TC)
(J)

(GB) SAFETY NOTICE! trailing cables are dangerous, secure all cables
(F) NOTE DE SECURITE ! Les câbles de haut-parleurs traînant sur le sol peuvent être source de

danger.Fixer tous les câbles

(D) SICHERHEITSHINWEIS ! Herumliegende Lautsprecherkabel sind eine Gefahrenquelle. Bitte alle

Lautsprecherkabel sorgfältig verlegen

(I) NOTA PER LA SICUREZZA: i cavi di uscita dei diffusori possono essere pericolosi se non

sistemati in un posto sicuro

(ES) ¡ATENCION! los cables de conexión sueltos de los altavoces son peligrosos
(P) PRECAUÇÕES DE SEGURANÇA! Os cabos das colunas espalhados são perigosos,

fixe todos os cabos

(NL) VOOR UW VEILIGHEID! Loshangende luidsprekerkabels zijn gevaarlijk! De kabels steeds op een

veilige plaats leggen

(RU)

(CN)
(TC)
(J)

(GB) Contents

(F) Contenu (D) Inhalt (I) Contenuto (ES) Contenido (P) Conteúdo (NL) Inhoud (RU) (CN) (TC) (J)

x

1

x

2

x

1

x

1

x

2

x

1

x

1

x

9

x

1

x

1

x

1

x

1

x

2

(GB) Connections to Speakers and Amplifier

(F) Connexions aux enceintes et à l’amplicateur (D) Verbindung zu den Lautsprechern und dem Verstärker (I) Connessioni ai diffusori e all’amplificatore
(ES) Conexiones de altavoces y amplificador (P) Ligações a Colunas e Amplificador (NL) Verbinding met luidsprekers en versterker
(RU) (CN) (TC) (J)

(GB) KEF picoforte™Connections

(F) Connexions du système KEF picoforté™(D) KEF picoforte™Verbindungen (I) Connessioni del KEF picoforte™(ES) Conexiones KEF picoforte
(P) Ligações KEF picoforte™(NL) KEF picoforte™verbindingen (RU) (CN)
(TC) (J)

™

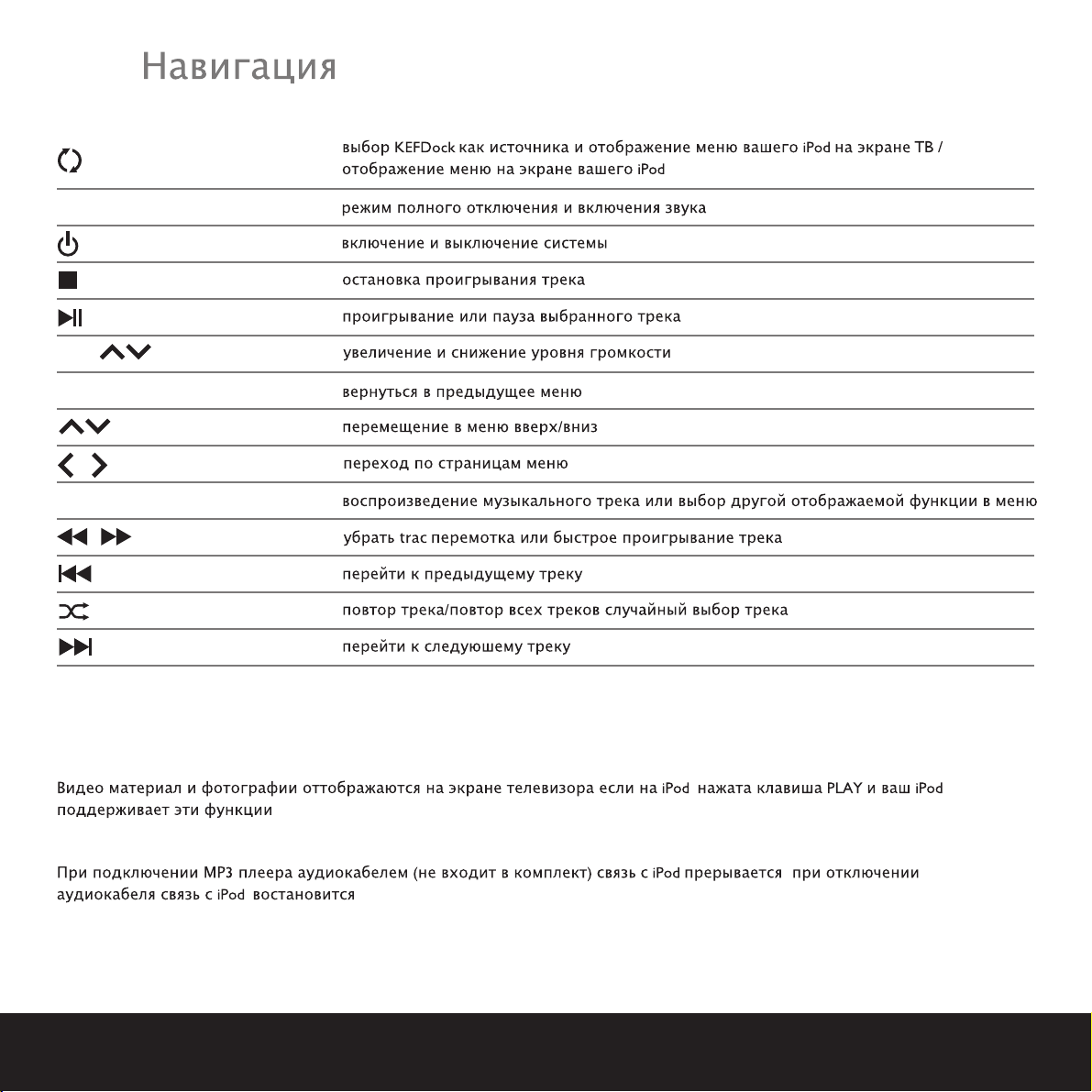

(GB) Navigation

display the menu on the iPod screen /
display the menu on the TV screen

MUTE mute and activate the volume

turn the system on and off

stop the current track playing

play or pause the selected track

VOL increase or decrease the system volume

MENU go to previous menu

navigate the menu

page skip up or down a menu screen

SELECT play the iPod music track or select the highlighted menu item

rewind or fast-forward through a track

jump to previous track

repeat-track / repeat-all / shuffle

jump to the next track

Videos and Photos are only displayed on the TV screen if the PLAY button is pressed on the iPod and the iPod supports these features. ­Also the iPod TV out settings must be set to ON in both the Slideshow and the Video Settings menus.

Connecting an MP3 player via an audio cable (not included) to KEFDock will switch off iPod connection. To switch back to the iPod
playback, unplug the audio cable from the KEFDock.

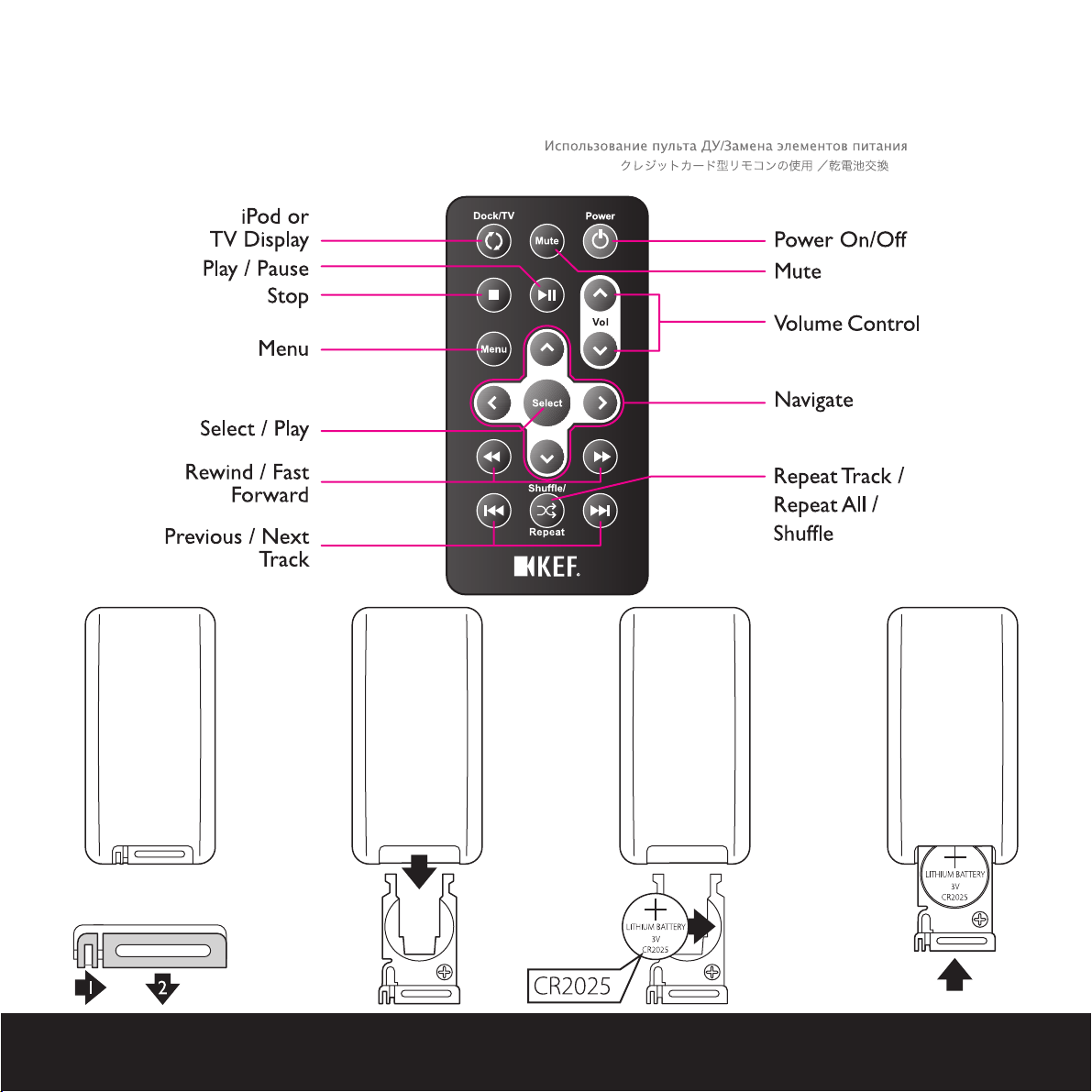

(GB) Using the Credit Card Remote / Battery Replacement

(F) Utilisation de la télécommande extra plate / Changement de la batterie (D) Verwendung der Fernbedienung/ Austausch der Batterie (I) Utilizzo del telecomando e
sostituzione delle batterie (ES) Uso del mando a distancia tipo tarjeta / Cambio de las pilas (P) Usando o cartão de controlo remoto / Substituição das pilhas
(NL) Gebruik van creditcard afstandsbediening en vervanging van een batterij (RU)
(CN) (TC) (J)

(GB) Specifications

(F) Spécifications (D) Technische Daten (I) Specifiche (ES) Especificaciones (P) Especificações (NL) Technische gegevens (RU)
(CN) (TC) (J)

Model picoforte

™

3

Design Bass reflex two-way

Drive Unit Array 115mm (4.5in.) Uni-Q

®

19mm (0.75in.) aluminium HF

Frequency Response* 60Hz - 55kHz

Sensitivity (2.83V/1m) 88dB

Maximum Output (SPL @ 1m) 100dB

Weight 2kg (4.5lbs)

Dimensions (H x W x D) 245 x 125 x 150 mm

(9.6 x 4.9 x 5.9 in.)

Finish High Gloss Black and High Gloss White

*

without the optional subwoofer

(GB) Specifications

(F) Spécifications (D) Technische Daten (I) Specifiche (ES) Especificaciones (P) Especificações (NL) Technische gegevens (RU)
(CN) (TC) (J)

Supported iPod models iPod video 30GB, 80GB

iPod Nano 1GB to 8GB
All iPods with colour display 20GB to 60GB.
All iPods 10GB to 40GB
iPod with click wheel 20GB, 40GB.

Inputs iPod or stereo audio input through a 3.5mm jack plug from a MP3 player or computer

Video Output S-video or Composite

Language Supported

Peak Audio Output 2 x 35W digital amplifiers

Subwoofer Output Line level output for optional subwoofer

Cabinet Material Die-cast zinc

Control Through infra-red remote

Weight 0.75kg (1.65lbs)

Dimensions (H x W x D) 29 x 101 x 85 mm
(per unit) (1.1 x 4.0 x 3.3 in.)

English |French | German | Italian |Portuguese |Spanish |Traditional Chinese
Simplified Chinese | Korean |Japanese |And other uni-code based languages

.

.

.

iPod mini 4GB, 6GB.

|

(F) Navigation

sélectionner la station d’accueil KEF et afficher le menu sur l’écran TV /
afficher les menus de l’iPod sur l’écran

MUTE activer / désactiver le volume

activer / désactiver le système

arrêter le titre en cours

activer ou mettre sur pause le titre selectionné

VOL augmenter ou baisser le niveau du volume

MENU retour au menu précédent

navigation interne au menu

passer ou revenir au menu précédent

SELECT afficher le titre de votre choix où sélectionner l’article souligné dans le menu

retour ou avance rapide à un titre

revenir au titre précédent

répéter le titre / répéter tout / aléatoire

passer au titre suivant

Les vidéos et les photos ne sont affichées sur l’écran TV que si le bouton « PLAY » est pressé sur l’iPod et si l’iPod possède cette fonction.
La fonctionnalité de l’écran doit également être en position « ON » à la fois dans le menu diaporama et dans les fonctionnalités du
menu Vidéo.

La connexion d’un lecteur MP3 via un câble audio (non inclus) à la station d’accueil désactivera la connexion de l’iPod. Pour l’activer de
nouveau, débrancher la câble audio de la station d’accueil KEF.

(D) Navigation

wählt das KEFDock und zeigt das Menü auf dem TV-Bildschirm /
zeigt die Menüs auf dem iPod-Bildschirm

MUTE schaltet die Lautstärke stumm oder laut

schaltet das System ein und aus

beendet die Wiedergabe des aktuellen Titels

spielt den ausgewählten Titel ab oder schaltet auf Pause

VOL erhöht oder verringert die Lautstärke des Systems

MENU wählt das vorherige Menü

navigiert durch das Menü

springt innerhalb des Menüpunktes vor und zurück

SELECT spielt den iPod-Musiktitel oder wählt den hervorgehobenen Menüpunkt

schneller Vor- oder Rücklauf des Titels

springt zum vorherigen Titel

wiederholt den Titel / wiederholt alle Titel / Zufallsauswahl

springt zum nächsten Titel

Videos und Fotos werden nur dann auf dem TV-Bildschirm dargestellt, wenn die "PLAY"-Taste des iPod gedrückt ist und der iPod diese
Funktion unterstützt. Die iPod TV-Einstellungen müssen auf "On" geschaltet sein sowohl im Diavorschau-Menü als auch im Menü für die
Video-Einstellungen.

Die iPod Verbindung wird unterbrochen, wenn ein MP3 Player über ein Audio-Kabel (nicht im Lieferumfang enthalten) mit dem KEFDock
verbunden wird.Um zur iPod-Wiedergabe zurückzukehren, entfernen Sie bitte das Audio-Kabel vom KEFDock. Wenn Sie die "PLAY"-Taste
betätigen, wird die DVD, CD oder das Multi Media Speichermedium,das sich im KIT100 und KIT200 befindet, gestartet und wiedergegeben.
Um zum KEFDock zurückzukehren, betätigen Sie bitte die "VCR"-Taste.

(I) Navigazione

seleziona il KEFDock e attiva il menù sul TV /
e sull’iPOD

MUTE attiva e disattiva il Muting del volume

accende e spegne il sistema

interrompe il suono della traccia in ascolto

riproduce o mette in pausa la traccia selezionata

VOL aumenta o diminuisce il volume

MENU mostra il menù precedente

naviga nel menù

scorre su o giù nel menù

SELECT riproduce la traccia dell’iPod o seleziona la voce di menù

avanti veloce o indietro veloce

salta alla traccia precedente

ripete la traccia / ripete tutto / casuale

salta alla prossima traccia

Video e foto sono visibili sul TV solo se il tasto PLAY è premuto e se l’iPod supporta questa funzione.

Se si connette un lettore MP3 con un cavo audio (non compreso nella confezione) alla presa del KEFDock, la connessione dell’iPod verrà
disattivata. Per attivarla nuovamente togliere il cavo audio dalla presa del KEFDock.

(ES) Navegación

seleccionar el KEFDock y mostrar el menú en la pantalla de TV /
mostrar los menús en la pantalla de iPod

MUTE enmudece y activa el volumen

enciende y apaga el sistema

detiene la reproducción de la pista actual

reproduce o pausa la pista seleccionada

VOL aumenta o reduce el volumen del sistema

MENU ir al menú previo

desplazarse por el menú

avanza o retrocede por páginas de la pantalla del menú

SELECT reproducir la canción de la iPod o seleccionar el elemento resaltado del menú

rebobina o avanza rápido dentro de una pista

saltar a la pista anterior

repetir pista / repetir todas / mezcla

saltar a la pista siguiente

Sólo se muestran los vídeos y fotos en la pantalla de TV si se pulsa PLAY (REPRODUCIR) en la iPod, y ésta admite estas funciones.
Así mismo la configuración de salida de TV en la iPod debe estar activada en los dos menús Presentación de Diapositivas y Vídeo.

Al conectar al KEFDock un reproductor MP3 a través de un cable de audio (No incluido), se desconectará la conexión iPod. Para volver
a reproducir desde la iPod,desenchufe el cable de audio del KEFDock. Al pulsar el botón PLAY (REPRODUCIR) comenzará la
reprodución de DVD,CD o disco multimedia en el KIT100 y KI200. Para volver al KEFDock, pulse el botón VCR.

(P) Navegação

seleccione a KEFDock e veja o menu no ecrã do TV /
indica os menus no mostrador do iPod

MUTE corta e activa o volume

liga e desliga o sistema

pára a reprodução da pista actual

reproduz ou interrompe a pista seleccionada

VOL aumenta ou diminui o volume do sistema

MENU vá para o menu anterior

menu de navegação

salta para página do menu anterior ou seguinte

SELECT reproduza a pista de música do iPod ou seleccione o item de menu marcado

retrocede ou avança rapidamente através duma pista

salte para a pista anterior

repetição da pista / repetição total / mistura

salte para a pista seguinte

Os vídeos e Fotos só serão apresentados no ecrão do TV se o botão PLAY for pressionado no iPod e se o iPod suportar estas
características. Também os ajuste de saída do TV para iPod deverão estar em ON em ambos os menus de ajuste de Slideshow e Vídeo.

Ao ligar um leitor MP3 à KEFDock através de um cabo de áudio (não incluído), irá desligar a ligação iPod. Para voltar à reprodução iPod,
desligue o cabo de áudio da KEFDock.

(NL) Navigatie

selecteert het KEFDock en doet het menu op het scherm verschijnen /
doet de menu’s op het iPod scherm verschijnen

MUTE legt het volume het zwijgen op, of laat het weer terugkomen

schakelt het systeem in of uit

stopt weergave van het huidige nummer

afspelen of pauzeren van het huidige nummer

VOL verhoogt of verlaagt het volume

MENU ga naar voorgaande menu

navigeer binnen het menu

springt naar de volgende of de vorige menu pagina

SELECT speel dit iPod nummer af of selecteer de aangegeven menuregel

'spoelt' versneld vooruit of achteruit door een nummer

Ga terug naar het vorige nummer

herhaal nummer / herhaal alles / schuifel door elk nummer heen

Spring naar het volgende nummer

Video’s en foto’s verschijnen alleen op het beeldscherm wanneer de PLAY toets op de iPod wordt ingedrukt,en alleen indien de iPod deze
functies ondersteunt. Ook moeten de iPod TV OUT instellingen op stand ON worden gezet, voor zowel het Slideshow als het Video
Settings menu.

Bij aansluiting van een MP3-speler via een (niet meegeleverde) audio kabel wordt de iPod verbinding verbroken.Verwijder de audio kabel
uit het KEFDock om terug te keren naar iPod weergave.

(RU)

,

/

MUTE

VOL

MENU

SELECT

(J)

MUTE

VOL

MENU

SELECT
