Page 1

User Manual

R8 Meta

Surround Loudspeakers support Dolby Atmos® technology

Page 2

Introduction

Введение

EN Thank you for purchasing R Series. We are confident that it will provide reliable, high performance sound for

many years to come. Please read this manual fully before you attempt any connections to R Series.

FR Nous vous remercions de la confiance que vous temoignez a KEF. Le R Series a été élaboré avec tout le soin

nécéssaire et vous procurera de longues années de plaisir sonore et musical. Veuillez lire attentivement le mode d'emploi avant de connecter le R Series afin de l'utiliser au maximum de ses possibilités et d'eviter tout problème.

DE Herzlichen Glückwunsch zum Kauf der R Series. Mit diesen modernen Lautsprechern werden Sie viele Jahre

Musik der Spitzenklasse genießen können. Bitte lesen Sie die Betriebsanleitung komplett durch bevor Sie die R Series in Betrieb nehmen.

IT Grazie per aver acquistato il sistema R Series. Siamo certi che vi soddisferà pienamente per molti anni a venire.

Leggete attentamente questo manuale prima di eseguire i collegamenti.

ES Gracias por adquirir el modelo R Series. Un producto de calidad excepcional capaz de garantizar un sonido

de alta calidad por muchos años. Por favor lea atentamente este manual antes de seguir adelante con las conexiones del R Series.

PT Muito obrigada por ter adquirido o R Series. Estamos confiantes que ele lhe irá oferecer, por muitos anos, um

som de elevada performance, de confiança Reference de excelente qualidade. Leia por favor, com atenção, este manual antes de efectuar quaisquer ligações ao R Series.

NL Hartelijk dank voor aanschaf van de R Series. Wij vertrouwen erop dat deze combinatie u jarenlang hoogwaardig

luisterplezier zal blijven bieden. Lees alstublieft eerst deze handleiding alvorens de R Series aan te sluiten.

PL Dziękujemy za zakup serii R Series. Gwarantujemy, że zapewni ona niezawodny, wysokiej klasy dźwięk na wiele

lat. Prosimy dokładnie zapoznać się z niniejszą instrukcją przed rozpoczęciem podłączania elementów serii R

Series.

RU Благодарим вас за приобретение комплекта акустики R Series. Мы уверены, что ваш сабвуфер R Series

обеспечит высококачественное звучание вашей системы на многие годы.

JA R Series

CHI-S

谢谢购买本公司的超值享受。请在连接本扬声器前仔细阅读本手册。

CHI-T

謝謝購買本公司的超值享受。請在連接本揚聲器前仔細閱讀本手冊。

KR KEF

󻸛󼐣󻉋󻛫󾖴󼒏󼜯󽋏󾖴󺧲󼓴󻀷󻁓

Einleitung IT Introduzione

はじめに

CHI-S

R Series

をお買い上げ有難うございます。ご使用前に必ず本取説をお読みください。

󽁻󼐻󾖴󻺋󻭻󼐟󽃫

CHI-T

简介

扬声器。我们向您保证经久耐用的

揚聲器。我們向您保證經久耐用的

󻛫󾖴󺫛󼓴󽋣󾖴󼙫󻻃󻺋󾖴󺥿󻸛󽋘󻀷󻁓

R Series

󻛫󾖴󼍟󺨟󽋇󺮟󾖴󼕳󼌿󾖴󻩧󾖴󻺓󻟴󻺋󻛫󾖴󼓿󻺧󽓷󾖴󼓬󼌣󼙫󼁜󼁋󼎓

Introducción PT Introdução NL Inleiding PL Wstęp

簡介

󼖋󽇷󾖴󻻻󺦋

R Series

󻀃󾖴󼋍󼒫󻗋󻄳󾖴󼎓󻔚󻅈󼊷󾖴󼊷󼖄󼕰󼓣󺩏󾖴󻺠󻀔󼓣󾖴󻑟󼌣󺸋

以其出色的演绎在未来数年里给您带来

以其出色的演繹在未來數年裡給您帶來

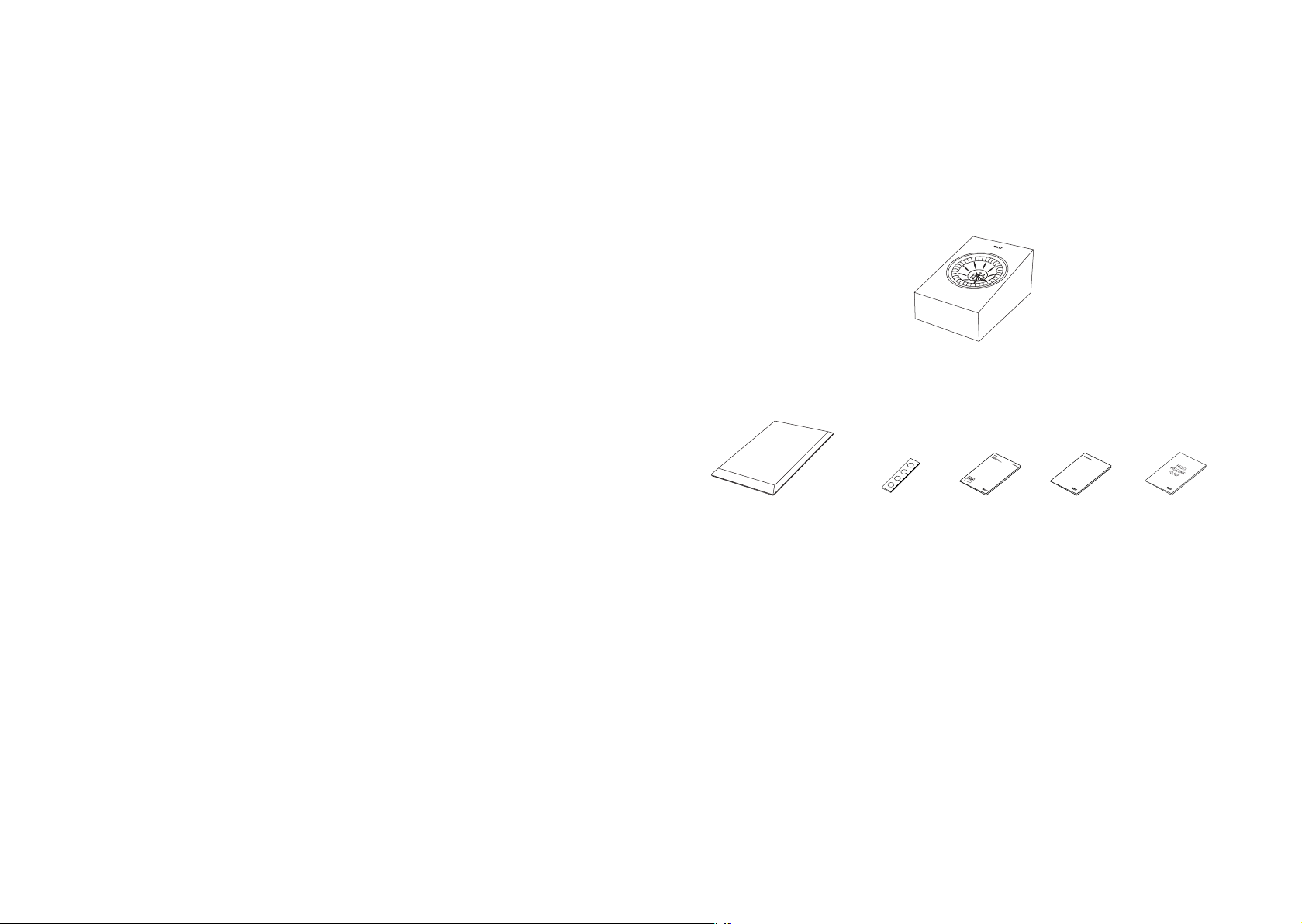

Inside the Box

Contenu de cet emballage DE Lieferumfang IT Contenuto della confezione ES Dentro de la caja

Dentro da caixa

盒內

CHI-S

CHI-T

In de doos PL Zawartość opakowania RU Внутри коробки JA

箱子內部

󻸰󼓿󾖴󼊷󼌿

x 2

x 1 x 1 x 1

箱の中

Page 3

Important Points

Points importants DE Wichtige Punkte IT Punti importanti ES Puntos importantes PT Pontos importantes

Belangrijke aandachtspunten PL Ważne instrukcje bezpieczeństwa RU Важные меры предосторожности

重要安全項目

CHI-S

重要安全事项

CHI-T

重要安全事項

󼚀󼐃󽋋󾖴󼊷󼕳󾖴󼜯󼯗

EN Follow this manual carefully for best results from

your speakers Read and return warranty card Clean with a dry lint free cloth Do not use spirit based cleaners. Avoid damp Avoid temperature extremes Avoid direct sunlight SAFETY NOTICE! trailing cables are dangerous, secure all cables

FR Afin de tirer les meilleurs résultats des haut-

parleurs, veuillez suivre scrupuleusement les instructions reprises dans le présent manuel Veuillez lire et renvoyer la carte de garantie Nettoyer avec un chiffon non pelucheux Ne pas utiliser d’agents nettoyants à base d’alcool. Eviter l’humidité Eviter les températures extrêmes Eviter l’exposition directe aux rayons du soleil NOTE DE SECURITE ! Les câbles de hautparleurs traînant sur le sol peuvent être source de danger. Fixer tous les câbles

DE Für optimale Ergebnisse mit Ihrem Lautsprecher

befolgen Sie diese Anleitung Lesen Sie die Garantiekarte und senden Sie sie ausgefüllt zurück Mit einem fusselfreien Tuch reinigen Keine alkoholhaltigen Reinigungsmittel verwenden. Feuchtigkeit vermeiden Extreme Temperaturen vermeiden Direktes Sonnenlicht vermeiden SICHERHEITSHINWEIS ! Herumliegende Lautsprecherkabel sind eine Gefahrenquelle. Bitte alle Lautsprecherkabel sorgfältig verlegen

IT Per ottenere le migliori prestazioni dai diffusori

seguire le istruzioni contenute nel presente manuale Si prega di restituire la scheda di garanzia, previa attenta lettura Pulire con un panno privo di lanugine Non utilizzare prodotti a base di alcol Evitare l’umidità Evitare temperature troppo alte o troppo basse Evitare l’esposizione diretta ai raggi del sole NOTA PER LA SICUREZZA: i cavi di uscita dei diffusori possono essere pericolosi se non sistemati in un posto sicuro

ES Siga las instrucciones de este manual para

obtener los mejores resultados de los altavoces Lea y envíenos la tarjeta de garantía Limpiar con un paño sin pelusas No use limpiadores con base de alcohol Evite la humedad Evite temperaturas extremas Evite la luz directa del sol

¡ATENCION! los cables de conexión sueltos de

los altavoces son peligrosos. Fíjelos

PT Siga este manual atentamente para obter o

melhor resultado das colunas Leia e devolva o cartão de garantia Limpe com um pano sem fiapos Não utilize produtos de limpeza à base de álcool Evite a humidade Evite temperaturas extremas Evite a exposição directa à luz do sol Precauções de segurança! Os cabos das colunas espalhados são perigosos, fixe todos os cabos

NL Volg terwille van een optimaal resultaat de

instructies nauwkeurig op U kunt na lezing en invulling de garantiekaart aan de importeur sturen Reinig met een pluisvrije doek Gebruik geen reinigingsprodukten op basis van alcohol Vermijd vocht Vermijd extreme temperaturen Vermijd rechtstreeks zonlicht VOOR UW VEILIGHEID! Loshangende luidsprekerkabels zijn gevaarlijk! De kabels steeds op een veilige plaats leggen

PL Aby zapewnić optymalne działanie głośników,

należy stosować się do tego podręcznika Przeczytaj kartę gwarancyjną i odeślij ją Wyczyść za pomocą niestrzępiącej się ściereczki Nie używaj środków czyszczących na bazie rozpuszczalników

Unikaj wilgoci Unikaj ekstremalnych temperatur.

Unikaj bezpośredniego światła słonecznego UWAGA DOTYCZĄCA BEZPIECZEŃSTWA! Luźno lezące kable są niebezpieczne. Zabezpiecz

wszystkie kable

Для получения наилучших результатов от громкоговорителей, тщательно следуйте данной инструкции Прочтите гарантийный талон Протрите сухой тканью без ворса Не используйте растворители для чистки Избегайте сырости Используйте при нормальной комнатной температуре Избегайте прямых солнечных лучей Замечание по безопасности! Не допускайте образования петель из кабелей, закрепите все кабели

スピーカーの性能を出し切るためにこのマニュアル

をよくお読みください日本国内では保証書の発行をいたしておりません。正規販売店の領収書が保証書に替わります。乾燥した糸くずのない布で拭いてください。アルコールなど化学物質を一切使用しないでください。湿気を避けてください極端な温度は避けてください直射日光を避けてください安全注意！ケーブル類はきれいにまとめ足に引っ掛けることのないようにしてください

请仔细阅读和遵循本手册以取得最佳的效果

CHI-S

请阅读和寄回质量保证卡用不含麻质的乾布清洁不要使用含酒精的清洁剂避免潮湿避免过高和过低的温度避免阳光照射注意安全！散乱曳尾的连接线和电线有潜在危

险，必须固定所有连接线及电线

請仔細閱讀和遵循本手冊以取得最佳的效果

CHI-T

請閱讀和寄回質量保證卡用不含麻質的乾布清潔不要使用含酒精的清潔劑避免潮濕避免過高和過低的溫度避免陽光照射注意安全! 散亂曳尾的連接線和電線有潛在危險，必須固定所有連接線及電線

󻺓󼯇󾖴󼕳󾖴󻩧󾖴󻝓󺿣󼌫󼒳󾖴󻾈󼜯󾖴󽋇󻺧󼐃

󽇷󼜷󻩣󼜌󻺋󾖴󽏄󼓧 󻩣󽇧󻓫󺮟󺥯󼌵󻀃󾖴󻜷󻛧󾖴󼨋󼒫󻗋󾖴󻁕󼒫󼁜󼁋󼎓 󼒓󽏋󼒏󾖴󻉠󼒫󻗋󾖴󻁕󼜯󾖴󻜷󻺧󼐃 󼀤󺮟󾖴󼦛󾖴󺩢󼒯󾖴󽊫󽋇󻺧󼐃 󻺓󼯇󾖴󼎗󻄳 󼜰󻸛󾖴󺪀󻺏󼒳󾖴󽊫󽋇󻺧󼐃 󼱯󼓣󻮃󼒯󾖴󼓣󻅈󼓣󾖴󼌵󻀃󾖴󺩢󼌿󾖴󻺓󼯇󽋇󻺧󼐃

3 4

Page 4

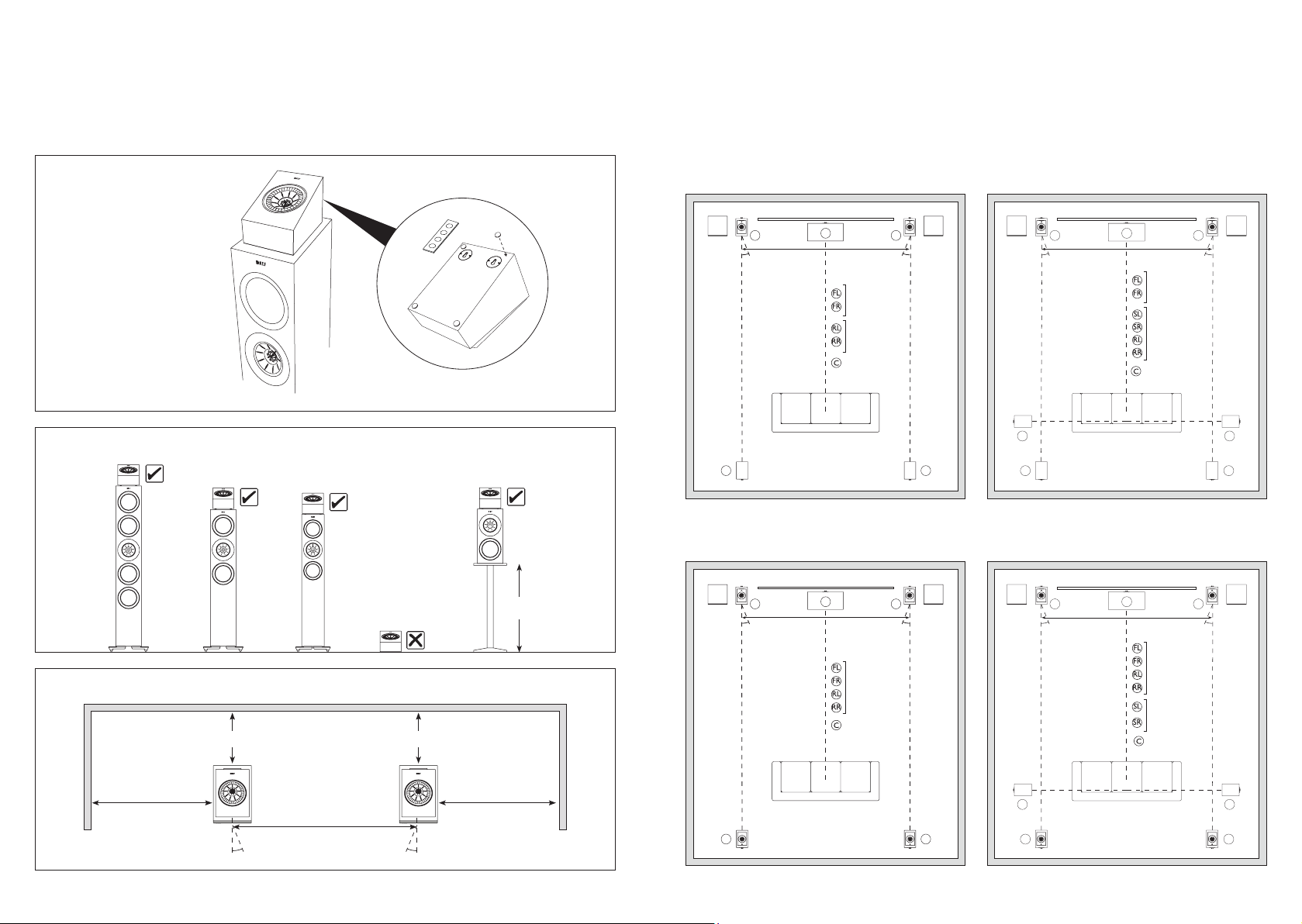

Positioning

Positionnement DE Aufstellung IT Posizionamento ES Posicionamiento PT Posicionamento

Plaats en aansluiting van het netsnoer PL Ustalanie położenia RU Размещение JA

CHI-S

摆放位置

CHI-T

擺放位置

󻺓󼯇󾖴󼑳󼯇

位置

R8 Meta

R11 Meta R7 Meta R5 Meta

R8 Meta

R3 Meta

450 - 600mm

(18" - 24")

5.1.2

(2 x R8 Meta)

KEF Subwoofer

0 – 15° 0 – 15° 0 – 15° 0 – 15°

RL RR

Optional

5.1.4

(4 x R8 Meta)

Optional

KEF Subwoofer

0 – 15° 0 – 15° 0 – 15° 0 – 15°

R3 Meta + R8 Meta R5 Meta + R8 Meta R7 Meta + R8 Meta R11 Meta + R8 Meta

R3 Meta R5 Meta R7 Meta R11 Meta

R2 Meta R6 Meta

7.1.2

(2 x R8 Meta)

R8 MetaR8 Meta R8 Meta R8 Meta

Optional

KEF Subwoofer

FLFR FR

Optional

KEF Subwoofer

RL RR

R3 Meta + R8 Meta R5 Meta + R8 Meta R7 Meta + R8 Meta R11 Meta + R8 Meta

R3 Meta R5 Meta R7 Meta R11 Meta

R2 Meta R6 Meta

7.1.4

(4 x R8 Meta)

R8 Meta R8 MetaR8 MetaR8 Meta

FR FR

Optional

KEF Subwoofer

Optional

KEF Subwoofer

Optional

KEF Subwoofer

R3 Meta + R8 Meta R5 Meta + R8 Meta R7 Meta + R8 Meta R11 Meta + R8 Meta

R3 Meta R5 Meta R7 Meta R11 Meta

R2 Meta R6 Meta

225mm (9") MIN. 225mm (9") MIN.

R3 Meta + R8 Meta R5 Meta + R8 Meta R7 Meta + R8 Meta R11 Meta + R8 Meta

R2 Meta R6 Meta

0.5m (20") MIN. 0.5m (20") MIN.

W: 1.5 - 3 m (5 f t. - 10 f t. )

RL RR

R8 MetaR8 Meta R8 Meta R8 Meta

RRRL

0 - 15° 0 - 15°

5 6

Page 5

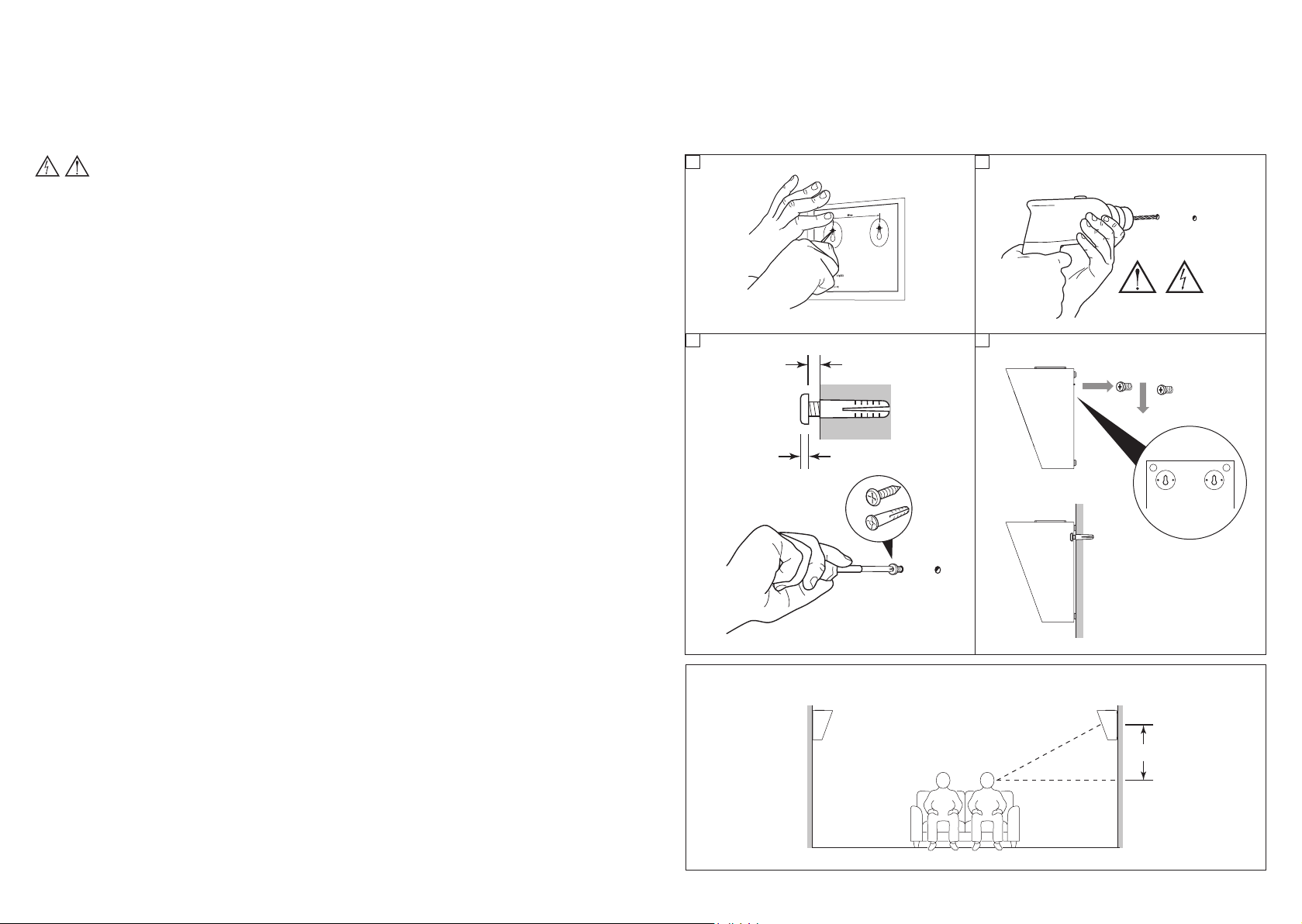

Wall Mounting

Fixation murale DE Schablone für wandmontage IT Montaggio a parete ES Montaje en pared

Montagem na parede NL Wandmontage PL Montaż naścienny RU Настенный монтаж JA

CHI-S

挂壁式安装

CHI-T

掛壁式安裝

󼑃󾖴󻜷󼐣󽀧

壁取り付け

WARNING

- No attempt should be made to install

Warning

these loudspeakers unless you are sure that you will not be cutting through electric cables, water or gas pipes, or supporting joists.

Avertissement

de ces H.P., vérifier bien que vous ne risquez à aucun moment de sectionner des câbles électriques, des canalisations d’eau ou de gaz ou toute autre élément de ce type.

Warnung

Wand installieren, stellen Sie unbedingt sicher, daß Sie nicht Stromkabel,Wasserleitungen, Gasrohre oder T-Träger durchbohren oder durchschneiden.

Avvertenza

altoparlanti prima di aver verificato l’assenza di cavi elettrici, tubazioni dell’acqua e del gas e di travetti nella zona d’installazione.

Atención

altavoces, a menos que se esté seguro de que no se va a dañar un cable eléctrico, tuberías de gas o agua o viguetas de soporte.

Aviso

certifique-se de que não danifica cabos elétricos, canos de água ou de gás ou vigas de suporte.

Waarschuwing

enkel als u zeker weet dat u geen elektrische leidingen, water- of gasleidingen of steunbalken zult raken.

- Avant de procéder à l’installation

- Wenn Sie diese Lautsprecher an der

- Non cercare d’installare gli

- No se debe intentar instalar los

- Aquando da instalação destes altifalantes

- Installeer deze luidsprekers

Ostrzeżenie

głośników bez upewnienia się, że użytkownik nie przebije przewodów elektrycznych, rur wodnych lub gazowych, albo łączeń.

Предупреждение

акустических систем необходимо убедиться в том, что в ее ходе не будут повреждены электрические кабели, водопроводные или газопроводные трубы, а также несущие конструкции.

警告！壁の強度が十分にあるかどうか、壁面内

に電気の配線やガスや水の配管があるかどうかわからないときは、自分で取り付けずに専門の業者に依頼してください。または、販売店にご相談ください。

警告：进行挂壁式安装前，必须确保安装时不会

CHI-S

对电线、水管或燃气管及支撑托梁造成破坏。

警告：進行掛壁式安裝前，必須確保安裝時不會

CHI-T

對電線、水管或燃氣管及支撐托梁造成破壞。

󼔇󻖓󼜯󼜯󾖴󼊹󼋇󻀃󼜯󾖴󽏄󼓧󽋇󼜯󾖴󼊹󺩏󾖴󻓫󼐟󻉋󼀓󽊫󼱓󻛫 󻺓󼯇󽋇󻖓󾖴󽋇󼜯󾖴󻜷󼁜󼁋󼎓

– Nie należy instalować tych

– Перед установкой данных

1 2

* Template on page 12

3 4

Minimum 1.5 mm

Maximum 5 mm

WARNING

~ 600mm (2 ft.)

7 8

Page 6

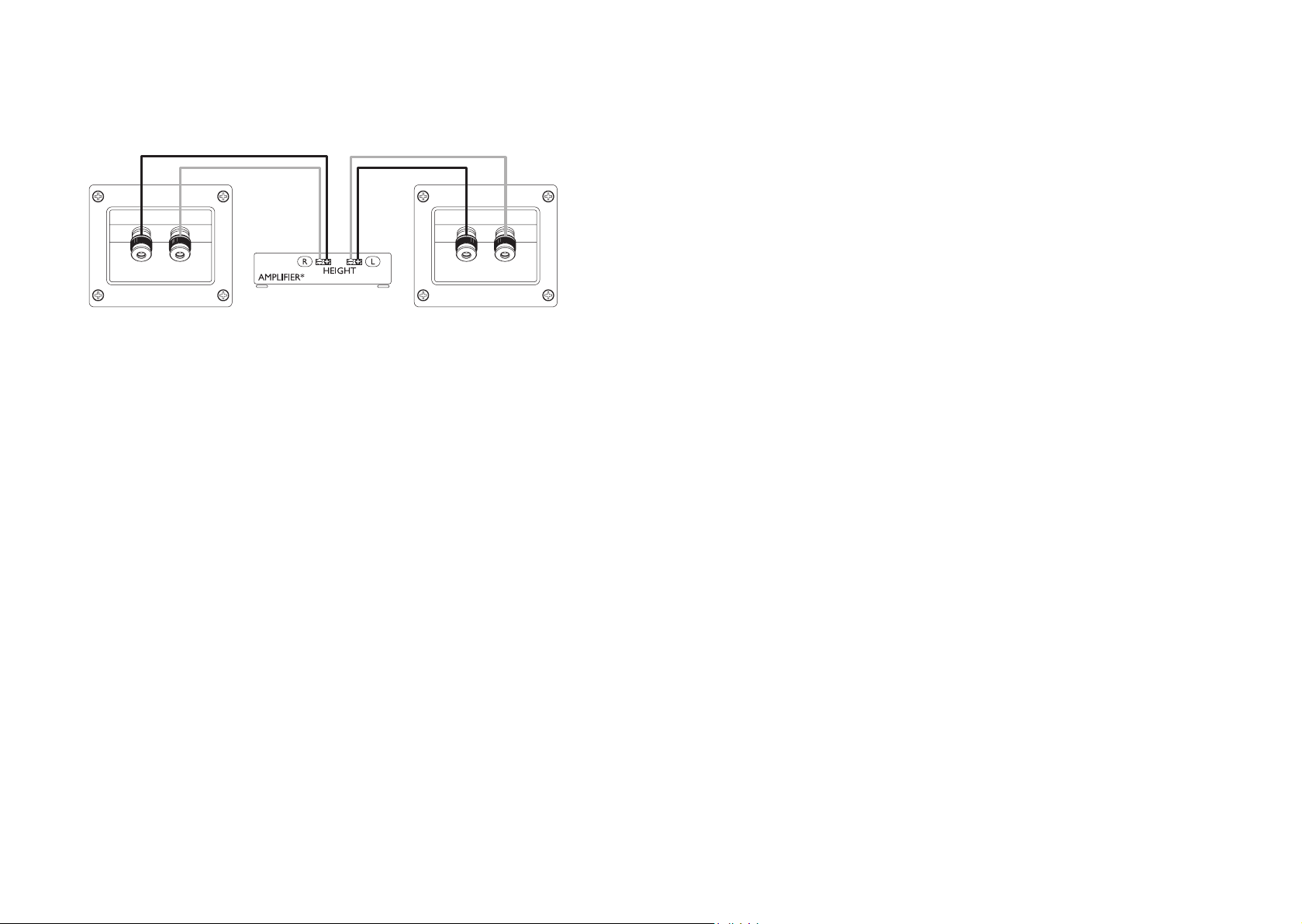

Connections

Connexions DE Anschlüsse IT Collegamenti ES Conexiones PT Ligações NL Aansluitingen PL Połączenia

Соединения JA 接続

CHI-S

连接

CHI-T

連接 KR

󼍟󺨟

LeftRight

EN *Dolby Atmos supported amplifiers

With an A/V receiver or pre-processor that supports Dolby Atmos decoding and playback in your system, you can play Dolby Atmos content at home through any Blu-ray disc player or game console, or via your streaming service (with the device set to bitstream output and secondary audio disabled).

FR *Amplificateurs compatibles Dolby Atmos

En utilisant un récepteur Audio Vidéo ou un préampli décodeur compatible Dolby Atmos vous pourrez profiter du Dolby Atmos à la maison sur n'importe quel lecteur Blu-Ray ou sur n'importe quelle console de jeu, de même que sur votre source de streaming (en sélectionnant la sortie bitstream et en désactivant la sortie audio secondaire).

DE *Dolby-Atmos-unterstützte Verstärker

Mit einem A/V-Receiver oder A/V-Prozessor in Ihrem System, der Dolby-Atmos-Decoding und

-Wiedergabe unterstützt, können SIe DolbyAtmos-Inhalte mit jedem Blu-ray-Player, jeder Spielekonsole und jedem Streaming-Gerät abspielen (mit den Einstellungen auf Bitstream und deaktiviertem "secondary audio").

IT *Compatibilità Dolby Atmos

Con un ricevitore A / V o pre-processore che supporta, nel vostro sistema, la decodifica e la riproduzione Dolby Atmos, è possibile riprodurre i contenuti Dolby Atmos a casa con qualsiasi lettore Blu-ray, console gaming, o tramite il servizio di streaming (disattivando il settaggio per l'uscita bitstream e audio secondario nei dispositivi).

ES *Amplificadores compatibles con Dolby Atmos

Con un receptor A/V o preprocesador

compatible con la decodificación de Dolby

Atmos y un reproductor en su sistema, puede reproducir contenido Dolby Atmos en su casa a través de cualquier reproductor de Blu-ray o consola de videojuegos, o a través de su servicio de streaming (con el dispositivo configurado con salida bitstream y el audio secundario desactivado).

PT *Alto-falantes suportados pela Dolby Atmos

Com um receptor ou pré processador de A/V que suporte a decodificação e playback do Dolby Atmos no seu sistema, você pode tocar o conteúdo do Dolby Atmos em casa através de qualquer aparelho de Blu-ray ou console de vídeo game, ou através do seu serviço de transmissão (com o dispositivo ajustado para saída de fluxo contínuo e áudio secundário desativado).

NL *Dolby Atmos ondersteunende versterkers

Met een A/V-receiver of pre-processor die binnen uw systeem Dolby Atmos decodeert en afspeelt, kunt u Dolby Atmos-inhoud thuis via een Blu-ray disc-speler of gameconsole afspelen, of via uw streaming service (binnen uw systeem ingesteld op bitstream output en secundaire audio uitgeschakeld).

PL *Dolby Atmos wspieranie urządzeń

Z odbiornikiem A/V lub przedwzmacniaczem

który wspiera system kodowania Dolby Atmos i odtwarza w tym systemie możesz odtwarzać zawartość Dolby Atmos w domu przez każdy odtwarzacz Blu-ray oraz konsolę do gier lub przez twój serwis streamingowy (z urządzeniem ustawionym na wyjście bitstream i powtórnym wyłączeniu audio).

RU *Усилители с поддержкой Dolby Atmos

Если ваш AV ресивер или предусилительпроцессор поддерживает формат Dolby Atmos, вы можете воспороизводить соответствующий контент через ваш BluRay проигрыватель, игровую приставку или сетевой сервис(необходимо в настройках включить режим цифрового выход

JA *Dolby Atmos

レシーバーやプロセサーで

しているものは、

Blue-Ray

の出力を持つほとんどの機種で再生することが出来ます。

をサポートするアンプ

Dolby Atmos

ディスクプレーヤーやゲーム機で

Dolby Atmos

のコンテンツをお持ち

に対応

HDMI

CHI-S *

CHI-T *

KR *

Dolby Atmos

支持

只要 AV 接收机或前级处理器带有支持

Atmos

全景声解码播放功能，您可在家中通过各类型的蓝光播放机、游戏主机，或是网络串流服务（请设置为等播放途径来欣赏影片。

支援杜比全景聲的擴大機

在家用系統中使用支援杜比全景聲的擴大機及處理器，您可以藉由藍光機與遊戲機或數位流器材播放具有杜比全景聲內容的音效 (藉由數位流輸出裝置及輔助音頻裝置)。

󻄻󻮳󾖴󼋏󽀧󻞧󼀓󾖴󻸛󼐣󻉋󻛫󾖴󼜯󼐿󽋇󻀃󾖴󼋟󽉳

󻄻󻮳󾖴󼋏󽀧󻞧󼀓󾖴󻊃󼳃󻊘󾖴󻥾󾖴󼔛󻹌󼒳󾖴󼜯󼐿󽋇󻀃AV󻜛󼁋󻧳 󺸇󾖴󽉳󻗋󻺧󻺋󻗋󾖴󺥯󼖄󼌿󻺋󾖴󻄻󻮳󾖴󼋏󽀧󻞧󼀓󾖴󼱗󼺿󼮏󻛫󾖴󻮃 󻙗󻕷󼓣󾖴󻊃󼀓󼷛󾖴󽉻󻕷󼓣󼌣󺸇󾖴󺧻󼓳󾖴󼱗󻼃󺭧󻜛󺩏󾖴󼀓󽀧󻜛 󻥼󾖴󺮟󺮟󻮳󽀧󾖴󼀓󽀧󻜫󾖴󼬋󻖔󼒫󻗋󾖴󻺧󽁴󽋇󼍛󾖴󻁓󻛧󾖴󼎓󻊃󼎓 󻀃󾖴󺰫󼜳󾖴󻸰󼹋󻗋󻛫󾖴󼼤󽋣󻺋󾖴󼔛󻹌󽋇󼁓󾖴󻾇󾖴󼓷󼀤󻀷󻁓

杜比全景声的功放机

bitstream

输出，并禁用次级音频）

Dolby Atmos

Dolby

全景声格式的

9 10

Page 7

Specifications

Spécifications DE Technische daten IT Specifiche ES Especificaciones PT Especificações NL Specificaties

Specyfikacjatechniczna RU Технические характеристики JA

Model

Design

Drive units

Frequency range (-6dB)

Frequency response (±3dB)

Crossover frequency

Amplier requirement

Sensivity (2.83V/1m)

Harmonic distoron (90dB, 1m)

Maximum output

Impedance

Weight

Dimension (H x W x D) with terminal

R8 Meta

Two-way closed box

Uni-Q Driver Array: HF: 25 mm (1 in.) vented aluminium dome with MAT MF/LF: 130 mm (5.25 in.) aluminium cone

88 Hz - 19.5 kHz

97 Hz - 17.5 kHz

2.6 kHz

25 - 150 W

85 dB

<1% 220 Hz and above <0.5% 320 Hz - 20 kHz

106 dB

4 (min. 3.2 )

4.5 kg (9.9 lbs.)

174 x 175 x 259 mm (6.8 x 6.9 x 10.2 in.)

スペック

CHI-S

规格

CHI-T

規格

󼙫󼐃󻸛󼌀

100 mm

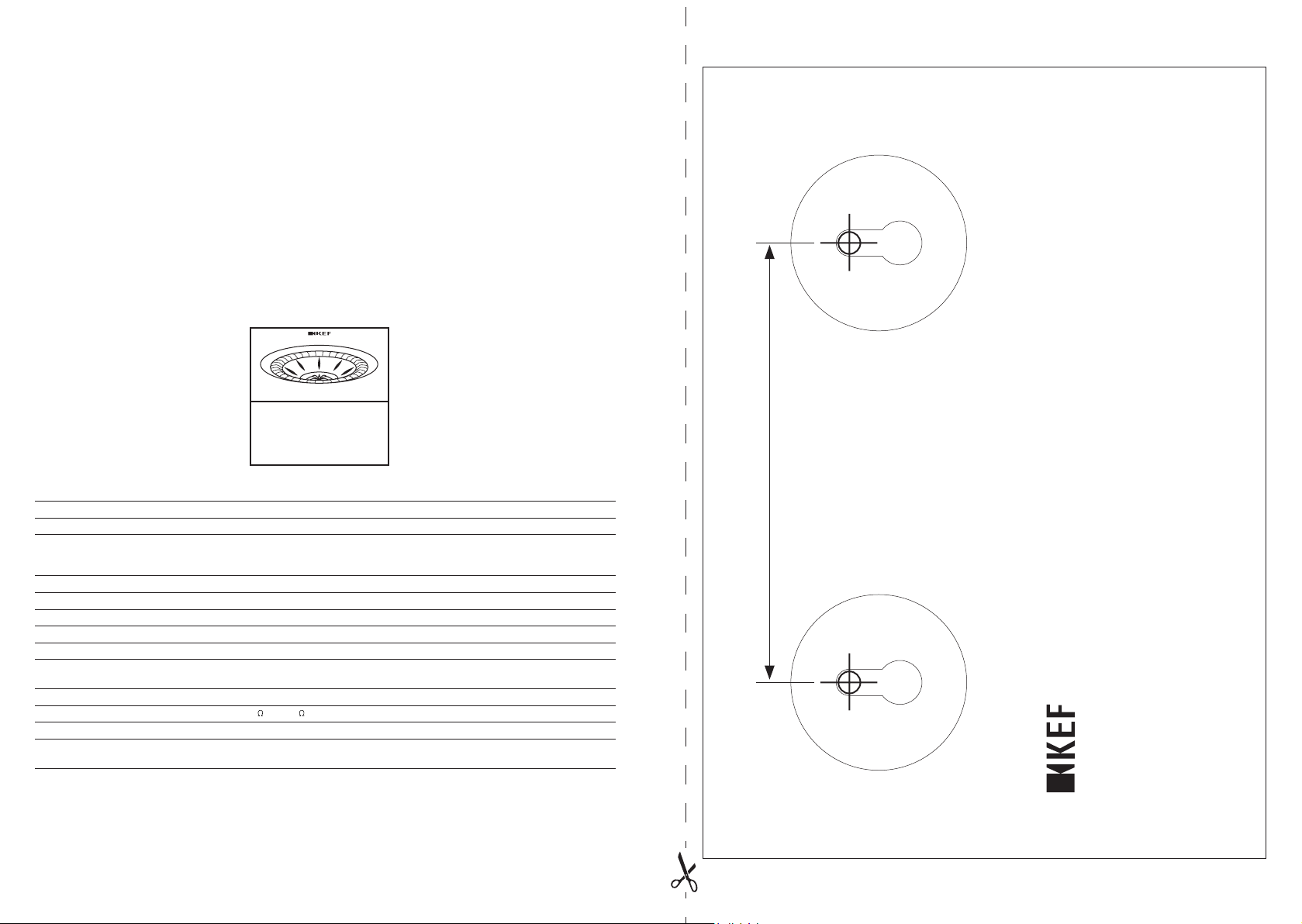

Wall Mounting Template

Suitable for R8 Meta

128 mm x 180 mm (H x W)

Metamaterial Absorption Technology is a joint developemnt with Acoustic Metamaterials Group.

Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation.

For further information, please visit KEF.com KEF reserves the right, in line with continuing research and development, to amend or change specifications. E&OE.

11 12

Page 8

GP Acoustics (UK) Limited Eccleston Road Tovil, Maidstone Kent, ME15 6QP UK

4301-5464+0 Issue: 08.2022
