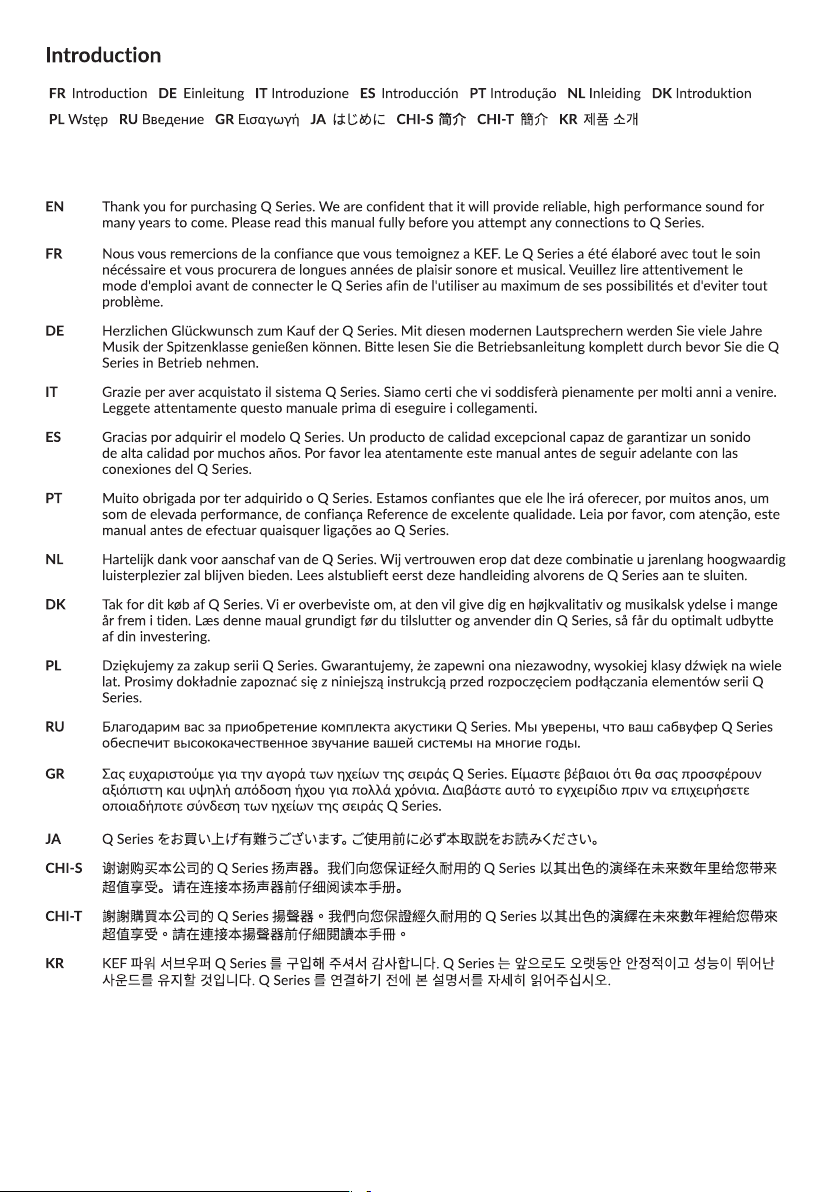

EN Thank you for purchasing Q Series. We are confident that it will provide reliable, high performance sound for
many years to come. Please read this manual fully before you attempt any connections to Q Series.
FR Nous vous remercions de la confiance que vous temoignez a KEF. Le Q Series a été élaboré avec tout le soin
nécéssaire et vous procurera de longues années de plaisir sonore et musical. Veuillez lire attentivement le
mode d'emploi avant de connecter le Q Series afin de l'utiliser au maximum de ses possibilités et d'eviter tout
problème.
DE Herzlichen Glückwunsch zum Kauf der Q Series. Mit diesen modernen Lautsprechern werden Sie viele Jahre
Musik der Spitzenklasse genießen können. Bitte lesen Sie die Betriebsanleitung komplett durch bevor Sie die Q
Series in Betrieb nehmen.
IT Grazie per aver acquistato il sistema Q Series. Siamo certi che vi soddisferà pienamente per molti anni a venire.
Leggete attentamente questo manuale prima di eseguire i collegamenti.
ES Gracias por adquirir el modelo Q Series. Un producto de calidad excepcional capaz de garantizar un sonido
de alta calidad por muchos años. Por favor lea atentamente este manual antes de seguir adelante con las
conexiones del Q Series.
PT Muito obrigada por ter adquirido o Q Series. Estamos confiantes que ele lhe irá oferecer, por muitos anos, um
som de elevada performance, de confiança Reference de excelente qualidade. Leia por favor, com atenção, este
manual antes de efectuar quaisquer ligações ao Q Series.
NL Hartelijk dank voor aanschaf van de Q Series. Wij vertrouwen erop dat deze combinatie u jarenlang hoogwaardig
luisterplezier zal blijven bieden. Lees alstublieft eerst deze handleiding alvorens de Q Series aan te sluiten.
DK Tak for dit køb af Q Series. Vi er overbeviste om, at den vil give dig en højkvalitativ og musikalsk ydelse i mange
år frem i tiden. Læs denne maual grundigt før du tilslutter og anvender din Q Series, så får du optimalt udbytte
af din investering.
PL Dziękujemy za zakup serii Q Series. Gwarantujemy, że zapewni ona niezawodny, wysokiej klasy dźwięk na wiele
lat. Prosimy dokładnie zapoznać się z niniejszą instrukcją przed rozpoczęciem podłączania elementów serii Q
Series.
RU Благодарим вас за приобретение комплекта акустики Q Series. Мы уверены, что ваш сабвуфер Q Series
обеспечит высококачественное звучание вашей системы на многие годы.
GR Σας ευχαριστούμε για την αγορά των ηχείων της σειράς Q Series. Είμαστε βέβαιοι ότι θα σας προσφέρουν
αξιόπιστη και υψηλή απόδοση ήχου για πολλά χρόνια. Διαβάστε αυτό το εγχειρίδιο πριν να επιχειρήσετε
οποιαδήποτε σύνδεση των ηχείων της σειράς Q Series.
JA Q Series
CHI-S
CHI-T
をお買い上げ有難うございます。 ご使用前に必ず本取説をお読みください。
谢谢购买本公司的
超值享受。请在连接本扬声器前仔细阅读本手册。
謝謝購買本公司的
Q Series
扬声器。我们向您保证经久耐用的
Q Series
揚聲器。我們向您保證經久耐用的
Q Series
以其出色的演绎在未来数年里给您带来
Q Series
以其出色的演繹在未來數年裡給您帶來
超值享受。請在連接本揚聲器前仔細閱讀本手冊。
KR KEF
Q Series
Q Series
Q Series
1
Page 4

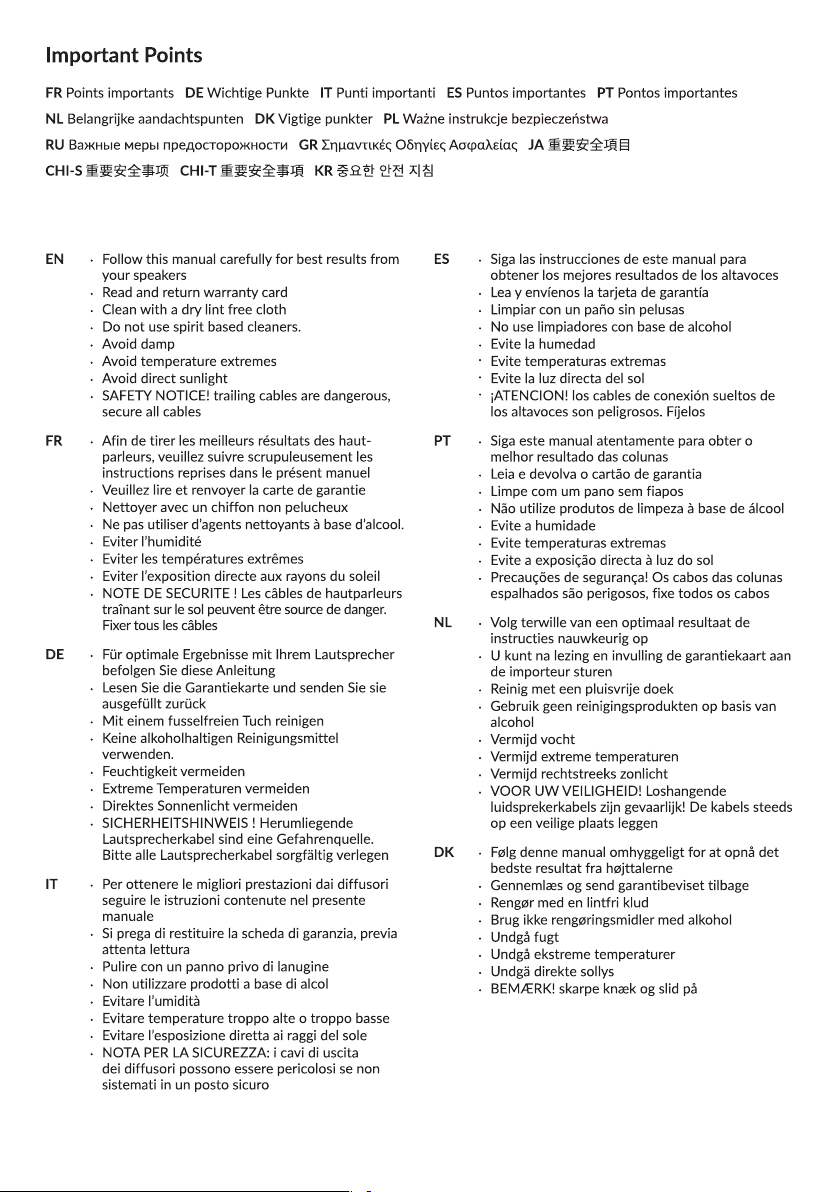

EN Follow this manual carefully for best results from
your speakers
Read and return warranty card
Clean with a dry lint free cloth
Do not use spirit based cleaners.
Avoid damp
Avoid temperature extremes
Avoid direct sunlight
SAFETY NOTICE! trailing cables are dangerous,
secure all cables
FR Afin de tirer les meilleurs résultats des haut-
parleurs, veuillez suivre scrupuleusement les
instructions reprises dans le présent manuel
Veuillez lire et renvoyer la carte de garantie
Nettoyer avec un chiffon non pelucheux
Ne pas utiliser d’agents nettoyants à base d’alcool.
Eviter l’humidité
Eviter les températures extrêmes
Eviter l’exposition directe aux rayons du soleil
NOTE DE SECURITE ! Les câbles de hautparleurs
traînant sur le sol peuvent être source de danger.
Fixer tous les câbles
DE Für optimale Ergebnisse mit Ihrem Lautsprecher
befolgen Sie diese Anleitung
Lesen Sie die Garantiekarte und senden Sie sie
ausgefüllt zurück
Mit einem fusselfreien Tuch reinigen
Keine alkoholhaltigen Reinigungsmittel
verwenden.
Feuchtigkeit vermeiden
Extreme Temperaturen vermeiden
Direktes Sonnenlicht vermeiden
SICHERHEITSHINWEIS ! Herumliegende
Lautsprecherkabel sind eine Gefahrenquelle.
Bitte alle Lautsprecherkabel sorgfältig verlegen
IT Per ottenere le migliori prestazioni dai diffusori
seguire le istruzioni contenute nel presente
manuale
Si prega di restituire la scheda di garanzia, previa
attenta lettura
Pulire con un panno privo di lanugine
Non utilizzare prodotti a base di alcol
Evitare l’umidità
Evitare temperature troppo alte o troppo basse
Evitare l’esposizione diretta ai raggi del sole
NOTA PER LA SICUREZZA: i cavi di uscita
dei diffusori possono essere pericolosi se non
sistemati in un posto sicuro
ES Siga las instrucciones de este manual para
obtener los mejores resultados de los altavoces
Lea y envíenos la tarjeta de garantía
Limpiar con un paño sin pelusas
No use limpiadores con base de alcohol
Evite la humedad
Evite temperaturas extremas
Evite la luz directa del sol
¡ATENCION! los cables de conexión sueltos de
los altavoces son peligrosos. Fíjelos
PT Siga este manual atentamente para obter o
melhor resultado das colunas
Leia e devolva o cartão de garantia
Limpe com um pano sem fiapos
Não utilize produtos de limpeza à base de álcool
Evite a humidade
Evite temperaturas extremas
Evite a exposição directa à luz do sol
Precauções de segurança! Os cabos das colunas
espalhados são perigosos, fixe todos os cabos
NL Volg terwille van een optimaal resultaat de
instructies nauwkeurig op
U kunt na lezing en invulling de garantiekaart aan
de importeur sturen
Reinig met een pluisvrije doek
Gebruik geen reinigingsprodukten op basis van
alcohol
Vermijd vocht
Vermijd extreme temperaturen
Vermijd rechtstreeks zonlicht
VOOR UW VEILIGHEID! Loshangende
luidsprekerkabels zijn gevaarlijk! De kabels steeds
op een veilige plaats leggen
DK Følg denne manual omhyggeligt for at opnå det
bedste resultat fra højttalerne
Gennemlæs og send garantibeviset tilbage
Rengør med en lintfri klud
Brug ikke rengøringsmidler med alkohol
Undgå fugt
Undgå ekstreme temperaturer
Undgä direkte sollys
BEMÆRK! skarpe knæk og slid på
2
Page 5

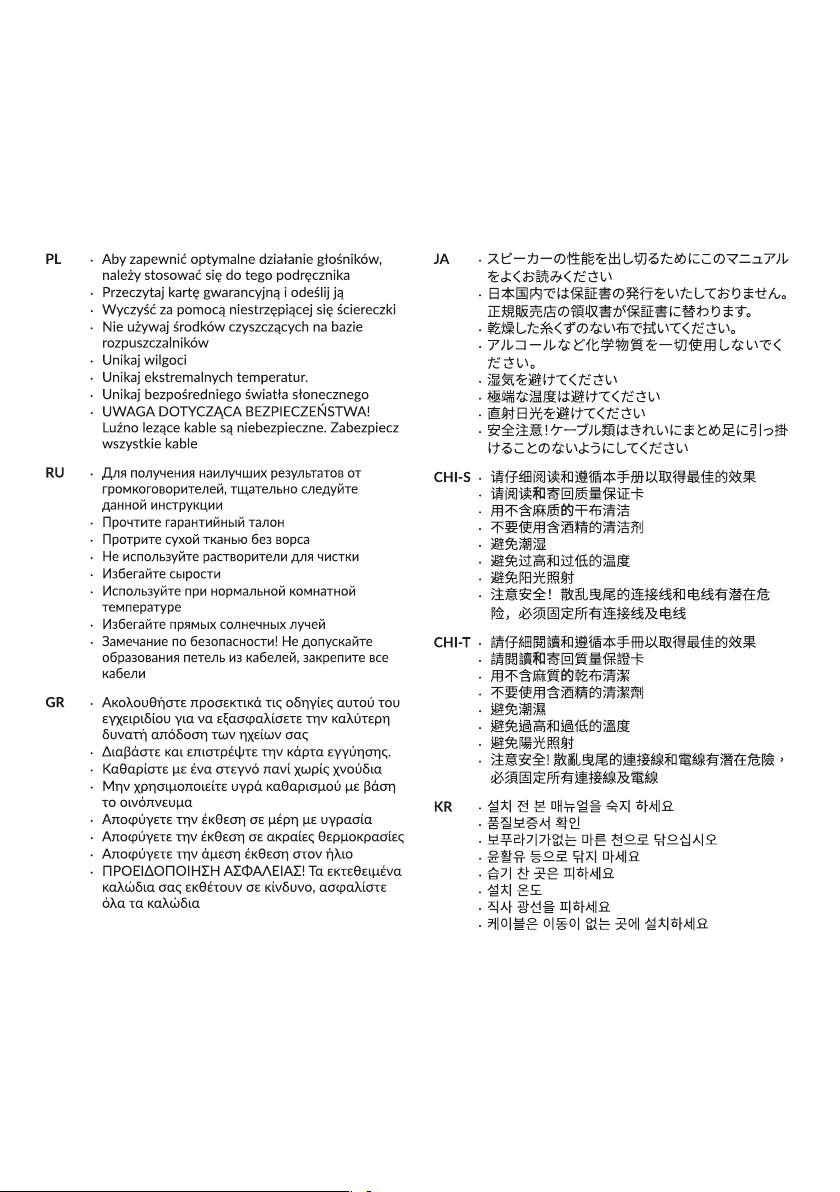

PL Aby zapewnić optymalne działanie głośników,
należy stosować się do tego podręcznika
Przeczytaj kartę gwarancyjną i odeślij ją
Wyczyść za pomocą niestrzępiącej się ściereczki
Nie używaj środków czyszczących na bazie
rozpuszczalników
Unikaj wilgoci
Unikaj ekstremalnych temperatur.
Unikaj bezpośredniego światła słonecznego
UWAGA DOTYCZĄCA BEZPIECZEŃSTWA!
Luźno lezące kable są niebezpieczne. Zabezpiecz
wszystkie kable
RU
Для получения наилучших результатов от
громкоговорителей, тщательно следуйте
данной инструкции
Прочтите гарантийный талон
Протрите сухой тканью без ворса
Не используйте растворители для чистки
Избегайте сырости
Используйте при нормальной комнатной
температуре
Избегайте прямых солнечных лучей
Замечание по безопасности! Не допускайте
образования петель из кабелей, закрепите все
кабели
GR Ακολουθήστε προσεκτικά τις οδηγίες αυτού του
εγχειριδίου για να εξασφαλίσετε την καλύτερη
δυνατή απόδοση των ηχείων σας
Διαβάστε και επιστρέψτε την κάρτα εγγύησης.
Καθαρίστε με ένα στεγνό πανί χωρίς χνούδια
Μην χρησιμοποιείτε υγρά καθαρισμού με βάση
το οινόπνευμα
Αποφύγετε την έκθεση σε μέρη με υγρασία
Αποφύγετε την έκθεση σε ακραίες θερμοκρασίες
Αποφύγετε την άμεση έκθεση στον ήλιο
ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΣΦΑΛΕΙΑΣ! Τα εκτεθειμένα
καλώδια σας εκθέτουν σε κίνδυνο, ασφαλίστε
όλα τα καλώδια
スピーカー の性能を出し切るためにこのマニュアル
JA
をよくお 読 みくだ さい
日本国内では保証書の発行をいたしておりません。
正規販売店の領収書が保証書に替わります。
乾 燥した 糸くず のな い布 で拭 いてくだ さい 。
アルコールなど化学物質を一切使用しないでく
ださい 。
湿 気 を避 けてくだ さい
極端な温度は避けてください
直射日光を避けてください
安全注意！ケーブル類はきれいにまとめ足に引っ掛
けることの ないようにしてください
请仔细阅读和遵循本手册以取得最佳的效果
CHI-S
请阅读和寄回质量保证卡
用不含麻质的干布清洁
不要使用含酒精的清洁剂
避免潮湿
避免过高和过低的温度
避免阳光照射
注意安全！散乱曳尾的连接线和电线有潜在危
险，必须固定所有连接线及电线
請仔細閱讀和遵循本手冊以取得最佳的效果
CHI-T
請閱讀和寄回質量保證卡
用不含麻質的乾布清潔
不要使用含酒精的清潔劑
避免潮濕
避免過高和過低的溫度
避免陽光照射
注意安全! 散亂曳尾的連接線和電線有潛在危險，
必須固定所有連接線及電線
KR
3
Page 6

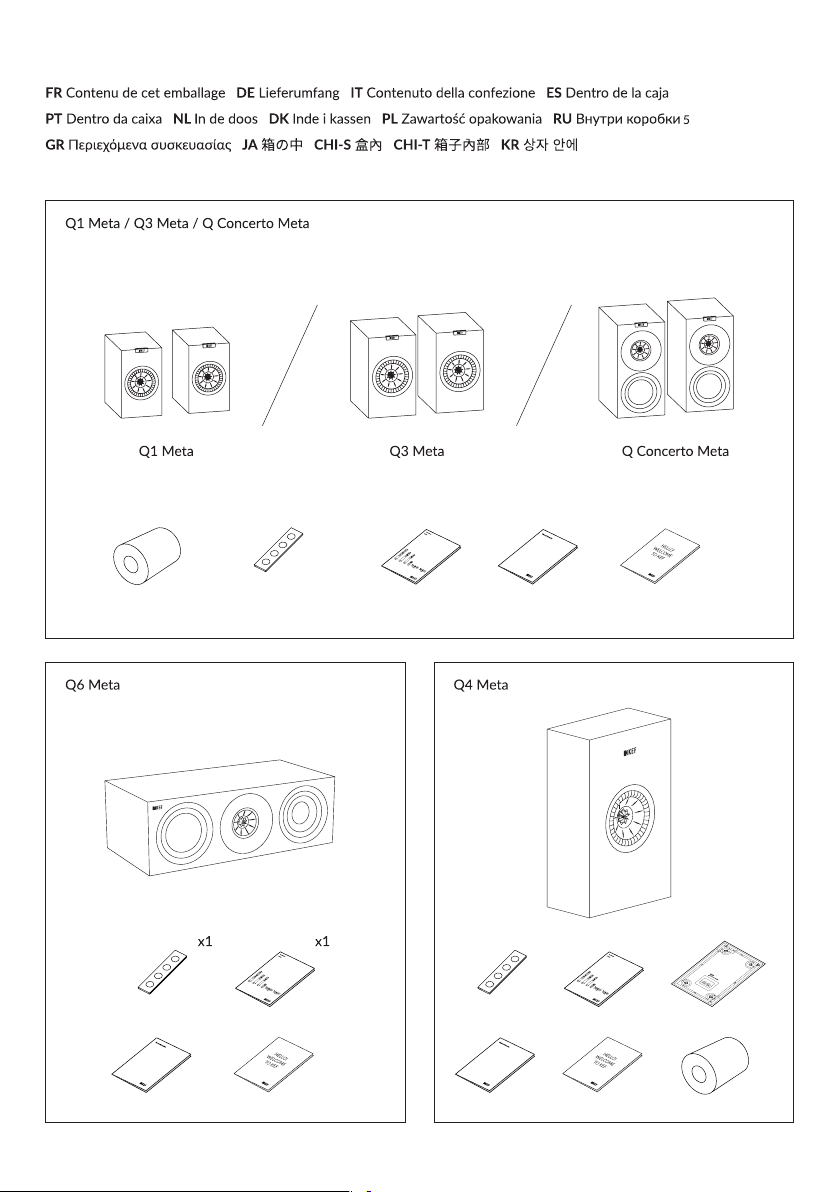

Inside the Box
x2 x2 x1x1x1
x1 x1
x1 x1 x1x1
4
x1
x1
Page 7

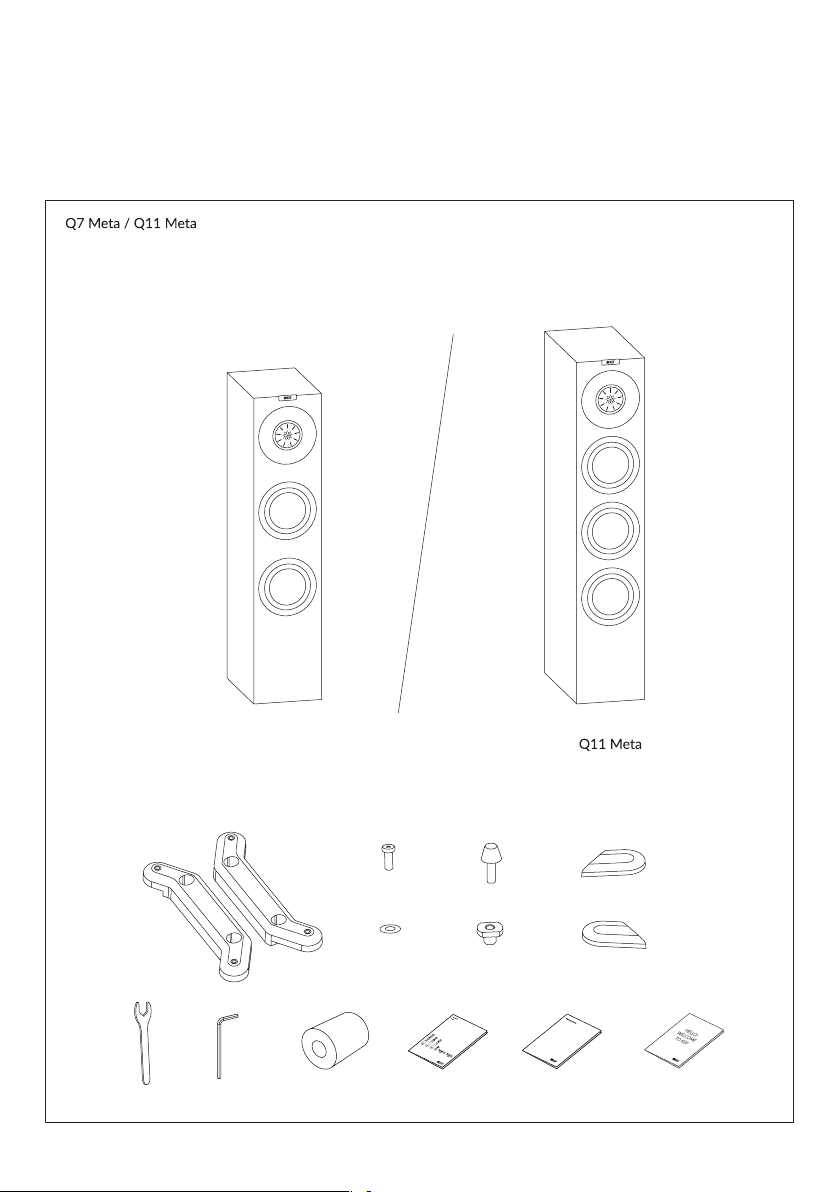

Q7 Meta
x1
x4
x4
x1
x1
x1 x1 x1 x1
x4
x4
x2
x2
5
Page 8

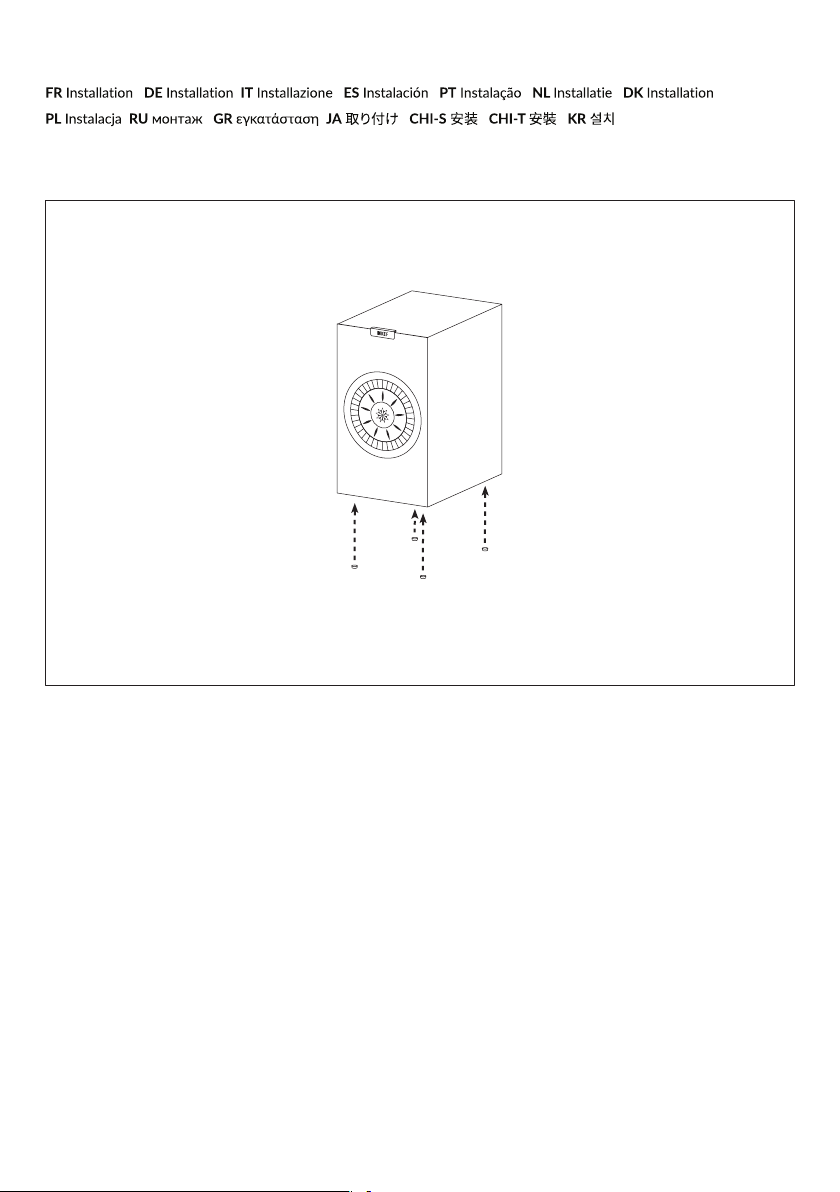

Installation - Q1 Meta/ Q3 Meta / Q Concerto Meta / Q6 Meta
6
Page 9

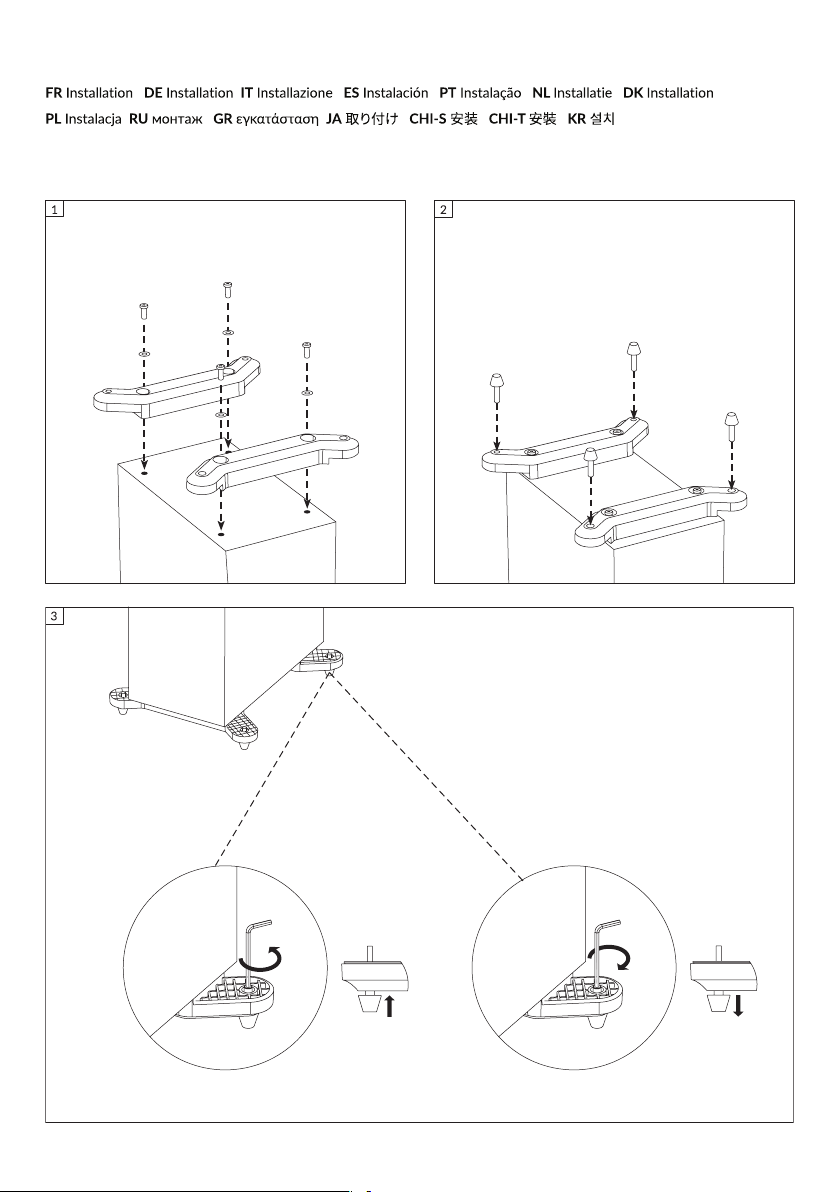

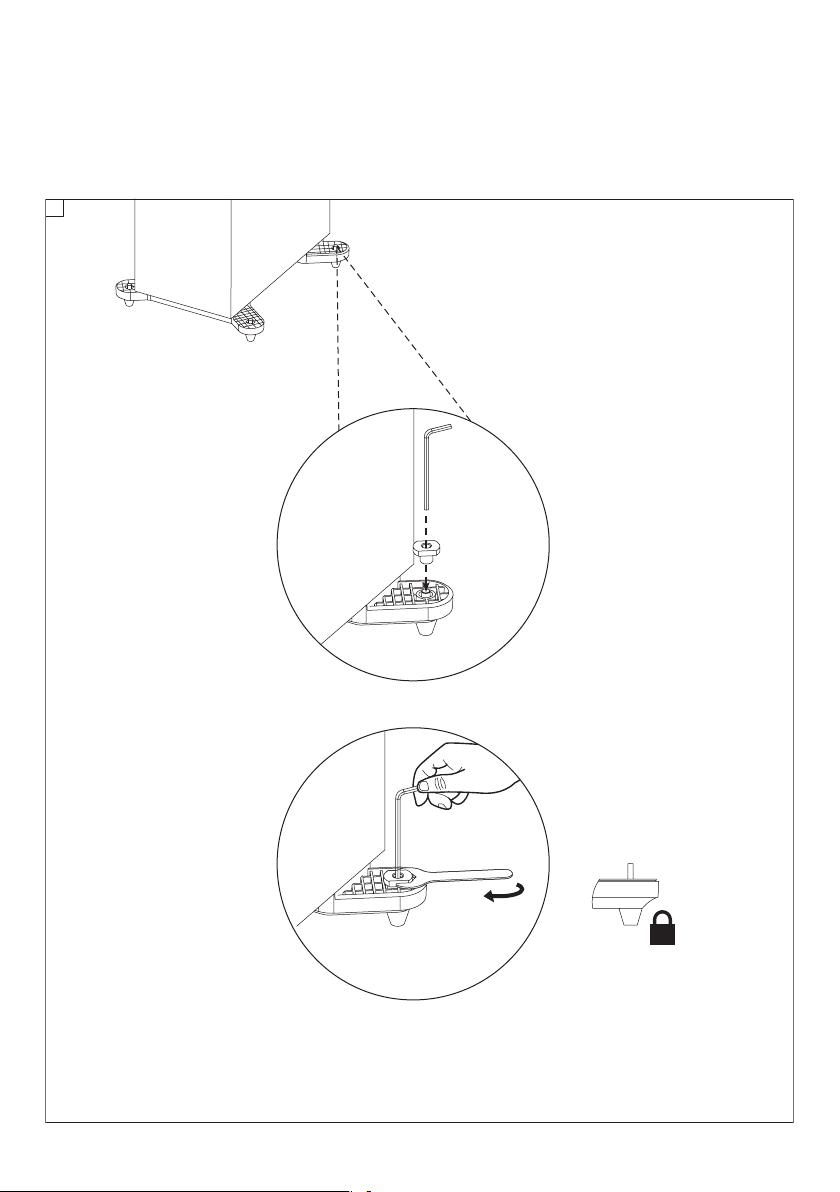

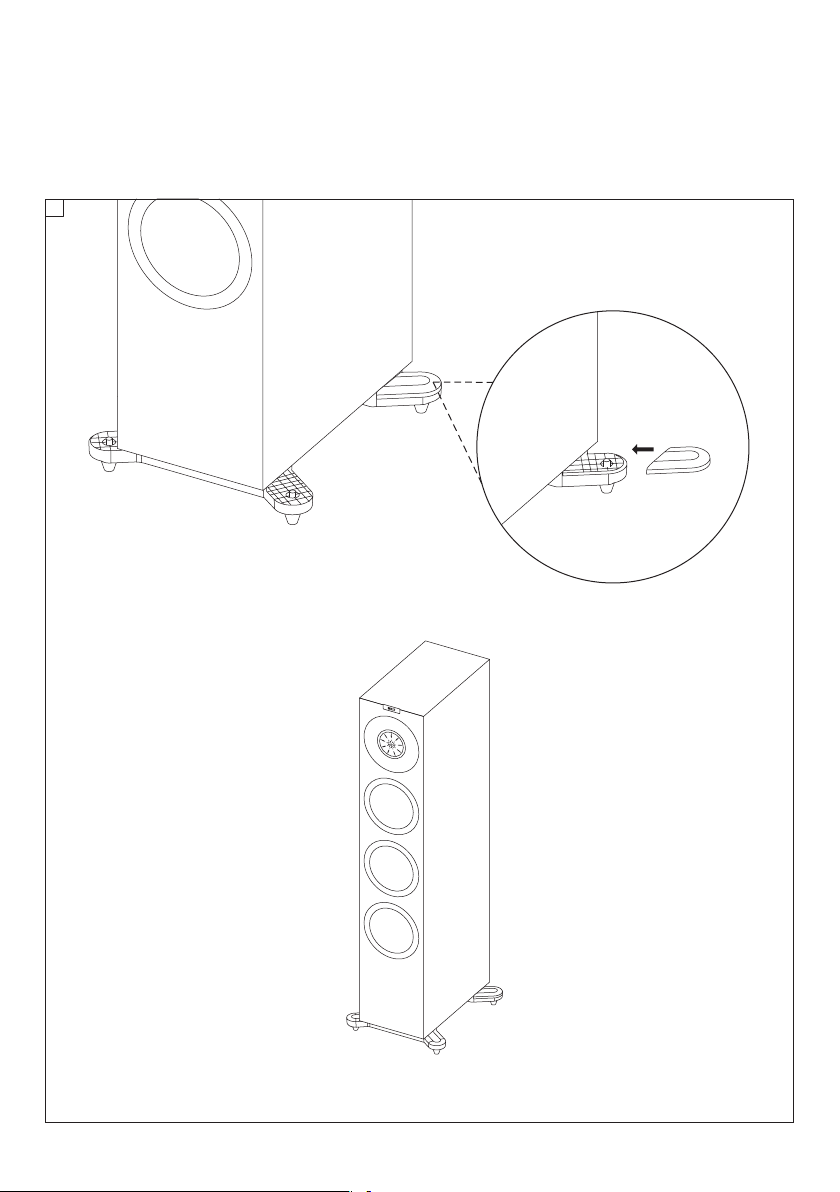

Installation - Q7 Meta / Q11 Meta
7
Page 10
4
8
Page 11
5
9
Page 12

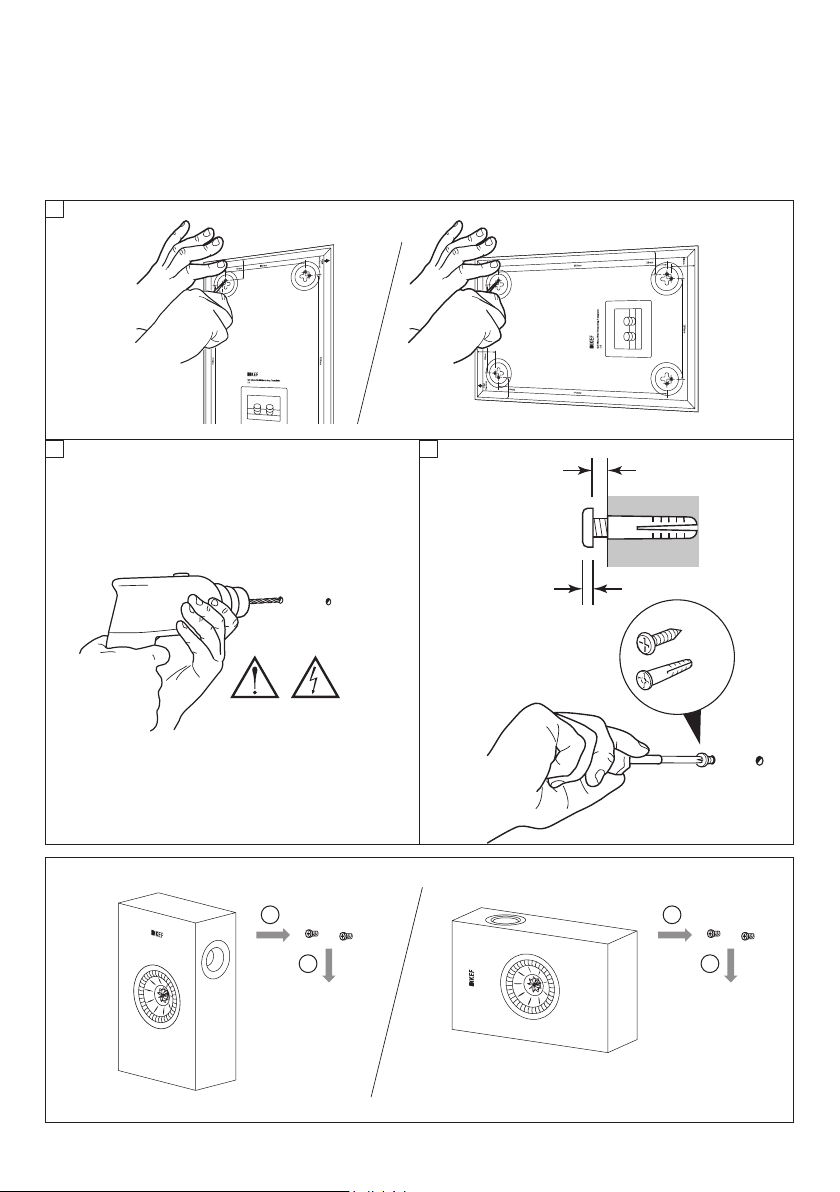

Wall Mounting- Q4 Meta
Fixation murale DE Schablone für wandmontage IT Montaggio a parete ES Montaje en pared
FR
Montagem na parede NL Wandmontage PL Montaż naścienny RU Настенный монтаж JA
PT
CHI-S
挂壁式安装
CHI-T
掛壁式安裝
WARNING
KR
월 마운트
壁取り付 け
EN
FR
DE
IT
ES
PT
NL
- No attempt should be made to install
Warning
these loudspeakers unless you are sure that you
will not be cutting through electric cables, water
or gas pipes, or supporting joists.
Avertissement
de ces H.P., vérifier bien que vous ne risquez
à aucun moment de sectionner des câbles
électriques, des canalisations d’eau ou de gaz ou
toute autre élément de ce type.
Warnung
Wand installieren, stellen Sie unbedingt sicher,
daß Sie nicht Stromkabel,Wasserleitungen,
Gasrohre oder T-Träger durchbohren oder
durchschneiden.
Avvertenza
altoparlanti prima di aver verificato l’assenza di
cavi elettrici, tubazioni dell’acqua e del gas e di
travetti nella zona d’installazione.
Atención
altavoces, a menos que se esté seguro de que no
se va a dañar un cable eléctrico, tuberías de gas o
agua o viguetas de soporte.
Aviso
certifique-se de que não danifica cabos elétricos,
canos de água ou de gás ou vigas de suporte.
Waarschuwing
enkel als u zeker weet dat u geen elektrische
leidingen, water- of gasleidingen of steunbalken
zult raken.
- Avant de procéder à l’installation
- Wenn Sie diese Lautsprecher an der
- Non cercare d’installare gli
- No se debe intentar instalar los
- Aquando da instalação destes altifalantes
- Installeer deze luidsprekers
PL
Ostrzeżenie
głośników bez upewnienia się, że użytkownik nie
przebije przewodów elektrycznych, rur wodnych
lub gazowych, albo łączeń.
RU
Предупреждение
акустических систем необходимо убедиться
в том, что в ее ходе не будут повреждены
электрические кабели, водопроводные или
газопроводные трубы, а также несущие
конструкции.
警告！壁の強度が十分にあるかどうか、壁面内
JA
に電気の配線やガスや水の配管があるかどうか
わからないときは、自分で取り付けずに専門の
業者に依頼してください。または、販売店にご
相談ください。
警告：进行挂壁式安装前，必须确保安装时不会
CHI-S
对电线、水管或燃气管及支撑托梁造成破坏。
警告：進行掛壁式安裝前，必須確保安裝時不會
CHI-T
對電線、水管或燃氣管及支撐托梁造成破壞。
KR
– Nie należy instalować tych
– Перед установкой данных
10
Page 13
1
2
3
Minimum 1.5 mm
Maximum 5 mm
x2
x2
WARNING
1
2
1
2
11
Page 14

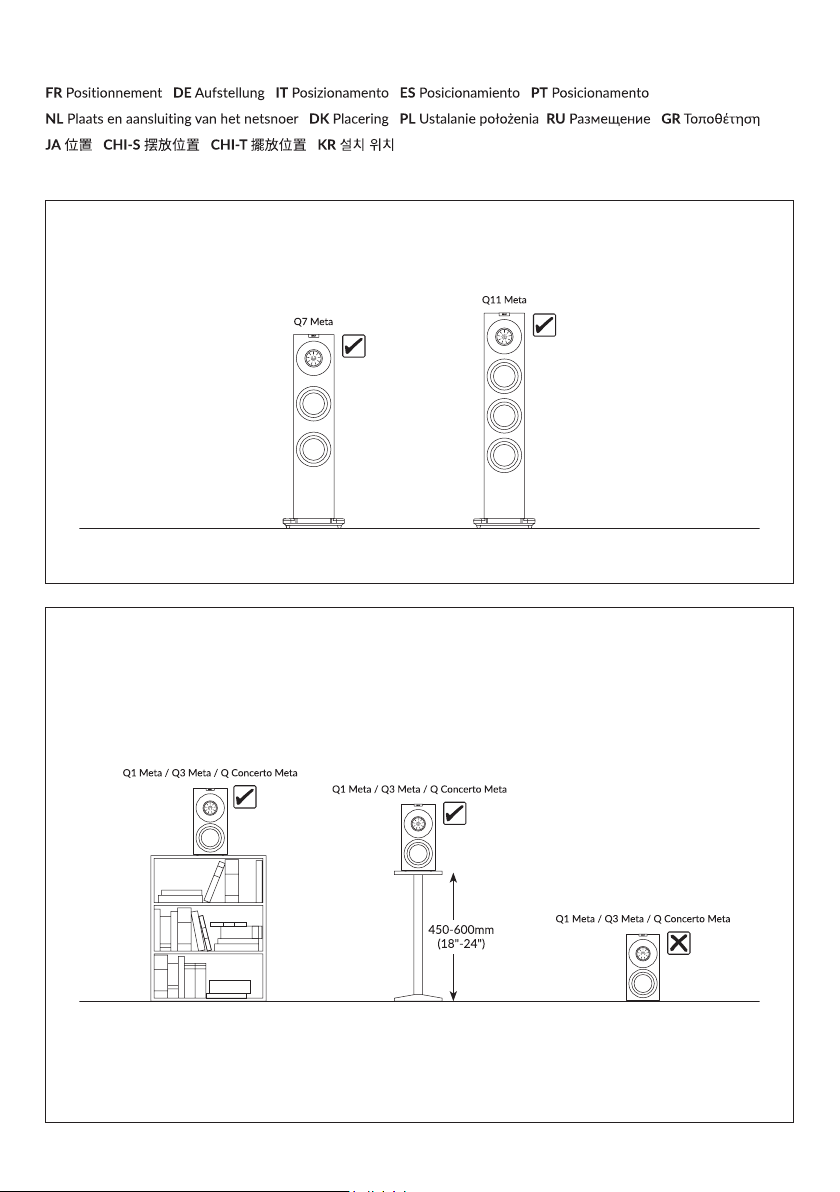

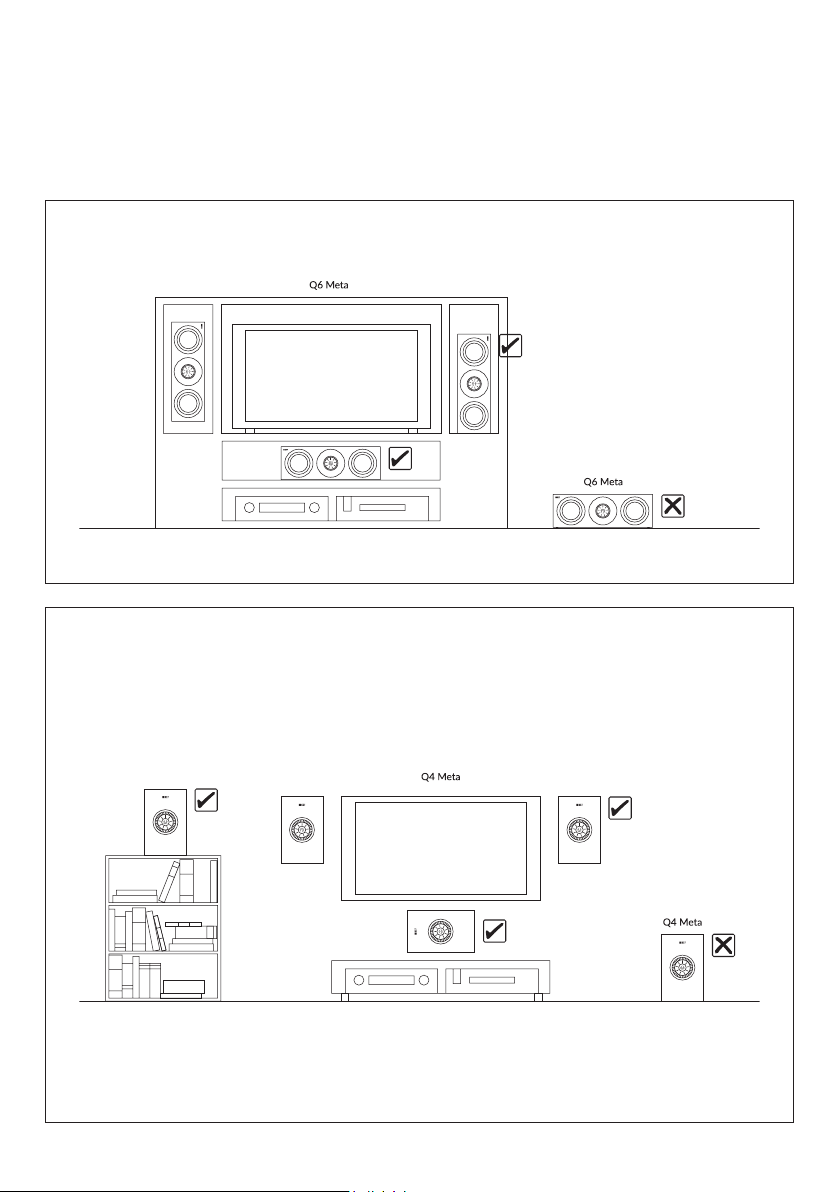

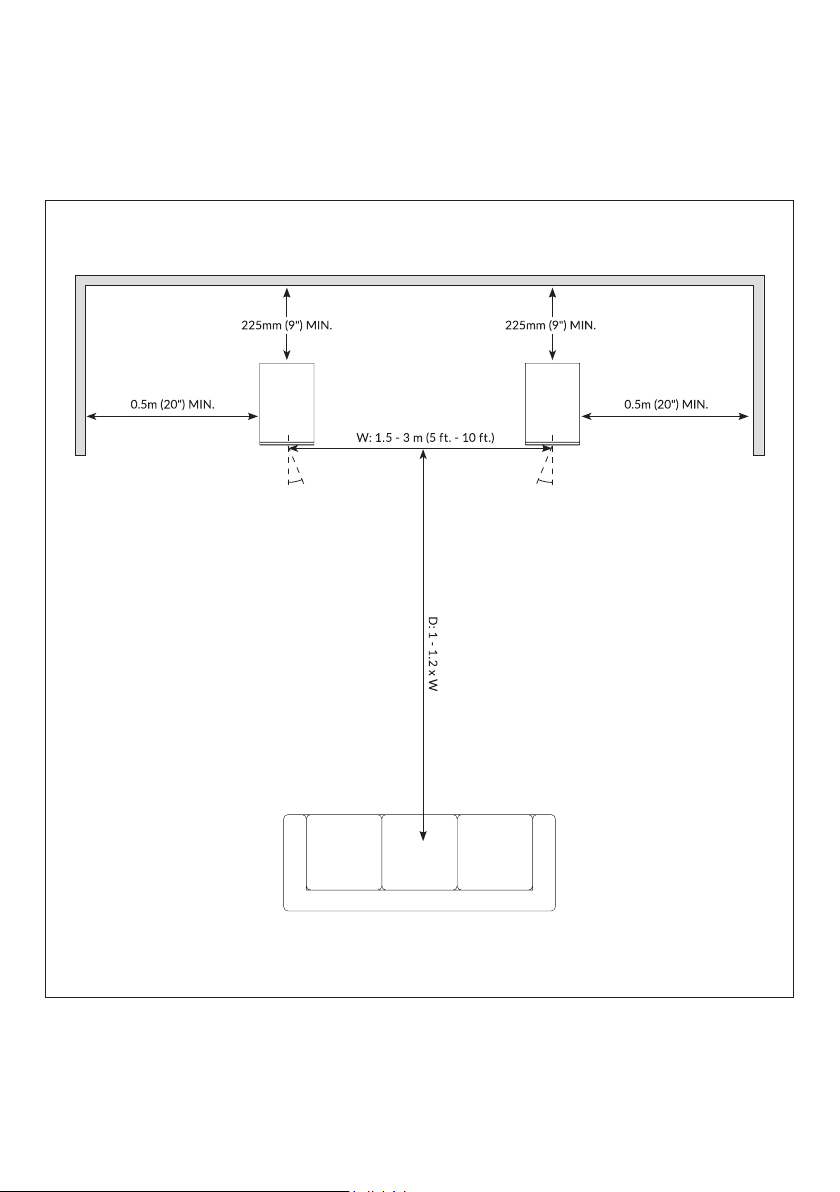

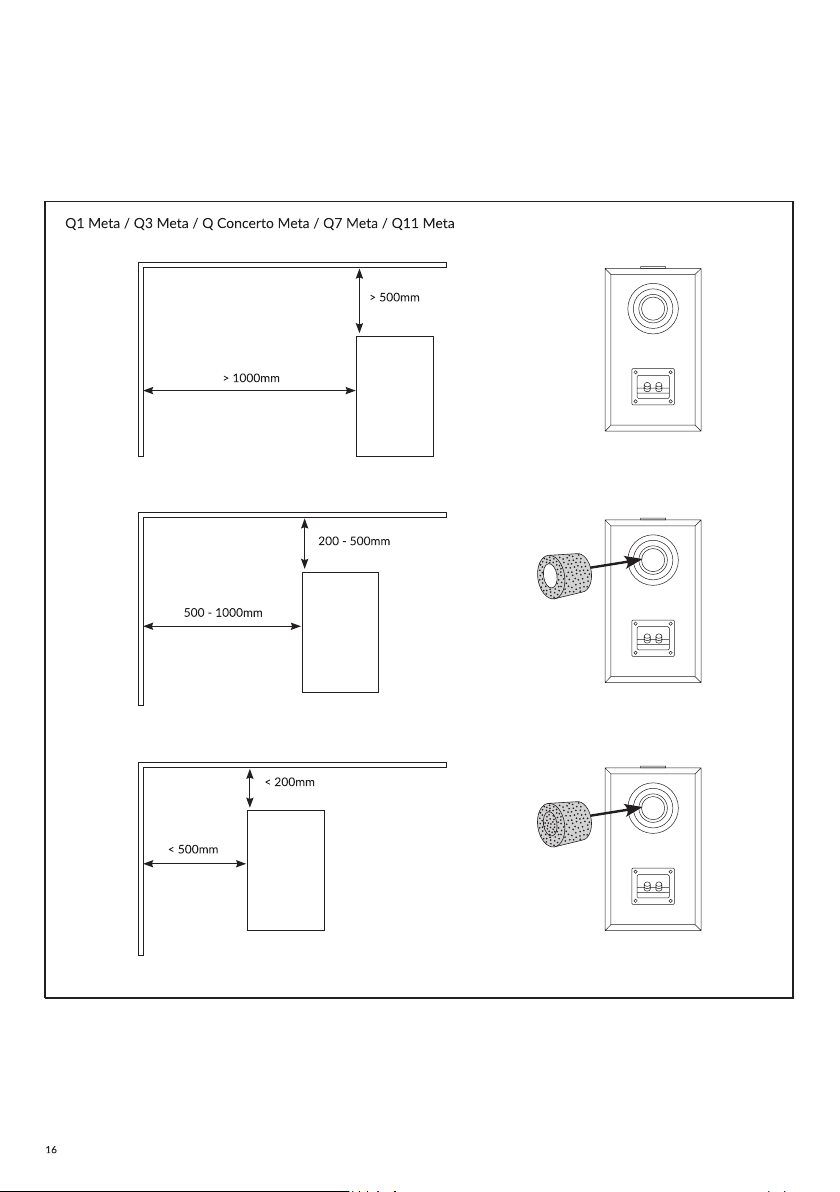

Positioning
12
Page 15

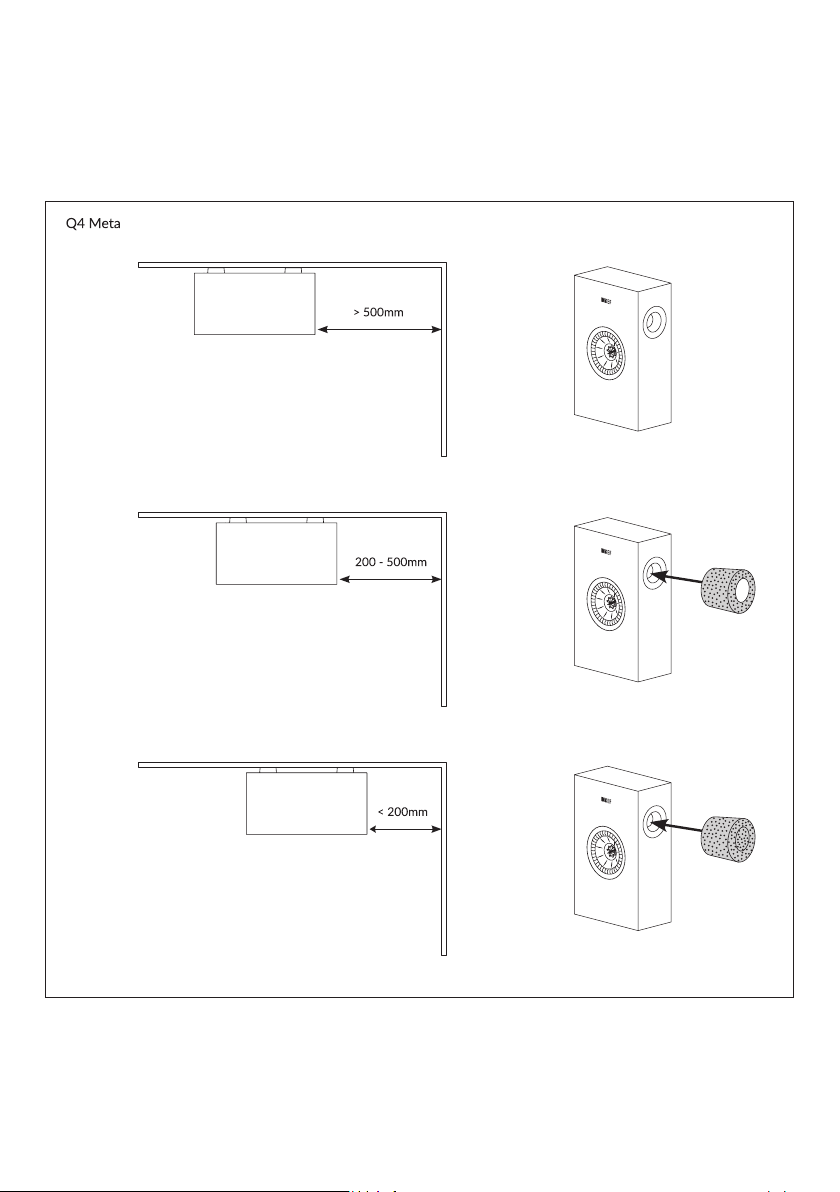

Q4 Meta
13
Page 16

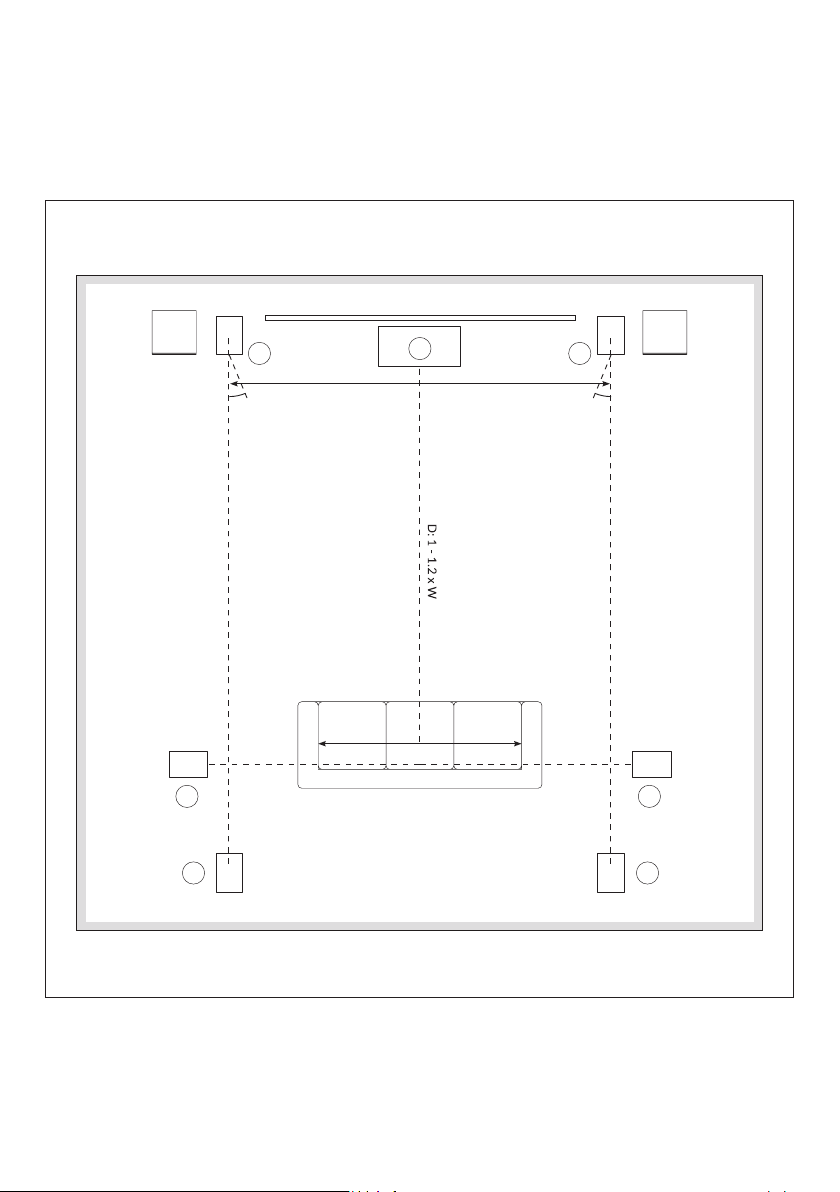

0 - 15° 0 - 15°
14
Page 17
Opt ional
KEF Subwoofer
FL
0 - 15°
W: ≥A
A
C
FR
Opt ional
KEF Subwoofer
0 - 15°
SL
SR
RRRL
5.2 / 7.2
15
Page 18
Page 19
17
Page 20

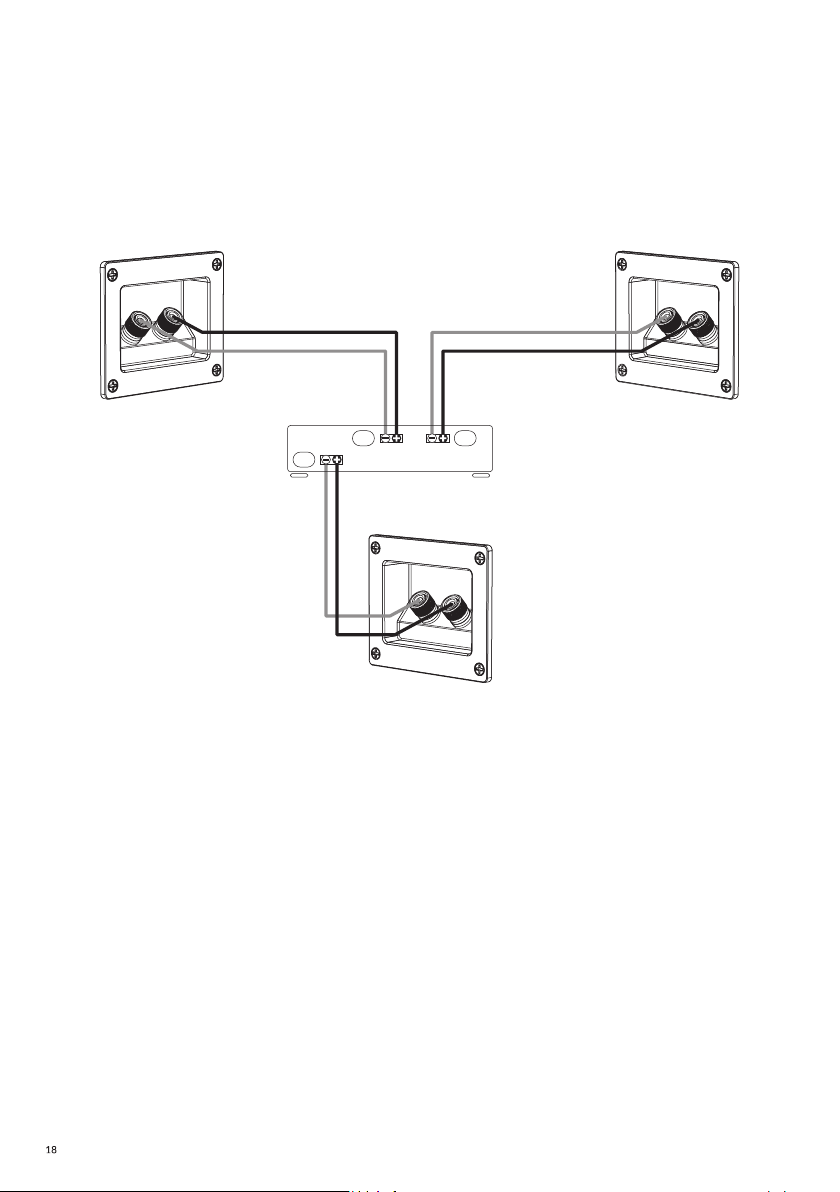

Connections
Connexions DE Anschlüsse IT Collegamen ES Conexiones PT Ligações NL Aansluingen DK Forbindelser
FR
PL Połączenia RU Соединения
Συνδέσεις
GR
JA
接続
CHI-S
连接
CHI-T
連接
KR
Left
Right
L R
C
AMPLIFIER
Centre
Page 21

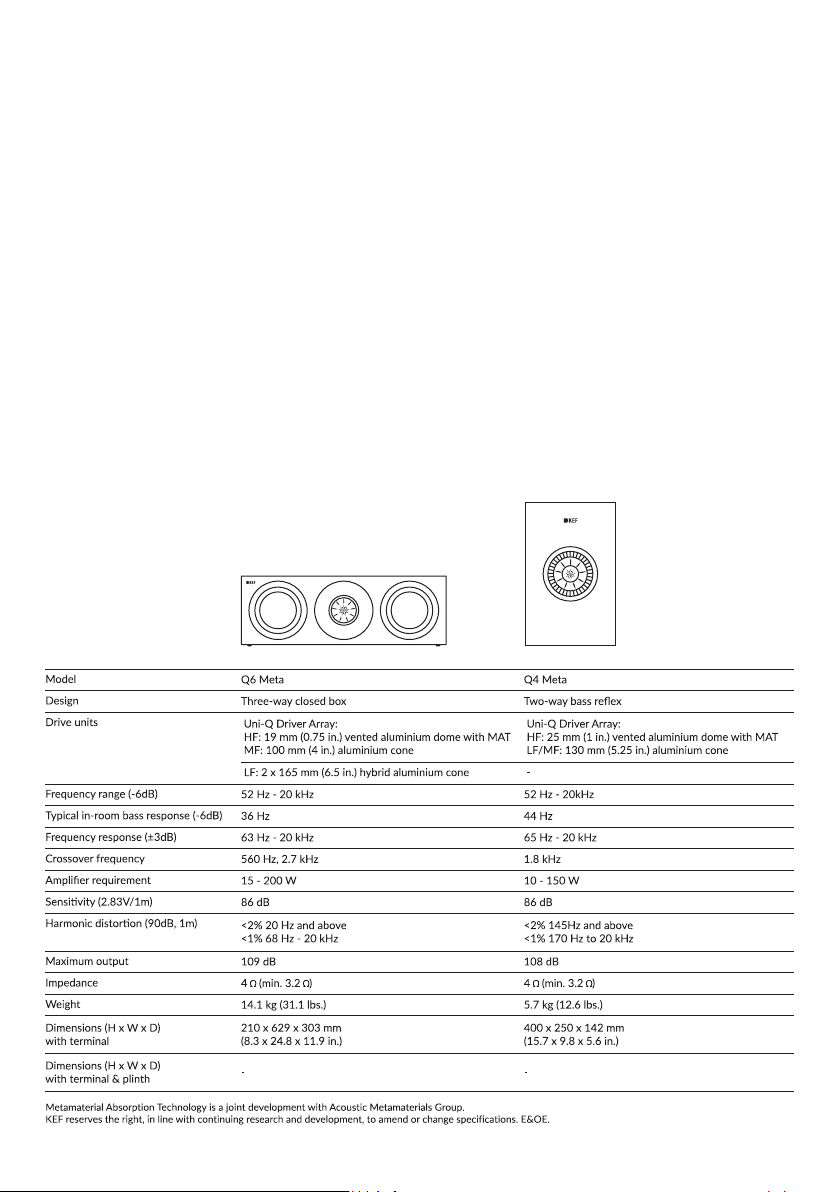

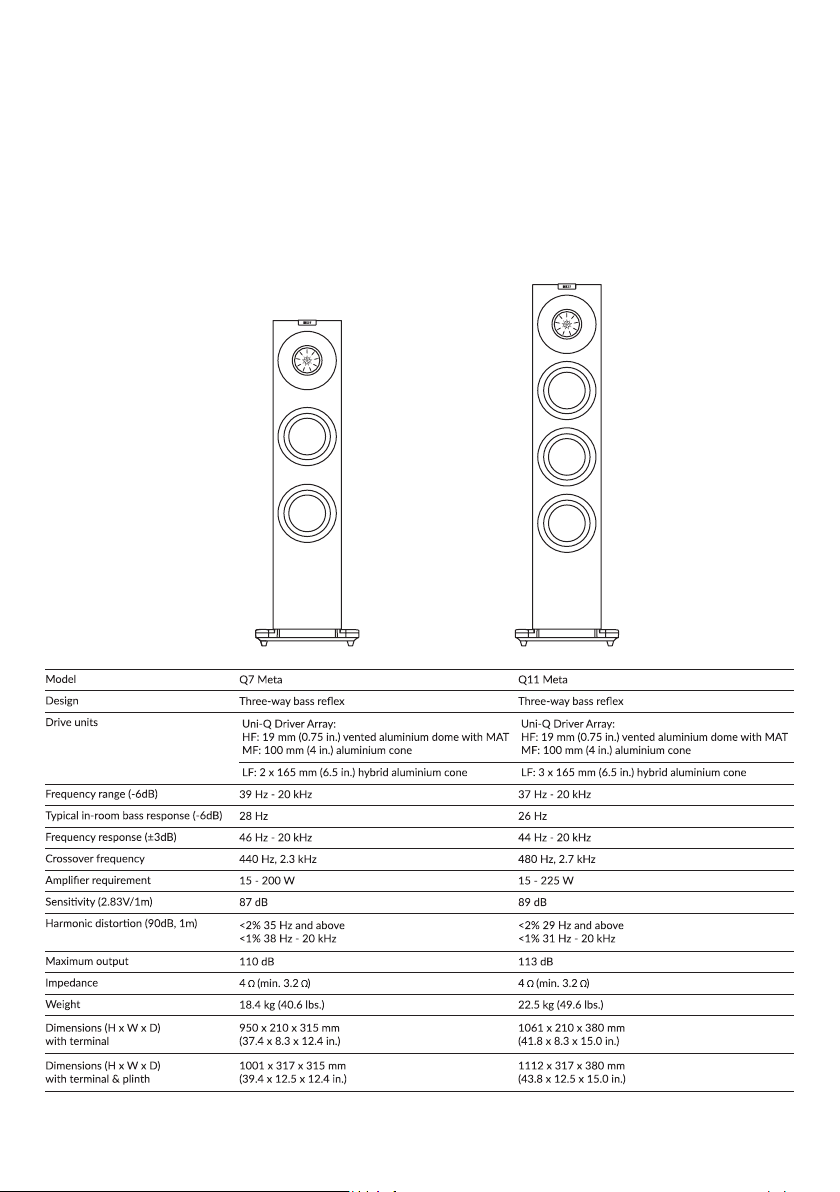

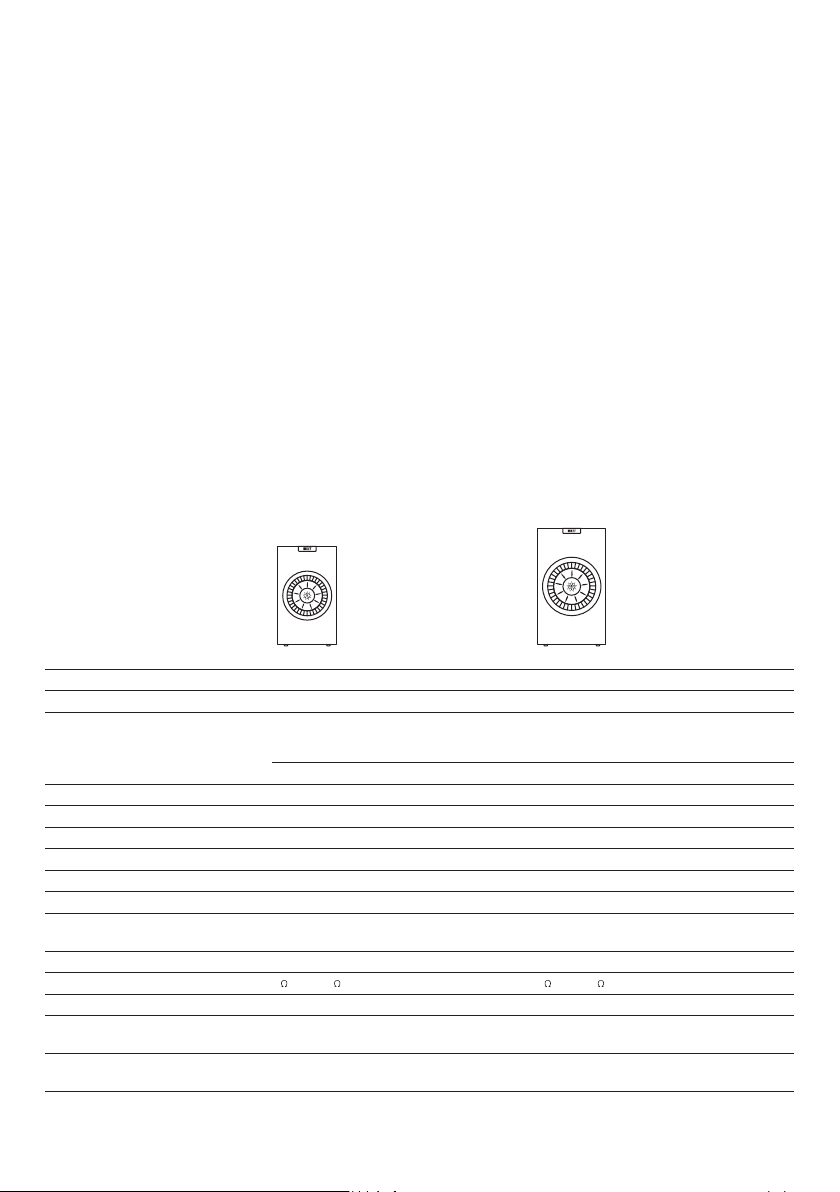

Specifications
Spécifications DE Technische daten IT Specifiche ES Especificaciones PT Especificações NL Specificaties
FR
Specifikationer PL Specyfikacjatechniczna RU Технические характеристики GR Προδιαγραφές
DK
JA
スペック
CHI-S
规格
CHI-T
規格
KR
Model
Design
Drive units
Frequency range (-6dB)
Typical in-room bass response (-6dB)
Frequency response (±3dB)
Crossover frequency
Amplier requirement
Sensivity (2.83V/1m)
Harmonic distoron (90dB, 1m)
Maximum output
Impedance
Weight
Dimensions (H x W x D)
with terminal
Dimensions (H x W x D)
with terminal & plinth
Q1 Meta Q3 Meta
Two-way bass reex
Uni-Q Driver Array:
HF: 25 mm (1 in.) vented aluminium dome with MAT
LF/MF: 130 mm (5.25 in.) aluminium cone
- -
47 Hz - 20 kHz 42 Hz - 20 kHz
42 Hz 39 Hz
51 Hz - 20 kHz 49 Hz - 20 kHz
2.1 kHz 2.0 kHz
10 - 150 W 15 - 150 W
86 dB 87 dB
<2% 140 Hz and above
<1% 170 Hz - 20 kHz
108 dB 109 dB
4 (min. 3.2 ) 4 (min. 3.2 )
6.1 kg (13.4 lbs.) 8.2 kg (18.1 lbs.)
302 x 180 x 277 mm
(11.9 x 7.1 x 10.9 in.)
- -
Two-way bass reex
Uni-Q Driver Array:
HF: 25 mm (1 in.) vented aluminium dome with MAT
LF/MF: 165 mm (6.5 in.) aluminium cone
<2% 110 Hz and above
<1% 135 Hz - 20 kHz
357 x 210 x 305 mm
(14.1 x 8.3 x 12.0 in.)
19
Page 22
Model Q Concerto Meta
Design Three-way bass reex
Drive units
Uni-Q Driver Array:
HF: 19 mm (0.75 in.) vented aluminium dome with MAT
MF: 100 mm (4 in.) aluminium cone
LF: 165 mm (6.5 in.) hybrid aluminium cone
Frequency range (-6dB) 40 Hz - 20 kHz
Typical in-room bass response (-6dB) 36 Hz
Frequency response (±3dB) 48 Hz - 20 kHz
Crossover frequency 430 Hz, 2.9 kHz
Amplier requirement 15 - 180 W
Sensivity (2.83V/1m) 85 dB
Harmonic distoron (90dB, 1m) <2% 37 Hz and above
<1% 91 Hz - 20 kHz
Maximum output 108 dB
Impedance 4 (min. 3.2 )
Weight 9.5 kg (20.9 lbs.)
Dimensions (H x W x D)
with terminal
Dimensions (H x W x D)
with terminal & plinth
20
415 x 210 x 315 mm
(16.3 x 8.3 x 12.4 in.)
-
Page 23
Model
Design
Drive units
Frequency range (-6dB)
Typical in-room bass response (-6dB)
Frequency response (±3dB)
Crossover frequency
Amplier requirement
Sensivity (2.83V/1m)
Harmonic distoron (90dB, 1m)
Maximum output
Impedance
Weight
Dimensions (H x W x D)
with terminal
Dimensions (H x W x D)
with terminal & plinth
Q7 Meta Q11 Meta
Three-way bass reex
Uni-Q Driver Array:
HF: 19 mm (0.75 in.) vented aluminium dome with MAT
MF: 100 mm (4 in.) aluminium cone
Three-way bass reex
Uni-Q Driver Array:
HF: 19 mm (0.75 in.) vented aluminium dome with MAT
MF: 100 mm (4 in.) aluminium cone
LF: 2 x 165 mm (6.5 in.) hybrid aluminium cone LF: 3 x 165 mm (6.5 in.) hybrid aluminium cone
39 Hz - 20 kHz 37 Hz - 20 kHz
28 Hz 26 Hz
46 Hz - 20 kHz 44 Hz - 20 kHz
440 Hz, 2.3 kHz 480 Hz, 2.7 kHz
15 - 200 W 15 - 225 W
87 dB 89 dB
<2% 35 Hz and above
<1% 38 Hz - 20 kHz
<2% 29 Hz and above
<1% 31 Hz - 20 kHz
110 dB 113 dB
4 (min. 3.2 ) 4 (min. 3.2 )
18.4 kg (40.6 lbs.) 22.5 kg (49.6 lbs.)
950 x 210 x 315 mm
(37.4 x 8.3 x 12.4 in.)
1001 x 317 x 315 mm
(39.4 x 12.5 x 12.4 in.)
1061 x 210 x 380 mm
(41.8 x 8.3 x 15.0 in.)
1112 x 317 x 380 mm
(43.8 x 12.5 x 15.0 in.)
21
Page 24
Model
Design
Drive units
Frequency range (-6dB)
Typical in-room bass response (-6dB)
Frequency response (±3dB)
Crossover frequency
Amplier requirement
Sensivity (2.83V/1m)
Harmonic distoron (90dB, 1m)
Maximum output
Impedance
Weight
Dimensions (H x W x D)
with terminal
Dimensions (H x W x D)
with terminal & plinth
22
Q6 Meta Q4 Meta
Three-way closed box
Uni-Q Driver Array:
HF: 19 mm (0.75 in.) vented aluminium dome with MAT
MF: 100 mm (4 in.) aluminium cone
Two-way bass reex
Uni-Q Driver Array:
HF: 25 mm (1 in.) vented aluminium dome with MAT
LF/MF: 130 mm (5.25 in.) aluminium cone
LF: 2 x 165 mm (6.5 in.) hybrid aluminium cone -
52 Hz - 20 kHz 52 Hz - 20kHz
36 Hz 44 Hz
63 Hz - 20 kHz 65 Hz - 20 kHz
560 Hz, 2.7 kHz 1.8 kHz
15 - 200 W 10 - 150 W
86 dB 86 dB
<2% 20 Hz and above
<1% 68 Hz - 20 kHz
<2% 145Hz and above
<1% 170 Hz to 20 kHz
109 dB 108 dB
4 (min. 3.2 ) 4 (min. 3.2 )
14.1 kg (31.1 lbs.) 5.7 kg (12.6 lbs.)
210 x 629 x 303 mm
(8.3 x 24.8 x 11.9 in.)
400 x 250 x 142 mm
(15.7 x 9.8 x 5.6 in.)
- -
Page 25
