KEF KW1 RX Receiver User guide

User Manual

KW1 RX Receiver

Wireless Subwoofer Adapter

English • Deutsch • Français • Español •

簡體中文

•

繁體中文

Introduction

(DEU) Einleitung (FRA) Introduction (SPA) Introducción

簡介

(CHI-S)

ENG

DEU

FRA

SPA

CHI-S

CHI-T

(CHI-T)

Thank you for purchasing KEF KW1 RX Receiver. We are condent that your KW1

RX will provide reliable, high performance sound for many years to come. Please

read this manual fully before you attempt any connection to the KW1 RX.

Vielen dank für den Kauf des KEF KW1 RX. Wir sind davon überzeugt, dass

lhr KW1 RX lange Zeit zuverlässig funktionieren und eine hohe Klangqualität

gewährleisten wird. Lesen Sie bitte diese Anleitung sorgfältig durch, bevor Sie lhr

Gerät anschließen.

KEF vous remercie de votre achat d'un KEF KW1 RX. Nous sommes convaincus

que votre KW1 RX vous procurera un son able et de hautes performances

pendant de longues années. Veuillez lire intégralement le présent manuel avant de

procéder à des connexions quelconques.

Le damos las gracias por haber adquirido el KEF KW1 RX . Estamos seguros de que

el KW1 RX le proporcionará un sonido de calidad y de altas prestaciones durante

muchos años. Por favor, lea este manual antes de intentar conectar y poner en

funcionamiento el KW1 RX.

感謝您購買 KEF KW1 RX。我們相信，KW1 RX 將在未來數年里帶給您可靠的高
性能音質。安裝 KW1 RX 之前，請仔細閱讀本手冊。

感謝您購買 KEF KW1 RX。我們相信 KW1 RX 將會帶給您可靠的高性能音質。
安裝 KW1 RX 之前，請仔細閱讀本手冊。

簡介

1

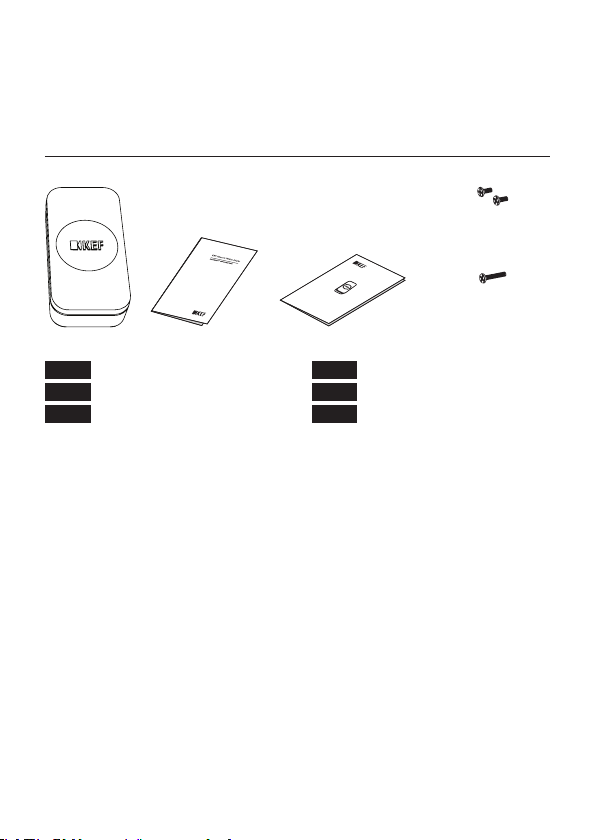

Inside the box

(DEU) Lieferumfang (FRA) Contenu de la boîte (SPA) Dentro de la caja

(CHI-S)

包裝清單

(CHI-T)

包裝清單

x2 x1

(for KF92)

(for Kube 8b/10b/12b)

x2

x1

Contents vary by region.

ENG

Inhalte variieren nach Ländern.

DEU

Le contenu varie selon le pays.

FRA

Contenido varían según la región.

SPA

內容因區域不同而不同。

CHI-S

盒內配件會因不同銷售地區而略

CHI-T

有不同。

2

Controls and Connections

(DEU) Steuerelemente und Verbindungen (FRA) Contrôles et Connexions

(SPA) Controles y Conexiones (CHI-S)

控制和連接端口

1

3

(CHI-T)

2

面板端子

3

Controls and Connections

(DEU) Steuerelemente und Verbindungen (FRA) Contrôles et Connexions

(SPA) Controles y Conexiones (CHI-S)

控制和連接端口

(CHI-T)

面板端子

ENG

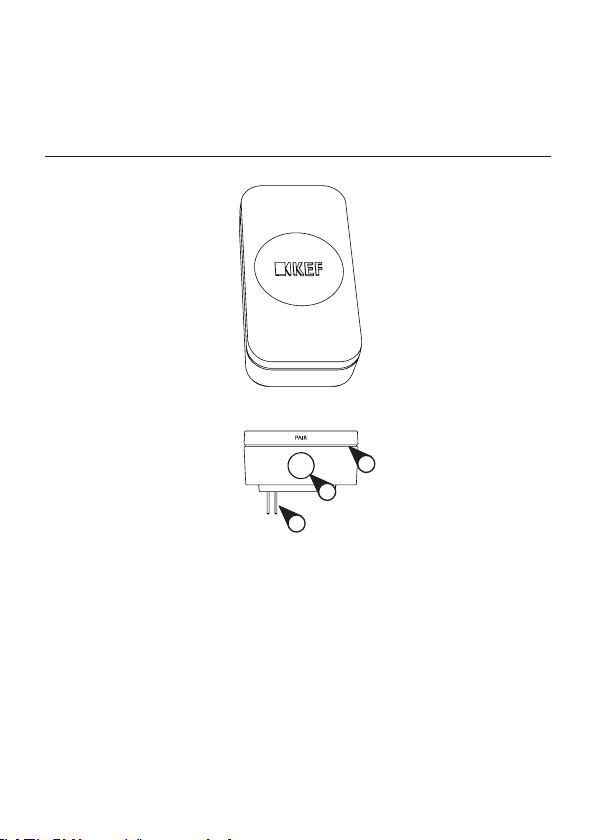

1. Receiver PAIR button

2. Receiver LED indicator

3. Subwoofer expansion por t
input

DEU

1. PAIR-Taste des Empfängers

2. LED-Anzeige des Empfängers

3. Eingang für Subwoofer­Erweiterungsanschluß

FRA

1. Touche PAIR (Appairage)
Recepteur

2. Indicateur LED Recepteur

3. Entrée expansion Caisson de
basses

SPA

1. Botón de PAIR del receptor

2. Indicador de LED del receptor

3. Entrada de expansión del
subwoofer

CHI-S

1. 接收器匹配按鈕

2. LED 信號接收指示燈

3. 低音炮擴展端口輸入

CHI-T

1. 接收器 PAIR 按鈕

2. 接收器 LED 指示燈

3. 重低音揚聲器擴充埠輸入

4

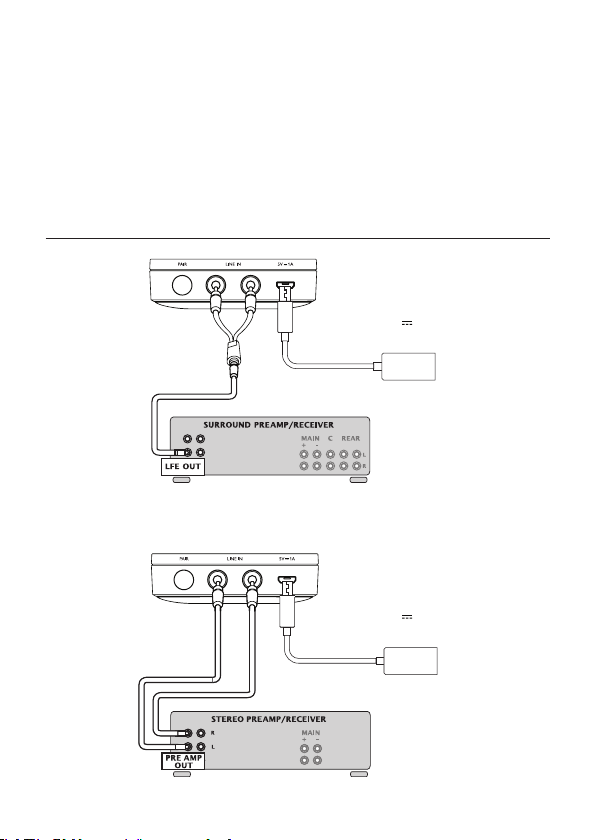

Connection to LINE IN from a preamp
or receiver

(DEU) Anschluss an Analoger Audio-Eingang eines Vorverstärker oder Receiver

(FRA) Connexion à Entrée Ligne depuis un préamplicateur ou un récepteur
(SPA) Conexión a la Entrada desde un preamplicador o receptor

從前置放大器或接收器連接至“接入口

(CHI-S)

從前置放大器或接收器連接至“線路輸入

(CHI-T)

Transmitter

”

”

5V 1A power supply
(not included)

5V 1A power supply
(not included)

5

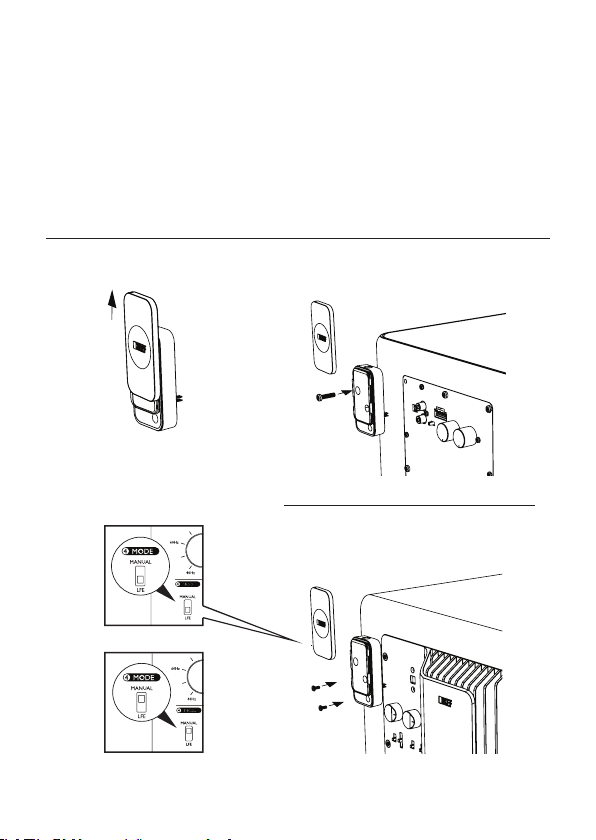

Connection to LINE IN from a preamp
or receiver

(DEU) Anschluss an Analoger Audio-Eingang eines Vorverstärker oder Receiver

(FRA) Connexion à Entrée Ligne depuis un préamplicateur ou un récepteur
(SPA) Conexión a la Entrada desde un preamplicador o receptor

從前置放大器或接收器連接至“接入口

(CHI-S)

從前置放大器或接收器連接至“線路輸入

(CHI-T)

”

”

Receiver

Kube 8b/10b/12b

KF92

LFE OUT

PRE AMP OUT

6

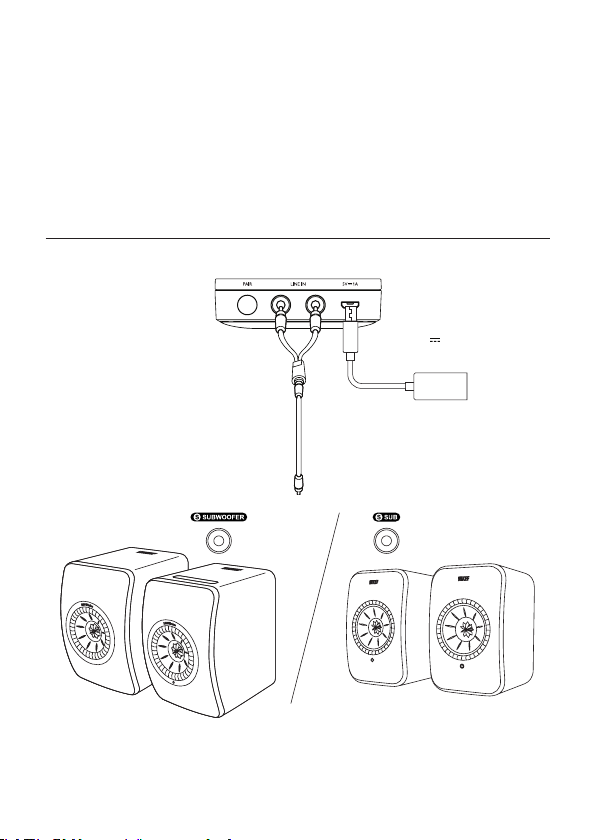

Connection to LINE IN from LS50W/
LSX

(DEU) Anschluss an Analoger Audio-Eingang eines LS50W/LSX
(FRA) Connexion à Entrée Ligne depuis LS50W/LSX
(SPA) Conexión a la Entrada desde LS50W/LSX

從 LS50W / LSX 連接至“接入口”

(CHI-S)

從 LS50W / LSX 連接至“線路輸入”

(CHI-T)

Transmitter

5V 1A power supply
(not included)

7

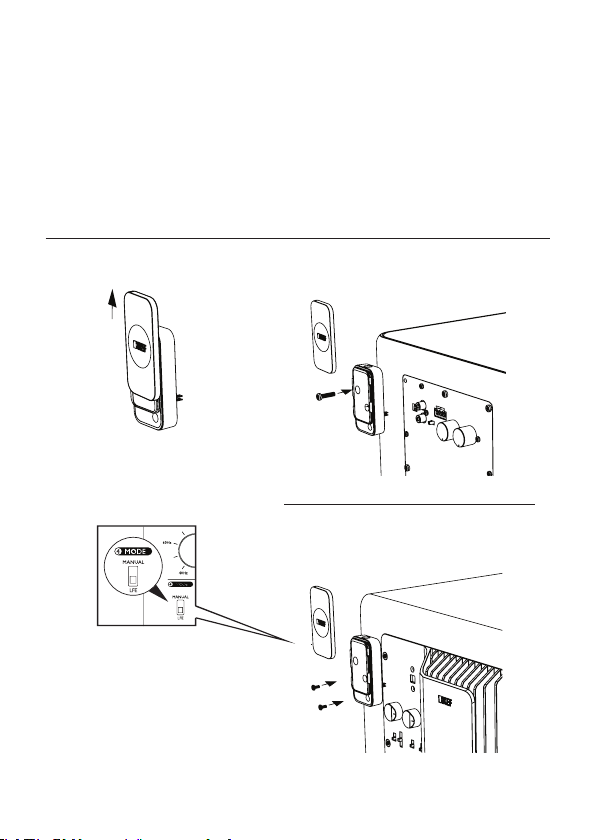

Connection to LINE IN from LS50W/
LSX

(DEU) Anschluss an Analoger Audio-Eingang eines LS50W/LSX
(FRA) Connexion à Entrée Ligne depuis LS50W/LSX
(SPA) Conexión a la Entrada desde LS50W/LSX

從 LS50W / LSX 連接至“接入口”

(CHI-S)

從 LS50W / LSX 連接至“線路輸入”

(CHI-T)

Receiver

Kube 8b/10b/12b

KF92

LFE OUT

8

Pairing a Second Receiver with
Channel Selection

(DEU) Kopplung eines zweiten Empfängers mit Frequenzauswahl
(FRA) Appairage d'un deuxième récepteur avec sélection de canal

ENG

1. Short press the ‘PAIR’ button on the second Receiver to toggle between the

5.2GHz (blinking green LED) and 5.8GHz (blinking blue LED) channels.

2. Ensure both the Transmitter and the second Receiver show the same LED
colour.

3. Long press ‘PAIR’ button on both Transmitter and the second Receiver to

conrm the channel selection.

4. Successful pairing is indicated by a solid green/blue LED on both the Transmitter
and Receiver.

DEU

1. Drücken Sie kurz die 'PAIR'-Taste am zweiten Empfänger, um zwischen 5,2 GHz
(blinkende grün LED) und 5,8 GHz (blinkende blaue LED) umzuschalten.

2. Stellen Sie sicher, dass sowohl der Sender als auch der zweite Empfänger die
gleiche LED-Farbe aufweisen.

3. Drücken Sie die 'PAIR'-Taste sowohl am Sender als auch am zweiten Empfänger

lange, um die Frequenzwahl zu bestätigen.

4. Eine erfolgreiche Kopplung wird durch eine permanent leuchtende grün/blaue
LED sowohl am Sender wie auch am Empfänger angezeigt.

FRA

1. Appuyez brièvement sur le bouton «PAIR» du deuxième récepteur pour
basculer entre les canaux 5,2 GHz (LED vert clignotante) et 5,8 GHz (LED
bleue clignotante).

2. Assurez-vous que l'émetteur et le deuxième récepteur achent la même

couleur de LED.

3. Appuyez longuement et simultanément sur le bouton ‘PAIR’ de l’émetteur et le

deuxième récepteur pour conrmer la sélection du canal.

4. Un appairage réussi est indiqué par une LED vert / bleue xe sur l'émetteur et

le récepteur.

9

Pairing a Second Receiver with
Channel Selection

(SPA) Emparejar un segundo receptor con la selección de canal

配對第二個接收器與頻道的選擇

(CHI-S)

SPA

1. Presione brevemente el botón "PAIR" en el Transmisor y el Receptor para
cambiar entre el canal 5.2G y 5.8G

LED verde parpadeante - 5.2G
LED azul parpadeante - 5.8G

2. Asegúrese de que el transmisor y el receptor estén en el mismo canal (LED
con el mismo color de parpadeo)

3. Presione largo tiempo el botón "PAIR" en ambas unidades para conrmar el

canal

4. El éxito del emparejamiento se indicará con un LED verde/azul constante tanto
en el transmisor como en el receptor.

CHI-S

1. 輕按在第二個接收器上的「配對」按鈕，在 5.2GHz ( 閃爍的綠 色 LED 燈 )
和 5.8GHz ( 閃爍的藍色 LED 燈 ) 頻道之間切換。

2. 確保發射器和第二接收器顯示相同顏色的 LED 指示燈

3. 長按發射器和第二接收器上的「配對」按鈕，確認切換頻道

4. 發射器和接收器上都呈現一個穩定的綠色 / 藍色的 LED 指示燈，即為配對
成功

CHI-T

1. 短按第二個接收器上的「PAIR」按鈕，即可在 5.2GHz（閃爍綠色的 LED）
及 5.8GHz（閃爍藍色的 LED）頻道間切換

2. 確認傳傳輸器及第二個接收器處於相同的頻道（LED 應閃爍相同顏色）

3. 長按傳輸器及第二個接收器上的「PAIR」按鈕以確認頻道

4. 若配對成功，在傳輸器及接收器上的 LED 會呈現固定綠色 / 藍色狀態

透過切換頻道來配對第二個接收器

(CHI-T)

10

LED Indicators (Transmitter/ Receiver)

(DEU) LED-Anzeigen (Sender/Empfänger)

ENG

Colour Channel

Blue 5.8GHz

Green 5.2GHz

LED Status - Transmitter LED Status - Receiver

Pattern Status Status

Flashing LED
(slow)

Flashing LED
(quick)

Solid LED

DEU

Farbe Kanal

Blaue 5,8GHz

Grün 5,2GHz

Transmitter is searching for
a Receiver

Transmitter is ready to connect
a new Receiver

Transmitter is connected to
a Receiver

LED Status - Sender LED Status - Empfänger

Muster Status Status

Blinkende LED
(langsam)

Blinkende LED
(schnell)

Durchgehend
LED

Der Sender sucht nach
einem Empfänger

Der Sender ist bereit einen
neuen Empfänger anzuschließen

Der Sender ist bereit einen
neuen Empfänger anzuschließen

Transmitter is searching for
a Receiver

Transmitter is ready to connect
a new Receiver

Transmitter is connected to
a Receiver

Der Empfänger sucht nach
einem Sender

Der Empfänger ist bereit einen
neuen Sender anzuschließen

Der Empfänger ist mit
einem Sender verbunden

11

LED Indicators (Transmitter/ Receiver)

(FRA) Indicateurs LED (Emetteur/Récepteur)

(SPA) Indicadores LED (Transmisor/Receptor)

FRA

Couleur Canal

Bleue 5,8GHz

Ver t 5,2GHz

LED État - Emetteur LED État - Récepteur

Motif lumineux État État

LED clignotante
(lentement)

LED clignotante
(rapidement)

LED xe

SPA

El color Canal

Azul 5.8G

Verde 5.2G

Emetteur recherche un
récepteur

Emetteur est prêt à connecter un

nouveau récepteur

Emetteur est connecté à un
récepteur

LED Estado - Transmisor LED Estado - Receptor

Patrones Estado Estado

LED parpadeante
(lentamente)

LED parpadeante
(rápidamente)

LED continuo

El transmisor está buscando un
receptor

El transmisor está listo para conectar
un nuevo receptor

El transmisor está conectado a un
receptor

Récepteur recherche un
emetteur

Récepteur est prêt à connecter un

nouveau emetteur

Récepteur est connecté à un
emetteur

El receptor está buscando un
transmisor

El receptor está listo para conectar
un nuevo transmisor

El receptor está conectado a un
transmisor

12

LED Indicators (Transmitter/ Receiver)

LED 指示燈 ( 發射器 / 接收器 )

(CHI-S)

LED 指示燈 ( 傳輸器 / 接收器 )

(CHI-T)

CHI-S

顏色 頻段

藍色 5.8GHz

綠色 5.2GHz

LED 狀態 - 發射器 LED 狀態 - 接收器

模式 狀態 狀態

LED 閃爍
(緩慢)

LED 閃爍
(快速)

長亮 LED 發射器已連接至接收器 接收器已連接至發射器

CHI-T

顏色 頻道

藍色 5.8GHz

綠色 5.2GHz

發射器正在搜索接收器 接收器正在搜索發射器

發射器已就緒與新的接收器
配對

LED 狀態 - 傳輸器 LED 狀態 - 接收器

模式 狀態 狀態

LED 閃爍
(慢慢)

LED 閃爍
(快速)

長亮 LED 傳輸器已連接至接收器 接收器已連接至傳輸器

傳輸器正在搜尋接收器 接收器正在搜尋傳輸器

傳輸器已準備與新的接收器
配對

接收器已就緒與新的發射器
配對

接收器已準備與新的傳輸器
配對

13

Specications

(DEU) Technische Daten (FRA) Spécications (SPA) Especicaciones

產品規格

(CHI-S)

Model KW1 RX

Radio Frequency 5.2GHz and 5.8GHz

Sampling Rate 24bit, 48KHz

Latency <17ms

Link Distance Max 100 ft (Line of sight)

Frequency Response 10Hz - 20kHz

Signal-to-noise Ratio >80dB

Audio Output Level 2V

Total harmonic distortion typ.-90 dB

Radio Frequency Output Power

Dimension H x W x D
Receiver 27 x 37 x 72mm

KEF reserves the right, in line with continuing research and development, to amend or change

specications. E&OE.
