Kube 8 MIE / Kube 10 MIE
Kube 12 MIE / Kube 15 MIE
Сабвуфер
Руководство пользователя
Page 2
Благодарим Вас за приобретение сабвуфера KEF Kube.
Мы уверены, что сабвуфер обеспечит высококачественное звучание Вашей
системы на многие годы.
Перед подключением сабвуфера внимательно ознакомьтесь с настоящим
руководством.

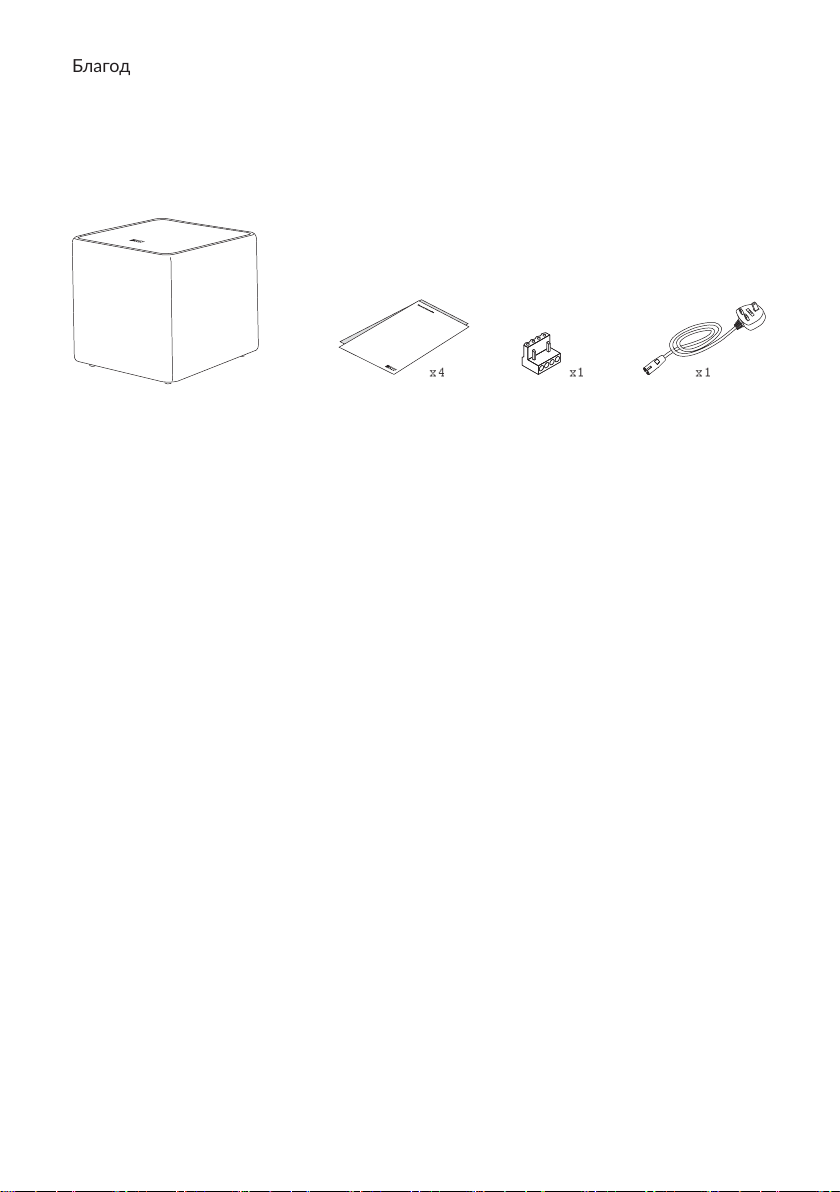

Комплект поставки
x4 x1 x1
2
Page 3

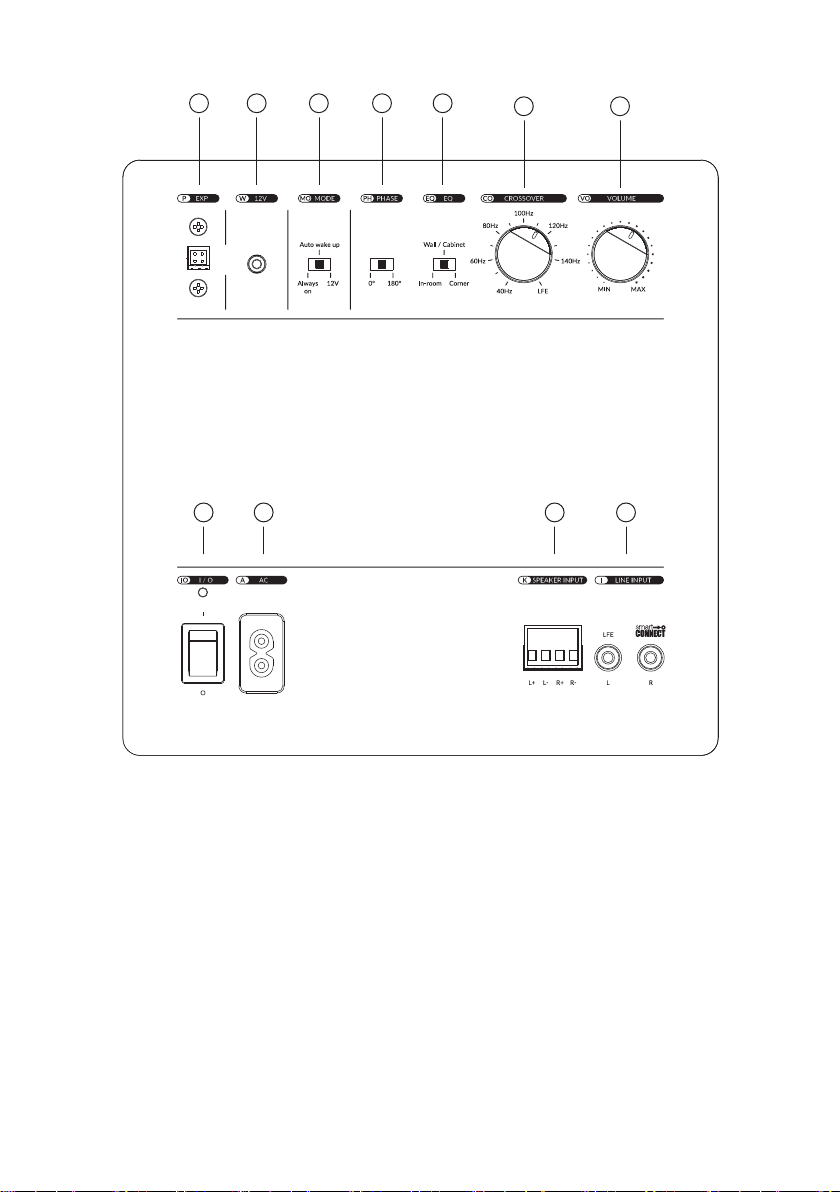

Элементы управления и разъемы
1 2 3 4 5
8 9 10 11
6 7
1. Порт расширения
2. Триггерный вход для подключения к ресиверу/предусилителю 12V
3. Переключатель режима работы
4. Переключатель фазы
5. Переключатель эквалайзера
6. Регулятор частоты среза
7. Регулятор уровня громкости
8. Кнопка включения питания
9. Разъём для подключения кабеля питания
10. Высокоуровневый разъём
11. Линейный вход RCA / LFE (канал низкочастотных эффектов) c технологией
SmartConnect
3
Page 4

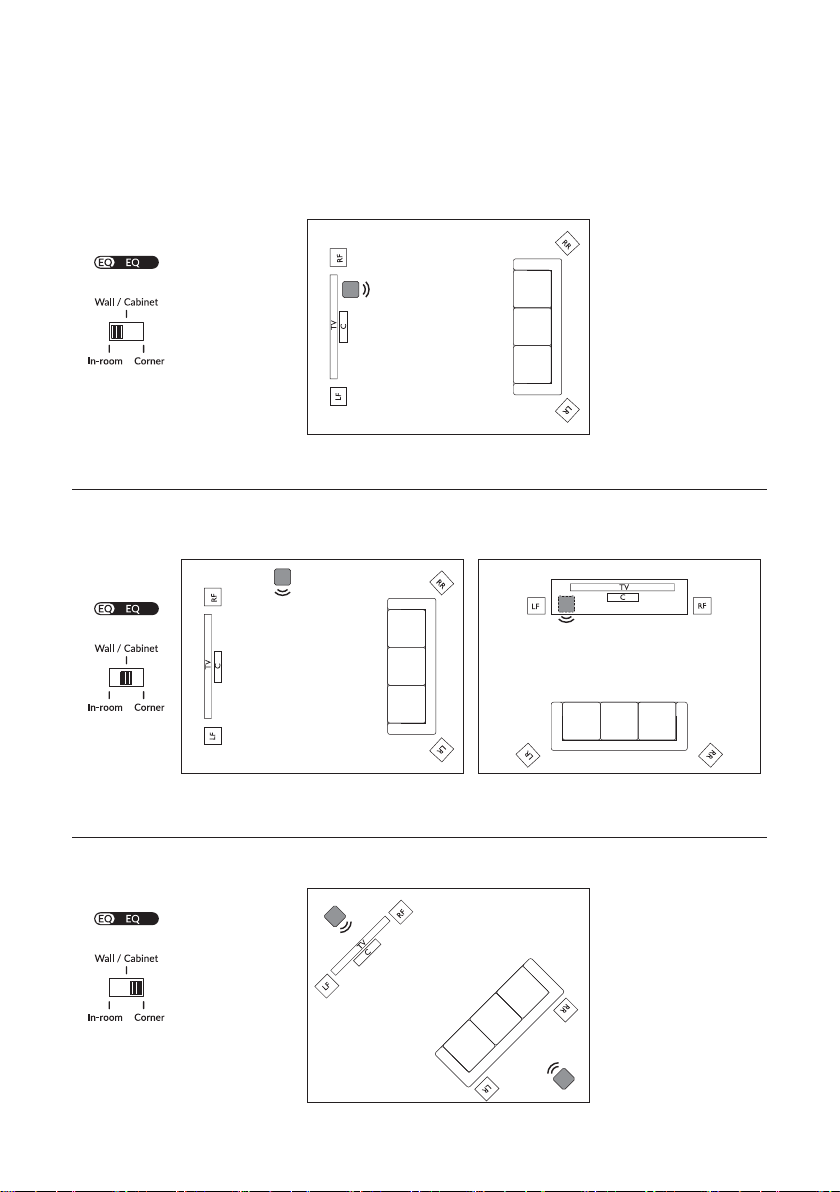

Размещение
Поскольку сабвуфер воспроизводит ненаправленный низкочастотный звук,
устройство можно разместить практически в любом месте в помещении, но не
слишком близко к слушателю. Для достижения оптимального качества звучания
попробуйте установить сабвуфер в разных местах, чтобы определить место, где
звук будет наименее искаженным.
4
Page 5
Подключение

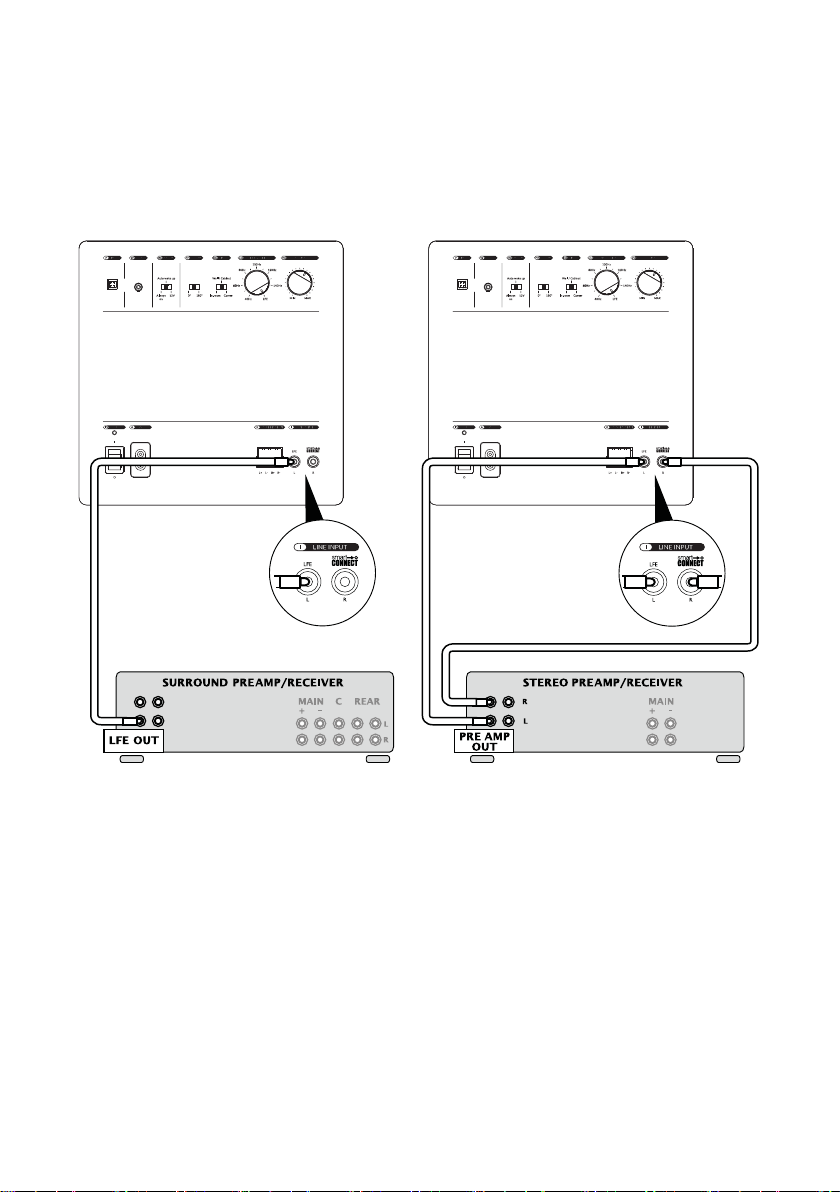

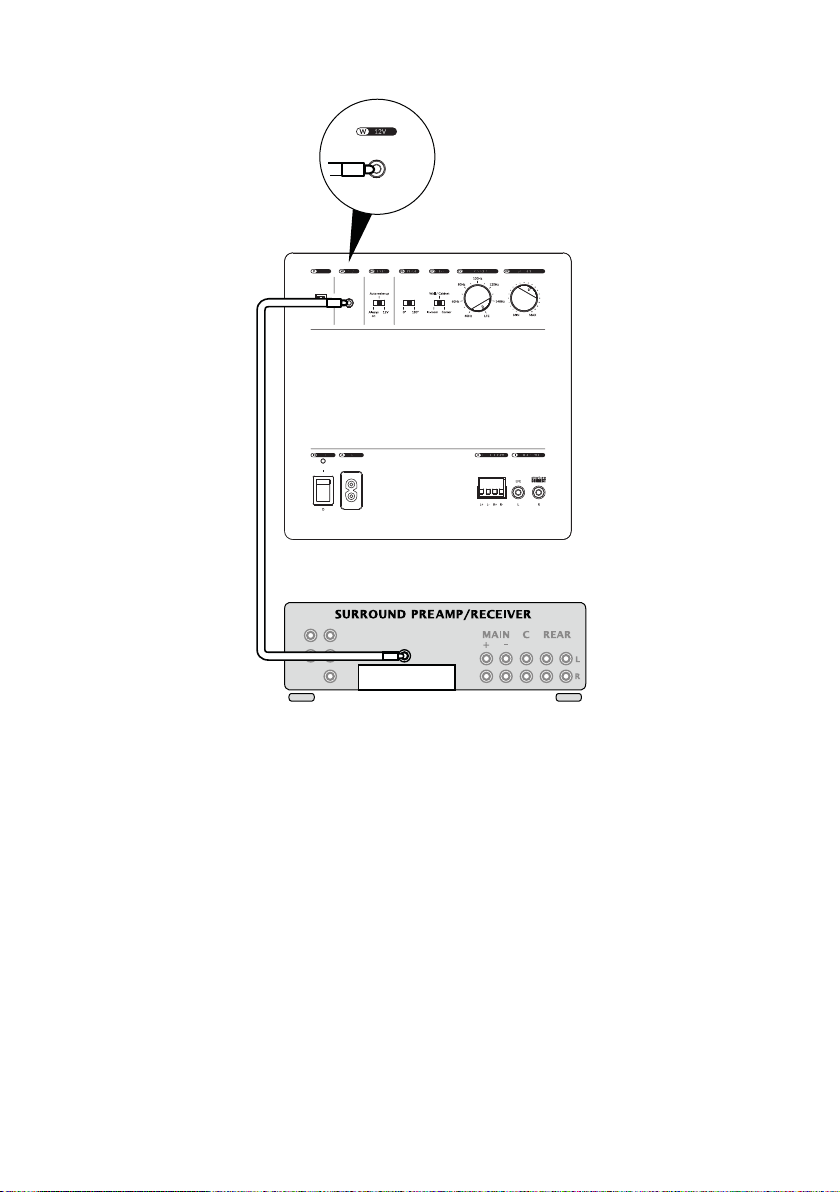

Подключение к предусилителю или ресиверу через вход RCA
Система SmartConnect автоматически определяет, какой из входов
используется - моно или стерео - и в соответствии с этим изменяет
уровень входного усиления до оптимального значения.
В режиме моно RCA-кабель можно подключать как к левому, так и
правому RCA-входу.
5
Page 6

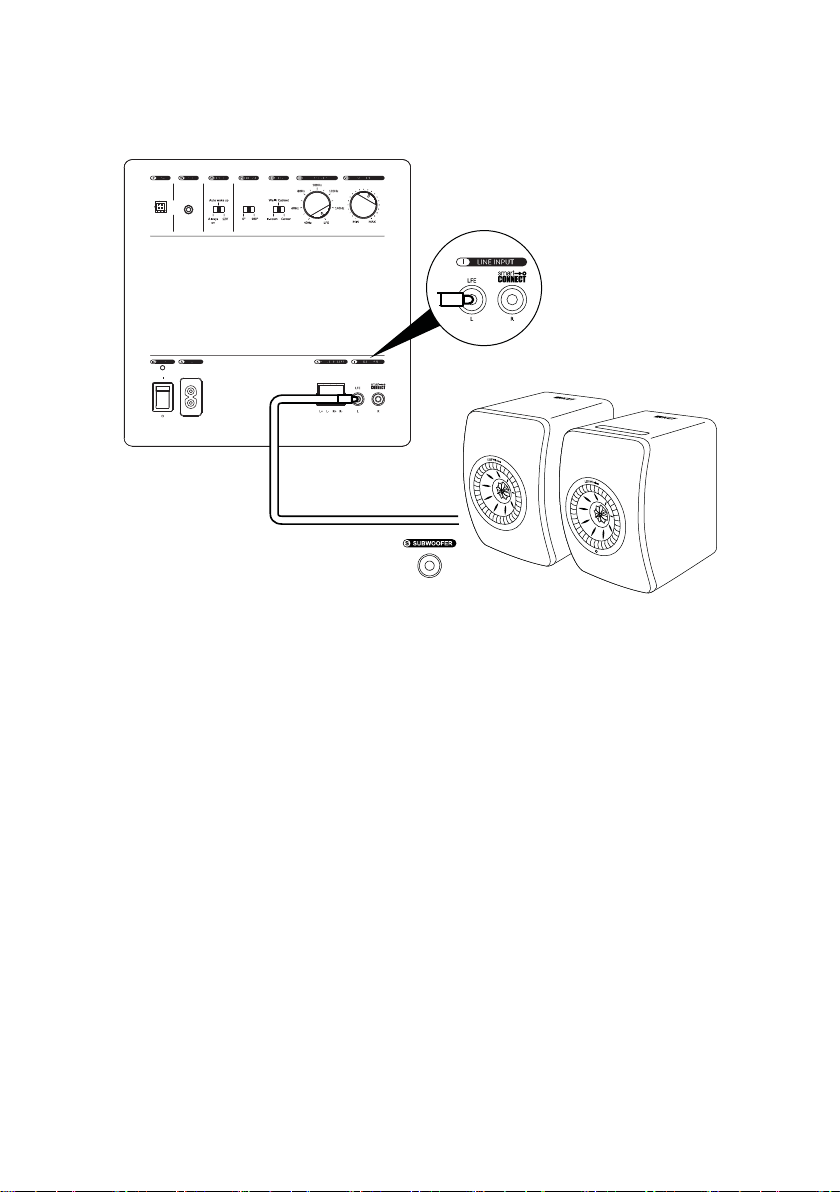

Стереоподключение двух сабвуферов через вход RCA
6
Page 7
Подключение акустической системы KEF W2 через вход RCA
При подключении к акустической системе KEF W2 установите
регулировку CROSSOVER на значение LFE. Для настройки высоких и
низких частот используйте соответствующее приложение KEF.
7
Page 8

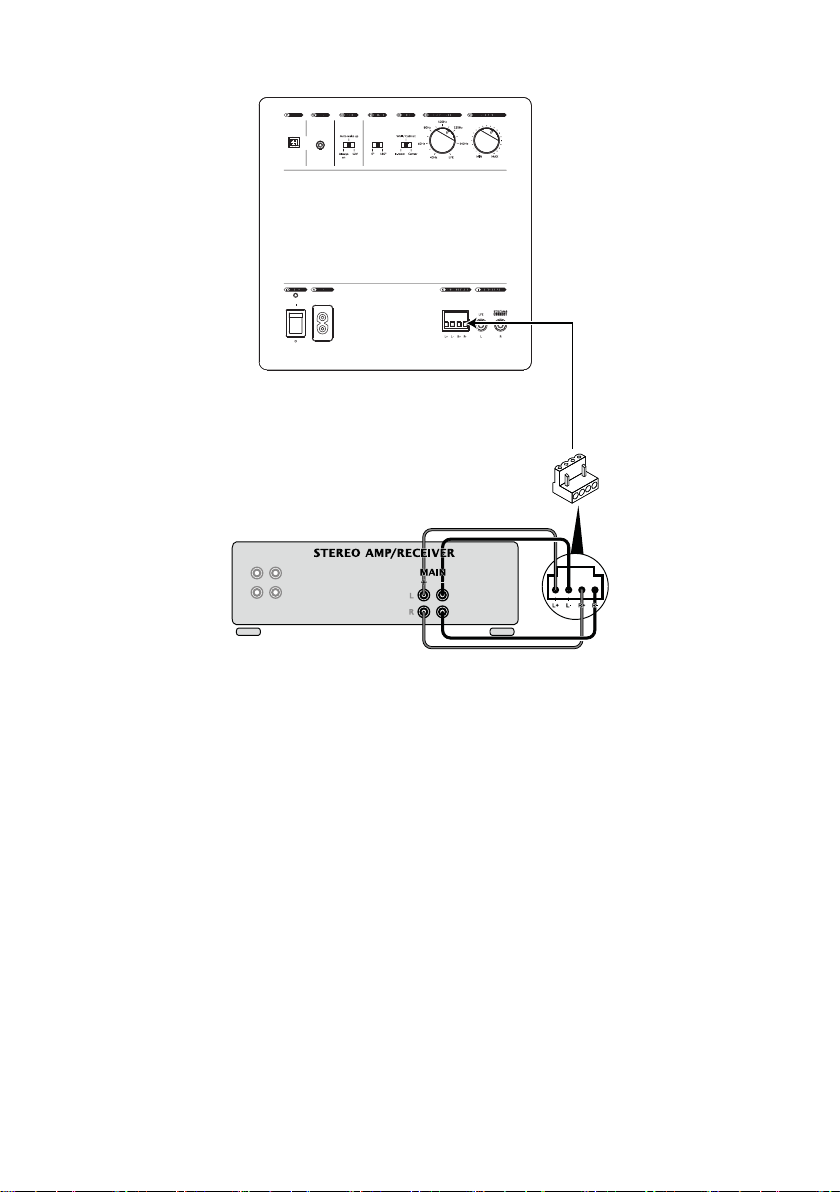

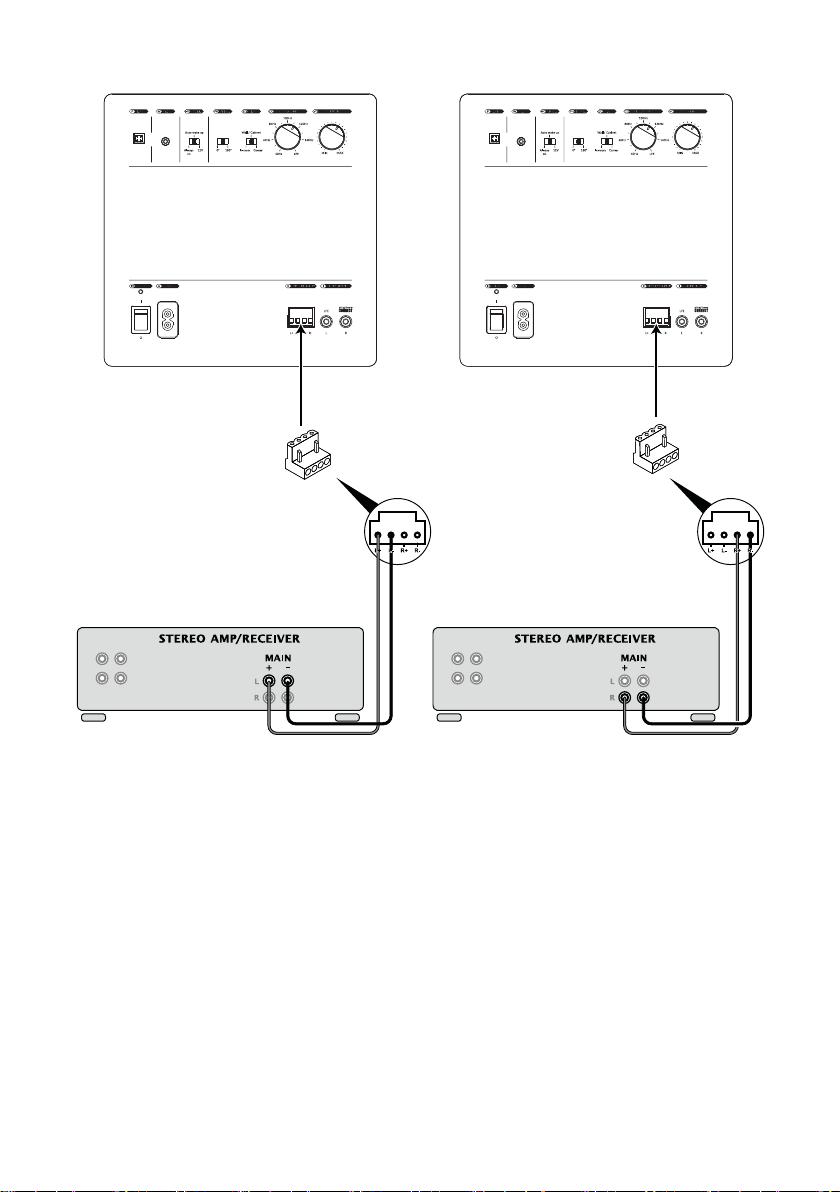

Подключение к предусилителю или ресиверу через высокоуровневый вход
8
Page 9

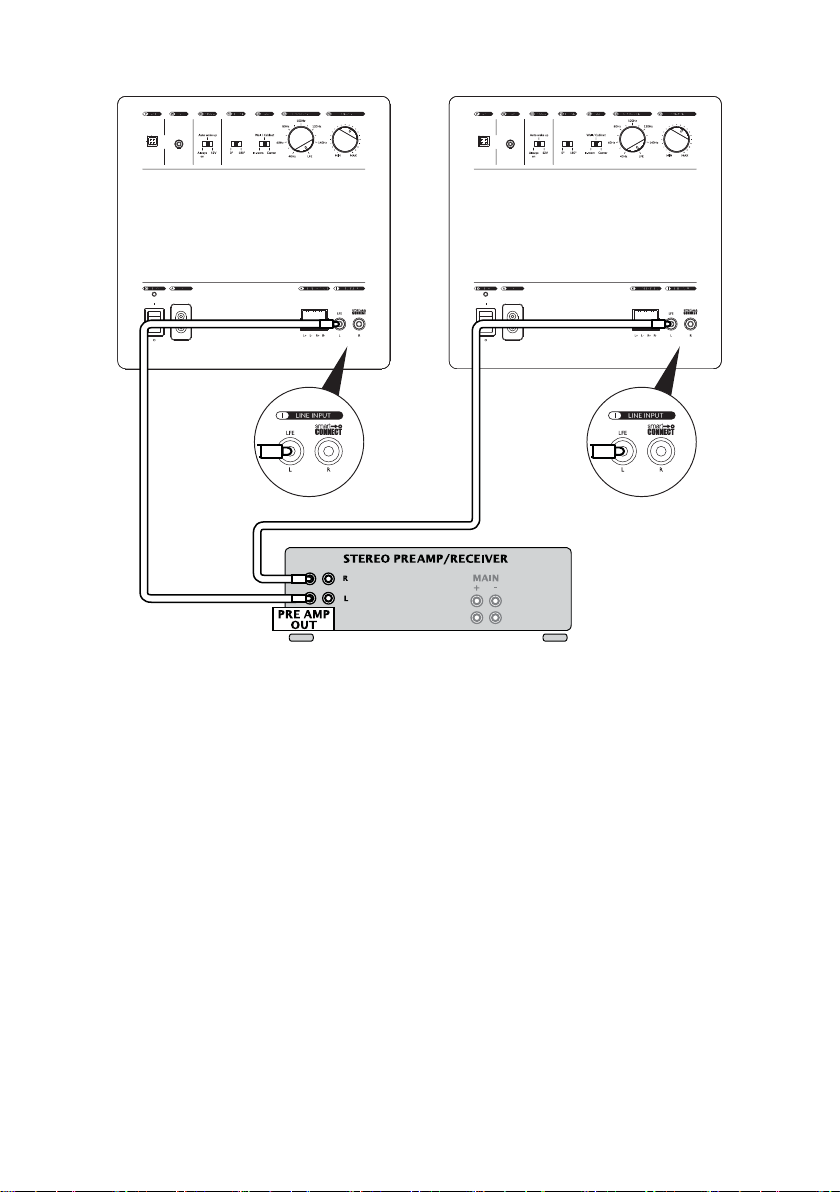

Подключение двух сабвуферов через высокоуровневый вход
9
Page 10

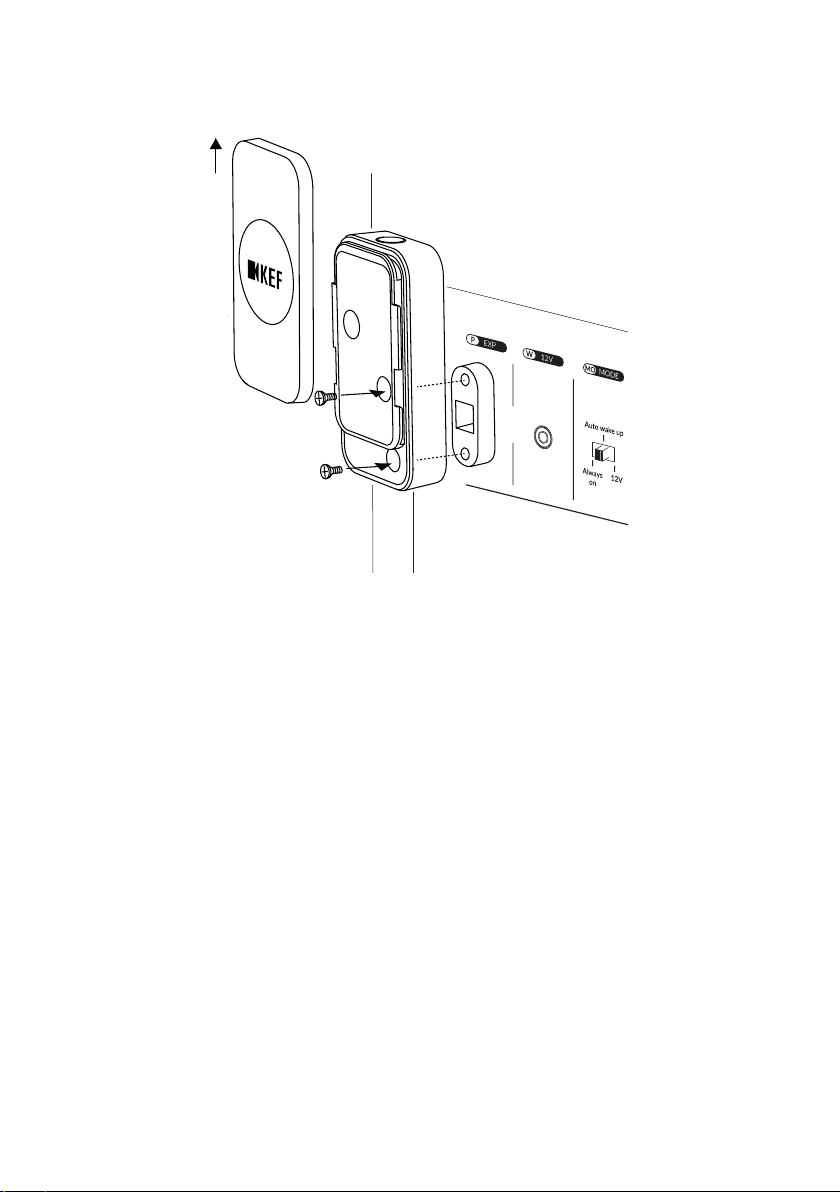

Установка комплекта для беспроводного подключения KW1 (опционально)
Для детального описания установки и подключения комплекта
обратитесь к руководству пользователя KW1.
10
Page 11
Подключение к предусилителю или ресиверу через триггерный вход 12V
TRIGGER OUT
11
Page 12
Управление

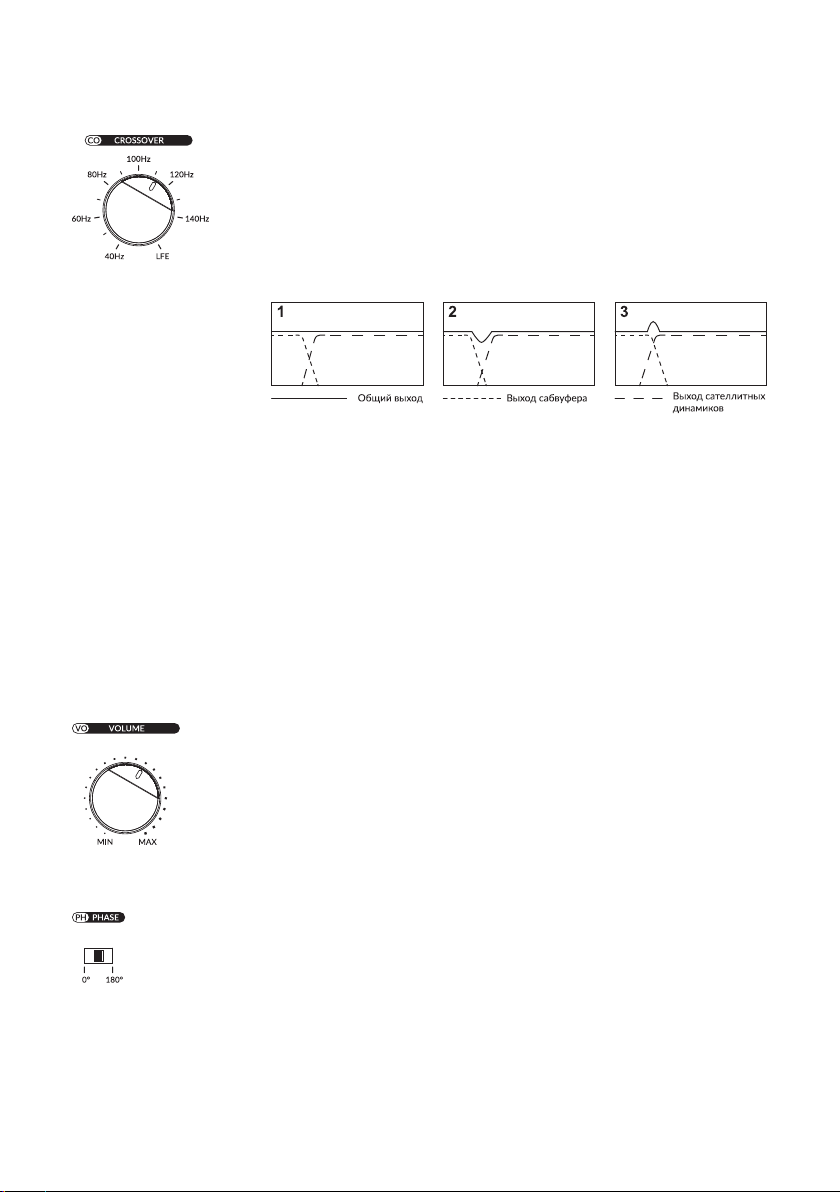

Регулировка частоты среза
Регулировка частоты среза изменяет верхнюю пограничную
частоту сабвуфера. Диапазон составляет от 40 Гц до 140 Гц с крутизной среза 24 дБ на октаву.
Регулятор частоты среза должен быть идеально настроен для
достижения оптимального звучания между основными динамиками акустической системы, сателлитными динамиками и
сабвуфером. Вращение регулятора по часовой стрелке увеличит
пограничную частоту среза
1. Идеальная регулировка обеспечивает ровное воспроизведение
частот.
2. Слишком низкое значение пограничной частоты вызывает провалы в общей частотной характеристике.
3. Слишком высокое значение пограничной частоты вызывает горб
в общей частотной характеристике.
Установите режим LFE при подключении сабвуфера через канал
LFE в домашнем кинотеатре, а также в случаях, когда НЧ уже
отрегулированы в подключенном
активной акустической системе или подобном устройстве.
, а вращение против часовой стрелки уменьшит её.
AV-ресивере, предусилителе,
Регулировка уровня громкости
Уровень громкости служит для настройки уровня выходного сигнала сабвуфера относительно основных или сателлитных динамиков. Вращайте по часовой стрелке, чтобы увеличить уровень
выходного сигнала или против часовой стрелки, чтобы уменьшить уровень выходного сигнала.
Регулировка фазы
Обычно регулятор фазы устанавливается в положение 0°, однако
если сабвуфер значительно удален от сателлитных динамиков,
регулятор можно переключить в положение 180°.
12
Page 13

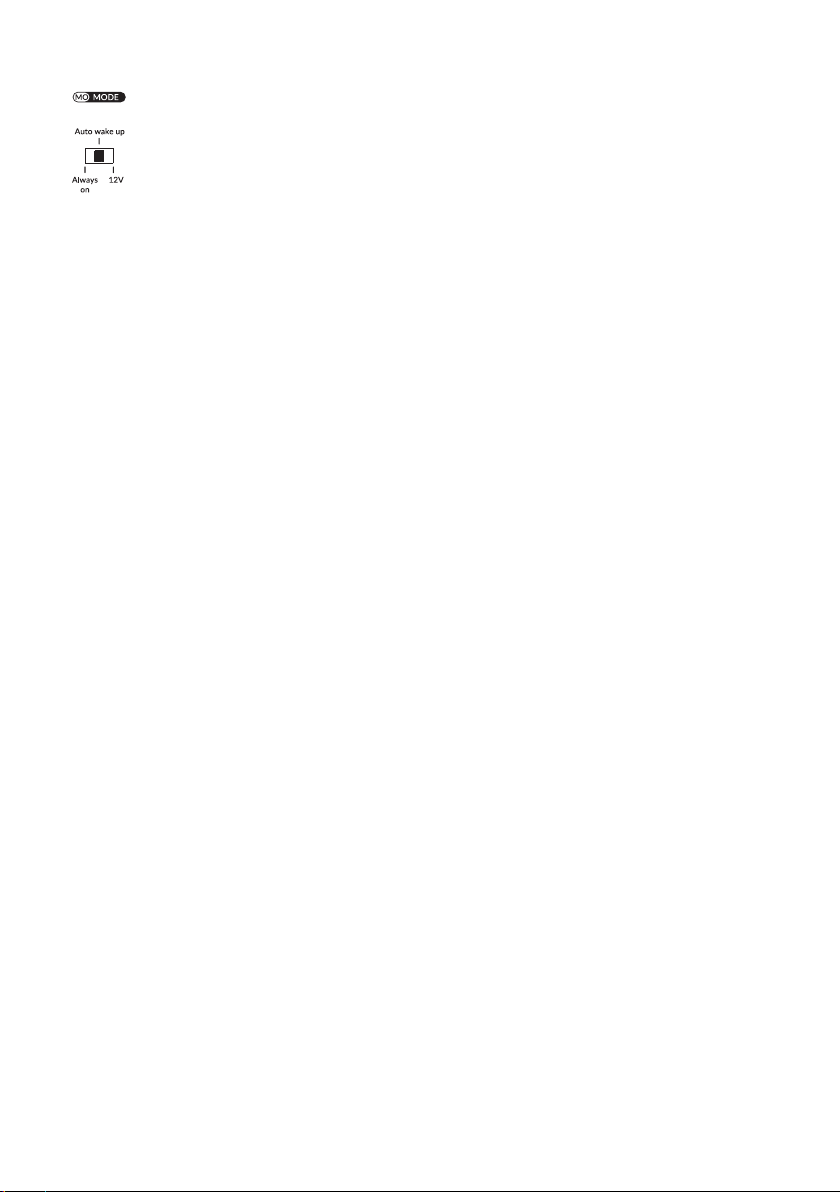

Установка режима работы
Установите один из трех режимов работы сабвуфера. Для этого
используйте переключатель MODE, расположенный на задней
панели сабвуфера.
Обратите внимание, что потребляемая мощность варьируется в
зависимости от установленного режима.
Режим Auto Wake up
Данный режим позволяет сабвуферу автоматически включаться
при обнаружении аудиосигнала. Для экономии энергии сабвуфер выключается через 20 минут бездействия. Если вы исполь-
сабвуфер с акустической системой KEF W2, вы можете
зуете
включать и выключать оба устройства одновременно, включив
функцию Force sub wake-up в приложении KEF Connect.
Режим Always On
В этом режиме сабвуфер всегда включен и автоматически не
переходит в режим ожидания. Чтобы выключить сабвуфер,
используйте выключатель питания I/O.
Режим 12V
Данный режим следует использовать, когда триггерный вход
сабвуфера 12V подключен к триггерному выходу 12V
мого усилителя или ресивера. При включении подключенного
устройства сабвуфер будет также включаться автоматически.
совмести-
13
Page 14
Технические характеристики
Модель Kube 8 MIE Kube 10 MIE
Тип сабвуфера Активный
(закрытый ящик)
Размер динамика 200 мм (8") 250 мм (10")
Частотный диапазон 34-140 Гц (-6 дБ) 24-140 Гц (±3 дБ)
Звуковое давление 105 дБ 111 дБ
Тип усилителя Класс D Класс D
Мощность усилителя 300 Вт RMS 300 Вт RMS
Регулировка ФНЧ 40-140 Гц , LFE 40-140 Гц, LFE
RCA
Входы
Входное напряжение 100-240 В, 50/60 Гц 100-240 В, 50/60 Гц
Потребление 300 ВА 300 ВА
Размер (В
Вес 9.4 кг 15.4 кг
× Ш × Г) 293 × 293 × 310 мм 370 × 353 × 370 мм
Высокоуровневый
Порт расширения для KW1
Активный
(закрытый ящик)
RCA
Высокоуровневый
Порт расширения для KW1
14
Page 15
Модель Kube 12 MIE Kube 15 MIE
Тип сабвуфера Активный
(закрытый ящик)
Размер динамика 300 мм (12") 380 мм (15")
Частотный диапазон 22-140 Гц (±3 дБ) 20-140 Гц (±3 дБ)
Звуковое давление 114 дБ 116 дБ
Тип усилителя Класс D Класс D
Мощность усилителя 300 Вт RMS 300 Вт RMS
Регулировка ФНЧ 40-140 Гц , LFE 40-140 Гц, LFE
RCA
Входы
Входное напряжение 100-240 В, 50/60 Гц 100-240 В, 50/60 Гц
Потребление 300 ВА 300 ВА
Размер (В
Вес 18.6 кг 27.5 кг
× Ш × Г) 410 × 393 × 410 мм 519 × 500 × 515 мм
Высокоуровневый
Порт расширения для KW1
Активный
(закрытый ящик)
RCA
Высокоуровневый
Порт расширения для KW1
Примечание. Технические характеристики и внешний вид устройства могут быть
изменены производителем без предварительного уведомления.
15
