Page 1
Installation Man
ual
Man
uel d’installation
Installationshandbuch
Manuale d’installazione
Manual de instalación
Man
ual de instalação
Installatie
Installationsanvisning

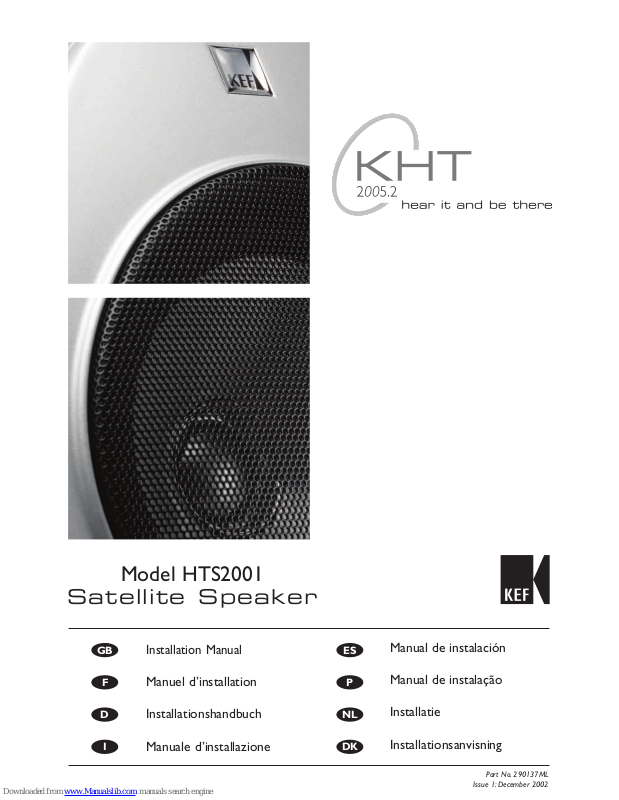

Model HTS2001
Satellite Speaker
GB
F
D
I
ES
P
NL
DK
P
art No. 290137ML
Issue 1:
December 2002
Page 2

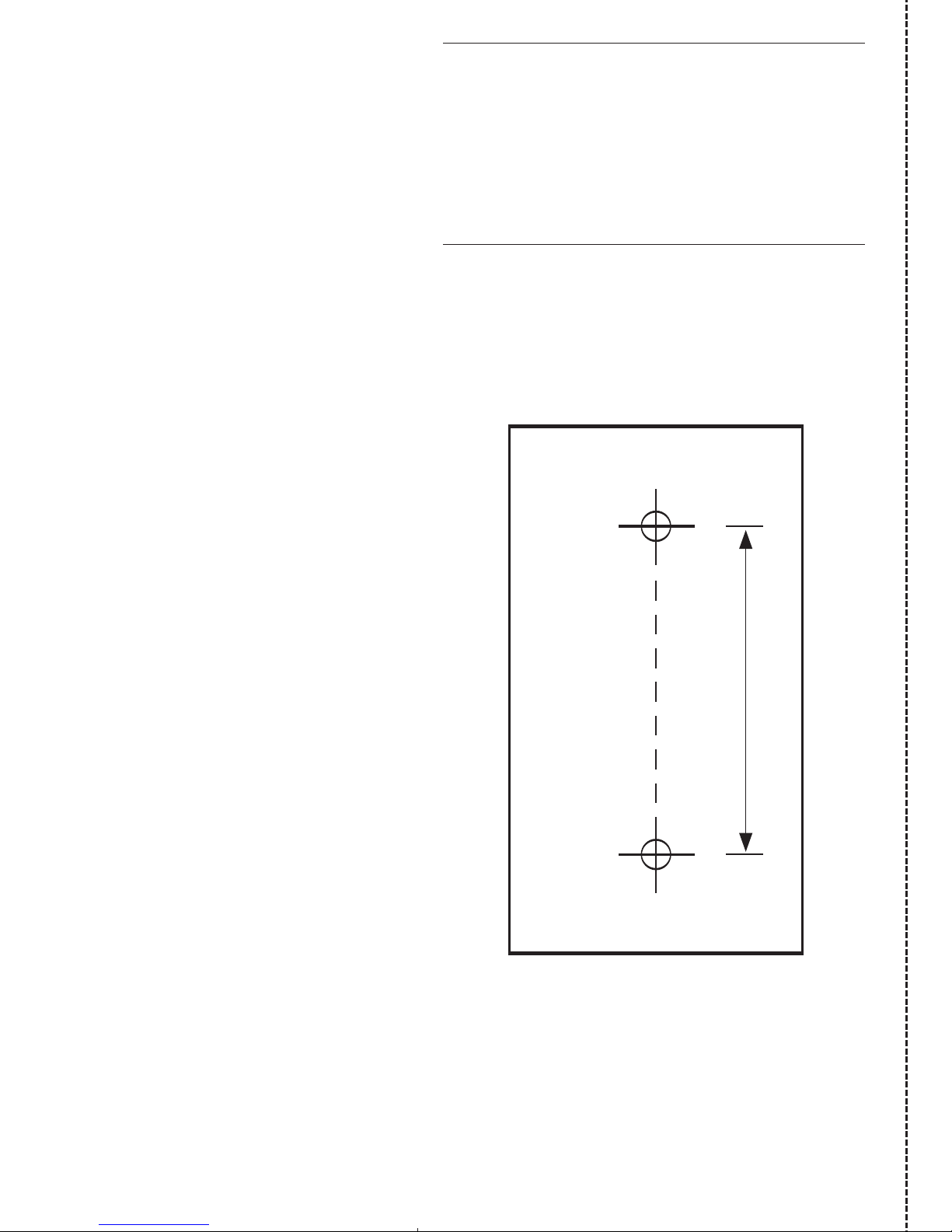

(GB) Wall mounting
template
(F) Gabarit pour
installation murale
(D) Schablone f
ür
Wandmontage
(I) Piano di foratura per
montaggio a parete
(ES) Placa montaje en
par
ed
(P) Molde de montagem
na parede
(NL) Mal voor
wandmontage
(DK) Væg monterings
beslag
56mm
Page 3
(GB) Thank you for purchasing these KEF loudspeakers.We are
confident that the
y will provide reliable, high performance
sound for many years to come. Please follow this manual
carefully as it gives important information about positioning
and connecting your KEF loudspeakers.
(F) Nous vous remercions pour l’achat de ces haut-parleurs
KEF. Nous sommes persuadés qu’ils vous procureront
pendant de nombreuses années un plaisir d’écoute de haute
qualité.Veillez à lire attentivement ce manuel. Il contient
d’importantes informations sur la manière d’installer et de
raccorder vos haut-parleurs KEF.
(D) Wir danken für lhre Entscheidung zum Kauf von KEF
Lautsprechern. Die Lautsprecher wurden sehr sorgfältig
produziert und wir sind sicher, daß Sie lhnen für viele Jahre
Freude bereiten werden. Lesen Sie bitte diese
Bedienungsanleitung aufmerksam durch. Sie erfahren darin
wichtige Informationen für die Aufstellung und den Anschluß
lhrer Lautsprecher.
(I) Grazie per avere acquistato questi diffusori KEF. Noi siamo
certi che essi forniranno per molti anni eccellenti
prestazioni e un suono di alta qualità. Leggere attentamente
il manuale, poiché esso fornisce importanti informazioni
circa la loro disposizione e il loro collegamento.
(ES) Gracias por adquirir estos altavoces KEF. Con ellos podrá
disfrutar durante mucho tiempo de una experiencia musical
precisa y de gran calidad de sonido. Le rogamos lea
atentamente este manual, que le proporcionará información
importante para la ubicación y conexión de sus altavoces
KEF.
(P) Obrigado pela aquisição destas colunas KEF. Estamos certos
que lhe irão proporcionar um som de elevada performance
por muitos anos. Leia cuidadosamente o manual de
instruções, uma vez que lhe fornece uma série de
informações importantes sobre o posicionamento e ligação
das suas colunas KEF.
(NL) Wij stellen het zeer op prijs dat u deze KEF luidsprekers
gekocht hebt.Wij vertrouwen er op dat ze U jaren veel
muzikaal genoegen zullen verschaffen. Lees deze handlelding
zorgvulig, want hij geeft de juiste informatie over plaatsing
en aansluiting van uw luidsprekers.
(DK) Tak for Deres valg af disse KEF højttalere.Vi er overbeviste
om, at De vil have glæde af den fine lydgengivelse i mange år
frem.Vær venlig at følge denne instruktionsbog nøje, da den
giver vigtige oplysninger om placering og tilslutning af Deres
KEF højttalere.
Page 4
(GB) The following icons are used throughout this manual to help you safely
install y
our new speakers.
Please f
ollow them carefully.
(F)
Les icônes reprises ci-après sont utilisées dans tout le manuel de
manièr
e à vous aider à installer vos nouveaux haut-parleurs en toute
sécurité.
Veuillez suivre scrupuleusement leur signification.
(D)
Die folgenden Symbole finden Sie in der gesamten Anleitung. Sie
erleichtern eine sichere installation Ihrer neuen Lautsprecher.
Bitte achten Sie sorgfältig auf die Symbole
.
(I)
Le seguenti icone usate nel manuale aiutano ad installare correttamente
i diffusori. Si raccomanda di seguirle con attenzione
.
(ES)
Se utilizan los iconos siguientes en este manual para ayudarle a instalar
con seguridad sus nuevos altavoces. Sígalas cuidadosamente.
(P)
Os seguintes ícones são utilizados no manual afim de o ajudarem a
instalar com segurança as suas novas colunas.
Siga-os
cuidadosamente.
(NL)
De hierna volgende pictogrammen worden in de hele handleiding
gebruikt om u te helpen bij het veilig aansluiten en gebruiken van uw
nieuwe luidsprekers.Volg de instructies steeds nauwgezet op.
(DK)
Følgende symboler benyttes i denne manual, for at hjælpe dig med
sikker installation af dine højttalere. Følg dem nøje.
(GB)
Wrong
(F) Incorrect
(D) Falsch
(I) Errato
(ES) Incorrecto
(P) Errado
(NL) Fout
(DK)Forkert
(GB)
Caution / Warning
(F)
Attention
/Avertissement
(D)
Achtung / Warnung
(I)
Attenzione /
Avvertenza
(ES)
Precaución / Atención
(P)
Atenção / Aviso
(NL) Opgelet / Waarschuwing
(DK) Forsigtigt / Advarsel
(GB) Positive/RED
(F) Positif / ROUGE
(D) Positiv / ROT
(I) Positivo / ROSSO
(ES) Positivo / ROJO
(P) Positivo/Vermelho
(NL)
Positief / ROOD
(DK)Positiv / RØD
(GB) Negative/BLACK
(F) Négatif/NOIR
(D) Negativ/SCHWARZ
(I) Negativo/NERO
(ES) Negativo/NEGRO
(P) Negativo/Preto
(NL)
Negatief/ZWART
(DK)Negativ/SORT
(GB) Switch off a
ppliance
(F) Couper l’a
ppar
eil
(D) Gerät abschalten
(I) Disattivazione
dell’a
ppar
ecchio
(GB) Correct
(F) Correct
(D) Richtig
(I) Corretto
(ES) Correcto
(P) Correcto
(NL) Juist
(DK)Korrekt
(ES) Inter
ruptor del a
parato
(P) Inter
ruptor para desligar
(NL) Het toestel uitschak
elen
(DK) Afbr
yd a
pparatet
Page 5

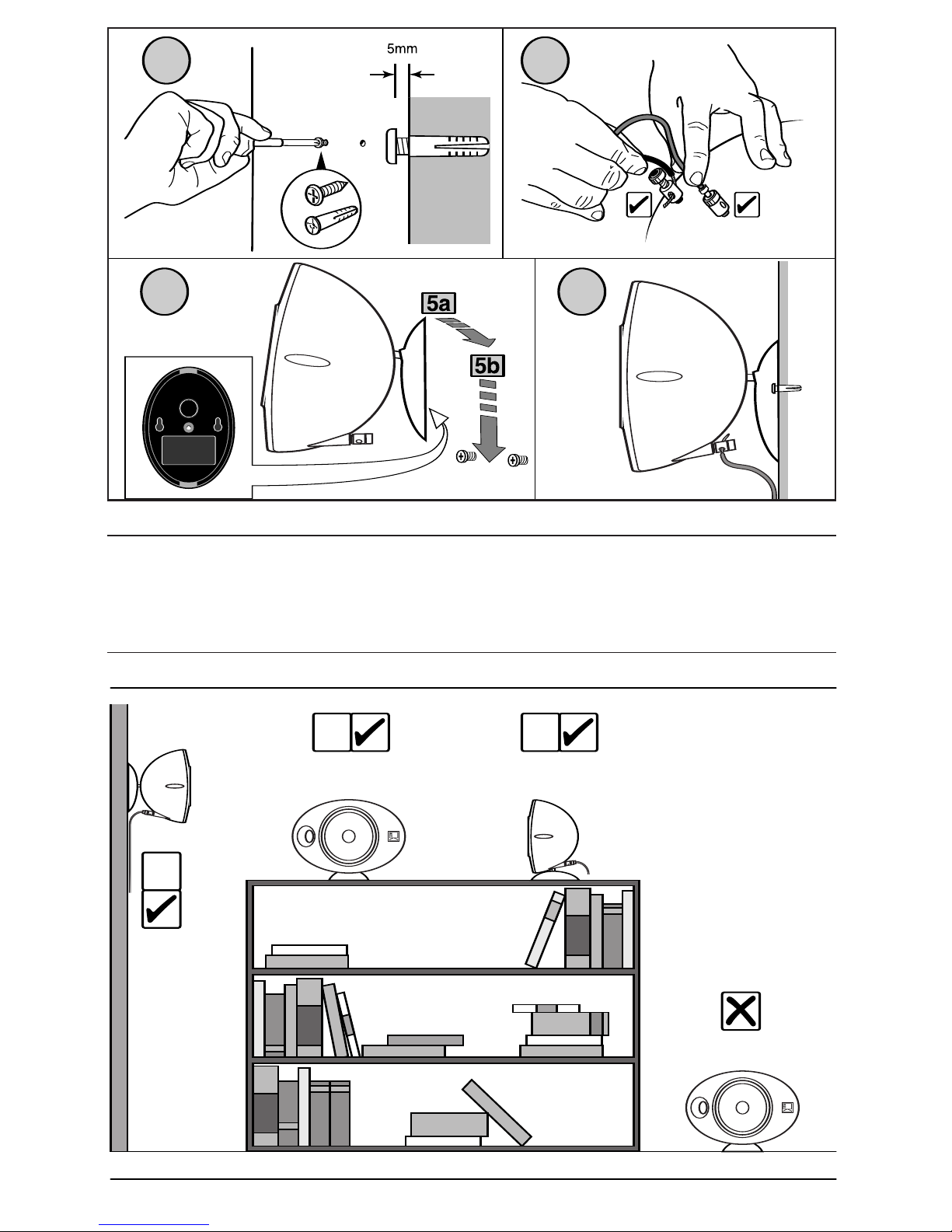

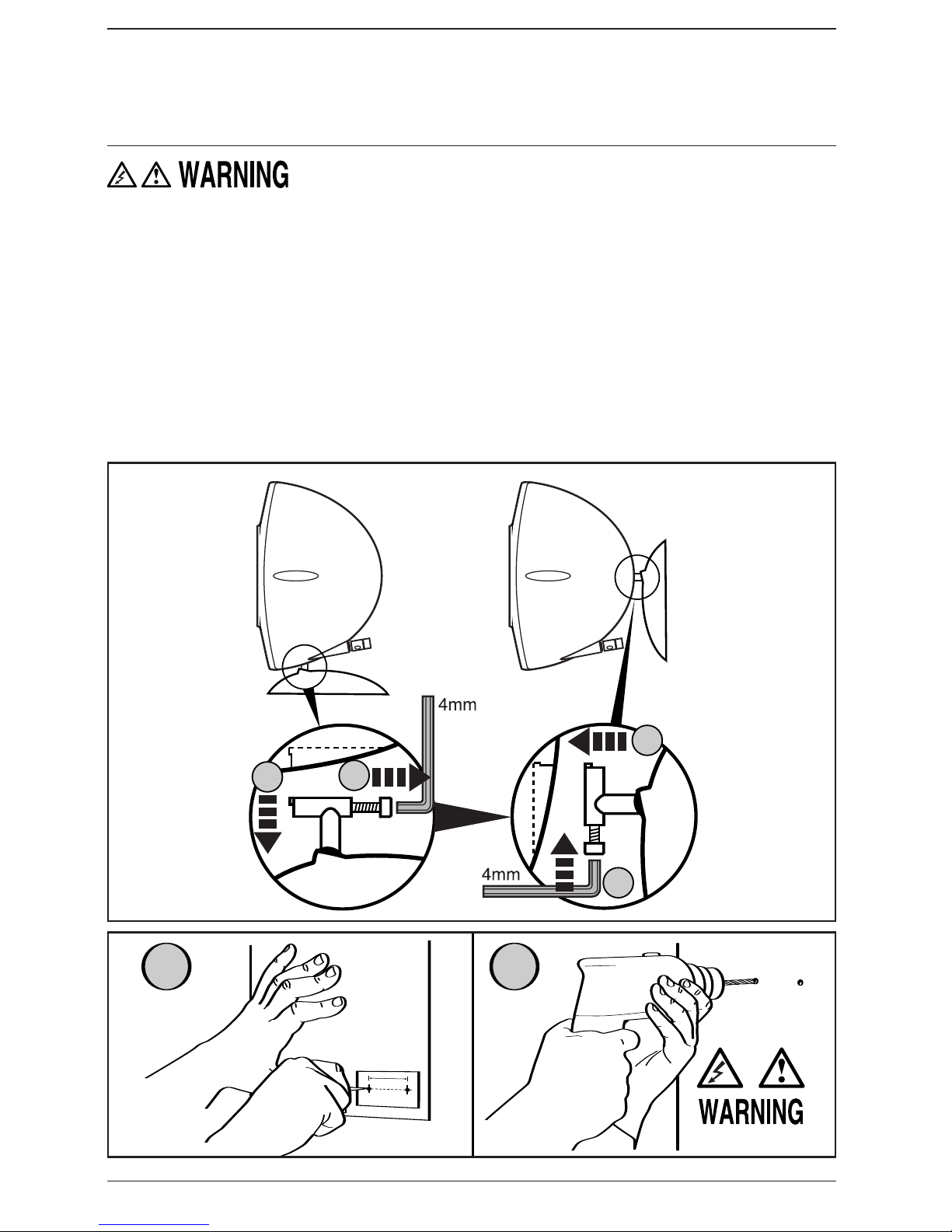

(GB) W
all Mounting
(F) Installation Murale
(D) Schablone f
ür Wandmontage
(I) Montaggio a Parete
(ES) Montage en P
ared
(P) Montagem na parede
(NL) Wandmontage
(DK) Væg Montering
(GB)
Warning -
No attempt should be made to install these
loudspeakers unless you are sure that you will not be cutting
through electric cables, water or gas pipes, or supporting joists.
(F) Avertissement - Avant de procéder à l’installation de ces
H.P
., vérifier bien que vous ne risquez à aucun moment de
sectionner des câbles électriques, des canalisations d’eau ou de gaz
ou toute autre élément de ce type.
(D)
Warnung -
Diese Lautspr
echer sollten wirklich nur dann
installiert werden, wenn Sie sicher sind, daß Sie nicht Stromkabel,
Wasserleitungen, Gasrohre oder T-Träger durchbohren oder
durchschneiden.
(I) Avvertenza - Non cercare d’installare gli altoparlanti prima di
aver verificato l’assenza di cavi elettrici, tubazioni dell’acqua e del
gas e di travetti nella zona d’installazione.
(ES)
Atención -
No se debe intentar instalar los alta
voces, a menos
que se esté seguro de que no se va a dañar un cable eléctrico,
tuberías de gas o agua o viguetas de soporte.
(P) Aviso - Aquando da instalação destes altifalantes certifique-se
de que não danifica cabos elétricos,
canos de água ou de gás ou
vigas de suporte.
(NL)
Waarschuwing -
Installeer deze luidspr
ekers enkel als u
zeker weet dat u geen elektrische leidingen, water- of gasleidingen
of steunbalken zult raken.
(DK) Advarsel - Kontrollér ved installationen, at der ikke er
risiko for, at der bores hul i elektriske kabler, vand- eller gasrør
eller bærende dele i væggen.
1 2
Wall MountingTemplate
56mm
1
2
3
4
Page 6

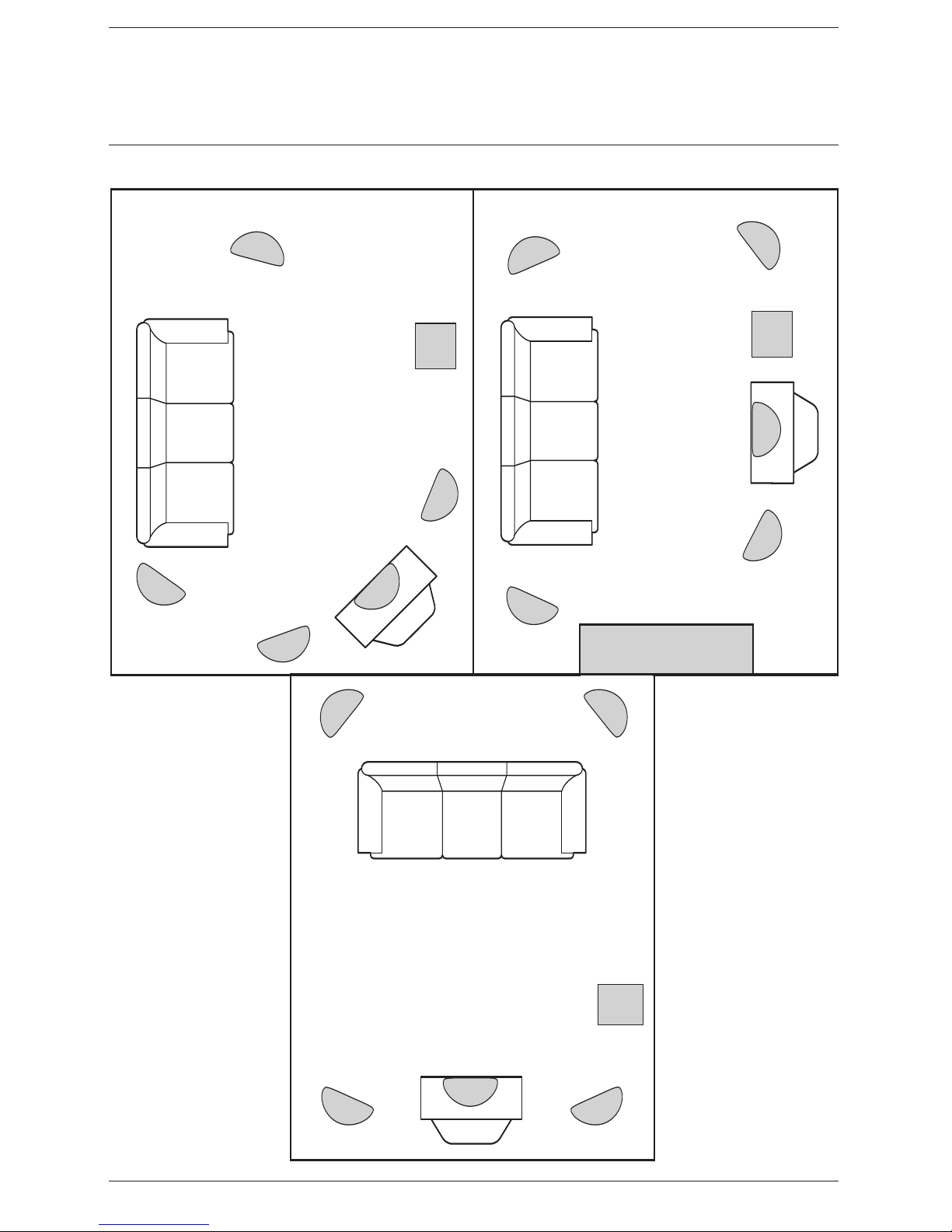

(GB) Positioning
(F) Positionnement
(D) Aufstellung
(I) Posizionamento
(ES) Posicionamiento
(P) Posicionamento
(NL) Plaats en aansluiting
(DK) Placering
A
B C
3 4
5 6
2x
Page 7
(GB) Positioning
(F) Positionnement
(D) Aufstellung
(I) Posizionamento
(ES) Posicionamiento
(P) Posicionamento
(NL) Plaats en aansluiting
(DK) Placering
SUBWOOFER
KHT2005
HT
S200
1
HT
S
200
1
HTS
2001
HT
S
200
1
KHT2005
HT
S
200
1
SUBWOOFER
TV
TV
HT
S
200
1
TV
KHT2005
HT
S
200
1
HT
S
200
1
HT
S
200
1
HT
S
200
1
HT
S
200
1
HT
S
200
1
HT
S
200
1
HTS
200
1
SUBWOOFER
HT
S
200
1
Page 8
– +

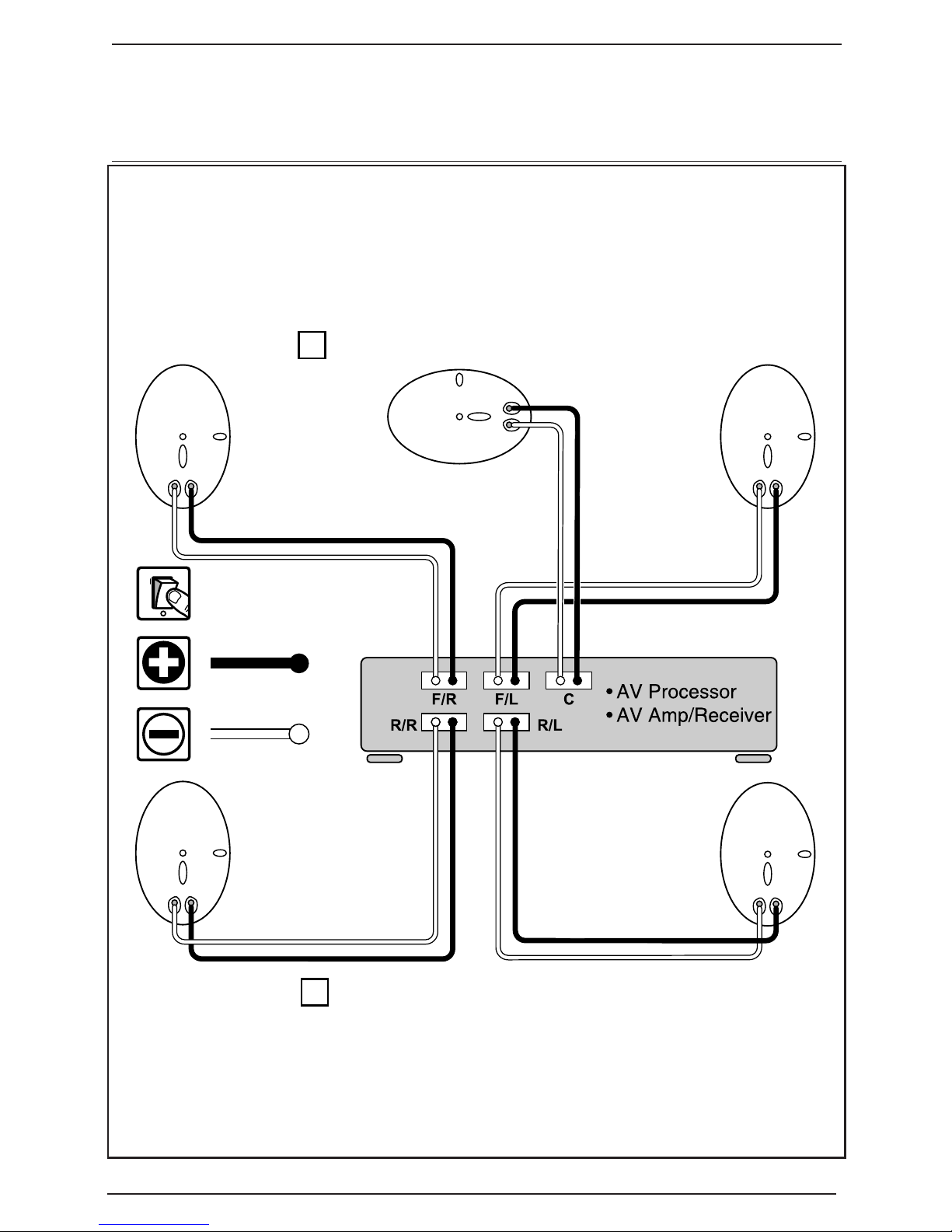

Rear Right
Speaker R/R
Rear Left
Speaker R/L
Front Right
Speaker F/R
Front Left
Speaker F/L
Centre Channel
Speaker
– +
+ +
A FRONT SATELLITE SPEAKERS
B REAR SURROUND SPEAKERS
– +
– +
– +
––
+
– –
+
+
–
(GB) Connections
(F) Connexions
(D) Anschlüsse
(I) Collegamenti
(ES) Conexiones
(P) Ligações
(NL) Aansluitingen
(DK) Forbindelser
Page 9

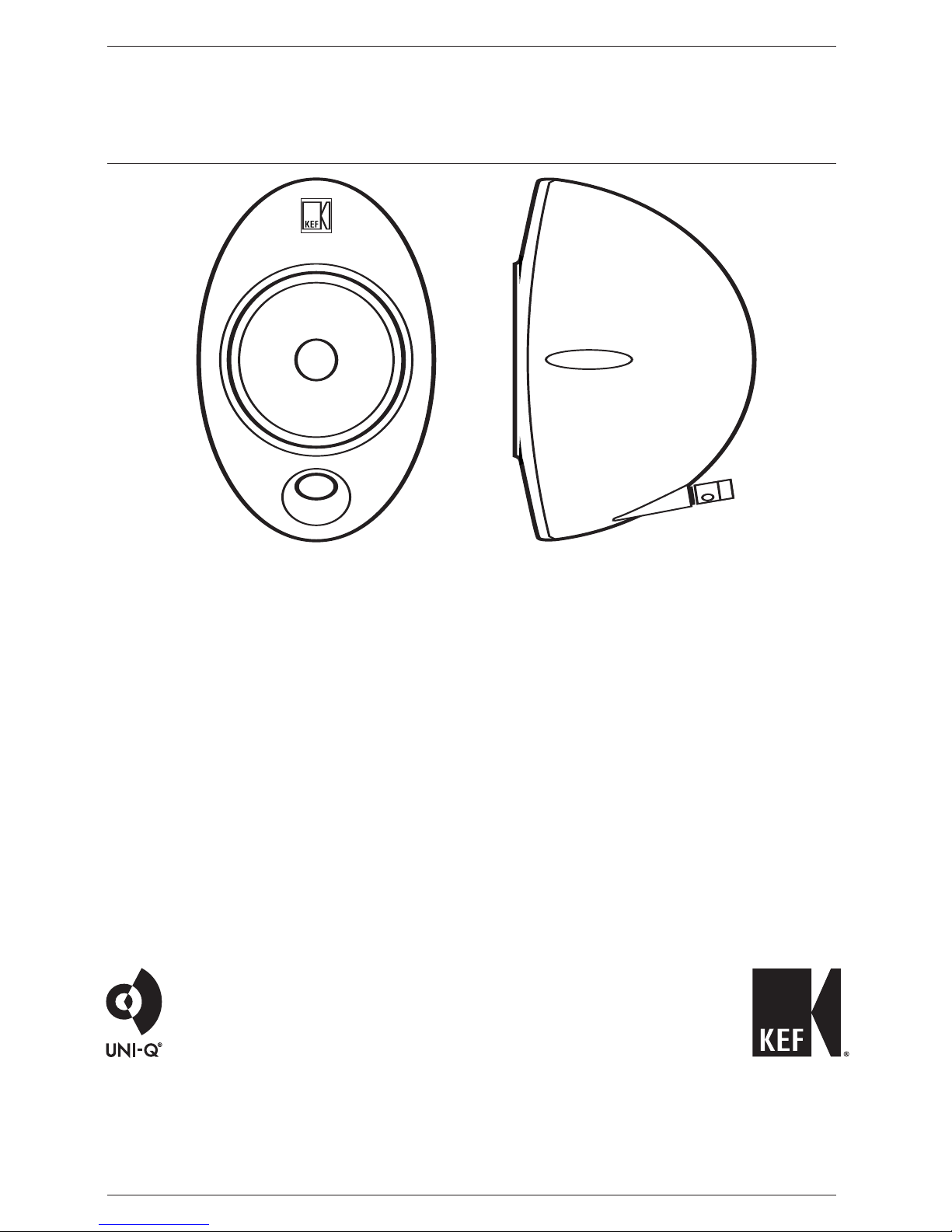

(GB) Specifications
(F) Spécifications
(D) Technische Merkmale
(I) Specifiche
(ES) Especificaciones
(P) Especificações
(NL) Technische gegevens
(DK) Specifikationer
Type Bass Reflex
Drive Unit Array 100mm (4in.) Uni-Q®
19mm (0.5in.) aluminium HF
Crossover Frequency 3kHz
Frequency Range (± 3dB) 80Hz - 27kHz
Amplifier Requirement 10-100 Watts
Sensitivity (2.83V/1m) 88dB
Maximum Output 104dB SPL @ 1m
Impedance 8Ω
Weight 2.1kg (4.6 lbs)
Dimensions (H x W x D) 198 x 130 x 150mm (7.8 x 5.1 x 5.9in.)
Finish Silver and Soft Black
KEF AUDIO reserve the right, in line with continuous research and development, to amend or change specifications without prior notice. E. & O.E.
KEF
A
UDIO
(UK),
Eccleston Road,
T
ovil,
Maidstone
,
K
ent ME15 6QP U
.K.
Tel: +44 (0) 1622 672261
Fax: +44 (0) 1622 750653
KEF
America,
10
Timber Lane
,
Marlbor
o,
Ne
w J
erse
y
. 07746. USA.
Tel: +00 (1) 732 683 2356
Fax: +00 (1) 732 683 2358
www.kef.com www.kefamerica.com
