Page 1

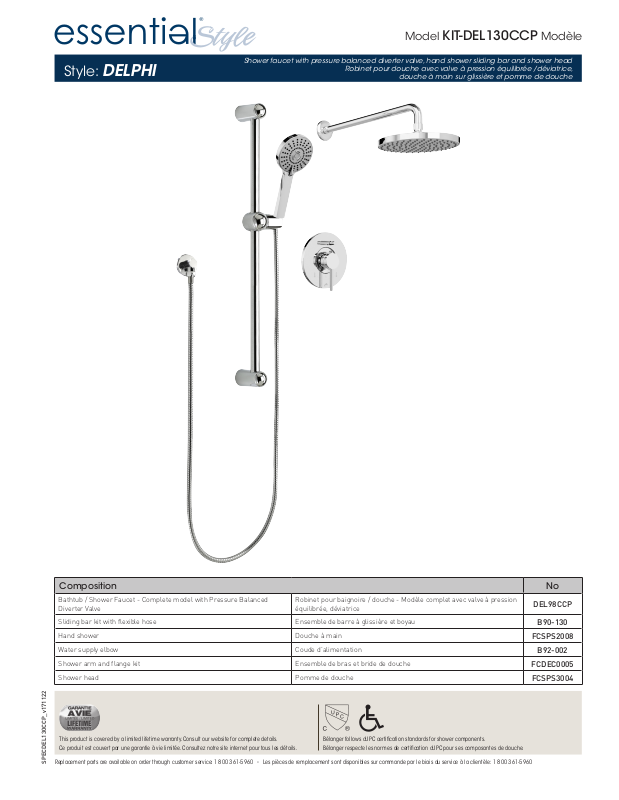

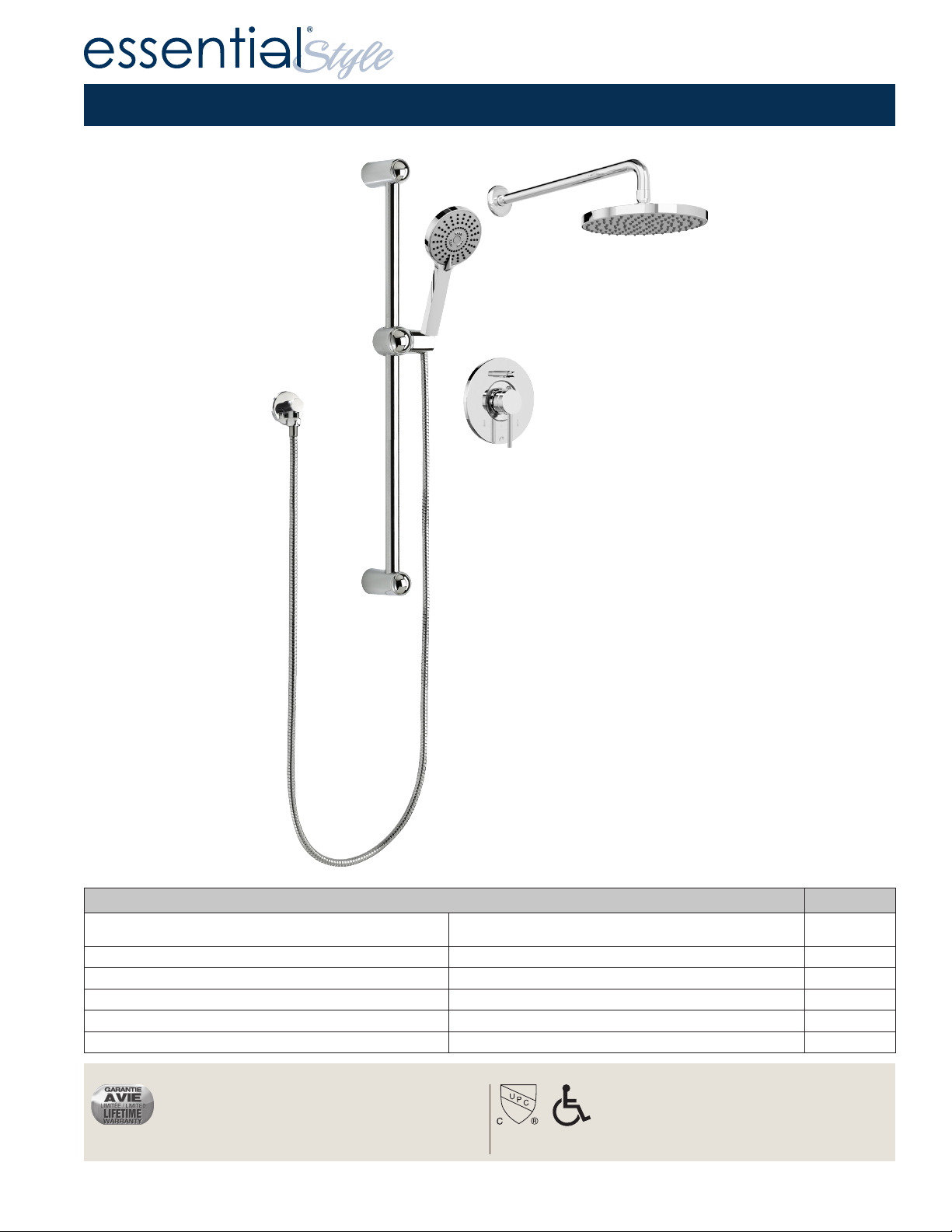

Model KIT-DEL130CCP Modèle
Style: DELPHI
Shower faucet with pressure balanced diverter valve, hand shower sliding bar and shower head
Robinet pour douche avec valve à pression équilibrée /déviatrice,
douche à main sur glissière et pomme de douche
Composition No
Bathtub / Shower Faucet - Complete model with Pressure Balanced
Diverter Valve
Sliding bar kit with flexible hose Ensemble de barre à glissière et boyau
Hand shower Douche à main
Water supply elbow Coude d’alimentation
Shower arm and flange kit Ensemble de bras et bride de douche
Shower head Pomme de douche
This product is covered by a limited lifetime warranty. Consult our website for complete details.
Ce produit est couvert par une garantie à vie limitée. Consultez notre site internet pour tous les détails.
SPECDEL130CCP_v171122
Replacement parts are available on order through customer service: 1 800 361-5960 Les pièces de remplacement sont disponibles sur commande par le biais du service à la clientèle : 1 800 361-5960-
Robinet pour baignoire / douche - Modèle complet avec valve à pression
équilibrée, déviatrice
Bélanger follows cUPC certication standards for shower components.
Bélanger respecte les normes de certication cUPC pour ses composantes de douche.
DEL98CCP
B90-130
FCSPS2008
B92-002
FCDEC0005
FCSPS3004
Page 2

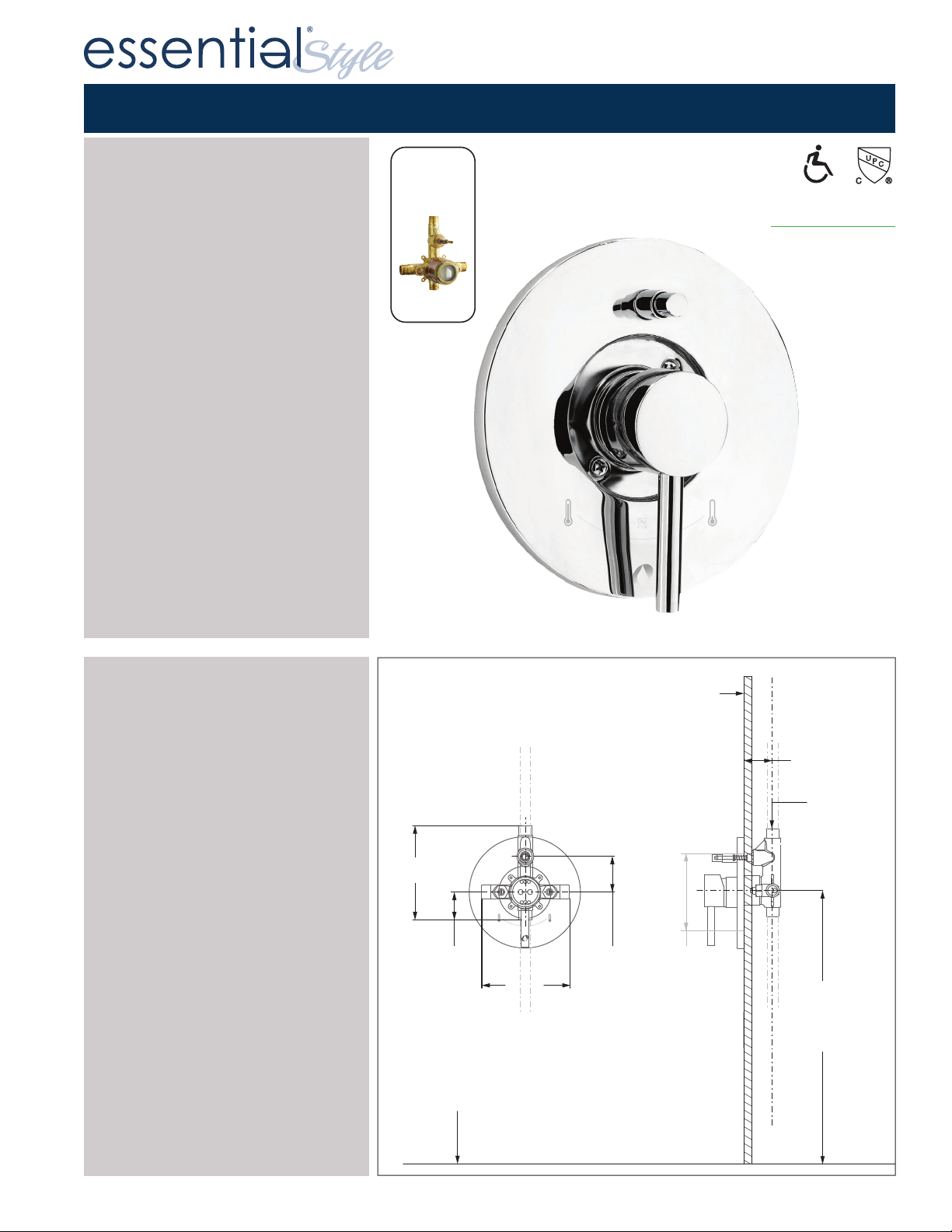

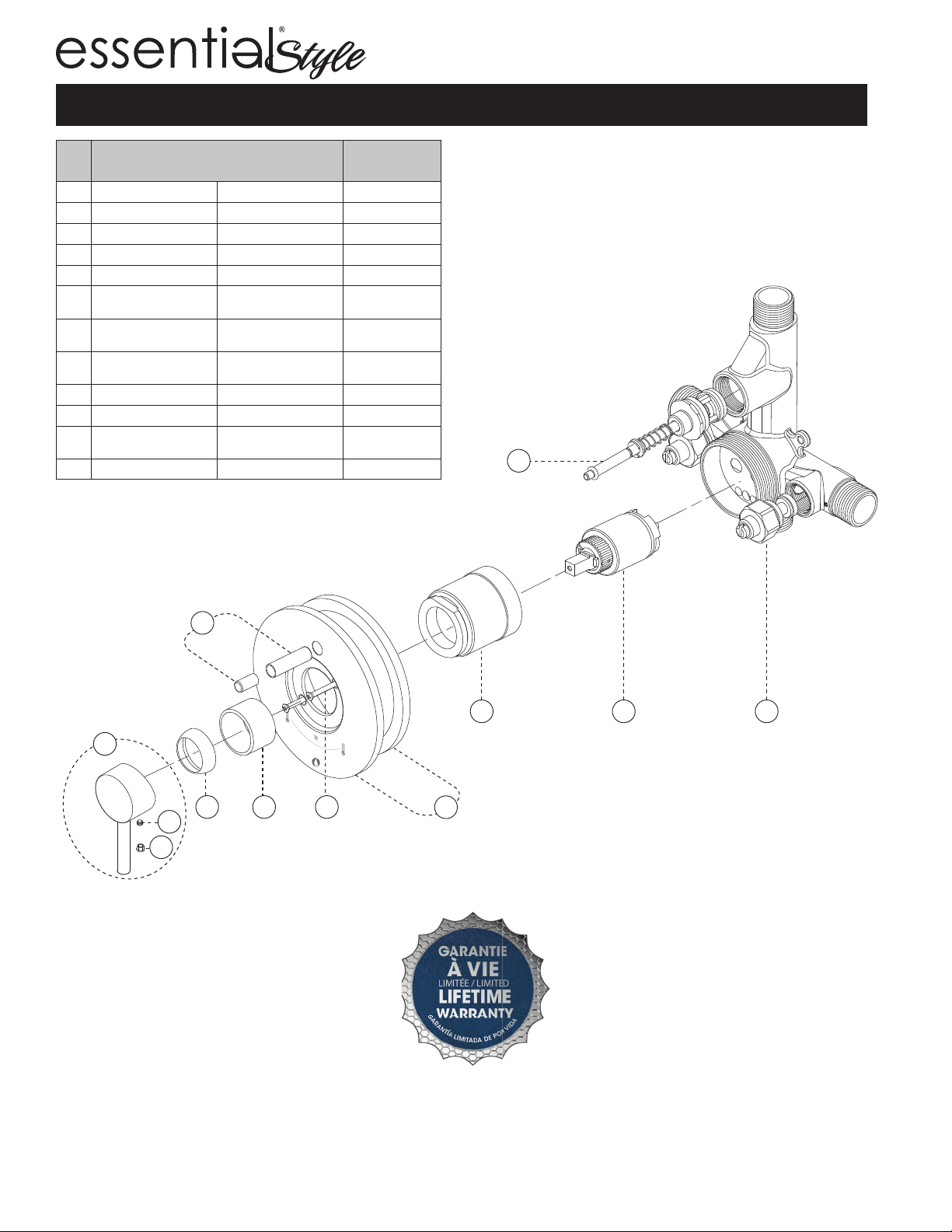

Model DEL98CCP Modèle
Style: DEL98CCP
Features
• Flow control
• Pressure balance built into the cartridge
• Maximum ow of 22.5 L/min
(6 gpm) at 60 psi
• Adjustable temperature limiting device
• Face plate with diverter button
• Built-in check-stop valves
• Installation template for cutting wall
included with the valve
• Solid brass body
• 1/2” NPT / copper connections
• Diverter
• Compression (FCDIVA008)
Cartridge
• Ceramic (FC9AC010)
Finish
• Polished chrome
Included:
Inclus :
Pressure Balanced Diverter Valve
Valve à pression équilibrée / déviatrice
Product meets
Calgreen requirements
Ce produit répond
aux exigences de Calgreen
Caractéristiques
• Débit contrôlé
• Pression équilibrée intégrée
à la cartouche
• Débit maximal de 22,5 L/min
(6 gpm) à 60 psi
• Limiteur de température ajustable
• Bouton inverseur intégré à la plaque
• Soupapes anti-retour et d’arrêt intégrées
• Gabarit d’installation pour coupe murale
fourni avec la valve
• Corps en laiton massif
• Raccordements 1/2 pouce NPT / cuivre
• Inverseur
• À compression (FCDIVA008)
Cartouche
• Céramique (FC9AC010)
Fini
• Chrome poli
5 - 11/16”
(144 mm)
1 - 11/16”
(43 mm)
Floor
Plancher
Outlet
Sortie
5 - 5/16”
(135 mm)
Outlet
Sortie
2 - 2/16”
(55 mm)
Finished wall
Mur ni
Diameter of
wall opening
Diamètre de
l’ouverture du mur
5 - 1/4” (133 mm)
1 - 3/8”
(34 mm) MIN.
2 - 1/4”
(57 mm) MAX.
1/2” NPT or
copper
connections
Connexions
1/2 po. NPT
ou cuivre
32”
(813 mm)
MIN
48”
(1219 mm )
MAX
SPECDEL98CCP_v220201
Page 3
Model DEL98CCP Modèle
Style: DEL98CCP
No Description
Handle kit Ensemble de poignée
1
Index Index
2
Allen screw Vis Allen
3
Trim cap Garniture d’écrou
4
Trim sleeve Douille de finition
5
Plate screw
6
Diverter knob kit
7
Face plate
8
with seal joint
Threaded sleeve Douille filetée
9
Ceramic cartridge Cartouche céramique
10
Check/stop valves kit
11
Diverter Inverseur
12
Vis de la plaque de
finition
Ensemble de bouton
pour inverseur
Plaque de finition
avec joint d’étanchéité
Ensemble de soupapes
d’arrêt et anti-retour
Part
Pièce
95190HK
FC94001CAP
923001
FCDEC4007
FCDEC5005
FC946807A
FCKTS9014
FCDEC7055
FCOTH9047
FC9AC010
FCVALA017
FCDIVA008
Pressure Balanced Diverter Valve
Valve à pression équilibrée / déviatrice
12
7
1
54 6
3
2
Replacement parts are available on order through
customer service: 1 800 361-5960
Les pièces de remplacement sont disponibles sur commande
par le biais du service à la clientèle : 1 800 361-5960
11109
8
This product is covered by a limited lifetime warranty.
For complete details visit: belangerh2o.com
Ce produit est couvert par une garantie àvie limitée.
Pour tous les détails consultez : belangerh2o.com
©2021 Tubular Industries of Canada ULC (“Belanger”). All Rights Reserved. This information is based on data believed to be reliable but Belanger makes no warranties, express or implied, as to its
accuracy and assumes no liability arising out of its use. The data listed falls within the normal range of product properties but should not be used to establish specifi cation limits or used alone as the
basis of design. Belanger’s liability to purchasers is expressly limited to the terms and conditions of sale. Tubular Industries of Canada ULC is part of the Oatey family of companies. A list of Belanger
trademarks can be found on Oatey.com.
©2021 Industries de Conduits Tubulaires du Canada Ltée (“Bélanger”). Tous droits réservés. Cette information est fondée sur des données considérées comme fi ables, mais Bélanger n’offre aucune
garantie expresse ou implicite quant à son exactitude et décline toute responsabilité découlant de son utilisation. Les données énumérées entrent dans la plage normale des propriétés du produit,
mais ne devraient pas être utilisées afi n d’établir des limites de spécifi cation ou utilisées comme unique directive de conception. L’obligation de Bélanger envers les acheteurs est expressément limitée
aux modalités de vente. Industries de Conduits Tubulaires du Canada Ltée fait partie de la famille d’entreprises d’Oatey. Une liste des marques Bélanger est disponible sur le site web Oatey.com.
SPECDEL98CCP_v220201
Page 4

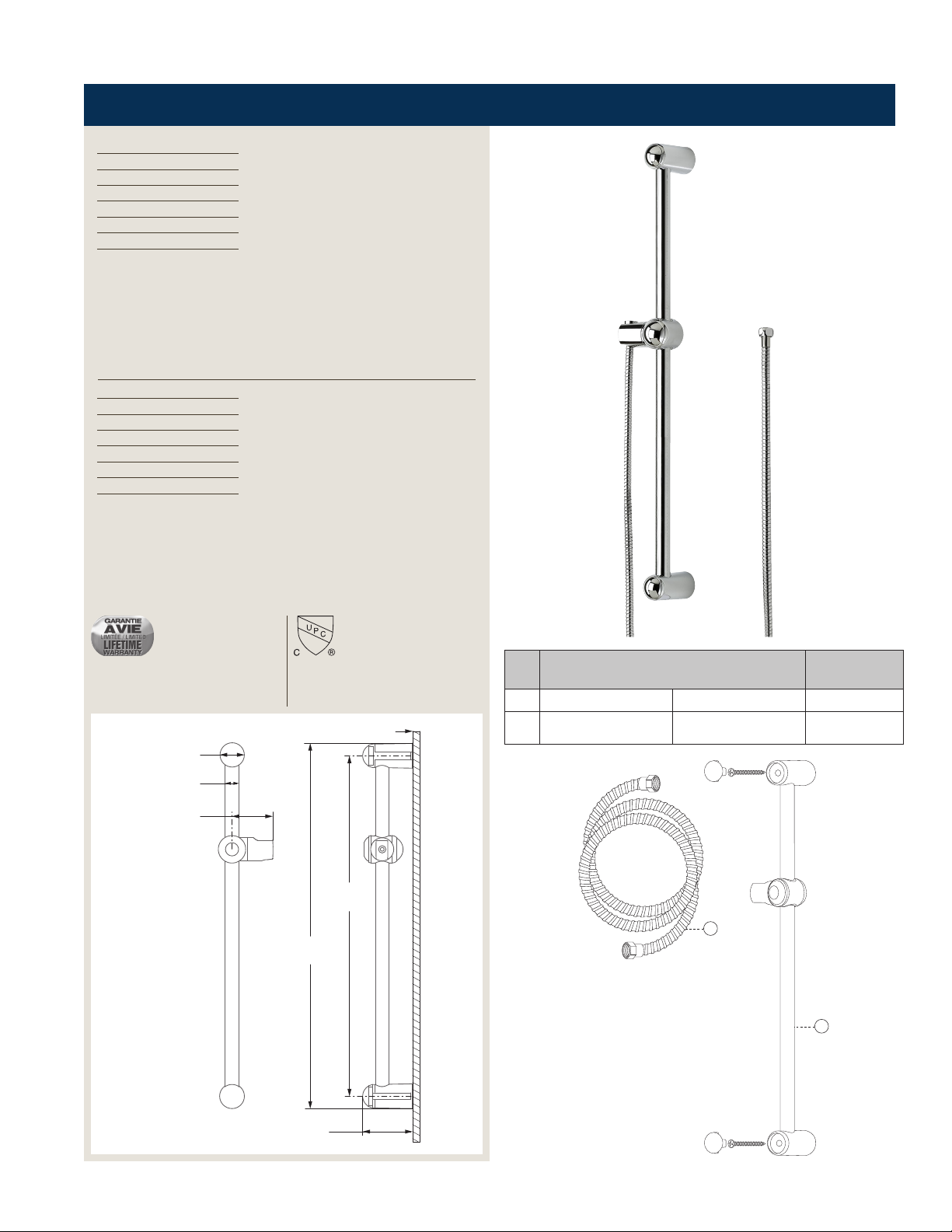

Model B90-130 Modèle
Style: ACCESS
FINISH
INSTALLATION
TRAVEL
HOSE DIMENSION
COMPOSITION
CONNECTIONS
SPECIFICATIONS
FINI
INSTALLATION
COURSE
DIMENSION BOYAU
COMPOSITION
CONNEXIONS
SPÉCIFICITÉS
Polished chrome
30" (762 mm) c/c
26-1/2"
69"
Metal and polymer
1/2" IPS
Built-in check valves
Flexible hose
Washers included
Adjustable hand shower holder
Chrome poli
À entraxe de 30 pouces (762 mm) c/c
26-1/2 po
69 po
Métal et polymère
1/2 po IPS
Soupapes anti-retour intégrées
Boyau
Rondelles incluses
Support pour douche à main ajustable
Sliding bar kit with flexible hose
Ensemble de barre à glissière et boyau
This product is covered by a limited lifetime warranty.
Consult our website for complete details.
Ce produit est couvert par une garantie à vie limitée.
Consultez notre site internet pour tous les détails.
Ø 1-3/4”
(45 mm)
1”
(25 mm)
2-15/16”
(75 mm)
Bélanger follows cUPC certi cation standards
for shower components.
Bélanger respecte les normes de certi cation cUPC
pour ses composantes de douche.
Finished wall / Mur ni
30"
(762 mm)
31-3/4”
(807 mm)
No Description
Flexible hose Boyau
1
Hand shower holder
2
Support
pour douche à main
1
Part
Pièce
96179
B93-100
2
3-9/16”
(91 mm)
SPECB90-130_v171122
Replacement parts are available on order through customer service: 1 800 361-5960 Les pièces de remplacement sont disponibles sur commande par le biais du service à la clientèle : 1 800 361-5960-
Page 5

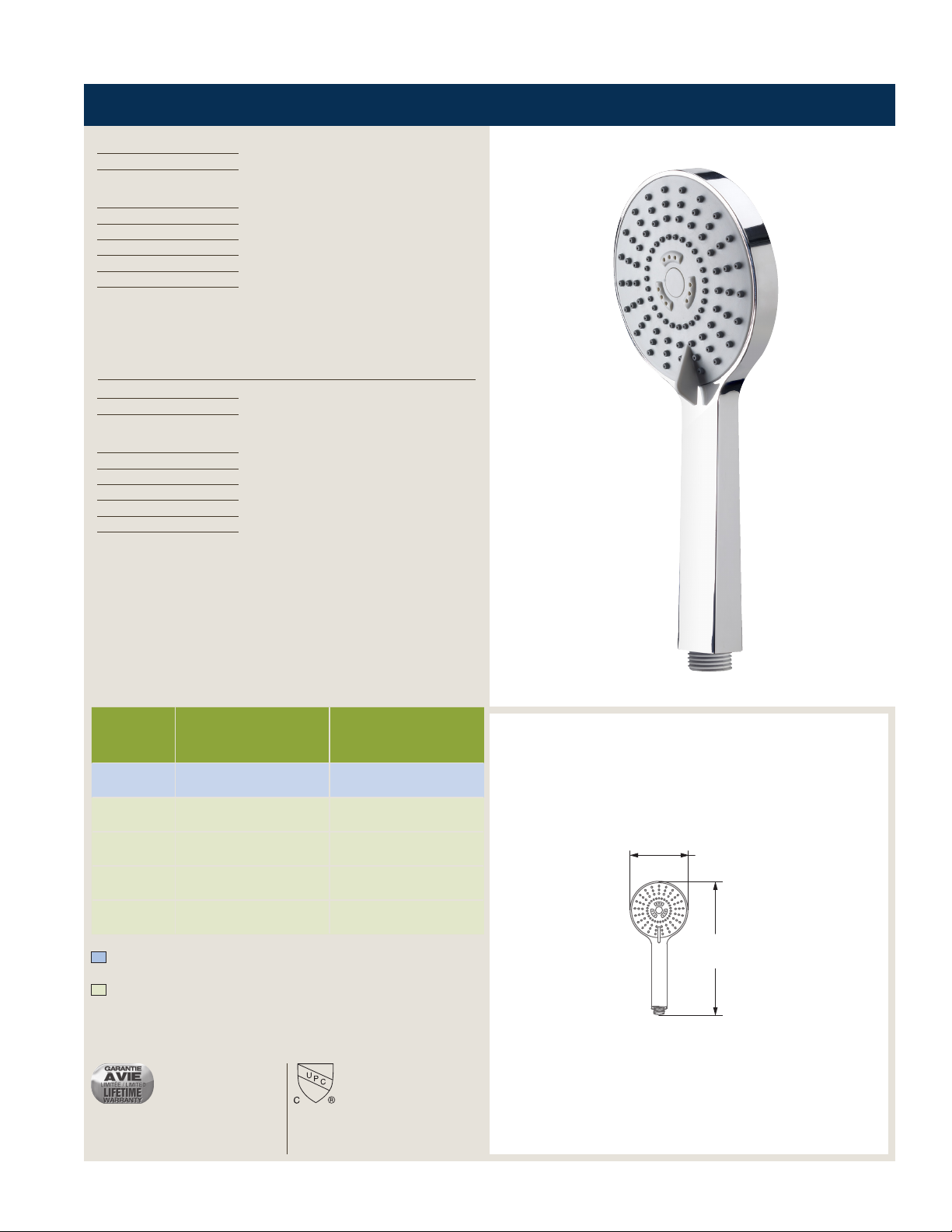

Model FCSPS2008 Modèle
Actual ow rate with original product code
Débit réduit avec nouveau code de produit
Style: ACCESS
FINISH
TYPE OF JETS
NUMBER OF POSITIONS
MAXIMUM FLOW RATE
HAND SHOWER DIMENSIONS
COMPOSITION
CONNECTIONS
SPECIFICATIONS
FINI
TYPE DE JETS
NOMBRE DE POSITIONS
DÉBIT MAXIMAL
DIMENSIONS DOUCHE À MAIN
COMPOSITION
CONNEXIONS
SPÉCIFICITÉS
Polished chrome
Spray
Stream
Bubbles
5
9.5 L/min (2.5 gpm) at 80 psi
4-1/4” x 9-3/4”
Polymer
1/2” IPS
Easy-to-clean soft nozzles
Built-in check valve
Chrome poli
Diffus
Concentré
Bulles
5
9,5 L/min (2,5 gpm) à 80 psi
4-1/4” x 9-3/4”
Polymère
1/2 po IPS
Buses souples faciles à nettoyer
Soupape anti-retour intégrée
Hand shower -- Douche à main
®
LEED
Flow rate
Débit
9.5 L/min
2.5 GPM
8.3 L/min
2.2 GPM
7.5 L/min
2.0 GPM
6.6 L/min
1.75 GPM
5.7 L/min
1.5 GPM
Product code
Code de produit
N / A N / A
N / A FCVAL2002
N / A FCVAL2008
N / A FCVAL2005
N / A FCVAL2001
Débit actuel avec code de produit original
Reduced ow rate with new product code
This product is covered by a limited lifetime warranty.
Consult our website for complete details.
Ce produit est couvert par une garantie à vie limitée.
Consultez notre site internet pour tous les détails.
SPECFCSPS2008_v171122
Replacement parts are available on order through customer service: 1 800 361-5960 Les pièces de remplacement sont disponibles sur commande par le biais du service à la clientèle : 1 800 361-5960-
Flow restricting check-valve
Clapet anti-retours
restricteur de débit
Bélanger follows cUPC certi cation standards
for shower components.
Bélanger respecte les normes de certi cation cUPC
pour ses composantes de douche.
4-1/4”
(108 mm)
9-13/16”
(250 mm)
Page 6

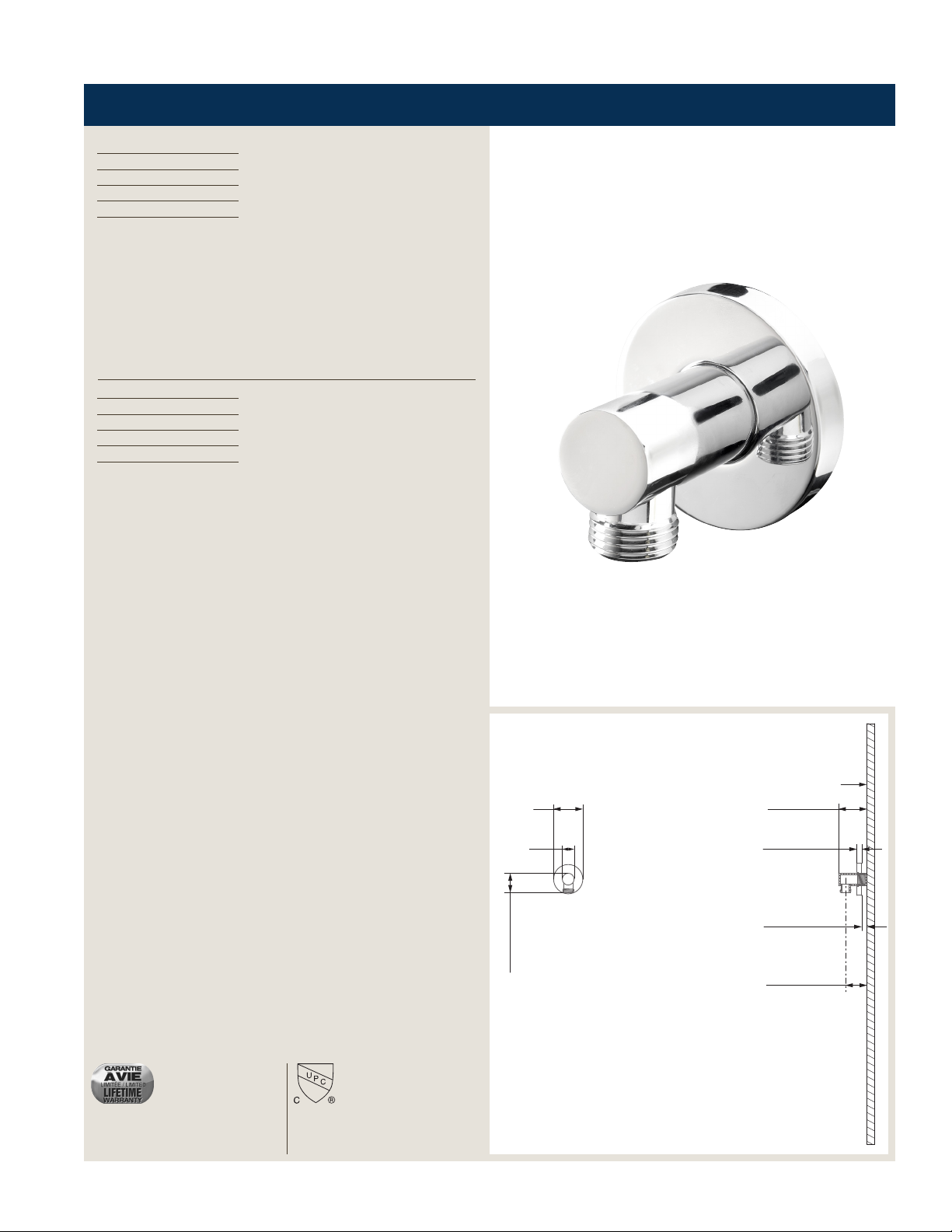

Model B92-002 Modèle
Style: ACCESS
FINISH
INSTALLATION
FLANGE DIMENSIONS
COMPOSITION
CONNECTIONS
FINI
INSTALLATION
DIMENSIONS BRIDE
COMPOSITION
CONNEXIONS
Water supply elbow -- Coude d’alimentation
Polished chrome
3/4” adjustment
2-3/8” (diameter) x 3/8”
Brass
1/2” NPT
Chrome poli
Ajustement de 3/4 po
2-3/8 po (diamètre) x 3/8 po
Laiton
1/2 po NPT
This product is covered by a limited lifetime warranty.
Consult our website for complete details.
Ce produit est couvert par une garantie à vie limitée.
Consultez notre site internet pour tous les détails.
SPECB92-002_v141202
Replacement parts are available on order through customer service: 1 800 361-5960 Les pièces de remplacement sont disponibles sur commande par le biais du service à la clientèle : 1 800 361-5960-
Bélanger follows cUPC certi cation standards
for shower components.
Bélanger respecte les normes de certi cation cUPC
pour ses composantes de douche.
2-3/8"
(60 mm)
15/16”
(24 mm)
1-9/16"
(39 mm)
2-1/4"
(57 mm)
3/8"
(10 mm)
Up to / Jusqu'à
3/4"
(19 mm)
1-7/8"
(43 mm)
Finished wall
mur ni
Page 7

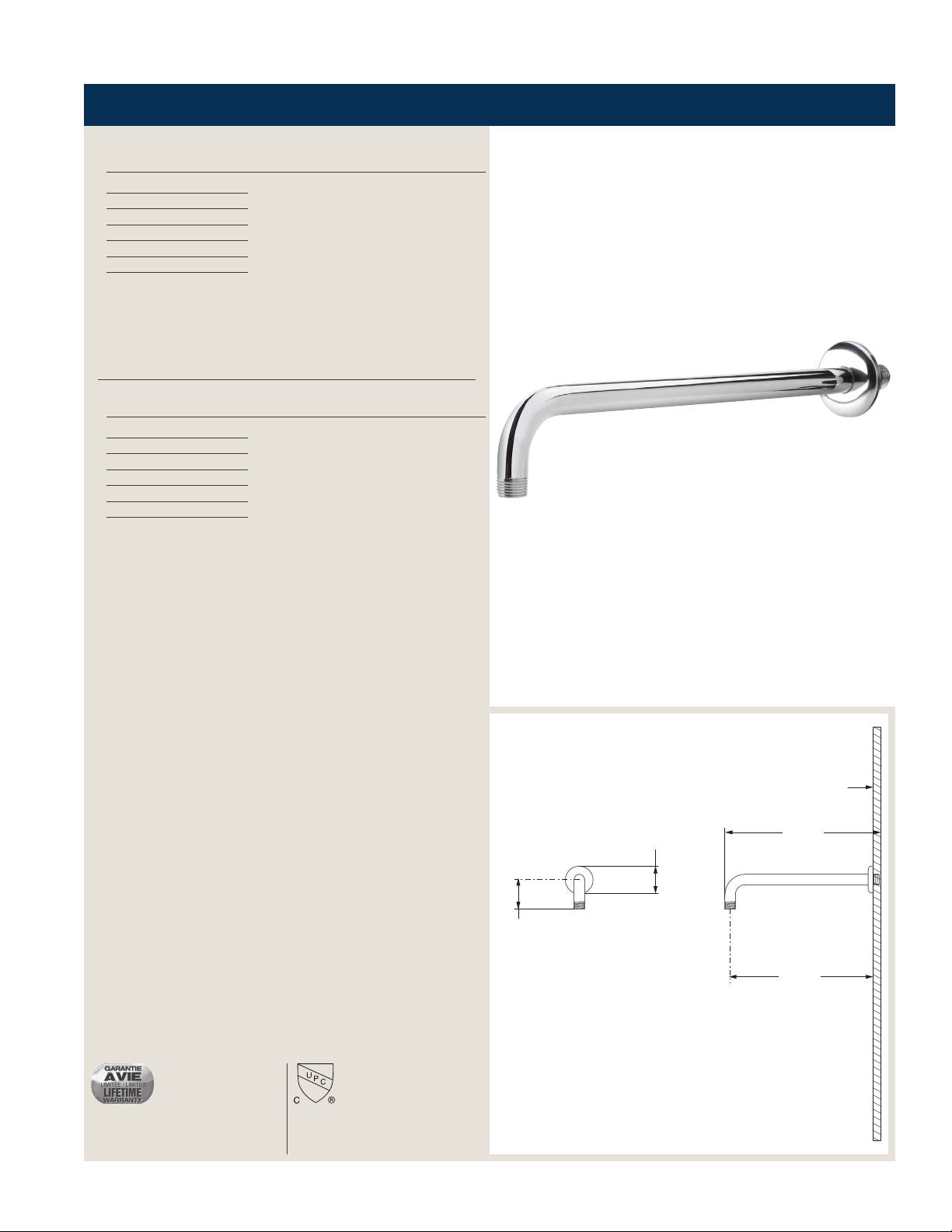

Model FCDEC0005 Modèle
Style: ACCESS
90° shower arm
FINISH
INSTALLATION
SHOWER ARM DIMENSIONS
FLANGE DIMENSIONS
COMPOSITION
CONNECTIONS
Bras de douche à 90°
FINI
INSTALLATION
DIMENSIONS BRAS DE DOUCHE
DIMENSIONS BRIDE
COMPOSITION
CONNEXIONS
Shower arm -- Bras de douche
Polished chrome
Wall-mount installation
15-1/2”
2-1/2” (diameter)
Brass
1/2” NPT
Chrome poli
Installation murale
15-1/2 po
2-1/2 po (diamètre)
Laiton
1/2 po NPT
This product is covered by a limited lifetime warranty.
Consult our website for complete details.
Ce produit est couvert par une garantie à vie limitée.
Consultez notre site internet pour tous les détails.
SPECFCDEC0005_v171122
Replacement parts are available on order through customer service: 1 800 361-5960 Les pièces de remplacement sont disponibles sur commande par le biais du service à la clientèle : 1 800 361-5960-
Bélanger follows cUPC certi cation standards
for shower components.
Bélanger respecte les normes de certi cation cUPC
pour ses composantes de douche.
2-3/8”
(60 mm)
Ø 2-1/2”
(64 mm)
Finished wall
15-1/2”
(394 mm)
14-9/16”
(369 mm)
mur ni
Page 8

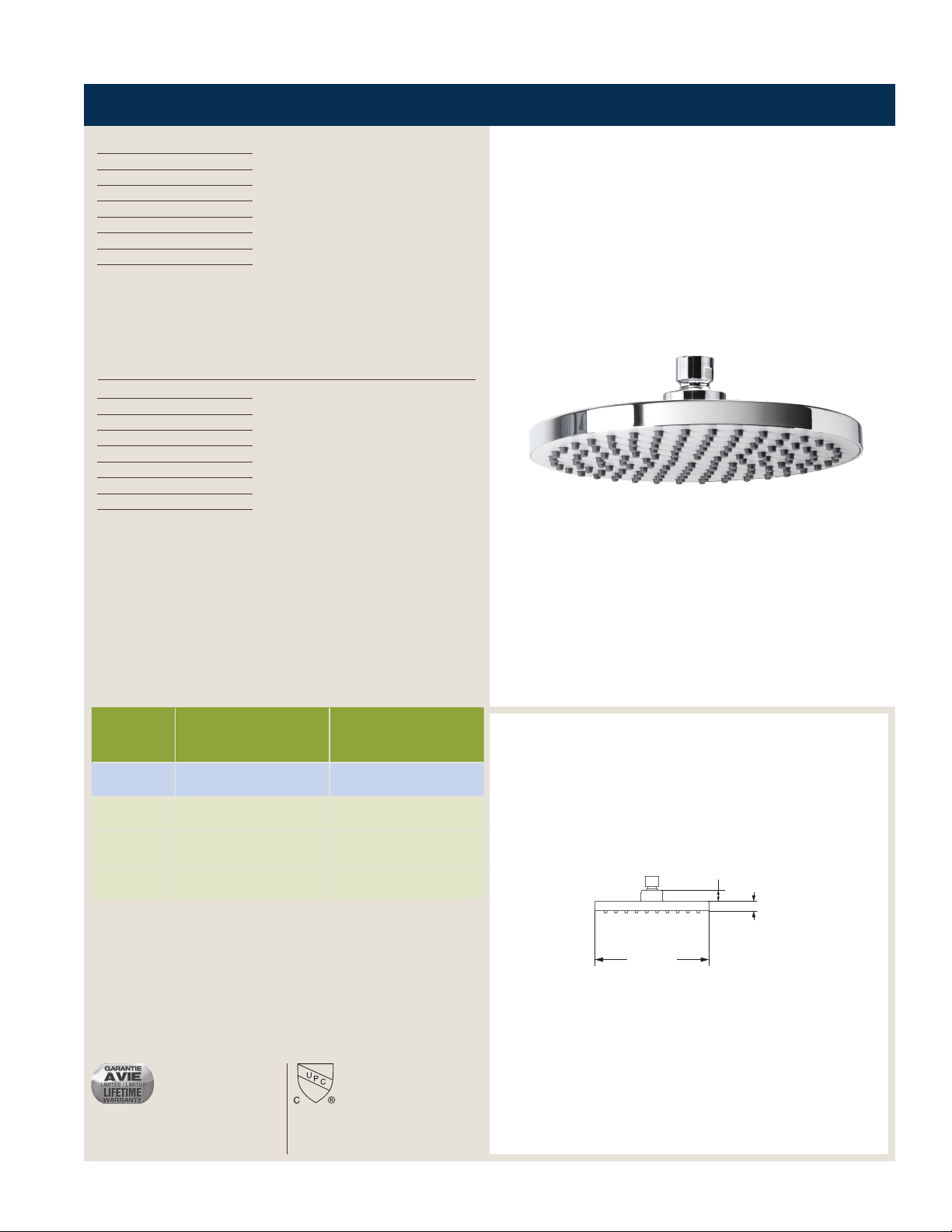

Model FCSPS3004 Modèle
Style: ACCESS
FINISH
TYPE OF JETS
NUMBER OF POSITIONS
MAXIMUM FLOW RATE
SHOWER HEAD DIMENSIONS
COMPOSITION
CONNECTIONS
SPECIFICATIONS
FINI
TYPE DE JETS
NOMBRE DE POSITIONS
DÉBIT MAXIMAL
DIMENSIONS POMME DE DOUCHE
COMPOSITION
CONNEXIONS
SPÉCIFICITÉS
Shower head -- Pomme de douche
Polished chrome
Rain shower
1
9.5 L/min (2.5 gpm) at 80 psi
8” (diameter)
Metal and polymer
1/2” IPS
Easy-to-clean soft nozzles
Chrome poli
Effet de pluie
1
9,5 L/min (2,5 gpm) à 80 psi
8 po (diamètre)
Métal et polymère
1/2 po IPS
Buses souples faciles à nettoyer
®
LEED
Flow rate
Débit
9.5 L/min
2.5 GPM
7.6 L/min
2.0 GPM
6.6 L/min
1.75 GPM
5.7 L/min
1.50 GPM
This product is covered by a limited lifetime warranty.
Consult our website for complete details.
Ce produit est couvert par une garantie à vie limitée.
Consultez notre site internet pour tous les détails.
SPECFCSPS3004_v151207
Replacement parts are available on order through customer service: 1 800 361-5960 Les pièces de remplacement sont disponibles sur commande par le biais du service à la clientèle : 1 800 361-5960-
Product code
Code de produit
Flow restrictor
Restricteur de débit
N / A N / A
N / A FCVAL8001
N / A FCVAL8002
N / A FCVAL8003
Bélanger follows cUPC certi cation standards
for shower components.
Bélanger respecte les normes de certi cation cUPC
pour ses composantes de douche.
Ø 7-7/8”
(200 mm)
3/4"
(19 mm)
13/16"
(21 mm)
Loading...
