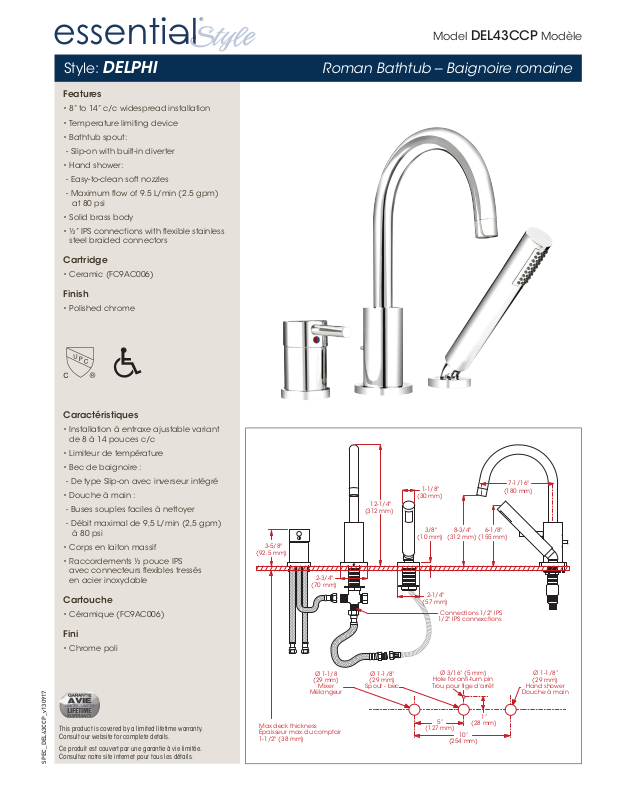

Page 1
Model DEL43CCP Modèle
Style: DELPHI
Features
• 8” to 14” c/c widespread installation
• Temperature limiting device
• Bathtub spout:
- Slip-on with built-in diverter
• Hand shower:
- Easy-to-clean soft nozzles
- Maximum ow of 9.5 L/min (2.5 gpm)
at 80 psi
• Solid brass body
• ½ ” IPS connections with exible stainless
steel braided connectors
Cartridge
• Ceramic (FC9AC006)
Finish
• Polished chrome
Roman Bathtub -- Baignoire romaine
Caractéristiques
• Installation à entraxe ajustable variant
de 8 à 14 pouces c/c
• Limiteur de température
• Bec de baignoire :
- De type Slip-on avec inverseur intégré
• Douche à main :
- Buses souples faciles à nettoyer
- Débit maximal de 9,5 L/min (2,5 gpm)
à 80 psi
• Corps en laiton massif
• Raccordements ½ pouce IPS
avec connecteurs exibles tressés
en acier inoxydable
Cartouche
• Céramique (FC9AC006)
Fini
• Chrome poli
3-5/8"
(92.5 mm)
2-3/4"
(70 mm)
Ø 1-1/8
(29 mm)
Mixer
Mélangeur
12-1/4"
(312 mm)
Ø 1-1/8”
(29 mm)
Spout - bec
1-1/8"
(30 mm)
8-3/4"
3/8"
(312 mm)
(10 mm)
2-1/4"
(57 mm)
Connections 1/2" IPS
1/2" IPS connexctions
Ø 3/16” (5 mm)
Hole for anti-turn pin
Trou pour tige d’arrêt
6-1/8"
(155 mm)
7-1/16"
(180 mm)
Douche à main
Ø 1-1/8”
(29 mm)
Hand shower
This product is covered by a limited lifetime warranty.
Consult our website for complete details.
Ce produit est couvert par une garantie à vie limitée.
Consultez notre site internet pour tous les détails.
SPEC_DEL43CCP_v130917
Max deck thickness
Épaisseur max. du comptoir
1-1/2" (38 mm)
5”
(127 mm)
10”
(254 mm)
1”
(28 mm)
Page 2
Model DEL43CCP Modèle
Style: DELPHI
No Description
Aerator Aérateur
1
Handle kit Ensemble de poignée
2
Allen screw Vis Allen
3
Index Index
4
Ceramic cartridge Cartouche céramique
5
Spout flange kit
6
Flange Allen screw Vis Allen de la bride
7
Spout Allen screw Vis Allen du bec
8
Diverter lift rod Tirette de l’inverseur
9
Diverter repair kit
10
O-ring Joint torique
11
Hand shower Douche à main
12
Elbow
13
for hand shower
Check valve Soupape anti-retour
14
Hand shower
15
support kit
Hand shower hose
16
Check valve Soupape anti-retour
17
Flexible braided
18
connector
Anchor kit Ensemble d’ancrage
19
Slide-on sleeve Manchon slide-on
20
Ensemble
de bride du bec
Ensemble de réparation
pour l’inverseur
Coude
pour douche à main
Ensemble de support
de la douche à main
Tuyau de la douche
à main
Raccord flexible
tressés
Part
Pièce
FCAERA008
FC95100XRO
923001
FC94001CAP
FC9AC007
FCKTS3003
FC923002
915043
FCDIV3001
93044-KIT2
93044-7
FCSPS2001
912180-2
FCVAL1001
FCKTS5001
FC96180
96077X
FC905245H
FCKTS4003
931097CP
Roman Bathtub -- Baignoire romaine
1
2
9
3
4
20
5
6
7
8
10
12
13
14
15
Replacement parts are available on order through
customer service: 1 800 361-5960
Les pièces de remplacement sont disponibles sur commande
par le biais du service à la clientèle : 1 800 361-5960
11
19
18
16
17
SPEC_DEL43CCP_v130917
