Page 1
EKRAN PROJEKCYJNY
INSTRUKCJA MONTAŻU
WHITE LABEL
w w w . k a u b e r . e u
-1-
Page 2
w w w . k a u b e r . e u
-2-
Page 3

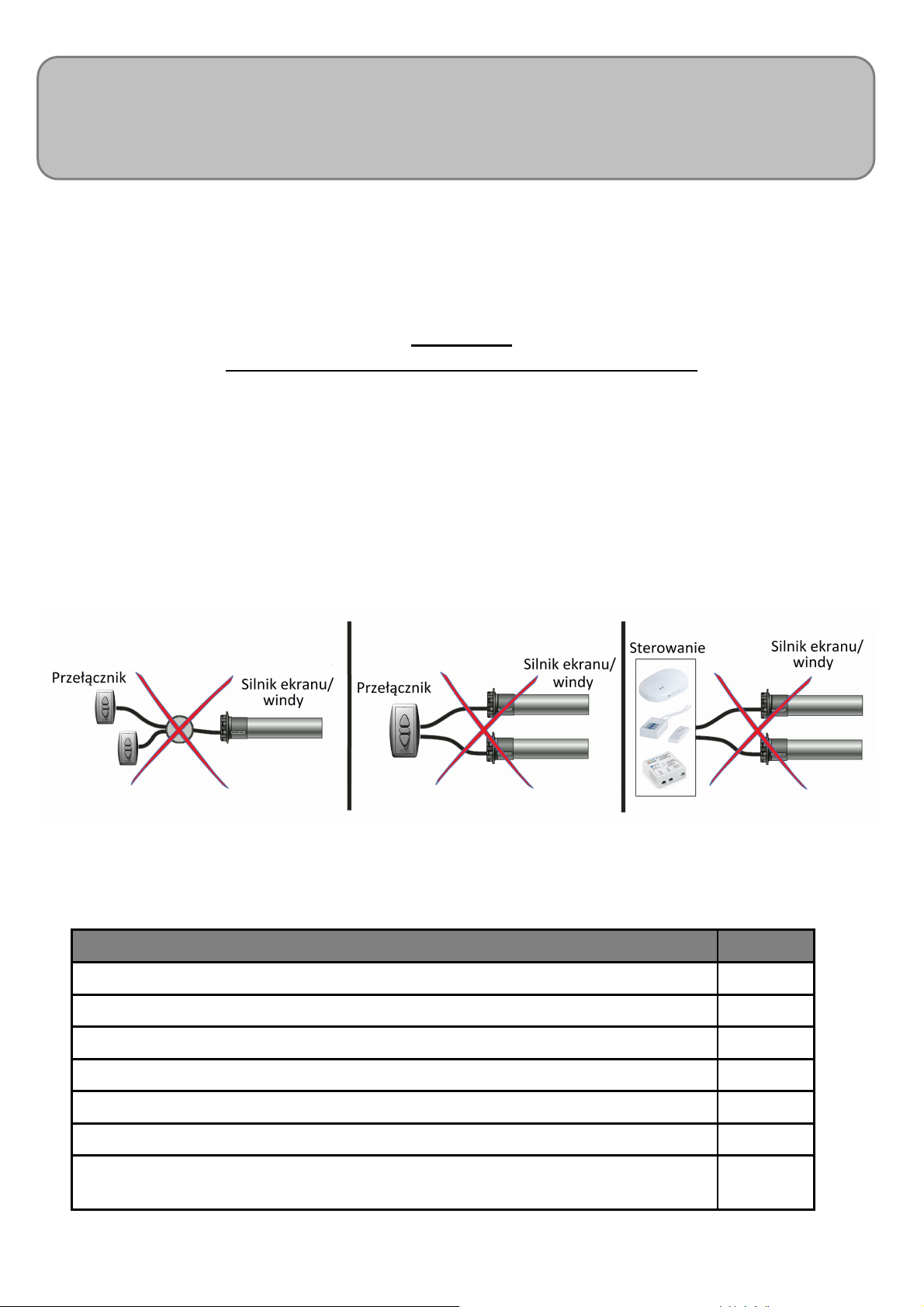

White Label to seria elektrycznych ekranów projekcyjnych w aluminiowych obudowach. Seria ta
została zaprojektowana z myślą o biurach, salach konferencyjnych i wykładowych. Bardzo mała,
elegancka obudowa wkomponuje się w każdą przestrzeń biurowo-konferencyjną.
WAŻNE!!!
UWAGI INSTALACYJNE I EKSPLOATACYJNE
1. Ekran należy zamontować w miejscu położonym z dala od wilgoci i silnego światła słonecznego.
2. Prawidłowo zamontowany ekran musi być bezwzględnie wypoziomowany w każdej płaszczyźnie.
3. Do czyszczenia stosować miękką nawilżoną szmatkę. Nie stosować aktywnych środków czyszczących.
Chronić ekran przed dostaniem się wody lub innej cieczy do wewnątrz. Po czyszczeniu ekran należy
starannie wytrzeć usuwając resztki wilgoci.
4. TOLERANCJA WYMIAROWA: Powierzchnia projekcyjna: ±5mm; komponenty ±3mm
5. Do ekranu nie może być podłączone jednocześnie więcej niż jedno zewnętrzne sterowanie.
6. Do jednego sterowania (np. RC01/RC02/Trigger 12V/Trigger230V/Odbiornik IR/Odbiornik RS itp.)
nie może być jednocześnie podłączone więcej niż jedno urządzenie typu ekran, winda, roleta, itp.
Podłączenia takiego można dokonać tylko poprzez zastosowanie sterownika grupowego SG-2.
Zawartość zestawu: Ilość
Ekran projekcyjny 1 szt.
Uchwyt montażowy 2 szt.
Wkręty do uchwytu 8 szt.
Kołek rozporowy Ø10 4 szt.
Podkładka M6 4 szt.
Klucz do regulacji położeń krańcowych ekranu 1 szt.
Przełącznik klawiszowy naścienny (dostępny z ekranem bez wbudowanego
sterowania radiowego)
w w w . k a u b e r . e u
-3-
1 szt.
Page 4
MONTAŻ EKRANU

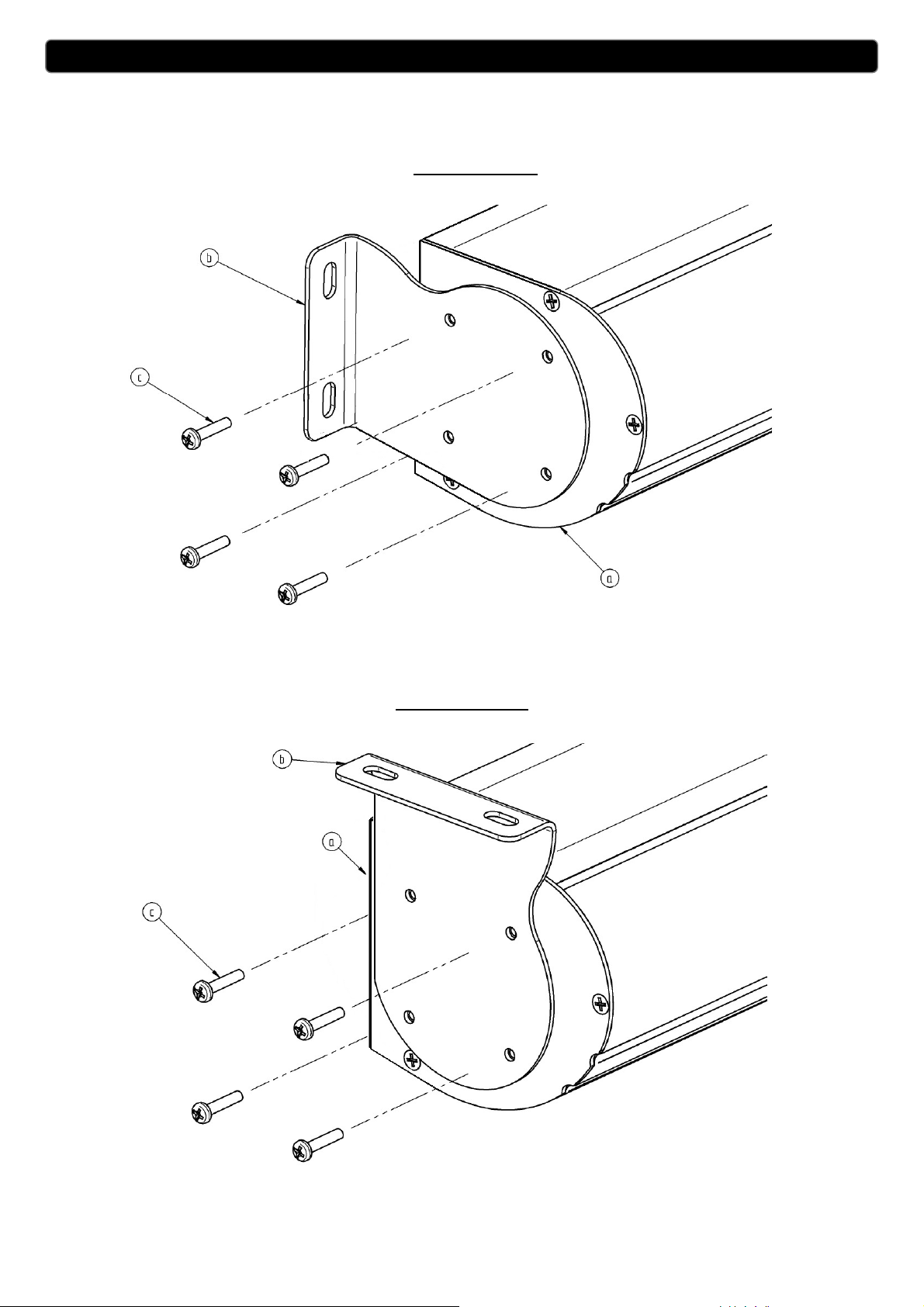

1. Przy pomocy wkrętów (c) zamocować do boków ekranu (a) uchwyty montażowe w zależności od
sposobu montażu (b) w pozycji ściennej (rys. 1a) lub sufitowej (rys.1b)
Montaż ścienny
Rys.1a
Montaż sufitowy
Rys.1b
w w w . k a u b e r . e u
-4-
Page 5

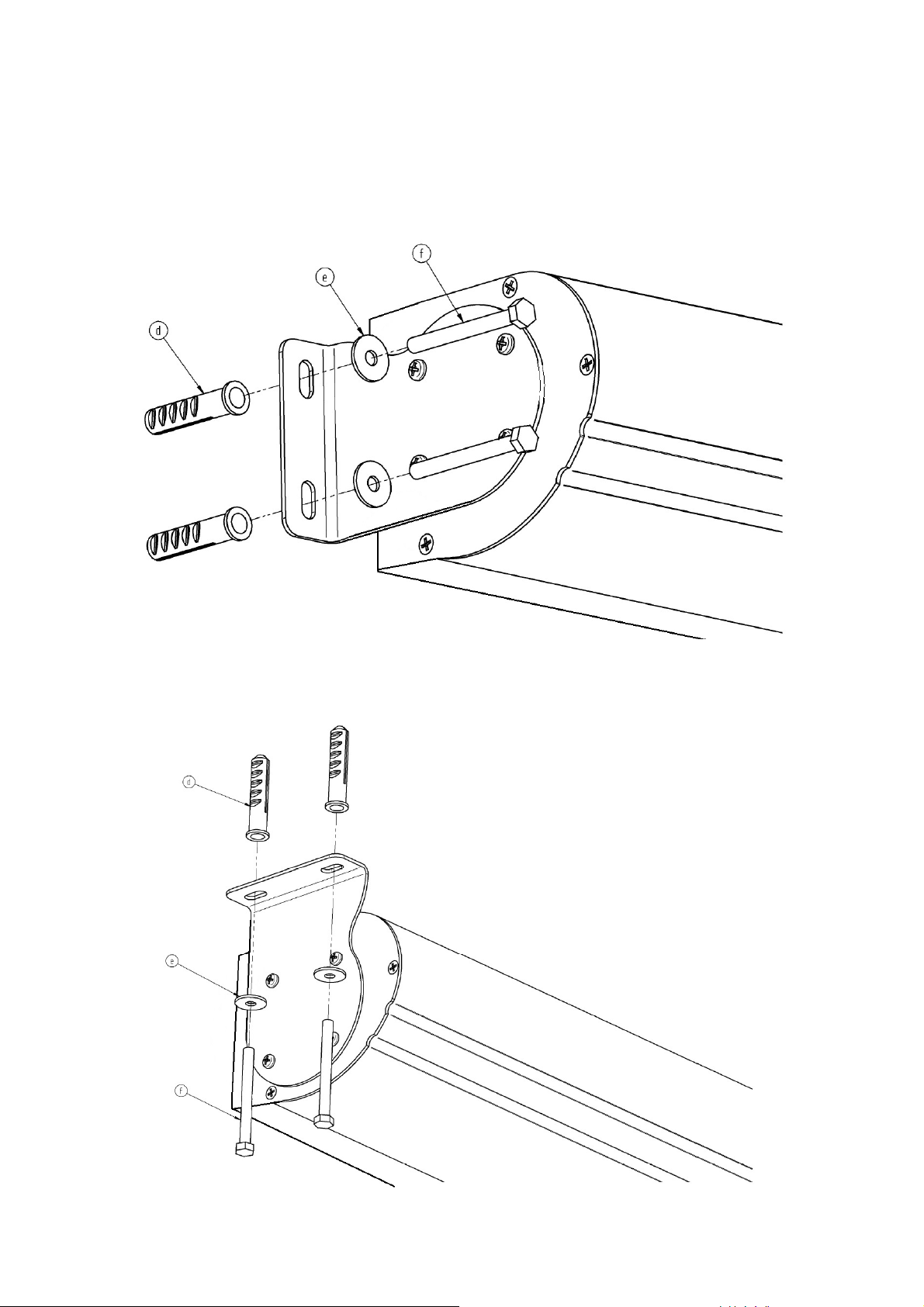

2. W zależności od sposobu montażu przykręć uchwyty montażowe za pomocą kołków montażowych do
ściany (Rys.2a) bądź sufitu (Rys.2b).
UWAGA! Kołki montażowe dostarczone w komplecie mogą być stosowane wyłącznie do sufitów oraz
ścian wykonanych z materiałów pełnych (np. Beton, Suporex). W przypadku mocowania ekranu do
materiałów innych niż wymienione, dobierz odpowiednie kołki montażowe.
Montaż ścienny
Rys.2a
Montaż sufitowy
Rys.2b
w w w . k a u b e r . e u
-5-
Page 6
3. Dostarczony ekran ma ustawione położenia krańcowe zgodnie z zamówieniem. Jeżeli powierzchnia
ekranu opuszcza się zbyt nisko lub niewystarczająco, możemy dokonać korekty położenia krańcowego
przy pomocy dołączonego klucza (rys.3). Przed regulacją sprawdź w karcie gwarancyjnej z jakim
typem silnika posiadasz ekran.
UWAGA! Korekty położeń krańcowych może dokonać tylko osoba wykwalifikowana. Wszelkie
korekty wykonywane są na własną odpowiedzialność. W przypadku nieumiejętnej korekty ekran może
zostać uszkodzony, co nie podlega warunkom gwarancji.

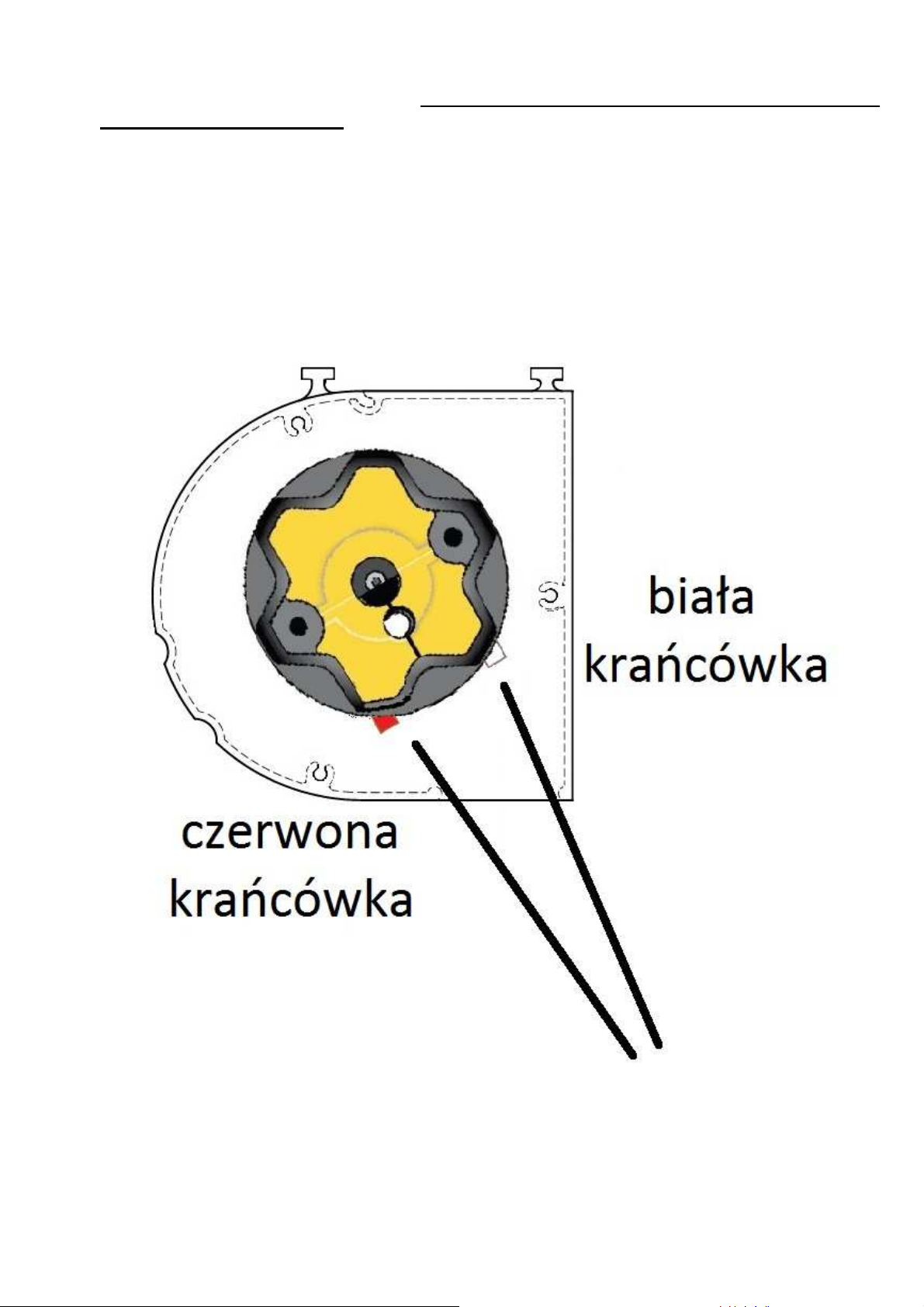

Dostęp do krańcówki
Rys.3
w w w . k a u b e r . e u
-6-
Page 7

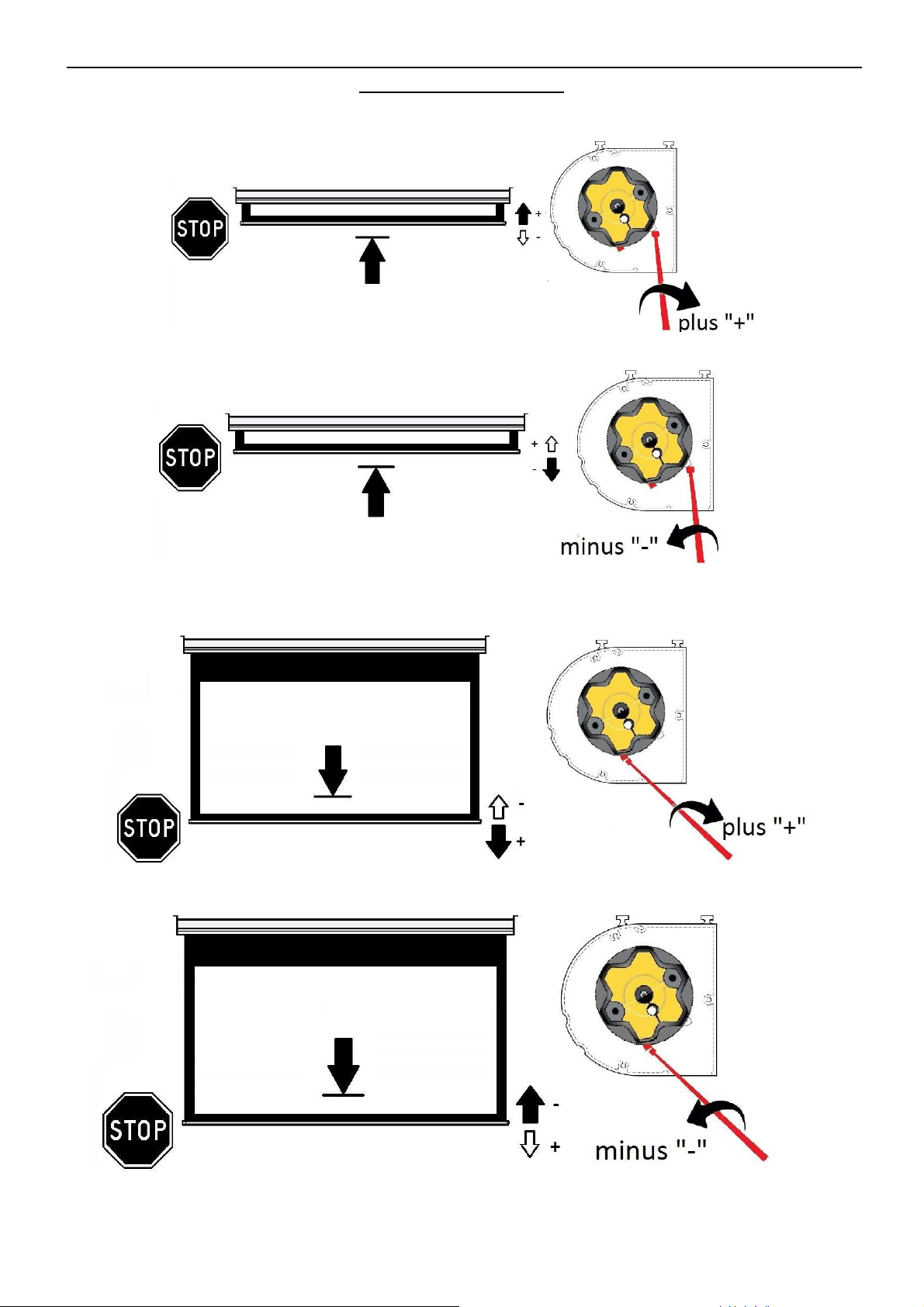

Regulacja położeń krańcowych (silnik typu „A” oraz „A-RTS” - sprawdź typ silnika w
karcie gwarancyjnej))
- Korekta górnego położenia krańcowego (biała krańcówka).
Rys.4
Rys.5
- Korekta dolnego położenia krańcowego (czerwona krańcówka).
Rys.6
Rys.7
w w w . k a u b e r . e u
-7-
Page 8
PODŁĄCZENIE ELEKTRYCZNE
UWAGA!
Podłączenia zasilania do ekranu powinna dokonywać wyłącznie osoba posiadająca odpowiednie uprawnienia
elektryczne.
Przed przystąpieniem do montażu kasety ekranu należy doprowadzić przewód zasilający do miejsca montażu
a następnie podłączyć go w trakcie montażu do ekranu według schematu A (Rys.8A) lub według schematu B w
przypadku ekranu z wbudowanym sterowaniem radiowym (Rys.8B).
.

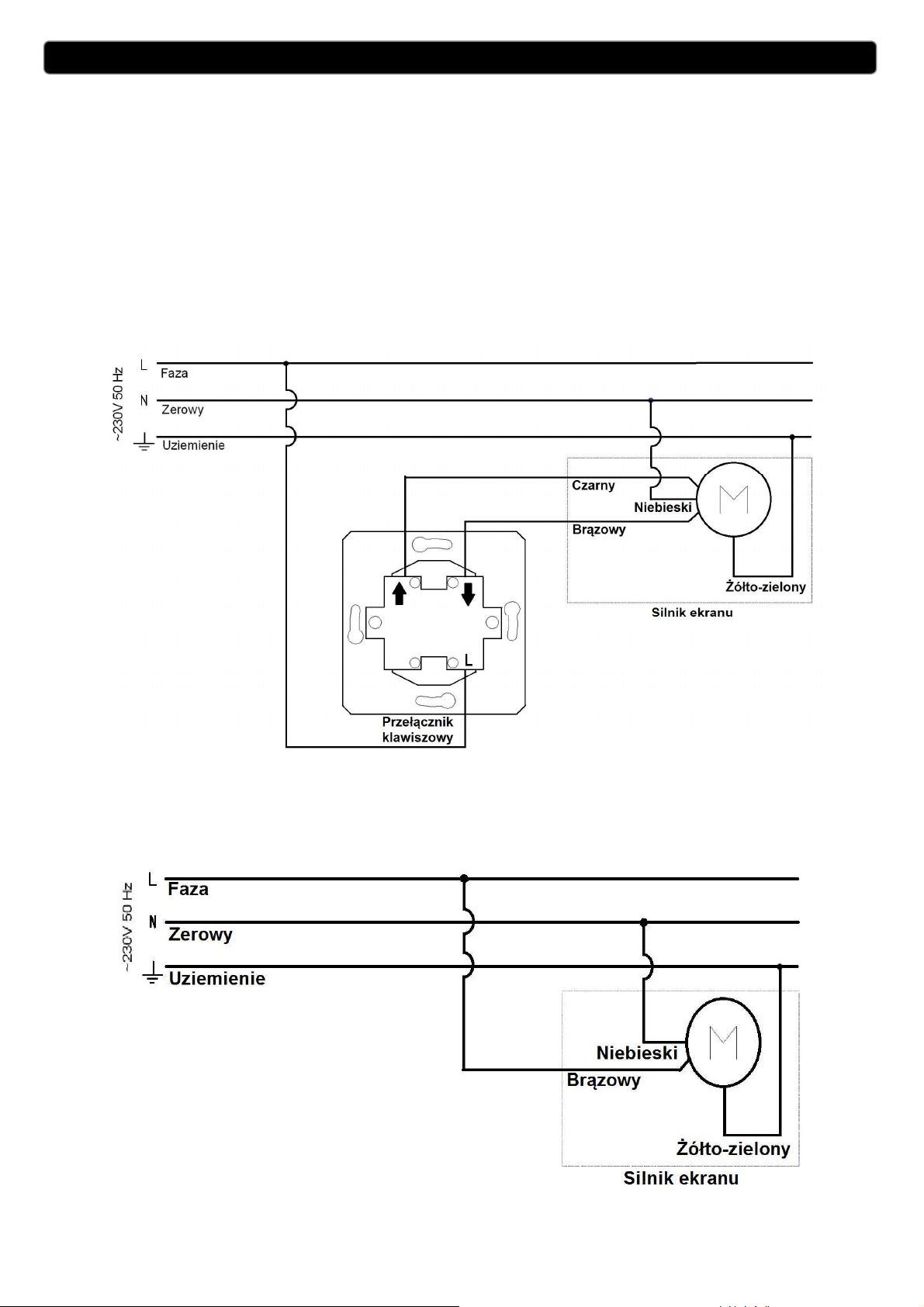

SCHEMAT A
Rys. 8A
SCHEMAT B (wbudowane sterowanie radiowe)
Rys.8B
w w w . k a u b e r . e u
-8-
Page 9

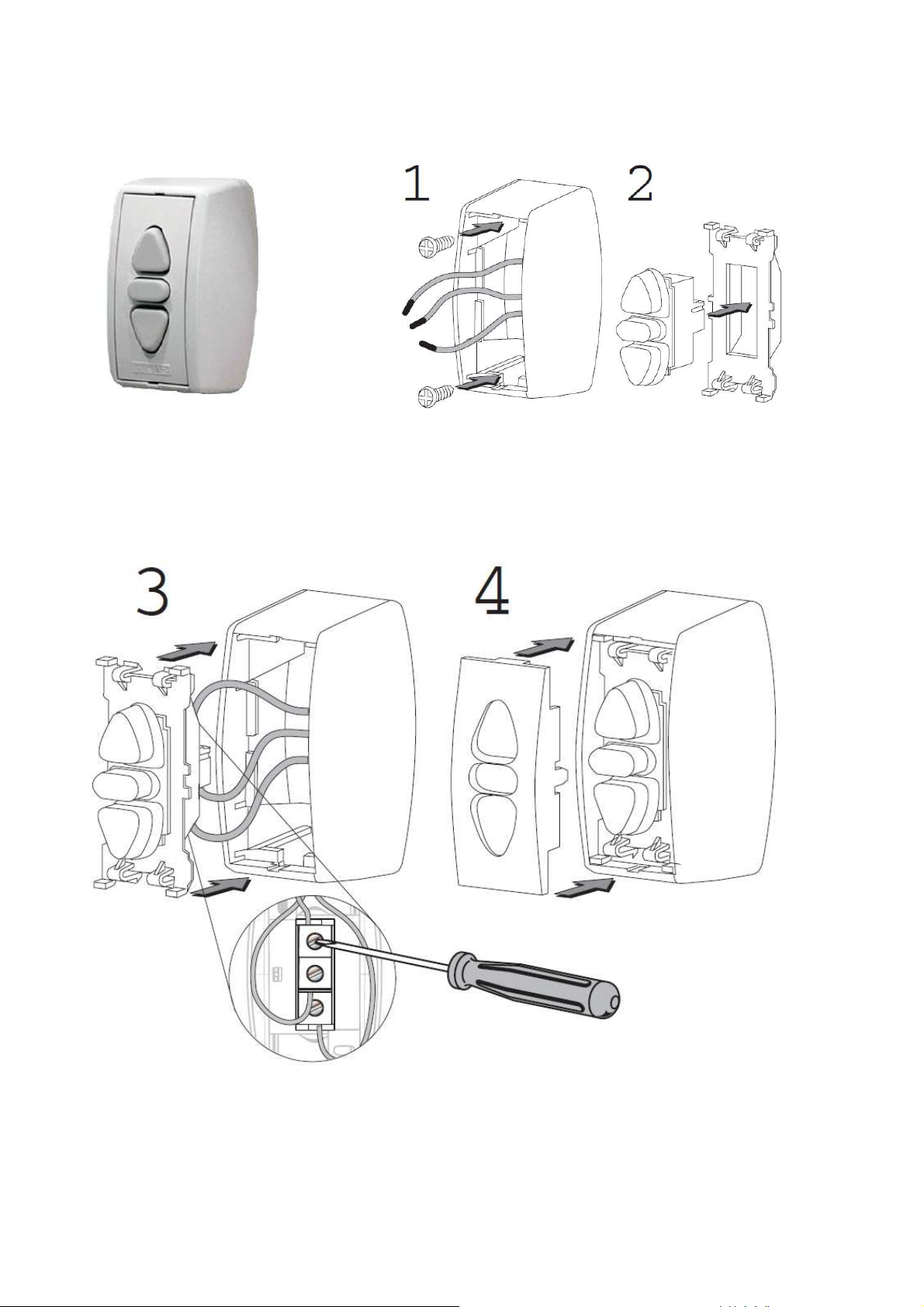

Podłączenie przełącznika klawiszowego z zestawu.
(Przełącznik dostępny w zestawie z ekranem bez wbudowanego sterowania radiowego)
Rys.9
w w w . k a u b e r . e u
-9-
Page 10

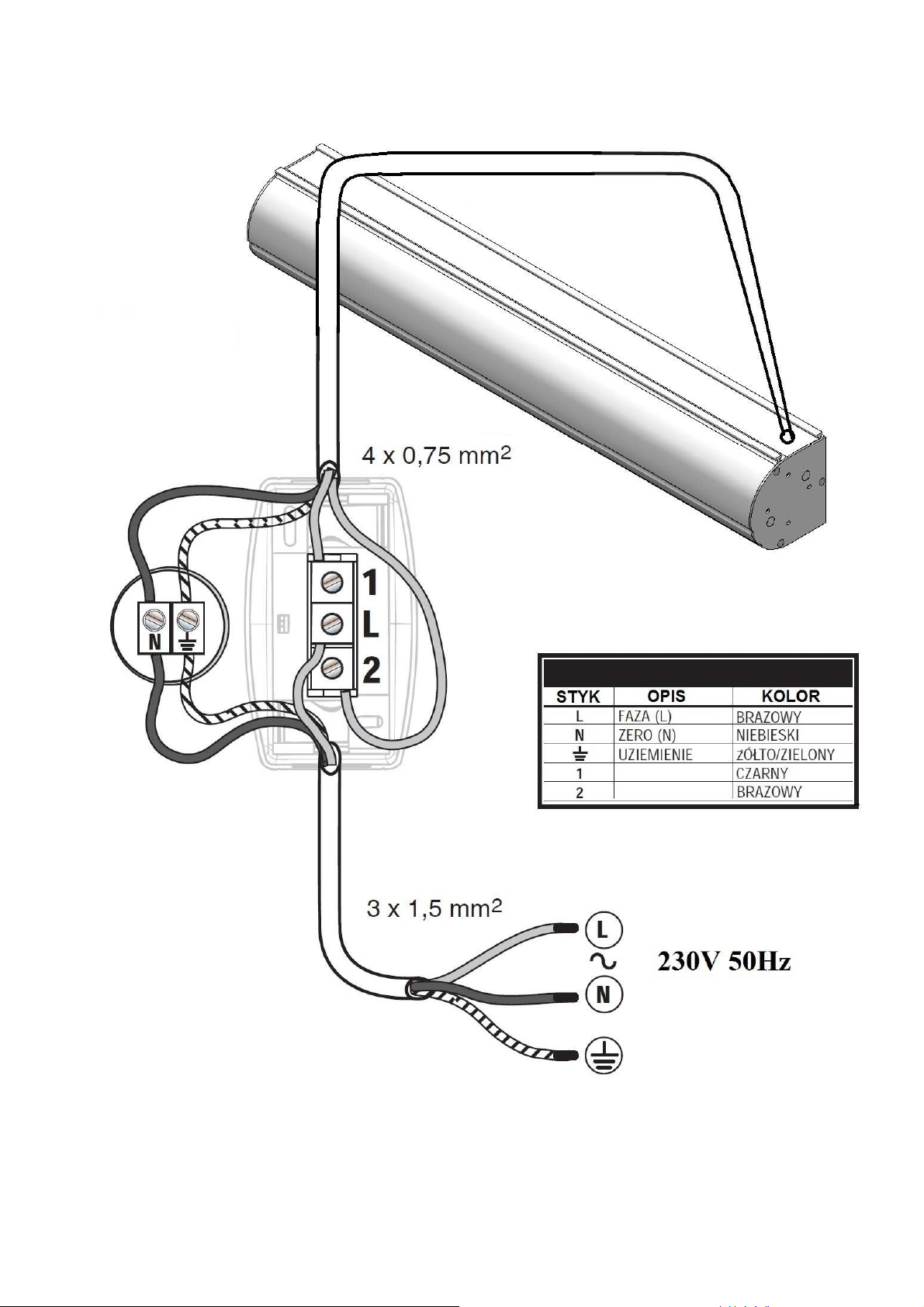

Schemat podłączenia przełącznika klawiszowego do ekranu (ekrany z silnikiem typu „A”)
Rys.10
w w w . k a u b e r . e u
-10-
Page 11

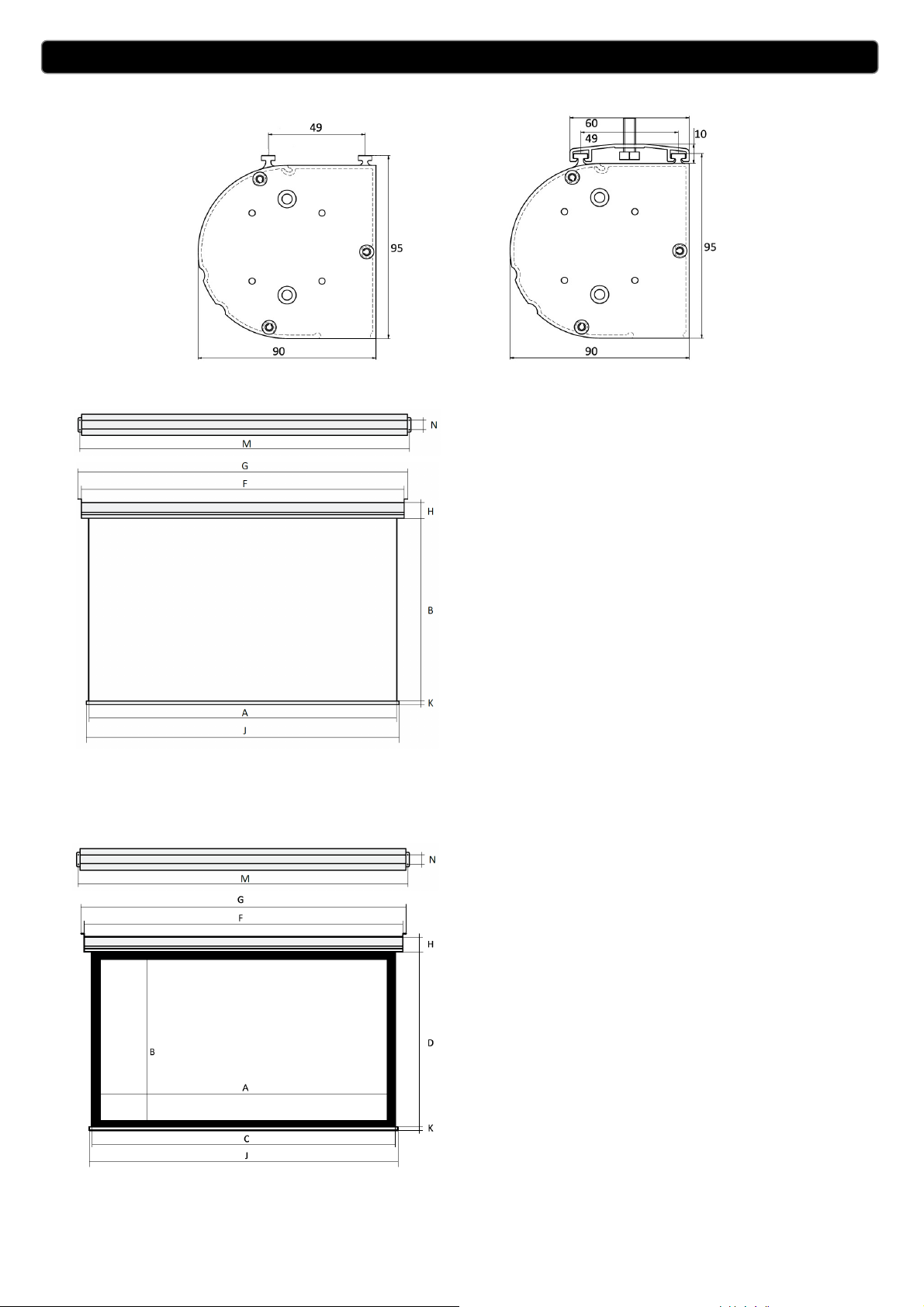

DANE TECHNICZNE
Wymiary obudowy:
WHITE LABEL
A- szerokość powierzchni
B- wysokość powierzchni
F=A+64mm
J=A+30mm
K=25mm
H=95mm
G=A+110mm
M=A+90mm
N=35mm
WHITE LABEL + CZARNA RAMKA
A- szerokość powierzchni aktywnej
B- wysokość powierzchni aktywnej
C=A+100mm
D=B+100mm
F=A+164mm
J=A+130mm
K=25mm
H=95mm
G=A+210mm
M=A+190mm
N=35mm
w w w . k a u b e r . e u
-11-
Page 12

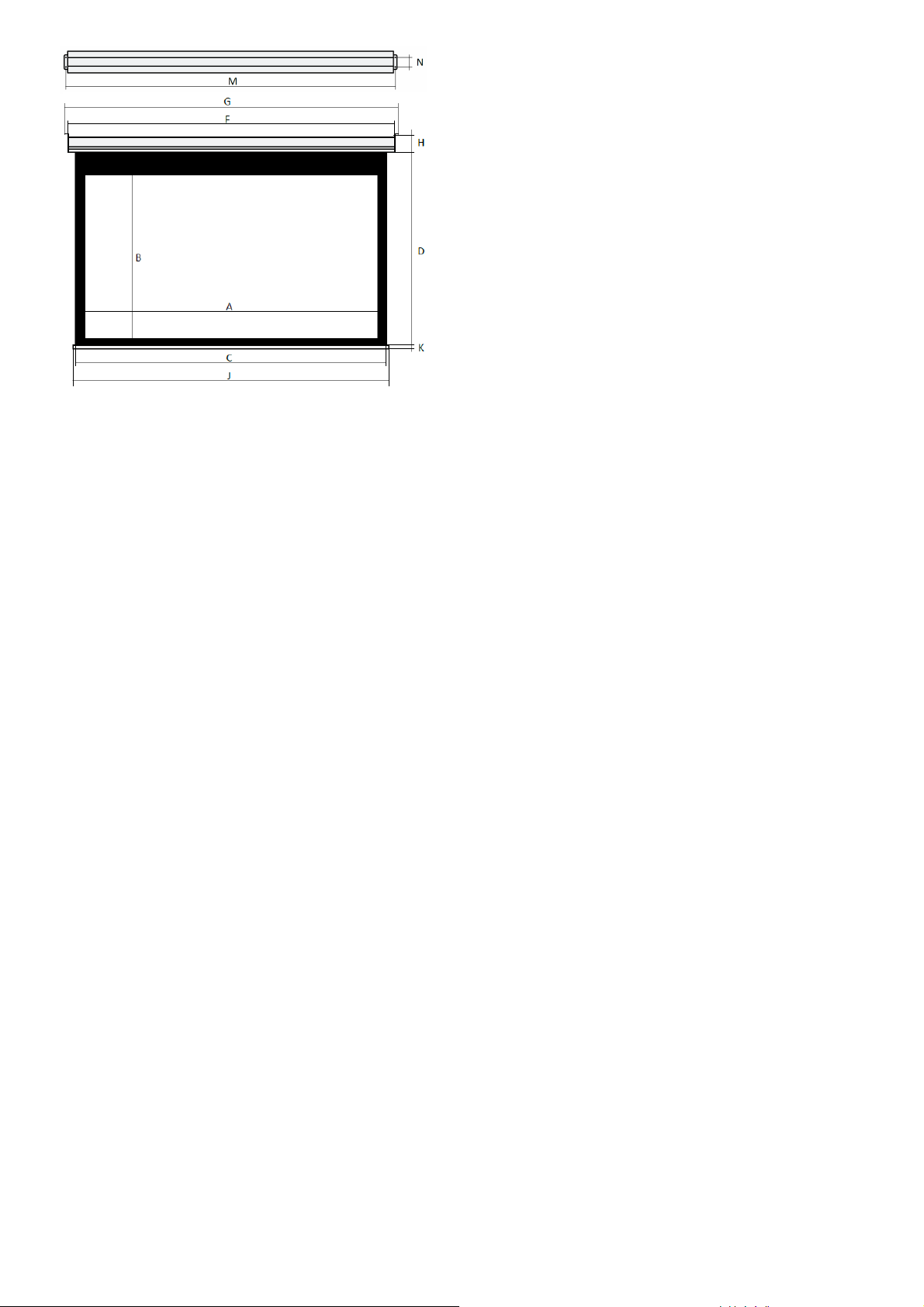

WHITE LABEL + CZARNA RAMKA+
CZARNY PAS
A- szerokość powierzchni aktywnej
B- wysokość powierzchni aktywnej
C=A+100mm
D=B+50mm+wysokość czarnego pasa
F=A+164mm
J=A+130mm
K=25mm
H=95mm
G=A+210mm
M=A+190mm
N=35mm
Dane techniczne:
Zasilanie: 230V 50Hz
Moc: 120W – ekran bez wbudowanego sterowania radiowego
120W – ekran z wbudowanym sterowaniem radiowym
Dziękujemy za wybór ekranu KAUBER
Zapraszamy do zakupu innych produktów marki KAUBER
