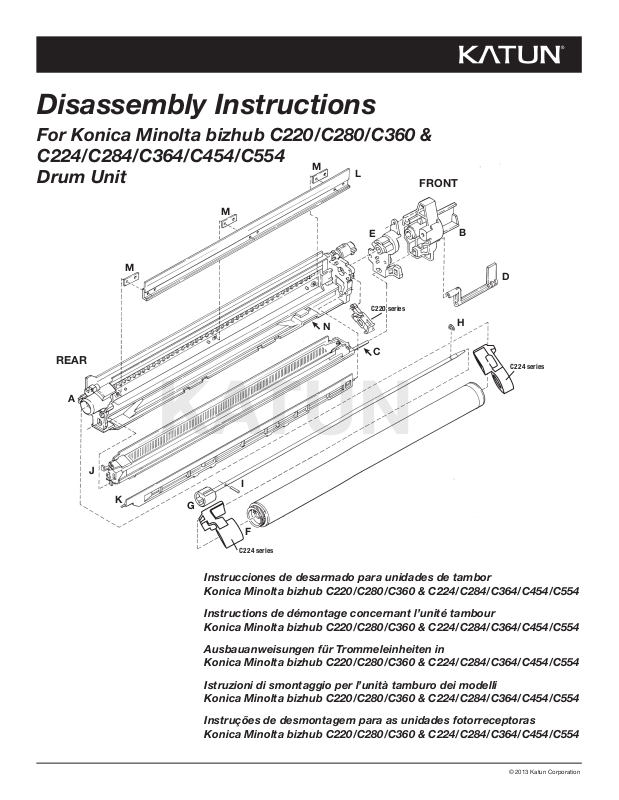

Katun KN C224 User Manual [en, de, fr, it, es]
C224 series
Disassembly Instructions
KATUN
For Konica Minolta bizhub C220/C280/C360 &
C224/C284/C364/C454/C554
Drum Unit
M
M
REAR
A
M
L
E
C220 series
N
C
FRONT
B
D
H
C224 series
J
I
K
G
F
Instrucciones de desarmado para unidades de tambor
Konica Minolta bizhub C220/C280/C360 & C224/C284/C364/C454/C554
Instructions de démontage concernant l’unité tambour
Konica Minolta bizhub C220/C280/C360 & C224/C284/C364/C454/C554
Ausbauanweisungen für Trommeleinheiten in
Konica Minolta bizhub C220/C280/C360 & C224/C284/C364/C454/C554
Istruzioni di smontaggio per l’unità tamburo dei modelli
Konica Minolta bizhub C220/C280/C360 & C224/C284/C364/C454/C554
Instruções de desmontagem para as unidades fotorreceptoras
Konica Minolta bizhub C220/C280/C360 & C224/C284/C364/C454/C554
© 2013 Katun Corporation
series
KATUN
Disassembly Instructions for
Konica Minolta bizhub C220/C280/C360 &
C224/C284/C364/C454/C554 Drum Unit
(A) Drum unit frame
(B) Outer front cover
(C) Charge cleaner guide
(D) Cleaner guide handle extension
(E) Inner front cover
(F) OPC drum
(G) Drum shaft
(H) E-clip
(I) Metal drive pin
(J) Charge corona unit
(K) Plastic side plate
(L) Drum cleaning blade
(M) Plastic shims
(N) New drum unit detect IC chip
Components in bold text
available from Katun.
REAR
A
M
J
K
M
M
I
G
F
C224 series
L
E
C220 series
N
C
FRONT
B
D
H
C224
NOTE: Follow these instructions carefully. The quality and performance of the rebuilt Konica Minolta Drum Unit will depend on your workmanship, as well as the
condition of the used Drum Unit being rebuilt. Be sure to read and understand each disassembly step prior to beginning each step. Save all parts and
hardware removed unless instructed to discard.
Disassembly
1. Position the drum unit as shown above and access the front side.
2. Pull the charge cleaner handle outward and remove the handle extension (D) from the charge cleaner guide (C).
3. Push the charge cleaner guide (C) back to the home position inside the drum unit frame (A).
4. Remove the outer front cover (B) by removing the 3 long self-tapping type screws.
5. Remove the inner front cover (E) by removing 2 long round-head type screws and 1 short self-tapping type screw. Note: the 2 long round-head screws have
flat washers.
6. To remove the used OPC drum, rotate the rear of the drum shaft (G) and drum (F) to access the E-clip (H) on the front side of the drum shaft. Carefully remove
the E-clip from the drum shaft.
7. Slowly slide the drum shaft (G) out from the rear of the drum unit frame (A) until the metal drive pin (I) disengages from the rear OPC drum flange.
8. Using a needle-nose plier or similar tool, remove the metal drive pin (I) from the drum shaft.
9. Completely remove the drum shaft (G) from the rear side of the drum unit frame (A). Remove the used OPC drum (F) from the drum unit frame. Discard the
used OPC drum.
10. Remove the 2 small screws securing the plastic side plate (K) to the drum unit frame (A). Flex the center portion of the plastic side plate upward to remove
the rear mounting post on the plastic side plate from the rear of the drum unit frame. Be careful not to break or damage the plastic side plate. Remove
the front plastic mounting post on the plastic side plate from the front of the drum unit frame to completely remove the plastic side plate (K).
11. To remove the charge corona unit (J) from the drum unit frame (A), use a small tool to slide the rear side of the charge corona unit towards the front and then
lift up to remove the charge unit from the rear of the drum unit frame. While lifting the rear side of the charge unit, slide the charge unit out of the front frame
to fully remove. Be careful to support the white plastic charge cleaner guide (C) when removing the charge corona unit. IMPORTANT: Handle and
store the charge unit with care, it can be easily damaged. Clean the charge corona unit as needed.
12. NOTE: Do not damage the mylar waste toner recovery seal during this step. Remove the 3 screws securing the used drum cleaning blade (L) to the drum
unit frame (A). NOTE: Make sure to maintain the location of the plastic shims (M) for reassembly. Remove the used drum cleaning blade and discard.
Assembly
Clean all individual drum unit components that will be reused as needed/required before assembly.
Assemble drum unit in reverse order, Katun strongly recommends installing a new OPC drum and new drum cleaning blade at the same time.
NOTE: Replace the old drum unit detect IC chip (N) attached to the bottom of the drum unit frame assembly (A) with a new drum unit
detect IC chip.
series
KATUN
Instrucciones de desarmado para unidades de
tambor Konica Minolta bizhub C220/C280/C360
& C224/C284/C364/C454/C554
(A) Carcasa de la unidad de tambor
(B) Tapa frontal exterior
(C) Guía del limpiador de cargas
(D) Extensión del mango de la guía del
limpiador
(B) Tapa frontal interior
(F) Tambor OPC
(G) Eje del tambor
(H) Presilla semicircular (E-clip)
(I) Pasador de arrastre de metal
(J) Unidad de la corona de carga
(K) Placa lateral de plástico
(L) Lámina de limpieza del tambor
(M) Cuñas de plástico
(N) Chip de circuito integrado para
detectar unidad de tambor nueva
Los componentes en negrita
se pueden pedir a Katun.
POSTERIOR
A
M
J
K
G
M
I
F
C224 series
M
L
E
C220 series
N
C
FRONTAL
B
D
H
C224
NOTA: Siga estas instrucciones cuidadosamente. La calidad y el rendimiento de la Unidad de reconstrucción del tambor Konica Minolta dependerán de su mano de obra así como de la
condición de la Unidad de tambor que se reconstruye. Asegúrese de leer y comprender cada paso del desarmado antes de comenzarlos. Guarde todas las piezas y la tornillería
que retire a menos que en las instrucciones se indique que deben desecharse.
Desarmado
1. Ubique la unidad de tambor tal como se muestra en la ilustración de arriba y trabaje en la parte frontal.
2. Tire hacia afuera del mango del limpiador de cargas y retire la extensión del mango (D) de la guía del limpiador de cargas (C).
3. Empuje la guía del limpiador de cargas (C) de regreso hasta la posición de inicio en el interior de la carcasa de la unidad de tambor (A).
4. Retire la tapa frontal exterior (B) quitando los 3 tornillos autorroscantes largos.
5. Retire la tapa frontal interior (E) retirando los 2 tornillos de cabeza redonda y el tornillo autorroscante corto. Nota: Los 2 tornillos de cabeza redonda tienen arandelas planas.
6. Para retirar el tambor OPC usado, gire la parte posterior del eje del tambor (G) y el tambor (F) para llegar a la presilla semicircular (E-clip) (H) en el lado frontal del eje del tambor.
Retire cuidadosamente la presilla semicircular del eje del tambor.
7. Deslice lentamente el eje del tambor (G) hacia afuera para extraerlo de la parte posterior del marco de la unidad de tambor (A) hasta que el pasador de arrastre de metal (I) se
destrabe de la lengüeta posterior del tambor OPC.
8. Utilice unas pinzas de punta de aguja o una herramienta similar para retirar el pasador de arrastre de metal (I) del eje del tambor.
9. Extraiga por completo el eje del tambor (G) de la parte posterior del carcasa de la unidad de tambor (A). Retire el tambor OPC usado (F) de la carcasa de la unidad de tambor.
Deseche el tambor OPC usado.
10. Quite los 2 tornillos pequeños que fijan la placa lateral de plástico (K) a la carcasa de la unidad de tambor (A). Doble la porción central de la placa lateral de plástico hacia arriba para
retirar el puntal de montaje posterior de la placa lateral de plástico del parte posterior de la carcasa de la unidad de tambor. Tome la precaución de no quebrar ni dañar la placa
lateral de plástico. Retire el puntal de montaje de plástico frontal de la placa lateral de plástico de la parte frontal de la carcasa de la unidad de tambor para extraerlo por completo
de la placa lateral de plástico (K).
11. Para retirar la unidad de la corona de carga (J) de la carcasa de la unidad de tambor (A), utilice una herramienta pequeña para deslizar la parte posterior de la unidad de la corona
de carga hacia la parte frontal y luego levántela para extraer la unidad de carga de la parte posterior de la carcasa de la unidad de tambor. Cuando levante la parte posterior de
la unidad de carga, deslice la unidad de carga para hacia el exterior de la carcasa frontal para extraerla por completo. Tome la precaución de apoyar la guía del limpiador de
cargas de plástico blanco (C) cuando extraiga la unidad de la corona de carga. IMPORTANTE: Manipule y guarde la unidad de carga con cuidado ya que puede dañarse
fácilmente. Limpie la unidad de la corona de carga según sea necesario.
12. NOTA: No dañe el sello de mylar para la recuperación del tóner residual durante este paso. Quite los 3 tornillos que fijan la lámina de limpieza usada del tambor (L) a la
carcasa de la unidad de tambor (A). NOTA: Asegúrese de mantener la ubicación de las cuñas de plástico (M) al volver a armar la unidad. Extraiga la lámina de limpieza usada
del tambor y deséchela.
Armado
Limpie todos los componentes de la unidad de tambor que se volverán a utilizar según sea necesario antes de armar la unidad.
Arme la unidad de tambor siguiendo el orden inverso de pasos, Katun le recomienda que siempre instale un tambor OPC nuevo y una lámina de limpieza nueva del tambor a la vez.
NOTA: Cambie el chip de circuito integrado para detectar la unidad de tambor anterior (N) que se encuentra sujeto a la parte inferior del
conjunto de la carcasa de la unidad de tambor (A) por uno nuevo.
