Installazione e precauzioni
Questo simbolo vi avverte della presenza di istruzioni d’uso e manutenzione
importanti, nel manuale o nella documentazione che accompagna il prodotto.
Questo simbolo indica il rischio di scossa elettrica in caso di uso improprio o
manomissione del prodotto.
Per evitare scosse elettriche, danni al prodotto e per la vostra sicurezza vi preghiamo di
attenervi alle seguenti avvertenze:
1.Collegate e scollegate i cavi di segnale delicatamente. Non maneggiateli
frequentemente o bruscamente.
2.Il prodotto non deve essere posizionato sotto il sole, la pioggia o in ambienti umidi e
non ventilati.
3.Non versate liquidi sul prodotto.
4.Non installate il prodotto vicino a fonti di calore, quali fuoco o altri apparecchi che
producono calore.
5.Non manomettete l’apparecchio. Qualunque intervento deve essere eettuato da
personale qualicato.
Condizioni di garanzia
Il prodotto è coperto da garanzia in base alle vigenti normative nazionali ed Europee.
Per le condizioni complete di garanzia e per eettuare richieste di assistenza visitate il
sito: www.karmaitaliana.it
II marchio CE indica che il prodotto è conforme ai requisiti essenziali delle direttive europee e relative
norme ad esso applicabili. La documentazione di conformità in forma completa è reperibile presso la
società Karma Italiana Srl.
Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “ Attuazione delle Direttive 2012/19/
UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”. Il simbolo del cassonetto
barrato riportato sull’apparecchiatura indica che il prodotto alla ne della propria vita utile deve
essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire l’apparecchiatura
integra dei componenti essenziali giunta a ne vita agli idonei centri di raccolta dierenziata dei riuti
elettronici ed elettrotecnici, oppure riconsegnandola al rivenditore al momento dell’acquisto di nuova
apparecchiatura di tipo equivalente, in ragione di uno a uno,oppure 1 a zero per le apparecchiature
aventi lato maggiore inferiore a 25 cm. L’adeguata raccolta dierenziata per l’avvio successivo
dell’apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale compatibile
contribuisce ad evitare possibili eetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei
materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente
comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del
14 Marzo 2014.
www.karmaitaliana.it
SPL 4PRO
Splitter video professionale
1 IN x 4 OUT
Karma Italiana srl, allo scopo di migliorare i propri prodotti, si riserva il diritto di modicarne le caratteristiche siano esse
tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.
Prodotto da/ produced by:
KARMA ITALIANA SRL
Via Gozzano 38 bis
21052, Busto Arsizio (VA) - Italy
www.karmaitaliana.it
177 - made in China - ver 21.1
Manuale di istruzioni
I
Page 2
Splitter HDMI 1 x 4
Grazie per aver scelto il marchio KARMA! Il prodotto da Lei acquistato è frutto di un’accurata
progettazione da parte di ingegneri specializzati. Per la sua fabbricazione sono stati impiegati
materiali di ottima qualità per garantirne il funzionamento nel tempo. Il prodotto è realizzato
in conformità alle normative imposte dall’Unione Europea, garanzia di adabilità e sicurezza.
Vi consigliamo di leggere attentamente questo manuale prima di iniziare ad utilizzare
l’apparecchio, al ne di sfruttarne appieno le potenzialità. Augurandoci che rimarrete soddisfatti
del vostro acquisto, Vi ringraziamo nuovamente per la ducia riposta nel nostro marchio e vi
invitamo a visitare il nostro sito internet
www.karmaitaliana.it
dove troverete l’intera gamma dei prodotti KARMA, insieme ad informazioni ed aggiornamenti.
Lo splitter HDMI è un prodotto che può distribuire il segnale HDMI senza perdite a uno o più
apparecchi ad alta denizione come TV. Gli splitter KARMA della serie “PRO” sono caratterizzati
dal supporto HDCP 2.2 e HDCP 1.4 Inoltre sono compatibili con il controllo EDID.
Caratteristiche
• Supporta il formato 3D video
• Risoluzione massima 4K a 60Hz YUV 4:4:4
• Compatibile HDCP (1.4 e 2.2)
• Supporta video HDR (High Dynamic Range)
• 600 Mhz/6Gbps per canale (18Gbps totale)
• Gestione colore 12bit per canale (36bit totali)
• Supporta audio non compresso come LPCM
• Supporta audio compressi quali DTS, Dolby Digital (incluso DTS-HD Master audio e Dolby
TrueHD)
• Supporta EDID (riferitevi alla apposita tabella)
Accessori nella confezione:
1. Splitter HDMI 1×4 ------------------------------------------------------------------------------------------ 1 Pz
2. Alimentatore 5V DC ---------------------------------------------------------------------------------- 1 Pz
3. Manuale istruzioni ------------------------------------------------------------------------------------------ 1 Pz

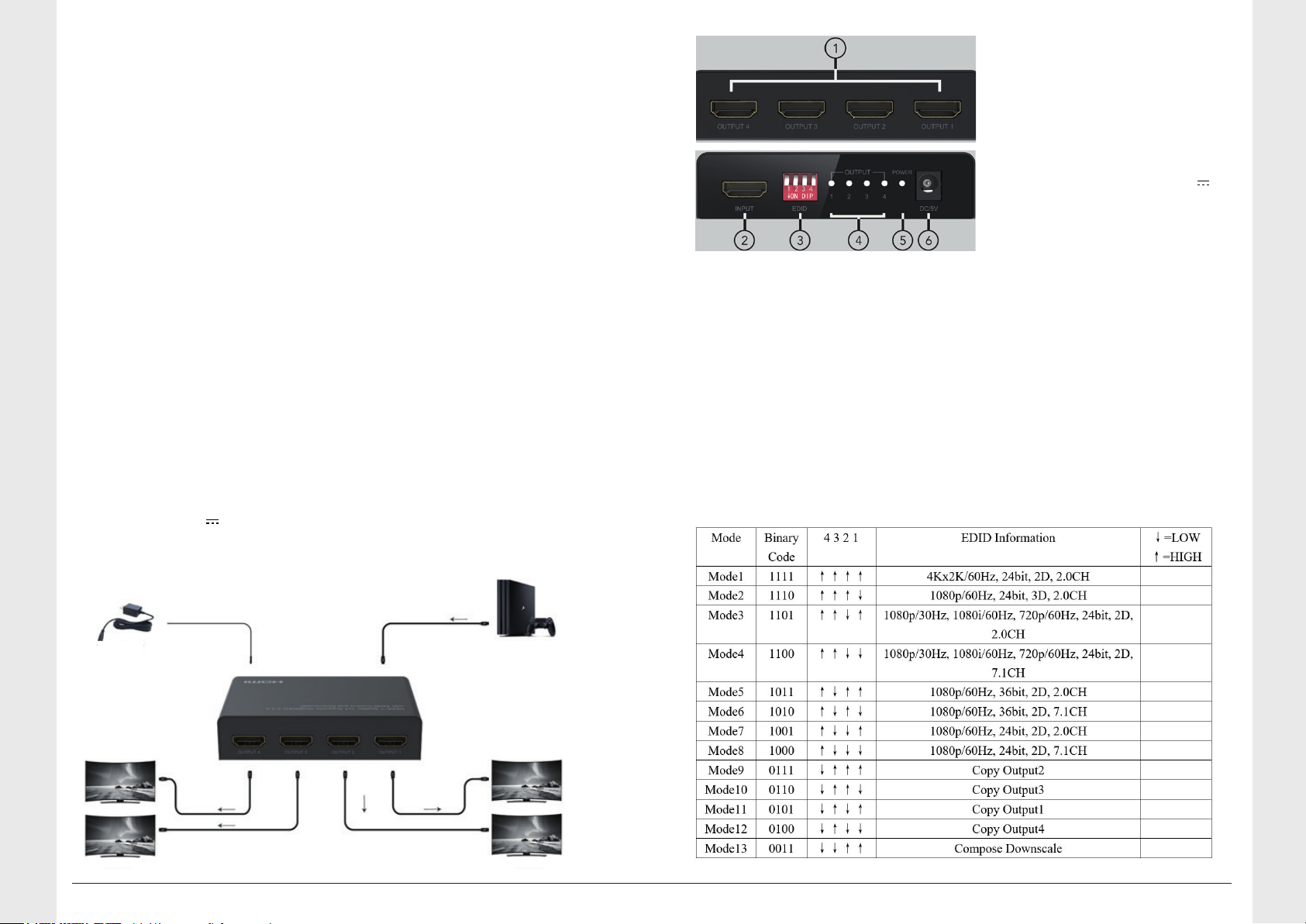

1. USCITE HDMI PER MONITOR/TV
2. INGRESSO SEGNALE SORGENTE
3. EDID DIP - Switch
4. LED PER SEGNALI IN USCITA
5. LED DI ACCENSIONE
6. PRESA ALIMENTAZIONE - DC 5V
Cos’è EDID ?
E’ un usso di informazioni che parte dallo schermo e arriva all’apparecchio sorgente comunica
ndo la risoluzione supportata. In questo l’apparecchio sorgente sarà in grado di inviare allo
schermo la sua corretta risoluzione. Per operare correttamente, tutto ciò che sta tra schermo
e apparecchio sorgente deve essere compatibile EDID (cavi, splitter, extender, matrici etc.). Il
usso dati EDID passa attraverso il pin 15 e 16 dei cavi HDMI.
Note:
Downscaler: Lo splitter considera l’audio di qualità inferiore e adatta al segnale video a schermi
con risoluzione inferiore. Ciò signica che può scalare un’ingresso 4K ad un monitor 1080p e allo
stesso tempo riprodurre in 4K su altri schermi compatibili.
Se è connesso ad un solo schermo lo splitter legge l’EDID dello schermo e gli manda il giusto
segnale senza applicare alcun downscaler. Il downscaler funziona solo quando ci sono più
schermi connessi con risoluzioni dierenti.
La funzione downscaler supporta solo segnali 4K@60Hz 4:4:4 e 4:2:0 (HDR 10) a segnali 1080p.
Tabella EDID
Schema connessione
Adapter PS4 Pro
UHD TV UHD TV
UHD TV UHD TV
Ulteriori informazioni su: www.karmaitaliana.it
