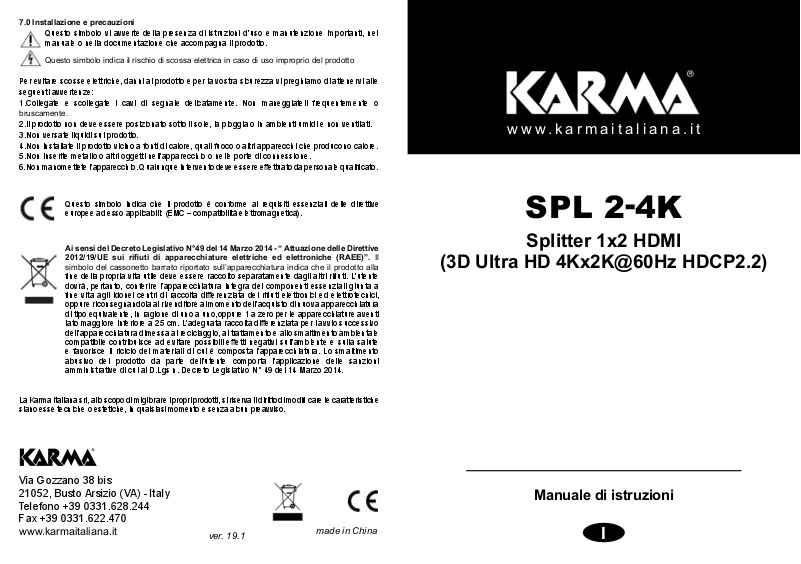

7.0 Installazione e precauzioni
Questo simbolo vi avverte della presenza di istruzioni d’uso e manutenzione importanti, nel
manuale o nella documentazione che accompagna il prodotto.
Questo simbolo indica il rischio di scossa elettrica in caso di uso improprio del prodotto
Per evitare scosse elettriche, danni al prodotto e per la vostra sicurezza vi preghiamo di attenervi alle
seguenti avvertenze:
1.Collegate e scollegate i cavi di segnale delicatamente. Non maneggiateli frequentemente o
bruscamente.
2.Il prodotto non deve essere posizionato sotto il sole, la pioggia o in ambienti umidi e non ventilati.
3.Non versate liquidi sul prodotto.
4.Non installate il prodotto vicino a fonti di calore, quali fuoco o altri apparecchi che producono calore.
5.Non inserite metallo o altri oggetti nell’apparecchio o nelle porte di connessione.
6.Non manomettete l’apparecchio. Qualunque intervento deve essere eettuato da personale qualicato.
Questo simbolo indica che il prodotto è conforme ai requisiti essenziali delle direttive
europee ad esso applicabili: (EMC – compatibilità elettromagnetica).
www.karmaitaliana.it
SPL 2-4K
Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “ Attuazione delle Direttive
2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”. Il
simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla
ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a
ne vita agli idonei centri di raccolta dierenziata dei riuti elettronici ed elettrotecnici,
oppure riconsegnandola al rivenditore al momento dell’acquisto di nuova apparecchiatura
di tipo equivalente, in ragione di uno a uno,oppure 1 a zero per le apparecchiature aventi
lato maggiore inferiore a 25 cm. L’adeguata raccolta dierenziata per l’avvio successivo
dell’apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale
compatibile contribuisce ad evitare possibili eetti negativi sull’ambiente e sulla salute
e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento
abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni
amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
La Karma Italiana srl, allo scopo di migliorare i propri prodotti, si riserva il diritto di modi care le caratteristiche
siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.
Via Gozzano 38 bis
21052, Busto Arsizio (VA) - Italy
Telefono +39 0331.628.244
Fax +39 0331.622.470
www.karmaitaliana.it
ver. 19.1
made in China
Splitter 1x2 HDMI
(3D Ultra HD 4Kx2K@60Hz HDCP2.2)
Manuale di istruzioni
I
Page 2
MANUALE D’ISTRUZIONI
Splitter 1x2 HDMI (3D Ultra HD 4Kx2K@60Hz HDCP2.2)
Introduzione:
Complimenti per la Sua ottima scelta!
Ci complimentiamo vivamente per la Sua scelta, il prodotto Karma da Lei acquistato è frutto di un’accurata
progettazione da parte di ingegneri specializzati. Per la sua realizzazione sono stati impiegati materiali
di ottima qualità per garantirne il funzionamento nel tempo. Il prodotto è stato realizzato in conformità
alle severe normative di sicurezza imposte dalla Comunità Europea, garanzia di adabilità e sicurezza.
Vi preghiamo di leggere attentamente questo manuale prima di cominciare ad utilizzare l’apparecchio al
ne di sfruttarne appieno le potenzialità. Vi invitiamo quindi a visionare l’intera gamma dei nostri prodotti
visitando il sito internet: www.karmaitaliana.it sul quale troverete, oltre a tutti i nostri articoli, descrizioni
accurate e documentazioni aggiuntive sviluppate successivamente all’uscita del prodotto. Ci auguriamo
che rimarrete soddisfatti dell’acquisto e Vi ringraziamo nuovamente per la ducia riposta nel nostro
marchio.
1.0 Introduzione
Lo splitter HDMI è un prodotto che può distribuire il segnale HDMI senza perdite a uno o più apparecchi
con monitor ad alta denizione come I TV HD. Può anche ottimizzare il vostro sistema home theatre per
ottenere il miglior eetto.
Il segnale HDMI è distribuito da un apparecchio sorgente, come DVD, ricevitori satellitari, Set-Top Box,
DV Camera, ricevitori A/V e altri apparecchi compatibili HDMI con monitor ad alta denizione come TV
HD e schermi piatti.
2.0 Caratteristiche
1. Pienamente compatibile con la specica HDMI 2.0. Può essere abbinato ad apparecchi sorgente e
apparecchi con monitor ad alta denizione, come DVD e TV HD che hanno porte HDMI o porte digitali e
sono compatibili con i protocolli HDCP1.1/1.2/1.4/2.2.
2. Supporta le seguenti alte risoluzioni:480i/p,576i/p,720i/p,1080i/p,4Kx2K@60Hz.
3. Supporta 30/36 bit di profondità , spazio colore esteso, inclusi :
SYCC6013. - Adobe RGB-AdobeYCC601
4. Blu-ray DVD 24/50/60fs/HD-DVD/xvYCC.
5. Formati audio DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3 e DSD.
6. Aumenta la distanza di trasmissione e migliora il segnale.
7. Compatibile con DVI utilizzando l’adattatore da HDMI a DVI.
8. Plug- and -play.
9. Il design della scocca in metallo e la schermatura consentono di evitare interferenze.
10. Led indicatore di presenza segnale e alimentazione.
11. Alimentazione (far riferimento alle speciche tecniche).
12. Supporta il 3D.
3.0 Accessori nella confezione:
1. Splitter HDMI 1×2 ------------------------------------------------1 Pz
2. Alimentatore 5V DC------------------------------------------- 1 Pz
3. Manuale istruzioni------------------------------------------------1 Pz
4.0 Parametri tecnici
Porte d’ingresso sorgente HDMI ----------------------------------------------------------------------------------------------1
Porte uscita dispositivo monitor----------------------------------------------------------------------------------------------- 2
Connettore porta sorgente-------------------------------------------------------------------------------------- HDMI 19 PIN
Connettore porta dispositivo monitor------------------------------------------------------------------------- HDMI 19 PIN
Compatibile HDCP --------------------------------------------------------------------------------------------------------------SI
Range singolo collegamento--------------------------------------------------------------------------------------4096x2160
Segnale ingresso video-------------------------------------------------------------------------------------0.5-1.0 Volt P-P
Input DDC Signal---------------------------------------------------------------------------------------------5 Volts P-P(TTL)
Profondità colore-----------------------------------------------------------------------------------------------------------48 bit
Versione HDMI ---------------------------------------------------------------------------------------------------------HDMI2.0
Larghezza banda----------------------------------------------------------------------------------------------Fino a 340Mhz
Velocità segnale------------------------------------------------------------------------------------------------Fino a 18Gbps
Lunghezza cavo ingresso------------------------------------------------------------------PS4≤10M BLUE DVD≤10M
Lunghezza cavo uscita---------------------------------------------------------------------------------------------------≤10M
Standard cavo-----------------------------------------------------------------------------------------------28AWG HDMI2.0
Range frequenza verticale-----------------------------------------------------------------------------------------------60Hz
Consumo Massimo (max.)-------------------------------------------------------------------------------------------2.5Watts
Temperatura d’esercizio---------------------------------------------------------------------------------------------0
Voltaggio operativo---------------------------------------------------------------------------------------------------------DC 5V
Alimentatore----------------------------------------------------------------------------------------------------------------5V 1A
Peso netto-----------------------------------------------------------------------------------------------------------------0.13Kg
Dimensioni: L*L*H(mm)------------------------------------------------------------------------------------------- 100x48x20

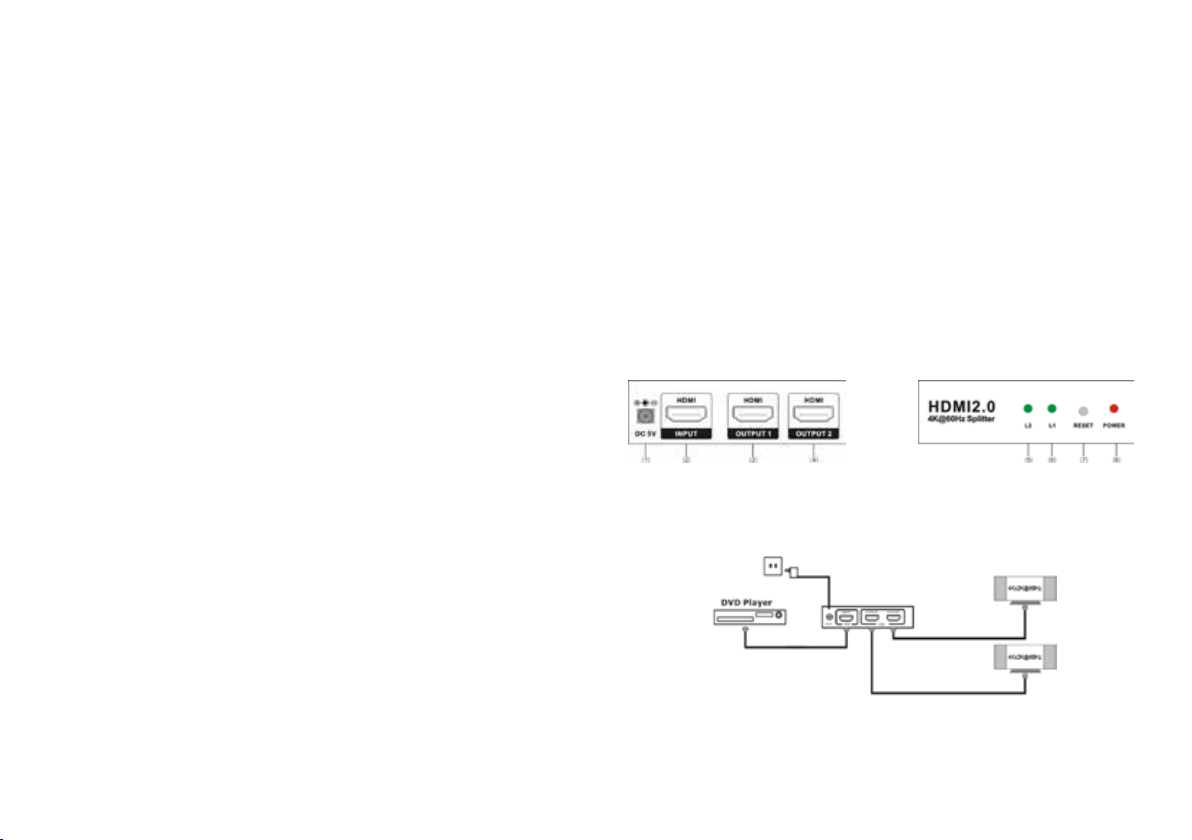

6.0 Schema connessione
(1)DC Connettore ingresso alimentazione
(2)Porta ingresso HDMI
(3)Porta uscita HDMI 1
(4) Porta uscita HDMI 2
6.0 Schema connessione
6.01 Collegare il cavo HDMI tra la sorgente di segnale e la porta d’ingresso dello splitter.
6.02 Collegare il cavo HDMI tra la porta di uscita della splitter e la TV HD.
6.03 Collegate l’alimentatore allo splitter
6.04 Accendete l’apparecchio sorgente la TV HD per far funzionare il tutto.
Importante: la qualità del segnale di ingresso e la tipologia di cavo HDMI utilizzato possono variare le
prestazioni dello splitter.
(5)Indicatore uscita HDMI 1
(6)Indicatore uscita HDMI 2
(7)Tasto reset segnale
(8)Indicatore alimentazione
0
C-700C
