karma SPL 16PRO User guide

Page 1

Installazione e precauzioni

Questo simbolo vi avverte della presenza di istruzioni d’uso e manutenzione

importanti, nel manuale o nella documentazione che accompagna il prodotto.

Questo simbolo indica il rischio di scossa elettrica in caso di uso improprio o manomissione del prodotto.

Per evitare scosse elettriche, danni al prodotto e per la vostra sicurezza vi preghiamo di attenervi alle seguenti avvertenze:

1.Collegate e scollegate i cavi di segnale delicatamente. Non maneggiateli frequentemente o bruscamente.

2.Il prodotto non deve essere posizionato sotto il sole, la pioggia o in ambienti umidi e non ventilati.

3.Non versate liquidi sul prodotto.

4.Non installate il prodotto vicino a fonti di calore, quali fuoco o altri apparecchi che

producono calore.

5.Non manomettete l’apparecchio. Qualunque intervento deve essere e󰀨ettuato da personale qualicato.

Condizioni di garanzia

Il prodotto è coperto da garanzia in base alle vigenti normative nazionali ed Europee. Per le condizioni complete di garanzia e per e󰀨ettuare richieste di assistenza visitate il sito: www.karmaitaliana.it

II marchio CE indica che il prodotto è conforme ai requisiti essenziali delle direttive europee e relative norme ad esso applicabili. La documentazione di conformità in forma completa è reperibile presso la società Karma Italiana Srl.

Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “ Attuazione delle Direttive 2012/19/

UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)”. Il simbolo del cassonetto

barrato riportato sull’apparecchiatura indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a ne vita agli idonei centri di raccolta di󰀨erenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnandola al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno,oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L’adeguata raccolta di󰀨erenziata per l’avvio successivo

dell’apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale compatibile

contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

www.karmaitaliana.it

SPL 16PRO

Splitter video professionale

1 IN x 16 OUT

Karma Italiana srl, allo scopo di migliorare i propri prodotti, si riserva il diritto di modicarne le caratteristiche siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.

Prodotto da/ produced by:

KARMA ITALIANA SRL Via Gozzano 38 bis 21052, Busto Arsizio (VA) - Italy

www.karmaitaliana.it

177 - made in China - ver 21.1

Manuale di istruzioni

Page 2

Splitter HDMI 1 x 16

Grazie per aver scelto il marchio KARMA! Il prodotto da Lei acquistato è frutto di un’accurata progettazione da parte di ingegneri specializzati. Per la sua fabbricazione sono stati impiegati materiali di ottima qualità per garantirne il funzionamento nel tempo. Il prodotto è realizzato in conformità alle normative imposte dall’Unione Europea, garanzia di a󰀩dabilità e sicurezza. Vi consigliamo di leggere attentamente questo manuale prima di iniziare ad utilizzare l’apparecchio, al ne di sfruttarne appieno le potenzialità. Augurandoci che rimarrete soddisfatti del vostro acquisto, Vi ringraziamo nuovamente per la ducia riposta nel nostro marchio e vi invitamo a visitare il nostro sito internet

www.karmaitaliana.it

dove troverete l’intera gamma dei prodotti KARMA, insieme ad informazioni ed aggiornamenti.

Lo splitter HDMI è un prodotto che può distribuire il segnale HDMI senza perdite a uno o più apparecchi ad alta denizione come TV. Gli splitter KARMA della serie “PRO” sono caratterizzati dal supporto HDCP 2.2 e HDCP 1.4 Inoltre sono compatibili con il controllo EDID.

Caratteristiche

• Supporta il formato 3D video

• Risoluzione massima 4K a 60Hz YUV 4:4:4

• Compatibile HDCP (1.4 e 2.2)

• Supporta video HDR (High Dynamic Range)

• 600 Mhz/6Gbps per canale (18Gbps totale)

• Gestione colore 12bit per canale (36bit totali)

• Supporta audio non compresso come LPCM

• Supporta audio compressi quali DTS, Dolby Digital (incluso DTS-HD Master audio e Dolby

TrueHD)

• Supporta EDID (riferitevi alla apposita tabella)

Accessori nella confezione:

1. Splitter HDMI 1×16 ---------------------------------------------------------------------------------------- 1 Pz

2. Alimentatore 12V DC ---------------------------------------------------------------------------------- 1 Pz

3. Manuale istruzioni ----------------------------------------------------------------------------------------- 1 Pz

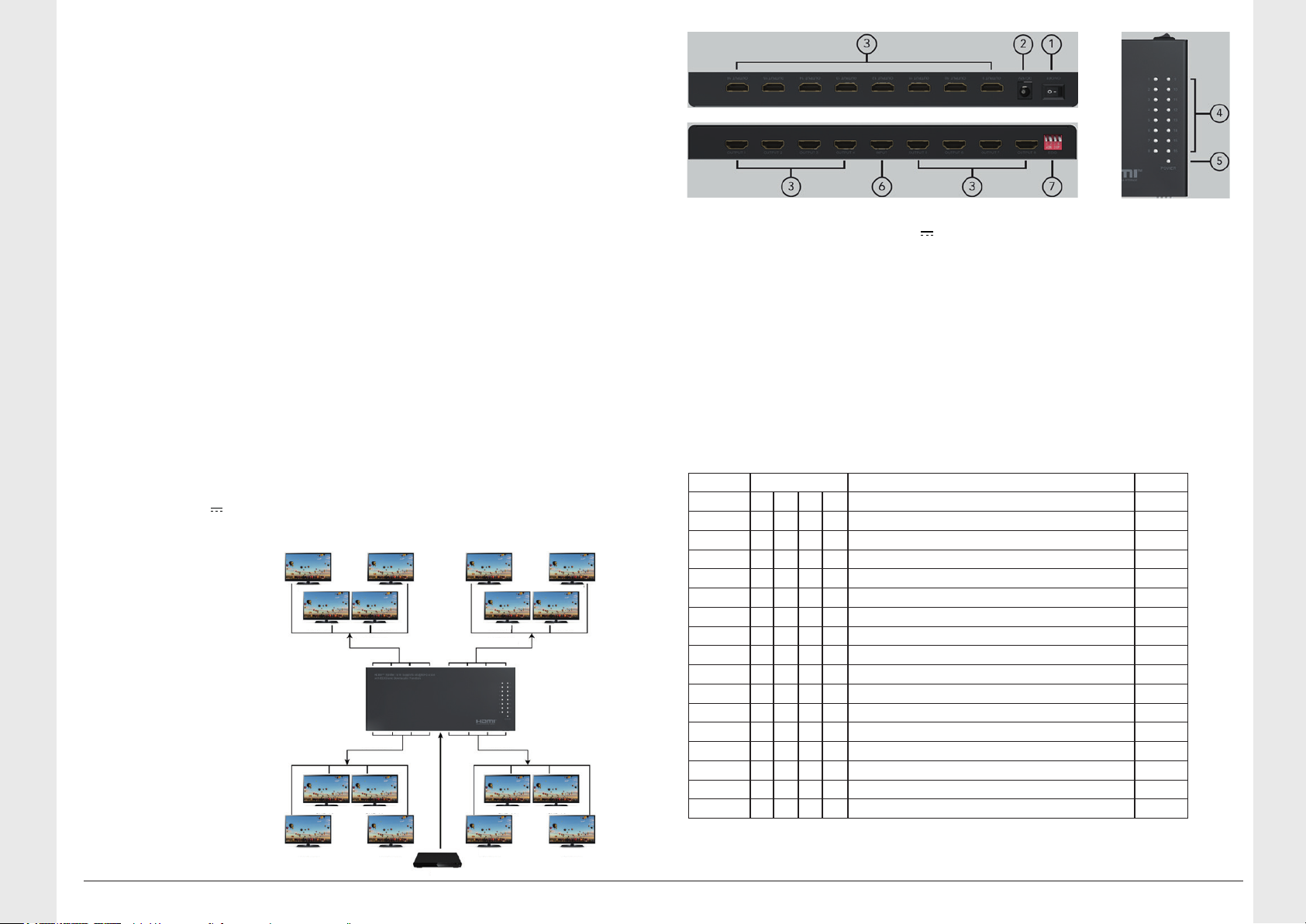

Schema connessione

Nello schema accanto viene

mostrato come un segnale

in ingresso (proveniente ad esempio da un videogame,

decoder o lettore Blueray)

venga inoltrato a 16 schermi

contemporaneamente. Il segnale supportato può

arrivare a 4K@60Hz e grazie all’EDID verranno evitati blackout sugli schermi in quanto verrà in automatico inviata la risoluzione

corretta ad ogni schermo. Unico presupposto è che tutte le

apparecchiature (cavi compresi) supportino lo standard EDID.

Questo splitter è adatto ad usi

professionali in negozi, ere,

esposizioni.

UHD TV UHD TV

HDMI Cable HDMI Cable

UHD TV UHD TV

HDMI Cable

UHD TV UHD TV

DVD

1. TASTO DI ACCENSIONE

2. PRESA DI ALIMENTAZIONE - DC 12V

3. USCITE HDMI PER MONITOR/TV

5. LED DI ALIMENTAZIONE

6. INGRESSO SEGNALE SORGENTE

7. EDID DIP-Switch

4. LED PER SEGNALI IN USCITA

Cos’è EDID ?

E’ un usso di informazioni che parte dallo schermo e arriva all’apparecchio sorgente comunica ndo la risoluzione supportata. In questo l’apparecchio sorgente sarà in grado di inviare allo schermo la sua corretta risoluzione. Per operare correttamente, tutto ciò che sta tra schermo e apparecchio sorgente deve essere compatibile EDID (cavi, splitter, extender, matrici etc.). Il usso dati EDID passa attraverso il pin 15 e 16 dei cavi HDMI. Downscaler: Lo splitter considera l’audio di qualità inferiore e adatta al segnale video a schermi con risoluzione inferiore. Ciò signica che può scalare un’ingresso 4K ad un monitor 1080p e allo stesso tempo riprodurre in 4K su altri schermi compatibili. Se è connesso ad un solo schermo lo splitter legge l’EDID dello schermo e gli manda il giusto segnale senza applicare alcun downscaler. Il downscaler funziona solo quando ci sono più schermi connessi con risoluzioni di󰀨erenti.

Tabella EDID

Mode DIP switch status EDID Setting Description ↓=LOW

1 2 3 4 ↑=HIGH

Mode1 0 0 0 0 4K@60Hz, 18G, 4:4:4, 2CH AUDIO

Mode2 1 0 0 0 4K@60Hz, 18G, 4:4:4, 7.1CH AUDIO

Mode3 0 1 0 0 4K@30Hz, 10,2G, 4:4:4, 2CH AUDIO

Mode4 1 1 0 0 4K@30Hz, 10,2G, 4:4:4, 7.1CH AUDIO

Mode5 0 0 1 0 1080p@60Hz, 2CH AUDIO

Mode6 1 0 1 0 1080p@60Hz, 7.1CH AUDIO

Mode7 0 1 1 0 1080p@60Hz, 2CH AUDIO

Mode8 1 1 1 0 1080p@60Hz, 7.1CH AUDIO

Mode9 0 0 0 1 1080p@50Hz, 2CH AUDIO

Mode10 1 0 0 1 1080p@50Hz, 7.1CH AUDIO

Mode11 0 1 0 1 4Kx2K@30Hz, HDR

Mode12 1 1 0 1 4Kx2K@60Hz, HDR

Mode13 0 0 1 1 Copy once. Legge EDID solo dal primo apparecchio connesso

Mode14 1 0 1 1 MIX1 Segnale audio/ Video più basso

Mode15 0 1 1 1 MIX2 Audio migliore e Video downscaler

Mode16 1 1 1 1 MIX3 Audio peggiore e Video downscaler

La funzione downscaler supporta solo segnali 4K@60Hz 4:4:4 e 4:2:0 (HDR 10) a segnali 1080p altrimenti non ci sarà immagine in uscita a TV FHD e contemporaneamente immagini su TV che supportano 4K HDR.

Ulteriori informazioni su: www.karmaitaliana.it
