SET 9000
Sistema di trasmissione wireless
Manuale di istruzioni
I
Page 2
Grazie per aver scelto il marchio KARMA
Il prodotto KARMA da Lei acquistato è frutto di un’accurata progettazione da parte di ingegneri
specializzati. Per la sua fabbricazione sono stati impiegati materiali di ottima qualità per
garantirne il funzionamento nel tempo. Il prodotto è realizzato in conformità alle severe normative
imposte dall’Unione Europea, garanzia di adabilità e sicurezza. Vi consigliamo di leggere
attentamente questo manuale prima di iniziare ad utilizzare l’apparecchio, al ne di sfruttarne
appieno le potenzialità. Augurandoci che rimarrete soddisfatti del vostro acquisto, Vi ringraziamo
nuovamente per la ducia riposta nel nostro marchio e vi invitamo a visitare il nostro sito internet
www.karmaitaliana.it
dove troverete l’intera gamma dei prodotti KARMA, insieme ad informazioni ed aggiornamenti utili.
Precauzioni ed avvertenze
• Conservate il manuale per future consultazioni e allegatelo se cedete l’apparecchio ad altri.
• Evitate di utilizzare l’unità:
- in luoghi con temperatura superiore ai 40°C
- in luoghi soggetti a vibrazioni e/o possibili urti
- in luoghi esposti alla pioggia o con troppa umidità
• Evitate che nel prodotto entrino liquido inammabile, acqua o oggetti metallici.
• Non fate cadere a terra il ricevitore o il trasmettitore
• Non smontate e/o apportate modiche al prodotto
• In caso di problemi di funzionamento interrompete l’uso immediatamente. Non tentate di
riparare l’apparecchio per conto vostro, ma rivolgetevi all’assistenza autorizzata. Riparazioni
eettuate da personale non competente potrebbero creare gravi danni sia all’apparecchio
che alle persone.
• Non gettate le batterie sostituite con i normali riuti domestici, ma conferitele ad un apposito
punto di raccolta.
Page 3
Spedizioni e reclami
Al momento dell’acquisto o della ricezione del prodotto aprite la scatola e controllate attentamente
il contenuto per accertarvi che tutte le parti siano presenti e in buone condizioni. Segnalate
immediatamente al venditore eventuali danni da trasporto subiti dall’apparecchio.
In caso di invio in assistenza è importante che il prodotto sia completo dell’imballo originale: vi
suggeriamo quindi di conservarlo, assieme allo scontrino o fattura d’acquisto.

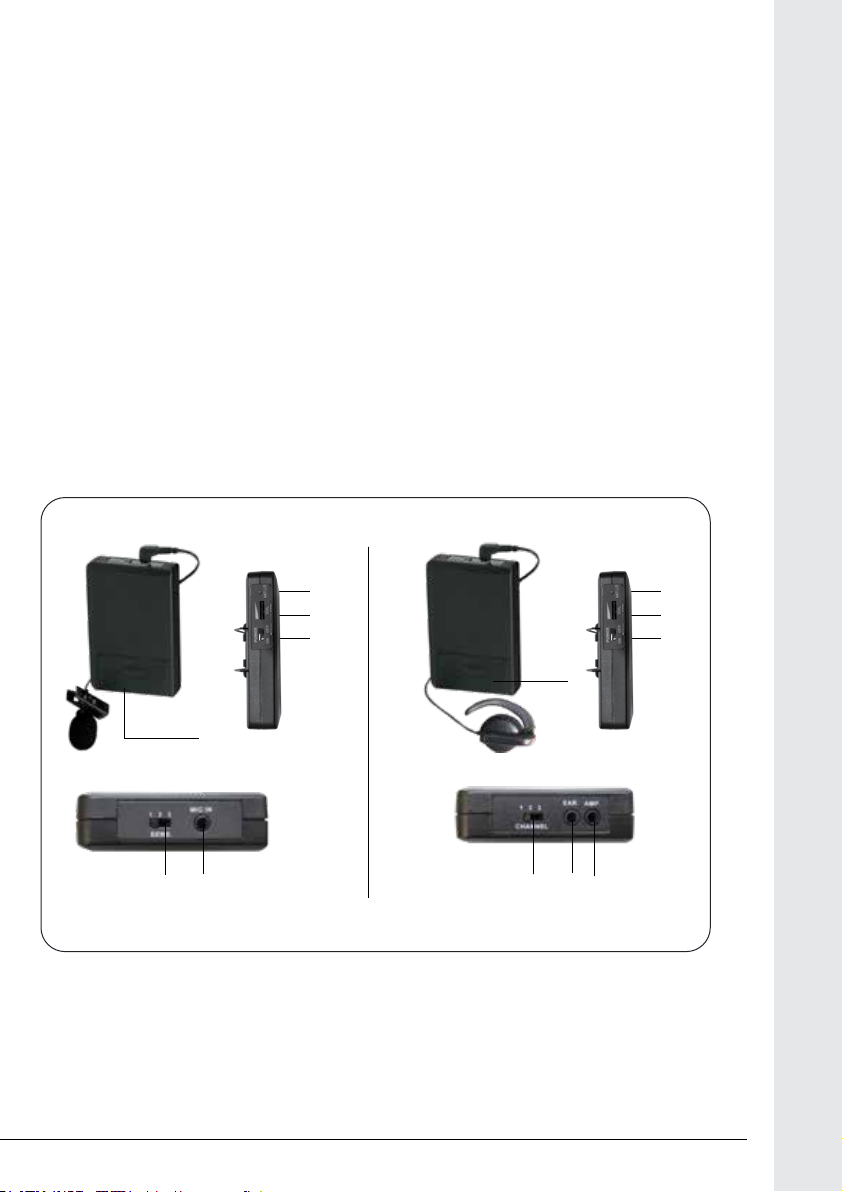

Schema prodotto
Trasmittente Ricevente
2 2
3 3
4 4
1
1
6
5
8
7
9
32
Ulteriori informazioni su: www.karmaitaliana.it
Page 4
1. Prima di ultilizzare il radiomicrofono, assicuratevi che l’interruttore Power (4) sia del
trasmettitore che del ricevitore siano in posizione “O”
2. Accertatevi di aver inserito batterie cariche (2 x AAA) nell’apposito vano(1) del
trasmittitore e ricevitore e di aver rispettato le corrette polarità.
3. Inserite lo spinotto del microfono nella presa(6) posta nella parte superiore del
trasmettitore e selezionate la sensibilità appropriata tramite l’apposito selettore(5).
4. Inserite lo spinotto dell’auricolare nella presa(8) posta nella parte superiore del ricevitore.
5. Potete collegare il ricevitore ad un apparecchio esterno (quale videocamera,
amplicatore etc..) in alternativa all’auricolare, tramite la presa d’uscita(9).
6. La trasmittente è in grado di trasmettere su un solo canale, mentre la ricevente può
ricevere il segnale di 3 diversi trasmittenti. Se utilizzate una sola trasmittente dovrete
Collegamenti e funzionamento
posizionare il selettore(7) della ricevente sul canale utilizzato. Se invece impiegate 2 o 3
diverse trasmittenti contemporaneamente, potrete, tramite lo stesso selettore, decidere
quale segnale ascoltare.
Attenzione: Non è possibile utilizzare più di una trasmittente sul medesimo canale.
7. Completati i collegamenti, accendete trasmettitore e ricevitore portando l’interruttore(4)
su ON.
Attenzione: Il tasto di accensione sulla trasmittente è a 3 posizioni (ON - MUTE -
OFF). In posizione centrale la trasmittente invia il segnale portante alla ricevente ma il
microfono è disattivato
8. Regolate il volume di trasmissione e di ricezione tramite i comandi(3) posti lateralmente.
9. Dopo l’utilizzo il microfono deve essere sempre spento. In caso contrario le batterie si
scaricheranno rapidamente.
Attenzione: Se il led del radiomicrofono(2) rimane acceso, signica che la batteria è
scarica.
Il led deve lampeggiare solo in fase di accensione. Questo indica che il microfono
funziona correttamente
10. Installazione batteria: quando sostituite le batterie fate attenzione a rispettare le corrette
polarità (positiva/ negativa). Utilizzate il selettore di sensibilità per selezionare il canale
corretto, a seconda dell’apparecchio che dovete collegare:
• Canale di sensibilità 1: per collegare un microfono a condensatore
• Canale di sensibilità 2: per collegare un microfono dinamico
• Canale di sensibilità 3: per collegare una chitarra
Page 5
Condizioni di garanzia
Warranty conditions
Il prodotto è coperto da garanzia in base alle
vigenti normative nazionali ed Europee.
Per le condizioni complete di garanzia e per
eettuare richieste di assistenza visitate il sito:
www.karmaitaliana.it
• La garanzia copre i difetti di fabbrica ed
i guasti vericatisi nei primi 2 anni dalla
data di acquisto. Nel caso di acquisto con
fattura, la garanzia è limitata ad 1 anno.
• Sono esclusi i guasti causati da imperizia o
da uso non appropriato dell’apparecchio
• La garanzia non ha più alcun eetto qualora
l’apparecchio risulti manomesso da persone
non autorizzate.
• La garanzia non prevede necessariamente
la sostituzione del prodotto.
• Sono escluse dalla garanzia le parti esterne,
le batterie, le manopole, gli interruttori, e le
parti asportabili o consumabili.
• Le spese di trasporto e i rischi conseguenti
sono a carico del proprietario dell’apparecchio
• A tutti gli eetti la validità della garanzia è
avallata unicamente dalla presentazione
della fattura o scontrino d’acquisto.
Vi suggeriamo anche di procedere alla
registrazione del prodotto sul nostro sito
internet, www.karmaitaliana.it loggandovi
nell’area riservata.
Avrete così la possibilità di tener traccia
della validità della garanzia e di ricevere
aggiornamenti sui nostri articoli.
The product is covered by warranty according to
current national and European regulations.
For detailed warranty conditions and RMA requests
please refer to our website:
www.karmaitaliana.it
• The warranty covers manufacturing defects
and faults occurred in the rst 2 years from
the date of purchase. In case of purchase
with invoice, the warranty is limited to 1 year
• Damages caused by negligence or wrong use
of the device are not covered by warranty.
• The warranty is no longer eective if the item
is modied or disassembled by not authorized
people.
• This warranty doesn’t necessarily envisage
the product’s replacement.
• External components, batteries, knobs,
switches and any removable or subject
to wear and tear parts are excluded from
warranty.
• Shipment for the return of faulty items is at
expense and risk of the owner.
• For all intents and purposes the warranty
is eective only upon exhibition of the
invoice or of the purchase receipt.
We also suggest to register your product
on our website www.karmaitaliana.it, after
signing in to access the private area.
In this way you will have the possibility to keep
track of the warranty validity and to receive
updates on our items.
Ulteriori informazioni su: www.karmaitaliana.it
54
Page 6
Questo simbolo vi avverte della presenza di istruzioni d’uso e manutenzione importanti, nel manuale o
nella documentazione che accompagna il prodotto
This symbol alerts you of the presence of important operating and maintenance instructions, in the
manual or in the documentation accompanying the product
II marchio CE indica che il prodotto è conforme ai requisiti essenziali delle direttive europee e relative
norme ad esso applicabili. La documentazione di conformità in forma completa è reperibile presso la
società Karma Italiana Srl.
The CE mark indicates that this product complies with the essential applicable European directives and
their related standards. Compliance documentation in complete form can be asked to the company
Karma Italiana Srl.
Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “ Attuazione delle Direttive 2012/19/UE sui
riuti di apparecchiature elettriche ed elettroniche (RAEE)”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla ne della
propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire
l’apparecchiatura integra dei componenti essenziali giunta a ne vita agli idonei centri di raccolta
dierenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento
dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno oppure 1 a zero per
le apparecchiature aventi lato maggiore inferiore a 25 cm. L’adeguata raccolta dierenziata per l’avvio
successivo dell’apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale
compatibile contribuisce ad evitare possibili eetti negativi sull’ambiente e sulla salute e favorisce il
riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte
dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo
N° 49 del 14 Marzo 2014.
Directive 2012/19/UE regarding electric and electronic equipment waste (WEEE).
The symbol of the crossed-out dustbin indicates that the product at the end of its life must be collected
separately from other waste . The user must , therefore , confer the xture complete with all the
essential components to an authorized disposal center for collection of electronic and electrical waste,
or return it to the dealer when buying new equipment of equivalent type, at a rate of one to one,
or one to zero if external dimension is less than 25cm. Appropriate separate collection to send the
decommissioned equipment to recycling , treatment and environmentally compatible disposal helps to
prevent negative impact on the environment and human health and promotes recycling of the materials
making up the product. In Italy illegal dumping of the product by the user entails the application of
administrative sanctions pursuant to Legislative Decree n. 49 (14/03/2014).
Page 7
DICHIARAZIONE DI CONFORMITA’ UE
EU COMPLIANCE DECLARATION
Il fabbricante, KARMA ITALIANA SRL, dichiara che il tipo di apparecchiatura radio,
sistema di trasmissione wireless SET 9000, è conforme alla direttiva 2014/53/UE. Il
testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo
Internet: www.karmaitaliana.it.
Hereby, KARMA ITALIANA SRL declares that the radio equipment type “wireless
transmission system SET 9000” is in compliance with Directive 2014/53/EU. The full
text of the EU declaration of conformity is available at the following internet address:
www.karmaitaliana.it.
Karma Italiana Srl
NOTA Questo apparecchio radio potrebbe operare con frequenze non autorizzate
nel Paese in cui si trova l’utente. Rivolgetevi alle autorità competenti per ottenere le
informazioni relative alle frequenze ed ai livelli di potenza RF autorizzati nella vostra
regione per i prodotti radiomicrofonici.
NOTE The operating frequencies of this product might be not authorized or
require a ministerial license in certain countries. Karma Italiana srl recommends
the user to contact his national telecommunications authority for information about
authorized frequencies and RF power levels in his country.
Ulteriori informazioni su: www.karmaitaliana.it
76
Page 8
SET 9000
Modulazione FM
Banda di frequenza 160MHz - 245MHz
Modalità di ricezione Frequenza ssa
Uscita di potenza 15mW
Batteria 2 x AAA ricevitore + 2 x AAA trasmettitore
Frequenza A= 203,80 Mhz / B= 204,25 Mhz / C= 204,82 Mhz
Risposta in frequenza 50Hz - 15KHz
Stabilità di frequenza +/-0.005%
Spurie 45dBc
Dimensioni 98 x 19 x 62 mm
Peso 100g
Prodotto da: KARMA ITALIANA srl
Via Gozzano 38 bis
21052, Busto Arsizio (VA) - Italy
www.karmaitaliana.it
ver. 20.1
Made in China
