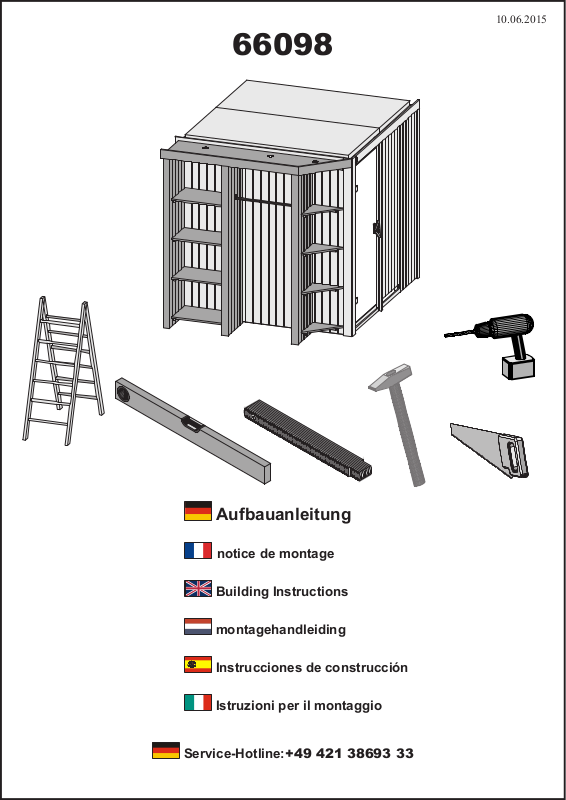

Karibu Juna User Manual [nl]

66098

10.06.2015

Aufbauanleitung

notice de montage

Building Instructions

montagehandleiding

Instrucciones de construcción

Istruzioni per il montaggio

Service-Hotline:[phone]

Vergleichen Sie zuerst die Material­liste mit Ihrem Paketinhalt! Bitte haben Sie
Verständnis, dass Beanstandungen nur im
nicht aufgebauten Zustand bearbeitet wer­den können!

Vergelijk eerst de lijst van mate­rialen met de inhoud van uw pakket!
Reclamaties kunnen alleen in behandeling
worden genomen zolang de onderdelen
nog niet zijn gemonteerd!

Commencez par comparer la
liste du matériel avec le contenu de votre
paquet! Sachez que nous traitons unique­ment les réclamations concernant le maté­riel à l’état non monté!

En primer lugar, compare la lista
de material con el contenido del paquete.
Rogamos entienda que las reclamaciones
sólo pueden ser tramitadas antes de mon­tar el objeto!

66098

First compare the list of materials
with your package contents! Please under­stand that complaints can be processed in
the non-built status only!

Confrontate questa distinta mate­riali prima con il contenuto del pacchetto!
Vi preghiamo di comprendere che eventuali
reclami possono essere accolti solo prima
del montaggio!

1 x B1 1884 x 58 x 17mm ID 48039
2 x B2 1884 x 78 x 17mm ID 66871
8 x B3 250 x 36 x 18mm ID 62912
8 x B4 300 x 36 x 18mm ID 66502
4 x B5 595 x 36 x 18mm ID 66503
4 x B6 595 x 370 x 18mm ID 66916
1 x B7 350 x 42 x 28mm ID 52850
1 x B8 595 x 42 x 28mm ID 25455
1 x B9 720 x 42 x 28mm ID 53312

1 x K1 1550 x 95 x 18mm ID 66915

1 x K2 612 x 95 x 18mm ID 66913

1 x S1 ID 67139

2 x W1 1888 x 433 x 68mm ID 66898

4 x R1 345 x 345 x 18mm ID 66870

1 x N1 1920 x 413 x 57mm ID 66918

1 x ID 70565

1 x W2 1888 x 433 x 57mm ID 66906

60 x 4 x 30mm ID 3686
20 x 4 ,5 x 80mm ID 9204

80 x 4,5 x 30mm ID 26116
80 x 4,5 x 40mm ID 26285

80 x ID 26116
