BETRIEBSANLEITUNG

MÄHROBOTER

RLM 4

DE GB NL FR

IT ES CZ SK

SI HU DK SE RU UA

457462_b 11 | 2018

Inhaltsverzeichnis

Deutsch ....................................................................................................................................................6

English.................................................................................................................................................... 37

Nederlands .............................................................................................................................................67

Français.................................................................................................................................................. 98

Italiano..................................................................................................................................................131

Español ................................................................................................................................................162

Česky ...................................................................................................................................................195

Slovenská.............................................................................................................................................225

Slovenščina ..........................................................................................................................................256

Magyarul............................................................................................................................................... 286

Dansk ...................................................................................................................................................318

Svensk.................................................................................................................................................. 347

Pусский ................................................................................................................................................376

Україна................................................................................................................................................. 409

2 RLM 4

X5X1

1 – 2 m

≥ 20 cm

≥ 30 cm

≥ 20 cm

30 cm

0 cm

< 60 cm

30 cm

≥ 20 cm

≥ 5 cm

1 m

457462_b 3

05 06

07 08

≥ 20 cm

≥ 20cm

≥ 20 cm

ca. 10 cm

1 32

–

1 2 3

≥ 20 cm 0 cm

1 m

6 7

1 2

4 RLM 4

598 x 400 x 285mm

max. 500 m

45% (24°)

200mm

25 – 55mm

IPX1

6,4 kHz

10m: < 70 dBµA/m

Standard: 3400min Eco-Mode: 3200min

60dB(A)

-1

8,8kg

Li-Ion 18V/2,5Ah/45Wh

IN: OUT:

100-240V AC / 50-60Hz / 1.5A 36V DC / 1.5A / 54W

457462_b 5

ORIGINAL-BETRIEBSANLEITUNG Inhaltsverzeichnis

1 Zu dieser Betriebsanleitung .............................................................................................................. 8

1.1 Zeichenerklärungen und Signalwörter..................................................................................... 8

2 Produktbeschreibung........................................................................................................................ 9

2.1 Lieferumfang ........................................................................................................................... 9

2.2 Mähroboter ..............................................................................................................................9

2.3 Symbole am Gerät ................................................................................................................ 10

2.4 Bedienfeld ............................................................................................................................. 10

2.5 Display................................................................................................................................... 11

2.6 Menüstruktur ......................................................................................................................... 12

2.7 Ladestation ............................................................................................................................ 13

2.8 Integrierter Akku ....................................................................................................................13

2.9 Funktionsbeschreibung .........................................................................................................14

3 Sicherheit........................................................................................................................................ 14

3.1 Bestimmungsgemäße Verwendung ......................................................................................14

3.2 Möglicher Fehlgebrauch ........................................................................................................ 14

3.3 Sicherheits- und Schutzeinrichtungen ................................................................................... 14

3.3.1 PIN- und PUK-Eingabe ...........................................................................................15

3.3.2 Sensoren ................................................................................................................. 15

3.4 Sicherheitshinweise............................................................................................................... 16

3.4.1 Bediener .................................................................................................................. 16

3.4.2 Persönliche Schutzausrüstung................................................................................ 16

3.4.3 Sicherheit von Personen und Tieren ....................................................................... 16

3.4.4 Gerätesicherheit ...................................................................................................... 17

3.4.5 Elektrische Sicherheit.............................................................................................. 17

4 Montage.......................................................................................................................................... 17

4.1 Gerät auspacken ...................................................................................................................17

4.2 Mähbereiche planen (01) ...................................................................................................... 17

4.3 Mähbereiche vorbereiten....................................................................................................... 18

4.4 Ladestation aufbauen (03/a) ................................................................................................. 18

4.5 Begrenzungskabel installieren .............................................................................................. 18

4.5.1 Begrenzungskabel an Ladestation anschließen (03/b) ...........................................18

4.5.2 Begrenzungskabel verlegen (01) ............................................................................18

4.5.3 Hindernisse ausgrenzen.......................................................................................... 19

4.5.4 Korridore eingrenzen (01/h) ....................................................................................20

4.5.5 Gefälle ausgrenzen .................................................................................................20

4.5.6 Kabelreserven anlegen (07) .................................................................................... 20

4.5.7 Typische Fehler bei der Kabelverlegung (02) .........................................................20

4.6 Ladestation an Stromversorgung anschließen(04) .............................................................. 20

4.7 Verbindungen an der Ladestation prüfen (04)....................................................................... 20

6 RLM 4DE

5 Inbetriebnahme............................................................................................................................... 21

5.1 Akku laden (08) .....................................................................................................................21

5.2 Grundeinstellungen vornehmen ............................................................................................21

5.3 Schnitthöhe einstellen ...........................................................................................................21

5.4 Automatische Kalibrierfahrt durchführen ...............................................................................22

6 Bedienung....................................................................................................................................... 22

6.1 Gerät manuell starten ............................................................................................................ 22

6.2 Mähbetrieb abbrechen .......................................................................................................... 22

6.3 Nebenfläche mähen (01/NF) .................................................................................................22

7 Einstellungen ..................................................................................................................................23

7.1 Einstellung aufrufen – Allgemein ........................................................................................... 23

7.2 Tastentöne aktivieren/deaktivieren........................................................................................ 23

7.3 Eco-Mode aktivieren/deaktivieren .........................................................................................23

7.4 Regensensor einstellen ......................................................................................................... 23

7.5 Mähprogramm einstellen ....................................................................................................... 23

7.5.1 Mähprogramm einstellen – Allgemein ..................................................................... 23

7.5.2 Einstiegspunkte einstellen....................................................................................... 24

7.5.3 Mähzeiten einstellen................................................................................................ 24

7.6 Randmähen bei manuellem Start .......................................................................................... 25

7.7 Nebenflächenmähen einstellen .............................................................................................25

7.8 Displaykontrast einstellen...................................................................................................... 25

7.9 Einstellungsschutz................................................................................................................. 25

7.10 Neu kalibrieren ......................................................................................................................25

7.11 Auf Werkseinstellungen zurücksetzen .................................................................................. 25

8 Informationen anzeigen ..................................................................................................................25

9 Wartung und Pflege ........................................................................................................................ 26

9.1 Reinigung ..............................................................................................................................26

9.2 Regelmäßige Prüfung ........................................................................................................... 26

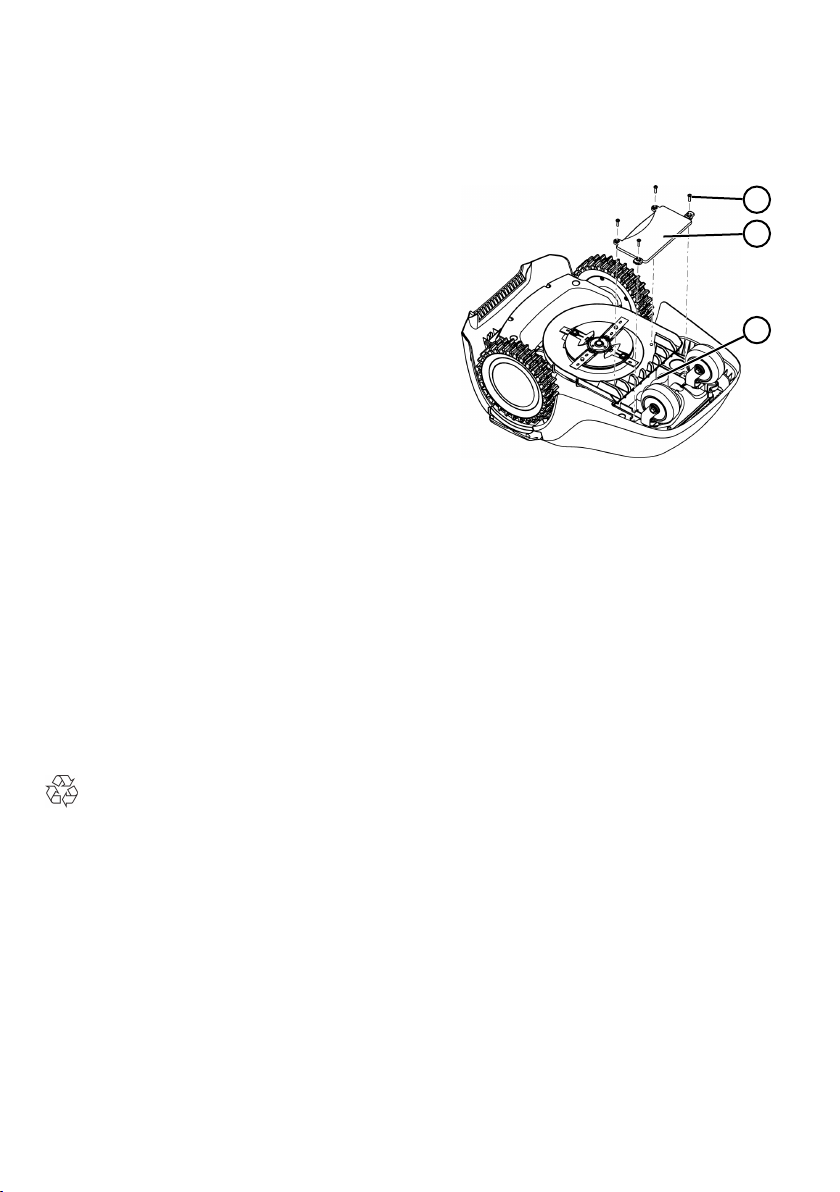

9.3 Schneidmesser wechseln...................................................................................................... 27

10 Transport ........................................................................................................................................28

11 Lagerung......................................................................................................................................... 28

11.1 Mähroboter einlagern ............................................................................................................28

11.2 Ladestation einlagern ............................................................................................................ 28

11.3 Begrenzungskabel überwintern............................................................................................. 29

12 Entsorgung .....................................................................................................................................29

13 Hilfe bei Störungen ......................................................................................................................... 31

13.1 Geräte- und Handhabungsfehler korrigieren......................................................................... 31

13.2 Fehlercodes und –beseitigung ..............................................................................................32

14 Garantie.......................................................................................................................................... 36

15 EU-Konformitätserklärung ..............................................................................................................36

457462_b 7DE

1 ZU DIESER BETRIEBSANLEITUNG

■

Bei der deutschen Version handelt es sich um die Original-Betriebsanleitung. Alle weiteren Sprachversionen sind Übersetzungen der Original-Betriebsanleitung.

■

Lesen Sie unbedingt vor der Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Dies ist die Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

■

Bewahren Sie diese Betriebsanleitung immer so auf, dass Sie darin nachlesen können, wenn Sie eine Information zum Gerät benötigen.

■

Geben Sie das Gerät nur mit dieser Betriebsanleitung an andere Personen weiter.

■

Lesen und beachten Sie die Sicherheits- und Warnhinweise in dieser Betriebsanleitung.

1.1 Zeichenerklärungen und Signalwörter

GEFAHR!

Zeigt eine unmittelbar gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge hat.

ACHTUNG!

Zeigt eine Situation an, die – wenn sie nicht vermieden wird – Sachschäden zur Folge haben könnte.

HINWEIS

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

WARNUNG!

Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – den Tod oder eine schwere Verletzung zur Folge haben könnte.

VORSICHT!

Zeigt eine potenziell gefährliche Situation an, die – wenn sie nicht vermieden wird – eine geringfügige oder mäßige Verletzung zur Folge haben könnte.

8 RLM 4DE

2 PRODUKTBESCHREIBUNG

1 2

Diese Dokumentation beschreibt einen vollautomatischen, akkubetriebenen Mähroboter, der sich frei auf einer Rasenfläche bewegt. Die Schnitthöhe ist verstellbar.

2.1 Lieferumfang

Zum Lieferumfang gehören die hier aufgelisteten Positionen. Prüfen, ob alle Positionen enthalten sind:

Nr. Bauteil

1 Mähroboter

2 Kurzanleitung

3 Betriebsanleitung

4 Rasennägel (90Stk.)

5 Netzteil

6 Winterabdeckung

7 Ladestation

8 Rasenschrauben (5Stk.) mit Schrau-

benschlüssel

9 Begrenzungskabel (100m)

10 Kartonlineal

2.2 Mähroboter

Nr. Bauteil

1 Bedienfeld mit Display (innenliegend)

2 STOP-Taste (Stoppt das Gerät sofort

und die Schneidmesser innerhalb von 2s)

3 Ladekontakte

4 Höhenverstellung (innenliegend)

5 Vordere Rollen (lenkbar)

6 Akkuschacht

7 Mähdeck

8 Messerteller

9 Antriebsrad

10 Befestigungsschraube

11 Räummesser

12 Schneidmesser

457462_b 9DE

2.3 Symbole am Gerät

START

STOP

OFF

1 3 4

8 7 6 56

HOME

START

STOP

OFF

Symbol Bedeutung

Dritte aus dem Gefahrenbereich fernhalten!

Besondere Vorsicht bei der Handhabung!

Hände und Füße vom Schneidwerk fernhalten!

Sicherheitsabstand einhalten!

Vor der Inbetriebnahme die Betriebsanleitung lesen!

Zum Starten des Geräts die PIN eingeben!

Nicht auf dem Gerät mitfahren!

2.4 Bedienfeld

Nr. Bauteil

(Home-Taste): Mähbetrieb abbrechen, Gerät fährt zurück in die Ladestation. Es startet am nächsten Tag wieder automatisch zur eingestellten Mähzeit.

2 Regensensor: Registriert, ob es regnet

(siehe Kapitel 7.4 "Regensensor einstel- len", Seite23).

3 Display: Zeigt den aktuellen Betriebszu-

stand des Geräts, den Namen des gewählten Menüs, dessen Menüpunkte sowie auszuwählende Funktionen an (siehe Kapitel 2.5 "Display", Seite11).

 (Pfeiltasten): Menüpunkte auswählen, Zahlenwerte erhöhen und verringern, zwischen Einstellungen wählen.

(Start/Stop-Taste): Mähbetrieb ma-

nuell starten und unterbrechen bzw. Mähbetrieb nach Drücken von sofort

wieder aufnehmen.

 (Funktionstasten): Die Funktion aufrufen, die gerade oberhalb der Taste im Display angezeigt wird.

(On/Off-Taste): Gerät ein- und ausschalten.

(Menütaste): Hauptmenü aufrufen

10 RLM 4DE

2.5 Display

Hauptmenü

Einstellungen

Informationen

Zurück

Bestätigen

2 33

Nr. Anzeige

1 Name des ausgewählten Menüs (hier:

Hauptmenü)

2 Menüpunkte im Menü: Es werden immer

nur zwei Menüpunkte angezeigt (hier:

Einstellungen und Informationen). Mit und können weitere

Menüpunkte angezeigt werden.

3 Funktionen für den ausgewählten Menü-

punkt (hier: Einstellungen). Mit und können die Funktionen aufgeru-

fen werden.

4 Sternchen zur Markierung des ange-

zeigten Menüpunkts (hier: Einstel- lungen)

457462_b 11DE

2.6 Menüstruktur

Hauptmenü Programme Wochenprogramm siehe Kapitel 7.5 "Mähprogramm einstellen",

Einstellungen

Informationen

Seite23

Startpunkte siehe Kapitel 7.5.2 "Einstiegspunkte einstellen",

Seite24

Programminfo siehe Kapitel 8 "Informationen anzeigen", Seite25

Uhrzeit siehe Kapitel 5.2 "Grundeinstellungen vornehmen",

Seite21

Datum siehe Kapitel 5.2 "Grundeinstellungen vornehmen", Seite21

Sprache siehe Kapitel 5.2 "Grundeinstellungen vornehmen",

Seite21

PIN-Code siehe Kapitel 5.2 "Grundeinstellungen vornehmen",

Seite21

Tastentöne siehe Kapitel 7.2 "Tastentöne aktivieren/deaktivieren",

Seite23

EcoMode Eco-Mode aktivieren/deaktivieren

Regensensor siehe Kapitel 7.4 "Regensensor einstellen", Seite23

Regensensor Verzög siehe Kapitel 7.4 "Regensensor einstellen",

Seite23

Regen Empfindl. siehe Kapitel 7.4 "Regensensor einstellen",

Seite23

Randmähen siehe Kapitel 7.6 "Randmähen bei manuellem Start",

Seite25

Nebenfläche aktiv/inaktiv siehe Kapitel 7.7 "Nebenflächen-

mähen einstellen", Seite25

Displaykontrast siehe Kapitel 7.8 "Displaykontrast einstellen",

Seite25

Einstellungsschutz siehe Kapitel 7.9 "Einstellungsschutz",

Seite25

Neu kalibrieren siehe Kapitel 7.10 "Neu kalibrieren", Seite25

Werkseinstellungen siehe Kapitel 7.11 "Auf Werkseinstellungen

zurücksetzen", Seite25

Messerservice siehe Kapitel 8 "Informationen anzeigen", Seite25

Hardware siehe Kapitel 8 "Informationen anzeigen", Seite25

Software siehe Kapitel 8 "Informationen anzeigen", Seite25

Programminfo siehe Kapitel 8 "Informationen anzeigen", Seite25

Störungen siehe Kapitel 8 "Informationen anzeigen", Seite25

12 RLM 4DE

2.7 Ladestation

3 31 2

7 6

9 5

Nr. Bauteil

1 Bodenplatte

2 LEDs für Statusanzeige

3 Ladekontakt

4 Ladesäule

5 Winterabdeckung

6 Kabelschacht

7 Radmulde

8 Bohrung für Rasenschrauben(9)

9 Rasenschrauben

2.8 Integrierter Akku

Der Akku ist fest im Gerät verbaut und darf vom Benutzer nicht gewechselt werden.

HINWEIS

Den Akku vor dem ersten Gebrauch vollständig aufladen. Der Akku kann in jedem beliebigen Ladezustand geladen werden. Eine Unterbrechung des Ladens schadet dem Akku nicht.

Der Akku kann nur geladen werden, wenn das Gerät eingeschaltet ist.

■

Der integrierte Akku ist bei Auslieferung teilgeladen. Im Normalbetrieb wird der Akku regelmäßig geladen. Das Gerät fährt dazu in die Ladestation.

■

Die integrierte Überwachungselektronik beendet bei Erreichen von 100% Ladestatus automatisch den Ladevorgang.

■

Der Ladevorgang funktioniert nur bei einwandfreiem Kontakt der Ladekontakte der Ladestation mit den Kontaktflächen des Geräts.

■

Bei Temperaturen über 45°C verhindert die eingebaute Schutzschaltung ein Laden des Akkus. Dadurch wird eine Zerstörung des Akkus vermieden.

■

Verkürzt sich die Betriebszeit des Akkus trotz Vollaufladung wesentlich, ist der Akku über einen Kärcher Fachhändler, Techniker oder Servicepartner durch einen neuen OriginalAkku auszutauschen.

■

Sollte durch Alterung oder zu lange Lagerung der Akku unter die vom Hersteller festgelegte Schwelle entladen worden sein, so lässt sich dieser nicht mehr laden. Akku und Überwachungselektronik vom Kärcher Fachhändler, Techniker oder Servicepartner prüfen und ggf. tauschen lassen.

■

Der Akkustatus wird im Display angezeigt. Akkustatus nach ca. 3Monaten Lagerung prüfen. Dazu das Gerät einschalten und den Akkustatus ablesen. Falls der Akku nur noch zu ca. 30% oder weniger geladen ist, das Gerät in die Ladestation stellen und einschalten, damit der Akku geladen wird. Falls die Ladesäule zur Einlagerung von der Ladestation abgenommen wurde (siehe Kapitel 11.2 "Ladestation einlagern", Seite28), diese zuerst wieder in umgekehrter Reihenfolge montieren und Ladestation wieder ans Stromnetz anschließen.

■

Falls Elektrolyt im Gerät ausgetreten ist: Gerät von Kärcher Servicestelle reparieren lassen!

■

Falls der Akku aus dem Gerät ausgebaut wurde: Wenn Augen oder Hände mit ausgetretenem Elektrolyt in Berührung gekommen sind, diese sofort mit Wasser spülen. Umgehend einen Arzt aufsuchen!

457462_b 13DE

2.9 Funktionsbeschreibung Bewegen auf der Rasenfläche

Das Gerät bewegt sich frei in einem durch ein Begrenzungskabel abgegrenzten Mähbereich. Die Orientierung des Geräts erfolgt über Sensoren, die das Magnetfeld des Begrenzungskabels erkennen.

Stößt das Gerät an ein Hindernis, bleibt es stehen und fährt in eine andere Richtung weiter. Erkennt das Gerät Feuchtigkeit, kehrt es automatisch in die Ladestation zurück. Kommt das Gerät in eine Situation, in der der Betrieb nicht möglich ist, wird dies durch eine Meldung am Display angezeigt.

Mähbetrieb und Ladebetrieb

Die Mähphasen wechseln sich ständig mit den Ladephasen ab. Hat sich beim Mähen die Ladung des Akkus bis zu einem bestimmten Wert (Anzeige: 0%) verringert, kehrt das Gerät entlang des Begrenzungskabels zur Ladestation zurück.

Für den Mähbetrieb sind voreingestellte Mähprogramme vorhanden, die auch die Flächen- und Randmähfunktion beinhalten. Diese Mähprogramme können verändert werden.

Bei jedem Start des Mähmotors wird dessen Drehrichtung gewechselt, wodurch sich die Standzeit der Schneidmesser verdoppelt.

Die Einsatzgrenzen des Geräts sind:

■

max. Fläche: 500m

■

max. Steigung/Gefälle:

45%(24°)

■

max. seitliche Schräglage: 45% (24°)

■

Temperatur:

■

Laden: 0–45°C

■

Mähen: 0–55°C

3.2 Möglicher Fehlgebrauch

Dieses Gerät ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet.

3.3 Sicherheits- und Schutzeinrichtungen

3 SICHERHEIT

3.1 Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich für den Einsatz im privaten Bereich bestimmt. Jede andere Verwendung sowie unerlaubte Um- oder Anbauten werden als Zweckentfremdung angesehen und haben den Ausschluss der Gewährleistung sowie den Verlust der Konformität (CE-Zeichen) und die Ablehnung jeder Verantwortung gegenüber Schäden des Benutzers oder Dritter seitens des Herstellers zur Folge.

14 RLM 4DE

WARNUNG! Verletzungsgefahr

Defekte und außer Kraft gesetzte Sicherheits- und Schutzeinrichtungen können zu schweren Verletzungen führen.

■

Lassen Sie defekte Sicherheits- und Schutzeinrichtungen reparieren.

■

Setzen Sie Sicherheitsund Schutzeinrichtungen nie außer Kraft.

3.3.1 PIN- und PUK-Eingabe

Das Gerät kann nur durch die Eingabe einer PIN (Personal Identification Number) gestartet werden. Dadurch wird ein Einschalten durch unbefugte Personen verhindert. Die Werkseinstellung der PIN ist 0000. Die PIN kann geändert werden, siehe siehe Kapitel 5.2 "Grundein-

stellungen vornehmen", Seite21.

Wird die PIN 3-mal falsch eingegeben, ist die Eingabe des PUK (Personal Unlocking Key) erforderlich. Wird dieser ebenfalls falsch eingegeben, muss 24 Stunden bis zur nächsten Eingabe gewartet werden.

Die PIN- und PUK-Eingabe dient ebenfalls der Diebstahlsicherung:

■

Bewahren Sie PIN und PUK für unbefugte Personen unzugänglich auf.

3.3.2 Sensoren

Das Gerät ist mit mehreren Sicherheitssensoren ausgestattet. Es läuft nach dem Abschalten durch einen Sicherheitssensor nicht automatisch wieder an. Die Fehlermeldung wird im Display angezeigt und muss quittiert werden. Der Grund für die Auslösung des Sensors ist zu beseitigen.

Hebesensor

Wird das Gerät während des Betriebs am Gehäuse angehoben, wird der Fahrantrieb ausgeschaltet und die Schneidmesser werden gestoppt.

Stoßsensoren zur Hinderniserkennung

Das Gerät ist mit Sensoren ausgestattet, die bei Kontakt mit Hindernissen dafür sorgen, dass die Fahrtrichtung geändert wird. Beim Anstoßen an ein Hindernis wird das Gehäuseoberteil leicht verschoben und der Stoßsensor ausgelöst.

Neigungssensor Fahrtrichtung/seitlich

Wird in Fahrtrichtung eine Steigung oder ein Gefälle oder eine seitliche Schräglage von 24° (45%) erreicht, wendet das Gerät bzw. ändert das Gerät seine Fahrtrichtung.

Regensensor

Das Gerät ist mit einem Regensensor ausgestattet, der im aktivierten Zustand bei Regen den Mähvorgang unterbricht und dafür sorgt, dass das Gerät zurück in die Ladestation fährt.

457462_b 15DE

HINWEIS

Das Gerät kann zuverlässig in unmittelbarer Nachbarschaft zu anderen Mährobotern betrieben werden.

Das im Begrenzungskabel verwendete Signal entspricht dem von der EGMF (Vereinigung Europäischer Gartengerätehersteller) definierten Standard bezüglich elektromagnetischer Emissionen.

3.4 Sicherheitshinweise

3.4.1 Bediener

■

Jugendliche unter 16 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit einem Mangel an Erfahrung und Wissen und Personen, welche die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen. Beachten Sie eventuelle landesspezifische Sicherheitsvorschriften zum Mindestalter des Benutzers.

■

Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen.

3.4.2 Persönliche Schutzausrüstung

■

Um Verletzungen zu vermeiden, vorschriftsmäßige Kleidung und Schutzausrüstung tragen.

■

Die persönliche Schutzausrüstung besteht aus:

■

langer Hose und festen Schuhen.

■

bei Wartung und Pflege: Schutzhandschuhen.

3.4.3 Sicherheit von Personen und Tieren

■

Bei öffentlich zugänglichen Arealen sind um den Mähbereich Warnhinweise mit folgendem Inhalt anzubringen:

ACHTUNG! Automatischer Rasen-

mäher in Betrieb!

Nicht dem Gerät nähern! Kinder beaufsichtigen!

■

Stellen Sie während des Betriebs sicher, dass sich Kinder und Personen nicht in der Nähe des Geräts oder am Gerät aufhalten und nicht mit dem Gerät spielen.

■

Das Sitzen auf dem Gerät und das Hineingreifen in die Schneidmesser ist verboten!

■

Halten Sie Körper und Kleidung vom Schneidwerk fern.

16 RLM 4DE

3.4.4 Gerätesicherheit

■

Stellen Sie vor der Arbeit sicher, dass sich keine Gegenstände (z.B. Äste, Glas-, Metall-, und Kleidungsstücke, Steine, Gartenmöbel, Gartenutensilien oder Spielzeuge) im Arbeitsbereich des Geräts befinden. Diese können die Schneidmesser des Geräts beschädigen oder können vom Gerät beschädigt werden.

■

Benutzen Sie das Gerät nur unter folgenden Bedingungen:

■

Das Gerät ist nicht verschmutzt.

■

Das Gerät weist keine Beschädigungen oder Abnutzungen auf.

■

Alle Bedienelemente funktionieren.

■

Ladestation und Netzteil sowie deren elektrische Zuleitungen sind unbeschädigt und funktionieren.

■

Tauschen Sie defekte Teile immer gegen Original-Ersatzteile des Herstellers aus.

■

Lassen Sie das Gerät reparieren, wenn es beschädigt wurde.

■

Der Benutzer des Geräts ist für Unfälle des Geräts mit anderen Personen und deren Eigentum verantwortlich.

3.4.5 Elektrische Sicherheit

■

Betreiben Sie das Gerät nie, wenn gleichzeitig ein Rasensprenger auf der Mähfläche in Betrieb ist.

■

Spritzen Sie das Gerät nicht mit Wasser ab.

■

Öffnen Sie das Gerät nicht.

4 MONTAGE

4.1 Gerät auspacken

1. Verpackung vorsichtig öffnen.

2. Alle Komponenten vorsichtig aus der Verpackung nehmen und auf Transportschäden prüfen.

Hinweis:Informieren Sie bei Transportschäden gemäß den Garantiebestimmungen sofort Ihren Kärcher Fachhändler, Techniker oder Servicepartner.

3. Lieferumfang kontrollieren, siehe Kapitel 2.1 "Lieferumfang", Seite9.

Falls Sie das Gerät weiter versenden, die Originalverpackung und die Begleitpapiere aufbewahren. Diese werden auch für den Rückversand benötigt.

4.2 Mähbereiche planen (01)

Standort der Ladestation (01/1)

■

Möglichst kurzer Weg zur größten Mähfläche

■

Ebener Untergrund

■

Vor direkter Sonneneinstrahlung und starken Witterungseinflüssen geschützt

■

Anschlussmöglichkeit für Stromversorgung

■

Freie Zugänglichkeit für den Mähroboter

Verlegung des Begrenzungskabels (01)

Das Begrenzungskabel muss in einer ununterbrochenen Schleife im Uhrzeigersinn verlegt werden.

Korridore zwischen Mähbereichen (01/h)

Ein Korridor ist eine Engstelle in der Rasenfläche und kann der Verbindung zweier Mähflächen dienen.

457462_b 17DE

Hauptfläche und Nebenfläche(n) (01)

■

Hauptfläche (01/HF): Ist die Rasenfläche, in der sich die Ladestation befindet und die vom Gerät ganzflächig automatisch gemäht werden kann.

■

Nebenfläche (01/NF): Ist eine Rasenfläche, die vom Gerät aus der Hauptfläche heraus nicht erreicht werden kann, Gerät ggf. dazu von Hand in die Nebenfläche tragen. Nebenflächen können im manuellen Betrieb bearbeitet werden.

Haupt- sowie Nebenfläche sind jedoch durch dasselbe, ununterbrochene Begrenzungskabel umgrenzt.

Lage der Einstiegspunkte (01/X0–01/X3)

Das Gerät fährt zur festgelegten Mähzeit am Begrenzungskabel entlang bis zum festgelegten Einstiegspunkt und beginnt dort zu mähen.

Durch Einstiegspunkte können Sie festlegen, welche Bereiche der Mähfläche vermehrt gemäht werden.

4.3 Mähbereiche vorbereiten

1. Prüfen, ob die Rasenfläche größer als die Flächenleistung des Geräts ist. Bei zu großer Rasenfläche entsteht ein unregelmäßig geschnittener Rasen. Ggf. die zu mähende Rasenfläche verkleinern.

2. Vor der Montage von Ladestation und Begrenzungskabel sowie Inbetriebnahme des Geräts: Die Rasenfläche mit einem Rasenmäher auf niedrige Schnitthöhe mähen.

3. Hindernisse auf der Rasenfläche beseitigen oder mit Begrenzungskabel ausgrenzen (siehe Kapitel 4.5.3 "Hindernisse ausgrenzen", Seite19):

■

Flache Hindernisse, die überfahren werden und die Schneidmesser beschädigen könnten (z.B. flache Steine, Übergänge von Rasenfläche zur Terrasse oder Wegen, Platten, Randsteine etc.)

■

Löcher und Erhebungen in der Rasenfläche (z.B. Maulwurfshaufen, Wühllöcher, Tannenzapfen, Fallobst etc.)

■

Steile Anstiege oder Gefälle von mehr als 45% (24°)

■

Gewässer (z.B. Teiche, Bäche, Swimmingpools etc.) und deren Abgrenzung zur Rasenfläche

■

Sträucher und Hecken, die breiter werden können

4.4 Ladestation aufbauen (03/a)

1. Ladestation (01/1) rechtwinklig zur geplanten Lage des Begrenzungskabels folgendermaßen platzieren:

■

Ebenerdig (mit Wasserwaage kontrollieren)

■

Gerade und ebene Ein- und Ausfahrt

■

Nicht überwölbt (beim anschließenden Eindrehen der Rasenschrauben darf sich die Ladesäule nicht verbiegen oder neigen)

■

Bei Platzierung an einer Mauer: mindestens 5cm Abstand

2. Ladestation (03/2) mit fünf Rasenschrauben (03/1) am Boden fixieren.

4.5 Begrenzungskabel installieren

HINWEIS

Ist das mitgelieferte Begrenzungskabel zu kurz, können Sie bei Ihrem Kärcher Fachhändler, Techniker oder Servicepartner ein Verlängerungskabel beziehen.

4.5.1 Begrenzungskabel an Ladestation

anschließen (03/b)

1. Begrenzungskabel(03/4) aus der Verpackung herausziehen.

2. Abdeckung des Kabelschachts(03/3) am Anschluss(03/A) abnehmen.

3. Ende des Begrenzungskabels(03/6) abisolieren und in die Klemme(03/7) stecken.

4. Klemme schließen.

5. Begrenzungskabel durch die Zugentlastung(03/5) mit Kabelreserve aus dem Kabelschacht führen.

HINWEIS

Mit der Kabelreserve können auch später noch kleine Korrekturen an der Kabelführung vorgenommen werden.

6. Abdeckung des Kabelschachts aufsetzen.

4.5.2 Begrenzungskabel verlegen (01)

Das Begrenzungskabel kann sowohl auf dem Rasen als auch bis 10 cm unter der Grasnarbe verlegt werden. Verlegung unter der Grasnarbe kann vom Fachhändler durchgeführt werden.

Beide Varianten können miteinander kombiniert werden.

18 RLM 4DE

ACHTUNG! Gefahr der Beschädi-

gung des Begrenzungskabels

Wird das Begrenzungskabel beschädigt oder durchtrennt, ist die Übertragung der Steuerungssignale zum Gerät nicht mehr möglich. In diesem Fall muss das Begrenzungskabel repariert oder ausgetauscht werden. Begrenzungskabel sind bei Kärcher erhältlich.

■

Verlegen Sie das Begrenzungskabel immer direkt auf dem Erdboden. Falls nötig, mit einem zusätzlichen Rasennagel sichern.

■

Schützen Sie das Begrenzungskabel beim Verlegen und beim Betrieb vor Beschädigungen.

■

Graben und vertikutieren Sie nicht in der Nähe des Begrenzungskabels.

1. Begrenzungskabel in regelmäßigen Abständen mit Rasennägeln befestigen oder unterirdisch (in max. 10cm Tiefe) verlegen.

2. Begrenzungskabel um Hindernisse herum verlegen: siehe Kapitel 4.5.3 "Hindernisse ausgrenzen", Seite19.

3. Korridore zwischen einzelnen Mähflächen anlegen: siehe Kapitel 4.5.4 "Korridore ein- grenzen (01/h)", Seite20.

4. Zu große Steigungen oder Gefälle ausgrenzen: siehe Kapitel 4.5.5 "Gefälle ausgren- zen", Seite20.

5. Kabelreserven anlegen: siehe Kapitel 4.5.6 "Kabelreserven anlegen (07)", Seite20.

6. Nach der vollständigen Verlegung Begrenzungskabel am Anschluss (03/b) der Ladestation anschließen: siehe Kapitel 4.5.1

"Begrenzungskabel an Ladestation anschließen (03/b)", Seite18.

4.5.3 Hindernisse ausgrenzen

Je nach Umgebung des Arbeitsbereichs ist das Begrenzungskabel in unterschiedlichen Abständen zu Hindernissen zu verlegen. Verwenden Sie zur Ermittlung des korrekten Abstands das von der Verpackung ablösbare Lineal.

HINWEIS

Ausgrenzungen sind nur notwendig, wenn sie von den Stoßsensoren des Geräts nicht erkannt werden können. Zu viele bzw. unnötige Ausgrenzungen vermeiden.

Absätze, die kleiner als 6cm sind, müssen ausgegrenzt werden, da das Gerät sonst Beschädigungen verursachen kann.

Abstand zu Mauern, Zäunen, Beeten: min.20cm(01)

Das Gerät fährt mit einem Versatz nach außen von 20cm am Begrenzungskabel entlang. Deshalb das Begrenzungskabel zu Mauern, Zäunen, Beeten usw. mit einem Abstand von mindestens 20cm verlegen.

Abstand zu Terrassenkanten und gepflasterten Wegen(05)

Wenn die Terrassen- oder Wegkante höher als die Rasenfläche ist, ist ein Abstand von mindestens 20cm einzuhalten. Ist die Terrassen- oder Wegkante auf gleicher Höhe wie die Rasenfläche, kann das Kabel genau an der Kante verlegt werden.

Abstand von Hindernissen zum Begrenzungskabel(01)

Sind die Begrenzungskabel vom Hindernis weg bzw. zum Hindernis hin exakt zusammengelegt, d.h. Abstand 0cm, fährt das Gerät über die Begrenzungskabel hinweg. Die Begrenzungskabel dabei nicht kreuzen (02/c), sondern parallel verlegen (01/e).

457462_b 19DE

Verlegung des Begrenzungskabels um Ecken(06)

■

Bei nach innen gehenden Ecken (06/a): Begrenzungskabel diagonal verlegen, um ein Verfangen des Geräts in der Ecke zu vermeiden.

■

Bei nach außen gehenden Ecken mit Hindernissen (06/b): Begrenzungskabel in einer Spitze verlegen, um eine Kollision des Geräts mit der Ecke zu vermeiden.

■

Bei nach außen gehenden Ecken ohne Hindernisse: Begrenzungskabel im 90°-Winkel verlegen.

4.5.4 Korridore eingrenzen (01/h)

Folgende Abstände sind im Korridor einzuhalten:

■

Gesamtbreite: min. 60cm

■

Abstand des Begrenzungskabels zum Rand: 20cm

■

Abstand zwischen den Begrenzungskabeln: min. 30cm

4.5.5 Gefälle ausgrenzen

Gefälle, die größer als 45% sind, müssen mit dem Begrenzungskabel ausgegrenzt werden (45% = 45cm Gefälle je 1m waagerecht).

4.5.6 Kabelreserven anlegen (07)

Um auch nach dem Einrichten des Mähbereichs die Ladestation verschieben oder den Mähbereich erweitern zu können, in regelmäßigen Abständen Kabelreserven in das Begrenzungskabel einbauen.

Die Anzahl der Kabelreserven kann nach eigenem Ermessen ausgeführt werden.

HINWEIS

Bei Kabelreserven keine offenen Schleifen bilden.

1. Begrenzungskabel um den aktuellen Rasennagel (07/1) herum- und dann zurück zum vorherigen Rasennagel (07/3) führen.

2. Begrenzungskabel dann wieder zum aktuellen Rasennagel führen. Es entsteht eine Schleife. Die Kabel müssen eng beieinanderliegen.

3. Die Schleife ggf. in der Mitte mit einem zusätzlichen Rasennagel (07/2) am Boden befestigen.

4.5.7 Typische Fehler bei der Kabelverlegung (02)

■

Die Begrenzungskabelreserven werden nicht in einer gleichmäßigen länglichen Schleife verlegt (02/a).

■

Das Begrenzungskabel wird nicht sachgemäß um Ecken verlegt (02/b).

■

Das Begrenzungskabel wird gekreuzt bzw. nicht im Uhrzeigersinn verlegt (02/c).

■

Das Begrenzungskabel wird zu ungenau verlegt, sodass Randbereiche der Rasenfläche nicht gemäht werden können (02/d).

■

Das Begrenzungskabel wird bei der Hin- und Rückführung vom Rand zu einem Hindernis innerhalb der Rasenfläche nicht direkt nebeneinander liegend verlegt (02/e).

■

Die Einstiegspunkte werden zu weit von der Ladestation entfernt gesetzt (02/f).

■

Das Begrenzungskabel wird über den Rand der Rasenfläche hinaus verlegt (02/g).

■

Bei der Verlegung des Begrenzungskabels wird der Mindestabstand für Korridore von 30cm unterschritten (02/h).

■

Das Begrenzungskabel wird zu nahe, d.h. mit einem Abstand von weniger als 20cm, zu unüberfahrbaren Hindernissen verlegt (02/i).

4.6 Ladestation an Stromversorgung

anschließen(04)

1. Netzteil (04/4) an einem trockenen und vor

direkter Sonneneinstrahlung geschützten Ort in ausreichender Nähe zur Ladestation (04/1) platzieren.

2. Niederspannungskabel des Netzteils (04/5)

und Kabel der Ladestation (04/6) miteinander verbinden.

3. Netzstecker des Netzteils (04/2) in eine

Steckdose (04/3) stecken.

HINWEIS

Wir empfehlen, das Netzteil über einen FI-Schutzschalter mit einem Nennfehlerstrom von <30mA ans Stromnetz anzuschließen.

4.7 Verbindungen an der Ladestation prüfen

(04)

1. Prüfen, ob beide LEDs an der Vorderseite

der Ladesäule (09/1) leuchten. Wenn nicht:

■

Netzstecker ziehen.

■

Alle Steckverbindungen der Stromversorgung und des Begrenzungskabels auf korrekten Sitz oder Beschädigungen prüfen.

20 RLM 4DE

Zustandsanzeigen der LEDs

OFF

LEDs Betriebszustände

Grün

■

Leuchtet, wenn Begrenzungskabel korrekt verlegt und Schleife intakt ist.

■

Blinkt, wenn Schleife des Begrenzungskabels nicht in Ordnung ist.

Gelb

■

Leuchtet, wenn Stromversorgung intakt ist.

5 INBETRIEBNAHME

Dieses Kapitel beschreibt die Handlungen und Einstellungen, die nötig sind, um das Gerät erstmalig in Betrieb zu nehmen. Für alle weiteren Einstellungen siehe Kapitel 7 "Einstellungen", Seite23.

5.1 Akku laden (08)

Der integrierte Akku ist bei Auslieferung teilgeladen. Im Normalbetrieb wird der Akku des Geräts regelmäßig automatisch geladen.

HINWEIS

Den Akku vor dem ersten Gebrauch vollständig aufladen. Der Akku kann in jedem beliebigen Ladezustand geladen werden. Eine Unterbrechung des Ladens schadet dem Akku nicht.

Der Akku kann nur geladen werden, wenn das Gerät eingeschaltet ist.

1. Gerät (08/1) so in die Ladestation (08/3) stellen, dass die Kontaktflächen des Geräts die Ladekontakte der Ladestation berühren.

2. Mit

3. Das Display am Gerät zeigt Batterie

5.2 Grundeinstellungen vornehmen

1. Abdeckklappe öffnen.

2. Mit

3. Im Menü für die Sprachauswahl mit oder

4. Im Menü Anmeldung > PIN eingeben die

Gerät einschalten.

wird geladen an. Falls nicht: siehe Kapitel 13 "Hilfe bei Störungen", Seite31.

Gerät einschalten. Firmware, Coden-

ummer und Typ werden angezeigt.

Sprache auswählen und mit überneh-

men.

voreingestellte PIN 0000 eingeben. Hierzu nacheinander mit oder die Ziffer 0

auswählen und jeweils mit übernehmen. Nach Eingabe der PIN wird der Zugang freigeschaltet.

5. Im Menü PIN ändern:

■

Unter Neue PIN eingeben eine selbstgewählte neue vierstellige PIN ein-

geben. Hierzu nacheinander mit oder

eine Ziffer auswählen und jeweils mit übernehmen.

■

Unter Neue PIN wiederhol. die neue PIN nochmals eingeben. Wenn beide Eingaben identisch sind, wird PIN erfolgreich geändert angezeigt.

6. Im Menü Datum eingeben das aktuelle Datum einstellen (Format:TT.MM.20JJ).

Hierzu nacheinander mit oder eine Ziffer auswählen und jeweils mit überneh-

men.

7. Im Menü Uhrzeit eingeben > 24h-For- mat die aktuelle Uhrzeit eingeben (For-

mat:HH:MM). Hierzu nacheinander mit oder eine Ziffer auswählen und jeweils mit übernehmen.

Die Grundeinstellungen sind abgeschlossen. Der Status Unkalibriert Start-Taste drü- cken wird angezeigt.

5.3 Schnitthöhe einstellen

Die Schnitthöhe ist stufenlos zwischen 25 – 55mm manuell verstellbar.

HINWEIS

Für die Kalibrierfahrt (siehe siehe Kapitel

5.4 "Automatische Kalibrierfahrt durchführen", Seite22) sowie für das Einler-

nen der Einstiegspunkte (siehe siehe

Kapitel 7.5.2 "Einstiegspunkte einstellen", Seite24) wird eine Schnitthöhe

von 55mm empfohlen.

1. Abdeckung(10/1) öffnen.

2. Schnitthöhe einstellen (Die aktuelle Schnitthöhe wird im Sichtfenster(10/3) in Millimetern angezeigt):

■

Schnitthöhe (d.h. Rasenhöhe) erhöhen: Drehknopf(10/2) im Uhrzeigersinn(10/+) drehen.

■

Schnitthöhe (d.h. Rasenhöhe) reduzieren: Drehknopf(10/2) gegen den Uhrzeigersinn(10/–) drehen.

3. Abdeckung schließen.

457462_b 21DE

5.4 Automatische Kalibrierfahrt

START

STOP

OFF

START

STOP

START

STOP

OFF

durchführen

Gerät auf Ausgangsposition stellen (09)

1. Gerät innerhalb der Mähfläche auf die Ausgangsposition stellen:

■

min. 1m links und 1m vor der Ladestation

■

mit der Frontseite zum Begrenzungskabel ausgerichtet

Kalibrierfahrt starten

1. Prüfen, ob sich im voraussichtlichen Bewegungsbereich des Geräts keine Hindernisse befinden. Das Gerät muss mit beiden Vorderrädern über das Begrenzungskabel fahren können. Ggf. Hindernisse beseitigen.

2. Mit

Gerät starten. Es wird im Display an-

gezeigt:

■

! Warnung ! Antrieb startet

■

Kalibrierung , Phase [1]

Während der Kalibrierfahrt

Das Gerät fährt zur Ermittlung der Signalstärke im Begrenzungskabel zuerst zweimal gerade über das Begrenzungskabel hinaus sowie anschließend in die Ladestation und bleibt dort stehen.

■

Es wird am Display die Meldung Kalibrie- rung abgeschlossen angezeigt.

■

Der Akku wird geladen.

HINWEIS

Das Gerät muss beim Einfahren in der Ladestation stehen bleiben. Trifft das Gerät beim Einfahren in die Ladestation die Kontakte nicht, fährt es am Begrenzungskabel weiter. Wenn das Gerät durch die Ladestation fährt, ist der Kalibriervorgang fehlgeschlagen. In diesem Fall muss die Ladestation besser ausgerichtet und der Kalibriervorgang wiederholt werden.

Nach der Kalibrierfahrt

Die voreingestellte aktuelle Mähdauer wird angezeigt.

Für alle weiteren Einstellungen siehe Kapitel 7 "Einstellungen", Seite23.

HINWEIS

Um einen sauberen Mähbetrieb zu gewährleisten, ist es empfehlenswert, das Gerät die Schleifenlänge messen zu lassen. Dies geschieht mit der Lehrfahrt zur Ermittlung der Einstiegspunkte (siehe

Kapitel 7.5.2 "Einstiegspunkte einstellen", Seite24).

6 BEDIENUNG

6.1 Gerät manuell starten

1. Mit

2. Mit

6.2 Mähbetrieb abbrechen

■

6.3 Nebenfläche mähen (01/NF)

1. Gerät anheben und von Hand in die Neben-

2. Mit

3. Mit Hauptmenü aufrufen.

4. oder * Einstellungen

Gerät einschalten.

Für außerplanmäßiges Randmähen: siehe

Kapitel 7.6 "Randmähen bei manuellem Start", Seite25.

Gerät manuell starten.

auf dem Gerät drücken. Das Gerät fährt automatisch in die Ladestation. Es löscht den Mähplan des aktuellen Tages und startet wieder am nächsten Tag zur eingestellten Zeit.

auf dem Gerät drücken. Der Mähbetrieb wird für eine halbe Stunde unterbrochen.

auf dem Gerät drücken.

Das Gerät wird abgeschaltet.

HINWEIS

In Gefahrensituationen kann das Gerät

mit der STOPP-Taste(08/2) gestoppt

werden.

fläche setzen.

Gerät einschalten.

22 RLM 4DE

5. oder * Nebenfläche mähen

START

STOP

6. Mit oder Mähzeit auswählen.

7. Mit

Gerät manuell starten.

Je nach Einstellung: Das Gerät mäht die eingestellte Zeit und schaltet sich dann ab oder mäht, bis der Akku leer ist.

Nach dem Mähen der Nebenfläche das Gerät wieder von Hand in die Ladestation stellen.

7 EINSTELLUNGEN

7.1 Einstellung aufrufen – Allgemein

1. Mit Hauptmenü aufrufen.

Hinweis:Das Sternchen * vor dem Menüpunkt zeigt an, dass er gerade ausgewählt ist.

2. oder * Einstellungen

3. Mit oder gewünschten Menüpunkt auswählen und mit übernehmen.

4. Einstellungen vornehmen.

Hinweis:Die Menüpunkte sind in den nachfolgenden Abschnitten beschrieben.

5. Mit zum Hauptmenü zurückkehren.

HINWEIS

Weitere Menüpunkte: siehe Kapitel 5.2 "Grundeinstellungen vornehmen", Seite21.

7.2 Tastentöne aktivieren/deaktivieren

1. oder * Tastentöne

2. Tastentöne aktivieren/deaktivieren:

■

oder Aktivieren :

Tastentöne aktivieren.

■

oder Deakt. :

Tastentöne deaktivieren.

7.3 Eco-Mode aktivieren/deaktivieren

Im Eco-Mode wechselt das Gerät in den energiesparenden Modus. Dadurch werden der Energieverbrauch und die Geräuschemissionen reduziert.

HINWEIS

Bei hohem und dichtem Gras sowie bei dichtem Rollrasen nicht zu empfehlen bzw. evtl. nicht möglich.

1. oder * EcoMode

2. Eco-Mode aktivieren/deaktivieren:

■

Aktivieren :

Eco-Mode aktivieren.

■

Deakt. :

Eco-Mode deaktivieren.

7.4 Regensensor einstellen

HINWEIS

Mähen bei trockenem Gras reduziert Verschmutzungen.

Durch das Aktivieren des Regensensors und das Einstellen einer Verzögerungszeit kann verhindert werden, dass das Gerät bei nassem Gras mäht.

Wenn der Regensensor aktiviert ist, fährt das Gerät bei beginnendem Regen in die Ladestation zurück. Dort bleibt es so lange, bis der Regensensor abgetrocknet ist. Anschließend wartet es noch die Zeit ab, die als Verzögerung eingestellt ist, bevor es den Mähbetrieb fortsetzt. Die Empfindlichkeit des Regensensors ist einstellbar.

1. oder * Regensensor

2. Regensensor aktivieren/deaktivieren:

■

oder Aktivieren :

Regensensor aktivieren.

■

oder Deakt. :

Regensensor deaktivieren.

3. Verzögerung des Regensensors einstellen:

■

oder * Regensensor Verzög

■

xx Stunden xx Minuten

Mit oder gewünschten Wert für die Verzögerung auswählen und mit

übernehmen.

4. Empfindlichkeit des Regensensors einstellen:

■

oder * Regen Empfindl.

■

Mit oder gewünschten Wert für die Empfindlichkeit einstellen und mit

übernehmen.

7.5 Mähprogramm einstellen

7.5.1 Mähprogramm einstellen – Allgemein

1. Mit Hauptmenü aufrufen.

2. oder * Programme

457462_b 23DE

3. Mit oder Menüpunkt auswählen und

OFF

mit übernehmen.

4. Einstellungen vornehmen.

Hinweis:Die Menüpunkte sind in den nachfolgenden Abschnitten beschrieben.

7.5.2 Einstiegspunkte einstellen Einstiegspunkte lernen

1. Gerät in die Ladestation stellen.

2. Mit

Gerät einschalten.

3. Mit Hauptmenü aufrufen.

4. oder * Programme

5. oder * Startpunkte

6. oder * Startpunkte lernen

7. oder * Starte Lehrfahrt für Startpunkte :

■

oder Start . Das Gerät fährt

das Begrenzungskabel entlang.

■

oder Hier , wenn das Gerät den gewünschten Einstiegspunkt erreicht hat. Der Einstiegspunkt wird gespeichert.

8. oder Setze Startpunkt 1 , wenn bei der Lernfahrt kein Einstiegspunkt festgelegt wurde. Wenn hier kein Einstiegspunkt festgelegt wird, werden die Einstiegspunkte automatisch festgelegt.

oder Startpunkt x: XXm ,

wenn der letzte Einstiegspunkt erreicht wurde.

Einstiegspunkte manuell festlegen (01)

Der erste Einstiegspunkt (01/X0) ist voreingestellt und befindet sich 1m rechts neben der Ladestation. Hinter diesem Punkt können bis zu 3 weitere Einstiegspunkte (X1 bis X3) programmiert werden. Beim Festlegen der Einstiegspunkte ist zu beachten:

■

Einstiegspunkte nicht zu weit von der Ladestation entfernt bzw. zu nah zueinander setzen(02/f).

■

Nur so viele Einstiegspunkte wie nötig verwenden.

1. oder * Startpunkte

2. oder * Punkt X1 bei [020m] Mit oder nacheinander eine Ziffer auswählen und jeweils mit übernehmen.

3. oder * Punkt X2 bei [075m] Mit oder nacheinander eine Ziffer auswählen und jeweils mit übernehmen.

4. Falls nötig, weitere Einstiegspunkte festlegen.

5. Mit zum Hauptmenü zurückkehren.

7.5.3 Mähzeiten einstellen

HINWEIS

Zwischen Programmierung der Mähzeiten und dem Mähstart müssen min. 30min. liegen. Wenn nicht, startet das Gerät erst zur nächsten programmierten Mähzeit.

Im Menüpunkt Wochenprogramm werden die Tage und Zeiten eingestellt, zu denen das Gerät mähen soll. Passen Sie diese Einstellungen ggf. an Ihre Gartengröße an. Wenn nach ca. einer Woche noch ungemähte Bereiche zu sehen sind, erhöhen Sie die Mähzeiten.

1. oder * Wochenprogramm

■

oder * Alle Tage [X]: Das Gerät mäht jeden Tag zu den eingestellten Zeiten. Wird Alle Tage [] angezeigt, dann mäht das Gerät nur an den eingestellten Wochentagen.

■

oder * Montag [X]...* Sonn- tag [X]: Das Gerät mäht am eingestellten Wochentag zu den eingestellten Zeiten. Wird z.B. Montag [] angezeigt, dann mäht das Gerät am jeweiligen Tag nicht.

■

oder Ändern : Den jeweiligen Tag aktivieren [X] oder deaktivieren

[], Zeiten, Mähart und Einstiegspunkte

einstellen.

2. Einstellungen für alle Tage oder den jeweiligen Tag vornehmen:

■

z.B. *[M] 07:00-10:00 [?]: Normales Mähen [M] von 07:00 – 10:00Uhr mit automatisch wechselndem Einstiegspunkt 0 – 3 [?].

■

z.B. *[R] 16:00-18:00 [1]: Das Gerät startet um 16:00Uhr mit dem Randmähen [R] und fährt am gesamten Begrenzungskabel entlang. Danach beginnt das Flächenmähen am Einstiegspunkt1[1]. Um 18:00Uhr bzw. sobald der Akku entladen ist, fährt das Gerät zur Ladestation zurück.

24 RLM 4DE

■

oder Ändern : Ausgewählte

Einstellung ändern.

■

oder Weiter : Geänderte Einstellung bestätigen und weiter zur nächsten Einstellung.

3. oder Speichern : Alle geänderten Einstellungen des Menüpunkts speichern.

7.6 Randmähen bei manuellem Start

Für den manuellem Start können Sie hier einstellen, dass das Gerät mit dem Randmähen beginnt.

Randmähen zu den programmierten Mähzeiten durchführen: siehe Kapitel 7.5.3 "Mähzeiten ein- stellen", Seite24.

1. oder * Randmähen

2. oder * bei manuellem Start

7.7 Nebenflächenmähen einstellen

1. oder * Nebenfläche mähen

2. Mähzeiten einstellen:

■

oder inaktiv :

Nebenflächenmähen ist abgeschaltet.

■

oder aktiv :

Gerät mäht solange, bis der Akku leer ist.

■

oder Mähzeit in min : Gerät mäht für die eingestellte Zeit die Nebenfläche. Es sind folgende Mähzeiten einstellbar: 15/30/bis Akku leer.

7.8 Displaykontrast einstellen

Falls das Display, z.B. bei Sonneneinstrahlung, schlecht ablesbar ist, kann die Anzeige durch Verändern des Displaykontrasts verbessert werden.

1. oder * Displaykontrast

2. Mit oder Displaykontrast erhöhen/verringern und mit übernehmen.

7.9 Einstellungsschutz

Wenn der Einstellungsschutz deaktiviert ist, muss nur beim Quittieren sicherheitsrelevanter Fehler die PIN eingegeben werden.

1. oder * Einstellungsschutz

2. Einstellungsschutz aktivieren/deaktivieren:

■

oder Aktivieren :

Einstellungsschutz aktivieren.

■

oder Deakt. :

Einstellungsschutz deaktivieren.

7.10 Neu kalibrieren

Wenn die Lage oder die Länge des Begrenzungskabels verändert wurden, oder das Gerät das Begrenzungskabel nicht mehr findet, ist eine Neukalibrierung notwendig.

1. oder Neu kalibrieren

2. Kalibrierung zurücksetzen?

3. Kalibrierfahrt durchführen: siehe Kapitel 5.4

"Automatische Kalibrierfahrt durchführen", Seite22.

7.11 Auf Werkseinstellungen zurücksetzen

Die Werkseinstellungen des Geräts können, z.B. vor einem Verkauf, wiederhergestellt werden.

1. oder * Werkseinstellungen Gerät meldet: Einstellungen erfolg-

reich wiederhergestellt

8 INFORMATIONEN ANZEIGEN

Das Menü Informationen dient der Anzeige von Gerätedaten. In diesem Menü können keine Einstellungen vorgenommen werden.

1. Mit Hauptmenü aufrufen.

2. oder * Informationen

3. Mit oder Menüpunkt auswählen und mit übernehmen.

Hinweis:Die Menüpunkte sind in den nachfolgenden Absätzen beschrieben.

4. Mit zum Hauptmenü zurückkehren.

Messerservice

Zeigt, in wie vielen Betriebsstunden ein Messerservice erforderlich ist. Der Zähler kann manuell zurückgesetzt werden. Den Messerservice von einem Kärcher Fachhändler, Techniker oder Servicepartner durchführen lassen.

Zähler für Messerservice zurücksetzen:

1. oder Bestätigen

457462_b 25DE

Hardware

OFF

Zeigt Informationen über das Gerät, wie z.B. Typ, Herstellungsjahr, Betriebsstunden, Seriennummer, Anzahl der Mäheinsätze, Gesamte Mähzeit, Anzahl der Ladezyklen, Gesamte Ladezeit, Länge der Schleife des Begrenzungskabels.

Software

Zeigt die Firmware-Version.

Programminfo

Zeigt aktuelle Einstellungen, wie z.B. die gesamte wöchentliche Mähzeit.

Störungen

Zeigt die zuletzt aufgetretenen Störungsmeldungen mit Datum, Uhrzeit und Fehlercode.

9 WARTUNG UND PFLEGE

VORSICHT! Verletzungsgefahr

Scharfkantige und sich bewegende Geräteteile können zu Verletzungen führen.

■

Tragen Sie bei Wartungs-, Pflege- und Reinigungsarbeiten immer Schutzhandschuhe!

9.1 Reinigung

ACHTUNG! Gefahr durch Wasser

Wasser im Mähroboter und in der Ladestation führt zu Schäden an elektrischen Bauteilen.

■

Spritzen Sie Mähroboter und Ladestation nicht mit Wasser ab.

Mähroboter reinigen

VORSICHT! Verletzungsgefahr durch

Schneidmesser

Die Schneidmesser sind sehr scharf und können Schnittverletzungen hervorrufen.

■

Tragen Sie Schutzhandschuhe!

■

Achten Sie darauf, dass Körperteile nicht in die Schneidmesser geraten.

Einmal in der Woche durchführen:

1. Mit

2. Gehäuseoberfläche mit einem Handfeger, ei-

3. Unterboden, Mähdeck und Schneidmesser

4. Schneidmesser auf Beschädigungen prüfen.

Ladestation reinigen

1. Grasreste und Laub oder andere Gegenstän-

2. Oberfläche der Ladestation mit einem feuch-

9.2 Regelmäßige Prüfung Allgemeine Prüfung

1. Prüfen Sie einmal in der Woche die gesamte

2. Defekte Teile durch Original-Ersatzteile von

Gerät ausschalten.

ner Bürste, einem feuchten Lappen oder einem feinen Schwamm abwischen.

mit einer Bürste abbürsten.

Ggf. austauschen: siehe Kapitel 9.3 "Schneidmesser wechseln", Seite27.

de regelmäßig aus der Ladestation entfernen.

ten Lappen oder einem feinen Schwamm abwischen.

Installation auf Beschädigungen:

■

Gerät

■

Ladestation

■

Begrenzungskabel

■

Netzteil

Kärcher ersetzen bzw. durch Kärcher Servicestelle ersetzen lassen.

26 RLM 4DE

Freilauf der Rollen prüfen

Einmal in der Woche durchführen:

1. Die Bereiche um die Rollen gründlich von Grasresten und Verschmutzungen befreien. Dabei einen Handfeger und einen Lappen benutzen.

2. Prüfen, ob die Rollen frei laufen und ob sie lenkbar sind.

Hinweis:Wenn die Rollen schwergängig oder nicht lenkbar sind, von Kärcher Servicestelle austauschen lassen.

Kontaktflächen am Mähroboter prüfen

1. Verschmutzungen mit einem Lappen reinigen und dann mit Kontaktfett geringfügig einfetten.

Ladekontakte der Ladestation prüfen

1. Netzstecker ziehen.

2. Ladekontakte in Richtung Ladestation drücken und loslassen. Die Ladekontakte müssen wieder in die Ausgangsstellung zurückfedern.

Hinweis:Wenn die Ladekontakte nicht zurückfedern, von Kärcher Servicestelle austauschen lassen.

9.3 Schneidmesser wechseln

VORSICHT! Verletzungsgefahr durch

Schneidmesser

Die Schneidmesser sind sehr scharf und können Schnittverletzungen hervorrufen.

■

Tragen Sie Schutzhandschuhe!

■

Achten Sie darauf, dass Körperteile nicht in die Schneidmesser geraten.

457462_b 27DE

ACHTUNG! Gerätebeschädigung

durch unsachgemäße Reparatur

Durch das Ausrichten verbogener, eingebauter Schneidmesser kann der Messerteller beschädigt werden.

■

Richten Sie verbogene Schneidmesser nicht aus.

■

Ersetzen Sie verbogene Schneidmesser durch Original-Ersatzteile von Kärcher.

Abgenutzte oder verbogene Schneidmesser

OFF

START

STOP

OFF

müssen ausgewechselt werden.

1. Mit

Gerät ausschalten.

2. Gerät mit den Schneidmessern nach oben ablegen.

3. Befestigungsschrauben herausdrehen.

4. Schneidmesser aus dem Messersitz herausnehmen.

5. Messersitz mit einer weichen Bürste reinigen.

HINWEIS

Die Schneidmesser sind auf der gesamten Länge angeschliffen und können daher auch um 180° gedreht montiert werden, wodurch sich ihre Laufzeit verdoppelt.

6. Schneidmesser wechseln:

■

Falls Schneidmesser seit der Erstmontage noch nicht gedreht wurden: Schneidmesser um 180° drehen und mit der angeschliffenen Seite zum Gerät zeigend wieder in den Messersitz einsetzen und Befestigungsschrauben wieder handfest eindrehen.

■

Falls Schneidmesser seit der Erstmontage schon einmal gedreht wurden: Neue Schneidmesser mit der angeschliffenen Seite zum Gerät zeigend in den Messersitz einsetzen und neue Befestigungsschrauben handfest eindrehen.

Hinweis:Es dürfen nur Original-Ersatzteile von Kärcher verwendet werden.

Die Räummesser müssen in der Regel nicht gewechselt werden.

Bei starken, mit einer Bürste nicht entfernbaren Verschmutzungen muss der Messerteller gewechselt werden, da eine Unwucht zu erhöhter Geräuschentwicklung, zu erhöhtem Verschleiß und zu Funktionsstörungen führen kann.

10 TRANSPORT

Gehen Sie zum Transportieren des Geräts, z.B. von der Hauptfläche zur Nebenfläche, wie folgt vor:

1. Mit

2. Mit

3. Gerät beidhändig am Gehäuse anheben:

oder der Stopptaste Gerät stoppen.

Gerät ausschalten.

■

Schneidmesser dürfen nicht berührt werden.

■

Schneidmesser müssen immer vom Körper wegzeigen.

11 LAGERUNG

11.1 Mähroboter einlagern

Das Gerät über den Winter, bzw. wenn es voraussichtlich länger als 30Tage außer Betrieb ist, einlagern.

1. Akku vollständig aufladen (siehe Kapitel 5.1 "Akku laden (08)", Seite21).

2. Gerät gründlich reinigen (siehe Kapitel 9.1 "Reinigung", Seite26).

3. Gerät aufbewahren:

■

stehend auf allen Rädern

■

an einem trockenen, abschließbaren und frostgeschützten Platz

■

außerhalb der Reichweite von Kindern

11.2 Ladestation einlagern

Die Ladestation kann, muss aber nicht eingelagert werden. Durch die Einlagerung wird jedoch eine vorzeitige Alterung wie z.B. Verblassen der Farbe oder Korrosion der Ladekontakte vermieden.

Wenn die Ladestation im Freien verbleibt:

1. Netzteil vom Netz trennen und von der Ladestation abstecken.

2. Kabel der Ladestation zusammenrollen.

3. Netzteil einlagern.

4. Ladekontakte mit Kontaktfett fetten.

Wenn die Ladestation eingelagert wird:

1. Alle oben genannten Arbeiten durchführen.

2. Ladestation vom Begrenzungskabel trennen.

3. Ladestation abbauen und Verschmutzungen mit einem Handfeger und einem leicht feuchten Tuch entfernen.

4. Ladestation aufbewahren:

■

an einem trockenen, abschließbaren und frostgeschützten Platz

■

außerhalb der Reichweite von Kindern

Wenn nur die Ladesäule eingelagert wird:

1. Netzteil vom Netz trennen und von der Ladestation abstecken.

2. Verschmutzungen mit einem Handfeger und einem leicht feuchten Tuch entfernen.

3. Ladesäule abbauen:

■

Beide Schrauben der Ladesäule(08/4) herausdrehen.

■

Ladesäule durch Kippen von der Ladestation lösen.

■

Steckverbindung der Kabel von Ladestation und Ladesäule lösen.

28 RLM 4DE

■

Öffnung des Sockels(08/5) mit beiliegender Winterabdeckung(08/6) verschließen.

4. Ladesäule aufbewahren:

■

an einem trockenen, abschließbaren und frostgeschützten Platz

■

außerhalb der Reichweite von Kindern

11.3 Begrenzungskabel überwintern

Das Begrenzungskabel kann im Boden verbleiben und muss nicht entfernt werden.

1. Wenn die Ladestation eingelagert wurde: Die Kabelenden mit Kontaktfett einfetten und mit einem Klebeband umwickeln. Dadurch werden die Kabelenden vor Korrosion geschützt.

12 ENTSORGUNG

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

■

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

■

Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor der Abgabe entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

■

Besitzer bzw. Nutzer von Elektro- und Elektronikgeräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.

■

Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

■

Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z.B. kommunale Bauhöfe)

■

Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

Hinweise zum Batteriegesetz (BattG)

■

Altbatterien und -akkus gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!

■

Zur sicheren Entnahme von Batterien oder Akkus aus dem Elektrogerät und für Informationen über deren Typ bzw. chemisches System beachten Sie die weiteren Angaben innerhalb der Bedienungs- bzw. Montageanleitung.

■

Besitzer bzw. Nutzer von Batterien und Akkus sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet. Die Rückgabe beschränkt sich auf die Abgabe von haushaltsüblichen Mengen.

Altbatterien können Schadstoffe oder Schwermetalle enthalten, die der Umwelt und der Gesundheit Schaden zufügen können. Eine Verwertung der Altbatterien und Nutzung der darin enthaltenen Ressourcen trägt zum Schutz dieser beiden wichtigen Güter bei.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass Batterien und Akkus nicht über den Hausmüll entsorgt werden dürfen.

Befinden sich zudem die Zeichen Hg, Cd oder Pb unterhalb der Mülltonne, so steht dies für Folgendes:

■

Hg: Batterie enthält mehr als 0,0005% Quecksilber

■

Cd: Batterie enthält mehr als 0,002% Cadmium

■

Pb: Batterie enthält mehr als 0,004% Blei

Akkus und Batterien können bei folgenden Stellen unentgeltlich abgeben werden:

■

Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z.B. kommunale Bauhöfe)

■

Verkaufsstellen von Batterien und Akkus

■

Rücknahmestellen des gemeinsamen Rücknahmesystems für Geräte-Altbatterien

■

Rücknahmestelle des Herstellers (falls nicht Mitglied des gemeinsamen Rücknahmesystems)

Diese Aussagen sind nur gültig für Akkus und Batterien, die in den Ländern der Europäischen Union verkauft werden und die der Europäischen Richtlinie 2006/66/EG unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Akkus und Batterien gelten.

457462_b 29DE

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Akku vor der Entsorgung des Geräts ausbauen

Der integrierte Akku muss vor der Entsorgung des Geräts ausgebaut und gesondert umweltgerecht entsorgt werden.

1. Schrauben (1) herausdrehen.

2. Deckel des Akkufachs (2) abnehmen.

3. Akku (3) abstecken und herausnehmen.

4. Deckel wieder aufsetzen und Schrauben wieder eindrehen.

30 RLM 4DE

+ 414 hidden pages
