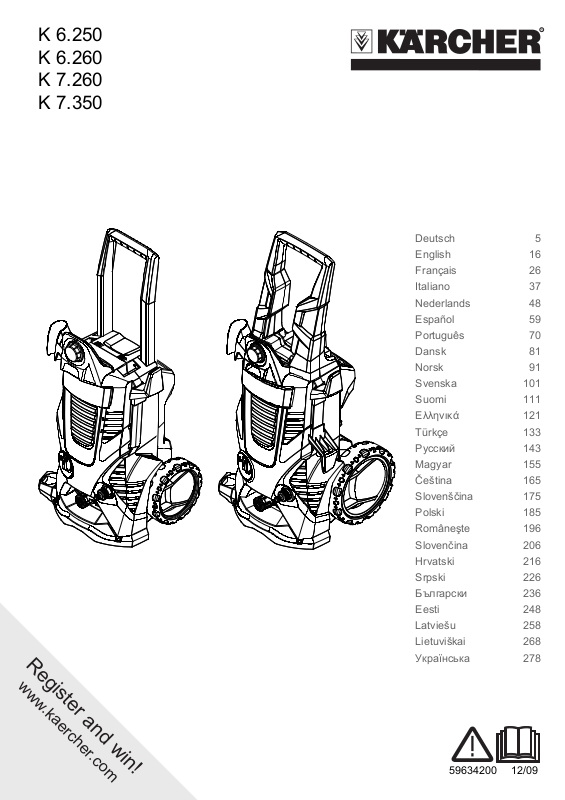

Kärcher K 7.260 User Manual [de]

Register and win!
www.kaercher.com
K 6.250 K 6.260 K 7.260 K 7.350
Deutsch 5 English 16 Français 26 Italiano 37 Nederlands 48 Español 59 Português 70 Dansk 81 Norsk 91 Svenska 101 Suomi 111 Ελληνικά 121 Türkçe 133 Русский 143 Magyar 155 Čeština 165 Slovenščina 175 Polski 185 Româneşte 196 Slovenčina 206 Hrvatski 216 Srpski 226 Български 236 Eesti 248 Latviešu 258 Lietuviškai 268 Українська 278
59634200 12/09
Inhaltsverzeichnis
Allgemeine Hinweise DE - 1 Sicherheitshinweise DE - 2 Bedienung DE - 4 Gerätebeschreibung DE - 4 Transport DE - 7 Lagerung DE - 8 Pflege und Wartung DE - 8 Hilfe bei Störungen DE - 9 Technische Daten DE - 10 CE-Erklärung DE - 11
Allgemeine Hinweise
Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Origi­nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge­brauch oder für Nachbesitzer auf.
Bestimmungsgemäße Verwendung
Verwenden Sie diesen Hochdruckreiniger ausschließlich für den Privathaushalt:
zum Reinigen von Maschinen, Fahrzeu-
gen, Bauwerken, Werkzeugen, Fassa­den, Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz von Reinigungsmitteln).
mit von KÄRCHER zugelassenen Zu-
behörteilen, Ersatzteilen und Reini­gungsmitteln. Beachten Sie die Hinweise, die den Reinigungsmitteln beigegeben sind.
Umweltschutz
Die Verpackungsmaterialien sind recy-
clebar. Bitte werfen Sie die Verpackun­gen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen fin­den Sie unter:
http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm
Garantie
In jedem Land gelten die von unserer zu­ständigen Vertriebsgesellschaft herausge­gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, so­fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih­ren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)
Symbole in der Betriebsanleitung
Gefahr
Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.
Warnung
Für eine möglicherweise gefährliche Situa­tion, die zu schweren Körperverletzungen oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situa­tion, die zu leichten Verletzungen oder zu Sachschäden führen kann.
Symbole auf dem Gerät
Der Hochdruckstrahl kann
bei unsachgemäßem Ge­brauch gefährlich sein. Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.
Frost kann das nicht vollständig entleer-
te Gerät zerstören. Gerät im Winter in einem frostfreien Raum aufbewahren.
- 1
5DE
Sicherheitshinweise
Gefahr
Netzstecker und Steckdose niemals mit
feuchten Händen anfassen.
Das Gerät nicht in Betrieb setzen, wenn
die Netzanschlussleitung oder wichtige Teile des Gerätes, z.B. Hochdruck­schlauch, Handspritzpistole, oder Si­cherheitseinrichtungen beschädigt sind.
Netzanschlussleitung mit Netzstecker
vor jedem Betrieb auf Schäden prüfen. Beschädigte Netzanschlussleitung un­verzüglich durch autorisierten Kunden­dienst/Elektro-Fachkraft austauschen lassen.
Hochdruckschlauch vor jedem Betrieb
auf Schäden prüfen. Beschädigten Hochdruckschlauch unverzüglich aus­tauschen.
Der Betrieb in explosionsgefährdeten
Bereichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbe-
reichen (z.B. Tankstellen) sind die ent­sprechenden Sicherheitsvorschriften zu beachten.
Hochdruckstrahlen können bei unsach-
gemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, Tie­re, aktive elektrische Ausrüstung oder auf das Gerät selbst gerichtet werden.
Den Hochdruckstrahl nicht auf andere
oder sich selbst richten, um Kleidung oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die ge-
sundheitsgefährdende Stoffe (z.B. As­best) enthalten.
Fahrzeugreifen/Reifenventile können
durch den Hochdruckstrahl beschädigt werden und platzen. Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Beschädigte Fahrzeugreifen/Reifen­ventile sind lebensgefährlich. Mindes­tens 30 cm Strahlabstand bei der Reinigung einhalten!
Explosionsgefahr!
Keine brennbaren Flüssigkeiten ver­sprühen. Niemals lösungsmittelhaltige Flüssig-
6 DE
- 2
keiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z.B. Benzin, Farbverdünner oder Heiz­öl. Der Sprühnebel ist hochentzündlich, explosiv und giftig. Kein Aceton, unver­dünnte Säuren und Lösungsmittel ver­wenden, da sie die am Gerät verwendeten Materialien angreifen.
Warnung
Netzstecker und Kupplung einer Ver-
längerungsleitung müssen wasserdicht sein und dürfen nicht im Wasser liegen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlän­gerungsleitungen mit ausreichendem Leitungsquerschnitt: 1 - 10 m: 1,5 mm
Verlängerungsleitung immer vollstän-
dig von der Kabeltrommel abwickeln.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Geräte­sicherheit. Nur vom Hersteller empfoh­lene Hochdruckschläuche, Armaturen und Kupplungen verwenden.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen mit eingeschränkten physischen, sensorischen oder geisti­gen Fähigkeiten benutzt zu werden. Das Gerät darf nicht von Kindern oder nicht unterwiesenen Personen betrie­ben werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Der Benutzer hat das Gerät bestim-
mungsgemäß zu verwenden. Er hat die örtlichen Gegebenheiten zu berücksich­tigen und beim Arbeiten mit dem Gerät auf Personen im Umfeld zu achten.
Das Gerät nicht verwenden, wenn sich
andere Personen in Reichweite befin­den, es sei denn, sie tragen Schutzklei­dung.
Zum Schutz vor zurückspritzendem
Wasser oder Schmutz geeignete Schutzkleidung und Schutzbrille tragen.
2
; 10 - 30 m: 2,5 mm
2
Vorsicht
Bei längeren Betriebspausen Gerät am
Hauptschalter / Geräteschalter aus­schalten oder Netzstecker ziehen.
Das Gerät bei Temperaturen unter 0 °C
nicht betreiben.
Mindestens 30 cm Strahlabstand bei
der Reinigung von lackierten Oberflä­chen einhalten, um Beschädigungen zu vermeiden.
Das Gerät niemals unbeaufsichtigt las-
sen, solange das Gerät in Betrieb ist.
Darauf achten, dass Netzanschluss-
oder Verlängerungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die Netzleitungen vor Hitze, Öl und scharfen Kanten schützen.
Alle stromführenden Teile im Arbeitsbe-
reich müssen strahlwassergeschützt sein.
Das Gerät darf nur an einen elektri-
schen Anschluss angeschlossen wer­den, der von einem Elektroinstallateur gemäß IEC 60364 ausgeführt wurde.
Das Gerät nur an Wechselstrom an-
schließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstim­men.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen Fehlerstromschutzschalter (max. 30 mA) zu betreiben.
Reinigungsarbeiten, bei denen ölhalti-
ges Abwasser entsteht z.B. Motoren­wäsche, Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt werden.
Dieses Gerät wurde entwickelt für die
Verwendung von Reinigungsmittel, die vom Hersteller geliefert oder empfohlen werden. Die Verwendung von anderen Reinigungsmitteln oder Chemikalien kann die Sicherheit des Gerätes beein­trächtigen.
Sicherheitseinrichtungen
Vorsicht
Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht ver­ändert oder umgangen werden.
Geräteschalter
Der Geräteschalter verhindert den unbeab­sichtigten Betrieb des Gerätes.
Verriegelung Handspritzpistole
Die Verriegelung sperrt den Hebel der Handspritzpistole und verhindert den unbe­absichtigten Start des Gerätes.
Überströmventil mit Druckschalter
Das Überströmventil verhindert eine Über­schreitung des zulässigen Arbeitsdrucks. Wird der Hebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die Pumpe ab, der Hochdruckstrahl stoppt. Wird der Hebel gezogen, schaltet die Pum­pe wieder ein.
Voraussetzungen für die
Standsicherheit
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät Standsicherheit herstellen um Unfälle oder Beschädigungen zu vermeiden.
Die Standsicherheit des Gerätes ist ge-
währleistet wenn es auf einer ebenen Fläche abgestellt wird.
- 3
7DE
Bedienung
Lieferumfang
Der Lieferumfang ihres Gerätes ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transport­schäden benachrichtigen Sie bitte ihren Händler.
Gerätebeschreibung
Diese Betriebsanleitung beschreibt die Grundmodelle der auf dem vorderen Um­schlag aufgeführten Hochdruckreiniger. In dieser Betriebsanleitung wird die maxi­male Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferum­fang (siehe Verpackung).
Abbildungen siehe Aus­klappseiten!
1 Kupplungsteil für Wasser-
anschluss 2 Hochdruckanschluss 3 Wasseranschluss mit eingebautem
Sieb 4 Geräteschalter „0/OFF“ / „I/ON“ 5 Dosierregler für Reinigungsmittel 6 Aufbewahrung für Handspritzpistole 7 Transportgriff 8 Reinigungsmitteltank mit Verschluss-
deckel 9 Aufbewahrung Reinigungsmitteltank
mit Anschluss für Reinigungsmittel 10 Aufbewahrung für Zubehör 11 Aufbewahrungshaken für Netzan-
schlussleitung 12 Netzanschlussleitung mit Netzstecker 13 Räder 14 Handspritzpistole 15 Verriegelung Handspritzpistole 16 Taste zum Trennen des Hochdruck-
schlauches von der Handspritzpistole 17 Waschbürste 18 Strahlrohr mit Dreckfräser 19 Strahlrohr mit Druckregulierung (Vario
Power) 20 Hochdruckschlauch
8 DE
- 4
Sonderzubehör
Sonderzubehör erweitert die Nutzungs­möglichkeiten Ihres Gerätes. Nähere Infor­mationen dazu erhalten Sie bei Ihrem KÄRCHER-Händler.
Vor Inbetriebnahme
Dem Gerät lose beigelegte Teile vor Inbe­triebnahme montieren.
Aufbewahrung für Handspritzpistole montieren
Abbildung Î Unteren Halter in Aussparungen setzen
und nach vorne schieben, er rastet hör-
bar ein. Abbildung Î Oberen Halter ansetzen und bis An-
schlag nach unten drücken.
Aufbewahrungshaken für Netzanschlussleitung montieren Option
Abbildung Î Unteren Aufbewahrungshaken montie-
ren. Abbildung Î Oberen Aufbewahrungshaken montie-
ren.
Dosierregler für Reinigungsmittel montieren
Benötigt werden die 2 mitgelieferten Schrauben und ein Kreuzschlitz-Schrau­bendreher PH 2. Abbildung Î Beide Reinigungsmittelschläuche auf
Anschlüsse stecken.
Dosierregler aufsetzen und mit den 2
Schrauben befestigen.
Transportgriff montieren Option
Abbildung Î Transportgriff aufstecken, Bolzen in die
Bohrungen stecken und verschrauben.
Hochdruckschlauch mit Handspritzpistole verbinden
Abbildung Î Hochdruckschlauch in Handspritzpisto-
le stecken, bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des Anschlussnippels achten. Sichere Verbindung durch Ziehen am Hochdruckschlauch prüfen.
Wasserversorgung
Warnung
Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Sys­temtrenner der Fa. KÄRCHER oder alter­nativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.
Hinweis: Verunreinigungen im Wasser können die Hochdruckpumpe und das Zu­behör beschädigen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnr. 4.730-059) empfohlen.
Wasserversorgung aus Wasserleitung
Vorschriften des Wasserversorgungsunter­nehmens beachten. Anschlusswerte siehe Typenschild/Techni­sche Daten. Î Einen gewebeverstärkten Wasser-
schlauch (nicht im Lieferumfang) mit ei­ner handelsüblichen Kupplung verwenden. (Durchmesser mindestens 1/2 Zoll bzw. 13 mm; Länge mindestens
7,5 m). Abbildung Î Mitgeliefertes Kupplungsteil am Was-
seranschluss des Gerätes anschrau-
ben.
Wasserschlauch auf Kupplungsteil des
Gerätes stecken, und an die Wasser-
versorgung anschließen.
Wasser aus offenen Behältern ansaugen
Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saugschlauch mit Rückschlag­ventil (Sonderzubehör, Bestellnr. 4.440-
238) zum Ansaugen von Oberflächenwas­ser z. B. aus Regentonnen oder Teichen geeignet (Maximale Ansaughöhe siehe technische Daten).
Î KÄRCHER-Saugschlauch mit Rück-
schlagventil mit Wasser füllen, an Was­seranschluss schrauben und in Regentonne hängen.
Î Gerät entlüften: Gerät ohne ange-
schlossenen Hochdruckschlauch ein­schalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruck­anschluss austritt. Gerät ausschalten und Hochdruckschlauch wieder an­schließen.
Inbetriebnahme
Vorsicht
Trockenlauf von mehr als 2 Minuten führt zu Beschädigungen an der Hochdruck­pumpe. Baut das Gerät innerhalb von 2 Mi­nuten keinen Druck auf, Gerät abschalten und gemäß Hinweisen im Kapitel „Hilfe bei Störungen“ verfahren.
Abbildung Î Hochdruckschlauch fest in Schnell-
kupplung am Gerät stecken, er rastet hörbar ein. Hinweis: Auf richtige Ausrichtung des Anschlussnippels achten. Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen. Abbildung Î Strahlrohr in Handspritzpistole einste-
cken und durch 90° Drehung fixieren.
Î Wasserhahn vollständig öffnen. Î Netzstecker in Steckdose stecken. Î Gerät einschalten „I/ON“.
- 5
9DE
Betrieb
Gefahr
Durch den austretenden Wasserstrahl an der Hochdruckdüse wirkt eine Rückstoß­kraft auf die Handspritzpistole. Für siche­ren Stand sorgen, Handspritzpistole und Strahlrohr gut festhalten.
Vorsicht
Vor Reinigungsbeginn sicherstellen dass der Hochdruckreiniger sicher auf ebenem Untergrund steht. Bei der Reinigung Schutzbrille und Schutzkleidung verwen­den.
Î Hebel der Handspritzpistole entsper-
ren.
Î Hebel ziehen, das Gerät schaltet ein. Hinweis: Wird der Hebel wieder losgelas­sen, schaltet das Gerät wieder ab. Der Hochdruck im System bleibt erhalten.
Strahlrohr mit Druckregulierung (Vario Power)
Für die gängigsten Reinigungsaufgaben. Der Arbeitsdruck ist stufenlos zwischen „Min“ und „Max“ regelbar.
Î Hebel der Handspritzpistole loslassen. Î Strahlrohr auf die gewünschte Stellung
drehen.
Hinweis: Zum Arbeiten mit Reinigungsmit­tel geeignet, Strahlrohr dazu auf Stellung „Mix“ drehen.
Strahlrohr mit Dreckfräser
Für hartnäckige Verschmutzungen.
Vorsicht
Autoreifen, Lack oder empfindlichen Ober­flächen wie Holz nicht mit dem Dreckfräser reinigen, Gefahr der Beschädigung.
Nicht zum Arbeiten mit Reinigungsmit-
tel geeignet.
Waschbürste
Hinweis: Zum Arbeiten mit Reinigungs-
mittel geeignet
Arbeiten mit Reinigungsmittel
Verwenden Sie zur jeweiligen Reinigungs­aufgabe ausschließlich KÄRCHER Reini­gungs- und Pflegemittel, da diese speziell für die Verwendung mit Ihrem Gerät entwi­ckelt wurden. Die Verwendung von ande­ren Reinigungs- und Pflegemitteln kann zu schnellerem Verschleiß und dem Erlö­schen der Garantieansprüche führen. Bitte informieren Sie sich im Fachhandel oder fordern Sie direkt bei KÄRCHER Informati­onen an. Hinweise zum Reinigungsmittel: Die ge­bräuchlichsten Kärcher Reinigungsmittel können für diese Geräte bereits ge­brauchsfertig im Reinigungsmitteltank mit Verschlussdeckel gekauft werden. So ent­fällt das lästige Um- bzw. Einfüllen. Abbildung Î Deckel von Reinigungsmitteltank ab-
nehmen und Reinigungsmitteltank mit
der Öffnung nach unten in den An-
schluss für Reinigungsmittel drücken. Abbildung Î Ansaugmenge der Reinigungsmittellö-
sung mit Dosierregler für Reinigungs-
mittel einstellen. Î Strahlrohr mit Druckregulierung (Vario
Power) verwenden. Î Strahlrohr auf Stellung „Mix“ drehen.
Hinweis: Dadurch wird bei Betrieb die
Reinigungsmittellösung dem Wasser-
strahl zugemischt.
Hinweis: Bei Bedarf können auch die Waschbürsten zum Arbeiten mit Reini­gungsmittel verwendet werden.
Empfohlene Reinigungsmethode
Î Reinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwir-
ken (nicht trocknen) lassen. Î Gelösten Schmutz mit Hochdruckstrahl
abspülen.
10 DE
- 6
Betrieb unterbrechen
Î Hebel der Handspritzpistole loslassen. Î Hebel der Handspritzpistole verriegeln. Î Bei längeren Arbeitspausen (über 5 Mi-
nuten) zusätzlich das Gerät ausschal­ten „0/OFF“.
Betrieb beenden
Vorsicht
Den Hochdruckschlauch nur von der Handspritzpistole oder dem Gerät trennen, wenn kein Druck im System vorhanden ist.
Î Reinigungsmitteltank aus Aufnahme
herausziehen und mit Deckel verschlie­ßen. Zur Aufbewahrung um 180 ° ge­dreht in Aufnahme stellen.
Î Hebel der Handspritzpistole loslassen. Î Gerät ausschalten „0/OFF“. Î Wasserhahn schließen. Î Gerät von der Wasserversorgung tren-
nen. Vorsicht: Beim Trennen von Zulauf– oder Hochdruckschlauch kann nach dem Betrieb warmes Wasser aus den Anschlüssen austreten.
Î Hebel der Handspritzpistole drücken,
um den noch vorhandenen Druck im System abzubauen.
Î Hebel der Handspritzpistole verriegeln. Î Netzstecker ziehen.
Transport
Vorsicht
Um Unfälle oder Verletzungen zu vermei­den beim Transport das Gewicht des Gerä­tes beachten (siehe technische Daten).
Transport von Hand
Î Gerät am Tragegriff hochheben und tra-
gen. Î Gerät am Transportgriff ziehen.
Transport in Fahrzeugen
Î Vor liegendem Transport: Reinigungs-
mitteltank aus Aufnahme herausziehen
und mit Deckel verschließen. Î Gerät gegen Verrutschen und Kippen
sichern.
- 7
11DE
Lagerung
Pflege und Wartung
Vorsicht
Um Unfälle oder Verletzungen zu vermei­den bei der Auswahl des Lagerortes das Gewicht des Gerätes beachten (siehe tech­nische Daten).
Gerät aufbewahren
Î Gerät auf einer ebenen Fläche abstel-
len.
Î Trenntaste an der Handspritzpistole
drücken und Hochdruckschlauch von der Handspritzpistole trennen.
Î Gehäuse der Schnellkupplung für
Hochdruckschlauch in Pfeilrichtung drücken und Hochdruckschlauch her­ausziehen.
Î Handspritzpistole mit Strahlrohr in Auf-
bewahrung für Handspritzpistole stel­len.
Î Netzanschlussleitung, Hochdruck-
schlauch und Zubehör am Gerät ver-
stauen. Vor längerer Lagerung, z.B. im Winter zu­sätzlich die Hinweise im Kapitel Pflege be­achten.
Frostschutz
Vorsicht
Gerät und Zubehör vor Frost schützen.
Das Gerät und das Zubehör werden von Frost zerstört, wenn sie nicht vollständig von Wasser entleert sind. Um Schäden zu vermeiden: Î Gerät vollständig von Wasser entlee-
ren: Gerät ohne angeschlossenen
Hochdruckschlauch und ohne ange-
schlossene Wasserversorgung ein-
schalten (max. 1 min) und warten, bis
kein Wasser mehr am Hochdruckan-
schluss austritt. Gerät ausschalten. Î Gerät mit komplettem Zubehör in einem
frostsicheren Raum aufbewahren.
Gefahr
Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzste­cker ziehen.
Wartung
Das Gerät ist wartungsfrei.
Reinigung
Vor längerer Lagerung, z. B. im Winter: Î Gerät vollständig von Wasser entlee-
ren: Gerät ohne angeschlossenen Hochdruckschlauch und ohne ange­schlossene Wasserversorgung ein­schalten (max. 1 min) und warten, bis kein Wasser mehr am Hochdruckan-
schluss austritt. Gerät ausschalten. Abbildung Î Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Ersatzteile
Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. Eine Ersatzteilüber­sicht finden Sie am Ende dieser Be­triebsanleitung.
12 DE
- 8
Hilfe bei Störungen
Kleinere Störungen können Sie mit Hilfe der folgenden Übersicht selbst beheben. Im Zweifelsfall wenden Sie sich bitte an den autorisierten Kundendienst.
Gefahr
Vor allen Pflege– und Wartungsarbeiten das Gerät ausschalten und den Netzste­cker ziehen. Reparaturarbeiten und Arbeiten an elektri­schen Bauteilen dürfen nur vom autorisier­ten Kundendienst durchgeführt werden.
Gerät läuft nicht
Î Hebel der Handspritzpistole ziehen,
das Gerät schaltet ein.
Î Prüfen ob die angegebene Spannung
auf dem Typenschild mit der Spannung der Stromquelle übereinstimmt.
Î Netzanschlussleitung auf Beschädi-
gung prüfen.
Gerät kommt nicht auf Druck
Î Einstellung am Strahlrohr prüfen. Î Gerät entlüften: Gerät ohne ange-
schlossenen Hochdruckschlauch ein­schalten und warten (max. 2 Minuten), bis Wasser blasenfrei am Hochdruck­anschluss austritt. Gerät ausschalten und Hochdruckschlauch wieder an­schließen.
Î Wasserversorgung überprüfen. Î Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter fließendem Wasser reinigen.
Gerät läuft nicht an, Motor brummt
Ursache: Spannungsabfall wegen schwa­chem Stromnetz oder bei Verwendung ei­nes Verlängerungskabels.
Î Beim Einschalten zuerst den Hebel der
Handspritzpistole ziehen, dann den Ge­räteschalter auf „I/ON“ stellen.
Starke Druckschwankungen
Î Hochdruckdüse reinigen: Verschmut-
zungen aus der Düsenbohrung mit ei-
ner Nadel entfernen und von vorne mit
Wasser ausspülen. Î Wasserzulaufmenge überprüfen.
Gerät undicht
Î Eine geringe Undichtheit des Gerätes
ist technisch bedingt. Bei starker Un-
dichtheit den autorisierten Kunden-
dienst beauftragen.
Reinigungsmittel wird nicht angesaugt
Î Strahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen. Î Einstellung am Dosierregler für Reini-
gungsmittel überprüfen. Î Saugschlauch für Reinigungsmittel auf
Knickstellen überprüfen.
- 9
13DE
Technische Daten
K 6.250
K 6.260
K 7.260
Wasseranschluss
Zulauftemperatur (max.) °C 60 Zulaufmenge (min.) l/min 11 12 Zulaufdruck (max.) MPa 0,6 Max. Ansaughöhe m 1,0
Elektrischer Anschluss
Spannung 1~50 Hz
Anschlussleistung kW 2,5 3,0 Netzabsicherung (träge) A 16 Schutzklasse I Schutzgrad IP X5
Leistungsdaten
Arbeitsdruck MPa 13 15 Max. zulässiger Druck MPa 15 16 Fördermenge, Wasser l/min 8,8 9,2
Maße und Gewichte
Länge mm 362 407 Breite mm 459 Höhe mm 972 730 972 Gewicht, betriebsbereit mit Zubehör kg 20,1 20,5 22,2 22,8 Fördermenge, Reinigungsmittel l/min 0 - 0,3 Rückstoßkraft der Handspritzpistole N 20 22
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert Unsicherheit K
Schalldruckpegel L Unsicherheit K
Schallleistungspegel L
pA
pA
+ Unsicherheit K
WA
WA
V 220 - 240 230
2
m/s
2
m/s dB(A)
dB(A)
76
<2,5
0,3
75
dB(A) 93 93
K 7.350
Technische Änderungen vorbehalten!
14 DE
- 10
CE-Erklärung
CEO
Head of Approbation
Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon­zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein­schlägigen grundlegenden Sicherheits­und Gesundheitsanforderungen der EG­Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit.
Produkt: Hochdruckreiniger Typ: 1.167-xxx Typ: 1.168-xxx Einschlägige EG-Richtlinien
2006/95/EG (bis 28.12.2009) 2006/42/EG (ab 29.12.2009)
2004/108/EG 2000/14/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008
Angewandtes Konformitätsbewertungsverfahren
Anhang V
Schallleistungspegel dB(A) K 6.250, K 6.260
Gemessen: 90 Garantiert: 93
K 7.260, K 7.350
Gemessen: 89 Garantiert: 93
Die Unterzeichnenden handeln im Auftrag und mit Vollmacht der Geschäftsführung.
Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212
- 11
15DE
Contents
General information EN - 1 Safety instructions EN - 2 Operation EN - 4 Description of the Appliance EN - 4 Transport EN - 7 Storage EN - 7 Maintenance and care EN - 8 Troubleshooting EN - 8 Technical specifications EN - 9 CE declaration EN - 10
Dear Customer,
Please read and comply with
these original instructions prior to the initial operation of your appliance and store them for later use or subsequent own­ers.
General information
Proper Use
This high-pressure cleaner is designed for domestic use only:
to clean machines, vehicles, buildings,
tools, facades, terraces, garden equip­ment etc. using a high-pressure water jet (and detergents if required).
with accessories, replacement parts
and detergents approved by KÄRCH­ER. Observe the instructions provided with these detergents.
Environmental protection
The packaging material can be recy-
cled. Please do not place the packag­ing into the ordinary refuse for disposal, but arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of old appliances. Please dispose your old appli­ances using appropriate collection sys­tems.
Notes about the ingredients (REACH)
You will find current information about the ingredients at:
http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm
Warranty
The warranty terms published by the rele­vant sales company are applicable in each country. We will repair potential failures of your appliance within the warranty period free of charge, provided that such failure is caused by faulty material or defects in man­ufacturing. In the event of a warranty claim please contact your dealer or the nearest authorized Customer Service centre. Please submit the proof of purchase. (See address on the reverse)
Symbols in the operating instruc-
tions
Danger
Immediate danger that can cause severe injury or even death.
Warning
Possible hazardous situation that could lead to severe injury or even death.
Caution
Possible hazardous situation that could lead to mild injury to persons or damage to property.
Symbols on the machine
High-pressure jets can be
dangerous if improperly used. The jet must not be directed at persons, ani­mals, live electrical equipment or at the appliance itself.
Frost can destroy the not completely
drained appliance. Store the appliance in a frost resistant room during winter.
16 EN
- 1
Safety instructions
Danger
Never touch the mains plug and the
socket with wet hands.
The appliance must not be used if the
power cord or important parts of the ap­pliance, e.g. high-pressure hoses, trig­ger gun or safety devices are damaged.
Check the power cord and mains plug
for damage before every use. If the power cord is damaged, please arrange for it to be replaced immediately by an authorised repair agent or a skilled electrician
Check the high-pressure hose for dam-
age before every use. Please arrange for the immediate replacement of a damaged high-pressure hose.
The appliance may not be used in areas
where a risk of explosion is present.
If the appliance is used in hazardous ar-
eas (e.g. filling stations) the corre­sponding safety provisions must be observed.
High-pressure jets can be dangerous if
improperly used. The jet must not be di­rected at persons, animals, live electri­cal equipment or at the appliance itself.
The high-pressure jet must not be di-
rected at other persons or directed by the user at him/herself to clean clothing or footwear.
Never use the appliance to clean ob-
jects containing hazardous substances (e.g. asbestos).
Vehicle tyres or tyre valves are suscep-
tible to damage from the high-pressure jet and may burst. The first indication of this is a discolouration of the tyre. Dam­aged vehicle tyres/tyre valves are high­ly dangerous. Ensure that a distance of at least 30 cm is observed when clean­ing with the jet!
Risk of explosion!
Do not spray flammable liquids.
Never draw in fluids containing solvents or undiluted acids and solvents! This in­cludes petrol, paint thinner and heating oil. The spray mist thus generated is highly inflammable, explosive and poi­sonous. Do not use acetone, undiluted acids and solvents as they are damag­ing to the materials from which the ap­pliance is made.
Warning
The mains plug and the coupling of an
extension cable must be watertight and must never lay in the water.
Unsuitable extension cables can be
hazardous. Only use extension cables outdoors which have been approved for this purpose and labelled with a suffi­cient cable cross-section: 1 - 10 m: 1.5
2
; 10 - 30 m: 2.5 mm
mm
Always fully unroll electrical cables from
the cable drum.
High-pressure hoses, fixtures and cou-
plings are important for the safety of the appliance. Only use high-pressure hos­es, fixtures and couplings recommend­ed by the manufacturer.
This appliance is not intended for use
by persons with reduced physical, sen­sory or mental capabilities.
The appliance must not be operated by children or persons who have not been instructed accordingly.
Children should be supervised to pre­vent them from playing with the appli­ance.
The operator must use the appliance
correctly. When working with the appli­ance, he must consider the local condi­tions and pay due care and attention to other persons, in particular children, who are nearby.
Do not use the appliance when there
are other persons around unless they are also wearing safety equipment.
Wear protective clothing and safety
goggles to protect against splash back containing water or dirt.
2
- 2
17EN
Caution
In case of extended downtimes, switch
the appliance off at the main switch / ap­pliance switch or remove the mains plug.
Do not operate the appliance at temper-
atures below 0 °C.
Observe a distance of at least 30 cm
when using the jet to clean painted sur­faces to avoid damaging paintwork.
Never leave the appliance unattended
when it is in operation.
Make sure that the power cable or ex-
tension cables are not damaged by run­ning over, pinching, dragging or similar. Protect the power cable from heat, oil, and sharp edges.
All current-conducting parts in the work-
ing area must be protected against jet water.
The appliance may only be connected
to an electrical supply which has been installed in accordance with IEC 60364.
The appliance may only be connected
to alternating current. The voltage must correspond with the type plate on the appliance.
For safety reasons, we recommend that
you operate the appliance only via a earth-leakage circuit breaker (max. 30 mA).
Cleaning operations which produce oily
waste water, e.g. engine washes, un­derbody washes, may only be carried out using washing stations equipped with an oil separator.
This appliance was designed to be
used with detergents which are sup­plied or recommended by the manufac­turer. The use of other detergents or chemicals may compromise the safety of the appliance.
Safety Devices
Caution
Safety devices protect the user and must not be modified or bypassed.
Power switch
The appliance switch prevents unintention­al operation of the appliance.
Lock trigger gun
This lock locks the lever of the trigger gun and prevents the inadvertent start of the ap­pliance.
Overflow valve with pressure switch
The overflow valve prevents the permissi­ble working pressure from being exceeded. If the lever on the trigger gun is released the pressure switch turns off the pump, the high-pressure jet is stopped. If the lever is pulled the pump is turned on again.
Prerequisites for the appliance's
stability
Caution
Create stability for the appliance prior to all work on or with the appliance to prevent ac­cidents or damage.
The stability of the appliance is warrant-
ed when it is placed onto an even sur­face.
18 EN
- 3
Operation
Scope of delivery
The scope of delivery of your appliance is il­lustrated on the packaging. Check the con­tents of the appliance for completeness when unpacking. In the event of missing accessories or any transport damage, please contact your dealer.
Description of the Appliance
These operating instructions describe
the basic models of the high pressure cleaners shown on the front cover.
These operating instructions describe
the maximum equipment. Depending on the model, there are differences in the scopes of delivery (see packaging).
Illustrations on fold-out pages!
1 Coupling element for water connection 2 High pressure connection 3 Water connection with integrated sieve 4 Appliance switch "0/OFF“/ „I/ON“ 5 Dosage regulator for detergent 6 Storage for trigger gun 7 Transport handle 8 Detergent reservoir with locking lid 9 Storage of detergent reservoir with de-
tergent connection 10 Storage for accessories 11 Storage hook for mains connection ca-
ble 12 Mains cable with mains plug 13 Wheels 14 Trigger gun 15 Lock trigger gun 16 Key to detach the high-pressure hose
from the trigger gun 17 Washing brush 18 Spray lance with Dirtblaster 19 Spray lance with pressure regulation
(Vario Power) 20 High pressure hose
Special accessories
Special accessories expand the possibili­ties of using your appliance. Please contact your KÄRCHER dealer for further informa­tion.
Before Startup
Mount loose parts delivered with appliance prior to start-up.
Install the storage for hand-spray gun
Illustration Î Place the bottom holder into the recess-
es and push forward until it audibly lcoks in.
Illustration Î Insert the top holder and push down all
the way.
Install the storage hook for the mains connection cable Option
Illustration Î Install the bottom storage hook.
Illustration Î Install the top storage hook.
Install the dosage regulator for deter­gent
You will need the 2 included screws as well as a Philips screwdriver PH 2. Illustration Î Insert both detergent hoses onto the
hose fittings. Install the dosage regulator and con-
nect using 2 screws.
Install the transport handle Option
Illustration Î Attach the transport handle, insert the
bolts into the bores and screw them in.
- 4
19EN
Connect the high pressure hose to the hand spray gun
Illustration Î Push the high pressure hose into the
trigger gun until it locks audibly.
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high-pressure hose.
Water supply
Warning
According to the applicable regula­tions, the appliance must never be used on the drinking water supply without a system separator. Use a suitable system separator manufactured by KÄRCHER; or, as an alternative, a system separator as per EN 12729 Type BA. Water flowing through a system separator is con­sidered non-drinkable.
Note: Impurities in the water can damage the high-pressure pump and accessories. For protection, the use of the KÄRCHER water filter (optional accessory, order no.
4.730-059) is recommended.
Water supply from mains
Observe regulations of water supplier. For connection values, see type plate/tech­nical data. Î Use a fibre-reinforced water hose (not
included) with a standard coupling.
(Minimum diameter 1/2 inch (13 mm),
minimum length 7.5 m). Illustration Î Screw the coupling element (supplied)
to the water connection on the appli-
ance.
Push the water supply hose onto the
coupling unit, then connect it to the wa-
ter supply.
Drawing in water from open reservoirs
This high-pressure cleaner is suited to work with the KÄRCHER suction hose with back­flow valve (Optional accessory, order no.
4.440-238) to draw in surface water, e.g. from water butts or ponds (see specifica­tions for max. suction height). Î Fill the KÄRCHER suction hose with
backflow valve with water, screw to wa­ter supply and hang into the water butt.
Î Appliance ventilation: Switch the appli-
ance on with the high-pressure hose detached and operate (max. 2 minutes) until the water exits the high-pressure connection without bubbles. Switch off appliance and reconnect high-pressure hose.
Start up
Caution
Dry runs lasting longer than two minutes lead to damages to the high pressure pump. If the appliance does not build up pressure within two minutes, switch it off and proceed as instructed in the Chapter "Troubleshooting".
Illustration Î Insert the high pressure hose tightly into
the quick coupling on the appliance, it will lock in audibly.
Note: Make sure the connection nipple is aligned correctly.
Check the secure connection by pulling on the high-pressure hose.
Illustration Î Push the spray lance into the trigger
gun and fasten it by turning it through 90°.
Î Completely open the water tap. Î Insert the mains plug into the socket. Î Turn on the appliance “I/ON”.
20 EN
- 5
Operation
Danger
The trigger gun is subjected to a recoil force when the water jet is discharged. Make sure that you have a firm footing and are also holding the trigger gun and spray lance firmly.
Caution
Prior to cleaning, make sure that the high pressure is placed safely on level ground. Wear protective goggles and protective clothing during the cleaning process.
Î Unlock the lever on the trigger gun. Î Pull on the lever of the trigger gun; the
device will switch on. Note: Release the lever of the trigger gun;
the device will switch off again. High pres­sure remains in the system.
Spray lance with pressure regulation
Carrying out the most common cleaning tasks. The work pressure can be stageless­ly regulated between "Min" and "Max".
Î Release the lever on the trigger gun. Î Turn the spray lance to the desired po-
sition. Note: Suitable for working with detergent;
for this, turn the spray lance to the "Mix" po­sition. Set the dosage regulator to the desired suction volume for detergent.
Spray lance with Dirtblaster
For particularly dirty items or areas.
Caution
Car tyres, paint or sensitive surfaces such as wood should not be cleaned with the dirt blaster, as there is a risk of damage.
Not suitable for use with detergents.
Washing brush
Note: Suitable for use with detergents.
Set the dosage regulator to the desired
suction volume for detergent.
Working with detergent
Please use exclusively KÄRCHER deter­gents and care products to carry out the re­spective cleaning task, as these were specifically developped for your appliance. The use of other detergents and care prod­ucts may lead to premature wear and can invalidate your warranty claims. Please ob­tain information at your local dealer or re­quest information directly from KÄRCHER. Notes regarding the detergent: The most commonly use detergents can be pur­chased ready to use in their detergent res­ervoirs with locking lids. This will make the pesky refilling and filling processes redun­dant. Illustration Î Remove the lid from the detergent res-
ervoir and press the detergent reservoir into the detergent connection with the opening facing down.
Illustration Î Adjust the suction volume of the deter-
gent solution by means of the dosage regulator for detergents.
Î Use spray lance with pressure regula-
tion (Vario Power).
Î Turn the spray lance to "Mix" position.
Note: This will mix the detergent with the water stream.
Note: If required, the washing brushes can be used to work with detergent.
Recommended cleaning method
Î Spray the detergent sparingly on the
dry surface and allow it to react, but not to dry.
Î Spray off loosened dirt with the high-
pressure jet.
Interrupting operation
Î Release the lever on the trigger gun. Î Lock the lever on the trigger gun. Î During longer breaks (more than 5 min-
utes), also turn the appliance off using the "0/OFF" switch.
- 6
21EN
Finish operation
Caution
Only separate the high-pressure hose from the trigger gun or the appliance while there is no pressure in the system.
Î Remove the detergent reservoir from
the intake and close it with the lid. To
store, place into the intake rotated by
180°.
Î Release the lever on the trigger gun. Î Turn off the appliance "0/OFF". Î Turn off tap. Î Detach the appliance from the water
supply.
Caution: When disconnecting the sup-
ply or high pressure hose, warm water
may leak from the connections after op-
eration. Î Press the lever on the trigger gun to re-
lease any remaining pressure in the
system.
Î Lock the lever on the trigger gun. Î Pull out the mains plug.
Transport
Caution
In order to prevent accidents or injuries, keep in mind the weight of the appliance during transport (see Specifications).
When transporting by hand
Î Lift appliance by the carrying handle
and carry it. Î Pull the appliance by its transport han-
dle.
When transporting in vehicles
Î Prior to horizontal transport: Remove
the detergent reservoir from the intake
and close it with the lid. Î Secure the appliance against shifting
and tipping over.
Storage
Caution
In order to prevent accidents or injuries, keep in mind the weight of the appliance when selecting a storage location for it (see Specifications).
Storing the Appliance
Î Park the machine on an even surface. Î Press the disconnect on the hand spray
gun and remove the high pressure hose from the hand spray gun.
Î Push the casing of the quick coupling
for the high pressure hose toward the rear and disconnect the high pressure hose from the appliance.
Î Insert the hand spray gun with the spray
lance into the holder for the hand spray gun.
Î Stow away the mains cable, the high-
pressure hose and accessory at the ap-
pliance. Prior to extended storage periods, as dur­ing the winter, also observe the instructions
in the Care section.
Frost protection
Caution
Protect the appliance and its accessories against frost.
The appliance and its accessories can get destroyed through frost if there are any wa­ter residues in them. To avoid damage to them: Î Completely drain all water from the ap-
pliance: Switch the appliance on with
detached high-pressure hose and de-
tached water supply (max. 1 minute)
and wait, until no more water exits at the
high-pressure connection. Turn off the
appliance. Î Store the appliance and the entire ac-
cessories in a frost-safe room.
22 EN
- 7
Maintenance and care
Danger
Turn off the appliance and remove the mains plug prior to any care and mainte­nance work.
Maintenance
The appliance is maintenance-free.
Cleaning
Prior to longer periods of storage, e.g. in the winter: Î Completely drain all water from the ap-
pliance: Switch the appliance on with detached high-pressure hose and de­tached water supply (max. 1 minute) and wait, until no more water exits at the high-pressure connection. Turn off the appliance.
Illustration Î Pull out the sieve in the water connec-
tion using flat-nose pliers and clean un­der running water.
Spare parts
Use only original KÄRCHER spare parts. You will find a list of spare parts at the end of these operating instructions.
Troubleshooting
You can rectify minor faults yourself with the help of the following overview. If in doubt, please consult the authorized customer service.
Danger
Turn off the appliance and remove the mains plug prior to any care and mainte­nance work. Repair works may only be performed by the authorized customer service.
Appliance is not running
Î Pull on the lever of the trigger gun; the
device will switch on.
Î Check whether the voltage indicated on
the type plate corresponds to the volt­age of the mains supply.
Î Check the mains connection cable for
damages.
Pressure does not build up in the appli­ance
Î Check setting at the spray lance. Î Appliance ventilation: Switch the appli-
ance on with the high-pressure hose
detached and operate (max. 2 minutes)
until the water exits the high-pressure
connection without bubbles. Switch off
appliance and reconnect high-pressure
hose.
Î Check the water supply. Î Pull out the sieve in the water connec-
tion using flat-nose pliers and clean un-
der running water.
Appliance does not start, motor hums
Cause: Voltage reduction due to weak mains supply or when using an extension cable.
Î When switching on, first pull the lever of
the trigger gun and then switch the ap-
pliance switch to "I/ON".
Strong pressure fluctuations
Î Clean high-pressure nozzle: Remove
dirt and debris from the nozzle bore, us-
ing a needle and rinse through with wa-
ter from the front. Î Check water flow quantity.
Appliance is leaking
Î Slight leakage from the appliance pump
is normal. If the leakage increases con-
tact the authorized customer service.
No detergent infeed
Î Use spray lance with pressure regula-
tion (Vario Power).
Turn the spray lance to "Mix" position. Î Check the settings at the dosage regu-
lator for detergent. Î Check the detergent suction hose for
kinks.
- 8
23EN
Technical specifications
K 6.250
K 6.260
K 7.260
Water connection
Max. feed temperature °C 60 Min. feed volume I/min 11 12 Max. feed pressure MPa 0,6 Max. Suction height m 1,0
Electrical connection
Voltage
V 220 - 240 230
1~50 Hz Connected load kW 2,5 3,0 Mains fuse (slow-blow) A 16 Protective class I Protection class IP X5
Performance data
Working pressure MPa 13 15 Max. permissible pressure MPa 15 16 Water flow rate I/min 8,8 9,2
Dimensions and weights
Length mm 362 407 Width mm 459 Height mm 972 730 972 Weight, ready to operate with accessories kg 20,1 20,5 22,2 22,8 Detergent flow rate I/min 0 - 0,3 Recoil force of trigger gun N 20 22
Values determined as per EN 60335-2-79
Hand-arm vibration value Uncertainty K
Sound pressure level L Uncertainty K
pA
Sound pressure level L
pA
WA
+ Uncertainty K
WA
2
m/s
2
m/s dB(A)
dB(A) dB(A) 93 93
<2,5
0,3
76
Subject to technical modifications!
K 7.350
75
24 EN
- 9
CE declaration
CEO
Head of Approbation
We hereby declare that the machine de­scribed below complies with the relevant basic safety and health requirements of the EU Directives, both in its basic design and construction as well as in the version put into circulation by us. This declaration shall cease to be valid if the machine is modified without our prior approval.
Product: High-pressure cleaner Type: 1.167-xxx Type: 1.168-xxx Relevant EU Directives
2006/95/EC (to 28.12.2009) 2006/42/EC (from 29.12.2009)
2004/108/EC 2000/14/EC
Applied harmonized standards
EN 55014–1: 2006 EN 55014–2: 1997 + A1: 2001 EN 60335–1 EN 60335–2–79 EN 61000–3–2: 2006 EN 61000–3–3: 2008 EN 62233: 2008
Applied conformity evaluation method
Appendix V
Sound power level dB(A)
K 6.250, K 6.260, Measured: 90 Guaranteed: 93
K 7.260, K 7.350,
Measured: 89 Guaranteed: 93
The undersigned act on behalf and under the power of attorney of the company man­agement.
Alfred Kärcher GmbH Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Phone: +49 7195 14-0 Fax: +49 7195 14-2212
- 10
25EN
Table des matières
Consignes générales FR - 1 Consignes de sécurité FR - 2 Utilisation FR - 4 Description de l’appareil FR - 4 Transport FR - 7 Entreposage FR - 7 Entretien et maintenance FR - 8 Assistance en cas de panne FR - 9 Caractéristiques techniques FR - 10 Déclaration CE FR - 11
Cher client,
Lire ces notice originale avant la
première utilisation de votre ap­pareil, se comporter selon ce qu'elles re­quièrent et les conserver pour une utilisation ultérieure ou pour le propriétaire futur.
Consignes générales
Utilisation conforme
Ce nettoyeur haute pression ne doit être utilisé que pour un usage privé:
pour le nettoyage de machines, véhicu-
les, bâtiments, outils, fassades, terras­ses, outils de jardinage etc. avec un jet d'eau sous pression (et si besoin en ajoutant des détergents).
avec des accessoires, pièces de re-
change et détergents homologués par Kärcher®. Veuillez respecter les consi­gnes livrées avec les détergents.
Protection de l’environnement
Les matériaux constitutifs de l’embal-
lage sont recyclables. Ne pas jeter les emballages dans les ordures ménagè­res, mais les remettre à un système de re­cyclage.
Les appareils usés contiennent des
matériaux précieux recyclables les-
quels doivent être apportés à un sys­tème de recyclage. Pour cette raison,
utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.
Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux in­grédients se trouvent sous :
http://www.karcher.de/de/unternehmen/ umweltschutz/REACH.htm
Garantie
Dans chaque pays, les conditions de ga­rantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées gratuitement dans le délai de va­lidité de la garantie, dans la mesure où cel­les-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat. (Adresse au dos)
Symboles utilisés dans le mode
d'emploi
Danger
Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessu­res corporelles graves.
Avertissement
Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.
Attention
Pour une situation potentiellement dange­reuse qui peut avoir pour conséquence des blessures légères ou des dommages maté­riels.
Symboles sur l'appareil
Une utilisation incorrecte
du jet haute pression peut présenter des dangers. Le jet ne doit pas être dirigé sur des personnes, animaux, installa­tions électriques actives ni sur l'appareil lui-même.
26 FR
- 1
Le gel risque d'endommager l'appareil
si celui-ci n'a pas été intégralement vi­dé. En hiver, conserver l'appareil dans un lieu à l'abri du gel.
Consignes de sécurité
Danger
Ne jamais saisir la fiche secteur ni la pri-
se de courant avec des mains humides.
Ne jamais mettre l’appareil en service si
le câble d’alimentation ou des pièces importantes de l’appareil, telles que par exemple le flexible haute pression, le poignée-pistolet ou les dispositifs de sécurité sont endommagés.
Vérifier avant chaque utilisation que le
câble d'alimentation et la fiche secteur ne sont pas endommagés. Un câble d’alimentation endommagé doit immé­diatement être remplacé par le service après-vente ou un électricien agréé.
Vérifier avant chaque utilisation que le
flexible haute-pression n'est pas en­dommagé. Un flexible haute pression endommagé doit immédiatement être remplacé.
Il est interdit d’utiliser l’appareil dans
des domaines présentant des risques d’explosion.
Si l’appareil est utilisé dans des zones
de danger (par exemple des stations essence), il faut tenir compte des consi­gnes de sécurité correspondantes.
Une utilisation incorrecte des jets haute
pression peut présenter des dangers. Le jet ne doit pas être dirigé sur des per­sonnes, animaux, installations électri­ques actives ni sur l'appareil lui-même.
Ne jamais diriger le jet haute pression
sur soi-même ni sur d’autres personnes dans le but de nettoyer les vêtements ou les chaussures.
Ne jamais laver au jet des objets conte-
nant des substances nocives (par exemple de l’amiante).
Le jet haute pression risque d’endom-
mager les pneus/valves de véhicules et
les pneus risquent d’éclater. Le premier indice d’endommagement est une dé­coloration du pneu. Des pneus/valves de véhicules endommagés présentent des dangers de mort. Il faut toujours se tenir au moins à 30 cm des pièces pour les laver au jet !
Risque d'explosion !
Ne pas pulvériser de liquides inflamma­bles. Ne jamais aspirer des liquides conte­nant des solvants ni des acides ou des solvants non dilués, tels que par exem­ple de l’essence, du diluant pour peintu­re ou du fuel ! Le nuage de pulvérisation est extrêmement inflam­mable, explosif et toxique. Ne pas utili­ser d’acétone, d’acides ni de solvants non dilués, du fait de leur effet corrosif sur les matériaux constituant l’appareil.
Avertissement
La fiche secteur et le couplage d'une
conduite de rallonge doivent être étan­ches et ne doivent pas reposer dans l'eau.
Des rallonges non adaptées peuvent
présenter des risques. Utiliser à l’air li­bre uniquement des câbles de rallonge autorisées et marquées de façon adé­quate avec une section suffisante du conducteur. 1 - 10 m : 1,5 mm m: 2,5 mm
2
Toujours dérouler entièrement les ral-
longes de l’enrouleur de câble.
Les flexibles haute pression, les arma-
tures et les raccords sont importants pour la sécurité de l’appareil. N'utiliser que des flexibles haute pression, des armatures et des raccords recomman­dés par le fabricant.
Cet appareil n'est pas destiné à être uti-
lisé par des personnes avec des capa­cités physiques, sensorielles ou mentales restreintes. L’appareil ne doit jamais être utilisé par des enfants ni par des personnes non avisées.
2
; 10 - 30
- 2
27FR
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'ap­pareil.
L’utilisateur doit faire preuve d'un usage
conforme de l'appareil. Il doit prendre en considération les données locales et lors du maniement de l’appareil, il doit prendre garde aux tierces personnes, et en particulier aux enfants.
L’appareil ne doit jamais être utilisé si
d’autres personnes figurent dans le rayon de portée de l’appareil, à moins que ces personnes ne portent des vête­ments de protection.
Pour se protéger contre les éclabous-
sures ou les poussières, porter le cas échéant des vêtements et des lunettes de protection.
Attention
Lors des pauses d'exploitation prolon-
gées, mettre l'appareil hors service au niveau du sectionneur général / de l'in­terrupteur d'appareil ou de la fiche sec­teur.
Ne pas exploiter l'appareil à des tempé-
ratures inférieures à 0 °C.
Une distance d'au moins 30 cm entre la
lance et les surfaces peintes est néces­saire pour éviter tout endommagement.
Ne jamais laisser l’appareil sans sur-
veillance lorsqu’il est en marche.
Veiller à ne pas abîmer ni endommager
le câble d’alimentation ni le câble de ral­longe en roulant dessus, en les coin­çant ni en tirant violemment dessus. Protéger les câbles d’alimentation con­tre la chaleur, l’huile et les bords tran­chants.
Toutes les pièces conductrices dans la
zone de travail doivent être protégées contre les jets d’eau.
L’appareil doit uniquement être raccor-
dé à un branchement électrique mis en service par un électricien conformé­ment à la norme IEC 60364.
L'appareil doit être raccordé unique-
ment au courant alternatif. La tension
doit être identique avec celle indiquée sur la plaque signalétique de l’appareil.
Pour des raisons de sécurité, nous re-
commandons fondamentalement que l'appareil soit exploité avec un disjonc­teur de courant de défaut (max. 30 mA).
Tous travaux de nettoyage produisant
des eaux usées contenant de l’huile, par exemple un nettoyage de moteur ou de bas de caisse, doivent uniquement être effectués à des postes de lavage équipés d’un séparateur d’huile.
Cet appareil a été conçu pour l’utilisa-
tion de détergents ayant été fournis ou recommandés par le fabricant. L’utilisa­tion d’autres détergents ou d’autres produits chimiques peut nuire à la sécu­rité de l’appareil.
Dispositifs de sécurité
Attention
Le but des dispositifs de sécurité est de protéger l'utilisateur. Ils ne doivent en aucun cas être transformés ou désactivés.
Interrupteur principal
L'interrupteur principal empêche un fonc­tionnement involontaire de l'appareil.
Verrouillage poignée-pistolet
Le verrouillage verrouille le levier de la poi­gnée-pistolet et empêche un démarrage non désiré de l'appareil.
Clapet de décharge avec pressostat
Le clapet de décharge écite un dépasse de la pressions de service admissible. Si vous relâchez la gâchette, la pompe est éteinte par un manocontacteur, le jet haute pression est interrompu. Si vous appuyez à nouveau sur le levier, la pompe est remise en marche.
28 FR
- 3
Conditions pour la stabilité
Attention
Avant d'effectuer toute opération avec ou sur le travail, en assurer la stabilité afin d'éviter tout accident ou tout endommage­ment.
La stabilité de l'appareil est assurée
lorsqu'il peut être posé sur une surface plane.
Utilisation
Contenu de livraison
L'étendue de la fourniture de votre appareil figure sur l'emballage. Lors du déballage, contrôler l’intégralité du matériel. S'il manque des accessoires ou en cas de dommages imputables au transport, infor­mer immédiatement le revendeur.
Description de l’appareil
Les présentes instructions de service
décrivent les modèles de base des ap­pareils de nettoyage haute pression ré­pertoriés sur la page de garde.
Ces instructions de service décrivent
l'équipement maximum. Suivant le mo­dèle, la fourniture peut varier (voir l'em­ballage).
Illustrations, cf. côtés escamotables !
1 Raccord pour l'arrivée d'eau 2 Raccord haute pression 3 Arrivée d'eau avec tamis intégré 4 Interrupteur principal "0/OFF" / "I/ON" 5 Régulateur de dosage pour le détergent 6 Support pour la poignée-pistolet 7 Poignée de transport 8 Réservoir de détergent avec bouchon 9 Rangement du réservoir de détergent
avec raccord pour détergent 10 Support pour accessoires 11 Crochet-support pour le câble d'alimen-
tation.
12 Câble d'alimentation secteur avec fiche
secteur 13 Roues 14 Poignée-pistolet 15 Verrouillage poignée-pistolet 16 Touche pour séparer le flexible haute
pression de la poignée-pistolet 17 Brosse de lavage 18 Lance avec rotabuse 19 Lance avec réglage de la pression (Va-
rio Power) 20 Flexible haute pression
Accessoires en option
Les accessoires spéciaux élargissent le champ d'action de votre appareil. Vous trouverez de plus amples informations chez votre revendeur Kärcher
®
.
Avant la mise en service
Monter les pièces jointes en vrac à l'appa­reil avant la mise en service.
Montage du support pour la poignée­pistolet
Illustration Î Placer le support inférieur dans les
échancrures et le pousser vers l'avant
jusqu'à ce qu'il s'encliquette de façon
audible. Illustration Î Mettre le support supérieur en place et
le presser vers le bas jusqu'en butée.
Montage du crochet-support pour le câ­ble d'alimentation. Option
Illustration Î Monter le crochet support inférieur. Illustration Î Monter le crochet support supérieur.
- 4
29FR
Montage du régulateur de dosage pour le détergent
Sont nécessaires : les 2 vis livrées ainsi qu'un tournevis à lame cruciforme PH 2. Illustration Î Brancher les deux flexibles de déter-
gent sur les raccords. Mettre le régulateur de dosage en place
et le fixer à l'aide des 2 vis.
Montage de la poignée de transport Option
Illustration Î Insérer la poignée de transport, intro-
duire les axes dans les alésages et la visser.
Relier le flexible haute pression à la poi­gnée-pistolet.
Illustration Î Enficher le flexible haute pression dans
la poignée-pistolet jusqu'à ce qu'il s'en­clenche de manière audible.
Remarque : Veiller à un alignement correct du nipple de raccordement.
Contrôler que la connexion est bien fixée en tirant sur le flexible haute pres­sion.
Alimentation en eau
Avertissement
Selon les directives en vigueur, l'appareil ne doit jamais être ex­ploité sans séparateur système sur le réseau d'eau potable. Utili­ser un séparateur système approprié de la Sté. Kärcher teur système selon EN 12729 type BA. L'eau qui s'est écoulée à travers un sépara­teur systeme est classifiée comme non po­table.
Remarque : Des impuretés dans l'eau peuvent endommager la pompe haute pression et les accessoires. Il est recom­mandé d'utiliser le filtre à eau Kärcher cessoires spéciaux, référence : 4.730-059) à des fins de protection.
®
ou en alternative un sépara-
®
(ac-
Raccordement à la conduite d'eau du ré­seau public
Respecter les prescriptions de votre socié­té distributrice en eau. Données de raccordement, voir plaque si­gnalétique / caractéristiques techniques Î Utiliser un flexible renforcé (non livré)
avec un raccord standard. (diamètre
minimum 1/2 pouce ou 13 mm, lon-
gueur au moins 7,5 m). Illustration
Î Visser le raccord livré à l'arrivée d'eau
de l'appareil.
Fixer le flexible d'eau sur le raccord de
l'appareil et raccorder à l'alimentation
en eau.
Aspiration d'eau depuis des réservoirs ouverts
Ce nettoyeur haute pression est approprié pour l'aspiration de l'eau de surface, par ex. des cuves d'eau de pluie ou étangs (hau­teur manométrique maximale cf. caracté­ristiques techniques) avec le flexible d'aspiration avec soupape antiretour
®
Kärcher
(accessoires spéciaux, référence : 4.440-238). Î Remplir le flexible d'aspiration Kärcher
avec soupape antiretour avec de l'eau, le visser sur le raccord d'eau et l'accro­cher dans la cuve d'eau.
Î Purger l'appareil : Mettre l'appareil en
service sans flexible haute pression et attendre (max. 2 minutes) jusqu'à ce qu'il s'écoule de l'eau sans bulle du rac­cord haute pression. Mettre l'appareil hors tension et raccorder le flexible haute pression.
Mise en service
Attention
Une marche à sec de plus de 2 minutes en­traîne des endommagements de la pompe haute pression. Si l'appareil n'établit pas de pression dans les deux minutes, le mettre hors service et procéder de la manière indi­quée dans les instructions du chapitre "Aide en cas de défauts".
®
30 FR
- 5
Loading...
+ 266 hidden pages
