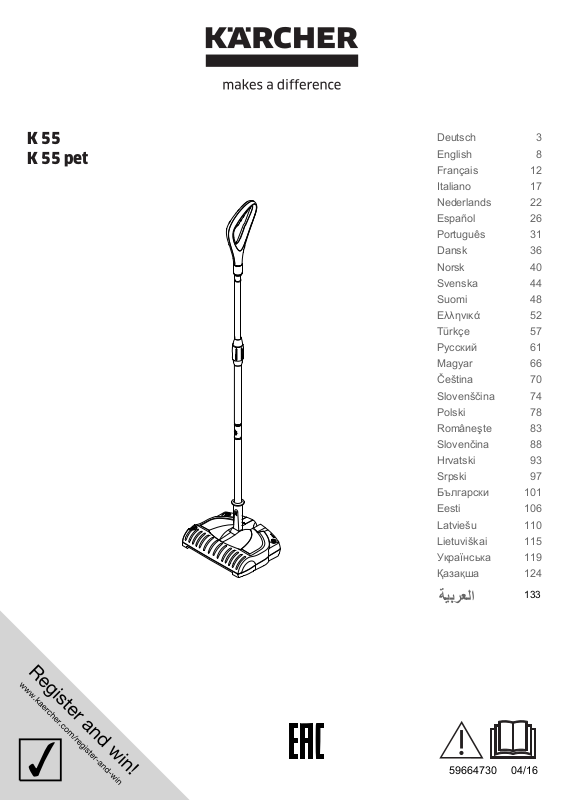

K 55 K 55 pet

ΒήόϠ

133

Deutsch 3 English 8 Français 12 Italiano 17 Nederlands 22 Español 26 Português 31 Dansk 36 Norsk 40 Svenska 44 Suomi 48 Ελληνικά 52 Türkçe 57 Русский 61 Magyar 66 Čeština 70 Slovenščina 74 Polski 78 Româneşte 83 Slovenčina 88 Hrvatski 93 Srpski 97 Български 101 Eesti 106 Latviešu 110 Lietuviškai 115 Українська 119 Қазақша 124

59664730 04/16

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benut-

zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

– Verwenden Sie dieses akkubetriebene

Gerät ausschließlich für private Einsatzzwecke, zum Reinigen von Innenräumen, mit von KÄRCHER zugelassenen Zubehör- und Ersatzteilen.

– Das Gerät ist nicht geeignet für hoch-

florige Teppiche sowie nasse Bodenbeläge.

– Das Gerät ist nicht geeignet für Wasch-

beton, Schotter oder ähnliches.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Umweltschutz

Die Verpackungsmaterialien sind re-

cyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu.

Altgeräte enthalten wertvolle recyc-

lingfähige Materialien, die einer Ver-

wertung zugeführt werden sollten. Batterien und Akkus enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte entsorgen Sie Altgeräte, Batterien und Akkus deshalb über geeignete Sammelsysteme. Elektrische und elektronische Geräte enthalten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Sicherheitshinweise

– Dieses Gerät ist nicht dafür bestimmt,

durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

 Verletzungsgefahr

– Gerät enthält drehende Bürstenwalze,

auf keinen Fall während des Betriebes mit Fingern oder Werkzeug hineinfassen!

– Bei Pflege- und Wartungsarbeiten am

Gerät vorher den Akku entfernen!

Hinweise zum Akku

– Das Laden des Akkus ist nur mit beilie-

gendem Originalladegerät oder den von KÄRCHER zugelassenen Ladegeräten erlaubt.

– Kurzschlussgefahr! Keine leitenden

Gegenstände (z.B. Schraubendreher oder Ähnliches) in die Ladebuchse stecken.

– Akku nicht starker Sonneneinstrah-

lung, Hitze sowie Feuer aussetzen, es besteht Explosionsgefahr.

Hinweise zum Ladegerät

– Ladegerät mit Ladekabel bei sichtbarer

Beschädigung unverzüglich durch Originalteil ersetzen.

– Die Angabe der Spannung auf dem Ty-

penschild muss mit der Versorgungsspannung übereinstimmen.

– Ladegerät nur in trockenen Räumen

verwenden und lagern, Umgebungstemperatur 5 - 40° C.

– Den Netzstecker niemals mit nassen

Händen anfassen.

– 1

3DE

Inbetriebnahme

Gerätebeschreibung

Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler.

Hinweis: Abbildungen von Gerät und Bedienung befinden sich auf Seite 2. Abbildung

1 Gelenk am Gerät 2 Ein-/Aus Fußschalter 3 Akku, herausnehmbar 4 Entriegelungsknopf, Akku 5 Ladebuchse 6 Ladebetriebsanzeige 7 Schmutzbehälter, herausnehmbar 8 Entriegelung, Schmutzbehälterab-

deckung

9 Gehäuse 10 Lieferumfang K 55:

Bürstenwalze, auswechselbar

11 Lieferumfang K 55 pet:

Bürstenwalze mit Reinigungshülse

(Tierhaarbürste), auswechselbar 12 Entriegelungsknopf, Bürstenwalze 13 Teleskopstiel, höhenverstellbar 14 Drehgriff 15 Handgriff 16 Ladegerät mit Ladekabel 17 Wandhalter mit Befestigungsmaterial

Wandhalter montieren

Abbildung

Der Wandhalter dient zur Aufbewahrung des Gerätes und des Ladegerätes.  Beiliegenden Wandhalter an einer gut

zugänglichen Stelle in der Nähe einer

Steckdose montieren; Befestigungsma-

terial liegt bei.

Bürstenwalze einsetzen

Abbildung

Die Bürstenwalze ist bei Auslieferung noch nicht im Gerät eingesetzt. Vor der Inbetriebnahme bitte einsetzen.

 Gehäuse drehen.  Bürstenwalze in seitliche Aufnahme

einsetzen.

 Halter der Bürstenwalze in Aufnahme

eindrücken und auf richtigen Sitz prüfen.

Teleskopstiel und Handgriff

montieren und Höhe einstellen

Abbildung

Der Teleskopstiel besteht aus 3 Teilen. Beim Zusammenbau darauf achten, dass die Teile einrasten.  Handgriff auf den längeren Stiel mit

Drehgriff aufstecken.

 Längeren und kürzeren Stiel zusam-

menstecken, dazu die Raste beim Zusammenstecken drücken.

 Kompletten Stiel mit Raste nach vorne

in das Gelenk am Gerät stecken.

 Drehgriff lösen und Stiel auf gewünsch-

te Arbeitshöhe ausziehen, Handgriff in die richtige Stellung drehen und Drehgriff festdrehen.

Akku einsetzen und aufladen

Abbildung

Der Akku ist bei Auslieferung noch nicht im Gerät eingesetzt. Vor der Inbetriebnahme bitte einsetzen.

 Akku aus Verpackung entnehmen.  Akku in Aufnahme einschieben bis er

einrastet.

 Akku aufladen: Das Laden des Akkus

kann in entnommenem oder eingebautem Zustand erfolgen. Hinweis: Nachfolgend wird das Laden mit eingebautem Akku beschrieben.

 Mitgeliefertes Ladegerät in einer ord-

nungsgemäßen Steckdose einstecken.

4 DE

– 2

 Wichtiger Hinweis zum Laden: Gerät

unbedingt ausschalten, sonst wird der

Akku nicht geladen.  Ladekabel in die Ladebuchse am Akku

einstecken.  Leuchtet die Betriebsanzeige auf be-

ginnt der Ladevorgang. Die Ladezeit

bei leerem Akku liegt bei ca. 14 Stun-

den.

Hinweis: Leuchtet die Betriebsanzeige

nicht, bitte das Gerät ausschalten, da

sonst der Ladevorgang nicht beginnen

kann.  Nach abgeschlossenem Ladevorgang,

Ladekabel aus der Ladebuchse ziehen

und Ladegerät vom Netz trennen.

Bedienung

Arbeit beginnen

Abbildung

 Gerät einschalten, dazu Ein-/Aus Fuß-

schalter drücken.  Zum Reinigen das Gerät vorwärts und

rückwärts bewegen.  K 55: für randnahes Reinigen die rechte

Seite benutzen (Seite mit Entriege-

lungsknopf der Wechselbürste).

Arbeit unterbrechen

Abbildung

 Gerät ausschalten, dazu Ein-/Aus Fuß-

schalter drücken.  Bei Arbeitspausen Teleskopstiel senk-

recht stellen, eine Arretierung hält ihn in

dieser Position.

Arbeit beenden

 Bei Arbeitsende das Gerät ausschalten.  Schmutzbehälter nach jeder Reinigung

entleeren.

Schmutzbehälter entleeren

Abbildung

Die Entnahme des Schmutzbehälters kann auf 2 Arten erfolgen:

1) Sie halten das Gerät mit einer Hand am Gelenk hoch und entriegeln die Schmutz-

behälterabdeckung. Hinweis: Dabei das Gehäuse festhalten, damit es nicht zu schnell nach unten klappt.

2) Sie stellen das Gerät am Boden ab und entriegeln die Schmutzbehälterabdeckung. Hinweis: Dabei den Teleskopstiel festhalten, damit dieser nicht unkontrolliert nach unten klappt.  Schmutzbehälterabdeckung entriegeln

und nach oben klappen.

 Schmutzbehälter am Handgriff nach

oben entnehmen und entleeren.

 Schmutzbehälter wieder einsetzen und

Abdeckung schließen.

Gerät aufbewahren

Abbildung

 Gerät in Wandhalter hängen.  Alternativ dazu lässt sich das Gerät

auch am Handgriff aufhängen, wenn notwendig Handgriff drehen (siehe dazu Kapitel „Teleskopstiel und Handgriff einstellen“).

 Akku aufladen.

Pflege, Wartung

 Achtung

Vor allen Pflege- und Wartungsarbeiten am Gerät Akku entfernen.

Gerät reinigen

 Gerät außen mit einem feuchten Tuch

abwischen. Keine aggressiven Mittel wie z. B. Scheuerpulver verwenden.

Bürstenwalze wechseln/reinigen

K 55: Bürstenwalze

Abbildung

 Entriegelungsknopf drücken und Bürs-

tenwalze herausnehmen.

 Umwickelte Haare entfernen Sie am

besten mit Messer bzw. Schere. Fahren Sie damit an der Schnittkante entlang und entfernen dann die gelösten Haare.

 Gereinigte bzw. neue Bürstenwalze

einsetzen und auf richtigen Sitz prüfen.

– 3

5DE

K 55 pet: Bürstenwalze mit Reinigungshülse (Tierhaarbürste) reinigen Hinweis: Tierhaarbürste bitte nach jedem

Gebrauch reinigen!

Abbildung

 Entriegelungsknopf drücken und Bürs-

tenwalze herausnehmen. Umwickelte Tierhaare können auf einfache

Weise entfernt werden:  Ziehen Sie die Reinigungshülse von der

Bürstenwalze ab, die gelösten Haare

bleiben daran hängen, und können im

Hausmüll entsorgt werden.

Hinweis: Lange, um die Hülse gewi-

ckelte Tier- oder Menschenhaare zu-

erst mit Messer bzw. Schere

durchtrennen, dann Hülse abziehen.  Nach der Reinigung Hülse wieder auf-

schieben.  Gereinigte bzw. neue Bürstenwalze

einsetzen und auf richtigen Sitz prüfen.

Service

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle.

Hilfe bei Störungen

Betriebsanzeige leuchtet nicht

 Gerät ist während des Ladevorgangs

eingeschaltet. Gerät mit Ein/Aus Schalter ausschal-

ten.

Gerät reinigt nicht zuverlässig

 Bürstenwalze reinigen bzw. wechseln

(siehe Kapitel „Bürstenwalze wechseln/ reinigen“).

 Akku aufladen (siehe Kapitel „Akku auf-

laden“).

Schmutz wird aus Gerät geschleudert

 Vollen Schmutzbehälter entleeren (sie-

he Kapitel „Schmutzbehälter entleeren“).

Ersatzteile

Eine Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung. Zur Bestellung von Ersatzteilen wenden Sie sich bitte an Ihren Händler oder an die nächste autorisierte Kundendienststelle.

Kundendienst

Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung gern weiter. Adresse siehe Rückseite.

6 DE

– 4

Technische Daten

Betriebszeit bei voller Akkuladung (abhängig vom Bodenbelag)

Arbeitsspannung Akku 4,8 V

Ladezeit bei leerem Akku 14 h

Spannung des Ladegerätes

Ladestrom 130 mA

Schalldruckpegel (EN 60704-2-1)

Gewicht (inkl. Akku) 2,0 kg

Akkutyp NiMH

Technische Änderungen vorbehalten!

max. 30 min

5,8 V

60 dB(A)

Altgerät und Akku entsorgen

 Ausgedientes Gerät einer umweltge-

rechten Entsorgung zuführen. Vor der Entsorgung bitte den herausnehmbaren Akku entnehmen.

 Akku mit Akkugehäuse umweltgerecht

entsorgen (Sammelstellen oder Händler), ein Zerlegen des Kunststoffgehäuses ist nicht notwendig.

몇 Warnung

– Akku nicht öffnen, es besteht die Ge-

fahr eines Kurzschlusses, zusätzlich können reizende Dämpfe oder ätzende Flüssigkeiten austreten.

– 5

7DE

Dear Customer,

Please read and comply with

these original instructions prior to the initial operation of your appliance and store them for later use or subsequent owners.

Proper use

– Use this battery operated appliance

only for personal use, for cleaning rooms; use only the accessories and spare parts approved by KÄRCHER for such use.

– The appliance is not suitable for clean-

ing deep-pile carpets and wet floors.

– The appliance is not suitable for clean-

ing concrete, gravel, etc.

The manufacturer is not responsible for any damages that may occur on account of improper use or wrong operations.

Environmental protection

The packaging material can be recy-

cled. Please do not place the packaging into the ordinary refuse for disposal, but arrange for the proper recycling.

Old appliances contain valuable ma-

terials that can be recycled. Please

arrange for the proper recycling of old appliances. Batteries and accumulators contain substances that must not enter the environment. Please dispose of your old appliances, batteries and accumulators using appropriate collection systems.

Safety instructions

– This device is not intended for use by

persons (including children) with reduced physical, sensory or mental abilities or lacking experience and/or knowledge, unless they are supervised by a person responsible for their safety or are instructed by these persons on the use of the device. Children should be supervised, to ensure that they do not play with the device.

 Risk of injury

– The appliance contains rotary brush

roller; please never touch them with the fingers or any other tool when the appliance is in operation!

– Remove the batteries before starting

any maintenance jobs or repairs to the machine!

Information regarding the battery

– You may recharge the battery using

only the original charger provided with the appliance or a charger approved by KÄRCHER.

– Short circuit hazard! Do not insert

conductive objects (such as screwdrivers or similar) into the charger plug.

– Do not expose the battery to direct

sunlight, heat or fire, there is a risk of explosion.

Tips for using the battery charger

– In case of visual damage, replace the

charger with charger cable immediately by original parts.

– The voltage indicated on the type plate

must correspond to the supply voltage.

– Only use and store the charger in dry

rooms, ambient temperature 5 - 40° C.

– Never touch the mains plug with wet

hands.

8 EN

– 1

Start up

Description of the Appliance

When unpacking the product, make sure that no accessories are missing and that none of the package contents have been damaged. If you detect any transport damages please contact your dealer.

Note: Please refer to page 2 for figures of the appliance and the operation. Illustration

1 Joint at the appliance 2 ON/OFF foot switch 3 Rechargeable battery, detachable 4 Unlocking button, battery 5 Charging box 6 Charging display 7 Dirt container, detachable 8 Unlocking the lid of dirt container 9 Casing 10 Scope of delivery K 55:

Brush roller, changeable

11 Scope of delivery K 55 pet:

Brush roller with cleaning cover (animal hair brush), can be interchanged

12 Unlocking button for the changeable

brush 13 Telescopic strut, adjustable height 14 Turning handle 15 Handle 16 Charger with charging cable 17 Wall mount with fasteners

Installing the wall unit

Illustration

The wall mount is to be used for storing the appliance and the charger.  Fix the enclosed wall mount at an easily

accessible point near to a socket - the

fastener is enclosed.

Insert the brush roller

Illustration

The brush roller has not yet been inserted in the appliance at the time of delivery.

Please insert the brush roller before starting the appliance.

 Turn the casing.  Insert the brush roller in the side-intake.  Press in the holder of the brush roller

into the intake and check that it is sitting properly.

Installing the telescopic handle and the handle and adjusting the height

Illustration

The telescopic strut consists of 3 parts. While assembling it, make sure that the parts lock into each other.  Insert the handle on the longer strut

with turning handle.

 Insert together the longer and shorter

struts; while assembling it, press the locking button.

 Insert the entire strut with the locking

button into the joint on the appliance.

 Loosen the handle and pull out the strut

to the desired working height; turn the handle to the correct position and tighten using the turning handle.

Inserting and charging the battery

Illustration

The battery has not yet been inserted in the appliance at the time of delivery. Please insert the battery before commissioning the appliance.  Remove the rechargeable battery from

its packing.

 Insert the battery into the intake until it

locks.

 Charge the battery: The battery can be

charged when it is in the appliance or removed from it. Note: The following section describes the charging process when the battery is in the appliance.

 Insert the charger delivered with the ap-

pliance into a proper socket.

 Important note for charging: Always

switch off the appliance otherwise the battery will not get charged.

 Insert the charging cable in the charg-

ing box at the battery.

– 2

9EN

 When the operating display glows, it

means the charging process has start-

ed. The charging time for an empty bat-

tery is approx. 14 hours.

Note: If the operating display does not

glow, switch off the machine because

otherwise the charging process cannot

start.  Remove the plug from the charger

socket and disconnect the charger from

mains power after you have finished

charging.

Operations

Starting the work

Illustration

 Switch on the appliance; press the on/

off foot switch to do so.  Move the appliance forward and back-

ward to clean it.  K 55: Use the right side (the side with an

unlocking button for the changeable

brush) for cleaning close to the edges.

Interrupting the work

Illustration

 Switch off the appliance; press the on/

off foot switch to do so.  Place the telescopic strut in an upright

position during breaks; there is a stop-

per that holds it in position.

Finishing your work

 Switch off the appliance when finished.  Empty dirt container after each clean-

ing.

Emptying the dirt container

Illustration

The dirt container can be removed in 2 ways:

1) Hold the appliance high at the joint with one hand and unlock the lid of the dirt container. Note: Hold the casing firmly so that it doesn't open downward too fast.

2) Place the appliance on the floor and unlock the lid of the dirt container. Note: Hold

the telescopic strut firmly so that it doesn't fall down.  Unlock lid of the dirt container and pull it

upward.

 Lift the dirt container upward at the han-

dle and empty it.

 Re-insert the dirt container and close

the lid.

Storing the appliance

Illustration

 Store the appliance in the wall mount.  Alternatively, you can also store the de-

vice at the handle; if required, turn the handle (refer section "Adjust telescopic strut and handle").

 Charge the battery.

Maintenance and Care

 Caution

Remove the battery prior to any care and maintenance work.

Cleaning the device

 Wipe the appliance using a damp cloth.

Do not use any aggressive agents, such as cleaning powder.

Change/ clean the brush roller

K 55: Brush roller

Illustration

 Press the unlocking button and remove

the brush roller.

 Remove wound up hair using a knife or

scissors. Move the knife along the defined cutting edge and then remove the loosened hair.

 Insert the cleaned or new brush roller

and ensure that it sits properly.

K 55 pet: Clean the brush roller with the cleaning cover (animal hair brush) Note: Please clean animal hair brush after

each use!

Illustration

 Press the unlocking button and remove

the brush roller.

10 EN

– 3

Animal hair that has wounded can be removed in the most simple way:  Pull out the cleaning cover from the brush

roller; the hair that has come off remains

stuck there and can be disposed off in the

household garbage.

Note: First cut the long animal or human

hair that has got wounded with the help of

a knife or scissors; then remove the cover.

 After cleaning, insert back the cover.  Insert the cleaned or new brush roller

and ensure that it sits properly.

Service

Warranty

The terms of the guarantee that is applicable in each country have been published by our respective national distributors. Any fault that occurs with your appliance during the guarantee period will be repaired free of charge, provided that it has been caused by a material or manufacturing defect. Guarantee claims should be addressed to your dealer or the nearest authorized customer service depot, and supported by documentary evidence of purchase.

Troubleshooting

Operating display does not glow

 The appliance is switched on during the

charging process.

Switch off the appliance using the On/

Off switch.

Appliance does not clean properly

 Clean or replace the brush rollers (refer

chapter "Replace/ clean brush roller").  Charge the battery (refer chapter

"Charging the battery“).

Dirt is being thrown out of the appliance

 Empty the full dirt container (refer chap-

ter "Empty dirt container").

Spare parts

You will find a list of spare parts at the end of these operating instructions.

To order the spare parts, please contact your dealer or the nearest authorised Customer Service Centre.

Customer Service

Our KÄRCHER branch will be pleased to help you further in the case of questions or faults. See address on the reverse.

Specifications

Operating time when battery is fully charged (depends on the flooring)

Working voltage of the battery

Charging current for empty battery

Voltage of the charger 5,8 V Charging current 130 mA Sound pressure level (EN

60704-2-1) Weight (incl. battery) 2,0 kg Battery type NiMH

Subject to technical modifications!

max. 30 min

4,8 V

14 h

60 dB(A)

Disposing of old device and

battery pack

 Arrange for the proper environmentally

friendly disposal of the old device. Please remove the battery pack prior to disposing of the device.

 Remove the battery pack with its casing

and dispose of properly (at a collection site or the dealer). There is no need to disassemble the plastic casing.

몇 Warning

– Do not open the battery, as there is a

risk of an electrical shock; also, irritating or caustic vapors can escape.

– 4

11EN

Cher client,

Lire cette notice originale avant

la première utilisation de votre appareil, se comporter selon ce qu'elle requièrt et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Utilisation conforme

– Cet appareil ne doit être utilisé que pour

un usage domestique, pour nettoyer à l'intérieur avec des accessoires et des pièces de rechange tolerées par Kärcher

– Cet appareil n'est pas approprié pour

nettoyer des tapis à longues fibres ansi que des sols mouillés.

– Cet appareil n'est pas approprié pour

nettoyer du béton lavé, du cailloutis ou des choses semblables.

Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation non conforme ou incorrecte de l'appareil.

Protection de l’environnement

Les matériaux constitutifs de l’embal-

lage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des

matériaux précieux recyclables les-

quels doivent être apportés à un système de recyclage. Les batteries et les accumulateurs contiennent des substances ne devant pas être tout simplement jetées. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les batteries et les accumylatuers.

Consignes de sécurité

– Cet appareil n'est pas conçu pour être

utilisé par des personnes (y compris des enfants) avec des capacités physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles en ob-

tiennent des instructions sur la manière d'utiliser l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

 Risque de blessures

– L'appareil contient un rouleau rotatif de

brosse, en aucun cas mettre les doigts ou les outils dedans pendant qu'il est en service.

– En cas de travaux d'entretien et mainte-

nance à l'appareil, tirer l'accumulateur avant!

Remarques relatives à l'accumulateur

– Le chargement de l'accumulateur n'est

permis que avec l'appareil de charge original ci-joint ou avec l'appareil de charge autorisé par Kärcher

– Risque de court-circuit ! Ne pas enfi-

cher d'objets conducteurs (par ex. tournevis ou équivalent) dans la douille de chargement.

– Ne pas soumettre l'accumulateur à

un fort rayonnement du soleil, à la chaleur ainsi qu'au feu, il existe un

risque d'explosion.

Remarques relatives au chargeur

– Remplacer le chargeur avec le câble de

chargement cas d'endommagement immédiatement par des pièces d'origine.

– La tension indiquée sur la plaque signa-

létique doit correspondre à la tension d'alimentation.

– Utiliser et entreposer le chargeur uni-

quement dans des locaux secs, à une température ambiante comprise entre 5 et 40° C.

– Ne jamais saisir le câble d’alimentation

avec des mains mouillées.

12 FR

– 1

Mise en service

Description de l’appareil

Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages. Si des dégâts dus au transport sont constatés, il faut en informer le revendeur.

Remarque : Voir page 2 pour les illustrations d’utilisation et des éléments de l’appareil. Illustration

1 Joint à l'appareil 2 Interrupteur à pied- Marche/Arrêt 3 Accumulateur, amovible 4 Bouton de déverrouillage, accumula-

teur 5 Prise de charge 6 Affichage d'état de service de charge 7 Récipient récupérateur, amovible 8 Déverrouillage, couvercle du récipient

récupérateur 9Boîtier 10 Contenu de livraison K 55 :

Rouleau de brosse, échangeable 11 Contenu de livraison K 55 pet :

Rouleau de brosse avec douille de net-

toyage (brosse en poils d'animaux),

échangeable 12 Bouton de déverrouillage, brosse

d'échange 13 Manche télescopique, réglable en hau-

teur 14 Poignée rotative 15 Poignée 16 Appareil de charge avec câble de

charge 17 Support mural avec matérial de fixation

Monter le support mural

Illustration

Le support mural sert à maintenir l'appareil et l'appareil de charge.  Monter le support mural ci-joint à un en-

droit bien accessible près d'une prise

de courant - le matérial de fixation est joint.

Installation du rouleau de brosse

Illustration

Lors de la livraison, le rouleau de brosse n'est pas encore installé sur l'appareil. L'installer avant la mise en marche.

 Faire tourner le boîtier.  Installer le rouleau de brosse dans le lo-

gement latéral.

 Insérer le support du rouleau de brosse

dans le logement et vérifier qu'il est correctement placé.

Monter le manche télescopique et

la poignée; en régler la hauteur

Illustration

Le manche télescopique se compose de 3 pièces. Faire attention au montage que les pièces s'enclenchent.  Mettre la poignée sur le manche plus

long avec la poignée rotative.

 Assembler le manche plus long et le

manche plus court, pour cela presser l'encoche.

 Mettre le manche complet avec l'en-

coche dans la charnièrs de l'appareil.

 Desserrer la poignée rotative et allon-

ger le manche à la hauteur souhaitée, tourner la poignée dans la position correcte et serrer à l'aide de la poignée rotative.

Mettre l'accumulateur en place et le

charger

Illustration

À la livraison, l'accumulateur n'est pas encore inséré dans l'appareil. Veuillez le poser avant la mise en service.

 Retirer l'accumulateur de l'emballage.  Insérer l'accumulateur dans le compar-

timent, jusqu'à ce qu'il s'encliquette.

 Charger l'accumulateur: Le chargement

de l'accumulateur peut s'effectuer à l'état monté ou démonté. Remarque :Le chargement avec un accumulateur monté est décrit ci-après.

– 2

13FR

 Brancher l'appareil de chargement livré

avec l'appareil dans une prise de cou-

rant réglementaire.

 Remarque important pour le charge-

ment: Eteindre absolument l'appareil,

sinon l’accumulateur ne sera pas char-

gé.  Brancher le câble de charge dans la

prise de charge à l'accumulateur.  Si l'affichage de service est allumé, le

processus de charge commence. Le

temps de chargement d'un accumula-

teur vide est d'environ 14 heures.

Remarque :Si l'affichage de service

n’est pas allumé, veuillez éteindre l'ap-

pareil.  Une fois le processus de chargement

achevé, débrancher le câble de charge-

ment de la prise de chargement et dé-

connecter le chargeur du secteur.

Utilisation

Commencer le travail

Illustration

 Mettre l'appareil en marche. Pour cela

appuyer sur l'interrupteur à pied

Marche/Arrêt.  Pour le nettoyage, faire aller et venir

l'appareil en avant et en arrière.  K 55 : pour le nettoyage près du bord,

utiliser le côté droit (côté où se trouve le

bouton de déverrouillage de la brosse

d'échange).

Interrompre le travail

Illustration

 Eteindre l'appareil. Pour cela appuyer

sur l'interrupteur à pied Marche/Arrêt.  En cas de pause, mettre le manche té-

léscopique en position verticale, une re-

tenue maintient le manche dans cette

position..

Fin des travaux

 En fin de service éteindre l'appareil.  Vider le récipient collecteur après

chaque nettoyage.

Vider le collecteur d'impuretés

Illustration

Le récipient collecteur peut être retiré de 2 manières :

1) Lever l'appareil d'une main au niveau de l'articulation et déverrouiller le couvercle du récipient collecteur. Remarque : retenir l'appareil pour qu'il ne s'ouvre pas trop vite.

2) Poser l'appareil sur le sol et déverrouiller le couvercle du récipient collecteur. Remarque : bien retenir le manche téléscopique pour qu’il ne puisse pas tomber.  Deverrouiller le couvercle du récipient

collecteur et le relever.

 Retirer le récipient collecteur, au niveau

de la poignée et le vider.

 Remettre le récipient collecteur en

place et refermer le couvercle.

Rangement de l’appareil

Illustration

 Mettre l'appareil dans le support mural.  L'appareil peut être aussi accroché au

niveau de la poignée ; pour cela, tourner la poignée (voir le chapitre « Réglage du manche téléscopique et de la poignée ».

 Charger l'accumulateur.

14 FR

– 3

Entretien, maintenance

 Attention :

Retirer l'accumulateur avant d'effectuer des travaux de maintenance et de réparation sur l'appareil.

Nettoyage de l’appareil

 Essuyer l'extérieur de l’appareil avec un

chiffon humide. Ne pas utiliser de pro-

duits agressifs (des poudres à récurer

par exemple).

Changer/nettoyer le rouleau de

brosse

K 55 : rouleau de brosse

Illustration

 Appuyer sur le le bouton de déverrouil-

lage et retirer le rouleau de brosse.  Couper, à l'aide d'un couteau ou de ci-

seaux, les cheveux qui se sont éven-

tuellement enroulés. Éliminer ensuite

les cheveux ou fibres, après les avoir

coupés.  Remettre le rouleau de brosse nettoyé

ou neuf en place et s'assurer de sa

bonne assise.

K 55 pet : nettoyage du rouleau de brosse et de la douille de nettoyage (brosse en poils d'animaux) Remarque : nettoyer la brosse à animaux

après chaque utilisation!

Illustration

 Appuyer sur le le bouton de déverrouil-

lage et retirer le rouleau de brosse. Il est possible de retirer facilement les poils

d'animaux coincés :  Retirer la douille de nettoyage du rou-

leau de brosse, les poils coincés y

restent accrochés et peuvent être mis

au rebut avec les ordures ménagères.

Remarque : les longs poils humains ou

d'animaux coincés autour de la douille

doivent d'abord être découpés à l'aide

d'un couteau ou de ciseaux, par

exemple.

 Remettre la douille en place après le

nettoyage.

 Remettre le rouleau de brosse nettoyé

ou neuf en place et s'assurer de sa bonne assise.

Service

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement d’éventuelles pannes sur l’appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériau ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d’achat au revendeur respectif ou au prochain service après-vente.

Assistance en cas de panne

L'affichage de service ne s'allume pas

 L'appareil est mis en service pendant le

processus de charge. Éteindre l'appareil avec l'interrupteur Marche/Arrêt.

L'appareil ne nettoye pas bien

 Nettoyer ou changer le rouleau de

brosse (cf. le chapitre "Changer/nettoyer le rouleau de brosse").

 Charger l'accumulateur (cf. le chapitre

"Charger l'accumulateur").

Des impuretés sont rejetées hors de l'appareil

 Vider le récipient collecteur plein (voir le

chapitre « Vider le récipient collecteur »).

Pièces de rechange

Vous trouverez une liste des pièces de rechanges à la fin de cette notice. En cas de recours en garantie, adressezvous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

– 4

15FR

Service après-vente

Notre succursale Kärcher entière disposition pour d'éventuelles questions ou problèmes. L'adresse figure au dos.

se tient à votre

Caractéristiques techniques

Temps de service d'un accumulateur plein (en fonction du sol)

Tension locale de l'accumulateur

Temps de charge d'un accumulateur vide

Tension de l'appareil de charge

Courant de charge 130 mA

Niveau de pression acoustique (EN 60704-2-

Poids (y compris l'accumulateur)

Type d'accumulateur NiMH

Sous réserve de modifications techniques !

max. 30min

4,8 V

14 h

5,8 V

60 dB(

2,0 kg

Éliminer l'appareil usé et l'ac-

cumulateur

 Pour la mise en rebut de l'appareil, veil-

ler à l'éliminer de manière à ne pas porter préjudice à l'environnement.

 Eliminer la batterie avec son logement

dans le respect de l'environnement (points de collecte ou revendeurs), un désassemblage n'est pas nécessaire.

몇 Avertissement

– Ne pas ouvrir l'accumulateur, Risque

de court-circuit ! Il est en outre possible que des vapeurs irritantes ou des fluides agressifs s'en échappent.

16 FR

– 5

Gentile cliente,

Prima di utilizzare l'apparecchio

per la prima volta, leggere le presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

– Questo apparecchio viene alimentato

da un accumulatore ed è destinato ad uso esclusivamtente privato per la pulizia di ambienti interni utilizzando accessori e ricambi autorizzati dalla KÄRCHER.

– L'apparecchio non si adatta alla pulizia

di tappeti con fibra lunga e pavimenti bagnati.

– L'apparecchio non è idoneo alla pulizia

di calcestruzzo lavato, pietrisco o simili.

Il produttore non è responsabile per eventuali danni causati dall'uso improprio e/o uso che non corrisponde a quello conforme a destinazione.

Protezione dell’ambiente

Tutti gli imballaggi sono riciclabili. Gli

imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Gli apparecchi dismessi contengono

materiali riciclabili preziosi e vanno

consegnati ai relativi centri di raccolta. Sia le batterie che gli accumulatori contengono sostanze che non devono essere disperse nell’ambiente. Si prega quindi di smaltire gli apparecchi dismessi, le batterie e gli accumulatori mediante i sistemi di raccolta differenziata.

Norme di sicurezza

– Questo apparecchio non è destinato

all’uso da parte di persone (compresi bambini) dalle facoltà fisiche, sensoriali o intellettuali limitate o carenti di esperienza e/o conoscenze, a meno che costoro non vengano sorvegliati da una persona responsabile della loro sicurezza o ricevano da questa istruzioni sull’uso dell’apparecchio. Sorvegliare i bambini per assicurarsi che non giochino con l’apparecchio.

 Rischio di lesioni

– L'apparecchio contiene un rullo spazzo-

la rotante. Non introdurre in nessun caso le dita o utensili durante il funzionamento dello stesso!

– Prima di ogni intervento di cura e di ma-

nutenzione staccare l'accumulatore dall'apparecchio!

Accumulatore

– La carica dell'accumulatore è consenti-

ta solo con l'utilizzo del caricabatterie originale o con caricabatterie autorizzati dalla KÄRCHER.

– Pericolo di corto circuito! Non intro-

durre oggetti conduttori (p.es. giraviti o simili) nella presa di carica.

– Non esporre l'accumulatore a forti

raggi solari, calore o fuoco, rischio di esplosioni.

Indicazioni per quanto riguarda l'accumulatore

– Se un accumulatore con rispettivo cavo

dovesse risultare visibilmente danneggiato, sostituirlo immediatamente con un pezzo di ricambio originale.

– L'indicazione della tensione sulla tar-

ghetta deve corrispondere alla tensione di alimentazione.

– Usare e conservare il caricabatterie

solo in ambienti asciutti, temperatura ambiente 5 - 40° C.

– Non toccare mai la spina di alimentazio-

ne con le mani bagnate.

– 1

17IT

Descrizione dell’apparecchio

Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contenuto. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore.

Avviso: Le illustrazioni relative all’apparecchio e all’uso si trovano a pagina 2. Figura

1 Snodo 2 Interruttore on/off a pedale 3 Accumulatore rimovibile 4 Tasto di sbloccaggio, accumulatore 5 Presa del caricabatterie 6 Indicatore stato di carica 7 Contenitore dello sporco, rimovibile 8 Sbloccaggio, coperchio contenitore

dello sporco 9Carter 10 Fornitura K 55:

Rullo della spazzola, intercambiabile 11 Fornitura K 55 pet:

Rullo della spazzola con bussola di pu-

lizia (spazzola di pelo), sostituibile 12 Tasto di sbloccaggio, spazzola inter-

cambiabile 13 Manico regolabile in altezza 14 Manopola 15 Impugnatura 16 Caricabatteria con rispettivo cavo 17 Supporto a muro con materiale di fis-

saggio

Montare il supporto a muro

Figura

Il supporto a muro serve per depositare l'apparecchio con il rispettivo caricabatterie.  Il supporto a muro in dotazione va mon-

tato in un punto accessibile vicino ad

una presa di corrente - Il materiale di fis-

saggio è incluso nella fornitura.

Inserimento del rullo della spazzola

Figura

Il rullo della spazzola non è inserito nell'apparecchio al momento della consegna. Inserirlo prima della messa in funzione.

 Ruotare l'alloggiamento.  Inserire il rullo della spazzola nella sede

laterale.

 Spingere il sostegno del rullo della

spazzola nella sede e verificare che sia correttamente collocato.

Montare sia il manico allungabile,

sia l'impugnatura e regolarne l'altez-

Figura

Il manico allungabile si compone di 3 parti. Fare attenzione che durante il montaggio le parti scattino in posizione.  Inserire l'impugnatura sul manico più

lungo dotato di manopola.

 Unire il manico più lungo con quello più

corto, premendo il dispositivo di arresto.

 Inserire il manico completo nello snodo

dell'apparecchio (il dispositivo di arresto deve essere rivolto in avanti).

 Staccare l'impugnatura ed allungare il

manico per ottenere l'altezza operativa desiderata. Girare l'impugnatura nella corretta direzione e stringere la manopola.

Introdurre e caricare l'accumulatore

Figura

L'accumulatore non è inserito nell'apparecchio al momento della consegna. Inserirlo prima della messa in funzione.  Rimuovere l'accumulatore dall'imbal-

laggio.

 Spingere la batteria nell'alloggiamento,

finché non si innesta.

 Caricare l'accumulatore: L'accumulato-

re può essere caricato sia all'esterno che all'interno della sede. Avviso: Qui di seguito troverete la spiegazione del procedimento di carica ad accumulatore inserito in sede.

18 IT

– 2

 Inserire l'accumulatore in dotazione in

una presa conforme alle normative vi-

genti.

 Avviso importante per il procedi-

mento di carica: Spegnere sempre

l'apparecchio, altrimenti l'accumulatore

non si carica.  Inserire il cavo di carica nella presa del-

la batteria.  Se la spia di esercizio si accende, signi-

fica che il processo di carica è iniziato.

Il tempo di carica con batteria scarica è

di circa 14 ore.

Avviso: se la spia di esercizio non si

accende, spegnere l'apparecchio in

quanto non è possibile procedere con la

carica.  Al termine della ricarica, estrarre la spi-

na di ricarica dall'attacco e scollegare il

caricabatterie dalla rete.

Uso

Messa in funzione

Figura

 Accendere l'apparecchio premendo l'in-

terruttore on/off a pedale.  Spostare l'apparecchio in avanti e in-

dietro per effettuare la pulizia.  K 55: usare il lato destro per pulire le

zone vicine ai bordi (lato con il tasto di

sbloccaggio della spazzola intercam-

biabile).

Interrompere i lavori

Figura

 Spegnere l'apparecchio premendo l'in-

terruttore on/off a pedale.  Collocare il manico allungabile in posi-

zione verticale durante le interruzioni di

lavoro. Un apposito dispositivo di bloc-

caggio provvederà a tenerlo in posizio-

ne.

A lavoro terminato

 Spegnere l'apparecchio a lavoro termi-

nato.

 Svuotare il contenitore dello sporco

dopo ogni pulizia.

Svuotare il contenitore dello sporco

Figura

Si può procedere in due diversi modi per togliere il contenitore dello sporco:

1) Alzare l'apparecchio con una mano tenendolo allo snodo. Sbloccare il coperchio del contenitore dello sporco. Avviso: Contemporaneamente tenere il carter per fare sì che questo non si ribalti verso il basso.

2) Posizionare l'apparecchio a terra e sbloccare la copertura del serbatoio rifiuti. Avviso: durante questa operazione tenere fermo il manico telescopico, in modo che non possa abbassarsi in modo accidentale.  Sbloccare il coperchio del contenitore

dello sporco ed aprirlo verso l'alto.

 Estrarre il contenitore dello sporco e

svuotarlo.

 Reinserire il contenitore dello sporco e

chiudere il coperchio.

Deposito dell’apparecchio

Figura

 Agganciare l'apparecchio al supporto a

muro.

 In alternativa si può appendere l'appa-

recchio tramite l'impugnatura. Se necessario girare l'impugnatura (vedi capitolo "Regolare il manico allungabile e l'impugnatura“).

 Caricare l'accumulatore.

– 3

19IT

Cura e manutenzione

Assistenza

 Attenzione

Staccare l'accumulatore dall'apparecchio prima di qualsiasi lavoro di cura e di manutenzione.

Pulizia dell’apparecchio

 Pulire l’esterno dell’apparecchio con un

panno umido. Non usare sostanze ag-

gressive come ad esempio polvere

abrasiva.

Sostituire/pulire il rullo della spaz-

zola

K 55: rullo della spazzola

Figura

 Premere il tasto di sbloccaggio e toglie-

re il rullo della spazzola.  Eliminare peli/capelli impigliati usando

preferibilmente un coltello o delle forbi-

ci. Passarci sopra con la parte tagliente

e togliere i peli/capelli così staccati.  Inserire il rullo della spazzola pulita/

nuova e controllare la corretta posizio-

ne.

K 55 pet: pulizia del rullo della spazzola con bussola di pulizia (spazzola di pelo) Avviso: Dopo ogni impiego, pulire la spaz-

zola di pelo!

Figura

 Premere il tasto di sbloccaggio e toglie-

re il rullo della spazzola. È possibile togliere facilmente i peli impigliati:

 estrarre la bussola di pulizia dal rullo

della spazzola: i peli sciolti vi rimangono

attaccati ed è possibile smaltirli nei rifiu-

ti comuni.

Nota: tagliare con le forbici i peli animali

o umani lunghi e avvolti intorno alla

bussola, quindi estrarre la bussola.  Dopo la pulizia, collocare di nuovo la

bussola.  Inserire il rullo della spazzola pulita/

nuova e controllare la corretta posizio-

ne.

Garanzia

In tutti i paesi sono valide le condizioni di garanzia pubblicate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da un difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.

Guida alla risoluzione dei guasti

La spia di accensione non si accende

 L'apparecchio è rimasto acceso duran-

te il procedimento di carica. Spegnere l'apparecchio tramite l'inter-

ruttore on/off.

L'apparecchio non pulisce in modo affidabile

 Pulire/sostituire il rullo della spazzola

(vedi capitolo "Sostituire/pulire il rullo della spazzola“).

 Caricare l'accumulatore (vedi capitolo

"Caricare l'accumulatore“).

L'apparecchio espelle lo sporco

 Svuotare il contenitore dello sporco.

(vedi capitolo "Svuotare il contenitore dello sporco.“).

Ricambi

La lista dei pezzi di ricambio è riportata alla fine del presente manuale d'uso. Per ordinare i ricambi rivolgersi al rivenditore di fiducia o al più vicino centro di assistenza autorizzato.

Servizio assistenza clienti

In caso di domande o anomalie la filiale KÄRCHER è felice di poterla aiutare. Indirizzo vedi retro.

20 IT

– 4

Dati tecnici

Tempo di funzionamento a carica massima (indipendentemente dal tipo di pavimento)

Tensione di lavoro, accumulatore

Tempo di carica, accumulatore scarico

Tensione caricabatterie 5,8V Corrente di carica 130mA Pressione acustica (EN

60704-2-1) Peso (accumulatore inclu-

so) Tipo accumulatore NiMH

Con riserva di modifiche tecniche!

max. 30min

4,8V

14h

60dB(A)

2,0kg

Smaltimento dell´ap-

parecchio dismesso e della

batteria

 Consegnare l'apparecchio dismesso ad

un regolare centro di smaltimento. Prima dello smaltimento rimuovere la batteria.

 Smaltire a regola d'arte la batteria con

l'alloggiamento della batteria (centri di raccolta o rivenditore), non è necessario smontare l'alloggiamento di plastica.

몇 Attenzione

– Non aprire l'accumulatore, sussiste il

rischio di corto circuito, inoltre possono fuoriuscire vapori irritanti o liquidi irritanti.

– 5

21IT

Beste klant,

Lees vóór het eerste gebruik

van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar deze voor later gebruik of voor een latere eigenaar.

Doelmatig gebruik

– Gebruik dit accugedreven apparaat uit-

sluitend voor privé-doeleinden, voor het reinigen van binnenruimten, met door KÄRCHER toegelaten toebehoren en reserveonderdelen.

– Het apparaat is niet geschikt voor

hoogpolige tapijten en natte vloerbedekkingen.

– Het apparaat is niet geschikt voor was-

beton, split e.d.

De fabrikant is niet aansprakelijk voor eventuele schade die ontstaat wanneer het apparaat niet volgens de voorschriften of op een verkeerde manier wordt gebruikt.

Zorg voor het milieu

Het verpakkingsmateriaal is herbruik-

baar. Deponeer het verpakkingsmateriaal niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Oude apparaten bevatten waardevol-

le recycleerbare materialen die voor

recyclage ingediend moeten worden. Batterijen en accu's bevatten stoffen die niet in het milieu mogen terechtkomen. Gelieve oude apparaten, batterijen en accu's in te leveren op de geschikte inzamelpunten.

Veiligheidsinstructies

– Dit apparaat is niet geschikt om door

personen (inclusief kinderen) met beperkte fysieke, sensorische of geestelijke vaardigheden of met gebrek aan ervaring en/of kennis gebruikt te worden, tenzij ze door een voor hun veiligheid verantwoordelijke persoon in de gaten gehouden worden of van hem aanwijzingen ontvingen hoe het apparaat gebruikt moet worden. Kinderen

dienen in de gaten gehouden te worden om er zeker van te zijn dat ze niet met het apparaat spelen.

 Letselrisico

– Het apparaat bevat een draaiende bor-

stelrol, in geen geval tijdens het gebruik vingers of gereedschap ertussen steken!

– Bij onderhouds- en reparatiewerkzaam-

heden van het apparaat eerst de accu verwijderen!

Aanwijzingen over de accu

– Het laden van de accu is uitsluitend toe-

gestaan met het meegeleverde originele laadapparaat of met de door KÄRCHER goedgekeurde laadapparaten.

– Kortsluitingsgevaar! Geen geleiden-

de voorwerpen (bijv. schroevendraaier e.d.) in de laadbus steken.

– Accu niet blootstellen aan sterke zo-

neestraling, hiite of vuur, er bestaat explosiegevaar.

Instructies over het laadapparaat

– Laadapparaat met laadkabel bij zicht-

bare beschadiging onmiddellijk vervangen door een origineel onderdeel.

– De opgave van de spanning op het

typeplaatje moet overeenkomen met de voedingsspanning.

– Oplaadapparaat alleen in droge ruimten

gebruiken en opslaan, omgevingstemperatuur 5 - 40° C.

– De stekker nooit met natte handen aan-

raken.

Beschrijving apparaat

Controleer bij het uitpakken de inhoud van de verpakking op ontbrekende toebehoren, of beschadigingen. Neem bij transportschades contact op met uw leverancier.

Opmerking: U vindt afbeeldingen van het apparaat en de bediening ervan op pagina

2. Afbeelding

1 Gewricht aan het apparaat 2 Voetschakelaar Aan/Uit

22 NL

– 1

3 Accu, uitneembaar 4 Ontgrendelingsknop, accu 5 Laadbus 6 Laadindicatie 7 Vuilreservoir, uitneembaar 8 Ontgrendeling, afdekking vuilreservoir 9 Behuizing 10 Levering K 55:

Borstelrol, vervangbaar

11 Levering K 55 pet:

Borstelwals met reinigingshuls (dieren-

haarborstel), verwisselbaar. 12 Ontgrendelingsknop, wisselborstel 13 Teleskopische steel, in hoogte verstel-

baar 14 Draaigreep 15 Handgreep 16 Laadapparaat met laadkabel 17 Wandhouder met bevestigingsmateri-

aal

Wandhouder monteren

Afbeelding

De wandhouder dient voor de opslag van het apparaat en het laadapparaat.  De bijgevoegde wandhouder op een

goed toegankelijke plaats en in de buurt

van een stopcontact monteren - beves-

tigingsmateriaal is bijgeleverd.

Borstelwals aanbrengen

Afbeelding

De borstelwals is bij levering nog niet in het apparaat gezet. Gelieve deze vóór de inbedrijfstelling aan te brengen.

 Behuizing draaien.  Borstelwals in zijdelings bevestigings-

punt aanbrengen.  Houder van borstelwals in bevesti-

gingspunt drukken en controleren, of al-

les juist zit.

Telescopische steel en handgreep

monteren en hoogte instellen

Afbeelding

De teleskopische steel bestaat uit drie delen. Bij de montage moet erop worden gelet dat de onderdelen vastklikken.  Handgreep op de langere steel met

draaigreep steken.

 Lange en korte steel samenbrengen,

daartoe bij het samenbrengen de pallen indrukken.

 Volledige steel met pallen naar voren in

het gewricht op het apparaat steken.

 Draaigreep lossen en steel op gewens-

te werkhoogte uittrekken, handgreep in de juiste stand draaien en draaigreep vastdraaien.

Accu plaatsen en opladen

Afbeelding

De accu is bij de levering nog niet in het apparaat geplaatst. Gelieve deze vóór de inbedrijfstelling in te bouwen.

 Accu uit de verpakking nemen.  Accu in de opname schuiven tot hij

vastklikt.

 Accu opladen: Voor het opladen kan de

accu uit het apparaat genomen of in het apparaat gemonteerd zijn. Aanwijzing: Hierna wordt het opladen met een ingebouwde accu beschreven.

 Meegeleverd laadapparaat in een re-

glementair stopcontact steken.

 Belangrijke aanwijzing voor het opla-

den: Apparaat in elk geval uitschake-

len, anders wordt de accu niet opgeladen.

 Laadkabel in de laadbus op de accu

steken.

 Indien de bedrijfsweergave brandt, start

het laadproces. De laadtijd bij een lege accu bedraagt ongeveer 14 uren.

Instructie: Indien de bedrijfsweergave niet brandt, gelieve het apparaat uit te schakelen aangezien anders het laadproces niet kan beginnen.

– 2

23NL

 Wanneer het opladen klaar is, de op-

laadkabel uit de oplaadbus trekken en

oplaadapparaat stroomvrij maken.

Bediening

Werk beginnen

Afbeelding

 Apparaat inschakelen, daartoe de voet-

schakelaar aan/uit indrukken.  Voor het reinigen het apparaat vooruit

en achteruit bewegen.  K 55: voor reinigen dicht aan randen de

rechte kant gebruiken (kant met ont-

grendelingsknop van de wisselborstel).

Werk onderbreken

Afbeelding

 Apparaat uitschakelen, daartoe de

voetschakelaar aan/uit indrukken.  Bij werkonderbrekingen de teleskopi-

sche steel verticaal stellen, een ver-

grendeling houdt hem in die positie.

Werk beëindigen

 Aan het einde van het werk het appa-

raat uitschakelen.  Vuilreservoir na elke reiniging leegma-

ken.

Vuilcontainer leegmaken

Afbeelding

Het verwijderen van het vuilreservoir kan op twee manieren gebeuren:

1) U houdt het apparaat met een hand aan het gewricht naar omhoog en ontgrendelt de afdekking van het vuilreservoir. Aanwij- zing: Daarbij de behuizing vasthouden, zodat ze niet te snel naar beneden klapt.

2) Zet het apparaat op de grond en ontgrendel de afdekking van het vuilreservoir. Instructie: Daarbij de telescopische steel vasthouden zodat deze niet ongecontroleerd naar beneden kan klappen.  Afdekking van het vuilreservoir ontgren-

delen en naar boven klappen.  Vuilreservoir aan de handgreep naar

boven wegnemen en leegmaken.

 Vuilreservoir opnieuw monteren en de

afdekking sluiten.

Apparaat opslaan

Afbeelding

 Apparaat in de wandhouder hangen.  Als alternatief kan het apparaat ook aan

de handgreep opgehangen worden, indien nodig de handgreep draaien (zie daartoe hoofdstuk „Telescopische steel en handgreep instellen“).

 Accu opladen.

Reiniging en onderhoud

 Let op

Voor alle instandhoudings- en onderhoudswerkzaamheden de accu verwijderen.

Reiniging van het apparaat

 Wis de buitenkant van het apparaat met

een vochtige doek af. Gebruik geen agressieve middelen, zoals bijvoorbeeld schuurpoeder.

Borstelrol vervangen / reinigen

K 55: Borstelwals

Afbeelding

 Ontgrendelingsknop indrukken en bor-

stelrol uitnemen.

 Omwikkeld haar verwijdert u het best

met een mes resp. schaar. Beweeg het mes of de schaar langs de snijkant en verwijder vervolgens de losgemaakte haren.

 Gereinigde resp. nieuwe borstelrol

monteren en op correcte zitting controleren.

K 55 pet: Borstelwals met reinigingshuls (dierenhaarborstel) reinigen Instructie: Gelieve de dierenhaarborstel

na elk gebruik te reinigen!

Afbeelding

 Ontgrendelingsknop indrukken en bor-

stelrol uitnemen. Er omheen gewikkelde haren van dieren kunnen eenvoudig verwijderd worden:

24 NL

– 3

 Trek de reinigingshuls van de borstel-

wals, de losgelaten haren blijven eraan hangen en kunnen met het huisvuil mee. Aanwijzing: Lange, om de huls gewikkelde dieren- of mensenharen eerst met een mes of een schaar doorsnijden/-knippen, dan de huls eraf trekken.

 Na reiniging de huls weer erop schui-

ven.

 Gereinigde resp. nieuwe borstelrol

monteren en op correcte zitting controleren.

Reserveonderdelen

Een overzicht van de onderdelen vindt u aan het eind van deze gebruiksaanwijzing. Voor de bestelling van reserveonderdelen, gelieve u te wenden tot uw handelaar of de dichtstbijzijnde geautoriseerde klantendienst.

Klantendienst

Bij vragen of storingen helpt onze KÄRCHER-vestiging u graag verder. Adres zie achterzijde.

Service

Garantie

In ieder land zijn de door ons bevoegde verkoopkantoor uitgegeven garantiebepalingen van toepassing. Eventuele storingen aan het apparaat verhelpen wij zonder kosten binnen de garantietermijn, mits een materiaal of fabrieksfout de oorzaak van deze storing is. Neem bij klachten binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde klantenservicewerkplaats en neem uw aankoopbewijs mee.

Hulp bij storingen

Bedrijfsindicatie brandt niet

 Apparaat is tijdens het opladen inge-

schakeld. Apparaat met schakelaar aan/uit uit-

schakelen.

Apparaat reinigt niet op betrouwbare manier

 Borstelrol reinigen resp. vervangen (zie

hoofdstuk „Borstelrol vervangen / reinigen“).

 Accu opladen (zie hoofdstuk „Accu op-

laden“).

Vuil wordt uit het apparaat geslingerd

 Vol vuilreservoir leegmaken (zie hoofd-

stuk „Vuilreservoir leegmaken“).

Technische gegevens

Bedrijfstijd bij volle acculading (afhankelijk van de vloerbedekking)

Werkspanning accu 4,8V Laadtijd bij lege accu 14h Spanning van het laadap-

paraat Laadstroom 130mA Geluidsdrukniveau

(EN 60704-2-1) Gewicht (incl. accu) 2,0 kg Accutype NiMH

Technische veranderingen voorbehouden!

max. 30min

5,8V

60dB(A)

Oud glas en accu verwijderen

 Versleten apparaat inleveren bij milieu-

straat. Voor de verwijdering de uit-

neembare accu eruit halen.  Accu met accubehuizing milieuvriende-

lijk verwijderen (milieustraat of handela-

ren), demonteren van

kunststofbehuizing is niet nodig.

몇 Waarschuwing

– Accu niet openen, er bestaat gevaar

van kortsluiting en er kunnen irriterende

dampen of bijtende vloeitsoffen vrijko-

men.

– 4

25NL

Estimado cliente:

Antes del primer uso de su apa-

rato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.

Uso previsto

– Utilice este aparato que funciona con

batería exclusivamente para fines particulares, para limpiar interiores, con los accesorios y piezas de repuesto autorizadas por KÄRCHER.

– El aparato no es apto para alfombras

de pelo alto ni para pavimentos húmedos.

– El aparato no es apto para hormigón la-

vado, grava o similares.

El fabricante no asume responsabilidad alguna por los daños que pudieran derivarse de un uso inadecuado o incorrecto.

Protección del medio ambiente

Los materiales de embalaje son reci-

clables. Por favor, no tire el embalaje a la basura doméstica; en vez de ello, entréguelo en los puntos oficiales de recogida para su reciclaje o recuperación.

Los aparatos viejos contienen mate-

riales valiosos reciclables que debe-

rían ser entregados para su aprovechamiento posterior. Las baterías y los acumuladores contienen sustancias que no deben entrar en contacto con el medio ambiente. Por este motivo, entregue los aparatos usados, las baterías y acumuladores en los puntos de recogida previstos para su reciclaje.

Instrucciones de seguridad

– Este aparato no es apto para ser opera-

do por personas (incl. niños) con capacidades físicas, sensoriales o intelectuales limitadas, o con falta de experiencia y/o conocimientos, a no ser que sea supervisado por una persona para responsable para su seguridad o haya sido instruida para utilizar el aparato. Mantener fuera del alcance de los niños.

 Peligro de lesiones

– El aparato tiene cepillos giratorios, ¡no

los toque, bajo ningún concepto, con los dedos ni con una herramienta mientras estén en funcionamiento!

– ¡Retire la batería antes de realizar tra-

bajos de conservación y mantenimiento!

Indicaciones sobre la batería

– Sólo está permitido cargar la batería

con el cargador original suministrado o con el cargador autorizado por KÄRCHER.

– Puede provocar un cortocircuito! No

inserte ningún objeto conductor (p.ej. destornillador o similar) en clavija de carga.

– No exponer la batería a intensa ra-

diación solar, calor o fuego, hay peligro de explosión.

Indicaciones sobre el cargador

– Sustituir inmediatamente el cargador

con el cable por una pieza original si se aprecia algún tipo de daño.

– La tensión de alimentación tiene que

coincidir con la indicada en la placa de características.

– Usar y almacenar el cargador solamen-

te en lugar seco, temperatura ambiente 5 - 40 ºC.

– No toque nunca la clavija con las ma-

nos mojadas.

26 ES

– 1

Puesta en marcha

Descripción del aparato

Cuando desempaque el contenido del paquete, compruebe si faltan accesorios o si el aparato presenta daños. Informe a su distribuidor en caso de detectar daños ocasionados durante el transporte.

Nota: Las ilustraciones del aparato y de su manejo se encuentran en la página 2. Figura

1 Articulación del aparato 2 Interruptor de pedal de conexión y des-

conexión 3 Batería, extraíble 4 Botón de desbloqueo, batería 5 Clavija de carga 6 Indicador de carga 7 Recipiente para suciedad, extraíble 8 Desbloqueo, tapa del recipiente para

suciedad 9 Carcasa 10 Contenido K 55:

Cepillo rotativo, cambiable 11 Contenido K 55 pet:

Cepillos cilíndricos con casquillo de lim-

pieza (cepillo para pelos de animales),

cambiable 12 Botón de desbloqueo, cepillo cambia-

ble 13 Mango telescópico, de altura regulable 14 Empuñadura giratoria 15 Mango 16 Cargador con cable 17 Soporte de pared con material de fija-

ción

Montar el soporte de pared

Figura

El soporte de pared sirve para guardar el aparato y el cargador.  Montar el soporte de pared suministra-

do en un lugar que tenga buen acceso

y esté cerca de un enchufe - el material

de fijación viene incluido.

Colocar cepillos rotativos

Figura

El cepillo rotativo no viene colocado en el aparato. Colocarlo antes de la puesta en marcha.

 Gire la carcasa.  Colocar el cepillo rotativo en la ranura

lateral.

 Presionar el soporte del cepillo contra

la ranura y comprobar que está bien colocado.

Montar el mango telescópico y el

mango de mano y ajustar la altura

Figura

El mango telescópico tiene 3 partes. Cuando lo monte procure que encajen bien.  Insertar el mango para mano sobre el

mango largo con la empuñadura giratoria.

 Unir el mango largo y el corto, presionar

para ello la muesca.

 Insertar el mango completo con la

muesca hacia delante en la parte articulada del aparato.

 Soltar la empuñadura giratoria y ex-

traerla hasta la posición de trabajo deseada, girar el mango en la posición correcta y apretar la empuñadura giratoria.

Colocar y cargar la batería

Figura

La batería no viene colocada en el aparato. Colocarla antes de la puesta en marcha.

 Sacar la batería del embalaje.  Introducir la batería en el alojamiento

hasta que encaje.

 Cargar la batería: Se puede cargar la

batería cuando está la batería en el aparato o cuando está fuera del aparato. Indicación: A continuación se describe el proceso de carga con la batería integrada en el aparato.

 Introducir el cargador suministrado en

el enchufe de forma correcta.

– 2

27ES

 Indicación importante sobre el pro-

ceso de carga: Es importante que se

apague el aparato, de lo contrario no se

cargará la batería.  Insertar el cable del cargador en la cla-

vija de carga de la batería.  Si se ilumina el indicador de funciona-

miento comenzará el proceso de carga.

El tiempo de carga cuando la batería

esté vacía es de aprox. 14 horas.

Nota: Si no se ilumina el indicador de

funcionamiento, apagar el aparato, de

lo contrario no podrá comenzar el pro-

ceso de carga.  Una vez finalizado el proceso de carga,

desenchufar el cable de carga de la cla-

vija de carga y desenchufar el cargador

de la red.

Manejo

Comenzar el trabajo

Figura

 Encender el aparato, pulse para ello el

interruptor de conexión y desconexión.  Para limpiar mueva el aparato hacia de-

lante y hacia atrás.  K 55: para limpiar las zonas cercanas a

las esquinas, utilice el lateral derecho

(lateral con el botón de desbloqueo del

cepillo cambiable).

Interrumpir el trabajo

Figura

 Apagar el aparato, pulse para ello el in-

terruptor de conexión y desconexión.  Si se realiza pausas en el trabajo, colo-

car el mango telescópico verticalmente,

un dispositivo de bloqueo lo mantendrá

en esta posición.

Finalizar el trabajo

 Cuando se finalice el trabajo apagar el

aparato.  Vaciar el recipiente para suciedad des-

pués de cada limpieza.

Vaciar el depósito acumulador de

suciedad

Figura

Se puede sacar el recipiente acumulador de suciedad de dos formas:

1) Se sujeta el aparato con una mano por la parte articulada y se desbloquea la tapa del recipiente para suciedad. Indicación: Para ello sujete bien la carcasa para que no se baje demasiado rápido.

2) Colocar el aparato en el suelo y desbloquear la tapa del recipiente acumulador de suciedad. Indicación: Al hacerlo sujetar bien el mango telescópico para que no se mueva hacia abajo de forma incontrolada.  Desbloquear y levantar la tapa del reci-

piente acumulador de suciedad.

 Sacar el recipiente por el asa y vaciarlo.  Colocar de nuevo el recipiente y cerrar

con la tapa.

Almacenamiento del aparato

Figura

 Colgar el aparato en el soporte de la pa-

red.

 También se puede colgar el aparato del

mango, si es necesario gírelo (véase el capítulo "Ajustar el mango telescópico y el mango de mano").

 Cargar la batería.

28 ES

– 3

Cuidado y mantenimiento

 Atención:

Antes de realizar los trabajos de conservación y mantenimiento en el aparato, quite la batería.

Limpieza del aparato

 Limpie el exterior del aparato con un

paño húmedo. No utilice agentes abra-

sivos (como, p. ej., polvos de fregar).

Cambio/limpieza del cepillo rotativo

K 55: cepillo rotativo

Figura

 Presionar el botón de desbloqueo y ex-

traer el cepillo rotativo.  Para retirar los pelos que estén engan-

chados se puede utilizar un cuchillo o

unas tijeras. Cortar a lo largo del canto

de corte y quite los pelos sueltos.  Colocar de nuevo los cepillos rotativos

nuevos o limpios y comprobar si está

bien encajados.

K 55 pet: Limpiar el cepillo rotativo con el casquillo de limpieza (cepillo para pelos de animales) Nota: limpie los pelos de animal después

de cada uso.

Figura

 Presionar el botón de desbloqueo y ex-

traer el cepillo rotativo. Los pelos de animales que queden enredados se pueden quitar muy fácilmente:

 Extraiga la carcasa de limpieza del ce-

pillo rotativo, los pelos sueltos quedan

colgados de ella, y se pueden eliminar

con la basura convencional.

Indicación: Cortar primero con un cu-

chillo o unas tijeras los pelos largos de

animales o personas que se hayan en-

redado en el casquillo y después ex-

traer este último.  Introducir de nuevo el casquillo des-

pués de haberlo limpiado.

 Colocar de nuevo los cepillos rotativos

nuevos o limpios y comprobar si está bien encajados.

Servicio

Garantía

En todos los países rigen las condiciones de garantía establecidas por nuestra sociedad distribuidora. Las averías del aparato serán subsanadas gratuitamente dentro del período de garantía, siempre que las causas de las mismas se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al Servicio al cliente autorizado más próximo a su domicilio.

Ayuda en caso de avería

El indicador de funcionamiento no se ilumina.

 El aparato está encendido durante el

proceso de carga. Apagar el aparato con el interruptor de

conexión/desconexión.

El aparato no limpia bien.

 Limpiar o cambiar el cepillo rotativo

(véase el capítulo "Cambiar/limpiar el cepillo rotativo")

 Cargar la batería (véase el capítulo

"Cargar la batería").

El aparato lanza suciedad hacia afuera.

 Vaciar el recipiente cuando esté lleno

(véase el capítulo "Vaciar el recipiente acumulador de suciedad").

Piezas de repuesto

Al final de este manual de instrucciones encontrará un listado resumido de repuestos. Para pedir piezas de repuesto, diríjase a su distribuidor o al servicio al cliente autorizado más próximo a su domicilio.

– 4

29ES

Servicio de atención al cliente

En caso de dudas o alteraciones, la sucursal de KÄRCHER estará encantada de ayudarle. La dirección figura al dorso.

Datos técnicos

Tiempo de servicio con la batería llena (dependiendo del tipo de pavimento)

Tensión de trabajo de la batería

Tiempo de carga cuando la batería esté vacía

Tensión del cargador 5,8V Corriente de carga 130mA Nivel de presión acústica

(EN 60704-2-1) Peso (incl. batería) 2,0kg Tipo de batería NiMH

Reservado el derecho a realizar modificaciones técnicas.

max. 30min

4,8V

14h

60dB(A)

Eliminar el aparato usado y la

batería

 Eliminar el aparato usado de forma

ecológica. Antes de eliminarlo, sacar la batería.

 Eliminar la batería con su carcasa de

forma ecológica (puntos de recogida o distribuidor), no es necesario desmontar la carcasa de plástico.

몇 Advertencia

– No abrir la batería, hay peligro de que

se produzca un cortocircuito, adicionalmente puede producirse la salida de vapores irritantes o líquidos corrosivos.

30 ES

– 5

Estimado cliente,

Leia o manual de manual origi-

nal antes de utilizar o seu aparelho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Utilização conforme o fim a que se

destina a máquina

– Utilize este aparelho accionado por ba-

teria acumuladora somente para fins de utilização privada, para a limpeza de espaços interiores, com a utilização dos acessórios e peças sobressalentes autorizados pela KÄRCHER.

– O aparelho não é adequado para tape-

tes felpudos, assim como, pavimentos molhados.

– O aparelho não é adequado para betão

lavado, brita ou similar. O fabricante não se responsabiliza por eventuais danos causados por uma utiliza-

ção indevida ou erros de manuseamento.

Protecção do meio-ambiente

Os materiais de embalagem são reci-

cláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm mate-

riais preciosos e recicláveis e deve-

rão ser reutilizados. Pilhas e baterias acumuladoras contêm materiais que não devem entrar em contacto com o meio-ambiente. Por isso, elimine os aparelhos velhos, as pilhas e baterias acumuladoras (recarregáveis) através de sistemas de recolha de lixo adequados.

Avisos de segurança

– Este aparelho não foi concebido para

ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais e psíquicas reduzidas ou por pessoas com falta de experiência ou conhecimentos, excepto se estas forem

supervisionadas por uma pessoa responsável pela sua segurança ou receberem as necessárias instruções sobre como utilizar o aparelho. As crianças devem ser supervisionadas, de modo a assegurar que não brinquem com o aparelho.

 Perigo de lesão

– O aparelho está equipado com um cilin-

dro de escova rotativo. Durante o funcionamento, não introduza os dedos ou ferramentas sob quaisquer circunstâncias!

– Remova a bateria acumuladora antes

de efectuar trabalhos de manutenção e conservação.

Avisos referentes à bateria acumuladora

– O carregamento da bateria acumulado-

ra só é permitido com o carregador original incluído no volume de fornecimento, ou com carregadores devidamente autorizados pela KÄRCHER.

– Perigo de curto-circuito! Não insira

objectos comutadores (p. ex. chave de fendas ou similar) no conector de carregamento.

– Não expor a bateria acumuladora a

fortes raios solares, calor ou fogo, devido ao perigo de explosão.

Avisos sobre o carregador

– Substitua imediatamente o carregador

juntamente com o cabo por uma peça original, sempre que detectar quaisquer danos.

– A tensão indicada na placa de caracte-

rísticas tem que estar de acordo com a tensão de alimentação.

– Utilizar e guardar o carregador apenas

em espaços fechados com uma temperatura ambiente 5 - 40° C.

– Nunca tocar na ficha de rede com as

mãos molhadas.

– 1

31PT

Colocação em funcionamento

Descrição da máquina

Verifique o conteúdo da embalagem a respeito de acessórios não incluídos ou danos. No caso de danos provocados durante o transporte, informe o seu revendedor.

Aviso: na página 2 encontra ilustrações do aparelho e da utilização. Figura

1 Articulação no aparelho 2 Interruptor de pé Ligar/Desligar 3 Bateria acumuladora amovível 4 Botão de desbloqueio, bateria acumu-

ladora 5 Conector fêmea de carregamento 6 Indicação de funcionamento em carga 7 Recipientes de sujidade, amovível 8 Desbloqueio da cobertura do recipiente

de sujidade 9 Carcaça 10 Volume de fornecimento K 55:

Cilindro da escova, substituível 11 Volume de fornecimento K 55 pet:

Cilindro de escova com manga de lim-

peza (escova para pêlo animal), substi-

tuível 12 Botão de desbloqueio da escova de

substituição 13 Barra telescópica, ajustável em altura 14 Manípulo rotativo 15 Punho 16 Carregador com cabo 17 Suporte de parede com material de fi-

xação

Montar suporte de parede

Figura

O suporte de parede destina-se ao armazenamento do aparelho e do carregador.  Montar o suporte de parede num local

de fácil acesso e na proximidade de

uma tomada - o material de fixação

está incluído no volume de fornecimen-

to.

32 PT

Aplicar cilindro de escova

Figura

No estado de fornecimento, o cilindro de escova não está inserido no aparelho. Insira-o antes de proceder à colocação em funcionamento.

 Rodar a carcaça.  Encaixar o cilindro de escova no encai-

xe lateral.

 Encaixar o suporte do cilindro de esco-

va no respectivo encaixe e verificar o posicionamento correcto.

Montar a barra telescópica e o pu-

nho e ajustá-los em altura

Figura

A barra telescópica é composta por 3 partes. Durante a montagem deve ter-se em atenção que essas partes encaixem correctamente.  Encaixar o punho na barra mais longa

com o manípulo rotativo.

 Unir a barra mais curta com a barra

mais comprida, premindo para o efeito a peça de encaixe.

 Encaixar a barra completa, com o en-

caixe virado para a frente, na articulação do aparelho.

 Soltar o manípulo rotativo e puxar a

barra para a altura de trabalho desejada, rodar o punho para a posição correcta e fixar o manípulo rotativo.

Inserir e carregar a bateria acumula-

dora

Figura

No estado de fornecimento, a bateria não está encaixada no aparelho. Insira a mesma antes de proceder à colocação em funcionamento.  Retirar a bateria acumuladora da em-

balagem.

 Inserir a bateria acumuladora até encai-

xar.

 Carregar a bateria acumuladora: o car-

regamento da bateria pode ser efectuado em estado desmontado ou montado.

– 2

Aviso: de seguida é descrito o carrega-

mento com a bateria incorporada no

aparelho.  Ligar o carregador incluído no volume

de fornecimento a uma tomada.

 Aviso importante sobre o processo

de carregamento: desligue o aparelho,

caso contrário, a bateria acumuladora

não é carregada.  Inserir o cabo no conector fêmea de

carregamento da bateria acumuladora.  O processo de carga é iniciado assim

que a indicação de funcionamento bri-

lhar. O tempo de carga de uma bateria

acumuladora é de aprox. 14 horas.

Aviso: Se a indicação de funcionamen-

to não brilhar deve desligar o aparelho

visto que, caso contrário, o processo de

carga não é iniciado.  Retirar o cabo de carregamento do res-

pectivo conector e desconectar o carre-

gador da rede eléctrica, assim que o

processo de carregamento estiver con-

cluído.

Manuseamento

Iniciar o trabalho

Figura

 Ligar o aparelho, premindo para o efei-

to o interruptor de pé Ligar/Desligar.  Para proceder à limpeza deve-se des-

locar o aparelho para a frente e para

trás.  K 55: para trabalhos próximos de bor-

das deve-se utilizar o lado direito do

aparelho (lado com botão de desblo-

queio da escova de substituição).

Interromper trabalho

Figura

 Desligar o aparelho, premindo para o

efeito o interruptor de pé Ligar/Desligar.  Durante intervalos de trabalho deve-se

posicionar a barra telescópica na verti-

cal. Um dispositivo de fixação mantém

a barra nesta posição.

Terminar trabalho

 Desligar o aparelho no fim do trabalho.  Esvaziar o recipiente de sujidade após

cada limpeza.

Esvaziar o recipiente de sujidade

Figura

A remoção do recipiente de sujidade pode ser efectuada de duas maneiras:

1) O utilizador eleva o aparelho com uma mão, segurando na articulação, e desbloqueia a cobertura do recipiente de sujidade. Aviso: Durante este processo, segurar a carcaça de modo a evitar que esta abra com demasiada velocidade para baixo.

2) O utilizador coloca o aparelho no chão e desbloqueia a cobertura do recipiente de sujidade. Aviso: Durante este processo, segurar a barra telescópica para que esta não se desloque descontroladamente para baixo.  Desbloquear a cobertura do recipiente

de sujidade e abri-la para cima.

 Puxar o recipiente de sujidade pelo pu-

nho para cima e proceder ao seu esvaziamento.

 Inserir novamente o recipiente de suji-

dade e fechar a cobertura.

Guardar a máquina

Figura

 Suspender o aparelho no suporte de

parede.

 Alternativamente, o aparelho também

pode ser suspenso no punho e, se necessário, pode rodar o manípulo (ver o capítulo "Ajustar barra telescópica e punho“).

 Carregar a bateria acumuladora.

– 3

33PT

Conservação, manutenção

 Atenção

Antes de quaisquer intervenções de conservação e manutenção no aparelho deve retirar a bateria acumuladora.

Limpeza do aparelho

 Limpar o aparelho por fora com um

pano húmido. Não utilize produtos

agressivos, como p. ex., pó abrasivo.

Substituir/limpar o cilindro da esco-

K 55: cilindro de escova

Figura

 Premir o botão de desbloqueio e retirar

o cilindro da escova.  Cabelos enrolados são facilmente re-

movidos com uma faca ou tesoura.

Desloque a mesma na margem de cor-

te e remova os cabelos soltos.  Aplicar um cilindro de escova novo ou

limpo e verificar a sua fixação e posicio-

namento correcto.

K 55 pet: limpar o cilindro de escova com manga de limpeza (escova para pêlo animal) Aviso: limpar a escova para pêlo animal

consoante a utilização!

Figura

 Premir o botão de desbloqueio e retirar

o cilindro da escova. Pêlos animais enrolados podem ser facilmente removidos:

 Retire a manga de limpeza do cilindro

de escova. Os pêlos ou cabelos soltos

ficam presos à mesma e podem ser eli-

minados no lixo doméstico.

Aviso: antes de proceder à remoção da

manga, os cabelos humanos ou pêlos

de animais compridos e enrolados em

torno da manga devem ser primeiro

cortados com uma faca ou tesoura e

posteriormente retirados.  Voltar a colocar a manga após a limpe-

za.

 Aplicar um cilindro de escova novo ou

limpo e verificar a sua fixação e posicionamento correcto.

Assistência técnica

Garantia

Em cada país são válidas as condições de garantia emitidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho, durante o período de garantia, serão reparadas sem encargos para o cliente, desde que se trate dum defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

Ajuda em caso de avarias

A indicação de funcionamento não brilha

 O aparelho está ligado durante o pro-

cesso de carga. Desligar o aparelho com o interruptor

Ligar/Desligar.

O aparelho não limpa correctamente

 Limpar ou substituir o cilindro da esco-

va (ver capítulo "Substituir/limpar o cilindro da escova“).

 Carregar a bateria acumuladora (ver

capítulo "Carregar a bateria acumuladora“).

O aparelho lança sujidade para fora

 Esvaziar o recipiente de sujidade cheio

(ver capítulo "Esvaziar o recipiente de sujidade“).

Peças sobressalentes

No final do presente Manual de instruções, encontra-se uma lista das peças sobressalentes. Para encomendar peças sobressalentes deve dirigir-se ao seu vendedor especializado ou ao serviço de pós-venda mais próximo.

34 PT

– 4

Assistência técnica

Em caso de dúvidas ou avarias, a nossa filial KÄRCHER local está à sua disposição. Endereços no verso.

Dados técnicos

Tempo de operação com bateria totalmente carregada (dependente do pavimento)

Tensão de trabalho da bateria acumuladora

Tempo de carga de uma bateria acumuladora vazia

Tensão do carregador 5,8 V Corrente de carga 130 mA Nível de pressão acústica

(EN 60704-2-1) Peso (incl. bateria acumu-

ladora) Tipo de acumulador NiMH

Reservados os direitos a alterações técnicas!

max. 30 min

4,8 V

14 h

60 dB(A)

2,0 kg

Eliminar o aparelho usado e a

bateria acumuladora

 Os aparelhos antigos devem ser enca-

minhados para um processo de eliminação compatível com o meio ambiente. Retirar a bateria acumuladora antes de proceder à eliminação.

 Eliminar a bateria acumuladora e a res-

pectiva carcaça de forma compatível com o meio ambiente (centros de recolha ou vendedores), a desmontagem da carcaça em plástico não é necessária.

몇 Advertência

– Não abrir a bateria acumuladora,

uma vez que existe o perigo de um curto-circuito e, adicionalmente, podem ser evacuados líquidos ou vapores irritantes ou corrosivos.

– 5

35PT

Kære kunde

Læs original brugsanvisning in-

den første brug, følg anvisningerne og opbevar vejledningen til senere efterlæsning eller til den næste ejer.

Bestemmelsesmæssig anvendelse

– Brug dette akkudrevede apparat ude-

lukkende til private formål, til indendørs rensning af rum, med tilbehør og reservedele som blev godkendt af KÄRCHER.

– Apparatet er ikke egnet til tæpper med

høj luv og våde gulvbelægninger.

– Apparatet er ikke egnet til frilægnings-

beton, grus eller lignende.

Producenten garanterer ikke for eventuelle skader som blev forårsaget af ikke bestemmelsesmæssigt brug eller ukorrekt betjening af apparatet.

Miljøbeskyttelse

Emballagen kan genbruges. Smid

ikke emballagen ud sammen med det almindelige husholdningsaffald, men aflever den til genbrug.

Udtjente apparater indeholder værdi-

fulde materialer, der kan og bør afle-

veres til genbrug. Akku'er og batterier indeholder stoffer, der ikke må komme ud i naturen. Aflever derfor udtjente apparater, batterier og akkuer på en genbrugsstation eller lignende.

Sikkerhedsanvisninger

– Dette apparat er ikke beregnet til brug

af personer (inklusive børn) med indskrænkede fysiske, sensoriske eller åndelige evner eller som ikke har erfaringer med brugen og/eller kendskab til brugen, med mindre de er under opsyn af en person som er ansvarligt for deres sikkerhed eller blev anvist i brugen af apparatet. Børn skal være under opsyn for at sørge for, at de ikke leger med apparatet.

 Risiko for tilskadekomst!

– Maskinen har en drejende børstevalse,

grib aldrig ind i maskinen med fingrene eller med værktøj under driften!

– Fjern akkuer før vedligeholdelses- og

servicearbejder på maskinen!

Henvisninger til batterier

– Opladningen af akkuer er kun tilladt

med vedlagte original opladeapparat eller opladeapparater som blev godkendt af KÄRCHER.

– Fare for kortslutning! Stik ingen le-

dende genstande (f.eks. skruetrækker eller lignende) ind i opladebøsningen.

– Batteriet må ikke udsættes for stærk

sollys, varme og ild, eksplosionsfare.

Henvisninger til opladeapparatet

– Ved synlige skader skal opladeappara-

tet med opladekablet omgående erstattes med originale parter.

– Angivelsen af spænding på typeskiltet

skal stemme overens med forsyningsspændingen.

– Opladeren må kun bruges og opbeva-

res i tørre rum, omgivelsestemperatur 5

- 40° C.

– Rør aldrig ved netstikket med våde

hænder.

Ibrugtagning

Beskrivelse af apparat

Kontroller pakningens indhold for manglende tilbehør eller beskadigelser, når den pakkes ud. Kontakt Deres forhandler i tilfælde af transportskader.

Bemærk: Illustrationer af apparatet og betjeningen findes på side 2. Figur

1 Led på apparatet 2 Tænd-/sluk fodkontakt 3 Akku, udtageligt 4 Frigørelsesknap, akku 5 Opladebøsning 6 Indikator til opladningsdrift 7 Snavsbeholder, udtageligt

36 DA

– 1

8 Åbning af snavsbeholderensdæksel 9Hus 10 Leveringsomfang K 55:

Børstevalse, udskiftelig

11 Leveringsomfang K 55 pet:

Børstevalse med rengøringsbørst (bør-

ste af dyrehår), kan udskiftes 12 Frigørelsesknap, skiftebørst 13 Teleskopskaft, højdejusterbar 14 Drejegreb 15 Håndtag 16 Opladeapparat med opladekabel 17 Vægholder med monteringsmateriale

Montere vægholderen

Figur

Vægholderen bruges til opbevarelse af apparatet og opladeapparatet.  Monter den vedlagte vægholder et let

tilgængeligt sted, nær ved en stikdåse -

monteringsmaterialet er vedlagt.

Indsætte børstevalsen

Figur

Ved levering er børstevalsen endnu ikke sat ind i maskinen. Før idriftsættelsen skal den sættes ind.

 Drej huset.  Sæt børstevalsen ind i optagelsen på

siden.  Tryk børstevalsens holder ind i optagel-

sen og kontroller om valsen sider fast.

Monter teleskopskaftet og håndta-

get og juster højden

Figur

Teleskopskaftet består af 3 dele. Hold øje med at delene går i hak ved sammensætningen.  Sæt håndtaget på den længere skaft

med drejegreb.  Sæt det længere og det kortere skaft

sammen, tryk hertil på låseanordningen

under sammensætningen.  Sæt hele skaftet med låseanordningen

foran ind i apparatet.

 Løsn drejegrebet og træk skaftet ud til

den ønskede arbejdshøjde, drej håndtaget til den rigtige position og skru drejegrebet fast.

Isætte og oplade akkuer

Figur

Ved leveringen er akkuer ikke sat ind i apparatet. Sæt akkuer venligst i inden ibrugtagningen.

 Tag akkuer ud af emballagen.  Skub akku ind i holderen indtil den går i

hak.

 Oplade akkuer: Opladning af akkuer

kan gennemføres i udtaget eller isat tilstand. Bemærk: Efterfølgende beskrives opladningen med isat akku.

 Stik det medleverede opladeapparat

ind i en stikdåse.

 Vigtig henvisning til opladningen:

Apparatet skal være slukket, ellers oplades akkuer ikke.

 Isæt ladekablet ind i ladebøsningen på

akkuet.

 Hvis indikatoren lyser op starter oplad-

ningen. Opladningstiden er ca. 14 timer ved et tomt akku.

Bemærk: Hvis indikatoren ikke lyser, sluk for apparatet, ellers kan opladningen ikke starte.

 Efter opladningen er afsluttet, trækkes

opladekablet ud af opladebøsningen og aggregatet adskilles fra strømforsyningen.

Betjening

Starte arbejdet

Figur

 Tænd apparatet, tryk hertil på tænd-/

sluk fodkontakten.

 Bevæg apparatet frem og tilbage til

rensningen.

 K 55: brug højre side til rengøring tæt

ved kanterne (side med vekselbørstens frigørelsesknap).

– 2

37DA

Afbryde arbejdet

Figur

 Slukke for apparatet, tryk hertil på

tænd-/sluk fodkontakten.  Placer teleskopskaftet lodret ved ar-

bejdspauser, en låseanordning holder

det i position.

Afslutte arbejdet

 Sluk apparatet hvis arbejdet er afsluttet.  Tøm snavsbeholderen efter hver rens-

ning.

Tømme snavsbeholderen

Figur

Snavsbeholderen kan udtages på to forskellige måder:

1) Du holder apparatet op med en hånd på ledet og åbner snavsbeholderens dæksel. Bemærk: Hold herved huset fast så at det ikke klapper for hurtigt ned.

2) Stil apparatet på gulvet og åbn for snavsbeholderens dæksel. Bemærk: Hold derved fast i teleskopstangen for at stangen ikke klapper ukontrolleret nedad.  Frigør snavsbeholderens dæksel og

træk det op.  Udtag snavsbeholderen med håndtaget

og tøm den.  Sæt snavsbeholderen tilbage og luk

dækslet.

Opbevaring af apparatet

Figur

 Hæng apparatet i vægholderen.  Alternativ hertil kan apparatet også

hænges op på håndtaget, om nødven-

digt drej håndtaget (se hertil kapitel "Ju-

stere teleskopskaftet og håndtaget".)  Oplade akkuer:

Pleje, vedligeholdelse

 OBS

Fjern altid akkuer før service- og vedligeholdelsesarbejder.

Rengøring af apparatet

 Tør apparatet udvendigt med en fugtig

klud. Brug ikke aggressive midler som f.eks. skurepulver.

Skifte/rense børstevalsen

K 55: Børstevalse

Figur

 Tryk frigørelsesknappen og udtag bør-

stevalsen.

 Omviklede hår fjernes bedst med en

kniv, respektive med en saks. Kør langs med skærekanten og fjern så de løsnede hår.

 Sæt den nye eller rensede børstevalse

ind igen og kontroller om den sidder korrekt.

K 55 pet: Rens børstevalsen med rengøringshylsteret (børste af dyrehår) Obs: Rens børsten til dyrehår venligst efter

brugen!

Figur

 Tryk frigørelsesknappen og udtag bør-

stevalsen.

Omviklede dyrehår kan fjernes på en nem måde:  Træk rengøringshylsteret fra børsteval-

sen, de løsnede hår bliver hængende og kan bortskaffes via husholdningsaffalden.

Bemærk: Lange dyre- eller menneskehår, som er viklet omkring hylsteret, skal først klippes med en kniv eller saks inden hylsteret trækkes af.

 Efter rengøringen sættes hylsteret på

igen.

 Sæt den nye eller rensede børstevalse

ind igen og kontroller om den sidder korrekt.

38 DA

– 3

Service

Tekniske data

Garanti

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på Deres apparat afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis De ønsker at gøre garantien gældende, bedes De henvende Dem til Deres forhandler eller nærmeste kundeservice medbringende tilbehør til apparatet.

Hjælp ved fejl

Driftsindikatoren lyser ikke

 Apparatet er slukket under opladnin-

gen.

Afbryd apparatet med tænd/sluk kon-

takten.

Apparatet renser ikke pålideligt

 Rens eller udskift børstevalsen (se ka-

pitel "Udskifte/rense børstevalsen").  Oplade akkuer (se kapitel "Oplade ak-

kuer").

Snavs skynges ud af apparatet

 Tøm den fyldte snavsbeholder (se kapi-

tel " Tømme snavsbeholderen").

Reservedele

Bag i denne betjeningsvejledning finder De en oversigt over reservedele. Til bestilling af ekstra-tilbehør kontakt venligst Deres forhandler eller den næste autoriserede kundeservice.

Kundeservice

Vores KÄRCHER-afdeling hjælper gerne, hvis De har spørgsmål, eller der er fejl på støvsugeren. Se adressen på bagsiden.

Driftstid ved fuldt opladet akku (afhængig af gulvbelægningen)

Arbejdsspænding akkuer 4,8V Opladningstid ved tom

akku Opladeapparatets spæn-

ding Ladestrøm 130mA Lydtryksniveau

(EN 60704-2-1) Vægt (inkl. akku) 2,0kg Akkutype NiMH

Forbehold for tekniske ændringer!

max. 30min

14h

5,8V

60dB(A)

Bortskaffe elektronisk affald

og batterier

 Udtjent apparat skal bortskaffes miljø-

rigtigt. Inden apparatet bortskaffes skal batteriet fjernes.

 Batterier med batterikasse skal bort-

skaffes miljørigtigt (samlingsstation eller forhandler), det er ikke nødvendigt at adskille batteriets kunststofkasse.

몇 Advarsel

– Batteriet må ikke åbnes, der er fare for

en kortslutning, yderligere kan der udtræde irriterende dampe eller ætsende væsker.

– 4

39DA

Kjære kunde,

Før første gangs bruk av appa-

ratet, les denne originale bruksanvisningen, følg den og oppbevar den for senere bruk eller for overlevering til neste eier.

Forskriftsmessig bruk

– Bruk bare denne batteridrevne maskin

for private formål, til rengjøring av innvendige rom, med utstyr og reservedeler godkjent av KÄRCHER.

– Maskinen er ikke egnet for langflosse-

de tepper eller våte gulvbelegg.

– Maskinen er ikke egnet for våtromsbe-

tong, steingulv og lignende.

Produsenten er ikke ansvarlig for eventuelle skader forårsaket av ikke-tiltenkt eller feil bruk.

Miljøvern

Materialet i emballasjen kan resirku-

leres. Ikke kast emballasjen i husholdningsavfallet, men lever den inn til resirkulering.

Gamle apparater inneholder verdiful-

le materialer som kan resirkuleres.

Disse bør leveres inn til gjenvinning. Akkumulatorene inneholder stoffer som ikke må komme ut i miljøet. Gamle apparater, batterier og akkumulatorer skal derfor avhendes i egnede innsamlingssystemer.

Sikkerhetsanvisninger

– Dette apparatet er ikke egnet for bruk

av personer (inkludert barn) med reduserte fysiske, sensoriske eller sjelelige evner. Det skal heller ikke benyttes dersom brukeren mangler erfaring og/eller kunnskap. Slike personer skal kun bruke apparatet under oppsyn av en ansvarlig person som skal sørge for sikkerheten, eller som kan gi informasjon om bruken. Barn skal holdes under oppsyn ved bruk av apparatet, for å sikre at de ikke leker med det.

 Fare for personskader

– Maskinen inneholder roterende børster,

stikk ikke under noen omstendigheter finger eller verktøy inn i maskinen når den går!

– Ved pleie og vedlikehold av maskinen

skal batteriene tas ut!

Anvisninger for batteri

– Lading av batteriene skal kun gjøres

med vedlagte originale ladeapparat eller annet ladeapparat godkjent av KÄRCHER.

– Fare for kortslutning! Stikk ingen le-

dende gjenstander (f.eks. skrujern eller lignende) inn i ladekontakten.

– Ikke utsett batterier for direkte sol-

lys, varme eller åpen ild, det består eksplosjonsfare.

Anvisninger for batterilader

– Ladeapparat og ladekabel skal ved syn-

lige skader bare repareres ved å skifte originaldeler.

– Spenningen på strømtilførselen må

stemme over ens med spenningsangivelsen på typeskiltet.

– Batteriladeren må kun brukes og opp-

bevares i tørre rom, omgivelsestemperatur 5 - 40° C.

– Berør aldri støpselet med våte hender.

40 NO

– 1

Igangsetting

Beskrivelse av apparatet

Kontroller ved utpakkingen at innholdet i pakken er komplett og uskadd. Kontakt din forhandler ved eventuelle transportskader.

Merk: Illustrasjoner av maskinen og betjeningen av den finner du på side 2. Figur

1 Ledd på maskinen 2 Av/på fotbryter 3 Avtagbart batteri 4 Låseknapp batteri 5 Ladekontakt 6 Ladeforløps-visning 7 Avtagbar smussbeholder 8 Lås, deksel på smussbeholder 9Hus 10 Leveringsomfang K 55

Skiftbar børstevalse

11 Leveringsomfang K 55 pet

Børstevalse med rengjøringshylse (dy-

rehårsbærste), skiftbar 12 Låseknapp skiftebørste 13 Teleskopskaft, regulerbart 14 Dreiehåndtak 15 Håndtak 16 Ladeapparat med ladekabel 17 Veggholder med festemateriell

Montere veggholder

Figur

Veggholderen brukes for å oppbevare maskinen og ladeapparatet.  Vedlagte veggholder monteres på et

lett tilgjengelig sted i nærheten av en

stikkkontakt - festemateriell er vedlagt.

Sette inn børstevalse

Figur

Ved levering er ikke børstevalse satt inn i maskinen. Må settes inn før bruk.

 Drei på huset.  Sett inn børstevalsen i holderen på si-

den.

 Trykk inn holderen for børstevalsen og

kontroller at den sitter godt.

Montere og stille inn teleskopskaft

og håndtak

Figur

Teleskopskaft består av 3 deler. Pass på at delene går i lås ved monteringen.  Håndtaket settes på det lange skaftet

med dreiegrep.

 Sett sammen langt og kort skaft ved å

stikke låsene i hverandre.

 Komplett skaft settes med låsen foran

inn i leddet på maskinen.

 Løsne dreiegrepet og trekk ut til ønsket

arbeidshøyde, drei håndtak til riktig stilling og skru fast dreiegrepet.

Sette inn og lade opp batteri

Figur

Ved levering er ikke batteri satt inn i maskinen Må settes inn før bruk.

 Ta batteri ut av emballasjen.  Skyv batteriet inn i holderen til det går i

lås.

 Lade opp batteri: Lading av batteriet

kan gjøres med batteriet montert eller tatt ut. Merk: I det følgende beskrives lading av montert batteri.

 Vedlagte ladeapparat settes inn i en

vanlig stikkontakt.

 Viktig anvisning om lading: Maskinen

må slås av. ellers blir ikke batteriet ladet opp.

 Sett ladekabelen inn i ladekontakten på

batteriet.

 Når driftsindikatoren tennes starter la-

deprosessen. Ladetid for tomt batteri er på ca. 14 timer. Merk: Dersom driftsindikatoren ikke tennes, slå av apparatet, ladeprosessen kan ikke startes uten.

 Etter avsluttet lading, trekk ladekabelen

ut av ladekontakten og skill laderen fra strømnettet.

– 2

41NO

Betjening

Begynne arbeidet

Figur

 Slå på maskinen ved å trykke på på/av

fotbryteren.  Beveg maskinen frem og tilbake ved

rengjøringen.  K 55: Bruk høyre side for rengjøring

langs kanter (siden som har låseknap-

pen for skiftebørsten).

Avbryte arbeidet

Figur

 Slå av maskinen ved å trykke på på/av

fotbryteren.  Ved pauser i arbeidet stilles tele-

skopskaftet loddrett, en låsing vil holde

den i denne posisjonen.

Avslutting av arbeidet

 For å avslutte arbeidet slås maskinen

av.  Smussnbehiolderen skal tømmes etter

hver rengjøring.

Tømming av beholderen

Figur

Du kan ta ut smussbeholderen på 2 måter:

1) Hold maskinen med en hånd i leddet, lås opp knappen for dekselet på smussbeholderen. Merk: Du må holde i huset for at det ikke skal klappe ned for fort.

2) Sett maskinen på gulvet og lås opp knappen for dekselet på smussbeholderen. Merk: Du må holde i teleskopskaftet for at det ikke skal klappe ukontrolert ned.  Frigjør dekselet på smussbeholderen

og klapp det opp.  Trekk opp smussbeholderen med

håndtaket og tøm den.  Sett inn igjen smussbeholderen og lås

dekselet.

Oppbevaring av apparatet

Figur

 Heng maskinen i veggholderen.  Alternativt kan maskinen henges opp

etter håndtaket, drei om nødvendig håndtaket ( se kapittel "Stille inn telskopskaft og håndtak").

 Lad opp batteriet.

Pleie, vedlikehold

 Forsiktig

Ta ut batteriet før alle stell- og vedlikeholdarbeider.

Rengjøring av apparatet

 Tørk apparatet utvendig med en fuktig

klut. Ikke bruk aggressive vaskemidler (som f. eks. skurepulver).

Skifte/rengjøre børstevalse

K 55: Børstevalse

Figur

 Trykk på låseknappen og ta ut børste-

valsen.

 Fjern hår som har viklet seg på ved

hjelp av kniv eller saks. Føres langs skjærekanten, fjern så de løsnede hårene.

 Sett inn rengjort eller ny børstevalse,

kontroller at den sitter godt fast.

K 55 pet: Rengjøre ørstevalse med rengjøringshylse (dyrehårsbærste) Anvisning: Dyrehårbørsten bør rengjøres

etter hver bruk!

Figur

 Trykk på låseknappen og ta ut børste-

valsen.

Omviklede dyrehår kan fjernes på enenkel måte:  Trekk av rengjøringshylsen fra børste-

valsen, de løse hårene vil henge fast i hylsen og kan kastes i husholdningsavfallet.

Merk: Lange dyre- og menneskehår som sitter fastviklet rundt børsten må

42 NO

– 3

først skjæres av med kniv eller saks.

Trekk så av hylsen.

 Sett på igjen hylsen etter rengjøring.  Sett inn rengjort eller ny børstevalse,

kontroller at den sitter godt fast.

Service

Garanti

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på maskinen blir reparert gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice.

Feilretting

Driftsindikator lyser ikke

 Maskin er slått på under ladingen.

Slå av maslkinen ved hjelp av på/av

bryteren.

Maskinen rengjør ikke riktig

 Rengjør eller skift børstevalse( se kapit-

tel "Rengjøre/skifte børstevalse").  Lad opp batteri (se kapittel "Lade batte-

ri").

Det slynges smuss ut av maskinen

 Tøm full smussbeholder (se kapittel

"Tømme smussbeholder").

Reservedeler

En reservedelsoversikt finnes på slutten av denne bruksanvisningen. For bestilling av reservedeler kontakt din forhandler eller et autorisert kundeservicesenter.

Kundetjeneste

Våre KÄRCHER-avdelinger hjelper deg gjerne ved feil eller om du har spørsmål. Se baksiden for adressen.

Tekniske data

Driftstid ved fullt ladet batteri (avhengig av gulvbelegg)

Arbeidsspenning batteri 4,8V Ladetid ved tomt batteri 14h Spenning på ladeapparat 5,8V Ladestrøm 130mA Lydtrykksnivå

(EN 60704-2-1) Vekt (inkl. batteri) 2,0kg Batteritype NiMH

Det tas forbehold om tekniske endringer!

max. 30min

60dB(A)

Deponere brukt apparat og

batteri

 Brukt apparat skal kastes på en miljø-

vennlig måte. Før det kastes, vennligst ta ut batteriet.

 Batteri med batterihus kastes på en mil-

jøvennlig måte (gjenbruksstasjon eller forhandler), det er ikke nødvendig å demontere plasthuset.

몇 Advarsel

– Ikke åpne batteriet, det er fare for kort-

slutning, i tillegg kan irriterende damper eller etsende væsker strømme ut.

– 4

43NO

Bäste kund,

Läs bruksanvisning i original

innan aggregatet används första gången, följ anvisningarna och spara driftsanvisningen för framtida behov, eller för nästa ägare.

Ändamålsenlig användning

– Använd denna batteridrivna apparat en-

dast för privata ändamål, till rengöring inomhus, med av KÄRCHER godkända tillbehör och reservdelar.

– Apparaten är inte lämplig för långhåriga

mattor samt våt golvbeläggning.

– Apparaten är inte lämpad för tvättbe-

tong, grus eller liknande.

Tillverkaren påtar sig inget ansvar för eventuella skador som uppkommer på grund av felaktig användning eller felaktig hantering.

Miljöskydd

Emballagematerialen kan återvinnas. Kasta inte emballaget i hushållsso-

porna utan för dem till återvinning.

Kasserade apparater innehåller återvinningsbart material som bör gå till

återvinning. Batterier, engångs och uppladdningsbara, innehåller ämnen, som inte får komma ut i miljön. Överlämna därför kasserade apparater och batterier till lämpligt återvinningssystem.

Säkerhetsanvisningar

– Denna apparat är ej avsedd att använ-

das av personer (även barn) med begränsad fysisk, sensorisk eller mental färdighet eller av personer som saknar erfarenhet och/eller kunnande, såvida de inte övervakas av en person ansvarig för deras säkerhet eller har fått instruktioner av en sådan person hur apparaten ska användas. Barn ska hållas under uppsikt för att garantera att de inte leker med apparaten.

 Risk för skada

– Apparaten innehåller roterande borst-

valsar. Stoppa aldrig in fingrar eller verktyg under drift!

– Vid underhålls- och servicearbete på

apparaten tas batteriet först bort!

Anvisningar till det uppladdningsbara batteriet

– Laddning av batteriet får endast ske

med medföljande originalladdare eller av KÄRCHER godkända laddare.

– Risk för kortslutning! Stick inte in le-

dande föremål (t.ex. skruvmejsel eller liknande) i laddningsuttaget.

– Utsätt inte batteriet för solstrålning,

värme eller eld, risk för explosion.

Anvisningar till laddaren

– Byt omgående ut batteriladdaren med

laddkabeln mot ny originaldel om skador upptäcks.

– Uppgifterna om spänning på typskylten

måste överensstämma med försörjningsspänningen.

– Använd och lagra laddaren endast i

torra utrymmen, omgivningstemperatur 5 - 40° C.

– Vidrör aldrig nätkabeln med våta hän-

der.

44 SV

– 1

Idrifttagande

Beskrivning av aggregatet

Kontrollera vid uppackningen att inga tillbehör saknas eller är skadade. Kontakta återförsäljaren om skador uppkommit vid transporten.

Hänvisning: Bilder på apparat och hantering finns på sidan 2. Bild

1 Led på apparaten 2 Fotreglage Till/Från 3 Uppladdningsbart batteri, uttagbart 4 Upplåsningsknapp, batteri 5 Laddningsuttag 6 Laddningsdisplay 7 Smutsbehållare, uttagbar 8 Upplåsning, skydd smutsbehållare 9Hölje 10 Leveransinnehåll K 55:

Borstvals, utbytbar

11 Leveransinnehåll K 55 pet:

Borstvals med rengöringshylsa (borste

för borttagning av djurhår), utbytbar 12 Upplåsningsknapp, utbytesborste 13 Teleskoprör, justerbart i höjd 14 Vridgrepp 15 Handtag 16 Laddare med laddkabel 17 Vägghållare med fästmaterial

Montera vägghållare


Vägghållaren är till för förvaring av apparat och laddare.  Montera medföljande vägghållare på

lättåtkomlig plats, i närheten av väggut-

tag. Fästmaterial bifogas.

Sätta i borstvals


Borstvalsen sitter inte i aggregatet vid leverans. Sätt i det före ibruktagning.

 Vrid kåpan.  Placera borstvalsen i det fäste som

finns på sidan.

 Tryck in hållaren till borstvalsen i fästet

och kontrollera att den sitter fast ordentligt.

Montera teleskoprör och handtag

samt ställ in höjd


Teleskopröret består av tre delar. Se vid montering till att delarna hakar fast ordentligt.  Sätt handtaget på det längre röret med

vridgrepp.

 Sätt ihop längre och kortare rör, tryck

på spärren vid ihopsättningen.

 Placera komplett ihopsatt rör med spärr

fram i den ledade delen på apparaten.

 Lossa vridgreppet och drag ut röret till

önskad arbetshöjd, vrid handtaget till rätt placering och skruva till vridgreppet.

Sätt i uppladdningsbart batteri och

ladda


Batteriet sitter inte i apparaten vid leverans. Sätt i det före ibruktagning.

 Tag batteri ur förpackningen.  Skjut in batteri i hållare, tills det hakar

fast.

 Ladda batteriet: Batteriet kan laddas ur-

taget eller isatt. Hänvisning: Nedan beskrivs laddning med isatt batteri.

 Medföljande laddare ansluts till godkänt

vägguttag.

 Viktig anvisning för laddning: Appa-

raten måste stängas av annars laddas inte batteriet.

 Anslut laddkabel till laddningsuttaget på

batteriet.

 Tänds driftdisplayen påbörjas ladd-

ningsförloppet. Laddtid för tomt batteri är ca. 14 timmar.

Anvisning: Stäng av apparaten om inte driftdisplayen lyser, eftersom laddningsförloppet annars inte kan påbörjas.

– 2

45SV

 Efter att uppladdningen avslutats, dra

ur laddkabeln ur ladduttaget och koppla

ifrån laddaren från nätet.

Handhavande

Påbörja arbete


 Starta apparaten, tryck Till/Från på fot-

reglage.  Förflytta apparaten framåt och bakåt vid

rengöring..  K 55: använd höger sida för kantrengö-

ring (sidan med upplåsningsknapp för

utbytesborsten).

Avbryt arbete


 Stäng av apparaten, tryck Till/Från på

fotreglaget.  Ställ teleskopröret lodrätt vid arbets-

pauser, en arretering håller det i denna

position.

Avsluta arbete

 Vid arbetets slut stängs apparaten av.  Töm smutbehållaren efter varje rengö-

ring.

Töm smutsbehållaren


Smutsbehållaren kan tas ur på två sätt:

1) Man håller apparaten i den ledade delen med en hand och lossar skyddet på smutsbehållaren. Hänvisning: Håll fast höljet så att det inte faller ner för snabbt.

2) Ställ apparaten på golvet och lossa skyddet på smutsbehållaren. Anvisning: Håll fast teleskopröret så att detta inte okontrollerat faller nedåt.  Lossa skyddet på smutsbehållaren och

vänd det uppåt.  Lyft smutsbehållaren uppåt genom att

hålla i handtaget och töm behållaren.  Sätt tillbaka smutsbehållaren och stäng

skyddet.

Förvaring av apparaten


 Häng apparaten på vägghållaren.  Apparaten kan även hängas upp i

handtaget, vrid handtaget om så behövs (se avsnitt "Ställ in teleskoprör och handtag").

 Ladda det uppladdningsbara batteriet.

Skötsel, underhåll

 Observera

Avlägsna batteriet före alla skötsel- och underhållsarbeten på apparaten.

Rengöra apparaten

 Torka av apparaten utvändigt med en

fuktig duk. Använd inga aggressiva medel som t.ex. skurmedel.

Byt/rengör borstvals

K 55: Borstvals


 Tryck på upplåsningsknappen och ta ut

borstvalsen.

 Hår som fastnat tas enklast bort med

kniv eller sax. Dra kniven, eller saxen, längs med snittkanten och ta bort de hårstrån som lossnat.

 Sätt i rengjord eller ny borstvals och

kontrollera att den sitter rätt.

K 55 pet: rengör borstvals med rengöringshylsa (borste för borttagning av djurpäls) Hänvisning: Rengör hårborsten efter varje

användning!


 Tryck på upplåsningsknappen och ta ut

borstvalsen.

Hår som fastnat kan enkelt tas bort:  Drag bort rengöringshylsan från borst-

valsen, de lossade hårstråna hänger kvar och kan kastas i hushållssoporna.

Anvisning: Långa hårstrån som fastnat runt hylsan, från människa eller djur, kapas först av med kniv eller sax och därefter dras hylsan bort.

46 SV

– 3

 Sätt tillbaka hylsan efter rengöringen.  Sätt i rengjord eller ny borstvals och

kontrollera att den sitter rätt.

Service

Garanti

I alla länder gäller de av vårt ansvariga försäljningsbolag utformade garantivillkor. Eventuella fel på apparaten åtgärdas utan kostnad under garantitiden, om det var ett material- eller tillverkarfel som var orsaken. Gäller det garantiärenden, ber vi er vända er till försäljaren med köpbeviset eller närmsta auktoriserade kundtjänst.

Åtgärder vid störningar

Driftdisplay lyser inte

 Apparaten startades under laddnings-

förloppet.

Stäng av apparaten med Till/Från regla-

get.

Apparaten rengör inte tillförlitligt

 Rengör, alternativt byt ut, borstvals (se

avsnitt "Byt/rengör borstvals").  Ladda batteriet (se avsnitt "Ladda det

uppladdningsbara batteriet").

Smuts kastas ut ur apparaten

 Töm den fulla smutsbehållaren (se av-

snitt "Tömma smutsbehållare").

Reservdelar

En reservdelslista finns i slutet av denna bruksanvisning. För beställning av specialtillbehör kontaktas försäljningsstället, eller närmaste auktoriserad kundservice.

Kundservice

För frågor eller problem står närmaste KÄRCHER-filial till förfogande. Se baksidan för adress.

Tekniska data

Drifttid med fulladdat batteri (beroende på golvbeläggning)

Arbetsspänning batteri 4,8V Laddtid vid tomt batteri 14 h Laddarens spänning 5,8V Laddström 130 mA Ljudtrycksnivå (EN 60704-

2-1) Vikt (med batteri) 2,0kg Typ av uppladdningsbart

batteri

Med reservation för tekniska ändringar!

max. 30min

60dB(A)

NiMH

Hantera uttjänade apparater

och batterier på ett miljövän-

ligt sätt

 Lämna en uttjänad apparat till miljövän-

lig avfallshantering. Ta ut batteriet innan avfallshantering.

 Avfallshantera batteriet med des kåpa

på ett miljövändlig sätt (insamlingsställen eller återförsäljare), plastkåpan behöver inte tas isär.

몇 Varning

– Öppna inte batteriet, risk för kortslut-

ning, dessutom kan irriterande ångor eller frätande vätska läcka ut.

– 4

47SV

Arvoisa asiakas,

Lue käyttöohje ennen laitteesi

käyttämistä, säilytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten.

Tarkoituksenmukainen käyttö

– Käytä tätä akkukäyttöistä laitetta vain

yksityiskäytössä sisätilojen puhdistamiseen KÄRCHERin hyväksymien varusteiden ja varaosien kanssa.

– Laite ei sovellu tiheänukkaisten matto-

jen ja märkien lattiapintojen puhdistamiseen.

– Laite ei sovellu pesubetonin, soran ja

vastaavien puhdistamiseen.

Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta käytöstä.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettä-

viä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita

kierrätettäviä materiaaleja, jotka tulisi

toimittaa kierrätykseen. Paristot ja akut sisältävät aineita, joita ei saa päästää ympäristöön. Toimita tästä syystä vanhat laitteet, paristot ja akut vastaaviin keräilylaitoksiin.

Turvaohjeet

– Tämä laite ei ole tarkoitettu sellaisten

henkilöiden (lapset mukaan lukien) käytettäväksi, joiden fyysiset kyvyt, aistit tai henkiset ominaisuudet ovat rajoittuneet tai, joilta puuttuu riittävä kokemus ja/tai riittävä tietämys, paitsi, jos he ovat heidän turvallisuudestaan vastaavan henkilön valvonnassa tai ovat saaneet häneltä ohjeistuksen koneen käyttämiseen. Lapsia pitäisi valvoa, jotta he eivät leikkisi koneen kanssa.

 Loukkaantumisvaara

– Laitteessa on pyörivä harjatela, älä kos-

ke siihen sormilla tai työkaluilla missään käyttövaiheessa!

– Irrota ennen hoito- ja huoltotöitä akku

laitteesta!

Akkuun liittyviä ohjeita

– Akun lataaminen laitteessa on sallittua

vain toimituksessa mukana seuraavalla latauslaitteella tai KÄRCHERin hyväksymällä latauslaitteella.

– Oikosulkuvaara! Älä työnnä sähköä

johtavia esineitä (esim. ruuvimeisseliä tai vastaavaa) latauspistorasiaan.

– Älä aseta akkua alttiiksi voimakkaal-

le auringon valolle, kuumuudelle tai tulelle, syntyy akun räjähtämisvaara.

Latauslaitetta koskevia ohjeita

– Jos latauslaitteen latausjohdossa on

näkyviä vaurioita, johto on korvattava välittömästi alkuperäisosalla.

– Tyyppikilvessä ilmoitetun jännitteen on

oltava sama kuin syöttöjännitteen.

– Käytä ja säilutä latauslaitetta vain kui-

vissa tiloissa, ympäristön lämpötila 5 40° C.

– Älä koskaan tartu märillä käsillä virta-

pistokkeeseen.

48 FI

– 1

Käyttöönotto

Laitekuvaus

Tarkasta purkaessasi pakkauksesta, ovatko kaikki varusteet olemassa ja ovatko osat vaurioituneet Jos havaitset kuljetusvaurioita ota yhteyttä myyjäliikkeeseen.

Ohje: Piirrokset laitteesta ja sen käytöstä sijaitsevat sivulla 2. Kuva

1 Laitteen nivel 2 Jalkakytkin, päälle/pois 3 Irrotettava akku 4 Akun vapautuspainike 5 Latauskotelo 6 Lataustoiminnon näyttö 7 Irrotettava lika-astia 8 Lika-astian kannen vapautus 9 Kotelo 10 Toimituslaajuus K 55:

Vaihdettava harjatela

11 Toimituslaajuus K 55 pet:

Harjatela puhdistushylsyllä (eläinten-

karvaharja), vaihdettava 12 Vaihtoharjan vapautuspainike 13 Säädettävä teleskooppivarsi 14 Kiertokahva 15 Käsikahva 16 Latauslaite ja latausjohto 17 Seinäteline sekä sen kiinnitysmateriaali

Seinätelineen asentaminen

Kuva

Seinäteline on tarkoitettu laitteen ja latauslaitteen säilyttämiseen.  Asenna seinäteline mukana seuraaval-

la kiinnitysmateriaalilla lähelle pistorasi-

aa, paikkaan, josta laite on helposti

käytettävissä.

Harjatelan asetus paikalleen

Kuva

Harjatelaa ei vielä toimitusvaiheessa ole asetettu laitteeseen. Aseta se ennen käyttöönottoa paikoilleen.

 Käännä runkoa.

 Työnnä harjetela sivulla olevaan kiinnit-

timeen.

 Työnnä harjatelan pidike kiinnittimen si-

sään ja tarkasta sen kunnollinen istuvuus.

Teleskooppivarren ja käsikahvan

asentaminen sekä korkeuden sää-

täminen

Kuva

Teleskooppivarsi koostuu 3 osasta. Huolehdi, että osat kiinnittyvät toisiinsa asennusvaiheessa.  Aseta käsikahva pidempään kiertokah-

valla varustettuun varteen.

 Työnnä pidempi ja lyhyempi varsi yh-

teen lukitsinpinnettä painaen.

 Työnnä täydellinen varsi lukitsinpinne

edellä laitteen niveleen.

 Vapauta kiertokahva ja vedä varsi ha-

luamaasi työskentelypituuteen, käännä käsikahva oikeaan asentoon ja kierrä kiertokahva kiinni.

Akun asettaminen paikoilleen ja la-

taaminen

Kuva

Akkua ei vielä toimitusvaiheessa ole asetettu laitteeseen. Aseta se ennen käyttöönottoa paikoilleen.

 Poista akku pakkauksestaan.  Työnnä akku kiinnittimeensä, kunnes

se lukittuu.

 Akun lataaminen: Akku voidaan ladata

irrallisena tai laitteessa paikoillaan. Oh- je: Seuraavassa kuvataan akun lataaminen laitteessa paikoillaan.

 Työnnä toimituksessa mukana seuraa-

va latauslaite asianmukaiseen pistorasiaan.

 Tärkeitä latausta koskevia ohjeita:

Laite on ehdottomasti kytkettävä pois päältä, muutoin akku ei lataudu.

 Työnnä latausjohto akun latauspistok-

keeseen.

– 2

49FI

 Jos toimintonäytössä palaa valo, lataus

käynnistyy. Tyhjän akun latausaika on

n. 14 tuntia.

Huomautus:Ellei valo pala, kytke laite

pois päältä, muutoin lataaminen ei voi

alkaa.  Kun akun lataaminen on suoritettu,

vedä latausjohto irti koneen latauspisto-

rasiasta ja irrota latauslaite verkosta.

Käyttö

Työskentelyn aloittaminen

Kuva

 Kytke laite päälle painamalla jalkakyt-

kintä (päälle/pois).  Puhdista liikuttamalla laitetta eteen- ja

taaksepäin.  K 55: Kun puhdista reunojen läheisyy-

destä, käytä oikeaa puolta (vaihtohar-

jan vapautuspainikkeen puolta).

Työskentelyn keskeyttäminen

Kuva

 Kytke laite pois päältä painamalla jalka-

kytkintä (päälle/pois).  Aseta teleskooppivarsi tauon ajaksi

pystysuoraan, lukitus pitää varren siinä

asennossa.

Työskentelyn päättäminen

 Kytke laite pois päältä lopettaessasi

työskentelyn.  Tyhjennä lika-astia jokaisen puhdistus-

kerran jälkeen.

Lika-astian tyhjentäminen

Kuva

Lika-astia voidaan poistaa kahdella tavalla:

1) Pidä laitetta toisella kädellä sen nivelestä ylhäällä ja vapauta lika-astian suoja. Oh- je: Pidä kotelosta, jotta se taitu liian nopeasti alaspäin.

2) Aseta laite lattialle ja vapauta lika-astian suoja. Huomautus: Pidä teleskooppivarresta, jotta se ei pääse kallistumaan hallitsemattomasti alaspäin.

 Vapauta lika-astian suoja ja taivuta

ylöspäin.

 Nosta lika-astian käsikahvasta ylöspäin

ja tyhjennä.

 Aseta lika-astia takaisin paikoilleen ja

sulje suojakansi.

Laitteen säilytys

Kuva

 Aseta laite seinätelineeseensä.  Vaihtoehtoisesti laitteen voi ripustaa

myös käsikahvastaan, käännä kahvaa tarvittaessa (katso kappale "Teleskooppivarren ja käsikahvan säätäminen").

 Lataa akku.

Hoito, huolto

 Huomio

Ennen kaikkia hoito- ja huoltotöitä on akku irrotettava laitteesta.

Laitteen puhdistus

 Pyyhi laite ulkopuolelta puhtaaksi kos-

tealla liinalla. Älä käytä aggressiivisia aineita, kuten esim. hankauspulveria.

Harjatelan vaihto/puhdistus

K 55: Harjatela

Kuva

 Paina vapautuspainiketta ja irrota harja-

tela.

 Voit poistaa harjatelaan kiertyneet hiuk-

set parhaiten veitsellä tai saksilla. Kuljeta saksien tai veitsen terää harjaa pitkin ja poista irronneet hiukset.

 Asetat puhdistettu tai uusi harjatela

huolellisesti oikealle paikalleen.

K 55 pet: Puhdistushylsyllisen harjatelan (eläintenkarvaharjan) puhdistaminen Huomautus: Puhdista eläinkarvaharja jo-

kaisen käytön jälkeen!

Kuva

 Paina vapautuspainiketta ja irrota harja-

tela.

Ympärikietoutuneet eläinkarvat voi poistaa yksinkertaisella tavalla:

50 FI

– 3

 Vedä puhdistushylsy pois harjatelan

päältä, karvat jäävät siihen kiinni ja ne

voi laittaa talousroskiin.

Huomautus: Katkaise ensin veitsellä

tai saksilla pitkät, hylsyn ympäri kietou-

tuneet karvat ja hiukset ja vedä sitten

hylsy pois.  Työnnä hylsy takaisin paikalleen puh-

distuksen jälkeen.  Asetat puhdistettu tai uusi harjatela

huolellisesti oikealle paikalleen.

Huolto

Takuu

Kussakin maassa ovat voimassa valtuuttamamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostostositteineen jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

Häiriöapu

Asiakaspalvelu

KÄRCHER -edustustomme vastaa mielellään kysymyksiisi ja auttaa häiriön ilmaantuessa. Osoite katso takasivu.

Tekniset tiedot

Käyttöaika täyteen ladatulla akulla (riippuu lattiapinnasta)

Akun työskentelyjännite 4,8V Tyhjän akun latausaika 14 h Latauslaitteen jännite 5,8V Latausvirta 130mA Äänen painetaso (standar-

di EN 60704-2-1) Paino (akku mukaan luki-

en) Akkutyyppi NiMH

Oikeus teknisiin muutoksiin pidätetään!

max. 30min

60dB(A)

2,0kg

Toimintonäytön valo ei pala

 Laite on latauksen aikana kytketty pääl-

le.

Kytke laite pois päältä päälle/pois pääl-

tä -kytkimellä.

Laite ei puhdista kunnollisesti

 Puhdista tai vaihda harjatela (katso

"Puhdista tai vaihda harjatela").  Lataa akku (katso kappale "Akun lataa-

minen").

Laite syytää likaa ulos

 Tyhjennä täysi lika-astia (katso kappale

"Lika-astian tyhjentäminen").

Varaosat

Varaosaluettelo löytyy tämän käyttöohjeen lopusta. Kun haluat tilata varaosia, ota yhteys jälleenmyyjääsi tai lähimpään valtuutettuun asiakaspalveluun.

Vanhan laitteen ja akun hävit-

täminen

 Vie täysin palvellut laite ympäristöystä-

välliseen hävittämöön. Poista irrotettava akku laitteesta ennen laitteen hävittämistä.

 Huolehdi akun ja sen kotelon ympäris-

töystävällisestä hävittämisestä (vastaanottopaikka tai kauppias), muovikotelon purku ei ole tarpeen.

몇 Varoitus

– Älä avaa akkua, vaarana on oikosulun

muodostuminen, lisäksi akusta voi poistua ärsyttäviä höyryjä tai syövyttäviä nesteitä.

– 4

51FI

Αγαπητέ πελάτη,

Πριν χρησιμοποιήσετε τη

συσκευή σας για πρώτη φορά, διαβάστε αυτές τις πρωτότυπες οδηγίες χρήσης, ενεργήστε σύμφωνα με αυτές και κρατήστε τις για μελλοντική χρήση ή για τον επόμενο ιδιοκτήτη.

Αρμόζουσα χρήση

– Χρησιμοποιειστε αυτή την συσκευή που

λειτουργεί με μπαταρία αποκλειστικά για ιδιωτικούς σκοπούς, για τον καθαρισμό εσωτερικών χώρων και με τα εγγεκριμένα από την KARCHER εξαρτήματα και ανταλλακτικά.

– Η συσκευή δεν ενδείκνυται για χαλιά με

παχύ πέλμα ή για υγρά δάπεδα.

– Η συσκευή δεν ενδείκνυται για

ξεπλυμένο μπετόν, χαλίκια ή παρόμοια

δάπεδα. Ο κατασκευαστής δεν ευθύνεται για ενδεχόμενες ζημιές, που οφείλονται σε μη

ενδεδειγμένη χρήση ή σε λάθος χειρισμό.

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι

ανακυκλώσιμα. Μην πετάτε τη συσκευασία στα οικιακά απορρίμματα, αλλά παραδώστε την προς ανακύκλωση.

Οι παλιές συσκευές περιέχουν

ανακυκλώσιμα υλικά, τα οποία θα

πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες και οι συσσωρευτές περιέχουν υλικά, τα οποία δεν επιτρέπεται να καταλήξουν στο περιβάλλον Για τον λόγο αυτόν, διαθέστε τις άχρηστες συσκευές, τις μπαταρίες και τους συσσωρευτές μέσω του κατάλληλου συστήματος διαχείρισης απορριμμάτων.

Υποδείξεις ασφαλείας

– Η συσκευή αυτή δεν πρέπει να χρησιμοποιείται

από άτομα (συμπεριλαμβανομένων των παιδιών) με σωματικές, διανοητικές και αισθητήριες ανεπάρκειες ή άτομα που δεν έχουν την κατάλληλη εμπειρία ή γνώση, εκτός εάν επιτηρούνται από κατάλληλο για την ασφάλειά τους άτομο ή έλαβαν προηγουμένως οδηγίες για την κατάλληλη χρήση της συσκευής. Τα παιδιά πρέπει διασφαλιστεί ότι δεν θα παίζουν με τη συσκευή.

 Κίνδυνος τραυματισμού

– Η συσκευή διαθέτει περιστρεφόμενη

κυλιόμενη βούρτσα, μη αγγίζετε με τα δάκτυλα ή με εργαλεία στην διάρκεια της λειτουργίας!

– Αφαιρέστε τον συσσωρευτή πριν από

κάθε εργασία φροντίδας ή συντήρησης στην συσκευή!

Υποδείξεις για το συσσωρευτή

– Η φόρτιση του συσσωρευτή

επιτρέπεται μόνο με τον γνήσιο φορτιστή που συνοδεύει την συσκευή ή με τους εγκεκριμένους από την

KARCHER φορτιστές.

– Κίνδυνος βραχυκυκλώματος! Μην

εισάγετε αγώγιμα αντικείμενα (π.χ. κατσαβίδια ή παρόμοια) στην υποδοχή φόρτισης.

– Μην εκθέτετε το συσσωρευτή σε

έντονη ηλιακή ακτινοβολία, ζέστη και φωτιά, υφίσταται κίνδυνος

έκρηξης.

Υποδείξεις για το φορτιστή

– Αντικαταστήστε άμεσα το φορτιστή και

το καλώδιο φόρτισης με γνήσια εξαρτήματα σε περίπτωση εμφανούς βλάβης.

– Η τάση στην πινακίδα τύπου πρέπει να

συμφωνεί με την τάση τροφοδοσίας.

– Χρησιμοποιείτε και φυλάσσετε το

φορτιστή σε στεγνούς χώρους, θερμοκρασία περιβάλλοντος 5 - 40° C.

– Μην πιάνετε ποτέ το φις με υγρά χέρια.

να επιτηρούνται για να

52 EL

– 1

Ενεργοποίηση

Περιγραφή της συσκευής

Κατά τον άνοιγμα της συσκευασίας, ελέγξτε το περιεχόμενο για τυχόν ελλείψεις σε εξαρτήματα ή γιαβλάβες. Σε περίπτωση ζημιών που προκλήθηκαν από τη μεταφορά, παρακαλείσθε να πληροφορήσετε αμέσως το κατάστημα, από το οποίο αγοράσατε το μηχάνημα.

Υπόδειξη: Στην σελίδα 2 θα βρείτε εικόνες της συσκευής και του τρόπου χρήσης της. Εικόνα

1 Εξάρτημα 2 ∆ιακόπτης ενεργοποίησης/

απενεργοποίησης (On/Off) 3 Συσσωρευτής αποσπώμενος 4 Πλήκτρο απασφάλισης, συσσωρευτής 5 Υποδοχή φόρτισης 6 Ένδειξη λειτουργίας φόρτισης 7 Κάδος απορριμμάτων, αποσπώμενος 8 Απασφάλιση, κάλυμμα κάδου

απορριμμάτων

9 Περίβλημα 10 Η συσκευασία του K 55

περιλαμβάνει τα εξής:

Κυλιόμενη βούρτσα, με δυνατότητα

αντικατάστασης

11 Η συσκευασία του K 55 pet

περιλαμβάνει τα εξής:

Κυλινδρική βούρτσα με μούφα

καθαρισμού (βούρτσα για τρίχες

κατοικίδιων

αντικατάστασης 12 Πλήκτρο απασφάλισης, αλλαγή

βούρτσας 13 Τηλεσκοπικός σωλήνας με

προσαρμόσιμο μήκος

14 Περιστρεφόμενη λαβή 15 Χειρολαβή 16 Φορτιστής με καλώδιο φόρτισης 17 Επιτοίχια βάση με εξαρτήματα

στερέωσης

άρθρωσης της συσκευής

), με δυνατότητα

Συναρμολόγηση επιτοίχιας βάσης

Εικόνα

Η επιτοίχια βάση χρησιμεύει για την φύλαξη της συσκευής και του φορτιστή.  Συναρμολογήστε την επιτοίχια βάση

που περιλαμβάνεται στην συσκευασία σε ένα προσβάσιμο σημείο πλάι πρίζα - συνοδεύεται από εξαρτήματα στερέωσης.

σε

Τοποθέτηση της κυλινδρικής

βούρτσας

Εικόνα

Η κυλινδρική βούρτσα δεν είναι τοποθετημένη στη συσκευή κατά την παράδοση. Τοποθετήστε την πριν θέσετε σε λειτουργία τη συσκευή.

 Περιστρέψτε το περίβλημα.  Τοποθετήστε την κυλινδρική βούρτσα

στην πλευρική υποδοχή.

 Πιέστε το στήριγμα της κυλινδρικής

βούρτσας στην υποδοχή και ελέγξτε εάν έχει τοποθετηθεί

σωστά.

Συναρμολόγηση τηλεσκοπικού

σωλήνα και προσαρμογή ύψους

Εικόνα

Ο τηλεσκοπικός σωλήνας αποτελείται από 3 μέρη. Κατά την συναρμολόγηση

φροντίστε ώστε τα εξαρτήματα να κλειδώνουν μεταξύ τους.  Εισάγετε την χειρολαβή στον μακρύ

σωλήνα με την περιστρεφόμενη λαβή.

 Συνδέστε τον μακρύ με τον κοντό

σωλήνα, πιέζοντας ταυτόχρονα το εξάρτημα κλείδωσης.

 Εισάγετε τον συναρμολογημένο

σωλήνα με το εξάρτημα κλείδωσης στην συσκευή με κατεύθυνση προς τα εμπρός.

 Χαλαρώστε την περιστρεφόμενη λαβή

και τραβήξτε τον σωλήνα στο επιθυμητό μήκος εργασίας. Περιστρέψτε την χειρολαβή στην επιθυμητή θέση και σφίξτε την περιστρεφόμενη λαβή.

– 2

53EL

Τοποθέτηση και φόρτιση

συσσωρευτή

Εικόνα

Ο συσσωρευτής δεν είναι τοποθετημένος στην συσκευή κατά την παράδοση. Τοποθετήστε τον πριν την έναρξη της λειτουργίας.  Βγάλτε τον συσσωρευτή από την

συσκευασία.  Εισάγετε τον συσσωρευτή στην θήκη,

ώσπου να κλειδώσει.  Φόρτιση του συσσωρευτή: Η φόρτιση

του συσσωρευτή μπορεί να γίνει ενώ ο

συσσωρευτής βρίσκεται εντός ή εκτός

της συσκευής. Υπόδειξη: Παρακάτω

περιγράφουμε την διαδικασία φόρτισης

ενός συσσωρευτή ενσωματωμένου

στην συσκευή.  Συνδέστε τον φορτιστή που συνοδεύει

την συσκευή σε μία κατάλληλη πρίζα.

 Σημαντική υπόδειξη για την

φόρτιση: Απενεργοποιήστε

οπωσδήποτε την συσκευή, διαφορετικά

ο συσσωρευτής δεν θα φορτίσει.  Εισάγετε το καλώδιο φόρτισης στην

υποδοχή φόρτισης του συσσωρευτή.



Κατά την έναρξη της διαδικασίας

φόρτισης, ανάβει η ένδειξη λειτουργίας.

Η διάρκεια φόρτισης για έναν άδειο

συσσωρευτή ανέρχεται σε περίπου 14

ώρες.

Υπόδειξη: Εάν δεν ανάψει η ένδειξη

λειτουργίας, απενεργοποιήστε την

συσκευή, διαφορετικά δεν είναι δυνατό

να ξεκινήσει η διαδικασία φόρτισης.  Μετά την ολοκλήρωση της διαδικασίας

φόρτισης, τραβήξτε το καλώδιο

φόρτισης

αποσυνδέστε το φορτιστή από το

δίκτυο.

από την υποδοχή και

Χειρισμός

Έναρξη εργασιών

Εικόνα

 Θέστε την συσκευή σε λειτουργία,

πιέζοντας τον διακόπτη ποδός On/Off.

 Μετακινήστε την συσκευή εμπρός πίσω

για να καθαρίσετε.

 K 55: για τον καθαρισμό κοντά σε

ακμές, χρησιμοποιήστε τη δεξιά πλευρά (την πλευρά με το κουμπί απασφάλισης της αποσπώμενης βούρτσας).

∆ιακοπή λειτουργίας

Εικόνα

 Απενεργοποιήστε την συσκευή,

πιέζοντας τον διακόπτη ποδός On/Off.

 Κατά τις παύσεις λειτουργίας,

τοποθετήστε τον τηλεσκοπικό σωλήνα σε κάθετη θέση. Ένας μηχανισμός ασφάλισης τον κρατά σε αυτή την θέση.

Ολοκλήρωση εργασιών

 Μετά την ολοκλήρωση των εργασιών,

απενεργοποιήστε την συσκευή.

 Αδειάζετε τον κάδο απορριμμάτων

έπειτα από κάθε χρήση.

Άδειασμα του κάδου

απορριμμάτων

Εικόνα

Η αφαίρεση του κάδου μπορεί να γίνει με δύο τρόπους:

1) Κρατάτε ψηλά την συσκευή από την άρθρωση με το ένα χέρι και απασφαλίζετε το κάλυμμα του κάδου απορριμμάτων. Υπόδειξη: Συγκρατήστε το περίβλημα, ώστε να μην ανοίξει πολύ απότομα προς τα κάτω.

2) Τοποθετήστε την συσκευή στο δάπεδο και απασφαλίστε το κάλυμμα του κάδου απορριμμάτων το τηλεσκοπικό στέλεχος, ώστε να μην χτυπήσει ανεξέλεγκτο προς τα κάτω.  Απασφαλίστε το κάλυμμα του κάδου

απορριμμάτων και ανοίξτε το προς τα πάνω.

 Τραβήξτε τον κάδο απορριμμάτων

προς τα πάνω από την χειρολαβή και αδειάστε τον.

 Τοποθετήστε τον κάδο απορριμμάτων

στη θέση του και κλείστε το κάλυμμα.

. Υπόδειξη: Κρατήστε καλά

απορριμμάτων

54 EL

– 3

Φύλαξη της συσκευής

Εικόνα

 Κρεμάστε την συσκευή στην επιτοίχια

βάση.  Εναλλακτικά, η συσκευή μπορεί να

κρεμαστεί από την χειρολαβή. Αν είναι

απαραίτητο, περιστρέψτε την

χειρολαβή (βλ. κεφάλαιο "Ρύθμιση

τηλεσκοπικού σωλήνα και

χειρολαβής").  Φορτίστε τον συσσωρευτή.

Φροντίδα, Συντήρηση

 Προσοχή

Πριν από όλες τις εργασίες φροντίδας και συντήρησης της συσκευής, αφαιρέστε τον συσσωρευτή.

Καθαρισμός συσκευής

 Σκουπίζετε το εξωτερικό της συσκευής

με ένα υγρό πανί. Μην χρησιμοποιείτε

διαβρωτικά μέσα όπως π.χ. σκόνη

τριψίματος.

Αντικατάσταση/καθαρισμός της

κυλιόμενης βούρτσας

K 55: Κυλινδρική βούρτσα

Εικόνα

 Πιέστε το πλήκτρο απασφάλισης και

αφαιρέστε την κυλιόμενη βούρτσα.  Αφαιρέστε τις τρίχες που έχουν

μπερδευτεί στην βούρτσα

προτίμηση με ένα μαχαίρι ή ένα ψαλίδι.

Περάστε την βούρτσα κατα μήκος της

λάμας και στη συνέχεια αφαιρέστε τις

τρίχες που απελευθερώθηκαν.  Τοποθετήστε την καθαρισμένη ή μία

νέα κυλιόμενη βούρτσα και ελέγξτε εάν

βρίσκεται στην σωστή θέση.

K 55 pet: Καθαρισμός της κυλινδρικής βούρτσας με μούφα καθαρισμού (βούρτσα για τρίχες κατοικίδιων) Υπόδειξη: Καθαρίζετε τη βούρτσα για

τρίχες κατοικιδίων μετά από κάθε χρήση!

Εικόνα

, κατά

 Πιέστε το πλήκτρο απασφάλισης και

αφαιρέστε την κυλιόμενη βούρτσα. Οι μπερδεμένες τρίχες μπορούν να απομακρυνθούν με απλό τρόπο:

 Αφαιρέστε τη μούφα καθαρισμού από

την κυλινδρική βούρτσα και οι τρίχες θα

μείνουν κρεμασμένες πάνω της. Έπειτα

μπορείτε να τις πετάξετε στον κάδο

οικιακών απορριμμάτων.

Υπόδειξη: Κόψτε πρώτα τις μακρές

ζώων ή ανθρώπων που έχουν

τρίχες

μπερδευτεί στη μούφα με ένα μαχαίρι ή

ένα ψαλίδι και στη συνέχεια τραβήξτε τη

μούφα.  Μετά τον καθαρισμό, σπρώξτε ξανά τη

μούφα στη θέση της.  Τοποθετήστε την καθαρισμένη ή μία

νέα κυλιόμενη βούρτσα και ελέγξτε εάν

βρίσκεται στην σωστή θέση.

Σέρβις

Εγγύηση

Σε κάθε χώρα ισχύουν οι που εκδόθηκαν από την αρμόδια αντιπροσωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

το οποίο προμηθευτήκατε

Αντιμετώπιση βλαβών

Η ένδειξη λειτουργίας δεν ανάβει

 Η συσκευή έχει ενεργοποιηθεί στην

διάρκεια της φόρτισης.

Απενεργοποιήστε την συσκευή με τον

διακόπτη On/Off.

Η συσκευή δεν καθαρίζει αξιόπιστα

 Καθαρίστε ή αντικαταστήστε την

κυλιόμενη βούρτσα (βλ. κεφάλαιο

όροι εγγύησης

– 4

55EL

"Αντικατάσταση/καθαρισμός της κυλιόμενης βούρτσας").

 Φορτίστε τον συσσωρευτή (βλ.

κεφάλαιο "Φόρτιση του συσσωρευτή").

Από την συσκευή εκτοξεύεται σκόνη

 Αδειάστε τον γεμάτο κάδο

απορριμμάτων (βλ. κεφάλαιο "Άδειασμα του κάδου απορριμμάτων").

Ανταλλακτικά

Ο κατάλογος ανταλλακτικών παρατίθεται στο τέλος του εγχειριδίου οδηγιών χρήσης. Για παραγγελίες ανταλλακτικών απευθυνθείτε σε κάποιον έμπορο ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Υπηρεσία τεχνικής εξυπηρέτησης

πελατών

Σε περίπτωση αποριών ή βλαβών μπορείτε να απευθύνεστε στο πλησιέστερο υποκατάστημα του Οίκου KARCHER, το οποίο θα σας βοηθήσει ευχαρίστως. Για τη διεύθυνση βλ. στην πίσω σελίδα.

Τεχνικά χαρακτηριστικά

Απόσυρση παλιάς συσκευής

και συσσωρευτή

 ∆ιαθέστε την παλιά συσκευή με τρόπο

φιλικό προς το περιβάλλον. Αφαιρέστε

τον αποσπώμενο συσσωρευτή πριν

την απόρριψη.  ∆ιαθέστε το

περίβλημα με τρόπο φιλικό προς το

περιβάλλον (σημεία συλλογής ή

έμπορος). ∆εν είναι απαραίτητη η

αποσυναρμολόγηση του συνθετικού

περιβλήματος.

몇 Προειδοποίηση

– Μην ανοίγετε το συσσωρευτή,

υφίσταται κίνδυνος βραχυκυκλώματος,

ενώ ενδέχεται να εξέλθουν τοξικοί ατμοί

ή καυστικά υγρά.

συσσωρευτή μαζί με το

Χρόνος λειτουργίας με πλήρως φορτισμένο συσσωρευτή (ανάλογα με το δάπεδο)

Τάση λειτουργίας συσσωρευτή

∆ιάρκεια φόρτισης σε άδειο συσσωρευτή

Τάση φορτιστή 5,8 V Ρεύμα φόρτισης 130 mA Στάθμη ακουστικής πίεσης

(EN 60704-2-1)

Βάρος (συμπ. του συσσωρευτή)

Τύπος συσσωρευτή NiMH

Με την επιφύλαξη τεχνικών αλλαγών!

56 EL

max. 30 min

4,8 V

14 h

60 dB(A)

2,0 kg

– 5

Sayın müşterimiz,

Cihazın ilk kullanımından önce

bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.

Kurallara uygun kullanım

– Akü tahrikli bu cihazı, sadece özel

kullanım amaçları, iç bölümlerin temizlenmesi için ve izin verilen KÄRCHER aksesuarları ve yedek parçaları ile birlikte kullanın.

– Cihaz, uzun tüylü halılar ve ıslak zemin

kaplamaları için uygun değildir.

– Cihaz, yıkama betonu, çakıl ve benzeri

cisimler için uygun değildir.

Üretici, amacına uygun olmayan ya da hatalı kullanım sonucu oluşan hasarlar için sorumluluk üstlenmez.

Çevre koruma

Ambalaj malzemeleri geri dönüş-

türülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullan labilecekleri yerlere gönderin.

Eski cihazlarda, yeniden

değerlendirme işlemine tabi tutulması

gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Piller ve aküler çevreye yayılmaması gereken, zararlı maddeler içerir. Bu nedenle eski cihazlar, piller ve aküleri lütfen uygun toplama sistemleri aracılığıyla imha edin.

Güvenlik uyarıları

– Bu cihaz, güvenlikleri için yetkili bir kişi

tarafından gözetim altında tutulmadıkları ya da cihazın nasıl kullanılacağına yönelik gerekli talimatları almadıkları sürece fiziksel, duyusal ya da ruhsal açıdan kısıtlı yeteneklere sahip ya da deneyimleri ve/ veya bilgileri yetersiz kişiler (çocuklar dahil) için üretilmemiştir. Cihazla oynamadıklarından emin olmak için çocuklar gözetim altında tutulmalıdır.

 Yaralanma tehlikesi

– Cihaz dönen bir fırça merdanesi

içermektedir, çalışma sırasında parmaklarınız ya da bir aletle fırçayı kesinlikle tutmayın!

– Cihazdaki temizlik ve bakım

çalışmalarından önce aküyü çıkartın!

Akü hakkında açıklama

– Sadece birlikte teslim edilen orijinal şarj

cihazı ya da KÄRCHER tarafından onaylanmış şarj cihazlarıyla akülerin şarj edilmesine izin verilmiştir.

– Kısa devre tehlikesi! Şarj fişine iletken

cisimler (Örn; tornavida ya da benzeri) sokmayın.

– Aküyü güçlü güneş ışınları, ısı ve

ateşe maruz bırakmayın, patlama tehlikesi bulunmaktadır.

Şarj cihazına yönelik uyarılar

– Görülür bir hasar olması durumunda,

şarj cihazını şarj kablosu ile birlikte zaman kaybetmeden bir orijinal parçayla değiştirin.

– Tip etiketindeki gerilim bilgileri besleme

gerilimiyle aynı olmalıdır.

– Şarj cihazını sadece kuru mekanlarda

kullanın ve depolayın, çevre sıcaklığı 5

- 40° C.

– Elektrik fişini kesinlikle ıslak elle

tutmayın.

– 1

57TR

İşletime alma

Cihaz tanımı

Ambalajı çıkartırken, ambalajın içinde bulunan malzemelerde eksik aksesuar ya da hasar olup olmadığını kontrol edin. Nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Uyarı: Cihaz ve kullanıma ait şekiller 2. sayfada yer almaktadır. Şekil

1 Cihazdaki mafsal 2 Açma/Kapama ayak şalteri 3Akü, çıkartılabilir 4 Kilit açma düğmesi, akü 5 Şarj fişi 6 Akü çalışma göstergesi 7 Toz haznesi, çıkartılabilir 8 Toz haznesi kapağının kilit

açmamekanizması 9 Muhafaza 10 Teslimat kapsamı K 55:

Fırça merdanesi, değiştirilebilir 11 Teslimat kapsamı K 55 pet:

Temizlik kovanlı fırça merdanesi

(hayvan kıll 12 Değişken fırçanın kilit açma düğmesi 13 Teleskopik sap, yüksekli ayarlı 14 Döner kol 15 Tutamak 16 Şarj kablosuyla birlikte şarj cihazı 17 Sabitleme malzemesi ile birlikte duvar

tutucusu

Duvar tutucusunun takılması

Şekil

Duvar tutucusu, cihaz ve şarj cihazının kaldırılması için kullanılır.  Ekteki duvar tutucusunu, bir priz

yanında kolay ulaşılabilir bir noktaya

takın - Sabitleme malzemesi birlikte

teslim edilmiştir.

58 TR

ı fırça), değiştirilebilir

Fırça merdanesinin takılması

Şekil

Fırça merdanesi, teslimat sırasında cihaza yerleştirilmiş durumda değildir. İşletime almadan önce lütfen yerine yerleştirin.

 Gövdeyi döndürün.  Fırça merdanesini yandaki yuvaya

yerleştirin.

 Fırça merdanesinin tutucusunu yuvaya

bastır

ın ve sıkı oturma kontrolü yapın.

Teleskopik sap ve tutamağı takın ve

yüksekliği ayarlayın

Şekil

Teleskopik sap 3 parçadan oluşur. Toplama sırasında parçaların iç içe kilitlenmesine dikkat edin.

 Tutamağı, döner kollu uzun sapa takın.  Daha uzun ve daha kısa sapı iç içe

yerleştirin; bunun için, toplama sırasında kilidi bastırın.

 Komple sapı, kilitle birlikte öne doğru

cihazdaki mafsala sokun.

 Döner kolu gevşetin ve sapı istediğiniz

çalışma yüksekliğine çekin, tutamağı doğru konuma döndürün ve döner kolu sıkın.

Akünün yerleştirilmesi ve şarj

edilmesi

Şekil

Akü, teslimat sırasında cihaza yerleştirilmiş durumda değildir. İşletime almadan önce lütfen yerine yerleştirin.

 Aküyü ambalajından ç  Aküyü, kilitlenene kadar yuvasına itin.  Akünün şarj edilmesi: Aküler,

çıkartılmış ya da takılmış durumda şarj edilebilir. Uyarı: Aşağıda, takılmış durumdaki aküyle şarj işlemi açıklanmaktadır.

 Birlikte teslim edilen şarj cihazını

kurallara uygun bir prize takın.

 Şarj işlemine yönelik önemli uyarı:

Cihazı mutlaka kapatın, aksi takdirde akü şarj olmaz.

 Şarj kablosunu aküdeki şarj fişine takın.

– 2

ıkartın.

 Çalışma göstergesi yanarsa, şarj işlemi

başlamıştır. Akü boşken şarj süresi

yaklaşık 14 saattir.

Uyarı: Çalışma göstergesi yanmazsa,

aksi takdirde şarj işlemi

başlayamayacağı için lütfen cihazı

kapatın.  Şarj işlemi tamamlandıktan sonra, şarj

kablosunu şarj yuvasından çekin ve şarj

cihazını şebekeden ayırın.

Kullanımı

Çalışmaya başlanması

Şekil

 Cihazı çalıştırın, bu amaçla açma/

kapama ayak şalterine basın.  Temizlemek için, cihazı ileri ve geri

hareket ettirin.  K 55: Kenarlara yak

tarafı kullanın (değişken fırça kilit açma

düğmesinin bulunduğu taraf).

Çalışmanın durdurulması

Şekil

 Cihazı kapatın, bu amaçla açma/

kapama ayak şalterine basın.  Çalışma molalarında teleskopik sapı

dikey konuma getirin; bir kilit, sapı bu

pozisyonda tutar.

Çalışmanın tamamlanması

 Çalışma sonunda cihazı kapatın.  Her temizlikten sonra toz haznesini

boşaltın.

Toz haznesinin boşaltılması

Şekil

Toz haznesi 2 şekilde çıkartılabilir:

1) Cihazı bir elinizle yukarı doğru mafsaldan tutun ve toz haznesi kapağının kilidini açın. Uyarı: Çok hızlı şekilde aşağı yatmaması için bu sırada muhafazayı sabit tutun.

2) Cihazı yere koyun ve toz haznesi kapağının kilidini açın. Uyarı: Kontrolsüz bir şekilde aşağı yatmaması için bu sırada teleskopik sapı sabit tutun.

ın temizlik için sağ

 Toz haznesi kapağının kilidini açın ye

kapağı yukarı doğru kaldırarak açın.

 Toz haznesini tutamaktan tutup yukarı

doğru çıkartın ve boşaltın.

 Toz haznesini tekrar yerleştirin ve

kapağı kapatın.

Cihazın saklanması

Şekil

 Cihazı duvar tutucusuna asın.  Buna alternatif olarak, cihaz tutamaktan

da asılabilir; gerekirse tutamağı döndürün (bu amaçla Bkz. "Teleskopik parça ve tutama bölümü).

 Aküyü şarj edin.

ğın ayarlanması"

Temizlik, Bakım

 Dikkat

Cihazdaki tüm temizlik ve bakım çalışmalarından önce aküyü çıkartın.

Cihazın temizlenmesi

 Cihazı nemli bir bezle dışardan silin.

Agresif maddeler Örn. ovalama tozu kullanılmayın.

Fırça merdanesinin değiştirilmesi/

temizlenmesi

K 55: Fırça merdanesi

Şekil

 Kilit açma düğmesine basın ve fırça

merdanesini çıkartın.

 Sarılmış olan tüyleri, en iyi şekilde bir

bıçak ya da makasla temizleyebilirsiniz. Kesme kenarı boyunca gidin ve çözülen tüyleri temizleyin.

 Temizlenmiş ya da yeni fırça

merdanesini yerleştirin ve doğru oturma kontrolü yapın.

– 3

59TR

K 55 pet: Temizlik kovanlı fırça merdanesinin (hayvan kıllı fırça) temizlenmesi Not: Hayvan kıllı fırçayı lütfen her

kullanımdan sonra temizleyin!

Şekil

 Kilit açma düğmesine basın ve fırça

merdanesini çıkartın. Sarılmış hayvan kılları kolayca

temizlenebilir.  Temizlik kovanını fırça merdanesinden

çekin, çözülen kıllar asılı kalır ve ev

çöpünde tasfiye edilebilir.

Uyarı: Uzun, kovana sarılmış hayvan

ya da insan kıllarını ilk önce bıçak ya da

makasla ayırın, daha sonra kovanı

çekin.  Temizlik işleminden sonra kovanı tekrar

yerine itin.  Temizlenmiş ya da yeni fırça

merdanesini yerleştirin ve doğru oturma

kontrolü yapın.

Servis

Garanti

Her ülkede, yetkili şubelerimizin ilgili ülke için açıkladığı garanti koşulları geçerlidir. Garanti süresi dahilinde cihazda ortaya çıkan ve sebebi malzeme veya üretim hatası olan arızaları ücretsiz onarıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.

Arızalarda yardım

Çalışma göstergesi yanmıyor

 Şarj işlemi sırasında cihaz çalıştırılmış.

Cihazı, açma/kapama şalteri ile

kapatın.

Cihaz güvenilir şekilde temizlemiyor

 Fırça merdanesini temizleyin ya da

değiştirin (Bkz. "Fırça merdanesinin

değiştirilmesi/temizlenmesi" bölümü).  Aküyü

şarj edin (Bkz. "Akünün şarj

edilmesi" bölümü).

Kir, cihazdan dışarı savruluyor

 Dolu olan toz haznesini boşaltın (Bkz.

"Toz haznesinin boşaltılması" bölümü).

Yedek parçalar

Yedek parçalara genel bakışı, bu kullanım kılavuzunun sonunda bulabilirsiniz. Yedek parça siparişi vermek için lütfen yetkili satıcınız ya da bir sonraki yetkili müşteri hizmetleri merkezine danışın.

Müşteri hizmeti

Sorularızın veya arızalar söz konusu olursa KÄRCHER distribütörümüz size seve seve yardımcı olacaktır. Adres için bkz. Arka sayfa.

Teknik bilgiler

Akü tam doluyken çalışma süresi (zemin kaplamasına bağlıdır) Akü çalışma gerilimi 4,8V Akü boşken şarj süresi 14h

Şarj cihazının gerilimi 5,8V Şarj akımı 130mA

Ses şiddeti seviyesi (EN 60704-2-1) Ağırlık (akü dahil) 2,0kg

Akü tipi NiMH

Teknik değişiklik yapma hakkı saklıdır!

max. 30min

60dB(A)

Eski cihaz ve akünün tasfiye

edilmesi

 Kullanım ömrünü tamamlamış cihazı

çevreye uygunlu şekilde tasfiye edin. Tasfiye işleminden önce, dışarı çıkartılabilen aküyü sökün.

 Akü muhafazasıyla birlikte aküyü çevreye

şekilde tasfiye edin (toplama

uygun merkezleri ya da yetkili satıcılar), plastik muhafazanın dağıtılması gerekli değildir.

몇 Uyarı

– Aküyü açmayın, kısa devre tehlikesi

bulunmaktadır, ek olarak tahriş edici buharlar ya da yakıcı sıvılar dışarı çıkabilir.

60 TR

– 4

Уважаемый покупатель!

Перед первым применением

вашего прибора прочитайте эту оригинальную инструкцию по эксплуатации, после этого действуйте соответственно и сохраните ее для дальнейшего пользования или для следующего владельца.

Использование по назначению

– Используйте этот работающий от

аккумулятора прибор исключительно для личных целей для чистки внутренних помещений с допустимыми фирмой KARCHER комплектующими изделиями и запасными частями.

– Прибор не предназначен для ковров

с высоким ворсом, а также для влажных ковровых покрытий для пола.

– Прибор не предназначен для бетона

с обнаженным каменным остовом, щебня или схожего материала.

Изготовитель не несет ответственности за повреждения, полученные в результате использования не по назначению или неправильного обращения с прибором.

Охрана окружающей среды

Упаковочные материалы пригодны

для вторичной обработки. Поэтому не выбрасывайте упаковку вместе с домашними отходами, а сдайте ее в один из сырья.

приемки вторичного сырья. Батареи и аккумуляторы содержат вещества, которые не должны попасть в окружающую среду. Пожалуйста, утилизируйте старые приборы и аккумуляторы через соответствующие системы приемки отходов.

пунктов приема вторичного

Старые приборы содержат ценные

перерабатываемые материалы,

подлежащие передаче в пункты

Указания по технике

безопасности

– Это устройство не предназначено

для использования людьми (в том числе и детей) с ограниченными физическими, сенсорными или умственными способностями или лицами с отсутствием опыта и/ или знаний, за исключением случаев, если за обеспечением безопасности их работы наблюдают специально подготовленные лица или они получают от них указания, касающиеся использования устройства. Необходимо следит детьми, не разрешать им играть с устройством.

 Опасность получения травм!

– Аппарат содержит в себе

вращающиеся щетки, к которым во время работы ни в коем случае нельзя прикасаться пальцами или инструментом.

– При проведении работ по уходу и

техническому обслуживанию предварительно снять аккумулятор!

Указания по аккумулятору

– Зарядка аккумуляторов разрешена

только с помощью прилагаемого оригинального зарядного устройства или допущенных фирмой KARCHER зарядных устройств.

– Опасность короткого замыкания!

Не вставлять в гнездо зарядки проводящие ток предметы (например, отвертка или тому подобное).

– Не подвергайте аккумулятор

сильному солнечному воздействию, разогреву или воздействию огня, возможна

опасность взрыва.

Указания по зарядному устройству

– Зарядное устройство с зарядным

кабелем при видимых повреждениях

за

– 1

61RU

незамедлительно заменить оригинальными запчастями.

– Параметры напряжения, указанные

на заводской табличке, должны соответствовать напряжению сети.

– Используйте и храните зарядное

устройство только в сухих помещениях при температуре окружающей среды 5 - 40 °C.

– Никогда не прикасаться к

штепсельной вилке влажными руками.

Ввод в эксплуатацию

Описание прибора

При распаковке прибора проверьте его комплектность, а также его целостность. При обнаружении повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую прибор.

Указание: Изображения прибора и управления находятся на стр. 2. Рисунок

1 шарнир прибора 2 ножной выключатель Вкл/Выкл 3 аккумулятор, съемный 4 деблокирующая кнопка, 5 гнездо зарядного устройства 6 индикация заряда 7 резервуар для грязи, съемный 8 разблокировка, крышка резервуара

для грязи 9 корпус 10 Комплект поставки K 55:

щеточный валик, сменный 11 Комплект поставки K 55 pet:

Щеточный вал с гильзой (щетка для

шерсти животных), сменный 12 деблокирующая кнопка, сменная

щетка 13 телескопическая ручка, изменяемая

по высоте

14 вращающаяся ручка 15 рукоятка

62 RU

аккумулятор

16 зарядное устройство с кабелем 17 кронштейн с

крепежным материалом

Монтаж кронштейна

Рисунок

Кронштейн предназначен для хранения прибора и зарядного устройства.  Установить идущий в комплекте

кронштейн в хорошо доступном месте вблизи розетки (крепежный материал прилагается).

Установить щеточный вал.

Рисунок

При поставке щеточный вал не установлен в аппарат. Установите перед началом эксплуатации.

 Повернуть корпус.  Вставить щеточный вал в боковой

захват.

 Втиснуть щеточный вал

проверить правильность посадки.

в захват и

Установка телескопической

ручки и рукоятки и регулировка

по высоте

Рисунок

Телескопическая ручка состоит из 3 частей. При сборке обратить внимание, чтобы все детали вошли в зацепление.  Надеть рукоятку на длинную ручку с

вращающей ручкой.

 Соединить длинную и короткую

ручку. Для этого во время соединения нажать фиксатор.

 Собранные ручки вставить в шарнир

прибора.



Ослабить вращающуюся ручку и выдвинуть ручку на желаемую рабочую высоту. Повернуть рукоятку в надлежащее положение и закрутить вращающуюся ручку.

– 2

Установка и зарядка

аккумулятора

Рисунок

Прибор поставляется при невставленном аккумуляторе. Пожалуйста, вставьте перед вводом в эксплуатацию.

 Вынуть аккумулятор из упаковки.  Установить аккумулятор в приемное

устройство до фиксации.  Зарядка аккумулятора: Зарядка

аккумулятора осуществляется в

вынутом или вставленном

состоянии. Указание:: Далее

зарядка описывается для

вставленного аккумулятора.  Вставить идущее в комплекте

зарядное устройство в надлежащую

розетку.

 Важное указание по зарядке:

Обязательно выключить прибор. В

противном случае зарядки

аккумулятора не происходит.  Подключить зарядный кабель в

гнездо зарядки у аккумулятора.  Если загорается индикатор

состояния, то начинается процесс

зарядки. Время зарядки

разряженного аккумулятора

составляет прибл. 14 часов.

Указание: Если индикатор

состояния не загорается,

пожалуйста, выключите аппарат, так

как иначе не может начаться процесс

зарядки.  После завершения процесса зарядки

вынуть зарядный кабель из гнезда и

отсоединить зарядное устройство от

сети.

Эксплуатация

Начало работы

Рисунок

 Включить прибор. Для этого нажать

ножной выключатель Вкл/Выкл.

 Для проведения чистки передвигать

прибор вперед-назад.

 K 55: для чистки мест около порогов

использовать правую сторону (сторона сменной щетки).

с кнопкой разблокировки

Прекращение работы

Рисунок

 Выключить прибор. Для этого нажать

ножной выключатель Вкл/Выкл.

 Во время перерывов в работе

телескопическую ручку устанавливать вертикально. В этом положении ее удерживает фиксирующее устройство.

Окончание работы

 Выключить прибор в конце работы.  После проведения каждой чистки

опоражнивать резервуар для грязи.

Опорожнение резервуара для

грязи

Рисунок

Извлечение резервуара для можно осуществлять 2 способами:

1) Высоко держа прибор рукой за шарнир, разомкните крышку резервуара для грязи. Указание:: При этом необходимо удерживать корпус, чтобы он не слишком быстро открывался вниз.

2) Вы ставите аппарат на пол и разблокируете кожух мусорного бака. Указание: При этом придерживать телескопическую рукоятку, чтобы она бесконтрольно не сложилась  Разомкнуть крышку резервуара для

грязи и откинуть вверх.

 Вынуть за рукоятку вверх резервуар

для грязи и опорожнить его.

 Снова вставить резервуар для грязи

и закрыть крышку.

грязи

вниз.

– 3

63RU

Хранение прибора

Рисунок

 Повесить прибор на кронштейн.  Также можно повесить прибор за

рукоятку. При необходимости,

повернуть рукоятку (см. главу

"Регулировка телескопической ручки

и рукоятки").  Зарядить аккумулятор.

Уход, техническое

обслуживание

 Вытянуть гильзу со щеточного вала,

шерсть останется выбросить в мусор. Указание: Сначала обрезать намотанные на гильзу шерсть и волосы с помощью ножа или ножниц, а затем вытянуть гильзу.

 Снова одеть гильзу после очистки.  Вставить очищенный или новый

щеточный валик и проверить глухость посадки.

на ней и ее можно

Сервисное обслуживание

 Внимание

При проведении любых работ по уходу и техническому обслуживанию прибора необходимо вынимать аккумулятор.

Чистка прибора

 Протереть прибор снаружи влажной

тряпкой. Использование

агрессивных средств (например,

чистящих порошков) не допускается.

Замена/чистка щеточного валика

K 55: Щеточный вал

Рисунок

 Нажать деблокирующую кнопку и

вынуть щеточный валик.  Удалить намотанные волосы.

Наилучшим образом для этого

подходят нож или ножницы. Начните

вдоль обрезной кромки

затем освободившиеся волосы.  Вставить очищенный или новый

щеточный валик и проверить

глухость посадки.

K 55 pet: Очистить щеточный вал с гильзой (щетка для шерсти животных) Указание: Пожалуйста, очищайте щетку

от шерсти животных после каждого ее применения!

Рисунок

 Нажать деблокирующую кнопку и

вынуть щеточный валик. Намотанную шерсть лучше всего

удалить таким простым способом:

и удалите

Гарантия

В каждой стране действуют соответственно гарантийные условия, изданные организацией сбыта нашей продукции в данной стране. Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или ошибках при изготовлении. В случае возникновения претензий в течение гарантийного срока просьба обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или ближайшую уполномоченную службу сервисного обслуживания.

уполномоченной

64 RU

– 4

Помощь в случае неполадок

Технические данные

Не горит индикация режима

 Прибор включен во время процесса

заряда.

Выключить прибор выключателем

Вкл/Выкл.

Прибор плохо чистит

 Очистить или заменить щеточный

валик (см. главу "Замена/чистка

щеточного валика").

 Зарядить аккумулятор (см. главу

"Зарядка аккумулятора").

Из прибора выбрасывается грязь

 Опорожнить заполненный резервуар

для грязи (см. главу "Опорожнение

резервуара для грязи").

Запасные части

Описание запасных частей находится в конце данной инструкции по эксплуатации. Для заказа запчастей обращайтесь в торговую организацию или в ближайшую уполномоченную службу сервисного обслуживания.

Служба сервисного обслуживания

Филиал фирмы KARCHER с удовольствием ответит на ваши вопросы и окажет содействие при устранении неисправностей в приборе. Адреса см. на обороте.

Продолжительность работы при полной зарядке аккумулятора (в зависимости от настила пола)

Рабочее напряжение аккумулятора

Время зарядки при полностью разряженном аккумуляторе

Напряжение зарядного устройства

Зарядный ток 130mA Уровень звукового

давления (EN 60704-2-1) Вес (вкл. аккумулятор)2,0kg Тип аккумулятора NiMH

Изготовитель оставляет за собой право внесения технических изменений!

max. 30min

4,8V

14h

5,8V

60dB(A)

Утилизация отслужившего

устройства и аккумулятора

 Утилизировать отслужившее

устройство без ущерба для окружающей съемный аккумулятор перед утилизацией.

 Аккумулятор вместе с корпусом

утилизировать без ущерба для окружающей среды (в пункте утилизации или через дилеров). Разбирать пластмассовый корпус не требуется.

몇 Предупреждение

– Не вскрывайте аккумулятор,

существует опасность короткого замыкания, кроме того, могут выделиться раздражающие пары или агрессивные жидкости.

среды. Извлечь

– 5

65RU

Tisztelt Vásárló,

A készülék első használata előtt

olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.

Rendeltetésszerű használat

– Csak magán használatra alkalmazza

ezt az akkuval működő készüléket, belső terek takarításához, a KÄRCHER által jóváhagyott kiegészítőkkel és alkatrészekkel.

– A készülék nem alkalmas hosszú szálú

szőnyegre valamint nedves padlóburkolatra.

– A készülék nem alkalmas mosott

betonra, zúzottkőre vagy hasonlóra.

A gyártó nem vállal felelősséget esetleges károkért, amelyek a nem rendeltetésszerű használatból vagy hibás kezelésből származnak.

Környezetvédelem

A csomagolóanyagok

újrahasznosíthatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról.

A használt készülékek értékes

újrahasznosítható anyagokat

tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemek és az akkuk olyan anyagokat tartalmaznak, amelyeknek nem szabad a környezetbe kerülni. Ezért kérjük, a használt készülékeket, elemeket és akkukat megfelelő gyűjtőrendszeren keresztül távolítsa el.

Biztonsági utasítások

– Ez a készülék nem alkalmas arra, hogy

korlátozott fizikai vagy szellemi képességgel rendelkező személyek, valamint gyerekek használják. vagy tapasztalat és/vagy ismeret nélküli személyek használják, kivéve ha őket biztonságukért felelős személy felügyeli vagy ez a személy megtanította nekik, hogy hogyan kell a készüléket használni. Gyerekeket felügyelni kell, annak biztosításáért, hogy a készülékkel ne játszanak.

 Sérülésveszély

– A készülékben forgó kefék vannak,

semmi esetre se nyúljon bele üzem közben ujjal vagy szerszámmal!

– Ápolási- vagy karbantartási munkák

előtt a készülékről távolítsa el az akkut!

Megjegyzés az akkuhoz

– Az akkut tölteni csak a mellékelt eredeti

töltő készülékkel vagy a KÄRCHER által engedélyezett töltő készülékkel szabad.

– Rövidzárlat veszély! Ne helyezzen

vezető tárgyakat (pl. csavarhúzó vagy hasonló) a töltő csatlakozó dugaszába.

– Az akkut ne tegye ki erős

napsütésnek, melegnek valamint tűznek, robbanásveszély áll fenn.

Megjegyzés a töltőkészülékhez

– A töltőkészüléket és a töltőkábelt

látható sérülés esetén haladéktalanul ki kell cserélni eredeti alkatrészre.

– A feszültség adata a típustáblán meg

kell, hogy egyezzen az ellátási feszültséggel.

– A töltőkészüléket csak száraz helyen

használja és tárolja, környezeti hőmérséklet 5 - 40° C.

– A hálózati dugót soha ne fogja meg

nedves kézzel.

66 HU

– 1

Üzembevétel

A készülék ismertetése

Ellenőrizze kicsomagoláskor a csomag tartalmának teljességét és sértetlenségét. Szállítás közben keletkezett sérülés esetén értesítse az eladót.

Megjegyzés: Rajzok a készülékről és használatáról a 2. oldalon találhatók. Ábra

1 Csukló a készüléken 2 Be-/Ki lábkapcsoló 3 Akku, kivehető 4 Kioldási gomb, akku 5Töltő csatlakozó dugasza 6 Töltési üzem kijelző 7 Szeméttartály, kivehető 8 Kioldás, szeméttartály fedél 9Ház 10 Szállítási tétel K 55:

Kefehenger, cserélhető

11 Szállítási tétel K 55 pet:

Kefehenger tisztítótokkal (állatszőr

kefe), cserélhető 12 Kioldógomb, cserekefe 13 Teleszkópos nyél, magassága állítható 14 Forgó markolat 15 Markolat 16 Töltőkészülék töltőkábellel 17 Fali tartó rögzítőanyaggal

Fali tartó felszerelése

Ábra

A fali tartó a készülék és a töltőkészülék tárolására szolgál.  A mellékelt fali tartót jól megközelíthető

helyen, egy konnektor közelében

szerelje fel - a rögzítési anyag

mellékelve.

Kefehenger behelyezése

Ábra

A kefehenger kiszállításkor még nincs behelyezve a készülékbe. Az üzembe helyezés előtt kérjük helyezze be.

 Fordítsa el a házat.

 A kefehengert az oldalsó helyre

helyezze be.

 A kefehenger tartóját nyomja be a

helyére, és ellenőrizze a helyes elhelyezkedését.

Szerelje fel a teleszkópos nyelet és

a markolatot és állítsa be a

magasságot

Ábra

A teleszkópos nyél 3 részből áll. Az összerakásnál figyeljen arra, hogy a részek bekattanjanak.  A markolatot a forgó markolatos

hosszabb nyélre tegye fel.

 A hosszabb és a rövidebb nyelet rakja

össze, ehhez összerakáskor nyomja a rögzítőpecket.

 Az összeszerelt nyelet a

rögzítőpecekkel előre helyezze be a készülék csuklójába.

 A forgó markolatot oldja ki és húzza ki a

nyelet a kívánt munkamagasságra, a markolatot fordítsa a megfelelő állásra és a forgó markolatot húzza meg.

Helyezze be az akkut és töltse fel

Ábra

Az akku kiszállításkor még nincs behelyezve a készülékbe. Az üzembe helyezés előtt kérjük helyezze be.

 Az akkut vegye ki a csomagolásból.  Az akkut tolja és kattintsa be a helyére.  Akku feltöltése: Az akku feltöltése

történhet kivett vagy beépített állapotban. Megjegyzés: A következőkben a beépített akku töltése van leírva.

 A mellékelt töltőkészüléket egy

rendeltetésszerű konnektorba dugja be.

 Fontos megjegyzés a töltéshez: A

készüléket feltétlenül kapcsolja ki, különben az akku nem fog töltődni.

 A töltőkábelt az akku töltő csatlakozó

dugaszába helyezze be.

– 2

67HU

 Ha az üzem kijelző világít elkezdődik a

töltés. Üres akkunál a töltési idő kb. 14

óra.

Megjegyzés: Ha az üzem kijelző nem

világít, kérem, kapcsolja ki a

készüléket, különben nem indul el a

töltés.  A töltés befejezése után húzza ki a

töltőkábelt a töltő csatlakozódugójából,

és válassza le a töltőkészüléket a

hálózatról.

Használat

Munka kezdése

Ábra

 Kapcsolja be a készüléket, ehhez

nyomja meg a Be-/Ki lábkapcsolót .  A tisztításhoz mozgassa a készüléket

előre és hátra.  K 55: a szélek közeli tisztításhoz

használja a jobb oldalt (a cserekefe

kioldási gombjának oldala).

A munka megszakítása

Ábra

 Kapcsolja ki a készüléket, ehhez

nyomja meg a Be-/Ki lábkapcsolót .  Munkaszünetekben a teleszkópos

nyelet állítsa függőlegesen, egy rögzítő

ebben a pozícióban tartja.

A munka befejezése

 A munka befejeztével kapcsolja ki a

készüléket.  A szeméttartályt minden tisztítás után

ürítse ki.

A szeméttartály kiürítése

Ábra

A szeméttartályt kétféle módon lehet kivenni:

1) Ön a készüléket egy kézzel a csuklónál magasra tartja és kioldja a szeméttartály fedelét. Megjegyzés: Közben fogja a házat, hogy ne csapódjon túl gyorsan előre.

2.) Állítsa a készüléket a földre és oldja ki a szennytartály fedelét. Megjegyzés: Közben fogja a teleszkóp nyelet, hogy ez ne tudjon ellenőrizetlenül oldalra dőlni.  Oldja ki és hajtsa fel a szeméttartály

fedelét .

 A szeméttartályt a markolatnál felfelé

vegye ki és ürítse ki.

 A szeméttartályt ismét helyezze be és

zárja le a fedelet.

A készülék tárolása

Ábra

 Akassza a készüléket a fali tartóra .  Lehetőségként a készüléket a

markolatnál is fel lehet akasztani, ha szükséges a markolatot fordítsa el (ehhez lásd a "Teleszkópos nyél és markolat beállítása" fejezetet).

 Akku feltöltése.

Ápolás, karbantartás

 Figyelem

Minden tisztítási- és karbantartási munka előtt vegye ki az akkut a készülékből.

A készülék tisztítása

 A készüléket kívülről nedves ronggyal

törölje le. Ne használjon erős szereket, mint pl. súrolóport.

A kefehenger cseréje/tisztítása

K 55: Kefehenger

Ábra

 Nyomja meg a kioldási gombot és

vegye ki a kefehengert.

 A feltekeredett hajakat legjobban

késsel ill. ollóval tudja eltávolítani. Húzza végig a vágóél mentén és távolítsa el a kioldott hajakat.

 Helyezze be a kitisztított ill. új

kefehengert és ellenőrízze a helyes állást.

68 HU

– 3

K 55 pet: Kefehenger tisztítótokkal (állatszőr kefe), tisztítása Megjegyzés: Az állatszőr kefét, kérjük

minden használat után megtisztítani!

Ábra

 Nyomja meg a kioldási gombot és

vegye ki a kefehengert. Feltekeredett állatszőröket egyszerűen el

lehet távolítani:  Húzza le a tisztítótokot a kefehengerről,

a kioldott szőrök rajta maradnak, és a

házi szemétbe lehet helyezni.

Megjegyzés: Hosszú, a tokra

tekeredett állati szőröket vagy emberi

hajakat először késsel ill. ollóval vágja

át, azután húzza le a tokot.

 A tokot tisztítás után tolja fel ismét.  Helyezze be a kitisztított ill. új

kefehengert és ellenőrízze a helyes

állást.

Szerviz

Garancia

Minden országban az illetékes forgalmazótársaságunk által kiadott szavatossági feltételek vannak érvényben. A készülék esetleges hibáit a garanciaidőn belül költségmentesen megszüntetjük, ha az, anyag vagy gyártási hibára vezethető vissza. Garanciális igény esetén kérjük, hogy a vásárlási bizonylattal együtt forduljon kereskedőjéhez, vagy a legközelebbi, ilyen esetek intézésére jogosult vevőszolgálati képviselethez.

Hibaelhárítás

Az üzem kijelző nem világít

 A készülék a töltés ideje alatt be van

kapcsolva.

A készüléket a Be/Ki kapcsolóval

kapcsolja ki.

A készülék nem tisztít megbízhatóan

 Tisztítsa ill. cserélje a kefehengert (lásd a

"Kefehenger cseréje/tisztítása" fejezetet).  Akku feltöltése (lásd az "Akku

feltöltése" fejezetet).

A szenny kipereg a készülékből

 Ürítse ki a megtelt szeméttartályt (lásd

a "Szeméttartály ürítése" fejezetet).

Pótalkatrészek

Ezen Gépkönyv végén találhatja a pótalkatrészek rövid áttekintését. Alkatrészek megrendeléséhez kérjük, forduljon kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

Ügyfélszolgálat

Kérdés vagy meghibásodás esetén KÄRCHER telephelyünk örömmel nyújt segítséget. A cím megtalálható a túloldalon.

Műszaki adatok

Üzemidő teljes akkufeltöltésnél (függ a padlóburkolattól)

Munkafeszültség akku 4,8V Töltési idő üres akkunál 14h A töltőkészülék feszültsége 5,8V Töltőáram 130mA Hangnyomásszint (EN

60704-2-1) Súly (akkuval együtt) 2,0 kg Akku típus NiMH

A műszaki adatok módosításának jogát fenntartjuk!

max. 30min

60dB(A)

A használt készülék és az

akkumulátor eltávolítása

 Az elhasználódott készüléket egy

környezetbarát hulladékgyűjtő helyre kell szállítani. Az eltávolítás előtt, kérem vegye ki a kivehető akkumulátort.

Az akkumulátort az akkumulátor házzal



együtt környezetbarát módon távosítsa el (gyűjtőhelyen vagy kereskedőnél), a műanyag ház szétszerelése nem szükséges.

몇 Figyelmeztetés

– Ne nyissa ki az akkut, fennáll a rövidzárlat

veszélye, továbbá izgató hatású gőzök vagy maró folyadékok léphetnek ki.

– 4

69HU

Vážený zákazníku,

Před prvním použitím svého

zařízení si přečtěte tento původní návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Správné používání

– Tento přístroj napájený akumulátory

používejte výhradně k soukromým účelům k čištění vnitřních prostor s příslušenstvím a náhradními díly schválenými společností KÄRCHER.

– Přístroj není vhodný pro koberce s

dlouhým vlasem ani pro mokré podlahové krytiny.

– Přístroj není vhodný pro vymývaný

beton, štěrk ani podobné materiály.

Výrobce neručí za případné škody způsobené nesprávným používáním nebo nesprávnou obsluhou.

Ochrana životního prostředí

Obalové materiály jsou

recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.

Přístroj je vyroben z hodnotných

recyklovatelných materiálů, které se

dají dobře znovu využít. Baterie a akumulátory obsahují látky, které se nesmí dostat do životního prostředí. Likvidujte proto staré přístroje, baterie a akumulátory ve sběrnách k tomuto účelu určených.

Bezpečnostní pokyny

– Toto zařízení není určeno k tomu, aby

je používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a/nebo znalostmi, pokud ne ně nebude dohlížet osoba odpovědná za jejich bezpečnost a nepoučí je o tom, jak se má zařízení používat. Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

 Nebezpečí úrazu

– V přístroji je rotující kartáčový válec.

Tohoto kartáče se během provozu v žádném případě nedotýkejte prsty ani nástroji!

– Před ošetřováním a údržbou přístroje

nejprve vyjměte akumulátor!

Pokyny k akumulátoru

– Akumulátor se smí nabíjet pouze

přiloženou originální nabíječkou nebo nabíječkou schválenou společností KÄRCHER.

– Riziko zkratu! Do nabíjecí zdířky

nezasunujte vodivé předměty (např. šroubovák nebo podobné).

– Akumulátory nevystavujte silnému

slunečnímu svitu, horku nebo ohni , hrozí nebezpečí výbuchu.

Pokyny k nabíječce

– Nabíječku s nabíjecím kabelem při

viditelném poškození neprodleně vyměňte za originální náhradní díl.

– Údaje o napětí uvedené na typovém

štítku musejí souhlasit s napájecím napětím.

– Nabíječku používejte a ukládejte jen v

suchých prostorách s teplotou prostředí v intervalu 5 - 40° C.

– Nikdy se nedotýkejte síťového kabelu

mokrýma rukama.

Uvedení přístroje do provozu

Popis přístroje

Při vybalení zkontrolujte obsah zásilky, zda nechybí příslušenství či zda dodaný přístroj není poškozen. Při škodách způsobených dopravou informujte laskavě Vašeho obchodníka.

Upozornění: Znázornění přístroje a obsluhy najdete na straně 2. Obrázek

1Kloub přístroje 2 Nožní vypínač 3 Akumulátor, vyjímatelný 4 Uvolňovací tlačítko akumulátoru 5 Nabíjecí zdířka

70 CS

– 1

6 Ukazatel nabíjení 7 Nádoba na nečistoty, vyjímatelná 8 Uvolňování krytu nádoby na nečistoty 9 Plášt' 10 Rozsah dodávky K 55:

Kartáčový válec, vyměnitelný

11 Rozsah dodávky K 55 pet:

Válcový kartáč s pouzdrem na nečistoty (kartáč na zvířecí chlupy), vyměnitelný

12 Uvolňovací tlačítko vyměnitelného

kartáče

13 Teleskopická násada s nastavitelnou

výškou 14 Otočná rukojet' 15 Rukojet' 16 Nabíječka s nabíjecím kabelem 17 Držák na zeď s upevňovacími prvky

Montáž držáku na zeď

Obrázek

Držák na zeď slouží k ukládání přístroje a nabíječky.  Přiložený držák na zeď namontujte na

dobře přístupné místo v blízkosti

zásuvky. Upevňovací prvky jsou

přiloženy.

Nasaďte válcový kartáč.

Obrázek

Válcový kartáč není při dodání v přístroji. Před uvedením do provozu vložte.

 Otočte kryt.  Válcový kartáč vložte do bo

úchytu.  Držák válcového kartáče zatlačte do

úchytu a zkontrolujte, zda správně sedí.

čního

Montáž teleskopické násady a

rukojeti a nastavení výšky

Obrázek

Teleskopická násada se skládá ze tří částí. Při sestavování dbejte na to, aby do sebe části zaklaply.  Rukojet' nasaďte na delší část násady s

otočnou rukojetí.  Delší a kratší část násady spojte. Při

spojování stiskněte západku.

 Celou násadu zasuňte západkou

dopředu do kloubu na přístroji.

 Povolte otočnou rukojet' a násadu

vytáhněte do požadované pracovní výšky. Rukojet' otočte správným směrem a otočnou rukojet' utáhněte.

Vkládání a nabíjení akumulátoru

Obrázek

Při dodání není do přístroje vložen akumulátor. Před uvedením do provozu ho vložte.

 Vyjměte akumulátor z obalu.  Zasuňte akumulátor do držáku, aby

zaklapl.

 Akumulátor nabijte: Akumulátor lze

nabíjet vyjmutý nebo nasazený. Upozornění: V dalším textu je popsáno nabíjení nasazeného akumulátoru.

 Dodanou nabíječku zapojte do vhodné

zásuvky. Důležité upozornění k nabíjení:



Přístroj je nutné vypnout, jinak se akumulátor nenabije.

 Nabíjecí kabel zapojte do nabíjecí

zdířky akumulátoru.

 Pokud se rozsvítí ukazatel provozu,

začne nabíjení. Doba nabíjení vybitého akumulátoru je asi 14 hodin.

Upozornění: Pokud nesvítí ukazatel provozu, přístroj vypněte, jinak nemůže nabíjení začít.

 Po ukončení nabíjení, vytáhněte

nabíjecí kabel ze zásuvky pro nabíjení a nabíječku odpojte od sítě.

Obsluha

Zahájení práce

Obrázek

 Zapněte přístroj stisknutím nožního

vypínače.

 Při čištění pohybuje přístrojem dopředu

a dozadu.

 K 55: pro čištění blízko okrajů

používejte pravou stranu (strana s odjišťovacím knoflíkem výměnného kartáče).

– 2

71CS

Přerušení práce

Obrázek

 Vypněte přístroj stisknutím nožního

vypínače.  Během přestávek postavte

teleskopickou násadu do svislé polohy,

v níž ji drží aretace.

Ukončení práce

 Po dokončení práce přístroj vypněte.  Po každém čištění vyprázdněte nádobu

na nečistoty.

Vyprázdnění nádrže na nečistoty

Obrázek

Nádobu na nečistoty lze vyjmout dvěma způsoby:

1) Jednou rukou zvedněte přístroj za kloub a uvolněte kryt nádoby na nečistoty. Upozornění: Při tom držte plášt', aby se příliš rychle nesklopil.

2) Postavte přístroj na zem a uvolněte kryt nádoby na nečistoty. Upozornění: Držte při tom teleskopickou násadu, aby se nekontrolovaně nesklopila dolů.  Uvolněte kryt nádoby na nečistoty a

vyklopte ho nahoru.  Za rukojet' vytáhněte nádobu na

nečistoty nahoru a vyprázdně  Nádobu na nečistoty opět nasaďte a

zavřete kryt.

te ji.

Uložení přístroje

Obrázek

 Přístroj zavěste na držák na zdi.  Přístroj lze pověsit také za rukojet'. V

případě potřeby rukojet' otočte (viz

kapitola „Nastavení teleskopické

násady a rukojeti“).  Nabijte akumulátor.

Ošetřování, údržba

 Pozor

Před ošetřováním a údržbou přístroje vždy vyjměte akumulátor.

Čištění přístroje

 Povrch přístroje otřete vlhkým

hadříkem. Nepoužívejte agresivní čisticí prostředky, např. čisticí prášek.

Výměna / čištění kartáčového válce

K 55: Válec kartáče

Obrázek

 Stiskněte uvolňovací tlačítko a vyjměte

kartáčový válec.

 Odstraňte namotané chlupy, nejlépe

nožem nebo nůžkami. Přejeďte po okraji a pak uvolněné chlupy odstraňte.

 Nasaďte vyčištěný, resp. nový

kartáčový válec a zkontrolujte správné nasazení.

K 55 pet: Válcový kartáč a pouzdro na nečistoty (kartáč na zvířecí chlupy) vyčistěte Upozornění: žíněný kartáč laskavě čistěte

po každém použití!

Obrázek

 Stiskněte uvolňovací tlačítko a vyjměte

kartáčový válec.

Namotané zvířecí chlupy m jednoduše odstranit:  Odstraňte pouzdro na nečistoty z

válcového kartáče, uvolněné chlupy se zde zachycují a Vy je můžete vyhodit do odpadu.

Upozornění: Dlouhé zvířecí chlupy nebo lidské vlasy namotané kolem pouzdra nejprve odstraňte nožem nebo nůžkami, poté odstraňte pouzdro.

 Po čištění pouzdro znovu nasaďte.  Nasaďte vyčištěný, resp. nový

kartáčový válec a zkontrolujte správné nasazení.

ůžete

72 CS

– 3

Servis

Technické parametry

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné poruchy přístroje odstraníme během záruční lhůty bezplatně tehdy, pokud je jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se laskavě obraťte spolu s přístrojem, příslušenstvím a dokladem o zakoupení přístroje na obchodníka, u kterého jste přístroj zakoupili, či na nejbližší službu pro zákazníky firmy Kärcher.

Pomoc při poruchách

Ukazatel provozu nesvítí

 Přístroj je zapnutý během nabíjení.

Vypněte přístroj vypínačem.

Přístroj nečistí kvalitně.

 Vyčistěte, resp. vyměňte kartáčový

válec (viz kapitola „Výměna / čištění

kartáčového válce“).  Nabijte akumulátor (viz kapitola

„Nabíjení akumulátoru“).

Z přístroje létají nečistoty.

 Vyprázdněte naplněnou nádobu na

istoty (viz kapitola „Vyprázdnění

neč

nádrže na nečistoty“).

Náhradní díly

Přehled náhradních dílů nejdete na konci tohoto návodu na použití. S objednávkami náhradních dílů se obraťte na prodejce nebo nejbližší schválené oddělení služeb zákazníkům.

Servisní služba

Při eventuelních dotazech či poruchách se s důvěrou obraťte na jakoukoli pobočku firmy KÄRCHER. Adresy poboček najdete na zadní straně.

Provozní doba při úplném nabití akumulátoru (závisí na podlahové krytině)

Pracovní napětí akumulátoru

Doba nabíjení vybitého akumulátoru

Napětí nabíječky 5,8 V Nabíjecí proud 130mA Hladina akustického tlaku

(EN 60704-2-1) Hmotnost (včetně

akumulátoru) Typ akumulátoru NiMH

Technické změny vyhrazeny.

max. 30min

4,8V

14h

60dB(A)

2,0kg

Starý přístroj a akumulátor

zlikvidujte

 Přístroj, který již není funkční,

zlikvidujte ekologickým způsobem. Před likvidací přístroje prosím, vyjměte výměnný akumulátor.

 Ekologicky zlikvidujte akumulátor s

obalem (sběrny nebo výkup), rozmontování umělohmotného obalu není potřeba.

몇 Varování

– Akumulátory neotvírejte, existuje

nebezpečí krátkého spojení a navíc z nich mohou vycházet dráždivé páry nebo vytékat žíravé kapaliny.

– 4

73CS

Spoötovani kupec,

Pred prvo uporabo Vaöe

naprave preberite to originalno navodilo za uporabo, ravnajte se po njem in shranite ga za morebitno kasnejöo uporabo ali za naslednjega lastnika.

Namenska uporaba

– To napravo na akumulatorsko baterijo

uporabljajte izkljuËno v privatne namene, za ËiöËenje notranjih prostorov, s priborom in nadomestnimi deli, ki jih dopuöËa podj. K?RCHER.

– Naprava ni primerna za kosmate tepihe

in mokre talne obloge.

– Naprava ni primerna za pralni beton,

gramozna tla in podobno. Proizvajalec ne odgovarja za morebitno ökodo, ki je nastala zaradi nenamenske

uporabe ali napaËnega rokovanja.

Varstvo okolja

Embalaűo je mogoËe reciklirati.

Prosimo, da embalaűe ne odlagate med gospodinjski odpad, paË pa jo oddajte v ponovno predelavo.

Stare naprave vsebujejo dragocene

reciklirne materiale, ki jih je treba

odvajati za ponovno uporabo. Baterije in akumulatorske baterije vsebujejo snovi, ki ne smejo priti v okolje. Zato stare naprave, baterije in akumulatorske baterije zavrzite v ustrezne zbiralne sisteme.

nadzorom, da zagotovite, da se z napravo ne igrajo.

 Nevarnost poökodb

– Naprava vsebuje vrtljiv krtaËni valj,

med obratovanjem ne smete v nobenem primeru s prsti ali orodjem posegati vanj!

– Pred nego in vzdrűevanjem naprave

odstranite akumulatorsko baterijo!

Opozorila glede akumulatorske baterije

– Polnjenje akumulatorske baterije je

dovoljeno le s priloűenim originalnim polnilnikom ali s polnilniki, ki jih dopuöËa podj. K?RCHER.

– Nevarnost kratkega stika! V polnilno

puöo ne vstavljajte prevodnih predmetov (npr. izvijaË ali podobno).

– Akumulatorske baterije ne

izpostavljajte moËnemu sonËnemu sevanju, vroËini ali ognju, obstaja

nevarnost eksplozije.

Opozorila glede polnilnika

– V primeru oËitne poökodbe polnilnik s

polnilnim kablom nemudoma zamenjajte z originalnim delom.

– Na tipski tablici navedena napetost

mora ustrezati napajalni napetosti.

– Polnilnik uporabljajte in shranjujte le v

suhih prostorih, temperatura okolice 5 40× C.

– Omreűnega vtiËa nikoli ne prijemajte z

mokrimi rokami.

Zagon

Varnostni napotki

– Ta naprava ni namenjena uporabi s

strani oseb (vkljuËno z otroci) z omejenimi fiziËnimi, senzoriËnimi ali umskimi sposobnostmi ali pomanjkljivimi izkuönjami in/ali zaradi pomanjkanja potrebnega znanja, razen Ëe so pod nadzorom odgovorne osebe, ki skrbi za njihovo varnost, ali jim le ta nudi potrebne napotke o uporabi naprave. Otroci morajo biti pod stalnim

74 SL

Opis naprave

Pri razpakiranju preverite ali v vsebini paketa manjka pribor oz. ali obstajajo poökodbe. V primeru transportnih poökodb obvestite svojega prodajalca.

Opozorilo: slike naprave in upravljanja se nahajajo na strani 2. Slika

1 Zglob na napravi 2Noűno stikalo za vklop/izklop 3 Akumulatorska baterija, odstranljiva

– 1

4 Deblokirni gumb, akumulatorska

baterija 5 Polnilna puöa 6 Prikaz polnjenja 7 Zbiralnik umazanije, odstranljiv 8 Deblokada, pokrov zbiralnika

umazanije 9Ohiöje 10 Obseg dobave za K 55:

KrtaËni valj, zamenljiv 11 Obseg dobave za K 55 pet:

KrtaËni valj s Ëistilnim tulcem (krtaËa

za űivalsko dlako), zamenljiv 12 Deblokirni gumb, nadomestna krtaËa 13 Teleskopsko drűalo, viöinsko

nastavljivo 14 Vrtljivi roËaj 15 RoËaj 16 Polnilnik s polnilnim kablom 17 Stenski nosilec s pritrditvenim

materialom

Montaűa stenskega nosilca

Slika

Stenski nosilec sluűi za shranjevanje naprave in polnilnika.  Priloűen stenski nosilec montirajte na

lahko dostopnem mestu v bliűini

vtiËnice - pritrditveni material je

priloűen.

Vstavljanje krtaËnega valja

Slika

KrtaËni valj ob dobavi öe ni vstavljen. Pred zagonom ga morate vstaviti.

 Obrnite ohiöje.  KrtaËni valj vstavite v stranski nased.  Nosilec krtaËnega valja pritisnite v

nased in preverite pravilni nased.

Montaűa teleskopskega drűala in

roËaja ter nastavitev viöine

Slika

Teleskopsko drűalo je sestavljeno iz 3 delov. Pri sestavi pazite na to, da deli zaskoËijo.

 RoËaj nataknite na daljöe drűalo z

vrtljivim roËajem.

 Daljöe in krajöe drűalo sestavite, v ta

namen med staknitvijo pritisnite zaskoËke.

 Kompletno drűalo vstavite z zaskoËko

naprej v zglob na napravi.

 Popustite vrtljivi roËaj in drűalo izvlecite

na űeljeno delovno viöino, roËaj obrnite v ustrezno pozicijo in vrtljivi drűaj trdno privijte.

Vstavljanje in polnjenje

akumulatorske baterije

Slika

Akumulatorska baterija ob dobavi öe ni vstavljena v napravo Pred zagonom jo morate vstaviti.  Akumulatorsko baterijo vzemite iz

embalaűe.

 Aku baterijo potisnite v nosilec, da

zaskoËi.

 Aku baterijo napolnite: Polnjenje aku

baterije se lahko izvaja, Ëe je slednja odstranjena ali vstavljena. Opozorilo: v nadaljevanju je opisano polnjenje vstavljene aku baterije.

 Priloűen polnilnik vkljuËite v ustrezno

vtiËnico.

 Pomembno opozorilo glede

polnjenja: Napravo obvezno izklopite,

sicer se akumulatorska baterija ne more napolniti.

 Polnilni kabel vtaknite v polnilno puöo

na aku bateriji.

 Ko signalna svetilka obratovanja

zasveti, se priËne polnjenje. »as polnjenja prazne aku baterije znaöa ca. 14 ur.

Opozorilo: »e signalna svetilka obratovanja ne sveti, napravo izklopite, ker se sicer ne more zaËeti proces polnjenja.

 Po zakljuËenem postopku polnjenja

polnilni kabel izvlecite iz polnilne doze in polnilnik loËite od omreűja.

– 2

75SL

Upravljanje

ZaËetek dela

Slika

 Vklopite napravo, v ta namen pritisnite

noűno stikalo za vklop/izklop.  Za ËiöËenje napravo premikajte naprej

in nazaj.  K 55: za ËiöËenje ob robu uporabljajte

desno stran (stran z deblokirnim

gumbom nadomestne krtaËe).

Prekinitev dela

Slika

 Izklopite napravo, v ta namen pritisnite

noűno stikalo za vklop/izklop.  Med delovnim odmorom teleskopsko

drűalo postavite pokonci, blokada ga

drűi v tem poloűaju.

ZakljuËek dela

 Ob koncu dela napravo izklopite.  Po vsakem ËiöËenju izpraznite

zbiralnik umazanije.

Praznjenje zbiralnika umazanije

Slika

Zbiralnik umazanije se lahko izvleËe na 2 naËina:

1) Z eno roko privzdignete napravo na zglobu in deblokirate pokrov zbiralnika umazanije. Opozorilo: Pri tem trdno drűite ohiöje, da se ne prehitro ne odpre.

2) Napravo odloűite na tla in deblokirate pokrov zbiralnika umazanije. Opozorilo: Pri tem trdno drűite teleskopsko drűalo, da se ne prekucne nekontrolirano navzdol.  Deblokirajte pokrov zbiralnika

umazanije in ga privzdignite.  Zbiralnik umazanije z roËajem izvlecite

v smeri navzgor in ga izpraznite.  Zbiralnik ponovno vstavite in zaprite

pokrov.

Shranjevanje naprave

Slika

 Napravo obesite v stenski nosilec.  Alternativno se lahko naprava obesi

tudi na roËaj, po potrebi roËaj zasukajte (glejte poglavje "Nastavitev teleskopskega drűala in roËaja").

 Napolnite akumulatorsko baterijo.

»iöËenje, vzdrűevanje

 Pozor

Pred vsemi negovalnimi in vzdrűevalnimi deli na napravi odstranite akumulatorsko baterijo.

»iöËenje naprave

 Zunanjost naprave obriöite z vlaűno

krpo. Ne uporabljajte agresivnih sredstev kot so npr. praöki za ribanje.

Zamenjava/ËiöËenje krtaËnega

valja

K 55: krtaËni valj

Slika

 Pritisnite deblokirni gumb in izvlecite

krtaËni valj.

 Ovite lase najlaűje odstranite z noűem

oz. ökarjami. Z njimi zareűite po dolűini ob robu in odstranite tako sproöËene lase.

 OËiöËen oz. nov krtaËni valj vstavite in

preverite pravilni nased.

K 55 pet: krtaËni valj oËistite s Ëistilnim tulcem (krtaËa za űivalsko dlako) Opozorilo: KrtaËo za űivali oËistite po

vsaki uporabi!

Slika

 Pritisnite deblokirni gumb in izvlecite

krtaËni valj.

Ovite űivalske dlake lahko odstranite na enostaven naËin:  »istilni tulec snemite s krtaËnega valja,

lasje na njem obvisijo in jih lahko odvrűete v smeti.

Opozorilo: Dolge in okoli tulca navite űivalske dlake in lase najprej prereűite z

76 SL

– 3

noűem oz. ökarjami in za tem odstranite

tulec.

 Po ËiöËenju tulec ponovno nataknite.  OËiöËen oz. nov krtaËni valj vstavite in

preverite pravilni nased.

Servis

Servisna sluűba

V primeru vpraöanj ali motenj bo vam radi pomagala naöa podruűnica K?RCHER. Naslov poglejte na hrbtni strani.

TehniËni podatki

Garancija

V vseh deűelah veljajo garantni pogoji, ki jih doloËajo pripadajoËa predstavniötva proizvajalca. Morebitne nepravilnosti na napravi, do katerih prihaja zaradi materialnih oziroma proizvodnih napak, bomo nadomestili v garantnem Ëasu brezplaËno. V primeru, da se naprava pokvari, se z originalnim raËunom oglasite pri prodajalcu oziroma pri najbliűji pooblaöËeni servisni sluűbi.

PomoË pri motnjah

Signalna svetilka obratovanja ne sveti

 Naprava je vklopljena med polnjenjem

baterije.

Z vklopno/izklopnim stikalom napravo

izklopite.

Naprava ne Ëisti dobro

 OËistite oz. zamenjajte krtaËni valj

(glejte poglavje "Zamenjava/ËiöËenje

krtaËnega valja").  Napolnite baterijo (glejte poglavje

"Polnjenje akumulatorske baterije").

Iz naprave izstopa umazanija

 Izpraznite poln zbiralnik umazanije

(glejte poglavje "Praznjenje zbiralnika

umazanije").

Nadomestni deli

Pregled nadomestnih delov boste nascaron;li na koncu tega navodila za uporabo. Za naroËilo nadomestnih delov se obrnite na trgovca ali najbliűji pooblaöËen uporabniöki servis.

Obratovalni Ëas pri polni aku bateriji (odvisno od talne obloge)

Delovna napetost aku baterije

»as polnjenja prazne aku baterije

Napetost polnilnika 5,8V

Polnilni tok 130 mA

Nivo zvoËnega tlaka (EN 60704-2-1)

Teűa (vklj. z aku) 2,0 kg

Aku tip NiMH

Pridrűana pravica do tehniËnih sprememb!

max. 30min

4,8V

14h

60dB(A)

Odstranitev stare naprave in

akumulatorske baterije

 Izrabljeno napravo zavrzite na okolju

prijazen naËin. Pred odstranjevanjem med odpadke odstranite odstranljivo akumulatorsko baterijo.

 Akumulatorsko baterijo zavrzite na

okolju prijazen naËin (zbirna mesta ali trgovci), razstavljanje plastiËnega ohiöja ni potrebno.

몇 Opozorilo

– Akumulatorske baterije ne odpirajte,

obstaja nevarnost kratkega stika, poleg tega lahko izstopijo draűeËi hlapi ali jedke tekoËine.

– 4

77SL

Szanowny Kliencie!

Przed pierwszym użyciem

urządzenia należy przeczytać oryginalną instrukcję obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.

Użytkowanie zgodne z

przeznaczeniem

– To urządzenie napędzane

akumulatorem należy stosować wyłącznie do celów prywatnych, do czyszczenia pomieszczeń wewnętrznych przy użyciu akcesoriów i części zamiennych dopuszczonych przez firmę KÄRCHER.

– Urządzenie nie nadaje się do dywanów

o bardzo wysokim runie oraz mokrych wykładzin podłogowych.

– Urządzenie nie jest przeznaczone do

betonu zmywalnego, tłucznia itp.

Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub nieprawidłowej obsługi.

Ochrona úrodowiska

Materiały użyte do opakowania nadają się do recyklingu. Opakowania nie należy wrzucać do zwykłych pojemników na śmieci, lecz do pojemników na surowce wtórne.

Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Baterie i akumulatory zawierają substancje, które nie powinny przedostać się do środowiska naturalnego. Z tego powodu należy usuwać zużyte urządzenia, baterie i akumulatory za pośrednictwem odpowiednich

systemów utylizacji. Urządzenia elektryczne i elektroniczne często zawierają materiały, które rozporządzane lub utylizowane niewłaściwie, mogą potencjalnie być

niebezpieczne dla zdrowia ludzkiego i środowiska. Są jednak kluczowe dla prawidłowego funkcjonowania urządzenia. Urządzenia oznaczone tym symbolem nie mogą być usuwane z odpadami domowymi.

Zasady bezpieczeństwa

– Niniejsze urządzenie nie jest

przeznaczone do użytku przez osoby (włącznie z dziećmi) z ograniczonymi możliwościami psychofizycznymi albo nie posiadające doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo albo otrzymały od niej wskazówki, w jaki sposób używać tego urządzenia. Dzieci powinny być nadzorowane, żeby uniknąć wykorzystywania urządzenia do zabawy.

 Ryzyko obrażeń

– Urządzenie wyposażone jest w

obrotowe szczotki, których pod żadnym pozorem nie należy chwytać palcami podczas pracy urządzenia!

– Przed rozpoczęciem prac

rozpoczęciem wszelkich prac konserwacyjnych lub naprawczych urządzenia należy wyjąć akumulator!

Wskazówki dotyczące akumulatora

– Ładowanie akumulatora dozwolone jest

tylko przy użyciu dołączonej oryginalnej ładowarki lub ładowarek dopuszczonych przez firmę KÄRCHER.

– Niebezpieczeństwo spięcia

elektrycznego! Do gniazda ładowania nie wkładać żadnych przedmiotów przewodzących (np. śrubokręta itp.).

– Nie poddawać akumulatorów

mocnemu promieniowaniu słonecznemu, ani na działanie wysokich temperatur ani ognia,

istnieje niebezpieczeństwo wybuchu.

78 PL

– 1

Wskazówki dotyczące ładowarki

– W przypadku widocznego uszkodzenia

ładowarkę z kablem do ładowania niezwłocznie wymienić na oryginalną część.

– Napięcie podane na tabliczce

znamionowej musi zgadzać się z napięciem w gniazdku.

– Używać ładowarkę tylko w suchych

pomieszczeniach, temperatura otoczenia 5 - 40°C.

– Nigdy nie dotykać kabla sieciowego

mokrą dłonią.

Uruchomienie

Opis urządzenia

Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy i czy nic nie jest uszkodzone. W przypadku stwierdzenia uszkodzeń w transporcie należy zwrócić się do dystrybutora.

Wskazówka: Ilustracje urządzenia i jego obsługi znajdują się na stronie 2. Rysunek

1 Przegub w urządzeniu 2 Włącznik/wyłącznik nożny 3 Akumulator, wyjmowany 4 Przycisk odblokowujący, akumulator 5 Gniazdo ładowania 6 Wskaźnik stanu ładowania 7 Zbiornik na zanieczyszczenia,

wyjmowany

8 Odblokowanie, pokrywa zbiornika na

zanieczyszczenia

9 Obudowa 10 Zakres dostawy K 55:

Szczotka, wymienna

11 Zakres dostawy K 55 pet:

Szczotka z nasadką czyszczącą (szczotka z sierści zwierzęcej), wymienna

12 Przycisk odblokowujący, szczotka

wymienna

13 Trzonek teleskopowy, z regulacją

wysokości

14 Pokrętło 15 Uchwyt 16 Ładowarka z kablem do ładowania 17 Uchwyt úcienny z zestawem do

mocowania

Mocowanie uchwytu úciennego

Rysunek

Uchwyt ścienny służy do przechowywania urządzenia oraz ładowarki.  Dołączony uchwyt ścienny

zamontować w łatwo dostępnym miejscu w pobliżu gniazda zasilania zestaw do mocowania dołączony z urządzeniem.

Zakładanie szczotki

Rysunek

Przy dostawie szczotka jeszcze nie znajduje się w urządzeniu. Uprasza się o włożenie jej do urządzenia przed rozpoczęciem eksploatacji.

 Przekręcić obudowę.  Założyć szczotkę w bocznym

zamocowaniu.

 Zacisnąć uchwyt szczotki w

zamocowaniu i sprawdzić prawidłowe osadzenie.

Montowanie trzonka

teleskopowego i ustawianie

wysokości rękojeści

Rysunek

Trzonek teleskopowy skalda się z 3 części. Podczas montażu zwrócić uwagę, aby części się zazębiły.  Nałożyć rękojeść na dłuższy trzonek z

pokrętłem.

 Złożyć dłuższy i krótszy trzonek - w tym

celu nacisnąć zatrzask.

 Kompletny trzonek z zatrzaskiem

włożyć z przodu do przegubu w urządzeniu.

 Poluzować pokrętło i wyciągnąć

trzonek na żądaną wysokość roboczą, obrócić rękojeść do prawidłowej pozycji i przykręcić pokrętło.

– 2

79PL

Wkładanie i ładowanie akumulatora

Rysunek

Akumulator podczas dostawy nie znajduje się w urządzeniu. Prosimy o włożenie akumulatora do urządzenia przed uruchomieniem.

 Wyjąć akumulator z opakowania.  Wsunąć akumulator do uchwytu, aż do

zatrzaśnięcia.

 Ładowanie akumulatora: Akumulator

można ładować w urządzeniu lub po jego wyciągnięciu z urządzenia. Wskazówka: W dalszej części znajduje się opis ładowania akumulatora w urządzeniu.

 Podłączyć dostarczoną ładowarkę do

właściwego gniazda zasilania.

 Ważna wskazówka dotycząca

ładowania: Koniecznie wyłączyć

urządzenie, gdyż w przeciwnym razie akumulator nie zostanie naładowany.

 Umieścić kabel do ładowania w

gnieździe ładowania na akumulatorze.

 Jeżeli świeci się wskaźnik pracy

urządzenia, oznacza to, że rozpoczął się proces ładowania. Czas ładowania wyładowanego akumulatora wynosi ok. 14 godzin.

Wskazówka: Jeżeli wskaźnik pracy urządzenia nie świeci się, prosimy wyłączyć urządzenie, gdyż w przeciwnym razie nie może się rozpocząć proces ładowania.

 Po przeprowadzeniu ładowania, kabel

ładowarki wyjąć z gniazda ładowania i odłączyć ładowarkę od sieci.

Obsługa

Rozpoczęcie pracy

Rysunek

 Włączyć urządzenie - w tym celu

nacisnąć włącznik/wyłącznik nożny.

 W celu czyszczenia przesuwać

urządzenie do przodu i do tyłu.

 K 55: W celu umożliwienia czyszczenia

okolic w pobliżu krawędzi, należy używać prawej strony (strona z przyciskiem odblokowującym szczotkę wymienną).

Przerwanie pracy

Rysunek

 Wyłączyć urządzenie - w tym celu

nacisnąć włącznik/wyłącznik nożny.

 Na czas przerwy w pracy ustawić

trzonek teleskopowy w pozycji pionowej

- blokada utrzyma go w tej pozycji.

Kończenie pracy

 Po zakończeniu pracy wyłączyć

urządzenie.

 Po każdym czyszczeniu opróżniać

zbiornik na zanieczyszczenia.

Opróżnić zbiornik na

zanieczyszczenia

Rysunek

Są 2 sposoby na wyjęcie zbiornika na zanieczyszczenia:

1) Trzymać w górze urządzenie jedną ręką na przegubie i odblokować pokrywę zbiornika na zanieczyszczenia. Wskazówka: Przytrzymywać przy tym obudowę, aby nie zamknęła się zbyt szybko.

2) Odstawić urządzenie na ziemię i odblokować pokrywę zbiornika na zanieczyszczenia. Wskazówka: Przytrzymywać przy tym trzonek teleskopowy, aby nie złożył się w sposób niekontrolowany.  Odblokować pokrywę zbiornika na

zanieczyszczenia i unieść ją do góry.

 Za rękojeść wyjąć zbiornik na

zanieczyszczenia i następnie opróżnić.

 Ponownie włożyć zbiornik na

zanieczyszczenia i zamknąć pokrywę.

80 PL

– 3

Przechowywanie urządzenia

Rysunek

 Zawiesić urządzenie na uchwycie

ściennym.

 Alternatywnie można zawiesić

urządzenie także na rękojeści - jeśli będzie to konieczne, obrócić rękojeść (patrz rozdział „Ustawianie trzonka teleskopowego i rękojeści“).

 Naładować akumulator.

Czyszczenie i konserwacja

 Uwaga

Przed rozpoczęciem wszelkich prac konserwacyjnych lub naprawczych urządzenia wyjąć akumulator.

Czyszczenie urządzenia

 Wytrzeć urządzenie od zewnątrz

wilgotną ściereczką. Nie stosować agresywnych środków (np. proszku do czyszczenia).

Wymiana/czyszczenie szczotki

K 55: Szczotka

Rysunek

 Nacisnąć przycisk odblokowujący i

wyjąć szczotkę.

 Owinięte włosy można najprościej

usunąć przy użyciu noża lub nożyczek. W tym celu przesuwać ostrze wzdłuż szczotki i usunąć włosy.

 Włożyć oczyszczoną lub nową

szczotkę i sprawdzić stabilność jej osadzenia.

K 55 pet: Czyszczenie szczotki z nasadką czyszczącą (szczotka z sierści zwierzęcej) Wskazówka: Po każdym użyciu wyczyścić

szczotkę z włosia zwierzęcego!

Rysunek

 Nacisnąć przycisk odblokowujący i

wyjąć szczotkę.

Okręcone włosy można usunąć w prosty sposób:

 Zdjąć nasadkę czyszczącą ze szczotki,

a wtedy pozostają na niej wiszące włosy, które można wyrzucić do odpadów domowych. Wskazówka: Okręcone o nasadkę długie włosy zwierzęce albo ludzkie należy najpierw przeciąć nożem albo nożyczkami, a potem zdjąć nasadkę.

 Po oczyszczeniu ponownie nałożyć

nasadkę.

 Włożyć oczyszczoną lub nową

szczotkę i sprawdzić stabilność jej osadzenia.

Serwis

Gwarancja

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora urządzeń Kärcher. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

Usuwanie usterek

Wskaźnik pracy urządzenia nie świeci się

 Urządzenie podczas procesu

ładowania włączone. Wyłączyć urządzenie używając włącznika/wyłącznika.

Urządzenie czyści w niezadowalający sposób

 Oczyścić lub wymienić szczotkę (patrz

rozdział „Wymiana/czyszczenie szczotki“).

 Naładować akumulator (patrz rozdział

„Ładowanie akumulatora“).

Urządzenie wyrzuca brud

 Opróżnić pełen zbiornik na

zanieczyszczenia (patrz rozdział „Opróżnianie zbiornika na zanieczyszczenia“).

– 4

81PL

Części zamienne

Lista części zamiennych znajduje się na końcu niniejszej instrukcji obsługi. Aby zamówić części zamienne prosimy zwrócić się do swojego sprzedawcy lub do najbliższego punktu obsługi klienta.

Serwis producenta

W przypadku pytań lub usterek prosimy zwrócić się do najbliższego oddziału firmy KÄRCHER. Adres znajduje się na odwrocie.

Dane techniczne

Czas pracy urządzenia przy naładowanym akumulatorze (zależy od rodzaju podłoża)

Napięcie robocze akumulatora

Czas ładowania wyładowanego akumulatora

Napięcie ładowarki 5,8 V Prąd ładowania 130 mA Poziom ciśnienia

akustycznego (EN 607042-1)

Masa (łącznie z akumulatorem)

Typ akumulatora NiMH

Zmiany techniczne zastrzeżone!

max. 30min

4,8V

14h

60dB(A)

2,0kg

Zużyte urządzenie i

akumulatory poddać

utylizacji

 Zużyte urządzenie poddać przyjaznej

dla środowiska utylizacji. Przed przeprowadzeniem utylizacji, wyjąć wkładany akumulator.

 Akumulator i jego obudowę poddać

przyjaznej dla środowiska utylizacji (miejsca zbiorcze lub dystrybutorzy), rozbiórka obudowy z tworzywa sztucznego nie jest konieczna.

몇 Ostrzeżenie

– Nie otwierać akumulatorów, istnieje

zagrożenie zwarcia, dodatkowo mogą powstawać drażniące opary wzgl. wydostawać się żrące płyny.

82 PL

– 5

Mult stimate client,

Înainte de prima utilizare a

aparatului dvs. citiţi acest instrucţiuni original, respectaţi instrucţiunile cuprinse în acesta şi păstraţi-l pentru întrebuinţarea ulterioară sau pentru următorii posesori.

Utilizarea corectă

– Utilizaţi acest aparat alimentat cu

acumulatori exclusiv în domeniul privat, pentru curăţarea spaţiilor închise, cu accesoriile şi piesele de schimb aprobate de KÄRCHER.

– Aparatul nu este adecvat pentru

covoare cu firul lung sau pentru pardoseli umede.

– Aparatul nu este adecvat pentru beton

spălat, piatră spartă sau alte materiale

similare. Producătorul nu răspunde pentru eventualele daune rezultate în urma

utilizării necorespunzătoare sau a manipulării incorecte.

Protecţia mediului înconjurător

Materialele de ambalare sunt

reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare şi revalorificare a deşeurilor.

Aparatele vechi conţin materiale

reciclabile valoroase, care pot fi

supuse unui proces de revalorificare. Bateriile şi acumulatorii conţin substanţe care nu au voie să ajungă în mediul înconjurător. Din acest motiv, vă rugăm să apelaţi la centrele de colectare abilitate pentru eliminarea aparatelor vechi, a bateriilor şi a acumulatorilor.

Măsuri de siguranţă

– Acest aparat nu este destinat pentru a fi

utilizat de către persoane (inclusiv copii) cu capacităţi psihice, senzoriale sau mintale limitate sau de către persoanele, care nu dispun de experienţa şi/sau cunoştinţa necesară, cu excepţia acelor cazuri, în care ele sunt supravegheate de o persoană responsabilă de siguranţa lorsau au fost instruite de către aceasta în privinţa utilizării. Nu lăsaţi copii nesupravegheaţi, pentru a vă asigura, că nu se joacă cu aparatul.

 Pericol de rănire

– Aparatul conţine o perie cilindrică; nu

introduceţi mâna sau unelte în perie în timpul funcţionării!

– Înaintea lucrărilor de îngrijire şi

întreţinere scoateţi mai întâi acumulatorul!

Informažii despre acumulator

– Încărcarea acumulatorului se va face

doar cu încărcătorul original inclus în livrare sau cu încărcătoare aprobate de KÄRCHER.

– Pericol de scurtcircuite! Nu

introduceţi obiecte conductoare (de ex. şurubelniţă sau altele similare) în mufa de încărcare.

– Nu expuneţi acumulatorul la o

radiaţie solară prea puternică, există pericol de explozie.

Informaţii despre încărcător

– Încărcătorul cu cablu de încărcare

trebuie înlocuit imediat cu unul original dacă există deteriorări vizibile.

– Tensiunea indicată pe plăcuţa de tip

trebuie să corespundă tensiunii de alimentare.

– Încărcătorul trebuie utilizat şi depozitat

numai în încăperi uscate, cu o temperatură ambiantă între 5 - 40° C.

– Nu prindeţi ştecherul cu mâinile ude.

– 1

83RO

Punerea în funcţiune

Descrierea aparatului

La despachetare verificaţi conţinutul pachetului în privinţa existenţei tuturor accesoriilor sau a deteriorărilor. În cazul în care constataţi deteriorări cauzate de un transport necorespunzător, vă rugăm să anunţaţi imediat comerciantul dvs.

Observaţie: Figuri ale aparatului şi indicaţii pentru utilizare se găsesc la pagina 2. Figura

1 Articulažia aparatului 2 Întrerupător de picior 3 Acumulator demontabil 4 Buton de deblocare, acumulator 5Mufă de încărcare 6 Indicator de încărcare 7 Rezervor de mizerie, demontabil 8 Deblocare, capacul rezervorului de

mizerie 9 Carcasă 10 Furnitura pentru K 55:

Perie cilindrică înlocuibilă 11 Furnitura pentru K 55 pet:

Tambur de perie cu manşon de

curăţare (perie pentru păr de animale),

înlocuibil 12 Buton de deblocare, perie de înlocuire 13 Tub telescopic, cu înălţime reglabilă 14 Mâner rotativ 15 Mâner 16 Încărcător cu cablu de încărcare 17 Suport de perete cu materiale de fixare

Montarea suportului de perete

Figura

Suportul de perete se foloseşte pentru depozitarea aparatului şi a înc  Suportul de perete furnizat trebuie

montat într-un loc uşor accesibil, în

apropierea unei prize - materialele de

fixare sunt incluse.

ărcătorului.

Montarea tamburului de perie

Figura

Tamburul de perie nu este introdus în aparat la livrare. El trebuie introdus înainte de a pune aparatul în funcţiune.

 Rotiži carcasa.  Introduceţi tamburul de perie în locaşul

situat lateral.

 Împingeţi suportul tamburului de perie

în locaş şi verificaţi dacă este poziţionat corect.

Montarea tubului telescopic şi a

mânerului şi reglarea înălţimii

Figura

Tubul telescopic este format din 3 părţi. La montare aveţi grijă ca toate componentele să intre în locaş.  Aplicaţi mânerul pe tubul mai lung cu

mânerul rotativ.

 Conectaţi tubul lung de cel scurt; pentru

aceasta, apăsaţi elementul de prindere în momentul îmbinării părţilor.

 Introduceţi tubul complet cu elementul

de prindere în faţă în articulaţia aparatului.

 Desfaceţi mânerul rotativ şi trageţi afară

tubul la înă mânerul în poziţia corectă şi strângeţi mânerul rotativ.

lţimea de lucru dorită, rotiţi

Introducerea şi încărcarea

acumulatorului

Figura

Acumulatorul nu este introdus în aparat la livrare. El trebuie introdus înainte de a pune aparatul în funcţiune.

 Scoateži acumulatorul din ambalaj.  Împingeţi acumulatorul în suport până

când intră în locaş.

 Încărcarea acumulatorului:

Acumulatorul poate fi încărcat atât în aparat, cât şi atunci când este scos afară. Observaţie: Mai jos este descris procedeul de încărcare cu acumulatorul în aparat.

84 RO

– 2

 Conectaţi încărcătorul livrat la reţeaua

de curent.

 Observaţie importantă pentru

încărcare: Opriţi aparatul neapărat, în

caz contrar acumulatorul nu va fi

încărcat.  Introduceţi cablul de încărcare în mufa

de încărcare a acumulatorului.  Încărcarea începe când se aprinde

indicatorul de funcţionare. Durata de

încărcare a acumulatorului gol este de

aproximativ 14 ore.

Observaţie: Dacă indicatorul de

funcţionare nu se aprinde, opriţi

aparatul, deoarece în caz contrar,

procesul de încărcare nu poate începe.  După terminarea procesului de

încărcare, scoateţi cablul de încărcare

din mufa de încărcare şi deconectaţi

încărcătorul de la reţea.

Utilizarea

Începerea lucrului

Figura

 Porniţi aparatul de la întrerupătorul de

picior  Pentru curăţ

înainte şi înapoi.  K 55: pentru curăţarea colţurilor, folosiţi

partea dreaptă (partea cu butonul de

deblocare al periei de înlocuire).

Figura

 Opriţi aparatul de la întrerupătorul de

picior.  În timpul pauzelor de lucru aduceţi tubul

telescopic în poziţie verticală; un opritor

îl va menţine în această poziţie.

 După încheierea lucrului, opriţi

aparatul.  Goliţi rezervorul de mizerie după fiecare

curăţare.

are, mişcaţi aparatul

Întreruperea lucrului

Încheierea lucrului

Golirea rezervorului de mizerie

Figura

Rezervorul de mizerie poate fi scos în două feluri:

1) Ţineţi aparatul în sus cu o mână prinzându-l de articulaţie şi deblocaţi capacul rezervorului de mizerie. Observaţie: Ţineţi carcasa între timp, ca să nu se închidă brusc.

2) Aşezaţi aparatul pe podea şi deblocaţi capacul rezervorului de mizerie. Observaţie: Ţineţi tubul telescopic în acest timp, ca să nu se lase în jos în mod necontrolat.  Deblocaţi capacul rezervorului de

mizerie şi împingeţi-l în sus.

 Prindeţi rezervorul de mizerie de

mâner, ridicaţi-l în sus pentru a-l scoate şi goliţi-l.

 Introduceţi rezervorul de mizerie la loc

şi închideţi capacul.

Depozitarea aparatului

Figura

 Agăţaţi aparatul în suportul de perete.  Alternativ aparatul poate fi agăţat şi de

mâner; dacă e nevoie, rotiţi mânerul (consultaţi capitolul „Reglarea tubului telescopic şi a mânerului”).

 Încărcaţi acumulatorul.

– 3

85RO

Îngrijire şi întreţinere

Service

 Atenţie

Înaintea lucrărilor de îngrijire şi întreţinere scoateţi acumulatorul din aparat.

Curăţarea aparatului

 Ştergeţi exteriorul aparatului cu o cârpă

umedă. Nu utilizaţi agenţi agresivi ca de

exemplu praf de curăţat.

Schimbarea/curăţarea periei

cilindrice

K 55: Tamburul periei

Figura

 Apăsaţi butonul de deblocare şi scoateţi

peria cilindrică.  Îndepărtaţi părul încâlcit cu un cuţit sau

cu o foarfecă. Treceţi peste muchia de

tăiat şi îndepărtaţi părul desprins.  Introduceţi peria cilindrică nouă sau

curăţată şi verificaţi dacă este

poziţionată corect.

K 55 pet: Curăţarea tamburului de perie cu manşon de curăţare (perie pentru păr de animale) Observaţie: Curăţaţi peria pentru animale

după fiecare utilizare!

Figura

 Apăsaţi butonul de deblocare şi scoateţi

peria cilindrică. Părul de animale înfăşurat poate fi

îndepărtat foarte uşor:  Trageţi manşonul de curăţare de pe

tamburul de perie; părul rămâne prins

pe acesta şi poate fi aruncat la gunoi.

Observaţie: Tăiaţi mai întâi părul

înfăşurat pe manşon cu un cuţit sau o

foarfecă, iar apoi trageţi jos manşonul

de curăţare.  După curăţare, împingeţi manşonul la

loc.  Introduceţi peria cilindrică nouă sau

curăţată şi verificaţi dacă este

poziţionată corect.

Garanţie

În toate ţările sunt valabile condiţiile de garanţie publicate de reţeaua noastră de desfacere. Eventuale defecţiuni ale aparatului dumneavoastră, care survin în perioada de garanţie şi care sunt cauzate de defecte de fabricaţie sau de material, se repară în mod gratuit. În cazul producerii unei defecţiuni care se încadrează în garanţie, prezentaţi chitanţa de cumpărare la centrul de desfacere sau la cea mai apropiată unitate de reparaţii autorizată.

Remedierea defecžiunilor

Indicatorul de funcţionare nu se aprinde

 Aparatul este pornit în timpul procesului

de încărcare. Opriţi aparatul de la întrerupătorul principal.

Aparatul nu curăţă bine

 Curăţaţi sau înlocuiţi peria cilindrică

(consultaţi capitolul „Schimbarea/ curăţarea periei cilindrice”).

 Încărcaţi acumulatorul (consultaţi

capitolul „Încărcarea acumulatorului”).

Din aparat iese mizerie

 Goliţi rezervorul de mizerie plin

(consultaţi capitolul „Golirea rezervorului de mizerie”).

Piese de schimb

Lista pieselor de schimb se afl acestor instrucţiuni de utilizare. Pentru a comanda piese de schimb, luaţi legătura cu magazinul sau cu cea mai apropiată unitate de service autorizată.

ă la sfârşitul

Service-ul pentru clienţi

Dacă aveţi întrebări sau în caz de defect reprezentanţa noastră KÄRCHER vă stă la dispoziţie cu plăcere în continuare. Pentru adresă vedeţi pagina din spate.

86 RO

– 4

Date tehnice

Durata de funcţionare cu acumulatorul complet încărcat (în funcţie de materialul pardoselii)

Tensiunea de lucru a acumulatorului

Durata de încărcare a acumulatorului gol

Tensiunea încărcătorului 5,8V Intensitatea curentului de

încărcare Nivelul de zgomot (EN

60704-2-1) Masa (cu accesorii) 2,0kg Tipul de acumulator NiMH

Ne rezervăm dreptul de a efectua modificări tehnice!

max. 30min

4,8V

14h

130mA

60dB(A)

Eliminarea aparatului uzat şi a

acumulatoarelor

 Aparatul vechi trebuie eliminat în mod

ecologic. Înainte de eliminarea acestuia scoateţi acumulatorul demontabil.

 Eliminaţi acumulatorul şi carcasa

acestuia în mod ecologic (puncte de colectare sau distribuitor), nu este necesară demontarea carcasei de plastic.

몇 Avertisment

– Nu deschideţi acumulatorul, există

pericolul unui scurt-circuit, cât şi de eliberare a unor aburi iritante sau substanţe acide.

– 5

87RO

Vážený zákazník,

Pred prvým použitím vášho

zariadenia si prečítajte tento pôvodný návod na použitie, konajte podľa neho a uschovajte ho pre neskoršie použitie alebo pre ďalšieho majiteľa zariadenia.

Používanie výrobku v súlade s jeho

určením

– Tento prístroj napájaný pomocou

akumulátorovej batérie používajte výlučne na súkromné účely, na čistenie vnútorných priestorov pomocou schválených dielov prísušenstva a náhradných dielov.

– Prístroj sa nehodí na vysoké koberce

ako aj vlhké podlahy.

– Prístroj sa nehodí na betón, štrk a

podobne.

Výrobca neručí za prípadné škody, ktoré boli spôsobené nesprávnym používaním alebo chybnou obsluhou.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné.

Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.

Vyradené prístroje obsahujú

hodnotné recyklovateľné látky, ktoré

by sa mali opäť zužitkovať. Batérie a akumulátory obsahujú látky, ktoré sa nesmú dostať do životného prostredia. Staré zariadenia, batérie a akumulátory preto láskavo odovzdajte do vhodnej zberne odpadových surovín.

Bezpečnostné pokyny

– Toto zariadenie nie je určené na to, aby

ho používali osoby (vrátane detí) s obmedzenými fyzickými, zmysloými alebo duševnými schopnosťami resp. nedostatkom skúseností a znalostí, musia byť pod dozorom osôb zodpovedných za ich bezpečnosť alebo musia od nich obdržať pokyny, ako zariadenie používať. Deti musia byť pod dozorom, aby sa zabezpečilo, že sa so zariadením nehrajú.

 Nebezpečenstvo poranenia

– Prístroj obsahuje otáčajúcu sa kefu. V

žiadnom prípade nesmiete do nej počas prevádzky vkladať prsty alebo nástroje!

– Pred začatím ošetrenia a údržby

prístroja vyberte najprv batériu!

Pokyny k batérii

– Nabíjanie batérie je povolené len v

priloženej originálnej nabíjačke alebo v nabíjačkách schválených spoločnosťou KÄRCHER.

– Nebezpečie vzniku skratu! Do

nabíjacej objímky nestrkajte žiadne vodivé predmety (napr. skrutkovač alebo podobne).

– Batériu nevystavujte silnému

slnečnému žiareniu, teplu a ohňu. Existuje nebezpečenstvo výbuchu.

Pokyny pre nabíjačku

– Pri viditeľnom poškodení nabíjačky s

nabíjacím káblom ju neodkladne vymeňte za originálny diel.

– Údaj o napätí na výrobnom štítku musí

súhlasiť s napájacím napätím.

– Nabíjačku používajte a skladujte len v

suchých priestoroch, okolitá teplota 5 40° C.

– Nikdy sa nedotýkajte sieťovej zástrčky

vlhkými rukami.

88 SK

– 1

Uvedenie do prevádzky

Popis prístroja

Pri vybalení skontrolujte, či z obsahu obalu nechýba príslušenstvo alebo či obsah nie je poškodený. Akékoľvek poškodenia počas prepravy láskavo oznámte predajcovi.

Upozornenie: Obrázky zariadenia a pokyny na jeho obsluhu sa nachádzajú na strane 2. Obrázok

1Kĺb prístroja 2 Nožný vypínač 3 Batéria, vyberateľná 4Uvoľňovacie tlačidlo, batéria 5 Nabíjacia objímka 6 Kontrolka nabíjania 7 Nádoba na nečistoty, vyberateľná 8Uvoľnenie krytu nádoby na nečistoty 9Skriňa 10 Rozsah dodávky K 55:

Kefa, vymeniteľná

11 Rozsah dodávky K 55 pet:

Kefovací valec s čistiacim puzdrom

(kefa na zvieracie chlpy), vymeniteľný 12 Uvoľňovacie tlačidlo výmennej kefy 13 Teleskopická násada, výškovo

prestaviteľná 14 Otočný držiak 15 Rukovät' 16 Nabíjačka s nabíjacím káblom 17 Držiak na stenu s upevňovacím

materiálom

Montáž držiaka na stenu

Obrázok

Držiak na stenu slúži na uloženie prístroja a nabíjačky.  Priložený držiak na stenu namontujte

na prístupnom mieste v blízkosti

zásuvky - upevňovací materiál je

priložený.

Nasadenie kefovacieho valca

Obrázok

Kefovací valec nie je pri dodaní ešte v prístroji. Pred uvedením do prevádzky ho vložte.

 Otočte teleso.  Kefovací valec nasaďte do boč

uloženia.

 Do upevnenia zatlačte držiak

kefovacieho valca a skontrolujte ho, či dosadá správne.

ného

Montáž teleskopickej násady,

ručného držiaka a ich výškové

nastavenie

Obrázok

Teleskopická násada sa skladá z 3 dielov. Pri skladaní dbajte na to, aby diely do seba zapadli.  Rukovät' nasaďte na dlhšiu násadu s

otočným držiakom.

 Dlhšiu a kratšiu násadu navzájom

zasuňte do seba a pritom zatlačte západku.

 Nasaďte násadu so západkou smerom

dopredu do kĺba prístroja.

 Uvoľnite otočný držiak a násadu

vytiahnite do požadovanej pracovnej výšky. Rukovät' otočte do správnej polohy a otočný držiak pevne dotiahnite.

Vložte batériu a nabite ju

Obrázok

Batéria nie je pri dodaní ešte v prístroji. Pred uvedením do prevádzky ju vložte.

 Batériu vyberte z obalu.  Batériu vložte tak, aby zapadla na svoje

miesto.

 Batériu nabite: Nabíjanie batérie sa

môže uskutočnit' vo vybratom alebo vloženom stave. Upozornenie: V nasledovnom je popísané nabíjanie s vloženou batériou.

 Priloženú nabíjačku zasuňte do

vhodnej zásuvky.

– 2

89SK

 Dôležité pokyny pre nabíjanie:

Prístroj bezpodmienečne vypnite, inak

sa batéria nenabije.  Nabíjací kábel zasuňte do nabíjacej

objímky batérie.  Ak sa rozsvieti kontrolka prevádzky,

začne sa nabíjanie. Čas nabíjania u

vybitej batérie je asi 14 hodín.

Upozornenie: Ak kontrolka prevádzky

nesvieti, prístroj vypnite, lebo inak by

nemohlo začať nabíjanie.  Po ukončení nabíjania vytiahnite

nabíjací kábel zo zásuvky nabíjania a

nabíjačku odpojte od elektrickej siete.

Obsluha

Začiatok práce

Obrázok

 Zapnite prístroj. Preto zatlačte nožný

vypínač.  Pri čistení pohybujte prístrojom

dopredu a dozadu.  K 55: pri čistení v blízkosti hrán

používajte pravú stranu (strana s

uvoľňovacím tlačidlom výmennej kefy).

Prerušenie práce

Obrázok

 Prístroj vypnite. Preto zatlačte nožný

vypínač.  Počas prestávok v práci postavte

teleskopickú násadu kolmo. Aretácia ju

drží v tejto polohe.

Ukončenie práce

 Pri ukončení práce prístroj vypnite.  Po každom čistení vyprázdnite nádobu

na nečistoty.

Vyprázdnenie nádoby na nečistoty

Obrázok

Vybratie nádoby na nečistoty môžete vykonat' 2 spôsobmi:

1) Držte prístroj jednou rukou za kĺb a uvoľnite kryt nádoby na nečistoty. Upozornenie: Pritom pevne držte skriňu, aby sa rýchlo nevyklopila smerom dole.

2) Prístroj odložte na podlahu a uvoľnite kryt nádoby na nečistoty. Upozornenie: Pritom pevne držte teleskopickú násadu, aby sa nekontrolovane nevyklopila smerom dole.  Uvoľnite kryt nádoby na nečistoty a

vyklopte ho smerom hore.

 Vyberte nádobu na nečistoty s

rukovät'ou smerom hore a vyprázdnite ju.

 Nádobu na nečistoty opät' zasuňte a

kryt uzavrite.

Uskladnenie prístroja

Obrázok

 Prístroj zaveste na držiak na stenu.  Poprípade sa dá prístroj zavesit' za

rukovät'. V prípade potreby rukovät' otočte (pozrite si kapitolu "Nastavenie teleskopickej násady a rukoväte").

 Batériu nabite.

Ošetrovanie, údržba

 Pozor

Pred všetkými čistiacimi a údržbárskymi prácami na zariadení vytiahnite batériu.

Čistenie spotrebiča

 Vonkajšiu stranu prístroja utrite vlhkou

handrou. Nepoužívajte žiadne agresívne prostriedky ako napr. prášok na drhnutie.

Výmena alebo vyčistenie kefy

K 55: Kefovací valec

Obrázok

 Zatlačte uvoľňovacie tlačidlo a kefu

vyberte.

 Najlepšie pomocou noža alebo nožníc

odstráňte ovinuté vlasy. Prejdite pozdĺž reznej hrany a potom odstráňte uvoľnené vlasy.

 Vložte vyčistenú popr. novú kefu a

skontrolujte, či správne dosadla.

90 SK

– 3

K 55 pet: Vyčistite kefovací valec s čistiacim puzdrom (kefa na zvieracie chlpy) Upozornenie: Kefu z chlpov zvierat pred

každým použitím vyčistite!

Obrázok

 Zatlačte uvoľňovacie tlačidlo a kefu

vyberte. Ovinuté zvieracie chlpy sa dajú odstrániť

jednoduchým spôsobom:  Čistiace puzdro vytiahnite z

kefovacieho valca, uvoľnené chlpy

zostanú na ňom visieť a môžu sa

odstrániť do domového odpadu.

Upozornenie: Najprv pomocou noža

popr. nožníc odstráňte zvieracie chlpy a

ľudské vlasy ovinuté okolo puzdra,

potom puzdro odoberte.

 Po vyčistení puzdra ho opäť nasuňte.  Vložte vyčistenú popr. novú kefu a

skontrolujte, či správne dosadla.

Servis

Záruka

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy zariadenia odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obráťte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

Pomoc pri poruchách

Kontrolka prevádzky nesvieti

 Prístroj je počas nabíjania zapnutý.

Prístroj vypnite pomocou vypínača.

Prístroj nečistí spoľahlivo

 Vyčistite popr. vymeňte kefu (pozrite si

kapitolu "Výmena alebo vyčistenie

kefy").  Nabite batériu (pozrite si kapitolu

"Nabitie batérie").

Z prístroja vypadávajú nečistoty

 Vyprázdnite plnú nádobu na nečistoty

(pozrite si kapitolu "Vyprázdnenie nádoby na nečistoty").

Náhradné diely

Prehľad náhradných dielov nájdete na konci tohto prevádzkového návodu. Pri objednávaní náhradných dielov sa obráťte prosím na vášho predajcu alebo na najbližšiu autorizovanú službu zákazníkom.

Servisná služba

V prípade akýchkoľvek otázok alebo poruchy vám pomôže najbližšie zastúpenie spoločnosti KÄRCHER. Adresu nájdete na zadnej strane.

Technické údaje

Doba prevádzky pri úplnom nabití batérie (v závislosti od povrchu podlahy)

Prevádzkové napätie batérie

Doba nabíjania vybitej batérie

Napätie nabíjačky 5,8V Nabíjací prúd 130mA Hladina akustického tlaku

(EN 60704-2-1) Hmotnost' (vrátane

batérie) Typ akumulátora NiMH

Technické zmeny vyhradené!

max. 30min

4,8V

14h

60dB(A)

2,0kg

– 4

91SK

Likvidácia starého prístroja a

batérií

 Vyslúžilý prístroj odovzdajte do

príslušnej zberne druhotných surovín.

Pred likvidáciou odstráňte vybratú

batériu.  Batériu s telesom batérie zlikvidujte tak,

aby bolo chránené životné prostredie

(zberňa druhotných surovín alebo

predajca), rozloženie plastového telesa

nie je potrebné.

몇 Pozor

– Batériu neotvárajte. Existuje

nebezpečenstvo skratu. Okrem toho

môžu vystupovať dráždivé pary alebo

leptajúce kvapaliny.

92 SK

– 5

Poštovani kupče,

Prije prve uporabe Vašeg

uređaja pročitajte ove originalne radne upute, postupajte prema njima i sačuvajte ih za kasniju uporabu ili za sljedećeg vlasnika.

Namjensko korištenje

– Koristite ovaj aparat na baterije

isključivo privatno za čišćenje unutarnjih prostorija s priborom i pričuvnim dijelovima koje odobrava KÄRCHER.

– Ovaj aparat nije podesan za čišćenje

tepiha dugih vlakana i mokrih podnih obloga.

– Ovaj aparat nije podesan za čišćenje

hrapavog betona te šljunkovitih i sličnih površina..

Proizvođač ne preuzima odgovornost za eventualne štete nastale nenamjenskim korištenjem ili pogrešnim opsluživanjem aparata.

Zaštita okoliša

Materijali ambalaže se mogu

reciklirati. Molimo Vas da ambalažu ne odlažete u kućne otpatke, već ih predajte kao sekundarne sirovine.

Stari uređaji sadrže vrijedne tvari koje

se mogu reciklirati i zato ih treba

sabirati i dostaviti za ponovnu preradu. Primarne i punjive baterije sadrže tvari koje ne smiju dospijeti u čovjekov okoliš. Stoga Vas molimo stare uređaje, primarne i punjive baterije odstranjujete putem odgovarajućih sabirnih sustava.

Sigurnosni naputci

– Ovaj uređaj nije predviđen da njime

rukuju osobe (uključujući i djecu) sa smanjenim tjelesnim, senzornim ili mentalnim sposobnostima opažanja ili s ograničenim iskustvom i znanjem, osim ako ih osoba koja je za njih odgovorna ne nadzire ili upućuje u rad s uređajem. Djeca se moraju nadzirati kako bi se spriječilo da se igraju s uređajem.

 Opasnost od ozljeda

– Aparat sadrži rotirajuću valjkastu četku,

stoga se za vrijeme rada ni u kom slučaju ne smije zahvaćati u njega alatom ili prstima!

– Za radove na njezi i održavanju

prethodno treba izvaditi bateriju iz aparata!

Napomene o bateriji

– Za punjenje baterije u aparatu smiju se

koristiti samo priložen originalni punjač ili punjači odobreni od strane KÄRCHER.

– Opasnost od kratkog spoja! Ne

stavljajte u utičnicu za punjenje nikakve vodljive predmete, kao npr. izvijače i slično.

– Bateriju ne izlažite jakom sunčevom

zračenju, toplini ili vatri, jer postoji opasnost od eksplozije.

Napomene o punjaču

– U slučaju vidljivih oštećenja bez

odlaganja zamijenite punjač s kablom novim originalnim punjačem.

– Napon naveden na natpisnoj pločici

mora se podudarati s opskrbnim naponom strujne mreže.

– Punjač koristite i čuvajte samo u suhim

prostorima na temperaturi od 5 do 40° C.

– Strujni utikač nikada ne dodirujte

mokrim rukama.

– 1

93HR

Stavljanje u pogon

Opis urešaja

Kod vađenja iz ambalaže provjerite manjka li u sadržaju paketa pribor i ima li oštećenja. U slučaju transportnih oštećenja odmah se obratite svome prodavaču.

Napomena: Prikazi aparata i načina rukovanja nalaze se na stranici 2. Slika

1 Zglob aparata 2 nožna uključno/isključna sklopka 3 odvojiva baterija 4 gumb za odglavljivanje, baterija 5Utičnica za punjenje 6 indikator punjenja 7 odvojivi spremnik za prljavštinu 8 deblokiranje, poklopac spremnika za

prljavštinu 9kućište 10 Opseg isporuke K 55:

zamjenjiva valjkasta četka 11 Opseg isporuke K 55 pet:

zamjenjiva valjkasta četka s tuljkom za

skupljanje dlaka i vlasi 12 gumb za odglavljivanje, zamjenska

četka 13 teleskopska šipka, podesiva po visini 14 okretna ručka 15 Rukohvat 16 Punjač s kablom 17 zidni nosač s materijalom za

pričvršćivanje

Montaža zidnog nosača

Slika

Zidni nosač služi za odlaganje aparata i punjača.  Priložen zidni nosač montirajte na lako

dostupnom mjestu u blizini utičnice -

materijal za učvršćivanje je također

priložen.

Umetanje valjkaste četke

Slika

Valjkasta se četka pri isporuci ne nalazi u aparatu. Stoga je umetnite u aparat prije nego što ga počnete koristiti.

 Okrenite kućište.  Valjkastu

prihvatnik.

 Držač valjkaste četke utisnite u

prihvatnik i provjerite je li ispravno namješten.

četku umetnite u bočni

Montiranje teleskopske šipke i

rukohvata te podešavanje visine

Slika

Teleskopska se šipka sastoji iz 3 dijela. Pri montiranju pazite da dijelovi čvrsto dosjednu jedan u drugi.  Nataknite rukohvat na dulji dio šipke s

okretnom ručkom.

 Spojite dulji i kraći dio šipke i pritom

pritisnite gumb za odglavljivanje.

 Kompletnu šipku zajedno s gumbom za

odglavljivanje prema naprijed utaknite u zglob aparata.

 Otpustite okretnu ručku i izvucite šipku

na željenu visinu. Dovedite rukohvat u pravi položaj i zategnite okretnu ručku.

Postavljanje i punjenje baterije

Slika

Baterija se pri isporuci ne nalazi u aparatu. Stoga stavite bateriju u aparat prije nego što ga počnete koristiti.

 Raspakirajte bateriju.  Ugurajte bateriju u prihvatnik tako da

dosjedne.

 Napunite bateriju. Baterija se može

puniti kako u aparatu tako i van njega. Napomena: U nastavku je opisano punjenje baterije u aparatu.

 Isporučeni punjač utaknite u utičnicu.  Važna napomena za punjenje: Aparat

obavezno isključite, inače se baterija ne puni.

 Kabel punjača utaknite u utičnicu za

punjenje na bateriji.

94 HR

– 2

 Ako indikator uključenosti zasvijetli,

započeo je postupak punjenja. Vrijeme

punjenja prazne baterije iznosi oko 14

sati.

Napomena: Ako indikator uključenosti

ne svijetli, molimo isključite aparat, jer u

suprotnom punjenje ne može započeti.  Po završenom postupku punjenja

izvucite kabel za punjenje iz

odgovarajuće utičnice i odvojite punjač

s električne mreže.

Rukovanje

Početak rada

Slika

 Uključite aparat pritiskom na nožnu

uključno/isključnu sklopku.  Pri čišćenju pokrećite aparat naprijed-

natrag.  K 55: Za čišćenje rubova koristite desnu

stranu aparata (strana s gumbom za

odglavljivanje zamjenske četke).

Prekid rada

Slika

 Isključite aparat pritiskom na nožnu

uključno/isključnu sklopku.  U stankama postavite teleskopsku

šipku okomito, a učvršćivač ga drži u

tom položaju.

Kraj rada

 Na kraju rada isključite aparat.  Nakon svakog čišćenja ispraznite

spremnik za prljavštinu.

Pražnjenje spremnika za prljavštinu

Slika

Spremnik za prljavštinu se može izvaditi na 2 načina:

1) Podignite aparat jednom rukom za zglob i deblokirajte poklopac spremnika za prljavštinu. Napomena: Pritom čvrsto držite kućište kako se poklopac ne bi naglo otvorio na dolje.

2) Ostavite aparat u radnom položaju i deblokirajte poklopac spremnika za

prljavštinu. Napomena: Pritom čvrsto držite teleskopsku šipku kako se ne bi preklopila prema dolje.  Poklopac spremnika za prljavštinu

deblokirajte i preklopite uvis.

 Spremnik za prljavštinu izvucite uvis

držeći ga za rukohvat i ispraznite.

 Spremnik za prljavštinu vratite natrag i

spustite poklopac.

Čuvanje aparata

Slika

 Objesite aparat o zidni nosač.  Aparat se osim toga može objesiti i o

ručku, koju eventualno prethodno treba zakenuti (vidi poglavlje "Podešavanje teleskopske šipke i ručke").

 Napunite bateriju.

Njega, održavanje

 Pozor

Prije svih radova na njezi i održavanju treba izvaditi bateriju iz aparata!

Čišćenje uređaja

 Aparat izvana prebrišite vlažnom

krpom. Nemojte koristiti nagrizajuća sredstva kao npr. abrazivna čistila.

Zamjena/čišćenje valjkaste četke

K 55: Valjkasta četka

Slika

 Pritisnite gumb za odglavljivanje i

izvadite valjkastu četku.

 Nakupljene se dlake najlakše

odstranjuju nožem ili škarama. Presijecite nakupljene dlake uzduž te ih potom izvucite.

 Postavite očišćenu ili novu valjkastu

četku i provjerite da li je dobro

namještena.

K 55 pet: Čišćenje valjkaste četke s tuljkom za skupljanje dlaka i vlasi Napomena: Molimo Vas da četku za

skupljanje dlaka i vlasi očistite nakon svake primjene!

– 3

95HR

Slika

 Pritisnite gumb za odglavljivanje i

izvadite valjkastu četku. Nakupljene se životinjske dlake dadu

jednostavno odstraniti:  Smaknite tuljak s valjkaste četke,

nakupljene dlake ostaju na njemu i

mogu se baciti u kućanski otpad.

Napomena: Dugačke životinjske dlake

ili vlasi kose najprije prerežite nožem ili

škarama te potom skinite tuljak.  Nakon čišćenja tuljak treba ponovo

navući na četku.

 Postavite očišćenu ili novu valjkastu

četku i provjerite da li je dobro

namještena.

Servis

Jamstvo

U svakoj zemlji važe jamstveni uvjeti koje je izdala naša nadležna organizacija za distribuciju. Eventualne smetnje na stroju za vrijeme trajanja jamstva uklanjamo besplatno ukoliko je uzrok greška u materijalu ili proizvodnji. U slučaju koji podliježe garanciji s dokazom o kupnji se obratite Vašem prodavaču ili najbližoj ovlaštenoj servisnoj službi.

Otklanjanje smetnji

Indikator uključenosti ne svijetli

 Aparat je uključen tijekom postupka

punjenja.

Isključite aparat uključno/isključnom

sklopkom.

Aparat ne čisti pouzdano.

 Očistite odnosno zamijenite valjkastu

četku (vidi poglavlje "Zamjena/čišćenje

valjkaste četke").

 Napunite bateriju (vidi poglavlje

"Punjenje baterije").

Aparat izbacuje prljavštinu

 Ispraznite napunjeni spremnik za

prljavštinu (vidi poglavlje "Pražnjenje

spremnika za prljavštinu").

Pričuvni dijelovi

Pregled pričuvnih dijelova naći ćete na kraju ovih radnih uputa. Za naručivanje pričuvnih dijelova obratite se Vašem prodava servisnoj službi.

ču ili najbližoj ovlaštenoj

Servisna služba

U slučaju pitanja ili smetnji rado će Vam pomoći naša podružnica KÄRCHER. Adrese pogledajte na stražnjoj stranici.

Tehnički podaci

Vrijeme rada s punom baterijom (ovisno o vrsti podne presvlake) Radni napon baterije 4,8 V Trajanje punjenja prazne baterije Napon punjača5,8V Struja punjenja 130 mA Zvučni tlak (EN 60704-2-1)60 dB(A) Težina (zajedno s baterijom) Tip baterija NiMH

Pridržavamo pravo na tehničke izmjene!

max. 30 min

14 h

2,0 kg

Zbrinjavanje rabljenih urešaja

i akumulatora u otpad

 Rabljeni uređaj zbrinite u otpad na

ekološki primjeren način. Prije zbrinjavanja molimo Vas da izvadite akumulator.

 Akumulator i kućište akumulatora

zbrinite u otpad ekološki primjereno (predajte ih ovlaštenom sabirnom mjestu ili prodavaču). Plastično se kućište ne mora rastavljati.

몇 Upozorenje

– Ne otvarajte bateriju, jer postoji

opasnost od kratkog spoja kao i ispuštanja nadražujućih isparenja ili nagrizajućih tekućina.

96 HR

– 4

Poštovani kupče,

Pre prve upotrebe Vašeg

uređaja pročitajte ove originalno uputstvo za rad, postupajte prema njemu i sačuvajte ga za kasniju upotrebu ili za sledećeg vlasnika.

Namensko korišćenje

– Koristite ovaj aparat na baterije

isključivo privatno za čišćenje unutrašnjih prostorija sa priborom i rezervnim delovima koje odobrava KÄRCHER.

– Ovaj aparat nije podesan za čišćenje

tepiha dugih vlakana i mokrih podnih obloga.

– Ovaj aparat nije podesan za čišćenje

hrapavog betona kao i šljunkovitih i sličnih površina..

Proizvođač ne preuzima odgovornost za eventualne štete nastale nenamenskim korišćenjem ili pogrešnim opsluživanjem aparata.

Zaštita čovekove okoline

Ambalaža se može ponovo preraditi.

Molimo Vas da ambalažu ne bacate u kućne otpatke nego da je dostavite na odgovarajuća mesta za ponovnu preradu.

Stari uređaji sadrže vredne materijale

koji se mogu reciklirati i treba ih

dostaviti za ponovnu preradu. Primarne i punjive baterije sadrže materije koje ne smeju dospeti u čovekovu okolinu. Stoga Vas molimo da stare uređaje, primarne i punjive baterije odstranjujete putem odgovarajućih sabirnih sistema.

Sigurnosne napomene

– Ovaj uređaj nije predviđen da njime

rukuju osobe (uključujući i decu) sa smanjenim fizičkim, senzornim ili mentalnim mogućnostima opažanja ili s ograničenim iskustvom i znanjem, osim ukoliko ih lice koje je za njih odgovorno ne nadgleda ili upućuje u rad sa uređajem. Deca se moraju nadgledati kako bi se sprečilo da se igraju s uređajem.

 Opasnost od povreda

– Aparat sadrži rotirajuću valjkastu četku,

stoga za vreme rada ni u kom slučaju ne smete zahvatati u njega alatom ili prstima!

– Za radove na nezi i održavanju

prethodno treba izvaditi bateriju iz aparata!

Napomene o bateriji

– Za punjenje baterije u aparatu smeju da

se koriste samo priložen originalni punjač ili punjači odobreni od strane KÄRCHERa.

– Opasnost od kratkog spoja! Ne

stavljajte u utičnicu za punjenje nikakve provodne predmete, kao npr. odvijače i slično.

– Bateriju ne izlažite jakom sunčevom

zračenju, toploti ili vatri, jer postoji opasnost od eksplozije.

Napomene o punjaču

– U slučaju vidljivih oštećenja bez

odlaganja zamenite punjač sa kablom novim originalnim punjačem.

– Napon naveden na natpisnoj pločici

mora se podudarati sa naponom strujne mreže.

– Punjač koristite i čuvajte samo u suvim

prostorijama na temperaturi od 5 do 40° C.

– Strujni utikač nikada ne dodirujte

mokrim rukama.

– 1

97SR

Stavljanje u pogon

Opis urešaja

Pre vađenja iz ambalaža proverite ima li u sadržini paketa delova koji nedostaju ili oštećenja. U slučaju transportnih oštećenja obavestite Vašeg prodavca.

Napomena: Prikazi aparata i načina rukovanja nalaze se na stranici 2. Slika

1 Zglob aparata 2 nožni uključno/isključni prekidač 3 odvojiva baterija 4 dugme za odglavljivanje, baterija 5Utičnica za punjenje 6 indikator punjenja 7 odvojiva posuda za prljavštinu 8 deblokiranje, poklopac posude za

prljavštinu 9kućište 10 Obim isporuke K 55:

valjkasta četka, može se zameniti 11 Obim isporuke K 55 pet:

valjkasta četka sa omotačem za

skupljanje dlaka i vlasi, može se

zameniti 12 dugme za odglavljivanje, rezervna

četka 13 teleskopska šipka, podesiva po visini 14 obrtna ručka 15 Drška 16 Punjač sa kablom 17 zidni nosač sa materijalom za

pričvršćivanje

Montaža zidnog nosača

Slika

Zidni nosač služi za odlaganje aparata i punjača.  Priložen zidni nosač montirajte na lako

dostupnom mestu u blizini utičnice -

materijal za učvršćivanje je takođe

priložen.

Umetanje valjkaste četke

Slika

Valjkasta četka se pri isporuci ne nalazi u aparatu. Stoga je stavite u aparat pre nego što ga uključite.

 Okrenite kućište.  Valjkastu četku umetnite u bočni

prihvatnik.

 Držač valjkaste četke utisnite u

prihvatnik i proverite da li je dobro namešten.

Montiranje teleskopske šipke i

drške kao i podešavanje visine

Slika

Teleskopska šipka se sastoji iz 3 dela. Pri montiranju pazite da se delovi uglave jedan u drugi.  Nataknite dršku na duži deo šipke sa

obrtnom ručkom.

 Spojite duži i kraći deo šipke i pritom

pritisnite dugme za odglavljivanje.

 Kompletnu šipku zajedno sa dugmetom

za odglavljivanje prema napred utaknite u zglob aparata.

 Otpustite obrtnu ručku i izvucite šipku

na željenu visinu. Dovedite dršku u pravi položaj i zategnite obrtnu ručku.

Postavljanje i punjenje baterije

Slika

Baterija se pri isporuci ne nalazi u aparatu. Stoga stavite bateriju u aparat pre nego što ga uključite.

 Raspakujte bateriju.  Ugurajte bateriju u prihvatnik tako da se

uglavi.

 Napunite bateriju. Baterija se može

puniti kako u aparatu tako i van njega. Napomena: U nastavku je opisano punjenje baterije u aparatu.

 Isporučeni punjač utaknite u utičnicu.  Važna napomena za punjenje: Aparat

obavezno isključite, inače se baterija ne puni.

 Kabl punjača utaknite u utičnicu za

punjenje na bateriji.

98 SR

– 2

 Ako indikator uključenosti zasvetli,

započeo je postupak punjenja. Vreme

punjenja prazne baterije iznosi oko 14

sati.

Napomena: Ako indikator uključenosti

ne svetli, molimo isključite aparat, jer u

suprotnom punjenje ne može započeti.  Po završenom postupku punjenja

izvucite kabl za punjenje iz

odgovarajuće utičnice i odvojite punjač

sa električne mreže.

Rukovanje

Početak rada

Slika

 Uključite aparat pritiskom na nožni

uključno/isključni prekidač.  Pri čišćenju pokrećite aparat napred-

nazad.  K 55: Za čišćenje ivica koristite desnu

stranu aparata (strana sa dugmetom za

odglavljivanje rezervne četke).

Prekid rada

Slika

 Isključite aparat pritiskom na nožni

uključno/isključni prekidač.  U pauzama postavite teleskopsku šipku

uspravno, a učvršćivač ga drži u tom

položaju.

Kraj rada

 Na kraju rada isključite aparat.  Nakon svakog čišćenja ispraznite

posudu za prljavštinu.

Pražnjenje posude za prljavštinu

Slika

Posuda za prljavštinu se može izvaditi na 2 načina:

1) Podignite aparat jednom rukom za zglob i deblokirajte poklopac posude za prljavštinu. Napomena: Pritom čvrsto držite kućište kako se poklopac ne bi naglo otvorio na dole.

2) Ostavite aparat u radnom položaju i deblokirajte poklopac posude za

prljavštinu. Napomena: Pritom čvrsto držite teleskopsku šipku kako se ne bi preklopila na dole.  Poklopac posude za prljavštinu

deblokirajte i preklopite uvis.

 Posudu za prljavštinu izvucite uvis

držeći je za dršku i ispraznite.

 Posudu za prljavštinu vratite nazad i

spustite poklopac.

Čuvanje aparata

Slika

 Obesite aparat o zidni nosač.  Aparat se osim toga može obesiti i o

dršku, koju eventualno prethodno treba zaokenuti (vidi poglavlje "Podešavanje teleskopske šipke i drške").

 Napunite bateriju.

Nega, održavanje

 Pažnja

Pre svih radova na nezi i održavanju treba izvaditi bateriju iz aparata!

Čišćenje uređaja

 Aparat spolja prebrišite vlažnom krpom.

Nemojte koristiti nagrizajuća npr. abrazivna sredstva za čišćenje.

Zamena/čišćenje valjkaste četke

K 55: Valjkasta četka

Slika

 Pritisnite dugme za odglavljivanje i

izvadite valjkastu četku.

 Nakupljene dlake se najlakše

odstranjuju nožem ili makazama. Presecite nakupljene dlake uzduž pa ih potom izvucite.

 Postavite očišćenu ili novu valjkastu

četku i proverite da li je dobro

nameštena.

K 55 pet: Čišćenje valjkaste četke sa omotačem za skupljanje dlaka i vlasi Napomena: Molimo Vas da četku za

skupljanje dlaka i vlasi očistite posle svake upotrebe!

– 3

99SR

Slika

 Pritisnite dugme za odglavljivanje i

izvadite valjkastu četku. Nakupljene životinjske dlake mogu

jednostavno da se odstrane:  Smaknite omotač sa valjkaste četke,

nakupljene dlake ostaju na njemu i

mogu da se bace u kućni otpad.

Napomena: Dugačke životinjske dlake

ili vlasi kose najpre presecite nožem ili

makazama pa zatim skinite omotač.  Nakon čišćenja omotač ponovo

navucite na četku.

 Postavite očišćenu ili novu valjkastu

četku i proverite da li je dobro

nameštena.

Servis

Garancija

U svakoj zemlji važe garantni uslovi koje je izdala naša nadležna organizacija za distribuciju. Eventualne smetnje na uređaju za vreme trajanja garancije uklanjamo besplatno, ukoliko je uzrok greška u materijalu ili proizvodnji. U slučaju koji podleže garanciji obratite se sa dokazom o kupovini Vašem prodavcu ili najbližoj ovlašćenoj servisnoj službi.

Otklanjanje smetnji

Indikator uključenosti ne svetli

 Aparat je uključen tokom postupka

punjenja.

Isključite aparat uključno/isključnim

prekidačem.

Aparat ne čisti pouzdano.

 Očistite odnosno zamenite valjkastu

četku (vidi poglavlje "Zamena/čišćenje

valjkaste četke").

 Napunite bateriju (vidi poglavlje

"Punjenje baterije").

Aparat izbacuje prljavštinu

 Ispraznite napunjenu posudu za

prljavštinu (vidi poglavlje "Pražnjenje

posude za prljavštinu").

Rezervni delovi

Pregled rezervnih delova naći ovog radnog uputstva. Za naručivanje rezervnih delova obratite se Vašem prodavcu ili najbližoj ovlašćenoj servisnoj službi.

ćete na kraju

Servisna služba

U slučaju pitanja ili smetnji rado će Vam pomoći naša podružnica KÄRCHER. Adresu pogledajte na stražnjoj stranici.

Tehnički podaci

Vreme rada sa punom baterijom (zavisi od vrste podne obloge) Radni napon baterije 4,8 V Trajanje punjenja prazne baterije Napon punjača5,8V Struja punjenja 130 mA Zvučni pritisak (EN 607042-1) Težina (zajedno sa baterijom) Tip baterija NiMH

Zadržavamo pravo na tehničke promene!

max. 30 min

14 h

60 dB(A)

2,0 kg

Odlaganje starih urešaja i

akumulatora u otpad

 Iskorišćen uređaj odložite u otpad na

ekološki primeren način. Pre odlaganja u otpad molimo Vas da izvadite akumulator.

 Akumulator i kućište akumulatora

odložite u otpad u skladu sa propisima o očuvanju životne sredine (predajte ih ovlašćenom sabirnom mestu ili prodavcu). Plastično kućište ne morate rastavljati.

몇 Upozorenje

– Ne otvarajte bateriju, jer postoji

opasnost od kratkog spoja kao i ispuštanja nadražujućih isparenja ili nagrizajućih tečnosti.

100 SR

– 4

Kärcher K 55 Pet Plus User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
