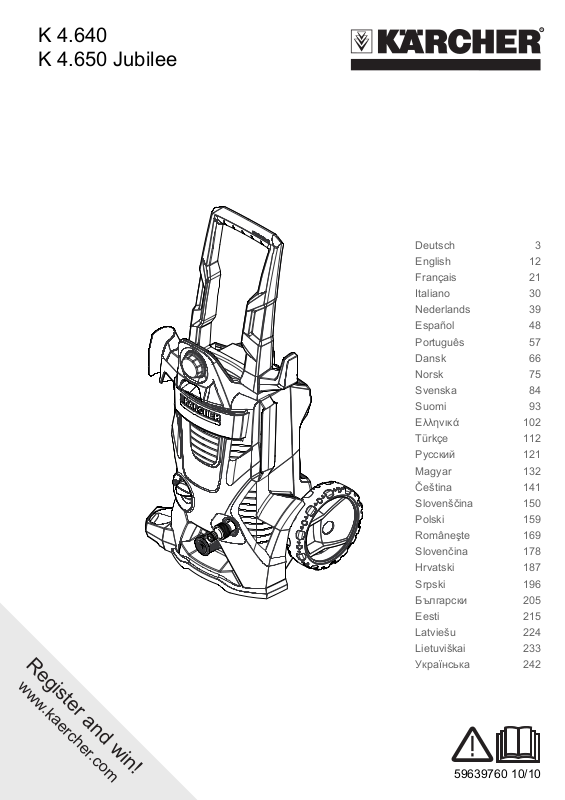

K 4.640
K 4.650 Jubilee
Deutsch 3
English 12
Français 21
Italiano 30
Nederlands 39
Español 48
Português 57
Dansk 66
Norsk 75
Svenska 84
Suomi 93
Ελληνικά 102
Türkçe 112
Русский 121
Magyar 132
Čeština 141
Slovenščina 150
Polski 159
Româneşte 169
Slovenčina 178
Hrvatski 187
Srpski 196
Български 205
Eesti 215
Latviešu 224
Lietuviškai 233
Українська 242
59639760 10/10
2
Inhaltsverzeichnis
Allgemeine Hinweise DE - 1
Sicherheitshinweise DE - 2
Bedienung DE - 4
Gerätebeschreibung DE - 4
Transport DE - 7
Lagerung DE - 7
Pflege und Wartung DE - 7
Hilfe bei Störungen DE - 8
Technische Daten DE - 9
CE-Erklärung DE - 9
Allgemeine Hinweise
Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach
und bewahren Sie diese für späteren Gebrauch oder für Nachbesitzer auf.
Bestimmungsgemäße Verwendung
Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt:
– zum Reinigen von Maschinen, Fahr-
zeugen, Bauwerken, Werkzeugen,
Fassaden, Terrassen, Gartengeräten
usw. mit Hochdruck-Wasserstrahl (bei
Bedarf mit Zusatz von Reinigungsmitteln).
– mit von KÄRCHER zugelassenen Zu-
behörteilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die
Hinweise, die den Reinigungsmitteln
beigegeben sind.
Umweltschutz
Die Verpackungsmaterialien sind re-
cyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern
führen Sie diese einer Wiederverwertung
zu.
Altgeräte enthalten wertvolle recyc-
lingfähige Materialien, die einer Ver-
wertung zugeführt werden sollten.
Bitte entsorgen Sie Altgeräte deshalb über
geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Garantie
In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir
innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler
die Ursache sein sollte. Im Garantiefall
wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte
Kundendienststelle.
(Adresse siehe Rückseite)
Symbole in der Betriebsanleitung
Gefahr
Für eine unmittelbar drohende Gefahr, die
zu schweren Körperverletzungen oder zum
Tod führt.
몇 Warnung
Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen
oder zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Symbole auf dem Gerät
– Der Hochdruckstrahl kann
bei unsachgemäßem Gebrauch gefährlich sein.
Der Strahl darf nicht auf
Personen, Tiere, aktive elektrische
Ausrüstung oder auf das Gerät selbst
gerichtet werden.
– Frost kann das nicht vollständig entleer-
te Gerät zerstören. Gerät im Winter in
einem frostfreien Raum aufbewahren.
- 1
3DE
Sicherheitshinweise
Gefahr
Netzstecker und Steckdose niemals mit
feuchten Händen anfassen.
Das Gerät nicht in Betrieb setzen, wenn
die Netzanschlussleitung oder wichtige
Teile des Gerätes, z.B. Hochdruckschlauch, Handspritzpistole oder Sicherheitseinrichtungen beschädigt
sind.
Netzanschlussleitung mit Netzstecker
vor jedem Betrieb auf Schäden prüfen.
Beschädigte Netzanschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen
lassen.
Hochdruckschlauch vor jedem Betrieb
auf Schäden prüfen. Beschädigten
Hochdruckschlauch unverzüglich austauschen.
Der Betrieb in explosionsgefährdeten
Bereichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrbe-
reichen (z.B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften
zu beachten.
Hochdruckstrahlen können bei unsach-
gemäßem Gebrauch gefährlich sein.
Der Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder
auf das Gerät selbst gerichtet werden.
Den Hochdruckstrahl nicht auf andere
oder sich selbst richten, um Kleidung
oder Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die ge-
sundheitsgefährdende Stoffe (z.B. Asbest) enthalten.
Fahrzeugreifen/Reifenventile können
durch den Hochdruckstrahl beschädigt
werden und platzen. Erstes Anzeichen
hierfür ist eine Verfärbung des Reifens.
Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich. Mindestens 30 cm Strahlabstand bei der
Reinigung einhalten!
Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprühen.
Niemals lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren und
Lösungsmittel ansaugen! Dazu zählen
z.B. Benzin, Farbverdünner oder Heizöl. Der Sprühnebel ist hochentzündlich,
explosiv und giftig. Kein Aceton, unverdünnte Säuren und Lösungsmittel verwenden, da sie die am Gerät
verwendeten Materialien angreifen.
몇 Warnung
Netzstecker und Kupplung einer Ver-
längerungsleitung müssen wasserdicht
sein und dürfen nicht im Wasser liegen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie
im Freien nur dafür zugelassene und
entsprechend gekennzeichnete Verlängerungsleitungen mit ausreichendem
Leitungsquerschnitt:
1 - 10 m: 1,5 mm2; 10 - 30 m: 2,5 mm
Verlängerungsleitung immer vollstän-
dig von der Kabeltrommel abwickeln.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Gerätesicherheit. Nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen
und Kupplungen verwenden.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten benutzt zu werden.
Das Gerät darf nicht von Kindern oder
nicht unterwiesenen Personen betrieben werden.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!
Der Benutzer hat das Gerät bestim-
mungsgemäß zu verwenden. Er hat die
örtlichen Gegebenheiten zu berücksichtigen und beim Arbeiten mit dem
Gerät auf Personen im Umfeld zu achten.
2
4 DE
- 2
Das Gerät nicht verwenden, wenn sich
andere Personen in Reichweite befinden, es sei denn, sie tragen Schutzkleidung.
Zum Schutz vor zurückspritzendem
Wasser oder Schmutz geeignete
Schutzkleidung und Schutzbrille tragen.
Vorsicht
Bei längeren Betriebspausen Gerät am
Hauptschalter / Geräteschalter ausschalten oder Netzstecker ziehen.
Das Gerät bei Temperaturen unter 0 °C
nicht betreiben.
Mindestens 30 cm Strahlabstand bei
der Reinigung von lackierten Oberflächen einhalten, um Beschädigungen zu
vermeiden.
Das Gerät niemals unbeaufsichtigt las-
sen, solange das Gerät in Betrieb ist.
Darauf achten, dass Netzanschluss-
oder Verlängerungsleitung nicht durch
Überfahren, Quetschen, Zerren oder
dergleichen verletzt oder beschädigt
werden. Die Netzleitungen vor Hitze, Öl
und scharfen Kanten schützen.
Alle stromführenden Teile im Arbeitsbe-
reich müssen strahlwassergeschützt
sein.
Das Gerät darf nur an einen elektri-
schen Anschluss angeschlossen werden, der von einem Elektroinstallateur
gemäß IEC 60364 ausgeführt wurde.
Das Gerät nur an Wechselstrom an-
schließen. Die Spannung muss mit dem
Typenschild des Gerätes übereinstimmen.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen
Fehlerstromschutzschalter (max.
30 mA) zu betreiben.
Reinigungsarbeiten, bei denen ölhalti-
ges Abwasser entsteht z.B. Motorenwäsche, Unterbodenwäsche dürfen nur
an Waschplätzen mit Ölabscheider
durchgeführt werden.
Dieses Gerät wurde entwickelt für die
Verwendung von Reinigungsmittel, die
vom Hersteller geliefert oder empfohlen
werden. Die Verwendung von anderen
Reinigungsmitteln oder Chemikalien
kann die Sicherheit des Gerätes beeinträchtigen.
Sicherheitseinrichtungen
Vorsicht
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht verändert oder umgangen werden.
Geräteschalter
Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.
Verriegelung Handspritzpistole
Die Verriegelung sperrt den Hebel der
Handspritzpistole und verhindert den unbeabsichtigten Start des Gerätes.
Überströmventil mit Druckschalter
Das Überströmventil verhindert eine Überschreitung des zulässigen Arbeitsdrucks.
Wird der Hebel an der Handspritzpistole
losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt.
Wird der Hebel gezogen, schaltet die Pumpe wieder ein.
Voraussetzungen für die Standsi-
cherheit
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen um Unfälle oder
Beschädigungen zu vermeiden.
– Die Standsicherheit des Gerätes ist ge-
währleistet wenn es auf einer ebenen
Fläche abgestellt wird.
- 3
5DE
Bedienung
Lieferumfang
Der Lieferumfang ihres Gerätes ist auf der
Verpackung abgebildet. Prüfen Sie beim
Auspacken den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren
Händler.
Gerätebeschreibung
Abbildungen siehe Seite 2
1 Kupplungsteil für Wasseranschluss
2 Hochdruckschlauch
3 Schnellkupplung für Hochdruck-
schlauch
4 Wasseranschluss mit eingebautem
Sieb
5 Geräteschalter „0/OFF“ / „I/ON“
6 Dosierregler für Reinigungsmittel
7 Aufbewahrung für Handspritzpistole
8 Aufbewahrung Reinigungsmitteltank
mit Anschluss für Reinigungsmittel
9 Transportgriff
10 Aufbewahrung für Hochdruckschlauch
11 Aufbewahrungshaken für Netzan-
schlussleitung
12 Aufbewahrung für Zubehör
13 Reinigungsmitteltank mit Verschluss-
deckel
14 Räder
15 Handspritzpistole
16 Verriegelung Handspritzpistole
17 Taste zum Trennen des Hochdruck-
schlauches von der Handspritzpistole
18 Strahlrohr mit Druckregulierung (Vario
Power)
19 Strahlrohr mit Dreckfräser
Sonderzubehör
Sonderzubehör erweitert die Nutzungsmöglichkeiten Ihres Gerätes. Nähere Informationen dazu erhalten Sie bei Ihrem
KÄRCHER-Händler.
Vor Inbetriebnahme
Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren.
Räder montieren
Abbildung
Räder in Aufnahme drücken, und mit
beiliegendem Stopfen sichern, Ausrichtung des Stopfens beachten.
Aufbewahrung für Handspritzpistole
montieren
Abbildung
Unteren Halter in Aussparungen setzen
und nach vorne schieben, er rastet hörbar ein.
Oberen Halter ansetzen und bis Anschlag nach unten drücken.
Transportgriff montieren
Benötigt werden die 2 mitgelieferten
Schrauben und ein Kreuzschlitz-Schraubendreher PH 2.
Abbildung
Transportgriff in Führung einschieben
und mit 2 Schrauben sichern.
Dosierregler für Reinigungsmittel montieren
Benötigt werden die 2 mitgelieferten
Schrauben und ein Kreuzschlitz-Schraubendreher PH 2.
Abbildung
Beide Reinigungsmittelschläuche auf
Anschlüsse stecken.
Dosierregler aufsetzen und mit den 2
Schrauben befestigen.
Hinweis: Bei der Montage unbedingt
darauf achten dass sich die Laschen
vom Dosierregler in den vorgesehenen
Aussparungen am Gehäuse fixieren.
Hochdruckschlauch mit Handspritzpistole verbinden
Abbildung
Hochdruckschlauch in Handspritzpistole stecken, bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des
Anschlussnippels achten.
6 DE
- 4
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
Wasserversorgung
몇 Warnung
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben
werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternativ ein Systemtrenner gemäß EN 12729
Typ BA zu verwenden. Wasser, das durch
einen Systemtrenner geflossen ist, wird als
nicht trinkbar eingestuft.
Vorsicht
Systemtrenner immer an der Wasserversorgung, niemals direkt am Gerät anschließen!
Hinweis: Verunreinigungen im Wasser
können die Hochdruckpumpe und das Zubehör beschädigen. Zum Schutz wird die
Verwendung des KÄRCHER-Wasserfilters
(Sonderzubehör, Bestellnr. 4.730-059)
empfohlen.
Wasserversorgung aus Wasserleitung
Vorschriften des Wasserversorgungsunternehmens beachten.
Anschlusswerte siehe Typenschild/Technische Daten.
Einen gewebeverstärkten Wasser-
schlauch (nicht im Lieferumfang) mit ei-
ner handelsüblichen Kupplung
verwenden. (Durchmesser mindestens
1/2 Zoll bzw. 13 mm; Länge mindestens
7,5 m).
Abbildung
Mitgeliefertes Kupplungsteil am Was-
seranschluss des Gerätes anschrau-
ben.
Wasserschlauch auf Kupplungsteil des
Gerätes stecken, und an die Wasser-
versorgung anschließen.
Wasser aus offenen Behältern ansaugen
Dieser Hochdruckreiniger ist mit dem
KÄRCHER-Saugschlauch mit Rückschlagventil (Sonderzubehör, Bestellnr. 4.440-
238) zum Ansaugen von Oberflächenwas-
ser z. B. aus Regentonnen oder Teichen
geeignet (Maximale Ansaughöhe siehe
technische Daten).
KÄRCHER-Saugschlauch mit Rück-
schlagventil mit Wasser füllen, an Wasseranschluss schrauben und in
Regentonne hängen.
Hochdruckschlauch vom Hochdruckan-
schluss des Gerätes trennen.
Gerät einschalten „I/ON“ und warten
(max. 2 Minuten), bis Wasser blasenfrei
am Hochdruckanschluss austritt.
Gerät ausschalten „0/OFF“.
Inbetriebnahme
Vorsicht
Trockenlauf von mehr als 2 Minuten führt
zu Beschädigungen an der Hochdruckpumpe. Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten
und gemäß Hinweisen im Kapitel „Hilfe bei
Störungen“ verfahren.
Abbildung
Hochdruckschlauch fest in Schnellkupplung am Gerät stecken, er rastet
hörbar ein.
Hinweis: Auf richtige Ausrichtung des
Anschlussnippels achten.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
Abbildung
Strahlrohr in Handspritzpistole einstecken und durch 90° Drehung fixieren.
Wasserhahn vollständig öffnen.
Netzstecker in Steckdose stecken.
Gerät einschalten „I/ON“.
Betrieb
Gefahr
Durch den austretenden Wasserstrahl an
der Hochdruckdüse wirkt eine Rückstoßkraft auf die Handspritzpistole. Für sicheren Stand sorgen, Handspritzpistole und
Strahlrohr gut festhalten.
Vorsicht
Vor Reinigungsbeginn sicherstellen dass
der Hochdruckreiniger sicher auf ebenem
- 5
7DE
Untergrund steht. Bei der Reinigung
Schutzbrille und Schutzkleidung verwenden.
Hebel der Handspritzpistole entsper-
ren.
Hebel ziehen, das Gerät schaltet ein.
Hinweis: Wird der Hebel wieder losgelas-
sen, schaltet das Gerät wieder ab. Der
Hochdruck im System bleibt erhalten.
Strahlrohr mit Druckregulierung
(Vario Power)
Für die gängigsten Reinigungsaufgaben.
Der Arbeitsdruck ist stufenlos zwischen
„Min“ und „Max“ regelbar.
Hebel der Handspritzpistole loslassen.
Strahlrohr auf die gewünschte Stellung
drehen.
Hinweis: Zum Arbeiten mit Reinigungsmit-
tel geeignet, Strahlrohr dazu auf Stellung
„Mix“ drehen.
Strahlrohr mit Dreckfräser
Für hartnäckige Verschmutzungen.
– Nicht zum Arbeiten mit Reinigungsmit-
tel geeignet.
Vorsicht
Autoreifen, Lack oder empfindlichen Oberflächen wie Holz nicht mit dem Dreckfräser
reinigen, Gefahr der Beschädigung.
Arbeiten mit Reinigungsmittel
Verwenden Sie zur jeweiligen Reinigungsaufgabe ausschließlich KÄRCHER Reinigungs- und Pflegemittel, da diese speziell
für die Verwendung mit Ihrem Gerät entwickelt wurden. Die Verwendung von anderen Reinigungs- und Pflegemitteln kann zu
schnellerem Verschleiß und dem Erlöschen der Garantieansprüche führen. Bitte
informieren Sie sich im Fachhandel oder
fordern Sie direkt bei KÄRCHER Informationen an.
Hinweise zum Reinigungsmittel: Die gebräuchlichsten KÄRCHER Reinigungsmittel können für diese Geräte bereits
gebrauchsfertig im Reinigungsmitteltank
mit Verschlussdeckel gekauft werden. So
entfällt das lästige Um- bzw. Einfüllen.
Abbildung
Deckel von Reinigungsmitteltank abnehmen und Reinigungsmitteltank mit
der Öffnung nach unten in den Anschluss für Reinigungsmittel drücken.
Abbildung
Ansaugmenge der Reinigungsmittellösung mit Dosierregler für Reinigungsmittel einstellen.
Strahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
Hinweis: Dadurch wird bei Betrieb die
Reinigungsmittellösung dem Wasserstrahl zugemischt.
Hinweis: Bei Bedarf können auch die
Waschbürsten zum Arbeiten mit Reinigungsmittel verwendet werden.
Empfohlene Reinigungsmethode
Reinigungsmittel sparsam auf die tro-
ckene Oberfläche sprühen und einwirken (nicht trocknen) lassen.
Gelösten Schmutz mit Hochdruckstrahl
abspülen.
Betrieb unterbrechen
Hebel der Handspritzpistole loslassen.
Hebel der Handspritzpistole verriegeln.
Bei längeren Arbeitspausen (über 5 Mi-
nuten) zusätzlich das Gerät ausschalten „0/OFF“.
Betrieb beenden
Vorsicht
Den Hochdruckschlauch nur von der
Handspritzpistole oder dem Gerät trennen,
wenn kein Druck im System vorhanden ist.
Reinigungsmitteltank aus Aufnahme
herausziehen und mit Deckel verschließen. Zur Aufbewahrung um 180 ° gedreht in Aufnahme stellen.
Hebel der Handspritzpistole loslassen.
Gerät ausschalten „0/OFF“.
Wasserhahn schließen.
Gerät von der Wasserversorgung tren-
nen.
8 DE
- 6
Vorsicht: Beim Trennen von Zulauf–
oder Hochdruckschlauch kann nach
dem Betrieb warmes Wasser aus den
Anschlüssen austreten.
Hebel der Handspritzpistole drücken,
um den noch vorhandenen Druck im
System abzubauen.
Hebel der Handspritzpistole verriegeln.
Netzstecker ziehen.
Transport
Vorsicht
Um Unfälle oder Verletzungen zu vermeiden beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).
Transport von Hand
Gerät am Tragegriff hochheben und tra-
gen.
Gerät am Transportgriff ziehen.
Transport in Fahrzeugen
Vor liegendem Transport: Reinigungs-
mitteltank aus Aufnahme herausziehen
und mit Deckel verschließen.
Gerät gegen Verrutschen und Kippen
sichern.
Handspritzpistole mit Strahlrohr in Auf-
bewahrung für Handspritzpistole stellen.
Netzanschlussleitung, Hochdruck-
schlauch und Zubehör am Gerät verstauen.
Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten.
Frostschutz
Vorsicht
Gerät und Zubehör vor Frost schützen.
Das Gerät und das Zubehör werden von
Frost zerstört, wenn sie nicht vollständig
von Wasser entleert sind. Um Schäden zu
vermeiden:
Gerät vollständig von Wasser entlee-
ren: Gerät ohne angeschlossenen
Hochdruckschlauch und ohne angeschlossene Wasserversorgung einschalten (max. 1 min) und warten, bis
kein Wasser mehr am Hochdruckanschluss austritt. Gerät ausschalten.
Gerät mit komplettem Zubehör in einem
frostsicheren Raum aufbewahren.
Pflege und Wartung
Lagerung
Vorsicht
Um Unfälle oder Verletzungen zu vermeiden bei der Auswahl des Lagerortes das
Gewicht des Gerätes beachten (siehe technische Daten).
Gerät aufbewahren
Gerät auf einer ebenen Fläche abstel-
len.
Trenntaste an der Handspritzpistole
drücken und Hochdruckschlauch von
der Handspritzpistole trennen.
Gehäuse der Schnellkupplung für
Hochdruckschlauch in Pfeilrichtung
drücken und Hochdruckschlauch her-
ausziehen.
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzstecker ziehen.
Pflege
Vor längerer Lagerung, z. B. im Winter:
Filter vom Saugschlauch für Reini-
gungsmittel abziehen und unter fließendem Wasser reinigen.
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Wartung
Das Gerät ist wartungsfrei.
- 7
9DE
Ersatzteile
Verwenden Sie ausschließlich Original
KÄRCHER Ersatzteile. Eine Ersatzteilübersicht finden Sie am Ende dieser Betriebsanleitung.
Hilfe bei Störungen
Kleinere Störungen können Sie mit Hilfe
der folgenden Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den
autorisierten Kundendienst.
Gefahr
Vor allen Pflege– und Wartungsarbeiten
das Gerät ausschalten und den Netzstecker ziehen.
Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.
Gerät läuft nicht
Hebel der Handspritzpistole ziehen,
das Gerät schaltet ein.
Prüfen ob die angegebene Spannung
auf dem Typenschild mit der Spannung
der Stromquelle übereinstimmt.
Netzanschlussleitung auf Beschädi-
gung prüfen.
Gerät kommt nicht auf Druck
Einstellung am Strahlrohr prüfen.
Gerät entlüften: Gerät ohne ange-
schlossenen Hochdruckschlauch ein-
schalten und warten (max. 2 Minuten),
bis Wasser blasenfrei am Hochdruck-
anschluss austritt. Gerät ausschalten
und Hochdruckschlauch wieder an-
schließen.
Wasserversorgung überprüfen.
Sieb im Wasseranschluss mit einer
Flachzange herausziehen und unter
fließendem Wasser reinigen.
Gerät läuft nicht an, Motor brummt
Ursache: Spannungsabfall wegen schwachem Stromnetz oder bei Verwendung eines Verlängerungskabels.
Beim Einschalten zuerst den Hebel der
Handspritzpistole ziehen, dann den Geräteschalter auf „I/ON“ stellen.
Starke Druckschwankungen
Hochdruckdüse reinigen: Verschmut-
zungen aus der Düsenbohrung mit einer Nadel entfernen und von vorne mit
Wasser ausspülen.
Wasserzulaufmenge überprüfen.
Gerät undicht
Eine geringe Undichtheit des Gerätes
ist technisch bedingt. Bei starker Undichtheit den autorisierten Kundendienst beauftragen.
Reinigungsmittel wird nicht angesaugt
Strahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
Einstellung am Dosierregler für Reini-
gungsmittel überprüfen.
Prüfen ob Reinigungsmitteltank mit der
Öffnung nach unten im Anschluss für
Reinigungsmittel sitzt.
Saugschlauch für Reinigungsmittel auf
Knickstellen überprüfen.
10 DE
- 8
Technische Daten
CEO
Head of Approbation
Wasseranschluss
kg
40
10
0,8
0,5
230
V
1,9
10
12
13
6,7
876
325
285
13,3
0 - 0,3
15
N
2
< 2,5
2
0,3
75
2
91
Zulauftemperatur (max.) °C
Zulaufmenge (min.) l/min
Zulaufdruck (max.) MPa
Max. Ansaughöhe m
Elektrischer Anschluss
Spannung
1~50 Hz
Anschlussleistung kW
Netzabsicherung (träge) A
Schutzklasse I
Schutzgrad IP X5
Leistungsdaten
Arbeitsdruck MPa
Max. zulässiger Druck MPa
Fördermenge, Wasser l/min
Maße und Gewichte
Länge mm
Breite mm
Höhe mm
Gewicht, betriebsbereit mit
Zubehör
Fördermenge, Reinigungs-
l/min
mittel
Rückstoßkraft der
Handspritzpistole
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Unsicherheit K
Schalldruckpegel L
Unsicherheit K
pA
pA
Schallleistungspegel LWA +
Unsicherheit K
WA
m/s
m/s
dB(A)
dB(A)
dB(A)
Technische Änderungen vorbehalten!
CE-Erklärung
Hiermit erklären wir, dass die nachfolgend
bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns
in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheitsund Gesundheitsanforderungen der EGRichtlinien entspricht. Bei einer nicht mit
uns abgestimmten Änderung der Maschine
verliert diese Erklärung ihre Gültigkeit.
Produkt: Hochdruckreiniger
Typ: 1.180-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandtes Konformitätsbewertungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
Gemessen:
Garantiert:
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2010/10/01
88
91
- 9
11DE
Contents
General information EN - 1
Safety instructions EN - 2
Operation EN - 4
Description of the Appliance EN - 4
Transport EN - 7
Storage EN - 7
Maintenance and care EN - 7
Troubleshooting EN - 8
Technical specifications EN - 9
CE Declaration EN - 9
General information
Dear Customer,
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent owners.
Proper Use
This high-pressure cleaner is designed for
domestic use only:
– to clean machines, vehicles, buildings,
tools, facades, terraces, garden equipment etc. using a high-pressure water
jet (and detergents if required).
– with accessories, replacement parts
and detergents approved by KÄRCHER. Observe the instructions provided
with these detergents.
Environmental protection
The packaging material can be recy-
cled. Please do not place the packaging into the ordinary refuse for disposal, but
arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of old
appliances. Please dispose your old appliances using appropriate collection systems.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Warranty
The warranty terms published by the relevant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in manufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
(See address on the reverse)
Symbols in the operating instruc-
tions
Danger
Immediate danger that can cause severe
injury or even death.
몇 Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
12 EN
- 1
Symbols on the machine
– High-pressure jets can be
dangerous if improperly
used. The jet must not be
directed at persons, animals, live electrical equipment or at the
appliance itself.
– Frost can destroy the not completely
drained appliance. Store the appliance
in a frost resistant room during winter.
Safety instructions
Danger
Never touch the mains plug and the
socket with wet hands.
The appliance must not be used if the
power cord or important parts of the appliance, e.g. high-pressure hoses, trigger gun or safety devices are damaged.
Check the power cord and mains plug
for damage before every use. If the
power cord is damaged, please arrange
for it to be replaced immediately by an
authorised repair agent or a skilled
electrician
Check the high-pressure hose for dam-
age before every use. Please arrange
for the immediate replacement of a
damaged high-pressure hose.
The appliance may not be used in areas
where a risk of explosion is present.
If the appliance is used in hazardous ar-
eas (e.g. filling stations) the corresponding safety provisions must be
observed.
High-pressure jets can be dangerous if
improperly used. The jet must not be directed at persons, animals, live electrical equipment or at the appliance itself.
The high-pressure jet must not be di-
rected at other persons or directed by
the user at him/herself to clean clothing
or footwear.
Never use the appliance to clean ob-
jects containing hazardous substances
(e.g. asbestos).
Vehicle tyres or tyre valves are suscep-
tible to damage from the high-pressure
jet and may burst. The first indication of
this is a discolouration of the tyre. Damaged vehicle tyres/tyre valves are highly dangerous. Ensure that a distance of
at least 30 cm is observed when cleaning with the jet!
Risk of explosion!
Do not spray flammable liquids.
Never draw in fluids containing solvents
or undiluted acids and solvents! This in-
cludes petrol, paint thinner and heating
oil. The spray mist thus generated is
highly inflammable, explosive and poisonous. Do not use acetone, undiluted
acids and solvents as they are damaging to the materials from which the appliance is made.
몇 Warning
The mains plug and the coupling of an
extension cable must be watertight and
must never lay in the water.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a sufficient cable cross-section: 1 - 10 m: 1.5
2
; 10 - 30 m: 2.5 mm
mm
Always fully unroll electrical cables from
the cable drum.
High-pressure hoses, fixtures and cou-
plings are important for the safety of the
appliance. Only use high-pressure hoses, fixtures and couplings recommended by the manufacturer.
This appliance is not intended for use
by persons with reduced physical, sensory or mental capabilities.
The appliance must not be operated by
children or persons who have not been
instructed accordingly.
2
- 2
13EN
Children should be supervised to prevent them from playing with the appliance.
Keep packaging film away from children
- risk of suffocation!
The operator must use the appliance
correctly. When working with the appliance, he must consider the local conditions and pay due care and attention to
other persons, in particular children,
who are nearby.
Do not use the appliance when there
are other persons around unless they
are also wearing safety equipment.
Wear protective clothing and safety
goggles to protect against splash back
containing water or dirt.
Caution
In case of extended downtimes, switch
the appliance off at the main switch / appliance switch or remove the mains
plug.
Do not operate the appliance at temper-
atures below 0 °C.
Observe a distance of at least 30 cm
when using the jet to clean painted surfaces to avoid damaging paintwork.
Never leave the appliance unattended
when it is in operation.
Make sure that the power cable or ex-
tension cables are not damaged by running over, pinching, dragging or similar.
Protect the power cable from heat, oil,
and sharp edges.
All current-conducting parts in the work-
ing area must be protected against jet
water.
The appliance may only be connected
to an electrical supply which has been
installed in accordance with IEC 60364.
The appliance may only be connected
to alternating current. The voltage must
correspond with the type plate on the
appliance.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max.
30 mA).
Cleaning operations which produce oily
waste water, e.g. engine washes, underbody washes, may only be carried
out using washing stations equipped
with an oil separator.
This appliance was designed to be
used with detergents which are supplied or recommended by the manufacturer. The use of other detergents or
chemicals may compromise the safety
of the appliance.
Safety Devices
Caution
Safety devices protect the user and must
not be modified or bypassed.
Power switch
The appliance switch prevents unintentional operation of the appliance.
Lock trigger gun
This lock locks the lever of the trigger gun
and prevents the inadvertent start of the appliance.
Overflow valve with pressure switch
The overflow valve prevents the permissible working pressure from being exceeded.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high-pressure jet is stopped. If the lever is
pulled the pump is turned on again.
Prerequisites for the appliance's
stability
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent accidents or damage.
– The stability of the appliance is warrant-
ed when it is placed onto an even surface.
14 EN
- 3
Operation
Scope of delivery
The scope of delivery of your appliance is illustrated on the packaging. Check the contents of the appliance for completeness
when unpacking.
In the event of missing accessories or any
transport damage, please contact your
dealer.
Description of the Appliance
Illustrations on Page 2
1 Coupling element for water connection
2 High pressure hose
3 Quick coupling for high pressure hose
4 Water connection with integrated sieve
5 Appliance switch "0/OFF“/ „I/ON“
6 Dosage regulator for detergent
7 Storage for trigger gun
8 Storage of detergent reservoir with de-
tergent connection
9 Transport handle
10 Storage for high-pressure hose
11 Storage hook for mains connection ca-
ble
12 Storage for accessories
13 Detergent reservoir with locking lid
14 Wheels
15 Trigger gun
16 Lock trigger gun
17 Key to detach the high-pressure hose
from the trigger gun
18 Spray lance with pressure regulation
(Vario Power)
19 Spray lance with Dirtblaster
Special accessories
Special accessories expand the possibilities of using your appliance. Please contact
your KÄRCHER dealer for further information.
Before Startup
Mount loose parts delivered with appliance
prior to start-up.
Install wheels
Illustration
Push the wheels into the intake and secure with the enclosed plugs, watch for
positioning of plug.
Install the storage for hand-spray gun
Illustration
Place the bottom holder into the recesses and push forward until it audibly
locks in.
Insert the top holder and push down all
the way.
Install the transport handle
You will need the 2 included screws as well
as a Philips screwdriver PH 2.
Illustration
Slide the transport handle into the guide
and secure it with 2 screws.
Install the dosage regulator for detergent
You will need the 2 included screws as well
as a Philips screwdriver PH 2.
Illustration
Insert both detergent hoses onto the
hose fittings.
Install the dosage regulator and connect using 2 screws.
Note: During installation you must
make sure that the tongues of the dosage regulator match up with the intended recesses in the casing.
Connect the high pressure hose to the
hand spray gun
Illustration
Push the high pressure hose into the
trigger gun until it locks audibly.
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high pressure hose.
- 4
15EN
Water supply
Warning
몇
According to the applicable regulations, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is considered non-drinkable.
Caution
Always connect the system separator to
the water supply, never directly to the appliance!
Note: Impurities in the water can damage
the high-pressure pump and accessories.
For protection, the use of the KÄRCHER
water filter (optional accessory, order no.
4.730-059) is recommended.
Water supply from mains
Observe regulations of water supplier.
For connection values, see type plate/technical data.
Use a fibre-reinforced water hose (not
included) with a standard coupling.
(Minimum diameter 1/2 inch (13 mm),
minimum length 7.5 m).
Illustration
Screw the supplied coupling element to
the water connection on the appliance.
Push the water supply hose onto the
coupling unit, then connect it to the wa-
ter supply.
Drawing in water from open reservoirs
This high-pressure cleaner is suited to work
with the KÄRCHER suction hose with backflow valve (Optional accessory, order no.
4.440-238) to draw in surface water, e.g.
from water butts or ponds (see specifications for max. suction height).
Fill the KÄRCHER suction hose with
backflow valve with water, screw to wa-
ter supply and hang into the water butt.
Separate the high pressure hose from
the high pressure connection of the appliance.
Switch the appliance on (I/ON) for a
max. of 2 minutes and wait until the water exits the high-pressure connection
without bubbles.
Turn off the appliance "0/OFF".
Start up
Caution
Dry runs lasting longer than two minutes
lead to damages to the high pressure
pump. If the appliance does not build up
pressure within two minutes, switch it off
and proceed as instructed in the Chapter
"Troubleshooting".
Illustration
Insert the high pressure hose tightly into
the quick coupling on the appliance, it
will lock in audibly.
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high pressure hose.
Illustration
Push the spray lance into the trigger
gun and fasten it by turning it through
90°.
Completely open the water tap.
Insert the mains plug into the socket.
Turn on the appliance “I/ON”.
Operation
Danger
The trigger gun is subjected to a recoil force
when the water jet is discharged. Make
sure that you have a firm footing and are
also holding the trigger gun and spray lance
firmly.
Caution
Prior to cleaning, make sure that the high
pressure is placed safely on level ground.
Wear protective goggles and protective
clothing during the cleaning process.
Unlock the lever on the trigger gun.
16 EN
- 5
Pull on the lever of the trigger gun; the
device will switch on.
Note: Release the lever of the trigger gun;
the device will switch off again. High pres-
sure remains in the system.
Spray lance with pressure regulation
Carrying out the most common cleaning
tasks. The work pressure can be stagelessly regulated between "Min" and "Max".
Release the lever on the trigger gun.
Turn the spray lance to the desired po-
sition.
Note: Suitable for working with detergent;
for this, turn the spray lance to the "Mix" position.
Spray lance with Dirtblaster
For particularly dirty items or areas.
– Not suitable for use with detergents.
Caution
Car tyres, paint or sensitive surfaces such
as wood should not be cleaned with the dirt
blaster, as there is a risk of damage.
Working with detergent
Please use exclusively KÄRCHER detergents and care products to carry out the respective cleaning task, as these were
specifically developed for your appliance.
The use of other detergents and care products may lead to premature wear and can
invalidate your warranty claims. Please obtain information at your local dealer or request information directly from KÄRCHER.
Notes regarding the detergent: The most
commonly use detergents can be purchased
ready to use in their detergent reservoirs with
locking lids. This will make the pesky refilling
and filling processes redundant.
Illustration
Remove the lid from the detergent res-
ervoir and press the detergent reservoir
into the detergent connection with the
opening facing down.
Illustration
Adjust the suction volume of the deter-
gent solution by means of the dosage
regulator for detergents.
Use spray lance with pressure regula-
tion (Vario Power).
Turn the spray lance to "Mix" position.
Note: This will mix the detergent with
the water stream.
Note: If required, the washing brushes can
be used to work with detergent.
Recommended cleaning method
Spray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
Spray off loosened dirt with the high-
pressure jet.
Interrupting operation
Release the lever on the trigger gun.
Lock the lever on the trigger gun.
During longer breaks (more than 5 min-
utes), also turn the appliance off using
the "0/OFF" switch.
Finish operation
Caution
Only separate the high-pressure hose from
the trigger gun or the appliance while there
is no pressure in the system.
Remove the detergent reservoir from
the intake and close it with the lid. To
store, place into the intake rotated by
180°.
Release the lever on the trigger gun.
Turn off the appliance "0/OFF".
Turn off tap.
Detach the appliance from the water
supply.
Caution: When disconnecting the sup-
ply or high pressure hose, warm water
may leak from the connections after operation.
Press the lever on the trigger gun to re-
lease any remaining pressure in the
system.
Lock the lever on the trigger gun.
Pull out the mains plug.
- 6
17EN
Transport
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).
When transporting by hand
Lift appliance by the carrying handle
and carry it.
Pull the appliance by its transport han-
dle.
When transporting in vehicles
Prior to horizontal transport: Remove
the detergent reservoir from the intake
and close it with the lid.
Secure the appliance against shifting
and tipping over.
Storage
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).
Storing the Appliance
Park the machine on an even surface.
Press the disconnect on the hand spray
gun and remove the high pressure hose
from the hand spray gun.
Push the casing of the quick coupling
for the high pressure hose toward the
rear and disconnect the high pressure
hose from the appliance.
Insert the hand spray gun with the spray
lance into the holder for the hand spray
gun.
Stow away the mains cable, the high-
pressure hose and accessory at the ap-
pliance.
Prior to extended storage periods, as dur-
ing the winter, also observe the instructions
in the Care section.
Frost protection
Caution
Protect the appliance and its accessories
against frost.
The appliance and its accessories can get
destroyed through frost if there are any water residues in them. To avoid damage to
them:
Completely drain all water from the ap-
pliance: Switch the appliance on with
detached high-pressure hose and detached water supply (max. 1 minute)
and wait, until no more water exits at the
high-pressure connection. Turn off the
appliance.
Store the appliance and the entire ac-
cessories in a frost-safe room.
Maintenance and care
Danger
Turn off the appliance and remove the
mains plug prior to any care and maintenance work.
Care
Prior to longer periods of storage, e.g. in
the winter:
Remove filter from suction hose for de-
tergent and clean under running water.
Pull out the sieve in the water connec-
tion using flat-nose pliers and clean under running water.
Maintenance
The appliance is maintenance-free.
Spare parts
Use only original KÄRCHER spare parts.
You will find a list of spare parts at the end
of these operating instructions.
18 EN
- 7
Troubleshooting
You can rectify minor faults yourself with
the help of the following overview.
If in doubt, please consult the authorized
customer service.
Danger
Turn off the appliance and remove the
mains plug prior to any care and maintenance work.
Repair works may only be performed by the
authorized customer service.
Appliance is not running
Pull on the lever of the trigger gun; the
device will switch on.
Check whether the voltage indicated on
the type plate corresponds to the volt-
age of the mains supply.
Check the mains connection cable for
damages.
Pressure does not build up in the appliance
Check setting at the spray lance.
Appliance ventilation: Switch the appli-
ance on with the high-pressure hose
detached and operate (max. 2 minutes)
until the water exits the high-pressure
connection without bubbles. Switch off
appliance and reconnect high-pressure
hose.
Check the water supply.
Pull out the sieve in the water connec-
tion using flat-nose pliers and clean un-
der running water.
Appliance does not start, motor hums
Cause: Voltage reduction due to weak
mains supply or when using an extension
cable.
When switching on, first pull the lever of
the trigger gun and then switch the ap-
pliance switch to "I/ON".
Strong pressure fluctuations
Clean high-pressure nozzle: Remove
dirt and debris from the nozzle bore, using a needle and rinse through with water from the front.
Check water flow quantity.
Appliance is leaking
Slight leakage from the appliance pump
is normal. If the leakage increases contact the authorized customer service.
No detergent infeed
Use spray lance with pressure regula-
tion (Vario Power).
Turn the spray lance to "Mix" position.
Check the settings at the dosage regu-
lator for detergent.
Check whether the detergent reservoir
is placed into the detergent connection
facing down.
Check the detergent suction hose for
kinks.
- 8
19EN
Technical specifications
CEO
Head of Approbation
Water connection
Max. feed temperature °C 40
Min. feed volume I/min 10
Max. feed pressure MPa 0,8
Max. Suction height m 0,5
Electrical connection
Voltage
1~50 Hz
Connected load kW 1,9
Mains fuse (slow-blow) A 10
Protective class I
Protection class IP X5
Performance data
Working pressure MPa 12
Max. permissible pressure MPa 13
Water flow rate I/min 6,7
Dimensions and weights
Length mm 876
Width mm 325
Height mm 285
Weight, ready to operate
with accessories
Detergent flow rate I/min 0 - 0,3
Recoil force of trigger gun N 15
Values determined as per
EN 60335-2-79
Hand-arm vibration value
Uncertainty K
Sound pressure level L
Uncertainty K
pA
Sound power level L
Uncertainty K
WA
WA
pA
+
Subject to technical modifications!
V230
kg 13,3
2
< 2,5
m/s
2
m/s
0,3
dB(A)
dB(A)752
dB(A) 91
CE Declaration
We hereby declare that the machine described below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
Product: High-pressure cleaner
Type: 1.180-xxx
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2004/108/EC
2000/14/EC
Applied harmonized standards
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Applied conformity evaluation method
2000/14/EC: Appendix V
Sound power level dB(A)
Measured: 88
Guaranteed: 91
The undersigned act on behalf and under
the power of attorney of the company management.
Authorised Documentation Representative
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2010/10/01
20 EN
- 9
Table des matières
Consignes générales FR - 1
Consignes de sécurité FR - 2
Utilisation FR - 4
Description de l’appareil FR - 4
Transport FR - 7
Entreposage FR - 7
Entretien et maintenance FR - 8
Assistance en cas de panne FR - 8
Caractéristiques techniques FR - 9
Déclaration CE FR - 9
Consignes générales
Cher client,
Lire cette notice originale avant
la première utilisation de votre
appareil, se comporter selon ce qu'elle requièrt et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.
Utilisation conforme
Ce nettoyeur haute pression ne doit être
utilisé que pour un usage privé:
– pour le nettoyage de machines, véhicu-
les, bâtiments, outils, fassades, terrasses, outils de jardinage etc. avec un jet
d'eau sous pression (et si besoin en
ajoutant des détergents).
– avec des accessoires, pièces de re-
change et détergents homologués par
Kärcher®. Veuillez respecter les consignes livrées avec les détergents.
Protection de l’environnement
Les matériaux constitutifs de l’embal-
lage sont recyclables. Ne pas jeter
les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
Les appareils usés contiennent des
matériaux précieux recyclables les-
quels doivent être apportés à un système de recyclage. Pour cette raison,
utilisez des systèmes de collecte adéquats
afin d'éliminer les appareils usés.
Instructions relatives aux ingrédients
(REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par
notre société de distribution responsable.
Les éventuelles pannes sur l’appareil sont
réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un
vice de fabrication. En cas de recours en
garantie, adressez-vous à votre revendeur
ou au service après-vente agréé le plus
proche munis de votre preuve d'achat.
(Adresse au dos)
Symboles utilisés dans le mode
d'emploi
Danger
Pour un danger immédiat qui peut avoir
pour conséquence la mort ou des blessures corporelles graves.
몇 Avertissement
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.
Attention
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.
Symboles sur l'appareil
– Une utilisation incorrecte
du jet haute pression peut
présenter des dangers. Le
jet ne doit pas être dirigé
sur des personnes, animaux, installations électriques actives ni sur l'appareil
lui-même.
– Le gel risque d'endommager l'appareil
si celui-ci n'a pas été intégralement vidé. En hiver, conserver l'appareil dans
un lieu à l'abri du gel.
- 1
21FR
Consignes de sécurité
Danger
Ne jamais saisir la fiche secteur ni la pri-
se de courant avec des mains humides.
Ne jamais mettre l’appareil en service si
le câble d’alimentation ou des pièces
importantes de l’appareil, telles que par
exemple le flexible haute pression, le
poignée-pistolet ou les dispositifs de
sécurité sont endommagés.
Vérifier avant chaque utilisation que le
câble d'alimentation et la fiche secteur
ne sont pas endommagés. Un câble
d’alimentation endommagé doit immédiatement être remplacé par le service
après-vente ou un électricien agréé.
Vérifier avant chaque utilisation que le
flexible haute-pression n'est pas endommagé. Un flexible haute pression
endommagé doit immédiatement être
remplacé.
Il est interdit d’utiliser l’appareil dans
des zones présentant des risques d’explosion.
Si l’appareil est utilisé dans des zones
de danger (par exemple des stations
essence), il faut tenir compte des consignes de sécurité correspondantes.
Une utilisation incorrecte des jets haute
pression peut présenter des dangers.
Le jet ne doit pas être dirigé sur des personnes, animaux, installations électriques actives ni sur l'appareil lui-même.
Ne jamais diriger le jet haute pression
sur soi-même ni sur d’autres personnes
dans le but de nettoyer les vêtements
ou les chaussures.
Ne jamais laver au jet des objets conte-
nant des substances nocives (par
exemple de l’amiante).
Le jet haute pression risque d’endom-
mager les pneus/valves de véhicules et
les pneus risquent d’éclater. Le premier
indice d’endommagement est une décoloration du pneu. Des pneus/valves
de véhicules endommagés présentent
des dangers de mort. Il faut toujours se
tenir au moins à 30 cm des pièces pour
les laver au jet !
Risque d'explosion !
Ne pas pulvériser de liquides inflammables.
Ne jamais aspirer des liquides contenant des solvants ni des acides ou des
solvants non dilués, tels que par exemple de l’essence, du diluant pour peinture ou du fuel ! Le nuage de
pulvérisation est extrêmement inflammable, explosif et toxique. Ne pas utiliser d’acétone, d’acides ni de solvants
non dilués, du fait de leur effet corrosif
sur les matériaux constituant l’appareil.
몇 Avertissement
La fiche secteur et la fiche d'une rallon-
ge doivent être étanches et ne doivent
pas reposer dans l'eau.
Des rallonges non adaptées peuvent
présenter des risques. Utiliser à l’air libre uniquement des câbles de rallonge
autorisées et marquées de façon adéquate avec une section suffisante du
conducteur. 1 - 10 m : 1,5 mm2; 10 - 30
m: 2,5 mm
Toujours dérouler entièrement les ral-
longes de l’enrouleur de câble.
Les flexibles haute pression, les robi-
nets et les raccords sont importants
pour la sécurité de l’appareil. N'utiliser
que des flexibles haute pression, des
robinets et des raccords recommandés
par le fabricant.
Cet appareil n'est pas destiné à être uti-
lisé par des personnes avec des capacités physiques, sensorielles ou
mentales restreintes.
L’appareil ne doit jamais être utilisé par
des enfants ni par des personnes non
avisées.
Les enfants doivent être surveillés pour
s'assurer qu'ils ne jouent pas avec l'appareil.
2
22 FR
- 2
Tenir les films plastiques d'emballages
hors de portée des enfants, risque
d'étouffement !
L’utilisateur doit faire preuve d'un usage
conforme de l'appareil. Il doit prendre
en considération les données locales et
lors du maniement de l’appareil, il doit
prendre garde aux tierces personnes,
et en particulier aux enfants.
L’appareil ne doit jamais être utilisé si
d’autres personnes figurent dans le
rayon de portée de l’appareil, à moins
que ces personnes ne portent des vêtements de protection.
Pour se protéger contre les éclabous-
sures ou les poussières, porter le cas
échéant des vêtements et des lunettes
de protection.
Attention
Lors des pauses d'exploitation prolongées,
mettre l'appareil hors service au niveau du
sectionneur général / de l'interrupteur d'appareil ou de la fiche secteur.
Ne pas exploiter l'appareil à des tempé-
ratures inférieures à 0 °C.
Une distance d'au moins 30 cm entre la
lance et les surfaces peintes est nécessaire pour éviter tout endommagement.
Ne jamais laisser l’appareil sans sur-
veillance lorsqu’il est en marche.
Veiller à ne pas abîmer ni endommager le
câble d’alimentation ni le câble de rallonge
en roulant dessus, en les coinçant ni en tirant violemment dessus. Protéger les câbles d’alimentation contre la chaleur,
l’huile et les bords tranchants.
Toutes les pièces conductrices dans la
zone de travail doivent être protégées
contre les jets d’eau.
L’appareil doit uniquement être raccor-
dé à un branchement électrique mis en
service par un électricien conformément à la norme IEC 60364.
L'appareil doit être raccordé unique-
ment au courant alternatif. La tension
doit être identique avec celle indiquée
sur la plaque signalétique de l’appareil.
Pour des raisons de sécurité, nous re-
commandons fondamentalement que
l'appareil soit exploité avec un disjoncteur de courant de défaut (max. 30 mA).
Tous travaux de nettoyage produisant
des eaux usées contenant de l’huile,
par exemple un nettoyage de moteur ou
de bas de chassis, doivent uniquement
être effectués à des postes de lavage
équipés d’un séparateur d’huile.
Cet appareil a été conçu pour l’utilisa-
tion de détergents ayant été fournis ou
recommandés par le fabricant. L’utilisation d’autres détergents ou d’autres
produits chimiques peut nuire à la sécurité de l’appareil.
Dispositifs de sécurité
Attention
Le but des dispositifs de sécurité est de
protéger l'utilisateur. Ils ne doivent en
aucun cas être transformés ou désactivés.
Interrupteur principal
L'interrupteur principal empêche un fonctionnement involontaire de l'appareil.
Verrouillage poignée-pistolet
Le verrouillage verrouille le levier de la poignée-pistolet et empêche un démarrage
non désiré de l'appareil.
Clapet de décharge avec pressostat
Le clapet de décharge évite un dépassage
de la pression de service admissible.
Si vous relâchez la gâchette, la pompe est
éteinte par un manocontacteur, le jet haute
pression est interrompu. Si vous appuyez à
nouveau sur le levier, la pompe est remise
en marche.
Conditions pour la stabilité
Attention
Avant d'effectuer toute opération avec ou
sur le travail, en assurer la stabilité afin
d'éviter tout accident ou tout endommagement.
– La stabilité de l'appareil est assurée
lorsqu'il peut être posé sur une surface
plane.
- 3
23FR
Utilisation
Contenu de livraison
L'étendue de la fourniture de votre appareil
figure sur l'emballage. Lors du déballage,
contrôler l’intégralité du matériel.
S'il manque des accessoires ou en cas de
dommages imputables au transport, informer immédiatement le revendeur.
Description de l’appareil
Illustrations voir page 2
1 Raccord pour l'arrivée d'eau
2 Flexible haute pression
3 Accouplement rapide pour flexible hau-
te pression
4 Arrivée d'eau avec tamis intégré
5 Interrupteur principal "0/OFF" / "I/ON"
6 Régulateur de dosage pour le détergent
7 Support pour la poignée-pistolet
8 Rangement du réservoir de détergent
avec raccord pour détergent
9 Poignée de transport
10 Support pour le flexible haute pression
11 Crochet-support pour le câble d'alimen-
tation.
12 Support pour accessoires
13 Réservoir de détergent avec bouchon
14 Roues
15 Poignée-pistolet
16 Verrouillage poignée-pistolet
17 Touche pour séparer le flexible haute
pression de la poignée-pistolet
18 Lance avec réglage de la pression (Va-
rio Power)
19 Lance avec rotabuse
Accessoires en option
Les accessoires spéciaux élargissent le
champ d'action de votre appareil. Vous
trouverez de plus amples informations
chez votre revendeur Kärcher
®
.
Avant la mise en service
Monter les pièces jointes en vrac à l'appareil avant la mise en service.
Montage des roues
Illustration
Presser les roues dans la fixation et les
freiner à l'aide de l'obturateur ci-joint en
respectant l'orientation de l'obturateur.
Montage du support pour la poignéepistolet
Illustration
Placer le support inférieur dans les
échancrures et le pousser vers l'avant
jusqu'à ce qu'il s'encliquette de façon
audible.
Mettre le support supérieur en place et
le presser vers le bas jusqu'en butée.
Montage de la poignée de transport
Sont nécessaires : les 2 vis livrées ainsi
qu'un tournevis à lame cruciforme PH 2.
Illustration
Insérer la poignée de transport dans le
guidage et la freiner à l'aide des 2 vis.
Montage du régulateur de dosage pour
le détergent
Sont nécessaires : les 2 vis livrées ainsi
qu'un tournevis à lame cruciforme PH 2.
Illustration
Brancher les deux flexibles de détergent sur les raccords.
Mettre le régulateur de dosage en place
et le fixer à l'aide des 2 vis.
Remarque : Lors du montage, veiller
impérativement à ce que les languettes
du régulateur de dosage viennent se
fixer dans les échancrures prévues à ce
effet sur le boîtier.
Relier le flexible haute pression à la poignée-pistolet
Illustration
Enficher le flexible haute pression dans
la poignée-pistolet jusqu'à ce qu'il s'enclenche de manière audible.
Remarque : Veiller à un alignement
correct du nipple de raccordement.
24 FR
- 4
Contrôler que la connexion est bien
fixée en tirant sur le flexible haute pres-
sion.
Alimentation en eau
몇 Avertissement
Selon les directives en vigueur,
l'appareil ne doit jamais être exploité sans séparateur système
sur le réseau d'eau potable. Utiliser un séparateur système approprié de la
Sté. Kärcher
teur système selon EN 12729 type BA.
L'eau qui s'est écoulée à travers un séparateur systeme est classifiée comme non potable.
Attention
Toujours raccorder le séparateur du système au niveau de l'alimentation en eau et jamais directement sur l'appareil!
Remarque : Des impuretés dans l'eau
peuvent endommager la pompe haute
pression et les accessoires. Il est recommandé d'utiliser le filtre à eau Kärcher
cessoires spéciaux, référence : 4.730-059)
à des fins de protection.
Raccordement à la conduite d'eau du réseau public
Respecter les prescriptions de votre société distributrice en eau.
Données de raccordement, voir plaque signalétique / caractéristiques techniques
Utiliser un flexible renforcé (non livré)
avec un raccord standard. (diamètre
minimum 1/2 pouce ou 13 mm, lon-
gueur au moins 7,5 m).
Illustration
Visser le raccord livré à l'arrivée d'eau
de l'appareil.
Fixer le flexible d'eau sur le raccord de
l'appareil et raccorder à l'alimentation
en eau.
Aspiration d'eau depuis des réservoirs
ouverts
Ce nettoyeur haute pression est approprié
pour l'aspiration de l'eau de surface, par ex.
des cuves d'eau de pluie ou étangs (hau-
®
ou en alternative un sépara-
®
(ac-
teur manométrique maximale cf. caractéristiques techniques) avec le flexible
d'aspiration avec soupape antiretour
®
Kärcher
(accessoires spéciaux, référence
: 4.440-238).
Remplir le flexible d'aspiration Kärcher
avec soupape antiretour avec de l'eau,
le visser sur le raccord d'eau et l'accrocher dans la cuve d'eau.
Séparer le flexible haute pression du
raccord haute pression de l'appareil.
Mettre l'appareil en service "I/ON" et at-
tendre (max. 2 minutes) jusqu'à ce qu'il
s'écoule de l'eau sans bulle du raccord
haute pression.
Mettre l'appareil hors service "0/OFF".
Mise en service
Attention
Une marche à sec de plus de 2 minutes entraîne des endommagements de la pompe
haute pression. Si l'appareil n'établit pas de
pression dans les deux minutes, le mettre
hors service et procéder de la manière indiquée dans les instructions du chapitre
"Aide en cas de défauts".
Illustration
Enficher fermement le flexible haute
pression das le coupleur rapide su l'appareil, jusqu'à ce qu'il s'encliquette de
façon audible.
Remarque : Veiller à un alignement
correct du nipple de raccordement.
Contrôler que la connexion est bien fixée
en tirant sur le flexible haute pression.
Illustration
Raccorder la lance à la poignée-pistolet
et la fixer en effectuant une rotation à
90°.
Ouvrir le robinet d'eau complètement.
Brancher la fiche secteur dans une pri-
se de courant.
Interrupteur principal sur "I/ON".
®
- 5
25FR
Fonctionnement
Danger
Le jet d'eau sortant de la buse haute pression provoque une force de réaction sur la
poignée-pistolet. Veiller à adopter une position stable et à tenir la poignée et la lance
fermement.
Attention
S'assurer avant le début du nettoyage que
le nettoyeur haute pression se trouve sur
un sol plan. Utiliser lors du nettoyage des
lunettes de protection et revêtir une tenue
de protection.
Déverrouiller la manette de la poignée-
pistolet.
Tirer le levier, l'appareil se met en servi-
ce.
Remarque : Si le levier est relâché, l'appareil se met hors service. La haute pression
est conservée dans le système.
Lance avec réglage de la pression
(Vario Power)
Pour les travaux courants de nettoyage. La
pression de travail peut être réglable de
manière continue entre "Min" et "Max".
Relâcher la manette de la poignée-pis-
tolet.
Tourner la lance sur la position souhai-
tée.
Remarque : convient aux travaux avec
détergent ; tourner pour cela la lance en
position « Mix ».
Lance avec rotabuse
Pour les salissures tenaces.
– Pas approprié pour un travail avec du
détergent.
Attention
Ne pas nettoyer les pneus, la carrosserie
ou les surfaces sensibles telles que le bois
avec la rotabuse pour éviter tout endommagement.
Travail avec le détergent
Utilisez pour la tâche de nettoyage respective exclusivement des détergents et des
produits d'entretien Kärcher
®
, car ceux-ci
ont été mis au point spécialement pour une
utilisation avec votre appareil. L'emploi
d'autres détergents ou produits de soin
peut entraîner une usure plus rapide et l'annulation de la garantie. Veuillez vous informer chez votre distributeur spécialisé ou
®
consultez Kärcher
directement.
remarque concernant le détergent : les
détergents Kärcher usuels peuvent être
achetés prêts à l'emploi, dans le réservoir
de détergent avec bouchon, pour ces appareils. Ceci évite d'avoir à effectuer des
transvasements ou remplissages ennuyeux.
Illustration
Retirer le couvercle du réservoir de détergent et presser le réservoir de détergent dans le raccord de détergent, avec
l'ouverture dirigée vers le bas.
Illustration
Régler la quantité de dosage de la solution de détergent avec le régulateur de
dosage pour le détergent.
Utiliser la lance avec réglage de la pres-
sion (Vario Power).
Tourner la lance sur la position "Mix".
Remarque : Ainsi, la solution de détergent est mélangée au jet d'eau lors du
fonctionnement.
Remarque : Si nécessaire, il est également
possible d'utiliser les broches de lavage
pour le nettoyage avec détergent.
Méthode de nettoyage conseillée
Pulvériser le détergent sur la surface
sèche et laisser agir sans toutefois le
laisser sécher complètement.
Retirer les saletés dissoutes au moyen
du jet haute pression.
Interrompre le fonctionnement
Relâcher la manette de la poignée-pis-
tolet.
Verrouiller le levier de la poignée-pistolet.
En cas de pauses de longue durée
(plus de 5 minutes), mettre en plus l'appareil hors service avec l'interrupteur
"0/OFF".
26 FR
- 6
Fin de l'utilisation
Attention
Séparer le tuyau haute pression de la poignée-pistolet ou de l'appareil uniquement
quand il n'y a pas de pression dans le système.
Retirer le réservoir de détergent de la
fixation et le fermer à l'aide du couvercle. Pour le rangement, le placer avec
une rotation de 180 ° dans la fixation.
Relâcher la manette de la poignée-pis-
tolet.
Mettre l'appareil hors service "0/OFF".
Fermer le robinet d'eau.
Séparer l'appareil de l'alimentation en
eau.
Attention : En cas de séparation du
flexible d'amenée ou haute pression, de
l'eau chaude peut s'échapper des raccords avec le fonctionnement.
Actionner la gachette de la poignée-pis-
tolet afin de faire échapper la pression
restante dans le système.
Verrouiller le levier de la poignée-pistolet.
Retirer le connecteur de la prise.
Entreposage
Attention
Afin d'éviter tout accident ou toute blessure, tenir compte du poids de l'appareil (voir
les caractéristiques techniques) en choisissant son emplacement pour le stockage.
Ranger l’appareil
Garer l'appareil sur une surface plane.
Appuyer sur la touche de séparation de
la poignée-pistolet et séparer le flexible
haute pression de celle-ci.
Pousser le logement du couplage rapi-
de pour le flexible haute pression dans
le sens de la flèche et sortir le flexible
haute pression.
Placer la poignée-pistolet avec lance
dans le support de poignée-pistolet.
Ranger le câble d'alimentation, le flexi-
ble à haute pression et l'accessoire sur
l'appareil.
En cas de stockage prolongé, par ex. en hiver, respecter en plus les recommandations fournies au chapitre Entretien.
Protection antigel
Transport
Attention
Afin d'éviter tout accident ou toute blessure
lors du transport, tenir compte du poids de
l'appareil (voir les caractéristiques techniques).
Transport manuel
Soulever l'appareil avec la poignée et le
porter.
Tirer l'appareil à l'aide de la poignée de
transport.
Transport dans des véhicules
Avant un transport à l'horizontale : reti-
rer le réservoir de détergent de la fixation et le fermer à l'aide du couvercle.
Freiner l'appareil pour l'empêcher de
glisser et de basculer.
Attention
Mettre l'appareil et les accessoires à l'abri
du gel.
L'appareil et les accessoires sont détruits
par le gel si l'eau n'a pas été totalement vidée. Pour éviter tout endommagement :
Vider complètement l'eau de l'appareil :
Mettre l'appareil en service avec le flexible haute pression raccordé et sans alimentation d'eau raccordé (max. 1 min.)
et attendre jusqu''à ce qu'il ne sorte plus
d'eau du raccord haute pression. Désactiver l'appareil.
Conserver l'appareil et l'intégralité des
accessoires dans un endroit à l'abri du
gel.
- 7
27FR
Entretien et maintenance
Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Entretien
Avant un stockage prolongé, par exemple
en hiver :
Retirer le filtre du flexible d'aspiration
pour détergent et le nettoyer à l'eau
courante.
Enlever le tamis de l'arrivée d'eau à
l'aide d'une pince et le nettoyer à l'eau
courante.
Maintenance
L'appareil ne nécessite aucune maintenance.
Pièces de rechange
Utiliser uniquement des pièces de rechange de la marque Kärcher
une liste des pièces de rechanges à la fin
de cette notice.
®
. Vous trouverez
Assistance en cas de panne
Il est possible de résoudre des pannes
sans trop grande gravité en utilisant la liste
suivante.
En cas de doute, s'adresser au service
après-vente agréé.
Danger
Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.
Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation
ou des travaux concernant les pièces électriques de l'appareil.
L'appareil ne fonctionne pas
Tirer le levier de la poignée pistolet,
l'appareil se met en service.
Vérifier que la tension indiquée sur la
plaque signalétique correspond à la
tension de la prise de courant.
Vérifier si le câble d'alimentation est en-
dommagé
L'appareil ne monte pas en pression
Contrôler le réglage sur la lance.
Purger l'appareil : Mettre l'appareil en
service sans flexible haute pression et
attendre (max. 2 minutes) jusqu'à ce
qu'il s'écoule de l'eau sans bulle du raccord haute pression. Mettre l'appareil
hors tension et raccorder le flexible
haute pression.
Contrôler l'alimentation en eau.
Enlever le tamis de l'arrivée d'eau à
l'aide d'une pince et le nettoyer à l'eau
courante.
L'appareil ne démarre pas, le moteur
ronronne
Cause : Chute de tension en raison d'un réseau électrique faible ou d'utilisation d'un
câble de rallonge.
Lors de la mise en service, tirer en pre-
mier sur le levier de la poignée-pistolet,
puis mettre l'interrupteur principal sur "I/
ON".
Fluctuations de pression importantes
Nettoyer la buse à haute pression :
Ôtez les salissures situées dans l'orifice
de la buse à l'aide d'une aiguille et rincez-la avec de l'eau.
Contrôler la quantité d'eau alimentée.
Appareil non étanche
Une fuite minime au niveau de l'appareil
peut survenir sous certaines conditions
techniques. Si la fuite est importante,
contacter le service après-vente agréé.
Le détergent n'est pas aspirée
Utiliser la lance avec réglage de la pres-
sion (Vario Power).
Tourner la lance sur la position "Mix".
Contrôler le réglage sur le régulateur de
dosage pour détergent.
Vérifier si le réservoir de détergent se
trouve avec l'ouverture dirigée vers le
bas dans le raccord de détergent.
Contrôler le flexible d'aspiration pour le
détergent afin de détecteur tout pli.
28 FR
- 8
Caractéristiques techniques
CEO
Head of Approbation
Arrivée d'eau
Température d'alimentation
(max.)
Débit d'alimentation (min.) l/min 10
Pression d'alimentation
(max.)
Hauteur max. de l'aspiration m 0,5
Branchement électrique
Tension
1~50 Hz
Puissance de raccordement kW 1,9
Protection du réseau (à ac-
tion retardée)
Classe de protection I
Degré de protection IP X5
Performances
Pression de service MPa 12
Pression maximale admissi-
ble
Débit (eau) l/min 6,7
Dimensions et poids
Longueur mm 876
Largeur mm 325
Hauteur mm 285
Poids, opérationnel avec ac-
cessoires
Débit (détergent) l/min 0 - 0,3
Force de réaction sur la poi-
gnée-pistolet
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations brasmain
Incertitude K
Niveau de pression sonore
L
pA
Incertitude K
pA
Niveau de pression sonore
+ incertitude K
L
WA
WA
Sous réserve de modifications
techniques !
° C 40
MPa 0,8
V 230
A10
MPa 13
kg 13,3
N15
2
< 2,5
m/s
2
m/s
0,3
dB(A)
dB(A)752
dB(A) 91
Déclaration CE
Nous certifions par la présente que la machine spécifiée ci-après répond de par sa
conception et son type de construction ainsi que de par la version que nous avons
mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d’hygiène par les directives
européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.
Produit: Nettoyeur haute pression
Type: 1.180-xxx
Directives européennes en vigueur :
2006/42/CE (+2009/127/CE)
2004/108/CE
2000/14/CE
Normes harmonisées appliquées :
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Procédures d'évaluation de la conformité
2000/14/CE: Annexe V
Niveau de puissance acoustique dB(A)
Mesuré: 88
Garanté: 91
Les soussignés agissent sur ordre et sur
procuration de la Direction commerciale.
Responsable de la documentation:
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Téléphone : +49 7195 14-0
Télécopieur : +49 7195 14-2212
Winnenden, 2010/10/01
- 9
29FR
Indice
Avvertenze generali IT - 1
Norme di sicurezza IT - 2
Uso IT - 4
Descrizione dell’apparecchio IT - 4
Trasporto IT - 7
Supporto IT - 7
Cura e manutenzione IT - 8
Guida alla risoluzione dei guasti IT - 8
Dati tecnici IT - 9
Dichiarazione CE IT - 9
Avvertenze generali
Gentile cliente,
Prima di utilizzare l'apparecchio
per la prima volta, leggere le
presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.
Uso conforme a destinazione
Utilizzate questa idropulitrice esclusivamente nell'uso domestico:
– per la pulizia di macchine, veicoli, edifi-
ci, attrezzi, facciate, terrazzi, attrezzi da
giardinaggio ecc. con getto d'acqua ad
alta pressione (se necessario con l'aggiunta di detergenti).
– con accessori, pezzi di ricambio e de-
tergenti autorizzati da KÄRCHER. Rispettate le indicazioni allegate ai
detergenti.
Protezione dell’ambiente
Tutti gli imballaggi sono riciclabili. Gli
imballaggi non vanno gettati nei rifiuti
domestici, ma consegnati ai relativi centri di
raccolta.
Gli apparecchi dismessi contengono
materiali riciclabili preziosi e vanno
perciò consegnati ai relativi centri di
raccolta. Si prega quindi di smaltire gli apparecchi dismessi mediante i sistemi di raccolta differenziata.
30 IT
Avvertenze sui contenuti (REACH)
Informazioni aggiornate sui contenuti sono
disponibili all'indirizzo:
http://www.karcher.de/de/unternehmen/
umweltschutz/REACH.htm
Garanzia
Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte
della nostra società di vendita competente.
Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio,
se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si
prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto.
(Indirizzo vedi retro)
Simboli riportati nel manuale d'uso
Pericolo
Per un rischio imminente che determina lesioni gravi o la morte.
몇 Attenzione
Per una situazione di rischio possibile che
potrebbe determinare lesioni gravi o la morte.
Attenzione
Per una situazione di rischio possibile che
potrebbe determinare danni leggeri a persone o cose.
Simboli riportati sull’apparecchio
– Il getto ad alta pressione
può risultare pericoloso se
usato in modo non conforme alla destinazione
d'uso. Il getto non va mai puntato su
persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.
– Apparecchi non completamente svuo-
tati possono essere danneggiati dal gelo. Collocare l'apparecchio in un locale
protetto dal gelo invernale.
- 1
Loading...
