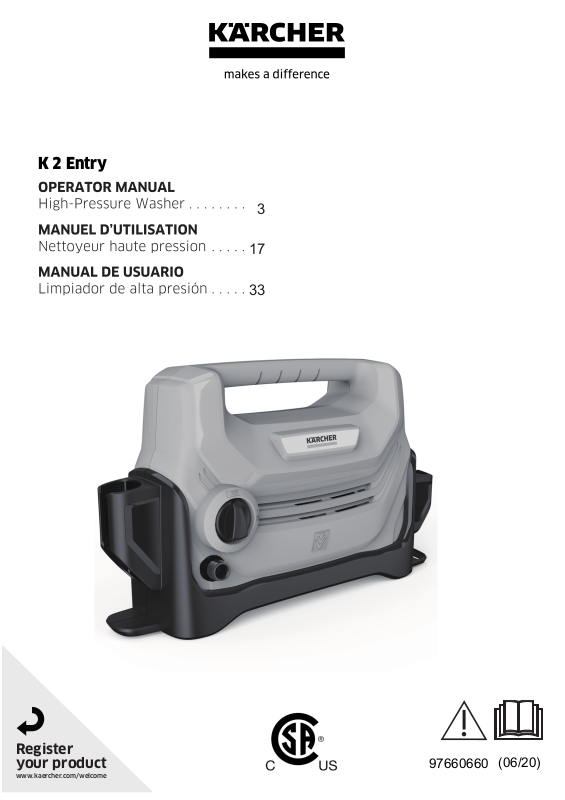

K 2 Entry
Register
your product
www.kaercher.com/welcome
3
17
33
97660660
(06/20)
Page 2
Page 3
Contents
HIGH-PRESSURE WASHER OPER-
ATOR MANUAL.................................. 3
IMPORTANT SAFETY INSTRUC-
TIONS ................................................ 3
Intended use ...................................... 6
Model overview .................................. 8
Assembly ........................................... 9
Initial start-up ..................................... 9
HIGH-PRESSURE WASHER OPERATOR MANUAL
Operation ........................................... 11
Transport............................................ 13
Storage............................................... 14
Care and service................................ 15
Troubleshooting guide........................ 16
Accessories and spare parts.............. 16
Hazard levels
DANGER
● Indication of an imminent threat of
danger that will lead to severe injuries or even death.
몇 WARNING
● Indication of a potentially dangerous
situation that may lead to severe injuries or even death.
몇 CAUTION
● Indication of a potentially dangerous
situation that may lead to minor injuries.
ATTENTION
● Indication of a potentially dangerous
situation that may lead to damage to
property.
IMPORTANT
SAFETY
INSTRUCTIONS
When using this product, basic precautions should always be followed, including the following:
READ ALL
INSTRUCTIONS
BEFORE UNSING
THIS DEVICE
DANGER
● Risk of asphyxiation. Keep packag-
ing film out of the reach of children.
● Risk of Explosion - Do not spray
flammable liquids.
● Never suction solvents, liquids con-
taining solvents or undiluted acids.
This includes e.g. petrol, paint thinner or heating oil. The spray mist is
highly flammable, explosive and poisonous.
● Damaged wheels / tire valves are ex-
tremely dangerous. Damaged
wheels / tire valves can be damaged
by the high-pressure jet and explode.
The first sign of this is discolouration
of the tires. Keep a spray distance of
at least 12 inches (30 cm) when
cleaning the wheels / tire valves.
English 3
Page 4
몇WARNING
Risk of Electrocution!
DO NOT SPRAY ELECRICAL APPARATUS AND WIRING.
몇 WARNING
To reduce the risk of injury, close su-
pervision is necessary when a product is used near children.
Know how to stop the product and
bleed pressures quickly. Be thoroughly familiar with the controls.
Stay alert - watch what you are do-
ing.
Do not operate the product when fa-
tigued or under the influence of alcohol or drugs.
Keep operating area clear of all per-
sons.
Do not overreach or stand on unsta-
ble support. Keep good footing and
balance at all times.
Follow the maintenance instructions
specified in the manual.
Children must not operate the de-
vice.
몇 WARNING
● Persons with reduced physical, sen-
sory or mental capabilities and persons lacking experience and
knowledge may only use the device if
they are properly supervised, ha
been instructed on use of the device
safely by a person responsible for
their safety, and understand the resultant hazards invo
lved.
● Children must be supervised to pre-
vent them from playing with the device.
● STAY ALERT - WATCH WHAT YOU
ARE DOING AT ALL TIMES.
ve
● Do not spray any objects which con-
tain harmful substances (e.g. asbestos).
● Only use high-pressure hoses, con-
trol panels and couplings specified
by the manufacturer.
몇 WARNING
Risk of Injection or Injury.
Do Not Direct Discharge Stream At
Persons.
몇 WARNING
Prevent unintentional starting. En-
sure the switch is in the off-position
before picking up or carrying the device. Carrying the device with your
finger on the switch or energizin
device that has the switch on invites
accidents.
Have servicing performed by a qual-
ified repair person using only identical replacement parts.
ensure that the safety of the device
is maintained.
This will
g
몇 CAUTION
● According to the applicable regula-
tions, the device may never be used
with the drinking water network without a system separator. Ensure that
the connection to your house wate
system, with which the high-pressure
washer is operated, is equipped with
a system separator according to
EN 12729 type BA.
● Recoil force from the water stream
emerging at the high-pressure nozzle acts on the trigger gun. Keep
proper footing and hold the trigger
gun and spray lance firmly
.
r
4English
Page 5
● Accidents or damage due to the de-
vice falling over. Before all actions
with or on the device, you must make
sure that it is stable.
● Safety devices are provided for your
own protection. Never modify or bypass safety devices.
● Check the device and the accesso-
ries, in particular the power supply
cable, safety lock to make sure it is in
proper safe and reliable condition before operation each time. Do not use
the device if it is damaged. Replace
damaged components immediately.
ATTENTION:
Protect the device from extreme
weather conditions, moisture and
heat.
Operating temperature range:
41 -104 °F (5 - 40 °C)
Storage temperature range:
-4 -113 °F (-20 - 45 °C)
SAVE THESE
INSTRUCTIONS
Symbols on the device
When connecting the water
inlet to the water supply
mains, the local regulations
of your water company
must be observed. In some
areas, the unit must not be
connected directly to the
public drinking water supply. This is to ensure that no
chemicals are fed into the
water supply. Direct connection via a receiver tank
or backflow preventer, for
example, is permitted.
Safety devices
몇 CAUTION
Missing or modified safety devices
Safety devices are provided for your
own protection.
Never modify or bypass safety devices.
Power switch
The power switch prevents unintentional operation of the device.

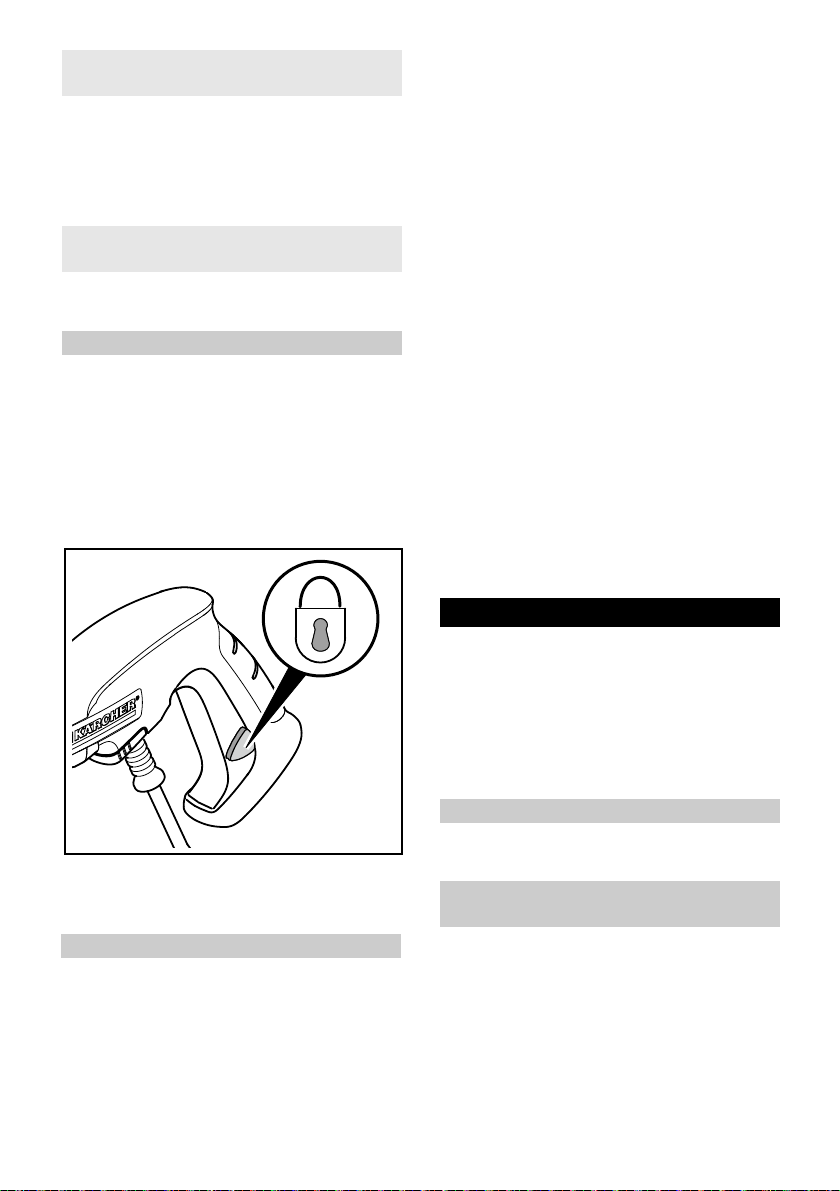

Trigger gun lock
The lock locks the lever of the trigger
gun and prevents the device from starting unintentionally.
Overflow valve with pressure
switch
The overflow valve prevents the permissible working pressure from being
exceeded. If the lever on the trigger
gun is released the pressure switch
turns off the pump, the high pressure
jet is stopped. If the lever is pulled the
pump is turned on again.
English 5
Page 6
GROUND FAULT CIRCUIT
INTERRUPTER PROTECTION
This device is supplied with a Ground
Fault Circuit Interrupter (GFCI) built into the power cord plug. This device
provides additional protection from the
risk of electric shock. If power is interrupted in the line, the GFCI will automatically re-close the circuit to the load
after power is restored. Depending on
the GFCI model, it may be necessary
to operate the reset button to restore
power to the GFCI load circuit. If replacement of the plug or cord is needed use identical replacement parts.
Intended use
This high pressure washer (hereinafter
referred to as “device”) is designed for
domestic use only.
For cleaning machines, vehicles,
buildings, tools, facades, terraces,
gardening tools, etc. By means of a
high-pressure water jet (if necessary, with additional cleaning
agents).
With accessories, replacement parts
and cleaning agents approved by
KÄRCHER. Please observe the information accompanying the cleaning-agents.
Environmental protection
The packing materials can be
recycled. Please dispose of
packaging in accordance with
the environmental regulations.
Electrical and electronic devices contain valuable, recyclable
materials and often compo-
nents such as batteries, rechargeable batteries or oil, which - if
handled or disposed of incorrectly can pose a potential threat to human
health and the environment. However,
these components are required for the
correct operation of the device. Devices marked by this symbol are not allowed to be disposed of together with
the household garbage.
Notes on the content materials
(REACH)
Current information on content materials can be found at: www.kaercher.de/
REACH
Owner/User Responsibility
The owner and/or user must have an
understanding of the manufacturer’s
operating instructions and warnings
before using this device.
Warning information should be emphasized and understood.
If the operator is not fluent in English,
the manufacturer’s instructions and
warnings shall be read to and discussed with the operator in the operator’s native language by the purchaser/
owner, making sure that the operator
comprehends its contents.Owner and/
or user must study and maintain for future reference the manufacturer’s instructions.
Customer Service
Registration
Your device must be registered in order
to help with any questions or issues
that you have. You can register your
device at www.karcher-register.com
if located in the U.S.A. or
www.karcher.ca if located in Canada.
Warranty
In
the case of a warranty claim, you
can contact customer support. Please
see the contact information listed below for either the USA, Canada, or
Mexico. You MUST provide your proof
of purchase in order to file a warranty
claim either via email, phone, or fax.
6English
Page 7
USA Customer Service
You can contact our Customer Service
department by phone at 1-800-537-
4129 or via the website at www.karcher.com/us.
Canada Customer Service
You can contact our Customer Service
department by phone at 1-800-465-
4980 or via the website at www.karcher.com/ca.
Mexico Customer Service
You can contact our Customer Service
department by phone at 01-800-024-
13-13 or via the website at
www.karcher.com/mx.
Scope of delivery
The scope of delivery for the device is
shown on the packaging. During unpacking, check the contents for completeness. If any accessories are
missing or in the event of any shipping
damage, please notify our Customer
Service department as stated above
either by phone or via the website.
Specification
Max. Pressure
Max. Water Flow
Amp draw 10 AMPS
Voltage 120 V
Part No.
Serial no.
Subject to technical modifications.
1600 PSI
1.35 GPM
1.599-153.0
SAVE THESE
INSTRUCTIONS
English 7
Page 8

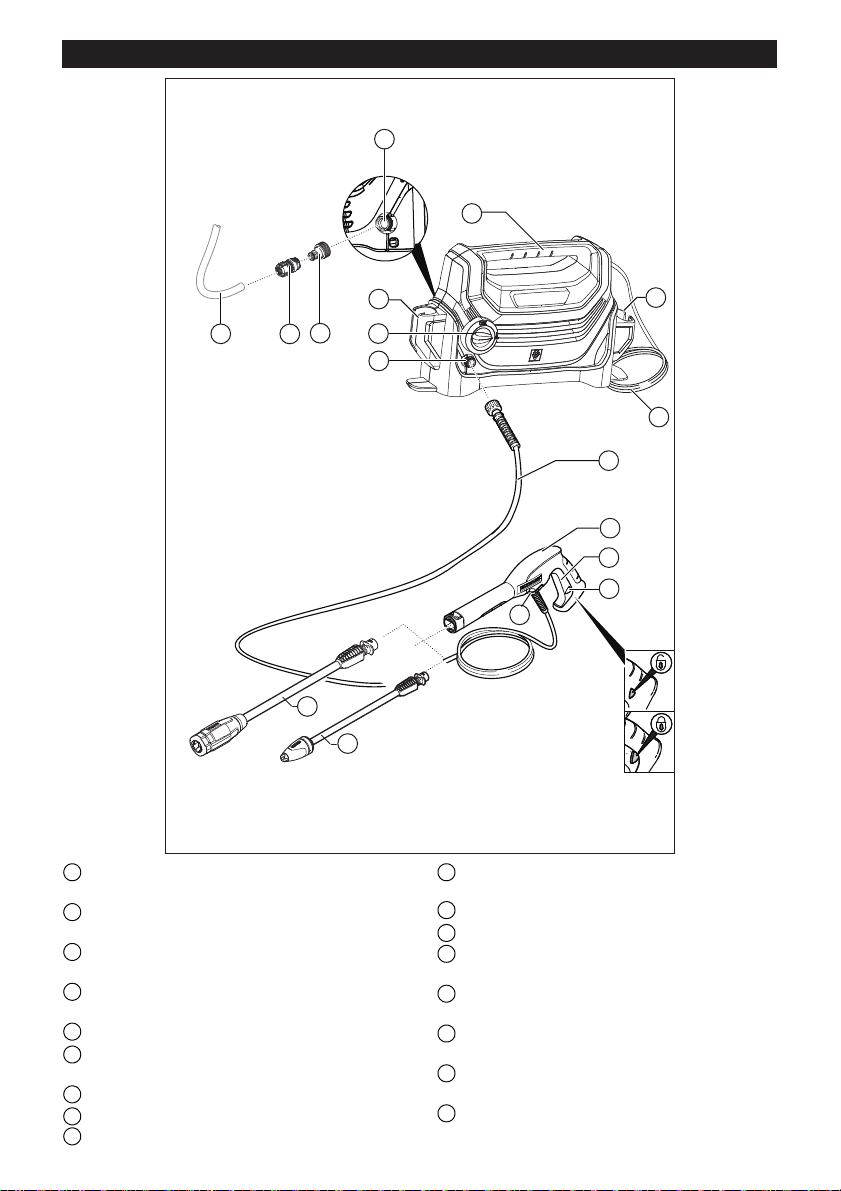

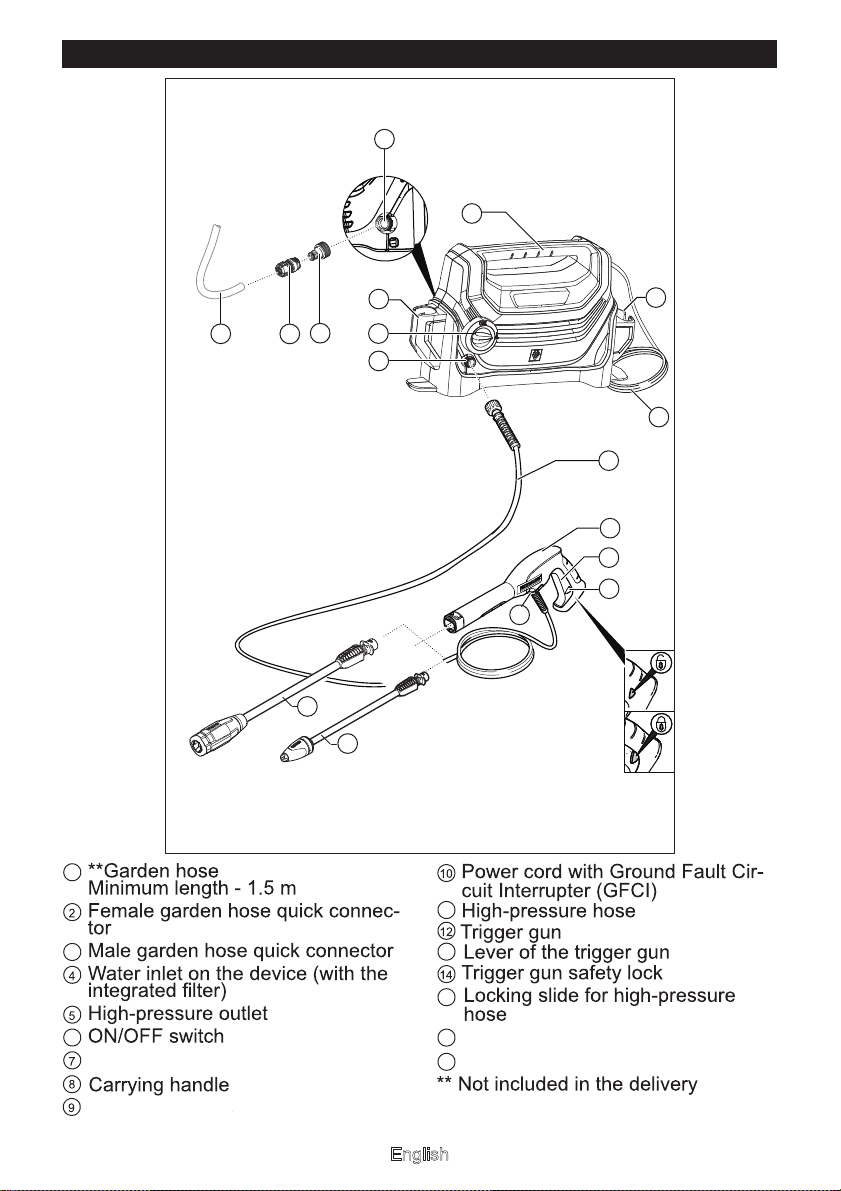

Model overview
4
8
7
1
1
3
2
16
6
5
15
17
9
10
11
12
13
14
3
6
Storage for trigger gun
Storage for accessories
English
11
13
15
16
ario Power Spray wand
V
17
Dirtblaster®
Page 9
Assembly
b.
a.
b.
a.
a.
b.b.b.
a.
b.b.b.
See the Quick Start Guide to aid in assembly of the device.

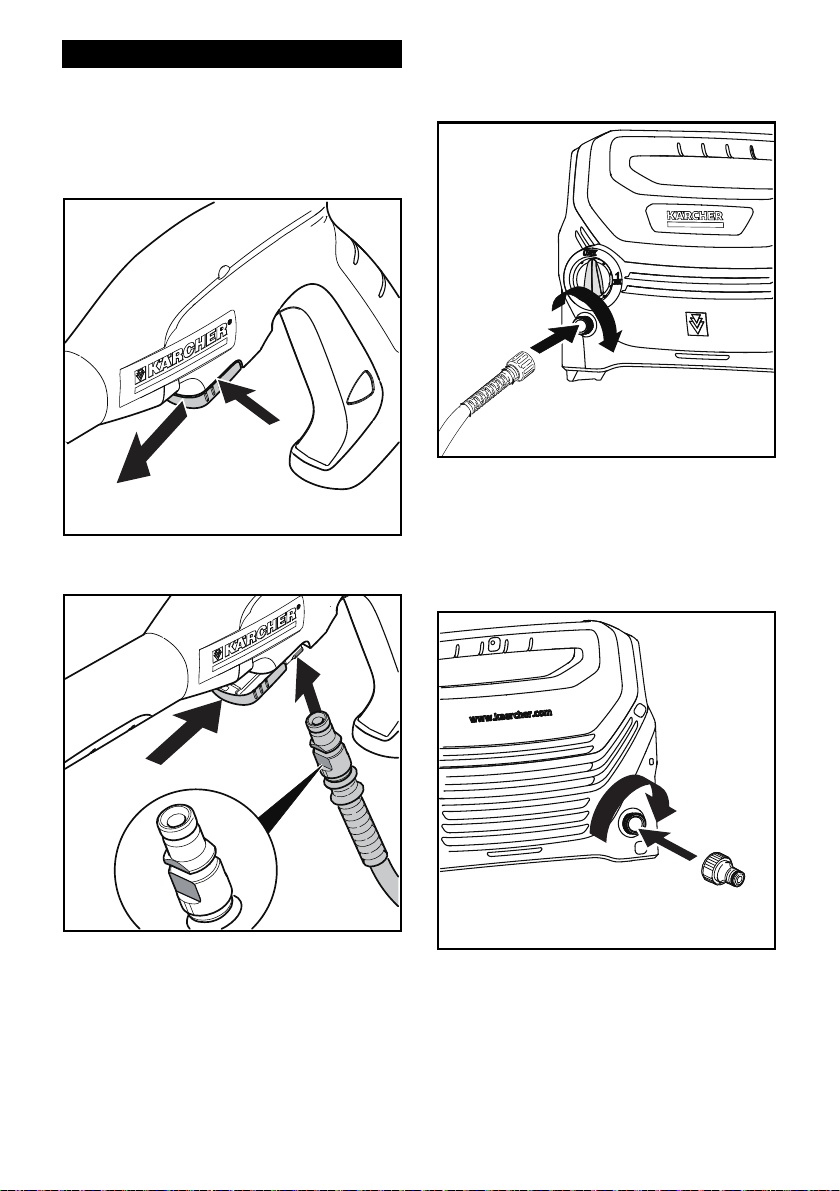

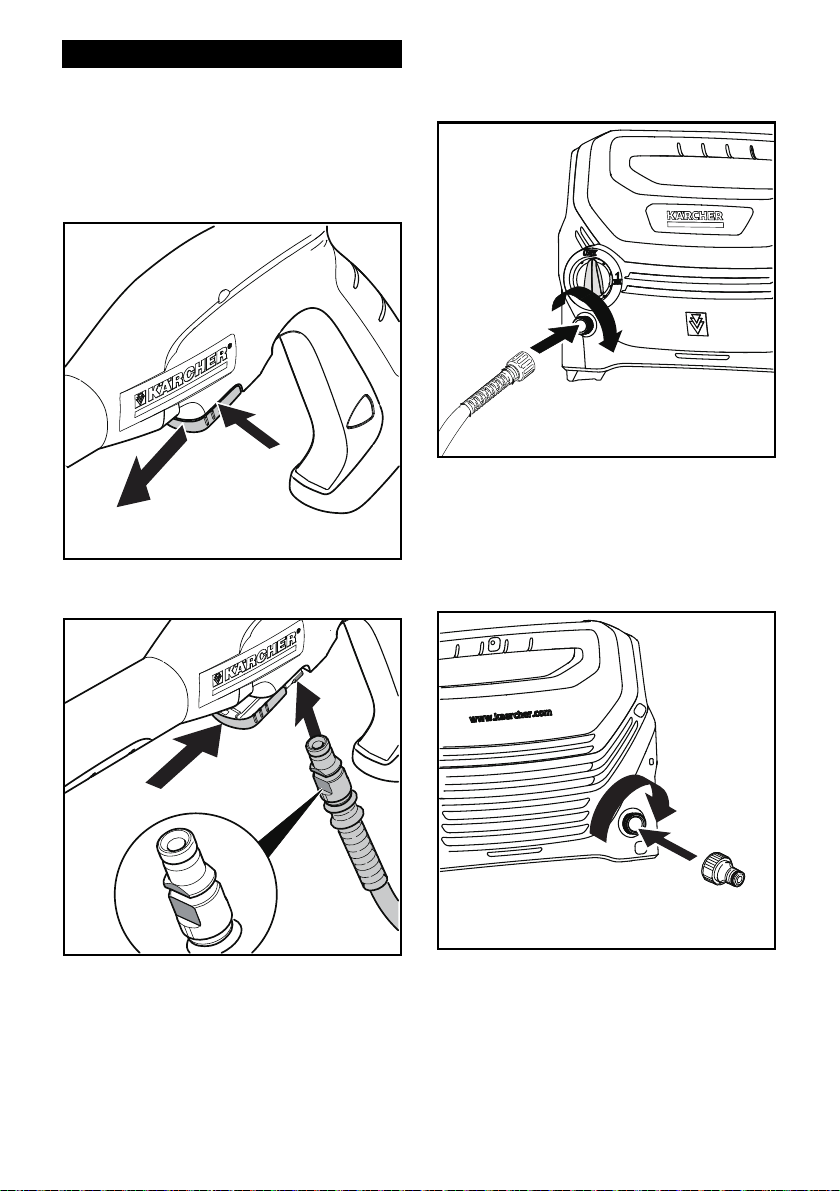

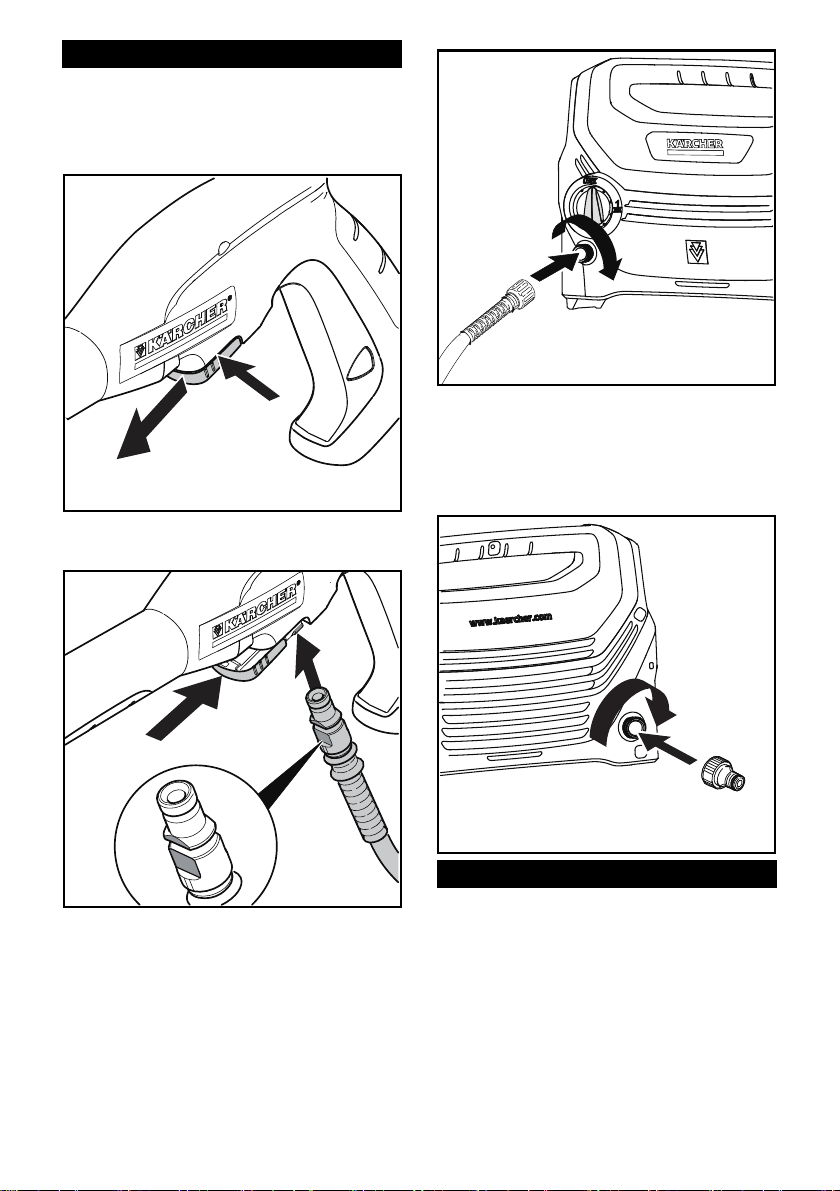

1. Unplug the locking slide for the highpressure hose from the trigger gun.
2. Connect the high-pressure hose to
the trigger gun.
6. Place the device on the even surface.
7. Connect the male garden hose
quick connector to the water inlet on
the device and tighten it.
3. Push the locking slide into the trigger gun until fixed into place.
4. Ensure that the high-pressure hose
is securely connected to the trigger
gun by pulling the high-pressure
hose.
5. Connect the high-pressure hose to
the high-pressure outlet located on
the device.
Initial start-up
Note

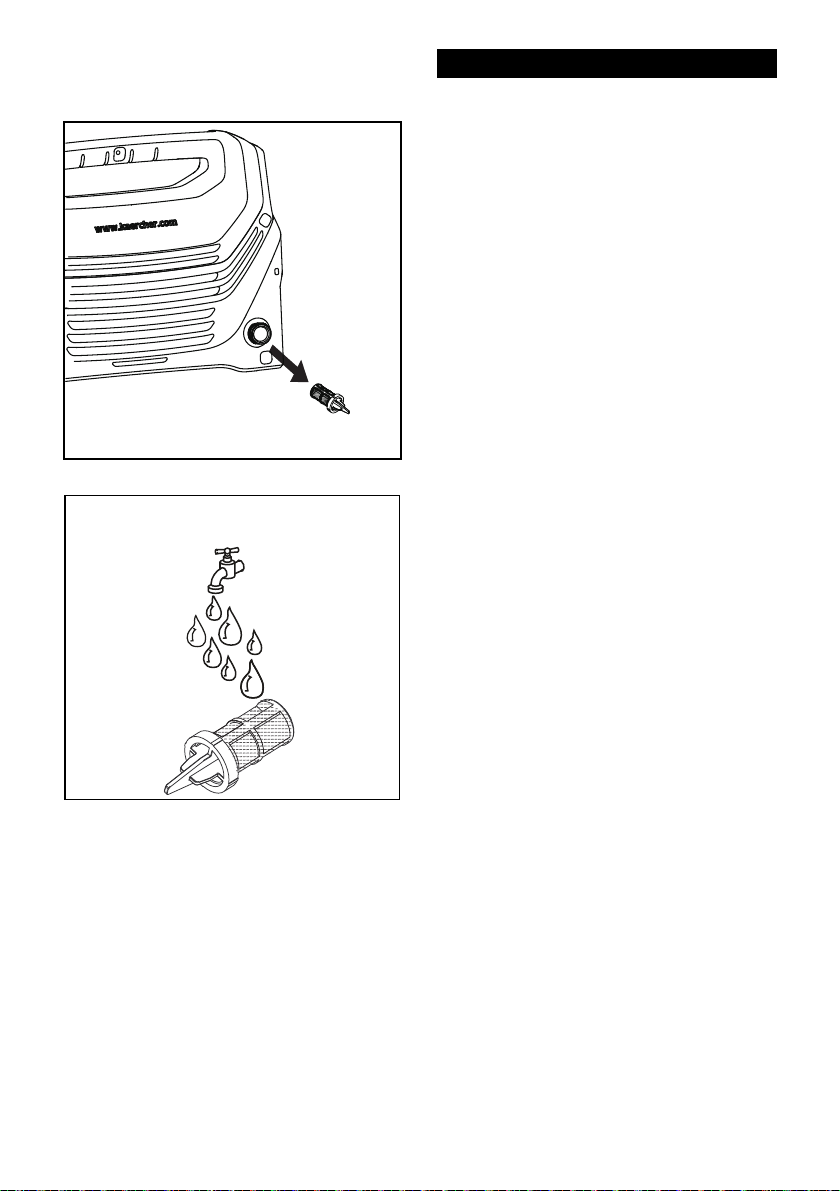

To protect from the impurities in the
water, the KÄRCHER water filter
(optional accessory, order
no. 4.730-059.0) is recommended.
Observe the regulations of the water
supplier.
English 9
Page 10

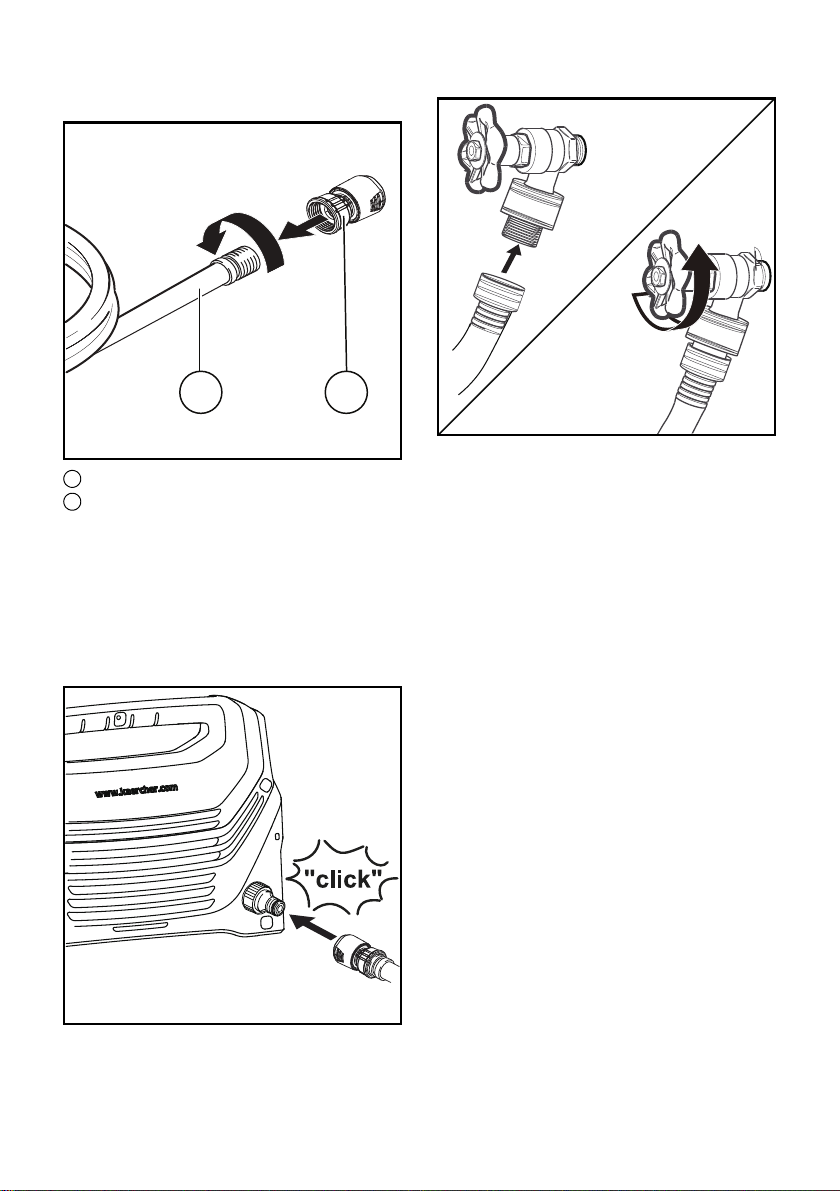

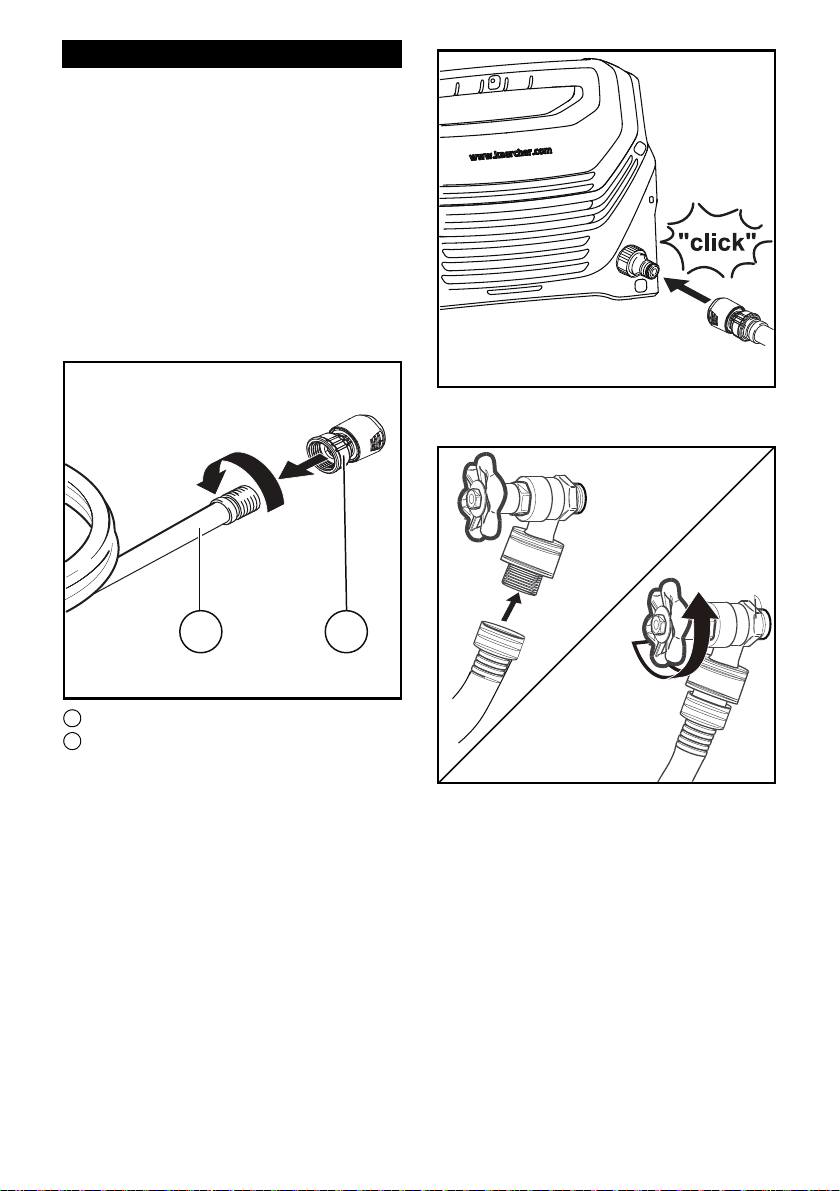

1. Screw the supplied female garden
1 2
hose quick connector on to the end
of your garden hose.
1 Garden hose
2 Female garden hose quick connec-
tor
2. Insert the male garden hose quick
connector that is on the device into
the female garden hose quick connector until you hear a “Click”, which
indicates that the garden hose in secured properly to the device.
3. Connect the water supply hose to
the water supply.
4. Turn the water tap on completely.
5. Unlock the lever on the trigger
gun.
6. Pull on the lever of the trigger gun to
make sure that water is flowing freely and that all air has been purged
from the device.
Note
The device is designed with self-priming function. The device can get the
water by putting the water supply hose
into the water bucket.
10 English
Note
We recommend that you test the GFCI
as part of your startup procedure each
time you use the device, see chapte
GFCI INSTRUCTIONS.
몇 WARNING
Do not use if above test fails.
r
Page 11

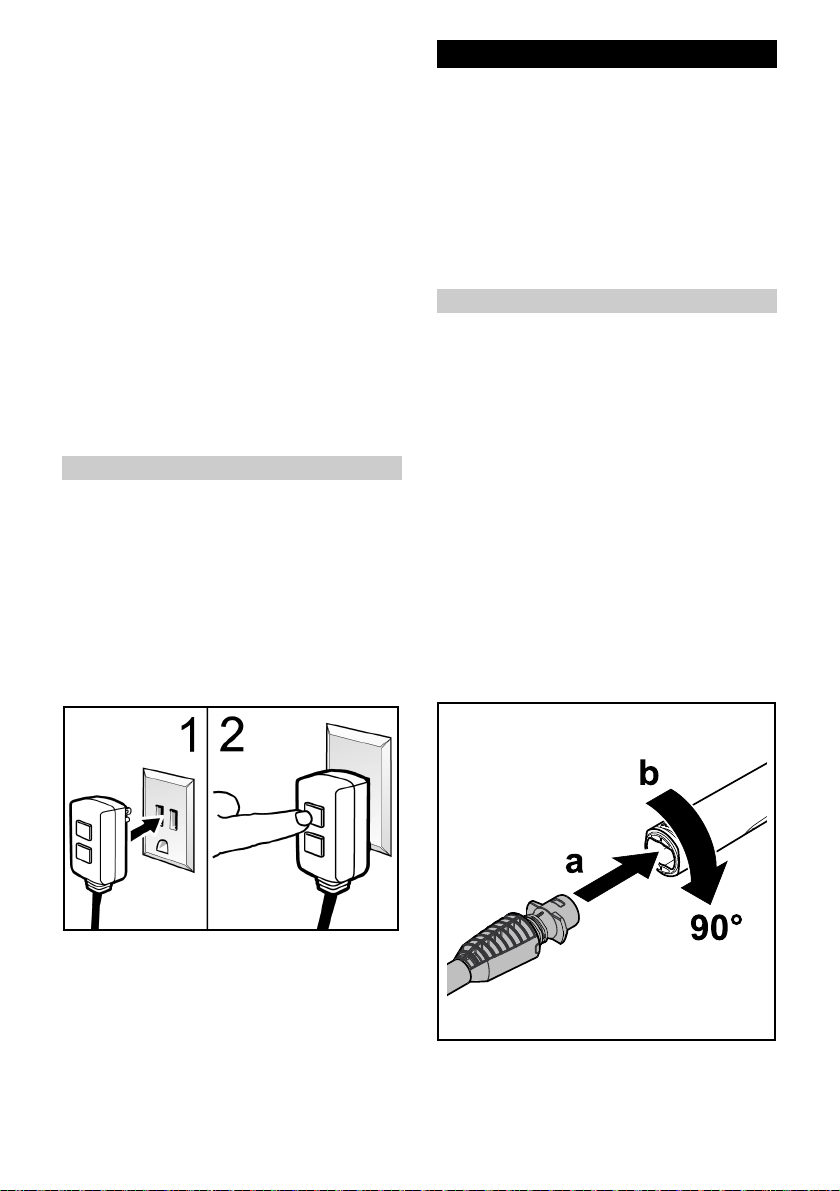

GFCI INSTRUCTIONS

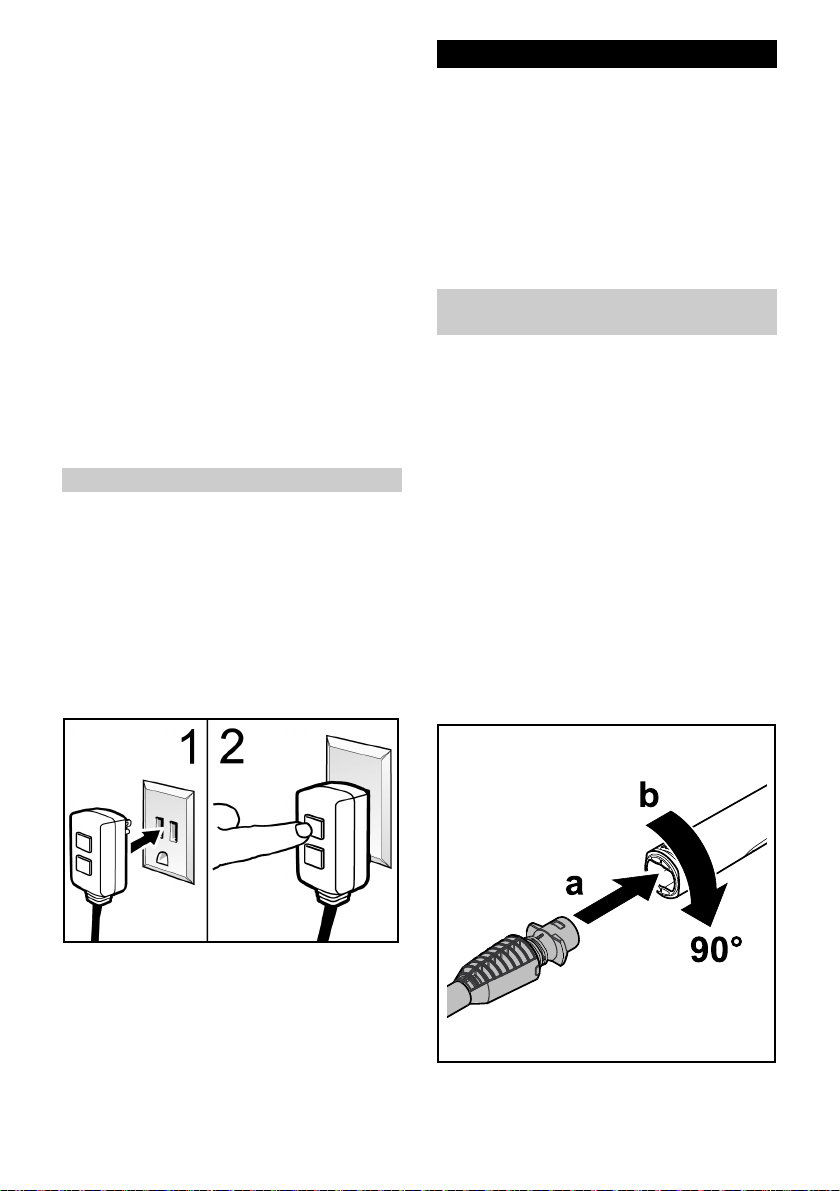

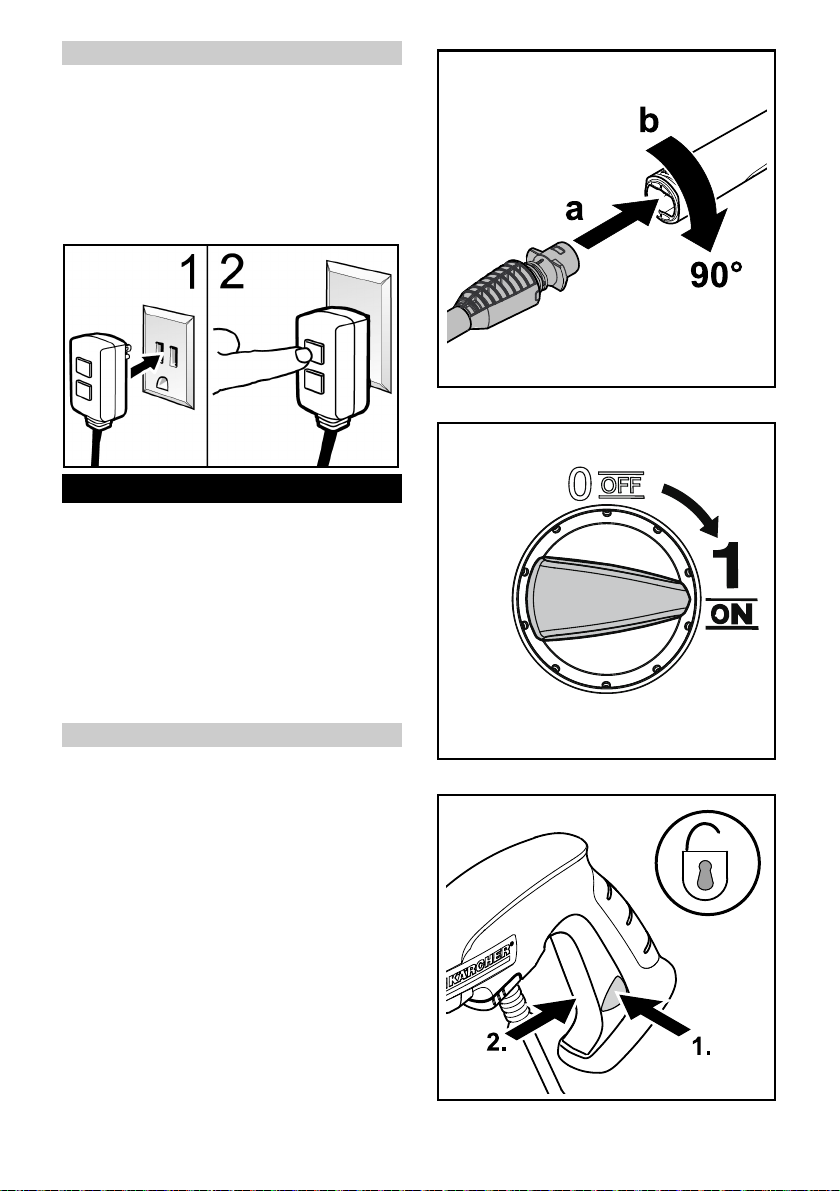

1. Plug the Ground Fault Circuit Interrupter (GFCI) into a working outlet.
2. Press “TEST”, then press “RESET”
to assure proper connection.
Note: The actual appearance of the
GFCI may be different from this illustration.
Operation
ATTENTION
Pump running dry
Damage to the device
If pressure does not build up in the device after 2 minutes then switch the device off and proceed according to the
instructions in chapter Troubleshooting guide.
High pressure operation

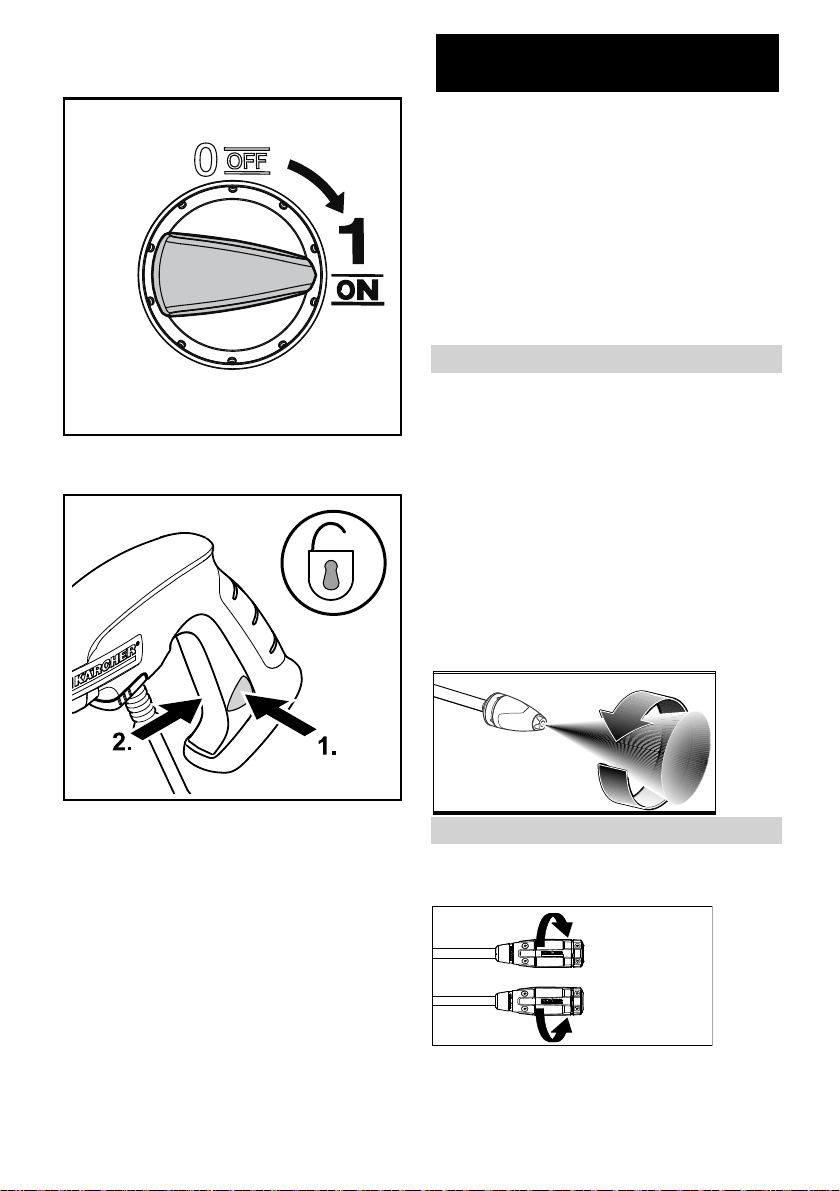

2. Set the device switch to “1/ON”.
Note
Maintain a spraying distance of at
least 12 inch
ing the painted surfaces.
Do not position the spray wands
closer than 24 inches (60 cm) (or 2
feet) when washing a vehicle.
Do not use the dirt blaster to clean
car tires, paint or sensitive surfaces
(e.g. wooden surface).
1. Insert the spray lance into the trigger
gun, and turn the spray lance by 90°
to lock it.
es (30 cm) when clean-
3. Unlock the lever on the trigger gun.
English 11
Page 12

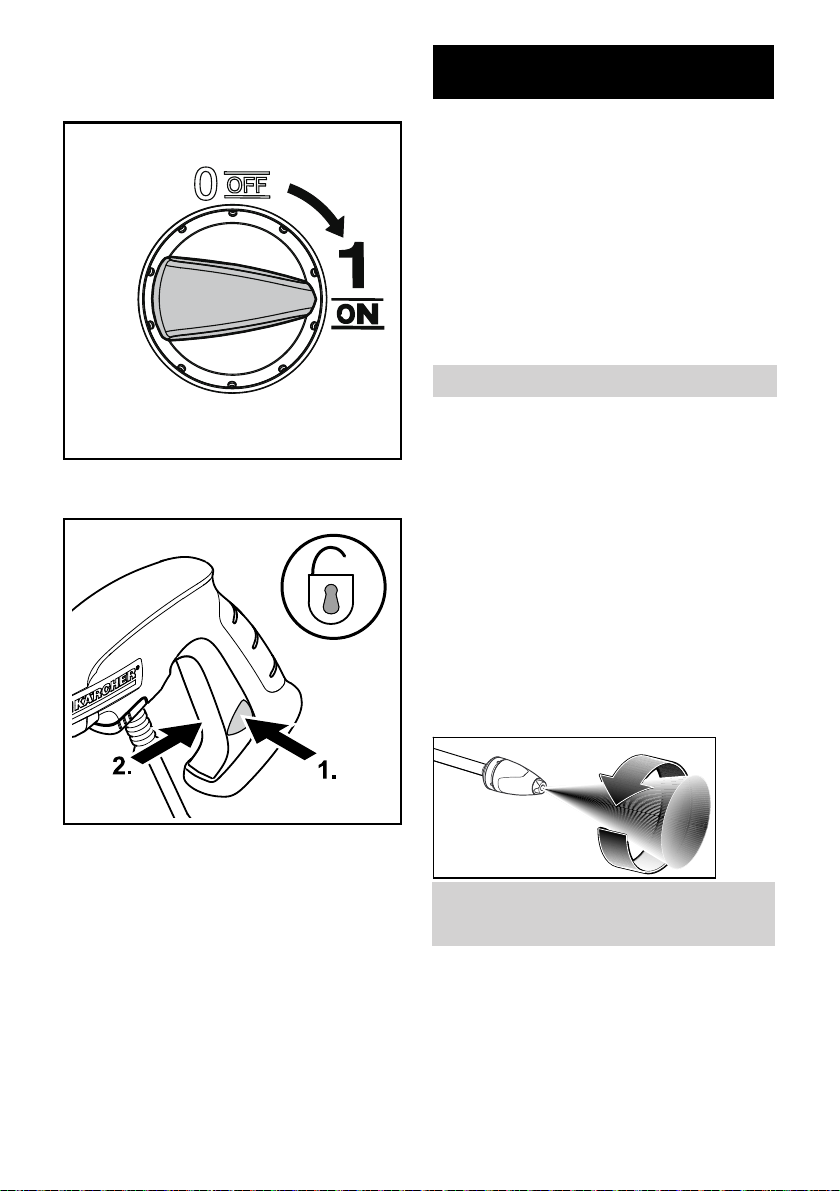

4. Switch on the device by pulling on
the lever of the trigger gun.
5. Switch off the device by releasing
the lever of the trigger gun. High
pressure remains in the device.

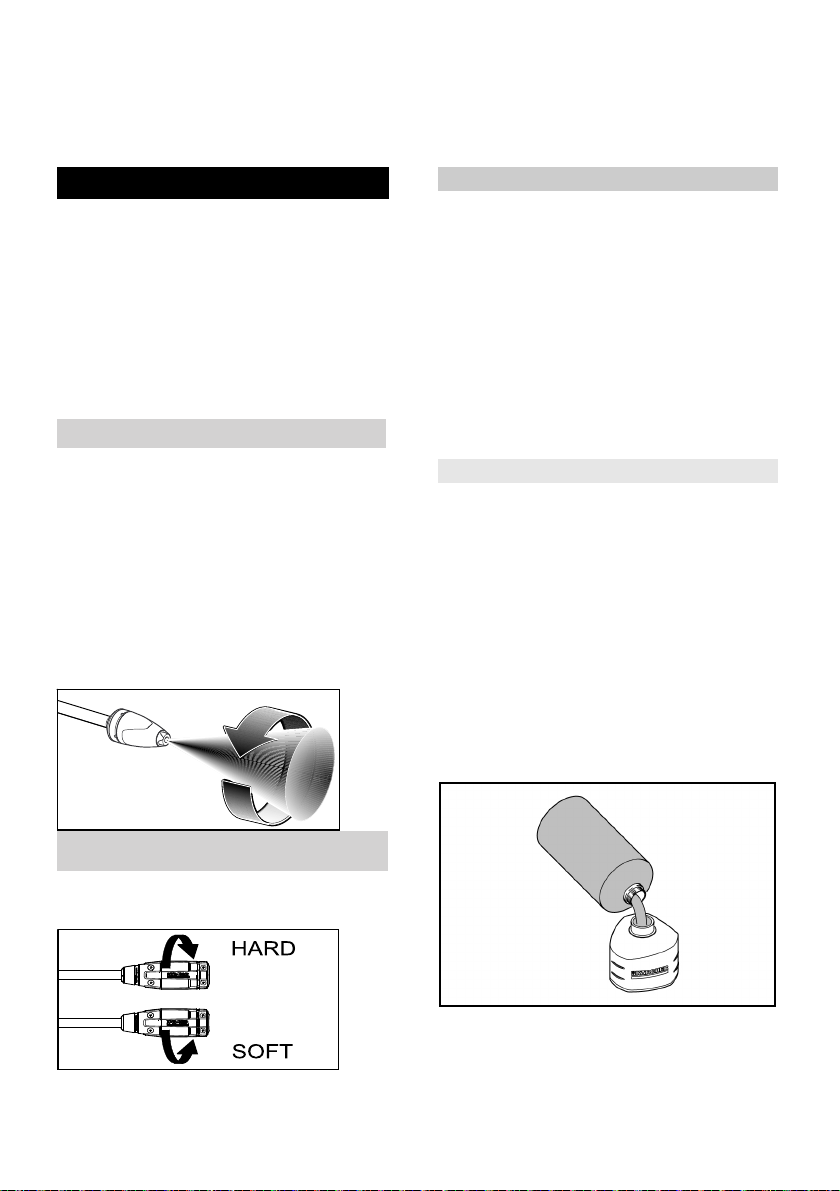

USING THE ACCESSORIES
몇 WARNING ● To
avoid serious injury never point
spray nozzle at yourself, other
persons or animals.
몇 CAUTION ● Always
test an inconspicuous area before
cleaning with high-pressure.
Dirtblaster
This nozzle features a 0º pencil jet which
rotates 360º for maximum dirt cutting
action, effectively increasing cleaning
performance up to 50%. This nozzle
combines the cleaning performance of a
0º pencil jet with the surface coverage of
a wide angle nozzle. Not
recommended for soft materials,
siding, painted surfaces, decks or
au-tos.
®
To clean at maximum pressure, the
wand must be positioned to the
high-pressure setting (HARD).
For reduced pressure turn the wand
collar in the (SOFT) direction.
Operation with detergent
몇 WARNING ● Incorrect
use of detergents can cause serious
injuries or poisoning.
몇 CAUTION ● Keep the
detergent out of the reach of children.
● Only use the detergents supplied or
specified by the manufacturer. The use
of other detergents or chemicals can
impair the safety of the device.

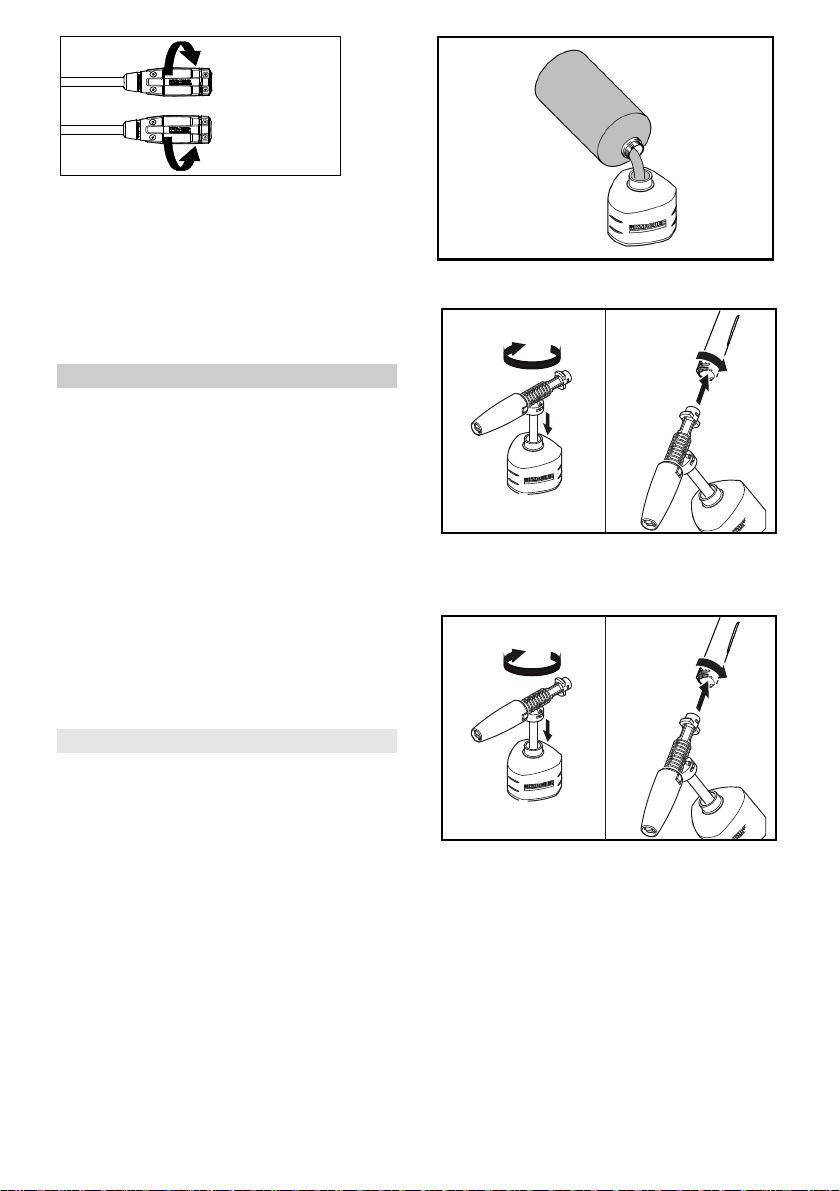

Foam cannon
Note
The foam cannon is an optional accessory and not included in the delivery.
You can purchase it by visiting
www.karcher.com/us if located in the
U.S.A. or www.karcher.ca if located in
Canada.
1. Fill the detergent solution in the detergent tank of the foam cannon (observe dosage instructio
packaging of the detergent).
ns on the
Vario Power Spray Wand
The Vario Power Spray Wand allows
you to adjust the cleaning pressure.
12 English
Page 13

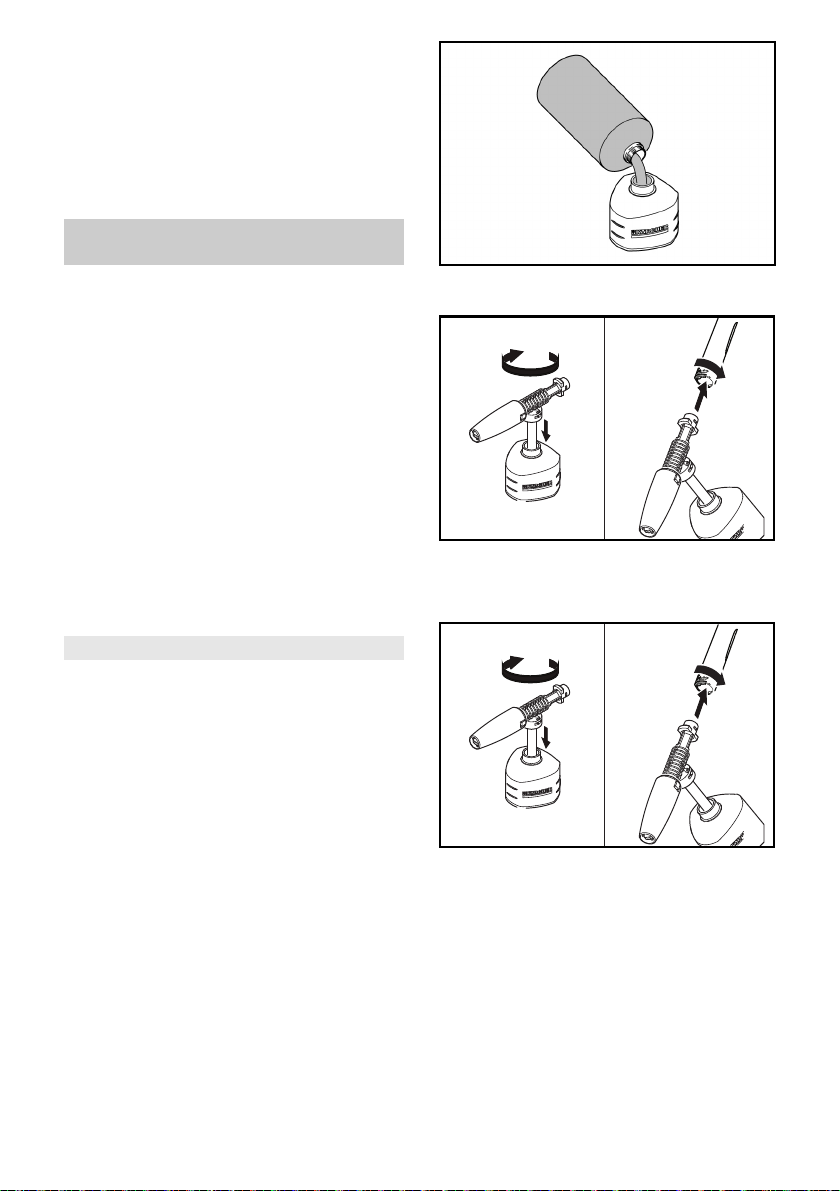

2. Connect the detergent tank to the
foam cannon.
b.
b.
a.
a.

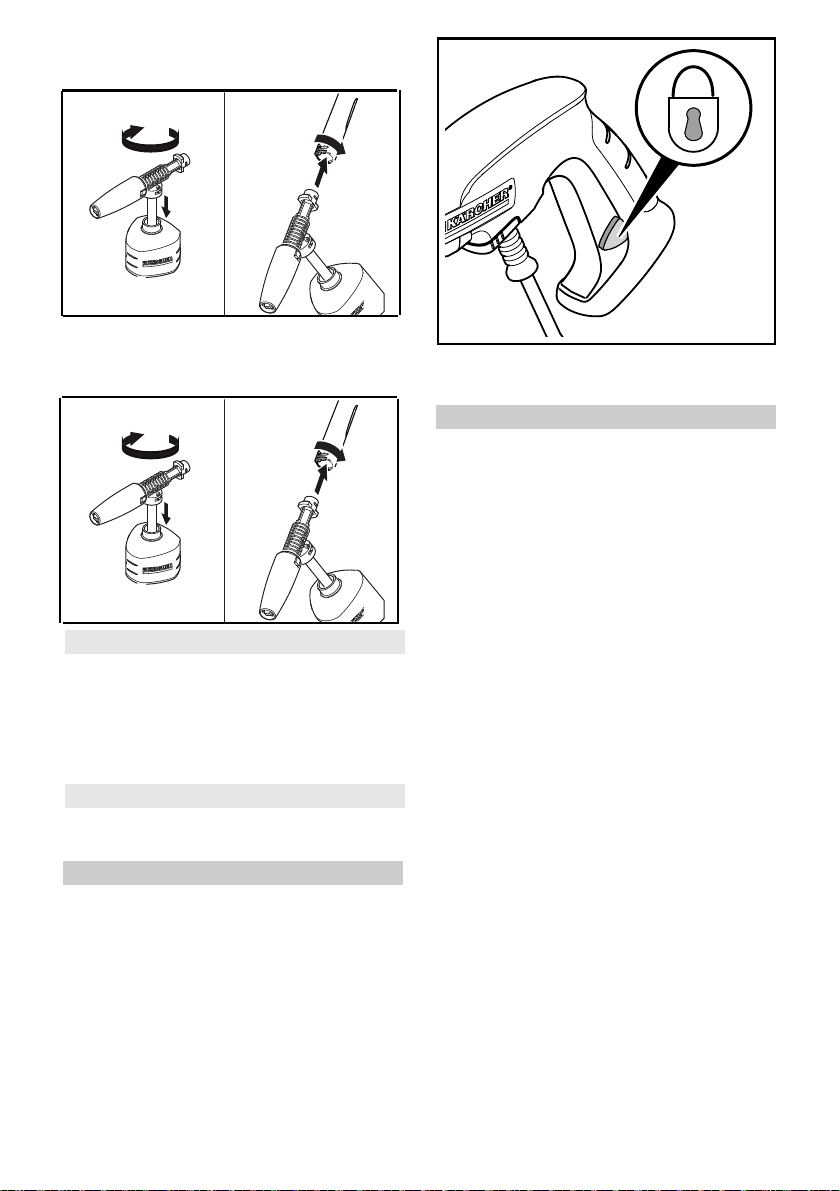

3. Connect the foam cannon to the trigger gun, and turn the foam cann
by 90° to lock it.
b.
b.
on
a.
a.
Recommended cleaning method
1. Spray the detergent sparingly on the
dry surface, and allow the deterge
to react, but not to dry.
2. Spray off loosened dirt with the high
pressure.
After operation with detergent
1. Flush the device with clear water fo
approx. 30 seconds.
Interrupting operation
1. Release the lever of the trigger gun.
The device switches off when the lever is released. The high pressure in
the system is retained.

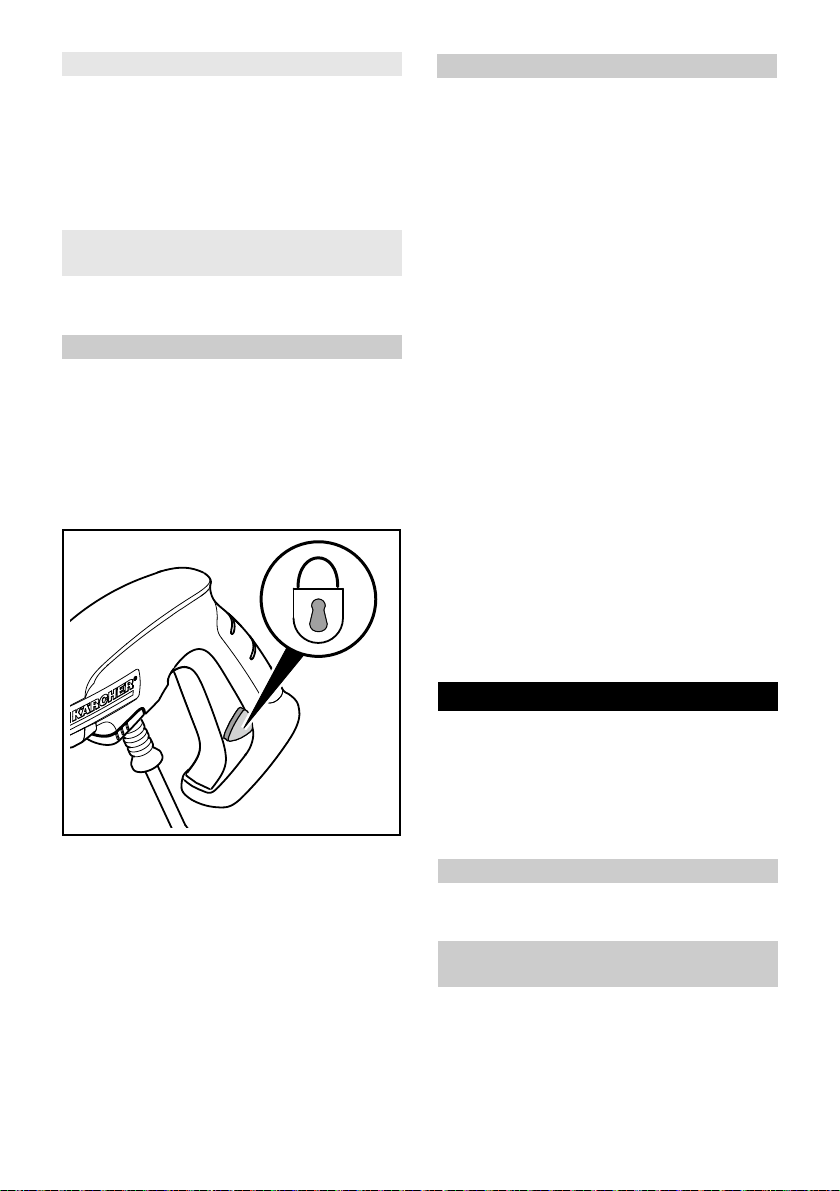

2. Lock the lever of the trigger gun.
nt
3. Switch the device off "0/OFF" during
work breaks longer than 5 minutes.
Finishing operation
몇 CAUTION
Pressure in the system
Injuries from high-pressure water escaping uncontrollably
Only disconnect the high-pressure
hose from the trigger gun or the device
when the system is fully depressurised.
1. Release the lever of the trigger gun.
2. Close the water tap.
3. Press the lever of the trigger gun for
30 seconds.
The pressure remaining in the system is discharged.
4. Release the lever of the trigger gun.
5. Lock the lever of the trigger gun.
r
6. Disconnect the device from the water supply.
7. Switch off the device "0/OFF".
8. Pull the mains plug out of the socket.
13
English
Page 14
Transport
Frost protection
몇 CAUTION
Failure to observe the weight
Risk of injury and damage
Be aware of the weight of the device
during transportation.
Carrying the device
1. Lift up the device by the carrying
handle, and carry it.
Transporting the device in a
v
ehicle
1. Secure the device against slipping
and tipping over.
Storage
몇 CAUTION
Failure to observe the weight
Risk of injury and damage
Be aware of the weight of the device
during storage.
Storing the device
1. Place the device on a level surface.
2. Disconnect the spray lance from the
high-pressure gun.
3. Disconnect the high-pressure gun
from the high-pressure hose.
4. Store the mains connection cable
and accessories on the device.
5. Store the high-pressure hose on the
device.
Observe the additional instructions before storing the device for a longer period of time, see chapter Care and
service.
ATTENTION
Danger of frost
Incompletely emptied devices can be
destroyed by frost.
Completely empty the device and accessories.
Protect the device from frost.
The following requirements must be
satisfied:
The device is disconnected from the
water supply.
The high-pressure hose is removed.
1. Switch the device on "I/ON".
2. Wait for a maximum of 1 minute until
no more water escapes from the
high-pressure connection.
3. Switch off the device.
4. Store the device in a frost-protected
room, together with all accessories.
English
14
Page 15
Care and service
DANGER
Danger of electric shock
Injuries due to touching live parts
Switch off the device.
Remove the mains plug.
The device is maintenance-free, i.e.
you do not need to perform any maintenance work.
Pump guard
Specially formulated to protect your
pressure washer from freezing, corrosion, and premature wear. The Pump
Guard also adds lubrication to valves
and seals to prevent sticking. Highly
recommended for all Karcher pressure
washers!
Part Number - 9.558-998.0
Clean the filter in the water
connection
ATTENTION
Damaged filter in the water connection
Damage to the device through
contaminated water
Check the filter for damage before inserting it in the water connection.
If necessary, clean the filter in the water connection.

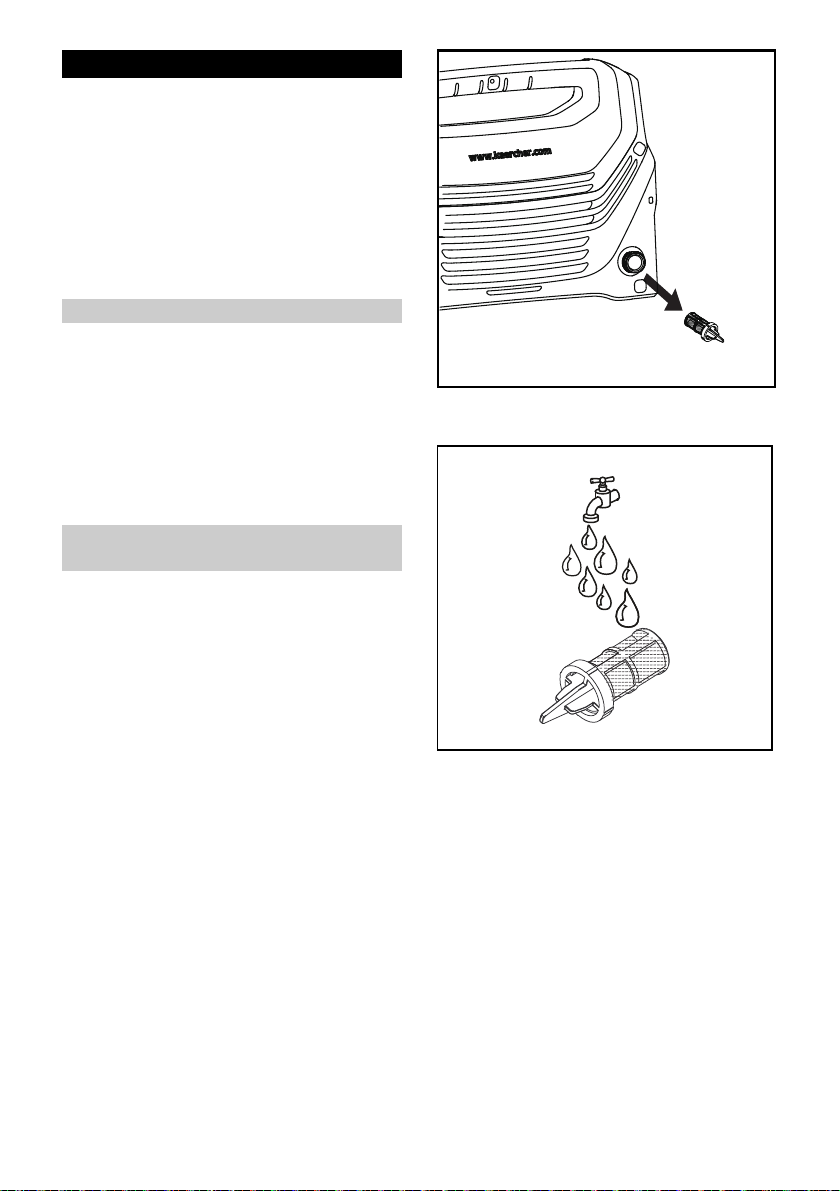

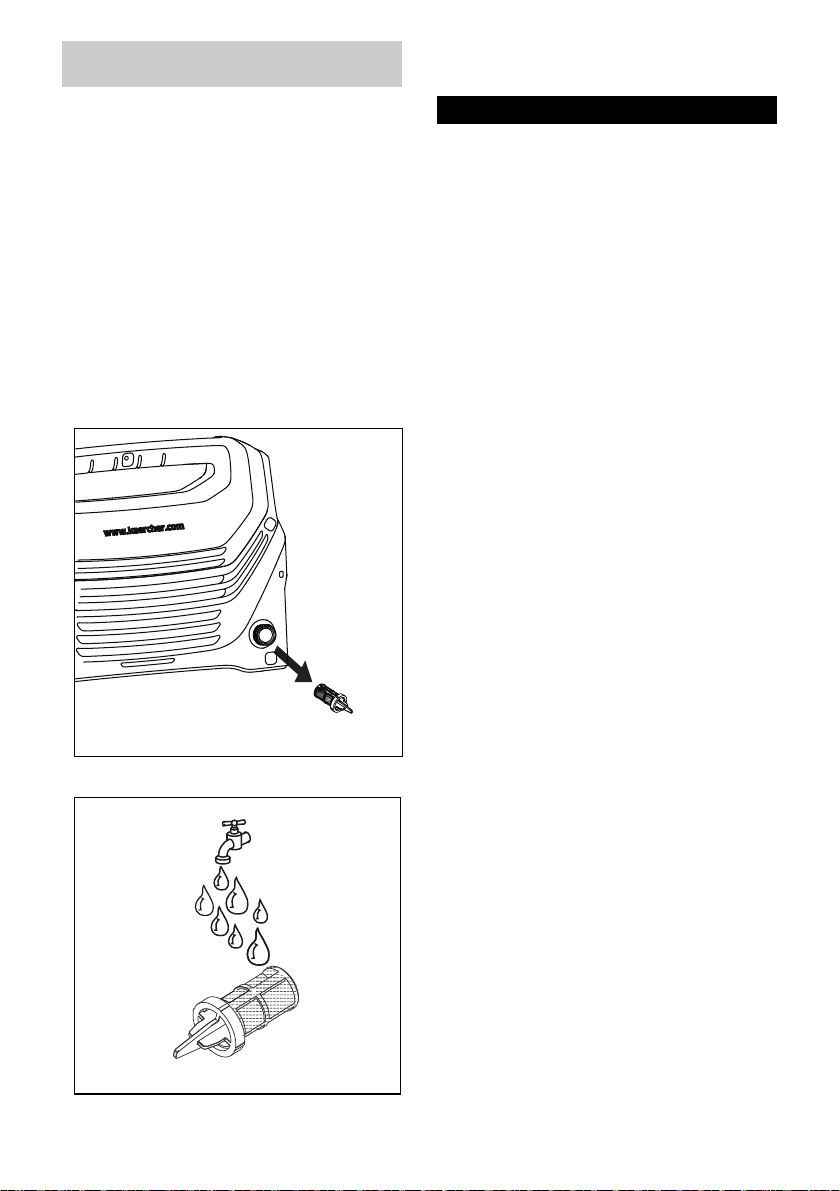

1. Remove the water connection
coupling.
2. Pull the filter out.
3. Clean the filter under running water.
4. Insert the filter into the water connection.
15
English
Page 16
Troubleshooting guide
Malfunctions often have simple causes
that you can remedy yourself using the
following overview. When in doubt, or
in the case of malfunctions not mentioned here, please contact your authorised Customer Service.
DANGER
Danger of electric shock
Injuries due to touching live parts
Switch off the device.
Remove the mains plug.
Device not running
1. Press the lever of the trigger gun.
The device switches on.
2. Check that the voltage specified on
the type plate corresponds to the
voltage of the power source.
3. Check the mains connection cable
for damage.
Device does not reach required
pressure
The water supply is too low
1. Open the water tap fully.
2. Check the water supply for an adequate flow rate.
The filter in the water connection is
dirty.
1. Pull out the filter in the water connection.
2. Clean the filter under running wa-
ter.
Air is in the device.
1. Vent the device:
a Switch on the device without a
connected high-pressure hose for
a maximum of 2 minutes until the
water escaping from the highpressure connection is free of air
bubbles.
b Switch off the device.
c Connect the high-pressure hose.
Device does not start, motor
hums
Voltage reduction due to weak power
supply or when using an extension cable.
1. When switching on the device, pull
the lever of the trigger gun, and then
switch on the device.
Strong pressure fluctuations
1. Clean the high-pressure nozzle:
a Use a needle to remove dirt from
the nozzle drill.
b Rinse the high-pressure nozzle
from the front with water.
2. Check the water supply volume.
Device leaking
1. The device leaks a small amount for
technical reasons. If the leak is severe, request authorised Customer
Service.
Accessories and spare parts
Only use original accessories and original spare parts. They ensure that the
device will run fault-free and safely.
Information on accessories and spare
parts can be found at www.kaerch-
er.com.
English
16
Page 17
Contenu
MANUEL D'UTILISATION DU NET-
TOYEUR HAUTE PRESSION............ 17
CONSIGNES DE SÉCURITÉ IM-
PORTANTES..................................... 17
Utilisation prévue ............................... 20
Vue d’ensemble du modèle................ 23
Montage ............................................. 24
Démarrage initial................................ 25
MANUEL D'UTILISATION DU NETTOYEUR HAUTE PRESSION
Fonctionnement ................................. 26
Transport............................................ 29
Stockage ............................................ 30
Entretien et maintenance ................... 30
Dépannage en cas de pannes ........... 31
Accessoires et pièc
es de rechange ... 32
Niveaux de danger
DANGER
● Indique un danger immédiat qui peut
entraîner de graves blessures corporelles ou la mort.
몇
AVERTISSEMENT
● Indique une situation potentielle-
ment dangereuse qui peut entraîner
de graves blessures corporelles ou la
mort.
몇
PRÉCAUTION
● Indique une situation potentielle-
ment dangereuse qui peut entraîner
des blessures légères.
ATTENTION
● Indique une situation potentielle-
ment dangereuse qui peut entraîner
des dommages matériels.
CONSIGNES DE
SÉ
CURITÉ
IMPORTANTES
Lors de l’utilisation de ce produit, pre-
nez toujours les précautions de base,
comprenant ce qui suit :
LISEZ TOUTES
LES INSTRUC-
TIONS AVANT
D’UTILISER CE
DISPOSITIF
DANGER
● Risque d'asphyxie. Ne laissez pas
les matériaux d'emballage à la portée des enfants.
● Risque d’explosion — ne pulvérisez
pas de liquides inflammables.
● N'aspirez jamais de solvants, de li-
quides contenant des solvants ou
des acides non dilués. Cela comprend par exemple l'essence, le mazout ou les diluants pour peinture. Le
brouillard de pulvérisation est hautement inflammable, explosif et
toxique.
17
Français
Page 18
● Les roues/valves pneumatiques en-
dommagées sont extrêmement dangereuses. Les roues/valves
pneumatiques peuvent être endommagées par des jets haute pression,
puis exploser. Le premier signe de
cette détérioration est la décoloration
des pneus. Respectez une distance
de pulvérisation d’au moins
12 pouces (30 cm) lorsque vous nettoyez les roues/valves pneumatiques.
몇
AVERTISSEMENT
Risque d’électrocution!
NE PULVÉRISEZ PAS LES APPAREILS ET CÂBLES ÉLECTRIQUES.
몇
AVERTISSEMENT
Pour réduire le risque de blessure,
une surveillance étroite est nécessaire lorsqu’un appareil est utilisé
près d’enfants.
Vous devez connaître la marche à
suivre pour arrêter l’appareil et le
dépressuriser rapidement. Familiarisez-vous complètement avec les
commandes.
Restez alerte — surveillez ce que
vous faites.
Si vous êtes fatigué ou sous l’in-
fluence de l’alcool ou de drogues, ne
faites pas fonctionner l’appareil.
Gardez les personnes hors du sec-
teur d’utilisation.
Ne tentez pas d’atteindre des en-
droits trop élevés ou de vous tenir
sur un appui instable. Gardez toujours les deux pieds au sol et un bon
équilibre.
Suivez les directives d’entretien in-
diquées dans le présent manuel.
Tenez l’appareil hors de portée des
enfants.
몇
AVERTISSEMENT
● Les personnes dont les capacités
physiques sensorielles ou mentales
sont réduites ou qui manquent d'expérience ou de connaissance
peuvent utiliser l'appareil, si elles
sont correctement surveillées ou si
elles ont été instruites sur l'utilisation
sûre de l'appareil et comprennent les
dangers qui en résultent.
● Surveillez les enfants pour s’assurer
qu’ils ne jouent pas avec l’appareil.
● RESTEZ ALERTE — SURVEILLEZ
TOUJOURS CE QUE VOUS
FAITES.
● N'aspergez pas d'objets contenant
des substances dangereuses pour la
santé (amiante par exemple).
● Utilisez uniquement les flexibles
haute pression, les couplages et armatures recommandés par le fabricant.
몇
AVERTISSEMENT
Risque de pénétration sous la peau ou
de blessure.
Ne dirigez pas le jet haute pression
vers des personnes.
몇
AVERTISSEMENT
Évitez tout démarrage accidentel.
Vérifiez que le commutateur est en
position Arrêt (Off) avant de porter le
dispositif ou de le déplacer. Le fait
de transporter le dispositif avec
votre doigt sur le commutateur ou de
mettre le dispositif sous tension
avec le commutateur en position
Marche (On) présente un risque.
Pour toute réparation, faites appel à
un technicien qualifié n’utilisant que
des pièces de remplacement identiques. Cela garantira la sécurité du
dispositif.
Français
18
Page 19
몇
PRÉCAUTION
● Ne faites jamais fonctionner l'appa-
reil sans séparateur de système au
niveau du réseau d'eau potable,
conformément aux prescriptions en
vigueur. Assurez-vous que le raccord
de votre installation d'eau domestique sur laquelle fonctionne le nettoyeur haute pression est équipé
d'un séparateur de système selon
EN 12729 type BA.
● Sous l'action du jet d'eau qui sort au
niveau de la buse haute pression,
une force de recul agit sur le pistolet
haute pression. Garantissez la stabilité et tenez fermement le pistolet
haute pression et le tube en acier.
● Risque d'accidents ou de dom-
mages en cas de chute de l'appareil.
Avant toute opération avec ou au niveau de l'appareil, vous devez veiller
à une bonne stabilité.
● Des dispositifs de sécurité sont four-
nis pour votre propre protection. Ne
modifiez ou ne contournez jamais les
dispositifs de sécurité.
● Avant chaque utilisation, vérifiez
l’appareil et les accessoires, en particulier le cordon d’alimentation et le
verrou de sécurité, pour vous assurer
qu’ils sont en bon état de fonctionnement. N’utilisez pas l’appareil s’il est
endommagé. Remplacez immédiatement les composants endommagés.
ATTENTION :
Protégez l’appareil contre les condi-
tions climatiques extrêmes, l’humidité et la chaleur.
Plage de température de
fonctionnement :
5 - 40 °C (41 -104 °F)
Plage de température
d’entreposage :
-20 — 45 °C (-4 -113 °F)
CONSERVEZ CES
CONSIGNES
19
Français
Page 20
Symboles figurant sur le
dispositif
Lorsque vous raccordez la
prise d’eau à la conduite
principale d’alimentation en
eau, vous devez respecter
les règlements locaux dictés par la société de distribution d’eau. Dans
certaines régions, l’unité ne
doit pas être raccordée directement au réseau public
d’eau potable. Il s’agit de
s’assurer qu’aucun produit
chimique ne contamine l’alimentation en eau. Insérez
le raccord de tuyau d’arrosage dans la prise d’eau
jusqu’à entendre un
« clic », ce qui signifie que
le raccord de tuyau d’arrosage est bien en place.
Dispositifs de sécurité
몇
PRÉCAUTION
Dispositifs de sécurité manquants
ou modifiés
Les dispositifs de sécurité servent à
vous protéger.
Ne modifiez, ni ne contournez jamais
les dispositifs de sécurité.
Interrupteur principal
L'interrupteur principal évite un fonctionnement involontaire de l'appareil.
Verrouillage du pistolet haute
pression
Le verrouillage bloque le levier du pistolet haute pression et évite un démarrage involontaire de l'appareil.
Clapet de trop-plein avec
pressostat
Le clapet de trop-plein empêche la sur-
pression d'eau. Lorsque la gâchette du
pistolet est relâchée, la pression dé-
sactive la pompe et le jet à haute pres-
sion se coupe. Lorsque la gâchette est
actionnée, la pompe est remise en
marche.
DISJONCTEUR COUPE-CIRCUIT
DE COURANT DE DEFAUT
Ce produit est fourni avec
joncteur différentiel de fuite à la terre
(DDFT) intégré dans le câble de puis-
sance. Cet appareil fournit une protec-
tion supplémentaire contre le risque de
choc électrique. En cas de coupure de
courant dans la ligne, le DDFT referme-
ra automatiquement le circuit de
charge une fois le courant revenu. En
fonction du modèle de DDFT, il peut
s’avérer nécessaire d’actionner le bou-
ton de réinitialisation pour restaurer le
courant du circuit de charge du DDFT.
En cas de besoin de remplacer la fiche
ou le câble, utiliser des pièces de re-
change identiques.
un dis-
Utilisation prévue
Ce nettoyeur haute pression (ci-après
désigné par le terme « dispositif ») est
destiné exclusivement à un usage do-
mestique.
Pour le nettoyage de machines, vé-
hicules, bâtiments, outils, façades,
terrasses, outils de jardin, etc.
moyen d’un jet d’eau à haute pression (si nécessaire, avec des agents
nettoyants supplémentaires).
Fourni avec des accessoires, de
pièces de remplacement et des produits de nettoyage agréés par KÄRCHER. Veuillez
instructions relatives aux produits de
nettoyage.
respecter les
Au
s
Français
20
Page 21
Protection de
l'environnement
Les matériaux d'emballage
sont recyclables. Veuillez éliminer les emballages dans le
respect de l’environnement.
Les appareils électriques et
électroniques contiennent des
matériaux précieux recy-
clables et souvent des composants tels que des piles, batteries ou
de l’huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés
ou éliminés correctement. Ces composants sont cependant nécessaires
pour le fonctionnement correct de l'appareil. Les appareils marqués par ce
symbole ne doivent pas être jetés dans
les ordures ménagères.
Remarques concernant les matières
composantes (REACH)
Les informations actuelles concernant
les matières composantes sont disponibles sous : www.kaercher.de/
REACH
Responsabilité propriétaire/
utilisateur
Vous devez avoir lu et compris le mode
d'emploi et les consignes de sécurité
avant d'utiliser l'appareil.
Veillez à ce qu'un utilisateur qui ne
parle pas couramment français reçoive
des explications concernant le mode
d'emploi et les consignes de sécurité
dans sa langue maternelle et qu'il les
comprenne.
Veillez à ce que le mode d'emploi et les
consignes de sécurité puissent être
consultées à tout moment.
Service à la clientèle
Enregistrement
Pour obtenir une réponse à toute question ou de l’aide pour tout problème,
votre dispositif doit être
Vous pouvez enregistrer votre dispositif sous www.karcher-register.com
ou www.karcher.ca au Canada..
Garantie
Dans le
garantie, vous pouvez contacter le service à la clientèle. Veuillez utiliser les
coordonnées ci-dessous pour les
États-Unis, le Canada ou le Mexique.
Vous DEVEZ fournir votre preuve
d’achat pour déposer une réclamation
sous garantie par courriel, téléphone
ou fax.
Service à la clientèle — États-Unis
Vous pouvez contacter notre service à
la clientèle par téléphone, au 1-800-
537-4129, ou par l’intermédiaire du site
web, sous www.karcher.com/us.
Vous pouvez contacter notre service à
la clientèle par téléphone, au 1-800-
465-4980, ou par l’intermédiaire du site
web, sous www.karcher.com/ca.
Vous pouvez contacter notre service à
la clientèle par téléphone, au 01-800-
024-13-13, ou par l’intermédiaire du
site web, sous www.karcher.com/mx.
cas d’une réclamation sous
Service à la clientèle — Canada
Service à la clientèle — Mexique
enregistré.
21
Français
Page 22
Contenu de la livraison
Le contenu de la livraison de l’appareil
est indiquée sur l’emballage. Lors du
déballage, vérifiez le contenu pour
s’assurer qu’il ne manque rien. Si un
accessoire est manquant ou en cas de
dommage pendant l’expédition, veuillez en aviser le service à la clientèle
aux coordonnées susmentionnées, par
téléphone ou par l’intermédiaire du site
Web.
CONSERVEZ CES
CONSIGNES
Spécifications
Pression max.
Débit d’eau max.
Ampérage 10 A
Tension 120 V
Pièce n°
N° de série
Soumis à des modifications techniques.
1600 PSI
5,1 l/min
(1,35 gal/min)
1.599-153.0
Français
22
Page 23
Vue d’ensemble du modèleVue d’ensemble du modèleVue d’ensemble du modèle
4
8
7
1
1 **Tuyau d’arrosage
3
2
16
6
5
17
Longueur minimum — 1,5 m
2 Raccord rapide femelle de tuyau
d’arrosage
3 Raccord rapide mâle de tuyau d’ar-
rosage
4 Prise d’eau sur le dispositif
(avec le filtre intégré)
5 Raccord haute pression
6 Commutateur ON/OFF
(marche/arrêt)
7 Compartiment de la poignéepistolet
8 Poignée de transport
9
Rangement, lance
Français
9
10
11
12
13
14
15
10 Cordon d’alimentation avec disjonc-
teur différentiel de fuite à la terre
(DDFT)
11 Flexible haute pression
12 Poignée-pistolet
13 Gâchette de la poignée-pistolet
14 Verrou de sécurité de la poignée-
pistolet
15 Glissière de verrouillage pour
flexible haute pression
16 Lance Vario Power
17 Dirtblaster ®
** Non inclus dans la livraison
Page 24
Montage
b.
a.
b.
a.
a.
b.b.b.
a.
b.b.b.
Pour obtenir de l’aide pour le montage
du dispositif, voir le guide de démarrage rapide.
1. Libérez la glissière de verrouillage
pour fixer le flexible haute pression à
la poignée-pistolet.
2. Raccordez le flexible à la poignée-
pistolet.
5. Raccordez le flexible haute pression
au raccord haute pression situé sur
le dispositif.
6. Posez le dispositif sur une surface
plane.
7. Connectez le raccord rapide mâle
de tuyau d’arrosage sur la prise
d’eau se trouvant sur le dispositif et
serrez-le.
3. Poussez la glissière de verrouillage
dans la gâchette jusqu’à ce qu’elle
soit correctement fixée.
4. Vérifiez que le flexible haute pression est correctement raccordé à la
poignée-pistolet en tirant dessus.
Français
24
Page 25
Démarrage initial
1 2
Remarque
Pour prévenir l’apparition d’impuretés
dans l’eau, il est recommandé d’utiliser
le filtre à eau KÄRCHER (accessoire
en option, n° de commande
4.730-059.0).
Observez la réglementation du fournisseur d’eau.
1. Vissez le raccord rapide femelle de
tuyau d’arrosage fourni à l’extrémité
du tuyau d’arrosage.
3. Connectez le tuyau d’alimentation
en eau à l’alimentation en eau.
1 Tuyau d’arrosage
2 Raccord rapide femelle de tuyau
d’arrosage
2. Insérez le raccord rapide mâle de
tuyau d’arrosage qui se trouve sur le
dispositif dans le raccord rapide femelle de tuyau d’arrosage jusqu’à
entendre un « clic », ce qui signifie
que le tuyau d’arrosage est bien en
place sur le dispositif.
25
4. Ouvrez complètement le robinet.
5. Déverrouillez la gâchette de la poi-
gnée-pistolet.
6. Tirez sur la gâchette de la poignéepistole
t pour vous assurer que l’eau
oule librement et que tout l’air a
s’éc
été purgé du dispositif.
Français
Page 26
Remarque
Le dispositif est conçu avec une fonction d’auto-amorçage. Pour l’alimenter
en eau, mettez le tuyau d’alimentation
en eau dans un seau d’eau.
Remarque
Nous vous recommandons de tester le
DDFT dans le cadre de votre pro
dure de démarrage chaque fois que
vous utilisez le dispositif, voir chapitre
INSTRUCTIONS DDFT.
몇
AVERTISSEMENT
N’utilisez pas le dispositif si le test susmentionné échoue.
INSTRUCTIONS DDFT
1. Branchez le disjoncteur de fuite à la
terre (DDFT) dans une prise de courant.
2. Appuyez sur « TEST », puis sur
« RESET » pour assurer une
connexion correcte.
Remarque : L’apparence réelle du
DDFT peut différer de cette illustration.
cé-
Fonctionnement
ATTENTION
Marche à sec de la pompe
Endommagement de l'appareil
Si l'appareil n'établit pas la pression
dans un délai de 2 minutes, le mettre
hors tension et procéder selon les indications fournies dans le chapitre Dépannage en cas de pannes.
Fonctionnement sous haute
pression
Remarque
Respectez une distance d’au moins
12 pouces (30 cm) lorsque vous nettoyez des surfaces peintes.
Ne positionnez pas la lance de pul-
vérisation à moins de 24 pouces
(60 cm) (2 pieds [0,6 m]) lorsque
vous lavez un véhicule.
N’utilisez pas la brosse tournante
pour nettoyer des pneus de voiture,
de la peinture ou des surfaces sensibles (p. ex. surface en bois).
1. Insérez la lance de pulvérisation
dans la poignée-pistolet, puis tournez-la à 90 ° pour la verrouiller.
Français
26
Page 27
2. Mettez l’interrupteur d’alimentation
sur « 1/ON ».
3. Déverrouillez la gâchette de la poignée-pistolet.
UTILISATION DES
ACCESSOIRES
몇
AVERTISSEMENT
● Afin d'éviter de graves blessures, ne
jamais pointer la lance sur soi-même,
d'autres personnes ou des animaux.
몇
ATTENTION
● Toujours tester sur une zone
discrète avant de procéder au
nettoyage haute pression.
Dirtblaster
Cette buse comporte un jet crayon de 0°
en rotation sur 360° pour une efficacité
maximale du décrassage, permettant
d'augmenter les performances de nettoyage jusqu'à 50%. La buse allie le
pouvoir nettoyant d'un jet crayon de 0°
au pouvoir couvrant d'une buse à grand
angle.
Non recommandé pour les matériaux
tendres, les revêtements de façades,
les surfaces peintes, les terrasses en
bois et les automobiles.
®
4. Allumez le dispositif en actionnant la
gâchette de la poignée-pistolet.
5. Éteignez le dispositif en relâchan
gâchette de la poignée-pistolet. La
haute pression reste dans le dispositif.
27
t la
Lance Vario
La lance Vario permet de régler la pression de nettoyage.
PUISSANT
DOUX
Français
Page 28
Pour nettoyer à la pression maxi-
male, la lance doit être tournée en
position haute pression
(PUISSANT).
Pour réduire la pression, tourner la
lance vers la position basse
pression (DUOX).
Utilisation avec produit
nettoyant
몇
AVERTISSEMENT
● Toute utilisation inadaptée de pro-
duits nettoyants peut être à l'origine de
graves blessures ou d'empoisonnements.
2.
Raccordez le réservoir de déterg
au canon à mousse.
b.
b.
a.
ent
몇
PRÉCAUTION
● Conservez le produit nettoyant hors
de la portée des enfants.
que le produit nettoyant livré ou recommandé par le fabricant. L'utilisation
d'autres produits nettoyants ou produits chimiques peut perturber la sécurité de l'appareil.
Canon à mousse
● N'utilisez
Remarque
Le canon à mousse est un accessoire
en option qui n’est pas inclus dans la livraison. Vous po
site www.karcher.com.
1. Versez le détergent dans le réservoir de détergent du canon à
mousse (respectez les consigne
de dosage indiquées sur l’emballage du détergent).
uvez l’acheter sur le
s
a.
3. Raccordez le canon à mousse à la
poignée-pistolet, puis tournez le canon à 90° pour le verrouiller.
b.
b.
a.
a.
28
Français
Page 29
Méthode de nettoyage
recommandée
1. Pulvérisez le détergent avec parcimonie sur la surface sèche et laissez-le agir, mais sans sécher.
2. Nettoyez la saleté restante à haute
pression.
Après le fonctionnement avec
détergent
1. Rincer l'appareil à l'eau claire pendant 30 secondes.
Interrompre le fonctionnement
1. Relâcher le levier du pistolet haute
pression.
L'appareil se met hors tension
lorsque le levier est relâché.
haute pression demeure dans le
système.
2. Verrouiller le levier du pistolet haute
pression.
La
Ne séparer le flexible haute pression
du pistolet haute pression ou de l'appareil que lorsque le système est hors
pression.
1. Relâcher le levier du pistolet ha
pression.
2. Fermer le robinet d'eau.
3. Appuyer sur le levier du pistolet
haute pression pendant 30 secondes.
La pression résiduelle dans le système est évacuée.
4. Relâcher le levier du pistolet ha
pression.
5. Verrouiller le levier du pistolet haute
pression.
6. Couper l’appareil de l’alimentation
en eau.
7. Mettre l'appareil hors pression « 0/
OFF ».
8. Retirer la fiche secteur de
électrique.
ute
ute
la prise
Transport
3. Mettre l'appareil hors tension « 0/
OFF » dans le
vail excédant 5 minutes.
cas de pauses de tra-
Terminer l'utilisation
몇
PRÉCAUTION
Pre
ssion dans le système
Blessures dues à de l'eau éjectée à
haute pression de manière incontrôlée
Français
몇
PRÉCAUTION
Non-observation du poids
Risque de blessure et d'endommagement
Observer le poids de l’appareil pour le
transport.
Porter l'appareil
1. Soulever et porter l'appareil par la
poignée de transport.
Transport de l'appareil dans un
véhicule
1. Empêcher l'appareil de glisser et de
se renverser.
29
Page 30
Stockage
몇
PRÉCAUTION
Non-observation du poids
Risque de blessure et d'endommagement
Tenir compte du poids de l’appareil
pour le stockage.
Rangement de l'appareil
1. Placer l'appareil sur une surface
plane.
2. Séparer la lance du pistolet haute
pression.
3. Séparer le pistolet haute pression
du flexible haute pression.
4. Ranger le câble d'alimentation électrique et les accessoires sur l'appareil.
5. Ranger le flexible haute pression
l'appareil.
Avant d'effectuer un stockage de
longue durée, tenir compte des remarques additionnelles, voir le chapitre Entretien et maintenance.
de
Protection antigel
ATTENTION
Risque de gel
Un appareil pas entièrement vidé peut
être endommagé par le gel.
Vider entièrement l'appareil et les accessoires.
Protéger l'appareil contre le gel.
Les conditions suivantes doivent être
remplies :
L’appareil est coupé de l’alimenta-
tion en eau.
Le flexible haute pression est retiré.
1. Mettre l'appareil sous tension « I/
ON ».
2. Attendre maximum 1 minute jusqu'
ce que de l'eau ne sorte plus du raccord haute pression.
3. Couper l'appareil.
4. Conserver l'appareil et les accessoires complets dans un local à l'abri
du gel.
à
Entretien et maintenance
DANGER
Risque d'électrocution
Blessures dues au contact avec des
pièces sous tension
Mettre l’appareil hors tension.
Débrancher la fiche secteur.
L'appareil est exempt de maintenance,
c.-à-d. qu'il est inutile d'effectuer des
travaux de maintenance réguliers.
Protège-pompe
Spécialement conçu pour protéger
votre nettoyeur haute pression du gel,
de la corrosion et de l’usure prématurée. Le protège-pompe lubrifie aussi
les valves et les joints pour éviter qu’ils
n’adhèrent entre eux. Fortement recommandé pour tous les nettoyeurs
haute pression Karcher!
Numéro de pièce — 9.558-998.0
30
Français
Page 31
Nettoyer le filtre dans le raccord
d'alimentation en eau
4. Mettre le filtre en place dans le raccord d'alimentation en eau.
ATTENTION
Filtre endommagé dans le raccord
d'alimentation en eau
Endommagement de l'appareil dû à de
l'eau encrassée
Contrôler si le filtre n'est pas endommagé avant de le placer dans le raccord d'alimentation en eau.
Si nécessaire, nettoyer le filtre dans le
raccord d'alimentation en eau.
1. Retirer l'accouplement du raccor
d'alimentation en eau.
2. Sortir le filtre.
3. Nettoyer le filtre à l'eau courante.
d
Dépannage en cas de pannes
Les pannes ont souvent des causes
simples qui peuvent être éliminées soimême à l'aide de l'aperçu suivant. En
cas de doute, ou en absence de mention des pannes, veuillez vous adresser au service après-vente autorisé.
DANGER
Risque d'électrocution
Blessures dues au contact avec des
pièces sous tension
Mettre l’appareil hors tension.
Débrancher la fiche secteur.
L'appareil ne fonctionne pas
1. Appuyer sur le levier du pistolet
haute pression.
L'appareil démarre.
2. Vérifier si la tension indiquée su
plaque signalétique correspond à la
tension de la source de courant.
3. Vérifier si le câble d'alimentation
électrique n'est pas endommagé.
L'appareil ne se met pas sous pression
L'alimentation en eau est trop faible
1. Ouvrir complètement le robinet
d'eau.
2. S'assurer qu'un débit suffisant est
appliqué sur l'arrivée d'eau.
Le filtre dans le raccord d'alimentation
en eau est encrassé.
1. Sortir le filtre dans le raccord d'alimentation en eau.
2. Nettoyer le filtre à l'eau courante.
r la
Français
31
Page 32
De l'air se trouve dans l'appareil.
1. Purger l'appareil :
a Mettre l'appareil sous tension pen-
dant maximum 2 minutes sans
raccorder le flexible haute pression jusqu'à ce que de l'eau
s'écoule du raccord haute pres-
sion sans faire de bulles.
b Éteindre l'appareil.
c Raccorder le flexible haute pres-
sion.
L’appareil ne démarre pas, le
moteur bourdonne
Baisse de tension en raison d’une
faible alimentation électrique ou de
l’utilisation d’une rallonge.
1. Lorsque vous démarrez l’appareil, tirez sur la gâchette de la poignéepistolet puis allumez l’appareil.
Fortes variations de pression
1. Nettoyer la buse haute pression :
a Retirer les salissures de l'orifice
de la buse au moyen d'une
épingle.
b Rincer la buse haute pression par
l'avant avec de l'eau.
2. Contrôler le débit d'alimentation de
l'eau.
L'appareil n'est pas étanche.
1. Une faible fuite de l'appareil est purement technique. En cas de forte
fuite, commissionner le Service
après-vente autorisé.
Accessoires et pièces de
rechange
Utiliser exclusivement des accessoires
et pièces de rechange originaux.
Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil.
Des informations sur les accessoires
et pièces de rechange sont disponibles
sur le site Internet www.kaercher.com.
32
Français
Page 33
Índice de contenidos
MANUAL DEL OPERADOR DE LA
LAVADORA DE ALTA PRESIÓN ........ 33
INSTRUCCIONES DE SEGURIDAD
IMPORTANTES.................................. 33
Uso previsto ....................................... 36
Descripción general del modelo......... 3
Montaje .............................................. 40
Uso inicial........................................... 41
MANUAL DEL OPERADOR DE LA LAVADORA DE ALTA
PRESIÓN
Servicio .............................................. 42
Transporte.......................................... 45
Almacenamiento ................................ 45
Conservación y mantenimiento.......... 45
Ayuda en caso de avería ................... 46
9
Accesorios y recambios ..................... 47
Niveles de peligro
PELIGRO
● Aviso de un peligro inminente que
produce lesiones corporales graves
o la muerte.
몇 ADVERTENCIA
● Aviso de una posible situación peli-
grosa que puede producir lesiones
corporales graves o la muerte.
몇 PRECAUCIÓN
● Aviso de una posible situación peli-
grosa que puede producir lesiones
corporales leves.
CUIDADO
● Aviso de una posible situación peli-
grosa que puede producir daños materiales.
INSTRUCCIONES
DE SEGURIDAD
IMPORTANTES
Al utilizar este producto, siempre debe
seguir una serie de precauciones bási-
cas, incluidas las siguientes:
LEA TODAS LAS
INSTRUCCIONES
ANTES DE
COMENZAR A
USAR ESTE
DISPOSITIVO
PELIGRO
● Riesgo de asfixia. Mantenga los em-
balajes fuera del alcance de los niños.
● Riesgo de explosión: no rocíe líqui-
dos inflamables.
● Nunca aspire disolventes, líquidos
que contenga disolventes ni ácidos
no diluidos. Entre ellos, por ejemplo,
gasolina, diluyentes o gasóleo para
calefacción. La niebla de pulverización es inflamable, explosiva y tóxica.
Español
33
Page 34
● Las válvulas dañadas de las ruedas
o los neumáticos son muy peligrosas. Las válvulas de las ruedas o de
los neumáticos se pueden dañar por
la acción del chorro de alta presión y
explotar. La primera señal de esto es
la decoloración de los neumáticos.
Mantenga una distancia de rociado
de, al menos, 12 pulgadas (30 centímetros) cuando limpie las válvul
de las ruedas o de los neumáticos.
as
몇 ADVERTENCIA
¡Riesgo de electrocución!
NO ROCÍE SOBRE CABLES O APARATOS ELÉCTRICOS.
몇 ADVERTENCIA
Para reducir el riesgo de lesión, es
necesaria una supervisión atenta al
usar el producto cerca de niños.
Sepa cómo apagar el producto y
purgar la presión rápidamente. Familiarícese bien con los controles.
Manténgase alerta: observe lo que
está haciendo.
No utilice el producto si está cansa-
do o está bajo los efectos del alcohol o de las drogas.
Aleje a las personas del área de
operación.
No supere ni se pare en soportes
inestables. Apoye bien los pies y
mantenga el equilibrio en todo momento.
Siga las instrucciones de manteni-
miento especificadas en el manual.
Los niños no deben utilizar el dispo-
sitivo.
몇 ADVERTENCIA
● Las personas con capacidades físi-
cas, sensoriales o psíquicas limitadas o que carezcan de experiencia y
conocimientos sobre el equipo solo
pueden utilizar el equipo bajo supervisión correcta o si han recibido formación sobre el uso seguro del
equipo por parte de una persona responsable de su seguridad y han
comprendido los peligros existentes.
● Se debe supervisar a los niños para
asegurarse de que no jueguen con el
aparato.
● MANTÉNGASE ALERTA: OBSER-
VE LO QUE ESTÁ HACIENDO EN
TODO MOMENTO.
● No pulverice objetos que contengan
sustancias perjudiciales para la salud (p. ej. amianto).
● Utilice únicamente los acoplamien-
tos, accesorios y mangueras de alta
presión recomendados por el fabricante.
몇 ADVERTENCIA
Riesgo de inyección o de lesión.
No descargue el flujo directamente
hacia personas.
몇 ADVERTENCIA
Evite activar el aparato de manera
involuntaria. Asegúrese de que el interruptor se encuentre en posición
de apagado antes levantar el dispositivo o cambiarlo de sitio. Transportar el dispositivo mientras tiene su
dedo apoyado en el interruptor o
mecanismo de energía con el interruptor incrementa la
que se produzcan accidentes.
posibilidad de
32 Español
Page 35
Solo un técnico de reparaciones
c
alificado pued
tareas de mantenimiento, siempre
utilizando piezas de repuesto idénticas. De esta manera, garantizará
que se mantenga la seguridad del
dispositivo.
e llevar a cabo las
몇 PRECAUCIÓN
● Nunca utilice el equipo sin separador
de sistema en la red de agua potable, conforme a las disposiciones vigentes. Asegúrese de que la
conexión de su sistema doméstico,
donde se utiliza la limpiadora de alta
presión, esté equipada con un separador de sistema conforme a
EN 12729 tipo BA.
● La salida del chorro de agua de la
boquilla de alta presión provoca una
fuerza de retroceso en la pistola de
alta presión. Permanezca siempre
en una postura segura y agarre con
firmeza la pistola de alta presión y el
tubo pulverizador.
● La caída del equipo puede producir
accidentes o daños. Antes de cualquier tarea, debe adoptar una postura equilibrada con el equipo.
● Para su protección se proporcionan
dispositivos de seguridad. Nunca
modifique ni omita el uso de los dispositivos de seguridad.
● Inspeccione el dispositivo y los acce-
sorios, en especial el cable de alimentación y el pestillo de seguridad,
para asegurarse de que estén en
condiciones seguras y confiables antes de utilizarlos. No utilice el dispositivo si está dañado. Reemplace de
inmediato los componentes dañados.
ATENCIÓN:
Proteja el aparato de condiciones
climáticas, humedad y calor extremos.
La temperatura de funcionamiento
es entre:
41 °F-104 °F (5 °C-40 °C)
La temperatura de almacenamiento
es entre:
-4 °F-113 °F (-20 °C-45 °C)
CONSERVE
ESTAS INSTRUC-
CIONES
Español 33
Page 36
Símbolos en el dispositivo
Al conectar la entrada de
agua a las tomas de agua,
se deben cumplir las normas locales de su compañía de agua. En algunas
áreas, la unidad no se debe
conectar directamente al
suministro público de agua
potable. Esto tiene como
objetivo garantizar que no
ingrese ningún producto
químico en el suministro de
agua. Está permitido realizar conexiones directas
mediante un tanque receptor o un preventor de reflujo,
por ejemplo.
Dispositivos de seguridad
몇 PRECAUCIÓN
Dispositivo de seguridad faltantes o
modificados
Los dispositivos de seguridad velan
por su seguridad.
Nunca modifique ni manipule los dispositivos de seguridad.
Interruptor del equipo
El interruptor del equipo impide el funcionamiento involuntario del equipo.
Cierre de la pistola de alta
presión
El cierre bloquea la palanca de la pistola de alta presión y evita el arranque
involuntario del equipo.
Válvula de sobrepresión con
interruptor de presión
La válvula de sobrepresión evita que
se exceda la presión de funcionamiento permitida. Si se libera la palanca de
la pistola de accionamiento, el interruptor de presión apaga la bomba, y el
chorro de alta presión se detiene. Si se
levanta la palanca, la bomba se vuelve
a encender.
PROTECCIÓN DEL
INTERRUPTOR DE CIRCUITO
POR FALLA A TIERRA
Este aparato se suministra con un interruptor de circuito por falla a tierra (GFCI, por sus siglas en inglés) montado
en el conector del cable de alimentación. Este equipo ofrece protección
adicional contra el peligro de choques
eléctricos. Si se interrumpe la alimentación eléctrica en el cable, el GFCI cerrará automáticamente el circuito a la
carga después de restablecer la alimentación eléctrica. En función del
modelo de GFCI, puede ser necesario
pulsar el botón de reinicio para restablecer la alimentación eléctrica en el
circuito de carga de GFCI. Si se precisa la sustitución del conector o del cable, utilice piezas de repuesto
idénticas.
Uso previsto
Esta lavadora de alta presión (en lo sucesivo, “dispositivo”) está diseñada solo para uso doméstico.
Para limpiar máquinas, ve
edificios, herramientas, fachadas,
terrazas, herramientas de jardinería, entre otros, a través de un chorro de agua de alta presión (de ser
necesario, con agentes de limpieza
adicionales).
Con accesorios, piezas de repuesto
y agentes de limpieza aprobad
por KÄRCHER. Lea la información
que acompaña los agentes de limpieza.
hículos,
os
34 Español
Page 37
Protección del
medioambiente
Los materiales del embalaje
son reciclables. Elimine los
embalajes de forma respetuo-
sa con el medioambiente.
Los equipos eléctricos y electrónicos contienen materiales
reciclables y, a menudo, com-
ponentes, como baterías, acumuladores o aceite, que suponen un
riesgo potencial para la salud de las
personas o el medio ambiente en caso
de manipularse o eliminarse de forma
inadecuada. Sin embargo, dichos
componentes son necesarios para un
servicio adecuado del equipo. Los
equipos identificados con este símbolo
no pueden eliminarse con la basura
doméstica.
Avisos sobre sustancias contenidas
(REACH)
Encontrará información actual sobre
las sustancias contenidas en:
www.kaercher.de/REACH
Responsabilidad del usuario/
propietario
Antes de utilizar el equipo, debe leer y
entender el manual de instrucciones y
las instrucciones de seguridad.
Asegúrese de que los operarios que
no hablen inglés con fluidez dispongan
del manual de instrucciones y las instrucciones de seguridad en su idioma
materno y de que lo hayan entendido.
Asegúrese de que el manual de instrucciones y las instrucciones de seguridad estén siempre disponibles para
consultas posteriores.
Atención al cliente
Registro
Debe registrar su dispositivo para poder recibir ayuda con cualquier pregunta o problema que tenga. Puede
registrar su dispositivo en www.kar-
cher-register.com.
Garantía
Si tiene una reclamación de garantía,
puede contactar al servicio de atención
al cliente. Consulte la información de
contacto que se indica a continuación
para EE.UU., Canadá o México. DEBE
proporcionar su comprobante de compra para presentar una reclamación de
garantía por correo electrónico, teléfono o fax.
Servicio al cliente en EE.UU.
Puede comunicarse con nuestro departamento de Atención al Cliente por
teléfono al 1-800-537-4129 o en la página web www.karcher.com/us.
Atención al cliente en Canadá
Puede comunicarse con nuestro departamento de Atención al Cliente por
teléfono al 1-800-465-4980 o en la página web www.karcher.com/ca.
Servicio al cliente en México
Puede comunicarse con nuestro departamento de Atención al Cliente por
teléfono al 01-800-024-13-13 o en la
página web www.karcher.com/mx.
Español 35
Page 38
Cobertura de la entrega
La cobertura de la entrega del aparato
se indica en el embalaje. Al desempaquetarlo, compruebe que el contenido
esté completo. Si falta algún accesorio
o si se produce algún daño durante el
transporte, notifique a nuestro departamento de Atención al Cliente tal como
se ha indicado anteriormente por teléfono o en la página web.
CONSERVE
ESTAS INSTRUC-
CIONES
Especificación
Presión máx.
Flujo de agua máx.
Consumo de co-
rriente en amperes
Voltaje 120 V
N.° de pieza
N.º de serie
Sujeto a modificaciones técnicas.
1600 PSI
1.35 GPM
10 AMPS
1.599-153.0
36 Español
Page 39
Descripción general del modelo
4
8
7
1
1 **Manguera para jardín
3
2
16
6
5
17
Longitud mínima: 1.5 m
2 Conector hembra rápido de la man-
guera para jardín
3 Conector macho rápido de la man-
guera para jardín
4 En
trada de agua en el dispositivo
(con el filtro integrado)
5 Salida de alta presión
6 Interruptor ON/OFF (ENCENDIDO/
APAGADO)
7 Soporte de la pistola de gatillo
8 Mango de transporte
9
Zona de recogida, pulverizador
9
10
11
12
13
14
15
10 Cable de corriente con interruptor
de circuito de falla a tierra (GFCI)
11 Manguera de alta presión
12 Pistola de accionamiento
13 Palanca de la pistola de acciona-
miento
14 Bloqueo de seguridad de la pistola
de accionamiento
15 Dispositivo deslizante de bloqueo
para manguera de alta presión
16 Varilla de pulverización eléctrica Va-
rio
17 Dirtblaster ®
** No incluido en la entrega
Español
Page 40
Montaje
b.
a.
b.
a.
a.
b.b.b.
a.
b.b.b.
Consulte la Guía de Inicio Rápido para
ayudarle a montar el dispositivo.
1. Quite el dispositivo deslizante de
bloqueo de la manguera de alta presión de la pistola de accionamiento.
2. Conecte la manguera de alta pre-
sión a la pistola de accionamiento.
5. Conecte la manguera de alta presión al tomacorriente de alta presión
del dispositivo.
6. Coloque el dispositivo en una superficie plana.
7. Conecte el conector rápido macho
de la manguera para jardín en la entrada de agua del dispositivo y ajústelo.
3. Presione el dispositivo deslizante de
bloqueo hacia dentro de la pistola
de accionamiento hasta que encaje
en su lugar.
4. Tire de la manguera de alta presión
para asegurarse de que esté conectada de forma segura a la pistola de
accionamiento.
38 Español
Page 41
Uso inicial
1 2
Nota
Para protegerlo de las impurezas en
el agua, se recomienda el filtro
KÄRCHER para agua (accesorio
opcional, n.° de pedido 4.730-059.0).
Siga las normas del proveedor de
agua.
1. Atornille el conector rápido de la
manguera de jardín hembra incluido
en el extremo de la manguera de
jardín.
3. Conecte la manguera de suministro
de agua al suministro de agua.
1 Manguera para jardín
2 Conector hembra rápido de la man-
guera para jardín
2. Inserte el conector rápido macho de
la manguera de jardín del dispositivo dentro del conector hembra hasta escuchar un clic, esto indica que
la manguera de jardín esta conectada de manera correcta.
4. Abra la llave de agua por completo.
5. Desbloquee la palanca de la pistola
de accionamiento.
6.6. Tire de la palanca de la pistola de
accionamiento para cerciorarse de
que el agua fluye libremente y que
todo
el aire ha sido expulsado del
dispositivo.
Español 39
Page 42
Nota
El diseño del dispositivo cuenta con
una función de cebado automático. El
dispositivo puede recibir el agua si se
coloca la manguera de suministro de
agua en un balde de agua.
Nota
Le recomen
como p
cio cada vez
consulte
NES DEL GFCI.
몇 ADVERTENCIA
No lo use si falla la prueba anterior.
INSTRUCCIONES DEL GFCI
1. Enchufe el interruptor del circuito de
fallos de conexión a tierra (GFCI) en
una toma de corriente que funcione.
2. Pulse "TEST" y luego pulse "RESET" para asegurar una conexión
adecuada.
Nota: La apariencia real del GFCI
puede ser diferente a la de esta ilustración.
damos que revise el GFCI
arte de su pr
que
el c
apítulo
ocedimiento de ini-
utilice
el dispositivo,
INSTRUCCIO-
Servicio
CUIDADO
Marcha en vacío de la bomba
Daños en el equipo
Si el equipo no genera ninguna presión
en un intervalo de 2 minutos, desconéctelo y proceda conforme a las instrucciones del apartado Ayuda en
caso de avería.
Operación con alta presión
Nota
Mantenga una distancia de pulveri-
zación de al menos 12 inches (30
centímetros) al limpiar las superficies pintadas.
No sitúe los rociadores a menos de
24 pulgadas (60 centímetros) al lavar un vehículo.
No utilice la pistola para suciedad
para limpiar neumáticos de automóviles, pintura o superficies sensibles
(por ejemplo, madera).
1. Inserte la lanza pulverizadora en la
pistola de accionamiento y gírela
90° para bloquearla.
40 Español
Page 43
2. Coloque el interruptor del dispositivo en la posición “1/ON” (1/ENCENDIDO).
3. Desbloquee la palanca de la pistol
de accionamiento.
UTILIZACIÓN DE LOS
ACCESORIOS
몇 ADVERTENCIA
● Para evitar heridas graves, nunca
dirija la boquilla pulverizadora hacia
usted mismo, hacia otras personas o
hacia animales.
몇 ATENCIÓN
● Haga una prueba siempre en las
áreas que pasan desapercibidas
antes de limpiar con alta presión.
Dirtblaster
Esta boquilla cuenta con chorro fino
de 0º que rota 360º para que la acción
erosiva sea máxima, lo que aumenta
a
de forma efectiva la potencia de
limpieza hasta un 50%. Esta boquilla
combina la potencia de limpieza del
chorro fino de 0º con la cobertura de
superficie de la boquilla de gran
ángulo.
No recomendado para materiales
suaves, pasillos y senderos,
superficies pintadas, terrazas o
automóviles.
®
4. Encienda el dispositivo; para ello, tire de la palanca de la pistola de accionamiento.
5. Apague el dispositivo; para e
suelte la palanca de la pistola de accionamiento. La alta presión permanece en el dispositivo.
llo,
Lanza variable de alta presión
accionada mecánicamente
La lanza variable de alta presión
accionada mecánicamente le permite
ajustar la presión de limpieza.
Español 41
Page 44
ALTA
BAJA
Para limpiar a la presión máxima,
la lanza de alta presión se tiene
que posicionar en el ajuste de alta
presión (ALTA).
Para una presión menor, gire la
anilla del pulverizador en dirección
al ajuste de baja presión (BAJA).
Funcionamiento con detergente
몇 ADVERTENCIA
● Un uso inadecuado de detergentes
puede provocar lesiones graves o intoxicaciones.
2. Conecte el tanque de detergente
cañón de espuma.
b.
b.
a.
a.
al
몇 PRECAUCIÓN
● Mantenga el detergente fuera del al-
cance de los niños.
tergentes recomendados y
suministrados por el fabricante. El uso
de otros detergentes o sustancias químicas puede comprometer la seguridad del equipo.
Cañón de espuma
● Solo utilice de-
Nota
El cañón
opcion
entrega.
www.kar
1. Coloque la solución detergen
de espuma
al
se
y no
Puede
cher.com/us.
el tanque de detergente del cañón
de espuma (lea las instrucciones de
dosificación que vienen en el paquete del detergente).
es un a
incluye
comprarlo en
en la
ccesorio
te en
3. Inserte el cañón de espuma en la
pistola de accionamiento y gírela
90° para bloquearla.
b.
b.
a.
a.
Español 41
Page 45
Método de limpieza recomendado
1. Pulverice el detergente con moderación en la superficie seca, y permita
que este reaccione, pero no que se
seque.
2. Pulverice para sacar la suciedad
suelta con la alta presión.
Tras el funcionamiento con
detergente
1. Enjuague el equipo con agua limpia
durante unos 30 segundos.
Interrupción del servicio
1. Suelte la palanca de la pistola de alta presión.
Al soltar la palanca, el equipo se
desconecta. Se mantiene la alta
presión en el sistema.
2. Bloquee la palanca de la pistola de
alta presión.
Finalización del servicio
몇 PRECAUCIÓN
Presión en el sistema
Lesiones por la salida incontrolada de
agua a alta presión
Desconecte la manguera de alta presión de la pistola de alta presión o del
equipo únicamente cuando no haya
ninguna presión en el sistema.
1. Suelte la palanca de la pistola de alta presión.
2. Cierre el grifo de agua.
3. Presione la palanca de la pistola de
alta presión durante 30 segundos.
Se elimina toda la presión que queda en el sistema.
4. Suelte la palanca de la pistola de alta presión.
5. Bloquee la palanca de la pistola de
alta presión.
6. Desconecte el equipo de la alimentación de agua.
7. Desconecte el equipo con «0/OFF».
8. Desenchufe el conector de red
enchufe.
del
3. Desconecte el equipo con «0/OFF»
durante las pausas de trabajo de
más de 5 minutos.
42 Español
Transporte
몇 PRECAUCIÓN
Inobservancia del peso
Peligro de lesiones y daños
Tenga en cuenta el peso del equipo durante el transporte.
Trasporte del equipo
1. Levante y transporte el equipo agarrándolo por el asa de transporte.
Transporte del equipo en
vehículo
1. Asegure el equipo para evitar que
se desplace o vuelque.
Page 46
Almacenamiento
몇 PRECAUCIÓN
Inobservancia del peso
Peligro de lesiones y daños
Tenga en cuenta el peso del equipo para su almacenamiento.
Almacenaje del equipo
1. Depositar el equipo sobre una superficie plana.
2. Desconectar el tubo pulverizador de
la pistola de alta pres
3. Desconectar la pistola de alta presión de la manguera de alta presión.
4. Guardar el cable de conexión de red
y el accesorio en el equipo.
5. Guardar la manguera de alta presión en el equipo.
Tener en cuenta las instrucciones adicionales si se va a almacenar el equipo
durante un periodo de tiempo prolongado; véase el capítulo Conservación
y mantenimiento.
ión.
Protección antiheladas
CUIDADO
Riesgo de helada
Los aparatos que no estén totalmente
vacíos pueden destruirse con las heladas.
Vacíe el aparato y los accesorios por
completo.
Proteja el aparato de las heladas.
Debe cumplirse los siguiente:
El equipo está desconectado de la
alimentación de agua.
Se ha retirado la manguera de alta
presión.
1. Conecte el equipo con «I/ON».
2. Espere 1 minuto como máximo hasta que ya no salga agua de la conexión de alta presión.
3. Desconecte el equipo.
4. Guarde el equipo con todos los accesorios en una sala protegida
heladas.
de
Conservación y
mantenimiento
PELIGRO
Peligro de choques eléctricos
Lesiones al tocar piezas que conducen
corriente
Desconecte el equipo.
Desconecte el conector de red.
El equipo no requiere mantenimiento,
es decir, no es necesario llevar a cabo
trabajos de mantenimiento de forma
periódica.
Protector de la bomba
Especialmente diseñado para proteger
su lavadora de alta presión de congelación, corrosión y desgaste prematuro. El protector de la bomba también
proporciona lubricación a las válvulas
y juntas para evitar que se peguen. ¡Altamente recomendado para todas las
lavadoras de alta presión Karcher!
Número de pieza: 9.558-998.0
Limpieza del tamiz de la
conexión de agua
CUIDADO
Tamiz de la conexión de agua dañado
Daños en el equipo debido a agua sucia
Antes de colocarlo en la conexión de
agua, compruebe si el tamiz presenta
daños.
En caso necesario, limpie el tamiz de
la conexión de agua.
Español 43
Page 47
1. Retire el acoplamiento de la conexión de agua.
2. Extraiga el tamiz.
3. Limpie el tamiz con agua corriente.
Ayuda en caso de avería
A menudo, las causas de las averías
son simples y pueden solucionarse
con ayuda del siguiente resumen. En
caso de duda o averías no mencionadas aquí, póngase en contacto con el
servicio de posventa.
PELIGRO
Peligro de choques eléctricos
Lesiones al tocar piezas que conducen
corriente
Desconecte el equipo.
Desconecte el conector de red.
El equipo no funciona
1. Presione la palanca de la pistola de
alta presión.
El equipo se conecta.
2. Compruebe si la tensión indicada en
la placa de características coincide
con la tensión de la fuente de corriente.
3. Compruebe si el cable de conexión
de red presenta daños.
El equipo no genera presión
Entrada de agua insuficiente
1. Abrir el grifo de agua por completo.
2. Comprobar que la entrada de agua
cuenta con el volumen transportado
suficiente.
4. Coloque el tamiz en la conexión de
agua.
44 Español
Page 48
El tamiz de la conexión de agua está
sucio.
1. Extraer el tamiz de la conexión de
agua.
2. Limpiar el tamiz con agua corriente.
Hay aire en el equipo.
1. Purgar el equipo:
a Conectar el equipo sin la mangue-
ra de alta presión conectada durante un máximo de 2 minutos y
esperar hasta que el agua salga
sin burbujas de la conexión de alta
presión.
b Desconectar el equipo.
c Conectar la manguera de alta pre-
sión.
El aparato no enciende, el motor
emite un zumbido
Reducción de tensión debido a bajo
suministro de alimentación o cuando
se utiliza un cable extensor.
1. Para encender el aparato, tire de la
palanca de la pistola de accionamiento y luego encienda el aparato.
Fuertes variaciones de presión
1. Limpie la boquilla de alta presión:
a Elimine la suciedad del taladro de
boquilla con ayuda de una aguja.
b Enjuague la boquilla de alta pre-
sión con agua desde la parte frontal.
2. Compruebe el volumen de entrada
de agua.
Equipo no estanco
1. Desde un punto de vista técnico, el
equipo puede presentar una pequeña falta de estanqueidad. En caso
de que la falta de estanqueidad sea
más grave, informe al servicio de
posventa.
Accesorios y recambios
Utilice únicamente accesorios y recambios originales, estos garantizan
un servicio seguro y fiable del equipo.
Encontrará información sobre los accesorios y recambios en www.kaer-
cher.com.
Español 45
Loading...
