Оглавление
Комплект поставки. . . . . . . . . . . . . . . . . . . . RU 5
Использование по назначению. . . . . . . . . . RU 5
Защита окружающей среды . . . . . . . . . . . . RU 5
Безопасность . . . . . . . . . . . . . . . . . . . . . . . . RU 5
Описание прибора. . . . . . . . . . . . . . . . . . . . RU 6
Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 6
Начало работы. . . . . . . . . . . . . . . . . . . . . . . RU 6
Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . RU 6
Транспортировка . . . . . . . . . . . . . . . . . . . . . RU 7
Хранение . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 7
Уход и техническое обслуживание. . . . . . . RU 8
Запасные части . . . . . . . . . . . . . . . . . . . . . . RU 8
Помощь в случае неполадок . . . . . . . . . . . RU 8
Гарантия. . . . . . . . . . . . . . . . . . . . . . . . . . . . RU 8
Технические данные . . . . . . . . . . . . . . . . . . RU 9
Заявление о соответствии ЕС . . . . . . . . . . RU 9
Перед первым использованием устройства необходимо прочесть настоящую
тации и прилагаемые указания по безопасности. Далее действовать в соответствии с ними. Сохранять
обе брошюры для дальнейшего пользования или
для следующего владельца.
оригинальную инструкцию по эксплуа-
Комплект поставки
Комплектация прибора указана на упаковке. При
распаковке прибора проверить комплектацию.
При обнаружении недостающих принадлежностей
или повреждений
тировки, следует уведомить торговую организацию,
продавшую прибор.
, полученных во время транспор-
Дополнительно требуется
Армированный водяной шланг со стандартной
муфтой
– минимальный диаметр 1/2 дюйма (13 мм)
– минимальная длина 7,5 м.
Использование по назначению
Данный моечный аппарат высокого давления предназначен только для использования в домашнем хозяйстве.
– для мойки машин, автомобилей, строений, ин-
струментов, фасадов, террас, садовых
лежностей и т.д. с помощью струи воды под высоким давлением (при необходимости с добавлением моющих средств).
– При этом применению подлежат принадлежно-
сти, запасные части и чистящие средства, разрешенные для использования фирмой
KÄRCHER. Указания, приложенные к чистящим
средствам, подлежат соблюдению.
принад-
Защита окружающей среды
Инструкции по применению компонентов
(REACH)
Актуальные сведения о
веб-узле по следующему адресу:
www.kaercher.com/REACH
Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды.
компонентах приведены на
Отслужившие устройства содержат пригодные
для вторичного использования ценные материалы, которые должны передаваться на переработку. Отслужившие устройства необходимо утилизировать без ущерба для окружающей среды.
Работы по очистке, в результате которых образуется отходящая вода, содержащая масла,
например, промывка двигателя, мойка днища,
должны производиться только на моечных
площадках с маслоотделителем
Работы с моющими средствами должны проводиться только на рабочих поверхностях, не
проницаемых для жидкостей, с подключением
к бытовой канализации. Моющие средства не
должны попадать в водоемы или почву.
.
Безопасность
Указания по технике безопасности
Перед первым использованием данного устройства
обязательно прочесть прилагаемые «Указания по
безопасности для высоконапорного моющего аппарата».
Степень опасности
ОПАСНОСТЬ
Указание относительно непосредственно грозящей опасности, которая приводит к тяжелым
увечьям или к смерти.
몇 ПРЕДУПРЕЖДЕНИЕ
Указание относительно возможной потенциально
опасной ситуации, которая может привести к
желым увечьям или к смерти.
몇 ОСТОРОЖНО
Указание на потенциально опасную ситуацию, которая может привести к получению легких
травм.
ВНИМАНИЕ
Указание относительно возможной потенциально
опасной ситуации, которая может повлечь материальный ущерб.
Символы на приборе
Не направлять струю воды под высоким
напором на людей, животных, включенное электрическое оборудование или на
само устройство.
Защищать прибор от мороза.
Запрещается напрямую подключать
устройство к трубопроводу с питьевой
водой.
Защитные устройства
몇 ОСТОРОЖНО
Защитные устройства служат для защиты
пользователей. Видоизменение защитных
устройств или пренебрежение ими не допускается.
Приборный выключатель
Главный
вольной работе аппарата.
Блокировка ручного пистолета-распылителя
Блокировка блокирует рычаг ручного пистолетараспылителя и защищает от непроизвольного запуска аппарата.
выключатель препятствует непроиз-
– 5
тя-
67RU
Page 5
Перепускной клапан с пневматическим реле
Если рычаг ручного пистолета-распылителя отпускается, манометрический выключатель отключает насос, подача струи воды под высоким
давлением прекращается. При нажатии на рычаг
насос снова включается.
Описание прибора
В данном руководстве по эксплуатации дано описание прибора с максимальной комплектацией. Комплектация отличается в зависимости от модели (см.
упаковку).
Рисунки см. на вкладке
1 Соединение высокого давления
2 Главный выключатель „0/OFF“ / „I/ON“ (0/ВЫКЛ
/ I/ВКЛ)
3 Крючки для хранения высоконапорного шланга
и сетевого шнура
4Pукоятка
5 Хранение струйной трубки
6 Хранение ручного пистолета-распылителя
7 Элемент для подключения водоснабжения со
встроенным сетчатым фильтром
8 Всасывающий шланг для моющего средства (с
фильтром)
9Cоединительный элемент для подключения во-
ды,
10 Транспортное колесо
11 Сетевой
12 Ручной пистолет-распылитель
13 Блокировка ручного пистолета-распылителя
14 Скоба для шланга высокого давления
15 Шланг высокого давления
16 Cтруйная трубка с фрезой для удаления грязи
17 Струйная трубка с 1-элементной форсункой
18 Моющая щетка
19 Вращающаяся моющая щетка
20 Насадка
21 Шланг подачи воды
кабель со штепсельной вилкой
Для устойчивых загрязнений
Для стандартных задач мойки.
* Дополнительные принадлежности
Особенно подходит для мойки автомобилей.
для чистки пеной с баком для моющего
средства
Моющее средство всасывается из бака и образует эффективную моющую пену.
** не входит в комплект поставки
3
Специальные принадлежности
Специальные принадлежности расширяют возможности применения прибора. Более детальную информацию можно получить у торговой организации
фирмы KARCHER.
Монтаж
Перед началом эксплуатации аппарата установить
прилагаемые незакрепленные части
Рисунки см. на вкладке 4
Рисунок
Установить и зафиксировать транспортные ко-
леса.
Рисунок
Прикрепить рукоятку для транспортировки.
Рисунок
Находящуюся в комплекте соединительную
.
68 RU
муфту подсоедините к элементу аппарата для
подачи воды.
Рисунок
Извлечь зажим для шланга высокого давления
из ручного пистолета-распылителя.
Рисунок
Вставить шланг высокого давления в ручной пи
столет-распылитель.
Вдавить скобу до фиксации. Проверить надеж-
ность крепления, потянув за шланг высокого
давления.
Начало работы
Поставить устройство на ровную поверхность.
Рисунок
Соединить шланг высокого давления с соеди-
нением высокого давления.
Подача воды из водопровода
Параметры для подключения указаны на заводской
табличке и в разделе "Технические данные".
Соблюдайте предписания предприятия водоснабжения.
ВНИМАНИЕ
Загрязнения,
вать повреждения насоса высокого давления и
принадлежностей. Для защиты рекомендуется
использовать водяной фильтр KÄRCHER (специальные принадлежности, номер для заказа 4.730-
059).
Рисунок
Вставить шланг подачи воды в соответствую-
щее соединение.
Подсоединить водяной шланг к водопроводу.
Полностью откройте водопроводный кран.
содержащиеся в воде, могут выз-
Эксплуатация
몇 ОСТОРОЖНО
Работа всухую в течение более 2 минут
к выходу из строя насоса высокого давления. Если
устройство в течение 2 минут не набирает давление, то его следует выключить и действовать
в соответствии с указаниям, которые приводятся в главе „Помощь в случае неполадок“.
Режим работы высокого давления
몇 ОСТОРОЖНО
При мойке лакированный поверхностей следует
выдерживать расстояние 30 см от форсунки до
поверхности, чтобы избежать
ровки.
ВНИМАНИЕ
Не чистить автомобильные шины, лакокрасочное
покрытие или чувствительные поверхности (например, деревянные) с применением фрезы для
удаления грязи. Существует опасность повреждения.
Рисунок
Наденьте на ручной пистолет-распылитель
струйную трубку и зафиксируйте ее, повернув
на 90°.
Вставить сетевую штепсельную вилку в розет-
ку.
Включить аппарат „I/ON“ (I/ВКЛ).
Разблокировать рычаг ручного пистолета-рас-
пылителя.
Потянуть за рычаг, аппарат включится.
повреждения лаки-
приводит
– 6
-
Page 6
Указание: Если рычаг снова освободится, аппарат снова отключится. Высокое давление сохраняется в системе.
Режим с моющей щеткой
ВНИМАНИЕ
Риск повреждения лакокрасочного покрытия
Перед работой с моющей щеткой следует убедиться в том, что она очищена от грязи или других посторонних частиц.
Моющую щетку вставить в ручной распылитель
и зафиксировать, повернув на 90°.
Указание
также можно использовать для работы с моющим
средством.
: В случае необходимости моющие щетки
Режим работы с моющим средством
Примечание: Моющее средство может добавлять-
ся только при низком давлении.
ОПАСНОСТЬ
При применении чистящих средств следует соблюдать требования сертификата безопасности
производителя, особенно указания относительно
применения средств индивидуальной защиты.
Рисунок
Всасывающий шланг для моющего средства
вытащить
Опустить всасывающий шланг для моющего
средства в резервуар с раствором моющего
средства.
Отделить струйную трубку от ручного пистоле-
та-распылителя, Для работы только с ручным
пистолетом-распылителем.
Указание: Такми образом, при эксплуатации
раствор моющего средства смешивается со
струей воды.
Дополнительно
Рисунок
Залить раствор моющего средства
моющего средства, который подсоединяется к
насадке для чистки пеной (соблюдая указания
по дозировке на емкости для моющего средства).
Наденьте на ручной пистолет-распылитель на-
садку для чистки пеной и зафиксируйте ее, повернув на 90°.
Рекомендуемый способ мойки
Экономно разбрызгать моющее средство по су-
хой поверхности и дать ему
позволять высыхать).
Растворенную грязь смыть струей высокого
давления.
из корпуса на необходимую длину.
в бак для
подействовать (не
Перерыв в работе
Отпустить рычаг ручного пистолета-распылите-
ля.
Заблокировать рычаг ручного пистолета-распы-
лителя.
Вставить ручной пистолет-распылитель в дер-
жатель.
Во время продолжительных перерывов в рабо-
те (свыше 5 минут) аппарат следует выключать
„0/OFF“ (0/ВЫКЛ).
Окончание работы
몇 ОСТОРОЖНО
Отсоединять шланг высокого давления от
писто-
лета-разбрызгивателя или устройства, когда в
системе отсутствует давление.
После работы с моющим средством: С целью
полоскания дать прибору поработать около 1
минуты.
Отпустить рычаг ручного пистолета-распылите-
ля.
Выключить аппарат "0/OFF" (0/ВЫКЛ).
Вытащите штепсельную вилку из розетки.
закрыть водный кран.
нажать рычаг ручного пистолета-распылителя
для сброса
Заблокировать рычаг ручного пистолета-распы-
лителя.
Отделить аппарат от водоснабжения.
давления в системе.
Транспортировка
몇 ОСТОРОЖНО
Опасность травм и повреждений!
При транспортировке следует обратить внимание на вес устройства.
Транспортировка вручную
Прибор тянуть за ручку для транспортирования.
Транспортировка на транспортных
средствах
Зафиксировать прибор от смещения и опроки-
дывания.
Хранение
몇 ОСТОРОЖНО
Опасность травм и повреждений!
При хранении следует обратить
устройства.
внимание на вес
Хранение прибора
Установить устройству на ровную поверхность.
Зафиксировать струйную трубку в соответству-
ющем держателе.
Вставить ручной пистолет-распылитель в дер-
жатель.
Сложить сетевой кабель, шланг высокого дав-
ления и принадлежности на аппарате.
При длительном хранении, например зимой, дополнительно следует принять во внимание указания в
разделе "
Уход".
Защита от замерзания
ВНИМАНИЕ
Не полностью опорожненные устройства и оборудование могут быть повреждены разрушению при
воздействии мороза. Полностью опорожнить
устройство и принадлежности, а также обеспечить защиту от мороза.
Во избежание повреждений:
Из аппарата следует полностью удалить воду.
Включить аппарат без подключенного шланга
высокого давления и без присоединенного во-
доснабжения (максимум на
ждать до тех пор, пока не прекратиться вытека-
ние воды из шланга высокого давления. Выклю-
чите аппарат.
Храните прибор и все принадлежности в защи-
щенном от мороза помещении.
1 минуту) и подо-
– 7
69RU
Page 7
Уход и техническое обслуживание
ОПАСНОСТЬ
Опасность поражения электрическим током.
Перед проведением любых работ по обслужи-
ванию устройство следует выключить и извлечь штепсельную вилку из розетки.
Уход
Очистка сетки в подводе воды
Регулярно очищать сетку в подводе воды.
ВНИМАНИЕ
Сетку нельзя повреждать.
Снять муфту с подвода воды.
Рисунок
Вытянуть сетку плоскогубцами.
Сетку очищать под проточной водой.
Снова вставить сетку
Очистка фильтра для моющего средства
Снимите фильтр из всасывающего шланга для
моющего средства и промойте его проточной
водой,
в подвод воды.
Техническое обслуживание
Аппарат не нуждается в профилактическом обслуживании.

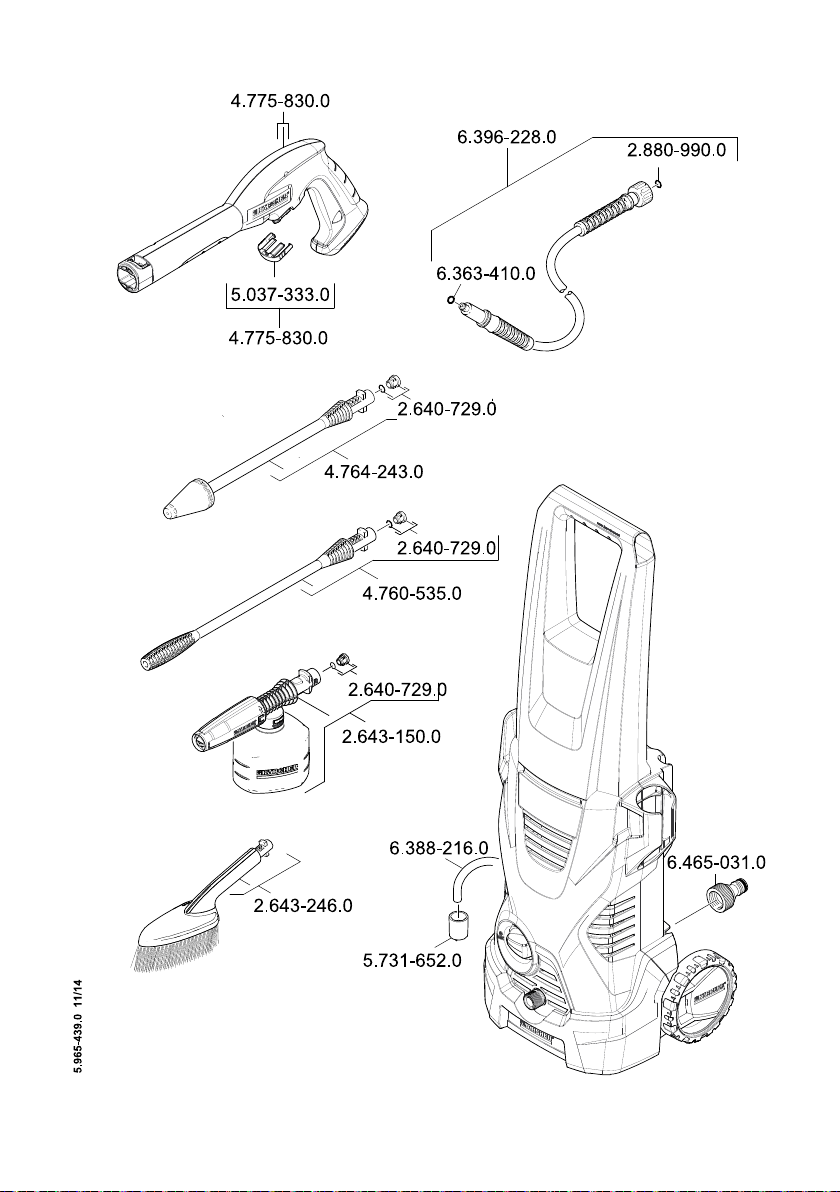

Запасные части
Используйте только оригинальные запасные части
фирмы KARCHER. Описание запасных частей находится в конце данной инструкции по эксплуатации.
Помощь в случае неполадок
Небольшие неисправности можно устранить самостоятельно с помощью следующего описания
В случае сомнения следует обращаться в уполномоченную службу сервисного обслуживания.
ОПАСНОСТЬ
Опасность поражения электрическим током.
Перед проведением любых работ по обслужи-
ванию устройство следует выключить и извлечь штепсельную вилку из розетки.
Прибор не работает
Вытянуть рычаг ручного пистолета-распылите-
ля, прибор включится.
Проверьте соответствие напряжения, указанно-
го в заводской табличке
электроэнергии.
Проверить сетевой кабель на повреждения.
, напряжению источника
Давление в приборе не увеличивается
Удаление воздуха из прибора: Включить аппа-
рат без подключенного высоконапорного шланга и подождать (не более 2 минут), пока из высоконапорного шланга не начнет выходить вода
без пузырьков воздуха. Выключить прибор и заново подсоединить высоконапорный шланг.
Проверить подачу воды.
Выньте с помощью плоскогубцев сетевой
фильтр из элемента для водоснабжения и промойте его проточной водой.
.
Сильные перепады давления
Очистить форсунку высокого давления: Игол-
кой удалить загрязнение из отверстия форсунки
и промыть ее спереди водой.
Проверьте количество подаваемой воды.
Прибор негерметичен
Незначительная негерметичность аппарата об-
условлена техническими особенностями. При
сильной негерметичности обратитесь в автори-
зованную службу сервисного обслуживания.
Чистящее средство не всасывается
Отделить струйную трубку от ручного пистоле-
та-распылителя, Для работы только с ручным
пистолетом-распылителем.
Очистить фильтр во всасывающем шланге мо-
ющего средства.
Проверить всасывающий шланг для моющего
средства на перегибы.
Гарантия
В каждой стране действуют соответственно гарантийные условия, изданные уполномоченной организацией сбыта нашей
Возможные неисправности прибора в течение гарантийного срока мы устраняем бесплатно, если
причина заключается в дефектах материалов или
ошибках при изготовлении. В случае возникновения
претензий в течение гарантийного срока просьба
обращаться, имея при себе чек о покупке, в торговую организацию, продавшую вам прибор или в бли
жайшую уполномоченную службу сервисного обслуживания.
адреса вы сможете найти на веб-странице:
www.kaercher.com/dealersearch
продукции в данной стране.
-
70 RU
– 8
Page 8
Технические данные
Электрическое подключение
Напряжение 220-240
Потребление электроэнергии 6 А
Степень защиты IP X5
Класс защиты II
Сетевой предохранитель (инер-
тный)
Подключение водоснабжения
Давление напора (макс.) 1,2 МПа
Температура подаваемой воды
(макс.)
Количество подаваемой воды
(мин.)
Рабочие характеристики
Рабочее давление 8 МПа
Макс. допустимое давление 11 МПа
Подача, вода 5,5 л/мин.
Максимальная подача 6,0 л/мин.
Подача, моющее средство 0,3 л/мин.
Сила отдачи ручного пистолета-
распылителя
Размеры и вес
Длина 280 мм
Ширина 242 мм
высота 783 мм
Вес, в готовности к эксплуатации
и с принадлежностями
Значение установлено согласно стандарту EN
60335-2-79
Значение вибрации рука-плечо
Опасность K
Уровень шума дб
Опасность K
а
pA
Уровень мощности шума LWA +
опасность K
WA
Сохраняется право на внесение технических изменений.
1~50-60VHz
10 А
40 °C
8 л/мин.
10 Н
5,6 кг
<2,5
м/с
0,3
м/с
753дБ(А)
дБ(А)
91 дБ(А)
2
2
Заявление о соответствии ЕС
Настоящим мы заявляем, что нижеуказанный прибор по своей концепции и конструкции, а также в
осуществленном и допущенном нами к продаже исполнении отвечает соответствующим основным
требованиям по безопасности и здоровью согласно
директивам ЕС. При внесении изменений, не согласованных с нами, данное заявление
лу.
Продукт высоконапорный моющий при-
бор
Тип: 1.673-xxx
Основные директивы ЕС
2006/42/EC (+2009/127/EC)
2004/108/EC
2000/14/ЕС
2011/65/ЕC
Примененные гармонизированные нормы
EN 50581
EN 55014–1: 2006+A1: 2009+A2: 2011
EN 55014–2: 1997+A1: 2001+A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006+A1: 2009+A2: 2009
EN 61000–3–3: 2013
EN 62233: 2008
Примененный порядок оценки соответствия
2000/14/ЕС: Приложение V
Уровень мощности звука dB(A)
Измерено:89
Гарантировано:91
Нижеподписавшиеся лица действуют по поручению
и по доверенности руководства предприятия.
CEO
Head of Approbation
уполномоченный по документации:
S. Reiser
Alfred Kaercher GmbH & Co. KG
Alfred-Kaercher-Str. 28 - 40
71364 Winnenden (Germany)
Тел.: +49 7195 14-0
Факс: +49 7195 14-2212
Winnenden, 2014/11/01
теряет свою си-
– 9
71RU
Page 9
Loading...
