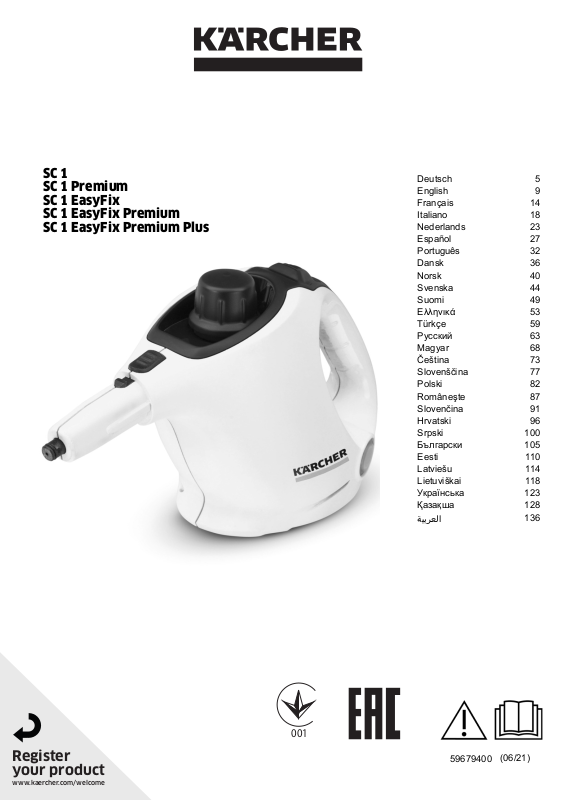

Kärcher 1.516-330.0 User guide

Page 1

SC 1 SC 1 Premium SC 1 EasyFix SC 1 EasyFix Premium SC 1 EasyFix Premium Plus

Deutsch 5 English 9 Français 14 Italiano 18 Nederlands 23 Español 27 Português 32 Dansk 36 Norsk 40 Svenska 44 Suomi 49 Ελληνικά 53 Türkçe 59 Русский 63 Magyar 68 Čeština 73 Slovenščina 77 Polski 82 Româneşte 87 Slovenčina 91 Hrvatski 96 Srpski 100 Български 105 Eesti 110 Latviešu 114 Lietuviškai 118

Українська 123 Қазақша 128

ﺔﻴﺑﺮﻌﻟﺍ

136

www.kaercher.com/welcome

001

59679400

(06/21)

Page 2

A2B C D

Page 3

E F G

H I J

K L M

Page 4

N O P

Q R S

Page 5

Inhalt

Allgemeine Hinweise ........................................... 5

Bestimmungsgemäße Verwendung .................... 5

Umweltschutz ...................................................... 5

Zubehör und Ersatzteile ...................................... 5

Lieferumfang ....................................................... 5

Garantie............................................................... 5

Sicherheitseinrichtungen..................................... 5

Gerätebeschreibung ............................................ 5

Erstinbetriebnahme ............................................. 6

Montage .............................................................. 6

Betrieb ................................................................. 6

Wichtige Anwendungshinweise........................... 7

Anwendung des Zubehörs .................................. 7

Pflege und Wartung............................................. 8

Hilfe bei Störungen.............................................. 9

Technische Daten ................................................ 9

Allgemeine Hinweise

Lesen Sie vor der ersten Benutzung des Geräts diese Originalbetriebsanleitung

se. Handeln Sie danach. Bewahren Sie beide Hefte für späteren Gebrauch oder für Nachbesitzer auf.

und die beiliegenden Sicherheitshinwei-

Bestimmungsgemäße Verwendung

Verwenden Sie das Gerät ausschließlich für den Privathaushalt. Das Gerät ist zur Reinigung mit Dampf bestimmt und kann mit geeignetem Zubehör, wie in dieser Betriebsanleitung beschrieben, verwendet werden. Reinigungsmittel werden nicht benötigt. Beachten Sie die Sicherheitshinweise.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte Verpackungen umweltgerecht entsorgen.

Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Bestandteile wie Batterien, Akkus oder Öl, die bei

falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemäßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter: www.kaercher.de/REACH

Zubehör und Ersatzteile

Nur Original-Zubehör und Original-Ersatzteile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com.

Lieferumfang

Der Lieferumfang des Geräts ist auf der Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit. Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte Ihren Händler.

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. (Adresse siehe Rückseite)

Sicherheitseinrichtungen

몇 VORSICHT

Garantie

Fehlende oder veränderte Sicherheitseinrichtungen

Sicherheitseinrichtungen dienen Ihrem Schutz. Verändern oder umgehen Sie niemals Sicherheitseinrichtungen.

Symbole auf dem Gerät

(Je nach Gerätetyp)

Verbrennungsgefahr, Geräteoberfläche wird während des Betriebs heiß

Verbrühungsgefahr durch Dampf

Betriebsanleitung lesen

Sicherheitsverschluss

Der Sicherheitsverschluss verschließt den Dampfkessel gegen den anstehenden Dampfdruck. Falls der Druckregler defekt ist und im Dampfkessel ein Überdruck entsteht, öffnet im Sicherheitsverschluss ein Überdruckventil und Dampf tritt durch den Verschluss nach außen auf. Wenden Sie sich vor Wiederinbetriebnahme des Gerätes an den zuständigen KÄRCHER Kundendienst.

Gerätebeschreibung

In dieser Betriebsanleitung wird die maximale Ausstattung beschrieben. Je nach Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).

Abbildungen siehe Grafikseite. Abbildung A

1 Sicherheitsverschluss 2 Einfüllöffnung für Wasser 3 Dampftaste 4 Kindersicherung 5 Tragegriff 6 Netzanschlussleitung mit Netzstecker 7 Kontrolllampe (grün) - Netzspannung vorhanden 8 Dampfkessel

9 Dampfdüse 10 Entriegelungstaste 11 ** Dampfschlauch 12 Dampfpistole 13 Entriegelungstaste

Deutsch 5

Page 6

14 Dampfstecker 15 Punktstrahldüse 16 Rundbürste 17 Powerdüse 18 Handdüse 19 Mikrofaserüberzug für Handdüse (1 Stück) 20 ** Mikrofaserüberzug für Handdüse (2 Stück) 21 ** Verlängerungsrohre (2 Stück) 22 Entriegelungstaste 23 ** Bodendüse 24 Klettverbindung 25 ** Mikrofaserbodentuch 26 Messbecher

** optional

Erstinbetriebnahme

Bei der Erstinbetriebnahme kann aus der Dampfdüse eine kleine Rauchwolke austreten. Das Gerät benötigt eine kurze Einlaufzeit. Zu Beginn ist der Dampfaustritt sehr unregelmäßig und feucht, auch einzelne Wassertropfen können austreten. Die ausströmende Dampfmenge nimmt stetig zu, bis nach ca. 1 Minute die maximale Menge erreicht ist.

Montage

1. Das offene Ende des Zubehörs auf die Dampfdüse bzw. Dampfpistole schieben, bis die Entriegelungstaste der Dampfdüse bzw. Dampfpistole einrastet.

Abbildung F Abbildung I Abbildung J

2. Das offene Ende des Zubehörs auf die Punktstrahldüse schieben.

Abbildung K

3. Verbindungsrohre mit der Dampfdüse bzw. Dampfpistole verbinden. a Das 1. Verlängerungsrohr auf die Dampfdüse

b Das 2. Verlängerungsrohr auf das

Abbildung N

4. Das Zubehör und/oder die Bodendüse auf das freie Ende des Verlängerungsrohres schieben.

Abbildung O

Das Zubehör ist verbunden.

1. Kindersicherung unten drücken.

Abbildung G

Dampftaste ist gesperrt.

2. Entriegelungstaste drücken und die Teile auseinanderziehen.

Abbildung L Abbildung M

Zubehör montieren

bzw. Dampfpistole schieben, bis die Entriegelungstaste der Dampfdüse bzw. Dampfpistole einrastet. Das Verbindungsrohr ist verbunden.

1. Verlängerungsrohr schieben. Die Verbindungsrohre sind verbunden.

Zubehör trennen

Betrieb

Hinweis

Bei kontinuierlicher Verwendung von handelsüblichem destillierten Wasser ist kein Entkalken des Dampfkessels notwendig.

Hinweis

Warmes Wasser verkürzt die Aufheizzeit.

Hinweis

Hierzu den mitgelieferten Messbecher verwenden. Bei der Wasserbefüllung auf die Markierung (max. 200 ml) achten.

1. Sicherheitsverschluss abschrauben.

Abbildung B

2. Maximal 200 ml destilliertes Wasser oder Leitungswasser in den Dampfkessel füllen.

3. Sicherheitsverschluss einschrauben.

Abbildung C

Wasser einfüllen

Gerät einschalten

몇 WARNUNG

Verbrühungsgefahr

Das Gerät hat einen hohen Wasseraustrag, wenn Sie es mehr als 30° zur Seite neigen. Neigen Sie das Gerät nicht mehr als 30° (maximaler Winkel) zur Seite.

1. Das Gerät auf festen Untergrund stellen.

2. Netzstecker in eine Steckdose stecken.

Abbildung D

Kontrolllampe leuchtet grün. Nach ca. 3 Minuten ist das Gerät einsatzbereit.

Abbildung E

3. Kindersicherung oben drücken.

Abbildung G

Dampftaste ist entsperrt.

4. Dampftaste drücken.

Abbildung H

Dampf strömt aus.

Wenn beim Arbeiten die Dampfmenge abnimmt bzw. wenn kein Dampf mehr kommt, muss Wasser nachgefüllt werden.

Hinweis

Der Sicherheitsverschluss lässt sich nicht öffnen, solange der Dampfkessel noch unter Druck steht.

Hinweis

Warmes Wasser verkürzt die Aufheizzeit.

1. Gerät ausschalten, siehe Kapitel Gerät ausschalten.

Abbildung Q

2. Sicherheitsverschluss abschrauben.

3. Wasser vollständig aus dem Dampfkessel leeren.

Abbildung R

4. Maximal 200 ml destilliertes Wasser oder Leitungswasser in den Dampfkessel füllen.

5. Sicherheitsverschluss einschrauben.

6. Netzstecker in eine Steckdose stecken.

7. Kindersicherung oben drücken. Dampftaste ist entsperrt. Das Gerät ist einsatzbereit.

1. Netzstecker aus der Steckdose ziehen.

Abbildung Q

2. Dampftaste drücken, bis kein Dampf mehr ausströmt. Der Dampfkessel ist drucklos.

3. Kindersicherung unten drücken.

Wasser nachfüllen

Gerät ausschalten

6 Deutsch

Page 7

Den Dampfkessel des Geräts nach Beendigung der Arbeit ausspülen.

1. Gerät ausschalten, siehe Kapitel Gerät ausschalten.

2. Gerät abkühlen lassen.

3. Zubehör trennen.

4. Dampfkessel mit Wasser füllen und kräftig schwenken. Dadurch lösen sich Kalkrückstände, die sich auf dem Boden des Dampfkessels abgesetzt haben.

5. Wasser vollständig aus dem Dampfkessel leeren.

Abbildung R

Gerät aufbewahren

Dampfkessel ausspülen

1. Zubehör trennen.

2. Wasser vollständig aus dem Dampfkessel leeren.

Abbildung R

3. Netzanschlussleitung um den Wassertank wickeln.

Abbildung S

4. Zubehör trocknen lassen.

5. Gerät an einem trockenen und frostsicheren Ort lagern.

ACHTUNG

Sachschaden durch festsitzendem Sicherheitsverschluss

Wenn der Sicherheitsverschluss nach der Reinigung nicht abgenommen wird, besteht die Möglichkeit, dass sich der Verschluss im Gewinde festsetzt. Schrauben Sie nach der Reinigung den Sicherheitsverschluss ab und bewahren ihn, z. B. mit dem weitern Gerätezubehör, auf.

Wichtige Anwendungshinweise

Wir empfehlen den Boden vor dem Einsatz des Geräts zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz und losen Partikeln befreit.

Vor einer Behandlung mit dem Gerät immer die Verträglichkeit der Textilien an verdeckter Stelle prüfen: Textil eindampfen, trocknen lassen und anschließend auf Farb- oder Formveränderung prüfen.

Beschichtete oder lackierte Oberflächen

ACHTUNG

Beschädigte Oberflächen

Dampf kann Wachs, Möbelpolitur, Kunststoffbeschichtungen oder Farbe und den Umleimer von Kanten lösen. Richten Sie den Dampf nicht auf verleimte Kanten, da sich der Umleimer lösen könnte. Verwenden Sie das Gerät nicht zum Reinigen von unversiegelten Holz- oder Parkettböden. Verwenden Sie das Gerät nicht zum Reinigen von lackierten oder kunststoffbeschichteten Oberflächen wie z. B. Küchen- und Wohnmöbeln, Türen oder Parkett.

1. Zur Reinigung dieser Oberflächen ein Tuch kurz eindampfen und damit über die Oberflächen wischen.

Bodenflächen reinigen

Auffrischen von Textilien

reinigen

Glasreinigung

ACHTUNG

Glasbruch und beschädigte Oberfläche

Dampf kann versiegelte Stellen des Fensterrahmens beschädigen und bei niedrigen Außentemperaturen zu Spannungen an der Oberfläche von Fensterscheiben und dadurch zu Glasbruch führen. Richten Sie den Dampf nicht auf versiegelte Stellen des Fensterrahmens. Erwärmen Sie Fensterscheiben bei niedrigen Außen-

temperaturen, in dem Sie die gesamte Glasoberfläche leicht eindampfen.

 Fensterfläche mit Handdüse und Überzug reinigen.

Zum Abziehen des Wassers einen Fensterabzieher verwenden oder die Flächen trockenwischen.

Anwendung des Zubehörs

Die Dampfdüse bzw. die Dampfpistole kann für folgende Einsatzbereiche ohne Zubehör verwendet werden:

● Zum Beseitigen von leichten Falten aus hängenden

● Zum feuchten Staub wischen: Ein Tuch kurz ein-

Die Punktstrahldüse eignet sich für die Reinigung von schwer zugänglichen Stellen, Fugen, Armaturen, Abflüssen, Waschbecken, WCs, Jalousien oder Heizkörpern. Je näher die Punktstrahldüse an der verschmutzten Stelle ist, desto höher ist die Reinigungswirkung, da Temperatur und Dampfmenge am Düsenaustritt am höchsten sind. Starke Kalkablagerungen können vor dem Dampfreinigen mit einem geeigneten Reinigungsmittel behandelt werden. Reinigungsmittel ca. 5 Minuten einwirken lassen und danach abdampfen.

1. Das offene Ende der Punktstrahldüse auf die

Die Rundbürste eignet sich für die Reinigung von hartnäckigen Verschmutzungen. Durch Bürsten können hartnäckige Verschmutzungen leichter entfernt werden.

ACHTUNG

Beschädigte Oberflächen

Die Bürste kann empfindliche Flächen zerkratzen. Nicht geeignet zur Reinigung empfindlicher Flächen.

1. Die Rundbürste auf die Punktstrahldüse montieren.

Die Powerdüse eignet sich für die Reinigung von hartnäckigen Verschmutzungen, Ausblasen von Ecken, Fugen usw.

1. Die Powerdüse entsprechend der Rundbürste auf

Die Handdüse eignet sich für die Reinigung von kleinen abwaschbaren Flächen, Duschkabinen und Spiegeln.

1. Die Handdüse entsprechend der Punktstrahldüse

2. Überzug über die Handdüse ziehen.

Dampfdüse / Dampfpistole

Kleidungsstücken: Das Kleidungsstück aus 1020 cm Entfernung bedampfen.

dampfen und damit über die Möbel wischen.

Punktstrahldüse

Dampfdüse bzw. Dampfpistole schieben.

Abbildung F Abbildung J

Abbildung K

die Punktstrahldüse montieren.

Abbildung K

Rundbürste

Powerdüse

Handdüse

auf die Dampfdüse bzw. die Dampfpistole schieben.

Abbildung J

Deutsch 7

Page 8

Die Bodendüse eignet sich für die Reinigung von abwaschbaren Wand- und Bodenbelägen, z. B. Steinböden, Fliesen und PVC-Böden.

ACHTUNG

Bodendüse

Schäden durch Dampfeinwirkung

Hitze und Durchfeuchtung können zu Schäden führen. Prüfen Sie vor der Anwendung die Hitzebeständigkeit und Dampfauswirkung an einer unauffälligen Stelle mit kleinster Dampfmenge.

Hinweis

Reinigungsmittelrückstände oder Pflegeemulsionen auf der zu reinigenden Fläche können bei der Dampfreinigung zu Schlieren führen, die bei mehrmaliger Anwendung aber verschwinden.

Wir empfehlen den Boden vor dem Einsatz des Geräts zu kehren oder zu saugen. So wird der Boden bereits vor der Feuchtreinigung von Schmutz und losen Partikeln befreit. Auf stark verschmutzten Flächen langsam arbeiten, damit der Dampf länger einwirken kann.

1. Verlängerungsrohre mit der Dampfpistole verbinden.

Abbildung N

2. Bodendüse auf Verlängerungsrohr schieben.

Abbildung O

3. Bodentuch an Bodendüse befestigen. a Bodentuch mit den Klettbändern nach oben au

den Boden legen.

b Bodendüse mit leichtem Druck auf das Boden-

tuch stellen.

Abbildung P

Das Bodentuch haftet durch die Klettbefestigung selbsttätig an der Bodendüse.

1. Einen Fuß auf die Fußlasche des Bodentuchs stellen und die Bodendüse nach oben heben.

Abbildung P

Hinweis

Zu Beginn ist das Klettband des Bodentuchs noch sehr stark und lässt sich ggf. schwer von der Bodendüse entfernen. Nach mehrmaligem Gebrauch und nach dem Waschen des Bodentuchs lässt sich dieses gut von der Bodendüse entfernen und hat die optimale Haftung erreicht.

Bodentuch abnehmen

Pflege und Wartung

Hinweis

Bei kontinuierlicher Verwendung von handelsüblichem destillierten Wasser ist kein Entkalken des Dampfkessels notwendig.

Hinweis

Da sich Kalk im Gerät festsetzt, empfehlen wir, das Gerät nach der in der Tabelle genannten Anzahl von Füllungen des Dampfkessels (KF=Kesselfüllungen) zu entkalken.

       

Dampfkessel entkalken



Härtebereich °dH mmol/l KF

I weich 0-7 0-1,3 35 II mittel 7-14 1,3-2,5 30 III hart 14-21 2,5-3,8 20 IV sehr hart >21 >3,8 15

Hinweis

Das Wasserwirtschaftsamt oder die Stadtwerke geben Auskunft über die Härte des Leitungswassers.

ACHTUNG

Beschädigte Oberflächen

Die Entkalkerlösung kann empfindliche Oberflächen angreifen. Befüllen und entleeren Sie das Gerät vorsichtig.

1. Das Gerät ausschalten, siehe Kapitel Gerät ausschalten.

2. Das Gerät abkühlen lassen.

3. Den Sicherheitsverschluss abschrauben.

4. Wasser vollständig aus dem Dampfkessel leeren.

Abbildung R

ACHTUNG

Geräteschaden durch Entkalkungsmittel

Ein ungeeignetes Entkalkungsmittels sowie die Fehldosierung des Entkalkungsmittels können das Gerät beschädigen.

Verwenden Sie ausschließlich das KÄRCHER Entkalkungsmittel. Verwenden Sie 1 Dosiereinheit des Entkalkungsmittels für 0,5 l Wasser.

5. Entkalkungsmittellösung gemäß Angaben auf dem Entkalkungsmittel ansetzen.

6. Entkalkungsmittellösung in den Dampfkessel füllen. Den Dampfkessel nicht verschließen.

7. Entkalkungsmittellösung ca. 8 Stunden einwirken lassen.

8. Entkalkungsmittellösung vollständig aus dem Dampfkessel leeren.

9. Den Entkalkungsvorgang gegebenenfalls wiederholen.

10. Den Dampfkessel 2-3 mal mit kaltem Wasser ausspülen, um alle Rückstände der Entkalkungsmittellösung zu entfernen.

11. Wasser vollständig aus dem Dampfkessel leeren.

Abbildung R

(Zubehör - je nach Lieferumfang)

Hinweis

Die Mikrofasertücher sind nicht für den Trockner geeignet.

Hinweis

Zum Waschen der Tücher die Hinweise auf dem Waschzettel beachten. Keinen Weichspüler verwenden, damit die Tücher den Schmutz gut aufnehmen können.

1. Bodentücher und Überzüge bei maximal 60 °C in der Waschmaschine waschen.

Pflege des Zubehörs

8 Deutsch

Page 9

Störungen haben oft einfache Ursachen, die Sie mit Hilfe der folgenden Übersicht selbst beheben können. Im Zweifelsfall oder bei hier nicht genannten Störungen wenden Sie sich bitte an den autorisierten Kundendienst.

몇 WARNUNG

Stromschlag- und Verbrennungsgefahr

Solange das Gerät an das Stromnetz angeschlossen oder noch nicht abgekühlt ist, ist die Störungsbehebung gefährlich. Ziehen Sie den Netzstecker. Lassen Sie das Gerät abkühlen.

Verringerte Dampfmenge

Die Dampfdüse ist verstopft.

1. Zubehör von der Dampfdüse trennen.

2. Düseneinsatz reinigen.

3. Gerät kurz in Betrieb nehmen.

4. Zubehör auf die Dampfdüse stecken. Der Dampfkessel ist verkalkt.  Dampfkessel entkalken.

Kein Dampf

Kein Wasser im Dampfkessel  Wasser nachfüllen, siehe Kapitel Wasser nachfüllen.

Dampftaste lässt sich nicht drücken

Die Dampftaste ist mit der Kindersicherung gesichert.  Kindersicherung oben drücken.

Dampftaste ist entsperrt.

Hoher Wasseraustrag

Das Gerät “spuckt” Wasser  Das Gerät beim Reinigen nicht mehr als 30° (maxi-

maler Winkel) zur Seite neigen.

 Die maximale Füllmenge von 200 ml nicht über-

schreiten.

Technische Daten

Elektrischer Anschluss

Hilfe bei Störungen

Spannung Phase ~ 1 Frequenz Hz 50-60 Schutzart IPX4 Schutzklasse I

Leistungsdaten Gerät

Heizleistung W 1200 Maximaler Betriebsdruck MPa 0,3 Aufheizzeit Minuten 3 Dauerdampfen g/min 35 Maximaler Dampfstoß g/min 80

Füllmenge

Dampfkessel ml 250 Maximale Füllmenge ml 200

Maße und Gewichte

Gewicht ohne Zubehör kg 1,5 Länge mm 321 Breite mm 127 Höhe mm 186

Technische Änderungen vorbehalten.

220-240

Contents

General notes...................................................... 9

Intended use ....................................................... 9

Environmental protection .................................... 9

Accessories and spare parts............................... 9

Scope of delivery................................................. 9

Warranty.............................................................. 10

Safety devices..................................................... 10

Description of the unit ......................................... 10

Initial Start-Up ..................................................... 10

Installation ........................................................... 10

Operation ............................................................ 11

Important application instructions........................ 11

How to use the Accessories ................................ 12

Care and service ................................................. 13

Troubleshooting guide......................................... 13

Technical data ..................................................... 13

General notes

Read these original operating instructions and the enclosed safety instruc-

time. Proceed accordingly. Keep both books for future reference or for future owners.

tions before using the device for the first

Intended use

Only use the appliance in private households. The appliance is intended for cleaning with steam and can be used with appropriate accessories as described in these operating instructions. Detergents are not required. Observe the safety instructions.

Environmental protection

The packing materials can be recycled. Please dispose of packaging in accordance with the environmental regulations. Electrical and electronic appliances contain valuable, recyclable materials and often components such as batteries, rechargeable batteries or oil,

which - if handled or disposed of incorrectly - can pose a potential threat to human health and the environment. However, these components are required for the correct operation of the appliance. Appliances marked by this symbol are not allowed to be disposed of together with the household rubbish.

Notes on the content materials (REACH)

Current information on content materials can be found at: www.kaercher.com/REACH

Accessories and spare parts

Only use original accessories and original spare parts. They ensure that the appliance will run fault-free and safely. Information on accessories and spare parts can be found at www.kaercher.com.

Scope of delivery

The scope of delivery for the appliance is shown on the packaging. Check the contents for completeness when unpacking. If any accessories are missing or in the event of any shipping damage, please notify your dealer.

English 9

Page 10

The warranty conditions issued by our relevant sales company apply in all countries. We shall remedy possible malfunctions on your appliance within the warranty period free of cost, provided that a material or manufacturing defect is the cause. In a warranty case, please contact your dealer (with the purchase receipt) or the next authorised customer service site. (See overleaf for the address)

Safety devices

Warranty

몇 CAUTION

Missing or modified safety devices

Safety devices are provided for your own protection. Never modify or bypass safety devices.

Symbols on the device

(according to type of appliance)

Risk of burns, surface of appliance becomes hot during operation

Risk of scalding from steam

Read operating instructions

Safety lock

The safety lock seals the steam boiler from the steam pressure present. If the pressure regulator is defective and overpressure occurs in the steam boiler, an pressure relief valve opens in the safety lock and steam leaks out through the lock. Prior to restarting the appliance, contact the responsible KÄRCHER Customer Service.

Description of the unit

The maximum amount of equipment is described in these operating instructions. Depending on the model used, there are differences in the scope of delivery (see packaging).

For the illustrations, refer to the graphics page. Illustration A

1 Safety lock 2 Filling hole for water 3 Steam switch 4 Child lock 5 Carrying handle 6 Mains connection cable with mains plug 7 Indicator light (green) - mains voltage present 8 Steam boiler 9 Steam nozzle

10 Unlocking button 11 ** Steam hose 12 Steam gun 13 Unlocking button 14 Steam connector 15 Spotlight nozzle

10 English

16 Round brush 17 Power nozzle 18 Manual nozzle 19 Microfibre cover for manual nozzle (1 x) 20 ** Microfibre cover for manual nozzle (2 x) 21 ** Extension tubes (2 x) 22 Unlocking button 23 ** Floor nozzle 24 Hook and loop fastener 25 ** Microfibre floor cloth 26 Measuring jug

** optional

Initial Start-Up

During initial start-up, a small cloud of smoke may be emitted from the steam nozzle. The appliance requires a short run-in time. At the start, the steam output is very irregular and damp, single droplets of water may even leak out. The steam volume that leaks out increases constantly until the maximum quantity has been reached after approx. 1 minute.

Installation

1. Push the open end of the accessory onto the steam

nozzle or steam gun until the unlocking button of the steam nozzle or steam gun engages.

Illustration F Illustration I Illustration J

2. Push the open end of the accessory onto the spot-

light nozzle.

Illustration K

3. Connect the connection pipes with the steam nozzle

or steam gun. a Push the 1st extension tube onto the steam noz-

b Push the 2nd extension tube onto the

Illustration N

4. Push the accessory and/or the floor nozzle onto the

free end of the extension tube.

Illustration O

The accessory is connected.

1. Push the child lock down.

Illustration G

The switch is locked.

2. Push the unlocking button and pull the parts apart.

Illustration L Illustration M

Installing accessories

zle or steam gun until the unlocking button of the steam nozzle or steam gun engages. The connection pipe is connected.

1st extension tube. The connection pipes are connected.

Disconnecting accessories

Page 11

Operation

Note

Descaling the steam boiler is not required if commercially available distilled water is used.

Note

Warm water reduces the heating-up time.

Note

To do this use the measuring jug supplied. When filling the water, pay attention to the marking (max. 200 ml).

1. Unscrew the safety lock.

Illustration B

2. Fill a maximum of 200 ml distilled water or tap water into the steam boiler.

3. Insert the safety lock.

Illustration C

몇 WARNING

Risk of scalding

The appliance has a high water outlet if you incline more than 30° to the side. Do not incline the appliance more than 30° (maximum angle) to the side.

1. Place the appliance on a firm subsurface.

2. Insert the mains plug into a socket.

Illustration D

Indicator light lights up green. After approx. 3 minutes, the appliance is ready fo use.

llustration E

3. Push the child lock up.

Illustration G

The switch is unlocked.

4. Press the switch.

Illustration H

Steam leaks out.

If the steam volume is reduced during work or if no more steam volume comes out, the water will have to be refilled.

Note

The safety lock cannot be opened as long as the steam boiler is still pressurised.

Note

Warm water reduces the heating-up time.

1. Switch the appliance off, see Chapter Switch off the appliance.

Illustration Q

2. Unscrew the safety lock.

3. Drain the water completely out of the steam boiler.

Illustration R

4. Fill a maximum of 200 ml distilled water or tap water into the steam boiler.

5. Insert the safety lock.

6. Insert the mains plug into a socket.

7. Push the child lock up. The switch is unlocked. The appliance is ready for use.

Filling water

Switch on the appliance

Refilling water

1. Pull the mains plug out of the socket.

Illustration Q

2. Press the switch until no more steam escapes. The steam boiler is depressurised.

3. Push the child lock down.

Rinsing out the steam boiler

Switch off the appliance

Rinse the appliance’s steam boiler after completing the work.

1. Switch the appliance off, see Chapter Switch off the appliance.

2. Allow the appliance to cool down.

3. Disconnect the accessory.

4. Fill the steam boiler with water and swing it around vigorously. Lime residue which has been deposited on the bottom of the steam boiler will be released as a result.

5. Drain the water completely out of the steam boiler.

Illustration R

Keep the appliance safe

1. Disconnect the accessory.

2. Drain the water completely out of the steam boiler.

Illustration R

3. Coil the mains connection cable around the water reservoir.

Illustration S

4. Allow the accessory to dry.

5. Store the appliance in a dry location that is protected

from frost.

ATTENTION

Material damage due to a stuck safety lock

If the safety lock is not removed after cleaning, there is a possibility that the lock could get stuck in the thread. After cleaning, unscrew the safety lock and store it, for example, with the other device accessories.

Important application instructions

We recommend sweeping the floor or vacuum cleaning it before using the appliance. In this way the floor will be cleared of dirt and loose particles before the wet cleaning.

Prior to using the appliance, always check the compatibility of the textiles at a concealed point: Steam down the textile, allow it to dry and then check it for any change in colour or shape.

Cleaning the floor areas

Freshening up textiles

Cleaning coated or painted surfaces

ATTENTION

Damaged surfaces

Steam can loosen wax, furniture polish, plastic coatings or paint and edge band from edges. Do not direct the steam at glued laminated edges as the edge band may loosen. Do not use the appliance for cleaning unsealed wood or parquet floors. Do not use the appliance for cleaning painted or plastic coated surfaces such as kitchen or living room furniture, doors or parquet.

1. To clean these surfaces, steam a cloth briefly and use it to wipe over the surfaces.

English 11

Page 12

Glass cleaner

ATTENTION

Glass breakages and damaged surfaces

Steam can damage sealed points of the window frame and, at low outside temperatures, lead to tension on the surface of window panes and hence to glass breakages. Do not direct the steam at sealed points on the window frame. At low outside temperatures, heat up the window panes by gently steaming the full surface of the glass.

 Clean the window area with a manual nozzle and

cover. To remove the water, use a squeegee or wipe the surfaces dry.

How to use the Accessories

The steam nozzle or steam gun can be used for the following application areas without accessories:

● For removing slight creases from the hanging cloth-

● For wiping damp dust: Steam a cloth briefly and use

The spotlight nozzle is suitable for cleaning areas, joins, fittings, drains, sinks, WCs, blinds or radiators that are difficult to access. The closer the spotlight nozzle is to the soiled area, the greater the cleaning efficiency will be as the temperature and steam volume are at their highest at the nozzle opening. Larger lime deposits can be treated before steam cleaning with a suitable detergent. Allow the detergent to soak in for approx. 5 minutes and then steam it off.

1. Push the open end of the spotlight nozzle onto the

The round brush is used for cleaning stubborn dirt. Stubborn dirt can be removed more easily by brushing.

ATTENTION

Damaged surfaces

The brush may scratch sensitive surfaces. It is not suitable for cleaning sensitive surfaces.

1. Install the round brush on the spotlight nozzle.

The power nozzle is used for cleaning stubborn dirt, blowing down corners, joins etc.

1. Install the power nozzle onto the spotlight nozzle ac-

Steam nozzle/steam gun

ing items: Steam the clothing item from a distance of 10-20 cm.

it to wipe over the furniture.

Spotlight nozzle

steam nozzle or steam gun.

Illustration F Illustration J

Round brush

Illustration K

cording to the round brush.

Illustration K

Power nozzle

The manual nozzle is used for cleaning small areas that can be washed down, shower cubicles and mirrors.

1. Push the manual nozzle onto the steam nozzle or the steam gun according to the spotlight nozzle.

Illustration J

2. Pull the cover over the manual nozzle.

Floor nozzle

Manual nozzle

The floor nozzle is used for cleaning washable wall and floor coverings e.g. stone floors, tiles and PVC floors.

ATTENTION

Damage due to build-up of steam

Heat and moisture can lead to damage. Check the heat resistance and steam effect on an inconspicuous area using a minimal volume of steam prior to use.

Note

Detergent residue or care emulsions on the surface to be cleaned can lead to streaks during steam cleaning, which will disappear however once these have been used several times.

We recommend sweeping the floor or vacuum cleaning it before using the device. In this way the floor will be cleared of dirt and loose particles before the wet cleaning commences. Work slowly on surfaces that are heavily soiled so that the steam has longer to take effect.

1. Connect the extension tubes with the steam gun.

Illustration N

2. Push the floor nozzle onto the extension tube.

Illustration O

3. Fasten the floor cleaning cloth to the floor nozzle. a Place the floor cleaning cloth with the hook and

loop fastener strips pointing upwards on the floor.

b Place the floor nozzle onto the floor cleaning

cloth, applying slight pressure.

Illustration P

The floor cleaning cloth will stick to the floor nozzle of its own accord due to the hook and loop fastener.

Removing the floor cleaning cloth

1. Place one foot on the bottom corner of the floor cleaning cloth and lift the floor nozzle up.

Illustration P

Note

Initially, the floor cleaning cloth's hook and loop fastener strip is very strong and cannot be removed from the floor nozzle easily. After the floor cleaning cloth has been used several times and washed, it is easier to remove from the floor nozzle and it has reached the optimum adhesion.

12 English

Page 13

Care and service

Note

Descaling the steam boiler is not required if commercially available distilled water is used.

Note

Since the lime becomes caked on the appliance, we recommend descaling the appliance as specified in the table (BF=boiler fillings) based on the number of times the steam boiler is filled.

Hardness range °dH mmol/l KF

I soft 0-7 0-1.3 35 II Medium 7-14 1.3-2.5 30 III Hard 14-21 2.5-3.8 20 IV Very hard >21 >3.8 15

Note

Your water board or municipal utilities authority can provide information on hardness of tap water.

ATTENTION

Damaged surfaces

The descaler may corrode sensitive surfaces. Fill and empty the appliance carefully.

1. Switching off the device, see chapter Switch off the

2. Allow the device to cool down.

3. Unscrew the safety lock.

4. Drain the water completely out of the steam boiler.

ATTENTION

Appliance damage due to descaler

An unsuitable descaler or incorrect dosing of the descaler may damage the appliance. Only use KÄRCHER descaler. Use 1 dosing unit of the descaler for 0.5 l water.

5. Apply descaler solution to the descaler according to

6. Fill the descaler solution into the steam boiler. Do

7. Allow the descaler solution to take effect for

8. Drain descaler solution completely out of the steam

9. Repeat the descaling process if necessary.

10. Rinse the steam boiler 2-3 times with cold water in

11. Drain the water completely out of the steam boiler.

(Accessories - depending on scope of delivery)

Note

The micro fibre cloths are not suitable for dryer.

Note

When washing the cloths, observe the instructions on the washing tag. Do not use any liquid softeners as this will affect the ability of the cloths to pick up dirt.

1. Wash the floor cleaning cloths and covers at a max.

Descaling the steam boiler

appliance.

Illustration R

the details.

not seal the steam boiler.

approx. 8 hours.

boiler.

order to drain all the descaler solution residue.

Illustration R

Care of accessories

temperature of 60 °C in the washing machine.

Malfunctions often have simple causes that you can remedy yourself using the following overview. When in doubt, or in the case of malfunctions not mentioned here, please contact your authorised Customer Service.

몇 WARNING

Risk of electric shock and burns

Trying to eliminate faults while the appliance is connected to the mains or has not yet cooled down is always dangerous. Remove the mains plug. Allow the appliance to cool down.

Reduced steam quantity

The steam nozzle is blocked.

1. Disconnect the accessory from the steam nozzle.

2. Clean the nozzle insert.

3. Start up the appliance briefly.

4. Attach the accessory to the steam nozzle.

The steam boiler is scaled.  Descale the steam boiler.

No steam

No water in the steam boiler  Refill water, see Chapter Refilling water.

The switch cannot be pressed

The switch is locked with the child lock.  Push the child lock up.

The switch is unlocked.

High water egress

The appliance is “spitting out” water  Do not incline the appliance more than 30° (maxi-

mum angle) to the side during cleaning.

 Do not exceed the maximum filling quantity of

200 ml.

Technical data

Electrical connection

Voltage V 220-240 Phase ~ 1 Frequency Hz 50-60 Protection class IPX4 Protection category I

Performance data

Heating capacity W 1200 Maximum operating pressure MPa 0.3 Heating-up time Minutes 3 Continuous steaming g/min 35 Maximum steam blast g/min 80

Filling quantity

Steam boiler ml 250 Maximum filling quantity ml 200

Dimensions and weights

Weight (without accessories) kg 1.5 Length mm 321 Width mm 127 Height mm 186

Subject to technical modifications.

Troubleshooting guide

English 13

Page 14

Contenu

Remarques générales......................................... 14

Utilisation conforme............................................. 14

Protection de l'environnement............................. 14

Accessoires et pièces de rechange..................... 14

Etendue de livraison............................................ 14

Garantie............................................................... 14

Dispositifs de sécurité ......................................... 14

Description de l'appareil ...................................... 14

Première mise en service .................................... 15

Montage .............................................................. 15

Utilisation............................................................. 15

Consignes d'utilisation importantes..................... 16

Utilisation des accessoires .................................. 16

Entretien et maintenance .................................... 17

Dépannage en cas de pannes ............................ 18

Caractéristiques techniques................................ 18

Remarques générales

Veuillez lire le présent le manuel d'instructions original et les consignes de sé-

utilisation de l'appareil. Suivez ces instructions. Conservez les deux manuels pour une utilisation ultérieure ou pour le propriétaire suivant.

curité jointes avant la première

Utilisation conforme

Utilisez l'appareil uniquement dans pour votre ménage. L'appareil est conçu pour le nettoyage à la vapeur et peut être utilisé avec les accessoires appropriés, tel qu'il est décrit dans cette notice d'utilisation. Les détergents ne sont pas nécessaires. Respectez les consignes de sécurité.

Protection de l'environnement

Les matériaux d'emballage sont recyclables. Veuillez éliminer les emballages dans le respect de l’environnement. Les appareils électriques et électroniques contiennent des matériaux précieux recyclables et souvent des composants tels que des piles,

batteries ou de l’huile représentant un danger potentiel pour la santé humaine et l'environnement, s'ils ne sont pas manipulés ou éliminés correctement. Ces composants sont cependant nécessaires pour le fonctionnement correct de l'appareil. Les appareils marqués par ce symbole ne doivent pas être jetés dans les ordures ménagères.

Remarques concernant les matières composantes (REACH)

Les informations actuelles concernant les matières composantes sont disponibles sous : www.kaer-

cher.com/REACH

Accessoires et pièces de rechange

Utiliser exclusivement des accessoires et pièces de rechange originaux. Ceux-ci garantissent le fonctionnement sûr et sans défaut de votre appareil. Des informations sur les accessoires et pièces de rechange sont disponibles sur le site Internet www.kaer- cher.com.

L’étendue de livraison de l’appareil est illustrée sur l'emballage. Lors du déballage, vérifiez que le contenu de la livraison est complet. Si un accessoire manque ou en cas de dommage dû au transport, veuillez informer votre distributeur.

Garantie

Etendue de livraison

Les conditions de garantie publiées par notre société commerciale compétente s'appliquent dans chaque pays. Nous remédions gratuitement aux défauts possibles sur votre appareil dans la durée de garantie dans la mesure où la cause du défaut est un vice de matériau ou de fabrication. En cas de garantie, veuillez vous adresser à votre distributeur ou au point de service après-vente autorisé le plus proche avec la facture d'achat. (Voir l'adresse au dos)

Dispositifs de sécurité

몇 PRÉCAUTION

Dispositifs de sécurité manquants ou modifiés

Les dispositifs de sécurité servent à vous protéger. Ne modifiez, ni ne contournez jamais les dispositifs de sécurité.

Symboles sur l'appareil

(Selon le type de l'appareil)

Risque de brûlures, la surface de l'appareil devient très chaude pendant l'exploitation.

Risque de brûlures avec la vapeur

Lire le manuel d’utilisation

Fermeture de sécurité

La fermeture de sécurité obture la chaudière à vapeur contre la pression de vapeur en attente. Si le régulateur de pression est défectueux et s'il y a surpression dans la chaudière à vapeur, une soupape de sûreté s'ouvre dans la fermeture de sécurité et la vapeur est évacuée vers l'extérieur par la fermeture. Avant de remettre l'appareil en service, adressez-vous au service après-vente KÄRCHER compétent.

Description de l'appareil

Le présent manuel d'utilisation décrit l'équipement complet. Le contenu de la livraison varie selon les modèles (voir l'emballage).

Pour les figures, voir la page des graphiques. Illustration A

1 Fermeture de sécurité 2 Orifice de remplissage de l'eau 3 Touche vapeur 4 Sécurité enfants 5 Poignée de transport 6 Câble d'alimentation électrique avec fiche secteur 7 Témoin lumineux (vert) - Tension du secteur dispo-

nible

14 Français

Page 15

8 Chaudière à vapeur

9 Buse vapeur 10 Touche de déverrouillage 11 ** Flexible vapeur 12 Poignée vapeur 13 Touche de déverrouillage 14 Connecteur vapeur 15 Buse à jet crayon 16 Brosse ronde 17 Buse « Power » 18 Suceur à main 19 Revêtement microfibre pour suceur à main

(1 pièce)

20 ** Revêtement microfibre pour suceur à main

(2 pièces)

21 ** Tubes de rallonge (2 pièces)

22 Touche de déverrouillage 23 ** Buse pour sol 24 Bande agrippante 25 ** Chiffon de sol microfibre 26 Gobelet doseur

** Option

Première mise en service

Lors de la première mise en service, un petit nuage de fumée peut s'échapper de la buse à vapeur. L'appareil a besoin d'une courte période de rodage. Au début, la sortie de vapeur est irrégulière et humide, des gouttes d'eau peuvent éventuellement s'échapper. Le débit de vapeur qui s'écoule s'accroit continuellement jusqu'à ce que le débit maximal soit atteint, après env. 1 minute.

Montage

1. Faire glisser l'extrémité ouverte de l'accessoire sur

2. Faire glisser l'extrémité ouverte de l'accessoire sur

3. Relier les tubes de raccordement avec la buse va-

Montage des accessoires

la buse vapeur ou la poignée vapeur jusqu'à ce que la touche de déverrouillage de la buse vapeur ou de la poignée vapeur s'enclenche.

Illustration F Illustration I Illustration J

la buse à jet crayon.

Illustration K

peur ou la poignée vapeur. a Faire glisser le premier tube de rallonge sur la

buse vapeur ou la poignée vapeur jusqu'à ce que la touche de déverrouillage de la buse vapeur ou de la poignée vapeur s'enclenche. Le tube de raccordement est relié.

b Faire glisser le deuxième tube de rallonge sur le

premier tube de rallonge. Les tubes de raccordement sont reliés.

Illustration N

Français 15

4. Faire glisser l'accessoire et/ou la buse pour sol sur l'extrémité libre du tube de rallonge.

Illustration O

L'accessoire est relié.

Démontage des accessoires

1. Presser la sécurité enfants vers le bas.

Illustration G

La touche vapeur est verrouillée.

2. Appuyer sur la touche de déverrouillage et séparer les pièces.

Illustration L Illustration M

Utilisation

Remarque

Si de l'eau distillée usuelle est utilisée en permanence, il n'est pas nécessaire de détartrer la chaudière à vapeur.

Remarque

L'eau chaude diminue la durée de chauffage.

Remarque

Utiliser ici le gobelet doseur fourni. Tenir compte du marquage pour le remplissage d'eau (max. 200 ml).

1. Dévisser la fermeture de sécurité.

Illustration B

2. Remplir au maximum 200 ml d'eau distillée ou d'eau potable dans la chaudière à vapeur.

3. Visser la fermeture de sécurité.

Illustration C

몇 AVERTISSEMENT

Risque de brûlure

L'appareil a un prélèvement d'eau élevé si vous l'inclinez sur le côté sur plus de 30°. N'inclinez pas l'appareil de plus de 30° sur le côté (angle maximum).

1. Placer l'appareil sur une base solide.

2. Brancher la fiche dans une prise de courant.

Illustration D

Le témoin lumineux s'allume en vert. L'appareil est prêt à l'emploi après env. 3 minutes.

Illustration E

3. Presser la sécurité enfants vers le haut.

Illustration G

La touche vapeur est déverrouillée.

4. Appuyer sur la touche vapeur.

Illustration H

De la vapeur s'échappe.

Lorsque le débit de vapeur diminue en cours de travail ou qu'il n'y a plus de vapeur, il faut rajouter de l'eau.

Remarque

La fermeture de sécurité ne peut pas être ouverte tant que la chaudière à vapeur est encore sous pression.

Remarque

L'eau chaude diminue la durée de chauffage.

1. Éteindre l’appareil, voir chapitre Éteindre l’appareil.

Illustration Q

2. Dévisser la fermeture de sécurité.

3. Vider entièrement l'eau de la chaudière à vapeur.

Illustration R

4. Remplir au maximum 200 ml d'eau distillée ou d'eau potable dans la chaudière à vapeur.

5. Revisser la fermeture de sécurité.

Remplissage d'eau

Allumage de l’appareil

Rajouter de l'eau

Page 16

6. Brancher la fiche dans une prise de courant.

7. Presser la sécurité enfants vers le haut. La touche vapeur est déverrouillée. L'appareil est prêt à l'emploi.

Éteindre l’appareil

1. Débrancher la fiche secteur de la prise de courant.

Illustration Q

2. Appuyer sur la touche vapeur jusqu'à ce qu'il

échappe plus de vapeur.

s' La chaudière à vapeur est hors pression.

3. Presser la sécurité enfants vers le bas.

Rincer la chaudière à vapeur

Rincer la chaudière à vapeur de l'appareil lorsque le travail est terminé.

1. Éteindre l’appareil, voir chapitre Éteindre l’appareil.

2. Laisser refroidir l'appareil.

3. Démonter les accessoires.

4. Remplir la chaudière à vapeur d'eau et la secouer énergiquement. Les résidus de tartre qui se sont déposés dans le fond de la chaudière à vapeur peuvent alors se détacher.

5. Vider entièrement l'eau de la chaudière à vapeur.

Illustration R

Rangement de l'appareil

1. Démonter les accessoires.

2. Vider entièrement l'eau de la chaudière à vapeur.

Illustration R

3. Enrouler le câble d'alimentation électrique autour du réservoir d'eau.

Illustration S

4. Laisser sécher les accessoires.

5. Stocker l'appareil dans un endroit sec et protégé du gel.

ATTENTION

Dommages matériels dus à une fermeture de sécurité bloquée

Lorsque la fermeture de sécurité n'est pas retirée après le nettoyage, elle peut se coincer dans le filet. Après le nettoyage, dévisser la fermeture de sécurité et la déposer, p. ex. avec les autres accessoires de l'appareil.

Consignes d'utilisation importantes

Nous recommandons de balayer ou d'aspirer le sol avant d'utiliser l'appareil. Ainsi, le sol est déjà libéré des salissures et des particules avant le nettoyage humide.

Avant un traitement avec l'appareil, toujours vérifier la compatibilité des textiles sur un emplacement caché : Imprégner le textile de vapeur, le laisser sécher et vérifier ensuite s'il y a modification de la couleur ou de la forme.

Nettoyage des surfaces revêtues ou peintes

Nettoyer les surfaces au sol

Rafraîchissement des textiles

ATTENTION

Surfaces endommagées

La vapeur peut décoller la cire, le lustrant pour meubles, les revêtements synthétiques ou la couleur et la baguette de lisière des bords. Ne dirigez pas la vapeur sur les bords collés, au risque de détacher la baguette de lisière. N'utilisez pas l'appareil pour nettoyer les sols en bois ou les parquets non vitrifiés.

N'utilisez pas l'appareil pour nettoyer les surfaces peintes ou à revêtement synthétique tel que p. ex. les meubles de cuisine ou de maison, portes ou parquets.

1. Pour nettoyer ces surfaces, imprégner légèrement de vapeur un chiffon et essuyer les surfaces.

Nettoyage du verre

ATTENTION

Bris de verre et surfaces endommagées

La vapeur peut endommager les emplacement scellés du cadre de fenêtre et entraîner, à basse température extérieure, des tensions sur la surface des vitres et par conséquent un bris de verre. Ne dirigez pas le jet de vapeur sur les emplacement scellés du cadre de fenêtre. À basse température extérieure, réchauffez les vitres de la fenêtre en évaporant légèrement toute la surface du verre.

 Nettoyer la surface de fenêtre avec le suceur à main

et le revêtement. Pour retirer l'eau, utiliser une raclette pour vitres ou essuyer les surfaces à sec.

Utilisation des accessoires

La buse vapeur ou la poignée vapeur peut être utilisée sans accessoire pour les domaines d'application suivants :

● Pour enlever les plis légers sur les vêtements

● Pour essuyer la poussière humide : imprégner légè-

La buse à jet crayon convient pour le nettoyage des emplacements difficilement accessibles, joints, robinetterie, déversoirs, lavabos, WC, stores à lamelles ou radiateurs. Plus la buse à jet crayon est près de l'emplacement encrassé, plus grand est l'effet de nettoyage, car la température et le débit de vapeur sur la sortie de buse sont au maximum. Les dépôts calcaires tenaces peuvent être traités avec un détergent approprié avant le nettoyage vapeur. Laisser agir le détergent env. 5 minutes et vaporiser ensuite.

1. Faire glisser l'extrémité ouverte de la buse à jet

La brosse ronde convient pour le nettoyage des taches tenaces. Le brossage permet d'éliminer plus facilement les taches tenaces.

ATTENTION

Surfaces endommagées

La brosse risque de rayer les surfaces sensibles. Non approprié pour le nettoyage des surfaces délicates.

1. Monter la brosse ronde sur la buse à jet crayon.

La buse « Power » convient pour le nettoyage des taches tenaces, le soufflage des coins, joints, etc.

1. Monter la buse « Power » sur la buse à jet crayon

Buse vapeur/Poignée vapeur

suspendus : vaporiser le vêtement à une distance de 10 à 20 cm.

rement de vapeur un chiffon et le passer sur

ubles.

les

Buse à jet crayon

crayon sur la buse vapeur ou la poignée vapeur.

Illustration F Illustration J

Brosse ronde

Illustration K

Buse « Power »

comme pour la brosse ronde.

Illustration K

16 Français

Page 17

Le suceur à main convient pour nettoyer les petites surfaces lavables, cabines de douche et miroirs.

1. Pousser le suceur à main de la buse à jet crayon sur la buse de vapeur ou la poignée vapeur.

Illustration J

2. Enfiler le revêtement sur le suceur à main.

Buse pour sol

Suceur à main

La buse pour sol convient pour nettoyer les revêtements de mur et de sol lavables, p. ex. les sols en pierre, carreaux et sols en PVC.

ATTENTION

Dégâts causés par l'imprégnation de vapeur

La chaleur et l'humidification peuvent causer des dégâts. Vérifier, avant l’utilisation, la résistance à la chaleur et à l’imprégnation de vapeur à un endroit dissimulé, à l’aide du plus petit débit de vapeur.

Remarque

Les résidus de détergent ou les émulsions d'entretien sur la surface à nettoyer peuvent entraîner des salissures lors du nettoyage vapeur, lesquelles disparaissent néanmoins après plusieurs applications.

Nous recommandons de balayer ou d'aspirer le sol avant d'utiliser l'appareil. Ainsi, le sol est déjà libéré des salissures et des particules avant le nettoyage humide. Travailler lentement sur les surfaces encrassées pour que la valeur puisse agir plus longtemps.

1. Relier les tubes de rallonge avec la poignée vapeur.

Illustration N

2. Pousser la buse pour sol sur le tube de rallonge.

Illustration O

3. Fixer la serpillière sur la buse pour sol. a Placer la serpillière sur le sol avec les bandes

agrippantes vers le haut.

b Placer la buse pour sol sur la serpillière avec une

légère pression.

Illustration P

La serpillière adhère d'elle-même sur la buse pour sol grâce à la fixation agrippante.

Retirer la serpillière

1. Mettre un pied sur la languette de la serpillière et lever la buse pour sol vers le haut.

Illustration P

Remarque

Au début, la bande agrippante de la serpillière est très raide et il est pos-sible qu'elle se laisse difficile-ment retirer de la buse pour sol. Après plusieurs utilisations et lavages de la serpillière, celle-ci se retire aisé-ment de la buse pour sol et a atteint l'adhérence optimale.

Entretien et maintenance

Détartrage de la chaudière à vapeur

Remarque

Si de l'eau distillée usuelle est utilisée en permanence, il n'est pas nécessaire de détartrer la chaudière à vapeur.

Remarque

Sachant que du calcaire se dépose dans l'appareil, nous recommandons de détartrer l'appareil après le nombre de remplissages de la chaudière à vapeur (KF = remplissages de la chaudière) indiqué sur le tableau.



Plage de dureté °dH mmol/l KF

I douce 0-7 0-1.3 35 II moyenne 7-14 1,3-2.5 30 III dure 14-21 2,5-3.8 20 IV très dure >21 >3,8 15

Remarque

L'administration des eaux ou les services publics municipaux donnent des renseignements sur la dureté de l'eau potable.

ATTENTION

Surfaces endommagées

La solution détartrante peut attaquer les surfaces délicates. Remplissez et videz l'appareil avec précaution.

1. Éteindre l’appareil, voir chapitre Éteindre l’appareil.

2. Laisser refroidir l'appareil.

3. Dévisser la fermeture de sécurité.

4. Vider entièrement l'eau de la chaudière à vapeur.

Illustration R

ATTENTION

Endommagement de l'appareil par l'agent détartrant

Un agent détartrant non approprié ainsi que le mauvais dosage de l'agent détartrant peuvent endommager l'appareil. Utiliser uniquement l'agent détartrant KÄRCHER. Utilisez 1 unité de dosage de l'agent détartrant pour 0,5 l d'eau.

5. Préparer la solution d'agent détartrant selon les indications sur l'agent détartrant.

6. Remplir la solution d'agent détartrant dans la chaudière à vapeur. Ne pas fermer la chaudière à vapeur.

7. Laisser agir la solution d'agent détartrant env. 8 heures.

8. Vider entièrement la solution d'agent détartrant de la chaudière à vapeur.

9. Le cas échéant, réitérer le processus de détartrage.

10. Rincer 2 à 3 fois la chaudière à vapeur avec de l'eau froide pour enlever tous les résidus de solution d'agent détartrant.

11. Vider entièrement l'eau de la chaudière à vapeur.

Illustration R

(accessoire - en fonction de l'étendue de livraison)

Remarque

Les chiffons microfibre ne sont pas adaptés pour le séchoir.

Remarque

Pour laver les chiffons, tenir compte des indications sur la notice de lavage. Ne pas utiliser d'adoucissant textile afin que les chiffons puissent bien absorber les salissures.

1. Laver les serpillières et revêtements à 60 ° max. en



Entretien des accessoires

machine à laver.

Français 17

Page 18

Dépannage en cas de pannes

Les pannes ont souvent des causes simples qui peuvent être éliminées soi-même à l'aide de l'aperçu suivant. En cas de doute, ou en absence de mention des pannes, veuillez vous adresser au service client autorisé.

몇 AVERTISSEMENT

Risque d'électrocution et de brûlures

Tant que l'appareil est raccordé au réseau ou qu'il n'est pas encore refroidi, le dépannage est dangereux. Débranchez la fiche secteur. Laissez l’appareil refroidir.

Débit de vapeur réduit

La buse vapeur est obstruée.

1. Séparer l'accessoire de la buse vapeur.

2. Nettoyer l'insert de buse.

3. Mettre l'appareil brièvement en service.

4. Insérer l'accessoire sur la buse vapeur. La chaudière à vapeur est entartrée.  Détartrer la chaudière à vapeur.

Pas de vapeur

La chaudière à vapeur est vide  Rajouter de l'eau, voir chapitre Rajouter de l'eau.

Impossible d'appuyer sur la touche vapeur

La touche vapeur est protégée avec la sécurité enfants.  Presser la sécurité enfants vers le haut.

La touche vapeur est déverrouillée.

Prélèvement d’eau élevé

L'appareil 'crache' de l'eau  Ne pas incliner l'appareil de plus de 30° sur le côté

(angle maximum).

 Ne pas dépasser le volume de remplissage maximal

de 200 ml.

Caractéristiques techniques

Raccordement électrique

Tension V 220-240 Phase ~ 1 Fréquence Hz 50-60 Type de protection IPX4 Classe de protection I

Caractéristiques de puissance

Puissance de chauffe W 1200 Pression de service maximale MPa 0,3 Durée de chauffage Minutes 3 Vaporisation permanente g/min 35 Pic de vapeur maximal g/min 80

Volume de remplissage

Chaudière à vapeur ml 250 Volume de remplissage maximal ml 200

Dimensions et poids

Poids (sans accessoires) kg 1,5 Longueur mm 321 Largeur mm 127 Hauteur mm 186

Sous réserve de modifications techniques.

Indice

Avvertenze generali ............................................ 18

Impiego conforme alla destinazione.................... 18

Tutela dell’ambiente............................................ 18

Accessori e ricambi ............................................. 18

Volume di fornitura .............................................. 18

Garanzia.............................................................. 19

Dispositivi di sicurezza ........................................ 19

Descrizione dell'apparecchio .............................. 19

Prima messa in funzione ..................................... 19

Montaggio ........................................................... 19

Messa in funzione ............................................... 20

Istruzioni d’uso importanti ................................... 20

Uso degli accessori ............................................. 21

Cura e manutenzione.......................................... 22

Aiuto in caso di guasti ......................................... 22

Dati tecnici........................................................... 22

Avvertenze generali

Prima di utilizzare l’apparecchio per la prima volta, leggere le presenti istruzioni

ze di sicurezza. Agire secondo quanto indicato nelle istruzioni. conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

per l’uso originali e le allegate avverten-

Impiego conforme alla destinazione

Questo apparecchio è destinato esclusivamente all’uso domestico. L’apparecchio è per la pulizia a vapore e può essere utilizzato con accessori adeguati, come descritto nel presente manuale. Non sono necessari detergenti. Osservare le avvertenze di sicurezza.

Tutela dell’ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell’ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se

usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell’apparecchio è riportato sulla confezione. Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

18 Italiano

Page 19

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dispositivi di sicurezza

몇 PRUDENZA

Garanzia

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore. Non modificare né aggirare mai i dispositivi di sicurezza.

Simboli riportati sull’apparecchio

(A seconda del tipo di apparecchio)

Pericolo di ustione, la superficie dell’apparecchio si riscalda molto durante l’utilizzo

Pericolo di ustione attraverso il vapore

Leggere le istruzioni per l’uso

Chiusura di sicurezza

La chiusura di sicurezza chiude la caldaia a vapore per ripararla dalla pressione di vapore esistente. Se il regolatore di pressione è difettoso e nella caldaia è presente una sovrappressione, nella chiusura di sicurezza si apre una valvola di sicurezza e il vapore fuoriesce attraverso la chiusura. Prima della rimessa in funzione dell’apparecchio, rivolgersi al Servizio Assistenza KÄRCHER.

Descrizione dell'apparecchio

Nelle presenti istruzioni per l’uso viene descritta la dotazione massima. A seconda del modello possono variare gli elementi inclusi in dotazione (vedi imballaggio).

Per le figure vedi pagina dei grafici. Figura A

1 Chiusura di sicurezza 2 Apertura di riempimento per acqua 3 Tasto vapore 4 Sicura per bambini 5 Maniglia di trasporto 6 Cavo di collegamento alla rete con spina 7 Spia di controllo (verde) - Tensione di rete presente 8 Caldaia a vapore

9 Ugello vapore 10 Tasto di sblocco 11 ** Tubo flessibile vapore 12 Pistola a vapore 13 Tasto di sblocco

14 Spina del tubo flessibile vapore 15 Ugello a getto puntiforme 16 Spazzola rotonda 17 Ugello Power 18 Ugello manuale 19 Rivestimento in microfibra per l'ugello manuale (1

pezzo)

20 ** Rivestimento in microfibra per l'ugello manuale (2

pezzi)

21 ** Tubi di prolunga (2 pezzi) 22 Tasto di sblocco 23 ** Bocchetta per pavimenti 24 Attacco a strappo 25 ** Panno in microfibra per pavimenti 26 Misurino

** opzionale

Prima messa in funzione

Alla prima messa in funzione, dall’ugello vapore può fuoriuscire una piccola nuvola di fumo. L’apparecchio necessita di un breve periodo di rodaggio. All’inizio, la fuoriuscita di vapore è estremamente irregolare e umida, possono anche fuoriuscire singole gocce d’acqua. La quantità di vapore che fuoriesce aumenta in modo costante, fino al raggiungimento della quantità massima dopo ca. 1 minuto.

Montaggio

1. Spingere l’estremità aperta dell’accessorio sull’ugello vapore o sulla pistola a vapore, fino a che il tasto di sblocco dell’ugello vapore o della pistola a vapore non scatta.

Figura F Figura I Figura J

2. Spingere l’estremità aperta dell’accessorio sull’ugello a getto puntiforme.

Figura K

3. Collegare i tubi di collegamento con l’ugello a vapore o la pistola a vapore. a Spingere il 1° tubo prolunga sull’ugello vapore o

b Spingere il 2° tubo prolunga sul 1° tubo prolunga.

Figura N

4. Spingere gli accessori e/o la bocchetta per pavimenti sull’estremità libera del tubo di prolunga.

Figura O

L’accessorio è collegato.

Montaggio accessori

sulla pistola a vapore, fino a che il tasto di sblocco dell’ugello vapore o della pistola a vapore non scatta. Il tubo di collegamento è collegato.

I tubi di collegamento sono collegati.

Italiano 19

Page 20

1. Spingere verso il basso la sicura bambini.

Figura G

Il tasto vapore è bloccato.

2. Premere il tasto di sblocco e smontare le parti.

Figura L Figura M

Messa in funzione

Smontaggio accessori

Nota

In caso di utilizzo continuo di acqua distillata disponibile in commercio, non è necessario rimuovere il calcare dalla caldaia a vapore.

Nota

L’acqua calda riduce il tempo di riscaldamento.

Nota

Utilizzare, quindi, il misurino in dotazione. Al riempimento di acqua, fare attenzione al segno (max. 200 ml).

1. Svitare la chiusura di sicurezza.

2. Introdurre max. 200 ml di acqua distillata o acqua di

3. Avvitare la chiusura di sicurezza.

Introduzione dell’acqua

Figura B

rubinetto nella caldaia a vapore.

Figura C

Accendere l’apparecchio

몇 AVVERTIMENTO

Pericolo di ustioni

L’apparecchio ha un’elevata tracimazione di acqua, se è inclinato sul lato di oltre 30°. Non inclinare lateralmente l’apparecchio di oltre 30° (angolo massimo).

1. Mettere l’apparecchio su uno sfondo stabile.

2. Inserire la spina nella presa.

Figura D

La spia di controllo si accende con luce verde. Dopo circa 3 minuti, l’apparecchio è pronto per l’utilizzo.

Figura E

3. Spingere verso l’alto la sicura bambini.

Figura G

Il tasto vapore è sbloccato.

4. Premere il tasto vapore.

Figura H

Fuoriesce vapore.

Se durante il lavoro la quantità di vapore diminuisce o se non si crea più vapore, è necessario aggiungere acqua.

Nota

La chiusura di sicurezza non può essere aperta fino a che la caldaia a vapore è sotto pressione.

Nota

L’acqua calda riduce il tempo di riscaldamento.

1. Spegnere l'apparecchio, vedi capitolo Spegnere l’apparecchio.

Figura Q

2. Svitare la chiusura di sicurezza.

3. Svuotare completamente la caldaia a vapore dall’acqua.

Figura R

4. Introdurre max. 200 ml di acqua distillata o acqua di rubinetto nella caldaia a vapore.

5. Avvitare la chiusura di sicurezza.

6. Inserire la spina nella presa.

7. Spingere verso l’alto la sicura bambini. Il tasto vapore è sbloccato. L’apparecchio è pronto per l’utilizzo.

20 Italiano

Versare altra acqua

1. Staccare la spina dalla presa.

Figura Q

2. Premere il tasto vapore fino a che non fuoriesce più vapore. La caldaia a vapore è priva di pressione.

3. Spingere verso il basso la sicura bambini.

Sciacquare la caldaia vapore

Spegnere l’apparecchio

Sciacquare la caldaia vapore dell’apparecchio dopo la fine del lavoro.

1. Spegnere l'apparecchio, vedi capitolo Spegnere l’apparecchio.

2. Lasciare raffreddare l’apparecchio.

3. Smontare gli accessori.

4. Riempire di acqua la caldaia a vapore e capovolgerla con forza. In questo modo, si staccano i residui di calcare depositati sul fondo della caldaia.

5. Svuotare completamente la caldaia a vapore dall’acqua.

Figura R

Conservare l’apparecchio

1. Smontare gli accessori.

2. Svuotare completamente la caldaia a vapore dall’acqua.

Figura R

3. Avvolgere il cavo di rete attorno al serbatoio dell’acqua.

Figura S

4. Lasciare asciugare l’accessorio.

5. Conservare l'apparecchio in un posto asciutto e anti-gelo.

ATTENZIONE

Danni materiali a causa della chiusura di sicurezza bloccata

Se la chiusura di sicurezza non viene rimossa dopo la pulizia, esiste la possibilità che la chiusura possa rimanere bloccata nella filettatura. Dopo la pulizia, svitare la chiusura di sicurezza e conservarla, ad es. con gli altri accessori dell’apparecchio.

Istruzioni d’uso importanti

Consigliamo di pulire il pavimento con la scopa o con l’aspirapolvere prima di utilizzare l’apparecchio. In questo modo, il pavimento viene liberato da sporco e particolato già prima della pulizia a umido.

Prima di un trattamento con l’apparecchio, controllare sempre la compatibilità dei tessuti in punti nascosti: Vaporizzare sul tessuto e lasciar asciugare e poi verificare che non si siano alterati colore e forma.

Pulire le superfici verniciate o laccate

Pulire il pavimento

Rinfrescare i tessuti

ATTENZIONE

Superfici danneggiate

Il vapore può staccare cera, lucido per mobili, rivestimenti in plastica o colore e i frontali dai bordi. Non orientare il vapore su angoli incollati, perché potrebbe staccarsi il frontale. Non utilizzare l’apparecchio per la pulizia di pavimenti in legno o parquet non sigillati. Non utilizzare l’apparecchio per pulire superfici laccate o rivestite in plastica, come ad es. mobili per cucina o per la casa, porte o parquet.

1. Per pulire tali superfici, vaporizzare brevemente su un panno e passarvelo sopra.

Page 21

Pulizia del vetro

ATTENZIONE

Rottura vetro e superfici danneggiate

Il vapore può danneggiare i punti sigillati del telaio della finestra e, in caso di basse temperature esterne, provocare tensioni sulla superficie dei vetri della finestra e di conseguenza rompere il vetro. Non dirigere il getto di vapore verso punti sigillati del telaio finestra. Riscaldare i vetri delle finestre in caso di basse temperature esterne, vaporizzando leggermente l’intera superficie in vetro.

 Pulire la superficie della finestra con l’ugello manua-

le e pulire il rivestimento. Per rimuovere l’acqua, utilizzare un tergivetri o passare un panno sulle superfici.

Uso degli accessori

Ugello vapore / pistola a vapore

Si può utilizzare l’ugello vapore o la pistola a vapore per i seguenti campi di impiego senza accessori:

● per rimuovere piccole pieghe da indumenti appesi: Stirare l’indumento da una distanza di 10-20 cm.

● Per rimuovere la polvere umida: vaporizzare velocemente su un panno e passarlo sui mobili.

L’ugello a getto puntiforme è adatto per la pulizia di punti poco accessibili, fughe, rubinetti, scarichi, lavandini, WC, veneziane o corpi riscaldanti. Più vicino è l’ugello a getto puntiforme al punto sporco, maggiore è il potere pulente, perché temperatura e quantità di vapore sull’uscita ugello sono ai massimi livelli. Forti depositi di calcare possono essere trattati, prima della pulizia a vapore, con un detergente adeguato. Lasciare agire il detergente per ca. 5 minuti e poi vaporizzare.

1. Spingere l’estremità aperta dell’ugello a getto punti-

La spazzola rotonda è adatta per la pulizia dello sporco ostinato. Attraverso le spazzole, è più facile rimuovere lo sporco ostinato.

ATTENZIONE

Superfici danneggiate

Le spazzole possono graffiare le superfici sensibili. Non adatte per la pulizia di superfici delicate.

1. Montare la spazzola rotonda sull’ugello a getto pun-

L’ugello Power è adatto per la pulizia dello sporco ostinato, per il soffiaggio di angoli, fughe, etc.

1. Montare l’ugello Power sull’ugello a getto puntifor-

Ugello a getto puntiforme

forme sull’ugello a vapore o sulla pistola a vapore.

Figura F Figura J

tiforme.

Figura K

me in modo corrispondente alla spazzola rotonda.

Figura K

Spazzola rotonda

Ugello Power

L’ugello manuale è adatto alla pulizia di piccole superfici lavabili, box doccia e specchi.

1. Spingere l’ugello manuale sull’ugello vapore o sulla pistola a vapore in modo corrispondente all’ugello a getto puntiforme.

Figura J

2. Tirare il rivestimento sull’ugello manuale.

Bocchetta per pavimenti

La bocchetta per pavimenti è adatta alla pulizia di rivestimenti lavabili per pareti e pavimenti, ad es. pavimenti in pietra, piastrelle e pavimenti in PVC.

ATTENZIONE

Danni provocati dal vapore

Calore e umidità possono provocare danni. Prima dell’uso, con una quantità di vapore minima su un punto non in vista, controllare la stabilità al calore e l’effetto dell’umidità.

Nota

Residui di pulizia o emulsioni di cura sulla superficie da pulire possono comportare strisce durante la pulizia a vapore, che però scompaiono in caso di applicazioni ripetute.

Consigliamo di pulire il pavimento con la scopa o con l'aspirapolvere prima di utilizzare l'apparecchio. In questo modo, il pavimento viene liberato da sporco e particolato già prima della pulizia a umido. Lavorare lentamente sulle superfici molto sporche, perché il vapore possa agire più a lungo.

1. Collegare i tubi di prolunga alla pistola a vapore.

Figura N

2. Spingere la bocchetta per pavimenti sul tubo di prolunga.

Figura O

3. Fissaggio del panno per pavimenti alla bocchetta per pavimenti. a Posizionare il panno per pavimenti con le strisce

a strappo verso l'alto sul pavimento.

b Posizionare la bocchetta per pavimenti con una

leggera pressione sul panno per pavimenti.

Figura P

Il panno per pavimenti aderisce autonomamente alla bocchetta per pavimenti attraverso il fissaggio a strappo.

Rimozione del panno per pavimenti

1. Posizionare un piede sulla linguetta del panno per pavimenti e sollevare la bocchetta per pavimenti verso l’alto.

Figura P

Nota

Inizialmente il nastro a strappo del panno per pavimenti è molto duro e si rimuove con difficoltà dalla bocchetta per pavimenti. Dopo vari utilizzi e dopo aver lavato il panno, si riesce a togliere dalla bocchetta per pavimenti senza difficoltà garantendo l’aderenza ottimale.

Ugello manuale

Italiano 21

Page 22

Cura e manutenzione

Decalcificare la caldaia a vapore

Nota

In caso di utilizzo continuo di acqua distillata disponibile in commercio, non è necessario rimuovere il calcare dalla caldaia a vapore.

Nota

Poiché il calcare si attacca all’apparecchio, consigliamo di rimuovere il calcare dall’apparecchio dopo il numero di riempimenti della caldaia indicato nella tabella (KF=riempimenti caldaia).

Campo di durezza °dH mmol/l KF

I dolce 0-7 0-1.3 35 II media 7-14 1,3-2.5 30 III dura 14-21 2,5-3.8 20 IV molto dura >21 >3,8 15

Nota

L’ufficio per le acque demaniali o le aziende municipalizzate fornisce informazioni sulla durezza dell’acqua di rubinetto.

ATTENZIONE

Superfici danneggiate

La soluzione anticalcare potrebbe aggredire le superfici sensibili. Riempire e svuotare l’apparecchio con attenzione.

1. Spegnere l'apparecchio, vedi capitolo Spegnere l’apparecchio.

2. Far raffreddare l'apparecchio.

3. Svitare la chiusura di sicurezza.

4. Svuotare completamente la caldaia a vapore dall’acqua.

Figura R

ATTENZIONE

Danni all’apparecchio provocati dal decalcificante

Un decalcificante inadatto, nonché un dosaggio errato del decalcificante possono danneggiare l’apparecchio. Utilizzare esclusivamente il decalcificante KÄRCHER. Utilizzare 1 unità di dosaggio del decalcificante per 0,5 l

di acqua.

5. Calcolare la soluzione decalcificante conformemente ai dati sul decalcificante.

6. Introdurre la soluzione decalcificante nella caldaia a vapore. Non chiudere la caldaia a vapore.

7. Lasciare agire la soluzione decalcificante per ca. 8 ore.

8. Svuotare completamente la caldaia a vapore dalla soluzione decalcificante.

9. Eventualmente ripetere la procedura di rimozione del calcare.

10. Sciacquare la caldaia a vapore 2-3 volte con acqua fredda per rimuovere tutti i residui di soluzione decalcificante.

11. Svuotare completamente la caldaia a vapore dall’acqua.

Figura R

(Accessori - forniti in dotazione)

Nota

I panni in microfibra non sono adatti all’asciugatrice.

Nota

Per lavare i panni, seguire le istruzioni sul risvolto. Non utilizzare ammorbidenti perché i panni possano assorbire bene lo sporco.

1. Lavare panni per pavimenti e rivestimenti a max. 60 °C in lavatrice.

Cura degli accessori

I guasti hanno spesso cause semplici che possono essere risolte con l’ausilio della panoramica seguente. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

몇 AVVERTIMENTO

Pericolo di scossa elettrica e ustione!

Fino a che l’apparecchio è collegato alla rete o non si è ancora raffreddato, è pericoloso riparare i guasti. Staccare la spina. Lasci raffreddare l’apparecchio.

Ridotta quantità di vapore

L’ugello vapore è ostruito.

1. Staccare gli accessori dall’ugello vapore.

2. Pulire l’inserto ugello.

3. Mettere brevemente in funzione l’apparecchio.

4. Inserire gli accessori sull’ugello vapore. La caldaia a vapore presenta incrostazioni di calcare.  Decalcificare la caldaia a vapore.

No vapore

Non c’è acqua nella caldaia a vapore

 Rabboccare l’acqua, vedi capitolo Versare altra ac-

qua.

Non è possibile premere il tasto vapore.

Il tasto vapore è fissato con sicura bambini.  Spingere verso l’alto la sicura bambini.

Il tasto vapore è sbloccato.

Alta tracimazione acqua

L’apparecchio “vomita” acqua  Al momento della pulizia, non inclinare lateralmente

l’apparecchio di oltre 30° (angolo massimo).

 Non superare la quantità di riempimento massima

pari a 200 ml.

Dati tecnici

Collegamento elettrico

Tensione V 220-240 Fase ~ 1 Frequenza Hz 50-60 Grado di protezione IPX4 Classe di protezione I

Dati sulle prestazioni

Capacità di riscaldamento W 1200 Massima pressione di esercizio MPa 0,3 Tempo di riscaldamento Minuti 3 Esalazione di vapori permanente g/min 35 Massimo colpo di vapore g/min 80

Quantità di riempimento

Caldaia a vapore ml 250 Massima quantità di riempimento ml 200

Dimensioni e pesi

Peso (senza accessori) kg 1,5 Lunghezza mm 321 Larghezza mm 127 Altezza mm 186

Con riserva di modifiche tecniche.

Aiuto in caso di guasti

22 Italiano

Page 23

Inhoud

Algemene instructies ........................................... 23

Reglementair gebruik .......................................... 23

Milieubescherming .............................................. 23

Toebehoren en reserveonderdelen ..................... 23

Leveringsomvang ................................................ 23

Garantie............................................................... 23

Veiligheidsinrichtingen......................................... 23

Beschrijving apparaat .......................................... 23

Eerste inbedrijfstelling ......................................... 24

Montage .............................................................. 24

Werking ............................................................... 24

Belangrijke gebruiksinstructies............................ 25

Toepassing van accessoires ............................... 25

Onderhoud .......................................................... 26

Hulp bij storingen................................................. 27

Technische gegevens .......................................... 27

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge-

veiligheidsinstructies door te lezen en deze in acht te nemen. Bewaar beide documenten voor later gebruik of volgende eigenaars.

bruiksaanwijzing en de meegeleverde

Reglementair gebruik

Gebruik het apparaat uitsluitend voor de privé-huishouding. Het apparaat is bestemd voor reiniging met stoom en kan worden gebruikt met geschikt toebehoren, zoals beschreven in deze gebruiksaanwijzing. Reinigingsmiddelen zijn niet nodig. Neem de veiligheidsinstructies in acht.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij on-

juiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder:

www.kaercher.nl/REACH

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Leveringsomvang

De leveringsomvang van het apparaat is op de verpakking afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)

Veiligheidsinrichtingen

몇 VOORZICHTIG

Garantie

Ontbrekende of gewijzigde veiligheidsinrichtingen

Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit.

Symbolen op het apparaat

(naargelang apparaattype)

Gevaar voor verbranding, oppervlak van het apparaat wordt tijdens gebruik heet

Gevaar voor brandwonden door stoom

Gebruiksaanwijzing lezen

Veiligheidssluiting

De veiligheidssluiting sluit het stoomreservoir af tegen de aanwezige stoomdruk. Als de drukregelaar defect is en in het stoomreservoir overdruk ontstaat, gaat in de veiligheidssluiting een overdrukventiel open en kan via de sluiting stoom ontsnappen. Neem contact op met de verantwoordelijke klantenservice van KÄRCHER, voordat u het apparaat weer in bedrijf stelt.

Beschrijving apparaat

In deze gebruiksaanwijzing wordt de maximale uitrusting beschreven. Afhankelijk van het model zijn er verschillen in de leveringsomvang (zie verpakking).

Afbeeldingen, zie pagina met grafieken. Afbeelding A

1 Veiligheidssluiting 2 Vulopening voor water 3 Stoomknop 4 Kinderbeveiliging 5 Handgreep 6 Stroomleiding met netstekker 7 Controlelampje (groen) - netspanning aanwezig 8 Stoomreservoir

9 Stoomsproeier 10 Ontgrendelingsknop 11 ** Stoomslang 12 Stoompistool 13 Ontgrendelingsknop 14 Stoomstekker

Nederlands 23

Page 24

15 Puntstraalsproeier 16 Ronde borstel 17 Powersproeier 18 Handsproeier 19 Microvezel overtrek voor handsproeier (1 stuks) 20 ** Microvezel overtrek voor handsproeier (2 stuks) 21 ** Verlengpijp (2 stuks) 22 Ontgrendelingsknop 23 ** Vloersproeier 24 Klittenband 25 Microvezel vloerdoek 26 Maatbeker

** optioneel

Eerste inbedrijfstelling

Bij de eerste inbedrijfstelling kan een klein rookwolkje uit de stoomsproeier komen. Het apparaat heeft een korte inlooptijd nodig. In het begin is de stoomuitstroom zeer onregelmatig en vochtig; er kunnen ook enkele waterdruppels uittreden. De uittredende stoomhoeveelheid neemt geleidelijk toe tot na ca. 1 minuut de maximale hoeveelheid bereikt is.

Montage

1. Het open einde van het toebehoren op de stoomsproeier resp. het stoompistool schuiven tot de ontgrendelingsknop van de stoomsproeier resp. het stoompistool vastklikt.

Afbeelding F Afbeelding I Afbeelding J

2. Het open einde van het toebehoren op de puntstraalsproeier schuiven.

Afbeelding K

3. Verbindingsbuizen met de stoomsproeier resp. het stoompistool verbinden. a De eerste verlengpijp op de stoomsproeier resp.

b De tweede verlengpijp op de eerste verlengpijp

Afbeelding N

4. Het toebehoren en/of de vloersproeier op het vrije einde van de verlengpijp schuiven.

Afbeelding O

Het toebehoren is verbonden.

1. Kinderbeveiliging onderaan indrukken.

Afbeelding G

Stoomknop is geblokkeerd.

2. Ontgrendelingsknop indrukken en de onderdelen uit elkaar halen.

Afbeelding L Afbeelding M

Toebehoren monteren

het stoompistool schuiven tot de ontgrendelingsknop van de stoomsproeier resp. het stoompistool vastklikt. De verbindingsbuis is verbonden.

schuiven. De verbindingsbuizen zijn verbonden.

Toebehoren loshalen

Werking

Instructie

Bij continu gebruik van gangbaar, gedestilleerd water hoeft het stoomreservoir niet ontkalkt te worden.

Instructie

Warm water verkort de opwarmtijd.

Instructie

Hiervoor de meegeleverde maatbeker gebruiken. Tijdens het bijvullen met water op de markering (max. 200 ml) letten.

1. Veiligheidssluiting eraf schroeven.

Afbeelding B

2. Maximaal 200 ml gedestilleerd water of leidingwater in het stoomreservoir bijvullen.

3. Veiligheidssluiting erin schroeven.

Afbeelding C

몇 WAARSCHUWING

Gevaar voor brandwonden

Er komt veel water uit het apparaat als u het meer dan 30° zijwaarts kantelt. Laat het apparaat niet meer dan 30° (maximale hoek) naar de zijkant hellen.

1. Het apparaat op een stevige ondergrond zetten.

2. Netstekker in een stopcontact steken.

Afbeelding D

Controlelampje brandt groen. Na ongeveer 3 minuten is het apparaat klaar voor gebruik.

Afbeelding E

3. Kinderbeveiliging bovenaan indrukken.

Afbeelding G

Stoomknop is ontgrendeld.

4. Stoomknop indrukken.

Afbeelding H

Er treedt stoom uit.

Als de stoomhoeveelheid tijdens de werkzaamheden afneemt of als er geen stoom meer uitkomt, moet water worden bijgevuld.

Instructie

De veiligheidssluiting kan niet worden geopend zolang het stoomreservoir nog onder druk staat.

Instructie

Warm water verkort de opwarmtijd.

1. Apparaat uitschakelen, zie hoofdstuk Apparaat uitschakelen.

Afbeelding Q

2. Veiligheidssluiting eraf schroeven.

3. Water volledig uit het stoomreservoir aftappen.

Afbeelding R

4. Maximaal 200 ml gedestilleerd water of leidingwater in het stoomreservoir bijvullen.

5. Veiligheidssluiting erin schroeven.

6. Netstekker in een stopcontact steken.

7. Kinderbeveiliging bovenaan indrukken. Stoomknop is ontgrendeld. Het apparaat is klaar voor gebruik.

Water bijvullen

Apparaat inschakelen

Water bijvullen

24 Nederlands

Page 25

1. Netstekker uit het stopcontact trekken.

Afbeelding Q

2. Stoomknop indrukken tot er geen stoom meer uittreedt. Het stoomreservoir staat niet onder druk.

3. Kinderbeveiliging onderaan indrukken.

Stoomreservoir uitspoelen

Apparaat uitschakelen

Na beëindiging van de werkzaamheden moet het stoomreservoir van het apparaat worden uitgespoeld.

1. Apparaat uitschakelen, zie hoofdstuk Apparaat uit- schakelen.

2. Apparaat laten afkoelen.

3. Toebehoren loshalen.

4. Stoomreservoir met water bijvullen en stevig schudden. Hierdoor komen de kalkresten,die zich op de bodem van het stoomreservoir hebben afgezet los.

5. Water volledig uit het stoomreservoir aftappen.

Afbeelding R

Apparaat opbergen

1. Toebehoren loshalen.

2. Water volledig uit het stoomreservoir aftappen.

Afbeelding R

3. Stroomleiding om de watertank wikkelen.

Afbeelding S

4. Toebehoren laten drogen.

5. Apparaat op een droge en vorstvrije plaats opbergen.

LET OP

Materiële schade door vastzittende veiligheidssluiting

Als de veiligheidssluiting na het reinigen niet wordt verwijderd, bestaat de mogelijkheid dat de sluiting vast komt te zitten in de schroefdraad. Na het reinigen de veiligheidssluiting losschroeven en opbergen, bijv. bij de andere accessoires van het apparaat.

Belangrijke gebruiksinstructies

Wij raden aan de vloer aan te vegen of te zuigen, voordat het apparaat wordt gebruikt. Zo worden het vuil en de losse deeltjes al vóór de vochtige reiniging van de vloer verwijderd.

Vóór een behandeling met het apparaat altijd op een onopvallende plek controleren of het textiel bestand is hiertegen: stoom op het textiel laten inwerken, laten drogen en vervolgens controleren op veranderingen in kleur en vorm.

LET OP

Beschadigde oppervlakken

Stoom kan was, meubelglanslaag, kunststof lagen, verf of het lijstwerk losweken van randen. Richt de stoom niet op verlijmde randen, omdat het lijstwerk los zou kunnen laten. Gebruik het apparaat niet voor de reiniging van houten of parketvloeren die niet geseald zijn. Gebruik het apparaat niet voor de reiniging van oppervlakken met een laklaag of kunststof laag, zoals keuken- en woonmeubilair, deuren en parket.

1. Voor de reiniging van deze oppervlakken laat u de

Grondoppervlakken reinigen

Opknappen van textiel

Oppervlakken met bekleding of laklaag

reinigen

stoom kortstondig op een doek inwerken en veegt u hiermee over de oppervlakken.

Reiniging van glas

LET OP

Glasbreuk en beschadigde oppervlakken

Stoom kan gesealde plekken op raamkozijnen beschadigen. Bij lage buitentemperaturen kan dit tot spanningen aan het oppervlak van vensterruiten en glasbreuk leiden. Richt de stoom niet op gesealde plekken in het raamkozijn. Maak de vensterruiten bij lage buitentemperaturen warm door het volledige glasoppervlak lichtjes met stoom te bestomen.

 Vensteroppervlak met handsproeier en doek reini-

gen. Om het water te verwijderen een raamtrekker gebruiken of de oppervlakken droogvegen.

Toepassing van accessoires

De stoomsproeier of het stoompistool kan bij de volgende gebruiksmogelijkheden zonder toebehoren worden gebruikt:

● Voor het verwijderen van kleine vouwen in hangen-

● Voor het vochtig stof wegvegen: de stoom kortston-

De puntstraalsproeier is geschikt voor de reiniging van moeilijk toegankelijke plekken, voegen, uitrustingen, afvoerputjes, wastafels, wc's, jaloezieën of radiatoren. Hoe dichter de puntstraalsproeier zich bij de verontreinigde plek bevindt, hoe hoger het reinigingseffect is, omdat de temperatuur en stoomhoeveelheid bij de uittreeopening van de sproeier het hoogste zijn. Hardnekkige kalkafzettingen kunnen vóór de stoomreiniging met een geschikt reinigingsmiddel worden behandeld. Reinigingsmiddel ca. 5 minuten laten inwerken en daarna verdampen.

1. Het open einde van de puntstraalsproeier op de

De ronde borstel is geschikt voor de reiniging van hardnekkige verontreinigingen. Met borstels kunnen hardnekkige verontreinigingen gemakkelijker worden verwijderd.

LET OP

Beschadigde oppervlakken

De borstel kan krassen achterlaten op gevoelige oppervlakken. Niet geschikt voor de reiniging van gevoelige oppervlakken.

1. De ronde borstel op de puntstraalsproeier monte-

De powersproeier is geschikt voor de reiniging van hardnekkige verontreinigingen, uitblazen van hoeken, voegen enz.

1. De powersproeier net als de ronde borstel op de

Stoomsproeier/stoompistool

de kledingstukken: het kledingstuk vanaf 10-20 cm bestomen.

dig op een doek laten inwerken en hiermee over de meubels vegen.

Puntstraalsproeier

stoomsproeier of het stoompistool schuiven.

Afbeelding F Afbeelding J

Ronde borstel

ren.

Afbeelding K

puntstraalsproeier monteren.

Afbeelding K

Powersproeier

Nederlands 25

Page 26

De handsproeier is geschikt voor de reiniging van kleine afwasbare oppervlakken, douchecabines en spiegels.

1. De handsproeier overeenkomstig de puntstraalsproeier op de stoomsproeier resp. het stoompistool schuiven.

Afbeelding J

2. Doek over de handsproeier trekken.

Vloersproeier

De vloersproeier is geschikt voor de reiniging van wasbare wand- en vloerbedekkingen, zoals stenen vloeren, tegels en pvc-vloeren.

LET OP

Schade door stoominwerking

Hitte en doorvochtiging kunnen schade veroorzaken. Controleer vóór het gebruik de hittebestendigheid en het effect van stoom op een onopvallend plekje met een zo klein mogelijke stoomhoeveelheid.

Instructie

Reinigingsmiddelresten of verzorgende emulsies op het te reinigen oppervlak kunnen bij de stoomreiniging strepen veroorzaken die bij meermalige toepassing echter verdwijnen.

Wij raden aan de vloer aan te vegen of te zuigen, voordat het apparaat wordt gebruikt. Zo worden het vuil en de losse deeltjes al vóór de vochtige reiniging van de vloer verwijderd. Bij sterk verontreinigde oppervlakken langzaam werken, zodat de stoom langer kan inwerken.

1. Verlengpijp met het stoompistool verbinden.

Afbeelding N

2. Vloersproeier op verlengpijp schuiven.

Afbeelding O

3. Vloerdweil aan vloersproeier bevestigen. a Vloerdweil met het klittenband naar boven op de

vloer neerleggen.

b Vloersproeier met lichte druk op de vloerdweil

plaatsen.

Afbeelding P

De vloerdweil blijft door het klittenband vanzelf aan de vloersproeier zitten.

Vloerdweil verwijderen

1. Eén voet op de lus van de vloerdweil zetten en de vloersproeier optillen.

Afbeelding P

Instructie

Aanvankelijk is het klittenband van de vloerdweil nog zeer sterk en kan het eventueel moeilijk van de vloersproeier worden verwijderd. Na meermalig gebruik en na het wassen van de vloerdweil kan het gemakkelijk van de vloersproeier worden verwijderd en is een optimale hechting bereikt.

Handsproeier

Onderhoud

Instructie

Bij continu gebruik van gangbaar, gedestilleerd water hoeft het stoomreservoir niet ontkalkt te worden.

Instructie

Aangezien zich in het apparaat kalk afzet, raden wij aan het apparaat volgens het in de tabel vermelde aantal bijvullingen van het stoomreservoir (KF=ketelbijvullingen) te ontkalken.

Waterhardheid °dH mmol/l KF

I zacht 0-7 0-1,3 35 II medium 7-14 1,3-2,5 30 III hard 14-21 2,5-3,8 20 IV zeer hard >21 >3,8 15

Instructie

Het waterbedrijf of de gemeentelijke nutsbedrijven geven inlichtingen over de hardheid van het leidingwater.

Stoomreservoir ontkalken



LET OP

Beschadigde oppervlakken

De ontkalkingsoplossing kan gevoelige oppervlakken beschadigen. Het apparaat moet voorzichtig bijgevuld en geleegd worden.

1. Het apparaat uitschakelen, zie hoofdstuk Apparaat uitschakelen.

2. Het apparaat laten afkoelen.

3. De veiligheidssluiting eraf schroeven.

4. Water volledig uit het stoomreservoir aftappen.

Afbeelding R

LET OP

Schade aan het apparaat door ontkalkingsmiddel

Een ongeschikt ontkalkingsmiddel of een verkeerde dosering van het ontkalkingsmiddel kan schade aan het apparaat veroorzaken. Gebruik uitsluitend het ontkalkingsmiddel van KÄRCHER. Gebruik 1 doseereenheid van het ontkalkingsmiddel voor 0,5 l water.

5. Ontkalkend oplosmiddel volgens de gegevens van het ontkalkingsmiddel aanbrengen.

6. Ontkalkend oplosmiddel in het stoomreservoir vullen. Het stoomreservoir niet dichtdoen.

7. Ontkalkend oplosmiddel ca. 8 uur laten inwerken.

8. Ontkalkend oplosmiddel volledig uit het stoomreservoir aftappen.

9. Indien nodig, de ontkalking herhalen.

10. Het stoomreservoir 2-3 keer met koud water uitspoelen om alle resten van het ontkalkende oplosmiddel te verwijderen.

11. Water volledig uit het stoomreservoir aftappen.

Afbeelding R

Onderhoud van het toebehoren

(toebehoren - afhankelijk van de leveringsomvang)

Instructie

De microvezeldoeken zijn niet geschikt voor de droger.

Instructie

Raadpleeg voor het wassen van de doeken de instructies op het wasetiket. Geen wasverzachter gebruiken om ervoor te zorgen dat de doeken het vuil goed kunnen absorberen.

1. Vloerdweilen en doeken bij maximaal 60 °C in de wasmachine wassen.

26 Nederlands

Page 27

Storingen hebben vaak oorzaken die eenvoudig met behulp van het volgende overzicht kunnen worden verholpen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice.

몇 WAARSCHUWING

Gevaar voor elektrische schokken en verbranding

Zolang het apparaat op het stroomnet is aangesloten of nog niet is afgekoeld, is het verhelpen van storingen gevaarlijk. Trek de netstekker eruit. Laat het apparaat afkoelen.

Verminderde stoomhoeveelheid

De stoomsproeier is verstopt.

1. Toebehoren van de stoomsproeier losmaken.

2. Sproeielement reinigen.

3. Apparaat kortstondig in bedrijf nemen.

4. Toebehoren op de stoomsproeier plaatsen. Het stoomreservoir is verkalkt.  Stoomreservoir ontkalken.

Geen stoom

Geen water in het stoomreservoir  Water bijvullen, zie hoofdstuk Water bijvullen.

Stoomknop kan niet ingedrukt worden

De stoomknop is beveiligd door de kinderbeveiliging.  Kinderbeveiliging bovenaan indrukken.

Stoomknop is ontgrendeld.

Hoge waterafgifte

Het apparaat "spuugt" water uit  Het apparaat bij de reiniging niet meer dan 30°

(maximale hoek) naar de zijkant laten hellen.

 De maximale inhoud van 200 ml niet overschrijden.

Technische gegevens

Elektrische aansluiting

Spanning V 220-240 Fase ~ 1 Frequentie Hz 50-60 Beschermingsgraad IPX4 Beschermingsklasse I

Verwarmingscapaciteit W 1200 Maximale bedrijfsdruk MPa 0,3 Opwarmtijd Minuten 3 Continu stomen g/min 35 Maximale stoomstoot g/min 80

Inhoud

Stoomreservoir ml 250 Maximale inhoud ml 200

Afmetingen en gewichten

Gewicht (zonder toebehoren) kg 1,5 Lengte mm 321 Breedte mm 127 Hoogte mm 186

Technische wijzigingen voorbehouden.

Hulp bij storingen

Índice de contenidos

Avisos generales................................................. 27

Uso previsto ........................................................ 27

Protección del medioambiente............................ 27

Accesorios y recambios ...................................... 27

Volumen de suministro........................................ 27

Garantía .............................................................. 28

Dispositivos de seguridad ................................... 28

Descripción del equipo........................................ 28

Primera puesta en marcha.................................. 28

Montaje ............................................................... 28

Servicio ............................................................... 29

Información importante para el usuario............... 29

Empleo de los accesorios ................................... 30

Cuidado y mantenimiento ................................... 31

Ayuda en caso de avería .................................... 31

Datos técnicos..................................................... 31

Avisos generales

Antes de poner en marcha por primera vez el equipo, lea este manual de ins-

dad adjuntas. Actúe conforme a estos documentos. Conserve estos dos manuales para su uso posterior o para propietarios ulteriores.

trucciones y las instrucciones de seguri-

Uso previsto

Utilice el equipo únicamente para uso doméstico. El equipo está diseñado para la limpieza con vapor y puede utilizarse con los accesorios adecuados, como se describe en este manual de instrucciones. No se necesitan detergentes. Respete las instrucciones de seguridad.

Protección del medioambiente

Los materiales del embalaje son reciclables. Elimine los embalajes de forma respetuosa con el medioambiente. Los equipos eléctricos y electrónicos contienen materiales reciclables y, a menudo, componentes, como baterías, acumuladores o aceite, que

suponen un riesgo potencial para la salud de las personas o el medioambiente en caso de manipularse o eliminarse de forma inadecuada. Sin embargo, dichos componentes son necesarios para un servicio adecuado del equipo. Los equipos identificados con este símbolo no pueden eliminarse con la basura doméstica.

Avisos sobre sustancias contenidas (REACH)

Encontrará información actual sobre las sustancias contenidas en: www.kaercher.com/REACH

Accesorios y recambios

Utilice únicamente accesorios y recambios originales, estos garantizan un servicio seguro y fiable del equipo. Encontrará información sobre los accesorios y recambios en www.kaercher.com.

Volumen de suministro

El volumen de suministro del equipo se muestra en el embalaje. Compruebe la integridad del volumen de suministro durante el desembalaje. Póngase en contacto con su distribuidor si faltan accesorios o en caso de daños de transporte.

Español 27

Page 28

En cada país se aplican las condiciones de garantía indicadas por nuestra compañía distribuidora autorizada. Subsanamos cualquier fallo en su equipo de forma gratuita dentro del plazo de garantía siempre que la causa se deba a un fallo de fabricación o material. En caso de garantía, póngase en contacto con su distribuidor o con el servicio de postventa autorizado más próximo presentando la factura de compra. (Dirección en el reverso)

Dispositivos de seguridad

몇 PRECAUCIÓN

Garantía

Dispositivo de seguridad faltantes o modificados

Los dispositivos de seguridad velan por su seguridad. Nunca modifique ni manipule los dispositivos de seguridad.

Símbolos en el equipo

(En función del tipo de equipo)

Peligro de combustión, la superficie del equipo se calienta durante el funcionamiento

Riesgo de escaldadura debido al vapor

Lea el manual de instrucciones

Cierre de seguridad

El cierre de seguridad cierra la caldera frente a la inminente presión de vapor. Si el regulador de presión está defectuoso y se origina una sobrepresión en la caldera de vapor, se abre una válvula de sobrepresión en el cierre de seguridad y sale vapor a través del cierre. Antes de volver a poner en marcha el equipo, diríjase al servicio de postventa competente de KÄRCHER.

Descripción del equipo

En este manual de instrucciones se describe el equipamiento máximo. Existen diferencias en el alcance del suministro según el modelo (véase el embalaje).

Véanse las figuras en la página de gráficos. Figura A

1 Cierre de seguridad 2 Boca de llenado para agua 3 Tecla de vapor 4 Seguro para niños 5 Asa de transporte 6 Cable de conexión de red con conector de red 7 Lámpara de control (verde): existe tensión de red 8 Caldera de vapor 9 Boquilla de vapor

10 Tecla de desbloqueo 11 ** Manguera de vapor 12 Pistola de vapor 13 Tecla de desbloqueo 14 Conector de vapor

15 Boquilla de chorro 16 Cepillo redondo 17 Boquilla de alto rendimiento 18 Boquilla manual 19 Cubierta de microfibras para la boquilla manual (1

unidad)

20 ** Cubierta de microfibras para la boquilla manual

(2 unidades)

21 ** Tubos de prolongación (2 unidades) 22 Tecla de desbloqueo 23 ** Boquilla para suelos 24 Unión adhesiva 25 ** Paño de microfibras 26 Jarra graduada

** opcional

Primera puesta en marcha

Durante la primera puesta en marcha puede salir una pequeña nube de humo de la boquilla de vapor. La máquina necesita un breve periodo de calentamiento. Al principio, la emisión del vapor es irregular y húmeda, incluso pueden salir gotas de agua. El volumen de vapor saliente aumenta de forma constante. Tras un minuto se alcanza el volumen máximo.

Montaje

1. Colocar el extremo abierto del accesorio en la bo-

quilla de vapor o en la pistola de vapor hasta que la tecla de desbloqueo de la boquilla de vapor o de la pistola de vapor se enclave.

Figura F Figura I Figura J

2. Colocar el extremo abierto del accesorio en la bo-

quilla de chorro.

Figura K

3. Unir los tubos de conexión con la boquilla de vapor

o la pistola de vapor. a Colocar el primer tubo de prolongación en la bo-

b Colocar el segundo tubo de prolongación en el

Figura N

4. Colocar el accesorio y/o la boquilla para suelos en

el extremo libre del tubo de prolongación.

Figura O

El accesorio está conectado.

1. Presionar por abajo el seguro para niños.

Figura G

La tecla de vapor está bloqueada.

2. Presionar la tecla de desbloqueo y separar las piezas.

Figura L Figura M

Montar los accesorios

quilla de vapor o en la pistola de vapor hasta que la tecla de desbloqueo de la boquilla de vapor o de la pistola de vapor se enclave. El tubo de conexión está conectado.

primer tubo de prolongación. Los tubos de conexión están conectados.

Retirar los accesorios

28 Español

Page 29

Servicio

Nota

No es necesario descalcificar la caldera de vapor si se utiliza agua destilada convencional de forma continuada.

Nota

El agua caliente reduce el tiempo de calentamiento.

Nota

Para ello, utilizar la jarra graduada que se suministra. Observar la marca durante el llenado de agua (máx. 200 ml).

1. Desenroscar el cierre de seguridad.

Figura B

2. Rellenar la caldera de vapor con un máximo de 200 ml de agua destilada o agua del grifo.

3. Enroscar el cierre de seguridad.

Figura C

몇 ADVERTENCIA

Riesgo de escaldadura

El equipo presenta una elevada descarga de agua si lo inclina más de 30°. No inclinar el equipo más de 30° (ángulo máximo).

1. Colocar el equipo sobre una base firme.

2. Conectar el conector de red a un enchufe.

Figura D

La lámpara de control se ilumina en verde. Pasados 3 minutos, el equipo está listo para funcionar.

Figura E

3. Presionar por arriba el seguro para niños.

Figura G

La tecla de vapor está desbloqueada.

4. Pulsar la tecla de vapor.

Figura H

Sale vapor.

Si el volumen de vapor disminuye mientras se opera o deja de salir vapor, debe añadirse agua.

Nota

No puede abrirse el cierre de seguridad si la caldera de vapor sigue bajo presión.

Nota

El agua caliente reduce el tiempo de calentamiento.

1. Para desconectar el equipo, ver el capítulo Desconectar el equipo.

Figura Q

2. Desenroscar el cierre de seguridad.

3. Vaciar de agua la caldera por completo.

Figura R

4. Llenar la caldera de vapor con un máximo de 200 ml de agua destilada o agua del grifo.

5. Enroscar el cierre de seguridad.

6. Conectar el conector de red a un enchufe.

7. Presionar por arriba el seguro para niños. La tecla de vapor está desbloqueada. El equipo está listo para el funcionamiento.

1. Sacar el conector de red del enchufe.

Figura Q

2. Presionar la tecla de vapor hasta que deje de salir vapor. La caldera no tiene presión.

3. Presionar por abajo el seguro para niños.

Llenado de agua

Encender el equipo

Añadir agua

Desconectar el equipo

Enjuagar la caldera de vapor del equipo al finalizar los trabajos.

1. Para desconectar el equipo, ver el capítulo Desco- nectar el equipo.

2. Dejar enfriar el equipo.

3. Retirar los accesorios.

4. Llenar de agua la caldera de vapor y girar con fuerza. Así se despegan los residuos de cal que se han acumulado en el suelo de la caldera.

5. Vaciar de agua la caldera por completo.

Figura R

Almacenar el equipo

Enjuagar la caldera de vapor

1. Retirar los accesorios.

2. Vaciar de agua la caldera por completo.

Figura R

3. Enrollar el cable de conexión de red alrededor del depósito de agua.

Figura S

4. Dejar que se sequen los accesorios.

5. Almacenar el equipo en un lugar fresco y protegido de heladas.

CUIDADO

Daños materiales por atasco del cierre de seguridad

Si no se quita el cierre de seguridad después de la limpieza, cabe la posibilidad de que el cierre se atasque en la rosca. Después de la limpieza, desenrosque el cierre de seguridad y guárdelo, por ejemplo, con los demás accesorios del equipo.

Información importante para el

usuario

Limpiar las superficies de suelo

Recomendamos fregar o aspirar el suelo antes de utilizar el equipo. Así se eliminarán las partículas sueltas y la suciedad antes de la limpieza húmeda.

Limpieza de tejidos

Antes de tratar tejidos con el equipo, comprobar si son aptos en una zona oculta: Aplicar vapor en el tejido, dejar secar y comprobar si se dan modificaciones en el color o la forma.

Limpieza de superficies con revestimiento o

barnizado

CUIDADO

Superficies dañadas

El vapor puede provocar que se desprenda la cera, el limpiamuebles, los recubrimientos de plástico o los colores y los listones de rebordes. No dirija el vapor hacia los bordes encolados, ya que pueden desprenderse los listones. No utilice el equipo para limpiar suelos de madera o parquet sin sellar. No utilice el equipo para limpiar superficies recubiertas de plástico o barnizadas, como mobiliario de cocina o de sala de estar, puertas o parquet.

1. Para limpiar estas superficies, aplique vapor brevemente sobre un paño y friegue con él las superficies.

Español 29

Page 30

Limpieza de cristales

CUIDADO

Rotura de cristales y superficies dañadas

El vapor puede dañar las zonas selladas del marco de las ventanas y, a bajas temperaturas exteriores, puede provocar tensiones en la superficie del cristal y romperlo. No dirija el vapor hacia las zonas selladas del marco de la puerta. A bajas temperaturas exteriores, caliente el cristal de la ventana aplicando vapor sobre toda su superficie ligeramente.

 Limpiar la superficie de la ventana con la boquilla ma-

nual y su cubierta. Utilizar un limpiaventanas para retirar el agua o secar las superficies con un trapo.

Empleo de los accesorios

Boquilla de vapor / pistola de vapor

La boquilla de vapor o pistola de vapor puede utilizarse sin accesorios en los siguientes campos de aplicación:

● Para eliminar arrugas leves de prendas de ropa tendidas: Aplicar vapor en la prenda desde una distancia de 10-20 cm.

● Para limpiar polvo húmedo: Aplicar vapor brevemente sobre un paño y fregar con él el mobiliario.

La boquilla de chorro sirve para limpiar zonas de difícil acceso, ranuras, fijaciones, desagües, lavabos, WCs, persianas o radiadores. Cuanto más cerca esté la boquilla de chorro de la zona sucia, más efectiva será la limpieza, ya que la temperatura y el volumen del vapor en la salida de la boquilla están en su máximo nivel. Las incrustaciones calcáreas resistentes pueden tratarse con un detergente adecuado antes de la limpieza a vapor. Dejar que el detergente haga efecto durante 5 minutos y, a continuación, aplicar vapor.

1. Colocar el extremo abierto de la boquilla de chorro en la boquilla de vapor o en la pistola de vapor.

Figura F Figura J

El cepillo redondo sirve para limpiar la suciedad difícil de eliminar. Gracias a estos cepillos, la suciedad difícil puede eliminarse fácilmente.

CUIDADO

Superficies dañadas

El cepillo puede dañar las superficies delicadas. No es apto para la limpieza de superficies delicadas.

1. Montar los cepillos redondos en la boquilla de chorro.

Figura K

La boquilla de alto rendimiento sirve para limpiar la suciedad difícil de eliminar, para limpiar esquinas o ranuras mediante soplado, etc.

1. Montar las boquillas de alto rendimiento correspondientes a los cepillos redondos en la boquilla de chorro.

Figura K

Boquilla de chorro

Cepillo redondo

Boquilla de alto rendimiento

La boquilla manual sirve para limpiar superficies pequeñas lavables, cabinas de ducha y espejos.

1. Colocar la boquilla manual según la boquilla de chorro sobre la boquilla de vapor o la pistola de vapor.

Figura J

2. Colocar la cubierta sobre la boquilla manual.

Boquilla para suelos

La boquilla para suelos sirve para la limpieza de recubrimientos de suelo o pared lavables, como suelos de piedra, baldosas o PVC.

CUIDADO

Daños por aplicación de vapor

El calor y la humedad pueden causar desperfectos. Antes de la aplicación, compruebe la resistencia al calor y las consecuencias del vapor en una zona discreta con un pequeño volumen de vapor.

Nota

Los residuos de detergente o las emulsiones sobre superficies que van a limpiarse pueden provocar marcas durante la limpieza a vapor que desaparecen tras repetidas aplicaciones.

Recomendamos fregar o aspirar el suelo antes de utilizar el equipo. Así se eliminarán las partículas sueltas y la suciedad antes de la limpieza húmeda. Trabajar despacio sobre superficies muy sucias para que el vapor pueda hacer efecto más tiempo.

1. Conectar los tubos de prolongación con la pistola de vapor.

Figura N

2. Colocar la boquilla para suelos en el tubo de prolongación.

Figura O

3. Fijar el paño para suelos a la boquilla para suelos. a Colocar el paño para suelos sobre el suelo con

las cintas adhesivas hacia arriba.

b Colocar la boquilla para suelos sobre el paño pa-

ra suelos presionando ligeramente.

Figura P

El paño para suelos se adhiere por sí mismo a la boquilla para suelos mediante la fijación adhesiva.

Retirar el paño para suelos

1. Colocar un pie sobre la lengüeta del paño para suelos y elevar la boquilla para suelos.

Figura P

Nota

Al inicio, la cintas adhesiva del paño para suelos agarra con fuerza y puede resultar difícil retirarlo de la boquilla para suelos. Tras un uso continuado y después de lavar el paño para suelos, este se retira con facilidad de la boquilla para suelos y habrá alcanzado la adherencia ideal.

Boquilla manual

30 Español

Page 31

Cuidado y mantenimiento

Descalcificación de la caldera de vapor

Nota

No es necesario descalcificar la caldera de vapor si se utiliza agua destilada convencional de forma continuada.

Nota

Ya que el equipo acumula cal, recomendamos descalcificarlo tras el número de llenados de la caldera de vapor especificado en la tabla (KF=llenados de caldera).

Rango de resistencia

I débil 0-7 0-1.3 35 II medio 7-14 1,3-2.5 30 III duro 14-21 2,5-3.8 20 IV muy duro >21 >3,8 15

Nota

El organismo encargado de la gestión del agua o los servicios municipales proporcionan información sobre la dureza del agua del grifo.

°dH mmol/l KF

CUIDADO

Superficies dañadas

La solución descalcificadora puede atacar las superficies delicadas. Llenar y vaciar el equipo con cuidado.

1. Desconecte el equipo, véase el capítulo Desconectar el equipo.

2. Deje enfriar el equipo.

3. Desenroscar el cierre de seguridad.

4. Vaciar el agua de la caldera de vapor por completo.

Figura R

CUIDADO

Daños en el equipo por el descalcificador

Un descalcificador no adecuado o una dosis errónea pueden provocar daños en el equipo. Utilizar exclusivamente el descalcificador de KÄRCHER. Utilice una dosis de descalcificador para 0,5 l de agua.

5. Aplicar la solución de descalcificación según se indica en las instrucciones.

6. Llenar con la solución la caldera de vapor. No cerrar la caldera de vapor.

7. Dejar que la solución de descalcificación haga efecto durante 8 horas.

8. Vaciar la caldera por completo de la solución.

9. En caso necesario, repetir el proceso de descalcificación.

10. Enjuagar la caldera de vapor 2 o 3 veces con agua fría para retirar todos los residuos de la solución.

11. Vaciar el agua de la caldera de vapor por completo.

Figura R

Mantenimiento de los accesorios

(Accesorios: según el alcance del suministro)

Nota

Los paños de microfibras no son aptos para la secadora.

Nota

Para limpiar los paños, prestar atención a las indicaciones de lavado. Para que los paños conserven la capacidad de absorción de la suciedad, no emplear suavizante.

1. Lavar los paños para suelos y las cubiertas a 60°C como máximo en la lavadora.

Ayuda en caso de avería

A menudo, las causas de las averías son simples y pueden solucionarse con ayuda del siguiente resumen. En caso de duda o en el caso de averías no mencionadas aquí, póngase en contacto con el servicio de postventa.

몇 ADVERTENCIA

Riesgo de choques eléctricos y de combustión

Si el dispositivo está conectado a la corriente eléctrica o si todavía no se ha enfriado, es peligroso tratar de resolver averías. Desconecte el conector de red. Deje enfriar el equipo.

Volumen de vapor reducido

La boquilla de vapor está obstruida.

1. Retirar el accesorio de la boquilla de vapor.

2. Limpiar el acoplamiento de boquilla.

3. Poner el equipo en funcionamiento durante un momento.

4. Insertar el accesorio en la boquilla de vapor.

La caldera de vapor tiene cal.  Descalcificar la caldera de vapor.

Sin vapor

No hay agua en la caldera de vapor  Para rellenar de agua, ver el capítulo Añadir agua.

No se puede pulsar la tecla de vapor

La tecla de vapor está asegurada con el seguro para niños.  Presionar por arriba el seguro para niños.

La tecla de vapor está desbloqueada.

Descarga de agua elevada

El equipo «escupe» agua  Durante la limpieza, no incline el equipo más de 30°

(ángulo máximo).

 No superar el volumen máximo de llenado de 200 ml.

Datos técnicos

Conexión eléctrica

Tensión V 220-240 Fase ~ 1 Frecuencia Hz 50-60 Grado de protección IPX4 Clase de protección I

Datos de potencia

Potencia calorífica W 1200 Presión máxima de servicio MPa 0,3 Tiempo de calentamiento Minutos 3 Vaporización continua g/min. 35 Impulso de vapor máximo g/min. 80

Volumen de llenado

Caldera de vapor ml 250 Volumen de llenado máximo ml 200

Peso y dimensiones

Peso (sin accesorios) kg 1,5 Longitud mm 321 Ancho mm 127 Altura mm 186

Reservado el derecho a realizar modificaciones.

Español 31

Page 32

Índice

Indicações gerais ................................................ 32

Utilização para os fins previstos.......................... 32

Protecção do meio ambiente............................... 32

Acessórios e peças sobressalentes .................... 32

Volume do fornecimento...................................... 32

Garantia............................................................... 32

Unidades de segurança ...................................... 32

Descrição do aparelho ........................................ 32

Primeiro arranque................................................ 33

Montagem ........................................................... 33

Operação............................................................. 33

Instruções de utilização importantes ................... 34

Aplicação dos acessórios .................................... 34

Conservação e manutenção ............................... 35

Ajuda com avarias............................................... 36

Dados técnicos .................................................... 36

Indicações gerais

Antes da primeira utilização do aparelho leia o manual de instruções original e os

nham. Proceda em conformidade. Conserve as duas folhas para referência ou utilização futura.

avisos de segurança que o acompa-

Utilização para os fins previstos

Utilize o aparelho em exclusivo na habitação privada. O aparelho destina-se à limpeza a vapor e pode ser utilizado com o acessório adequado, conforme descrito neste manual de instruções. Não são necessários produtos de limpeza. Observe os avisos de segurança.

Protecção do meio ambiente

Os materiais de empacotamento são recicláveis. Elimine as embalagens de acordo com os regulamentos ambientais. Os aparelhos eléctricos e electrónicos contêm materiais recicláveis de valor e, com frequência, componentes como baterias, acumuladores ou

óleo que, em caso de manipulação ou recolha errada, podem representar um potencial perigo para a saúde humana e para o ambiente. Estes componentes são necessários para o bom funcionamento do aparelho. Os aparelhos que apresentem este símbolo não devem ser recolhidos no lixo doméstico.

Avisos relativos a ingredientes (REACH)

Pode encontrar informações actualizadas acerca de ingredientes em: www.kaercher.com/REACH

Acessórios e peças sobressalentes

Ao utilizar apenas acessórios originais e peças sobressalentes originais, garante uma utilização segura e o bom funcionamento do aparelho. Informações acerca de acessórios e peças sobressalentes disponíveis em www.kaercher.com.

Volume do fornecimento

O volume do fornecimento do aparelho está indicado na embalagem. Ao abrir a embalagem, confirme a integralidade do conteúdo. Caso faltem acessórios ou em caso de danos de transporte informe o seu fornecedor.

Em cada país são válidas as condições de garantia transmitidas pela nossa sociedade distribuidora responsável. Trataremos de possíveis avarias no seu aparelho no âmbito do prazo da garantia, sem custos, desde que estas tenham origem num erro de material ou de fabrico. Em caso de garantia, contacte o seu revendedor ou a assistência técnica autorizada mais próxima, apresentando o talão de compra. (endereço consultar o verso)

Unidades de segurança

몇 CUIDADO

Garantia

Unidades de segurança alteradas ou em falta

As unidades de segurança servem para a sua protecção. Nunca altere ou evite as unidades de segurança.

Símbolos no aparelho

(segundo tipo de aparelho)

Perigo de combustão: a superfície do aparelho aquece significativamente durante a operação

Perigo de combustão por acção do vapor

Ler o manual de instruções

Fecho de segurança

O fecho de segurança tapa a caldeira, protegendo-a da pressão do vapor existente. Se regulador de pressão apresentar defeitos e se verificar uma sobrepressão na caldeira, uma válvula de sobrepressão no fecho de segurança abre e o vapor sai pelo fecho. Antes da recolocação em funcionamento do aparelho, entre em contacto com o serviço de assistência técnica KÄRCHER competente.

Descrição do aparelho

Neste manual de instruções é descrito o equipamento máximo. Há diferenças no volume do fornecimento consoante o modelo (ver embalagem).

Figuras, ver página de gráficos. Figura A

1 Fecho de segurança 2 Abertura de enchimento para água 3 Botão de vapor 4 Segurança infantil 5 Pega de transporte 6 Cabo de ligação à rede com ficha de rede 7 Lâmpada avisadora (verde) - Tensão da rede dispo-

nível

8 Caldeira 9 Bico de vapor

10 Tecla de desbloqueio 11 ** Mangueira de vapor 12 Pistola de vapor 13 Tecla de desbloqueio

32 Português

Page 33

14 Ligador de vapor 15 Bico de jacto pontual 16 Escova circular 17 Bico de alta potência 18 Bocal manual 19 Revestimento de microfibras para bocal manual (1

unidade)

20 ** Revestimento de microfibras para bocal manual

(2 unidades)

21 ** Tubos de extensão (2 unidades) 22 Tecla de desbloqueio 23 ** Bocal para pavimentos 24 Tira aderente 25 ** Pano de microfibras 26 Copo medidor

** opcional

Primeiro arranque

No primeiro arranque, pode sair uma pequena nuvem de fumo do bico de vapor. O aparelho precisa de um breve período de preparação. A saída de vapor é, inicialmente, irregular e húmida, apresentando eventualmente algumas gotas de água. A quantidade de vapor expelida aumenta continuamente e atinge a quantidade máxima após aprox. 1 minuto.

Montagem

1. Deslocar a extremidade aberta do acessório no bico

de vapor ou na pistola de vapor até a tecla de desbloqueio do bico de vapor ou da pistola de vapor encaixar.

Figura F Figura I Figura J

2. Deslocar a extremidade aberta do acessório no bico

de jacto pontual.

Figura K

3. Ligar os tubos de união ao bico de vapor ou à pistola

de vapor. a Deslocar o primeiro tubo de extensão no bico de

vapor ou na pistola de vapor até a tecla de desbloqueio do bico de vapor ou da pistola de vapor encaixar. O tubo de união está ligado.

b Deslocar o segundo tubo de extensão no

primeiro tubo de extensão. Os tubos de união estão ligados.

Figura N

4. Deslocar o acessório e/ou o bocal para pavimentos

na extremidade livre do tubo de extensão.

Figura O

O acessório está ligado.

Montar acessórios

1. Pressionar a segurança infantil em baixo.

Figura G

O botão de vapor está bloqueado.

2. Pressionar a tecla de desbloqueio e afastar as partes.

Figura L Figura M

Operação

Separar acessórios

Aviso

Não é necessária descalcificar a caldeira se o aparelho for utilizado continuamente com água destilada comum.

Aviso

A água quente diminui o tempo de aquecimento.

Aviso

Utilizar o copo medidor fornecido para este efeito. Observar a marcação (máx. 200 ml) ao encher com água.

1. Desaparafusar o fecho de segurança.

Figura B

2. Encher a caldeira com, no máximo, 200 ml de água destilada ou água da rede.

3. Aparafusar o fecho de segurança.

Figura C

몇 ATENÇÃO

Perigo de queimaduras

O aparelho apresenta uma descarga de água elevada, se for inclinado mais de 30º para o lado. Não incline o aparelho mais de 30° (ângulo máximo) para o lado.

1. Colocar o aparelho numa base fixa.

2. Ligue a ficha de rede a uma tomada.

Figura D

A lâmpada avisadora acende a verde. O aparelho fica operacional após aprox. 3 minutos.

Figura E

3. Pressionar a segurança infantil em cima.

Figura G

O botão de vapor está desbloqueado.

4. Premir o botão de vapor.

Figura H

O vapor é expelido.

Se, durante a operação, a quantidade de vapor diminuir ou o vapor deixar de ser expelido, reabastecer com água.

Aviso

Não é possível abrir o fecho de segurança enquanto a caldeira estiver sob pressão.

Aviso

A água quente diminui o tempo de aquecimento.

1. Desligar o aparelho, consultar o capítulo Desligar o aparelho.

Figura Q

2. Desaparafusar o fecho de segurança.

3. Retirar toda a água da caldeira.

Figura R

4. Encher a caldeira com, no máximo, 200 ml de água destilada ou água da rede.

5. Aparafusar o fecho de segurança.

6. Ligue a ficha de rede a uma tomada.

7. Pressionar a segurança infantil em cima. O botão de vapor está desbloqueado. O aparelho está operacional.

Encher com água

Ligar o aparelho

Reabastecer com água

Português 33

Page 34

1. Retirar a ficha de rede da tomada.

Figura Q

2. Premir o botão de vapor até deixar de sair vapor. A caldeira está sem pressão.

3. Pressionar a segurança infantil em baixo.

Lavar a caldeira

Desligar o aparelho

Lavar a caldeira do aparelho após a conclusão da operação.

1. Desligar o aparelho, consultar o capítulo Desligar o aparelho.

2. Deixar arrefecer o aparelho.

3. Separar os acessórios.

4. Encher a caldeira com água e agitar energeticamente. Tal permite que os resíduos de calcário acumulados na base da caldeira se soltem.

5. Retirar toda a água da caldeira.

Figura R

Armazenar o aparelho

1. Separar os acessórios.

2. Retirar toda a água da caldeira.

Figura R

3. Enrolar o cabo de ligação à rede à volta do depósito de água.

Figura S

4. Deixar secar o acessório.

5. Guardar o aparelho num local seco e sem risco de congelamento.

ADVERTÊNCIA

Danos materiais devido a um fecho de segurança preso

Se o fecho de segurança não for removido após a limpeza, existe a possibilidade de o fecho ficar preso na rosca. Após a limpeza, desparafuse a o fecho de segurança e armazene-o com os outros acessórios do aparelho, por exemplo.

Instruções de utilização

importantes

Limpar as superfícies pavimentadas

É recomendável varrer ou aspirar o chão antes de utilizar o aparelho. Desta forma, assegura-se que não existe sujidade ou partículas soltas no chão antes da limpeza húmida.

Renovar tecidos

Verificar sempre a compatibilidade dos tecidos numa zona escondida antes de utilizar o aparelho: Humedecer o tecido, deixar secar e verificar se sofreu alterações na forma ou na cor.

Limpar superfícies revestidas ou pintadas

ADVERTÊNCIA

Superfícies danificadas

O vapor pode soltar cera, produtos restauradores de móveis, revestimentos de plástico ou cores e rebordos de cantos. Não direccione o vapor para cantos colados, já que o rebordo poderá soltar-se. Não utilize o aparelho para limpar pisos de madeira ou pavimentos em parquet. Não utilize o aparelho para limpar superfícies pintadas ou revestimentos de plástico, como, por ex., mobiliário doméstico e de cozinha, portas ou parquet.

1. Para limpar estas superfícies, humedeça ligeiramente um pano e passe-o nas superfícies.

Limpeza de vidros

ADVERTÊNCIA

Quebra de vidros e superfícies danificadas

O vapor pode danificar pontos vedados do caixilho da janela e, em caso de baixas temperaturas exteriores, provocar tensões na superfície da janela e, consequentemente, quebrar o vidro. Não direccione o vapor para pontos vedados do caixilho da janela. Com baixas temperaturas exteriores, aqueça a janela, humedecendo ligeiramente toda a superfície em vidro.

 Limpar a área da janela com o bocal manual e a co-

bertura. Para retirar a água, utilizar um rodo ou secar a área.

Aplicação dos acessórios

Bico de vapor/pistola de vapor

O bico de vapor ou a pistola de vapor não pode ser utilizado(a) nas seguintes áreas de utilização sem o acessório:

● Para eliminar pequenos vincos em peças de vestuário penduradas: vaporizar a peça de vestuário a uma distância de 10 a 20 cm.

● Para limpar pó húmido: humedecer ligeiramente um pano e passá-lo nos móveis.

Bico de jacto pontual

O bico de jacto pontual destina-se à limpeza de zonas de difícil acesso, juntas, comandos, torneiras, tubagem de drenagem, lavatórios, sanitas, persianas ou radiadores. Quanto mais perto o bico de jacto pontual estiver do local com sujidade, mais eficaz será a limpeza, já que a temperatura e a quantidade de vapor atingem o seu valor máximo na saída do bico. As quantidades significativas de depósitos de calcário podem ser eliminadas com um produto de limpeza adequado antes da limpeza a vapor. Deixar o produto de limpeza actuar durante aprox. 5 minutos e, em seguida, vaporizar.

1. Deslocar a extremidade aberta do bico de jacto pontual no bico de vapor ou na pistola de vapor.

Figura F Figura J

A escova circular tem como função limpar a sujidade persistente. As escovas permitem remover facilmente a sujidade persistente.

Escova circular

ADVERTÊNCIA

Superfícies danificadas

A escova pode riscar áreas sensíveis. Não adequada para a limpeza de áreas sensíveis.

1. Montar a escova circular no bico de jacto pontual.

Figura K

O bico de alta potência permite limpar a sujidade difícil, soprar em cantos, juntas, etc.

1. Montar o bico de alta potência como a escova circular no bico de jacto pontual.

Figura K

Bico de alta potência

34 Português

Page 35

O bocal manual destina-se à limpeza de pequenas áreas laváveis, cabines de duche e espelhos.

1. Deslocar o bocal manual de acordo com o bico de jacto pontual no bico de vapor ou na pistola de vapor.

Figura J

2. Retirar a cobertura através do bocal manual.

Bocal para pavimentos

O bocal para pavimentos destina-se à limpeza de revestimentos de pavimentos e paredes, por ex., pavimentos em pedra, ladrilhos e pavimentos PVC.

ADVERTÊNCIA

Danos devido à actuação de vapor

O calor ou a humidade pode causar danos. Teste a resistência ao calor e a actuação de vapor numa zona mais escondida e com pouca quantidade de vapor antes da aplicação.

Aviso

Na limpeza a vapor, os resíduos de detergente ou emulsões de conservação podem provocar estrias nas áreas sujeitas a limpeza, que desaparecem após várias aplicações.

É recomendável varrer ou aspirar o chão antes de utilizar o aparelho. Desta forma, assegura-se de que não existe sujidade ou partículas soltas no chão antes da limpeza húmida. Em áreas com elevado grau de sujidade, proceder de forma lenta para que o vapor possa actuar durante mais tempo.

1. Ligar os tubos de extensão à pistola de vapor.

Figura N

2. Deslocar o bocal para pavimentos no tubo de extensão.

Figura O

3. Fixar o pano de chão no bocal para pavimentos. a Colocar o pano de chão no chão, com as tiras

aderentes viradas para cima.

b Posicionar o bocal para pavimentos no pano de

chão com ligeira pressão.

Figura P

O pano de chão adere automaticamente ao bocal para pavimentos através das tiras aderentes.

Bocal manual

1. Colocar um pé na aba para o pé do pano de chão e levantar o bocal para pavimentos.

Figura P

Aviso

No início, a fita aderente do pano de chão ainda é muito forte e, caso necessário, pode ser difícil de remover do bocal para pavimentos. Após a utilização contínua e a lavagem do pano de chão, pode ser facilmente removida do bocal para pavimentos, tendo atingido uma aderência ideal.

Remover o pano de chão

Conservação e manutenção

Aviso

Não é necessária descalcificar a caldeira se o aparelho for utilizado continuamente com água destilada comum.

Aviso

Dado que o aparelho acumula calcário, recomendamos que este seja descalcificado de acordo com os valores de enchimento da caldeira indicados na tabela (EC = valores de enchimento da caldeira).

Intervalo de dureza °dH mmol/l EC

I mole 0-7 0-1,3 35 II média 7-14 1,3-2,5 30 III dura 14-21 2,5-3,8 20 IV muito dura >21 >3,8 15

Aviso

O serviço de águas ou os serviços públicos poderão fornecer informações quanto à dureza da água da rede.

ADVERTÊNCIA

Superfícies danificadas

A solução descalcificante pode corroer superfícies sensíveis. Encha e esvazie o aparelho com cuidado.

1. Desligar o aparelho, consultar o capítulo Desligar o

2. Deixar arrefecer o aparelho.

3. Desaparafusar o fecho de segurança.

4. Retirar toda a água da caldeira.

ADVERTÊNCIA

Danos no aparelho devido ao agente descalcificante

A aplicação de um agente descalcificante inadequado ou de uma dosagem incorrecta do agente descalcificante pode danificar o aparelho. Utilize apenas o agente descalcificante KÄRCHER. Utilize 1 unidade de doseamento de agente descalcificante para 0,5 l de água.

5. Aplicar a solução descalcificante de acordo com as

6. Encher a caldeira com a solução descalcificante.

7. Deixar a solução descalcificante actuar durante

8. Retirar toda a solução descalcificante da caldeira.

9. Repetir o procedimento de descalcificação, se ne-

10. Lavar a caldeira 2 a 3 vezes com água fria para remo-

11. Retirar toda a água da caldeira.

(Acessório - de acordo com o volume do fornecimento)

Aviso

O pano de microfibras não é adequado para o secador.

Aviso

Observar os avisos relativos ao tempo de lavagem para lavar os panos. Não utilizar amaciador da roupa para que os panos absorvam melhor a sujidade.

1. Lavar os panos de chão e coberturas na máquina

Descalcificar a caldeira

aparelho.

Figura R

indicações.

Não fechar a caldeira.

aprox. 8 horas.

cessário.

ver todos os resíduos da solução descalcificante.

Figura R

Conservação do acessório

de lavar roupa a 60 °C, no máximo.

Português 35

Page 36

As avarias têm, geralmente, causas simples que podem ser corrigidas por si com a ajuda do seguinte resumo. Em caso de dúvida ou no caso de se tratar de uma avaria não mencionada aqui, contacte o serviço de assistência técnica autorizado.

몇 ATENÇÃO

Ajuda com avarias

Perigo de choque eléctrico e queimaduras

É perigoso eliminar falhas enquanto o aparelho estiver ligado à corrente ou se ainda não tiver arrefecido. Retire a ficha de rede. Deixe o aparelho arrefecer.

Quantidade de vapor reduzida

O bico de vapor está obstruído.

1. Separar o acessório do bico de vapor.

2. Limpar o porta bicos.

3. Colocar o aparelho brevemente em funcionamento.

4. Colocar o acessório no bico de vapor.

A caldeira apresenta calcário.  Descalcificar a caldeira.

Sem vapor

Sem água na caldeira

 Reabastecer com água, consultar o capítulo Rea-

bastecer com água.

É impossível premir o botão de vapor

O botão de vapor está protegido com a segurança infantil.  Pressionar a segurança infantil em cima.

O botão de vapor está desbloqueado.

Elevada saída de água

O aparelho expele água  Não inclinar o aparelho mais de 30° (ângulo máxi-

mo) para o lado.

 Não exceder a quantidade de enchimento máxima

de 200 ml.

Dados técnicos

Ligação eléctrica

Tensão V 220-240 Fase ~ 1 Frequência Hz 50-60 Tipo de protecção IPX4 Classe de protecção I

Características

Potência de aquecimento W 1200 Pressão de trabalho MPa 0,3 Tempo de aquecimento Minutos 3 Vapor contínuo g/min 35 Saída de vapor máxima g/min 80

Quantidade de enchimento

Caldeira ml 250 Quantidade de enchimento máxi-maml 200

Medidas e peso

Peso (sem acessórios) kg 1,5 Comprimento mm 321 Largura mm 127 Altura mm 186

Reservados os direitos a alterações técnicas.

36 Dansk

Indhold

Generelle henvisninger ....................................... 36

Bestemmelsesmæssig anvendelse..................... 36

Miljøbeskyttelse................................................... 36

Tilbehør og reservedele ...................................... 36

Leveringsomfang................................................. 36

Garanti ................................................................ 37

Sikkerhedsanordninger ....................................... 37

Beskrivelse af maskinen ..................................... 37

Første ibrugtagning............................................. 37

Montering ............................................................ 37

Drift...................................................................... 38

Vigtige anvendelseshenvisninger........................ 38

Brug af tilbehør.................................................... 39

Pleje og vedligeholdelse ..................................... 39

Hjælp ved fejl ...................................................... 40

Tekniske data ...................................................... 40

Generelle henvisninger

Læs den originale driftsvejledning og de vedlagte sikkerhedshenvisninger inden

jen maskinen i overensstemmelse hermed. Opbevar begge hæfter til senere brug eller til kommende brugere.

maskinen tages i brug første gang. Bet-

Bestemmelsesmæssig anvendelse

Dette apparat må kun anvendes til privat brug. Apparatet er beregnet til rengøring med damp og kan anvendes med det egnede tilbehør, som beskrevet i denne driftsvejledning. Rengøringsmiddel er ikke nødvendigt. Overhold sikkerhedshenvisningerne.

Miljøbeskyttelse

Emballagen kan genbruges. Sørg for at bortskaffe emballagen miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, akku-pakker eller olie, der

ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sundhed og for miljøet. For en korrekt drift af maskinen er disse dele imidlertid nødvendige. Maskiner, der er kendetegnet med dette symbol, må ikke bortskaffes sammen med husholdningsaffaldet.

Henvisninger til indholdsstoffer (REACH)

Aktuelle oplysninger om indholdsstoffer findes på:

www.kaercher.com/REACH

Tilbehør og reservedele

Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com.

Leveringsomfang

Maskinens leveringsomfang er vist på emballagen. Kontroller ved udpakningen, om indholdet er komplet. Kontakt venligst forhandleren, hvis der mangler tilbehør eller ved transportskader.

Page 37

I de enkelte lande gælder de af vore forhandlere fastlagte garantibetingelser. Eventuelle fejl på maskinen afhjælpes gratis inden for garantien, såfremt fejlen kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til sin forhandler eller nærmeste kundeservice medbringende kvittering for købet. (Se adressen på bagsiden)

Sikkerhedsanordninger

Garanti

몇 FORSIGTIG

Manglende eller ændrede sikkerhedsanordninger

Sikkerhedsanordninger fungerer som din beskyttelse. Sikkerhedsanordninger må aldrig ændres eller ignoreres.

Symboler på maskinen

(alt efter maskintype)

Fare for forbrænding, maskinens overflade bliver varm under drift

Skoldningsfare pga. damp

Læs driftsvejledningen

Sikkerhedslås

Sikkerhedslåsen låser dampkedlen mod det kommende damptryk. Hvis trykregulatoren er defekt og der opstår et overtryk i dampkedlen, åbner en overtrykventil i sikkerhedslåsen og dampen kommer ud gennem låsen. Henvend dig til den ansvarlige KÄRCHER kundeservice før genstart af apparatet.

Beskrivelse af maskinen

I denne driftsvejledning beskrives det maksimale udstyr. Afhængigt af modellen er der forskel på leveringsomfanget (se emballage).

Figurer, se grafikside. Figur A

1 Sikkerhedslås 2 Påfyldningsåbning til vand 3 Damptaste 4 Børnesikring 5 Bæregreb 6 Nettilslutningsledning med netstik 7 Kontrollampe (grøn) - Netspænding findes 8 Dampkedel

9 Dampdyse 10 Sikkerhedstast 11 ** Dampslange 12 Damppistol 13 Sikkerhedstast 14 Dampstik 15 Punktstråledyse 16 Rundbørste

17 Powerdyse 18 Hånddyse 19 Mikrofiberbeklædning til hånddyse (1 stk.) 20 ** Mikrofiberbeklædning til hånddyse (2 stk.) 21 ** Forlængerrør (2 stk.) 22 Sikkerhedstast 23 ** Gulv-mundstykke 24 Burrebåndsforbindelse 25 ** Mikrofiberklud 26 Målebæger

** optionel

Første ibrugtagning

Ved den første ibrugtagning kan der komme en lille røgsky ud af dampdysen. Apparatet har brug for en kort opvarmningstid. I starten er dampudgangen meget uregelmæssig og fugtig, der kan også komme enkelte vanddråber ud. Den udstrømmende dampmængde tager kontinuerligt til, indtil den maksimale mængde er opnået efter ca. 1 minut.

Montering

1. Skub den åbne ende på tilbehøret på dampdysen eller damppistolen, indtil sikkerhedstasten på dampdysen eller damppistolen går i hak.

Figur F Figur I Figur J

2. Skub den åbne ende på tilbehøret på punktstråledysen.

Figur K

3. Forbind forbindelsesrøret med dampdysen eller damppistolen. a Skub det 1. forlængerrør på dampdysen eller

damppistolen, indtil sikkerhedstasten på dampdysen eller damppistolen går i hak. Forbindelsesrøret er forbundet.

b Skub det 2. forlængerrør på det 1. forlængerrør.

Forbindelsesrørene er forbundet.

Figur N

4. Skub tilbehøret og/eller gulv-mundstykket på den frie ende af forlængerrøret.

Figur O

Tilbehøret er forbundet.

1. Tryk på børnesikringen nederst.

Figur G

Damptaste er spærret.

2. Tryk sikkerhedstaste og træk delene fra hinanden.

Figur L Figur M

Monter tilbehør

Adskil tilbehør

Dansk 37

Page 38

Drift

Obs

Ved kontinuerlig anvendelse af almindeligt, destilleret vand er afkalkning af dampkedlen ikke nødvendig.

Obs

Varmt vand forkorter opvarmningstiden.

Obs

Anvend det tilhørende målebæger hertil. Vær opmærksom på markeringen (maks. 200 ml) ved påfyldning af vand.

1. Skru sikkerhedslåsen af.

Figur B

2. Fyld højst 200 ml destilleret vand eller postevand i dampkedlen.

3. Skru sikkerhedslåsen i.

Figur C

몇 ADVARSEL

Skoldningsfare

Apparatet har en stor vandudstrømning, når du hælder det mere end 30° til siden. Hæld ikke apparatet mere end 30° (maksimal vinkel) til siden.

1. Stil apparatet på en fast undergrund.

2. Sæt netstikket i stikkontakten.

Figur D

Kontrollampen lyser grønt. Efter ca. 3 minutter er apparatet klart til brug.

Figur E

3. Tryk på børnesikringen øverst.

Figur G

Damptaste er opspærret.

4. Tryk på damptasten.

Figur H

Dampen strømmer ud.

Hvis dampmængden aftager under arbejdet, eller der ikke længere kommer damp ud, skal der fyldes vand på.

Obs

Sikkerhedslåsen kan ikke åbnes, så længe dampkedlen stadig er under tryk.

Obs

Varmt vand forkorter opvarmningstiden.

1. Sluk apparatet, se kapitel Sluk apparatet.

Figur Q

2. Skru sikkerhedslåsen af.

3. Tøm dampkedlen fuldstændigt for vand.

Figur R

4. Fyld højst 200 ml destilleret vand eller postevand i dampkedlen.

5. Skru sikkerhedslåsen i.

6. Sæt netstikket i stikkontakten.

7. Tryk på børnesikringen øverst. Damptaste er opspærret. Apparatet er klart til brug.

1. Træk netstikket ud af stikkontakten.

Figur Q

2. Tryk på damptasten indtil der ikke længere strømmer damp ud. Dampkedlen er trykløs.

3. Tryk på børnesikringen nederst.

Påfyldning af vand

Tænd apparatet

Påfyld vand

Sluk apparatet

Skyl apparatets dampkedel efter afslutning af arbejdet.

1. Sluk apparatet, se kapitel Sluk apparatet.

2. Lad apparatet afkøle.

3. Adskil tilbehør.

4. Fyld dampkedel med vand og ryst kraftigt. Derved løsner kalkresterne på bunden af dampkedlen sig.

5. Tøm dampkedlen fuldstændigt for vand.

Figur R

Opbevaring af apparatet

Skyl dampkedel

1. Adskil tilbehør.

2. Tøm dampkedlen fuldstændigt for vand.

Figur R

3. Vikl nettilslutningsledning rundt om vandtanken.

Figur S

4. Lad tilbehøret tørre.

5. Opbevar apparatet på et tørt og frostsikret sted.

BEMÆRK

Materielle skader på grund af fastsiddende sikkerhedslås

Hvis sikkerhedslåsen ikke fjernes efter rengøring, er der risiko for, at låsen sidder fast i gevindet. Skru sikkerhedslåsen af efter rengøring, og opbevar den f.eks. sammen med det andet tilbehør til maskinen.

Vigtige anvendelseshenvisninger

Vi anbefaler at feje eller støvsuge gulvet før brug af apparatet. Således er gulvet frit for snavs og løse partikler allerede før damprengøringen.

Prøv altid apparatet på et diskret sted inden behandlingen, for at teste tekstilernes tolerance: Damp på tekstilet, lad det tørre og kontroller efterfølgende for ændringer af farve eller form.

Rengør belagte eller lakerede overflader

BEMÆRK

Beskadigede overflader

Damp kan løsne voks, møbelpolitur, kunststofbelægninger eller farve og lister på kanter. Ret ikke dampen mod limede kanter, da listen kan løsne sig. Anvend ikke apparatet til rengøring af ubehandlede træeller parketgulve. Anvend ikke apparatet til rengøring af lakerede eller kunststofbelagte overflader, som f.eks. køkken- eller stuemøbler, døre eller parket.

1. For at rengøre disse overflader kan du dampe på en klud og tørre overfladerne af hermed.

BEMÆRK

Glasbrud og beskadigede overflader

Damp kan beskadige forseglede områder på vinduesrammen og ved lave udetemperaturer føre til spændinger på overfladen af vinduesruder og derved til glasbrud. Ret ikke dampen mod forseglede områder på vinduesrammen. Opvarm vinduesruder ved lave udetemperaturer ved at dampe let på hele glasoverfladen.

 Rengør vinduesfladen med hånddyse og beklæd-

ning. Anvend en vinduesskraber til at fjerne va el

ler tør ruderne af.

Rengør gulvflader

Opfriskning af tekstiler

Glasrengøring

ndet

38 Dansk

Page 39

Brug af tilbehør

Dampdyser eller damppistoler kan kun anvendes i de følgende brugsområder uden tilbehør:

● til fjernelse af mindre folder på hængende tekstiler: Pådampning af tekstilet fra 10-20 cm afstand.

● Til afstøvning med fugtig klud: Damp kortvarigt på en klud og tør møblerne af hermed.

Punktstråledysen er egnet til rengøring af svært tilgængelige steder, fuger, armaturer, afløb, vaskekummer, toiletter, persienner eller radiatorer. Jo tættere punktstråledysen kommer på det snavsede sted, desto højere er rengøringsvirkningen, da temperatur og dampmængde er højest ved dyseudgangen. Kraftige kalkaflejringer kan behandlers med et egnet rengøringsmiddel før damprengøringen. Lad rengøringsmidlet virke ca. 5 minutter og påfør derefter damp.

1. Skub punktstråledysens åbne ende på dampdysen eller damppistolen.

Figur F Figur J

Rundbørsten egner sig til rengøring af genstridigt snavs. Ved at børste kan genstridigt snavs fjernes lettere.

BEMÆRK

Beskadigede overflader

Børsten kan ridse følsomme overflader. Er ikke egnet til rengøring af følsomme overflader.

1. Monter rundbørsten på punktstråledyse.

Figur K

Powerdysen egner sig til rengøring af genstridigt snavs, udblæsning i hjørner, fuger osv.

1. Monter powerdysen som rundbørsten på punktstråledysen.

Figur K

Hånddysen egner sig til rengøring af mindre afvaskelige overflader, brusekabiner og spejle.

1. Skub hånddysen på dampdysen eller damppistolen på tilsvarende vis som ved punktstråledysen.

Figur J

2. Træk beklædningen over hånddysen.

Gulv-mundstykket egner sig til rengøring af afvaskelige væg- og gulvbelægninger, f.eks. stengulve, fliser og PVC-gulve.

BEMÆRK

Skader på grund af damppåvirkning

Varme og gennemfugtning kan føre til skader. Prøv derfor inden anvendelsen varmestyrken og damppåvirkningen på et diskret sted med den mindste dampmængde.

Obs

Rengøringsmiddelrester eller plejeemulsioner på den overflade, der skal rengøres, kan ved damprengøring medføre striber, der dog forsvinder efter flere anvendelser.

Vi anbefaler at feje eller støvsuge gulvet før brug af maskinen. Således er gulvet frit for snavs og løse partikler allerede før damprengøringen. Arbejd dig langsomt frem på kraftigt snavsede overflader for at lade dampen virke længere.

Dampdyse/damppistol

Punktstråledyse

Rundbørste

Powerdyse

Hånddyse

Gulv-mundstykke

1. Forbind forlængerrør med damppistolen.

Figur N

2. Skub gulv-mundstykket på forlængerrøret.

Figur O

3. Fastgør gulvklud på gulv-mundstykket. a Læg gulvkluden med burrebåndene opad på gulvet. b Sæt gulv-mundstykket på gulvkluden med et let tryk.

Figur P

Gulvkluden sætter sig selv fast på gulv-mundstykket ved hjælp af burrebåndet.

Aftagning af gulvklud

1. Sæt en fod på gulvkludens fodflap og løft gulvmundstykket opad.

Figur P

Obs

I starten er gulvkludens burrebånd stadig meget stærkt og er eventuelt svært at fjerne fra gulv-mundstykket. Efter flere ganges brug og efter vask af gulvkluden er det lettere at fjerne den fra gulv-mundstykket, og den har opnået den optimale vedhæftning.

Pleje og vedligeholdelse

Obs

Ved kontinuerlig anvendelse af almindeligt, destilleret vand er afkalkning af dampkedlen ikke nødvendig.

Obs

Da kalk sætter sig fast i maskinen, anbefaler vi, at maskinen afkalkes efter det i tabellen angivne antal påfyldninger af dampkedlen (PD= påfyldninger af dampkedel).

Hårdhedsområde °dH mmol/l PD

I blødt 0-7 0-1,3 35 II mellem 7-14 1,3-2,5 30 III hårdt 14-21 2,5-3,8 20 IV meget hårdt >21 >3,8 15

Obs

Vandbygningsdirektoratet eller de kommunale værker leverer oplysninger om postevandets hårdhed.

BEMÆRK

Beskadigede overflader

Afkalkeropløsningen kan angribe følsomme overflader. Påfyld og tøm apparatet forsigtigt.

1. Sluk maskinen, se kapitel Sluk apparatet.

2. Lad maskinen køle af.

3. Skru sikkerhedslåsen af.

4. Tøm dampkedlen fuldstændigt for vand.

BEMÆRK

Skader på maskinen på grund af afkalkningsmiddel

Et uegnet afkalkningsmiddel og fejldosering af afkalkningsmiddel kan beskadige maskinen. Anvend udelukkende KÄRCHER afkalkningsmiddel. Anvend 1 doseringsenhed af afkalkningsmidlet til 0,5 l vand.

5. Bland afkalkningsopløsningen i henhold til anvisnin-

6. Fyld afkalkningsmiddel i dampkedlen. Lås ikke

7. Lad afkalkningsopløsningen virke i ca. 8 timer.

8. Tøm dampkedlen fuldstændigt for afkalkningsop-

9. Gentag om nødvendigt afkalkningsforløbet.

10. Skyl dampkedlen 2-3 gange med koldt vand for at

11. Tøm dampkedlen fuldstændigt for vand.

Dansk 39

Afkalkning af dampkedel

Figur R

gerne på afkalkningsmidlet.

dampkedlen.

løsning.

fjerne alle rester af afkalkningsmiddel.

Figur R

Page 40

(Tilbehør - afhængigt af leveringsomfang)

Obs

Mikrofiberkludene er ikke egnede til tørretumbling.

Obs

Vær opmærksom på vaskeanvisningen ved vask af kludene. For at kludene kan optage snavs, må der ikke anvendes skyllemiddel.

1. Vask gulvklude og beklædninger ved højst 60 °C i vaskemaskinen.

Hjælp ved fejl

Pleje af tilbehøret

Fejl skyldes ofte enkle årsager, som du selv kan afhjælpe ved hjælp af følgende oversigt. I tvivlstilfælde eller ved fejl, der ikke nævnes her, skal du kontakte den autoriserede kundeservice.

몇 ADVARSEL

Fare for elektrisk stød og forbrænding

Det er farligt at reparere fejl når apparatet er tilsluttet strømnettet eller ikke er afkølet. Træk netstikket ud. Lad apparatet køle af.

Forringet dampmængde

Dampdysen er forstoppet.

1. Adskil tilbehøret fra dampdysen.

2. Rengør dyseindsatsen.

3. Sæt apparatet i drift kortvarigt.

4. Sæt tilbehøret på dampdysen.

Dampkedlen er forkalket.  Afkalk dampkedlen.

Ingen damp

Ingen vand i dampkedlen  Påfyld vand, se kapitel Påfyld vand.

Man kan ikke trykke på damptasten

Damptasten er afsikret med børnesikringen.  Tryk på børnesikringen øverst.

Damptaste er opspærret.

Stor vandudstrømning

Apparatet "spytter" vand ud  Hæld ikke apparatet mere end 30° (maksimal vin-

kel) til siden i forbindelse med rengøring.

 Overskrid ikke den maksimale påfyldningsmængde

på 200 ml.

Tekniske data

Elektrisk tilslutning

Spænding V 220-240 Fase ~ 1 Frekvens Hz 50-60 Beskyttelsesklasse IPX4 Beskyttelsesklasse I

Ydelsesdata

Varmeeffekt W 1200 Maksimalt driftstryk MPa 0,3 Opvarmningstid Minutter 3 Kontinuerlig dampning g/min 35 Maksimalt dampstød g/min 80

Påfyldningsmængde

Dampkedel ml 250 Maksimal påfyldningsmængde ml 200

Mål og vægt

Vægt (uden tilbehør) kg 1,5 Længde mm 321 Bredde mm 127 Højde mm 186

Der tages forbehold for tekniske ændringer.

Indhold

Generelle merknader .......................................... 40

Forskriftsmessig bruk .......................................... 40

Miljøvern.............................................................. 40

Tilbehør og reservedeler ..................................... 40

Leveringsomfang................................................. 40

Garanti ................................................................ 41

Sikkerhetsinnretninger ........................................ 41

Beskrivelse av apparatet..................................... 41

Første gangs bruk ............................................... 41

Montering ............................................................ 41

Drift...................................................................... 42

Viktig bruksinformasjon ....................................... 42

Bruk af tilbehør.................................................... 43

Stell og vedlikehold ............................................. 43

Utbedring av feil .................................................. 44

Tekniske data ...................................................... 44

Generelle merknader

Les denne oversettelsen av den originale driftsveiledningen før apparatet tas i

sikkerhetsanvisningene. Følg anvisningene. Oppbevar begge heftene til senere bruk eller for annen eier.

bruk første gang, og følg de vedlagte

Forskriftsmessig bruk

Dette apparatet skal kun brukes til private formål. Apparatet er ment for rengjøring med damp og kan brukes med egnet tilbehør, som beskrevet i denne bruksanvisningen. Rengjøringsmiddel er ikke nødvendig. Følg sikkerhetsanvisningene.

Miljøvern

Materialet i emballasjen kan resirkuleres. Kvitt deg med emballasjen på miljøvennlig måte. Elektriske og elektroniske apparater inneholder verdifulle resirkulerbare materialer og ofte deler batterier, batteripakker eller olje. Disse kan utgjø-

re en potensiell fare for helse og miljø ved feil bruk eller feil avfallsbehandling. Disse delene er imidlertid nødvendige for korrekt drift av apparatet. Apparater merket med dette symbolet skal ikke kastes i husholdningsavfallet.

Anvisninger om innhold (REACH)

Aktuell informasjon om stoffene i innholdet finner du under: www.kaercher.com/REACH

Tilbehør og reservedeler

Bruk bare originalt tilbehør og originale reservedeler; de garanterer for en sikker og problemfri drift av apparatet. Informasjon om tilbehør og reservedeler finner du på www.kaercher.com.

Leveringsomfang

Apparatets leveringsomfang er vist på emballasjen. Kontroller at innholdet i pakken er komplett når du pakker ut. Manglende tilbehør eller transportskader skal meldes til forhandleren.

40 Norsk

Page 41

Vår ansvarlige salgsorganisasjon for det enkelte land har utgitt garantibetingelsene som gjelder i det aktuelle landet. Eventuelle feil på apparatet repareres gratis i garantitiden dersom disse kan føres tilbake til material- eller produksjonsfeil. Ved behov for garantireparasjoner, vennligst henvend deg med kjøpskvitteringen til din forhandler eller nærmeste autoriserte kundeservice. (Se adresse på baksiden)

Sikkerhetsinnretninger

Garanti

몇 FORSIKTIG

Manglende eller endrede sikkerhetsinnretninger

Sikkerhetsinnretningene tjener til din egen sikkerhet. Du må aldri forandre eller omgå sikkerhetsinnretninger.

Symboler på apparatet

(avhengig av apparattype)

Fare for forbrenning, apparatoverflaten blir varm under bruk

Fare for skålding fra damp

Les bruksanvisningen

Sikkerhetslås

Sikkerhetslåsen stenger dampkjelen mot damptrykket som oppstår. Hvis trykkregulatoren er defekt og det oppstår overtrykk i dampkjelen, åpnes det en overtrykksventil i sikkerhetslåsen og det kommer damp ut av låsen oppover. Ta kontakt med den ansvarlige KÄRCHER kundeservice før apparatet tas i bruk igjen.

Beskrivelse av apparatet

I denne bruksanvisningen beskrives maks. utstyr. Alt etter modell kan det være ulike leveringsomfang (se emballasjen).

Illustrasjoner, se grafikkside. Figur A

1 Sikkerhetslås 2 Påfyllingsåpning for vann 3 Dampknapp 4 Barnesikring 5 Bærehåndtak 6 Strømledning med strømstøpsel 7 Kontrollampe (grønn) – nettspenning tilgjengelig 8 Dampkjel

9 Dampdyse 10 Låseknapp 11 ** Dampslange 12 Damppistol 13 Låseknapp 14 Dampplugg 15 Nåledyse

16 Rundbørste 17 Powerdyse 18 Håndmunnstykke 19 Mikrofibertrekk for håndmunnstykke (1 stk.) 20 ** Mikrofibertrekk for håndmunnstykke (2 stk.) 21 ** Forlengelsesrør (2 stk.) 22 Låseknapp 23 ** Gulvmunnstykke 24 Borrelåsforbindelse 25 ** Mikrofiber-gulvklut 26 Målekopp

** tilleggsutstyr

Første gangs bruk

Før første gangs bruk kan det komme en liten røyksky ut av dampdysen. Apparatet trenger en kort innkjøringstid. Til å begynne med kommer dampen ut svært uregelmessig og fuktig, det kan også oppstå enkelte vanndråper. Dampmengden som kommer ut tiltar kontinuerlig til den har nådd maksimal mengde etter ca. 1 minutt.

Montering

1. Den åpne enden til tilbehøret skyves på dampmunnstykket eller damppistolen til låseknappen på dampmunnstykket eller damppistolen klikker på plass.

Figur F Figur I Figur J

2. Den åpne enden til tilbehøret skyves på nåledysen.

Figur K

3. Koble forbindelsesrørene til dampmunnstykket eller damppistolen. a Skyv det 1. forlengelsesrøret på dampmunnstyk-

ket eller damppistolen til låseknappen til dampmunnstykket eller damppistolen klikker på plass. Forbindelsesrøret er koblet til.

b Skyv det 2. forlengelsesrøret på det

1. forlengelsesrøret. Forbindelsesrørene er koblet sammen.

Figur N

4. Skyv tilbehøret og/eller gulvmunnstykket på den ledige enden av forlenggelsesrøret.

Figur O

Tilbehøret er koblet til.

1. Trykk barnesikringen ned.

Figur G

Dampknappen er sperret.

2. Trykk på låseknappen og trekk delene fra hverandre.

Figur L Figur M

Montere tilbehør

Koble fra tilbehøret

Norsk 41

Page 42

Drift

Merknad

Ved kontinuerlig bruk av vanlig destillert vann er det ikke nødvendig med noen avkalking av dampkjelen.

Merknad

Varmt vann forkorter oppvarmingstiden.

Merknad

Bruk den medfølgende målekoppen. Ta hensyn til markeringen (maks. 200 ml) ved påfylling av vann.

1. Skru av sikkerhetslåsen.

Figur B

2. Fyll maks. 200 ml destillert vann eller springvann i dampkjelen.

3. Skru inn sikkerhetslåsen.

Figur C

몇 ADVARSEL

Fare for skålding

Apparatet har et høyt vannutslipp hvis det tiltes mer enn 30° til siden. Ikke tilt apparatet mer enn 30° (maksimal vinkel) til siden.

1. Sett apparatet på et fast underlag.

2. Sett strømstøpselet i en stikkontakt.

Figur D

Kontrollampen lyser grønt. Etter ca. 3 minutter er apparatet klart til bruk.

Figur E

3. Trykk barnesikringen opp.

Figur G

Dampknappen er låst opp.

4. Trykk på dampknappen.

Figur H

Det strømmer damp ut.

Hvis dampmengden avtar under arbeidet, eller hvis det ikke lenger kommer noen damp ut, må det etterfylles vann.

Merknad

Sikkerhetslåsen kan ikke åpnes så lenge dampkjelen står under trykk.

Merknad

Varmt vann forkorter oppvarmingstiden.

1. Slå av apparatet, se kapittel Slå av apparatet.

Figur Q

2. Skru av sikkerhetslåsen.

3. Tøm dampkjelen helt for vann.

Figur R

4. Fyll maks. 200 ml destillert vann eller springvann i dampkjelen.

5. Skru inn sikkerhetslåsen.

6. Sett strømstøpselet i en stikkontakt.

7. Trykk barnesikringen opp. Dampknappen er låst opp. Apparatet er klart til bruk.

1. Trekk strømstøpselet ut av stikkontakten.

Figur Q

2. Trykk på dampknappen til det ikke lenger kommer damp ut. Dampkjelen er trykkavlastet.

3. Trykk barnesikringen ned.

Fylle på vann

Slå av apparatet

Etterfylle vann

Slå av apparatet

Skyll ut av apparatets dampkjel når arbeidet er avsluttet.

1. Slå av apparatet, se kapittel Slå av apparatet.

2. La apparatet avkjøles.

3. Koble fra tilbehøret.

4. Fyll dampkjelen med vann og beveg den kraftig for å virvle vannet rundt. Da løsner kalkrester som har satt seg fast i bunnen av dampkjelen.

5. Tøm dampkjelen helt for vann.

Figur R

Oppbevare apparatet

Skylle ut av dampkjelen

1. Koble fra tilbehøret.

2. Tøm dampkjelen helt for vann.

Figur R

3. Vikle strømledningen rundt vanntanken.

Figur S

4. La tilbehøret tørke.

5. Oppbevar apparatet på et tørt og frostsikkert sted.

OBS

Materielle skader på grunn av sikkerhetslås som sitter fast

Hvis sikkerhetslåsen ikke fjernes etter rengjøring, er det en mulighet for at låsen setter seg fast i gjengene. Etter rengjøring må du skru av sikkerhetslåsen og ta vare på den, f.eks. oppbevare den sammen med annet apparattilbehør.

Viktig bruksinformasjon

Vi anbefaler å feie eller støvsuge gulv før apparatet brukes. Da blir det fjernet smuss og løse partikler fra gulvet før den fuktige rengjøringen.

Før behandling med apparatet må det alltid kontrolleres at tekstilene tåler behandlingen. Dette gjøres på et skjult sted: Damp inn tekstilene, la dem tørke og kontroller ev. forandringer i form eller farge.

Rengjøre overflater med belegg eller som er

OBS

Skadde overflater

Damp kan løsne voks, møbelpolish, plastbelegg eller maling og liming av hjørner. Ikke rett dampen mot limte hjørner, ellers kan limet løsne. Ikke bruk apparatet til rengjøring av uforseglede tre- eller parkettgulv. Ikke bruk apparatet til rengjøring av lakkerte eller plastbelagte overflater, som f.eks. kjøkkenmøbler og andre møbler i huset, dører eller parkett.

1. For rengjøring av disse overflatene kan en klut dampes og overflatene tørkes med denne.

OBS

Glass-sprekker og skadet overflate

Damp kan skade forseglede steder på vindusrammen og føre til spenning i overflaten på vindusruten når det er lave temperaturer ute. Det kan føre til at glasset sprekker. Ikke rett dampen mot forseglede steder på vindusrammen. Varm opp vindusruten når temperaturen ute er lav ved å dampe hele glassflaten lett.

 Rengjør vindusflaten med håndmunnstykket og

overtrekket. For å trekke vannet av, bruk en vindusnal eller tørk flatene tørre.

Rengjøre gulvflater

Friske opp tekstiler

lakkert

Glassrengjøring

42 Norsk

Page 43

Bruk af tilbehør

Dampdysen eller damppistolen kan brukes for følgende bruksområder uten tilbehør:

● Fjerning av lette krøller eller bretter fra hengende klesplagg: Damp klesplagget fra 10-20 cm avstand.

● For våt støvtørking: Damp en klut raskt og tørk over møblene med den.

Nåledysen er egnet for rengjøring av steder som det er vanskelig å komme til, fuger, armaturer, avløp, vasker, toaletter, sjalusier eller varmeapparater. Jo nærmere nåledysen er til det skitne stedet, desto større blir rengjøringseffekten, siden temperaturen og dampmengden er høyest ved dyseutløpet. Kraftige kalkavleiringer kan behandles med et egnet rengjøringsmiddel før damprengjøringen. La rengjøringsmiddelet virke i ca. 5 minutter og damprengjør deretter.

1. Skyv den åpne enden av nåledysen på dampdysen eller damppistolen.

Figur F Figur J

Rundbørsten er egnet for rengjøring av vanskelig smuss. Ved å børste kan vanskelig smuss lettere fjernes.

OBS

Skadde overflater

Børsten kan ripe ømfintlige flater. Ikke egnet for rengjøring av ømfintlige flater.

1. Monter rundbørsten på nåledysen.

Figur K

Powerdysen er egnet for rengjøring av vanskelig smuss, utblåsing av hjørner, fuger osv.

1. Monter powerdysen som rundbørsten på nåledysen.

Figur K

Håndmunnstykket er egnet for rengjøring av små vaskbare flater, dusjkabinett og speil.

1. Skyv håndmunnstykket på dampdysen eller damppistolen på samme måte som punktstråledysen.

Figur J

2. Trekk overtrekket over håndmunnstykket.

Gulvmunnstykket er egnet for rengjøring av vaskbare vegg- og gulvbelegg, f. eks. steingulv, fliser og PVC-gulv.

Dampdyse/damppistol

Nåledyse

Rundbørste

Powerdyse

Håndmunnstykke

Gulvmunnstykke

OBS

Skader grunnet dampinnvirkning

Varme og gjennomfukting kan føre til skader. Kontroller varmebestandigheten og dampeffekten på et usynlig sted med den minste dampmengden før bruk.

Merknad

Rester av rengjøringsmidler eller vedlikeholdsemulsjoner på overflaten som skal rengjøres, kan føre til striper under damprengjøringen. Dette forsvinner når damprengjøringen gjentas flere ganger.

Vi anbefaler å feie eller støvsuge gulv før apparatet brukes. Da blir det fjernet smuss og løse partikler fra gulvet før den fuktige rengjøringen. På svært skitne flater må det arbeides langsomt, slik at dampen kan virke lenger.

1. Koble forlengelsesrør på damppistolen.

Figur N

2. Skyv gulvmunnstykket på forlengelsesrøret.

Figur O

3. Fest gulvkluten på gulvmunnstykket. a Legg gulvkluten med borrelåsene opp på gulvet. b Sett gulvmunnstykket på gulvkluten med et lett

trykk.

Figur P

Gulvkluten setter seg fast i gulvmunnstykket med borrelåsene.

1. Sett en fot på gulvklutens fotlask og løft gulvmunnstykket oppover.

Figur P

Merknad

Til å begynne med er båndet med borrelås på gulvkluten ennå ser sterkt og er muligens vanskelig å fjerne fra gulvmunnstykket. Etter flere gangers bruk og etter at gulvkluten har blitt vasket, er det lett å fjerne den fra gulvmunnstykket, og den har da nådd optimal klebeevne.

Ta av gulvkluten

Stell og vedlikehold

Merknad

Ved kontinuerlig bruk av vanlig destillert vann er det ikke nødvendig med noen avkalking av dampkjelen.

Merknad

Siden det setter seg fast kalk i apparatet, anbefaler vi å avkalke apparatet med antall fyllinger av dampkjelen i henhold til tabellen (KF = kjelfyllinger).

Hardhetsområde °dH mmol/l KF

I mykt 0-7 0-1,3 35 II middels 7-14 1,3-2,5 30 III hardt 14-21 2,5-3,8 20 IV svært hardt >21 >3,8 15

Merknad

Vannverket eller kommunene kan gi informasjon om hardheten til vannet i springen.

OBS

Skadde overflater

Avkalkingsløsningen kan angripe ømfintlige overflater. Fyll og tøm apparatet forsiktig.

1. Slå av apparatet, se kapitlet Slå av apparatet.

2. La apparatet avkjøles.

3. Skru av sikkerhetslåsen.

4. Tøm dampkjelen helt for vann.

Figur R

OBS

Apparatskader fra avkalkingsmiddel

Et uegnet avkalkingsmiddel og feildosering av avkalkingsmiddelet kan skade apparatet. Bruk utelukkende KÄRCHER avkalkingsmiddel. Bruk 1 doseringsenhet av avkalkingsmiddelet til 0,5 l vann.

5. Tilfør avkalkingsmiddelløsningen i henhold til spesifikasjonene på avkalkingsmiddelet.

6. Fyll avkalkingsmiddelløsningen i dampkjelen. Ikke lukk dampkjelen.

7. La avkalkingsmiddelløsningen virke i ca. 8 timer.

8. Tøm avkalkingsmiddelløsningen helt ut av dampkjelen.

9. Gjenta ev. avkalkingen.

10. Skyll ut av dampkjelen 2-3 ganger med kaldt vann for å fjerne alle restene av avkalkingsmiddelløsningen.

11. Tøm dampkjelen helt for vann.

Figur R

Avkalke dampkjelen

Norsk 43

Page 44

(Tilbehør – alt etter leveringsomfang)

Merknad

Mikrofiberklutene er ikke egnet for tørketrommel.

Merknad

Følg vaskeanvisningen for vasking av klutene. Ikke bruk skyllemiddel, slik at klutene lett kan plukke opp smuss.

1. Gulvklutene og ovetrekkene må vaskes på maks. 60 °C i vaskemaskinen.

Utbedring av feil

Feil har oftest enkle årsaker som du selv kan utbedre ved hjelp av følgende oversikt. I tvilstilfeller, eller ved driftsforstyrrelser som ikke er nevnt her, kan du kontakte vår autoriserte kundeservice.

몇 ADVARSEL

Fare for elektrisk støt og forbrenning

Så lange apparatet er koblet til strømnettet eller fremdeles ikke er avkjølt, er det farlig å utbedre feil. Trekk ut strømstøpselet. La apparatet avkjøles.

Redusert dampmengde

Dampdysen er tilstoppet.

1. Koble tilbehøret fra dampdysen.

2. Rengjør dyseinnsatsen.

3. Ta apparatet kort i bruk.

4. Sett tilbehøret på dampdysen.

Dampkjelen er forkalket.  Avkalk dampkjelen.

Ingen damp

Ikke noe vann i dampkjelen  Etterfyll vann, se kapittel Etterfylle vann.

Dampknappen kan ikke trykkes

Dampknappen er sikret med barnesikringen.  Trykk barnesikringen opp.

Dampknappen er låst opp.

Høyt vannutslipp

Apparatet “spytter” vann  Apparatet må ikke tiltes mer enn 30° (maksimal vin-

kel) til siden under rengjøring.

 Den maksimale påfyllingsmengden på 200 ml må

ikke overskrides.

Allmän information .............................................. 44

Ändamålsenlig användning ................................. 44

Miljöskydd ........................................................... 44

Tillbehör och reservdelar..................................... 44

Leveransens omfattning ...................................... 44

Garanti ................................................................ 45

Säkerhetsanordningar......................................... 45

Maskinbeskrivning............................................... 45

Första användningen .......................................... 45

Montering ............................................................ 45

Drift...................................................................... 46

Viktiga användningshänvisningar........................ 46

Använding av tillbehör ......................................... 47

Skötsel och underhåll.......................................... 48

Hjälp vid störningar ............................................. 48

Tekniska data ...................................................... 48

första gången. Följ alla anvisningar. Förvara båda häftena för framtida bruk eller för nästa ägare.

Denna maskin får endast användas i privata hushåll. Maskinen är avsedd för rengöring med ånga och kan användas med lämpligt tillbehör enligt denna bruksanvisning. Inga rengöringsmedel behövs. Beakta säkerhetsinformationen.

Tekniske data

Stell av tilbehøret

Elektrisk tilkobling

Spenning V 220-240 Fase ~ 1 Frekvens Hz 50-60 Kapslingsgrad IPX4 Beskyttelsesklasse I

Effektdata

Varmeeffekt W 1200 Maksimalt driftstrykk MPa 0,3 Oppvarmingstid minutter 3 Permanent damping g/min 35 Maksimalt dampstøt g/min 80

Påfyllingsmengde

Dampkjel ml 250 Maksimal påfyllingsmengde ml 200

Mål og vekt

Vekt (uten tilbehør) kg 1,5 Lengde mm 321 Bredde mm 127 Høyde mm 186

Med forbehold om tekniske endringer.

44 Svenska

vändning eller felaktig avfallshantering kan utgöra en potentiell risk för människors hälsa och för miljön. Dessa komponenter är dock nödvändiga för att maskinen ska kunna arbeta korrekt. Maskiner som märkts med denna symbol får inte kastas i hushållssoporna.

Information om ämnen (REACH)

Aktuell information om ämnen finns på: www.kaercher.com/REACH

Använd endast originaltillbehör och originalreservdelar, så att en säker och störningsfri drift av maskinen är garanterad. Information om tillbehör och reservdelar finns på www.kaercher.com.

Maskinens leveransomfattning är avbildad på förpackningen. Kontrollera att innehållet i leveransen är fullständigt. Kontakta din försäljare om något tillbehör saknas eller om det finns transportskador.

Innehåll

Allmän information

Läs igenom den här originalbruksanvisningen och medföljande säkerhetsinformation innan du använder din apparat

Ändamålsenlig användning

Miljöskydd

Förpackningsmaterialen kan återvinnas. Avfallshantera förpackningar på ett miljövänligt sätt. Elektriska och elektroniska maskiner innehåller ofta värdefulla återvinningsbara material och komponenter såsom engångsbatterier, uppladdningsbara batterier och olja, som vid felaktig an-

Tillbehör och reservdelar

Leveransens omfattning

Page 45

I respektive land gäller de garantivillkor som publicerats av våra auktoriserade distributörer. Eventuella fel på maskinen repareras utan kostnad inom garantifristen, under förutsättning att det orsakats av ett material- eller tillverkningsfel. I frågor som gäller garantin ska du vända dig med kvitto till inköpsstället eller närmaste, auktoriserad kundtjänst. (Se baksidan för adress)

Säkerhetsanordningar

Garanti

몇 FÖRSIKTIGHET

Säkerhetsanordningar som saknas eller har ändrats

Säkerhetsanordningarna är till för att skydda dig. Ändra eller förbikoppla aldrig säkerhetsanordningar.

Symboler på maskinen

(beroende på maskintyp)

Risk för brännskador, maskinytan värms upp under drift

Skållningsrisk på grund av ånga

Läs igenom bruksanvisningen

Säkerhetslock

Säkerhetslocket försluter ångbehållaren mot ångan som bildas. Om tryckregulatorn är defekt och ett övertryck uppstår i ångbehållaren öppnas en övertrycksventil i säkerhetslocket som släpper igenom ånga genom locket. Kontakta den ansvariga kundtjänsten hos KÄRCHER innan du tar maskinen i drift igen.

Maskinbeskrivning

I den här bruksanvisningen beskrivs den maximala utrustningen. Leveransens omfattning varierar beroende på modell (se förpackning).

Bilder se grafiksida. Bild A

1 Säkerhetslock 2 Påfyllningsöppning för vatten 3 Ångknapp 4 Barnspärr 5 Bärhandtag 6 Nätkabel med nätkontakt 7 Kontrollampa (grön) - nätspänning på 8 Ångbehållare

9 Ångmunstycke 10 Upplåsningsknapp 11 ** Ångslang 12 Ångpistol 13 Upplåsningsknapp 14 Ångkontakt 15 Punktstrålmunstycke

16 Rundborste 17 Powermunstycke 18 Handmunstycke 19 Mikrofiberöverdrag för handmunstycke (1 st.) 20 ** Mikrofiberöverdrag för handmunstycke (2 st.) 21 ** Förlängningsrör (2 st.) 22 Upplåsningsknapp 23 ** Golvmunstycke 24 Kardborrskena 25 ** Mikrofiber-golvduk 26 Måttbägare

** tillval

Första användningen

Vid första användningen kan det komma ut ett litet rökmoln från ångmunstycket. Apparaten behöver en kort inkörningsperiod. Ångmatningen är mycket oregelbunden och fuktig i början, även enstaka vattendroppar kan komma ut. Mängden utströmmande ånga ökar hela tiden och efter ca 1 minut är den maximala mängden uppnådd.

Montering

1. Skjut på den öppna änden hos tillbehöret på ångmunstycket resp. ångpistolen ända tills ångmunstyckets resp. ångpistolens upplåsningsknapp snäpper fast.

Bild F Bild I Bild J

2. Skjut på den öppna änden hos tillbehöret på punktstrålmunstycket.

Bild K

3. Anslut förbindningsrören till ångmunstycket resp. ångpistolen. a Skjut på det 1:a förlängningsröret på ångmun-

stycket resp. ångpistolen ända tills ångmunstyckets resp. ångpistolens upplåsningsknapp snäpper fast. Förbindningsröret är anslutet.

b Skjut på det 2:a förlängningsröret på det

1:a förlängningsröret. Förbindningsrören är anslutna.

Bild N

4. Skjut på tillbehöret och/eller golvmunstycket på förlängningsrörets fria ände.

Bild O

Tillbehöret är anslutet.

1. Tryck på barnlås nere.

Bild G

Ångknappen är spärrad.

2. Tryck på upplåsningsknappen och dra isär delarna.

Bild L Bild M

Montera tillbehör

Ta av tillbehör

Svenska 45

Page 46

Drift

Hänvisning

Behållaren behöver inte avkalkas när vanligt destillerat vatten, som erbjuds i handeln, används kontinuerligt.

Hänvisning

Varmt vatten förkortar uppvärmningsperioden.

Hänvisning

Använd den medföljande måttbägaren till detta. Var uppmärksam på markeringen (max. 200 ml) vid vattenpåfyllningen.

1. Skruva loss säkerhetslocket.

Bild B

2. Fyll på maximalt 200 ml destillerat vatten eller kranvatten i behållaren.

3. Skruva på säkerhetslocket.

Bild C

몇 VARNING

Skållningsrisk

Apparaten tappar mycket vatten om du tippar den mer än 30° åt sidan. Tippa inte apparaten mer än 30° (max. vinkel) åt sidan.

1. Ställ apparaten på stadigt underlag.

2. Anslut nätkontakten till ett vägguttag.

Bild D

Kontrollampan lyser grönt. Efter ca 3 minuter är apparaten färdig att använda.

Bild E

3. Tryck på barnlås uppe.

Bild G

Ångknappen är upplåst.

4. Tryck på ångknappen.

Bild H

Ånga strömmar ut.

När ångmängden minskar under arbetet eller när det till slut inte kommer någon ånga alls måste vattenbehållaren fyllas på.

Hänvisning

Det går inte att öppna säkerhetslocket så länge ångbehållaren fortfarande står under tryck.

Hänvisning

Varmt vatten förkortar uppvärmningsperioden.

1. Stäng av apparaten, se kapitel Stänga av apparaten.

Bild Q

2. Skruva loss säkerhetslocket.

3. Töm ut allt vatten ur ångbehållaren.

Bild R

4. Fyll på maximalt 200 ml destillerat vatten eller kranvatten i behållaren.

5. Skruva på säkerhetslocket.

6. Anslut nätkontakten till ett vägguttag.

7. Tryck på barnlås uppe. Ångknappen är upplåst. Apparaten är färdig att använda.

Fylla på vatten

Slå på apparaten

Efterfylla vatten

1. Dra ut nätkontakten ur vägguttaget.

Bild Q

2. Tryck på ångknappen tills det inte kommer ut någon ånga mer. Nu finns inget tryck längre i ångbehållaren.

3. Tryck på barnlås nere.

Skölja ur ångbehållaren

Stänga av apparaten

Skölj ur apparatens ångbehållare efter avslutat arbete.

1. Stäng av apparaten, se kapitel Stänga av apparaten.

2. Låt apparaten svalna.

3. Ta av tillbehöret.

4. Fyll pannan med vatten och skaka kraftigt. Därigenom löser sig kalkrester som sätter sig på botten av ångbehållaren.

5. Töm ut allt vatten ur ångbehållaren.

Bild R

Förvara apparaten

1. Ta av tillbehöret.

2. Töm ut allt vatten ur ångbehållaren.

Bild R

3. Linda nätkabeln runt vattentanken.

Bild S

4. Låt tillbehöret torka.

5. Förvara apparaten på en torr och frostsäker plats.

OBSERVERA

Skador på egendom på grund av fastnat säkerhetslås

Om säkerhetslåset inte tas bort efter rengöring finns det en möjlighet att låset kan fastna i gängan. Efter rengöring, skruva loss säkerhetslåset och förvara det, t.ex. med andra tillbehör till maskinen.

Viktiga användningshänvisningar

Vi rekommenderar att sopa eller dammsuga golvet innan apparaten används. Detta gör att golvet är fritt från smuts/lösa partiklar före den fuktiga rengöringen.

Innan apparaten används ska man alltid undersöka om textilmaterialet tål ångan genom att spruta på undanskymt ställe: Spruta på ånga, låt torka och undersök sedan om färg eller form har förändrats.

Rengöring av laminat- eller lackerade ytor

Rengöring av golvytor

Uppfräschning av textiler

OBSERVERA

Skadade ytor

Vax, möbelpolish, laminering eller färg kan lossna, eller lim lossna från kanter, på grund av ångan. Rikta inte ånga mot limmade kanter eftersom limmet kan lossna. Använd inte apparaten för rengöring av oförseglat träeller parkettgolv. Använd inte apparaten för rengöring av lackerade eller laminerade ytor som t.ex. köks- och andra möbler, dörrar eller parkett.

1. Vid rengöring av dessa ytor, ånga en trasa och torka av ytan.

46 Svenska

Page 47

Glasrengöring

OBSERVERA

Sprucket glas och skadad yta

Ånga kan skada förseglade ställen på fönsterkarmen och vid låga yttertemperaturer orsaka spänningar i fönsterrutorna, som i sin tur kan medföra att glaset spricker. Rikta inte ånga mot förseglade ställen på fönsterkarmen. Värm upp fönsterrutorna vid låga yttertemperaturer genom att spruta lite ånga på hela glasytan.

 Rengör fönsterytan med handmunstycke och över-

drag. Använd en fönsterskrapa för att dra bort vattnet eller torka ytan torr.

Använding av tillbehör

Ångmunstycket resp. ångpistolen kan användas utan tillbehör för följande användningsområden:

● Ta bort mindre veck från hängande kläder: Spruta

● Fuktig dammtorkning: Spruta lite ånga på ett tyg-

Punktstrålmunstycket lämpar sig för rengöring av svåråtkomliga ställen, fogar, armaturer, avlopp, tvättställ, WC-stolar, jalusier eller värmeelement. Ju närmare den smutsiga ytan munstycket befinner sig, desto kraftigare blir rengöringseffekten eftersom temperatur och ånga är som högst vid munstycksutloppet. Vid kraftiga kalkavlagringar kan ytan behandlas med ett lämpligt rengöringsmedel innan ångrengöringen utförs. Låt verka i ca 5 minuter och ånga av rengöringsmedlet.

1. Skjut på den öppna änden hos punktstrålmunstyck-

Rundborsten lämpar sig för rengöring av hårt sittande smuts. Med borstning kan hårt sittande smuts avlägsnas lättare.

OBSERVERA

Skadade ytor

Borsten kan orsaka repor på känsliga ytor. Inte lämpligt för rengöring av känsliga ytor.

1. Fäst rundborsten på punktstrålmunstycket.

Powermunstycket lämpar sig för rengöring av hårt sittande smuts, urblåsning av hörn, fogar osv.

1. Fäst powermunstycket på punktstrålmunstycket på

Ångmunstycke/ångpistol

ånga på kläderna från ett avstånd på 10-20 cm.

stycke och torka av möblerna med det.

Punktstrålmunstycke

et på ångmunstycket resp. ångpistolen.

Bild F Bild J

Rundborste

Bild K

Powermunstycke

samma sätt som en rundborste.

Bild K

Handmunstycket lämpar sig för rengöring av mindre tvättbara ytor, duschkabiner och speglar.

1. Skjut på handmunstycket på motsvarande sätt som punktstrålmunstycket på ångmunstycket resp. ångpistolen.

Bild J

2. Dra överdraget över handmunstycket.

Golvmunstycke

Golvmunstycket lämpar sig för rengöring av tvättbara vägg- och golvbeläggningar, t.ex. stengolv, kakel och PVC-golv.

OBSERVERA

Skador på grund av ånginverkan

Värme och genomfuktning kan leda till skador. Undersök värmebeständighet och ånginverkan på ett undanskymt ställe med minimal ångmängd innan du använder apparaten.

Hänvisning

Rengöringsmedelsrester eller behandlingsprodukter som finns på ytan som ska rengöras kan göra att det

Handmunstycke

bildas ränder vid ångrengöringen, men de försvinner vid upprepad användning.

Vi rekommenderar att sopa eller dammsuga golvet innan apparaten används. Detta gör att golvet är fritt från smuts/lösa partiklar före den fuktiga rengöringen. Arbeta långsamt på kraftigt förorenade ytor, så att ångan har en längre verkningstid.

1. Anslut förlängningsrören till ångpistolen.

Bild N

2. Skjut på golvmunstycket på förlängningsröret.

Bild O

3. Fäst golvduken på golvmunstycket. a Lägg golvduken på golvet med kardborrbanden

uppåt.

b Tryck fast golvmunstycket lätt på golvduken.

Bild P

Golvduken fastnar på golvmunstycket tack vare kardborrskenan.

1. Sätt ena foten på golvdukens fothållare och lyft golvmunstycket uppåt.

Bild P

Hänvisning

I början är golvtrasans kardborrband mycket starka och är därmed svåra att ta bort från golvmunstycket. När golvtrasan har använts några gånger och dessutom tvättats är den lättare att ta av från golvmunstycket och har uppnått optimal vidhäftningsförmåga.



Ta av golvduken

Svenska 47

Page 48

Skötsel och underhåll

Hänvisning

Behållaren behöver inte avkalkas när vanligt destillerat vatten, som erbjuds i handeln, används kontinuerligt.

Hänvisning

Eftersom kalk fastnar i apparaten rekommenderar vi att denna avkalkas efter det antal påfyllningar av ångbehållaren (TF=tankfyllningar) som anges i tabellen.

Hårdhet °dH mmol/l TF

Imjukt 0-7 0-1.3 35 II medel 7-14 1,3-2.5 30 III hårt 14-21 2,5-3.8 20 IV mycket hårt >21 >3,8 15

Hänvisning

Kranvattnets hårdhet kan du få reda på hos ditt vattenverk eller hos kommunens tekniska avdelning.

OBSERVERA

Skadade ytor

Avkalkningslösningen kan angripa känsliga ytor. Var försiktig när du fyller på och tömmer apparaten.

1. Stäng av apparaten, se kapitel Stänga av apparaten.

2. Låt apparaten svalna.

3. Skruva loss säkerhetslocket.

4. Töm ut allt vatten ur ångbehållaren.

Bild R

OBSERVERA

Maskinskada på grund av avkalkningsmedel

Olämpliga avkalkningsmedel samt feldoseringar av avkalkningsmedlet kan skada apparaten. Använd endast avkalkningsmedel från KÄRCHER. Använd 1 doseringsenhet av avkalkningsmedlet för 0,5 l vatten.

5. Följ anvisningarna på avkalkningsmedlet när du blandar till avkalkningslösningen.

6. Fyll på avkalkningslösning i ångbehållaren. Stäng inte ångbehållaren.

7. Låt lösningen verka i ca 8 timmar.

8. Töm ut all lösning ur ångbehållaren.

9. Upprepa avkalkningen vid behov.

10. Skölj ur ångbehållaren 2-3 gånger med kallt vatten för att avlägsna alla lösningsrester.

11. Töm ut allt vatten ur ångbehållaren.

Bild R

(tillbehör - beroende på leveransens omfattning)

Hänvisning

Mikrofiberdukarna är inte lämpade för torktumlaren.

Hänvisning

Följ anvisningarna på tvättmärket när du tvättar dukarna. Använd inget sköljmedel, så att dukarna kan ta upp smutsen bättre.

1. Tvätta golvdukar och överdrag med max. 60 °C i tvättmaskinen.

Avkalka ångtanken

Skötsel av tillbehöret

Störningar har ofta enkla orsaker, som du kan åtgärda på egen hand med hjälp av översikten nedan. I tveksamma fall eller vid störningar som inte anges här, kontakta auktoriserad kundtjänst.

몇 VARNING

Risk för elektriska stötar och brännskador

Medan apparaten är ansluten till elnätet eller inte har svalnat ännu är det farligt att avhjälpa störningar. Dra ut nätkontakten. Låt apparaten svalna.

Minskad ångmängd

Ångmunstycket är tilltäppt.

1. Ta loss tillbehöret från ångmunstycket.

2. Rengör munstyckets insats.

3. Sätt på apparaten en kort stund.

4. Sätt på tillbehöret på ångmunstycket. Ångbehållaren är igenkalkad.  Avkalka ångbehållaren.

Ingen ånga

Inget vatten i ångbehållaren  Fyll på vatten, se kapitel Efterfylla vatten.

Det går inte att trycka på ångknappen

Ångknappen är säkrad med barnsäkringen.  Tryck på barnlås uppe.

Ångknappen är upplåst.

Stort vattenutsläpp

Apparaten ”spottar ut” vatten  Tippa inte apparaten mer än 30° (maximal vinkel) åt

sidan vid rengöring.

 Fyll inte på med mer än 200 ml vatten.

Tekniska data

Elanslutning

Spänning V 220-240 Fas ~ 1 Frekvens Hz 50-60 Kapslingsklass IPX4 Skyddsklass I

Effektdata

Värmeeffekt W 1200 Max. driftstryck MPa 0,3 Uppvärmningstid Minuter 3 Kontinuerlig ånga g/min 35 Max. ångstöt g/min 80

Påfyllningsmängd

Ångbehållare ml 250 Max. påfyllningsmängd ml 200

Mått och vikter

Vikt (utan tillbehör) kg 1,5 Längd mm 321 Bredd mm 127 Höjd mm 186 Med förbehåll för tekniska ändringar.

Hjälp vid störningar

48 Svenska

Page 49

Sisältö

Yleisiä ohjeita ...................................................... 49

Määräystenmukainen käyttö ............................... 49

Ympäristönsuojelu ............................................... 49

Lisävarusteet ja varaosat .................................... 49

Toimituksen sisältö .............................................. 49

Takuu................................................................... 49

Turvalaitteet......................................................... 49

Laitekuvaus ......................................................... 49

Ensimmäinen käyttöönotto .................................. 50

Asennus .............................................................. 50

Käyttö .................................................................. 50

Tärkeitä käyttöä koskevia ohjeita ........................ 51

Varusteiden käytto............................................... 51

Hoito ja huolto ..................................................... 52

Ohjeita häiriöissä ................................................. 52

Tekniset tiedot ..................................................... 53

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja muka-

tele niiden mukaisesti. Säilytä molemmat vihkoset myöhempää käyttöä tai seuraavaa omistajaa varten.

na toimitetut turvallisuusohjeet. Menet-

Määräystenmukainen käyttö

Käytä tätä laitetta vain yksityisessä kotitaloudessa. Laite on tarkoitettu höyryllä puhdistukseen, ja sitä voidaan käyttää soveltuvilla varusteilla tämän käyttöohjeen kuvauksen mukaisesti. Puhdistusainetta ei tarvita. Noudata turvallisuusohjeita.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti. Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta:

www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön. Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivu)

Turvalaitteet

Takuu

몇 VARO

Puuttuvat tai muutetut turvalaitteet

Turvalaitteet ovat sinun turvallisuuttasi varten. Älä koskaan muuta tai ohita turvalaitteita.

Laitteessa olevat symbolit

(laitetyypistä riippuen)

Palovammojen vaara, laitteen pinta kuumenee käytön aikana

Palovammojen vaara höyryn johdosta

Lue käyttöohje

Turvalukko

Turvalukko sulkee höyrykattilan vallitsevaa höyrypainetta vastaan. Jos paineensäädin on viallinen ja höyrykattilassa syntyy ylipaine, turvalukko avaa ylipaineventtiilin ja höyry poistuu lukon kautta ulkoilmaan. Käänny laitteen uudelleen käyttöönottoa varten vastaavan KÄRCHER-asiakaspalvelun puoleen.

Laitekuvaus

Tässä käyttöohjeessa kuvataan maksimaalinen varustus. Mallista riippuen toimituksen sisällössä on eroja (katso pakkaus).

Kuvat, katso kuvasivu. Kuva A

1 Turvalukko 2 Täyttöaukko vedelle 3 Höyrypainike 4 Lapsilukko 5 Kantokahva 6 Verkkoliitäntäjohto ja verkkopistoke 7 Merkkivalo (vihreä) - verkkojännite vallitsee 8 Höyrykattila

9 Höyrysuutin 10 Lukituksen avauspainike 11 ** Höyryletku 12 Höyrypistooli 13 Lukituksen avauspainike 14 Höyrypistoke 15 Pistesuihkusuutin 16 Pyöreä harja

Suomi 49

Page 50

17 Tehosuutin 18 Käsisuutin 19 Käsisuuttimen mikrokuitupäällyste (1 kpl) 20 ** Käsisuuttimen mikrokuitupäällyste (2 kpl) 21 ** Jatkoputket (2 kpl) 22 Lukituksen avauspainike 23 ** Lattiasuutin 24 Tarrakiinnitys 25 ** Lattiamikrokuituliina 26 Mittapikari

** valinnaiset

Ensimmäinen käyttöönotto

Ensimmäisessä käyttöönotossa voi höyrysuuttimesta tulla ulos pieni höyrypilvi. Laite tarvitsee lyhyen käyttöönottoajan. Alussa on höyryn tulo erittäin epäsäännöllistä ja kosteaa, myös yksittäisiä vesipisaroita voi valua ulos. Ulostuleva höyrymäärä lisääntyy jatkuvasti, kunnes n. 1 minuutin jälkeen maksimimäärä on saavutettu.

Asennus

1. Työnnä varusteen avointa päätä höyrysuuttimeen tai höyrypistooliin, kunnes höyrysuuttimen tai höyrypistoolin lukituksen avauspainike lukittuu.

Kuva F Kuva I Kuva J

2. Työnnä varusteen avoin pää pistesuihkusuuttimeen.

Kuva K

3. Yhdistä liitosputket höyrysuuttimeen tai höyrypistooliin. a Työnnä 1. liitosputkea höyrysuuttimeen tai höyry-

b Työnnä 2. liitosputki 1. liitosputkeen.

Kuva N

4. Työnnä varuste ja/tai lattiasuutin jatkoputken vapaaseen päähän.

Kuva O

Varuste on yhdistetty.

1. Paina lapsilukko alas.

Kuva G

Höyrypainike on lukittu.

2. Paina lukituksen avauspainiketta ja vedä osat erilleen toisistaan.

Kuva L Kuva M

Varusteiden asennus

pistooliin, kunnes höyrysuuttimen tai höyrypistoolin lukituksen avauspainike lukittuu. Liitosputki on yhdistetty.

Liitosputket on yhdistetty.

Varusteiden irrotus

Käyttö

Huomautus

Käytettäessä jatkuvasti kaupoista saatavaa tislattua vettä ei höyrykattilan kalkinpoistoa tarvita.

Huomautus

Lämmin vesi lyhentää lämmitysaikaa.

Huomautus

Käytä tätä varten mukana toimitettua mittapikaria. Kiinnitä vettä täyttäessäsi huomiota merkintään (enint. 200 ml).

1. Kierrä turvalukko irti.

Kuva B

2. Täytä 200 ml tislattua vettä tai vesijohtovettä höyrykattilaan.

3. Kierrä turvalukko kiinni.

Kuva C

몇 VAROITUS

Palovammojen vaara

Laitteesta valuu paljon vettä ulos, jos sitä kallistetaan yli 30° sivulle päin. Älä kallista laitetta yli 30° (maksimikulma) sivulle.

1. Aseta laite kiinteälle alustalle.

2. Yhdistä verkkopistoke pistorasiaan.

Kuva D

Merkkivalo palaa vihreänä. Laite on käyttövalmis n. 3 minuutin kuluttua.

Kuva E

3. Paina lapsilukko ylös.

Kuva G

Höyrypainikkeen lukitus on avattu.

4. Paina höyrypainiketta.

Kuva H

Höyryä virtaa ulos.

Jos työskenneltäessä höyrymäärä vähenee tai höyryä ei enää tule lainkaan ulos, täytyy vettä lisätä.

Huomautus

Turvalukkoa ei voi avata niin kauan, kuin höyrykattila on vielä paineen alainen.

Huomautus

Lämmin vesi lyhentää lämmitysaikaa.

1. Laitteen kytkeminen pois päältä, katso luku Laitteen kytkeminen pois päältä.

Kuva Q

2. Kierrä turvalukko irti.

3. Tyhjennä vesi kokonaan pois höyrykattilasta.

Kuva R

4. Täytä 200 ml tislattua vettä tai vesijohtovettä höyrykattilaan.

5. Kierrä turvalukko kiinni.

6. Yhdistä verkkopistoke pistorasiaan.

7. Paina lapsilukko ylös. Höyrypainikkeen lukitus on avattu. Laite on käyttövalmis.

1. Irrota verkkopistoke pistorasiasta.

Kuva Q

2. Paina höyrypainiketta, kunnes höyryä ei enää tule ulos. Höyrykattila on paineeton.

3. Paina lapsilukko alas.

Veden täyttäminen

Laitteen kytkeminen päälle

Veden lisääminen

Laitteen kytkeminen pois päältä

50 Suomi

Page 51

Huuhtele laitteen höyrykattilan töiden lopettamisen jälkeen.

1. Laitteen kytkeminen pois päältä, katso luku Laitteen kytkeminen pois päältä.

2. Anna laitteen jäähtyä.

3. Irrota varusteet.

4. Täytä höyrykattila vedellä ja heiluttele sitä voimakkaasti. Näin höyrykattilan pohjaan kiinnittyneet kalkkijäämät irtoavat.

5. Tyhjennä vesi kokonaan pois höyrykattilasta.

Kuva R

Laitteen säilytys

Höyrykattilan huuhtelu

1. Irrota varusteet.

2. Tyhjennä vesi kokonaan pois höyrykattilasta.

Kuva R

3. Kelaa verkkoliitäntäjohto vesisäiliön ympärille.

Kuva S

4. Anna varusteiden kuivua.

5. Säilytä laitetta kuivassa ja jäätymiseltä suojatussa paikassa.

HUOMIO

Omaisuusvahinkoja jumissa olevan turvalukituksen takia

Jos turvalukitusta ei poisteta puhdistamisen jälkeen, on mahdollista, että lukitus juuttuu kierteeseen. Kierrä lukitus puhdistuksen jälkeen irti ja säilytä sitä, esim. muiden laitteen lisävarusteiden kanssa.

Tärkeitä käyttöä koskevia ohjeita

Suosittelemme, että lattia lakaistaan tai imuroidaan ennen laitteen käyttöä. Näin lattiasta poistetaan likaa ja irrallisia hiukkasia jo ennen kosteaa puhdistusta.

Ennen laitteella käsittelemistä on tekstiilien kestävyys aina tarkastettava jostain huomaamattomasta paikasta: Höyrytä tekstiilit, anna kuivaa ja tarkasta sen jälkeen ovatko värit tai muodot muuttuneet.

Lattiapintojen puhdistus

Tekstiilien elvyttäminen

Pinnoitettujen ja maalattujen pintojen

puhdistus

HUOMIO

Vaurioituneet pinnat

Höyry voi vaurioittaa vahaa, huonekalujen kiillotusainetta, muovipäällysteitä tai väriä ja irrottaa liimatun suojalistan reunoista. Älä kohdista höyryä liimattuja reunoja kohti, sillä liimattu suojalista voi irrota. Älä käytä laitetta sinetöimättömien puu- tai parkettilattioiden puhdistukseen. Älä käytä laitetta maalattujen tai muovipäällysteisten pintojen puhdistukseen, kuten esim. keittiökalusteet ja huonekalut, ovet tai parketit.

1. Höyrytä näiden pintojen puhdistusta varten liinaa lyhyesti ja pyyhi pinnat sillä.

Lasien puhdistus

HUOMIO

Lasien rikkoutuminen ja vaurioituneet pinnat

Höyry voi vaurioittaa ikkunakehysten sinetöityjä kohtia ja alhaisissa ulkolämpötiloissa johtaa jännitteisiin ikkunalasien pinnalla ja siten lasien rikkoutumiseen. Älä kohdista höyryä ikkunakehysten sinetöityihin kohtiin. Lämmitä ikkunalaseja alhaisissa ulkolämpötiloissa höyryttämällä koko lasipintaa kevyesti.

 Puhdista ikkunapinnat käsisuuttimella ja päällyksel-

lä. Käytä veden poistamiseksii ikkunalastaa tai pyyhi pinnat kuiviksi.

Varusteiden käytto

Höyrysuutinta tai höyrypistoolia voi käyttää seuraavilla käyttöalueilla ilman varusteita:

● Pienien ryppyjen poistamiseen ripustetuista vaate-

● Pölyn kosteaan pyyhkimiseen: Höyrytä liinaa ly-

Pistesuihkusuutin soveltuu vaikeapääsyisten kohtien, saumojen, armatuurien, viemäriaukkojen, pesualtaiden, WC:n, sälekaihtimien tai lämpöpattereiden puhdistamiseen. Mitä lähempänä pistesuihkusuutin on likaista kohtaa, sitä suurempi on puhdistusvaikutus, koska lämpötila ja höyrymäärä ovat suurimmillaan suuttimen ulostulossa. Pinttyneet kalkkikerääntymät voidaan ennen höyrypuhdistusta käsitellä sopivalla puhdistusaineella. Anna puhdistusaineen vaikuttaa n. 5 minuuttia ja höyrytä sen jälkeen.

1. Työnnä pistesuihkusuuttimen avoin pää höyrysuutti-

Pyöreä harja soveltuu pinttyneen lian puhdistukseen. Harjaamalla voidaan pinttynyt lika poistaa helpommin.

HUOMIO

Vaurioituneet pinnat

Harja voi naarmuttaa herkkiä pintoja. Ei sovellu herkkien pintojen puhdistukseen.

1. Asenna pyöreä harja pistesuihkusuuttimeen.

Tehosuutin soveltuu pinttyneen lian puhdistukseen, nurkkien, liitosten tms. puhtaaksi puhaltamiseen.

1. Asenna tehosuutin pistesuihkusuuttimeen samoin

Käsisuutin soveltuu pienten pestävien pintojen, suihkukaappien ja peilien puhdistukseen.

1. Työnnä käsisuutin pistesuihkusuuttimen mukaan

2. Vedä suojus käsisuuttimen yli.

Höyrysuutin/höyrypistooli

kappaleista: Höyrytä vaatekappaletta 10-20 cm etäisyydeltä.

hyesti ja pyyhi sillä huonekaluja.

Pistesuihkusuutin

meen tai höyrypistooliin.

Kuva F Kuva J

Pyöreä harja

Kuva K

kuin pyöreä harja.

Kuva K

Tehosuutin

Käsisuutin

höyrysuuttimeen tai höyrypistooliin.

Kuva J

Suomi 51

Page 52

Lattiasuutin soveltuu pestävien seinä- j a lattiapinnoitteiden puhdistukseen, kuten kivilattiat, kaakelit ja PVC-lattiat.

HUOMIO

Vaurioita höyryn vaikutuksen johdosta

Kuumuus ja läpikastuminen voi aiheuttaa vaurioita. Tarkasta sen takia ennen käyttöä kuumuuden kestävyys ja höyryn vaikutus jossain huomaamattomassa paikassa

pienellä höyrymäärällä.

Huomautus

Puhdistusainejäämät tai hoitoemulsiot voivat puhdistettavalla pinnalla höyrypuhdistuksessa aiheuttaa juovia, jotka kuitenkin häviävät useiden käyttökertojen jälkeen.

Suosittelemme, että lattia lakaistaan tai imuroidaan ennen laitteen käyttöä. Näin lattiasta poistetaan likaa ja irrallisia hiukkasia jo ennen kosteaa puhdistusta. Työskentele erittäin likaisilla pinnoilla hitaasti, jotta höyry voi vaikuttaa kauemmin.

1. Yhdistä jatkoputki höyrypistooliin.

Kuva N

2. Työnnä lattiasuutin jatkoputkeen.

Kuva O

3. Kiinnitä lattialiina lattiasuuttimeen. a Aseta lattialiina tarrahihnat ylöspäin lattialle. b Paina lattiasuutin kevyesti lattialiinaan.

Kuva P

Lattialiina kiinnittyy tarrakiinnityksen avulla itsestään lattiasuuttimeen.

1. Aseta toinen jalka lattialiinan jalkalevylle ja nosta lattiasuutinta ylöspäin.

Kuva P

Huomautus

Alussa lattialiinan tarrakiinnitys on hyvin voimakas, eikä sitä helposti voi poistaa lattiasuuttimesta. Usean käytön ja lattialiinan pesun jälkeen sen voi hyvin poistaa lattiasuuttimesta ja se on saavuttanut optimaalisen pidon.

Lattialiinan poistaminen

Hoito ja huolto

Lattiasuutin

Huomautus

Käytettäessä jatkuvasti kaupoista saatavaa tislattua vettä ei höyrykattilan kalkinpoistoa tarvita.

Huomautus

Koska laitteeseen kerääntyy kalkkia, suosittelemme poistamaan sen laitteesta taulukossa ilmoitetun höyrykattilan täyttökertojen määrän jälkeen (KT = säiliön täyttö).

Kovuusaste °dH mmol/l KT

I pehmeä 0–7 0-1,3 35 II keskikova 7-14 1,3-2,5 30 III kova 14-21 2,5-3,8 20 IV erittäin kova > 21 > 3,8 15

Huomautus

Vesilaitokset tai kuntien tekniset virastot antavat tietoja vesijohtoveden kovuudesta.

HUOMIO

Vaurioituneita pintoja

Kalkinpoistoliuos voi syövyttää herkkiä pintoja. Täytä ja tyhjennä laite varovasti.

1. Kytke laite pois päältä, katso luku Laitteen kytkemi-

2. Anna laitteen jäähtyä.

3. Kierrä turvalukko irti.

4. Tyhjennä vesi kokonaan pois höyrykattilasta.

Höyrykattilan kalkinpoisto

nen pois päältä.

Kuva R

HUOMIO

Laitevaurioita kalkinpoistoaineen johdosta

Soveltumaton kalkinpoistoaine ja sen väärä annostelu voi vaurioittaa laitetta. Käytä vain KÄRCHER-kalkinpoistoainetta. Käytä 1 annosteluyksikkö kalkinpoistoainetta 0,5 litraan vettä.

5. Sekoita kalkinpoistoaineliuos kalkinpoistoaineessa olevien ohjeiden mukaan.

6. Täytä kalkinpoistoaineliuos höyrykattilaan. Älä sulje höyrykattilaa.

7. Anna kalkinpoistoaineliuoksen vaikuttaa n. 8 tuntia.

8. Tyhjennä kalkinpoistoaineliuos kokonaan pois höyrykattilasta.

9. Toista kalkinpoisto tarvittaessa.

10. Huuhtele höyrykattila 2-3 kertaa kylmällä vedellä kaikkien kalkinpoistoaineliuoksen jäämien poistamiseksi.

11. Tyhjennä vesi kokonaan pois höyrykattilasta.

Kuva R

Varusteiden hoito

(varusteet - toimituksen laajuuden mukaan)

Huomautus

Mikrokuituliina ei sovellu kuivaimeen.

Huomautus

Noudata liinojen pesussa pesuohjeessa olevia tietoja. Älä käytä huuhteluainetta, jotta liinat pystyvät hyvin imemään lian.

1. Pese lattialiinat ja päällykset enintään lämpötilassa 60 °C pesukoneessa.

Ohjeita häiriöissä

Häiriöillä on usein yksinkertaisia syitä, jotka voit itse poistaa seuraavan yleiskatsauksen avulla. Ota yhteys valtuutettuun asiakaspalveluun epäselvissä tapauksissa tai jos häiriöitä ei ole tässä mainittu.

몇 VAROITUS

Sähköiskun tai palovammojen vaara

Niin kauan kuin laite on yhdistettynä virtaverkkoon tai se ei vielä ole jäähtynyt, häiriöiden poistaminen on vaarallista. Irrota verkkopistoke. Anna laitteen jäähtyä.

Vähentynyt höyrymäärä

Höyrysuutin on tukossa.

1. Irrota varusteet höyrysuuttimesta.

2. Puhdista suutinosa.

3. Ota laite lyhyesti käyttöön.

4. Yhdistä varusteet höyrysuuttimeen.

Höyrykattilassa on kalkkia.  Poista kalkki höyrykattilasta.

Ei höyryä

Ei höyryä höyrykattilassa  Täytä lisää vettä, katso luku Veden lisääminen.

Höyrypainiketta ei voi painaa

Höyrypainike on varmistettu lapsilukolla.  Paina lapsilukko ylös.

Höyrypainikkeen lukitus on avattu.

Suuri veden ulostulo

Laite "sylkee" vettä  Älä kallista laitetta puhdistuksen aikana yli 30°

(maksimikulma) sivulle.

 Älä ylitä maksimitäyttömäärää 200 ml.

52 Suomi

Page 53

Tekniset tiedot

Sähköliitäntä

Jännite V 220-240 Vai he ~ 1 Taajuus Hz 50-60 Suojalaji IPX4 Suojaluokka I

Tehotiedot

Lämmitysteho W 1200 Maksimikäyttöpaine MPa 0,3 Lämmitysaika minuut-

Jatkuva höyrytys g/min 35 Maksimihöyrypurkaus g/min 80

Täyttömäärä

Höyrykattila ml 250 Maksimitäyttömäärä ml 200

Mitat ja painot

Paino (ilman varusteita) kg 1,5 Pituus mm 321 Leveys mm 127 Korkeus mm 186

Oikeus teknisiin muutoksiin pidätetään.

tia

Περιεχόμενα

Γενικές υποδείξεις ............................................... 53

Ενδεδειγμένη χρήση............................................ 53

Προστασία του περιβάλλοντος............................ 53

Παρελκόμενα και ανταλλακτικά ........................... 53

Παραδοτέος εξοπλισμός ..................................... 54

Εγγύηση.............................................................. 54

Συστήματα ασφαλείας......................................... 54

Περιγραφή συσκευής .......................................... 54

Πρώτη έναρξη χρήσης ........................................ 54

Συναρμολόγηση .................................................. 55

Λειτουργία ........................................................... 55

Σημαντικές υποδείξεις για τη χρήση.................... 56

Χρήση των εξαρτημάτων..................................... 56

Φροντίδα και συντήρηση..................................... 57

Αντιμετώπιση βλαβών......................................... 58

Τεχνικ ά στοιχεία................................................... 58

Γενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες

συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

οδηγίες χρήσης καθώς και τις

Ενδεδειγμένη χρήση

Χρησιμοποιείτε τη συσκευή αποκλειστικά για την ιδιωτική σας κατοικία. Η συσκευή προορίζεται για εργασίες καθαρισμού με ατμό και μπορεί να χρησιμοποιηθεί με τον κατάλληλο εξοπλισμό, όπως περιγράφεται στις οδηγίες λειτουργίας. Δεν χρειάζονται μέσα καθαρισμού. Τηρε ίτε τις υποδείξεις ασφαλείας.

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές,

επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με συστατικά (REACH)

Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/

REACH

τα συστατικά είναι

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση

www.kaercher.com.

Ελληνικά 53

Page 54

Παραδοτέος εξοπλισμός

Ο παραδοτέος εξοπλισμός της συσκευής απεικονίζεται επάνω στη συσκευασία. Κατά την αφαίρεση από τη συσκευασία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που λείπουν παρελκόμενα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, ενημερώστε τον προμηθευτή σας.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών παραστατικό της αγοράς.

(για διευθύνσεις βλέπε την πίσω σελίδα)

, προσκομίζοντας το

Συστήματα ασφαλείας

몇 ΠΡΟΣΟΧΗ

Ελλιπή ή τροποποιημένα συστήματα ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία σας. Ποτέ μην τροποποιείτε και μη παρακάμπτετε τα συστήματα ασφαλείας.

Σύμβολα επάνω στη συσκευή

(Ανάλογα με τον τύπο συσκευής)

Κίνδυνος εγκαυμάτων, η επιφάνεια της συσκευής θερμαίνεται κατά τη λειτουργία

Κίνδυνος εγκαυμάτων από τον ατμό

Διαβάστε τις οδηγίες λειτουργίας

Το πώμα ασφαλείας σφραγίζει το ατμολέβητα έναντι της υφιστάμενης πίεσης ατμού. Σε περίπτωση που ο ρυθμιστής πίεσης είναι ελαττωματικός και στον λέβητα δημιουργηθεί υπερπίεση, στο πώμα ασφαλείας ανοίγει μια βαλβίδα υπερπίεσης και ο ατμός διαφεύγει από το πώμα στο περιβάλλον. Πριν από την επανενεργοποίηση της συσκευής απευθυνθείτε στο αρμόδιο τμήμα εξυπηρέτησης πελατών της KÄRCHER.

Πώμα ασφαλείας

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία).

Για τα σχήματα δείτε τη σελίδα διαγραμμάτων. Εικόνα A

1 Πώμα ασφαλείας 2 Στόμιο πλήρωσης για νερό 3 Πλήκτρο ατμού 4 Ασφάλεια παιδιών 5 Λαβή μεταφοράς 6 Ηλεκτρικό καλώδιο με φις 7 Ενδεικτική λυχνία (πράσινη) - υπάρχει ηλεκτρική

τάση

8 Ατμολέβητας

9 Ακροφύσιο ατμού 10 Πλήκτρο απασφάλισης 11 ** Εύκαμπτος σωλήνας ατμού 12 Πιστολέτο ατμού 13 Πλήκτρο απασφάλισης 14 Βύσμα ατμού 15 Ακροφύσιο σημειακής δέσμης 16 Στρογγυλή βούρτσα 17 Ακροφύσιο μεγάλης ισχύος 18 Ακροφύσιο χειρός 19 Επένδυση μικροϊνών για ακροφύσιο χειρός (1

τεμάχιο)

20 ** Επένδυση μικροϊνών για ακροφύσιο χειρός (2

τεμάχια)

21 ** Σωλήνες προέκτασης (2 τεμάχια) 22 Πλήκτρο απασφάλισης 23 ** Ακροφύσιο δαπέδου 24 Σύνδεση βέλκρο

25 ** Πανί δαπέδου με μικροΐνες 26 Μεζούρα

** Προαιρετικό

Πρώτη έναρξη χρήσης

Κατά την πρώτη έναρξη χρήσης από το ακροφύσιο ατμού μπορεί να εξέλθει ένα μικρό νέφος ατμού. Η συσκευή χρειάζεται λίγο χρόνο προετοιμασίας. Στην αρχή, ο εξερχόμενος ατμός είναι πολύ ακανόνιστος και υγρός, ενώ μπορεί να υπάρχουν σταγονίδια νερού. Η

Περιγραφή συσκευής

εξερχόμενη ποσότητα ατμού αυξάνεται συνεχώς, μέχρι να φτάσει, ύστερα από περίπου 1 λεπτό ποσότητα.

στη μέγιστη

54 Ελληνικά

Page 55

Συναρμολόγηση

Τοποθέτηση πρόσθετων εξαρτημάτων

1. Σπρώξτε το ανοικτό άκρο του πρόσθετου εξαρτήματος στο ακροφύσιο ή το πιστολέτο ατμού, μέχρι να κλειδώσει το αντίστοιχο πλήκτρο απασφάλισης.

Εικόνα F Εικόνα I Εικόνα J

2. Σπρώξτε το ανοικτό άκρο του πρόσθετου εξαρτήματος πάνω στο ακροφύσιο σημειακής δέσμης.

Εικόνα K

3. Συνδέστε τους συνδετικούς σωλήνες με το ακροφύσιο ή το πιστολέτο ατμού. a Σπρώξτε τον

ακροφύσιο ή το πιστολέτο ατμού, μέχρι να κλειδώσει το αντίστοιχο πλήκτρο απασφάλισης. Ο συνδετικός σωλήνας συνδέθηκε.

b Σπρώξτε τον 2ο σωλήνα προέκτασης πάνω στον

1ο σωλήνα προέκτασης. Οι συνδετικοί σωλήνες συνδέθηκαν.

Εικόνα N

4. Σπρώξτε το πρόσθετο εξάρτημα ή και το ακροφύσιο εδάφους στο ελεύθερο άκρο του προέκτασης.

Εικόνα O

Το πρόσθετο εξάρτημα συνδέθηκε.

1ο σωλήνα προέκτασης πάνω στο

σωλήνα

Αποσύνδεση πρόσθετων εξαρτημάτων

1. Πιέστε την ασφάλεια παιδιών προς τα κάτω.

Εικόνα G

Το πλήκτρο ατμού ασφαλίζει.

2. Πιέστε το πλήκτρο απασφάλισης και αποσυναρμολογήστε τα εξαρτήματα.

Εικόνα L Εικόνα M

Λειτουργία

Υπόδειξη

Εάν χρησιμοποιείτε συνεχώς αποσταγμένο νερό του εμπορίου, δεν απαιτείται αφαλάτωση του λέβητα ατμού.

Υπόδειξη

Η χρήση ζεστού νερού μειώνει το χρόνο προθέρμανσης.

Υπόδειξη

Χρησιμοποιήστε εδώ τη συνοδευτική μεζούρα. Κατά την πλήρωση με νερό προσέξτε το σημάδι (max 200 ml).

1. Ξεβιδώστε το πώμα ασφαλείας.

Εικόνα B

2. Γεμίστε τον λέβητα ατμού με έως και 200 ml αποσταγμένο νερό ή

3. Βιδώστε το πώμα ασφαλείας.

Εικόνα C

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος εγκαυμάτων

Η συσκευή χάνει πολύ νερό όταν γείρει στο πλάι περισσότερο από 30°. Μη γέρνετε τη συσκευή στο πλάι περισσότερο από 30° (μέγιστη γωνία).

1. Τοπο θ ετήστ ε τη συσκευή σε σταθερό δάπεδο.

2. Συνδέστε το ρευματολήπτη στην πρίζα.

Εικόνα D

Η ενδεικτική λυχνία ανάβει με πράσινο χρώμα. Έπειτα από 3 λεπτά η συσκευή είναι έτοιμη για

Πλήρωση με νερό

νερό βρύσης.

Ενεργοποίηση συσκευής

χρήση.

Εικόνα E

3. Πιέστε την ασφάλεια προς τα πάνω.

Εικόνα G

Το πλήκτρο ατμού απασφαλίζει.

4. Πιέστε το πλήκτρο ατμού.

Εικόνα H

Εξέρχεται ατμός.

Προσθήκη νερού

Αν κατά την εργασία η ποσότητα ατμού μειώνεται ή αν δεν εξέρχεται πλέον καθόλου ατμός, θα πρέπει να προσθέσετε νερό.

Υπόδειξη

Δεν μπορείτε να ανοίξετε το καπάκι ασφαλείας, όσο ο λέβητας ατμού είναι ακόμη υπό πίεση.

Υπόδειξη

Η χρήση ζεστο ύ νερού μειώνει το χρόνο προθέρμανσης.

1. Απενεργοποιήστε τη συσκευή, βλ. κεφάλαιο Απενεργοποίηση συσκευής.

Εικόνα Q

2. Ξεβιδώστε το πώμα ασφαλείας.

3. Αδειάστε όλο το νερό από τον ατμολέβητα.

Εικόνα R

4. Γεμίστε τον λέβητα ατμού με έως και 200 ml αποσταγμένο νερό ή νερό βρύσης.

5. Βιδώστε το πώμα ασφαλείας.

6. Συνδέστε το ρευματολήπτη στην πρίζα.

7. Πιέστε την ασφάλεια παιδιών προς τα πάνω.

Το πλήκτρο ατμού απασφαλίζει. Η συσκευή είναι

έτοιμη για χρήση.

Απενεργοποίηση συσκευής

1. Αποσυνδέστε το ρευματολήπτη από την πρίζα.

Εικόνα Q

2. Πατήστε το πλήκτρο ατμού, μέχρι να πάψει να διαφεύγει ατμός. Ο ατμολέβητας είναι χωρίς πίεση.

3. Πιέστε την ασφάλεια παιδιών προς τα κάτω.

Πλύσιμο του ατμολέβητα

Μετά το πέρας της εργασίας ξεπλένετε τον ατμολέβητα της συσκευής.

1. Απενεργοποιήστε τη συσκευή, βλ. κεφάλαιο

Απενεργοποίηση συσκευής.

2. Αφήστε τη συσκευή να κρυώσει.

3. Αποσυνδέστε τα πρόσθετα εξαρτήματα.

4. Γεμίστε το ατμολέβητα με νερό και ανακινήστε τον με

δύναμη. Κατ' αυτόν τον τρόπο αποκολλώνται τα ασβεστούχα κατάλοιπα που αποτίθενται στον πυθμένα του

5. Αδειάστε όλο το νερό από τον ατμολέβητα.

Εικόνα R

ατμολέβητα.

Αποθήκευση συσκευής

1. Αποσυνδέστε τα πρόσθετα εξαρτήματα.

2. Αδειάστε όλο το νερό από τον ατμολέβητα.

Εικόνα R

3. Τυλίξτε το ηλεκτρικό καλώδιο γύρω από το δοχείο νερού.

Εικόνα S

4. Αφήστε τα πρόσθετα εξαρτήματα να στεγνώσουν.

5. Φυλάξτε τη συσκευή σε ξηρό χώρο που προστατεύεται από τον παγετό.

ΠΡΟΣΟΧΗ

Υλική ζημιά λόγω σταθερού πώματος ασφάλειας

Εάν το πώμα ασφαλείας δεν αφαιρεθεί μετά τον καθαρισμό, υπάρχει πιθανότητα η ασφάλιση να κολλήσει στο σπείρωμα. Μετά τον καθαρισμό, ξεβιδώστε το πώμα ασφαλείας και φυλάξτε το, π.χ. με τα άλλα αξεσουάρ συσκευών.

Ελληνικά 55

Page 56

Σημαντικές υποδείξεις για τη χρήση

Πριν από την κατεργασία με τη συσκευή, ελέγχετε πάντα την αντοχή των υφασμάτων σε σημεία που δεν είναι ορατά: Ψεκάστε με ατμό, στη συνέχεια αφήστε να στεγνώσει το ύφασμα και, τέλος, ελέγξτε εάν παρατηρούνται αλλαγές στο χρώμα ή στο σχήμα.

Καθαρισμός επενδεδυμένων ή βαμμένων

ΠΡΟΣΟΧΗ

Ζημιά στις επιφάνειες

Ο ατμός μπορεί να αποκολλήσει κερί, λούστρο επίπλων, συνθετικές επιστρώσεις, χρώμα και περιμετρική ταινία από το πλάι. Μη στρέφετε τον ατμό πάνω σε κολλημένες ακμές διότι μπορεί να αποκολληθεί η κολλημένη ταινία. Μην χρησιμοποιείτε τη συσκευή για τον καθαρισμό μη στεγανών δαπέδων από ξύλο ή παρκέ. Μην χρησιμοποιείτε λουστραρισμένων ή επενδεδυμένων επιφανειών όπως π.χ. έπιπλα κουζίνας, πόρτες ή παρκέ.

1. Για τον καθαρισμό αυτών των επιφανειών ψεκάστε λίγο με ατμό ένα πανί και περάστε με αυτό την επιφάνεια.

Καθαρισμός δαπέδων

Φρεσκάρισμα υφασμάτων

επιφανειών

τη συσκευή για τον καθαρισμό

Καθαρισμός γυάλινων επιφανειών

ΠΡΟΣΟΧΗ

Θραύση γυαλιού και ζημιές στην επιφάνεια

Ο ατμός μπορεί να προκαλέσει ζημιές σε στεγανοποιημένα σημεία στα πλαίσια παραθύρων. Ακόμη σε χαμηλές εξωτερικές θερμοκρασίες μπορεί να προκαλέσει μηχανικές τάσεις στην επιφάνεια των υαλοπινάκων με συνέπεια τη θραύση. Μην στρέφετε τη δέσμη ατμού πάνω σε στεγανά σημεία του πλαισίου του παραθύρου. Σε περίπτωση θερμάνετε τα τζάμια των παράθυρων, περνώντας ελαφρά με ατμό ολόκληρη τη γυάλινη επιφάνεια.

 Καθαρίζετε τα τζάμια με το ακροφύσιο χειρός και την

ειδική επένδυση. Για την απομάκρυνση του νερού, χρησιμοποιήστε έναν υαλοκαθαριστήρα ή σκουπίστε τις επιφάνειες μέχρι να στεγνώσουν.

χαμηλής εξωτερικής θερμοκρασίας

Χρήση των εξαρτημάτων

Ακροφύσιο ατμού / πιστολέτο ατμού

Το ακροφύσιο ή το πιστολέτο ατμού μπορούν να χρησιμοποιούνται χωρίς εξαρτήματα στους παρακάτω τομείς:

●Για αφαίρεση ελαφρών τσαλακωμάτων από κρεμασμένα ρούχα: Ψεκάστε το ρούχο με ατμό από απόσταση 10-20 cm.

●Για υγρό σκούπισμα σκόνης: Ψεκάστε λίγο με ατμό ένα πανί και περάστε με αυτό τα έπιπλα.

Ακροφύσιο σημειακής δέσμης

Το ακροφύσιο σημειακής δέσμης ενδείκνυται ιδιαίτερα για τον καθαρισμό σημείων, αρμών, εξαρτημάτων, αποχετεύσεων, νιπτήρων, τουαλετών, στοριών ή σωμάτων καλοριφέρ με δύσκολη πρόσβαση. Όσο πιο κοντά στο λερωμένο σημείο βρίσκεται το ακροφύσιο ψεκασμού σημείου, τόσο αποτελεσματικότερη είναι η καθαριστική δράση, επειδή η θερμοκρασία και ο ατμός στο σημείο εξόδου του ακροφυσίου είναι Πριν τον καθαρισμό με ατμό, μπορείτε να αφαιρέσετε τα επίμονα άλατα με ένα κατάλληλο καθαριστικό μέσο. Αφήστε το καθαριστικό να δράσει για περίπου 5 λεπτά και κατόπιν χρησιμοποιήστε ατμό.

1. Σπρ ώξτε το ανοικτό άκρο του ακροφυσίου σημειακής δέσμης στο ακροφύσιο ή στο πιστολέτο ατμού.

Εικόνα F Εικόνα J

Η στρογγυλή βούρτσα σκληρών ακαθαρσιών. Με βούρτσισμα μπορείτε να απομακρύνετε ευκολότερα τους επίμονους ρύπους.

ΠΡΟΣΟΧΗ

Ζημιά στις επιφάνειες

Η βούρτσα μπορεί να προκαλέσει γρατσουνιές σε ευαίσθητες επιφάνειες. Ακατάλληλο για τον καθαρισμό ευαίσθητων επιφανειών.

1. Τοποθε τ ή σ τ ε τη στρογγυλή βούρτσα πάνω στο ακροφύσιο σημειακής δέσμης.

Εικόνα K

Το ακροφύσιο μεγάλης ισχύος ενδείκνυται για τον καθαρισμό επίμονων ρύπων, για φύσημα γωνιών, αρμών κτλ.

1. Τοποθε τ ή σ τ ε το ακροφύσιο μεγάλης ισχύος στο ακροφύσιο σημειακής δέσμης όπως και με τη στρογγυλή βούρτσα.

Εικόνα K

Στρογγυλή βούρτσα

ενδείκνυται για τον καθαρισμό

Ακροφύσιο μεγάλης ισχύος

Ακροφύσιο χειρός

Το ακροφύσιο χειρός ενδείκνυται για τον καθαρισμό μικρών επιφανειών, ντουζιερών και καθρεφτών.

1. Όπως το ακροφύσιο σημειακής δέσμης σπρώξτε το ακροφύσιο χειρός πάνω στο ακροφύσιο ή το πιστολέτο ατμού.

Εικόνα J

2. Τραβήξτε την επένδυση πάνω από το ακροφύσιο χειρός.

ισχυρότερα.

πάνω

56 Ελληνικά

Page 57

Το ακροφύσιο δαπέδου ενδείκνυται για τον καθαρισμό επιστρώσεων τοίχων και δαπέδων που πλένονται, π.χ. δάπεδα από πέτρα, πλακίδια και PVC.

ΠΡΟΣΟΧΗ

Ζημιές από τη δράση του ατμού

Η ζέστη και η διαρκής υγρασία μπορούν να προκαλέσουν ζημιά. Πριν από τη χρήση ελέγχετε την ανθεκτικότητα στη θερμότητα και την επίδραση του ατμού σε ένα κρυφό σημείο με μικρή ποσότητα ατμού.

Υπόδειξη

Τα υπολείμματα του απορρυπαντικού ή των

Ακροφύσιο δαπέδου

γαλακτωμάτων καθαρισμού στην υπό καθαρισμό επιφάνεια, μπορούν τον καθαρισμό με ατμό, οι οποίες, όμως, εξαφανίζονται με την επανειλημμένη εφαρμογή.

Πριν τη χρήση της συσκευής συνιστάται να σκουπίσετε το δάπεδο με απλή ή με ηλεκτρική σκούπα. Έτσι θα απομακρυνθούν από το δάπεδο οι ρύποι και τα ελεύθερα σωματίδια πριν τον υγρό καθαρισμό. Σε πολύ επιφάνειες πρέπει να προχωρείτε αργά, ώστε ο ατμός να μπορεί να επιδρά για περισσότερη ώρα.

1. Συνδέστε το σωλήνα προέκτασης με το πιστολέτο ψεκασμού.

Εικόνα N

2. Σπρώξτε το ακροφύσιο δαπέδου στο σωλήνα προέκτασης.

Εικόνα O

3. Στερεώστε το πανί δαπέδου στο ακροφύσιο δαπέδου. a Τοποθετήστε το πανί δαπέδου στο δάπεδο με τις

αυτοκόλλητες

b Περάστε το ακροφύσιο δαπέδου με λίγη πίεση

πάνω στο πανί δαπέδου.

Εικόνα P

Το πανί δαπέδου συγκρατείται αυτόνομα στο ακροφύσιο δαπέδου με τα αυτοκόλλητα.

1. Με ένα πόδι συγκρατήστε την άκρη του πανιού δαπέδου και σηκώστε το ακροφύσιο δαπέδου προς τα πάνω.

Εικόνα P

Υπόδειξη

αρχή η αυτοκόλλητη ταινία του πανιού δαπέδου

Στην είναι ακόμη πολύ δυνατή και αφαιρείται δύσκολα από το ακροφύσιο δαπέδου. Μετά από πολλές χρήσεις και μετά το πλύσιμο του πανιού δαπέδου μπορεί αυτό να βγαίνει εύκολα από το ακροφύσιο δαπέδου και έχει τη σωστή πρόσφυση.

να προκαλέσουν γραμμώσεις κατά

λερωμένες

ταινίες προς τα πάνω.

Αφαίρεση πανιού δαπέδου

Φροντίδα και συντήρηση

Υπόδειξη

Εάν χρησιμοποιείτε συνεχώς αποσταγμένο νερό του εμπορίου, δεν απαιτείται αφαλάτωση του λέβητα ατμού.

Υπόδειξη

Επειδή στη συσκευή συγκεντρώνονται άλατα, συνιστούμε να την καθαρίζετε από τα άλατα σύμφωνα με τον αριθμό πληρώσεων του ατμολέβητα που αναγράφονται στον πίνακα (ΠΔ=Πληρώσεις λέβητα).

Υπόδειξη

Οι αρμόδιες αρχές ή οι εταιρείες υδάτων δίνουν πληροφορίες σχετικά

ΠΡΟΣΟΧΗ

Ζημιά στις επιφάνειες

Το διάλυμα αφαίρεσης αλάτων μπορεί να προκαλέσει διάβρωση στις ευαίσθητες επιφάνειες. Η πλήρωση και η εκκένωση της συσκευής πρέπει να γίνονται με προσοχή.

1. Απενεργοποιήστε τη συσκευή, βλ.

2. Αφήστε τη συσκευή να κρυώσει.

3. Ξεβιδώστε το πώμα ασφαλείας.

4. Αδειάστε όλο το νερό από τον ατμολέβητα.

ΠΡΟΣΟΧΗ

Ζημιές στη συσκευή από τα μέσα αφαλάτωσης

Από ακατάλληλα μέσα αφαλάτωσης καθώς και από λανθασμένη δοσολογία μπορούν να προκληθούν ζημιές στη συσκευή. Χρησιμοποιείτε αποκλειστικά το γνήσιο μέσο αφαλάτωσης της KÄRCHER. Χρησιμοποιείτε 1 μονάδα δοσολογίας του μέσου αφαλάτωσης για 0,5 l νερό.

5. Χρησιμοποιείτε το διάλυμα μέσου αφαλάτωσης

6. Γεμίστε τον ατμολέβητα

7. Αφήστε το διάλυμα αφαλάτωσης να δράσει για

8. Αδειάστε όλο το διάλυμα αφαλάτωσης από τον

9. Ενδεχομένως, επαναλάβετε τη διαδικασία

10. Ξεπλύνετε τον ατμολέβητα 2-3 φορές με κρύο νερό

11.

Αφαλάτωση του ατμολέβητα

Σκληρότητα νερού °dH mmol/l KF

I μαλακό 0-7 0-1.3 35 II μέτριο 7-14 1,3-2.5 30 III σκληρό 14-21 2,5-3.8 20 IV πολύ σκληρό >21 >3,8 15

με τη σκληρότητα του νερού της βρύσης.

Απενεργοποίηση συσκευής.

Εικόνα

σύμφωνα με τις αντίστοιχες οδηγίες.

αφαλάτωσης. Μην κλείνετε ερμητικά τον ατμολέβητα.

περίπου 8 ώρες.

ατμολέβητα.

αφαλάτωσης.

ώστε να φύγουν όλα τα υπολείμματα του διαλύματος αφαλάτωσης. Αδειάστε όλο το νερό από τον ατμολέβητα.

Εικόνα R

με το διάλυμα μέσου

Ελληνικά 57

Page 58

(Πρόσθετα εξαρτήματα - ανάλογα την παραγγελία)

Υπόδειξη

Τα πανιά μικροϊνών δεν είναι κατάλληλα για στεγνωτήριο ρούχων.

Υπόδειξη

Για το πλύσιμο των πανιών τηρείτε τις υποδείξεις που βρίσκονται στο σημείωμα πλύσης. Μη χρησιμοποιείτε μαλακτικά, ώστε να διατηρηθεί η καλή απορροφητικότητα των πανιών.

1. Τα πανιά δαπέδου και οι επενδύσεις πλένονται στο πλυντήριο το πολύ στους 60 ?.

Αντιμετώπιση βλαβών

Οι βλάβες οφείλονται συχνά σε ασήμαντες αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του ακολούθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περίπτωση βλάβης που δεν αναφέρεται εδώ παρακαλούμε να απευθύνεστε στο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος ηλεκτροπληξίας και εγκαύματος

Όσο η συσκευή είναι συνδεδεμένη στο ηλεκτρικό ρεύμα ή αν δεν έχει κρυώσει ακόμη η αντιμετώπιση βλαβών είναι επικίνδυνη υπόθεση. Αποσυνδέστε το φις από την πρίζα. Αφήστε τη συσκευή να κρυώσει.

Μειωμένη ποσότητα ατμού

Το ακροφύσιο ατμού είναι βουλωμένο.

1. Αποσυνδέστε το πρόσθετο εξάρτημα από το ακροφύσιο ατμού.

2. Καθαρίστε το εξάρτημα του ακροφυσίου.

3. Θέστε τη συσκευή για λίγο σε λειτουργία.

4. Συνδέστε πάλι το πρόσθετο εξάρτημα στο

ακροφύσιο ατμού.

Ο ατμολέβητας έχει άλατα.  Αφαλατώστε τον ατμολέβητα.

Δεν παράγεται ατμός

Ο ατμολέβητας δεν έχει νερό

 Συμπληρώστε νερό, βλ. κεφάλαιο Προσθήκη

νερού.

Το πλήκτρο ατμού δεν μπορεί να πατηθεί

πλήκτρο ατμού είναι κλειδωμένο με την ασφάλεια για

Το παιδιά.  Πιέστε την ασφάλεια παιδιών προς τα πάνω.

Το πλήκτρο ατμού απασφαλίζει.

Μεγάλη εκροή νερού

Η συσκευή "φτύνει" νερό  Κατά τον καθαρισμό μη γέρνετε τη συσκευή στο

πλάι περισσότερο από 30° (μέγιστη γωνία).

 Μην υπερβαίνετε τη μέγιστη ποσότητα πλήρωσης

των 200 ml.

Φροντίδα των εξαρτημάτων

Τεχνικά στοιχεία

Ηλεκτρική σύνδεση

Τάση V 220-240 Φάση ~1 Συχνότητα Hz 50-60 Βαθμός προστασίας IPX4 Κατηγορία προστασίας I

Στοιχεία ισχύος

Θερμαντική ισχύς W1200 Μέγιστη πίεση λειτουργίας MPa 0,3 Χρόνος προθέρμανσης Λεπτά 3 Ατμός διαρκείας g/min 35 Μέγιστη δέσμη ατμού g/min 80

Ποσότητα πλήρωσης

Ατμολέβητας ml 250 Μέγιστη ποσότητα πλήρωσης ml 200

Διαστάσεις και βάρη

Βάρος (χωρίς παρελκόμενα)kg 1,5 Μήκος mm 321 Πλάτος mm 127 Ύψος mm 186 Με την επιφύλαξη τεχνικών αλλαγών.

58 Ελληνικά

Page 59

İçindekiler

Genel uyarılar...................................................... 59

Amaca uygun kullanım ........................................ 59

Çevre koruma ...................................................... 59

Aksesuarlar ve yedek parçalar ............................ 59

Teslimat kapsamı ................................................. 59

Garanti................................................................. 59

Güvenlik tertibatları ............................................. 59

Cihaz açıklaması ................................................. 59

İlk devreye alma .................................................. 60

Montaj.................................................................. 60

İşletme................................................................. 60

Önemli kullanım talimatları .................................. 61

Aksesuarların kullanımı ....................................... 61

Bakım ve koruma ................................................ 62

Arızalarda yardım ................................................ 63

Teknik bilgiler....................................................... 63

Genel uyarılar

Cihazı ilk defa kullanmadan önce orijinal işletim kılavuzunu ve ekli güvenlik bilgi-

edin. Her iki kılavuzu daha sonra kullanmak için ve sizden sonraki kullanıcı için saklayın.

lerini okuyun. Bu bilgilere göre hareket

Amaca uygun kullanım

Cihazı sadece evinizde kullanın. Cihaz buharlı temizleme için tasarlanmıştır ve bu kılavuzda açıklandığı gibi uygun aksesuarlar ile birlikte kullanılabilir. Temizlik maddesi gerekli değildir. Güvenlik uyarılarını dikkate alın.

Çevre koruma

Ambalaj malzemeleri geri dönüştürülebilir. Lütfen ambalajları çevreye zarar vermeden tasfiye edin.

Elektrikli ve elektronik cihazlar, değerli ve geri dönüştürülebilir malzemelerin yanı sıra yanlış kullanılması veya yanlış imha edilmesi durumunda

insan sağlığı ve çevre için potansiyel tehlike teşkil edebilecek piller, aküler veya yağlar içerebilir. Ancak cihazın usulüne uygun şekilde çalıştırılması için bu parçalar gereklidir. Bu sembol ile işaretlenen cihazlar evsel atık ile birlikte imha edilmemelidir.

İçindekiler hakkında uyarılar (REACH)

İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres: www.kaercher.com/REACH

Aksesuarlar ve yedek parçalar

Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın. Bu parçalar cihazın güvenli ve arızasız çalış- masını sağlar. Aksesuar ve yedek parçalara ilişkin bilgiler için adres: www.kaercher.com.

Teslimat kapsamı

Cihazınızın teslimat kapsamı ambalajı üzerinde gösterilmiştir. Ambalaj açıldığında içindeki parçalarda eksiklik olup olmadığını kontrol edin. Aksesuarların eksik olması durumunda ya da nakliye hasarlarında yetkili satıcınızı bilgilendirin.

Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazı- nızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun. (Adres için Bkz. Arka sayfa)

Güvenlik tertibatları

Garanti

몇 TEDBIR

Eksik veya kusurlu güvenlik tertibatları

Emniyet düzenleri sizin emniyetiniz içindir. Emniyet düzenlerini asla değiştirmeyin veya baypas etmeyin.

Cihazdaki simgeler

(Cihaz tipine bağlı olarak)

Yanma tehlikesi, çalışma sırasında ekipman yüzeyi sıcaktır

Buhar nedeniyle haşlanma tehlikesi

Kullanım kılavuzunu oku

Emniyet kilidi

Emniyet kilidi, buhar kazanını yaklaşan buhar basıncına karşı kapatır. Basınç düzenleyicisi arızalıysa ve kazanda fazla basınç oluşursa, emniyet valfinde aşırı basınç valfi açılır ve buhar, emniyet kilidi boyunca dışarı çıkar. Cihazı çalıştırmadan önce lütfen yerel KÄRCHER müş- teri hizmetleriyle iletişime geçin.

Cihaz açıklaması

Bu kullanım kılavuzunda maksimum donanım açıklan- maktadır. Modele göre teslimatın içeriğinde farklılıklar olabilir (bakınız ambalaj).

Resimler için grafik sayfasına bakın. Şekil A

1 Emniyet kilidi 2 Su doldurma ağzı 3 Buhar düğmesi 4 Çocuk emniyeti 5 Ta şıma kulpu 6 Şebeke fişli şebeke bağlantı hattı 7 Kontrol lambası (yeşil) - şebeke gerilimi mevcut 8 Buhar kazanı

9 Buhar enjektörü 10 Kilit açma tuşu 11 ** Buhar hortumu 12 Buhar tabancası 13 Kilit açma tuşu 14 Buhar soketi 15 Nokta huzme memesi 16 Yuvarlak f ırça

Türkçe 59

Page 60

17 Güç memesi 18 El memesi 19 El memesi için mikrofiber kılıf (1 adet) 20 ** El memesi için mikrofiber kılıf (2 adet) 21 ** Uzatma borusu (2 adet) 22 Kilit açma tuşu 23 ** Yer süpürme başlığı 24 Cırt cırt bağlantısı 25 ** Mikrofiber yer bezi 26 Ölçü kabı

** İsteğe bağlı

İlk devreye alma

İlk devreye alma işlemi sırasında, buhar jetinden küçük bir duman bulutu çıkabilir. Cihaz, kısa bir rodaj süresine ihtiyaç duyar. Başlangıçta, buhar çıkışı çok düzensiz ve nemlidir, bireysel su damlaları da atılabilir. Çıkan buhar miktarı, maksimum miktara yaklaşık 1 dakika sonra erişene kadar sürekli olarak artar.

Montaj

1. Aksesuarın açık ucunu, buhar jetine veya buhar tabancasının serbest bırakma düğmesi devreye girene kadar buhar püskürtücüsü veya buhar tabancasına itin.

Şekil F Şekil I Şekil J

2. Aksesuarın açık ucunu nokta jetine itin.

Şekil K

3. Bağlantı borularını buhar püskürtücüsü veya buhar tabancasına takın. a Buhar jetinin veya buhar tabancasının serbest bı-

rakma düğmesi devreye girene kadar birinci uzatma borusunu buhar jetine veya buhar tabancasına itin. Bağlantı borusu bağlanmıştır.

b İkinci uzatma borusunu birinci uzatma borusu

üzerine itin. Bağlantı boruları bağlanmıştır.

Şekil N

4. Aksesuarı ve/veya yer jetini uzatma borusunun serbest ucuna doğru itin.

Şekil O

Aksesuar bağ

1. Çocuk kilidini aşağı bastırın.

Şekil G

Jet tuşu kilitlenmiştir.

2. Serbest bırakma düğmesine basın ve parçaları birbirinden çekin.

Şekil L Şekil M

Aksesuar montajı

lanmıştır.

Aksesuarı ayır

İşletme

Not

Piyasada bulunan damıtılmış suyun düzenli olarak kullanılması halinde, buhar kazanında kireç çözme işleminin yapılmasına gerek kalmamaktadır.

Not

Sıcak su ısıtma süresini kısaltır.

Not

Bu amaçla sağlanan ölçüm kabını kullanınız. Su doldurma işlemi sırasında işarete dikkat ediniz (azami 200 ml).

1. Emniyet kilidini sökün.

Şekil B

2. Buhar kazanına azami 200 ml damıtılmış su veya musluk suyu doldurun.

3. Emniyet kilidini vidalayın.

Şekil C

몇 UYARI

Haşlanma tehlikesi

Cihaz, yan tarafa doğru 30°'den fazla eğildiğinde yüksek su çıkışı mevcuttur. Cihazı, yan tarafa doğru 30°'den (azami açı) fazla eğ- meyiniz.

1. Cihazı sağlam bir zemin üzerine yerleştirin.

2. Elektrik şebekesi fişini bir prize takınız.

Şekil D

Kontrol lambası yeşil yanar. Cihaz yaklaşık 3 dakika sonra kullanıma hazırdır.

Şekil E

3. Çocuk kilidini yukarı doğru bastırın.

Şekil G

Buhar tuşunun kilidi açılmıştır.

4. Buhar tuşuna basınız.

Şekil H

Buhar çıkışı mevcuttur.

Çalışma sırasında buhar miktarı azalırsa veya artık buhar kalmadığında su takviyesi yapılması gerekir.

Not

Buhar kazanı basınç altındayken güvenlik kilidi açılmaz.

Not

Sıcak su ısıtma süresini kısaltır.

1. Cihazı kapatınız, bkz. Bölüm Cihazı kapatınız.

Şekil Q

2. Güvenlik kilidini sökünüz.

3. Suyu kazandan tamamen boşaltınız.

Şekil R

4. Buhar kazanına azami 200 ml damıtılmış su veya musluk suyu doldurun.

5. Güvenlik kilidini takınız.

6. Elektrik şebekesi fişini bir prize takınız.

7. Çocuk kilidini yukarı doğru bast Buhar tuşunun kilidi açılmıştır. Cihaz kullanıma hazırdır.

1. Elektrik şebekesi fişini prizden çıkarınız.

Şekil Q

2. Buhar çıkmayıncaya kadar buhar tuşuna basınız. Buhar kazanı basınçsız hale getirilmiştir.

3. Çocuk kilidini aşağı bastırın.

Su doldurma

Cihazın çalıştırılması

Su ilave etme

ırın.

Cihazı kapatınız

60 Türkçe

Page 61

Çalışmanın tamamlanmasından sonra cihazın buhar kazanını durulayınız.

1. Cihazı kapatınız, bkz. Bölüm Cihazı kapatınız.

2. Cihazı soğumaya bırakın.

3. Aksesuarı ayırınız.

4. Kazanı su ile doldurun ve kuvvetli bir şekilde sallayın. Bu şekilde, buhar kazanının tabanında biriken kireç kalıntıları çözülmektedir.

5. Suyu kazandan tamamen boşaltınız.

Şekil R

Cihazı muhafaza ediniz

Buhar kazanını durulayınız

1. Aksesuarı ayırınız.

2. Suyu kazandan tamamen boşaltınız.

Şekil R

3. Şebeke bağlantı kablosunu su tankının etrafına sarınız.

Şekil S

4. Aksesuarları bir süre kurumaya bırakınız.

5. Cihazı kuru ve donma tehlikesi bulunmayan bir konumda saklayın.

DIKKAT

Sıkışmış bir emniyet kilidinden kaynaklanan maddi hasar

Temizlikten sonra emniyet kilidi çıkarılmazsa kilidin diş- liye takılma olasılığı vardır. Temizlikten sonra emniyet kilidini vidalarını sökerek çı- karın ve diğer cihaz aksesuarları ile birlikte muhafaza edin.

Önemli kullanım talimatları

Cihazı kullanmadan önce zemini süpürmenizi veya havalandırmanızı öneririz. Böylece ıslak temizleme işleminden önce toprak, kir ve gevşek parçacıklardan arındırılmıştır.

Cihazı kullanmadan önce, cihazın kumaş ürünleri ile uyumluluğunu görülmeyen bir yer üzerinde daima kontrol ediniz: Kumaşı kurutun, kurumasını bekleyin ve ardından renk veya şekil değişiklikleri olup olmadığını kontrol edin.

Temiz kaplanmış veya verniklenmiş yüzeyleri

DIKKAT

Hasar görüş yüzeyler

Buhar balmumunu, mobilya cilasını, plastik kaplamaları veya boyayı ve ayrıca kenarlarda bulunan kenarlıklar çözebilir. Buharı yapışkan kenarlara maruz bırakmayın, zira kenarlık gevşeyebilir. Cihazı, mühürlü olmayan ahşap veya parke zeminleri temizlemek için kullanmayın. Cihazı boyalı veya plastik kaplanmış yüzeyleri, örneğin mutfak mobilyaları, kapılar veya parke temizlemek için kullanmayın.

1. Bu yüzeyleri temizlemek için, bir bezi kısa süreli ola-

Taban Yüzeyini Temizleyiniz

Kumaşların tazelenmesi

temizleyin

rak buhara tutun ve yüzeyi siliniz.

Cam Temizliği

DIKKAT

Cam kırığı ve hasar görmüş yüzey

Buhar pencere çerçevesinin kapalı alanlarına zarar verebilir ve düşük dış hava sıcaklıklarında cam bölmelerinin yüzeyinde gerilmelere ve dolayısıyla cam kırılmasına neden olabilir. Buharı pencere çerçevesinin kapalı alanlarına yöneltmeyin. Tüm cam yüzeyini hafiften buhara maruz bırakarak, düşük dış sıcaklıklarda pencere camlarını ısıtınız.

 Pencere yüzeyini portatif jet ve kaplama ile temizle-

yin. Suyu temizlemek için bir cam sileceği kullanın veya yüzeyi silerek kurulayın.

Aksesuarların kullanımı

Buhar jeti veya buhar tabancası aksesuarsız bir şekilde aşağıdaki uygulamalar için kullanılabilir:

● Asılı kıyafetlerden hafif buruşuklukları arındırmak

● Islak toz silmek için: Bir bezi kısa süre buhar tutun

Nokta huzme memesi ulaşılması zor alanların, derzlerin, armatürlerin, atık su kanallarının, yıkama lavabolarının, tuvaletlerin, panjurların veya radyatörlerin temizliği için uygundur. Nokta huzme memesinin kirli noktaya yakın olması, sıcaklık ve meme çıkışındaki buhar miktarı en yüksek düzeyde olduğundan temizliği daha etkili kılmaktadır. Kuvvetli kablo kalıntılarını buharlı temizleme öncesi uygun bir temizleme maddesi ile elden geçirilebilir. Temizleme maddesinin yaklaşık 5 dakika etki etmesini bekleyin ve ardından buharla temizleyin.

1. Nokta huzme memesinin ucunu buhar enjektörü ve-

Yuvarlak fırça zor kirlerin temizlenmesi için uygundur. Fırçalar vasıtasıyla zor kirlerin daha kolay çözülmesi mümkündür.

DIKKAT

Hasar görüş yüzeyler

Fırçanın hassas yüzeyleri çizmesi olasıdır. Hassas yüzeylerin temizliği için uygun değildir.

1. Yuvarlak fırçayı nokta jet nozülü üzerine monte edin.

Güç jeti, zor kirlerin temizlenmesi, köşelerin püskürtülmesi, derz temizliği için uygundur.

1. Güç jet nozülünü yuvarlak fırçaya uygun bir şekilde

Buhar jeti / Buhar tabancası

için: Kıyafete 10-20 cm mesafeden buhar uygulayın.

ve bununla mobilyaları silin.

Nokta huzme memesi

ya buhar tabancası üzerine itin.

Şekil F Şekil J

Şekil K

nokta jet nozülü üzerine monte edin.

Şekil K

Yuvarlak fırça

Güç jeti

Türkçe 61

Page 62

El memesi, küçük yıkanabilir yüzeyleri, duş kabinlerinin ve aynaların temizliği için uygundur.

1. El memesini nokta huzme memesine uygun olarak buhar enjektörünün veya buhar tabancasının üzerine itin.

Şekil J

2. Kılıfı el memesinin üzerine geçirin.

Yer süpürme başlığı

Yer süpürme başlığı, yıkanabilir duvar ve yer döşemele- rinin, taş zeminlerin, fayansların ve PVC zeminler gibi yerlerin temizliği için uygundur.

DIKKAT

Buhar kaynaklı hasarlar

Isı ve nem hasara neden olabilir. Kullanım öncesi, ısı direncini ve buharın etkisini gözle görülmeyen bir yerde az miktarda buhar ile kontrol edin.

Not

Temizlenecek yüzey üzerindeki temizlik maddesi kalın- tıları veya bakım emülsiyonları, buharlı temizleme sırasında çizgilere neden olabilmekle birlikte bunlar birkaç uygulamadan sonra kaybolmaktadır.

Cihazı kullanmadan önce zemini süpürmenizi veya vakumla temizlemenizi öneririz. Böylece zemin ıslak temizleme işleminden önce toprak, kir ve gevşek parçacıklardan arındırılır. Çok kirli yüzeylerde yavaşça çalışın, böylece buhar daha uzun süre etki gösterebilir.

1. Uzatma borularını buhar tabancasına bağlayın.

Şekil N

2. Yer süpürme başlığını uzatma borusuna sürün.

Şekil O

El memesi

3. Yer bezini yer süpürme başlığına sabitleyin. a Yer bezini, cı

şekilde yere koyun.

b Yer süpürme başlığını hafif baskı uygulayarak yer

bezi üzerine koyun.

Şekil P

Yer bezi, cırt cırt sabitleme sayesinde yer süpürme başlığına kendiliğinden yapışır.

1. Yer bezinin ayak plakası üzerine bir ayak yerleştirin ve yer süpürme başlığını yukarı doğru kaldırın.

Şekil P

Not

Zemin bezinin cırt bandı başlangıçta çok güçlüdür ve yer süpürme başlığından çıkarılması muhtemelen zor olacaktır. Zemin bezi birkaç kez kullanıldıktan ve yıkandıktan sonra yer süpürme baş ve optimum yapışma seviyesine ulaşmış olur.

rt cırt bantlar ile yukarı doğru olacak

Yer bezinin sökülmesi

lığından kolayca çıkarılır

Bakım ve koruma

Buhar kazanındaki kireci giderme

Not

Piyasada bulunan damıtılmış suyun düzenli olarak kullanılması halinde, buhar kazanında kireç çözme işleminin yapılmasına gerek kalmamaktadır.

Not

Cihazda kireç biriktiğinden, cihaz üzerinde buhar kazanı üzerinde tabloda gösterilen dolum sayısına (KD = kazan dolumu) göre kireç temizleme işleminin gerçekleştiril- mesini tavsiye ederiz.

Sertlik alanı °dH mmol/l KD

Iyumuşak 0-7 0-1,3 35 II orta 7-14 1,3-2,5 30 III sert 14-21 2,5-3,8 20 IV çok sert >21 >3,8 15

Not

Şebeke suyu sağlayıcısı veya belediyeler musluk suyu- nun sertliği hakkında bilgi sağlamaktadır.

DIKKAT

Hasar görüş yüzeyler

Kireç giderme çözeltisi hassas yüzeylere zarar verebilir. Cihazı dikkatlice doldurun ve boşaltın.

1. Cihazı kapatın, bkz. bölüm Cihazı kapatınız.

2. Cihazı soğumaya bırakın.

3. Emniyet kilidini sökün.

4. Suyu buhar kazanından tamamen boşaltın.

Şekil R

DIKKAT

Kireç çözücü kaynaklı cihaz hasarı

Uygun olmayan bir kireç çözücü ajan ve aynı zamanda kireç çözme maddesinin hatalı dozlanması cihaza zarar verebilir. Sadece KÄRCHER kireç çözücüsü kullanın. 0,5 l su için 1 doz birimi kireç çözücü kullanın.

5. Kireç çözme çözeltisini, kireç çözme maddesi üzerinde belirtildiği şekilde ekleyin.

6. Buhar kazanına kireç çözme çözeltisi ekleyin. Buhar kazanını kapatmayın.

7. Kireç çözücünün yaklaşık 8 saat etki göstermesini bekleyin.

8. Kireç çözücüyü buhar kazanından tamamen boşaltın.

9. Kireç çözme işlemini gerekli olduğu taktirde tekrarlayın.

10. Buhar kazanının 2-3 defa soğuk su ile durulayıp kireç çözücü kalıntılarının atılmasını sağlayın.

11. Suyu buhar kazanından tamamen boşaltın.

Şekil R

(Aksesuar - teslimat kapsamına bağlı olarak)

Not

Mikrofiber bezler kurutucu içerisinde kurutulmaya uygun değildir.

Not

Bezlerin yıkanmasına yönelik olarak bezlerin üzerindeki yönergelere dikkat ediniz. Bezin kirleri iyi emebilmesini için kumaş yumuşatıcı kullanılmaması gerekir.

1. Yer bezleri ve kılıflarını çamaşır makinesinde asgari 60°C'de yıkayınız.

Aksesuarın Bakımı

62 Türkçe

Page 63

Arızaların sebepleri çoğu zaman aşağıdaki genel bakış yardımıyla kendiniz giderebileceğiniz kadar basittir. Kararsızlık durumunda veya burada adı geçmeyen arızalarda lütfen yetkili müşteri hizmetlerine başvurun.

몇 UYARI

Elektrik çarpması ve yanma tehlikesi

Cihaz elektrik şebekesine bağlı olduğu veya henüz soğudu- ğu sürece, sorun giderme gerçekleştirmek tehlikelidir.

Elektrik şebekesi fişini çekin. Cihazı soğumaya bırakın.

Düşük buhar miktarı

Buhar jeti tıkalıdır.

1. Aksesuarı buhar jetinden ayırın.

2. Jet ekini temizleyin.

3. Cihazı kısa bir süre çalıştırın.

4. Aksesuarı buhar jeti üzerine takın. Buhar kazanı kireçlenmiştir.  Buhar kazanını kireçten arındırın.

Buhar mevcut değil

Buhar kazanında su mevcut değildir  Su takviye edin, bkz. Bölüm Su ilave etme.

Buhar taşına basmak mümkün değ

Buhar tuşu çocuk kilidi ile emniyete alınmıştır.  Çocuk kilidini yukarı doğru bastırın.

Buhar tuşunun kilidi açılmıştır.

Yüksek su boşaltımı

Cihaz su "kusuyor"  Cihazı temizlik sırasında 30°'den (azami açı) fazla

yana doğru eğmeyin.

 200 ml olan azami dolum miktarını aşmayın.

Teknik bilgiler

Elektrik bağlantısı

Gerilim V 220-240 Faz ~ 1 Frekans Hz 50-60 Koruma türü IPX4 Koruma sınıfı I

Performans verileri

Isıtma gücü W 1200 Azami işletim basıncı MPa 0,3 Isıtma süresi Dakika 3 Sürekli buharlama g/dk 35 Azami buhar gücü g/dk 80

Dolum miktarı

Buhar kazanı ml 250 Azami dolum miktarı ml 200

Ebatlar ve ağırlıklar

Ağırlık (aksesuarlar hariç) kg 1,5 Uzunluk mm 321 Genişlik mm 127 Yükseklik mm 186 Tekn ik değişiklik hakkı saklıdır.

Arızalarda yardım

Содержание

Общие указания ................................................ 63

Использование по назначению ........................ 63

Защита окружающей среды.............................. 63

Принадлежности и запасные части ................. 64

Комплект поставки ............................................ 64

Гарантия............................................................. 64

Предохранительные устройства ...................... 64

Описание устройства........................................ 64

Первый ввод в эксплуатацию........................... 65

Монтаж............................................................... 65

Эксплуатация..................................................... 65

Важные указания по применению.................... 66

Использование принадлежностей.................... 66

Уход и техническое обслуживание................... 67

Помощь при неисправностях ........................... 68

Технические характеристики............................ 68

Общие указания

Перед первым применением устройства ознакомиться с данной

эксплуатации и прилагаемыми указаниями по технике безопасности. Действовать в соответствии с ними. Сохранять обе брошюры для дальнейшего пользования или для следующего владельца.

оригинальной инструкцией по

Использование по назначению

Устройство предназначено только для использования в домашнем хозяйстве. Устройство предназначено для очистки паром и может использоваться с подходящими принадлежностями в соответствии с описанием в данной инструкции по эксплуатации. Моющие средства не требуются. Необходимо соблюдать указания по технике безопасности.

Защита окружающей среды

Упаковочные материалы поддаются вторичной переработке. Упаковку необходимо утилизировать без ущерба для окружающей среды. Электрические и электронные устройства часто содержат ценные материалы, пригодные для вторичной переработки, и

зачастую такие компоненты, как батареи, аккумуляторы или масло, которые при неправильном обращении или ненадлежащей утилизации представляют потенциальную опасность для здоровья и экологии. Тем не менее данные компоненты необходимы для правильной работы устройства. Устройства, обозначенные этим символом, запрещено утилизировать вместе с бытовыми отходами.

Указания по ингредиентам (REACH)

Для получения актуальной информации об ингредиентах см. www.kaercher.com/REACH

Русский 63

Page 64

Принадлежности и запасные

части

Использовать только оригинальные принадлежности и запасные части. Только они гарантируют безопасную и бесперебойную работу устройства. Для получения информации о принадлежностях и запчастях см. www.kaercher.com.

Комплект поставки

Комплектация устройства указана на упаковке. При распаковке устройства проверить комплектацию. При обнаружении недостающих принадлежностей или повреждений, полученных во время транспортировки, следует уведомить торговую организацию, продавшую устройство.

Гарантия

В каждой стране действуют соответствующие гарантийные условия, установленные уполномоченной организацией по сбыту нашей продукции. Возможные неисправности устройства в течение гарантийного срока мы устраняем бесплатно, если причина заключается в дефектах материалов или производственных браке. В случае возникновения претензий в течение гарантийного срока просьба обращаться с чеком о покупке в торговую организацию, продавшую ближайшую уполномоченную службу сервисного обслуживания.

(Адрес указан на обороте)

изделие или в

Предохранительные устройства

몇 ОСТОРОЖНО

Отсутствующие или измененные предохранительные устройства

Предохранительные устройства предназначены для вашей защиты. Запрещено изменять предохранительные устройства или пренебрегать ими.

(В зависимости от типа устройства)

Символы на устройстве

Опасность ожогов, поверхность устройства во время работы нагревается

Опасность обваривания паром

Предохранительная пробка закрывает паровой резервуар, находящийся под давлением пара. В случае неисправности регулятора давления и возникновения избыточного давления в паровом резервуаре предохранительная пробка открывает клапан и пар через пробку выходит наружу. Перед возобновлением эксплуатации устройства следует обратиться в обслуживающую сервисную службу KÄRCHER.

Описание устройства

В данной инструкции по эксплуатации приведено описание устройства с максимальной комплектацией. Комплектация отличается в зависимости от модели (см. упаковку).

Рисунки см. на страницах с рисунками. Рисунок A

1 Предохранительная пробка 2 Наливная горловина для воды 3 Кнопка подачи пара 4 Защита от детей 5 Ручка для переноски 6 Сетевой кабель со штепсельной вилкой 7 Контрольная лампочка (зеленая): подается

сетевое напряжение

8 Паровой резервуар

9 Паровое сопло 10 Кнопка разблокировки 11 ** Паровой шланг 12 Паровой пистолет 13 Кнопка разблокировки 14 Паровой штекер 15 Точечно е сопло 16 Круглая щетка 17 Мощное сопло 18 Ручная насадка 19 Чехол из микрофибры для ручной насадки (1

шт.)

20 ** Чехол из микрофибры для ручной насадки (2

шт.)

21 ** Удлинительные трубки (2 шт.) 22 Кнопка разблокировки 23 ** Насадка для пола 24 Соединение-липучка 25 ** Салфетка для пола из микрофибры 26 Мерный стакан

** в качестве опции

Предохранительная пробка

Прочитать инструкцию по эксплуатации

64 Русский

Page 65

Первый ввод в эксплуатацию

При первом вводе в эксплуатацию из паровой форсунки может выйти небольшое облако пара. Устройству требуется некоторое время для приработки. В начале пар выходит очень неравномерно и имеет высокую влажность, возможно появление отдельных капель воды. Объем выходящего пара постепенно увеличивается и достигает максимального значения прибл. через 1 минуту.

Монтаж

Установка принадлежности

1. Открытый конец принадлежности надвигать на паровую форсунку или паровой пистолет, пока кнопка разблокировки паровой форсунки или парового пистолета не зафиксируется.

Рисунок F Рисунок I Рисунок J

2. Открытый конец принадлежности надвинуть на точечное струйное сопло.

Рисунок K

3. Соединительные трубки соединить с паровой форсункой или паровым пистолетом. a Первую соединительную трубку надвигать на

паровую форсунку или кнопка разблокировки паровой форсунки или парового пистолета не зафиксируется. Соединительная трубка присоединена.

b Вторую соединительную трубку надвинуть на

первую трубку. Соединительные трубки присоединены.

Рисунок N

4. Принадлежность и/или насадку для пола надвинуть на свободный конец удлинительной трубки.

Рисунок O

Принадлежность присоединена.

паровой пистолет, пока

Отсоединение принадлежности

1. Нажать вниз кнопку детской блокировки.

Рисунок G

Кнопка подачи пара заблокирована.

2. Нажать кнопку разблокировки и рассоединить детали.

Рисунок L Рисунок M

Эксплуатация

Примечание

При постоянном использовании стандартной дестиллированной воды удаление накипи из парового резервуара не требуется.

Примечание

Теплая вода сокращает время нагрева.

Примечание

Для заливки необходимо использовать входящий в комплект поставки мерный стакан. Во время заполнения водой следить за маркировкой (макс. 200 мл).

1. Отвинтить предохранительную пробку.

Рисунок B

2. Залить в паровой резервуар не более 200 мл дестиллированной или водопроводной воды.

3. Ввернуть предохранительную пробку.

Рисунок C

Заливка воды

Включение устройства

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность обваривания

При наклоне в сторону более чем на 30° из устройства выходит большое количество воды. Не наклонять устройство в сторону более чем на 30° (максимальный угол).

1. Установить устройство на прочное основание.

2. Вставить сетевой штекер в розетку.

Рисунок D

Контрольная лампа горит зеленым светом. Спустя прибл. 3 минуты устройство готово к использованию.

Рисунок E

Нажать вверх кнопку детской блокировки.

Рисунок G

Кнопка подачи пара разблокирована.

4. Нажать кнопку подачи пара.

Рисунок H

Выходит пар.

Если во время работы количество пара снижается или пар больше не выходит, требуется долить воду.

Примечание

Предохранительная пробка не откроется до тех пор, пока паровой резервуар находится под давлением.

Примечание

Теплая вода сокращает время нагрева.

1. Выключить устройство ,см. главу Выключение устройства.

Рисунок Q

2. Отвинтить предохранительную пробку.

3. Вылить всю воду из парового резервуара

Рисунок R

4. Залить в паровой резервуар не более 200 мл дестиллированной или водопроводной воды.

5. Ввернуть предохранительную пробку.

6. Вставить сетевой штекер в розетку.

7. Нажать вверх кнопку детской блокировки.

Кнопка подачи пара разблокирована. Устройство готово к использованию.

1. Извлечь сетевой штекер из розетки.

Рисунок Q

2. Нажимать кнопку подачи пара до тех пор, пока не перестанет выходить пар. Паровой резервуар находится в безнапорном состоянии.

3. Нажать вниз кнопку детской блокировки.

После завершения работы промыть паровой резервуар устройства.

1. Выключить устройство ,см. главу Выключение устройства.

2. Дать устройству остыть.

3. Отсоединить принадлежность.

4. Паровой резервуар заполнить водой и сильно

поболтать. Это необходимо для поднятия остатков накипи, осевших на дно парового резервуара.

5. Вылить всю воду из парового резервуара.

Рисунок R

Добавление воды

Выключение устройства

Промывка парового резервуара

Русский 65

Page 66

1. Отсоединить принадлежность.

2. Вылить всю воду из парового резервуара.

Рисунок R

3. Намотать сетевой кабель на бак для воды.

Рисунок S

4. Высушить принадлежность.

5. Хранить устройство в сухом и защищенном от морозов месте.

ВНИМАНИЕ

Материальный ущерб из-за застрявшей предохранительной пробки

Если после очистки не извлечь предохранительную пробку, существует вероятность того, что она может застрять в резьбе. После очистки отвинтить предохранительную пробку и положить ее на хранение, например, с другими принадлежностями устройства.

Важные указания по применению

Хранение устройства

Перед применением устройства мы рекомендуем подмести или пропылесосить пол. Благодаря этому пол уже до влажной очистки будет освобожден от загрязнений и мусора.

Очистка полов

Использование принадлежностей

Паровую форсунку и паровой пистолет можно использовать без принадлежностей в следующих случаях:

● Устранение небольших складок на висящих

●Влажная уборка пыли: коротко обработать

Точечно е струйное сопло предназначено для очистки трудно доступных мест, стыков, смесителей, стоков, раковин, унитазов, жалюзи и радиаторов. Чем ближе точечное струйное сопло к загрязненному месту, тем выше эффективность очистки. Это обусловлено тем, что температура и количество пара максимальны в месте выхода из сопла. Сильные известковые отложения перед очисткой паром можно обработать чистящим средством. Дать чистящему средству воздействовать около 5 минут, после чего обработать паром.

1. Открытый конец точечного струйного сопла

Освежение текстиля

Перед обработкой устройством обязательно проверить текстиль на переносимость, выбрав скрытый участок: обработать текстиль паром, дать просохнуть, а затем проверить на предмет изменения цвета или формы.

Очистка имеющих покрытие или

окрашенных поверхностей

ВНИМАНИЕ

Поврежденные поверхности

Пар способен отслаивать воск, мебельную политуру, полимерные покрытия или краску и оклейку на кромках. Не направлять пар на склеенные кромки, т.к. это может привести к отсоединению оклейки. Не использовать устройство для очистки не лакированных деревянных и паркетных полов. Не использовать устройство для очистки окрашенных или имеющих пластиковое покрытие поверхностей, например кухонной и жилой мебели, дверей и паркета.

1. Для очистки таких поверхностей следует коротко обработать паром тряпку и протереть ею поверхность.

Очистка стекла

ВНИМАНИЕ

Бой стекла и поврежденная поверхность

Пар может повредить лакированные участки оконной рамы, а при низких внешних температурах стать причиной возникновения напряжений на поверхности оконных стекол и их разрушения. Не направлять струю пара на лакированные участки оконной рамы. При низких внешних температурах следует нагреть оконные стекла, коротко обработав паром всю поверхность стекла.

 Очистить окно с помощью ручной насадки и

чехла. Для удаления воды воспользоваться водосгоном или вытереть поверхности насухо.

Круглая щетка подходит для удаления стойких загрязнений. Обработка щеткой позволяет легче очищать поверхности от стойких загрязнений.

ВНИМАНИЕ

Поврежденные поверхности

Щетка может поцарапать чувствительные поверхности. Она не подходит для очистки чувствительных поверхностей.

1. Смонтировать круглую щетку на точечном

Мощная щетка подходит для удаления стойких загрязнений, продувки углов, стыков и т.д.

1. Смонтировать мощную щетку аналогично

Ручная насадка предназначена для очистки небольших моющихся поверхностей, душевых кабин и зеркал.

1. Надвинуть ручную насадку в соответствии с

2. Надеть чехол на ручную насадку.

66 Русский

Паровая форсунка / паровой пистолет

предметах одежды: обрабатывать предмет одежды паром с расстояния 10-20 см.

паром тряпку и протереть ею мебель.

Точечное струйное сопло

подходящим

надвинуть на паровую форсунку или паровой пистолет.

Рисунок F Рисунок J

Круглая щетка

струйном сопле.

Рисунок K

Мощное сопло

круглой щетке на точечном струйном сопле.

Рисунок K

Ручная насадка

точечным струйным соплом на паровую форсунку или паровой пистолет.

Рисунок J

Page 67

Насадка для пола предназначена для очистки моющихся покрытий стен и пола, например каменных полов, керамической плитки и покрытий из ПВХ.

ВНИМАНИЕ

Повреждения из-за воздействия пара

Высокая температура и влажность могут привести к повреждениям. Перед применением необходимо проверить термостойкость и воздействие пара в малозаметном месте с минимальным количеством пара.

Примечание

Остатки чистящих средств и эмульсия для ухода на очищаемой поверхности при обработке паром могут стать причиной появления разводов, которые однако исчезнут после нескольких применений.

Перед применением устройства мы рекомендуем подмести или пропылесосить пол. Благодаря этому пол уже до влажной очистки будет освобожден от загрязнений и мусора. Чтобы пар мог дольше воздействовать на сильно загрязненные поверхности, работать достаточно медленно.

1. Соединить удлинительные трубки с паровым пистолетом.

Рисунок N

2. Насадку для пола надвинуть на удлинительную трубку.

Рисунок O

3. Закрепить салфетку для пола на насадке для пола. a Уложить салфетку для пола на пол лентами-

липучками вверх.

b С незначительным усилием прижать насадку

для пола к салфетке для пола.

Рисунок P

Благодаря креплениям-липучкам ткань для мытья пола сама закрепится на насадке для пола.

Снятие салфетки для пола

1. Поставить одну пола и поднять насадку для пола.

Рисунок P

Примечание

Сначала лента-липучка салфетки для пола еще очень крепкая и салфетку тяжело снять с насадки. После многократного использования и стирки салфетки она легко снимается с насадки и достигает оптимального усилия скрепления.

ногу на язычок салфетки для

Уход и техническое

обслуживание

Удаление накипи из парового резервуара

Примечание

С учетом образования накипи в устройстве рекомендуется удалять накипь по достижении указанного в таблице количества заполнений парового резервуара (ЗР = заполнение резервуара).

Насадка для пола

Диапазон жесткости

I мягкая 0-7 0-1,3 35 II средняя 7-14 1,3-2,5 30 III жесткая 14-21 2,5-3,8 20 IV очень

жесткая

Примечание

Водохозяйственное ведомство и городские коммунальные службы предоставляют информацию и жесткости водопроводной воды.

°dH ммоль/л ЗР

>21 >3,8 15

ВНИМАНИЕ

Поврежденные поверхности

Раствор для удаления накипи может разрушить чувствительные поверхности. Заполнять и опорожнять устройство осторожно.

1. Выключить устройство, см. главу Выключение устройства.

2. Дать устройству остыть.

3. Отвинтить предохранительную пробку.

4. Вылить всю воду из парового резервуара.

Рисунок R

ВНИМАНИЕ

Повреждение устройства средством для удаления накипи

Использование неподходящего средства для удаления накипи и ошибочная дозировка могут привести к повреждению устройства. Используйте только средство для удаления накипи KÄRCHER. Используйте 1 дозу средства для удаления накипи на 0,5 л воды.

5. Приготовить раствор средства для удаления накипи в соответствии с инструкцией на средстве.

6. Залить раствор средства паровой резервуар. Не закрывать паровой резервуар.

7. Оставить раствор действовать прибл. на 8 часов.

8. Вылить весь раствор для удаления накипи из парового резервуара.

9. При необходимости повторить процедуру удаления накипи.

10. Паровой резервуар промыть 2-3 раза холодной водой, чтобы удалить все остатки раствора для удаления накипи.

11. Вылить всю воду

Рисунок R

Уход за принадлежностями

(Принадлежности – в зависимости от комплекта поставки)

Примечание

Салфетки из микрофибры не подходят для сушки в сушильной машине.

Примечание

При стирке ткани соблюдать указания на этикетке по уходу за изделиями. Чтобы ткань хорошо впитывала грязь, не использовать средства для полоскания.

1. Ткань для мытья пола и чехлы стирать в машине при температуре не выше 60 °C.

для удаления накипи в

из парового резервуара.

Русский 67

Page 68

Помощь при неисправностях

Зачастую неисправности имеют простые причины, поэтому с помощью следующего обзора их можно устранить самостоятельно. В случае сомнения или возникновении не описанных здесь неисправностей следует обращаться в уполномоченную службу сервисного обслуживания.

몇 ПРЕДУПРЕЖДЕНИЕ

Опасность удара током и получения ожогов

Устранять неисправности на подключенном к электрической сети или разогретом устройстве опасно. Вынуть сетевой штекер.

Дать устройству остыть.

Уменьшенное количество пара

Паровая форсунка засорена.

1. Отсоединить принадлежность от паровой форсунки.

2. Очистить вставку форсунки.

3. На короткое время ввести устройство в эксплуатацию.

4. Надвинуть принадлежность на паровую форсунку.

паровом резервуаре образовалась накипь.

 Удали ть накипь из парового резервуара.

Нет пара

В паровом резервуаре отсутствует вода  Долить воду, см. главу Добавление воды.

Кнопка подачи пара не нажимается

Кнопка подачи пара заблокирована кнопкой детской блокировки.  Нажать вверх кнопку детской блокировки.

Кнопка подачи пара разблокирована.

Значительный выброс воды

Устройство «выплевывает» воду

время очистки не наклонять устройство в

 Во

сторону более чем на 30° (максимальный угол).

 Не превышать максимальный заправочный

объем в 200 мл.

Технические характеристики

Электрическое подключение

Напряжение В 220-240 Фаза ~1 Частота Гц 50-60 Тип защиты IPX4 Класс защиты I

Рабочие характеристики

Мощность нагрева Вт 1200 Максимальное рабочее

давление Время нагрева минуты 3 Длительная обработка паром г/мин 35 Максимальная подача пара г/мин 80

Заправочный объем

Паровой резервуар мл 250 Максимальный заправочный

объем

Размеры и вес

Вес (без принадлежностей) кг 1,5 Длина мм 321 Ширина мм 127 Высота мм 186

Сохраняется право на внесение технических изменений.

68 Magyar

МПа 0,3

мл 200

Tartalom

Általános utasítások ............................................ 68

Rendeltetésszerű alkalmazás ............................. 68

Környezetvédelem .............................................. 68

Tartozékok és pótalkatrészek.............................. 68

Szállított tartozékok ............................................. 68

Garancia.............................................................. 69

Biztonsági berendezések .................................... 69

A készülék leírása ............................................... 69

Első üzembe helyezés ........................................ 69

Szerelés .............................................................. 69

Üzemeltetés ........................................................ 70

Fontos alkalmazási utasítások ............................ 70

A tartozékok használata ...................................... 71

Ápolás és karbantartás ....................................... 71

Üzemzavarok elhárítása ..................................... 72

Műszaki adatok ................................................... 72

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a

nek megfelelően járjon el. Őrizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

mellékelt biztonsági tanácsokat. Ezek-

Rendeltetésszerű alkalmazás

Kizárólag magán háztartásban alkalmazza a készüléket. A készülék gőzzel való tisztításra szolgál, megfelelő tartozékkal a használati utasításban leírtak szerint alkalmazható. Tisztítószer nem szükséges. Tartsa be a biztonsági utasításokat.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást. Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akku-

mulátorokat vagy olajat is tartalmaznak, melyek nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését. A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Page 69

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciaidőn belül díjmentesen orvosoljuk, amennyiben anyag, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A címet lásd a hátoldalon)

Biztonsági berendezések

몇 VIGYÁZAT

Garancia

Hiányzó vagy módosított biztonsági berendezések

A biztonsági berendezések az Ön védelmét szolgálják. A biztonsági berendezéseket ne módosítsa és ne mellőzze használatukat.

Szimbólumok a készüléken

(készüléktípustól függően)

Égési sérülés veszélye, a készülék felülete üzem közben felforrósodik

Gőz általi leforrázás veszélye

Olvassa el a használati utasítást

Biztonsági zár

A biztonsági zár lezárja a gőzkazánt a gőznyomással szemben. Amennyiben a nyomásszabályozó meghibásodott, és túlnyomás lép fel, a biztonsági zárban megnyílik a túlnyomás szelep és a záron keresztül távozik a gőz. A készülék ismételt üzembe helyezése előtt forduljon az illetékes KÄRCHER ügyfélszolgálathoz.

A készülék leírása

A használati utasításban a maximális felszereltséget ismertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást).

Lásd az ábrákat tartalmazó oldalon. Ábra A

1 Biztonsági zár 2 Vízbetöltő nyílás 3 Gőzölés gomb 4 Gyerekzár 5 Fogó 6 Hálózati csatlakozó vezeték hálózati dugasszal 7 Ellenőrzőlámpa (zöld) - hálózati feszültség adott 8 Gőzkazán

9 Gőzfúvóka 10 Reteszelés feloldó billentyű 11 ** Gőztömlő 12 Gőzpisztoly 13 Reteszelés feloldó billentyű 14 Gőz csatlakozó

15 Pontsugárzó fúvóka 16 Szélkefe 17 Powerfúvóka 18 Kézi fej 19 Mikroszálas huzat a kézi fejhez (1 darab) 20 ** Mikroszálas huzat a kézi fejhez (2 darab) 21 ** Hosszabbító csövek (2 darab) 22 Reteszelés feloldó billentyű 23 ** Padlótisztító fej 24 Tépőzár 25 ** Mikroszálas padlókendő 26 Mérőpohár

** opcionális

Első üzembe helyezés

Az első üzembe helyezésnél a gőzfúvókából kis füstfelhő távozhat. A készülék rövid bejáratódást igényel. Kezdetben a gőzkilépés rendszertelen és nedves, vízcseppek is távozhatnak. A kiáramló gőzmennyiség folyamatosan emelkedik, míg kb. 1 perc elteltével eléri a maximális mennyiséget.

Szerelés

1. A tartozék nyitott végét tolja a gőzfúvókára, ill. a

2. A tartozék nyitott végét tolja a pontsugárzó fúvóká-

3. Kösse össze az összekötő csöveket a gőzfúvóká-

4. Tolja a tartozékot és/vagy a padlókefét a hosszabbí-

1. Nyomja lefelé a gyerekzárat.

2. Nyomja meg a kioldóbillentyűt és húzza szét az ele-

A tartozékok felszerelése

gőzpisztolyra, míg a gőzfúvóka, ill. gőzpisztoly kioldó billentyűje bepattan.

Ábra F Ábra I Ábra J

ra.

Ábra K

val, ill. gőzpisztollyal. a Tolja az 1. hosszabbító csövet a gőzfúvókára, ill.

a gőzpisztolyra, míg a gőzfúvóka, ill. gőzpisztoly kioldó billentyűje bepattan. Az összekötő cső csatlakoztatva van.

b Tolja a 2. hosszabbító csövet az 1. hosszabbító

csőre. A hosszabbító csövek csatlakoztatva vannak.

Ábra N

tó cső szabad végére.

Ábra O

A tartozék csatlakoztatva van.

A tartozékok leszerelése

Ábra G

A gőzölés gomb zárolva van.

meket.

Ábra L Ábra M

Magyar 69

Page 70

Üzemeltetés

Megjegyzés

A kereskedelemben kapható desztillált víz folyamatos használata esetén nincs szükség a gőzkazán vízkőtele- nítésére.

Megjegyzés

A melegvíz lerövidíti a felfűtési időt.

Megjegyzés

Ehhez használja a mellékelt mérőpoharat. A víz feltöltésekor ügyeljen a jelölésre (max. 200 ml).

1. Csavarja le a biztonsági zárat.

Ábra B

2. Töltsön maximum 200 ml desztillált vizet vagy vezetékes vizet a gőzkazánba.

3. Csavarja be a biztonsági zárat.

Ábra C

몇 FIGYELMEZTETÉS

Leforrázás veszélye

A készülék magasabb vízhozamú, ha 30 -nál jobban oldalra dönti. A készüléket ne döntse oldalra 30 -nál (maximális szög) nagyobb szögben.

1. Állítsa a készüléket szilárd talajra.

2. Csatlakoztassa a hálózati dugaszt az aljzathoz.

Ábra D

Az ellenőrzőlámpa zölden világít. Kb. 3 perc elteltével a készülék használatra kész.

Ábra E

3. Nyomja felfelé a gyerekzárat.

Ábra G

A gőzölés gomb ki van oldva.

4. Nyomja meg a gőzölés gombot.

Ábra H

Kiáramlik a gőz.

Ha munka közben a vízmennyiség csökken, ill. nem távozik gőz, töltsön utána vizet.

Megjegyzés

A biztonsági zár nem nyitható, amíg a gőzkazán nyomás alatt áll.

Megjegyzés

A melegvíz lerövidíti a felfűtési időt.

1. A készülék kikapcsolása lásd A készülék kikapcsolása.

Ábra Q

2. Csavarja le a biztonsági zárat.

3. Ürítse ki teljesen a vizet a gőzkazánból.

Ábra R

4. Töltsön maximum 200 ml desztillált vizet vagy vezetékes vizet a gőzkazánba.

5. Csavarja be a biztonsági zárat.

6. Csatlakoztassa a hálózati dugaszt az aljzathoz.

7. Nyomja felfelé a gyerekzárat. A gőzölés gomb ki van oldva. A készülék használatra kész.

1. Húzza ki a hálózati dugaszt az aljzatból.

Ábra Q

2. Nyomja meg a gőzölés gombot, amíg több gőz már nem áramlik ki. A gőzkazánban nincs nyomás.

3. Nyomja lefelé a gyerekzárat.

Víz betöltése

A készülék bekapcsolása

Töltsön utána vizet

A készülék kikapcsolása

A készülék gőzkazánját a munka befejeztével ki kell öblíteni.

1. A készülék kikapcsolása lásd A készülék kikapcso- lása.

2. Hagyja lehűlni a készüléket.

3. Válassza le a tartozékokat.

4. Töltse fel a gőzkazánt vízzel és erősen forgassa meg. Ezáltal kioldódnak a vízkőmaradványok, amelyek lerakódtak a gőzkazán fenekén.

5. Ürítse ki teljesen a vizet a gőzkazánból.

Ábra R

A készülék tárolása

Gőzkazán kiöblítése

1. Válassza le a tartozékokat.

2. Ürítse ki teljesen a vizet a gőzkazánból.

Ábra R

3. Tekerje a hálózati csatlakozó vezetéket a víztartály köré.

Ábra S

4. Szárítsa ki a tartozékot.

5. Tárolja a készüléket száraz, fagymentes helyen.

FIGYELEM

A leblokkolt biztonsági zár anyagi károkat okozhat

Amennyiben a biztonsági zárat nem távolítja el tisztítás után, a zár a menetbe ragadhat. Tisztítás után csavarja le és tárolja a biztonsági zárat, pl. együtt a többi tartozékkal.

Fontos alkalmazási utasítások

Javasoljuk, hogy a padlót seperje fel vagy porszívózza fel a készülék használata előtt. Így a padló már a nedves tisztítás előtt mentesíthető a szennyeződésektől és laza részecskéktől.

A készülékkel való kezelés előtt ellenőrizze a textíliák összeegyeztethetőségét egy nem látható helyen: Gő- zölje be a textilt, szárítsa meg és ezt követően ellenőriz- ze a szín- vagy alak módosulását.

Bevonatos vagy lakkozott felületek tisztítása

FIGYELEM

Sérült felületek

A gőz feloldhatja a viaszt, bútorpolitúrt, műanyag bevonatot vagy festéket és az élek ragasztását. Ne irányítsa a gőzt ragasztott élekre, mivel a ragasztás feloldódhat. Ne használja a készüléket lakkozatlan fapadló vagy parketták tisztítására. Ne használja a készüléket lakkozott vagy műanyagbe- vonatú felületek tisztítására, pl. a konyha és nappali bútorzata, ajtók vagy parketta tisztítására.

1. E felületek tisztítására röviden gőzöljön át egy ken-

FIGYELEM

Üvegtörés és sérült felületek

A gőz károsíthatja az ablakkeret lakkozott pontjait, és alacsony külső hőmérséklet esetén az ablaktáblák felületén feszültségekhez, ezáltal az üveg töréséhez vezethet. Ne irányítsa a gőzsugarat az ablakkeret lakkozott pontjaira. Alacsony külső hőmérséklet esetén melegítse fel az ablaktáblát úgy, hogy a teljes üvegfelület finoman átgőzöli.

 Az ablakfelületeket tisztítsa meg a huzattal ellátott

A padlófelületek tisztítása

Textíliák felfrissítése

dőt és ezzel törölje le a felületeket.

Üvegtisztítás

kézi fejjel. A víz lehúzásához használjon ablaklehúzót, vagy törölje szárazra a felületeket.

70 Magyar

Page 71

A tartozékok használata

A gőzfúvóka, ill. a gőzpisztoly az alábbi alkalmazási területeken használható tartozék nélkül:

● Kisebb ráncok elhárítása felakasztott ruhadarabok-

● A nedves por letörléséhez: Röviden gőzöljön át egy

A pontsugárzó fúvóka nehezen elérhető pontok, fúgák, armatúrák, lefolyók, mosdók, WC-k, rolók vagy fűtőtes- tek tisztítására szolgál. Minél közelebb tartja a pontsugárzó fúvókát a szennyezett ponthoz, annál nagyobb a tisztító hatás, mivel a hőmérséklet és a gőzmennyiség a fúvóka szájánál a legmagasabb. Erősen vízköves felületeket a gőztisztítás előtt érdemes megfelelő tisztítószerrel kezelni. Hagyja hatni a tisztítószert kb. 5 percig, majd gőzzel távolítsa el.

1. A pontsugárzó fúvóka nyitott végét tolja a gőzfúvó-

A szélkefe makacs szennyezések tisztítására alkalmas. Kefével könnyebben eltávolíthatók a makacs szennyezések.

Gőzfúvóka / gőzpisztoly

ból: A ruhadarabot 10-20 cm távolságról gőzölje.

kendőt és ezzel törölje le a bútorokat.

Pontsugárzó fúvóka

kára, ill. gőzpisztolyra.

Ábra F Ábra J

Szélkefe

FIGYELEM

Sérült felületek

A kefe összekarcolhatja az érzékeny felületeket. Nem alkalmas érzékeny felületek tisztítására.

1. Szerelje a szélkefét a pontsugárzó fúvókára.

Ábra K

Powerfúvóka

A powerfúvóka makacs szennyezések tisztítására, sarkok, fúgák kifúvására, stb. alkalmas.

1. Szerelje a szélkeféhez megfelelő powerfúvókát a pontsugárzó fúvókára.

Ábra K

A kézi fej kis lemosható felületek, zuhanykabinok és tükrök tisztítására alkalmas.

1. A kézi fejet a pontsugárzó fúvókának megfelelően tolja a gőzfúvókára, ill. a gőzpisztolyra.

Ábra J

2. Húzza rá a huzatot a kézi fejre.

Kézi fej

A padlótisztító fej lemosható fal- és padlóburkolatok, pl. kő- padlók, csempék és PVC-padlók tisztítására alkalmas.

FIGYELEM

Károsodások gőz hatására

A hőség és nedvesség károkat okozhatnak. Alkalmazás előtt a legkisebb gőzmennyiséggel ellenőrizze a szőnyeg félreeső helyén a hőtűrő képességet és a gőzhatást.

Megjegyzés

A tisztítandó felületen lévő tisztítószermaradványok vagy ápolószerek a gőztisztítás során buborékokat okozhatnak, amelyek többszöri alkalmazás során eltűnnek.

1. Csatlakoztassa a hosszabbító csövet a gőzpisztolyra.

Ábra N

2. Tolja a padlótisztító fejet a hosszabbító csőre.

Ábra O

3. Rögzítse a felmosókendőt a padlótisztító fejen. a A felmosókendőt a tépőzárral felfelé fektesse a

padlóra.

b A padlótisztító fejet enyhe nyomással helyezze a

felmosókendőre.

Ábra P

A felmosókendő tépőzárral rögzül a padlótisztító fejhez.

A felmosókendő levétele

1. Helyezze lábát a felmosókendő állítónyelvére, és emelje felfelé a padlókefét.

Ábra P

Megjegyzés

A felmosókendő tépőzárja kezdetben még nagyon erő és esetleg nehezen távolítható el a padlókeféről. Többszöri használat, valamint a felmosókendő kimosása után könnyebben eltávolíthatóvá válik a padlókeféről, és eléri az optimális tapadást.

Ápolás és karbantartás

Padlótisztító fej

Megjegyzés

A kereskedelemben kapható desztillált víz folyamatos használata esetén nincs szükség a gőzkazán vízkőtele- nítésére.

Megjegyzés

Mivel a készülékben vízkő rakódik le, javasoljuk, hogy a készüléket a gőzkazán táblázatban megadott számú feltöltését követően (KF= kazánfeltöltés) vízkőtelenítse.

Vízkeménységi tartomány

I lágy 0-7 0-1,3 35 II közepes 7-14 1,3-2,5 30 III kemény 14-21 2,5-3,8 20 IV nagyon ke-

Megjegyzés

A vezetékes víz keménységével kapcsolatban a vízgazdálkodási hatóság vagy a vízművek adhat tájékoztatást.

Gőzkazán vízkőmentesítése

°dH mmol/l KF

>21 >3,8 15

mény

Magyar 71

Page 72

FIGYELEM

Sérült felületek

A vízkőoldó szer megtámadhatja az érzékeny felületeket. Óvatosan töltse fel és ürítse le a készüléket.

1. A készülék kikapcsolásához lásd a(z) A készülék kikapcsolása fejezetet.

2. Hagyja lehűlni a készüléket.

3. Csavarozza le a biztonsági zárat.

4. Ürítse ki teljesen a vizet a gőzkazánból.

Ábra R

FIGYELEM

A készülék károsodása a vízkőoldó szer miatt

A nem megfelelő vízkőoldó szer, valamint a vízkőoldó szer hibás adagolása a készülék károsodásához vezethet. Kizárólag eredeti KÄRCHER vízkőoldó szert alkalmazzon. 0,5 l vízhez 1 adagolóegységnyi vízkőoldó szert használjon.

5. A vízkőoldószer-oldatot a vízkőoldó szeren található adatok alapján készítse el.

6. Töltse a vízkőoldószer-oldatot a gőzkazánba. Ne zárja el a gőzkazánt.

7. Hagyja hatni a vízkőoldószer-oldatot kb. 8 órán keresztül.

8. Ürítse ki teljesen a vízkőoldó szert a gőzkazánból.

9. Szükség esetén ismételje a vízkőtelenítési folyamatot.

10. Öblítse ki a gőzkazánt 2-3-szor hideg vízzel, hogy a vízkőoldószer-oldat maradványait teljesen eltávolítsa.

11. Ürítse ki teljesen a vizet a gőzkazánból.

Ábra R

(Tartozék - a szállított tartozékok függvényében)

Megjegyzés

A mikroszálas kendő nem alkalmas szárításhoz.

Megjegyzés

A kendők mosásához vegye figyelembe a mosási cédulán lévő útmutatót. Ne használjon öblítőszert, hogy a kendők jól felvehessék a szennyeződést.

1. A felmosókendőket és huzatokat maximum 60 °Con mossa ki a mosógépben.

A tartozékok ápolása

Üzemzavarok elhárítása

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz.

몇 FIGYELMEZTETÉS

Áramütés és égési sérülés veszélye

Amíg a készülék csatlakoztatva van a villamos hálózatra vagy még nem hűlt le, kockázatos lehet a hibaelhárítás. Húzza ki a hálózati dugaszt. Hagyja lehűlni a készüléket.

Csökkent gőzmennyiség

A gőzfúvóka eldugult.

1. Válassza le a tartozékot a gőzfúvókáról.

2. Tisztítsa meg a fúvókatbetétet.

3. Rövid időre helyezze üzembe a készüléket.

4. Helyezze fel a tartozékot a gőzfúvókára. A gőzkazán vízköves.  Vízkőtelenítse a gőzkazánt.

Nincs gőz

Nincs víz a gőzkazánban  Víz utántöltése, lásd Töltsön utána vizet.

A gőzölés gomb nem nyomható be

A gőzölés gomb gyerekzárral védett.  Nyomja felfelé a gyerekzárat.

A gőzölés gomb ki van oldva.

Nagy mennyiségű vízkifolyás

A készülék vizet „köp”  Tisztítás során a készüléket ne döntse oldalra 30 -

nál (maximális szög) nagyobb szögben.

 Ne lépje túl a 200 ml-es maximális töltési mennyisé-

get.

Műszaki adatok

Elektromos csatlakozás

Feszültség V 220-240 Fázis ~ 1 Frekvencia Hz 50-60 Védettség IPX4 Érintésvédelmi osztály I

Teljesítményre vonatkozó adatok

Fűtőteljesítmény W 1200 Maximális üzemi nyomás MPa 0,3 Felfűtési idő perc 3 Folyamatos gőzölés g/min 35 Maximális gőzlöket g/min 80

Töltési mennyiség

Gőzkazán ml 250 Maximális töltési mennyiség ml 200

Méretek és súlyok

Súly (tartozékok nélkül) kg 1,5 Hosszúság mm 321 Szélesség mm 127 Magasság mm 186

A műszaki változtatások jogát fenntartjuk.

72 Magyar

Page 73

Obsah

Obecné pokyny ................................................... 73

Použití v souladu s určením ................................ 73

Ochrana životního prostředí ................................ 73

Příslušenství a náhradní díly ............................... 73

Rozsah dodávky .................................................. 73

Záruka ................................................................. 73

Bezpečnostní mechanismy ................................. 73

Popis přístroje ..................................................... 73

První uvedení do provozu ................................... 74

Montáž................................................................. 74

Provoz ................................................................. 74

Důležité pokyny k použití přístroje....................... 75

Používání příslušenství ....................................... 75

Péče a údržba ..................................................... 76

Pomoc při poruchách .......................................... 77

Technické údaje................................................... 77

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního

bezpečnostní pokyny. Řiďte se jimi. Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

návodu k použití a přiložené

Použití v souladu s určením

Přístroj používejte výhradně v soukromé domácnosti. Přístroj je určen k parnímu čištění a lze jej používat s vhodným příslušenstvím v souladu s popisem v tomto návodu. Čisticí prostředky nejsou nutné. Dodržujte bezpečnostní pokyny.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej,

které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Rozsah dodávky přístroje je vyobrazen na obalu. Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko. (Adresa viz zadní stranu)

Bezpečnostní mechanismy

Záruka

몇 UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu. Bezpečnostní mechanismy nikdy nepozměňujte ani nepřemosťujte.

Symboly na přístroji

(V závislosti na typu přístroje)

Nebezpečí popálení, povrch přístroje se během provozu silně zahřívá

Nebezpečí opaření párou

Čtěte návod k použití

Bezpečnostní uzávěr

Bezpečnostní uzávěr uzavírá parní kotel proti působícímu tlaku páry. Pokud je regulátor tlaku vadný a v parním kotli vznikne přetlak, otevře se v bezpečnostním uzávěru přetlakový ventil a pára uniká uzávěrem ven. Před opětovným uvedením přístroje do provozu se obraťte na příslušný zákaznický servis KÄRCHER.

Popis přístroje

Tento návod k použití obsahuje popis maximálního vybavení. V závislosti na daném modelu existují rozdíly v objemu dodávky (viz obal).

Ilustrace viz strana s obrázky. Ilustrace A

1 Bezpečnostní uzávěr 2 Plnicí otvor pro vodu 3 Tlačítko páry 4 Dětská pojistka 5 Držadlo 6 Síťové přívodní vedení se síťovou zástrčkou 7 Kontrolka (zelená) – připojeno k síťovému napětí 8 Parní kotel

9 Parní tryska 10 Tlačítko na odjištění (odblokování) 11 ** Hadice na vedení páry 12 Parní pistole 13 Tlačítko na odjištění (odblokování) 14 Parní nástrčka

Čeština 73

Page 74

15 Tryska s bodovým paprskem 16 Kulatý kartáč 17 Power tryska 18 Ruční hubice 19 Potah z mikrovlákna na ruční hubici (1 ks) 20 ** Potah z mikrovlákna na ruční hubici (2 ks) 21 ** Prodlužovací trubka (2 ks) 22 Tlačítko na odjištění (odblokování) 23 ** Podlahová hubice 24 Suchý zip 25 ** Podlahová utěrka z mikrovlákna 26 Odměrka

** dodatečná výbava

První uvedení do provozu

Při prvním uvedení do provozu může z parní trysky uniknout obláček kouře. Přístroj potřebuje krátký čas záběhu. Zpočátku je výstup páry velmi nerovnoměrný a obsahuje mnoho vlhkosti, mohou odkapávat i jednotlivé vodní kapky. Množství unikající páry stále vzrůstá a maxima dosahuje asi po 1 minutě.

Montáž

1. Otevřený konec příslušenství nasuňte na parní trysku nebo parní pistoli, až zaskočí tlačítko na odjištění na parní trysce nebo pistoli.

Ilustrace F Ilustrace I Ilustrace J

2. Otevřený konec příslušenství nasuňte na trysku s bodovým paprskem.

Ilustrace K

3. Spojte spojovací trubky s parní tryskou nebo parní pistolí. aNasuňte 1. prodlužovací trubku na parní trysku

bNasuňte 2. prodlužovací trubku na

Ilustrace N

4. Na volný konec prodlužovací trubky nasuňte příslušenství a/nebo podlahovou hubici.

Ilustrace O

Příslušenství je připojeno.

1. Stiskněte dětskou pojistku dole.

Ilustrace G

Tlačítko páry je blokováno.

2. Stiskněte tlačítko na odjištění a rozpojte díly.

Ilustrace L Ilustrace M

Montáž příslušenství

nebo parní pistoli, až zaskočí tlačítko na odjištění na parní trysce nebo pistoli. Spojovací trubka je připojena.

1. prodlužovací trubku. Spojovací trubky jsou spojeny.

Odpojení příslušenství

Provoz

Upozornění

Při nepřetržitém používání běžně prodávanou destilovanou vodou není nutné odstraňování vodního kamene z parního kotle.

Upozornění

Teplá voda zkracuje dobu ohřevu.

Upozornění

Při tom používejte dodaný odměřovací pohárek. Při plnění dbejte na značku (max. 200 ml).

1. Odšroubujte bezpečnostní uzávěr.

Ilustrace B

2. Nalijte maximálně 200 ml destilované vody nebo vody z vodovodního řadu do parního kotle.

3. Zašroubujte bezpečnostní uzávěr.

Ilustrace C

몇 VAROVÁNÍ

Nebezpečí opaření

Přístroj má silný výtok vodu, pokud jej při použití nakloníte na bok se sklonem vyšším než 30°. Nenaklánějte přístroj na bok ve větším úhlu než 30° (maximální úhel).

1. Postavte přístroj na pevný podklad.

2. Připojte síťovou zástrčku do zásuvky.

Ilustrace D

Kontrolka se rozsvítí zeleně. Po cca 3 minutách je přístroj připraven k použití.

Ilustrace E

3. Stiskněte dětskou pojistku nahoře.

Ilustrace G

Tlačítko páry je odblokováno.

4. Stiskněte tlačítko páry.

Ilustrace H

Pára uniká.

Pokud při práci poklesne množství páry nebo pokud již pára neuniká, musí se doplnit voda.

Upozornění

Bezpečnostní uzávěr nelze otevřít, dokud je parní kotel pod tlakem.

Upozornění

Teplá voda zkracuje dobu ohřevu.

1. Vypněte přístroj, viz kapitola Vypnutí přístroje.

Ilustrace Q

2. Odšroubujte bezpečnostní uzávěr.

3. Z parního kotle zcela vypusťte vodu.

Ilustrace R

4. Nalijte maximálně 200 ml destilované vody nebo vody z vodovodního řadu do parního kotle.

5. Zašroubujte bezpečnostní uzávěr.

6. Připojte síťovou zástrčku do zásuvky.

7. Stiskněte dětskou pojistku nahoře. Tlačítko páry je odblokováno. Přístroj je připraven k použití.

1. Odpojte síťovou zástrčku ze zásuvky.

Ilustrace Q

2. Tiskněte tlačítko páry, dokud pára zcela nepřestane unikat. Parní kotel není pod tlakem.

3. Stiskněte dětskou pojistku dole.

Plnění vodou

Zapnutí přístroje

Doplnění vody

Vypnutí přístroje

74 Čeština

Page 75

Po ukončení práce vypláchněte parní kotel přístroje.

1. Vypněte přístroj, viz kapitola Vypnutí přístroje.

2. Nechte přístroj vychladnout.

3. Odpojte příslušenství.

4. Naplňte parní kotel vodou a intenzivně jej protřepte. Tím se uvolní vápenné usazeniny, které se usadily na dně parního kotle.

5. Z parního kotle zcela vypusťte vodu.

Ilustrace R

Uložení přístroje

Vypláchnutí parního kotle

1. Odpojte příslušenství.

2. Z parního kotle zcela vypusťte vodu.

Ilustrace R

3. Oviňte síťový kabel kolem nádrže na vodu.

Ilustrace S

4. Nechte příslušenství oschnout.

5. Uložte přístroj na suchém místě zabezpečeném před mrazem.

POZOR

Věcné škody v důsledku zaseknutého bezpečnostního uzávěru

Pokud není bezpečnostní uzávěr po vyčištění sejmut, existuje možnost, že by se uzávěr mohl zaseknout v závitu. Po vyčištění odšroubujte bezpečnostní uzávěr a uschovejte jej, např. spolu s dalším příslušenstvím přístroje.

Důležité pokyny k použití přístroje

Před použitím přístroje doporučujeme podlahu zamést nebo vysát. Tím se podlaha již před vlhkým čištěním zbaví volných částeček nečistot.

Před čištěním tímto přístrojem vždy vyzkoušejte snášenlivost příslušných textilií na jejich skrytém místě: Napařte textilii, nechte ji vyschnout a poté zkontrolujte výskyt případných změn barvy a tvaru.

POZOR

Poškození povrchů

Pár může z hran uvolňovat vosk, leštidlo na nábytek, plastové povlaky nebo barvy a nákližky. Nesměřujte páru na hrany s nákližky, protože by se nákližek mohl uvolnit. Nepoužívejte přístroj k čištění nelakovaného dřeva a parketových podlah. Nepoužívejte přístroj k čištění lakovaných povrchů ani povrchů s plastovou povrchovou vrstvou, jako je např. kuchyňský a bytový nábytek, dveře a parkety.

1. Při čištění těchto povrchů krátce napařte hadřík a

Čištění podlahových ploch

Regenerace textilií

Čištění povrchů opatřených nátěry

jím povrchy otřete.

Čištění skla

POZOR

Prasknutí skla a poškození povrchů

Pár může poškodit impregnovaná místa okenních rámů a při nízkých venkovních teplotách způsobit pnutí na povrchu okenních skel a v důsledku toho jejich prasknutí. Nesměřujte páru na impregnovaná místa okenních rámů. Při nízkých venkovních teplotách zahřejte okenní skla lehkým napařením celého jejich povrchu.

 Povrch okenních skel čistěte ruční hubicí

s potahem. Vodu setřete stěrkou na okna nebo plochy skel utřete do sucha.

Používání příslušenství

Parní trysku, resp. parní pistoli lze použít v následujících případech bez příslušenství:

● Při odstraňování mírných záhybů z pověšených

● Při utírání prachu za mokra: Krátce napařte hadřík a

Tryska s bodovým paprskem je vhodná pro čištění obtížně přístupných míst, spár, armatur, odtoků, umyvadel, WC, žaluzií nebo radiátorů. Čím blíže je tryska s bodovým paprskem znečištěnému místo, tím silnější je čisticí účinek, protože teplota a množství páry u ústí trysky dosahují nejvyšších hodnot. Silné vápenné usazeniny lze před parním čištěním ošetřit vhodným čisticím prostředkem. Nechte čisticí prostředek působit cca 5 minut a poté čistěte párou.

1. Otevřený konec trysky s bodovým paprskem

Kulatý kartáč je vhodný na čištění ulpívajících nečistot. Kartáčováním lze ulpívající nečistoty odstranit snadněji.

Parní tryska / parní pistole

oděvů: Napařte oděv ze vzdálenosti 10–20 cm.

jím otřete nábytek.

Tryska s bodovým paprskem

nasuňte na parní trysku, resp. parní pistoli.

Ilustrace F Ilustrace J

Kulatý kartáč

POZOR

Poškození povrchů

Kartáč může poškrábat citlivé povrchy. Není vhodný pro čištění citlivých povrchů.

1. Namontujte kulatý kartáč na trysku s bodovým paprskem.

Ilustrace K

Power tryska

Power tryska je vhodná na čištění ulpívajících nečistot, vyfukování rohů, spár atd.

1. Namontujte Power trysku podobně jako kulatý kartáč na trysku s bodovým paprskem.

Ilustrace K

Ruční hubice je vhodná pro čištění malých omyvatelných ploch, sprchovacích kabin a zrcadel.

1. Nasuňte ruční hubici podobně jako trysku s bodovým paprskem na parní trysku nebo na parní pistoli.

Ilustrace J

2. Přetáhněte přes ruční hubici potah.

Ruční hubice

Čeština 75

Page 76

Podlahová hubice je vhodná pro čištění omyvatelných stěnových a podlahových krytin, např. kamenných podlah, dlaždic a podlah z PVC.

POZOR

Poškození působením páry

Horko a provlhnutí mohou způsobit poškození. Před použitím ověřte odolnost vůči vysokým teplotám a účinky páry na nenápadném místě koberce s použitím malého množství páry.

Upozornění

Zbytky čisticího prostředku nebo emulzí na ošetření na čištěné ploše mohou při parním čištění způsobit šmouhy, které však při opakované aplikaci zmizí.

Před použitím přístroje doporučujeme podlahu zamést nebo vysát. Tím se podlaha již před vlhkým čištěním zbaví volných částeček nečistot. Na silně znečištěných plochách pracujte pomalu, aby pára mohla působit po delší dobu.

1. Spojte prodlužovací trubku s parní pistolí.

Ilustrace N

2. Nasuňte podlahovou hubici na prodlužovací trubku.

Ilustrace O

3. Upevněte hadr na vytírání na podlahovou hubici. a Položte hadr na vytírání na podlahu suchými zipy

nahoru.

b Postavte podlahovou hubici na hadr na vytírání a

lehce přitlačte.

Ilustrace P

Hadr na vytírání se suchými zipy sám přichytí na podlahovou hubici.

Podlahová hubice

1. Postavte se nohou na jazýček hadru na vytírání a zvedn

Ilustrace P

Upozornění

Na začátku je suchý zip hadru na vytírání ještě velice silný a případně jde těžko oddělit od podlahové hubice. Po několika použitích a po vyprání je možné hadr na vytírání dobře oddělit od podlahové hubice a dosáhne optimální přilnavosti.

Sejmutí hadru na vytírání

ěte podlahovou hubici nahoru.

Péče a údržba

Odstraňování vodního kamene v parním kotli

Upozornění

Při nepřetržitém používání běžně prodávanou destilovanou vodou není nutné odstraňování vodního kamene z parního kotle.

Upozornění

Protože se v přístroji usazuje vodní kámen, doporučujeme jej přístroj zbavovat po počtu naplnění parního kotle uvedeném v tabulce (NK = naplnění kotle).

Rozsah tvrdosti °dH mmol/l NK

Iměkká 0-7 0-1,3 35 II střední 7-14 1,3-2,5 30 III tvrdá 14-21 2,5-3,8 20 IV velmi tvrdá >21 >3,8 15

Upozornění

Informace o tvrdosti vody z vodovodního řadu poskytne vodohospodářský úřad nebo městská vodárna.

POZOR

Poškození povrchů

Odvápňovací roztok může narušovat citlivé povrchy. Přístroj plňte a vypouštějte opatrně.

1. Vypněte přístroj, viz kapitola Vypnutí přístroje.

2. Nechte přístroj vychladnout.

3. Odšroubujte bezpečnostní uzávěr.

4. Z parního kotle zcela vypusťte vodu.

Ilustrace R

POZOR

Poškození přístroje odvápňovacím prostředkem

Nevhodný odvápňovací prostředek a nesprávné dávkování odvápňovacího prostředku mohou přístroj poškodit. Používejte výhradně odvápňovací prostředky firmy KÄRCHER. Použijte 1 dávkovací jednotku odvápňovacího prostředku na 0,5 litru vody.

5. Roztok odvápňovacího prostředku namíchejte podle údajů na obalu.

6. Nalijte roztok odvápňovacího prostředku do parního kotle. Parní kotel neuzavírejte.

7. Nechte odvápňovací prostředek působit cca 8 hodin.

8. Odvápňovací prostředek z parního kotle zcela vypusťte.

9. V případě potřeby proces čištění opakujte.

10. Parní kotel 2–3krát vypláchněte studenou vodou, aby se vymyly všechny zbytky odvápňovacího prostředku.

11. Z parního kotle zcela vypusťte vodu.

Ilustrace R

(příslušenství v závislosti na rozsahu dodávky)

Upozornění

Utěrky z mikrovlákna se nesmí dávat do sušičky.

Upozornění

Při praní se řiďte pokyny na utěrkách. Nepoužívejte aviváž, aby utěrky mohly snadno pohlcovat nečistotu.

1. Hadry na vytírání a potahy lze prát v pračce maximálně na 60 °C.

Péče o příslušenství

76 Čeština

Page 77

Poruchy mají často jednoduché příčiny, které můžete sami odstranit pomocí následujícího přehledu. V případě pochybností nebo při poruchách, které zde nejsou neuvedeny, se obraťte na autorizovaný zákaznický servis.

몇 VAROVÁNÍ

Pomoc při poruchách

Nebezpečí úrazu elektrickým proudem a popálení

Dokud je přístroj připojen k elektrické síti nebo dokud není dosud vychladlý, je odstraňování poruch nebezpečné. Odpojte síťovou zástrčku. Nechte přístroj vychladnout.

Snížené množství páry

Parní tryska je ucpaná.

1. Odpojte příslušenství od parní trysky.

2. Vyčistěte vložku do trysky.

3. Uveďte přístroj na krátkou dobu do provozu.

4. Nasaďte příslušenství na parní trysku. Parní kotel není je zanesen vodním kamenem.  Odstraňte vodní kámen z parního kotle.

Nevytváří se pára

V parním kotli není voda  Doplňte vodu, viz kapitola Doplnění vody.

Nelze stisknout tlačítko páry

Tlačítko páry je zajištěno dětskou pojistkou.  Stiskněte dětskou pojistku nahoře.

Tlačítko páry je odblokováno.

Silný výtok vody

Přístroj „vyplivuje“ vodu  Nenaklánějte přístroj při čištění na bok ve větším

úhlu než 30° (maximální úhel).

ekračujte maximální množství náplně 200 ml.

 Nepř

Technické údaje

Elektrické připojení

Napětí V 220–240 Fáze ~ 1 Kmitočet Hz 50–60 Krytí IPX4 Třída krytí I

Výkonové parametry

Topný výkon W 1200 Maximální provozní tlak MPa 0,3 Doba ohřevu minut 3 Trvalé napařování g/min 35 Maximální parní impuls g/min 80

Množství náplně

Parní kotel ml 250 Maximální množství náplně ml 200

Rozměry a hmotnost

Hmotnost (bez příslušenství) kg 1,5 Délka mm 321 Šířka mm 127 Výška mm 186

Technické změny vyhrazeny.

Kazalo

Splošna navodila................................................. 77

Namenska uporaba............................................. 77

Varovanje okolja.................................................. 77

Pribor in nadomestni deli..................................... 77

Obseg dobave..................................................... 77

Garancija............................................................. 78

Varnostne naprave .............................................. 78

Opis naprave....................................................... 78

Prvi zagon ........................................................... 78

Montaža .............................................................. 78

Obratovanje......................................................... 79

Pomembna navodila za uporabo ........................ 79

Uporaba pribora .................................................. 80

Nega in vzdrževanje............................................ 80

Pomoč pri motnjah .............................................. 81

Tehnični podatki .................................................. 81

Splošna navodila

Pred prvo uporabo naprave preberite ta originalna navodila za uporabo in prilo-

vajte. Obe knjižici shranite za poznejšo uporabo ali za naslednjega uporabnika.

žena varnostna navodila ter jih upošte-

Namenska uporaba

Napravo uporabljajte samo v zasebnem gospodinjstvu. Naprava je predvidena za čiščenje s paro in se lahko uporablja s primernim priborom, kot je opisano v teh navodilih za uporabo. Čistil ne potrebujete. Upoštevajte varnostna navodila.

Varovanje okolja

Materiali embalaže se lahko reciklirajo. Embalažo odstranite na okolju varen način. Električne in elektronske naprave vsebujejo dragocene materiale z možnostjo recikliranja, pogosto pa tudi sestavne dele, kot so baterije,

akumulatorske baterije ali olja, ki lahko pri napač- ni uporabi ali napačnem odstranjevanju škodujejo zdravju ljudi in okolju. Navedeni sestavni deli so kljub temu potrebni za pravilno delovanje naprave. Naprave, označene s tem simbolom, ne smete odvreči med gospodinjske odpadke.

Napotki o sestavinah (REACH)

Aktualne informacije najdete na spletnem naslovu:

www.kaercher.com/REACH

Pribor in nadomestni deli

Uporabljajte samo originalni pribor in originalne nadomestne dele, ki zagotavljajo varno in nemoteno delovanje naprave. Informacije o priboru in nadomestnih delih najdete na spletnem naslovu www.kaercher.com.

Obseg dobave

Obseg dobave je upodobljen na embalaži. Pri odstranjevanju embalaže preverite, ali je vsebina popolna. Če manjka pribor ali če so med transportom nastale poškodbe, obvestite prodajalca.

Slovenščina 77

Page 78

V vsaki državi veljajo garancijski pogoji, ki jih je izdala naša pristojna prodajna družba. V garancijskem roku bodo morebitne motnje v delovanju naprave odpravljene brezplačno, če je njihov vzrok napaka v materialu ali napaka pri proizvodnji. Pri uveljavljenju garancije zagotovite dokazilo o nakupu in stopite v stik s prodajalcem ali z najbližjo servisno službo. Naslov najdete na hrbtni strani.

Varnostne naprave

Garancija

몇 PREVIDNOST

Manjkajoče ali poškodovane varnostne naprave

Varnostna navodila so namenjena vaši varnosti. Varnostnih navodil nikoli ne spreminjajte in jih vedno upoštevajte.

Simboli na napravi

(odvisno od tipa naprave)

Nevarnost opeklin, površina naprave se med delovanjem segreje.

Nevarnost oparin zaradi pare.

Preberite navodila za uporabo

Varnostno zapiralo

Varnostno zapiralo zapre parni kotel pred nastankom parnega tlaka. Če je regulator tlaka okvarjen in v parnem kotlu nastane nadtlak, se v varnostnem zapiralu odpre ventil za sprostitev tlaka in skozi zapiralo izstopi para. Pred zagonom naprave se obrnite na lokalno servisno službo podjetja KÄRCHER.

Opis naprave

V teh navodilih za uporabo je opisana vsa možna oprema. Odvisno od modela se obsegi dobave razlikujejo (glejte pakiranje).

Glejte slike na strani s slikami. Slika A

1 Varnostno zapiralo 2 Odprtina za polnjenje vode 3 Gumb za paro 4 Otroško varovalo 5 Nosilni ročaj 6 Električni priključni kabel z električnim vtičem 7 Kontrolna lučka (zelena) – prisotna omrežna nape-

tost

8 Parni kotel

9 Šoba za paro 10 Deblokirni gumb 11 ** Gibka cev za paro 12 Parna pištola 13 Deblokirni gumb 14 Parni vtič

15 To čkovna razpršilna šoba 16 Okrogla krtača 17 Šoba velike moči 18 Ročna šoba 19 Prevleka iz mikrovlaken za ročno šobo (1 kos) 20 ** Prevleka iz mikrovlaken za ročno šobo (2 kosa) 21 ** Cevna podaljška (2 kosa) 22 Deblokirni gumb 23 ** Talna šoba 24 Ježek 25 ** Krpa za tla iz mikrovlaken 26 Merilni lonček

** opcijsko

Prvi zagon

Med prvim zagonom lahko iz parne šobe izstopi majhen dimni oblak. Naprava potrebuje kratek čas, da se ogreje. Na začetku je izstop pare zelo neenakomeren in vlažen, izstopijo lahko celo posamezne kapljice vode. Količina izstopajoče pare se enakomerno povečuje, dokler ne dosežete največje količine po približno 1 minuti.

Montaža

1. Odprti konec pribora potisnite na parno šobo ali parno pištolo, dokler se ne zaskoči deblokirni gumb parne šobe ali parne pištole.

Slika F Slika I Slika J

2. Odprti konec pribora potisnite na točkovno razpršilno šobo.

Slika K

3. Priključne cevi priključite na parno šobo ali parno pištolo. a 1. podaljševalno cev potisnite na parno šobo ali

parno pištolo, dokler se ne zaskoči deblokirni gumb parne šobe ali parne pištole. Priključna cev je povezana.

b 2. podaljševalno cev potisnite na

1. podaljševalno cev. Priključni cevi sta povezani.

Slika N

4. Pribor in/ali talno šobo potisnite na prosti konec podaljševalne cevi.

Slika O

Pribor je priključen.

1. Otroško varovalo pritisnite navzdol.

Slika G

Gumb za paro je zaklenjen.

2. Pritisnite deblokirni gumb in razstavite dele.

Slika L Slika M

Montaža pribora

Odstranjevanje pribora

78 Slovenščina

Page 79

Obratovanje

Napotek

Pri trajni uporabi komercialne destilirane vode odstranjevanje vodnega kamna iz parnega kotla ni potrebno.

Napotek

Topla voda skrajša čas segrevanja.

Napotek

Za to uporabite priloženi merilni lonček. Pri polnjenju vode pazite na oznako (največ 200 ml).

1. Odvijte varnostno zapiralo.

Slika B

2. V parni kotel nalijte največ 200 ml destilirane vode ali vode iz pipe.

3. Privijte varnostno zapiralo.

Slika C

몇 OPOZORILO

Nevarnost oparin

Iz naprave začne močno uhajati voda, če jo nagnete v stran za več kot 30°. Naprave ne nagnite v stran za več kot 30° (največji kot).

1. Napravo postavite na trdno podlago.

2. Električni vtič vstavite v vtičnico.

Slika D

Kontrolna lučka sveti zeleno. Po pribl. 3 minutah je naprava pripravljena na uporabo.

Slika E

3. Otroško varovalo pritisnite navzgor.

Slika G

Gumb za paro je odklenjen.

4. Pritisnite gumb za paro.

Slika H

Iz naprave začne izhajati para.

Če med delom količina pare začne upadati oz. sploh več ne izhaja, morate doliti vodo.

Napotek

Varnostnega zapirala ni mogoče odpreti, dokler je v parnem kotlu tlak.

Napotek

Topla voda skrajša čas segrevanja.

1. Izklopite napravo, glejte poglavje Izklop naprave.

Slika Q

2. Odvijte varnostno zapiralo.

3. Vodo v celoti izlijte iz parnega kotla.

Slika R

4. V parni kotel nalijte največ 200 ml destilirane vode ali vode iz pipe.

5. Privijte varnostno zapiralo.

6. Električni vtič vstavite v vtičnico.

7. Otroško varovalo pritisnite navzgor. Gumb za paro je odklenjen. Naprava je pripravljena za uporabo.

1. Električni vtič izvlecite iz vtičnice.

Slika Q

2. Držite gumb za paro, dokler para ne izhaja več. V parnem kotlu ni tlaka.

3. Otroško varovalo pritisnite navzdol.

Nalivanje vode

Vklop naprave

Dolivanje vode

Izklop naprave

Parni kotel naprave po koncu dela sperite.

1. Izklopite napravo, glejte poglavje Izklop naprave.

2. Počakajte, da se naprava ohladi.

3. Odstranite pribor.

4. Parni kotel napolnite z vodo in močno zasučite. Tako odstranite obloge vodnega kamna, ki so se nabrale na dnu parnega kotla.

5. Vodo v celoti izlijte iz parnega kotla.

Slika R

Shranjevanje naprave

Spiranje parnega kotla

1. Odstranite pribor.

2. Vodo v celoti izlijte iz parnega kotla.

Slika R

3. Omrežni priključni kabel ovijte okoli rezervoarja za vodo.

Slika S

4. Pribor pustite, da se posuši.

5. Napravo shranite na suhem mestu, zaščitenem pred zmrzaljo.

POZOR

Materialna škoda zaradi zataknjenega varnostnega zapirala

Če po čiščenju varnostnega zapirala ne snamete, obstaja možnost, da se zapiralo zatakne v navoj. Po čiščenju odvijte varnostno zapiralo in ga shranite, npr. z drugim priborom naprave.

Pomembna navodila za uporabo

Priporočamo, da pod pred uporabo naprave pometete ali posesate. Tako boste s poda že pred mokrim čišče- njem odstranili umazanijo in delce.

Pred uporabo naprave vedno na skritem mestu preverite odpornost tkanine: Tkanino navlažite, pustite posušiti in nato preverite spremembe barve ali oblike.

Čiščenje premazanih ali lakiranih površin

POZOR

Poškodovane površine

Para lahko odstrani vosek, lak za pohištvo, plastične prevleke ali barve in robne letve. Pare ne usmerite na prelepljene robove, ker se robne letve lahko odlepijo. Naprave ne uporabljajte za čiščenje nelakiranih lesenih ali parketnih podov. Naprave ne uporabljajte za čiščenje lakiranih ali plastificiranih površin, kot so kuhinjsko in stanovanjsko pohištvo, vrata ali parket.

1. Za čiščenje teh površin na kratko navlažite krpo in z njo obrišite površino.

POZOR

Zlom stekla in poškodovane površine

Para lahko poškoduje lakirana mesta okenskega okvirja in pri nizkih zunanjih temperaturah povzroči napetost na površini okenskih stekel in s tem zlom stekla. Pare ne usmerite na lakirana mesta okenskega okvirja. Pri nizkih zunanjih temperaturah segrejte okensko steklo, tako da nežno navlažite celotno stekleno površino.

 Okensko površino očistite z ročno šobo in prevleko.

Za odstranjevanje vode uporabite brisalec za okna ali površine obrišite do suhega.

Čiščenje talnih površin

Osvežitev tkanin

Čiščenje stekla

Slovenščina 79

Page 80

Uporaba pribora

Parno šobo oz. parno pištolo lahko uporabljate brez pribora za naslednja področja uporabe:

● Za odstranjevanje manjših gub iz visečih oblačil:

● Za mokro brisanje prahu: Na kratko navlažite krpo in

To čkovna razpršilna šoba je primerna za čiščenje težko dostopnih mest, fug, armatur, odtokov, umivalnikov, stranišč, žaluzij in radiatorjev. Bližje kot je točkovna razpršilna šoba umazanemu mestu, večji je učinek čišče- nja, saj sta temperatura in količina pare na izstopu pare največji. Večje obloge vodnega kamna lahko pred parnim čiščenjem obdelate s primernim čistilom. Čistilo pustite učinkovati prib. 5 minut in nato površino očistite s paro.

1. Odprti konec točkovne razpršilne šobe potisnite na

Okrogla krtača je primerna za čiščenje trdovratne umazanije. S krtačenjem lahko enostavno odstranite trdovratno umazanijo.

Parna šoba/parna pištola

Oblačilo poškropite s paro z razdalje 10–20 cm.

z njo obrišite pohištvo.

Šoba za točkovni curek

parno šobo ali parno pištolo.

Slika F Slika J

Okrogla krtača

POZOR

Poškodovane površine

Krtača lahko opraska občutljive površine. Ni primerna za čiščenje občutljivih površin.

1. Okroglo krtačo namestite na točkovno razpršilno šobo.

Slika K

Šoba velike moči

Šoba velike moči je primerna za čiščenje trdovratne umazanije, izpihanje vogalov, fug itd.

1. Na točkovno razpršilno šobo namestite šobo velike moči, ki ustreza okrogli krtači.

Slika K

Ročna šoba je primerna za čiščenje majhnih pralnih površin, kabin za prhanje in ogledal.

1. Ročno šobo ustrezno točkovni razpršilni šobi potisnite na parno šobo oz. parno pištolo.

Slika J

2. Čez ročno šobo povlecite prevleko.

Talna šoba je primerna za čiščenje pralnih stenskih in talnih oblog, npr. kamnitih tal, ploščic in podov iz PVC-ja.

POZOR

Poškodbe zaradi učinka pare

Vročina in močna vlaga lahko povzročita poškodbe. Pred uporabo z najmanjšo količino pare na neočitnem mestu preverite toplotno odpornost in učinek vlage.

Napotek

Ostanki čistil ali negovalnih emulzij na površini za čiščenje lahko po parnem čiščenju povzročijo lise, ki po večkratni uporabi izginejo.

Priporočamo, da pod pred uporabo naprave pometete ali posesate. Tako boste s poda že pred mokrim čišče- njem odstranili umazanijo in delce. Na močno onesnaženih površinah delajte počasi, da lahko para dlje časa učinkuje.

Ročna šoba

Talna šoba

1. Podaljševalne cevi priključite na parno pištolo.

Slika N

2. Talno šobo potisnite na podaljševalno cev.

Slika O

3. Na talno šobo pritrdite krpo za tla. a Krpo za tla položite na tla z lepilni trakovi obrnje-

nimi navzgor.

b Talno šobo z rahlim pritiskom postavite na krpo

za tla.

Slika P

Krpa za tla se zaradi ježka samodejno prilepi na talno šobo.

1. Eno stopalo postavite na jeziček za nogo na krpi za tla in privzdignite talno šobo.

Slika P

Napotek

Na začetku je ježek na krpi za tla še zelo močen in ga je po potrebi s talne šobe težko odstraniti. Krpo za tla lahko po večkratni uporabi in po pranju enostavno odstranite s talne šobe, krpa pa ima optimalen oprijem.

Odstranjevanje krpe za tla

Nega in vzdrževanje

Odstranjevanje vodnega kamna iz parnega

Napotek

Pri trajni uporabi komercialne destilirane vode odstranjevanje vodnega kamna iz parnega kotla ni potrebno.

Napotek

Ker se v napravi nabira vodni kamen, priporočamo odstranjevanje vodnega kamna iz naprave glede na število polnjenj parnega kotla (PK = polnjenje kotla), kot je navedeno v tabeli.

Stopnja trdote °dH mmol/l KF

I mehka 0-7 0-1.3 35 II srednja 7-14 1,3-2.5 30 III trda 14-21 2,5-3.8 20 IV zelo trda > 21 > 3,8 15

Napotek

Trdoto vodovodne vode lahko preverite pri uradu za upravljanje vode ali mestnem komunalnem podjetju.

POZOR

Poškodovane površine

Raztopina za odstranjevanje vodnega kamna je lahko agresivna do občutljivih površin. Napravo polnite in praznite previdno.

1. Za izklop naprave glejte poglavje Izklop naprave.

2. Počakajte, da se naprava ohladi.

3. Odvijte varnostno zapiralo.

4. Vodo v celoti izlijte iz parnega kotla.

Slika R

POZOR

Poškodbe naprave zaradi sredstva za odstranjevanje vodnega kamna

Neprimerno sredstvo za odstranjevanje vodnega kamna ali napačno odmerjanje sredstva za odstranjevanje vodnega kamna lahko povzroči poškodbe naprave. Uporabljajte izključno sredstvo za odstranjevanje vodnega kamna KÄRCHER. Uporabite 1 dozirno enoto sredstva za odstranjevanje vodnega kamna za 0,5 l vode.

kotla

80 Slovenščina

Page 81

5. Uporabite raztopino sredstva za odstranjevanje vodnega kamna, kot je navedeno na sredstvu za odstranjevanje vodnega kamna.

6. Parni kotel napolnite z raztopino sredstva za odstranjevanje vodnega kamna. Parnega kotla ne zaprite.

7. Raztopino sredstva za odstranjevanje vodnega kamna pustite učinkovati pribl. 8 ur.

8. Raztopino sredstva za odstranjevanje vodnega kamna v celoti izlijte iz parnega kotla.

9. Postopek odstranjevanja vodnega kamna po potrebi ponovite.

10. Parni kotel 2–3-krat sperite s hladno vodo, da odstranite vse ostanke raztopine sredstva za odstranjevanje vodnega kamna.

11. Vodo v celoti izlijte iz parnega kotla.

Slika R

Nega pribora

(pribor je odvisen od obsega dobave)

Napotek

Krpe iz mikrovlaken niso primerne za sušenje v sušilnem stroju.

Napotek

Za pranje krp upoštevajte napotke v navodilih za nego. Ne uporabljajte mehčalca, da krpe lahko dobro vpijajo umazanijo.

1. Krpe za tla in prevleke perite v pralnem stroju, pri največ 60 °C.

Pomoč pri motnjah

Motnje imajo pogosto enostaven vzrok, ki ga lahko odpravite sami s pomočjo naslednjega seznama. V primeru dvoma ali pri motnjah, ki niso navedene tukaj, se obrnite na pooblaščeno servisno službo.

몇 OPOZORILO

Nevarnost električnega udara in opeklin

Dokler je naprava priključena na napajanje ali se še ni ohladila, je odpravljanje težav nevarno. Izvlecite električni vtič. Pustite napravo, da se ohladi.

Zmanjšana količina pare

Parna šoba je zamašena.

1. Ločite pribor s parne šobe.

2. Očistite nastavek s šobo.

3. Napravo vključite za kratek čas.

4. Namestite pribor na parno šobo.

Parni kotel je poapnen.  Odstranite vodni kamen iz parnega kotla.

Ni pare

V parnem kotlu ni vode  Dolijte vodo, glejte poglavje Dolivanje vode.

Gumba za paro ni mogoče pritisniti

Gumb za paro je zavarovan z otroškim varovalom.  Otroško varovalo pritisnite navzgor.

Gumb za paro je odklenjen.

Iztekanje velike količine vode

Naprava »bruha« vodo  Naprave pri čiščenju ne nagnite v stran za več kot

30° (največji kot).

 Ne prekoračite največje količine polnjenja 200 ml.

Tehnični podatki

Električni priključek

Napetost V 220–240 Faza ~ 1 Frekvenca Hz 50–60 Stopnja zaščite IPX4 Zaščitni razred I

Podatki o zmogljivosti

Moč gretja W 1200 Največji obratovalni tlak MPa 0,3 Čas segrevanja Minute 3 Stalno izparevanje g/min 35 Maksimalni sunek pare g/min 80

Polnilna količina

Parni kotel ml 250 Maksimalna polnilna količina ml 200

Mere in teže

Teža (brez pribora) kg 1,5 Dolžina mm 321 Širina mm 127 Višina mm 186 Pridržujemo si pravico do tehničnih sprememb.

Slovenščina 81

Page 82

Spis treści

Wskazówki ogólne............................................... 82

Zastosowanie zgodne z przeznaczeniem ........... 82

Ochrona środowiska............................................ 82

Akcesoria i części zamienne ............................... 82

Zakres dostawy ................................................... 82

Gwarancja ........................................................... 82

Urządzenia zabezpieczające............................... 82

Opis urządzenia .................................................. 82

Pierwsze uruchomienie ....................................... 83

Montaż................................................................. 83

Działanie.............................................................. 83

Ważne zasady użytkowania ................................ 84

Zastosowanie wyposażenia ................................ 84

Czyszczenie i konserwacja ................................. 85

Pomoc w przypadku usterek ............................... 86

Dane techniczne.................................................. 86

Wskazówki ogólne

Przed rozpoczęciem użytkowania urzą- dzenia należy przeczytać oryginalną in-

wskazówki dotyczące bezpieczeństwa. Postępować zgodnie z podanymi instrukcjami. Oba zeszyty przechować do późniejszego wykorzystania lub dla następnego użytkownika.

strukcję obsługi oraz załączone

Zastosowanie zgodne z

przeznaczeniem

Urządzenie jest przeznaczone wyłącznie do zastosowania w gospodarstwach domowych. Urządzenie jest przeznaczone do czyszczenia przy użyciu pary i może być używane wraz z odpowiednim osprzętem w sposób opisany w niniejszej instrukcji. Nie jest konieczne uży- wanie środków czyszczących. Należy przestrzegać wskazówek bezpieczeństwa.

Ochrona środowiska

Materiały, z których wykonano opakowania, nadają się do recyklingu. Opakowania poddać utylizacji przyjaznej dla środowiska naturalnego. Elektryczne i elektroniczne urządzenia zawierają cenne surowce wtórne, a często również takie części składowe jak baterie, akumulatory lub olej,

które w razie niewłaściwej obsługi lub nieprawidłowej utylizacji mogą stanowić potencjalne zagrożenie dla zdrowia ludzkiego i środowiska naturalnego. Jednak te części składowe są niezbędne do prawidłowej pracy urządzenia. Urządzeń oznaczonych tym symbolem nie można wyrzucać do odpadów z gospodarstw domowych.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników można znaleźć na stronie: www.kaercher.com/REACH

Akcesoria i części zamienne

Należy stosować tylko oryginalne akcesoria i części zamienne, ponieważ gwarantują one bezpieczną i bezawaryjną pracę urządzenia. Informacje dotyczące akcesoriów i części zamiennych można znaleźć na stronie www.kaercher.com.

Zakres dostawy urządzenia jest przedstawiony na opakowaniu. Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy. W przypadku stwierdzenia braków w akcesoriach lub szkód powstałych w transporcie należy zwró- cić się do dystrybutora.

Gwarancja

Zakres dostawy

W każdym kraju obowiązują warunki gwarancji określo- ne przez dystrybutora. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile spowodowane są błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego. (Adres znajduje się na odwrocie)

Urządzenia zabezpieczające

몇 OSTROŻNIE

Brak urządzeń zabezpieczających lub zmiany wprowadzone w urządzeniach

Urządzenia zabezpieczające służą ochronie użytkownika. Dlatego nigdy nie wolno zmieniać ani pomijać urządzeń zabezpieczających.

Symbole na urządzeniu

(W zależności od typu urządzenia)

Niebezpieczeństwo oparzenia, powierzchnia urządzenia nagrzewa się podczas pracy urządzenia

Niebezpieczeństwo oparzenia parą

Przeczytać instrukcję obsługi

Zakrętka zabezpieczająca

Zakrętka zabezpieczająca zamyka kocioł parowy, z którego wnętrza oddziałuje ciśnienie pary. W przypadku, gdy regulator pary ulegnie uszkodzeniu i w kotle parowym wytworzy się nadciśnienie, w zakrętce zabezpieczającej otwiera się zawór nadciśnieniowy i para wydostaje się przez zakrętkę na zewnątrz. Przed ponownym uruchomieniem należy skontaktować się z najbliższym serwisem KÄRCHER.

Opis urządzenia

W niniejszej instrukcji obsługi opisany jest maksymalny zakres wyposażenia. W zależności od modelu występu- ją różnice w zakresie dostawy (patrz opakowanie).

Ilustracje patrz strona z grafikami. Rysunek A

1 Zakrętka zabezpieczająca 2 Otwór do napełniania wodą 3 Przycisk pary 4 Zabezpieczenie przed dziećmi 5 Uchwyt do noszenia 6 Przewód zasilający z wtyczką sieciową 7 Kontrolka (zielona) – napięcie sieciowe dostępne 8 Kocioł parowy

82 Polski

Page 83

9 Dysza pary 10 Przycisk odblokowania 11 ** Wąż pary 12 Pistolet parowy 13 Przycisk odblokowania 14 Wtyczka parowa 15 Dysza punktowa 16 Szczotka okrągła 17 Dysza dużej mocy 18 Dysza ręczna 19 Nakładka z mikrofibry na dyszę ręczną (1 szt.) 20 ** Nakładka z mikrofibry na dyszę ręczną (2 szt.) 21 ** Rurki przedłużające (2 szt.) 22 Przycisk odblokowania 23 ** Dysza podłogowa 24 Złącze na rzepy 25 ** Ścierka podłogowa z mikrofibry 26 Kubek do odmierzania

** opcjonalnie

Pierwsze uruchomienie

Podczas pierwszego uruchomienia z dyszy pary może wydostać się niewielki obłok dymu. Urządzenie potrze- buje niewiele czasu na osiągnięcie gotowości do pracy. Na początku para wydostaje się w sposób nieregularny i z dużą ilością wilgoci, mogą również wydobywać się pojedyncze krople wody. Ilość wydobywającej się z urządzenia pary stopniowo wzrasta do momentu osią- gnięcia ilości maksymalnej po upływie około 1 minuty.

Montaż

1. Nasunąć otwartą końcówkę osprzętu na dyszę pary lub pistolet pary do momentu zatrzaśnięcia się przycisku odblokowania dyszy lub pistoletu.

Rysunek F Rysunek I Rysunek J

2. Nasunąć otwartą końcówkę osprzętu na dyszę punktową.

Rysunek K

3. Połączyć rury przedłużające z dyszą pary lub pistoletem pary. a Nasunąć pierwszą rurę przedłużającą na dyszę

pary lub pistolet pary do momentu zatrzaśnięcia się przycisku odblokowania dyszy lub pistoletu. Rura przedłużająca jest podłączona.

b Nasunąć drugą rurę przedłużającą

pierwszą rurę przedłużającą. Rury przedłużające są połączone.

Rysunek N

4. Nasunąć osprzęt i/lub dyszę podłogową na wolną końcówkę rury przedłużającej.

Rysunek O

Osprzęt jest podłączony.

Montaż osprzętu

1. Nacisnąć zabezpieczenie przed dziećmi w dół.

Rysunek G

Przycisk pary jest zablokowany.

2. Nacisnąć przycisk odblokowania i rozsunąć części.

Rysunek L Rysunek M

Działanie

Zdejmowanie osprzętu

Wskazówka

Jeśli stale używana jest ogólnie dostępna w handlu woda destylowana, nie ma potrzeby usuwania kamienia z kotła parowego.

Wskazówka

Użycie ciepłej wody skraca czas nagrzewania.

Wskazówka

Należy użyć dołączonego kubka do odmierzania. Podczas napełniania wodą zwrócić uwagę na oznaczenie (maks. 200 ml).

1. Odkręcić zakrętkę zabezpieczającą.

Rysunek B

2. Wlać maksymalnie 200 ml wody destylowanej lub wody wodociągowej do kotła parowego.

3. Wkręcić zakrętkę zabezpieczającą.

Rysunek C

몇 OSTRZEŻENIE

Niebezpieczeństwo poparzenia

Urządzenie traci dużo wody, gdy jego przechylenie boczne przekroczy 30°. Nie przechylać urządzenia w bok o ponad 30° (maksymalny kąt).

1. Ustawić urządzenie na stałym podłożu.

2. Podłączyć wtyczkę do gniazdka.

Rysunek D

Kontrolka świeci się na zielono. Po ok. 3 minutach urządzenie jest gotowe do użytku.

Rysunek E

3. Nacisnąć zabezpieczenie przed dziećmi w górę.

Rysunek G

Przycisk pary jest odblokowany.

4. Nacisnąć przycisk pary.

Rysunek H

Para wydostaje się z urządzenia.

Jeśli podczas pracy nastąpi zmniejszenie ilości pary lub para przestanie wydostawać się z urządzenia, należy uzupełnić wodę.

Wskazówka

Nie można otworzyć zakrętki zabezpieczającej, dopóki kocioł parowy jest pod ciśnieniem.

Wskazówka

Użycie ciepłej wody skraca czas nagrzewania.

1. Wyłączanie urządzenia – patrz rozdział Wyłączanie urządzenia.

Rysunek Q

2. Odkręcić zakrętkę zabezpieczającą.

3. Opróżnić całkowicie kocioł parowy.

Rysunek R

4. Wlać maksymalnie 200 ml wody destylowanej lub wodociągowej do kotła pary.

5. Wkręcić zakrętkę zabezpieczającą

6. Podłączyć wtyczkę do gniazdka.

7. Nacisnąć zabezpieczenie przed dziećmi w górę. Przycisk pary jest odblokowany. Urządzenie jest gotowe do użycia.

Polski 83

Napełnianie wodą

Włączanie urządzenia

Uzupełnianie wody

Page 84

1. Odłączyć wtyczkę od gniazdka.

Rysunek Q

2. Nacisnąć przycisk pary do momentu, gdy z urządzenia przestanie wydobywać się para. Ciśnienie w kotle parowym zostało zredukowane.

3. Nacisnąć zabezpieczenie przed dziećmi w dół.

Płukanie kotła parowego

Wyłączanie urządzenia

Przepłukać kocioł parowy urządzenia po zakończeniu pracy.

1. Wyłączanie urządzenia – patrz rozdział Wyłączanie urządzenia.

2. Poczekać, aż urządzenie ostygnie.

3. Odłączyć osprzęt.

4. Napełnić kocioł parowy wodą i mocno nim potrzą- snąć. W ten sposób następuje uwolnienie złogów kamienia, które osadziły się na dnie kotła.

5. Opróżnić całkowicie kocioł parowy.

Rysunek R

Magazynowanie urządzenia

1. Odłączyć osprzęt.

2. Opróżnić całkowicie kocioł parowy.

Rysunek R

3. Owinąć przewód zasilający wokół zbiornika wody.

Rysunek S

4. Zaczekać, aż osprzęt wyschnie.

5. Zmagazynować urządzenie w suchym miejscu zabezpieczonym przed mrozem.

UWAGA

Szkody materialne na skutek zablokowanej zakrętki bezpieczeństwa

Jeśli zakrętka bezpieczeństwa nie zostanie zdjęta po zakończeniu czyszczenia, istnieje możliwość, że zakrętka mogłaby utknąć na gwincie. Po zakończeniu czyszczenia odkręcić zakrętkę bezpieczeństwa i przechowywać ją np. z innymi akcesoriami do urządzenia.

Ważne zasady użytkowania

Czyszczenie powierzchni dna

Przed poddaniem tekstyliów działaniu urządzenia należy zawsze sprawdzić ich odporność na oddziaływanie urządzenia w zakrytym miejscu: poddać materiał działaniu pary i zaczekać aż wyschnie, po czym sprawdzić pod kątem odbarwień lub odkształceń.

Odświeżanie tekstyliów

Czyszczenie powierzchni powlekanych lub

UWAGA

Powierzchnie uszkodzone

Para może spowodować oddzielenie wosku, politury mebli, powłok z tworzyw sztucznych lub farby i doklejek z krawędzi. Nie należy kierować strumienia pary na oklejone krawę- dzie, gdyż może to spowodować oddzielenie się doklejki. Nie używać urządzenia do czyszczenia nielakierowanych podłóg drewnianych lub parkietów. Nie używać urządzenia do czyszczenia powierzchni lakierowanych lub z powłoką z tworzywa sztucznego, np. mebli kuchennych lub domowych, drzwi lub parkietów.

1. W celu oczyszczenia tych powierzchni wystarczy poddać ściereczkę na krótko działaniu pary, po czym wytrzeć nią powierzchnie.

lakierowanych

Czyszczenie szkła

UWAGA

Pęknięcie szkła i uszkodzenie powierzchni

Para może uszkodzić lakierowane miejsca w ramie okna i niskich temperaturach na zewnątrz spowodować naprężenie powierzchni szyby i w rezultacie pęknięcie szkła. Nie kierować strumienia pary na lakierowane miejsca w ramie okna. Przy niskich temperaturach na zewnątrz należy rozgrzać szyby okienne, poddając całą powierzchnię szyby działaniu niewielkiej ilości pary.

 Oczyścić powierzchnię okna przy użyciu dyszy

ręcznej i nakładki. Aby usunąć wodę, należy użyć wycieraczki do okien lub wytrzeć powierzchnie do sucha.

Zastosowanie wyposażenia

Dyszy pary lub pistoletu pary można używać bez osprzętu do następujących zastosowań:

● Usuwanie niewielkich zagnieceń z wiszącej odzie-

● Usuwanie wilgotnego pyłu: Poddać ściereczkę na

Dysza punktowa nadaje się do czyszczenia trudno dostępnych miejsc, fug, armatur, odpływów, umywalek, WC, żaluzji lub grzejników. Im bliżej zabrudzonego miejsca znajdzie się dysza punktowa, tym lepsze wyniki czyszczenia, gdyż temperatura i ilość pary są najwięk- sze na wylocie z dyszy. Znaczne złogi kamienia można przed czyszczeniem parą potraktować odpowiednim środkiem czyszczącym. Odczekać 5 minut, aż środek czyszczący zacznie działać, po czym użyć pary.

1. Nasunąć otwartą końcówkę dyszy punktowej na dy-

Dysza pary / pistolet pary

ży: Poddać odzież działaniu pary z odległości 1020 cm.

krótko działaniu pary, po czym wytrzeć nią meble.

Dysza punktowa

szę pary lub pistolet pary.

Rysunek F Rysunek J

84 Polski

Page 85

Szczotka okrągła

Szczotka okrągła nadaje się do usuwania uporczywych zabrudzeń. Dzięki szczotkom usuwanie uporczywych zabrudzeń jest łatwiejsze.

UWAGA

Powierzchnie uszkodzone

Szczotka może spowodować zadrapanie wrażliwych powierzchni. Nie nadaje się do czyszczenia wrażliwych powierzchni.

1. Zamontować szczotkę okrągłą na dyszy punktowej.

Rysunek K

Dysza dużej mocy

Dysza dużej mocy nadaje się do usuwania uporczywych zabrudzeń, przedmuchiwania narożników, fug itd.

1. Zamontować dyszę dużej mocy na dyszy punktowej tak samo, jak szczotkę okrągłą.

Rysunek K

Dysza ręczna

Dysza ręczna nadaje się do czyszczenia małych zmywalnych powierzchni, kabin prysznicowych i luster.

1. Nasunąć dyszę ręczną odpowiedniej dyszy punktowej na dyszę pary lub pistolet parowy.

Rysunek J

2. Nasunąć nakładkę na dyszę ręczną.

Dysza podłogowa

Dysza podłogowa nadaje się do czyszczenia zmywalnych wykładzin ściennych i podłogowych, np. podłóg kamiennych, flizów i podłóg z polichlorku winylu.

UWAGA

Uszkodzenie spowodowane oddziaływaniem pary

Wysoka temperatura i nawilżenie mogą spowodować uszkodzenia. Przed rozpoczęciem użytkowania sprawdzić odporność na wysoką temperaturę i działanie pary w niewidocznym miejscu przy użyciu małej ilości pary.

Wskazówka

Pozostałości środka do czyszczenia lub emulsji pielę- gnacyjnej na czyszczonej powierzchni mogą być podczas czyszczenia parą przyczyną powstawania smug, które jednak znikają po kilkakrotnym użyciu.

Zalecamy zamiecenie lub odkurzenie dna przed rozpoczęciem użytkowania urządzenia. W ten sposób jeszcze przed rozpoczęciem czyszczenia na mokro z dna zostają usunięte zabrudzenia i luźne cząsteczki. Przy mocno zabrudzonych powierzchniach należy wykonywać czynności wolniej, aby oddziaływanie pary trwało dłużej.

1. Połączyć rurki przed

Rysunek N

2. Nasunąć dyszę podłogową na rurę przedłużającą.

Rysunek O

3. Zamocować ścierkę do podłóg na dyszy podłogowej. aPołożyć ścierkę do podłóg na podłodze taśmami

rzepowymi do góry.

bPołożyć dyszę podłogową na ścierce do podłóg z

lekkim dociskiem.

Rysunek P

Ścierka do podłóg samoczynnie przyczepia się do dyszy podłogowej dzięki mocowaniu rzepami.

łużające z pistoletem parowym.

Zdejmowanie ścierki do podłóg

1. Ustawić stopę na przeznaczonej do tego wypustce ścierki do podłóg i podnieść dyszę podłogową w górę.

Rysunek P

Wskazówka

Na początku taśma ścierki do podłóg jest bardzo mocna i trudno ją odczepić od dyszy podłogowej. Po kilkakrotnym użyciu i umyciu ścierki do podłóg można ją łatwo odczepić od dyszy podłogowej i oferuje ona optymalną przyczepność.

Czyszczenie i konserwacja

Usuwanie kamienia z kotła parowego

Wskazówka

Jeśli stale używana jest ogólnie dostępna w handlu woda destylowana, nie ma potrzeby usuwania kamienia z kotła parowego.

Wskazówka

Ponieważ w urządzeniu osadza się kamień, zalecamy usunięcie kamienia z urządzenia po wykonaniu podanej w tabeli liczby napełnień kotła parowego (NK=napełnień kotła).

Zakres twardości °dH mmol/l NK

Imiękka 0-7 0-1,3 35 II średnia 7-14 1,3-2,5 30 III twarda 14-21 2,5-3,8 20 IV bardzo twar-da>21 >3,8 15

Wskazówka

Przedsiębiorstwo wodne lub przedsiębiorstwa miejskie udzielają informacji o twardości wody wodociągowej.

UWAGA

Powierzchnie uszkodzone

Roztwór odkamieniacza może zaatakować wrażliwe powierzchnie. Zachować ostrożność podczas napełniania i opróżniania urządzenia.

1. Wyłączyć urządzenie, patrz rozdział Wyłączanie urządzenia.

2. Poczekać, aż urządzenie ostygnie.

3. Odkręcić zakrętkę zabezpieczającą.

4. Opróżnić całkowicie kocioł parowy z wody.

Rysunek R

UWAGA

Uszkodzenie urządzenia wskutek działania odkamieniacza

Użycie niewłaściwego odkamieniacza lub błędne dozowanie mogą uszkodzić urządzenie. Należy korzystać wyłącznie z odkamieniacza KÄRCHER. Należy użyć 1 jednostki dozowania odkamieniacza na 0,5 l wody.

5. Sporządzić roztwór odkamieniacza zgodnie z danymi na odkamieniaczu.

6. Wlać roztwór odkamieniacza do kotła parowego. Nie zamykać kotła parowego.

7. Odczekać ok. 8 godzin, w ciągu których odkamieniacz oddziałuje na wnętrze kotła.

8. Opróżnić całkowicie kocioł parowy z odkamieniacza.

9. W razie potrzeby powtórzyć proces usuwania kamienia.

10. Przepłukać kocioł parowy 2-3 razy zimną wodą, a by usu- nąć wszystkie pozostałości roztworu odkamieniacza.

11. Opr óżnić cał

Rysunek R

Polski 85

kowicie kocioł parowy z wody.

Page 86

(osprzęt w zależności od zakresu dostawy)

Wskazówka

Ścierek z mikrofibry nie wolno suszyć w suszarkach bębnowych.

Wskazówka

Należy przestrzegać wskazówek dotyczących mycia ściereczek, zamieszczonych w instrukcji mycia. Nie na-

leży stosować płynu do płukania tkanin, aby ściereczki mogły dobrze pochłaniać zabrudzenia.

1. Ścierki do podłóg i nakładki należy prać w pralce w temperaturze wynoszącej maksymalnie 60°C.

Pomoc w przypadku usterek

Usterki mają często proste przyczyny, które można usunąć samodzielnie, korzystając z poniższego przeglądu. W razie wątpliwości lub wystąpienia usterek innych niż wymienione należy skontaktować się z autoryzowanym serwisem.

몇 OSTRZEŻENIE

Niebezpieczeństwo porażenia prądem i oparzenia

Dopóki urządzenie jest podłączone do zasilania lub jeśli jeszcze nie ostygło, usuwanie usterek wiąże się z niebezpieczeństwem. Odłączyć wtyczkę sieciową. Poczekać, aż urządzenie ostygnie.

Słaby strumień pary

Dysza pary jest zatkana.

1. Zdjąć osprzęt z dyszy pary.

2. Wyczyścić końcówkę rozpylającą.

3. Uruchomić na krótko urządzenie.

4. Założyć osprzęt na dyszę pary.

Kocioł parowy jest pokryty kamieniem.  Usunąć kamień z kotła parowego.

Brak pary

Konserwacja osprzętu

Brak wody w kotle parowym  Uzupełnić wodę – patrz rozdział

Nie można wcisnąć przycisku pary

Przycisk pary jest zabezpieczony za pomocą zabezpieczenia przed dziećmi.  Nacisnąć zabezpieczenie przed dziećmi w górę.

Przycisk pary jest odblokowany.

Duże zużycie wody

Urządzenie „wypluwa” wodę  Podczas czyszczenia nie przechylać urządzenia w

bok o ponad 30° (maksymalny kąt).

 Nie przekraczać maksymalnej ilości napełnienia wy-

noszącej 200 ml.

Uzupełnianie wody.

Dane techniczne

Przyłącze elektryczne

Napięcie V 220-240 Faza ~ 1 Częstotliwość Hz 50-60 Stopień ochrony IPX4 Klasa ochrony I

Dane eksploatacyjne

Moc grzewcza W 1200 Maksymalne ciśnienie robocze MPa 0,3 Czas rozgrzewania minuty 3 Ciągłe wytwarzanie pary g/min 35 Maksymalne uderzenie pary g/min 80

Ilość napełnienia

Kocioł parowy ml 250 Maksymalna ilość napełnienia ml 200

Wymiary i ciężary

Waga (bez osprzętu) kg 1,5 Długość mm 321 Szerokość mm 127 Wysokość mm 186 Zmiany techniczne zastrzeżone.

86 Polski

Page 87

Cuprins

Indicații generale ................................................. 87

Utilizare conform destinaţiei ................................ 87

Protecţia mediului................................................ 87

Accesorii şi piese de schimb ............................... 87

Set de livrare ....................................................... 87

Garanţie............................................................... 87

Dispozitive de siguranţă ...................................... 87

Descrierea dispozitivului...................................... 87

Prima punere în funcţiune ................................... 88

Montare ............................................................... 88

Regim .................................................................. 88

Instrucţiuni de utilizare importante....................... 89

Utilizarea accesoriilor .......................................... 89

Îngrijirea şi întreţinerea........................................ 90

Remedierea defecţiunilor .................................... 91

Date tehnice ........................................................ 91

Indicații generale

Înainte de prima utilizare a aparatului, citiţi aceste instrucţiuni de utilizare origi-

Respectați aceste instrucțiuni. Păstraţi ambele manuale pentru utilizarea ulterioară sau pentru viitorul posesor.

nale şi indicaţiile de siguranţă aferente.

Utilizare conform destinaţiei

Aparatul este destinat exclusiv uzului casnic. Aparatul este prevăzut pentru curăţarea cu aburi şi poate fi utilizat cu accesoriul corespunzător, conform descrierii din acest manual de utilizare. Nu este necesară utilizarea agenţilor de curăţare. Respectaţi indicaţiile privind siguranţa.

Protecţia mediului

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminaţi ambalajele în mod ecologic.

Aparatele electrice şi electronice conţin materiale reciclabile preţioase şi, uneori, componente precum baterii, acumulatoare sau uleiuri, care, în ca-

zul utilizării incorecte sau al eliminării necorespunzătoare, pot reprezenta un potenţial pericol pentru sănătatea oamenilor şi pentru mediul înconjură- tor. Pentru funcţionarea corectă a aparatului, aceste componente sunt necesare. Aparatele marcate cu acest simbol nu trebuie aruncate la gunoiul menajer.

Observaţii referitoare la materialele conţinute (REACH)

Informaţii actuale referitoare la materialele conţinute puteţi găsi la adresa: www.kaercher.com/REACH

Accesorii şi piese de schimb

Utilizaţi numai accesorii originale şi piese de schimb originale; ele asigură funcţionarea în siguranţă şi fără ava- rii a aparatului. Informaţii despre accesorii şi piesele de schimb se gă- sesc la adresa www.kaercher.com.

Set de livrare

Setul de livrare a aparatului este ilustrat pe ambalaj. La despachetare, verificaţi dacă conţinutul este complet. Informaţi imediat distribuitorul dacă lipsesc accesorii sau dacă există deteriorări provocate în timpul transportului.

În fiecare ţară sunt valabile condiţiile de garanţie publicate de distribuitorul nostru din ţara respectivă. Eventuale defecţiuni ale acestui aparat, care survin în perioada de garanţie şi care sunt rezultatul unor defecte de fabricaţie sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanţie, prezentaţi-vă cu chitanţa de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată. (Pentru adresă, consultaţi pagina din spate)

Dispozitive de siguranţă

몇 PRECAUŢIE

Garanţie

Dispozitive de siguranţă care lipsesc sau care au fost modificate

Dispozitivele de siguranţă au drept scop protecţia dvs. Nu modificaţi şi nu ignoraţi niciodată dispozitivele de siguranţă.

Simboluri pe aparat

(în funcţie de tipul aparatului)

Pericol de arsuri, suprafața aparatului se încălzește în timpul funcționării

Pericol de opărire cu aburi

Citire instrucţiuni de utilizare

Capac de siguranţă

Capacul de siguranţă închide cazanul de abur, nepermi- ţând evacuarea aburului. În cazul în care regulatorul de

presiune este defect iar în cazanul de abur se formează o suprapresiune, în capacul de siguranţă se deschide o supapă de suprapresiune iar aburul este evacuat prin capac. Înainte de repunerea în funcţiune a aparatului, adresaţi- vă serviciului pentru clienţi KÄRCHER responsabil.

Descrierea dispozitivului

În acest manual, este prezentată echiparea maximă. În funcţie de model, există diferenţe în pachetul de livrare (consultaţi ambalajul).

Pentru imagini, consultaţi pagina de grafice. Figura A

1 Capac de siguranţă 2 Orificiu de umplere pentru apă 3 Ta st ă de abur 4 Siguranţă pentru copii 5 Mâner 6 Cablu de alimentare cu ştecăr 7 Lampă de control (verde) - tensiune de reţea exis-

tentă

8 Recipient de abur

9 Duză de abur 10 Buton de deblocare 11 ** Furtun de abur 12 Pistol cu abur

Româneşte 87

Page 88

13 Buton de deblocare 14 Fişă de conectare abur 15 Duză cu jet punctiform 16 Perie rotundă 17 Duză de putere 18 Duză manuală 19 Husă din microfibre pentru duza manuală (1 bucată) 20 ** Husă din microfibre pentru duza manuală (2 bucăţi) 21 ** Ţevi prelungitoare (2 bucăţi) 22 Buton de deblocare 23 ** Duză pentru pardoseală 24 Fixare tip „arici” 25 ** Lavetă din microfibre 26 Recipient de măsurare

** opţional

Prima punere în funcţiune

La prima punere în funcţiune, din duza de abur poate ie- şi un nor mic de fum. Aparatul necesită o scurtă perioa-

dă de încălzire. La început, emisia de abur este foarte neregulată şi umedă, pot ieşi chiar şi stropi de apă. Can- titatea de abur emanată creşte treptat, după aprox. 1 minut fiind atinsă cantitatea maximă.

Montare

1. Împingeţi capătul deschis al accesoriului pe duza de abur, respectiv pistolul cu aburi, până când butonul de deblocare a duzei de abur, respectiv a pistolului cu aburi se înclichetează.

Figura F Figura I Figura J

2. Împingeţi capătul deschis al accesoriului pe duza cu jet punctiform.

Figura K

3. Racordaţi conducta de legătură cu duza de abur, respectiv pistolul cu aburi. a Împingeţi primaconductă de extensie pe duza de

b Împingeţi a douaconductă de extensie pe pri-

Figura N

4. Împingeţi accesoriul şi/sau duza pentru podea la capătul liber al conductei de extensie.

Figura O

Accesoriul este racordat.

1. Apăsaţi în jos dispozitivul de siguranţă pentru copii.

Figura G

Butonul de aburi este blocat.

2. Apăsaţi butonul de deblocare şi desfaceţi piesele.

Figura L Figura M

Montarea accesoriului

abur, respectiv pistolul cu aburi, până când butonul de deblocare a duzei de abur, respectiv a pistolului cu aburi se înclichetează. Conducta de legătură este racordată.

maconductă de extensie. Conductele de legătură sunt racordate.

Desprinderea accesoriului

Regim

Indicaţie

În cazul utilizării continue de apă distilată din comerţ, nu este necesară decalcifierea cazanului de abur.

Indicaţie

Apa caldă scurtează timpul de încălzire.

Indicaţie

În acest scop, utilizaţi paharul gradat furnizat. În cazul umplerii cu apă, acordaţi atenţie marcajului (max. 200 ml).

1. Deşurubaţi capacul de siguranţă.

Figura B

2. Umpleţi recipientul de abur cu maximum 200 ml de apă distilată sau apă de la robinet.

3. Înşurubaţi capacul de siguranţă.

Figura C

몇 AVERTIZARE

Pericol de opărire

Aparatul are o pierdere ridicată de apă dacă îl înclinaţi lateral la peste 30°. Nu înclinaţi aparatul lateral la peste 30° (unghiul maxim).

1. Amplasaţi aparatul pe o podea stabilă.

2. Introduceţi ştecherul într-o priză.

Figura D

Lampa de control se aprinde în culoarea verde. După aprox. 3 minute, aparatul este operaţional.

Figura E

3. Apăsaţi în sus dispozitivul de siguranţă pentru copii.

Figura G

Butonul de aburi este deblocat.

4. Apăsaţi butonul de aburi.

Figura H

Aburul iese în exterior.

Dacă în timpul lucrărilor cantitatea de abur scade, respectiv nu mai iese deloc abur, trebuie completat cu apă.

Indicaţie

Capacul de siguranţă nu se poate deschide cât timp cazanul cu abur se află sub presiune.

Indicaţie

Apa caldă scurtează timpul de încălzire.

1. Opriţi aparatul, consultaţi capitolul Oprirea aparatului.

Figura Q

2. Deşurubaţi capacul de siguranţă.

3. Goliţi complet apa din cazanul de abur.

Figura R

4. Turnaţi maximum 200 ml de apă distilată sau apă de la robinet în cazanul de abur.

5. Înşurubaţi capacul de siguranţă.

6. Introduceţi ştecherul într-o priză.

7. Apăsaţi în sus dispozitivul de siguranţă pentru copii. Butonul de aburi este deblocat. Aparatul este operaţional.

1. Scoateţi cablul de alimentare din priză.

Figura Q

2. Apăsaţi butonul de aburi până nu mai iese abur deloc. Cazanul de abur este depresurizat.

3. Apăsaţi în jos dispozitivul de siguranţă pentru copii.

Umplerea cu apă

Porniţi aparatul

Umplerea cu apă

Oprirea aparatului

88 Româneşte

Page 89

Clătiţi cazanul de abur al aparatului după încheierea lucrării.

1. Opriţi aparatul, consultaţi capitolul Oprirea aparatului.

2. Lăsaţi aparatul să se răcească.

3. Desprindeţi accesoriul.

4. Umpleţi cazanul de abur cu apă şi învârtiţi cu putere. Astfel se desprind resturile de calcar care s-au depus pe fundul cazanului de abur.

5. Goliţi complet apa din cazanul de abur.

Figura R

Depozitarea aparatului

Clătirea cazanului de abur

1. Desprindeţi accesoriul.

2. Goliţi complet apa din cazanul de abur.

Figura R

3. Rulaţi cablul de alimentare în jurul rezervorului de apă.

Figura S

4. Lăsaţi accesoriul să se usuce.

5. Depozitaţi aparatul într-un loc uscat şi ferit de îngheţ.

ATEN ŢIE

Daune materiale cauzate de o închidere de siguranță blocată

Dacă închiderea de siguranță nu este îndepărtată după curățare, există posibilitatea ca aceasra să se blocheze în filet. După curățare, deșurubați închiderea de siguranță și depozitați-o, de ex. cu celelalte accesorii ale aparatului.

Instrucţiuni de utilizare importante

Vă recomandăm să măturaţi sau să aspiraţi podeaua înainte de utilizarea aparatului. Astfel, este evitată cură- ţarea umedă a murdăriei şi a particulelor desprinse.

Reîmprospătarea materialelor textile

Înainte de aplicarea unui tratament cu aparatul, verificaţi întotdeauna compatibilitatea materialelor textile pe un loc acoperit: Aplicaţi abur asupra materialului textil, lă- saţi să se usuce şi la final verificaţi modificările culorii sau ale formei.

Curăţarea suprafeţelor capitonate sau

ATEN ŢIE

Suprafeţe deteriorate

Aburul poate dizolva ceara, lacul de pe mobilă, capitonarea din material sintetic sau vopseaua şi stratificarea muchiilor. Nu îndreptaţi aburul spre muchiile stratificate deoarece stratificările se pot dizolva. Nu utilizaţi aparatul pentru curăţarea podelelor din lemn sau parchet nesigilat. Nu utilizaţi aparatul pentru curăţarea suprafeţelor vopsite sau capitonate cu material sintetic, precum mobila pentru bucătării şi camere de zi, uşi şi pachet.

1. Pentru curăţarea acestor suprafeţe, aplicaţi abur pentru scurt timp pe o lavetă şi ştergeţi suprafeţe cu aceasta.

Curăţarea podelelor

vopsite

Curăţarea sticlei

ATENŢIE

Spargerea sticlei şi suprafeţe deteriorate

Aburul poate deteriora zonele sigilate ale cadrului ferestrelor iar în cazul temperaturilor exterioare scăzute, poate duce la tensionări la suprafeţele exterioare ale geamurilor ferestrelor şi astfel la spargerea sticlei. Nu îndreptaţi aburul spre locurile sigilate ale cadrului ferestrelor. În cazul temperaturilor exterioare scăzute, încălziţi geamurile ferestrelor, aplicând aburi uşor pe întreaga su- prafaţă vitrată.

 Curăţaţi suprafeţele ferestrelor cu duzele manuale

şi husa. Pentru îndepărtarea apei, folosiţi un ştergă-

tor cu inserţie din cauciuc sau ştergeţi suprafeţele până se usucă.

Utilizarea accesoriilor

Duza de abur, respectiv pistolul cu aburi poate fi utilizat(ă) fără accesoriu în următoarele domenii de utilizare:

● Pentru îndepărtarea cutelor superficiale ale pieselor

● Pentru ştergerea prafului umed: Aplicaţi abur pentru

Duza cu jet punctiform este adecvată pentru curățarea locurilor greu accesibile, îmbinărilor, armăturilor, evacuărilor, chiuvetelor, toaletelor, jaluzelelor sau caloriferelor. Cu cât duza cu jet punctiform este mai aproape de zona murdară, cu atât este mai mare efectul de curățare, deoarece temperatura și cantitatea de abur de la ieșirea duzei sunt cele mai mari. Depunerile persistente de calcar pot fi tratate cu un agent de curățare adecvat înainte de curățarea cu abur. Lăsați agentul de curățare să acționeze aproximativ 5 minute și apoi să se evapore.

1. Împingeţi capătul deschis al duzei cu jet punctiform

Peria rotundă este adecvată pentru curăţarea murdăriei persistente. Cu ajutorul periilor, murdăria persistentă poate fi îndepărtată mai uşor.

ATENŢIE

Suprafeţe deteriorate

Peria poate zgâria suprafeţele sensibile. Nu este indicată pentru curăţarea suprafeţelor sensibile.

1. Montaţi peria rotundă pe duza cu jet punctiform.

Duza de putere este adecvată pentru curăţarea murdă- riei persistente, suflarea colţurilor, articulaţiilor etc.

1. Montaţi duza de putere în mod similar periei rotun-

Duză de abur/Pistol cu aburi

vestimentare atârnate: Aplicaţi aburii asupra piesei vestimentare de la o distanţă de 10-20 cm.

scurt timp pe o lavetă şi ştergeţi mobila cu aceasta.

Duză cu jet punctiform

pe duza de abur, respectiv pe pistolul cu abur.

Figura F Figura J

Perie rotundă

Figura K

de, pe duza cu jet punctiform.

Figura K

Duză de putere

Româneşte 89

Page 90

Duza manuală este adecvată pentru curăţarea suprafe- ţelor lavabile mici, cabinelor de duş şi oglinzilor.

1. Împingeţi duza manuală corespunzător duzei cu jet punctiform pe pistolul cu aburi.

Figura J

2. Trageţi husa peste duza manuală.

Duză pentru pardoseală

Duza pentru pardoseală este adecvată pentru curăţa- rea materialelor lavabile pentru placarea pereţilor şi par- doselilor, de ex. pardoseli de piatră, plăci ceramice şi pardoseli din PVC.

ATEN ŢIE

Deteriorări cauzate de aburi

Căldura şi umezeala pot provoca daune. Înainte de utilizare, verificaţi termorezistenţa şi efectul aburului pe un loc nevizibil, cu cea mai redusă cantitate de abur.

Indicaţie

În cazul curăţării cu abur, reziduurile de substanţe de curăţat sau soluţiile de îngrijire de pe suprafeţele care trebuie curăţate, pot duce la formarea de striaţii, care în- să dispar la utilizarea repetată.

Recomandăm ca înainte de curăţare, să măturaţi sau să aspiraţi pardoseala. Astfel, înainte de curăţarea umedă, murdăria şi particulele desprinse sunt deja îndepărtate de pe pardoseală. Pe suprafeţele cu un grad ridicat de murdărire, lucraţi încet, pentru a permite aburului să acţioneze un timp mai îndelungat.

1. Racordaţi ţevile prelungitoare la pistolul cu abur.

Figura N

2. Împingeţi duza pentru pardoseală pe ţeava prelungitoare.

Figura O

3. Fixaţi laveta pentru pardoseală pe duză. aAşezaţi laveta pe pardoseală cu banda tip „arici”

în sus.

bPoziţionaţi duza pentru pardoseală prin apăsare

uşoară pe laveta pentru pardoseală.

Figura P

Datorită fixării tip „arici”, laveta pentru pardoseală se prinde automat de duza pentru pardoseală.

Scoaterea lavetei pentru pardoseală

1. Puneţi un picior pe clema de picior a lavetei de pardoseală şi ridicaţi duza de pardoseală.

Figura P

Indicaţie

La început banda tip scai a lavetei pentru podea este încă foarte tare şi se îndepărtează foarte greu de la duza pentru podea. După utilizarea repetată şi după spălarea lavetei pentru podea, aceasta se poate îndepărta cu uşurinţă de la duza pentru podea şi a atins aderenţa optimă.

Duza manuală

Îngrijirea şi întreţinerea

Detartrarea recipientului de abur

Indicaţie

În cazul utilizării continue de apă distilată din comerţ, nu este necesară decalcifierea cazanului de abur.

Indicaţie

Întrucât calcarul se acumulează în aparat, vă recomandăm să detartrați aparatul conform numărului de umpleri ale cazanului de apă (UC = umpleri de cazan) specificat în tabel.

Interval de duritate °dH mmol/l UC

Imic 0-7 0-1,3 35 II mediu 7-14 1,3-2,5 30 III mare 14-21 2,5-3,8 20 IV foarte mare >21 >3,8 15

Indicaţie

Autoritatea pentru resursele de apă sau utilităţile publice oferă informaţii cu privire la duritatea apei de la robinet.

ATENŢIE

Suprafeţe deteriorate

Soluţia de decalcifiere poate deteriora suprafeţele sensibile. Umpleţi şi goliţi aparatul cu atenţie.

1. Opriţi aparatul, vezi capitolul Oprirea aparatului.

2. Lăsați aparatul să se răcească.

3. Deșurubați capacul de siguranță.

4. Goliţi întreaga cantitate de apă din recipientul de abur.

Figura R

ATENŢIE

Deteriorarea aparatului din cauza agentului de detartrare

Un agent de detartrare necorespunzător, precum și o dozare incorectă a agentului de detartrare pot deteriora aparatul. Folosiți numai agentul de detartrare KÄRCHER. Utilizați 1 unitate de dozare a agentului de detartrare pentru 0,5 l de apă.

5. Pregătiți soluția de agent de detartrare în conformitate cu informațiile de pe agentul de detartrare.

6. Umpleți soluția de agent de detartrare în recipientul de abur. Nu închideți recipientul de abur.

7. Lăsați soluția de agent de detartrare să acționeze aproximativ 8 ore.

8. Goliţi întreaga cantitate de soluție de agent de detartrare din recipientul de abur.

9. Repetați procesul de detartrare dacă este necesar.

10. Clătiți recipientul de abur de 2-3 ori cu apă rece pentru a îndepărta toate reziduurile soluției de agent de detartrare.

11. Go liţi întreaga cantitate de apă din recipientul de abur.

Figura R

(Accesorii - în funcție de pachetul de livrare)

Indicaţie

Lavetele din microfibră nu sunt adecvate pentru uscător.

Indicaţie

Pentru spălarea ţesăturilor, respectaţi instrucţiunile de pe eticheta de spălare. Nu utilizaţi agenţi de înmuiere, pentru ca lavetele să poată prelua bine murdăria.

1. Spălați lavetele pentru podea și husele la maximum 60 °C, în mașina de spălat.

Îngrijirea accesoriilor

90 Româneşte

Page 91

Remedierea defecţiunilor

Defecţiunile au deseori cauze simple, pe care puteţi să le remediaţi chiar dumneavoastră cu ajutorul următoarei prezentări generale. În cazul în care aveţi îndoieli sau în cazul unor defecţiuni care nu sunt menţionate aici, adresaţi-vă serviciului autorizat pentru clienţi.

몇 AVERTIZARE

Pericol de electrocutare sau de arsuri

Atât timp cât aparatul este conectat la reţeaua de curent sau nu este răcit, remedierea defecţiunii prezintă pericole. Scoateţi ştecherul din priză. Lăsaţi aparatul să se răcească.

Cantitate de abur redusă

Duza de abur este înfundată.

1. Separaţi accesoriul de la duza de abur.

2. Curăţaţi orificiul duzei.

3. Puneţi aparatul în funcţiune pentru scurt timp.

4. Montaţi accesoriul pe duza de abur.

Cantitate redusă de abur

Recipientul de abur prezintă depuneri de calcar.  Detartraţi recipientul de abur.

Nu există abur

Nu este apă în cazanul de abur

 Umpleţi cu apă, consultaţi capitolul Umplerea cu

apă.

Butonul de aburi nu poate fi apăsat

Butonul de aburi este securizat cu dispozitivul de siguranţă pentru copii.  Apăsaţi în sus dispozitivul de siguranţă pentru copii.

Butonul de aburi este deblocat.

Pierdere ridicată de apă

Aparatul „scuipă  În timpul curăţării, nu înclinaţi aparatul lateral la pes-

te 30° (unghiul maxim).

 Nu depăşiţi cantitatea maximă de umplere de 200 ml.

” apă

Date tehnice

Conexiune electrică

Tensiune V 220-240 Fază ~1 Frecvenţă Hz 50-60 Tipul de protecţie IPX4 Clasa de protecţie I

Caracteristici de performanţă

Capacitate de încălzire W 1200 Presiune maximă de funcţionare MPa 0,3 Timp de încălzire Minute 3 Evaporare permanentă g/min 35 Jet de aburi maxim g/min 80

Cantitate de umplere

Cazan de abur ml 250 Cantitate maximă de umplere ml 200

Dimensiuni şi greutate

Greutate (fără accesoriu) kg 1,5 Lungime mm 321 Lăţime mm 127 Înălţime mm 186

Sub rezerva modificărilor tehnice.

Slovenčina 91

Obsah

Všeobecné upozornenia ..................................... 91

Používanie v súlade s účelom............................. 91

Ochrana životného prostredia............................. 91

Príslušenstvo a náhradné diely ........................... 91

Rozsah dodávky.................................................. 91

Záruka ................................................................. 92

Bezpečnostné zariadenia.................................... 92

Popis prístroja ..................................................... 92

Prvé uvedenie do prevádzky ............................... 92

Montáž ................................................................ 92

Prevádzka ........................................................... 93

Dôležité pokyny pre použitie ............................... 93

Použitie príslušenstva ......................................... 94

Ošetrovanie a údržba .......................................... 95

Pomoc pri poruchách .......................................... 95

Technické údaje .................................................. 95

Všeobecné upozornenia

Pred prvým použitím prístroja si prečí- tajte tento originálny návod na obsluhu a

sa informáciami a pokynmi, ktoré sú v nich uvedené. Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majiteľa.

priložené bezpečnostné pokyny. Riaďte

Používanie v súlade s účelom

Prístroj používajte výhradne v domácnostiach. Prístroj je určený na čistenie parou a môže sa používať s vhodným príslušenstvom, podľa opisu v tomto návode na obsluhu. Čistiace prostriedky sa nevyžadujú. Dodržiavajte bezpečnostné pokyny.

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlikvidujte ekologickým spôsobom. Elektrické a elektronické zariadenia obsahujú cenné recyklovateľné materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej,

ktoré pri nesprávnej manipulácii alebo likvidácii môžu predstavovať potenciálne nebezpečenstvo pre ľudské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné. Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.com/REACH

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Page 92

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokiaľ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obráťte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Bezpečnostné zariadenia

Záruka

몇 UPOZORNENIE

Chýbajúce alebo zmenené bezpečnostné zariadenia

Bezpečnostné zariadenia slúžia na vašu ochranu. Nikdy nemeňte ani neobchádzajte bezpečnostné zariadenia.

Symboly na zariadení

(V závislosti od typu prístroja)

Nebezpečenstvo popálenia, povrch prístroja sa počas prevádzky zahrieva

Nebezpečenstvo obarenia parou

Prečítajte si návod na obsluhu

Bezpečnostný uzáver

Bezpečnostný uzáver uzatvára parný kotol proti vznikajúcemu tlaku pary. Ak je chybný regulátor tlaku a v parnom kotli vznikne pretlak, otvorí sa v bezpečnostnom uzávere pretlakový ventil a para unikne cez uzáver smerom von. Pred opätovným uvedením prístroja do prevádzky sa obráťte na príslušný zákaznícky servis KÄRCHER.

Popis prístroja

V tomto návode na obsluhu je popísané maximálne vybavenie. V závislosti od modelu existujú rozdiely v rozsahu dodávky (pozri obal).

Obrázky sú uvedené na strane s grafikami. Obrázok A

1 Bezpečnostný uzáver 2 Plniaci otvor pre vodu 3 Tlačidlo pary 4 Detská poistka 5 Držadlo 6 Sieťový pripájací kábel so sieťovou zástrčkou 7 Kontrolka (zelená) - prítomné sieťové napätie 8 Parný kotol

9 Parná dýza 10 Tlačidlo na odblokovanie 11 ** Parná hadica 12 Parná pištoľ 13 Tlačidlo na odblokovanie 14 Zástrčka pre paru

15 Dýza s bodovým prúdom 16 Kruhová kefka 17 Power dýza 18 Ručná hubica 19 Poťah z mikrovlákna pre ručnú hubicu (1 kus) 20 ** Poťah z mikrovlákna pre ručnú hubicu (2 kusy) 21 ** Predlžovacie trubice (2 kusy) 22 Tlačidlo na odblokovanie 23 ** Podlahová hubica 24 Spojenie na suchý zips 25 ** Podlahová handra z mikrovlákna 26 Odmerka

** voliteľné

Prvé uvedenie do prevádzky

Pri prvom uvedení do prevádzky môže z parnej dýzy uniknúť malý oblak dymu. Prístroj vyžaduje krátku dobu nábehu. Na začiatku je výstup pary veľmi nepravidelný a vlhký, unikať môžu aj jednotlivé kvapky pary. Unikajúce množstvo pary neustále vzrastá, kým sa po cca 1 minúte nedosiahne maximálne množstvo.

Montáž

1. Otvorený koniec príslušenstva nasúvajte na parnú dýzu, resp. na parnú pištoľ, kým sa nezaistí tlačidlo na odblokovanie parnej dýzy, resp. parnej pištole.

Obrázok F Obrázok I Obrázok J

2. Otvorený koniec príslušenstva nasuňte na dýzu s bodovým prúdom.

Obrázok K

3. Spojovacie trubice spojte s parnou dýzou, resp. parnou pištoľou. a 1. predlžovaciu trubicu nasúvajte na parnú dýzu,

b 2. predlžovaciu trubicu nasuňte na

Obrázok N

4. Príslušenstvo a/alebo podlahovú hubicu nasuňte na voľný koniec predlžovacej trubice.

Obrázok O

Príslušenstvo je spojené.

1. Detskú poistku zatlačte dole.

Obrázok G

Tlačidlo pary je zablokované.

2. Stlačte tlačidlo na odblokovanie a diely od seba oddeľte.

Obrázok L Obrázok M

Montáž príslušenstva

resp. na parnú pištoľ, kým sa nezaistí tlačidlo na odblokovanie parnej dýzy, resp. parnej pištole. Spojovacia rúra je spojená.

1. predlžovaciu trubicu. Spojovacie rúry sú spojené.

Odpojenie príslušenstva

92 Slovenčina

Page 93

Prevádzka

Upozornenie

Pri kontinuálnom používaní bežnej destilovanej vody nie je potrebné odvápňovanie parného kotla.

Upozornenie

Teplá voda skracuje dobu zohrievania.

Upozornenie

Použite na to dodanú odmerku. Pri plnení vody dávajte pozor na označenie (max. 200 ml).

1. Odskrutkujte bezpečnostný uzáver.

Obrázok B

2. Do parného kotla naplňte maximálne 200 ml destilovanej vody alebo vodu z vodovodu.

3. Zaskrutkujte bezpečnostný uzáver.

Obrázok C

몇 VÝSTRAHA

Nebezpečenstvo obarenia

Prístroj vykazuje vysoký výpust vody, keď sa nakloní na stranu o viac ako 30°. Prístroj neskláňajte do str any o viac ako 30° (maximálny uhol).

1. Prístroj umiestnite na pevný podklad.

2. Sieťovú zástrčku zastrčte do zástrčky.

Obrázok D

Kontrolka svieti zeleno. Po cca 3 minútach je prístroj pripravený na použitie.

Obrázok E

3. Detskú poistku zatlačte hore.

Obrázok G

Tlačidlo pary je odblokované.

4. Stlačte tlačidlo pary.

Obrázok H

Para uniká.

Keď pri práci klesá množstvo pary, resp. keď už neuniká žiadna para, musí sa doplniť voda.

Upozornenie

Bezpečnostný uzáver nie je možné otvoriť, kým je parný kotol pod tlakom.

Upozornenie

Teplá voda skracuje dobu zohrievania.

1. Vypnite prístroj, pozri kapitolu Vypnutie prístroja.

Obrázok Q

2. Odskrutkujte bezpečnostný uzáver.

3. Vodu úplne vypustite z parného kotla.

Obrázok R

4. Do parného kotla naplňte maximálne 200 ml destilovanej vody alebo vodu z vodovodu.

5. Zaskrutkujte bezpečnostný uzáver.

6. Sieťovú zástrčku zastrčte do zástrčky.

7. Detskú poistku zatlačte hore. Tlačidlo pary je odblokované. Prístroj je pripravený na použitie.

1. Sieťovú zástrčku vytiahnite zo zástrčky.

Obrázok Q

2. Stláčajte tlačidlo pary, kým už nebude unikať para. Parný kotol je bez tlaku.

3. Detskú poistku zatlačte dole.

Plnenie vody

Zapnutie prístroja

Doplnenie vody

Vypnutie prístroja

Parný kotol prístroja vypláchnite po ukončení práce.

1. Vypnite prístroj, pozri kapitolu Vypnutie prístroja.

2. Prístroj nechajte vychladnúť.

3. Odpojte príslušenstvo.

4. Parný kotol naplňte vodou a silno vychýľte. Tým sa uvoľnia vápenné zvyšky, ktoré sa usadili na dne parného kotla.

5. Vodu úplne vypustite z parného kotla.

Obrázok R

Uschovanie prístroja

Vypláchnutie parného kotla

1. Odpojte príslušenstvo.

2. Vodu úplne vypustite z parného kotla.

Obrázok R

3. Sieťový pripojovací kábel naviňte okolo nádržky na vodu.

Obrázok S

4. Príslušenstvo nechajte vyschnúť.

5. Prístroj uložte na suché miesto odolné voči mrazu.

POZOR

Vecné škody v dôsledku zaseknutého bezpečnost- ného uzáveru

Ak sa bezpečnostný uzáver po čistení neodoberie, tak je možné, že uzáver sa zasekne v jeho závite. Po čistení odskrutkujte bezpečnostný uzáver a uschovajte ho napríklad spolu s ďalším príslušenstvom prístroja.

Dôležité pokyny pre použitie

Pred použitím prístroja odporúčame podlahu pozametať alebo povysávať. Takto sa podlaha už pred vlhkým čistením zbaví nečistôt a voľných častíc.

Pred ošetrovaním pomocou prístroja vždy skontrolujte znášanlivosť textílií na skrytom mieste: Textil naparte, nechajte vyschnúť a následne ho prekontrolujte na zmeny farby alebo tvaru.

Čistenie podlahových plôch

Osvieženie textílií

Čistenie povrchov s úpravou alebo

lakovaných povrchov

POZOR

Poškodené povrchy

Para môže uvoľniť vosk, politúru na nábytok, plastové povrchové úpravy alebo farbu a náglejky na hranách. Paru nesmerujte na lepené hrany, pretože by sa mohli uvoľniť náglejky. Prístroj nepoužívajte na čistenie nezapečatených drevených alebo parketových podláh. Prístroj nepoužívajte na čistenie lakovaných povrchov ani povrchov s plastovou povrchovou úpravou, ako napr. kuchynský a bytový nábytok, dvere alebo parkety.

1. Na čistenie týchto povrchov naparte na krátku dobu utierku a ňou vytrite povrchy.

Slovenčina 93

Page 94

Čistenie skla

POZOR

Prasknutie skla a poškodený povrch

Para môže poškodiť zapečatené miesta okenného rámu a pri nízkych vonkajších teplotách môže spôsobiť pnutia na povrchu okenných tabúľ a tým prasknutie skla. Paru nikdy nesmerujte na zapečatené miesta okenného rámu. Okenné tabule zahrejte pri nízkych vonkajších teplotách tým, že celý povrch skla ľahko naparíte.

 Plochu okna vyčistite ručnou hubicou a poťahom.

Na stiahnutie vody použite stierku na okná alebo plochy poutierajte do sucha.

Použitie príslušenstva

Parnú dýzu, resp. parnú pištoľ je možné použiť pre nasledujúce oblasti použitia bez príslušenstva:

● Na odstraňovanie ľahkých záhybov z visiacich die-

● Na stieranie vlhkého prachu: Utierku krátko naparte

Dýza s bodovým prúdom je vhodná na čistenie ťažko prístupných miest, škár, armatúr, odtokov, umývadiel, WC, žalúzií alebo radiátorov. Čím bližšie je dýza s bodovým prúdom k znečistenému miestu, o to vyšší je čis- tiaci účinok, pretože teplota a množstvo pary na výstupe dýzy sú najvyššie. Silné vápenné usadeniny je možné pred čistením parou ošetriť vhodným čistiacim prostriedkom. Čistiaci prostriedok nechajte pôsobiť cca 5 minút a potom ho odparte.

1. Otvorený koniec dýzy s bodovým prúdom nasuňte

Kruhová kefa sa hodí na čistenie zatvrdnutých znečiste- ní. Prostredníctvom kief je možné ľahko odstrániť zatvrdnuté znečistenia.

POZOR

Poškodené povrchy

Kefa môže poškriabať citlivé plochy. Nevhodné na čistenie citlivých plôch.

1. Kruhovú dýzu namontujte na dýzu s bodovým prú-

Power dýza sa hodí na čistenie zatvrdnutých znečiste- ní, vyfukovanie rohov, škár atď.

1. Power dýzu namontujte na dýzu s bodovým prú-

Parná dýza / parná pištoľ

lov odevov: Diel odevu naparujte zo vzdialenosti 10

- 20 cm.

a poutierajte ňou nábytok.

Dýza s bodovým prúdom

na parnú dýzu, resp. na parnú pištoľ.

Obrázok F Obrázok J

Kruhová kefka

dom.

Obrázok K

Power dýza

dom.

Obrázok K

Ručná hubica je vhodná na čistenie malých umývateľ- ných plôch, sprchových kabín a zrkadiel.

1. Ručnú hubicu nasuňte na parnú dýzu resp. parnú pištoľ rovnako ako dýzu s bodovým prúdom.

Obrázok J

2. Na ručnú hubicu natiahnite poťah.

Podlahová hubica

Podlahová hubica sa hodí na čistenie umývateľných povrchov stien a podláh, akými sú napr. kamenné dlážky, dlažba a PVC podlahy.

POZOR

Škody v dôsledku pôsobenia pary

Teplo a prevlhčenie môžu spôsobiť škody. Pred použitím skontrolujte odolnosť voči teplu a pôsobeniu pary na nenápadnom mieste s malým množstvom pary.

Upozornenie

Zvyšky čistiaceho prostriedku alebo ošetrujúce emulzie na čistenej ploche môžu pri čistení parou viesť k šmuhám, ktoré ale pri viacnásobnom použití zmiznú.

Pred použitím prístroja odporúčame podlahu pozametať alebo povysávať. Takto sa podlaha už pred vlhkým

čistením zbaví nečistôt a voľných častíc. Na silno zne- čistených povrchoch pracujte pomaly, aby mohla para

pôsobiť dlhšie.

1. Predlžovacie trubice spojte s parnou pištoľou.

Obrázok N

2. Podlahovú hubicu nasuňte na predlžovaciu trubicu.

Obrázok O

3. Podlahovú handru upevnite k podlahovej hubici. a Podlahovú handru s pásikmi suchého zipsu sme-

rujúcimi nahor umiestnite na podlahu.

b Podlahovú hubicu umiestnite s miernym tlakom

na podlahovú handru.

Obrázok P

Podlahová handra sama drží na podlahovej hubici prostredníctvom suchého zipsu.

Odobratie podlahovej handry

1. Nohu položte na jazyk podlahovej handry a podlahovú hubicu zdvihnite nahor.

Obrázok P

Upozornenie

Na začiatku je upínacia páska utierky na podlahu ešte veľmi silná a príp. sa dá len ťažko odstrániť z podlahovej hubice. Po niekoľkonásobnom použití a po vypratí utierky na podlahu sa táto dá ľahko odstrániť z podlahovej hubice a dosiahla optimálnu priľnavosť.

Ručná hubica

94 Slovenčina

Page 95

Ošetrovanie a údržba

Upozornenie

Pri kontinuálnom používaní bežnej destilovanej vody nie je potrebné odvápňovanie parného kotla.

Upozornenie

Pretože sa v prístroji usadzuje vápnik, odporúčame prístroj odvápniť po počte naplnení parného kotla (NK=naplnenia kotla), ktorý je uvedený v tabuľke.

Rozsah tvrdosti °dH mmol/l NK

I mäkká 0 – 7 0 – 1,3 35 II stredná 7 – 14 1,3 – 2,5 30 III tvrdá 14 – 21 2,5 – 3,8 20 IV veľmi tvrdá >21 >3,8 15

Upozornenie

Vodohospodársky podnik alebo podniky verejných služieb vám poskytnú informáciu o tvrdosti vody z vodovodu.

POZOR

Poškodené povrchy

Odvápňovací roztok môže poškodiť citlivé povrchy. Prístroj plňte a vyprázdňujte opatrne.

1. Vypnite prístroj, pozrite si kapitolu Vypnutie prístroja.

2. Prístroj nechajte vychladnúť.

3. Odskrutkujte bezpečnostný uzáver.

4. Vodu úplne vyprázdnite z parného kotla.

Odvápnenie parného kotla

Obrázok R

POZOR

Poškodenie prístroja spôsobené odvápňovacím prostriedkom

Nevhodný odvápňovací prostriedok, ako aj jeho chybné dávkovanie môžu poškodiť prístroj. Používajte výlučne odvápňovacie prostriedky KÄRCHER. Použite 1 dávkovaciu jednotku odvápňovacieho prostriedku na 0,5 l vody.

5. Roztok odvápňovacieho prostriedku použite podľa údajov na odvápňovacom prostriedku.

6. Roztok odvápňovacieho prostriedku naplňte do parného kotla. Parný kotol nezatvárajte.

7. Roztok odvápňovacieho prostriedku nechajte pôsobiť cca 8 hodín.

8. Roztok odvápňovacieho prostriedku úplne vypustite z parného kotla.

9. V prípade potreby zopakujte proces odvápňovania.

10. Parný kotol 2-3 krát vypláchnite studenou vodou, aby sa odstránili zvyšky roztoku odvápňovacieho prostriedku.

11. Vodu úplne vyprázdnite z parného kotla.

Obrázok R

(príslušenstvo - podľa rozsahu dodávky)

Upozornenie

Handry z mikrovlákna nie sú vhodné do sušičky.

Upozornenie

Pri praní handier dodržiavajte upozornenia na visačke na pranie. Nepoužívajte aviváž, aby handry dokázali dobre zachytávať nečistoty.

1. Handry na podlahu a poťahy perte v práčke maxi-

Ošetrovanie príslušenstva

málne na 60 °C.

Poruchy majú často jednoduchú príčinu, ktorú dokážete odstrániť sami pomocou nasledujúceho prehľadu. V prípade pochybností alebo pri poruchách, ktoré tu nie sú uvedené, sa, prosím, obráťte na autorizovaný zákaznícky servis.

몇 VÝSTRAHA

Pomoc pri poruchách

Nebezpečenstvo zásahu elektrickým prúdom a popálenia

Pokiaľ je prístroj pripojený na elektrickú sieť alebo ešte nie je vychladnutý, je odstraňovanie porúch nebezpečné. Vytiahnite sieťovú zástrčku zo zásuvky. Prístroj nechajte vychladnúť.

Znížené množstvo pary

Parná dýza je upchatá.

1. Príslušenstvo odpojte z parnej dýzy.

2. Vyčistite nadstavec dýzy.

3. Prístroj uveďte krátko do prevádzky.

4. Príslušenstvo nasuňte na parnú dýzu. Parný kotol je zanesený vodným kameňom.  Odvápnite parný kotol.

Žiadna para

Žiadna voda v parnom kotli  Doplňte vodu, pozri kapitolu Doplnenie vody.

Tlačidlo pary nie je možné stlačiť

Tlačidlo pary je zaistené detskou poistkou.  Detskú poistku zatlačte hore.

Tlačidlo pary je odblokované.

Vysoký výpust vody

Prístroj „chrli“ vodu  Prístroj pri čistení neskláňajte do strany o viac ako

30° (maximálny uhol).

 Neprekračujte maximálne plniace množstvo 200 ml.

Technické údaje

Elektrická prípojka

Napätie V 220-240 Fáza ~ 1 Frekvencia Hz 50-60 Stupeň ochrany IPX4 Trieda ochrany I

Výkonové údaje

Výkon ohrevu W 1200 Maximálny prevádzkový tlak MPa 0,3 Doba zohrievania minút 3 Trvalé naparovanie g/min 35 Maximálny parný ráz g/min 80

Objem

Parný kotol ml 250 Maximálny objem ml 200

Rozmery a hmotnosti

Hmotnosť (bez príslušenstva) kg 1,5 Dĺžka mm 321 Šírka mm 127 Výška mm 186

Technické zmeny vyhradené.

Slovenčina 95

Page 96

Sadržaj

Opće napomene.................................................. 96

Namjenska uporaba ............................................ 96

Zaštita okoliša ..................................................... 96

Pribor i zamjenski dijelovi .................................... 96

Sadržaj isporuke.................................................. 96

Jamstvo ............................................................... 96

Sigurnosni uređaji................................................ 96

Opis uređaja ........................................................ 96

Prvo puštanje u rad ............................................. 97

Montaža............................................................... 97

Rad...................................................................... 97

Važne napomene za primjenu............................. 98

Uporaba pribora .................................................. 98

Njega i održavanje............................................... 99

Otklanjanje smetnji .............................................. 99

Tehnički podaci.................................................... 100

U svakoj zemlji vrijede jamstveni uvjeti koje je izdala nadležna organizacija za distribuciju. Moguće kvarove na Vašem uređaju popravljamo besplatno unutar jamstvenog roka ako je uzrok materijalna pogreška ili pogreška u proizvodnji. U slučaju koji podliježe jamstvu obratite se s potvrdom o plaćanju Vašem prodavaču ili sljedećoj ovlaštenoj lokaciji servisne službe. (vidi adresu na poleđini)

몇 OPREZ

Manjkavi ili izmijenjeni sigurnosni uređaji

Sigurnosni uređaji služe vašoj zaštiti. Nikad ne mijenjajte sigurnosne uređaje i nemojte ih zaobilaziti.

(prema tipu uređaja)

Opće napomene

Prije prve uporabe Vašeg uređaja proči- tajte ove originalne upute za rad i prilo-

skladu s njima. Čuvajte obje knjižice za kasniju uporabu ili za sljedećeg vlasnika.

žene Sigurnosne naputke. Postupajte u

Namjenska uporaba

Koristite uređaj isključivo za privatno kućanstvo. Uređaj je namijenjen za čišćenje s parom i može se koristiti s prikladnim priborom, kako je opisano u ovim uputama za rad. Sredstva za pranje nisu potrebna. Proučite sigurnosne napomene.

Zaštita okoliša

Ambalažni se materijali mogu reciklirati. Molimo odložite ambalažu na ekološki prihvatljiv način. Električni i elektronički uređaji sadrže vrijedne reciklažne materijale, a često i sastavne dijelove poput baterija, punjivih baterija ili ulja koji kod ne-

propisnog rukovanja ili nepravilnog odlaganja u otpad mogu predstavljati potencijalnu opasnost za ljudsko zdravlje i okoliš. Međutim, ti su sastavni dijelovi potrebni za pravilan rad uređaja. Uređaji koji su označeni ovim simbolom ne smiju se odlagati zajedno s kućnim otpadom.

Napomene o sastojcima (REACH)

Aktualne informacije o sastojcima pronađite na:

www.kaercher.com/REACH

Sigurnosni zatvarač zatvara parni kotao protivno generiranom tlaku pare. Ako je regulator tlaka neispravan te u parnom kotlu nastane pretlak, u sigurnosnom zatvaraču otvara se pretlačni ventil i para kroz zatvarač izlazi van. Prije ponovnog uključivanja uređaja obratite se nadležnoj servisnoj službi KÄRCHER.

U ovim uputama za rad opisuje se maksimalna oprema. Ovisno o modelu postoje razlike u sadržaju isporuke (vidi pakiranje).

Vidi slike na stranici sa slikama. Slika A

Pribor i zamjenski dijelovi

Koristite samo originalan pribor i originalne zamjenske dijelove jer oni jamče siguran i nesmetan rad uređaja. Informacije o priboru i zamjenskim dijelovima pronađite na www.kaercher.com.

Sadržaj isporuke

Sadržaj isporuke uređaja prikazan je na ambalaži. Kod raspakiravanja provjerite je li sadržaj potpun. U slučaju nedostatka pribora ili štete nastale prilikom transporta obavijestite svog prodavača.

96 Hrvatski

Jamstvo

Sigurnosni uređaji

Simboli na uređaju

Opasnost od opeklina, površina uređaja postaje vruća tijekom rada

Opasnost od oparine uzrokovanih parom

Pročitajte upute za uporabu

Sigurnosni zatvarač

Opis uređaja

1 Sigurnosni zatvarač 2 Otvor za punjenje vode 3 Tipka za paru 4 Zaštita za djecu 5 Ručka za nošenje 6 Priključni strujni kabel sa strujnim utikačem 7 Indikator (zeleni) - postoji napon električne mreže 8 Parni kotao 9 Sapnica za paru

10 Tipka za deblokiranje 11 ** Parno crijevo 12 Parni pištolj 13 Tipka za deblokiranje 14 Parni utikač 15 Uskomlazna sapnica

Page 97

16 Okrugla četka 17 Visokoučinska mlaznica 18 Ručni nastavak 19 Prevlaka od mikrovlakana za ručni nastavak (1 ko-

mad)

20 ** Prevlaka od mikrovlakana za ručni nastavak (2

komada)

21 ** Produžne cijevi (2 komada) 22 Tipka za deblokiranje 23 ** Podni nastavak 24 Čičak spojnica 25 ** Krpa za pod od mikrovlakana 26 Mjerna čaša

** opcionalno

Prvo puštanje u rad

Prilikom prvog puštanja u rad iz sapnice za paru može izaći mali oblak dima. Uređaju je potrebno malo vremena da se pokrene. Na početku je ispust pare vrlo nepravilan i vlažan, a mogu izlaziti i pojedinačne kapi vode. Količina pare koja izlazi kontinuirano se povećava, sve dok se nakon približno 1 minute ne dosegne maksimalna količina.

Montaža

1. Otvoreni kraj pribora nataknite na sapnicu za paru

odnosno parni pištolj, sve dok se tipka za deblokiranje sapnice za paru, odnosno parnog pištolja ne uglavi.

Slika F Slika I Slika J

2. Otvoreni kraj pribora nataknite na uskomlaznu sa-

pnicu.

Slika K

3. Spojite spojne cijevi sa sapnicom za paru, odnosno

parnim pištoljem. a Prvu produžnu cijev nataknite na sapnicu za paru

odnosno parni pištolj, sve dok se tipka za deblokiranje sapnice za paru, odnosno parnog pištolja ne uglavi. Spojna cijev je spojena.

b Drugu produžnu cijev nataknite na

prvu produžnu cijev. Spojne cijevi su spojene.

Slika N

4. Pribor i/ili podni nastavak nataknite na slobodan kraj

produžne cijevi.

Slika O

Pribor je spojen.

1. Zaštitu za djecu pritisnite prema dolje.

Slika G

Tipka za paru je blokirana.

2. Pritisnite tipku za deblokiranje i razvucite dijelove.

Slika L Slika M

Montaža pribora

Odvajanje pribora

Rad

Napomena

Ako stalno koristite destiliranu vodu koja je dostupna u trgovinama nema potrebe za uklanjanjem kamenca iz kotla.

Napomena

Topla voda skraćuje vrijeme zagrijavanja.

Napomena

U tu svrhu upotrijebite mjernu čašu. Prilikom punjenja vode obratite pozornost na oznaku (maks. 200 ml).

1. Odvrnite sigurnosni zatvarač.

Slika B

2. U parni kotao napunite maksimalno 200 ml destilirane ili vodovodne vode.

3. Uvrnite sigurnosni zatvarač.

Slika C

몇 UPOZORENJE

Opasnost od oparina

Voda jako istječe iz uređaja ako ga nagnete za više od 30° na stranu. Ne naginjite uređaj na stranu za više od 30° (maksimalni kut).

1. Uređaj postavite na čvrstu podlogu.

2. Utaknite strujni utikač u utičnicu.

Slika D

Indikator svijetli zeleno. Nakon približno 3 minute uređaj je spreman za rad.

Slika E

3. Zaštitu za djecu pritisnite prema gore.

Slika G

Tipka za paru je deblokirana.

4. Pritisnite tipku za paru.

Slika H

Para izlazi.

Ako se tijekom rada količina pare smanji, odnosno ako više ne izlazi para, voda mora se nadopuniti.

Napomena

Sigurnosni zatvarač ne može se otvoriti tako dugo dok se parni kotao nalazi pod tlakom.

Napomena

Topla voda skraćuje vrijeme zagrijavanja.

1. Isključivanje uređaja, vidi poglavlje Isključivanje ure- đaja.

Slika Q

2. Odvrnite sigurnosni zatvarač.

3. U potpunosti ispraznite vodu iz parnog kotla.

Slika R

4. U parni kotao napunite maksimalno 200 ml destilirane ili vodovodne vode.

5. Uvrnite sigurnosni zatvarač.

6. Utaknite strujni utikač u utičnicu.

7. Zaštitu za djecu pritisnite prema gore. Tipka za paru je deblokirana. Uređaj je spreman za primjenu.

1. Izvucite strujni utikač iz utičnice.

Slika Q

2. Pritišćite tipku za paru sve dok para ne prestane izlaziti. Parni kotao je rastlačen.

3. Zaštitu za djecu pritisnite prema dolje.

Punjenje vode

Uključivanje uređaja

Dopunjavanje vode

Isključivanje uređaja

Hrvatski 97

Page 98

Po završetku rada isperite parni kotao uređaja.

1. Isključivanje uređaja, vidi poglavlje Isključivanje uređa- ja.

2. Ostavite uređaj da se ohladi.

3. Odvojite pribor.

4. Napunite parni kotao vodom i snažnim kružnim pokretima ga isperite. Na taj način odvajaju se naslage kamenca koje su se nakupile na dnu parnog kotla.

5. Do kraja ispraznite vodu iz parnog kotla.

Slika R

Čuvanje uređaja

Ispiranje parnog kotla

1. Odvojite pribor.

2. Do kraja ispraznite vodu iz parnog kotla.

Slika R

3. Priključni strujni kabel omotajte oko spremnika za vodu.

Slika S

4. Ostavite pribor da se osuši.

5. Uređaj čuvajte na suhom mjestu zaštićenom od smrzavanja.

PAŽNJA

Materijalna šteta zbog zaglavljenog sigurnosnog zatvarača

Ako se sigurnosni zatvarač ne ukloni nakon čišćenja, postoji mogućnost da se zatvarač zaglavi u navoju. Nakon čišćenja odvrnite sigurnosni zatvarač i čuvajte ga, npr. s ostalim priborom uređaja.

Važne napomene za primjenu

Preporučamo da prije primjene uređaja pometete ili usisate pod. Na taj se način već prije mokrog čišćenja s poda uklanjaju prljavština i slobodne čestice.

Prije svakog tretiranja s uređajem na skrivenom mjestu ispitajte postojanost tekstila: Tekstil naparite, ostavite da se osuši te nakon toga provjerite je li došlo do promjene boje ili oblika.

Čišćenje premazanih ili lakiranih površina

Čišćenje podnih površina

Osvježavanje tekstila

PAŽNJA

Oštećene površine

Para može rastopiti vosak, laštilo za namještaj, plastič- ne premaze ili boju te uzrokovati odvajanje obloge za zaštitu od rubova namještaja. Ne usmjeravajte paru na lijepljene rubove jer može doći do odvajanja obloge za zaštitu od rubova namještaja.

Ne koristite uređaj za čišćenje nelakiranih drvenih ili parketnih podova. Ne upotrebljavajte uređaj za čišćenje lakiranih površina ili površina s plastičnom oblogom, kao što je npr. kuhinjski ili sobni namještaj, vrata ili parketi.

1. Za čišćenje tih površina kratko naparite krpu i njome prebrišite površine.

Čišćenje stakla

PAŽNJA

Lom stakla i oštećena površina

Para može oštetiti zabrtvljena mjesta na prozorskom okviru te pri niskim vanjskim temperaturama dovesti do naprezanja na površinama prozorskih stakala i time uzrokovati lom stakla. Ne usmjeravajte paru prema zabrtvljenim mjestima prozorskog okvira. Pri niskim vanjskim temperaturama zagrijte prozorska stakla tako da cjelokupnu površinu stakla lagano naparite.

 Površinu prozora očistite pomoću ručnog nastavka i

prevlake. Za uklanjanje vode upotrijebite gumu za brisanje prozora ili obrišite površine.

Uporaba pribora

Sapnica za paru / parni pištolj

Sapnica za paru, odnosno parni pištolj može se upotrijebiti za sljedeća područja primjene bez pribora:

● Za uklanjanje lagano izgužvanih mjesta s odjevnih predmeta obješenih na vješalici: Odjevni predmet parite s udaljenosti od 10 - 20 cm.

● Za vlažno brisanje prašine: Kratko naparite krpu i njome prebrišite namještaj.

Uskomlazna sapnica prikladna je za čišćenje teško dostupnih mjesta, sljubnica, armatura, odvoda, umivaonika, WC-a, rebrenica ili grijaćih tijela. Što je uskomlazna sapnica bliže onečišćenom mjestu, to je veća njezina djelotvornost čišćenja, s obzirom da su temperatura i količina pare najveći na izlazu sapnice. Debelo nataloženi kamenac može se prije čišćenja parom tretirati prikladnim sredstvom za čišćenje. Pustite da sredstvo za čišćenje djeluje oko 5 minuta i nakon toga ga naparite.

1. Otvoreni kraj uskomlazne sapnice nataknite na sapnicu za paru odnosno parni pištolj.

Slika F Slika J

Okrugla četka prikladna je za čišćenje tvrdokorne prljavštine. Četkanjem se tvrdokorna prljavština lakše uklanja.

PAŽNJA

Oštećene površine

Četka može izgrebati osjetljive površine. Nije prikladna za čišćenje osjetljivih površina.

1. Montirajte okruglu četku na uskomlaznu sapnicu.

Slika K

Visokoučinska mlaznica prikladna je za čišćenje tvrdokorne prljavštine, ispuhivanje uglova, sljubnica itd.

1. Montirajte visokoučinsku mlaznicu odgovarajuće okrugloj četki na uskomlaznu sapnicu.

Slika K

Ručni nastavak prikladan je za čišćenje malih perivih površina, kabina za tuširanje i zrcala.

1. Ručni nastavak, na odgovarajući način s obzirom na uskomlaznu sapnicu, nataknite na sapnicu za paru odn. parni pištolj.

Slika J

2. Preko ručnog nastavka navucite prevlaku.

Uskomlazna sapnica

Okrugla četka

Visokoučinska mlaznica

Ručni nastavak

98 Hrvatski

Page 99

Podni nastavak prikladan je za čišćenje perivih zidnih i podnih obloga, npr. kamenih podova, pločica i podova od PVC-a.

PAŽNJA

Podni nastavak

Oštećenja uslijed djelovanja pare

Vrućina i vlažnost mogu prouzročiti oštećenja. Prije primjene na neuočljivom mjestu s najmanjom količinom pare ispitajte postojanost na vrućinu i djelovanje pare.

Napomena

Ostaci sredstva za čišćenje ili emulzija za njegu na či- šćenim površinama mogu prilikom čišćenja parom dovesti do nastajanja tragova koji nestaju nakon višekratne primjene.

Preporučamo da prije primjene uređaja pometete ili usišete pod. Na taj se način već prije mokrog čišćenja s poda uklanjaju prljavština i slobodne čestice. Na jako prljavim mjestima radite polako, kako bi para mogla dulje djelovati.

1. Produžne cijevi spojite s parnim pištoljem.

Slika N

2. Podni nastavak nataknite na produžnu cijev.

Slika O

3. Krpu za pranje poda pričvrstite na podni nastavak. a Krpu za pranje poda položite na pod sa čičak tra-

kama okrenutima prema gore.

b Podni nastavak uz lagani pritisak postavite na kr-

pu za pranje poda.

Slika P

Zahvaljujući čičak spoju krpa za pranje poda samostalno prianja na podnom nastavku.

Skidanje krpe za pranje poda

1. Stavite jednu nogu na nožnu traku krpe za pranje poda i podni nastavak podignite prema gore.

Slika P

Napomena

Na početku je čičak traka još vrlo jaka i ponekad se teško skida s podnog nastavka. Nakon nekoliko uporaba i pranja krpe za pranje poda, krpa će se moći jednostavno skinuti s podnog nastavka i postigla je optimalno prianjanje.

Njega i održavanje

Uklanjanje kamenca iz parnog kotla

Napomena

Ako stalno koristite destiliranu vodu koja je dostupna u trgovinama nema potrebe za uklanjanjem kamenca iz kotla.

Napomena

S obzirom da se u uređaju nakuplja kamenac, preporu- čamo da uklonite kamenac iz uređaja nakon određenog

broja punjenja parnog kotla navedenog u tablici (PK = punjenja kotla).

Područje tvrdoće vode

I meka 0 – 7 0-1,3 35 II srednje tvrda 7 – 14 1,3-2,5 30 III tvrda 14 – 21 2,5-3,8 20 IV vrlo tvrda > 21 > 3,8 15

Napomena

Komunalni odjel za gospodarenje vodom ili gradske komunalije daju informacije o tvrdoći vodovodne vode.

°dH mmol/l PK

PAŽNJA

Oštećene površine

Otopina sredstva za uklanjanje kamenca može oštetiti osjetljive površine. Pri punjenju i pražnjenju uređaja postupajte oprezno.

1. Isključite uređaj, vidi poglavlje Isključivanje uređaja.

2. Ostavite uređaj da se ohladi.

3. Odvrnite sigurnosni zatvarač.

4. Do kraja ispraznite vodu iz parnog kotla.

Slika R

PAŽNJA

Oštećenje uređaja sredstvom za uklanjanje kamenca

Neprikladno sredstvo za uklanjanje kamenca, kao i pogrešno doziranje sredstva za uklanjanje kamenca može oštetiti uređaj. Upotrebljavajte isključivo sredstvo za uklanjanje kamenca KÄRCHER. Upotrijebite 1 jedinicu za doziranje sredstva za uklanjanje kamenca na 0,5 l vode.

5. Otopinu sredstva za uklanjanje kamenca primijenite prema podacima na sredstvu za uklanjanje kamenca.

6. Parni kotao napunite otopinom sredstva za uklanjanje kamenca. Ne zatvarajte parni kotao.

7. Ostavite da otopina sredstva za uklanjanje kamenca djeluje oko 8 sati.

8. Do kraja ispraznite otopinu sredstva za uklanjanje kamenca iz parnog kotla.

9. Po potrebi ponovite postupak uklanjanja kamenca.

10. Parni kotao 2 - 3 puta isperite hladnom vodom, kako biste uklonili sve ostatke otopine sredstva za uklanjanje kamenca.

11. Do kraja ispraznite vodu iz parnog kotla.

Slika R

Njega pribora

(pribor - ovisno o sadržaju isporuke)

Napomena

Krpe od mikrovlakana nisu namijenjene za sušenje u sušilici rublja.

Napomena

Za pranje krpa pridržavajte se napomena na etiketi za održavanje. Ne upotrebljavajte omekšivač, kako bi krpe mogle dobro upijati prljavštinu.

1. Krpe za pranje poda i prevlake perite pri maksimalno 60 °C u perilici rublja.

Otklanjanje smetnji

Smetnje često imaju jednostavne uzroke koje možete sami ukloniti uz pomoć pregleda u nastavku. Ako niste sigurni ili ako smetnje nisu ovdje navedene obratite se ovlaštenoj servisnoj službi.

몇 UPOZORENJE

Opasnost od strujnog udara i opeklina

Uklanjanje smetnji opasno je sve dok je uređaj priklju- čen na strujnu mrežu ili ako se još nije ohladio.

Izvucite strujni utikač. Ostavite uređaj da se ohladi.

Smanjena količina pare

Sapnica za paru je začepljena.

1. Odvojite pribor od sapnice za paru.

2. Očistite umetak sapnice.

3. Uređaj nakratko uključite.

4. Nataknite pribor na sapnicu za paru.

Na parnom kotlu se nalaze naslage kamenca.  Uklonite kamenac iz parnog kotla.

Nema pare

Nema vode u parnom kotlu

Hrvatski 99

Page 100

 Dopunite vode, vidi poglavlje Dopunjavanje vode.

Tipka za paru ne može se pritisnuti

Tipka za paru osigurana je zaštitom za djecu.  Zaštitu za djecu pritisnite prema gore.

Tipka za paru je deblokirana.

Jako istjecanje vode

Uređaj “pljucka” vodu  Pri čišćenju uređaj ne naginjite na stranu za više od

30° (maksimalni kut).

 Maksimalna količina punjenja od 200 ml ne smije se

prekoračiti.

Tehnički podaci

Električni priključak

Napon V 220 -

Faza ~ 1 Frekvencija Hz 50 - 60 Vrsta zaštite IPX4 Klasa zaštite I

Podaci o snazi

Ogrjevna snaga W 1200 Maksimalni radni tlak MPa 0,3 Vrijeme zagrijavanja minute 3 Trajno parenje g/min 35 Maksimalni mlaz pare g/min 80

Količina punjenja

Parni kotao ml 250 Maksimalna količina punjenja ml 200

Dimenzije i težine

Težina (bez pribora) kg 1,5 Duljina mm 321 Širina mm 127 Visina mm 186

Pridržano pravo na tehničke izmjene.

240

Sadržaj

Opšte napomene................................................. 100

Namenska upotreba ............................................ 100

Zaštita životne sredine ........................................ 100

Pribor i rezervni delovi......................................... 100

Obim isporuke ..................................................... 100

Garancija............................................................. 101

Sigurnosni uređaji ............................................... 101

Opis uređaja........................................................ 101

Prvo puštanje u rad ............................................. 101

Montaža .............................................................. 101

Rad...................................................................... 102

Važne instrukcije za primenu .............................. 102

Upotreba pribora ................................................. 103

Nega i održavanje ............................................... 104

Pomoć kod smetnji.............................................. 104

Tehnički podaci.................................................... 104

Opšte napomene

Pre prve upotrebe, pročitajte originalna uputstva za upotrebu i priložene

skladu sa tim. Sačuvajte obe knjižice za buduću upotrebu ili sledeće vlasnike.

bezbednosne instrukcije. Postupajte u

Namenska upotreba

Uređaj koristite isključivo za privatno domaćinstvo. Uređaj je namenjen za čišćenje parom i može da se koristi sa odgovarajućim priborom, kao što je opisano u ovom uputstvu za rad. Nisu potrebni deterdženti. Obratite pažnju na sigurnosne napomene.

Zaštita životne sredine

Ambalaža može da se reciklira. Pakovanja odložite u otpad na ekološki način. Električni i elektronski uređaji sadrže dragocene materijale koji se mogu reciklirati, a često i sastavne delove kao što su baterije, akumulatori

ili ulje koji, u slučaju pogrešnog rukovanja ili pogrešnog odlaganja u otpad mogu da predstavljaju potencijalnu opasnost za zdravlje ljudi i životnu sredinu. Međutim, ovi sastavni delovi su neophodni za pravilan rad uređaja. Uređaji označeni ovim simbolom ne smeju da se odlažu u kućni otpad.

Napomene o sastojcima (REACH)

Aktuelne informacije o sastojcima možete pronaći na:

www.kaercher.com/REACH

Pribor i rezervni delovi

Koristite samo originalni pribor i originalne rezervne delove pošto oni garantuju bezbedan rad i rad bez smetnji na uređaju. Informacije o priboru i rezervnim delovima možete pronaći na www.kaercher.com.

Obim isporuke

Obim isporuke uređaja je prikazan na pakovanju. Prilikom otpakivanja proverite da li je sadržaj potpun. Ukoliko nedostaje pribor ili u slučaju štete nastale prilikom transporta obavestite vašeg distributera.

100 Srpski

Kärcher 1.516-330.0 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
