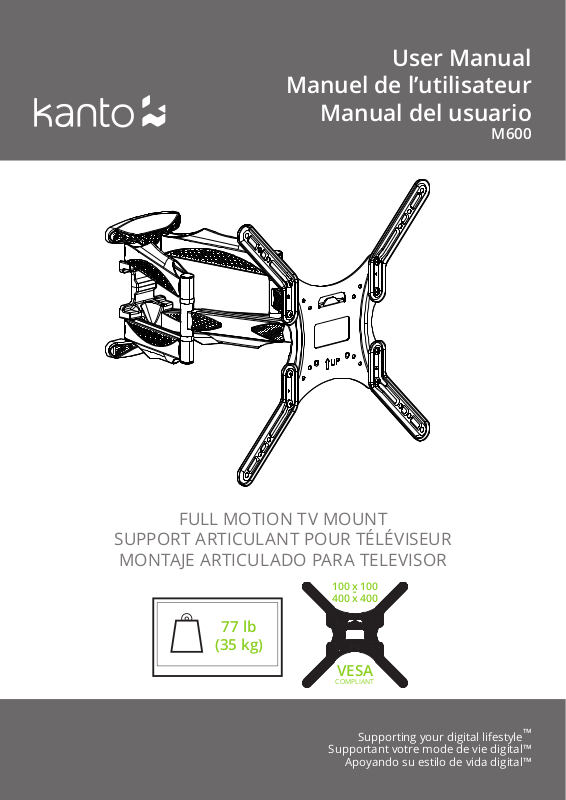

Kanto M600 User Manual
2 –18.2”
(5.2 – 46.2 cm)
±135°
+10°/−2°
User Manual
Manuel de l’utilisateur
Manual del usuario
M600
FULL MOTION TV MOUNT
SUPPORT ARTICULANT POUR TÉLÉVISEUR
MONTAJE ARTICULADO PARA TELEVISOR
x 100
100
-
400 x 400
77 lb
(35 kg)
VESA
COMPLIANT
Supporting your digital lifestyle
Supportant votre mode de vie digital™
Apoyando su estilo de vida digital™
™
Thank you for choosing Kanto
Read these instructions fully before assembly and installation. If you do not understand these directions, or have any doubts about
the safety of the installation, please consult a qualied installation contractor. Make sure there are no defective or missing parts.
Do not use defective parts. Kanto cannot be liable for property damage or injury caused by incorrect mounting, incorrect assembly,
lifting or incorrect use of this product. If there is hardware missing, or if you are uncertain whether a part is defective, please contact
Kanto directly using one of the methods below.
CAUTION
The maximum loading weight is 77 lb (35 kg). This mount is intended for use only with the maximum weights indicated.
Use with products heavier than the maximum weights indicated may result in instability causing possible injury. The wall
you plan to ax the Kanto mount to must be able to support more than 5 times the weight of the television and the mount
combined. Do not use this product for any purpose other than to mount a VESA compliant TV on a vertical surface as
outlined in this manual. Improper installation may cause damage to your TV or serious injury. This product should not be
mounted on steel stud walls or cinder block walls. Consult a qualied installation contractor if you are unsure about the
type of wall you may have.
Merci d’avoir choisi Kanto
Lisez entièrement ces instructions avant le montage et l’installation. Si vous ne comprenez pas ces instructions, ou vous avez des
doutes concernant la sécurité de l’installation, s’il vous plaît consulter un installateur qualifié. Assurez-vous qu’il n’y a pas de pièces
défectueuses ou manquantes. N’utilisez pas les pièces défectueuses. Kanto ne peut pas être tenu responsable des dommages
matériels ou des blessures causés par un montage incorrect, l’assemblage incorrecte, ou une manipulation ou utilisation incorrecte
de ce produit. S'il y a des matériaux qui vous manquent, ou si vous n'êtes pas certain si un matériel est défectueux, s'il vous plaît
contactez Kanto directement par une des méthodes ci-dessous.
ATTENTION
Le poids de chargement maximale est de 77 lb (35 kg). Ce système de xation est destiné à être utilisé uniquement avec
les poids maximaux indiqués. Utilisation avec les produits plus lourds que les poids maximaux indiqués peut causer une
instabilité et des blessures. Le mur que vous prévoyez d'installer le support de Kanto doit pouvoir soutenir plus de 5
fois le poids de la téléviseur et le support combiné. N'utilisez pas ce produit à d'autres ns que de monter une téléviseur
VESA-convenable sur une surface verticale comme indiqué dans ce manuel. Une mauvaise installation peut causer des
dommages à votre téléviseur ou des blessures graves. Ce produit ne doit pas être monté sur les murs à montants d’acier ou
des murs en blocs de béton. Consultez un installateur qualié si vous n’êtes pas sûr du type de mur que vous pourriez avoir.
Gracias por elegir Kanto
Lea completamente estas instrucciones antes del montaje y la instalación. Si no entiende estas instrucciones, o tiene dudas sobre
la seguridad de la instalación, favor de consultar a un contratista calicado para la instalación. Asegúrese de que no haya piezas
defectuosas o faltantes. No utilice piezas defectuosas. Kanto no puede ser responsable por daños a la propiedad o lesiones
causadas por un montaje incorrecto, ensamblaje incorrecto, levantamiento o el uso incorrecto de este producto. Si falta hardware
o si no está seguro de si la pieza está defectuosa, póngase en contacto directamente con Kanto utilizando uno de los métodos
siguientes.
PRECAUCIÓN
El peso máximo de carga es de 35 kg (77 lb). Este montaje ha sido pensado únicamente para instalaciones que no excedan
el peso máximo indicado. Si el peso del producto excediera el especicado, podría dar como resultado una instalación
inestable, lo que podría causar lesiones. La pared en la que planea asegurar el montaje Kanto debe ser capaz de soportar
más de 5 veces el peso de la televisión y el montaje combinados. No utilice este producto con ningún otro propósito que no
sea montar un televisor compatible con VESA en una super cie vertical como se describe en este manual. Una instalación
incorrecta puede causar daños al televisor o lesiones graves. Este producto no deberá ser montado en paredes con
travesaños de acero o paredes de hormigón. Consulte a un contratista de instalaciones calicado si no estuviera seguro de
su tipo de pared.
2
See installation video online at:
Regarder la video d’installation en ligne à:
Vea el vídeo de instalación online en:
www.kantomounts.com/resources
Supplied Parts and Hardware
Pièces et matériels fournis
Piezas y hardware suministrados
TEMPLATE
MODЀLE
PLANTILLA
x8 x8
A: M6 x 12 mm
x4
F: M5 x 25 mm
x6
K: M8 x 50 mm
B: M6
x4
G: M6 x 15 mm
x4
L: M6
x4x4
C: M4 x 15 mm E: M5 x 15 mm
x4
H: M6 x 25 mm
x4
M: 12 mm
D: M4 x 25 mm
x4
I: M8 x 20 mm
x4
N: 5 mm
J: M8 x 35 mm
O: M7 x 80 mm
x4
x4
x4
x4
P: Concrete Anchor
Ancrages de béton
Anclajes para concreto
Required Tools
Outils nécessaires
Herramientas necesarias
Socket Set
Jeu de douilles
Juego de carraca
Phillips Screwdriver
Tournevis Phillips
Destornillador Phillips
Pencil
Crayon
Lápiz
Level
Niveau
Nivel
x4
Q: M10
Measuring Tape
Métre ruban
Cinta métrica
Drill
Perceuse
Taladro
R: 10 mm
Wood stud wall
Mur de montant en bois
Pared de vigas de madera
Stud Finder
Détecteur de montant
Detector de vigas
3
16
Wood Bit
Forets à bois
Broca para madera
Concrete wall
Mur en béton
Muro de concreto
"
Hammer
Marteau
Martillo
3
"
8
Masonry Bit
Forets de maçonnerie
Broca para mampostería
3
If you have any problems or difficulties while following these instr
Email: support@kantoliving.com
Toll Free: US & Canada: 1-888-848-2643
Si vous avez des probl
Email: support@kantoliving.com
Sans-Frais: US & Canada: 1-888-848-2643
Si usted tiene alg
Email: support@kantoliving.com
Gratis: US & Canada: 1-888-848-2643
Project Overview
Le projet, en bref
Descripción del proyecto
1. Select TV Screws and Spacers
Choisissez les écrous et entretoises de téléviseur
Seleccione tornillos y espaciadores para el televisor
2. Select Spacers for Irregular TVs
Choisissez les entretoises pour téléviseurs irregulières
Seleccione los espaciadores para televisores irregulares
3. Remove Covers and TV Plate
Enlevez les couvercles et la plaque de téléviseur
Remueve las cubiertas y la placa de televisor
4. Attach TV Brackets
Attachez les équerres de téléviseur
Fije los soportes de televisor
5. Mount Wall Plate Assembly
Montez l'ensemble de plaque murale
Monte el ensamblaje de le placa de pared
6. Attach Wall Plate Covers
Fixez les couvercles des plaques murales
Coloque las cubiertas de la placa de pared
7. Hang and Secure TV
Attachez et sécurisez le téléviseur
Cuelgue y asegure el televisor
8. Level TV
Nivellez le téléviseur
Nivelar el televisor
IMPORTANT!: Please read
this entire document before
attempting assembly.
IMPORTANT!: Veuillez lisez
ce document avant de
procèder à assembler.
IMPORTANTE!: Lea por favor
este documento antes de
intentar la adjuntar.
9. Finalize Adjustments
Finalisez les ajustements
Finalice los ajustes
10. Manage Cables
Gérez les câbles
Organice los cables
èmes ou des questions en suivant ces instructions, veuillez contacter Kanto directement à:
4
ún problema o dificultad al seguir estas instrucciones, póngase en contacto con Kanto directamente en:
uctions, please contact Kanto directly:
1. Select TV Screws and Spacers
Choisissez les vis et les entretoises de téléviseur
Seleccione tornillos y espaciadores para el televisor
1.1 C–K Select Screws
The back of your TV has 4 screw holes in
a square or rectangular pattern. This is
where the mount will attach to your TV.
Kanto provides several sizes and lengths of
screws. This guide will help you select the
right screws for your TV. You will only use 4
of the provided screws to attach your TV –
the rest are not needed.
1.1 C–K Choisissez les vis
L’arrière de votre téléviseur possède 4
trous de vis en forme d’un carré ou d’un
rectangle. Ce support s'attachera à votre
téléviseur en utilisant ces trous. Kanto
fournit plusieurs tailles et longueurs de vis.
Ce guide vous aidera de choisir les bons
vis pour votre téléviseur. Vous utiliserez
seulement 4 des vis fournis pour attacher
le téléviseur au support. Le restant des vis
ne seront pas utilisés.
1.2 M–N Select Spacers
Plastic spacers are also provided in 2
thicknesses to allow the mount to work
with curved TVs, and TVs that have
recessed mount holes, protrusions, or
inputs in the way. They can also be used
to prevent the TV screws from going too
deep and damaging your TV. You may not
need spacers for your TV.
1.2 M–N Choisissez les entretoises
Des entretoises en plastique sont aussi
fournies en 2 épaisseurs diérents pour
permettre l’utilisation de ce support avec
des téléviseurs incurve, et des téléviseurs
qui possèdent des trous de montage
enfoncés, des saillies, ou des entrées qui
rendent l’installation plus dicile. Les
entretoises peuvent aussi être utilisées
pour assurer que les vis n’entrent pas
trop loin dans votre téléviseur et causent
des dommages. C’est possible que vous
n’aurez pas besoin des entretoises.
1.1 C–K Seleccione tornillos
La parte posterior de su televisor cuenta
con 4 oricios en un patrón cuadrado o
rectangular. Aquí es donde el montaje se
conectará a su televisor. Kanto proporciona
varios tamaños y longitudes de tornillos.
Esta guía le ayudará a seleccionar los
tornillos adecuados para su televisor. Sólo
se usará 4 de los tornillos suministrados
para conectar el televisor - el resto no son
necesarios.
1.2 M–N Seleccione espaciadores
Espaciadores de plástico también se
proporcionan en 2 grosores para permitir
el montaje con los televisores curvos, y
los televisores que tienen agujeros de
montaje empotrado, salientes, o que
cuente con entradas de conexiones en el
camino. También se pueden utilizar para
evitar que los tornillos vayan demasiado
profundo y puedan dañar su televisor. Es
posible que no necesite espaciadores para
su televisor.
5
2. Select Spacers for Irregular TVs
Choisissez les entretoises pour téléviseurs irregulières
Seleccione los espaciadores para televisores irregulares
M-N*
M-N*
*Optional
Optionnel
Opcional
Spacers can be used to provide clearance around protrusions on the back of your
TV, or to accommodate a curved TV. You may need to use longer screws.
Les entretoises peuvent être utilisées pour créer l'espace autour des saillies à
l'arrière de votre téléviseur ou pour accueillir un téléviseur incurvé. Vous devriez
peut-être utiliser des vis plus longues.
Los espaciadores se pueden usar para dejar espacio libre alrededor de las protuberancias en la parte posterior de su televisor, o para acomodar un televisor curvo.
Es posible que necesite usar tornillos más largos.
6
