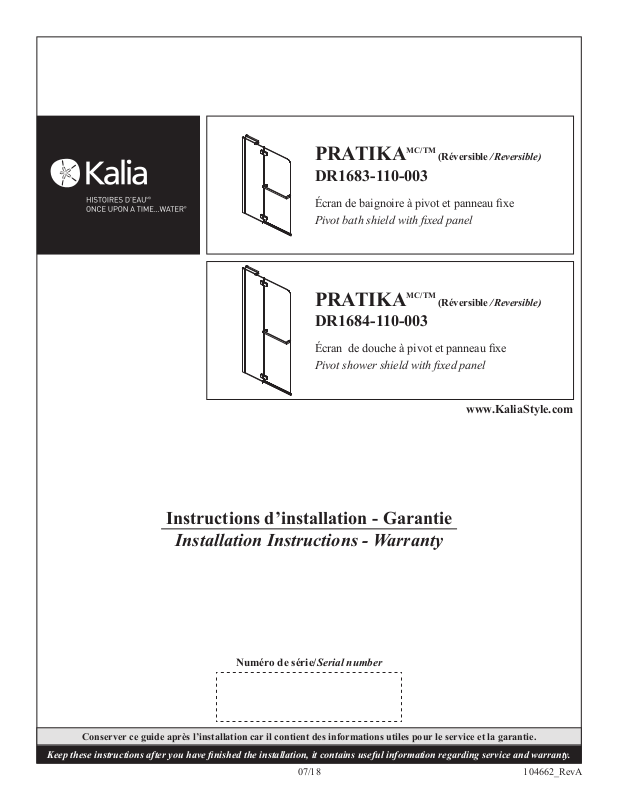

Kalia KAIA1072 Owner Manual

MC/TM

PRATIKA

(Réversible / Reversible)

DR1683-110-003

Écran de baignoire à pivot et panneau xe

Pivot bath shield with xed panel

MC/TM

PRATIKA

(Réversible / Reversible)

DR1684-110-003

Écran de douche à pivot et panneau xe

Pivot shower shield with xed panel

Instructions d’installation - Garantie

Installation Instructions - Warranty

www.KaliaStyle.com

Numéro de série/Serial number

Conserver ce guide après l’installation car il contient des informations utiles pour le service et la garantie.

Keep these instructions after you have nished the installation, it contains useful information regarding service and warranty.

104662_RevA 07/18

Merci d’avoir choisi Kalia ! Thank you for choosing Kalia!

Merci d’avoir choisi un produit Kalia et de faire conance à

notre entreprise.

Kalia a une philosophie d’affaires basée sur des valeurs

fondamentales dont l’innovation et l’excellence ainsi qu’un
service personnalisé adapté aux exigences d’aujourd’hui et de
demain. Nous sommes convaincus que ce produit saura vous
plaire et surpassera vos exigences en termes de abilité et

durabilité. Nous sommes là pour vous!

Dans ce guide vous trouverez toute l’information nécessaire à
l’installation et au bon fonctionnement de votre produit Kalia.

Dans le but d’assurer une installation et une utilisation

optimales veuillez prendre quelques minutes pour étudier ce

guide.

En cas de problème d’installation ou de performance, veuillez

communiquer avec nous au numéro sans frais 1 877 GO KALIA
(1 877 465-2542) ou par courriel au [e-mail].

Nous vous remercions encore une fois d’avoir choisi un
produit Kalia.

Thank you for choosing a Kalia product and for placing your
trust in our company.

Kalia has a business philosophy based on solid core values
that are focused on providing innovation and excellence as
well as a personalized service designed to meet the changing
needs of today and tomorrow.

We are convinced that you will be fully satised with your
new Kalia product and that it will exceed your expectations
in terms of reliability and durability. At Kalia, we put our
expertise to work for you!

This guide contains all the information necessary for the
installation and proper use of your Kalia product. To ensure
the smooth installation and optimal use of your product, we
recommend to take a few moments to study the information
provided in this guide.

In the event that you should encounter a problem related to the
installation or the performance of this product, please contact
us at our toll-free line 1-877-GO-KALIA (1-877-465-2542)
or by email at: [e-mail].

Thank you once again for choosing Kalia.

104662_RevA

2

Renseignements importants

Important Information

IMPORTANT

- Lire attentivement le présent guide avant l’installation.

- Respecter tous les codes de plomberie et de bâtiment locaux.

- Assurez-vous d’avoir tous les outils et matériaux nécessaires

à l’installation.

- Il est recommandé de porter des lunettes de sécurité en tout
temps lors de l’installation.

- Vérier que toutes les pièces illustrées à la section Schéma
des pièces de rechange sont incluses et qu’aucune pièce

n’est endommagée.

- L’écran doit être installé d’aplomb sur une base, ou une
baignoire, et sur des murs étanches et propres.

- Manipuler les pièces avec soin.

- Les panneaux sont fais de verre trempé et ne peuvent être

coupés ou percés.

REMARQUE

- Couvrir le drain de la baignoire ou de la base an d’éviter

de perdre des pièces.

- Avant l’installation, déballer l’écran de bain ou de douche

et vérier que toutes les pièces sont incluses et qu’elles sont

en bon état (voir Schéma des pièces de rechange). Si un
problème survient, le signaler immédiatement au vendeur.

- Lors de nouvelles installations, avant d’installer l’écran

de bain ou de douche, assurez-vous d’avoir sufsamment
d’espace de dégagement pour une utilisation adéquate.

- Vérier que la structure des murs comporte les renforts

appropriés pour supporter le poids de l’écran de bain ou

de douche. Au besoin, et si possible, ajouter des montants
d’ossature de 2” x 4” vis-à-vis les montants muraux de

la porte ou utiliser des ancrages appropriés au type de
revêtement mural.

Kalia se réserve le droit d’apporter toute modication au

design du produit et ceci sans préavis. Utiliser le manuel
d’installation fourni dans l’emballage.

Kalia n’est pas responsable des problèmes causés par une

installation non conforme aux directives énoncées dans le

présent guide.

IMPORTANT

- Before starting the installation, please read through the
entire manual.

- Respect all local plumbing and building codes.

- Make sure you have all the tools and materials needed for
installation.

- It is recommended to wear safety glasses at all times during
the installation.

- Using the Service Parts Diagram, make sure there are no
missing or damaged parts.

- The shield must be installed on a perfectly levelled base,
or bath, and on clean water tight walls.

- Manipulate parts with care.

- The panels are tempered glass. Do not cut or drill.

COMMENT

- Cover the drains so no parts are lost.

- Before installing, take the product out of the packaging
and make sure missing or damaged parts (see Service
Parts Diagram section). If any problem is found, report it
immediately to the seller.

- For new constructions, make sure there is sufcient clearance
to properly use.

- Make sure the wall structure is built to support the bath or
shower shield weight. As required, and if possible, install
2”x 4” wall studs behind the door wall jambs or use the
appropriated anchors for the wall covering type.

Kalia reserves the right to make any changes to the design of
the product, without notice. Use the installation instruction
supplied with the product.

Kalia is not responsible for problems caused by an installation
not executed in accordance with the directions given in this
guide.

Thank you!

Bonne installation !

104662_RevA

3

42’’ x 56’’ | DR1683-110-003 42’’ x 77’’ | DR1684-110-003

Schéma des pièces Parts Diagram

33

7

34

9

30

33

34

1B1A

2B2A

3B3A

4B4A

10

13

8

19

8

11

12

14

5B5A

25

18

39

1617

16

15

Outils fournis/Provided tools

36 37

38

31

32

29

28

24

26

23

22

21

21

20

35

27

33

6

104662_RevA

4

42’’ x 56’’ | DR1683-110-003 42’’ x 77’’ | DR1684-110-003

Assemblage

Assembly

Sous-Assemblage

Sub-assembly

Qté totale

Total qty

1

Panneau fixe / Fixed panel

1422 mm x 444.5 mm (56'' x 17-1/2'')

Déflecteur vertical d'eau à ailette flexible de 12,3 mm / Vertical water deflector with soft fin 12,3 mm

1436 mm x 26 mm (56-9/16'' x 1'')

Panneau mobile / Mobile panel

1404 mm x 597 mm (55-5/16'' x 23-1/2'')

Panneau fixe / Fixed panel

1956 mm x 444.5 mm (77'' x 17-1/2'')

Déflecteur vertical d'eau à ailette flexible de 12,3 mm / Vertical water deflector with soft fin 12,3 mm

1970 mm x 26 mm (77-9/16'' x 1'')

Panneau mobile / Mobile panel

1938 mm x 597 mm (76-5/16'' x 23-1/2'')

Joint d'étanchéité en U à ailette flexible de 19 mm / U-shaped seal with 19 mm soft fin

610 mm x 31 mm (23-5/8'' x 1-1/4'')

Vis de pression M6 x 6 mm plat à cavité pour capuchon /

M6 x 6 mm inner flat Set screw with hollow point for plastic c ap

1

1

1

4

Grande poignée intérieure / Large interior knob

1

Emballage sous-vide de la charnière / Hinge Blister pack

1

2

4

* XXX signifie que la couleur du fini ou le motif du verre doivent être spécifiés/* XXX means that the finish color or glass p attern must be specified

Numéro de pièce/Part

Liste des pièces Parts List

# Description

DR1684-XXX-003
104652-XXX-003

Pratika Écran de bain

Pratika Bath shield

DR1683-XXX-003
104651-XXX-003

Pratika Écran de

douche

Pratika Shower

shield

- - 6

-

- 7 104691-XXX -

- 8 104700 -

- 9 104692-XXX -

- 10 104693-XXX -

- 11 104701 -

- 12 104702 -

- 13 104694-XXX -

- 14 104695 -

-

- 20 104683-XXX -

- 21 104684 -

- 22 104685 -

- 23 104686 -

- 24 104687 -

- 25 104688-XXX -

- 26 104689-XXX -

-

- -

- 15 104677-XXX

- 16 104679

- 17 104680

- 18 104678-XXX

- 19 104681-XXX

- -

- 27 104698-XXX

- 29 104159-XXX

- 30 104122-XXX -

- 31 104119 -

- 32 104690 -

- 33 102205 -

- 34 104121 -

- 35 100177 -

- 38 100824 -

- 1A 104664-XXX -

- 2A 104670 -

- 3A 104666 -

- 4A 104672 -

- 5A 104668 -

- 1B 104664-XXX -

- 2B 104670 -

- 3B 104666 -

- 4B 104672 -

- 5B 104668 -

104673

104135-XXX

33 102205

34 104121 -

36 100305 -

37 100945 -

104682-XXX

39 104710

104675-XXX

104674-XXX

104697-XXX

28 104699

Number

Montant mural 1422.5 mm (56'') / Wall jamb 1422.5 mm (56'')

Joint de serrage en PVC 1422 mm (56'') / PVC spline 1422 mm (56'')

Montant mural 1956.5 mm (77'') / Wall jamb 1956.5 mm (77'')

Joint de serrage en PVC 1956 mm (77'') / PVC spline 1956 mm (77'')

Barre de soutien / Bracing bar

Adapteur du connecteur mural de la barre de soutien / Bracing bar wall connector adaptor

Vis de pression M5 x 4 mm plat / M5 x 4 mm inner flat Set screw

Connecteur mural de la barre de soutien / Bracing bar wall connector

Barre de soutien / Bracing bar

Capuchon de plastic pour vis de pression M6 x 6 mm / Plastic cap for M6 x 6 mm set screw

Connecteur de la barre de soutien pour le verre / Bracing bar glass connector

Coussin de protection pour verre 8 mm / Protective pad for 8 mm glass

Cheville d'ancrage pour vis M4 / Wall anchor for M4 screw

Vis à métal quadrex M4 50mm (2") / Metal screw quadrex M4 50mm (2")

Clé hexagonale Hex 2.5 à rotule pour vis M4 / Allen Key ball-point Hex 2.5 for M4 screw

Clé hexagonale Hex 3 à rotule pour vis M5 / Allen Key ball-point Hex 3 for M5 Screw

Porte-serviette / Towel bar

Porte-serviette / Towel bar

Tampon de protection à demi-tube / Protective pad with half-sleeve

Rondelle de protection / Protective washer

Vis de pression M5 x 27 mm Philips pour poignée / M5 x 27 mm philips set screw for Handle

Vis de pression M5 x 10 mm/ M5 x 10 mm inner pointed Set screw

Petite poignée intérieure / Small interior knob

Emballage sous-vide de la quincaillerie / Hardware blister pack

Charnière extérieure / Exterior hinge

Tampon de protection de verre extérieur / Exterior Glass plastic pad

Tampon de protection de verre interieur / Interior Glass plastic pad

Tube de protection / Protective sleeve

Charnière intérieure / Interior hinge

Vis de charnière M6 x 19 mm à tête plate / M6 x 19 mm flat-head Set screw for Hinge

Emballage sous-vide du guide central / Central guide Blister pack

Bâti du guide de bas de porte / Bottom guide body

Tampon de protection de guide pour verre 8mm / Protective guide pad for 8mm glass

Capuchon décoratif du guide de bas de porte / Bottom guide decorative cap

Capuchon de finition du montant mural / Wall jamb decorative cap

Outil à joint de serrage / Spline tool

Bloc de mise à niveau / Stair shim

Cheville d'ancrage pour vis M4 / Wall anchor for M4 screw

Vis à métal quadrex M4 50mm (2") / Metal screw quadrex M4 50mm (2")

Vis à métal quadrex M4 35mm (1-3/8") / Metal screw quadrex M4 35mm (1-3/8")

Clé hexagonale Hex 4 à rotule pour vis M6 / Allen Key ball-point Hex 4 for M6 Screw

1

1

1

1

1

1

1

1

1

1

1

1

6

1

1

2

2

1

1

1

1

1

2

2

2

1

1

1

2

2

4

1

1

1

1

1

1

1

4

3

1

1

104662_RevA

5

Outils et matériaux nécessaires Necessary Tools and Materials

Perceuse électrique

Tournevis Phillips

Crayon

Ruban à mesurer

Mèche 5 mm (7/32”)

et/ou mèche

3 mm (3/32’’)

Niveau

Couteau utilitaire

Calfeutrant clair au silicone

Electric drill

Phillips Screwdrivers

Pencil

Measuring tape

5 mm (7/32”) drill bit and/or 3 mm
(3/32’’) drill bit

Level

Utility knife

Clear silicone caulking

42’’ x 56’’ | DR1683 42’’ x 77’’ | DR1684

L’écran de baignoire est utilisé dans ce guide
pour illustrer l’installation./In this guide, the bath shield

is used to demonstrate this installation.

6

104662_RevA

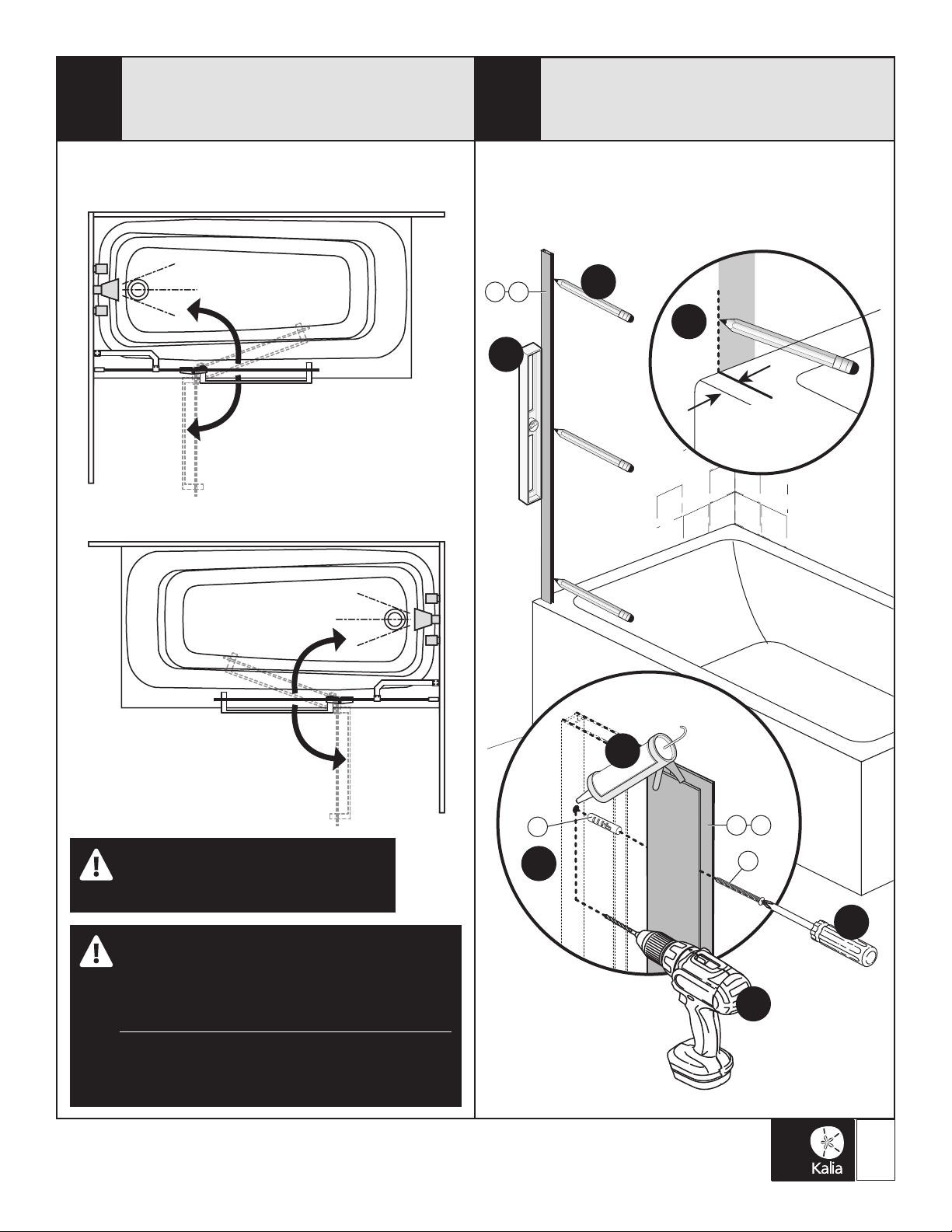

Étape/Étape/StepStep

11

Positionner la robinetterie

Faucet Positionning

22

Étape/Étape/StepStep

Installer le montant mural/

Wall jamb installation

Installation à gauche

Left installation

Installation à droite

Right installation

1A 1B

B

Installation à gauche

Left installation

C

A

min.12 mm

(1/2")

IMPORTANT

Ajouter des montants d’ossature de 2”x 4”
vis-à-vis le montant mural de la porte./

Install 2”x 4” wall studs behind the door wall jamb.

IMPORTANT

Il est recommandé d’installer le pommeau de douche et la
robinetterie sur le mur adjacent au panneau fixe.

Note: les écrans de baignoire ou de douche sont
réversibles. Ce guide montre l’installation d’un écran

de baignoire avec installation à gauche.

It is recommended to install the shower system on the wall
adjacent to the fixed panel

Note: The bath or shower shields are reversible. This
guide shows a left bath shield installation.

104662_RevA

33

F

E

Ø 5 mm

7/32’’

1A 1B

34

G

D

7

72 mm

(2 13/16’’)

Étape/Étape/StepStep

33

Installer le panneau xe/

Fixed panel installation

Étape/Étape/StepStep

44

Installer le joint de serrage en PVC/

PVC spline installation

IMPORTANT

Déposer le panneau mobile
sur un carton./Place the

panel on cardboard.

B

3A 3B

A

C

Cette pièce est facultative.

32

À utiliser pour mettre à niveau./

This part is optional, used for
leveling

IMPORTANT

Couper l’éxcédent de chaque côté du verre du panneau fixe./

Cut the excess from both sides of the fixed panel.

30

2A AB

Extérieur/

Outside

31

Intérieur/

Inside

55

Étape/Étape/StepStep

A

33

C

7

Installer la barre de soutien/Bracing bar installation

36

8

9

F

11

12

34

280 mm

(11’’)

14

B

D

H

7

G

13

14

E

IMPORTANT

Insérer la pièce #9 dans la
pièce #7 (G). Insérer la pièce
#10 dans les pièces #9 et
#13 (G) et visser (H)./Insert

the part #9 in part #7. Insert
part #10 in parts #9 and #13
(G) and screw (H).

H

37

36

9

13

IMPORTANT

Insérer la pièce #13
par-dessus la pièce #14 (E)
et visser (F)./Insert the

part #13 in part #14 (E) and
screw (F).

10

G

104662_RevA

8

Étape/Étape/StepStep

66

Installer le guide central/

Central guide installation

IMPORTANT

S’assurer que le
panneau fixe est
parallèle à la
baignoire ou à la
base./Fixed panel

must be parallel to
threshold.

Étape/Étape/StepStep

Installer les charnières et le panneau mobile/

77

Hinges and mobile panel installation

B

5A 5B

E

35

33

D

La pièce #33 est facultative. Si on l’ajoute,
percer un trou de 5 mm (7/32”)./

The part #33 is optional. If added,
drill a 5 mm (7/32 ") hole

A

B

C

Ø 3 mm

(3/32’’)

28

Étape/Étape/StepStep

88

A

19

18

39

17

16

15

Installer le joint de PVC/

PVC Seal installation

4A 4B

38

104662_RevA

27

F

29

IMPORTANT

Couper l’éxcédent du joint
de PVC./Cut excess.

9

20

24

36

26

23

21

22

21

36

24

25

23

21

22

21

20

Barre à serviette - Côté des charnières

Towel bar - Hinged side

Étape/Étape/StepStep

99

Installer le joint d’étanchéité du bas/

Bottom seal PVC Installation

6

IMPORTANT

Couper l’éxcédent du joint d’étanchéité
du côté de la fin de l’unité./Cut excess.

1010

Étape/Étape/StepStep

Appliquer le calfeutrant/

Apply caulking

IMPORTANT

Appliquer le calfeutrant à l’éxtérieur de
l’écran sauf indiqué./Apply caulking on

the exterior only except as specified.

Installer la barre à serviette/

1010

Étape/Étape/StepStep

Towel bar installation

104662_RevA

10

Entretien et nettoyage

Garantie

Pour éviter les bris et vous assurer d’un fonctionnement
optimal, il est nécessaire de suivre ces recommandations
lors de l’entretien de votre produit Kalia. Les dommages
par un traitement inapproprié ne sont pas couverts par la
garantie Kalia.

- Rincer à l’eau propre et essuyer avec un chiffon de coton

doux, une éponge ou une raclette après chaque utilisation.
Ne jamais utiliser de matériel abrasif tel que brosse ou

éponge à récurer pour nettoyer les surfaces.

- Pour les souillures tenaces, utiliser un détergent liquide
doux tel que le liquide à vaisselle et de l’eau chaude. Ne pas

utiliser de nettoyant abrasif et acide.

- Lire attentivement l’étiquette du produit de nettoyage an
de vérier qu’il soit adéquat. Toujours essayer la solution

de nettoyage sur une surface moins apparente avant de

l’appliquer sur la totalité de la surface.

- Rincer complètement avec de l’eau immédiatement après
l’application du nettoyant.

- Un nettoyage régulier prévient l’accumulation de saleté et
souillures tenaces.

Maintenance and Cleaning

To avoid damage and optimize your product, you must follow
the below recommendations when maintaining your Kalia
product. Damages resulting from inappropriate handling are
not covered by the Kalia warranty.

- Rinse with clean water and dry with a soft cotton cloth,
sponge or a squeegee after each use. Do not use anything
abrasive such as a scouring brush or sponge to clean the
surfaces.

- For tough stains, use a gentle liquid detergent such as dish
soap and hot water. Do not use an abrasive and acidic
cleaners.

- Carefully read the label on the cleaning product to make
sure it is safe and appropriate. Always try the cleaning
solution on a less visible surface before applying it to the
rest.

- Completely rinse with water immediately after applying
the cleaner.

- Regular cleaning prevents the accumulation of dirt and
tough stains.

GARANTIE LIMITÉE

Kalia inc. offre la garantie limitée expresse suivante sur ses
produits. Cette garantie s’adresse uniquement au propriétaire/
utilisateur original pour un usage personnel domestique et

elle débute à la date d’achat du produit. La garantie n’est

pas transférable au propriétaire subséquent. Des restrictions
additionnelles s’appliquent aux utilisations commerciales.

GARANTIE 10 ANS LIMITÉE POUR LES PORTES DE
DOUCHE KALIA

Kalia inc. garantit pour 10 ans ses portes de douches contre tout
défaut de matériel ou de fabrication dans des conditions normales

d’utilisation et d’entretien tant et aussi longtemps que l’acheteur/

propriétaire possède sa résidence.
Kalia inc. procédera, à sa discrétion, à la réparation ou au

remplacement de pièces, ou de produits trouvés défectueux pour
un usage domestique normal pour lequel il a été conçu.
La présente garantie exclut tout dommage causé en tout ou en

partie par des erreurs d’installation, abus d’usage, utilisation
non-conforme, négligence, accident, entretien non-conforme,
produits abrasifs.
Kalia inc. n’est aucunement responsable pour tous frais de main­d’œuvre ou tous autres frais reliés à l’installation d’un produit, sa

réparation ou son remplacement ainsi que pour tout dommage ou

incident, dépense, perte directe ou indirecte.
Dans tous les cas, Kalia inc., ne peut être tenue responsable de tout

montant excédant le prix d’achat du produit qui a été déboursé

par le propriétaire/utilisateur, l’entrepreneur ou le constructeur.

RESTRICTIONS COMMERCIALES

En plus des conditions et restrictions mentionnées ci-dessus, la
période de garantie relative à tout produit installé dans le cadre
d’une application commerciale est de un (1) an à compter de la
date d’achat originale par le propriétaire/utilisateur, l’entrepreneur
ou le constructeur auprès d’un détaillant autorisé. Si le produit est
utilisé en étalage, la période de garantie est d’un (1) an.

SERVICE

Pour se prévaloir du service en vertu de la présente garantie,

veuillez communiquer avec Kalia inc., soit par l’entremise de votre
détaillant ou encore directement à nos bureaux à 1 877 GO-KALIA

(1 877 465-2542) ou en écrivant à : [e-mail]
ou à : Kalia inc., Service à la clientèle, 1355, 2e Rue, Sainte-Marie

(Québec) Canada G6E 1G9. Assurez-vous de pouvoir fournir

toute l’information nécessaire concernant votre demande soit :
description du problème et du produit, numéro de modèle, la

couleur, le numéro de série, le ni, la date de l’achat, le nom

du détaillant en plus de votre facture originale. Pour toute autre
information ou pour connaître un réparateur près de chez vous,
n’hésitez pas à nous contacter.

CETTE GARANTIE EST OFFERTE EXCLUSIVEMENT
EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE,
Y COMPRIS LES GARANTIES DE QUALITÉ
MARCHANDE OU D’APTITUDE DE PRODUIT POUR
UNE APPLICATION PARTICULIÈRE.

104662_RevA

Ceci est la garantie originale écrite de Kalia inc.

11

Warranty

LIMITED WARRANTY

Kalia Inc. offers the following express limited warranty on its products. This warranty extend only to the original owner/end-user for
personal household use and are effective as of the date of purchase. The warranty is not transferable to subsequent owners.Additional
limitations may apply for commercial use.

10 YEAR LIMITED WARRANTY ON KALIA SHOWER DOORS

Kalia Inc. guarantees all aspects of its shower doors to be free of defects in material and workmanship for normal residential use for as
long as the original consumer-purchaser owns his or her home. If a defect is found during normal residential use, Kalia Inc. may, at its
sole discretion, elect to repair or provide a replacement part or product.
Damage to a product caused by accident, misuse, or abuse is not covered under this warranty. Improper care and cleaning shall have the
effect of rendering this warranty void. Kalia Inc. is not responsible for labor, installation or other incidental or consequential expenses.
Under no circumstances shall the liability of Kalia Inc. exceed the purchase price paid for a shower door by the owner/end-user,
contractor or builder.

COMMERCIAL LIMITATIONS

In addition to the previously mentioned conditions and limitations, the warranty period for products installed for commercial applications,
or used in commercial ventures, shall cover a period of one (1) year from the initial date of purchase by the owner/end-user, contractor
or builder from an authorized dealer. If the product is sold by Kalia Inc. as a display item, a one (1) year warranty applies.

WARRANTY SERVICE

If you wish to make a claim under this warranty, you may contact Kalia through your Dealer or directly at 1-877-GO-KALIA
(1-877-465-2542) or again by writing to: [e-mail] or to: Kalia Inc., Attn: Customer Service Dept., 1355 2nd Street, Sainte­Marie (Québec) G6E 1G9 Canada. Be sure to provide all pertinent information related to your claim, including a complete description
of the problem you are experiencing, the product name, product model number, color, nish, and nally the date and the location where
the product was purchased. Also include the product’s serial number or original receipt. For more information or to obtain the name and
address of the service and repair centre nearest you, call 1-877-GO-KALIA.

EXCEPT AS SET FORTH HEREIN, KALIA INC. PROVIDES NO OTHER WARRANTIES, EITHER EXPRESS OR IMPLIED,
INCLUDING IMPLIED WARRANTIES OF FITNESS AND MERCHANTABILITY FOR A PARTICULAR PURPOSE OR
COMPLIANCE WITH ANY CODE.

This is the exclusive written warranty of Kalia Inc.

Imprimé in China/Printed in China 104662_RevA
