Küppersbusch IW1409.0W User Manual [fr]
132980930
Instructions for Use
Gebruiksaanwijzing
Notice d’utilisation
Important: Read these instructions carefully and then store them in a safe place.
Belangrijk: Beslist lezen en bewaren.
Important: Lisez soigneusement cette notice et gardez-la.
Integrated Washing Machine
Integreerbare wasmachine
Lave-linge intégrable
Modell: IW 1409.1W
52
Chers Clients,
Nous vous prions de lire attentivement ce manuel
d’instructions et de prêter une attention particulière
aux normes de sécurité figurant dans les premières
pages. Nous vous conseillons de conserver ce
manuel afin de pouvoir le consulter à tout moment et
de le remettre à son éventuel nouveau propriétaire
en cas de vente de la machine.
Le triangle d’avertissement et/ou les
messages de signalisation (Attention!,
Avertissement!) ont pour but d’attirer
l’attention sur des instructions
particulièrement importantes pour votre
sécurité ou pour le bon fonctionnement de la
machine. Nous vous prions donc de bien
vouloir les respecter.
Les informations précédées de ce symbole
servent à l’utilisation pratique de la machine.
Ce symbole signale des conseils utiles pour
faire fonctionner la machine de façon
économique en respectant l’environnement.
Ce manuel contient des instructions permettant de
résoudre d’éventuels problèmes en toute autonomie;
voir chapitre “Que faire si…”.
Si ces instructions ne sont pas suffisantes, adressezvous à notre SERVICE APRES-VENTE le plus
proche.
Imprimé sur du papier recyclé.
Ceux qui ont une mentalité écologique
savent quelle ligne de conduite adopter…
Caractéristiques techniques
HauteurxLargeurxProfondeur 82 x 60 x 54,5 cm
Profondeur avec la porte ouverte 95 cm
Réglage en hauteur ±13 mm
Poids net 74 kg
Charge (en fonction du programme) 5 kg maximum
Usage domestique
Vitesse de rotation du tambour pendant le lavage 55 tours/min. maxi
Vitesse de rotation du tambour pendant l’essorage 1400/900/700/500 tours/min.
Pression de l’eau 0.05 - 0.8 MPa
Cet appareil est conforme aux suivantes normes CEE:
73/23/CEE du 19.2.1973 (Basse tension), y compris la norme 93/68/CEE;
89/336/CEE du 3.5.1989 (Compatibilité électromagnétique).
FRANÇAIS
Notice d’utilisation 54
Normes de sécurité 54
Mise à la casse 55
Conseils pour la protection de
l’environnement 55
Caractéristiques principales de votre
lave-linge 55
Description de la machine 56
Vue avant 56
Bandeau de commande 56
Voyant de fonctionnement 56
Touche MARCHE/ARRET 56
Touche Options 56
ESSORAGE 56-57
PRELAVAGE 57
LAVAGE RAPIDE 57
RINCAGE SUPPLEMENTAIRE 57
ARRET CUVE PLEINE 58
BIO 58
Touche DEMARRAGE RETARDE 58
Ecran d’affichage 57-58
Touche DEPART/PAUSE 58
Affichage des phases du programme 58
Sélecteur de programme 58
Information sur les programmes 59

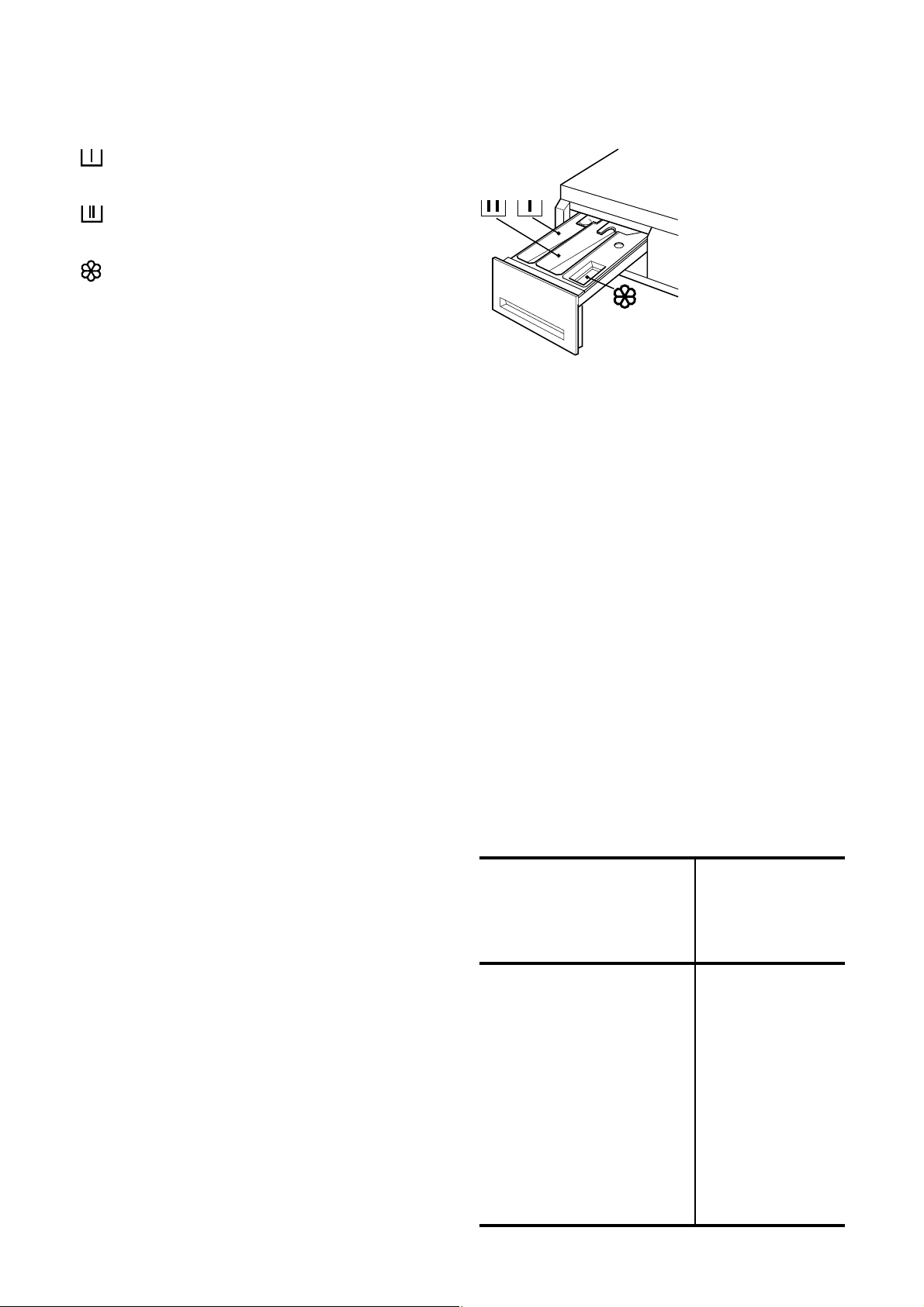

Tiroir des bacs à produits 60
Avant le premier lavage 60
Préparation du cycle de lavage 60
Tri du linge et préparation 60
Poids du linge 60
Type de tissu et étiquettes 61
Lessives et additifs 61
Quelle lessive et quel additif doit-on utiliser? 61
Quelle quantité de lessive doit-on utiliser? 61
Lessive liquide 61
Ajout d’adoucissant 61
Informations sur la dureté de l’eau 61
Comment faire votre lessive 62
Chargement du linge 62
Dosage de la lessive et de l’additif 62
Mise sous tension de la machine 62
Sélection du programme de lavage 62
Sélection de la vitesse d’essorage
ou de l’option 62
Eventuelle sélection de l’option 62
Sélection de l’option DEMARRAGE RETARDE 63
Départ du programme 63
Modification d’une option ou d’un programme en
cours 63
Annulation d’un programme 63
Ouverture du hublot au cours du programme 63
Fin du programme 63

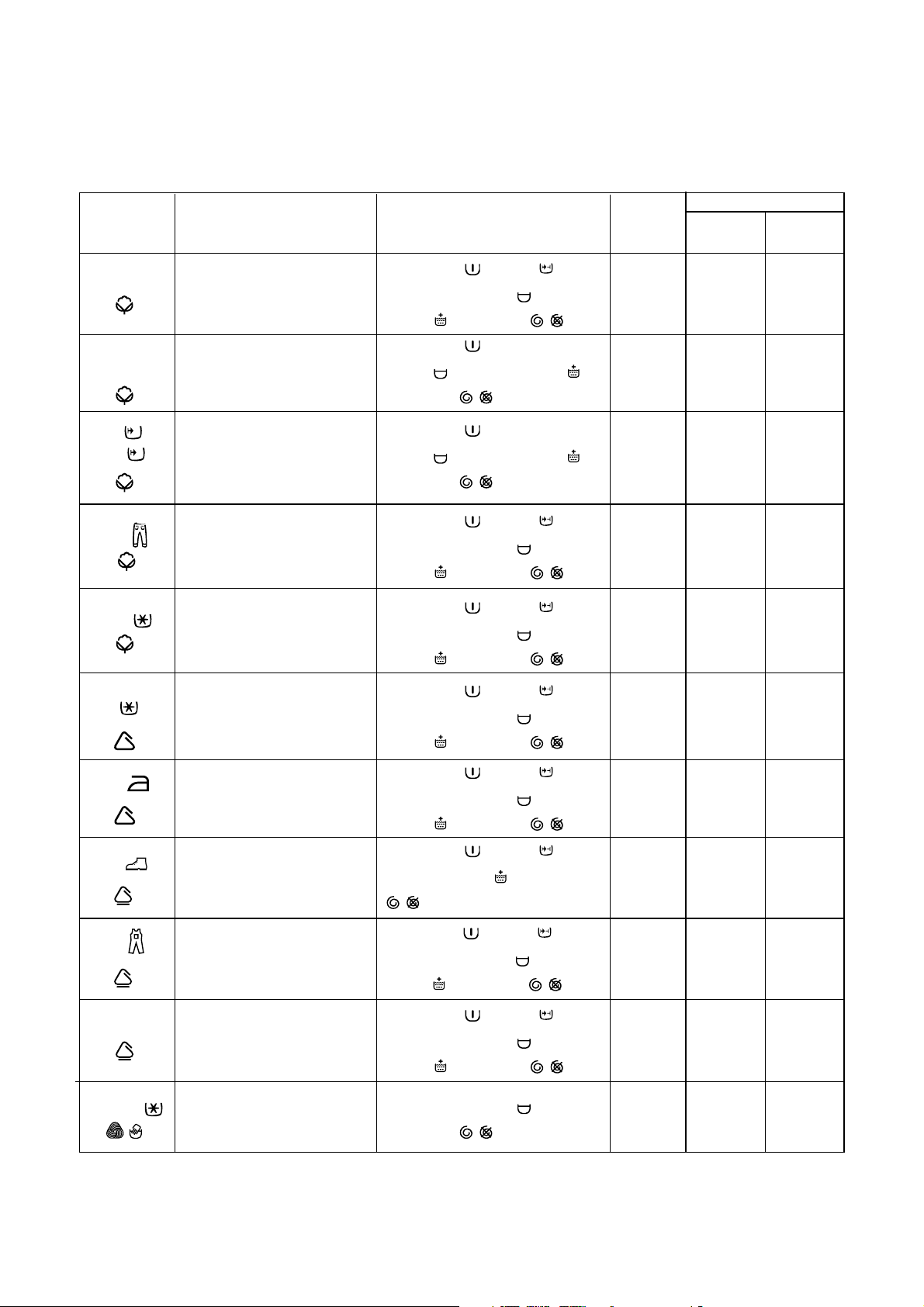

Tableaux des programmes 64-65
Lavage 64
Programmes spéciaux 65
Nettoyage et entretien 66
Après chaque lavage 66
Nettoyage périodique 66
Carrosserie 66
Tiroir des bacs à produits 66
Filtre de vidange 66
Filtre du tuyau d’arrivée d’eau 66
Vidange d’urgence de l’eau 67
Précautions contre le gel 67
Que faire si… 67
Anomalies de fonctionnement 67
Les résultats de lavage ne sont pas
satisfaisants 70
Service Après-vente 70
Instructions pour l’installation et
le branchement électrique 71
Normes de sécurité pour l’installateur 71
Dimensions de la machine 71
Vue de face et vue latérale 71
Vue arrière 71
Installation 72
Débridage 72
Emplacement 72
Mise à niveau 73
Arrivée d’eau 73
Vidange d’eau 73
Branchement électrique 74
Encastrement 74
Application de la porte 74
Changement du sens d'ouverture 75
Sommaire
53
Normes de sécurité
Les appareils électroménagers KÜPPERSBUSCH
sont conformes aux normes techniques et aux
dispositions réglementaires en matière de sécurité
des appareils.
En tant que fabricant, nous avons toutefois le devoir
d’attirer votre attention sur les normes de sécurité
suivantes.
Sécurité en général
• Les réparations de la machine ne doivent être
effectuées que par des techniciens spécialisés.
Des réparations n’étant pas effectuées dans les
règles de l’art sont susceptibles d’exposer à de
graves dangers. Adressez-vous au service aprèsvente pour les réparations.
• Débranchez la fiche de la prise avant toute
opération de nettoyage et d’entretien.
• N’extrayez jamais la fiche de la prise en tirant le
câble mais en tirant la fiche.
• Pendant le lavage à température élevée le verre
du hublot s’échauffe. Ne pas toucher!
• Laissez refroidir l’eau avant de vidanger d’urgence
la machine ou d’ouvrir d’urgence le hublot.
Positionnement, raccordement, mise en
service
• Suivez les instructions pour le positionnement et le
raccordement.
• Effectuez un premier lavage sans linge (COTON
95°, avec une demie dose de lessive) pour enlever
du tambour et de la cuve tout résidu de fabrication.
• Si la machine est achetée en hiver, à une
température au-dessous de 0, laissez-la séjourner
à température ambiante pendant 24 heures avant
de la mettre en marche.
Sécurité des enfants
• Les enfants ne sont souvent pas en mesure de
reconnaître les risques émanant des appareils
ménagers. Il est donc indispensable de les garder
sous surveillance lorsque l'appareil fonctionne. Ne
les laissez pas jouer avec le lave-linge!
• Les éléments constituant l'emballage (les films en
plastique, les morceaux de styropor par ex.)
peuvent présenter un danger pour les enfants.
Risque d'asphyxie! Gardez les éléments
d'emballage hors de la portée des enfants.
• Cette machine est équipée d’un dispositif de
sécurité pour éviter que de petits enfants ne
puissent s’enfermer dans l’appareil.
Pour l’activer, tournez le bouton situé sur le côté
interne du hublot vers la droite de sorte que la
rainure se trouve en position horizontale. Si
nécessaire, utilisez une pièce de monnaie.
Pour désactiver le dispositif et donc pouvoir fermer
le hublot, tournez le bouton vers la gauche afin
que la rainure soit en position verticale.
• Pendant le fonctionnement, l'appareil se réchauffe
sensiblement au niveau du hublot. Assurez-vous
par conséquent que les enfants en bas âge ne s'en
approchent pas.
• Si vous procédez à la mise à la casse de votre
appareil, veillez à mettre hors d'usage ce qui
pourrait représenter un danger: coupez le câble
d'alimentation au ras de l'appareil et détériorez le
dispositif de fermeture du hublot.
Vous éviterez ainsi que les enfants s’y enferment
en se mettant ainsi en danger de mort.
Utilisation conforme à l’usage prévu
• La machine a été conçue pour un usage
domestique. Si elle est utilisée pour un but non
prévu ou si elle n’est pas mise en service de façon
correcte, le fabricant décline toute responsabilité
en cas de dommages.
• Pour des raisons de sécurité, il n’est pas permis
d’apporter des modifications à la machine.
• N’utilisez que des lessives pour lavage en machine
et conformez-vous aux doses et aux instructions
du fabricant.
• Ne lavez pas en machine les articles ayant été en
contact avec des produits inflammables.
• N’utilisez pas la machine pour le lavage à sec.
• Des substances colorantes/décolorantes ne
peuvent être utilisées que si le fabricant de ces
substances l’autorise expressément. Notre
responsabilité ne saurait être engagée en cas de
dommages.
• Après chaque utilisation, débranchez l’appareil et
fermez le robinet d’eau.
P1076
Notice d’utilisation
54
FRANÇAIS
55
Mise à la casse
Matériaux d’emballage
Les matériaux portant le symbole sont
recyclables.
Les matières plastiques sont marquées par les
symboles suivants et peuvent être recyclées elles
aussi:
>PE<= polyéthylène
>PS<= polystyrène
>PP<= polypropylène
Tous ces matériaux doivent être déposés dans les
espaces (ou conteneurs) prévus à cet effet.
Machine
Si vous devez mettre à la casse votre ancien
appareil renseignez-vous auprès des services de
votre commune au sujet de l’endroit où il peut être
déposé. Aidez-nous à garder votre ville propre!
Pour économiser l’eau et l’énergie et contribuer à la
protection de l’environnement, nous vous
recommandons de suivre les conseils suivants:
• Le linge normalement sale peut être lavé sans
prélavage; on peut ainsi réaliser des économies de
lessive, d’eau et de temps (et on protège
l’environnement!).
• Le linge normalement sale peut être lavé avec le
programme ECONOMIE (E60-E40).
• Utilisez si possible l’appareil à pleine capacité
plutôt qu’avec des charges partielles.
• En cas de charge réduite, n’utilisez que la moitié
ou deux tiers de la dose de lessive conseillée.
• En traitant préalablement le linge, il est possible
d’éliminer les taches et les zones de saleté
limitées; il sera donc ensuite possible d’effectuer le
lavage à une température plus basse.
• Si l’eau a une dureté moyenne ou élevée (à partir
du degré de dureté II, voir “Lessives et additifs), il
faudra ajouter de l’adoucissant.
La lessive pourra être ensuite dosée sur le degré
de dureté I (= douce).
Conseils pour la protection de l’environnement
Le symbole sur le produit ou son emballage
indique que ceproduit ne peut être traité comme
déchet ménager. Il doit plutôt être remis au point de
ramassage concerné, se chargeant du recyclage du
matériel électrique et électronique. En vous assurant
que ce produit est éliminé correctement, vous
favorisez la prévention des conséquences négatives
pour l’environnement et la santé humaine qui, sinon,
seraient le résultat d’un traitement
inapproprié des déchets de ce produit. Pour obtenir
plus de détails sur le recyclage de ce produit,
veuillez prendre contact avec le bureau municipal de
votre région, votre service d’élimination des déchets
ménagers ou le magasin où vous avez acheté le
produit.
• Choix du programme et de la température à l’aide
du sélecteur de programme.
• Programme économie d’énergie pour coton
enormalement sale (E60-E40).
• Possibilité de réduire la vitesse de l’essorage
final à 900-700 ou 500 tours/minute.
• Possibilité de sélectionner l’option ARRET CUVE
PLEINE: le linge reste immergé dans l’eau du
dernier rinçage pour éviter la formation de plis.
• La possibilité de sélectionner toutes les autres
options offertes par cette machine permet de
réaliser un véritable “lavage personnalisé”.
• Possibilité de différer le départ du programme
de 30, 60, 90 min. jusqu'à 2 heures et puis toutes
les heures jusqu'à un maximum de 23 heures.
• L’affichage des phases du programme indique
la phase en cours.
• Le cycle spécial laine traite les vêtements avec
une extrême délicatesse, sans les feutrer, grâce
au rythme de lavage délicat.
• Tiroir à 3 bacs pour la lessive et l’assouplissant.
• Sécurité anti-balourd: bonne stabilité et
fonctionnement silencieux de la machine.
Caractéristiques principales de votre lave-linge
Bandeau de commande
12 3456789101112 13
40°
40°
40°
40°
95°
1400
900
700
500
60°
E60°
E40°
60°
40°
30°
60°
30°
30°
40°
30°
1 Voyant de fonctionnement
Il s’allume en appuyant sur la touche MARCHE/ARRET et s’éteint en appuyant de nouveau sur
la même touche.
2 T ouche MARCHE/ARRET
Appuyez sur cette touche pour mettre la machine
sous tension. Appuyez de nouveau pour la mettre
hors tension.
Touches Options
Selon le programme choisi, il est possible de
sélectionner différentes fonctions. Le choix des
options doit avoir lieu après avoir sélectionné le
programme voulu et avant d’appuyer sur la touche
DEPART/PAUSE
.
En appuyant sur ces touches, les voyants
correspondants s’allument.
En appuyant de nouveau, les voyants s’éteignent.
Pour signaler une éventuelle erreur de sélection, les
voyants clignotent pendant deux secondes environ:
le message Err s’affiche sur l’écran et un signal
acoustique déclenche.
3 ESSORAGE
Appuyez sur cette touche pour réduire la vitesse
maximum de l’essorage final proposée par la
machine pour le programme choisi.
56
Vue avant
Description de la machine
Hublot
Bandeau de commandes
Tiroir des bacs à produits
Filtre
Vérins
40°
40°
40°
40°
95°
1400
900
700
500
60°
E60°
E40°
60°
40°
30°
60°
30°
30°
40°
30°
FRANÇAIS
57
Pour le coton , la vitesse maximum est de 1400
t/min, pour les synthétiques, le programme
Chaussures et la laine / lavage à la main
de 900 t/min et de 700 t/min pour les textiles
délicats.
A l’aide de la même touche vous pouvez choisir la
fonction (suppression essorage) pour des
textiles particulièrement délicats.
La machine effectuera des rinçages supplémentaires
pour les programmes de coton et synthétiques.
4 PRELAVAGE
La machine effectue un prélavage à 30°C maximum.
Le prélavage se termine par un bref essorage dans
les programmes Coton , Jeans et
Synthétiques et par
la vidange dans les programmes Délicats et
Chaussures .
Cette option n’est pas active avec le programme
laine / lavage à la main . A n’utiliser que pour
le linge très sale.
5 LAVAGE RAPIDE
En appuyant sur cette touche, on obtient une
réduction du temps de lavage. A n’utiliser que pour
du linge peu sale.
Cette option n’est pas compatible avec le
programme laine / lavage à la main , les
programmes “E60°- E40°” (économie), les
programmes 60° et 40° .
6 RINÇAGE SUPPLEMENTAIRE
Il peut être utilisé avec tous les programmes à
l’exception des programmes Jeans , laine /
lavage à la main .
La machine effectuera 2 rinçages supplémentaires
pour le coton, les synthétiques et délicats. Cette
option est conseillée pour les personnes allergiques
aux lessives et dans les régions où l’eau est très
douce.
7 ARRET CUVE PLEINE
En appuyant sur cette touche, l’eau du dernier
rinçage n’est pas évacuée pour éviter que les
tissus se froissent: en fin de programme, les voyants
et sur l’affichage des phases du programme
sont allumés et le voyant de la touche
DEPART/PAUSE s’éteint pour indiquer que l’eau
doit être vidangée. Un zéro clignotant apparaît sur
l’écran.
Pour ce faire, il est possible de:
• sélectionner le programme Vidange et puis
appuyer sur la touche DEPART/PAUSE .
L’eau est vidangée sans essorer.
• sélectionner les programmes “Essorage” ou
“Essorage Délicat” .
Choisissez la vitesse de l’essorage en appuyant
sur la touche Essorage et puis appuyez sur la
touche DEPART/PAUSE . L’eau est vidangée et le
linge est essoré à la vitesse d’essorage
sélectionné.
Attention!
N’oubliez pas de tourner le sélecteur de programmes
avant sur ANNULATION O, puis sur “Vidange”
,
“Essorage” ou “Essorage Délicat” .
8 BIO
A utiliser pour du linge taché (coton et synthétiques)
et avec des températures supérieures à 40°C.
Le temps de lavage est prolongé de 10 minutes env.
(la température du bain lessiviel est maintenue à
40°C pendant 10 minutes).
Durant cette phase, les enzymes contenus dans le
produit de lavage développent leur action sur les
salissures. Cette option ne peut pas être
sélectionnée avec le programme PRELAVAGE .
9 Touche DEMARRAGE RETARDE
Avec cette touche, il est possible de retarder le
départ du programme de 30, 60, 90 min. jusqu'à 2
heures et puis toutes les heures jusqu'à un
maximum de 23 heures.
Cette option doit être sélectionnée après avoir
sélectionné le programme et les options et avant
d’appuyer sur la touche DEPART/PAUSE .
Le lave-linge commence le décompte.
Cette option ne peut pas être sélectionnée avec les
programmes Vidange et Essorage .
Pour annuler le départ différé, si vous avez déjà
appuyé sur la touche “démarrage retardé”:
• mettez le lave-linge en PAUSE en appuyant sur
DEPART/PAUSE ;
• appuyez sur la touche “Démarrage retardé”
jusqu'à ce que l’écran l’écran affichera 0’;
• appuyez de nouveau sur la touche DEPART/PAUSE pour faire redémarrer le programme.
10Ecran d’affichage
L’écran d’affichage fournit les informations suivantes:
• trois lignes clignotantes qui apparaissent
immédiatement après avoir appuyé sur la touche
MARCHE/ARRET si le sélecteur de programme se
trouve en position ANNULATION O: elles
indiquent que la machine est en attente de
recevoir les instructions relatives au programme de
lavage à effectuer;
• Durée du programme de lavage choisi, calculée
automatiquement en fonction de la charge
maximum prévue pour chaque type de tissu.
• Un zéro clignotant apparaît sur l’écran une fois le
programme achevé.
• Démarrage retardé, programmé à l’aide de la
touche spéciale.
Le décompte s’affiche toutes les heures jusqu’ à
deux houres et ensuite toutes les 30 minutes.
• Erreur lors du choix des options. Si une option
incompatible avec le programme de lavage choisi
est sélectionnée, le message Err apparaît sur
l’écran pendant 2 secondes.
• Code d’alarme affichant une anomalie de
fonctionnement (voir page 67).
11Touche DEPART/PAUSE
Cette touche a 2 fonctions :
• départ: une fois que vous avez sélectionné le
programme et les options éventuelles, appuyez sur
cette touche pour que le programme démarre. Le
voyant situé au-dessus de la touche arrête de
clignoter et reste allumé de manière fixe.
Si un départ différé a été sélectionné avec la
touche 9, le compte à rebours commence et est
visualisé sur l’écran;
• pause: si vous appuyez à nouveau sur la touche,
le programme en cours est interrompu. Le voyant
situé au-dessus de la touche commence à
clignoter. Pour faire repartir le programme,
appuyez de nouveau sur cette touche.
Important!
En pressant simultanément la touche
DEPART/PAUSE et la touche le signal
acoustique qui déclenche à la sélection et à la fin du
programme et lors de la sélection erronée d’une option
est supprimé.
12Affichage des phases du programme
Lors de la sélection du programme de lavage, les
voyants correspondant aux différentes phases le
composant s’allument.
Après le démarrage du programme, seul le voyant
correspondant à la phase en cours reste allumé. La
fin du programme est signalée par le voyant FIN .
Le voyant Fin clignote lorsqu’il y a une anomalie
dans le fonctionnement de la machine. En même
temps un autre voyant et un code d’alarme
clignotent signalant ainsi la nature de l’anomalie:
●
E10 = difficulté dans l’entrée de l’eau;
●
E20 = difficulté dans la vidange;
●
EE4400
= hublot ouvert
Reportez-vous au chapitre “Que faire si ...” pour
l’élimination du problème.
Si le voyant s’allume à la fin du programme cela
signifie que le filtre de vidange est bouché.
13Sélecteur de programme
Le sélecteur de programme détermine le type de
lavage (par exemple niveau de l’eau, mouvement du
tambour, nombre de rinçages) et la température en
fonction du type de linge à traiter.
Le sélecteur a cinq secteurs:
• Coton
/
Jeans
• Synthétiques
/ Programme Chaussures
• Délicats
/ Programme Bébés
• Laine / lavage à la main
• Programmes spéciaux (
, , ,
)
• Programme d’annulation O.
40°
40°
40°
40°
95°
60°
E60°
E40°
60°
40°
30°
60°
30°
30°
40°
30°
PRELAVAGE
LAVAGE
RINÇAGES
ARRET CUVE PLEINE
VIDANGE
ESSORAGE
FIN
FILTRE
58
Loading...
