Inhaltsverzeichnis
Allgemeine Hinweise . . . . . . . DE . . . 1
Sicherheitshinweise. . . . . . . . DE . . . 2
Bedienung . . . . . . . . . . . . . . . DE . . . 3
Transport . . . . . . . . . . . . . . . . DE . . . 7
Lagerung . . . . . . . . . . . . . . . . DE . . . 7
Pflege und Wartung. . . . . . . . DE . . . 7
Hilfe bei Störungen . . . . . . . . DE . . . 8
Technische Daten . . . . . . . . . DE . . . 9
CE-Erklärung. . . . . . . . . . . . . DE . . . 9
Sehr geehrter Kunde,
Lesen Sie vor der ersten Benut-
zung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und
bewahren Sie diese für späteren Gebrauch
oder für Nachbesitzer auf.
Allgemeine Hinweise
Bestimmungsgemäße Verwendung
Verwenden Sie diesen Hochdruckreiniger
ausschließlich für den Privathaushalt:
– zum Reinigen von Maschinen, Fahrzeu-
gen, Bauwerken, Werkzeugen, Fassaden,
Terrassen, Gartengeräten usw. mit Hochdruck-Wasserstrahl (bei Bedarf mit Zusatz
von Reinigungsmitteln).
– mit von KÄRCHER zugelassenen Zube-
hörteilen, Ersatzteilen und Reinigungsmitteln. Beachten Sie die Hinweise, die den
Reinigungsmitteln beigegeben sind.
Umweltschutz
Die Verpackungsmaterialien sind recy-
clebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen
Sie diese einer Wiederverwertung zu.
Altgeräte enthalten wertvolle recycling-
fähige Materialien, die einer Verwer-
tung zugeführt werden sollten. Bitte
entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.
Hinweise zu Inhaltsstoffen (REACH)
Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:
www.kaercher.de/REACH
Garantie
In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige
Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein
Material- oder Herstellungsfehler die Ursache
sein sollte. Im Garantiefall wenden Sie sich
bitte mit Kaufbeleg an Ihren Händler oder die
nächste autorisierte Kundendienststelle.
(Adresse siehe Rückseite)
Symbole in der Betriebsanleitung
Gefahr
Für eine unmittelbar drohende Gefahr, die zu
schweren Körperverletzungen oder zum Tod
führt.
몇 Warnung
Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder
zum Tod führen könnte.
Vorsicht
Für eine möglicherweise gefährliche Situation, die zu leichten Verletzungen oder zu
Sachschäden führen kann.
Symbole auf dem Gerät
– Der Hochdruckstrahl kann
bei unsachgemäßem Gebrauch gefährlich sein. Der
Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung
oder auf das Gerät selbst gerichtet werden.
– Frost kann das nicht vollständig entleerte
Gerät zerstören. Gerät im Winter in einem
frostfreien Raum aufbewahren.
– 1
5DE
Sicherheitshinweise
Gefahr
Netzstecker und Steckdose niemals mit
feuchten Händen anfassen.
Das Gerät nicht in Betrieb setzen, wenn
die Netzanschlussleitung oder wichtige
Teile des Gerätes, z.B. Hochdruckschlauch, Handspritzpistole oder Sicherheitseinrichtungen beschädigt sind.
Netzanschlussleitung mit Netzstecker vor
jedem Betrieb auf Schäden prüfen. Beschädigte Netzanschlussleitung unverzüglich durch autorisierten Kundendienst/
Elektro-Fachkraft austauschen lassen.
Hochdruckschlauch vor jedem Betrieb auf
Schäden prüfen. Beschädigten Hochdruckschlauch unverzüglich austauschen.
Der Betrieb in explosionsgefährdeten Be-
reichen ist untersagt.
Beim Einsatz des Gerätes in Gefahrberei-
chen (z.B. Tankstellen) sind die entsprechenden Sicherheitsvorschriften zu
beachten.
Hochdruckstrahlen können bei unsachge-
mäßem Gebrauch gefährlich sein. Der
Strahl darf nicht auf Personen, Tiere, aktive elektrische Ausrüstung oder auf das
Gerät selbst gerichtet werden.
Den Hochdruckstrahl nicht auf andere
oder sich selbst richten, um Kleidung oder
Schuhwerk zu reinigen.
Keine Gegenstände abspritzen, die ge-
sundheitsgefährdende Stoffe (z.B. Asbest) enthalten.
Fahrzeugreifen/Reifenventile können
durch den Hochdruckstrahl beschädigt
werden und platzen. Erstes Anzeichen
hierfür ist eine Verfärbung des Reifens.
Beschädigte Fahrzeugreifen/Reifenventile sind lebensgefährlich. Mindestens 30
cm Strahlabstand bei der Reinigung einhalten!
Explosionsgefahr!
Keine brennbaren Flüssigkeiten versprühen.
Niemals lösungsmittelhaltige Flüssigkeiten oder unverdünnte Säuren und Lösungsmittel ansaugen! Dazu zählen z.B.
Benzin, Farbverdünner oder Heizöl. Der
6 DE
Sprühnebel ist hochentzündlich, explosiv
und giftig. Kein Aceton, unverdünnte Säuren und Lösungsmittel verwenden, da sie
die am Gerät verwendeten Materialien angreifen.
몇 Warnung
Netzstecker und Kupplung einer Verlän-
gerungsleitung müssen wasserdicht sein
und dürfen nicht im Wasser liegen.
Ungeeignete Verlängerungsleitungen
können gefährlich sein. Verwenden Sie im
Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungsleitungen mit ausreichendem
Leitungsquerschnitt:
1 - 10 m: 1,5 mm
Verlängerungsleitung immer vollständig
von der Kabeltrommel abwickeln.
Hochdruckschläuche, Armaturen und
Kupplungen sind wichtig für die Gerätesicherheit. Nur vom Hersteller empfohlene
Hochdruckschläuche, Armaturen und
Kupplungen verwenden.
Dieses Gerät ist nicht dafür bestimmt,
durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten benutzt zu werden.
Das Gerät darf nicht von Kindern oder
nicht unterwiesenen Personen betrieben
werden.
Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!
Der Benutzer hat das Gerät bestimmungs-
gemäß zu verwenden. Er hat die örtlichen
Gegebenheiten zu berücksichtigen und
beim Arbeiten mit dem Gerät auf Personen
im Umfeld zu achten.
Das Gerät nicht verwenden, wenn sich
andere Personen in Reichweite befinden,
es sei denn, sie tragen Schutzkleidung.
Zum Schutz vor zurückspritzendem Wasser
oder Schmutz geeignete Schutzkleidung
und Schutzbrille tragen.
Vorsicht
Bei längeren Betriebspausen Gerät am
Hauptschalter / Geräteschalter ausschalten oder Netzstecker ziehen.
– 2
2
; 10 - 30 m: 2,5 mm
2
Das Gerät bei Temperaturen unter 0 °C
nicht betreiben.
Mindestens 30 cm Strahlabstand bei der
Reinigung von lackierten Oberflächen einhalten, um Beschädigungen zu vermeiden.
Das Gerät niemals unbeaufsichtigt las-
sen, solange das Gerät in Betrieb ist.
Darauf achten, dass Netzanschluss- oder
Verlängerungsleitung nicht durch Überfahren, Quetschen, Zerren oder dergleichen verletzt oder beschädigt werden. Die
Netzleitungen vor Hitze, Öl und scharfen
Kanten schützen.
Alle stromführenden Teile im Arbeitsbe-
reich müssen strahlwassergeschützt sein.
Das Gerät darf nur an einen elektrischen
Anschluss angeschlossen werden, der
von einem Elektroinstallateur gemäß IEC
60364 ausgeführt wurde.
Das Gerät nur an Wechselstrom anschlie-
ßen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.
Aus Sicherheitsgründen empfehlen wir
grundsätzlich, das Gerät über einen Fehlerstromschutzschalter (max. 30 mA) zu
betreiben.
Reinigungsarbeiten, bei denen ölhaltiges
Abwasser entsteht z.B. Motorenwäsche,
Unterbodenwäsche dürfen nur an Waschplätzen mit Ölabscheider durchgeführt
werden.
Dieses Gerät wurde entwickelt für die Ver-
wendung von Reinigungsmittel, die vom
Hersteller geliefert oder empfohlen werden. Die Verwendung von anderen Reinigungsmitteln oder Chemikalien kann die
Sicherheit des Gerätes beeinträchtigen.
Sicherheitseinrichtungen
Vorsicht
Sicherheitseinrichtungen dienen dem Schutz
des Benutzers und dürfen nicht verändert
oder umgangen werden.
Geräteschalter
Der Geräteschalter verhindert den unbeabsichtigten Betrieb des Gerätes.
Verriegelung Handspritzpistole
Die Verriegelung sperrt den Hebel der
Handspritzpistole und verhindert den unbeabsichtigten Start des Gerätes.
Überströmventil mit Druckschalter
Das Überströmventil verhindert eine Überschreitung des zulässigen Arbeitsdrucks.
Wird der Hebel an der Handspritzpistole losgelassen, schaltet der Druckschalter die
Pumpe ab, der Hochdruckstrahl stoppt. Wird
der Hebel gezogen, schaltet die Pumpe wieder ein.
Voraussetzungen für die Standsicherheit
Vorsicht
Vor allen Tätigkeiten mit oder am Gerät
Standsicherheit herstellen um Unfälle oder
Beschädigungen zu vermeiden.
– Die Standsicherheit des Gerätes ist ge-
währleistet wenn es auf einer ebenen Fläche abgestellt wird.
Bedienung
Lieferumfang
Der Lieferumfang ihres Gerätes ist auf der
Verpackung abgebildet. Prüfen Sie beim Auspacken den Inhalt auf Vollständigkeit.
Bei fehlendem Zubehör oder bei Transportschäden benachrichtigen Sie bitte ihren
Händler.
Gerätebeschreibung
Diese Betriebsanleitung beschreibt die
Grundmodelle der auf dem vorderen Umschlag aufgeführten Hochdruckreiniger.
In dieser Betriebsanleitung wird die maxi-
male Ausstattung beschrieben. Je nach
Modell gibt es Unterschiede im Lieferumfang (siehe Verpackung).
Abbildungen siehe Ausklappseite!
1 Kupplungsteil für Wasseranschluss
2 Hochdruckschlauch
3 Schnellkupplung für Hochdruckschlauch
4 Wasseranschluss mit eingebautem Sieb
5 Geräteschalter „0/OFF“ / „I/ON“
6 Dosierregler für Reinigungsmittel
– 3
7DE
7 Aufbewahrung für Handspritzpistole
8 Transportgriff, ausziehbar
9 Aufbewahrung für Hochdruckschlauch
10 Aufbewahrung Plug 'n' Clean Reinigungs-
mittelflasche mit Anschluss für Reini-
gungsmittel
11 Aufbewahrung für Zubehör
12 Aufbewahrungshaken für Netzanschluss-
leitung*
13 Plug 'n' Clean Reinigungsmittelflasche mit
Verschlussdeckel
14 Netzanschlussleitung mit Netzstecker
15 Räder
16 Handspritzpistole
17 Verriegelung Handspritzpistole
18 Taste zum Trennen des Hochdruck-
schlauches von der Handspritzpistole
19 Strahlrohr mit Druckregulierung (Vario
Power)
20 Strahlrohr mit Dreckfräser
21 Waschbürste*
22 Rotierende Waschbürste*
23 Delta-Racer D150*
* je nach Ausstattung
Sonderzubehör
Sonderzubehör erweitert die Nutzungsmöglichkeiten Ihres Gerätes. Nähere Informationen dazu erhalten Sie bei Ihrem KÄRCHERHändler.
Vor Inbetriebnahme
Dem Gerät lose beigelegte Teile vor Inbetriebnahme montieren.
Räder montieren
Abbildung
Räder in Aufnahme drücken, und mit bei-
liegendem Stopfen sichern, Ausrichtung
des Stopfens beachten.
Aufbewahrung für Handspritzpistole montieren
Abbildung
Unteren Halter in Aussparungen setzen
und nach vorne schieben, er rastet hörbar
ein.
Oberen Halter ansetzen und bis Anschlag
nach unten drücken.
Aufbewahrungshaken für Netzanschlussleitung montieren
Abbildung
Aufbewahrungshaken eindrücken und in
oberer Position einrasten.
Transportgriff montieren
Abbildung
Transportgriff in die Aufnahme setzen bis
Widerstand spürbar ist. Mit dem Handballen oder einem weichen Gummihammer
durch einen kurzen Schlag in Position
bringen.
Dosierregler für Reinigungsmittel montieren
Benötigt werden die zwei mitgelieferten
Schrauben und ein Kreuzschlitz-Schraubendreher PH 2.
Abbildung
Beide Reinigungsmittelschläuche auf Anschlüsse stecken.
Dosierregler aufsetzen und mit zwei
Schrauben befestigen.
Hinweis: Bei der Montage unbedingt darauf achten dass sich die Laschen vom
Dosierregler in den vorgesehenen Aussparungen am Gehäuse fixieren.
Hochdruckschlauch mit Handspritzpistole
verbinden
Abbildung
Hochdruckschlauch in Handspritzpistole
stecken, bis dieser hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des Anschlussnippels achten.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
Wasserversorgung
몇 Warnung
Gemäß gültiger Vorschriften darf
das Gerät nie ohne Systemtrenner
am Trinkwassernetz betrieben werden. Es ist ein geeigneter Systemtrenner der Fa. KÄRCHER oder alternativ ein
Systemtrenner gemäß EN 12729 Typ BA zu
verwenden. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar eingestuft.
8 DE
– 4
Vorsicht
Systemtrenner immer an der Wasserversorgung, niemals direkt am Gerät anschließen!
Hinweis: Verunreinigungen im Wasser können die Hochdruckpumpe und das Zubehör
beschädigen. Zum Schutz wird die Verwendung des KÄRCHER-Wasserfilters (Sonderzubehör, Bestellnr. 4.730-059) empfohlen.
Wasserversorgung aus Wasserleitung
Vorschriften des Wasserversorgungsunternehmens beachten.
Anschlusswerte siehe Typenschild/Technische Daten.
Einen gewebeverstärkten Wasser-
schlauch (nicht im Lieferumfang) mit einer
handelsüblichen Kupplung verwenden.
(Durchmesser mindestens 1/2 Zoll bzw.
13 mm; Länge mindestens 7,5 m).
Abbildung
Mitgeliefertes Kupplungsteil am Wasser-
anschluss des Gerätes anschrauben.
Wasserschlauch auf Kupplungsteil des
Gerätes stecken, und an die Wasserver-
sorgung anschließen.
Wasser aus offenen Behältern ansaugen
Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saugschlauch mit Rückschlagventil
(Sonderzubehör, Bestellnr. 4.440-238) zum
Ansaugen von Oberflächenwasser z. B. aus
Regentonnen oder Teichen geeignet (Maximale Ansaughöhe siehe technische Daten).
KÄRCHER-Saugschlauch mit Rück-
schlagventil mit Wasser füllen, an Was-
seranschluss schrauben und in
Regentonne hängen.
Hochdruckschlauch vom Hochdruckan-
schluss des Gerätes trennen.
Gerät einschalten „I/ON“ und warten
(max. 2 Minuten), bis Wasser blasenfrei
am Hochdruckanschluss austritt.
Gerät ausschalten „0/OFF“.
Inbetriebnahme
Vorsicht
Trockenlauf von mehr als 2 Minuten führt zu
Beschädigungen an der Hochdruckpumpe.
Baut das Gerät innerhalb von 2 Minuten keinen Druck auf, Gerät abschalten und gemäß
Hinweisen im Kapitel „Hilfe bei Störungen“
verfahren.
Abbildung
Hochdruckschlauch fest in Schnellkupplung am Gerät stecken, er rastet hörbar
ein.
Hinweis: Auf richtige Ausrichtung des Anschlussnippels achten.
Sichere Verbindung durch Ziehen am
Hochdruckschlauch prüfen.
Abbildung
Strahlrohr in Handspritzpistole einstecken
und durch 90° Drehung fixieren.
Wasserhahn vollständig öffnen.
Netzstecker in Steckdose stecken.
Gerät einschalten „I/ON“.
Betrieb
몇 Gefahr
Durch den austretenden Wasserstrahl an der
Hochdruckdüse wirkt eine Rückstoßkraft auf
die Handspritzpistole. Für sicheren Stand sorgen, Handspritzpistole und Strahlrohr gut
festhalten.
Vorsicht
Vor Reinigungsbeginn sicherstellen dass der
Hochdruckreiniger sicher auf ebenem Untergrund steht. Bei der Reinigung Schutzbrille und
Schutzkleidung verwenden.
Hebel der Handspritzpistole entsperren.
Hebel ziehen, das Gerät schaltet ein.
Hinweis: Wird der Hebel wieder losgelassen,
schaltet das Gerät wieder ab. Der Hochdruck
im System bleibt erhalten.
Strahlrohr mit Druckregulierung
(Vario Power)
Für die gängigsten Reinigungsaufgaben. Der
Arbeitsdruck ist stufenlos zwischen „Min“ und
„Max“ regelbar.
Hebel der Handspritzpistole loslassen.
Strahlrohr auf die gewünschte Stellung
drehen.
Hinweis: Zum Arbeiten mit Reinigungsmittel
geeignet, Strahlrohr dazu auf Stellung „Mix“
drehen.
– 5
9DE
Strahlrohr mit Dreckfräser
Für hartnäckige Verschmutzungen.
Vorsicht
Autoreifen, Lack oder empfindlichen Oberflächen wie Holz nicht mit dem Dreckfräser reinigen, Gefahr der Beschädigung.
– Nicht zum Arbeiten mit Reinigungsmittel
geeignet.
Waschbürste
– Hinweis: Zum Arbeiten mit Reinigungs-
mittel geeignet
Dosierregler auf die gewünschte Ansaug-
menge für Reinigungsmittel einstellen.
Rotierende Waschbürste
Die rotierende Waschbürste ist besonders für
die Autoreinigung geeignet.
Vorsicht
Waschbürste muß beim Arbeiten frei von
Schmutz- oder sonstigen Partikeln sein , Gefahr von Lackschäden.
– Hinweis: Zum Arbeiten mit Reinigungs-
mittel geeignet
Dosierregler auf die gewünschte Ansaug-
menge für Reinigungsmittel einstellen.
Delta-Racer D150
Der Delta-Racer vereinigt eine Waschbürste
mit einem rotierenden Hochdruckstrahl. Er ist
dadurch besonders für die Autoreinigung oder
stark verschmutzter Flächen geeignet.
Gefahr
Beim Betrieb nicht unter den
Rand des Delta-Racer greifen!
Arbeiten mit Reinigungsmittel
Verwenden Sie zur jeweiligen Reinigungsaufgabe ausschließlich KÄRCHER Reinigungsund Pflegemittel, da diese speziell für die Verwendung mit Ihrem Gerät entwickelt wurden.
Die Verwendung von anderen Reinigungsund Pflegemitteln kann zu schnellerem Verschleiß und dem Erlöschen der Garantieansprüche führen. Bitte informieren Sie sich im
Fachhandel oder fordern Sie direkt bei KÄRCHER Informationen an.
Hinweise zum Reinigungsmittel: Die gebräuchlichsten KÄRCHER Reinigungsmittel
können für diese Geräte bereits gebrauchsfertig in der Plug 'n' Clean Reinigungsmittelflasche mit Verschlussdeckel gekauft werden.
So entfällt das lästige Um- bzw. Einfüllen.
Abbildung
Deckel von der Plug 'n' Clean Reinigungsmittelflasche abnehmen und die Flasche
mit der Öffnung nach unten in den Anschluss für Reinigungsmittel drücken.
Abbildung
Ansaugmenge der Reinigungsmittellösung mit Dosierregler für Reinigungsmittel
einstellen.
Strahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
Hinweis: Dadurch wird bei Betrieb die
Reinigungsmittellösung dem Wasserstrahl zugemischt.
Hinweis: Bei Bedarf können auch die Waschbürsten zum Arbeiten mit Reinigungsmittel
verwendet werden.
Empfohlene Reinigungsmethode
Reinigungsmittel sparsam auf die trocke-
ne Oberfläche sprühen und einwirken
(nicht trocknen) lassen.
Gelösten Schmutz mit Hochdruckstrahl
abspülen.
Betrieb unterbrechen
Hebel der Handspritzpistole loslassen.
Hebel der Handspritzpistole verriegeln.
Bei längeren Arbeitspausen (über 5 Minu-
ten) zusätzlich das Gerät ausschalten „0/
OFF“.
Handspritzpistole in Aufbewahrung für
Handspritzpistole stecken.
Betrieb beenden
Vorsicht
Den Hochdruckschlauch nur von der
Handspritzpistole oder dem Gerät trennen,
wenn kein Druck im System vorhanden ist.
Plug 'n' Clean Reinigungsmittelflasche
aus Aufnahme herausziehen und mit Deckel verschließen. Zur Aufbewahrung um
180 ° gedreht in Aufnahme stellen.
10 DE
– 6
Hebel der Handspritzpistole loslassen.
Gerät ausschalten „0/OFF“.
Wasserhahn schließen.
Gerät von der Wasserversorgung trennen.
Vorsicht: Beim Trennen von Zulauf– oder
Hochdruckschlauch kann nach dem Be-
trieb warmes Wasser aus den Anschlüs-
sen austreten.
Hebel der Handspritzpistole drücken, um
den noch vorhandenen Druck im System
abzubauen.
Hebel der Handspritzpistole verriegeln.
Netzstecker ziehen.
Transport
Vorsicht
Um Unfälle oder Verletzungen zu vermeiden
beim Transport das Gewicht des Gerätes beachten (siehe technische Daten).
Transport von Hand
Gerät am Tragegriff hochheben und tra-
gen.
Gerät am Transportgriff ziehen.
Transport in Fahrzeugen
Vor liegendem Transport: Plug 'n' Clean
Reinigungsmittelflasche aus Aufnahme
herausziehen und mit Deckel verschlie-
ßen.
Gerät gegen Verrutschen und Kippen si-
chern.
Lagerung
Vorsicht
Um Unfälle oder Verletzungen zu vermeiden
bei der Auswahl des Lagerortes das Gewicht
des Gerätes beachten (siehe technische Daten).
Gerät aufbewahren
Gerät auf einer ebenen Fläche abstellen.
Trenntaste an der Handspritzpistole drü-
cken und Hochdruckschlauch von der
Handspritzpistole trennen.
Gehäuse der Schnellkupplung für Hoch-
druckschlauch in Pfeilrichtung drücken
und Hochdruckschlauch herausziehen.
Handspritzpistole mit Strahlrohr in Aufbe-
wahrung für Handspritzpistole stellen.
Netzanschlussleitung, Hochdruck-
schlauch und Zubehör am Gerät verstauen.
Vor längerer Lagerung, z.B. im Winter zusätzlich die Hinweise im Kapitel Pflege beachten.

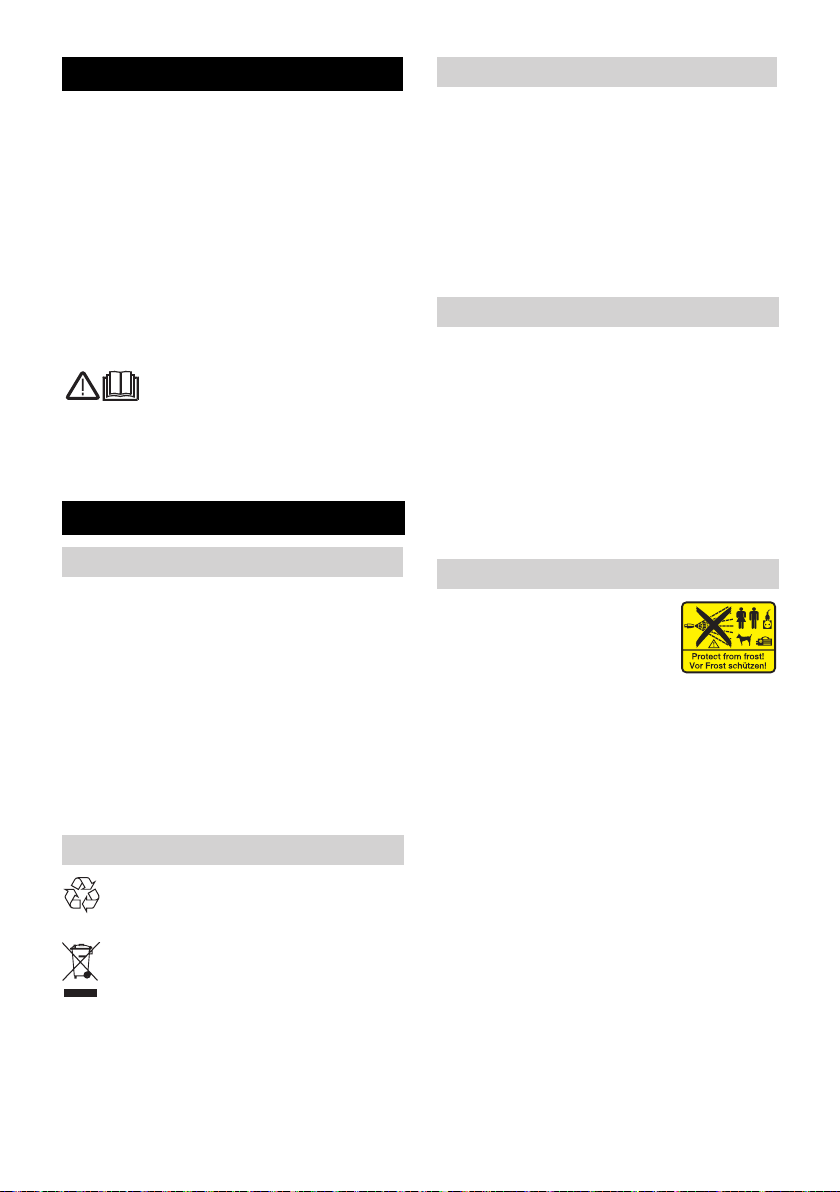

Frostschutz
Vorsicht
Gerät und Zubehör vor Frost schützen.
Das Gerät und das Zubehör werden von Frost
zerstört, wenn sie nicht vollständig von Wasser entleert sind. Um Schäden zu vermeiden:
Gerät vollständig von Wasser entleeren:
Gerät ohne angeschlossenen Hochdruckschlauch und ohne angeschlossene Wasserversorgung einschalten (max. 1 min)
und warten, bis kein Wasser mehr am
Hochdruckanschluss austritt. Gerät ausschalten.
Gerät mit komplettem Zubehör in einem
frostsicheren Raum aufbewahren.
Pflege und Wartung
Gefahr
Vor allen Pflege– und Wartungsarbeiten das
Gerät ausschalten und den Netzstecker ziehen.
Pflege
Vor längerer Lagerung, z. B. im Winter:
Filter vom Saugschlauch für Reinigungs-
mittel abziehen und unter fließendem
Wasser reinigen.
Abbildung
Sieb im Wasseranschluss mit einer Flachzange herausziehen und unter fließendem Wasser reinigen.
Wartung
Das Gerät ist wartungsfrei.
Ersatzteile
Verwenden Sie ausschließlich Original KÄRCHER Ersatzteile. Eine Ersatzteilübersicht
finden Sie am Ende dieser Betriebsanleitung.
– 7
11DE
Hilfe bei Störungen
Kleinere Störungen können Sie mit Hilfe der
folgenden Übersicht selbst beheben.
Im Zweifelsfall wenden Sie sich bitte an den
autorisierten Kundendienst.
Gefahr
Vor allen Pflege– und Wartungsarbeiten das
Gerät ausschalten und den Netzstecker ziehen.
Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten
Kundendienst durchgeführt werden.
Gerät läuft nicht
Hebel der Handspritzpistole ziehen, das
Gerät schaltet ein.
Prüfen ob die angegebene Spannung auf
dem Typenschild mit der Spannung der
Stromquelle übereinstimmt.
Netzanschlussleitung auf Beschädigung
prüfen.
Gerät kommt nicht auf Druck
Einstellung am Strahlrohr prüfen.
Gerät entlüften: Gerät ohne angeschlos-
senen Hochdruckschlauch einschalten
und warten (max. 2 Minuten), bis Wasser
blasenfrei am Hochdruckanschluss aus-
tritt. Gerät ausschalten und Hochdruck-
schlauch wieder anschließen.
Wasserversorgung überprüfen.
Sieb im Wasseranschluss mit einer Flach-
zange herausziehen und unter fließen-
dem Wasser reinigen.
Gerät läuft nicht an, Motor brummt
Ursache: Spannungsabfall wegen schwachem Stromnetz oder bei Verwendung eines
Verlängerungskabels.
Beim Einschalten zuerst den Hebel der
Handspritzpistole ziehen, dann den Gerä-
teschalter auf „I/ON“ stellen.
Starke Druckschwankungen
Hochdruckdüse reinigen: Verschmutzun-
gen aus der Düsenbohrung mit einer Na-
del entfernen und von vorne mit Wasser
ausspülen.
Wasserzulaufmenge überprüfen.
Gerät undicht
Eine geringe Undichtheit des Gerätes ist
technisch bedingt. Bei starker Undichtheit
den autorisierten Kundendienst beauftragen.
Reinigungsmittel wird nicht angesaugt
Strahlrohr mit Druckregulierung (Vario
Power) verwenden.
Strahlrohr auf Stellung „Mix“ drehen.
Einstellung am Dosierregler für Reini-
gungsmittel überprüfen.
Prüfen ob Plug 'n' Clean Reinigungsmit-
telflasche mit der Öffnung nach unten im
Anschluss für Reinigungsmittel sitzt.
Saugschlauch für Reinigungsmittel auf
Knickstellen überprüfen.
12 DE
– 8
Technische Daten
K 3.600
K 4.600
Wasseranschluss
Zulauftemperatur
(max.)
Zulaufmenge (min.)
Zulaufdruck (max.)
Max. Ansaughöhe
°C 40
l/min 10
MPa 0,8
m 0,5
Elektrischer Anschluss
Spannung
1~50 Hz
Anschlussleistung
Netzabsicherung (trä-
ge)
Schutzklasse
Schutzgrad
V 230
kW 1,8 1,9 2,1
A10
I
IP X5
Leistungsdaten
Arbeitsdruck
Max. zulässiger Druck
Fördermenge, Wasser
MPa 11 12 12,5
MPa 12 13 14
l/min 6,3 6,7 7,5
Maße und Gewichte
Länge
Breite
Höhe
Gewicht, betriebsbe-
reit mit Zubehör
Fördermenge, Reini-
gungsmittel
Rückstoßkraft der
Handspritzpistole
mm 876
mm 325
mm 285
kg 12,9 13,2 13,9
l/min 0 - 0,3
N 15
Ermittelte Werte gemäß EN 60335-2-79
Hand-Arm Vibrationswert
Unsicherheit K
Schalldruckpegel L
Unsicherheit K
pA
pA
m/s
m/s
2
2
< 2,5
0,3
dB(A)
dB(A)732752712
Schallleistungspegel
L
+ Unsicherheit
WA
K
WA
dB(A) 89 91 86
Technische Änderungen vorbehalten!
CE-Erklärung
Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in
K 5.600
Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und
Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert
diese Erklärung ihre Gültigkeit.
Produkt: Hochdruckreiniger
Typ: 1.180-xxx 1.181-xxx
Einschlägige EG-Richtlinien
2006/42/EG (+2009/127/EG)
2004/108/EG
2000/14/EG
Angewandte harmonisierte Normen
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Angewandtes Konformitätsbewertungsverfahren
2000/14/EG: Anhang V
Schallleistungspegel dB(A)
K 3.600 K 4.600 K 5.600
Gemessen:
Garantiert:
87 88 84
89 91 86
Die Unterzeichnenden handeln im Auftrag
und mit Vollmacht der Geschäftsführung.
CEO
Head of Approbation
Dokumentationsbevollmächtigter:
S. Reiser
Alfred Kärcher GmbH & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2010/10/01
– 9
13DE
Contents
General information . . . . . . EN . . .1
Safety instructions . . . . . . . EN . . .2
Operation . . . . . . . . . . . . . . EN . . .3
Transport . . . . . . . . . . . . . . EN . . .7
Storage. . . . . . . . . . . . . . . . EN . . .7
Maintenance and care . . . . EN . . .8
Troubleshooting . . . . . . . . . EN . . .8
Technical specifications . . . EN . . .9
Helpline . . . . . . . . . . . . . . . EN . . .9
CE Declaration . . . . . . . . . . EN . .10
Dear Customer,
Please read and comply with
these original instructions prior
to the initial operation of your appliance and
store them for later use or subsequent owners.
General information
Proper Use
This high-pressure cleaner is designed for
domestic use only:
– to clean machines, vehicles, buildings,
tools, facades, terraces, garden equipment etc. using a high-pressure water
jet (and detergents if required).
– with accessories, replacement parts
and detergents approved by KÄRCHER. Observe the instructions provided
with these detergents.
Environmental protection
The packaging material can be recy-
cled. Please do not place the packaging into the ordinary refuse for disposal, but
arrange for the proper recycling.
Old appliances contain valuable ma-
terials that can be recycled. Please
arrange for the proper recycling of old
appliances. Please dispose your old appliances using appropriate collection systems.
Notes about the ingredients (REACH)
You will find current information about the
ingredients at:
www.kaercher.com/REACH
Warranty
The warranty terms published by the relevant sales company are applicable in each
country. We will repair potential failures of
your appliance within the warranty period
free of charge, provided that such failure is
caused by faulty material or defects in manufacturing. In the event of a warranty claim
please contact your dealer or the nearest
authorized Customer Service centre.
Please submit the proof of purchase.
(See address on the reverse)
Symbols in the operating instruc-
tions
Danger
Immediate danger that can cause severe
injury or even death.
몇 Warning
Possible hazardous situation that could
lead to severe injury or even death.
Caution
Possible hazardous situation that could
lead to mild injury to persons or damage to
property.
Symbols on the machine
– High-pressure jets can be
dangerous if improperly
used. The jet must not be
directed at persons, animals, live electrical equipment or at the
appliance itself.
– Frost can destroy the not completely
drained appliance. Store the appliance
in a frost resistant room during winter.
14 EN
– 1
Safety instructions
Danger
Never touch the mains plug and the
socket with wet hands.
The appliance must not be used if the
power cord or important parts of the appliance, e.g. high-pressure hoses, trigger gun or safety devices are damaged.
Check the power cord and mains plug
for damage before every use. If the
power cord is damaged, please arrange
for it to be replaced immediately by an
authorised repair agent or a skilled
electrician
Check the high-pressure hose for dam-
age before every use. Please arrange
for the immediate replacement of a
damaged high-pressure hose.
The appliance may not be used in areas
where a risk of explosion is present.
If the appliance is used in hazardous ar-
eas (e.g. filling stations) the corresponding safety provisions must be
observed.
High-pressure jets can be dangerous if
improperly used. The jet must not be directed at persons, animals, live electrical equipment or at the appliance itself.
The high-pressure jet must not be di-
rected at other persons or directed by
the user at him/herself to clean clothing
or footwear.
Never use the appliance to clean ob-
jects containing hazardous substances
(e.g. asbestos).
Vehicle tyres or tyre valves are suscep-
tible to damage from the high-pressure
jet and may burst. The first indication of
this is a discolouration of the tyre. Damaged vehicle tyres/tyre valves are highly dangerous. Ensure that a distance of
at least 30 cm is observed when cleaning with the jet!
Risk of explosion!
Do not spray flammable liquids.
Never draw in fluids containing solvents
or undiluted acids and solvents! This includes petrol, paint thinner and heating
oil. The spray mist thus generated is
highly inflammable, explosive and poisonous. Do not use acetone, undiluted
acids and solvents as they are damaging to the materials from which the appliance is made.
몇 Warning
The mains plug and the coupling of an
extension cable must be watertight and
must never lay in the water.
Unsuitable extension cables can be
hazardous. Only use extension cables
outdoors which have been approved for
this purpose and labelled with a sufficient cable cross-section:
1 - 10 m: 1.5 mm
Always fully unroll electrical cables from
the cable drum.
High-pressure hoses, fixtures and cou-
plings are important for the safety of the
appliance. Only use high-pressure hoses, fixtures and couplings recommended by the manufacturer.
This appliance is not intended for use
by persons with reduced physical, sensory or mental capabilities.
The appliance must not be operated by
children or persons who have not been
instructed accordingly.
Children should be supervised to prevent them from playing with the appliance.
Keep packaging film away from children
- risk of suffocation!
The operator must use the appliance
correctly. When working with the appliance, he must consider the local conditions and pay due care and attention to
other persons, in particular children,
who are nearby.
Do not use the appliance when there
are other persons around unless they
are also wearing safety equipment.
2
; 10 - 30 m: 2.5 mm
2
– 2
15EN
Wear protective clothing and safety
goggles to protect against splash back
containing water or dirt.
Caution
In case of extended downtimes, switch
the appliance off at the main switch / appliance switch or remove the mains
plug.
Do not operate the appliance at temper-
atures below 0 °C.
Observe a distance of at least 30 cm
when using the jet to clean painted surfaces to avoid damaging paintwork.
Never leave the appliance unattended
when it is in operation.
Make sure that the power cable or ex-
tension cables are not damaged by running over, pinching, dragging or similar.
Protect the power cable from heat, oil,
and sharp edges.
All current-conducting parts in the work-
ing area must be protected against jet
water.
The appliance may only be connected
to an electrical supply which has been
installed in accordance with IEC 60364.
The appliance may only be connected
to alternating current. The voltage must
correspond with the type plate on the
appliance.
For safety reasons, we recommend that
you operate the appliance only via a
earth-leakage circuit breaker (max.
30 mA).
Cleaning operations which produce oily
waste water, e.g. engine washes, underbody washes, may only be carried
out using washing stations equipped
with an oil separator.
This appliance was designed to be
used with detergents which are supplied or recommended by the manufacturer. The use of other detergents or
chemicals may compromise the safety
of the appliance.
Safety Devices
Caution
Safety devices protect the user and must
not be modified or bypassed.
Power switch
The appliance switch prevents unintentional operation of the appliance.
Lock trigger gun
This lock locks the lever of the trigger gun and
prevents the inadvertent start of the appliance.
Overflow valve with pressure switch
The overflow valve prevents the permissible working pressure from being exceeded.
If the lever on the trigger gun is released
the pressure switch turns off the pump, the
high-pressure jet is stopped. If the lever is
pulled the pump is turned on again.
Prerequisites for the appliance's
stability
Caution
Create stability for the appliance prior to all
work on or with the appliance to prevent accidents or damage.
– The stability of the appliance is warranted
when it is placed onto an even surface.
Operation
Scope of delivery
The scope of delivery of your appliance is illustrated on the packaging. Check the contents of the appliance for completeness
when unpacking.
In the event of missing accessories or any
transport damage, please contact your dealer.
Description of the Appliance
These operating instructions describe
the basic models of the high pressure
cleaners shown on the front cover.
These operating instructions describe
the maximum equipment. Depending
on the model, there are differences in
the scopes of delivery (see packaging).
16 EN
– 3
Illustrations on fold-out page!
1 Coupling element for water
connection
2 High pressure hose
3 Quick coupling for high pressure hose
4 Water connection with integrated sieve
5 Appliance switch "0/OFF“/ „I/ON“
6 Dosage regulator for detergent
7 Storage for trigger gun
8 Transport handle, detachable
9 Storage for high-pressure hose
10 Storage of Plug 'n' Clean detergent bot-
tle with detergent connection
11 Storage for accessories
12 Storage hook for mains connection cable*
13 Plug 'n' Clean detergent bottle with
locking lid
14 Mains cable with mains plug
15 Wheels
16 Trigger gun
17 Lock trigger gun
18 Key to detach the high pressure hose
from the trigger gun
19 Spray lance with pressure regulation
(Vario Power)
20 Spray lance with Dirtblaster
21 Washing brush*
22 Rotary washing brush*
23 Delta-Racer D150*
* depending on model
Special accessories
Special accessories expand the possibilities
of using your appliance. Please contact your
KÄRCHER dealer for further information.
Before Startup
Mount loose parts delivered with appliance
prior to start-up.
Install wheels
Illustration
Push the wheels into the intake and se-
cure with the enclosed plugs, watch for
positioning of plug.
Install the storage for hand-spray gun
Illustration
Place the bottom holder into the recesses
and push forward until it audibly locks in.
Insert the top holder and push down all
the way.
Install the storage hook for the mains
connection cable
Illustration
Press in the storage hook and lock it
into the top position.
Install the transport handle
Illustration
Place the transport handle into the intake until you feel resistance. Use the
heel of your hand or a soft rubber mallet
to position it.
Install the dosage regulator for detergent
You will need the 2 included screws as well
as a Philips screwdriver PH 2.
Illustration
Insert both detergent hoses onto the
hose fittings.
Install the dosage regulator and connect using 2 screws.
Note: During installation you must
make sure that the tongues of the dosage regulator match up with the intended recesses in the casing.
Connect the high pressure hose to the
hand spray gun
Illustration
Push the high pressure hose into the
trigger gun until it locks audibly.
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high pressure hose.
– 4
17EN
Water supply
몇 Warning
According to the applicable regulations, the appliance must never be
used on the drinking water supply
without a system separator. Use a
suitable system separator manufactured by
KÄRCHER; or, as an alternative, a system
separator as per EN 12729 Type BA. Water
flowing through a system separator is considered non-drinkable.
Caution
Always connect the system separator to
the water supply, never directly to the appliance!
Note: Impurities in the water can damage
the high-pressure pump and accessories.
For protection, the use of the KÄRCHER
water filter (optional accessory, order no.
4.730-059) is recommended.
Water supply from mains
Observe regulations of water supplier.
For connection values, see type plate/technical data.
Use a fibre-reinforced water hose (not
included) with a standard coupling.
(Minimum diameter 1/2 inch (13 mm),
minimum length 7.5 m).
Illustration
Screw the supplied coupling element to
the water connection on the appliance.
Push the water supply hose onto the
coupling unit, then connect it to the wa-
ter supply.
Drawing in water from open reservoirs
This high-pressure cleaner is suited to work
with the KÄRCHER suction hose with backflow valve (Optional accessory, order no.
4.440-238) to draw in surface water, e.g.
from water butts or ponds (see specifications for max. suction height).
Fill the KÄRCHER suction hose with
backflow valve with water, screw to wa-
ter supply and hang into the water butt.
Separate the high pressure hose from
the high pressure connection of the appliance.
Switch the appliance on (I/ON) for a
max. of 2 minutes and wait until the water exits the high-pressure connection
without bubbles.
Turn off the appliance "0/OFF".
Start up
Caution
Dry runs lasting longer than two minutes
lead to damages to the high pressure
pump. If the appliance does not build up
pressure within two minutes, switch it off
and proceed as instructed in the Chapter
"Troubleshooting".
Illustration
Insert the high pressure hose tightly into
the quick coupling on the appliance, it
will lock in audibly.
Note: Make sure the connection nipple
is aligned correctly.
Check the secure connection by pulling
on the high pressure hose.
Illustration
Push the spray lance into the trigger
gun and fasten it by turning it through
90°.
Completely open the water tap.
Insert the mains plug into the socket.
Turn on the appliance “I/ON”.
Operation
몇 Danger
The trigger gun is subjected to a recoil force
when the water jet is discharged. Make
sure that you have a firm footing and are
also holding the trigger gun and spray lance
firmly.
Caution
Prior to cleaning, make sure that the high
pressure is placed safely on level ground.
Wear protective goggles and protective
clothing during the cleaning process.
Unlock the lever on the trigger gun.
18 EN
– 5
Pull on the lever of the trigger gun; the
device will switch on.
Note: Release the lever of the trigger gun;
the device will switch off again. High pressure remains in the system.
Spray lance with pressure regulation
Carrying out the most common cleaning
tasks. The work pressure can be stagelessly regulated between "Min" and "Max".
Release the lever on the trigger gun.
Turn the spray lance to the desired po-
sition.
Note: Suitable for working with detergent;
for this, turn the spray lance to the "Mix" position.
Spray lance with Dirtblaster
For particularly dirty items or areas.
Caution
Car tyres, paint or sensitive surfaces such
as wood should not be cleaned with the dirt
blaster, as there is a risk of damage.
– Not suitable for use with detergents.
Washing brush
– Note: Suitable for use with detergents.
Set the dosage regulator to the desired
suction volume for detergent.
Rotary washing brush
The rotating washing brush is ideally suited
for the cleaning of vehicles.
Caution
Please make sure that the washing brush is
free from dirt or other particles. Otherwise,
it may damage the paint work.
– Note: Suitable for use with detergents.
Set the dosage regulator to the desired
suction volume for detergent.
Delta-Racer D150
The Delta-Racer combines a wash brush
with a rotating high pressure jet. Therefore,
it is especially suited for vehicle cleaning or
heavily soiled surfaces.

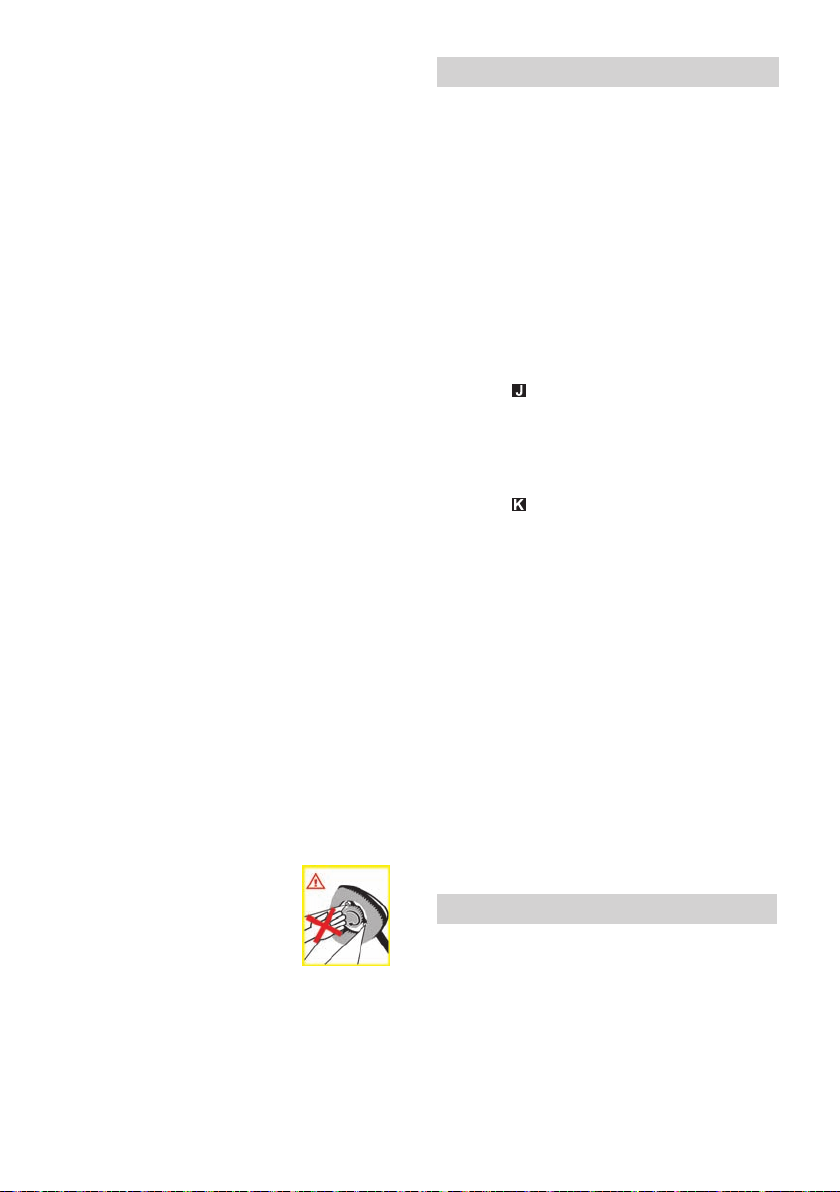

Danger
Do not reach under the
edge of the Delta Racer
during operation!
Working with detergent
Please use exclusively KÄRCHER detergents and care products to carry out the respective cleaning task, as these were
specifically developed for your appliance.
The use of other detergents and care products may lead to premature wear and can
invalidate your warranty claims. Please obtain information at your local dealer or request information directly from KÄRCHER.
Notes regarding the detergent: The most
commonly used KÄRCHER detergents can
be purchased ready to use in their Plug 'n'
Clean detergent bottles with locking lids.
This will make the pesky refilling and filling
processes redundant.
Illustration
Remove the lid from the Plug 'n' Clean
detergent bottle and press the detergent bottle into the detergent connection with the opening facing down.
Illustration
Adjust the suction volume of the detergent solution by means of the dosage
regulator for detergents.
Use spray lance with pressure regula-
tion (Vario Power).
Turn the spray lance to "Mix" position.
Note: This will mix the detergent with
the water stream.
Note: If required, the washing brushes can
be used to work with detergent.
Recommended cleaning method
Spray the detergent sparingly on the
dry surface and allow it to react, but not
to dry.
Spray off loosened dirt with the high-
pressure jet.
– 6
19EN
Interrupting operation
Release the lever on the trigger gun.
Lock the lever on the trigger gun.
During longer breaks (more than 5 min-
utes), also turn the appliance off using
the "0/OFF" switch.
Insert the trigger gun in its holder.
Finish operation
Caution
Only separate the high-pressure hose from
the trigger gun or the appliance while there
is no pressure in the system.
Remove the Plug 'n' Clean detergent
bottle from the intake and close it with
the lid. To store, place into the intake ro-
tated by 180°.
Release the lever on the trigger gun.
Turn off the appliance "0/OFF".
Turn off tap.
Detach the appliance from the water supply.
Caution: When disconnecting the sup-
ply or high pressure hose, warm water
may leak from the connections after op-
eration.
Press the lever on the trigger gun to release
any remaining pressure in the system.
Lock the lever on the trigger gun.
Pull out the mains plug.
Transport
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
during transport (see Specifications).
When transporting by hand
Lift appliance by the carrying handle
and carry it.
Pull the appliance by its transport handle.
When transporting in vehicles
Prior to horizontal transport: Remove
the Plug 'n' Clean detergent bottle from
the intake and close it with the lid.
Secure the appliance against shifting
and tipping over.
Storage
Caution
In order to prevent accidents or injuries,
keep in mind the weight of the appliance
when selecting a storage location for it (see
Specifications).
Storing the Appliance
Park the machine on an even surface.
Press the disconnect on the hand spray
gun and remove the high pressure hose
from the hand spray gun.
Push the casing of the quick coupling
for the high pressure hose toward the
rear and disconnect the high pressure
hose from the appliance.
Insert the hand spray gun with the spray
lance into the holder for the hand spray gun.
Stow away the mains cable, the high-
pressure hose and accessory at the appliance.
Prior to extended storage periods, as during the winter, also observe the instructions
in the Care section.
Frost protection
Caution
Protect the appliance and its accessories
against frost.
The appliance and its accessories can get destroyed through frost if there are any water residues in them. To avoid damage to them:
Completely drain all water from the appli-
ance: Switch the appliance on with detached high-pressure hose and detached
water supply (max. 1 minute) and wait,
until no more water exits at the high-pressure connection. Turn off the appliance.
Store the appliance and the entire ac-
cessories in a frost-safe room.
20 EN
– 7
Maintenance and care
Danger
Turn off the appliance and remove the
mains plug prior to any care and maintenance work.
Care
Prior to longer periods of storage, e.g. in
the winter:
Remove filter from suction hose for de-
tergent and clean under running water.
Illustration
Pull out the sieve in the water connec-
tion using flat-nose pliers and clean un-
der running water.
Maintenance
The appliance is maintenance-free.
Spare parts
Use only original KÄRCHER spare parts.
You will find a list of spare parts at the end
of these operating instructions.
Troubleshooting
You can rectify minor faults yourself with
the help of the following overview.
If in doubt, please consult the authorized
customer service.
Danger
Turn off the appliance and remove the
mains plug prior to any care and maintenance work.
Repair works may only be performed by the
authorized customer service.
Appliance is not running
Pull on the lever of the trigger gun; the
device will switch on.
Check whether the voltage indicated on
the type plate corresponds to the volt-
age of the mains supply.
Check the mains connection cable for
damages.
Pressure does not build up in the appliance
Check setting at the spray lance.
Appliance ventilation: Switch the appli-
ance on with the high-pressure hose
detached and operate (max. 2 minutes)
until the water exits the high-pressure
connection without bubbles. Switch off
appliance and reconnect high-pressure
hose.
Check the water supply.
Pull out the sieve in the water connec-
tion using flat-nose pliers and clean under running water.
Appliance does not start, motor hums
Cause: Voltage reduction due to weak
mains supply or when using an extension
cable.
When switching on, first pull the lever of
the trigger gun and then switch the appliance switch to "I/ON".
Strong pressure fluctuations
Clean high-pressure nozzle: Remove
dirt and debris from the nozzle bore, using a needle and rinse through with water from the front.
Check water flow quantity.
Appliance is leaking
Slight leakage from the appliance pump
is normal. If the leakage increases contact the authorized customer service.
No detergent infeed
Use spray lance with pressure regula-
tion (Vario Power).
Turn the spray lance to "Mix" position.
Check the settings at the dosage regu-
lator for detergent.
Check whether the Plug 'n' Clean deter-
gent bottle is placed into the detergent
connection facing down.
Check the detergent suction hose for
kinks.
– 8
21EN
Technical specifications
K 3.600
K 4.600
Water connection
Max. feed temperature
°C 40
Min. feed volume I/min 10
Max. feed pressure MPa 0,8
Max. Suction height m 0,5
Electrical connection
Voltage
1~50 Hz
V 230
Connected load kW 1,8 1,9 2,1
Mains fuse (slowblow)
A10
Protective class I
Protection class IP X5
Performance data
Working pressure MPa 11 12 12,5
Max. permissible
pressure
MPa 12 13 14
Water flow rate I/min 6,3 6,7 7,5
Dimensions and weights
Length mm 876
Width mm 325
Height mm 285
Weight, ready to operate with accesso-
kg 12,9 13,2 13,9
ries
Detergent flow rate I/min 0 - 0,3
Recoil force of trigger gun
N 15
Values determined as per EN 60335-2-79
Hand-arm vibration
value
Uncertainty K
m/s
m/s
2
2
Sound pressure level
L
pA
Uncertainty K
pA
dB(A)
dB(A)732752712
Sound power level
L
+ Uncertainty
WA
K
WA
dB(A) 89 91 86
Subject to technical modifications!
K 5.600
< 2,5
0,3
Helpline
Karcher (UK) Limited operate a helpline allowing customers to discuss any problems
experienced with our products.
The helpline operates during normal business hours, if you have difficulty getting
through, please understand that there are
peak periods during the day when our consultants are unable to take all calls coming
in. In these circumstances we would ask that
you try to contact us again later in the day.
The helpline number is 01295 752200, open
from 8.30am to 5.00pm Monday to Friday.
It helps us if you have the model number
and data plate details to hand before making your call.
Alternatively you may write or E-mail to
the address below:
Karcher (UK) Limited
Karcher House
Beaumont Road
Banbury
Oxon, OX16 1TB
E-mail:
info@karcher.co.uk
22 EN
– 9
CE Declaration
We hereby declare that the machine described below complies with the relevant
basic safety and health requirements of the
EU Directives, both in its basic design and
construction as well as in the version put
into circulation by us. This declaration shall
cease to be valid if the machine is modified
without our prior approval.
Product: High-pressure cleaner
Type: 1.180-xxx 1.181-xxx
Relevant EU Directives
2006/42/EC (+2009/127/EC)
2004/108/EC
2000/14/EC
Applied harmonized standards
EN 55014–1: 2006 + A1: 2009
EN 55014–2: 1997 + A2: 2008
EN 60335–1
EN 60335–2–79
EN 61000–3–2: 2006 + A2: 2009
EN 61000–3–3: 2008
EN 62233: 2008
Applied conformity evaluation method
2000/14/EC: Appendix V
Sound power level dB(A)
Measured: 87 88 84
Guaranteed: 89 91 86
K 3.600 K 4.600 K 5.600
The undersigned act on behalf and under
the power of attorney of the company management.
CEO
Head of Approbation
Authorised Documentation Representative
S. Reiser
Alfred Kärcher GmbH Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Germany)
Phone: +49 7195 14-0
Fax: +49 7195 14-2212
Winnenden, 2010/10/01
– 10
23EN
Table des matières
Consignes générales. . . . . . . FR . . . 1
Consignes de sécurité. . . . . . FR . . . 1
Utilisation. . . . . . . . . . . . . . . . FR . . . 3
Transport . . . . . . . . . . . . . . . . FR . . . 7
Entreposage . . . . . . . . . . . . . FR . . . 7
Entretien et maintenance . . . FR . . . 8
Assistance en cas de panne . FR . . . 8
Caractéristiques techniques . FR . . . 9
Déclaration CE . . . . . . . . . . . FR . . . 9
Cher client,
Lire cette notice originale avant la
première utilisation de votre appareil, se comporter selon ce qu'elle requièrt et
la conserver pour une utilisation ultérieure ou
pour le propriétaire futur.
Consignes générales
Utilisation conforme
Ce nettoyeur haute pression ne doit être utilisé que pour un usage privé:
– pour le nettoyage de machines, véhicules,
bâtiments, outils, fassades, terrasses, outils de jardinage etc. avec un jet d'eau
sous pression (et si besoin en ajoutant
des détergents).
– avec des accessoires, pièces de re-
change et détergents homologués par
®
Kärcher
consignes livrées avec les détergents.
emballages dans les ordures ménagères,
mais les remettre à un système de recyclage.
recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les
appareils usés.
Instructions relatives aux ingrédients (REACH)
Les informations actuelles relatives aux ingrédients se trouvent sous :
www.kaercher.com/REACH
. Veuillez respecter les
Protection de l’environnement
Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les
Les appareils usés contiennent des matériaux précieux recyclables lesquels
doivent être apportés à un système de
Garantie
Dans chaque pays, les conditions de garantie
en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l’appareil sont réparées
gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent
d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressezvous à votre revendeur ou au service aprèsvente agréé le plus proche munis de votre
preuve d'achat.
(Adresse au dos)
Symboles utilisés dans le mode d'emploi
Danger
Pour un danger immédiat qui peut avoir pour
conséquence la mort ou des blessures corporelles graves.
몇 Avertissement
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des
blessures corporelles graves ou la mort.
Attention
Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des
blessures légères ou des dommages matériels.
Symboles sur l'appareil
– Une utilisation incorrecte du
jet haute pression peut présenter des dangers. Le jet
ne doit pas être dirigé sur
des personnes, animaux, installations
électriques actives ni sur l'appareil luimême.
– Le gel risque d'endommager l'appareil si
celui-ci n'a pas été intégralement vidé. En
hiver, conserver l'appareil dans un lieu à
l'abri du gel.
Consignes de sécurité
Danger
Ne jamais saisir la fiche secteur ni la prise
de courant avec des mains humides.
Ne jamais mettre l’appareil en service si le
câble d’alimentation ou des pièces importantes de l’appareil, telles que par
24 FR
– 1
exemple le flexible haute pression, le poignée-pistolet ou les dispositifs de sécurité
sont endommagés.
Vérifier avant chaque utilisation que le
câble d'alimentation et la fiche secteur ne
sont pas endommagés. Un câble d’alimentation endommagé doit immédiatement être remplacé par le service aprèsvente ou un électricien agréé.
Vérifier avant chaque utilisation que le
flexible haute-pression n'est pas endommagé. Un flexible haute pression endommagé doit immédiatement être remplacé.
Il est interdit d’utiliser l’appareil dans des
zones présentant des risques d’explosion.
Si l’appareil est utilisé dans des zones de
danger (par exemple des stations essence), il faut tenir compte des consignes
de sécurité correspondantes.
Une utilisation incorrecte des jets haute
pression peut présenter des dangers. Le
jet ne doit pas être dirigé sur des personnes, animaux, installations électriques
actives ni sur l'appareil lui-même.
Ne jamais diriger le jet haute pression sur
soi-même ni sur d’autres personnes dans
le but de nettoyer les vêtements ou les
chaussures.
Ne jamais laver au jet des objets conte-
nant des substances nocives (par
exemple de l’amiante).
Le jet haute pression risque d’endomma-
ger les pneus/valves de véhicules et les
pneus risquent d’éclater. Le premier indice d’endommagement est une décoloration du pneu. Des pneus/valves de
véhicules endommagés présentent des
dangers de mort. Il faut toujours se tenir
au moins à 30 cm des pièces pour les laver au jet !
Risque d'explosion !
Ne pas pulvériser de liquides inflammables.
Ne jamais aspirer des liquides contenant
des solvants ni des acides ou des solvants non dilués, tels que par exemple de
l’essence, du diluant pour peinture ou du
fuel ! Le nuage de pulvérisation est extrêmement inflammable, explosif et toxique.
Ne pas utiliser d’acétone, d’acides ni de
solvants non dilués, du fait de leur effet
corrosif sur les matériaux constituant l’appareil.
몇 Avertissement
La fiche secteur et la fiche d'une rallonge
doivent être étanches et ne doivent pas
reposer dans l'eau.
Des rallonges non adaptées peuvent pré-
senter des risques. Utiliser à l’air libre uniquement des câbles de rallonge
autorisées et marquées de façon adéquate avec une section suffisante du
conducteur.
1 - 10 m : 1,5 mm
Toujours dérouler entièrement les ral-
longes de l’enrouleur de câble.
Les flexibles haute pression, les robinets et
les raccords sont importants pour la sécurité de l’appareil. N'utiliser que des flexibles
haute pression, des robinets et des raccords recommandés par le fabricant.
Cet appareil n'est pas destiné à être utilisé
par des personnes avec des capacités
physiques, sensorielles ou mentales restreintes.
L’appareil ne doit jamais être utilisé par
des enfants ni par des personnes non avisées.
Les enfants doivent être surveillés pour
s'assurer qu'ils ne jouent pas avec l'appareil.
Tenir les films plastiques d'emballages
hors de portée des enfants, risque d'étouffement !
L’utilisateur doit faire preuve d'un usage
conforme de l'appareil. Il doit prendre en
considération les données locales et lors
du maniement de l’appareil, il doit prendre
garde aux tierces personnes, et en particulier aux enfants.
L’appareil ne doit jamais être utilisé si
d’autres personnes figurent dans le rayon
de portée de l’appareil, à moins que ces
personnes ne portent des vêtements de
protection.
Pour se protéger contre les éclabous-
sures ou les poussières, porter le cas
échéant des vêtements et des lunettes de
protection.
2
; 10 - 30 m: 2,5 mm
2
– 2
25FR
Attention
Lors des pauses d'exploitation prolon-
gées, mettre l'appareil hors service au niveau du sectionneur général / de
l'interrupteur d'appareil ou de la fiche secteur.
Ne pas exploiter l'appareil à des tempéra-
tures inférieures à 0 °C.
Une distance d'au moins 30 cm entre la
lance et les surfaces peintes est nécessaire pour éviter tout endommagement.
Ne jamais laisser l’appareil sans sur-
veillance lorsqu’il est en marche.
Veiller à ne pas abîmer ni endommager le
câble d’alimentation ni le câble de rallonge en roulant dessus, en les coinçant
ni en tirant violemment dessus. Protéger
les câbles d’alimentation contre la chaleur, l’huile et les bords tranchants.
Toutes les pièces conductrices dans la
zone de travail doivent être protégées
contre les jets d’eau.
L’appareil doit uniquement être raccordé
à un branchement électrique mis en service par un électricien conformément à la
norme IEC 60364.
L'appareil doit être raccordé uniquement
au courant alternatif. La tension doit être
identique avec celle indiquée sur la
plaque signalétique de l’appareil.
Pour des raisons de sécurité, nous re-
commandons fondamentalement que
l'appareil soit exploité avec un disjoncteur
de courant de défaut (max. 30 mA).
Tous travaux de nettoyage produisant des
eaux usées contenant de l’huile, par
exemple un nettoyage de moteur ou de
bas de chassis, doivent uniquement être
effectués à des postes de lavage équipés
d’un séparateur d’huile.
Cet appareil a été conçu pour l’utilisation
de détergents ayant été fournis ou recommandés par le fabricant. L’utilisation
d’autres détergents ou d’autres produits
chimiques peut nuire à la sécurité de l’appareil.
Dispositifs de sécurité
Attention
Le but des dispositifs de sécurité est de protéger l'utilisateur. Ils ne doivent en aucun cas
être transformés ou désactivés.
Interrupteur principal
L'interrupteur principal empêche un fonctionnement involontaire de l'appareil.
Verrouillage poignée-pistolet
Le verrouillage verrouille le levier de la poignée-pistolet et empêche un démarrage non
désiré de l'appareil.
Clapet de décharge avec pressostat
Le clapet de décharge évite un dépassage de
la pression de service admissible.
Si vous relâchez la gâchette, la pompe est
éteinte par un manocontacteur, le jet haute
pression est interrompu. Si vous appuyez à
nouveau sur le levier, la pompe est remise en
marche.
Conditions pour la stabilité
Attention
Avant d'effectuer toute opération avec ou sur
le travail, en assurer la stabilité afin d'éviter
tout accident ou tout endommagement.
– La stabilité de l'appareil est assurée lors-
qu'il peut être posé sur une surface plane.
Utilisation
Contenu de livraison
L'étendue de la fourniture de votre appareil figure sur l'emballage. Lors du déballage,
contrôler l’intégralité du matériel.
S'il manque des accessoires ou en cas de
dommages imputables au transport, informer
immédiatement le revendeur.
Description de l’appareil
Les présentes instructions de service dé-
crivent les modèles de base des appareils
de nettoyage haute pression répertoriés
sur la page de garde.
Ces instructions de service décrivent
l'équipement maximum. Suivant le modèle, la fourniture peut varier (voir l'emballage).
26 FR
– 3
Illustrations, cf. côté escamotable !
1 Raccord pour l'arrivée d'eau
2 Flexible haute pression
3 Accouplement rapide pour flexible haute
pression
4 Arrivée d'eau avec tamis intégré
5 Interrupteur principal "0/OFF" / "I/ON"
6 Régulateur de dosage pour le détergent
7 Support pour la poignée-pistolet
8 Poignée de transport, amovible
9 Support pour le flexible haute pression
10 Rangement de la bouteille de détergent
Plug 'n' Clean avec raccord pour déter-
gent
11 Support pour accessoires
12 Crochet de rangement pour le câble d'ali-
mentation*
13 Bouteille de détergent Plug 'n' Clean avec
couvercle de fermeture
14 Câble d'alimentation secteur avec fiche
secteur
15 Roues
16 Poignée-pistolet
17 Verrouillage poignée-pistolet
18 Touche pour séparer le flexible haute
pression de la poignée-pistolet
19 Lance avec réglage de la pression (Vario
Power)
20 Lance avec rotabuse
21 Brosse de lavage*
22 Brosse de lavage rotative*
23 Delta-Racer D150*
* en fonction de l'équipement
Accessoires en option
Les accessoires spéciaux élargissent le
champ d'action de votre appareil. Vous trouverez de plus amples informations chez votre
revendeur Kärcher
Avant la mise en service
Monter les pièces jointes en vrac à l'appareil
avant la mise en service.
Montage des roues
®
.
Illustration
Presser les roues dans la fixation et les
freiner à l'aide de l'obturateur ci-joint en
respectant l'orientation de l'obturateur.
Montage du support pour la poignée-pistolet
Illustration
Placer le support inférieur dans les échancrures et le pousser vers l'avant jusqu'à
ce qu'il s'encliquette de façon audible.
Mettre le support supérieur en place et le
presser vers le bas jusqu'en butée.
Montage du crochet-support pour le câble
d'alimentation
Illustration
Presser le crochet-support et l'encliqueter
dans la position supérieure.
Montage de la poignée de transport
Illustration
Mettre la poignée de transport en place
dans la fixation, jusqu'à ce qu'une résistance se fasse sentir. La mettre en position en administrant un bref coup de poing
ou de maillet souple.
Montage du régulateur de dosage pour le
détergent
Sont nécessaires : les 2 vis livrées ainsi qu'un
tournevis à lame cruciforme PH 2.
Illustration
Brancher les deux flexibles de détergent
sur les raccords.
Mettre le régulateur de dosage en place et
le fixer à l'aide des 2 vis.
Remarque : Lors du montage, veiller impérativement à ce que les languettes du
régulateur de dosage viennent se fixer
dans les échancrures prévues à ce effet
sur le boîtier.
Relier le flexible haute pression à la poignée-pistolet
Illustration
Enficher le flexible haute pression dans la
poignée-pistolet jusqu'à ce qu'il s'enclenche de manière audible.
Remarque : Veiller à un alignement correct du nipple de raccordement.
Contrôler que la connexion est bien fixée
en tirant sur le flexible haute pression.
– 4
27FR
Alimentation en eau
몇 Avertissement
Selon les directives en vigueur, l'appareil ne doit jamais être exploité
sans séparateur système sur le réseau d'eau potable. Utiliser un séparateur système approprié de la Sté. Kärcher ®
ou en alternative un séparateur système selon EN 12729 type BA. L'eau qui s'est écoulée
à travers un séparateur systeme est classifiée
comme non potable.
Attention
Toujours raccorder le séparateur du système
au niveau de l'alimentation en eau et jamais
directement sur l'appareil!
Remarque : Des impuretés dans l'eau peuvent endommager la pompe haute pression et
les accessoires. Il est recommandé d'utiliser
le filtre à eau Kärcher
ciaux, référence : 4.730-059) à des fins de
protection.
Raccordement à la conduite d'eau du réseau public
Respecter les prescriptions de votre société
distributrice en eau.
Données de raccordement, voir plaque signalétique / caractéristiques techniques
Utiliser un flexible renforcé (non livré)
avec un raccord standard. (diamètre mini-
mum 1/2 pouce ou 13 mm, longueur au
moins 7,5 m).
Illustration
Visser le raccord livré à l'arrivée d'eau de
l'appareil.
Fixer le flexible d'eau sur le raccord de
l'appareil et raccorder à l'alimentation en
eau.
Aspiration d'eau depuis des réservoirs ouverts
Ce nettoyeur haute pression est approprié
pour l'aspiration de l'eau de surface, par ex.
des cuves d'eau de pluie ou étangs (hauteur
manométrique maximale cf. caractéristiques
techniques) avec le flexible d'aspiration avec
soupape antiretour Kärcher
spéciaux, référence : 4.440-238).
Remplir le flexible d'aspiration Kärcher
avec soupape antiretour avec de l'eau, le
®
(accessoires spé-
®
(accessoires
®
visser sur le raccord d'eau et l'accrocher
dans la cuve d'eau.
Séparer le flexible haute pression du rac-
cord haute pression de l'appareil.
Mettre l'appareil en service "I/ON" et at-
tendre (max. 2 minutes) jusqu'à ce qu'il
s'écoule de l'eau sans bulle du raccord
haute pression.
Mettre l'appareil hors service "0/OFF".
Mise en service
Attention
Une marche à sec de plus de 2 minutes entraîne des endommagements de la pompe
haute pression. Si l'appareil n'établit pas de
pression dans les deux minutes, le mettre
hors service et procéder de la manière indiquée dans les instructions du chapitre "Aide
en cas de défauts".
Illustration
Enficher fermement le flexible haute pression das le coupleur rapide su l'appareil,
jusqu'à ce qu'il s'encliquette de façon audible.
Remarque : Veiller à un alignement correct du nipple de raccordement.
Contrôler que la connexion est bien fixée
en tirant sur le flexible haute pression.
Illustration
Raccorder la lance à la poignée-pistolet et
la fixer en effectuant une rotation à 90°.
Ouvrir le robinet d'eau complètement.
Brancher la fiche secteur dans une prise
de courant.
Interrupteur principal sur "I/ON".
Fonctionnement
몇 Danger
Le jet d'eau sortant de la buse haute pression
provoque une force de réaction sur la poignée-pistolet. Veiller à adopter une position
stable et à tenir la poignée et la lance fermement.
Attention
S'assurer avant le début du nettoyage que le
nettoyeur haute pression se trouve sur un sol
plan. Utiliser lors du nettoyage des lunettes
de protection et revêtir une tenue de protection.
28 FR
– 5
Déverrouiller la manette de la poignée-
pistolet.
Tirer le levier, l'appareil se met en service.
Remarque : Si le levier est relâché, l'appareil
se met hors service. La haute pression est
conservée dans le système.
Lance avec réglage de la pression
(Vario Power)
Pour les travaux courants de nettoyage. La
pression de travail peut être réglable de manière continue entre "Min" et "Max".
Relâcher la manette de la poignée-pisto-
let.
Tourner la lance sur la position souhaitée.
Remarque : convient aux travaux avec
détergent ; tourner pour cela la lance en position « Mix ».
Lance avec rotabuse
Pour les salissures tenaces.
Attention
Ne pas nettoyer les pneus, la carrosserie ou
les surfaces sensibles telles que le bois avec
la rotabuse pour éviter tout endommagement.
– Pas approprié pour un travail avec du dé-
tergent.
Brosse de lavage
– Remarque : appropriée au nettoyage
avec détergent.
Régler le régulateur de dosage sur le dé-
bit d'aspiration voulu pour le détergent.
Brosse de lavage rotative
La brosse de lavage rotative convient de façon idéale au nettoyage de véhicules.
Attention
Lors du nettoyage, la brosse de lavage doit
être exempte de crasse et autres particules
pour éviter tout endommagement de la peinture.
– Remarque : appropriée au nettoyage
avec détergent.
Régler le régulateur de dosage sur le dé-
bit d'aspiration voulu pour le détergent.
Delta-Racer D150
Le Delta-Racer réunit une brosse de lavage et
un jet rotatif haute pression. Il convient par
conséquent de façon idéale au nettoyage de
véhicules ou de surfaces particulièrement encrassées
Danger
Lors du fonctionnement, ne
pas mettre la main sous le
bord du Delta-Racer !
Travail avec le détergent
Utilisez pour la tâche de nettoyage respective
exclusivement des détergents et des produits
d'entretien Kärcher
au point spécialement pour une utilisation
avec votre appareil. L'emploi d'autres détergents ou produits de soin peut entraîner une
usure plus rapide et l'annulation de la garantie. Veuillez vous informer chez votre distributeur spécialisé ou consultez Kärcher
directement.
Remarques concernant le détergent : les
détergents KÄRCHER usuels peuvent être
achetés prêts à l'emploi, dans la bouteille de
détergent Plug 'n' Clean avec bouchon, pour
ces appareils. Ceci évite d'avoir à effectuer
des transvasements ou remplissages ennuyeux.
Illustration
Retirer le bouchon de la bouteille de détergent Plug 'n' Clean et presser la bouteille dans le raccord de détergent, avec
l'ouverture dirigée vers le bas.
Illustration
Régler la quantité de dosage de la solution de détergent avec le régulateur de
dosage pour le détergent.
Utiliser la lance avec réglage de la pres-
sion (Vario Power).
Tourner la lance sur la position "Mix".
Remarque : Ainsi, la solution de détergent est mélangée au jet d'eau lors du
fonctionnement.
Remarque : Si nécessaire, il est également
possible d'utiliser les broches de lavage pour
le nettoyage avec détergent.
Méthode de nettoyage conseillée
Pulvériser le détergent sur la surface
sèche et laisser agir sans toutefois le laisser sécher complètement.
®
, car ceux-ci ont été mis
®
– 6
29FR
Retirer les saletés dissoutes au moyen du
jet haute pression.
Interrompre le fonctionnement
Relâcher la manette de la poignée-pistolet.
Verrouiller le levier de la poignée-pistolet.
En cas de pauses de longue durée (plus
de 5 minutes), mettre en plus l'appareil
hors service avec l'interrupteur "0/OFF".
Enficher la poignée-pistolet dans le sup-
port de poignée-pistolet.
Fin de l'utilisation
Attention
Séparer le tuyau haute pression de la poignée-pistolet ou de l'appareil uniquement
quand il n'y a pas de pression dans le système.
Retirer la bouteille de détergent Plug 'n'
Clean du logement et la fermer à l'aide du
bouchon. Pour le rangement, la placer
avec une rotation de 180 ° dans la fixation.
Relâcher la manette de la poignée-pistolet.
Mettre l'appareil hors service "0/OFF".
Fermer le robinet d'eau.
Séparer l'appareil de l'alimentation en
eau.
Attention : En cas de séparation du
flexible d'amenée ou haute pression, de
l'eau chaude peut s'échapper des rac-
cords avec le fonctionnement.
Actionner la gachette de la poignée-pisto-
let afin de faire échapper la pression res-
tante dans le système.
Verrouiller le levier de la poignée-pistolet.
Retirer le connecteur de la prise.
Transport
Attention
Afin d'éviter tout accident ou toute blessure
lors du transport, tenir compte du poids de
l'appareil (voir les caractéristiques techniques).
Transport manuel
Soulever l'appareil avec la poignée et le
porter.
Tirer l'appareil à l'aide de la poignée de
transport.
Transport dans des véhicules
Avant un transport à l'horizontale : Retirer
la bouteille de détergent Plug 'n' Clean du
logement et la fermer à l'aide du bouchon.
Freiner l'appareil pour l'empêcher de glis-
ser et de basculer.
Entreposage
Attention
Afin d'éviter tout accident ou toute blessure,
tenir compte du poids de l'appareil (voir les
caractéristiques techniques) en choisissant
son emplacement pour le stockage.
Ranger l’appareil
Garer l'appareil sur une surface plane.
Appuyer sur la touche de séparation de la
poignée-pistolet et séparer le flexible
haute pression de celle-ci.
Pousser le logement du couplage rapide
pour le flexible haute pression dans le
sens de la flèche et sortir le flexible haute
pression.
Placer la poignée-pistolet avec lance
dans le support de poignée-pistolet.
Ranger le câble d'alimentation, le flexible
à haute pression et l'accessoire sur l'appareil.
En cas de stockage prolongé, par ex. en hiver, respecter en plus les recommandations
fournies au chapitre Entretien.
Protection antigel
Attention
Mettre l'appareil et les accessoires à l'abri du
gel.
L'appareil et les accessoires sont détruits par
le gel si l'eau n'a pas été totalement vidée.
Pour éviter tout endommagement :
Vider complètement l'eau de l'appareil :
Mettre l'appareil en service avec le flexible
haute pression raccordé et sans alimentation d'eau raccordé (max. 1 min.) et attendre jusqu''à ce qu'il ne sorte plus d'eau
du raccord haute pression. Désactiver
l'appareil.
Conserver l'appareil et l'intégralité des ac-
cessoires dans un endroit à l'abri du gel.
30 FR
– 7
Loading...
