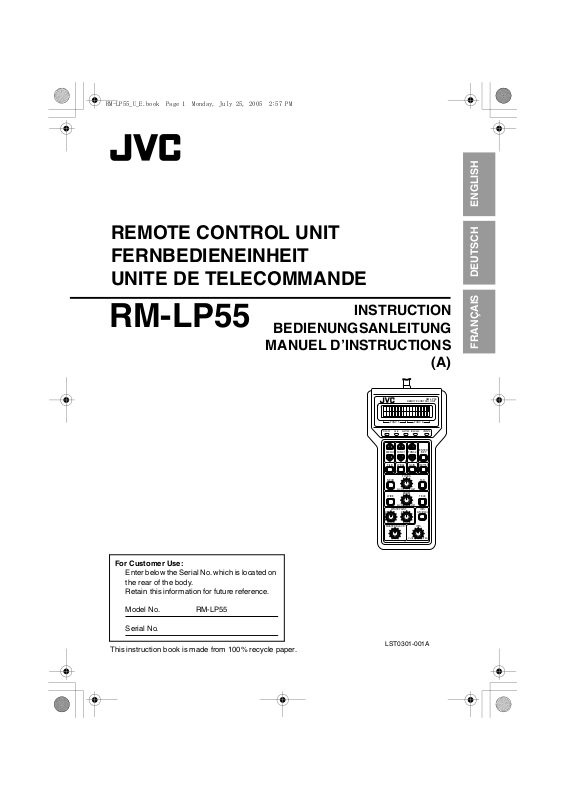

REMOTE CONTROL UNIT FERNBEDIENEINHEIT UNITE DE TELECOMMANDE

RM-LP55

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

INSTRUCTION

(A)

RM-LP55

REMOTECONTROL UNIT

FUNC 1

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

FUNC 2

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

For Customer Use:

Enter below the Serial No. which is located on the rear of the body. Retain this information for future reference.

Model No. RM-LP55

Serial No.

This instruction book is made from 100% recycle paper.

ENTER

FUNC1

FUNC2

/SET

SHUTTER

W.BAL

FILE

GAIN

FOCUS

NEAR FAR

SLOW FAST

ZOOM

WIDE TELE

SLOWBFAST

WHITE PAINT

MASTER BLACK

LST0301-001A

IRIS

AUTO/MANU

IRIS

CLOSE OPEN

Information for Users on Disposal of Old Equipment

[European Union]

This symbol indicates that the electrical and electronic equipment should not be disposed as general household waste at its end-of-life. Instead, the product should be handed over to the applicable collection point for the recycling of electrical and electronic equipment for proper treatment, recovery and recycling in accordance with your national legislation.

By disposing of this product correctly, you will help to conserve natural resources and will help prevent potential negative effects on the environment and human health which could otherwise be caused by inappropriate waste handling of this product. For more information about collection point and recycling of this product, please contact your local municipal office, your household waste disposal service or the shop where you purchased the product.

Attention

This symbol is only valid in the European Union.

Penalties may be applicable for incorrect disposal of this waste, in accordance with national legislation.

(Business users)

If you wish to dispose of this product, please visit our web page www.jvceurope.com to obtain information about the take-back of the product.

[Other Countries outside the European Union]

If you wish to dispose of this product, please do so in accordance with applicable national legislation or other rules in your country for the treatment of old electrical and electronic equipment.

Due to design modifications, data given in this instruction book are subject to possible change without prior notice.

WARNING:

TO PREVENT FIRE OR SHOCK HAZARD, DO NOT EXPOSE THIS UNIT TO RAIN OR MOISTURE.

Thank you for purchasing this product. (These instructions are for RM-LP55U) Before beginning to operate this unit, please read the instruction manual carefully in order to make sure that the best possible performance is obtained.

●

The RM-LP55 is a camera remote control unit that can be connected to the JVC 3-CCD color camera for remote operation of all major camera functions. (Maximum operating distance is about 5 m.) For compatible cameras, refer to

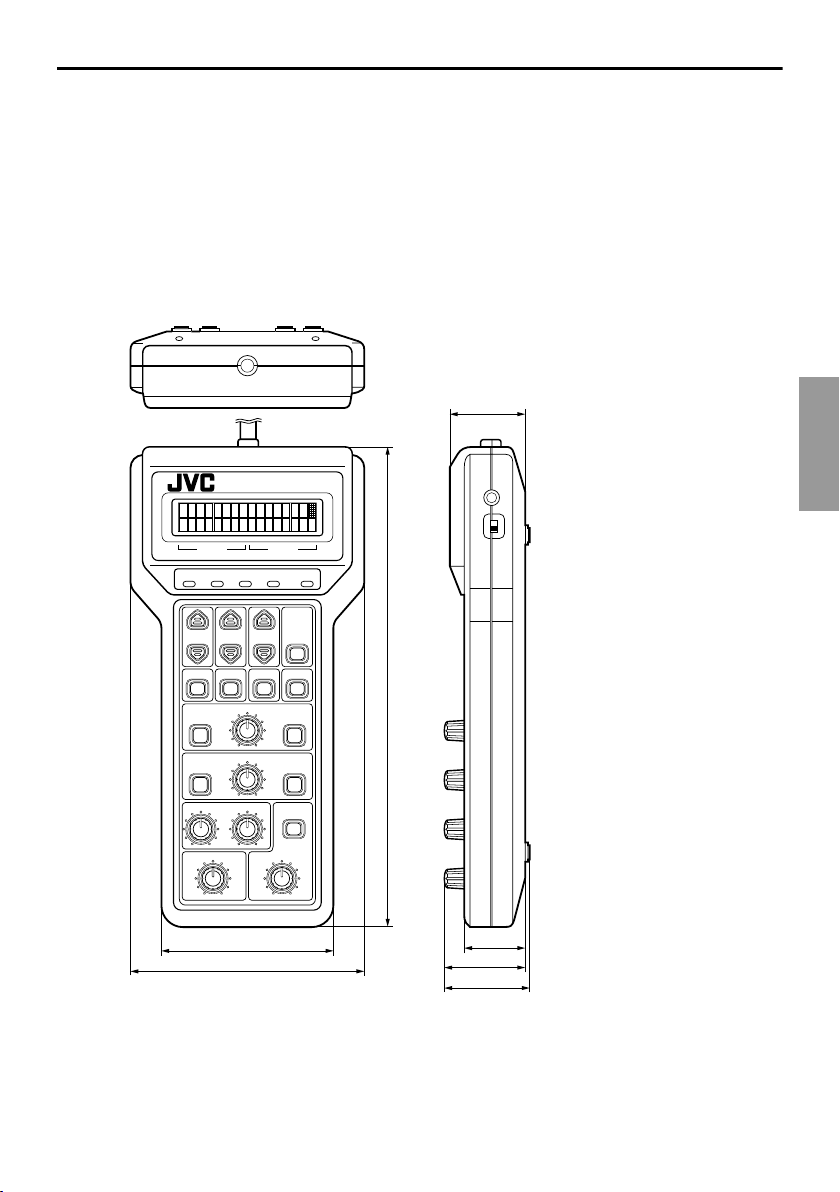

SPECIFICATIONSB (Apg. 21)

POWER SYSTEM

Connection of power supply. The RM-LP55 is designed for connection to the JVC Color Video Camera. Power is supplied from the video camera.

FEATURES ......................................................... 3

PRECAUTIONS ..................................................3

CONTROLS AND OPERATIONS ....................... 4

CONNECTIONS ................................................. 6

OPERATION ....................................................... 6

OPERATIONS WITH THE SETUP MENU ........ 7

OPERATIONS WITH MODE KEYS ................ 11

REMOTE CONTROLLER OPERATION

MODE SETTINGS ........................................... 18

FACTORY PRESET OF MODE SETTINGS ..... 20

System resetting method .................................. 20

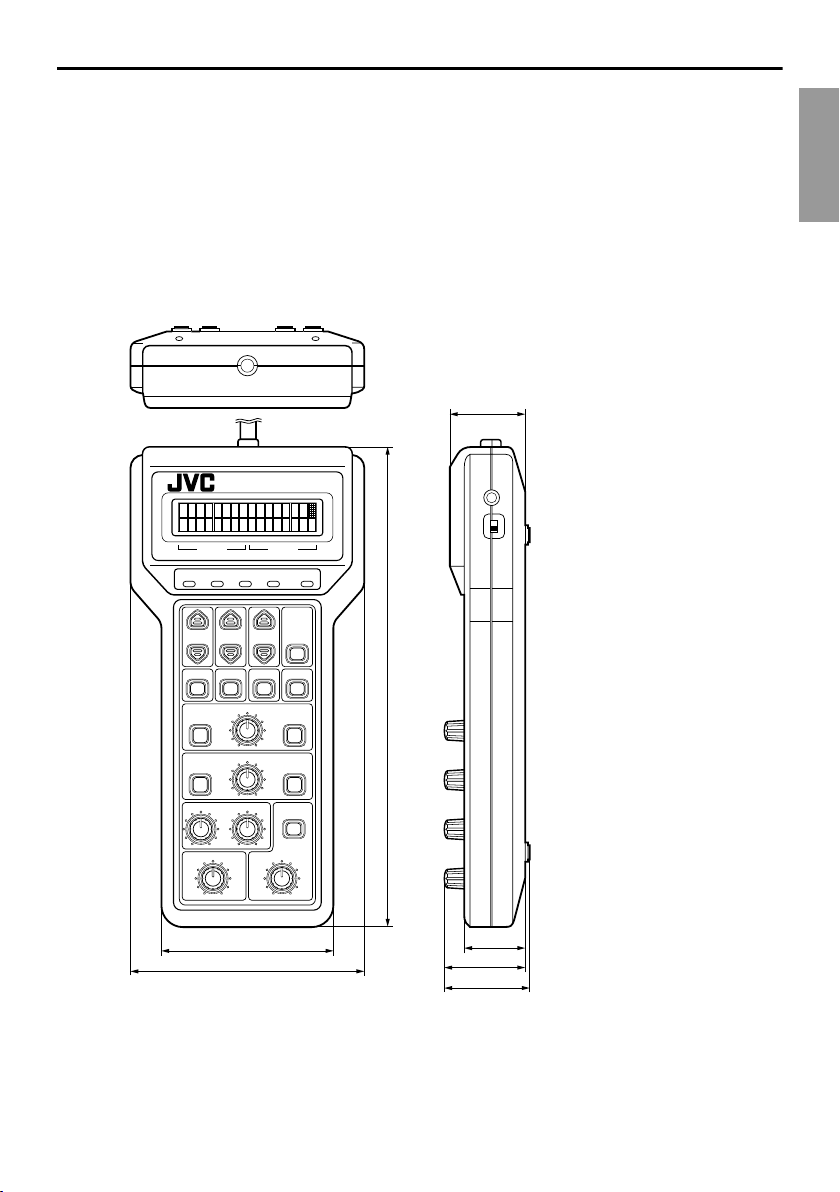

SPECIFICATIONS ............................................ 21

E-2

FEATURES

PRECAUTIONS

● Setup Menu function for easy camera

preparation

The RM-LP55’s easy-to-use Setup Menu function lets you make all necessary camera settings while referring to the remote’s LCD panel.

● Easy-to-see LCD indications

Operation status can be displayed on the LCD for at-a-glance checking of current camera settings. The display is backlit so indications are clear and easy to read even in the dark.

● AScene FileB function

You can store two different sets of setting data in the remote control’s memory which can be called up whenever necessary and applied directly to the connected camera.

o Safety precautions

● Be sure that no inflammable materials, liquids,

or metal objects are introduced into the RM-LP55. This may damage the internal circuitry and lead to failure.

● Never use the RM-LP55 if it has been modified

or the cover has been removed.

● If the RM-LP55 behaves abnormally (emits

strange sounds, odors, or smoke), cut off the power immediately and contact your nearest JVC-authorized service agent.

o Handling the unit

● Operating environment

Do not install or use the camera in the following locations.

● Places exposed to rain or water

● Places containing vapor or oil soot, such as

kitchens

● Places exceeding the operating ambient

temperature range (0° to 40°)

● Places where corrosive gases are generated

● Places nearby radiation or X-rays as well as

sources of strong radio waves or magnetism

● Places subject to vibration

● Places with excessive dust

● Ambient temperature:

Observe the ambient temperature range as described in the Specifications on page 21.

● External care of the RM-LP55:

Gently wipe off dust with a soft dry cloth (such as flannel). If the unit is extremely dirty, dip a soft cloth into a detergent solution diluted with water, wring it thoroughly, then wipe the dirt off. Dry the unit with a dry cloth. Do not use a rag treated with chemicals or allow volatile liquids such as benzine, thinner, alcohol, etc., to come in contact with the RM-LP55. This may mar the finish or the damage the coating.

● Where there are strong electromagnetic waves

or magnetism, for example near a radio or TV transmitter, transformer, motor, etc., the picture may contain noise and the colors may be incorrect.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

E-3

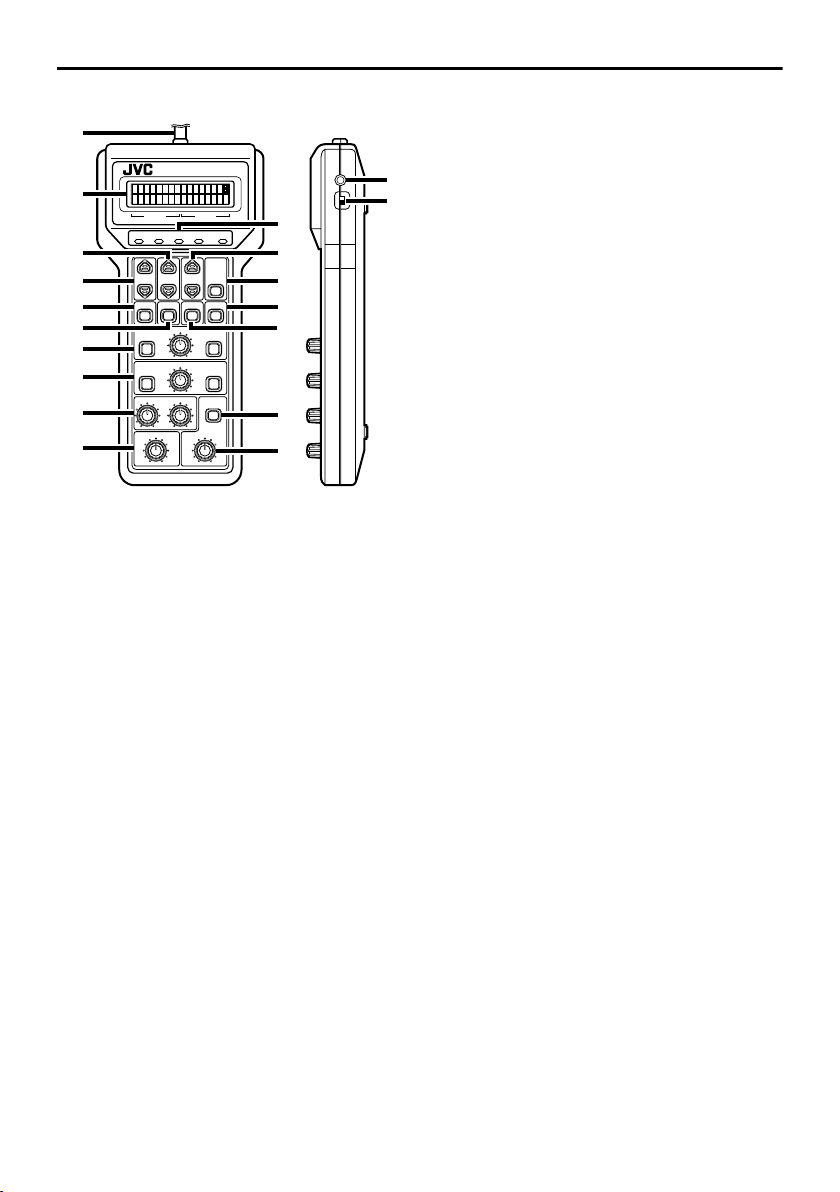

CONTROLS AND OPERATIONS

Front & side views with callouts A [OPERATE] switch

C B

F G J

REMOTECONTROL UNIT

FUNC 1

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

FUNC 2

FUNC1

FUNC2

W.BAL

FILE

GAIN

FOCUS

NEAR FAR

SLOW FAST

ZOOM

WIDE TELE

SLOWBFAST

WHITE PAINT

MASTER BLACK

CLOSE OPEN

ENTER

/SET

SHUTTER

IRIS

AUTO/MANU

IRIS

RM-LP55

E I

CONTRAST

ONOFF

OPERATE

ON : Set to this position to control the

OFF : Set to this position to disable the

B [MENU] buttons

Calls up Setup Menu items on the LCD panel. The Menu item changes each time the button is pressed. Hold the button depressed to change Menu items in succession.

C [FUNC1] buttons

Selects the mode or sets the level for the Setup Menu according to the function of each item.

D [FUNC2] buttons

Selects the Setup Menu mode according to the function of each item.

E [ENTER/SET] button

This is a multi-function button. Differs from Menu items. (See each item’s setting procedure for details.)

1. During white balance adjustment: Activates

2. During title setting: Executes the title

3. During Scene File operation: Executes the

F [FILE] button

Calls up the display for Scene File function.

camera with the RM-LP55.

RM-LP55’s camera control capability.

auto white balance adjustment.

setting.

Scene File function.

E-4

G [W.BAL] button

Calls up the display for white balance adjustment.

H [GAIN] button

Calls up the display for gain setting.

I [SHUTTER] button

Calls up the display for shutter speed setting.

J [FOCUS] control with [NEAR/FAR] buttons

Varies focus control speed. Focus length can be set with the NEAR and FAR buttons.

NEAR : To set focus on a close object. FAR : To set focus on a distant object.

K [ZOOM] control with [WIDE/TELE] buttons

Varies zoom control speed. Picture angle can be set with the WIDE and TELE buttons.

WIDE : To set to wide angle. TELE : To set to telephoto angle.

L [WHITE PAINT] controls

1. Adjusts the R or B channel’s gain level when the white balance mode is set to AMANUALB.

2. When PNT is set to ON with the white balance mode set to AAUTO1B or AAU TO2B, these controls are used to vary the R or B channel's gain level for more precise adjustment.

M [IRIS AUTO/MANU] button

Switches iris mode between auto and manual.

N [IRIS] control

Adjusts the iris while in the manual iris mode. Setting range is from near the CLOSE position to the OPEN position. Also used for precise adjustment of the auto iris level while in the auto iris mode.

O [MASTER BLACK] control

Adjusts the master black level.

P LED indicators

Light to indicate the current status for each item. OPERATE : Lights green when the remote

control is ready to use.

W.PA INT : Lights amber when the white

balance mode is set to AAUTO1B or AAUTO2B with APNT ONB selected.

GAIN : Lights amber when the gain

mode is set to other than A0dBB.

SHUTTER : Lights amber when the shutter

mode is set to modes other than ANORMALB. (If the AV.SCANB shutter mode is set to A1/60.0 (1/50.0 for E version model)B, the LED doesn’t light.)

IRIS MANU : Lights amber while in the

manual iris mode.

Q LCD Panel

Displays various mode, status, and setting data including Setup Menu, setting mode, setting level, and warning messages.

R [CONTRAST] control

Adjusts the LCD’s contrast.

S Cable (5 m)

Connects the remote control unit to a camera.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

E-5

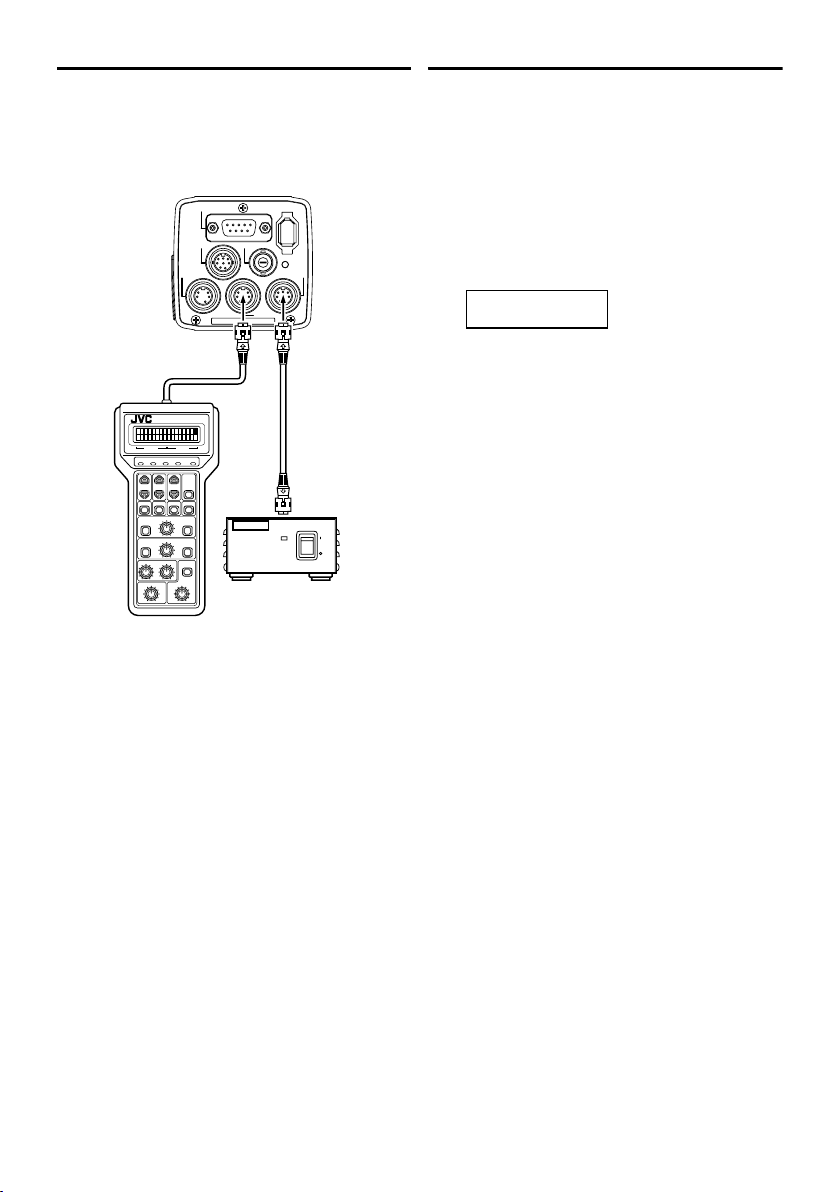

CONNECTIONS

OPERATION

Connect the RM-LP55 to the color video camera with the provided cable (5 m). Make sure that the power adaptor connected to the camera is set to OFF before making any connections.

KY-F550

VIDEOOUT

REMOTE

POWER

AC adaptor

POWER

DCIN

ACADAPTER AA-P700

OFF

RGB,Y/C,SYNC

LENS

TRIGGER

SEEINSTRUCTION MANUAL

Connect to

REMOTE connector.

RM-LP55

REMOTECONTROL UNIT

FUNC1

FUNC2

W.PAINT GAIN SHUTTER IRISMANU OPERATE

ENTER

FUNC1

FUNC2

/SET

W.BAL

FILE

GAIN

SHUTTER

FOCUS

NEAR FAR

SLOW FAST

ZOOM

WIDE TELE

SLOWBFAST

IRIS

WHITEPAINT

AUTO/MANU

IRIS

MASTERBLACK

CLOSE OPEN

RM-LP55

OUT

o ATTENTION:

1. Make necessary connections (see

ACONNECTIONSB) and turn on the AC adaptor connected to the camera.

2. Set the OPERATE switch on the side of the

RM-LP55 to ON.

● AINITIALIZEB appears on the LCD panel and

then changes to A1: CAM MODEB. The OPERATE LED will light indicating that the remote control is ready to use.

INITIALIZE

LCD panel

NOTE:

If displayed characters are too light, remove the cap over CONTRAST control then turn it clockwise using a precision screwdriver. If the display is too dark, turn the CONTRAST control counterclockwise.

E-6

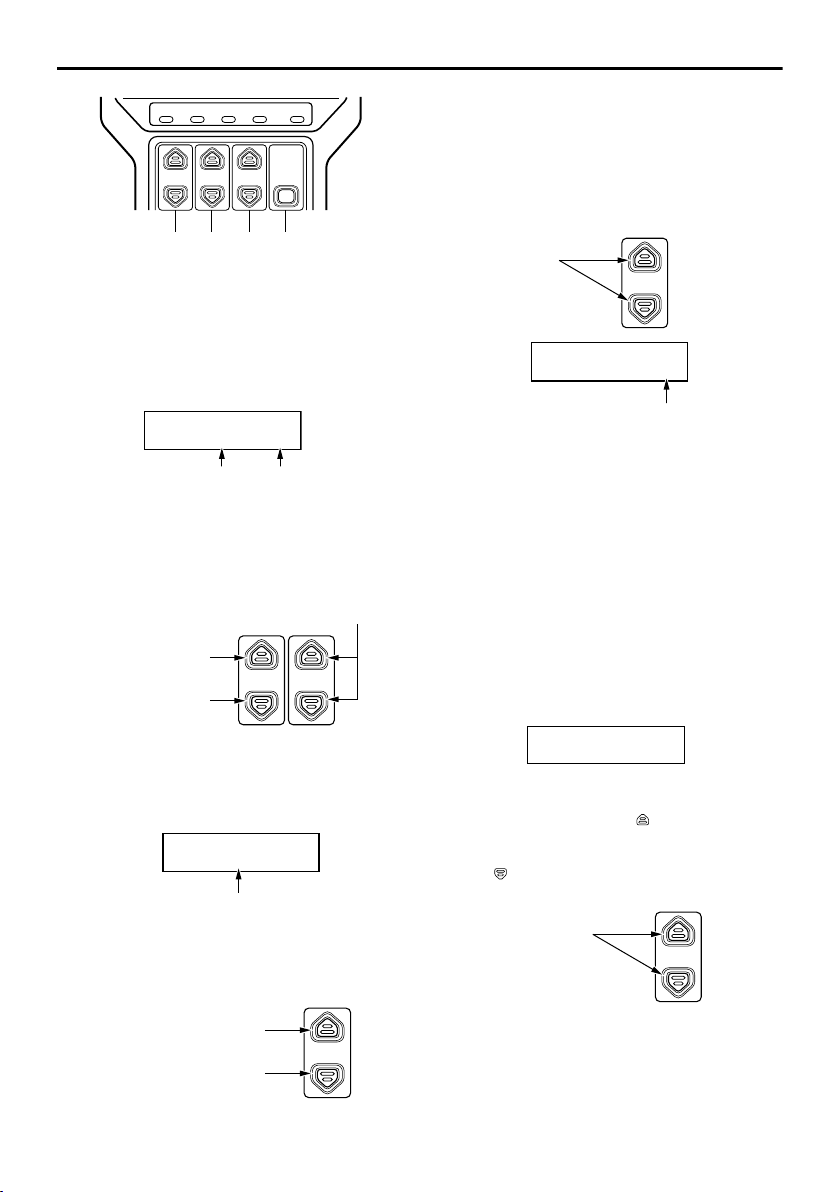

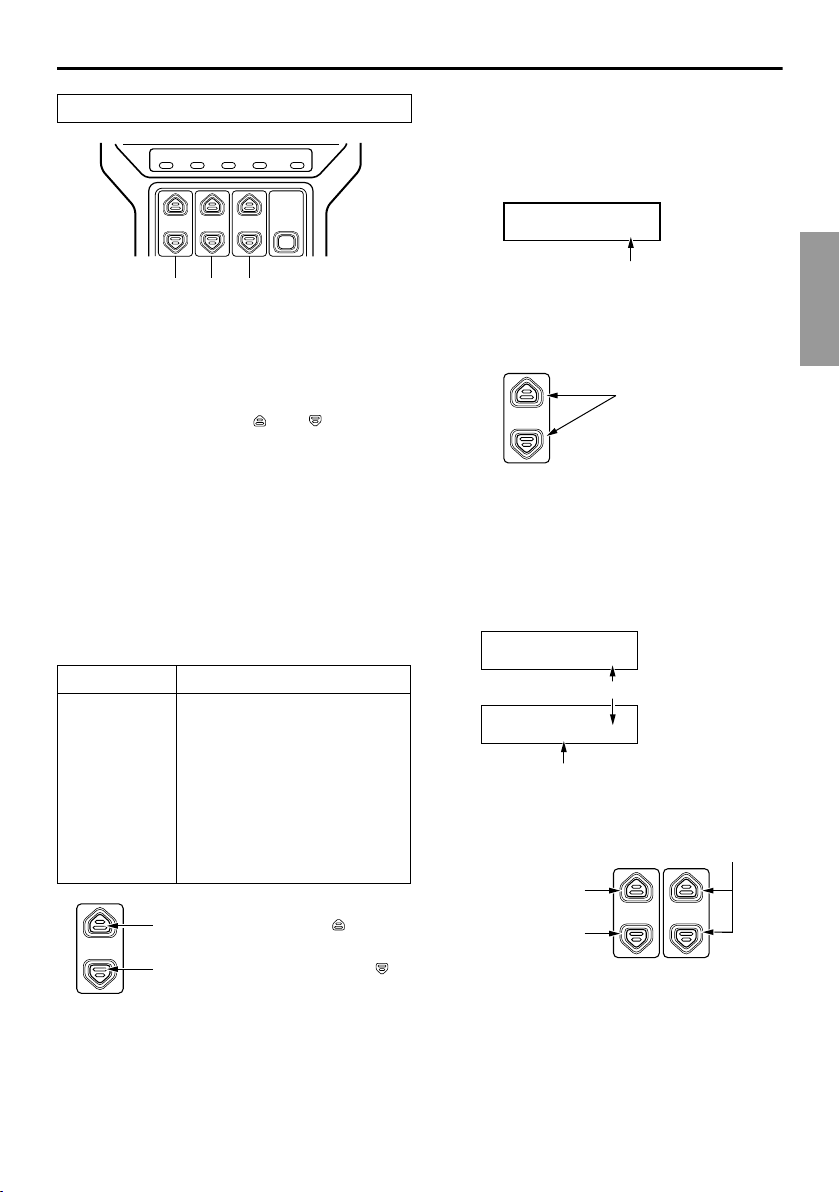

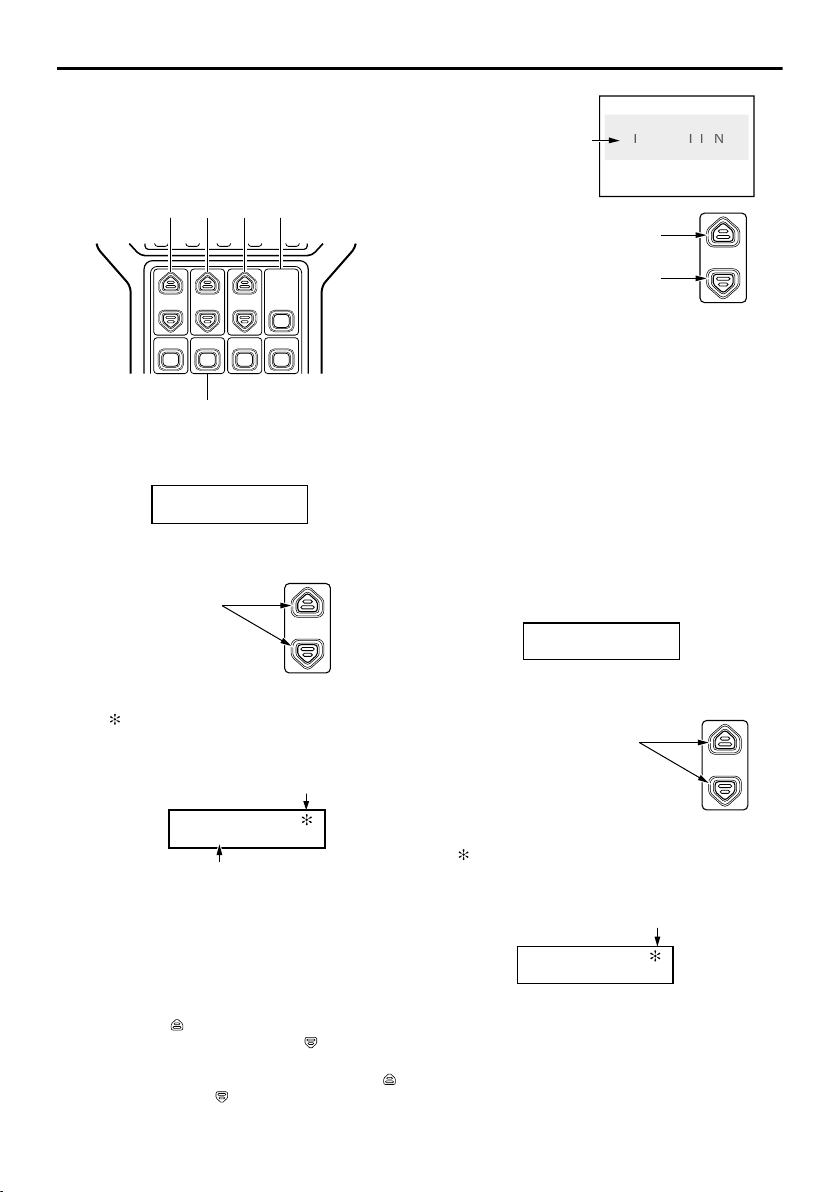

OPERATIONS WITH THE SETUP MENU

1 : CAM MODE

CAM

FUNC2

FUNC1 FUNC2

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

o CAMERA MODE (CAM/BARS/NEGA)

● Selects the camera’s video output.

1. Select A1: CAM MODEB using MENU button B.

FUNC2

ENTER

/SET

FUNC1MENU

BDC

● The setup menu can be accessed via the

MENU button and displayed on the LCD panel. Setting items can be selected and set as required.

1. Press either MENU button B ( or ) to

select desired Menu item on the LCD.

2. Setting procedure varies for each item. To set

data, follow the procedure for each item as described in the following sections.

● A 10-item (1 to 10) is available at the

maximum. (The features that are not available on the camera will not be displayed)

● Press MENU B to select the menu.

● After maximum menu item number, there are

no further indications (nothing will be displayed on the LCD.

Menu No. Display

1: CAM MODE

2: CONTOUR

3: SC FINE COARSE

4: H.PHASE

5: GAMMA

6: IRIS DETECT

7: TITLE

8: TITLE SET

9: RANDOM TRIGGER

10: HI-RESO

Press to advance to the next item.

Press to go back to the previous item.

Output mode indication

2. Select output mode, CAM (camera output),

BARS (color bars signal) or NEGA (negative signal) using FUNC2 button D.

Select output mode.

o CONTOUR MODE (ON/OFF), CONTOUR

LEVEL CONTROLS

● Set to ON to correct contour or to OFF when

contour correction is not required. When set to ON, the contour correction level can be adjusted within a range of –99 to +99.

1. Select A2: CONTOURB using MENU button B.

2 : CONTOUR

OFF

Mode indication

Level

2. Set ON or OFF using FUNC2 button D.

Set ON or OFF.

To adjust contour level in the + direction.

To adjust contour level in the – direction.

3. When set to ON, the current contour level is

indicated and the contour level can be adjusted using FUNC1 button C.

● If the button is held depressed, the level will

vary in 10 steps.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

E-7

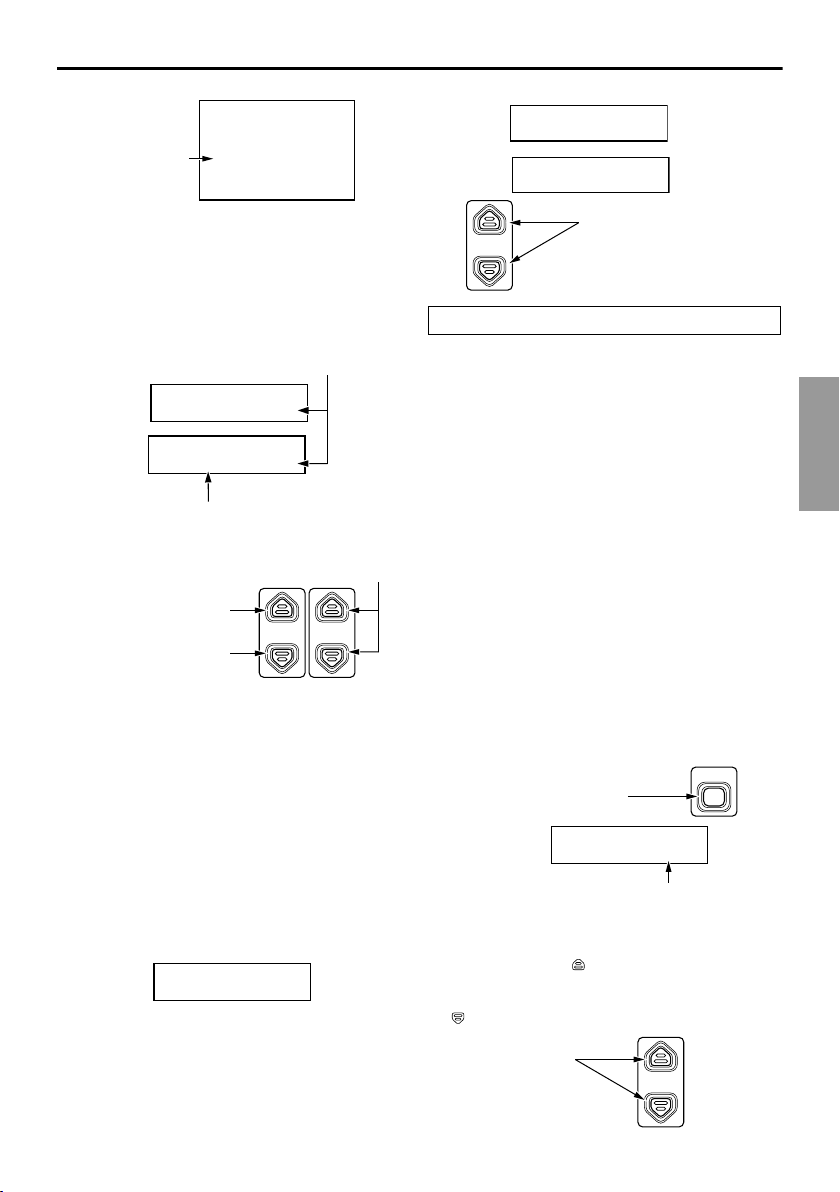

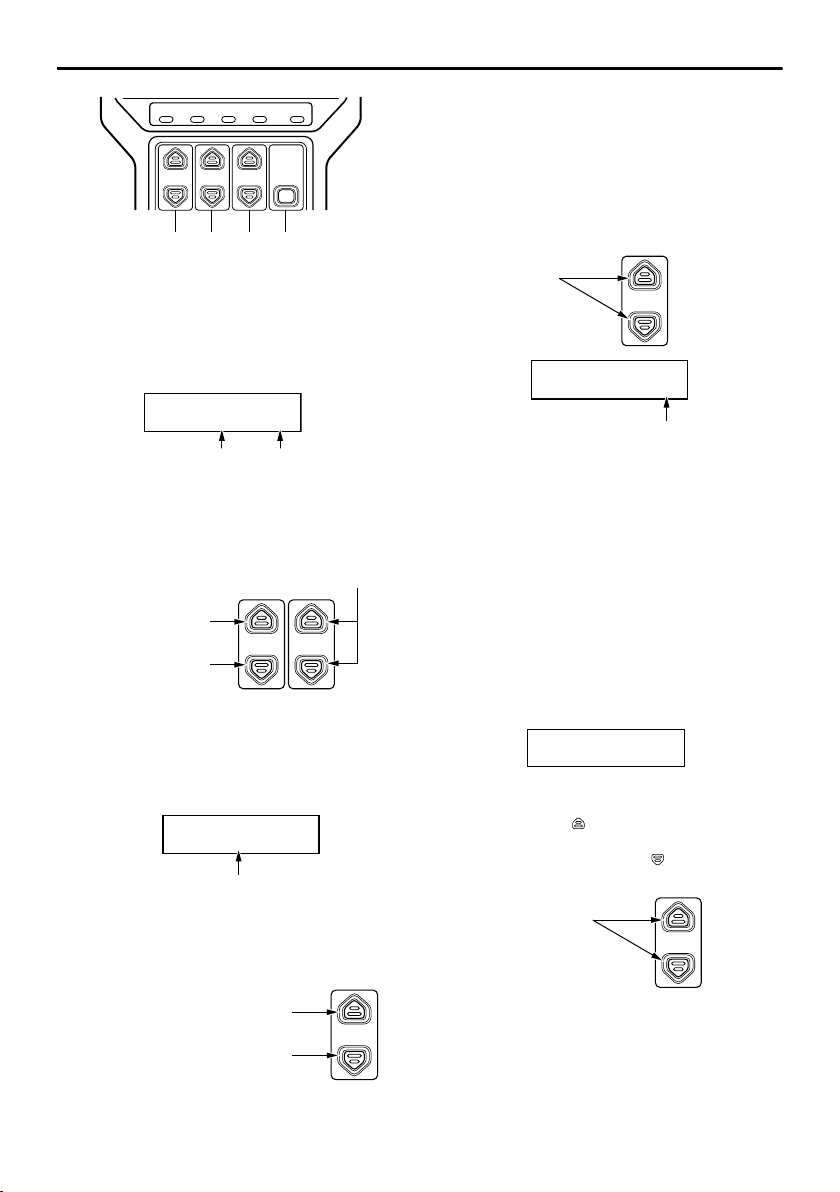

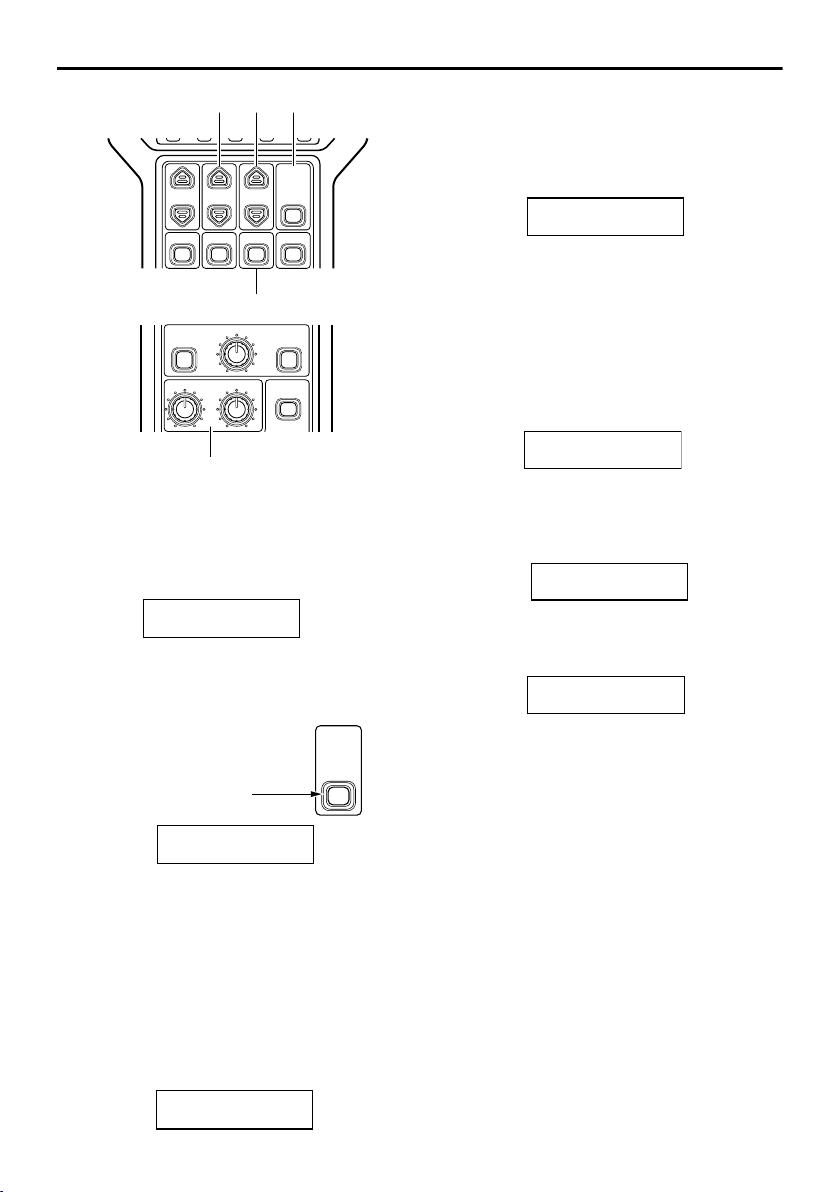

OPERATION (continued)

6 : IRIS DETECT

NORMAL

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

FUNC2

ENTER

/SET

FUNC1MENU

BDCE

o GENLOCKING MODE ADJUSTMENTS

● Controls SC phase and horizontal phase

during genlocking

1. Select A3: SC FINE COARSEB using MENU

button B (SC phase adjustment).

3 :

SC FINE COARSE

SC FINE

2. Set the SC COARSE using FUNC2 button D

(0°, 90°, 180° and 270°).

3. Fine-adjust the SC phase using FUNC1 button

C (–128 to +127).

To fine-adjust in the + direction.

To fine-adjust in the – direction.

0°0

SC COARSE

Select ASC COARSEB

FUNC1 FUNC2

o GAMMA CORRECTION (ON/OFF)

● Set to ON to correct gamma or to OFF when

gamma correction is not required.

1. Select A5: GAMMAB using MENU button B.

2. Set to ON or OFF using FUNC2 button D.

Set ON or OFF.

FUNC2

5 : GAMMA

Mode indication

o AUTO IRIS DETECTION MODE

● Three modes are available:

NORMAL : Detection is based on a

combination of peak value and average value.

PEAK : The peak value is detected, and

the optimum iris level is adjusted.

AVG : The average value is detected,

then the optimum iris level is adjusted.

1. Select A6: IRIS DETECTB using MENU button

● If the button is held depressed, the level will

vary in 10 steps.

4. Select A4: H.PHASEB using MENU button B

(horizontal phase adjustment).

4 : H. PHASE

Horizontal phase

5. Adjust the horizontal phase using FUNC1

button C (–128 to +127).

● If the button is held depressed, the level will

vary in 10 steps.

To adjust phase in the + direction.

To adjust phase in the – direction.

E-8

FUNC1

2. Select the detection mode using FUNC2 button

● Each time is pressed, the mode changes

from NORMAL N PEAK N AVG N NORMAL N...; pressing changes the modes in

reverse order.

Select a detection mode.

FUNC2

o TITLE DISPLAY (ON/OFF)

TITLE EDIT

ABCDEFGHIJKLMNOPQ RSTUVWXYZ012345678

9. , : ?<>!'~+-/%&

JVC COLOR CAMERA KY-F55 TITLE SET

SAMPLE DISPLAY

● Set to ON if you want a title display on the

monitor screen. Set to OFF If you don’t.

1. Press MENU button B to select Menu item

A7: TITLEB.

7 : TITLE

OFF

Mode indication

2. Press FUNC2 button D to set the mode to ON

or OFF.

4. Press FUNC1 button C to move the cursor in

the title window to select the character to be replaced.

● Press to move the cursor right and press

to move it left. The blinking character in the character list window changes to correspond with the cursor-selected letter in the title window .

Moves the cursor in the title window.

FUNC1

Sets ON/OFF.

FUNC2

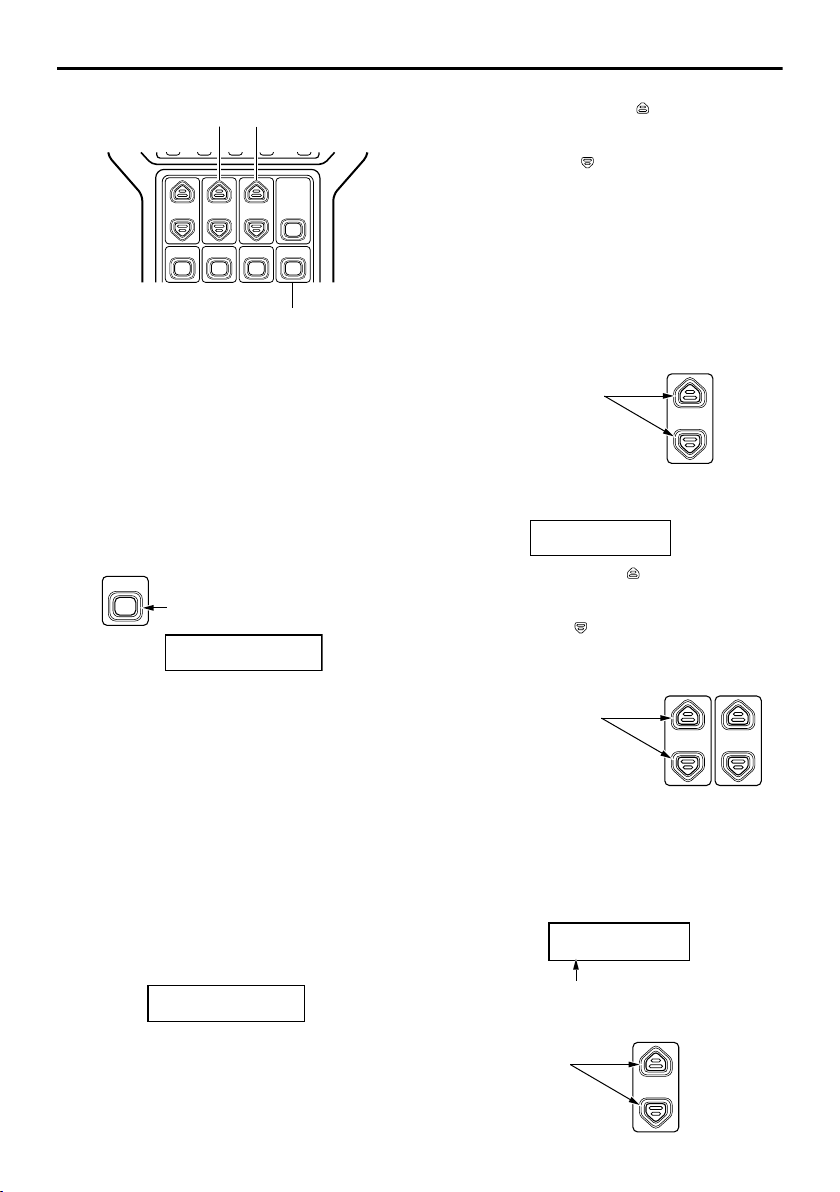

o TITLE EDIT

Refer to a monitor TV when editing the title.

● To register or correct the title that will be

displayed on the monitor TV.

1. Press MENU button B to select Menu item

A8: TITLE SETB.

8 : TITLE SET

EDIT

2. Press FUNC2 button D to set the mode to

AEDITB.

Selects AEDITB.

FUNC2

3. Press ENTER/SET button E.

(1) The LCD display changes as shown in the

figure below.

TITLE EDIT

CURSOR CHAR

(2) The monitor screen shows two windows;

the character list window and the title window. The title window displays the current title stored in the camera.

(3) The first letter in the title will be blinking

together with the corresponding letter in the character list window. (A_B blinks in the blank area.)

Blinking



Character list window (Characters available for title setting)

Title window (Preset Title)

Monitor screen

5. Press FUNC2 button D to move the cursor in

the character list window to select the character to input.

● Press to move the cursor right and press

to move it left. The blinking character in the title window changes to correspond with the cursorselected letter in the character list window.

Moves the cursor in the character list window

FUNC2

6. To set the character, press FUNC1 button C.

The cursor moves and the character in the title window is replaced by the character selected from the character list.

7. Repeat steps 4. to 6. as necessary.

8. Press ENTER/SET button E to end title

setting. The title is stored in the camera’s memory.

● The LCD panel will show A8: TITLE SETB.

● ATITLE EDITB will disappear from the monitor

screen; if the title display function is ON, the title will appear on the monitor screen. If the title display function is OFF, no title will appear.

NOTE:

The registered title is not stored in the remote control unit. If you connect a different camera, you’ll have to set the title again.

E-9

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

OPERATION (continued)

OSO

FUNC1

8 : TITLE SET

CLEAR

8 : TITLE SET

CLEAR

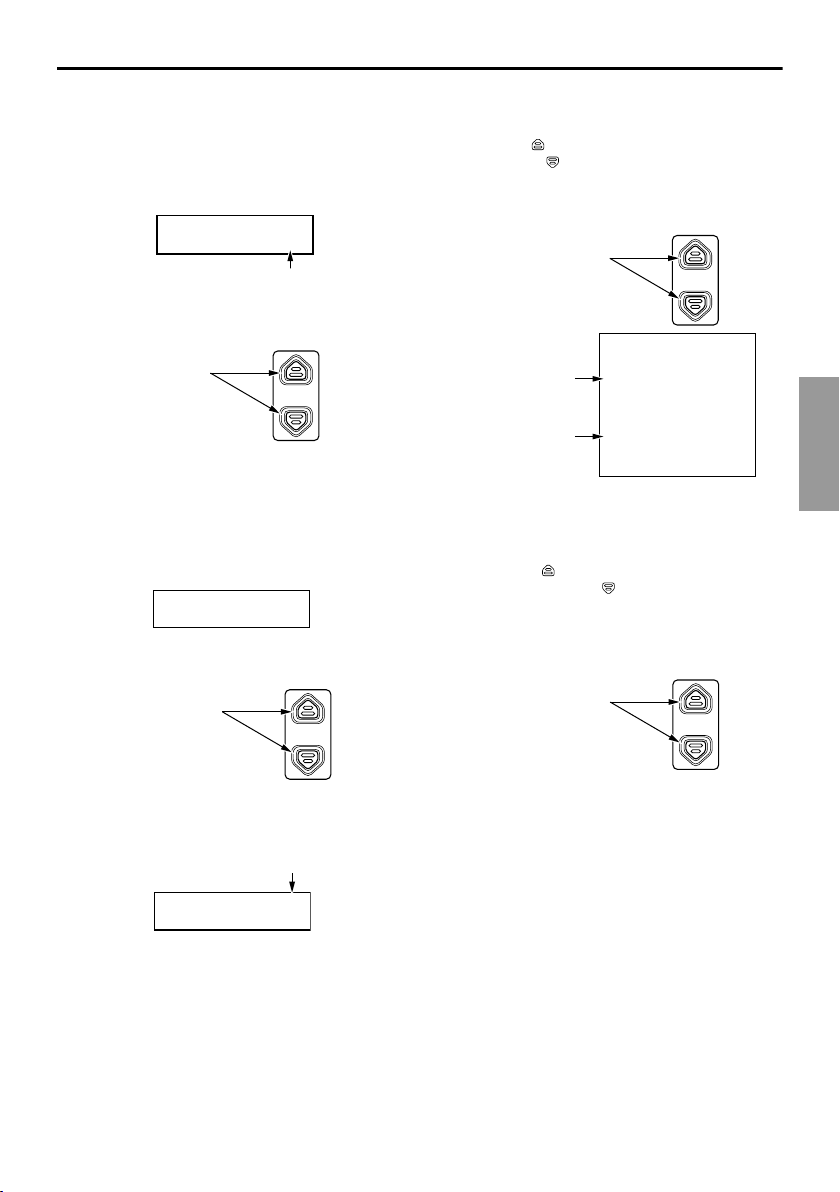

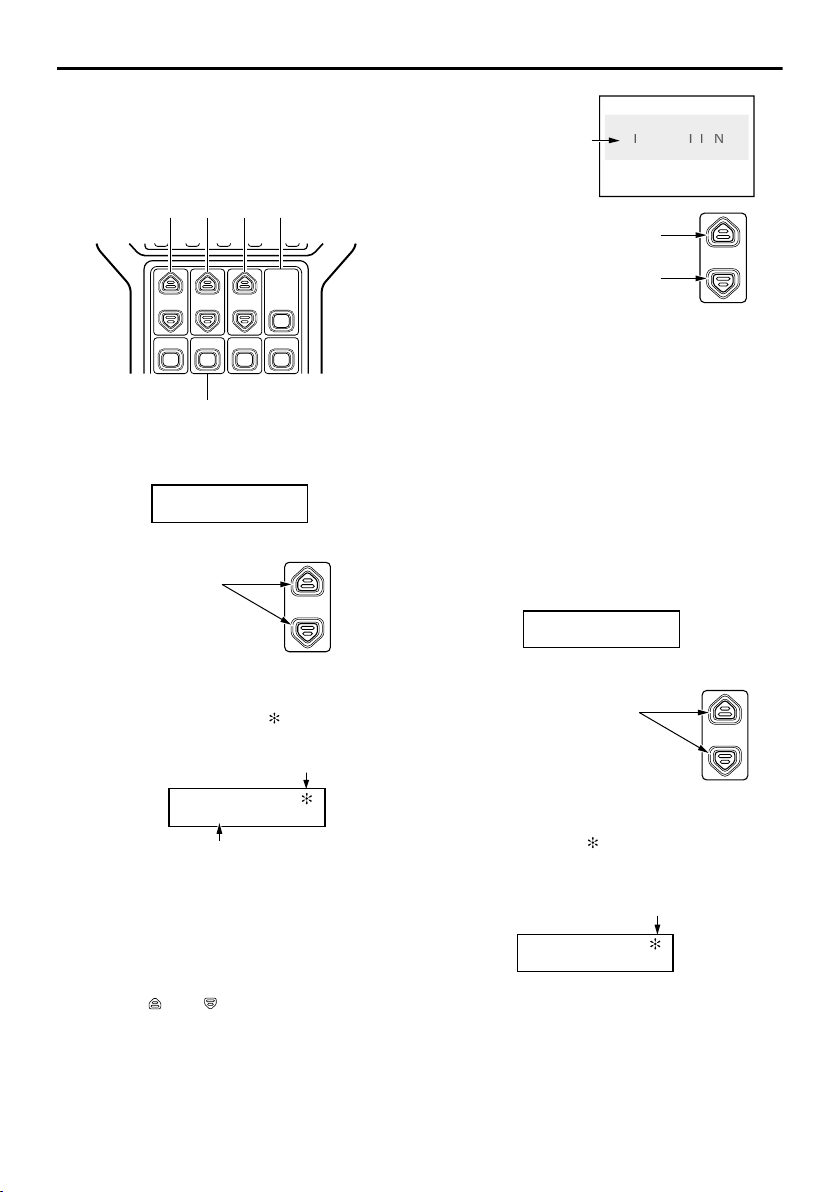

o TITLE POSITION SETTING

Refer to a monitor when setting the title position.

● Selects the position of the title displayed on the

monitor.

Moves up and down when FUNC1 is pressed.

TITLE POSITION

ECBD

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

1. Press MENU button B to select Menu item

A8: TITLE SETB.

8 : TITLE SET

POSITION

2. Press FUNC2 button D to set the mode to

APOSITIONB.

Selects APOSITIONB.

FUNC2

3. Press ENTER/SET button E.

(1) AB blinks on the top right and the current

position value appears on the bottom left of the LCD.

8 : TITLE SET

14 POSITION

Current position

(2) The title display background on the monitor

screen will reverse and ATITLE POSITIONB appears.

4. While referring to the monitor, move the title

display to the desired position by pressing either FUNC1 button C.

● Press to move the title position up and press

to move it down. The value on the LCD changes accordingly. (From 1 to 20; ( to increase and to decrease)

Blinking

Moves the title position up.

Moves the title position down.

5. Press ENTER/SET button E to set the

position. The title position is stored in the RM-LP55’s memory.

● The LCD returns to the Menu item select

display (step

1.). If Menu item A6: TITLEB is set

to AONB, the title will be displayed in the set position.

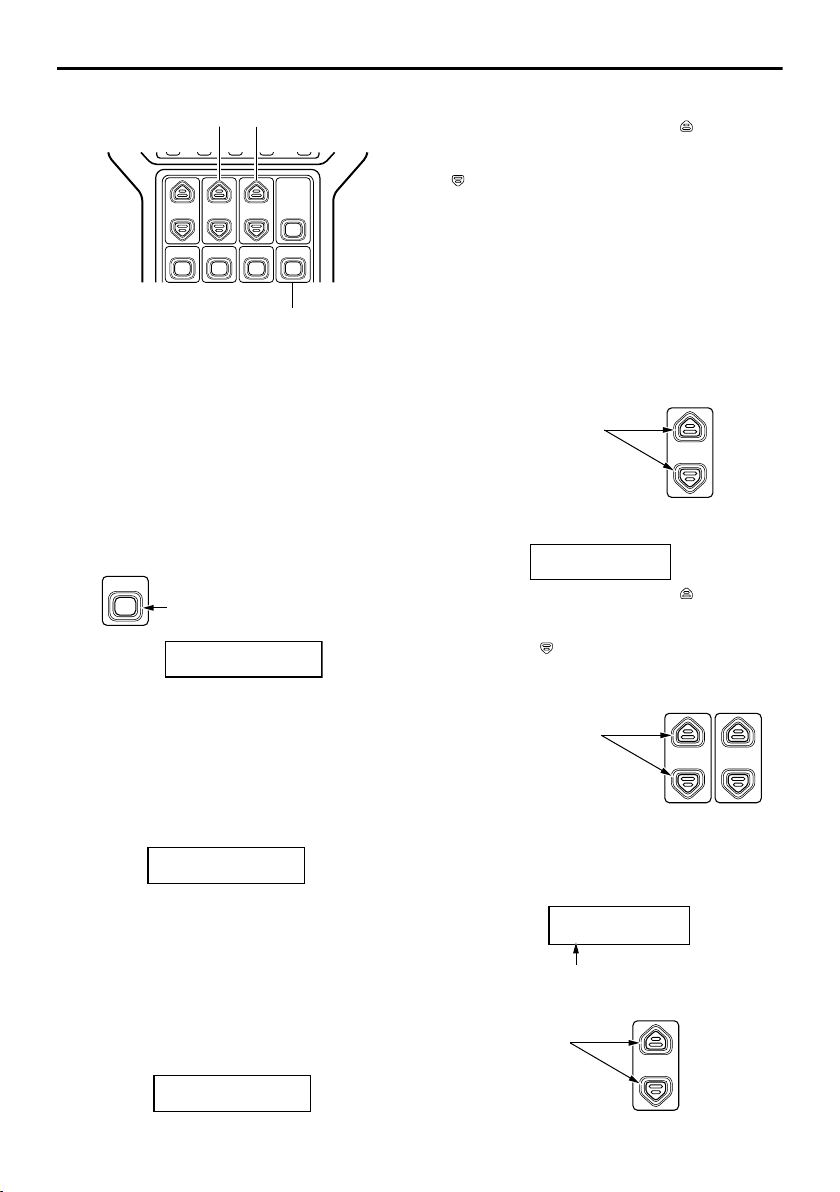

o TITLE CLEAR

Refer to a monitor when clearing title data.

● To delete the title data stored in the camera.

1. Press MENU button B to select Menu item

A8: TITLE SETB.

2. Press FUNC2 button D to set the mode to

ACLEARB.

Selects ACLEARB.

FUNC2

3. Press ENTER/SET button E.

● AB blinks on the top right of the LCD. ATITLE

CLEARB and the current title appear on the monitor screen.

Blinking

4. Press ENTER/SET button E to delete the title.

The title is cleared from the camera’s memory.

● If MENU button B is pressed instead of

ENTER/SET button E, the title dear mode is

canceled and the monitor screen returns to normal.

E-10

Current title

FUNC2

10 : HI- RESO

OFF

10 : HI- RESO

WHITE BALANCE

PRESET

(example)

TITLE CLEAR

JVC COLOR CAMERA KY-F55 TITLE SET

SAMPLE DISPLAY

2. Set ON/OFF with FUNC2 button D.

Monitor screen

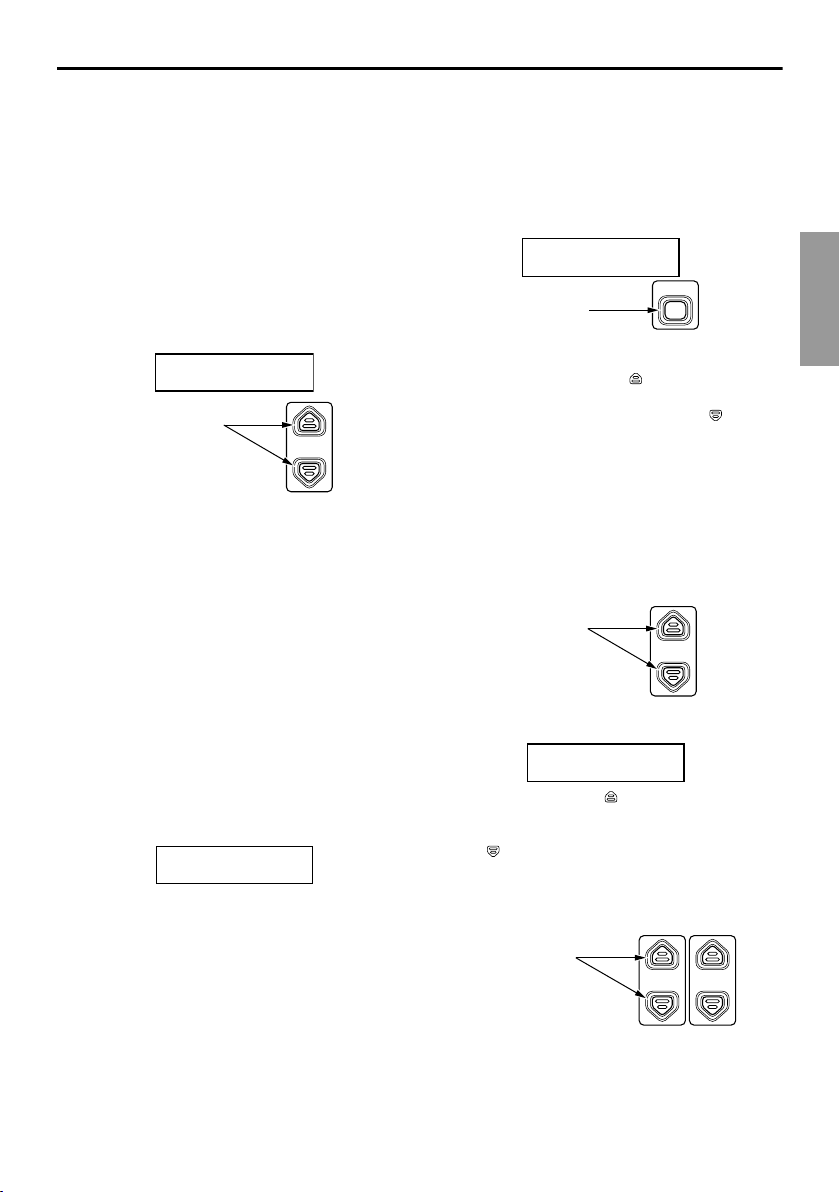

o RANDOM TRIGGER MODE

● The random trigger mode can be engaged.

1. Select A9: RANDOM TRIGGERB using MENU

button B.

Mode indication

9 : RANDOM TRIGGER

OFF

9 : RANDOM TRIGGER

1/250 ON

Shutter speed

2. Set ON/OFF with FUNC2 button D.

Set ON/OFF

To adjust the numerical value in the + direction.

To adjust the numerical value in the – direction.

FUNC1 FUNC2

3. When ON is set, select the shutter speed for

the random trigger with FUNC1 button C.

The shutter speed can be selected from 1/60 (1/50)*, 1/100 (1/120)*, 1/250, 1/500, 1/1000, 1/ 2000, 1/4000 and 1/10000. *E-model

Set ON/OFF

OPERATIONS WITH MODE KEYS

o WHITE BALANCE MODE SETTING

● To select the camera’s white balance mode.

Available settings

5 different settings are available. PRESET : To set to the preset value (color

temperature:3200 K).

MANUAL : To set to the value set with the

WHITE PAINT controls.

AUTO1 : To set to the value stored in the

camera’s auto white balance 1.

AUTO2 : To set to the value stored in the

camera’s auto white balance 2.

FAW : To set to the Full-time Auto White

Balance mode for automatic white balance adjustment.

1. Press W.BAL button G.

● AWHITE BALANCEB appears on the LCD and

the current white balance mode is displayed.

W.BAL

Press W.BA L button.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

NOTE:

AEEI WORKINGB is displayed when the shutter mode is set to AEEIB or when the gain mode is set to AALC + EEIB. Random trigger mode settings are not available when the AEEIB is on.

9 : RANDOM TRIGGER

EEI WORKING

o HIGH-RESOLUTION MODE

● The high-resolution mode (enhances vertical

resolution) can be set.

1. Select A10: HI-RESOB with MENU button B.

Current mode

2. Select the white balance mode with FUNC2

button D.

● Each time is pressed, the mode changes

from PRESET N MANUAL N AUTO1 N AUTO2 N FAW N PRESET N ...; pressing changes the modes in reverse order.

Selects the white balance mode.

FUNC2

E-11

OPERATION (continued)

COLOR BARS

WORKING

AUTO WHITE 1

LOW LIGHT ERROR

AUTO WHITE 1

OVER LIGHT ERROR

AUTO WHITE 1

OBJECT ERROR

C E

NOTE:

if the LCD shows ACOLOR BARS WORKINGB, cancel the color bar and repeat this procedure. (Auto white balance does not function when the color bars are on.)

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

ZOOM

WIDE TELE

WHITE PAINT

SLOWBFAST

IRIS

AUTO/MANU

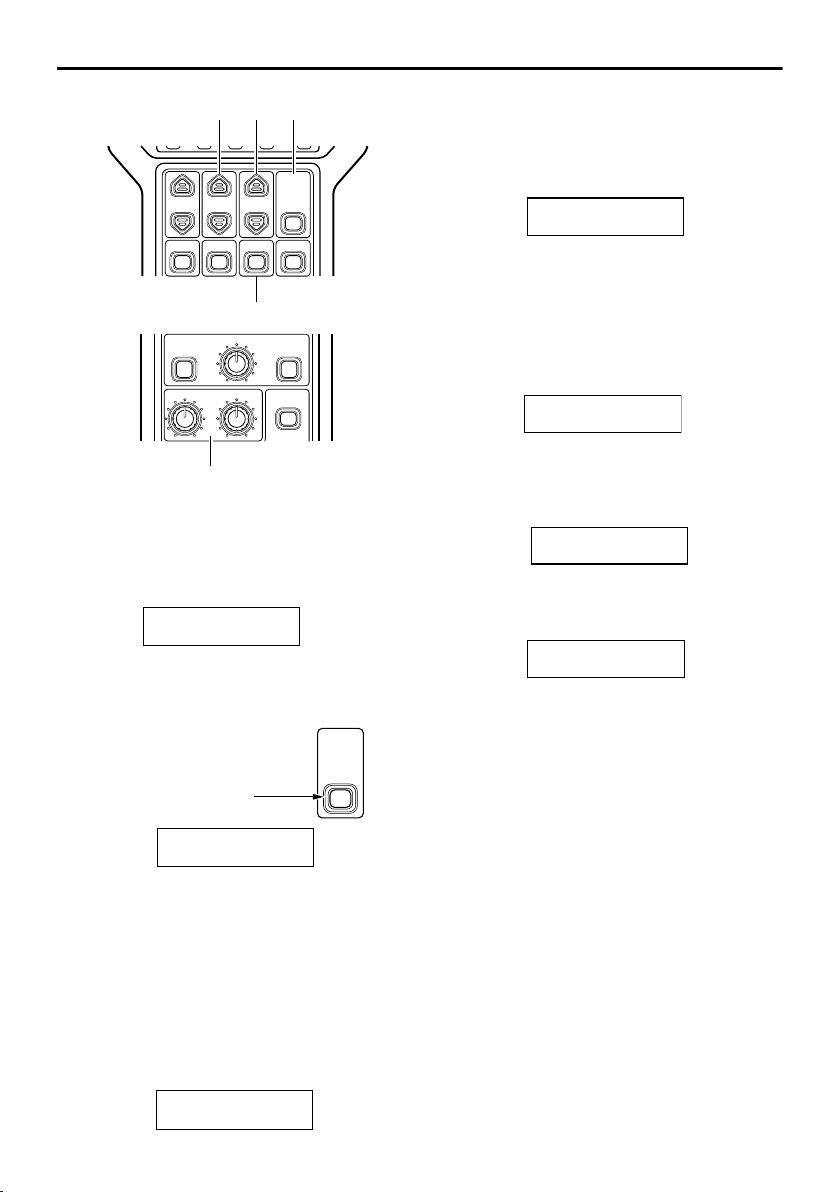

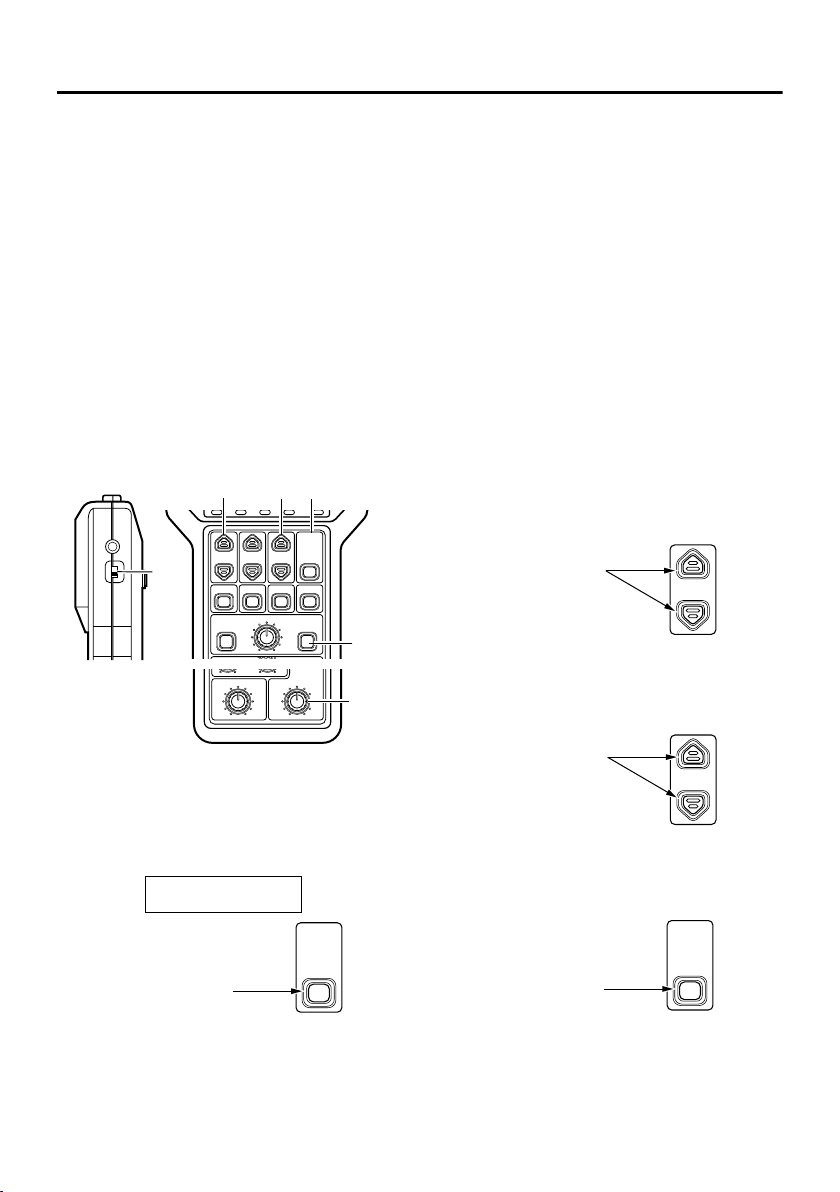

o WHITE BALANCE ADJUSTMENT

● Auto white balance adjustment

1. Set the white balance mode to AAUTO 1B or

AAUTO2B.

WHITE BALANCE PNT OFF AUTO1

2. Shoot a white subject (white paper, white wall,

etc.) so that it fills the whole screen.

3. Press ENTER/SET button E.

ENTER

/SET

Enters the auto white

balance mode.

Error Messages

If auto adjustment fails, the procedure stops and one of the following error messages wiil appear on the LCD.

Light is insufficient.

●

Increase the amount of light or increase the gain. (

GAIN (SENSITIVITY) SETTINGB (Apg. 13))

Light is too strong.

● Make sure strong light such as sunlight is not

entering the lens either directly or being reflected by the object the lens is focused on.

The object used for adjustment purposes is not suitable.

● Check to see if the object is too white. (Change

the object if necessary.)

NOTES:

● The messages above are displayed for about

3 seconds.

● If AAUTO2 B is selected, the display shows an

error message below AAUTO WHITE 2B.

AUTO WHITE 1

OPERATION

● AAUTO WHITE 1 (or AUTO WHITE 2)

OPERATIONB appears on the LCD. The camera’s auto white balance mode is activated.

4. Adjustment ends when AAUTO WHITE 1 (or

AUTO WHITE 2) COMPLETEDB is displayed on the LCD.

● The LCD shows AAUTO WHITE 1 (or 2)B for

about 3 seconds and will return to the Menu item select display (step

E-12

AUTO WHITE 1

1.).

COMPLETED

White paint adjustment

GAIN

0dB dB mode

GAIN

0dB dB mode

To adjust the white balance more precisely by varying the B and R channel’s gain after auto white balance has been executed.

1. Set the white balance mode to AAUTO 1B or

AAUTO2B. (AWHITE BALANCE MODE SETTINGB (A pg. 11))

2. Set the mode to APNT ONB with FUNC1 button

C. (W.PA INT LE D lights.)

● If APNT OFFB is selected, the white balance is

set to the value obtained by the auto white balance adjustment, (In this case, controls have no effect.)

WHITE BALANCE PNT ON AUTO1

Selects APNT ONB.

FUNC1

3. Vary the B or R channel level with the WHITE

PAIN T control L to adjust the white balance as

desired.

NOTE:

If auto white balance is executed with APNT ONBselected and the procedure is completed properly or fails as AOBJECT ERRORB, the setting will automatically switch to APNT OFFB and the B or R channel level will be restored to the center position value.

Manual white balance adjustment

To adjust the white balance manually by varying the B or R channel’s gain.

1. Set the white balance mode to AMANUALB.

WHITE BALANCE

MANUAL

2. Vary the B and R channel levels with the

WHITE PAINT controls L to adjust the white

balance as desired.

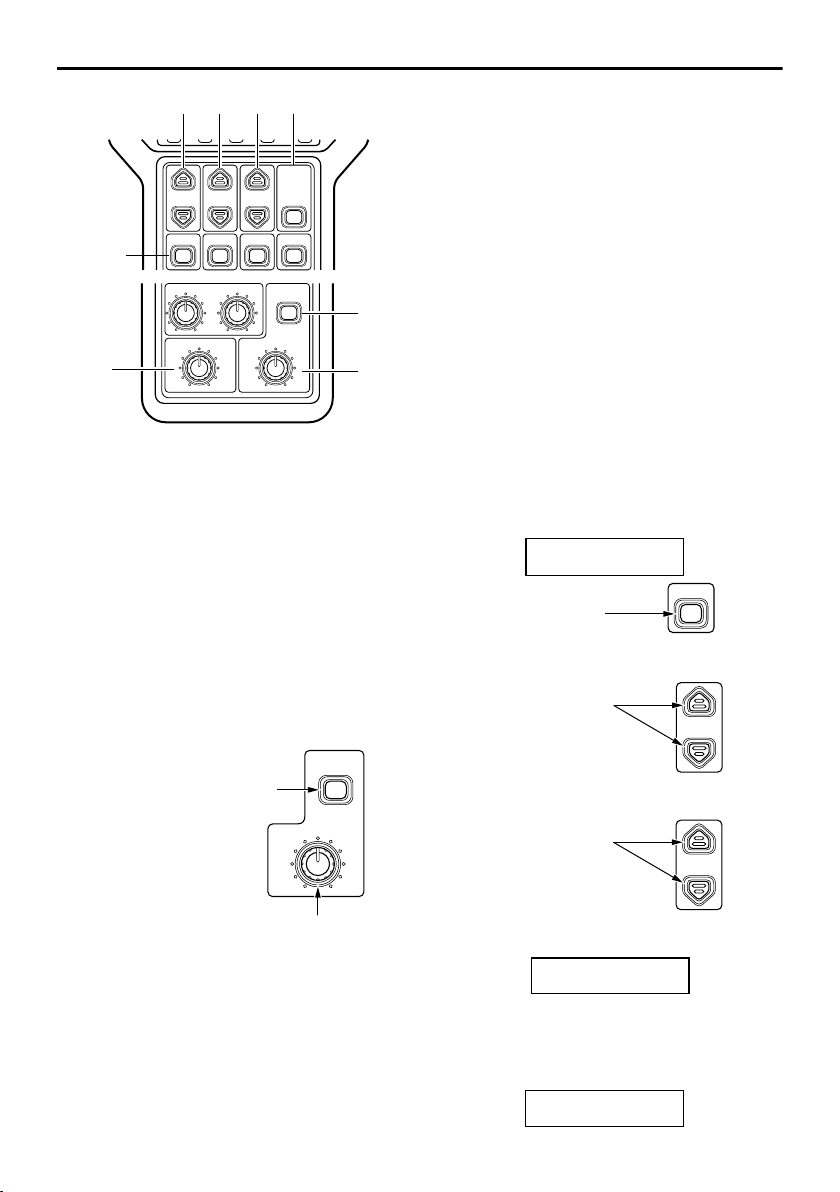

o GAIN (SENSITIVITY) SETTING

● To select the camera’s sensitivity.

Available setting variations

The following 3 settings are possible. dB mode, ALC + EEI, ALC.

1. Press GAIN button H.

● The LCD shows AGAINB with current setting.

Press GAIN button.

2. Set the gain mode with FUNC2 button D.

● Each time is pressed, the mode changes

from dB mode N ALC + EEI NALC N dB mode N ... ; pressing changes the modes in reverse order.

● In the AdB modeB, the current gain setting is

indicated to the left.

● If any mode other than A0dBB is set, the GAIN

LED lights.

● When gain mode is set to AALC + EEIB or

AALCB, setting of iris mode using ALC IRIS SET is possible. (A pg. 18, AREMOTE

CONTROLLER OPERATION MODE SETTINGSB)

Selects the mode.

FUNC2

3. In the AdB modeB, select the dB value using

FUNC1 button C.

●

Each time is pressed, the mode changes from –3 dB

0 dB N +3dB N +6dB N +9dB N

+12dB

+15dB N +18dB N LOLUX; pressing

changes the modes in reverse order.

● If any mode other than A0dBB is set, the GAIN

LED lights.

● The dB value that is not compatible with the

camera will not be displayed.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

NOTE:

Function of WHITE PAINT controls L The last-set WHITE PAINT level can be stored, allowing you to obtain the same level as last used even if the control’s position has been changed. However, once the control is turned, the memory is canceled and the level changes to correspond to the control's position.

Selects the gain.

FUNC1 FUNC2

NOTE:

When the random trigger mode is set to ON, AALC + EEIB mode is not available. To engage the AALC + EEIB mode, first release the random trigger mode, then reset as necessary.

E-13

OPERATION (continued)

SHUTTER

1/250 STEP

SHUTTER

1/60.0 V .SCAN

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

o SHUTTER MODE (ELECTRONIC SHUTTER)

SETTING

● Changes the camera’s shutter mode.

Selectable modes

The following 5 MODE can be selected: NORMAL, STEP, EEI, V.SCAN, SLOW

1. Press SHUTTER button I.

● ASHUTTERB and the current shutter mode will

be indicated on the LCD screen.

SHUTTER

Press SHUTTER button.

SHUTTER

NOTE:

if AGAIN MODE ALC + EEI WORKINGB is indicated on the LCD panel, set the gain mode to a mode other than AALC + EEIB, then start from the beginning again.

● When gain mode is set to AALC + EEIB, the

shutter mode will be fixed at AEEIB, and you cannot set to any other shutter mode.

GAIN MODE

ALC+EEI WORKING

If ARANDOM TRIGGER WORKINGB is displayed in the LCD, set the random trigger mode to OFF, then reset as necessary.

● Once the random trigger mode is set to ON, the

shutter mode is fixed to the specified speed. You cannot select other settings for the shutter mode.

RANDOM TRIGGER

WORKING

NORMAL

2. Select the shutter mode using FUNC2 button

● Each time is pressed, the mode changes

from NORMAL N STEP N EEI N V.SCAN N SLOW N NORMAL ...; pressing changes the modes in reverse order.

● In the STEP mode, the current shutter speed is

indicated to the left.

● If a shutter mode other than NORMAL is set,

the SHUTTER LED lights. (The LED doesn’t light if the V.SCAN shutter mode is set to A1/

60.0 (1/50.0 for E version model)B.)

● When shutter mode is set to AEEIB, setting of

iris mode using ALC IRIS SET is possible. (A pg. 18, AREMOTE CONTROLLER OPERATION MODE SETTINGSB)

Select shutter mode.

FUNC2

3. In the STEP mode, select the shutter speed

using FUNC1 button C.

● Each time is pressed, the mode changes

from 1/100(1/120)*N 1/250 N 1/500 N 1/1000 N 1/2000 N1/4000 N1/10000 N ...; pressing

changes the modes in reverse order.

● The shutter speed that is not compatible with

the camera will not be displayed.

Select shutter speed.

* 1/100 : U-version model

1/120 : E-version model

FUNC1 FUNC2

o V.SCAN (VARIABLE SCAN) SETTING

● Varies the camera’s shutter speed in sequence

so that it can match the scanning speed of a computer monitor display, etc.

1. Select AV.SCANB using FUNC2 button D.

V.SCAN speed

● The current V.SCAN speed be indicated on the

LCD screen.

Set to AV.S C A NB.

FUNC2

E-14

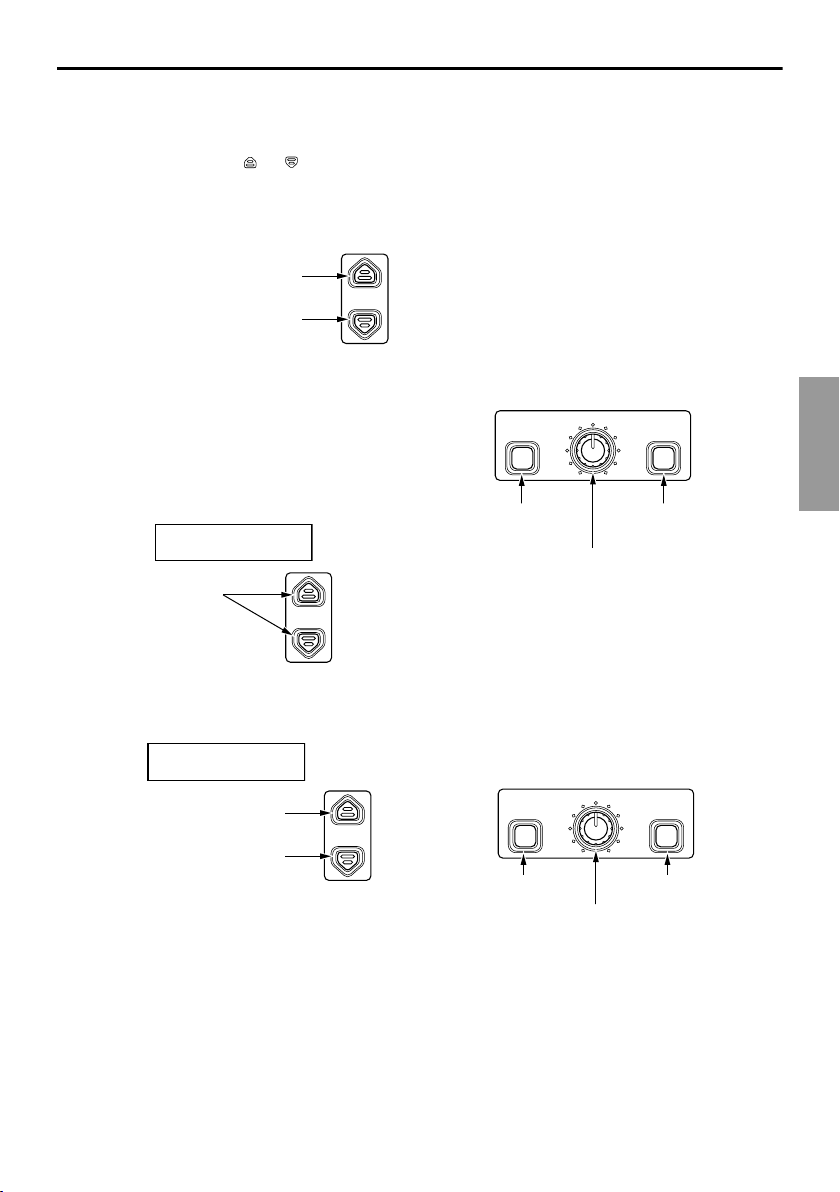

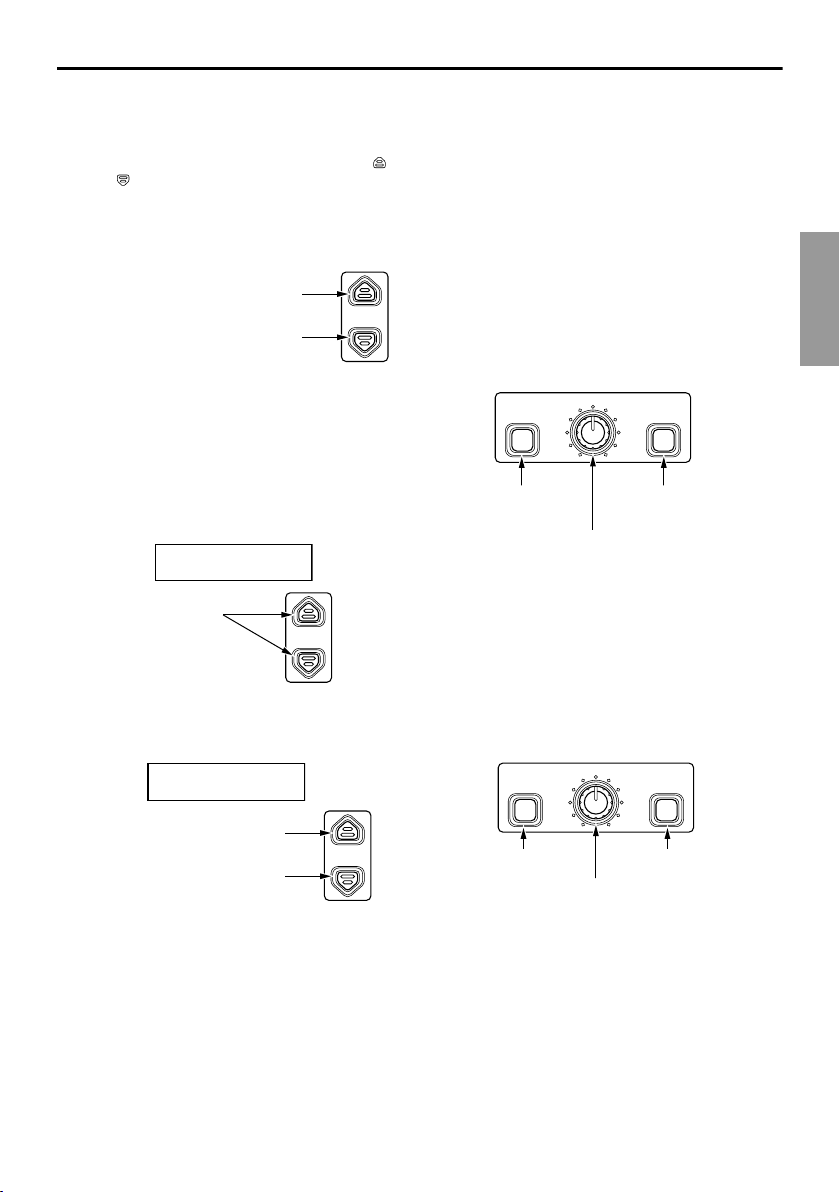

2. Set the V.SCAN speed using FUNC1 button C

FOCUS

SLOW FAST

NEAR FAR

ZOOM

SLOW FAST

WIDE TELE

(U-Ver: 1/60.0 to 1/10168, E-Ver: 1/50.0 to 1/10040).

● The speed can be varied in either the + or –

direction using the or button.

● If the button is kept depressed, the speeds will

change faster.

● The maximum display varies depending on the

camera to be connected.

To vary speed in the + direction.

FUNC1

To vary speed in the – direction.

o SLOW SHUTTER MODE SETTING

● Setting the camera’s shutter at a slow speed

allows you to capture clear shots in dark or low-light situations.

1. Select ASLOWB with FUNC2 button D .

● The number of frames currently set for readout

is displayed on the LCD.

SHUTTER

1 FRM SLOW

Select ASLOWB.

FUNC2

2. Select the shutter speed (number of frames to

be read out) with FUNC1 button C. 1 FRM to 240 (200)* FRM (approx. 8 sec.)

SHUTTER

240 FRM SLOW

o LENS CONTROL

● Controls the focus and zoom operations of the

HZ-610MD etc., mounted on the camera.

NOTE:

With variable focal lens such as the HZ-G6350, neither zoom nor focus can be controlled.

1. Focus control

If FAR is held depressed, the lens’ focal point will be farther away; if NEAR is held depressed, the lens’ focal point will be nearer.

● The speed of focus operation can be controlled

with the FOCUS control. Turn towards FAST for faster focusing, and to SLOW for slower focusing.

To bring object into focus when it’s nearer.

Speed control

To bring object into focus when it’s farther away.

2. Zoom control

If TELE is held depressed, the lens’ picture angle narrows (telephoto angle); if WIDE is held depressed, the lens’ picture angle widens (wide angle).

● The speed of zoom operation can be controlled

with the ZOOM control. Turn toward FAS T for faster zooming, or to SLOW for more gradual zooms.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

To adjust the numeric value for the speed in the + direction.

To adjust the numeric value for the speed in the – direction.

* 240 : U-version model

200 : E-version model

FUNC1

To move the lens to wide angle.

Speed control

To move the lens to telephoto angle.

E-15

OPERATION (continued)

FILE SCENE A WRITE

SCENE FILE A WRITE OK?

SCENE FILE A WRITING!

EBCD

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

WHITE PAINT

IRIS

AUTO/MANU

MASTER BLACK

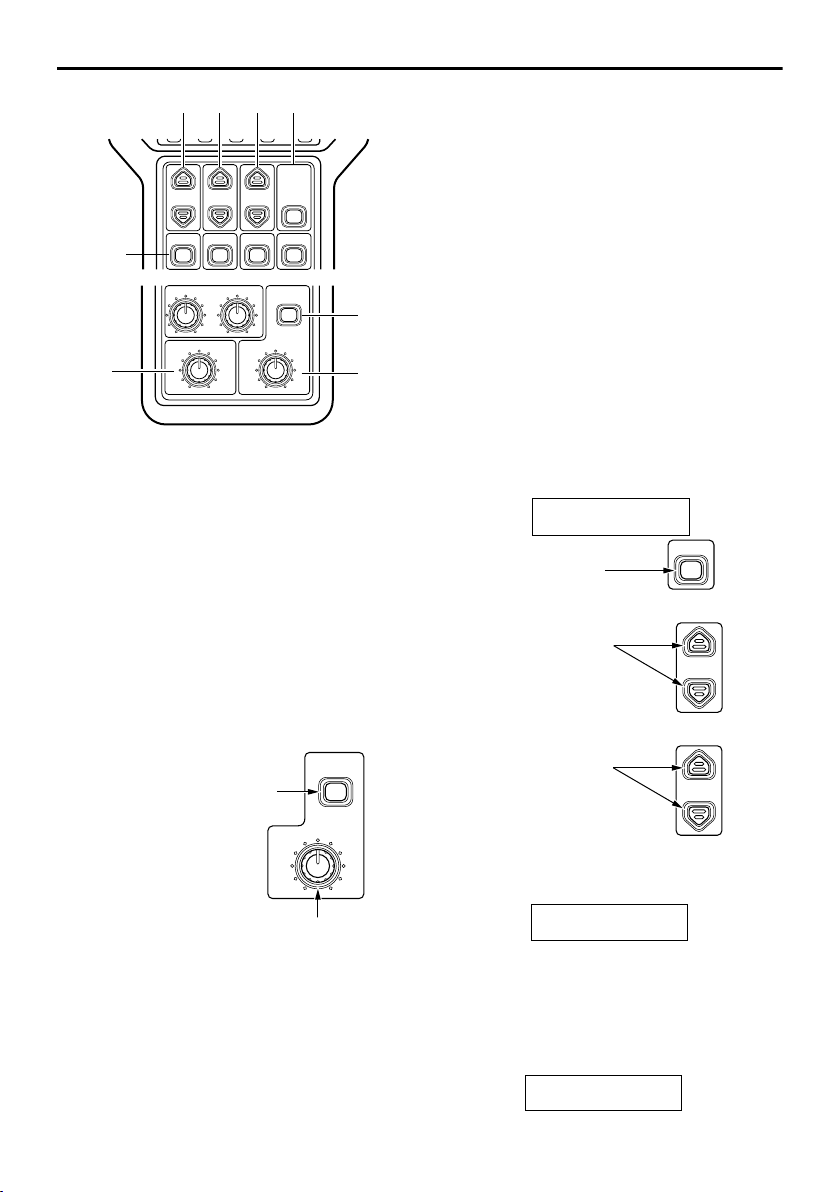

o LENS IRIS CONTROL

● Operates the iris of the lens mounted on the

camera.

Auto iris

1. Press IRIS AUTO/MANU button M to set to the

auto iris mode (the IRIS MANU LED is not lit).

2. Set whether to adjust the auto iris level using

the IRIS control N at AAUTO IRIS LEVELB. (AREMOTE CONTROLLER OPERATION MODE SETTINGSB (A pg. 18))

● If the camera’s LENS switch is set to AMANUB,

the auto iris will not function.

Switch between auto and manual.

Auto iris mode: serves as a precise auto iris level

Manual iris

1. Press IRIS AUTO/MANU button M and set to

the manual iris mode. (The IRIS MANU LED is lit.)

2. Using IRIS control N, the iris level can be

controlled (between near CLOSE position and OPEN position).

control. Manual iris mode: serves as an iris level control.

IRIS

CLOSE OPEN

IRIS

AUTO/MANU

IRIS

NOTE:

When Gain in set to AALC + EEIB or AALCB, or when the shutter mode is set to AEEIB, the iris mode is automatically set to auto iris. In this case, manual iris operation is not possible. When the above settings have been set, change the setting at

ALC IRIS SET

to perform manual iris operation.

(A pg. 18, AREMOTE CONTROLLER OPERATION MODE SETTINGSB)

o MASTER BLACK LEVEL CONTROL

● Controls the black level of the camera signal.

● Use the MASTER BLACK control O to adjust

the black level.

● Turn clockwise to increase the black level; turn

counterclockwise to decrease the level.

o SCENE FILE FUNCTION

● To store setting data in the Scene File (A/B) or

to call up data stored in the Scene File (A/B) and apply it to the connected camera.

Writing data into Scene File

1. Press FILE button F.

● The AFILEB screen will appear on the LCD.

FILE

Press FILE button.

2. Press FUNC1 button C to select either

SCENE A or SCENE B.

Select either the ASCENE AB or ASCENE BB:

FUNC1

3. Press FUNC2 button D to select AWRITEB.

Set to AWRITEB.

FUNC2

4. Press ENTER/SET button E.

●

The LCD shows ASCENE FILE A (or B) WRITE OK?

5. Press ENTER/SET button E again if it’s OK.

●

The LCD changes to ASCENE FILE A (or B) WRITING!

● If you don’t want to execute writing. press

MENU button B to cancel.

. The setting data is stored in memory.

E-16

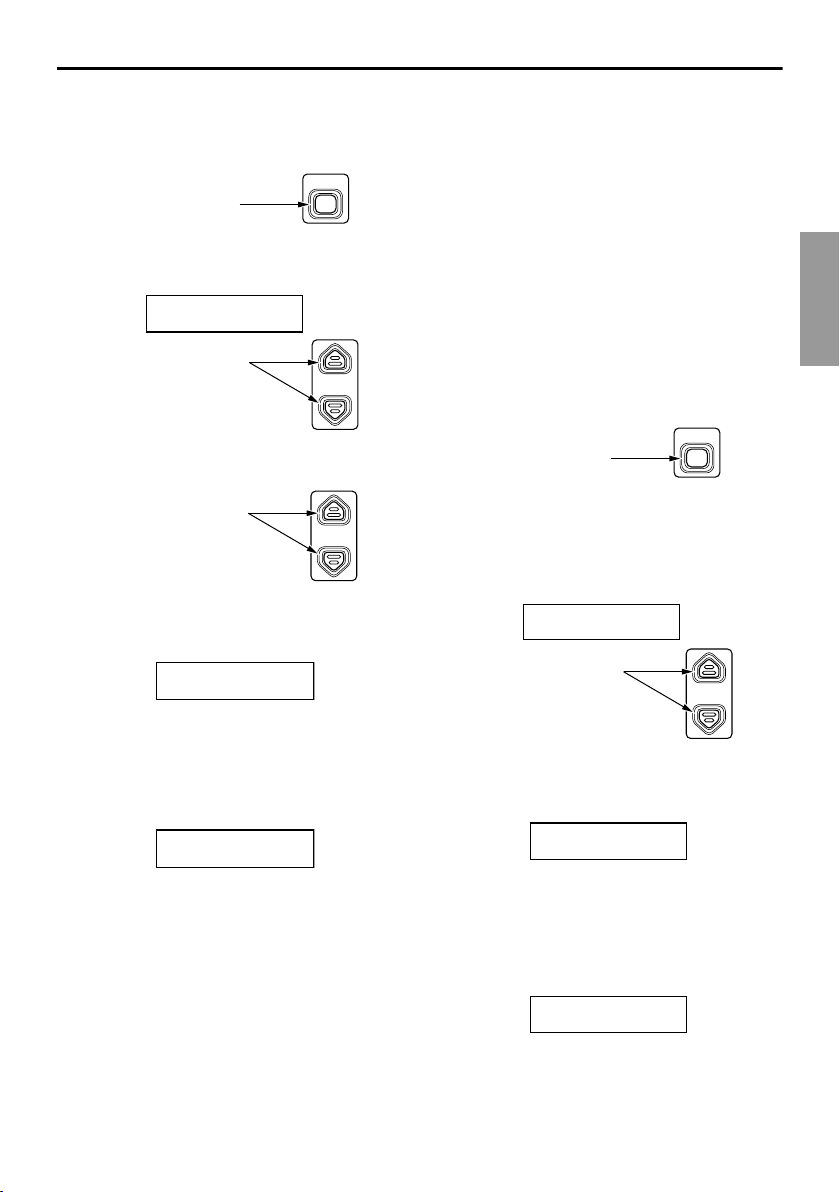

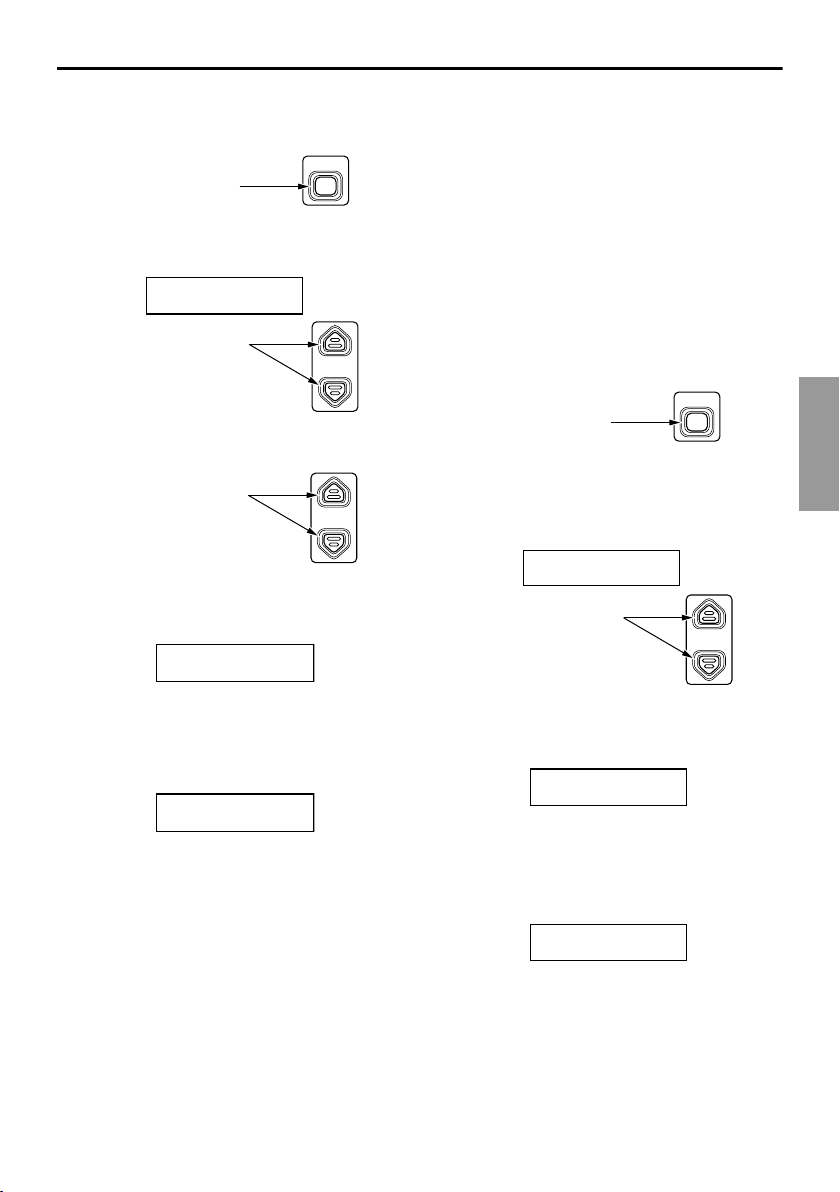

Reading data from SCENE FILE

FILE

RM DATA TO CAM

SAVE OK?

RM DATA TO CAM

SAVING!

1. Press FILE button F.

● The AFILEB screen will appear on the LCD.

FILE

Press FILE button.

2. Press FUNC1 button C to select either

SCENE A or SCENE B.

FILE

SCENE A READ

Select either the ASCENE AB or ASCENE BB.

FUNC1

o CAMERA SETUP FUNCTION

● To transfer the data set with the remote control

to the camera. The data remains in the camera even when the remote control is disconnected. (Use this function to set up the camera.)

NOTE:

When connecting to KY-F55/KY-F55B/KY-F32/ KY-F50*, the settings on the camera unit are required if the setup status is to be maintained on the camera. (Refer to the camera’s instructions for details.) (*E Model).

1. Press FILE button F.

● The AFILEB screen will appear on the LCD.

FILE

Press FILE button.

DEUTSCH ENGLISH

3. Press FUNC2 button D to select AREADB.

Press to set to AREADB.

FUNC2

4. Press ENTER/SET button E.

● The display changes to ASCENE FILE A (or B)

READ OK?B.

SCENE FILE A READ OK?

5. Press ENTER/SET button E again if it’s OK.

● The LCD changes to ASCENE FILE A (or B)

READING!B. The stored data is read out to the camera.

SCENE FILE A READING!

● If you don’t want to execute reading, press

MENU button B to cancel.

NOTE:

The following data cannot be stored in the Scene File. Reset the data as necessary after the Scene File reading.

● Position and speed of zoom/focus

● White balance data set by auto white balance

adjustment

● Title data

2. Press FUNC1 button C to select ARM DATA

TO CA MB.

● It will not be displayed if the setup feature is not

available on the camera.

Press to select ARM DATA TO CA MB.

FUNC1

3. Press ENTER/SET button E.

● The display changes to ARM DATA TO CAM

SAVE OK?B.

4. Press ENTER/SET button E again if it’s OK.

● The LCD panel displays ARM DATA TO CAM

SAVING!B. The setting data is stored in camera’s memory.

● If you don’t want to execute saving, press

MENU button B to cancel.

FRANÇAIS

ITALIANOESPAÑOL

E-17

REMOTE CONTROLLER OPERATION MODE SETTINGS

● The following settings are possible based on the remote controller operation mode.

● AUTO IRIS LEVEL MODE

● ALC IRIS SET MODE

● CAMERA TYPE

Feature descriptions o AUTO IRIS LEVEL

● In AUTO IRIS mode, when AUTO IRIS LEVEL adjustment using iris knob N is not required, AUTO

IRIS LEVEL will be set to OFF. (Normally set to ON)

o ALC IRIS SET

● In ALC or EEI mode, when MANUAL IRIS LEVEL adjustment using iris knob N is required, AUTO

IRIS SET MODE will be set to OFF. (Normally set to AUTO)

o CAMERA TYPE

● By setting a camera type suitable for the connected camera, the shutter speed value during V.SCAN

will be displayed correctly.

Setting Procedures

CONTRAST

ONOFF

OPERATE

FILE

NEAR FAR

MASTER BLACK

FUNC1

FUNC2

W.BAL

GAIN

FOCUS

SLOW FAST

CLOSE OPEN

SHUTTER

IRIS

ENTER

/SET

1. While pressing ENTER/SET button E and

FOCUS FAR button J, set the OPERATE

switch A to ON.

● The setting screen of AUTO IRIS LEVEL will

be displayed on the LCD screen.

AUTO IRIS LEVEL

Set the OPERATE switch to ON while pressing the SET button

NOTE:

If the OPERATE switch A is set to ON while pressing only ENTER/SET button E, only AUTO IRIS LEVEL setting is possible.

ENTER

/SET

2. Select AUTO IRIS LEVEL, ALC IRIS SET and

CAMERA TYPE using MENU button B.

Select the item to be set.

3. Select feature of each item using FUNC2

button D.

● It will not be set to remote controller by

selection only.

Select the feature to be set.

FUNC2

4. After completing the selection, press ENTER/

SET button E.

● AINITIALIZEB will be displayed on the LCD

screen and each setting is enabled.

ENTER

Press the SET key after the setting is complete

/SET

5. After the initial operation is complete, it will

return to normal operation mode.

E-18

Feature details

Display name Variable Values Function Note

AUTO IRIS LEVEL ON In AUTO IRIS mode, the

focusing level adjustment of AUTO IRIS LEVEL using iris knob is possible

OFF In AUTO IRIS mode, the

operation of iris knob is disabled

ALC IRIS SET AUTO In ALC or EEI mode, the iris

mode is forced to AUTO IRIS and the operation of iris button is disabled

OFF In ALC or EEI mode, the iris

mode can be set using iris button

CAMERA TYPE 1 When using KY-F55,

KY-F55B, and KY-F50*

2 No applicable model

3 When using KY-F32,

GY-DV550, KY-F560 and KY-F550

4 Displays V.SCAN data in

numerical value

* E-model

Factory setting: ON

Factory setting: AUTO The possibility for focusing level adjustment of AUTO IRIS LEVEL depends on the AUTO IRIS LEVEL setting

Factory setting: 3

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

E-19

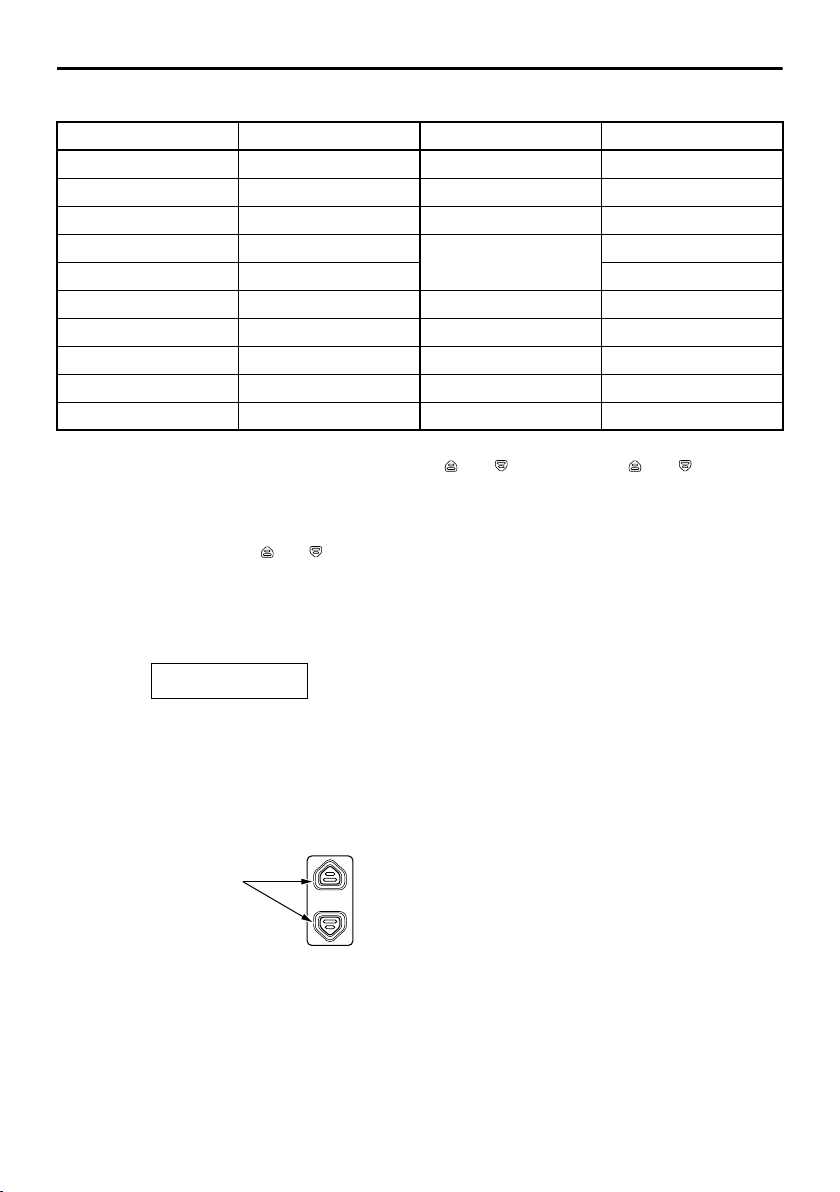

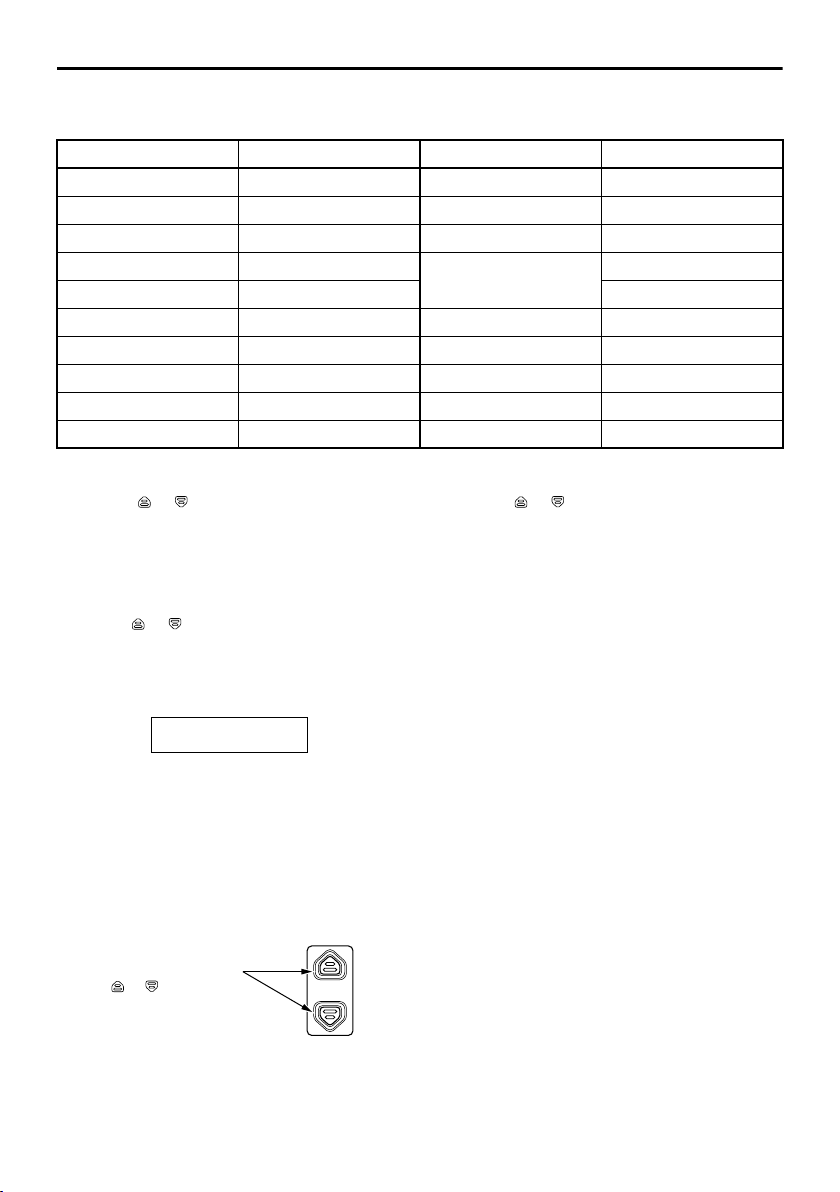

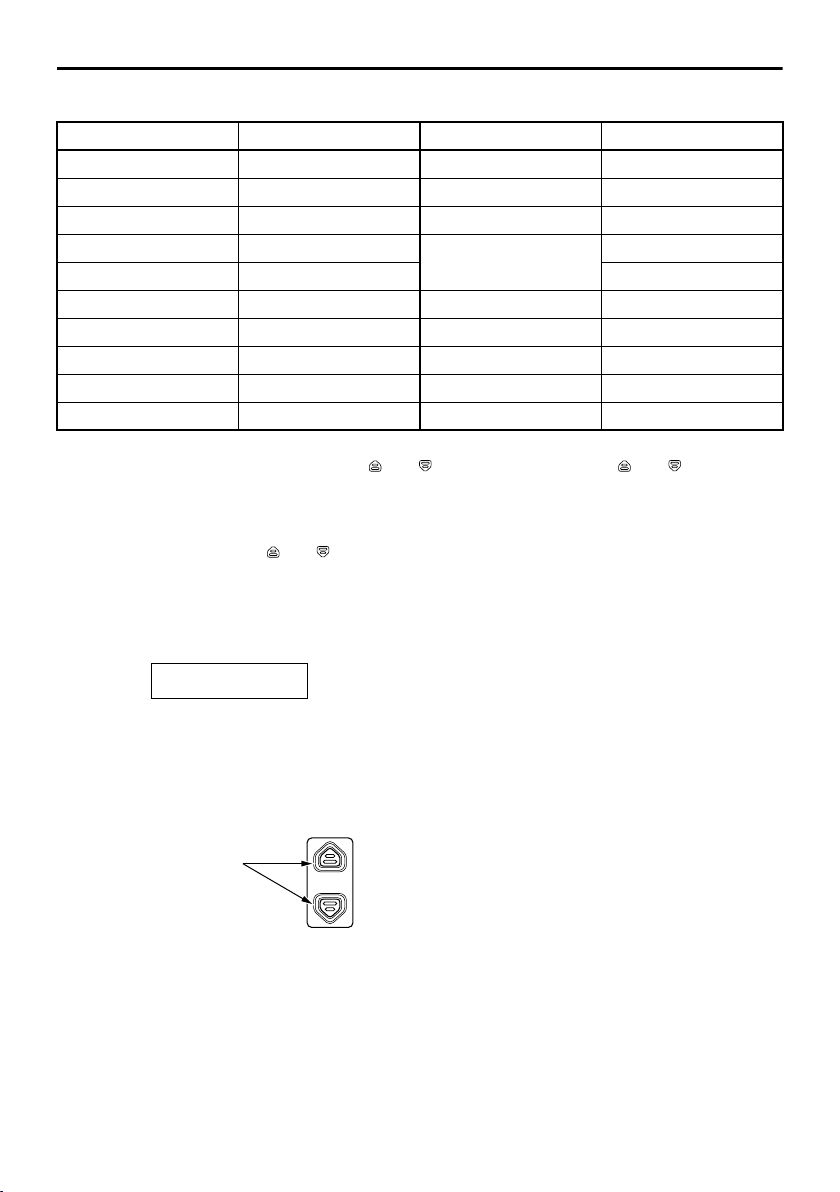

FACTORY PRESET OF MODE SETTINGS

● The default values (factory preset) for each of the RM-LP55’s modes are shown below.

Mode Factory preset Mode Factory preset

CAM MODE CAM RANDOM TRIGGER OFF

CONTOUR ON HI-RESO OFF

CONTOUR LEVEL 0 SHUTTER NORMAL

SC COARSE 0°

SC FINE 0 1/50.0 (E-ver.)

V.SCAN

H.PHASE 0 SLOW 1 FRM

GAMMA ON GAIN MODE 0 dB

IRIS DETECT NORMAL WHITE BALANCE AUTO1

TITLE OFF PAINT OFF

TITLE POSITION 1 --

Any setting data which is currently displayed on the LCD can be reset to the default value (shown in the table above) by pressing the FUNC1 and buttons C or the FUNC2 and buttons D simultaneously. You can also simultaneously reset all settings to the default values as described in the next section.

System resetting method

● While pressing the MENU and buttons B

simultaneously, set the OPERATE switch to ON.

● ASYSTEM RESETB appears on the display,

then the unit returns to its normal operating state.

SYSTEM RESET

1/60.0 (U-ver.)

● System resetting does not affect scene files

(A and B) or current camera settings.

● AUTO IRIS LEVEL, ALC IRIS SET and

CAMERA TYPE settings cannot be reset by the system resetting, (AREMOTE CONTROLLER OPERATION MODE SETTINGSB (A pg. 18)).

While pressing these simultaneously, set OPERATE to ON.

E-20

SPECIFICATIONS

o SPECIFICATIONS

Compatible cameras : KY-F55, KY-F55B, KY-F32, KY-F50*, KY-F550, KY-F560, GY-DV550

Cable length : 5 m Power supply : 9 V DC (supplied from the connected camera) Current consumption : 155 mA Weight : 400 g Ambient temperature range

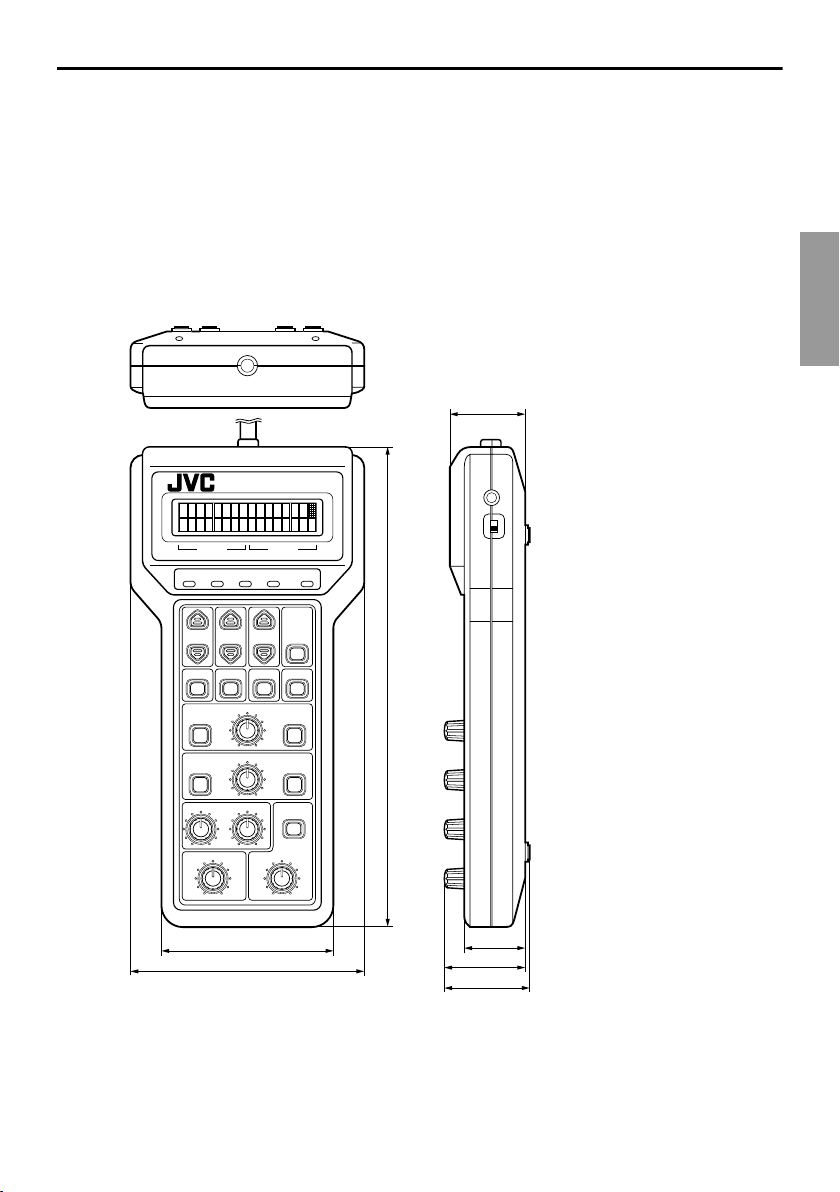

Dimensions (unit; mm) :

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

(*E Model)

: 0 °C to 40 °C

REMOTE CONTROL UNIT

FUNC 1

FUNC 2

RM-LP55

CONTRAST

ONOFF

OPERATE

DEUTSCH ENGLISH

FRANÇAIS

FUNC2

GAIN

FOCUS

ZOOM

CLOSE OPEN

70 95

ENTER

/SET

SHUTTER

IRIS

AUTO/MANU

IRIS

195

FUNC1

W.BAL

FILE

NEAR FAR

SLOW FAST

WIDE TELE

SLOWBFAST

WHITE PAINT

MASTER BLACK

34.5

● Specifications and appearance of this unit and related products are subject to change for product

improvement without prior notice.

E-21

ITALIANOESPAÑOL

Benutzerinformationen zur Entsorgung alter Geräte

[Europäische Union]

Dieses Symbol zeigt an, dass das elektrische bzw. elektronische Gerät nicht als normaler Haushaltsabfall entsorgt werden soll. Stattdessen sollte das Produkt zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte zugeführt werden.

Die korrekte Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die menschliche Gesundheit, welche durch unsachgemäße Behandlung des Produkts auftreten können. Weitere Informationen zu Sammelstellen und dem Recycling dieses Produkts erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie

Hinweis:

Dieses Symbol ist nur in der Europäischen Union gültig.

das Produkt gekauft haben. Für die nicht fachgerechte Entsorgung dieses Abfalls können gemäß der

Landesgesetzgebung Strafen ausgesprochen werden.

(Geschäftskunden)

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite www.jvc-europe.com Produkts zu erhalten.

[Andere Länder außerhalb der Europäischen Union]

Wenn Sie dieses Produkt entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung elektrischer und elektronischer Geräte.

, um Informationen zur Rücknahme des

Änderungen in dieser Bedienungsanleitung enthaltenen Daten sind vorbehalten.

WARNUNG:

ZUR VERHINDERUNG VON FEUER UND ELEKTRISCHEN SCHLÄGEN DIESES GERÄT NICHT NÄSSE ODER FEUCHTIGKEIT AUSSETZEN.

Wir wollen Ihnen für den Erwerb dieses Produkts danken. (Diese Anleitung bezieht sich auf das Gerät RM-LP55U.) Lesen Sie diese Anleitung bitte vor Inbetriebnahme aufmerksam durch, um Ihr neues Gerät optimal nutzen zu können.

●

Die RM-LP55 ist eine Kamera-Kabelfernsteuerung mit Eignung für die JVC 3-CCD-Farb-Videokamera von zur Fernbedienung aller wesentlichen Kamerafunktionen. (Der maximale Betriebsabstand beträgt ca. 5 m.) Informationen zu kompatiblen Kameras finden Sie unter

SPANNUNGSVERSORGUNGS-SYSTEM

Anschluß der Spannungsversorgung. Der RM-LP55 ist nur zum Anschluß an JVC-Farbvideokameras bestimmt. Die Spannungsversorgung erfolgt von der Kamera.

TECHNISCHE DATEND (AS. 21)

INHALT

BESONDERHEITEN .......................................... 3

VORSICHTSMASSREGELN ..............................3

DIE BEDIENELEMENTE UND IHRE

FUNKTIONEN .................................................... 4

ANSCHLÜSSE ................................................... 6

BETRIEB ............................................................ 6

EINSTELLUNG MIT DEM SETUP-MENÜ .......7

EINSTELLUNG MIT DEN

BEDIENELEMENTEN ....................................11

MODUSEINSTELLUNGEN FÜR DEN

FERNBEDIENUNGSBETRIEB ........................ 18

WERKSEINSTELLUNGEN .............................. 20

System-Rückstellung ........................................ 20

TECHNISCHE DATEN ..................................... 21

G-2

BESONDERHEITEN

VORSICHTSMASSREGELN

● Setup-Menü für einfache

Kameraeinstellungen

Die RM-LP55 bietet bequeme Kameraeinstellungen per Setup-Menü mit Anzeige im LCD-Feld der Fernbedieneinheit.

● Übersichtliche LCD-Anzeigen

Jederzeit schnelle Überprüfung der vorliegenden Kameraeinstellungen per Statusanzeigen im beleuchteten LCD-Feld. Die Hintergrundbeleuchtung des Displays ermöglicht eine optimale Ablesbarkeit der Anzeigen auch unter ungünstigen Lichtbedingungen.

● CScene FileD-Speicher

Zwei komplette Daten-Setups (Scene Files) können gespeichert und einsatzspezifisch per Tastendruck für die angeschlossene Kamera aufgerufen werden.

o Sicherheitshinweise

● Niemals entflammbare, stromleitende etc.

Gegenstände oder Flüssigkeit in das Innere der Einheit gelangen lassen RM-LP55. Dies kann zu Schäden an den internen Schaltungen führen und Fehlfunktionen zur Folge haben.

● An der Einheit keinerlei Umbauten vornehmen

und die Einheit niemals bei abgenommener Gehäuseverkleidung betreiben!

● Bei Auftreten von Störungen (Geräusche,

Geruch, Rauch etc.) die Fernbedieneinheit sofort abschalten. Wenden Sie sich umgehend an Ihren JVC Service.

o Handhabung

● Umgebungsbedingungen

Installieren Sie die Kamera nicht an den folgenden Orten:

●

Orte, wo sie Regen oder Wasser ausgesetzt ist

● Orte, an denen Dampf oder Ruß auftreten (z.

B. Küchen)

● Orte, deren Umgebungstemperatur nicht den

Spezifikationen entspricht (0° bis 40°)

● Orte, an denen Schadgase auftreten

● Orte, an denen Strahlungen (auch

Röntgenstrahlen) oder starke Funk- oder Magnetwellen auftreten

● Orte, erschütterungsanfällige

● Orte, an denen übermäßig viel Staub auftritt

● Umgebungstemperatur:

Beachten Sie die diesbezüglichen Angaben der technischen Daten auf Seite 21.

● Gehäusereinigung:

Staub mit einem trockenen weichen Tuch entfernen. Bei starker Verunreinigung das Tuch mit einem neutralen Flüssigreiniger befeuchten. Nach der Reinigung die Einheit trockenreiben. Niemals sich verflüchtigende Flüssigkeiten wie Benzin, Alkohol oder Farbverdünner verwenden, da andernfalls die Gehäuseoberfläche Verfärbungen oder Schäden aufweisen kann.

● Bei der Einwirkung von starken magnetischen

oder elektromagnetischen Feldern (z.B. Radio-/TV-Sender, Transformator, Motor etc.) kann es zu Bildrauschen und Farbverfälschungen kommen.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

G-3

DIE BEDIENELEMENTE UND IHRE FUNKTIONEN

Drauf- und Seitenansicht mit Kennziffern A Betriebsschalter [OPERATE]

C B

F G J

REMOTECONTROL UNIT

FUNC 1

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

FUNC 2

FUNC1

FUNC2

W.BAL

FILE

GAIN

FOCUS

NEAR FAR

SLOW FAST

ZOOM

WIDE TELE

SLOWBFAST

WHITE PAINT

MASTER BLACK

CLOSE OPEN

ENTER

/SET

SHUTTER

IRIS

AUTO/MANU

IRIS

RM-LP55

E I

CONTRAST

ONOFF

OPERATE

ON : Die Einheit ist eingeschaltet,

OFF : Die Einheit ist ausgeschaltet,

B Menü-tasten [MENU]

Zum Setup-Menü-Abruf auf dem LCD-Feld. Die Setup-Menü-Positionen können einzeln (Taste antippen) oder durchlaufend (Taste gedrückt halten) aufgerufen werden. Drücken Sie die Taste länger, um die Menüeinträge nacheinander aufzurufen.

C Funktionstaste 1 [FUNC1]

Pro Menü-Position können Setup-Status/ Betriebsart wie erforderlich aufgerufen werden.

D Funktionstaste 2 [FUNC2]

Pro Menü-Position kann der Setup-Status aufgerufen werden.

E Engabe-/Einstelltaste [ENTER/SET]

Mit Mehrfach-Funktion, abweichend von den Menü-Positionen. (Weitere Angaben siehe die Einstellerfordernisse pro Menü-Position.)

1. Bei Weißabgleich: Zur Auslösung des

2. Bei Titelerstellung: Zur Ausführung der

3. Bei Scene File-Betrieb: Zur Ausführung der

F File-Taste [FILE]

Zum Abruf der Scene File-Anzeige.

Fernbedienbetrieb ist möglich.

Fernbedienbetrieb ist nicht möglich.

automatischen Weißabgleichs.

Titel-kommandos.

Scene File-Kommandos.

G-4

G Weißabgleich-Taste [W.BAL]

Zum Abruf der Anzeige für Weißabgleich.

H Gain-Taste [GAIN]

Zum Abruf der Anzeige für Verstärkungsanhebung (Gain).

I Shutter-Taste [SHUTTER]

Zum Abruf der Anzeige für ShutterGeschwindigkeits-einstellung.

J Schärferegler [FOCUS] mit Nah/Fern-Tasten

[NEAR/FAR]

Zur Einstellung der Fokussiergeschwindigkeit. Der Fokussierbereich kann mit den Tasten

NEAR und FAR eingestellt werden. NEAR : Zur Scharfstellung auf nahen

Bereich.

FAR : Zur Scharfstellung auf fernen

Bereich.

K Zoom-Regler [ZOOM] mit Weitwinkel/Tele-

Tasten [WIDE/TELE]

Zur Einstellung der Zoomgeschwindigkeit. Der Bildausschnitt kann mit den Tasten WIDE und

TELE bestimmt werden. WIDE : Zur Einstellung auf

Weitwinkelbereich.

TELE : Zur Einstellung auf Telebereich.

L Weißtonregler [WHITE PAINT]

1. Zur Einstellung des Gain-Pegels für den R-

oder B-Kanal bei manuellem Weißabgleich.

2. Zur Variierung des Gain-Pegels für den R-

oder B-Kanal bei auf ON gestellter MenüPosition PAINT und automatischem Weißabgleich (CAUTO1D oder CAUTO2D), um eine genauere Einstellung zu erzielen.

M Blenden-Betriebsarttaste [IRIS AUTO/

MANU]

Zur Umschaltung zwischen manueller und automatischer Blendensteuerung.

N Blendenregler [IRIS]

Zur Blendeneinstellung bei manueller Blendensteuerung. Der Einstellbereich reicht von nahezu CLOSE bis OPEN. Auch zur genauen Einstellung des Automatikblenden-Pegels.

O Master-Schwarzabgleich-Regler [MASTER

BLACK]

Zur Einstellung des Master-Schwarzpegels.

P LED-Anzeigen

Für die jeweilige Statusanzeige. OPERATE : Leuchtet grün bei auf Betrieb

geschalteter Einheit.

W.PA INT : Leuchtet gelb, wenn bei Setup

CPNT OND auf automatischen Weißabgleich (CAUTO1D oder CAUTO2D) geschaltet ist.

GAIN : Leuchtet gelb, wenn auf eine

andere Gain-Einstellung als C0dBD eingestellt ist.

SHUTTER : Leuchtet gelb, wenn auf eine

andere Shutter-Einstellung als

CNORMALD eingestellt ist. (Bei C1/60.0 CV.SCAND-Shutter-

Betrieb (1/50.0 V.SCAN für EAusführung)D leuchtet die LEDAnzeige nicht.)

IRIS MANU : Leuchtet gelb bei manueller

Blendensteuerung.

Q LCD-Feld

Zeigt Betriebsarten, Status, Einstelldaten einschl. Setup-Menü, Einstellbetriebsart und pegel sowie Warnmeldungen an.

R LCD-Kontrastregler [CONTRAST]

Zur Einstellung des LCD-Feld-Kontrastes.

S Kabel (5 m)

Verbindet die Einheit mit der Kamera.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

G-5

ANSCHLÜSSE

BETRIEB

Die RM-LP55 mit der Videokamera über das mitgelieferte Kabel (5 m) verbinden. Vor dem Anschluß sicherstellen, daß der Netzadapter von Kamera ausgeschaltet ist.

KY-F550

VIDEOOUT

REMOTE

POWER

Netzteil

POWER

DCIN

ACADAPTER AA-P700

OFF

RGB,Y/C,SYNC

LENS

TRIGGER

An Buchse REMOTE.

RM-LP55

REMOTECONTROL UNIT

FUNC1

FUNC2

W.PAINT GAIN SHUTTER IRISMANU OPERATE

ENTER

FUNC1

FUNC2

/SET

W.BAL

FILE

GAIN

SHUTTER

FOCUS

NEAR FAR

SLOW FAST

ZOOM

WIDE TELE

SLOWBFAST

IRIS

WHITEPAINT

AUTO/MANU

IRIS

MASTERBLACK

CLOSE OPEN

RM-LP55

OUT

SEEINSTRUCTION MANUAL

o ACHTUNG:

1. Die erforderlichen Anschlüsse herstellen

(siehe CANSCHLÜSSED) und den an die Kamera angeschlossenen Netzadapter einschalten.

2. Den seitlich an der RM-LP55 befindlichen

Schalter OPERATE in Position ON bringen.

● Im LCD-Feld erscheint zunächst Anzeige

CINITIALIZED und dann Anzeige C1: CAM MODED. Die leuchtende OPERATE LED bestätigt, daß Fernsteuerbetrieb möglich ist.

INITIALIZE

LCD-Feld

HINWEIS:

Falls die LCD-Anzeige nur schwach erkennbar ist, die Kappe von Regler CONTRAST abnehmen und den Kontrast mit einem Präzisionsschraubendreher einstellen (dunkler— im Uhrzeigersinn; heller—gegen den Uhrzeigersinn).

G-6

EINSTELLUNG MIT DEM SETUP-MENÜ

FUNC2

FUNC1 FUNC2

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

FUNC2

ENTER

/SET

FUNC1MENU

BDC

● Setup-Menüs können mit den Tasten MENU

aufgerufen werden. Die Anzeige erfolgt im LCD-Feld. Nach Abruf des Einstellbereichs können Daten wie erforderlich eingegeben werden.

1. Mit der Taste MENU B ( oder ) die

erforderliche Menü-Position auf dem LCD-Feld abrufen.

2. Der Einstellvorgang ist je nach Menü-Position

unterschiedlich. Beachten Sie die für jede der folgenden Menü-Positionen gültigen Angaben.

● 10 Menü-Positionen (1 bis 10) verfügbar.

(Nicht verfügbare Kameramerkmale werden nicht angezeigt.)

● Zum Menü-Aufruf die Taste MENU B drücken.

● Auf die höchste Menüeintragsnummer folgend

erscheinen keine weiteren Anzeigen mehr im LCD.

Menu-Posi. Anzeige

1 2 3 4 5 6 7 8 9

1: CAM MODE 2: CONTOUR 3: SC FINE COARSE 4: H.PHASE 5: GAMMA 6: IRIS DETECT 7: TITLE 8: TITLE SET 9: RANDOM TRIGGER 10: HI-RESO

Für nächste Menü-Position drücken.

Für vorhergehende Menü-Position drücken.

o KAMERA-AUSGANGSBETRIEBSART (BILD/

BALKEN/NEGA)

● Wählt das Videoausgangsformat der Kamera.

1. Mit Taste MENU B auf C1: CAM MODED

abrufen.

1 : CAM MODE

CAM

Anzeige für

Ausgangsbetriebsart

2. Mit der Taste FUNC2 D kann zwischen CAM

(Bildsignal), BARS (Farbbalken) und NEGA (Negativsignal) umgeschaltet werden.

Ausgangsbetriebsart wählen.

o KONTURKORREKTUR-BETRIEBSART (EIN/

AUS), KONTUR-PEGELEINSTELLUNG

● Bei erforderlicher Konturkorrektur auf ON

schalten. Die Konturkorrektur ist im Bereich von –99 bis +99 durchführbar.

1. Mit der Taste MENU B die Menü-Position

C2: CONTOURD abrufen.

2 : CONTOUR

OFF

Betriebsstatus-Anzeige

2 : CONTOUR

Pegel

2. Mit Taste FUNC2 D kann zwischen ON (Ein)

und OFF (Aus) umgeschaltet werden.

Auf ON bzw. OFF schalten.

Zur Einstellung in Richtung +.

Zur Einstellung in Richtung –.

3. Bei Einstellung ON wird der vorliegende

Korrekturpegel angezeigt. Die Konturkorrektur kann mit Taste FUNC1 C eingestellt werden.

● Bei gedrückt gehaltener Taste erfolgt die

Einstellung in 10er-Schritten.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

G-7

BETRIEB (Fortsetzung)

6 : IRIS DETECT

NORMAL

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

FUNC2

ENTER

/SET

FUNC1MENU

BDCE

o GENLOCKBETRIEBSART-

EINSTELLUNGEN

● Bei Genlockbetrieb kann die Farbträger- und

H-Phase eingestellt werden.

1. Mit der Taste MENU B Menü-Position C3: SC

FINE COARSED (Farb-träger-Einstellung) abrufen.

3 :

SC FINE COARSE

SC FINE

2. Mit Taste FUNC2 D die Farbträger-

Grobeinstellung (0°, 90°, 180° und 270°) vornehmen.

3. Mit Taste FUNC1 C die Feineinstellung (im

Bereich zwischen –128 und +127) vornehmen.

Zur Einstellung in

Richtung +.

Zur Einstellung in

Richtung –.

0°0

SC COARSE

Auf CSC COARSED schalten.

FUNC1 FUNC2

o GAMMAKORREKTUR (EIN/AUS)

● Bei erforderlicher Gammakorrektur auf ON

schalten.

1. Mit der Taste MENU B die Menü-Position

C5: GAMMAD abrufen.

2. Mit Taste FUNC2 D kann zwischen ON (Ein)

und OFF (Aus) umgeschaltet werden.

Auf ON bzw. OFF schatten.

FUNC2

5 : GAMMA

Betriebsstatus-Anzeige

o MESSVERFAHREN FÜR

AUTOMATIKBLENDE

● Drei Betriebsarten sind verfügbar:

NORMAL : Die Belichtung wird unter

Bezugnahme auf die Kombination von Spitzen- und Durchschnittspegel gesteuert.

PEAK : Die Belichtung wird unter

Bezugnahme auf den Spitzenpegel gesteuert.

AVG : Die Belichtung wird unter

Bezugnahme auf den Durchschnittspegel gesteuert.

1. Mit der Taste MENU B die Menü-Position

C6: IRIS DETECTD abrufen.

● Bei gedrückt gehaltener Taste erfolgt die

Einstellung in 10er-Schritten.

4. Mit der Taste MENU B Menü-Position

C4: H.PHASED (H-Phasen-Einstellung) abrufen.

4 : H. PHASE

H-Phase

5. Mit Taste FUNC1 C die Einstellung (im

Bereich zwischen –128 und +127) vornehmen.

● Bei gedrückt gehaltener Taste erfolgt die

Einstellung in 10er-Schritten.

Zur Einstellung in Richtung +.

Zur Einstellung in Richtung –.

G-8

FUNC1

2. Mit Taste FUNC2 D kann das erforderliche

Meßverfahren aufgerufen werden.

● Durch Antippen der Taste kann in der

Abfolge NORMAL N PEAK N AVG N NORMAL N...; umgeschaltet werden. Mit Taste erfolgt der Abruf in umgekehrter Reihenfolge.

Ein Meßverfahren abrufen.

FUNC2

o TITELEINBLENDUNG (EIN/AUS)

TITLE EDIT

ABCDEFGHIJKLMNOPQ RSTUVWXYZ012345678

9. , : ?<>!'~+-/%&

JVC COLOR CAMERA KY-F55 TITLE SET

SAMPLE DISPLAY

● Bei erforderlicher Monitor-Titeleinblendung auf

ON schalten. Andernfalls auf OFF schalten.

1. Mit der Taste MENU B Menü-Position

C7: TITLED abrufen.

7 : TITLE

OFF

Betriebsstatus-Anzeige

2. Mit Taste FUNC2 D kann zwischen ON (Ein)

und OFF (Aus) umgeschaltet werden.

Auf ON bzw. OFF schalten.

FUNC2

o TITELERSTELLUNG

Ein TV-Monitor ist erforderlich.

● Der auf dem Monitor-Bildschirm gezeigte Titel

kann gespeichert oder editiert werden.

1. Mit der Taste MENU B Menü-Position

C8: TITLE SETD abrufen.

8 : TITLE SET

EDIT

2. Mit Taste FUNC2 D auf CEDITD schalten.

Auf CEDITD schalten.

FUNC2

3. Die Taste ENTER/SET E drücken.

(1) Die LCD-Anzeige andert sich wie

nachfolgend abgebildet.

TITLE EDIT

CURSOR CHAR

(2) Auf dem Monitor-Bildschirm erscheinen

zwei Fenster: Zeichen-tabelle und Titel. Das Titelfenster zeigt den zu diesem Zeitpunkt in der Kamera gespeicherten Titel.

(3) Der erste Buchstabe des Titels und der

gleiche Buchstabe in der Zeichentabelle blinken. („ _ “ blinkt in einem Leerfeld.)

Blinkanzeige



4. Mit Taste FUNC1 C kann der Cursor im

Titelfenster auf den auszuwechselnden Buchstaben gesetzt werden.

●

Mit Taste bzw. wird der Cursor nach rechts bzw. links versetzt. In der Zeichentabelle blinkt der gleiche Buchstabe, entsprechend der CursorPosition im Titelfenster.

Zur Cursor Versetzung im Titelfenster.

Die zur Titelerstellung verfügbaren Zeichen

Bereits eingestellter Titel (Presettitel)

FUNC1

Monitor-Bildschirm

5. Mit Taste FUNC2 D kann der Cursor in der

Zeichentabelle auf den zu schreibenden Buchstaben gesetzt werden.

●

Mit Taste bzw. wird der Cursor nach rechts bzw. links versetzt. Im Titelfenster wechselt der blinkende Buchstabe entsprechend der CursorPosition in der Zeichentabelle.

Zur Cursor-Versetzung in der Zeichentabelle.

FUNC2

6. Zur Eingabe des neuen Zeichens Taste

FUNC1 C drücken. Der Cursor wird um eine Position versetzt und die vorherige CursorPosition zeigt das neue Zeichen.

Die Schritte 4. bis 6. wie erforderlich wiederholen.

8. Ta st e ENTER/SET E betätigen, um die

Titeleinstellung abzuschließen. Die Titeldaten werden zur angeschlossenen Kamera übertragen und abgespeichert.

● Die LCD-Feld-Anzeige C8: TITLE SETD

erscheint.

● Auf dem Monitor-Bildschirm erlischt die

Anzeige CTITLE EDITD. Wenn auf Titeleinblendung geschaltet ist, wird der Titel auf dem Bildschirm gezeigt. Andernfalls erscheint kein Titel.

HINWEIS:

Der Titel wird nicht in der Fernbedieneinheit abgespeichert. Bei Anschluß an eine andere Kamera muß ein Titel erneut erstellt und gespeichert werden.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

G-9

BETRIEB (Fortsetzung)

OSO

FUNC1

8 : TITLE SET

CLEAR

8 : TITLE SET

CLEAR

o TITELPOSITIONIERUNG

Unter Bezugnahme auf den MonitorBildschirm.

● Die Titelposition auf dem Monitor-Bildschirm

kann variiert werden.

ECBD

Kann mit Taste FUNC1 nach oben oder unten versetzt werden.

Titelversetzung nach oben.

TITLE POSITION

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

1. Mit der Taste MENU B die Menü-Position

C8: TITLE SETD abrufen.

8 : TITLE SET

POSITION

2. Mit Taste FUNC2 D auf CPOSITIOND schalten.

Auf CPOSITIOND schalten.

3. Die Taste ENTER/SET E drücken.

(1) Auf dem LCD-Feld erscheint rechts oben

das blinkende Symbol CD. Der Positionswert wird unten links angezeigt.

Blinkanzeige

8 : TITLE SET

14 POSITION

Vorliegende Bildschirmposition

(2) Das Titelfeld auf dem Monitor-Bildschirm

wechselt auf einen Umkehreffekt und die Anzeige CTITLE POSITIOND erscheint.

4. Unter Bezugnahme auf den Monitor-Bildschirm

den Titel mit Taste FUNC1 C auf die gewünschte Position setzen.

● Mit Taste bzw. wird der Titel nach oben

bzw. unten versetzt. Die LCD-Anzeige wechselt entsprechend (im Bereich zwischen 1 und 20).

FUNC2

Titelversetzung nach unten.

5. Zur Abspeicherung der vorliegenden

Titelposition im Kameraspeicher die Taste ENTER/SET E drücken. Die Titelposition wird im Speicher des RM-LP55 abgelegt.

●

Die LCD-Anzeige wechselt auf den Status von Schritt

. Wenn auf Titeleinblendung geschaltet ist, wird der Titel in der vorbestimmten Position auf dem Bildschirm gezeigt.

o TITELLÖSCHUNG

Unter Bezugnahme auf den Monitor-Bildschirm.

● Zur Löschung der in der Kamera

abgespeicherten Titeldaten.

1. Mit der Taste MENU B Menü-Position

C8: TITLE SETD abrufen.

2. Mit Taste FUNC2 D auf CCLEARD schalten.

Auf CCLEARD schalten.

FUNC2

3. Die Taste ENTER/SET E drücken.

● Auf dem LCD-Feld erscheint rechts oben das

blinkende Symbol CD. Auf dem Monitor- Bildschirm werden CTITLE CLEARD und der abgespeicherte Titel gezeigt.

Blinkanzeige

4. Zur Titellöschung (im Kameraspeicher) die

Ta s te ENTER/SET E drücken. Die Titeldaten werden aus dem Kameraspeicher gelöscht.

● Wenn anstelle von Taste ENTER/SET E die

Ta s te MENU B gedrückt wird, erfolgt keine Löschung und der Monitor-Bildschirm wechselt auf normales Bild.

G-10

Abgespeicherter

FUNC2

10 : HI- RESO

OFF

10 : HI- RESO

WHITE BALANCE

PRESET

Titel (Beispiel)

TITLE CLEAR

JVC COLOR CAMERA KY-F55 TITLE SET

SAMPLE DISPLAY

Monitor-Bildschirm

2. Mit der Taste FUNC2 D ein- oder ausschalten

(ON/OFF).

o RANDOM TRIGGER-BETRIEBSART

● Die Umschaltung auf Random Trigger ist

möglich.

1. Mit der Taste MENU B die Menü-Position

C9: RANDOM TRIGGERD abrufen.

Betriebsstatus-Anzeige

9 : RANDOM TRIGGER

OFF

9 : RANDOM TRIGGER

1/250 ON

Shutter Zeit

2. Mit der Taste FUNC2 D ein- oder ausschalten

(ON/OFF).

Auf ON oder OFF stellen.

Zur Erhöhung des Einstellwertes (Richtung +).

Zur Absenkung des Einstellwertes (Richtung –).

Bei ON-Betrieb mit der Taste Zeit für den Random Trigger-Betrieb einstellen.

Verfügbare Shutter-Zeiten: 1/60 (1/50)*, 1/100 (1/120)*, 1/250, 1/500, 1/1000, 1/2000, 1/4000 und 1/10000. *E-modell

FUNC1 FUNC2

FUNC1 C

die Shutter-

Auf ON oder OFF stellen.

EINSTELLUNG MIT DEN BEDIENELEMENTEN

o EINSTELLUNG DER WEISSABGLEICH-

BETRIEBSART

●

Zur Einstellung der Kamera-Weißabgleich-Betriebsart.

Verfügbare Einstellungen

5 verschiedene Einstell-Betriebsarten sind verfügbar. PRESET : Einstellung auf den Festwert (mit

einer Farbtemperatur von 3200 K).

MANUAL : Einstellung auf den mit den Reglern

WHITE PAINT eingestellten Wert.

AUTO1 : Einstellung auf den im Speicher Auto

White Balance 1 der Kamera abgespeicherten Wert.

AUTO2 : Einstellung auf den im Speicher Auto

White Balance 2 der Kamera abgespeicherten Wert.

FAW : Kontinuierlicher automatischer

Weißabgleich.

1. Die Taste W.BAL G drücken.

● Auf dem LCD-Feld erscheint die Anzeige

CWHITE BALANCED zusammen mit der vorliegenden Weißabgleich-Betriebsart.

W.BAL

Die Taste W.B AL drücken.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

HINWEIS:

Bei eingestellter Shutter-Betriebsart CEEID bzw. bei eingestellter Verstär-kungsanhebung

EEI WORKINGD angezeigt. Bei aktivierter CEEID-

Schaltung ist Random Trigger-Betrieb nicht möglich.

9 : RANDOM TRIGGER

EEI WORKING

o HOCHAUFLÖSENDER MODUS

● Die Umschaltung auf hohe Auflösung

(verbesserte vertikale Auflösung) ist möglich.

1. Mit der Taste MENU B die Menü-Position

C10: HI-RESOD abrufen.

ALC + EEID wird

Vorliegende Betriebsart

2. Mit der Taste FUNC2 D die erforderliche

Weißabgleich-Betriebsart abrufen.

● Durch Antippen der Taste kann in der

Abfolge PRESET N MANUAL N AUTO1 N AUTO2 N FAW N PRESET N...; umgeschaltet werden. Mit Taste erfolgt der Abruf in umgekehrter Reihenfolge.

Zum Abruf der WeißabgleichBetriebsart.

FUNC2

G-11

BETRIEB (Fortsetzung)

COLOR BARS

WORKING

AUTO WHITE 1

LOW LIGHT ERROR

AUTO WHITE 1

OVER LIGHT ERROR

AUTO WHITE 1

OBJECT ERROR

C E

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

ZOOM

WIDE TELE

SLOWBFAST

WHITE PAINT

IRIS

AUTO/MANU

o WEISSABGLEICH-EINSTELLUNGEN

● Einstellungen für automatischen

Weißabgleich

1. Auf Weißabgleich-Betriebsart CAUTO1D oder

CAUTO2D schalten.

WHITE BALANCE PNT OFF AUTO1

2. Eine weiße Vorlage (Wand, Tuch, etc.)

bildschirmfüllend abbilden.

3. Die Taste ENTER/SET E drücken.

Zur Umschaltung auf automatischen Weißabgleich.

AUTO WHITE 1

OPERATION

● Auf dem LCD-Feld erscheint die Anzeige

CAUTO WHITE 1(bzw. AUTO WHITE 2) OPERATIOND. Damit ist die Kamera auf automatischen Weißabgleich geschaltet.

4. LCD-Feld-Anzeige CAUTO WHITE 1(bzw.

AUTO WHITE 2) COMPLETEDD bestätigt, daß der Abgleichvorgang abgeschlossen ist.

● Auf dem LCD-Feld erscheint CAUTO WHITE

1(bzw. 2)D für ca. 3 Sekunden. Hierauf erfolgt Wechsel auf die Anzeige von Schritt (verfügbare Betriebsarten).

AUTO WHITE 1

COMPLETED

ENTER

/SET

HINWEIS:

Bei LCD-Feld-Anzeige CCOLOR BARS WORKINGD das Farbbalkensignal abschalten und die Einstellschritte wiederholen. (Bei Farbbalkensignal-Abgabe arbeitet der automatische Weißabgleich nicht!)

Fehlermeldungen

Bei nicht durchführbarem automatischem Weißabgleich wird der Abgleichvorgang abgebrochen und eine der folgenden Fehlermeldungen erscheint auf dem LCD-Feld.

Unzureichende Umgebungshelligkeit.

●

Die Beleuchtung verstärken oder die GainFunktion zuschalten. ( (EMPFINDLICHKEIT)

GAIN-EINSTELLUNG

D (A

S. 13))

Zu hohe Umgebungshelligkeit.

● Sicherstellen, daß eine starke Lichtquelle

(Sonne etc.) nicht direkt oder als Reflexion in das Objektiv einfallen kann.

Für den Weißabgleich ungeeignete Vorlage.

● Überprüfen, ob die Vorlage zu weiß ist.

(Gegebenenfalls die Vorlage auswechseln.)

HINWEISE

● Die Fehlermeldungen werden für ca.

3 Sekunden gezeigt.

● Bei Betriebsart CAUTO2D zeigt das LCD-Feld die

Fehlermeldung unter der Anzeige CAUTO WHITE 2D.

G-12

Weißtoneinstellung

GAIN

0dB dB mode

GAIN

0dB dB mode

Zur genaueren Einstellung des automatischen Weißabgleichs kann nach vollständigem Abgleichvorgang der Gain-Pegel für den R- und B-Kanal eingestellt werden.

1. Auf Weißabgleich-Betriebsart CAUTO1D bzw.

CAUTO2D schalten. (CEINSTELLUNG DER WEISSABGLEICH-BETRIEBSARTD (A S. 11))

2. Mit Taste FUNC1 C auf CPNT OND schalten.

Die LED-Anzeige W.PAINT LE D leuchtet.

● Bei CPNT OFFD arbeitet die Kamera

ausschließlich unter Bezugnahme auf den automatischen Weißabgleich. (Hierbei arbeiten die Einstellelemente nicht!)

WHITE BALANCE PNT ON AUTO1

Auf CPNT OND schalten.

FUNC1

3. Zur Erzielung eines genaueren Weißabgleichs

den Pegel des R- bzw. B-Kanals mit dem Regler WHITE PAINT L einstellen.

HINWEIS:

Wenn ein automatischer Weißabgleich bei

CPNT OND vollständig durchgeführt oder wegen COBJECT ERRORD abgebrochen wird, erfolgt

automatische Umschaltung auf CPNT OFFD und der Gain-Pegel für B- und R-Kanal wird auf den Standard-Wert (mittlere Einstellung) rückgestellt.

Manueller Weißabgleich

Der Weißabgleich kann durch die Gain-PegelEinstellung des R- und B-Kanals manuell eingestellt werden.

1. Auf Weißabgleich-Betriebsart CMANUALD

schalten.

WHITE BALANCE

MANUAL

2. Mit den Reglern WHITE PAINT L kann nun

der Pegel für den R- und B-Kanal eingestellt werden.

HINWEIS:

Arbeitsweise der Regler WHITE PAINT L Der zuletzt eingestellte WHITE PAINT-Pegel wird gespeichert und auch bei Wiederanschluß der Fernbedieneinheit beibehalten, wenn der Regler in einer anderen Position steht. Allerdings wird bei erneuter Verwendung des Reglers die entsprechende neue Einstellung abgespeichert.

o GAIN-EINSTELLUNG (EMPFINDLICHKEIT)

● Zur Einstellung der Kamera-Empfindlichkeit.

Verfügbare Einstellungen

Die folgenden 3 Einstell-Betriebsarten sind verfügbar: dB mode, ALC + EEI, ALC.

1. Die Taste GAIN H drücken.

● Auf dem LCD-Feld wird CGAIND zusammen mit

der vorliegenden Gain-Betriebsart angezeigt.

Die Taste GAIN drücken.

2. Mit Taste FUNC2 D die erforderliche GAIN-

Betriebsart abrufen.

●

Durch Antippen der Taste kann in der Abfolge dB mode

der Abruf in umgekehrter Reihenfolge.

● Bei der dB-Betriebsart wird auch der

vorliegende dB-Wert angezeigt.

● Außer bei der Einstellung auf C0dBD Gain

leuchtet die GAIN LED-Anzeige.

● Bei Auswahl von CALC + EEID oder CALCD für

den Gain-Modus kann der Blendenmodus mit ALC IRIS SET eingestellt werden. (A S. 18, CMODUSEINSTELLUNGEN FÜR DEN FERNBEDIENUNGSBETRIEBD)

Die Gain-Betriebsart abrufen.

... umgeschaltet werden. Mit Taste erfolgt

ALC + EEI N ALC N dB mode

FUNC2

3. Bei der dB-Betriebsart kann der dB-Wert mit

Ta s te FUNC1 C aufgerufen werden.

●

Durch Antippen der Taste kann in der Abfolge –3 dB

0 dB N +3 dB N +6 dB N +9 dB N +12 dB N +15

+18 dB N LOLUX umgeschaltet werden. Mit

Taste erfolgt der Abruf in umgekehrter Reihenfolge.

● Außer bei der Einstellung auf C0dBD Gain

leuchtet die GAIN LED-Anzeige.

● dB-Werte, die nicht mit der Kamera kompatibel

sind, werden nicht angezeigt.

Den Gain-dB-Wert abrufen.

HINWEIS:

Bei aktiviertem Random-Trigger ist der CALC + EEID-Betrieb nicht möglich. Zur Aktivierung der CALC + EEID-Betriebsart zunächst Random Trigger ausschalten und dann die erforderliche Einstellung vornehmen.

FUNC1 FUNC2

G-13

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

BETRIEB (Fortsetzung)

SHUTTER

1/250 STEP

SHUTTER

1/60.0 V .SCAN

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

o EINSTELLUNG DER SHUTTER-

BETRIEBSART

● Zur Einstellung der Shutter-Betriebsart.

Verfügbare Shutter-Betriebsarten

Die folgenden 5 Betriebsarten sind abrufbar: NORMAL, STEP, EEI, V.SCAN, SLOW

1. Die Taste SHUTTER I drücken.

● Auf dem LCD-Feld wird CSHUTTERD

zusammen mit der vorliegenden ShutterBetriebsart angezeigt.

SHUTTER

Die Taste SHUTTER drücken.

SHUTTER

HINWEIS:

Bei LCD-Feld-Anzeige CGAIN MODE ALC + EEI WORKINGD eine andere Gain-Betriebsart als CALC + EEID wählen und erneut ab Beginn einstellen.

● Bei der Einstellung CALC + EEID für den Gain-

Modus ist der Verschlussmodus auf CEEID festgesetzt und kann nicht geändert werden.

Bei LCD-Anzeige CRANDOM TRIGGER WORKINGD muss zunächst die Random TriggerBetriebsart ausgeschaltet werden. Dann die erforderliche Einstellung vornehmen.

● Bei Random Trigger-Betrieb ist die Shutter-Zeit

gesperrt. Dementsprechend kann keine andere Shutter-Zeit eingestellt werden.

GAIN MODE

ALC+EEI WORKING

NORMAL

Mit Taste

● Durch Antippen der Taste kann in der

FUNC2 D

die Shutter-Betriebsart abrufen.

Abfolge NORMAL N STEP N EEI N V.SCAN N SLOW N NORMAL...; umgeschaltet werden. Mit Taste erfolgt der Abruf in umgekehrter Reihenfolge.

● Bei der STEP-Betriebsart wird auch die

vorliegende Shutter-Zeit angezeigt.

●

Außer bei der Einstellung auf Shutter-Zeit NORMAL leuchtet die

SHUTTER LED

-Anzeige. (Die LEDAnzeige leuchtet nicht, wenn bei der V.SCAN-Betriebsart auf

1/60.0 Sek. (1/50.0 für E-Modelle)D geschaltet ist.)

●

Bei Auswahl von CEEID für den Verschlussmodus kann der Blendenmodus mit (

S. 18, CMODUSEINSTELLUNGEN FÜR DEN

FERNBEDIENUNGSBETRIEB

Die Shutter-Betriebsart abrufen.

ALC IRIS SET

)

eingestellt werden.

FUNC2

3. In der STEP-Betriebsart kann die Shutter-Zeit

mit der Taste FUNC1 C aufgerufen werden.

●

Durch Antippen der Taste kann in der Abfolge 1/100 (1/120)* 2000

1/250 N 1/500 N 1/1000 N 1/

1/4000 N1/10000 N...; mgeschaltet werden. Mit Taste erfolgt der Abruf in umgekehrter Reihenfolge.

● Shutter-Zeiten, die nicht mit der Kamera

kompatibel sind, werden nicht angezeigt.

Die Shutter-Zeit abrufen.

* 1/100 Sek.:U-Modell

1/120 Sek.:E-Modell

FUNC1 FUNC2

o EINSTELLUNG DER VARIABLEN ABTAST-

GESCHWINDIGKEIT

● Die Kamera-Shutter-Zeit kann kontinuierlich

eingestellt werden, so daß eine Anpassung an PC-Monitor-Bildfrequenzen etc. möglich ist.

1. Mit Taste FUNC2 D auf V.SCAN schalten.

V.SCAN-Geschwindigkeit

● Die vorliegende Abtastzeit wird auf dem LCD-

Feld angezeigt.

Status CV.SCAND abrufen.

FUNC2

G-14

2. Mit der Taste FUNC1 C die erforderliche

FOCUS

SLOW FAST

NEAR FAR

ZOOM

SLOW FAST

WIDE TELE

Abtastgeschwindigkeit (U-Modell: 1/60.0 bis 1/10168 Sek.; E-Modell: 1/50.0 bis 1/10040 Sek.) einstellen.

● Die Geschwindigkeit kann mit der Tasten

oder verringert werden.

● Bei gedrückt gehaltener Taste erfolgt die

Umschaltung beschleunigt.

● Die Maximalanzeige hängt vom

angeschlossenen Kameramodell ab.

Erhöhung der Geschwindigkeit.

FUNC1

Absenkung der Geschwindigkeit.

o EINSTELLUNG AUF LANGSAME SHUTTER-

ZEIT

● Langsame Shutter-Zeiten ermöglichen auch

bei geringer Umgebungshelligkeit klarere Bilder.

1. Mit der Taste FUNC2 D auf SLOW schalten.

● Das LCD-Feld zeigt die zu diesem Zeitpunkt

gültige Vollbild-Einstellung (Frames) an.

SHUTTER

1 FRM SLOW

Auf CSLOWD einstellen.

FUNC2

2. Mit der Taste FUNC1 C die Shutter-Zeit

(Anzahl der gezeigten Vollbilder) einstellen. 1 FRM bis 240 (200)* FRM (ca. 8 sek.)

SHUTTER

240 FRM SLOW

o OBJEKTIVSTEUERUNG

● Zur Fernsteuerung von Fokussierung und

Zoom für Objektiv-Ausführung HZ-610MD etc.

HINWEIS:

Objektive mit variabler Fokussierung wie HZ-G6350 sind nicht fernsteuerbar.

1. Fokussierung

Bei gedrückt gehaltener Taste FAR liegt der Fokus weiter entfernt. Bei gedrückt gehaltener Ta s te NEAR liegt der Fokus näher zur Kamera.

● Die Fokussier-Geschwindigkeit kann mit

Regler FOCUS eingestellt werden. Zur beschleunigten bzw. verlangsamten Fokussierung den Regler in Richtung FAS T bzw. SLOW drehen.

Der Fokus liegt weiter entfernt.

Fokussier-Geschwindigkeit

Der Fokus liegt näher zur Kamera.

2. Zoomen

Bei gedrückt gehaltener Taste TELE wird eingezoomt (Einengung des Bildfeldes). Bei gedrückt gehaltener Taste WIDE wird ausgezoomt (Erweiterung des Bildfeldes).

● Die Zoomgeschwindigkeit kann mit Regler

ZOOM eingestellt werden. Zum beschleunigten bzw. verlangsamten Zoomen den Regler in Richtung FAST bzw. SLOW drehen.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

Zur Erhöhung des Einstellwertes (Richtung +).

Zur Absenkung des Einstellwertes (Richtung –).

* 240 Sek.:U-Modell

200 Sek.:E-Modell

FUNC1

Weitwinkelbereich.

Telebereich.

Fokussier-Geschwindigkeit

G-15

BETRIEB (Fortsetzung)

FILE SCENE A WRITE

SCENE FILE A WRITE OK?

SCENE FILE A WRITING!

EBCD

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

WHITE PAINT

IRIS

AUTO/MANU

MASTER BLACK

o BLENDENSTEUERUNG

● Zur Blendensteuerung des Kamera-Objektivs.

Automatische Blendensteuerung

1. Mit der Taste IRIS AUTO/MANU M auf

automatische Blendensteuerung schalten (die IRIS MANU-LED-Anzeige leuchtet nicht).

2. Ob Sie den Automatikblendenpegel mithilfe

des IRIS-Reglers N einstellen können, wählen Sie über die Einstellung CAUTO IRIS LEVELD. (CMODUSEINSTELLUNGEN FÜR DEN FERNBEDIENUNGSBETRIEBD (A S. 18))

● Wenn der Schalter LENS an der Kamera in

Position CMANUD steht, kann nicht auf automatische Blendensteuerung geschaltet werden.

Auf automatische oder manuelle Blendensteuerung schalten.

Automatikblende: Zur genauen Einstellung der Blendenpegels. Manuelle Blende: Zur Einstellung des Blendenpegels.

Manuelle Blendensteuerung

1. Mit der Taste IRIS AUTO/MANU M auf

manuelle Blendensteuerung schalten (die IRIS MANU-LED-Anzeige leuchtet).

2. Nun kann mit dem Regler IRIS N der

Blendenpegel eingestellt werden (zwischen nahezu CLOSE und OPEN).

IRIS

CLOSE OPEN

IRIS

AUTO/MANU

IRIS

HINWEIS:

Bei Gain-Betrieb CALC + EEID oder CALCD bzw. bei Shutter-Betrieb

EEID ist automatisch auf automatische Blendensteuerung geschaltet. Hierbei ist keine manuelle Blendensteuerung möglich. Wenn Sie obige Einstellungen vorgenommen haben, ändern Sie die Einstellunge unter

ALC IRIS SET

, um die Blende manuell einzustellen. (

S. 18, CMODUSEINSTELLUNGEN FÜR DEN

FERNBEDIENUNGSBETRIEB

)

o MASTER-SCHWARZWERT-REGLER

● Zur Schwarzpegeleinstellung der Kamera.

●

Zur Einstellung dient der Regler

●

Im bzw. gegen den Uhrzeigersinn drehen, um den

MASTER BLACK O

Schwarzpegel anzuheben bzw. abzusenken.

o SCENE FILE-PUNKTION

●

Setup-Daten können in Scene File A bzw. B abgespeichert oder aus Scene File A bzw. B für die angeschlossene Kamera abgerufen werden.

SCENE FILE-Datenabspeicherung

1. Die Taste FILE F drücken.

●

Auf dem LCD-Feld erscheint die Scene CFILED-Anzeige.

FILE

FUNC1

FUNC2

Mit Taste

Die Taste FILE drücken.

FUNC1 C

SCENE A oder SCENE B abrufen.

FUNC2 D

Status CWRITED abrufen.

SCENE A oder SCENE B abrufen.

den Status CWRITED abrufen.

4. Die Taste ENTER/SET E drücken.

● Auf dem LCD-Feld erscheint die Anzeige

CSCENE FILE A (bzw. B) WRITE OK?D

Zur Abspeicherung die Taste

● Die LCD-Feld-Anzeige wechselt auf CSCENE

FILE A (bzw. B) WRITING!D. Die Setup-Daten werden abgespeichert.

● Soll kein Datenabspeicherung erfolgen, die

Ta s te MENU B drücken. Der Datenabspeicherung unterbleibt.

ENTER/SET E

drücken.

G-16

SCENE FILE-Datenabruf

FILE

RM DATA TO CAM

SAVE OK?

RM DATA TO CAM

SAVING!

1. Die Taste FILE F drücken.

● Auf dem LCD-Feld erscheint die Scene CFILED-

Anzeige.

FILE

Die Taste FILE drücken.

2. Mit Taste FUNC1 C SCENE A oder SCENE B

abrufen.

FILE

SCENE A READ

SCENE A oder SCENE B abrufen.

FUNC1

3. Mit Taste FUNC2 D den Status CREADD

abrufen.

Status CREADD abrufen.

FUNC2

4. Die Taste ENTER/SET E drücken.

● Die LCD-Feld-Anzeige wechselt auf CSCENE

FILE A (bzw. B) READ OK?D.

SCENE FILE A READ OK?

5. Zur Abspeicherung die Taste ENTER/SET E

drücken.

● Die LCD-Feld-Anzeige wechselt auf CSCENE

FILE A (bzw. B) READING!D. Die Setup-Daten werden für die angeschlossene Kamera aufgerufen.

SCENE FILE A READING!

● Soll kein Datenabruf erfolgen, die Taste MENU

B drücken. Der Datenabruf unterbleibt.

HINWEIS:

Die Daten der folgenden Funktionen können nicht im Scene File abgespeichert werden. Sie müssen nach dem Scene File-Abruf wie erforderlich eingestellt werden.

● Zoomen und Fokussieren (Fokus und

Geschwindigkeit)

● Automatischer Weißabgleich

● Titel

o KAMERA-SETUP-FUNKTION

● Die an der Fernbedieneinheit eingestellten

Daten müssen zur Kamera übertragen werden. Die Daten bleiben auch nach Abtrennen der Fernbedieneinheit in der Kamera abgespeichert. (Diese Funktion zum KameraSetup verwenden.)

HINWEIS:

Bei einer Verbindung mit KY-F55/KY-F55B/ KY-F32/KY-F50* sind die Kameraeinstellungen notwendig, wenn der Setup-Status bei der Kamera aktiviert bleiben soll. (Weitere Angaben hierzu siehe Bedienungsanleitung der Kamera.) (*E-Modell).

1. Die Taste FILE F drücken.

● Auf dem LCD-Feld erscheint die Scene CFILED-

Anzeige.

FILE

Die Taste FILE drücken.

2. Mit Taste FUNC1 C den Status CRM DATA TO

CAMD abrufen.

● Dieser wird nicht angezeigt, wenn die Setup-

Funktion bei der betreffenden Kamera nicht verfügbar ist.

Status CRM DATA TO CAMD abrufen.

FUNC1

3. Die Taste ENTER/SET E drücken.

● Die LCD-Feld-Anzeige wechselt auf CRM DATA

TO CAM SAVE OK?D.

4. Zur Abspeicherung in der Kamera die Taste

ENTER/SET E drücken.

● Die LCD-Feld-Anzeige wechselt auf CRM DATA

TO CAM SAVING!D. Die Setup-Daten werden zur angeschlossenen Kamera übertragen und abgespeichert.

● Soll kein Übertrag erfolgen, die Taste MENU B

drücken. Der Übertrag unterbleibt.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

G-17

MODUSEINSTELLUNGEN FÜR DEN

FERNBEDIENUNGSBETRIEB

● Die nachfolgenden Einstellungen sind basierend auf dem Betriebsmodus der Fernbedienung

möglich.

● AUTO IRIS LEVEL MODE (Modus für automatische Blendenöffnung)

● ALC IRIS SET MODE (ALC-Blendenmodus)

● CAMERA TYPE (Kameratyp)

Merkmale o AUTO IRIS LEVEL (Automatische Blendenöffnung)

● Im Automatikblendenmodus wird der Parameter AUTO IRIS LEVEL deaktiviert, da eine Einstellung

der Blendenöffnung mit Regler N nicht notwendig ist OFF (Standardeinstellung ist ON).

o ALC IRIS SET (ALC-Blendeneinstellung)

● Im ALC- und EEI-Modus wird der Parameter AUTO IRIS SET MODE LEVEL deaktiviert, da eine

Einstellung der Blendenöffnung mit Regler N notwendig ist OFF (Standardeinstellung ist AUTO).

o CAMERA TYPE (Kameratyp)

● Wenn Sie den für die angeschlossene Kamera passenden Kameratyp wählen, wird die

Verschlusszeit bei V.SCAN korrekt angezeigt.

Einstellvorgänge

CONTRAST

ONOFF

OPERATE

FILE

NEAR FAR

MASTER BLACK

FUNC1

FUNC2

W.BAL

GAIN

FOCUS

SLOW FAST

CLOSE OPEN

SHUTTER

IRIS

ENTER

/SET

1. Die beiden Tasten ENTER/SET E und FOCUS

FAR J gedrückt halten und den Schalter OPERATE A in Position ON bringen.

● Der Einstellbildschirm AUTO IRIS LEVEL wird

im Display angezeigt.

AUTO IRIS LEVEL

Stellen Sie den Schalter OPERATE auf ON, während Sie die Taste SET drücken.

HINWEIS:

Wenn der Schalter OPERATE A auf ON gesetzt wird, während nur die Taste ENTER/SET E betätigt wird, ist nur die Einstellung AUTO IRIS LEVEL möglich.

ENTER

/SET

2. Wählen Sie mit der Taste MENU B die

Parameter AUTO IRIS LEVEL, ALC IRIS SET und CAMERA TYPE.

Wählen Sie den einzustellenden Parameter aus.

3. Wählen Sie die Unterfunktionen der einzelnen

Einträgt mit der Taste FUNC2 D aus.

● Die Einstellung kann nicht alleine an der

Fernbedienungseinheit erfolgen.

Wählen Sie den einzustellenden Unterfunktion aus.

FUNC2

4. Zum Abschluss der Auswahl die Taste ENTER/

SET E drücken.

● CINITIALIZED erscheint im Display, und die

jeweiligen Einstellungen werden aktiviert.

ENTER

Nach Abschluss des Einstellvorgangs SET drücken.

/SET

5. Wenn die Einstellung abgeschlossen ist, wird

der normale Betriebsmodus wieder aktiviert.

G-18

Funktionsdetails

Anzeigename Variablenwerte Funktion Hinweis

AUTO IRIS LEVEL ON Im AUTO IRIS-Modus kann

die Fokussierung über den Parameter AUTO IRIS LEVEL mithilfe des Blendenreglers eingestellt werden.

OFF Im AUTO IRIS-Modus ist der

Blendenregler deaktiviert.

ALC IRIS SET AUTO Im ALC- und EEI-Modus

wird der Blendenmodus auf AUTO IRIS gesetzt, und der Blendenregler wird deaktiviert.

OFF Im ALC- und EEI-Modus

kann der Blendenmodus mit dem Blendenregler eingestellt werden

CAMERA TYPE 1 bei Verwendung von

KY-F55, KY-F55B und

KY-F50* 2 für kein Modell anwendbar 3 bei Verwendung von

KY-F32, GY-DV550,

KY-F560 und KY-F550 4 Zeigt die V.SCAN-Daten als

numerische Werte an.

*E-modell

Werkseinstellung: ON

Werkseinstellung: AUTO Ob über AUTO IRIS LEVEL die Fokussierung eingestellt werden kann, hängt von der Einstellung AUTO IRIS LEVEL ab.

Werkseinstellung: 3

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

G-19

WERKSEINSTELLUNGEN

● Die Grundeinstellungen (ab Werk) für alle Betriebsarten von RM-LP55 liegen wie folgt vor:

Betriebsart Einstellung ab Werk Betriebsart Einstellung ab Werk

CAM MODE CAM RANDOM TRIGGER OFF CONTOUR ON HI-RESO OFF CONTOUR LEVEL 0 SHUTTER NORMAL SC COARSE 0° SC FINE 0 1/50.0 (E-Modell)

V.SCAN

H.PHASE 0 SLOW 1 FRM GAMMA ON GAIN MODE 0 dB IRIS DETECT NORMAL WHITE BALANCE AUTO1 TITLE OFF PAINT OFF TITLE POSITION 1 --

Soll eine auf dem LCD-Feld angezeigte Betriebsart auf die Grundeinstellung (siehe obige Tabelle) rückgestellt werden, gleichzeitig die Tasten FUNC1 und C oder FUNC2 und D drücken. Zudem können alle Betriebsarten auf die Grundeinstellung rückgestellt werden. (Siehe folgenden Abschnitt.)

System-Rückstellung

● Die beiden Tasten MENU und B gedrückt

halten und den Schalter OPERATE in Position ON bringen.

● CSYSTEM RESETD erscheint im Display.

Hierauf schaltet das Gerät auf Normalbetrieb.zurück.

SYSTEM RESET

1/60.0 (U-Modell)

● Die System-Rückstellung betrifft die Daten von

Scene File A oder B und der vorliegenden Kameraeinstellungen nicht!

● Die Einstellungen AUTO IRIS LEVEL, ALC

IRIS SET und CAMERA TYPE werden durch eine System-Rückstellung nicht zurückgestellt (CMODUSEINSTELLUNGEN FÜR DEN FERNBEDIENUNGSBETRIEBD (A S. 18)).

Die beiden Tasten MENU gedrückt halten und den Schalter OPERATE in position ON bringen.

G-20

TECHNISCHE DATEN

o TECHNISCHE DATEN

Kompatible Kameras : KY-F55, KY-F55B, KY-F32, KY-F50*, KY-F550, KY-F560, GY-DV550

Kabellänge : 5 m Spannungsversorgung : 9 V Gleichspannung (von der angeschlossenen Kamera) Leistungsaufnahme : 155 mA Gewicht : 400 g Umgebungstemperatur

Abmessungen (Einheit: mm):

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

(*E-Modell)

: 0°C bis 40 °C

REMOTE CONTROL UNIT

FUNC 1

FUNC 2

RM-LP55

CONTRAST

ONOFF

OPERATE

DEUTSCH ENGLISH

FRANÇAIS

FUNC2

GAIN

FOCUS

ZOOM

CLOSE OPEN

70 95

ENTER

/SET

SHUTTER

IRIS

AUTO/MANU

IRIS

195

FUNC1

W.BAL

FILE

NEAR FAR

SLOW FAST

WIDE TELE

SLOWBFAST

WHITE PAINT

MASTER BLACK

34.5

● Technische Daten und das Erscheinungsbild des Geräts und zugehöriger Produkte können im

Sinne einer stetigen Produktverbesserung ohne vorherige Ankündigung geändert werden.

ITALIANOESPAÑOL

G-21

Informations relatives à l’élimination des appareils usagés, à l’fintention des utilisateurs

[Union européenne]

Lorsque ce symbole figure sur un appareil électrique et électronique, cela signifie qu’il ne doit pas être éliminé en tant que déchet ménager à la fin de son cycle de vie. Le produit doit être porté au point de pré-collecte approprié au recyclage des appareils électriques et électroniques pour y subir un traitement, une recuperation et un recyclage, conformément à la législation nationale.

En éliminant correctement ce produit, vous contriburez à la conservation des ressources naturelles et à la prévention des éventuels effets négatifs sur l'environnement et la santé humaine, pouvant être dus à la manipulation inappropriée des déchets de ce produit. Pour plus d’informations sur le point de pré-collecte et le recyclage de ce produit, contactez votre mairie, le service d’évacuation des ordures ménagères ou le magasin dans lequel

Attention:

Ce symbole n’est reconnu que dans l’Union européenne.

En raison des modifications de design, les connées mentionées dans ce manuel d’instructions, sont sujettes à des modifications sans préavis.

AVERTISSEMENT:

POUR EVITER LES RISQUES D’INCENDIE OU D’ELECTROCUTION, NE PAS EXPOSER L’APPAREIL A L’HUMIDITE OU A LA PLUIE.

Merci de l’achat de ce produit. (Le présent manuel porte sur le RM-LP55U.) Avant de faire fonctionner l’appareil, lire attentivement le manuel afin de s’assurer d’obtenir le meilleur rendement possible.

vous avez acheté le produit.

Des amendes peuvent être infligées en cas d’élimination incorrecte de ce produit, conformément à la legislation nationale.

(Utilisateurs professionnels)

Si vous souhaitez éliminer ce produit, visitez notre page Web www.jvceurope.com afin d’obtenir des informations sur sa récupération.

[Pays ne faisant pas partie de l’Union européenne]

Si vous souhaitez éliminer ce produit, faites-le conformément à la législation nationale ou autres règles en vigueur dans votre pays pour le traitement des appareils électriques et électroniques usagés.

SYSTEM D’ALIMENTATION

Raccordement de l’alimentation. Le RM-LP55 est destiné à n’être raccordé qu’aux JVC caméras vidéo couleur. L’alimentation est fournie par la caméra.

●

La RM-LP55 est une unité de télécommande de caméra qui peut être raccordée à la caméra couleur 3-CCD de JVC pour un fonctionnement télécommandé de toutes les principales fonctions de la caméra. (La distance maximale de fonctionnement est d’environ 5 m.) Pour connaître les caméras compatibles, se référer à

CARACTERISTIQUES TECHNIQUESB (Ap. 21)

SOMMAIRE

CARACTERISTIQUES .......................................3

PRECAUTIONS A OBSERVER .......................... 3

COMMANDES ET FONCTIONNEMENT ........... 4

RACCORDEMENTS ........................................... 6

FONCTIONNEMENT .......................................... 6

FONCTIONNEMENTS AVEC LE MENU

DE REGLAGE .................................................. 7

FONCTIONNEMENTS AVEC TOUCHES

DE MODE ......................................................11

F-2

REGLAGES DU MODE DE FONCTIONNEMENT

AVEC LA TELECOMMANDE .................................... 18

REGLAGES DE MODE PREREGLES

EN USINE ........................................................ 20

Méthode pour la remise du système dans les

conditions initiales ............................................ 20

CARACTERISTIQUES TECHNIQUES ............ 21

CARACTERISTIQUES

PRECAUTIONS A OBSERVER

● Fonction de menu de réglage pour une

préparation facile de la caméra

La fonction de menu de réglage facile à utiliser de la RM-LP55 permet de faire tous les réglages de caméra nécessaires tout en se référant au panneau LCD de la télécommande.

● Indications LCD faciles à voir

L’état de fonctionnement peut être affiché sur le panneau LCD pour un contrôle en un coup d’œil des réglages actuels de la caméra. L’affichage est éclairé par derrière, ainsi les indications sont claires et faciles à lire même dans l’obscurité.

● Fonction AFichier de scèneB

Vous pouvez ranger deux jeux différents de données de réglage dans la mémoire de la télécommande qui peuvent être appelés quand vous en avez besoin et appliqués directement à la caméra raccordée.

o Précautions de sécurité

● S’assurer qu’il n’y a pas d’objet métallique ou

inflammable ou des liquides introduits dans la RM-LP55. Ce qui pourrait endommager l’électronique interne ou causer un mauvais fonctionnement.

● Ne jamais utiliser la RM-LP55 si elle a été

modifiée ou avec le capot retiré.

● Si le fonctionnement de la RM-LP55 est

anormal (émission de bruit, odeur, ou fumée étrange), couper immédiatement l’alimentation et contacter le service après vente agréé JVC le plus proche.

o Précautions de manipulation

● Ambiance de fonctionnement

Ne pas installer, ni utiliser, la caméra dans les endroits suivants.

● Endroits exposés à la pluie ou à l’eau

● Endroits exposés à la vapeur ou à la suie

d’huile, par exemple, dans les cuisines.

● Endroits exposés à des températures qui

dépassent la plage de température ambiante opérationnelle (0° à 40°)

● Endroits exposés à des gaz corrosifs.

● Endroits exposés à des radiations ou à des

rayons X, ainsi qu’aux sources d’ondes radioélectriques fortes ou de magnétisme.

● Endroits exposés à des vibrations

● Endroits exposés à de la poussière excessive

● Température ambiante:

Bien respecter la gamme de température ambiante comme indiquée dans les “Caractéristiques techniques” à la page 21.

● Soin externe de la RM-LP55:

Essuyer gentiment la poussière avec un chiffon sec et doux (comme de la gaze). Si l’appareil est très sale, tremper un tissu dans une solution de détergent neutre diluée avec de l’eau, l’essorer complètement puis essuyer la saleté. Faire sécher l’appareil avec un chiffon sec. Ne pas utiliser de chiffon traité avec des produits chimiques et ne pas laisser de liquides volatils comme la benzine, du diluant, de l’alcool, etc. entrer en contact avec la RM-LP55. Ce qui pourrait ternir le fini ou endommager le revêtement.

● Où il y a de fortes ondes électromagnétiques

ou du magnétisme, par exemple près d’un émetteur radio ou TV, d’un transformateur, d’un moteur, etc., l’image peut contenir du bruit ou les couleurs peuvent être incorrectes.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

F-3

COMMANDES ET FONCTIONNEMENT

Vues de face et côté avec numérotation A [OPERATE] Commutateur de

fonctionnement

C B

F G J

REMOTECONTROL UNIT

FUNC 1

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

FUNC 2

FUNC1

FUNC2

W.BAL

FILE

GAIN

FOCUS

NEAR FAR

SLOW FAST

ZOOM

WIDE TELE

SLOWBFAST

WHITE PAINT

MASTER BLACK

CLOSE OPEN

ENTER

/SET

SHUTTER

IRIS

AUTO/MANU

IRIS

RM-LP55

E I

CONTRAST

ONOFF

OPERATE

R A

ON : Régler sur cette position pour

commander la caméra avec la RM-LP55.

OFF : Régler sur cette position pour

désactiver les possibilités de commande de caméra de la RM-LP55.

B [MENU] Touches de menu

Pour appeler les items de menu de réglage sur le panneau LCD. L’item de menu change chaque fois que la touche est pressée. Maintenir la touche enfoncée pour changer les items de menu en séquence.

C [FUNC1] Touches de fonction

Sélectionne le mode ou règle le niveau pour le menu de réglage selon la fonction de chaque item.

D [FUNC2] Touches de fonction

Sélectionne le mode ou règle le niveau pour le menu de réglage selon la fonction de chaque item.

E [ENTER/SET] Touche de validation/réglage

C’est une touche à fonctions multiples. Diffère avec les items de menu. (Voir la procédure de réglage de chaque item pour des détails.)

1. Pendant le réglage de la balance des blancs: Active le réglage de la balance automatique des blancs.

2. Pendant le réglage de titre: Exécute la fonction de titre.

3. Pendant l’opération de fichier de scène: Exécute la fonction de fichier de scène.

F [FILE] Touche de fichier

Appelle l’affichage pour la fonction de fichier de scène.

F-4

G [W.BAL] Touche de balance des blancs

Appelle l’affichage pour le réglage de la balance des blancs.

H [GAIN] Touche de gain

Appelle l’affichage pour le réglage du gain.

I [SHUTTER] Touche de d’obturation

Appelle l’affichage pour le réglage de la vitesse d’obturation.

J [FOCUS] Commande de mise au point avec

[NEAR/FAR] touches de près/lion

Fait varier la vitesse de commande de mise au point. La longueur focale peut être réglée avec les touches NEAR et FAR . NEAR : Pour régler la mise au point sur un

objet proche.

FAR : Pour régler la mise au point sur un

objet éloigné.

K [ZOOM] Commande de zoom avec [WIDE/

TELE] touches grand angle/téléobjectif

Fait varier la vitesse de zoom. L’angle de vue peut être réglé avec les touches WIDE et

TELE. WIDE : Pour régler vers grand angle. TELE : Pour régler vers téléobjectif.

L [WHITE PAINT] Commandes de blanc

1. Ajuste le niveau de gain du canal R ou B

quand le mode de balance des blancs est réglé sur AMANUALB.

2. Lorsque PNT est réglé sur ON avec le mode de balance des blancs réglé sur AAUTO1B ou AAUTO2B, ces commandes sont utilisées pour faire varier le niveau de gain du canal R ou B pour un ajustement plus précis.

M [IRIS AUTO/MANU] Touche de diaphragme

automatique/manuel

Commute le mode de diaphragme entre automatique et manuel.

N [IRIS] Commande de diaphragme

Ajuste le diaphragme en étant en mode de diaphragme manuel. Ajuste le diaphragme en étant en mode de diaphragme manuel. La gamme de réglage est de près de la position fermée CLOSE à la position ouverte OPEN. Utilisée également pour un ajustement précis du niveau de diaphragme automatique en mode de diaphragme automatique.

O [MASTER BLACK] Commande de noir

Ajuste le niveau du noir.

P LED Indicateurs

S’allume pour indiquer l’état courant pour chaque item. OPERATE : S’allume en vert quand la

télécommande est prête à être utiliser.

W.PA INT : S’allume en ambré quand le

mode de balance des blancs est réglé sur AAUTO1B ou AAUTO 2B avec APNT ONB sélectionné.

GAIN : S’allume en ambré quand le

mode de gain n’est pas réglé sur A0dBB.

SHUTTER : S’allume en ambré quand le

mode d’obturation n’est pas réglé sur ANORMALB. (Si le mode d’obturation V.SCAN est réglé sur A1/60.0 (1/50.0 pour le modèle en version E)B, la diode LED ne s’allume pas.)

IRIS MANU : S’allume en ambré en étant en

mode de diaphragme manuel.

Q Panneau LCD

Affiche divers modes, états et données de réglage comprenant le menu de réglage, le mode de réglage, le niveau de réglage et des messages d’avertissement.

R [CONTRAST] Commande de contraste

Ajuste le contraste du panneau LCD.

S Câble (5 m)

Raccorde l’unité de télécommande à la caméra.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

F-5

RACCORDEMENTS

FONCTIONNEMENT

Raccorder la RM-LP55 à la caméra vidéo couleur avec le câble fourni (5 m). S’assurer que l’adaptateur secteur raccordé à la caméra est réglé sur OFF avant de faire tout raccordement.

KY-F550

VIDEOOUT

REMOTE

POWER

DCIN

ACADAPTER AA-P700

OFF

RGB,Y/C,SYNC

LENS

TRIGGER

SEEINSTRUCTION MANUAL

Raccorder au connecteur

REMOTE.

REMOTECONTROL UNIT

FUNC1

FUNC2

W.PAINT GAIN SHUTTER IRISMANU OPERATE

FUNC1

FUNC2

W.BAL

FILE

GAIN

FOCUS

NEAR FAR

SLOW FAST

ZOOM

WIDE TELE

SLOWBFAST

WHITEPAINT

AUTO/MANU

IRIS

MASTERBLACK

CLOSE OPEN

ENTER

SHUTTER

IRIS

RM-LP55

/SET

RM-LP55

OUT

Adaptateur secteur

o ATTENTION:

1. Faire les raccordement nécessaires (voir

ARACCORDEMENTSB) et mettre en marche l’adaptateur secteur raccordé à la caméra.

2. Régler le commutateur OPERATE sur le côté

de la RM-LP55 sur ON.

● AINITIALIZEB apparaît sur le panneau LCD puis

change en A1: CAM MODEB. La diode OPERATE LED s’allumera indiquant que la télécommande est prête à l’usage.

INITIALIZE

Panneau LCD

REMARQUE:

Si les caractères affichés sont trop lumineux, retirer le capuchon au dessus de la commande CONTRAST, puis la tourner dans le sens des aiguilles d’une montre en utilisant un tournevis de précision. Si l’affichage est trop sombre, tourner la commande CONTRAST dans le sens inverse des aiguilles d’une montre.

F-6

FONCTIONNEMENTS AVEC LE MENU DE

1 : CAM MODE

CAM

FUNC2

FUNC1 FUNC2

REGLAGE

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

o MODE CAMERA (CAM/BARS/NEGA)

● Sélectionne la sortie vidéo de la caméra.

1. Sélectionner A1: CAM MODEB en utilisant la

touche MENU B.

FUNC2

ENTER

/SET

FUNC1MENU

BDC

● Le menu de réglage est accessible via la

touche MENU et est affiché sur le panneau LCD. Les items de réglage peuvent être sélectionnés et réglés comme requis.

1. Appuyer sur une touche MENU B ( or )

pour sélectionner l’item de menu voulu sur le panneau LCD.

2. La procédure de réglage varie avec l’item. Pour

régler des données, suivre la procédure pour chaque item comme décrit dans les sections suivantes.

● Un menu de 10 items au maximum (1 à 10) est

disponible. (Les fonctions qui ne sont pas disponibles sur la caméra ne seront pas affichées)

● Appuyer sur MENU B pour sélectionner le

menu.

● Après le nombre d’articles maximum du menu,

il n’y a plus d’autres indications (rien n’est affiché sur le LCD.

No. de

Menu 1.

1 2 3 4 5 6 7 8 9

1: CAM MODE 2: CONTOUR 3: SC FINE COARSE 4: H.PHASE 5: GAMMA 6: IRIS DETECT 7: TITLE 8: TITLE SET 9: RANDOM TRIGGER 10: HI-RESO

Appuyer sur pour passer à l’item suivant.

Appuyer sur pour revenir sur l’item précédent.

Affichage

Indication du mode de sortie

2. Sélectionner le mode de sortie, soit CAM

(sortie caméra), BARS (signal de barres couleur) ou NEGA (signal négatif) en utilisant la touche D FUNC2.

Sélectionner le mode de sortie.

o COMMANDES DE MODE DE CONTOUR

(ON/OFF), DE NIVEAU DE CONTOUR

● Régler sur ON pour corriger le contour ou sur

OFF quand la correction de contour n’est pas nécessaire. En réglant sur ON, le niveau de correction de contour peut être ajusté dans une gamme de 99 à +99.

1. Sélectionner A2: CONTOURB en utilisant la

touche MENU B.

2 : CONTOUR

OFF

Indication de mode

2 : CONTOUR

Niveau

2. Régler sur ON ou OFF en utilisant la touche

FUNC2 D.

Régler sur ON ou OFF.

Pour ajuster le contour monter dans le sens +.

Pour ajuster le contour monter dans le sens –.

3. En réglant sur ON, le niveau de contour

courant est indiqué et le niveau de contour peut être ajusté en utilisant la touche FUNC1 C.

● Si la touche est maintenue pressée, le niveau

varie par pas de 10 unités.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

F-7

FONCTIONNEMENT (suite)

6 : IRIS DETECT

NORMAL

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

FUNC2

ENTER

/SET

FUNC1MENU

BDCE

o LE MODE DE VERROUILLAGE

AJUSTEMENTS POUR

● Commande la phase SC et la phase

horizontale pendant le verrouillage.

1. Sélectionner A3: SC FINE COARSEB en

utilisant la touche MENU B.

3 :

SC FINE COARSE

SC FINE

2. Régler SC COARSE en utilisant la touche

FUNC2 D (0°, 90°, 180° ou 270°).

3. Ajuster finement la phase SC en utilisant la

touche FUNC1 C (–128 à +127).

Pour ajuster finement dans le sens +.

Pour ajuster finement dans le sens –.

● Si la touche est maintenue pressée, le niveau

varie par pas de 10 unités.

4. Sélectionner A4: H.PHASEB en utilisant la

touche MENU B (ajustement de la phase horizontale).

4 : H. PHASE

0°0

SC COARSE

Sélectionner SC COARSE.

FUNC1 FUNC2

phase horizontale

o CORRECTION GAMMA (ON/OFF)

● Régler sur ON pour corriger le gamma ou sur

OFF quand la correction gamma n’est pas nécessaire.

1. Sélectionner A5: GAMMAB en utilisant la touche

MENU B.

2. Régler sur ON ou OFF en utilisant la touche

FUNC2 D.

Régler sur ON

ou OFF.

FUNC2

5 : GAMMA

Indication de mode

o MODE DE DETECTION DE DIAPHRAGME

AUTO MATIQUE

● Trois modes sont disponibles:

NORMAL : La détection est basée sur une

combinaison de la valeur crête et de la valeur moyenne.

PEAK : La valeur crête est détectée, et

le niveau de diaphragme optimal est ajusté.

AVG : La valeur crête est détectée,

puis le niveau de diaphragme optimai est ajusté.

1. Sélectionner A6: IRIS DETECTB en utilisant la

touche MENU B.

2. Sélectionner le mode de détection en utilisant

la touche FUNC2 D.

● Chaque fois que est pressée, le mode

change de NORMAL N PEAK N AVG N NORMAL N...; appuyer sur change les modes dans l’ordre inverse.

5. Ajuster la phase horizontale en utilisant la

touche FUNC1 C (–128 à +127).

● Si la touche est maintenue pressée, le niveau

varie par pas de 10 unités.

Pour ajuster la phase dans le sens +.

Pour ajuster la phase dans le sens –.

F-8

FUNC1

Sélectionner un

mode de

détection.

FUNC2

o AFFICHAGE DU TITRE (ON/OFF)

TITLE EDIT

ABCDEFGHIJKLMNOPQ RSTUVWXYZ012345678

9. , : ?<>!'~+-/%&

JVC COLOR CAMERA KY-F55 TITLE SET

SAMPLE DISPLAY

● Régler sur ON si vous voulez un affichage de

titre sur l’écran du moniteur. Régler sur OFF si vous n’en voulez pas.

1. Appuyer sur la touche MENU B pour

sélectionner l’item de menu A7: TITLEB.

7 : TITLE

OFF

Indication de mode

2. Appuyer sur la touche FUNC2 D pour régler le

mode sur ON ou OFF.

Régler sur ON

ou OFF.

FUNC2

o EDITION DE TITRE

Se référer à un moniteur TV en éditant un titre.

● Pour enregistrer ou corriger le titre qui sera

affiché sur le moniteur TV.

1. Appuyer sur la touche MENU B pour

sélectionner l’item de menu A8: TITLE SETB.

8 : TITLE SET

EDIT

2. Appuyer sur la touche FUNC2 D pour régler le

mode sur AEDITB.

Sélectionner

AEDITB.

FUNC2

4. Appuyer sur la touche FUNC1 C pour

déplacer le curseur dans la fenêtre de titre pour sélectionner le caractère à remplacer.

●

Appuyer sur pour déplacer le curseur sur la droite et appuyer sur pour le déplacer sur la gauche. Le caractère clignotant dans la fenêtre de la liste des caractères change pour correspondre avec la lettre séiectionnée par le curseur dans la fenêtre de titre.

Pour déplacer le

curseur dans la

fenêtre de titre.

Caractères disponibles pour du réglage de titre

Titre préréglé

(Preset Title)

Appuyer sur la touche

FUNC2 D

curseur dans la fenêtre de la liste des caractères pour sélectionner le caractère à entrer.

● Appuyer sur pour déplacer le curseur sur la

droite et appuyer sur pour le déplacer sur la gauche. Le caractère clignotant dans la fenêtre de titre change pour correspondre avec la lettre sélectionnée par le curseur dans la fenêtre de la liste des caractères.

Pour déplacer le

curseur dans la fenêtre

de la liste des

caractères.

FUNC1

Ecran du moniteur

pour déplacer le

FUNC2

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

3. Appuyer sur la touche ENTER/SET E.

(1) Le panneau LCD change comme montré

dans la figure ci-dessous.

TITLE EDIT

CURSOR CHAR

(2) L’éran du moniteur montre deux fenêtres; la

fenêtre de la liste des caractères disponibles et la fenêtre de titre. La fenêtre de titre affiche le titre actuellement mémorisé dans la caméra.

(3) La première lettre dans le titre clignotera

avec la lettre correspondante dans la fenêtre de la liste des caractères. (A_B clignote pour espace.)

Clignotant



6. Pour fixer le caractère, appuyer sur FUNC1 C.

Le curseur se déplace et le caractère dans la fenêtre de titre est remplacé par le caractère sélectionné de la liste des caractères.

7. Reprendre les étapes 4. à 6. si nécessaire.

8. Appuyer sur la touche ENTER/SET E pour

terminer le réglage du titre. Le titre est rangé dans la mémoire de la caméra.

● Le panneau LCD montrera A8: TITLE SETB.

● ATITLE EDITB disparaîtra de l’écran du

moniteur; si la fonction d’affichage du titre est ON, le titre apparaîtra sur l’écran du moniteur. Si la fonction d’affichage du titre est sur OFF, aucun titre n’apparaîtra.

REMARQUE:

Le titre enregistré n’est pas mémorisé dans la télécommande. Si vous raccordez une autre caméra, vous devrez régler à nouveau le titre.

F-9

FONCTIONNEMENT (suite)

OSO

FUNC1

8 : TITLE SET

CLEAR

8 : TITLE SET

CLEAR

o REGLAGE DE LA POSITION DU TITRE

Se référer à un moniteur TV en réglant la position du titre.

● Sélectionne la position du titre affiché sur le

moniteur.

ECBD

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

1. Appuyer sur la touche MENU B pour

sélectionner l’item de menu A8: TITLE SETB.

8 : TITLE SET

POSITION

2. Appuyer sur la touche FUNC2 D pour régler le

mode sur APOSITIONB.

Sélectionner

APOSITIONB.

FUNC2

Se déplace vers le haut ou le bas quand FUNC1 est pressée.

Déplace la position du titre vers le haut.

Déplace la position du titre vers le bas.

TITLE POSITION

5. Appuyer sur la touche ENTER/SET E pour

fixer la position. La position du titre est rangée dans la mémoire de la RM-LP55.

● Le panneau LCD revient à l’affichage de

sélection d’item de menu (étape

1.). Si l’item

de menu A6: TITLEB est réglé sur AONB, le titre sera affiché à la position réglée.

o EFFACAGE DU TITRE

Se référer à un moniteur TV pour effacer le titre.

● Pour effacer les données du titre rangées dans

la caméra.

1. Appuyer sur la touche MENU B pour

sélectionner l’item de menu A8: TITLE SETB.

3. Appuyer sur la touche ENTER/SET E.

(1) AB clignote en haut à droite et la valeur de

la position courante apparaît en bas à gauche sur le panneau LCD.

8 : TITLE SET

14 POSITION

Position courante

(2) Le fond de l’affichage du titre sur l’écran du

moniteur s’inverse et ATITLE POSITIONB apparaît.

4. Tout en se référant au moniteur, déplacer

l’affichage du titre sur la position voulue en appuyant sur une touche FUNC1 C.

● Appuyer sur pour déplacer la position du

titre vers le haut et appuyer sur pour le déplacer vers le bas. La valeur sur le panneau LCD change en conséquence. (De 1 à 20; pour augmenter et pour diminuer)

F-10

Clignotant

2. Appuyer sur la touche FUNC2 D pour régler le

mode sur ACLEARB.

Sélectionner

ACLEARB.

FUNC2

3. Appuyer sur la touche ENTER/SET E.

● AB clignote en haut à droite du panneau LCD.

ATITLE CLEARB et le titre actuel apparaît sur l’écran du moniteur.

Clignotant

4. Appuyer sur la touche ENTER/SET E pour

effacer le titre. Le titre est effacé de la mémoire de la caméra.

● Si la touche MENU B est pressée à la place

de la touche ENTER/SET E, le mode d’effaçage du titre est annulé et l’écran du moniteur revient normal.

Titre actuel

FUNC2

10 : HI- RESO

OFF

10 : HI- RESO

WHITE BALANCE

PRESET

(exemple)

TITLE CLEAR

JVC COLOR CAMERA KY-F55 TITLE SET

SAMPLE DISPLAY

2. Régler ON/OFF avec la touche FUNC2 D.

Ecran du moniteur

o MODE DE DECLENCHEMENT ALEATOIRE

● Le mode de déclenchement aléatoire peut être

engagé.

1. Sélectionner A9: RANDOM TRIGGERB en

utilisant la touche MENU B.

Indication de mode

9 : RANDOM TRIGGER

OFF

9 : RANDOM TRIGGER

1/250 ON

Vitesse d’obturation

2. Régler ON/OFF avec la touche FUNC2 D.

Régler ON/OFF

Pour régler la valeur numérique dans le sens +.

Pour régler la valeur numérique dans le sens –.

FUNC1 FUNC2

3. Lorsque ON est réglé, sélectionner la vitesse

d’obturation pour le déclenchement alétoire avec la touche FUNC1 C.

La vitesse d’obturation peut être sélectionnée entre 1/60 (1/50)*, 1/100 (1/120)*, 1/250, 1/500 1/ 1000, 1/2000, 1/4000 et 1/10000. *Modéle version E

Régler ON/OFF

FONCTIONNEMENTS AVEC TOUCHES DE MODE

REGLAGE DU MODE DE BALANCE DES BLANCS

● Pour sélectionner le mode de la balance des

blancs de la caméra.

Réglages disponibles

5 réglages différents sont disponibles. PRESET : Pour régler sur la valeur préréglée

(température de couleur: 3200 K).

MANUAL : Pour régler sur la valeur réglée avec

les commandes WHITE PAINT.

AUTO1 : Pour régler sur la valeur rangée dans la

mémoire de la balance automatique des blancs 1 de la caméra.

AUTO2 : Pour régler sur la valeur rangée dans la

mémoire de la balance automatique des blancs 2 de la caméra.

FAW : Pour régler sur le mode de balance

automatique des blancs à temps complet pour le réglage automatique de la balance des blancs.

1. Appuyer sur la touche W.BA L G.

● A

WHITE BALANCEB apparaît sur le panneau LCD et

le mode de balance des blancs courant est affiché.

W.BAL

Appuyer sur la touche W.B AL .

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

REMARQUE:

AEEI WORKINGB est affiché quand le mode d’obturation est réglé sur EEI ou quand le mode de gain est réglé sur ALC + EEI. Les réglages de mode de déclenchement aléatoire ne sont pas disponibles lorsque EEI est en marche.

9 : RANDOM TRIGGER

EEI WORKING

o MODE HAUTE RESOLUTION

● Le mode haute résolution (qui relève la

résolution verticale) peut être réglé.

1. Sélectionner A10: HI-RESOB avec la touche

MENU B.

Mode courant

2. Sélectionner le mode de balance des blancs

avec la touche FUNC2 D.

● Chaque fois que est pressée, le mode

change de PRESET N MANUAL N AUTO1 N AUTO2 N FAW N PRESET N...; appuyer sur

change les modes dans l’ordre inverse.

Sélectionne le

mode de balance

des blancs.

FUNC2

F-11

FONCTIONNEMENT (suite)

COLOR BARS

WORKING

AUTO WHITE 1

LOW LIGHT ERROR

AUTO WHITE 1

OVER LIGHT ERROR

AUTO WHITE 1

OBJECT ERROR

C E

FUNC1

FUNC2

ENTER

/SET

REMARQUE:

Si le panneau LCD montre ACOLOR BARS WORKINGB, annuler les barres couleur et reprendre cette procédure. (La balance automatique des blancs ne fonctionne pas quand les barres couleur sont sorties.)

FILE

W.BAL

GAIN

SHUTTER

ZOOM

WIDE TELE

SLOWBFAST

WHITE PAINT

IRIS

AUTO/MANU

o REGLAGE DE LA BALANCE DES BLANCS

● Réglage automatique de la balance des

blancs

1. Régler le mode de balance des blancs sur

AAUTO1B ou AAUTO2B.

WHITE BALANCE PNT OFF AUTO1

2. Viser un sujet blanc (papier blanc, mur. etc.)

pour qu’il remplisse tout l’écran.

3. Appuyer sur la touche ENTER/SET E.

ENTER

/SET

Valide le mode de balance automatique des blancs.

AUTO WHITE 1

OPERATION

● AAUTO WHITE 1(ou AUTO WHITE 2)

OPERATIONB apparaît sur le panneau LCD. Le mode de balance automatique des blancs de la caméra est activé.

4. Le réglage se termine quand AAUTO WHITE

1(ou AUTO WHITE 2) COMPLETEDB est affiché sur le panneau LCD.

● Le panneau LCD montre AAUTO WHITE 1(ou

2)B pendant 3 secondes environ et revient à

l’affichage de sélection d’item de menu (étape 1.).

AUTO WHITE 1

COMPLETED

Messages d’erreur

Si le réglage automatique échoue, la procédure s’arrête et un des messages d’erreur suivants apparaîtra sur le panneau LCD.

L’éclairage est insuffisant.

●

Augmenter l’éclairage ou le gain. (AREGLAGE DE GAIN (SENSIBILITE)

B (A

p. 13))

L’éclairage est trop fort.

● S’assurer qu’une lumière puissante tel le soleil

n’entre pas dans l’objectif soit directement ou par réflexion sur l’objet visé.

L’objet utilisé pour le réglage ne convient pas.

● Vérifier pour voir si l’objet est trop blanc.

(Changer d’objet si nécessaire.)

REMARQUES:

● Les messages ci-dessus sont affichés pendant

3 secondes environ.

● Si AAUTO 2B est sélectionné, l’affichage montre

un message d’erreur sous AAUTO WHITE 2B.

F-12

Réglage de la couleur blanche

GAIN

0dB dB mode

GAIN

0dB dB mode

Pour ajuster la balance des blancs plus précisément en faisant varier le gain des canaux B et R après l’exécution de la balance automatique des blancs.

1. Régler le mode de balance des blancs sur

AAUTO1B ou AAUTO2B. (AREGLAGE DU MODE DE BALANCE DES BLANCSB (A p. 1 1))

2. Régler le mode sur APNT ONB avec la touche

FUNC1 C. (La diode W.PAINT L ED s’allume.)

● Si APNT OFFB est sélectionné, la balance des

blancs est réglée sur la valeur obtenue par le réglage automatique de la balance des blancs. (Dans ce cas, les commandes n’ont pas d’effet.)

WHITE BALANCE PNT ON AUTO1

Sélectionner

APNT ONB.

FUNC1

3. Faire varier le niveau du canal B ou R avec la

commande WHITE PAINT L pour adjuster la balance des blancs comme voulu.

REMARQUE:

Si la balance automatique des blancs est à nouveau exécutée avec APNT ONB sélectionné, que la procédure se soit correctement terminée ou sorte en erreur par exemple sur AOBJECT ERRORB, le réglage sera automatiquement commuté sur APNT OFFB et le niveau du canal B ou R sera remis à la valeur de la position centrale.

Réglage manuel de la balance des blancs

Pour ajuster manuellement la balance des blancs en faisant varier le gain du canal B ou R.

1. Régler le mode de balance des blancs sur

AMANUALB.

WHITE BALANCE

MANUAL

2. Faire varier les niveaux des canaux B et R

avec les commandes WHITE PAINT L pour ajuster la balance des blancs comme voulu.

REMARQUE:

Fonction des commandes WHITE PAINT L Le niveau WHITE PAINT réglé en dernier peut être mémorisé, vous permettant d’obtenir le même niveau qu’à la dernière utilisation même si la position des commandes a été changée. Toutefois, une fois la commande tournée, la mémoire est effacée et le niveau change pour correspondre à la position de ta commande.

o REGLAGE DE GAIN (SENSIBILITE)

● Pour séiectionner la sensibilité de la caméra.

Choix de réglage disponibles

Les 3 réglages suivants sont possibles. dB mode, ALC + EEI, ALC.

1. Appuyer sur la touche GAIN H.

● Le panneau LCD montre AGAINB avec le

réglage courant.

Appuyer sur la touche GAIN.

Régler le mode de gain avec la touche

●

A chaque pression de , le mode change de dB mode

ALC + EEI N ALC N dB mode N... ; appuyer sur

change les modes dans l’ordre inverse.

● Dans le dB mode, le réglage courant du gain

est indiqué sur la gauche.

● Si un mode autre que A0dBB est réglé, la diode

GAIN LED est allumée.

●

Lorsque le mode de gain est réglé sur AALC + EEIB ou

ALCB, le réglage du mode de diaphragme

IRIS SET

MODE DE FONCTIONNEMENT AVEC LA TELECOMMANDE

est possible. (Ap. 18, AREGLAGES DU

)

Sélectionne le

mode.

FUNC2 D

ALC

FUNC2

3. Dans le dB mode, sélectionner la valeur du

gain en dB en utilisant la touche FUNC1 C.

●

A chaque pression de , le mode change de –3 dB

0 dB N +3 dB N +6 dB N +9 dB N +12

+15 dB N +18 dB N LOLUX; appuyer sur

change les modes dans l’ordre inverse.

● Si un mode autre que A0dBB est réglé, la diode

GAIN LED est allumée.

● La valeur en dB qui n’est pas compatible avec

la caméra n’est pas affichée.

Sélectionne le gain.

REMARQUE:

Lorsque le mode de déclenchement aléatoire est réglé sur ON, le mode ALC + EEI n’est pas disponible. Pour engager le mode ALC + EEI, relâcher d’abord le mode de déclenchement aléatoire, puis régler selon les besoins.

FUNC1 FUNC2

F-13

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

FONCTIONNEMENT (suite)

SHUTTER

1/250 STEP

SHUTTER

1/60.0 V .SCAN

FILE

FUNC1

W.BAL

FUNC2

GAIN

ENTER

/SET

SHUTTER

o REGLAGE DU MODE D’OBTURATION

(OBTURATEUR ELECTRONIQUE)

● Change le mode d’obturation de la caméra.

Modes à sélectionner

Les cinq MODES suivants peuvent être sélectionnés: NORMAL, STEP, EEI, V.SCAN, SLOW

1. Appuyer sur la touche SHUTTER I.

● ASHUTTERB et le mode d’obturation actuel

sera indiqué sur l’écran LCD.

SHUTTER

Appuyer sur la touche SHUTTER.

SHUTTER

REMARQUE:

Si AGAIN MODE ALC + EEI WORKINGB est indiqué sur le panneau LCD, régler le mode de gain sur un mode autre que AALC + EEIB, puis recommencer à partir du début.

●

Lorsque le mode de gain est réglé sur AALC + EEIB, le mode d'obturation sera fixé sur EEI et il est impossible de le régler sur un autre mode d'obturation.

GAIN MODE

ALC+EEI WORKING

Si ARANDOM TRIGGER WORKINGB est affiché sur le panneau LCD, régler le mode de déclenchement aléatoire sur OFF, puis régler selon les besoins.

● Une fois le mode de déclenchement aléatoire

réglé sur ON, le mode d’obturation est réglé sur la vitesse spécifiée. Il est impossible de sélectionner d’autres réglages pour le mode d’obturation.

RANDOM TRIGGER

WORKING

NORMAL

2. Sélectionner le mode d’obturation en utilisant

la touche FUNC2 D.

● A chaque pression de la touche , le mode

change de NORMAL N STEP N EEI N V.SCAN N SLOW N NORMAL...; appuyer sur

change les modes dans l’ordre inverse.

● En mode STEP, la vitesse d’obturation actuelle

est indiquée sur la gauche.

●

Si un mode d’obturation autre que NORMAL est réglé, la diode

SHUTTER LED

est allumée. (La diode LED ne s’allume pas si le mode d’obturation V.SCAN est réglé sur pour modèle de version E)

●

Lorsque le mode d'obturation est réglé sur AEEIB, le réglage du mode de diaphragme

SET

est possible. (Ap. 18, AREGLAGES DU

1/60.0 (1/50.0

ALC IRIS

MODE DE FONCTIONNEMENT AVEC LA TELECOMMANDE

Sélectionner le mode d’obturation.

)

FUNC2

3. En mode STEP, sélectionner la vitesse

d’obturation en utilisant la touche FUNC1 C.

● A chaque pression de la touche , le mode

change de 1/100 (1/120)* N 1/250 N 1/500 N 1/1000 N 1/2000 N1/4000 N1/10000 N à...; appuyer sur change les modes dans l’ordre inverse.

● La valeur en dB non compatible avec la

caméra n’est pas affichée.

Sélectionner la vitesse d’obturation.

* 1/100 : Modèle version U

1/120 : Modèle version E

o REGLAGE V.SCAN (BALAYAGE VARIABLE)

●

Fait varier la vitesse d’obturation de la caméra en séquence pour qu’elle puisse s’adapter à la vitesse de balayage d’un écran d’ordinateur, etc.

Sélectionner V.SCAN en utilisant la touche

● La vitesse V.SCAN courante sera indiquée sur

Vitesse V.SCAN

l’écran LCD.

Régler sur

V.SCAN.

FUNC1 FUNC2

FUNC2 D

FUNC2

F-14

2. Régler la vitesse V.SCAN en utilisant la touche

FOCUS

SLOW FAST

NEAR FAR

ZOOM

SLOW FAST

WIDE TELE

FUNC1 C (Version U: 1/60.0 à 1/10168; version E: 1/50.0 à 1/10040).

● La vitesse peut être modifiée dans le sens + ou

– en utilisant la touche ou .

● Si la touche est maintenue enfoncée, les

vitesses changeront plus rapidement.

● L’affichage maximum varie en fonction de la

caméra raccordée.

Pour faire varier la vitesse dans le sens +.

Pour faire varier la vitesse dans le sens –.

FUNC1

o REGLAGE DU MODE D’OBTURATION LENT

● Régler l’obturateur de la caméra sur une

vitesse lente vous permet de prendre des vues claires dans des situations sombres ou peu éclairées.

1. Sélectionner SLOW avec la touche FUNC2 D.

● Le nombre d’images actuellement réglé pour la

lecture est affiché sur le panneau LCD.

SHUTTER

1 FRM SLOW

Sélectionner SLOW.

FUNC2

2. Sélectionner la vitesse d’obturation (nombre

d’images à lire) avec la touche FUNC1 C. 1 FRM à 240 (200)* FRM (environ 8 s)

SHUTTER

240 FRM SLOW

o COMMANDE D’OBJECTIF

● Commande la mise au point et le zoom de

l’objectif HZ-610MD etc., monté sur la caméra.

REMARQUE:

Avec des objectifs à focale variable tel le HZ-G6350, ni le zoom, ni la mise au point ne peut être commandé.

1. Commande de mise au point

Si la FAR est maintenue enfoncée, le foyer de l’objectif sera éloigné; si la touche NEAR est maintenue enfoncée, le foyer sera rapproché.

● La vitesse de l’opération de mise au point peut

être contrôlée avec la commande FOCUS. Tourner vers FAST pour une mise au point plus rapide, et sur SLOW pour une mise au point plus lente.

Pour faire la mise au point sur un sujet quand il est très près.

Commande de

vitesse

Pour faire la mise au point sur un sujet quand il est très loin.

2. Commande de zoom

Si la touche TELE est maintenue enfoncée, l’angle d’image de l’objectif se réduit (angle téléobjectif); si WIDE est maintenue enfoncée, l’angle d’image de l’objectif s’élargit (grand angle).

● La vitesse du zoom peut être contrôlée avec la

commande ZOOM. Tourner vers FAST pour un zooming plus rapide, et sur SLOW pour un zooming plus progressif.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

Pour régler la valeur numérique pour la vitesse dans le sens +.

Pour régler la valeur numérique pour la vitesse dans le sens –.

* 240 : Modèle version U

200 : Modèle version E

FUNC1

Pour faire passer l’objectif en grand angle.

Commande de

vitesse

Pour faire passer l’objectif sur un angle téléobjectif.

F-15

FONCTIONNEMENT (suite)

FILE SCENE A WRITE

SCENE FILE A WRITE OK?

SCENE FILE A WRITING!

COMMANDE DE DIAPHRAGME D’OBJECTIF

●

Commande le diaphragme de l’objectif monté sur la caméra.

Diaphragme automatique

Appuyer sur la touche régler sur le mode de diaphragme automatique (la diode LED IRIS MANU n’est pas allumée).

Régler pour ajuster le niveau de diaphragme automatique à l’aide du contrôle

AUTO IRIS LEVELB.

(

REGLAGES DU MODE DE FONCTIONNEMENT

AVEC LA TELECOMMANDE

●

Si le commutateur LENS de la caméra est réglé sur

MANUB, le diaphragme automatique ne fonctionnera pas que le mode de diaphragme automatique ait été engagé ou pas.

Commute entre automatique et manuel.

Mode de diaphragme automatique: utilisée comme une commande précise du niveau de diaphragme automatique.Mode de diaphragme manuel: utilisée comme une commande de niveau de diaphragme.

Diaphragme manuel

Appuyer sur la touche pour régler sur le mode de diaphragme manuel. (la diode LED IRIS MANU est allumée.)

En utilisant la commande diaphragme peut être commandé (entre proche de la position

F-16

FUNC1

FILE

MASTER BLACK

W.BAL

WHITE PAINT

FUNC2

GAIN

CLOSE OPEN

IRIS AUTO/MANU M

à la position

EBCD

ENTER

/SET

SHUTTER

IRIS

AUTO/MANU

IRIS

IRIS N

B (A

p. 18))

AUTO/MANU

IRIS

CLOSE OPEN

IRIS N

, le niveau de

sur le

IRIS

OPEN

REMARQUE:

Si le gain est réglé sur AALC + EEIB ou AALCB, ou quand le mode d’obturation est réglé sur

EEIB, le mode de diaphragme est automatiquement réglé sur le diaphragme automatique. Dans ce cas, le fonctionnement du diaphraqme manuel n’est pas possible. Lorsque les réglages indiqués ci-dessus ont été effectués, changer le réglage sur

ALC IRIS SET

pour utiliser le diaphragme manuellement. (

p. 18, AREGLAGES DU MODE DE FONCTIONNEMENT

AVEC LA TELECOMMANDE

)

o COMMANDE DE NIVEAU DU NOIR

●

Commande le niveau du noir du signal de caméra.

● Utiliser la commande MASTER BLACK O

pour ajuster le niveau du noir.

●

Tourner dans le sens des aiguilles d’une montre pour augmenter le niveau du noir; tourner dans le sens contraire pour réduire le niveau.

o FONCTION DE FICHIER DE SCENE

●

Pour ranger les données de réglage dans le fichier de scène (A/B) ou pour appeler les données rangées dans le fichier de scène (A/B) et les appliquer à la caméra raccordée.

Ecriture de données dans un fichier de scène

1. Appuyer sur la touche FILE F.

pour

● L’écran AFILEB apparaîtra sur le panneau LCD.

Appuyer sur la touche FILE.

2. Appuyer sur la touche FUNC1 C pour

sélectionner SCENE A ou SCENE B.

Sélectionner la SCENE A ou la SCENE B:

3. Appuyer sur la touche FUNC2 D pour

sélectionner AWRITEB.

Régler sur AWRITEB.

4. Appuyer sur la touche ENTER/SET E.

●

Le panneau LCD montre ASCENE FILE A(ou B) WRITE OK?

Appuyer à nouveau sur

●

Le panneau LCD passe sur ASCENE FILE A(ou B) WRITING!B. Les données de réglage sont rangées en mémoire.

● Si vous ne voulez pas exécuter l’écriture,

appuyez sur la touche MENU B pour annuler.

ENTER/SET E

FILE

FUNC1

FUNC2

si c’est d’accord.

Lecture de données d’un fichier de scène

FILE

RM DATA TO CAM

SAVE OK?

RM DATA TO CAM

SAVING!

1. Appuyer sur la touche FILE F.

● L’ é c r a n AFILEB apparaîtra sur le panneau LCD.

FILE

Appuyer sur la touche FILE.

2. Appuyer sur la touche FUNC1 C pour

sélectionner SCENE A ou SCENE B.

FILE

SCENE A READ

Sélectionner la SCENE A ou la SCENE B:

FUNC1

3. Appuyer sur la touche FUNC2 D pour

sélectionner AREADB.

Appuyer pour régler sur AREADB.

FUNC2

4. Appuyer sur la touche ENTER/SET E.

● L’affichage change en ASCENE FILE A(ou B)

READ OK?B.

SCENE FILE A READ OK?

5. Appuyer à nouveau sur ENTER/SET E si c’est

d’accord.

● Le panneau LCD passe sur ASCENE FILE

A(ou B) READING!B. Les données rangées sont lues de la caméra.

SCENE FILE A READING!

● Si vous ne voulez pas exécuter la lecture,

appuyer sur la touche MENU B pour annuler.

REMARQUE:

Les données suivantes ne peuvent pas être rangées dans le fichier de scène. Refaire le réglage des données si nécessaire après lecture du fichier de scène.

● Position et vitesse du zoom/mise au point

● Données de balance des blancs réglées par le

réglage automatique de la balance des blancs

● Données du titre

o FONCTION DE REGLAGE DE CAMERA

● Pour transférer un jeu de données avec la

télécommande vers la caméra. Les données restent dans la caméra même quand la télécommande est débranchée. (Utiliser cette fonction pour régler la caméra.)

REMARQUE:

Lors du raccordement à KY-F55/KY-F55B/ KY-F32/KY-F50*, les réglages sur la caméra sont requis si l’état de configuration doit être conservé. (Se reporter au manuel d’instructions de la caméra pour des détails.) (*Modèle E).

1. Appuyer sur la touche FILE F.

● L’écran AFILEB apparaîtra sur le panneau LCD.

FILE

Appuyer sur la touche FILE.

2. Appuyer sur la touche FUNC1 C pour

sélectionner ARM DATA TO CAMB.

● Rien ne s’affiche si la fonction de configuration

n’est pas disponible sur la caméra.

Appuyer pour sélectionner ARM DATA TO CAMB.

FUNC1

3. Appuyer sur la touche ENTER/SET E.

● L’affichage change en ARM DATA TO CAM

SAVE OK?B.

4. Appuyer à nouveau sur ENTER/SET E si c’est

d’accord.

● Le panneau LCD passe sur ARM DATA TO

CAM SAVING!B. Les données de réglage sont rangées en mémoire.

● Si vous ne voulez pas exécuter la sauvegarde,

appuyez sur la touche MENU B pour annuler.

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

F-17

REGLAGES DU MODE DE FONCTIONNEMENT AVEC LA

TELECOMMANDE

● Les réglages suivants sont possibles en fonction du mode de fonctionnement avec la

télécommande.

● REGLAGE DU NIVEAU DE DIAPHRAGME AUTOMATIQUE

● MODE DE REGLAGE DE DIAPHRAGME ALC

● TYPE DE CAMERA

Description des fonctions o NIVEAU DE DIAPHRAGME AUTOMATIQUE

● En mode DIAPHRAGME AUTOMATIQUE, lorsque l’ajustement du NIVEAU DE DIAPHRAGME

AUTOMATIQUE effectué à l’aide du bouton de diaphragme N n’est pas requis, le NIVEAU DE DIAPHRAGME AUTOMATIQUE sera réglé sur OFF. (Habituellement réglé sur ON)

o REGLAGE DU DIAPHRAGME ALC

● En mode ALC ou EEI, lorsque l’ajustement du NIVEAU DE DIAPHRAGME AUTOMATIQUE effectué

à l’aide du bouton de diaphragme N est requis, le MODE DE REGLAGE DE DIAPHRAGME AUTOMATIQUE sera réglé sur OFF. (Habituellement réglé sur AUTO)

o TYPE DE CAMERA

● Le fait de régler un type de caméra compatible à la caméra raccordée, permet d’afficher

correctement la valeur de la vitesse d’obturation pendant V.SCAN.

Procédures de réglage

CONTRAST

ONOFF

OPERATE

FILE

NEAR FAR

MASTER BLACK

FUNC1

FUNC2

W.BAL

GAIN

FOCUS

SLOW FAST

CLOSE OPEN

SHUTTER

IRIS

ENTER

/SET

1. Tout en appuyant simultanément la touche

ENTER/SET, E et FOCUS FAR J mettre le commutateur OPERATE A sur ON.

● L’écran de réglage du NIVEAU DE

DIAPHRAGME AUTOMATIQUE sera affiché sur l’écran LCD.

AUTO IRIS LEVEL

Régler le commutateur OPERATE sur ON tout en appuyant sur la touche SET

REMARQUE:

Si le commutateur OPERATE A est réglé sur ON tout en appuyant sur la touche ENTER/SET E, seul le réglage du NIVEAU DE DIAPHRAGME AUTOMATIQUE est possible.

F-18

ENTER

/SET

2. Sélectionner NIVEAU DE DIAPHRAGME

AUTOMATIQUE, REGLAGE DIAPHRAGME ALC et TYPE DE CAMERA à l’aide de la touche MENU B.

Sélectionner l’article devant être réglé.

3. Sélectionner la fonction de chaque article à

l’aide de la touche FUNC2 D.

● La seule sélection ne permet pas d’effectuer le

réglage sur la télécommande.

Sélectionner l’ fonction devant être réglé.

FUNC2

4. Une fois la sélection terminée, appuyer sur la

touche ENTER/SET E.

● AINITIALIZEB s’affiche sur l’écran LCD et

chaque réglage est activé.

ENTER

Appuyer sur la touche SET une fois le réglage terminé

/SET

5. Une fois que l’opération initiale est terminée,

elle se remet en mode de fonctionnement normal.

Détails des fonctions

Nom affiché Valeurs

variables

AUTO IRIS LEVEL ON En mode DIAPHRAGME

AUTOMATIQUE, le réglage du niveau de mise au point du NIVEAU DE DIAPHRAGME AUTOMATIQUE est possible à l’aide du bouton de diaphragme

OFF En mode DIAPHRAGME

AUTOMATIQUE, le fonctionnement du bouton de diaphragme est désactivé

ALC IRIS SET AUTO En mode ALC ou EEI, le

mode de diaphragme est réglé obligatoirement sur DIAPHRAGME AUTOMATIQUE et le fonctionnement de la touche diaphragme est désactivé

OFF En mode ALC ou EEI, le

mode diaphragme peut être réglé à l’aide de la touche diaphragme

CAMERA TYPE 1 Lors de l’utilisation de

KY-F55, KY-F55B et KY-F50*

2 Aucun modèle applicable

3 Lors de l’utilisation de

KY-F32, GY-DV550, KY-F560 et KY-F550

4 Affiche les données V.SCAN

en valeur numérique

*Modéle version E

Fonction Remarque

Réglage d’usine: ON

Réglage d’usine: AUTO La possibilité de réglage du niveau de mise au point du NIVEAU DE DIAPHRAGME AUTOMATIQUE dépend du réglage du NIVAU DE DIAPHRAGME AUTOMATIQUE

Réglage d’usine: 3

DEUTSCH ENGLISH

FRANÇAIS

ITALIANOESPAÑOL

F-19

REGLAGES DE MODE PREREGLES EN USINE

● Les valeurs par défaut (préréglées en usine) pour chacun des modes de la RM-LP55 sont indiquées

ci-dessous.

Mode Préréglage en usine Mode Préréglage en usine

CAM MODE CAM RANDOM TRIGGER OFF

CONTOUR ON HI-RESO OFF

CONTOUR LEVEL 0 SHUTTER NORMAL

SC COARSE 0 °

SC FINE 0 1/50.0 (U-ver.)

V.SCAN

H.PHASE 0 SLOW 1 FRM

GAMMA ON GAIN MODE 0 dB

IRIS DETECT NORMAL WHITE BALANCE AUTO1

TITLE OFF PAINT OFF

TITLE POSITION 1 --

Toute donnée de réglage qui est actuellement affichée sur le panneau LCD peut être remise à la valeur par défaut (montrée dans le tableau ci-dessus) en appuyant simultanément sur les touches FUNC1 et C ou simultanément sur les touches FUNC2 et D. Vous pouvez également refaire le réglage simultané de tous les réglages aux valeurs par défaut comme décrit dans la section suivante.

Méthode pour la remise du système dans les conditions initiales

● Tout en appuyant simultanément les touches

MENU et B mettre le commutateur OPERATE sur ON.

● ASYSTEM RESETB apparaît sur l’affichage,

puis l’appareil revient en état de fonctionnement normal.

SYSTEM RESET

1/60.0 (U-ver.)

● La remise du système dans les conditions

initiales n’affecte pas les fichiers de scène (A et B) ni les réglages courants de la caméra.

● Les réglages NIVEAU DE DIAPHRAGME

AUTOMATIQUE, REGLAGE DIAPHRAGME ALC et TYPE DE CAMERA ne peuvent être réinitialisés en réinitialisant le système, (AREGLAGES DU MODE DE FONCTIONNEMENT AVEC LA TELECOMMANDEB (A p. 18)).

Tout en appuyant simultanément les touches MENU et , mettre le commutateur OPERATE sur ON.

F-20

CARACTERISTIQUES TECHNIQUES

o CARACTERISTIQUES TECHNIQUES

Caméras compatibles : KY-F55, KY-F55B, KY-F32, KY-F50*, KY-F550, KY-F560, GY-DV550

Câble de : 5 m Alimentation : 9 V CC (fournie à partir de la caméra raccordée) Consommation : 155 mA Poids : 400 g Gamme de température ambiante

Dimensions (unité: mm):

W.PAINT GAIN SHUTTER IRIS MANU OPERATE

(*Modèle E)

: 0 °C à 40 °C

REMOTE CONTROL UNIT

FUNC 1

FUNC 2

RM-LP55

CONTRAST

ONOFF

OPERATE

DEUTSCH ENGLISH

FRANÇAIS

FUNC2

GAIN

FOCUS

ZOOM

CLOSE OPEN

70 95

ENTER

/SET

SHUTTER

IRIS

AUTO/MANU

IRIS

195

FUNC1

W.BAL

FILE

NEAR FAR

SLOW FAST

WIDE TELE

SLOWBFAST

WHITE PAINT

MASTER BLACK

34.5

● Les spécifications et l’apparence de cet appareil et des produits associés sont sujet à modifications

à des fins d’amélioration, et ce, sans préavis.

F-21

ITALIANOESPAÑOL

RM-LP55

REMOTE CONTROL UNIT

Printed in Japan

LST0301-001A

JVC RK-LP55U User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

DEUTSCH ENGLISH

CONTENTS

FEATURES

PRECAUTIONS

CONTROLS AND OPERATIONS

CONNECTIONS

OPERATION

OPERATIONS WITH THE SETUP MENU

OPERATIONS WITH MODE KEYS

REMOTE CONTROLLER OPERATION MODE SETTINGS

FACTORY PRESET OF MODE SETTINGS

System resetting method

SPECIFICATIONS

INHALT

BESONDERHEITEN

VORSICHTSMASSREGELN

DIE BEDIENELEMENTE UND IHRE FUNKTIONEN

BETRIEB

EINSTELLUNG MIT DEN BEDIENELEMENTEN

WERKSEINSTELLUNGEN

TECHNISCHE DATEN

SOMMAIRE

CARACTERISTIQUES

PRECAUTIONS A OBSERVER

COMMANDES ET FONCTIONNEMENT

RACCORDEMENTS

FONCTIONNEMENT

FONCTIONNEMENTS AVEC TOUCHES DE MODE

REGLAGES DE MODE PREREGLES EN USINE

CARACTERISTIQUES TECHNIQUES
