JVC PD-Z42DV4C service manual
PD-Z42DV4C
ENGLISH
PDP COLOUR TELEVISION
INSTRUCTIONS
LCT1668-001A-C
感谢您购买 JVC 彩色电视。
为确保您理解如何使用这台新电视，请在使用之前仔细阅读本手册。
警告：为防止火灾或电击，请勿使本设备遭受雨淋或受潮。
警告
务必使用电视附带的电源线。
本电视附带了一些电源线。 请使用对您所在区域最适合的电源线，并将其插入正确接地的插
座。
如果未能使用提供的电源线或将其插入正确接地的插座，则可能会造成电击。
桌面基座警告：
为了确保在地震等紧急情况下的安全性并且防止出现事故，请确保采取适当的措施来防止电
视掉落或翻到。
· 请使用附带的螺丝将所提供的挂钩牢牢连接在电视的背面，并使用商业销售的绳索将电视
固定在墙壁和柱子等坚固物体上。
附带的挂钩
中文
注意：
· 仅在本机上使用指定的电源 （AC 110 - 240 V， 50/60 Hz）。
· 避免损坏交流插头和电源线。
· 长时间不使用本机时，建议您从插座上拔掉电源线。
· 此设备不应遭到水滴或水溅，不得在其上放置装满液体的物体 （如花瓶）。
推荐距离
避免不正确的安装，切勿将本机放置在通风不良的
地方。
将本电视安装在靠墙的位置、封闭的区域内或者电
视柜中时，必须确保电视四周留出推荐距离。
为确保电视安全运行，务必遵循所示的最小距离。
150 mm
200 mm
50 mm
150 mm
200 mm
50 mm
1
残影
等离子显示面板 (PDP) 的特点是长时间显示相同的图像会导致图像的一部分停留在屏幕 （这
叫作磷残影）。
使用以下方法避免残影。
使用画面移位功能。 为了防止残影，屏幕上显示的图像将以周期性的间隔向上下左右移
动。 有关详细信息，请参见第 40 页。
· 即使关闭画面移位功能，当更改频道或输入时，图像仍可能向左或向右移位。
画面模式功能最初设置为亮度。 除非在非常明亮的房间里观看电视，否则最好将画面模式
中文
设置更改为普通或柔和。 这样将减少残影的可能性，并延长 PDP 的寿命。 请参见 “画面
模式”第 26 页。
不要长时间显示静态图像或字符。
当显示图像时 当电源断开时
19:03
残影示例
19:03
· 在观看时减少图像菜单 （第 26 页）上的系统组成和亮度。
不要在常规模式 （第 15 页）下长时间地观看。
屏幕尺寸的选择通常要确保图像在整个屏幕上显示。 常规模式下屏幕的左侧和右侧可能出
现黑色条纹，在此模式下观看后，建议更改到全景模式，以便在整个屏幕上显示图像。
当显示图像时 当电源断开时
残影示例
不要使用 MULTI-PICTURE 功能 （第 17 页）长时间地观看。
如果出现残影
如果出现残影，请尝试更新功能 （第 34 页）。 如果残影较为细微，则可能会渐渐地变得不
太明显。
注意：残影一旦出现，将不会完全消失。
2
像素缺陷
PDP 使用众多非常精细的点 （“像素”）来显示图像。 在这些像素中极少数有可能始终是
暗点或亮点，但只要 99.99% 以上没有问题就是正常的，对于这一点请予以理解。
不要将电视安装在靠近易受电磁波影响的电子设备的地方
它可能会导致图像、声音中的干扰。尤其是，应该将视频设备放在远离本产品的地方。
对红外设备的影响
使用红外无线电话等红外设备时，可能存在干扰。
如果不遵循下列预防措施，可能导致电视或遥控器损坏。
不要堵塞电视的通风口或通风孔。
（如果报纸或布等盖住了通风口或通风孔，则热量可能无法散发出去。）
不要将任何物品放在电视上面。
（例如化妆品或药品、花瓶、盆栽植物、水杯等。）
不要使任何物品或液体进入机壳开口处。
（如果水或液体进入本设备，可能会导致火灾或电击。）
不要将任何明火源 （如点燃的蜡烛）放在电视上。
电视屏幕表面非常容易损坏。 操作电视时务必小心谨慎。
如果电视屏幕变脏，请用柔软的干布擦拭。 切勿用力刮擦。
切勿在上面使用任何清洁剂或去污剂。
如果发生故障，请拔掉本机电源插头，然后与技术服务人员联系。 不要尝试自行修理本机
或拆卸后盖。
画面处理演示
启动画面处理演示：
按 H 按键显示菜单条。 然后按黄色按键。
屏幕将显示分成两个部分的画面 （画面处理打开和画面处理关闭）。
退出画面处理演示：
按黄色按键、 b 按键、 6 p 按键或任何数字按键。
中文
3
目录
检查包装内容..............................................5
安装设置电视..............................................6
安装............................................................ 6
连接天线和磁带录像机 (VCR) .................... 7
将电源线连接到交流插座 ........................... 8
安装遥控器电池.......................................... 9
初始设置 （设置向导）............................... 9
中文
电视按键和功能 ........................................11
从待机模式打开电视................................. 11
选择电视频道 ........................................... 11
调节音量................................................... 11
使用菜单................................................... 11
遥控器按键和功能 ....................................12
从待机模式打开或关闭电视...................... 12
选择电视频道和从外部设备观看图像 ....... 13
调节音量................................................... 14
显示功能................................................... 14
缩放功能................................................... 15
电影环绕功能 ........................................... 16
使用画面暂停功能 .................................... 16
使用 MULTI-PICTURE 功能..................... 17
快退功能和返回功能................................. 18
喜爱的频道功能........................................ 19
操作 JVC 品牌的 DVD 播放机.................. 20
图文电视功能............................................21
基本操作................................................... 21
使用列表模式 ........................................... 21
保留.......................................................... 22
子页面 ...................................................... 22
显示.......................................................... 22
尺寸.......................................................... 22
索引.......................................................... 23
取消.......................................................... 23

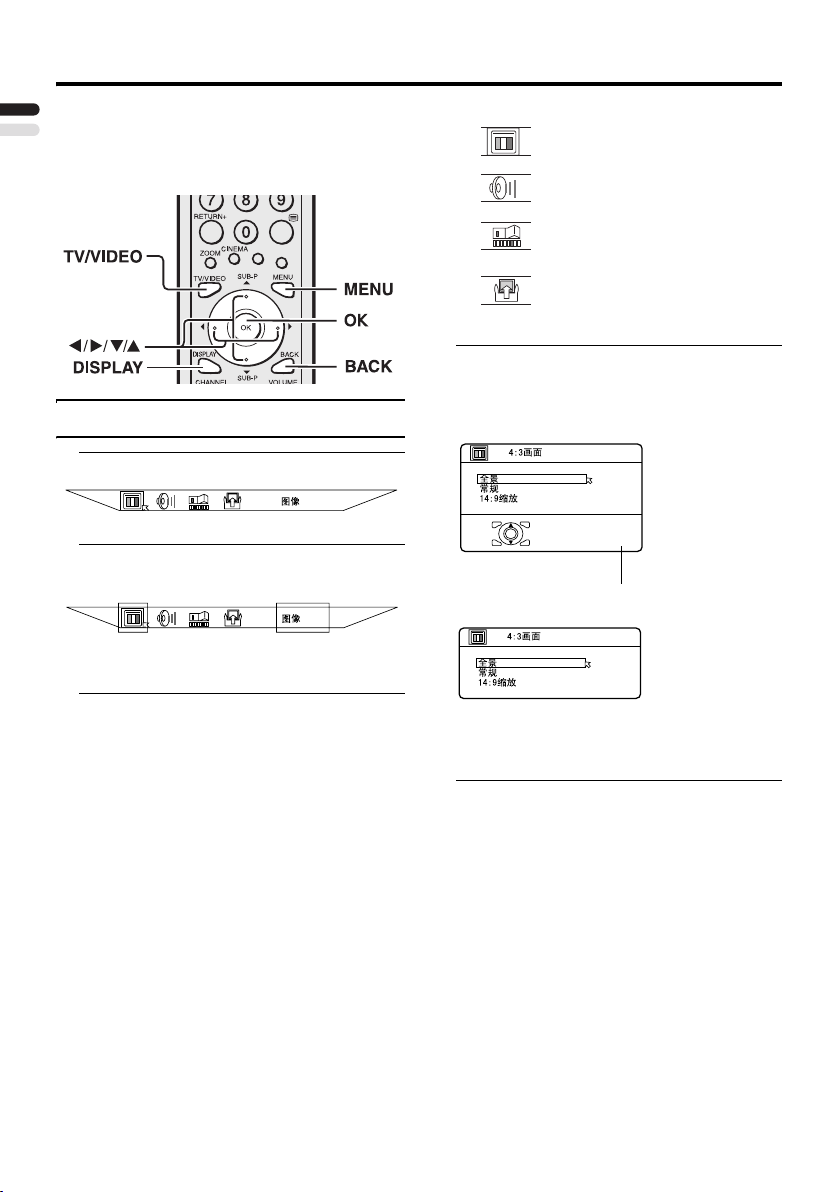

使用电视的菜单 ........................................24
基本操作................................................... 24
图像菜单...................................................26
画面模式................................................... 26
系统组成................................................... 26
亮度.......................................................... 26
锐度.......................................................... 26
色彩.......................................................... 26
色彩微调................................................... 26
黑白对比................................................... 26
功能.......................................................... 27

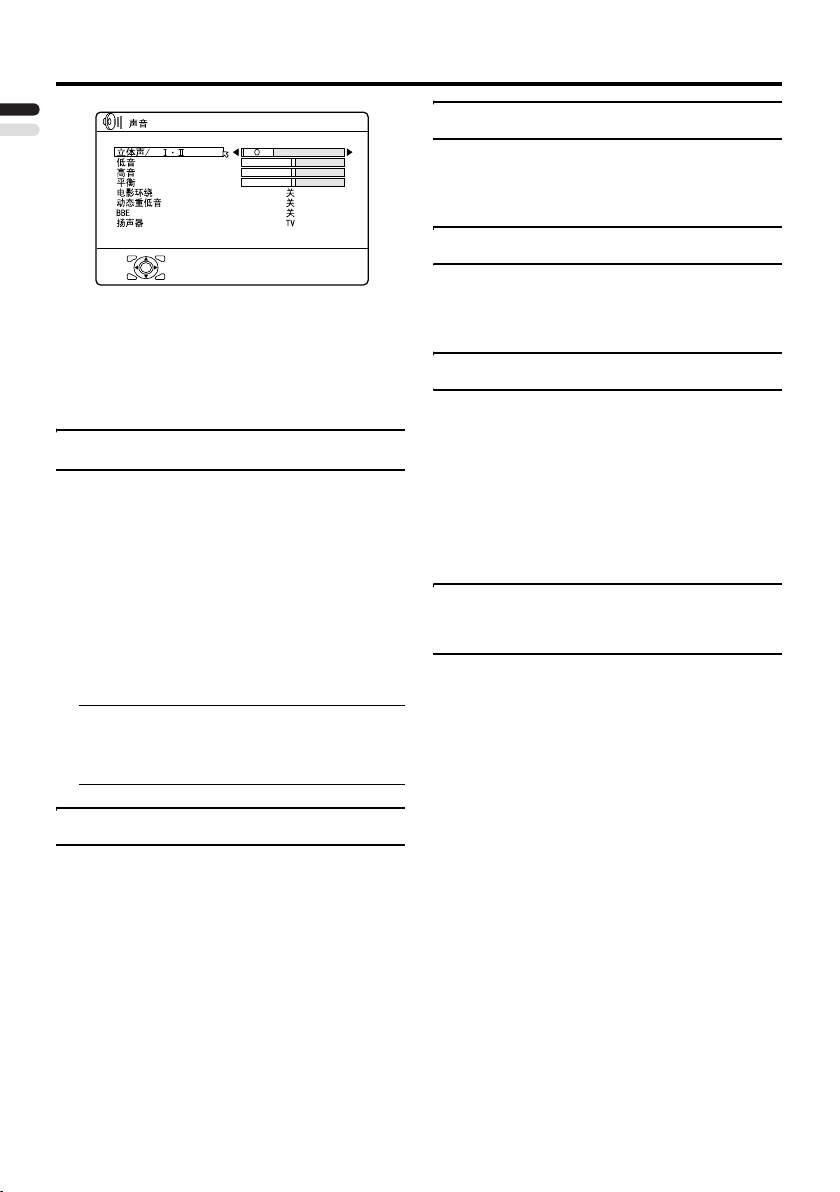

声音菜单 .................................................. 30
立体声 / Ⅰ·Ⅱ......................................... 30
低音 .......................................................... 30
高音 .......................................................... 30
平衡 .......................................................... 30
电影环绕................................................... 30
动态重低音 （Active Hyper Bass，有源超重
低音）.................................................... 30
BBE .......................................................... 31
扬声器 ...................................................... 31
功能菜单 .................................................. 32
睡眠钟 ...................................................... 32

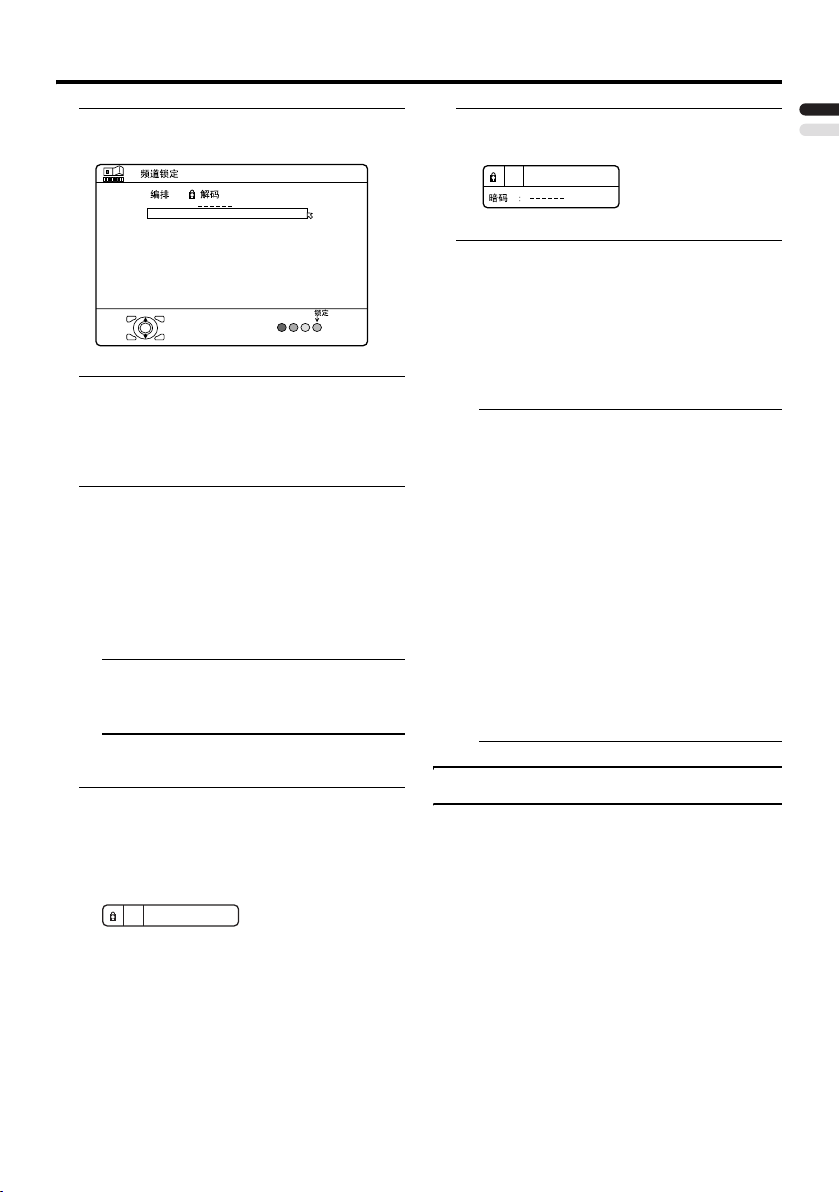

频道锁定................................................... 32
外观 .......................................................... 33
蓝背景 ...................................................... 34
童锁 .......................................................... 34
自动关机................................................... 34
更新 .......................................................... 34
喜爱的设置 ...............................................34
设置菜单 .................................................. 35
自动程序................................................... 35

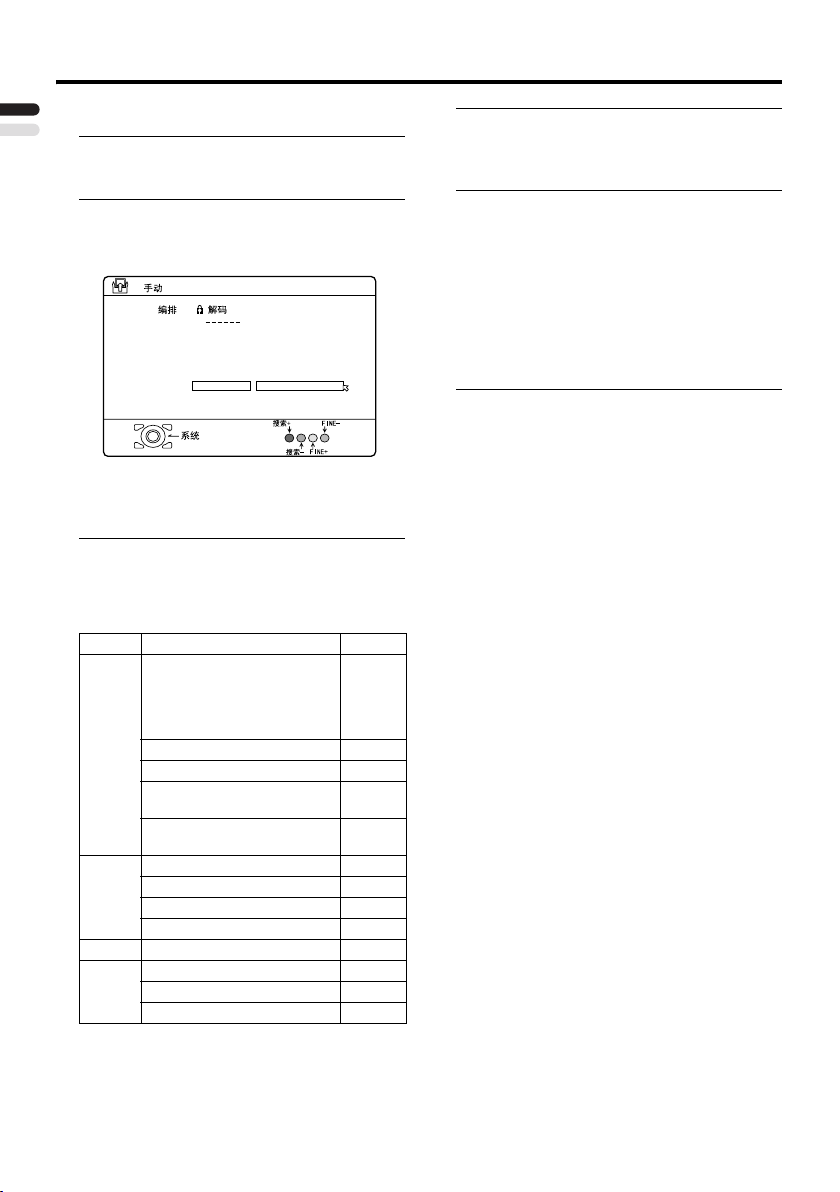

编辑 / 手动................................................ 35
语言 .......................................................... 39
视频 -1 设定 / 视频 -3 设定........................ 39
自动音控................................................... 39
电文语种................................................... 40
画面移位................................................... 40
显示计算机屏幕 ....................................... 41
连接到计算机............................................ 41
观看来自计算机的图像 .............................41
各种计算机的信号表................................. 41
其它准备工作 ...........................................42
连接外部设备............................................ 42
CH/CC 号码 .............................................46
故障排除 .................................................. 47
规格.......................................................... 49
4
检查包装内容
检查所有组件均存在。 如果缺少任何组件，请立即与您的零售商联系。
遥控装置
AA/R6 电池 2 （用于检查操作状态）
挂钩 2 （用于防止电视掉落）
安装螺丝 2 （用于固定挂钩）
电源线 请使用对您所在地区最适合的电源线。
1 (RM-C1830)
中文
5
安装设置电视
在抬起电视时务必要让人帮忙。 电视太重，您自己无法抬起。 如果电视跌落，将
造成伤害和损坏。
安装
将单独销售的桌面基座或墙面安装架安装到电视上。
中文
只应将经 JVC 认可的附件用于您的型号。
墙面安装装置警告：
· 为了防止出现意外，只能让授权的服务人员来安装您的电视。 不要试图自己安装电视。
· 我们销售此产品时认为它将由合格的服务人员来进行组装和安装。
· 为了防止出现意外，请在开始安装前阅读墙面安装装置的使用说明书。
· 对于因错误的组装、错误的墙面安装、不安全的墙面安装、误用、改造或自然灾害所造成
的任何损坏，我们概不承担责任。
安装注意事项
· 不要让电视向左、向右或向后倾斜。
· 将电视安装在墙角或地板上以避免线缆被踩踏。
· 电视在运行时会产生少许热量。 确保电视周围有足够的空间以满足冷却要求。 请参见
“推荐距离”第 1 页。
6
安装设置电视
连接天线和磁带录像机 (VCR)
注意
· 进行任何连接之前，请关闭包括电视在
内的所有设备。
· 天线缆线需另购。 请使用优质的 75 欧
姆共轴线。
· 连接之前请阅读随 VCR 附带的手册。
如果不连接
将天线缆线连接到电视上的天线插座。
如果连接 VCR （参见图 B）：
1 将天线缆线连接到 VCR 上的天线输入
插座，然后用另一条天线缆线连接
VCR 和电视
2 用视频线连接 VCR 的 VIDEO OUT
（视频输出）端子和电视的 VIDEO 端
子
如要用 S-VIDEO 缆线将 VCR 连接到
电视：
用 S-VIDEO 缆线 A 连接 VCR 的 SVIDEO OUT （S-VIDEO 输出）端子
和电视的 S 端子，而不是用视频线进
行连接。
VCR
（参见图 A）：
图 A
CENTER CHANNEL
Cr/Pr
INPUT
LR AUDIO VIDEO
COMPONENT
CENTER CHANNEL
INPUT
LR AUDIO VIDEO
Cr/Pr
COMPONENT
IN
VIDEO-3
YCb/Pb
VIDEO-1
VIDEO-2
YCb/Pb
IN
IN
IN
IN
VIDEO-1
VIDEO-3
IN
VIDEO-2
AUDIO
电视背面
AUDIO
VIDEOLR
VIDEOL/MNOR AUDIO
VIDEOLR AUDIO
OUT
VIDEOLR
S-VIDEO
VIDEOL/MNOR AUDIO
S-VIDEO
VIDEOLR AUDIO
中文
OUT
R
AUDIO
SUB WOOFER
L
OUT
OUT
COMPONENT
YCb/Pb
Cr/Pr
S-VIDEO
S-VIDEO
R
AUDIO
SUB WOOFER
L
OUT
OUT
COMPONENT
YCb/Pb
Cr/Pr
3 用音频线连接 VCR 的 AUDIO OUT
（音频 L/R 输出）端子和电视的
AUDIO 端子 （L 和 R）
·如果 VCR 的音频输出是单声道，则用
音频线连接 VCR 的 AUDIO OUT （音
频输出）插孔和电视的 VIDEO-1
AUDIO L/MONO 插孔。
· 如要连接其它设备，请参见 “连接外
部设备”第 42 页。
· 如要连接其它音频设备，请参见 “连
接扬声器 / 放大器”第 43 页。
图 B
AUDIO
S
A
CENTER CHANNEL
VIDEO
INPUT
LRAUDIO VIDEO
YCb/Pb
Cr/Pr
COMPONENT
OUT
R
AUDIO
SUB WOOFER
L
OUT
AUDIO
VIDEOLR
IN
IN
VIDEO-1
VIDEO-3
VIDEOL/MNORAUDIO
IN
VIDEO-2
VIDEOLRAUDIO
OUT
COMPONENT
YCb/Pb
Cr/Pr
S-VIDEO
S-VIDEO
7
安装设置电视
后面板
中文
1 天线插座 （第 7 页）
2 VIDEO-1 端子 （第 7 页、第 42 页）
3 VIDEO-2 端子 （第 7 页、第 42 页）
4 VIDEO-3 端子 （第 42 页）
5 CENTER CHANNEL INPUT 端子（第 43
页）
6 OUT 端子 （第 42 页）
7 AUDIO OUT 端子 （第 43 页）
8 SUBWOOFER OUT 端子 （第 43 页）
9 交流电源插座 （第 8 页）
0 AV COMPU LINK 端子 （第 44 页）
将电源线连接到交流插座
将电视电源线的交流插头插入交流插座。
注意
· 仅在本机上使用指定的电源 （AC 110
- 240 V， 50/60 Hz）。
· 如果未能使用提供的电源线或将其插入
正确接地的插座，则可能会造成电击。
请使用对您所在地区最适合的附带电源
线。
将交流插头插入正确接地的插座。
电视背面
交流电源插座
电源线
8
安装设置电视
C
H
A
N
N
E
L
VOLUME
MENU/
O
K
T
V
/
V
ID
E
O
安装遥控器电池
使用两节 AA/R6 干电池。
先放入电池的 - 端，确保 + 和 - 极性正
确无误。
· 遵循电池上注明的警告事项。
· 电池寿命大约是半年到一年，这取决
于遥控器的使用情况。
· 我们提供的电视仅供安装和测试电视，
请在需要时尽快更换。
· 如果遥控器工作不正常，请更换电池。
初始设置 （设置向导）
当电视首次打开时，它将转到初始设置模
式，并显示 JVC 徽标。 按照屏幕显示的
说明进行初始设置。
6 按键
1 按电视上的 A 按键
电源指示灯发出蓝光，并且 JVC 徽标
出现。
A 按键 电源指示灯
CHANNEL
VOLUME
PC IN(D-SUB)
MENU/OK TV/VIDEO
L/MONO-AUDIO-RVIDEOS-VIDEO
VIDEO-4
·如果 JVC 徽标不出现，这是因为您
的电视已经首次开机：
使用 “语言”、“电文语种”和
“自动程序”功能进行初始设置。
有关详细信息，请参见 “设置菜
单”第 35 页。
中文
9
安装设置电视
中文
2 按 a 按键
LANGUAGE 菜单显示出来。
3 按 6 按键来选择中文。 然后按 a
按键
电文语种菜单显示出来。 设置与您要
观看的图文电视节目语言相对应的图
文电视语言组。
有关详细信息，请参见 “电文语种”
第 40 页。
>
OK
D1003
-CH
4 按 6 按键选择一个组。 然后按 a
按键
自动程序功能开始运行。 您接收到的
电视频道会自动存储在节目台号码
（编排）列表中。
>>
28
14%
5 电视频道存储到节目台号码 （编排）
中后，会显示编辑菜单
>
CH/CC
CH
CH
CH
CH
CH
CH
CC
CC
CC
21
22
23
24
25
26
01
02
03
D0038
AV
01
02
03
04
05
06
07
08
09
OK
-CH
· 您可以使用编辑 / 手动功能继续编
辑节目台号码 （编排）列表。 有关
详细信息，请参见 “编辑 / 手动”
第 35 页。
· 如果您要观看的电视频道没有存储
到节目台号码 （编排）中，则可以
使用手动功能存储。 有关详细信
息，请参见 “编辑 / 手动”第 35
页。
· 自动程序功能不会将电视频道存储
到节目台号码编排 0 (AV) 中。
· 如果不需要使用编辑 / 手动功能，
请按 a 按键关闭编辑菜单。
现在安装设置已完成。 请享受您的新
JVC 电视！
10
OK
D0004
-CH
· 如要取消自动程序功能，请按 a
按键。
电视按键和功能
CHANNEL
VOLUM
E
MEN
U
/O
K
T
V
/
V
ID
EO
CHANNEL
VOLUME
PC IN(D-SUB)
MENU/OK TV/VIDEO
L/MONO-AUDIO-RVIDEOS-VIDEO
VIDEO-4
从待机模式打开电视
按 A 按键或 CHANNEL p 按键从待机
模式打开电视。
电视通电后，电源指示灯会发出蓝光。
如要关闭电视：
再按一次 A 按键。
电源指示灯熄灭。
注意
· 电视上的 A 按键不会将电视与交流电
源完全绝缘。 如果您将长期不使用电
视，务必要断开交流插头与交流插座的
连接。
选择电视频道
按 CHANNEL p 按键选择一个节目台
号码 （编排）或 VIDEO 端子
按 TV/VIDEO 按键选择一个 VIDEO 端
子。
中文
有关详细信息，请参见括号内的页码。
1 A （电源）按键
2 VOLUME q 按键 5 按键（第 24 页）
3 CHANNEL p 按键 6 按键（第 24 页）
4 MENU/OK 按键 （第 24 页）
5 电源指示灯 （第 9 页）
6 TV/VIDEO 按键 （第 24 页）
7 VIDEO-4 端子 （第 42 页）
8 PC IN (D-SUB) 端子 （第 42 页）
9 耳机插孔 （迷你插孔）（第 42 页）
0 遥控器传感器
调节音量
按 VOLUME q 按键
音量指示器显示出来。
使用菜单
使用 MENU/OK 按键
有关使用菜单的详细信息，请参见 “使
用电视的菜单”（第 24 页）。
11
遥控器按键和功能
1
中文
2
3
4
5
6
7
8
9
~
!
@
#
$
%
^
&
1 静音按键
2 数字按键
3 1 按键
4 c 按键
5 2 按键
6 4 按键
7 7 按键
8 5 按键
9 6 p 按键
0 VCR/DVD/ 图文电视控制按键
- p 按键
= d （首选项）按键
~ # （待机）按键
! PIP/TV/DVD 开关
@ g （文字）按键
# 彩色按键
$ H 按键
% a 按键
^ b 按键
& 7 q 按键
* f （画面暂停）按键
( X （多画面）按键
) c （选择）按键
12
0
=
*
(
)
从待机模式打开或关闭电视
按 # （待机）按键打开或关闭电视
电视通电后，电源指示灯会发出蓝光。
·按 4 按键、 6
p 按键或数字按键可以打开电源。
如要打开或关闭电视，请将遥控器上的
PIP/TV/DVD 开关拨到 TV 位置，然后
按 # 按键。
如果遥控器上的 PIP/TV/DVD 开关拨到
DVD 位置，那么即使按 # 按键，电视
仍不会开机或关机。
遥控器按键和功能
选择电视频道和从外部设备观看 图像
使用数字按键：
使用数字按键输入频道的节目台号码
（编排）。
示例：
·编排 6 → 按 6
·编排 12 → 按 1 和 2
使用 6 p 按键：
按 6 p 按键选择所需的
节目台号码 （编排）或 VIDEO 端
子。
使用 4 按键：
按 4 按键选择一个 VIDEO
端子。
电视模式 VIDEO 模式
节目台号码
或者
· 由于本电视设计为充分利用初始视
频源的分辨率，当视频源以 625p 逐
行扫描复合信号输入时，运动画面
可能显得不自然。
如果出现这一情况，请将所连接设
备的输出设置更改为 625i 隔行扫描
复合信号输出。 有关详细信息，请
参见设备附带的说明。
· PC 声音与 VIDEO-4 声音相同。
如要返回电视频道：
按 4 按键、 6 p
按键或数字按键。
如要使用节目台号码编排 0 (AV)：
当仅通过天线缆线连接了电视和 VCR
时，选择节目台号码 编排 0 (AV) 可以观
看来自 VCR 的图像。 手动将 VCR RF 频
道设成节目台号码 编排 0 (AV)。 有关详
细信息，请参见 “编辑 / 手动”第 35
页。
中文
或者

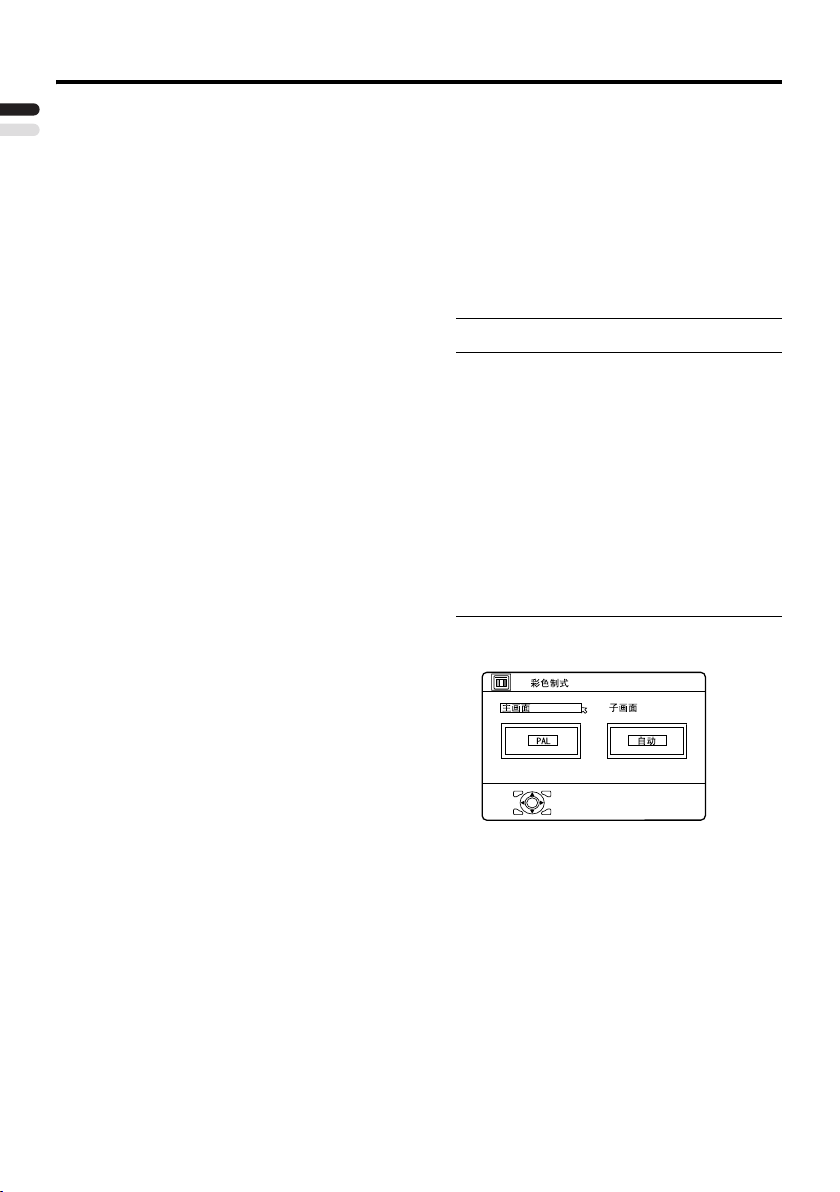

· 如果画面不清晰或者没有颜色，请
按照操作过程 “彩色制式”第 28
页执行操作。
· 如果即使电视频道画面显示正常也
听不到正常声音， 请按照 “编辑 /
手动”第 35 页中的描述，使用手动
功能更改系统设置。
13
遥控器按键和功能
调节音量
静音
中文
显示功能
按 7 q 按键调节音量。
音量指示器显示出来，音量会随着您按
7 q 按键而变化。
按 l（静音）按键关闭声音。
再按一次 l（静音）按键将恢复原来的
音量。
您可以查看所观看的节目的频道号码、当
前时间或编排一览。
从编排一览中，可以选择频道或 VIDEO
端子。
按
5
按
5
示：
AV
01
02
03
04
05
06
07
08
09
D0011
-CH
频道号码显示：
将显示您所观看的节目的频道号码和频道
名称 （当已注册频道名称时）或 VIDEO
端子号码。
按键显示要观看的信息。
按键将更改显示，如下所
OK
+10-10
频道号码显示
无指示
编排一览：
将显示节目台号码 （编排）和 VIDEO 端
子列表。
如果在用 7 按键选择节目台号码
（编排）或 VIDEO 端子后按 a 按键，
将显示选定的节目或 VIDEO 端子。
· 对于已设置 “频道锁定”功能的节目
台号码 （编排），将显示 n （频道锁
定）标记。 有关详细信息，请参见
“频道锁定”第 32 页。
· VIDEO 端子存储在节目台号码编排 99
之后。
14
遥控器按键和功能
缩放功能
您可以根据画面宽高比改变屏幕尺寸。 从
下列缩放模式中选择一种最佳模式。
· 当使用电视作为 PC 屏幕时，缩放模式
固定在全屏。
自动：
当广播信号或者外部设备的信号中包含有
显示画面宽高比的 WSS （Wide Screen
Signalling，宽屏幕信号）信号时，电视将
根据 WSS 信号将缩放模式变成 16:9 缩放
模式或全屏模式。
如果不包含 WSS 信号，将根据 4:3 画面
功能设置的缩放模式显示画面。
·有关 4:3 画面功能的详细信息，请参见
“4:3 画面”第 29 页。
· 当自动 (WSS) 模式由于 WSS 信号质量
差而无法正常工作时或者当您想更换
缩放模式时，可以按 c 按键，然
后切换到另一种缩放模式。
常规：
用于观看原始尺寸的普通画面 （4:3 宽高
比）。
16:9 缩放：
此模式将宽画面 （16:9 宽高比）放大至
整个屏幕。
副题 16:9 缩放：
此模式将带字幕的宽画面 （16:9 宽高比）
放大至整个屏幕。
全屏：
此模式均匀地拉伸普通画面 （4:3 宽高
比）的左右两侧以占满宽电视屏幕。
· 用于宽高比为 16:9 但已经被压缩成普
通画面 （4:3 宽高比）的画面，可以使
用全屏模式恢复其原始尺寸。
选择缩放模式
1 按 c 按键显示缩放菜单
中文
全景：
此模式拉伸普通画面 （4:3 宽高比）的左
右两侧以占满整个屏幕，但不会使画面看
起来不自然。
· 画面的顶部和底部会略微裁剪。
14:9 缩放：
此模式将宽画面 （14:9 宽高比）放大至
屏幕的上下极限位置。
D0009OK-CH
2 按 6 按键选择一种缩放模式。 然后
按 a 按键
画面伸展，所选的缩放模式显示约 5
秒钟。
· 缩放模式可能会因为来自外部设备
的控制信号而自动变换。 当您希望
返回上一种缩放模式时，请重新选
择缩放模式。
15
Loading...
