DLA-RS1

Getting Started Preparation Basic Operation Settings Troubleshooting Others

LCT2440-001B

1

Getting Started

Safety Precautions

IIMPORTANT INFORMATION

WARNING:

TO PREVENT FIRE OR SHOCK HAZARDS, DO NOT
EXPOSE THIS APPLIANCE TO RAIN OR MOISTURE.

WARNING:

THIS APPARATUS MUST BE EARTHED.

CAUTION:

To reduce the risk of electric shock, do not remove
cover. Refer servicing to qualified service personnel.

MACHINE NOISE INFORMATION (Germany only)

Changes Machine Noise Information Ordinance 3.
GSGV, January 18, 1991: The sound pressure level at
the operator position is equal or less than 70 dB (A)
according to ISO 7779.

About the installation place

Do not install the projector in a place that cannot support
its weight securely.

If the installation place is not sturdy enough, the projector
could fall or overturn, possibly causing personal injury.

- When the product is used on a cart,
care should be taken to avoid quick
stops, excessive force, and uneven
surfaces which may cause the product
and cart to overturn, damaging
equipment or causing possible injury to
the operator.

- Slots and openings in the cabinet are
provided for ventilation. These ensure
reliable operation of the product and protect it from
overheating. These openings must not be blocked or
covered. (The openings should never be blocked by
placing the product on bed, sofa, rug, or similar surface. It
should not be placed in a built-in installation such as a
bookcase or rack unless proper ventilation is provided and
the manufacturer’s instructions have been adhered to.)

- To allow better heat dissipation, keep a clearance between
this unit and its surrounding as shown below. When this
unit is enclosed in a space of dimensions as shown below,
use an air-conditioner so that the internal and external
temperatures are the same.

150 mm and above

300 mm

and above

300 mm
and above

IMPORTANT SAFEGUARDS

Electrical energy can perform many useful functions. This
unit has been engineered and manufactured to assure
your personal safety. But IMPROPER USE CAN RESULT
IN POTENTIAL ELECTRICAL SHOCK OR FIRE
HAZARD. In order not to defeat the safeguards
incorporated into this product, observe the following basic
rules for its installation, use and service. Please read
these Important Safeguards carefully before use.

- All the safety and operating instructions should be read
before the product is operated.

- The safety and operating instructions should be retained
for future reference.

- All warnings on the product and in the operating
instructions should be adhered to.

- All operating instructions should be followed.

- Place the projector near a wall outlet where the plug can

be easily unplugged.

- Unplug this product from the wall outlet before cleaning.
Do not use liquid cleaners or aerosol cleaners. Use a
damp cloth for cleaning.

- Do not use attachments not recommended by the product
manufacturer as they may be hazardous.

- Do not use this product near water. Do not use
immediately after moving from a low temperature to high
temperature, as this causes condensation, which may
result in fire, electric shock, or other hazards.

- Do not place this product on an unstable cart, stand, or
table. The product may fall, causing serious injury to a
child or adult, and serious damage to the product. The
product should be mounted according to the
manufacturer’s instructions, and should use a mount
recommended by the manufacturer.

150 mm

and above

- This product should be operated only with the type of
power source indicated on the label. If you are not sure of
the type of power supply to your home, consult your
product dealer or local power company.

- This product is equipped with a three-wire plug. This plug
will fit only into a grounded power outlet. If you are unable
to insert the plug into the outlet, contact your electrician to
install the proper outlet. Do not defeat the safety purpose
of the grounded plug.

- Power-supply cords should be routed so that they are not
likely to be walked on or pinched by items placed upon or
against them. Pay particular attention to cords at doors,
plugs, receptacles, and the point where they exit from the
product.

- For added protection of this product during a lightning
storm, or when it is left unattended and unused for long
periods of time, unplug it from the wall outlet and
disconnect the cable system. This will prevent damage to
the product due to lightning and power line surges.

- Do not overload wall outlets, extension cords, or
convenience receptacles on other equipment as this can
result in a risk of fire or electric shock.

- Never push objects of any kind into this product through
openings as they may touch dangerous voltage points or
short out parts that could result in a fire or electric shock.
Never spill liquid of any kind on the product.

- Do not attempt to service this product yourself as opening
or removing covers may expose you to dangerous
voltages and other hazards. Refer all service to qualified
service personnel.

200 mm
and above

2

-

Unplug this product from the wall outlet and refer service to
qualified service personnel under the following conditions:

a) When the power supply cord or plug is damaged.
b) If liquid has been spilled, or objects have fallen on the product.
c) If the product has been exposed to rain or water.
d) If the product does not operate normally by following the

operating instructions. Adjust only those controls that are
covered by the Operation Manual, as an improper adjustment
of controls may result in damage and will often require
extensive work by a qualified technician to restore the product

to normal operation.
e) If the product has been dropped or damaged in any way.
f) When the product exhibits a distinct change in performance -

this indicates a need for service.

- When replacement parts are required, be sure the service
technician has used replacement parts specified by the
manufacturer or with same characteristics as the original
part. Unauthorized substitutions may result in fire, electric
shock, or other hazards.

-

Upon completion of any service or repairs to this product,
ask the service technician to perform safety checks to
determine that the product is in proper operating condition.

- The product should be placed more than one foot away
from heat sources such as radiators, heat registers,
stoves, and other products (including amplifiers) that
produce heat.

- When connecting other products such as VCR’s, and DVD
players, you should turn off the power of this product for
protection against electric shock.

- Do not place combustibles behind the cooling fan. For
example, cloth, paper, matches, aerosol cans or gas
lighters that present special hazards when over heated.

- Do not look into the projection lens while the illumination
lamp is turned on. Exposure of your eyes to the strong
light can result in impaired eyesight.

- Do not look into the inside of this unit through vents
(ventilation holes), etc. Do not look at the illumination lamp
directly by opening the cabinet while the illumination lamp
is turned on. The illumination lamp also contains ultraviolet
rays and the light is so powerful that your eyesight can be
impaired.

- Do not drop, hit, or damage the light-source lamp (lamp
unit) in any way. It may cause the light-source lamp to
break and lead to injuries. Do not use a damaged light
source lamp. If the light-source lamp is broken, ask your
dealer to repair it. Fragments from a broken light-source
lamp may cause injuries.

- The light-source lamp used in this projector is a high
pressure mercury lamp. Be careful when disposing of the
lightsource lamp. If anything is unclear, please consult
your dealer.

- Do not ceiling-mount the projector to a place which tends
to vibrate; otherwise, the attaching fixture of the projector
could be broken by the vibration, possibly causing it to fall
or overturn, which could lead to personal injury.

- Use only the accessory cord designed for this product to
prevent shock.

ENGLISH

Getting Started Preparation Basic Operation Settings Troubleshooting Others

*DO NOT allow any unqualified person to install the

unit.

Be sure to ask your dealer to install the unit (e.g.
attaching it to the ceiling) since special technical
knowledge and skills are required for installation. If
installation is performed by an unqualified person, it
may cause personal injury or electrical shock.

3

1

Getting Started

Safety Precautions (Continued)

POWER CONNECTION

The power supply voltage rating of this product is
AC110 V – AC240 V. Use only the power cord
designated by our dealer to ensure Safety and EMC.

Ensure that the power cable used for the projector is the
correct type for the AC outlet in your country. Consult
your product dealer.

Power cord

WARNING:
Do not cut off the main plug from this equipment.

If the plug fitted is not suitable for the power points in
your home or the cable is too short to reach a power
point, then obtain an appropriate safety approved
extension lead or adapter or consult your dealer.
If nonetheless the mains plug is cut off, dispose of the
plug immediately, to avoid a possible shock hazard by
inadvertent connection to the main supply. If a new main
plug has to be fitted, then follow the instruction given
below.

WARNING:

THIS APPARATUS MUST BE EARTHED.

IMPORTANT:

The wires in the mains lead on this product are coloured
in accordance with the following cord:
Green-and-yellow : Earth
Blue : Neutral
Brown : Live
As these colours may not correspond with the coloured
making identifying the terminals in your plug, proceed
as follows:
The wire which is coloured green-and-yellow must be
connected to the terminal which is marked M with the
letter E or the safety earth or coloured green or green­and-yellow.
The wire which is coloured blue must be connected to
the terminal which is marked with the letter N or
coloured black.
The wire which is coloured brown must be connected to
the terminal which is marked with the letter L or
coloured red.

4

ENGLISH

Dear Customer,

This apparatus is in conformance with the valid European directives and standards regarding electromagnetic
compatibility and electrical safety.

European representative of Victor Company of Japan, Limited is:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Germany

Getting Started Preparation Basic Operation Settings Troubleshooting Others

5

Main Features

Supports Multiple Digital
Devices

z Comes with a dual HDMI terminal that

allows digital transmission of high
definition signals. (pP14)

6

Beautiful Images on Big Screen

z Enjoy smooth and high resolution video images with no

visible grid, brought about by full high definition resolution
of 1920 c 1080 pixels. (pP20)

Getting Started Preparation Basic Operation Settings Troubleshooting Others

Perfect for Any Location

z Comes with an 80 % vertical and 34 % horizontal

lens shift function. (pP18)

7

1

Getting Started

Contents

Getting Started

Safety Precautions................................................2

Main Features .....................................................6

Contents..............................................................8

How to Read this Manual/

Accessories/Optional Accessories.........................9

About this Manual...........................................................9

Check the Accessories......................................................9

Optional Accessories.......................................................9

Controls and Features ........................................10

How to Use the Remote Control...........................13

Loading Batteries...........................................................13

Effective Range of Remote Control Unit............................13

Preparation

Selecting Connecting Devices..............................14

Connecting........................................................15

Connecting via Video Cable...........................................15

Connecting via S-video Cable ........................................15

Connecting via HDMI Cable Or

HDMI-DVI Conversion Cable.........................................16

Connecting via Component Video Cable .........................16

Connecting via SCART-RCA Cable..................................17

Connecting via RGB Video Cable ...................................17

Troubleshooting

Troubleshooting.................................................34

What to Do When These Messages

Are Displayed ..................................................36

About Warning Indicators..................................37

Actions to Be Taken for Warning Mode .......................... 37

Replacing the Lamp ...........................................38

Procedure for Lamp Replacement ................................... 38

Resetting Lamp Time...................................................... 40

Cleaning and Replacing the Filter........................41

Others

RS-232C Interface .............................................42

RS-232C Specifications ................................................. 42

Command Format ......................................................... 42

RS-232C Communication Examples................................ 45

Copyright and Caution.......................................46

About Trademarks and Copyright .................................. 46

Caution........................................................................ 46

Mounting this Unit......................................................... 47

Specifications ....................................................48

Dimensions................................................................... 49

Installing the Projector and Screen.......................18

Screen Size and Projection Distance................................19

Basic Operation

Projecting Image................................................20

Convenient Features during Projection.................22

Setting the Screen Size...................................................22

Masking the Surrounding Area of an Image ....................22

Settings

Setting Menu .....................................................24

Procedures for Menu Operation .....................................24

Setting Menu.................................................................25

Customizing Projected Images.............................32

Changing the Default Image Profile Values......................32

Registering User-defined Image Profiles...........................33

8

ENGLISH

How to Read this Manual/ Accessories/Optional Accessories

About this Manual

This manual mainly describes the operating method using the remote
control.

Buttons on the remote control are described as [Button Name].

z
z Selection items on the menu are described as ASelection ItemB.

 Conventions in this manual

Describes the limitations of the functions or usage.

Indicates good-to-know information.

Getting Started Preparation Basic Operation Settings Troubleshooting Others

Describes operational precautions.

pP9

Buttons to be used are coloured in a
darker shade.

Indicates related pages.

Check the Accessories

Remote Control

z Instruction manual and other printed material are also included.

AAA size Batteries

(for operation confirmation)

Power Cord

(2m)

Optional Accessories

Please check with your authorized dealer for details.

Replacement Lamp: BHL5009-S (Lamp Unit)

z
z Replacement Filter: LC32058-002A (Inner Filter)

9

1

Getting Started

Controls and Features

z This unit comes with buffer material that cushions the lens. Remove the buffer

material before use.

z Do not throw away the buffer material, retain for future use. (pP46)

To adjust the focus
(pP21)

To adjust the size of the image
(pP21)

 Front Side/Left Side

Lamp Cover (pP38)

Remote Sensor
(pP13)

Air inlets

Lens Cap

Exhaust Vent

 Rear Side/Top Surface

10

Remote Sensor (pP13)

To connect the power cord (pP20)

ENGLISH

Getting Started Preparation Basic Operation Settings Troubleshooting Others

Light on (Red):

Standby mode

Light on (Green):

During projection

Blinking (Green):

Image is temporarily hidden
(pP21)

Blinking (Red):

Cool Down mode (pP21)

To switch input

(pP20)

To display the menu

(pP24)

Light on (Red):

Warning mode (pP37)

Light on/Blinking (Orange):

Lamp warning (pP37)

To turn on/off the power

To hide the image temporarily (pP21)

To return to the previous menu

To select or confirm

 Bottom Surface

Feet:

The height (0 to 5 mm) can be adjusted by turning the foot.

Air Inlets/Filter (pP41)

To adjust the position of the image (pP19)

11

1

Getting Started

Controls and Features (Continued)

 Remote Control

To turn off the power

Select input mode (pP20)

To switch image profile

(pP32)

To adjust colour density

(pP32)

To adjust contrast

(pP32)

To turn on the power

To set screen size
(pP22)

To set gamma
(pP32)

To adjust the outline of the image
(pP32)

To set colour temperature
(pP32)

To adjust brightness
(pP32)

To display information

To display the menu

(pP24)

To display test patterns

To hide the image temporarily
(pP21)

To return to the previous menu

To illuminate buttons on the remote control

To select or confirm

12

ENGLISH

How to Use the Remote Control

Loading Batteries

z If the remote control has to be brought closer to the projector to operate, it means that the batteries are wearing out. When this

happens, replace the batteries. Insert the batteries according to the +- marks.

z Be sure to insert the - end first.
z If an error occurs when using the remote control, remove the batteries and wait for 5 minutes. Load the batteries again and

operate the remote control.

Getting Started Preparation Basic Operation Settings Troubleshooting Others

Effective Range of Remote Control Unit

 When directing the remote control

toward this unit

When aiming the remote control towards the

z

remote sensor on this unit, ensure that the
distance to the sensor in front or at the rear of
this unit is within 7 m.

z If the remote control fails to work properly,

move closer to this unit.

 When reflecting off a screen

Ensure that total of distance A between this

z

unit and screen and distance B between
remote control and screen is within 7 m.

z As the efficiency of signals reflected from the

remote control unit differ with the type of
screen used, operable distance may
decrease.

This unit

Remote Control

This unit

Screen

Remote Control

13

2

Preparation

Selecting Connecting Devices

z Do not turn on the power until connection is complete.
z The connection procedures differ according to the device used. For details, refer to the instruction manual of the device to be

connected.

z For audio output, connect the device to an amplifier.
z The images may not be displayed depending on the devices and cables to be connected.

Use an HDMI compliant cable (sold separately) with the HDMI logo.

z It may not be possible to connect to this unit depending on the dimension of the connector cover of the cables to be

connected.

DVD Recorder DVD Player

To connect via HDMI terminal (pP16)

To connect RS-232C terminal

To connect via component video terminals (pP16)

To connect via video terminal (pP15)

To connect via S-video terminal (pP15)

14

Camcorder VCR

Connecting

Connecting via Video Cable

This unit

ENGLISH

Getting Started Preparation Basic Operation Settings Troubleshooting Others

VCR and camcorder

Video cable (sold separately)

To video input terminal

Connecting via S-video Cable

This unit

Video output

VCR and camcorder

To S-video input terminal

S-video cable (sold separately)

S-video output

15

2

Preparation

Connecting (Continued)

Connecting via HDMI Cable Or HDMI-DVI Conversion Cable

This unit

HDMI-DVI conversion cable (sold separately)

HDMI cable (sold separately)

To HDMI 1 or HDMI 2 input terminal

Connecting via Component Video Cable

DVI output terminal

DVD recorder

HDMI output terminal

This unit

Component video cable

(sold separately)

To component video input terminals

Set ACOMPB in the setting menu to AY Pb/Cb Pr/CrB. (pP27 - P)

z

DVD player

Component video output terminals

C

(Red)

R/PR

CB/PB(Blue)

Y (Green)

16

Connecting via SCART-RCA Cable

This unit

SCART-RCA cable

(sold separately)

ENGLISH

Getting Started Preparation Basic Operation Settings Troubleshooting Others

DVD player for European market

To RGB video and sync signal input terminals

z Set ACOMPB in the setting menu to ASCARTB. (pP27 - P)

Connecting via RGB Video Cable

This unit

SCART terminal

Device equipped with RGB output

RGB video cable
(sold separately)

To RGB video input terminals

z Set ACOMPB in the setting menu to ARGBB. (pP27 - P)
z For information on compatible input signals, see ASpecificationsB. (pP48)

RGB video output terminals

R (Red)

B (Blue)

G (Green) (Includes sync signal)

17

2

Preparation

Installing the Projector and Screen

Install this unit and the screen. Place this unit and the screen perpendicular to each other.
Failing to do so may give rise to trapezoidal distortion of the projected image.

A Install the projector and screen

 Left/Right position

*0 % up/down position (centre)

Approximately 34 % (maximum) of the projected image
(Turn the dial to the right for maximum)

Approximately 34 % (maximum) of the projected image
(Turn the dial to the left for maximum)

 Up/Down position

*0 % left/right position (centre)

Approximately 80 % (maximum) of the projected image
(Turn the dial to the left for maximum)

Approximately 80 % (maximum) of the projected image
(Turn the dial to the right for maximum)

18

 Shifting range of projected image

ENGLISH

B Adjust such that the projected image is in the centre of the screen

Getting Started Preparation Basic Operation Settings Troubleshooting Others

Moves the image to the
left or right

Moves the image up or
down

TIPS

z Adjustment can be done easily by moving the image

upwards towards the centre.

z It may be necessary to set APixel AdjustB in the setting menu after adjusting the image position. (pP26 - J)

Screen Size and Projection Distance

Determine the distance from the lens to the screen to achieve your desired screen size.
This unit uses a 2.0x manual zoom lens for projection.

 Relationship Between Projection Screen Size and Projection Distance

Projection Screen

Size
(Diagonal Length)
Aspect Ratio 16:9

60"

(Approx. 1.52 m)

70"

(Approx. 1.78 m)

Approximate Projection Distance

W (Wide) to T (Tele)

Approx.

1.78 m

Approx.

2.09 m

to

to

Approx.

3.63 m

Approx.

4.24 m

Projection Screen

Size
(Diagonal Length)
Aspect Ratio 16:9

140"

(Approx. 3.56 m)

150"

(Approx. 3.81 m)

Approximate Projection Distance

W (Wide) to T (Tele)

Approx.

4.24 m

Approx.

4.55 m

to

to

Approx.

8.54 m

Approx.

9.16 m

80"

(Approx. 2.03 m)

90"

(Approx. 2.29 m)

100"

(Approx. 2.54 m)

110"

(Approx. 2.79 m)

120"

(Approx. 3.05 m)

130"

(Approx. 3.30 m)

z

The projection distances in the table are provided only as a guide. Use them as a reference during installation.

Approx.

2.40 m

Approx.

2.71 m

Approx.

3.01 m

Approx.

3.32 m

Approx.

3.63 m

Approx.

3.93 m

to

to

to

to

to

to

Approx.

4.86 m

Approx.

5.47 m

Approx.

6.08 m

Approx.

6.70 m

Approx.

7.31 m

Approx.

7.93 m

160"

(Approx. 4.06 m)

170"

(Approx. 4.32 m)

180"

(Approx. 4.57 m)

190"

(Approx. 4.83 m)

200"

(Approx. 5.08 m)

Approx.

4.86 m

Approx.

5.16 m

Approx.

5.47 m

Approx.

5.78 m

Approx.

6.08 m

z To adjust the installation, use a projected image of aspect ratio 16:9.

to

to

to

to

to

Approx.

9.77 m

Approx.

10.38 m

Approx.

11.00 m

Approx.

11.61 m

Approx.

12.23 m

19

3

Basic Operation

Projecting Image

This section describes the basic operations to project input images on the screen.

Preparation

z Remove the lens cap.

A Insert the power plug to the power outlet

A Connect to this unit
B Connect to the power outlet

A

Power Cord
(Supplied)

B Turn on the power

z You can also press the [STANDBY/ON] button on the unit to turn on the

power. (pP11)

C Project the image

a Select input mode

Light on (Red)

B

Light on (Green)

20

z You can also select the input mode by pressing the [INPUT] button on

the unit. (pP11)

b Play back the selected device

D Adjust the position of the projection screen

z See AInstalling the Projector and ScreenB for procedures on adjusting the

position. (pP18)

E Adjust the image size (zoom)

ENGLISH

TIPS

Bigger

Hold and rotate the tab

F Adjust the focus

Turn the ring and adjust

G Turn off the power

While a confirmation screen is displayed

Smaller

You can hide the image
temporarily

You can hide the image temporarily.

Preparation Basic Operation Settings Troubleshooting OthersGetting Started

Green light blinks when

the image is hidden

z Press the [HIDE] button again to

display image.

z The power cannot be turned off

when the image is temporarily
hidden.

MEMO

About Cool Down mode

Blinking (Red)

Cool Down mode

Light on (Red)

z The power cannot be turned off within approximately 90 seconds after it

has been turned on. Start operation only after 90 seconds time.

z You can also press the [STANDBY/ON] button on the unit to turn off the

power. (pP11)

z Put back the lens cap after use to prevent the lens from dirt.
z Pull out the power plug when the unit will not be used for a prolonged time.

z

The Cool Down mode is a function
to cool down the lamp for
approximately 60 seconds after
projection is complete.
This function prevents the internal
parts of the unit from deformation
or damage due to overheating of
the lamp. It also prevents lamp
blowout and premature shortening
of lamp life.

z During Cool Down mode, the

[STANDBY/ON] indicator blinks in
red.

z After the Cool Down mode is

complete, the unit automatically
returns to standby mode.

z Do not pull out the power plug

during Cool Down mode. This may
shorten the lamp life and cause a
malfunction.

21

3

Basic Operation

Convenient Features during Projection

You can change the screen size of the projected image or hide the surrounding area of an image for which
quality at the outer area has deteriorated.

Setting the Screen Size

The projected image can be set to a most appropriate screen size (aspect
ratio).

z

The screen size can also be set from AAspectB of the setting menu. (pP28 - R)

z When high definition images are input, the screen size is fixed at A16:9B.

 Input Image and Projected Image by Different Screen Size Settings

Input Image

SDTV(4:3)

SDTV(4:3)
Image recorded in
landscape (black
bands on top and

bottom) of DVD
software

Depending on the input image, selecting A4:3B may result in a vertically stretched

z

image while selecting A16:9B provides you with the most appropriate screen size.

Aspect Ratio: Same

Most appropriate
screen size

Aspect Ratio: Same
Small image is
projected

4:3 16:9 Zoom

Screen Size

Aspect Ratio:
Landscape
Image is stretched
horizontally

Aspect Ratio:
Landscape
Image is stretched
horizontally

Aspect Ratio: Same
Top and bottom of the

image are missing

Aspect Ratio: Same

Most appropriate
screen size

22

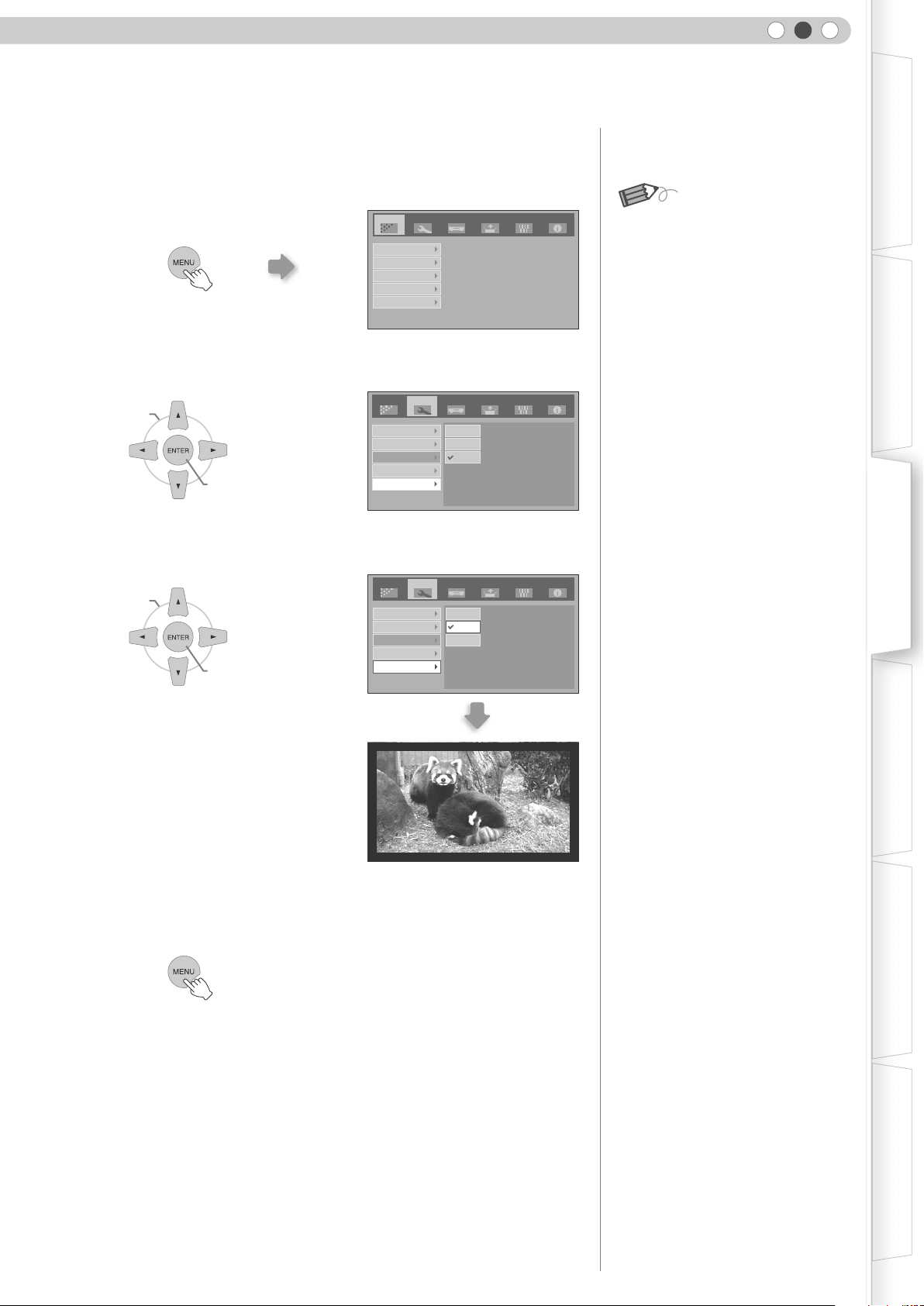

Masking the Surrounding Area of an Image

Images for which quality at the outer area has deteriorated can be projected
by masking (hiding) the surrounding area of the projected image.

A Project the image

iImage for which quality at the outer

area has deteriorated.

B Mask the image

ENGLISH

a Display the setting menu

b Select ASetupB g AMaskB

ASELECT

BCONFIRM

c Set a mask value

ASELECT

BCONFIRM

Setup


Image Adjust

Color Temp.

Gamma

Offset

Pixel Adjust

Image Profile

Profile Memory

Picture Position

HDMI Input Level

Mask

Image Profile

Profile Memory

Picture Position

HDMI Input Level

Mask

Video Install. Func. Info.

SetupImage Video Install. Func. Info.

2.5%

5%

Off

SetupImage Video Install. Func. Info.

2.5%

5%

Off

MEMO

z Masking is available only when high

definition images are input.

Preparation Basic Operation Settings Troubleshooting OthersGetting Started

Example:

When the AMaskB value is changed
from AOffB g A5%B

C To end

23

4

Settings

Setting Menu

Projected images can be adjusted to a desired view by changing the default settings.

Procedures for Menu Operation

Example:

When AAspectB is changed from A4:3B to A16:9B

A Display the setting menu


Image Adjust

Color Temp.

Gamma

Offset

Pixel Adjust

Setup

Video Install. Func. Info.

B Select “Video” g “Aspect”

ASELECT

BCONFIRM


COMP

HDMI

Aspect

Film Mode

Color System

Black Level

C Set to “16:9”

ASELECT

BCONFIRM


COMP

HDMI

Aspect

Film Mode

Color System

Black Level

D To end

Setup

Video Install. Func. Info.

4:3

16:9

Zoom

Setup

Video Install. Func. Info.

4:3

16:9

Zoom

24

Setting Menu

Item values shown in are factory settings.

z Items that can be configured differ according to the input signals.

Image>Image Adjust

A Contrast

Adjusts the contrast of the projected image.

(Black) b30 to 30 (White)

B Brightness

Adjusts the brightness of the projected image.

(Darken) b30 to 30 (Brighten)

C Color

Adjusts the colour density of the projected image.

(Lighten) b30 to 30 (Darken)

D Tint

Adjusts the hue of the projected image.

(Red) b30 to 30 (Green)

E Sharpness

Adjusts the outline of the projected image.

(Soft) b30 to 30 (Sharp)

F DNR

Adjusts the strength of noise removal of the projected image.

(Weak) 0 to 30 (Strong)

ENGLISH

Preparation Basic Operation Settings Troubleshooting OthersGetting Started

z AContrastB, ABrightnessB, AColorB and ASharpnessB can also be configured from the remote control. (pP12)
z ATintB can only be adjusted when NTSC signals are input to the video or S-video input terminal.

Image>Color Temp.

G Color Temp.

Sets the colour temperature of the projected image.

Low Select this to give a reddish tinge to the image.
Middle Select this to have a balanced image.
High Select this to give a bluish tinge to the image.

Red (Less red) b255 to 0 (More red)

User10

User20

* The red, green and blue colours can be adjusted and registered respectively.

Green (Less green) b255 to 0 (More green)
Blue (Less blue) b255 to 0 (More blue)
Red (Less red) b255 to 0 (More red)
Green (Less green) b255 to 0 (More green)
Blue (Less blue) b255 to 0 (More blue)

z This setting can also be configured from the remote control. (pP12)

25

4

Settings

Setting Menu (Continued)

Image>Gamma

H Gamma

Sets the gradation characteristics of the projected image.

Normal For normal circumstances, select this setting.
A Sets gamma to AAB.
B Sets gamma to ABB.
C Sets gamma to ACB.

ANormalB is suitable for normal circumstances but AAB, ABB or ACB can be selected according to your preference.

z
z This setting can also be configured from the remote control. (pP12)

Image>Offset

I Offset

Adjusts the respective brightness of the red, green and blue colours. (Offset level)

Red (Less red) b30 to 30 (More red)
Green (Less green) b30 to 30 (More green)
Blue (Less blue) b30 to 30 (More blue)

Image>Pixel Adjust

J Pixel Adjust

Makes fine adjustments of 1 pixel unit for each minor colour shift in the horizontal/vertical direction of the image.

Horiz. Red (Moves red to left) 1 to 7 (Moves red to right)
Horiz. Green (Moves green to left) 1 to 7 (Moves green to right)
Horiz. Blue (Moves blue to left) 1 to 7 (Moves blue to right)
Vert. Red (Moves red down) 1 to 5 (Moves red up)
Vert. Green (Moves green down) 1 to 5 (Moves green up)
Vert. Blue (Moves blue down) 1 to 5 (Moves blue up)

z The horizontal and vertical directions are reversed when the image is flipped to the left or right, or flipped up or down.
z To adjust, use still images with distinct outlines.
z As the adjustments are minor, the effect may be difficult to see for some images.

Setup>Image Profile

K Image Profile

Configures the image profile. (pP32)

Cinema Select this to view images with movie quality in a dark room.
Natural Select this to view projected images with quality as-is in a dark room.
Dynamic Select this to view images with clear quality in a bright room.
User1 Selects image profile registered in AUser1B.
User2 Selects image profile registered in AUser2B.
User3 Selects image profile registered in AUser3B.

26

z This setting can also be configured from the remote control. (pP12)

ENGLISH

Setup>Profile Memory

L Profile Memory

Registers or deletes image profiles.

Save User1 Registers image profile in AUser1B.
Save User2 Registers image profile in AUser2B.
Save User3 Registers image profile in AUser3B.
Clear User1 Returns image profile in AUser1B to factory setting (natural).
Clear User2 Returns image profile in AUser2B to factory setting (natural).
Clear User3 Returns image profile in AUser3B to factory setting (natural).
Reset Cinema Returns image profile in ACinemaB to factory setting.
Reset Natural Returns image profile in ANaturalB to factory setting.
Reset Dynamic Returns image profile in ADynamicB to factory setting.

z AContrastB, ABrightnessB, AColorB, ASharpnessB, ADNRB, AColor Temp.B, AGammaB and AOffsetB are registered in AImage

ProfileB.

Preparation Basic Operation Settings Troubleshooting OthersGetting Started

Setup>Picture Position

M Picture Position

Adjusts the horizontal/vertical position of the projected image.

z The display position value varies with the input signal.
z This adjustment is available only for analogue input signals.

Setup>HDMI Input Level

N HDMI Input Level

Configures the input level setting of the HDMI input terminal.

Standard For normal circumstances, select this setting.

Enhanced

Select this setting when the black-and-white of the projected image is unclear when
RGB video signals are input from DVI devices.

z This setting is available only when projecting the HDMI input.

Setup>Mask

O Mask

Masks (Hides) the outer area of the projected image.

2.5% Masks 2.5 % of the screen.
5% Masks 5 % of the screen.
Off No masking.

z Masking is available only when high definition images are input.

Video>COMP

P COMP

Configures the input signals of the component video input terminals.

Y Pb/Cb Pr/Cr Select this when component video signals are input.
RGB Select this when RGB video signals are input.

SCART

Select this when RGB video signals and sync signals are input from SCART plug for
European market.

z This setting is available only when projecting the component video input.

27

4

Settings

Setting Menu (Continued)

Video>HDMI

Q HDMI

Configures the input signals of the HDMI input terminal.

Auto Automatically configures input signals.
YCbCr(4:4:4) Select this when Y Cb Cr (4:4:4) video signals are input.
YCbCr(4:2:2) Select this when Y Cb Cr (4:2:2) video signals are input.
RGB Select this when RGB video signals are input.

This setting is available only when projecting the HDMI input.

z

Video>Aspect

R Aspect

Configures the screen size (aspect ratio) of the projected image.

4:3 Sets screen size of the projected image to 4:3.
16:9 Sets screen size of the projected image to 16:9.
Zoom Zooms the image.

z When high definition images are input, the screen size is fixed at A16:9B.
z This setting can also be configured from the remote control. (pP12, 22)

Video>Film Mode

S Film Mode

Select this to view movies shot on film.

Auto For normal circumstances, select this setting.
Off Select this when you are not watching movies shot on film.

Video>Color System

T Color System

Configures the colour system.

Auto Configures the colour system automatically.
NTSC Select this when the colour system is NTSC.
NTSC4.43 Select this when the colour system is NTSC4.43.
PAL Select this when the colour system is PAL.
PAL-M Select this when the colour system is PAL-M.
PAL-N Select this when the colour system is PAL-N.
SECAM Select this when the colour system is SECAM.

28

z This setting is available only when projecting the video or S-video input.

Video>Black Level

U Black Level

Configures the black level.

0 %

7.5 % Select this when the dark portions of an image appear washed out with the 0 % setting.

Select this when the gradation of the dark portions of an image is indistinct with the

7.5 % setting.

z This setting can only be adjusted when NTSC signals are input to the video or S-video input terminal.

Install.>Menu Position

V Menu Position

Sets the display position of the menu.

Upper left Displays menu on the upper left of the screen.
Upper centre Displays menu on the upper centre of the screen.
Upper right Displays menu on the upper right of the screen.
Left centre Displays menu on the left centre of the screen.
Centre Displays menu on the centre of the screen.
Right centre Displays menu on the right centre of the screen.
Lower left Displays menu on the lower left of the screen.
Lower centre Displays menu on the lower centre of the screen.
Lower right Displays menu on the lower right of the screen.

ENGLISH

Preparation Basic Operation Settings Troubleshooting OthersGetting Started

Install.>Menu Display

W Menu Display

Sets the duration for displaying the menu.

15 sec Displays for 15 seconds.
On Always display.

Install.>Line Display

X Line Display

Sets whether to display the input when switching input.

5 sec Displays for 5 seconds.
Off Do not display.

Install.>Flip H

Y Flip H

Select this when the image is projected from the back of the screen or when the projector is hung from the ceiling.

On Flips image to the left or right.
Off Do not flip image to the left or right.

Install.>Flip V

Z Flip V

Select this when the projector is hung from the ceiling.

On Flips image up or down.
Off Do not flip image up or down.

29

4

Settings

Setting Menu (Continued)

Install.>High Altitude Mode

a High Altitude Mode

Select this when using the projector in a location of low atmospheric pressure (higher than 900 meters above sea level).

On Activate.
Off Do not activate.

Func.>Back Color

b Back Color

Configures the screen colour displayed when there is no input signal.

Blue Sets screen colour to ABlueB.
Black Sets screen colour to ABlackB.

Func.>Sleep Timer

c Sleep Timer

Sets the lapse time before automatically switching to the standby mode when there is no input signal.

15 Switch to standby mode after 15 minutes.
30 Switch to standby mode after 30 minutes.
60 Switch to standby mode after 60 minutes.
Off Do not switch to standby mode.

Func.>D-ILA Logo

d D-ILA Logo

Sets whether to display AD-ILA LogoB during startup.

On Displays for 5 seconds.
Off Do not display.

Func.>Lamp Power

e Lamp Power

Configures the output of the light-source lamp.

Normal For normal circumstances, select this setting. (170 W)
High Select this when it is difficult to see the image in a bright room. (200 W)

Changing the lamp power will not change the lamp time (lamp life).

z
z The setting cannot be changed within approximately 90 seconds after this unit has been turned on.
z Settings cannot be changed within approximately 60 seconds after they are made.

Func.>Test Pattern

f Test Pattern

Displays 6 types of test patterns.

30

z This can also be displayed from the remote control. (pP12)

Func.>Language

g Language

Sets the language of the menu display.

日本語 Japanese

English English
Deutsch German
Español Spanish
Italiano Italian
Français French
Português Portuguese
Nederlands Dutch
Svenska Swedish
Norsk Norwegian

中文 Chinese (Simplified)

ENGLISH

Preparation Basic Operation Settings Troubleshooting OthersGetting Started

Info.

h Input

Displays the currently selected video input.

i Source

Displays the types of the current input video signals.

j Lamp Time

Displays the accumulated hours of usage of the light-source lamp.

z This can also be displayed from the remote control. (pP12)

31

4

Settings

Customizing Projected Images

You can adjust the projected image to a desired image quality and register the adjusted value. (Image profile)
Besides the default ACinemaB, ANaturalB and ADynamicB settings, there are 3 more types of user-defined
settings for image profile.

Changing the Default Image Profile Values

AContrastB, ABrightnessB, AColorB, ASharpnessB, ADNRB, AColor Temp.B, AGammaB
and AOffsetB are registered in the image profile.

A Select the image profile

B Adjust image quality

Example: To adjust AContrastB

a Display the setting menu

b Select AImageB g AImage AdjustB g AContrastB


Setup

SELECT

Image Adjust

Color Temp.

Gamma

Offset

Pixel Adjust

Video Install. Func. Info.

Contrast

Brightness

Color

Tint

Sharpness

DNR

c Adjust the setting

ENTER

Contrast

32

ADJUST

d To end the adjustments

EXIT

C Other items can also be adjusted
D To end

z AContrastB, ABrightnessB, AColorB, ASharpnessB, AColor Temp.B and

AGammaB can also be adjusted from the remote control. (pP12)

z To return to the default values, reset the registered settings with

AProfile MemoryB in the setting menu. (pP27 - L)

Registering User-defined Image Profiles

ENGLISH

A Select the image profile

B Adjust image quality

z See AChanging the Default Image Profile ValuesB for procedures on

adjusting the image quality. (pP32)

C Register the image profile

a Display the setting menu

b Select ASetupB g AProfile MemoryB

ASELECT

BCONFIRM

Image Profile

Profile Memory

Picture Position

HDMI Input Level

Mask


Setup

Video Install. Func. Info.

Save User1

Save User2

Save User3

Clear User1

Clear User2

Clear User3

Reset Cinema

Reset Natural

Reset Dynamic

CAUTION

z Adjustment settings of image

quality will not be registered if other
image profiles are selected before
registering these settings.

Preparation Basic Operation Settings Troubleshooting OthersGetting Started

c Register the setting

ASELECT

D To end

z To return to the default values, reset the registered settings with AProfile

MemoryB in the setting menu. (pP27 - L)

BCONFIRM


Image Profile

Profile Memory

Picture Position

HDMI Input Level

Mask

Setup

Video Install. Func. Info.

Save User1

Save User2

Save User3

Clear User1

Clear User2

Clear User3

Reset Cinema

Reset Natural

Reset Dynamic

33

5

Troubleshooting

Troubleshooting

Before sending the unit to your authorized dealer for repair, check the following points.

The following situations are not malfunctions.



You do not need to worry under the following situations if there is no abnormality on the screen.

z Part of the top surface or front of the unit is hot.
z A creaking sound is heard from the unit.
z An operating sound is heard from the internal of the unit.

 Perform the following operations when the unit is unable to operate normally due to external static or noises.

A When the unit is in standby mode, pull out the power plug, then insert again.
B Press the power button on the unit to turn on the power again.

 A sound may be heard when the lamp is off but there is no danger.

 D-ILA device is manufactured using high-precision technology but there may be some missing pixels or pixels that remain

permanently lit up.

Power is not supplied

Is the power cord disconnected? Insert the power cord (plug) firmly. pP20

Remove the power plug when the unit is in standby mode and

Is the lamp cover properly shut?

Is the lamp in Cool Down mode?

close the lamp cover properly. After that, insert the plug
again.

After the Cool Down mode is complete, turn on the power
again.

pP39

pP21

Projected image is dark

Check the lamp time on the information menu. Prepare a new

Is the lamp near exhaustion?

lamp unit or replace as soon as possible when the lamp is near
exhaustion.

pP38 - 40

The unit works when power is turned on but stops abruptly after a few minutes

Are the air inlets and exhaust vent
blocked?

Is the filter dirty? Clean the filter. pP41

Remove the power plug when the unit is in standby mode and
remove any blocking object. After that, insert the plug again.

pP2, 10

Video image does not appear

Is the lens cap removed? Remove the lens cap. pP20
Is the correct external input selected? Select the correct external input. pP20
Is the AV device properly connected? Connect the AV device properly. pP14 - 16

34

Is the power of the AV device turned on? Turn on the power of the AV device and play the video. pP20

Are the correct signals being output from
the AV device?

Is the setting of the input terminal correct?

Is the video image temporarily hidden? Press the [HIDE] button to display the video image again. pP21

Set the AV device properly. pP14 - 16

Set ACOMPB and AHDMIB in the setting menu according to the
input signal.

pP27 - P
pP28 - Q

Colour does not appear or looks strange

Is the image correctly adjusted? Adjust AColorB and ATintB in the setting menu. pP25 - CD

ENGLISH

Video image is fuzzy

Is the focus correctly adjusted? Adjust accordingly using the focus adjustment ring. pP21

Getting Started Preparation Basic Operation Settings Troubleshooting Others

Is the unit placed too near or too far away
from the screen?

Set the unit at a correct distance from the screen. pP18, 19

Video images are missing

Has setting been performed for screen
mask?

Is the display out of position?

Set the AMaskB in the setting menu to AOffB. pP23, 27 - O

Alter the APicture PositionB value in the setting menu to ensure
that images are not missing.

pP27 - M

Remote control does not work

Are batteries installed correctly?

Are batteries exhausted? Replace with new batteries. pP13

Is there an obstructive object between the
remote control and remote sensor?

Is the remote control held too far away
from the unit?

Match the polarities (+ or -) correctly when inserting the
batteries.

Remove any obstructive objects. pP13

Hold the remote control closer to the sensor when using. pP13

pP13

Power is cut off suddenly

Has setting been performed for sleep
time?

Set the ASleep TimerB in the setting menu to AOffB. pP30 - c

35

5

Troubleshooting

What to Do When These Messages Are Displayed

Message Cause (Details)

COMP

No input

HDMI-2

Frequency of input signal is out of range.

Lamp replacement

Lamp replacement

Warning

EXIT

EXIT

No device is connected to the input terminal.
The input terminal is connected but there is no signal.

gInput the video signals.

A video signal that cannot be used in this unit has been input.

gInput video signals that can be used.

The message is displayed when the accumulated lamp time has exceeded
1900 hours.

To clear the message, press the [EXIT] button.

gGet ready a new lamp unit and replace as soon as possible.

The message is displayed when the accumulated lamp time has exceeded
2000 hours.

The message is displayed each time during projection.
To clear the message, press the [EXIT] button.

gReplace with a new lamp unit and reset the lamp time. (pP38 - 40)

36

ENGLISH

About Warning Indicators

The accumulated lamp time or warning mode of this unit is displayed by the indicators.
For information on indicator display during normal operation, see AControls and FeaturesB (pP10).

Getting Started Preparation Basic Operation Settings Troubleshooting Others

No.

1

2

3

4 Lamp is turned off during projection

5 Lamp cover is removed

6

7

8

9

10

LAMP WARNING

Light on b

Blinking Light on

b Light on

Indicator

Lamp replacement is near (pP38 - 40)
(When accumulated lamp time has exceeded 1900 hours)

Lamp has reached end of life (pP38 - 40)
(When accumulated lamp time has exceeded 2000 hours)

Lamp does not light up and unit is unable to project

There is an error in the circuit operation
(Operation error in microcomputer circuit)

There is an error in the circuit operation
(Operation error in drive circuit)

Internal temperature is abnormally high
(Internal temperature error)

External temperature is high
(External temperature error)

Cooling fan has stopped
(Fan locked)

Content

Actions to Be Taken for Warning Mode

When the unit enters into warning mode (No. 3 to 10), it will automatically stop projection and run the cooling fan for
about 60 seconds.

After the cooling fan has stopped, pull out the power plug from the power outlet.
Then, follow the procedures below.

No. Check Action

3

4

5

6

7

8

9

10

If the warning indication is displayed again, wait for the cooling fan to stop. Then pull out the power plug from the power outlet.
Call your authorized dealer for repair.

z Check that an impact shock has not occurred during

operation.

z Check that the lamp unit and lamp cover are correctly

installed.

z Check that nothing is blocking the air inlets.
z Check that the external temperature is normal.

Turn on the power again.

Leave the unit until it cools down.
After that, turn on the power again.

37

5

Troubleshooting

Replacing the Lamp

The lamp is a consumable item. If the image is dark or the lamp is turned off, replace the lamp unit.

When the lamp replacement time approaches, a message is displayed on the screen and the condition is indicated by the

z

indicator. (pP36, 37)

Procedure for Lamp Replacement

CAUTION

z Pull the power plug from the power

outlet. Failure to do so may cause
injuries or electric shocks.

z Do not replace the lamp

immediately after the unit has been
used. Allow a cooling period of 1
hour or more before replacement.
The temperature of the lamp is still
high and this may cause a burn.

z Do not apply shock to the lamp

unit. It may cause lamp blowout.

z Do not use flammable air duster to

clean the internal parts of the unit.
This may cause fire.

MEMO

Usable Lamp Life

z

The usable lamp life for this unit is
approximately 2000 hours. The
usable lamp life of 2000 hours is
merely the average usable life of
lamps and we do not provide any
guarantee for this figure.

z The lamp life may not reach 2000

hours depending on the operating
conditions.

z When the lamp has reached the

end of its usable life, deterioration
progresses rapidly.

z If the image is dark or the colour

tone is abnormal, replace the lamp
unit as soon as possible.

Purchasing the Lamp Unit

A Remove the lamp cover

z Remove the screws with a + screwdriver.

B Loosen the screws on the lamp unit

z Loosen the screws with a + screwdriver.

C Pull out the lamp unit

z Grasp the handle and pull out the lamp unit.

38

Please consult your authorized
dealer.

 Lamp Unit

Part No. : BHL5009-S

Handle

D Install the new lamp unit

E Tighten the screws of the lamp unit

z Fasten the screws with a + screwdriver.

ENGLISH

CAUTION

z Use only genuine replacement

parts for the lamp unit. Also, never
attempt to re-use an old lamp unit.
This may cause a malfunction.

z Do not touch the surface of a new

lamp. This may shorten the lamp
life and cause lamp blowout.

MEMO

After Replacing the Lamp

z

Do not place the removed lamp
unit at locations reachable by
children or near combustible items.

z Dispose used lamp units in the

same way as fluorescent lamps.
Follow your local community rules
for disposal.

Getting Started Preparation Basic Operation Settings Troubleshooting Others

F Attach the lamp cover

z Insert the top part (with 2 claws) of the lamp cover into the unit.
z Fasten the screws with a + screwdriver.

Claws

39

5

Troubleshooting

Replacing the Lamp (Continued)

Resetting Lamp Time

After installing a new lamp unit, reset the lamp time.

A Insert the power plug to the power outlet

Light on (Red)

B Reset lamp time

z Press in the order as shown.
z Press each button within 0.5-second intervals and press the last button for

2 seconds or more.

Press for 2 seconds or more

z The [LAMP] indicator and [STANDBY/ON] indicator blink alternately for 3

seconds. After that, the unit switches to standby mode.

40

CAUTION

z Reset the lamp time only when you

have replaced the lamp.

z Never reset it when the lamp is still

in use. Otherwise, the approximate
standard for gauging replacement
time may be inaccurate and lamp
blowout may occur.

ENGLISH

Cleaning and Replacing the Filter

Clean the filter regularly or air intake efficiency may deteriorate and malfunction may occur.

A Remove the inner filter

CAUTION

Getting Started Preparation Basic Operation Settings Troubleshooting Others

B Clean the filter

Lift up while pushing the claw

z Pull the power plug from the power

outlet.

MEMO

If the filter is damaged or too
dirty to be cleaned

z

Replace with a new filter. A dirty
filter will dirty the internal parts of
the unit and cause shadows on the
video image.

z To purchase a new filter or when

there is dirt in the internal parts,
consult your authorized dealer.

 Inner Filter

Part No. : LC32058-002A

z Wash the filter with water and dry it in a shaded area.
z In extremely soiled cases, use of a neutral detergent is recommended.

Put on rubber gloves when using a neutral detergent.

z After washing the filter with water, make sure that it is completely dry before

reinstalling. Otherwise, electric shocks or malfunctions may occur.

z Do not clean the filter with a vacuum cleaner or air duster. The filter is soft

and may be damaged.

C Reinstall the inner filter

Check that the left and right
claws are locked onto the unit

41

Others

6

RS-232C Interface

Control of this unit via a computer is possible by connecting the computer to this unit with a RS-232C cross
cable (D-Sub 9 pin).

RS-232C Specifications

This unit

Pin No. Signal Operation Signal Direction

2 RxD Receive data This unit  PC

3 TxD Transmit data This unit  PC

5 GND Signal ground b

1, 4, 6 b 9N/C bb

z PC refers to the controller such as a personal computer.

Mode Non-synchronous

Character Length 8 bit

Parity None

Start Bit 1

Stop Bit 1

Data Rate 19200 bps

Data Format Binary

Command Format

Start Bit Stop Bit

The command between this unit and the computer consists of AHeaderB, AUnit IDB, ACommandB, ADataB and AEndB.

z

Header (1 byte), Unit ID (2 bytes), Command (2 bytes), Data (n bytes), End (1 byte)

 Header

This binary code indicates the start of communication.

Binary code Type Description

21 Operating command PC  This unit

3F Reference command PC  This unit

40 Response command This unit  PC

06 ACK

 Unit ID

This code specifies the unit. The binary code is fixed at A8901B.

This unit  PC
(When the command is accepted without error, it returns to PC)

42

 Command and data

Operating command and data (Binary code)

Command Type Data description

0000 Connection check

5057 Power supply

4950 Input

5243 Remote Control

ENGLISH

Getting Started Preparation Basic Operation Settings Troubleshooting Others

Checks whether communication is available between this unit and
the PC during standby.

During standby
31: Turns on the power.

During power on
30: Turns off the power. (Standby mode)

During power on
30: S-VIDEO

31: VIDEO
32: COMP.
36: HDMI 1
37: HDMI 2

Sends the same code as the supplied remote control.

z ARemote control codeB (pP44)

Reference command and data (Binary code)

Command Type Data description

During standby or power on
30: Standby mode

5057 Power supply

4950 Input

31: Power-on mode
32: During Cool Down mode
34: Warning mode

During power on
30: S-VIDEO

31: VIDEO
32: COMP.
36: HDMI 1
37: HDMI 2

 End

This code indicates the end of communication. The binary code is fixed at A0AB.

43

Others

6

RS-232C Interface (Continued)

Remote control code



z Binary code is sent during communication.

Remote control button

name

J 37 33 30 31 USER1 37 33 36 43

K 37 33 30 32 USER2 37 33 36 44

EXIT 37 33 30 33 USER3 37 33 36 45

OPERATE ON 37 33 30 35 HDMI 1 37 33 37 30

OPERATE OFF 37333036 HDMI 2 37333731

HIDE 37 33 31 44 INFO 37 33 37 34

MENU 37 33 32 45 GAMMA 37 33 37 35

ENTER 37 33 32 46 COLOR TEMP 37 33 37 36

I 37 33 33 34 ASPECT 37 33 37 37

H 37 33 33 36 CONTRAST (a) 37333738

VIDEO 37333442 CONTRAST (b) 37333739

S-VIDEO 37333443 BRIGHT (a) 37333741

COMP. 37333444 BRIGHT (b) 37333742

TEST 37 33 35 39 COLOR (a) 37333743

Binary code

Remote control button

name

Binary code

CINEMA 37 33 36 39 COLOR (b) 37333744

NATURAL 37 33 36 41 SHARP (a) 37333745

DYNAMIC 37333642 SHARP (b) 37333746

44

RS-232C Communication Examples

This section shows the communication examples of RS-232C.

Operating command



Type Command Description

Connection check

Power (On)

Power (Off)

Input (COMP.)

Remote Control

(MENU)

PC  This unit: 21 89 01 00 00 0A
This unit  PC: 06 89 01 00 00 0A

PC  This unit: 21 89 01 50 57 31 0A
This unit  PC: 06 89 01 50 57 0A

PC  This unit: 21 89 01 50 57 30 0A
This unit  PC:06890150570A

PC  This unit: 21 89 01 49 50 32 0A
This unit  PC: 06 89 01 49 50 0A

PC  This unit: 21 89 01 52 43 37 33 32 45 0A
This unit  PC:06890152430A

ENGLISH

Getting Started Preparation Basic Operation Settings Troubleshooting Others

Checks connection

When power is turned on from standby mode

When power is turned off (standby mode)
from power-on mode

When video input is set to component

When the same operation as pressing the
[MENU] button on the remote control is made

 Reference command

Type Command Description

Power (On)

Input (S-VIDEO)

PC  This unit: 3F 89 01 50 57 0A
This unit  PC:06890150 570A
This unit  PC:4089015057310A

PC  This unit: 3F 89 01 49 50 0A
This unit  PC:06890149500A
This unit  PC:4089014950300A

When information on power-on mode is
acquired

When information on S-VIDEO input is
acquired

45

Others

6

Copyright and Caution

About Trademarks and Copyright

z HDMI, HDMI logo and high definition multimedia interface

are trademarks or registered trademarks of HDMI
Licensing LCC.

Caution

D-ILA Device Characteristics

Do not project still pictures or pictures that have still
segments for a long period of time. The still parts of the
picture may remain on the screen. This is a characteristic of
D-ILA devices and not a malfunction. The picture will
disappear over time.

When Unit is Unused for a Long Time

Prolonged disuse of the unit may effect an error on the
functions. Turn on the power occasionally and operate the
unit.

Viewing Advice

Looking at the screen continually for a prolonged time will
cause your eyes to get tired. Allow your eyes to rest at
intervals.

Usage Environment

z This product uses Ricoh TrueType fonts manufactured

and sold by Ricoh Co., Ltd.

Maintenance Procedures

Dirt on the cabinet

z Gently clean dirt on the cabinet with a soft cloth. In the

case of heavy soiling, soak a cloth in water, wring dry and
wipe, followed by wiping again with a dry cloth.
Pay attention to the following as the cabinet may
deteriorate in condition or paint may come off.

• Do not wipe with thinner or benzene

• Do not spray volatile chemicals like insecticide

• Do not allow prolonged contact with rubber or plastic

products

Dirt in the air inlets

z Use a vacuum cleaner to suck up the dirt. Otherwise, use

a cloth to wipe off the dirt. If dirt is allowed to accumulate
in the air inlets, the internal temperature cannot be
adjusted and this may cause a malfunction.

Dirt on the lens

z Clean the dirt using commercial blowers or lens cleaning

papers for cleaning glasses and cameras.
Do not use fluid-type cleaning agents. This may lead to
peeling of the surface coating film.

z Avoid direct exposure of screen to direct sunlight and

illumination. Block light using a curtain. Images can be
well projected by darkening the brightness of the room.

z Do not use this unit in rooms with cigarette smoke or oily

smoke. This may cause the unit to malfunction.

Parts Replacement

This unit contains parts (optical part, cooling fan, etc.) that
require replacement to maintain its functioning. The
estimated time for parts replacement varies greatly
depending on the usage and environment. Please consult
your authorized dealer for replacement.

Transporting this Unit

Before transporting or shipping this unit, attach the buffer
material on the top and bottom of the lens for protection.
Failure to do so may subject the lens to shock causing
damage.
Attach the buffer material after adjusting the lens to the
centre position.

46

ENGLISH

Mounting this Unit

Measures to prevent the unit from toppling or dropping should be taken for safety reasons and accident prevention
during emergencies including earthquakes.

When mounting this unit on a pedestal or ceiling, remove the 4 feet on the bottom surface and use all the 4 screw
holes (M5 screws) to mount.

Ceiling

 Bottom Surface

4 locations

Getting Started Preparation Basic Operation Settings Troubleshooting Others

Precautions for Mounting

z Special expertise and techniques are required for

mounting this unit. Be sure to ask your dealer or a
specialist to perform mounting.

z Depth of the screw holes (screw length) is 30 mm. Use

screws shorter than 30 mm but longer than 19 mm.

Using other screws will result in malfunctioning or
cause the unit to drop.

z When mounting to a pedestal, ensure sufficient space

(foot height of 21.5 mm or higher) around the unit so that
the air inlets are not blocked.

z Do not tilt this unit more than ±5 degrees from side to side

when using. This may result in uneven colours or
shortening of lamp life.

Air inlets

z Regardless whether the unit is still under guarantee, JVC

is not liable for any product damage caused by mounting
the unit with non-JVC ceiling fittings or when the
environment is not suitable for ceiling-mount.

z When using the unit hanging from a ceiling, pay attention

to the surrounding temperature. When a heater is in use,
temperature around the ceiling is higher than expected.

47

Others

6

Specifications

Product Name D-ILA Home Theater Projector

Model Name DLA-RS1

Display Panel/Size

Projection Lens 2.0x manual zoom lens (1.4: 1 to 2.8: 1) (Zoom/Focus: Manual)

Light-source Lamp 200 W Ultra-high pressure mercury lamp [Part No.: BHL5009-S]

Screen Size Approx. 60" to 200" (Aspect ratio: 16:9)

Projection Distance Approx. 1.8 m to 12.2 m

Colour System NTSC, NTSC4.43, PAL, PAL-M, PAL-N, SECAM (Auto/Manual switch)

Analogue Video Input Format 480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz

Digital Video Input Format

Resolution 1920 dots c 1080 dots

Input Terminals

D-ILA device 1 2 /

0.7" (1920 pixels c1080 pixels) c 3 (Total no. of pixels: Approx. 6.22 million)

480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz,
1080p/24 Hz, 1080p/50 Hz, 1080p/60 Hz, VGA 60Hz

Video Input
(VIDEO)

S-video Input
(S-VIDEO)

Component Video Input
(COMPONENT)

HDMI Input
(HDMI 1, HDMI 2)

Power Requirements AC 110 V - 240 V 50/60 Hz

Power Consumption 280 W (Standby mode: 2.7 W)

Operation Environment

Installation Height Below 5000 ft (Approx. 1524 m)

Dimensions (Width c Height c Depth)

Mass 11.6 kg (25.5 lbs)

Accessories (See Page 9)

1-line, RCA pin jack c 1

1.0 V(p-p), 75 &, synchronous

1-line, mini DIN 4 pin c 1
Y: 1.0 V(p-p), 75 &
C: 0.286 V(p-p), 75 & (NTSC); 0.3 V(p-p), 75 & (PAL)

1-line, RCA pin jack c 3
Y: 1.0 V(p-p), 75 &

, CR/PR: 0.7 V(p-p), 75 &

C

B/PB

2-line, HDMI 19 pin c 2 (HDCP compliant) 3

Temperature: 5 % to 35 %
Humidity: 20 % to 80 % (No condensation)
(Storage Temperature: b10 % to 60 %)

455 mm c 172.5 mm c 418.5 mm
(17 7/8" c 6 7/8" c 16 1/2")
(Excluding lens and protrusion portion)

48

1 D-ILA is the abbreviation for Direct drive Image Light Amplifier.
2 D-ILA devices are manufactured using extremely high-precision technology. Pixel effectiveness is 99.99 %. Only 0.01 % or less of the pixels

are either missing or would remain permanently lit up.

3 HDCP is the abbreviation for High-bandwidth Digital Content Protection system.

The image of HDMI input terminal may not be displayed due to HDCP specification change.

• Design and specifications are subject to change without prior notice.

• Please note that some of the pictures and illustrations may have been abridged, enlarged or contextualized in order to aid comprehension.

Images may differ from the actual product.

Dimensions

 Top Surface  Bottom Surface

ENGLISH

Getting Started Preparation Basic Operation Settings Troubleshooting Others

(Unit: mm)

 Front  Left Side

Centre of Lens

49

6

Memo

Others

50

MANUEL D’INSTRUCTIONS

PROJECTEUR CINÉMA MAISON D-ILA

DLA-RS1

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

1

Pour commencer

Importantes Mesures De Sécurité

INFORMATIONS IMPORTANTES

AVERTISSEMENT:

POUR ÉVITER TOUT RISQUE D’INCENDIE OU
D’ÉLÉCTROCUTION, N’EXPOSEZ PAS CET
APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

AVERTISSEMENT:

CET APPAREIL DOIT ETRE MIS A LA TERRE.

ATTENTION:

Pour réduire les risques d’électrocution, ne retirez pas
le couvercle de l’appareil. Référez-vous à un technicien
qualifié.

INFORMATION SUR LE BRUIT MACHINE
(Allemagne uniquementy)

Modification de l’arrêté n°3 sur le bruit machine. GSGV,
18 janvier 1991: Le niveau de pression accoustique à
l’emplacement de l’utilisateur est inférieur ou égal à
70 dB (A) conformément à ISO 7779.

À propos du choix de l’emplacement

N’installez pas le projecteur dans un endroit qui ne peut
pas soutenir son poids en toute sécurité.

Si l’emplacement de l’installation n’est pas suffisamment
solide, le projecteur risque de tomber ou de se renverser
et de blesser quelqu’un.

IMPORTANTES MESURES DE
SÉCURITÉ

L’énergie électrique peut remplir beaucoup de fonctions
utiles. Cet appareil a été conçu et fabriqué pour assurer
votre propre sécurité. Mais UNE UTILISATION
INCORRECTE PEUT ENTRAÎNER UN RISQUE
POTENTIEL D’ÉLECTROCUTION OU D’INCENDIE. Afin
de ne pas annuler les dispositifs de sécurité incorporés
dans cet appareil, observez les règles fondamentales
suivantes pour son installation, son utilisation et sa
réparation. Veuillez lire attentivement ces Importantes
mesures de sécurité avant d’utiliser l’appareil.

- Toutes les instructions de sécurité et de fonctionnement
doivent être lues avant l’utilisation de l’appareil.

- Les instructions de sécurité et de fonctionnement doivent
être conservées à titre d’information.

- Tous les avertissements sur l’appareil et dans le mode
d’emploi doivent être compris et acceptés.

- Toutes les instructions de fonctionnement doivent être
suivies.

- Mettre le projecteur près d’une prise de courant, de façon
à pouvoir le brancher et débrancher facilement.

- Débranchez cet appareil de la prise murale avant de le
nettoyer. Ne pas utiliser de netoyyant ou en aérosol.
Utilisez un chiffon humide pour le nettoyage.

- N’utilisez pas d’accessoires non recommandés par le
fabricant de l’appareil car ils pourraient être dangereux.

- N’utilisez pas ce produit près de l’eau. Ne pas l’utiliser non
plus après l’avoir déplacé d’une basse température à une
température élévée. Cela produit une condensation
d’humidité qui peut entraîner un incendie, une
électrocution ou d’autres dangers.

- Ne placez pas cet appareil sur un chariot, une table ou
tout autre support instable. L’appareil pourraît tomber, et
ainsi blesser gravement un enfant ou un adulte, ainsi
qu’être ui même sérieusement endommagé. L’appareil
doit être monté conformément aux instructions du
fabricant et doit utiliser un support recommandé par le
fabricant.

- Quand vous utilisez l’appareil sur un
chariot, faites attention aux arrêts
brusques, aux forces excessives et aux
surfaces accidentées qui pourraient
causer un renversement de l’appareil,
risquant de l’endommager ou de blesser
l’opérateur.

- Les fentes et les ouvertures du coffret
sont nécessaires pour la ventilation. Elles assurent un
fonctionnement sûr de l’appareil et le protège d’une
surchauffe. Ces ouvertures ne doivent pas être bloquées
ou recouvertes. (Les ouvertures ne doivent jamais être
bloquées en plaçant l’appareil sur un lit, un divan, un tapis
ou une surface similaire. Il ne doit pas être encastré dans
un emplacement comme une bibliothèque ou un bâti sauf
si une ventilation correcte existe et si les instructions du
fabricant ont été respectées.)

-

Afin de permettre une meilleure dissipation de la chaleur,
laissez un espace libre tout autour de cet appareil, tel
qu’illustré ci-dessous. Lorsque cet appareil se trouve dans un
espace dont les dimensions correspondent à celles indiquées
ci-dessous, utilisez un climatiseur pour que la température
soit la même à l’intérieur et à l’extérieur de cet espace.

Au moins 150 mm

Au moins

300 mm

Au moins

150 mm

- Cet appareil doit être alimenté uniquement avec le type
d’alimentation indiquée sur l’étiquette. Si vous n’êtes pas
sûr du type d’alimentation secteur de votre maison,
consultez le revendeur de l’appareil ou votre compagnie
d’électricité.

- Cet appareil est équipé d’une fiche à trois broches. Elle ne
peut être branchée que dans une prise secteur avec mise
à la terre. Si vous ne pouvez pas insérer la fiche dans la
prise, contactez votre électricien afin qu’il installe une
prise correcte. N’essayez pas de défaire le principe de
sécurité de la fiche avec mise à la terre.

- Les cordons d’alimentation doient être positionnés de
façon à ce qu’ils ne soient pas écrasés ou coincés par des
objets placés sous ou contre eux. Faites particulièrement
attention aux cordons au niveau des portes, des fiches et
prises ainsi qu’au niveau de la sortie de l’appareil.

- Pour une meilleure protection pendant un orage ou quand
il est laissé sans surveillance ou n’est pas utilisé pendant
une longue période de temps, débranchez-le de la prise
secteur murale et déconnectez le système de câbles. Cela
évitera qu’il soit endommagé du fait d’un éclair ou d’une
surtension.

Au moins
300 mm

Au moins
200 mm

2

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

- Ne surchargez pas les prises murales, les cordons
prolongateurs ou les prises de courant sur les autres
appareils car cela pourrait entraîner un risaue d’incendie
ou d’électrocution.

- Ne jamais insérer d’objet d’aucune sorte à l’intérier de cet
appareil à travers les ouvertures car ils pourraient toucher
des points de tension dangeureuse ou créer un court
circuit qui pourrait entraîner un incendie ou une
éléctrocution. Ne jamais verser de liquide d’aucune sorte
sur l’appareil.

- N’essayez pas de réparer cet appareil vous-même car
l’ouvrir ou retirez les couvercles peut vous exposer à des
tensions dangeureuses ou à d’autres dangers.
Référezvous à un personnel qualifié pour toute réparation.

- Débranchez l’appareil de la prise secteur murale et
contactez un réparateur qualifié dans les conditions
suivantes:

a) Quand le cordon ou la fiche d’alimentation secteur est

endomagé.

b) Si un liquide à coulé ou si un objet est tombé l’intérieur de

l’appareil.
c) Si l’appareil a été exposé à la pluie ou à l’eau.
d) Si l’appareil ne fonctionne pas normalement en suivant les

instructions de fonctionnement. Ajustez uniquement les

commandes couvertes par le mode d’emploi, car un

ajustement incorrect des commandes peut endommager

l’appareil et demandera souvent beaucoup de temps à un

technicien qualifié pour ramener l’appareil en état de

fonctionnement normal.
e) Si le produit est tombé ou a été endommagé de n’importe

quelle autre façon.
f) Quand l’appareil montre un changement évident dans ses

performances, cela indique qu’il doit être réparé.

- Quand le remplacement des pièces est nécessaire,
assurezvous que le réparateur a utilisé les pièces de
rechange spécifiées par le fabricant ou possédant les
mêmes caractéristiques que la pièce originale. Un
remplacement non autorisé peut entraîner in incendie, une
éléctrocution ou autres dangers.

-

Après que cet appareil a subi une réparation ou un
entretien, demandez au réparateur de réaliser les
vérifications de sécurité pour déterminer si l’appareil est en
état de fonctionnement correct.

- L’appareil doit être placé à plus de trente centimètres de
sources de chaleur, comme un radiateur, un accumulateur
de chaleur, un fourneau ou tout autre appareil
(amplificateurs inclus) produisant de la chaleur.

- Lors d’un raccordement avec un magnétoscope ou un
lecteur de DVD, vous devez mettre cet appareil hors
tension pour éviter tout choc électrique.

- Ne placez pas de produits combustibles derrière le
ventilateur de refroidissement. Par exemple, du tissu, du
papier, des allumettes, une bombe aérosol ou un briquet à
gaz qui présentent des dangers particuliers s’ils sont
chauffés.

- Ne regardez pas dans l’objectif de projection quand la
lampe du projecteur est allumée. Une exposition des yeux
à une forte lumière peut affaiblir votre vue.

- Ne regardez pas à l’intérieur de l’appareil au travers de
évents (orifices de ventilation), etc. Ner regardez pas
directement la lampe de projection en ouvrant le coffret
pendant que celle-ci est allumée. La lampe de projection
émet aussi des rayons ultrviolets et la lumière est si forte
que votre vue pourrait être affaiblie.

- Ne pas laisser tomber, frapper ou autrement endommager
la source de lumière (module lampe). La source de
lumière peut se briser et entraîner des blessures. Ne
jamais utiliser de lampe endommagée. Si la source de

lumière est cassée, demandez à votre revendeur
d’eefectuer la réparation. Des fragments provenants d’une
lampes brisée pourraient causer des blessures.

- La lampe utiliser dans ce projecteur est une lampe au
mercure sous haute pression. Faire attention lorsque cette
lampe doit être jetée. S’il y a quelque chose que vous ne
comprenez pas, contactez votre revendeur.

- N’effectuez pas de “montage au plafond” du projecteur
dans endroit soumis à beaucoup de vibrations. Les
fixations pourraient se défaire du fait des vibrations
causant ainsi la chute de l’appareil et une éventuelle
blessure physique.

- Utilisez uniquement le cordon fourni conçu pour cet
appareil afin d’éviter tout choc éléctrique.

*NE LAISSEZ PAS une personne non qualifiée

installer l’appareil.

Demandez au revendeur d’installer l’appareil (par
exemple, la fixation au plafond) car cela demande des
connaissances et des techniques spéciales. Si
l’installation est réalisée par une personne non
qualifiée, cela pourrait entraîner des blessures
personnelles ou une éléctrocution.

3

1

Pour commencer

Importantes Mesures De Sécurité (Suite)

CONNEXION ELECTRIQUE

La tension d’alimentation secteur de cet appareil est de
110 V – 240 V CA. N’utilisez que le cordon
d’alimentation désigné par nos revendeurs pour la
sécurité et la compatibilité électromagnétique (EMC).

Assurez- vous que le cordon d’alimentation utilisé pour
le projecteur correspond bien au type de prise de votre
pays. Consultez votre revendeur.

Cordon díalimentation

AVERTISSEMENT:
Ne débranchez pas la fiche principale de cet

appareil.

Si la fiche existante ne convient pas aux prises de
courant de votre maison ou si le cordon est trop court
pour atteindre une prise de courant, procurez-vous un
cordon prolongateur ou un adapteur de sécurité
approuvé ou consultez votre revendeur.
Si la fiche secteur etait coupée, jetez la prise
immédiatement, pour éviter tout danger d’électrocution
par une connexion accidentelle à l’alimentation secteur.
Si la nouvelle fiche secteur doit être adapté, suivez les
instructions données ci-dessous.

AVERTISSEMENT:

CET APPAREIL DOIT ETRE MIS A LA TERRE.

IMPORTANT:

Les codes couleurs des fils du cordon d’alimentation de
cet appareil sont les suivants:
Vert et jaune : Terre
Bleu : Neutre
Marron : Sous tension
Comme ces couleurs ne correspondent peut être pas
avec les couleurs identifiant les bornes de votre fiche.
Procédez comme suit:
Le fil coloré en vert et jaune doit être connecté à la
borne marquée M par la lettre E ou le symbole de terre
ou de couleur vert et jaune.
Le fil qui est coloré en bleu doit être connecté à la borne
qui est marqué par la lettre N ou de couleur noire.
Le fil qui est coloré en marron doit être connecté à la
borne qui est marquée de la lettre L ou de couleur
rouge.

4

FRANÇAIS

Cher(e) client(e),

Cet appareil est conforme aux directives et normes européennes en vigueur concernant la compatibilité
électromagnétique et à la sécurité électrique.

Représentant européen de la société Victor Company of Japan, Limited :
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Allemagne

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

5

Principales caractéristiques

Compatible avec de
nombreux appareils
numériques

z Livré avec un double HDMI terminal

permettant la transmission numérique de
signaux haute définition. (pP14)

6

Superbes images sur grand écran

z Profitez d’images vidéo lisses à résolution élevée, sans

scintillement, grâce à la résolution complète en haute
définition de 1920 c 1080 pixels. (pP20)

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Parfait dans tous les locaux

z Livré avec une fonction de décalage de l’objectif:

80 % verticalement et 34 % horizontalement.
(pP18)

7

1

Contenu

Pour commencer

Pour commencer

Importantes Mesures De Sécurité...........................2

Principales caractéristiques...................................6

Contenu..............................................................8

Comment lire ce manuel/

Accessoires/Accessoires facultatifs........................9

À propos de ce manuel....................................................9

Vérifier les accessoires.....................................................9

Accessoires facultatifs ......................................................9

Commandes et fonctionnalités.............................10

Comment utiliser la télécommande ......................13

Mise en place des piles ..................................................13

Portée efficace de la télécommande ................................13

Préparation

Sélectionner les périphériques à raccorder...........14

Raccordements ..................................................15

Raccordement via câble vidéo ........................................15

Raccordement via câble S-vidéo .....................................15

Raccorder par le biais du câble

HDMI ou du câble de conversion HDMI-DVI ...................16

Raccordement via un câble vidéo composante .................16

Raccordement via un câble SCART-RCA (Péritel-RCA) ......17

Raccordement via câble vidéo RGB.................................17

Dépannage

Dépannage.......................................................34

Que faire lorsque ces messages s’affichent ..........36

À propos des indicateurs d’alertes ......................37

Mesures à prendre en cas d’avertissement ...................... 37

Remplacement de la lampe.................................38

Procédure pour le remplacement de la lampe.................. 38

Réinitialisez la durée de vie de la lampe ......................... 40

Nettoyage et remplacement du filtre....................41

Autres

Interface RS-232C .............................................42

Caractéristiques RS-232C.............................................. 42

Format de commande.................................................... 42

Exemples de communication RS-232C ............................ 45

Droits d’auteurs et mise en garde........................46

À propos des marques de commerce et droits d’auteurs ... 46

Mises en garde............................................................. 46

Fixation de l’appareil .................................................... 47

Caractéristiques.................................................48

Dimensions................................................................... 49

Installation du projecteur et de l’écran .................18

Taille de l’écran et distance de projection ........................19

Fonctionnement

Projection des images ........................................20

Fonctions utiles pendant la projection ..................22

Réglage de la taille de l’écran ........................................22

Masquage de la zone périphérique d’une image .............22

Réglages

Menu de configuration.......................................24

Procédures d’utilisation du menu ....................................24

Menu de configuration...................................................25

Personnalisation des images projetées.................32

Modification des valeurs par défaut du profil d’image......32

Enregistrement des profils d’image définis par l’utilisateur 33

8

FRANÇAIS

Comment lire ce manuel/ Accessoires/Accessoires facultatifs

À propos de ce manuel

Ce manuel décrit principalement le mode de fonctionnement de l’appareil
au moyen de la télécommande.

Les boutons de la télécommande sont appelés [Nom du bouton].

z
z Les éléments à sélectionner sur le menu sont décrits comme AÉlément à

sélectionnerB.

 Conventions utilisées dans ce manuel

Décrit les limites des fonctions ou de leur utilisation.

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Les boutons à utiliser sont colorés avec
une teinte plus foncée.

Vérifier les accessoires

Télécommande

Indique une information “bonne à savoir”.

Décrit les précautions à observer au cours du fonctionnement.

pP9

(pour confirmation du fonctionnement)

Indique les pages de renvoi.

Piles AAA

Câble d’alimentation

(2m)

z Le manuel d’instructions ainsi que les autres documents imprimés sont également inclus.

Accessoires facultatifs

Veuillez vérifier auprès de votre revendeur officiel pour les détails.

Lampe de rechange : BHL5009-S (Lampe)

z
z Filtre de rechange : LC32058-002A (Filtre interne)

9

1

Pour commencer

Commandes et fonctionnalités

Pour mettre au point
(pP21)

Pour régler la taille de l’image
(pP21)

z Cet appareil est livré avec une plaque de protection coussinant l’objectif. Retirer la

plaque de protection avant utilisation.

z Ne pas jeter cette plaque, la conserver pour une utilisation ultérieure. (pP46)

 Face avant/Côté gauche

Couvercle de la lampe
(pP38)

Récepteur de commande à
distance
(pP13)

Entrées d’air

Capuchon de
l’objectif

Évent de sortie d’aération

 Face arrière/Dessus

10

Récepteur de commande à distance (pP13)

Pour brancher le câble d’alimentation (pP20)

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Témoin allumé (rouge):

Mode veille (Stand-by)

Témoin allumé (vert):

Au cours de la projection

Clignotant (vert):

l’image est temporairement
cachée
(pP21)

Clignotant (rouge):

Mode de refroidissement
(pP21)

Pour brancher une entrée

(pP20)

Pour afficher le menu

(pP24)

Témoin allumé (rouge):

Mode alerte (pP37)

Témoin allumé/clignotant (orange):

Témoin d’avertissement de lampe
(pP37)

Pour allumer/éteindre

Pour cacher l’image temporairement
(pP21)

Pour retourner au menu précédent

Pour sélectionner ou confirmer

 Face inférieure

Pieds:

Vous pouvez ajuster la hauteur (0 à 5 mm) en tournant les pieds.

Entrées d’air/Filtre (pP41)

Pour régler la position de l’image (pP19)

11

1

Pour commencer

Commandes et fonctionnalités (Suite)

 Télécommande

Pour éteindre l’appareil

Sélectionner le mode d’entrée (pP20)

Changer le profil image

(pP32)

Pour régler la densité de la couleur

(pP32)

Pour régler le contraste

(pP32)

Pour allumer l’appareil

Pour régler la taille de l’écran
(pP22)

Définir le facteur de contraste (gamma)
(pP32)

Pour régler le contour de l’image
(pP32)

Définir la température de la couleur
(pP32)

Pour régler la luminosité
(pP32)

Pour afficher les informations

Pour afficher le menu

(pP24)

Pour afficher les mires

Pour cacher l’image temporairement
(pP21)

Pour retourner au menu précédent

Pour illuminer les boutons de la
télécommande

Pour sélectionner ou confirmer

12

FRANÇAIS

Comment utiliser la télécommande

Mise en place des piles

z S’il est nécessaire de rapprocher la télécommande du projecteur pour qu’elle fonctionne, cela signifie que les piles sont

faibles. Quand cela survient, remplacer les piles. Insérer les piles selon les +- marques.

z Assurez-vous d’insérer l’extrémité - en premier.
z Si une erreur survient lors de l’utilisation de la télécommande, retirer les piles et attendre 5 minutes. Remettre en place les

piles et faire fonctionner la télécommande.

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Portée efficace de la télécommande

 En dirigeant la télécommande en

direction de l’appareil

En visant le récepteur de commande à

z

distance avec la télécommande, s’assurer
que le capteur situé à l’avant ou l’arrière de
l’appareil se trouve à une distance de moins
de 7 m.

z Si la télécommande ne fonctionne pas

correctement, se rapprocher de l’appareil.

 En cas de réflexion à partir de l’écran

S’assurer que la distance totale A - entre

z

l’appareil et l’écran - plus B - entre la
télécommande et l’écran - ne dépasse pas
7m.

z Dans la mesure où le rendement des signaux

réfléchis depuis la télécommande diffèrent
selon le type d’écran utilisé, la distance de
fonctionnement peut diminuer.

Cet appareil

Télécommande

Cet appareil

Écran

Télécommande

13

2

Préparation

Sélectionner les périphériques à raccorder

z Ne pas allumer avant d’avoir fini le raccordement.
z Les procédures de raccordement peuvent varier selon le type de périphérique utilisé. Pour les détails, se reporter au manuel

d’instructions du périphérique à raccorder.

z Pour une sortie audio, raccorder l’appareil à un amplificateur.
z Il est possible que les images ne s’affichent pas, dépendamment des câbles et périphériques qui restent à brancher.

Utilisez un câble compatible HDMI (vendu séparément), présentant le logo HDMI.

z Dépendamment de la dimension du couvercle du connecteur du câble à branché, il se peut qu’il soit impossible de brancher

cet appareil.

Enregistreur DVD Lecteur DVD

Pour raccordement via une borne HDMI (pP16)

Pour raccordement via une borne RS-232C

Pour raccordement via une bornes de composant vidéo (pP16)

Pour raccordement via une borne vidéo (pP15)

Pour raccordement via une borne S-vidéo (pP15)

14

Camescope Magnétoscope

Raccordements

Raccordement via câble vidéo

Cet appareil

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Magnétoscope et camescope

Câble vidéo (vendu séparément)

Vers la borne d’entrée vidéo

Raccordement via câble S-vidéo

Cet appareil

Sortie vidéo

Magnétoscope et camescope

Câble S-vidéo (vendu séparément)

Vers la borne d’entrée S-vidéo

Sortie S-vidéo

15

2

Préparation

Raccordements (Suite)

Raccorder par le biais du câble HDMI ou du câble de conversion HDMI-DVI

Cet appareil

Câble de conversion HDMI-DVI (vendu séparément)

Câble HDMI (vendu séparément)

Vers borne d’entrée HDMI 1 ou HDMI 2

Raccordement via un câble vidéo composante

Borne de sortie DVI

Enregistreur DVD

Borne de sortie HDMI

Cet appareil

Câble vidéo composante

(vendu séparément)

Vers les bornes d’entrée vidéo composante

Régler ACOMPB dans le menu de configuration sur AY Pb/Cb Pr/CrB. (pP27 - P)

z

Lecteur DVD

Bornes de sortie vidéo composante

CR/PR (Rouge)

CB/PB (Bleu)

Y(Vert)

16

Raccordement via un câble SCART-RCA (Péritel-RCA)

Cet appareil

Lecteur DVD pour le marché européen

Câble SCART-RCA

(vendu séparément)

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Vers les bornes d’entrée vidéo RGB et signal sync.

z Régler ACOMPB dans le menu de configuration sur ASCARTB. (pP27 - P)

Raccordement via câble vidéo RGB

Cet appareil

Borne SCART

Périphérique équipé d’une borne de

sortie RGB

Bornes de sortie vidéo RGB

Câble vidéo RGB

(vendu séparément)

Vers les bornes d’entrée vidéo RGB

R (Rouge)

B (Bleu)

V (Vert) (inclus un signal sync.)

z Régler ACOMPB dans le menu de configuration sur ARGBB. (pP27 - P)
z Pour plus de renseignements sur les signaux d’entrée, consultez ACaractéristiquesB. (pP48)

17

2

Préparation

Installation du projecteur et de l’écran

Installer cet appareil et l’écran. Placez cet appareil et l’écran perpendiculairement l’un par rapport à l’autre.
Si ce n’est pas le cas, cela peut entraîner une distorsion trapézoïdale de l’image projetée.

A Installer le projecteur et l’écran

 Position gauche/droite

*Centrage vertical (0 % de décalage dans l’axe vertical)

Approximativement 34 % (au maximum) de l’image projetée.
(Tourner la molette vers la droite pour obtenir le maximum)

Approximativement 34 % (au maximum) de l’image projetée.
(Tourner la molette vers la gauche pour obtenir le maximum)

 Position dans l’axe vertical

*Centrage horizontal (0 % de décalage dans l’axe horizontal)

Approximativement 80 % (au maximum) de l’image projetée.
(Tourner la molette vers la gauche pour obtenir le maximum)

Approximativement 80 % (au maximum) de l’image projetée.
(Tourner la molette vers la droite pour obtenir le maximum)

18

 Changer la portée de l’image projetée.

FRANÇAIS

B Régler de telle façon que l’image projetée soit au centre de l’écran

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Déplace l’image vers la
gauche ou la droite

Déplace l’image vers le
haut ou le bas

CONSEILS

z L’ajustement peut se faire facilement en bougeant

l’image vers le haut et vers le centre.

z Il peut être nécessaire de régler AAjuste pixelsB dans le menu de configuration après avoir réglé la position de l’image.

(pP26 - J)

Taille de l’écran et distance de projection

Déterminer la distance entre l’objectif et l’écran pour obtenir la taille d’écran que vous souhaitez.
Cet appareil utilise un objectif avec zoom manuel x2,0 pour la projection.

 Taille de l’écran projeté par rapport à la distance de projection

Taille de l’écran de

projection

(en diagonale)

Rapport de format

16:9

Distance approximative de

projection

W (Large) à T (Télé)

Taille de l’écran de

projection

(en diagonale)

Rapport de format

16:9

Distance approximative de

projection

W (Large) à T (Télé)

60"

(Environ 1.52 m)

70"

(Environ 1.78 m)

80"

(Environ 2.03 m)

90"

(Environ 2.29 m)

100"

(Environ 2.54 m)

110"

(Environ 2.79 m)

120"

(Environ 3.05 m)

130"

(Environ 3.30 m)

z

Les distances de projection du tableau ci-dessus dont fournies uniquement à titre indicatif. Veuillez en tenir compte lors de
l’installation du projecteur.

Environ

1,78 m

Environ

2,09 m

Environ

2,40 m

Environ

2,71 m

Environ

3,01 m

Environ

3,32 m

Environ

3,63 m

Environ

3,93 m

Environ

à

à

à

à

à

à

à

à

3,63 m

Environ

4,24 m

Environ

4,86 m

Environ

5,47 m

Environ

6,08 m

Environ

6,70 m

Environ

7,31 m

Environ

7,93 m

140"

(Environ 3.56 m)

150"

(Environ 3.81 m)

160"

(Environ 4.06 m)

170"

(Environ 4.32 m)

180"

(Environ 4.57 m)

190"

(Environ 4.83 m)

200"

(Environ 5.08 m)

Environ

4,24 m

Environ

4,55 m

Environ

4,86 m

Environ

5,16 m

Environ

5,47 m

Environ

5,78 m

Environ

6,08 m

à

à

à

à

à

à

à

Environ
8,54 m

Environ
9,16 m

Environ
9,77 m

Environ
10,38 m

Environ
11,00 m

Environ
11,61 m

Environ
12,23 m

z Pour régler l’installation, utiliser une image projetée au format 16:9.

19

3

Fonctionnement

Projection des images

Ce chapitre décrit les opérations de base pour projeter des images entrantes sur l’écran.

Préparation

z Retirez le capuchon de l’objectif.

A Branchez la prise du câble d’alimentation

dans la prise électrique

A Raccordez le câble à cet

appareil

B Raccordez à la prise

d’alimentation

A

Câble d’alimentation
(Fourni)

B

Témoin allumé (rouge)

B Allumer l’appareil

z Vous pouvez également appuyer sur le bouton [STANDBY/ON] pour

allumer l’appareil. (pP11)

C Projetez l’image

a Sélectionner le mode d’entrée

z Vous pouvez également sélectionner la mode d’entrée en appuyant

sur le bouton [INPUT] sur l’appareil. (pP11)

b Affichez les images du périphérique sélectionné

Témoin allumé (vert)

20

D Réglez la position de l’écran de projection

z Voir AInstallation du projecteur et de l’écranB pour les procédures de

réglage de la position. (pP18)

E Réglez la taille de l’image (zoom)

FRANÇAIS

CONSEILS

Plus

grande

Tenez et tournez la bague de zoom

F Réglez la mise au point

Tournez la bague et réglez

G Éteignez l’appareil

Alors qu’un écran de confirmation est affiché

Plus petite

Vous pouvez masquer
temporairement l’image

Vous pouvez masquer
temporairement l’image.

Le témoin vert clignote

lorsque l’image est

masquée

z Appuyez sur le bouton [HIDE] pour

afficher à nouveau l’image.

z L’appareil ne peut être éteint

lorsque l’image est temporairement
masquée.

NOTE

Préparation Fonctionnement Réglages Dépannage AutresPour commencer

Clignotant (rouge)

Mode de refroidissement

Témoin allumé (rouge)

z L’appareil ne peut être éteint avant au moins 90 secondes suivant sa mise

sous tension. Débutez l’opération uniquement après 90 secondes.

z Vous pouvez également appuyer sur le bouton [STANDBY/ON] pour

éteindre l’appareil. (pP11)

z Remettez le capuchon de l’objectif après emploi pour protéger l’objectif de

la poussière.

z Débranchez le câble d’alimentation lorsque vous n’utilisez pas l’appareil

pour une longue période.

À propos du mode de
refroidissement

Le mode de refroidissement est

z

une fonction permettant le
refroidissement de la lampe
pendant environ 60 secondes
suivant la fin de la projection.
Cette fonction empêche la
déformation ou l’endommagement
des pièces internes de l’appareil
du fait de la surchauffe de la
lampe. Elle empêche également un
éclatement ou un
raccourcissement prématuré de la
durée de vie de la lampe.

z Au cours de la phase de

refroidissement, l’indicateur
[STANDBY/ON] clignote en rouge.

z Suivant la phase de

refroidissement, l’appareil retourne
automatiquement en mode veille.

z Ne débranchez pas la prise

d’alimentation durant la phase de
refroidissement. Cela pourrait
raccourcir la durée de vie de la
lampe et entraîner un mauvais
fonctionnement.

21

3

Fonctionnement

Fonctions utiles pendant la projection

Vous pouvez modifier la taille de l’écran de l’image projetée ou masquer la zone entourant une image dont la
qualité de la zone périphérique s’est détériorée.

Réglage de la taille de l’écran

L’image projetée peut être réglée pour correspondre à la taille d’écran la plus
appropriée (rapport de format).

z

La taille de l’écran peut également être réglée à partir de AAspectB dans le menu
de configuration. (pP28 - R)

z Lorsque la source fournit des images haute définition, le format de l’écran est fixé à

A16:9B.

 Image source et image projetée par différents paramètres de taille

d’écran

Image source

SDTV(4:3)

SDTV(4:3)

L’image a été
enregistrée au format
paysage (bandes
noires en haut et en
bas) avec le logiciel
de DVD

z

En fonction de l’image source, la sélection de A4:3B peut se traduire par un
étirement vertical de l’image alors qu’en sélectionnant A16:9B, vous obtiendrez la
taille d’écran la plus appropriée.

Rapport de format :
Identique

Taille d’écran la plus
appropriée

Rapport de format :
Identique
Une petite image est
projetée

4:3 16:9 Zoom

Format de l’écran

Rapport de format :
Paysage
L’image est étirée
horizontalement

Rapport de format :
Paysage
L’image est étirée
horizontalement

Rapport de format :
Identique
Le haut et le bas de
l’image sont
manquants

Rapport de format :
Identique

Taille d’écran la plus
appropriée

22

Masquage de la zone périphérique d’une image

Les images dont la qualité de la bordure externe est détériorée peuvent être
projetées en masquant (cachant) le pourtour de l’image projetée.

A Projetez l’image

iImage dont la qualité de la bordure

externe est détériorée.

B Masquez l’image

FRANÇAIS

a Affichez le menu de configuration

b Sélectionnez ARéglagesB g AMasqueB

SÉLECTIONNER

A

c Établissez une valeur de masque

SÉLECTIONNER

A

BCONFIRMER

BCONFIRMER

Réglages


Qualité image

Temp. Couleur

Gamma

Décalage

Ajuste pixels

Profil image

Profil mémoire

Position d’image

Niveau entrée HDMI

Masque

Profil image

Profil mémoire

Position d’imag e

Niveau entrée HDMI

Masque

Vidéo Install. Fonction Info

RéglagesImage Vidéo Install. Fonction Info

2.5%

5%

OFF

RéglagesImage Vidéo Install. Fonction Info

2.5%

5%

OFF

NOTE

z Le masquage est disponible

uniquement pour des images haute
définition.

Préparation Fonctionnement Réglages Dépannage AutresPour commencer

Exemple :

Lorsque la valeur AMasqueB est
changée à partir de AOFFB g A5%B

C Pour terminer

23

4

Réglages

Menu de configuration

Les images projetées peuvent être réglées pour correspondre au format souhaité en changeant les
paramètres par défaut.

Procédures d’utilisation du menu

Exemple :

Lorsque AAspectB passe de A4:3B à A16:9B

A Affichez le menu de configuration

Réglages


Qualité image

Temp. Couleur

Gamma

Décalage

Ajuste pixels

Vidéo Install. Fonction Info

B Sélectionnez “Vidéo” g “Aspect”

Réglages

SÉLECTIONNER

A

BCONFIRMER


COMP

HDMI

Aspect

Film

Décodeur

Niveau de noir

Vidéo Install. Fonction Info

4:3

16:9

Zoom

C Réglez sur “16:9”

Réglages

SÉLECTIONNER

A

BCONFIRMER


COMP

HDMI

Aspect

Film

Décodeur

Niveau de noir

Vidéo Install. Fonction Info

4:3

16:9

Zoom

D Pour terminer

24

Menu de configuration

Les valeurs des éléments présentées en sont les réglages prédéfinis en usine.

z Les éléments pouvant être configurés varient selon les signaux entrants.

Image>Qualité image

A Contraste

Règle le contraste de l’image projetée.

(Noir) b30 à 30 (Blanc)

B Luminosité

Règle la luminosité de l’image projetée.

(Assombrit) b30 à 30 (Éclaircit)

C Couleur

Règle la densité de la couleur de l’image projetée.

(Éclaircit) b30 à 30 (Assombrit)

D Teinte

Règle la teinte de l’image projetée.

(Rouge) b30 à 30 (Vert)

E Détail

Règle la netteté de l’image projetée.

(Douce) b30 à 30 (Nette)

F DNR

Règle le niveau de suppression de bruit (interférences) de l’image projetée.

(Faible) 0 à 30 (Fort)

FRANÇAIS

Préparation Fonctionnement Réglages Dépannage AutresPour commencer

z AContrasteB, ALuminositéB, ACouleurB et ADétailB peuvent également être configurés à partir de la télécommande. (pP12)
z ATeinteB peut uniquement être réglé lorsque les signaux NTSC entrent par la borne vidéo ou S-vidéo.

Image>Temp. Couleur

G Temp. Couleur

Fixe la température de la couleur de l’image projetée.

Bas Sélectionnez pour donner une teinte rougeâtre à l’image.
Moyen Sélectionnez pour avoir une image équilibrée.
Haut Sélectionnez pour donner une teinte bleuâtre à l’image.

Rouge (Moins rouge) b255 à 0 (Plus rouge)

Util. 10

Util. 20

* Les couleurs rouge, vert et bleu peuvent être réglées et enregistrées indépendamment.

Vert (Moins vert) b255 à 0 (Plus vert)
Bleu (Moins bleu) b255 à 0 (Plus bleu)
Rouge (Moins rouge) b255 à 0 (Plus rouge)
Vert (Moins vert) b255 à 0 (Plus vert)
Bleu (Moins bleu) b255 à 0 (Plus bleu)

z Ce paramétrage peut également être configuré à partir de la télécommande. (pP12)

25

4

Réglages

Menu de configuration (Suite)

Image>Gamma

H Gamma

Fixe les caractéristiques de dégradé de l’image projetée.

Normal Dans les cas habituels, choisir ce paramétrage.
A Fixe le facteur de contraste à AAB.
B Fixe le facteur de contraste à ABB.
C Fixe le facteur de contraste à ACB.

ANormalB convient aux cas habituels mais AAB, ABB ou ACB peuvent être sélectionnés selon vos préférences.

z
z Ce paramétrage peut également être configuré à partir de la télécommande. (pP12)

Image>Décalage

I Décalage

Règle la luminosité de chacune des couleurs rouge, verte et bleue. (Niveau de décalage)

Rouge (Moins rouge) b30 à 30 (Plus rouge)
Vert (Moins vert) b30 à 30 (Plus vert)
Bleu (Moins bleu) b30 à 30 (Plus bleu)

Image>Ajuste pixels

J Ajuste pixels

Fait des ajustements fins de 1 pixel pour chaque couleur déplacée dans la direction horizontale/verticale de l’image.

Rouge horiz. (Décale le rouge vers la gauche) 1 à 7 (Décale le rouge vers la droite)
Vert horiz. (Décale le vert vers la gauche) 1 à 7 (Décale le vert vers la droite)
Bleu horiz. (Décale le bleu vers la gauche) 1 à 7 (Décale le bleu vers la droite)
Rouge vert. (Décale le rouge vers le bas) 1 à 5 (Décale le rouge vers le haut)
Vert vert. (Décale le vert vers le bas) 1 à 5 (Décale le vert vers le haut)
Bleu vert. (Décale le bleu vers le bas) 1 à 5 (Décale le bleu vers le haut)

z Les directions horizontales et verticales sont inversées lorsque l’image est tournée vers la gauche ou la droite, ou renversée

vers le haut ou le bas.

z Pour effectuer le réglage, utilisez des images statiques aux contours nets.
z Lorsque les réglages sont minimes, l’effet peut être difficile à voir sur certaines images.

Réglages>Profil image

K Profil image

Configure le profil de l’image. (pP32)

Cinéma Sélectionnez pour voir des images ayant une qualité cinéma dans une pièce sombre.

Naturel

Dynamique Sélectionnez pour voir des images nettes, de qualité, dans une pièce éclairée.
Util. 1 Sélectionne le profil de l’image enregistré dans AUtil. 1B.
Util. 2 Sélectionne le profil de l’image enregistré dans AUtil. 2B.
Util. 3 Sélectionne le profil de l’image enregistré dans AUtil. 3B.

Sélectionnez pour voir des images projetées avec une qualité naturelle dans une pièce
sombre.

26

z Ce paramétrage peut également être configuré à partir de la télécommande. (pP12)

FRANÇAIS

Réglages>Profil mémoire

L Profil mémoire

Enregistre ou supprime les profils d’image.

Enreg. util. 1 Enregistre le profil d’image dans AUtil. 1B.
Enreg. util. 2 Enregistre le profil d’image dans AUtil. 2B.
Enreg. util. 3 Enregistre le profil d’image dans AUtil. 3B.

Suppr. util. 1

Suppr. util. 2

Suppr.util. 3

Réinit. Cinéma Ramène le profil d’image enregistré dans ACinémaB aux paramètres préréglés en usine.
Réinit. naturel Ramène le profil d’image enregistré dans ANaturelB aux paramètres préréglés en usine.
Réinit. dynamiq.

Ramène le profil d’image enregistré dans AUtil. 1B aux paramètres préréglés en usine
(naturels).

Ramène le profil d’image enregistré dans AUtil. 2B aux paramètres préréglés en usine
(naturels).

Ramène le profil d’image enregistré dans AUtil. 3B aux paramètres préréglés en usine
(naturels).

Ramène le profil d’image enregistré dans ADynamiqueB aux paramètres préréglés en usine.

Préparation Fonctionnement Réglages Dépannage AutresPour commencer

z AContrasteB, ALuminositéB, ACouleurB, ADétailB, ADNRB, ATemp. CouleurB, AGammaB et ADécalageB sont enregistrés dans

AProfil imageB.

Réglages>Position d’image

M Position d’image

Règle la position horizontale/verticale de l’image projetée.

z La valeur de la position d’affichage varie selon le signal entrant.
z Ce réglage est disponible uniquement pour les signaux d’entrée analogique.

Réglages>Niveau entrée HDMI

N Niveau entrée HDMI

Configure le réglage de niveau d’entrée de la borne d’entrée HDMI.

Standard Dans les cas habituels, choisir ce paramétrage.

Amélioré

Sélectionnez ce paramétrage quand le noir et blanc de l’image projetée n’est pas clair
lorsque les signaux vidéo RGB proviennent d’appareils DVI.

z Ce paramétrage est disponible uniquement lors de la projection d’une entrée HDMI.

Réglages>Masque

O Masque

Masque (cache) la zone externe de l’image projetée.

2.5% Masque 2,5 % de l’écran.
5% Masque 5 % de l’écran.
OFF Aucun masquage.

z Le masquage est disponible uniquement pour des images haute définition.

Vidéo>COMP

P COMP

Configure les signaux entrants de la bornes d’entrée vidéo en composante.

Y Pb/Cb Pr/Cr Sélectionnez lors de l’entrée de signaux vidéo composante.
RGB Sélectionnez lorsque les signaux vidéo RGB sont entrants.

SCART

Sélectionnez lorsque des signaux vidéo RGB et des signaux sync. entrent en
provenance d’une prise SCART (Péritel) pour le marché européen.

z Ce paramétrage est disponible uniquement lors de la projection d’une entrée vidéo en composante.

27

4

Réglages

Menu de configuration (Suite)

Vidéo>HDMI

Q HDMI

Configure les signaux entrants de la borne d’entrée HDMI.

Auto Configure automatiquement les signaux entrants.
YCbCr(4:4:4) Sélectionnez lorsque les signaux vidéo Y Cb Cr (4:4:4) sont entrants.
YCbCr(4:2:2) Sélectionnez lorsque les signaux vidéo Y Cb Cr (4:2:2) sont entrants.
RGB Sélectionnez lorsque les signaux vidéo RGB sont entrants.

Ce paramétrage est disponible uniquement lors de la projection d’une entrée HDMI.

z

Vidéo>Aspect

R Aspect

Configure la taille d’écran (rapport de format) de l’image projetée.

4:3 Fixe la taille d’écran de l’image projetée à 4:3.
16:9 Fixe la taille d’écran de l’image projetée à 16:9.
Zoom Agrandit l’image (zoom).

z Lorsque la source fournit des images haute définition, le format de l’écran est fixé à A16:9B.
z Ce paramétrage peut également être configuré à partir de la télécommande. (pP12, 22)

Vidéo>Film

S Film

Sélectionnez pour visionner des films enregistrés sur film.

Auto Dans les cas habituels, choisir ce paramétrage.
OFF Sélectionnez lorsque vous ne regardez pas des images de film sur film.

Vidéo>Décodeur

T Décodeur

Configure le système de couleurs.

Auto Configure automatiquement le système de couleurs.
NTSC Sélectionnez lorsque le système de couleurs est NTSC.
NTSC4.43 Sélectionnez lorsque le système de couleurs est NTSC4.43.
PAL Sélectionnez lorsque le système de couleurs est PAL.
PAL-M Sélectionnez lorsque le système de couleurs est PAL-M.
PAL-N Sélectionnez lorsque le système de couleurs est PAL-N.
SECAM Sélectionnez lorsque le système de couleurs est SECAM.

28

z Ce paramétrage est disponible uniquement lors de la projection d’une entrée vidéo ou S-vidéo.

Vidéo>Niveau de noir

U Niveau de noir

Configure le niveau de noir.

0 %

7.5%

Sélectionnez cette option lorsque la gradation de la partie sombre d’une image est floue
avec un réglage de 7,5 %.

Sélectionnez cette option lorsque les parties sombres d’une image paraissent claires
avec un réglage à 0 %.

z Ce paramétrage peut uniquement être réglé lorsque les signaux NTSC entrent par la borne vidéo ou S-vidéo.

Install.>Position menus

V Position menus

Fixe la position d’affichage du menu.

Supérieur gauche Affiche le menu dans le coin supérieur gauche de l’écran.
Centre en haut Affiche le menu au centre dans le haut de l’écran.
Supérieur droit Affiche le menu dans le coin supérieur droit de l’écran.
Centre gauche Affiche le menu à gauche, au centre de l’écran.
Centre Affiche le menu au centre de l’écran.
Centre droit Affiche le menu à droite, au centre de l’écran.
Inférieur gauche Affiche le menu dans le coin inférieur gauche de l’écran.
Centre en bas Affiche le menu au centre dans le bas de l’écran.
Inférieur droit Affiche le menu dans le coin inférieur droit de l’écran.

FRANÇAIS

Préparation Fonctionnement Réglages Dépannage AutresPour commencer

Install.>Affichage menus

W Affichage menus

Fixe la durée d’affichage du menu.

15sec Affichage pendant 15 secondes.
ON Affichage permanent.

Install.>Aff source

X Aff source

Détermine si doit afficher l’entrée lors d’un changement d’entrée.

5sec Affichage pendant 5 secondes.
OFF Ne pas afficher.

Install.>Invers D-G

Y Invers D-G

Sélectionnez cette option lorsque l’image est projetée de l’arrière de l’écran ou lorsque le projecteur est suspendu au
plafond.

ON Inverse l’image vers la gauche ou la droite.
OFF N’inverse pas l’image vers la gauche ou la droite.

Install.>Invers H-B

Z Invers H-B

Sélectionnez lorsque le projecteur est suspendu au plafond.

ON Inverse l’image dans le sens vertical.
OFF Ne pas inverser l’image dans le sens vertical.

29

4

Réglages

Menu de configuration (Suite)

Install.>Mode haute altit.

a Mode haute altit.

Sélectionnez lorsque le projecteur est utilisé dans un endroit où la pression atmosphérique est faible (plus de 900 mètres au­dessus du niveau de la mer).

ON Activer.
OFF Ne pas activer.

Fonction>Couleur fond

b Couleur fond

Configure la couleur de l’écran affichée en l’absence de signaux entrants.

Bleu Règle la couleur de l’écran sur ABleuB.
Noir Règle la couleur de l’écran sur ANoirB.

Fonction>Sleep Time

c Sleep Time

Détermine le délai écoulé avant de basculer automatiquement en mode veille lorsqu’il n’y a aucun signal entrant.

15 Basculer en mode veille après 15 minutes.
30 Basculer en mode veille après 30 minutes.
60 Basculer en mode veille après 60 minutes.
OFF Ne pas basculer en mode veille.

Fonction>Logo D-ILA

d Logo D-ILA

Détermine si ALogo D-ILAB doit être affiché lors du démarrage.

ON Affichage pendant 5 secondes.
OFF Ne pas afficher.

Fonction>Puissance lampe

e Puissance lampe

Configure la puissance de la lampe source de lumière.

Normal Dans les cas habituels, choisir ce paramétrage. (170 W)
Haut Sélectionnez lorsqu’il est difficile de voir l’image dans une pièce éclairée. (200 W)

30

z

La modification de la puissance de la lampe ne modifiera pas sa durée de vie.

z Les réglages ne peuvent être changés pendant environ 90 secondes après que cet appareil ait été allumé.
z Les réglages ne peuvent être changés pendant environ 60 secondes après qu’ils aient été réglés.

Fonction>Mire de test

f Mire de test

Affiche 6 types de mires.

z Peut également être configuré à partir de la télécommande. (pP12)

Fonction>Language

g Language

Détermine la langue d’affichage du menu.

日本語 Japonais

English Anglais
Deutsch Allemand
Español Espagnol
Italiano Italien
Français Français
Português Portugais
Nederlands Néerlandais
Svenska Suédois
Norsk Norvégien

中文 Chinois (simplifié)

FRANÇAIS

Préparation Fonctionnement Réglages Dépannage AutresPour commencer

Info

h Entrée

Affiche l’entrée vidéo actuellement sélectionnée.

i Source

Affiche les types des signaux vidéo entrants actuels.

j Temps lampe

Affiche le nombre d’heures cumulé d’utilisation de la lampe.

z Peut également être configuré à partir de la télécommande. (pP12)

31

4

Réglages

Personnalisation des images projetées

Vous pouvez régler l’image projetée pour obtenir une qualité d’image souhaitée et enregistrer la valeur
modifiée. (Profil d’image)
À côté des paramètres ACinémaB, ANaturelB et ADynamiqueB par défaut, il y a trois autres types de réglages
définis par l’utilisateur pour le profil d’image.

Modification des valeurs par défaut du profil d’image

AContrasteB, ALuminositéB, ACouleurB, ADétailB, ADNRB, ATemp. CouleurB, AGammaB
et ADécalageB sont enregistrés dans le profil d’image.

A Sélectionnez le profil d’image

B Réglez la qualité d’image

Exemple : Pour ajuster AContrasteB

a Affichez le menu de configuration

b Sélectionnez AImageB g AQualité imageB g

AContrasteB

SÉLECTIONNER

c Réglez le paramétrage

ENTER

Contraste


Qualité image

Temp. Couleur

Gamma

Décalage

Ajuste pixels

Réglages

Vidéo Install. Fonction Info

Contraste

Luminosité

Couleur

Teinte

Détail

DNR

32

AJUSTER

d Pour terminer les ajustements

EXIT

C

D’autres éléments peuvent également être réglés

D Pour terminer

z

A

ContrasteB, ALuminositéB, ACouleurB, ADétailB, ATemp. CouleurB et AGammaB

peuvent également être réglés à partir de la télécommande. (

z

Pour rétablir les valeurs par défaut, rétablissez les paramètres enregistrés
avec AProfil mémoireB dans le menu de configuration. (

pP12

)

pP27 - L

)

Enregistrement des profils d’image définis par l’utilisateur

FRANÇAIS

AVERTISSEMENT

A Sélectionnez le profil d’image

B Réglez la qualité d’image

z Voir AModification des valeurs par défaut du profil d’imageB pour les

procédures de réglage de la qualité d’image. (pP32)

C Enregistrez le profil d’image

a Affichez le menu de configuration

b Sélectionnez ARéglagesB g AProfil mémoireB


Réglages

SÉLECTIONNER

A

BCONFIRMER

Profil image

Profil mémoire

Position d’image

Niveau entrée HDMI

Masque

Vidéo Install. Fonction Info

Enreg. util. 1

Enreg. util. 2

Enreg. util. 3

Suppr. util. 1

Suppr. util. 2

Suppr.util. 3

Réinit. Cinéma

Réinit. naturel

Réinit. dynamiq.

z Le réglage des paramètres de

qualité d’image ne sera pas
enregistré si d’autres profils
d’image sont sélectionnés avant
l’enregistrement de ces
paramètres.

Préparation Fonctionnement Réglages Dépannage AutresPour commencer

c Enregistrez le réglage

A

SÉLECTIONNER

BCONFIRMER

D Pour terminer

z Pour rétablir les valeurs par défaut, rétablissez les paramètres enregistrés

avec AProfil mémoireB dans le menu de configuration. (pP27 - L)


Profil image

Profil mémoire

Position d’image

Niveau entrée HDMI

Masque

Réglages

Vidéo Install. Fonction Info

Enreg. util. 1

Enreg. util. 2

Enreg. util. 3

Suppr. util. 1

Suppr. util. 2

Suppr.util. 3

Réinit. Cinéma

Réinit. naturel

Réinit. dynamiq.

33

5

Dépannage

Dépannage

Avant d’envoyer votre appareil à votre détaillant agréé pour une réparation, vérifiez les points suivants.

Les situations suivantes ne sont pas des défectuosités.



Vous ne devez pas vous inquiéter dans les situations suivantes si vous ne constatez aucune anomalie à l’écran.

z Une partie du dessus ou la face avant de l’appareil est chaude.
z L’appareil émet un craquement.
z Un bruit lié à son fonctionnement provient de l’intérieur de l’appareil.

 Effectuez les opérations suivantes lorsque l’appareil est incapable de fonctionner normalement en raison de parasites ou de

bruits externes.

A Lorsque l’appareil est en mode veille, débranchez l’alimentation électrique puis rebranchez la prise.
B Appuyez sur le bouton marche/arrêt pour remettre l’appareil sous tension.

 On peut entendre un son lorsque la lampe est éteinte mais cela est sans danger.
 La construction de l’appareil D-ILA fait appel à une technologie de haute précision mais il est possible de constater l’absence de

quelques pixels ou la présence permanente de pixels activés.

Il n’y a pas de courant

Le câble d’alimentation électrique est-il
branché ?

Le couvercle de la lampe est-il
correctement fermé ?

La lampe est-elle en phase de
refroidissement ?

Insérez fermement la prise du câble d’alimentation. pP20

Retirez la prise du câble d’alimentation lorsque l’appareil est
en mode veille et fermez correctement le couvercle de la
lampe. Rebranchez ensuite la prise de courant.

Suivant la fin de la phase de refroidissement, rallumez
l’appareil.

pP39

pP21

L’image projetée est sombre

La lampe est-elle proche de la fin de sa
durée de vie ?

Vérifiez la durée de vie de la lampe dans le menu
d’informations. Préparez une nouvelle lampe ou remplacez-la
dès que possible lorsqu’elle approche de sa limite de durée.

pP38 - 40

L’appareil fonctionne lorsqu’il est allumé puis s’arrête brusquement après quelques minutes

Les entrées et sorties d’air sont-elles
bloquées ?

Le filtre est-il sale ? Nettoyez le filtre. pP41

Retirez la prise du câble d’alimentation lorsque l’appareil est
en mode veille et retirez tout objet qui bloquerait la ventilation.
Rebranchez ensuite la prise de courant.

pP2, 10

L’image vidéo n’apparaît pas

34

Le capuchon de l’objectif a-t-il été enlevé ?

Le bon type d’entrée externe a-t-il été
sélectionné ?

Le périphérique audiovisuel est-il
correctement raccordé ?

Le périphérique audiovisuel est-il allumé
(sous tension)?

Le périphérique audiovisuel émet-il les
bons signaux vidéo ?

Le réglage de la borne d’entrée est-il
correct ?

L’image vidéo est-elle temporairement
masquée?

Retirez le capuchon de l’objectif. pP20

Sélectionnez le bon type d’entrée externe. pP20

Raccordez correctement le périphérique audiovisuel. pP14 - 16

Mettez le périphérique audiovisuel sous tension et faites défiler
la vidéo.

Réglez correctement le périphérique audiovisuel. pP14 - 16

Réglez ACOMPB et AHDMIB dans le Menu de configuration en
fonction des signaux entrants.

Appuyez sur le bouton [HIDE] pour afficher à nouveau l’image
vidéo.

pP20

pP27 - P
pP28 - Q

pP21

FRANÇAIS

Les couleurs n’apparaissent pas ou semblent étranges

L’image est-elle correctement réglée ? Réglez ACouleurB et ATeinteB dans le menu de configuration. pP25 - CD

L’image vidéo est floue

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

La mise au point est-elle correctement
réglée ?

L’appareil est-il placé trop près ou trop loin
de l’écran ?

Réglez en conséquence la mise au point au moyen de la
bague de réglage.

Installez l’appareil à la bonne distance de l’écran. pP18, 19

pP21

Absence d’images vidéo

Le réglage du masque d’écran a-t-il été
effectué ?

L’affichage n’est-il pas en position
normale ?

Réglez le AMasqueB dans le menu de configuration sur AOFFB. pP23, 27 - O

Modifiez la valeur de APosition d’imageB dans le menu de
configuration pour garantir que des images ne sont pas
manquantes.

pP27 - M

La télécommande ne fonctionne pas

Les piles sont-elles installées
correctement ?

Les piles sont-elles déchargées ? Remplacez les piles. pP13

Y a-t-il un objet qui bloque la
communication entre la télécommande et
le capteur de télécommande ?

La télécommande est-elle tenue trop loin
de l’appareil ?

Assurez-vous que les pôles (+ ou -) correspondent bien lors
de la mise en place des piles.

Enlevez tout objet pouvant faire obstruction. pP13

Tenez la télécommande plus près du capteur lors de son
utilisation.

pP13

pP13

L’alimentation électrique est brutalement interrompue

Une heure de repos a-t-elle été
programmée ?

Réglez le ASleep TimeB dans le menu de configuration sur
AOFFB.

pP30 - c

35

5

Dépannage

Que faire lorsque ces messages s’affichent

Message Cause (description)

COMP

Pas de signal

HDMI-2

Fréquence du signal d’entrée hors plage

Remplacement de la lampe

Remplacement de la lampe

Avertissement

Aucun appareil n’est raccordé à la borne d’entrée.
La borne d’entrée est raccordée mais il n’y a pas de signal.

gActivez l’entrée des signaux vidéo.

Un signal vidéo ne pouvant être utilisé par cet appareil a été reçu.

gLes signaux vidéo entrants ne peuvent être utilisés.

Ce message s’affiche lorsque le temps cumulé d’utilisation de la lampe a
dépassé 1900 heures.

Pour effacer le message, appuyez sur le bouton [EXIT].

EXIT

gPréparez une nouvelle lampe et remplacez-la dès que possible.

Ce message s’affiche lorsque le temps cumulé d’utilisation de la lampe a
dépassé 2000 heures.

Ce message s’affiche à chaque fois au cours de la projection.
Pour effacer le message, appuyez sur le bouton [EXIT].

EXIT

gRemplacez par une nouvelle lampe et réinitialisez le temps d’utilisation de

la lampe. (pP38 - 40)

36

FRANÇAIS

À propos des indicateurs d’alertes

Le temps cumulé d’utilisation de la lampe ou le mode d’avertissement de cet appareil est affiché par les
indicateurs.
Pour des informations concernant l’affichage des indicateurs au cours du fonctionnement normal, voir
ACommandes et fonctionnalitésB (pP10).

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

N°

1

2

3

4 La lampe s’éteint pendant la projection

5 Le couvercle de la lampe est retiré

6

7

8

9

LAMP WARNING

Témoin allumé b

Clignotant Témoin allumé

b Témoin allumé

Indicateur

Avertissement

Le remplacement de la lampe est proche (pP38 - 40)
(Lorsque le temps cumulé d’utilisation de la lampe a dépassé 1900

heures)
La lampe est parvenue à la limite de sa durée de vie (pP38 - 40)

(Lorsque le temps cumulé d’utilisation de la lampe a dépassé 2000
heures)

La lampe ne s’allume pas et l’appareil est incapable de projeter les
images

Il y a une erreur dans le fonctionnement du circuit
(Erreur de fonctionnement dans le microcircuit intégré)

Il y a une erreur dans le fonctionnement du circuit
(Erreur de fonctionnement dans le circuit du pilote)

La température interne est anormalement élevée
(Erreur de température interne)

La température extérieure est élevée
(Erreur de température extérieure)

10

Le ventilateur s’est arrêté
(Ventilateur bloqué)

Mesures à prendre en cas d’avertissement

Lorsque l’appareil passe en mode alerte (n° 3 à 10), la projection s’arrêtera automatiquement et le ventilateur de
refroidissement fonctionnera pendant environ 60 secondes.

Suivant l’arrêt du ventilateur, débranchez l’alimentation électrique de l’appareil.
Suivez ensuite la procédure ci-dessous.

N° Vérifier Action

3

4

5

6

7

8

9

10

z Assurez-vous que l’appareil n’a pas subit de choc d’impact

pendant qu’il fonctionnait.

z Assurez-vous que la lampe et le couvercle de lampe sont

installés correctement.

z Assurez-vous que rien ne bloque les entrées d’air.
z Assurez-vous que la température externe est normale.

Rallumez l’appareil.

Laissez refroidir complètement l’appareil.
Rallumez ensuite l’appareil.

Si l’indicateur d’avertissement s’allume à nouveau, attendez que le ventilateur s’arrête. Débranchez ensuite le câble
d’alimentation de la prise électrique.

Appelez votre détaillant agréé pour faire réparer l’appareil.

37

5

Dépannage

Remplacement de la lampe

La lampe est un produit non durable. Si l’image est sombre ou si la lampe est éteinte, remplacez la lampe.

Lorsque le moment de remplacer la lampe approche, un message s’affiche à l’écran et son état est indiqué par le témoin.

z

(pP36, 37)

Procédure pour le remplacement de la

AVERTISSEMENT

lampe

z Débranchez le câble d’alimentation

de la prise électrique. Ne pas le
faire peut être une cause de
blessure ou de décharge
électrique.

z Ne remplacez pas la lampe

immédiatement après une
utilisation de l’appareil. Laissez-le
refroidir une heure ou plus avant
de procéder au remplacement. La
température de la lampe est
encore élevée et cela peut
provoquer une brûlure.

z Ne pas cogner la lampe. Cela

pourrait provoquer son éclatement.

z Ne pas utiliser de dépoussiérant à

gaz inflammable pour nettoyer les
pièces internes de l’appareil. Cela
peut provoquer un incendie.

NOTE

Durée d’utilisation de la lamp

A Retirez le couvercle de la lampe

z Retirez les vis à l’aide d’un tournevis +.

B Desserrez les vis du couvercle de la lampe

z Desserrez les vis à l’aide d’un tournevis +.

La durée d’utilisation de la lampe

z

de ce produit est d’environ 2000
heures. La durée d’utilisation de
2000 heures représente seulement
la durée moyenne d’utilisation de la
lampe et nous n’offrons aucune
garantie quant à cette durée.

z Selon les conditions de

fonctionnement, il se peut que la
durée d’utilisation de la lampe
n’atteint pas 2000 heures.

z Une fois que la lampe atteint la fin

de sa durée d’utilisation, le
processus de détérioration avance
rapidement.

z Si l’image est sombre ou si la

tonalité chromatique est anormale,
remplacez l’unité de la lampe le
plus vite possible.

Acheter une lampe

Veuillez consulter votre détaillant
agréé.

 Lampe

Pièce n° : BHL5009-S

C Retirez le module de la lampe

z Saisissez la poignée et sortez le module de la lampe.

Poignée

38

D Installez le nouveau module de la lampe

E Resserrez les vis de la lampe

z Serrez les vis à l’aide d’un tournevis +.

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

AVERTISSEMENT

z N’utilisez que des produits

d’origine pour remplacer le module
de lampe. De plus, n’essayez
jamais de réutiliser un module de
lampe usagé. Cela peut provoquer
un dysfonctionnement.

z Ne pas toucher la surface de la

nouvelle lampe. Cela peut
raccourcir la durée de vie de la
lampe et provoquer son
éclatement.

NOTE

F Fixez le couvercle de lampe

z Insérez la partie supérieure (comportant deux pattes) du couvercle de la

lampe dans l’appareil.

z Serrez les vis à l’aide d’un tournevis +.

Pattes

Suivant le remplacement de la
lampe

Ne placez pas la lampe que vous

z

venez de retirer à la portée
d’enfants ou à proximité
d’éléments combustibles.

z Éliminez les lampes usagées de la

même façon que des lampes
fluorescentes. Respectez votre
réglementation locale pour leur
élimination.

39

5

Dépannage

Remplacement de la lampe (Suite)

Réinitialisez la durée de vie de la lampe

Après avoir réinstallé une nouvelle lampe, réinitialisez sa durée de vie.

A Branchez la prise du câble d’alimentation

dans la prise électrique

Témoin allumé (rouge)

B Réinitialisez la durée de vie de la lampe

z Appuyez dans l’ordre indiqué.
z Appuyez sur chaque bouton dans des intervalles de 0.5 secondes et

appuyez sur le dernier bouton pendant 2 secondes ou plus.

Appuyez pendant 2 secondes ou plus

z Les témoins [LAMP] et [STANDBY/ON] clignent à tour de rôle pendant 3

secondes. L’appareil passe ensuite en mode veille.

40

AVERTISSEMENT

z Réinitialisez la durée de vie de la

lampe uniquement une fois cette
dernière remplacée.

z Ne la réinitialisez jamais alors

qu’elle est toujours en service.
Sinon, la mesure d’évaluation du
délai de remplacement de la lampe
pourrait être inexacte, et elle
pourrait exploser.

FRANÇAIS

Nettoyage et remplacement du filtre

Nettoyez le filtre régulièrement faute de quoi l’efficacité de l’entrée d’air risque de diminuer, et un
dysfonctionnement pourrait survenir.

A Retirez le filtre interne

AVERTISSEMENT

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Soulevez tout en poussant la patte

B Nettoyez le filtre

z Lavez le filtre avec de l’eau et séchez-le à l’abri du soleil.
z Dans le cas de salissures très importantes, l’utilisation d’un détergent

neutre est recommandée.
Portez des gants en caoutchouc lors de l’utilisation d’un détergent neutre.

z Après avoir nettoyé le filtre à l’eau, assurez-vous qu’il est complètement

sec avant de le remettre en place. Sinon, une décharge électrique ou des
dysfonctionnements pourraient survenir.

z Ne pas nettoyer le filtre avec un aspirateur ou de l’air comprimé. Le filtre

est souple et pourrait être endommagé.

z Débranchez le câble d’alimentation

de la prise électrique.

NOTE

Si le filtre est endommagé ou
trop sale pour être nettoyé

Le remplacer par un nouveau filtre.

z

Un filtre sale salira les pièces
internes de l’appareil et entraînera
des ombres sur l’image vidéo.

z Pour acheter un nouveau filtre ou

s’il y a de la saleté sur des pièces
internes, consulter votre détaillant
agréé.

 Filtre interne

Pièce n° : LC32058-002A

C Réinstallez le filtre interne

Vérifiez que les pattes
gauches et droites sont
bloquées sur l’appareil

41

Autres

6

Interface RS-232C

Il est possible de contrôler cet appareil par le biais d’un ordinateur en les reliant par un câble croisé RS-232C
(D-Sub 9 broches).

Caractéristiques RS-232C

Cet appareil

Broche n° Signal Opération Direction du signal

2 RxD Recevoir des données Cet appareil  PC

3 TxD Transmettre des données Cet appareil  PC

5 GND Retour commun du signal b

1, 4, 6 b 9N/C bb

z PC renvoie à l’appareil assurant le contrôle, par exemple un ordinateur personnel.

Mode Non-synchrone

Longueur de caractère 8 bits

Parité Aucune

Bit de départ 1

Bit d’arrêt 1

Débit binaire 19.200 bps

Format des données Binaire

Format de commande

Bit de départ Bit d’arrêt

La commande transmise entre cet appareil et l’ordinateur comprend : AEn-têteB, AIdentification d’unitéB,
ACommandeB, ADonnéesB et AFinB.

z

En-tête (1 octet), Identification d’unité (2 octets), Commande (2 octets), Données (n octets), Fin (1 octet)

 En-tête

Ce code binaire indique le début de la communication.

Code binaire Type Description

21

3F Commande de référence PC  Cet appareil

40 Commande de réponse Cet appareil  PC

06 ACK

Commande pour

l’utilisation

PC  Cet appareil

Cet appareil  PC
(Lorsque la commande est acceptée sans erreur, elle retourne au

PC)

 Identification d’unité

Ce code spécifie l’unité. Le code binaire est A8901B.

42

 Commande et données

Commande de fonctionnement et données (Code binaire)

Commande Type Description des données

0000

5057 Alimentation électrique

4950 Entrée

5243 Télécommande

Vérification de la

connexion

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Vérifie si la communication est disponible entre cet appareil et le PC
au cours du mode veille.

Au cours du mode veille
31: Allumez l’appareil.

Lorsque l’appareil est sous tension
30: Éteignez l’appareil. (Mode veille)

Lorsque l’appareil est sous tension
30: S-VIDEO

31: VIDEO
32: COMP.
36: HDMI 1
37: HDMI 2

Envoie le même code que la télécommande fournie avec l’appareil.

z ACode de la télécommandeB (pP44)

Commande et données de référence (Code binaire)

Commande Type Description des données

Au cours du mode veille ou lorsque l’appareil est sous tension
30: Mode veille (Stand-by)

5057 Alimentation électrique

4950 Entrée

31: Mode sous tension
32: Au cours de la mode de refroidissement
34: Mode alerte

Lorsque l’appareil est sous tension
30: S-VIDEO

31: VIDEO
32: COMP.
36: HDMI 1
37: HDMI 2

 Fin

Ce code indique la fin de la communication. Le code binaire est A0AB.

43

Autres

6

Interface RS-232C (Suite)

Code de la télécommande



z Un code binaire est envoyé au cours de la communication.

Nom de la touche de la

télécommande

J 37 33 30 31 USER1 37 33 36 43

K 37 33 30 32 USER2 37 33 36 44

EXIT 37 33 30 33 USER3 37 33 36 45

OPERATE ON 37 33 30 35 HDMI 1 37 33 37 30

OPERATE OFF 37333036 HDMI 2 37333731

HIDE 37 33 31 44 INFO 37 33 37 34

MENU 37 33 32 45 GAMMA 37 33 37 35

ENTER 37 33 32 46 COLOR TEMP 37 33 37 36

I 37 33 33 34 ASPECT 37 33 37 37

H 37 33 33 36 CONTRAST (a) 37 33 37 38

VIDEO 37333442 CONTRAST (b) 37333739

S-VIDEO 37333443 BRIGHT (a) 37333741

COMP. 37333444 BRIGHT (b) 37333742

TEST 37 33 35 39 COLOR (a) 37 33 37 43

Code binaire

Nom de la touche de la

télécommande

Code binaire

CINEMA 37 33 36 39 COLOR (b) 37 33 37 44

NATURAL 37 33 36 41 SHARP (a) 37 33 37 45

DYNAMIC 37333642 SHARP (b) 37333746

44

Exemples de communication RS-232C

Cette section montre les exemples de communication du RS-232C.

Commande pour l’utilisation



Type Commande Description

Vérification de la

connexion

Alimentation (On)

Alimentation (Off)

Entrée (COMP.)

Télécommande

(MENU)

PC  Cet appareil :21890100000A
Cet appareil  PC: 06 89 01 00 00 0A

PC  Cet appareil : 21 89 01 50 57 31 0A
Cet appareil  PC : 06 89 01 50 57 0A

PC  Cet appareil: 21 89 01 50 57 30 0A
Cet appareil  PC :06890150570A

PC  Cet appareil :2189014950 32 0A
Cet appareil  PC : 06 89 01 49 50 0A

PC  Cet appareil : 21 89 01 52 43 37 33 32 45 0A
Cet appareil  PC :06890152430A

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Vérifie la connexion

Lorsque l’appareil est allumé, depuis le mode
veille

Lorsque l’appareil est éteint (mode veille) à
partir du mode sous tension

Lorsque l’entrée vidéo est réglée sur
composante

Lorsque la même opération consistant à
appuyer sur le bouton [MENU] de la
télécommande est effectuée

 Commande de référence

Type Commande Description

PC  Cet appareil :3F890150570A

Alimentation (On)

Entrée (S-VIDEO)

Cet appareil  PC :06890150 570A
Cet appareil  PC :4089015057310A

PC  Cet appareil :3F890149500A
Cet appareil  PC :06890149500A
Cet appareil  PC :4089014950300A

Lorsque les informations sur le mode sous
tension sont acquises

Lorsque les informations sur l’entrée S-VIDEO
sont acquises

45

Autres

6

Droits d’auteurs et mise en garde

À propos des marques de commerce et droits d’auteurs

z HDMI, le logo HDMI ainsi que l’interface multimédia haute

définition sont des marques de commerce ou des
marques déposées de HDMI Licensing LCC.

Mises en garde

Caractéristiques du dispositif D-ILA

Ne pas projeter des images fixes ou des images qui ont des
segments fixes pour une longue période de temps. Les
parties fixes de l’image peuvent rester sur l’écran. C’est une
caractéristique des dispositifs D-ILA et non pas un défaut de
fonctionnement. L’image disparaîtra avec le temps.

Lorsque l’appareil est inutilisé pendant une
période prolongée

Une période prolongée de non utilisation peut entraîner des
erreurs dans les fonctions. Allumer l’appareil de temps en
temps pour le faire fonctionner.

Conseils concernant la projection

Regarder continuellement l’écran pendant une période
prolongée peut provoquer une fatigue oculaire. Laissez vos
yeux se reposer de temps en temps.

Environnement d’utilisation

z Évitez l’exposition directe de l’écran à un éclairage direct

et à la lumière du soleil. Masquez la lumière au moyen
d’un rideau. Les images peuvent être correctement
projetées en assombrissant la pièce.

z N’utilisez pas cet appareil dans une pièce avec de la

fumée de cigarette ou de la fumée grasse. Cela pourrait
entraîner un dysfonctionnement de l’appareil.

Remplacement des pièces

Cet appareil contient des pièces (éléments optiques,
ventilateur, etc.) devant être remplacées pour préserver son
fonctionnement. Le délai estimé pour le remplacement des
pièces varie considérablement en fonction de l’utilisation et
de l’environnement. Veuillez consulter votre détaillant agréé
pour le remplacement des pièces.

z Ce produit utilise des polices Ricoh TrueType fabriquées

et vendues par Ricoh Co., Ltd.

Procédures d’entretien

Nettoyage du boîtier

z Nettoyez doucement la poussière présente sur le boîtier

avec un chiffon doux. En cas de salissures plus
importantes, tremper un chiffon dans l’eau, l’essorer puis
frotter avant d’essuyer à nouveau avec un chiffon sec.
Veillez à respecter les consignes suivantes pour éviter une
dégradation du boîtier ou l’atteinte de son revêtement
peint.

• Ne pas essuyer avec un diluant ou du benzène

• Ne pas pulvériser de produits chimiques volatiles

comme un insecticide

• Ne pas laisser en contact prolongé avec des produits en

plastique ou en caoutchouc

Poussière dans les entrées d’air

z Utilisez un aspirateur pour éliminer la poussière. Sinon,

utilisez un chiffon pour essuyer la poussière. Si la
poussière s’est accumulée dans les entrées d’air, la
température interne ne peut être correctement réglée, et
cela peut entraîner un dysfonctionnement de l’appareil.

Poussière sur l’objectif

z Nettoyez la poussière au moyen de soufflettes

commerciales ou de tampons nettoyants pour lunettes et
appareils photos.
N’utilisez pas de produits de nettoyage liquides. Cela peut
provoquer un décollement du revêtement de l’appareil.

Transport de l’appareil

Avant de transporter ou d’expédier cet appareil, fixez le
matériau de protection au-dessus et en dessous de l’objectif
pour le protéger. Un choc pourrait endommager l’objectif si
ce dernier n’a pas été protégé.
Fixez le matériau de protection après avoir remis l’objectif en
position centrale.

46

FRANÇAIS

Fixation de l’appareil

Pour des raisons de sécurité et pour prévenir les accidents, des mesures préventives doivent être prises pour
empêcher l’appareil de glisser ou de tomber lors d’une urgence comme un tremblement de terre.

Lors de la fixation de l’appareil sur un socle ou au plafond, retirez les quatre pattes de la face inférieure de l’appareil
et utilisez les quatre trous de vis (vis M5) pour le montage.

Plafond

 Face inférieure

Quatre emplacements

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

Précautions à prendre lors de l’installation

z Une expertise et des techniques particulières sont

nécessaires pour installer cet appareil. Assurez-vous de
demander à votre détaillant ou à un spécialiste d’effectuer
l’installation.

z La profondeur des logements des vis (longueur de vis) est

de 30 mm. Utilisez des vis mesurant moins de 30 mm
mais plus de 19 mm.

Le non-respect de cette directive causera un mauvais
fonctionnement ou l’arrêt de l’appareil.

z Lors de la fixation sur un socle, assurez-vous qu’il y ait

suffisamment d’espace (hauteur du pied de 21,5 mm ou
plus) autour de l’appareil de sorte que les entrées d’air ne
soient pas bloquées.

z Ne basculez pas l’appareil à plus de ±5 degrés lors de

l’utilisation. Le non-respect de cette directive pourrait
causer des couleurs irrégulières ou diminuer la durée de
vie de la lampe.

Entrées d’air

z JVC n’est pas responsable des dommages provoqués par

l’installation de l’appareil avec des fixations de plafond
non-JVC ou lorsque l’environnement n’est pas compatible
avec un montage au plafond, que l’appareil soit encore
sous garantie ou non.

z Lorsque l’appareil est fixé au plafond lors de son

utilisation, faire attention à la température environnante.
Lorsqu’un chauffage est en service, la température au
niveau du plafond est plus importante que prévue.

47

Autres

6

Caractéristiques

Nom du produit Projecteur Cinéma Maison D-ILA

Nom du modèle DLA-RS1

Appareil D-ILA 1 2 /

Affichage/résolution

Optique 2,0x objectif à zoom manuel (1,4: 1 à 2,8: 1) (Zoom/mise au point: manuelle)

Lampe de projection Lampe au mercure à ultra haute pression de 200 W [Pièce n°: BHL5009-S]

Format de l’écran Environ 60" à 200" (Rapports: 16:9)

Distance de projection Environ 1,8mà12,2m

Système couleur NTSC, NTSC4.43, PAL, PAL-M, PAL-N, SECAM (Réglage automatique/manuel)

Format d’entrée vidéo analogique 480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz

0,7" (1920 pixels c1080 pixels) c 3 (Nombre total de pixels: Environ 6,22
millions)

Format d’entrée vidéo numérique

Résolution 1920 points c 1080 points

Bornes d’entrée

Entrée vidéo
(VIDEO)

Entrée S-vidéo
(S-VIDEO)

Entrée vidéo en composante
(COMPONENT)

Entrée HDMI
(HDMI 1, HDMI 2)

Alimentation CA 110 V - 240 V 50/60 Hz

Consommation 280 W (Mode veille: 2,7 W)

Environnement d’utilisation

Altitude d’installation En dessous de 5000 pi. (Environ 1524 m)

480i, 480p, 576i, 576p, 720p/50 Hz, 720p/60 Hz, 1080i/50 Hz, 1080i/60 Hz,
1080p/24 Hz, 1080p/50 Hz, 1080p/60 Hz, VGA 60Hz

1-ligne, RCA fiche (jack) c 1
1,0 V(p-p), 75 &, synchronisé

1-ligne, mini DIN 4 broches c 1
Y: 1,0 V(p-p), 75 &
C: 0,286 V(p-p), 75 & (NTSC); 0,3 V(p-p), 75 & (PAL)

1-ligne, RCA fiche (jack) c 3
Y: 1,0 V(p-p), 75 &
CB/PB, CR/PR: 0,7 V(p-p), 75 &

2-lignes, HDMI 19 broches c 2 (HDCP compatible) 3

Température: 5 % à35%
Humidité: 20 % à 80 % (sans condensation)
(Température de stockage: b10 % à60%)

48

Dimensions
(Largeur c Hauteur c Profondeur)

Poids 11,6 kg (25,5 lbs)

Accessoires (Voir page 9)

1 D-ILA est l’abréviation de Direct drive Image Light Amplifier.
2 Les dispositifs D-ILA ont été fabriqués selon une technologie de très haute précision. L’efficacité des pixels est de 99,99 %. Il est toujours

possible que seulement 0,01 % des pixels ou moins soient manquants ou soient éclairés en permanence.

3 HDCP est l’abréviation de High-bandwidth Digital Content Protection system.

L’image de la borne d’entrée HDMI risque de ne pas s’afficher en raison des changements apportés aux spécifications HDCP.

• L’aspect et les caractéristiques du produit sont susceptibles de modification sans préavis.

• Veuillez noter que certaines photos et illustrations de ce manuel ont été simplifiées, agrandies ou traitées de façon synthétique afin de faciliter

la compréhension. Les images peuvent différer du produit original.

455 mm c 172,5 mm c 418,5 mm
(17 7/8" c 6 7/8" c 16 1/2")
(Objectif et protubérance exclus)

Dimensions

 Dessus  Face inférieure

FRANÇAIS

Pour commencer Préparation Fonctionnement Réglages Dépannage Autres

(Unité: mm)

 Avant  Côté gauche

Centre de l’objectif

49
