JVC KS-FX832R User Manual [sw]

Download

CASSETTE RECEIVER

RECEPTOR-REPRODUCTOR DE CASSETTE RICEVITORE CON LETTORE DI AUDIOCASSETTE KASSETTSPELARE MED MOTTAGARE

РЕСИВЕР С КАССЕТНЫМ ПРОИГРЫВАТЕЛЕМ

KS-FX832R

DISP

TP RDS

PTY

8 9 10 11 127

DAB

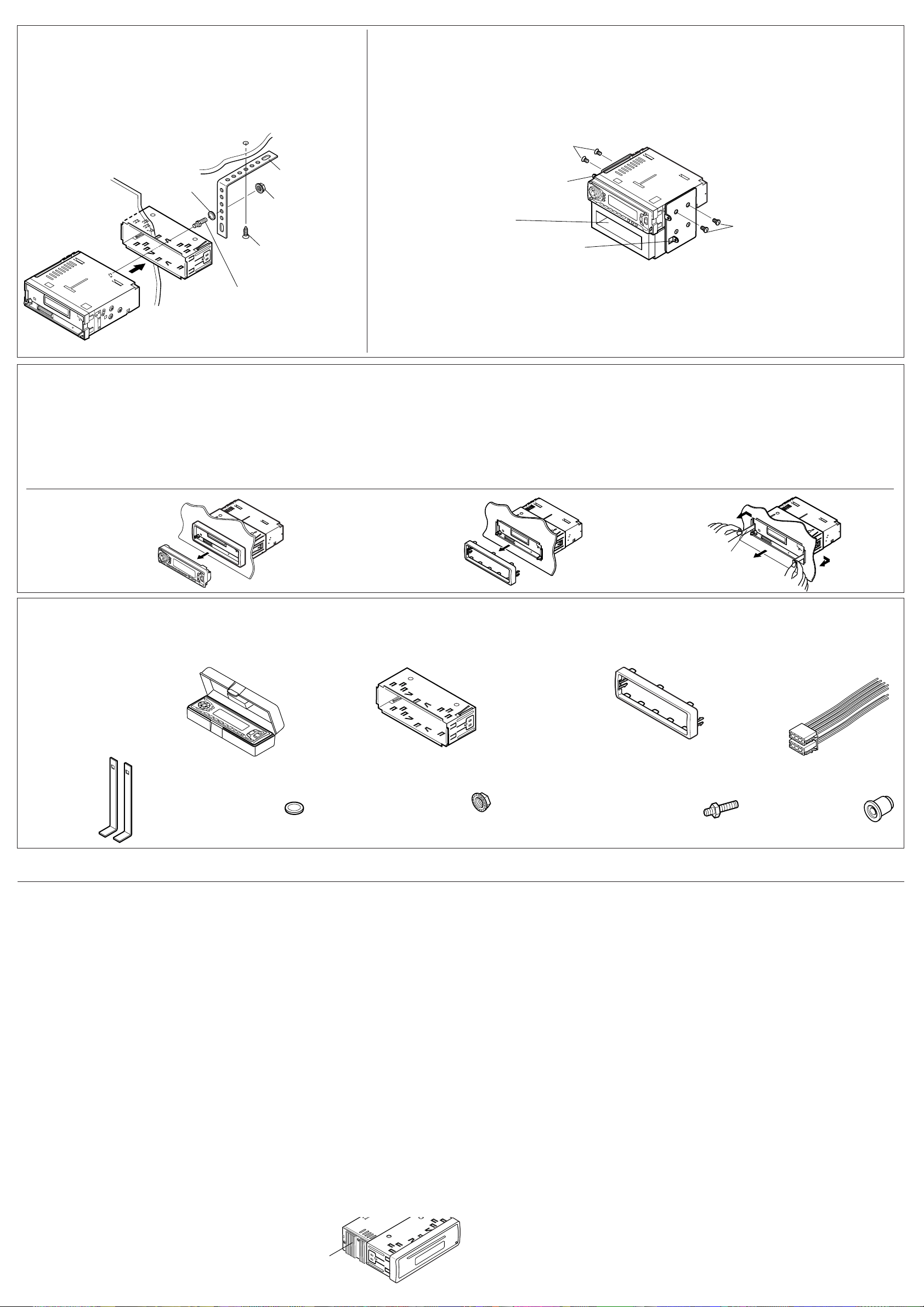

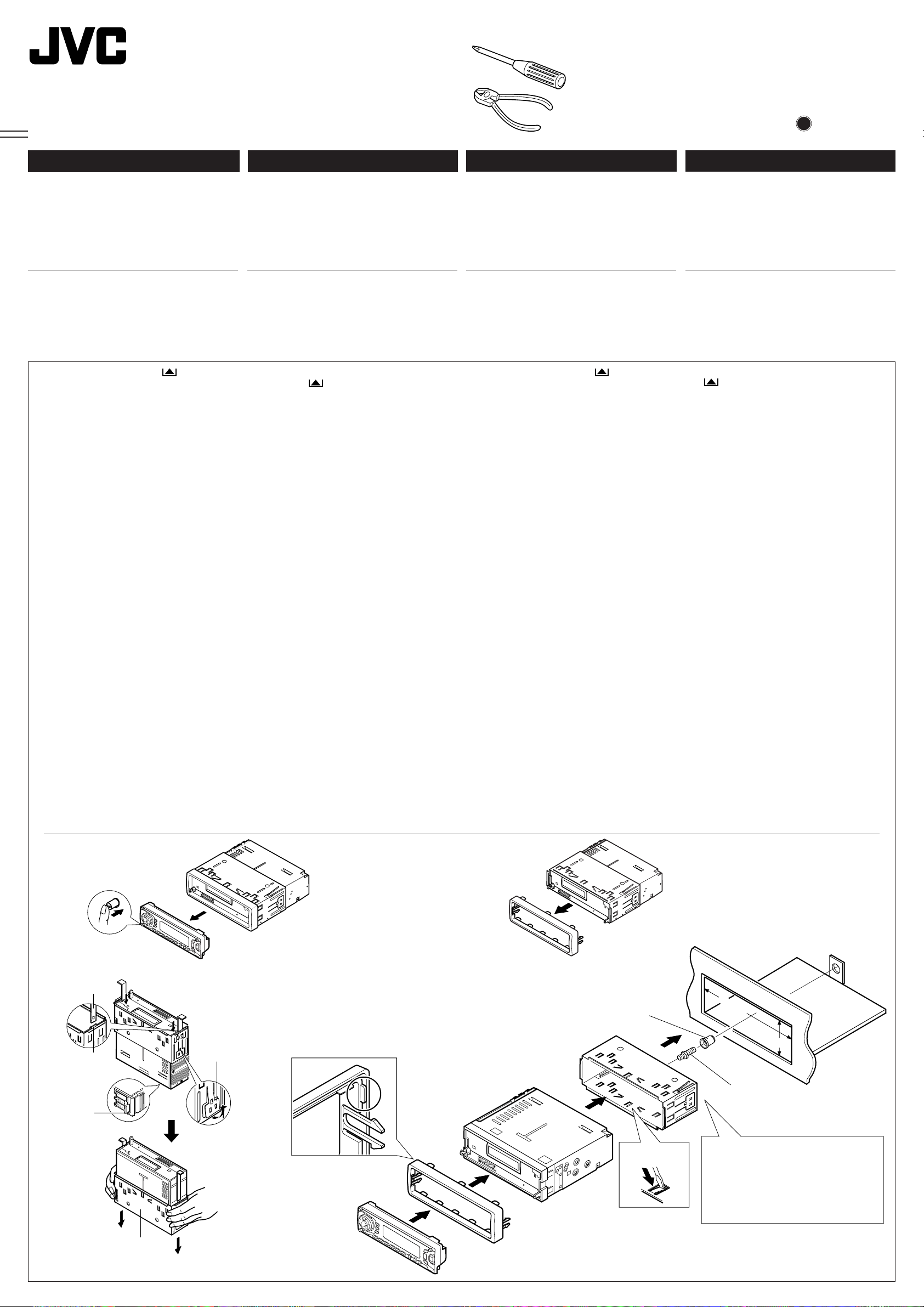

Para la instalación y las conexiones, refiérase al manual separado. Per le istruzioni d’installazione e di collegamento, vedere il manuale a parte. Se separat handbok för installation och anslutning.

Указания по установке и выполнению соединений приводятся в отдельной инструкции.

INSTRUCTIONS

MANUAL DE INSTRUCCIONES

ISTRUZIONI

BRUKSANVISNING

ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ

ESPAÑOL

ITALIANO

SVENSKA

РУCCKИЙ

GET0083-002A

[E]

Tack för att du köpt en JVC produkt. Var snäll och läs noga alla instruktioner innan du använder den,

så att du vet hur den ska skötas och kan få ut mesta möjliga av den.

INNEHÅLL

Hur enheten nollställs ............................... 2

PLACERING AV KNAPPAR ............... 3

Kontrollpanelen........................................ 3

ENHETENS FUNKTIONER ................ 4

Koppla på strömmen ................................ 4

RADIONS GRUNDFUNKTIONER ......... 5

Lyssna på radion ..................................... 5

Lagra stationer i minnet ............................ 6

Sök in en förinställd station ...................... 7

RDS-FUNKTIONER (radiodatasystem).......

Så här använder du RDS ......................... 8

Andra bekväma RDS-funktioner och

inställningar ........................................... 11

BANDSPELARFUNKTIONER ............. 14

Lyssna en kassett.................................... 14

Hitta början på en låt ................................ 15

Andra praktiska bandfunktioner................ 16

LJUDINSTÄLLNING ....................... 17

Inställning av ljudet .................................. 17

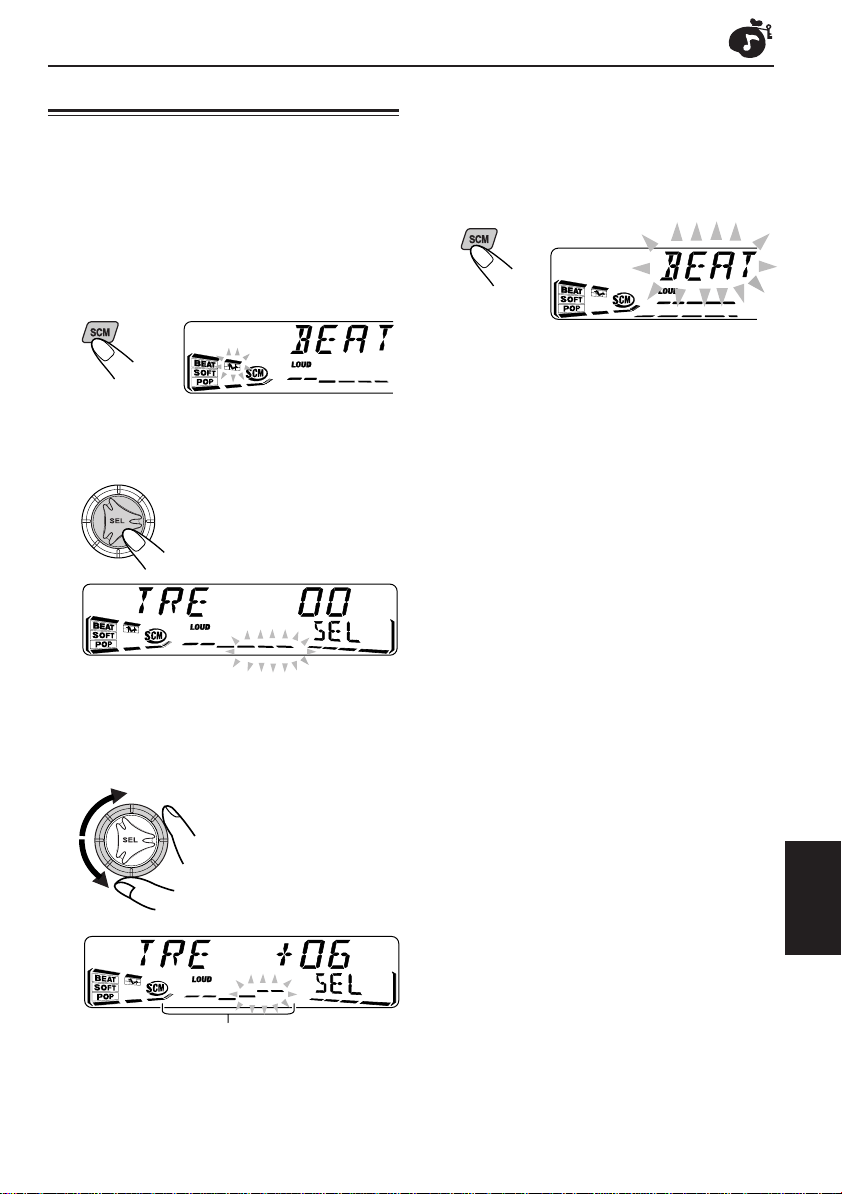

Använda ljudkontrollminne (SCM) ............ 18

Lagra egen ljudinställning......................... 19

ÖVRIGA VIKTIGA FUNKTIONER ......... 20

Ställ in klockan......................................... 20

Ändra allmänna inställningar (PSM)......... 20

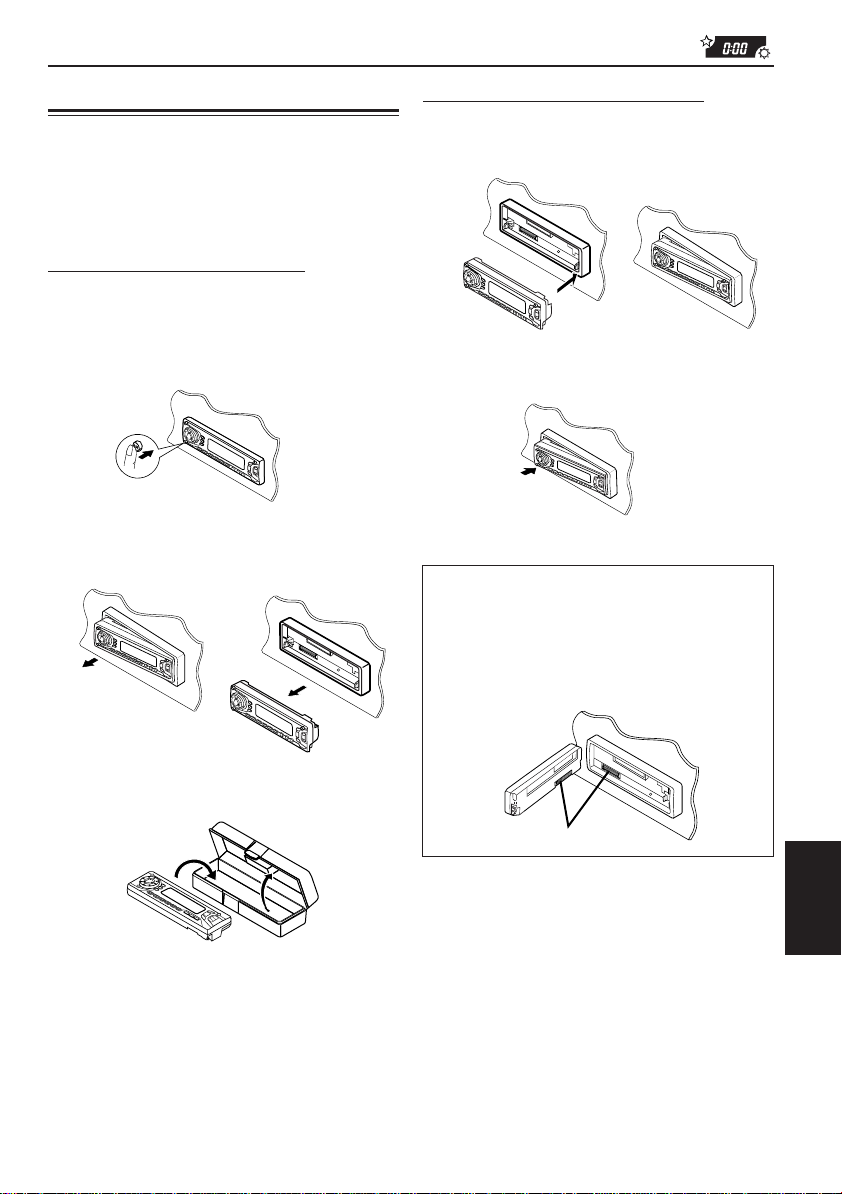

Lossa kontrollpanelen............................... 23

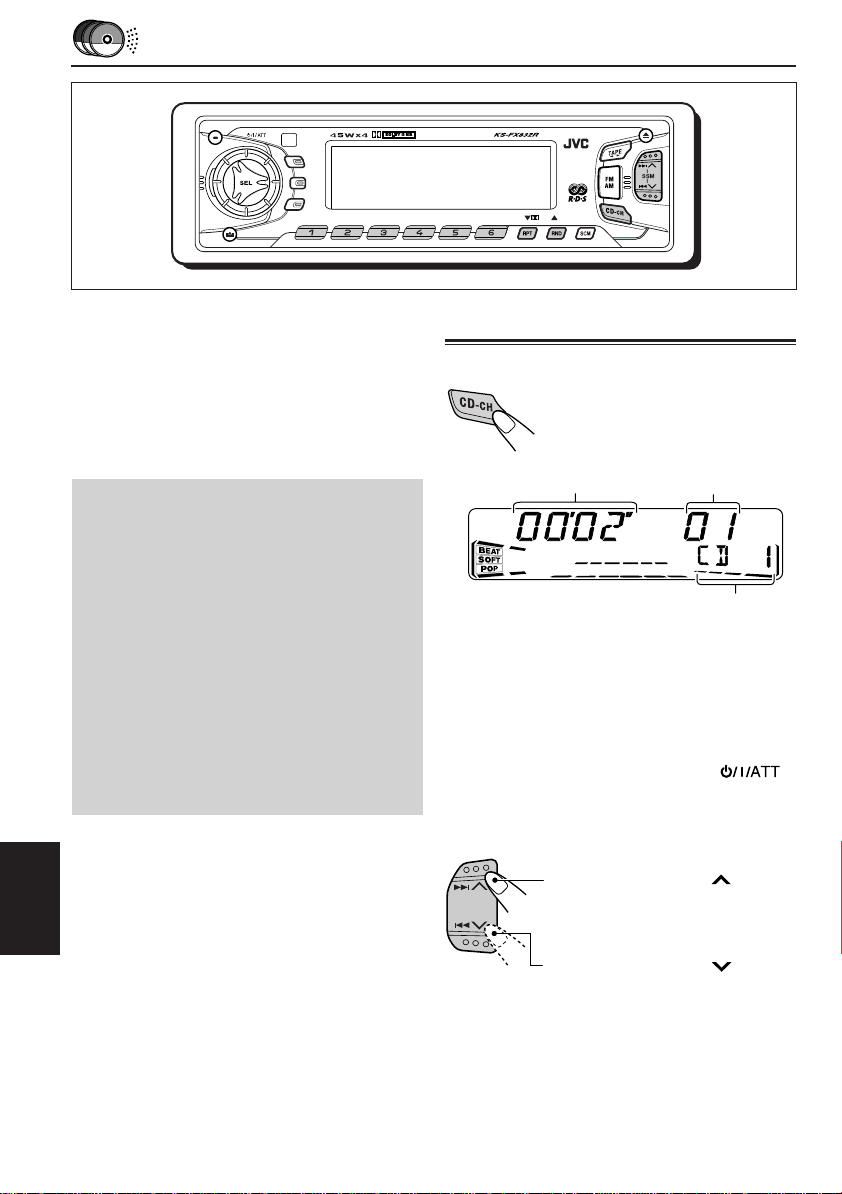

CD-VÄXLARENS FUNKTION ............. 24

Spela CD-skivor....................................... 24

Välja CD spellägen .................................. 25

EXTERNA KOMPONENTFUNKTIONER ... 26

Spela en extern komponent ..................... 26

DAB-TUNERFUNKTIONER................ 27

Ställa in en ensemble och en av dess

tjänster .................................................. 27

Lägga in DAB-tjänster i minnet................. 29

Val av en förinställd DAB-tjänst................ 30

Fler saker du kan göra med DAB ............. 30

ANVÄNDNING AV FJÄRRKONTROLLEN ...

Placering av knappar................................ 32

UNDERHÅLL ............................... 33

FELSÖKNING .............................. 34

SPECIFIKATIONER ........................ 35

Hur enheten nollställs

Tryck på återställningsknappen på panelhållaren med en kulspetspenna eller liknande när kontrollpanelen tagits bort. Detta gör att den inbyggda mikrodatorn nollställs.

Anm:

Gjorda förinställningar – såsom snabbvalsstationer eller ljudinställningar – raderas också ur minnet.

Anm:

SVENSKA

Av säkerhetsskäl medföljer ett numr erat ID-kort denna enhet. Samma ID-nummer är tryc kt på enhetens underrede. Förvara kortet på ett säkert ställe då det kan vara till hjälp för myndigheterna om enheten blir stulen.

INNAN DU ANVÄNDER ENHETEN

För säkerhets skull....

• Höj inte ljudnivån för mycket, eftersom det blockerar ljuden utifrån och därmed gör bilkörningen riskabel.

• Stoppa bilen innan du utför någon komplicerad manöver.

Temperaturen inne i bilen....

Om bilen stått parkerad länge i varmt eller kallt väder, vänta tills temperaturen i bilen blivit mer normal innan du kopplar på enheten.

Kontrollpanelen

Teckenfönstret

PLACERING AV KNAPPAR

sklhg

1 (beredskap/på/därmpare) -knapp 2 Inställningsratt 3 Fjärrkontrollsensor 4 DISP (teckenfönster) -knapp 5 TP (trafikprogram)

RDS (radiodatasystem) -knapp

6 PTY (programtyp) -knapp 7 Teckenfönstret 8 FM AM -knapp

• Fungerar även som DAB-knapp.

9 TAPE 23 -knapp p 0 (utmatning) -knapp q ¢ / 4 -knappar

•

Fungerar även som SSM-knappar, vid nedtryckning tillsammans.

w (kontrollpanelfrigöring) -knapp e SEL (välj) -knapp r Nummerknapparna t RPT (repetering) -knapp

(Dolby B) -knapp

• Fungerar även som ∞ (val av DAB-tjänst).

DISP

TP RDS

PTY

8 9 10 1 1 127

DAB

yurt

y RND (slumpmässigt)

MO (mono) -knapp

• Fungerar även som 5 (val av DAB-tjänst).

u SCM (sound control memory =

ljudkontrollminne) -knapp

i CD-CH (CD-växlare) -knapp

Teckenfönstret

o RDS-indikator

EON, AF, REG, TP, PTY

; Huvudteckenfönster a TAPE-indikator s Ljudlägesindikator

BEAT, SOFT , POP

d SCM-indikator f Indikator för volymnivå (eller audionivå) g LOUD-indikator h RPT (repetering) -indikator j RND (slumpmässigt) -indikator k (Dolby B) -indikator l Tundermottagningsindikator

MO (mono), ST (stereosändning)

/ Käll/klockvisning

/fd

SVENSKA

ENHETENS FUNKTIONER

DISP

TP RDS

PTY

Koppla på strömmen

Koppla på ström.

Anm om enknappsmanöver:

När du väljer tunern som källa i steg 2 nedan slås strömmen på automatiskt. Du behöver inte trycka på denna knapp för att slå på strömmen.

Spela ljudkällan.

DAB

8 9 10 11 127

Ställ in ljudvolymen.

För att höja volymen.

För att sänka volymen.

Volymnivå visas.

Indikator för (se sid. 22) volymnivå eller audionivå

Justera ljudet som du vill ha det. (Se sid. 17 – 19).

Se sid. 5 – 13 om du vill använda

radion (FM eller AM).

Se sid. 14 – 16 om du vill använda

band-spelaren.

Se sid. 24 – 25 om du vill använda

CD-växlaren.

Se sid. 26 om du vill använda

externa komponent.

Se sid. 27 – 30 om du vill använda

DAB-tunern.

SVENSKA

Att sänka volymnivå på ett ögonblick

Tryck ett ögonblick på medan du lyssnar på en ljudkälla. “ATT” börjar blinka i teckenfönstret, och volymnivå sänks genast. Tryck ett ögonblick på knappen igen för att få tillbaka den tidigare volymnivå.

• Du kan också återställa ljudet genom att vrida inställningsratten medurs.

Att koppla av strömmen

Tryck in och håll tills “SEE YOU” visas i teckenfönstret.

Anm:

När du använder enheten första gången ska du ställa in den inbyggda klockan på rätt tid, se sid. 20.

RADIONS GRUNDFUNKTIONER

DISP

TP RDS

PTY

8 9 10 11 127

Lyssna på radion

Du kan söka antingen automatiskt eller manuellt för att ställa in en bestämd station.

Sök en station automatiskt: Auto search

Välj band (FM1 – 3, AM).

F1 F2 F3 AM

(FM1) (FM2) (FM3)

DAB

Om du vill sluta söka innan du får in en station,

tryck på samma knapp som du tryckte för att söka.

Sök en station manuellt: Manual search

Välj band (FM1 – 3, AM).

F1 F2 F3 AM

(FM1) (FM2) (FM3)

Anm:

Denna mottagare har tre FM-band (FM1, FM2, FM3). V ilket som helst kan an vändas för att lyssna på en FM-sändning.

Det valda vågbandet visas.

Anm:

Denna mottagare har tre FM-band (FM1, FM2, FM3). V ilket som helst kan an vändas för att lyssna på en FM-sändning.

Börja söka station.

Tryck på ¢ för att söka stationer med högre frekvenser.

Tryck på 4 för att söka stationer med lägre frekvenser.

När du får in en station upphör sökandet.

Tryck in och håll ¢ eller 4 tills “MANU (manual)” börjar blinka i teckenfönstret.

Det valda vågbandet visas.

FORTSÄTTNING PÅ NÄSTA SIDA

SVENSKA

Sök in önskad station medan “MANU” blinkar.

Tryck på ¢ för att ställa in stationer med högre frekvenser.

Tryck på 4 för att ställa in stationer med lägre frekvenser.

• Om du tar bort fingret från knappen slås det manuella läget automatiskt av efter 5 sekunder.

• Om du håller knappen intryckt växlar frekvenserna (med 50 kHz intervall för FM och 9 kHz intervall för AM – MV/LV) tills du släpper knappen.

När det är svårt att ta in en FM stereosändning:

Tryck på MO RND (mono/slumpmässigt) när du lyssnar på en FM-stereosändning.

• Varje gång du trycker på knappen tänds och släcks MO-indikator växelvis.

Lyser under stereom ottagning av FM-sändning.

Lagra stationer i minnet

Du kan använda någon av dessa två metoder för att lagra sändarstationen i minnet.

• Automatisk förinställning av FM-stationer: SSM (Strong-station Sequential Memory)

• Manuell förinställning av både FM och AM stationer

FM-station automatisk förinställning: SSM

Du kan förinställa 6 lokala FM-stationer i varje FM-band (FM1, FM2 och FM3).

Välj ett FM-bandnummer (FM1 – 3) där du vill lagra FM-stationer.

Varje gång du trycker på knappen intryckt växlar FM bandet på följande sätt:

F1 F2 F3 AM

(FM1) (FM2) (FM3)

Tryck in och håll båda knapparna intryckt minst 2 sekunder.

SVENSKA

När MO-indikator är tänd i teckenfönstret får du monoljud att lyssna på, men mottagningen blir bättre (ST-indikator släcks).

“SSM” visas och försvinner sedan när den automatiska förinställningen är klar.

Lokala FM-stationer med de starkaste signalerna avsöks och lagras automatiskt i det bandnummer du valt (FM1, FM2 eller FM3). Dessa stationer är förinställda i nummerknapparna — nr 1 (lägsta frekvens) till nr 6 (högsta frekvens). Efter avslutad förinställning inställs automatiskt den station som är lagrad i knapp nummer 1.

Manuell förinställning

Du kan förinställa upp till 6 stationer i varje band manuellt (FM1, FM2, FM3 och AM).

Ex.: Att lagra en FM-station på 88,3 MHz i

förinställningsnummer 1 på FM1-bandet

Välj band (FM1 – 3, AM) där du vill lagra stationer (nummer FM1 i det här exemplet).

Varje gång du trycker på knappen intryckt växlar FM bandet på följande sätt:

Upprepa åtgärderna ovan för att lagra andra stationer i andra förinställningsnummer.

Anm:

• En tidigare förinställd station raderas när en ny station lagras i samma förinställningsnummer.

• Förinställningsstationer raderas när strömmen till minneskretsen bryts (t.ex. under batteribyte). Om detta inträffar ska stationerna förinställas igen.

Sök in en förinställd station

F1 F2 F3 AM

(FM1) (FM2) (FM3)

Sök in en station på 88,3 MHz.

Tryck på ¢ för att ställa in stationer med högre frekvenser.

Tryck på 4 för att ställa in stationer med lägre frekvenser.

Tryck in och håll nummerknappen (nummer 1 i det här exemplet) intryckt minst 2 sekunder.

Du kan lätt söka in en förinställd station. Kom ihåg att du måste lagra stationerna först. Se “Lagra stationer i minnet” på sid. 6 om du inte lagrat dem.

Välj band (FM1 – 3, AM).

F1 F2 F3 AM

(FM1) (FM2) (FM3)

Välj numret (1 – 6) på den förinställda station du vill ha.

8 9 10 11 127

SVENSKA

Det valda band/förinställningsnumret och “MEMO (minne)” visas växelvis i teckenfönstret.

RDS-FUNKTIONER (radiodatasystem)

Så här använder du RDS

RDS (radiodatasystem) tillåter att FM-stationer sänder en extra signal tillsammans med de ordinarie programsignalerna. Stationerna sänder exempelvis stationsnamn samt information om den typ av program de sänder ut, t.ex. sport eller musik, osv. En annan fördel med RDS-funktionen kallas framhäver andra nät. EON-indikatorn tänds när en FM-station tas emot med framhäver andra nät-data. Med hjälp av framhäver andra nät-data som sänts från en station kan du söka in en annan station i ett annat nätverk som sänder ditt favoritprogram eller trafikuppgifter, medan du lyssnar på ett annat program eller någon annan ljudkälla som band.

När enheten tar emot RDS-data kan den göra följande:

• Automatisk spårning av samma program (nätspårningsmottagning)

• Beredskapsmottagning av T A (trafikmeddelanden) eller ditt favoritprogram

• PTY -sökning (programtyp)

• Programsökning

• Flera andra funktioner

Automatisk spårning av samma program (nätspårningsmottagning)

När du kör genom ett område där det är dålig FM-mottagning, söker tunern i denna enhet automatiskt in en annan RDS-station som sänder samma program med starkare signaler. Du kan alltså fortsätta att lyssna på samma program med bästa möjliga mottagning var du än kör. (Se illustrationen på nästa sida). Två typer av RDS-data används för att få nätspårningsmottagning att fungera korrekt — nämligen PI (programidentifiering) och AF (alternativa frekvenser). Om dessa data inte mottas korrekt från den

SVENSKA

RDS-station du lyssnar på, kommer nätspårningsmottagningen inte att fungera.

För att använda nätspårningsmottagning,

tryck in och håll TP RDS (trafikprogram/ radiodatasystem) intryckt minst 1 sekund. Varje gång du trycker och håller knappen växlar nätspårningens mottagningsläge på detta sätt:

TP RDS

AF-indikator

REG-indikator

Mode 1

AF indikatorn tänds, men inte REG indikatorn. Nätspårningsmottagning aktiveras med regionalfunktionen inställd på “av”. Omkopplar till en annan station inom samma nät när mottagarsignalerna från den aktuella stationen försvagas.

• I detta läge kan programmet skilja sig från det som

f.n. tas emot.

Mode 2

Såväl AF indikatorn som REG indikatorn tänds. Nätspårningsmottagning aktiveras med regionalfunktionen inställd på “på”. Omkopplar till en annan station inom samma nät som sänder samma program, när mottagarsignalerna från den aktuella stationen försvagas.

Mode 3

Varken AF indikatorn eller REG indikatorn tänds. Nätspårningsmottagning är utkopplad.

Anm:

Om en DAB-förstärkare är ansluten, och alternativ mottagning (för DAB-tjänster) aktiveras, så aktiveras också nätspårningsmottagning automatiskt. Nätspårningsmottagning kan inte inaktiveras utan inaktivering av alternativ mottagning. (Se sid. 30).

Mode 1

Mode 2 Mode 3

Samma program kan tas emot på olika frekvenser.

Program 1 sänder på frekvens A

Program 1 sänder på frekvens E

PTY-mottagning i beredskapsläge (PTY Standby Reception)

När du trycker på PTY medan du

PTY

lyssnar på en FM-station, tänds PTY indikatorn under mottagning av en PTY station och PTY beredskapsläge aktiveras. Det valda PTY -namnet som lagrades på sid. 10 blinkar i 5 sekunder.

Program 1 sänder på frekvens B

Program 1 sänder på frekvens C

Program 1 sänder på frekvens D

Mottagning i beredskapsläge (Standby Reception)

Beredskapsläge (Standby) gör att enheten temporärt kan koppla om till en sändning med ditt favoritprogram (PTY: programtyp) och trafikmeddelanden (TA) från den aktuella ljudkällan (en annan FM-station, band eller andra anslutna komponenter).

• Mottagning i beredskapsläget fungerar inte om du lyssnar på en AM-station.

TA-mottagning i beredskapsläge (TA Standby Reception)

När du trycker på TP RDS medan du

TP RDS

lyssnar på en FM-station, tänds TP indikatorn under mottagning av en TP station (trafikprogram) och T A beredskapsläge aktiveras.

• TP indikatorn blinkar när den mottagna stationen

inte är en TP station. Tr yc k på ¢ eller 4

för att aktivera TA beredskapsläge. “SEARCH” visas i teckenfönstret och TP stationssökning startas. TP indikatorn tänds när en TP station hittas.

7 Om du lyssnar på band eller andra anslutna

komponenter och vill höra en TP-station ska du trycka på TP RDS för att aktivera TA beredskapsläge. (TP indikatorn tänds).

Om ett trafikprogram börjar sändas medan TA beredskapsläge är aktiverat, visas “TRAFFIC” och FM-bandet aktiveras. Volymen höjs till den förinställda T A-volymnivå (se sid. 12), och trafikprogrammet kan sedan höras.

Tryck på TP RDS igen, för att koppla ur TA

beredskapsläget.

• PTY indikatorn blinkar när den mottagna stationen inte är en PTY station. Tryc k på ¢ eller 4

för att aktivera PTY beredskapsläge . “SEARCH” visas i teckenfönstret och PTY stationssökning startas. PTY indikatorn tänds när en PTY station hittas.

7 Om du lyssnar på band eller andra anslutna

komponenter och vill höra en PTY -sändning ska du trycka på PTY för att aktivera PTY beredskapsläge. (PTY indikatorn tänds).

Om det valda PTY-programmet börjar sändas när PTY beredskapsläge är aktiverat, visas det valda PTY-namnet och FM-bandet aktiveras. Vald PTY-programmet kan sedan höras.

Tryck på PTY igen, för att koppla ur PTY

beredskapsläget.

SVENSKA

Välj ditt favoritprogram för PTY-mottagning i beredskapsläge

Du kan välja ditt favoritprogram för PTY beredskapsmottagning och lagra det i minnet. Vid leveransen är “NEWS” fabriksinställt som den programtypen för PTY beredskapsmottagning.

Tryck in och håll SEL (välj) intryckt minst 2 sekunder tills en av PSM funktionerna visas i teckenfönstret. (PSM: se sid. 21).

Välj “PTY STBY (beredskap)” om det inte visas i teckenfönstret.

Välj någon av de tjugonio PTY-koderna. (Se sid. 13).

Det valda kodnamnet visas i teckenfönstret och lagras i minnet.

Ställ in ditt favoritprogram

Du kan ställa in en av dina 6 favoritprogramtyper som lagrats i minnet. Vid leveransen från fabriken är följande 6 programtyper lagrade i nummerknapparna (1 till 6). Se informationen nedan, för att lagra dina

favoritprogramtyper i minnet. Se sid. 11, för att avsöka ditt favoritprogramtyper.

POP M

CLASSICS

ROCK M EASY M

AFFAIRS

För att lagra dina favoritprogramtyper i minnet

Tryck in och håll SEL (välj) intryckt minst 2 sekunder tills en av PSM funktionerna visas i teckenfönstret. (PSM: se sid. 21).

Välj “PTY SRCH (sökning)” om det inte visas i teckenfönstret.

VARIED

Tryck på SEL (välj) för att avsluta inställningen.

SVENSKA

Välj någon av de tjugonio PTY-koderna. (Se sid. 13).

Det valda kodnamnet visas i teckenfönstret.

• Om du väljer en kod som redan lagrats i minnet, blinkar i teckenfönstret.

Tryck in och håll nummerknappen intryckt minst 2 sekunder för att lagra den PTY-kod som valts i önskat förinställningsnummer.

Det kodnamn du valde och “MEMO (minne)” visas växelvis i teckenfönstret.

Tryck på SEL (välj) för att avsluta

8 9 10 11 127

inställningen.

För att avsöka ditt favoritprogramtyper

Tryck in och håll PTY (programtyp) intryckt minst 1 sekund när du lyssnar på en FM-station.

PTY

Den sist valda PTY -kod visas.

Välj någon av PTY-koderna som lagrats i förinställningsknapparna (1 till 6).

8 9 10 11 127

Ex.: När “ROCK M” lagras i förinställda

nummerknappen 2

PTY -sökningen efter ditt favoritprogram startar efter 5 sekunder.

• Om det finns en station som sänder ett program med samma PTY -kod som du valt, tas den stationen in.

• Om det inte finns någon station som sänder ett program med samma PTY -kod som du valt, ändras inte stationen.

Anm:

I vissa områden fungerar inte PTY-sökning korrekt.

Andra bekväma RDSfunktioner och inställningar

Automatiskt val av station med nummerknapparna

När du trycker på nummerknappen brukar den förinställda stationen tas in. När den förinställda stationen är en RDS-station händer dock något annat. Om signalerna från den förinställda stationen är för svaga för att mottagningen ska bli bra, så använder enheten sina AF-data och ställer in sig på en annan station som sänder samma program som den ursprungliga förinställda stationen (Programsökning).

• Det tar en stund för enheten att ställa in sig på en annan station med programsökning.

Så här gör du för att aktivera programsökning.

• Se också “Ändra allmänna inställningar (PSM)” på sid. 20.

1 Tryck in och håll SEL (välj) intryckt minst 2

sekunder tills en av PSM funktionerna visas i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“P (Program)-SEARCH”.

3 Vrid inställningsratten medurs för att välja “ON”.

Detta aktiverar programsökning.

4 Tryck på SEL (välj) för att avsluta inställningen.

SVENSKA

För att gå ur programsökningen, upprepar du

samma steg en gång till, men väljer i ställer “OFF” (av) i steg 3, genom att vrida inställningsratten moturs.

Att byta displayläge medan du lyssnar på en FM-station

Du kan ändra indikatorn i teckenfönstret till antingen stationsnamn (PS NAME) eller stationsfrekvens (FREQ) när du lyssnar på en FM RDS-station.

• Se också “Ändra allmänna inställningar (PSM)” på sid. 20.

1 Tryck in och håll SEL (välj) intryckt minst 2

sekunder tills en av PSM funktionerna visas i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“TU DISP (displayläge tuner)”.

3 Vrid inställningsratten för att ställa in önskad

indikator (“PS NAME” eller “FREQ”).

4 Tryck på SEL (välj) för att avsluta inställningen.

Anm:

Om du trycker på DISP kan du också ändra teckenfönstret medan du lyssnar på en FM RDS-station. Varje gång du trycker på knappen visas följande i teckenfönstret:

Stationsfrekvens

(FREQ)

Programtyp

(PTY)

Stationsnamn

(PS NAME)

• Sedan återgår teckenfönstret till den ursprungliga indikatorn i flera sekunder.

SVENSKA

Volyminställning för trafikinformation (TA-nivån)

Du kan förinställa volymnivå för T A-mottagning i beredskapsläge. När ett trafikprogram tas in ändras volymnivå automatiskt till förinställd nivå.

• Se också “Ändra allmänna inställningar (PSM)” på sid. 20.

1 Tryck in och håll SEL (välj) intryckt minst 2

sekunder tills en av PSM funktionerna visas i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“TA VOL”.

3 Vrid inställningsratten för att ställa in önskad

volymnivå. Du kan ställa in den mellan “VOL 00” och “VOL 50”.

4 Tryck på SEL (välj) för att avsluta inställningen.

Automatisk klockinställning

Vid leverans från fabriken är klockan som är inbyggd i enheten inställd för att justeras automatiskt med hjälp av CT-data (klocktid) i RDS-signalen. Följ anvisningarna nedan om du inte vill använda automatisk klockinställning.

• Se också “Ändra allmänna inställningar (PSM)” på sid. 20.

1 Tryck in och håll SEL (välj) intryckt minst 2

sekunder tills en av PSM funktionerna visas i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“AUTO ADJ (inställning)”.

3 Vrid inställningsratten moturs för att välja “OFF”.

Därmed har klockinställning annullerats.

4 Tryck på SEL (välj) för att avsluta inställningen.

För att återaktivera klockinställningsläget,

upprepar du samma steg, men väljer “ON” i steg 3 genom att vrida inställningsratten medurs.

Anm:

Du måste ligga kvar inställd på samma station i mer än 2 minuter efter att ha satt “AUTO ADJ” (ljudjust) till “ON” (på). Annars kommer klocktiden inte att justeras. (Det beror på att enheten behöver 2 minuter för att hämta in de CT-data som ingår i RDS-signalen).

PTY-koder

NEWS: Nyheter AFFAIRS: Mera djuplodande analyserav

aktuella nyheter eller händelser

INFO: Program som delger tips om

diverse olika ämnen SPORT: Sportevenemang EDUCATE: Utbildningsprogram DRAMA: Radioskådespel CUL TURE: Program om nationell eller

regionell kultur SCIENCE: Program om naturvetenskap och

teknik VARIED: Övriga program som komedier,

ceremonier osv POP M: Popmusik ROCK M: Rockmusik EASY M: Lättlyssnad popmusik LIGHT M: Lättlyssnad bakgrundsmusik CLASSICS: Klassisk musik OTHER M: Övriga typer av musik WEA THER: Väderinformation FINANCE: Rapporter om försäljning,

handel, aktiebörsen osv CHILDREN: Underhållningsprogram för barn

SOCIAL: Program om sociala aktiviteter RELIGION: Program som handlar om olika

aspekter av troende eller frågor v existentiell eller etisk natur

PHONE IN: Program där lyssnarna kan

uttrycka sina åsikter antingen telefonledes eller i ett allmänt forum

TRAVEL: Program om resmål,

charterresor, restips och erbjudanden

LEISURE: Program rörande fritidsaktiviteter

såsom trädgårdsskötsel,

matlagning, fiske osv JAZZ: Jazzmusik COUNTRY: Countrymusik NATION M: Nuvarande populärmusik från

främmande länder eller regioner

på det ursprungliga språket OLDIES: Klassisk popmusik FOLK M: Folkmusik DOCUMENT: Program som behandlar aktuella

frågor på ett mera djuplodande

sätt

SVENSKA

BANDSPELARFUNKTIONER

DISP

TP RDS

PTY

8 9 10 11 127

Lyssna en kassett

Du kan spela av band av typ 1 (normalband).

Öppna kontrollpanelen.

Sätt in en kassett i kassettfacket.

Enheten kopplas på och bandet börjar avspelas automatiskt.

Stäng kontrollpanelen för hand.

Indikatorn T APE visas.

DAB

Att sluta spela och stöta ut kassetten

Tryck på 0. Bandavspelningen avbryts och kassetten matas automatiskt ut ur laddningsfacket. Källan ändras till den som var vald tidigare. Om källan ändras kommer bandavspelning också att stoppas (dock utan att kassetten stöts ut).

• Du kan mata ut kassetten genom att trycka på 0 när enheten är påslagen.

Snabbspolning framåt och återspolning

Tryck på ¢ intryckt minst 1 sekund för att snabbspola bandet framåt. När bandet når slutet vänder det, och avspelningen börjar från andra sidan.

Tryck på 4 intryckt minst 1 sekund för att återspola bandet. När bandet når slutet börjar avspelningen av samma sida.

Välj bandriktning.

SVENSKA

Anm om enknappsmanöver:

Om det redan sitter ett kassett i kassettfacket väljer du band som källa, genom att trycka på TAPE 23, för att starta bandavspelningen.

Varje gång du trycker på TAPE 23, ändras bandriktningen växelvis framåt ( ) och bakåt ( ).

För att stoppa snabb framåtspolning eller återspolning var som helst på bandet, tryck på

TAPE 23. Bandet börjar spela från den positionen.

Anm:

• När det kommer till slutet på bandets ena sida, börjar den andra sidan avspelas automatiskt. (Automatvändning)

• Bandriktningen ändras automatiskt när bandet når slutet vid snabbspolning framåt.

Avspelning av band som spelats in med Dolby B NR

Tryck på RPT (Dolby B/repetera) och håll knappen nedtryckt för att ställa in Dolby B NR*

-systemet.

-indikatorn tänds och “DOLBY B” visas i

teckenfönstret flera sekunder. För att gå ur Dolby B NR, trycker du en gång

till på RPT (Dolby B/repetera) och håller den nedtryckt så att -indikatorn slocknar.

Hitta början på en låt

Med “Multi Music Scan” kan du automatiskt börja spela från början av en bestämd melodi. Du kan specificera upp till 9 melodier efter eller före den aktuella melodin.

Under spelning

Specificera hur många melodier efter eller före den aktuella melodin som den låt finns som du vill hitta.

* Tillverkad på Dolby Laboratories licens.

“Dolby” och dubbel-D-symbol är registrerade varumärken som tillhör Dolby Laboratories.

Spärrad kassettutstötning

Du kan spärra kassettutstötning och “låsa” ett kassett i kassettfacket. Tryck in och håll TAPE 23 och intryckt minst 2 sekunder. “NO EJECT” blinkar i teckenfönstret cirka 5 sekunder, och kassetten är “låst”.

För att upphäva spärren och “låsa upp” kassetten, tryck in och håll TAPE 23 och

igen under intryckt minst 2 sekunder. “EJECT OK” blinkar igen cirka 5 sekunder, och den här gången är kassetten “upplåst”.

Anm:

Om du trycker på 0 när kassettutmatning är förbjuden fälls indikeringspanelen ner, men avspelningen av kassetten fortsätter och den kan inte matas ut.

Tryck på ¢ för att hitta en låt efter den melodi som spelas på kassetten.

Tryck på 4 för att hitta en låt före den melodi som spelas på kassetten.

Varje gång du trycker på knappen ändras numret upp till ±9. När början på den specificerade melodin har hittats börjar den avspelas automatiskt.

Anm:

• Medan du letar efter en specificerad låt:

– Om bandet spolas tillbaka till början, börjar

avspelningen från början på den sidan.

– Om bandet snabbspolas fram till slutet, vänds det

och avspelas från början på den andra sidan.

• I följande fall kan det hända att Multi Music Scan

inte fungerar korrekt: – Band med melodier som har långa

pianissimo-passager (mycket tystspelande) eller

icke-inspelade delar under låtarna. – Band med korta icke-inspelade delar. – Band med hög ljudnivå eller brum mellan låtarna. – Inställningen för Dolby brusreducering är felaktig.

Exempelvis när Dolby brusreducering NR är

påslagen då bandet spelats in utan Dolby.

SVENSKA

Andra praktiska bandfunktioner

Att hoppa över blankavsnitt på bandet

Det går att hoppa över de blankavsnitt som förekommer mellan melodierna på bandet (blankhoppning). När funktionen är påslagen spolas bandet förbi blankavsnitt på över 15 sekunder och avspelning av nästa melodi startas.

• Se också “Ändra allmänna inställningar (PSM)” på sid. 20.

Tryck in och håll SEL (välj) intryckt minst 2 sekunder tills en av PSM funktionerna visas i teckenfönstret. (PSM: se sid. 21).

Repetering av den nuvarande melodin

Det går att spela den nuvarande melodin upprepade gånger (repetering).

Tryck på RPT (repetering/Dolby B) när du spelar en melodi du vill höra en gång till.

Varje gång du ögonblick trycker på knappen ändras bandavspelning slår repeteringsfunktionen på och av.

Indikatorn tänds när repetering är aktiverad.

När den har spelats färdig spolas bandet då tillbaka till början av den. Sedan spelas samma melodi en gång till.

Tryck på ¢ eller 4 för att välja “B. SKIP (blankhoppning)”.

Vrid inställningsratten medurs för att välja “ON”.

Detta aktiverar blankhoppning.

Tryck på SEL (välj) för att avsluta inställningen.

SVENSKA

För att gå ur blankhoppning, upprepar du samma

steg en gång till, men väljer i ställer “OFF” (av) i steg 3, genom att vrida inställningsratten moturs.

Du kan ångra repetitionsavspelning genom att, trycka på RPT en gång till, så att

RPT-indikator slocknar .

Anm:

I följande fall kan det hända att blankhoppning och repetering inte fungerar på rätt sätt: – Band med melodier som har långa pianissimo-

passager (mycket tystspelande) eller icke-inspelade

delar under låtarna. – Band med korta icke-inspelade delar. – Band med hög ljudnivå eller brum mellan låtarna. – Inställningen för Dolby brusreducering är felaktig.

Exempelvis när Dolby brusreducering NR är

påslagen då bandet spelats in utan Dolby.

LJUDINSTÄLLNING

Inställning av ljudet

Du kan justera ljudegenskaperna på önskat sätt.

Välj det du vill justera.

Varje gång du trycker på knappen ändras de inställningsbara posterna på följande sätt:

BAS

(bas)

VOL

(volym)

Indikering Det här gör du: Omfång

BAS Justerar basen. –06 (min.)

TRE Justerar diskanten. –06 (min.)

FAD* Justerar främre R06

BAL Justerar vänster L06

LOUD Förstärker låga

VOL Justerare 00 (min.)

och bakre (endast bakre) högtalar balans. |

och höger (endast vänster) högtalar balans. |

och höga frekvenser för att framställa et välbalanserat ljud när du lyssnar på låg volymnivå.

ljudvolymen. |

TRE

(diskant)

LOUD

(fysiologisk volym)

FAD

(fader)

BAL

(balans)

| +06 (max.)

F06 (endast främre)

R06 (endast höger)

LOUD ON | LOUD OFF

50 (max.)

Justera ljudnivån.

För att höja nivån.

För att sänka nivån.

Utjämningsmönstret ändras när du ställer in basen eller diskanten.

Anm:

Normalt fungerar kontrollratten som volymkontroll. Du behöver alltså inte välja “VOL” för att justera volymnivå.

SVENSKA

* Om du användar ett system med två högtalare sätter

du fadernivån på “00”.

Använda ljudkontrollminne (SCM)

Du kan välja och spara en färdig ljudinställning för varje avspelningskälla (Avancerad SCM).

Välja och spara ljudlägen

När du väljer ett ljudläge så sparas det i minnet och hämtas sedan fram varje gång du väljer samma källa, samt visas i teckefönstret. Du kan spara ett ljudläge för var och en av följande källor — FM1, FM2, FM3, AM, band samt för extern komponent.

• Om du inte vill spara ljudläget separat för varje avspelningskälla, utan i stället använda samma ljudläge för alla källorna, se “Annullera avancerad SCM – SCM LINK” på sid. 22.

Välj önskat ljudläge.

Ex.: När du väljer “BEAT”

Varje gång du trycker på knappen ändras ljudläget på följande sätt:

SCM OFF

(BEAT) (SOFT) (POP)

• När “SCM LINK” har satts till “LINK ON” kan det valda ljudläget sparas i minnet för den aktuella källan. Effekten gäller endast för den valda källan.

• När “SCM LINK” satts till “LINK OFF” gäller det valda ljudläget för alla källor.

Indikatorn För: Förinställda värden

BAS TRE LOUD SCM OFF (Klanglöst) 00 00 ON BEAT Rock eller +02 00 ON

discomusik

SOFT Mjuk +01 –03 OFF

bakgrundsmusik

POP Lätt musik +04 +01 OFF

Hämta fram ljudlägena

Välj källa när “SCM LINK” satts till “LINK ON”.

Varje gång du byter avspelningskälla blinkar SCM-indikatorn i teckenfönstret.

Ljudläge som sparats i minnet för den valda källan hämtas fram.

Anm:

• Du kan justera det förinställda ljudläget på önskat sätt och lagra det i minnet. Om du vill justera och lagra ditt ursprungliga ljudläge , se “Lagra egen ljudinställning” på sid. 19.

• Se sid. 17 för anvisningar om hur du ställer in bas- och diskantförstärkningsnivåerna, eller slår av ljudstyrkefunktionen tillfälligt. (Inställningarna försvinner vid val av en annan källa).

SVENSKA

Lagra egen ljudinställning

Du kan justera ljudlägena (BEAT, SOFT och POP) som du vill och lagra dina egna inställningar i minnet.

• Följande steg är tidsbegränsade. Om inställningen upphävs innan du är färdig, ska du börja om från steg 1.

Hämta det ljudläge du vill justera.

• Se uppgifter på sid. 18.

Ex.: När du väljer “BEAT”

Välj “BAS (bas)”, “TRE (diskant)” eller “LOUD (fysiologisk volym)”.

Upprepa stegen 2 och 3 för att göra andra inställningar.

Tryck på SCM och håll tangenten intryckt tills önskat ljudläge blinkar i teckenfönstret.

Den justering du gjort för valt ljudkontrolläge är lagrat i minnet.

Om du vill spara andra ljudlägen upprepar du stegen ovan.

Återställ fabriksinställningen

Upprepa samma steg och lägg åter in de förinställningsvärden som redovisas i tabellen på sid. 18.

Ex.: När du justerar “TRE (diskant)”

Ställ in bas- eller diskantnivån eller slå ON/OFF ljudstyrkefunktionen.

• Se uppgifter på sid. 17.

Utjämningsmönstret ändras när du ställer in basen eller diskanten.

SVENSKA

ÖVRIGA VIKTIGA FUNKTIONER

Ställ in klockan

Du kan ställa in klockan på antingen 24- eller 12-timmars tidsformat.

Tryck in och håll SEL (välj) intryckt minst 2 sekunder tills en av PSM funktionerna visas i teckenfönstret. (Se sid. 21).

Ställ in timmen.

1 Välj “CLOCK H (timmen)” om det inte

visas i teckenfönstret.

2 Justera timmen.

Ställ in minuten.

1 Välj “CLOCK M (minuten)”. 2 Justera minuten.

För att kontrollera aktuell klocktid medan enheten är avstängd, tryck på DISP

(teckenfönster). Strömmen slås på, klocktiden visas i 5 sekunder, varpå strömmen slås av.

Ändra allmänna inställningar (PSM)

Du kan ändra de poster som står i listan på nästa sida med hjälp av PSM (inställning av användarläge).

Grundmetod

Tryck in och håll SEL (välj) intryckt minst 2 sekunder tills en av PSM funktionerna visas i teckenfönstret. (Se sid. 21).

Välj den PSM post du vill justera. (Se sid. 21).

Ställ in tidssystem.

1 Välj “24H/12H”. 2 Välj “24H” eller “12H”.

SVENSKA

Tryck på SEL (välj) för att avsluta inställningen.

Justera den PSM post som valdes.

Upprepa stegen 2 och 3 för inställning av andra PSM-parametrar.

Tryck på SEL (välj) för att avsluta inställningen.

Inställning av användarläge (PSM) -enheter

CLOCK H Timinställning CLOCK M Minutinställning SCM LINK Minneslänk för

24H/12H 24/12 -timmars

AUTO ADJ Automatisk

CLOCK Klockvisning TU DISP Displayläge tuner PTY STBY PTY beredskap PTY SRCH PTY-sökning TA VOL Volym för

P-SEARCH Programsökning DAB AF* Alternativ

LEVEL Nivåvisning

TEL Telefondämpning

B. SKIP Blankhoppning EXT IN** Extern komponent

Välj.Håll.

ljudreglering

tidsformat

klockinställning

trafikmeddelande

frekvenssökning

Inställning.

Moturs

Bakåt

Bakåt Framåt

LINK OFF 18, 22LINK ON

12H

OFF OFF

FREQ PS NAME

29 typer av program

(se sid. 10 och 13).

VOL 00 – VOL 50

OFF

AF OFF

AUDIO 1

MUTING 1

CHANGER

Medurs

Framåt

LINK ON

24H

ON ON

AF ON 30AF ON

AUDIO 2

OFF

MUTING 2

OFF

LINE IN

Fabriksförin-

ställning

0:00 20

24H

ON ON

PS NAME

NEWS

(Se sid. 10).

OFF

AUDIO 2

OFF

OFFOFF ON 16

CHANGER

sid.

12 22

12 10 10

12VOL 20 11

22, 26

• Tryck på SEL (välj) för att avsluta inställningen.

* Visas endast om en DAB-tunern är ansluten. ** Visas endast när en av dessa källor väljs – FM, AM och Band.

SVENSKA

Annullera avancerad SCM – SCM LINK

Du kan annullera det avancerad SCM-minnet (ljudkontrollminne) och länka av ljudlägena och avspelningskällorna. Vid leveransen från fabriken kan det ligga ett separat ljudläge i minnet för varje källa, så att du kan ändra ljudläge enkelt genom att bara ändra källa.

• LINK ON: Avancerad SCM (olika ljudlägen för olika källor).

• LINK OFF: Konventionell SCM (ett ljudläge för alla källorna).

Välj klockvisning – CLOCK

Du kan välja att få klockan visad i teckefönstret när enheten är påslagen. Vid leveransen från fabriken är enheten inställd för att visa klockan i teckefönstret.

• ON: Klockvisningen är påslagen.

• OFF: Klockvisningen stängs av. Om du väljer “OFF” (av) visas den aktuella källan eller stationen i stället för klockvisningen (utom om “EXT– LINE IN” har valts som källa).

Välj nivåvisning – LEVEL

Du kan välja den nivåvisning du önskar. Vid leveransen från fabriken är “AUDIO 2” valt.

• AUDIO 1: Nivåmätaren tänds nerifrån och uppåt.

• AUDIO 2: Växlar mellan nivåmätar(tänds nerifrån och upp) och belysningsvisning.

• OFF: Släcker ner audionivå-indikator.

Välj telefondämpning – TEL

Denna funktion används när en mobiltelefon ansluts. Beroende på vilket telefonsystem som används väljs antingen “MUTING 1” eller “MUTING 2”, dvs det som dämpar ljudet från enheten. Vid leveransen från fabriken är denna funktion avstängd.

• MUTING 1: Välj detta om denna inställning kan dämpa ljudet.

• MUTING 2: Välj detta om denna inställning kan dämpa ljudet.

• OFF: Upphäver telefondämpning.

Välja extern komponent att använda – EXT IN

Du kan ansluta den externa komponent till CD-växlaruttaget på baksidan med hjälp av linjeingångsadapter KS-U57 (ingår inte). För att använda den externa komponent som avspelningskälla, via denna enhet, så måste du bestämma vilken komponent – CD-växlaren eller den externa komponent – som ska användas. Vid leveransen från fabriken är CD-växlaren vald som extern komponent.

• LINE IN: För att välja en annan extern komponent än CD-växlaren.

• CHANGER: För att välja CD-växlaren.

Anm:

Anvisningar för anslutning av linjeingångsadapter KS-U57 och den externa komponent finns i installations/anslutningshandboken (separat dokument).

SVENSKA

Lossa kontrollpanelen

Du kan ta bort kontrollpanelen när du går ifrån bilen. När du lossar eller fäster kontrollpanelen ska du vara försiktig för att inte skada kontakterna på baksidan av panelen och på panelhållaren.

Så här lossa kontrollpanelen

Du måste koppla ifrån strömmen innan du tar loss kontrollpanelen.

Lås upp kontrollpanelen.

Lyft och dra ut kontrollpanelen ur enheten.

Så hä fäster du kontrollpanelen

För in kontrollpanelens högna sida i spåret i panelhållaren.

Tryck på kontrollpanelens vänstra sida så att den fästs i panelhållaren.

Anm. om rengöring av kontakter:

Om du tar loss kontrollpanelen ofta blir kontakterna sämre. För att förhindra detta kan du emellanåt torka kontakterna med en bomullstuss eller trasa fuktad med alkohol, men var försiktig så att kontakterna inte skadas.

Lägg kontrollpanelen i den medföljande lådan.

Kontakter

SVENSKA

CD-VÄXLARENS FUNKTION

DISP

TP RDS

PTY

8 9 10 11 127

Vi rekommenderar att du använder serie CH-X med enheten. Om du har någon annan automatisk CD-växlare bör du rådgöra med återförsäljaren för JVC bilradio/CD-spelare om inkoppling.

• Om t.ex. din automatiska CD-växlare tillhör KD-MK serien behöver du en sladd (KS-U15K) för att ansluta den till denna enhet.

Innan du använder din CD-växlare:

• Se även de instruktioner som medföljer CD-växlaren.

• Om det inte ligger några skivor i magasinet på CD-växlaren eller om skivorna sätts in upp och ned, står det “NO DISC” i teckenfönstret. Tag i så fall ut magasinet och sätt skivorna rätt.

• Om det står “RESET 1” – “RESET 8” i teckenfönstret är det något fel på anslutningen mellan denna enhet och CD-växlaren. Kontrollera i så fall anslutningen, sätt i förbindelsekabeln (-kablarna) stadigt. Och tryck på återställningsknappen på CD-växlaren.

DAB

Spela CD-skivor

Välj den automatiska CD-växlaren (CD-CH).

Avspelning börjar från första spåret på den första skivan. Alla spår på samtliga skivor spelas av.

Förfluten speltid

* När “CLOCK” satts till “ON” (på) (se sid. 22)

kommer skivnummer snart att ändras till klocktid.

Anm om enknappsmanöver:

När du trycker på CD-CH kopplas strömmen automatiskt på. Du behöver inte trycka på för att slå på strömmen.

Spårnummer

Skivnummer*

SVENSKA

Snabb spolning framåt och bakåt i spåret

Tryck in och håll ¢ , medan en CD-skiva spelas för att spola snabbt fram i spåret.

Tryck in och håll 4 , medan en CD-skiva spelas för att gå tillbaka i spåret.

Gå till nästa spår eller föregående spår

Tryck ett ögonblick på ¢ medan en CD-skiva spelas för att gå fram till början på nästa spår. För varje knapptryckning kommer du i tur och ordning fram till nästa spår som sedan spelas.

Tryck ett ögonblick på 4 medan en CD-skiva spelas för att gå tillbaka till början på det aktuella spåret. För varje knapptryckning kommer du i tur och ordning tillbaka till föregående spår som sedan spelas.

Gå direkt till en viss skiva

Tryck på den nummerknapp som motsvarar skivnumret för att starta dess avspelning (när CD-växlaren används).

8 9 10 11 127

• För att välja ett skivnummer från 1 – 6: Tryck ett ögonblick på 1 (7) – 6 (12).

• För att välja ett skivnummer från 7 – 12: Tryck in och håll 1 (7) – 6 (12) minst 1 sekund.

Förfluten speltid

Ex.: När skivanummer 3 väljs

Spårnummer

Skivnummer

Välja CD spellägen

Att spela spår slumpvis (Slumpmassing CD-avspelning)

Mode

RND1 Tänd Alla spår på aktuell

(random1) skiva, sedan spåren på

RND2 Blinkar Alla spår på alla skivor

Upprepad spelning av spår (Upprepad CD-avspelning)

Mode

RPT1 Tänd Det nuvarande

(repeat1) (eller angivna) spåret.

RPT2 Blinkar Alla spår på den

(repeat2) nuvarande (eller

Varje gång du trycker på RND MO (slumpmässigt/mono), ändras slumpmässig CD-avspelning på följande sätt:

RND1 RND2

Annullerat

Indikatorn RND

Varje gång du trycker på RPT (repetering/Dolby B), ändras upprepad CD-avspelning på följande sätt:

Spelar slumpvis

nästa skiva osv.

som satts in i magasinet.

RPT1 RPT2

Annullerat

Indikatorn RPT

Repeterar

angivna) skivan.

SVENSKA

EXTERNA KOMPONENTFUNKTIONER

DISP

TP RDS

PTY

8 9 10 11 127

Spela en extern komponent

Du kan ansluta den externa komponent till CD-växlaruttaget på baksidan med linjeingångsadapter KS-U57 (ingår inte).

Förberedelser:

• Se installations/anslutningshandboken (separat dokument) för anvisningar om anslutning av linjeingångsadapter KS-U57 och den externa utrustningen.

• Välj extern ingång korrekt på detta sätt före användning av den externa komponent. (Se också “Välja extern komponent att använda – EXT IN” på sid. 22).

Välj den externa komponenten (CD-CH).

DAB

Slå på den anslutna komponenter och starta avspelningen av källan.

Ställ in ljudvolymen.

Ställ in de ljudkarakteristika du vill ha. (Se sid. 17).

• Se sid. 22 om “LINE IN” inte visas i teckenfönstret, och välj den externa ingången (“LINE IN”).

• Visas endast när en av dessa källor väljs

SVENSKA

– FM, AM och Band.

Anm om enknappsmanöver:

När du trycker på CD-CH kopplas strömmen automatiskt på. Du behöver inte trycka på för att slå på strömmen.

DAB-TUNERFUNKTIONER

FM/AMDAB

DISP

TP RDS

PTY

8 9 10 11 127

Vi rekommenderar dig att använda DAB-tunern (Digital Audio Broadcasting) KT-DB1500 med enheten. Om du använder någon annan DAB-tuner ska du konsultera återförsäljaren för JVC bilradio/ CD-spelare.

• Se även bruksanvisningen för din DAB-tunern.

Vad är ett DAB-system?

DAB är ett av de digitala radiosändarsystem som finns idag. Det kan ge dig ljud av CD-kvalitet utan besvärande störningar och signalförvrängning. Den kan dessutom överföra text, bilder och data. Till skillnad mot FM-sändningar, där varje program sänds på sin egen frekvens, så samlar DAB flera program (som kallas för “tjänster”) till en så kallad “ensemble”. Om du har anslutit DAB-tunern till denna enhet så kan du använda dig av dessa DAB-tjänster.

DAB

Ställa in en ensemble och en av dess tjänster

En ensemble innehåller normalt 6 eller flera program (tjänster) som sänds samtidigt. När du har ställt in en ensemble kan du sedan välja vilken tjänst du vill lyssna på.

Före mottagningsstart....

Tryck en kort stund på DAB (FM AM) om den aktuella källan är kassettspelare, CD-växlare eller extern komponent.

Välj DAB-tunern.

Varje gång du trycker på knappen och håller den intryckt växlar funktionen mellan DAB-tunern och FM/AM -tunern.

Välj önskat DAB-band (DAB1, DAB2 eller DAB3).

Varje gång du trycker på knappen ändras, DABbandet på följande sätt:

(DAB 1)

(DAB 2)

(DAB 3)

SVENSKA

Anm:

Denna mottagare har tr e DAB-band (D AB1, DAB2 och DAB3). Du kan använda vilket som helst av dem för att ställa in en så kallad ensamble.

FORTSÄTTNING PÅ NÄSTA SIDA

Börja söka en ensemble.

Tryck på ¢ att söka ensembler med högre frekvenser.

Tryck på 4 att söka ensembler med lägre frekvenser.

Sökningen avbryts när en ensemble tas emot.

För att avbryta sökningen innan en ensemble tas emot, trycker du på samma

knapp som den du tryckte på för sökningen.

Välj en tjänst du vill lyssna på.

Tryck på 5 (RND MO) för att välja nästa tjänst.

Tryck på ∞ (RPT ) för att välja föregående tjänst.

Ändra den information som visas under inställning av en ensemble

Vanligen visas tjänstens namn i teckenfönstret. Tryck på DISP om du vill ändra visningsinformationen. Varje gång du trycker på knappen visas nedanstående information en stund i teckenfönstret.

Tjänstens namn

Ensemblenamn

Kanal nr

Frekvens

Ställa in en viss ensemble utan att söka:

1 Tryck på DAB (FM AM) och håll knappen för att

välja DAB-tunern som källa.

2 Tryck upprepade gånger på DAB (FM AM) för

att välja DAB-bandet (DAB1, DAB2 eller DAB3).

3 Tryck in och håll ¢ eller 4 intryckt

minst 1 sekund.

4 Tryck flera gånger på ¢ eller 4 tills

du får fram den ensemble du vill ha.

• Om du håller knappen intryckt växlar frekvenserna tills du släpper den.

SVENSKA

Återställa FM/AM -tunern

Tryck på DAB (FM AM) på nytt och håll knappen.

Lägga in DAB-tjänster i minnet

Du kan förinställa upp till 6 DAB-tjänster i vart och ett av DAB-banden manuellt (DAB1, DAB2 och DAB3).

Välj DAB-tunern.

Varje gång du trycker på knappen och håller den intryckt växlar funktionen mellan DAB-tunern och FM/AM -tunern.

Tryck in och håll nummerknappen (nummer 1 i det här exemplet) intryckt minst 2 sekunder där du vill lagra den valda tjänsten.

FM/AMDAB

Välj önskat DAB-band (DAB1, DAB2 eller DAB3).

Varje gång du trycker på knappen ändras DABbandet på följande sätt:

(DAB 1)

Ställ in önskad ensemble.

Välj önskad tjänst i ensemblen.

Tryck på 5 (RND MO) för att välja nästa tjänst.

Tryck på ∞ (RPT ) för att välja föregående tjänst.

(DAB 2)

(DAB 3)

Det valda band/förinställningsnumret och “MEMO (minne)” visas växelvis i teckenfönstret.

Upprepa stegen ovan för att lägga in ytterligare DAB-tjänster på andra förinställningsnummer.

Anm:

• En tidigare inlagd DAB-tjänst raderas om en ny DAB-tjänst lagras på samma förinställningsnummer.

• Förinställda DAB-tjänster raderas om strömmen till minneskretsen bryts (exempelvis vid batteribyte). Om detta händer får du lägga in DAB-tjänsterna på nytt.

SVENSKA

Val av en förinställd DAB-tjänst

Det är lätt att välja en förinställd DAB-tjänst. Tänk på att du måste lägga in tjänsterna först. Om du inte redan har gjort det ska du läsa informationen se sid. 29.

Välj DAB-tunern.

Varje gång du trycker på knappen och håller den intryckt växlar funktionen mellan DAB-tunern och FM/AM -tunern.

FM/AMDAB

Välj önskat DAB-band (DAB1, DAB2 eller DAB3).

Varje gång du trycker på knappen, ändras DABbandet på följande sätt:

(DAB 1)

Välj numret (1 – 6) på den förinställda DAB-tjänst du vill ha.

8 9 10 11 127

SVENSKA

(DAB 2)

(DAB 3)

Fler saker du kan göra med DAB

Spårning av samma program automatiskt (alternativ mottagning)

Du kan fortsätta att lyssna på samma program.

• Vid mottagning av en DAB-tjänst: Vid körning inom ett område där ingen tjänst kan tas emot ställer denna enhet automatiskt in sig på en annan ensemble eller FM RDSstation som sänder samma program.

• Vid mottagning av en FM RDS-station: Vid körning inom ett område där en DAB-tjänst sänder samma program som FM RDSstationen så ställer denna enhet automatiskt in sig på DAB-tjänsten.

Anm:

När mottagningen växlar mellan DAB och FM kan ljudvolymen komma att öka eller minska på ett besvärande sätt. Denna ändring av ljudvolymen beror på olika ljudutsändningsnivåer hos olika radiostationer, och inte på några fel i denna enhet.

Att använda alternativ mottagning

Vid leveransen från fabriken är alla alternativa mottagningar aktiverade.

1 Tryck in och håll SEL (välj) intryckt i drygt 2

sekunder tills en av PSM funktionerna visas i teckenfönstret.

2 Tryck på ¢ eller 4 för att välja

“DAB AF (alternativa frekvenser)”.

3 Vrid på reglervredet för att välja önskat läge.

• AF ON: Söker programmet bland DAB-tjänster och FM RDS-stationer — alternativ mottagning. AF indikatorn är tänd i teckenfönstret (se sid. 8).

• AF OFF:Inaktiverar alternativ mottagning.

Anm:

När alternativ mottagning (för DAB-tjänster) aktiveras så aktiveras också nätspårningsmottagning (för RDS-stationer: se sid. 8) automatiskt. Nätspårningsmottagning kan inte inaktiveras utan inaktivering av alternativ mottagning.

4 Tryck på SEL (välj) för att avsluta inställningen.

ANVÄNDNING AV FJÄRRKONTROLLEN

Denna enheten kan även fjärrstyras enligt anvisningarna här (med en separat köpt fjärrkontroll). Vi rekommenderar att fjärrkontroll RM-RK31 eller RM-RK50 används med enheten.

(Exempel: Avser RM-RK31)

Innan fjärrkontrollen används:

• Rikta fjärrkontrollen rakt mot fjärrkontrollsensorn på huvudenheten. Se till att det inte förekommer några hinder i vägen.

Fjärrkontrollsensor

DISP

TP RDS

PTY

89107

• Utsätt inte fjärrkontrollsensorn för kraftig belysning (solsken eller skarpa lampor).

Insättning av batteri

När fjärrkontrollens område och effekt försvagas skall batteriet bytas ut.

1. Ta bort batterihållaren.

1) Tryck utåt i pilens riktning med en kulspetspenna eller liknande.

2) Ta bort batterihållaren.

(baksida)

2. Sätt in batteriet.

Skjut in batteriet i hållaren med + sidan vänd uppåt, tills batteriet sitter på plats i hållaren.

Litium-knappbatteri (produkt nummer: CR2025)

3. Sätt tillbaka batterihållaren.

Sätt in batterihållaren på plats igen genom att trycka på den tills du kan höra ett klickljud.

(baksida)

VARNING!

• Förvara batterier på en plats som är oåtkomlig för barn. Om ett barn råkat svälja batterier skall man omedelbart kontakta läkare.

• Batterier får inte laddas upp, kortslutas, tas isär eller värmas upp eller placeras i eld. Om något av detta sker kommer batterier att avge värme, spricka eller orsaka eldsvåda.

• Blanda inte batterier med andra metaller. Om detta sker kan batterier avge värme, spricka eller orsaka eldsvåda.

• När batteri kastas bort eller sparas skall de lindas om med tejp och isolering. Annars kan batterier avge värme, spricka eller orsaka eldsvåda.

• Peta inte på batterier med metallstift från en liknande anordning. Om detta sker kan batterier avge värme, spricka eller orsaka eldsvåda.

SVENSKA

Placering av knappar

RM-RK31

1 • Slår på enheten om den hålls intryckt när

enheten stängs av.

• Stänger av enheten om den trycks in och hålls tills “SEE YOU” visas i teckenfönstret.

• Sänker volymnivå ögonblickligen vid en kort tryckning. Tryck igen för att återställa volymen.

2 • Fungerar som BAND-knapp vid FM-

sändning (eller användning av DAB-tunern). Varje gång du trycker på knappen bandet växelvis.

• Fungerar som tangenten DISC + när CD-växlaren används. Varje gång du trycker på knappen skivnumret och startar sedan avspelning av den valda skivan.

• Fungerar som PROG-knapp vid

SVENSKA

bandavspeling. Varje gång du trycker på knappen ändras bandriktningen växelvis.

3 • Används som PRESET-knapp

(förinställning) vid radiolyssning (eller användning av DAB-tunern). Varje gång du trycker på knappen numret på förvalsstationen (eller servicenumret) och den valda stationen (eller servicen) ställs in.

• Fungerar som tangenten DISC – när CD-växlaren används. Varje gång du trycker på knappen sänker skivnumret och startar sedan avspelning av den valda skivan.

4 Fungerar på samma sätt som reglervredet på

enheten.

ANM:

Denna knapp har ingen funktion vid

5 Välja ljudläge.

6 Välj önskad källa.

7 • Startar stationssökning när du lyssnar på

ändring av allmänna inställningar.

Varje gång du trycker på knappen, ändras läget.

Varje gång du trycker på knappen källan växelvis.

radion.

• Väljer tjänster vid lyssning på DAB-tunern vid kort tryckning.

• Söker ensembler vid lyssning på DAB-tunern vid tryckning i mer än 1 sekund.

• Fungerar som snabbspolningsknappar framåt/bakåt eller “Multi Music Scan”

-knappar vid bandavspeling.

• Startar snabbsökning framåt eller bakåt i spåret om tangenten hålls intryckt under CDspelning.

• Hoppar framåt till nästföljande spår eller bakåt till det nuvarande spåret (eller föregående spår) vid ett snabbt tryck under CD-spelning.

UNDERHÅLL

Denna enhet kräver mycket ringa tillsyn, men du kan förlänga dess livslängd om du följer anvisningarna nedan.

Rengör spelhuvudena

• Rengör huvudena var 10:e användningstimme med speciellt rengöringsband av våt typ (finns i skivaffärer). När huvudet blir smutsigt kan man märka följande symtom: – Sämre ljudkvalitet. – Lägre ljudnivå. – Ljud faller bort.

• Spela aldrig smutsiga eller dammiga band.

• Rör inte vid det finpolerade huvudet med metall- eller magnetverktyg.

VARNING!

• Spela inte kassett där etiketten håller på att lossna, De kan skada enheten.

• Drag åt banden så att de inte är slaka, då kan de trassla in sig i mekanismen.

• Låt inte kassetten sitta kvar i facket efter användning, eftersom bandet kan slakna.

Funktionen nedan är också avsedd att förlänga enhetens livslängd.

Tändningsnyckel “av” bortkoppling/ tändningsnyckel “på” spelning

• Avslagning av tändlåset med kassetten i sitt fack flyttar automatiskt bort bandet från enhetens bandhuvud.

• Påslagning av tändlåset med en kassett i facket startar avspelningen automatiskt om du slog av tändlåset under bandavspelning.

Håll banden rena

• Förvara alltid kassetten i deres askar när de inte används.

• Förvara aldrig kassett på följande ställen: – I direkt solsken – I hög fuktighet – I extremt het temperatur

SVENSKA

FELSÖKNING

Saker som ser ut att vara problem är inte alltid så allvarliga. Kontrollera följande punkter innan du kontaktar något servicecenter.

Symtom

• Ett kassettband kan inte sättas in.

• Ett kassettband kan inte matas ut.

• Kassettbanden blir heta.

• Bandets ljud blir mycket lågt och ljudkvaliteten blir dålig.

• Ljudet avbryts ibland.

• Ljudet inte kan höras ur högtalarna.

• SSM (Strong-station Sequential Memory) automatisk förinställning fungerar inte.

• Statiskt brus när man lyssnar på radion.

• “NO DISC” visas i teckenfönstret.

Orsaker

Du har försökt sätta in en kassett på fel sätt.

Kassettutmatningen är spärrad.

Detta är ingen felfunktion. Avspelningshuvudet är

smutsigt. Dåliga kontakter. Ljudstyrkan är inställd på

minimum. Felaktiga anslutningar. För svaga signaler.

Antennen sitter inte stadigt ansluten.

Det finns ingen CD i magasinet. CD-skivorna är felinsatta.

Åtgärder

Sätt in kassetten så att det blottade bandet vetter åt höger.

Tryck in och håll TAPE 23 och

den intryckt i mer än två

sekunder.

Rengör huvudet med rengöringsband.

Kontrollera kablar och anslutningar. Justera till bästa ljudnivå.

Kontrollera kablar och anslutningar. Lagra stationer manuellt.

Anslut antennen ordentligt.

Sätt in CD-skivor i magasinet. Sätt in dem rätt.

• “NO MAG” visas i teckenfönstret.

• “RESET 8” visas i teckenfönstret.

• “RESET 1” – “RESET 7” visas

i teckenfönstret.

SVENSKA

• Bilstereon fungerar inte alls.

• CD-växlaren fungerar inte alls.

Inget magasin har laddats i CD-växlaren.

Enheten är inte rätt ansluten till en CD-växlare.

Den inbyggda mikrodatorn kan fungera fel pga buller osv.

Sätt in magasinet.

Anslut enheten och CD-växlaren rätt och tryck på återställningsknappen på CD-växlaren.

Tryck på återställningsknappen på CD-växlaren.

Tryck på återställningsknappen på panelhållaren.(Klockinställningen och de förinställda snabbvalsstationer som lagts in i minnet raderas). (Se sid. 2).

SPECIFIKATIONER

FÖRSTÄRKARE

Max. uteffekt:

Fram: 45 W per kanal Bak: 45 W per kanal

Kontinuerlig uteffekt (effektivvärde):

Fram: 17 W per kanal i 4 Ω, 40 Hz till

20 000 Hz vid högst 0,8% total signaldistortion pga övertoner.

Bak: 17 W per kanal i 4 Ω, 40 Hz till

20 000 Hz vid högst 0,8% total

signaldistortion pga övertoner. Belastningsimpedans: 4 Ω (4 Ω till 8 Ω mån) Tonkontrollomfång:

Bas: ±10 dB vid 100 Hz

Diskant: ±10 dB vid 10 kHz Frekvensåtergivning: 40 Hz till 20 000 Hz Signalbrusförhållande: 70 dB Linjeutgång/Impedans:

2,0 V/20 kΩ belastning (250 nWb/m)

RADIO

Frekvensområde:

FM: 87,5 MHz till 108,0 MHz

AM: (MV) 522 kHz till 1 620 kHz

(LV) 144 kHz till 279 kHz

[FM radio]

Användbar känslighet: 11,3 dBf (1,0 µV/75 Ω) 50 dB störavståndskänslighet:

16,3 dBf (1,8 µV/75 Ω) Alternerande kanalkänslighet (400 kHz):

65 dB Frekvensåtergivning: 40 Hz till 15 000 Hz Stereoseparation: 30 dB Infångningsindex: 1,5 dB

KASSETTDÄCK

Svaj: 0,11% (WRMS) Snabbspolningstid: 100 sek. (C-60) Frekvensomfång (Dolby brusreducering NR - OFF):

30 Hz till 16 000 Hz (normalband)

Signal/brusförhållande: (normalband)

(Dolby brusreducering NR - ON): 65 dB (Dolby brusreducering NR - OFF): 56 dB

Stereoseparation: 40 dB

ALLMÄNT

Strömförbrukning:

Driftspänning:likström 14,4 V

(11 V till 16 V mån) Jordledningssystem: Negativ jordning Tilläten arbetstemperatu: mellon 0°C till +40°C Dimensioner (bredd × höjd × djup):

Installationsstorlek: 182 mm × 52 mm × 150 mm Panelstorlek: 188 mm × 58 mm × 14 mm Vikt: 1,4 kg (tillbehör ej inräknade)

Design och specifikationer kan ändras utan varsel.

[MV Radio]

Känslighet: 20 µV Selektivitet:35 dB

[LV Radio]

Känslighet: 50 µV

SVENSKA

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

Har DRIFTPROBLEM uppstått?

Nollställ i så fall apparaten

Vi hänvisar till sidan med rubriken Hur apparaten nollställs

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, SW , RU

VICTOR COMPANY OF JAPAN, LIMITED

1101KKSMDTJEIN

JVC

KS-FX832R

Manual de instalación/conexión Manuale d’installazione/collegamento Installations/anslutningshandbok

Руководство по установке/подключению

GET0083-004A

[E]

1101KKSMDTJEIN

JVC

SP, IT, SW, RU

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA.

INST ALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación típica. Sin embargo usted deberá efectuar los ajustes correspondientes a su automóvil. Si tiene alguna pregunta o necesita información acerca de las herramientas para instalación, consulte con su concesionario de JVC de equipos de audio para automóviles o a una compañía que suministra tales herramientas.

Antes de instalar: Pulse (soltar panel de control) para separar el panel de control si ya está unido.

* Cuando se envía de la fábrica, el panel de

control está embalado en el estuche duro.

Retire la placa de guarnición.

Retire la cubierta después de desenganchar los retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga cuidado de no dañar el fusible provisto en la parte posterior.

2 Inserte las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad, asegúrese de guardar las manijas para uso futuro.

Instale la cubierta en el tablero de instrumentos.

* Después de que la cubierta esté

correctamente instalada en el tablero de instrumentos, doble las lengüetas correspondientes para sostener la cubierta firmemente en su lugar, tal como se muestra.

Fije el perno de montaje en la parte trasera del cuerpo de la unidad y coloque el cojín de goma sobre el extremo del perno.

Realice las conexiones eléctricas requeridas.

Deslice la unidad dentro de la cubierta hasta que quede trabada.

Coloque la placa de guarnición de manera que el saliente de la misma quede colocado en el lateral izquierdo de la unidad.

Coloque el panel de control.

IT ALIANO

• L’apparecchio è destinato a funzionare su impianti elettrici da 12 V CC, con massa NEGATIVA.

INST ALLAZIONE (MONT AGGIO SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione tipica. Naturalmente, sono possibili adattamenti in funzione del tipo di vettura. Per eventuali chiarimenti in merito ai kit d’installazione, rivolgersi al locale rivenditore car audio JVC o a negozi analoghi.

Operazioni preliminari al montaggio:

Premere (sgancio del pannello di comando) per staccare il pannello di comando (se già inserito).

* Di fabbrica, il pannello di comando viene

fornito in contenitore rigido.

Togliere la piastra di finitura.

Togliere la protezione dopo aver sganciato i relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare attenzione a non danneggiare il fusibile sul posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni d’installazione, conservare le maniglie per uso futuro.

Installare la protezione nel cruscotto. * Verificare la correttezza dell’installazione

della protezione nel cruscotto, quindi piegare le linguette che tengono in posto la protezione, come illustrato.

Fissare il bullone di montaggio sul retro dell’apparecchio e collocare il gommino sull’estremità del bullone stesso.

Eseguire i necessari collegamenti elettrici.

Far scorrere l’apparecchio nella protezione finché non risulta bloccato.

Applicare la piastra di finitura in modo che la relativa sporgenza venga fissata al lato sinistro dell’unità.

Inserire il pannello di comando.

SVENSKA

• Enheten får drivas av 12 V likströmsystem med NEGATIV jordning.

INSTALLATION (MONTERING I INSTRUMENTBRÄDA)

• Illustrationen nedan visar en normal installation. Du ska emellertid göra de anpassningar som är lämpliga för just din bil. Har du frågor, eller behöver information om installationssatser , ska du kontakta återförsäljaren för JVC BILRADIO/ CD-SPELARE eller ett företag som säljer satser.

Före montering:

(kontrollpanelfrigöring) för att lossa kontrollpanelen om den har satts på plats.

* Vid leveransen fran fabriken är k ontrollpanelen

forpackad i den harda kapan.

Ta bort kantplåten.

Lossa på hylsspärrarna och ta bort hylsan.

Ställ enheten på högkant.

OBS:

Var försiktig så att du inte skadar säkringen på baksidan när du ställer enheten på högkant.

För in de 2 handtagen mellan enheten och hylsan, som på bilden, för att lossa hylsspärrarna.

Ta bort hylsan.

OBS:

Tänk på att spara handtagen när du har installerat enheten, för framtida bruk.

Installera hylsan i instrumentbrädan. * När hylsan sitter på plats ordentligt i

instrumentbrädan böjer du ut tillämpliga flikar för att hålla hylsan på plats ordentligt. Se illustrationen.

Skruva i monteringsbulten på baksidan av enhetens kåpa och placera gummibufferten över bulthuvudet.

Utför de elektriska anslutningarna.

För in enheten i hylsan tills den låser fast på plats.

Fäst kantplåten så att utbuktningen på plåten sitter t.v. om enheten.

Sätt tillbaka kontrollpanelen.

Tryck på

РУССКИЙ

• Это устройство разработано для эксплуатации на 12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая установка. Тем не менее, Вы должны сделать поправки в соответствии с типом Вашего автомобиля. Если у Вас есть какиелибо вопросы, касающиеся установки, обратитесь к Вашему дилеру JVC IN-CAR ENTERTAINMENT или в компанию, поставляющую соответствующие принадлежности.

Перед установкой: Нажмите кнопку

(кнопка освобождения панели управления) для отсоединения панели управления.

* При отправке с завода панель управления

упакована в твердую коробку.

Удалите декоративную панель.

Удалите муфту после освобождения запоров муфты.

1 Установите устройство.

Примечание: Устанавливайте устройство таким образом, чтобы не повредить предохранитель, расположенный сзади.

2 Вставьте два рычага между

устройством и муфтой, как показано на рисунке, для освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства сохраните рычаги для использования в будущем.

Установите муфту в приборную панель. * После установки муфты в приборную

панель согните соответствующие зубцы для фиксации муфты, как показано на рисунке.

Затяните Крепежный болт на задней части корпуса устройства и наденьте резиновый чехол на конец болта.

Выполните необходимые подключения контактов, как показано на оборотной стороне этой инструкции.

Задвиньте устройство в муфту до упора.

Прикрепите декоративную панель таким образом, чтобы выступ на декоративной панели вошел в левую часть устройства.

Прикрепите панель управления.

Manija

Maniglia

Handtag

Рычаги

Ranura

Feritoia

Skåra

Отверстие

Fusible

Fusibile

Säkring

Предохранитель

Cubierta

Protezione

Hylsa

Муфта

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Placa de bloqueo

Piastra di bloccaggio

Låsplatta

Фиксирующая панель

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

Cubierta

Protezione

Hylsa

Муфта

Placa de guarnición

Piastra di finitura

Kantplåt

декоративную панель

Tablero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

184 mm

53 mm

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Se “ELANSLUTNINGAR”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ”.

•Cuando emplea un soporte opcional

•Utilizzo del supporto supplementare

•Vid användning av det valfria stödet

•

При использовании дополнительной стойки

Tabique a prueba de incendios

Parete antincendio

Brandvägg

Стена

Arandela

Lavatrice

Bricka

T ab lero de instrumentos

Cruscotto

Instrumentbräda

Приборную панель

Шайба

Cubierta

Protezione

Hylsa

Муфта

Perno de montaje

Bullone di montaggio

Monteringsbult

Крепежный болт

Soporte (opción)

Supporto (opzionale)

Stöd (tillägg)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Låsmutter

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Skruv (tillägg)

Винт (дополнительно)

•Instalación de la unidad sin utilizar la manga

•Installazione dell’apparecchio senza protezione

•Vid installation av enheten utan att använda hylsan

•

При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

I en Toyota ska man exempelvis först ta bort bilradion, och sedan installera enheten på dess plats.

В Тойоте, например, сначала удалите автомобильную магнитолу, затем установите на ее место это устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Fick

Карман

Ménsula*

Staffa*

Fäste

Кронштейн*

Ménsula*

Staffa*

Fäste

Кронштейн*

Nota: Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si se utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota: Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm. Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

OBS:

De 6 mm långa skruvarna måste användas när enheten installeras på monteringsfästet. Om längre skruv ar an vänds

kan enheten skadas.

Примечание: При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При использовании более длинных винтов, можно повредить устройство.

* No suministrado con esta unidad.

* Non fornite con l’apparecchio.

Levereras inte med enheten.

* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Skruvar med platt huvud (M5 x 6 mm)

Крепежные винты (M5 x 6 мм)*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

Retire el panel de control.

Retire la placa de guarnición.

Inserte las 2 manijas entre las ranuras, como se muestra. Luego, separe gentilmente las manijas y extraiga la unidad. (Asegúrese de

conservar las manijas después de instalarlo.)

Panel de control

Panello di comando

Kontrollpanelen

Панель управления

Lista de piezas para instalación y conexión

Con esta unidad se suministran las siguientes piezas. Después de inspeccionarlas, colóquelas correctamente.

Estuche duro/Panel de control

Contenitore/Panello di comando

Hård kåpa/Kontrollpanelen

Жесткий футляр/Панель управления

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciar e la parte posteriore.

Togliere il pannello di comando.

Togliere la piastra di finitura.

Inserire le 2 maniglie nelle guide, come indicato. A questo punto, tirare delicatamente le maniglie allontanandole l’una dall’altra, quindi estrarre l’apparecchio. (Conservare le

maniglie per uso futuro.)

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Componenti da usare per l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i componenti sottoindicati. Prima di procedere, verificare che tutto sia in ordine.

Cubierta

Protezione

Hylsa

Муфта

Ta bort enheten

• Lossa den bakre delen innan enheten tas bort.

Ta bort kontrollpanelen.

Ta bort kantplåten.

Sätt in de 2 handtagen i skårorna, som i illustrationen. Dra försiktigt isär handtagen och skjut ut enheten.

(Tänk på att spara

handtagen när installationen är klar.)

Detaljlistor för installation och anslutning

Följande delar levereras med enheten. Placera dem på rätt sätt, efter att ha kontrollerat att alla finns med.

Placa de guarnición

Piastra di finitura

Kantplåt

Декоративную панель

Удаление устройства

• Перед удалением устройства освободите заднюю часть.

Удалите панель управления.

Удалите декоративную панель.

Вставьте 2 рычаги в отверстия, как показано на иллюстрации. Затем, плавно раздвигая рычаги в стороны, выньте устройство. (После установки сохраните рычаги.)

Manija

Maniglia

Handtag

Рычаг

Список деталей для установки и подключения

Следующие детали поставлены в комплекте с устройством. После проверки комплектации, пожалуйста, установите их правильно.

Cordón de alimentación

Cavo di alimentazione

Nätsladd

Кабель питания

Manijas

Maniglie

Handtag

Рычаги

Arandela (ø5)

Lavatrice (ø5)

Bricka (ø5)

Шайба (њ5)

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que desconecte el terminal negativo de la batería y que efectúe todas las conexiones eléctricas antes de instalar la unidad. Si usted no está seguro de cómo instalar correctamente la unidad, hágala instalar por un técnico cualificado.

Nota: Esta unidad está diseñada para funcionar con 12 V de CC, con sistemas eléctricos de masa NEGATIVA. Si su vehículo no posee este sistema,

será necesario un inversor de tensión, que puede ser adquirido en los concesionarios de JVC de equipos de audio para automóviles.

• Reemplace el fusible por uno con la corriente especificada. Si el fusible se quemase frecuentemente consulte con su concesionario de JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema... Esta unidad tiene un filtro de ruido en el circuito de alimentación. Sin embargo, en algunos vehículos, pueden producirse chasquidos u otros ruidos indeseados. En tal caso conecte el terminal de tierra posterior (véase diagrama de conexión) del receptor al chasis del automóvil, utilizando cordones más gruesos y cortos tales como alambre de cobre trenzado o de grueso calibre. Si el ruido persiste, consulte a su concesionario de JVC de equipos de audio para automóvil.

• La entrada máxima de los altavoces no debe ser no más que 45 W en la frontal y 45 W en el trasero, con una impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en

el chasis del automóvil.

• El sumidero térmico estará muy caliente después del uso. Asegúrese de no tocarlo al desmontar esta unidad.

Tuerca de seguridad (M5)

Dado di fermo (M5)

Låsmutter (M5)

Фиксирующая гайка (M5)

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il terminale negativo della batteria e di realizzare tutti i collegamenti elettrici prima d’installare l’apparecchio. Se necessario, fare effettuare l’installazione da un tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti elettrici da 12 V c.c., con massa NEGATIVA. Se l’impianto della vettura è di tipo diverso, è necessario un invertitore di tensione, reperibile presso i venditori car audio JVC.

• Sostituire il fusibile con uno della potenza specificata. Se il fusibile si brucia spesso, rivolgersi al locale rivenditore car audio JVC.

• In caso di rumorosità... Nel circuito di alimentazione dell’apparecchio è presente un filtro antirumore. Però, in alcuni tipi di vetture, si possono avvertire rumori indesiderati. In tal caso, collegare il terminale di terra sul posteriore dell’apparecchio (cfr. schema di collegamento) al telaio dell’auto utilizzando cavi più corti e più spessi (ad esempio, calza metallica di rame o filo di calibro maggiore). Se il rumore persiste, rivolgersi al locale rivenditore car audio JVC.

• L’ingresso massimo delle casse dev’essere nient’altro 45 W sul retro e 45 W sul davanti, con impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio

dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda. Evitare di toccarlo quando si estrae l’apparecchio.

Sumidero térmico

Dissipatore di calore

Kyldonet

Радиатор

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Monteringsbult (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

ELANSLUTNINGAR

För att eliminera risken för kortslutningar rekommenderar vi dig att koppla loss batteriets negativa anslutning och utföra alla elektriska anslutningar innan enheten installeras. Om du är osäk er på hur du ska installera enheten på korrekt sätt ska du låta en kvalificerad tekniker utföra installationen.

OBS:

Enheten får drivas av

NEGATIV jordning

sådant system behöver du en spänningsomvandlare. Du kan skaffa en sådan hos återförsäljaren för JVC BILRADIO/CD-SPELARE.

• Byt ut säkringen mot en med specificerad kapacitet. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om säkringen går ofta.

12 V likströmsystem med

. Om ditt fordon inte har ett

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы рекомендуем Вам отсоединить отрицательный разъем аккумулятора и осуществить все подключения перед установкой устройства. Если Вы не знаете точно, как следует устанавливать это устройство, обратитесь к квалифицированному специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения, который может быть приобретен у дилера JVC INCAR ENTERTAINMENT.

• Заменяйте предохранитель другим

• Om du får problem med störningar... Denna enhet är försedd med ett brusfilter i strömkretsen. I vissa fordon kan emellertid ett

• При появлении сильных помех...

klickande ljud, eller andra oönskade störningar, uppträda. Om så är fallet ska

jordningsuttag

(se kopplingsschemat) anslutas

bakre

till bilens chassi med kortare och tjockare kablar , exempelvis omspunnen k opparkabel eller annan grövre kabel. Kontakta återförsäljaren för JVC BILRADIO/CD-SPELARE om störningarna ändå inte försvinner.

• Högtalarnas maximala ineffekt ska vara inte på mer än 45 W bak och på 45 W fram, med en impedans på

Var noga med att jorda enheten till bilens chassi.

•

4 Ω till 8 Ω

• Kyldonet blir mycket v armt efter användning. V ar försiktig så att du inte kommer åt det när du tar ut enheten.

• Максимальная входная мощность

• Нe забудьте заземлить устройство на шасси

• Радиатор во время использования сильно

Cojín de goma

Gommino

Gummibuffert

Резиновый чехол

предохранителем указанного класса. Если предохранитель сгорает слишком часто, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

Это устройство оснащено фильтром помех в цепи питания. Однако, в некоторых случаях возможно появление щелчков и других нежелательных помех. В этом случае подключите задний разъем заземления этого устройства (см. схему подключения ниже) к шасси автомобиля при помощи более коротких и толстых проводов. Если помехи не исчезают, обратитесь к дилеру JVC IN-CAR ENTERTAINMENT.

громкоговорителей не должна превышать 45 Вт сзади и 45 Вт впереди при полном сопротивлении от 4 Ω до 8 Ω.

автомобиля.

нагревается. Старайтесь его не трогать во время удаления устройства.

ITALIANOESP AÑOL SVENSKA РУССКИЙ

A Conexiones tipicas / Collegamenti tipici / Normal anslutning /vanlig anslutning /

Antes de la conexión: Verifique atentamente el conexionado del vehículo . Una cone xión incorrecta podría producir daños grav es en la unidad.

Conecte los conductores de color del cable de alimentación a la batería del automóvil, altavoces y antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra 2 Amarillo: a la batería del automóvil

(12 V constantes)

3 Rojo: a un terminal de accesorio 4 Azul con rayas blancas: a la antena

motriz (máx. 200 mA)

5 Marrón: al sistema de teléfono celular

(para mayor información, refiérase a las instrucciones del teléfono celular.)

6 Otros: a los altavoces

Conecte el cable de antena.

Por último , conecte el cable de alimentación a

la unidad. Nota: Si su vehículo no dispone de ningún terminal para accesorios, muev a el fusib le de la posición 1 (posición inicial) a la posición 2, y conecte el conductor rojo (A7) al terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Posición 2 del fusible

Posizione 2 del fusibile

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4 A8

Terminal de tierra posterior

Terminale di terra posteriore

Bakre jordningsuttag

Задний разъем заземления

Salida de línea (véase diagrama B )

Uscita linea (cfr. schema B )

Linje ut (se schema B )

Линейный выход (см. схему B )

*1:Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este cable, de lo contrario no se podrá conectar la alimentación.

*1:Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già collegato questo filo (altrimenti è impossibile accendere l’apparecchio).

*1:Innan enhetens funktion kontrolleras före installationen

måste denna ledning anslutas. Annars kan strömmen

inte slås på.

*1: Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

Säkringsposition 2

Положение 2 предохранителя

Posición 1 del fusible

Posizione 1 del fusibile

Säkringsposition 1

Положение 1 предохранителя

Terminal de la antena

Terminale per antenna

Antennuttag

Терминал антенны

A la antena

Sull’antenna

Till antenn

К антенне

Prima del collegamento: Verificar e attentamente il cablaggio della vettura. Si ricorda che un collegamento improprio può danneggiare seriamente l’apparecchio.

Collegare i fili colorati del cavo di alimentazione alla batteria dell’auto, alle casse ed all’antenna (se presente) nella sequenza indicata.

1 Nero: massa 2 Giallo: alla batteria dell’auto (12 V costanti) 3 Rosso: ad un terminale per accessori 4 Blu a strisce bianche: all’antenna

(200 mA max.)

5 Marrone: al cellulare (Per i particolari,

vedere le instruzioni del telefono cellulare.)

6 Altri: alle casse

Collegare il cavo dell’antenna.

Infine, collegare i cablaggi all’apparecchio.

Nota: Se la vettura non dispone di terminale per accessori, spostare il fusibile dalla posizione 1 (posizione iniziale) alla posizione 2, collegare il filo rosso (A7) sul terminale della batteria con segno positivo (+).

• In questo caso, non si usa il filo giallo (A4).

Recomendamos conectar uno de los cambiadores de CD de la serie CH-X.

Cambiador de CD u otro componente exterior

CD changer ed altro componente esterno

CD-växlare eller annan extern utrustning

Проигрывательавтомат компактдисков JVC или другой внешний компонент

B115B3 B5 B7 B2 B4 B6 B8

A2 A4 A8

A5 A7

Negro

Nero

Svart

Черный

• Si su cambiador de CD es de la serie KD-MK, necesitará un cable opcional (KS-U15K). Conectando el adaptador de entrada de línea KS-U57 (no suministrado), también podrá usar un componente exterior , tal como un reproductor de MD . (Véase diagrama

Dovendo collegare un CD changer, si consiglia di utilizzarne uno della serie CH-X.

• Se il CD changer è della serie KD-MK, occorre un cavo KS-U15K (optional). È altresì possibile utilizzare un componente esterno tipo MD player portatile collegando l’adattatore d’ingresso linea KS-U57 (non in dotazione). (Cfr. schema

Om du vill ansluta en CD-växlare så rekommenderar vi dig att välja en CD-växlare i CH-X-serien.

• Om du väljer en växlare i KD-MK-serien så behöver du ytterligare en sladd (KS-U15K). Du kan också använda en extern utrustning, exempelvis en bärbar MD-spelare, genom att ansluta linjeingångsadapter KS-U57 (medföljer inte). (Se schema

При подключении проигрывателя-автомата компакт-дисков мы рекомендуем использовать один из проигрывателей-автоматов компактдисков серии CH-X

• Если Ваш проигрыватель-автомат компакт-дисков относится к серии KD-MK, Вам понадобится кабель (KS-U15K), не включенный в комплект поставляемой аппаратуры.

Вы также можете пользоваться внешним компонентом, таким как портативный проигрыватель мини-дисков, подключив адаптер входной линии KS-U57 (не прилагается). (см. схему

Fusible de 15 A

Fusibile 15 A

15 A-säkring

Предохранитель 15A

Amarillo*

Giallo*

Gul*

Желтый*

Rojo

Rosso

Röd

Красный

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

Marrón / Marrone /

Före anslutning:

i fordonet noga. Felaktig anslutning kan skada enheten allvarligt.

Anslut nätsladdens färgade ledare till bilens batteri, till högtalarna och till den elektriska antennen (om sådan finns). Anslut i denna ordningsföljd.

1 2 3 4

Anslut antennsladden.

Anslut slutligen kablagen till enheten.

OBS:

Om fordonet inte har något tillbehörsuttag flyttar du säkringen från säkringsposition 1 (initialpositionen) till säkringsposition 2 och ansluter den röda ledaren (A7) till det positiva batteriuttaget (+).

• Den gula ledaren (A4) används inte i detta fall.

C .)

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Till metallkropp eller bilens chassi

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería del automóvil (desviando el interruptor de encendido)

Su un terminale sotto tensione nel blocco fusibili che si collega alla batteria dell’auto (bypassando l’interruttore di accensione)

Till ett strömförande uttag i säkringsblocket, som är anslutet till bilens batteri

(dragning förbi tändningslåset)

К разъему фазы в блоке предохранителя (минуя блок зажигания)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Till ett tillbehörsuttag i säkringsblocket

К вспомогательному разъему в блоке предохранителя

Brun /

Коричневый

Типичные подключения

Kontrollera ledningsdragningen

Svart: jord Gul: till bilens batteri (konstant 12 V) Röd: till ett tillbehörsuttag Blå med vit rand: till den elektriska antennen (Max. 200 mA) Brun: till mobiltelefonsystem (se anvisningarna på mobiltelefonen för ytterligare information.) Övriga: till högtalarna

C )

No suministrado con esta unidad.

Non fornito con l’apparecchio.

Levereras inte med enheten.

Не входит в комплект.

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть



Перед соединением: Тщательно проверьте электропроводку в автомобиле. Неправильное подключение может привести к серьезному повреждению данного устройства.

Подключите цветные провода кабеля питания к аккумулятору, громкоговорителям и автономной антенне (если есть) в следующем порядке:

1 Черный: земля 2 Желтый: к аккумулятору (постоянный 12 В) 3 Красный: к вспомогательному разъему 4 Синий с белой полосой: к питанию антенны

(максимум 200 мА).

5 Коричневый: к системе сотового телефона

(Детали смотрите в инструкции сотового телефона.)

6 Другие: к громкоговорителям

Подключите кабель антенны.

В последнюю очередь подключите электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого вспомогательного разъема не имеется, переставьте предохранитель из положения 1 предохранителя (первоначальное положение) в положение 2 предохранителя и подключите красный провод (А7) к положительному (+) полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Interruptor de encendido

Interruttore di accensione

Tändningslås

Переключатель зажигания

Bloque de fusibles

Blocco fusibili

Säkringsblock

Блок предохранителя

Al sistema de teléfono celular

Al cellulare

Till mobiltelefonsystem

К системе сотового телефона

B6 B5 B4 B3 B8 B7 B2 B1

Blanco con rayas negras

Bianco a strisce nere

Vit med svart rand

Белый с черной полосой

Blanco

Bianco

Vit

Белый

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Vänster högtalare (främre)

Левый громкоговоритель (передний)

PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:

• NO conecte los conductores de altavoz del cable

de alimentación a la batería de automóvil, pues podrían producirse graves daños en la unidad.

• Conecte correctamente el conductor negro (a tierra), el conductor amarillo (a la batería del automóvil, 12 V constantes), y el conductor rojo (a un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores de altavoz del cable de alimentación, verifique el conexionado de altav oz de su automóvil. – Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se producirán daños graves en la unidad. Vuelv a a efectuar el cone xionado de altavoz de manera que pueda conectar la unidad a los altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar la unidad utilizando el conexionado de altavoz original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz

de su automóvil, consulte con su concesionario.

Gris con rayas negras

Grigio a strisce nere

Grå med svart rand

Серый с черной полосой

Gris

Grigio

Grå

Серый

Altavoz derecho (frontal)

Cassa destra (anteriore)

Höger högtalare (främre)

Правый громкоговоритель (передний)

PRECAUZIONI! Collegamento del cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione

per le casse alla batteria dell’auto perché l’apparecchio ne verrebbe seriamente danneggiato.

• Realizzare il corretto collegamento dei seguenti fili: filo nero (massa), filo giallo (alla batteria dell’auto, 12 V costanti) e filo rosso (ad un terminale per accessori).

• PRIMA di collegare i fili del cavo si alimentazione per le casse alle casse stesse, verificare il relativo cablaggio sulla vettura. – Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia seriamente l’apparecchio. Rifare il cablaggio delle casse in modo d poter collegare l’apparecchio alle casse come illustrato nella Fig. 3.

– Se il cablaggio delle casse sulla vettura

risulta come illustrato in Fig. 3, si può collegare l’apparecchio usando il cablaggio per casse originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

V erde con rayas negras

Verde a strisce nere

Grön med svart rand

Зеленый с черной полосой

FÖRSIKTIGHETSANVISNINGAR för ström- och högtalaranslutningar:

•

Anslut INTE nätsladdens högtalarledare till bilens batteri. Gör du det kommer enheten att skadas allvarligt.

• Anslut den svarta ledaren (jord), den gula ledaren (till bilens batteri, konstant 12 V) och den röda ledaren (till ett tillbehörsuttag) på korrekt sätt.

• Kontrollera högtalarledningarna i bilen INNAN nätsladdens högtalarledningar ansluts till högtalarna. –

Om högtalarledningarna i bilen är dragna som

i Fig. 1 och Fig. 2 nedan ska enheten

anslutas med dessa ursprungliga högtalarledningar. Gör du det kommer enheten att skadas allvarligt. Dra om högtalarledningarna så att du kan ansluta enheten till högtalarna som i Fig. 3.

–

Om högtalarledningarna i bilen är dragna som

i Fig. 3

kan du ansluta enheten med hjälp av

bilens ursprungliga högtalarledningar.

– Kontakta bilföretaget om du är osäker på hur

högtalarledningarna är dragna i din bil.

Fig. 1 Fig. 2 Fig. 3

V erde

Verde

Grön

Зеленый

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Vänster högtalare (bakre)

Левый громкоговоритель (задний)

Púrpura con rayas negras

Porpora a strisce nere

Lila med svart rand

Пурпурный с черной полосой

INTE

Púrpura

Porpora

Lila

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Höger högtalare (bakre)

Правый громкоговоритель (задний)

ПРЕДОСТЕРЕЖЕНИЯ по питанию и подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей

к аккумулятору автомобиля, иначе устройство будет повреждено.

• Правильно подключите черный провод (земля),

желтый провод (в аккумулятор, постоянный 12 В) и красный провод (в вспомогательный разъем).

• ПЕРЕД подключением проводов

громкоговорителей к кабелю питания громкоговорителя проверьте схему соединений громкоговорителей в Вашем автомобиле. – Если проводка громкоговорителей в Вашем

автомобиле такая, как показано на приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью первоначальной проводки громкоговорителей. Если Вы это сделаете, устройство будет серьезно повреждено. Переделайте проводку громкоговорителей так, чтобы Вы могли подключить устройство к громкоговорителям, как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на Fig. 3, Вы можете подключить устройство с

помощью первоначальной проводки громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле, обратитесь к Вашему автомобильному дилеру.

Conexión de los conductores / Collegamento dei fili / Ansluta ledningarna / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Tvinna kärntråden vid anslutning.

Закрутите концы проводов при соединении.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

Löd fast kärntråden så att den blir ordentligt ansluten.

Спаяйте провода для надежного соединения.

B Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Anslutningar med tillsats av annan utrustning /

Подключение других устройств

Amplificador / Amplificatore / Förstärkaren / Усилитель

Usted podrá conectar un amplificador y otros equipos para mejorar el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas blancas) al conductor remoto del otro equipo para poderlo controlar a través de esta unidad.

• Sólo para el amplificador:

– Conecte los ter minales de salida de línea de

esta unidad con los terminales de entrada de línea del amplificador.

– Desconecte los altavoces de esta unidad

y conéctelos al amplificador. Los cables de los altavoces de esta unidad quedan sin usar. (Cubra los terminales de estos cables sin usar con cinta aislante, tal comose indica en la figura de arriba.)

Altavoces posteriores

Casse posteriori

Задние громкоговорители

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

Передние громкоговорители

Bakre högtalare

INPUT

L R

Altavoces delanteros

L R

Casse frontali

Främre högtalare

Amplificador de JVC

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

LINE OUT

FRONT

REAR

È possibile migliorare l’impianto stereo dell’auto collegando un amplificatore ed altra apparecchiatura.

• Collegare il connettore a distanza (blu a strisce bianche) al conduttore a distanza dell’altro apparecchio in modo da poterlo gestire da questa unità.

• Solo per l’amplificatore:

– Collegare i terminali di uscita dell’apparecchio

ai terminali di entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e collegarle

all’amplificatore. Non utilizzare i contatti delle casse dell’apparecchio. (Coprire i contatti inutilizzati con nastro isolante, come illustrato nella figura qui sopra.)

Cable remoto

Filo remoto

Fjärrledare

Провод внешнего устройства

Azul con rayas blancas

Blu a strisce bianche

Blå med vit rand

Синий с белой полосой

INPUT

KS-FX832R

L R

Podrá conectar otro amplificador de potencia para los altavoces delanteros.

Amplificador de JVC

PRECAUCION / ATTENZIONE / VARNING /

ПРЕДОСТЕРЕЖЕНИЕ

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Tejpa över de ledare som INTE ANVÄNDS med isoleringstejp för att eliminera risken för kortslutning.

•

Для предотвращения короткого замыкания заклейте неиспользуемые концы изолирующей лентой.

Du kan uppgradera ditt bilstereosystem genom att ansluta en förstärkare och annan utrustning.

• Anslut fjärrkabeln (blå med vit rand) till fjärrkabeln på den andra utrustningen så att den kan styras genom denna enhet.

• Gäller endast förstärkare:

–Anslut denna enhets linjeutgångar till

förstärkarens linjeingångar.

– Koppla bort högtalarna från denna enhet

och anslut dem till förstärkaren. Lämna denna enhets högtalarledare oanvända. (Täck över ändarna på de oanvända ledarna med isoleringstejp, som i illustrationen ovan.)

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Y-kontakt (levereras inte med denna enhet)

Разъем Y (не входит в комплект)

Вы можете подключить усилитель и другое оборудование для модернизации стереосистемы в Вашем автомобиле.

• Подсоедините провод внешнего устройства (синий с белой полосой) к проводу внешнего устройства другого оборудования так, чтобы им можно было управлять с этого устройства.

• Только для усилителя:

– Подключите выходные клеммы данного

устройства к входным клеммам усилителя.

– Отсоедините громкоговорители от

данного устройства, подключите их к усилителю. Оставьте провода громкоговорителей данного устройства неиспользованными. (Замотайте клеммы этих неиспользованных проводов изоляционной лентой, как показано выше.)

A la antena motriz, si la hubiere

Sull’antenna, se presente

Till elektrisk antenn, om sådan finns

К питанию антенны, если есть

Altavoces delanteros

Amplificatore JVC

JVC Förstärkaren

JVC Усилитель

È possibile collegare un altro amplificatore di potenza per le casse frontali.

Casse frontali

Främre högtalare

Передние громкоговорители

Du kan ansluta en annan effektföstärkare för de främre högtalarna.

Вы можете подключить еще один усилитель мощности для передних громкоговорителей.

Cambiador de CD y sintonizador de DAB / CD changer e tuner DAB / CD-växlare och DAB radio / Проигрыватель-автомат компакт-дисков и тюнер DAB

Podrá conectar un cambiador de CD de JVC y/o un sintonizador de DAB (Radiodifusión de audio digital) de JVC.

• Para sus conexiones, refiér ase a las instrucciones suministradas con los mismos.

Cable de conexión suministrado con su sintonizador de DAB

Collegamento del cavo fornito con il tuner DAB

Anslutningssladd medföljer DAB radion

Соединительный кабель, прилагаемый к Вашему тюнеру DAB

Sintonizador de DAB de JVC

Tuner DAB della JVC

JVC DAB radio

Тюнер DAB JVC

KS-FX832R

• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de arriba.

• È possibile collegare entrambi i componenti in serie come illustrato sopra.

•

Du kan ansluta båda komponenterna i serie, se illustrationen ovan.

• Вы можете подключить оба компонента последовательно, как показано выше.

È possibile collegare un CD changer della JVC e/o un tuner DAB (Digital Audio Broadcasting), sempre della JVC.

• Per il collegamento, vedere i libretti d’istruzione in dotazione a tali apparecchio.

Cable de conexión suministrado con su cambiador de CD

Collegamento del cavo fornito con il CD changer

Anslutningssladd medföljer CD-växlaren

Соединительный кабель, прилагаемый к Вашему проигрывателю-автомату компакт-дисков

Cambiador de CD de JVC

CD changer della JVC

JVC CD-växlare

Контактное гнездо

проигрывателя-автомата

компакт-дисков JVC

Du kan ansluta en JVC CD-växlare och/eller en JVC DAB radio (digital radiosändning).

• Beträffande deras anslutning hänvisas till medföljande instruktioner.

Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD

Collegamento del cavo fornito con il tuner DAB o il CD changer

Anslutningssladd medföljer DAB radion eller CD-växlaren

Соединительный кабель, прилагаемый к Вашему тюнеру DAB или проигрывателю-автомату компакт-дисков

Sintonizador de DAB de JVC

Tuner DAB della JVC

JVC DAB radio

Тюнер DAB JVC

KS-FX832R

PRECAUCION / ATTENZIONE / VARNING /

Вы можете подключить проигрыватель-автомат компакт-дисков JVC и/или тюнер DAB (цифровое радиовещание) JVC.

• Порядок их подключения смотрите в прилагаемых к ним инструкциях.

Cambiador de CD de JVC

eller

или

ПРЕДУПРЕЖДЕНИЕ

CD changer della JVC

JVC CD-växlare

Контактное гнездо

проигрывателя-автомата

компакт-дисков JVC

• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.

• Kontrollera att enheten är avstängd innan CD-växlaren och/eller en DAB radio ansluts.

• Перед подключением проигрывателя-автомата компакт-дисков и/или тюнера DAB

убедитесь, что устройство выключено.

Componente exterior / Componente esterno / Extern utrustning / Внешний компонент

KS-FX832R

LINE OUT

REAR

FRONT

Jack para el cambiador de CD

Presa per CD changer

проигрывателя-автомата

CD-växlarjack

Контактное гнездо

компакт-дисков

Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)

Adattatore d’ingresso linea KS-U57 (non fornito con l’apparecchio)

Linjeingångsadapter KS-U57 (levereras inte med denna enhet)

Адаптер входной линии KS-U57 (не прилагается к данному устройству)

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Signalledning (levereras inte med denna enhet)

Кабель сигнала (не входит в комплект)

Componente exterior

Componente esterno

Extern utrustning

Внешний компонент

L R

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a

masa?

* ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a masa? * ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro i

cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è stato collegato a terra? * I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

FELSÖKNING

• Säkringen går.

* Är de röda och svarta ledarna korrekt anslutna?

• Strömmen kan inte slås på.

* Är den gula ledaren ansluten?

• Inget ljud från högtalarna.

* Är den utgående högtalarsladden kortsluten?

• Ljudet är förvrängt.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

• Enheten blir varm.

* Är den utgående högtalarsladden jordad? * Är de vänstra och högra högtalarnas “–”-uttag

gemensamt jordade?

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель. * Правильно ли подключены черный и красный

провода?

• Питание не включается. * Подключен ли желтый провод?

• Звук не выводится через громкоговорители. * Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен. * Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и

левого (L) громкоговорителей?

• Устройство нагревается. * Заземлен ли провод выхода

громкоговорителей?

* Заземлены ли разъемы “–” правого (R) и

левого (L) громкоговорителей?

JVC KS-FX832R User Manual [sw]

Specifications and Main Features

Frequently Asked Questions

User Manual

KS-FX832R

PLACERING AV KNAPPAR

ENHETENS FUNKTIONER

RADIONS GRUNDFUNKTIONER

RDS-FUNKTIONER (radiodatasystem)

BANDSPELARFUNKTIONER

EXTERNA KOMPONENTFUNKTIONER

DAB-TUNERFUNKTIONER

SPECIFIKATIONER
