CASSETTE RECEIVER

CASSETTEN-RECEIVER RADIOCASSETTE RADIO/CASSETTESPELER

ENGLISH

DEUTSCH

KS-FX832R

DISP

TP RDS

PTY

8 9 10 11 127

For installation and connections, refer to the separate manual. Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch. Pour l’installation et les raccordements, se référer au manuel séparé. Bijzonderheden over de installatie en aansluiting v an het apparaat vindt u in de desbetreffende handleiding.

INSTRUCTIONS

BEDIENUNGSANLEITUNG

MANUEL D’INSTRUCTIONS

GEBRUIKSAANWIJZING

DAB

FRANÇAIS

NEDERLANDS

GET0083-001A

[E/EX]

Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant

d’utiliser l’appareil afin de bien comprendre son fonctionnement et d’obtenir les meilleures

performances possibles.

TABLE DES MATIERES

Comment réinitialiser votre appareil......... 2

EMPLACEMENT DES TOUCHES ......... 3

Panneau de command ............................. 3

FONCTIONNEMENT DE BASE ............ 4

Mise sous tension.................................... 4

FONCTIONNEMENT DE BASE DE LA

RADIO ...................................... 5

Ecoute de la radio.................................... 5

Mémorisation des stations........................ 6

Accord d’une station présélectionnée ...... 7

FONCTIONNEMENT RDS ................. 8

Présentation du RDS................................ 8

Autres fonctions RDS pratiques

et ajustements....................................... 11

FRANÇAIS

FONCTIONNEMENT DU LECTEUR DE

CASSETTE.................................. 14

Ecoute d’une cassette .............................. 14

Recherche du début d’un morceau .......... 15

Autres fonctions pratiques avec la

cassette................................................. 16

AJUSTEMENT DU SON ................... 17

Ajustement du son................................... 17

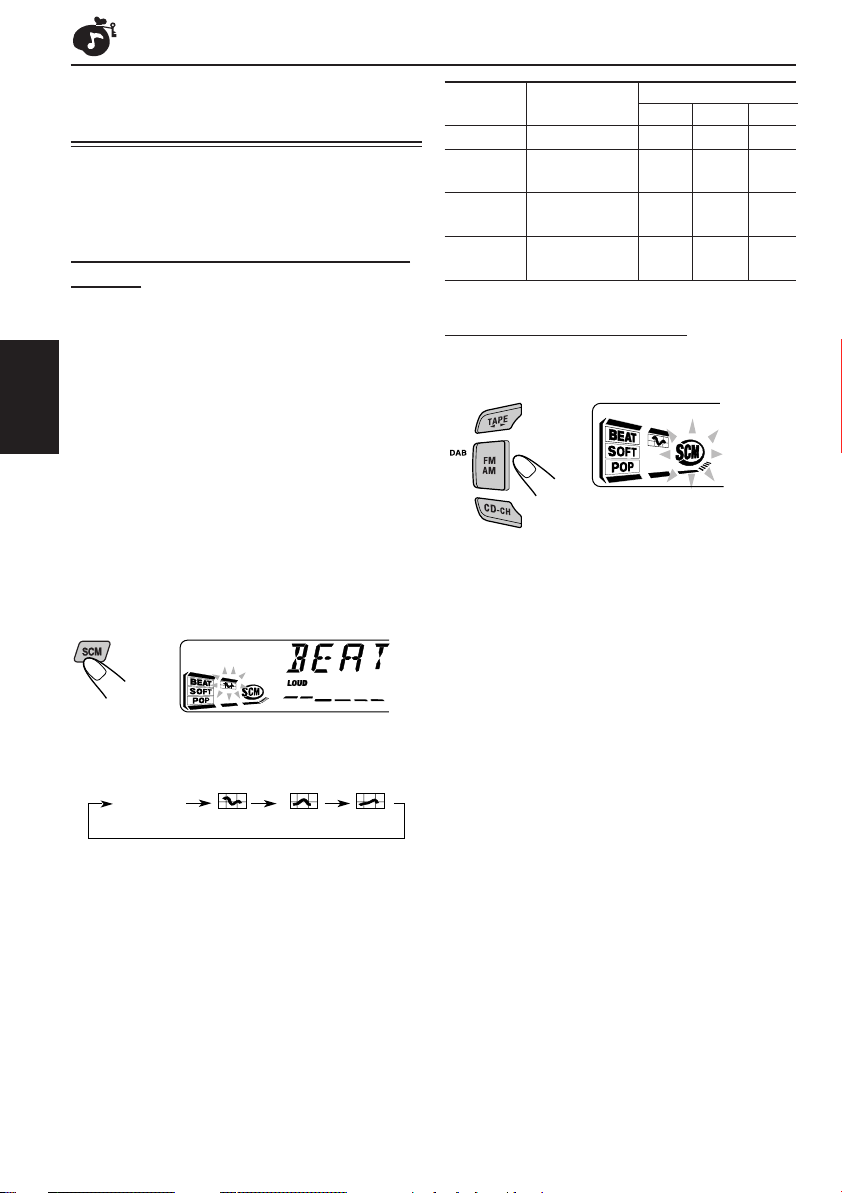

Utilisation de la mémoire de commande

du son (SCM) ........................................ 18

Mémorisation de votre propre

ajustement sonore ................................. 19

AUTRES FONCTIONS PRINCIPALES .... 20

Réglage de l’horloge................................. 20

Modification des réglages

généraux (PSM) .................................... 20

Détachement du panneau de

commande ............................................ 23

FONCTIONNEMENT DU CHANGEUR

CD ........................................... 24

Lecture de CD ......................................... 24

Sélection des modes de lecture de CD .... 25

FONCTIONNEMENT DE L’APPAREIL

EXTERIEUR ................................ 26

Reproduction d’un appareil extérieur ....... 26

FONCTIONNEMENT DU TUNER DAB.... 27

Accord d’un ensemble et d’un service ..... 27

Mémorisation de services DAB ................ 29

Accord d’un service DAB

présélectionné....................................... 30

Ce que vous pouvez faire avec le DAB.... 30

UTILISATION DE LA TELECOMMANDE ... 31

Emplacement des touches ....................... 32

ENTRETIEN ................................ 33

DEPANNAGE ............................... 34

SPECIFICATIONS .......................... 35

Comment réinitialiser votre appareil

Après avoir détaché le panneau de commande, appuyez sur la touche de réinitialisation sur le support du panneau en utilisant la pointe d’un stylo-bille ou un outil similaire. Cela réinitialisera le microprocesseur intégré.

Remarque:

Les ajustements que vous avez préréglés – tels que les canaux préréglés ou les ajustements sonores – seront aussi effacés.

Remarque:

Pour des raisons de sécurité, une carte d’identification numérotée est fournie avec cet appareil, et le même numéro d’identification est imprimé sur le châssis de l’appareil. Conserver cette carte dans un endroit sûr, elle pourra aider les autorités pour identifier votre appareil en cas de vol.

AVANT D’UTILISER L’APPAREIL

Par sécurité....

• N’augmentez pas trop le volume car cela bloquerait les sons de l’extérieur rendant la conduite dangereuse.

• Arrêtez la voiture avant de réaliser toute opération compliquée.

Température à l’intérieur de la voiture....

Si votre voiture est restée garée pendant longtemps dans un climat chaud ou froid, attendez que la température à l’intérieur de la voiture redevienne normale avant d’utiliser l’appareil.

EMPLACEMENT DES TOUCHES

Panneau de command

Fenêtre d’affichage

sklhg

1 Touche (attente/en service/

sourdine)

2 Molette de commande 3 Capteur de télécommande 4 Touche DISP (affichage) 5 Touche TP (émission d’informations routières)

RDS (radio data system)

6 Touche PTY (type de programme) 7 Fenêtre d’affichage 8 Touche FM AM

• Fonctionne aussi comme touche DAB.

9 Touche TAPE 23 p Touche 0 (éjection) q Touches ¢ / 4

•

Fonctionnent aussi comme touches SSM quand elles sont pressées en même temps.

w Touche (déblocage du panneau de

commande)

e Touche SEL (sélection) r Touches numériques t Touche RPT (répétition)

Touche (Dolby B)

• Fonctionne aussi comme touche ∞ (sélection du service DAB).

5 7

DISP

TP RDS

PTY

8 9 10 1 1 127

DAB

yurt

y Touche RND (aléatoire)

MO (monaural)

• Fonctionne aussi comme touche 5 (sélection du service DAB).

u Touche SCM (mémoire de commande sonore) i Touche CD-CH (changeur de CD)

/fd

Fenêtre d’affichage

o Indicateurs RDS

EON, AF, REG, TP, PTY

; Affichage principal a Indicateur TAPE s Indicateurs de mode sonore

BEAT, SOFT, POP

d Indicateur SCM f Indicateur du niveau de volume (ou audio) g Indicateur LOUD h Indicateur RPT (répétition) j Indicateur RND (aléatoire) k Indicateur (Dolby B) l Indicateurs de réception du tuner

MO (monaural), ST (stéréo)

/ Affichage de la source/horloge

FRANÇAIS

FONCTIONNEMENT DE BASE

Mise sous tension

Mettez l’appareil sous tension.

FRANÇAIS

Remarque sur le fonctionnement monotouche:

Quand vous choisissez tuner comme source à l’étape 2 ci-dessous, l’appareil se met automatiquement sous tension. Vous n’avez donc pas besoin d’appuyer d’abord sur cette touche pour mettre l’appareil sous tension.

Choisissez la source.

DISP

TP RDS

PTY

8 9 10 11 127

DAB

Ajustez le volume.

Pour augmenter le volume.

Pour diminuer le volume.

Le niveau de volume apparaît.

Indicateur (voir la page 22) du niveau de volume ou audio

Ajustez le son comme vous le souhaitez. (Voir les pages 17 – 19).

Pour baisser le son instantanément

Pour utiliser le tuner (FM ou AM),

voir les pages 5 – 13.

Pour utiliser le lecteur cassette,

voir les pages 14 – 16.

Pour utiliser le changeur CD,

voir les pages 24 – 25.

Pour utiliser l’appareil extérieur,

voir la page 26.

Pour utiliser le tuner DAB,

voir les pages 27 – 30.

Appuyez brièvement sur pendant l’écoute de n’importe quelle source. “ATT” commence à clignoter sur l’affichage, et le niveau de volume est baissé instantanément. Pour revenir au niveau de volume précédent, appuyez de nouveau brièvement sur la touche.

• Si vous tournez la molette de commande dans le sens des aiguilles d’une montre, vous pouvez aussi rétablir le son.

Pour mettre l’appareil hors tension

Maintenez pressée jusqu’à ce que “SEE YOU” apparaît sur l’affichage.

Remarque:

Si vous utilisez cet appareil pour la première fois, réglez l’horloge intégrée en vous reportant voir la page 20.

FONCTIONNEMENT DE BASE DE LA RADIO

DISP

TP RDS

PTY

8 9 10 11 127

Ecoute de la radio

Vous pouvez utiliser la recherche automatique ou l’accord manuel pour accorder une station particulière.

Recherche d’une station automatiquement: Recherche automatique

Choisissez la bande (FM1 – 3, AM).

F1 F2 F3 AM

(FM1) (FM2) (FM3)

DAB

Pour arrêter la recherche avant qu’une station ne soit accordée, appuyez sur la même touche

que vous avez utilisée pour la recherche.

Recherche manuelle d’une station: Recherche manuelle

Choisissez la bande (FM1 – 3, AM).

F1 F2 F3 AM

(FM1) (FM2) (FM3)

Remarque:

Cet appareil a tr ois bandes FM (FM1, FM2, FM3). Vous pouvez utiliser n’importe laquelle pour écouter une station FM.

FRANÇAIS

La bande choisie apparaît.

Remarque:

Cet appareil a tr ois bandes FM (FM1, FM2, FM3). Vous pouvez utiliser n’importe laquelle pour écouter une station FM.

Commencez la recherche d’une station.

Appuyez sur ¢ pour rechercher des stations de fréquences supérieures.

Appuyez sur 4 pour rechercher des stations de fréquences inférieures.

Quand une station est accordée, la recherche s’arrête.

Maintenez pressée ¢ ou 4 jusqu’à ce que “MANU (manuel)” clignote sur l’affichage.

La bande choisie apparaît.

SUITE À LA PAGE SUIVANTE

Accordez une station souhaitée pendant que “MANU” clignote.

Appuyez sur ¢ pour accorder des stations de fréquences supérieures.

Appuyez sur 4 pour accorder des stations de fréquences inférieures.

• Si vous relâchez la touche, le mode manuel est mis automatiquement hors service après 5 secondes.

• Si vous maintenez la touche pressée, la fréquence continue de changer (par

FRANÇAIS

intervalle de 50 kHz pour la bande FM et par intervalle de 9 kHz pour la bande AM – PO/GO) jusqu’à ce que vous la relâchiez.

Mémorisation des stations

Vous pouvez utiliser l’une des deux méthodes suivantes pour mémoriser les stations reçues.

• Présélection automatique des stations FM: SSM (Strong-station Sequential Memory)

• Présélection manuelle des stations FM et AM

Présélection automatique des stations FM: SSM

Vous pouvez présélectionner 6 stations locales dans chaque bande FM (FM1, FM2 et FM3).

Choisissez le numéro de la bande FM (FM1 – 3) où vous souhaitez mémoriser la station.

Chaque fois que vous appuyez sur la touche, la bande FM change comme suit:

Quand une émission FM stéréo est difficile à recevoir:

Appuyez sur MO RND (monaural/aléatoire) lors de l’écoute d’une station FM stéréo.

• Chaque fois que vous appuyez sur la touche, l’indicateur MO s’allume et s’éteint alternativement.

S’allume lors de la réception d’une émission FM stéréo.

Lorsque l’indicateur MO est allumé sur l’affichage, le son que vous entendez est monaural mais la réception est améliorée (l’indicateur ST s’éteint).

F1 F2 F3 AM

(FM1) (FM2) (FM3)

Maintenez pressées les deux touches pendant plus de 2 secondes.

“SSM” apparaît, puis disparaît quand la présélection automatique est terminée.

Les stations locales FM avec les signaux les plus forts sont recherchées et mémorisées automatiquement dans le numéro de bande que vous avez choisi (FM1, FM2 ou FM3). Ces stations sont mémorisées sur les touches de présélection de station — No.1 (fréquence la plus basse) à No.6 (fréquence la plus haute). Quand la présélection est terminée, la station mémorisée automatiquement sur la touche de présélection de station 1 est accordée automatiquement.

Présélection manuelle

Vous pouvez présélectionner manuellement un maximum de 6 stations pour chaque bande (FM1, FM2, FM3 et AM).

Ex.: Mémorisation de la station FM située à

88,3 MHz sur le numéro de présélection 1 de la bande FM1

Choisissez le numéro de la bande (FM1 – 3, AM) où vous souhaitez mémoriser la station (dans cet exemple, FM1).

Chaque fois que vous appuyez sur la touche, la bande FM change comme suit:

F1 F2 F3 AM

(FM1) (FM2) (FM3)

Accordez une station à 88,3 MHz.

Appuyez sur ¢ pour accorder des stations de fréquences supérieures.

Appuyez sur 4 pour accorder des stations de fréquences inférieures.

Répétez la procédure ci-dessus pour mémoriser d’autres stations sur d’autres numéros de présélection.

Remarques:

• La station précédemment présélectionnée est effacée quand une nouvelle station est mémorisée sur le même numéro de présélection.

• Les stations présélectionnées sont effacées si l’alimentation du circuit mémoire est interrompue (par exemple, pendant le changement de la pile). Si cela se produit, présélectionnez de nouveau les stations.

Accord d’une station présélectionnée

Vous pouvez accorder facilement une station présélectionnée. Rappelez-vous que vous devez d’abord mémoriser les stations. Si vous ne les avez pas encore mémorisées, référez-vous à “Mémorisation des stations” à la page 6.

Choisissez la bande (FM1 – 3, AM).

FRANÇAIS

Maintenez pressée la touche numérique (dans cet exemple, 1) pendant plus de 2 secondes.

Le numéro de bande/préréglage et “MEMO (mémoire)” choisi apparaît alternativement pendant quelques instants.

F1 F2 F3 AM

(FM1) (FM2) (FM3)

Choisissez le numéro (1 – 6) de la station présélectionnée souhaitée.

8 9 10 11 127

FONCTIONNEMENT RDS

Présentation du RDS

Le RDS (Radio Data System) permet aux stations FM d’envoyer un signal supplémentaire en même temps que les signaux de leurs programmes ordinaires. Par exemple, les stations envoient leur nom, de même que des informations sur le type de programme qu’elle diffusent, comme par exemple du sport, de la musique, etc. Un autre avantage de la fonction RDS est appelé Enhanced Other Networks. L’indicateur EON s’allume lors de la réception d’une station FM émettant des données Enhanced Other Networks. En utilisant les données Enhanced Other Networks envoyées d’une station, vous pouvez accorder une station différente d’un autre réseau diffusant votre programme favori ou des

FRANÇAIS

informations routières pendant que vous écoutez un autre programme ou une autre source, comme par exemple une cassette.

A l’aide des données RDS qu’il reçoit, c’est appareil peut faire les choses suivantes:

• Localisation du même programme automatiquement (Réception de suivi de réseau)

• Attente de réception TA (Informations routières) ou votre programme favori

• Recherche PTY (Type de programme)

• Recherche de programme

• Et quelques autres informations routières

Localisation du même programme automatiquement (Réception de suivi de réseau)

Lorsque vous travaillez dans une région où la réception FM n’est pas bonne, le tuner intégré dans cet appareil accorde automatiquement une autre station RDS diffusant le même programme mais avec un signal plus fort. De cette façon, vous pouvez continuer à écouter le même programme avec la meilleure réception possible, où que vous alliez. (Voir l’illustration à la page suivante). Deux types de données RDS sont utilisés pour que la réception de suivi de réseau fonctionne correctement — les données PI (Identification de programme) et AF (Fréquence alternative). Si vous ne recevez pas ces données correctement de la station RDS que vous écoutez, la réception de suivi de réseau ne fonctionnera pas.

Pour utiliser la réception de suivi de réseau,

maintenez pressée TP RDS (Émission d’informations routières/Radio Data System) pendant plus d’une seconde. Chaque fois que vous maintenez la touche pressée, le mode de réception de suivi de réseau change comme suit:

TP RDS

Indicateur AF

Indicateur REG

Mode 1

L’indicateur AF s’allume mais pas l’indicateur REG. Le suivi de réseau est en service avec la régionalisation réglée sur “éteint”. Commute sur une autre station du même réseau quand le signal de réception de la station actuelle devient faible.

• Dans ce mode, le programme peut être différent du

programme actuellement reçu.

Mode 2

Les indicateurs AF et REG s’allument tous les deux. Le suivi de réseau est en service et la régionalisation est réglée sur “allume”. Commute sur une autre station du même réseau et émettant le même programme quand le signal de réception de la station actuelle devient faible.

Mode 3

Aucun des indicateurs AF et REG ne s’allume. Le suivi de réseau est hors service.

Remarque:

Si un tuner DAB est connecté et que la réception alternée (pour les services DAB) est en service, la réception de suivi de réseau est aussi mise en service automatiquement. Inversement, la réception de suivi de réseau ne peut pas être mise hors service sans mettre hors service la réception alternée. (Voir la page

30).

Mode 1

Mode 2 Mode 3

Le même programme peut être reçu sur différente fréquences.

Programme 1 émit sur la fréquence A

Programme 1 émit sur la fréquence B

Programme 1 émit sur la fréquence C

Programme 1 émit sur la fréquence E

Programme 1 émit sur la fréquence D

Utilisation de l’attente de réception

L’attente de réception permet à l’appareil de commuter temporairement sur votre programme favori (PTY: Type de programme) ou des informations routières (TA) à partir de la source actuelle (une autre station FM, une cassette ou un autre appareil connecté).

• L’attente de réception ne fonctionnera pas si vous

écoutez une station AM.

Attente de réception TA

Quand vous appuyez sur TP RDS lors

RDS

de l’écoute d’une station FM, l’indicateur TP s’allume pendant la réception d’une station TP (émission d’informations routières) et le mode d’attente TA est mis en service.

• Si la station reçue n’est pas une station TP,

l’indicateur TP clignote. Appuyez sur ¢ ou 4 pour mettre en service le mode d’attente

TA. “SEARCH” apparaît sur l’affichage et la recherche de station TP démarre. Quand une station TP est accordée, l’indicateur TP s’allume.

7 Si vous écoutez une cassette ou un autre

appareil connecté et souhaitez écouter une station TP, appuyez sur TP RDS pour entrer en mode d’attente TA. (L’indicateur TP s’allume).

Si une émission d’informations routières commence a être diffusée pendant que le mode d’attente TA est en service, “TRAFFIC” apparaît et le source de lecture change sur la bande FM. Le volume augmente au niveau de volume TA préréglé (voir la page 12) et l’émission d’informations routières peut être entendu.

Pour désactiver le mode d’attente TA, appuyer de nouveau sur TP RDS.

Attente de réception PTY

Quand vous appuyez sur PTY lors de

PTY

l’écoute d’une station FM, l’indicateur PTY s’allume pendant la réception d’une station PTY et le mode d’attente PTY est mis en service. Le nom du type PTY choisi mémorisé à la page 10 clignote pendant 5 secondes.

• Si la station reçue n’est pas une station PTY, l’indicateur PTY clignote. Appuyez sur ¢ ou 4 pour mettre en service le mode d’attente PTY. “SEARCH” apparaît sur l’affichage et la recherche de station PTY démarre. Quand une station PTY est accordée, l’indicateur PTY s’allume.

7 Si vous écoutez une cassette ou un autre

appareil connecté et souhaitez écouter une émission PTY du type choisie, appuyez sur PTY pour entrer en mode d’attente PTY. (L’indicateur PTY s’allume).

Si une émission du type PTY choisi commence a être diffusée pendant que le mode d’attente PTY est en service, le nom du type PTY choisi apparaît et le source de lecture change sur la bande FM. L’émission du type PTY choisi peut être entendu.

Pour désactiver le mode d’attente PTY,

appuyer de nouveau sur PTY.

FRANÇAIS

Sélection de votre programme préféré pour l’attente de réception PTY

Vous pouvez choisir votre programme préféré pour l’attente de réception PTY et le mémoriser. A l’expédition de l’usine, “NEWS” est mémorisé pour le type de programme de l’attente de réception PTY.

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (PSM: voir la page 21).

Recherche de votre programme préférée

Vous pouvez rechercher l’un de vos 6 types de programme préféré enregistré en mémoire. Lors de l’expédition de l’usine, les 6 types de programme suivants ont été mémorisés sur les touches numériques (1 à 6).

Pour mémoriser vos types de programme préférés, référez-vous à la procédure ci-dessous. Pour rechercher votre type de programme préféré, voir la page 11.

POP M

CLASSICS

ROCK M EASY M

AFFAIRS

VARIED

FRANÇAIS

Choisissez “PTY STBY (attente)” s’il n’apparaît pas sur l’affichage.

Choisissez l’un des 29 codes PTY. (Voir la page 13).

Le nom du code choisi apparaît sur l’affichage et il est mémorisé.

Appuyez sur SEL (sélection) pour terminer le réglage.

Pour mémoriser vos types de programme préférée

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (PSM: voir la page 21).

Choisissez “PTY SRCH (recherche)” s’il n’apparaît pas sur l’affichage.

Choisissez l’un des 29 codes PTY. (Voir la page 13).

Le nom du code choisi apparaît sur l’affichage.

• Si un code déjà enregistré en mémoire est choisi, il clignote sur l’affichage.

Maintenez pressée la touche numérique pendant plus de 2 secondes pour mémoriser le code PTY choisi sur le numéro de préréglage souhaité.

8 9 10 11 127

Le nom de code et “MEMO (mémoire)” choisi apparaît alternativement sur l’affichage.

Appuyez sur SEL (sélection) pour terminer le réglage.

Pour rechercher votre type de programme préférée

Maintenez pressée PTY (type de programme) pendant plus d’une seconde pendant l’écoute d’une station FM.

PTY

Le dernier code PTY choisi apparaît.

Choisissez l’un des codes PTY mémorisés sur les touches numériques de préréglage (1 à 6).

8 9 10 11 127

Ex.: Quand “ROCK M” est mémorisé

sur le numéro de préréglage 2

La recherche PTY pour votre programme préféré commence après 5 secondes.

• S’il y a une station diffusant un programme du type PTY que vous avez choisi, cette station est accordée.

• S’il n’y a aucune station diffusant un programme du type PTY que vous avez choisi, la station ne change pas.

Remarque:

Dans certaines régions, la recherche PTY ne fonctionnera pas correctement.

Autres fonctions RDS pratiques et ajustements

Sélection automatique de la station lors de l’utilisation des touches numériques

Habituellement quand vous appuyez sur une touche numérique, la station préréglée est accordée. Cependant si la station préréglée est une station RDS, quelque chose de différent se produit. Si le signal de la station préréglée n’est pas suffisamment fort pour assurer une bonne réception, cet appareil, en utilisant les données AF, accorde une autre station diffusant le même programme que la station préréglée originale (Recherche de programme).

• L’appareil met un certain temps pour accorder une autre station en utilisant la recherche de programme.

Pour mettre en service la recherche de programme, suivez la procédure ci-dessous.

• Référez-vous aussi à “Modification des réglages généraux (PSM)” à la page 20.

1 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

2 Appuyez sur ¢ ou 4 pour choisir

“P(programme)-SEARCH”.

3 Tournez la molette de commande dans le sens

des aiguilles d’une montre pour choisir “ON”. La recherche de programme est maintenant en service.

4 Appuyez sur SEL (sélection) pour terminer le

réglage.

Pour annuler la recherche de programme,

répétez la même procédure et choisissez “OFF” à l’étape 3 en tournant la molette de commande dans le sens contraire des aiguilles d’une montre.

FRANÇAIS

Modification du mode d’affichage lors de l’écoute d’une station FM

Vous pouvez changer l’indication originale de l’affichage du nom de la station (PS NAME) ou sur la fréquence de la station (FREQ) lors de l’écoute d’une station FM RDS.

• Référez-vous aussi à “Modification des réglages généraux (PSM)” à la page 20.

1 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

2 Appuyez sur ¢ ou 4 pour choisir

“TU DISP (mode d’affichage du tuner)”.

3 Tournez la molette de commande pour régler

l’indication souhaitée (“PS NAME” ou “FREQ”).

4 Appuyez sur SEL (sélection) pour terminer le

FRANÇAIS

réglage.

Remarque:

En appuyant sur DISP, vous pouvez aussi changer l’affichage pendant l’écoute d’une station FM RDS. Chaque fois que vous appuyez sur la touche, l’information suivante apparaît sur l’affichage:

Fréquence de la station

• Puis, l’affichage retourne à l’indication d’origine après quelques secondes.

(FREQ)

Type de programme

(PTY)

Nom de la station

(PS NAME)

Réglage du niveau de volume TA

Vous pouvez prérégler le niveau de volume pour l’attente de réception TA. Quand un programme d’informations routières est reçu, le niveau de volume change automatiquement sur le niveau préréglé.

• Référez-vous aussi à “Modification des réglages généraux (PSM)” à la page 20.

1 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

2 Appuyez sur ¢ ou 4 pour choisir

“TA VOL”.

3 Tournez la molette de commande pour régler

le volume souhaité. Vous pouvez le régler entre “VOL 00” et “VOL 50”.

4 Appuyez sur SEL (sélection) pour terminer le

réglage.

Ajustement automatique de l’horloge

Lors de l’expédition de l’usine, l’horloge intégrée à cet appareil est réglée pour être réajustée automatiquement en utilisant les données CT (Clock Time) du signal RDS. Si vous ne souhaitez pas utiliser l’ajustement automatique de l’horloge, suivez la procédure ci-dessous.

• Référez-vous aussi à “Modification des réglages généraux (PSM)” à la page 20.

1 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

2 Appuyez sur ¢ ou 4 pour choisir

“AUTO ADJ (ajustement)”.

3 Tournez la molette de commande dans le sens

contraire des aiguilles d’une montre pour choisir “OFF”. L’ajustement automatique de l’horloge est maintenant annulé.

4 Appuyez sur SEL (sélection) pour terminer le

réglage.

Pour régler à nouveau l’horloge, répétez la même procédure en choisissant “ON” à l’étape 3 en tournant la molette de commande dans le sens des aiguilles d’une montre.

Remarque:

L’appareil doit rester accordé sur la même station pendant plus de 2 minutes après le réglage de “AUTO ADJ” sur “ON”. Sinon, l’horloge ne sera pas ajustée. (Cela vient du fait qu’il faut 2 minutes à l’appareil pour capturer les données CT dans un signal RDS).

Codes PTY

NEWS: Information AFFAIRS: Programmes d’actualité sur les

affaires ou l’information courante

INFO: Programmes qui communiquent

des conseils sur une grande

variété de sujets SPORT: Evénements sportifs EDUCATE: Programmes éducatifs DRAMA: Pièces radio CULTURE: Programmes culturels au niveau

régional ou national SCIENCE: Programmes sur les sciences

naturelles et la technologie VARIED: Autres programmes comme des

comédies ou des cérémonies POP M: Musique Pop ROCK M: Musique de rock EASY M: Musique d’écoute facile ou

musique douce LIGHT M: Musique légère CLASSICS: Musique classique OTHER M: Autre musique WEATHER: Informations météo FINANCE: Rapports sur le commerce, les

affaires, la bourse, etc. CHILDREN: Programmes de loisirs pour les

enfants

SOCIAL: Programmes sur des activités

sociales

RELIGION: Programmes traitant des

aspects de la foi ou de la croyance, de la nature de la vie ou d’éthique

PHONE IN: Programmes où les gens

peuvent exprimer leurs opinions par téléphone ou dans un forum

TRAVEL: Programmes sur des

destinations de voyage, des voyages en groupe et des idées et opportunités de voyage

LEISURE: Programmes concernés par des

activités récréatives comme le jardinage, la cuisine, la pêche,

etc. JAZZ: Musique de jazz COUNTRY: Musique régionale NATION M: Musique populaire actuelle d’un

autre pays ou d’une autre

région, dans la langue de ce

pays OLDIES: Musique pop classique FOLK M: Musique folklorique DOCUMENT: Programmes traitant de faits

réels, présentés dans un style

d’enquête

FRANÇAIS

FONCTIONNEMENT DU LECTEUR DE CASSETTE

DISP

TP RDS

PTY

Ecoute d’une cassette

Vous pouvez reproduire des cassettes de type 1 (normal).

Ouvrez le panneau de commande.

FRANÇAIS

Insérez une cassette dans le compartiment à cassette.

L’appareil se met sous tension et la lecture de la cassette commence automatiquement.

Fermez le panneau de commande à

la main.

Choisissez la direction de défilement de la bande.

Chaque fois que vous appuyez sur TAPE 23, la direction de défilement de la bande change alternativement vers l’avant ( ) et inversée ( ).

Remarque sur le fonctionnement monotouche:

Si une cassette se trouve déjà dans le compartiment, choisissez la platine cassette comme source en appuyant sur TAPE 23 pour démarrer la lecture de la cassette.

L’indicateur de TAPE apparaît.

DAB

8 9 10 11 127

Pour arrêter la lecture et éjecter la cassette

Appuyez sur 0. La lecture de la cassette s’arrête et celle-ci est éjectée automatiquement du compartiment à cassette. La source retourne sur la source précédemment choisie. Si vous changez la source, la lecture de la cassette s’arrête aussi (cette fois, sans éjecter la cassette).

• Vous pouvez éjecter la cassette quand l’appareil est hors tension en appuyant sur 0.

Avance rapide et rebobinage de la bande

Appuyez sur ¢ pendant plus d’une seconde pour avancer rapidement la bande. Quand la bande atteint sa fin, la direction de lecture est inversée et la lecture commence à partir du début de l’autre face.

Appuyez sur 4 pendant plus d’une seconde pour rebobiner la bande. Quand la bande atteint sa fin, la lecture de la même face commence.

Pour arrêter l’avance rapide et le rebobinage à n’importe quelle position de la bande,

appuyez sur TAPE 23. La lecture de la bande commence à partir de cette position sur la bande.

Remarques:

• Quand une face de la cassette atteint sa fin pendant la lecture, l’autre face de la cassette commence à être reproduite automatiquement. (Autoreverse)

• Lorsque la bande arrive à sa fin en avance rapide, le sens de défilement de la bande sera changée automatiquement.

Pour reproduire une cassette enregistrée avec Dolby B NR

Maintenez pressée RPT (Dolby B/ répétition) pour régler le système Dolby B NR*. L’indicateur s’allume et “DOLBY B” apparaît sur l’affichage pendant plusieurs secondes.

Pour annuler le Dolby B NR, maintenez de

nouveau pressée RPT (Dolby B/répétition) de façon que l’indicateur s’éteigne.

*Fabriqué sous licence de Dolby Laboratories.

“Dolby” et le symbole double D sont des marques de commerce de Dolby Laboratories.

Pour interdire l’éjection de la cassette

Vous pouvez empêcher l’éjection de la cassette et “verrouiller” une cassette dans le compartiment à cassette. Maintenez pressées TAPE 23 et pendant plus de 2 secondes. “NO EJECT” clignote sur l’affichage pendant environ 5 secondes et la cassette est “verrouillée”.

Pour annuler l’interdiction et “déverrouiller” la cassette, maintenez de nouveau pressées TAPE

23 et pendant plus de 2 secondes. “EJECT OK” clignote pendant environ 5 secondes et cette fois, la cassette est “déverrouillée”.

Remarque:

Si vous appuyez sur 0 alors que l’éjection de la cassette a été interdite, le panneau d’affichage se retourne mais la lecture de la cassette continue et celle-ci ne peut pas être éjectée.

Recherche du début d’un morceau

Le multi-balayage musicale (Multi Music Scan) vous permet de commencer automatiquement la lecture à partir du début d’une plage donnée. Vous pouvez spécifiez un maximum de 9 morceaux après ou avant le morceau actuel.

Pendant la lecture

Spécifiez combien de morceaux après ou avant le morceau actuel, le morceau souhaité se situe.

Appuyez sur ¢ pour localiser un morceau après le morceau actuel sur de la cassette.

Appuyez sur 4 pour localiser un morceau avant le morceau actuel sur de la cassette.

Chaque fois que vous appuyez sur la touche, le numéro change jusqu’à ±9. Quand le début du morceau spécifié est localisé, la lecture commence automatiquement.

Remarques:

• Lors de la localisation d’un morceau donné:

– Si la bande est rebobinée jusqu’à son début, la

lecture commence à partir du début de cette face.

– Si la bande est avancée rapidement jusqu’a sa fin,

la direction de défilement est inversée et la cassette est reproduite à partir du début de l’autre face.

• Dans les cas suivants, la fonction de multi-balayage

musicale risque de ne pas fonctionner correctement: – Les bandes avec des morceaux en pianissimo

(passages très calmes) ou intégrant des parties non-enregistrées.

– Les bandes avec de courtes portions

non-enregistrées.

– Les bandes avec un bruit de haut niveau ou du

souffle entre les morceaux.

– Les réglages de la touche de réduction de bruit

Dolby ne correspondent pas. Par exemple, si la réduction de bruit Dolby B est en marche alors que la bande a été enregistrée sans réduction de bruit Dolby.

FRANÇAIS

Autres fonctions pratiques avec la cassette

Saut des parties vierges sur la bande

Vous pouvez sauter des parties vierges entre les morceaux (Saut de blanc). Lorsque cette fonction est en marche, l’appareil saute des sections vierges de 15 secondes et plus, en avance rapide jusqu’au morceau suivant, puis lance sa lecture.

• Référez-vous aussi à “Modification des réglages généraux (PSM)” à la page 20.

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

FRANÇAIS

(PSM: voir la page 21).

Appuyez sur ¢ ou 4 pour choisir “B. SKIP (Saut de blanc)”.

Lecture du morceau courant de façon répétée

Vous pouvez lire le morceau courant de façon répétée (Lecture répétée).

Appuyez sur RPT (répétition/Dolby B) lors de la reproduction du morceau que vous souhaitez écouter répétitivement.

Chaque fois que vous appuyez brièvement sur la touche, la lecture répétée est mise en marche et à l’arrêt alternativement.

Cet indicateur est allumé quand la lecture répétéé est en service.

Quand le morceau a été reproduit, la bande est rébobinée automatiquement jusqu’au début de ce morceau et il est reproduit de nouveau.

Pour annuler la lecture répétée, appuyez de nouveau sur RPT de façon que l’indicateur RPT s’éteigne.

Tournez la molette de commande dans le sens des aiguilles d’une montre pour choisir “ON”.

Le mode de saut de blanc est maintenant en service.

Appuyez sur SEL (sélection) pour terminer le réglage.

Pour annuler la saut de blanc, répétez la même

procédure et choisissez “OFF” à l’étape 3 en tournant la molette de commande dans le sens contraire des aiguilles d’une montre.

Remarque:

Dans les cas suivants, le saut de blanc et la lecture répétée peuvent ne pas fonctionner correctement: – Les bandes avec des morceaux en pianissimo

(passages très calmes) ou intégrant des parties non-enregistrées.

– Les bandes avec de courtes portions non-

enregistrées.

– Les bandes avec un bruit de haut niveau ou du

souffle entre les morceaux.

– Les réglages de la touche de réduction de bruit

Dolby ne correspondent pas. Par exemple, si la réduction de bruit Dolby B est en marche alors que la bande a été enregistrée sans réduction de bruit Dolby.

AJUSTEMENT DU SON

Ajustement du son

Vous pouvez ajuster les caractéristiques du son à votre préférence.

Choisissez l’élément que vous souhaitez ajuster.

Chaque fois que vous appuyez sur la touche, l’élément ajustable change comme suit:

BAS

(graves)

VOL

(volume)

Indication Pour: Plage

BAS Ajuster les graves. –06 (min.)

TRE Ajuster les aigus. –06 (min.)

FAD* Ajuster l’équilibre R06 (Arrière

BAL Ajuster l’équilibre L06 (Gauche

LOUD Relève les

pour produire un

VOL Ajuster le volume. 00 (min.)

entre les enceintes seulement) avant et arrière. |

entre les enceintes seulement) gauche et droite. |

fréquences basses et élevées

son bien équilibré à faible niveau de volume.

TRE

(aigus)

LOUD

(contour)

FAD

(fader)

BAL

(balance)

| +06 (max.)

F06 (Avant

seulement)

R06 (Droite seulement)

LOUD ON | LOUD OFF

| 50 (max.)

Ajustez le niveau.

Pour augmenter le niveau.

Pour diminuer le niveau.

La courbe d’égalisation change quand vous ajustez les graves ou les aigus.

Remarque:

Normalement la molette de commande fonctionne pour ajuster le volume. Alors, vous n'avez pas besoin de choisir “VOL” pour ajuster le niveau de volume.

FRANÇAIS

* Si vous utilisez un système à deux enceintes, réglez

le niveau de fader sur “00”.

Utilisation de la mémoire de commande du son (SCM)

Vous pouvez choisir et mémoriser un ajustement du son spécifique pour chaque source de lecture (SCM avancé).

Sélection et mémorisation des modes sonores

Une fois que vous avez choisi un mode sonore, il est mémorisé. Il est rappelé et apparaît sur l’affichage chaque fois que vous choisissez la même source. Un mode sonore peut être mémorisé pour chacune des sources suivantes — FM1, FM2, FM3, AM, cassette et les appareils extérieurs.

FRANÇAIS

• Si vous ne souhaitez pas mémoriser le mode sonore séparément pour chaque source de lecture, mais souhaitez utiliser le même mode sonore pour toutes les sources, référez-vous à “Annulation de SCM avancé – SCM LINK” à la page 22.

Choisissez le mode sonore souhaité.

Ex.: Quand vous choisissez “BEAT”

Chaque fois que vous appuyez sur la touche, le mode sonore change comme suit:

SCM OFF

(BEAT) (SOFT) (POP)

Indication Pour: Valeurs préréglées

BAS TRE LOUD SCM OFF (Son plat) 00 00 ON BEAT Musique rock +02 00 ON

ou disco

SOFT Musique de +01 –03 OFF

ond

POP Musique +04 +01 OFF

légère

Rappel des modes sonores

Quand “SCM LINK” est réglé sur “LINK ON”, choisissez la source.

Chaque fois que vous changez la source de lecture, l’indicateur SCM clignote sur l’affichage.

Le mode sonore mémorisé pour la source choisie est rappelé.

Remarques:

• Vous pouvez ajuster le mode sonore préréglé comme

vous le souhaitez et le mémoriser. Si vous souhaitez ajuster et mémoriser votre propre mode sonore, référez-vous à “Mémorisation de votre propre ajustement sonore” à la page 19.

• Pour ajuster les niveaux d’accentuation des graves

et des aigus ou pour mettre en/hors service temporairement la fonction loudness, référez-vous à la page 17. (Vos ajustements sont annulés si une autre source est choisie).

• Quand “SCM LINK” est réglé sur “LINK ON”, le mode sonore choisi peut être mémorisé pour la source actuelle et l’effet ne s’applique qu’à la source actuelle.

• Quand “SCM LINK” est réglé sur “LINK OFF”, l’effet du mode sonore choisi s’applique à toutes les sources.

Mémorisation de votre propre ajustement sonore

Répétez les étapes 2 et 3 pour ajuster d’autres éléments.

Vous pouvez ajuster les modes sonore (BEAT, SOFT, POP) comme vous le souhaitez et mémoriser votre propre ajustement.

• Il y a un temps limite pour effectuer les étapes suivantes. Si le réglage est annulé avant que vous ne terminiez, recommencez à partir de l’étape 1.

Appelez le mode sonore que vous souhaitez ajuster.

• Référez-vous à la page 18 pour les détails.

Ex.: Quand vous choisissez “BEAT”

Choisissez “BAS (graves)”, “TRE (aigus)” ou “LOUD (contour)”.

Maintenez pressé SCM jusqu’à ce que le mode sonore que vous avez choisi clignote sur l’affichage.

L’ajustement réalisé pour le mode sonore choisi est mémorisé.

Répétez la même procédure pour mémoriser d’autres modes sonores.

Pour réinitialiser l’appareil aux réglages de l’usine

Répétez la même procédure et réattribuez les valeurs préréglées du tableau à la page 18.

FRANÇAIS

Ex.: Quand vous ajustez les aigus (“TRE”)

Ajustez le niveau des graves ou des aigus ou mettez la fonction contour en/hors service (ON/OFF).

• Référez-vous à la page 17 pour les détails.

La courbe d’égalisation change quand vous ajustez les graves ou les aigus.

AUTRES FONCTIONS PRINCIPALES

Réglage de l’horloge

Vous pouvez aussi régler le système de l’horloge sur un affichage par cycle de 24 heures ou de 12 heures.

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 21).

Réglez les heures.

1 Choisissez “CLOCK H (heures)” s’il

FRANÇAIS

n’apparaît pas sur l’affichage.

2 Ajustez les heures.

Réglez les minutes.

1 Choisissez “CLOCK M (minutes)”. 2 Ajustez les minutes.

Pour vérifier l’heure actuelle quand l’appareil est hors tension, appuyez sur DISP (affichage).

L’appareil se met sous tension, l’heure apparaît pendant 5 secondes, puis l’appareil se remet hors tension.

Modification des réglages généraux (PSM)

Vous pouvez modifier les éléments de la liste de la page suivante en utilisant la commande PSM (Preferred Setting Mode — Mode de réglage préféré).

Procédure de base

Maintenez pressée SEL (sélection) pendant plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage. (Voir la page 21).

Choisissez l’élément PSM que vous souhaitez ajuster. (Voir la page 21).

Réglez le système de l’horloge.

1 Choisissez “24H/12H”. 2 Choisissez “24H” ou “12H”.

Appuyez sur SEL (sélection) pour terminer le réglage.

Ajustez l’élément PSM choisi.

Répétez, si nécessaire, les étapes 2 et 3 pour ajuster les autres éléments PSM.

Appuyez sur SEL (sélection) pour terminer le réglage.

Les éléments Preferred Setting Mode — Mode de réglage préféré (PSM)

Maintenez pressée.

CLOCK H Réglage des heures CLOCK M Réglage des minutes SCM LINK Liaison mémoire de

24H/12H Affichage de l’horloge sur

AUTO ADJ Réglage automatique de

CLOCK Affichage de l’horloge TU DISP Mode d’affichage du tuner PTY STBY Attente PTY PTY SRCH Recherche PTY TA VOL Volume des informations

P-SEARCH Recherche de programme DAB AF* Recherche de fréquence

LEVEL Affichage du niveau

TEL Silencieux téléphonique

B. SKIP Saut de blanc EXT IN** Appareil extérieur

commande du son

24/12 heures

l’horloge

routières

alternative

Choisissez.

Réglez.

Sens contraire des aiguilles d’une montre

Recule Recule

LINK OFF LINK ON LINK ON 18, 22

OFF

FREQ

29 types de programmes (voir les pages 10 et 13).

VOL 00 – VOL 50

OFF

AF OFF AF ON 30

AUDIO 1

OFF

MUTING 1

OFF

Sens des aiguilles d’une montre

Avance Avance

ONOFF ON

PS NAME

AF ON

AUDIO 2

MUTING 2

LINE IN CHANGERCHANGER

Préréglages

d’usine

0:00 20

24H

ON ON

PS NAME

NEWS

(Voir la page 10).

OFF

AUDIO 2

OFF

Voir la

page

2012H 24H

12 22

12 10 10

12VOL 20 11

22, 26

FRANÇAIS

• Appuyez sur SEL (sélection) pour terminer le réglage.

* Est affiché uniquement quand le tuner DAB est connecté. ** S’affiche uniquement quand une des sources suivantes est choisie – FM, AM et Bande.

Annulation de SCM avancé – SCM LINK

Vous pouvez annuler les réglages SCM (mémoire de commande sonore) avancés et annuler les liaisons des modes sonores avec les sources de lecture. À l’expédition de l’usine, un mode sonore différent peut être mémorisé pour chaque source de façon à ce que vous puissiez changer les modes sonores simplement ne changeant de source.

• LINK ON: Réglages SCM avancés (Modes

• LINK OFF: Réglages SCM ordinaires (Un seul

Sélection de l’affichage de l’horloge –

FRANÇAIS

CLOCK

Vous pouvez régler l’horloge de façon à ce qu’elle apparaisse dans l’affichage quand l’appareil est sous tension. À l’expédition de l’usine, l’horloge est réglée pour apparaître sur l’affichage.

sonores différents pour chaque source).

mode sonore pour toutes les sources).

Sélection du silencieux téléphonique – TEL

Ce mode est utilisé quand un système de téléphone cellulaire est connecté. Selon le système de téléphone utilisé, choisissez “MUTING 1” ou “MUTING 2”, celui qui atténue le son de cet appareil. À l’expédition de l’usine, ce mode est hors service.

• MUTING 1: Choisissez ce réglage s’il peut atténuer le son.

• MUTING 2: Choisissez ce réglage s’il peut atténuer le son.

• OFF: Met hors service le silencieux téléphonique.

Sélection de l’appareil extérieur – EXT IN

Vous pouvez connecter un appareil extérieur à la prise du changeur CD à l’arrière de l’appareil en utilisant l’adaptateur KS-U57 (non fourni). Pour utiliser l’appareil extérieur comme source de lecture à travers cet appareil, vous devez choisir l’appareil à utiliser – changeur CD ou appareil extérieur. À l’expédition de l’usine, le changeur CD est choisi comme appareil extérieur.

• ON: L’horloge apparaît sur l’affichage.

• OFF: L’affichage de l’horloge est mis hors service. Quand “OFF” est choisi, le nom de la source actuelle ou la gamme de la station apparaît à la place de l’horloge sur l’affichage (sauf quand “EXT–LINE IN” est choisi comme source).

Pour choisir l’affichage du niveau – LEVEL

Vous pouvez choisir l’affichage du niveau en fonction de vos préférences. À l’expédition de l’usine, “AUDIO 2” est choisi.

• AUDIO 1: L’affichage s’allume de bas en haut.

• AUDIO 2: Affichage du niveau alterné (se déplace de bas en haut) et affichage de l’éclairage.

• OFF: Efface l’indicateur du niveau sonore.

• LINE IN: Pour utiliser un autre appareil extérieur qu’un changeur CD.

• CHANGER: Pour utiliser un changeur CD.

Remarque:

Pour la connexion de l’adaptateur d’entrée de ligne KS-U57 et de l’appareil extérieur, référez-vous au manuel de connexion séparé.

Détachement du panneau de commande

Vous pouvez détacher le panneau de commande quand vous quittez la voiture. Lors du détachement ou de la remise en place du panneau de commande, faites attention de ne pas endommager les connecteurs situés à l’arrière du panneau et sur le porte-panneau.

Comment détacher le panneau de commande

Avant de détacher le panneau de commande, assurez-vous de mettre l’appareil hors tension.

Déverrouillez le panneau de commande.

Levez et tirez le panneau de commande de l’appareil.

Comment attacher le panneau de commande

Insérez le côté droit du panneau de commande dans la rainure située du côté droit du porte-panneau.

Appuyez sur le côté gauche du panneau de commande pour le fixer au porte-panneau.

Remarque sur le nettoyage des connecteurs:

Si vous détachez fréquemment le panneau de commande, les connecteurs se détérioreront. Pour réduire cette détérioration, essuyez périodiquement les connecteurs avec un coton-tige ou un tissu imprégné d’alcool, en faisant attention de ne pas endommager les connecteurs.

FRANÇAIS

Mettez le panneau de commande détaché dans la boîte fournie.

Connecteurs

FONCTIONNEMENT DU CHANGEUR CD

DISP

TP RDS

PTY

8 9 10 11 127

Nous vous recommandons d’utiliser un appareil de la série CH-X avec votre appareil. Si vous possédez un autre changeur automatique de CD, consultez votre revendeur autoradio JVC pour les connexions.

• Par exemple, si votre changeur automatique de CD

FRANÇAIS

appartient à la série KD-MK, vous avez besoin d’un câble (KS-U15K) pour le connecter à l’appareil.

Avant d’utiliser votre changeur automatique de CD:

• Référez-vous aussi aux instructions fournies avec votre changeur CD.

• Si aucun disque ne se trouve dans le magasin du changeur CD ou si les disques ont été insérés à l’envers, “NO DISC” apparaît sur l’affichage. Si cela se produit, retirez le magasin et placez les disques correctement.

• Si “RESET 1” – “RESET 8” apparaît sur l’affichage, c’est qu’il y a un problème avec la connexion entre cet appareil et le changeur CD. Si cela se produit, vérifiez la connexion, connectez le(s) cordon(s) de connexion fermement. Puis appuyez sur la touche de réinitialisation du changeur CD.

DAB

Lecture de CD

Choisissez le changeur automatique de CD (CD-CH).

La lecture commence à partir de la première plage du premier disque. Toutes les plages de tous les disques sont reproduites.

Durée de lecture écoulée

* Quand “CLOCK” est réglé sur “ON” (voir la

page 22), le numéro de disque change après un instant sur l’affichage de l’horloge.

Remarque sur le fonctionnement monotouche:

Si vous appuyez sur CD-CH, l’appareil se met automatiquement sous tension. Vous n’avez pas besoin d’appuyez sur pour le mettre sous tension.

Pour avancer rapidement ou inverser une plage

Numéro de plage

Numéro de disque*

Maintenez pressée ¢ , pendant la reproduction d’un CD, pour avancer rapidement la plage.

Maintenez pressée 4 , pendant la reproduction d’un CD, pour inverser la plage.

Pour aller aux plages suivantes ou précédentes

Appuyez brièvement sur ¢ pendant la lecture d’un CD pour avancer au début de la plage suivante. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage suivante est localisé et reproduit.

Appuyez brièvement sur 4 pendant la lecture d’un CD pour revenir au début de la plage actuelle. Chaque fois que vous appuyez répétitivement sur la touche, le début de la plage précédente est localisé et reproduit.

Pour aller directement à un disque particulier

Appuyez sur la touche numérique correspondante au numéro de disque souhaité pour commencer sa reproduction (alors que le changeur CD est en lecture).

8 9 10 11 127

• Pour choisir un numéro de disque de 1 – 6: Appuyez brièvement sur 1 (7) – 6 (12).

• Pour choisir un numéro de disque 7 – 12: Maintenez pressée 1 (7) – 6 (12) pendant plus d’une seconde.

Durée de lecture écoulée

Ex.: Quand le disque numéro 3 est choisi

Numéro de plage

Numéro de disque

Sélection des modes de lecture de CD

Pour reproduire les plages dans un ordre aléatoire (Lecture aléatoire)

Mode

RND1 Allumé Toutes les plages du

(random1) ddisque actuel, puis celles

RND2 Clignote Toutes les plages de tous

Pour reproduire les plages répétitivement (Lecture répétée)

RPT1 Allumé La plage courante (ou la

RPT2 Clignote Toutes les plages du disque

Chaque fois que vous appuyez sur RND MO (aléatoire/monaural), le mode de lecture aléatoire de CD change comme suit:

RND1 RND2

Annulé

Mode Indicateur RND

Chaque fois que vous appuyez RPT (répétition/Dolby B), le mode de lecture répétée de CD change comme suit:

Reproduit aléatoirement

du disque suivant, etc.

les disques insérés dans le magasin.

RPT1 RPT2

Annulé

Mode Indicateur RPT

Lit de façon répétéeMode

plage spécifiée).

courant (ou du disque spécifié).

FRANÇAIS

FONCTIONNEMENT DE L’APPAREIL EXTERIEUR

DISP

TP RDS

PTY

8 9 10 11 127

Reproduction d’un appareil extérieur

Vous pouvez connecter un appareil extérieur à la prise extérieure du changeur de CD à l’arrière de l’appareil en utilisant un adaptateur d’entrée de

FRANÇAIS

ligne KS-U57 (non fourni).

Préparations:

• Pour connecter l’adaptateur d’entrée de ligne KS-U57 et l’appareil extérieur, référez-vous au manuel d’installation/connexion (document séparé).

• Avant d’utiliser l’appareil extérieur en utilisant la procédure suivante, choisissez l’entrée extérieure correctement. (Référez-vous à “Sélection de l’appareil extérieur – EXT IN” à la page 22).

Choisissez l’appareil extérieur (CD-CH).

DAB

Mettez l’appareil connecté sous tension est démarrez la lecture de la source.

Ajustez le volume.

Ajustez les caractéristiques du son comme vous le souhaitez. (Voir la page 17).

• Si “LINE IN” n’apparaît pas sur l’affichage, référez-vous à la page 22 et choisissez l’etrée extérieure (“LINE IN”).

• S’affiche uniquement quand une des sources suivantes est choisie – FM, AM et Bande.

Remarque sur le fonctionnement monotouche:

Quand vous appuyez sur CD-CH, l’appareil se met automatiquement sous tension. Vous n’avez pas besoin d’appuyer sur pour mettre l’appareil sous tension.

FONCTIONNEMENT DU TUNER DAB

FM/AMDAB

DISP

TP RDS

PTY

8 9 10 11 127

Nous recommandons que vous utilisiez un tuner DAB (Digital Audio Broadcasting) KT-DB1500 avec votre appareil. Si vous possédez un autre tuner DAB, consultez votre revendeur autoradio JVC.

• Référez-vous aussi au manuel d’instructions fourni avec votre tuner DAB.

Qu’est-ce que le système DAB?

DAB est le seul système de diffusion radio numérique disponible aujourd’hui. Il peut délivrer un son de qualité CD sans aucune interférence gênante et distorsion de signal. De plus, il peut transporter des textes, des images et des données. Par opposition à la diffusion FM, où chaque programme est transmis sur sa propre fréquence, le système DAB réuni plusieurs programmes (appelés “services”) qui forment un “ensemble”. Avec le tuner DAB connecté à cet appareil, vous pouvez utiliser ces services DAB.

DAB

Accord d’un ensemble et d’un service

Typiquement, un ensemble diffuse au moins 6 programmes (services) en même temps. Après avoir accordé un ensemble, vous pouvez choisir le service que vous souhaitez écouter.

Avant de commencer....

Appuyez brièvement sur DAB (FM AM) si la cassette, le changeur de CD ou l’appareil extérieur est la source actuelle.

Choisissez le tuner DAB.

Chaque fois que vous maintenez la touche pressée, le tuner DAB et le tuner FM/AM sont choisis alternativement.

Choisissez la bande DAB (DAB1, DAB2 ou DAB3).

Chaque fois que vous appuyez sur la touche, la bande DAB change comme suit:

FRANÇAIS

(DAB 1)

Remarque:

Cet appareil possède trois bandes DAB (DAB1, DAB2, DAB3). Vous pouvez utiliser n’importe laquelle pour accorder un ensemble.

(DAB 2)

SUITE À LA PAGE SUIVANTE

(DAB 3)

Commencez la recherche d’un ensemble.

Appuyez sur ¢ pour rechercher un ensemble de fréquence plus élevée.

Appuyez sur 4 pour rechercher un ensemble de fréquence moins élevée.

Pour changer l’information affichée lors de l’accord d’un ensemble

Normalement, le nom du service apparaît sur l’affichage. Si vous souhaitez changer l’information de l’affichage, appuyez sur DISP. Chaque fois que vous appuyez sur la touche, l’information suivante apparaît pendant un certain temps sur l’affichage.

Quand un ensemble est accordé, la recherche s’arrête.

Pour arrêter la recherche avant qu’un ensemble soit reçu, appuyez sur la même

touche que vous avez pressé pour commencer la recherche.

FRANÇAIS

Choisissez le service que vous souhaitez écouter.

Appuyez sur 5 (RND MO) pour choisir le service suivant.

Appuyez sur ∞ (RPT ) pour choisir le service précédent.

Nom du service

Nom de l’ensemble

No du canal

Fréquence

Pour accorder un ensemble particulier sans recherche:

1 Maintenez pressée DAB (FM AM) pour choisir

le tuner DAB comme source.

2 Appuyez répétitivement sur DAB (FM AM) pour

choisir la bande DAB (DAB1, DAB2 ou DAB3).

3 Maintenez pressée ¢ ou 4

pendant plus d’une seconde.

4 Appuyez répétitivement sur ¢ ou

4 jusqu’à que l’ensemble souhaité soit

atteint.

• Si vous maintenez la touche pressée, la fréquence change d’une façon continue jusqu’à ce que la touche soit relâchée.

Pour retourner au tuner FM/AM

Maintenez pressée de nouveau DAB (FM AM).

Mémorisation de services DAB

Vous pouvez présélectioner manuellement un maximum de 6 services DAB dans chaque bande DAB (DAB1, DAB2 et DAB3).

Choisissez le tuner DAB.

Chaque fois que vous maintenez la touche pressée, le tuner DAB et le tuner FM/AM sont choisis alternativement.

Maintenez pressée pendant plus de 2 secondes la touche numérique (dans cet exemple, 1) sur laquelle vous souhaitez mémoriser le service choisi.

FM/AMDAB

Choisissez la bande DAB (DAB1, DAB2 ou DAB3).

Chaque fois que vous appuyez sur la touche, la bande DAB change comme suit:

(DAB 1)

Accordez l’ensemble que vous

(DAB 2)

souhaitez.

Choisissez le service souhaité de l’ensemble.

Appuyez sur 5 (RND MO) pour choisir le service suivant.

(DAB 3)

Le numéro de bande/préréglage et “MEMO (mémoire)” choisi apparaît alternativement pendant quelques instants.

Répétez la procédure ci-dessus pour mémoriser d’autres services DAB sur d’autres numéros de présélection.

Remarques:

• Un service DAB précédemment mémorisé est effacé si un nouveau service DAB est mémorisé sur le même numéro de présélection.

• Les services DAB sont effacés si l’alimentation du circuit mémoire est interrompue (par exemple, pendant le remplacement de la pile). Si cela se produit, préréglez à nouveau les services DAB.

FRANÇAIS

Appuyez sur ∞ (RPT ) pour choisir le service précédent.

Accord d’un service DAB présélectionné

Ce que vous pouvez faire avec le DAB

Vous pouvez accorder facilement un service DAB présélectionné. Rappelez-vous que vous devez d’abord mémoriser d’abord les services. Si vous ne les avez pas encore mémorisés, voir la page 29.

Choisissez le tuner DAB.

Chaque fois que vous maintenez la touche pressée, le tuner DAB et le tuner FM/AM sont choisis alternativement.

FM/AMDAB

FRANÇAIS

Choisissez la bande DAB (DAB1, DAB2 ou DAB3).

Chaque fois que vous appuyez sur la touche, la bande DAB change comme suit:

(DAB 1)

Choisissez le numéro (1 – 6) pour le service DAB présélectionné que vous souhaitez accorder.

8 9 10 11 127

(DAB 2)

(DAB 3)

Suivi du même programme automatiquement (Réception alternée)

Vous pouvez continuer d’écouter le même programme.

• Lors de la réception d’un service DAB: Lorsque vous conduisez dans une région où un service ne peut pas être reçu, cet appareil accorde automatiquement un autre ensemble ou une station FM RDS, diffusant le même programme.

• Lors de la réception d’une station FM RDS: Lors que vous conduisez dans une région où un service DAB diffuse le même programme que la station FM RDS que vous écoutez, cet appareil accorde automatiquement ce service DAB.

Remarque:

Quand la réception change entre DAB et FM, le niveau du volume d’écoute peut augmenter ou diminuer brusquement. Ce changement du niveau de volume provient des niveaux d’injection audio inégaux des stations de diffusion et ce n’est pas un mauvais fonctionnement de cet appareil.

Pour utiliser la réception alternée

À l’expédition de l’usine, la réception alternée est en service.

1 Maintenez pressée SEL (sélection) pendant

plus de 2 secondes de façon que l’un des éléments PSM apparaisse sur l’affichage.

2 Appuyez sur ¢ ou 4 pour choisir

“DAB AF” (fréquence alternative).

3 Tournez la molette de commande pour choisir

le mode souhaité.

• AF ON: Suit le programme parmi les services DAB et les stations FM RDS — Réception alternée. L’indicateur AF s’allume sur l’affichage (voir la page 8).

• AF OFF:Met hors service la réception alternée.

Remarque:

Quand la réception alternée (pour les services DAB) est en service, la réception de suivi de réseau (pour les stations RDS: voir la page 8) est aussi mise en service automatiquement. Inversement, la réception de suivi de réseau ne peut pas être mise hors service sans mettre hors service la réception alternée.

4 Appuyez sur SEL (sélection) pour terminer le

réglage.

UTILISATION DE LA TELECOMMANDE

Cet appareil peut aussi être télécommandé de la façon décrite ici (avec une télécommande disponible en option). Nous vous recommandons d’utiliser la télécommande RM-RK31 ou RM-RK50 avec cet appareil.

(Exemple: Lors de l’utilisation de la RM-RK31)

Avant d’utiliser la télécommande:

• Pointez la télécommande directement sur le capteur de télécommande de l’appareil principal. Assurez-vous qu’il n’y a pas d’obstacle entre les deux.

Capteur de télécommande

DISP

TP RDS

PTY

89107

• Ne pas exposer la télécommande à un éclairage puissant (en plein soleil ou un éclairage artificiel).

Mise en place de la pile

Lorsque la portée ou l’efficacité de la télécommande diminue, remplacez la pile.

1. Retirez le porte-pile.

1) Poussez le porte-pile dans la direction de la flèche en utilisant la pointe d’un stylo-bille ou un objet similaire.

2) Retirez le porte-pile.

(Face arrière)

2. Placez la pile.

Insérez la pile dans le porte-pile avec le pole + dirigé vers le haut de façon que la pile soit bien fixée dans le porte-pile.

Pile bouton au lithium (Produit référencé: CR2025)

3. Remettez le porte-pile en place.

Insérez le porte-pile en le poussant jusqu’à ce que vous entendiez un déclic.

(Face arrière)

AVERTISSEMENT:

• Conservez la pile hors de la portée des enfants. Si un enfant venait à avaler une pile, consultez immédiatement un médecin.

• Ne rechargez pas, ne court-circuitez pas, de démontez pas, ne chauffez pas la pile et ne les jetez pas dans le feu. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Ne mélangez pas la pile avec d’autres objets métalliques. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Pour vous débarrassez des pile ou les conserver, entourez-les de ruban adhésif et isolez-les. Ne pas le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

• Ne piquez pas la pile avec une broche métallique ou un objet similaire. Le faire, pourrait amener la pile à émettre de la chaleur, se fragmenter ou causer un incendie.

FRANÇAIS

Emplacement des touches

RM-RK31

FRANÇAIS

1 • Met l’appareil sous tension si vous appuyez

sur cette touche quand l’appareil est hors tension.

• Maintenez pressée jusqu’à ce que “SEE YOU” apparaisse sur l’affichage pour mettre l’appareil hors tension.

• Appuyez brièvement sur cette touche pour couper le volume momentanément. Appuyez de nouveau le rétablir.

2 • Fonctionne comme la touche BAND en

écoutant la station FM (ou du tuner DAB). Chaque fois que vous appuyez sur la touche, la bande change.

• Fonctionne comme la touche DISC + en écoutant le changeur de CD. Chaque fois que vous appuyez sur la touche, le numéro de disque augmente et le disque sélectionné commence la lecture.

• Fonctionne comme la touche PROG en écoutant una bande. Chaque fois que vous appuyez sur la touche, la direction de défilement de la bande change alternativement.

3 • Fonctionne comme la touche PRESET lors

de l’écoute de la radio (ou du tuner DAB). Chaque fois que vous appuyez sur la touche, le numéro de station préréglée (ou service) augmente et la station choisie (ou service) est accordée.

• Fonctionne comme la touche DISC – en écoutant le changeur de CD. Chaque fois que vous appuyez sur la touche, le numéro de disque diminue et le disque sélectionné commence la lecture.

4 Fonctionne de la même façon que la molette de

commande de l’appareil principal.

REMARQUE:

5 Sélectionne le mode sonore.

Chaque fois que vous appuyez sur la touche, le mode change.

6 Sélectionner la source.

Chaque fois que vous appuyez sur la touche, la source change.

7 • Recherche des stations en écoutant la radio.

• Choisit un service lors de l’écoute du tuner DAB quand la touche est pressée brièvement.

• Recherche un ensemble lors de l’écoute du tuner DAB si la touche est maintenue pressée pendant plus d’une seconde.

• Fonctionne comme touches d’avance repide ou de rembobinage ou comme touches de multi-balayage musicale en écoutant una bande.

• Fait défiler rapidement en avant ou en inverse la plage si elle est maintenue pressée en écoutant le CD.

• Saute au début des plages suivantes ou revient au début de la plage courante (ou des plages précédentes) si elle est brièvement pressée en écoutant le CD.

Cette touche ne fonctionne pas pour l’ajustement du mode de réglage préféré.

ENTRETIEN

Cet appareil ne demande que très peu d’attention, mais vous pourrez prolonger sa durée de vie si vous suivez les instructions ci-dessous.

Pour nettoyer les têtes

• Nettoyer les têtes toutes les 10 heures d’utilisation en utilisant une cassette de nettoyage de tête de type humide (disponible dans un magasin audio). Quand la tête devient sale, les symptômes suivants apparaissent: – La qualité du son est réduite. – Le niveau sonore diminue. – Le son saute.

• Ne lisez pas des cassettes sales ou poussiéreuses.

• Ne touchez pas la tête polie avec un outil en métal ou magnétique.

ATTENTION:

• Ne lisez pas des cassettes avec une étiquette qui se détache; cela pourrait endommager l’appareil.

• Tendez les bandes pour éliminer leur mou car les bandes avec du mou peuvent se prendre dans le mécanisme.

• Ne laissez pas une cassette à l’intérieur du compartiment à cassette après son utilisation car la bande peut se détendre.

La fonction ci-dessous vous permet aussi de prolonger la vie de cet appareil.

Retrait/lecture à la mise hors/sous contact

• Couper le contact alors qu’une cassette se trouve dans le compartiment, sépare automatiquement la bande de la tête de lecture de l’appareil.

• Mettre le contact alors qu’une cassette se trouve dans le compartiment, démarre la lecture automatiquement si vous avez coupé le contact pendant la lecture de la cassette.

FRANÇAIS

Pour garder les cassettes propres

• Conservez toujours les cassettes dans leur boîtier après utilisation.

• Ne conservez pas les cassettes dans les endroits suivants: – Dans un endroit exposé à la lumière directe

du soleil – Dans un endroit très humide – Dans un endroit extrêmement chaud

DEPANNAGE

Ce qui apparaît comme un problème n’est pas toujours très sérieux. Vérifier les points suivants avant d’appeler un centre de réparation.

Symptômes

• La cassette ne peut pas être insérée.

• La cassette ne peut pas être éjectée.

• La cassette devient chaude.

• Le son de la cassette est de très faible niveau et la qualité sonore est dégradée.

• Le son est interrompu par moment.

• Le son ne peut pas être

FRANÇAIS

entendu des enceintes.

• La présélection automatique SSM (Strong-station Sequential Memory) ne fonctionne pas.

• Il y a du bruit statique lors de l’écoute de la radio.

• “NO DISC” apparaît sur l’affichage.

• “NO MAG” apparaît sur l’affichage.

• “RESET 8” apparaît sur l’affichage.

• “RESET 1” – “RESET 7” apparaît sur l’affichage.

• Cet appareil ne fonctionne pas du tout.

• Le changeur de CD ne fonctionne pas du tout.

Causes

Vous avez essayé d’insérer la cassette dans le mauvais sens.

L’éjection de la cassette est interdite.

Ce n’est pas une défaillance. La tête de lecture est sale.

Les connexions ne sont pas bonnes.

La commande du volume est tournée sur le niveau minimum.

Les connexions sont incorrectes.

Les signaux sont trop faibles.

L’antenne n’est pas connectée fermement.

Il n’y a pas de CD dans le magasin.

Les CD ne sont pas insérés correctement.

Aucun magasin n’est en place dans le changeur CD.

Cet appareil n’est pas connecté correctement à un changeur CD.

Le micro-ordinateur intégré peut fonctionner incorrectement à cause de bruit, etc.

Insérez la cassette avec la bande dirigée vers la droite.

Maintenez pressées TAPE 23 et secondes.

Nettoyez-la avec une cassette de nettoyage de tête.

Vérifiez les cordons et les connexions.

Ajustez-le sur le niveau optimum.

Vérifiez les cordons et les connexions.

Mémorisez les stations manuellement.

Connectez l’antenne fermement.

Insérez des CD dans le magasin.

Insérez-les correctement.

Mettez un magasin en place.

Connectez cet appareil et le changeur CD correctement et appuyez sur la touche de réinitialisation du changeur CD.

Appuyez sur la touche de réinitialisation du changeur CD.

Appuyez sur la touche de réinitialisation sur le support du panneau. (Le réglage de l’horloge et les stations présélectionnées enregistrées en mémoire sont effacées). (Voir la page 2).

Remèdies

pendant plus de 2

SPECIFICATIONS

SECTION AMPLIFICATEUR AUDIO

Puissance de sortie maximum:

Avant: 45 W par canal Arrière: 45 W par canal

Puissance de sortie en mode continu (efficace):

Avant: 17 W par canal pour 4 Ω, 40 Hz à

20 000 Hz à moins de 0,8% de distorsion harmonique totale.

Arrière: 17 W par canal pour 4 Ω, 40 Hz à

20 000 Hz à moins de 0,8% de

distorsion harmonique totale. Impédance de charge: 4 Ω (4 Ω à 8 Ω tolérés) Plage de commande de la tonalité:

Graves: ±10 dB à 100 Hz

Aigus: ±10 dB à 10 kHz Réponse en fréquence: 40 Hz à 20 000 Hz Rapport signal sur bruit: 70 dB Niveau de sortie de ligne/Impédance:

2,0 V/20 kΩ en charge (250 nWb/m)

SECTION TUNER

Plage de fréquence:

FM: 87,5 MHz à 108,0 MHz

AM: (PO) 522 kHz à 1 620 kHz

(GO) 144 kHz à 279 kHz

[Tuner FM]

Sensibilité utilisable: 11,3 dBf (1,0 µV/75 Ω) Sensibilité utile à 50 dB:

16,3 dBf (1,8 µV/75 Ω) Sélectivité de canal alterné (400 kHz):

65 dB Réponse en fréquence: 40 Hz à 15 000 Hz Séparation stéréo: 30 dB Rapport de synchronisation: 1,5 dB

SECTION LECTEUR DE CASSETTE

Pleurage et scintillement: 0,11% (WRMS) Durée de rebobinage: 100 sec. (C-60) Réponse en fréquence

(Réduction de bruit Dolby à l’arrêt): 30 Hz à 16 000 Hz (Bandenormale)

Rapport signal sur bruit: (Bandenormale)

(Réduction de bruit Dolby en marche): 65 dB (Réduction de bruit Dolby à l’arrêt): 56 dB

Séparation stéréo: 40 dB

GENERAL

Alimentation:

Tension de fonctionnement: DC 14,4 V

(11 V à 16 V tolérés) Système de mise à la masse: Masse négative Température de fonctionnement admissible:

0°C à +40°C Dimensions (L × H × P):

Taille d’installation:

182 mm × 52 mm × 150 mm

Taille du panneau:

188 mm × 58 mm × 14 mm

Masse: 1,4 kg (sans les accessoires)

La conception et les spécifications sont sujettes à changement sans notification.

FRANÇAIS

[Tuner PO]

Sensibilité: 20 µV Sélectivité: 35 dB

[Tuner GO]

Sensibilité: 50 µV

Having TROUBLE with operation?

Please reset your unit

Refer to page of How to reset your unit

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts

Vous avez des PROBLÈMES de fonctionnement?

Réinitialisez votre appareil

Référez-vous à la page intitulée Comment réinitialiser votre appareil

Hebt u PROBLEMEN met de bediening?

Stel het apparaat terug

Zie de pagina met de paragraaf Het apparaat terugstellen

EN, GE, FR, NL

VICTOR COMPANY OF JAPAN, LIMITED

1101KKSMDTJEIN

JVC

KS-FX832R

Installation/Connection Manual Einbau/Anschlußanleitung Manuel d’installation/raccordement Handleiding voor installatie/aansluiting

GET0083-003A

[E/EX]

1101KKSMDTJEIN

JVC

EN, GE, FR, NL

ENGLISH

• This unit is designed to operate on 12 V DC,

NEGATIVE ground electrical systems.

INSTALLATION (IN-DASH MOUNTING)

• The following illustration shows a typical installation. However, you should make adjustments corresponding to your specific car . If you have an y questions or require information regarding installation kits, consult your JVC INCAR ENTERTAINMENT dealer or a company supplying kits.

Before mounting: Press (Control Panel Release button) to detach the control panel if already attached.

* When shipped from the factory , the control

panel is packed in the hard case.

Remove the trim plate.

Remove the sleeve after disengaging the sleeve locks.

1 Stand the unit.

Note: When you stand the unit, be careful not to damage the fuse on the rear.

2 Insert the 2 handles between the unit and

the sleeve, as illustrated, to disengage the sleeve locks.

3 Remove the sleeve.

Note: Be sure to keep the handles for future use after installing the unit.

Install the sleeve into the dashboard. * After the sleeve is correctly installed into

the dashboard, bend the appropriate tabs to hold the sleeve firmly in place, as illustrated.

Fix the mounting bolt to the rear of the unit’s body and place the rubber cushion over the end of the bolt.

Do the required electrical connections.

Slide the unit into the sleeve until it is loc ked.

Attach the trim plate so that the projection on the trim plate is fixed to the left side of the unit.

Attach the control panel.

DEUTSCH

• Dieses Gerät ist für einen Betrieb in elektrischen

Anlagen mit 12 V Gleichstrom und (–) Erdung ausgelegt.

EINBAU (IM ARMATURENBRETT)

• Die folgende Abbildung zeigt einen typischen Einbau. Dennoch müssen Sie entsprechend Ihrem jeweiligen Auto Anpassungen vornehmen. Bei irgendwelchen Fragen oder wenn Sie Informationen hinsichtlich des Einbausatzes brauchen, wenden Sie sich an ihren JVC Autoradiohändler oder ein Unternehmen das diese Einbausätze vertreibt.

V or dem Einbau: Drücken Sie (Freigabe der Schalttafel), um die Arretierung der Schalttafel zu lösen, sofern diese bereits angebracht ist.

* Bei der Auslieferung ab Werk ist die

Schalttafel im Etui verpackt.

Den Frontrahmen herausnehmen.

Die Halterung nach dem Entriegeln der Halterungensperren abnehmen.

1 Das Gerät aufstellen.

Hinweis: Beim Aufstellen des Geräts darauf achten, daß die Sicherung auf der Rückseite nicht beschädigt wird.

2 Die 2 Griffe zwischen dem Gerät und der

Halterung wie abgebildet einstecken und die Halterungensperren entriegeln.

3 Die Halterung entfernen.

Hinweis: Sicherstellen, daß die Griffe für künftigen Gebrauch nach dem Einbau des Geräts aufbewahrt werden.

Die Halterung im Armaturenbrett einbauen. * Nach dem korrekten Einbau der Halterung

im Armaturenbrett, die entsprechenden Riegel umknicken, um die Halterung an ihrem Platz zu sichern, siehe Abbildung.

Die Befestigungsschraube an der Rückseite des Gerätekörpers befestigen und das Ende der Schraube mit einem Gummipuffer abdecken.

Nehmen Sie die erforderlichen elektrischen Anschlüsse vor.

Das Gerät in die Halterung schieben, bis es einrastet.

Befestigen Sie die Frontrahmen in der Form, daß der Fortsatz der Frontrahmen auf der linken Seite des Geräts befestigt wird.

Die Schalttafel anbringen.

FRANÇAIS

•

Cet appareil est conçu pour fonctionner sur des sources de courant continu de 12 V à masse NEGATIVE.

INSTALLATION (MONTAGE DANS LE T ABLEAU DE BORD)

•

L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les ajustements correspondant à votre voiture particulière. Si vous a vez des questions ou avez besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou une compagnie d’approvisionnement.

Avant le montage:

(déblocage du panneau de commande) pour éventeullement détacher le panneau de commande.

* Lorsque ce panneau de commande sort

d’usine, il est rangé dans un étui de tr ansport.

Retirer la plaque d’assemblage.

Libérer les verrous du manchon et retirer le manchon.

Poser l’appareil à la verticale.

Remarque:

à la verticale, faire attention de ne pas endommager le fusible situé sur l’arrière.

Insérer les 2 poignées entre l’appareil et le manchon comme indiqué pour désengagé les verrous de manchon.

Retirer le manchon.

Remarque:

poignées pour une utilisation ultérieur, après l’installation de l’appareil.

Installer le manchon dans le tableau de bord. * Après installation correcte du manchon dans

le tableau de bord, plier les bonnes pattes pour maintenir fermement le manchon en place, comme montré.

Monter le boulon de montage sur l’arrière du corps de l’appareil puis passer l’amortisseur en caoutchouc sur l’extrémité du boulon.

Réalisez les connexions électriques.

Faire glisser l’appareil dans le manchon jusqu’à ce qu’il soit verrouillé.

Attachez la plaque d’assemblage de façon que la projection de la plaque d’assemblage soit fixée sur le côté gauche de l’appareil.

Remonter le panneau de commande.

Lorsque vous mettez l’appareil

S’assurer de garder les

Appuyer sur

NEDERLANDS

• Dit apparaat mag worden gebruikt bij elektrische systemen die werken op 12 V gelijkstroom met negatieve aarding.

INSTALLATIE (INBOUW IN HET DASHBOARD)

• Op de volgende afbeelding kunt u zien hoe de installatie, normaal gesproken, in zijn werk gaat. U moet echter bij de installatie rekening houden met de bijzonderheden van uw eigen auto. Neem bij vragen of voor meer bijzonderheden over inbouwpakketten contact op met uw JVC car audio dealer of een dealer of een bedrijf dat inbouwpakketten levert.

Voordat u aan de montage van het apparaat begint: Druk op

vrijgeven) als u het bedieningspaneel wilt loskoppelen indien dit aan de eenheid is vastgekoppeld.

* Standaard wordt het bedieningspaneel bij het

verlaten van de fabriek los verpakt mee geleverd.

Verwijder de sierplaat.

Verwijder het huis nadat u de klemmen hebt losgemaakt.

1 Zet het apparaat rechtop.

Opmerking: W anneer u het apparaat rechtop zet, moet u erop letten dat u de zekering aan de achterkant niet beschadigt.

2 Plaats de 2 hendels, zoals afgebeeld, tussen het

apparaat en het huis, om de klemmen los te maken.

3 Verwijder het huis.

Opmerking: Bewaar de hendels nadat u het apparaat hebt geïnstalleerd, zodat u ze ook in de toekomst kunt gebruiken.

Installeer het huis in het dashboard. * Nadat het huis op de juiste wijze in het dashboard

is geplaatst, moet u de palletjes, zoals afgebeeld, stevig op hun plaats duwen.

Maak de bevestigingsbout aan de achterkant van het apparaat vast en plaats de rubberdop over het uiteinde van de bout.

Breng de vereiste elektrische verbindingen tot stand.

Schuif het apparaat in het huis totdat het vergrendeld is.

Bevestig de sierplaat zodanig dat het uitstekende deel van de plaat aan de linkerkant van de eenheid vast komt te zitten.

Bevestig het bedieningspaneel.

(het bedieningspaneel

Fuse

Sicherung

Fusible

Zekering

Handle

Griff

Poignée

Hendel

Slot

Schlitz

Fente

Sleuf

Sleeve

Halterung

Manchon

Huis

Control panel

Schalttafel

Panneau de commande

Bedieningspaneel

Lock Plate

Arretierplättchen

Plaque de verrouillage

V ergrendelingsplaat

Control panel

Schalttafel

Panneau de commande

Bedieningspaneel

Trim plate

Frontrahmen

Plaque d’assemblage

Sierplaat

Rubber cushion

Gummipuffer

Amortisseur en caoutchouc

Rubberdop

Sleeve

Halterung

Manchon

Huis

Trim plate

Frontrahmen

Plaque d’assemblage

Sierplaat

Dashboard

Armaturenbrett

Tableau de bord

Dashboard

184 mm

53 mm

Mounting bolt

Befestigungsschraube

Boulon de montage

Bevestigingsbout

See “ELECTRICAL CONNECTIONS. ”

Siehe „ELEKTRISCHE ANSCHLÜSSE“.

Référez-vous “RACCORDEMENTS ELECTRIQUES” .

Zie “ELEKTRISCHE VERBINDINGEN”.

•When using the optional stay

•Beim Verwenden der Anker-Option

•Lors de l’utilisation du hauban en option

•Wanneer u de steun gebruikt (facultatief)

Fire wall

Feuerwand

Cloison

Brandscherm

Washer

Dashboard

Armaturenbrett

Tableau de bord

Dashboard

Unterlegscheibe

Rondelle

Sluitring

Sleeve

Halterung

Manchon

Huis

Mounting bolt

Befestigungsschraube

Boulon de montage

Bevestigingsbout

Stay (option)

Anker (Option)

Hauban (en option)

Steun (facultatief)

Lock nut

Sicherungsmutter

Ecrou d’arrêt

Contra-moer

Screw (option)

Schraube (Option)

Vis (en option)

Schroef (facultatief)

•When installing the unit without using the sleeve

•Beim Einbau des Geräts ohne Halterung

•Lors de l’installation de l’appareil scans utiliser de manchon

•Wanneer u het apparaat zonder huis installeert

In a Toyota for example, first remove the car radio and install the unit in its place.

Zum Beispiel in einem Toyota zuerst das Autoradio ausbauen und dann das Gerät an seinem Platz einbauen.

Par exemple dans une Toyota, retirer d’abord l’autoradio et installer l’appareil à la place.

Voorbeeld: Bij een Toyota moet u eerst de autoradio verwijderen en daarna het apparaat installeren.

Flat type screws (M5 x 6 mm)*

Senkkopfschrauben (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Platkopschroeven (M5 x 6 mm)*

Bracket*

Konsole*

Support*

Pocket

Taschen

Poche

Zak

Console*

Bracket*

Konsole*

Support*

Console*

Note: When installing the unit on the mounting bracket, make sure to use the 6 mm-long screws. If longer screws are used, they could damage the unit.

Hinweis: Beim Anbringen des Gerät an der Konsole sicherstellen, daß 6 mm lange Schrauben verwendet werden. Werden längere Schrauben verwendet, können sie das Gerät beschädigen.

Remarque:

Lors de l’installation de l’appareil sur le support de montage, s’assurer d’utiliser des vis d’une longueur de

6 mm. Si des vis plus longues sont utilisées, elles peuvent endommager l’appareil.

Opmerking: Wanneer u het apparaat aan de bevestigingsklem vastmaakt, moet u de 6 mm lange schroev en gebruiken. Als u langere schroeven gebruikt, kan het apparaat worden beschadigd.

* Not included with this unit.

* Nicht Teil dieses Geräts.

Non fourni avec cet appareil.

* Niet meegeleverd.

Flat type screws (M5 x 6 mm)*

Senkkopfschrauben (M5 x 6 mm)*

Vis à tête plate (M5 x 6 mm)*

Platkopschroeven (M5 x 6 mm)*

Removing the unit

• Before removing the unit, release the rear section.

Remove the control panel.

Remove the trim plate.

Insert the 2 handles into the slots, as shown. Then, while gently pulling the handles away from each other, slide out the unit. (Be sure

to keep the handles after installing it.)

Control panel

Schalttafel

Panneau de commande

Bedieningspaneel

Parts list for installation and connection

The following parts are provided with this unit. After checking them, please set them correctly.

Hard case/Control panel

Etui/Schalttafel

Etui de transport/Panneau de commande

Behuizing/Bedieningspaneel

Ausbau des Geräts

• Vor dem Ausbau des Geräts den hinteren Teil freigeben.

Den Schalttafel abnehmen.

Den Frontrahmen herausnehmen.

Die 2 Griffe in die Schlitze wie gezeigt stecken. Dann die Griffe behutsam auseinander ziehen und das Gerät herausziehen. (Die Griffe nach

dem Einbau auf jeden Fall aufbewahren.)

Trim plate

Frontrahmen

Plaque d’assemblage

Sierplaat

T eileliste für den Einbau und Anschluß

Die folgenden T eile werden zusammen mit diesem Gerät geliefert. Nach ihrer Überprüfung, die T eile richtig einsetzen.

Sleeve

Halterung

Manchon

Huis

Retrait de l’appareil

•

Avant de retirer l’appareil, libérer la section arrière.

Retirer le panneau de commande.

Retirer la plaque d’assemblage.

Introduire les 2 poignées dans les fentes, comme montré. Puis , tout en tirant doucement les poignées écartées, faire glisser l’appareil pour le sortir.

(S’assurer de conserver les

poignées après l’installation de l’appareil.)

Liste des pièces pour l’installation et raccordement

Les pièces suivantes sont fournies av ec cet appareil. Après vérification, veuillez les placer correctement.

Trim plate

Frontrahmen

Plaque d’assemblage

Sierplaat

Verwijderen van het apparaat

• Voordat u het apparaat verwijdert, moet u het

achtergedeelte losmaken.

Verwijder het bedieningspaneel.

Verwijder de sierplaat.

Plaats de 2 hendels, zoals afgebeeld, in de sleuven. Daarna duwt u de hendels zachtjes uit elkaar en kunt u het apparaat naar buiten schuiven. (Bewaar de hendels nadat u

het apparaat hebt geïnstalleerd!)

Handle

Griff

Poignée

Hendel

Lijst van onderdelen die u bij installatie en aansluiting nodig hebt

De volgende onderdelen worden bij het apparaat geleverd. Installeer ze op de juiste wijze, nadat u ze hebt gecontroleerd.

Power cord

Stromkable

Cordon d’alimentation

Stroomkabel

Handles

Griffe

Poignées

Hendels

Washer (ø5)

Unterlegscheibe(ø5)

Rondelle (ø5)

Sluitring (ø5)

ELECTRICAL CONNECTIONS

To prevent short circuits, we recommend that you disconnect the battery’s negative terminal and make all electrical connections before installing the unit. If you are not sure how to install this unit correctly , ha ve it installed by a qualified technician.

Note: This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your

vehicle does not have this system, a voltage inverter is required, which can be purchased at JVC IN-CAR ENTERTAINMENT dealers.

• Replace the fuse with one of the specified rating. If the fuse blows frequently , consult y our JVC IN-CAR ENTERTAINMENT dealer.

• If noise is a problem... This unit incorporates a noise filter in the power circuit. Howe ver , with some vehicles, clic king or other unwanted noise may occur . If this happens, connect the unit’s rear ground terminal (see connection diagram) to the car’s chassis using shorter and thicker cords, such as copper braiding or gauge wire. If noise still persists, consult your JVC IN-CAR ENTERTAINMENT dealer.

• Maximum input of the speakers should be no more than 45 W at the rear and 45 W at the front, with an impedance of 4 Ω to 8 Ω.

• Be sure to ground this unit to the car’ s chassis.

• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.

Heat sink

Abstrahlblech

Dissipateur de chaleur

Warmte-opnemer

Lock nut (M5)

Sicherungsmutter (M5)

Ecrou d’arrêt (M5)

Contra-moer (M5)

ELEKTRISCHE ANSCHLÜSSE

Zur Vermeidung von Kurzschlüssen empfehlen wir , daß Sie den negativen Batterieanschluß abtrennen und alle elektrischen Anschlüsse herstellen, bevor das Gerät eingebaut wird. Sind Sie sich über den richtigen Einbau des Geräts nicht sicher , lassen Sie es von einem qualifizierten Techniker einbauen.

Hinweis: Dieses Gerät ist für einen Betrieb in elektrischen Anlagen mit 12 V Gleichstrom und (–) Erdung

ausgelegt. Verfügt Ihr Fahrzeug nicht über diese Anlage, ist ein Spannungsinverter erforderlich, der bei JVC Autoradiohändler erworben werden kann.

• Die Sicherung mit einer der entsprechenden Nennleistung ersetzen. Brennt die Sicherung häufig durch, wenden Sie sich an ihren JVC Autoradiohändler.

• Sind Störgeräusche ein Problem... Dieses Gerät enthält ein Störfilter im Stromkreis. Bei manchen Fahrzeugen kann jedoch ein Klicken oder andere unerwünschte Störgeräusche auftreten. Sollte das der Fall sein, die hintere Erdungscanschlußklemme (siehe Schaltplan) des Geräts am Fahrwerk des Fahrzeugs anschließen, dabei kürzere und dickere Kabel wie beispielsweise Kupfergeflechtdraht oder Stahldraht verwenden. Bleibt Störgeräusch bestehen, wenden Sie sich an Ihren JVC Autoradiohändler.

• Maximale Eingangsleistung der Lautsprecher sollte nicht mehr als 45 W hinten und 45 W vorne sein, mit einer Impedanz von 4 Ω bis 8 Ω.

• Sicherstellen, daß das Gerät am Fahrwerk

geerdet wird.

• Das Abstrahlblech wird nach dem Gebrauch sehr heiß. Beim Ausbau des Geräts darauf achten, das Abstrahlblech nicht zu berühren.

Mounting bolt (M5 x 20 mm)

Befestigungsschraube (M5 x 20 mm)

Boulon de montage (M5 x 20 mm)

Bevestigingsbout (M5 x 20 mm)

RACCORDEMENTS ELECTRIQUES

Pour éviter tout court-circuit, nous vous recommandons de débrancher la borne négative de la batterie et d’effectuer tous les raccordements électriques avant d’installer l’appareil. Si l’on n’est pas sûr de pouvoir installer correctement cet appareil, le faire installer par un technicien qualifié.

Remarque:

Cet appareil est conçu pour fonctionner sur des sources de courant continu de

NEGATIVE

d’alimentation, il vous faut un con vertisseur de tension, que vous pouvez acheter chez un revendeur d’autoradios JVC.

•

Remplacer le fusible par un de la valeur précisée. Si le fusible saute souvent, consulter votre re vendeur d’autoradios JVC.

•

Si le bruit est un problème... Cet appareil incorpore un filtre de bruit dans le circuit d’alimentation. Cependant, a vec certains véhicules, quelques claquements ou autres bruits non désirés risquent de se produire. Si cela arrive, r accorder la

borne arrière de masse

de la voiture (voir le diagramme de raccordement) en utiliscant des cordons les plus gros et les plus courts possibles telle qu’une barre de cuivre ou une tresse. Si le bruit persiste, consulter v otre revendeur d’autoradios JVC.

•

La puisscance admissible des enceintes devrait n’être pas plus qu’ c 45 W à l’arrière et à 45 W l’avant, avec une impédance de

• S’assurer de raccorder la mise à la masse de cet appareil au châssis de la voiture.

Le dissipateur de chaleur devient très chaud après

•

usage. Faire attention de ne pas le toucher en retirant cet appareil.

. Si votre véhicule n’offre pas ce type

12 V à masse

de l’appareil au châssis

4 Ω à 8 Ω

Rubber cushion

Gummipuffer

Amortisseur en caoutchouc

Rubberdop

ELEKTRISCHE VERBINDINGEN

Om kortsluiting te voorkomen adviseren wij u om de minpool van de accu los te maken en alle elektrische verbindingen tot stand te brengen voordat u het apparaat in de auto installeert. Als u niet zeker weet hoe u dit apparaat moet installeren, kunt u dit beter door een daartoe gekwalificeerde technicus laten doen.

Opmerking:

Dit apparaat mag worden gebruikt bij elektrische systemen die werken op 12 V gelijkstroom met negatieve aarding. Als uw auto niet is uitgerust met een dergelijk systeem, is een spanningsomzetter vereist. Dit instrument kan worden aangeschaft bij JVC car audio dealers.

• Vervang de zekering door een exemplaar met het aangegeven vermogen. Als de zekering vaak doorslaat, moet u uw JVC car audio dealer raadplegen.

• Als u geluidsproblemen hebt… De krachtschakeling van dit apparaat heeft een ingebouwd geluidsfilter. In sommige voertuigen zijn tikgeluiden of andere ongewenste geluiden te horen. Als dit gebeurt, moet u de massaklem aan de achterkant (zie aansluitingsschema) aan het chassis van de auto vastmaken met behulp van een kortere en dikkere kabel, zoals kopermanteldraad of tellerkabel. Als het geluid niet verdwijnt, moet u contact opnemen met uw JVC car audio dealer.

• Het maxim um ingangsvermogen van de speakers moet achterin niet meer dan 45 W zijn en voorin 45 W, met een impedantie van 4 Ω tot 8 Ω.

• Zorg ervoor dat dit apparaat door middel van

een aardkabel is verbonden met het chassis van de auto.

• De warmte-opnemer kan na gebruik erg heet worden. Raak de warmte-opnemer niet aan wanneer u dit apparaat van zijn plaats haalt.

ENGLISH

DEUTSCH

FRANÇAIS

A Typical Connections / Typische Anschlüsse / Raccordements typiques / Normale verbindingen

Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious damage to this unit.

Connect the colored leads of the power cord to the car battery, speakers and power aerial (if any) in the following sequence.

1 Black: ground 2 Yellow: to car battery (constant 12 V) 3 Red: to an accessory terminal 4 Blue with white stripe: to power aerial

(200 mA max.)

5 Brown: to cellular phone system (For details,

refer to the instructions of the cellular phone.)

6 Others: to speakers

Connect the aerial cord.

Finally connect the wiring harness to the unit.

Note: If your vehicle does not have any accessor y terminal, move the fuse from the fuse position 1 (initial position) to fuse position 2, and connect the red lead (A7) to the positive (+) battery terminal.

• The yellow lead (A4) is not used in this case.

Fuse position 2

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4 A8

Rear ground terminal

Hintere Erdungscanschlußklemme

Borne arrière de masse

Massaklem aan de achterkant

Line out (see diagram B )

Schutz kappen Signalausgang (siehe Schaltplan B )

Sortie de ligne (voir le diagramme B )

Uitgang (zie schema B )

*1: Before checking the operation of this unit prior to

installation, this lead must be connected, otherwise power cannot be turned on.

*1: Vor der Überprüfung der Funktionsfähigkeit des Geräts

vor dem Einbau, muß diese Leitung angeschlossen werden, da sonst die Stromversorgung nicht eingeschaltet werden kann.

*1:Pour vérifier le fonctionnement de cet appareil avant

installation, ce fil doit être raccordé, sinon l’appareil ne peut pas être mis sous tension.

*1: Voordat u controleert of het apparaat werkt (alvorens het te

installeren), moet deze draad aangesloten zijn. Als dit niet het geval is, kan de stroom niet worden ingeschakeld.

2. Sicherungsposition

Position de fusible 2

Zekering, stand 2

Fuse position 1

1. Sicherungsposition

Position de fusible 1

Zekering, stand 1

Aerial terminal

Antennenanschlußklemme

Borne de l’antenne

Aansluitpunt antenne

To aerial

Zur Antenne

A l’antenne

Naar de antenne

JVC CD changer or another external component

CD-Wechsler von JVC oder eine andere externe Komponente

Changeur CD JVC ou autre appareil extérieur

JVC CD-wisselaar of een ander extern apparaat

Vor dem Anschließen: Die Verdrahtung im Fahrzeug sorgfältig überprüfen. Falsche Anschlüsse können ernsthafte Schäden am Gerät hervorrufen.

Die farbigen Leitungen des Spannunsgversorgungskabels an der Autobatterie, den Lautsprechern und dem Motorantenne (sofern vorhanden) in folgender Reihenfolge anschließen.

1 Schwarz: Erdung 2 Gelb: an Autobatterie (konstant 12 V) 3 Rot: an Zubehöranschlußklemme 4 Blau mit weißem Streifen: an Motorantenne

(max. 200 mA)

5 Braun: an Mobiltelefon (Weitere informationen

entnehmen Sie bitte der Bedienungscanleitung des Mobiltelefons.)

6 Andere: an Lautsprecher

Das Antennenkabel anschließen.

Die Kabelbäume am Gerät anschließen.

Hinweis: Verfügt Ihr Fahrzeug nicht über eine Zubehöranschlußklemme, die Sicherung von der 1. Sicherungsposition (Erstposition) in die 2. Sicherungsposition versetzen, die rote Leitung (A7) an der (+) Batterieanschlußklemme anschließen.

• Die gelbe Leitung (A4) wird in diesem Fall nicht verwendet.

When connecting a CD changer, we recommend to use one of the CH-X series CD changers.

• If your CD changer is one of the KD-MK series, you need an optional cord (KS-U15K). You can also use an external component such as a portable MD player by connecting the Line Input Adaptor KS-U57 (not supplied). (See diagram B .)

Wenn Sie einen CD-Wechsler anschließen möchten, empfiehlt es sich, einen CD-Wechsler der Modellreihe CH-X zu verwenden.

• Wenn Ihr CD-Wechsler zur Modellreihe KD-MK gehören, benötigen Sie ein anderes Kabel (KS-U15K). Sie können auch eine externe Komponente, z.B. einen tragbaren MD-Spieler, verwenden, wenn Sie den (nicht zum Lieferumfang gehörenden) Line-Eingangsadapter KS-U57 anschließen (siehe Schaltplan B ).

Lors de la connexion d’un changeur CD, nous vous recommandons d’utiliser un des changeurs CD de la série CH-X.

• Si votre changeur appartient à la série KD-MK, vous avez besoin d’un cordon optionnel (KS-U15K). Vous pouvez aussi utiliser un appareil extérieur tel qu’un lecteur de MD en connectant l’adaptateur d’entrée de ligne KS-U57 (non fourni) (voir le diagramme B ).

Voor het aansluiten van een CD-wisselaar raden we een wisselaar uit de CH-X-serie aan.

• Als de CD-wisselaar die u wilt aansluiten uit de KD-MK-serie komt, hebt u een extra kabel nodig (KS-U15K). Het is ook mogelijk een extern apparaat zoals een draagbare MD-speler aan te sluiten met behulp van de Line Input Adapter KS-U57 (niet meegele verd).

15 A fuse

15 A Sicherung

Fusible 15 A

Zekering 15 A

(Zie schema B .)

To a live terminal in the fuse block connecting to the car battery (bypassing the ignition swich)

Marron /

Zur einer stromführenden Anschlußklemme im Sicherungsblock zum Anschließen an die Autobatterie (Umgehen des Zündschalters)

A une borne sous tension du porte-fusible connectée à la batterie de la voiture

(en dérivant l’interrupteur d’allumage)

Naar een onder spanning staande aansluitklem in het zekeringblok die is aangesloten op de accu van de auto (u passeert de ontstekingsschakelaar)

Bruin

To metallic body or chassis of the car

Zur metallenen Karosserie oder zum Fahrwerk des Autos

V ers corps métallique ou châssis de la voiture

Naar metalen ondergrond of chassis van de auto

B115B3 B5 B7 B2 B4 B6 B8

A5 A7

A2 A4 A8

Black

Schwarz

Noir

Zwart

Yellow*

Gelb*

Jaune*

Geel *

Red

Rot

Rouge

Rood

Blue with white stripe

Blau mit weißem Streifen

Bleu avec bande blanche

Blauw met witte streep

Brown / Braun /

Avant de commencer la connexion:

attentivement le câblage du véhicule. Une connexion incorrecte peut endommager sérieusement l’appareil.

Connectez les fils de couleur du cordon d’alimentation à la batterie de la voiture, aux enceintes et à l’antenne automatique (s’il y en a une) dans l’ordre suivant.

Noir: a la masse

Jaune: a la batterie de la voiture (12 V constant)

Rouge: à la prise accessoire

Bleu avec bande blanche: à l’antenne automatique (200 mA max.)

Marron: à un système de téléphone cellulaire (Pour les détails, se référer aux instructions du téléphone cellulaire.)

Autres: aux enceintes

Connectez le cordon d’antenne.

Finalement, connectez le faisceau de fils à l’appareil.

Remarque:

accessoire, déplacez le fusible de la position de fusible 1 (position originale) à la position de fusible 2 et connectez le fil rouge (A7) à la borne positive (+) de la batterie.

• Le fil jaune (A4) n’est pas utilisé dans ce cas.

To an accessory terminal in the fuse block

Zur einer Zubehöranschlußklemme im Sicherungsblock

Vers borne accessoire du porte-fusible

Naar een aansluitklem in het zekeringblok

Si votre véhicule ne possède pas de borne

Not included with this unit.

Wird nicht mit Gerät mitgeliefert.

Non fourni avec cet appareil.

Niet bij het apparaat inbegrepen.

To power aerial if any

Zur Motorantenne, sofern vorhanden

Vers l’antenne automatique s’il y en a une

Naar de antenne (indien aanwezig)



vérifiez

NEDERLANDS

Alvorens de verbindingen tot stand te brengen:

moet u de bedrading in de auto zorgvuldig. Het apparaat kan door verkeerde verbindingen ernstige schade oplopen.

Sluit de gekleurde snoerdraden van de stroomkable in de hierna genoemde volgorde aan op de accu van de auto, de luidsprekers en de antenne (indien aanwezig).

1 Zwart: aarde 2 Geel: naar de accu van de auto (constant 12 V) 3 Rood: naar de aansluitklem van de accessoire 4 Blauw met witte streep: naar de antenne

(Max. 200 mA)

5 Bruin: Naar het mobiele-telefoonsysteem (Lees

voor meer informatie de instructies die bij de mobiele telefoon worden geleverd.)

6 Andere: naar de speakers

Sluit de antenne aan.

Verbind de draadbundel daarna met het apparaat.

Opmerking: Als uw voertuig niet beschikt over een aansluitklem, moet u de zekering verplaatsen van stand 1 (beginstand) naar stand 2 en moet u de rode draad (A7) met de pluspool (+) van de accu verbinden.

• In dit geval wordt de gele draad (A4) niet gebruikt.

Ignition switch

Zündschalter

Interrupteur d’allumage

Ontstekingsschakelaar

Fuse block

Sicherungsblock

Porte-fusible

Zekeringblok

To cellular phone system

Zur Moblitelephon

À un système de téléphone cellulaire

Naar het mobiele-telefoonsysteem

B6 B5 B4 B3 B8 B7 B2 B1

White with black stripe

Weiß mit schwarzem Streifen

Blanc avec bande noire

Wit met zwarte streep

White

Weiß

Blanc

Wit

Left speaker (front)

Linker Lautsprecher (vorne)

Enceinte gauche (avant)

Linkerspeaker (voorin)

Gray with black stripe

Grau mit schwarzem Streifen

Gris avec bande noire

Grijs met zwarte streep

PRECAUTIONS on power supply and speaker connections:

• DO NOT connect the speaker leads of the power

cord to the car battery; otherwise, the unit will be seriously damaged.

• Connect the black lead (ground), yellow lead (to car battery, constant 12 V), and red lead (to an accessory terminal) correctly.

• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in y our car. – If the speaker wiring in your car is as illustrated

in Fig. 1 and Fig. 2 below, DO NO T connect the unit using that original speaker wiring. If you do, the unit will be seriously damaged. Redo the speaker wiring so that you can connect the unit to the speakers as illustrated in Fig. 3.

– If the speaker wiring in your car is as illustrated

in Fig. 3, you can connect the unit using the original speaker wiring in your car.

– If you are not sure of the speaker wiring of your car,

consult your car dealer.

Fig. 2Fig. 1

Fig. 3

Gray

Grau

Gris

Grijs

Right speaker (front)

Rechter Lautsprecher (vorne)

Enceinte droit (avant)

Rechterspeaker (voorin)

VORSICHTSMASSREGELN beim Anschließen der Stromversorgung und Lautsprecher:

• Die Lautsprecherleitungen des Netzkabels NICHT

an der Autobatterie anschließen, da sonst das Gerät schwer beschädigt wird.

• Die schwarze Leitung (Erdung), die gelbe Leitung (zur Autobatterie, konstant 12 V) und die rote Leitung (zur Zubehöranschlußklemme) richtig anschließen.

• VOR dem Anschließen der Lautsprecherleitungen des Spannunsgversorgungskabels an die Lautsprecher , die Lautsprecherverdrahtung in Ihrem Auto überprüfen. – Ist die Lautsprecherverdrahtung wie unten in

„Fig. 1“ und „Fig. 2“ abgebildet, das Gerät NICHT mit der Originalverdrahtung der Lautsprecher anschließen, da sonst das Gerät schwer beschädigt wird. Die Lautsprecherverdrahtung erneuern, so daß Sie das Gerät an den Lautsprechern wie in „Fig. 3“ abgebildet anschließen können.

– Ist die Lautsprecherverdrahtung in Ihrem Auto

wie in „Fig. 3“ abgebildet, können Sie das Gerät mit der Originalverdrahtung der Lautsprecher in Ihrem Auto anschließen.

– Sind Sie sich über die Lautsprecherverdrahtung in

Ihrem Auto nicht sicher, wenden Sie sich an Ihren Autohändler.

Green with black stripe

Grün mit schwarzem Streifen

Vert av ec bande noire

Groen met zwarte streep

Green

Grün

Vert

Groen

Left speaker (rear)

Linker Lautsprecher (hinten)

Enceinte gauche (arrière)

Linkerspeaker (achterin)

Purple with black stripe

Lila mit schwarzem Streifen

Violet avec bande noire

Paars met zwarte streep

PRECAUTIONS sur l’alimentation et la connexion des enceintes:

• NE CONNECTEZ PAS les fils d’enceintes du

cordon d’alimentation à la batterie; sinon, l’appareil serait sérieusement endommagé.

•

Connectez correctement le fil noir (a la masse), le fil jaune (a la batterie de la voiture,12 V constant) et le fil rouge (à la prise accessoire).

•

AVANT de connecter les fils d’enceintes du cordon d’alimentation aux enceintes, vérifiez le câblage des enceintes de votre voiture. –

Si le câblage des enceintes de votre voiture est comme montré sur la Fig. 1 ou Fig. 2 ci-dessous,

NE CONNECTEZ PAS l’appareil en utiliscant ce câblage original des enceintes. Si vous le faites, l’appareil sera sérieusement endommagé. Recommencez le câblage des enceintes de façon que vous puissiez connecter l’appareil aux enceintes comme montré sur la Fig. 3.

–

Si le câblage des enceintes de votre voiture est comme montré sur la Fig. 3,

connecter l’appareil en utiliscant ce câblage original d’enceintes pour votre voiture.

– Si vous n’êtes pas sûrs du câblage d’enceintes de

votre voiture, consulter le concessionnaire de v otre voiture.

vous pouvez

Purple

Lila

Violet

Paars

Right speaker (rear)

Rechter Lautsprecher (hinten)

Enceinte droit (arrière)

Rechterspeaker (achterin)

VOORZORGSMAATREGELEN bij het verbinden van de stroomkabeldraad met de speakers:

• Verbind de speakerdraden van de stroomkabel

NIET met de accu van de auto; als u dit wel doet, zal het apparaat ernstige schade oplopen.

• Sluit de zwarte draad (aarde), de gele draad (naar de accu

van de auto, constant 12 V) en de rode draad (naar de

aansluitklem van de accessoire

• VOORDAT u de speakerdraden van de stroomkabel met de speakers verbindt, moet u de bedrading van de speakers in uw auto controleren. – Als de bedrading van de speakers eruitziet zoals

hieronder staat afgebeeld in Fig. 1 en Fig. 2, mag het apparaat NIET worden aangesloten met behulp van deze oorspronkelijke speakerbedrading. Als u dat wel doet, zal het apparaat ernstige schade oplopen. Pas de bedrading van de speakers aan, zodat u het apparaat met de speakers kunt verbinden, zoals staat afgebeeld in Fig. 3.

– Als de bedrading van de speakers eruitziet zoals

staat afgebeeld in Fig. 3, kunt u het apparaat aansluiten met behulp van de oorspronkelijke speakerbedrading in uw auto.

– Als u twijfels hebt over de speakerbedrading in uw auto,

moet u contact opnemen met uw autodealer.

) op de juiste wijze aan.

Connecting the leads / Anschließen der Leitungen / Raccordement des fils / Aansluiting van de gekleurde draden

Twist the core wires when connecting.

Die Kerndrähte beim Anschließen verdrehen.

Torsader les âmes des fils en les raccordant.

Draai de kerndraden om elkaar heen wanneer u ze wilt aansluiten.

Solder the core wires to connect them securely.

Die Kerndrähte anlöten, um sie fest anzuschließen.

Souder les âmes des fils pour les raccorder entre eux de façon sûre.

Soldeer de kerndraden zodat ze stevig vast zitten.

B Connections Adding Other Equipment / Anschlüsse zum Hinzufügen von anderer Ausrüstung / Raccordement pour ajouter d’autres appareils /

Aansluitingen voor het toevoegen van andere apparatuur

Amplifier / Verstärker / Amplificateur / Versterker

CAUTION / VORSICHT / PRECAUTION / LET OP!:

• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.

• Zur Vermeidung eines Kurzschlusses die Anschlußklemmen der NICHT VERWENDETEN Leitungen mit Isolierklebeband umwickeln.

• Pour éviter les court-circuits, couvrir les bornes des fils qui ne sont PAS utilisés avec de la bande isolante.

• Om kortsluiting te voorkomen, moet u de aansluitklemmen van ONGEBRUIKTE gekleurde draden met isolatieband bedekken.

You can connect an amplifier and other equipment to upgrade your car stereo system.

• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment so that it can be controlled through this unit.

• For amplifier only: – Connect this unit’s line-out terminals to the

amplifier’s line-in terminals.

– Disconnect the speakers from this unit,

connect them to the amplifier. Leave the speaker leads of this unit unused. (Cover the terminals of these unused leads with insulating tape, as illustrated above.)

Rear speakers

Hintere Lautsprecher

Enceintes arrière

Achterspeakers

INPUT

L R

Signal cord (not supplied with this unit)

Einzelleitung (nicht mit diesem Gerät mitgeliefert)

Cordon de signal (non fourni avec cet appareil)

Signaalkabel (niet meegeleverd)

Vordere Lautsprecher

L R

Front speakers

Enceintes avant

Voorspeakers

JVC Verstärker

JVC Amplificateur

JVC V ersterker

LINE OUT

FRONT

REAR

Sie können einen Verstärker oder ein anderes Gerät anschließen, um Ihre Autostereoanlage zu erweitern.

• Schließen Sie das Fernbedienungskabel (blau mit weißem Streifen) an das Fernbedienungskabel des anderen Geräts an, so daß es über dieses Gerät gesteuert werden kann.

• Nur für den Verstärker: – Die Anschlußklemmen am Ausgang dieses

Gerät an den Anschlußklemmen des Eingangs des Verstärkers anschließen.

– Die Lautsprecher von diesem Gerät

abtrennen und am Verstärker anschließen. Die Lautsprecherleitungen dieses Geräts unbenutzt lassen. (Die Anschlußklemmen dieser nicht verwendeten Leitungen mit Isolierklebeband umwickeln, siehe Abbidung oben.)

Remote lead

Fernbedienungsleitung

Fil d’alimentation à distance

Externe kabelJVC Amplifier

Remote lead (Blue with white stripe)

Fernbedienungsleitung (Blau mit weißem Streifen)

Fil d’alimentation à distance (Bleu avec bande blanche)

Externe kabel (Blauw met witte streep)

INPUT

KS-FX832R

L R

You can connect another power amplifier for front speakers.

Vous pouv ez connecter un amplificateur ou autre appareil pour améliorer votre système autoradio .

•

Connectez le fil de commande à distance (bleu avec bande blanche) au fil de commande à distance de l’autre appareil de façon qu’il puisse être commandé via cet appareil.

•

Pour l’amplificateur seulement: – Raccorder les bornes de sortie ligne de cet

appareil aux bornes d’entrée ligne de l’amplificateur.

– Déconnectez les enceintes de cet appareil

et connectez-les à l’amplificateur. Laissez les fils d’enceintes de cet appareil inutilisés. (Recouvrir les extrémités de ces fils inutilisés avec de la bande isolante comme montré ci-dessus.)

Y-connector (not supplied with this unit)

Y-Anschluß (nicht mit diesem Gerät mitgeliefert)

Connecteur Y (non fourni avec cet appareil)

Y-connector (niet meegeleverd)

To power aerial if any

Zur Motorantenne, sofern vorhanden

Vers l’antenne automatique, s’il y en a une

Naar de antenne (indien aanwezig)

JVC Amplifier

JVC Verstärker

JVC Amplificateur

JVC V ersterker

Sie können einen anderen Leistungsverstärker für die vorderen Lautsprecher anschließen.

Front speakers

Vorder e Lautsprecher

Enceintes avant

Voorspeakers

Vous pouvez connecter un autre amplificateur de puissance pour les enceintes avant.

Het is mogelijk om uw autostereosysteem uit te breiden met een versterker of andere apparatuur.

• Verbind de externe ka bel (blauw met witte streep) met de externe kabel van het andere apparatuur zodat deze op afstand vanaf deze apparaat kan worden bediend.

• Alleen voor een versterker: – Verbind de uitgang van het apparaat met de

ingang van de versterker.

– Koppel de speakers van dit apparaat los

en verbind ze aan de versterker. Gebruik de speakerdraden van dit apparaat niet. (Plak de aansluitklemmen van deze speakerdraden met isolatieband af zoals hierboven is afgebeeld.)

U kunt nog een eindversterker voor de voorspeakers aansluiten.

CD changer and DAB tuner / CD-Wechsler und DAB-Tuner / Changeur CD et tuner DAB / CD-wisselaar en DAB-tuner

You can connect a JVC CD changer and/or a JVC DAB (Digital Audio Broadcasting) tuner.

• For their connections, refer to the instructions supplied with them.

Connecting cord supplied with your DAB tuner

Verbindungskabel, das zum Lieferumfang des DABTuners gehört

Cordon de connexion fourni avec votre tuner DAB

V erbindingskabel die met de DAB-tuner w ordt meegelev erd

DAB-Tuner von JVC

KS-FX832R

• You can connect both components in series as illustrated above.

• Es ist möglich, beide Komponenten in einer Serienschaltung entsprechend der obigen

Darstellung anzuschließen.

Vous pouvez connecter les deux appareils en série comme montré ci-dessus.

•

• Beide apparaten zijn volgens bovenstaande illustratie in serie aan te sluiten.

Sie können einen CD-Wechsler und/oder einen DAB-Tuner (Tuner für digitalen Rundfunk) von JVC anschließen.

• Weitere Informationen über den Anschluß können Sie der Bedienungscanleitung entnehmen, die dem jeweiligen Gerät beiliegt.

Connecting cord supplied with your CD changer

Verbindungskabel, das zum Lieferumfang des CDWechsler gehört

Cordon de connexion fourni avec votre changeur CD

V erbindingskabel die met de CD-wisselaar wordt meegele verd

JVC DAB tuner

Tuner DAB JVC

JVC DAB-tuner

JVC CD changer

CD-Wechsler von JVC

Changeur CD JVC

JVC CD-wisselaar

Vous pouv ez connecter un changeur CD JVC et/ ou un tuner DAB (Digital Audio Broadcast) JVC.

•

Pour leurs conne xions, référez-vous aux modes d’emploi qui les accompagnent.

Connecting cord supplied with your DAB tuner or CD changer

Verbindungskabel, das zum Lieferumfang des DAB-Tuners oder CD-Wechslers gehört

Cordon de connexion fourni avec votre tuner DAB ou changeur CD

Verbindingskabel die met de DAB-tuner of CD-wisselaar wordt meegeleverd

JVC DAB tuner

DAB-Tuner von JVC

Tuner DAB JVC

KS-FX832R

JVC DAB-tuner

CAUTION / VORSICHT / PRECAUTION / LET OP!:

• Before connecting the CD changer and/or the DAB tuner, make sure that the unit is turned off.

• Bevor Sie den CD-Wechsler und/oder den DAB-Tuner anschließen, vergewissern Sie sich, daß das Gerät ausgeschaltet ist.

• Avant de connecter le changeur CD et/ou le tuner DAB, s’assurer que l’unité est éteinte.

• Zorg ervoor dat de apparat is uitgeschakeld alvorens u de en/of DAB-tuner CDwisselaar aansluit.

External component / Externe Komponente / Appareil extérieur / Extern apparaat

Het is mogelijk een JVC CD-wisselaar en/of JVC DABtuner (Digital Audio Broadcasting) aan te sluiten.

• Zie de instructies van deze apparaten voor meer informatie over het tot stand brengen van deze aansluiting.

oder

JVC CD changer

CD-Wechsler von JVC

Changeur CD JVC

JVC CD-wisselaar

KS-FX832R

LINE OUT

REAR

FRONT

CD changer jack

Buchse für CD-Wechsler

Prise du changeur CD

Aansluiting voor CD-wisselaar

TROUBLESHOOTING

• The fuse blows. * Are the red and black leads connected correctly?

• Power cannot be turned on. * Is the yellow lead connected?

• No sound from the speakers. * Is the speaker output lead short-circuited?

• Sound is distorted. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded

in common?

• Unit becomes hot. * Is the speaker output lead grounded? * Are the “–” terminals of L and R speakers grounded

in common?

Line Input Adaptor KS-U57 (not supplied with this unit)

Line-Eingangsadapter KS-U57 (nicht mit diesem Gerät mitgeliefert)

Adaptateur d’entrée de ligne KS-U57 (non fourni avec cet appareil)

Line Input Adapter KS-U57 (niet meegeleverd)

FEHLERSUCHE

• Die Sicherung brennt durch.

* Sind die roten und schwarzen Leitungen richtig

angeschlossen?

• Stromversorgung kann nicht eingeschaltet werden.

* Ist die gelbe Leitung angeschlossen?

• Kein Ton aus den Lautsprechern.

* Ist die Lautsprecherausgangsleitung kurzgeschlossen?

• Ton verzerrt.

* Ist die Lautsprecherausgangsleitung geerdet? * Sind die (–) Anschlußklemmen der linken und rechten

Lautsprecher zusammen geerdet?

• Gerät wird heiß.

* Ist die Lautsprecherausgangsleitung geerdet? * Sind die (–) Anschlußklemmen der linken und rechten

Lautsprecher zusammen geerdet?

EN CAS DE DIFFICULTES

• Le fusible saute.

Les fils rouge et noir sont-ils racordés correctement?

• L’appareil ne peut pas être mise sous tension.

Le fil jaune est-elle raccordée?

• Pas de son des enceintes.

Le fil de sortie d’enceinte est-il court-circuité?

• Le son est déformé.

Le fil de sortie d’enceinte est-il à la masse?

Les bornes “–” des enceintes gauche et droit sontelles mises ensemble à la masse?

• L’appareil devient chaud.

Le fil de sortie d’enceinte est-il à la masse?

Les bornes “–” des enceintes gauche et droit sontelles mises ensemble à la masse?

Signal cord (not supplied with this unit)

Einzelleitung (nicht mit diesem Gerät mitgeliefert)

Cordon de signal (non fourni avec cet appareil)

Signaalkabel (niet meegeleverd)

PROBLEMEN OPLOSSEN

• De zekering slaat door.

* Zijn de rode en de zwarte draden op de juiste manier

aangesloten?

• De stroom kan niet worden ingeschakeld.

* Is de gele draad aangesloten?

• Er komt geen geluid uit de speakers.

* Is de uitgaande speakerdraad kortgesloten?

• Het geluid wordt vervormd.

* Is de uitgaande speakerdraad geaard? * Zijn de minpolen van de linker- en de rechterspeakers

gemeenschappelijk geaard?

• Het apparaat raakt verhit.

* Is de uitgaande speakerdraad geaard? * Zijn de minpolen van de linker- en de rechterspeakers

gemeenschappelijk geaard?

External component

Externe Komponente

Appareil extérieur

Extern apparaat

L R

JVC KS-FX832R User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

KS-FX832R

TABLE DES MATIERES

EMPLACEMENT DES TOUCHES

FONCTIONNEMENT DE BASE

FONCTIONNEMENT DE BASE DE LA RADIO

FONCTIONNEMENT RDS

FONCTIONNEMENT DU LECTEUR DE CASSETTE

AJUSTEMENT DU SON

AUTRES FONCTIONS PRINCIPALES

FONCTIONNEMENT DU CHANGEUR CD

FONCTIONNEMENT DU TUNER DAB

UTILISATION DE LA TELECOMMANDE

ENTRETIEN

DEPANNAGE

SPECIFICATIONS
