Cómo reposicionar su unidad

Mientras mantiene pulsado SEL (selección), pulse (en espera/encendido/atenuador)
durante más de 2 segundos.
Esto hará que se reposicione el microcomputador incorporado.

(en espera/encendido/atenuador)

SEL (selección)

Nota:

También se borrarán los ajustes preestablecidos por usted—como por ejemplo los canales preajustados o los
ajustes de sonido.

Cómo utilizar el botón MODE

Si pulsa botón MODE, la unidad accederá al modo de funciones y los botones numéricos y
los botones ¢ / 4 funcionan como diferentes botones de funciones.

Ej.: Cuando el botón numérico 2 funciona como botón MO (monofónico).

ESPAÑOL

Indicador de cuenta atrás

Para volver a usar estos botones para las funciones originales después de pulsar MODE, espere
durante 5 segundos sin pulsar ninguno de estos botones hasta que se cancele el modo de funciones.

• Pulsado botón MODE otra vez también se cancela el modo de funciones.

2

Muchas gracias por la compra de un producto JVC. Como primer paso, por favor lea

detenidamente este manual para comprender a fondo todas las instrucciones y obtener un

máximo disfrute de esta unidad.

CONTENIDO

Cómo reposicionar su unidad ................... 2

Cómo utilizar el botón MODE ................... 2

UBICACION DE LOS BOTONES ........... 4

Panel de control ........................................ 4

OPERACIONES BASICAS .................. 5

Conexión de la alimentación ..................... 5

Ajuste del reloj .......................................... 6

OPERACIONES DE LA RADIO............. 7

Para escuchar la radio .............................. 7

Cómo almacenar emisoras en la

memoria ................................................. 8

Cómo sintonizar una emisora preajustada ...

OPERACIONES DE RDS ................... 10

Qué puede hacer con RDS ....................... 10

Otras convenientes funciones

y ajustes de RDS .................................... 14

OPERACIÓN DE LA CINTA ................ 17

Para escuchar un cassette ....................... 17

Cómo encontrar el comienzo de una

canción ................................................... 18

Otras convenientes funciones de cinta ..... 18

AJUSTES DEL SONIDO .................... 20

Ajuste del sonido ....................................... 20

Selección de los modos de sonido

preajustados ........................................... 21

9

Cómo almacenar sus propios ajustes

de sonido ................................................ 21

OTRAS FUNCIONES PRINCIPALES ...... 22

Cambio de los ajustes generales (PSM) ....

Desmontaje del panel de control .............. 25

OPERACIÓN DEL CAMBIADOR DE CD ...

Reproducción de los discos ...................... 26

Selección de los modos de reproducción ...

OPERACIONES DE LOS COMPONENTES

EXTERIORE ............................... 29

Reproducción de los componentes

exteriores ................................................ 29

OPERACIONES DEL SINTONIZADOR

DE DAB .................................... 30

Cómo sintonizar un “ensemble” y

uno de los servicios ................................ 30

Cómo guardar los servicios DAB en la

memoria ................................................. 32

Cómo sintonizar un servicio DAB

preajustado ............................................. 33

LOCALIZACIÓN DE AVERIAS ............. 34

MANTENIMIENTO .......................... 36

ESPECIFICACIONES ....................... 37

22

26

28

ESPAÑOL

Nota:

Por razones de seguridad, esta unidad está provista con una tarjeta de ID. numerada, y el mismo No. de ID.
está impreso en el chasis de la unidad. Conserve la tarjeta en un lugar seguro, ya que la misma ayudará a
las autoridades para identificar su unidad si es robada.

ANTES DE USAR

*

Para fines de seguridad....

• No aumente demasiado el nivel de volumen pues es
muy peligroso conducir si no se escuchan los
sonidos exteriores.

• Detenga el automóvil antes de efectuar cualquier
operación complicada.

*

Temperatura dentro del automóvil....

Si ha dejado el automóvil estacionado durante largo
tiempo en un sitio cálido o frío, no opere la unidad
hasta que se normalice la temperatura del habitáculo.

3

UBICACION DE LOS BOTONES

Panel de control

Ventanilla de visualización

;

a s f

d

g

j

h

41 23 5

p

1 Botón

ESPAÑOL

2 Botón TP/PTY (tráfico de programa/tipo de

3 Botón SEL (selección)
4 Ventanilla de visualización
5 Compartimiento del cassette
6 Botón 0 (expulsión)
7 Botón FM/AM (DAB)
8 Botón TAPE 23
9 Botones ¢/4

p Botones +/–
q Botón DISP (pantalla)
w Botón MO (monofónico)
e Botones numéricos
r Botón RPT (repetición)
t Botón RND (aleatoria)
y Botón MODE
u Botón SCM (memoria de control de sonido)
i Botón CD-CH (cambiador de CD)
o Botón (soltar panel de control)

atenuador)

programa)

• También funcionan como botones SSM cuando
se los pulsa conjuntamente.

(en espera/encendido/

k

6 8

w y

e uiq r t

Ventanilla de visualización

; Indicadores de banda FM (FM1, FM2, FM3)
a Indicador de banda AM
s Indicador TAPE
d Indicador MP3

• Se enciende solamente cuando se reproduce un
disco MP3 en un cambiador de CD compatible
con MP3 de JVC.

f Pantalla principal
g Indicadores RDS

AF, REG, TP, PTY

h Indicador CD-CH (cambiador de CD)
j Indicador SCM (memoria de control de

sonido)

k Indicador de nivel de volumen (o audio)
l Indicadores de recepción del sintonizador

MO (monofónico), ST (estéreo)

/ Indicador RND (aleatoria)
z Indicador LOUD (sonoridad)
x Indicador RPT (repetición)

zlx

/

7

9

o

4

1 23

OPERACIONES BASICAS

Conexión de la alimentación

1

Encienda la unidad.

Nota sobre la operación con pulsación única:

La unidad se enciende automáticamente cuando
usted selecciona la fuente en el paso 2 de abajo.
No necesitará presionar este botón para
encender la unidad.

2

Reproduzca la fuente.

Para operar el sintonizador (FM o AM),

consulte las páginas 7 – 16.

Para reproducir una cinta,

consulte las páginas 17 – 19.

Para operar el cambiador de CD,

consulte las páginas 26 – 28.

Para operar los componentes exteriores

(LINE IN), consulte la página 29.

Para operar el sintonizador de DAB,

consulte las páginas 30 – 33.

3

Ajuste el volumen.

Para aumentar el
volumen

Para reducir el
volumen

Indicador de nivel de volumen (o
audio) (consulte la página 24)

Aparece el nivel de volumen.

4

Ajuste el sonido según se desee.
(Consulte las páginas 20 y 21.)

Para disminuir el volumen en un instante

Pulse por un tiempo breve mientras
está escuchando cualquier fuente. “ATT ”
comienza a destellar en la pantalla, y el nivel de
volumen disminuirá en un instante.
Para regresar al nivel de volumen anterior,
vuelva a presionar brevemente el botón.

Para apagar la unidad

Pulse y mantenga pulsado durante
más de 1 segundo.
Aparece “SEE YOU” y seguidamente la unidad
se apaga.

ESPAÑOL

5

Ajuste del reloj

También podrá ajustar el sistema del reloj ya sea
a 24 horas o 12 horas.

1

Pulse y mantenga pulsado
SEL (selección) durante más de 2
segundos para que aparezca uno de
los ítems de PSM en la pantalla.
(PSM: Consulte la página 23.)

4

Ajuste el sistema de reloj.

1 Seleccione “24H/12H”.
2 Seleccione “24H” o “12H”.

12

5

Finalice el ajuste.

ESPAÑOL

6

2

Ajuste la hora.

1 Seleccione “CLOCK H” (hora) si no está

visualizado en la pantalla.

2 Ajuste la hora.

12

3

Ajuste los minutos.

1 Seleccione “CLOCK M” (minutos).
2 Ajuste los minutos.

12

Para verificar la hora actual en el reloj o
cambiar el modo de pantalla

• Durante la operación del sintonizador:

Pulse repetidamente DISP
(pantalla).
Cada vez que pulsa el botón, el
modo de pantalla cambia de la
siguiente manera:

RelojFrecuencia

Notas:

• Para cambiar la indicación durante la operación
de RDS, consulte la página 15.

• Para cambiar la indicación durante la operación
de DAB, consulte la página 31.

• Durante la operación del la cinta:

Dirección de la cinta

(TAPE)

• Durante la operación del cambiador de CD:

Numero de

disco

Reloj

Reloj

Tiempo de

reproduccion transcurrido

• Durante el apagado:

La unidad se enciende y la hora del reloj
aparece durante 5 segundos. Luego, la
unidad se apaga.

OPERACIONES DE LA RADIO

Para escuchar la radio

Podrá sintonizar una determinada emisora
mediante búsqueda automática o búsqueda
manual.

Para buscar una emisora
automáticamente: Búsqueda
automática

1

Seleccione la banda (FM1 – 3, AM).

Cada vez que pulsa el
botón, la banda cambia de la
siguiente manera:

FM1 FM2 FM3 AM

Aparece la banda seleccionada.

Se enciende cuando se recibe una

radiodifusión en FM estéreo de intensidad

Nota:

Este receptor tiene tres bandas FM (FM1, FM2,
FM3). Podrá usar cualquiera de ellas para
escuchar un radiodifusión en FM.

suficiente.

Para cancelar la búsqueda antes de recibir
una emisora, pulse el mismo botón que el

pulsado para la búsqueda.

Para buscar una emisora
manualmente: Búsqueda manual

1

Seleccione la banda (FM1 – 3, AM).

Cada vez que pulsa el
botón, la banda cambia de la
siguiente manera:

FM1 FM2 FM3 AM

Nota:

Este receptor tiene tres bandas FM (FM1, FM2,
FM3). Podrá usar cualquiera de ellas para
escuchar un radiodifusión en FM.

2

Pulse y mantenga pulsado ¢ o

hasta que “M” (Manual)

4
comience a destellar en la pantalla.

ESPAÑOL

2

Comience la búsqueda de la
emisora.

Para buscar emisoras de
frecuencias más altas

Para buscar emisoras de
frecuencias más bajas

La búsqueda se interrumpe cada vez que
se recibe una emisora.

CONTINUA EN LA PAGINA SIGUIENTE

7

3

Sintonice la emisora deseada
mientras “M” (Manual) está
destellando.

Para sintonizar emisoras de
frecuencias más altas

Para sintonizar emisoras de
frecuencias más bajas

• Si aparta su dedo del botón, el modo
manual se desactivará automáticamente
después de 5 segundos.

• Si mantiene el botón pulsado, la
frecuencia cambiará continuamente
(a intervalos de 50 kHz para FM y a
intervalos de 9 kHz para AM—OM/OL)
hasta soltarlo.

Cuando una radiodifusión en FM estéreo
sea difícil de recibir:

1 Pulse MODE para

acceder al modo de
funciones mientras se está
escuchando una
radiodifusión en FM.

Cómo almacenar emisoras en
la memoria

Las emisoras podrán almacenarse en la memoria
mediante uno de los dos métodos siguientes.

• Preajuste automático de emisoras FM: SSM
(Memoria secuencia de las emisoras fuertes)

• Preajuste manual de ambas emisoras FM y AM

Preajuste automático de emisoras FM:
SSM

Pueden preajustarse 6 emisoras FM locales en
cada banda FM (FM1, FM2 y FM3).

1

Seleccione la FM banda (FM1 – 3) en
que desea almacenar las emisoras
FM.

Cada vez que pulsa el
botón, la banda cambia de la
siguiente manera:

FM1 FM2 FM3 AM

2

Pulse y mantenga pulsado ambos
botones durante más de 2 segundos.

ESPAÑOL

Cuando el indicador MO se enciende en la
pantalla, el sonido escuchado se vuelve
monofónico, pero se consigue mejorar la
recepción.

2 Pulse MO (monofónico),

mientras permanece en el
modo de funciones, de
manera que el indicador
MO se encienda en la
pantalla.
Cada vez que pulsa el botón, el
indicador MO se enciende y
apaga alternativamente.

Indicador MO (monofónico)

8

Aparece y se mantiene visualizado
“SSM”

hasta finalizar el preajuste

automático.

Las emisoras FM locales con las señales más
intensas serán exploradas y almacenadas
automáticamente en el número de banda
seleccionado (FM1, FM2 o FM3).
Estas emisoras quedan preajustadas en los
botones—No.1 (frecuencia más baja) a No.6
(frecuencia más alta).
Cuando finalice el preajuste automático, se

sintonizará automáticamente la emisora
almacenada en el botón número 1.

Preajuste manual

Podrá preajustar manualmente hasta 6 emisoras
en cada banda (FM1, FM2, FM3 y AM).

Ej.: Almacenamiento de una emisora FM de

88,3 MHz en el número de preajuste 1 de la
banda FM1.

1

Seleccione la banda (FM1 – 3, AM)
en que desea almacenar las
emisoras (en este ejemplo, FM1).

Cada vez que pulsa el
botón, la banda cambia de la
siguiente manera:

FM1 FM2 FM3 AM

2

Sintonice la emisora (en este
ejemplo de 88,3 MHz).

Para sintonizar emisoras de
frecuencias más altas

Para sintonizar emisoras de
frecuencias más bajas

3

Pulse y mantenga pulsado el botón
numérico (en este ejemplo, 1),
durante más de 2 segundos.

Notas:

• La emisora preajustada previamente se borra
cuando se almacena una emisora nueva en el
mismo número de preajuste.

• Si se deja de suministrar energía al circuito de la
memoria (por ejemplo, durante el reemplazo de la
batería) se borrarán todas las emisoras
preajustadas. Si así sucede, vuelva a preajustar las
emisoras.

Cómo sintonizar una emisora
preajustada

Las emisoras preajustadas pueden sintonizarse
fácilmente.
Tenga presente que primero deberá almacenar
las emisoras. Si todavía no lo ha hecho, consulte
“Cómo almacenar emisoras en la memoria” en
las páginas 8 y 9.

1

Seleccione la banda (FM1 – 3, AM).

Cada vez que pulsa el
botón, la banda cambia de la
siguiente manera:

FM1 FM2 FM3 AM

2

Seleccione el número (1 – 6) en que
desea preajustar la emisora.

ESPAÑOL

“P1” destella durante algunos segundos.

4

Repita el procedimiento de arriba
para almacenar otras emisoras en
los otros números de preajuste.

9

OPERACIONES DE RDS

Qué puede hacer con RDS

El RDS (sistema de datos por radio) permite a
las estaciones de FM transmitir una señal
adicional junto con las señales de los programas
de radio regulares. Por ejemplo, las estaciones
envían el nombre de la estación que está
escuchando, así como información sobre el tipo
de programa recibido en ese momento, como
deportes, música, etc.
Otra ventaja de la función RDS se denomina
“Otras Redes Mejoradas”. Utilizando los datos
de Otras Redes Mejoradas enviados por una
estación, se consigue sintonizar una estación
diferente de otra red diferente que transmita su
programa favorito o un anuncio de tráfico,
mientras está escuchando otro programa u otra
fuente, como por ejemplo, une cinta.

Recibiendo los datos RDS, esta unidad puede
realizar lo siguiente:

• Seguimiento automático del mismo programa
(Recepción de seguimiento de redes de radio)

• Recepción de espera de TA (anuncio de
tráfico) o de su programa favorito

• Búsqueda de PTY (tipo de programa)

• Búsqueda de programa

• Y algunas funciones más

Seguimiento automático del mismo

ESPAÑOL

programa (Recepción de seguimiento
de redes de radio)

Cuando conduce en un área donde la recepción
de FM no sea satisfactoria, el sintonizador
incorporado a esta unidad sintoniza
automáticamente otra estación RDS que esté
transmitiendo el mismo programa con señales
más potentes. Por lo tanto, podrá continuar
escuchando el mismo programa en las mejores
condiciones de recepción, independientemente
de dónde esté conduciendo. (Consulte la
ilustración en página 16.)
Se utilizan dos tipos de datos RDS para que la
recepción de seguimiento de redes de radio
funcione correctamente—PI (identificación del
programa) y AF (frecuencia alternativa).
Si no se reciben correctamente estos datos de la
estación RDS que está escuchando, no
funcionará la recepción de seguimiento de redes
de radio.

Para usar la recepción de seguimiento de
redes de radio

Puede seleccionar diferentes modos de
recepción de seguimiento de redes de radio para
seguir escuchando el mismo programa con una
máxima recepción.
La unidad se expide de fábrica con la opción

“AF” seleccionada.

• AF: El seguimiento de redes de radio se

activa con la regionalización
ajustada a “desactivada”.
Con este ajuste, la unidad cambiará
a otra emisora de la misma red
cuando las señales de recepción de
la emisora actual se vuelvan débiles.
(En este modo, el programa puede
diferir del programa que se está
recibiendo).
El indicador AF se enciende pero el
indicador REG no.

• AF REG: Se activa el seguimiento de redes de
radio con la regionalización ajustada
a “activada”.
Con este ajuste, la unidad cambiará
a otra emisora de la misma red que
esté transmitiendo el mismo
programa cuando las señales de
recepción de la emisora actual se
vuelvan débiles.
Se encienden ambos, el indicador
AF y el indicador REG.

• OFF: Se desactiva el seguimiento de
redes de radio.
Ni el indicador AF ni el indicador
REG se encienden.

Indicador AF

Indicador REG

10

1

Pulse y mantenga pulsado SEL
(selección) durante más de
2 segundos para que aparezca uno
de los ítems de PSM en la pantalla.
(PSM: consulte la pagina 23.)

2

Seleccione “AF-REG” (recepción de
frecuencia alternativa/
regionalización) si no está
visualizado en la pantalla.

3

Seleccione el modo deseado—“AF”,
“AF REG” o “OFF”.

4

Finalice el ajuste.

Empleo de la recepción de espera de TA

La recepción de espera de TA permite que la
unidad cambie temporalmente a anuncio de
tráfico (TA) desde la fuente actual (otra estación
de FM, cinta o otros componentes conectados).

• La recepción de espera de TA no funcionará si está
escuchando una emisora AM.

Pulse TP/PTY por un tiempo breve para activar
la recepción de espera de TA.

7 Cuando la fuente actual es FM, el indicador

TP puede encenderse o destella.

• Si el indicador TP se enciende, está activada

la recepción de espera de TA.
Si una emisora empieza a transmitir un
anuncio de tráfico, aparecerá “TRAFFIC” en
la pantalla y esta unidad sintonizará
automáticamente esa emisora. El volumen
cambiará al nivel de volumen de TA
preestablecido (consulte la página 15) y se
podrá escuchar el anuncio de tráfico.

• Si el indicador TP destella, significa que la

recepción de espera de TA aun no ha sido
activada debido a que la emisora que se
está recibiendo no provee las señales
utilizadas para la recepción de espera de TA.
Para activar la recepción de espera de TA,
deberá sintonizar una emisora que provea
tales señales. Pulse ¢ o 4 para
efectuar la búsqueda de una emisora
pertinente.
Al sintonizarse una emisora que provea tales
señales, el indicador TP dejará de destella y
permanecerá encendido. La recepción de
espera de TA ahora se encuentra activada.

7 Cuando la fuente actual es distinta de FM,

indicador TP se enciende.
Si una emisora empieza a transmitir un
anuncio de tráfico, aparecerá “TRAFFIC” en la
pantalla, y esta unidad cambiará
automáticamente la fuente y sintonizará esa
emisora.

ESPAÑOL

Para desactivar la recepción de espera de TA,

pulse TP/PTY otra vez. El indicador TP
desaparece.

11

Empleo de la recepción de espera de
PTY

La recepción de espera de PTY permite que la
unidad cambie temporalmente a su programa
favorito (PTY: tipo de programa) desde la fuente
actual (otra estación de FM, cinta o otros
componentes conectados).

• La recepción de espera de PTY no funcionará si
está escuchando una estación AM.

Puede seleccionar el tipo de programa favorito
para la recepción de espera de PTY.
Cuando se expide de fábrica, la recepción de
espera de PTY se encuentra desactivada. (Se
ha seleccionado “OFF” para la recepción de
espera de PTY).

1

Pulse y mantenga pulsado SEL
(selección) durante más de 2
segundos para que aparezca uno de
los ítems de PSM en la pantalla.
(PSM: consulte la pagina 23.)

2

ESPAÑOL

Seleccione “PTY STBY” (espera) si
no está visualizado en la pantalla.

4

Finalice el ajuste.

7 Cuando la fuente actual es FM, el indicador

PTY puede encenderse o destella.

• Si el indicador PTY se enciende, está
activada la recepción de espera de PTY.
Si una emisora empieza a transmitir el
programa PTY seleccionado, esta unidad
sintonizará automáticamente esa emisora.

• Si el indicador PTY destella, significa que la
recepción de espera de PTY aun no ha sido
activada debido a que la emisora que se
está recibiendo no provee las señales
utilizadas para la recepción de espera de
PTY.
Para activar la recepción de espera de PTY,
deberá sintonizar otra emisora que provea
tales señales. Pulse ¢ o 4 para
efectuar la búsqueda de una emisora
pertinente.
Al sintonizarse una emisora que provea
tales señales, el indicador PTY dejará de
destella y permanecerá encendido. La
recepción de espera de PTY ahora se
encuentra activada.

7 Cuando la fuente actual es distinta de FM,

el indicador PTY se enciende.
Si una emisora comienza a transmitir el
programa PTY seleccionado, esta unidad
cambiará automáticamente la fuente y
sintonizará esa emisora.

12

3

Seleccione uno de los veintinueve
códigos PTY. (Consulte la página 16.)

El nombre del código
seleccionado aparecerá en
la pantalla y será
almacenado en la memoria.

Para desactivar la recepción de espera de
PTY, seleccione “OFF” en el paso 3 del

procedimiento de la columna izquierda. El
indicador PTY desaparece.

Búsqueda de su programa favorito

Puede efectuar la búsqueda de cualquiera de los
códigos PTY.
Asimismo, podrá almacenar 6 tipos de
programas favoritos en los botones numéricos.
La unidad se expide de fábrica con los 6 tipos de
programas siguientes almacenados en los
botones numéricos (1 a 6).

Para almacenar los tipos de sus programas
favoritos, consulte abajo.
Para buscar su programa favorito, consulte la

página 14.

1

POP M

45

CLASSICS

2

ROCK M EASY M

AFFAIRS

Almacenamiento de sus tipos de
programas favoritos

1

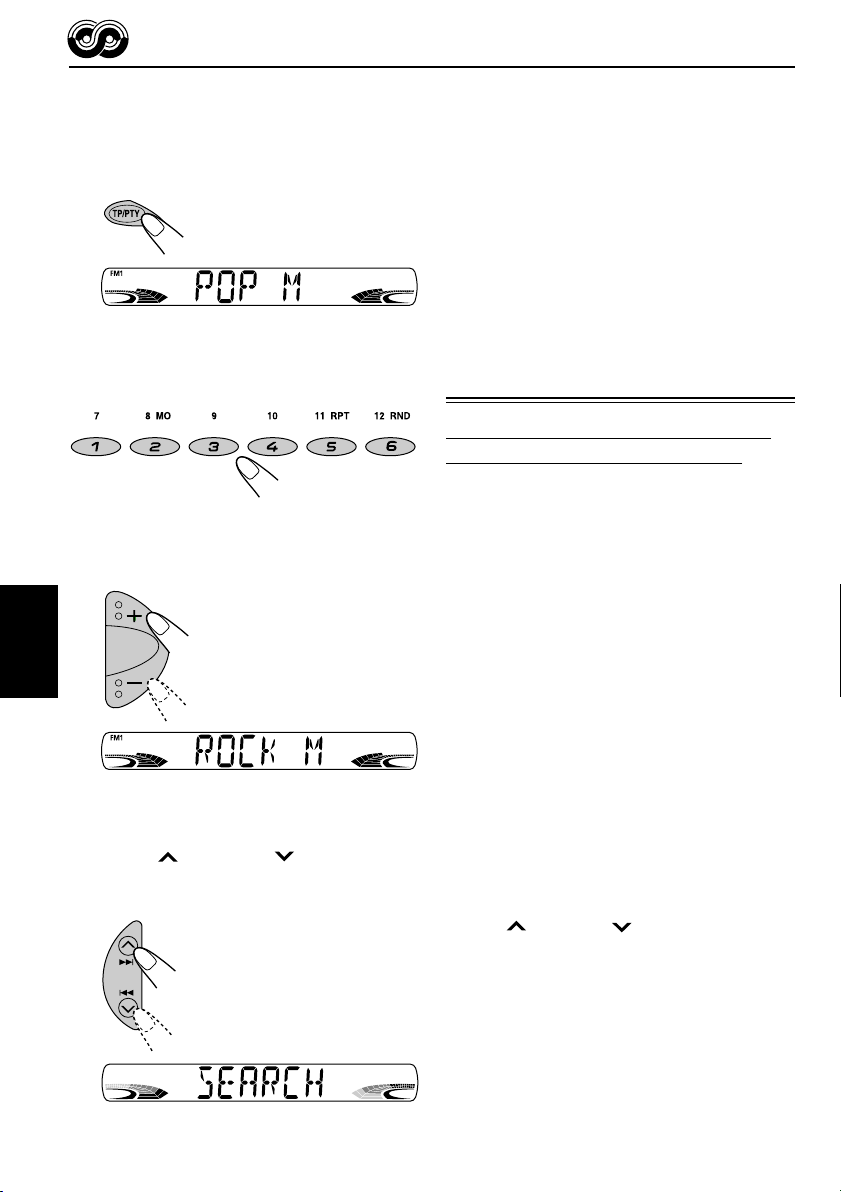

Pulse y mantenga pulsado TP/PTY
durante más de 2 segundos mientras
escucha una emisora de FM.

3

6

VARIED

2

Seleccione uno de los veintinueve
códigos PTY. (Consulte la página 16.)

El nombre del código
seleccionado aparecerá
en la pantalla.

3

Pulse y mantenga pulsado el
botón numérico durante más de
2 segundos para almacenar el
código PTY seleccionado en el
número de preajuste deseado.

“MEMORY” y el nombre del código
seleccionado parpadearán
alternativamente.

4

Para salir de este modo, pulse y
mantenga pulsado TP/PTY durante
más de 2 segundos.

ESPAÑOL

Aparece el último código PTY seleccionado.

13

Búsqueda del tipo de programa favorito

1

Pulse y mantenga pulsado TP/PTY
durante más de 2 segundos mientras
escucha una emisora de FM.

Aparece el último código PTY seleccionado.

• Si hay una emisora que esté transmitiendo un

programa con el mismo código PTY que el
seleccionado por usted, se sintonizará esa
emisora.

• Si no hay una emisora que esté transmitiendo
un programa con el mismo código PTY que el
seleccionado por usted, la emisora no cambiará.

Nota:

En algunas áreas, la búsqueda de PTY no funcionará
correctamente.

ESPAÑOL

2

Para seleccionar uno de los tipos de
programas favoritos

o

Para seleccionar cualquiera de los
veintinueve códigos PTY

Ej.: Cuando se ha seleccionado “ROCK M”

3

Pulse ¢ o 4 para iniciar la
búsqueda de PTY de su programa
favorito.

Otras convenientes funciones
y ajustes de RDS

Selección automática de la estación
utilizando los botones numéricos

Cuando se pulsa un botón numérico, normalmente
se sintonizará la estación preajustada.
Sin embargo, no siempre sucede así cuando la
estación preajustada es una estación RDS. Si
las señales enviadas por esa estación
preajustada no son lo suficientemente fuertes
para una buena recepción, esta unidad
empezará a buscar otra estación que transmita
el mismo programa que la estación preajustada
original utilizando los datos AF y la sintonizará.
(Búsqueda de programa)

• Utilizando la búsqueda de programa, la unidad
tarda un cierto tiempo en sintonizar otra emisora.

Para activar la búsqueda de programa,

proceda de la siguiente manera.

• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 22.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca
uno de los ítems de PSM en la pantalla.

2 Pulse ¢ o 4 para seleccionar

“P(Programa)-SEARCH”.

3 Pulse + para seleccionar “ON”.

Ahora se ha activado la búsqueda de programa.

4 Pulse SEL (selección) para finalizar el ajuste.

14

Para cancelar la búsqueda de programa,

repita el mismo procedimiento y seleccione
“OFF” en el paso 3, pulsando –.

Cambio del modo de pantalla
mientras escucha una emisora de FM

Podrá cambiar la indicación inicial en la pantalla
entre el nombre de la emisora (PS NAME), la
frecuencia de la emisora (FREQ) o hora de reloj
(CLOCK) mientras está escuchando una
estación FM RDS.

• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 22.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que
aparezca uno de los ítems de PSM en la
pantalla.

2 Pulse ¢ o 4 para seleccionar

“DISPMODE” (modo de pantalla).

3 Pulse + o – para ajustarlo a la indicación

deseada (“PS NAME”, “FREQ” o “CLOCK”).

4 Pulse SEL (selección) para finalizar el ajuste.

Ajuste del nivel de volumen de TA

Podrá preajustar el nivel de volumen para
recepción de espera de TA. Cuando se reciba un
programa de tráfico, el nivel de volumen
cambiará automáticamente al nivel preajustado.

• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 22.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que
aparezca uno de los ítems de PSM en la
pantalla.

2 Pulse ¢ o 4 para seleccionar

“TA VOL” (volumen).

3 Pulse + o – para ajustarlo al volumen deseado.

Usted puede ajustarlo entre “VOL 00” y
“VOL 50”.

4 Pulse SEL (selección) para finalizar el ajuste.

Nota:

Pulsado DISP (pantalla), podrá cambiar la pantalla
mientras únicamente escucha una emisora FM RDS.
Cada vez que pulsa el botón, aparecerá la siguiente
información en la pantalla:

Nombre de la emisora

(PS NAME)

Frecuencia de la emisora

(FREQ)

Tipo de programa

(PTY)

Reloj

(CLOCK)

• Tras algunos segundos, se restablecerá la pantalla
original.

Ajuste automático del reloj

El reloj incorporado a esta unidad ha sido
ajustado en fábrica para que se actualice
automáticamente usando los datos CT (Hora de
reloj) de la señal RDS.
Si prefiere no usar el ajuste automático del reloj,
realice el procedimiento indicado abajo.

• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 22.

1 Pulse y mantenga pulsado SEL (selección)

durante más de 2 segundos para que aparezca
uno de los ítems de PSM en la pantalla.

2 Pulse ¢ o 4 para seleccionar

“AUTO ADJ” (ajuste).

3 Pulse – para seleccionar “OFF”.

Ahora el ajuste automático del reloj se
encuentra cancelado.

4 Pulse SEL (selección) para finalizar el ajuste.

Para reactivar el ajuste del reloj, repita el

mismo procedimiento y seleccione “ON” en el
paso 3, pulsando +.

Nota:

Después de ajustar “AUTO ADJ” a “ON”, deberá
seguir sintonizando la misma emisora durante más de
2 minutos. De lo contrario, la hora del reloj no podrá
ser ajustada. (Esto es debido a que la unidad tarda
2 minutos en capturar los datos CT de la señal RDS.)

ESPAÑOL

15

Códigos PTY

NEWS: Noticias
AFFAIRS: Programas temáticos que van de

INFO: Programas que ofrecen consejos

SPORT: Eventos deportivos
EDUCATE: Programas educacionales
DRAMA: Radioteatro
CULTURE: Programas sobre cultura

SCIENCE: Programas sobre ciencias

VARIED: Otros programas tales como

POP M: Música Pop
ROCK M: Música Rock
EASY M: Música fácil de escuchar
LIGHT M: Música ligera
CLASSICS: Música clásica
OTHER M: Otras músicas
WEATHER: Información de pronóstico del

FINANCE: Informes sobre comercio,

CHILDREN: Programas de entretenimiento

ESPAÑOL

noticias a asuntos de actualidad

sobre una amplia variedad de
temas

nacional o regional

naturales y tecnología

comedias o ceremonias

tiempo

mercadeo, mercado de
acciones, etc.

infantil

SOCIAL: Programas sobre actividades

sociales

RELIGION: Programas que tratan de

cualquier aspecto de las
creencias o fe, o naturaleza de
la existencia o ética

PHONE IN: Programas en los cuales las

personas pueden expresar sus
opiniones por teléfono o en un
foro público

TRAVEL: Programas acerca de destinos

de viaje, excursiones e ideas y
oportunidades para viajes

LEISURE: Programas concernientes con

actividades recreativas tales
como jardinería, cocina, pesca,

etc.
JAZZ: Música de jazz
COUNTRY: Música country
NATION M: Música popular actual de otras

naciones o regiones en el

idioma de ese país
OLDIES: Música pop clásica
FOLK M: Música folklórica
DOCUMENT: Programas que presentan

hechos reales, presentados en

estilo investigación

16

El mismo programa puede ser recibido en frecuencias diferentes.

Programa 1
transmitiendo
en frecuencia A

Programa 1
transmitiendo
en frecuencia B

Programa 1
transmitiendo
en frecuencia C

Programa 1
transmitiendo
en frecuencia E

Programa 1
transmitiendo
en frecuencia D

OPERACIÓN DE LA CINTA

Para escuchar un cassette

Puede reproducir cintas tipo I (normales).

1

Inserte una cinta en el
compartimiento del cassette.

La unidad se enciende y la
cinta comienza a
reproducirse
automáticamente.
Cuando el lado que se está
reproduciendo llegue al final,
se iniciará automáticamente
la reproducción del lado
inverso (Inversión
automática).

Nota sobre la operación con pulsación única:

Cuando ya hay un cassette en el compartimiento
del cassette, seleccione el reproductor de
cassette como fuente pulsando TAPE 23 para
empezar a reproducir la cinta.

2

Seleccione la dirección de la cinta.

Cada vez que pulsa TAPE
23, la dirección de la cinta
cambia alternativamente,
hacia adelante ( ) y
hacia atrás ( ).

Dirección de la cinta

Para interrumpir la reproducción y
expulsar el cassette

Pulse 0.
La reproducción del cassette cesa y el cassette
será expulsada automáticamente del
compartimiento del cassette. La fuente cambia a
la seleccionada previamente.
Si usted cambia la fuente, también para la
reproducción de la cinta (sin eyección del
cassette esta vez).

• También podrá expulsar el cassette mientras la

unidad está apagada pulsando 0.

Para efectuar el avance rápido y el
rebobinado de la cinta

Pulse ¢ durante más de
1 segundo para avanzar la cinta
rápidamente.
Cuando la cinta llegue al final, se
efectuará la inversión y se
reproducirá desde el comienzo del
lado inverso.

Pulse 4 durante más de
1 segundo para rebobinar la cinta.
Cuando termine de rebobinarse la
cinta, empezará a reproducirse
este mismo lado.

Para detener la cinta durante la operación de
avance rápido o rebobinado, pulse TAPE 23.

La cinta empezará a reproducirse a partir de
esta posición.

Nota:

Cuando la cinta llega al fin mientras está siendo
avanzada rápidamente, el sentido de la cinta
cambiará automáticamente.

ESPAÑOL

17

Cómo encontrar el comienzo
de una canción

Otras convenientes funciones
de cinta

La exploración de múltiples canciones le permite
comenzar a reproducir automáticamente desde
el comienzo de una determinada canción. Podrá
especificar hasta 9 canciones hacia adelante o
atrás.

Durante la reproducción

Especifique dónde está el tema (cuántos
temas adelante o atrás del actual) que
desea.

Pulse ¢ para localizar
una canción cassette delante
de la actual.

Pulse 4 para localizar
una canción cassette detrás
de la actual.

Cada vez que pulsa el botón, el número cambia
hasta ±9.

ESPAÑOL

Cuando se localice el comienzo de la canción
especificada, empezará a reproducirse
automáticamente.

Salto de porciones sin grabar en la
cinta

Usted puede saltar las porciones sin grabar
entre músicas (Salto de espacios sin grabar).
Cuando esta función está activada, la unidad
salta los espacios sin grabar de 15 segundos o
más, avanza rápidamente hasta la próxima
música y la reproduce.

• Consulte también “Cambio de los ajustes
generales (PSM)” en la página 22.

1

Pulse y mantenga pulsado
SEL (selección) durante más de 2
segundos para que aparezca uno de
los ítems de PSM en la pantalla.
(PSM: consulte la página 23.)

2

Pulse ¢ o 4 para
seleccione “B. SKIP” (salto de
espacios sin grabar).

Notas:

• Mientras está localizando la canción especificada:

– Si la cinta ha sido rebobinada hasta el comienzo,

comenzará a reproducirse desde el comienzo de
ese mismo lado.

– Si se ha efectuado el avance rápido de la cinta

hasta el final, se efectuará la inversión y se
reproducirá desde el comienzo del lado opuesto.

• En los siguientes casos, la función de exploración

de múltiples canciones podría no funcionar
correctamente:
– Cintas con canciones conteniendo partes largas

de pianissimo (partes muy silenciosas) o partes
sin grabar en las canciones.

– Cintas con secciones sin grabar cortas.
– Cintas con alto nivel de ruidos o zumbidos entre

las canciones.

– Cintas con canciones grabadas a bajos niveles de

grabación.

18

3

Pulse + para seleccionar “ON”.

Ahora se ha activado el salto
de espacios sin grabar.

4

Finalice el ajuste.

Para cancelar el salto de espacios sin grabar,

repita el mismo procedimiento y seleccione “OFF”
en el paso 3 pulsando –.

Reproducción repitida de la música
actual

Usted puede reproducir repetidamente la música
actual (Reproducción repetida).

Prohibición de la expulsión del
cassette

Es posible prohibir la expulsión del cassette y
bloquearlo en el compartimiento del cassette.

1 Pulse MODE para acceder al

modo de funciones mientras se
reproduce el tema que desea
repetir.

2 Pulse RPT (repetición) mientras

se encuentra en el modo de
funciones para que el indicador
RPT se encienda en la
indicación.

Este indicador se enciende cuando la

reproducción repetida está activada.

Cuando la canción termine de reproducirse, la
cinta se rebobinará hasta el comienzo de la
misma y se volverá a reproducir la misma
canción.

Para cancelar la reproducción repetida, repita
los pasos 1 y 2 de arriba de manera que se
apague el indicador RPT.

Nota:

En los siguientes casos el salto de espacios sin grabar
y la reproducción repetida pueden no funcionar
correctamente:
– Cintas con canciones conteniendo partes largas de

pianissimo (partes muy silenciosas) o partes sin
grabar en las canciones.

– Cintas con secciones sin grabar cortas.
– Cintas con alto nivel de ruidos o zumbidos entre las

canciones.

– Cintas con canciones grabadas a bajos niveles de

grabación.

Mientras pulsa TAPE 23, pulse y
mantenga pulsado

0 (expulsión)

durante más de 2 segundos.

Una vez que “NO EJECT” parpadee en la
pantalla durante unos 5 segundos, el cassette
queda bloqueado y no podrá expulsarse.

Para cancelar la prohibición y desbloquear el
cassette

Mientras pulsa TAPE 23, pulse y mantenga
pulsado nuevo 0 (expulsión) durante más de 2
segundos.
“EJECT OK” parpadea en la pantalla durante
unos 5 segundos, y el cassette se desbloquea.

Nota:

Si pulsa 0 mientras esté prohibida la expulsión del
cassette, éste no será expulsado.

ESPAÑOL

19

AJUSTES DEL SONIDO

Ajuste del sonido

Usted puede ajustar las características de
sonido a su preferencia.

1

Seleccione el ítem que desea
ajustar.

Cada vez que pulsa el
botón, los ítems ajustables
cambian de la siguiente
manera:

BAS

(graves)

VOL

(volumen)

Indicación Para: Gama

BAS Ajustar los graves. –06 (min.)

TRE Ajustar los agudos. –06 (min.)

FAD* Ajustar el balance R06 (Trasero

de los altavoces solamente)
delantero y |
trasero. F06 (Delantero

ESPAÑOL

BAL Ajustar el balance L06 (Izquierdo

LOUD

VOL Ajustar el volumen. 00 (min.)

de los altavoces solamente)
izquierdo y |
derecho. R06 (Derecho

Refuerza las
frecuencias altas
y bajas para
producir un sonido
bien balanceado
con el volumen
bajo.

TRE

(agudos)

LOUD

(sonoridad)

FAD

(desvanecedor)

BAL

(balance)

|
+06 (max.)

|
+06 (max.)

solamente)

solamente)

LOUD ON
|
LOUD OFF

|
50 (max.)

2

Ajuste el nivel.

Para aumentar el nivel

Para reducir el nivel

El patrón de ecualización cambia mientras
usted ajusta los graves o los agudos.

Ej.:

Cuando usted ajusta a “TRE” (agudos)

Nota:

Normalmente los botones + y – funciona para el
ajuste del volumen. Por consiguiente no es necesario
seleccionar “VOL” para ajustar el nivel de volumen.

* Si está usando un sistema de dos altavoces, ajuste

el nivel del desvanecedor a “00”.

20

Selección de los modos de
sonido preajustados

Podrá seleccionar un sonido preajustado
adecuado al género musical.

1

Llame el modo de sonido que desea
ajustar.

• Para los detalles, consulte la
columna izquierda.

Seleccione el modo de sonido deseado.

Cada vez que pulsa el botón, el
modo de sonido cambia de la
siguiente manera:

SCM OFF

Ej.: Cuando se selecciona “BEAT”

Indicación Para:

SCM OFF (Sonido 00 00 OFF

plano)

BEAT Música de +02 00 ON

rock o de
discoteca

SOFT Música de +01 –03 OFF

fondo suave

POP Música +04 +01 OFF

liviana

Notas:

• Podrá ajustar el sonido preajustado para adaptarlo
a su gusto y almacenarlo en la memoria.
Si desea ajustar y almacenar su modo de sonido
original, consulte “Cómo almacenar sus propios
ajustes de sonido” abajo.

• Para ajustar los niveles de refuerzo de graves y
agudos o para activar/desactivar la función de
sonoridad, consulte la página 20.

BEAT

SOFT

Valores preajustados

BAS TRE LOUD

POP

Cómo almacenar sus propios
ajustes de sonido

Usted podrá ajustar los modos de sonido (BEAT,
SOFT, POP) a su gusto y almacenar sus propios
ajustes en la memoria.

• Hay un límite de tiempo para realizar los
siguientes pasos. Si se cancelan los ajustes
antes de haber terminado, comience otra vez
desde el paso 1.

2

Seleccione “BAS” (graves), “TRE”
(agudos), o “LOUD” (sonoridad).

3

Ajuste el nivel de graves o agudos o
ON/OFF la función de sonoridad.

• Para los detalles, consulte la
página 20.

El patrón de ecualización cambia mientras
usted ajusta los graves o los agudos.

Ej.:

Cuando usted ajusta a “TRE” (agudos)

4

Repita los pasos 2 y 3 para ajustar
los otros ítems de sonido.

5

Pulse y mantenga pulsado SCM
hasta que el modo de sonido
seleccionado por usted en el paso
destelle en la pantalla.

El ajuste del modo de control
de sonido seleccionado
quedará almacenado en la
memoria.

6

Repita el mismo procedimiento para
almacenar los otros modos de
sonido.

Para reposicionar los ajustes de fábrica,

repita el mismo procedimiento y vuelva a asignar
los valores preajustados indicados en la tabla de
la columna izquierda.

ESPAÑOL

1

21

OTRAS FUNCIONES PRINCIPALES

Cambio de los ajustes
generales (PSM)

Podrá cambiar los ítems listados en la página
siguiente utilizando el control PSM (Modo de
ajustes preferidos).

Procedimiento básico

1

Pulse y mantenga pulsado
SEL (selección) durante más de
2 segundos para que aparezca uno
de los ítems de PSM en la pantalla.
(Consulte la página 23.)

2

Seleccione el ítem de PSM que
desea ajustar. (Consulte la página

23.)

3

Ajuste el ítem de PSM seleccionado.

4

Repita los pasos 2 y 3 para ajustar
los otros ítems PSM, si es
necesario.

5

Finalice el ajuste.

ESPAÑOL

22

Ej.: Cuando usted selecciona “LEVEL”

Los ítems de Modo de ajustes preferidos (PSM)

13

Mantenga pulsado...

CLOCK H Ajuste de la hora

CLOCK M Ajuste de los minutos

24H/12H Indicación de 24/12 horas

AUTO ADJ Ajuste automático del reloj

DISPMODE Modo de pantalla

CH DISP Pantalla del cambiador

AF-REG Recepción de frecuencia

alternativa/Regionalización

PTY STBY Espera PTY

TA VOL Volumen de anuncio de

tráfico

2

Selección...

Ajuste...

–

AvanceRetroceso

Retroceso Avance

12H 24H

OFF ON

PS NAME FREQ

CLOCK

TIME DISC

AF AF REG

OFF

OFF

29 tipos de programa

(consulte la página 16)

VOL 00 – VOL 50

Ajustes

de fabrica

+

0:00

24H

ON

PS NAME

DISC

AF

OFF

VOL 20

Consulte

la

página

6

6

15

15

24

11

12

15

ESPAÑOL

P-SEARCH Busqueda de programa

LEVEL Pantalla del nivel

TEL Silenciamiento de audio

para el sistema de
teléfono celular

B. SKIP Salto de espacios sin grabar

EXT IN* Componente externe

• Pulse SEL (selección) para finalizar el ajuste.
* Se visualiza sólo cuando se ha seleccionado una de las fuentes siguientes—FM, AM y cinta.

OFF ON

AUDIO 1 AUDIO 2

OFF

MUTING 1 MUTING 2

OFF

OFF ON 18

CHANGER LINE IN

AUDIO 2

CHANGER

OFF

OFF

OFF

14

24

24

24

23

Para ajustar la pantalla del cambiador

—CH DISP

Este modo se utiliza para verificar la información
en pantalla del cambiador de CD.
La unidad se expide de fábrica, “DISC” se
encuentra seleccionado.

• DISC: Aparecen el número de disco y el
número de pista.

• TIME: Aparecen el tiempo de reproducción
transcurrido y el número de pista.

Para seleccionar el medidor de nivel

—LEVEL

Usted puede seleccionar la pantalla de nivel a su
gusto.
La unidad se expide de fábrica, “AUDIO 2” se
encuentra seleccionado.

• AUDIO 1: Muestra el indicador de nivel de

audio.

• AUDIO 2: Aparecen alternativamente “AUDIO

1” y la pantalla de iluminación.

• OFF: Borra el indicador de nivel de audio.

ESPAÑOL

Selección del silenciamiento telefónico
—TEL

Este modo se utiliza cuando hay un sistema de
teléfono celular conectado. Dependiendo del
sistema de teléfono celular en uso, seleccione
“MUTING 1” o “MUTING 2”, según cuál sea
apropiado para silenciar el sonido de esta
unidad.
La unidad se expide de fábrica con este modo
desactivado.

• MUTING 1: Selecciónelo si puede silenciar el

• MUTING 2: Selecciónelo si puede silenciar el

• OFF: Cancela el silenciamiento

sonido.

sonido.

telefónico.

Selección del componente exterior a utilizar
—

EXT IN

Utilizando el adaptador de entrada de línea
KS-U57 (no suministrado) usted puede conectar
el componente exterior a la toma del cambiador
de CD en la parte posterior.
Para utilizar el componente exterior como fuente
de reproducción a través de este receptor,
deberá seleccionar cuál dispositivo—cambiador
de CD o componente exterior—desea utilizar.
La unidad se expide de fábrica con el cambiador
de CD seleccionado como componente exterior.

24

• CHANGER: Para utilizar un cambiador de CD.

• LINE IN: Para utilizar un componente

exterior que no sea un cambiador
de CD.

Nota:

Para conectar el adaptador de entrada de línea
KS-U57 y el componente exterior, consulte el manual
de instalación/conexión (volumen separado).

Desmontaje del panel de
control

Podrá desmontar el panel de control cuando
salga de su automóvil.
Al desmontar o instalar el panel de control,
preste atención para no dañar los conectores
provistos al dorso del panel de control y en el
portapanel.

Cómo desmontar el panel de control

Antes de desmontar el panel de control,
asegúrese de desconectar la alimentación.

1

Desbloquee el panel de control.

2

Eleve y extraiga el panel de control
de la unidad.

Cómo instalar el panel de control

1

Inserte el lado izquierdo del panel
de control en la ranura del
portapanel.

2

Pulse el lado derecho del panel de
control para fijarlo al portapanel.

Nota sobre la limpieza de los conectores:

Si acostumbra a desmontar frecuentemente el
panel de control, se podrán deteriorar los
conectores.
Para reducir al mínimo esta posibilidad, limpie
periódicamente los conectores con un palillo de
algodón o con un lienzo humedecido con alcohol
teniendo cuidado de no dañar los conectores.

ESPAÑOL

3

Ponga el panel de control
desmontado en el estuche
suministrado.

Conectores

25

OPERACIÓN DEL CAMBIADOR DE CD

Con esta unidad se recomienda utilizar el
cambiador de CD de JVC compatible con MP3.

Utilizando este cambiador de CD, podrá
reproducir sus CD-Rs (grabables) y CD-RWs
(reescribibles) originales grabados ya sea en
formato audio CD o en formato MP3.

• También se pueden conectar otros
cambiadores de CD de la serie CH-X (excepto
CH-X99 y CH-X100). Sin embargo, como no
son compatibles con discos MP3, no se
podrán reproducir discos MP3.

• Con esta unidad no se podrán utilizar
cambiadores de CD de la serie KD-MK.

Antes de operar su cambiador de CD:

• Refiérase también a las instrucciones
suministradas con su cambiador de CD.

ESPAÑOL

• Si no hay discos en el magazín del
cambiador de CD o cuando los discos estén
insertados boca abajo, destella “NO CD”
aparezca. Si así sucede, saque el magazín y
ponga los discos correctamente.

• Si no hay magazín cargado en el cambiador
de CD, aparecerá “NO MAG” en la pantalla.
Si así sucede, inserte el magazín en el
cambiador de CD.

• Si destella “RESET 1” – “RESET 8”
aparezca, significa que hay algo anormal en
la conexión entre esta unidad y el cambiador
de CD. Si así sucede, verifique la conexión,
conecte firmemente el(los) cable(s) de
conexión. Después, presione el botón de
reposición del cambiador de CD.

Reproducción de los discos

Seleccione el cambiador de CD (CD-CH).

• Cuando el disco actual es un disco MP3:

La reproducción se inicia desde la primera
carpeta del disco actual una vez que finalice la
comprobación del archivo.

El indicador MP3 se enciende.

Número del disco

Si ha seleccionado “TIME” para “CH DISP”
(consulte la página 24), la pantalla cambiará
de la siguiente manera:

Tiempo de reproducción
transcurrido

Número de
carpeta actual

Número de
archivo actual

26

• Cuando el disco actual es un CD:

La reproducción se inicia desde la primera
pista del disco actual.

Número del disco

Si ha seleccionado “TIME” para “CH DISP”
(consulte la página 24), la pantalla cambiará
de la siguiente manera:

Tiempo de reproducción
transcurrido

Notas:

• Cuando usted pulsa CD-CH, la alimentación se
enciende automáticamente. No necesita pulsar

para conectar la alimentación.

• Si cambia la fuente, la reproducción del cambiador
de CD también se detiene. La próxima vez que se
selecciona el cambiador de CD como fuente, el
cambiador de CD comenzará a reproducir desde el
punto en que la reproducción se detuvo
previamente.

Número de pista
actual

Número de
pista actual

Para seleccionar directamente un
determinado disco

Pulse el botón del número correspondiente al
número de disco deseado para iniciar su
reproducción (mientras el cambiador de CD está
reproduciendo el CD).

Para efectuar la búsqueda progresiva o
regresiva de la pista/archivo

Pulse y mantenga pulsado ¢,
durante la reproducción para avanzar
rápidamente la pista/archivo.

Pulse y mantenga pulsado 4 ,
durante la reproducción, para invertir
la pista/archivo.

Para seleccionar las pistas/archivos
siguientes o anteriores

Pulse ¢ brevemente durante
la reproducción, para saltar hasta
el comienzo de la siguiente pista/
archivo.
Cada vez que pulsa el botón
consecutivamente, se localiza el
comienzo de las pistas/archivos
siguientes y se reproducen.

Pulse 4 brevemente durante
la reproducción para saltar al
comienzo de la pista/archivo
actual.
Cada vez que pulsa el botón
consecutivamente, se localiza el
comienzo de las pistas/archivos
anteriores y se reproducen.

Para saltar a la carpeta siguiente o
anterior (sólo para los discos MP3)

1 Pulse MODE para acceder al

modo de funciones mientras se
reproduce un disco MP3.

2 Pulse ¢ o 4

mientras se encuentra en el
modo de funciones.

Cada vez que pulsa el botón
consecutivamente, se localiza la
siguiente carpeta, y se inicia la
reproducción del primer archivo de
la carpeta.

ESPAÑOL

• Para seleccionar un disco numerado 1 – 6:
Pulse 1 (7) – 6 (12) por un tiempo breve.

• Para seleccionar un disco numerado 7 – 12:
Pulse y mantenga pulsado 1 (7) – 6 (12)
durante más de 1 segundo.

Cada vez que pulsa el botón
consecutivamente, se localiza la
carpeta anterior, y se inicia la
reproducción del primer archivo de
la carpeta.

Nota:

Si el disco reproducido actualmente es un disco MP3,
se omiten archivos dentro de la misma carpeta.

27

Selección de los modos de
reproducción

Para reproducir las pistas/archivos de
forma aleatoria (Reproducción aleatoria
de discos/reproducción aleatoria de
cargadores)

1 Pulse MODE para acceder al

modo de funciones durante la
reproducción.

2 Pulse RND (aleatoria) estando

en el modo de funciones, de
manera que aparezca
“DISC RND” o “MAG RND” en la
pantalla.
Cada vez que pulsa el botón, el
modo de reproducción aleatoria
cambia de la siguiente manera:

MAG RNDDISC RND

Para reproducir las pistas/archivos
repetidamente (Reproducción repetida de
pistas/reproducción repetida de discos)

1 Pulse MODE para acceder al

modo de funciones durante la
reproducción.

2 Pulse RPT (repetición) estando

en el modo de funciones, de
manera que aparezca “TRK
RPT” o “DISC RPT” en la
pantalla.
Cada vez que pulsa el botón, el
modo de reproducción repetida
cambia de la siguiente manera:

TRK RPT DISC RPT

Cancelado

El indicador RPT se enciende.

Cancelado

El indicador RND se enciende.

ESPAÑOL

Ej.: Cuando usted selecciona “DISC RND”

Nota:

El indicador MP3 también se enciende si el disco que
se está reproduciendo es un disco MP3.

Modo

RND aleatoria

DISC RND Se Todas las pistas/

MAG RND Destella Todas las pistas/

Indicador Reproducción

ilumina archivos del

disco actual
especificados).

archivos de los discos
insertados.

28

Ej.: Cuando usted selecciona “TRK RPT”

Nota:

El indicador MP3 también se enciende si el disco que
se está reproduciendo es un disco MP3.

Modo

TRK RPT Se La pista/archivo

DISC RPT Destella Todas las pistas/

(o

Indicador

RPT repetida

ilumina actual (o especificado)

Reproducción

archivos del disco
actual (o

especificado).

OPERACIONES DE LOS COMPONENTES EXTERIORE

Reproducción de los
componentes exteriores

Podrá conectar el componente externo al jack del
cambiador de CD en la parte trasera utilizando el
adaptador de entrada de línea KS-U57 (no
suministrado).

Preparativos:

• Para conectar el adaptador de entrada de línea
KS-U57 y el componente exterior, consulte el manual
de instalación/conexión (volumen separado).

• Antes de operar el componente exterior utilizando el
siguiente procedimiento, seleccione correctamente
la entrada exterior. Consulte “Selección del
componente exterior a utilizar—EXT IN” en la
página 24.

1

Seleccione el componente exterior
(LINE IN).

• Si “LINE IN”* no aparece en la pantalla,
consulte la página 24 y seleccione la entrada
exterior (“LINE IN”).

* Se visualiza sólo cuando se ha seleccionado una de

las fuentes siguientes—FM, AM y cinta.

2

Encienda el componente conectado
y comience a reproducir la fuente.

3

Ajuste el volumen.

4

Ajuste las características de sonido
deseadas. (Consulte las páginas 20 y

21.)

ESPAÑOL

Nota sobre la operación con pulsación única:

Cuando usted pulsa CD-CH, la alimentación se
conecta automáticamente. No tendrá que pulsar

para conectar la alimentación.

29

FM/AMDAB

OPERACIONES DEL SINTONIZADOR DE DAB

Recomendamos utilizar el sintonizador de DAB
(Radiodifusión de audio digital) KT-DB1500 o
KT-DB1000 junto con su unidad.
Si tiene otro sintonizador de DAB, consulte con
su concesionario de JVC de equipos de audio
para automóviles.

• Refiérase también a las instrucciones
suministradas con su sintonizador de DAB.

¿Qué es el sistema DAB?

DAB es uno de los sistemas de radiodifusión
de audio digital disponible actualmente.
Puede proporcionar sonido de calidad de CD
sin ninguna interferencia molesta ni distorsión
de la señal.
Además, puede transportar texto, imágenes
y datos.

ESPAÑOL

A diferencia de la radiodifusión en FM, en
donde cada programa se transmite en su
propia frecuencia, el DAB combina diversos
programas (denominados “servicios”) para
formar un “ensemble”.
Asimismo, cada “servicio”, denominado
“servicio primario”, también se puede dividir
en componentes (denominados “servicios
secundarios”).

Con el sintonizador de DAB conectado con esta
unidad, podrá disfrutar de estos servicios DAB.

Cómo sintonizar un “ensemble”
y uno de los servicios

Un “ensemble” típico tiene 6 o más programas
(servicios) transmitidos al mismo tiempo.
Después de sintonizar un “ensemble”, podrá
seleccionar el servicio que desea escuchar.

Antes de empezar....

Pulse FM/AM (DAB) brevemente si la fuente
actual es una cinta, el cambiador de CD o un
componente exterior.

1

Seleccione el sintonizador de DAB.

Cada vez que pulsa y
mantiene pulsado el botón,
se seleccionará
alternativamente entre
sintonizador de DAB y el
sintonizador de FM/AM.

2

Seleccione la banda DAB (DAB1,
DAB2 o DAB3).

Cada vez que pulsa el
botón, la banda DAB cambia
de la siguiente manera:

30

DAB1 DAB2 DAB3

Nota:

Este receptor dispone de tres bandas DAB
(DAB1, DAB2, DAB3). Utilice cualquiera de
ellas para sintonizar un “ensemble”.

3

Comience a buscar un “ensemble”.

Pulse ¢ para buscar
“ensembles” de frecuencias
más altas.

Pulse 4 para buscar
“ensembles” de frecuencias
más bajas.

Cuando se reciba un “ensemble”, la
búsqueda cesa.

Para cesar la búsqueda antes que se
reciba un “ensemble”, pulse el mismo

botón que el pulsado para la búsqueda.

4

Seleccione el servicio que desea
escuchar.

Pulse MODE para acceder al

1

modo de funciones mientras
se está escuchando el
sintonizador DAB.

2 Pulse ¢ o 4 para

seleccionar el servicio que
desea mientras permanece en
el modo de funciones.

Para cambiar la información visualizada
mientras se sintoniza un “ensemble”

Normalmente el nombre del servicio se visualiza
en la pantalla.
Si desea verificar el nombre del “ensemble” o su
frecuencia, pulse DISP (pantalla).

Nombre del

servicio

Cada vez que pulsa el
botón, aparecerá la siguiente
información durante algún
tiempo en la pantalla.

Nombre del
“ensemble”

Reloj

N˚ de canal

FrecuenciaBanda DAB

Para sintonizar un determinado
“ensemble” sin efectuar la búsqueda

Antes de empezar....

Pulse FM/AM (DAB) brevemente si la fuente
actual es una cinta, el cambiador de CD o un
componente exterior.

1 Pulse y mantenga pulsado FM/AM (DAB) para

seleccionar el sintonizador DAB como fuente.

2 Pulse FM/AM (DAB) repetidas veces para

seleccionar la banda DAB (DAB1, DAB2 o
DAB3).

3 Pulse y mantenga pulsado ¢ o 4

durante más de 1 segundo.

4 Pulse ¢ o 4 repetidas veces hasta

llegar al “ensemble” deseado.

• Si mantiene el botón pulsado, la frecuencia
continuará cambiando hasta que lo suelte.

5 Seleccione el servicio que desea escuchar.

1 Pulse MODE para acceder al modo de

funciones mientras se está escuchando el
sintonizador DAB.

2 Pulse ¢ o 4 para seleccionar el

servicio que desea mientras permanece en
el modo de funciones.

ESPAÑOL

Para restablecer el sintonizador de FM/AM

Pulse y mantenga pulsado FM/AM (DAB) otra vez.

31

Cómo guardar los servicios
DAB en la memoria

Podrá preajustar hasta 6 servicios DAB en cada
banda DAB (DAB1, DAB2 y DAB3) de manera
manual.

Antes de empezar....

Pulse FM/AM (DAB) brevemente si la fuente
actual es una cinta, el cambiador de CD o un
componente exterior.

1

Seleccione el sintonizador de DAB.

Cada vez que pulsa y
mantiene pulsado el botón,
se seleccionará
alternativamente entre
sintonizador de DAB y el
sintonizador de FM/AM.

FM/AMDAB

2

Seleccione la banda DAB (DAB1,
DAB2 o DAB3) deseada.

Cada vez que pulsa el
botón, la banda DAB cambia
de la siguiente manera:

DAB1 DAB2 DAB3

ESPAÑOL

4

Seleccione el servicio que desea
escuchar.

1

Pulse MODE para acceder al
modo de funciones mientras
se está escuchando el
sintonizador DAB.

2 Pulse ¢ o 4 para

seleccionar el servicio que
desea mientras permanece en
el modo de funciones.

5

Pulse y mantenga pulsado más de
2 segundos el botón numérico (en
este ejemplo, 1) en que desea
almacenar el servicio seleccionado.

El nombre del servicio
seleccionado y la banda DAB/
número preajustado se muestran
alternativamente durante unos
momentos.

32

3

Sintonice un “ensemble” deseado.

FM/AMDAB

6

Repita el procedimiento de arriba
para almacenar los otros servicios
DAB en los demás números de
preajuste.

Notas:

• Usted sólo podrá preajustar servicios DAB
primarios. Aunque memorice un servicio
secundario, se memorizará su servicio primario.

• El servicio DAB preajustado previamente se borra
cuando se almacena un servicio DAB nuevo en el
mismo número de preajuste.

• Si se deja de suministrar energía al circuito de la
memoria (por ejemplo, durante el reemplazo de la
batería), se borrarán los servicios DAB
preajustados. Si así sucede, vuelva a preajustar los
servicios DAB.

Cómo sintonizar un servicio
DAB preajustado

Podrá sintonizar fácilmente un servicio DAB
preajustado. Tenga presente que primero deberá
almacenar los servicios. Si todavía no lo ha
hecho, “Cómo guardar los servicios DAB en la
memoria” en las páginas 32 y 33.

Antes de empezar....

Pulse FM/AM (DAB) brevemente si la fuente
actual es una cinta, el cambiador de CD o un
componente exterior.

1

Seleccione el sintonizador de DAB.

Cada vez que pulsa y
mantiene pulsado el botón,
se seleccionará
alternativamente entre
sintonizador de DAB y el
sintonizador de FM/AM.

2

Seleccione la banda DAB (DAB1,
DAB2 o DAB3) deseada.

Cada vez que pulsa el
botón, la banda DAB cambia
de la siguiente manera:

ESPAÑOL

DAB1 DAB2 DAB3

3

Seleccione el número (1 – 6)
correspondiente al servicio DAB
(primario) preajustado que usted
desea.

Nota:

Si el servicio primario seleccionado dispone de
algunos servicios secundarios, éstos se podrán
sintonizar pulsando repetidamente el mismo botón.

33

LOCALIZACIÓN DE AVERIAS

Lo que aparenta ser una avería podría resolverse fácilmente. Verifique los siguientes puntos antes de
acudir al centro de servicio.

ESPAÑOL

Síntomas

• El sonido no sale por los
altavoces.

• Esta unidad no funciona en
absoluto.

Generalidades

• El preajuste automático
SSM (Memoria secuencia
de las emisoras más
fuertes) no funciona.

FM/AM

• Hay ruidos estáticos
mientras se escucha la
radio.

• La cinta cassette no puede
ser expulsada.

Causas

El nivel de volumen está
ajustado al mínimo.

Las conexiones son
incorrectas.

El microcomputador
incorporado podría haber
funcionado incorrectamente
debido a los ruidos, etc.

Las señales son muy débiles.

La antena no está firmemente
conectada.

La expulsión del cassette está
prohibida.

Remedios

Ajustarlo al nivel óptimo.

Verifique los cables y las
conexiones.

Mientras mantiene pulsado SEL
(selección), pulse (en
espera/encendido/atenuador)
durante más de 2 segundos
para reinicializar la unidad. (El
ajuste del reloj y las emisoras
preajustadas en la memoria se
borran). (Consulte la página 2.)

Almacene las emisoras
manualmente.

Conecte la antena firmemente.

Mientras mantiene pulsado
TAPE 23, pulse 0 (expulsión)
durante más de 2 segundos.

34

• No se puede introducir la
cinta cassette.

• Las cintas cassette se
calientan.

• El sonido de la cinta es

Reproducción de la cinta

muy bajo y la calidad del
sonido está degradada.

Ha intentado introducir el
cassette de manera
incorrecta.

Esto no es una falla de
funcionamiento.

Están sucios las cabezas de
la cinta.

Inserte el cassette con el lado
expuesto de la cinta dirigido
hacia la derecha.

Limpiar con una cinta
limpiadora de cabezas.

Síntomas

Causas

Remedios

•“NO CD” aparece en la
pantalla.

•“NO MAG” aparece en la
pantalla.

•“RESET 8” aparece en la
pantalla.

•“RESET 1” – “RESET 7”
aparece en la pantalla.

• Esta cambiador de CD no
funciona en absoluto.

No hay disco en el magazin.

Los discos han sido insertados
boca abajo.

El disco actual no contiene
ningún archivo MP3.

No hay ningún
cargado en el cambiador de CD.

La unidad no está
correctamente conectada al
cambiador de CD.

El microcomputador
incorporado podría haber
funcionado incorrectamente
debido a los ruidos, etc.

magazin

Inserte los discos en el
magazin.

Inserte los discos
correctamente.

Inserte un disco que
contenga archivos MP3.

Inserte el magazin.

Conectar esta unidad y el
cambiador de CD
correctamente y pulsar el
botón de reposición del
cambiador de CD.

Pulsar el botón de reposición
del cambiador de CD.

Mientras mantiene pulsado
SEL (selección), pulse

(en espera/

encendido/atenuador)
durante más de 2 segundos
para reinicializar la unidad.
(El ajuste del reloj y las

emisoras preajustadas en la
memoria se borran).
(Consulte la página 2.)

Cambiador de CD

ESPAÑOL

35

MANTENIMIENTO

Esta unidad requiere muy poca atención, pero
conseguirá prolongar su vida de servicio si
observa las instrucciones siguientes.

Para limpiar las cabezas

• Limpie las cabezas cada 10 horas de uso con
una cinta limpiadora de cabezas del tipo
húmedo (disponible en las tiendas del ramo).
Cuando se ensucien las cabezas, aparecerán
los siguientes síntomas:

– Se deteriora la calidad del sonido.
– Disminuye el nivel de sonido.
– Se suprimen los sonidos.

• No reproduzca cintas sucias o con polvo.

• No toque la cabezas muy pulimentadas con
ninguna herramienta metálica o magnética.

ESPAÑOL

PRECAUCIONES:

• No reproduzca cassettes con las etiquetas
despegadas pues se podrá dañar la unidad.

• Apriete la cinta y elimine la flojedad para evitar
que quede enganchada en el mecanismo.

• No deje el cassette insertado en el
compartimiento del cassette después del uso,
pues se aflojará la cinta.

La función de abajo también se provee para
asegurar una mayor vida de servicio de esta
unidad.

Liberación/reproducción mediante la
llave de encendido

• Al desconectar la llave de encendido con un
cassette en el compartimiento, la cinta se
liberará automáticamente de la cabeza de la
unidad.

• Al conectar la llave de encendido con un
cassette en el compartimiento, la reproducción
se iniciará automáticamente si se desconectó
el encendido durante la reproducción de la
cinta.

Para mantener limpias las cintas

• Guarde siempre de cassettes en sus respectivos
estuches.

• No almacene de cassettes en los siguientes
lugares:

– A la luz directa del sol
– En lugares de mucha humedad
– En lugares de temperaturas muy elevadas

36

ESPECIFICACIONES

SECCION DEL AMPLIFICADOR DE
AUDIO

Máxima potencia de salida:

Delantera: 45 W por canal
Trasera: 45 W por canal

Potencia de salida continua (RMS):

Delantera: 17 W por canal en 4 Ω, 40 Hz a

20 000 Hz con una distorsión
armónica total no mayor de
0,8%.

Trasera: 17 W por canal en 4 Ω, 40 Hz a

20 000 Hz con una distorsión
armónica total no mayor de
0,8%.

Impedancia de carga: 4 Ω

(tolerancia de 4 Ω a 8 Ω )

Gama de control de tonos:

Graves: ±10 dB a 100 Hz

Agudos: ±10 dB a 10 kHz
Respuesta de frecuencias: 40 Hz a 20 000 Hz
Relación señal a ruido: 70 dB
Nivel de salida de línea/impedancia:

2,0 V/20 kΩ de carga (250 nWb/m)
Impedancia de salida: 1 kΩ

SECCION DEL SINTONIZADOR

Gama de frecuencias:

FM: 87,5 MHz a 108,0 MHz

AM: (OM) 522 kHz a 1 620 kHz

(OL) 144 kHz a 279 kHz

SECCION DE LA PLATINA DE
CASSETTE

Lloro y trémolo: 0,11% (WRMS)
Tiempo de bobinado rápido: 100 sec. (C-60)
Respuesta de frecuencia:

30 Hz a 16 000 Hz (Cinta normal)
Relación señal a ruido: 56 dB
Separación estereofónica: 40 dB

GENERALIDADES

Requisitos de potencia:

Voltaje de funcionamiento: DC 14,4 V

(tolerancia de 11 V a 16 V)
Sistema de puesta a tierra: Masa negativa
Temperatura de trabajo permisible: 0°C a +40°C
Dimensiones (An × Al × Pr):

Dimensiones de instalación (aprox.):

182 mm × 52 mm × 150 mm

Dimensiones del panel (aprox.):

188 mm × 58 mm × 11 m m

Peso (aprox.):

1,4 kg (excluyendo accesorios)

El diseño y las especificaciones se encuentran sujetos
a cambios sin previo aviso.

ESPAÑOL

[Sintonizador de FM]

Sensibilidad útil:
11,3 dBf (1,0 µV/75 Ω)
Umbral de silenciamiento de 50 dB :
16,3 dBf (1,8 µV/75 Ω)
Selectividad de canal alternativo (400 kHz):

65 dB
Respuesta de frecuencias: 40 Hz a 15 000 Hz
Separación estereofónica: 30 dB
Relación de captura: 1,5 dB

[Sintonizador de OM]

Sensibilidad: 20 µV
Selectividad: 35 dB

[Sintonizador de OL]

Sensibilidad: 50 µV

37

¿Tiene PROBLEMAS con la operación?

Por favor reinicialice su unidad

Consulte la páfina de Cómo reposicionar su unidad

PROBLEMI di funzionamento?

Inizializzare l'apparecchio

Fare riferimento alla pagina di Come inizialiazzare l'apparecchio

W przypadku NIEPRAWID¸OWEJ

pracy radioodtwarzacza

Wyzeruj jego pami´ç

Patrz Zerowanie pami´ci urzàdzenia

Затруднения при эксплуатации?

Пожалуйста, перезагрузите Ваше

устройство

Для получения информации о перезагрузке Вашего

устройства обратитесь на соответствующую страницу

SP, IT, PO, RU

© 2003 VICTOR COMPANY OF JAPAN LIMITED

0103KKSMDTJEIN

JVC

KS-FX742R

Manual de instalación/conexión
Manuale d’installazione/collegamento

Instrukcja monta˝u/pod∏àczania przewodów

Руководство по установке/подключению

GET0114-004A

[E]

ESPAÑOL

• Esta unidad está diseñada para funcionar con 12 V
de CC, con sistemas eléctricos de masa NEGATIVA.

INSTALACION (MONTAJE EN EL
TABLERO DE INSTRUMENTOS)

• La siguiente ilustración muestra una instalación
típica. Sin embargo usted deberá efectuar los
ajustes correspondientes a su automóvil. Si tiene
alguna pregunta o necesita información acerca de
las herramientas para instalación, consulte con su
concesionario de JVC de equipos de audio para
automóviles o a una compañía que suministra tales
herramientas.

1

Antes de instalar: Pulse (soltar panel de
control) para separar el panel de control si ya
está unido.

* Cuando se envía de la fábrica, el panel de

control está embalado en el estuche duro.

2

Retire la placa de guarnición.

3

Retire la cubierta después de desenganchar los
retenes de la cubierta.

1 Ponga la unidad vertical.

Nota: Al poner la unidad vertical, tenga
cuidado de no dañar el fusible provisto en la
parte posterior.

2 Inserte las 2 manijas entre la unidad y la

cubierta tal como en la ilustración y
desenganche los retenes de la cubierta.

3 Retire la cubierta.

Nota: Después de instalar la unidad,
asegúrese de guardar las manijas para uso
futuro.

4

Instale la cubierta en el tablero de instrumentos.
* Después de que la cubierta esté

correctamente instalada en el tablero de
instrumentos, doble las lengüetas
correspondientes para sostener la cubierta
firmemente en su lugar, tal como se muestra.

5

Fije el perno de montaje en la parte trasera del
cuerpo de la unidad y coloque el cojín de goma
sobre el extremo del perno.

6

Realice las conexiones eléctricas requeridas.

7

Deslice la unidad dentro de la cubierta hasta
que quede trabada.

8

Coloque la placa de guarnición.

9

Coloque el panel de control.

ITALIANO

• L’apparecchio è destinato a funzionare su impianti
elettrici da 12 V c.c., con massa NEGATIVA.

INSTALLAZIONE (MONTAGGIO
SUL CRUSCOTTO)

• La figura che segue rappresenta un’installazione
tipica. Naturalmente, sono possibili adattamenti in
funzione del tipo di vettura. Per eventuali
chiarimenti in merito ai kit d’installazione, rivolgersi
al locale rivenditore car audio JVC o a negozi
analoghi.

1

Operazioni preliminari al montaggio: Premere

(sgancio del pannello di comando) per

staccare il pannello di comando (se già inserito).
* Di fabbrica, il pannello di comando viene fornito

in contenitore rigido.

2

Togliere la piastra di finitura.

3

Togliere la protezione dopo aver sganciato i
relativi blocchi.

1 Posizionare l’apparecchio.

Nota: Nel posizionare l’apparecchio, fare
attenzione a non danneggiare il fusibile sul
posteriore.

2 Inserire le 2 maniglie tra l’apparecchio e la

protezione, come illustrato per sganciare i
blocchi.

3 Togliere la protezione.

Nota: Una volta ultimate le operazioni
d’installazione, conservare le maniglie per uso
futuro.

4

Installare la protezione nel cruscotto.
* Verificare la correttezza dell’installazione della

protezione nel cruscotto, quindi piegare le
linguette che tengono in posto la protezione,
come illustrato.

5

Fissare il bullone di montaggio sul retro
dell’apparecchio e collocare il gommino
sull’estremità del bullone stesso.

6

Eseguire i necessari collegamenti elettrici.

7

Far scorrere l’apparecchio nella protezione finché
non risulta bloccato.

8

Fissare la piastra di rifinitura.

9

Inserire il pannello di comando.

POLSKI

• Urzàdzenie przystosowane jest do zasilania pràdem
sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem.

MONTA˚ (W DESCE
ROZDZIELCZEJ)

• Na poni˝szym rysunku przedstawiono typowy
sposób monta˝u. W odniesieniu do poszczególnych
typów samochodów nale˝y jednak odpowiednio
skorygowaç sposób monta˝u. Odpowiedzi na
wszelkie pytania i innych informacji na temat
zestawów monta˝owych udzieli przedstawiciel JVC
IN-CAR ENTERTAINMENT lub firma dostarczajàca
zestawy.

1

Przed rozpocz´ciem monta˝u: NaciÊnij przycisk

(zwolnienie przedniego panelu), aby zdjàç

panel, jeÊli zosta∏ za∏o˝ony.
* Fabrycznie przedni panel umieszczany jest w

futerale.

2

Zdejmij przednià cz´Êç obudowy.

3

Odblokuj zatrzaski i zdejmij kieszeƒ.
1 Ustaw urzàdzenie pionowo.

Uwaga: Stawiajàc urzàdzenie pionowo nale˝y
uwa˝aç, aby nie uszkodziç umieszczonego z
ty∏u bezpiecznika.

2 Wsuƒ 2 uchwyty pomi´dzy obudow´

urzàdzenia a kieszeƒ zgodnie z rysunkiem,
aby odblokowaç zatrzaski kieszeni.

3 Zdejmij kieszeƒ.

Uwaga: Uchwyty nale˝y zachowaç do
wykorzystania w przysz∏oÊci, po zamontowaniu
urzàdzenia.

4

Zamontuj kieszeƒ w desce rozdzielczej.
* Po w∏aÊciwym umieszczeniu kieszeni w desce

rozdzielczej zegnij odpowiednie blaszki, aby
umocowaç jà solidnie zgodnie z rysunkiem.

5

Przykr´ç wkr´t mocujàcy do tylnej cz´Êci obudowy
urzàdzenia i za∏ó˝ gumowà nak∏adk´ na jego
zakoƒczenie.

6

Wykonaj niezb´dne po∏àczenia elektryczne.

7

Wsuƒ urzàdzenie do kieszeni, a˝ zostanie
zablokowane.

8

Za∏ó˝ przednià cz´Êç obudowy.

9

Za∏ó˝ przedni panel.

0103KKSMDTJEIN

JVC

SP, IT, PO, RU

РУССКИЙ

• Это устройство разработано для эксплуатации на
12 В постоянного напряжения с минусом на массе.

УСТАНОВКА (УСТАНОВКА
В ПРИБОРНУЮ ПАНЕЛЬ)

• На следующих иллюстрациях показана типовая
установка. Тем не менее, Вы должны сделать
поправки в соответствии с типом Вашего
автомобиля. Если у Вас есть какие-либо
вопросы, касающиеся установки, обратитесь к
Вашему дилеру JVC IN-CAR ENTERTAINMENT
или в компанию, поставляющую
соответствующие принадлежности.

1

Перед установкой: Нажмите кнопку
(кнопка освобождения панели управления)
для отсоединения панели управления, если
она уже прикреплена.

* При отправке с завода панель управления

упакована в твердую коробку.

2

Удалите декоративную панель.

3

Удалите муфту после освобождения запоров
муфты.

1 Установите устройство.

Примечание: Устанавливайте устройство
таким образом, чтобы не повредить
предохранитель, расположенный сзади.

2 Вставьте два рычага между устройством и

муфтой, как показано на рисунке, для
освобождения запоров муфты.

3 Удалите муфту.

Примечание: После установки устройства
сохраните рычаги для использования в
будущем.

4

Установите муфту в приборную панель.
* После установки муфты в приборную

панель согните соответствующие зубцы для
фиксации муфты, как показано на рисунке.

5

Затяните Крепежный болт на задней части
корпуса устройства и наденьте резиновый
чехол на конец болта.

6

Выполните необходимые подключения
контактов, как показано на оборотной
стороне этой инструкции.

7

Задвиньте устройство в муфту до упора.

8

Установите декоративную панель.

9

Прикрепите панель управления.

1

3

Panel de control

Panello di comando

Przedni panel

Панель управления

Manija

Maniglia

Uchwyt

Рычаг

Ranura

Feritoia

Szczelina

Отверстие

Fusible

Fusibile

Bezpiecznik

Предохранитель

Placa de bloqueo

Piastra di bloccaggio

Zatrzask blokujàcy

Фиксирующая панель

2

Cubierta

Protezione

Kieszeƒ

Муфта

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Panel de control

Panello di comando

Przedni panel

Панель управления

9

Cubierta

Protezione

Kieszeƒ

Муфта

8

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Cojín de goma

Gommino

Gumowa nasadka

Резиновый чехол

7

4

4

Tablero de instrumentos

Cruscotto

Deska rozdzielcza

Приборная панель

184 mm

53 mm

5

Perno de montaje

Bullone di montaggio

Wkr´t mocujàcy

Крепежный болт

*

6

Véase “CONEXIONES ELECTRICAS”.

Vedere “COLLEGAMENTI ELETTRICI”.

Patrz “PO¸ÑCZENIA ELEKTRYCZNE”.

Смотрите “ЭЛЕКТРИЧЕСКИЕ
ПОДКЛЮЧЕНИЯ”.

LOCALIZACION DE AVERIAS

• El fusible se quema.

* ¿Están los conductores rojo y negro correctamente

conectados?

• No es posible conectar la alimentación.

* ¿Está el cable amarillo conectado?

• No sale sonido de los altavoces.

* ¿Está el cable de salida del altavoz cortocircuitado?

• El sonido presenta distorsión.

* ¿Está el cable de salida del altavoz conectado a

masa?

* ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

• La unidad se calienta.

* ¿Está el cable de salida del altavoz conectado a

masa?

* ¿Están los terminales “–” de los altavoces L y R

conectados a una masa común?

RICERCA GUASTI

• Il fusibile brucia.

* I fili rossi e neri sono stati collegati correttamente?

• Non si riesce ad accendere l’apparecchio.

* Il filo giallo è stato collegato?

• Non esce alcun suono dalle casse.

* Il filo di uscita delle casse è stato protetto contro i

cortocircuiti?

• Suono distorto.

* Il filo di uscita delle casse è collegato a terra?
* I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

• L’apparecchio si surriscalda.

* Il filo di uscita delle casse è collegato a terra?
* I terminali “–” delle casse di sinistra e destra sono

stati collegati a terra in comune?

ROZWIÑZYWANIE PROBLEMÓW

• Bezpiecznik przepala si´.
* Czy czerwony i czarny przewód pod∏àczono

w∏aÊciwie?

• Nie mo˝na w∏àczyç zasilania.
* Czy pod∏àczono ˝ó∏ty przewód?

• Z g∏oÊników nie dochodzi ˝aden dêwi´k.
* Czy na przewodzie g∏oÊnikowym nie ma zwarcia?

• Dêwi´k jest zniekszta∏cony.
* Czy przewód g∏oÊnikowy jest uziemiony?
* Czy styki “–” terminals g∏oÊnika lewego i prawego

sà razem uziemione?

• Urzàdzenie silnie si´ nagrzewa.
* Czy przewód g∏oÊnikowy jest uziemiony?
* Czy styki “–” terminals g∏oÊnika lewego i prawego

sà razem uziemione?

1

BЫЯВЛЕНИЕ НЕИСПРАВНОСТЕЙ

• Сработал предохранитель.

* Правильно ли подключены черный и красный

провода?

• Питание не включается.

* Подключен ли желтый провод?

• Звук не выводится через громкоговорители.

* Нет ли короткого замыкания на кабеле выхода

громкоговорителей?

• Звук искажен.

* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

• Устройство нагревается.

* Заземлен ли провод выхода громкоговорителей?
* Заземлены ли разъемы “–” правого (R) и левого

(L) громкоговорителей?

• Cuando emplea un soporte opcional

• Utilizzo del supporto supplementare

• Korzystanie z opcjonalnego uchwytu mocujàcego

• При использовании дополнительной стойки

Arandela

Lavatrice

Podk∏adka

Шайба

Tablero de instrumentos

Cruscotto

Deska rozdzielcza

Приборная панель

Menos de 30˚

Inferiore a 30˚

Mniej ni˝ 30 stopni

Менее 30°

Tabique a prueba de
incendios

Parete antincendio

Âciana komory silnika

Стена

Cubierta

Protezione

Kieszeƒ

Муфта

Soporte (opción)

Supporto (opzionale)

Uchwyt mocujàcy (opcja)

Стойка (дополнительно)

Tuerca de seguridad

Dado di fermo

Nakr´tka

Фиксирующая гайка

Tornillo (opción)

Vite (opzionale)

Âruba (opcja)

Винт (дополнительно)

Perno de montaje

Bullone di montaggio

Wkr´t mocujàcy

Крепежный болт

Instale la unidad a un ángulo de menos
de 30˚.

Installare l’unità a un’inclinazione
inferiore a 30˚.

Zainstalowac jednostk´ pod kàtem
mniejszym ni˝ 30 stopni.

Установите устройство под углом
менее 30°.

• Instalación de la unidad sin utilizar la cubierta

• Installazione dell’apparecchio senza protezione

• Monta˝ urzàdzenia bez kieszeni

• При установке устройства без использования муфты

En un Toyota por ejemplo, primero retire la radio del automóvil y luego instale la unidad en su lugar.

Ad esempio, in una Toyota, si deve innanzi tutto togliere la radio ed installare poi l’apparecchio in suo luogo.

W niektórych markach samochodów, takich jak np. Toyota, nale˝y najpierw wymontowaç radioodbiornik i zainstalowaç
urzàdzenie.

В автомобилях “Toyota”, например, сначала удалите автомобильную магнитолу, затем установите на ее место это
устройство.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6 mm)*

Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*

Крепежные винты (M5 x 6 мм)*

Compartimiento

Tascabile

Kieszonka

Карман

Nota : Cuando instala la unidad en la ménsula de montaje, asegúrese de utilizar los tornillos de 6 mm de longitud. Si

se utilizan tornillos más largos, éstos pueden dañar la unidad.

Nota : Durante l’installazione dell’apparecchio sulla staffa di montaggio, utilizzare esclusivamente le viti da 6 mm.

Si ricorda che l’uso di viti più lunghe potrebbe danneggiare l’apparecchio.

Uwaga : W przypadku monta˝u urzàdzenia na wsporniku mocujàcym nale˝y u˝ywaç wkr´tów 6 mm. Stosowanie

d∏u˝szych wkr´tów mo˝e spowodowaç uszkodzenie urzàdzenia.

Примечание : При установке устройства на крепежный кронштейн, используйте только винты длиной 6 мм. При

использовании более длинных винтов можно повредить устройство.

Ménsula*

Staffa*

Uchwyt*

Кронштейн*

Ménsula*

Staffa*

Uchwyt*

Кронштейн*

* No suministrado con esta unidad.
* Non fornite con l’apparecchio.
* Nie wchodzi w sk∏ad zestawu.
* Не входят в комплект.

Tornillos tipo plano (M5 x 6 mm)*

Viti a testa piana (M5 x 6mm)*

Wkr´ty z p∏askimi ∏bami (M5 x 6 mm)*

Крепежные винты (M5 x 6 мм)*

Extracción de la unidad

• Antes de extraer la unidad, libere la sección trasera.

1

Retire el panel de control.

2

Retire la placa de guarnición.

3

Inserte las 2 manijas entre las ranuras, como se
muestra. Luego, separe gentilmente las manijas y
extraiga la unidad. (Asegúrese de conservar las

manijas después de instalarlo.)

Rimozione dell’apparecchio

• Prima di rimuovere l’apparecchio, sganciare la
parte posteriore.

1

Togliere il pannello di comando.

2

Togliere la piastra di finitura.

3

Inserire le 2 maniglie nelle guide, come indicato.
A questo punto, tirare delicatamente le maniglie
allontanandole l’una dall’altra, quindi estrarre
l’apparecchio. (Conservare le maniglie per uso

futuro.)

Demonta˝ urzàdzenia

• Przed demonta˝em urzàdzenia zwolnij tylnà czeÊç.

1

Zdejmij przedni panel.

2

Zdejmij przednià cz´Êç obudowy.

3

Wsuƒ 2 uchwyty w szczeliny zgodnie z
rysunkiem. Nast´pnie delikatnie rozsuƒ uchwyty
na boki i wysuƒ urzàdzenie. (Uchwyty nale˝y

zachowaç po zamontowaniu urzàdzenia.)

Удаление устройства

• Перед удалением устройства освободите
заднюю часть.

1

Удалите панель управления.

2

Удалите декоративную панель.

3

Вставьте 2 рычаги в отверстия, как показано
на иллюстрации. Затем, плавно раздвигая
рычаги в стороны, выньте устройство. (После

установки сохраните рычаги.)

123

Panel de control

Panello di comando

Przedni panel

Панель управления

Lista de piezas para instalación y
conexión

Con esta unidad se suministran las siguientes piezas.
Después de inspeccionarlas, colóquelas
correctamente.

Componenti da usare per
l’installazione ed il collegamento

Assieme all’apparecchio vengono forniti i
componenti sottoindicati.
Prima di procedere, verificare che tutto sia in ordine.

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Lista elementów monta˝owych i
pod∏àczeniowych

Wraz z urzàdzeniem dostarczane sà nast´pujàce
elementy.
Po sprawdzeniu nale˝y je w∏aÊciwie zamontowaç.

Manija

Maniglia

Uchwyt

Рычаг

Список деталей для установки и
подключения

Следующие детали поставлены в комплекте с
устройством.
После проверки комплектации, пожалуйста,
установите их правильно.

Estuche duro/Panel de control

Contenitore/Panello di comando

Futera∏/Przedni panel

Жесткий футляр/панель
управления

Manijas

Maniglie

Uchwyty

Рычаги

Arandela (ø5)

Lavatrice (ø5)

Podk∏adka (fi5)

Шайба (њ5)

CONEXIONES ELECTRICAS

Para evitar cortocircuitos, recomendamos que
desconecte el terminal negativo de la batería y que
efectúe todas las conexiones eléctricas antes de
instalar la unidad. Si usted no está seguro de cómo
instalar correctamente la unidad, hágala instalar por un
técnico cualificado.

Nota:
Esta unidad está diseñada para funcionar con 12 V de
CC, con sistemas eléctricos de masa NEGATIVA. Si

su vehículo no posee este sistema, será necesario un
inversor de tensión, que puede ser adquirido en los
concesionarios de JVC de equipos de audio para
automóviles.

• Reemplace el fusible por uno con la corriente
especificada. Si el fusible se quemase
frecuentemente consulte con su concesionario de
JVC de equipos de audio para automóviles.

• Si el ruido fuese un problema...
Esta unidad tiene un filtro de ruido en el circuito de
alimentación. Sin embargo, en algunos vehículos,
pueden producirse chasquidos u otros ruidos
indeseados. En tal caso conecte el terminal de
tierra posterior (véase diagrama de conexión) del
receptor al chasis del automóvil, utilizando cordones
más gruesos y cortos tales como alambre de cobre
trenzado o de grueso calibre. Si el ruido persiste,
consulte a su concesionario de JVC de equipos de
audio para automóvil.

• La entrada máxima de los altavoces debe ser de más
de 45 W en la frontal y 45 W en el trasero, con una
impedancia de 4 Ω a 8 Ω.

• Asegúrese de conectar esta unidad a tierra en el

chasis del automóvil.

• El sumidero térmico estará muy caliente después del
uso. Asegúrese de no tocarlo al desmontar esta
unidad.

Cubierta

Protezione

Kieszeƒ

Муфта

Tuerca de seguridad (M5)

Dado di fermo (M5)

Nakr´tka (M5)

Фиксирующая гайка (M5)

COLLEGAMENTI ELETTRICI

Per evitare cortocircuiti, si consiglia di scollegare il
terminale negativo della batteria e di realizzare tutti i
collegamenti elettrici prima d’installare l’apparecchio.
Se necessario, fare effettuare l’installazione da un
tecnico qualificato.

Nota:

L’apparecchio è studiato per funzionare su impianti
elettrici da 12 V c.c., con massa NEGATIVA. Se
l’impianto della vettura è di tipo diverso, è necessario
un invertitore di tensione, reperibile presso i venditori
car audio JVC.

• Sostituire il fusibile con uno della potenza
specificata. Se il fusibile si brucia spesso, rivolgersi
al locale rivenditore car audio JVC.

• In caso di rumorosità...
Nel circuito di alimentazione dell’apparecchio è
presente un filtro antirumore. Però, in alcuni tipi di
vetture, si possono avvertire rumori indesiderati. In
tal caso, collegare il terminale di terra sul
posteriore dell’apparecchio (cfr. schema di
collegamento) al telaio dell’auto utilizzando cavi più
corti e più spessi (ad esempio, calza metallica di
rame o filo di calibro maggiore). Se il rumore persiste,
rivolgersi al locale rivenditore car audio JVC.

• L’ingresso massimo delle casse deve essere
superiore a 45 W sul retro e 45 W sul davanti, con
impedenza di 4 Ω – 8 Ω.

• Mettere a terra l’apparecchio sul telaio dell’auto.

• Dopo l’uso, il dissipatore di calore si surriscalda.
Evitare di toccarlo quando si estrae l’apparecchio.

Sumidero térmico

Dissipatore di calore

Radiator

Радиатор

Placa de guarnición

Piastra di finitura

Przednia cz´Êç obudowy

Декоративную панель

Perno de montaje (M5 x 20 mm)

Bullone di montaggi (M5 x 20 mm)

Wkr´t mocujàcy (M5 x 20 mm)

Крепежный болт (M5 x 20 мм)

PO¸ÑCZENIA ELEKTRYCZNE

Aby zapobiec zwarciom, zaleca si´ od∏àczenie
ujemnego nadbiegunnika akumulatora i wykonanie
wszystkich po∏àczeƒ elektrycznych przed
zainstalowaniem urzàdzenia. W przypadku
wàtpliwoÊci odnoÊnie prawid∏owego monta˝u
urzàdzenia nale˝y zleciç jego wykonanie
wykwalifikowanemu pracownikowi.

Uwaga:

Urzàdzenie przystosowane jest do zasilania pràdem
sta∏ym o napi´ciu 12 V z UJEMNYM uziemieniem.
JeÊli w samochodzie zastosowano innego rodzaju
instalacj´ elektrycznà, konieczne jest zastosowanie
transformatora, który mo˝na nabyç u przedstawicieli
JVC IN-CAR ENTERTAINMENT.

• Zastàp bezpiecznik innym o odpowiednim pràdzie.
JeÊli bezpiecznik cz´sto si´ przepala, skonsultuj si´
z przedstawicielem JVC IN-CAR ENTERTAINMENT.

• Problemy z szumami...
W obwodzie elektrycznym urzàdzenia zastosowano
filtr szumów. W niektórych samochodach mogà
jednak wystàpi trzaski lub szumy. W takim wypadku
nale˝y po∏àczyç tylny zacisk uziemienia
urzàdzenia (zobacz schemat po∏àczeƒ) z masà
pojazdu za pomocà krótszych i grubszych
przewodów, takich jak plecionka miedziana lub
innego przewodu o du˝ym przekroju. JeÊli szumy
nie ust´pujà, skonsultuj si´ z przedstawicielem JVC
IN-CAR ENTERTAINMENT.

• Maksymalna moc g∏oÊników powinna przekraczaç
45 W z ty∏u i z przodu 45 W, przy impedancji od 4 Ω
do 8 Ω.

• Urzàdzenie nale˝y bezwzgl´dnie po∏àczyç z

masà pojazdu.

• Podczas pracy urzàdzenia radiator silnie si´
nagrzewa. Nale˝y zachowaç ostro˝noÊç, aby nie
dotknàç go podczas demonta˝u.

2

Cordón de alimentación

Cavo di alimentazione

Kabel zasilania

Кабель питания

Cojín de goma

Gommino

Gumowa nasadka

Резиновый чехол

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

Для предотвращения коротких замыканий мы
рекомендуем Вам отсоединить отрицательный
разъем аккумулятора и осуществить все
подключения перед установкой устройства. Если
Вы не знаете точно, как следует устанавливать это
устройство, обратитесь к квалифицированному
специалисту.

Примечание:

Это устройство разработано для эксплуатации на

12 В постоянного напряжения с минусом на
массе. Если Ваш автомобиль не имеет этой

системы, требуется инвертор напряжения, который
может быть приобретен у дилера JVC IN-CAR
ENTERTAINMENT.

• Заменяйте предохранитель другим
предохранителем указанного класса. Если
предохранитель сгорает слишком часто,
обратитесь к дилеру JVC IN-CAR
ENTERTAINMENT.

• При появлении сильных помех...
Это устройство оснащено фильтром помех в цепи
питания. Однако в некоторых случаях возможно
появление щелчков и других нежелательных
помех. В этом случае подключите задний разъем
заземления этого устройства (см. схему
подключения ниже) к шасси автомобиля при
помощи более коротких и толстых проводов.
Если помехи не исчезают, обратитесь к дилеру
JVC IN-CAR ENTERTAINMENT.

• Максимальная входная мощность
громкоговорителей должна быть больше 45 Вт
сзади и 45 Вт впереди при полном сопротивлении
от 4 Ω до 8 Ω.

• Нe забудьте заземлить устройство на шасси

автомобиля.

• Радиатор во время использования сильно
нагревается. Старайтесь его не трогать во время
удаления устройства.

ESPAÑOL

ITALIANO

POLSKI РУССКИЙ

Conexiones tipicas / Collegamenti tipici / Typowe po∏àczenia / Типичные подключения

Antes de la conexión: Verifique atentamente el
conexionado del vehículo. Una conexión incorrecta
podría producir daños graves en la unidad.
Los cordones del cable de alimentación y los del
conector procedentes de la carrocería del automóvil
podrían ser de diferentes en color.

1

Conecte los conductores de color del cable de
alimentación a la batería del automóvil, altavoces y
antena motriz (si la hubiere) en la secuencia siguiente.

1 Negro: a tierra
2 Amarillo: a la batería del automóvil

(12 V constantes)

3 Rojo: a un terminal de accesorio
4 Azul con rayas blancas: al conductor remoto

de otro equipo o de la antena automática, si
hubiere (máx. 200 mA)

5 Marrón: al sistema de teléfono celular

(para mayor información, refiérase a las
instrucciones del teléfono celular.)

6 Otros: a los altavoces

2

Conecte el cable de antena.

3

Por último, conecte el cable de alimentación a la
unidad.

Nota: Si su vehículo no dispone de ningún terminal para
accesorios, mueva el fusible de la posición 1 (posición
inicial) a la posición 2, y conecte el conductor rojo
(A7) al terminal positivo (+) de la batería.

• En este caso, no se utiliza el conductor amarillo (A4).

Cambiador de CD de JVC/Sintonizador
de DAB u otro componente exterior

CD changer della JVC/Tuner DAB ed
altro componente esterno

Zmieniacz CD/tuner DAB marki JVC lub
inne urzàdzenie zewn´trzne

Проигрыватель-автомат
компакт-дисков JVC/Тюнер
DAB или другой
внешний компонент

Se recomienda conectar el cambiador
de CD de JVC compatible con MP3.
También se pueden conectar otros
cambiadores de CD de la serie CH-X
(excepto CH-X99 y CH-X100).

• Con esta unidad no se podrán utilizar
cambiadores de CD de la serie
KD-MK.

Conectando el adaptador de entrada de
línea KS-U57 (no suministrado),
también podrá usar un componente
exterior, tal como un reproductor de MD.
(Véase diagrama .)

Prima del collegamento: Verificare attentamente il
cablaggio della vettura. Si ricorda che un
collegamento improprio può danneggiare seriamente
l’apparecchio.
I conduttori del cavo di alimentazione e quelli del
connettore sulla carrozzeria potrebbero essere di
colore diverso.

1

Collegare i fili colorati del cavo di alimentazione
alla batteria dell’auto, alle casse ed all’antenna
(se presente) nella sequenza indicata.

1 Nero: massa
2 Giallo: alla batteria dell’auto (12 V costanti)
3 Rosso: ad un terminale per accessori
4 Blu a strisce bianche: allo spinotto remoto di

altra attrezzatura o all’eventuale antenna
elettrica (max 200 mA)

5 Marrone: al cellulare (Per i particolari, vedere

le instruzioni del telefono cellulare.)

6 Altri: alle casse

2

Collegare il cavo dell’antenna.

3

Infine, collegare i cablaggi all’apparecchio.

Nota: Se la vettura non dispone di terminale per
accessori, spostare il fusibile dalla posizione
1 (posizione iniziale) alla posizione 2, collegare il filo
rosso (A7) sul terminale della batteria con segno
positivo (+).

• In questo caso, non si usa il filo giallo (A4).

Si consiglia l’uso del CD changer JVC
compatibile con il formato MP3. È inoltre
possibile collegare altri CD changer
serie CH-X (ad eccezione di CH-X99 e
CH-X100).

• Non è possibile usare CD changer
serie KD-MK con la presente unità.

È altresì possibile utilizzare un
componente esterno tipo MD player
portatile collegando l’adattatore
d’ingresso linea KS-U57 (non in
dotazione). (Cfr. schema .)

Przed rozpocz´ciem pod∏àczania: Dok∏adnie
sprawdê okablowanie w samochodzie. Niew∏aÊciwe
pod∏àczenie mo˝e spowodowaç powa˝ne
uszkodzenie urzàdzenia.
Przewody kabla zasilania mogà mieç inne kolory, ni˝
kable zainstalowane w samochodzie.

1

Pod∏àcz kolorowe przewody kabla zasilania do
akumulatora, g∏oÊników i elektrycznie wysuwanej
anteny (jeÊli samochód jest w nià wyposa˝ony) w
nast´pujàcej kolejnoÊci:

1 Czarny: uziemienie
2 ˚ó∏ty: do akumulatora (pràd sta∏y 12 V)
3 Czerwony: do przy∏àcza urzàdzeƒ dodatkowych
4 Niebieski z bia∏ym paskiem: do przewodu

5 Bràzowy: do zestawu telefonu komórkowego

6 Pozosta∏e: do g∏oÊników

2

Pod∏àcz kabel antenowy.

3

Pod∏àcz kostk´ przy∏àczowà do urzàdzenia.

Uwaga: JeÊli samochód nie jest wyposa˝ony w
przy∏àcze urzàdzeƒ dodatkowych, przemieÊç
bezpiecznik z pozycji 1 (poczàtkowej) na pozycj´ 2 i
pod∏àcz czerwony przewód (A7) do dodatniego
nadbiegunnika (+) akumulatora.

• W takim wypadku ˝ó∏ty przewód (A4) nie jest u˝ywany.

zdalnego sterowania urzàdzenia zewn´trznego
lub anteny wysuwanej elektrycznie (maks.
200 mA)

(szczegó∏owe informacje znajdujà si´ w
instrukcji aparatu.)

Zalecane jest pod∏àczenie zmieniacza MP3
marki JVC. Urzàdzenie wspó∏pracuje tak˝e
z innymi zmieniaczami CD serii CH-X (z
wyjàtkiem modeli CH-X99 i CH-X100).

• Radioodtwarzacz nie wspó∏pracuje ze
zmieniaczami CD serii KD-MK.

Do radioodtwarzacza mo˝na tak˝e
pod∏àczyç inne urzàdzenie zewn´trzne, np.
przenoÊny odtwarzacz MD, za pomocà
zestawu adaptacyjnego wejÊciowego
sygna∏u liniowego KS-U57 (nie wchodzi w
sk∏ad zestawu). (Patrz schemat .)

Перед началом подключений: Тщательно
проверьте проводку в автомобиле. Неправильное
подключение может привести к серьезному
повреждению устройства.
Жилы силового кабеля и жилы соединителя от
кузова автомобиля могут быть разного цвета.

1

Подключите цветные провода кабеля питания к
аккумулятору, громкоговорителям и автономной
антенне (если есть) в следующем порядке:

1 Черный: земля
2 Желтый: к аккумулятору (постоянный 12 В)
3 Красный: к вспомогательному разъему
4 Синий с белой полосой: к удаленному

проводу другого оборудования или антенны
(макс. 200 мА).

5 Коричневый: к системе сотового телефона

(Детали смотрите в инструкции сотового
телефона.)

6 Другие: к громкоговорителям

2

Подключите кабель антенны.

3

В последнюю очередь подключите
электропроводку к устройству.

Примечание: Если в Вашем автомобиле никакого
вспомогательного разъема не имеется, переставьте
предохранитель из положения 1 предохранителя
(первоначальное положение) в положение 2
предохранителя и подключите красный провод
(А7) к положительному (+) полюсу аккумулятора.

• Желтый провод (А4) в этом случае не используется.

Рекомендуется подключать совместимое с
MP3 устройство автоматической смены
компакт-дисков компании JVC. Кроме того,
можно подключать одно из устройств
автоматической смены компакт-дисков
серии CH-X (кроме CH-X99 и CH-X100).

• С данным устройством нельзя
использовать устройства автоматической
смены компакт-дисков серии KD-MK.

Вы также можете пользоваться внешним
компонентом, таким как портативный
проигрыватель мини-дисков, подключив
адаптер входной линии KS-U57 (не
прилагается). (см. схему .)

Terminal de tierra posterior

Terminale di terra
posteriore

Tylny zacisk uziemienia

Задний разъем
заземления

Salida de línea
(véase diagrama

Uscita linea (cfr.
schema )

WyjÊcie liniowe (patrz
schemat

Линейный выход
(см. схему )

)

3

)

Terminal de la antena

Terminale per antenna

Gniazdo antenowe

Разъем антенны

2

A la antena

Sull’antenna

Do anteny

К антенне

*1 : Antes de comprobar el funcionamiento de esta unidad

previa a de la instalación, es necesario conectar este
cable, de lo contrario no se podrá conectar la
alimentación.

*1 : Per poter verificare il funzionamento dell’apparecchio

prima dell’installazione, è necessario avere già
collegato questo filo (altrimenti è impossibile accendere
l’apparecchio).

*1 : Przewód ten nale˝y pod∏àczyç w celu sprawdzenia

dzia∏ania urzàdzenia przed monta˝em, w przeciwnym
wypadku w∏àczenie zasilania nie b´dzie mo˝liwe.

*1 : Перед проверкой работы устройства подключите

этот провод, иначе питание не включится.

6

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A2 A4

B1 B3 B5 B7

B2 B4 B6 B8

A5 A7

A8

15

A8

Fusible de 15 A

Fusibile 15 A

Bezpiecznik 15 A

Предохранитель 15A

1

Negro

Nero

Czarny

Черный

Amarillo*

1

Giallo*

1

˚ó∏ty*

Желтый*

A8

1

1

A un cuerpo metálico o chasis del automóvil

Sulla carrozzeria metallica o sul telaio dell’auto

Do masy (metalowych cz´Êci) samochodu

1

К металлическому корпусу или шасси автомобиля

A un terminal activo del bloque de fusibles conectado a la batería
del automóvil (desviando el interruptor de encendido)

A4

Su un terminale sotto tensione nel blocco fusibili che si collega
alla batteria dell’auto (bypassando l’interruttore di accensione)

2

Do styku w skrzynce bezpieczników po∏àczonego z

A2 A4

No suministrado con esta unidad.

*

Non fornito con l’apparecchio.

Nie wchodzi w sk∏ad zestawu.

Не входит в комплект.

Posición 1 del fusible

Posizione 1 del fusibile

Pozycja bezpiecznika 1

Положение 1 предохранителя

Posición 2 del fusible

Posizione 2 del fusibile

Pozycja bezpiecznika 2

Положение 2 предохранителя

Interruptor de encendido

Interruttore di accensione

Stacyjka

*

Переключатель зажигания

*

akumulatorem (z pomini´ciem stacyjki)

К разъему фазы в блоке предохранителя (минуя блок

A7

зажигания)

A un terminal accesorio del bloque de fusibles

Su un terminale per accessori nel blocco fusibili

Do przy∏àcza urzàdzeƒ dodatkowych w skrzynce

3

bezpieczników

К вспомогательному разъему в блоке предохранителя

A5

Al conductor remoto de otro equipo o de la antena automática, si hubiere

Allo spinotto remoto di altra attrezzatura o all’eventuale antenna elettrica

Do przewodu zdalnego sterowania urzàdzenia zewn´trznego lub anteny wysuwanej

4

elektrycznie

К удаленному проводу другого оборудования или антенны

A2

Bloque de fusibles

Blocco fusibili

Skrzynka bezpieczników

Блок предохранителя

Al sistema de teléfono celular

Al cellulare

Do zestawu telefonu komórkowego

5

К системе сотового телефона

Rojo

Rosso

Czerwony

Красный

Azul con rayas blancas

Blu a strisce bianche

Niebieski z bia∏ym paskiem

Синий с белой полосой

Marrón

Marrone

Bràzowy

Коричневый

Blanco con rayas negras

Bianco a strisce nere

Bia∏y z czarnym paskiem

Белый с черной
полосой

Blanco

B5B6

Bianco

Bia∏y

Белый

Gris con rayas negras

Grigio a strisce nere

Szary z czarnym paskiem

Серый с черной
полосой

Altavoz izquierdo (frontal)

Cassa sinistra (anteriore)

Lewy g∏oÊnik (przedni)

Левый громкоговоритель
(передний)

PRECAUCIONES sobre las
conexiones de la fuente de
alimentación y de los altavoces:

• NO conecte los conductores de altavoz del
cable de alimentación a la batería de automóvil,
pues podrían producirse graves daños en la
unidad.

• Conecte correctamente el conductor negro (a
tierra), el conductor amarillo (a la batería del
automóvil, 12 V constantes), y el conductor rojo (a
un terminal de accesorio).

• ANTES de conectar a los altavoces los conductores
de altavoz del cable de alimentación, verifique el
conexionado de altavoz de su automóvil.

– Si el conexionado de altavoz de su automóvil

es como se indica en las Fig. 1 y Fig. 2 de
abajo, NO conecte la unidad utilizando ese

conexionado de altavoz original. Si lo hace, se
producirán daños graves en la unidad.
Vuelva a efectuar el conexionado de altavoz de
manera que pueda conectar la unidad a los
altavoces de la manera indicada en la Fig. 3.

– Si el conexionado de altavoz de su automóvil

es como se indica en la Fig. 3, podrá conectar

la unidad utilizando el conexionado de altavoz
original de su automóvil.

– Si tiene dudas sobre el conexionado de altavoz

de su automóvil, consulte con su concesionario.

B4

Grigio

Gris

B3 B8 B7 B2 B1

Szary

Серый

Verde con rayas negras

Verde a strisce nere

Zielony z czarnym paskiem

Зеленый с черной
полосой

Altavoz derecho (frontal)

Cassa destra (anteriore)

Prawy g∏oÊnik (przedni)

Правый громкоговоритель
(передний)

PRECAUZIONI! Collegamento del
cavo di alimentazione e delle casse:

• NON collegare i fili del cavo di alimentazione per
le casse alla batteria dell’auto perché
l’apparecchio ne verrebbe seriamente
danneggiato.

• Realizzare il corretto collegamento dei seguenti fili:
filo nero (massa), filo giallo (alla batteria dell’auto,
12 V costanti) e filo rosso (ad un terminale per
accessori).

• PRIMA di collegare i fili del cavo si alimentazione
per le casse alle casse stesse, verificare il relativo
cablaggio sulla vettura.
– Se il cablaggio per le casse sulla vettura

risulta come illustrato nelle Fig. 1 e Fig. 2 qui
sotto, NON collegare l’apparecchio usando il

cablaggio originale, perché si danneggia
seriamente l’apparecchio.
Rifare il cablaggio delle casse in modo d poter
collegare l’apparecchio alle casse come illustrato
nella Fig. 3.

– Se il cablaggio delle casse sulla vettura risulta

come illustrato in Fig. 3, si può collegare
l’apparecchio usando il cablaggio per casse
originale presente in vettura.

– In caso di dubbio, rivolgersi alla propria

concessionaria auto.

Verde

Verde

Zielony

Зеленый

Púrpura con rayas negras

Porpora a strisce nere

Fioletowy z czarnym paskiem

Пурпурный с черной
полосой

Altavoz izquierdo (trasero)

Cassa sinistra (posteriore)

Lewy g∏oÊnik (tylny)

Левый громкоговоритель
(задний)

ZASADY BEZPIECZE¡STWA dotyczàce
pod∏àczania zasilania i g∏oÊników:

• NIE pod∏àczaç przewodów g∏oÊnikowych kabla
zasilania do akumulatora. Mo˝e to spowodowaç
powa˝ne uszkodzenie urzàdzenia.

• Pod∏àcz w∏aÊciwie czarny (uziemienie), ˝ó∏ty (do
akumulatora, pràd sta∏y 12 V) i czerwony przewód
(do przy∏àcza urzàdzeƒ dodatkowych).

• PRZED pod∏àczeniem przewodów g∏oÊnikowych
kabla zasilania do g∏oÊników sprawdê okablowanie
g∏oÊników w samochodzie.
– JeÊli okablowanie g∏oÊnikowe w samochodzie

jest zgodne z rys. 1 i 2, NIE pod∏àczaj
urzàdzenia za jego pomocà. Mo˝e to
spowodowaç powa˝ne uszkodzenie urzàdzenia.
W takim wypadku zmodyfikuj okablowanie tak,
aby pod∏àczyç urzàdzenie do g∏oÊników zgodnie z
rys. 3.

– JeÊli okablowanie g∏oÊnikowe w samochodzie

jest zgodne z rys. 3, mo˝na pod∏àczyç
urzàdzenie za jego pomocà.

– W przypadku wàtpliwoÊci co do rodzaju

zastosowanego okablowania, skonsultuj si´ ze
sprzedawcà samochodu.

+

+

L

-

-

+

+

R

-

-

Fig. 1 Fig. 2 Fig. 3

3

+

+

L

-

-

+

+

R

-

-

+

L

-

+

R

-

Púrpura

Porpora

Fioletowy

Пурпурный

Altavoz derecho (trasero)

Cassa destra (posteriore)

Prawy g∏oÊnik (tylny)

Правый громкоговоритель
(задний)

ПРЕДОСТЕРЕЖЕНИЯ по питанию и
подключению громкоговорителей:

• НЕ подключайте провода громкоговорителей
к аккумулятору автомобиля, иначе
устройство будет повреждено.

• Правильно подключите черный провод (земля),
желтый провод (в аккумулятор, постоянный ток 12
В) и красный провод (в вспомогательный разъем).

• ПЕРЕД подключением проводов
громкоговорителей к кабелю питания
громкоговорителя проверьте схему соединений
громкоговорителей в Вашем автомобиле.
– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на
приводимых ниже Fig. 1 и Fig. 2, НЕ

подключайте устройство с помощью
первоначальной проводки громкоговорителей.
Если Вы это сделаете, устройство будет
серьезно повреждено. Переделайте проводку
громкоговорителей так, чтобы Вы могли
подключить устройство к громкоговорителям,
как это показано на рис. 3.

– Если проводка громкоговорителей в

Вашем автомобиле такая, как показано на
Fig. 3, Вы можете подключить устройство с

+

-

+

-

помощью первоначальной проводки
громкоговорителей в Вашем автомобиле.

– Если Вы не знаете соединение

громкоговорителей в Вашем автомобиле,
обратитесь к Вашему автомобильному дилеру.

Conexión de los conductores / Collegamento dei fili / Pod∏àczanie przewodów / Подключение контактов

Retuerce los alambres de alma para conectarlos.

Nel collegamento torcere i fili del nucleo.

Podczas pod∏àczania skr´ç ˝y∏y wewn´trzne przewodów.

Закрутите концы проводов при соединении.

PRECAUCION / ATTENZIONE / OSTRZE˚ENIE / ПРЕДОСТЕРЕЖЕНИЕ:

• Para evitar cortocircuitos, cubra los cables NO UTILIZADOS con cinta aislante.

• Per evitare cortocircuiti, ricoprire i terminali dei fili INUTILIZZATI con nastro isolante.

• Aby zapobiec zwarciu, zabezpiecz zakoƒczenia NIEU˚YWANYCH przewodów taÊmà izolacyjnà.

• Для предотвращения короткого замыкания заклейте НЕИСПОЛЬЗУЕМЫЕ концы

изолирующей лентой.

Suelde los alambres de alma para conectarlos con firmeza.

Saldare i fili del nucleo in modo da collegarli perfettamente.

Przylutuj je, aby zabezpieczyç po∏àczenie.

Спаяйте провода для надежного соединения.

Conexiones para añadir otros equipos / Collegamento di altre apparecchiature / Pod∏àczanie innych urzàdzeƒ zewn´trznych /

Подключение других устройств

Usted podrá conectar un amplificador para mejorar
el sistema estéreo de su automóvil.

• Conecte el conductor remoto (azul con rayas
blancas) al conductor remoto del otro equipo para
poderlo controlar a través de esta unidad.

• Sólo para el amplificador:
– Conecte los terminales de salida de línea de

esta unidad con los terminales de entrada de
línea del amplificador.

– Desconecte los altavoces de esta unidad y

conéctelos al amplificador. Los cables de
los altavoces de esta unidad quedan sin
usar. (Cubra los terminales de estos cables
sin usar con cinta aislante, tal comose
indica en la figura de arriba.)

È possibile migliorare l’impianto stereo dell’auto
collegando un amplificatore.

• Collegare il connettore a distanza (blu a strisce
bianche) al conduttore a distanza dell’altro
apparecchio in modo da poterlo gestire da questa
unità.

• Solo per l’amplificatore:
– Collegare i terminali di uscita dell’apparecchio ai

terminali di entrata dell’amplificatore.

– Scollegare le casse dall’apparecchio e

collegarle all’amplificatore. Non utilizzare i
contatti delle casse dell’apparecchio. (Coprire
i contatti inutilizzati con nastro isolante, come
illustrato nella figura qui sopra.)

Istnieje mo˝liwoÊç pod∏àczenia wzmacniacza i innych
urzàdzeƒ poprawiajàcych nag∏oÊnienie samochodu.

• Pod∏àcz przewód zdalnego sterowania (niebieski z
bia∏ym paskiem) do przewodu zewn´trznego
urzàdzenia, aby umo˝liwiç sterowanie nim za
poÊrednictwem opisywanego radioodtwarzacza.

• Dotyczy tylko wzmacniacza:
– Po∏àcz wyjÊcie liniowe urzàdzenia z wejÊciem

liniowym wzmacniacza.

– Od∏àcz g∏oÊniki i pod∏àcz je do zewn´trznego

wzmacniacza. Pozostaw przewody
g∏oÊnikowe niewykorzystane. (Zabezpiecz
zakoƒczenia nieu˝ywanych przewodów taÊmà
izolacyjnà zgodnie z powy˝szym rysunkiem.)

Для обновления автомобильной стереосистемы
Вы можете подключить усилитель.

• Подсоедините провод внешнего устройства
(синий с белой полосой) к проводу внешнего
устройства другого оборудования так, чтобы
им можно было управлять с этого устройства.

• Только для усилителя:
– Подключите выходные клеммы данного

устройства к входным клеммам усилителя.

– Отсоедините громкоговорители от данного

устройства, подключите их к усилителю.
Оставьте провода громкоговорителей
данного устройства неиспользованными.
(Замотайте клеммы этих неиспользованных
проводов изоляционной лентой, как
показано выше.)

Amplificador / Amplificatore / Wzmacniacz / Усилитель

Altavoces posteriores

Casse posteriori

G∏oÊniki tylne

Задние громкоговорители

INPUT

L

R

LINE

L

L

R

R

L

R

REAR

Amplificador de JVC

L

R

Amplificatore JVC

Wzmacniacz JVC

JVC-усилитель

OUT

L

KS-FX742R

R

FRONT

Cable de señal (no suministrado con esta
unidad)

Cavo dei segnali (non fornito con
l’apparecchio)

Przewód sygna∏owy (nie wchodzi w sk∏ad
zestawu)

Кабель сигнала (не входит в комплект)

*2

Cable remoto

Filo remoto

Przewód zdalnego sterowania

Провод внешнего устройства

Azul con rayas blancas

Blu a strisce bianche

Niebieski z bia∏ym paskiem

Синий с белой полосой

Altavoces delanteros

Casse frontali

G∏oÊniki przednie

Передние громкоговорители

Conector en Y (no suministrado con esta unidad)

Connettore ad Y (non fornito con l’apparecchio)

Rozga∏´ênik Y (nie wchodzi w sk∏ad zestawu)

Разъем Y (не входит в комплект)

A la antena motriz, si la hubiere

Sull’antenna, se presente

Do anteny wysuwanej elektrycznie (jeÊli zainstalowano)

К питанию антенны, если есть

*2 : Fije firmemente el cable de tierra a la carrocería metálica o al chasis—a un lugar no cubierto

con pintura (si está cubierto con pintura, quítela antes de fijar el cable). De lo contrario, se
podrían producir daños en la unidad.

*2 : Fissare saldamente il filo di terra alla carrozzeria o al telaio dell’auto—in un punto non

verniciato (dovendo fissare il filo ad un punto verniciato, occorre provvedere alla preventiva
sverniciatura, altrimenti l’unità potrebbe danneggiarsi).

*2 : Solidnie umocuj przewód uziemiajàcy do masy samochodu, w miejscu nie pokrytym lakierem

(w razie potrzeby usuƒ lakier przed pod∏àczeniem przewodu). Niew∏aÊciwe pod∏àczenie mo˝e
spowodowaç powa˝ne uszkodzenie urzàdzenia.

*2 : Плотно прикрепите заземляющий провод к металлическому кузову или шасси

автомобиля—в месте, не покрытом краской (если оно покрыто краской, удалите краску
перед тем, как прикреплять провод). Невыполнение этого требования может привести к
повреждению данного устройства.

Cambiador de CD y sintonizador de DAB / CD changer e tuner DAB / Zmieniacz CD i tuner DAB / Проигрыватель-автомат компакт-дисков и
тюнер DAB

Podrá conectar un cambiador de CD de JVC y/o un
sintonizador de DAB (Radiodifusión de audio digital)
de JVC.

• Para sus conexiones, refiérase a las instrucciones
suministradas con los mismos.

Cable de conexión suministrado con su sintonizador
de DAB

Collegamento del cavo fornito con il tuner DAB

Przewód po∏àczeniowy dostarczany z tunerem DAB

Соединительный кабель, поставляемый с Вашим
тюнером DAB

Sintonizador de DAB de JVC

Tuner DAB della JVC

Tuner DAB JVC

KS-FX742R

Тюнер DAB JVC

• Podrá conectar ambos componentes en serie, como se indica en las ilustraciones de arriba.

• È possibile collegare entrambi i componenti in serie come illustrato sopra.

• Urzàdzenia mo˝na pod∏àczyç do radioodtwarzacza szeregowo zgodnie z powy˝szym rysunkiem.

• Вы можете подключить оба компонента последовательно, как проиллюстрировано выше.

È possibile collegare un CD changer della JVC e/o
un tuner DAB (Digital Audio Broadcasting), sempre
della JVC.

• Per il collegamento, vedere i libretti d’istruzione in
dotazione a tali apparecchio.

Cable de conexión suministrado con su cambiador
de CD

Collegamento del cavo fornito con il CD changer

Przewód po∏àczeniowy dostarczany ze
zmieniaczem CD

Соединительный кабель, поставляемый с
Вашим устройством смены компакт-дисков

Cambiador de CD de JVC

CD changer della JVC

Zmieniacz CD JVC

Устройство смены

компакт-дисков JVC

Do radioodtwarzacza mo˝na pod∏àczyç zmieniacz CD
marki JVC i/lub tuner DAB (ang. Digital Audio
Broadcasting) marki JVC.

• Informacji o pod∏àczaniu nale˝y szukaç w
do∏àczonej do danego urzàdzenia instrukcji.

Вы можете подключить проигрыватель-автомат
компакт-дисков JVC и/или тюнер DAB (цифровое
радиовещание) JVC.

• Порядок их подключения смотрите в
прилагаемых к ним инструкциях.

Cable de conexión suministrado con su sintonizador de DAB o cambiador de CD

Collegamento del cavo fornito con il tuner DAB o il CD changer

Przewód po∏àczeniowy dostarczany z tunerem DAB lub zmieniaczem CD

Соединительный кабель, поставляемый с Вашим тюнером DAB или
проигрывателем-автоматом компакт-дисков

Cambiador de CD de JVC

CD changer della JVC

Zmieniacz CD JVC

Устройство смены

компакт-дисков JVC

KS-FX742R

Sintonizador de DAB de JVC

Tuner DAB della JVC

Tuner DAB JVC

Тюнер DAB JVC

o

o

lub

или

PRECAUCION / ATTENZIONE / OSTRZE˚ENIE / ПРЕДОСТЕРЕЖЕНИЕ:

• Antes de conectar el cambiador de CD y/o un sintonizador de DAB, asegúrese de que la unidad esté
apagada.

• Prima di collegare il CD changer e/o un tuner DAB, verificare che l’apparecchio sia spento.

• Przed pod∏àczeniem zmieniacza CD i/lub tunera DAB nale˝y bezwzgl´dnie wy∏àczyç radioodtwarzacz.

• Перед подключением проигрывателя-автомата компакт-дисков и/или тюнера DAB убедитесь,
что данное устройство выключено.

Componente exterior / Componente esterno / Urzàdzenie zewn´trzne / Внешний компонент

Adaptador de entrada de línea KS-U57 (no suministrado con esta unidad)
Adattatore d’ingresso linea KS-U57 (non fornito con l’apparecchio)

Zestaw adaptacyjny wejÊciowego sygna∏u liniowego KS-U57 (nie wchodzi w sk∏ad zestawu)

Адаптер входной линии KS-U57 (не входит в комплект)

L

R

KS-FX742R

Jack para el cambiador de CD

Presa per CD changer

Gniazdo zmieniacza CD

Гнездо проигрывателя-автомата
компакт-дисков

L

R

L

R

L

R

Cable de señal (no suministrado con esta unidad)

Cavo dei segnali (non fornito con l’apparecchio)

Przewód sygna∏owy (nie wchodzi w sk∏ad zestawu)

Кабель сигнала (не входит в комплект)

4

Componente exterior

Componente esterno

Urzàdzenie zewn´trzne

Внешний компонент
