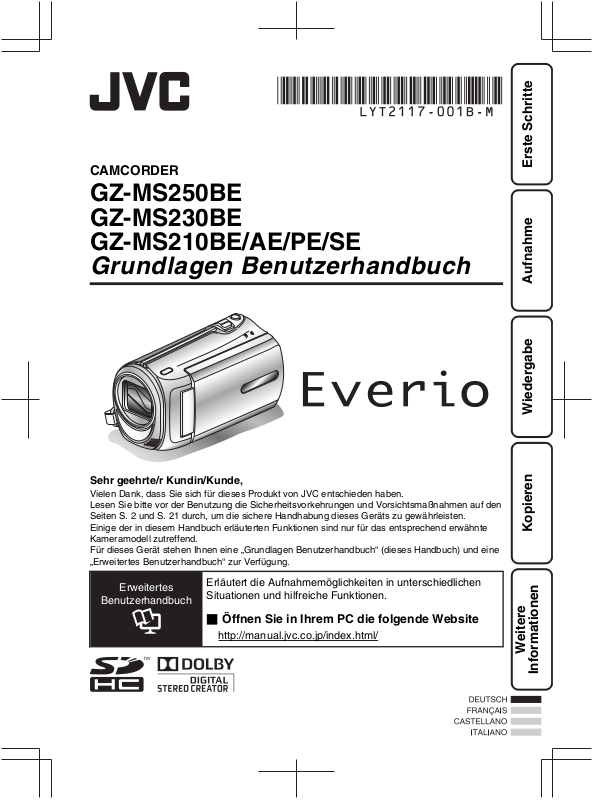

CAMCORDER

GZ-MS250BE GZ-MS230BE GZ-MS210BE/AE/PE/SE

Grundlagen Benutzerhandbuch

Sehr geehrte/r Kundin/Kunde,

Vielen Dank, dass Sie sich für dieses Produkt von JVC entschieden haben. Lesen Sie bitte vor der Benutzung die Sicherheitsvorkehrungen und Vorsichtsmaßnahmen auf den Seiten S. 2 und S. 21 durch, um die sichere Handhabung dieses Geräts zu gewährleisten. Einige der in diesem Handbuch erläuterten Funktionen sind nur für das entsprechend erwähnte Kameramodell zutreffend. Für dieses Gerät stehen Ihnen eine „Grundlagen Benutzerhandbuch“ (dieses Handbuch) und eine „Erweitertes Benutzerhandbuch“ zur Verfügung.

Erweitertes

Benutzerhandbuch

Erläutert die Aufnahmemöglichkeiten in unterschiedlichen Situationen und hilfreiche Funktionen.

Öffnen Sie in Ihrem PC die folgende Website

■

http://manual.jvc.co.jp/index.html/

Erste SchritteAufnahmeWiedergabeKopieren

Weitere

Informationen

Sicherheitsvorkehrungen

ACHTUNG: SCHÜTZEN SIE DIESES GERÄT VOR NÄSSE UND FEUCHTIGKEIT, DAMIT ES NICHT IN BRAND GERÄT UND KEIN KURZSCHLUSS ENTSTEHT.

VORSICHTSMASSNAHMEN:

Um elektrische Schläge zu vermeiden, das

•

Gehäuse nicht öffnen! Dieses Gerät enthält keinerlei Te ile, die vom Benutzer gewartet werden können. Überlassen Sie Wartungsarbeiten bitte qualiﬁ z ierten Service-Fachleuten.

Bei Nichtgebrauch des Netzgeräts über

•

einen längeren Zeitraum wird empfohlen, das Netzkabel von der Netzsteckdose abzuziehen.

HINWEISE:

Das Typenschild und Sicherheitshinweise beﬁ nden

•

sich an der Unter- und/oder Rückseite des Geräts.

Das Schild mit der Seriennummer beﬁ ndet sich

•

an der Akkuhalterung.

Das Typenschild und Sicherheitshinweise des

•

Netzgeräts beﬁ nden sich an dessen Ober- und Unterseite.

Niemals das Objektivdirekt auf die Sonne richten. Dies kann Augenschäden zur Folge haben und Geräteschäden verursachen. Zudem besteht Stromschlag- und Feuergefahr.

VORSICHT!

Die folgenden Handhabungshinweise beachten, um Kamera-Schäden und Verletzungen zu vermeiden. Die Kamera beim Transportieren niemals am LCD-Monitor fassen. Andernfalls kann die Kamera herunterfallen oder anderweitig beschädigt werden. Bei Verwendung eines Stativs auf stabile Aufstellung (kein schräger, unebener Untergrund etc.) achten, so dass es nicht umfällt. Die Kamera kann andernfalls schwer beschädigt werden.

VORSICHT!

Die mit dem TV-Gerät/Videorecorder verbundene (Audio/Video, etc.) Kamera sollte nicht auf dem TVGerät plaziert werden. Die Kabel so verlegen, dass kein versehentliches Stolpern und Herunterreißen der Kamera möglich ist.

WARNUNG:

Der Akku selbst, die Kamera mit dem eingesetzten Akku und die Fernbedienung mit der eingesetzten Batterie dürfen niemals starker Hitze wie direktem Sonnenlicht, Feuer usw. ausgesetzt werden.

VORSICHT:

Der Netzanschluss soll zugänglich bleiben.

Warnhinweise zur auswechselbaren Lithium-Batterie

Die hier verwendete Batterie kann bei unsachgemäßer Handhabung Brandgefahr oder Ätzungen verursachen. Die Batterie nicht wiederauﬂaden, zerlegen, über 100°C erhitzen oder verbrennen. Bei unsachgemäßem Batteriewechsel kann es zu Brandgefahr oder zum Platzen der Batterie kommen.

Für schnelle und sachgemäße Entsorgung der

•

gebrauchten Batterie sorgen. Vor de m Zugriff von Kindern schützen.

•

Nicht zerlegen oder verbrennen.

•

Wird dieses Gerät in ein Gehäuse oder ein Regal eingebaut, genügend Platz (jeweils 10 cm seitlich sowie hinter und über dem Gerät) lassen, um einen einwandfreien Temperaturausgleich zu gewährleisten. Niemals dieVentilationsöffnungen blockieren. (z.B. durch eine Zeitung oder eine Stoffdecke etc.) Andernfalls können die im Gerä auftretenden hohen werden

Niemals offenes Feuer (z.B.eine brennende Kerze) auf oder unmittelbar neben dem Gerät plazieren. Beim Entsorgen der Batterien müssen geltende Gesetze sowie örtlich geltendeVorschriften zum Umweltschutz und zur Müllentsorgung eingehalten werden. Das Gerät niemals Nässe wie Spritzwasser etc. aussetzen. Das Gerät niemals in Räumen oder an Orten verwenden, an denen Nässe, Feuchtigkeit oder Wasserdampf auftreten kann (z.B Niemals Flüssigk (wie Kosmetik- oder medizinische Behälter, Blumenvasen, Blumentöpfe,Trinkgefäße etc.) über oder unmittelbar auf dem Gerät plazieren. (Falls Flüssigkeit in das Geräteinnere gelangt, besteht Feuer- und/oder Stromschlaggefahr.)

VORSICHT:

Zur Vermeidung von Stromschlägen und Geräteschäden stets erst den geräteseitigen Stecker des Netzkabels am Netzadapter einwandfrei anbringen. Dann erst den Netzstecker an eine Netzsteckdose anschließen.

eit enthaltende Behälter

teinneren

Te mperaturen nicht abgestrahlt

. Badezimmer).

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

Batterie

Produkte

[Europäische Union]

Diese Symbole zeigen an, dass elektrische bzw. elektronische Altgeräte und Batterien mit diesem Symbol nicht als normaler Haushaltsabfall entsorgt werden dürfen. Stattdessen müssen die Produkte zur fachgerechten Entsorgung, Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung sowie den Richtlinien 2002/96/EG und 2006/66/ EG einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte

Batterien zugeführt werden.

und

ie korrekte Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die Gesundheit, welche durch unsachgemäße Behandlung der Produkte auftreten können.

Weitere Informationen zu Sammelstellen und dem Recycling dieser Produkte erhalten Sie bei Ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Fürdie nicht fachgerechte Entsorgung dieses

alls können gemäß der Landesgesetzgebung

Abf

en ausgesprochen werden.

Straf

[Geschäftskunden]

Wenn Sie dieses Produkt entsorgen möchten, besuchen Sie bitte unsere Webseite http://www.jvc.eu, auf der Sie Informationen zur Rücknahme des Produkts ﬁ nden.

[Andere Länder außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig. Wenn Sie diese Produkte entsorgen möchten, halten Sie sich dabei bitte an die entsprechenden Landesgesetze und andere Regelungen in Ihrem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien.

Hinweis:

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthält.

ksichtigen Si

Berüc ausschließlich für den privaten Gebrauch vorgesehen ist.

Der Gebrauch für kommerzielle Zwecke ist ohne ausdrückliche Genehmigung untersagt. (Wenn Sie bei einer öffentlichen Veranstaltung (Konzert, Ausstellung etc.) Aufnahmen machen möchten, empfehlen wir Ihnen, sich zuvor eine Genehmigung zu besorgen.)

Warenzeichen

Hergestellt unter Lizenz von Dolby Laboratories.

•

Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Windows® ist in den Vereinigten Staaten

•

und/oder anderen Ländern ein eingetragenes Warenzeichen oder ein Warenzeichen der Microsoft Corporation. Macintosh ist ein eingetragenes Warenzeichen

•

von Apple Inc. iTu ne s , iMovie, iPhoto sind eingetragene

•

Markenzeichen von Apple Inc. in den USA und anderen Ländern. YouTube und das YouTube-Logo sind

•

Markenzeichen und/oder eingetragene Markenzeichen von YouTube LLC. Weitere in dieser Anleitung angeführte

•

Produkt- und Firmennamen sind Warenzeichen und/oder eingetragene Warenzeichen der Warenze

e, dass diese Kamera

icheninhaber.

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Inhaltsverzeichnis

Sicherheitsvorkehrungen .................. 2

Inhaltsverzeichnis .............................. 4

Überprüfen der Zubehörteile ............. 4

Benennung der Teile und Funktionen

........................................................... 5

▶Erste Schritte ........................... 6

Laden des Akkus ............................... 6

Einstellung des Haltegriffs ................. 7

Einsetzen einer SD-Karte .................. 7

Uhrzeiteinstellung ............................ 10

▶Aufnahme .............................. 12

Videoaufnahme ............................... 12

Standbildaufnahme ......................... 13

▶Wiedergabe ........................... 14

Wiedergabe/Löschen von Dateien in

diesem Gerät ................................... 14

▶Benutzung erweiterter Bedienfunktionen

Nutzen Sie den „Erweitertes Benutzerhandbuch“ über Ihren PC, um mehr über die erweiterten Bedienfunktionen zu erfahren.

Öffnen Sie in Ihrem PC die folgende Adresse

■

http://manual.jvc.co.jp/index.html/

Wiedergabe auf einem Fernsehgerät

......................................................... 15

▶Kopieren ................................ 16

Überspielen von Dateien bei Anschluss an einen DVD- oder Videorecorder

......................................................... 16

▶Weitere Informationen ........... 17

Benutzung des Menüs .................... 17

Aufnahmezeit/Anzahl der Bilder ...... 18

Fehlersuche .................................... 19

Vorsichtsmaßnahmen ..................... 21

Technische Daten ........................... 23

Überprüfen der Zubehörteile

AC-Netzteil

AP-V30E *1

CD-ROM *2

●

SD-Karten können Sie separat erwerben. Ausführliche Informationen zu kompatiblen Kartentypen für dieses Gerät finden Sie auf S. 8.

Wenn Sie den Netzadapter im Ausland benutzen möchten, besorgen Sie sich bitte einen

handelsüblichen Adapterstecker für das von Ihnen besuchte Land bzw. die Region.

Zum Anzeigen der Erweitertes Benutzerhandbuch, Stellen Sie eine Verbindung

zum Internet her und klicken Sie auf „Read Detailed User Guide“.

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Akku

BN-VG107EU

Grundlagen

Benutzerhandbuch

(dieses Handbuch)

USB-Kabel

(Typ A - Mini-Typ B)

AV-Kabel

Benennung der Teile und Funktionen

90a

2 3

4 5

678

Objektiv/Objektivabdeckung

Licht (nur GZ-MS250/GZ-MS230)

Stereomikrofon

LCD-Monitor

Durch das Aufklappen/Schließen des Monitors wird die Kamera ein- bzw. ausgeschaltet.

Touch-Sensor

Zur Auswahl eines Bildes oder Menüpunkts. OK-Taste

Zur Bestätigung des ausgewählten Bilds oder Menüpunkts.

Bedientasten

Funktion wechselt je nach Bedienvorgang.

Menu (Menü) Taste (S. 17)

Lautsprecher

ACCESS (Zugriffsanzeige) Lämpchen

Leuchtet auf/blinkt während der Aufnahme bzw. Wiedergabe.

POWER/CHARGE (Gerät Ein-Aus/

Laden) Lämpchen (S. 6) + (Wiedergabe) Taste

Zum Umschalten zwischen Aufnahmeund Wiedergabemodus.

/ (Video/Standbild) Taste

Zum Umschalten zwischen Video- und Standbildmodus.

h i

j k

b c d e f

UPLOAD/EXPORT (Hochladen/

Exportieren nach iTunes) Taste Aufnahme：Zur Aufnahme von

Wiedergabe：Zum Wechseln

, (Gerät Ein-Aus/Information) Taste

Aufnahme：Zur Anzeige der

Wiedergabe：Zur Anzeige der

Drücken und gedrückt halten, um das Gerät bei geöffnetem LCD-Monitor Ein/Aus zu schalten.

AV-Anschluss (S. 15, S. 16)

Zoom/Lautstärke - Regler (S. 12, S. 14)

SNAPSHOT (Standbildaufnahme)

Taste (S. 13) USB-Anschluss

DC-Anschluss (S. 6)

START/STOP (Videoaufnahme) Taste (S.

12) Objektivabdeckung Auf/Zu (S. 12)

Hebel zum Lösen des Haltegriffs

Haltegriff (S. 7)

Stativbefestigungssockel

Steckplatz für SD-Karte (S. 7)

Akkulösetaste (S. 6)

Videos im YouTube oder iTunes-Format.

zwischen den Formaten YouTube und iTunes.

verbleibenden Zeit und Akkuleistung während der kontinuierlichen Aufnahme.

Dateiinformationen.

l m

o p

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Erste Schritte

Laden des Akkus

Bringen Sie den Akku an.

Der Akku ist zum Zeitpunkt

des Kaufs nicht geladen.

Setzen Sie den Akku so an, dass die

Markierung am Akku mit der am Gerät

ausgerichtet ist und schieben Sie den

Akku ins Akkufach, bis er einrastet.

Anbringen des Akkus

(Unterseite)

Hinweis

Achten Sie darauf, nur JVC Akkus zu verwenden.

●

Bei der Verwendung von Akkus, die nicht von JVC hergestellt wurden, kann die Sicherheit und Leistung des Geräts nicht gewährleistet werden.

●

Ladezeit: Etwa 1 Std. 50 Min. (mit mitgeliefertem Akku)

* Erfolgt das Aufladen des Akkus nicht im Zimmertemperaturbereich von 10°C

bis 35°C dauert der Ladevorgang gegebenenfalls länger oder kann nicht durchgeführt werden.

Anzeigeleuchte für den Ladezustand

Verbinden Sie das Gerät mit dem Stromnetz.

Anzeigeleuchte für den Ladezustand

Verbinden Sie mit dem

DC-Anschluss.

Abdeckung

AC-Netzteil Zur AC-Steckdose (110 V bis 240 V)

Es wird gerade aufgeladen: Blinkt Ladevorgang abgeschlossen: Erlischt

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Einstellung des Haltegriffs

Erste SchritteAufnahmeWiedergabeKopieren

Riemen nach hinten we

ziehen

Länge anpassen Riemen wieder befestigen

Benutzung als Handriemen

Nehmen Sie den Riemen ab und legen Sie ihn um Ihr Handgelenk. Halten Sie A gedrückt und ziehen Sie B, um den Riemen abzunehmen.

Drücken und halten

●

Zum Anbringen des Handriemens führen Sie C bis zum Einrasten ein.

Einsetzen einer SD-Karte

GZ-MS250/GZ-MS230 (Modelle mit eingebautem Speicher)

■

Wird eine handelsübliche SD-Karte eingesetzt, können Aufnahmen ohne Unterbrechung auf der Karte weiter gespeichert werden, wenn die verbleibende Aufnahmekapazität des integrierten Speichers nicht mehr ausreicht.

Schließen Sie den LCD-Monitor.

(Unterseite)

Öffnen Sie die Abdeckung.

Setzen Sie eine SD-Karte ein.

Label

Weitere

Schalten Sie das Gerät aus, bevor

※

Sie eine Karte einsetzen oder entnehmen.

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Informationen

GZ-MS210 (Modelle mit doppeltem Kartensteckplatz)

■

Setzen Sie vor der Aufnahme eine handelsübliche SD-Karte ein. Dieses Gerät besitzt zwei Steckplätze für SD-Karten. Werden zwei SD-Karten eingesetzt, kann die Aufnahme auf der zweite Karte fortgesetzt werden, wenn die erste voll ist.

Schließen Sie den LCD-Monitor.

(Unterseite)

Schalten Sie das Gerät aus, bevor

※

Sie eine Karte einsetzen oder entnehmen.

Entnehmen der Karte

■

Drücken Sie die Karte kurz nach innen und ziehen Sie sie dann gerade heraus.

(Unterseite)

Notiz

Folgende SD-Karten sind nachweislich kompatibel.

Hersteller Panasonic, TOSHIBA, SanDisk, ATP

Video

Standbild

●

Die Verwendung anderer Karten kann zu fehlerhaften Aufnahmen oder zum Datenverlust führen.

Klasse 4 oder höher kompatible SDHC-Karte (4 GB bis 32 GB) SD-Karte (256 MB bis 2 GB), SDHC-Karte (4 GB bis 32 GB)

Öffnen Sie die Abdeckung.

Setzen Sie eine SD-Karte in

den Steckplatz A ein.

Label

Steckplatz BSteckplatz A

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

SD-Karte verwenden

■

(nur GZ-MS250/GZ-MS230)

Aufnahme und Wiedergabe mit der

Karte können ausgeführt werden,

wenn für „AUFN.-MEDIUM

VIDEO“ oder „AUFN.-MEDIUM

FOTO“ in den Medieneinstellungen

„SD-KARTE“ gewählt wurde.

① Rufen Sie das Menü auf.

② Wählen Sie „MEDIEN-

EINSTELLUNGEN“ und drücken Sie .

VIDEO

ANZEIGE-EINST. UHR EINSTELLEN GRUNDEINSTELLUNGEN ANSCHLUSS-EINST. MEDIEN-EINSTELLUNGEN

EINST. ENDE

③ Wählen Sie „AUFN.-MEDIUM

VIDEO“ oder „AUFN.-MEDIUM FOTO“ und drücken Sie .

MEDIEN-EINSTELLUNGEN

AUFN.-MEDIUM VIDEO AUFN.-MEDIUM FOTO

FORMAT.EING.SPEICHER SD-KARTE FORMATIEREN EINBAUSPEICH.LÖSCHEN

EINST. ENDE

④ Wählen Sie „SD-KARTE“ und

drücken Sie .

MEDIEN-EINSTELLUNGEN

EINST. ENDE

Drücken

EINGEBAUTER SPEICHER

SD-KARTE

Verwendung von SD-Karten,

■

die in anderen Geräten genutzt wurden

Formatieren (Initialisieren) Sie die Karte über „SD-KARTE FORMATIEREN“ in den Medieneinstellungen.

Beim Formatieren werden alle Daten auf der Karte gelöscht. Kopieren Sie alle Dateien der Karte auf einen PC, bevor Sie sie formatieren.

①

Drücken Sie , um das Menü aufzurufen.

② Wählen Sie mithilfe des Touch-

Sensors „MEDIENEINSTELLUNGEN“ aus und drücken Sie .

Wählen Sie „SD-KARTE

③

FORMATIEREN“ und drücken Sie .

MEDIEN-EINSTELLUNGEN

AUFN.-MEDIUM VIDEO AUFN.-MEDIUM FOTO FORMAT.EING.SPEICHER

SD-KARTE FORMATIEREN EINBAUSPEICH.LÖSCHEN

EINST. ENDE

④ (nur GZ-MS210)

Wählen Sie den Steckplatz mit der zu formatierenden Karte aus und drücken Sie .

SLOT-AUSWAHL

SLOT A

SLOT B

EINST. ENDE

⑤ Wählen Sie „DATEI“ und

drücken Sie .

SD-KARTE FORMATIEREN

DATEI

DATEI+VERWALTUNGSNR.

EINST. ENDE

⑥ Wählen Sie „JA“ und drücken

Sie .

⑦ Drücken Sie nach der

Formatierung .

Erste SchritteAufnahmeWiedergabeKopieren

Weitere

Informationen

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Uhrzeiteinstellung

Klappen Sie den LCD-Monitor auf.

●

Das Gerät ist nun eingeschaltet. Wenn Sie den LCD-Monitor schließen, schaltet sich das Gerät aus.

Wählen Sie „JA“ und drücken Sie , wenn „DATUM/ZEIT EINSTELLEN!

“ angezeigt wird.

Auswählen

●

Drücken

Berühren Sie den Touch-Sensor, um Ihre Auswahl zu treffen, und bestätigen Sie mit den Bedientasten.

Stellen Sie Datum und Zeit ein.

Touch-Sensor

DATUM/ZEIT EINSTELLEN!

NEIN

EINST.

Bedientasten

Cursor

UHRZEIT-EINSTELLUNG

DATUM ZEIT

10 0020091

Wählen Sie die Region aus, in der

Sie leben und drücken Sie .

●

Der Name der Stadt und der Zeitunterschied werden eingeblendet.

UHR/GEBIET EINSTELLEN

GMT

SPEICH ENDE

1. 1. 2009 10:00

Notiz

●

Berühren Sie den Touch-Sensor und die Tastfelder auf dem Bildschirm mit Ihren Fingern.

●

Der Touch-Sensor und die Tastfelder funktionieren nicht, wenn Sie sie mit dem Fingernagel oder mit Handschuhen berühren.

●

Die Bildschirmanzeigen reagieren nicht, wenn Sie sie berühren.

●

„DATUM/ZEIT EINSTELLEN! “ wird angezeigt, wenn Sie das Gerät einschalten, nachdem Sie es über einen längeren Zeitraum nicht benutzt haben. Laden Sie das Gerät mehr als 24 Stunden auf, bevor Sie die Uhrzeit einstellen. (S. 6)

EINST. ENDE

●

Berühren Sie den Touch-Sensor, um Jahr, Monat, Tag, Stunde und Minuten einzustellen.

●

Drücken Sie die Bedientasten „&“/ „'“, um den Cursor zu bewegen.

Nach dem Einstellen von Datum

und Zeit bestätigen Sie mit .

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Einstellen der Uhrzeit

■

Stellen Sie die Uhrzeit über den

Menüpunkt „UHR EINSTELLEN“ ein.

① Rufen Sie das Menü auf.

Ändern der Anzeigesprache

■

Die Anzeigesprache kann geändert werden.

① Rufen Sie das Menü auf.

Erste SchritteAufnahmeWiedergabeKopieren

Drücken

② Wählen Sie „UHR

EINSTELLEN“ und drücken Sie .

VIDEO ANZEIGE-EINST. UHR EINSTELLEN GRUNDEINSTELLUNGEN ANSCHLUSS-EINST.

MEDIEN-EINSTELLUNGEN

EINST. ENDE

③ Wählen Sie „UHRZEIT-

EINSTELLUNG“ und drücken Sie .

UHR EINSTELLEN

UHRZEIT-EINSTELLUNG

GEBIETEINST. AUF SOMMERZEIT EINSTELLEN

EINST. ENDE

●

Die nun folgenden Einstellungen

entsprechen den Schritten 3 - 5 auf der vorherigen Seite.

Drücken

② Wählen Sie „ANZEIGE-EINST.

“ und drücken Sie .

VIDEO

ANZEIGE-EINST. UHR EINSTELLEN

GRUNDEINSTELLUNGEN ANSCHLUSS-EINST. MEDIEN-EINSTELLUNGEN

EINST. ENDE

③ Wählen Sie „LANGUAGE“ und

drücken Sie .

ANZEIGE-EINST.

LANGUAGE

ANZEIGE DATUMSTYP MONITORHELLIGKEIT MONITORHINTERGRUNDB.

EINST. ENDE

④ Wählen Sie die gewünschte

Sprache aus und drücken Sie .

⑤

Drücken Sie .

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Weitere

Informationen

Aufnahme

Videoaufnahme

Mithilfe des Automatikmodus können Sie Videos aufnehmen, ohne sich um Einstellungen kümmern zu müssen.

Vor dem Aufnehmen einer wichtigen Szene sollten Sie eine Probeaufnahme durchführen.

Öffnen Sie die

Objektivabdeckung.

Starten Sie die Aufnahme.

Drücken

Anzeigen während der Videoaufnahme

■

Szenenzähler

Wählen Sie den

Videomodus aus.

Drücken

Drücken Sie die Taste noch einmal, um die Aufnahme zu stoppen.

Videoqualität

Prüfen Sie, ob als Aufnahmemodus

Auto eingestellt ist.

Ist der Modus Manual eingestellt, berühren Sie , um den Modus zu wechseln. Bei jeder Berührung wechselt der Modus zwischen Auto und Manual.

Drücken

Zoomen

(Weitwinkel) (Telebild)

Verbleibende Aufnahmezeit

: Aufnahmepause :

Es wird aufgenommen

Aufnahmemedium

(GZ-MS210 : / )

Akkuanzeige

Notiz

●

Die geschätzte Aufnahmedauer mit dem mitgelieferten Akku beträgt etwa 50 Minuten. (S. 18)

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Bildstabilisator (Videoaufnahme)

Durch das Einstellen des Bildstabilisators kann das Verwackeln der Kamera effektiv reduziert werden.

(Weiß) : Bildstabilisator

Drücken

：Reduziert das Verwackeln von Aufnahmen.

Reduziert effektiv das Verwackeln von Aufnahmen im Weitwinkelmodus. Erweist

：

sich auch für Aufnahmen während des Gehens als nützlich.

(Grün) : Bildstabilisator (Weiß) : AUS

Die Einstellung schaltet mit jeder Berührung um.

Notiz

●

Es wird empfohlen, den Bildstabilisator auszuschalten, wenn Sie mithilfe eines Stativs Motive aufnehmen, die sich nicht stark bewegen.

●

Eine vollständige Stabilisierung ist gegebenenfalls nicht möglich, wenn die Kamera zu sehr wackelt.

Standbildaufnahme

Wählen Sie den

Standbildmodus.

Drücken

Fokussieren Sie das Motiv.

Halb durchdrücken

Leuchtet grün auf, wenn scharfgestellt

Nehmen Sie das Standbild auf.

Vollständig durchdrücken

Erste SchritteAufnahmeWiedergabeKopieren

Anzeigen während der Standbildaufnahme

■

Bildgröße

Verschlussgeschwindigkeit

Fokus

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

832

Leuchtet während der Standbildaufnahme

Bildqualität Verbleibende Aufnahmeanzahl Es wird aufgenommen Aufnahmemedium

(GZ-MS210 : / )

Akkuanzeige

http://manual.jvc.co.jp/index.html/

Weitere

Informationen

Wiedergabe

Wiedergabe/Löschen von Dateien in diesem Gerät

Wählen Sie die aufgenommenen Videos oder Standbilder aus dem Inhaltsverzeichnis (MinibildAnzeige) aus und geben Sie sie wieder. Der Inhalt des im Menüpunkt Medieneinstellungen (S.

9) ausgewählten Mediums wird auf dem Inhaltsbildschirm angezeigt.

Einstellen der Lautstärke während

Wählen Sie den Wiedergabemodus

aus.

Drücken

Wählen Sie den Video- oder

Standbildmodus aus.

Drücken

Spielen Sie eine Datei ab.

Auswählen

Wiedergegebenes Medium

(GZ-MS210 : / )

VIDEOWIEDERGABE

der Videowiedergabe

Niedrigere Lautstärke

Höhere Lautstärke

Löschen nicht gewünschter Dateien

Auswählen

VIDEOWIEDERGABE

1. 1.2009 10: 00

Drücken

Drücken Sie , um die Wiedergabe zu stoppen.

Aufnahme eines Standbilds während der Wiedergabe

■

Halten Sie die Wiedergabe an und drücken Sie die Taste SNAPSHOT.

Während der Wiedergabe zur Verfügung stehende Bedientasten

■

Anzeige Während der Videowiedergabe Während der Standbildwiedergabe

 / 

 

! "

Wiedergabe/Pause Start/Pause Diashow Stopp (zurück zur Minibildanzeige) Stopp (zurück zur Minibildanzeige)



Weiter zum nächsten Video Weiter zum nächsten Standbild Zurück zum Szenenbeginn Zurück zum vorherigen Standbild Suche vorwärts Suche rückwärts Zeitlupe vorwärts -

Zeitlupe rückwärts -

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch http://manual.jvc.co.jp/index.html/

Wählen Sie "JA", sobald Sie zur Bestätigung aufgefordert werden, und drücken Sie .

1. 1.2009 10: 00

Drücken

Wiedergabe auf einem Fernsehgerät

Schließen Sie die Kamera an ein Fernsehgerät an.

* Lesen Sie auch in der Bedienungsanleitung des Fernsehgeräts nach.

●

Drücken Sie die Ein/Aus-Taste länger als 2 Sekunden, um das Gerät auszuschalten.

Videoeingang

Zum AV-Anschluss

AV-Kabel (mitgeliefert)

Gelb

Weiß

Rot

Videoeingang Audioeingang (L) Audioeingang (R)

Erste SchritteAufnahmeWiedergabeKopieren

Schließen Sie das AC-Netzteil an. (S. 6)

●

Das Gerät schaltet sich beim Anschluss über das AC-Teil automatisch ein.

Wählen Sie den Eingangsschalter für das Fernsehgerät.

Spielen Sie eine Datei ab. (S. 14)

Wiedergabe mit Datums-/Zeitanzeige

■

Wählen Sie im Menü Anschlusseinstellungen unter „ANZEIGE AUF TV-GERÄT“ die Option „EIN“. Alternativ können Sie im Wiedergabemenü unter „BILDSCHIRMANZEIGE“ die Option „ALLES ANZEIGEN“ oder „NUR DATUM ANZEIGEN“ einstellen.

Wenn Bilder bei der Anzeige auf dem Fernsehgerät unnatürlich wirken

■

●

Bilder werden auf dem Fernsehgerät nicht richtig angezeigt.

Bilder werden auf dem Fernsehgerät vertikal angezeigt.

Bilder werden auf dem Fernsehgerät horizontal angezeigt.

Trennen Sie das Kabel und schließen Sie es erneut an.

●

Starten Sie das Gerät neu, indem Sie sie ausund wieder einschalten.

Wählen Sie im Menü Anschlusseinstellungen unter „VIDEO AUSGANG“ die Option „4:3“.

Passen Sie die Einstellungen des Fernsehbildschirms entsprechend an.

Notiz

●

Bitte setzen Sie sich bei Fragen oder Problemen zur Einstellung des richtigen Modus am Fernsehgerät mit dem Hersteller des Fernsehgeräts in Verbindung.

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Weitere

Informationen

Kopieren

Überspielen von Dateien bei Anschluss an einen DVD- oder Videorecorder

Sie können Videos in Standardqualität überspielen, indem Sie einen DVD- oder Videorecorder anschließen. Lesen Sie auch in der Bedienungsanleitung des Fernsehgeräts, DVD-Recorders, Videorecorders, usw. nach.

Schließen Sie einen Video-/DVD-Recorder an.

●

Drücken Sie die Ein/Aus-Taste länger als 2 Sekunden, um das Gerät auszuschalten.

Videoeingang

Zum AV-Anschluss

AV-Kabel (mitgeliefert)

Zum DC-Anschluss

●

Das Gerät schaltet sich beim Anschluss über das AC-Teil automatisch ein.

Wählen Sie den Wiedergabemodus aus.

Gelb

Weiß

Rot

AC-Netzteil

Videoeingang Audioeingang (L) Audioeingang (R)

Video-/DVD-Recorder

Drücken

Bereiten Sie die Aufnahme vor.

Vorbereitung des Fernsehgeräts und des Video-/DVD-Recorders

●

Schalten Sie auf einen kompatiblen externen Eingang um.

●

Legen Sie zum Überspielen eine kompatible DVD oder Videokassette ein.

Vorbereitungen für dieses Gerät

●

Stellen Sie im Menü Anschlüsse für „VIDEO AUSGANG“ das entsprechende Aspektverhältnis („4:3“ oder „16:9“) des angeschlossenen Fernsehgeräts ein.

●

Um beim Überspielen das Datum mit anzugeben, wählen Sie im Menü Anschlüsse für „ANZEIGE AUF TV-GERÄT“ die Option „EIN“ aus. Alternativ können Sie im Wiedergabemenü für „BILDSCHIRMANZEIGE“ die Option „NUR DATUM ANZEIGEN“ einstellen.

Starten Sie die Aufnahme.

●

Starten Sie die Wiedergabe am Gerät (S. 14) und drücken Sie am Recorder die Aufnahmetaste.

●

Stoppen Sie die Aufnahme, sobald die Datei vollständig wiedergegeben wurde.

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Weitere Informationen

Benutzung des Menüs

Im Menü können Sie verschiedene Einstellungen vornehmen.

Rufen Sie das Menü auf.

●

Das Menü variiert je nach gewähltem

Drücken

Modus.

Wählen Sie das gewünschte Menü

aus und drücken Sie .

VIDEO

EREIGNIS AUFNEHMEN VIDEOQUALITÄT ZOOM

BILDAUFHELLUNG ZEITRAFFERAUFNAHME

EINST. ENDE

Kundensupport-Informationen

Die Verwendung dieser Software ist gemäß den Bedingungen der Software-Lizenz genehmigt.

JVC

(bei Anliegen zu diesem Gerät)

Halten Sie die folgenden Informationen bereit, wenn Sie sich mit der nächsten JVC-Niederlassung oder

-Agentur in Ihrem Land (siehe JVC Weltweites Servicenetzwerk unter http://www.jvc-victor.co.jp/english/ worldmap/index-e.html) wegen dieser Software in Verbindung setzen.

Produktname, Modell, Seriennummer, Problem, Fehlermeldung

•

PC (Hersteller, Modell (Desktop/Laptop), CPU, Betriebssystem, Speicher (MB), Verfügbarer Platz auf

•

der Festplatte (GB)) Denken Sie daran, dass es je nach Thema eine gewisse Zeit dauern kann, bis Ihre Fragen beantwortet werden können. JVC kann keine Fragen zum normalen Betrieb des PCs oder Fragen in Bezug auf die technischen Daten oder die Leistung des Betriebssystems, andere Anwendungen oder Treiber beantworten.

Pixela

(bei Anliegen zur mitgelieferten Software)

Region Sprache Telefonnummer

USA und Kanada Englisch +1-800-458-4029 (gebührenfrei)

Europa (Großbritannien,

Deutschland, Frankreich und

Spanien)

Weitere Länder in Europa

Asien (Philippinen) Englisch +63-2-438-0090

Homepage: http://www.pixela.co.jp/oem/jvc/mediabrowser/e/ Die neuesten Informationen und Downloads ﬁnden Sie auf unserer Website.

China Chinesisch 10800-163-0014 (gebührenfrei)

Englisch/Deutsch/Französisch/

Spanisch

Englisch/Deutsch/Französisch/

Spanisch

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

Wählen Sie die gewünschte Einstellung

aus und drücken Sie .

VIDEO

AUS

AUTO-AUFHELLUNG

AUTO

EINST. ENDE

Zum Verlassen des Bildschirms

■

Berühren Sie  (Beenden).

Um zum vorherigen Bildschirm

■

zurückzukehren

Drücken Sie „)“.

Zum Anzeigen der Hilfedatei

■

Drücken Sie „*“.

●

Weitere Informationen zu den Einstellungen finden Sie in Erweitertes Benutzerhandbuch.

+800-1532-4865 (gebührenfrei)

+44-1489-564-764

http://manual.jvc.co.jp/index.html/

Erste SchritteAufnahmeWiedergabeKopieren

Weitere

Informationen

Aufnahmezeit/Anzahl der Bilder

Sie können die Videoaufnahmezeit überprüfen, indem Sie die Taste , (Gerät EinAus/Information) drücken.

Geschätzte Videoaufnahmezeit

Eingebauter

Qualität

Speicher

GZ-MS250

(32 GB)

GZ-MS230

(8 GB)

4 GB 8 GB 16 GB 32 GB

ULTRA FEIN 7 h 30 m 1 h 50 m 56 m 1 h 50 m 3 h 45 m 7 h 30 m FEIN 11 h 20 m 2 h 45 m 1 h 20 m 2 h 50 m 5 h 40 m 11 h 20 m NORMAL 15 h 3 h 40 m 1 h 45 m 3 h 45 m 7 h 30 m 15 h SPARMODUS 40 h 9 h 50 m 4 h 57 m 10 h 20 h 40 h

●

Eingebauter Speicher gilt nur für GZ-MS250/GZ-MS230.

●

Die geschätzte Aufnahmezeit dient nur zur Orientierung. Die tatsächliche

Aufnahmezeit kann je nach Aufnahmeumfeld kürzer sein.

Geschätzte Anzahl der Standbilder (Einheit: Anzahl der Aufnahmen)

 / 

 Standbild

 Video

●

Auf SD-Karten mit mindestens 4 GB Speicherkapazität können bis zu 9999

Bildgröße Qualität

832×624 (4:3)

640×480 (4:3)

640×360 (16:9)

FEIN 970 1950 3950 7590 STANDARD 1450 2930 5930 9999 FEIN 1450 2930 5930 9999 STANDARD 2080 4180 8480 9999 FEIN 1820 3660 7420 9999 STANDARD 2430 4880 9890 9999

Standbilder gespeichert werden (unabhängig von Bildgröße und Qualität).

Geschätzte Aufnahmezeit (bei Akkubetrieb)

Akku Tatsächliche Aufnahmezeit Kontinuierliche Aufnahmezeit BN-VG107EU 50 m 1 h 30 m BN-VG114EU 1 h 40 m 3 h 5 m BN-VG121EU 2 h 35 m 4 h 40 m

●

Die oben genannten Werte gelten, wenn für „LICHT“ die Option „AUS“ und für „MONITORHINTERGRUNDB.“ die Option „STANDARD“ gewählt wurde.

●

Die tatsächliche Aufnahmezeit kann kürzer ausfallen, wenn Sie den Zoom einsetzen oder die Aufnahme wiederholt anhalten. (Wir empfehlen, Akkus für das Dreifache der voraussichtlichen Aufnahmezeit bereitzuhalten.)

●

Neigt sich die Lebensdauer des Akkus dem Ende zu, verkürzt sich die Aufnahmezeit, selbst wenn der Akku vollständig aufgeladen ist. (Tauschen Sie den Akku durch einen neuen aus.)

SD-Karte

256 MB 512 MB

1 GB 2 GB

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Fehlersuche

Bevor Sie sich mit dem Service in Verbindung setzen, prüfen Sie bitte die Informationen in der nachfolgenden Tabelle oder im Abschnitt "Fehlersuche" in der Ausführlichen Gebrauchsanweisung. Falls Ihnen die in der Tabelle angegebenen Lösungen bei Ihrem Problem nicht weiterhelfen, kontaktieren Sie für eine weiterführende Hilfe bitte Ihren nächstgelegenen JVC-Händler oder ein JVC-Servicecenter. Lesen Sie bitte auch den Abschnitt Häufig gestellte Fragen zu den neuen Produkten auf der JVC Website. Informationen finden Sie auch in den Q&A Daten der neuen Produkte auf JVCs Website (http://www.jvc.com). Dieses Gerät wird von einem Mikrocomputer gesteuert. Elektrostatische Entladungen, Außengeräusche und Interferenzen (von einem Fernsehgerät, Radio, usw.) können den normalen Betrieb beeinträchtigten. Setzen Sie das Gerät in einem solchen Fall in die Werkseinstellungen zurück.

Setzen Sie das Gerät in die Werkseinstellungen zurück, wenn sie

■

nicht richtig funktioniert oder wenn „... Fehler“ auf dem Bildschirm angezeigt wird.

Schalten Sie das Gerät aus. (Schließen Sie den LCD-Monitor.)

①

Trennen Sie das AC-Netzteil vom Gerät und nehmen Sie den Akku ab, schließen Sie das

②

Netzteil wieder an, setzen Sie den Akku wieder ein und schalten Sie das Gerät erneut ein.

Fehler

Erste SchritteAufnahmeWiedergabeKopieren

Stromversorgung

Aufnahme

Wiedergabe

Fehler Maßnahme Seite

Das POWER/CHARGE Lämpchen beginnt zu blinken, wenn der Monitor geschlossen wird.

Aufnahme kann nicht durchgeführt werden.

Aufnahme stoppt automatisch.

Keine Anzeige von Datum/Zeit.

Ton oder Video wird unterbrochen.

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

●

Der Akku wird aufgeladen.

●

Prüfen Sie die Taste /.

●

Stellen Sie den Aufnahmemodus mithilfe der Taste + ein.

●

Schalten Sie das Gerät aus, warten Sie eine Weile und schalten Sie es wieder ein. (Das Gerät stoppt automatisch, um bei steigenden Temperaturen die Schaltkreise zu schützen.)

●

Nach 12 Stunden kontinuierlicher Aufnahme stoppt die Aufnahme automatisch.

●

Wählen Sie im Wiedergabemenü entsprechend „BILDSCHIRMANZEIGE“.

●

Manchmal wird die Wiedergabe am Übergang zwischen zwei Szenen unterbrochen. Dies ist keine Fehlfunktion.

http://manual.jvc.co.jp/index.html/

S. 6

S. 12 S. 14

Weitere

Informationen

Das Lämpchen blinkt nicht, während der Akku geladen wird.

Andere Probleme

Der Touch-Sensor und die Bedientasten funktionieren nicht.

Das Gerät wird heiß.

Warnanzeigen

Warnanzeigen Maßnahme Seite

AUFNAHMEFEHLER

●

Prüfen Sie die verbleibende Akkuleistung. (Ist der Akku vollständig aufgeladen, blinkt das Lämpchen nicht.)

●

Achten Sie stets darauf, dass der Akku in heißen bzw. kalten Umgebungen innerhalb des zulässigen Temperaturbereichs aufgeladen wird. (Anderenfalls wird der Ladevorgang abgebrochen, um den Akku zu schützen.)

●

Tragen Sie beim Bedienen keine Handschuhe.

●

Berühren Sie den Touch-Sensor und die Bedientasten mit Ihren Fingern, um sie zu betätigen. (Sie funktionieren nicht bei Berührung mit dem Fingernagel oder Stiftspitzen.)

●

Dies ist keine Fehlfunktion. (Wenn Sie das Gerät über einen längeren Zeitraum benutzen, kann es warm werden.)

●

Schalten Sie das Gerät aus und wieder ein.

S. 12

S. 6

S. 10

●

Wählen Sie eine Datei, die mit

diesem Gerät aufgenommen wurde. SZENE NICHT UNTERSTÜTZT! (Video) DATEI NICHT UNTERSTÜTZT! (Standbild)

AUFNAHMEDATEN REGELMÄSSIG AUF PC ODER FESTPLATTE SICHERN (nur GZ-MS250/GZ-MS230)

ZU WENIGE DATEN AUFGENOMMEN SPEICHERN NICHT MÖGLICH

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

(Mit anderen Geräten

aufgenommene Dateien werden

gegebenenfalls nicht unterstützt.

Wurde die nicht abspielbare Datei

mit diesem Gerät aufgenommen, ist

sie beschädigt.)

●

Schließen Sie die Kamera an einen

PC an und kopieren Sie Ihre Daten.

●

Wird eine Videoaufnahme gestoppt,

wenn die aktuelle Aufnahmezeit

„0:00:00:17“ oder weniger beträgt,

kann das Video nicht gespeichert

werden.

Vorsichtsmaßnahmen

Akkus

Der mitgelieferte Akku besteht aus LithiumIonen-Elementen. Bevor Sie den mitgelieferten oder einen anderen Akku verwenden, lesen Sie die folgenden Hinweise:

Zur Gefahrenverhütung

•

... Werfen Sie die Akkus niemals ins Feuer. ... Schließen Sie die Kontakte niemals

kurz. Halten Sie den Akku während der Aufbewahrung von metallischen Gegenständen fern. Bringen Sie vor dem Transport die mitgelieferte Akkuabdeckung am Akku an. Wenn Sie die Abdeckung verlegt haben, packen Sie den Akku in eine Plastiktüte.

... Der Akku darf niemals umgebaut oder zerlegt

werden.

... Der Akku darf niemals über 60°C erwärmt

werden (Brand- und Explosionsgef

... Verwenden Sie nur d

Ladegeräte.

So verhindern Sie Schäden und verlängern

•

die Lebensdauer

... Setzen Sie den Akku keinen unnötigen

Erschütterungen aus.

... Laden Sie das Gerät bei einer Temperatur von

10°C bis 35°C auf. Niedrigere Temperaturen führen zu einer längeren Ladezeit oder der Ladevorgang wird ganz abgebrochen. Bei höheren Temperaturen ist eine vollständige Ladung nicht möglich oder der Ladevorgang wird ganz abgebrochen.

... Lagern Sie den Akku kühl und trocken. Bei

übermäßig langer Einwir

mperaturen wird die nat

Te beschleunigt und die Nutzungsdauer verkürzt.

... Der Akku sollte alle 6 Monate vollständig

aufgeladen und wieder entladen werden, wenn dieser über einen langen Zeitraum gelagert wird.

... Bei Nichtgebrauch nehmen Sie den Akku vom

Ladegerät oder von der Kamera ab, da auch ausgeschaltete Geräte Strom verbrauchen können.

Kontakte

ie angegebenen

ahr)

kung von hohen

ürliche Entladung

Aufnahmemedium

olgen Sie die folgenden Richtlinien,

Bef

•

um die Beschädigung oder den Verlust aufgenommener Daten zu vermeiden.

Verbiegen Sie das Aufnahmemedium nicht, und

•

lassen Sie es nicht fallen. Setzen Sie es nicht großem Druck, Stößen oder Vibrationen aus. Lassen Sie kein Wasser an das

•

Aufnahmemedium gelangen. Bewahren Sie das Aufnahmemedium nicht an

•

Orten auf, die starken elektrostatischen oder elektrischen Störungen ausgesetzt sind, und verwenden oder ersetzen Sie es nicht an solchen Orten. Schalten Siewährend Aufnahme und

•

Wiedergabe und anderen Zugriffen auf das Aufnahmemedium die Kamera nicht aus, und entfernen Sie die Akkus oder das Netzteil nicht. Halten Sie das Aufnahmemedium von Objekten

•

fern, die starke magnetische Felder oder elektromagnetische Schwingungen abstrahlen. Lagern Sie das Aufnahmemedium nicht an Orten

•

mit hoher Temperatur oder hoher Luftfeuchtigkeit. Berühren Sie nicht die Metallteile.

•

Beim Formatieren oder Löschen von Daten mit der

•

Kamera werden nur die Dateiverwaltungsinformationen geändert. Die Daten werden nicht vollständig von der Festplatte gelöscht. Wenn Sie alle Daten komplett löschen wollen, empfehlen wir die Verwendung einer entsprechenden im Handel erhältlichen Software oder d ie Zerstörung der Kamera mit einem Hammer, usw.

LCD-Monitor

Zur Vermeidung von Schäden am

•

LCD-Monitor: NIEMALS

... starken Druck oder Erschütterungen auf den

LCD-Monitor ausüben.

... die Kamera mit nach unten weisendem

LCD-Monitor ablegen.

Für eine lange Nutzungsdauer

•

... Verwenden Sie zur Reinigung kein grobes

Tu ch .

Erste SchritteAufnahmeWiedergabeKopieren

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Weitere

Informationen

Kamera

Aus Sicherheitsgründen muss Folgendes

•

beachtet werden

... Das Kameragehäuse darf nicht geöffnet

werden.

... Das Gerät darf weder zerlegt noch umgebaut

werden.

... Entﬂ ammbare oder metallische Gegenstände

bzw. Flüssigkeit dürfen nicht in das Geräteinnere gelangen.

... Entfernen Sie niemals Akku oder

Spannungsquelle bei eingeschaltetem Gerät.

... Nehmen Sie den Akku bei Nichtgebrauch von

der Kamera ab.

... Platzieren Sie niemals offenes Feuer (z.B.

brennende K dem Gerät.

... Vermeiden Sie, dass Flüssigkeiten auf das

Gerät tropfen oder spritzen.

... Am Netzstecker oder der Wandsteckdose

dürfen sich weder Staub noch metallische Gegenstände beﬁ nden.

... In die Kamera dürfen keine Gegenstände

eingeführt werden.

Beim Betrieb vermeiden Sie

•

... Orte mit hoher Luftfeuchtigkeit oder

Staubeinwirkung.

... Orte mit Dampf- oder Rußeinwirkung

(Kochstelle usw.).

... Erschütterungen und Vibrationen. ... zu geringen Abstand zu einem TV-Gerät. ... Orte mit starken magnetischen oder

elektrischen Feldern (z.B. Lautsprecher, Sendeantenne).

... extremeTemperaturen (über 40°C bzw. unter

0°C).

Bei der Lagerung vermeiden Sie

•

... Orte mit Temperaturen über 50°C. ... Orte mit extrem geringer (unter 35%) oder

hoher (über 80%) Luftfeuchtigkeit. ... direkte Sonneneinstrahlung. ... Orte, an denen Hitzestaus auftreten können

(z.B. Fahrzeuginnenraum im Sommer). ... die Nähe von Heizkörpern. ... erhöhte Orte wie beispielsweise auf einem

Fernsehgerät. Wenn Sie das Gerät an

erhöhten Orten aufstellen und dabei Kabel

angeschlossen sind, kann sich das Kabel

erfangen, das Gerät zu Boden fallen und

anschli

erze) auf oder unmittelbar neben

eßend nicht mehr richtig funktionieren.

Zum Schutz des Geräts vermeiden Sie

•

... Nässe am Gerät. ... Fallenlassen oder Kollisionen mit harten

Gegenständen. ... Stöße oder starke Vibrationen beim Transport. ... die längere Ausrichtung des Objektivs auf

besonders helle Lichtquellen. ... das direkte Einfallen von Sonnenlicht in das

Objektiv. ... übermäßiges Schwingen, wenn Sie den

Handgurt verwenden. ... übermäßiges Schwingen des Geräts bei

Aufbewahrung in der Soft Case-T ... die Kamera an staubige oder sand

(beispielsweise einen Strand) legen.

So vermeiden Sie, dass das Gerät

•

eine

hinunterfällt:

Befestigen Sie den Haltegriff richtig.

•

Wenn Sie die Kamera in Verbindung mit einem

•

Stativ verwenden, befestigen Sie diese sorgfältig am Stativ.

Wenn die Kamera hinunterfällt, besteht die

Gefahr, dass Sie sich verletzen und die Kamera

beschädigt wird. Kinder dürfen das Gerät nur unter Aufsicht

eines Erwachsenen benutzen.

Sehr geehrter Kunde, sehr geehrte Kundin,

dieses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich elektromagnetischer Verträglichkeit und elektrischer Sicherheit überein.

Die europäische Vertretung für die Victor Company of Japan Limited ist: JVC Technical Services Europe GmbH Postfach 10 05 04 61145 Fr

iedberg

Deutschland

ragetasche

ige Orte

[Europäische Union]

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Technische Daten

Kamera

Modellbezeichnung GZ-MS250 GZ-MS230 GZ-MS210 Stromversorgung Bei Verwendung eines AC-Netzteils: DC 5,2 V, Bei Akkubetrieb:

Stromverbrauch 1,5 W (wenn für Licht die Option „AUS“ und für

Abmessungen (mm) 52 x 62 x 110 (W x H x D: Haltegriff nicht einbezogen) Gewicht Ca. 200 g (nur Kamera), Ca. 230 g (inkl. mitgeliefertem Akku) Betriebsumfeld Zulässige Betriebstemperatur: 0°C bis 40°C

Standbildkamera 1/6" 800.000 Pixel Aufnahmebereich

(Video) Aufnahmebereich

(Standbild) Objektiv F1,8 bis F4,3, f= 2,2 mm bis 85,8 mm

Zoom (Video) Optischer Zoom: Bis zu 39x, Dynamischer Zoom: Bis zu 45x,

Zoom (Standbild) Optischer Zoom: Bis zu 39x Videoaufnahmeformat SD-VIDEO Standard, Video: MPEG-2, Audio: Dolby Digital StandbildaufnahmeformatJPEG Standard

DC 3,6 V

Monitorhintergrundbeleuchtung „STANDARD“ gewählt wurde)

Lagertemperatur: -20 °C bis 50 °C Betriebsluftfeuchtigkeit: 35 % bis 80 %

410.000 Pixel (optischer Zoom),

410.000 bis 550.000 Pixel (dynamischer Zoom)

550.000 Pixel

(35 mm Umrechnung: 41,5 mm bis 1.619 mm)

Digitaler Zoom: Bis zu 800x

Erste SchritteAufnahmeWiedergabeKopieren

Aufnahmemedium

Batterie der Uhr Wieder aufladbare Batterie

Eingebauter Speicher (32 GB) SD/SDHC-Karte (im Handel erhältlich)

Eingebauter Speicher (8 GB) SD/SDHC-Karte (im Handel erhältlich)

SD/SDHC-Karte (1 oder 2 Karten, im Handel erhältlich)

AC-Netzteil (AP-V30E)*

Stromversorgung AC 110 V bis 240 V, 50 Hz/60 Hz Ausgangsleistung DC 5,2 V, 1,8 A Zulässige

Betriebstemperatur Abmessungen (mm) 78 x 34 x 46 (W x H x D: Kabel und AC-Stecker nicht einbezogen) Gewicht Ca. 110 g

0 °C bis 40 °C (während des Aufladens 10 °C bis 35 °C)

* Wenn Sie den Netzadapter im Ausland benutzen möchten, besorgen Sie sich

bitte einen handelsüblichen Adapterstecker für das von Ihnen besuchte Land bzw. die Region.

●

Änderung der technischen Daten und des Designs im Rahmen von Produktverbesserungen vorbehalten.

Weitere Informationen finden Sie in der Erweitertes Benutzerhandbuch

http://manual.jvc.co.jp/index.html/

Weitere

Informationen

Begriffe

AC-Netzteil ................................ 6, 23

Akku ........................................... 6, 23

Anzahl der Bilder ........................... 18

Aufnahmemedium für Bild ............... 9

AV-Anschluss .......................... 15, 16

Dateien auf dem Fernsehgerät

ansehen ......................................... 15

Datum/Zeit einstellen ..................... 10

Kopieren (Sichern) ......................... 16

LCD-Monitor .................................. 21

Löschen von Dateien ..................... 14

Menüeinstellungen ........................ 17

SD-Karte .................................... 7, 18

SD-Karte formatieren ....................... 9

Spracheinstellung .......................... 11

Uhrzeiteinstellung .......................... 11

Zoom ............................................. 12

1009MNH-SW-VM

CAMÉSCOPE

GZ-MS250BE GZ-MS230BE GZ-MS210BE/AE/PE/SE

Guide de l'utilisateur

Chers clients,

Merci d’avoir acheté ce produit JVC. Avant toute utilisation, veuillez lire les précautions de sécurité et les mises en garde sur P.2 et P.21 pour pouvoir utiliser le produit en toute sécurité. Certaines fonctions expliquées dans ce manuel s’appliquent uniquement au modèle de caméra spécifique identifié. Ce produit s’accompagne d’un “Guide de l'utilisateur” (ce manuel) et d’un “Manuel d'utilisation”.

Explique les prises de vue possibles dans différentes

Manuel d'utilisation

situations ainsi que les fonctions utiles.

Accéder au site Web suivant sur votre

■

ordinateur

http://manual.jvc.co.jp/index.html/

DémarrerEnregistrement

LectureCopie

Informations

supplémentaires

Précautions de sécurité

AVERTISSEMENT :POUR ÉVITER LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER L’APPAREIL À LA PLUIE NI À L’HUMIDITÉ.

PRÉCAUTIONS :

Pour éviter tout risque d’électrocution, ne pas

•

ouvrir le boîtier. Aucune pièce intérieure n’est à régler par l’utilisateur. Se référer à un agent qualiﬁé en cas de problème.

Si l’on ne se sert pas de l’adaptateur secteur

•

pendant une longue période, il est recommandé de débrancher le cordon d’alimentation de la prise secteur.

REMARQUES :

La plaque d’identiﬁ cation et l’avertissement de

•

sécurité se trouvent sous l’appareil et/ou au dos. La plaque de numéro de série se trouve sur le

•

logement de la batterie. Les informations d’identiﬁ cation et

•

l’avertissement de sécurité de l’adaptateur secteur sont situés sur ses côtés supérieur et inférieur.

Avertissement sur la pile au lithium remplaçable

La pile utilisée dans cet appareil peut présenter des risques d’incendie ou de brûlure chimique si elle est mal traitée. Ne pas recharger, démonter, chauffer à plus de 100°C ni mettre au feu. Danger d’explosion ou risque d’incendiesi la pile n’est pas changée correctement.

Jeter immédiatement les piles usées.

•

Placer hors de la portée des enfants.

•

Ne pas démonter ni jeter au feu.

•

PRÉCAUTION :

Aﬁ n d’éviter tout choc électrique ou dommage, insérez d’abord l’extrémité la plus courte du cordon d’alimentation dans l’adaptateur secteur jusqu’à ce qu’elle soit bien en place, puis branchez l’extrémité la plus longue sur une prise secteur.

PRÉCAUTIONS :

La fi che secteur doit constamment rester accessible.

Si le matériel est installé dans un coffret ou sur une étagère, s’assurer qu’il y a un espace sufﬁ sant sur tous les côtés pour permettre la ventilation (10 cm ou plus sur les deux côtés, au dessus et à l’arrière). Ne pas boucher les oriﬁ ces de ventilation. (Si les oriﬁ ces de ventilation sont bouchés par un journal, un tissu, etc., la chaleur peut ne pas s’éliminer.) Aucune source à ﬂamme nue, telle que des bougies allumées, ne doit être placée sur l’appareil. En

jetant des batteries aux

environnement doivent être pris en considération

d’ et les réglementations locales ou la législation concernant le rebut de ces batteries doivent être strictement respectées. L’appareil ne doit pas être exposé à l’égouttage ni aux éclaboussements. Ne pas utiliser cet appareil dans une salle de bain, ni dans des endroits avec de l’eau. Aussi, ne pas placer de récipient rempli d’eau ou de liquides (tels des produits cosmétiques médicaments pot, des tasses, etc.) sur le dessus de cet appareil. (Si de l’eau ou un liquide entre dans ce matériel, un incendie ou un choc électrique risque de se produire.)

Ne dirigez pas l’objectif directement vers le soleil. Vous pourriez vous abîmer la vue et l’appareil pourrait être endommagé. Il y a aussi risque d’incendie ou d’électrocut

PRÉCAUTION !

Les remarques suivantes sont destinées à protéger l’utilisateur et le caméscope contre des dommages éventuels. Ne pas transporter ou saisir le caméscope par l’écran LCD, car il pourrait tomber ou s’endommager. Ne pas utiliser de trépied photographique sur des surfaces irrégulières et inclinées.Il pourrait tomber et le caméscope pourrait être sérieusement endommagé.

PRÉCAUTION !

Avec des câbles (Audio/Vidéo, etc.) raccordés, il est recommandé de ne pas laisser le caméscope sur le dessus du téléviseur, car tirer sur les câbles pourrait faire tomber le caméscope, causant des dommages.

AVERTISSEMENT :

Éviter d’exposer la batterie, le caméscope avec la batterie insérée ou la télécommande avec la batterie insérée à une chaleur excessive, telle que celle des rayons directs du soleil, d’un feu ou autre source de chaleur.

, des vases de ﬂ eurs, des plantes en

ordures, les problèmes

, des

ion.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Informations relatives à l’élimination des appareils et des piles usagés, à l’intention des utilisateurs

Produits

[Union européenne]

Si ces symboles ﬁgurent sur un appareil électrique/électronique ou une pile, cela signiﬁe qu’ils ne doivent pas être jetés comme déchets ménagers à la ﬁn de leur cycle de vie. Ces

produits devraient être amenés aux centres de pré-collecte appropriés pour le recyclage des appareils électriques/électroniques et des piles pour traitement, récupération et recyclage

mément à la légi

confor Directive 2002/96/EC et 2006/66/EC.

En traitant ces produits d’une manière correcte, vous contribuez à la conservation des ressources naturelles et à la prévention d’effets négatifs éventuels sur l’environnement et la santé humaine, pouvant être causés par une manipulation inappropriée des déchets de ces produits.

Pour plus d’informations sur les centres de pré-collecte et de recyclage de ces produits, contactez votre service municipal local, le service

cuation des ordures ménagères ou le

d’éva

agasin dans lequel vous les avez achetés.

Des amendes peuvent être inﬂ igées en cas d’élimination incorrecte de ces produits, conformément à la législation nationale.

[Utilisateurs professionnels]

Si vous voulez jeter ce produit, visitez notre page Web, http://www.jvc.eu, aﬁn d’obtenir des informations sur son recyclage.

[Pays ne faisant pas partie de l’Union européenne]

Ces symboles ne sont reconnus que dans l’Union européenne. Si vous voulez jeter ces produits, veuillez respecter la législation nationale ou les autres règles en vigueur dans votre pays pour le traitement des appareils électriques/électroni usagés.

Notiﬁ cation :

La marque Pb en dessous du symbole des piles indique que cette pile contient du plomb.

Pile

slation nationale et la

ques et des piles

Noter que ce caméscope est destiné à un usage privé uniquement.

Toute utilisation commerciale sans autorisation est interdite. (Même si vous enregistrez un spectacle ou une exposition pour votre plaisir personnel, il est vivement recommandé de demander au préalable l’autorisation de ﬁlmer.)

Marques commerciales

Fabr iqué sous licence de Dolby Laboratories.

•

Dolby et le symbole double D sont des marques de commerce de Dolby Laboratories.

Windows® est une marque déposée ou une

•

marque de commerce de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. Macintosh est une marque déposée d’Apple Inc.

•

iTu ne s , iMovie, iPhoto sont des marques

•

déposées d’Apple Inc. aux États-Unis et dans d’autres pays. YouTube et le logo YouTube sont des marques

•

déposées de YouTube LLC. Les autres noms de produit et d’entreprise cités

•

dans ce mode d’emploi sont des marques de commerce et/ou des marques déposées de leurs détenteurs respectifs.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Index

Précautions de sécurité ..................... 2

Index ................................................. 4

Vérification des accessoires .............. 4

Noms des pièces et des fonctions

........................................................... 5

▶Démarrer ................................. 6

Charger la batterie ............................ 6

Ajuster la poignée ............................. 7

Insérer une carte SD ......................... 7

Réglage de l’horloge ....................... 10

▶Enregistrement ...................... 12

Enregistrer des vidéos .................... 12

Enregistrer des photos .................... 13

▶Lecture ................................... 14

Lire/Supprimer des fichiers sur cette

unité ................................................ 14

▶En savoir plus sur les opérations avancées

Utilisez le “Manuel d'utilisation” depuis votre ordinateur pour en savoir plus concernant les opérations avancées.

Accéder à l’adresse suivante depuis votre ordinateur

■

http://manual.jvc.co.jp/index.html/

Lecture sur poste TV ....................... 15

▶Copie ..................................... 16

Copier des fichiers en connectant

l’appareil à un magnétoscope/

enregistreur DVD ............................ 16

▶Informations supplémentaires

................................................ 17

Via le menu ..................................... 17

Durée d’enregistrement/Nombre de

photos ............................................. 18

Dépannage ...................................... 19

Mises en garde ................................ 21

Caractéristiques techniques ............ 23

Vérification des accessoires

Adaptateur secteur

AP-V30E *1

CD-ROM *2

●

Les cartes SD sont vendues séparément. Pour plus de détails concernant les types de cartes utilisables avec cette unité, veuillez vous reportez à P.8.

Pour utiliser un adaptateur secteur à l’étranger, pensez à préparer une prise

convertisseur disponible dans le commerce pour le pays ou la région visité(e). Pour afficher le Manuel d'utilisation, se connecter à Internet et cliquer sur “Lire

le manuel d'utilisation”.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Batterie

BN-VG107EU

Guide de l'utilisateur

(ce manuel)

Câble USB

(Type A - Mini Type B)

Câble AV

Noms des pièces et des fonctions

678

90a

2 3

4 5

Objectif/Volet de protection de l’objectif

Lumière (GZ-MS250/GZ-MS230

uniquement) Microphone stéréo

Écran LCD

Allume ou éteint l’appareil en s’ouvrant et se fermant.

Curseur

Permet de sélectionner une image ou un objet.

Touche OK

Permet de confirmer la sélection d’une image ou d’un objet.

Touches de fonctionnement

Fonctionne différemment selon l’opération.

Touche Menu (menu) ( P.17)

Haut-parleur

Voyant ACCESS (Accès)

S’allume ou clignote lors d’un enregistrement ou d’une lecture.

Voyant POWER/CHARGE

(Alimentation/Recharge) ( P.6) Touche + (Lecture)

Bascule entre les modes d’enregistrement et de lecture.

Touche / (Vidéo/Photo)

Bascule entre les modes vidéo et photo.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

h i

j k

b c d e f

Touche UPLOAD/EXPORT

(Télécharger/Exporter vers iTunes) Enregistre ment

Lecture

Touche , (Alimentation/Information)

Enregistre ment

Lecture

Appuyez et maintenez enfoncée la touche marche/arrêt avec l’écran LCD ouvert.

Terminal AV ( P.15, P.16)

Commande de Zoom/Volume ( P.12, P.14)

Touche SNAPSHOT (Enregistrer des

photos) ( P.13) Terminal USB

Terminal CC ( P.6)

Touche START/STOP (Enregistrer des

vidéos) ( P.12) Bouton curseur du volet de protection

de l’objectif ( P.12) Commande de libération de la

dragonne Dragonne ( P.7)

Orifice pour trépied

Fente pour carte SD ( P.7)

Commande de libération de la batterie

( P.6)

http://manual.jvc.co.jp/index.html/

Filme des vidéos au

：

format YouTube ou iTunes. Fait passer la vidéo au

：

format YouTube ou iTunes.

Affiche le temps restant

：

ainsi que la charge restante de la batterie durant l’enregistrement continu. Affiche les informations

：

de fichier.

l m

o p

+ 67 hidden pages
