COMPACT VHS-CAMCORDER

GR-AX880

DEUTSCH

Die logische Entscheidung

PAL

Die einzigen

Compact-Video-Cassetten, die

Sie mit Ihrem VHS Videorecorder

verwenden können.*

Compact VHS

BEDIENUNGSANLEITUNG

LYT0087-002B

GE

2 DE

Vielen Dank für den Kauf dieses JVC Compact
VHS Camcorders.

Bitte lesen Sie vor der Ingebrauchnahme die
folgenden Sicherheitshinweise und
Vorsichtsmaßregeln durch, um den sachgemäßen
und störungsfreien Gebrauch Ihres neuen
Camcorders sicherzustellen.

Zu dieser Bedienungsanleitung

• Alle Haupt- und Nebenpunkte finden Sie in der
Inhaltsangabe (

• Die meisten Nebenpunkte werden durch Hinweise
ergänzt, die Sie bitte gleichfalls durchlesen sollten.

• Zur erleichterten Bezugnahme ist die Anleitung in
Basisfunktionen/-bedienschritte und spezielle
Funktionen bzw. Bedienschritte gegliedert.

Wir empfehlen . . .

..... vor der Ingebrauchnahme die Bezugnahme auf die

Übersicht (
Anordnung etc. der Bedienelemente vertraut zu
machen.

..... die folgenden Sicherheitshinweise und die

Vorsichtsmaßregeln auf Seite 76 und 77 sorgfältig
durchzulesen. Sie enthalten äußerst wichtige
Informationen zur sachgemäßen Handhabung Ihres
neuen Camcorders.

Z S. 4, 5) aufgelistet.

Z S. 72 bis 75), um sich mit der

SICHERHEITS­HINWEISE

ACHTUNG:
SCHÜTZEN SIE DIESES GERÄT

VOR NÄSSE UND FEUCHTIGKET,
DAMIT ES NICHT IN BRAND
GERÄT UND KEIN
KURZSCHLUSS ENTSTEHT.

VORSICHTSMASSNAHMEN:

n Um elektrische Schläge zu vermeiden, das

Gehäuse nicht öffnen! Dieses Gerät enthält
keinerlei Teile, die vom Benutzer gewartet werden
können. Überlassen Sie Wartungsarbeiten bitte
qualifizierten Service-Fachleuten.

n Bei Nichtgebrauch des Netzadapters/Ladegeräts

über einen längeren Zeitraum wird empfohlen,
das Netzkabel von der Netzsteckdose
abzuziehen.

Warnhinweise zur Lithiumbatterie

Die hier verwendete Batterie kann bei
unsachgemäßer Handhabung Brandgefahr oder
Ätzungen verursachen. Die Batterie nicht
wiederaufladen, zerlegen, über 100°C erhitzen
oder verbrennen. Ausschließlich CR2025
(Maxell, Panasonic, Sanyo, Sony) verwenden.
Bei Verwendung eines anderen Batterietyps
kann es zu Brandgefahr oder zum Platzen der
Batterie kommen.
n Für schnelle und sachgemäße Entsorgung der

gebrauchten Batterie sorgen.

n Vor dem Zugriff von Kindern schützen.
n Nicht zerlegen oder verbrennen.

Durchkreuztes Mülleimer-Kennzeichen

n Dieses am Batteriesatz

aufgedruckte Kennzeichen
bestätigt die Übereinstim­mung mit den EEC­Richtlinien 91/157 und
93/86.

n Nickel-Cadmium-

Batteriesätze müssen zur
Entsorgung an der
Verkaufsstelle zurückge­geben werden.

Dieser Camcorder ist für PAL-Farbsignale
ausgelegt. Die Wiedergabe ist mit einem
Fernsehgerät einer anderen Farbnorm nicht
möglich. Aufnahmebetrieb und Wiedergabe
über den Sucher sind selbstverständlich überall
möglich. Batteriesatz BN-V12U, BN-V22U
oder BN-V25U verwenden. Zur Aufladung von
Batteriesätzen den mitgelieferten Netzadapter/
Batterielader (mit variabler Netzspannung)
verwenden. (In Ländern mit einer anderen
Netzsteckdosennorm muß ein geeigneter
Netzsteckeradapter verwendet werden.)

HINWEISE:

●

Das Typenschild (mit der Seriennummer) und
Sicherheitshinweise befinden sich an der
Unter- und/oder Rückseite des Geräts.

●

Das Typenschild (mit der Seriennummer) des
Netzadapters/Ladegeräts befindet sich an
dessen Unterseite.

n Dieser Camcorder ist ausschließlich für die

PAL

Verwendung von VHS-C-Videocassetten ausgelegt.
Daher bei diesem Gerät nur Cassetten mit der
Kennzeichnung VHS-C verwenden.

n HQ VHS ist mit herkömmlichen VHS-Geräten

kompatibel.

Dieses Gerät entspricht IEC-Norm Veröff. 65.

BESONDERHEITEN

DE 3

Programmautomatik mit
Effektvorwahl (

n Automatikverriegelung
n Abschaltbare Automatik
n Nebel-Effekt
n Neutralfilter-Effekt
n Sepiaton
n Dämmerlicht
n Sport
n Bildumkereffekt Negativ/Positiv
n Schnelle Shutterzeit (1/2000 Sek.)

Z S. 22, 23)

Programm-Manager II

Z S. 22 – 37)

(

Programmautomatik mit
Effektvorwahl, Fader-/
Wischblendeneffekt, Cinema-Effekt,
Super-Lolux, feste Titel,
Menüsteuerung (Scharfstellung,
Belichtungsregelung etc.)

Bildstabilisierung (Z S. 17)

Digital-Hyper-Zoom

Z S. 16)

(

Einzoomen

Auszoomen

Random Assemble-Schnitt

Z S. 62 – 65)

(

882

554411663

7

Eingebaute Digital­Fotokamera (mit PC­Datentransfereignung)

Z S. 44 – 59)

(

Integrierte Videoleuchte

Z S. 19)

(

3

2

7

4 DE

INHALT

VORBEREITENDE SCHRITTE

Spannungsversorgung ..................................................................... 6

Einsetzen und Entnehmen der Lithium-Uhrenbatterie ................................. 8

Einstellung von Datum und Zeit.......................................................... 9

Einstellung der Griffschlaufe ........................................................... 10

Suchereinstellung ........................................................................ 10

Anbringung des Schultergurtes......................................................... 11

Stativanbringung......................................................................... 11

Einstellung der Bandlänge .............................................................. 12

Einlegen und Entnehmen einer Cassette............................................... 13

6

VIDEO AUFNAHME

Einfache Aufnahme ...................................................................... 14

Allgemeine Funktionen .................................................................. 16

Spezielle Funktionen..................................................................... 22

VIDEO WIEDERGABE

Einfache Wiedergabe .................................................................... 38

Spezielle Funktionen..................................................................... 39

Gebrauch des Cassettenadapters ...................................................... 41

ANSCHLUSS AN EINEN VIDEORECORDER
BANDKOPIEREN
AUFNAHME IM DIGITAL-FOTOKAMERA-MODUS

(D.S.C.)

Einfache Aufnahme ...................................................................... 44

Spezielle Funktionen..................................................................... 46

D.S.C.-STANDBILD-WIEDERGABE

Einfache Wiedergabe .................................................................... 51

Spezielle Funktionen..................................................................... 52

Anschlüsse ................................................................................ 59

14

38

42

43

44

51

VERWENDUNG DER FERNBEDIENUNG

Random Assemble-Schnitt .............................................................. 62

Insert-Schnitt (VIDEO) .................................................................. 66

Insert-Schnitt (Einfügung eines Bildspeicher-Standbilds in die Bandaufnahme) .... 67

Nachvertonung ........................................................................... 68

60

STÖRUNGSSUCHE

DE 5

69

GERÄTEÜBERBLICK

Bedienelemente .......................................................................... 72

Anschlüsse ................................................................................ 72

Anzeigen .................................................................................. 72

Andere Bereiche .......................................................................... 72

Sucheranzeigen........................................................................... 74

VORSICHTSMASSREGELN
TECHNISCHE DATEN
SONDERZUBEHÖR

MITGELIEFERTES ZUBEHÖR

72

76

78

78

•Netzadapter/Ladegerät
AA-V15EG

•Kabeladapter

•AV-Kabel
(Audio/Video)

•Cassettenadapter
C-P7U

•Schultergurt •RM-V709U

•Gleichspannungs­kabel

•Batteriesatz

Fernbedienung

•Schnittsteuerkabel

BN-V12U

•CD-ROM-Software
(2 Software-Programme)

®

(für Macintosh

(für Windows®)

• Computer­Anschlußkabel x 2

•Lithiumbatterie CR2025
x 2 (für eingebaute Uhr
und Fernbedieneinheit)

)

6 DE

Markierungen

Ladeanzeige
(CHG.)

Auffrisch-Taste
(REFRESH)

Auffrischanzeige
(REFRESH)

AUFFRISCHFUNKTION

Mit der REFRESH-Funktion des Netz-/
Ladegeräts kann der Batteriesatz vor der
Aufladung zunächst vollständig entladen
werden.
Die REFRESH-Funktion erst nach
mindestens 5 herkömmlichen
Ladevorgängen durchführen.

Zum Entladen des Batteriesatzes . . .

..... zunächst den Batteriesatz wie oben

gezeigt am Netz-/Ladegerät aufsetzen.
Dann die Taste REFRESH drücken.
Die Anzeige REFRESH leuchtet auf
und erlischt, sobald der Batteriesatz
vollständig entladen ist.

Einklinken

1

1

An Netz­steckdose

VORBEREITENDE SCHRITTE

Spannungsversorgung

Dank der flexiblen Camcorder-Auslegung für drei
verschiedene Spannungsquellen können Sie stets die am
besten geeignete Spannungsquelle benutzen.

HINWEISE:

●

Ohne Spannungsversorgung arbeitet keine der
Gerätefunktionen.

●

Stets nur eine geeignete Spannungsquelle verwenden.

●

Keinesfalls Spannungsquellen verwenden, die für
andere Geräte vorgesehen sind.

LADEN EINES BATTERIESATZES

VERSORGEN SIE DAS LADEGERÄT
MIT SPANNUNG

Schließen Sie dessen Netzkabel an einer

1

Netzsteckdose an.

BRINGEN SIE DEN BATTERIESATZ AN

Richten Sie die Markierungen aufeinander aus und

2

schieben Sie den Batteriesatz bis zum Einrasten in
Pfeilrichtung auf.

•Die blinkende Anzeige CHG. bestätigt, daß der
Ladebetrieb ausgelöst wurde.

NEHMEN SIE DEN BATTERIESATZ AB

Wenn die blinkende Anzeige CHG. auf ein

3

Dauerleuchtsignal wechselt, ist der Ladevorgang
abgeschlossen. Ziehen Sie den Batteriesatz gegen
die Pfeilrichtung ab.

BATTERIESATZ Ladedauer Entladedauer
BN-V12U ca. 1 Std. 10 Min. ca. 3 Std. 30 Min.
BN-V22U ca. 2 Std. 10 Min. ca. 7 Std.
BN-V25U ca. 2 Std. 40 Min. ca. 10 Std.

Andrücken

2

BATT. RELEASE

ACHTUNG

Vor Abtrennen der Spannungs­versorgung unbedingt den Camcorder
ausschalten. Andernfalls können
Camcorder-Fehlfunktionen auftreten.

GEBRAUCH EINES BATTERIESATZES

BRINGEN SIE DEN BATTERIESATZ AN

Klinken Sie die Batteriesatzoberkante am Camcorder

1

ein und drücken Sie dann den Batteriesatz an, bis er
einrastet.

NEHMEN SIE DEN BATTERIESATZ AB

Entriegeln Sie den Batteriesatz mit dem Riegel BATT.

2

RELEASE und nehmen Sie den Batteriesatz ab.

BATTERIESATZ Ungefähre Aufnahmezeit (Einheit: Min.)

BN-V12U 65 ( 40 )
BN-V22U 135 ( 85 )
BN-V25U 180 ( 110 )

( ) : Bei eingeschalteter Videoleuchte.

DE 7

Ladezustands­Markierung

LADEZUSTANDS-MARKIERUNG

Ein am Batteriesatz befindlicher Schieber kann Sie
sofort über den Batterie-Ladezustand informieren.
Bestimmen Sie die Farbe, rot oder schwarz, die den
jeweiligen Ladezustand, “geladen” oder “entladen”,
anzeigen soll.

HINWEISE:

●

Die Nutzungsdauer für einen voll aufgeladenen Batteriesatz variiert in Abhängigkeit von der Häufigkeit und Dauer der
Aufnahmebereitschaft und des Motorzoombetriebs. Es empfiehlt sich, stets Reservebatteriesätze bereitzuhalten.

●

Die auf Seite 6 angeführten Ladezeiten gelten für einen vollständig entladenen Batteriesatz, die Entladezeiten gelten für
einen vollständig geladenen Batteriesatz.

●

Lade- und Entladezeiten schwanken in Abhängigkeit von der Umgebungstemperatur und dem Gebrauchszustand des
Batteriesatzes.

●

Nach dem Aufladen eines Batteriesatzes oder Abnehmen eines entladenen Batteriesatzes nicht vergessen, den
Ladezustand wie erforderlich mit dem Schieber zu kennzeichnen.

●

Wenn das Netzkabel des Netz-/Ladegeräts von der Netzsteckdose abgezogen ist, kann der angebrachte Batteriesatz
entladen werden. Hierzu den Schalter REFRESH drücken. Während des Entladevorgangs findet kein Ladebetrieb statt.
Nach vollständiger Entladung den Batteriesatz vom Netz-/Ladegerät abnehmen und aufbewahren.

●

Die REFRESH-Funktion erst nach mindestens 5 herkömmlichen Ladevorgängen durchführen.

●

Die Einwirkung hoher Temperaturen kann zu Batteriesatzschäden führen. Darauf achten, daß ausreichender
Temperaturausgleich gegeben ist. Den Batteriesatz niemals in einem geschlossenen Behälter (Tasche etc.) entladen.

●

Falls der Lade- oder Entladevorgang vorzeitig abgebrochen werden soll, zunächst den Batteriesatz abnehmen und dann
erst das Netzkabel des Netz-/Ladegeräts abziehen.

●

Nach der vollständigen Entladung den Batteriesatz unverzüglich vom Netz-/Ladegerät abnehmen.

●

Das Netz-/Ladegerät nicht zu nahe bei einem Radioempfänger betreiben, um Empfangsbeeinträchtigungen zu vermeiden.

●

Vor dem Laden oder Entladen eines Batteriesatzes unbedingt das Gleichspannungskabel abziehen.

●

Die Leuchtanzeige CHG. arbeitet ggf. beim Laden eines neuen oder eines für lange Dauer gelagerten Batteriesatzes nicht
einwandfrei. In diesem Fall den Batteriesatz abnehmen und erneut anbringen und erneut aufladen. Beim erneuten Aufladen
sollte die Anzeige CHG. einwandfrei leuchten. Falls dies nicht der Fall ist, wenden Sie sich bitte an Ihren JVC Service.

An die
DC IN-Buchse

Gleichspannungskabel

AUTO-BORDNETZ-BETRIEB

Den Auto-Bordnetz-Adapter/Lader (Sonderzubehör)
verwenden (die Anschlüsse wie oben gezeigt
vornehmen).

HINWEISE:

●

Bei Bordnetz-Spannungsversorgung (von der
Autobatterie) den Motor im Leerlauf eingeschaltet lassen.

●

Auto-Bordnetz-Adapter/Lader BH-V3E kann auch zum
Laden eines Batteriesatzes verwendet werden.

●

Bei Gebrauch des Auto-Bordnetz-Adapters/Laders
(Sonderzubehör) bitte die jeweils zugehörige
Bedienungsanleitung durchlesen.

An die

An Netzsteckdose

DC OUT-Buchse

Netzadapter/
Ladegerät
AA-V15EG

An den Zigaretten­anzünder im Auto

Auto-Bordnetz-Adapter/Lader
BH-V3E (Sonderzubehör)

NETZBETRIEB

Das Netz-/Ladegerät verwenden (die Anschlüsse
wie oben gezeigt vornehmen).

HINWEIS:

Das mitgelieferte Netz-/Ladegerät arbeitet mit
automatischer Netzspannungsanpassung für
Versorgungsnetze von 110 V bis 240 V Wechselspannung.

8 DE

VORBEREITENDE SCHRITTE

A

Einsetzen und Entnehmen der Lithium-

(Forts.)

Uhrenbatterie

Diese Batterie versorgt die eingebaute Uhr, so daß Datum
und Zeit eingestellt werden können.

TRENNEN SIE DIE SPANNUNGS­QUELLE AB

Schalten Sie den Camcorder aus und trennen Sie die

1

Spanungsquelle ab.

ÖFFNEN SIE DAS UHREN­BATTERIEFACH

Drücken Sie den Riegel und klappen Sie den

2

Batteriefachdeckel auf.

ENTNEHMEN SIE DIE BATTERIE
(bei Batteriewechsel)

Führen Sie einen spitzen, nichtmetallischen

3

Gegenstand zwischen Batterie und Batteriefachrand
(A) ein und stemmen Sie die Batterie nach außen.

LEGEN SIE DIE BATTERIE EIN

Legen Sie die Lithiumbatterie CR2025 mit nach

4

außen weisendem Pluspol (+) ein.

SCHLIESSEN SIE DAS UHREN­BATTERIEFACH

Schließen Sie den Batteriefachdeckel, bis er

5

einrastet.

HINWEIS:

Beachten Sie bitte die Angaben zur Handhabung der
Lithiumbatterie im Abschnitt “SICHERHEITSHINWEISE”
(Z S. 2).

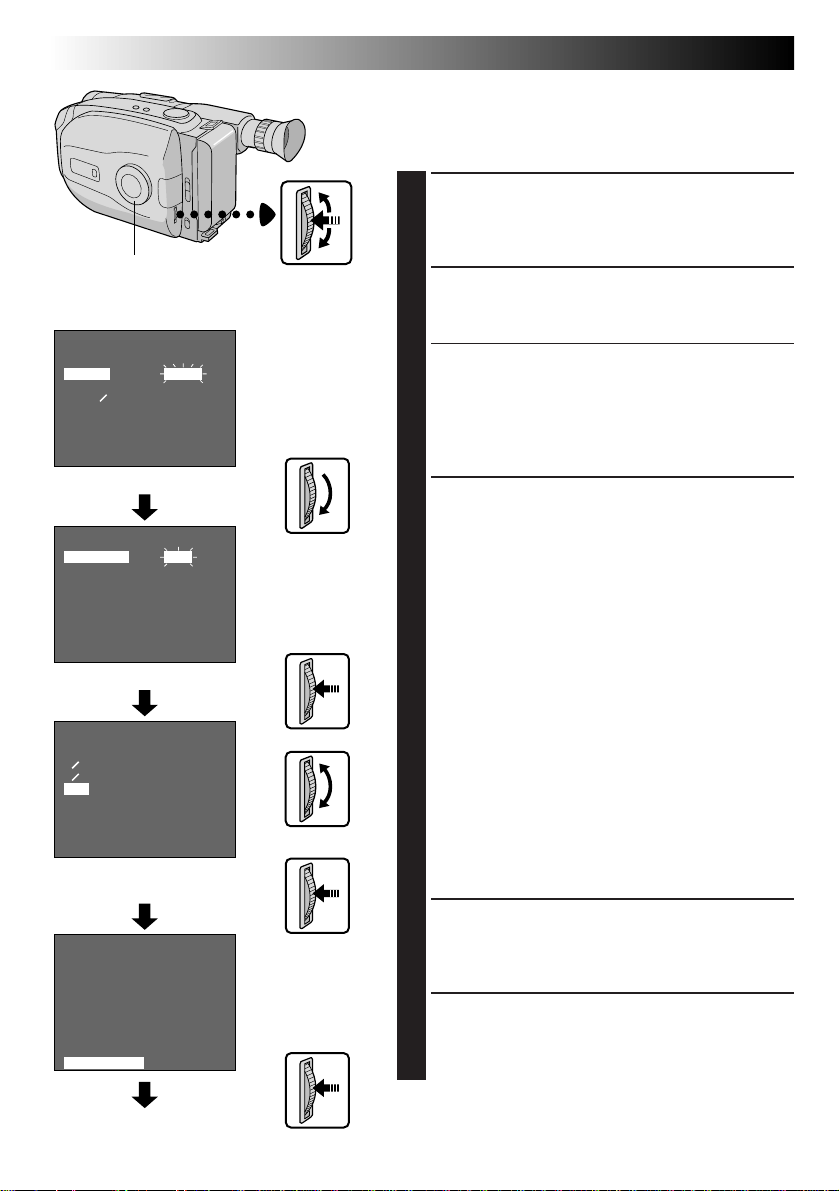

Einstellung von Datum und Zeit

RUFEN SIE DAS MENÜ AUF

Bringen Sie den Hauptschalter in Position

1

“CAMERA” und die Wählscheibe in eine beliebige
Position (außer AUTO LOCK) und drücken Sie
dann den MENU-Jogregler.

DE 9

Wählscheibe

MENU­Jogregler

Sucher

MENU

4

MENU END
FOCUS
EXPOSURE

DATE TIME

TELE MACRO
TAPE LENGTH
M. W. B.
ZOOM SPEED

4

NEXT

DATE TIME

YEAR

MONTH
DAY
TIME

EXIT

MENU

4

MENU END

FOCUS
EXPOSURE
DATE TIME
TELE MACRO
TAPE LENGTH
M. W. B.
ZOOM SPEED

4

NEXT

AUTO
AUTO

1. 1. 98
OFF
T30
AUTO
FAST

1998

22:50

AUTO
AUTO

25. 12. 98
OFF
T30
AUTO
FAST

Menütafel

Bei auf “D.S.C.”
gestelltem System­wahlschalter
erscheint die
Anzeige “PICTURE”.

DATE/TIME­Einstellmenü

1
1

24-Stunden­Anzeige

HINWEIS:

Zur Einblendung der Datum/Zeit-Anzeige auf
dem Sucherbildschirm oder dem Bildschirm
eines angeschlossenen TV-Geräts siehe
“Datum/Zeit-Titeleinblendung” (Z S. 18).

WÄHLEN SIE DEN EINSTELLBEREICH AN

Drehen Sie den MENU-Jogregler, um den

2

Leuchtbalken auf Anzeige “DATE/TIME” zu
versetzen. Drücken Sie nun diesen Regler, um das
Einstellmenü “DATE/TIME” aufzurufen.

•Soll erneut die zuvor gültige Datums- und
Zeiteinstellung verwendet werden, den MENU­Jogregler drehen, um den Leuchtbalken auf
Anzeige “EXIT” zu versetzen, und dann drücken.
Weiter bei Schritt 6.

•Soll nur die Zeit, nicht das Datum neu eingestellt
werden, weiter bei Schritt 4.

GEBEN SIE DAS DATUM EIN

Versetzen Sie den Leuchtbalken durch Drehen des

3

MENU-Jogreglers auf den Eingabebereich und
drücken Sie hierauf den Regler. Sobald die Anzeige
blinkt, können Sie den Einstellwert durch Drehen des
MENU-Jogreglers eingeben. Liegt der gewünschte
Einstellwert vor, drücken Sie den MENU-Jogregler, so
daß die Anzeige nicht mehr blinkt.

•Wiederholen Sie diese Bedienschritte, bis das
Datum (“YEAR”, “MONTH” und “DAY”)
vollständig eingestellt ist.

GEBEN SIE DIE UHRZEIT EIN

Versetzen Sie den Leuchtbalken durch Drehen des

4

MENU-Jogreglers auf Anzeige “TIME” und drücken Sie
hierauf den Regler. Sobald der Stundenanzeigebereich
blinkt, können Sie den Einstellwert durch Drehen des
MENU-Jog-Reglers eingeben. Liegt der gewünschte
Einstellwert vor, drücken Sie den MENU-Jogregler an,
so daß die Blinkanzeige auf den
Minutenanzeigebereich wechselt. Wiederholen Sie
den Einstellvorgang und drücken Sie abschließend den
MENU-Jogregler. Die Anzeige blinkt nicht mehr.

LÖSEN SIE DIE UHRZEITMESSUNG AUS

Wenn keine Blinkanzeige für YEAR, MONTH, DAY

5

oder TIME mehr vorliegt, versetzen Sie den
Leuchtbalken durch Drehen des MENU-Jogreglers
auf “EXIT” und drücken hierauf den Regler an. Die
Menütafel erscheint, wobei der Leuchtbalken auf
“MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler an.

6

10 DE

Aufnahme-Start/Stopp-Taste

Motorzoomregler

3

VORBEREITENDE SCHRITTE

Einstellung der Griffschlaufe

ERWEITERN SIE DIE SCHLAUFE

Öffnen Sie den Klettverschluß.

1

FÜHREN SIE IHRE HAND EIN

Stecken Sie Ihre rechte Hand durch die Schlaufe

2

und fassen Sie den Griff.

STELLEN SIE DIE GRIFFBAND­LÄNGE EIN

Stellen Sie die Länge so ein, daß die Aufnahme-

3

Start/Stopp-Taste und der Motorzoomregler bequem
bedient werden können. Drücken Sie nun den
Klettverschluß an.

Suchereinstellung

RICHTEN SIE DEN SUCHER AUS

Schwenken Sie den Sucher wie links gezeigt in die

1

am besten geeignete Stellung.

(Forts.)

1

1

2

2

Den Hauptschalter auf
“CAMERA” stellen

WÄHLEN SIE DEN MODUS

Bringen Sie den Hauptschalter in Position CAMERA.

2

STELLEN SIE DIE DIOPTRIENZAHL
EIN

Drehen Sie den Dioptrienring, bis die

3

Sucheranzeigen einwandfrei scharf abgebildet
werden.

Anbringung des Schultergurtes

DE 11

3

2

4

1

1

2

BRINGEN SIE DEN GURT AN

Führen Sie, wie links gezeigt, das Gurtende von

1

oben durch die Öse 1, dann durch die Lasche 2,
so daß eine Schlaufe entsteht, und abschließend
durch die Schnalle 3. Wiederholen Sie diesen
Vorgang für die andere Öse 4 und stellen Sie sicher,
daß der Gurt nicht verdreht ist.

STELLEN SIE DIE GURTLÄNGE EIN

Gehen Sie wie links gezeigt vor. Stellen Sie die

2

Länge ein 1 und schieben Sie dann beidseitig die
Laschen in Richtung der Ösen, damit der Gurt nicht
verrutscht 2.

Stativanbringung

SCHRAUBEN SIE DEN
CAMCORDER FEST

Richten Sie die Schraube und den Paßstift des Stativs

1

auf den Stativsockel des Camcorders aus und ziehen
Sie die Schraube fest.

VORSICHT:

Bei Gebrauch eines Stativs darauf achten, daß
alle Stativbeine vollständig ausgezogen und
eingerastet sind, so daß der Camcorder sicher
aufgestellt ist. Kein zu kleines Stativ verwenden,
da andernfalls eine stabile Camcorderaufstellung
nicht erzielt werden kann.

12 DE

Systemwahlschalter

Wählscheibe

Sucher

SP

MENU

4

MENU END
FOCUS
EXPOSURE
DATE TIME
TELE MACRO

TAPE LENGTH

M. W. B.
ZOOM SPEED

4

NEXT

TAPE LENGTH

T30

T45
T60

EXIT

T60

AUTO
AUTO

25. 12. 98
OFF

T60

AUTO
FAST

VIDEO VORBEREITENDE SCHRITTE

Einstellung der Bandlänge

Stellen Sie die Bandlänge entsprechend der verwendeten
Cassette ein.

RUFEN SIE DAS MENÜ AUF

StellenSie zunächst den Systemwahlschalter auf

1

“VIDEO” und dann den Hauptschalter auf
“CAMERA”. Bringen Sie dann die Wählscheibe in
eine beliebige Position (außer AUTO LOCK) und
drücken Sie dann den MENU-Jogregler an.

WÄHLEN SIE DEN EINSTELL-

MENU-Jogregler

Bandlängenzeige

Menütafel

TAPE LENGTH­Einstellmenü

BEREICH AN

Drehen Sie den MENU-Jogregler, um den

2

Leuchtbalken auf Anzeige “TAPE LENGTH” zu
versetzen. Drücken Sie nun diesen Regler an, um
das Einstellmenü “TAPE LENGTH” aufzurufen.

GEBEN SIE DIE BANDLÄNGE EIN

Versetzen Sie den Leuchtbalken durch Drehen des

3

MENU-Jogreglers auf den gewünschten
Einstellbereich: T30 (30 Minuten), T45 (45 Minuten)
oder T60 (60 Minuten).

•Soll erneut die zuvor gültige Bandlängenein­stellung verwendet werden, den MENU-Jogregler
drehen, um den Leuchtbalken auf Anzeige “EXIT”
zu versetzen.

SCHLIESSEN SIE DAS MENÜ

Drücken hierauf den MENU-Jogregler. Die

4

Menütafel erscheint, wobei der Leuchtbalken auf
“MENU END” steht. Drücken Sie nun den MENU­Jogregler nochmals an, um das Menü zu löschen.

HINWEISE:

●

Die Sucher-Bandrestzeitanzeige (Z S. 15) arbeitet nur
meßgenau, wenn die Bandlänge zuvor eingestellt
wurde.

●

Die gewählte Bandlängeneinstellung wird unverändert
beibehalten, selbst wenn die Wählscheibe erneut auf
AUTO LOCK eingestellt wird.

●

Bei auf “D.S.C.” eingestelltem Systemwahlschalter ist
die Einstellung “TAPE LENGTH” nicht möglich.

(Forts.)

MENU

4

MENU END

FOCUS
EXPOSURE
DATE TIME
TELE MACRO
TAPE LENGTH
M. W. B.
ZOOM SPEED

4

NEXT

AUTO
AUTO

25. 12. 98
OFF
T30
AUTO
FAST

3

Aufnahmezunge

1

2

Zur Straffung
des Bandes
drehen.

Transportrad

DE 13

Einlegen und Entnehmen einer Cassette

ÖFFNEN SIE DEN CASSETTENHALTER

Öffnen Sie den Halter mit dem Riegel EJECT.

1

Öffnen Sie den Cassettenhalter niemals mit Gewalt.

LEGEN SIE EINE CASSETTE EIN/
ENTNEHMEN SIE DIE CASSETTE

Das Etikett muß nach außen weisen.

2

SCHLIESSEN SIE DEN CASSETTEN­HALTER

Drücken Sie auf PUSH. Stellen Sie sicher, daß der

3

Halter beim Schließen einwandfrei einrastet.

HINWEISE:

●

Der Cassettenhalter kann nur bei mit Spannung
versorgtem Camcorder geöffnet werden.

●

Vor dem Einlegen der Cassette sicherstellen, daß das
Band gestrafft ist. Falls das Band durchhängt, das an
der Cassette befindlichen Transportrad in Pfeilrichtung
drehen, um das Band zu straffen.

●

Sicherstellen, daß der Löschschutzschieber in der
Aufnahmeposition steht (im erforderlichen Fall auf
diese Position schieben). Andernfalls kann Ihre Cassette
eine Aufnahmezunge vorweisen. Falls diese entfernt ist,
muß die Löschschutzöffnung durch Klebeband
abgedeckt werden.

●

Der Cassettenhalter kann bei auf Aufnahme
geschaltetem Camcorder nicht geöffnet werden.

14 DE

Start/Stopp-Taste

Rotlicht
(leuchtet während des
Aufnahmebetriebs)

LENS COVER-Schalter

Hauptschalter

Systemwahlschalter

VIDEO AUFNAHME

Betriebsanzeige

Einfache Aufnahme

HINWEIS:

Der Camcorder muß einsatzbereit sein. Falls dies nicht
der Fall ist, zunächst die Einsatzbereitschaft herstellen.

●

Spannungsversorgung (Z S. 6)

●

Einstellung der Bandlänge (Z S. 12)

●

Einstellung der Griffschlaufe (Z S. 10)

LEGEN SIE EINE CASSETTE EIN

Öffnen Sie nun den Cassettenhalter mit EJECT und

1

legen Sie eine Cassette mit nach außen weisendem
Etikett ein. Drücken Sie PUSH, um den Halter
vollständig zu schließen und zu verriegeln.

SCHALTEN SIE AUF AUFNAHME­BEREITSCHAFT

Öffnen Sie den Objektivschutz mit Schalter LENS

2

COVER und stellen Sie den Systemwahlschalter auf

“VIDEO”. Stellen Sie nun den Hauptschalter auf
“CAMERA”.

•Die Betriebsanzeige leuchtet, und der Camcorder
wird auf Aufnahmebereitschaft geschaltet.

•Der Sucher zeigt die erfaßte Szene mit der
Einblendung “PAUSE”.

STARTEN SIE DIE AUFNAHME

Drücken Sie die Aufnahme-Start/Stopp-Taste.

3

•Während der Aufnahme erscheint die
Suchereinblendung “

REC

”.

Restzeitanzeige

25MIN

MIN

(Berechnete Restzeit)

60MIN

STOPPEN SIE DIE AUFNAHME

Drücken Sie nochmals die Aufnahme-Start/Stopp-

4

Taste.

•Der Camcorder schaltet erneut auf
Aufnahmebereitschaft.

DE 15

Start/Stopp-Taste

59MIN

3MIN

2MIN

(Blinksignal)

1MIN

(Blinksignal)

0MIN

(Blinksignal)

HINWEISE:

●

Der Cassettenhalter kann nur bei mit Spannung
versorgtem Camcorder geöffnet werden.

●

Nach Betätigen des Riegels EJECT kann eine leichte
Verzögerung bis zum Öffnen des Cassettenhalters
auftreten. Den Halter niemals mit Gewalt öffnen.

●

Die angezeigte Restzeit ist ein Annäherungswert.

●

Die zur Berechnung der Restzeit erforderliche
Zeitdauer sowie die Meßgenauigkeit variieren in
Abhängigkeit von der verwendeten Cassette.

●

Die Sucher-Bandrestzeitanzeige arbeitet nur
meßgenau, wenn die Bandlänge zuvor eingestellt
wurde (Z S. 12).

●

Bei Erreichen des Bandendes erscheint die Anzeige
“TAPE END”. Unterbleibt hierauf für 5 Minuten jeder
weitere Bedienschritt, schaltet der Camcorder
automatisch ab. Diese Anzeige erscheint auch, wenn
eine Cassette eingelegt wird, die bereits das Bandende
erreicht hat.

●

Verbleibt der Camcorder für 5 Minuten auf
Aufnahmebereitschaft geschaltet, ohne daß ein
Bedienschritt (Zoomen etc.) erfolgt, schaltet er sich
automatisch aus. Zur erneuten Einschaltung den
Hauptschalter zunächst auf “POWER OFF” und dann
auf “CAMERA” stellen.

●

Wird die Aufnahme-Start/Stopp-Taste betätigt, wenn der
Camcorder länger als 5 Minuten auf
Aufnahmebereitschaft geschaltet war, kann der
Aufnahmestart verzögert werden.

●

Wird eine Aufnahme an einer Bandstelle zwischen
Bandanfang und -ende ausgelöst (z.B. nach Entnahme
und erneutem Einlegen einer Cassette), die Retake­Funktion verwenden (Z S. 17), um das Ende des
letzten Aufnahmeabschnittes aufzufinden, so daß kein
bereits vorhandener Aufnahmeabschnitt versehentlich
gelöscht wird.

●

Bei geschlossenem Objektivschutz blinkt die Anzeige
LENS COVER nach der Camcorder-Einschaltung für ca.
5 Sekunden.

16 DE

Einzoomen

Wählscheibe

4

MENU END
FOCUS
EXPOSURE
DATE TIME
TELE MACRO
TAPE LENGTH
M. W. B.

ZOOM SPEED

4

NEXT

ZOOM SPEED

FAST

SLOW

EXIT

Zoombalken

Motorzoomtaste

Sucher

MENU

AUTO
AUTO

25. 12. 98
OFF
T30
AUTO

FAST

VIDEO AUFNAHME

Auszoomen

Zoompegelanzeige

MENU-Jogregler

Menütafel

ZOOM SPEED­Einstellmenü

Allgemeine Funktionen

FUNKTION: Zoomen
AUFGABE: Einzoomen oder Auszoomen, oder

BEDIENUNG:

HINWEISE: ●

Zoomgeschwindigkeiten (4 Stufen, von schnell zu langsam)

Vorwahl im
Menü
ZOOM SPEED

FAST 1 (Am schnellsten) 3
SLOW 2 4 (Am langsamsten)

: Wählscheibe in Position AUTO LOCK

plötzliche Änderung in der Bildver­größerung.

Der Digitalzoomschaltkreis verdoppelt die
maximale optische Zoomvergrößerung
(22fach). Dies ist die Digital-Zoomfunktion.

Einzoomen

Drücken Sie die Motorzoomtaste im
Bereich “T” an.

Auszoomen

Drücken Sie die Motorzoomtaste im
Bereich “W” an.
n Die Zoomgeschwindigkeit kann vierfach

gesteuert werden. 2 Geschwindigkeiten
(langsam/schnell) können verwendet
werden, indem die Motorzoomtaste
vollständig (schnelles Zoomen) oder nur
halb (langsames Zoomen)
hinuntergedrückt wird. Im Menü ZOOM
SPEED können 2 Geschwindigkeitsstufen
(FAST/SLOW) vorgewählt werden, je
nachdem, welche Zoomgeschwindigkeit
Sie bevorzugen.

Beachten Sie hiezu die untenstehende
Tabelle.

Einstellung mit dem Menü ZOOM SPEED

1) Bringen Sie die Wählscheibe in eine

beliebige Position (außer AUTO LOCK)
und drücken Sie dann den MENU­Jogregler. Die Menütafel erscheint.

2) Drehen Sie den MENU-Jogregler, um

den Leuchtbalken auf Anzeige “ZOOM
SPEED” zu versetzen. Drücken Sie nun
diesen Regler an, um das Einstellmenü
“ZOOM SPEED” aufzurufen.

3) Versetzen Sie den Leuchtbalken durch

Drehen des MENU-Jogreglers auf die
gewünschte Geschwindigkeit und
drücken Sie den Regler zweimal an.
Die Menütafel erlischt und der
Einstellvorgang ist abgeschlossen.

Während des Zoomvorgangs kann die
Scharfeinstellung beeinträchtigt werden.
In diesem Fall bei Aufnahmebereitschaft
zoomen, manuell scharfstellen und die
Focus-Verriegelung verwenden (

33). Dann bei der Aufnahme ein- oder
auszoomen.

●

Beim Zoomen arbeitet die
Zoompegelanzeige. Sobald die Marke
(

5

) die obere Pegelgrenze erreicht,
erfolgt die weitere Zoomvergrößerung
mit der Digital-Zoomfunktion.

●

Bei Betrieb mit der Digital­Zoomfunktion können Bildqualitäts­Einbußen auftreten. Der Digital­Zoommodus kann per Menü-Einstellung
deaktiviert werden (“D.ZOOM” auf
“OFF”,

Z

S. 30).

Drücken der Motorzoomtaste

Voll nach unten Leicht nach
drücken unten drücken

Z

S.

P. STABILIZER

RETAKE (R/F)

DE 17

FUNKTION: Schnellüberprüfung
AUFGABE: Ermöglicht die schnelle Überprüfung

BEDIENUNG: 1) Drücken Sie bei Aufnahmebereit-

HINWEIS:

FUNKTION: Retake-Funktion
AUFGABE: Ermöglicht die Versetzung des

BEDIENUNG: 1) Stellen Sie sicher, daß sich der

HINWEIS:

FUNKTION: Bildstabilisierung
AUFGABE: Kompensiert Bildverwackelungen, die

BEDIENUNG: 1)P.STABILIZER drücken. “ ”

HINWEISE: ●

des vorhergehenden Aufnahme­abschnittendes.

schaft die Taste “

n Das Band wird automatisch um

einen ca. 2 Sekunden langen
Bandabschnitt zurückgesetzt und
abgespielt. Hierauf wird auf
Aufnahmebereitschaft für die
nächste Aufnahmeszene geschaltet.

” kurz an.

Bei Wiedergabestart können Bildver­zerrungen auftreten. Dies ist keine
Fehlfunktion.

Aufnahmestartpunktes.

Camcorder in Aufnahmebereitschaft
befindet.

2) Verwenden Sie die Tasten RETAKE

wie erforderlich, um einen neuen
Aufnahmestartpunkt anzuwählen.
Das Band kann mit Taste “F”
vorversetzt und mit Taste “R”
rückversetzt werden.

3) Zum Aufnahmestart die Aufnahme-

Start/Stopp-Taste drücken.

Bei der Retake-Suche können
Bildbeeinträchtigungen auftreten. Dies
ist keine Fehlfunktion.

durch leichte Kameraschwankungen
verursacht werden und sich
insbesonders bei starkem Telezoom
bemerkbar machen.

erscheint.

n Zur Ausschaltung der

Stabilisierfunktion nochmals die
Taste P.STABILIZER betätigen. Die
Anzeige erlischt.

Eine vollständige Kompensierung ist
bei besonders unruhiger
Camcorderführung und in den
folgenden Fällen ggf. nicht erzielbar:

•

Bei Motiven mit senkrechten oder
waagerechten Streifen.

• Bei dunklen oder unzureichend
beleuchteten Motiven.

•

Bei starkem Gegenlicht.

•

Bei einer Vielzahl von Motiven, die
sich gleichzeitig in unterschied­liche Richtungen bewegen.

•

Bei geringem Hintergrundkontrast.

●

Bei Stativmontage des Camcorders
sollte die digitale Bildstabilisierung
deaktiviert werden.

18 DE

VIDEO AUFNAHME

DATE/TIME

Wählscheibe

Datumsanzeige

Zeitanzeige

Datum/Zeit-Anzeige

Automatische
Datumsaufnahme

Der von Ihnen mit dem Titelgenerator erstellte

Z S. 27)

Titel (

Datumsanzeige

25.12.98

Zeitanzeige

22:50:00

Datum/

Zeit-Anzeige

25.12.98

22:50:00

Anzeige

Datumanzeige aus
(Keine Anzeige)

Automatische

Datumsaufnahme

AUTO DATE

Datumsaufnahme­bereitschaft

Datumsaufnahme
durchgeführt

25.12.98

Allgemeine Funktionen (Fort.)

FUNKTION: Datum-/Zeit-/Titeleinblendung
AUFGABE: Datum, Zeit und Titel können in das

BEDIENUNG: 1) Bringen Sie die Wählscheibe in

HINWEISE:

Sucherbild oder das Bild eines
angeschlossenen TV-Geräts
eingeblendet werden. Diese
Einblendungen können mit
manueller oder automatischer
Steuerung aufgenommen werden.

eine beliebige Position (außer
AUTO LOCK).

2)

Tippen Sie DATE/TIME wiederholt
bei Aufnahmebereitschaft an, um
den gewünschten Modus (siehe
linke untere Abbildung) aufzurufen.

n Datum und Zeit sollten bereits

korrekt eingestellt sein. Falls
nicht, bitte wie auf Seite 9
beschrieben vorgehen.

ANZEIGE

●

Die gewählte Anzeige kann als
Einblendung aufgenommen
werden.

●

Soll die Anzeige nicht
aufgenommen werden, vor dem
Aufnahmestart “Datumsanzeige
aus” wählen.

●

Soll die Einblendung während der
Aufnahme gelöscht werden, DATE/
TIME drücken.

●

Um erneut eine Einblendung
aufzurufen, bei Aufnahme­bereitschaft DATE/TIME wiederholt
antippen, bis der gewünschte
Anzeigemodus vorliegt.

●

Wird im Digital-Fotokamera­Modus bei Datum/Zeit-Anzeige
aufgenommen, werden die Datum­/Zeitdaten nicht mit aufgezeichnet.

AUTOMATISCHE DATUMS­AUFNAHME

●

Das Datum wird in den folgenden
Fällen automatisch nach Drücken
der Aufnahme-Start/Stopp-Taste für
ca. 5 Sekunden aufgenommen:

•

Nach einer Datumsumstellung.

•

Nach einem Cassettenwechsel.

•

Nach dem Funktionsaufruf mit
der Taste

DATE/TIME

.
In diesem Modus wird das Datum
nach 5 Sekunden durch die Anzeige
AUTO DATE ersetzt. Diese Anzeige
wird jedoch nicht aufgezeichnet.

●

Bei auf AUTO LOCK eingestellter
Wählscheibe ist stets auf
automatische Datumsaufnahme
geschaltet und es kann kein
anderer Modus angewählt werden.

LIGHT OFF/AUTO/ON-Schalter

GEFAHR

n Die Videoleuchte ist bei Betrieb und für

einige Zeit nach dem Ausschalten noch
sehr heiß. Nicht berühren. Andernfalls
besteht Verletzungsgefahr!

n Den Camcorder niemals unmittelbar

nach Gebrauch der Videoleuchte im
Tragekoffer unterbringen! Die
Videoleuchte strahlt auch nach
Gebrauch noch einige Zeit sehr hohe
Temperaturen ab.

n Bei Gebrauch darauf achten, daß

zwischen der Videoleuchte und
Personen bzw. Gegenständen ein
Mindestabstand von 30 cm eingehalten
wird.

n Die Videoleuchte nicht in der Nähe von

entflammbaren Materialien verwenden.

n Wir empfehlen, den Birnenwechsel bei

Ihrem JVC Fachhändler vornehmen zu
lassen.

DE 19

FUNKTION: Videoleuchte
AUFGABE: Bei unzureichender Umgebungs-

BEDIENUNG: 1) Den Wahlschalter LIGHT OFF/

HINWEIS: ●

helligkeit kann die Aufnahmeszene
mit der Videoleuchte aufgehellt
werden.

AUTO/ON in die erforderliche
Position bringen:

ON : Die Leuchte bleibt

eingeschaltet, solange der
Camcorder eingeschaltet
ist.

AUTO : Die Leuchte wird nur im

erforderlichen Fall
automatisch zur
Aufhellung eingeschaltet.

OFF : Zur Ausschaltung der

Videoleuchte.

n Die Leuchte kann nur bei

eingeschaltetem Camcorder
verwendet werden.

n Bei Verwendung der Leuchte

wird die Weißbalance­Einstellung ( ) HALOGEN
(Z S. 34) empfohlen.

n Bei nicht erforderlicher

Aufhellung die Leuchte
ausschalten, um die Batterie zu
schonen.

Selbst bei nicht blinkender
Batterie-Warnanzeige ( ) kann
bei niedriger Batterieleistung eine
automatische Camcorder­Abschaltung erfolgen, wenn bei
Aufnahme die Videoleuchte
eingeschaltet bzw. wenn bei einge­schalteter Videoleuchte die
Aufnahme gestartet wird.

●

Bei auf “AUTO” gestelltem
Wahlschalter LIGHT OFF/AUTO/
ON:

•

Je nach Umgebungslichtverhält­nissen kann die Ein- oder
Ausschaltung der Leuchte
ausbleiben. In diesem Fall die
Leuchte manuell ein- oder
ausschalten.

•

Bei Hochgeschwindigkeits­Shutter oder SPORTS-Shutter-Zeit
(Z S. 23) bleibt die Leuchte ggf.
eingeschaltet.

•

Bei TWILIGHT-Betrieb (Z S. 23)
arbeitet die Leuchte nicht.

20 DE

Sucher

MODE

VIDEO AUFNAHME

Schnappschuß

SNAPSHOT

Mit dieser interessanten Funktion lassen sich digitale Standbilder
in einer von zwei verfügbaren Auflösungen wie eine
Fotografieaufnahme auf Band und im eingebauten Camcorder­Bildspeicher aufzeichnen. So können Sie Aufnahmen von
Veranstaltungen wie Parties, Hochzeiten oder Festlichkeiten noch

abwechslungsreicher gestalten.

WÄHLEN SIE DEN SCHNAPP­SCHUSS-MODUS

Bringen Sie die Wählscheibe in eine beliebige Position
(außer AUTO LOCK) und drücken Sie dann die Taste MODE,

1

um den gewünschten Modus wie links gezeigt aufzurufen.

•␣

Allgemeine Funktionen (Fort.)

Steht die Wählscheibe auf AUTO LOCK, kann der
Schnappschuß-Modus nicht angewählt werden. Es ist nur
der Full-Effekt (ohne Anzeige) verfügbar. Weiter bei Schritt 2.

SNAPSHOT

P

P (Pin-up-Effekt)

Keine Anzeige

(Full-Effekt)

Sucher

(Beispiel: Pin-up-Effekt)

1

2

3

4

5

FÜHREN SIE DIE SCHNAPPSCHUSS­AUFNAHME DURCH

Drücken Sie hierzu die Taste SNAPSHOT.

2

• Ein Standbild wird auf Band und im eingebauten
Camcorder-Bildspeicher aufgezeichnet .

• Bei der Aufzeichnung der Standbilder im eingebauten
Camcorder-Bildspeicher sind zwei Auflösungen verfügbar:
FINE und STANDARD. Die gewählte Auflösung bestimmt
die maximal verfügbare Zahl der abspeicherbaren Bilder.
Auflösungsmodus und noch verfügbare Bildzahl werden
auf dem Bildschirm gezeigt. Die Einstellung ab Werk ist
FINE. Soll die andere Auflösung gewählt werden, wie auf
Seite 45 beschrieben (Auflösungsmodus-Einstellung)
vorgehen.

FINE

Speicherkapazität für bis zu ca. 22 Standbilder.

STD (Standard)

Speicherkapazität für bis zu ca. 44 Standbilder.

Schnappschußbild während der Aufnahme . . .

..... Zunächst wird das Bild wie von einer mechanischen

Verschlußblende schwarz abgedeckt. Zugleich ertönt
ein simuliertes Verschlußgeräusch. Hierauf wird das
Standbild gezeigt. Das nächste Bild wird von der Mitte
des schwarzen Bildschirms aus eingeblendet. Die
Bildschirmdarstellung wechselt wie in den
Abbildungen
Bandaufnahme erfolgt in der Abfolge
gewählten Modus. Der eingebaute Camcorder­Bildspeicher erfaßt ausschließlich das bei
Standbild im eingestellten Standbildmodus. Hierauf
setzt der Camcorder die Aufnahme normal fort.

Schnappschußbild während der Aufnahmepause . . .

..... Zunächst wird das Bild wie von einer mechanischen

Verschlußblende schwarz abgedeckt. Zugleich ertönt
ein simuliertes Verschlußgeräusch. Hierauf wird das
Standbild gezeigt. Das im Sucher erfaßte Motiv wird
von der Mitte des schwarzen Bildschirms aus
eingeblendet. Die Bildschirmdarstellung wechselt wie
in den Abbildungen
Bandaufnahme erfolgt in der Abfolge
gewählten Modus. Der eingebaute Camcorder-Speicher
erfaßt ausschließlich das bei
eingestellten Standbildmodus. Hierauf wechselt der
Camcorder erneut auf Aufnahmepause.

1 bis 5 links gezeigt und die

1 bis 5 im

3 gezeigte

1 bis 5 links gezeigt und die

1 bis 3 im

3 gezeigte Standbild im

Sucher

FINE 12

Auflösungsmodus-Anzeige:
FINE oder STD (Standard)

Noch verbleibende
Schnappschuß­aufnahmen

22 21 1

Pin-up-Effekt

Standbild auf weißem
Hintergrund mit
Schattenwurf zur
Erzeugung eines
plastischen Bildeffektes.

Full-Effekt

Das Standbild wird im
vollen Bildformat
aufgezeichnet.

0

(Blinkt)

DE 21

HINWEISE:

●

Ab Werk sind sechs Standbilder im eingebauten
Bildspeicher enthalten.
Falls Sie diese löschen möchten, müssen Sie zunächst
den Löschschutz deaktivieren (Z S. 55) und dann die
Bildlöschung (Z S. 56) durchführen.

●

Wenn die Restbildanzeige “0” blinkt, wird das
Standbild nur noch auf Band, jedoch nicht im
eingebauten Bildspeicher aufgezeichnet. Wenn hierauf
Bilddaten im eingebauten Speicher aufgezeichnet
werden sollen, müssen zunächst nicht mehr benötigte
Bilder gelöscht werden (Z S. 56).

●

Die Standbilder können bei FINE- oder STANDARD­Auflösung aufgezeichnet werden. Die vorgewählte
Auflösung bestimmt die Anzahl der vefügbaren
Standbilder. Bei Umschaltung der Auflösung verändert
sich dementsprechend die Anzahl der verfügbaren
Schnappschüsse.

●

Wird Taste SNAPSHOT bei auf “D.S.C.” gestelltem
Systemwahlschalter betätigt, ist keine
Bandaufzeichnung möglich, das Standbild wird jedoch
im eingebauten Camcorder-Bildspeicher festgehalten
(Z S. 44).

●

Die im eingebauten Camcorder-Bildspeicher
gehaltenen Bilddaten können auf einen PC (Windows®)
oder Macintosh®) heruntergeladen werden. Hierzu
dient die mitgelieferte Bilddatenübertragungs-Software
(ZS. 59). Die im Personal Computer (Windows®/
Macintosh®) gespeicherten Bilddaten können daraufhin
wahlweise mit einem Bildprozessorprogramm etc.
bearbeitet werden.

●

Wird ein Pin-up-Effekt-Standbild im Cinema-Effekt
(ZS. 25) aufgenommen, entfallen die schwarzen
Balken am oberen und unteren Bildrand.

●

Ist die Umgebungshelligkeit bei der Schnappschuß­aufnahme unzureichend, ist das auf Band und im
Bildspeicher aufgezeichnete Standbild grobkörnig und
es treten Farbverfälschungen auf.

22 DE

Der Modus wird mit 1. Sek. Verzögerung
ausgelöst.

SEPIA

Sucher

Wählscheibe

Nach 1 Sek.

Wählmarke

O

L

A

0

0

0

2

/

1

EFFECT

WIDE TITLE

SUPER
LOLUX

VIDEO AUFNAHME

Programmautomatik mit Effektvorwahl

Mit der Wählscheibe lassen sich Aufnahmeeinstellungen
und -effekte mit einem Handgriff vorwählen.

BESTIMMEN SIE DEN MODUS

Drehen Sie die Wählscheibe, bis das gewünschte

1

Symbol auf die Wählmarke weist.

•Betriebsart-Symbol und -Bezeichnung werden
gleichzeitig für ca. 1 Sekunde eingeblendet.
Hierauf erlischt die Bezeichnung, das Symbol wird
weiterhin angezeigt. Der Modus wird ausgelöst.

•Bei Anwahl von AUTO MODE LOCK oder
RELEASE wird ausschließlich die Modus­Bezeichnung angezeigt. Sobald diese Anzeige
erlischt, wird der Modus ausgelöst.

HINWEISE:

●

Es kann jeweils nur ein Programm/Effekt aufgerufen
werden.

●

Beim Fader-Wischlenden-Betrieb mit Sepiaton kann ein
leichter Rotstich im Bild auftreten (Z S. 24).

●

Beim schnellen Shutterzeit-Programm wird das Bild
leicht abgedunkelt. Dieses Programm daher nur bei
hoher Umgebungshelligkeit verwenden.

●

Im Sport- oder schnellen Shutterzeit-Programm können

K

C

R

E

L

T

U

E

O

A

M

O

S

D

E

E

F

G

N

D

bei Beleuchtung durch Lichtquellen mit
Wechselentladung (z.B. Leuchtstoff- oder
Quecksilberlampen) Farbverfälschungen auftreten.

Spezielle Funktionen

Wählscheiben-

symbol

Sucheranzeige Betriebsart

Wählscheiben-

symbol

DE 23

Sucheranzeige Betriebsart

LOCK AUTO LOCK

Automatik­verrriegelung

Automatikverriegelung

Die Vollautomatik ist verriegelt, so daß
Fehlbedienungen durch versehentliche
Tastenbedienung etc. verhindert werden.

•In diesem Modus arbeiten die folgenden
Bedienelemente nicht: Taste DATE/TIME und
MENU-Jogregler.

RELEASE AUTO RELEASE

Abgeschaltete
Automatik

Abgeschaltete Automatik

Alle bei verriegelter Automatik gesperrten
Funktionen sind verfügbar.

FG FG : FOG

Nebel-Effekt

Nebel-Effekt

Das Bild erscheint mit einem “verschwommenen”
Effekt (wie bei Verwendung eines Objektiv­Weichzeichners). Das Bild erscheint weicher,
“künstlerischer”.

ND ND:ND EFFECT

Neutralfilter-Effekt

Neutralfilter-Effekt

Das Bild wird abgeschattet (wie bei Verwendung
eines Objektiv-Neutralfilters). Vermindert
Überstrahlungen des Motivs.

TWILIGHT

Dämmerlicht

Dämmerlicht

So werden Sonnenuntergänge, Feuerwerke etc. in
natürlichen Farben aufgenommen. Bei aktiviertem
Dämmerlicht-Modus geschieht folgendes:

•Die Gain-Funktion ist ausgeschaltet.

•Die Weißbalance ist auf “ ” (Tageslicht (sonnig)­Modus) (FINE) eingestellt; die manuelle
Umstellung auf einen anderen Weißbalance­Modus ist möglich (Z S. 34).

•Die Auto-Focus-Funktion arbeitet nur für den
Bereich zwischen 10 m und unendlich. Befindet
sich das Hauptmotiv näher als 10 m zum
Camcorder, muß manuell scharfgestellt werden
(Z S. 33).

SPORTS

Sport

Sport

Die schnelle Shutterzeit garantiert verwischungs­freie Aufnahmen von schnellen Bewegungen.

NEGA POSI

Negativ/Positiv

Umkehreffekt (Negativ/Positiv)

Die Farben werden umgekehrt.

SEPIA

Sepiaton

Sepiaton

Die Aufnahme erfolgt in einem einfarbigen Sepiaton.
Bei Hinzuschalten des Cinema-Effektes (Z S. 25)
können Sie einen “Kintoppklassiker” drehen.

Umkehreffekt

1/2000 S 1/2000

2

Schnelle
Shutterzeit

Schnelle Shutterzeit (1/2000)

Im Vergleich zum Sport-Programm ist eine noch
schnellere Shutterzeit gegeben

24 DE

[Beispiel: Fader]

Einblenden

VIDEO AUFNAHME

Fader-/Wischblendeneffekt

Für professionelle Szenenübergänge. Bei Aufnahmestart
kann mit Fader/Wischblende eingeblendet werden. Bei
Aufnahmestopp oder -unterbrechung (Aufnahme­bereitschaft) kann mit Fader/Wischblende ausgeblendet
werden.

Spezielle Funktionen (Forts.)

Ausblenden

Effektanzeige

4

EFFECT

MOSAIC

B

K

Aus

(Keine Anzeige)

Sucher

Nach 2 Sek.

B

K

FADER

(Schwarzer Fader)

MOSAIC

(Mosaik-Fader)

SHUTTER

(Verschlußblende)

SLIDE

(Gleitblende)

OFF

EFFECT

Aufnahme­Start/Stopp-Taste

HINWEISE:

●

Wird im Digital-Fotokamera-Modus mit Fader/
Wischblenden-Anzeige aufgenommen, arbeitet die
Fader-/Wischblendenfunktion bei der Aufnahme nicht.

●

Beim Fader-/Wischblendenbetrieb mit dem Sepia­Effekt kann ein leichter Bildrotstich auftreten

Z

S. 23).

(

●

Wird im Nebeleffekt-Modus (Z S. 23) der
Fadereffekt (nicht Mosaikeffekt) eingesetzt, wird das
Bild mit weißem Bildschirm ein- oder ausgeblendet.

●

Bei Aufnahme im Digital-Fotokamera-Modus
arbeitet der Fader-/Wischblendeneffekt nicht.

SCHALTEN SIE AUF FADER- ODER
WISCHBLENDEN-BEREITSCHAFT

Mit der Taste EFFECT können die Fader-/

1

Wischblendeneffekte wie links gezeigt nacheinander
aufgerufen werden. Der angezeigte gewünschte
Effekt wird vorgemerkt.

•Name und Symbol des vorgemerkten Effektes
werden zusammen für ca. 2 Sekunden auf dem
Sucher gezeigt. Hierauf erlischt der Name, das
Effekt-Symbol wird beibehalten.

STARTEN ODER BEENDEN SIE DIE
AUFNAHME

Bei Betätigen der Aufnahme-Start/Stopp-Taste wird

2

ein- oder ausgeblendet (Fader oder Wischblende).

DEAKTIVIEREN SIE DEN FADER-/
WISCHBLENDEN-MODUS

Drücken Sie EFFECT an, bis die Anzeige “OFF”

3

erscheint.

•Die Anzeige “OFF” erscheint für ca. 2 Sekunden.
Hierauf ist der Fader-/Wischblenden-Bereitschafts­modus deaktiviert.

FADER (Schwarzer Fader)

B

K

Bild-Ein-/Ausblendung von/auf schwarzen Bildschirm.

MOSAIC (Mosaic-Fader)

Bild-Ein-/Ausblendung von/auf ein Mosaikmuster.

SHUTTER (Verschlussblende)

Ausblenden: Das Bild wird von oben und unten durch
zunehmende schwarze Balken abgedeckt. Einblenden:
Das neue Bild wird ab der waage-rechten Bildachse des
schwarzen Bildschirmes nach oben und unten
eingeblendet.

SLIDE (Gleitblende)

Ausblenden: Das Bild wird durch eine von links
zunehmende schwarze Blende abgedeckt. Einblenden:
Das neue Bild wird ab der rechten Bildkante nach links
in den schwarzen Bildschirm eingeblendet.

Sucher

DE 25

Cinema-Effekt

Am oberen und unteren Bildrand werden schwarze
Balken aufgezeichnet, so daß das Bild später im
“Breitformat” wiedergegeben wird.

Sucher

4

S.LX

MAX

MAX

Cinema-Effekt

WIDE

SUPER LOLUX

Nach 2 Sek.

SCHALTEN SIE AUF BREITFORMAT

Drücken Sie hierzu WIDE.

1

•Zur Rückschaltung auf das normale Bildformat
nochmals WIDE drücken.

Super Lolux (Lichtverstärkung)

Bei unzureichender Beleuchtung kann ohne zusätzliche
Beleuchtung aufgenommen werden.

SCHALTEN SIE AUF DEN SUPER
LOLUX-MODUS

Tippen Sie SUPER LOLUX wiederholt an, bis der

1

gewünschte Modus angezeigt wird. Der angezeigte
Modus wird aktiviert.

•Die Moduanzeige erscheint für ca. 2 Sekunden
und erlischt hierauf.

MAX : Bei Aufnahmen unter dunklen

NORM : Bei Aufnahmen unter dunklen

OFF : Auch bei dunklen Szenen wird ohne

Lichtverhältnissen wird das Bild
elektronisch aufgehellt. Das Motiv ist
besser erkennbar, jedoch tritt hierbei
erhöhtes Bildrauschen auf.

Lichtverhältnissen wird das Bild
elektronisch leicht aufgehellt. Das Motiv
ist leicht abgedunkelt; es tritt hierbei nur
leichtes Bildrauschen auf.

elektronische Aufhellung gefilmt.

NORM

OFF

HINWEIS (für Fader, Breitformat, Super Lolux, Festtitel und

Bildstabilisierung):

Ist die Wählscheibe auf AUTO LOCK eingestellt, gilt für die obigen Funktionen die Einstellung ab Werk
(Fader-Bereitschaft: OFF”, Breitformat: aus, Super Lolux: “MAX”, Festtitel: aus, Bildstabilisierung: aus).
Wird hierauf die Wählscheibe auf eine andere Position als AUTO LOCK gedreht, gilt für die oben
genannten Funktionen jeweils der zuletzt vor Umschaltung auf AUTO LOCK gültige Einstellstatus. Wird
allerdings eine Funktionseinstellung vorgenommen, während das Gerät auf AUTO LOCK geschaltet ist,
gilt der neue Einstellstatus, wenn eine andere Position als AUTO LOCK gewählt wird.

26 DE

Titelanzeige

HAPPY BIRTHDAY Keine Anzeige

HAPPY HOLIDAYS

OUR FAMILY

MOVIE STAR

PARTY TIME

MERRY CHRISTMAS

VIDEO AUFNAHME

TITLE

Der von Ihnen
mit dem Titel­generator
erstellte Titel

Z S. 27)

(

Sucher

Spezielle Funktionen (Forts.)

Feste Titel

Im Camcorder sind bereits 8 feste Titel ab Werk
gespeichert. Je ein fester Titel kann, wie links gezeigt,
über einem individuell erstellten Titel eingeblendet
werden.

RUFEN SIE EINEN FESTTITEL AUF

Durch wiederholtes Antippen der Taste TITLE

1

können Sie die Festtitel nacheinander aufrufen und
einen Titel anwählen.

HINWEIS:

Wird im Digital-Fotokamera-Modus mit Titeleinblendung
aufgenommen, arbeitet die Titelfunktion bei der
Aufnahme nicht.

WEDDING DAY

CONGRATULATIONS

BACK

NEXT

Wählscheibe

Sucher

MENU

4

MENU END
FOCUS
EXPOSURE
DATE TIME
TELE MACRO
TAPE LENGTH
M. W. B.

ZOOM SPEED

4

NEXT

4

BACK
REC TIME
INT. TIME
TALLY LAMP

CHARACTER

D. ZOOM
COLOUR BAR
JLIP ID NO.
DEMO MODE

4

MENU END

CHARACTER

A B C D E F G H I
J K L M N O P Q R S
T U V W X Y Z Ä Ö Ü
À È Ì Ò Ù Ñ Æ Ø Å &

: . , ’ – / ! ? ¿ k
0 1 2 3 4 5 6 7 8 9

I L I

1

BACK NEXT4 EXIT CLEAR

MENU

AUTO
AUTO

25. 12. 98
OFF
T30
AUTO

FAST

OFF
OFF
ON

ON
OFF
07
OFF

MENU-Jogregler

Menütafel

DE 27

Titelgenerator

Sie können einen Titel von bis zu 18 Zeichen Länge
erstellen.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige

1

Position (außer AUTO LOCK) und drücken Sie dann
den MENU-Jogregler. Die Menütafel erscheint.

RUFEN SIE DIE ZEICHENTABELLE
AUF

Drehen Sie den MENU-Jogregler, um den

2

Leuchtbalken auf Anzeige “CHARACTER” zu
versetzen und drücken Sie den Regler an.

TIPPEN SIE EINEN TITEL EIN

Versetzen Sie den Cursor (Blinksignal) durch Drehen

3

des MENU-Jogreglers auf das gewünschte Zeichen
und drücken Sie den Regler an. Das angewählte
Zeichen erscheint auf der Titelzeile. Rufen Sie
weitere Zeichen (bis zu 18) auf.

•Um in der Titelzeile die nächste Stelle
anzuwählen, drehen Sie den MENU-Jogregler, bis
die Anzeige “
der Titelzeile blinkt. Dann den Regler so oft
antippen, bis der Cursor (Blinksignal) an der
gewünschten Stelle steht. Hierauf den MENU­Jogregler erneut drehen, um den Cursor wieder in
die Zeichentabelle zu versetzen.

” oder “

” unterhalb

BEENDEN SIE DIE TITELEINGABE

Drehen Sie den MENU-Jogregler, bis die Anzeige

4

“EXIT” unterhalb der Titelzeile blinkt. Drücken Sie
hierauf den Regler. Die Menütafel erscheint, wobei
der Leuchtbalken auf “MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler.

5

CHARACTER

A B C D E F G H I
J K L M N O P Q R S
T U V W X Y Z Ä Ö Ü
À È Ì Ò Ù Ñ Æ Ø Å &

: . , ’ – / ! ? ¿ k
0 1 2 3 4 5 6 7 8 9

I L I KE YOU k

1

BACK NEXT4 EXIT CLEAR

HINWEISE:

●

Soll ein versehentlich eingegebenes Zeichen gelöscht

werden, den MENU-Jogregler drehen, bis die Anzeige
“CLEAR” unterhalb der Titelzeile blinkt, und dann
drücken (Gesamtlöschung der Titelzeile) oder erst das
zu löschende Zeichen in der Titelzeile mit dem Cursor
markieren (Blinksignal) und dann durch Drehen des
MENU-Jogreglers in der Zeichentabelle das
Leerzeichen “ ” anwählen und abschließend den
Regler drücken (Einzellöschung eines Titelzeichens).

●

Zum Aufruf des erstellten Titels wie in Abschnitt

“Datum-, Zeit- und Titeleinblendung” (Z S. 18) oder
“Feste Titel” (Z S. 26) beschrieben vorgehen.

●

Die Titeleingabe kann ausschließlich bei

Aufnahmebereitschaft erfolgen.

28 DE

Wählscheibe

4

MENU END

FOCUS

EXPOSURE
DATE TIME
TELE MACRO
TAPE LENGTH
M. W. B.
ZOOM SPEED

4

NEXT

Menütafel 1

4

BACK

REC TIME

INT. TIME
TALLY LAMP
CHARACTER
D. ZOOM
COLOUR BAR
JLIP ID NO.
DEMO MODE

4

MENU END

Menütafel 2

OFF
1 4 S
1 2 S

1 S

5 S

EXIT

Einstellmenü

(Beispiel: REC TIME)

4

BACK

REC TIME
INT. TIME
TALLY LAMP
CHARACTER
D. ZOOM
COLOUR BAR
JLIP ID NO.
DEMO MODE

4

MENU END

Sucher

MENU

MENU



REC TIME

MENU



AUTO

AUTO

25. 12. 98
OFF
T30
AUTO
FAST

OFF

OFF
ON

ON
OFF
07
OFF

1S
OFF
ON

ON
OFF
07
OFF

VIDEO AUFNAHME

Menü-Einstellungen

Dieser Camcorder arbeitet mit einem übersichtlichen
Benutzer-Menü, wodurch individuelle Camcorder­Einstellungen deutlich erleichtert werden.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige Position
(außer AUTO LOCK) und drücken Sie dann den MENU-

1

Jogregler. Die Menütafel erscheint.

MENU-Jogregler

WÄHLEN SIE DIE FUNKTION AN

Drehen Sie den MENU-Jogregler, um den Leuchtbalken
auf die gewünschte Anzeige zu versetzen.

2

•Erreicht der Leuchtbalken die unterste Menüzeile,
erfolgt automatisch der Wechsel auf Menütafel 2.
Erreicht der Leuchtbalken deren oberste Menüzeile,
erfolgt automatisch der Wechsel auf Menütafel 1.

•Enthält die Menütafel nicht die gewünschte Funktion,
den Leuchtbalken auf “MENU END” versetzen.
Weiter bei Schritt 5.

NEHMEN SIE DIE EINSTELLUNG VOR

Drücken Sie den MENU-Jogregler an. Das Einstellmenü
der angewählten Funktion erscheint. Der Einstellvorgang

3

variiert in Abhängigkeit von der Funktion.

Wurde Funktion “FOCUS”, “EXPOSURE”, “DATE/
TIME” oder “CHARACTER” gewählt . . .

.... Siehe die zugehörigen Angaben (FOCUS:

Z S. 32, 33, EXPOSURE: Z S. 31, DATE/TIME:
Z S. 9, CHARACTER: Z S. 27).

Wurde Funktion “JLIP ID NO” gewählt . . .

..... Den MENU-Jogregler andrücken, so daß die ID-

Nummer blinkt. Nun den Regler drehen, bis die
erforderliche ID-Nummer angezeigt wird, und dann
den Regler andrücken. Hierauf den MENU­Jogregler drehen, um den Leuchtbalken auf
Anzeige “EXIT” zu versetzen.

Wurde eine andere Funktion angewählt . . .

.....

Den MENU-Jogregler drehen, um den Leuchtbalken
auf die gewünschte Einstellanzeige zu versetzen.

•Soll erneut die vorher gültige Einstellung
verwendet werden, den MENU-Jogregler drehen,
um den Leuchtbalken auf Anzeige “EXIT” zu
versetzen.

BEENDEN SIE DIE EINSTELLUNG

Drücken Sie den MENU-Jogregler. Die Menütafel
erscheint erneut, wobei der Leuchtbalken auf “MENU

4

END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie den MENU-Jogregler. Die normale
Bildschirmanzeigen erscheinen.

5

Spezielle Funktionen (Forts.)

Normale Bildschirmanzeige

HINWEIS:

Beim Aufnahmebetrieb sind die Menüfunktionen, außer
“FOCUS” und “EXPOSURE”, nicht verfügbar.

Erklärung der Menüs

DE 29

FOCUS

EXPOSURE

DATE/TIME
TELE MACRO

TAPE LENGTH

M.W.B.

ZOOM SPEED

AUTO
MANU
AUTO
MANU

Dient der Einstellung von Datum und Zeit (Z S. 9).

OFF
ON

Erlaubt die Bandlängeneinstellung entsprechend der verwendeten Cassette
(Z S. 12).

AUTO

: FINE
: CLOUD
: HALOGEN

MWB

FAST
SLOW

Automatische Scharfstellung.
Erlaubt die manuelle Scharfstellung (Z S. 32, 33).
Automatische Belichtungsregelung.
Erlaubt die manuelle Belichtungsregelung (Z S. 31).

Die Schärfentiefe ist vom eingestellten Zoombereich abhängig.
Im Normalfall kann bei einem Abstand von unter 1m zum
Motiv nicht in der maximalen Telezoom-Position scharfgestellt
werden. Bei Position “ON” kann bis zu einem Minimalabstand
von 60 cm in der maximalen Telezoom-Position scharfgestellt
werden.

• Je nach Zoomposition kann Bildunschärfe auftreten.

Das automatische Farbtemperatur-Meßsystem des Camcorders
ermittelt die Farbtemperatur des Umlichts für korrekte
Weißbalance automatisch. In den folgenden Fällen arbeitet die
automatische Weißbalanceeinstellung jedoch nicht
ordnungsgemäß:

•Wenn eine Farbe in verschiedenen Farbtönen vorliegt.

• Wenn bei Außenaufnahmen Braun- oder Rottöne vorherrschen.
In solchen Fällen müssen zur Kompensierung für eine korrekte

Weißbalance die eingebauten Filter verwendet werden
(Z S . 34).

Erlaubt die Einstellung der Zoomgeschwindigkeit (

Z S. 16).

= Einstellung ab Werk, wenn die Wählscheibe auf AUTO LOCK eingestellt ist.

FORTSETZUNG NÄCHSTE SEITE

30 DE

VIDEO AUFNAHME

Erklärung der Menüs (Forts.)

Spezielle Funktionen (Forts.)

REC TIME
INT. TIME

TALLY LAMP

CHARACTER
D. ZOOM

COLOUR BAR

JLIP ID NO.

DEMO MODE

Dient der Vorwahl-Einstellung für Trickfilmeffekt und Zeitrafferaufnahme (Z S. 37).
Dient der Vorwahl-Einstellung für Selbstauslöser (

(Z S. 37).

ON
OFF

Erlaubt die Titeleingabe (bis zu 18 Zeichen) (Z S. 27).

ON

OFF

OFF
ON

Dient der zukünftig erhältlichen JLIP-Schnittstelle für Anschluß an einen Personal
Computer etc. Der Einstellbereich reicht von 01 bis 99. Die Einstellung ab Werk ist

07.

OFF
ON

Während der Aufnahme leuchtet die Rotlichtanzeige.
Die Rotlichtanzeige bleibt stets ausgeschaltet.

Ermöglicht den Aufnahmebetrieb mit Digitalzoom
(Vergrößerung der Bilddaten durch digitale Signalbearbeitung).
Der Digitalzoombereich reicht von 22fach (maximale optische
Vergrößerung) bis zu 44fach.

Die Digitalzoomfunktion arbeitet nicht. Es kann ausschließlich
mit dem optischen Zoom (maximal bis 22fach) gezoomt
werden. Erfolgt die Ausschaltung bei aktiviertem Digitalzoom,
wird automatisch auf die maximale optische Vergrößerung
(22fach) geschaltet.

Keine Farbbalkenanzeige. Normale Bildaufnahme.
Das Bild wechselt auf Farbbalkensignal. Durch die Aufnahme

des Farbbalkensignals am Anfang und Ende des Bandes
verleihen Sie Ihrer Aufnahme eine profesionelle Note.

HINWEIS:

Wenn der Camcorder auf Farbbalkenanzeige geschaltet ist,
arbeiten die anderen Camcorderfunktionen nicht.

Es erfolgt keine Demo-Funktion.
Einige Funktionen, wie Fader, Festtitel etc. werden vorgeführt.

Wenn für “DEMO MODE” die Eingabe “ON” vorliegt, wird das
Menü geschlossen und der Demo-Modus wird ausgelöst.

HINWEISE:

● Ist eine bespielbare Cassette eingelegt (Cassetten-Löschschutz
deaktiviert), arbeitet die Demo-Funktion nicht.

● Wenn der Camcorder ausgeschaltet oder eine bespielbare
Cassette in diesen eingelegt wird, wird der Demo-Modus
automatisch deaktiviert (“DEMO MODE” “OFF”).

● Im Demo-Modus sind alle Funktionen, mit Ausnahme der
Zoomfunktion, gesperrt.

Z S. 36) und Zeitrafferaufnahme

= Einstellung ab Werk, wenn die Wählscheibe auf AUTO LOCK eingestellt ist.

Wählscheibe

Sucher

MENU

4

MENU END
FOCUS

EXPOSURE

DATE TIME
TELE MACRO
TAPE LENGTH
M. W. B.
ZOOM SPEED

4

NEXT

EXPOSURE

AUTO

MANU

EXIT

AUTO

AUTO

25. 12. 98
OFF
T30
AUTO
FAST

MENU-Jogregler

Menütafel

Keine Anzeige
während der
Aufnahme

Belichtungs­Einstellmenü

Keine Anzeige
während der
Aufnahme

DE 31

Belichtungsregelung

Die automatische Blendeneinstellung kann deaktiviert
werden, so daß eine manuelle Blendeneinstellung
vorgenommen werden kann.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige

1

Position (außer AUTO LOCK) und drücken Sie dann
den MENU-Jogregler an. Die Menütafel erscheint.

WÄHLEN SIE “EXPOSURE” AN

Drehen Sie den MENU-Jogregler, um den

2

Leuchtbalken auf “EXPOSURE” zu versetzen, und
drücken Sie den Regler an.

SCHALTEN SIE AUF MANUELLE
BELICHTUNGSREGELUNG

Drehen Sie den MENU-Jogregler, um den

3

Leuchtbalken auf “MANU” zu versetzen, und
drücken Sie den Regler an. Die
Belichtungspegelanzeige “00” erscheint.

REGELN SIE DIE BELICHTUNG

Bildaufhellung . . .

4

Drehen Sie den MENU-Jogregler nach oben. Der
Belichtungspegelwert wird erhöht (bis. maximal
+06).
Weiter bei Schritt 5.

Bildabdunkelung . . .

Drehen Sie den MENU-Jogregler nach unten. Der
Belichtungspegelwert wird verringert (bis. minimal
–06).
Weiter bei Schritt 5.

Anzeige für manuelle
Belichtungsregelung

Aufblenden

–

06

00

Belichtungs­pegelanzeige

BEENDEN SIE DEN EINSTELL­VORGANG

Drücken Sie hierzu den MENU-Jogregler. Die

5

Menütafel wird erneut gezeigt, wobei der
Leuchtbalken auf “MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler. Die

6

Menütafel erlischt und die Belichtungspegelanzeige
erscheint zur Bestätigung, daß die Belichtung
korrigiert wurde.

+

06

HINWEISE:

●

Zur Rückstellung auf die Einstellung ab Werk in Schritt

3 “AUTO” wählen.

●

Abblenden

Zur erneuten manuellen Belichtungsregelung erneut ab

Schritt 1 vorgehen.

32 DE

VIDEO AUFNAHME

Scharfstellung

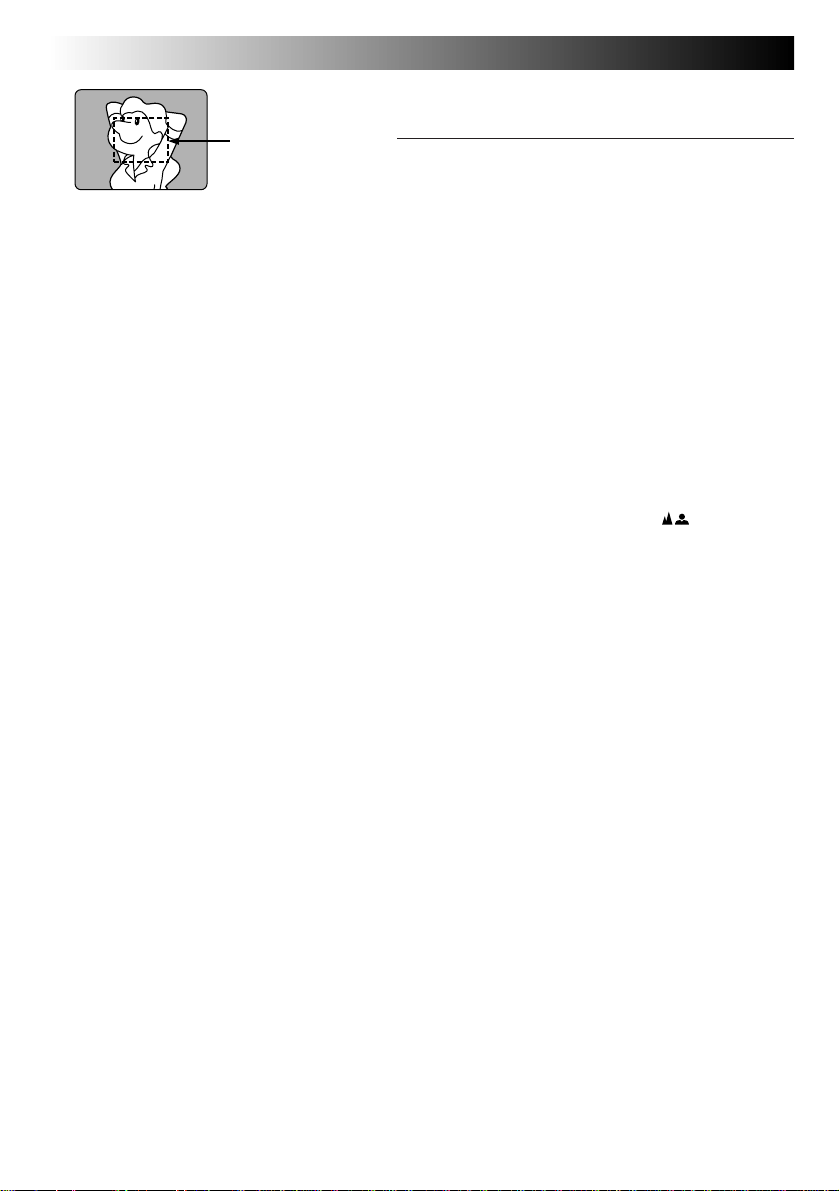

Focus-Meßbereich

Auto-Focus

Das Vollbereichs-Auto-Focus-System ermöglicht
automatisch und kontinuierlich die korrekte
Scharfstellung vom Nahaufnahmebereich bis unendlich.
In den folgenden Fällen arbeitet das Auto-Focus-System
ggf. nicht einwandfrei (hier wird die manuelle
Scharfstellung erforderlich):

•Wenn sich zwei unterschiedlich entfernte Motive
überlappen.

•Wenn schwache Lichtverhältnisse vorherrschen.*

•Wenn das Motiv kaum Kontrast vorweist (z.B.
einfarbige Wand, wolkenloser Himmel etc.).*

•Wenn sich das Hauptmotiv nicht vom Hintergrund
abhebt.*

•Wenn feine gleichförmige oder regelmäßig auftretende
Muster vorliegen.

•Wenn starkes Licht (Sonnenlicht) einfällt oder Licht auf
besonders hellen oder glänzenden Flächen reflektiert
wird.

• Wenn der Hintergrund besonders starken Kontrast
vorweist.

* Wenn die Unterbelichtungsanzeige “

HINWEISE:

●

Falls das Objektiv verschmutzt oder beschlagen ist, ist
keine einwandfreie Scharfstellung erzielbar. Das
Objektiv stets sauber halten. Verunreinigungen und
Kondensationsniederschlag mit einem weichen Tuch
entfernen oder warten, bis sich die Kondensations­feuchtigkeit verflüchtigt.

●

Wenn sich das Motiv dicht vor dem Camcorder
befindet, zuerst auszoomen (Z S. 16). Wenn bei Auto­Focus eingezoomt ist, kann der Camcorder ggf. (je
nach Abstand zwischen Motiv und Camcorder)
automatisch auszoomen. Bei “TELE MACRO” (Tele­Makro-Betrieb) (Z S. 29) zoomt der Camcorder nicht
automatisch aus.

Spezielle Funktionen (Forts.)

” erscheint.

Wählscheibe

MENU-Jogregler

DE 33

Manuelle Scharfstellung

HINWEIS:

Die erforderlichen Suchereinstellungen sollten bereits erfolgt
sein. Falls nicht, bitte wie auf S. 10 beschrieben vorgehen.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige Position
(außer AUTO LOCK) und drücken Sie dann den MENU-

1

Jogregler. Die Menütafel erscheint mit dem
Leuchtbalken auf Anzeige “FOCUS”.

Sucher

MENU

4

MENU END

FOCUS

EXPOSURE
DATE TIME
TELE MACRO
TAPE LENGTH
M. W. B.
ZOOM SPEED

4

NEXT

FOCUS

AUTO

MANU

EXIT

AUTO

AUTO

25. 12. 98
OFF
T30
AUTO
FAST

Menütafel

Keine Anzeige
während der
Aufnahme

Focus­Einstellmenü

Keine Anzeige
während der
Aufnahme

Anzeige für
manuelle
Scharfstellung

RUFEN SIE DAS EINSTELLMENÜ
“FOCUS” AUF

Drücken Sie hierzu den MENU-Jogregler.

2

SCHALTEN SIE AUF MANUELLE
SCHARFSTELLUNG

Versetzen Sie den Leuchtbalken durch Drehen des
MENU-Jogreglers auf “MANU” und drücken Sie hierauf

3

den Regler an. Die Symbole “
Zu diesem Zeitpunkt ist die Scharfeinstellung verriegelt.

STELLEN SIE DIE SCHÄRFE EIN

Weiter entfernte Motive . . .

Drehen Sie den MENU-Jogregler nach oben. Die

4

blinkende Anzeige “
Weiter bei Schritt 5.

Nähere Motive . . .

Drehen Sie den MENU-Jogregler nach unten. Die
blinkende Anzeige “
Weiter bei Schritt 5.

” erscheint.

” erscheint.

BEENDEN SIE DEN EINSTELL­VORGANG

Drücken Sie hierzu den MENU-Jogregler. Die Menütafel
wird erneut gezeigt, wobei der Leuchtbalken auf

5

“MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler. Die Menütafel
erlischt und die Symbole “

6

Bestätigung, daß auf Focus-Verriegelung geschaltet ist.

” und “ ” erscheinen.

” erscheinen zur

HINWEISE:

●

Zur Rückschaltung auf die automatische Scharfstellung in
Schritt 3 “AUTO” anwählen.

●

Um erneut manuell scharfzustellen, wie oben beschrieben
ab Schritt 1 vorgehen.

●

Die manuelle Scharfstellung muß in der maximalen
Teleposition erfolgen. Falls die Scharfstellung im
Weitwinkelbereich erfolgt, wird das Motiv beim
Einzoomen unscharf abgebildet, da die Schärfentiefe bei
längerer Brennweite abnimmt.

●

Wenn keine weitere Scharfstellung möglich ist, blinkt die
Anzeige “

” oder “ ”.

34 DE

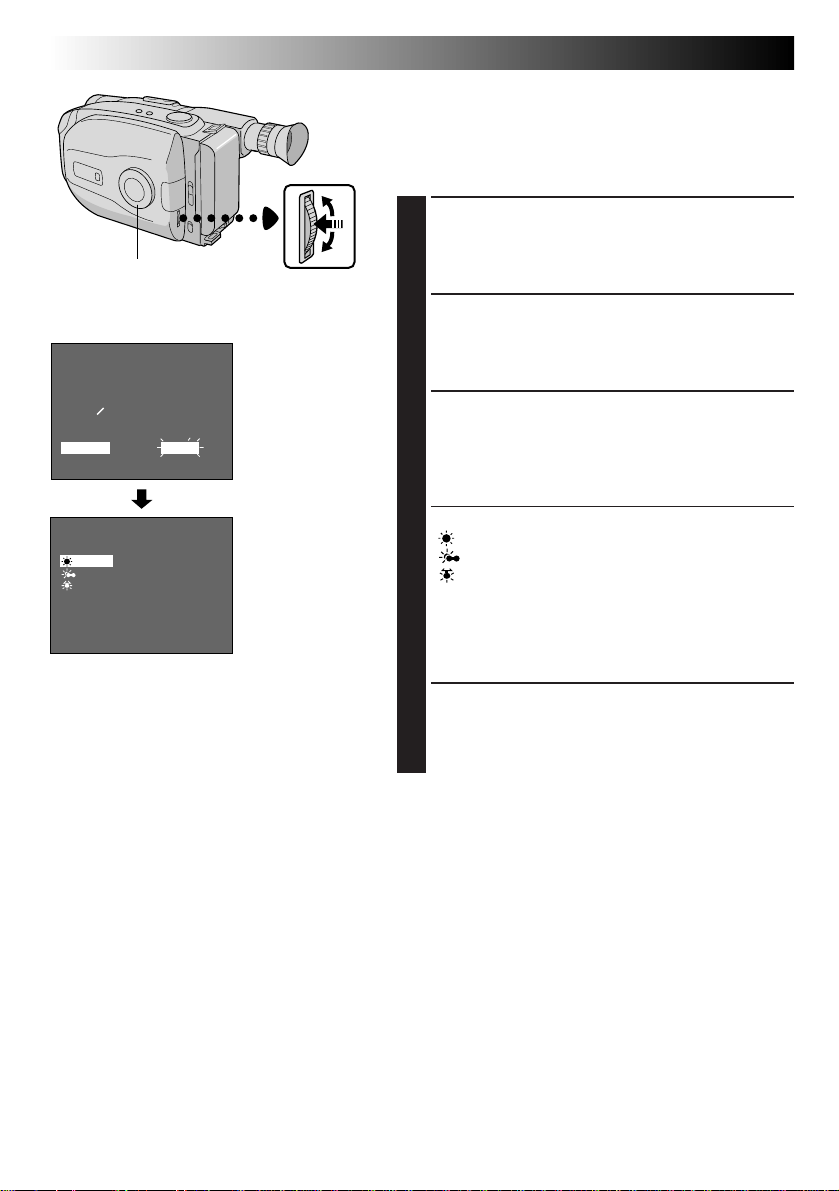

Wählscheibe

4

MENU END
FOCUS
EXPOSURE
DATE TIME
TELE MACRO
TAPE LENGTH

M. W. B.

ZOOM SPEED

4

NEXT

AUTO
: FINE
: CLOUD
: HALOGEN
MWB

EXIT

Sucher

MENU

M. W. B.

AUTO
AUTO

25. 12. 98
OFF
T30

AUTO

FAST

VIDEO AUFNAHME

Manuelle Weißbalanceeinstellung (M.W.B.)

Die Weißbalance wird im Normalfall automatisch
geregelt. Je nach Aufnahmeerfordernissen oder nach
Geschmack kann die Weißbalance auch manuell
eingestellt werden.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige

1

Position (außer AUTO LOCK) und drücken Sie dann

MENU-Jogregler

Menütafel

M.W.B.-Menütafel

den MENU-Jogregler. Die Menütafel erscheint.

WÄHLEN SIE “M.W.B.” AN

Drehen Sie den MENU-Jogregler, um den

2

Leuchtbalken auf “M.W.B.” zu versetzen, und
drücken Sie hierauf den Regler an.

SCHALTEN SIE AUF MANUELLE
WEISSBALANCE

Drehen Sie den MENU-Jogregler, um den

3

Leuchtbalken auf die erforderliche Anzeige zu
versetzen.

“AUTO” ................... Automatische Weißbalance

“ : FINE” ............. Tageslicht (sonnig)

“ : CLOUD” ........ Tageslicht (bewölkt)

“ : HALOGEN” ... Kunstlicht (Halogen-/

“MWB” .................... Verwendung einer

Spezielle Funktionen (Forts.)

Wolframlampe)

abgespeicherten
Weißbalanceeinstellung
(Z S. 35).

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierauf den MENU-Jogregler an. Die

4

Menütafel erscheint. Drücken Sie nun den MENU­Jogregler nochmals an, um das Menü zu löschen.

Sucher

M. W. B.

AUTO
: FINE
: CLOUD
: HALOGEN

MWB

EXIT

Wählscheibe

M.W.B.­Menütafel

MENU­Jogregler

DE 35

MWB

Mit der manuellen Weißbalance kann das bildwichtige
Motiv farbrichtig aufgenommen werden, selbst wenn
gleichzeitig verschiedene Lichtquellen und
Farbtemperaturen vorliegen.

HALTEN SIE EINE WEISSE
VORLAGE BEREIT

Richten Sie den Camcorder auf eine weiße Vorlage

1

(z.B. einen weißen Papierbogen).

WÄHLEN SIE FUNKTION “MWB” AN

Gehen Sie hierzu wie zuvor auf Seite 34 in Schritt 1

2

bis 3 beschrieben (manuelle Weißbalance­einstellung) vor.

SPEICHERN SIE DIE WEISS­BALANCE AB

Drücken Sie den MENU-Jogregler, bis die Anzeige

3

“MWB” zu blinken beginnt. Die Blinkanzeige
erfolgt, solange der Weißbalancewert abgespeichert
wird. Nach der Abspeicherung erscheint erneut die
Menütafel.

SCHLIESSEN SIE DAS MENÜ

Drücken hierzu den MENU-Jogregler.

4

HINWEISE:

●

Zur Umschaltung auf die automatische Weißbalance
wählen Sie im Einstellmenü M.W.B. “AUTO” an oder
bringen Sie den Hauptschalter in Position “AUTO
LOCK”.

●

Die manuelle Weißbalance muß in den folgenden
Fällen erneut durchgeführt werden: Bei veränderten
Lichtverhältnissen, nach Aus- und Wiedereinschaltung
des Camcorders und nach Umstellunge der
Wählscheibe.

●

Wird in Schritt 1 (MWB) eine farbige Vorlage
verwendet, stellt der Camcorder die Weißbalance
entsprechend der gemessenen Farb-temperatur
“verfärbt” ein. So können Sie Szenen in einem
bestimmten Farbton aufnehmen. Wenn Sie z.B. eine
rote, blaue oder gelbe Vorlage verwenden, ist das
Aufnahmebild entsprechend grün, orange oder violett
eingefärbt.

●

Zur Einstellung der Weißbalance empfiehlt sich die
Bildsignalüberwachung auf einem angeschlossenen
TV-Monitor (Z S. 42).

36 DE

Aufnahme­Start/Stopp- Taste

VIDEO AUFNAHME

Selbstauslöser

Der Aufnahmestart, nach Drücken der Aufnahme-Start/
Stopp-Taste, kann verzögert werden, so daß die
aufnehmende Person mit ins Bild kommen kann. Der
Camcorder muß hierbei stabil aufgestellt sein.

HINWEIS:

Vor Durchführung der folgenden Bedienschritte
sicherstellen, daß der Camcorder auf Aufnahmebereit­schaft geschaltet ist.

Spezielle Funktionen (Forts.)

Wählscheibe

Systemwahlschalter

Sucher

MENU

4

MENU END
FOCUS
EXPOSURE
DATE TIME
TELE MACRO
TAPE LENGTH
M. W. B.

ZOOM SPEED

4

NEXT

4

BACK

REC TIME

INT. TIME
TALLY LAMP
CHARACTER
D. ZOOM
COLOUR BAR
JLIP ID NO.
DEMO MODE

4

MENU END

OFF

15 S

30 S
1 MIN
5 MIN

EXIT

INT. TIME­Einstellmenü

Selbstauslöseranzeige

15S

1S

Aufnahmedaueranzeige

MENU



INT. TIME

AUTO
AUTO

25. 12. 98
OFF
T30
AUTO

FAST

OFF

OFF
ON

ON
OFF
07
OFF

MENU-Jogregler

Menütafel

REC TIME

OFF
1 4 S
1 2 S

1 S

5 S

EXIT

REC TIME­Einstellmenü

Die Selbstauslöser­und Aufnahme­daueranzeigen
werden im normalen
Anzeigemodus
eingeblendet.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige

1

Position (außer AUTO LOCK) und drücken Sie dann
denn MENU-Jogregler.

WÄHLEN SIE “INT. TIME” AN

Drehen Sie den MENU-Jogregler, um den

2

Leuchtbalken auf “INT. TIME” zu versetzen, und
drücken Sie hierauf den Regler an.

STELLEN SIE DIE VERZÖGERUNGS­ZEIT EIN

Drehen Sie den MENU-Jogregler, um den

3

Leuchtbalken auf die gewünschte Zeitanzeige zu
versetzen, und drücken Sie hierauf den Regler an.
Die Menütafel wird erneut gezeigt, wobei der
Leuchtbalken auf “MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler.

4

STARTEN SIE DIE VERZÖGERTE
AUFNAHME

Wenn der Systemwahlschalter auf “VIDEO” gestellt

5

ist . . .

Die Aufnahme-Start/Stopp-Taste drücken. Nach
Ablauf der Verzögerungszeit wird automatisch die
normale Videoaufnahme ausgelöst.

Wenn der Systemwahlschalter auf “D.S.C.” gestellt
ist . . .

Die Taste SNAPSHOT drücken. Nach Ablauf der
Verzögerungszeit wird automatisch ein Standbild
aufgezeichnet.

Vorzeitiger Abbruch der Selbstauslöser­Aufnahme . . .

Wenn der Systemwahlschalter auf “VIDEO” gestellt ist . . .

....

Vor der Aufnahmeauslösung die Aufnahme-Start/Stopp­Taste drücken. Die Anzeige “
Hierauf im Menü “INT.TIME” auf “OFF” stellen.

Wenn der Systemwahlschalter auf “D.S.C.” gestellt ist . . .

.... Vor der Aufnahmeauslösung die Taste SNAPSHOT

drücken und hierauf im Menü “INT.TIME” auf “OFF”
stellen.

PAUSE

” erscheint.

Trickfilmfunktion

Durch das Aneinanderreihen von kurzen
Aufnahmeschritten für unbewegte Bildszenen
(wobei man für jede Bildszene eine kleine
Änderung (Position, Haltung, Farbe etc.) vornimmt)
wird der Eindruck eines Bewegungsablaufs erzeugt.

HINWEIS:

Vor Durchführung der folgenden Bedienschritte
sicherstellen, daß der Camcorder auf Aufnahme­bereitschaft geschaltet ist.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige
Position (außer AUTO LOCK) und drücken Sie

1

dann den MENU-Jogregler.

STELLEN SIE DIE AUFNAHME­DAUER EIN

Versetzen Sie den Leuchtbalken durch Drehen
des MENU-Jogreglers auf “REC TIME” und

2

drücken Sie hierauf den Regler an. Das
Einstellmenü “REC TIME” erscheint. Drehen
Sie den MENU-Jogregler, um den
Leuchtbalken auf die gewünschte Zeitanzeige
zu versetzen, und drücken Sie hierauf den
Regler an. Die Menütafel wird erneut gezeigt.
Drücken Sie nun den MENU-Jogregler an, um
die Menütafel zu löschen.

STARTEN SIE DIE AUFNAHME

Stellen Sie die Entfernung korrekt ein und
drücken Sie die Aufnahme-Start/Stopp-Taste.

3

Die Aufnahme wird automatisch nach Ablauf
der voreingestellten Aufnahmedauer gestoppt.

REIHEN SIE MEHRERE AUF­NAHMESCHRITTE ANEINANDER

Wiederholen Sie Schritt 3 wie erforderlich.

4

LÖSCHEN SIE DEN TRICKFILM­MODUS

Stellen Sie das Einstellmenü “REC TIME” auf
“OFF” ein.

5

HINWEISE:

●

Bei Trickfilm- und Zeitraffer-Aufnahme sollte der
Camcorder stabil aufgestellt (Stativ etc.) sein, um
optimale Aufnahmeresultate zu erzielen.

●

Bei aktiviertem Trickfilm- oder Zeitraffer-Modus
arbeitet die Fader-/Trickblenden-Funktion nicht.

●

Vor der Durchführung weiterer Bedienschritte nach
der Trickfilm- oder Zeitrafferfunktion unbedingt
sicherstellen, daß der Trickfilm- oder Zeitraffermodus
ausgeschaltet ist.

●

Der Selbstauslöse-, Trickfilm- und Zeitraffermodus wird
jeweils gelöscht, wenn der Camcorder ausgeschaltet
oder wenn die Cassette entnommen wird.

DE 37

Zeitrafferaufnahme

Kurze Aufnahmeschritte können automatisch in
regelmäßigen Intervallen durchgeführt werden.
Wenn der Camcorder kontinuierlich auf das gleiche
Motiv gerichtet ist, kann ein normalerweise
besonders langsamer Vorgang (Bewegungsablauf)
beschleunigt dargestellt werden.

HINWEIS:

Vor Durchführung der folgenden Bedienschritte
sicherstellen, daß der Camcorder auf Aufnahme­bereitschaft geschaltet ist.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige
Position (außer AUTO LOCK) und drücken Sie

1

dann den MENU-Jogregler.

STELLEN SIE DIE INTERVALL­DAUER EIN

Drehen Sie den MENU-Jogregler, um den
Leuchtbalken auf “INT. TIME” zu versetzen,

2

und drücken Sie hierauf den Regler an. Drehen
Sie den MENU-Jogregler, um den Leuchtbalken
auf die gewünschte Zeitanzeige zu versetzen,
und drücken Sie hierauf den Regler an. Die
Menütafel wird erneut gezeigt.

STELLEN SIE DIE AUFNAHME­DAUER EIN

Versetzen Sie den Leuchtbalken durch Drehen
des MENU-Jogreglers auf “REC TIME” und

3

drücken Sie hierauf den Regler an. Das
Einstellmenü “REC TIME” erscheint. Drehen
Sie den MENU-Jogregler, um den Leuchtbalken
auf die gewünschte Zeitanzeige zu versetzen,
und drücken Sie hierauf den Regler an. Die
Menütafel wird erneut gezeigt. Drücken Sie
nun den MENU-Jogregler an, um die
Menütafel zu löschen.

STARTEN SIE DIE ZEITRAFFER­AUFNAHME

Drücken Sie die Aufnahme-Start/Stopp-Taste.
Aufnahmeschritte und Warteintervalle

4

wechseln sich gegenseitig ab.

LÖSCHEN SIE DEN ZEITRAFFER­MODUS

Zur Löschung bei Anzeige “
für die Einstellmenüs “REC TIME” und INT.

5

TIME” die Einstellung “OFF” vorliegen. Zur
Löschung, wenn “
angezeigt werden, die Aufnahme-Start/Stopp­Taste drücken, um Anzeige “
aufzurufen. Hierauf für die Einstellmenüs “REC
TIME” und INT. TIME” den Einstellstatus”OFF”
wählen.

PAUSE

PAUSE

” und “

PAUSE

REC

” muß

” nicht

”

38 DE

Bandlaufanzeige

4

: Wiedergabe

3

: Vorspulen/Bildsuchlauf vorwärts

2

:

Rückspulen/Bildsuchlauf rückwärts

6 : Standbildwiedergabe

Bandzähler

PLAY/PAUSE

REW

FF

STOP

VIDEO WIEDERGABE

LEGEN SIE EINE CASSETTE EIN

Öffnen Sie den Cassettenhalter mit Riegel EJECT und

1

legen Sie eine Cassette mit nach außen weisendem
Etikett ein. Drücken Sie PUSH, um den Halter
vollständig zu schließen und zu verriegeln.

WÄHLEN SIE DEN MODUS

4

M–0:23:45

Stellen Sie zunächst den Systemwahlschalter auf

2

“VIDEO” und dann den Hauptschalter auf “PLAY”.
Die Betriebsanzeige leuchtet.

SPIELEN SIE DAS BAND AB

Drücken Sie PLAY/PAUSE. Das Wiedergabebild

3

wird gezeigt.

STOPPEN SIE DIE WIEDERGABE

Drücken Sie STOP.

4

Bandumspulen

Zum Bandumspulen vorwärts oder rückwärts drücken Sie
bei auf Stopp geschalteten Camcorder FF oder REW.

HINWEIS:

Ist der Camcorder mehr als 5 Minuten auf Stopp
geschaltet, schaltet sich der Camcorder selbsttätig aus.
Zur erneuten Einschaltung den Hauptschalter zunächst
auf “POWER OFF” und dann auf “PLAY” stellen.

Einfache Wiedergabe

Systemwahlschalter

VIDEO WIEDERGABE

MENU-Jogregler

Spezielle Funktionen

Spurlagekorrektur

AT

Die Spurlagekorrektur dient der Unterdrückung von
Störstreifen, die bei Wiedergabe auf dem Bildschirm
auftreten können. Automatische und manuelle
Spurlagekorrektur stehen zur Verfügung. Die
Anfangseinstellung ist die automatische
Spurlagekorrektur.

AKTIVIEREN SIE DIE MANUELLE
SPURLAGEKORREKTUR

Drücken Sie bei Wiedergabe den MENU-Jogregler

1

an und drehen Sie diesen, bis die Störstreifen nicht
mehr sichtbar sind.

•Zur Rückschaltung auf die automatische
Spurlagekorrektur den MENU-Jogregler drücken.
Die Anzeige “AT” blinkt. Nach Durchführung des
automatischen Spurlagekorrekturvorgangs erlischt
diese Anzeige.

HINWEISE:

●

Treten bei Wiedergabe Störstreifen im Bild auf, löst der

Camcorder die automatische Spurlagekorrektur aus.
Die Anzeige “AT” erscheint.

●

Wenn die eingelegte Cassette auf einem anderen

Camcorder oder einem Videorecorder bespielt wurde,
kann die manuelle Spurlagekorrektur ggf. nicht
einwandfrei durchgeführt werden.

DE 39

40 DE

VIDEO WIEDERGABE

Spezielle Funktionen (Forts.)

REW

STOP

Auf “VIDEO” stellen.

COUNTER R/M

PLAY/PAUSE

FF

FUNKTION: Standbildwiedergabe
AUFGABE: Ermöglicht die kurzzeitige

BEDIENUNG: 1) Drücken Sie bei Wiedergabe

HINWEIS:

FUNKTION: Bildsuchlauf
AUFGABE: Ermöglicht die Zeitrafferwiedergabe

BEDIENUNG:

HINWEIS:

FUNKTION: Zählerspeicherfunktion
AUFGABE: Erleichtert das Auffinden eines

BEDIENUNG: 1) Halten Sie die Taste COUNTER

HINWEISE: ●

Wiedergabeunterbrechung.

PLAY/PAUSE.

2)Drücken Sie zur Wiedergabe-
fortsetzung nochmals PLAY/
PAUSE.

Bei Standbildwiedergabe können
Störstreifen und/oder Farbausfall
auftreten. Dies ist keine
Fehlfunktion.

vorwärts oder rückwärts.

Bildsuchlauf vorwärts:

1)Drücken Sie bei Wiedergabe FF.

Bildsuchlauf rückwärts:

1)Drücken Sie bei Wiedergabe
REW.

Bei Bildsuchlauf können Störstreifen
und/oder Farbausfall bzw.
Bildverdunkelungen auftreten. Dies
ist keine Fehlfunktion.

bestimmten Bandabschnittes.

R/M für mehr als 1 Sekunden
gedrückt. Die Zähleranzeige wird
auf “0:00:00” rückgestellt.

2)Drücken Sie die Taste COUNTER
R/M kürzer als 1 Sekunde an. Die

Anzeige “M” erscheint.

3)Drücken Sie nach der Aufnahme
oder Wiedergabe STOP und dann
REW. Das Band wird bei
Erreichen der Zähleranzeige
“0:00:00” gestoppt.

4)Drücken Sie zum Wiedergabestart
PLAY/PAUSE.

Die Zählerspeicherfunktion
arbeitet beim Vor- und
Rückspulen.

●

Zur Abschaltung der
Zählerspeicherfunktion die Taste
COUNTER R/M kürzer als
1 Sekunde drücken, so daß die
Anzeige “M” erlischt.

VIDEO WIEDERGABE

Videorecorder

Cassettenfachklappe

Riegel

VHS-C-Cassette

Naben

Gebrauch des Cassettenadapters

Cassettenadapter

Dient dem Abspielen einer in Ihrem Camcorder
bespielten VHS-C-Cassette auf einem VHS
Videorecorder. Der Cassettenadapter C-P7U ist
batteriebetrieben und führt die Band-Ein- und

-ausfädelung automatisch durch.

LEGEN SIE EINE BATTERIE EIN

Schieben Sie den Batteriefachdeckel nach oben und

1

nehmen Sie ihn ab. Legen Sie eine Batterie “R6(AA)”
wie gezeigt ein und bringen Sie den Batteriefach­deckel wieder an.

LEGEN SIE EINE CASSETTE IN
DEN ADAPTER EIN

Entriegeln Sie die Cassettenfachklappe. Legen Sie

2

die Cassette ein und schließen Sie die Cassetten­fachklappe.

SPIELEN SIE DIE CASSETTE AUF
EINEM VIDEORECORDER AB

Legen Sie den Cassettenadapter in einen

3

Videorecorder ein und starten Sie die Wiedergabe
wie üblich.

ENTNEHMEN SIE DIE CASSETTE
AUS DEM ADAPTER

Entriegeln Sie die Cassettenfachklappe. Die Klappe

4

öffnet sich automatisch. Dies kann ca. 10 Sekunden
dauern. Niemals versuchen, den Adapter gewaltsam
zu öffnen. Drücken Sie die Cassette wie links
gezeigt mit einem Finger durch die am
Adapterboden befindliche Öffnung nach außen.
Nun kann die Cassette entnommen werden.

DE 41

Löschschutzöffnung

HINWEISE:

●

Während der Bandeinfädelung und -ausfädelung
niemals die Naben berühren, um Verletzungen und
Schäden zu vermeiden.

●

Bei Spezialeffekt-Wiedergabe (Zeitlupe, Standbild etc.)
können Bildvibrationen und/oder Störstreifen auftreten.

●

Soll für eine im Adapter eingelegte Cassette im
Videorecorder eine Aufnahme durchgeführt werden,
muß die am Adapter befindliche Löschschutzöffnung
mit Klebeband abgedeckt werden.

42 DE

Vor dem
Kabelanschluß
die Anschluß­fachklappe
öffnen.

Wenn lhr TV/
Videorecorder über
eine Eurobuchse
(SCART) verfügt,
den Kabeladapter
(mitgeliefert)
verwenden.

Videorecorder

Antenne

ANSCHLUSS AN EINEN VIDEORECORDER

Im wesentlichen bestehen drei grundsätzliche Anschluß­möglichkeiten. Beachten Sie bitte auch die den Anschluß
betreffenden Angaben in der zum Videorecorder oder TV­Gerät mitgelieferten Bedienungsanleitung.

Anschluß an einen Videorecorder
(Schneiden, Überspielen und Wiedergabe)

An AUDIO- und
VIDEO OUT

Audio/Video-Kabel
(mitgeliefert)

An AUDIO­und VIDEO
IN

HINWEIS:

Verwenden Sie das mitgelieferte Audio/Video-Kabel.

SCHLIESSEN SIE DEN CAMCORDER
AN DEN VIDEORECORDER AN

Stellen Sie, wie links gezeigt, die Kabelverbindung

1

für die AUDIO- und VIDEO-Buchsen zwischen
Videorecorder und Camcorder her.

SCHALTEN SIE DIE GERÄTE EIN

Schalten Sie den Camcorder, Videorecorder und das

2

TV-Gerät ein.

WÄHLEN SIE DEN GEEIGNETEN
MODUS

Schalten Sie den Videorecorder auf AUX-Betrieb

3

und das TV-Gerät auf VIDEO-Betrieb.

A

HF-Adapter

RF-V5E

(Sonderzubehör)

An AUDIO- und VIDEO
OUT sowie RF DC OUT

HINWEISE:

●

Es wird empfohlen, den Camcorder per
Netz-/Ladegerät mit Spannung zu versorgen.

●

Soll das Ton- und Bildsignal des Camcorders
ohne eingelegte Cassette überwacht werden,
den Hauptschalter des Camcorders auf
“CAMERA” stellen. Dann das TV-Gerät auf
den geeigneten Eingangsmodus schalten.

●

Falls das TV-Gerät oder Lautsprecherboxen
keine magnetische Abschirmung besitzen,
auf ausreichenden Abstand achten.
Andernfalls wird das Wiedergabebild durch
magnetische Einstreuungen gestört.

Anschluß an ein TV-Gerät mit AV-Eingang

B

(NUR Wiedergabe)

HINWEIS:

Verwenden Sie das mitgelieferte Audio/Video-Kabel.

SCHLIESSEN SIE DEN CAMCORDER
AN DAS TV-GERÄT AN

Stellen Sie, wie links gezeigt, die Kabelverbindung

1

für die AUDIO- und VIDEO-Buchsen zwischen TV­Gerät und Camcorder her.

WÄHLEN SIE DEN GEEIGNETEN
MODUS

Schalten Sie das TV-Gerät auf VIDEO- oder AV-

2

Betrieb (beachten Sie die TV-Bedienungsanleitung).

Anschluß an ein TV-Gerät ohne AV­Eingang (NUR Wiedergabe)

HINWEIS:

Verwenden Sie den HF-Adapter RF-V5E (Sonderzubehör).

* Angaben zum Anschluß entnehmen Sie bitte der zum

RF-V5E mitgelieferten Installationsanleitung.

BANDKOPIEREN

PLAY/PAUSE

Hauptschalter

Vor dem
Kabelanschluß die
Anschlußfachklappe
öffnen.

Audio/Video-Kabel
(mitgeliefert)

Wenn lhr TV/
Videorecorder über
eine Eurobuchse
(SCART) verfügt,
den Kabeladapter
(mitgeliefert)
verwenden.

An AUDIO- und
VIDEO OUT

An AUDIO- und
VIDEO IN

Videorecorder

(Aufnahmegerät)

Bandkopieren

STELLEN SIE DIE ERFORDERLICHEN
ANSCHLÜSSE HER

Verbinden Sie den Camcorder wie links gezeigt mit

1

Ihrem Videorecorder.

BEREITEN SIE BEIDE GERÄTE VOR

Stellen Sie den Camcorder-Hauptschalter auf

2

“PLAY” und schalten Sie den Videorecorder ein.
Legen Sie jeweils eine geeignete Cassette ein.

SCHALTEN SIE DEN VIDEO­RECORDER AUF AUX-BETRIEB

Schalten Sie den Videorecorder auf externen

3

Eingang (AUX) und hierauf auf Aufnahmepause.

BESTIMMEN SIE DEN SCHNITT­EINSTIEG

Spielen Sie die im Camcorder eingelegte Cassette

4

ab. Drücken Sie kurz vor dem vorgesehenen
Schnittstartpunkt PAUSE am Camcorder.

STARTEN SIE DEN SCHNITT

Drücken Sie am Camcorder PLAY und schalten Sie

5

den Videorecorder auf Aufnahme.

STOPPEN SIE DEN SCHNITT
KURZZEITIG

Schalten Sie den Videorecorder auf Aufnahmepause

6

und drücken Sie am Camcorder PAUSE.

FÜHREN SIE WEITERE SCHNITT­AUFNAHMEN DURCH

Wiederholen Sie die Schritte 4 bis 6 wie

7

erforderlich. Schalten Sie nach dem letzten Schnitt
Videorecorder und Camcorder auf Stopp.

DE 43

44 DE

Auf “D.S.C.”
einstellen

Sucher

AUFNAHME IM DIGITAL-FOTOKAMERA-MODUS (D.S.C.)

Einfache Aufnahme

MODE

SNAPSHOT

P

P (Pin-up-Effekt)

Keine Anzeige

(Full-Effekt)

Pin-up-Effekt

Standbild auf weißem
Hintergrund mit
Schattenwurf zur
Erzeugung eines
plastischen Bildeffektes.

Full-Effekt

Das Standbild wird im
vollen Bildformat
aufgezeichnet.

In diesem Modus werden digitale Standbilder wie eine
Fotografieaufnahme ausschließlich im eingebauten
Camcorder-Bildspeicher, nicht auf dem Band, aufgezeichnet.
Der Auflösungsmodus kann vorgewählt werden. Bilddaten
können auf einen Personal Computer (Windows

®

tosh

) heruntergeladen werden (Z S. 59). Ein im Personal
Computer Windows
programm etc. bearbeitetes Standbild kann in eine
Bandaufnahme eingefügt werden (

®

/Macintosh® mit einem Bildprozessor-

Z S. 67).

®

/Macin-

WÄHLEN SIE DEN MODUS

Öffnen Sie den Objektivschutz mit Schalter LENS

COVER und stellen Sie den Systemwahlschalter auf

1

“D.S.C.”. Stellen Sie den Hauptschalter auf “CAMERA”.

•Die Betriebsanzeige leuchtet und es erfolgt
Bildanzeige.

BESTIMMEN SIE DEN
AUFLÖSUNGSMODUS

Geben Sie auf der Menütafel für “PICTURE” entweder
“FINE” oder “STANDARD” ein (

2

Im Vollautomatik-Modus . . .

..... Stellen Sie die Wählscheibe auf AUTO LOCK.

Weiter bei Schritt 4.

In einem anderen Modus . . .

..... Bringen Sie die Wählscheibe in eine beliebige

Position (außer AUTO LOCK). Weiter bei Schritt 3.

•

Es sind zwei Auflösungen verfügbar: FINE (bis zu ca. 22
Standbilder mit höherer Auflösung) und STANDARD
(bis zu ca. 44 Standbilder mit niedrigerer Auflösung).

Z S. 45).

BESTIMMEN SIE DEN
SCHNAPPSCHUSSMODUS

Drücken Sie die Taste MODE, um den gewünschten
Modus wie links gezeigt aufzurufen.

3

FÜHREN SIE DIE SCHNAPPSCHUSS­AUFNAHME DURCH

Bildmodus-Anzeige

FINE 12

Anzahl der noch
verbleibenden
Schnappschuß­aufnahmen

22 21 1

0

(Blinkt)

HINWEISE:

●

Die vorgewählte Auflösung (FINE oder STANDARD) bestimmt die Anzahl der verfügbaren Standbilder. Im
STANDARD-Modus können doppelt soviele Standbilder aufgezeichnet werden wie im FINE-Modus.

●

Ab Werk sind sechs Muster-Standbilder abgespeichert. Falls Sie diese löschen möchten, müssen Sie zunächst den
Löschschutz deaktivieren (

Z

S. 55) und dann die Bildlöschung (Z S. 56) durchführen.

Drücken Sie hierzu die Taste SNAPSHOT.

4

•Das Standbild wird im eingebauten Bildspeicher
aufgezeichnet und für ca. 2 Sekunden angezeigt.
Während der Standbilddarstellung erfolgt die
Datenabspeicherung. Dementsprechend kann
innerhalb dieser Zeitspanne keine weitere Aufnahme
abgespeichert werden. Sobald die Bildsignal­darstellung von Standbild auf Motiv wechselt, kann
erneut ein Standbild gespeichert werden.

•Die Anzahl der noch verfügbaren Standbilder wird
angezeigt.

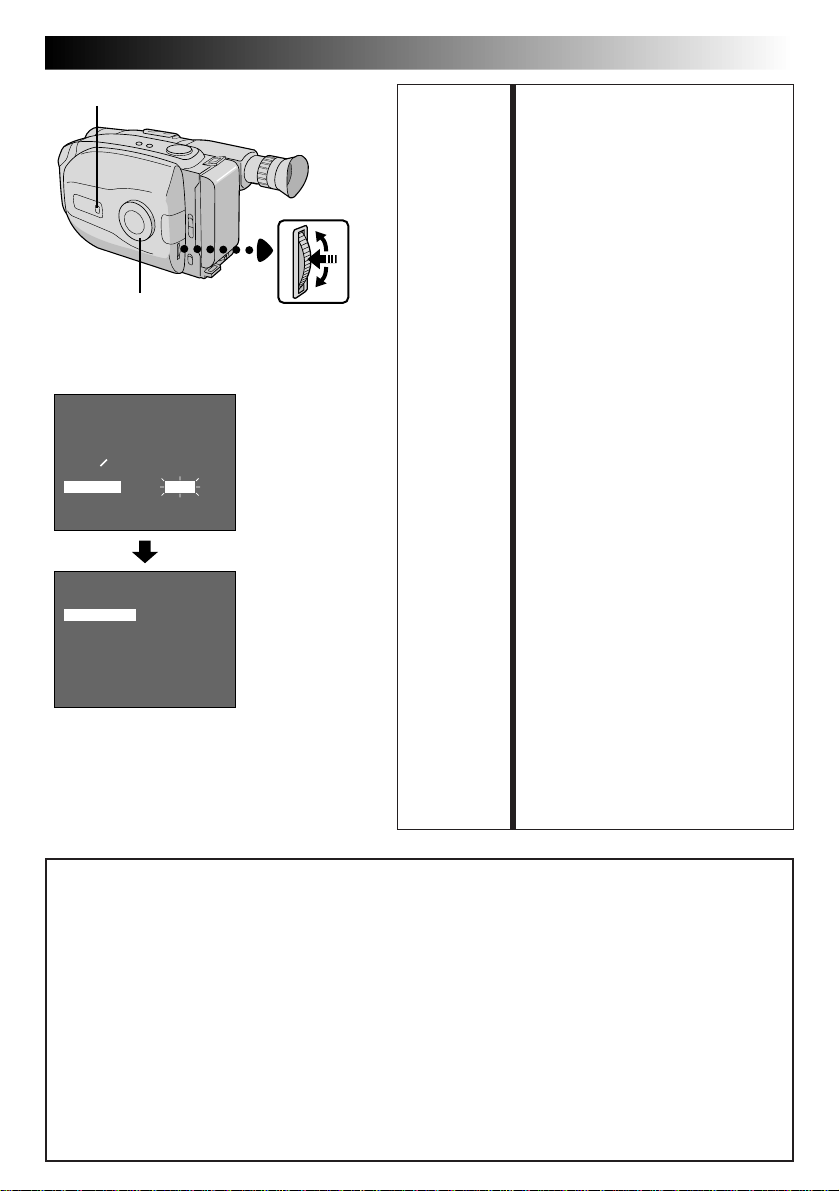

Auf “D.S.C.” stellen.

Wählscheibe

Sucher

MENU

4

MENU END
FOCUS
EXPOSURE
DATE TIME
TELE MACRO


M. W. B.
ZOOM SPEED

4

NEXT

FINE

STANDARD

EXIT


AUTO
AUTO

25.12.98
OFF

FINE

AUTO
FAST

MENU-Jogregler

Menütafel

Auflösungsmodus­Einstellmenü

DE 45

FUNKTION: Auflösungsmodus-Einstellung
AUFGABE: Ermöglicht die Einstellung der

Bildauflösung (FINE oder STAND­ARD), wodurch die Anzahl der
insgesamt verfügbaren Standbild­aufnahmen bestimmt wird.

BEDIENUNG: 1) DAS MENÜ AUFRUFEN

Bringen Sie die Wählscheibe in
eine beliebige Position (außer
AUTO LOCK) und drücken Sie
dann den MENU-Jogregler.

2) DIE FUNKTION ANWÄHLEN

Versetzen Sie den Leuchtbalken
mit dem MENU-Jogregler auf
“PICTURE” und drücken Sie den
Jogregler dann. Das Auflösungs­modus-Einstellmenü wird gezeigt.

3) DEN AUFLÖSUNGSMODUS
BESTIMMEN

Versetzen Sie den Leuchtbalken
mit dem MENU-Jogregler auf
(FINE oder STANDARD).
n Die Einstellung ab Werk ist

“FINE”.

n Soll erneut die zuvor gültige

Einstellung verwendet werden,
den MENU-Jogregler drehen, um
den Leuchtbalken auf Anzeige
“EXIT” zu versetzen.

4) DAS MENÜ SCHLIESSEN

Drücken Sie zunächst den MENU­Jogregler an. Die Menütafel
erscheint, wobei der Leuchtbalken
auf “MENU END” steht. Drücken
Sie nun den MENU-Jogregler
nochmals an, um das Menü zu
verlassen. Bei Vorwahl STAND­ARD erscheint Anzeige “STD”, bei
Vorwahl FINE erscheint Anzeige
“FINE”.

HINWEISE:

●

Zur Abspeicherung der Standbilder sollten diese auf einen PC übertragen und auf einem
Speichermedium gesichert werden (Z S. 59).

●

Wenn die Anzeige “0” blinkt, kann kein Standbild mehr im eingebauten Bildspeicher aufgezeichnet
werden. Sollen hierauf Bilddaten im eingebauten Speicher aufgezeichnet werde, müssen zunächst
nicht mehr benötigte Bilder gelöscht werden (Z S. 56).

●

Die Standbilder können in “FINE” oder “STANDARD” Auflösung aufgezeichnet werden. Die

vorgewählte Auflösung bestimmt die Anzahl der verfügbaren Standbilder. Bei Umschaltung der
Auflösung verändert sich dementsprechend die Anzahl der verfügbaren Schnappschüsse.

●

Wird der Camcorder bei noch geschlossenem Objektivschutz eingeschaltet, blinkt die LENS COVER-

Warnanzeige für ca. 5 Sekunden.

●

Wird Taste SNAPSHOT bei auf “VIDEO” gestelltem Systemwahlschalter betätigt,wird das Standbild

sowohl im eingebauten Camcorder-Bildspeicher als auch auf Band aufgezeichnet (Z S. 20).

●

Ist die Umgebungshelligkeit bei der Schnappschußaufnahme unzureichend, ist das auf Band und im

Bildspeicher aufgezeichnete Standbild grobkörnig und es treten Farbverfälschungen auf.

46 DE

Im D.S.C.-Modus sind zahlreiche Funktionen, die auch beim Videofilmen eingesetzt werden können,
verfügbar. Je nach Verwendung einer der folgenden Funktionen können D.S.C.-Schnappschüsse in
Verbindung mit den dazugehörigen Bildeffekten aufgenommen und abgespeichert werden

AUFNAHME IM DIGITAL-FOTOKAMERA-MODUS (D.S.C.)

Spezielle Funktionen

Modus

Zoom

Bildstabilisierung

Videoleuchte

Automatik­Verriegelung

Abgeschaltete
Automatik

Nebel-Effekt

Neutralfilter­Effekt

Sepiaton

Aufgabe

Ermöglicht die Verwendung des optischen oder Digital-Zooms. Der optische
Zoombereich reicht bis zur 22fachen Vergrößerung, der digitale Zoombereich
verdoppelt diese Vergrößerung auf das 44fache. Die Umschaltung zwischen
optischem und Digital-Zoom erfolgt per Menüeinstellung (Z S. 48).

Die bei Aufnahmen mit handgehaltenem Camcorder oder bei Aufnahmen von
Motiven mit geringem oder fehlendem Kontrast schwer vermeidbaren leichten
Verwackelungen können kompensiert werden (Z S. 17).

Ermöglicht die Bildaufhellung bei unzureichender Umgebungshelligkeit
(Z S. 19).

Die Vollautomatik ist verriegelt, so daß Fehlbedienungen durch versehentliche
Tastenbetätgung etc. verhindert werden.

•In diesem Modus sind die folgenden Bedienelemente nicht verfügbar: Datum/
Zeit-Anzeigewahl und Menü-Jogregler (Z S. 22, 23).

Alle bei verriegelter Automatik gesperrten Funktionen sind verfügbar (Z S. 22,

23).

Das Bild erscheint mit einem “verschwommenen” Effekt (wie bei verwendung
eines Objektiv-Weichzeichners). Das Bild erscheint “romantischer” (Z S. 22, 23).

Das Bild wird abgeschattet (wie bei Verwendung eines Objektiv-Neutralfilters).
Vermindert Überstrahlungen des Motivs (Z S. 22, 23).

Die Aufnahme erfolgt einfarbig wie bei alten Fotografien (Z S. 22, 23).

DE 47

Modus

Dämmerlicht

Sport

Umkehreffekt
(Negativ/Positiv)

Schnelle
Shutterzeit
(1/2000 Sek.)

Breitformat

Super Lolux
(Gain-Up)

Selbstauslöser

Aufgabe

So werden Sonnenuntergänge, Feurerwerk etc. in natürlichen Farben
aufgenommen (Z S. 22, 23). Bei aktiviertem Dämmerlicht-Modus geschieht
folgendes:

•Die Auto Gain-Funktion ist ausgeschaltet.

•Die Weißbalance ist auf (Tageslicht) eingestellt; die manuelle Umstellung auf
einen anderen Weißbalance-Modus ist möglich.

•Die Auto-Focus-Funktion arbeitet nur für den Bereich zwischen 10 m und
unendlich. Befindet sich das bildwichtige Motiv näher als 10 m zum Camcorder,
muß manuell scharfgestellt werden (Z S. 33).

Die schnelle Shutterzeit garantiert verwischungsfreie Aufnahmen von schnellen
Bewegungen. (Z S. 22, 23).

Die Farben werden umgekehrt gezeigt (Z S. 22, 23).

Im Vergleich zum Sport-Programm ist eine noch schnellere Shutterzeit gegeben.
(Z S. 22, 23).

Am unteren und oberen Bildrand werden schwarze Balken eingeblendet, so daß
ein Breitbildformateffekt gegeben ist (Z S. 25).

Ermöglicht Aufnahmen bei dunkler Umgebungshelligkeit ohne zusätzliche
Beleuchtung (Z S. 25).

Nach Durchführung aller Aufnahmeeinstellungen kann die aufnehmende Person
auch mit ins Bild kommen.

•Die Schritte 1 bis 4 wie auf Seite 36 beschrieben durchführen und dann in
Schritt 5 anstelle der Aufnahme-Start/Stopp-Taste die Taste SNAPSHOT drücken.
Nach Ablauf der Verzögerungszeit wird automatisch ein Standbild aufgezeichnet
(

Z S. 36).

48 DE

Wählscheibe

4

MENU END

FOCUS

EXPOSURE
DATE TIME
TELE MACRO
M. W. B.
ZOOM SPEED

4

NEXT

4

BACK
REC TIME

INT. TIME

TALLY LAMP
CHARACTER
D. ZOOM
COLOUR BAR
JLIP ID NO.
DEMO MODE

4

MENU END

Menütafel 2

OFF
15S
30S

1MIN

5MIN

EXIT

Einstellmenü

(Beispiel: INT.TIME)

AUFNAHME IM DIGITAL-FOTOKAMERA-MODUS (D.S.C.)

Spezielle Funktionen (Forts.)

Menü-Einstellungen

Dieser Camcorder arbeitet mit einem übersichtlichen
Benutzer-Menü, wodurch individuelle Camcorder­Einstellungen deutlich erleichtert werden.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige Position
(außer AUTO LOCK) und drücken Sie dann den MENU-

1

Jogregler. Die Menütafel erscheint.

Sucher

MENU

Menütafel

MENU



INT. TIME

AUTO

AUTO

25. 12. 98
OFF
FINE
AUTO
FAST

OFF

OFF

ON
ON

OFF
07
OFF

MENU-Jogregler

WÄHLEN SIE DIE FUNKTION AN

Drehen Sie den MENU-Jogregler, um den Leuchtbalken
auf die gewünschte Anzeige zu versetzen.

2

•Erreicht der Leuchtbalken die unterste Menüzeile,
erfolgt automatisch der Wechsel auf Menütafel 2.
Erreicht der Leuchtbalken deren oberste Menüzeile,
erfolgt automatisch der Wechsel auf Menütafel 1.

•Enthält die Menütafel nicht die gewünschte Funktion,
den Leuchtbalken auf “MENU END” versetzen.
Weiter bei Schritt 5.

NEHMEN SIE DIE EINSTELLUNG VOR

Drücken Sie den MENU-Jogregler an. Das Einstellmenü
der angewählten Funktion erscheint. Der Einstellvorgang

3

variiert in Abhängigkeit von der Funktion.

Wurde Funktion “FOCUS”, “EXPOSURE”, “DATE/
TIME” oder “CHARACTER” gewählt . . .

..... Siehe die zugehörigen Angaben (FOCUS:

Z S. 32, 33, EXPOSURE:

Z S. 9, CHARACTER: Z S. 27).

Wurde Funktion “JLIP ID NO” gewählt . . .

..... Den MENU-Jogregler andrücken, so daß die ID-

Nummer blinkt. Nun den Regler drehen, bis die
erforderliche ID-Nummer angezeigt wird, und dann
den Regler andrücken. Hierauf den MENU­Jogregler drehen, um den Leuchtbalken auf
Anzeige “EXIT” zu versetzen.

Wurde eine andere Funktion angewählt . . .

..... Den MENU-Jogregler drehen, um den

Leuchtbalken auf die gewünschte Einstellanzeige
zu versetzen.

• Soll erneut die vorher gültige Einstellung
verwendet werden, den MENU-Jogregler drehen,
um den Leuchtbalken auf Anzeige “EXIT” zu
versetzen.

Z S. 31, DATE/TIME:

BACK

MENU END

MENU



OFF
15S
ON

ON
OFF
07
OFF

4

REC TIME
INT. TIME
TALLY LAMP
CHARACTER
D. ZOOM
COLOUR BAR
JLIP ID NO.
DEMO MODE

4

Normale Bildschirmanzeige

BEENDEN SIE DIE EINSTELLUNG

Drücken Sie den MENU-Jogregler. Die Menütafel
erscheint erneut, wobei der Leuchtbalken auf “MENU

4

END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie den MENU-Jogregler. Die normale
Bildschirmanzeigen erscheinen.

5

HINWEIS:

Beim Aufnahmebetrieb sind die Menüfunktionen, außer
“FOCUS” und “EXPOSURE”, nicht verfügbar.

Erklärung der Menüs

DE 49

FOCUS

EXPOSURE

DATE/TIME
TELE MACRO


M.W.B.

ZOOM SPEED

AUTO
MANU
AUTO
MANU

Dient der Einstellung von Datum und Zeit (Z S. 9).

OFF
ON

FINE

STANDARD
(STD)

AUTO

: FINE
: CLOUD
: HALOGEN

MWB

FAST
SLOW

Automatische Scharfstellung.
Erlaubt die manuelle Scharfstellung (Z S. 32, 33).
Automatische Belichtungsregelung.
Erlaubt die manuelle Belichtungsregelung (Z S. 31).

Die Schärfentiefe ist vom eingestellten Zoombereich abhängig.
Im Normalfall kann bei einem Abstand von unter 1m zum
Motiv nicht in der maximalen Telezoom-Position scharfgestellt
werden. Bei Position “ON” kann bis zu einem Minimalabstand
von 60 cm in der maximalen Telezoom-Position scharfgestellt
werden.

• Je nach Zoomposition kann Bildunschärfe auftreten.
Bis zu ca. 22 digitale Standbilder können als Schnappschüsse

im JPEG-Format (Joint Photographic Expert Group)
aufgenommen werden. Der FINE-Modus bietet gegenüber dem
STANDARD-Modus eine bessere Bildqualität, die für
Nachbearbeitungen auf einem PC geeignet ist.

Bis zu ca. 44 digitale Standbilder können als Schnappschüsse
im JPEG-Format (Joint Photographic Expert Group)
aufgenommen werden. Da die Bildzahl gegenüber dem FINE­Auflösungsmodus verdoppelt ist, sollte dieser Auflösungsmodus
gewählt werden, wenn besonders viele digitale Standbilder
gespeichert werden sollen.

Das automatische Farbtemperatur-Meßsystem des Camcorders
ermittelt die Farbtemperatur des Umlichts für korrekte
Weißbalance automatisch. In den folgenden Fällen arbeitet die
automatische Weißbalanceeinstellung jedoch nicht
ordnungsgemäß:

•Wenn eine Farbe in verschiedenen Farbtönen vorliegt.

• Wenn bei Außenaufnahmen Braun- oder Rottöne vorherrschen.
In solchen Fällen müssen zur Kompensierung für eine korrekte

Weißbalance die eingebauten Filter verwendet werden
(Z S . 34).

Erlaubt die Einstellung der Zoomgeschwindigkeit (

Z S. 16).

= Einstellung ab Werk, wenn die Wählscheibe auf AUTO LOCK eingestellt ist.

FORTSETZUNG NÄCHSTE SEITE

50 DE

AUFNAHME IM DIGITAL-FOTOKAMERA-MODUS (D.S.C.)

Erklärung der Menüs (Forts.)

Spezielle Funktionen (Forts.)

REC TIME
INT. TIME
TALLY LAMP

CHARACTER
D. ZOOM

COLOUR BAR

JLIP ID NO.

DEMO MODE

Es ist keine Einstelung möglich.
Ermöglicht Voreinstellungen für den Selbstauslösermodus. (Z S. 36).

ON
OFF

Erlaubt die Titeleingabe (bis zu 18 Zeichen) (Z S. 27).

ON

OFF

OFF
ON

Dient der zukünftig erhältlichen JLIP-Schnittstelle für Anschluß an einen Personal
Computer etc. Der Einstellbereich reicht von 01 bis 99. Die Einstellung ab Werk ist

07.

OFF
ON

Während der Aufnahme leuchtet die Rotlichtanzeige.
Die Rotlichtanzeige bleibt stets ausgeschaltet.

Ermöglicht den Aufnahmebetrieb mit Digitalzoom
(Vergrößerung der Bilddaten durch digitale Signalbearbeitung).
Der Digitalzoombereich reicht von 22fach (maximale optische
Vergrößerung) bis zu 44fach.

Die Digitalzoomfunktion arbeitet nicht. Es kann ausschließlich
mit dem optischen Zoom (maximal bis 22fach) gezoomt
werden. Erfolgt die Ausschaltung bei aktiviertem Digitalzoom,
wird automatisch auf die maximale optische Vergrößerung
(22fach) geschaltet.

Keine Farbbalkenanzeige. Normale Bildaufnahme.
Das Bild wechselt auf Farbbalkensignal. Durch die Aufnahme

des Farbbalkensignals am Anfang und Ende des Bandes
verleihen Sie Ihrer Aufnahme eine profesionelle Note.

HINWEIS:

Wenn der Camcorder auf Farbbalkenanzeige geschaltet ist,
arbeiten die anderen Camcorderfunktionen nicht.

Es erfolgt keine Demo-Funktion.
Einige Funktionen, wie Fader, Festtitel etc. werden vorgeführt.

Wenn für “DEMO MODE” die Eingabe “ON” vorliegt, wird das
Menü geschlossen und der Demo-Modus wird ausgelöst.

HINWEISE:

● Ist eine bespielbare Cassette eingelegt (Cassetten-Löschschutz
deaktiviert), arbeitet die Demo-Funktion nicht.

● Wenn der Camcorder ausgeschaltet oder eine bespielbare
Cassette in diesen eingelegt wird, wird der Demo-Modus
automatisch deaktiviert (“DEMO MODE” “OFF”).

● Im Demo-Modus sind alle Funktionen, mit Ausnahme der
Zoomfunktion, gesperrt.

= Einstellung ab Werk, wenn die Wählscheibe auf AUTO LOCK eingestellt ist.

D.S.C.-STANDBILD-WIEDERGABE

Seitentaste

Systemwahlschalter

Aufruf der
nächsten Seite(n)

Sucher

Die im Camcorder-Bildspeicher aufgezeichneten Bilder
werden automatisch durchnumeriert. Dementsprechend
können diese Bilder ähnlich wie in einem Fotoalbum
einzeln zur Betrachtung aufgerufen werden.

WÄHLEN SIE DEN MODUS

Stellen Sie den Systemwahlschalter auf “D.S.C.” und

1

dann den Hauptschalter auf “PLAY”.

• Ein abgespeichertes Standbild wird gezeigt.

• Sind keine Standbilder im Bildspeicher enthalten,
erscheint ein leerer blauer Bildschirm.

RUFEN SIE BILDER AUF

Drücken Sie “W” oder “T” der Seitenaufruftaste an,

2

um Bilder zur Betrachtung aufzurufen.

• Mit Abschnitt “W” werden vorherige Seiten, mit
Taste “T” werden nachfolgende Seiten aufgerufen.

• Wird ein neues Standbild nach Betrachten eines
Standbildes mit niedriger Speichernummer
aufgezeichnet, besteht keine Gefahr der
Bilderlöschung, da eine neues Standbild stets dem
jeweils zuletzt aufgezeichneten Standbild angefügt
wird.

HINWEISE:

●

Die Wiedergabe ist auch auf einem angeschlossen TV­Gerät möglich (Z S, 42). Hierfür gelten gleichfalls die
in diesem Kapitel beschnébenen Camcorder­Bedienschritte.

●

Werden die Standbilder auf einem angeschlossenen
TV-Gerät gezeigt, kann leichtes Bildzittern auftreten.

Einfache Wiedergabe

DE 51

Aufruf der
vorhergehenden
Seite(n)

52 DE

Wählscheibe

INDEX
SLIDE SHOW 1
SLIDE SHOW 2

PROTECT

DELETE


4

MENU END

<

EXIT

01

04

Einstellmenü

(Beispiel: PROTECT)

D.S.C.-STANDBILD-WIEDERGABE

Menü-Einstellungen

Dieser Camcorder arbeitet mit einem übersichtlichen
Benutzer-Menü, wodurch individuelle Camcorder­Einstellungen deutlich erleichtert werden.

RUFEN SIE DAS MENÜ AUF

Bringen Sie die Wählscheibe in eine beliebige

1

Position (außer AUTO LOCK) und drücken Sie dann
den MENU-Jogregler. Die Menütafel erscheint.

Sucher

MENU

Menütafel

PROTECT

02

05

MENU-Jogregler

>

03

06

WÄHLEN SIE DIE FUNKTION AN

Drehen Sie den MENU-Jogregler, um den

2

Leuchtbalken auf die gewünschte Anzeige zu
versetzen.

•Enthält die Menütafel nicht die gewünschte
Funktion, den Leuchtbalken auf “MENU END”
versetzen. Weiter bei Schritt 5.

NEHMEN SIE DIE EINSTELLUNG VOR

Drücken Sie den MENU-Jogregler an. Das

3

Einstellmenü der angewählten Funktion erscheint.
Der Einstellvorgang variiert in Abhängigkeit von der
Funktion.

Wurde Funktion “INDEX” gewählt . . .

.... Z S. 54.

•Das gewünschte Bild auf dem INDEX-Menü
wählen und dann den MENU-Jogregler
andrücken. Das gewählte Standbild wird
formatfüllend auf dem Bildschirm gezeigt und
es erfolgt normale Wiedergabe. Die
Bedienschritte 4 und 5 sind nicht erforderlich.

Wird SLIDE SHOW 1, SLIDE SHOW 2, PROTECT
oder DELETE gewählt . . .

.... siehe die entsprechenden Kapitel.

Spezielle Funktionen

MENU

INDEX
SLIDE SHOW 1
SLIDE SHOW 2
PROTECT
DELETE



4

MENU END

Normale Bildschirmanzeige

BEENDEN SIE DIE EINSTELLUNG

Drücken Sie den MENU-Jogregler. Die Menütafel

4

erscheint erneut, wobei der Leuchtbalken auf
“MENU END” steht.

SCHLIESSEN SIE DAS MENÜ

Drücken Sie den MENU-Jogregler. Die normale

5

Bildschirmanzeige erscheint.

DE 53

Modus

INDEX
(Index)

SLIDE SHOW 1
(Dia-Show 1)

SLIDE SHOW 2
(Dia-Show 2)

PROTECT
(Löschschutz)

DELETE
(Löschung)

Aufgabe

Jeweils 6 abgespeicherte Standbilder werden im Index-Format gleichzeitig
gezeigt, so daß auf bequeme Weise ein schneller Überblick aller hergestellten
Standbilder verfügbar ist und ein gewünschtes Standbild schnell aufgefunden
werden kann (Z S. 54).

Alle abgespeicherten Standbilder werden einzeln automatisch entsprechend ihrer
Durchnumerierung nacheinander wie bei einer Dia-Show gezeigt (Z S. 58).

In der Dia-Show werden die Standbilder mit einem Wischblendeneffekt von unten
nach oben gewechselt (Z S. 58).

Abgespeicherte Standbilder können gegen versehentliche Löschung geschützt
werden. Hierzu das zu schützende Standbild aufrufen und wie auf Seite 55
beschrieben mit einem Vorhängeschloßsymbol, das den Löschschutz bestätigt,
versehen. Ein so gekennzeichnetes Standbild kann nicht gelöscht werden. Zur
Standbildwahl kann der Index-Modus (6 Bilder) verwendet werden (Z S. 55).

Abgespeicherte Standbilder können alle zusammen oder selektiv gelöscht werden
(Z S. 56).

VORSICHT:

Wenn im Löschmenü die Anzeige “ENTER” blinkt, kann die Camcorder­Ausschaltung oder die Unterbrechung der Spannungsversorgung (Abnehmen des
Batteriesatzes, Abziehen des Netzadapter/Lader-Kabels) Fehlfunktionen im
eingebauten Camcorder-Speicher verursachen! In diesem Camcorder-Status

daher niemals die Spannungsversorgung ausschalten oder abtrennen!

SELECT
(Selektiv)

ALL
(Gesamt)

Bis zu 6 Standbilder können aufgerufen und zur Löschung
vorgemerkt werden.

Alle Standbilder, mit Ausnahme der löschgeschützten, können auf
einmal gelöscht werden.

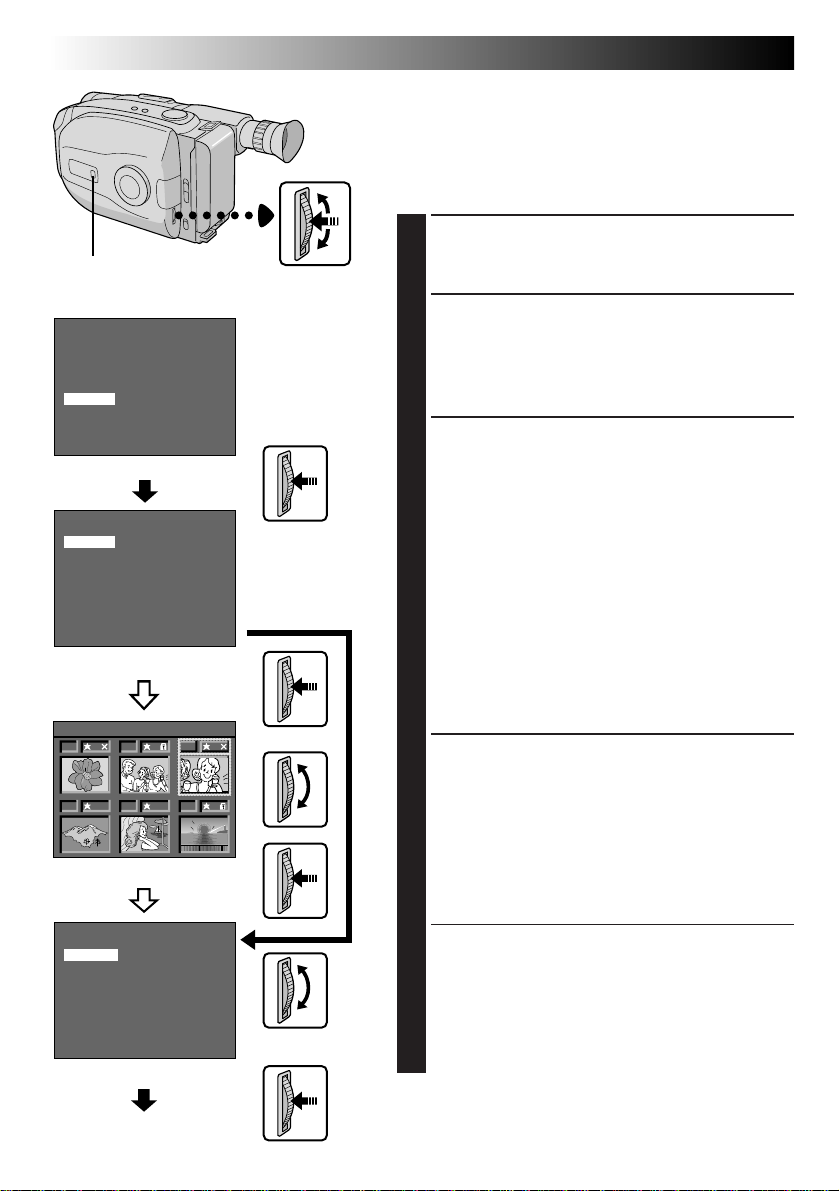

54 DE

Den Systemwahlschalter
auf “D.S.C.” stellen.

INDEX

SLIDE SHOW 1
SLIDE SHOW 2
PROTECT
DELETE


4

MENU END

EXIT

01

04

D.S.C.-STANDBILD-WIEDERGABE

MENU

Menütafel

<

INDEX

>

02

05

Index-Menütafel

Spezielle Funktionen (Forts.)

Index

Jeweils 6 abgespeicherte Standbilder werden im Index­Format gleichzeitig gezeigt, so daß auf bequeme Weise
ein schneller Überblick aller hergestellten Standbilder
verfügbar ist und ein gewünschtes Standbild schnell
aufgefunden werden kann.

RUFEN SIE DAS MENÜ AUF

Drücken Sie hierzu den MENU-Jogregler.

MENU-Jogregler

03

06

1

RUFEN SIE DIE INDEX-MENÜTAFEL
AUF

Versetzen Sie den Leuchtbalken mit dem MENU-

2

Jogregler auf “INDEX” und drücken Sie den Jogreler
dann an.

RUFEN SIE BILDER AUF

Versetzen Sie den Cursor-Rahmen mit dem MENU-

3

Jogregler auf das gewünschte Bild und drücken Sie
den Jogregler an. Das Standbild wird im Vollformat
gezeigt und es erfolgt hierauf normale Wiedergabe.

• Auf dem Bildschirm werden jeweils 6
abgespeicherte Standbilder im Index-Format
gleichzeitig gezeigt. Zum Aufruf des auf Index­Bild-Nr. 6 folgenden Bildes den Cursor-Rahmen
auf Index-Bild 6 setzen und den Jogregler weiter
nach unten drehen. Nun steht der Cursor-Rahmen
auf Index-Bild 7. Weiter nachfolgende Bilder
können auf die gleiche Weise aufgerufen werden.

• Wurde das gewünschte Bild nicht gefunden, den
Leuchtbalken auf EXIT setzen und den MENU­Jogregler zweimal andrücken, um das Menü zu
verlassen.

Vollformat-Wiedergabe

HINWEISE:

●

Zum Wechsel von Index-Bild 7 auf Index-Bild-Nr. 6
den MENU-Jogregler nach oben drehen, um den
Leuchtbalken auf EXIT zu setzen, und den Jogregler
weiter nach oben drehen. Nun steht der Cursor­Rahmen auf Index-Bild 6. Entsprechend kann bei
Anzeige von Index-Bild 13 vorgegangen werden.

●

Standbilder, die im FINE-Bildspeichermodus
aufgezeichnet wurden, werden auf der Index­Menütafel mit einem Sternchen gekennzeichnet.

Den Systemwahlschalter
auf “D.S.C.” stellen.

MENU

INDEX
SLIDE SHOW 1
SLIDE SHOW 2

PROTECT

DELETE


4

MENU END

Menütafel

<

PROTECT

EXIT

01

04

Löschschutz-Menütafel

<

PROTECT

EXIT

01

04

Das Vorhängeschloß-

Symbol erscheint

>

03

02

06

05

>

03

02

06

05

MENU-Jogregler

DE 55

Löschschutz

Verhindert die versehentliche Löschung von Bilddaten.
Ein mit dem Vorhängeschloß-Symbol gekennzeichnetes
Standbild kann nicht gelöscht werden.

RUFEN SIE DAS MENÜ AUF

Drücken Sie hierzu den MENU-Jogregler.

1

RUFEN SIE DIE LÖSCHSCHUTZ­MENÜTAFEL AUF

Versetzen Sie den Leuchtbalken mit dem MENU-

2

Jogregler auf “PROTECT” und drücken Sie dann den
Jogregler an.

•Falls kein Bild gegen Löschung geschützt werden
soll, weiter bei Schritt 4.

GEBEN SIE DEN LÖSCHSCHUTZ­STATUS EIN

Versetzen Sie den Cursor-Rahmen mit dem MENU-

3

Jogregler auf das gewünschte Bild und drücken Sie
dann den Jogregler. Das Vorhängeschloß-Symbol
wird über dem Bild gezeigt.

•Die Löschschutz-Menütafel enthält jeweils sechs
Standbilder. Sollen ein oder mehr auf Index-Bild­Nr. 6 folgenden Bilder gegen Löschung geschützt
werden, den Cursor-Rahmen auf Index-Bild 6
setzen und den Jogregler weiter nach unten
drehen. Nun steht der Cursor-Rahmen auf Index­Bild 7. Weiter nachfolgende Bilder können auf die
gleiche Weise aufgerufen werden.

•Nach der Löschschutzzuweisung für alle
gewünschten Bilder weiter bei Schritt 4.

SCHLIESSEN SIE DAS MENÜ

Den MENU-Jogregler nach oben drehen, um den

4

Leuchtbalken auf EXIT zu setzen und dann den
MENU-Jogregler zweimal andrücken.

So machen Sie den Löschschutz rückgängig . . .

Führen Sie die obigen Schritte 1 und 2 durch und setzen
Sie den Cursorrahmen mit dem MENU-Jogregler auf das
gegen Löschung geschützte Bild (mit Vorhängeschloß­Symbol gekennzeichnet). Drücken Sie nun den Jogregler
an. Das Vorhängeschloß-Symbol erlischt zur Bestätigung,
daß das Standbild nicht mehr gegen Löschung geschützt
ist. Abschließend das Menü wie in Schritt 4 beschrieben
schließen.

HINWEISE:

●

Zum Wechsel von Index-Bild 7 auf Index-Bild-Nr. 6 den MENU-Jogregler nach oben drehen, um den

Leuchtbalken auf “EXIT” zu setzen und den Jogregler weiter nach oben drehen. Nun steht der Cursor­Rahmen auf Index-Bild 6. Entsprechend kann bei Anzeige von Index-Bild 13 vorgegangen werden.

●

Standbilder, die im FINE-Bildspeichermodus aufgezeichnet wurden, werden auf der Löschschutz-

Menütafel mit einem Sternchen gekennzeichnet.

56 DE

Den Systemwahlschalter
auf “D.S.C.” stellen.

INDEX
SLIDE SHOW 1
SLIDE SHOW 2
PROTECT

DELETE

D.S.C.-STANDBILD-WIEDERGABE

MENU

MENU-Jogregler

Spezielle Funktionen (Forts.)

Löschung

Sobald der Camcorder-Bildspeicher voll ist, erscheint die
blinkende Nullanzeige “0”. Dementsprechend kann kein
weiteres Bild im Bildspeicher aufgezeichnet werden.
Wenn Sie einige Bilder löschen, können Sie
entsprechend neue Aufnahmen abspeichern.

RUFEN SIE DAS MENÜ AUF

Drücken Sie hierzu den MENU-Jogregler.

1

RUFEN SIE DIE LÖSCHMENÜTAFEL
AUF

Versetzen Sie den Leuchtbalken mit dem MENU-

2

Jogregler auf “DELETE” und drücken Sie den
Jogregler dann an.


4

MENU END

Menütafel

DELETE

SELECT

ALL

EXIT

Lösch-Menütafel

Bei Vorwahl
“SELECT”

<

DELETE

NEXT

01

04

Löschvorwahl-Menütafel

CANCEL

ENTER

Löschvorgangs-Menütafel

02

05

DELETE

>

03

06

Bei Vorwahl
“ALL”

BESTIMMEN SIE DEN LÖSCH­MODUS

Versetzen Sie den Leuchtbalken mit dem MENU-

3

Jogregler auf “SELECT” oder “ALL” und drücken Sie
den Jogregler dann an.

Zur Auswahl und Einzellöschung eines
bestimmten Standbildes . . .

.... ”SELECT” anwählen und weiter bei Schritt 4.

Zur Gesamtlöschung aller gespeicherten Bilder
ohne Überprüfung . . .

.... ”ALL” anwählen und weiter bei Schritt 5.

Zum Verlassen des Löschmodus . . .

.... Den Leuchtbalken mit dem MENU-Jogregler auf

EXIT setzen und dann den MENU-Jogregler
zweimal andrücken.

VERWENDEN SIE DAS LÖSCH­VORWAHL-MENÜ

Versetzen Sie den Cursorrahmen mit dem MENU-

4

Jogregler auf das gewünschte Bild und drücken Sie
den Jogregler an. Das Ankreuz-Symbol wird über
dem Bild gezeigt. Sind alle vorgesehenen Bilder auf
diese Weise vorgemerkt, den Leuchtbalken mit dem
MENU-Jogregler auf NEXT setzen und dann den
Jogregler andrücken.

• Die Löschvorwahl-Menütafel enthält jeweils sechs
Standbilder. Sollen ein oder mehr auf Index-Bild­Nr. 6 folgenden Bilder gelöscht werden, den
Cursor-Rahmen auf Index-Bild 6 setzen und den
Jogregler weiter nach unten drehen. Hierauf steht
der Cursor-Rahmen auf Index-Bild 7. Weiter
nachfolgende Bilder können auf die gleiche Weise
aufgerufen werden.

Menütafel

Bei Vorwahl “SELECT”

<

NEXT

01

04

DELETE

02

05

>

03

06

DE 57

RUFEN SIE DIE LÖSCHVORGANGS­MENÜTAFEL AUF

Setzen Sie den Leuchtbalken mit dem MENU-

5

Jogregler auf “CANCEL” oder “EXIT” und drücken
Sie den Jogregler dann an.

• Bei Einstellstatus “CANCEL” werden die
vorgemerkten Standbilder nicht gelöscht und es
wird erneut das Menü gezeigt.

• Bei Einstellstatus “ENTER” werden die
vorgemerkten Bilder gelöscht. Die Löschung
erfolgt, solange die Anzeige “ENTER” blinkt. Nach
vollständig durchgeführter Löschung wird erneut
das Menü gezeigt.

Zur Überprüfung der nach dem Löschvorgang
noch gespeicherten Bilder auf der Index­Menütafel . . .

<

EXIT

01

04

INDEX

02

05

>

03

06

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu nochmals den MENU-Jogregler.

6

VORSICHT:

Wenn im Löschmenü die Anzeige “ENTER” blinkt,
kann die Camcorder-Ausschaltung oder die
Unterbrechung der Spannungsversorgung
(Abnehmen des Batteriesatzes, Abziehen des
Netzadapter/Lader-Kabels) Fehlfunktionen im
eingebauten Camcorder-Speicher verursachen! In
diesem Camcorder-Status daher niemals die
Spannungsversorgung ausschalten oder abtrennen!

HINWEISE:

●

Vor der Löschung der gespeicherten Standbilder sollten
die Bilder, die Sie beibehalten möchten, gegen
Löschung schützen (Z S. 55) oder auf einen PC
herunterladen (Z S. 59), so daß keine versehentliche
Löschung möglich ist.

●

Selbst im Löschmodus “ALL” werden die mit dem
Vorhängeschloß-Symbol gekennzeichneten Bilder nicht
gelöscht. Die löschgeschützten Bilder werden nicht
gelöscht und rücken automatisch nach dem
Löschvorgang auf, so daß keine Lücken in der
Durchnumerierung auftreten. Dementsprechend
können sich die Index-Nummern für löschgeschützte
Bilder (mit Vorhängeschloß-Symbol gekennzeichnet)
ändern.

●

Soll in Schritt 4 nach Bild 7 das Bild 6 angewählt
werden, den MENU-Jogregler nach oben drehen, um
den Leuchtbalken auf “EXIT” zu setzen und den
Jogregler weiter nach oben drehen. Nun steht der
Cursor-Rahmen auf Index-Bild 6. Entsprechend kann
bei Anzeige von Index-Bild 13 vorgegangen werden.

●

Standbilder, die im FINE-Bildspeichermodus
aufgezeichnet wurden, werden auf der Löschvorwahl­Menütafel mit einem Sternchen gekennzeichnet.

58 DE

Den Systemwahlschalter
auf “D.S.C.” stellen.

INDEX

SLIDE SHOW 1

SLIDE SHOW 2
PROTECT
DELETE


4

MENU END

Beispiel: SLIDE SHOW 1

D.S.C.-STANDBILD-WIEDERGABE

MENU

Menütafel

MENU-Jogregler

Spezielle Funktionen (Forts.)

Dia-Show

Alle im Bildspeicher gehaltenen Bilder können
nacheinander wie bei einer Dia-Show mit
automatischem Aufruf gezeigt werden. Zwei Dia-Show­Modi sind verfügbar.

RUFEN SIE DIE MENÜTAFEL AUF

Drücken Sie hierzu den MENU-Jogregler.

1

RUFEN SIE DIE INDEX-MENÜTAFEL
AUF

Versetzen Sie den Leuchtbalken mit dem MENU-

2

Jogregler auf “SLIDE SHOW 1” oder “SLIDE SHOW
2” und drücken Sie den Jogregler dann an.

Bei Vorwahl “SLIDE SHOW 1”. . .

.... werden alle Standbilder nacheinander in

numerischer Reihenfolge gezeigt.

Bei Vorwahl “SLIDE SHOW 2”. . .

.... werden die Bilder mit einem

Wischblendeneffekt von unten nach oben
gewechselt.

• Zum Abbruch der Dia-Show den MENU-Jogregler
andrücken. Hierauf wird das Bild, das dem zu
diesem Zeitpunkt gezeigten Bild folgt, aufgerufen
und es erscheint erneut das Hauptmenü.

Beispiel: SLIDE SHOW 2

SCHLIESSEN SIE DAS MENÜ

Drücken Sie hierzu den MENU-Jogregler.

3

Anschlüsse für die D.S.C.-WIEDERGABE

Anschluß an einen PC (Windows®/Macintosh®)

Die im Camcorder-Bildspeicher gehaltenen Bilddaten
können auf einen Personal Computer (Windows® oder
Macintosh®) heruntergeladen werden. Die hierfür
erforderliche Bilddaten-Übertragungs-Software wird
mitgeliefert. Die heruntergeladenen Bilddaten können
mit geeigneten Bildprozessorprogrammen nachbearbeitet
und erneut als Insert-Zuspielmaterial auf Band eingefügt

Auf “D.S.C.”
einstellen.

Für Macintosh
An Modem- oder
Printer-Port

®

:

Computer­Anschlußkabel
(mitgeliefert)

Sucher

An die 8-pol.
DIGITAL-Buchse

Für Windows
An COM-Port
(RS-232C)

®

werden (Z S. 67).

1

2

:

3

SCHLIESSEN SIE DEN PERSONAL
COMPUTER AN

Verbinden Sie die Buchse DIGITAL des Camcorders
mit dem COM-Port (RS-232C) (Windows®) oder dem
8-pol. Modem- oder Printer-Port (Macintosh®).
Hierzu das mitgelieferte Computerkabel verwenden.

WÄHLEN SIE DEN MODUS

Stellen Sie den Systemwahlschalter auf “D.S.C.” und
dann den Hauptschalter auf “PLAY”.

•Ein abgepeichertes Standbild wird gezeigt.

•Bei der Standbildübertragung auf den Computer
muß ein Standbild auf dem Bildschirm gezeigt
werden.

STARTEN SIE DAS BILDÜBER­TRAGUNGSPROGRAMM

Öffnen Sie das mitgelieferte Programm auf ihrem
Windows®-PC oder Macintosh®. Laden Sie die
Bilddaten des Camcorders auf Ihren Windows®-PC
oder Macintosh® herunter. Weitere Angaben hierzu
finden Sie auf der mitgelieferten CD-ROM.

•Solange die Bilddaten heruntergeladen werden,
zeigt der blaue Camcorder-Bildschirm die Anzeige

PC MODE

“
wird erneut das zuvor in Schritt 2 gezeigte Bild
aufgerufen.

DE 59

”. Nach vollständigem Herunterladen

PC MODE

HINWEISE:

●

Vor der Standbild-Übertragung vom PC zum Camcorder-Bildspeicher muß am Camcorder der Auflösungsmodus
eingestellt werden (
den Camcorder heruntergeladen.

●

Werden Standbilder vom Computer auf den Camcorder heruntergeladen, sicherstellen, daß der Camcorder­Bildspeicher ausreichend freie Speicherplätze (noch verfügbare Aufnahmen) enthält.

●

Zur Camcorder-Spannungsversorgung den Netzadapter/Lader, nicht den Batteriesatz, verwenden.

●

Nach dem Herunterladen der Bilddaten auf den Personal Computer werden die Camcorder-Bildspeicherdaten
nicht automatisch gelöscht. Falls gewünscht, zur Löschung wie auf Seite 56 und 57 beschrieben vorgehen.

●

Windows® ist in den USA und anderen Ländern ein eingetragenes Warenzeichen der Microsoft Corporation.

●

Macintosh® ist in den USA und anderen Ländern ein eingetragenes Warenzeichen der Apple Computer Inc.

Z

S. 45). Die Bilddaten werden hierauf in der voreingestellten Bildauflösung vom PC auf

TRAGUNGSPROGRAMM

Schließen Sie das Programm und schalten Sie den

4

Camcorder aus.

SCHLIESSEN SIE DAS BILDÜBER-

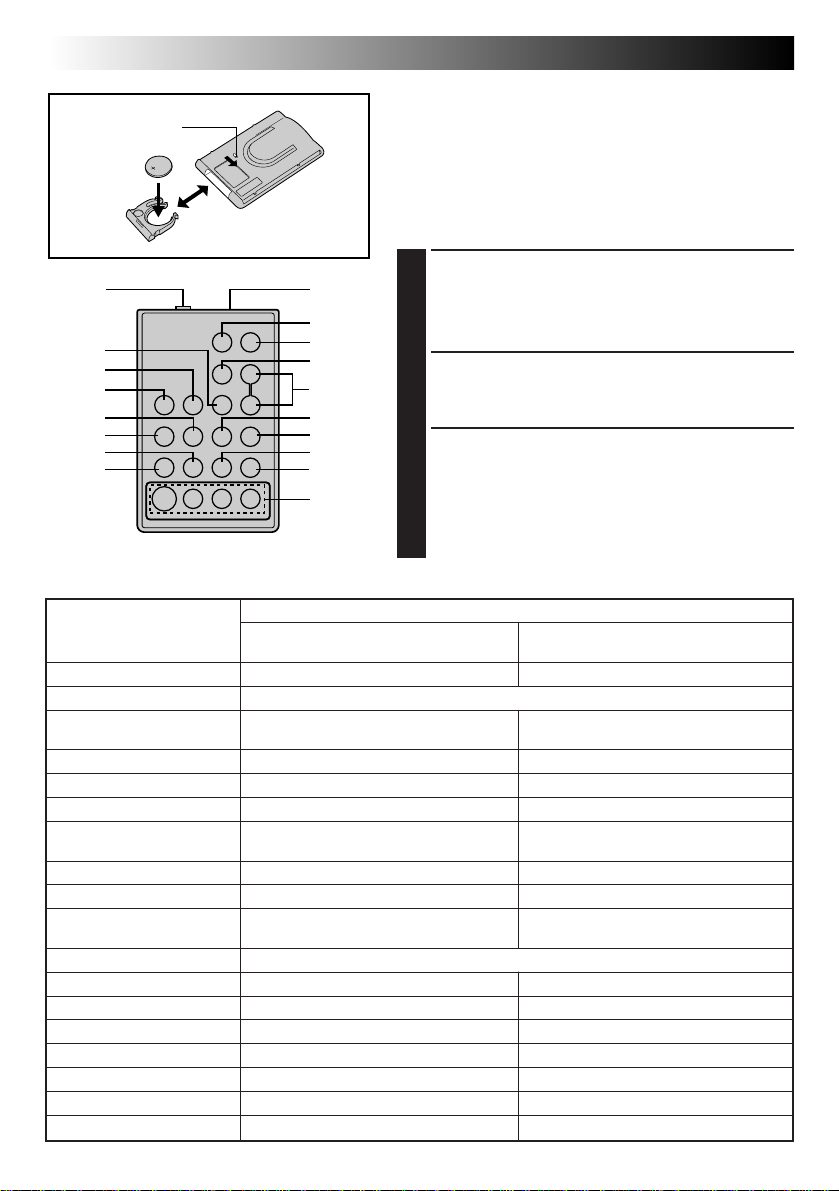

60 DE

1

2

0

3
4
5

6
7
8
9

!
@

$

#

%
^
&

*

VERWENDUNG DER FERNBEDIENUNG

Fernbedienung

Riegel

Die Vollfunktions-Fernbedienung ist für diesen
Camcorder und die grundsätzlichen Laufwerksfunktionen
Ihres Videorecorders (Wiedergabe, Stopp, Pause,
Umspulen vor-/rückwärts) ausgelegt. Zudem sind
zusätzliche Aufnahmefunktionen verfügbar.

Einlegen der Batterie

ZIEHEN SIE DEN BATTERIEHALTER
HERAUS

Den Riegel verschieben und den Batteriehalter

1

herausziehen.

LEGEN SIE DIE BATTERIE EIN

Die Lithium-Batterie (CR2025)* mit nach oben

2

weisendem Pluspol (+) einlegen.

SCHIEBEN SIE DEN BATTERIE­HALTER EIN

Den Batteriehalter in Pfeilrichtung einschieben, bis

3

er einrastet.
* Siehe “Warnhinweise zur Lithium-Batterie” auf.

RM-V709U

(mitgeliefert)

TASTEN

1 PAUSE IN-Buchse — Z S. 63
2 Fernbediensignal-Fenster Gibt das Fernbediensignal ab.
3 MBR SET (Recordercode-

Voreinstelltaste)

4 INT. TIME-Taste Selbstauslöser/Zeitraffer (Z S. 61) —
5 REC TIME-Taste Trickfilmeffekt/Zeitraffer (Z S. 61) —
6 FF-Taste Retake (Vorspulen) (Z S. 17)
7 REW-Taste Retake (Rückspulen)/Schnellüberprüfung Rückspulen/Bildsuchlauf rückwärts

8 PAUSE-Taste — Pause (Z S. 40)
9 PLAY-Taste — Wiedergabestart (Z S. 38)
0 SNAPSHOT-Taste Funktion wie bei Taste SNAPSHOT des

! START/STOP-Taste Funktion wie bei der Start/Stopp-Taste des Camcorders.
@ A. DUB-Taste Setzen von Index-Codes (Z S. 61) —
# ZOOM (T/W)-Tasten Ein-/Auszoomen (Z S. 16) —
$ VCR CTL-Taste — Z S. 62
% VISS-Taste — Nachvertonung (Z S. 68)
^ STOP-Taste — Stopp (Z S. 38)
& INSERT-Taste — Insert-Schnitt (Z S. 66)
* R. A. EDIT-Taste — Z S. 64

Camcorder-Hauptschalter in Position Camcorder-Hauptschalter in Position
“CAMERA”. “PLAY”.

—

(Z S. 17) (Z S. 38, 40)

Camcorders. (Z S. 20, 44)

(

Z S. 2)

FUNKTIONEN

Z S. 62

Vorspulen/Bildsuchlauf vorwärts (Z S. 38,40)

—

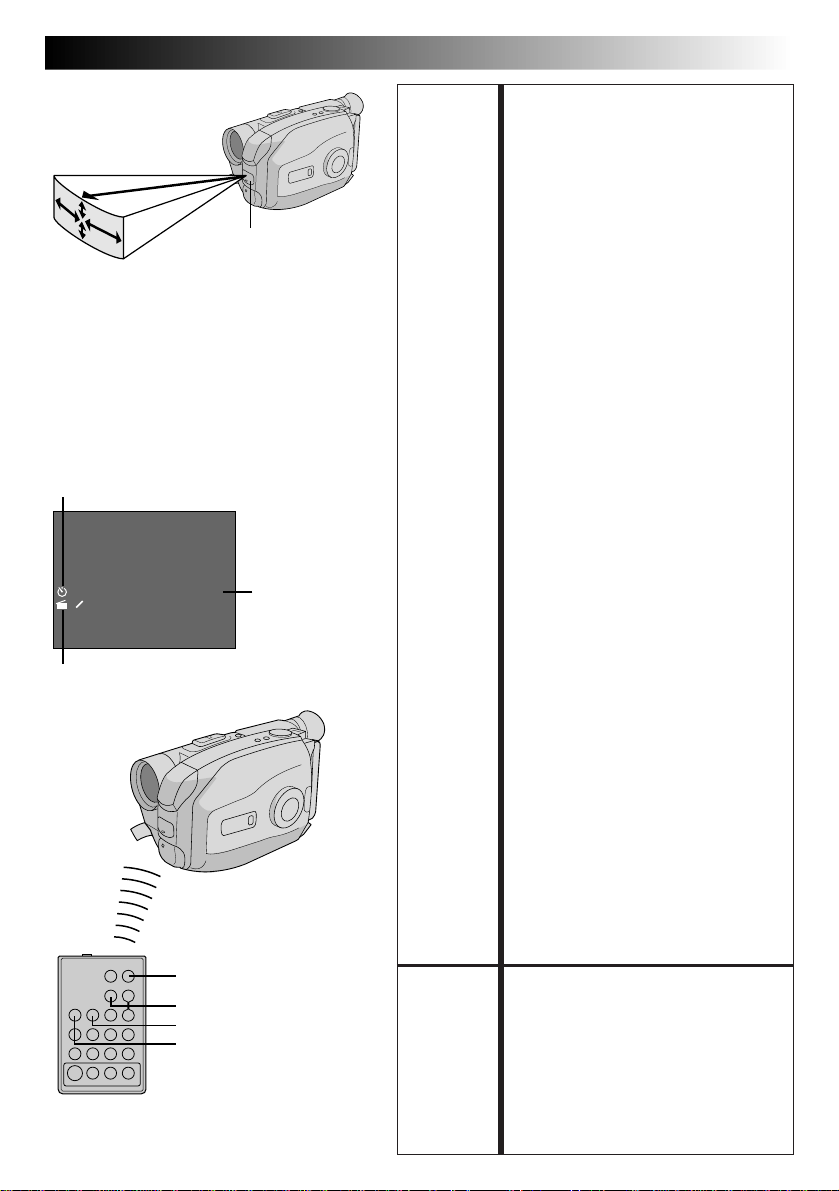

DE 61

Wirkungsbereich des
Fernbediensignals

5m

15°

30°

15°

30°

Sensorfenster für
Fernbediensignal

Bei Gebrauch die Fernbedienung unbedingt
auf den Fernbediensensor des Camcorders
ausrichten. Die Abbildung zeigt den
Wirkungsbereich der Fernbedienung in
geschlossenen Räumen.
Bei Außenaufnahmen oder wenn der
Fernbediensensor direkter Sonneneinstrahlung
oder einer anderen sehr hellen Lichtquelle
ausgesetzt ist, kann die Übertragung des
Fernbediensignals behindert werden, bzw.
können Fehlfunktionen auftreten.

Intervallzeitanzeige

Sucher

1 2S

INDEX1MIN

Setzen von
Index-Marken

Aufnahmezeitanzeige

START/STOP
VISS

INT. TIME
REC TIME

RM-V709U

(mitgeliefert)

FUNKTION: Selbstauslöser, Trickfilmfunktion,

AUFGABE: Die Fernbedienung ermöglicht die

BEDIENUNG:

HINWEIS:

FUNKTION: Setzen von Index-Marken
AUFGABE: Index-Marken können automatisch oder

BEDIENUNG:

HINWEIS:

Zeitrafferaufnahme

Einstellung/Löschung von Intervallzeiten und
Aufnahmedauer anstelle der
Menüverwendung.

Selbstauslöser

1) Einstellung

Anstelle der Bedienschritte 1 bis 4 von
Seite 36 (Selbstauslöser) die Taste INT.
TIME der Fernbedienung antippen. Bei
jedem Betätigen der Taste INT. TIME
wechselt die Intervallzeitanzeige in der
Reihenfolge: 15S, 30S, 1MIN, 5MIN und
keine Anzeige (aus).

2) Löschung

Anstelle der Menü-Einstellung “OFF” für
“INT. TIME” die Taste INT. TIME der
Fernbedienung antippen, bis die
Intervallzeitanzeige erlischt.

Trickfilmfunktion

1) Einstellung

Anstelle der Bedienschritte 1 und 2 von
Seite 37 (Trickfilmfunktion) die Taste REC
TIME der Fernbedienung antippen. Bei
jedem Betätigen der Taste Rec Time
wechselt die Aufnahmezeitanzeige in der
Reihenfolge: 1/4S, 1/2S, 1S, 5S und keine
Anzeige (aus).

2) Löschung

Anstelle der Menü-Einstellung von Schritt
5 auf Seite 37 die Taste REC TIME der
Fernbedienung antippen, bis die
Aufnahmezeitanzeige erlischt.

Zeitrafferaufnahme

1) Einstellung

Anstelle der Bedienschritte 1 bis 3 von
Seite 37 (Zeitrafferaufnahme) die Taste
INT. TIME und REC TIME der
Fernbedienung verwenden. Bei jedem
Betätigen der Taste INT. TIME wechselt die
Intervallzeitanzeige in der Reihenfolge:
15S, 30S, 1MIN, 5MIN und keine Anzeige
(aus). Bei jedem Betätigen der Taste REC
TIME wechselt die Aufnahmezeitanzeige
in der Reihenfolge: 1/4S, 1/2S, 1S, 5S und
keine Anzeige (aus).

2) Löschung

Anstelle der Menü-Einstellung von Schritt

5 auf Seite 37 die Taste INT. TIME und
REC TIME der Fernbedienung antippen,

bis die zugehörigen Anzeigen erlöschen.

Siehe auch Seite 36 und 37.

manuell gesetzt werden.

Manuelles Setzen

1) Drücken Sie einmal die Taste VISS.

Während der Markierung blinkt die
Anzeige “INDEX”.

Wenn VISS bei Aufnahmebereitschaft
gedrückt wird, wird die Marke bei Betätigen
der Taste START/STOP gesetzt.

62 DE

2 3

1

4

5 6

8

9

7

VIDEORECORDER-CODE-TABELLE

VIDEO­RECORDER­HERSTELLER

AKAI

BLAUPUNKT
FERGUSON

GRUNDIG 1 4

HITACHI 6 6

JVC 9 1

MITSUBISHI 6 7

NEC 3 7

PANASONIC 1 3

TASTEN
(A) (B)

6 2
6 4
7 7

1 3

9 7
9 8
3 2

3 4

6 3

A

9 6

B

9 3

C

6 8

3 8

1 7
1 1
9 4
1 8

VERWENDUNG DER FERNBEDIENUNG

MBR SET
VCR CTL

0

RM-V709U
(mitgeliefert)

VIDEO­RECORDER­HERSTELLER

PHILIPS

SANYO 3 6

SELECO,
REX

SHARP 1 5

SONY

THOMSON,
TELEFUNKEN,
SABA,
NORDMENDE

TOSHIBA 6 9

TASTEN

(A) (B)

1 9
9 5
1 1
9 4
9 1
9 6
1 2
3 3
7 2



3 5
9 1

9 6

1 `
6 5

6 `
3 9
3 1


9 1
9 6
9 7
3 2

6 1

(Forts.)

Random-Assemble-Schnitt (Schnittcomputer)

Der Schnittbetrieb kann deutlich vereinfacht werden, da
der als Wiedergabegerät eingesetzte Camcorder 8
beliebige Szenen speichern kann, die in der vorbe­stimmten Reihenfolge automatisch zum Videorecorder
überspielt werden. Diese Schnittcomputerfunktion wird
erleichtert, wenn die Multi Brand-Fernbedienung RM­V709U (Z S. 60) auf den Videorecorder-Fernbediencode
eingestellt ist (siehe untere Videorecorder-Code-Tabelle).
Andernfalls kann der Videorecorder manuell bedient
werden.

Vor dem Gebrauch sicherstellen, daß die Lithium-Batterie
in Fernbedieneinheit RM-V709U eingelegt ist (

STELLEN SIE DEN FERNBEDIEN-/
RECORDERCODE EIN

SPEICHERN SIE DEN CODE AB

Schalten Sie den Videorecorder aus und richten Sie

1

die Fernbedienung auf dessen Infrarot­Empfangssensor. Halten Sie nun die Taste MBR SET
gedrückt und betätigen Sie zunächst Taste (A) und
hierauf Taste (B).

•Der Code wird automatisch abgespeichert, sobald
Sie die Taste MBR SET loslassen und der Video­recorder eingeschaltet wird.

BEDIENEN SIE DEN VIDEO­RECORDER

Der Videorecorder muß eingeschaltet sein. Bei

2

gedrückt gehaltener Taste VCR CTL können Sie nun
die gewünschte Funktion fernbedienen: PLAY, STOP,
PAUSE, FF, REW und REC STBY (letztere arbeitet
auch, wenn Taste VCR CTL nicht gedrückt gehalten
wird).

Nun sind Sie für den Ramdom Assemble-Schnitt
vorbereitet.

WICHTIG

Obwohl die Multi Brand-Fernbedienung mit
Videorecordern der Firma JVC und anderer Hersteller
kompatibel ist, kann sie ggf. für Ihren Videorecorder
nicht oder nur eingeschränkt geeignet sein.

HINWEISE:

●

Wenn Ihr Videorecorder in Schritt 1 nicht eingeschaltet
wird, sollten Sie einen anderen Tabellen-Code
ausprobieren.

●

Bei einigen Videorecorder-Geräten ist die automatische
Einschaltung nicht möglich. In diesem Fall den
Videorecorder per Hand einschalten und Schritt 2
ausführen.

●

Falls mit RM-V709U keine Funktion am Recorder
steuerbar ist, müssen die Bedienelemente am Recorder
verwendet werden.

Z S. 60).

Die Klappe öffnen

An Buchse
(JLIP)

Schnittsteuerkabel
(mitgeliefert
3,5 mm ø,
Ministeckerkabel)

An AUDIO- und
VIDEO OUT

Audio/Video­Kabel
(mitgeliefert)

STELLEN SIE DIE ERFORDERLICHEN
ANSCHLÜSSE HER

A

BEI ANSCHLUSS AN EINEN JVC

1

VIDEORECORDER MIT FERNSTEUER­PAUSE-EINGANG

Schließen Sie das Schnittsteuerkabel an die
Fernsteuer-PAUSE-Buchse an.

B

BEI ANSCHLUSS AN EINEN JVC
VIDEORECORDER MIT R.A. EDIT­BUCHSE (OHNE FERNSTEUER-PAUSE­EINGANG)

Schließen Sie das Schnittsteuerkabel an die
Buchse R.A. EDIT an.

C

BEI ANSCHLUSS AN EINEN JVC
VIDEORECORDER OHNE
ANSCHLUSSMÖGLICHKEIT

Schließen Sie das Schnittsteuerkabel an die
Pause-Eingangs-Buchse von RM-V709U an.

A

ODER

DE 63

B

C

An Fernbedie­nungs-PAUSE

An Pause­Eingang

RM-V709U
(mitgeliefert)

A

B

Videorecorder

(Aufnahmegerät)

An AUDIO­und VIDEO IN

Wenn lhr TV/Video­recorder über eine
Eurobuchse (SCART)
verfügt, den Kabel­adapter verwenden.
(mitgeliefert)

BEREITEN SIE DEN CAMCORDER
VOR

Legen Sie eine bespielte Cassette ein und stellen Sie

2

den Hauptschalter auf “PLAY”.

BEREITEN SIE DEN VIDEO­RECORDER VOR

Schalten Sie ein, legen Sie eine bespielbare Cassette

3

ein und schalten Sie auf externes Eingangssignal
(AUX-Betrieb) (siehe die Bedienungsanleitung des
Videorecorders).

64 DE

VERWENDUNG DER FERNBEDIENUNG

FFPLAY/PAUSE

WÄHLEN SIE GEEIGNETE SCHNITTSZENEN
AUS

(Forts.)

REW
PLAY

IN/OUT

IN OUT

1 0:00:25 -- :--: -­ 2
3
4
5
6
7
8
COUNTER 0:00:25
TOTAL 0:00:00

IN OUT

1 0:00:25 0:01:05
2 0:03:18 0:03:31
3 0:02:33 0:02:53
4 0:04:11 --: -- :- ­ 5
6
7
8
COUNTER 0:04:11
TOTAL 0:01:13

REW

STOP

RM-V709U
(mitgeliefert)

FF
PAUSE

ON/OFF
CANCEL

RUFEN SIE DAS R.A. EDIT­SCHNITTMENÜ AUF

Drücken Sie zunächst die Taste PLAY/PAUSE und

1

dann ON/OFF. Das Schnittmenü wird im Sucher
und auf dem TV-Bildschirm gezeigt.

SPEICHERN SIE DEN SCHNITT­EINSTIEG AB

Wählen Sie den Anfang der Schnittszene mit den

2

Tasten REW und FF an. Drücken Sie hierauf die
Taste IN/OUT. Die zugehörige Bandstelle wird
unter “IN (Einstieg)” abgespeichert und angezeigt.

SPEICHERN SIE DEN SCHNITT­AUSSTIEG AB

Wählen Sie das Ende der Schnittszene mit den Tasten

3

REW und FF an und drücken Sie die Taste IN/OUT.

Diese Bandstelle wird unter “OUT (Ausstieg)”
abgespeichert und angezeigt. Die Zeile TOTAL zeigt
die Gesamtdauer der Schnittszene(n) an.

SPEICHERN SIE WEITERE SCHNITT­SZENEN AB

Speichern Sie weitere Schnittszenen (bis zu 8) wie in

4

den Schritten 2 und 3 beschrieben ab.

SO KÖNNEN SIE KORREKTUREN
VORNEHMEN

Bei den Schritten 2 und 3 kann die Taste CANCEL

5

gedrückt werden, um die jeweils letzte Schnittstelle
(Ein- oder Ausstieg) zu löschen.

HINWEISE:

●

Der Abstand zwischen Schnitteinstieg und -ausstieg
muß mindestens 1 Sekunde betragen.

●

Zur Gewährleistung einwandfreier Schnittabläufe muß
der Abstand zwischen Ausstieg und dem nächsten
Einstieg mindestens 15 Sekunden betragen.

●

Für unbespielte Bandabschnitte kann kein Einstieg oder
Ausstieg gespeichert werden.

●

Falls die Suche nach einem Einstieg oder Ausstieg 5
Minuten überschreitet, schaltet der Aufnahme­Videorecorder automatisch von Aufnahmepause auf
Stopp. In diesem Fall kann kein Schnittbetrieb
erfolgen.

●

Mit der Taste ON/OFF können alle gespeicherten
Einstiege und Ausstiege gelöscht werden.

●

Zwischen Einstieg/Ausstieg und Zähleranzeige können
geringfügige Abweichungen auftreten. Stets einen
ausreichenden Spielraum berücksichtigen, um
Schnittszenen vollständig zu überspielen!

Originalaufnahme (Camcorder)

1 3 2

IN OUT IN OUT IN OUT

Schnittaufnahme (Videorecorder)

STOP

RM-V709U
(mitgeliefert)

VCR REC STBY
ON/OFF

MENU­Jogregler

DE 65

AUTOMATISCHE VIDEORECORDER­SCHNITTAUFNAHME

SCHALTEN SIE DEN VIDEORECORDER
AUF AUFNAHMEPAUSE

Richten Sie die Fernbedienung auf den Videorecorder­Fernbediensensor und drücken Sie die Taste VCR REC STBY

1

bzw. schalten Sie am Videorecorder auf Aufnahmepause.

STARTEN SIE DEN
SCHNITTCOMPUTER-SCHNITT

Drücken Sie am Camcorder den MENU-Jogregler an, um
die Überspielung der vorbestimmten Szenen in der

2

Eingabereihenfolge auszulösen.
Während des Schnittbetriebs blinkt die Zeitanzeige der zu
diesem Zeitpunkt bearbeiteten R.A.Edit-

S

chnittmenüszene.

STOPPEN SIE DEN
SCHNITTCOMPUTER-SCHNITT

Nach vollständiger Aufnahme aller Schnittszenen schalten
Videorecorder und Camcorder auf Pause bzw. Standbild.

3

Drücken Sie an beiden Geräten die Stopptaste. Zur Löschung
der R.A.Edit-Zähleranzeige die Taste ON/OFF drücken.

• Nach Abschluß der Schnittaufnahme unbedingt
Schnittkabel und AV-Kabel abtrennen.

HINWEISE:

●

Falls der Anschluß 1 C von Seite 63 vorgenommen wurde,
muß die Fernbedienung während des Schnittvorgangs auf den
Videorecorder gerichtet sein.

●

Die Bildschirmanzeige erscheint nur während des Camcorder­Szenensuchlaufs.

●

Bei einigen Videorecordern kann am Einstieg/Ausstieg eine
Bildstörung auftreten.

Wiedergaberecorder

(JVC)

An R.A. EDIT­Buchse

An PAUSE
IN-Buchse

ZUSÄTZLICHE HINWEISE ZUR FERNBEDIENUNG

Die Fernbedienung RM-V709U kann auch für Random Assemble-

AV-Ausgang

Schnittsteuerkabel
(mitgeliefert)

AV-Eingang

Aufnahmegerät

Schnittbetrieb zwischen zwei Videorecordern verwendet werden.
Der Wiedergaberecorder muß ein Ramdom Assemble-Schnitt­kompatibler JVC Recorder sein. Der Aufnahmerecorder kann . . .

n ein Recorder eines anderen Herstellers sein,
n ein JVC Recorder ohne Fernbedienungs-Pause- und R.A.-Schnitt-

Anschluß sein.

Anwendung:

— Den Wiedergaberecorder wie links gezeigt mit RM-V709U

verbinden.

— An der RM-V709U den erforderlichen (je nach

Aufnahmerecorder-Hersteller) Code eintippen. (

—

Angaben zum Random Assemble-Schnittbetrieb finden Sie in der
zum JVC Wiedergaberecorder mitgelieferten Bedienungsanleitung.

Hinweise:

n RM-V709U kann nicht zur Fernsteuerung des

Wiedergaberecorders verwendet werden.

n RM-V709U kann zur Fernsteuerung grundsätzlicher Funktionen

des Aufnahmerecorders verwendet werden. Hierzu bei gedrückt
gehaltener VCR CTL-Taste die erforderliche Steuertaste (PLAY,
STOP, PAUSE, FF oder REW) betätigen. (Für einige Recorder/

RM-V709U
(mitgeliefert)

Hersteller gelten Einschränkungen). Die anderen Bedienelemente
sind nicht verwendbar.

n Zur Umschaltung des Aufnahmerecorders auf Aufnahmepause

die Bedienelemente am Aufnahmerecorder verwenden.

Z Seite. 62)

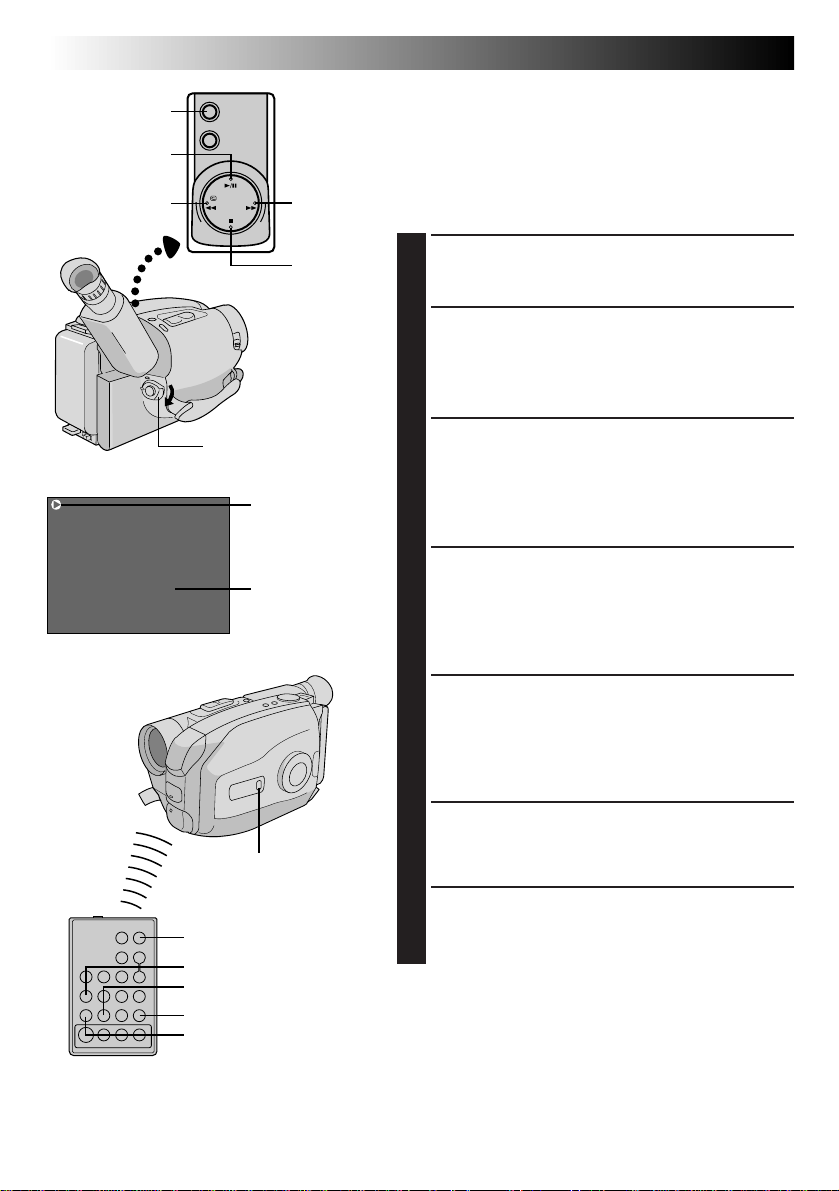

66 DE

COUNTER R/M

PLAY/PAUSE

VERWENDUNG DER FERNBEDIENUNG

REW FF

(Forts.)

Insert-Schnitt (VIDEO)

In ein bereits bespieltes Band kann eine neue Szene
eingefügt werden, wobei die Schnittübergänge weitgehend
verzerrungsfrei sind. Die Tonspur wird hierbei nicht neu
bespielt.

HINWEIS:

Für diese Funktion ist die Fernbedienung RM-V709U erforderlich.

M–0:12:34

Sucher

RM-V709U

(mitgeliefert)

Hauptschalter

Insert-Schnitt­Anzeige

Bandzähler

Systemwahlschalter

START/STOP
REW

PAUSE
INSERT

PLAY

STOP

WÄHLEN SIE DEN MODUS

Stellen Sie den Systemwahlschalter auf “VIDEO” und
hierauf den Hauptschalter auf “PLAY”.

1

BESTIMMEN SIE DEN SCHNITT­AUSSTIEG

Starten Sie die Wiedergabe und drücken Sie am
Ausstiegspunkt die Taste PAUSE des Camcorders oder

2

der Fernbedienung.

STELLEN SIE DEN ZÄHLER AUF DIE
NULLANZEIGE

Halten Sie hierzu die Taste COUNTER R/M zunächst für
mehr als 1 Sekunde und dann nochmals für weniger als

3

eine Sekunde gedrückt. Stellen Sie sicher, daß die
Anzeige “M” vorliegt.

BESTIMMEN SIE DEN SCHNITT­EINSTIEG

Spulen Sie das Band mit der Taste REW bis kurz vor den
Einstiegspunkt. Schalten Sie mit der Taste PLAY auf

4

Wiedergabe und drücken Sie exakt am Einstiegspunkt
die Taste PAUSE.

SCHALTEN SIE AUF DEN INSERT­SCHNITT-MODUS

Halten Sie die Taste INSERT gedrückt und tippen Sie
dabei die Taste PAUSE an. Der Camcorder schaltet auf

5

Insertschnittmodus und im Sucher wird das vorliegende
erfaßte Motiv gezeigt.

STARTEN SIE DEN INSERT-SCHNITT

Drücken Sie START/STOP. Bei Erreichen der Zähler-
Nullanzeige wechselt der Camcorder automatisch von

6

Schnittaufnahme auf Wiedergabe.

BEENDEN SIE DIE INSERT-AUFNAHME

Drücken Sie hierzu die Taste STOP.

7

HINWEISE:

●

Nach Schritt 5 kann die Retake-Funktion (Z S. 17)
eingesetzt werden.

●

Die Insert-Schnittaufnahme kann mit geringfügiger
Abweichung, d.h. vor oder nach der vorgegebenen
Bandstelle beendet werden, und es können kurzzeitig
Störstreifen auftreten. Hierbei handelt es sich nicht um
Camcorder-Fehlfunktionen.

●

Beim Insert-Schnitt wird ausschließlich das Videosignal
aufgenommen.

COUNTER R/M

PLAY/PAUSE

REW

Seitentaste

Hauptschalter

FF

STOP

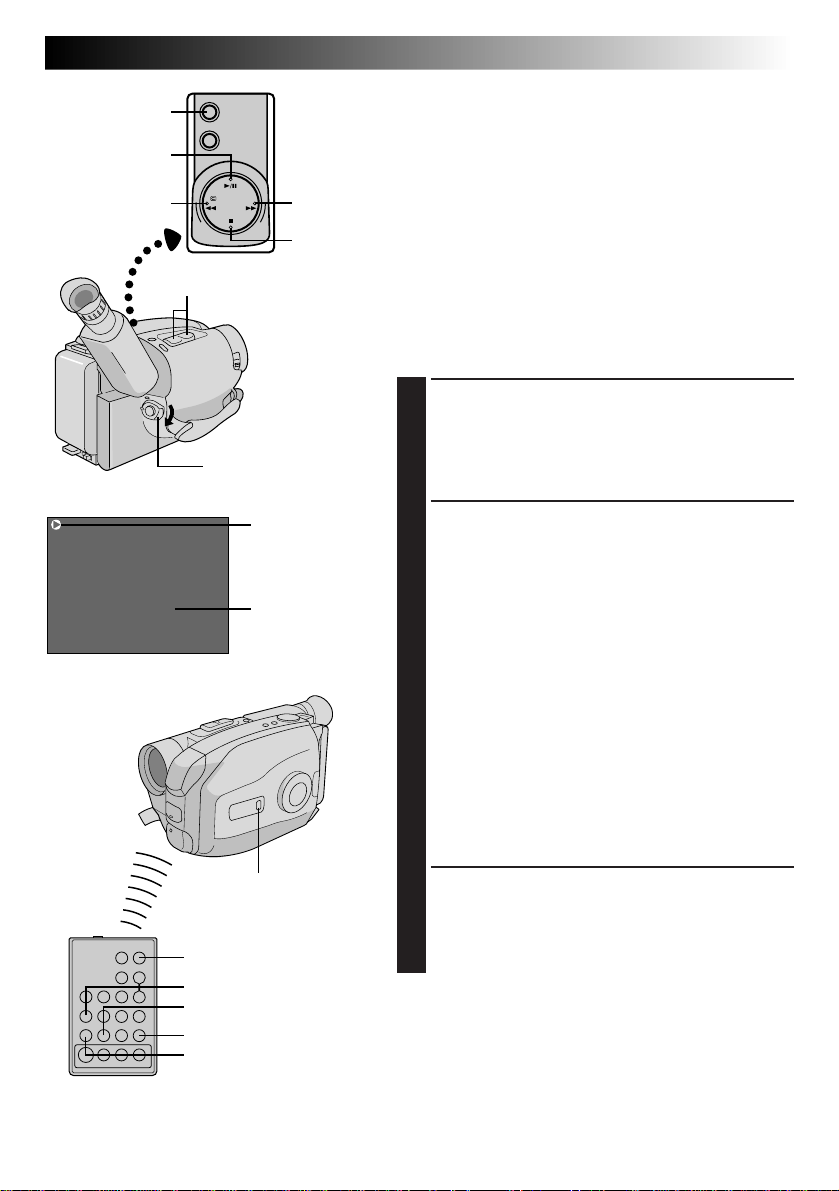

DE 67

Insert-Schnitt (Einfügung eines
Bildspeicher-Standbilds in die
Bandaufnahme)

In ein bereits bespieltes Band kann ein im Bildspeicher
gehaltenes Standbild im Insert-Modus eingefügt werden.
Diese Einfügung erfolgt mit nur minimalen
Bildverzerrungen bei Schnittein-/-ausstieg. Das Band­Audiosignal bleibt unverändert.
Vor den folgenden Bedienschritten zunächst die Insert­Schnitt-Schritte (VIDEO) 1 bis 5 wie auf Seite 66
beschrieben durchführen.

HINWEIS:

Hierzu die Fernbedieneinheit RM-V709U verwenden.

WÄHLEN SIE DAS STANDBILD
AUS

Stellen Sie den Systemwahlschalter zunächst auf

1

“D.S.C.”. Rufen Sie das gewünschte Bild mit der
Seitentaste auf.

M–0:12:34

Sucher

RM-V709

(mitgeliefert)

Insertschnitt­anzeige

Bandzählwerk

Systemwahlschalter

START/STOP
REW

PAUSE
INSERT

PLAY

STARTEN SIE DEN INSERT­SCHNITT

Drücken Sie START/STOP. Der Schnittvorgang

2

erfolgt bis die Zählwerknullanzeige “0:00:00”
erreicht wird. Hier wird der Schnitt automatisch
beendet und der Camcorder schaltet auf Insert­Pause.

Zur Insert-Einfügung der Standbilder in
numerischer Reihenfolge . . .

.... Mit der Seitentaste weitere Seiten aufrufen.

Zur Insert-Einfügung der Standbilder in beliebiger
Reihenfolge . . .

.... Zunächst das in Schritt 1 ausgewählte Standbild

aufnehmen und dann mit Taste START/STOP auf
Insert-Pause schalten. Ein weiteres Standbild mit
der Seitentaste auswählen und hierauf erneut
die Taste START/STOP betätigen. Der Insert­Schnitt wird ausgelöst.

BEENDEN SIE DEN INSERT­SCHNITT

Drücken Sie hierzu die Taste STOP.

3

HINWEISE:

●

Das Band kann ggf. leicht vor oder nach dem Ausstieg
gestoppt werden und es können Störstreifen auftreten.
Dies ist jeweils keine Fehlfunktion des Camcorders.

●

Im Insert-Schnittmodus wird ausschließlich das
Videosignal bearbeitet.

68 DE

VERWENDUNG DER FERNBEDIENUNG

Nachvertonungsanzeige

e

e

4

4

M–0:05:20

M–0:05:20

(Forts.)

Nachvertonung

Die Tonspur (Normal-Audio) kann nachträglich neu
bespielt werden.

Führen Sie vor der Nachvertonung zunächst die Schritte
1 bis 3 von Abschnitt “Insert-Schnitt (VIDEO)” (Z S. 66)
durch.

•Als Tonsignal dient das Mikrofonsignal (eingebautes
oder externes Microfon).

Sucher

BESTIMMEN SIE DEN NACHVER­TONUNGSEINSTIEG

Spulen Sie das Band mit der Taste REW bis kurz vor

1

den Nachvertonungseinstieg. Schalten Sie mit der

Auf “VIDEO” einstellen

Taste PLAY auf Wiedergabe und drücken Sie exakt
beim gewünschten Einstiegspunkt die Taste PAUSE.

SCHALTEN SIE AUF NACHVERTO­NUNGSBEREITSCHAFT

Halten Sie die Taste A.DUB gedrückt und tippen Sie

2

dabei die Taste PAUSE an.

STARTEN SIE DIE NACHVERTO-

An
Mikrofonbuchse
(abgedeckt)

Mikrofon

NUNG

Drücken Sie die Taste PLAY. Bei Erreichen der

3

Nullanzeige (0:00:00) wird automatisch von
Nachvertonung auf Nachvertonungsbereitschaft
geschaltet.

BEENDEN SIE DIE NACHVERTO-

RM-V709
(mitgeliefert)

A. DUB

REW

PLAY

PAUSE

HINWEISE:

●

Bei der Nachvertonungsbereitschaft nicht die Tasten FF und REW betätigen. Andernfalls verschlechtert
sich die Schnittgenauigkeit.

●

Wenn sich das Camcorder-Mikrofon zu nahe am TV-Gerät befindet, bzw. wenn die TV-Lautstärke zu hoch
eingestellt ist, kann akustische Rückkopplung auftreten.

HINWEISE (für Insert-Schnitt und Nachvertonung):

●

Die Ausführung von Insert-Schnitt und Nachvertonung kann beeinträchtigt werden, wenn das Band
unbespielte Abschnitte enthält oder Abschnitte mit unterschiedlicher Aufnahmegeschwindigkeit enthält.

●

Eine Cassette kann zur Schnitt-/Nachvertonungsaufnahme verwendet werden, wenn der
Löschschutzschieber in der Aufnahmeposition steht (im erforderlichen Fall auf diese Position schieben).
Andernfalls kann Ihre Cassette eine Aufnahmezunge vorweisen. Falls diese entfernt ist, muß die
Löschschutzöffnung durch Klebeband abgedeckt werden.

●

Beim Insert-Schnitt und bei der Nachvertonung niemals die Taste STOP betätigen. Andernfalls treten
Störungen an den Aufnahmeübergängen auf.

●

Wenn bei Insert-Schnitt bzw. Nachvertonung auf Insert-Pause bzw. Nachvertonungsbereitschaft geschaltet

wird, kann der Zähler die Nullanzeige leicht überschreiten. Die Aufnahme wird jedoch exakt an der
Nullposition unterbrochen.

NUNGSAUFNAHME

Drücken Sie hierzu die Taste STOP.

4

STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE(N)

SPANNUNGSVERSORGUNG

Keine Spannungsversorgung.

Die Spannungsversorgung wird
plötzlich beendet und ist nicht mehr
aktivierbar.

SONSTIGES

Einige Funktionen arbeiten nicht.

Senkrechte weiße Balken bei der
Aufnahme von sehr hellen Objekten.

Lichtreflexionen im Objektiv.

Sucherglas oder Objektivlinse sind
verunreinigt (Fingerabdrücke etc.).

Fehlercodemeldung (z.B. E03).

Unscharfes Bild

Die Objektivschutz-Warnanzeige
blinkt, obwohl der Objektivschutz
geöffnet ist.

●

Der Batteriesatz ist nicht einwandfrei angebracht. (Z S. 6).

● Der Batteriesatz ist nicht geladen. (Z S. 6).

● Die Spannungsquelle ist nicht einwandfrei angebracht.

(Z S. 7).

● Der Batteriesatz ist vollständig entladen.

● Die Cassette entnehmen und die Spannungsquelle

abtrennen. Nach einigen Minuten das Gerät erneut mit
Spannung versorgen und einschalten. Falls die
Einschaltung unterbleibt, wenden Sie sich bitte an Ihren
JVC Service.

● Die Wählscheibe ist auf “AUTO-LOCK” eingestellt.

● Dies ist bei besonders starkem Bildkontrast zwischen

Motiv und Hintergrund möglich. Dies ist keine
Fehlfunktion.

● Dies ist bei direktem Sonneneinfall ins Objektiv möglich.

● Mit einem weichen Tuch vorsichtig sauberwischen.

● Den Camcorder ausschalten und die Spannungsquelle

abtrennen. Nach einigen Minuten das Gerät erneut mit
Spannung versorgen und einschalten. Falls die Meldung
nicht erlischt, wenden Sie sich bitte an Ihren JVC Service.

● Es ist eine Dioptrienkorrektur erforderlich (Z S. 10).

● Das Motiv ist für den Auto-Focus-Betrieb ungeeignet
(Z S. 32).

● Die Objektivschutz-Warnanzeige kann ungeachtet der

Stellung des Objektivschutzes blinken, wenn der
Camcorder bei extremer Dunkelheit verwendet wird.

DE 69

Dieser Camcorder ist ein Mikrocomputer-gesteuertes Gerät. Externe Störsignale und Interferenzen (TV­Gerät, Radio etc.) können Funktionsbeeinträchtigungen verursachen. In diesem Fall die Spannungs­quelle (Batteriesatz, Netzadapter etc.) abtrennen und die Uhrenbatterie entnehmen. Die Spannungs­quelle und Uhrenbatterie wieder anbringen und hierauf die erforderlichen Bedienschritte zum Cam­corder-Betrieb vornehmen.

70 DE

Bei auf “VIDEO” eingestelltem Systemwahlschalter:

STÖRUNG MÖGLICHE URSACHE(N)

AUFNAHME

Aufnahme ist nicht möglich.

Kein Aufnahmestart.

WIEDERGABE

Band läuft ohne Bildwiedergabe.

Keine Wiedergabe.

Verschwommenes Bild oder
Bildaussetzer.

Verwischte Zähleranzeige beim
Standbild.

● Eine Cassette kann zur Schnitt-/Nachvertonungsaufnahme

verwendet werden, wenn daß der Löschschutzschieber in
der Aufnahmeposition steht (im erforderlichen Fall auf
diese Position schieben). Andernfalls kann Ihre Cassette
eine Aufnahmezunge vorweisen. Falls diese entfernt ist,
muß die Löschschutzöffnung durch Klebeband abgedeckt
werden (Z S. 13).

● Bei auf “D.S.C.” eingestelltem Systemwahlschalter kann

keine Bandaufnahme erfolgen. Hierzu muß der
Systemwahlschalter auf “VIDEO” gestellt werden (Z S.

14).

● Der Camcorder-Hauptschalter ist nicht auf CAMERA

gestellt. (Z S. 14).

● Das TV-Gerät ist nicht auf den VIDEO-Modus geschaltet.

● Bei AV-Anschluß ist der VIDEO/TV-Schalter des TV-Geräts

nicht auf VIDEO gestellt.

● Der HF-Adapter ist nicht auf den erforderlichen Kanal

eingestellt.

● Bei auf “D.S.C.” eingestelltem Systemwahlschalter kann

keine Bandwiedergabe erfolgen. Hierzu muß der
Systemwahlschalter auf “VIDEO” gestellt werden (Z S.

38).

● Die Videoköpfe sind verschmutzt oder abgenutzt. Wenden

Sie sich zur Reinigung bzw. Überholung an Ihren JVC
Service.

● Dies ist keine Fehlfunktion.

STÖRUNGSSUCHE

(Forts.)

BANDUMSPULEN

Band wird beim Umspulen gestoppt.

Umspulen ist nicht möglich.

SONSTIGES

Titelgenerator-Titel, Datum- und
Zeitanzeige erlöschen.

Datum und Zeit werden falsch
angezeigt/aufgenommen.

Kein Cassettenauswurf.

● Die Zählerspeicherfunktion ist aktiviert (Z S. 40).

● Das Band ist vollständig auf einer Seite aufgespult.

● Wird die Spannungsquelle bei eingeschaltetem Camcorder

abgetrennt, werden alle Einstellungen gelöscht. Unbedingt
erst den Camcorder ausschalten, bevor die Spannungs­quelle abgetrennt wird!

● Falls keine Datum/Zeit-Einstellung vorgenommen wurde

(Z S. 9), ist eine einwandfreie Anzeige und Aufnahme von
Datum und Zeit nicht möglich. Die Datum/Zeit-Einstellung
daher unbedingt vornehmen.

● Der Batteriesatz ist nahezu entladen.

Bei auf “D.S.C.” eingestelltem Systemwahlschalter:

FORMAT

CANCEL

ENTER

STÖRUNG MÖGLICHE URSACHEN

AUFNAHME

Bei Betätigen der Taste SNAPSHOT
erfolgt keine Bildspeicherung im
eingebauten Speicher.

Der Selbstauslösermodus arbeitet
nicht.

Standbilder können nicht in
schneller Folge aufgenommen
werden.

● Wenn die Restbildanzeige “0” blinkt, kann kein Standbild
mehr im eingebauten Bildspeicher aufgezeichnet werden.
Sollen hierauf Bilddaten im eingebauten Bildspeicher
aufgezeichnet werde, müssen zunächst nicht mehr
benötigte Bilder gelöscht werden (Z S. 56).

● Anstelle der Aufnahme-Start/Stopp-Taste (diese Taste kann
die Schnappschußaufnahme nicht auslösen) die Taste
SNAPSHOT drücken (Z S. 47).

● Ein Standbild wird nach Betätigen der Taste SNAPSHOT im
eingebauten Bildspeicher innerhalb von ca. 2 Sekunden
aufgezeichnet. Innerhalb dieser Zeitspanne können keine
weitere Aufnahme abgespeichert werden. Sobald die
Bildsignaldarstellung von Standbild auf Motiv wechselt,
kann erneut ein Standbild gespeichert werden (Z S. 44).

WIEDERGABE

Obwohl der Löschmodus “ALL”
gewählt wurde, werden einige Bilder
nicht gelöscht.

● Die mit dem Vorhängeschloß-Symbol gekennzeichneten
Bilder können nicht gelöscht werden. Der Löschschutz
kann deaktiviert werden. Hierauf können alle Bilder
gelöscht werden (Z S. 55).

SONSTIGE

Bei der Standbildaufnahme unterbleibt
die Datum/Zeit-Einblendung.

Bei der Standbildaufbnahme
unterbleibt die Titel-Einblendung.

Einige Menübereiche können nicht
eingestellt werden.

● Die Datum/Zeit-Einblendung ist für ein Standbild nicht
möglich.

● Die Titel-Einblendung ist für ein Standbild nicht möglich.

● Die Menü-Einstellung “REC TIME” ist nicht möglich.

DE 71

Da dieser Camcorder mit Mikrocomputersteuerung arbeitet, können Störeinstreuungen (z.B. von einem TV-Gerät,
Radioempfänger etc.) Funktionsbeeinträchtigungen verursachen. Bei der Abspeicherung einer digitalen
Schnappschußaufnahme kann z.B. folgendes passieren: Obwohl die Restaufnahmeanzeige meldet, daß weitere
Schnappschußaufnahmen möglich sind, unterbleibt die Abspeicherung.
In diesem Fall muß der Speicher wie in den unteren Schritten 1 bis 3 beschrieben initialisiert werden. Bite beachten
Sie, daß bei diesem Vorgang alle im Camcorder-Bildspeicher gehaltenen Bilder gelöscht werden (einschließlich der
gegen Löschung geschützten Bilder). Sie müssen alle Bilder, die Sie nicht durch diese Löschung verlieren möchten, auf
einen PC herunterladen, bevor Sie die Initialisierung durchführen. Falls die Bilddaten Fehler enthalten, ist eine
Bilddatenübertragung nicht möglich.

1. Stellen Sie den Systemwahlschalter auf “D.S.C.”, und hierauf den Hauptschalter auf “PLAY”.

2. Halten Sie die Taste MODE für mehr als 5 Sekunden gedrückt. Das Formatierungs-Menü erscheint.

3. Versetzen Sie den Leuchtbalken mit dem MENU-Jogregler auf “CANCEL” oder “ENTER” und drücken Sie den

Jogregler dann an.

• Bei Anwahl “CANCEL” unterbleibt die Initialisierung.

• Bei Anwahl “ENTER” erfolgt die Initialisierung. Während der Initialisierung blinkt
die Anzeige “ENTER” Nach vollständig durchgeführter Initialisierung erscheint ein
blauer Bildschirm.

VORSICHT:

Wenn die Anzeige “ENTER” blinkt, kann die Camcorder-Ausschaltung oder die
Unterbrechung der Spannungsversorgung (Abnehmen des Batteriesatzes, Abziehen
des Netzadapter/Lader-Kabels) Fehlfunktionen im eingebauten Camcorder-Speicher
verursachen! In diesem Camcorder-Status daher niemals die Spannungsversorgung

ausschalten oder abtrennen!

Formatisierungs-Menü

72 DE

GERÄTEÜBERBLICK

o

e

FINE

STD

Q

W E

A

Y

1

5

6

8

4

7

9

0

3

2

B

^

R

%

T

w

I

r
t
y

U

& * (

u i

)Oq p

@ $#!

P

Bedienelemente

1 Motorzoomtaste .................................... Z S. 16

Seitentaste .............................................

2 Wählscheibe ......................................... Z S. 22

3 Mehrzweckregler

•Effekttaste [EFFECT] ............................

•Breitformattaste [WIDE] ......................

•Titeltaste [TITLE] .................................

•Lichtverstärkungstaste

[SUPER LOLUX] .................................

4 Cassettenhalter-Schließtaste [PUSH]......Z S. 13

5 Datum/Zeit-Taste [DATE/TIME].............. Z S. 18

Bandzähler-Rückstell-/Speichertaste

[COUNTER R/M] ..................................

6 Bildstabilisierungstaste

[P. STABILIZER] .....................................Z S. 17

7 Rückspul- [REW] ...................................Z S. 38

Retake/Schnellüberprüfungs-Taste

[RETAKE R] ...........................................

8 Wiedergabe-/Pausetaste

[PLAY/PAUSE] ....................................... Z S. 38

9 Vorspul- [FF] ......................................... Z S. 38

Retake-Taste [RETAKE F] ........................

0 Stopptaste [STOP] .................................Z S. 38

! Cassettenauswurfriegel [EJECT] ............. Z S. 13

@ Funktionsnavigator [MENU-Jogregler] ... Z S. 9

# LIGHT OFF/AUTO/ON-Schalter ............Z S. 19

$ Batteriesatzriegel [BATT. RELEASE] ........Z S. 6

% Dioptrienring ......................................... Z S. 10

^ Systemwahlschalter

[VIDEO/D.S.C.] ...................Z S. 14, 38, 44, 51

& Modustaste [MODE] ....................... Z S. 20, 44

* Schnappschußtaste [SNAPSHOT] .... Z S. 20, 44

( Riegel für Objektivschutz

[LENS COVER] ...................................... Z S. 14

) Aufnahme-Start/Stopp-Taste................... Z S. 14

q Hauptschalter [POWER] ..... Z S. 14, 38, 44, 51

Z S. 51

Z S. 24
Z S. 25
Z S. 26

Z S. 25

Z S. 40

Z S. 17

Z S. 17

DE 73

Anschlüsse

w Gleichspannungs-Eingangsbuchse

[DC IN] .................................................Z S. 7

Die Buchsen e bis i befinden sich im durch eine
Klappe abgedeckten Anschlußfach.

e Mikrofonbuchse .................................... Z S. 68

r JLIP-Buchse [Joint Level Interface Protocol].

•Bei Random-Assemble-Schnitt das
Schnittsteuerkabel hier anschließen

Z S. 62 – 65).

(

•Der Camcorder kann über diese Buchse mit
einem Personal Computer verbunden werden.
Bitte wenden Sie sich an Ihren JVC
Fachhändler.

•Der JLIP-gesteuerte Schnittbetried zwischen
Camcorder und Videorecorder ist nicht
möglich, wenn der Videorecorder keine J­Buchse vorweist.

t Digitalbuchse ........................................Z S. 59

y Audio-Ausgangsbuchse

[AUDIO OUT] ......................................Z S. 42

u Video-Ausgangsbuchse

[VIDEO OUT] ....................................... Z S. 42

i HF-Gleichspannungs-Ausgangsbuchse

[RF DC OUT] ........................................Z S. 42

Anzeigen

o Rotlicht ................................................. Z S. 14

p Betriebsanzeige .....................................Z S. 14

Andere Bereiche

Q Videoleuche ..........................................Z S. 19

W Mikrofon ............................................... Z S. 68

E • Meßsensor

Diesen Bereich niemals abdecken, da er die
zum Videofilmen erforderlichen Meßsensoren
enthält.

•Sensorfenster für Fernbediensignal .....

R Uhrenbatteriefach ................................. Z S. 8

T Batteriesatzhalter ...................................Z S. 6

Y LCD-Feld

A

Bildmodusanzeige

B

Schnappschuß-Restaufnahmeanzeige

U Elektronischer Sucher ............................ Z S. 10

I Schultergurt-Ösen ................................. Z S. 11

O Griffschlaufe ......................................... Z S. 10

P Stativsockel ........................................... Z S. 11

Z S. 61

74 DE

1 2 3 6 754

GERÄTEÜBERBLICK

(Forts.)

9

!

$

8

0

@

#

30MIN

4

S.LX T30

REC FINE 12

444

TWILIGHT

NORM

LENS COVER

PAUSE

01

MWB

P
5MIN
1 4S

TAPE END

MERRY CHRISTMAS

25.12.98 22:50:00

%

^

&

*

(

)

q

w

Sucheranzeigen

1 Cassetten-Warnanzeige/

Restzeitanzeige .....................................Z S. 15

Ist keine Cassette eingelegt, blinkt die Cassetten­Warnanzeige ( ). Ist eine für Aufnahme
ungeeignete Cassette (entfernte/verschobene
Aufnahmezunge) eingelegt, leuchtet die
Cassetten-Warnanzeige ( ). Andernfalls wird
die Bandrestzeit angezeigt. Kurz vor Erreichen
des Bandendes blinkt die Bandende-
Warnanzeige. Bei auf “PLAY” gestelltem
Hauptschalter und eingelegter Cassette: Das
Cassettensymbol ( ) wird ungeachtet der
Aufnahmezungeneinstellung angezeigt.

2, 9 Programmautomatikanzeige ............. Z S. 22

Bei Umstellung der Wählscheibe PROGRAM AE
erfolgt Anzeige bei 2 für ca. 1 Sekunde. Hierauf
bleibt Anzeige 9 eingeblendet.

2, 0 Fader/Wischblenden-

Bereitschaftsanzeige ............................. Z S. 24

Anzeige bei 2 für ca. 2 Sekunden, wenn mit der
Taste EFFECT der Fader-/Wischblendeneffekt
gewechselt wird. Hierauf wird nur Symbol 0
durchgehend angezeigt.

3 Mehrfunktionen-Anzeige .............. Z S. 24 – 26

Anzeige erfolgt, wenn der Mehrzweckregler
verwendet wird. Die Anzeige erlischt nach ca. 2
Sekunden.

4 Bildmodusanzeige .......................... Z S. 21, 44

Schnappschuß-

Restaufnahmeanzeige .................... Z S. 21, 44

5 Super Lolux-Anzeige............................. Z S. 25

6 Bandlängenanzeige .............................. Z S. 12

7 Zoomanzeigebalken ............................. Z S. 16

8 Aufnahmeanzeige .................................Z S. 14

! Bildstabilisierungsanzeige ..................... Z S. 17

@ Anzeige für Selbstauslöser/

Aufnahmedauer ....................................Z S. 36

# •Aufnahmebereitschaftsanzeige ...........Z S. 14

•Objektivschutzwarnanzeige:

LENS COVER ..................................... Z S. 15

•Datenübertragungsanzeige:

PC MODE

..................................... Z S. 59

DE 75

$ Feste Titel .............................................Z S. 26

% Datum/Zeit/Titelanzeige .......................Z S. 18

^ Batteriesatz-Ladezustandanzeige

Der Ladezustand wird wie folgt angezeigt:
“ ”. Bei nahezu erschöpftem
Batteriesatz blinkt “ ” (Batteriewarnanzeige)
und der Camcorder schaltet automatisch ab.
Den Batteriesatz gegen einen frischen
austauschen.
Hinweis: Die Anzeige der drei Batteriesegmente
— — bedeutet nicht in jedem Fall, daß der
Batteriesatz maximal aufgeladen ist.

& Fokussierungsanzeige ...........................Z S. 33

* Belichtungspegelanzeige ...................... Z S. 31

( Weißbalance-Betriebsartanzeige...........Z S. 34

) Schnappschußmodusanzeige.......... Z S. 21, 44

q Blinkt nach der Einschaltung für ca. 10

Sekunden. Blinkt zudem, wenn die
Uhrenbatterie (Lithium) entladen oder nicht
eingelegt ist. In diesem Fall eine frische Lithium­Batterie einlegen (Z S. 8).

w •Bandendeanzeige: TAPE END ............ Z S. 15

Erscheint bei Wiedergabe, Aufnahme oder
Vorspulen.

•Kondensationsanzeige:
Wenn diese Anzeige erscheint, sind alle

Funktionen, mit Ausnahme des
Cassettenauswurfs und der Ein-/Ausschaltung
gesperrt. Den Camcorder ausschalten (die
Spannungsquelle angeschlossen lassen) und
einige Stunden warten. Beim erneuten
Einschalten sollte diese Anzeige erlöschen.

76 DE

GEFAHR:

Videoleuchte

● Videoleuchte und Birne sind kurz nach dem
Ausschalten noch sehr heiß. Nicht berühren.
Andernfalls besteht Verletzungsgefahr!

● Den Camcorder niemals unmittelbar nach Gebrauch
der Videoleuchte im Tragekoffer unterbringen! Die
Videoleuchte strahlt auch nach Gebrauch noch sehr
hohe Temperaturen ab.

● Bei Gebrauch darauf achten, daß zwischen der
Videoleuchte und Personen bzw. Gegenständen ein
Mindestabstand von 30 cm eingehalten wird.

● Die Videoleuchte nicht in der Nähe von
entflammbaren Materialien verwenden.

● Wir empfehlen, den Birnenwechsel bei Ihrem JVC
Fachhändler vornehmen zu lassen.

Allgemeine Batterie­Sicherheitshinweise

• Wenn C-P6U oder C-P7U (Cassettenadapter) bei

einwandfreier Handhabung nicht arbeiten, ist die
eingelegte Batterie erschöpft. Legen Sie eine frische
Batterie ein.

• Verwenden Sie ausschließlich die geeignete

Batterieausführung:

Für C-P6U oder C-P7U.............. R6 (AA)

Bitte beachten Sie unbedingt die folgenden Batterie­Handhabungshinweise. Bei unsachgemäßer
Handhabung können Batterien auslaufen oder platzen.

1. Lesen Sie vor einem Batteriewechsel stets die

diesbezüglichen Angaben in der mitgelieferten
Anleitung durch.

2. Setzen Sie niemals die Batterie extrem hohen

Temperaturen aus. Andernfalls kann es zum
Auslaufen oder Platzen der Batterien kommen.

3. Verbrennen Sie niemals die Batterie.

4. Entnehmen Sie vor längerem Nichtgebrauch

(Lagerung) die Batterie, um ein Auslaufen der
Batterieflüssigkeit zu verhindern. Ausgelaufene
Batterieflüssigkeit kann zu Geräteschäden führen.

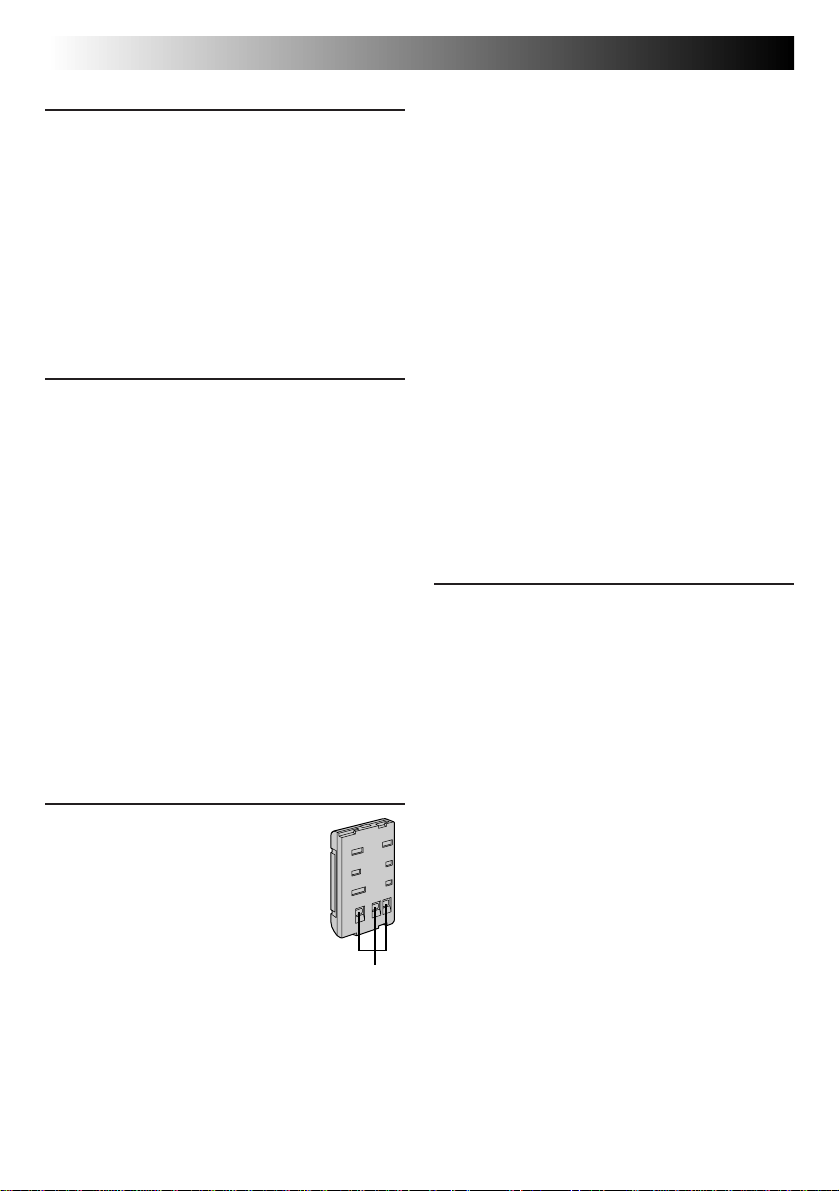

Batteriesätze

Der mitgelieferte Batteriesatz ist eine
Nickel-Cadmium-Ausführung. Bitte
beachten Sie vor der Verwendung des
mitgelieferten oder eines optionalen
Batteriesatzes unbedingt die folgenden
Angaben:

1. Zur Unfallverhütung

Batteriesätze . . .

..... niemals verbrennen.

..... niemals an den Polkontakten kurzschließen.

..... niemals zerlegen oder umbauen.

..... ausschließlich mit einem zulässigen Ladegerät

laden.

2. Zur Schadensverhütung und für eine verlängerte

Nutzungsdauer Batteriesätze . . .

..... niemals heftigen Erschütterungen aussetzen.

..... niemals wiederholt aufladen, ohne sie

vollständig entladen zu haben.

Kontakte

VORSICHTSMASSREGELN

..... nur bei zulässigen Umgebungstemperaturen

(siehe die nachfolgende Tabelle) laden. Die
verwendete Batteriesatzausführung arbeitet mit
chemischer Reaktion — bei zu niedrigen
Temperaturen wird der chemische Ablauf be­einträchtigt, bei zu hohen Temperaturen kann
keine vollständige Aufladung erzielt werden.

..... an einem kühlen und trockenen Ort

aufbewahren. Bei übermäßig langer Einwirkung
von hohen Temperaturen wird die natürliche
Entladung beschleunigt und die Nutzungsdauer
verkürzt.

..... nicht im ungeladenen Zustand für längere Zeit

lagern.

..... bei Nichtgebrauch vom Ladegerät oder

betriebenen Gerät abnehmen, da Geräte auch
im abgeschalteten Zustand Strom verbrauchen

können.

HINWEISE:

●

Die Erwärmung des Batteriesatzes nach dem
Ladevorgang bzw. nach dem Gebrauch ist normal.

Zulässige Umgebungstemperaturbereiche

Ladebetrieb .............................. 10°C bis 35°C

Betrieb...................................... 0°C bis 40°C

Lagerung .................................. –10°C bis 30°C

Die Ladedauer ist auf eine Umgebungstemperatur

●

von 20°C bezogen.

●

Je geringer die Umgebungstemperatur, desto länger
die Ladedauer.

Cassetten

Bitte beachten Sie die folgenden Angaben zur
einwandfreien Handhabung und Lagerung Ihrer
Cassetten:

1. Bei Cassettengebrauch . . .

..... sicherstellen, daß die Cassette das Zeichen

VHS-C trägt.

..... werden durch die Aufnahme auf einem bereits

bespielten Band die ursprünglichen Video- und
Audiosignale automatisch gelöscht.

..... sicherstellen, daß die Cassette einwandfrei

eingesetzt wird.

..... die Cassette nicht wiederholt einlegen und

entnehmen, ohne daß das Band transportiert
wurde. Andernfalls kann das Band durchhängen
und beschädigt werden.

..... niemals die Bandschutzklappe öffnen.

Andernfalls wird das Band der Einwirkung von
Fingerabdrücken und Staub ausgesetzt.

2. Achten Sie bitte bei der Cassettenaufbewahrung
darauf, daß . . .

..... stets ausreichender Abstand zu Heizkörpern und

anderen Hitze abstrahlenden Orten
gewährleistet ist.

..... Cassetten niemals direkter Sonneneinstrahlung

ausgesetzt sind.

..... Cassetten niemals übermäßigen Erschütterungen

und Vibrationen ausgesetzt sind.

..... Cassetten niemals starken Magnetfeldern

(Motoren, Transformatoren, Magneten etc.)
ausgesetzt sind.

..... Cassetten, in ihrer Schutzhülle, senkrecht

aufgestellt werden.

DE 77

Camcorder

1. Aus Sicherheitsgründen NIEMALS . . .

..... Gehäuseteile entfernen.

..... das Gerät zerlegen oder umbauen.

..... die Batteriepole kurzschließen. Einen

Batteriesatz bei Aufbewahrung von metallischen
Gegenständen entfernt halten.

..... entflammbare oder metallische Gegenstände

bzw. Flüssigkeit in das Geräteinnere gelangen
lassen.

..... den Batteriesatz oder die Spannungsquelle bei

eingeschaltetem Gerät abtrennen.

..... den Batteriesatz bei Nichtgebrauch des

Camcorders angebracht lassen.

2. Das Gerät NIEMALS an Orten verwenden, . . .

..... die hoher Luftfeuchtigkeit oder Staubeinwirkung

ausgesetzt sind.

..... die Dampf- oder Rußeinwirkung (Kochstelle

etc.) ausgesetzt sind.

..... die Erschütterungen oder Vibrationen ausgesetzt

sind.

..... die starken magnetischen oder

elektromagnetischen Feldern (von Lautsprecher,
Sendeantenne etc.) ausgesetzt sind.

..... wo zu geringer Abstand zu einem TV-Gerät

gegeben ist.

..... die extremen Temperaturen (über 40° C bzw.

unter 0° C) ausgesetzt sind.

3. Das Gerät NIEMALS an Orten aufbewahren, . . .

..... die extrem hohen Temperaturen (über 50° C)

ausgesetzt sind.

..... die extrem geringer (unter 35 %) oder hoher

(über 80 %) Luftfeuchtigkeit ausgesetzt sind.

..... die direkter Sonneneinstrahlung ausgesetzt sind.

..... an denen Hitzestaus auftreten

(Fahrzeuginnenraum im Sommer etc.) können.

..... wo zu geringer Abstand zu einem Heizkörper

gegeben ist.

4. Das Gerät NIEMALS . . .

..... Nässe aussetzen.

..... fallenlassen oder gegen harte Gegenstände

stoßen lassen.

..... beim Transport Erschütterungen oder starken

Vibrationen aussetzen.

..... mit dem Objektiv für lange Zeit auf eine

besonders helle Lichtquelle richten.

..... so halten, daß Sonnenlicht direkt in das Okular

einfallen kann.

..... beim Transportieren am Sucher halten. Den

Camcorder mit beiden Händen fassen oder am

Griff halten.

..... niemals am Schultergurt schwingen.

CD-ROM-Handhabung

• Die Signalseite (unbedruckt) stets frei von
Verunreinigungen und Kratzern halten. Die CD-ROM
niemals beschriften oder bekleben! Verunreinigungen
mit einem weichen Tuch entfernen. Hierbei gerade
von der CD-ROM-Mitte zur Kante wischen.

• Niemals herkömmliche Schallplattenreiniger oder
Reinigungssprays verwenden.

• Die CD-ROM niemals biegen und niemals die
Signalseite berühren.

• Die CD-ROM niemals an Orten aufbewahren, die
Staub, extremem Temperaturen, hoher
Luftfeuchtigkeit oder direkter Sonneneinstrahlung
ausgesetzt sind.

Feuchtigkeitskondensation . . .

•Wenn ein Glas mit kalter Flüssigkeit gefüllt wird,
bilden sich an der Glasaußenfläche
Kondenswassertropfen. Dementsprechend tritt
Kondensationsniederschlag im Camcorderinneren
auf, wenn Ihr Camcorder einem starken
Temperaturwechsel von kalt zu warm
(Ortswechsel, Aufheizen eines kalten Raumes
etc.), extremer Luftfeuchtigkeit oder direkt dem
Luftstrom einer Klimaanlage ausgesetzt ist.

•Bei Kondensationsniederschlag an der
Kopftrommel kann das Band und/oder der
Bandmechanismus ernsthaft beschädigt werden.

Schwerwiegende Betriebsstörungen

Bei einer schwerwiegenden Betriebsstörung den
Camcorder auf keinen Fall benutzen. Wenden Sie
sich umgehend an Ihren JVC Fachhändler.

So behandeln Sie Ihren Camcorder
richtig

1. Nach dem Gebrauch

1 Stellen Sie den Hauptschalter auf POWER

OFF (Camcorder-Abschaltung).

2 Öffnen Sie den Cassettenhalter mit Riegel

EJECT und entnehmen Sie die Cassette.

3 Schließen und verriegeln Sie den

Cassettenhalter, indem Sie PUSH drücken.

4 Betätigen Sie BATT. RELEASE, um den

Batteriesatz abzunehmen.

5 Schließen Sie den Objektivschutz mit dem

Riegel LENS COVER.

2. Reinigung des Camcorders

1 SO REINIGEN SIE DAS GEHÄUSE

Benutzen Sie ein weiches Tuch und üben Sie
keinen zu hohen Druck aus.

2 SO REINIGEN SIE DAS OBJEKTIV

Entfernen Sie Staub zunächst mit einem
Blasebalg-Pinsel und säubern Sie die
Glasoberfläche vorsichtig mit speziellem
Linsenreinigungspapier.

3 SO NEHMEN SIE DAS OKULAR AB

Drehen Sie das Okular gegen den
Uhrzeigersinn und ziehen Sie es ab.

4 SO REINIGEN SIE DEN SUCHER

Entfernen Sie Staub mit einem Blasebalg-Pinsel.

5 SO BRINGEN SIE DAS OKULAR WIEDER AN

Richten Sie Markierungen aufeinander aus.
Schieben Sie das Okular auf und drehen Sie
es im Uhrzeigersinn.

HINWEISE:

●

Keine starken Reinigungsmittel wie Benzin oder
Alkohol verwenden.

●

Vor der Reinigung unbedingt den Batteriesatz oder
die Spannungsquelle abtrennen.

●

Bei langdauernder Verunreingung der Objektivlinse
kann sich Schimmel bilden.

78 DE

ALLGEMEIN

Betriebstemperatur : 0°C bis +40°C
Luftfeuchtigkeit : 35% bis 80%
Lagerungstemperatur : –20°C bis +50°C
Gewicht : Ca. 840 g
Abmessungen

(Einschließlich Sucher) : 113 (W) x 117 (H) x

242 (D) mm
Spannungsversorgung : 6 V Gleichstrom
Leistungsaufnahme

bei eingeschalteter
Videoleuchte : 8,6 W
bei ausgeschalteter
Videoleuchte : 5,7 W

Signalsystem : PAL-Farbsignal

TECHNISCHE DATEN

EINGANGS- UND AUSGANGSBUCHSEN

Video : Ausgang 1 Vss, 75 Ohm,

unsymmetrisch
(über VIDEO OUT­Buchse)

Audio : Ausgang –8 dBs, 1 kOhm

(über AUDIO OUT-

Buchse)
JLIP : 4-pol. Stiftstecker
Digital : 8-pol. Mini-DIN-Stecker
Eingang für externes

Mikrofon : –68 dBs, hochohmig,

unsymmetrisch,

Steckerdurchm. 3,5 mm

(MONO)

SYSTEM

Camcorder-Format : VHS PAL-Standard
Aufnahmesystem

Luminanz : FM-Aufnahme
Farbe : Direktaufnahme mit

Cassette : Cassette
Bandgeschwindigkeit : 23,39 mm/Sek.
Max. Aufnahmezeit : 60 Min. (EC-60-Cassette)
D.S.C.-Format

Aufnahmeformat :

Aufnahmemedium : Eingebauter Flash

Anzahl der
speicherbaren
Standbilder : Hohe Auflösung (FINE):

Bildgröße : 320 x 240 Bildpunkte

herabgesetztem
Hilfsträger/Entspricht dem
VHS-Standard

Digitale Datenspeicherung
(JPEG)

Memory-Speicher
(1 MByte)

ca. 22 Bilder
(ca. 32.000 Byte
Datenkomprimierung)
Standard-Auflösung
(STANDARD):
ca. 44 Bilder
(ca. 16.000 Byte
Datenkomprimierung)

KAMERA

Bildwandler : 1/4”-CCD
Objektiv :

Sucher : Elektronischer Sucher mit

Weißbalance-Regelung : Automatisch/manuell

F1,6, f = 3,8 bis 83,6 mm,
22:1-Motorzoom-Objektiv
mit automatischer
Blendenregelung und
Makroposition,
Filterdurchmesser 46 mm

0,5”-Schwarzweißröhre

NETZADAPTER/LADEGERÄT (AA-V15EG)

Spannungsversorgung : 110 bis 240 V Netzstrom,

50/60 Hz
Leistungsaufnahme : 23 W
Nennabgabe

Laden : 8,5 V , Gleichstrom,

1,3 A

Camcorder 6,3 V , Gleichstrom,

1,8 A
Ladesystem : Konstanter Strom,

Spitzenwert-Abtastung,

Schaltuhr-Steuerung
Abmessungen : 140 (B) x 42 (H) x

68 (T) mm
Gewicht : Ca. 300g

CASSETTENADAPTER (C-P7U)

Abmessungen : 188 (B) x 25 (H) x

104 (T) mm
Gewicht : Ca. 240 g
Zubehör : R6 (AA) Batterie x 1

Mitgeliefertes Zubehör ..................... Z S. 5

Sonderzubehör

•Batteriesatz BN-V12U, BN-V22U, BN-V25U

•Auto-Bordnetz-Adapter/Ladegerät BH-V3E

•HF-Adapter RF-V5E

•Compact VHS (VHS-C)-Cassette EC-60/45/30

•Tragetasche CB-V7U

•Fernbedienung RM-V700U

Einige Zubehörteile sind nicht in allen
Verkaufsgebieten erhältlich. Informationen bzgl.
Sonderzubehör erhalten Sie bei Ihrem JVC
Fachhändler.

Irrtümer sowie Änderungen des Designs und der
technischen Daten vorbehalten.

DE 79

GR-AX880

COPYRIGHT© 1998 VICTOR COMPANY OF JAPAN, LTD.

EG

Gedruckt in Japan
0298MSV*UN*SN

VICTOR COMPANY OF JAPAN, LIMITED

GE
