JVC Everio GZ-HM430U, Everio GZ-HM50U, Everio GZ-HM30U Basic User's Manual

HD MEMORY CAMERA

LYT2274-001E-M

FREN

GZ-HM430U/GZ-HM50U/
GZ-HM30U

Basic User Guide

Dear Customers

Thank you for purchasing this JVC product.
Before use, please read the Safety Precautions and Cautions on p. 2 and p. 25 to ensure safe
use of this product.

Getting StartedRecordingPlaybackCopying

.

A “Basic User Guide” (this manual) and a “Detailed User Guide” are available for this
product.
For more details on operating this product, please refer to the “Detailed User Guide”
at the following website.

o
o

For Future Reference:

Enter the Model No. (located on the bottom of the camera) and Serial No.
(located on the battery pack mount of the camera) below.

Model No.
Serial No.

Detailed User Guide

http://manual.jvc.co.jp/index.html/
You can also access the website from the supplied CD-ROM. (p. 19)

Further

Information

Safety Precautions

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK,

DO NOT REMOVE COVER (OR BACK).

NO USER-SERVICEABLE PARTS INSIDE.

REFER SERVICING TO QUALIFIED SERVICE PERSONNEL.

The lightning flash with arrowhead symbol, within an
equilateral triangle, is intended to alert the user to the
presence of uninsulated "dangerous voltage" within the
product's enclosure that may be of sufficient magnitude
to constitute a risk of electric shock to persons.

The exclamation point within an equilateral triangle is
intended to alert the user to the presence of important
operating and maintenance (servicing) instructions in
the literature accompanying the appliance.

WARNING: TO PREVENT FIRE OR SHOCK
HAZARD, DO NOT EXPOSE THIS UNIT TO
RAIN OR MOISTURE.

NOTES:

•

The rating plate and safety caution are on the

bottom and/or the back of the main unit.

•

The serial number plate is on the battery pack

mount.

•

The rating information and safety caution of the

AC adapter are on its upper and lower sides.

Caution on Replaceable lithium battery

The battery used in this device may present a fire
or chemical burn hazard if mistreated.
Do not recharge, disassemble, heat above 100°C
(212°F) or incinerate.
Replace battery with Panasonic, Sanyo, Sony or
Maxell CR2025.
Danger of explosion or Risk of fire if the battery is
incorrectly replaced.

•

Dispose of used battery promptly.

•

Keep away from children.

•

Do not disassemble and do not dispose of in fire.

For USA-California Only

This product contains a CR Coin Cell Lithium
Battery which contains Perchlorate Material
– special handling may apply.
See www.dtsc.ca.gov/hazardouswaste/perchlorate

When the equipment is installed in a cabinet or on
a shelf, make sure that it has sufficient space on all
sides to allow for ventilation (10 cm (3-15/16") or
more on both sides, on top and at the rear).
Do not block the ventilation holes.
(If the ventilation holes are blocked by a
newspaper, or cloth etc. the heat may not be able
to get out.)
No naked flame sources, such as lighted candles,
should be placed on the apparatus.
When discarding batteries, environmental
problems must be considered and the local rules or
laws governing the disposal of these batteries must
be followed strictly.
The apparatus shall not be exposed to dripping or
splashing.
Do not use this equipment in a bathroom or places
with water.
Also do not place any containers filled with water
or liquids (such as cosmetics or medicines, flower
vases, potted plants, cups etc.) on top of this unit.
(If water or liquid is allowed to enter this
equipment, fire or electric shock may be caused.)

Do not point the lens directly into the sun. This
can cause eye injuries, as well as lead to the
malfunctioning of internal circuitry. There is also a
risk of fire or electric shock.

CAUTION!

The following notes concern possible physical
damage to this unit and to the user.
Carrying or holding this unit by the LCD monitor
can result in dropping the unit, or in a malfunction.
Do not use a tripod on unsteady or unlevel surfaces.
It could tip over, causing serious damage to the unit.

CAUTION!

Connecting cables (Audio/Video, etc.) to

this unit
and leaving it on top of the TV is not recommended,
as tripping on the cables will cause

this unit

to fall,

resulting in damage.

CAUTION:

WARNING:

The battery pack, the camcorder with battery
installed, and the remote control with battery
installed should not be exposed to excessive heat
such as direct sunlight, fire or the like.

The mains plug shall remain readily operable.

•

Remove the mains plug immediately if the
camcorder functions abnormally.

.

For more information, refer to the Detailed User Guide

2

http://manual.jvc.co.jp/index.html/

IMPORTANT SAFETY INSTRUCTIONS

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Do not use this apparatus near water.

6. Clean only with dry cloth.

7. Do not block any ventilation openings. Install in
accordance with the manufacturer’s instructions.

8. Do not install near any heat sources such
as radiators, heat registers, stoves, or other
apparatus (including amplifi ers) that produce heat.

9. Protect the power cord from being walked on or
pinched particularly at plugs, convenience
receptacles, and the point where they exit from
the apparatus.

10. Only use attachments/accessories specifi ed by
the manufacturer.

11. Use only with the cart,
stand, tripod, bracket,
or table specifi ed by
the manufacturer, or
sold with the apparatus.
When a cart is used,
use caution when
moving the cart/
apparatus combination
to avoid injury from tip-over.

12. Unplug this apparatus during lightning storms or
when unused for long periods of time.

13. Refer all servicing to qualifi ed service personnel.
Servicing is required when the apparatus has
been damaged in any way, such as power-supply
cord or plug is damaged, liquid has been spilled
or objects have fallen into the apparatus, the
apparatus has been exposed to rain or moisture,
does not operate normally, or has been dropped.

If this symbol is shown, it is only valid
in the European Union.

Remember that this unit is intended for
private consumer use only.

Any commercial use without proper permission
is prohibited. (Even if you record an event such
as a show, performance or exhibition for personal
enjoyment, it is strongly recommended that you
obtain permission beforehand.)

Trademarks

Make a backup of important recorded data

•

"AVCHD", "AVCHD" logo, "AVCHD Lite" and
"AVCHD Lite" logo are trademarks of Panasonic
Corporation and Sony Corporation.

•

x.v.Color™ is a trademark of
Sony Corporation.

•

HDMI™ is a trademark of HDMI
Licensing, LLC.

•

Manufactured under license from Dolby
Laboratories. Dolby and the double-D symbol

are trademarks of Dolby Laboratories.

•

Windows® is either registered trademark or
trademark of Microsoft Corporation in the
United States and/or other countries.

•

Macintosh is a registered trademark of Apple Inc.

•

iMovie and iPhoto are trademarks of Apple Inc.,
registered in the U.S. and other countries.

•

YouTube™ and the YouTube logo are
trademarks and/or registered trademarks of
YouTube LLC.

•

Intel, Intel Core, and Pentium are trademarks or
registered trademarks of Intel Corporation or its
subsidiaries in the United States and other countries.

•

Eye-Fi is a trademark of Eye-Fi, Inc.

•

Other product and company names included in
this instruction manual are trademarks and/or
registered trademarks of their respective holders.

JVC will not be responsible for any lost data. It is
recommended to copy your important recorded
data to a disc or other recording media for storage.

.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

3

Contents

Safety Precautions ............................... 2

Verifying the Accessories .................... 4

Names of Parts and Functions ............. 5

IGetting Started ........................... 6

Model Differences ............................... 6

Charging the Battery Pack ................... 6

Grip Adjustment ................................... 7

Using as a Hand Strap ......................... 7

Video Quality ....................................... 7

Inserting an SD Card ........................... 8

Clock Setting ..................................... 10

IRecording ................................. 12

Video Recording ................................ 12

IPlayback ................................... 13

Playing Back/Deleting Files on this Unit

........................................................... 13

Playing Back on TV ............................ 14

ICopying .................................... 16

Copying Files ..................................... 16

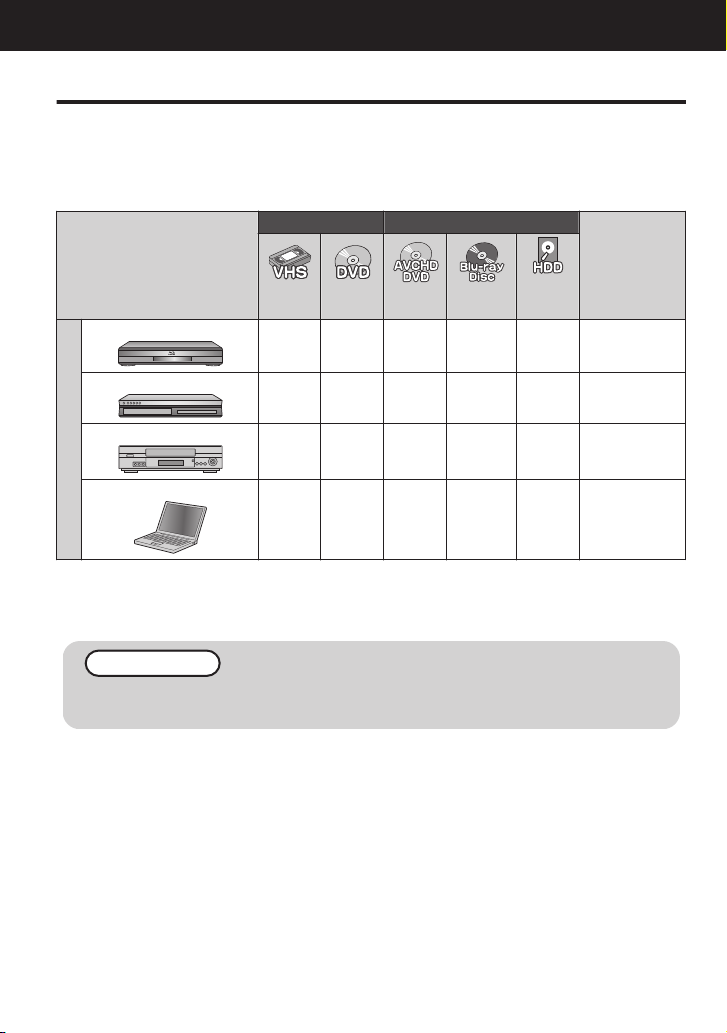

Dubbing Files by Connecting to a DVD

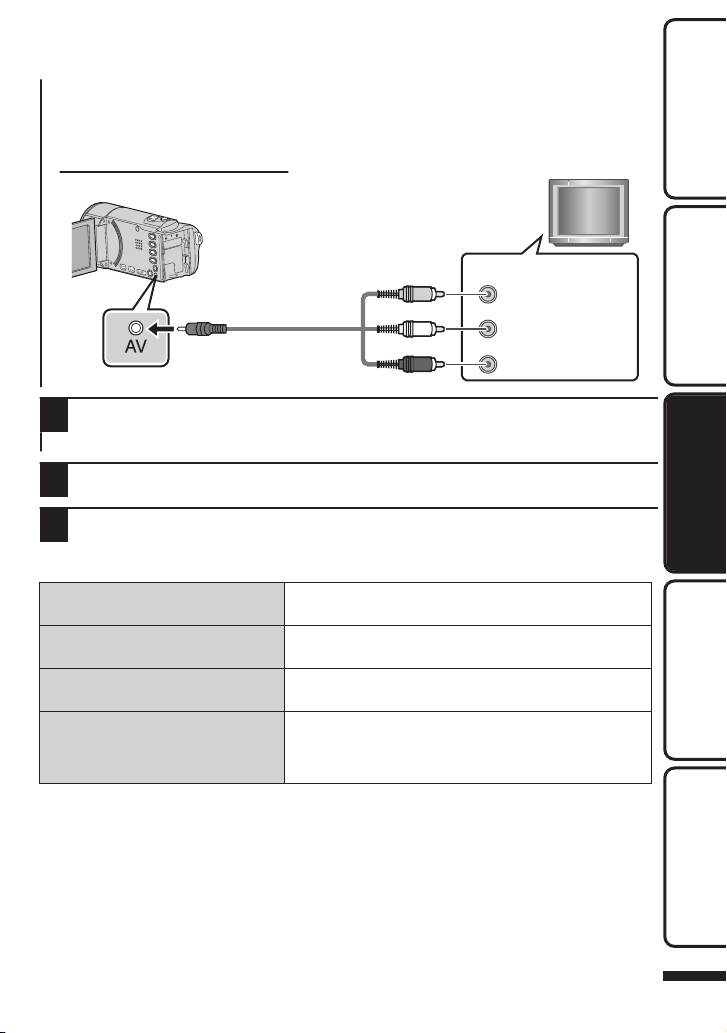

Recorder or VCR ............................... 17

Copying to Computer ......................... 18

IFurther Information ................... 21

Operating the Menu ........................... 21

Recordable Time ............................... 22

Troubleshooting ................................. 23

Cautions ............................................ 25

Specifications .................................... 27

.

A “Basic User Guide” (this manual) and a “Detailed User Guide” are available for this product.
For more details on operating this product, please refer to the “Detailed User Guide” at the
following website.

o
o

Detailed User Guide

http://manual.jvc.co.jp/index.html/
You can also access the website from the supplied CD-ROM. (p. 19)

Verifying the Accessories

AC Adapter

AC-V11U*

.

CD-ROM

.

SD cards are sold separately. For details on the types of cards that can be used on this

0

unit, refer to p. 8.

* When using the AC adapter overseas, please prepare a commercially available converter

plug for the country or region of visit.

For more information, refer to the Detailed User Guide

4

http://manual.jvc.co.jp/index.html/

Battery Pack

BN-VG108U/

BN-VG107U

.

Basic User Guide

(this manual)

.

USB Cable

(Type A - Mini Type B)

QAM1313-001A/

QAM1369-001A

.

AV Cable

.

Optional Accessories

Component Cable

0

QAM1266-001

Names of Parts and Functions

2

45

1

l

cd

g

f

e

i
j

h

o

n

m

k

6

7

8

9

0

b

a

3

.

A

Lens Cover

B

Monaural Microphone

C

LCD Monitor
Turns the power on/off by opening and
closing.

D

Speaker

E

ACCESS (Access) Lamp
Lights up/blinks during recording or
playback.

F

POWER/CHARGE (Power/Charge)
Lamp (p. 6)

G

L (Play/Record) Button
Switches between recording and
playback modes.

H

UP/< Button
UP

<

I

DOWN/> Button

Scrolls/moves cursor on the

:

icons upward
Reverse search

:

DOWN:Scrolls/moves cursor on the

icons downward

>

J

OK/INFO Button

Forward search

:

Confirms the selection. / Displays
information as follows.
Recording:Displays the remaining

time and battery power.

Playback:Displays file information

such as recording date.

For more information, refer to the Detailed User Guide

K

AV Connector (p. 15, 17)

L

MENU Button (p. 21)

M

HDMI Mini Connector (p. 14)

N

USB Connector (p. 20)

O

COMPONENT (Component) Connector
(GZ-HM30/GZ-HM50) (p. 14)

P

Zoom/Volume Lever / Index (u)
(p. 12, 13)

Q

i.AUTO (Intelligent Auto) Button
(p. 12)

R

DC Connector (p. 6)

S

START/STOP Button (Video
Recording) (p. 12) /

d/e (Play/Pause) Button (Video
Playback) (p. 13)

T

Strap Lock (p. 7)

U

Lens Cover Switch (p. 12)

V

Grip Belt (p. 7)

W

Tripod Mounting Hole

X

SD Card Slot (p. 8)

Y

Battery Release Lever (p. 6)

http://manual.jvc.co.jp/index.html/

5

(Base)

To detach the battery pack

Charging finished:
Goes out

Charging in progress:
Blinks

Charging Lamp

Plug in the power.

To AC Outlet
(110 V to 240 V)

AC Adapter

Cover

Connect the DC
connector.

Mark

Align the top of the battery
with the mark on this unit,
and slide in until the battery
clicks into place.

The battery pack is not
charged at the time of
purchase.

Attach the battery pack.

Getting Started

Model Differences

Model

Component

Connector

Recording Media

GZ-HM430 No SDHC/SDXC AVCHD

GZ-HM50 Yes SDHC/SDXC/Built-in

Memory (8 GB)

GZ-HM30 Yes SDHC/SDXC AVCHD Lite

Charging the Battery Pack

.

Video

Recording

Format

AVCHD (UXP / XP / SP / EP)

(1920 HD)
AVCHD Lite

(720 p)

AVCHD SD (SSW / SEW)
AVCHD Lite (LS / LE)

AVCHD SD (SSW / SEW / SS / SE)
AVCHD Lite (LS / LE)

(720 p)

AVCHD SD (SSW / SEW / SS / SE)

Video Quality

CAUTION

Be sure to use JVC battery packs.

If you use any other battery packs besides JVC battery packs, safety and performance

0

cannot be guaranteed.
Charging time: Approx. 2 h 10 m (BN-VG108U)/1 h 50 m (BN-VG107U) (using supplied

0

battery pack)

* The charging time is when the unit is used at 25°C (77°F). If the battery pack is charged

outside the room temperature range of 10°C to 35°C (50°F to 95°F), charging may take
a longer time or it may not start. The recordable and playable time may also be shortened
under some usage conditions such as at low temperature.

Charging is also possible with a USB cable. (Refer to Detailed User Guide.)

0

For more information, refer to the Detailed User Guide

6

http://manual.jvc.co.jp/index.html/

Grip Adjustment

Close the lever

Adjust the length
of the belt

Open the lever on
the strap lock

.

Using as a Hand Strap

Adjust the length of the belt and loop it around your wrist.

.

Video Quality

This unit can perform recording in both high and standard definition.
By default, it is set to high definition (LS)(GZ-HM30/GZ-HM50) or (XP)(GZ-HM430).

To change the setting

o

Press MENU.

A

Press UP/< or DOWN/> to select “VIDEO QUALITY” and press OK/INFO.

B

Press UP/< or DOWN/> to select the video quality.

C

Press OK/INFO. (Setting complete)

D

High Definition LS (16:9) UXP (16:9) Higher video quality

Standard Definition SSW (16:9) SS (4:3) SSW (16:9)

* For the approximate video recording time, refer to p. 22.

GZ-HM30/GZ-HM50 GZ-HM430

LE (16:9) XP (16:9)

SP (16:9)
EP (16:9)

SEW (16:9) SE (4:3) SEW (16:9)

.

More recording time

Getting StartedRecordingPlaybackCopying

Further

Information

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

7

Inserting an SD Card

Turn off the power of this unit before
inserting or removing a card.

(Base)

Label

Insert an SD card.

Open the cover.Close the LCD monitor.

When the LCD monitor is closed, the unit turns off.

(Base)

Insert a commercially available SD card before recording. (GZ-HM30/GZ-HM430)
When a commercially available SD card is inserted, recordings can still be made to the card without
stopping when the remaining recording time on the built-in memory runs out. (GZ-HM50)

*

Only for GZ-HM50:
To record to the card, it is necessary to set “REC MEDIA SETTING” to “SD CARD”. (p. 9)
When no card is available, set “REC MEDIA SETTING” to “BUILT-IN MEMORY” for recording.

.

To remove the card

o

Push the card inward once, then pull it out straight.

.

NOTE

Operations are confirmed on the following SD cards.

Manufacturer Panasonic, TOSHIBA, SanDisk, Eye-Fi*
Video A

Eye-Fi Eye-Fi Connect X2 / Eye-Fi Explore X2 / Eye-Fi Pro X2

*Only the specified models may be used. Refer to the Detailed User Guide for details.

Using SD cards (including SDHC/SDXC cards) other than those specified above

0

may result in recording failure or data loss.
To protect the data, do not touch the terminals of the SD card.

0

Eye-Fi manufactures SD memory cards with wireless LAN function.

0

For more information, refer to the Detailed User Guide

8

http://manual.jvc.co.jp/index.html/

Class 4 or higher compatible SDHC card (4 GB to 32 GB) /
Class 4 or higher compatible SDXC card (Max. 64 GB)

To select/move cursor towards up/left or down/

REC MEDIA SETTING

SD CARD

FORMAT SD CARD

FILE

FORMAT SD CARD

right, press the button UP/< or DOWN/>.

Getting StartedRecordingPlaybackCopying

To use an SD card

o

(GZ-HM50)

Recording and playback can be
performed on a card when “REC MEDIA
SETTING” is set to “SD CARD”.

Press MENU.

A

Select “REC MEDIA SETTING”

B

and press OK.

.

Select “SD CARD” and press OK.

C

.

To use SD cards that have been

o

used on other devices

Format (initialize) the card using
“FORMAT SD CARD” from media
settings.

All data on the card will be deleted
when it is formatted. Copy all files
on the card to a computer before
formatting.

Press MENU.

A

Select “MEDIA SETTINGS” and

B

press OK.
Select “FORMAT SD CARD” and

C

press OK.

.

Select “FILE” and press OK.

D

.

Select “YES” and press OK.

E

After formatting, press OK.

F

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Further

Information

9

Clock Setting

NOYES

SET DATE/TIME!

2011JAN 1 10 00

TIME

CLOCK SETTING

DATE

GMT

CLOCK/AREA SETTING

To select/move cursor towards up/left or down/
right, press the button UP/< or DOWN/>.

.

Open the LCD monitor.

1

3

Press UP/< or DOWN/> to adjust the

0

setting value and press OK to confirm
it. The cursor moves to the next item.

Repeat this step to input the year,

0

month, day, hour, and minute.

4

.

The unit turns on. When the LCD

0

monitor is closed, the unit turns off.

Select “YES” and press OK when

2

“SET DATE/TIME!” is displayed.

.

The city name and time difference are

0

displayed.

To return to the previous screen

o

Press MENU.

Set the date and time.

.

Press UP/< or DOWN/> to select the
region where you live and press OK.

.

10

For more information, refer to the Detailed User Guide
http://manual.jvc.co.jp/index.html/

To reset the clock

CLOCK ADJUST

CLOCK SETTING

CLOCK ADJUST

DISPLAY SETTINGS

LANGUAGE

Set the clock with “CLOCK ADJUST”
from the menu.

Press MENU.

A

Select “CLOCK ADJUST” and

B

press OK.

To change the display language

The language on the display can be
changed.

Press MENU.

A

Select “DISPLAY SETTINGS”

B

and press OK.

Getting StartedRecordingPlaybackCopying

0

.

Select “CLOCK SETTING” and

C

press OK.

.

The subsequent setting operations
are the same as steps 3 - 4 on the
previous page.

.

Select “LANGUAGE” and press

C

OK.

.

Select the desired language and

D

press OK.

NOTE

“SET DATE/TIME!” is displayed when you turn on this unit after it has not been

0

used for a prolonged period.
Charge this unit for more than 24 hours before setting the clock.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Further

Information

11

(Telephoto)(Wide angle)

Zooming

Press again to stop.

Start recording.

The mode changes between Intelligent
Auto and Manual with every press.

If the mode is H Manual, press the
S button to switch.

Check if the recording mode is P Intelligent Auto.

Open the
lens cover.

Zoom ratio setting depends on the
setting of “VIDEO QUALITY”. (P.27)

0:00:00 [000:22]

Battery Indicator

Recording Media

Recording in Progress

Record-Standby

Remaining Recording Time

Video Quality

Scene Counter

Image Stabilizer

Recording

Video Recording

You can record without worrying about the setting details by using the Intelligent Auto mode.
Settings such as exposure and focus will be adjusted automatically to suit the shooting
conditions.

*

In case of specific shooting scenes such as backlight (C), night view (B), person (A) etc., its
icon is displayed on the screen.

Before recording an important scene, it is recommended to conduct a trial recording.

Indications during video recording

o

12

.

.

NOTE

The estimated recording time of the supplied battery pack is approximately 40

0

minutes. (p. 23)
Do not remove the battery pack, AC adapter, or SD card when the access lamp

0

is lighted. The recorded data may become unreadable.

For more information, refer to the Detailed User Guide
http://manual.jvc.co.jp/index.html/

2011

Turn up the
volume

Turn down the

volume

Volume adjustment

To select/move cursor towards
up/left or down/right, press the
button UP/< or DOWN/>.

Select the desired video and press
[d/e].

Select the playback mode.

Playback

Playing Back/Deleting Files on this Unit

Select and play back the recorded videos from an index screen (thumbnail display).
*Only for GZ-HM50: The contents of the media selected in “REC MEDIA SETTING”
(p. 9) are displayed on the index screen.

.

0

Press L again to return to the recording mode.
Videos recorded in high definition and standard definition are displayed on the index

0

screen separately. Set “VIDEO QUALITY” in the recording menu to “LS” or “LE” to view
the videos recorded in high definition, or to “SSW”, “SS”, “SEW”, or “SE” to view the
videos recorded in standard definition, before selecting the playback mode. (GZ­HM30/GZ-HM50) (p. 7)

Press UP/< or DOWN/> to select files

To delete selected files from

o

the index screen

Press MENU, select “DELETE” and

A

press OK.
Select “FILE SELECT” and press OK.

B

Usable operation buttons/levers during playback

o

d/e

Zoom u
Zoom T / Vol.+ Increases volume level ­Zoom W / Vol.- Decreases volume level -

UP/< Reverse search Frame-by-frame playback in reverse

DOWN/> Forward search Frame-by-frame playback in forward

During video playback During video pause

Pause Playback

- Stop (returns to thumbnail display)

For more information, refer to the Detailed User Guide

C

and press OK.
Press MENU, select “EXECUTE” and

D

press OK to confirm deletion.
After deleting is complete, press OK.

E

direction

direction

http://manual.jvc.co.jp/index.html/

Getting StartedRecordingPlaybackCopying

Further

Information

13

Playing Back on TV

HDMI Connector
Input

TV

HDMI Cable
(Optional)

To HDMI Mini

Connector

COMPONENT

AV

Y

CB/PB

CR/PR

Do not connect the yellow plug
when using component cable.

TV

Audio Input
(R)

Audio Input
(L)

Component
Video Input

Ye l l o w

Red

White

Red

Blue

Green

AV Cable
(Provided)

To AV Connector

Component
Cable
(Optional)

To COMPONENT Connector

Connect to a TV.

1

* Refer also to the instruction manual of the TV in use.

Turn off the power.

0

Playing back in HD quality

o

If you are using an HDTV, you can play back in HD quality by connecting to the HDMI
connector.

Connecting to the HDMI connector

.

Connecting to the COMPONENT connector (GZ-HM30/GZ-HM50)

.

NOTE

For questions about the TV or method of connection, contact your TV’s

0

manufacturer.
Use a High Speed HDMI Cable as the HDMI mini cable.

0

When playing back in HD quality, set “COMPONENT OUTPUT” in the

0

0

14

“CONNECTION SETTINGS” menu to “1080i/720p”. The video is output in
standard quality if the setting remains at “480i”. (GZ-HM30/GZ-HM50)

Component and composite (AV) cannot be output at the same time. (GZ-HM30/
GZ-HM50)

For more information, refer to the Detailed User Guide
http://manual.jvc.co.jp/index.html/

Playing back in standard quality

Red

White

Ye l l o w

TV

Audio Input (R)

Audio Input (L)

Video Input

Video Input

AV Cable (Provided)

To AV Connector

o

If you are using a conventional TV, you can play back in standard quality by connecting
to the AV connector.

Connecting to the AV connector

.

Connect the AC adapter.

2

This unit powers on automatically when the AC adapter is connected.

0

Select the TV input switch.

3

Play back a file. (p. 13)

4

When images look unnatural on the TV

o

Images do not appear on the TV
properly.

Images are projected vertically on
the TV.

Images are projected horizontally
on the TV.

The color of images looks strange.

Disconnect the cable and connect again.

0

Turn off and on this unit again.

0

Set “VIDEO OUTPUT” in the “CONNECTION

0

SETTINGS” menu to “4:3”.
Adjust the TV’s screen accordingly.

0

When the video was recorded with “x.v.Color” set

0

to “ON”, change the setting as desired on TV.
Adjust the TV’s screen accordingly.

0

Getting StartedRecordingPlaybackCopying

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Further

Information

15

Copying

Copying Files

You can create discs or copy the files on this unit by connecting it to various devices.

Recordable and playable

:

X

Playable only

:

F

Not applicable

:

—

Standard Quality HD Quality

Media Selection

Blu-ray Recorder

.

DVD Recorder

.

.

(VHS

Tape)

— X

— X

.

(DVD
Disc)

.

(DVD

Disc)

.

(Blu-ray

Disc)

.

(Device’s

internal

HDD)

F *1 X *1 X *1

F *1

— X

Page

See manual of

recorder.

p. 17

VCR

Device

.

X — — — —

p. 17

Computer

—

.

*2 *2 *2

X

p. 18

*1 Only on AVCHD compatible devices.
*2 For details on how to create a disc using a computer, refer to the Detailed User Guide.

NOTE

It is not possible to connect and record to a DVD writer, external Blu-ray drive, or

0

external hard disk.

For more information, refer to the Detailed User Guide

16

http://manual.jvc.co.jp/index.html/

Dubbing Files by Connecting to a DVD

VCR/DVD Recorder

Audio Input (R)

Audio Input (L)

Video Input

Video Input

Red

White

Ye l l o w

To DC Connector

To AC Outlet
(110 V to 240 V)

AC Adapter

AV Cable (Provided)

To AV Connector

Recorder or VCR

You can dub videos in standard quality by connecting to a DVD recorder or VCR.
Refer also to the instruction manuals of the TV, DVD recorder, VCR, etc.

Connect to a VCR/DVD recorder.

1

Turn off the power.

0

.

This unit powers on automatically when the AC adapter is connected.

0

Press L (Play/Record) to select the playback mode.

2

.

Prepare to record.

3

Preparation on TV and VCR/DVD recorder

Switch to a compatible external input.

0

Insert a DVD-R or video tape.

0

Preparation on this unit

Set “VIDEO OUTPUT” in the “CONNECTION

0

SETTINGS” menu to the aspect ratio (“4:3” or “16:9”) of the connecting TV.
To include the date during dubbing, set “DISPLAY ON TV” in the “CONNECTION

0

SETTINGS” menu to “ON”. Set “ON-SCREEN DISPLAY” in the playback menu to “ON”.

Start recording.

4

Start playback on this unit and press the record button on the recorder.

0

After playback is complete, stop the recording.

0

Getting StartedRecordingPlaybackCopying

Further

Information

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

17

Copying to Computer

Processor

High definition: Intel Core Duo, CPU 1.66 GHz or higher
(Intel Core 2 Duo, CPU 2.13 GHz or higher recommended)
Standard definition: Intel Pentium 4, CPU 3.0 GHz or higher
(Intel Pentium D, CPU 3.0 GHz or higher recommended)

Service Pack 2 (Windows Vista only)

Home Basic or Home Premium (Pre-installed versions only)

WindowsVista

Home Premium (Pre-installed versions only)

Windows7

System type: 32-bit / 64-bit

Memory: At least 2 GB

Memory: At least 1 GB

Processor

High definition: Intel Core Duo, CPU 1.66 GHz or higher
(Intel Core 2 Duo, CPU 2.13 GHz or higher recommended)
Standard definition: Intel Pentium 4, CPU 3.0 GHz or higher
(Intel Pentium D, CPU 3.0 GHz or higher recommended)

Service Pack 3

Home Edition or Professional (Pre-installed versions only)

Windows XP

Verifying System Requirements (Guideline)

Windows PC
You can copy files to a PC using the provided software.

Right-click on “Computer” (or “My Computer”) in the “Start” menu and select “Properties” to
check the following items.

Windows 7 / Windows Vista

o

.

Windows XP

o

.

Other requirements

o

Display: 1024×768 pixels or above (1280×1024 pixels or above recommended)
Graphic: Intel G965 or higher recommended

Video editing

o

High definition: Intel Core i7, CPU 2.53 GHz or higher recommended
Standard definition: Intel Core 2 Quad, CPU 2.4 GHz or higher recommended

NOTE

If your PC does not meet the above system requirements, the provided software

0

cannot be used.
For more information, contact your PC’s manufacturer.

0

For more information, refer to the Detailed User Guide

18

http://manual.jvc.co.jp/index.html/

Mac Computer

You can import files from this unit to a computer using Apple’s iMovie ‘08, ‘09 or ‘11.
To verify the system requirements, select “About This Mac” from the Apple menu. You

can determine the operating system version, processor and amount of memory.

For the latest information on iMovie, refer to the Apple website.

0

For details on how to use iMovie, refer to the help file of the software.

0

There is no guarantee that the operations will work with all computer environments.

0

Installing the Provided Software

You can display the recorded images in
calendar format and perform simple editing
using the provided software.

Load the provided CD-ROM into

1

your PC.

Windows Vista / Windows 7

Click “Run INSTALL.EXE” in the

A

auto play dialog box.
Click “Continue” on the user

B

account control screen.

“Software Setup” appears after a

0

while.
If it doesn’t appear, double-click the

0

CD-ROM icon in “My Computer”.

Windows XP only

Go to Step 2.

0

Click “Everio MediaBrowser 3”.

2

Click “Finish”.

3

Click “Quit”.

4

.

Installation ends and icons are created

0

on the desktop.

NOTE

To view the Detailed User Guide,
connect to the internet and click
“Detailed User Guide” in step 2.

Getting StartedRecordingPlaybackCopying

.

Follow the on-screen instructions.

0

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Further

Information

19

Backing Up All Files

To AC Outlet
(110 V to 240 V)

AC Adapter

To USB Connector

USB Cable
(Provided)

To DC Connector

To USB
Connector

BACK UP

CONNECT TO PC

2

1

Click

Click

Click

Saving destination (PC)

Before making backup, make sure that there
is enough free space in the PC’s HDD.

Close the LCD monitor to turn off the

0

camcorder. Disconnect the power supply.

To select/move cursor towards up/left or down/
right, press the button UP/< or DOWN/>.

0

5

The provided software Everio
MediaBrowser starts up on the PC.
The subsequent operations are to be
performed on the PC.

Select the volume.

.

Open the LCD monitor.

1

Connect the USB cable and the AC

2

adapter.

Be sure to use the supplied AC adapter.

0

.

Reconnect the power supply.

0

Select “CONNECT TO PC” and

3

press OK.

Select “BACK UP” and press OK.

4

For more information, refer to the Detailed User Guide

20

http://manual.jvc.co.jp/index.html/

.

.

Start backup.

6

.

After backup is complete, click “OK”.

7

If you encounter any problems with the
provided software Everio
MediaBrowser, please consult the
“Pixela User Support Center”.

To disconnect this unit from the PC

o

Click “Safely Remove Hardware”.

A

.

Click “Safely Remove USB Mass

B

Storage Device”.
(For Windows Vista) Click “OK”.

C

Disconnect the USB cable and close

D

the LCD monitor.

GAIN UP

AUTO SLOW-SHUTTER

ERASE ALL DATA (GZ-HM50 Only)

FORMAT BUILT-IN MEM. (GZ-HM50 Only)

FORMAT SD CARD

MEDIA SETTINGS

HDMI CONTROL

HDMI OUTPUT

VIDEO OUTPUT

DISPLAY ON TV

CONNECTION SETTINGS

FACTORY PRESET

UPDATE

QUICK RESTART

AUTO POWER OFF

OPERATION SOUND

DEMO MODE

BASIC SETTINGS

MONITOR BRIGHTNESS

DATE DISPLAY STYLE

LANGUAGE

DISPLAY SETTINGS

Common Menu

ON-SCREEN DISPLAY

REC MEDIA SETTING (GZ-HM50 Only)

CLOCK ADJUST

SEAMLESS REC CTRL (GZ-HM50 Only)

PLAYBACK OTHER FILE

SEARCH DATE

MOVE (GZ-HM50 Only)

COPY (GZ-HM50 Only)

PROTECT/CANCEL

DELETE

Playback Menu

REC MEDIA SETTING (GZ-HM50 Only)

CLOCK ADJUST

x.v.Color

SEAMLESS RECORDING (GZ-HM50 Only)

ZOOM

VIDEO QUALITY

AUTO REC

TIME-LAPSE RECORDING

WIND CUT

GAIN UP

DIS

FACE PRIORITY AE/AF

TELE MACRO

BACKLIGHT COMP.

WHITE BALANCE

BRIGHTNESS ADJUST

FOCUS

SCENE SELECT

MANUAL SETTING

Recording Menu

Menu Map

Further Information

Operating the Menu

You can configure various settings using
the menu.

To select/move cursor towards up/
left or down/right, press the button
UP/< or DOWN/>.

.

Press MENU.

1

Select the desired menu and press

2

OK.

.

Select the desired setting and

3

press OK.

.

To return to the previous screen

o

Press MENU.

For more information on the

0

settings, refer to the Detailed User
Guide.

.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Getting StartedRecordingPlaybackCopying

Further

Information

21

.

Pixela (for inquires regarding the provided software)

Region Language Phone #

USA and Canada English [phone] (toll-free)

Europe (UK, Germany, France, and Spain)

English/German/French/Spanish [phone] (toll-free)

Other Countries in Europe English/German/French/Spanish [phone]

Asia (Philippines) English [phone]

ChineseChina 10800-163-0014 (toll-free)

Homepage: http://www.pixela.co.jp/oem/jvc/mediabrowser/e/
Please check our website for latest information and downloading.

Customer Support Information

Use of this software is authorized according to the terms of the software license.

JVC

(for inquires regarding this unit)

When contacting the nearest JVC office or agency in your country (refer to the JVC Worldwide Service Network at
http://www.jvc-victor.co.jp/english/worldmap/index-e.html) about this software, please have the following information ready.

• Product Name, Model, Serial Number, Problem, Error Message

•

Computer (Manufacturer, Model (Desktop/Laptop), CPU, OS, Memory (MB/GB), Available Hard Disk Space (GB)) Please note
that it may take some time to respond to your questions, depending on their subject matter. JVC cannot answer questions regarding
basic operation of your computer, or questions regarding specifications or performance of the OS, other applications or drivers.

Recordable Time

You can check the video recording time by pressing the OK/INFO button.

Approximate Video Recording Time

GZ-HM430

Quality

4 GB 8 GB 16 GB 32 GB 48 GB 64 GB
UXP 20 m 40 m 1 h 20 m 2 h 50 m 4 h 20 m 5 h 50 m
XP 30 m 1 h 2 h 4 h 10 m 6 h 10 m 8 h 20 m
SP 40 m 1 h 20 m 2 h 50 m 5 h 50 m 8 h 40 m 11 h 50 m
EP 1 h 40 m 3 h 40 m 7 h 10 m 14 h 50 m 21 h 50 m 29 h 50 m
SSW 1 h 20 m 2 h 50 m 5 h 40 m 11 h 30 m 17 h 23 h
SEW 2 h 50 m 5 h 50 m 11 h 40 m 23 h 50 m 35 h 10 m 47 h 40 m

GZ-HM30/GZ-HM50

Quality

LS 1 h 20 m 40 m 1 h 30 m 3 h 10 m 6 h 30 m 9 h 30 m 13 h
LE 3 h 20 m 1 h 50 m 3 h 40 m 7 h 20 m 15 h 10 m 22 h 20 m 30 h 20 m
SSW/SS 2 h 30 m 1 h 20 m 2 h 50 m 5 h 40 m 11 h 30 m 17 h 23 h
SEW/SE 5 h 20 m 2 h 50 m 5 h 50 m 11 h 40 m 23 h 50 m 35 h 10 m 47 h 40 m

0
0
0
0

22

Built-in Memory

(GZ-HM50)

4 GB 8 GB 16 GB 32 GB 48 GB 64 GB

LS/LE: High definition (1280 x 720 pixels, 16:9)
SSW/SEW: Standard definition (720 x 480 pixels, 16:9)
SS/SE: Standard definition (720 x 480 pixels, 4:3)
The approximate recording time is only a guide. The actual recording time may shorten

depending on the shooting environment.

For more information, refer to the Detailed User Guide
http://manual.jvc.co.jp/index.html/

SDHC/SDXC Card

SDHC/SDXC Card

Approximate Recording Time (Using Battery)

Battery Pack Actual Recording Time Continuous Recording Time

BN-VG108U/
BN-VG107U

BN-VG114U 1 h 15 m 2 h 10 m
BN-VG121U 1 h 55 m 3 h 15 m

The above are values when “MONITOR BRIGHTNESS” is set to “3” (standard).

0

The actual recording time may be shorter if zooming is used or if recording is stopped

0

repeatedly. (It is recommended to prepare battery packs ready for three times the
expected recording time.)

When the battery life is reached, the recording time becomes shorter even if the battery

0

pack is fully charged. (Replace the battery pack with a new one.)

40 m 1 h 5 m

Getting StartedRecordingPlaybackCopying

Troubleshooting

If you encounter problems with this unit, check the following before requesting service.

Refer to “Trouble” below.

1

Refer to the “Troubleshooting” section in the “Detailed User Guide”.

2

If you have difficulties operating the unit, refer to the detailed descriptions in the “Detailed User Guide”.

http://manual.jvc.co.jp/index.html/

0

You can also access the website from the supplied CD-ROM. (p. 19)

0

Refer to the FAQ of new products on JVC’s website.

3

http://www.jvc.com/

0

This unit is a microcomputer-controlled device. Electrostatic discharge, external noise and

4

interference (from a TV, a radio, etc.) might prevent it from functioning properly.

In such a case, reset the unit.

Turn off the power. (Close the LCD monitor.)

A

Remove the AC adapter and battery pack from this unit, reattach them, and this unit powers

B

on automatically.

If the above do not solve the problem, consult your nearest JVC dealer or JVC service center.

5

Trouble

Trouble Action Page

POWER/CHARGE lamp
starts blinking when the

Power

monitor is closed.

Recording cannot be
performed.

Recording stops

Recording

automatically.

The battery pack is being charged.

0

0

Set to the recording mode with the L (Play/Record)
button.

Turn off this unit, wait for a while, and turn it on again.

0

(This unit stops automatically to protect the circuit
when the temperature rises.)

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

6

13

Further

Information

-

23

Recording stops automatically after 12 hours of

0

continuous recording.

-

Set “ON-SCREEN DISPLAY” in the playback menu

No date/time display.

Sound or video is interrupted.

Playback

Desired files cannot be found
on the index screen
(thumbnail display).

The lamp does not flash during
battery pack charging.

Other problems

This unit heats up.

0

accordingly.

Sometimes playback is interrupted at the connecting

0

section between two scenes. This is not a
malfunction.

Set “VIDEO QUALITY” in the recording menu

0

accordingly before selecting the playback mode.

Check the remaining battery power. (When the

0

battery pack is fully charged, the lamp does not
flash.)
When charging in either a hot or cold environment,

0

ensure that battery is being charged within the
permitted temperature range. (Otherwise, charging
may stop to protect the battery pack.)

This is not a malfunction. (This unit may become

0

warm when used for a long time.)

Warning Indications

Warning Indications Action Page

Turn off and on this unit again.

0

If the above does not solve the problem, back up

RECORDING FAILURE

0

your files and execute “FORMAT BUILT-IN MEM.”
(GZ-HM50 only) or “FORMAT SD CARD” in the
“MEDIA SETTINGS” menu. (All data will be deleted.)

-

-

7

13

6

6

-

-

-

DATA RECORDED FILE IS TOO
SMALL TO BE SAVED

Warning Indications

MEMORY CARD ERROR!

CHECK LENS COVER

For more information, refer to the Detailed User Guide

24

http://manual.jvc.co.jp/index.html/

When recording is stopped with the recorded time

0

less than “0:00:00:17”, the video will not be saved.

Turn off and on this unit again.

0

Remove the AC adapter and battery pack, then

0

remove and re-insert the SD card.
Remove any dirt from the SD card terminals.

0

If the above does not solve the problem, back up

0

your files and execute “FORMAT SD CARD” in the
“MEDIA SETTINGS” menu. (All data will be deleted.)

Appears for 5 seconds after power is turned on if the

0

lens cover is closed or when it is dark.

-

-

-

-

-

-

Cautions

AC Adapter

When using the AC adapter in areas other
than the USA

The provided AC adapter features automatic voltage
selection in the AC range from 110 V to 240 V.

USING HOUSEHOLD AC PLUG ADAPTER

In case of connecting the unit’s power cord to
an AC wall outlet other than American National
Standard C73 series type use an AC plug
adapter, called a “Siemens Plug”, as shown.
For this AC plug adapter, consult your nearest
JVC dealer.

Plug Adapter

Battery Pack

The supplied battery pack is a
lithium-ion battery. Before using
the supplied battery pack or an
optional battery pack, be sure
to read the following cautions:

Terminals

•

•

To avoid hazards

Remove the AC adapter from the AC wall outlet
when not in use.

•

Do not leave dust or metal objects adhered to
the AC wall outlet or AC adapter (power/DC plug).

...

do not burn.
do not short-circuit the terminals. Keep it away

from metallic objects when not in use. When
transporting, carry the battery in a plastic bag.

do not modify or disassemble.
do not expose the battery to temperatures

exceeding 60°C (140°F), as this may cause the
battery to overheat, explode or catch fire.
use only specified chargers.

...

...
...

...

...
...

...

...

...

...

•

To prevent damage and prolong service life

do not subject to unnecessary shock.
charge within the temperature range of 10°C
to 35°C (50°F to 95°F). Cooler temperatures
require longer charging time, or in some cases
stop charging at all.
Warmer temperatures prevent complete
charging, or in some cases stop charging at all.
store in a cool, dry place. Extended exposure
to high temperatures will increase natural
discharge and shorten service life.
fully charge and then fully discharge the battery
every 6 months when storing the battery pack
over a long period of time.
remove from charger or powered unit when not
in use, as some machines use current even
when switched off.
do not drop or subject to strong impact.

ATTENTION:

The product you have purchased
is powered by a rechargeable
battery that is recyclable.
Please call 1-800-8-BATTERY for
information on how to recycle this
battery.
(USA and Canada only)

Recording Medium

•

Be sure to follow the guidelines below
to prevent corruption or damage to your
recorded data.

•

Do not bend or drop the recording medium,

or subject it to strong pressure, jolts or
vibrations.

•

Do not splash the recording medium with water.

•

Do not use, replace, or store the recording

medium in locations that are exposed to
strong static electricity or electrical noise.

•

Do not turn off the camcorder power or

remove the battery or AC adapter during
shooting, playback, or when otherwise
accessing the recording medium.

•

Do not bring the recording medium near

objects that have a strong magnetic field or
that emit strong electromagnetic waves.

•

Do not store the recording medium in locations

with high temperature or high humidity.

•

Do not touch the metal parts.

•

When formatting or erasing data using
the camcorder, only the file administration
information is changed. The data is not
completely erased from the recording medium.
If you want to completely erase all of the data,
we recommend either using commercially
available software that is specially designed
for that purpose, or by physically destroying
the camcorder with a hammer etc.

LCD Monitor

•

To prevent damage to the LCD monitor,
DO NOT

... push it strongly or apply any shocks.
... place the camcorder with LCD monitor on the

bottom.

•

To prolong service life

... avoid rubbing it with coarse cloth.

.

For more information, refer to the Detailed User Guide

http://manual.jvc.co.jp/index.html/

Getting StartedRecordingPlaybackCopying

Further

Information

25

•

To prevent the unit from dropping,

•

Fasten the grip belt securely.

•

When using the camcorder with a tripod,

attach the camcorder to the tripod securely.
If the camcorder drops, you may be injured
and the camcorder may be damaged.
When a child uses the unit, there must be
parental guidance.

Declaration of Conformity

Changes or modifications not approved by
JVC could void the user’s authority to operate
the equipment. This equipment has been
tested and found to comply with the limits for
a Class B digital device, pursuant to Part 15 of
the FCC Rules. These limits are designed to
provide reasonable protection against harmful
interference in a residential installation. This
equipment generates, uses, and can radiate
radio frequency energy and, if not installed
and used in accordance with the instructions,
may cause harmful interference to radio
communications. However, there is no guarantee
that interference will not occur in a particular
installation. If this equipment does cause harmful
interference to radio or television reception,
which can be determined by turning the
equipment off and on, the user is encouraged
to try to correct the interference by one or more
of the following measures: Reorient or relocate
the receiving antenna. Increase the separation
between the equipment and receiver.
Connect the equipment into an outlet on a
circuit different from that to which the receiver is
connected.
Consult the dealer or an experienced radio/
TV technician for help.

This Class B digital apparatus complies with
Canadian ICES-003.
Cet appareil numérique de la classe B est
conforme à la norme NMB-003 du Canada.

Main Unit

•

For safety, DO NOT

... open the camcorder’s chassis.
... disassemble or modify the unit.
... allow inflammables, water or metallic objects

to enter the unit.

... remove the battery pack or disconnect the

power supply while the power is on.

... leave the battery pack attached when the

camcorder is not in use.

... place naked fl ame sources, such as lighted

candles, on the apparatus.
... expose the apparatus to dripping or splashing.
... leave dust or metal objects adhered to the

power plug or an AC wall outlet.
... insert any objects in the camcorder.

•

Avoid using the unit

... in places subject to excessive humidity or dust.
... in places subject to soot or steam such as near

a cooking stove.

... near appliances generating strong magnetic

or electric fields (speakers, broadcasting

antennas, etc.).
... in places subject to extremely high (over 40°C

or 104°F) or extremely low (under 0°C or 32°F)

temperatures.

•

DO NOT leave the unit

... in places of over 50°C (122°F).
... in places where humidity is extremely low

(below 35%) or extremely high (above 80%).
... in direct sunlight.
... in a closed car in summer.
... near a heater.
... in high places such as on a TV. Leaving the

unit in high places while a cable is connected

may result in a malfunction if the cable is

caught and the unit falls onto the floor.

•

To protect the unit, DO NOT

... allow it to become wet.
... drop the unit or strike it against hard objects.
... subject it to shock or excessive vibration

during transportation.
... keep the lens directed at extremely bright

objects for long periods.
... expose the lens to direct sunlight.
... swing it excessively when using the hand strap.
... swing the soft camcorder case excessively

when the camcorder is inside it.
... store the camcorder in a dusty or sandy area.

Model Number : GZ-HM50U/GZ-HM30U
Trade Name : JVC
Responsible party : JVC AMERICAS CORP.
Address : 1700 Valley Road Wayne, N. J. 07470
Telephone Number : 973-317-5000
This device complies with Part 15 of FCC
Rules. Operation is subject to the following
two conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired operation.

...

in places subject to excessive shock or vibration.
... near a television set.

.

For more information, refer to the Detailed User Guide

26

http://manual.jvc.co.jp/index.html/

Specifications

Camera

Model Name GZ-HM430 GZ-HM30 GZ-HM50
Power supply Using AC adapter: DC 5.2 V, Using battery pack: DC 3.5 V - 3.6 V
Power consumption 2.2 W (when “MONITOR BRIGHTNESS” is set to “3” (standard))

Dimensions (W x H x D) 50.5 mm x 55 mm x 110.5 mm (excluding grip belt)
Mass Approx. 185 g (camera only),

Operating environment

Image pickup device 1/5.8" 1,500,000 pixels (progressive CMOS)
Recording area (Video) GZ-HM430

Lens F1.8 - 6.3, f= 2.9 mm to 116.0 mm

Zoom (Video) Optical zoom: Up to 40x

Video recording format AVCHD standard, Video: AVC/H.264, Audio: Dolby Digital (2ch)

Rated Current Consumption: 1A

Approx. 215 g (including supplied battery pack)
Allowable operating temperature: 0°C to 40°C

Allowable storage temperature: -20°C to 50°C
Allowable relative humidity: 35 % to 80 %

(UXP/XP/SP/EP) 630,000 to 1,050,000 pixels (AIS ON)
(UXP/XP/SP/EP) 630,000 to 1,250,000 pixels (AIS OFF)
(SSW/SEW) 340,000 to 1,050,000 pixels (dynamic zoom ON)
(SSW/SEW) 630,000 to 1,050,000 pixels (dynamic zoom OFF)
GZ-HM30/GZ-HM50
(LS/LE) 630,000 to 1,050,000 pixels (AIS ON)
(LS/LE) 630,000 to 1,250,000 pixels (AIS OFF)
(SSW/SEW) 340,000 to 1,050,000 pixels (dynamic zoom ON)
(SSW/SEW) 630,000 to 1,050,000 pixels (dynamic zoom OFF)
(SS/SE) 340,000 to 790,000 pixels (dynamic zoom ON)
(SS/SE) 470,000 to 790,000 pixels (dynamic zoom OFF)

GZ-HM430
(UXP/XP/SP/EP) 35 mm conversion: 45.6 mm to 1,824 mm (AIS ON)
(UXP/XP/SP/EP) 35 mm conversion: 42.0 mm to 1,680 mm (AIS OFF)
(SSW/SEW) 35 mm conversion: 45.6 mm to 3,182 mm (dynamic zoom ON)
(SSW/SEW) 35 mm conversion: 45.6 mm to 1,824 mm (dynamic zoom OFF)
GZ-HM30/GZ-HM50
(LS/LE) 35 mm conversion: 45.6 mm to 1,824 mm (AIS ON)
(LS/LE) 35 mm conversion: 42.0 mm to 1,680 mm (AIS OFF)
(SSW/SEW) 35 mm conversion: 45.6 mm to 3,182 mm (dynamic zoom ON)
(SSW/SEW) 35 mm conversion: 45.6 mm to 1,824 mm (dynamic zoom OFF)
(SS/SE) 35 mm conversion: 55.9 mm to 3,376 mm (dynamic zoom ON)
(SS/SE) 35 mm conversion: 55.9 mm to 2,236 mm (dynamic zoom OFF)

Dynamic zoom: Up to 70x
Digital zoom: Up to 200x

For more information, refer to the Detailed User Guide

Optical zoom: Up to 40x
Dynamic zoom: Up to 70x (SSW/SEW), Up to 60x
(SS/SE)
Digital zoom: Up to 200x

http://manual.jvc.co.jp/index.html/

Getting StartedRecordingPlaybackCopying

Further

Information

27

Recording media SDHC/SDXC card (commercially available)

0911ZAR-SW-MP-1

UC

© 2011 Victor Company of Japan, Limited

*LYT2274-001E-M*

Clock battery Rechargeable battery

AC Adapter (AC-V11U)*

Power supply AC 110 V to 240 V, 50 Hz/60 Hz
Output DC 5.2 V, 1 A
Allowable operating

temperature
Dimensions (mm) 66 mm x 28 mm x 47 mm (2-5/8" x 1-1/8" x 1-7/8") (W x H x D:

Mass Approx. 71 g (0.15 lbs)

*

When using the AC adapter overseas, please prepare a commercially available converter
plug for the country or region of visit.

The specifications and appearance of this product are subject to changes for further

0

improvement without prior notice.

Eye-Fi card (commercially available)

0°C to 40°C (32°F to 104°F)
(10°C to 35°C (50°F to 95°F) during charging)

excluding cord and AC plug)

SDHC/SDXC card
(commercially available)
Eye-Fi card
(commercially available)
Built-in memory: 8 GB

Index

A

AC Adapter ................................. 6, 25

Apple .............................................. 19

AV Connection ......................... 15, 17

B

Battery Pack ............................... 6, 25

C

CD-ROM ........................................ 19

Clock Adjust ................................... 10

Component Connection ................. 14

Copy (Back Up) .............................. 16

D

Date/Time Setting .......................... 10

Deleting Files ................................. 13

Dubbing (Duplicate) ....................... 17

F

Format SD Card ............................... 9

H

HDMI Connection ........................... 14

I

Installation ...................................... 19

For more information, refer to the Detailed User Guide

28

http://manual.jvc.co.jp/index.html/

L

Language Setting ........................... 11

LCD Monitor ................................... 25

M

Mac ................................................ 19

Menu Settings ................................ 21

R

Recordable Time ............................ 22

S

SD Card ........................................... 8

Software ......................................... 18

U

USB Cable ..................................... 20

V

Viewing Files on TV ........................ 14

W

Windows ........................................ 18

Z

Zoom .............................................. 12

CAMÉSCOPE

LYT2274-001E-M

FREN

GZ-HM430U/GZ-HM50U/
GZ-HM30U

Guide de l’utilisateur

Chers clients,

Merci d’avoir acheté ce produit JVC.
Avant toute utilisation, veuillez lire les précautions de sécurité et les mises en garde sur p. 2 et
p. 25 pour pouvoir utiliser le produit en toute sécurité.

DémarrerEnregistrementLectureCopier

.

Un “Guide de l’utilisateur” (ce manuel) et un “Manuel d’utilisation” sont disponibles
pour ce produit.
Pour de plus amples détails sur le fonctionnement de ce produit, veuillez consulter le
“Manuel d’utilisation” sur le site Web à l’adresse suivante.

o
o

Pour consultation ultérieure :

Entrez le numéro de modèle (situé sur la partie inférieur de la caméra) et le No de série (situé sur la
batterie chargée sur la caméra) en-dessous.

N° de modèle
N° de série

Manuel d’utilisation

http://manual.jvc.co.jp/index.html/
Vous pouvez également accéder au site web à partir du CD-ROM fourni. (p. 19)

Informations

supplémentaires

Précautions de sécurité

AVERTISSEMENT : POUR ÉVITER
LES RISQUES D’INCENDIE OU
D’ÉLECTROCUTION, NE PAS EXPOSER
L’APPAREIL À LA PLUIE NI À L’HUMIDITÉ.

REMARQUES :

•

La plaque d’identification et l’avertissement de
sécurité se trouvent sous l’appareil et/ou au dos.

•

La plaque de numéro de série se trouve sur le
logement de la batterie.

•

Les informations d’identification et
l’avertissement de sécurité de l’adaptateur
secteur sont situés sur ses côtés supérieur et
inférieur.

Avertissement sur la pile au lithium
remplaçable

La pile utilisée dans cet appareil peut présenter La pile utilisée dans cet appareil peut présenter
des risques d’incendie ou de brûlure chimique si
elle est mal traitée.
Ne pas recharger, démonter, chauffer à plus de
100°C (212°F) ni mettre au feu.
Remplacez la pile avec Panasonic, Sanyo, Sony
ou Maxell CR2025.
Danger d’explosion ou risque d’incendie si la pile
n’est pas changée correctement.

•

Jeter immédiatement les piles usées.

•

Placer hors de la portée des enfants.

•

Ne pas démonter ni jeter au feu.

Pour Californie des États-Unis seulement

Cet appareil contient une pile-bouton CR au lithium
qui contient du perchlorate
– une manipulation spéciale peut être requise.
Voir www.dtsc.ca.gov/hazardouswaste/perchlorate

Ne dirigez pas l’objectif directement vers le soleil.
Vous pourriez vous abîmer la vue et l’appareil
pourrait être endommagé. Il y a aussi risque
d’incendie ou d’électrocution.

PRÉCAUTION !

Les remarques suivantes sont destinées à protéger
l’utilisateur et le caméscope contre des dommages
éventuels.
Ne pas transporter ou saisir le caméscope
par l’écran LCD, car il pourrait tomber ou
s’endommager.
Ne pas utiliser de trépied photographique sur
des surfaces irrégulières et inclinées. Il pourrait
tomber et le caméscope pourrait être sérieusement
endommagé.

PRÉCAUTION !

Avec des câbles (Audio/Vidéo, etc.) raccordés, il
est recommandé de ne pas laisser le caméscope
sur le dessus du téléviseur, car tirer sur les câbles
pourrait faire tomber le caméscope, causant des
dommages.

PRÉCAUTION :

La prise secteur doit être opérationnelle.

AVERTISSEMENT :

Éviter d’exposer la batterie, le caméscope avec
la batterie insérée ou la télécommande avec la
batterie insérée à une chaleur excessive, telle que
celle des rayons directs du soleil, d’un feu ou autre
source de chaleur.

•

Débranchez immédiatement la fi che secteur si le
caméscope ne fonctionne pas normalement.

ATTENTION

RISQUE D'ÉLECTROCUTION

NE PAS OUVRIR

ATTENTION:

POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION,
NE PAS OUVRIR LE BOÎTIER.

AUCUNE PIÉCE INTÉRIEURE N'EST À RÉGLER PAR L'UTILISATEUR.
SE RÉFÉRER À UN AGENT QUALIFIÉ EN CAS DE PROBLÉME.

Le symbole de I'éclair à I'intérieur d'un triangle
équilatéral est destiné à alerter I'utilisateur sur la
présence d'une "tension dangereuse" non isolée dans
le boîtier du produit. Cette tension est suffisante pour
provoquer I'électrocution de personnes.

Le point d'exclamation à I'intérieur d'un triangle
équilatéral est destiné à alerter I'utilisateur sur la
présence d'opérations d'entretien importantes au
sujet desquelles des renseignements se trouvent
dans le manuel d'instructions.

Si le matériel est installé dans un coffret ou sur une
étagère, s’assurer qu’il y a un espace suffisant sur tous
les côtés pour permettre la ventilation (10 cm (3-15/16")
ou plus sur les deux côtés, au dessus et à l’arrière).
Ne pas boucher les orifices de ventilation.
(Si les orifices de ventilation sont bouchés par un journal,
un tissu, etc., la chaleur peut ne pas s’éliminer.)
Aucune source à flamme nue, telle que des bougies
allumées, ne doit être placée sur l’appareil.
En jetant des batteries aux ordures, les problèmes
d’environnement doivent être pris en considération
et les réglementations locales ou la législation
concernant le rebut de ces batteries doivent être
strictement respectées.
L’appareil ne doit pas être exposé à l’égouttage ni
aux éclaboussements.
Ne pas utiliser cet appareil dans une salle de bain,
ni dans des endroits avec de l’eau.
Aussi, ne pas placer de récipient rempli d’eau ou
de liquides (tels des produits cosmétiques, des
médicaments, des vases de fleurs, des plantes en pot,
des tasses, etc.) sur le dessus de cet appareil.
(Si de l’eau ou un liquide entre dans ce matériel,
un incendie ou un choc électrique risque de se produire.)

.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

2

http://manual.jvc.co.jp/index.html/

Noter que ce caméscope est destiné à un
usage privé uniquement.

Toute utilisation commerciale sans autorisation est
interdite. (Même si vous enregistrez un spectacle
ou une exposition pour votre plaisir personnel,
il est vivement recommandé de demander au
préalable l’autorisation de filmer.)

Marques commerciales

•

“AVCHD”, logos “AVCHD”, “AVCHD Lite” et les logos
“AVCHD Lite” sont des marques commerciales de
Panasonic Corporation et de Sony Corporation.

•

Fabriqué sous licence de Dolby Laboratories.
Dolby et le symbole double D sont des marques
de commerce de Dolby Laboratories.

•

Windows est une marque déposée ou une
marque de commerce de Microsoft Corporation
aux États-Unis et/ou dans d’autres pays.

•

Macintosh est une marque déposée d’Apple Inc.

•

iMovie et iPhoto sont des marques de commerce
de Apple Inc., enregistrées aux É.-U. et d’autres
pays.

•

YouTube™ et le logo YouTube sont des marques
déposées de YouTube LLC.

•

Intel, Intel Core et Pentium sont des marques de
commerce ou des marques de commerce
enregistrées de Intel Corporation ou ses filiales
aux États-Unis et dans d’autres pays.

•

Eye-Fi est une marque de commerce de Eye-Fi, Inc.

•

Les autres noms de produit et d’entreprise cités
dans ce mode d’emploi sont des marques de
commerce et/ou des marques déposées de leurs
détenteurs respectifs.

•

x.v.Color™ est une marque de
commerce de Sony Corporation.

•

HDMI™ est une marque de
commerce de HDMI Licensing, LLC.

CONSIGNES DE SÉCURITÉ
IMPORTANTES

1. Lire ces instructions.

2. Conserver ces instructions.

3. Tenir compte de tous les avertissements.

4. Respecter toutes les instructions.

5. Ne pas utiliser cet appareil à proximité de l’eau.

6. Ne nettoyer qu’avec un chiffon sec.

7.

Ne pas boucher les ouvertures de ventilation.
Installer selon les instructions du fabricant.

8.

Ne pas installer à proximité de sources
de chaleur telles que des radiateurs, des
accumulateurs de chaleur, des poêles,
ou d’autres appareils (comprenant les
amplificateurs) qui produisent de la chaleur.

9.

Protéger le cordon d’alimentation pour éviter
qu’il ne soit piétiné ou ne se coince, tout
particulièrement au
niveau de la fiche, de
la prise de courant et
du point où il sort de
l’appareil.

10.

N’utiliser que des
accessoires spécifiés
par le fabricant.

11.

N’utiliser qu’avec le
chariot, le stand, le trépied, le support ou la
table spécifié par le fabricant, ou vendu avec
l’appareil. Lorsqu’un chariot est utilisé, faire
attention pour déplacer la combinaison chariot/
appareil pour éviter des blessures causées par
un basculement.

12.

Débrancher cet appareil pendant un orage ou
quand il n’est pas utilisé pendant une longue
durée.

13.

Confier toutes les réparations à du personnel
de service qualifié. Un dépannage est
nécessaire lorsque l’appareil a été endommagé
d’une façon ou d’une autre, telle que lorsque
le cordon d’alimentation ou la fiche est
endommagé, si du liquide a été renversé
ou si des objets sont tombés à l’intérieur de
l’appareil, si l’appareil a été exposé à la pluie ou
à l’humidité, ne fonctionne pas normalement ou
a fait une chute.

Si ce symbole est montré, il
n’est reconnu que dans l’Union
européenne.

Effectuez une sauvegarde des données
enregistrées importantes

Il est recommandé de les copier sur un DVD ou
un autre support d’enregistrement pour stockage.
JVC décline toute responsabilité pour toute perte
de données.

®

.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

3

Contenu

Précautions de sécurité ....................... 2

Vérifier les accessoires ........................ 4

Noms des pièces et des fonctions ....... 5

IDémarrer .................................... 6

Différences des modèles ..................... 6

Charger la batterie ............................... 6

Ajustement de la dragonne .................. 7

Utiliser comme dragonne ..................... 7

Qualité vidéo ........................................ 7

Insérer une nouvelle carte SD .............. 8

Régler l’horloge ................................. 10

IEnregistrement ......................... 12

Enregistrer des vidéos ....................... 12

ILecture ..................................... 13

Lire/Supprimer des fichiers sur cette unité

........................................................... 13

Lecture sur poste TV ......................... 14

ICopier ....................................... 16

Copie des fichiers .............................. 16

Copier des fichiers en connectant
l’appareil à un magnétoscope/

enregistreur DVD ............................... 17

Copie vers l’ordinateur ....................... 18

IInformations supplémentaires

................................................. 21

Se familiariser avec le menu .............. 21

Durée d’enregistrement ..................... 22

Dépannage ........................................ 23

Mises en garde .................................. 25

Spécifications .................................... 27

.

Manuel d’utilisation

Un “Guide de l’utilisateur” (ce manuel) et un “Manuel d’utilisation” sont disponibles pour ce produit.
Pour de plus amples détails sur le fonctionnement de ce produit, veuillez consulter le “Manuel
d’utilisation” sur le site Web à l’adresse suivante.

http://manual.jvc.co.jp/index.html/

o

Vous pouvez également accéder au site web à partir du CD-ROM fourni. (p. 19)

o

Vérifier les accessoires

Adaptateur secteur

AC-V11U*

.

CD-ROM

.

Les cartes SD sont vendues séparément. Pour plus de détails concernant les types de

0

cartes utilisables avec cette unité, veuillez vous reportez à p. 8.

Batterie

BN-VG108U/

BN-VG107U

.

Guide de l’utilisateur

(ce manuel)

.

* Pour utiliser un adaptateur secteur à l’étranger, pensez à préparer une prise

convertisseur disponible dans le commerce pour le pays ou la région visité(e).

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

4

http://manual.jvc.co.jp/index.html/

Câble USB

(Type A - Mini Type B)

QAM1313-001A/

QAM1369-001A

.

Câble AV

.

Accessoires en

option

Câble du

0

composant
QAM1266-001

Noms des pièces et des fonctions

2

45

1

l

cd

g

f

e

i
j

h

o

n

m

k

6

7
8
9
0

b

a

3

.

A

Volet de protection de l’objectif

B

Microphone monaural

C

Écran LCD
Allume ou éteint l’appareil en s’ouvrant
et se fermant.

D

Haut-parleur

E

Voyant ACCESS (Accès)
S’allume ou clignote lors d’un
enregistrement ou d’une lecture.

F

Voyant POWER/CHARGE
(Alimentation/Recharge) (p. 6)

G

Touche L (Lecture/Enregistrement)
Bascule entre les modes
d’enregistrement et de lecture.

H

Touche UP/<
UP

<

I

Touche DOWN/>

Déroule/déplace vers le haut

:

le curseur sur les icônes
Recherche arrière

:

DOWN:Déroule/déplace vers le bas

le curseur sur les icônes

>

J

Touche OK/INFO

Recherche avant

:

Confirme la sélection. / Affiche
l’information comme suit.
Enregistrement:Affiche la batterie et le

temps restants.

Lecture

Affiche les informations

:

relatives au fichier telles
que la date
d’enregistrement.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

K

Connecteur AV (p. 15, 17)

L

Touche MENU (p. 21)

M

Mini connecteur HDMI (p. 14)

N

Connecteur USB (p. 20)

O

Connecteur COMPONENT
(Composant) (GZ-HM30/GZ-HM50)
(p. 14)

P

Commande de Zoom/Volume /Index
(u) (p. 12, 13)

Q

Touche i.AUTO (Auto Intelligent)
(p. 12)

R

Connecteur CC (p. 6)

S

Touche START/STOP (Enregistrer des
vidéos) (p. 12) /

Touche d/e (Lecture/Pause) (Lire des
vidéo) (p. 13)

T

Blocage de la lanière (p. 7)

U

Bouton curseur du volet de protection de
l’objectif (p. 12)

V

Dragonne (p. 7)

W

Orifice pour trépied

X

Fente pour carte SD (p. 8)

Y

Commande de libération de la batterie
(p. 6)

http://manual.jvc.co.jp/index.html/

5

(Basique)

Pour retirer la batterie

Chargement terminé :
S’éteint

Chargement en cours :
Clignote

Voyant de chargement

Branchez le courant.

À la prise de
l’adaptateur secteur
(110 V à 240 V)

Adaptateur secteur

Volet de
protection

Branchez le
connecteur CC.

Marque

Alignez le haut de la batterie
avec le repère sur cette unité et
faites coulisser jusqu’à ce que
la batterie soit en place et que
vous entendiez un petit déclic.

La batterie n’est pas chargée
lors de l’achat.

Fixez la batterie.

Démarrer

Différences des modèles

Modèle

Connecteur

de

composant

Supports

d’enregistrement

GZ-HM430 N° SDHC/SDXC AVCHD

GZ-HM50 Oui SDHC/SDXC/Mémoire

intégrée (8 Go)

GZ-HM30 Oui SDHC/SDXC AVCHD Lite

Charger la batterie

.

Format

d’enregistrement

vidéo

(1920 HD)
AVCHD Lite

(720 p)

(720 p)

Qualité vidéo

AVCHD (UXP / XP / SP / EP)
AVCHD SD (SSW / SEW)

AVCHD Lite (LS / LE)
AVCHD SD (SSW / SEW / SS / SE)

AVCHD Lite (LS / LE)
AVCHD SD (SSW / SEW / SS / SE)

ATTENTION

Assurez-vous d’utiliser des batteries de JVC.

Si vous utilisez des batteries d’autres fabricants JVC, les performances et la sécurité ne seront pas

0

garanties.
Durée de chargement : Environ 2 h 10 m (BN-VG108U)/1 h 50 m (BN-VG107U) (avec la batterie fournie)

0

* Le temps de chargement est lorsque l’appareil est utilisé à 25 °C (77 °F). Si la batterie n’est pas chargée

à une température ambiante comprise entre 10 °C et 35 °C (50 °F et 95 °F), le chargement peut prendre
plus de temps voire ne pas démarrer du tout. Le temps d’enregistrement et de lecture peut aussi être réduit
dans certaines circonstances d’utilisation comme à basse température.

Le chargement peut également se faire avec un câble USB. (Consultez Manuel d’utilisation.)

0

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

6

http://manual.jvc.co.jp/index.html/

Ajustement de la dragonne

Fermez la commande

Ajustez la longueur
de la dragonne

Ouvrez la commande sur
le blocage de la lanière

.

Utiliser comme dragonne

Ajustez la longueur de la dragonne et enroulez-la autour de votre poignet.

.

Qualité vidéo

Cet appareil peut effectuer des enregistrements en haute définition comme en définition
standard.
Par défaut, il est réglé sur haute définition (LS) (GZ-HM30/GZ-HM50) ou (XP) (GZ-HM430).

Pour modifier le réglage

o

Appuyez sur MENU.

A

Appuyez sur UP/< ou DOWN/> pour sélectionner “QUALITE VIDEO”, puis

B

appuyez sur OK/INFO.
Appuyez sur UP/< ou DOWN/> pour sélectionner la qualité de la vidéo.

C

Appuyez sur OK/INFO. (Réglage terminé)

D

Haute

définition

Définition

standard

* Pour la durée d’enregistrement vidéo approximative, reportez-vous à la p. 22.

GZ-HM30/GZ-HM50 GZ-HM430

LS (16:9) UXP (16:9) Vidéo de plus haute qualité
LE (16:9) XP (16:9)

SSW (16:9) SS (4:3) SSW (16:9)
SEW (16:9) SE (4:3) SEW (16:9)

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

SP (16:9)
EP (16:9)

Plus de temps d’enregistrement

http://manual.jvc.co.jp/index.html/

.

DémarrerEnregistrementLectureCopier

Informations

supplémentaires

7

Insérer une nouvelle carte SD

Coupez le courant de l’appareil avant
d’insérer ou de retirer une carte.

(Basique)

Étiquette

Insérez une carte SD.

Ouvrez le volet de protection.Fermez l’écran LCD.

Lorsque l’écran LCD est fermé, l’unité s’éteint.

(Basique)

Insérez une carte SD disponible dans le commerce avant tout enregistrement. (GZ-HM30/GZ-HM430)
Lorsqu’une carte SD disponible dans le commerce est insérée, les enregistrements peuvent être
effectués sur la carte sans avoir à arrêter lorsque la durée restante d’enregistrement sur la mémoire
intégrée a expiré. (GZ-HM50)

*

Seulement pour GZ-HM50 :
Pour enregistrer sur la carte, il est nécessaire de régler au préalable “REG. SUPPORT ENREG.”
sur “CARTE SD”. (p. 9)
Lorsqu’aucune carte n’est disponible, réglez “REG. SUPPORT ENREG.” à “MEMOIRE INTERNE”
pour l’enregistrement.

.

Pour retirer la carte

o

Poussez la carte vers l’intérieur puis tirez-la vers vous.

.

REMARQUE

Les opérations sont confirmées sur les cartes SD suivantes.

Fabricant Panasonic, TOSHIBA, SanDisk, Eye-Fi*
Vidéo A

Eye-Fi Eye-Fi Connect X2 / Eye-Fi Explore X2 / Eye-Fi Pro X2

*Seuls les modèles spécifiés peuvent être utilisés. Consultez le Manuel d’utilisation pour
plus de détails.

Toute utilisation de cartes SD (y compris des cartes SDHC/SDXC) autres que

0

celles indiquées ci-dessus risque de causer des problèmes lors de
l’enregistrement ou la perte de données.

Pour protéger les données, ne touchez pas aux terminaux de la carte SD.

0

Eye-Fi fabrique des cartes mémoire SD avec fonction LAN sans fil.

0

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

8

http://manual.jvc.co.jp/index.html/

Carte SDHC compatible Classe 4 ou supérieure (4 Go à 32 Go) /
Carte SDXC compatible Classe 4 ou supérieure (max. 64 Go)

Pour sélectionner/déplacer le curseur vers

REG. SUPPORT ENREG.

CARTE SD

FORMATER LA CARTE SD

FICHIER

FORMATER LA CARTE SD

le haut/la gauche ou vers le bas/la droite,
appuyez sur la touche UP/< ou DOWN/>.

DémarrerEnregistrementLectureCopier

Pour utiliser une carte SD

o

(GZ-HM50)

L’enregistrement et la lecture peuvent

être effectués sur une carte si “REG.

SUPPORT ENREG.” est réglé sur

“CARTE SD”.

Appuyez sur MENU.

A

Sélectionnez “REG. SUPPORT

B

ENREG.”, puis appuyez sur OK.

.

Sélectionnez “CARTE SD”, puis

C

appuyez sur OK.

.

Pour utiliser des cartes SD qui

o

ont servi pour d’autres
appareils

Formatez (initialisez) la carte via
“FORMATER LA CARTE SD” à partir
des paramètres de support.

Toutes les données de la carte
seront supprimées lors du
formatage. Avant de formater la
carte, copiez sur un ordinateur
tous les fichiers qu’elle contient.

Appuyez sur MENU.

A

Sélectionnez “REGLAGES DES

B

MEDIA”, puis appuyez sur OK.
Sélectionnez “FORMATER LA

C

CARTE SD”, puis appuyez sur
OK.

.

Sélectionnez “FICHIER”, puis

D

appuyez sur OK.

.

Sélectionnez “OUI”, puis appuyez

E

sur OK.
Une fois le formatage terminé,

F

appuyez sur OK.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Informations

supplémentaires

9

Régler l’horloge

NONOUI

REGLER DATE/HEURE !

2011JAN 1 10 00

HEURE

REGLAGE DE L'HORLOGE

DATE

GMT

REGLAGE HORLOGE/ZONE

Pour sélectionner/déplacer le curseur vers le
haut/la gauche ou vers le bas/la droite,
appuyez sur la touche UP/< ou DOWN/>.

.

Ouvrez l’écran LCD.

1

.

L’unité s’allume. Lorsque l’écran LCD

0

est fermé, l’unité s’éteint.

Sélectionnez “OUI” et appuyez sur
OK lorsque “REGLER DATE/

2

HEURE !” est affiché.

.

Réglez la date et l’heure.

3

.

Appuyez sur UP/< ou DOWN/> pour

0

ajuster la valeur de réglage et appuyez
sur OK pour la confirmer. Le curseur se
déplace jusqu’à l’article suivant.

Répétez cette étape pour entrer

0

l’année, le mois, la journée, l’heure et
les minutes.

Appuyez sur UP/< ou DOWN/> pour
sélectionner la région dans laquelle

4

vous vivez et appuyez sur OK.

Le nom de la ville et le décalage horaire

0

s’affichent.

.

Pour revenir à l’écran précédent

o

Appuyez sur MENU.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

10

http://manual.jvc.co.jp/index.html/

Pour réinitialiser l’horloge

REGLER L'HEURE

REGLAGE DE L'HORLOGE

REGLER L'HEURE

REGLAGES AFFICHAGE

LANGUAGE

Réglez l’horloge avec “REGLER
L'HEURE” dans le menu.

Appuyez sur MENU.

A

Sélectionnez “REGLER

B

L'HEURE”, puis appuyez sur OK.

Pour modifier la langue d’affichage

Vous pouvez modifier la langue de
l’affichage sur l’écran.

Appuyez sur MENU.

A

Sélectionnez “REGLAGES

B

AFFICHAGE”, puis appuyez sur
OK.

DémarrerEnregistrementLectureCopier

.

Sélectionnez “REGLAGE DE

C

L'HORLOGE”, puis appuyez sur
OK.

.

Les opérations de réglage suivantes

0

sont les mêmes que celles
mentionnées dans les étapes 3 à 4 de

.

Sélectionnez “LANGUAGE”,

C

puis appuyez sur OK.

.

Sélectionnez la langue

D

souhaitée puis appuyez sur OK.

la page précédente.

REMARQUE

“REGLER DATE/HEURE !” est affiché lorsque vous allumez cet appareil après

0

une longue période pendant laquelle il n’a pas été utilisé.
Chargez cet appareil pendant plus de 24 heures avant de régler l’horloge.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Informations

supplémentaires

11

(Téléobjectif)(Grand angle)

Effectuer un zoom

Appuyez à nouveau
pour arrêter
l’enregistrement.

Lancez
l’enregistrement.

Le mode bascule entre les modes Auto
Intelligent et Manuel à chaque pression.

Si le mode est H Manuel, appuyez sur
la touche S pour basculer.

Vérifiez si le mode d’enregistrement est P Auto Intelligent.

Ouvrez le volet
de protection
de l’objectif.

Le réglage du rapport de grossissement dépend
du réglage de “QUALITE VIDEO”. (P.27)

0:00:00 [000:22]

Indicateur de batterie

Supports d’enregistrement

Enregistrement en cours

Paus e

Durée d’enregistrement restante

Qualité vidéo

Compteur de scènes

Stabilisateur d’image

Enregistrement

Enregistrer des vidéos

Vous pouvez enregistrer des vidéos sans avoir à vous préoccuper des détails de réglage.
Pour ce faire, utilisez le mode Auto Intelligent. Les réglages comme l’exposition et la mise
au point seront ajustés automatiquement pour s’adapter aux conditions de prises de vue.

*

Dans le cas de prises de vue spécifiques comme avec rétro éclairage (C), la nuit (B), prises de
vue de personnes, (A) etc., son icône est affichée à l’écran.

Avant d’enregistrer une scène importante, il est recommandé d’effectuer un enregistrement test.

.

Indications apparaissant à l’écran pendant l’enregistrement de vidéos

o

.

REMARQUE

La durée d’enregistrement restante de la batterie fournie est d’environ 40 minutes.

0

(p. 23)
Ne retirez pas la batterie, l’adaptateur secteur ou la carte SD lorsque le voyant

0

d’accès est allumé. Les données enregistrées peuvent devenir illisibles.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

12

http://manual.jvc.co.jp/index.html/

2011

Augmenter
le volume

Baisser le

volume

Ajustement du volume

Pour sélectionner/déplacer le curseur vers
le haut/la gauche ou vers le bas/la droite,
appuyez sur la touche UP/< ou DOWN/>.

Sélectionnez la vidéo souhaitée
puis appuyez sur [d/e].

Sélectionnez le mode de lecture.

Lecture

Lire/Supprimer des fichiers sur cette unité

Vous pouvez sélectionner et lire les vidéos enregistrées à partir d’un écran d’index (affichage
miniature).
*Seulement pour GZ-HM50 : Le contenu des supports sélectionnés dans “REG. SUPPORT
ENREG.” (p. 9) s’affiche sur l’écran d’index.

.

0

Appuyez sur L à nouveau pour retourner au mode d’enregistrement.
Les vidéos enregistrées en haute définition et définition standard sont affichées sur

0

l’écran d’index séparément. Réglez “QUALITE VIDEO” dans le menu
d’enregistrement sur “LS” ou “LE” pour visionner les vidéos enregistrées en haute
définition, ou sur “SSW”, “SS”, “SEW”, ou “SE” pour visionner les vidéos en définition
standard, avant de sélectionner le mode de lecture. (GZ-HM30/GZ-HM50) (p. 7)

Appuyez sur UP/< ou DOWN/> pour

Pour supprimer les fichiers

o

sélectionnés de l’écran index

Appuyez sur MENU, sélectionnez

A

“SUPPRIMER” et appuyez sur OK.
Sélectionnez “SELECTION FICHIER(S)”,

B

puis appuyez sur OK.

Touches/leviers de fonctionnement utilisables lors de la lecture

o

d/e

Zoom u

Zoom T / Vol.+ Augmente le niveau du volume -

Zoom W / Vol.- Diminue le niveau du volume -

UP/< Recherche arrière

DOWN/> Recherche avant

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

Pendant la lecture vidéo Pendant la pause vidéo

Pause Lecture

- Arrêt (retourne à l’affichage miniature)

C

sélectionner les fichiers et appuyez sur OK.
Appuyez sur MENU, sélectionnez

D

“EXECUTER” et appuyez sur OK pour
confirmer la suppression.

Une fois la suppression terminée, appuyez

E

sur OK.

Lecture image par image en direction arrière
Lecture image par image en direction avant

http://manual.jvc.co.jp/index.html/

13

DémarrerEnregistrementLectureCopier

Informations

supplémentaires

Lecture sur poste TV

Entrée connecteur
HDMI

Téléviseur

Câble HDMI
(optionnel)

Vers un Mini

connecteur

HDMI

COMPONENT

AV

Y

CB/PB

CR/PR

Ne connectez pas la fiche jaune lorsque
vous utilisez un câble de composant.

Téléviseur

Entrée
audio (D)

Entrée
audio (G)

Entrée vidéo de
composant

Jaune

Rouge

Blanc

Rouge

Bleu

Ver t

Câble AV
(fourni)

Vers connecteur AV

Câble
composante
(optionnel)

Vers le connecteur COMPONENT

Branchez l’appareil à la TV.

1

* Pour plus de détails, consultez le manuel d’utilisation de votre téléviseur.

Coupez l’alimentation.

0

Lecture en qualité HD

o

Si vous utilisez un HDTV, vous pouvez lire en qualité HD, en le connectant à un
connecteur HDMI.

Connecter au connecteur HDMI

.

Connecter au connecteur COMPONENT (GZ-HM30/GZ-HM50)

.

REMARQUE

Pour toute question concernant le téléviseur ou la méthode de branchement,

0

veuillez contacter le fabricant de votre téléviseur.
Utilisez un câble HDMI à grande vitesse comme le mini-câble HDMI.

14

0
0

0

Si la lecture s’effectue en qualité HD, réglez “SORTIE COMPOSANTE” dans le
menu “REGLAGES CONNEXIONS” sur “1080i/720p”. La vidéo sort en qualité
standard si le réglage reste sur “480i”. (GZ-HM30/GZ-HM50)

Un composant et un composite (AV) ne peuvent pas sortir simultanément. (GZ­HM30/GZ-HM50)

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation
http://manual.jvc.co.jp/index.html/

Lecture en qualité standard

Rouge

Blanc

Jaune

Téléviseur

Entrée audio (D)

Entrée audio (G)

Entrée vidéo

Entrée vidéo

Câble AV (fourni)

Vers connecteur AV

o

Si vous utilisez un téléviseur classique, vous pouvez lire en qualité standard en vous
connectant au connecteur AV.

Connecter au connecteur AV

.

Connectez l’adaptateur secteur.

2

Cette unité s’allume automatiquement lorsque l’adaptateur secteur est branché.

0

Sélectionner l’entrée d’alimentation de la TV.

3

Lire un fichier. (p. 13)

4

Lorsque les photos ne rendent pas un aspect naturel sur la TV

o

Les photos ne s’affichent pas
correctement sur le téléviseur.

Les images sont projetées
verticalement sur le téléviseur.

Les images sont projetées
horizontalement sur le téléviseur.

La couleur des images paraît
bizarre.

Débranchez le câble puis raccordez-le.

0

Éteignez puis rallumez l’appareil.

0

Régler “SORTIE VIDEO” dans le menu de

0

“REGLAGES CONNEXIONS” sur “4:3”.
Ajustez l’écran du téléviseur en fonction.

0

Lorsque la vidéo a été enregistrée avec

0

“x.v.Color” réglée sur “MARCHE”, modifiez les
paramètres de la TV comme vous le souhaitez.

Ajustez l’écran du téléviseur en fonction.

0

DémarrerEnregistrementLectureCopier

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Informations

supplémentaires

15

Copier

Copie des fichiers

Vous pouvez créer des disques ou copier des fichiers sur cette unité en la connectant à
divers appareils.

Enregistrable et lisible

:

X

Lisible seulement

:

F

Non applicable

:

—

Qualité standard Qualité HD

Sélection de support

Enregistreur Blu-ray

.

Enregistreur DVD

.

.

(bande

VHS)

— X

— X

.

(Disque

DVD)

.

(Disque

DVD)

.

(Disque Blu-

ray)

.

(HDD interne

périphérique)

F *1 X *1 X *1

F *1

— X

du

Page

Voir le manuel de

l’enregistreur.

p. 17

Magnétoscope

Appareil

.

X — — — —

p. 17

Ordinateur

—

.

*2 *2 *2

X

p. 18

*1 Seulement pour les dispositifs compatibles AVCHD.
*2 Pour plus de détails concernant la création d’un disque via un ordinateur, veuillez vous

référer au Manuel d’utilisation.

REMARQUE

Il est impossible de connecter et d’enregistrer sur un graveur DVD, un lecteur Blu-

0

ray externe ou un disque dur externe.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

16

http://manual.jvc.co.jp/index.html/

Copier des fichiers en connectant l’appareil

Magnétoscope/Enregistreur DVD

Entrée audio (D)

Entrée audio (G)

Entrée vidéo

Entrée vidéo

Rouge

Blanc

Jaune

Vers connecteur CC

À la prise de
l’adaptateur secteur
(110 V à 240 V)

Adaptateur secteur

Câble AV (fourni)

Vers connecteur AV

à un magnétoscope/enregistreur DVD

Vous pouvez copier des vidéos en qualité standard en connectant l’appareil à
magnétoscope ou à un enregistreur DVD.
Pour plus de détails, consultez le manuel d’utilisation du téléviseur, de l’enregistreur DVD,
du magnétoscope, etc.

Raccordez l’appareil à un magnétoscope/enregistreur DVD.

1

Coupez l’alimentation.

0

.

Cette unité s’allume automatiquement lorsque l’adaptateur secteur est branché.

0

Appuyez sur L (Lecture/Enregistrement) pour sélectionner le mode de lecture.

2

.

DémarrerEnregistrementLectureCopier

Préparez l’enregistrement.

3

Préparation de la TV et du magnétoscope/
enregistreur DVD

Basculez vers une entrée externe compatible.

0

Insérez un DVD-R ou une cassette.

0

Préparation de cette unité

Réglez “SORTIE VIDEO” dans le menu “REGLAGES CONNEXIONS” sur le rapport

0

hauteur/largeur (“4:3” ou “16:9”) de la TV concernée.
Pour inclure la date lors de la copie des fichiers, réglez “AFFICHER SUR TV” dans le menu

0

“REGLAGES CONNEXIONS” sur “MARCHE”. Réglez “AFFICHAGE SUR ECRAN” dans
le menu de lecture sur “MARCHE”.

Lancez l’enregistrement.

4

Lancez la lecture sur cet appareil puis appuyez sur la touche d’enregistrement de l’enregistreur.

0

Une fois la lecture terminée, arrêtez l’enregistrement.

0

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Informations

supplémentaires

17

Copie vers l’ordinateur

Type de système : 32-bit / 64-bit

Mémoire : Au moins 2 Go

Processeur

Haute définition : Intel Core Duo, CPU 1,66 GHz ou supérieur
(Intel Core 2 Duo, CPU 2,13 GHz ou supérieur recommandé)
Définition standard : Intel Pentium 4, CPU 3,0 GHz ou supérieur
(Intel Pentium D, CPU 3,0 GHz ou supérieur recommandé)

Service Pack 2 (Windows Vista uniquement)

Home Basic ou Home Premium
(32-bit/64-bit édition, versions pré-installées seulement)

Windows Vista

Home Premium (32-bit/64-bit édition, versions pré-installées seulement)

Windows 7

Mémoire : Au moins 1 Go

Processeur

Haute définition : Intel Core Duo, CPU 1,66 GHz ou supérieur
(Intel Core 2 Duo, CPU 2,13 GHz ou supérieur recommandé)
Définition standard : Intel Pentium 4, CPU 3,0 GHz ou supérieur
(Intel Pentium D, CPU 3,0 GHz ou supérieur recommandé)

Service Pack 3

Home Edition ou Professional (versions préinstallées uniquement)

Windows XP

Vérifier les configurations système requises (Conseils)

Ordinateur Windows
Vous pouvez copier les fichiers vers un ordinateur via le logiciel fourni.
Cliquez avec le bouton droit de la souris sur “Ordinateur” (ou “Poste de travail”) dans le
“démarrer” menu et sélectionnez “Propriétés” pour vérifier les éléments suivants.

Windows 7 / Windows Vista

o

.

Windows XP

o

.

Autres configurations requises

o

Affichage : 1024×768 pixels ou supérieure (1280×1024 pixels ou supérieure
recommandée)
Graphique : Intel G965 ou supérieure recommandée

Montage vidéo

o

Haute définition : Intel Core i7, CPU 2,53 GHz ou supérieur recommandé
Définition standard : Intel Core 2 Quad, CPU 2,4 GHz ou supérieur recommandé

REMARQUE

Si votre PC n’a pas la configuration requise mentionnée ci-dessus, le logiciel

0

fourni ne peut pas être utilisé.
Pour plus d’informations, veuillez contacter le fabricant de votre ordinateur.

0

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

18

http://manual.jvc.co.jp/index.html/

Ordinateur Mac

Vous pouvez importer les fichiers de cet appareil en utilisant un ordinateur et iMovie
‘08, ‘09 ou ‘11 de Apple.
Pour vérifier les configurations système, sélectionnez “À propos de ce Mac” dans le
menu Apple. Vous pouvez déterminer la version du système d’exploitation, le
processeur et la quantité de mémoire disponible.

Pour plus d’informations concernant iMovie, veuillez vous rendre sur le site

0

d’Apple.
Pour savoir comment utiliser iMovie, consultez le fichier d’aide du logiciel.

0

Il n’existe aucune garantie que les opérations fonctionnent dans tous les

0

environnements.

Installer le logiciel fourni

Vous pouvez afficher les photos enregistrées au
format calendrier et les modifier avec le logiciel
qui vous a été fourni.

Chargez le CD-ROM fourni dans

1

votre ordinateur.

Windows Vista / Windows 7

Cliquez sur “Exécuter

A

INSTALL.EXE” dans la boîte de
dialogue de lecture automatique.

Cliquez sur “Continuar” sur

B

l’écran de contrôle du compte
d’utilisateur.

“Installation dulogiciel” apparaît

0

alors à l’écran après quelques
instants.

S’il n’apparaît pas, double-cliquez

0

sur l’icône du CD-ROM dans “Poste
de travail”.

Windows XP uniquement

Passez à l’étape 2.

0

Cliquez sur “Everio MediaBrowser 3”.

2

Cliquez sur “Terminer”.

3

Cliquez sur “FIN”.

4

.

L’installation est terminée et les icônes

0

sont créées sur le bureau.

REMARQUE

Pour visionner le Manuel
d’utilisation, connectez-vous à
l’Internet et cliquez sur “Notice
d'utilisation détaillée” à l’étape 2.

DémarrerEnregistrementLectureCopier

.

Suivez les instructions qui s’affichent

0

à l’écran.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Informations

supplémentaires

19

Sauvegarder tous les fichiers

À la prise de
l’adaptateur secteur
(110 V à 240 V)

Adaptateur secteur

Vers connecteur
USB

Câble USB
(fourni)

Vers connecteur CC

Vers connecteur
USB

SAUVEGARDER

CONNECTER AU PC

2

1

Cliquez

Cliquez

Cliquez

Destination d’enregistrement (ordinateur)

Avant de procéder à la sauvegarde, assurez-vous
de disposer de suffisamment d’espace libre sur le
disque dur de votre ordinateur.

Fermez l’écran LCD pour éteindre le caméscope.

0

Débranchez la prise d’alimentation.

Pour sélectionner/déplacer le curseur vers le
haut/la gauche ou vers le bas/la droite, appuyez
sur la touche UP/< ou DOWN/>.

0

5

Le logiciel fourni Everio MediaBrowser
se lance sur votre ordinateur.
Les opérations suivantes doivent être
effectuées sur l’ordinateur.

Sélectionnez le volume.

.

Ouvrez l’écran LCD.

1

Raccordez le câble USB à l’adaptateur

2

secteur.

Assurez-vous d’utiliser l’adaptateur

0

secteur fourni.

.

Rebranchez la prise d’alimentation.

0

Sélectionnez “CONNECTER AU PC”,

3

puis appuyez sur OK.

Sélectionnez “SAUVEGARDER”, puis

4

appuyez sur OK.

20

.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation
http://manual.jvc.co.jp/index.html/

.

Lancez la sauvegarde.

6

.

Une fois la sauvegarde terminée,

7

cliquez sur “OK”.

En cas de problème avec le logiciel
Everio MediaBrowser fourni, veuillez
consulter le “Centre de support client
Pixela”.

Débrancher cette unité de

o

l’ordinateur

Cliquez sur “Retirer le matériel”.

A

.

Cliquez sur “Retirer Périphérique de

B

stockage de masse USB en toute
sécurité”.

(Pour Windows Vista) Cliquez sur

C

“OK”.
Débranchez le câble USB et fermez

D

l’écran LCD.

LUMINOSITE

OBTURATEUR LENT AUTO

EFF. TOUTES DONNEES (GZ-HM50 uniquement)

FORMAT. MEM. INTERNE (GZ-HM50 uniquement)

FORMATER LA CARTE SD

REGLAGES DES MEDIA

COMMANDE HDMI

SORTIE HDMI

SORTIE VIDEO

AFFICHER SUR TV

REGLAGES CONNEXIONS

REGLAGES D'USINE

MISE A JOUR

REDEMARRAGE RAPIDE

ARRET AUTOMATIQUE

SON D'OPERATION

MODE DEMO

REGLAGES DE BASE

LUMINOSITE MONITEUR

STYLE D'AFF. DE DATE

LANGUAGE

REGLAGES AFFICHAGE

Menu commun

AFFICHAGE SUR ECRAN

REG. SUPPORT ENREG. (GZ-HM50 uniquement)

REGLER L'HEURE

CTRL ENREG. EN CONT (GZ-HM50 uniquement)

LIRE AUTRE FICHIER

RECHERCHE PAR DATE

DEPLACER (GZ-HM50 uniquement)

COPIER (GZ-HM50 uniquement)

PROTEGER/ANNULER

SUPPRIMER

Menu de lecture

REG. SUPPORT ENREG. (GZ-HM50 uniquement)

REGLER L'HEURE

x.v.Color

ENREG. EN CONTINU (GZ-HM50 uniquement)

ZOOM

QUALITE VIDEO

ENREG. AUTO

ENREG. ACCELERE

FILTRE VENT

LUMINOSITE

STABILISATEUR NUM.

PRIOR. VISAGE AE/AF

TELE MACRO

COMP. RETROECLAIRAGE

BALANCE DES BLANCS

AJUSTER LUMINOSITE

MISE AU POINT

SELECTION SCENE

REGLAGE MANUEL

Menu d’enregistrement

Carte des menus

Informations supplémentaires

Se familiariser avec le menu

Vous pouvez configurer différents réglages
via le menu.

Pour sélectionner/déplacer le
curseur vers le haut/la gauche ou
vers le bas/la droite, appuyez sur la
touche UP/< ou DOWN/>.

.

Appuyez sur MENU.

1

Sélectionnez le menu souhaité puis

2

appuyez sur OK.

.

Sélectionnez le réglage souhaité

3

puis appuyez sur OK.

.

Pour revenir à l’écran précédent

o

Appuyez sur MENU.

Pour plus d’informations

0

concernant les réglages, veuillez
vous référer au Manuel
d’utilisation.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

.

http://manual.jvc.co.jp/index.html/

DémarrerEnregistrementLectureCopier

Informations

supplémentaires

21

.

Pixela (pour toutes questions concernant le logiciel fourni)

Région Langue

N° de téléphone

États-Unis et Canada

Anglais [phone] (numéro gratuit)

Europe (Royaume-Uni, Allemagne, France et Espagne)

Anglais/Allemand/Français/Espagnol [phone] (numéro gratuit)

Autres pays en Europe Anglais/Allemand/Français/Espagnol [phone]

Asie (Philippines) Anglais [phone]

ChinoisChine 10800-163-0014 (numéro gratuit)

Page d’accueil : http://www.pixela.co.jp/oem/jvc/mediabrowser/e/
Veuillez visiter notre site Web pour obtenir les dernières informations et télécharger des fichiers.

Informations du support client

L’utilisation de ce logiciel est autorisée selon les termes de sa licence.

JVC

(pour toutes questions concernant cette unité)

Préparez les informations suivantes avant de contacter l’agence ou le bureau JVC local le plus proche à propos de
ce logiciel (réseau de service après-vente mondial JVC : http://www.jvc-victor.co.jp/english/worldmap/index-e.html).

• Nom du produit, modèle, numéro de série, problème, message d’erreur

• Ordinateur (fabricant, modèle (bureau/portable), UC, SE, mémoire (Mo/Go), espace disque disponible (Go))
Veuillez noter que la réponse à vos questions peut prendre un certain temps en fonction de leur nature. JVC ne peut
pas répondre aux questions concernant le fonctionnement de base de votre ordinateur, ou aux questions concernant les
spécifications ou les performances du système d’exploitation, d’autres applications ou pilotes.

Durée d’enregistrement

Vous pouvez vérifier la durée d’enregistrement de vos vidéos en cliquant sur la touche OK/INFO.

Durée d’enregistrement vidéo approximative

GZ-HM430

Qualité

4 Go 8 Go 16 Go 32 Go 48 Go 64 Go
UXP 20 m 40 m 1 h 20 m 2 h 50 m 4 h 20 m 5 h 50 m
XP 30 m 1 h 2 h 4 h 10 m 6 h 10 m 8 h 20 m
SP 40 m 1 h 20 m 2 h 50 m 5 h 50 m 8 h 40 m 11 h 50 m
EP 1 h 40 m 3 h 40 m 7 h 10 m 14 h 50 m 21 h 50 m 29 h 50 m
SSW 1 h 20 m 2 h 50 m 5 h 40 m 11 h 30 m 17 h 23 h
SEW 2 h 50 m 5 h 50 m 11 h 40 m 23 h 50 m 35 h 10 m 47 h 40 m

GZ-HM30/GZ-HM50

Qualité

LS 1 h 20 m 40 m 1 h 30 m 3 h 10 m 6 h 30 m 9 h 30 m 13 h
LE 3 h 20 m 1 h 50 m 3 h 40 m 7 h 20 m 15 h 10 m 22 h 20 m 30 h 20 m
SSW/SS 2 h 30 m 1 h 20 m 2 h 50 m 5 h 40 m 11 h 30 m 17 h 23 h
SEW/SE 5 h 20 m 2 h 50 m 5 h 50 m 11 h 40 m 23 h 50 m 35 h 10 m 47 h 40 m

0
0
0
0

22

Mémoire intégrée

(GZ-HM50)

4 Go 8 Go 16 Go 32 Go 48 Go 64 Go

LS/LE : haute définition (1280 x 720 pixels, 16:9)
SSW/SEW : définition standard (720 x 480 pixels, 16:9)
SS/SE : définition standard (720 x 480 pixels, 4:3)
La durée d’enregistrement vidéo approximative est juste indicative. La durée d’enregistrement

réelle peut être raccourcie en fonction de l’environnement de prise de vue.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation
http://manual.jvc.co.jp/index.html/

Carte SDHC/SDXC

Carte SDHC/SDXC

Durée d’enregistrement approximative (avec batterie)

Batterie Durée d’enregistrement réelle Durée d’enregistrement continue

BN-VG108U/
BN-VG107U

BN-VG114U 1 h 15 m 2 h 10 m
BN-VG121U 1 h 55 m 3 h 15 m

Les valeurs mentionnées ci-dessus sont celles lorsque “LUMINOSITE MONITEUR”

0

est réglé sur “3” (standard).
La durée d’enregistrement réelle peut être plus courte si le zoom est utilisé ou si

0

l’enregistrement est arrêté à plusieurs reprises. (Il est recommandé de préparer la
batterie pour trois fois la durée d’enregistrement prévue.)

Lorsque la durée de vie de la batterie est atteinte, la durée d’enregistrement raccourcit,

0

même si la batterie est entièrement chargée. (Remplacez la batterie par une nouvelle.)

40 m 1 h 5 m

Dépannage

En cas de problème avec cet appareil, veuillez vérifier les points suivants avant de demander une réparation.

Veuillez consulter la section “Problèmes” ci-dessous.

1

Veuillez consulter la section “Dépannage” dans le “Manuel d’utilisation”.

2

Si vous éprouvez des difficultés à utiliser cet appareil, veuillez consulter les descriptions détaillées dans
le “Manuel d’utilisation”.

http://manual.jvc.co.jp/index.html/

0

Vous pouvez également accéder au site web à partir du CD-ROM fourni. (p. 19)

0

Consultez les FAQ sur les nouveaux produits, sur le site Internet de JVC.

3

http://www.jvc.com/

0

Cette unité est un périphérique contrôlé par micro-ordinateur. Les décharges électrostatiques, les

4

bruits externes et les interférences (provenant d’une TV ou d’une radio par exemple) peuvent
empêcher la caméra de fonctionner correctement.

Si tel est le cas, réinitialisez l’unité.

Coupez l’alimentation. (fermez l’écran LCD.)

A

Enlevez l’adaptateur secteur et la batterie de l’unité, replacez-les puis cet appareil se

B

rallume automatiquement.

Si les points ci-dessus ne peuvent résoudre le problème, consultez votre revendeur JVC ou le

5

centre de services JVC le plus proche.

DémarrerEnregistrementLectureCopier

Problèmes

Problèmes Action Page

POWER/CHARGE le voyant
se met à clignoter lorsque
l’écran est fermé.

Alimentation

Aucun enregistrement ne peut
être effectué.

L’enregistrement s’arrête
automatiquement.

Enregistrement

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

La batterie est en train de charger. 6

0

Définissez le mode d’enregistrement avec la touche

0

L (Lecture/Enregistrement).

Éteignez l’unité, patientez quelques minutes, puis

0

rallumez-la. (Cet appareil s’arrête automatiquement
pour protéger le circuit en cas d’augmentation de la
température.)

http://manual.jvc.co.jp/index.html/

13

Informations

-

supplémentaires

23

L’enregistrement s’arrête automatiquement après 12

0

heures d’enregistrement continu.

-

Régler en conséquence “AFFICHAGE SUR ECRAN”

La date/l’heure ne s’affiche(nt)
pas.

Le son ou la vidéo est
interrompu(e).

Lecture

Les fichiers désirés ne peuvent
pas être trouvés sur l’écran
d’index (affichage miniature).

Le voyant ne clignote pas lors
du chargement de la batterie.

Autres problèmes

L’unité surchauffe.

0

dans le menu de lecture.

La lecture est parfois interrompue aux sections reliant

0

deux scènes. Ce n’est pas un dysfonctionnement.

Réglez “QUALITE VIDEO” dans le menu

0

d’enregistrement en conséquence avant de
sélectionner le mode de lecture.

Vérifiez la charge restante de la batterie. (Lorsque la

0

batterie est complètement chargée, le voyant ne
clignote pas.)
En cas de charge dans des endroits chauds ou froids,

0

assurez-vous que la batterie est chargée dans la
plage de température requise. (Sans quoi, la batterie
risque de ne plus être protégée pendant la charge.)

Ce n’est pas un dysfonctionnement. (Cet appareil

0

peut chauffer lorsqu’il a été utilisé pendant un long
moment.)

Messages d’avertissement

Messages d’avertissement Action Page

Éteignez puis rallumez l’appareil. -

0

Si malgré tout vous ne parvenez pas à résoudre le

0

ERREUR D'ENREGISTREMENT

TROP PEU DE DONNEES
ENREGISTREES SAUVEGARDE
IMPOSSIBLE

problème, sauvegardez vos fichiers et exécutez
“FORMAT. MEM. INTERNE” (GZ-HM50 seulement)
ou “FORMATER LA CARTE SD” dans le menu
“REGLAGES DES MEDIA”. (Toutes les données
seront supprimées.)

Lorsque l’enregistrement est arrêté avec un temps

0

d’enregistrement inférieur à “0:00:00:17”, la vidéo ne
sera pas enregistrée.

13

-

-

7

6

6

-

-

-

Éteignez puis rallumez l’appareil. -

0

Enlevez l’adaptateur secteur et la batterie; ensuite,

0

retirez et réinsérez la carte SD.
Nettoyez les bornes de la carte SD. -

ERREUR CARTE MEMOIRE !

Messages d’avertissement

VERIFIER CACHE-OBJECTIF

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

24

http://manual.jvc.co.jp/index.html/

0

Si malgré tout vous ne parvenez pas à résoudre le

0

problème, sauvegardez vos fichiers et exécutez
“FORMATER LA CARTE SD” dans le menu
“REGLAGES DES MEDIA”. (Toutes les données
seront supprimées.)

Il apparaît pendant 5 secondes après avoir allumé

0

l’appareil, si le protège-objectif est fermé ou s’il fait noir.

-

-

-

Mises en garde

Adaptateur secteur

UTILISATION DE L’ADAPTATEUR DE PRISE DE SECTEUR

Lors du branchement du cordon d’alimentation de
l’appareil à une prise de secteur différente du standard
national américain C73, utiliser un adaptateur de prise
nommé “Siemens Plug”, comme indiqué ci-dessous.
Pour cet adaptateur de prise secteur, consulter
votre revendeur JVC le plus proche.

Batteries

La batterie fournie est une
batterie au lithiumion. Avant
d’utiliser la batterie fournie ou
une batterie en option,
bien lire les consignes suivantes :

Bornes

•

Pour éviter tout accident

...

ne pas brûler.

...

ne pas court-circuiter les terminaux. Garder à
bonne distance d’objets métalliques lorsqu’il n’est
pas utilisé. Lors du transport, mettez la batterie
dans un sac en plastique.

...

ne pas modifier ni démonter.

...

...

...

ne pas exposer la batterie à des températures
supérieures à 60 °C (140°F) car celle-ci risquerait
de surchauffer, d’exploser ou de prendre feu.
utiliser uniquement les chargeurs spécifiés.

•

Pour éviter tout endommagement et
prolonger la durée de vie utile

ne pas soumettre à un choc inutile.

...

...

...

...

...

recharger à l’intérieur d’une plage de température
de 10°C à 35°C

(50°F to 95°F). Des températures
basses peuvent prolonger la durée de charge, ou
même dans certains cas arrêter la recharge.
Des températures élevées peuvent empêcher une
charge complète, ou même dans certains cas
arrêter la recharge.
entreposer dans un endroit frais et sec. Toute
exposition prolongée à de températures
élevées accélérera la décharge naturelle et
diminuera la durée de vie utile.
charger et décharger complètement la batterie
tous les 6 mois lors d’un entreposage pendant
une période de temps prolongée.
retirer l’appareil du chargeur ou le débrancher
lorsque vous ne vous en servez pas ; certains
appareils, même éteints, continuent de
consommer du courant.
ne pas laisser tomber ou soumis à des chocs violents.

ATTENTION:

La batterie que vous vous êtes
procurée est recyclable.
Pour des renseignements sur le
recyclage de cette batterie, veuillez
composer le 1-800-8-BATTERY.
(États-Unis et Canada seulement)

Support d’enregistrement

•

•

Veiller à suivre les directives ci-dessous
pour éviter d’altérer ou d’endommager les
données enregistrées.

•

Ne pas déformer ou laisser tomber le support
d’enregistrement, ou le soumettre à une forte
pression, des secousses ou des vibrations.

•

Ne pas éclabousser le support d’enregistrement
avec de l’eau.

•

Ne pas utiliser, remplacer ou entreposer le
support d’ enregistrement dans des endroits
fortement exposés à de l’électricité statique ou à
des parasites électriques.

•

Ne pas mettre le caméscope hors tension ou
retirer la batterie ou l’adaptateur secteur pendant
la prise de vue, la lecture ou l’accès au support
d’enregistrement.

•

Ne pas placer le support d’enregistrement à
proximité d’objets possédant un fort champ
magnétique ou émettant de fortes ondes
électromagnétiques.

•

Ne pas ranger le support d’enregistrement dans
des endroits exposés à une température élevée
ou à une forte humidité.
Ne pas toucher les pièces métalliques.

•

Quando si formattano o si cancellano i dati
utilizzando la Media camera, solo le informazioni di
gestione dei file vengono modifi cate. Les données
ne sont pas complètement effacées du support
d’enregistrement. Qualora si desideri cancellare
completamente tutti i dati, si consiglia di utilizzare
software disponibile in commercio progettato specifi
camente a tale scopo, oppure di distruggere fi
sicamente la Media camera con un martello, ecc.

Écran LCD

•

Pour éviter tout endommagement de l’écran
LCD, NE PAS

...

le pousser trop fortement ou lui faire subir des chocs.

...

...

placer le caméscope avec l’écran LCD en dessous.

•

Pour prolonger sa durée de vie utile

éviter de le frotter à l’aide d’un chiffon rugueux.

Adaptateur de prise

Utilisation de l’adaptateur secteur en dehors
des États-Unis.

L’adaptateur secteur fourni dispose d’une selection
automatique de la tension dans la gamme 110 V à 240 V CA.

Enlevez l’adaptateur secteur de la prise
d’alimentation lorsqu’il n’est pas utilisé.

•

•

Ne pas laisser de la poussière ou des objets
métalliques adhérer sur la prise d'alimentation
murale ou l’adaptateur secteur (alimentation/prise CC).

DémarrerEnregistrementLectureCopier

.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

http://manual.jvc.co.jp/index.html/

Informations

supplémentaires

25

Appareil principal

•

Pour votre sécurité, NE PAS

... ouvrir le boîtier du caméscope.
... démonter ou modifier l’appareil.
...

laisser pénétrer des substances inflammables, de
l’eau ou des objets métalliques dans l’appareil.

...

retirer la batterie ou débrancher l’appareil
pendant que celui-ci est sous tension.

...

laisser la batterie à l’intérieur du caméscope
lorsque celui-ci n’est pas utilisé.

...

placer des sources de flammes nues, telles que
des bougies allumées, sur l’appareil.

...

exposer l’appareil à l’égouttage ou aux
éclaboussements.

...

laisser s’accumuler de la poussière ou
placer des objets métalliques sur la prise
d’alimentation ou une prise de courant murale.

... insérer des objets dans le caméscope.

•

Éviter d’utiliser l’appareil

... dans des endroits trop humides ou poussiéreux.
... dans des lieux exposés à de la suie ou à de la

vapeur (par exemple, près d’une cuisinière).

...

dans des endroits trop exposés aux chocs ou vibrations.
... près d’un téléviseur.
... près d’appareils générant des champs

magnétiques ou électriques intenses (hautparleurs,

antennes de diffusion, etc.).
... dans des lieux exposés à des températures

extrêmement élevées (au-delà de 40°C (104°F)) ou

extrêmement basses (en deçà de 0°C(32°F)).

•

NE PAS laisser l’appareil

...

...

...
...

...
...

dans des lieux exposés à des températures

supérieures à 50°C (122°F).

dans des lieux exposés à des taux d’humidité

extrêmes (en deçà de 35 % ou au-delà de 80 %).

en plein soleil.

dans une voiture hermétiquement fermée en

période estivale.

près d’un radiateur.

en hauteur, sur un téléviseur par exemple. Si

l’appareil est placé en hauteur alors que le

câble est raccordé, celui-ci peut être coincé et

l’appareil peut tomber. Dans ce cas, il risque de

ne plus fonctionner.

•

Pour protéger l’appareil, NE PAS

...
...
...

...

...
...
...

...

le mouiller.

le faire tomber ou le cogner contre des objets durs.

le soumettre à trop de chocs ou vibrations

durant le transport.

maintenir l’objectif orienté vers des objets

extrêmement lumineux pendant trop longtemps.

exposer l’objectif à la lumière directe du soleil.

le balancer inutilement par la dragonne.

trop balancer l’étui souple lorsque le

caméscope est à l’intérieur.

stocker le caméscope dans un endroit

poussiéreux ou avec du sable.

•

Pour éviter une chute de l’appareil,

•

Serrer la ceinture de la poignée fermement.

•

Lors de l’utilisation du caméscope avec un

trépied, fixer fermement l’appareil sur le trépied.
Si le caméscope se détache et tombe, il peut
causer des blessures ou être endommagé.
Si un enfant utilise l’appareil, un adulte doit être présent.

Des changements ou modifications non
approuvés par JVC peuvent annuler le droit de
l’utilisateur de faire fonctionner l’appareil. Cet
appareil a été testé et il a été reconnu qu’il se
conforme aux limites concernant l’appareillage
informatique de classe B correspondant à la
partie 15 des règles de la FCC. Ces limites sont
conçues pour garantir une protection raisonnable
contre des interférences nuisibles dans les
installations résidentielles. Cet appareil génère,
utilise et peut émettre de l’énergie des fréquences
radio et, s’il n’est pas installé et utilisé selon
les instructions du fabricant, peut causer des
interférences nuisibles en communications radio.
Cependant, il ne peut pas être garanti que des
interférences ne se produiront pas dans certaines
installations particulières. Si cet appareil provoque
des interférences avec la réception radio ou de
télévision, ce qui peut être vérifié en alimentant
l’appareil et en coupant son alimentation, nous
conseillons à l’utilisateur d’essayer d’éliminer ces
interférences par l’un ou plusieurs des moyens
suivants :
Réorienter ou déplacer l’antenne de réception.
Augmenter la séparation entre l’appareil et le
récepteur.
Brancher l’appareil sur une prise de courant d’un
circuit différent de celui sur lequel le récepteur est
branché.
Consulter le revendeur ou un technicien radio/TV
compétent pour vous aider.

Cet appareil numérique de la classe B est
conforme à la norme NMB-003 du Canada.

Déclaration de conformité

Numéro de modèle :

GZ-HM50U/GZ-HM30U

Nom de marque : JVC
Personne responsable : JVC AMERICAS CORP.
Adresse : 1700 Valley Road Wayne, N. J. 07470
Numéro de téléphone : 973-317-5000
Cet ensemble se conforme à la partie 15 des
règles de la FCC (Federal Communications
Commission). Le fonctionnement est sujet aux
deux conditions suivantes : (1) Cet appareil ne
peut pas causer d’interférences nuisibles, et
(2) cet appareil doit accepter toute interférence
reçue, comprenant des interférences qui
peuvent causer un mauvais fonctionnement.

.

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

26

http://manual.jvc.co.jp/index.html/

Spécifications

Caméra

Nom du modèle GZ-HM430 GZ-HM30 GZ-HM50
Alimentation Avec un adaptateur secteur : 5,2 V CC, Utiliser une batterie : 3,5 V - 3,6 V CC
Consommation 2,2 W (lorsque “LUMINOSITE MONITEUR” est réglé sur “3” (standard))

Dimensions (L x H x P) 50,5 mm x 55 mm x 110,5 mm (sans la dragonne)
Masse Environ 245 g (0,54 lbs) (caméra uniquement),

Environnement
d’exploitation

Périphérique de capture
d’image

Zone d’enregistrement
(vidéo)

Objectif F1,8 - 6,3, f= 2,9 mm à 116,0 mm

Zoom (Vidéo) Zoom optique :

Format
d’enregistrement vidéo

Consommation de courant nominal : 1 A

environ 290 g (avec la batterie fournie)
Température d’opération autorisée : 0 °C à 40 °C

Température de stockage autorisée : -20 °C à 50 °C
Humidité relative autorisée : 35 % à 80 %

1/5,8” 1 500 000 pixels (CMOS progressif)

GZ-HM430
(UXP/XP/SP/EP) 630 000 à 1 050 000 pixels (AIS ON)
(UXP/XP/SP/EP) 630 000 à 1 250 000 pixels (AIS OFF)
(SSW/SEW) 340 000 à 1 050 000 pixels (zoom dynamique ON)
(SSW/SEW) 630 000 à 1 050 000 pixels (zoom dynamique OFF)
GZ-HM30/GZ-HM50
(LS/LE) 630 000 à 1 050 000 pixels (AIS ON)
(LS/LE) 630 000 à 1 250 000 pixels (AIS OFF)
(SSW/SEW) 340 000 à 1 050 000 pixels (zoom dynamique ON)
(SSW/SEW) 630 000 à 1 050 000 pixels (zoom dynamique OFF)
(SS/SE) 340 000 à 790 000 pixels (zoom dynamique ON)
(SS/SE) 470 000 à 790 000 pixels (zoom dynamique OFF)

GZ-HM430
(UXP/XP/SP/EP) conversion 35 mm : 45,6 mm à 1 824 mm (AIS ON)
(UXP/XP/SP/EP) conversion 35 mm : 42,0 mm à 1 680 mm (AIS OFF)
(SSW/SEW) conversion 35 mm : 45,6 mm à 3 182 mm (zoom dynamique ON)
(SSW/SEW) conversion 35 mm : 45,6 mm à 1 824 mm (zoom dynamique OFF)
GZ-HM30/GZ-HM50
(LS/LE) conversion 35 mm : 45,6 mm à 1 824 mm (AIS ON)
(LS/LE) conversion 35 mm : 42,0 mm à 1 680 mm (AIS OFF)
(SSW/SEW) conversion 35 mm : 45,6 mm à 3 182 mm (zoom dynamique ON)
(SSW/SEW) conversion 35 mm : 45,6 mm à 1 824 mm (zoom dynamique OFF)
(SS/SE) conversion 35 mm : 55,9 mm à 3 376 mm (zoom dynamique ON)
(SS/SE) conversion 35 mm : 55,9 mm à 2 236 mm (zoom dynamique OFF)

Jusqu’à 40x
Zoom dynamique :
Jusqu’à 70x
Zoom numérique :
Jusqu’à 200x

AVCHD standard, vidéo : AVC/H.264, audio : Dolby Digital (2ch)

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

Zoom optique : Jusqu’à 40x
Zoom dynamique : Jusqu’à 70x (SSW/SEW),
jusqu’à 60x (SS/SE)
Zoom numérique : Jusqu’à 200x

http://manual.jvc.co.jp/index.html/

27

DémarrerEnregistrementLectureCopier

Informations

supplémentaires

Supports

0911ZAR-SW-MP-1

UC

© 2011 Victor Company of Japan, Limited

*LYT2274-001E-M*

d’enregistrement

Batterie d’horloge Batterie rechargeable

Adaptateur secteur (AC-V11U)*

Alimentation
Sortie
Température

d’opération autorisée
Dimensions (mm)

Masse

* Pour utiliser un adaptateur secteur à l’étranger, pensez à préparer une prise

convertisseur disponible dans le commerce pour le pays ou la région visité(e).

Les caractéristiques et l’apparence de ce produit sont susceptibles d’être modifiées sans

0

préavis pour d’éventuelles améliorations.

carte SDHC/SDXC (disponible dans le commerce)
carte Eye-Fi (disponible dans le commerce)

110 V à 240 V CA, 50 Hz/60 Hz
5,2 V CC, 1 A
0 °C à 40 °C (32 °F à 104 °F)

(10 °C à 35 °C (50 °F à 95 °F) pendant le chargement)
66 mm x 28 mm x 47 mm (2-5/8” x 1-1/8” x 1-7/8”) (L x H x P : sans

le cordon et la prise secteur)
Environ 71 g (0,15 lbs)

carte SDHC/SDXC
(disponible dans le
commerce)
carte Eye-Fi (disponible
dans le commerce)
Mémoire intégrée : 8 Go

Index

A

Adaptateur secteur ..................... 6, 25

Apple .............................................. 19

B

Batterie ....................................... 6, 25

Branchement AV ...................... 15, 17

Branchement composante ............. 14

Branchement HDMI ........................ 14

C

Câble USB ..................................... 20

Carte SD .......................................... 8

CD-ROM ........................................ 19

Configurations du menu ................. 21

Copier (Dupliquer) .......................... 17

Copier (Sauvegarde) ...................... 16

D

Durée d’enregistrement .................. 22

E

Écran LCD ...................................... 25

Pour plus d'informations, veuillez vous rapporter au Manuel d'utilisation

28

http://manual.jvc.co.jp/index.html/

F

Formater la carte SD ........................ 9

I

Installation ...................................... 19

L

Logiciel ........................................... 18

M

Mac ................................................ 19

R

Régler l’horloge .............................. 10

Régler la date et l’heure ................. 10

Régler la langue ............................. 11

S

Supprimer des fichiers ................... 13

V

Visualiser des fichiers sur une TV

W

Windows ........................................ 18

Z

Zoom .............................................. 12

.......... 14
