CU-VD3U

DVD Burner

INSTRUCTIONS

Graveur de DVD

MANUEL D'UTILISATION

Grabador de DVD

MANUAL DE INSTRUCCIONES

ENGLISH

FRANÇAIS

ESPAÑOL

For Customer Use:

Enter the Model No. and Serial No. (located on the bottom of the burner) below. Retain this information for future reference.

Model No.

Serial No.

Page 2

This burner enables DVDs of videos recorded with the JVC Hard Disk Camera to be created without using a PC.

• If you want to edit videos recorded with the camera and create your original DVDs, use the software provided with the camera for editing and creating DVD s.

• An optional data writing software Power2Go 5.5 Lite can be used for writing data. However, it cannot be used to edit videos or create DVDs.

• The burner does not include support for Macintosh.

Dear Customer,

Thank you for purchasing this burner. Before use, please read the safety information and precautions contained in pages 2 and 3 to ensure safe use of this product.

Safety Precautions

IMPORTANT:

In the event that any of the following occur, remove the plug and make a request for repair to the dealer.

• Smoke or abnormal odor is emitted

• Damage from being dropped

• Water or an object enters inside

CAUTION:

A UNIT IS A CLASS 1 LASER PRODUCT. HOWEVER THIS UNIT USES A VISIBLE LASER BEAM WHICH COULD CAUSE HAZARDOUS RADIATION EXPOSURE IF DIRECTED. BE SURE TO OPERATE THE UNIT CORRECTLY AS INSTRUCTED. WHEN THIS UNIT IS PLUGGED INTO THE WALL OUTLET, DO NOT PLACE YOUR EYES CLOSE TO THE OPENING OF THE DISC TRAY AND OTHER OPENINGS TO LOOK INTO THE INSIDE OF THIS UNIT. USE OF CONTROLS OR ADJUSTMENTS OR PERFORMANCE OF PROCEDURES OTHER THAN THOSE SPECIFIED HEREIN MAY RESULT IN HAZARDOUS RADIATION EXPOSURE. DO NOT OPEN COVERS AND DO NOT REPAIR YOURSELF. REFER SERVICING TO QUALIFIED PERSONNEL. CLASS 1 LASER PRODUCT REPRODUCTION OF LABELS WARNING LABEL INSIDE OF THE UNIT

CAUTION

CLASS 3B VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO THE BEAM. CLASSE 3B RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS D'OUVERTURE.

ATTENTION

EXPOSITION DANGEREUSE AU FAISCEAU. KLASSE 3B SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG GEÖFFNET.

VORSICHT

NICHT DEM STRAHL AUSSETZEN. KLASSE 3B SYNLIG OG USYNLIG LASERSTRÅLING VED ÅBNING. UNDGÅ UDSÆTTELSE FOR STRÅLING.

ADVARSEL

KLASSE 3B SYNLIG OG USYNLIG LASERSTRÅLING NÅR DEKSEL ÅPNES. UNNGÅ EKSPONERING FOR STRÅLEN.

ADVARSEL

KLASS 3B SYNLIG OCH OSYNLIG LASERSTRÅLNING NAR DENNA DEL ÄR ÖPPNAD. STRÅLEN ÄR FARLIG.

VARNING

AVATTAESSA OLET ALTTIINA LUOKAN 3B NÄKYVÄLLE JA NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE.

VARO!

ÄLÄ KATSO SÄTEESEEN.

This unit applies to the standard “IEC60825-1:2001” for laser products.

The socket-outlet shall be installed near the equipment and shall be easily accessible.

ATTENTION:

This unit contains microcomputers. External electronic noise or interference could cause malfunctioning. In such cases, switch the unit off and unplug the mains power cord. Then plug it in again and turn the unit on. Take out the disc. After checking the disc, operate the unit as usual.

CAUTION:

To avoid electric shock or damage to the unit, first firmly insert the small end of the power cord into the AC Adapter until it is no longer wobbly, and then plug the larger end of the power cord into an AC outlet.

The mains plug shall remain readily operable.

• Remove the mains plug immediately if the burner functions abnormally.

If malfunctioning occurs, stop using the unit immediately and consult your local JVC dealer.

Declaration of Conformity (for owners in the U.S.A.)

Model Number : CU-VD3U Trade Name : JVC Responsible party : JVC AMERICAS CORP. Address : 1700 Valley Road Wayne,

Telephone Number : 973-317–5000 This device complies with Part 15 of FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

(For owners in the U.S.A.)

Changes or modifications not approved by JVC could void the user’s authority to operate the equipment. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: Reorient or relocate the receiving antenna. Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/ TV technician for help.

(For owners in Canada)

• FOR USE WITH MODEL NO. AP-V3U (AC ADAPTER).

• POUR UTILISER AVEC MODELE AP-V3U (ADAPTATEUR C.A.).

This Class B digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

N. J. 07470

Page 3

Safety Precautions for the Burner

Be sure to observe the following precautions. Failing to do so may result in electric shock, fire, injury, or malfunction.

• Do not disassemble, dismantle, or modify the equipment. Requests for repair and inspection should be made to the dealer.

• Do not insert metal or combustible objects or pour water or other liquids inside the burner.

• Turn off the power when connecting equipment.

• Remove the plug when the burner will not be used for

a prolonged time or prior to cleaning (electricity flows through the equipment even when the power is off).

• Do not block the ventilation holes of the burner.

• Do not use where there is condensation. Suddenly

carrying the burner from a cold location to a hot location may result in the formation of drops, which may cause a malfunction or failure.

• Do not cause the burner to vibrate when discs are in.

Safety Precautions for Accessories

• When using the AC adapter, the power cord, and the USB cable, be sure to observe the following precautions. Failing to do so may result in electric shock, fire, injury, or malfunction.

• Do not insert or remove the plug when your hands

are wet.

• Fully insert the plug into the outlet.

• Keep dust and metal objects away from the plug.

• Do not damage the cord.

• Place the cord where it will not trip someone up.

• Do not use when thunder can be heard.

• Do not dismantle.

• Do not use for any product other than this one.

• Do not play the provided CD-ROM with an audio

player. Doing so may damage the circuits or speakers.

Safety Precautions for Discs

Do not use the following discs.

• Cracked di scs

• Deeply scratched discs

Installation

Do not install in any of the following locations.

• Humid location

• Location of 60 °C or above

• Location subject to direct sunlight

• Location where overheating is likely

• Dusty or smoky locations

• Locations subject to oily smoke or steam such as a

kitchen counter or beside a humidifier

• Unstable location

• Bathroom

• Dusty places

• Slanted location

ATTENTION:

On placing the unit:

Some TVs or other appliances generate strong magnetic fields. Do not place such appliances on top of the unit as it may cause picture disturbance.

When moving the product:

Remove the power cord and all connecting cables.

Cleaning Procedure

IMPORTANT:

• Be sure to unplug the burner before beginning cleaning.

• Do not use liquid or aerosol cleaners.

• Ensure that no moisture or liquid comes into contact

with the drive during cleaning.

Exterior of the Burner:

Wipe dirt off with a dry cloth.

Disc Tray:

Wipe off dirt with a soft dry cloth. Do not touch the lens. To clean the lens, use commercially available lens cleaning blower for cameras. Using a lens cleaning disc will cause malfunction.

Disc:

Use a commercially available cleaning cloth to gently wipe from the inner edge to the outer edge.

Storage:

Make sure that discs are kept in their cases. If discs are piled on top of one another without their protective cases, they can be damaged. Do not put discs in a location where they may be exposed to direct sunlight, or in a place where the humidity or temperature is high. Avoid leaving discs in your car!

Region Codes

Region codes are numbers for restricting DVD video playback. The world is separated into six regions and each region is identified by a number. If the number for a disc does not match the number for the player, the disc cannot be played on the player.

Changing the region codes

You can change the region code to play a DVD that has a different code. (The code cannot be changed for some playback software.) When you insert the disc, the Caution screen appears on the PC. Follow the onscreen instructions to change the code. The region code for the burner can be changed 5times only. The code set the fifth time becomes the final code, so be sure to set a frequently used code. Take sufficient care when changing the code.

Disclaimer

JVC accepts no liability whatsoever for loss of data resulting from inappropriate connections or handling.

Copyrights

Duplicating copyright protected material, for other than personal use, without the permission of the copyright holder is prohibited by copyright law.

Lens

Registered Trademarks and Trademarks

• Other company and product names mentioned herein are registered trademarks and/or trademarks of their respective holders.

Page 4

Basic Guide

Getting ready to copy to a DVD!

Get ready a recommended disc

Use DVD-R, DVD-RW or DVD-R DL disc of the brands listed below. DVD+R, DVD+RW and DVD-RAM cannot be used.

DVD-R DVD-RW DVD-R DL (Single-sided double layer)

Caution

Brand

JVC, TDK, Verbatim, SONY

z Use a commercially available cleaning cloth to wipe the disc gently if there are any

fingerprints or dirt. Applying too much strength will result in scratches.

z Do not use discs that are scratched. z DVD-R DL discs can be used only when the burner is connected to a high definition

Everio camera.

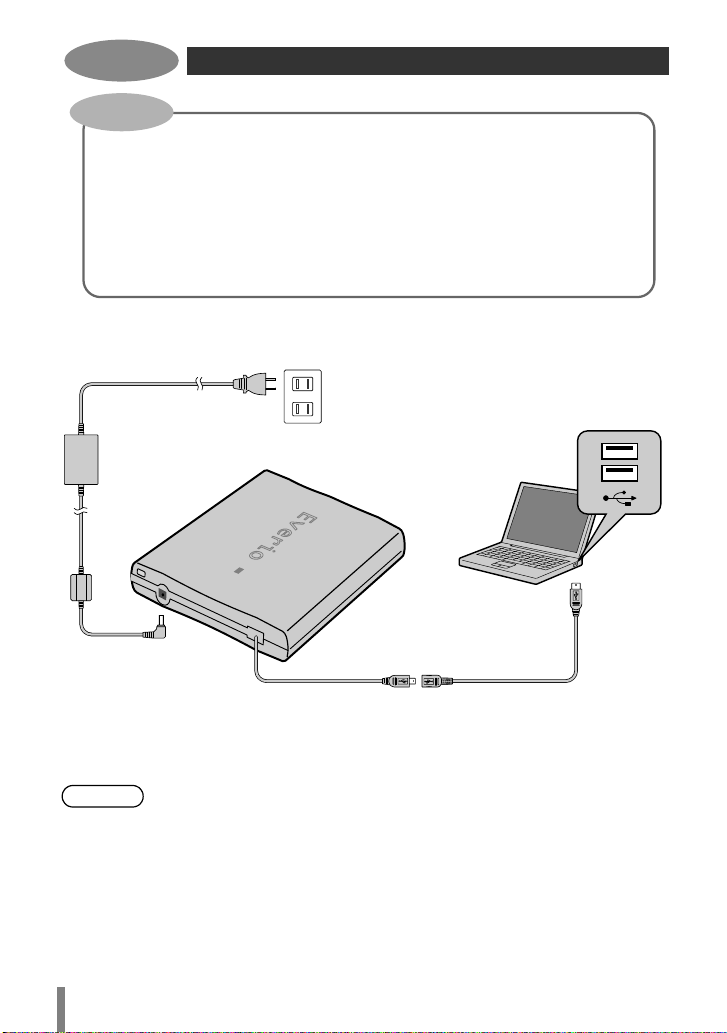

Connect

JVC JVC, Verbatim

CU-VD3

Power input To DC jack

The power lamp lights in green.

USB extension cable

USB cable

Use if necessary.

Use the AC adapter to power on the Everio camera.

Everio camera

To DC jack

Important!

z When the DVD created on this burner cannot be played on other devices, play

back using this burner. (A P. 8)

z If you encounter any problems, refer to “Troubleshooting”. (A P. 15) z Follow the instructions in the instruction manual of the Everio camera when

connecting and operating the Everio camera.

Page 5

Open the tray and insert the disc

1) Press the eject button.

Close the tray

Push in until the tray snaps in.

z Do not push on the

top cover.

2) Pull out completely.

Open the LCD monitor

The Everio camera turns on.

3) Insert firmly into place.

Turn the Everio off and on again if the following display remains unchanged.

Pay attention to the followings!

z Do not touch the

recording side

z Do not place any

objects on top

z Do not topple z Do not subject to

mechanical shock

¹Recording and playback may not function properly if the disc is

scratched or dirty.

Preparations

completed!

To copy images to DVD A P. 8 f13 To play back copied images A P. 8

Page 6

z Safety Precautions .................................................................................................. 2

z Basic Guide.............................................................................................................. 4

z Getting Started......................................................................................................... 7

Taking out the USB Cable ....................................................................................... 7

Placing the Burner ................................................................................................... 7

z Copying to DVD ....................................................................................................... 8

3 Copy Options........................................................................................................ 8

Playing Back Copied Images................................................................................... 8

Copying All Files to the DVD ................................................................................... 9

Copying by Date .................................................................................................... 10

Copying by Event .................................................................................................. 12

Creating Data DVD from a PC (Optional) .............................................................. 14

z Troubleshooting .................................................................................................... 15

z Specifications ........................................................................................................ 17

Accessories

If there are any items missing, please consult your authorized dealer.

AC adapter

(AP-V3U)

Instruction manual

(this manual), other printed

material

Caution

z Use the AC adapter, power cord and USB extension cable supplied with

this burner. Using accessories other than those supplied may result in electric shock or fire.

Power cord USB extension cable

Stand DVD-R (blank disc)

Page 7

Getting Started

Taking out the USB Cable

Hook the protruding tip with your finger and

pull it towards you

Take out the USB cable

• Can be connected to the USB extension cable.

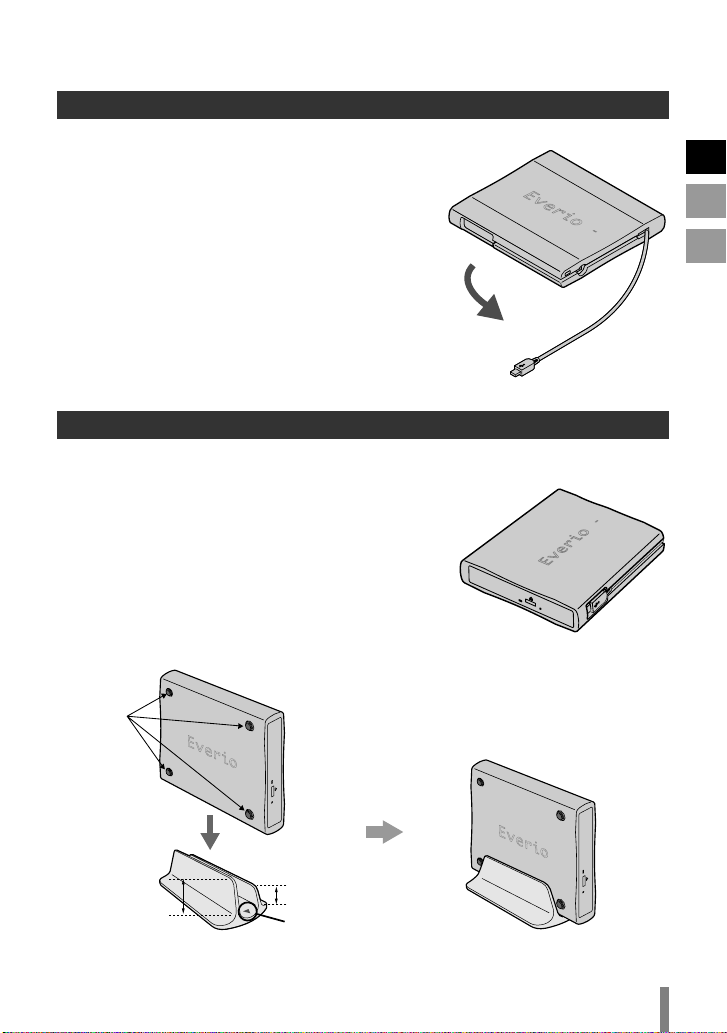

Placing the Burner

o Horizontal orientation

Take note of the top and bottom of the burner and place it in the horizontal orientation.

¹Do not place any objects on top of the burner.

o Vertical orientation

Face the feet side towards the left and fix securely on the stand.

Feet

High side

Back

Low side

Arrow

Front

Page 8

Copying to DVD

3 Copy Options

o Copying All Files to the DVD ....................................................................P. 9

o Copying by Date ........................................................................................P. 10

o Copying by Event ......................................................................................P. 12

Playing Back Copied Images

To AV jack

AV cable (supplied with Everio)

USB cable

To USB jack

Use the AC adapter to

Access lamp

power on the Everio camera.

To Audio/Video input terminals

Connect as shown above and turn on

each device

• The screen on the right appears on the Everio camera.

Switch the TV to an appropriate input

Select “PLAYBACK” and press

• Playback begins automatically.

• To stop, select o using the touch sensor.

Note

z When opening/closing the disc tray or during

copying/playback, the access lamp lights or blinks in orange.

CREATE DVD

CREATE TOGETHER SELECT AND CREATE CREATE DUPLICATE PLAYBACK

PLAYBACK CREATED DISC

Select with touch sensor

Page 9

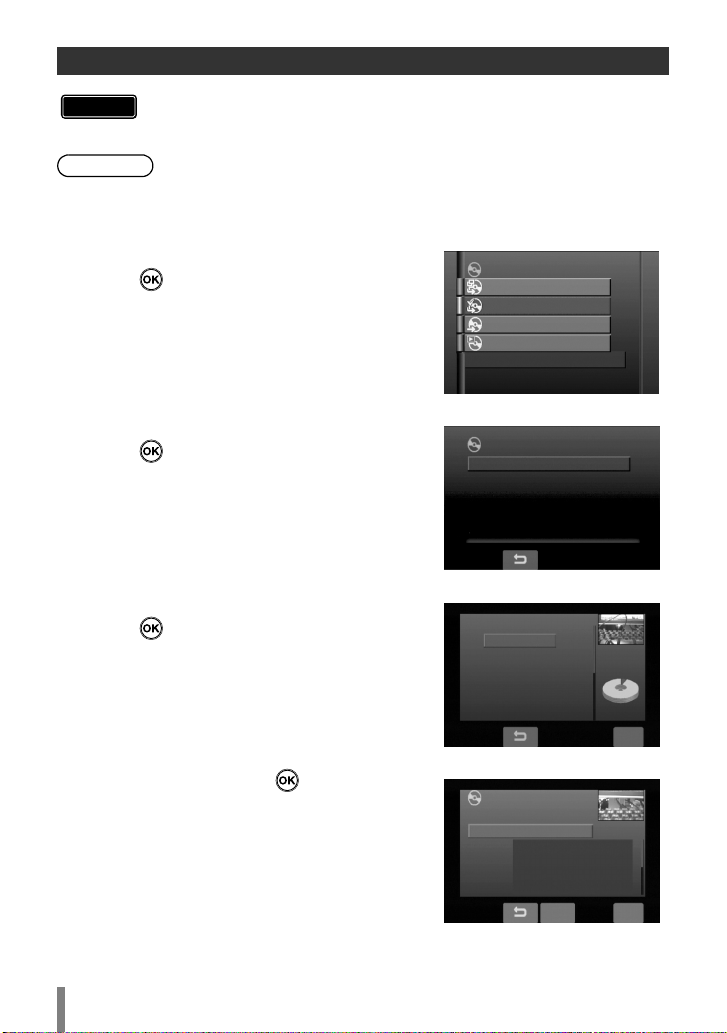

Copying All Files to the DVD

Caution

Preparations

z If the operation and display of your Everio camera differs from the following

procedures, refer to the instruction manual of your Everio camera.

z For some Everio cameras, still images cannot be copied.

Connect CU-VD3 to the Everio camera according to the procedures on P. 4f5 and turn on the Everio camera.

Press the [DIRECT DVD] button

Select “EXECUTE” and press

The “CREATING NOW” screen appears and copying starts

To cancel, select “STOP” and press .

Do not turn off the power or remove the USB cable while the “CREATING NOW” screen is displayed.

Select with touch sensor

[DIRECT DVD]

UNSAVED SCENES READY TO CREATE

DVD-R

EXECUTE

RETURN

QUIT

CREATING NOW

ELAPSED: 3 min

30%

STOP

When “COMPLETED” appears,

press to complete copying

COMPLETED

Page 10

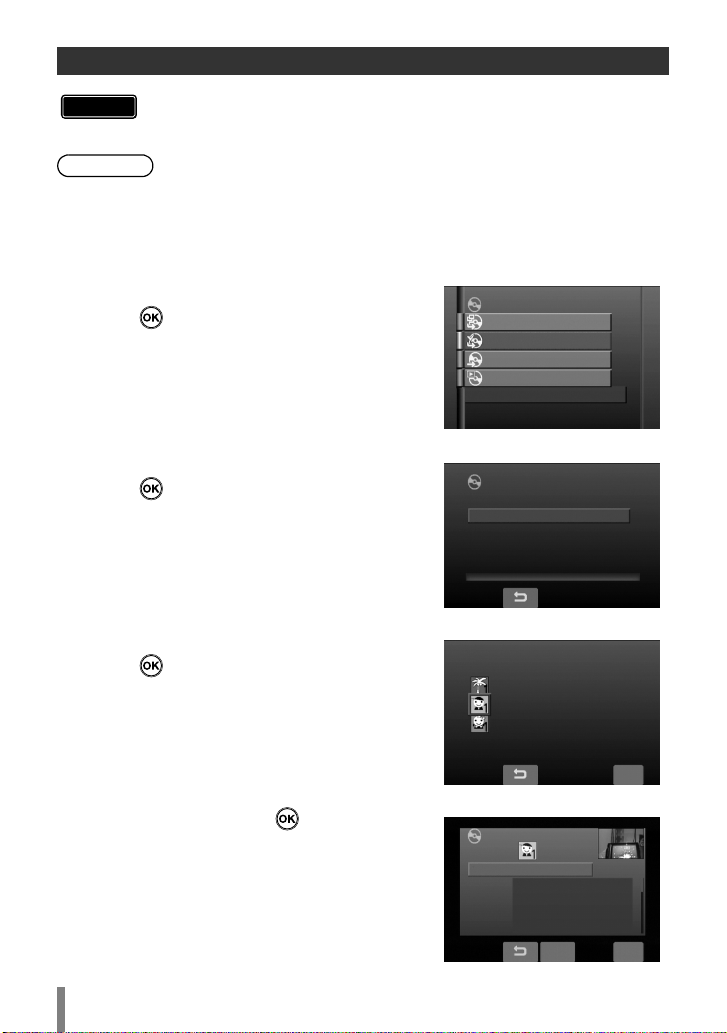

Copying by Date

Caution

Preparations

z If the operation and display of your Everio camera differs from the following

procedures, refer to the instruction manual of your Everio camera.

z For some Everio cameras, still images cannot be copied.

Connect CU-VD3 to the Everio camera according to the procedures on P. 4f5.

The screen in step A appears when the Everio camera is turned on.

Display the “CREATE DVD” screen, select “SELECT AND CREATE” and press

Select “CREATE BY DATE” and

press

Select the desired dates and

press

CREATE DVD

CREATE TOGETHER

SELECT AND CREATE CREATE DUPLICATE PLAYBACK

SELECT AND CREATE

CREATE BY DATE CREATE BY EVENT CREATE BY PLAYLIST SELECT FROM SCENES

CREATE DISC BY DATE

CREATE BY DATE

OCT.12.2008 OCT.11.2008

TOTAL

00h18m

Select “ALL” and press

DVD CREATION LIST

ALL DVD1

DVD1

QUIT

QUITCHECK

Page 11

Select “EXECUTE” and press

The “CREATING NOW” screen

appears and copying starts

To cancel, select “STOP” and press .

Do not turn off the power or remove the USB cable while the “CREATING NOW” screen is displayed.

When “COMPLETED” appears,

press to complete copying

ALL

READY TO CREATE

DVD-R

EXECUTE

RETURN

CREATING NOW

ELAPSED: 3 min

30%

STOP

COMPLETED

QUIT

Page 12

Copying by Event

Caution

Preparations

z If the operation and display of your Everio camera differs from the following

procedures, refer to the instruction manual of your Everio camera.

z For some Everio cameras, still images cannot be copied.

For details, refer to the instruction manual of the Everio camera.

Connect CU-VD3 to the Everio camera according to the procedures on P. 4f5.

The screen in step A appears when the Everio camera is turned on.

Display the “CREATE DVD” screen,

select “SELECT AND CREATE” and press

Select “CREATE BY EVENT” and

press

Select the desired events and

press

CREATE DVD

CREATE TOGETHER

SELECT AND CREATE

CREATE DUPLICATE PLAYBACK

SELECT AND CREATE

CREATE BY DATE CREATE BY EVENT CREATE BY PLAYLIST SELECT FROM SCENES

CREATE DISC BY EVENT

SEARCH EVENT

SON 1

Select “ALL” and press

DVD CREATION LIST

ALL DVD1 DVD2 DVD3

QUIT

QUITCHECK

Page 13

Select “EXECUTE” and press

The “CREATING NOW” screen

appears and copying starts

To cancel, select “STOP” and press .

Do not turn off the power or remove the USB cable while the “CREATING NOW” screen is displayed.

When “COMPLETED” appears,

press to complete copying

ALL

READY TO CREATE

DVD-R

EXECUTE

RETURN

CREATING NOW

ELAPSED: 3 min

30%

STOP

COMPLETED

QUIT

Page 14

Optional

Creating Data DVD from a PC

Important!

o The following optional accessories are required:

z Specialized USB cable (QAM1092-001)

• Please purchase from the JVC Accessory Store at: http://www.jvc.com http://www.jvc.ca

z Disc writing software (Power2Go)

• Please purchase from the CyberLink homepage. http://www.cyberlink.com/oem/jvc/cds/enu/index_2.jsp

This burner can be used as a DVD burner by connecting it to a PC. Data DVD can be created by using the disc writing software (sold separately).

Power cord

Power supply outlet

CU-VD3

USB

AC adapter

USB cable

¹ During connection, switch off the power supply of CU-VD3.

CU-VD3 is turned on by inserting the AC adapter into the power supply outlet.

Note

z The supplied USB extension cable cannot be used.

Specialized USB cable (sold separately)

Page 15

Troubleshooting

Trouble Action

CU-VD3

Cannot turn the power on.

The burner and AC adapter is hot.

Cannot open the disc tray.

Reading fails.

z Make sure the AC adapter and power cord are connected

properly.

z This is not a malfunction. z If the burner is abnormally hot, remove the AC adapter and

consult your authorized dealer.

z A disc cannot be ejected by pressing the eject button if data

is being written to the disc. Wait until writing finishes.

z If a disc cannot be ejected with the eject button:

• Remove and insert the AC adapter, then press the eject button again.

• If the disc cannot be ejected using the above method, remove the AC adapter and all other connections. Insert a thin rod of about 5 cm into the force eject hole located on the right side of the eject button. The disc tray will be ejected for about 1 cm, pull out the disc tray manually and take out the disc.

z Insert the disc with the label facing up. z Make sure the disc tray is not dirty. z Make sure the writing surface of the disc is not damaged. z Make sure the special-shaped discs are not used. z Make sure the audio CD complies with the CD-DA standard.

(Copy-control CDs cannot be played.)

z For CD-R or CD-RW, make sure it is not recorded using the

packet-write method.

Writing fails.

The writing time is too long.

z Make sure an appropriate disc is being used. (A P. 4, 17) z Use discs recommended for the burner. (A P. 4, 17) z Make sure that a new disc is used for DVD-R. z Insert the disc with the label facing up. z Make sure the disc tray is not dirty. z Make sure the writing surface of the disc is not damaged. z Make sure the special-shaped discs are not used.

z The time taken for writing may be longer depending on the

usage environment and conditions of usage. This is not a malfunction. It is the performance of this burner.

Page 16

Trouble Action

Everio

Cannot be recognized by the Everio camera.

z Make sure the USB cable is connected properly. z Remove and insert the USB cable again. z Remove and insert the AC adapter of CU-VD3.

Problems occur during operation.

Unable to play DVD video created on this burner on other DVD players.

It is impossible to dub the DVD discs, which were written with this burner, on a HDD-DVD recorder.

z Turn off CU-VD3 and the Everio camera, and then turn on

again.

z Connect CU-VD3 to the Everio camera and play back using

the playback function of the Everio camera. (Refer to the instruction manual of the Everio camera.)

z Connect CU-VD3 to the Everio camera, play back using the

playback function of the camera, and dub the DVD discs with the DVD recorder. (Refer to the instruction manual of the Everio camera.)

Trouble Action

z If the packet writing software, DLA (Direct Letter Access),

has been installed on the PC, the disc may not be played back properly due to incompatibility.

Cannot play back.

Region code cannot be changed.

In this case, consult the DLA software developer or check out “DLA” related websites for solutions.

z Confirm the region code and change the region code of

CU-VD3.

z The DVD video created on this burner is region free (“ALL”).

z Follow the instructions on the PC screen to change the

region code. (The code cannot be changed for some playback software.) The region code of CU-VD3 can be changed up to 5 times.

The region code cannot be changed anymore as the code is finalized after changing the fifth time.

Page 17

Specifications

General

Rated current 0.9 A

Dimensions (mm) (W x H x D)

Weight

Operating environment

Laser power (wavelength, output)

141 x 23 x 166 (5-3/5" x 9/10

Approx. 380 g (0.84 lbs) (Excluding AC adapter and

USB extension cable)

Operating temperature: 5 °C to 35 °C (41 °F to 95 °F) Storing temperature:

-20 °C to 60 °C (-4 °F to 140 °F)

For DVD: 661 nm, 0.4 mW For CD: 785 nm, 0.6 mW

" x 6-1/2")

Power supply

Input capacity 0.26 A

Output DC 5.2 V, 2 A

Operating temperature

Dimensions (mm) (W x H x D)

Weight Approx. 136 g (0.3 lbs)

Recommended discs

DVD-R

DVD-R DL

DVD-RW

z Optimal performance of the burner may not be possible depending on the disc used. Using discs

of manufacturers for which compatibility has been confirmed is recommended.

z Only 12 cm discs can be used with this burner.

JVC, TDK, Verbatim, SONY *1 DVD-R DL discs can be used when the

JVC, Verbatim

JVC

*2 Dual layer DVD-RW discs cannot be used.

When connected to an Everio camera

Interface USB 2.0

Interface cable USB extension cable

Compatible discs for writing

(8 cm discs cannot be used)

Recording format

Recording time

¹ Compatible with all 2006, 2007 and 2008 Everio G models excluding GZ-MG21 & GZ-MG31 for

direct burning without PC as of December 2007. Updated information is available at www.jvc.com.

Everio : DVD-R, DVD-RW

High definition Everio

Everio : DVD video (video only)

High definition Everio

Everio : Approx. 30 minutes (including time taken for finalization)

High definition Everio

: DVD-R, DVD-R DL, DVD-RW

: Data DVD (video, still image)

z Approx. 90 minutes of video recorded in fine mode on a

4.7 GB disc. (Varies depending on conditions such as number of titles.)

: For details, refer to the instruction manual of the Everio

camera.

AC adapter (AP-V3U)

AC110 V to 240 V 50 Hz/60 Hz

0 °C to 40 °C (32 °F to 104 °F)

49 x 28 x 79 (1-9/10" x 1-1/10 (Excluding power cord)

burner is connected to a high definition Everio camera or a PC.

" x 3-1/10")

Page 18

Ce graveur vous permet de créer des DVD de vidéos enregistrées à l’aide de l’appareil photo à disque dur de JVC sans ordinateur.

• Si vous souhaitez éditer des vidéos enregistrées à l’aide de l’appareil photo et créer vos DVD originaux, utilisez le logiciel fourni avec l’appareil photo afin d’éditer et de créer des DVD.

• Un logiciel facultatif d’écriture de données Power2Go

5.5 Lite fourni permet d’écrire des données. Néanmoins, il ne permet pas d’éditer des vidéos ou de créer des DVD.

• Le graveur ne prend pas en charge Macintosh.

Cher(e) client(e),

Nous vous remercions d’avoir acheté ce graveur. Avant de l’utiliser, veuillez lire les informations et mesures de sécurité figurant pages 2 et 3 afin d’utiliser ce produit en toute sécurité.

Mesures de sécurité

IMPORTANT:

Si l’un des événements suivants venait à se produire, débranchez la fiche et contactez votre revendeur pour qu’il procède à la réparation.

• Émission de fumée ou d’odeur anormale

• Endommagement de l’appareil suite à une chute

• Intrusion d’eau ou d’un objet dans l’appareil

ATTENTION:

CET APPAREIL EST UN PRODUIT LASER DE CLASSE 1. CEPENDANT, CET APPAREIL UTILISE UN FAISCEAU LASER VISIBLE QUI PEUT ENTRAÎNER UNE EXPOSITION DANGEREUSE AUX RAYONNEMENTS. S’ASSURER DE FAIRE FONCTIONNER L’APPAREIL CORRECTEMENT, EN RESPECTANT LES INSTRUCTIONS. LORSQUE CET APPAREIL EST BRANCHÉ À UNE PRISE MURALE, NE PAS PLACER SES YEUX PRÈS DE L’OUVERTURE DU TIROIR POUR DISQUE OU D’AUTRES OUVERTURES DANS LE BUT D’OBSERVER L’INTÉRIEUR DE L’APPAREIL. UN EMPLOI DES COMMANDES, RÉGLAGES OU PROCÉDURES DE PERFORMANCE AUTRE QUE CELUI SPÉCIFIÉ DANS CE DOCUMENT RISQUE D’ENTRAÎNER UNE EXPOSITION DANGEREUSE AUX RAYONNEMENTS. NE PAS OUVRIR NI RÉPARER DE VOUS-MÊME. FAIRE APPEL À UN PERSONNEL QUALIFIÉ POUR L’ENTRETIEN. PRODUIT LASER DE CLASSE 1 REPRODUCTION DES ÉTIQUETTES ÉTIQUETTE D’AVERTISSEMENT A L’INTÉRIEUR DE L’APPAREIL

CAUTION

CLASS 3B VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO THE BEAM. CLASSE 3B RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS D'OUVERTURE.

ATTENTION

EXPOSITION DANGEREUSE AU FAISCEAU. KLASSE 3B SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG GEÖFFNET.

VORSICHT

NICHT DEM STRAHL AUSSETZEN. KLASSE 3B SYNLIG OG USYNLIG LASERSTRÅLING VED ÅBNING. UNDGÅ UDSÆTTELSE FOR STRÅLING.

ADVARSEL

KLASSE 3B SYNLIG OG USYNLIG LASERSTRÅLING NÅR DEKSEL ÅPNES. UNNGÅ EKSPONERING FOR STRÅLEN.

ADVARSEL

KLASS 3B SYNLIG OCH OSYNLIG LASERSTRÅLNING NAR DENNA DEL ÄR ÖPPNAD. STRÅLEN ÄR FARLIG.

VARNING

AVATTAESSA OLET ALTTIINA LUOKAN 3B NÄKYVÄLLE JA NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE.

VARO!

ÄLÄ KATSO SÄTEESEEN.

Cet appareil est conforme à la norme “IEC608251:2001” relative aux produits laser.

La prise de courant doit être installée près du matériel et être facilement accessible.

ATTENTION:

Cet appareil contient des micro-ordinateurs. Des bruits électroniques externes ou des interférences peuvent causer un mauvais fonctionnement. Dans de tels cas, éteindre l’appareil puis débrancher le cordon d’alimentation de la prise secteur. Rebrancher ensuite, et rallumer l’appareil. Retirer le disque. Après vérification du disque, utiliser l’appareil comme d’habitude.

ATTENTION:

Afin d’éviter tout choc électrique ou dommage, insérez d’abord l’extrémité la plus courte du cordon d’alimentation dans l’adaptateur secteur jusqu’à ce qu’elle soit bien en place, puis branchez l’extrémité la plus longue sur une prise secteur.

La prise au secteur doit rester facilement opérationnelle.

• Débrancher immédiatement la prise au secteur si le graveur fonctionne de façon anormale.

En cas de dysfonctionnement, cesser immédiatement toute opération et consulter le revendeur JVC le plus proche.

Déclaration de conformité (pour les propriétaires situés aux États-Unis.)

Numéro de modèle : CU-VD3U Nom de marque : JVC Personne responsable : JVC AMERICAS CORP. Adresse : 1700 Valley Road Wayne,

Numéro de téléphone : 973-317–5000 Cet ensemble se conforme à la partie 15 des règles de la FCC (Federal Communications Commission). Le fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne peut pas causer d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, comprenant des interférences qui peuvent causer un mauvais fonctionnement.

(Pour les propriétaires situés aux États-Unis.)

Des changements ou modifications non approuvés par JVC peuvent annuler le droit de l’utilisateur de faire fonctionner l’appareil. Cet appareil a été testé et il a été reconnu qu’il se conforme aux limites concernant l’appareillage informatique de classe B correspondant à la partie 15 des règles de la FCC. Ces limites sont conçues pour garantir une protection raisonnable contre des interférences nuisibles dans les installations résidentielles. Cet appareil génère, utilise et peut émettre de l’énergie des fréquences radio et, s’il n’est pas installé et utilisé selon les instructions du fabricant, peut causer des interférences nuisibles en communications radio. Cependant, il ne peut pas être garanti que des interférences ne se produiront pas dans certaines installations particulières. Si cet appareil provoque des interférences avec la réception radio ou de télévision, ce qui peut être vérifié en alimentant l’appareil et en coupant son alimentation, nous conseillons à l’utilisateur d’essayer d’éliminer ces interférences par l’un ou plusieurs des moyens suivants: Réorienter ou déplacer l’antenne de réception. Augmenter la séparation entre l’appareil et le récepteur. Brancher l’appareil sur une prise de courant d’un circuit différent de celui sur lequel le récepteur est branché. Consulter le revendeur ou un technicien radio/TV compétent pour vous aider.

N. J. 07470

Page 19

(Pour les propriétaires situés au Canada)

• POUR UTILISER AVEC MODELE AP-V3U (ADAPTATEUR C.A.).

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Mesures de sécurité pour le graveur

Veillez à respecter les mesures de sécurité suivantes. Leur non-respect risque d’entraîner un choc électrique, un incendie, des blessures ou un dysfonctionnement.

• Ne désassemblez pas, ne démontez pas et ne modifiez pas le matériel. Demandez au revendeur de procéder aux réparations et à la maintenance.

• N’insérez pas d’objets métalliques ou combustibles et ne versez pas d’eau ou d’autres liquides à l’intérieur du graveur.

•

Coupez l’alimentation lors du branchement du matériel.

• Débranchez la prise si vous prévoyez de ne pas utiliser le graveur pendant une période prolongée ou avant de le nettoyer (l’électricité circule à l’intérieur du matériel même lorsqu’il n’est pas sous tension.)

• N’obstruez pas les orifices d’aération du graveur.

•

N’utilisez pas le graveur en cas de condensation. Le transfert soudain du graveur d’un lieu froid vers un lieu chaud peut entraîner la formation de gouttes, susceptibles de provoquer un dysfonctionnement ou une défaillance.

• Ne laissez pas le graveur vibrer lorsqu’il contient des disques.

Mesures de sécurité pour les accessoires

• Lors de l’utilisation de l’adaptateur C.A., du cordon d’alimentation et du câble USB, veillez à respecter les instructions suivantes. Leur non-respect risque d’entraîner un choc électrique, un incendie, des blessures ou un dysfonctionnement.

• Ne branchez pas et ne débranchez pas la prise

lorsque vos mains sont mouillées.

•

Insérez entièrement la fiche d’alimentation dans la prise.

• Éloignez la poussière et les objets métalliques de la

fiche d’alimentation.

• N’endommagez pas le cordon.

•

Placez le cordon de sorte qu’il ne fasse trébucher personne.

• Ne l’utilisez pas en cas d’orage.

• Ne le démontez pas.

• Ne l’utilisez pas pour un produit autre que celui-ci.

• Ne lisez pas le CD-ROM fourni à l’aide d’un lecteur

audio. Vous risqueriez d’endommager les circuits ou les haut-parleurs.

Mesures de sécurité pour les disques

N’utilisez pas les disques suivants:

• Disques fissurés

• Disques profondément éraflés

Installation

Ne l’installez pas dans les lieux suivants.

• Lieu humide

•

Lieu dont la température est supérieure ou égale à 60 °C

• Lieu exposé aux rayons directs du soleil

• Lieu de surchauffe probable

• Lieu poussiéreux ou enfumé

• Lieu sujet à de la fumée ou de la vapeur huileuse tel

qu’un plan de travail ou près d’un humidificateur

• Lieu instable

• Salle de bain

• Lieux poussiéreux

• Plan incliné

ATTENTION:

À propos du placement de l’appareil:

Certains téléviseurs ou appareils électroménagers génèrent des champs magnétiques puissants. Ne pas placer un tel appareil électroménager sur l’appareil, car cela risque de provoquer des troubles de l’image.

Pour déplacer le produit:

Débranchez le cordon d’alimentation et tous les câbles de connexion.

Procédure de nettoyage

IMPORTANT:

• Veillez à débrancher le graveur avant de procéder au nettoyage.

• N’utilisez pas de nettoyants liquides ou aérosols.

• Assurez-vous que le lecteur n’entre pas en contact

avec de l’humidité ou du liquide pendant le nettoyage.

Extérieur du graveur:

Essuyez la saleté à l’aide d’un chiffon sec.

Chargeur de disque:

Essuyez la saleté à l’aide d’un chiffon doux et sec. Ne pas toucher la lentille. Pour nettoyer la lentille, utilisez un aspirateur spécialement conçu à cet effet, disponible sur le marché. L’utilisation d’un disque nettoyant causera des défectuosités.

Disque:

Utilisez une lingette de nettoyage disponible en commerce et essuyer doucement, de l’intérieur vers l’extérieur.

Stockage:

Veillez à conserver les disques dans leurs boîtiers. Si vous empilez les disques les uns sur les autres sans utiliser leurs boîtiers de protection, vous risquez de les endommager. Ne placez pas les disques dans un lieu où ils risquent d’être exposés aux rayons directs du soleil ou bien où l’humidité ou la température est élevée. Évitez de laisser des disques dans votre véhicule !

Codes de région

Les codes de région sont des numéros permettant de restreindre la lecture de DVD vidéo. Le monde est divisé en six régions et chaque région est identifiée par un numéro. Si le numéro d’un disque ne correspond pas au numéro du lecteur, ce disque ne peut pas être lu sur le lecteur.

Changer les codes de région

Il est possible de changer le code de région pour lire un DVD ayant un code différent. (Le code ne peut pas être modifié pour certains logiciels de lecture.) Lorsque vous insérez le disque, l’écran d’avertissement s’affiche à l’ordinateur. Suivez les instructions à l’écran pour modifier le code. Le code de région de ce graveur ne peut être modifié que 5 fois. Le code défini la cinquième fois devient le code définitif: assurez-vous donc de choisir un code utilisé fréquemment. Prenez bien garde lorsque vous changez le code.

Clause de non-responsabilité

JVC n’assume aucune responsabilité en cas de perte de données résultant de branchements incorrects ou d’une mauvaise manipulation de l’appareil.

Copyrights

Toute copie de documents protégés contre la copie par des droits d’auteur en vue d’une utilisation autre que personnelle, sans l’autorisation du détenteur du copyright est interdite par la loi sur le copyright.

Lentille

Marques déposées et marques de commerce

• Les autres noms de société et de produit mentionnés dans le présent document sont des marques déposées et/ou des marques de commerce de leurs propriétaires respectifs.

Page 20

Guide de base

Préparer la copie d’un DVD !

Préparez un disque du type recommandé

Utilisez un disque DVD-R, DVD-RW ou DVD-R DL de l’une des marques ci-dessous. Des DVD+R, DVD+RW et DVD-RAM ne peuvent pas être utilisés.

Marque

Attention

Raccordez

JVC, TDK, Verbatim, SONY

z Utilisez une lingette de nettoyage disponible en commerce pour nettoyer

délicatement le disque en cas d’empreintes de doigts ou de saleté. N’exercez pas trop de force pour ne pas érafler le disque.

z N’utilisez pas des disques éraflés. z Des disques DVD-R DL ne peuvent être utilisés que si le graveur est raccordé à une

caméra à haute définition Everio.

DVD-R DVD-RW DVD-R DL (double couche monoface)

JVC JVC, Verbatim

Le témoin d’alimentation tourne au vert.

CU-VD3

Prise d’alimentation

Vers la fiche c.c.

Câble USB

Câble d’extension USB

Utilisez si nécessaire.

Utilisez l’adaptateur c.a. pour alimenter la caméra Everio.

Caméra Everio

Vers la fiche c.c.

Important!

z Si vous ne pouvez lire un DVD créé avec ce graveur sur d’autres appareils, vous

devez en faire la lecture en utilisant ce graveur. (A P. 8)

z Si vous rencontrez des difficultés, reportez-vous à la section “Dépannage”.

(A P. 15)

z Suivez les directives du manuel du caméra Everio pour brancher et utiliser la

caméra Everio.

Page 21

Ouvrez le tiroir à disque et insérez le disque

1) Appuyez sur la touche d’éjection.

Refermez le tiroir

Poussez jusqu’à ce que le tiroir s’engage. z Ne pas appuyer sur le

couvercle supérieur.

2) Retirez le tiroir complètement.

Ouvrez l’écran ACL

La caméra Everio s’allume.

3) Mettez-le fermement en place.

Eteignez et allumez la caméra si l’affichage suivant reste tel quel.

Attention à ce qui suit !

z Ne touchez pas le

côté enregistrement

z Ne placez aucun

objet par dessus

z Ne faites pas basculer z Ne soumettez à aucun

choc mécaniques

¹L’enregistrement et la lecture pourraient ne pas fonctionner

correctement si le disque est éraflé ou sale.

Les préparatifs sont terminés !

Copier des images sur un DVD A P. 8 f13 Lire des images copiées A P. 8

Page 22

Sommaire

z Mesures de sécurité ................................................................................................ 2

z Guide de base .......................................................................................................... 4

z Démarrage................................................................................................................ 7

Retirer le câble USB ................................................................................................ 7

Mise en place du graveur ........................................................................................ 7

z Copie sur DVD ......................................................................................................... 8

3 options de copie ................................................................................................... 8

Lecture d’images copiées........................................................................................ 8

Copier tous les dossiers sur le DVD........................................................................ 9

Copier par date...................................................................................................... 10

Copier par évènement ........................................................................................... 12

Créer un DVD de données à partir d’un PC (Optionnel) ....................................... 14

z Dépannage ............................................................................................................. 15

z Spécifications ........................................................................................................ 17

Accessoires

Si des objets sont absents, consultez un revendeur autorisé.

Adaptateur c.a.

(AP-V3U)

Manuel d’instruction

(ce manuel), autre matériau

Attention

imprimé

z Utilisez l’adaptateur c.a., le cordon d’alimentation et le câble d’extension

USB accompagnant ce graveur. L’utilisation d’accessoires autres que ceux fournis comporte des risques d’électrocution ou d’incendie.

Cordon d’alimentation Câble d’extension USB

Support DVD-R (disque vierge)

Page 23

Démarrage

Retirer le câble USB

Saisissez le bout qui dépasse avec un doigt

et tirez-le vers vous

Déroulez le câble USB

• Peut être connecté à un câble d’extension USB.

Mise en place du graveur

o Position horizontale

Identifiez le dessus et le dessous du graveur et placez-le dans la position horizontale.

¹Ne placez aucun objet par dessus le graveur.

o Position verticale

Placez les pieds face vers la gauche et fixez-les solidement au support.

Pieds

Arrière

Haut

Bas

Flèche

Avant

Page 24

Copie sur DVD

3 options de copie

o Copier tous les dossiers sur le DVD........................................................ P. 9

o Copier par date ..........................................................................................P. 10

o Copier par évènement............................................................................... P. 12

Lecture d’images copiées

Vers fiche AV

Câble AV (fourni avec Everio)

Câble USB

Vers fiche USB

Utilisez l’adaptateur

Lampe d’accès

c.a. pour alimenter la caméra Everio.

Vers bornes d’entrée Audio/Vidéo

Raccordez comme indiqué ci-dessus

et allumez chaque appareil

• L’écran de droite apparaît sur la caméra Everio.

Réglez le téléviseur sur l’entrée

appropriée

Sélectionnez “LECTURE” et appuyez

sur

• La lecture commence automatiquement.

• Pour arrêter, sélectionnez o en utilisant le

capteur tactile.

Remarque

z En ouvrant ou fermant le tiroir à disque ou en

cours de copie/lecture, la lampe d’accès s’allume ou clignote en orange.

CREER DVD

CREER ENSEMBLE SELECTION. ET CREER CREER COPIE LECTURE

LIRE LE DISQUE CREE

Sélectionnez avec le capteur tactile

Page 25

Copier tous les dossiers sur le DVD

Attention

Préparations

z Si le fonctionnement et l’affichage de votre caméra Everio sont différents de

ceux expliqués dans les directives qui suivent, reportez-vous au manuel d’utilisation de votre caméra Everio.

z Avec certains caméras Everio, les images fixes ne peuvent être copiées.

Raccordez le CU-VD3 à la caméra Everio en suivant les procédures décrites dans P. 4f5 et allumez la caméra Everio.

Appuyez sur la touche [DIRECT DVD]

Sélectionnez “EXECUTER” et

appuyez sur

L’écran “CREATION EN COURS”

s’affiche et la copie commence

Pour annuler, sélectionnez “ARRETER” et appuyez sur .

Ne mettez pas hors tension ou ne retirez pas le câble USB pendant que l’écran “CREATION EN COURS” est affiché.

Sélectionnez avec le capteur tactile

[DIRECT DVD]

SCENES NON SAUVEG.

PRET POUR LA CREATION

DVD-R

EXECUTER

RETOUR

CREATION EN COURS

ECOULE: 3 MIN

30%

ARRETER

FIN

Quand “TERMINEE” s’affiche,

appuyez sur pour compléter l’opération de copie

TERMINEE

Page 26

Copier par date

Attention

Préparations

z Si le fonctionnement et l’affichage de votre caméra Everio sont différents de

ceux expliqués dans les directives qui suivent, reportez-vous au manuel d’utilisation de votre caméra Everio.

z Avec certains caméras Everio, les images fixes ne peuvent être copiées.

Raccordez le CU-VD3 à la caméra Everio selon les procédures contenues dans P. 4f5.

L’écran à l’étape A s’affiche quand la caméra Everio est allumée.

Affichez l’écran “CREER DVD”, sélectionnez “SELECTION. ET CREER” et appuyez sur

Sélectionnez “CREER PAR DATE” et

appuyez sur

Sélectionnez les dates désirées et

appuyez sur

CREER DVD

CREER ENSEMBLE SELECTION. ET CREER

CREER COPIE LECTURE

SELECTIONNER ET CREER

SELECTION. ET CREER

CREER PAR DATE CREER PAR EVENEMENT CREER PAR L.L. SELECTION VIA SCENES

CREER DISQUE PAR DATE

CREER PAR DATE

OCT.12.2008 OCT.11.2008

TOTAL

00h18m

DVD1

FIN

Page 27

Sélectionnez “TOUS” et appuyez

sur

LISTE DE CREAT. DVD

TOUS DVD1

FINVERIF.

Sélectionnez “EXECUTER” et

appuyez sur

L’écran “CREATION EN COURS”

s’affiche et la copie commence

Pour annuler, sélectionnez “ARRETER” et appuyez sur .

Ne mettez pas hors tension ou ne retirez pas le câble USB pendant que l’écran “CREATION EN COURS” est affiché.

Quand “TERMINEE” s’affiche,

appuyez sur pour compléter l’opération de copie

TOUS

PRET POUR LA CREATION

DVD-R

EXECUTER

RETOUR

CREATION EN COURS

ECOULE: 3 MIN

30%

ARRETER

TERMINEE

FIN

Page 28

Copier par évènement

Attention

Préparations

z Si le fonctionnement et l’affichage de votre caméra Everio sont différents de

ceux expliqués dans les directives qui suivent, reportez-vous au manuel d’utilisation de votre caméra Everio.

z Avec certains caméras Everio, les images fixes ne peuvent être copiées.

Enregistrez des images sur des évènements à l’avance.

Pour en savoir davantage, reportez-vous au Manuel d’instruction de la caméra Everio.

Raccordez le CU-VD3 à la caméra Everio selon les procédures contenues dans P. 4f5.

L’écran à l’étape A s’affiche quand la caméra Everio est allumée.

Affichez l’écran “CREER DVD”, sélectionnez “SELECTION. ET CREER” et appuyez sur

Sélectionnez “CREER PAR

EVENEMENT” et appuyez sur

CREER DVD

CREER ENSEMBLE

SELECTION. ET CREER

CREER COPIE LECTURE

SELECTIONNER ET CREER

SELECTION. ET CREER

CREER PAR DATE CREER PAR EVENEMENT CREER PAR L.L. SELECTION VIA SCENES

CREER DISQUE PAR EVENEMENT

Sélectionnez les évènements désirés

et appuyez sur

RECHERCHE EVENEMENT

MON FILS 1

FIN

Page 29

Sélectionnez “TOUS” et appuyez

sur

LISTE DE CREAT. DVD

TOUS DVD1 DVD2 DVD3

FINVERIF.

Sélectionnez “EXECUTER” et

appuyez sur

L’écran “CREATION EN COURS”

s’affiche et la copie commence

Pour annuler, sélectionnez “ARRETER” et appuyez sur .

Ne mettez pas hors tension ou ne retirez pas le câble USB pendant que l’écran “CREATION EN COURS” est affiché.

Quand “TERMINEE” s’affiche,

appuyez sur pour compléter l’opération de copie

TOUS

PRET POUR LA CREATION

DVD-R

EXECUTER

RETOUR

CREATION EN COURS

ECOULE: 3 MIN

30%

ARRETER

TERMINEE

FIN

Page 30

Optionnel

Créer un DVD de données à partir d’un PC

Important!

o Les accessoires facultatifs suivants sont requis :

z Câble USB spécial (QAM1092-001)

• Vous pouvez vous procurer ce câble auprès du magasin d’accessoires en ligne de JVC :

http://www.jvc.com http://www.jvc.ca

z Logiciel d’écriture de disque (Power2Go)

• Achetez sur la page d’accueil CyberLink.

http://www.cyberlink.com/oem/jvc/cds/enu/index_2.jsp

Ce graveur peut servir de graveur DVD en le raccordant à un ordinateur. Il est possible de créer un DVD de données en utilisant le logiciel d’écriture de disque (vendu séparément).

Cordon d’alimentation

Prise du bloc d’alimentation

CU-VD3

Ordinateur

USB

Adaptateur c.a.

Câble USB

¹ Pendant la connexion, coupez l’arrivée d’alimentation du CU-VD3.

Pour allumer la CU-VD3, branchez l’adaptateur c.a. dans la prise d’alimentation.

Remarque

z Le câble d’extension USB fourni ne peut pas être utilisé.

Câble USB spécial (vendu séparément)

Page 31

Dépannage

Panne Action

CU-VD3

Mise sous tension impossible.

z Assurez-vous que l’adaptateur c.a. et le cordon

d’alimentation sont branchés correctement.

Le graveur ou l’adaptateur c.a. est chaud.

Impossible d’ouvrir le tiroir à disque.

Échec de la lecture.

Échec de l’écriture.

z Ceci n’est pas une panne. z Si le graveur est anormalement chaud, débranchez

l’adaptateur c.a. et consultez votre revendeur autorisé.

z Il n’est pas possible d’éjecter un disque à l’aide de la touche

d’éjection lorsque des données sont en cours d’écriture sur le disque. Attendez que l’écriture soit terminée.

z Si vous ne pouvez éjecter un disque au moyen de la touche

d’éjection :

• Retirez et insérez l’adaptateur c.a., puis appuyez sur la touche d’éjection une autre fois.

• Si la méthode expliquée ci-dessus ne fonctionne pas, retirez l’adaptateur c.a. et toutes les autres connexions. Insérez une tige mince d’environ 5 cm dans le trou d’éjection forcée situé à droite du touche d’éjection. Le tiroir de disque sortira d’environ 1 cm: tirez le tiroir à la main et extrayez le disque.

z Insérez le disque en plaçant l’étiquette face sur le dessus. z Assurez-vous que le tiroir à disque n’est pas encrassé. z Assurez-vous que la surface d’écriture du disque n’est pas

endommagée.

z Assurez-vous de ne pas utiliser des disques ayant une

forme spéciale.

z Assurez-vous que le CD audio est conforme à la norme CD-

DA. (Les CD à contrôle de copie ne peuvent pas être lus.)

z Pour les CD-R ou CD-RW, assurez-vous qu’ils ne sont pas

enregistrés en utilisant la méthode d’écriture par paquets.

z Assurez-vous d’utiliser un disque adéquat. (A P. 4, 17) z Utilisez les disques recommandés pour ce graveur.

(A P. 4, 17)

z Assurez-vous d’utiliser un disque neuf pour DVD-R. z Insérez le disque en plaçant l’étiquette face sur le dessus. z Assurez-vous que le tiroir à disque n’est pas encrassé. z Assurez-vous que la surface d’écriture du disque n’est pas

endommagée.

z Assurez-vous de ne pas utiliser des disques ayant une

forme spéciale.

Le temps de gravure est trop long.

z Le temps pris pour la gravure peut être trop long, selon le

milieu d’utilisation et les conditions d’usage. Ceci n’est pas une panne. C’est une question de performance du graveur.

Page 32

Panne Action

Everio

Non reconnaissable par la caméra Everio.

z Assurez-vous que le câble USB est correctement raccordé. z Débranchez et rebranchez le câble USB. z Retirer et insérer l’adaptateur c.a. du CU-VD3.

Vous rencontrez des problèmes durant le fonctionnement ?

Ce graveur ne peut pas lire le DVD vidéo créé sur d’autres lecteurs DVD.

Il est impossible de repiquer les disques DVD qui ont été enregistrés sur un enregistreur HDDDVD avec ce graveur.

z Éteignez le CU-VD3 et la caméra Everio, puis rallumez-les à

nouveau.

z Raccordez votre graveur CU-VD3 à la caméra Everio et

procédez à la lecture en utilisant la fonction de lecture de la caméra. (Reportez-vous au Manuel d’instruction de la caméra Everio.)

z Raccordez le graveur CU-VD3 à la caméra Everio, passez

en mode lecture avec la fonction de la caméra et copiez les disques DVD à l’aide du graveur de DVD. (Reportez-vous au Manuel d’instruction de la caméra Everio.)

Panne Action

Ordinateur

z Si le logiciel DLA (paquet) a été installé sur l’ordinateur, le

disque pourrait ne pas être compatible et donc ne pas jouer correctement. Dans ce cas, communiquez avec le développeur du logiciel

Lecture impossible.

Le code de région ne peut pas être modifié.

DLA ou consultez les sites Internet en lien avec “DLA” pour trouver des solutions à votre problème.

z Confirmez le code de région et changez le code de région

du CU-VD3.

z Le DVD vidéo créé sur ce graveur est sans région (“ALL”).

z Suivez les instructions sur l’écran du PC pour changer le

code de région. (Le code ne peut pas être modifié pour certains logiciels de

lecture.) Le code de région du CU-VD3 peut être modifié jusqu’à 5

fois. Le code de région ne peut plus être modifié parce qu’il est finalisé après le cinquième changement.

Page 33

Spécifications

Généralités

Courant nominal 0,9 A Dimensions

(mm) (L x H x P)

Poids

Environnement opérationnel

Puissance du laser (longueur d’onde, sortie)

141 x 23 x 166 (5-3/5" x 9/10

Environ 380 g (0,84 lb) (excluant l’adaptateur c.a. et les câbles d’extension USB)

Température de fonctionnement: 5 °C à 35 °C (41 °F à 95 °F)

Température de rangement:

-20 °C à 60 °C (-4 °F à 140 °F)

Pour les DVD: 661 nm, 0,4 mW Pour les CD: 785 nm, 0,6 mW

" x 6-1/2")

Disques recommandés

DVD-R

DVD-R DL

DVD-RW

z Les performances du graveur peuvent ne pas être optimales selon le disque utilisé. Il est

recommandé d’utiliser des disques de fabricants dont la compatibilité a été confirmée.

z Ce graveur accepte seulement les disques de 12 cm.

JVC, TDK, Verbatim, SONY *1 Des disques DVD-R DL peuvent être utilisés

JVC, Verbatim

JVC

En cas de raccord à une caméra Everio

Interface USB 2.0 Câble d’interface Câble d’extension USB Disques compatibles

pour gravure (les disques de 8 cm ne peuvent pas être utilisés)

Format d’enregistrement

Durée d’enregistrement

¹ Compatible avec tous les modèles Everio G 2006, 2007 et 2008 excluant les modèles GZ-MG21

et GZ-MG31 pour graver directement sans PC en date de Decembre 2007. Les informations pour les mises à jour sont disponibles au www.jvc.com.

Everio : DVD-R, DVD-RW Everio haute

définition

Everio : DVD vidéo (vidéo seulement) Everio haute

définition Everio : Environ 30 minutes (incluant le temps requis pour la

Everio haute définition

: DVD-R, DVD-R DL, DVD-RW

: Données DVD (vidéo et images fixes)

finalisation)

z Environ 90 minutes de vidéo enregistrée en mode fin

sur un disque de 4,7 GO. (Varie selon les conditions tel que le nombre de titres.)

: Pour en savoir davantage, reportez-vous au Manuel

d’instruction de la caméra Everio.

Adaptateur c.a. (AP-V3U)

Alimentation

Capacité de l’entrée

Sortie 5,2 V c.c., 2 A Température de

fonctionnement Dimensions

(mm) (L x H x P)

Poids Environ 136 g (0,3 lb)

si le graveur est raccordé à une caméra à haute définition Everio ou à un ordinateur.

*2 Les disques DVD-RW à double couche ne

peuvent pas être utilisés.

110 - 240 V c.a. 50 Hz/60 Hz

0,26 A

0 °C à 40 °C (32 °F à 104 °F)

49 x 28 x 79 (1-9/10" x 1-1/10 (Cordon d’alimentation

exclus)

" x 3-1/10")

Page 34

Este grabador permite crear discos DVD a partir de los vídeos grabados con la videocámara de disco duro JVC sin necesidad de utilizar el PC.

• Si desea editar los vídeos grabados con la cámara y crear sus propios DVD originales, use el software que acompaña a la cámara.

• El software opcional de grabación de datos Power2Go 5.5 Lite sirve para grabar datos. No obstante, no se puede utilizar para editar vídeos ni crear DVD.

• El grabador no es compatible con Macintosh.

Apreciado cliente,

Gracias por comprar este grabador. Antes de nada, le rogamos que lea detenidamente la información sobre seguridad y las precauciones que se indican en las páginas 2 y 3 para saber cómo utilizar este producto de forma segura.

Precauciones de seguridad

IMPORTANTE:

En cualquiera de los casos siguientes, debe desenchufar el grabador y ponerse en contacto con el distribuidor para reparar el aparato:

• El aparato desprende humo o un olor extraño

• El aparato se ha dañado debido a una caída

• Ha entrado agua o algún objeto en su interior

PRECAUCIÓN:

UNA UNIDAD ES UN PRODUCTO LÁSER DE CLASE 1. NO OBSTANTE, ESTA UNIDAD UTILIZA UN RAYO LÁSER VISIBLE QUE PODRÍA CAUSAR UNA EXPOSICIÓN PELIGROSA A LA RADIACIÓN SI ES DIRIGIDO. ASEGÚRESE DE OPERAR LA UNIDAD CORRECTAMENTE CONFORME A LAS INSTRUCCIONES. CUANDO ESTA UNIDAD ESTÉ ENCHUFADA AL TOMACORRIENTE DE LA PARED, NO PONGA LOS OJOS CERCA DE LA ABERTURA DE LA BANDEJA DEL DISCO NI DE OTRAS ABERTURAS PARA MIRAR EN EL INTERIOR DEL APARATO. EL USO DE CONTROLES O DE AJUSTES Y LA EJECUCIÓN DE PROCEDIMIENTOS DISTINTOS A LOS ENUNCIADOS AQUÍ PUEDEN OCASIONAR LA EXPOSICIÓN A RADIACIONES PELIGROSAS. NO ABRA LAS CUBIERTAS Y NO LO INTENTE REPARAR USTED MISMO. ENCARGUE EL SERVICIO DE REPARACIÓN A TÉCNICOS CUALIFICADOS. PRODUCTO LÁSER DE CLASE 1 REPRODUCCIÓN DE ETIQUETAS ETIQUETA DE ADVERTENCIA DENTRO DE LA UNIDAD

CAUTION

CLASS 3B VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN. AVOID EXPOSURE TO THE BEAM. CLASSE 3B RAYONNEMENT LASER VISIBLE ET INVISIBLE EN CAS D'OUVERTURE.

ATTENTION

EXPOSITION DANGEREUSE AU FAISCEAU. KLASSE 3B SICHTBARE UND UNSICHTBARE LASERSTRAHLUNG, WENN ABDECKUNG GEÖFFNET.

VORSICHT

NICHT DEM STRAHL AUSSETZEN. KLASSE 3B SYNLIG OG USYNLIG LASERSTRÅLING VED ÅBNING. UNDGÅ UDSÆTTELSE FOR STRÅLING.

ADVARSEL

KLASSE 3B SYNLIG OG USYNLIG LASERSTRÅLING NÅR DEKSEL ÅPNES. UNNGÅ EKSPONERING FOR STRÅLEN.

ADVARSEL

KLASS 3B SYNLIG OCH OSYNLIG LASERSTRÅLNING NAR DENNA DEL ÄR ÖPPNAD. STRÅLEN ÄR FARLIG.

VARNING

AVATTAESSA OLET ALTTIINA LUOKAN 3B NÄKYVÄLLE JA NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE.

VARO!

ÄLÄ KATSO SÄTEESEEN.

Este aparato cumple la norma “IEC60825-1:2001” para productos con láser.

El enchufe debe instalarse cerca del equipo para que sea fácilmente accesible.

ATENCIÓN:

Esta unidad contiene microordenadores. La presencia de ruido o interferencias electrónicos externos podría causar fallos de funcionamiento. En tales casos, apague la unidad y desenchufe el cable de alimentación de CA. A continuación, enchúfelo de nuevo y vuelva a encender la unidad. Saque el disco. Tras comprobar el disco, maneje la unidad normalmente.

PRECAUCIÓN:

Para evitar descargas eléctricas o daños a la unidad, primero inserte firmemente el extremo menor del cordón de alimentación en el adaptador de CA para que no se mueva, y luego enchufe el extremo mayor del cordón de alimentación en un tomacorriente de CA.

La toma de alimentación debe permanecer lista para funcionar.

• Quite la toma de alimentación inmediatamente si la grabadora funciona anormalmente.

Si se produce un fallo de funcionamiento, deje de usar inmediatamente el aparato y consulte con su distribuidor local de JVC.

Declaración de conformidad (Para propietarios de EE. UU.)

Número de modelo : CU-VD3U Nombre comercial : JVC Parte responsable : JVC AMERICAS CORP. Dirección : 1700 Valley Road Wayne,

Número de teléfono: 973-317–5000 Este dispositivo cumple con el Apartado 15 de la reglamentación FCC. La operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencias perjudiciales y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo la interferencia que pueda causar errores de funcionamiento.

(Para propietarios de EE. UU.)

Los cambios o modificaciones no aprobados por JVC podrian anular la autoridad del usuario para utilizar el equipo. Este equipo ha sido examinado y cumple con los limites de dispositivos digitales Clase B, segun el Apartado 15 de la reglamentacion FCC. Estos limites estan disenados para suministrar una proteccion razonable contra interferencias perjudiciales en una instalacion residencial. Este equipo genera, usa y puede irradiar radiofrecuencia y si no se instala y emplea de acuerdo con las instrucciones puede causar interferencias perjudiciales a las comunicaciones por radio. Sin embargo, no se garantiza que no se produzcan interferencias en una instalacion en particular. Si este equipo causa interferencias perjudiciales a la recepcion de radio o television, que pueden determinarse desconectando y conectando la alimentacion del equipo, el usuario puede intentar corregir la interferencia por medio de una o mas de las siguientes medidas: Reoriente o recoloque la antena de recepcion. Aumente la separacion entre el equipo y el receptor. Conecte el equipo a un tomacorriente en un circuito diferente al del receptor conectado. Consulte con su distribuidor o con un tecnico experimentado de radio/TV.

N. J. 07470

Page 35

Precauciones de seguridad con el grabador

Tome siempre las medidas de seguridad que se indican a continuación. De lo contrario, pueden producirse descargas eléctricas, incendios, lesiones o averías.

• No desmonte, desarme ni modifique el aparato. Las reparaciones e inspecciones debe realizarlas siempre el distribuidor.

• No inserte objetos metálicos o inflamables, ni vierta agua ni ningún otro líquido en el aparato.

• Apáguelo al conectar cualquier equipo.

• Desenchúfelo si no piensa utilizarlo durante un largo

período o antes de limpiarlo (aunque esté apagado, por el aparato circula electricidad).

• No bloquee los orificios de ventilación del grabador.

• No lo utilice en entornos con condensación. Si

traslada repentinamente el grabador de un entorno frío a un lugar caliente, pueden formarse gotas y esto puede ocasionar averías o un mal funcionamiento del aparato.

• Evite vibraciones en el grabador cuando contenga un disco.

Precauciones de seguridad con los accesorios

• Al usar el adaptador de CA, el cable de alimentación y el cable USB, tome siempre las precauciones siguientes. De lo contrario, pueden producirse descargas eléctricas, incendios, lesiones o averías.

• No enchufe ni desenchufe el cable si tiene las manos

mojadas.

• El enchufe debe estar completamente insertado en

la toma de corriente.

• Evite que el enchufe entre en contacto con el polvo o

con cualquier objeto metálico.

• El cable debe estar en perfecto estado.

• Coloque el cable de manera que nadie pueda

tropezar con él.

• No los utilice en caso de tormenta.

• No los desmonte.

• No los utilice con ningún producto que no sea éste.

• No reproduzca el CD-ROM suministrado con el

reproductor de audio. De lo contrario, se pueden dañar los circuitos o los altavoces.

Precauciones de seguridad con los discos

No utilice los siguientes discos:

• Discos agrietados.

• Discos muy rayados.

Instalación

No instale el aparato en:

• Lugares húmedos

• Lugares con una temperatura de 60 °C o más

• Lugares que reciban luz directa del sol

• Lugares propensos al sobrecalentamiento

• Lugares con humo o polvo

• Lugares con humo de aceite o vapor, como la

encimera de la cocina o junto a un humidificador

• Superficies inestables

• Cuarto de baño

• Lugares con polvo

• Lugares inclinados

ATENCIÓN:

Sobre la colocación de la unidad:

Algunos televisores y otros electrodomésticos generan fuertes campos magnéticos. No coloque tales aparatos encima de la unidad, pues podría ocasionar perturbaciones en las imágenes.

Al mover el producto:

Quite el cable de alimentación y todos los cables de conexión.

Procedimiento de limpieza

IMPORTANTE:

• Antes de empezar a limpiar el grabador, desenchúfelo siempre.

• No use limpiadores líquidos o en aerosol.

• Durante la limpieza, vigile que no entre humedad ni

ningún líquido en el aparato.

Exterior del grabador:

Quite la suciedad con un paño seco.

Bandeja del disco:

Quite la suciedad con un paño suave y seco. No toque la lente. Para limpiar la lente, utilice cualquier soplador para limpieza de lentes de cámaras que se encuentra en tiendas. Utilizar un disco para limpieza de lentes provocará fallos de funcionamiento.

Disco:

Utilice un paño de limpieza de su tienda para limpiar suavemente desde el borde interior hacia el borde exterior.

Almacenamiento:

Guarde siempre los discos en las fundas. Si los apila un encima de otro sin las fundas protectoras, se pueden dañar. No los deje en sitios donde les pueda tocar directamente la luz del sol, ni en lugares con niveles altos de temperatura o humedad. No los deje en el coche.

Códigos de región

Los códigos de región son unos números que sirven para restringir la reproducción de vídeo de los DVD. El mundo se divide en seis regiones, y cada una de ellas se identifica mediante un número. Si el número de un disco no coincide con el número del reproductor, no es posible utilizarlo en ese reproductor.

Cambiar los códigos de región

Puede cambiar el código de región para reproducir un DVD que tenga un código distinto. (El código no se puede cambiar para ciertos software de reproducción). Cuando introduzca el disco, aparece la pantalla Cuidado en el ordenador. Siga las instrucciones de la pantalla para cambiar el código. Al código de región del copiador sólo se puede cambiar 5 veces. El código que se configure por quinta vez se convierte en el código final, por lo que debe asegurarse de que se configura un código utilizado con frecuencia. Tenga el cuidado sufiente al cambiar el código.

Renuncia de responsabilidades

JVC no se hará responsable en ningún caso de las pérdidas de datos causadas por conexiones o manipulaciones inadecuadas.

Duplicar material protegido con derechos de autor para fines que no sean personales sin el permiso del propietario de los derechos está prohibido por la ley.

Lente

Marcas comerciales y marcas registradas

• El resto de los nombres de productos y empresas mencionados en este documento son marcas comerciales y/o marcas registradas de sus respectivos propietarios.

Page 36

Guía básica

¡Prepararse para grabar en un DVD!

Prepare un disco recomendado

Utilice discos DVD-R, DVD-RW o DVD-R DL de las marcas enumeradas a continuación. No se pueden utilizar DVD+R, DVD+RW ni DVD-RAM.

DVD-R DVD-RW DVD-R DL (una sola cara, doble capa)

Marca

Precaución

Conectar

JVC, TDK, Verbatim, SONY

z Utilice un paño de limpieza disponible en tiendas para limpiar el disco suavemente

si hay alguna huella o suciedad. Si se aplica demasiada fuerza, se producirán arañazos.

z No utilice discos rayados. z Se pueden utilizar discos DVD-R DL sólo cuando la grabadora esté conectada a

una cámara Everio de alta definición.

JVC JVC, Verbatim

CU-VD3

Entrada de alimentación

Al toma de CC

La luz de alimentación se enciende de color verde.

Cable USB

Cable USB de extensión

Utilícelo si es

necesario.

Utilice el adaptador de CA para alimentar la cámara Everio.

Cámera Everio

Al toma de CC

¡Importante!

z Cuando el DVD creado en esta grabadora no se pueda reproducir en otros

dispositivos, reprodúzcalo en esta grabadora. (A P. 8)

z Si encuentra algún problema, consulte “Guía para solucionar problemas”.

(A P. 15)

z Siga las instrucciones del manual de instrucciones de la cámara Everio

cuando conecte y haga funcionar la cámara Everio.

Page 37

Abra la bandeja e introduzca el disco

1) Presione el botón de expulsión.

Cierre la bandeja

Empuje hasta que la bandeja encaje.

z No empujar la tapa

superior.

2) Sáquela completamente.

Abra el monitor de LCD

La cámara Everio se enciende.

3) Introdúzcalo firmemente en su lugar.

Apague y encienda la Everio de nuevo si la siguiente pantalla no cambia.

¡Preste atención a lo siguiente!

z No toque el lado de

grabación

z No sitúe ningún

objeto encima

z No la vuelque z No la someta a

golpes mecánicos

¹La grabación y la reproducción puede que no funcionen

correctamente si el disco está arañado o sucio.

¡Preparaciones

completadas!

Para copiar imágenes a DVD

P. 8 f13

Para reproducir imágenes copiadas A P. 8

Page 38

Índice

z Precauciones de seguridad .................................................................................... 2

z Guía básica .............................................................................................................. 4

z Procedimientos iniciales ........................................................................................ 7

Sacar el cable USB ................................................................................................. 7

Colocación de la grabadora..................................................................................... 7

z Copiar a DVD............................................................................................................ 8

3 opciones de copia................................................................................................. 8

Reproducción de imágenes copiadas ..................................................................... 8

Copiar todos los archivos al DVD............................................................................ 9

Copiar por fecha .................................................................................................... 10

Copiar por evento .................................................................................................. 12

Crear un DVD de datos desde un ordenador (Opcional) ...................................... 14

z Guía para solucionar problemas.......................................................................... 15

z Especificaciones ................................................................................................... 17

Accesorios

Si falta algún elemento, por favor consulte con su distribuidor autorizado.

Adaptador de CA

(AP-V3U)

Manual de instrucciones

(este manual), otro material

Precaución

impreso

z Utilice el adaptador de CA, el cable de alimentación y el cable USB de

extensión que vienen con esta grabadora. Utilizar accesorios distintos a los suministrados puede producir descargas eléctricas o un incendio.

Cable de alimentación Cable USB de extensión

Base DVD-R (disco en blanco)

Page 39

Procedimientos iniciales

Sacar el cable USB

Enganche con el dedo la punta

sobresaliente y tire hacia usted

Saque el cable USB

• Se puede conectar al cable USB de extensión.

Colocación de la grabadora

o Posición horizontal

Observe la parte superior e inferior de la grabadora y colóquela en posición horizontal.

¹No sitúe ningún objeto sobre la grabadora.

o Posición vertical

Oriente el lado de los pies hacia la izquierda y fíjelo de forma segura en la base.

Pies

Detrás

Lado alto

Lado bajo

Flecha

Parte frontal

Page 40

Copiar a DVD

3 opciones de copia

o Copiar todos los archivos al DVD............................................................ P. 9

o Copiar por fecha ........................................................................................P. 10

o Copiar por evento......................................................................................P. 12

Reproducción de imágenes copiadas

A la toma AV

Cable AV (viene con la Everio)

Cable USB

A la toma USB

Utilice el adaptador de CA para alimentar la

Luz de acceso

Conectar según se muestra

cámara Everio.

anteriormente y encender cada aparato

• La pantalla de la derecha aparece en la cámara Everio.

Conmute el TV a una entrada

apropiada

Seleccione “REPRODUCCIÓN” y

presione

• La reproducción comienza automáticamente.

• Para parar, seleccione o utilizando el sensor

táctil.

Nota

z Al abrir/cerrar la bandeja para discos o durante la

grabación/reproducción, la luz de acceso se ilumina o parpadea en naranja.

A los terminales de entrada de audio/vídeo

<Pantalla del monitor de

LCD de la Everio>

CREAR DVD

CREAR CONJUNTAMENTE SELECCIONAR Y CREAR CREAR DUPLICADO REPRODUCCIÓN

REPR. DISCO CREADO

Seleccionar con el sensor táctil

Page 41

Copiar todos los archivos al DVD

Precaución

Preparativos

z Si el funcionamiento y la pantalla de su cámara Everio varían de los

procedimientos siguientes, consulte el manual de instrucciones de su cámara Everio.

z Para algunas cámaras Everio, las fotos fijas no pueden ser copiarse.

Conecte el CU-VD3 a la cámara Everio según los procedimientos de P. 4f5 y encienda la cámara Everio.

Presione el botón [DIRECT DVD]

Seleccione “EJECUTAR” y presione

Aparece la pantalla “CREANDO” y

comienza la copia

Para cancelar, seleccione “CANCELAR” y presione .

No apague la alimentación ni quite el cable USB mientras que se muestra la pantalla “CREANDO”.

Seleccionar con el sensor táctil

[DIRECT DVD]

<Pantalla del monitor de

LCD de la Everio>

ESCENAS SIN GUARDAR

LISTO PARA CREAR

DVD-R

EJECUTAR

VOLVER

CREANDO

TRANSC.: 3 MIN

30%

CANCELAR

SAL.

Cuando aparezca “HECHO”,

pulse para completar la copia

HECHO

ACEPTAR

Page 42

Copiar por fecha

Precaución

Preparativos

z Si el funcionamiento y la pantalla de su cámara Everio varían de los

procedimientos siguientes, consulte el manual de instrucciones de su cámara Everio.

z Para algunas cámaras Everio, las fotos fijas no pueden ser copiarse.

Conecte el CU-VD3 a la cámara Everio según los procedimientos de P. 4f5.

Aparece la pantalla del paso A cuando se enciende la cámara Everio.

Muestre la pantalla “CREAR DVD”, seleccione “SELECCIONAR Y CREAR” y presione

Seleccione “CREAR POR FECHA” y

presione

Seleccione las fechas deseadas y

presione

<Pantalla del monitor de

LCD de la Everio>

CREAR DVD

CREAR CONJUNTAMENTE

SELECCIONAR Y CREAR CREAR DUPLICADO REPRODUCCIÓN

SELECCIONAR Y CREAR

CREAR POR FECHA CREAR POR EVENTO CREAR POR LISTA REPR SELECC. DE ESCENAS

CREAR DISCO POR FECHA

CREAR POR FECHA

OCT.12.2008 OCT.11.2008

TOTAL

00h18m

DVD1

SAL.

Page 43

Seleccione “TODO” y presione

Seleccione “EJECUTAR” y

presione

Aparece la pantalla “CREANDO” y

comienza la copia

Para cancelar, seleccione “CANCELAR” y presione .

No apague la alimentación ni quite el cable USB mientras que se muestra la pantalla “CREANDO”.

Cuando aparezca “HECHO”,

pulse para completar la copia

LISTA DE CREACIÓN

TODO DVD1

LISTO PARA CREAR

TODO

DVD-R

EJECUTAR

VOLVER

CREANDO

TRANSC.: 3 MIN

30%

CANCELAR

HECHO

SAL.CHECK

SAL.

ACEPTAR

Page 44

Copiar por evento

Precaución

Preparativos

z Si el funcionamiento y la pantalla de su cámara Everio varían de los

procedimientos siguientes, consulte el manual de instrucciones de su cámara Everio.

z Para algunas cámaras Everio, las fotos fijas no pueden ser copiarse.

Registre imágenes de los eventos de antemano.

Para obtener detalles, consulte el manual de instrucciones de la cámara Everio.

Conecte el CU-VD3 a la cámara Everio según los procedimientos de P. 4f5.

Aparece la pantalla del paso A cuando se enciende la cámara Everio.

Muestre la pantalla “CREAR DVD”, seleccione “SELECCIONAR Y CREAR” y presione

Seleccione “CREAR POR EVENTO” y

presione

Seleccione los eventos deseados y

presione

<Pantalla del monitor de

LCD de la Everio>

CREAR DVD

CREAR CONJUNTAMENTE

SELECCIONAR Y CREAR CREAR DUPLICADO REPRODUCCIÓN

SELECCIONAR Y CREAR

CREAR POR FECHA CREAR POR EVENTO CREAR POR LISTA REPR SELECC. DE ESCENAS

CREAR DISCO POR EVENTO

BUSCAR EVENTO

HIJO 1

SAL.

Page 45

Seleccione “TODO” y presione

Seleccione “EJECUTAR” y

presione

Aparece la pantalla “CREANDO” y

comienza la copia

Para cancelar, seleccione “CANCELAR” y presione .

No apague la alimentación ni quite el cable USB mientras que se muestra la pantalla “CREANDO”.

Cuando aparezca “HECHO”,

pulse para completar la copia

LISTA DE CREACIÓN

TODO DVD1 DVD2 DVD3

LISTO PARA CREAR

TODO

DVD-R

EJECUTAR

VOLVER

CREANDO

TRANSC.: 3 MIN

30%

CANCELAR

HECHO

SAL.CHEC K

SAL.

ACEPTAR

Page 46

Opcional

Crear un DVD de datos desde un ordenador

¡Importante!

o Los siguientes accesorios opcionales son obligatorios:

z Cable USB especial (QAM1092-001)

• Adquiera en la tienda de accesorios de JVC en el siguiente sitio Web:

http://www.jvc.com http://www.jvc.ca

z Sofware de copia de discos (Power2Go)

• Por favor, cómprelo desde la página de inicio de CyberLink.

http://www.cyberlink.com/oem/jvc/cds/enu/index_2.jsp

Esta grabadora se puede utilizar como grabadora de DVD conectándola a un ordenador. Los DVD de datos se pueden crear utilizando un software de copia de discos (se se vende por separado).

Cable de alimentación

Enchufe de alimentación

CU-VD3

USB

Adaptador de CA

Cable USB

¹ Durante la conexión, apague la fuente de alimentación de la CU-VD3.

La CU-VD3 se enciende introduciendo el adaptador de CA en el enchufe de fuente de alimentación.

Nota

z No se puede utilizar el cable USB de extensión suministrado.

Cable USB especial (se vende por separado)

Page 47

Guía para solucionar problemas

Problema Acción

CU-VD3

El aparato no se enciende.

z Asegúrese de que el adaptador de CA y el cable de

alimentación están conectados correctamente.

La grabadora y el adaptador de CA están calientes.

La bandeja de discos no se abre.

El aparato no lee el disco.

El aparato no graba.

z Esto no es un problema de funcionamiento. z Si nota que la grabadora se calienta mucho, quite el

adaptador de CA y consulte a su distribuidor autorizado.

z Mientras se están grabando datos en un disco, éste no se

puede expulsar con el botón de expulsión. Espere a que finalice el proceso de grabación.

z Si no se puede expulsar un disco con el botón de expulsión:

• Quite y vuelva a conectar el adaptador de CA y, a continuación, presione de nuevo el botón de expulsión.

• Si el disco no se puede expulsar mediante el método anterior, quite el adaptador de CA y cualquier otra conexión. Inserte una varilla delgada de aproximadamente 5 cm de largo en el agujero de expulsión manual que se encuentra en el lado derecho del botón de expulsión. La bandeja de discos se expulsará aproximadamente 1 cm, tire de la bandeja de discos manualmente y saque el disco.

z Inserte el disco con la etiqueta hacia arriba. z Compruebe que la bandeja de discos no está sucia. z Compruebe que la superficie de grabación del disco no está

dañada.

z Asegúrese de no utilizar discos con forma especial. z Asegúrese de que el CD de sonido cumple con la norma

CD-DA. (Los CD con control de copia no se pueden reproducir).

z Para discos CD-R o CD-RW, asegúrese de que no están

grabados utilizando el método de escritura de paquetes.

z Compruebe que el disco que está utilizando sea adecuado.

(A P. 4, 17)

z Use los discos recomendados para la grabadora.

(A P. 4, 17)

z Asegúrese de utilizar un disco nuevo para DVD-R. z Inserte el disco con la etiqueta hacia arriba. z Compruebe que la bandeja de discos no está sucia. z Compruebe que la superficie de grabación del disco no está

dañada.

z Asegúrese de no utilizar discos con forma especial.

El tiempo de copia es demasiado prolongado.

z El tiempo que se tarda en grabar puede ser más largo

dependiendo del entorno de uso y las condiciones de uso. Esto no es un problema de funcionamiento. Es el funcionamiento de esta grabadora.

Page 48

Problema Acción

Everio

No se reconoce por parte de la cámara Everio.

z Compruebe que el cable USB está conectado

correctamente.

z Quite y vuelva a conectar el cable USB de nuevo. z Quite y vuelva a conectar el adaptador de CA del CU-VD3.

Ocurren problemas durante el funcionamiento.

No puede reproducir vídeo de DVD creado en esta grabadora en otros reproductores de DVD.

Es imposible copiar los discos DVD grabados con esta grabadora mediante una grabadora de DVD con HDD.

z Apague el CU-VD3 y la cámara Everio y despúes vuélvalos

a encender de nuevo.

z Conecte la CU-VD3 a la cámara Everio y reproduzca

utilizando la función de reproducción de la cámara Everio. (Consulte el manual de instrucciones de la cámara Everio).

z Conecte la CU-VD3 a la cámara Everio, reproduzca

utilizando la función de reproducción de la cámara y copie los discos DVD con la grabadora de DVD. (Consulte el manual de instrucciones de la cámara Everio).

Problema Acción

z Si el software de copia de paquetes, DLA (acceso directo a

letra), ha sido instalado en el ordenador, el disco puede que no se reproduzca correctamente debido a una incompatibilidad.

No se puede reproducir.

El código de región no puede cambiarse.

En este caso, consulte con el desarrollador del software DLA o compruebe en los sitios web relacionados con “DLA”.

z Confirme el código de región y cambie el código de

CU-VD3.

z El vídeo de DVD creado en esta copiadora no tiene región

(“ALL”).

z Siga las instrucciones de la pantalla del ordenador para

cambiar el código de región. (El código no se puede cambiar para ciertos software de

reproducción). El código de región de CU-VD3 sólo se puede cambiar 5

veces. El código de región no se puede cambiar más ya que el cógido se finaliza después de cambiarlo la quinta vez.

Page 49

Especificaciones

General

Corriente nominal 0,9 A Dimensiones

(mm) (An x Al x P)

Peso

Entorno de funcionamiento

Potencia del láser (longitud de onda, salida)

141 x 23 x 166 (5-3/5" x 9/10

Aprox. 380 g (0,84 libras) (sin el adaptador de CA ni el cable USB de extensión)

Temperatura de funcionamiento: 5 °C a 35 °C (41 °F a 95 °F) Temperatura de almacenamiento:

-20 °C a 60 °C (-4 °F a 140 °F)

Para DVD: 661 nm, 0,4 mW Para CD: 785 nm, 0,6 mW

" x 6-1/2")

Adaptador de CA (AP-V3U)

Fuente de alimentación

Capacidad de entrada

Potencia de salida

Temperatura de funcionamiento

Dimensiones (mm) (An x Al x P)

Peso Aprox. 136 g (0,3 libras)

AC110 V a 240 V 50 Hz/60 Hz

0,26 A

5,2 VCC, 2 A

0 °C a 40 °C (32 °F a 104 °F)

49 x 28 x 79 (1-9/10" x 1-1/10" x 3-1/10") (Sin el cable de alimentación)

Discos recomendados

DVD-R

DVD-R DL

DVD-RW

z El rendimiento de la grabadora puede que no sea el óptimo en función del disco que se utilice.

Se recomienda utilizar discos de fabricantes cuya compatibilidad se haya confirmado.

z Sólo pueden utilizarse discos de 12 cm con esta grabadora.

JVC, TDK, Verbatim, SONY *1 Se pueden utilizar discos DVD-R DL cuando

JVC, Verbatim

JVC

la grabadora esté conectada a una cámara Everio de alta definición o a su ordenador.

*2 No se pueden utilizar discos DVD-RW de

doble capa.

Cuando se conecta a una cámara Everio

Interfaz USB 2.0 Cable de interfaz Cable USB de extensión Discos compatibles

para grabación (No se pueden utilizar discos de 8 cm)

Formato de grabación

Tiempo de grabación

¹ Compatible con todos los modelos G de Everio de 2006, 2007 y 2008 excluyendo GZ-MG21 y

GZ-MG31 para copia directa sin ordenador a diciembre de 2007. Hay información actualizada disponible en www.jvc.com.

Everio : DVD-R, DVD-RW Everio de alta

definición

Everio : Vídeo DVD (solamente vídeo) Everio de alta

definición Everio : 30 minutos aproximadamente (incluido el tiempo necesario

Everio de alta definición

: DVD-R, DVD-R DL, DVD-RW

: DVD de datos (vídeo, imagen fija)

para la finalización)

z 90 minutos aproximadamente de vídeo grabado en modo

de alta calidad en un disco de 4,7 GB. (Varía en función de las condiciones, como por ejemplo el número de títulos).

: Para obtener detalles, consulte el manual de instrucciones

de la cámara Everio.

Page 50

Memo

Page 51

Memo

Page 52

Printed in Malaysia 0208MNH-SW-VM

JVC Everio CU-VD3U, CU-VD3 - Everio Share Station Instructions Manual

ENGLISH

Safety Precautions

Basic Guide

Contents

Getting Started

Taking out the USB Cable

Placing the Burner

Copying to DVD

3 Copy Options

Playing Back Copied Images

Copying All Files to the DVD

Copying by Date

Copying by Event

Troubleshooting

Specifications

Mesures de sécurité

Guide de base

Sommaire

Démarrage

Retirer le câble USB

Mise en place du graveur

Copie sur DVD

3 options de copie

Lecture d’images copiées

Copier tous les dossiers sur le DVD

Copier par date

Copier par évènement

Dépannage

Spécifications

Precauciones de seguridad

Guía básica

Índice

Procedimientos iniciales

Sacar el cable USB

Colocación de la grabadora

Copiar a DVD

3 opciones de copia

Reproducción de imágenes copiadas

Copiar todos los archivos al DVD

Copiar por fecha

Copiar por evento

Guía para solucionar problemas

Especificaciones
