Jvc DI-WAY T-2200 User Manual

Digital Terrestrial Receiver

DI-WAY T-2200

Digitální pozemní přijímač,

Set Top Box

České MENU, Český elektronický průvodce programy (EPG)
TV modulátor pro připojení např. druhé TV
Jednoduchá instalace a naladění
2× Scart AV pro TV, Video apod.

l

1000 předvoleb pro TV a Rádio

l

Až 7 dnů EPG

l

Obraz v grafice (PIG)

l

OSD v 256 barvách

l

Editace kanálů – favoritní, přesun, zámek

l

Rodičovský zámek

l

Možnost aktualizace software přes RS232

l

8× časovač pro plánování

Příručka uživatele

Obsah

Základní informace................................................................................................. 4

Hlavní rysy ....................................................................................................... 4

Bezpečnostní pokyny ...................................................................................... 5

Rozbalování ..................................................................................................... 6

Základní činnosti .............................................................................................. 6

RCU dálkové ovládání ..................................................................................... 7

Instalace ................................................................................................................ 8

Zadní panel ...................................................................................................... 8

Propojení s TV použitím scart kabelů ............................................................... 8

Propojení na jiné DTR ...................................................................................... 9

Připojení na digitální zesilovač .........................................................................9

Uvítací stránka ..................................................................................................... 10

Hlavní menu ......................................................................................................... 11

1. Kanál ......................................................................................................... 11

2. Instalace .................................................................................................... 15

3. Nastavení .................................................................................................. 16

4. Nástroje ..................................................................................................... 20

5. Multi PIP .................................................................................................... 22

Řešení problémů ................................................................................................. 23

3

Základní informace

Digitální Terestriální Přijímač (STB – Set Top Box) je vhodný výrobek, který Vám
umožní sledovat programy poskytované pozemním digitálním vysíláním. Tato příruč
ka pokrývá instalaci STB a nezbytné kroky k realizování různých činností. Tato příruč
ka také detailně vysvětluje speciální funce dostupné pouze na tomto STB, takže
budete moci plně využít tyto funkce.
Informace napsané v této příručce se mohou drobně lišit dle použité verze firmware
apod. Vyhrazujeme si právo, bez upozornění, měnit design výrobku nebo představo
vat pokroky v provozní či technické výrobě.

Hlavní rysy:

l

MPEG-2 digitální a plně DVB-T COMPLIANT

l

1000 TV kanálů a možnost programování Rádia

l

1 volba další favoritní skupiny, 8 favoritních skupin

l

výběr obrazovky v jazycích (Angličtina, Čeština atd.)

l

plná podpora 7-denního Elektronického Programového Průvodce (EPP, EPG) Ho
landsky, Finsky, Francouzsky, Německy, Italsky, Portugalsky, Rusky, Slovensky,
Španělsky, Švédsky

l

podporuje grafické obrázky (PIG)

l

displej v 256 barvách OSD

l

vyhledávání kanálů automaticky či ručně

l

editace různých kanálových funkcí (favoritní, přesun, zamykací)

l

rodičovská kontrola kanálů

l

zařízení nevyžadující nastavení, snadné k použití Menu Systému

l

aktualizace software přes RS232 port

l

časovač vypnutí, Timer pro 8 časových událostí zapnutí

l

podpora titulků DVB EN 300743 a EBU

l

podpora teletextu DVB EN 300472 přes OSD

l

podpora logického čísla kanálu (LCN)

l

aktivní anténový vypínač, podpora funkce (dle typu STB)

l

zobrazuje detailní informace o akuálním kanálu s úrovní signálu a indikací kvality

l

podporuje 16:9 a 4:3 TV poměr, Pan a Scan a Letter Box převod

l

NTSC/PAL převádění ručně a automaticky

l

Hry – Tetris, Had, Othello

-

-

-

-

4

Bezpečnostní pokyny

l

Jediný způsob bezpečného vypnutí
je vytažení síťového přívodu ze sítě.
Aby jste se vyhnuli a chránili před
elektrickým šokem, neotvírejte horní
skříňku přijímače,nechte opravy pou
ze na kvalifikovaném opraváři.

l

Nenechávejte přijímač vystavený pří­mému slunečnímu svitu a udržujte ho
dále od všech zdrojů tepla.

l

Když se stane něco nepředvídatelné­ho, okamžitě vytáhněte zásuvku ze
sítě.

l

Nenechávejte přijímač vedle dřezu,
váz a nádob s vodou, abyste nepo
škodili přijímač.

-

l

Neblokujte ventilační díry přijímače,
aby mohl vzduch volně procházet.

l

Nedotýkejte se přijímače během
bouřky, mohl by Vás zasáhnout elek
trický šok.

-

-

l

Vypínejte přijímač ze zásuvky vždy,
když budete vědět, že budete delší
dobu mimo domov.

l

Vypněte přijímač a vytáhněte ho ze
zásuvky předtím než začnete čistit
povrch přijímače. Jestli je povrch přijí
mače špinavý, vytvořte si slabou
směs mýdla s vodou, poté do ní na
močte hadr a důkladně vyždímejte
a až poté očistěte povrch přijímače.
Nakonec povrch otřete ještě suchým
hadrem, vyčkejte až je vše dokonalé
suché a až poté přístroj připojte do
sítě.

5

-

-

Rozbalování

Dálkový ovladač Baterie

Základní činnosti

l

Během pročítání této příručky zjistíte, že každodenní činnosti tohoto přijímače jsou
založeny na uživatelsky příjemném MENU a displeji. Na ovladači (RCU) můžete
ovládat všechny funkce přijímače, taktéž některé na předním panelu.

l

Přijímač jelehceovladatelný,vždy reaguje na Vaše pokyny a je připraven pro mož­né rozšíření v budoucnosti o další funkce.

l

Prosím, uvědomte si, že nový software může měnit funkčnost přijímače.

l

Pokud zažijete nějaké problémy či obtíže s činnostmi Vašeho přijímače, podívejte
se do sekce řešení problémů, popřípadě kontaktujte svého dealera či zákaznické
centrum.

6

RCU Dálkové ovládání

Tlačítko Funkce

K

6

0 – 9

TV/RADIO Přepíná mezi režimem TV a Rádio

← PR Přepíná zpět na předchozí program

FAV Zobrazuje oblíbený (favoritní) seznam

LIST Zobrazuje seznam programů

AUDIO Vybírá režim audio

INFO Ukazuje informace o současném kanálu

MENU

OK, LIST

PR+, PR–

HLASITOST

EPG Elektronický programový průvodce

TV/AV Přepíná mezi TV a AV režimy

UHF Bez funkce

PAUSE

PAL/NTSC

Vypínač – Vypíná nebo zapíná DTR
Mute – Při sledování programu vypíná – tlumí

zvuk
Čísla pro vybírání zvoleného programu či

zvoleného menu

Toto tlačítko zmáčkněte pro menu na obra
zovce a vyvolejte informační tabulku

Pro pohyb na seznamu programů
Realizuje vybrané položky v menu nebo

potvrzuje zadané hodnoty
Přepíná programy nahoru a dolů, v menu

posouvá položky nahoru/dolů
Přidává nebo ubírá na hlasitosti při sledování

programů, v menu posouvá položky dole­va/doprava

Nastavuje různérežimy audio,L, P,stereo ...

Zapíná teletext nebo titulkový režim

Po jednom zmáčknutí zastaví obraz, opětov
né zmáčknutí přejde do normálního režimu

Přepíná mezi PAL nebo NTSC režimy
Poznámka: Tato činnost může vyústit v poru
chu mezi displejem a obrazovkou

Po stlačení tlačítka PIP na DO se objeví na
obrazovce přehled přijímaných programů

-

-

-

7

Instalace

l

Zadní panel

Napájecí kabel

V případě, že používáte i příjem analogové TV

Vstup do modulátoru.

je nutné propojit s výstupem LOOP

Do TV

~

175V-250V

50Hz/60Hz
MAX.8W

Propojení na TV a VCR
scart kabelem

Výstup pro digitální zesilovač

Připojení PC pro SW upgrade

Propojení s TV použitím scart kabelů

Anténa

Vstup pro anténu

Výstup pro anténu

~

175V-250V

50Hz/60Hz
MAX.8W

RF OUT

ANT IN

Anténní vstup

RF OUT

ANT IN

RF IN

LOOP

Smyčka

Anténní kabe

RF IN

LOOP

8

Propojení na jiné DTR

~

175V-250V

50Hz/60Hz

Anténa

MAX.8W

~

175V-250V

50Hz/60Hz
MAX.8W

Připojení na digitální zesilovač

Anténa

~

175V-250V

50Hz/60Hz
MAX.8W

RF OUT

RF OUT

RF OUT

RF IN

ANT IN

LOOP

RF IN

ANT IN

LOOP

RF IN

ANT IN

LOOP

Jiný
DTR

DTR

DA převodník nebo zesilovač

Reproduktory

9

Uvítací stránka

l

Při prvním zapnutí přijímače se Vám uká
že tabulka viz obrázek.
Zmáčkněte tlačítko Nahoru/Dolů.
Zvýrazněná pložka je Vámi vybraná po
ložka.

l

Zmáčkněte tlačítko Doleva /Doprava, pro
výběr regionu a jazyka OSD.

l

Zvýrazněte tlačítko OK a zmáčkněte ENTER. Touto volbou přejdete na automatic
ké vyhledávání (Auto Scan).

Zmáčkněte tlačítko Doleva/Doprava pro
výběr Vyhledávacího režimu (Scan
Mode), mezi „Free“ / „Volný“ a „All“/
„Vše“.

-

-

-

l

Po vybrání volby Režimu Vyhledávání, zvýrazněte tlačítko „Search“ (Hledat)
a zmáčkněte ENTER – OK. Po této volbě začne automatické vyhledávání.

l

Zmáčkněte „Exit“ pro ukončení tohoto
menu.

10

Hlavní menu

l

Po zmáčknutí tlačítka MENU, se dostane
te do Hlavního Menu.

Toto menu se skládá ze 4 hlavních
sub-menu, jak vidíte na obrázku.

Kanál

–

Instalace

–

Nastavení

–

Nástroje

–

1. Kanál

l

Zvýrazněte tlačítko Kanál (Channel)
a zmáčkněte OK. Tak se dostanete do na
bídky Kanál.

Toto menu má 6 sub-menu:

– Seznam Televizních kanálů
– Seznam Rádiových kanálů
– Seznam favoritních TV kanálů
– Seznam favoritních Rádio kanálů
– Výmaz všech favoritních
– Vymazat vše

-

-

1.1 Seznam TV kanálů

l

Pokud zvolíte Seznam TV kanálů, zobrazí
se Vám tabulka viz obrázek.

Můžete zvýrazňovat položky pomocí tlačítek
Nahoru/Dolů a zobrazí se Vám zvýrazněná
stránka.

Můžete zmáčknout Page up/Page down
dolů k realizaci Stránka nahoru/Stránka
dolů.

Můžete zmáčknout tlačítko OK či EXIT, pro
zobrazení celé plochy obrazovky.

l

Můžete zmáčknout čísla 0až 4 pro provedení příslušné operace, kterou si vyberete
z příslušné nabídky ukázané na obrazovce.

11

1.1.1 Oblíbené

Zmáčknutím tlačítka 1, si můžete zařadit
vybraný program do oblíbené (favoritní)
skupiny.

Opětovným zmáčknutím tlačítka 1, tuto vol
bu zrušíte.

1.1.2 Zámek

Zmáčknutím tlačítka 2, se Vám otevře kolon
ka, do které vložíte heslo pro zamknutí.

Základní heslo je 3330.

Pokud zadáte správné heslo, objeví se na
obrazovce značka zámku vpravo od názvu
kanálu.

Opětovným zmáčknutím tlačítka 2, zrušíte
zamknutí kanálu.

1.1.3 Přemisťování, přesun

Zmáčknutím tlačítka 3, se Vám objeví na ob
razovce přemisťovací značka, vedle vybra
ného kanálu vpravo.

-

-

-

-

Poté můžete tento kanál umístit kde chcete
tlačítky Nahoru/Dolů. Potvrďte tlačítkem OK.

12

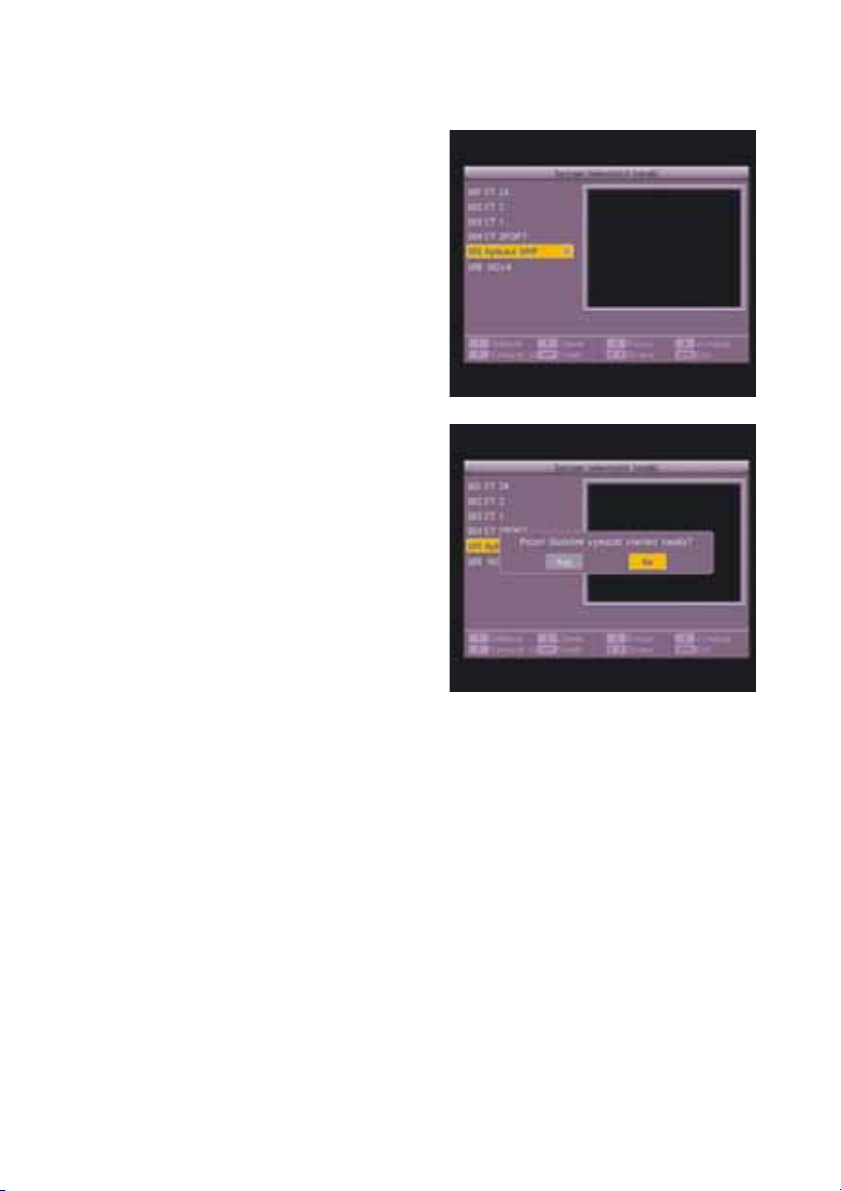

1.1.4 Mazání

Zmáčknutím tlačítka 4, se Vám objeví znač
ka mazání vpravo od zvýrazněného kanálu.

Opětovným zmáčknutím tlačítka 4, můžete
tuto značku zrušit.

Po zmáčknutí tlačítka Menu či Exit, se Vás
systém zeptá, jestli chcete změny uložit.

Pokud zmáčknete ano, všechny označené
programy se vymažou.

1.1.5 Smazat vše

Pokud zmáčknete tlačítko 0, systém se Vás
zeptá, zda jste si jisti a chcete vymazat
všechny programy.

Pokud zmáčknete ano, všechny programy
budou vymazány.

-

1.2 Seznam Rádiových kanálů

Seznam Rádiových kanálů je prakticky stejný jako Seznam TV kanálů. Je tam ale jed
na odlišnost: V Seznamu Rádiových kanálů nejsou videové informace, pouze se Vám
na obrazovce zobrazí název rádiové stanice.

13

-

1.3 Seznam TV Favoritní (oblíbený)

Ve Favoritním seznamu se Vám budou uka
zovat Vámi zadané oblíbené kanály.

Pokud tam nemáte uložené žádné favoritní
kanály, ukáže se Vám „Žádné favoritní kaná
ly“.

Zmáčknutím tlačítka 0 se Vás systém zeptá,
zdali chcete smazat všechny favoritní kaná
ly, pokud zmáčknete ano, všechny Vaše fa
voritní kanály budou smazány.

-

-

-

-

Zmáčknutím tlačítka 2 můžete zamknout fa
voritní kanálstejně jako v Seznamu TV kaná
lů.

Zmáčknutím tlačítka 4 se Vám objeví u vybraného kanálu mazací značka, opětovným
zmáčknutím tlačítka značka zmizí.

Zmáčknutím tlačítka Menu či Exit, budou všechny označené kanály odstraněny z fa­voritního seznamu.

-

-

1.4 Seznam favoritních rádio kanálů

Tento seznam je stejný jako TV favoritní seznam.

1.5 Výmaz všech favoritních

Pokud si zaznačíte tuto volbu a zmáčknete
OK, systém se Vás zeptá, jestli chcete
opravdu smazat všechny oblíbené kanály.

Pokud zmáčknete ano, všechny favoritní ka
nály budou vymazány, včetně TV i Rádia.

-

14

1.6 Výmaz vše

Tato nabídka je stejná jako v 1.5, s rozdílem,
že se smažou všechny kanály včetně TV ka
nálů a Rádio kanálů.

2. Instalace

Pokud zmáčknete menu Instalace, objeví
se Vám menu viz obrázek.

-

V tomto menu, můžete použít tlačítko Naho
ru/Dolů provybrání sub-menu, po zmáčknu­tí tlačítka OK se Vám objeví Vámi vybraná
volba.

-

2.1 Auto scan – Automatické Vyhle­dávání

Pokud zmáčknete menu Automatické Vy
hledávání, objeví se Vám menu viz obrázek.

Pokud zmáčknete Doleva/Doprava v režimu
vyhledávání (Scan Mode) můžete si vybrat,
zda chcete vyhledat buď všechny kanály
nebo volné kanály.

Označte volbu Vyhledávat a zmáčkněte tla
čítko OK pro start vyhledávání.

Abyste ukončili toto menu zmáčkněte tlačítko Exit.

-

-

15

2.2 Kanálové prohledávání

Po zadání menu Vyhledávání kanálů,se
Vám objeví tabulka viz obrázek.

Máte dvě možnosti vyhledávání, buď podle
kanálů nebo podle frekvence.

Když je pásmo vyhledávání UHF a region
Čína, čísla kanálů jsou od 13 do 61. Když je
pásmo vyhledávání VHF a region je Čína,
čísla kanálů jsou od 1 do 12. (Je to podle re
gionu)

Když si zvolíte, kterou možnost chcete použít, zadejte Hledat a zmáčkněte OK.

Tlačítko Exit zmáčkněte pro ukončení vyhledávání a uložení současných parametrů.

-

3. Nastavení

Po zadání Systémového Nastavení,se
Vám objeví tabulka viz obrázek.

Tato tabulka obsahu je 6 sub-menu:

1. Jazyk OSD

2. TV systém

3. Regionální čas

4. Časovač – vypnutí (Sleep)

5. OSD nastavení

6. Rodičovský zámek

Pro vybrání volby použijte tlačítka Naho
ru/Dolů.

Pro výběr, zmáčkněte tlačítko OK.

16

-

3.1 OSD Jazyk

Po zadání menu OSD Jazyk, se Vám objeví
tabulka viz obrázek.

Jazyk vyberete pomocí tlačítek Doleva/Do
prava. Vybrat si můžete z následujích jazy
ků:
Česko – čeština, Angličtina, Francouzština,
Němčina, Italština, Portugalština a Španěl
ština dle programového vybavení.

-

-

-

3.2 TV Systém

Po vybrání menu TV Systém, se Vám objeví
tabulka viz obrázek.

1)

Režim zobrazení (Display Mode) je uží­ván pro výběr obrazového režimu. Může­te si vybrat ze třech režimů zobrazení: Au­tomatický, PAL a NTSC. Pro výběr režimu
použijte tlačítka Doleva/Doprava.

2)

Poměr stran (Aspect Ratio) je užíván pro
přepínání poměru stran na obrazovce.
Můžete si vybrat z několika možností:
4:3LB / 4:3 PS / 16:9. Pro Vaši volbu po­užijte opakovaně tlačítka Doleva/Doprava.

3)

Video výstup (Video output) je užíván pro přepínání video výstupního režimu. Mů
žete si vybrat ze dvou režimů: CVBS a CVBS + RGB. Pro výběr režimu zmáčkněte
Doleva/Doprava.

-

4)

LCN režim kontroluje kanál, zda-li je tříděn podle informací v datovém streamu.
Zmáčknutím tlačítek Doleva/Doprava si může vybrat mezi Zapnutím a Vypnutím
LCN režimu.

5)

RF systém – nastavení modulátoru – vyberte dle použitého TV systému u Vaší TV,
Videa apod.

6)

RF Kanál – číslokanálu RF modulátoru, na kterém se zobrazí signál z STB v pásmu
UHF – doporučujeme vybrat nejméně zarušený kanál a nejlépe ne kanál, na kterém
je ve Vaší lokalitě přijíman digitální signál DVB-T.

17

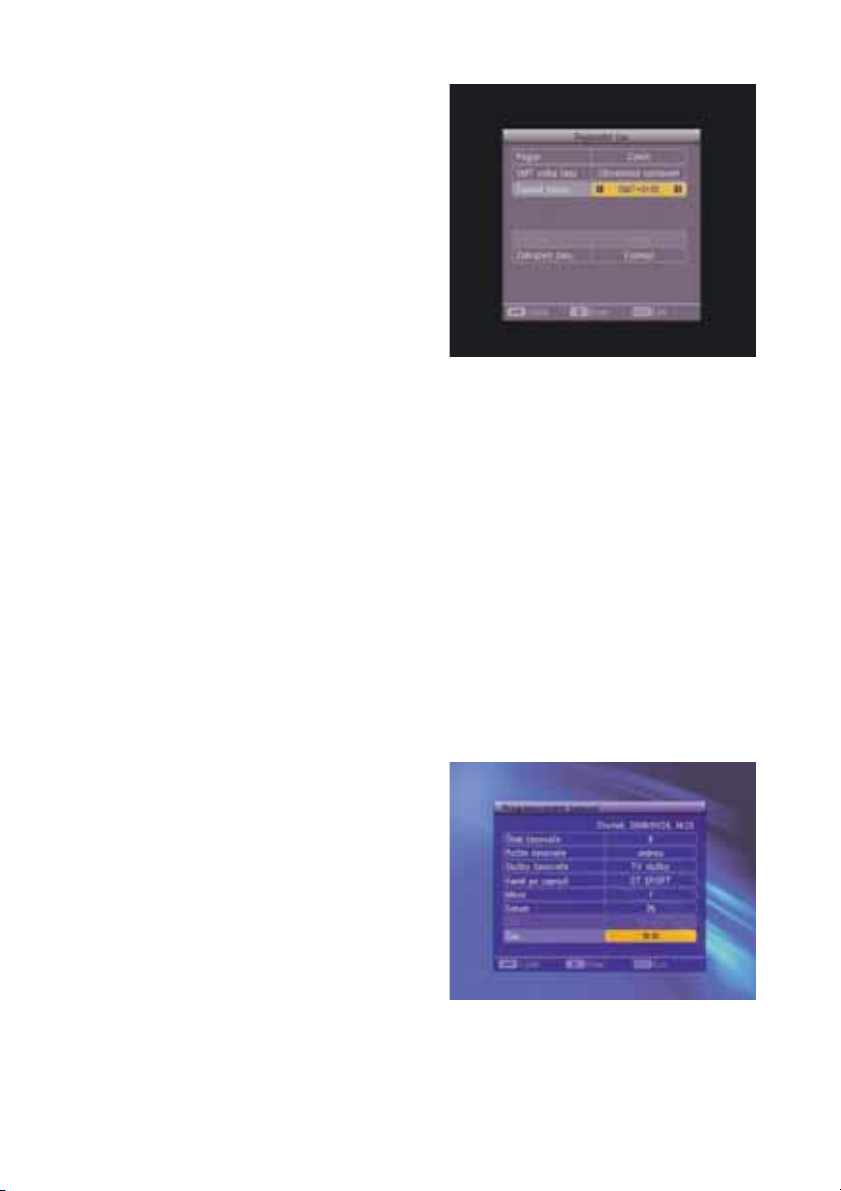

3.3 Region a Čas

Po zadánímenu Region a Čas, se Vámobje
ví tabulka viz obrázek.

1)

Region: Pro výběr země použijte tlačítka
Doleva/Doprava.

2)

GMT použití: Tato volba je užívána k ote
ření použití GMT. Tlačítky Doleva/Dopra
va zapínáte: Vypnuto/Uživatelsky Defino
váno – podle regionu.

3)

GTM offset: Tato možnost je možná je
nom tehdy, jestliže je režim GTM Použití Uživatelsky Definován.

4)

Datum: Tatovolba je možná pouze tehdy,jestliže režim GTM Použitíje Vypnut. Pro
nastavení zmáčkněte tlačítko OK a namačkejte nastavení na číselných tlačítkách.

5)

Čas: Tato volba je stejná jako volba Datumu.

6)

Letní Čas: Tato volba jemožná pouze podleregionu, kde je režim GMT Použití po­užíván. Pro výběr zmáčkněte tlačítka Doleva/Doprava.

7)

Čas na Displeji: Touto volbou můžete kontrolovat, zda se čas objeví na displeji
nebo ne.

8)

Ukončení: Pro ukončení zmáčkněte tlačítko Exit.

-

-

-

-

-

3.4 Časovač Vypnutí (Sleep)

Po zapnutí Časovače Vypnutí se Vám objeví
tabulka viz obrázek.

Časovač Vypnutí může nastavit čas do kon
ce za jak dlouho bude Váš STB automaticky
vypnut. Tlačítky Doleva/Doprava si můžete
nastavit parametr, který je Vám nabídnut
v této ikonce. Po zmáčknutí Enter bude Ča
sový Vypínač aktivován.

Po aktivaci Vypínače, volba ukazatele zbý
vajícího času (Remains) Vám ukáže, kolik
Vám zbývá času do vypnutí. Tato volba je
ale užívána pouze pro zobrazení ne pro přeprogramování.

Pro ukončení zmáčkněte tlačítko exit.

-

-

-

18

3.5 Programovatelný časovač - časovač událostí

Tato funkce je určena zejména pro využití plánovaného záznamu na recordér
a umožňuje nastavit až 8 událostí pro zapnutí přístroje v konkrétní čas na konkrétním
kanále.
Zvolíte Číslo časovače: 1 až 8
Pro jednotlivé zapnutí se nastavuje Režim časovače - jednou, Kanál po zapnutí
(název) který chcete v určitý měsíc, den a hodinu zapnout.
Pro pravidelný záznam opakovaný záznam možnost zvolit Režim časovače ­Denně (každý den ve stejný čas ),
Týdně (každý týden ve stejný den a čas )
Měsíčně každý měsíc ve stejný den a čas)
Služby časovače volíte pro výběr buď TV kanály nebo rádia.
Samozřejmě, že jednotlivé časy a kanály pro zapnutí se nemohou časově překrývat,
tzn. ve stejný čas nemůžete provádět záznam nebo sledování z více kanálů součas
ně.

3.6 OSD Nastavení

Po zmáčknutímenu OSD Nastavení, se Vám
objeví tabulka viz obrázek.

1)

Titulky na Displeji: Pro zapnutí/vypnutí
použijte tlačítko Zapnout/Vypnout. Pokud
máte tuto funkci zapnutou, a pokud Váš
současný kanálmá informační titulky, tyto
titulky se objeví na displeji. Pokud je funk­ce vypnutá,titulky se neobjeví i kdyby Váš
současný kanál nějaké měl.

-

2)

OSD Průsvitnost: Můžete si nastavit průsvitnost OSD. Tlačítky Doprava/Doleva si
můžete nastavit hodnoty. Vybrat si můžete z několika stupňů průsvitnosti: 10%,
20%, 30%, 40%, 50%, 60%, 70% a nebo vypnout.

3) Pro ukončení tohoto menu zmáčkněte tlačítko Exit.

3.7 Rodičovský zámek

Pokud si vyberete menu s Rodičovským
zámkem a zmáčknete OK, objeví se Vám na

obrazovce dialog, kde vložíte heslo. Základ
ní heslo je 3330. Pokud zadáte správné hes
lo, objeví se Vám tabulka viz obrázek.

1)

Zámek Menu: Pokud si uživatel přeje na
jet do menu Instalace, tento zámek určuje
zdali je nutné zadat heslonebo ne. Pokud
je v nastavení Zámku Menu zadáno Ano

-

-

-

19

to znamená, že uživatel musí vložitheslo. Pokud je zadánoNe znamená, že přístup
je volný.

2)

Zámek Kanálu: Tento zámek může zamknout určitý kanál, který uživatel chce
zamknout.

3)

Nové Heslo: Pro zadání nového hesla použijte numerické klávesy a zadejte 4 zvo
lená čísla. Program po Vás bude automaticky chtít potvrzení nového hesla. Zadej
te tedy heslo znovu a potvrďte ho.

4. Nástroje

Po zadání menu Nástroje, se Vám objeví ta
bulka viz obrázek.

Skládá se z pěti sub-menu:

1. Informace

2. Hry

3. Změna sériového portu

4. Nahrát tovární nastavení

5. Software Upgrade

-

-

-

4.1 Informace

Po zadání menu Informace, se Vám objeví
tabulka viz obrázek.

V této tabulce uvidíte parametry informací,
současného kanálu.

Pro ukončení tohoto menu zmáčkněte Exit.

20

4.2 Hry

Po zmáčknutí menu Hra, viz obrázek, se
Vám objeví hry na hraní.

Když si vyberete hru, zmáčkněte Enter pro
potvrzení.

Poté můžete hrát hru, kterou jste si vybrali
z nabídky na obrazovce.

4.4 Nahrát tovární nastavení

Pokud si zvolíte tuto složku, a zmáčknete
OK, systém se Vás zeptá, zda chcete pokra­čovat.

Pokud zvolíte ano, všechny parametry přijí­mače budou resetovány a bude obnoveno
základní nastavení.

Poznámka: Prosím, používejte tyto funkce
velmi opatrně.

4.5 Aktualizace software

Tato funkce je určena pouze pro servisní
středisko.

21

5. Multi PIP

Po stlačení tlačítka na DO se objeví na
obrazovce přehled přijímaných programů,
aktivní je vždy pouze jedno okénko.

O postupu případné aktualizace novějším SW se poraďte s prodejcem, servisem,
popř. Informace na internetu na www.sapro.cz

22

Řešení problémů

Problém Možná příčina Řešení

Přední displej nesvítí. Hlavní kabel není zapojen. Zkontrolujte, zda je hlavní ka

Není obraz ani zvuk, ale před
ní panel svítí červeně.

Není zvuk ani obraz. a) Problém s anténou.

Špatný obraz či chyba bloko
vání.

Obraz není na obrazovce,
když je přijímač zapnutý.

Porucha pozemního digitální­ho kanálu s pozemním kaná­lem, nebo video signálem.

Dálkový ovladač nefunguje. a) Baterie je vybitá.

Přijímač je v pohotovostním

­stavu.

b) Slabý nebo žádný signál.

-

Systém je zapojený do RF ve
dení.

Systém je spojen s RF vede­ním a výstup kanálu přijímače
je porušen s existujícím
pozemním kanálem nebo Vi­deo kanálem.

b) Dálkový ovladač je špatně

namířený.

bel zapojen do zásuvky.
Zmáčkněte tlačítko Standby.

a) Zkontrolujte sílu signálu

v Nastavení Antény.

b) Zkontrolujte spojení a dal-

ší zařízení spojené mezi
anténou a přijímačem.

Zkontrolujte nastavený UHF

­kanál veVašem systémua na
laďte UHF kanál pořádně.

Vyměňte výstup kanálu přijí­mače za více vhodný kanál
nebo zapojte systém do
SCART vedení.

a) Vyměňte baterie.
b) Namiřte ovladač správným

směrem nebo zkontrolujte
zda něco neblokuje
přední panel.

-

-

Poznámka:

Pokud jste vyzkoušeli všechna řešení a Vašemu problému to nepomohlo, prosím,
kontaktujte svého dealera nebo servis. Info také www.supersat.cz.

23

Edited by Foxit PDF Editor
Copyright (c) by Foxit Software Company, 2004

For Evaluation Only.

Servis zajišťuje:

Typ přijímače Výrobní číslo Datum prodeje Razítko a podpis

Copyrigt supersat 2008

24

Aktualizace 25. 1. 2008

LSP 08 - 061
