Page 1
D CHAT
Bedienungs- und
Montageanleitung
für Kaminofen
D CHATD CHAT
F
Manuel d´installation et
d´utilisation
pour poêle à bois
JUSTUS
Kaskade 6 III
2902205000 · 1028
1
Page 2
D CHAT
Inhaltsverzeichnis
Begrüßung 3
Eine Bitte... 3
Entsorgung der Verpackung 3
1. Beschreibung 5
2. Allgemeines 5
2.1 Externe Verbrennungsluftversorgung 5
D / AT / CH
JUSTUS-Werksgarantie 14
Explosionszeichnung 29

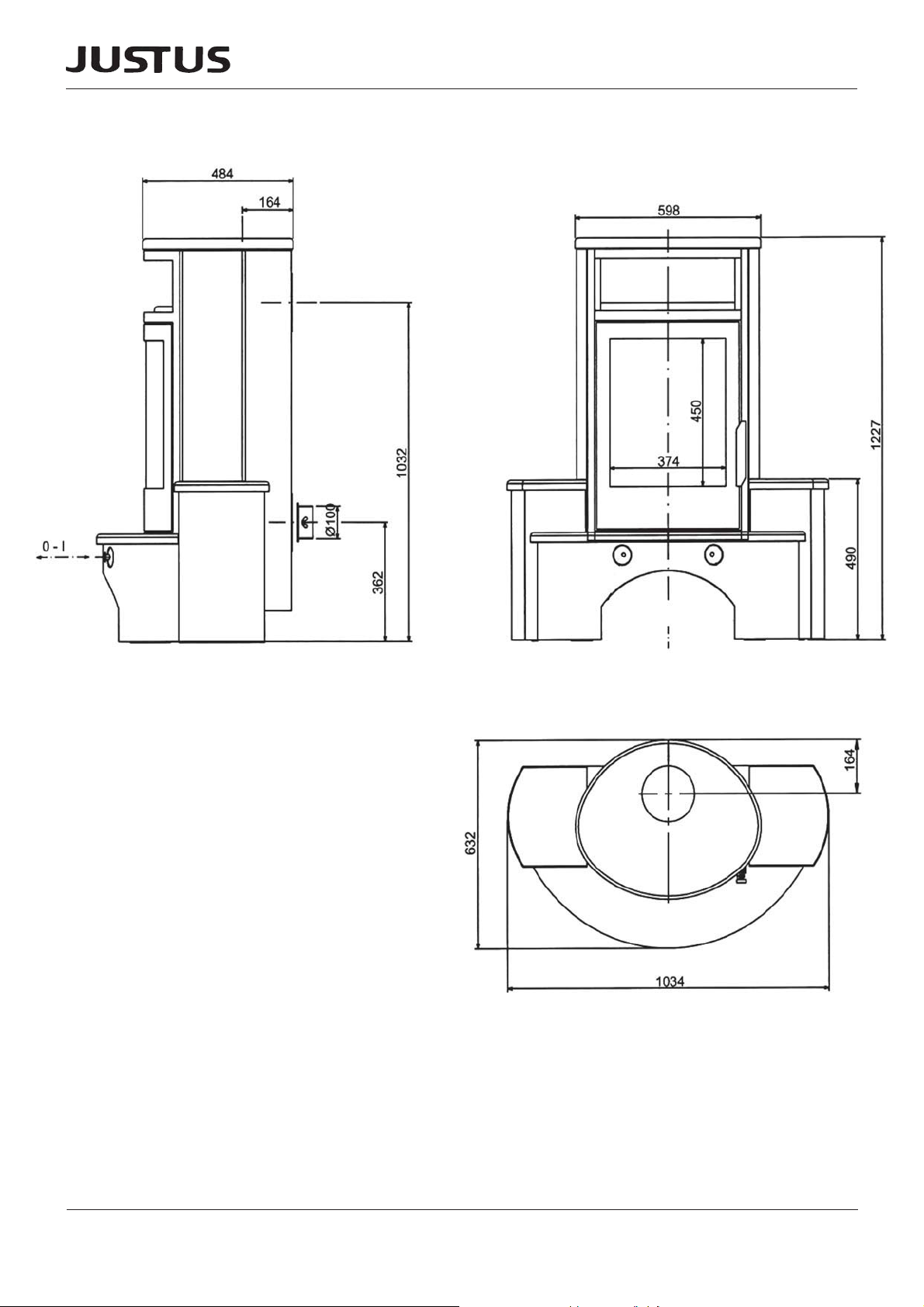

Abmessungen 30
Leistungserklärung 33
CE-Kennzeichnung 34

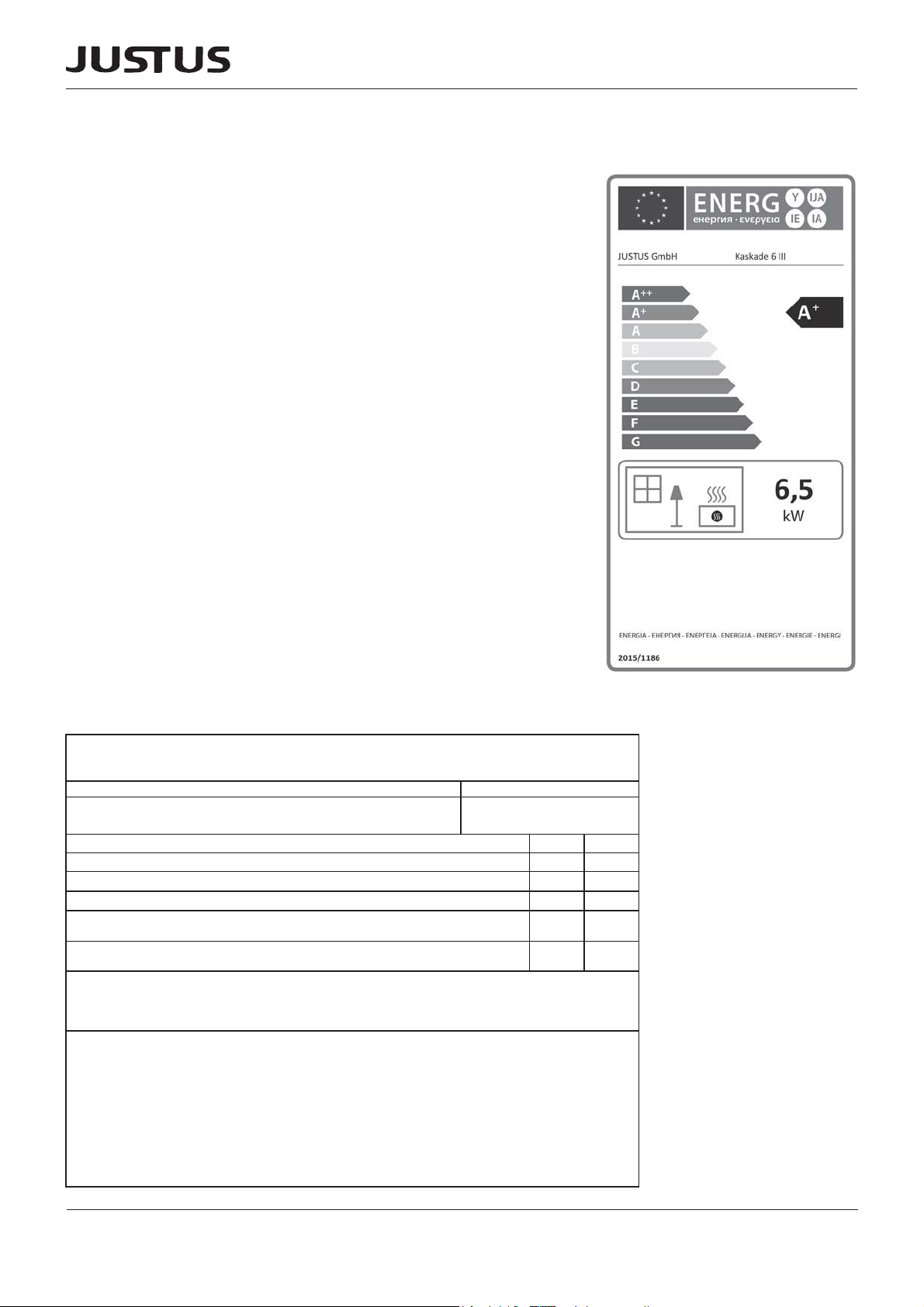

Energielabel und Produktdatenblatt
nach EU-Verordnung 35
2.2 Bauart 6
Geräte-Kenndaten* Umschlagseite hinten
3. Rauchrohranschluss und
Aufstellung des Kaminofens 6
3.1 Rauchrohranschluss 6
3.2 Aufstellung des Kaminofens 7
3.3 Montage der Kamina nlage 8
4. Technische Daten 9
5. Betrieb des Kaminofens 10
5.1 Allgemeine Sicherheitshinweise 10
5.2 Luftregelung 10
5.3 Geeignete Brennst offe 11
5.4 Inbetriebnahme 11
5.5 Heizen mit Braun kohlebriketts 12
5.6 Heizen in der Übergangszeit 12
5.7 Maximale Aufgabemenge und Luftein-
stellung bei NWL 12
5.8 Ascheentleerung 12
5.9 Reinigu n g und 3Àege 13
5.10 Schornsteinbrand 13
6. Raumhei zvermögen (DIN 18893) 1 3
*Bitte beachten Sie:
Bitte geben Sie bei Ersatzteilbestellungen und eventuellen Servicefällen immer
die Modellnummer für Ihre Geräte-Variante mit an. Markieren Sie am besten
gleich jetzt die jeweilige Ausführung Ihres neuen Kaminofens im dafür vorbereiteten Kreisfeld in der Tabelle auf der Seite mi t d e n „Geräte-Kenndaten“.
Vielen Dank!
2
Page 3
D CHAT
Sehr geehrter Kunde,
wir beglückwünschen Sie zum Kauf ei nes JUSTUSKaminofens!
JUSTUS-Kaminöfen bieten Ihnen ausgereifte und
zuverlässige Technik, Funktionalität und ansprechendes Design.
Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben,
so wenden Sie sich bitte an unseren zentralen
Kundendienst, hier wird man Ihnen gerne behilflic h
sein.
JUSTUS GmbH
Oranier Straße 1
35708 Haiger / Sechshelden
Telefon : +49 ( 0) 27 71 / 2630-0
Telefax: +49 (0) 27 71 / 2630-349
Kundenservice / Ersat zt eile
eMail: [email protected]
Telefon : +49 ( 0) 27 71 / 2630-360
Telefax: +49 (0) 27 71 / 2630-368 /- 369
Eine B i t t e ...
Damit unser Kundendienst Reparaturen sorgfältig
vorbereiten und die benötigten Ersatzteile bereitstellen kann, benötigen wir folgende Informationen:
1. Ihre genaue Anschrift.
2. Ihre Telefon- und ggf. Telefax-Nummer.
3. Wann kann der Kundendienst Sie besuchen?
4. Gerätekenndaten von der Rück seite dieser
Anleitung.
5. Alle auf dem T ypenschild enthaltenen Angaben.
6. Kaufdatum / Kaufbeleg.
7. Genaue Beschreibung des Problems oder Ihres
Service-Wuns ch es.
Entsorgung der Verpackung
Die Verpackung schützt das Gerät vor Transportschäden. Dabei sind die Verpackungsmaterialien
nach umweltverträglichen und entsorgungstechnischen Gesichtspunkten ausgewählt und somit recyclebar.
Alle Dienste sind erreic hbar
Mo - Do: 7.30 - 16.30 Uhr
Fr: 7.30 - 14.30 Uhr
Außerhalb der Dienstzeiten teilen Sie uns Ihre
Wünsche bitte per eMail oder Telefax mit.
Österreich:
ORANIER Heiz- und Kochtechnik GmbH
Blütenstraße 15/4
· 4040 Linz
Vertrieb:
eMail:
Telefon: +43 (0) 7 32 / 66 01 88-10
Telefax: +43 (0) 7 32 / 66 01 88-3 0
Kundenservice/Ersatzteile
eMail:
service-ht@oranier. com
:
Telefon: +43 (0) 7 32 / 66 01 88-20
Schweiz:
ORANIER Heiz- und Kochtechnik GmbH
Hartbertstrasse 1
· 7000 Chur
Der Holzanteil der Verpackung besteht aus unbehandeltem, trockenem Nadelholz und eignet
sich daher ganz hervorragend als Brennholz
(Anheizholz). Wir empfehlen den Holzanteil der
Verpackung dementsprechend zu zerkleinern.
Die Rückführung der übrigen Verpackungsteile, wie
Verpackungsbänder, PE-Beutel etc., in den Materialkreislauf spart Rohstoffe und verringert das Abfallaufkommen.
Ihr Fachhändler nimmt diese Verpackungsteile im
Allgemeinen zurück.
Sollten Sie die Verpackungsteile selbst entsorgen,
erfragen Sie bitte die A nschrif t des näc hsten Wertstoff- und Recycling-Centers!
3
Page 4
D CHAT
Diese Feuerstätte darf nicht verändert werden! Der Erwerber und Betreiber
eines Kaminofens ist verpÀichtet, sich an Hand dieser Anleitung über die
richtige Handhabung zu informieren. Unsere Gewähr für eine einwandfreie
Funktion erlischt sofort, wenn die nachfolgenden Richtlinien und Anweisungen nicht beachtet werden. Wir danken für Ihr Verständnis!
Bitte beachten Sie:
Prüfen Sie vor Aufstellung und Betrieb unbedingt, ob evtl. Transportschäden an den Funktionsteilen (Luftschieber, Ausmauerung, Dichtungen,
Feuertür, Rohrstutzen usw.) festzustellen sind.
Bei Feststellung solcher Mängel setzen Sie sich bitte mit unserem Kundenservice in Verbindung!
Diese Bedienungsanleitung macht Sie mit der Funktion und Handhabung
des Ofens vertraut und ist Bestandteil dieser Feuerstätte. Bewahren Sie
die Bedienungsanleitung gut auf, damit Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können.
Einzuhaltende Richtlinien und Normen:
EN 128 28 Heizungssysteme in Gebäuden
DIN 13384 Wärme- und strömungstechnische Berechnungsverfahren
für Abgasanlagen
DIN 18160 Haus schornsteine, Anforderungen , Pla nung u. Ausführung
VDI 2035 Verhütung von Schäden durch Korrosion und Steinbildung
in WW-Heizungsanlagen (nur für wasserführende Geräte)
1. BImSchV Verordnung über Kleinfeuerungsanlagen
FeuVo Feuerungsverordnung
Heizraumrichtlinien
Landesbauordnung
Falls erforderlich: Elektrische Ansch lüsse müsse n vom Elektro-Fachbetrieb na ch VDE
durchgeführt werden
Typgeprüft nach EN 13240
§ 15a B- V G Österreich
Bauart 1
Wirkungsgrad und Emissionswerte entnehmen Sie bitte der
in dieser Anleitung enthaltenen
CE-Kennzeichnung.
4
Page 5
D CHAT
1. Beschreibung
Der Kaminofen besteht aus mehreren vorgefertigten Bauteilen, die in zwei Packeinheiten
angeliefert werden.
Alle zur Aufstellung und Montage benötigten
Teile sind im Lieferumfang enthalten. Als Zubehör sind Verbindungsstück und Anschlussstutzen für eine evtl. benötigte externe Verbrennungsluftversorgung bereitzustellen.
Die Kaminofenanlage arbeitet im Konvektionsbetrieb, d. h. die Umluft wird in den im Ofen
be¿ndlichen Konvektionsschächten erwärmt
und in den Wohnraum abgegeben .
2. Allgemeines
Die Aufstellung Ihres Kaminofens muss unter
strikter Berücksichtigung der jeweiligen Landesbauordnung und in Absprache mit dem
Bezirksschornsteinfegermeister erfolgen.
Dieser prüf t nach erfolgter Montage auch den
ordnungsgemäßen Anschluss der Feuerstätte.
Eine Feuerstelle entzieht dem Aufstellungsraum im Betrieb Sauerstoff. Daher ist es
zwingend notwendig, für eine ausreichende
Frischluftzufuhr im Aufstellungsraum Sorge zu
tragen.
Bei Aufstellung in Räumen mit besonders dicht
schließenden Fenstern und Türen sind Funktionsstörungen nicht ausgeschlossen .
Ob im vorgesehenen Aufstellungsraum ausreichend Verbrennungsluft für Ihren O fen zur
Verfügung steht, darüber kann Ihnen im Zweifelsfall Ihr zuständiger Schornsteinfegermeister Auskunft geben.

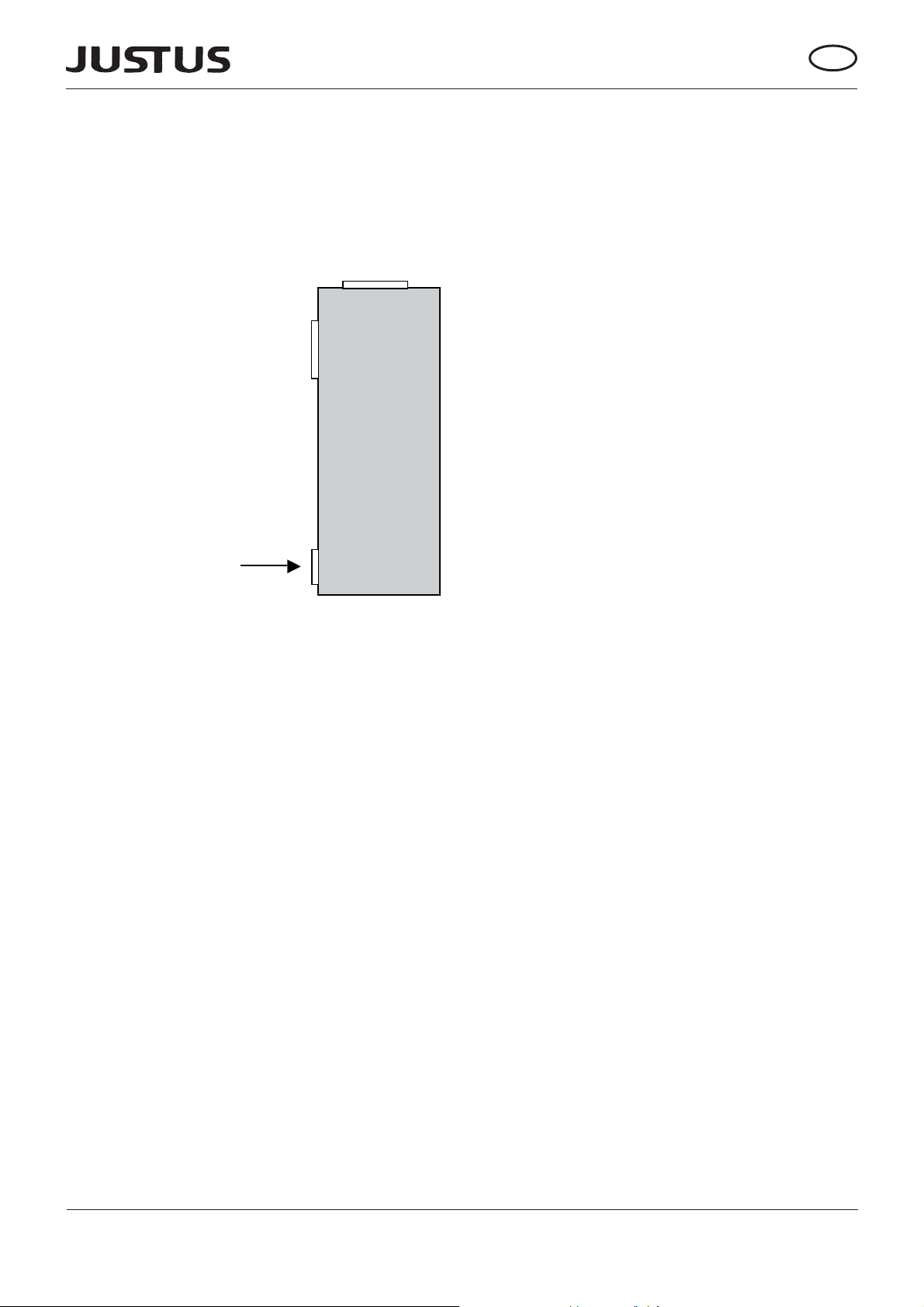

Abb. 1
Obere Rau chrohröffnung
Hintere Rauchrohröffnung
Kaminofen
Anschluss für
externe Verbrennungsluftversorgung
Achten Sie bei einer externen Verbrennungsluftversorgung auf dichte Rohrführung!
Die Zuführung der Verbrennungsluft erfolgt
ausschliesslich über ein bauseitiges Zuluftrohr
ND 100 mm. Die Luftleitung ist mit glattem
Rohr aus Stahl oder Kunststoffrohr (AbÀuss-
rohr) auszuführen.
Die gestreckte Rohr länge darf nicht länger als
6 m sein, keine Reduzierungen sowie maximal
3 Stck. 90°- Bogen aufweisen!
Ein vor der äußeren Zuluftöffnung angebrachtes Schutzgitter darf nicht ungewollt den Zuluftquerschnit t verkleinern oder gar verschließen können.
Ein Anschluss an einen geeigneten LASSchornstein ist möglich.
2.1 Externe Verbrennungsluftversorgung
Im Bedarf sfall kann der Kaminofen mit ei-
nem Anschluss für eine externe Verbrennungsluftversorgung ausgerüstet werden
(siehe Abb. 1):
Für besonders dichte Räume kann hier eine
Luftversorgung von außen angeschlossen
werden. Ein dafür erforderlicher Anschlussstutzen ist als Zubehör erhäl tl i ch.
In jedem Fall ist zu beachten, dass der Ver-
3
brennungsluftbedarf von ca. 30 m
/h bei ei nem
Förderdruck von 4 Pa sicherges tellt ist.
Bei Nichtbetrieb sind alle Luftschieber ge-
schlossen zu halten, damit keine Kaltluft über
den Schornstein zirkulieren kann. Eine mögliche Kondensatbildung kann durch Isolierung
des Luftrohres vermieden werden.
Der Schornsteinzug muss die zusätzlichen
Widerstände einer so ausgerüsteten Feuerungsanlage überwinden können.
5
Page 6
D CHAT
2.2 Bauart
Die in dieser Anleitung beschriebene Kaminofen-Serie entspricht der „Bauart 1“.
Kaminöfen dieser Bauart verfügen über mit
einem Federmechanismus versehene, selbstschließende Feuerraumtüren und sind ausschließlich für den Betrieb mit geschlossenem
Feuerraum zugelassen. Kaminöfen dieser
Bauart dürfen an mehrfach belegte Schornsteine angeschlossen werden, sofern die Dimension des Schornsteins dies zuläßt.
Wird der Ofen an einen mehrfach belegten
Schornstein angeschlossen, dürfen deshalb
auf keinen Fall die Schließfedern der Feuerraumtür entfernt werden!
Die Feuerraumtür muß sich nach der Brennstoffaufgabe selbständig schließen können,
damit eine BeeinÀussung des Zugs (Förderdruck) und die damit verbundenen Gefahren
und Beeinträchtigungen für mitangeschlossene Feuerstätten vermieden werden.
Die Ausführung und der Zustand des zum
Anschluss vorgesehenen Schornsteins trägt
maßgeblich zur einwandfreien Funktion des
Kaminofens bei.
3. Rauchrohranschluss und
Aufstellung des Kaminofens
3.1 Rauchrohranschluss
Ihr Kaminofen k ann wahlweise na ch oben oder
nach hinten angeschlossen werden. Zum Anschluss an den Schornstein sollte ein Rauchrohr aus 2 mm dickem Stahlblech ver wendet
werden.
Alle Verbindungen vom Ofen zum Schornstein
müssen stabil, fest, dicht und spannungsfrei
sein. Achten Sie darauf, daß das Rauchrohr
nicht in den freien Querschnitt des Schornsteins hineinragt.
Wir empfehlen die Verwendung eines Mauerfutters.
Das Rauchrohr muß zum Schornstein leicht
ansteigend, zumindest aber waagerecht verlaufen.
Bei Kaminöfen mit Anschlussmöglichkeit nach
oben und hinten m uss die jew eils nich t genutzte Rauchrohröffnung mit dem dafür vorgesehenen Verschlussdeckel unbedingt rauchdicht
verschlossen werden!
Lassen Sie in jedem Fall die Eignung des
zum Anschluss vorgesehenen Schornsteins von einem Fachmann prüfen!
Dieser Kaminofen ist nach EN 13240 geprüft.
Hinweis:
Die für einen rauchgasseitigen
Anschluss erforderlichen Verbindungsstücke sind nicht im
Lieferumfang enthalten.
Achtung!
Bei zu niedrigem, aber auch
bei zu hohem Förderdruck
kann es zu Funktionsstörungen kommen!
Liegen die Abweichungen
gegenüber dem notwendigen
Förderdruck (Pkt. 4) über
25 %, müssen entsprechende
Maßnahmen am Schornstein
vorgenommen werden.
6
Page 7
D CHAT
3.2 Aufstellung des Kaminofens
Bei der Aufst ell un g müss en di e Brandschutzregeln nach FeuVo (Mindest abstände; siehe
Abb. 2) eingehalten werden.
FeuVo („Verordnung über Feuerungsanlagen
und Brennstof Àagerung“, kurz: Feuerungsverordnung) ist die rechtliche Grundlage für das
Aufstellen und Betreiben von Feuerungsanlagen.

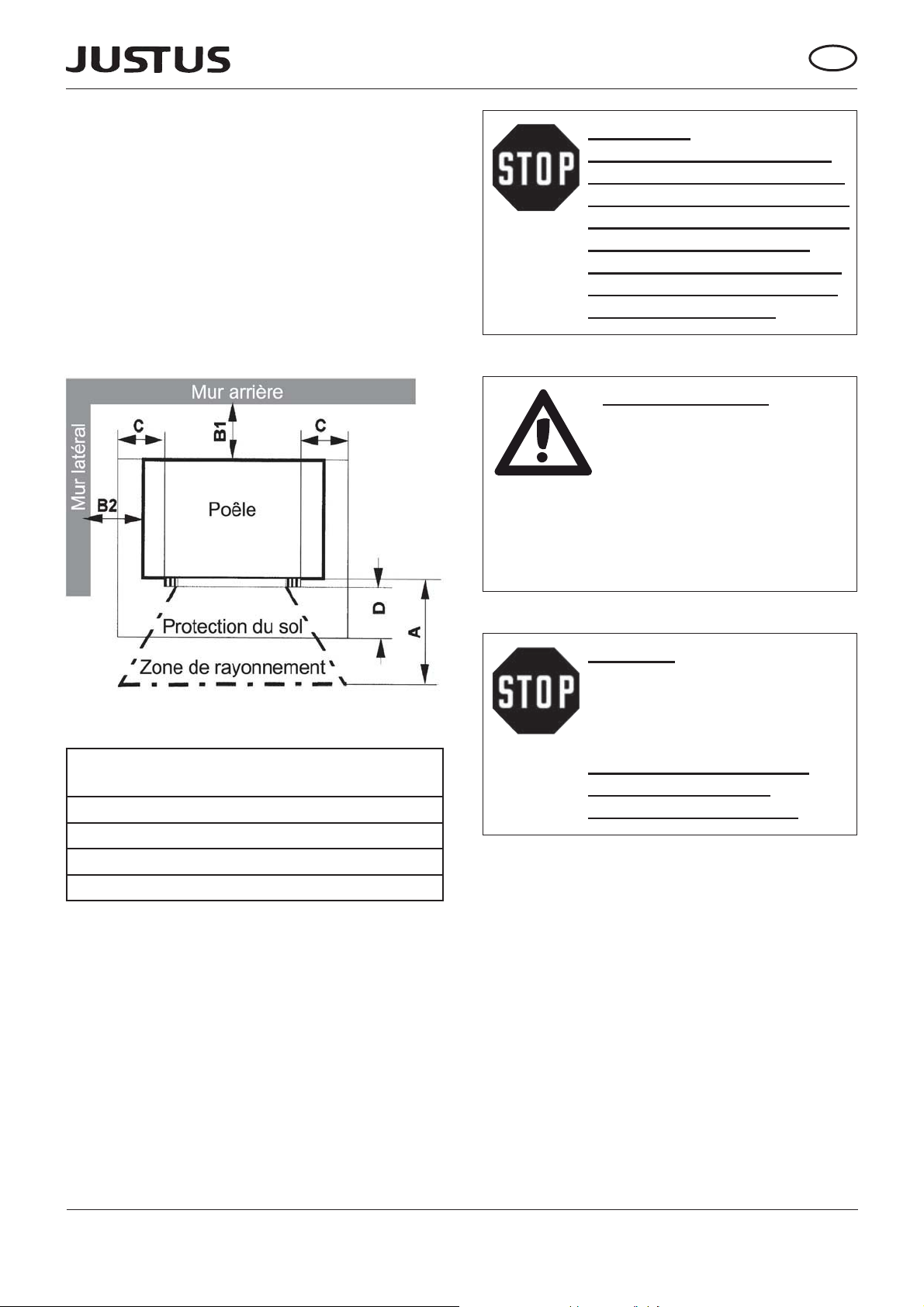

Abb. 2
Achtung!
Beachten Sie in jedem Fall
zu Ihrer eigenen Sicherheit
die erforderlichen Mindestabstände zu Aufstellwänden,
brennbaren Einrichtungsgegenständen und zum Schutz
des Fußboden s!
Hinweis:
Entnehmen Sie vor dem
ersten Anheizen bitte alle
Dokumente und Zubehörteile
aus dem Feuerraum und dem
Aschekasten.
Entfernen Sie alle Aufkleber
rückstandsfre i von der Sichtscheibe.
Nicht zu unterschreitende
Minimalabstände:
A: 80 cm im Strahlungsbereich der Scheibe
B1: 20 cm Wandabstand hinten
B2: 20 cm Wandabstand seitlich
C: 30 cm Bodenschutz seitl. d. Füllöffnung
D: 50 cm Bodenschutz vor der Füllöffnung
Hintere (B1) und seitliche (B2) Mindestabstände sind auch auf dem T ypenschild Ihres Ofens
angegeben.
Achtung!
Vergewissern Sie sich vor
dem Aufstellen, dass der
Fußboden (AufstellÀäche)
ausreichend tragfähig ist.
Verwenden Sie ggf. eine geeignete Tragplatte zur Lastverteilung !
7
Page 8
D CHAT

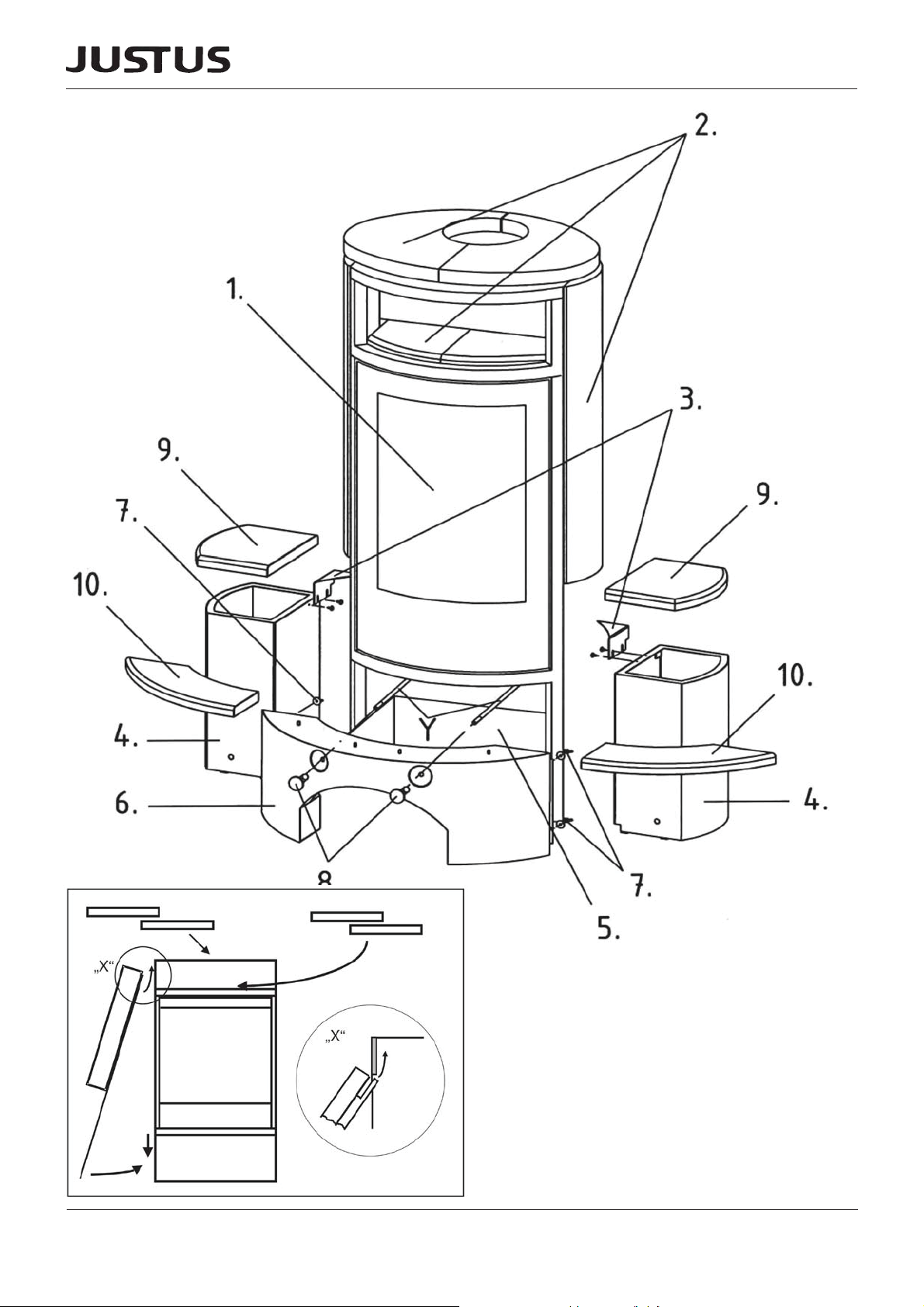

3.3 Montage der Kaminanlage
Entnehmen Sie zunächst alle Bauteile aus
der Verpackung und überprüfen Sie vor
dem Aufbau nochmals die Vollständigkeit
und Unversehrtheit.
Bereiten Sie den Anschluss an den Schornstein vor. Beachten Sie dab ei die angegebene Anschlusshöhe .
Ist eine externe Verbrennungsluftversorgung vorgesehen, wird ein Anschlussstutzen (JUSTUS Art.- Nr. 9200.69) als Zubehör benötigt.
Die in der folgenden Montageanweisung angegebenen Bauteile-Nummer n beziehen sich
auf die Explosionszeichnung (Fig. 1) am Ende
der vorliegenden Anleitung.
1. Stellen Sie das Grundgerät (1) auf die vorgesehene Position. Beachten Sie dabei die Sicherheitsabstände zu den Aufstellwänden.
Richten Sie das Ge rät mi t ein er W ass erwaage
aus und prüfen Sie die vorgesehene Gesamthöhe des Gerätes (siehe auch „Technische
Daten“).
7. Verschrauben Sie den Sockel (6) links und
rechts mit den beigefügten Scheiben und Flügelmuttern (7) an den beiden Kaskade-Seitenstufen (4).
8. Schrauben Sie die Bedienknöpfe (8) der
Luftregler handfest an die Verlängerungen der
Luftregler (Y).
9. Setzen Sie die Stein- bzw. Kachelabdeckungen ( 9) so auf die Kaskaden-Seitenst uf e n
(4), dass der Stahlrahmen in die Säulen eingreift und eine sichere Position entsteht.
10. Legen Sie die Stein- bzw. Kachelabdeckungen (10) vorsichtig auf den Sockel (6).
Die bereits in den Sock el (6 ) i nteg rierten Passstifte müssen dabei in die vorbereiteten Aufnahmen an der Unterseite der Stein- bzw. Kachelabdeckungen (10) eingreifen.
2. Montieren Sie die Verkleidungsteile (2) am
Grundgerät entsprechend Fig. 2.
3. Schrauben Sie die beiden Formbleche (3)
mit den beigefügten Schrauben rechts u. links
oben an die Kaskade-Seitenstufen (4) an.
4. Setzen Sie die beiden Kaskade -Seitenstufen (4) links und rechts an das Grundgerät (1)
an. Korrigieren Sie ggf. nochmals die Höhe
des Grundgerätes (1) mit den Stellschrauben
an den F üßen des Grundgerätes (1).
5. Set zen Sie die Abdeckblende (5) im Fußbereich des Grundgerätes so ein, dass die
beiden Laschen um die vorderen Gerätefüße
greifen.
6. Schieben Sie den v erputzten Sockel (6) vor
die Anlage und führen Sie die Verlängerungen
der Luftregler (Y) durch die beiden Öffnungen
im Sockel (6).
8
Page 9
D CHAT
4. Tech nisch e Daten
Kaminofen Typ: Kaskade 6 III
Bauart: 1
Nennwärmeleistung: 6,5 kW
Wärmeleistungs-
bereich: 3,7 - 6,9 kW
Energieef¿zienzklasse: A+
Energieef¿zienzindex EEI: 108
Raumheizvermögen
DIN 18893 max. 131 m
Höhe: 1231 mm
Breite: 1032 mm
Tiefe: 622 mm
Feuerraum H / B / T: 360 / 380 / 360 mm
Füllöffnung H / B: 345 / 380 mm
Max. Scheitholzlänge: 33 cm
Gewicht: 180 kg
Für Dauerbetrieb
geeignet: ja
Geprüft und z uge-
lassen nach Norm: EN 13240
1. BlmSchV-Stufe 2: ja
Regensburger Norm: ja
Münchner Norm: ja
§15a B-VG Österreich: ja
VKF Schw eiz: 23449
Ext. Verbrennungs-
luftversorgung: ja
Werte Emissionen und Wirkungsgrad
(13% 0
; Holz / BB7):
2
Wirkungsgrad
(Holz / BB7): 81,6 / 83,3 %
CO: 1060 / 482 mg/m
NOx: 123 / 156 mg/m
CnHm: 66 / 31 mg/m
Staub: 39 / 40 mg/m
Für Österreich: Werte zu Wirkungsgrad und Emissionen siehe „CE Kennzeichnung“.
3
3
3
3
3
Abgasmassenstrom: 7,2 g/s
Förderdruck bei NWL: 12,0 Pa
Abgastemperatur
am Stutzen: 256 °C
Zugelassene Brennstoffe: - Scheitholz
<25% Feuchtigkeitsgehalt
(bevorzugter Brennstoff)
- Holzbriketts
<12% Feuchtigkeitsgehalt
- Braunkohlebriketts
Ø Rohrstutzen: 150 mm
Zugelassene
Brennstoffe: Scheitholz, BB7,
Holzbriketts
Ø Rauchrohr: 150 mm
Abgang oben
(Boden - OK Stutzen): 1235 mm
Abgang oben
(HK - Mitte Stutzen ): 166 mm
Abgang hinten
(Boden - UK Stutzen): 960 mm
Sicherheitsabstand
hinten: 200 mm
seitlich: 200 mm
im Strahlungsbereich
der Sichtscheibe: 800 mm
Feuerraumauskleidung:
Flachrost: ja
Verriegelung der
Feuerraumtür: zweifach
Primärluft-Regelung: ja
Sekundärluft-Regelung
Scheibenspülung
Tertiärluft: ja
Ø Stutzen externe
Verbrennungsluftversorgung: 100 mm
Fussboden bis Mitte
Stutzen: 360 mm
Vermiculite
: ja
9
Page 10
D CHAT
5. Betrieb des Kaminofens
5.1 Allgemeine
Sicherheitshinweise
Für den sicheren Betrieb Ihres Kaminofens
sind folgende Sicherheitsinweise unbedingt zu beachten:
Der Kaminofen darf nur nach dieser Bedienungsanleitung betrieben werden. Stets Bedienhandschuhe verwenden!
Die Bedienung der Luftschieber, das Öffnen
und Schließen der F euertür sowie das Entnehmen des Rostes zur Entaschung sollte immer
mit dem beigefügten Hilfswerkzeug erfolgen
- Verletzungs- und Verbrennungsgefahr! Der Heizbetrieb ist nur mit ges chlossener F eu-
erraumtür gestattet!
Nur die angegebenen Brennstoffe verwenden!
Achtung! Durch den Abbrand von Brennmaterial
wird Wärmeenergie frei, die
zu einer starken Erhitzung
der OberÀächen, Feuerraum-
türen, Bediengriffe, Sichtscheibe und
Rauchrohre führt. Die Berührung dieser
Teile ohne entsprechenden Schutz oder
Hilfsmittel (Bedienhandschuh verwenden!) ist während des Heizbetriebes zu
unterlassen. VERBRENNUNGSGEFAHR!
5.2 Luftregelung
Keine Blechdosen oder ähnliche Behälter in
den Feuerraum legen - Explosionsgefahr!
Niemals ein Kaminfeuer mit Wasser löschen!
Kinder vor den Gefahren heisser OberÀächen
warnen!
Kinder niemals mit einem in Betrieb be¿ndli-
chen Heizkamin unbeaufsichtigt lassen!
Benutzen Sie zum Anheizen niemals brennba-
re Flüssigkeiten (Brandbeschleuniger)!
Die Feuerraumtür darf nur zur Brennstoffauf-
gabe geöffnet werden!
Prüfen Sie bei raumluftabhängigem Betrieb,
ob für den Aufstellraum eine ausreichende
Frischluftzufuhr sichergestellt ist (Verbrennungsluftverbund).
Der Kaminofen darf nur von Erwachsenen beheizt werden! Achten Sie darauf, daß Kinder
nie allein beim Ofen ver weilen und lassen Sie
eine in Betrieb be¿ndliche Feuerstätte niemals
längere Zeit ohne Aufsicht!

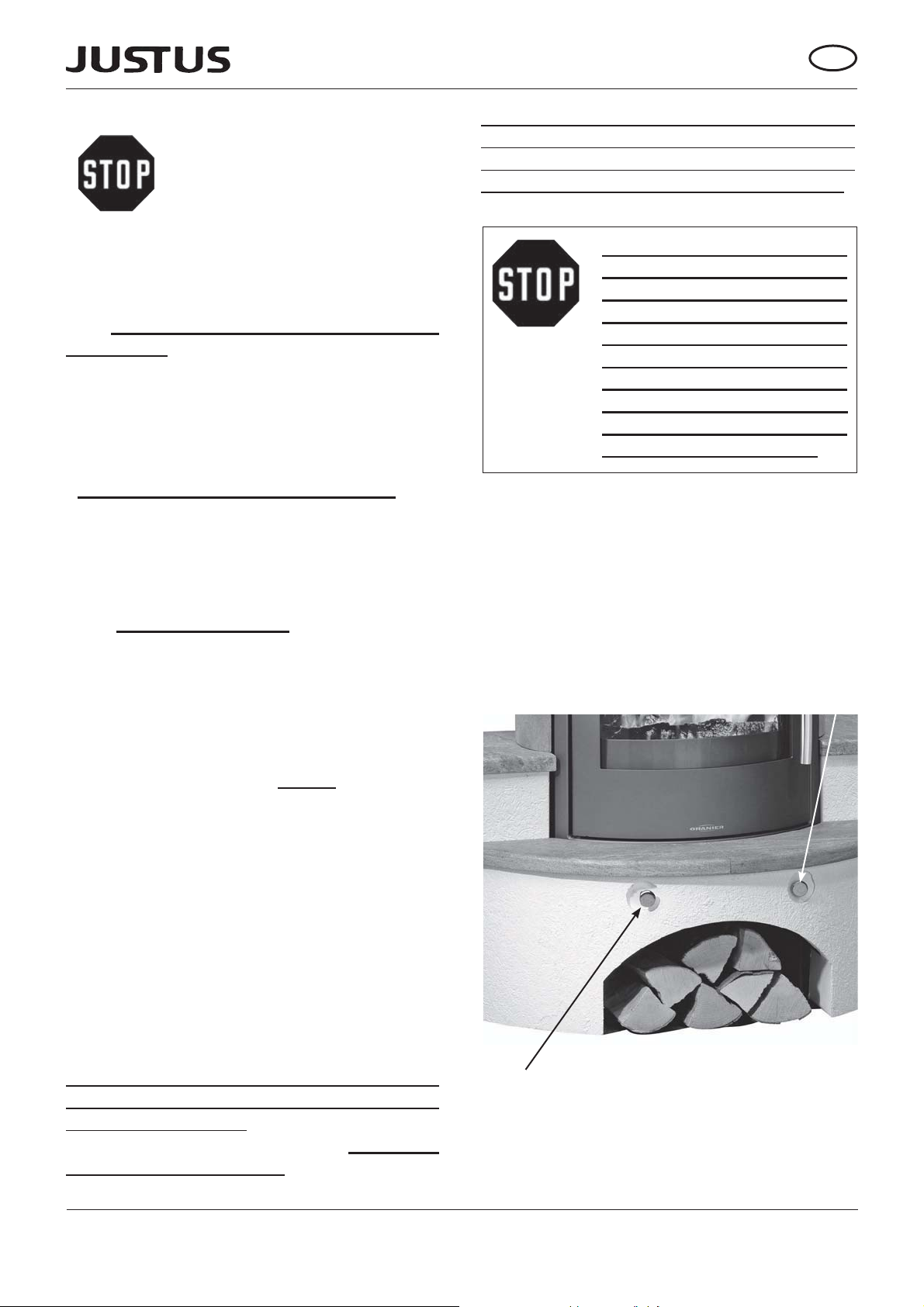

Primärluftregler
(Vollständig eingeschoben
= offen;
Vollständig herausgezogen
= geschlossen)
Schließen Sie niemals alle Luftschieber,
solange der Ofen noch in Betrieb ist!
Es besteht Verpuffungsgefahr durch Entzündung unverbrannter Brenngase!
Sekundärluftregler
(Vollständig eingeschoben
= offen;
Vollständig herausgezogen
= geschlossen)
10
Page 11
D CHAT
5.3 Geeignete Brennstoffe
Der Kaminofen ist zur Verbrennung von naturbelassenem Scheitholz, Holzbriketts und
Braunkohlebrik etts geeignet.
Klassisches Kaminholz ist Buche und Birke.
Diese Holzarten haben den höchsten Hei zwert
und verbrennen sauber, sofern sie trocken gelagert wurden.
Nicht verbrannt werden dürfen:
- Feuchtes oder mit Holzschutzmitteln
behandeltes Holz
- Feinhackschnitzel
- Papier und Pappe (außer zum Anzünden)
- Rinden oder Spanplattenabfälle
- Kunststoffe oder sonstige Abfälle
- Frisch geschlagenes Holz sollte gespalten
und 12 - 18 Monate regengeschützt im
Freien vorgelagert werden.
Nach dem Bundes-Immissionsschutzgesetz darf Brennholz nur max. 20% Restfeuchte aufweisen!
5.4 Inbetriebnahme
- Primär- und Sekundärluftregler maximal
öffnen! Achten Sie darauf, dass eine evtl. im
Verbindungsstück eingebaute Drosselklappe
ebenfalls vollständig geöffnet ist.
- Legen Sie 2–3 Anzündwürfel mittig auf den
Rost, schichten Sie darauf Reisig und kleine
Holzspäne.
- Entzünden Sie die Anzündwürfel und lehnen
Sie die Feuertür vorerst nur an (nicht vollständig schließen!). Dadurch wird vermieden, dass
die entstehenden Rauchgase an der noch kalten Sichtscheibe kondensieren können.
- Öffnen Sie nach etwa 5–10 Min., wenn sich
das Feuer gut entwickelt hat, die Feuertür vorsichtig und legen Sie 1 bis 2 etwa armdicke
Holzscheite n ach . Sch lie ßen n un d ie Feuertür
ganz.
- Wenn die nachgelegte Holzmenge gut an gebrannt ist und der Ofen Betriebstemperatur erreicht hat, reduzieren Sie die Primärluf tzufuhr
stufenweise soweit, bis gerade noch Flammen
sichtbar sind. Bei optimalem Schornsteinzug
und Brennmaterialqualität kann die Primärluft
möglicherweise vollständig geschlossen werden.
- Öffnen Sie die Feuertür erst dann wieder
vorsichtig, w en n d as aufgelegte Brennma terial
heruntergebrannt ist und Sie neues Brennmaterial nachlegen wollen.
- Es wird empfohlen, den Sekundärluftregler max. offen zu halten, damit möglichst viel
„Scheibenspülluft“ ein „Beschlagen“ der Sichtscheibe mit Rußpartikeln verhindert.
- Regeln Sie daher den Wärmebedarf Ihres
Raumes mit der Aufgabemenge des Brennmaterials. Zu starker Drosselbetrieb führt
zu unnötiger Umweltbelastung, Verrußung
des Feuerraums, der Sichtscheibe sowie der
Rauchgasrohre.
Bitte beachten Sie:
Bei gedrosseltem Be trieb steigen
die rauchgasseitigen Emissionen
an! Zudem wird die Reinhaltung
der Sichtscheibe beeinträchtigt.
11
Page 12
D CHATD CHAT
5.5 Heizen mit Braunkohlebriketts
- Erzeugen Sie zunächst eine Grundglut mit
Holz.
- Legen Sie dann 2-3 Braunkohlebr iketts quer
in den Feuerraum. Das dritte Brikett darf obenauf liegen. Lassen Sie da bei etwas Ra um zwischen den Briketts.
5.6 Heizen in der Übergangszeit
Der Schornsteinzug ist der „Motor“ eines Kaminofens. Er entsteht durch die Differenz zwischen der Außentemperatur und der Raumtemperatur: Warme Luft hat eine geringere
Dichte als kalte Luft, hierdurch entsteht ein
Auftrieb. Durch den dadurch entstehenden
Unterdruck wird neue Luft angesogen.
Bei Außentemperaturen über 16°C kann es
zu Funktionsstörungen wegen mangelndem
Schornsteinzug (Förderdruck) kommen.
In diesem Fall weniger Brennmaterial auflegen und den Primärluftregler weit er öffnen.
Hinweis:
- Der Feuerraum sollte beim
Anheizen eines noch kalten
Ofens behutsam bestück t und
mit relativ kleiner Flamme ge-
heizt werden, damit sich alle Materialien
langsam an die Wärmeentwicklung gewöhnen können. Sie verhindern damit Risse in
den Schamottesteinen, Lackschäden und
Materialverzug.
Hinweis:
Während der ersten Heizvorgänge kann es durch Nachtrocknung der Beschichtung
zu verstärkter Geruchsbildung
kommen. Dies verliert sich
aber bereits nach kur zer Zeit.
Öff nen Sie daher anfangs die
Fenster des Aufstellungsraumes zum Lüften.
5.7 Maximale Aufgabemengen und Lufteinstellung bei Nennwärmeleistung (NWL)
Für Brennstoff Holz:
Brennstoffmenge: 2 Scheite
(ca. 1,7 kg)
Primärlufteinstellung: 1/4 offen
Sekundärluft-
einstellung: offen
Für Brennstoff Braunkohlebriketts:
Brennstoffmenge: 3 Briketts
(ca. 1,7 kg)
Primärlufteinstellung: offen
Sekundärluft-
einstellung: 1/4 - 1/2 offen
Wichtige Hinweise zum
Schwachlast-Betrieb:
Vermeiden Sie einen Schwachlast-Betrieb bei maximaler Brennstoffmenge
und Drosselung der Heizleistung durch
die Einstellung der Luftschieber!
Legen Sie bei niedrigerem Wärmebedarf
entsprechend weniger Brennstoff auf und
achten Sie auf eine lebhafte Flammenbildung.
5.8 Ascheentleerung
Achten Sie darauf, daß der Aschekasten rechtzeitig geleert wird, damit der Aschekegel nicht
zu dicht an d en Rost heranwächst.
Es besteht sonst die Gefahr, daß der Rost ungenügend gekühlt und dadurch zerstört wird.
Prüfen Sie vor einer Ascheentleerung stets auf
Restglut in der Asche! Auch wenn die Asche
außen bereits erkaltet ist, können sich im Inneren noch Glutreste be¿nden, die zu einem
Brand in der Mülltonne führen können!
12
Page 13
D CHAT
5.9 Reinigung und PÀege
Achtung!
Der Kaminofen darf nur im
vollständig erkalteten Zustand gereinigt werden!
Jährlich mindestens einmal, im Bedarfsfall
auch häu¿ger, sollt en die Ruß- und Aschea blagerungen im Rauchrohr, sowie im Feuerraum
und den Rauchgaswegen, entfernt werden.
Dazu eignet sich hervorragend ein Staub- bzw.
Aschesauger.
Verschmutzungen der Sichtscheibe entfernen
Sie mit einem handelsüblichen Fensterglasreiniger.
Hinweis: Die OberÀächen
des Ofens dürfen nicht mit
„scharfen“ Putzmitteln gereinigt werden. Verwenden
Sie lediglich ein sauberes,
trock enes Staubtuch.
5.10 Schornsteinbrand
Wird ungeeigneter oder zu feuchter Brennstoff
verwendet, kann es aufgrund von Ablager ungen im Schornstein zu einem Schornsteinbrand kommen!
Ein Schornstein- oder ein Kaminbrand entsteht, wenn sich im Schornstein abgelagerter
Ruß entzündet, der durch unvollständige Verbrennung entstanden ist.
Hinweis: Die Lackierung
des Ofens erreicht erst
nach mehrmaligem Heizen
mit NWL ihre Endfestigkeit.
Um Lackbeschädigungen
zu vermeiden, ist eine OberÀächenreinigung erst nach
mehreren Heizvorgängen zu
empfehlen!
Achtung Schornsteinbrand!
Verschließen Sie sofort alle
Luftöffnungen am Kaminofen und alarmieren Sie die
Feuerwehr!
Anschließend muss von einem Fachmann sichergestellt
werden, dass an der gesamten Abgasanlage durch den
Schornsteinbrand keine Risse
bzw. Undichtigkeiten entstanden sind.
6. Raumheizvermögen
(nach DIN 18893)
Günstig: 131 m
Weniger günstig: 78 m
Ungünstig: 53 m
3
3
3
(Die angegebenen Werte gelten für Räume,
die nicht der Wärmeschutzverordnung entsprechen. Für Räume, die der zur Zeit geltenden Wärmeschutzverordnung entsprechen,
sind geringere Leistungen erforderlich.)
13
Page 14
D CHAT
JUSTUS-Werksgarantie
Zur Inanspruchnahme von Garantieleistungen ist in jedem Fall die V orlage des Kaufbeleges erforderlich.
Für unsere JUSTUS-Geräte leisten wir unabhängig von
den VerpÀichtungen des Händlers aus dem Kaufvertrag gegenüber dem Endabnehmer unter den nachstehenden Bedingungen Werksgarantie:
Die JUSTUS-Garantie erstreck t sich auf die unentgeltliche Instandsetzung des Gerätes bz w. der beanstandeten Teile. Anspr uch auf kostenlosen Ersatz besteht
nur für solche Teile, die Fehler im Werkstoff und in der
Verarbeitung aufweisen.
Übernommen werden dabei sämtliche direkten Lohnund Materialkosten, die zur Beseitigung dieses Mangels anfallen.
Weitergehende Ansprüche sind ausgeschlossen.
1. Die JUSTUS-Werksgarantie beträgt 24 Monate und
beginnt mit dem Zeitpunkt der Übergabe, der durch
Rechnung oder Lieferschein nachzuweisen ist.
2. Innerhalb der Werksgarantie werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen
JUSTUS-Einbauvorschriften und Betriebsanleitungen
nachweisbar auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Emaille und Lackschäden werden nur dann von
dieser Werksgarantie erfasst, wenn sie innerhalb von 2
Wochen nach Übergabe des JUSTUS- Gerätes unserem Kundendienst angezeigt werden.
Transportschäden (diese müssen entsprechend den
Bedingungen des Transporteurs gegen den Transporteur geltend gemacht werden) sowie Einstellungs-, Einregulierungs- und Umstellarbeiten an Gasverbrauchs einrichtungen fallen nicht unter diese Werksgarantie.
3. Durch Inanspruchnahme der Werksgarantie verlängert sich die Garantiezeit weder für das JUSTUS-Gerät
noch für neu eingebaute Teile. Ausgewechselte Teile
gehen in unser Eigentum über.
4. Über Ort, Art und Umfang der durchzuführenden Reparatur oder über einen Austausch des Gerätes entscheidet unser Kundendienst nach billigem Ermessen.
Soweit nicht anders vereinbart, ist unsere Kundendienstzentrale zu benachrichtigen. Die Reparatur wird
in der Regel am Aufstellungsort, ausnahmsweise in
der Kundendienstwerkstatt durchgef ührt. Zur Reparatur anstehende Geräte sind so zugänglich zu machen,
dass keine Beschädigungen an Möbeln, Bodenbelag
etc. entstehen können.
5. Die für die Reparatur erforderlichen Ersatzteile
und die anfallende Arbeitszeit werden nicht berechnet.
6. Wir haften nicht für Schäden und Mängel an Geräten
und deren Teile, die verursacht wurden durch:
- Äußere ch e mische oder physikalische Einwirkungen
bei Transport, Lagerung, Aufstellung und Benutzung
(z.B. Schäden durch Abschrecken mit Wasser, überlaufende Speisen, Kondenswasser, Überhitzung).
Haarrissbildung bei emaillier ten oder kachelglasierten
Teilen ist kein Qualitätsmangel.
- Falsche Größenwahl.
- Nichtbeachtung unserer Aufstellungs- und Bedienungsanleitung, der jeweils geltenden baurechtlichen
allgemeinen und örtlichen Vorschriften der zuständigen
Behörden, Gas- und Elektrizitätsversorgungsunternehmen.
Darunter fallen auch Mängel an den Abgasleitungen
(Ofenrohr, ungenügender oder zu starker Schornsteinzug) sowie unsachgemäß ausgeführte Instandhaltungsarbeiten, insbesondere Vornahme von Veränderungen
an den Geräten, deren Armaturen und Leitungen.
- Verwendung ungeeigneter Brennstoffe bei mit Kohle
und Heizöl gefeuerten Geräten; ungeeigneter Gasbeschaffenheit und Gasdruc kschwankungen bei Gasgeräten; ungewöhnlichen Spannungsschwankungen gegenüber der Nennspannung bei Elektrogeräten.
- Falsche Bedienung und Überlastung und dadurch
verursachter Überhitzung der Ge räte, unsachgemäßer
Behandlung, ungenügender PÀege, unzureichender
Reinigung der Geräte oder ihrer Teile;
Verwendung ungeeigneter Putzmittel (siehe Bedienungsanleitung).
- Verschleiß der den Flammen unmittelbar ausgesetzten Teilen aus Eisen und Schamotte (z.B. Stahl-G ussoder Schamotteauskleidungen).
Wir haften nicht für mit telbare und unmittelbare Schäden, die durch die Geräte verursacht werden. Dazu
gehören auch Raumverschmutzungen, die durch Zersetzungsprodukte organischer Staubanteile hervorgerufen werden und deren Pyrolyseprodukte sich als
dunkler Belag auf Tape ten, Möbeln, Textilien und Ofenteilen niederschlagen können.
Fällt die Beseitigung eines Mangels nicht unter unsere
Gewährleistung, dann hat der Endabnehmer für die
Kosten des Monteurbesuches und der Instandsetzung
aufzukommen.
JUSTUS GmbH
Sechsheldener Str. 122
35708 Haiger / Sechshelden
14
Page 15
F
Table des matières F
Introduction 16
Service après-vente / Pièces de rechange 16
Élimination des emballages 16
1. Description 18
2. Généralités et mises en garde 18
2.1 Prise d’air extérieur 19
2.2 Type de poêle 19
3. Raccordement au conduit de fumées
et installation du poêle 20
3.1 Tu yaux de raccordement 20
3.2 Installation du poêle 21
3.3 Assemblage du poêle-cheminée 22
4. Caractéristiques techniques 23
5. Utilisation du poêle 24
5.1 Consignes générales de sécurité 24
Garantie 28
Vue éclatée 29
Dimensions 30
Performances déclarées 33
Marquage CE 34
Label énergétique et fiche produit selon
les normes EU 35
Identi¿cation de l¶appareil* Voir au do s
de ce manuel
5.2 Réglages d’arrivée d’air 24
5.3 Le choix du combustible approprié 25
5.4 Premier feu 25
5.5 Mise en service 25
5.6 Utilisation de briquettes de lignite 26
5.7 Cha uffage à la mi- saison 26
5.8 Quantité maximale de combustible
et réglagle de l’air à la puissance nominale 26
5.9 Décendrage 26
5.10 Nettoyage et entretien 27
5.11 Ramonage obligatoire 27
5.12 Feu de cheminée 27
*Important :
En cas de commande de pièces de rechange et en cas de demande
d¶intervention SAV, veuillez toujours mentionner les références de votre
type d¶appareil !
Pour plus de facilité, merci de cocher sans attendre la case correspondant au type du porle que vous venez d¶acquérir dans le tableau de la page
© Identi¿cation de l¶appareil ».
Important:
Avant la première Àambée, veuillez lire attentivement le paragraphe © Premier feu » de ce manuel.
15
Page 16
F
Cher Client
Nous tenons à vous féliciter d’avoir porté votre
choix sur ce poêle JUSTUS prêt à poser qui allie
une technologie de pointe mûrie et fiable à une
élégance sobre et intemporelle.
Pour un parfait fonctionnement et de manière à ce
que vous obteniez toute satisfaction, faites appel
à un installateur spécialiste de la marque. Il vous
assurera une installation dans les règles de l’art et
assumera l’entière responsabilité de l’installation
finale, ainsi que le servic e après-vente s’il y a lieu.
Service a près-vente / Pièces de rechange
Vo tre poêle comporte un certain nombre de pièces
d’usure. Veuillez en contrôler l’ état régulièrement et
lors de l’entretien annuel.
Votre revendeur est à même de vous fournir les
pièces de rechanges adéquates.
Pour toute demande de renseignements ou de
pièces détachées, consulter votre revendeur et
indiquez-lui la référence et le numéro de sér ie qui
se trouve sur la plaquette signalétique de l’appareil
et que nous vous conseillons de retranscrire cidessous:
Élimination des emballages
L’emballage protège l’appareil contre
d’éventuels dégâts durant le transport. Les
matériaux utilisés ont été choisis en fonction
de critères écologiques et sont facilement recyclables.
Les éléments en bois de cet emballage sont
en bois de conifère non-traité et bien sec.
Ils sont ainsi parfaitement utilisables comme bois d¶allumage. Prenez donc la p eine
de les couper à la taille qui vous convient
pour pouvoir ensuite les brûler.
La réinsertion des autres éléments de l’emballage,
tels que bandes adhésives, sacs PE, etc… dans le
circuit des matériaux réutilisables économise les
matières premières et réduit le volume des déchets
à éliminer .
En général, votre revendeur vous reprendra les divers éléments de l’emballage.
Si vou s vous en débar rassez vous-m ême, veui llez
vous renseigner sur l’adresse de la déchetterie la
plus proche de votre domicile.
16
Page 17
F
L¶appareil ne doit en aucun cas subir de modi¿cations ! L¶acheteur et utili-
sateur d¶un porle à bois est tenu de s¶informer sur son maniement correct
à l¶aide de ce manuel ! Veuillez donc le lire attentivement.
Le non-respect des instructions et mises en garde contenues dans ce
manuel entrainera l¶annulation immédiate de votre garantie. Merci de vo tre
compréhension !
Recommandation !
Avant l¶installation et la mise en service de l¶appareil, veuillez vous assurer
qu¶aucun élément de fonction (manettes de réglage, habillage, joints, por-
te, buse, etc«) n¶a été endommagé au cours de la livraison.
Si vo u s constatez de s dégkts quels qu¶ils s oient, veuillez contacter au plus
vite votre revendeur.
Ce manuel vous informe sur les fonctions et l¶utilisation de vo tre porle
et est partie intégrante du produit. V euillez s u ivre s crupuleusement ses
instructions et conservez-le soigneusement pour toute référence ultérieure et a¿n de pouvoir le consulter au début de chaque nouvelle période de
chauffage.
Normes en vigueur
DTU 24. 1 traita nt des conduits de fumées
DTU 24.2 traitant des cheminées éq uipées d’un poêle f e rmé
EN 13240 traitan t d es poêles à combu stible solide
Les normes NF et NF DTU sont disponibles au pr ès de l’AFNOR
Les éventuels branchements électriques doivent être e ffectués da n s le r espect des normes par
un électricien professionnel quali¿é
Rendement et émissions :
Appareil conforme aux exigences de la norme EN 13240
se référer au certi¿cat de
«Marquage CE» contenu
dans ce manuel !
17
Page 18
F
1. Description
Ce poêle est constitué d’un certain nombre
d’éléments prêts à poser, livrés en deux colis.
Toutes les éléments nécessaires à son assemblage et à son installation sont compris
dans ces deux colis.
Les pièces nécessaires à une éventuelle installation av ec prise d’air extérieur sont disponibles en option.
Ce poêle cheminée est un poêle à conv ection,
c’est-à-dire qu’il aspire l’air ambiant pour le réchauffer dans ses circuits de convection et le
rediffuse ensuite vers l’ex térieur pour réchauffer la pièce.
2. Généralités et mises en garde
Cet appareil a été conçu pour la combustion
de bois. Il est formellement interdit de l’utiliser
comme incinérateur ou d’y brûler des combustibles liquides, du charbon ou des dérivés du
charbon.
Il appartient à l’installateur ainsi qu’à l’utilisateur ,
s’il devait installer son appareil lui-même, de
respecter tout es les réglementa tions locales et
nationales ainsi que les normes européennes
lors de l’installation et l’utilisation de l’appareil.
L’appareil doit être installé conformément aux
spéci¿cations des normes en vigueur. Le recours à un professionnel quali¿é est recommandé.
Les instructions contenues dans ce manuel d’utilisation sont à respecter, ce manuel
est à conserver durant toute l’exploitation de
l’appareil .
Avant toute intervention sur les dispositifs de
connexion électrique ( s’ il y a lieu), veillez à mettre hors tension tou s les ci rcu i ts d’alimentation .
Le poêle est chaud pendant son fonctionnement, tout particulièrement sa surface vitrée,
mais aussi les côtés et les tuyaux. Les températures restent élevées longtemps, même
après extinction des Àammes.
Veuillez donc éviter tout contact avec les surfaces de l’appareil et ne laissez jamais les enfants en bas-âge sans surveillance à proximité
du poêle.
Mises en garde:
Éloignez en périphérie de l’appareil toute matière pouvant être altérée ou détériorée par la
chaleur (mobilier, papier peint, tentures, boise ries...).
Il est interdit d’utiliser tout combustible autre
que le bois bûche non traité et les brique ttes de
lignite. Veillez également à ne pas dépasser la
charge de combustible recommandée.
Toute modi¿cation de l’appareil ou de
l’installation non prévue par le constr ucteur est
interdite, dégagerait toute responsabilité du revendeur et du construc teur et annulerait la garantie.
Veuillez utiliser e xclusivemen t les pièces de rechange recommandées par le constructeur.
Le non-respect de ces recommandations implique l’ entière responsabili té de celui qui effectue la manipulation interdite.
Toute installation d’un tel appareil dans un
lieu public est soumise au règlement sanitaire
départemental, lequel règlement est déposé en
préfecture.
Le constructeur se réserve le droit de modi¿er
présentation, dimensions et côtes de ses modèles ainsi que la conception de leur montage
à tout moment et sans préavis.
La responsabilité du constr ucteur est limitée à
la fourniture de l’appareil et ne saurait être engagée en cas de non-respect des prescriptions
contenues dans ce manuel.
Les schémas, croquis, photos et textes du présent document sont la propriété exclusive du
fabricant et ne peuvent être reproduits sans
son autorisatio n é crite.
18
Page 19
F
2.1 Prise d¶air extérieur
Si besoin est, il est possible de connecter
le porle à une prise d¶air extérieur (¿g. 1)
Fig. 1
Sortie des fumées par le haut
Sortie des
fumées par l’arrière
Poêle
Raccordement pour
prise d’air extérieur
Dans le cas de pièces à vivre particulièrement
étanches, il est possible de raccorder le poêle
à une prise d’ a i r extérieur.
En cas de connexion directe à l¶air extérieur, veillez bien à ce que les conduits soient parfaitement étanches
avec une entrée
d¶air face aux vents dominants.
L’apport d’air de combustion ne peut se faire
que par un tuy au lisse d e 100 mm de di amètre ,
en acier ou plastique. La longueur maximale
du tuyau ne doit pas dépasser 6 m, ne doit pas
comporter de réductions et ne doit pas avoir
plus de 3 coudes à 90° !
Pour un conduit débouchant dans un vide sanitaire, l a section d e la grille d’aération du vide
sanitaire en cm
2
doit être égale à au moins 5
fois la surface au sol du vide sanita ire en m2.
Cette arrivée d’ ai r , ob turable * l ors du non-fo nctionnement de l’appareil , doit avoir une section
libre d’ouverture de 1,2 dm².
Elle ne doit pas être réduite ou obturée par inadvertance quand le poêle est en fonctionne ment.
* sauf si le logement ne dispose pas de ventilation par balayage (arrêté mars 1982): dans c e
cas, l’arrivée d’air doit être non-obturable!
Attention! Une hotte de cuisine à fort débit peut
perturber la combustion d’un appareil à bois.
Il est en tout cas impératif d’assurer une consommation d’air de combustion d’ environ
3
30 m
/h pour une dépression de 4 Pa.
2.2 Type de poêle
Ce poêle est équipé d’ un e porte de foy er à fe r meture automatique munie de ressorts, et est
conçu exclusivement pour une utilisation à
porte fermée.
La porte doit pouvoir se refer mer d’elle-même
après rechargement du poêle, de façon à c e
que le tirage (dépression) du conduit de fumées ne soit pas perturbé, ce qui entrainerait
des dangers et dysfonctionnements.
Le type et l’état du conduit de fumées utilisé
joue un rôle essentiel pour le bon fonctionnement de votre poêle.
Veuillez donc demander l¶av is d¶un profes-
sionnel quali¿é qui vous dira si le conduit
de fumée est apte à être utilisé.
Cet apparei l est conforme à la norme
EN 13240.
Si le raccordement à l’air extérieur est impossible, il faudra installer une prise d’air frais extérieur supplémentaire positionnée face aux
vents domina nts. Ce tte prise est d’ au tant plu s
nécessaire en cas de lo gement fortement isolé et /ou équipé d’une VMC (ventilation mécanique contrôlée).
19
Page 20
F
3. Raccordement au conduit de fumées et installation du poêle
Se conférer au DTU 24.1
Pour un conduit déja existant: veillez à ce qu’il
soit totalement propre, si non, fait es-le ramoner
par action mécanique avec u n hérisson.
Faites également véri¿er sa classi¿cation et
contrôler son bon état (stabilité, étanchéité,
compatibilité des matériaux, section) par un
professionnel quali¿é.
Si le conduit, de par son état, n’est pas utilisable, il appartiendra à un spécialiste de le remettre en état conformément aux réglementations en vigueur.
3.1 Tuyaux de raccordement
Le raccordement de votre poêle peut se faire
soit par le haut soit par l’arrière.
Le raccordement au conduit doit se faire dans
la pièce où se trouve l’appareil.
Utilisez des tuyaux en tôle émaillée ou en acier
inoxydable, sans réduction sur leur parcours
(voir notre gamme d’accessoires, disponible
chez votre revendeur).
Prévoyez un accès pour le ramonage et le
nettoyage du conduit de racc ordement.
Veillez à ce que le tuyau ne dépasse pas à
l’intérieur du conduit; les emmanchement doi vent être démontables et étanches.
La distance minimale en tr e le t uyau de
raccordement et le mur d’adossemen t doit être
égale à au moins 3 fois le diamètre du tuy au.
Evitez une trop longue portion horizontale; si
vous ne pouvez faire autrement, donnez-lui
une inclinaison ascendante de 5 cm par mètre.
Attention !
Un tirage trop faible, mais
aussi trop fort de la cheminée peut entrainer des
dysfonctionnements !
Si la différence de dépression (tirage) par rapport aux
valeurs indiqu ées d ans le
§ 4 (Caractéristiques te chniques) est supérieure à
25 %, il vous faudra faire
modi¿er votre cheminée en
conséque nce !
À noter :
Les accessoires nécessaires
pour le raccordement au conduit de fumées ne sont pas
compris dans la livraison.
Le raccordement de certains poêles peut se
faire, au choix, soit par le haut soit par l’arrière:
dans ce cas, veillez toujours à positionner hermétiquement le cache obturateur prévu à cet
usage sur la sortie non-utilisée.
20
Page 21
F
3.2 Installation du poêle
Pour l’installation du poêle, il est indispensable
de strictement respecter les règles et consi-
gnes de sécurité locales en vigueur.
Veuillez également respectez les distances
minimales indiqu ées sur la ¿g.2.
Fig. 2
Attention !
Pour votre sécurité veuillez
strictement respecter les distances minima les de sécurité
par rapport aux murs, parois,
meubles et autres objets
inÀammables à proximité du
poêle ainsi que les mesures
de protection du sol !
Recommandation :
Assurez-vous d’avoir retiré de
la chambre de combustion
et du cendrier tous les documents et accessoires fournis.
Décoller soigneusement tous
les autocollants de la vitre
sans y laisser de trace.
Distances minimales à respecter:
A: 80 cm dans la zone de rayonnement de la
vitre
B1: 20 cm distance mur arrière
B2: 20 cm distance mur la téral
C: 30 cm protection sol sur les côtés de la porte
D: 50 cm protection sol deva nt la porte
Les distances minimales arrières (B1) et latérales (B2) sont également mentionnées sur la
plaque signalétique de l’appareil .
Attention!
Avant l¶installation, il est important de véri¿er l¶aptitude
du sol à supporter le poids
de l¶appareil.
Veuillez utiliser, si nécessaire, une plaque de
répartition des charges.
21
Page 22
3.3 Assemblage du poêle cheminée
F
Le poêle est livré en pièces détachées et
en deux colis. Veuillez vous assurer à la livraison et avant le montage que les pièces
sont bien complètes et intactes dans les
colis.
Le raccordement au conduit de fumées
doit avoir été dûment préparé au préalable.
Veillez à respecter les hauteurs de raccordement indiquées.
Si un raccordement à l¶air extérieur est nécessaire, veuillez utiliser pour cela notre
kit de raccordement (Justus N° 9200.69)
disponible en option.
Pour un e f aci le i de nti ¿cation des pièces mentionnées ci- des sous, veuillez vous référer à la
vue éclatée (Fig.1) située en ¿n de ce manuel.
1. Placez le corps de chauffe (1) à l’emplacement
souhaité tout en prenant soin de respecter les
distances minimales de sécurité par rapport
aux murs .
Ajustez l’appareil à l’ aide d’ un niveau à bulle et
contrôlez la haute ur t ota le ind iquée ( pour cela ,
veillez vous reporter au paragraphe «Caractéristiques techniques»)
6. Poussez le socle en crépi sur l’avant de
l’appareil, et introduisez les tiges de prolongement des tirettes de réglage d’arrivée d’air (Y)
dans les deux ori¿ces du socle.
7. Vissez le socle (6) aux deux piliers latéraux
(4) avec les deux vis et les deux écrous papillons fournis.
8. Vissez solidement les boutons (8) des tirettes de réglage sur leurs tiges.
9. Posez la dalle supérieure de pierre ou céramique (9) sur les piliers latéraux (4 ) d e fa çon à
ce que le cadre d’acier s’ y enboite bien solidement.
10. Placez avec précaution les banquettes de
pierre ou céramique (10) sur le socle (6). Veillez à ce que les tiges de positionnement intégrées dans le socle s’encastrent bien dans
les encoches prévues à cet effet situées sur
le dessous des banquettes de pierre ou céramique ( 10).
2. Montez les habillages latéraux (2) sur le
corps de chauffe comme indiqué sur la ¿g. 2
de la vue éclatée en ¿n de ce manuel.
3. Vissez sur la droite et sur la gauche des piliers latéraux (4) du poêle les deux équerres
métalliques (3) à l’aide des vis fournies.
4. Positionnez les deux piliers (4) sur la droite
et sur la gauche du corps de chauffe. Corrigez
éven tuel lemen t la ha ut eur d u corps de chauffe
à l’ aide des vis de rég lage pré vues à cet usage
situées dans les pieds de l’appareil (1).
5. Insérez le panneau-cache (5) sous le corps
de chauffe de façon à ce que les deux rabats
soient bien accrochés aux pieds avant de
l’appareil .
22
Page 23
F
4. Caractéristiques techniques
Modèle: Kaskade 6 III
Puissance nominale: 6,5 kW
Plage d’utilisation: 3,7 - 6,9 kW
Classe énergétique: A+
Indice d’ef¿cacit é éner-
gétique EEI: 108
Hauteur: 1231 mm
Largeur: 1032 mm
Profondeur: 622 mm
Foyer H / L / P: 360 / 380 / 360 mm
Ouverture foyer H / L: 345 / 380 mm
Poids: 180 kg
Apte à un fo nctionne-
ment en continu: oui
Testé et reconnu
conforme à la norme: EN 13240
Prise d’air extérieur: oui
Émissions et rendement énergétique
(13% 0
Rendement
énergétique (bois /
briquettes lignite): 81,6 / 83,3 %
CO: 1060 / 482 mg/m
NOx: 123 / 156 mg/m
CnHm: 66 / 31 mg/m
Particules ¿nes: 39 / 40 mg/m
Débit massique des
fumées: 7,2 g/s
Dépression à
allure nominale: 12,0 Pa
Température moyen-
ne des fumées à la
buse: 256°C
Ø buse: 150 mm
Combustible: bois de chauffage
Taille des bûches: 33 cm maxi
Charge nominale
horaire: 2,05 kg/h
Combustible de
remplacement: lignite
; Bois / briquettes lignite):
2
3
3
3
3
Combustibles autorisés: - Bûches de bois;
taux d’humidité résidu elle <25%
(combustible à privilégier)
- Briquettes de bois taux
d’humidité résiduelle <12%
- Briquettes de lignite
Combustibles
interdits: tout autre combustible,
dont charbon ou
dérivés
Ø conduit de
fumées 150 mm
Raccordement
par le haut
(sol - haut de buse): 1235 mm
Raccordement
par le haut
(bord arrière - axe
buse): 166 mm
Raccordement
par l’arrière
(sol - bas de buse): 960 mm
Distances de sécurité
arrière: 200 mm
latérale: 200 mm
zone de rayonnement
de la vitre: 800 mm
Habillage foyer:
Grille foyère: oui
Fermeture porte
du foyer: 2 points
Air primaire réglable: oui
Air secondaire réglable
système «vitre-propre»
Air te rtiaire: oui
Ø raccordement prise
d’air e xtérieur: 100 mm
Sol-axe buse: 360 mm
Plaquette signalétique à l’arrière de l’appareil
vermiculite
: oui
23
Page 24
F
5. Utilisation du poêle
5.1 Consignes générales de
sécurité
Pour éviter tout danger, veuillez strictement respecter les consignes ci-dessous:
N’utilisez le foyer qu’en fonction des consignes et instructions contenues dans ce manuel. Veuillez toujours porter des gants de
protection !
Pour l’ouverture et la fermeture de la porte,
pour toute manipulation des tirettes de réglages et pour le décendrage, veuillez toujours
utiliser les ustensiles de protection fournis
avec l’ appareil ( gant de protection, main froide )
- Risque de blessures ou de brûlures.
L’ appareil ne doit être utilisé qu’à porte fermée.
N’utilisez que les combustibles recommandés.
Ne fermez jamais complètement les arrivées
d’air tant que le poêle est en fonctionnement
à cause des risques de déÀagration dus à
l’inÀammation de gaz combustibles im brûlés.
Pendant la combustion,
l¶appareil dégage une forte
chaleur et les surfaces de la
porte, les poignées, la vitre et
les conduits de fumées sont
brûlants. Veuillez toujours
porter un gant de protection pour toute manipulation
de ces parties de l¶appareil.
RISQUE DE BRÛLURES !
5.2 Réglages d¶arrivée d¶air
Ne brûlez jamais de déchets ménagers tels
qu’aérosols, récipients de métal etc. dans le
foyer! Risque d¶explosion.
Ne jamais jeter d’eau pour ét eindre le feu!
Veuillez informer les enfants des dangers re-
présentés par les su rfaces chaudes.
Ne laissez jamais les enfants sans surveillance
à proximité de l’appareil.
Pour l’allumage, n’utilisez jamais de substances liquides inÀammables (essence, alcool,
etc).!
La porte du foyer ne doit être ouv erte que pour
l’alimentation en combustible. N’utilisez que
les combustibles recommandés.
En cas de fonctionnement à l’air ambiant,
veuillez vous assurer que la pièce est suf¿samment alimentée en air de combustion,
surtout si d’autres systèmes de circulation ou
d’aspiration d’air (hotte aspirante, VMC, etc.)
sont installés dans la même pièce.
Réglage air primaire
(tirette complètement repoussée= ouvert;
tirette complètement avancée= fermé)
L’usage de l’appareil est strictement réservé
aux adult es. Ne laissez p as les enfan ts seuls à
proximité de l’appareil.
Ne laissez pas l’appareil allumé trop long-
temps sans surveillance.
Réglage air secondaire
(tirette complètement repoussée= ouvert;
tirette complètement avancée= fermé)
24
Page 25
F
5.3 Le choix du combustible approprié
Ce poêle a été conçu pour la combustion de
bûches de bois non traités, de briquettes de
bois et de briquettes de lignite .
Le bois frais doit être fendu en bûches et séché sous abri sec et bien ventilé pendant au
moins 1 8 à 24 mois.
Son taux d¶humidité résiduel doit être inférieur à 20 %.
Les bois les mieux appropriés sont les feuillus durs (bouleau, charme, hêtre). Ces bois
ont une valeur énergétique particulièrement
élevée et brûlent de façon propre à condition
d’ê tre bien secs.
Les feuillus tend res ( tilleul,sa ule, peupl ier) son t
à éviter et les résineux ( pin,sapin...) en usage
permanent sont à proscrire.
Évit ez l es Àambées trop vives qui provoquent
des surchauffes brutales.
Il est interdit de brûler les substances
suivantes :
- bois humides ou traités ( bois de récupéra tion
traités tels que planches, traverses de chemin
de fer, etc...)
- débris de bois ou copeaux
- papier ou cartonnages (sau f pou r l’allumage)
- écorces ou déchets d’aggloméré
- matières plastiques et déchets ménagers
5.5 Mise en service
- Ouvrez à fond les arrivées d’air primaire et
secondaire. Veuillez vous assurer, s’il y a lieu,
que la clé de tirage installée sur le conduit de
raccordement est également complètement
ouverte.
- Posez 2 ou 3 cubes d’allumage sur le milieu
de la grille du foyer, et déposez dessus des
brindilles et du pe ti t bois.
- Allumez les cubes et repoussez la porte (ne
la fermez pas encore complètement). Vous éviterez ainsi que les gaz de fumées ne se condensent sur la vitre encore relativ emen t froide .
- Après 5 à 10 min utes, une f ois le feu bien lancé, ouvrez la porte avec précaution , déposez 2
à 3 bûches dans le foyer et refermez hermétiquement la porte.
- Quand le feu a bien pris et que le poêle a
atteint sa température de service, refermez
progressivement l’ arrivée d’ air primaire en veillant à ce que les Àammes restent vives. Si le ti-
rage est optimal et le bois de bonne qualité, on
pourra refermer complètement l’arrivée d’air
primaire.
- Ne rechargez le poêle qu’ une fois le bois consumé ; pour cela, veuillez ouvrir la porte avec
précaution.
5.4 Premier feu
Il convient après l’installation de procéder à
un premier feu intense d’au moins une heure
sans ouvrir la porte durant cette combustion.
Ce premier feu permettra à la peinture de se
consolider sur l’appareil. À la combustion, la
peinture haute température va se ramollir pour
parfaire son application: il est donc fortement
déconseillé de toucher ou de frôler le poêle durant cette phase, sous peine d’endommager la
peinture. La peinture durcira de manière dé¿-
nitive et permanente durant le refroidissement
du poêle.
Pendant cette première chauffe, le poêle dé gagera des odeurs et des fumées , phénomène
normal dû à la cuisson de la peinture et à
l’évaporation des graisses de montage. Veillez
donc à bien ventiler la pièce.
- Il est recommandé de laisser l’arrivée d’air
secondaire ouverte au maximum pour que la
vitre soit bien « balayée » et ne noircisse pas
(système vitre-propre).
- Il est préférable de régler la chaleur de la pièce
au moyen de la quantité de combustible. Une
arrivée d’air insuf¿sante pollue l’en vironnement
inutilement et provoque des dépôts de suie
dans le foyer, sur la vitre et dans les conduits.
Important :
En baissant le régime de votre
poêle (fonctionnement au ralenti), vous augmentez la formation
d¶émissions polluantes! De plus,
la vitre aura tendance à noircir.
25
Page 26
F
5.6 Utilisation de briquettes de lignite
L’utilisation de
briquettes de lignite est possible
soit comme complément au bois, soit comme
combustible princ ipal, à allure nominale ou à allure
réduite.
- Veillez tout d’abord à la formation d’un lit
de braises suf¿sant en utilisant du bois pour
l’allumage.
- Placez ensuit e 2 à 3 briquettes en trav ers sur
la grille, la troisième briquette pouvant être superposée sur les deux premières. Laissez de
l’ espace entre les briquettes.
5.7 Chauffage à la mi- saison
Le tirage de la cheminée est pour ainsi dire
le « moteur » de votre poêle et résulte de la
différence entre la température extérieure et la
température ambiante de la pièce.
L’air chaud du foyer, plus léger que l’air froid,
s’élève, ce qui provoque une dépression ou tirage naturel à l’intérieur du conduit.
À la mi- saison, des températures extérieures
de 16°C ou plus peuv ent perturber le tirage de
votre cheminée.
Dans ce cas, veuillez utiliser des quantités de
combustible moindres et ouvrez à fond l’arrivée
d’air primaire.
5.8 Quantités maximales de combustible et
réglage de l¶air à puissance nominale
Bois:
Quantité: 2 bûches
(environ 1,7 kg)
Air primaire 1/4 ouvert
Air secondaire ouvert
Briquettes de lignite:
Quantité: 3 briquettes
(environ 1,7 kg)
Air primaire: ouv ert
Air secondaire: 1/4 - 1/2 ouvert
Conseil important en cas
d¶utilisation à allure faible:
Évitez d¶utiliser les tirettes d¶arrivée d¶air
pour réduire l¶allure du poêle quand il
est alimenté au maximum.
Pour diminuer l’allure, il est préférable de
réduire la quantité de combustible tout en
veillant à conserver une Àamme vive.
Recommandation :
À l’allumage, nous vous conseillons d’alimenter avec modération le foyer du poêle en-
core froid et de veiller à ce que
le feu ne s’emballe pas trop vite, de façon
à ce que les différents matériaux puissent
s’adapter progressivement à la chaleur. On
évitera ainsi les risques de ¿ssures des pierres réfractaires, des problèmes de peinture
et de déformation des matériaux.
Recommandation :
Les éventuelles odeurs dues
au séchage de la peinture au
cours de la première utilisation
du poêle disparaîtront rapidement. Au début, veuillez ouvrir
les fenêtres pour bien ventiler
la pièce.
5.9 Décendrage
Veillez à vider régulièrement le cendrier. Un
trop-plein de cendres entrave l’arrivée d’air
sous la grille et pertube la combustion. De
plus, une grille obstruée risque de se déformer
par surchauffe.
Veuillez vous assurer qu’il ne reste pas de
braises dans la cendre. Même si la cendre est
froide, elle peut encore contenir des restes de
braises qui pourraient mettre le feu à la poubelle utilisée. Utilisez de préférence un récipient métallique pouvant le cas échéant rece voir des cend res encore chaude s.
N’oubliez pas de remettre le cendrier à sa
place après le décendrage.
26
Page 27
F
5.10 Nettoyage et entretien
Attention !
Le poêle ne peut être netto yé que quand il est complètement refroidi !
- Entretien des surfaces
Pour nettoyer les surfaces, n’utilisez jamais
de produits abrasifs. Utilisez exclusivement un
chiffon doux ou une éponge naturelle trempés
dans de l’eau chaude savonneuse .
- Nettoyage de la vitre
Le balayage de vitre ( système «vitre-propre»)
fonctionne au mieux en puissance nominale. En cas de fonctionnement au ralenti, le
balayage est moins ef¿cace et la vitre peut
s’encrasser par endroit. Pour le nettoyage,
attendez que l’appareil soit froid et utilisez un
chiffon humide trempé dans de la cendre de
bois.
En cas d’utilisation de produits du commerce
pour vitre de poêles, veillez à ne pas laisser
couler ce produit sur les joints.
- Entretien annuel
En début de saison de chauffe, procédez à un
nettoyage complet du poêle et débarrassez
les conduits, la chambre de combustion et les
circuits de fumées de tout dépôt de suie et de
cendres. Pour cela veuillez utiliser un aspira teur ménager ou à cendres. Véri¿ez également
le bon fonctionnement des parties mobiles de
l’appareil .
Remarque: une brique ¿ssurée n ’ affecte p as le
bon fonctionnement du poêle.
Recommandation :
La peinture du poêle n¶atteint
sa dureté dé¿nitive qu¶après
plusieurs Àambées soutenues à puissance nominale.
Ce n¶est qu¶après cela que
vous pourrez nettoyer la surface du poêle sans risque
d¶endommager la peinture.
5.11 Ramonage obligatoire
Conformément à la législation, il est obligatoire
de procéder à deux ramonages par an, l’un
pendant la période de c hauf fe, l’autre avant la
mise en route en automne (ramonage mécanique à l’aide d’un hérisson). Pensez à conserver le cer ti¿c at de ramonage délivré par le
professionnel chargé de l’opération ainsi que
les factures.
5.12 Feu de cheminée
L’utilisation d’un combustible inadéquat ou trop
humide entraine des dépôts de suie dans la
cheminée, ce qu i peut entra iner un f eu de cheminée !
Si ces dépôts de suie, dus à une combustion
incomplète, prennent feu, il en résulte un feu
de cheminée !
Recommandation :
N¶utilisez jamais de détergents agressifs pour nettoyer la surface du poêle. Utilisez plutôt un chiffon doux.
En cas de feu de cheminée !
Dans ce cas, fermez immédiatement toutes les arrivées d ¶air du poêle et aver-
tissez les pompiers.
Un professionnel quali¿é devra s’assurer par la suite que
l’ensemble des installations
d’évacuation est bien resté intact (pas de ¿ssures ni de fuites).
27
Page 28
GARANTIE CONTRACTUELLE JUSTUS HEIZTECHNIK
POELES BOIS / POELES CHEMINEES/ FO YERS
F
Nous garantissons nos appareils contre tout vice
de fabrication dans les limites des dispositions ciaprès:
- la garantie est limit ée à l’ échange ou à la réparation
en nos usines des pièces rec onnues défectueuses
par nos servic es, après examen et contrôle en nos
usines, à l’exclusion de toute autre indemnité.
- les pièces incriminées sont à retourner à votre
revendeur avec copie de la facture d’achat et
d’installation de l’appareil. Les frais de démontage
et de remontage, les frais de main-d’œuvre ainsi
que les éventuels dommages occasionnés par le
transport ne peuvent en aucun cas être imputés au
fabricant.
La durée de garantie est de
- 2 ans pour les poêles bois, poêles cheminée,
foyers, de chauffage par convection
- 2 ans pour les poêles bois, foyers, de chauffage
de type hydro.
La garantie court à partir de la date de livraison de
l’appareil par l’ installateur , et ne peut s’ appliquer que
si votre appareil a été installé dans le respect des
normes, des règles de l’art et conformément aux
règles techniques rappelées dans la notice jointe à
l’appareil .
La garantie ne s’applique que dans la mesure où
les recommandations et règles de fonctionnement
de la notice de l’appareil sont strictement suivies.
Sont exclus de la garantie
- les joints
- les garnitures réfractaires du corps de chauffe
- les déflecteurs et gr illes foyères
- les habillages décoratifs pierres, marbres ou granit
qui peuvent présenter des nuances de couleur ou
de texture, des inclusions ou des veinages inhérents à ces matériaux naturels et qui de ce fait ne
peuvent pas être considérés comme des défauts
- les habillages décoratifs en céram ique qui peuv ent
présenter des variations de couleur et des craque lures appelées «faïençage », caractéristiques naturelles et inhérentes au matériau et à l’utilisation
- les vitres des poêles. Elles sont en vitrocéramique ,
résistantes à des températures de l’ordre de 800°C,
températures jamais atteintes en usage courant dans le corps de chauffe. Les accidents
mécaniques du verre ne pourraient résulter
que d’un choc, d’une mauvaise utilisation ou
d’une mauvaise installation et sont de ce fait
exclus de la garantie
- tout défaut qui serait consécutif à un excès
de tirage du conduit de fumée et / ou au nonrespect des prescriptions d e l a notice.
Généralités
- Les interventions du revendeur et le remplacement éventuel de pièces au titre de la garantie ne sauraient prolonger la durée de la garantie. Les nouvelles pièces ne seront couvertes
que par la durée de garantie initiale restante.
- La société décline toute responsabilité pour
les dommages matériels et corporels causés
directement ou indirectement aux personnes,
animaux ou choses suite à la non-observation
des prescriptions de la notic e d’installation et
d’utilisation jointe à l’appareil.
- Sont exclus de la garantie toutes les conséquences d’évènements non-imputables au
produit, tel que décharge électrique suite à
orage ou défaut électrique, inondation, incendie, secousses sismiques, événements climatiques etc.
Les dispositions de la garantie ne sont pas exclusives du béné¿ce au pro¿t de l’acheteur de
la garantie légale pour défauts et vices cachés
qui s’appliquent dans les conditions des artic les 1641 et suivants du code civil et des dispositions relatives à la garantie de conformité
visées aux articles 211-4, 211-5 et 211-12 du
code de la consommation.
28
Page 29
Fig. 1
Fig. 2
29
Page 30
Abmessungen / Dimensions / Dimensions
30
Page 31
313233
Page 32
Page 33
Leistungserklärung / Performances déclarées
Harmonisierte technische Spezifikationen
harmonized technical specification
Norme technique harmonisée
Wesentliche Merkmale/ main features/
caractéristique principale
Brandsicherheit/ fire safety/ Sécurité incendie Erfüllt/ pass/ Satisfaisant
Brandverhalten/ reaction to fire/ resistance au feu
Abstand zu brennbaren Materialien
safety distance to combustible material
Distances de sécurité pour matéria u inf la mmable
Brandgefahr dur c h Her a us fall en von brennendem Brennstoff
Risk of burning fuel falling out
Risque d’incendie du à la chute de pro duit de co mbus tio n
CO-Emission der Verbrennungsprodukte
emission of combustion product s
Émission de CO des produits de combustion
Oberflächentemperatur/ surface temperature
Température de surface
Elektrische Sicherheit/ electrical safety/
Sécurité electrique
Freisetzung von gefährlichen Stoffen
Release of dangerous substan ce
Dégagement de substances dangereuses
Max. Wasserbetriebsdruck
Max. operation pressure of water
Pression maximale de l‘eau
Abgastemper a tur be i Nen nw är meleistung
flue gas temperature at nominal heat output
Température des fumé es à la puiss anc e n o mi nale
Mechanische Festigkeit (Tragfähigkeit)
mechanical resistance
Résistance mécanique
Wärmeleistung/ thermal output/ puissance de chauffage
Nennwärmeleistung/ nominal heat output/
puissance nominale
Raumwärmeleistung/ room heating output/
puissance interieure
Wasserwärmeleistung/ water heating output/
puissance dans l‘eau
Wirkungsgrad/ eff iciency/ Rendement
EN 13240:2005/ A2:2004/ AC : 200 7
Leistung/ performance/ Rendement
A1
Mindestabstand in mm / minimum distances in mm/ distances minimales en mm
Hinten/ rear/ arrière
side/ atérales
Seite/ l
Decke/
ceiling/ dessus
Front/ front/ devant
Boden/ floor/ sol
Erfüllt/ pass/ Satisfaisant
Scheitholz/ firewood/ Bois
Braunkohlebriketts/ lignite briquettes /
Briquette lignite
Erfüllt/ pass/ Satisfaisant
Erfüllt/ pass/ Satisfaisant
NPD
-
Scheitholz/ firewood/ Bois
Braunkohlebriketts/ lignite briquettes /
Briquette lignite
NPD
6,5 kW
7,0 kW Scheitholz/ firewood/ Bois
6,9 kW Braunkohlebriketts/ lignite briquettes / Briqu ette lignite
-
Scheitholz/ firewood/ Bois
Braunkohlebriketts/ lignite briquettes/ B riquett e lig nite
200
200
400
800
0
1060 mg/m³
482 mg/m³
212 °C
222 °C
81,6 %
83,3 %
Page 34
15
CE - Kennzeichnung
(CE marking)
(Marquage CE))
Der Hersteller
(The manufacturer)
(Le fabricant)
JUSTUS GmbH
Werk 14
Oranier Straße 1
35708 Haiger
HUNOlUWLQDOOHLQLJHU9HUDQWZRUWXQJGDVVGDV3URGXNWÄ5DXPKHL]HUIUIHVWH%UHQQVWRIIH³PLWGHU+DQGHOVEH]HLFKQXQJ
(declares under our responsibility that the produkt “Room heater by solid fuel“ with trade name )
(certifie par la présente que le produit « appareil de chauffage utilisant du combustible solide » portant la désignation commerciale)
Kaskade 6 III
konform ist mit den Bestimmungen der
( is in confirmity with the requirements of )
(est conforme aux dispositions de)
Verordnung (EU) Nr. 305/2011
(EU-Construction products directive (EU) Nr. 305/2011)
(la directive CE sur les produits de construction (EU) Nr. 305/2011)
und mit der folgenden harmonisierten Norm übereinstimmt:
(and with the following European harmonised standards):
(et qu’il satisfait aux normes harmonisées suivantes) :
EN 13240:2005/ A2:2004/ AC:2007
(LQH3UIXQJGHVÄ5DXPKHL]HUVIUIHVWH%UHQQVWRIIH³DXIhEHUHLQVWLPPXQJPLWGHQ$QIRUGHUXQJHQGHU1RUPHUIROJWHEHLGHU
(Test for “ Room- heater fired by solid fuel“ according with Standard requirements carried out by the notified body):
(La conformité de l’ «appareil de chauffage utilisant du combustible solide » avec les exigences de la norme a été contrôlée auprès de
Name der anerkannten Prüfstelle:
(Name of recognized testing lab) (Nom de l’organisme de contrôle agréé)
STROJIRENSKY ZKUSEBNI USTAV; s.p.
Hudcova 56 b
CZ 62100 Brno
Notified body : 1015
Test report Nr.: 30- 12631-T-1
Wirkungsgrad und Emissionen
(Efficency and Emissions) (Rendement et émissions)
Brennstoff
Fuel, Combustible
Holz, Wood, Bois
Braunkohlebriketts,
Brown coal briquettes
Briquettes lignite
Wirkungsgrad %
(Efficency %)
(Rendement %)
81,6
83,3
notifizierten Prüfstelle:
l’organisme de contrôle agréé):
CO
mg/m
13% O
1060
482
Österreich (Austria, Au tr iche):
Brennstoff
Fuel, Combustible
Holz, Wood, Bois
Braunkohlebriketts,
Brown coal briquettes
Briquettes lignite
Wirkungsgrad %
(Efficency %)
(Rendement %)
81,6
83,3
Schweiz,switzerland, suisse: siehe Leistungserklärung
Haiger, 06.02.2018
Geschäftsleitung
(Company Management)
(La Direction de l’entreprise)
CO
mg/MJ
669
280
3
2
NOx
mg/m
13% O2
123
3
156
NOx
mg/MJ
74
91
CnHm
mg/m
13% O2
66
31
CnHm
mg/MJ
48
21
3
dust particles, particules fines
Staub,
mg/m
13% O
39
3
2
40
Staub, dust particles, particules fines
mg/MJ
25
22
Die Sicherheitshinweise der dem Produkt beiliegenden Bedienungsanleitung/Montageanleitung sind zu beachten.
(Follow the safety informations in the installation and operation instructions )
(Veuillez vous conformer aux consignes d’installation et d’utilisation contenues dans ce manuel)
34
Page 35
Energielabel und Produktdatenblatt nach EU-Verordnung /
Label énergétique et f iche produit selon les nor mes EU
Produktdatenblatt gemäß (EU) 2015/1186 Anhang IV
Product data sheet in accordance to (EU) 2015/1186 Annex IV/
Label énergétique et fiche produit selon les normes (EU) 2015/1186 Annexe IV
Warenzeichen
Modell
Energieeffizienzklasse
Direkte Wärmeleistung
Indirekte Wärmeleistung
Energieeffizienzindex (EEI)
Brennstoff-Energieeffizienz bei Nennwärmeleistung
Energy efficiency at nominal heat output/ Efficacité énergétique du combustible à puissance
Brennstoff-Energieeffizienz bei Mindestlast
Energy efficiency at mini mum load/ E fficacité énergétique du combustible à c harge mini mum
Hinweise zu besonderen Vorkehrungen für Zus ammenbau, Installation oder Wartung des
Einzelraumheizgerätes.
space heater./ Mesures prévent i ves recommandées pour le montage, l'installation ou la maintenance du dispositif de
chauffage centralisé.
Das Gerät ist nur für die Wohnraumbeheizung zugelassen.
The appliance is approved for domestic heating only./ L’appareil ne peut être utilisé que dans un foyer d’habitation.
Diese Feuerstätte darf nicht verändert werden!
The appliance must not be modified!/ L’appareil ne doit en auc un cas subir de modifications!
Das Gerät muss auf einer nicht brennbaren Unterlage und unter Einhaltung der vorgeschriebenen
Sicherheitsabstände aufgestellt werden.
compliance with the prescribed s afety distances./ L‘appareil doit être ins tallé sur une plaque de protection ininflammable.
Veuillez également respecter les distances de sécurité en vigueur.
Das Gerät ist regelmäßig zu reinigen.
The appliance has to be cleaned regularily./ Veuillez nettoyer l'appareil régulièrement.
/ trademark/ marque
/ model/ modèle
JUSTUS GmbH
Kaskade 6 III
4665
/ energy efficiency c l as s/ classe énergétique
/ Direct heat output/ Puis sance thermique directe
/ Indirect heat output/ Pui ssance thermique indirecte
/ Energy efficiency i ndex/ Indice d‘efficacité énergétique
A+
6,5 kW
-kW
108
81,6 %
/
/ Specific precautions that shall be taken when assembling, installing or maintaining the local
/ The appliance must be placed on a non-flammable base and in
-%
35
Page 36
D CHAT
Geräte-Kenndaten
Bitte bei Ersatzteilbestellungen und
eventuellen Servicefällen immer angeben!
Im Servicefall teilen Sie uns bitte nur die
Modellnummer für Ihre Variante mit.
Markieren Sie am besten gleich jetzt die
jeweilige Ausführung Ihres neuen Kaminofens in der nachfolgenden Tabelle
im dafür vorbereiteten Kreisfeld.
Appliance parameters
Please always specify when ordering
spare parts and in the event of any service call-outs!
In the event of a service call- out, please
only quote the model number of your
stove. It is worth noting down the ver-
sion of your new wood burning stove
now in the ci rcular ¿eld provided in the
table below.
Modell / Model / Modèle:
Serie / Serial / Série:
Fertigungs-Nr.
/ Serial number / Numéro de fabrication:
Prüfstempel, Datum:
Inspection stamp, date:
T ampon de contrôle, Date :
Modellnummer / IdentiÀcation &ode / 5éférences t\pe d·appareil:
Speckstein
Soapstone
Pierre ollaire
4665 22 A03
IdentiÀcation de l·appareil
À mentionner en cas de commande de pièces de rechange ou en cas de demande d’int ervention SAV !
Veuillez nous communiquer uniquement les références de votre type d¶appareil.
Pour plus de facilité, merci de cocher sans attendre la
case correspondant au type de votre appareil dans le
tableau ci-dessous :
Kask ade 6 III
4665 A 0 3
Kachel coretto
Ceramic coretto
Céramique coretto
Kachel grappa
Ceramic grappa
Céramique grappa
Kachel namib
Ceramic namib
Céramique namib
4665 70 A03
4665 71 A03
4665 80 A03
Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden
Loading...
