Gentile Signora, Caro Signore,
Se seguirà con cura le raccomandazioni

contenute in questo Libretto Istruzioni,
la sua Cappa si manterrà efficiente nel tempo
e le consentirà di ottenere costantemente
le migliori prestazioni.

INDICE

CONSIGLI E SUGGERIMENTI 3
CARATTERISTICHE 4
INSTALLAZIONE 5
USO 7
MANUTENZIONE 8

2IT

650 mm min.

CONSIGLI E SUGGERIMENTI

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad
installazione non corretta o non conforme alle regole dell’arte.

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa
deve essere di 650 mm.

• Verificare che la tensione di rete corrisponda a quella riportata
nella targhetta posta all’interno della Cappa.

• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico do­mestico garantisca un corretto scarico a terra.

• Collegare la Cappa al Condotto di scarico con tubazione di dia­metro pari o superiore a 120 mm. Il percorso della tubazione deve
essere il più breve possibile.

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da
combustione (caldaie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che
Apparecchi non azionati da energia elettrica (ad esempio Appa­recchi utilizzatori di gas), si deve provvedere ad una aerazione
sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, prati­care un’apertura che comunichi con l’esterno, per garantire il ri­chiamo d’aria pulita.

USO

• La Cappa è stata progettata esclusivamente per Uso domestico,
per abbattere gli Odori della cucina.

• Non fare mai uso improprio della Cappa.

• Non lasciare fiamme libere a forte intensità sotto la Cappa in fun­zione.

• Regolare sempre le fiamme in modo da evitare una evidente fuo­riuscita laterale delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’Uso: l’olio surriscaldato po­trebbe infiammarsi.

• La Cappa non deve essere utilizzata da bambini o persone non
abilitate all’Uso corretto.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di Manutenzione,
scollegare la Cappa togliendo la spina elettrica o spegnendo l’in­terruttore generale.

• Effettuare una scrupolosa e tempestiva Manutenzione dei Filtri
secondo gli intervalli consigliati.

• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un
panno umido e detersivo liquido neutro.

3IT

CARATTERISTICHE

Ingombro

260

300

63

126

41

81

740

MIN.870-MAX.1200

598-898-1198

60

490

Componenti

15

14.1

7.3

9

2.1

2

2.2

12a

7.2.1 11

12c

11

12a

Rif. Q.tà Componenti di Prodotto
1 1 Corpo Cappa completo di: Comandi, Luce,

Gruppo Ventilatore, Filtri

2 1 Camino Telescopico formato da:

2.1 1 Camino Superiore

2.2 1 Camino Inferiore
9 1 Flangia di Riduzione ø 150-120 mm

14.1 2 Prolunga Raccordo Uscita Aria
15 1 Raccordo Uscita Aria

Rif. Q.tà Componenti di Installazione

7.2.1 2 Staffe Fissaggio Camino Superiore

7.3 1 Staffa Sostegno Raccordo
11 6 Tasselli
12a 6 Viti 4,2 x 44,4
12c 6 Viti 2,9 x 9,5

Q.tà Documentazione

1 Libretto Istruzioni
1 Garanzia

1

4IT

11

12a

320

X

116

1÷2

116

650 min.

7.2.1

INSTALLAZIONE

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il mon­taggio della Cappa;

• una linea Orizzontale a: 650 mm min. sopra il Piano di Cottura.

• Appoggiare come indicato la Staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando
il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Appoggiare come indicato la Staffa 7.2.1 a X mm sotto la prima staffa (X = altezza Camino
Superiore in dotazione), allineando il suo centro (intagli) sulla linea Verticale di riferimento.

• Segnare i centri dei Fori della Staffa.

• Segnare come indicato, un punto di riferimento a 116 mm dalla linea Verticale di riferimento, e
320 mm sopra la linea Orizzontale di riferimento.

• Ripetere questa operazione dalla parte opposta.

• Forare ø 8 mm i punti segnati.

• Inserire i tasselli 11 nei fori.

• Fissare la Staffa inferiore 7.2.1 utilizzando le Viti 12a (4,2 x 44,4 ) in dotazione.

• Fissare insieme la Staffa superiore 7.2.1 e la Staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a
(4,2 x 44,4) in dotazione.

• Avvitare 2 Viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo Cappa, lasciando
uno spazio di 5-6 mm fra la parete e la testa della vite.

5IT

9

ø 120ø 150

12a

Vr

ø 150

14.1

15

Montaggio Corpo Cappa

• Prima di agganciare il Corpo Cappa, serrare le 2
Viti Vr situate sui punti di aggancio del Corpo
Cappa.

• Agganciare il Corpo Cappa alle Viti 12a
predisposte.

• Serrare definitivamente le Viti 12a di supporto.

• Agire sulle Viti Vr per livellare il Corpo Cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un
tubo rigido o flessibile di ø150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo ø120 mm, inserire la
Flangia di riduzione 9 sull’Uscita del Corpo Cappa.

• Fissare il tubo con adeguate fascette stringitubo.
Il materiale occorrente non è in dotazione.

• Togliere eventuali Filtri Antiodore al Carbone
attivo.

USCITA ARIA VERSIONE FILTRANTE

• Inserire il Raccordo 15 nella Staffa di Sostegno

7.3.

• Inserire lateralmente le Prolunghe Raccordo

14.1 sul Raccordo 15.

• Assicurarsi che l’uscita delle Prolunghe Rac­cordo 14.1 risulti in corrispondenza delle
bocchette del Camino sia in orizzontale che in
verticale.

• Collegare il Raccordo 15 all’Uscita del Corpo
Cappa per mezzo di un tubo rigido o flessibile
di ø150 o 120 mm, la cui scelta è lasciata
all'installatore.

• Assicurarsi della presenza del Filtro Antiodore
al Carbone attivo.

• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura
dei contatti di almeno 3 mm.

CONNESSIONE ELETTRICA

6IT

12c

2.1

2.2

2

7.2.1

12c

L

V1 V2 V3

S

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, ag­ganciarle dietro le Staffe 7.2.1 e richiuderle fino
a battuta.

• Fissare lateralmente alle Staffe con 4 Viti 12c
(2,9 x 9,5) in dotazione.

• Assicurarsi che l’uscita delle Prolunghe Rac­cordo risulti in corrispondenza delle bocchette
del Camino.

Camino inferiore

• Allargare leggermente le due falde laterali del
Camino, agganciarle tra il Camino superiore e
la parete e richiuderle fino a battuta.

• Fissare lateralmente la parte inferiore al Corpo
Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

USO

Quadro comandi

L Luci Accende e spegne l’Impianto di Illuminazione.
S Led Led accensione Motore.
V1 Motore Accende e spegne il motore Aspirazione a velocità minima, adatta ad un ricam-

bio d’aria continuo particolarmente silenzioso, in presenza di pochi vapori di
cottura.

V2 Velocità Velocità media, adatta alla maggior parte delle condizioni d’uso, dato l’ottimo

V3 Velocità Velocità massima, adatta a fronteggiare le massime emissioni di vapore di

rapporto tra portata d’aria trattata e livello sonoro.

cottura, anche per tempi prolungati.

7IT

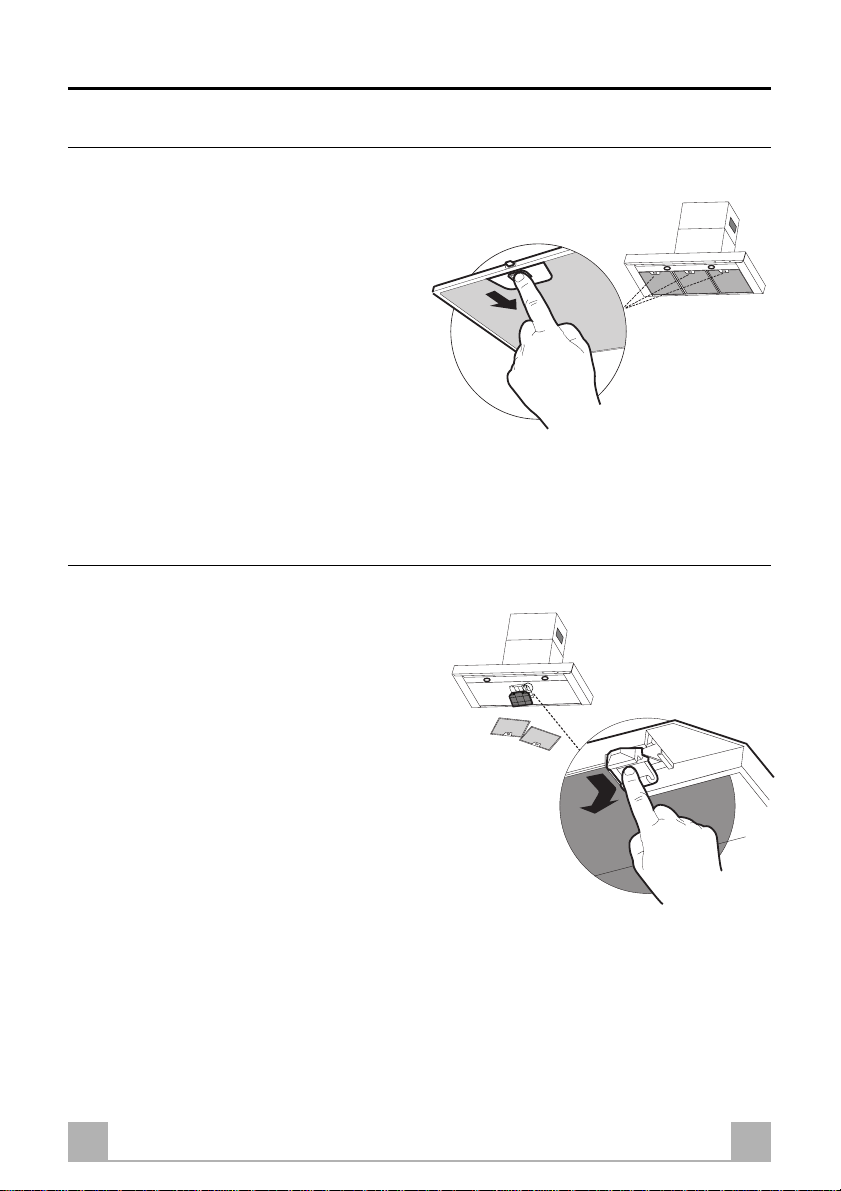

MANUTENZIONE

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie, e necessi­tano di essere lavati ogni 2 mesi circa di utiliz­zo o più frequentemente, per un uso particolar­mente intenso.

• T ogliere i Filtri uno alla volta, spingendoli ver­so la parte posteriore del gruppo e tirando con­temporaneamente verso il basso.

• Lavare i Filtri evitando di piegarli, e lasciarli
asciugare prima di rimontarli.

• Rimontarli facendo attenzione a mantenere la
maniglia verso la parte visibile esterna.

Filtro antiodore (Versione Filtrante)

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito
almeno ogni 4 mesi o più frequentemente, per
un uso particolarmente intenso.

• Togliere i Filtri antigrasso metallici.

• Rimuovere il Filtro antiodore al Carbone attivo
saturo, agendo sugli appositi agganci.

• Montare il nuovo Filtro agganciandolo nella sua
sede.

• Rimontare i Filtri antigrasso metallici.

8IT

Illuminazione

SOSTITUZIONE LAMPADE

Lampade a incandescenza da 40 W.

• Togliere la vite che fissa la plafoniera.

• Svitare la lampada e sostituirla con una nuova di
uguali caratteristiche.

• Rimontare la plafoniera.

Lampade alogene da 20 W

• Togliere le 2 V iti che fissano il Supporto illumi­nazione e sfilarlo dalla Cappa.

• Estrarre la Lampada dal Supporto.

• Sostituirla con una nuova di uguali caratteristi­che, facendo attenzione di inserire correttamen­te i due spinotti nella sede del Supporto.

• Rimontare il Supporto fissandolo con le due Viti
precedentemente tolte.

9IT

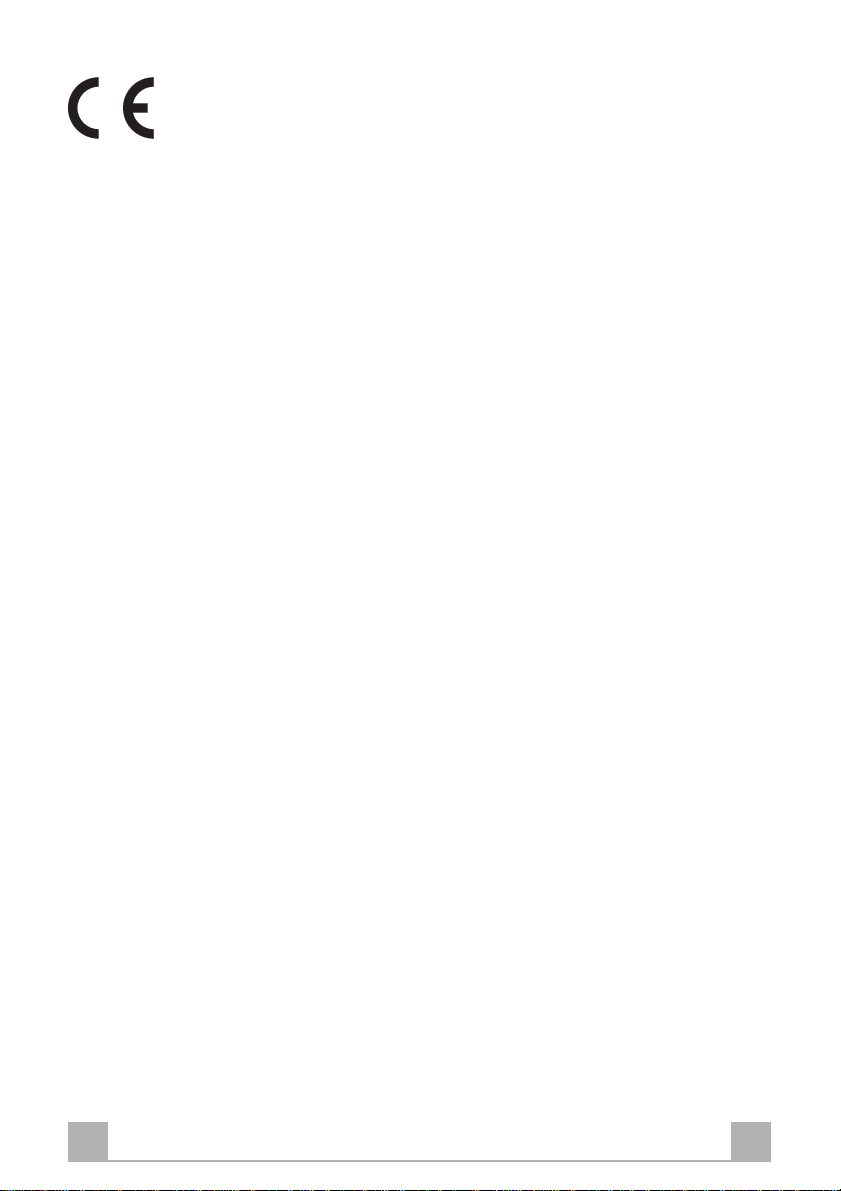

Quest’apparecchio è conforme alla norma europea sulla bassa tensione C.E.E. 73/23 relativa alla sicurezza elettrica e alle
norme europee: C.E.E. 89/336 relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

This appliance conforms to European Low Voltage Directive 75/23/CEE governing electrical safety, European Directive 89/
336/CEE on Electromagnetic Compatibility and Directive 93/68/CEE regarding CE Marking.

Cet appareil est conforme à la norme européenne en matière de basse tension C.E.E. 73/23 de sécurité électrique ainsi qu’aux
normes européennes : C.E.E. 89/336 en matière de compatibilité électromagnétique et C.E.E. 93/68 en matière de label CE.

Dieses Gerät entspricht folgenden EG-Richtlinien: Niederspannungsrichtlinie EWG 73/23 hinsichtlich elektrischer Sicherheit,
Richtlinie Elektromagnetische Verträglichkeit EWG 89/336 und Richtlinie EWG 93/68 hinsichtlich der CE-Kennzeichnung.

Dit apparaat voldoet aan de Europese laagspanningsnorm 73/23/EEG inzake de elektrische veiligheid en de Europese normen:
89/336/EEG inzake de elektromagnetische compatibiliteit en 93/68/EEG inzake de CE-markering.
