JUG 94885
gefrierschrank
freezer
Page 2
Page 3
electrolux
3
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten
wird. Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten
anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie finden
einige Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich
einige Minuten, diese Benutzerinformation zu lesen, um voll von den Vorteilen
Ihres neuen Gerätes profitieren zu können. Wir sind sicher, dass wird Ihr Leben
zukünftig etwas leichter machen. Wir wünschen eine gute Zeit.
Page 4
4
electrolux
Mit dem Warndreieck und/oder durch Signalwörter
(Warnung!, VVorsicht!,
Achtung!)
sind Hinweise hervorgehoben, die für Ihre Sicherheit oder für die
Funktionsfähigkeit des Gerätes wichtig sind. Bitte unbedingt beachten.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und
praktischen Anwendung des Gerätes.
Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling von elektrischen und elektronischen
Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem
Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft
haben.
Page 5
electrolux
5
Inhalt
Warnungen und wichtige Hinweise
6
Gebrauch 9
Reinigung der Innenteile 9
Bedienungsblende 9
Tasten zur Temperatur einstellung 10
Temperaturanzeige 10
Super-Frost-Taste 10
Taste ALARM AUS 11
Inbetriebnahme 11
Temperaturregelung 11
Einfrieren von frischen Lebensmitteln11
Thermometer 11
Aufbewahrung der Tiefkühlkost 12
Eiswürfelbereitung 12
Auftauen 12
Kälteakkus 12
Tips 13
Tips für das Einfrieren 13
Tips für Tiefkühlkost 13
Wartung 114
Regelmäßige Reinigung 14
Stillstandzeiten 14
Abtauen 14
Störungen 115
Installation 16
Austellung 16
Elektrischer Anschluß 16
Nischemaße 17
Garantie/Kundendienst 18
Europaische GGarantie 19
ww.electrolux.com 20
Page 6
6
electrolux
WARNUNGEN UND
WICHTIGE HINWEISE
Es ist sehr wichtig, daß diese
Bedienungsanleitung mit dem
betreffenden Gerät aufbewahrt wird.
Sollte dieses Gerät verkauft bzw.
einer anderen Person gegeben
werden, so ist es nötig, die
Anleitung beizufügen, damit der
neue Besitzer über den Betrieb des
Gerätes bzw. die entsprechenden
Warnungen.
Sollte dieses Gerät mit MagnetTürverschluß als Ersatz für ein altes
Gerät dienen, das noch mit einem
Schnappschloß ausgerüstet ist, so
machen Sie bitte dieses Schloß
unbrauchbar, bevor Sie das Gerät
beiseite stellen oder zum Müll
geben. Sie verhindern damit, daß
spielende Kinder sich selbst
einsperren und damit in
Lebensgefahr kommen.
Diese Warnungen wurden zu
Ihrem bzw. dem Schutz anderer
erarbeitet. Wir bitten Sie daher,
diese aufmerksam zu lesen, bevor
das Gerät in Betrieb genommen
wird.
Sicherheit
• Das Gerät darf von Kindern und
Personen, deren physische,
sensorische oder geistige
Fähigkeiten sowie Mangel an
Erfahrung und Kenntnissen einen
sicheren Gebrauch des Gerätes
ausschließen, nur unter Aufsicht
oder nach entsprechender
Einweisung durch eine Person
benutzt werden, die sicherstellt,
dass sie sich den Gefahren des
Gebrauchs bewusst sind. Kinder
sind zu beaufsichtigen, sodass sie
nicht am Gerät spielen können.
• Es ist gefährlich, die Eigenschaften
dieses Gerätes zu ändern.
• Vor der inneren bzw. äußeren
Reinigung des Gerätes sowie beim
Auswechseln der Glühlampe (bei
damit ausgestatteten Geräten) das
Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw.
Frosterfach nicht sofort essen, es
könnte Kälte-Brandwunden
verursachen.
• Dieses Gerät ist schwer. Beim
Versetzen bitte darauf achten!
• BBeachten SSie, ddan wwährend dder
Bewegung ddes GGerätes dder
Kältemittelkreislauf nnicht bbeschädigt
wird.
• DDas GGerät ddarf nnicht iin
unmittelbarer NNähe vvon HHeizkörpern
oder GGasherden aaufgestellt wwerden.
• Ein SStandort mmit ddirekter
Sonneneinstrahlung ssollte
vermieden wwerden.
• EEine aausreichende LLuftzirkulation aan
der GGeräterückseite mmuß
gewährleistet ssein. JJegliche
Beschädigung ddes KKühlkreislaufes
ist zzu vvermeiden.
• NNUR FFÜR GGEFRIERSCHRÄNKE
(Einbaugeräte aausgenommen): eein
optimaler AAufstellungsort iist dder
Keller.
Page 7
• Keine Elektrogeräte (z.B.
Eismaschinen) in das Gerät
stellen.
Störungen-Kundendienst
• Sollte die Installation des Gerätes
eine Änderung der elektrischen
Hausinstallation verlangen, so darf
diese nur von Elektro-Fachkräften
durchgeführt werden.
• Eventuelle Reparaturen dürfen nur
von einem Kundendienst oder
sonstigen autorisierten Stellen
durchgeführt werden.
• Es ist wichtig, daß nur OriginalErsatzteile verwendet werden.
• Dieses Gerät enthält im
Kältekreislauf Kohlenwasserstoff.
Aus diesem Grund darf die Wartung
und das Nachfiillen ausschließlich
von autorisiertem Fachpersonal
durchgeführt werden.
• Benutzen Sie nie
Metallgegenstände um das Gerät
zu reinigen, da es beschädigt
werden könnte.
• Tritt eine Störung oder ein Defekt
ein, versuchen Sie nicht, das Gerät
selbst zu reparieren. Elektrogeräte
dürfen nur von Elektro-Fachkräften
repariert werden, da durch
unsachgemäße Reparaturen
erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an
die nächste Kundendienststelle.
Gebrauch
• Die Haushaltskühl- und
Gefriergeräte sind nur zur
Einlagerung bzw. zum Einfrieren von
Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis
+43°C (Klasse T); +18°C bis +38°C
(Klasse ST); +16°C bis +32°C
(Klasse N); +10°C bis +32°C
(Klasse SN); die Geräteklasse ist auf
dem Typschild angegeben.
Zu beachten: Wird dieses Gerätes
bei anderen
Umgebungstemperaturen betrieben
als den in der entsprechenden
Klimaklasse angegebenen Werten,
sind folgende Hinweise zu
beachten: sinkt die
Umgebungstemperatur unter den
angegebenen Mindestwert ab,
könnte die Lagertemperatur im
Gefrierabteil nicht mehr garantiert
sein; es wird daher empfohlen, die
eingelagerten Lebensmittel so rasch
als möglich zu verbrauchen.
• Einaufgetautes Produkt darf nicht
wieder eingefroren werden.
• Für das Aufbewahren bzw. das
Einfrieren der Lebensmittel sind die
Anweisungen des Herstellers zu
befolgen.
• In allen Kühl- und Gefriergeräten
bedecken sich im Laufe der Zeit alle
kälteführenden Teile mit einer Reif
bzw. Eissicht. Diese Schicht wird je
nach Modell automatisch oder mit
der Hand abgetaut.
• Die Reifsicht niemals mit
Metallgegenständen abkratzen, das
Gerät könnte beschädigt werden.
Dazu nur den mitgelieferten
electrolux
7
Page 8
8
electrolux
Plastikschaber verwenden.
• Zum Lösen der festgefrorenen
Eisschalen keine scharfkantigen
oder spitzn Gegenstände benutzen.
• Es sollten keine kohlensäurehaltigen
Getränke in das Gefrier- bzw.
Frosterfach eingestellt werden, sie
könnten platzen.
Aufstellung
• Sich vergewissern, daß das Gerät
nach der Installation nicht auf dem
Netzkabel steht.
Wichtig:
Beschädigte
Versorgungskabel müssen durch
ein Spezialkabel bzw. einen
Spezialsatz ersetzt werden, die
beim Hersteller oder den
Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist,
werden der Verflüssiger und der
Kompressor, die sich auf der
Rückseite des Gerätes befinden,
heiß. Es ist darauf zuachten, dass
die Luft um das Gerät frei zirkulieren
kann, damit die Wärme abgeführt
werden kann. Eine ungenügende
Luftzirkulation kann einen
unregelmässigen Betrieb bzw.
Schäden am Gerät verursachen.
Achten Sie auf die
Installationsanweisungen.
• Teile, die heiß werden (z.B.
Kompressorgehäuse, Verflüssiger
und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch
immer möglich ist, soll das Gerät
mit der Rückseite gegen eine Wand
gestellt werden.
Umweltnormen
Dieses GGerät eenthält iim KKühlkreislauf
und iin dder IIsolierung kkein
ozonschädigendes GGas. DDas GGerät ddarf
nicht mmit ddem HHausmüll eentsorgt
werden. EEine BBeschädigung ddes
Kältemittelkreislaufs, iinsbesondere ddes
Wärmetauschers aauf dder RRückseite ddes
Gerätes, mmuß vverhindert wwerden.
Auskunft üüber AAbholtermine ooder
Sammelplätze ggibt ddie öörtliche
Gemeindeverwaltung aan. DDie iin ddiesem
Gerät vverwendeten uund mmit ddem
Symbol ggekennzeichneten
Materialien,sind rrecyclingfähig.
Page 9
Reinigung der Innenteile
Bevor Sie das Gerät in Betrieb
nehmen, beseitigen Sie den typischen
«Neugeruch» am besten durch
Auswaschen der Innenteile mit
lauwarmem Wasser und einem
neutralen Reinigungsmittel.Sorgfältig
nachtrocknen.
Bitte kkeine RReinigungs- bbzw.
Scheuermittel vverwenden, ddie
das GGerät bbeschädigen kkönnten.
GEBRAUCH
Während des Transports kann es
vorkommen, daß das im
Motorkompressor enthaltene Öl in
den Kältekreislauf abläuft. Man
sollte mindestens 2 Std. warten,
bevor das Gerät in Betrieb
genommen wird, damit das Öl in
den Kompressor zurückströmen
kann.

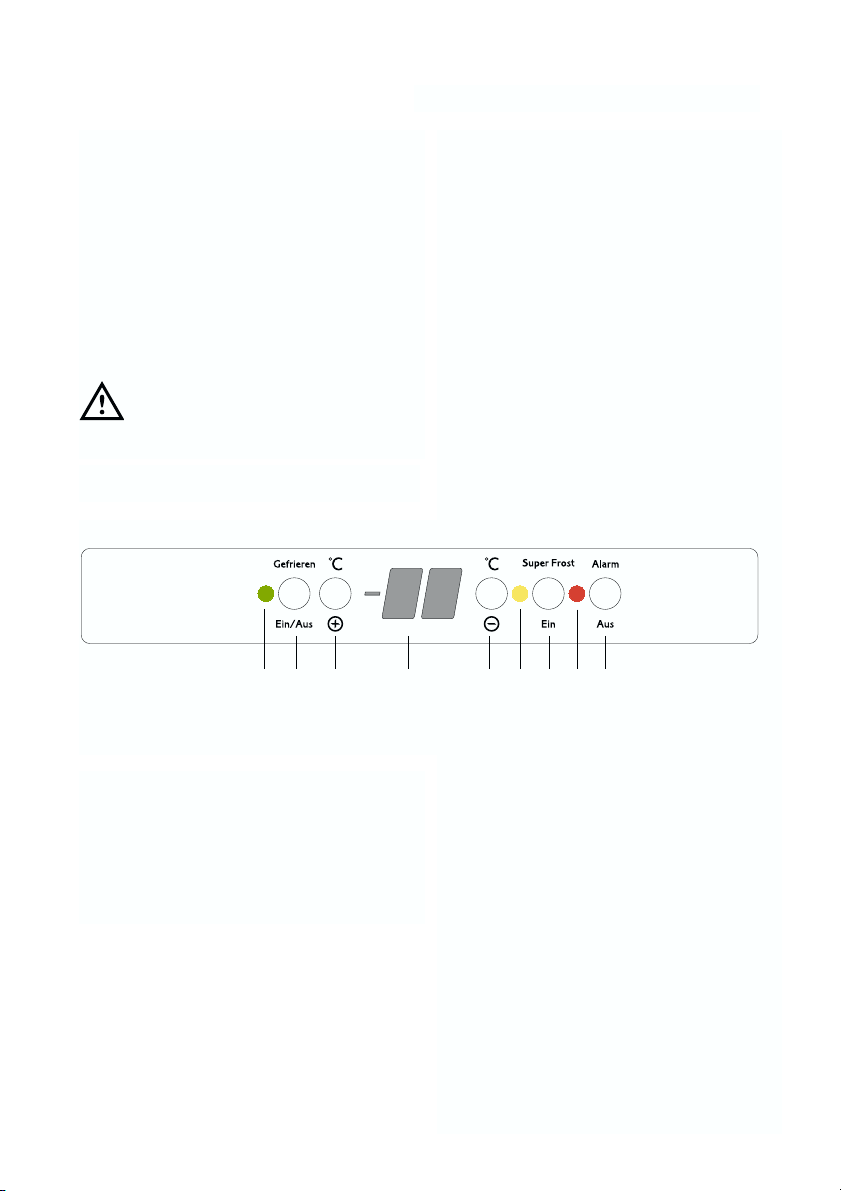

Bedienungsblende
A. Netzkontrollanzeige (grün)
B. Geräte - EIN/AUS Taste
C. Taste zur Temperatureinstellung
(wärmer)
D. Temperaturanzeige
E. Taste zur Temperatureinstellung
(kälter)
F. Anzeige für eingeschaltete
Super-Frost Funktion (gelb)
G. Super-Frost Taste
H. Alarmanzeige (rot)
I. Taste Alarm AUS
electrolux 9
AB C D EFGHI
Page 10
10
electrolux
Tasten zur
Temperatureinstellung
Die Temperatur im Gerät kann
zwischen -15°C und -24°C gewählt
werden.
Durch Druck auf eine der Tasten zur
Temperatur-einstellung (C oder E) wird
die Temperaturanzeige vom
Anzeigemodus (Temperaturanzeige
leuchtet) auf den Eingabemodus
(Temperaturanzeige blinkt)
umgeschaltet. Mit jedem weiteren
Druck auf eine der Tasten C oder E
wird die gewünschte GefrierraumTemperatur um 1°C verstellt.
Möchten Sie die eingestellte
Temperatur erhöhen, müssen Sie die
Taste (C) drücken. Um die eingestellte
Temperatur zu vermindern, müssen Sie
die Taste (E) drücken. Nach der
Eingabe blinkt die Anzeige noch einige
Sekunden und zeigt danach wieder die
aktuelle Innentemperatur des
Gefrierraumes an.
Die eingestellte Temperatur muß
innerhalb 24 Stunden erreicht werden.
Achtung
Bei Inbetriebnahme des Geräts stimmt
während der Einlauf- und StabilisierungsPhase die Temperaturanzeige nicht mit
der gewählten Temperatur überein. In
dieser Zeit sind auch niedrigere Anzeigen
als der gewählte Wert möglich.
Temperaturanzeige
Im Normalbetrieb wird im Display die
Temperatur an der wärmsten Stelle des
Gefrierraumes angezeigt.
Achtung
Zu häufiges Öffnen oder zu langes
Offenhalten der Türe kann zu
Temperaturschwankungen führen.
Abweichungen können auch durch eine
zu große Menge an neu eingelagerten
warmen Lebensmitteln verursacht
werden.
Temperaturabweichungen bbis zzu
5°C ssind mmöglich.
Super-Frost -Taste
Zum Einfrieren frischer Lebensmittel
die Super-frost-Funktion einschalten.
Durch Drücken der Taste (G) schaltet
man die Super-Frost-Funktion ein.
Die gelbe Anzeige (F) leuchtet.
Zum Abschalten der Super-FrostFunktion drücken Sie die Taste (G)
erneut, ansonsten schaltet sich die
Super-Frost-Funktion nach einigen
Stunden automatisch ab.
ca. 6 Std vor
ca. 24 Std vor
nicht
nicht
Einlagerung von kleinen (ca.5kg) Mengen frischer Lebensmittel
Einlagerung von maximaler Menge frischer Lebensmittel (s.Typschild)
bei Einlagerung von bereits gefrorener Ware
bei Einlagerung von bis zu 2kg frischer Lebensmittel (pro Tag)
Hinweise.
Die Super-frost-Funktion sollte eingeschaltet werden:
Page 11
electrolux 11
Taste ALARM AUS
Im Falle eines ungewöhnlichen
Temperaturanstieges im Gefrierraum
(z.B. bei Stromausfall) blinkt die rote
Warnanzeige (H) und ein Warnton
ertönt. Der Warnton schaltet
automatisch ab, wenn die eingestellte
Gefrierraumtemperatur wieder erreicht
wird. Die rote Warnanzeige blinkt weiter.
Mit der Taste ALARM AUS können SIe
den Warnton und die rote Warnanzeige
abschalten. Auf der Temperaturanzeige
erscheint für einige Sekunden die
wärmste Temperatur, die im Gefrierraum
erreicht wurde.
Achtung: BBei EErwärmung iim
Gefrierraum mmuß dder ZZustand ddes
Gefriergutes üüberprüft wwerden.
Akustisches Alarmsignal
bei offene Tür
Ein Tonsignal ertönt, wenn die Tür
länger als ca. 80 Sekunden offen bleibt.
Dieses wird durch zumachen der Tür
ausgeschaltet.
Inbetriebnahme und
Temperaturregelung
• Netzstecker in die Steckdose
stecken. EIN/AUS Taste (B) drücken.
Das Gerät ist im Betrieb. Die grüne
Lampe (A) leuchtet auf.
• Der Gefrierschrank ist auf die eine
Gefrierraumtemperatur von -18°C
eingestellt. Diese Temperatur wird erst
nach ein paar Stunden er-reicht.
• Beim Einschalten des
Gefrierschrankes erscheint auf der
Temperaturanzeige (D) blinkend die
momentane Innentemperatur, die
rote Warnanzeige (H) blinkt und ein
Warnton ist zu hören.
• Der Warnton schaltet sich ab, wenn
die vorgegebene Temperatur im
Gefrierraum erreicht wird. Die rote
Warnanzeige blinkt weiter. Taste
ALARM Aus (I) drücken, um die rote
Warnanzeige abzuschalten.
Einfrieren von frischen
Lebensmitteln
Das Gefrierfach eignet sich zur
langfristigen Einlagerung von
Tiefkühlkost sowie zum Einfrieren
frischer Kost.
Für das Einfrieren von Lebensmitteln
ist der Schnellgefriervorgang
durchzuführen, mindestens 24 Stunden
vor Einlagerung einschalten.
Die einzufriereden Lebensmittel in
die Abteile gemäß Abbildung einlegen.
9 Kg
7 Kg
D670
Page 12
Auftauen
Die eingefrorenen oder tiefgekühlten
Lebensmittel sollten vor dem Gebrauch
aufgetaut werden, indem man sie am
besten im Kühlabteil oder je nach der
zur Verfügung stehenden Zeit bei
Raumtemperatur auftaut. Kleine Stücke
können eingefroren gekocht werden.
Selbstverständlich verlängert sich dabei
die Kochzeit.
Kälteakku
Der Gefrierschrank ist mit einem
oder mehreren Kälte-Akkus
ausgestattet, der sich im obersten
Vorfrostfach befindet. Im Falle einer
Störung z.B. Stromausfall wird die
Aufbewahrungsdauer durch den Akku
verlängert.
Aufbewahrung der
Tiefkühlkost
Nach einem längeren Stillstand oder
bei der ersten Inbetriebnahme des
Gerätes muss vor der Einlagerung der
Tiefkühlkost das Gefrierabteil für
mindestens Drei Stunden auf den
Schnellgefriervorgang gestellt werden.
Nach ca. 2 Std. kann dieser auf eine
mittlere Stellung zurückgedreht werden.
Wichtig
Im Falle einer
Stromunterbrechung während der
Lagerung von Tiefkühlkost bzw. von
eingefrorenen Lebensmitteln soll
die Tür des Gefrierfaches nicht
geöffnet werden. Die Tiefkühlkost
verdirbt nicht, wenn es sich um
eine kurze Unterbrechung handelt
(bis 6-8 Std.) und das Gerät voll ist.
Wenn das nicht der Fall ist, ist es
nötig, die tiefgefrorenen
Lebensmittel innerhalb kurzer Zeit
zu verbrauchen (eine
Temperaturerhöhung der
Tiefkühlkost verkürzt die
Aufbewahrungsdauer).
Eiswürfelbereitung
Das Gerät hat eine oder mehrere
Eiswürfelschalen, welche mit Wasser
aufgefüllt in das Gefrierfach gestellt
werden.
Bitte zzur EEntnahme dder
Eiswürfelschalen kkeine
Metallgegenstände bbenutzen!
12
electrolux
Page 13
TIPS
Tips für das Einfrieren
Für ein einwandfreies Einfrieren der
Lebensmittel geben wir folgende
Ratschläge:
• Das Gefriervermögen des
Gefrierabteils (in 24 Std.) kann auf
dem Typenschild abgelesen
werden.
• Der Gefriervorgang dauert ca. 24
Stunden. In dieser Zeit sollte keine
zusätzliche Ware in das Gefrierabteil
eingelegt werden.
• Nur erstklassige, frische und gut
gesäuberte Produkte einfrieren.
• Die Nahrungsmittel vor dem
Einfrieren in kleine Portionen
einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht
das spätere Auftauen von kleineren
Portionen.
• Die Lebensmittel in Alu- oder
Polyäthylenfolien luftdicht
verpacken.
• Es soll vermieden werden, daß die
einzufrierenden Lebensmittel mit
den bereits eingefrorenen in
Berührung kommen, um eine
Wärmeübertragung an diese zu
verhindern.
• Es ist zu beachten, daß mageres
Fleisch besser und länger haltbar
ist. Fetthaltiges Fleisch hat eine
geringere Lagerzeit. Ferner reduziert
Salz die Haltbarkeitsdauer.
• Speiseeis, direkt aus dem
Gefrierfach genommen, kann Kälte-
Brandwunden verursachen.
• Es ist empfehlenswert, auf der
Verpackung das Einfrierdatum zu
notieren, damit die
Aufbewahrungszeit eingehalten
werden kann.
• Auf der Innentür oder in einer Tabelle
(falls diese mitgeliefert wurde) sind
einige Tier- und
Lebensmittelsymbole mit der in
Monaten (Zahlen) angegebenen
Aufbewahrungsdauer angebracht,
die Ihnendie Haltbarkeit vom
Moment des Einfrierens an anzeigt.
• Es ssollten kkeine kkohlensäurehaltigen
Getränke iin ddas GGefrierfach
eingestellt wwerden, dda ssie
explodieren kkönnen.
Tips für Tiefkühlkost
Um optimale Leistungen des Gerätes
zu erhalten, sich vergewissern,
• daß die Tiefkühlkost beim Verkäufer
gut aufbewahrt wurde
• daß der Transport vom Verkäufer
zum Verbraucher in kurzer Zeit
erfolgt.
• Tür so wenig wie möglich öffnen und
nicht offen lassen.
• Einmal aufgetaute Lebensmittel
verderben schnell und können kein
ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht
überschritten werden.
electrolux 13
Page 14
14
electrolux
Viele sspezifisch ffür ddie RReinigung vvon
Küchenoberflächen eerhältliche MMittel
enthalten cchemische SSubstanzen, ddie
die KKunststoffteile ddieses GGeräts
angreifen bbzw. bbeschädigen kkönnen.
Aus ddiesem GGrund iist ees
empfehlenswert, ddas GGerät aaußen nnur
mit wwarmem WWasser uund eetwas
flüssigem TTellerspülmittel zzu rreinigen.
Stillstandszeiten
Bei längerem Stillstand des
Gerätes, müssen Sie folgendermaßen
vorgehen:
den Stecker aus der Steckdose
ziehen;
alle Lebensmittel herausnehmen;
Gerät abtauen, Innenraum und
Zubehörteile reinigen; die Türen offen
lassen, um im Innern eine gute
Luftzirkulation zu gewährleisten und
somit Geruchsbildung zu vermeiden.
Abtauen
Die sich im Gefrierschrank bildende
Reifschicht soll, sobald diese eine
Stärke von 4 mm erreicht hat, mit dem
mitgelieferten Plastikschaber
abgekratzt werden. Während dieses
Vorganges ist es nicht nötig, das Gerät
WARTUNG
Vor jjeder RReinigungsarbeit
immer dden NNetzstecker aaus
der SSteckdose zziehen.
Achtung
Dieses Gerät enthält im
kältekreislauf Kohlen-wasserstoff. Aus
diesem Grund darf die Wartung und
das Nachfüllen aussschließlich von
autorisiertem Fachpersonal
durchgeführt werden.
Regelmäßige Reinigung
Benutzen Sie nie Metallgegenstände um das Gerät zu reinigen, da
es beschädigt werden könnte.
Den Innenraum mit lauwarmem
Wasser und Natron und die lackierten
Teile mit einem Poliermittel reinigen.
Gut nachwaschen und sorgfältig
trocknen.
Das ZZiehen, VVerschieben ooder
Beschädigen vvon eeventuellen RRöhren
und/oder KKabeln iinnerhalb ddes
Gefrierraumes iist zzu vvermeiden.
Den Kondensator und den
Motorkompressor mit einer Bürste oder
einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit
folglicher Stromersparnis.

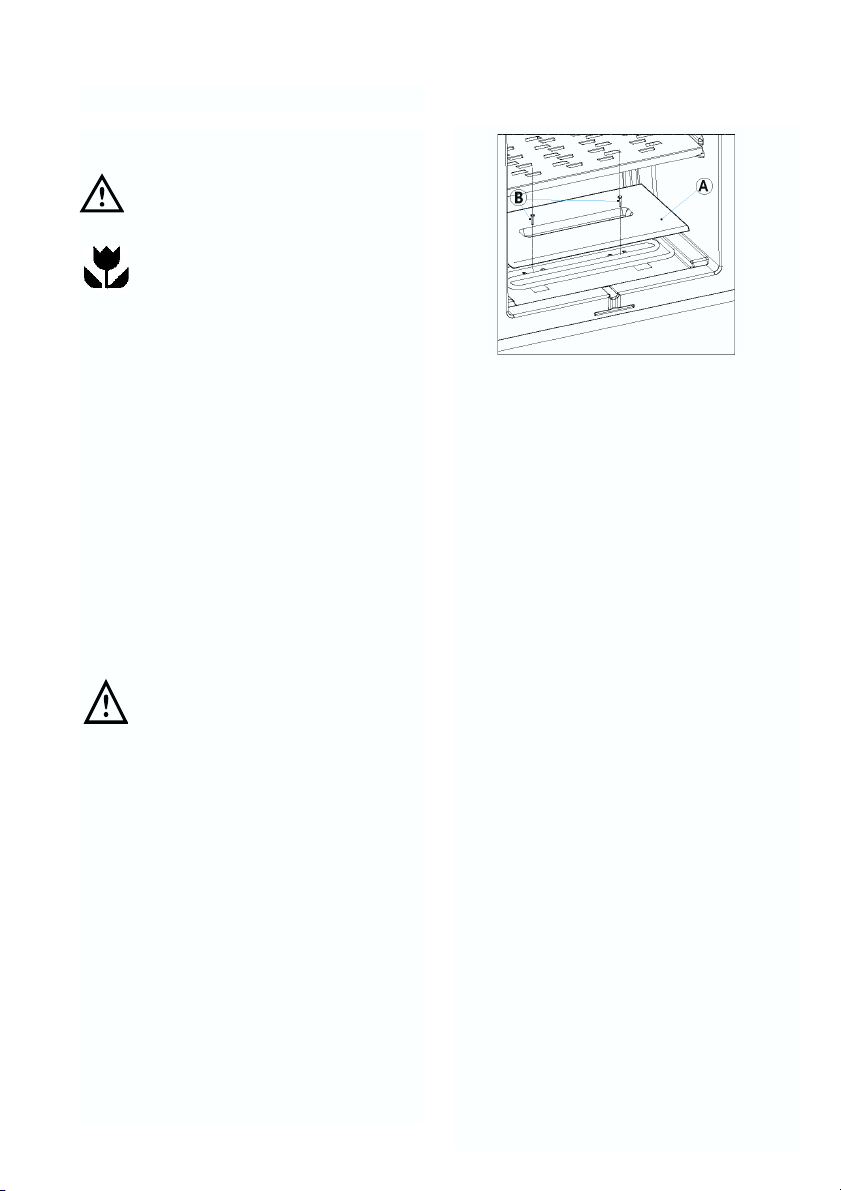

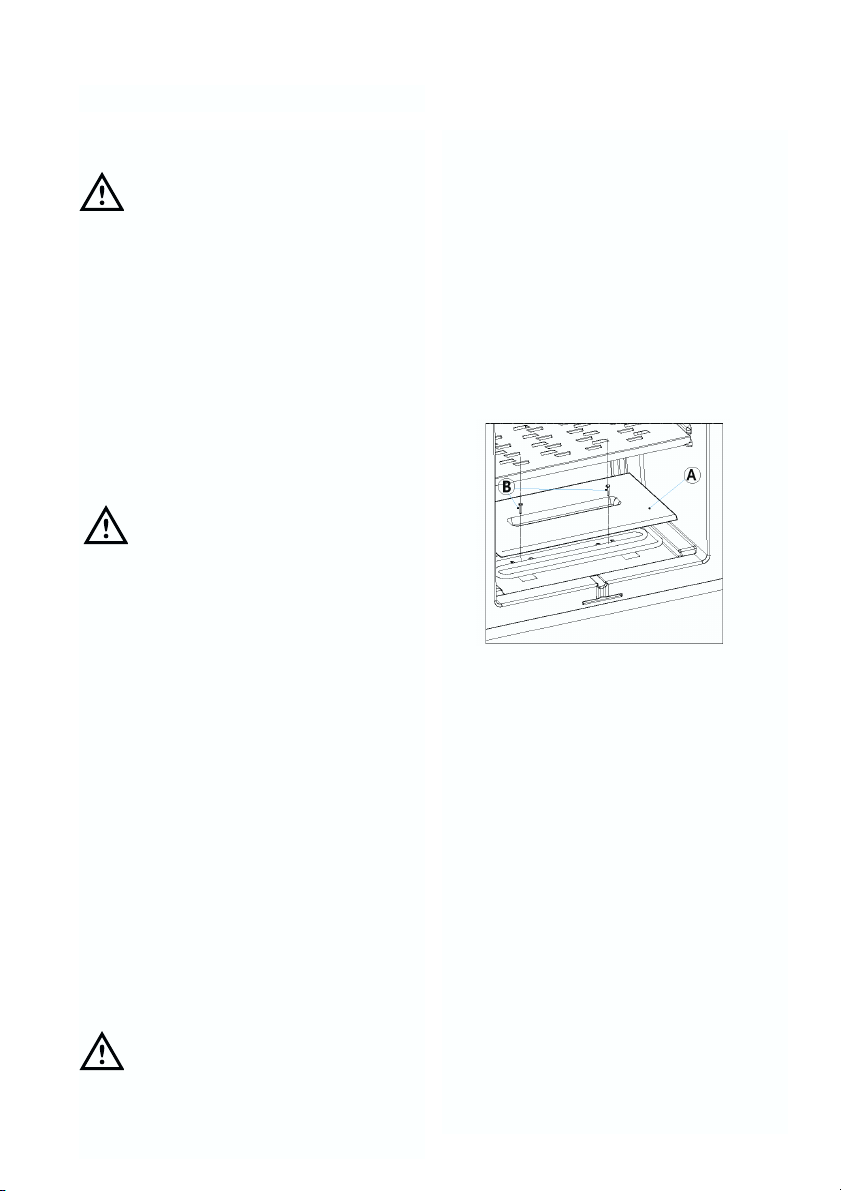

Die Platte A durch Entfernen der
beiden Schrauben B abnehmen. Platte
und Boden von eventuellen
Lebensmittelrückständen reinigen.
Nach der Reinungung die Platte
wieder einsetzen und mit den beiden
Schrauben befestigen.
Page 15
auszuschalten und die Nahrungsmittel
herauszunehmen.
Wenn sich jedoch eine dicke
Eisschicht bildet, muß man vollkommen
abtauen. Um ein vollständiges Abtauen
durchzuführen, geht man wie folgt vor:
1. Die Taste “B” drücken oder den
Stecker aus der Steckdose
herausziehen.
2. Die eventuell im Frosterfach
liegenden Lebensmittel
herausnehmen, sie in Zeitungspapier
einwickeln und sehr kühl
aufbewahren.
3. Die Tür offen lassen und den

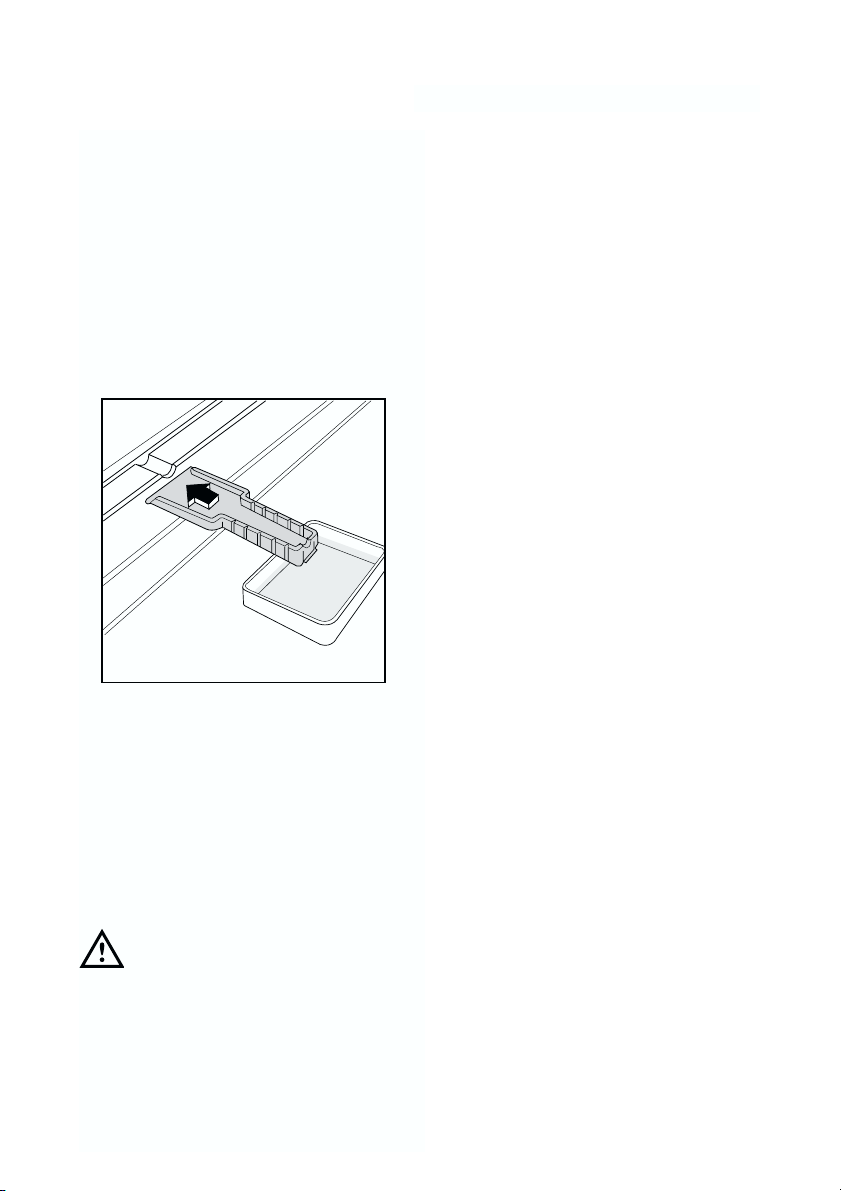

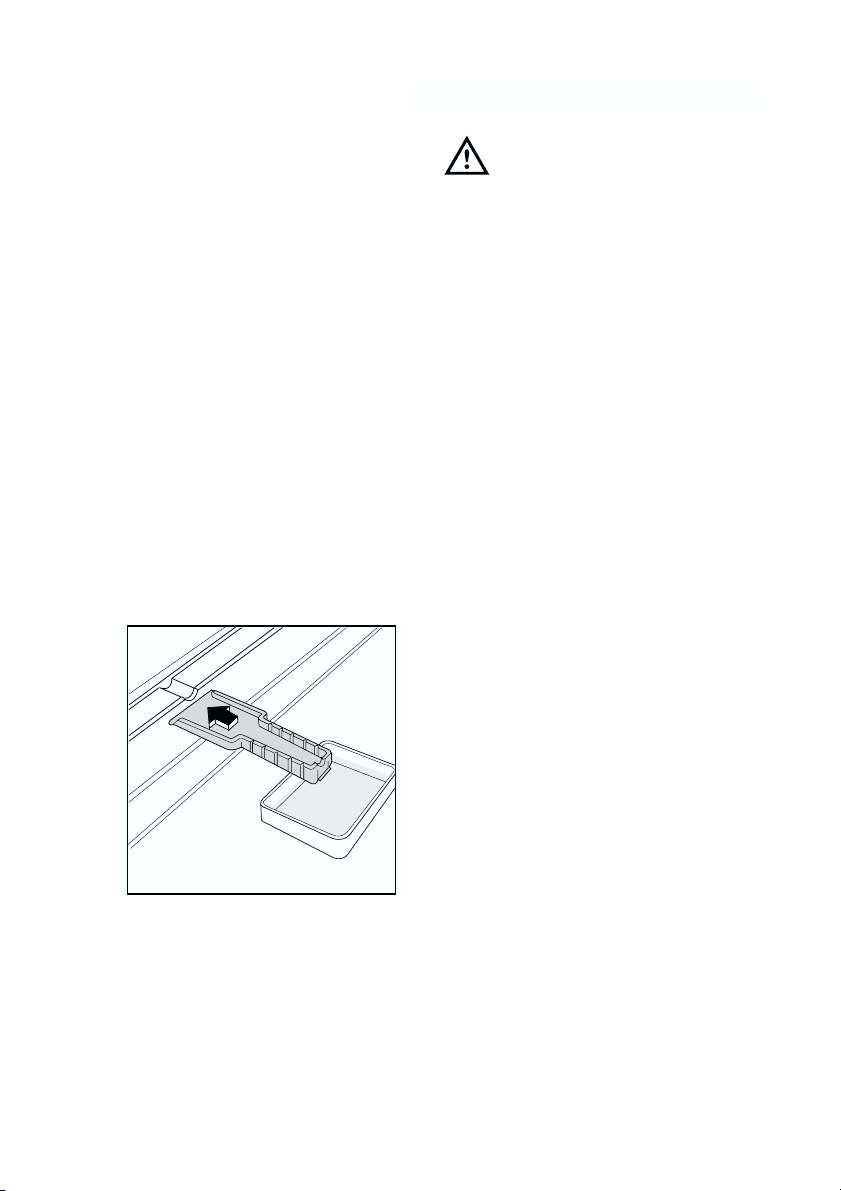

Plastikschaber, der als Rinne dient,
am vorgesehenen Platz einsetzen,
sodaß das Abtauwasser in ein
geeignetes, darunter gestelltes Gefäß
fließen kann.
4. Nach beendetem Abtauprozeß das
Gefrierteil gut nachtrocknen.
Plastikschraber für späteren
Gebrauch aufbewahren.
5. Die Taste (B) wieder drücken bzw.
den Stecker wieder einstecken.
6. Nachdem das Gerät für 2-3 Std. in
Betrieb genommen wurde, können
tiefgefrorene Lebensmittel darin
zurückgelegt
electrolux 15
Achtung:
Benutzen SSie nniemals
Metallgegenstände, uum ddie RReifschicht
abzukratzen, ddamit eeine
Beschädigungen ddes GGerätes
vermieden wwerden kkann.
Benutzen SSie kkein mmechanisches
oder aanderes MMittel ffür eeinen
schnelleren AAbtauprozeß mmit AAusnahme
der vvom HHersteller eempfohlenen.
Ein TTemperaturanstieg dder
Tiefkühlkost wwährend ddes AAbtauens
könnte ddie AAufbewahrungsdauer
verkürzen.
STORUNGEN
Falls das Gerät Störungen aufweisen
sollte, überprüfen Sie zuerst folgendes:
• Steckt der Netzstecker in der
Steckdose?
• Befindet sich der Hauptschalter der
elektrischen Anlage in der richtigen
Stellung?
• Ist die Stromzufuhr unterbrochen?
Befindet sich der Thermostatknopf
in richtiger Stellung?
• Abtauwasserloch verstopft? (siehe
Abschnitt “Abtauen”)
Sollten Sie nach o.e. Prüfungen zu
keinem Resultat kommen, so wenden
Sie sich bitte an unseren nächsten
Kundendienst.
Um eein rrasches BBeheben ddes
Schadens zzu eermöglichen, iist ees bbeim
Anruf aan dden KKundendienst nnotwendig,
die MModell- uund SSeriennummer
anzugeben, ddie SSie ddem GGarantieschein
oder ddem TTypenschild ((– llinke SSeite ––
unten) eentnehmen kkönnen.
D068
Page 16
16
electrolux
INSTALLATION
Austellung
Das Gerät sollte nicht in der Nähe
von Wärmequellen wie Heizkörpern
oder Öfen aufgestellt und vor direkter
Sonneneinstrahlung geschützt
werden. Die beste Leistung erzielt
man erfahrungsgemäß bei
Raumtemperaturen. Für den Einbau
bitte den entsprechenden Abschnitt
durchlesen.
Elektrischer Anschluß
Bevor Sie den Stecker in die
Steckdose einstecken, überprüfen Sie
bitte, daß die auf dem Typenschild
des Gerätes angegebene Spannung
sowie Frequenz mit dem
Anschlußwert des Hauses
übereinstimmen. Eine Abweichung
von ±6% von der Nominalspannung
ist zulässig. Für die Anpassung des
Gerätes an andere Spannungen muß
ein Spartransformator angemessener
Leistung vorgeschaltet werden.
Das Gerät muß unbedingt
vorschriftsmäßig geerdet werden. Zu
diesem Zweck ist der Stecker des
Speisekabels mit dem dafür
vorgesehenen Kontakt versehen.
Sollte die Netzleitung im Haus nicht
mit einer Erdleitung versehen sein, so
muß das Gerät an eine getrennte
Erdleitung vorschriftsmäßig und unter
Hinzuziehung eines Fachmanns
angeschlossen werden.
Die EErzeugerfirma llehnt jjede
Verantwortung aab, ffalls ddiese
Unfallverhütungsvorschrift nnicht
beachtet wwird.
Dieses GGerät eentspricht dder ffolgende
EWG RRichtlinie:
-
87/308 EEWG vvom 22.6.87
(Deutschland-AAusführung) bbzw. dder
ÖVE-RRichtlinie NNr. FF 661/84 ((Österreich-
Ausführung) bbezüglich FFunkentstörung.
- 773/23 EEWG vvom 119/02/73
(Niederspannung) uund ffolgende
Änderungen;
- 889/336 EEWG vvom 003/05/89
(Elektromagnetische VVerträglichkeit) uund
folgende ÄÄnderungen.
Page 17

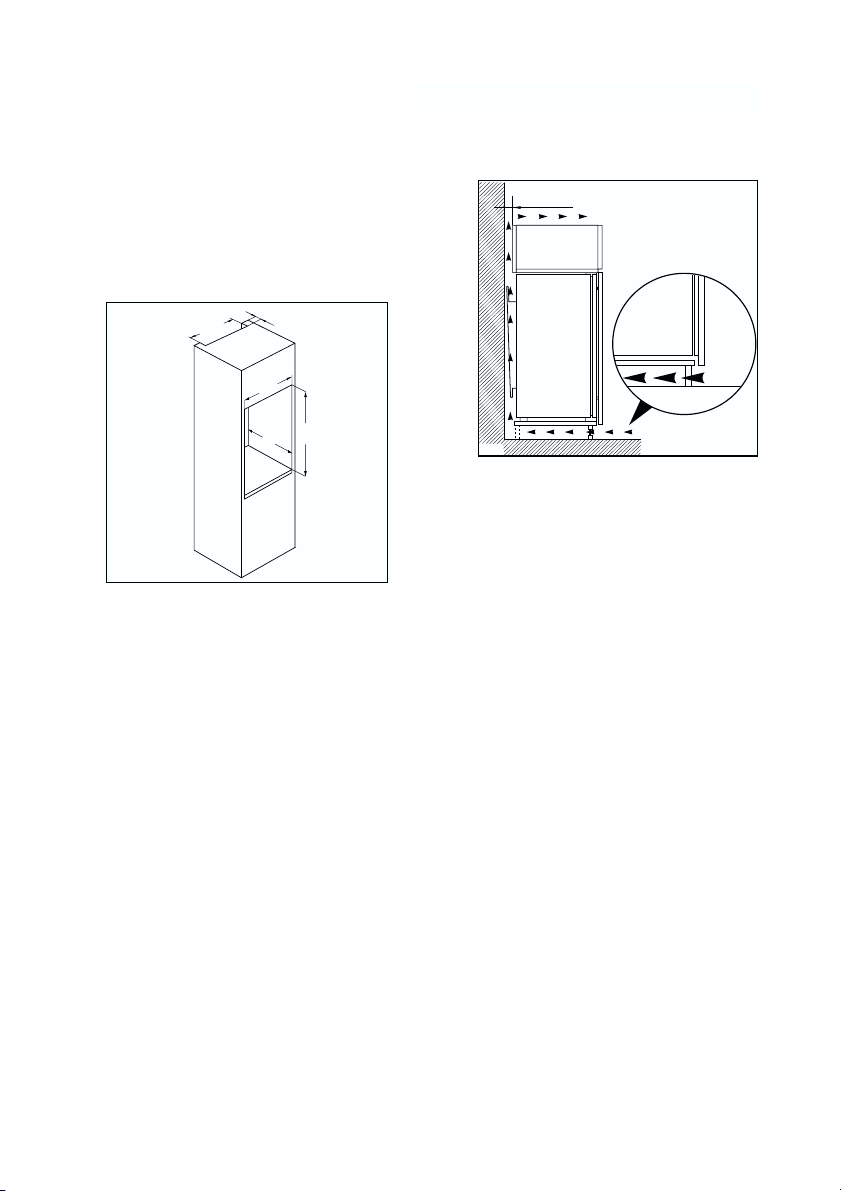

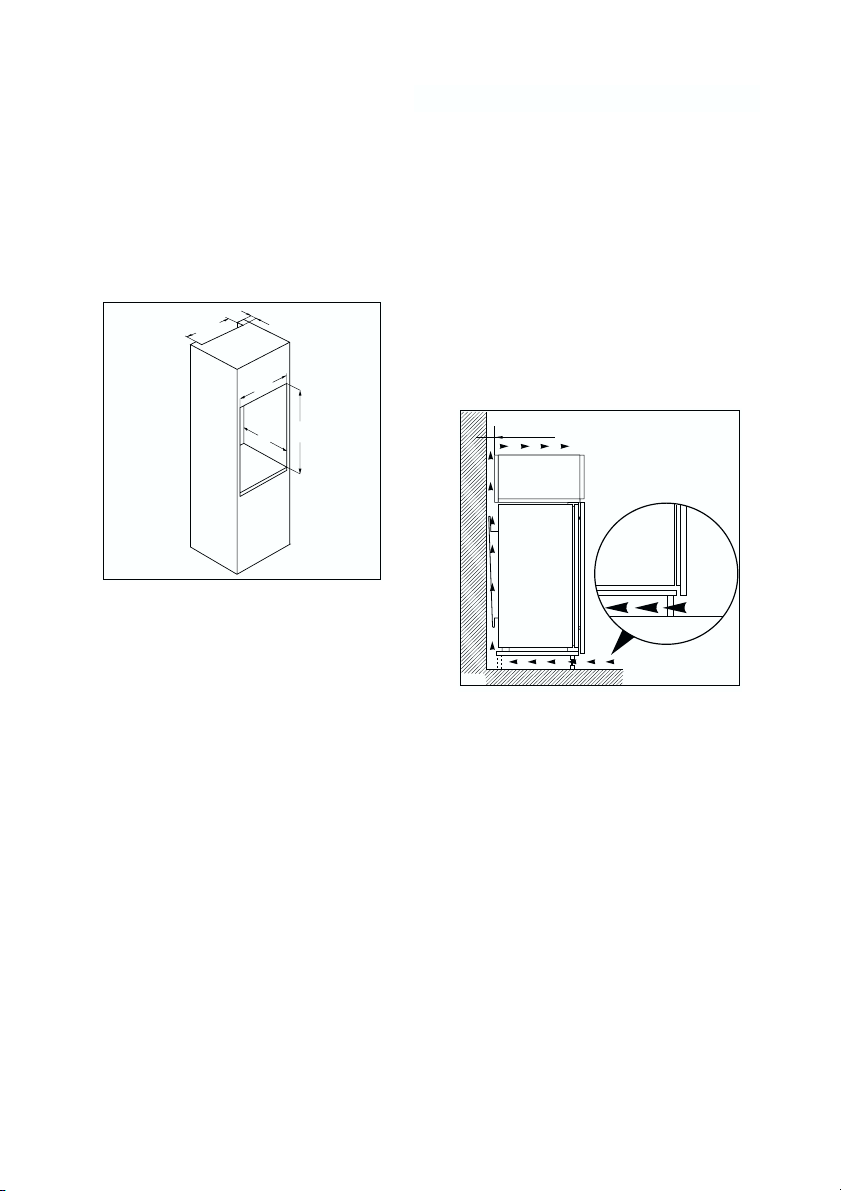

Nischemaße
Höhe 880 mm
Tiefe 550 mm
Breite 560 mm
Aus Gründen der Sicherheit muß eine
Mindestbelüftung gesichert sein, wie
aus der Abb.hervorgeht.
Achtung: DDie VVentilations - ÖÖffnungen
müssen iimmer ssaubergehalten wwerden.
Ferner ist auch am hinteren
Einbauschrankteil ein Lüftungskamin
mit filgenden Massen notwendig:
Tiefe 50 mm
Breite 540 mm
ACHTUNG!
Es muß möglich sein, das Gerät vom
Netz zu trennen; nach der Installation
muß die Steckdose daher zugänglich
bleiben.
electrolux 17
50
540
B
H
T
PR01
50 mm
D567
min.
200 cm
2
min.
2
200 cm
Page 18
18
electrolux
Garantie/Kundendienst
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes
von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den
Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt
werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies
vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher
Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den
folgenden Bedingungen:
1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum
Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer
Produktbeschreibung für dieses Gerät aufge-führten Eigenschaften aufweist. Ein Mangel
liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich
gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem
Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits zum
Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder
Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer
in einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des
Mangels in Deutschlandbetrieben wird und Garantieleistungen auch in Deutschland
erbracht werden können. Mängel müssen uns innerhalb von zwei (2) Monaten nach
Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung
des Mangels unentgeltlichbeseitigen; die zu diesem Zweck erforderlichen Aufwendungen,
insbesondere Transport-,Wege-, Arbeits- und Materialkosten werden von uns getragen.
Über diese Nachbesserung hinausgehende Ansprüche werden durch diese Garantie
dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den
Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene
Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der
Garantieleistungen festgelegt werden. Nach-besserungsarbeiten werden, soweit möglich,
am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der
Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über. 6.
Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der
Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg
(Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder-bei
Waschgeräten und Wäschetrocknern-in Gemeinschaftsanlagen genutzt wird, beträgt die
Verjährungsfrist sechs (6) Monate.
Electrolux Vertriebs GmbH
Muggenhofer Straße 135
D-90429 Nürnberg
* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)
Page 19
EUROPÄISCHE GARANTIE
Für dieses Gerät besteht in den am Ende dieses Handbuchs aufgeführten
Ländern eine Garantie von Electrolux für den Zeitraum, der in der
Gerätegarantie oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus
einem dieser Länder in ein anderes der unten aufgeführten Länder ziehen,
wird die Gerätegarantie unter folgenden Voraussetzungen mit übertragen:
· Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät
gekauft haben. Dies wird durch ein gültiges Kaufdokument bescheinigt,
das von dem Verkäufer des Gerätes ausgestellt wurde.
· Die Gerätegarantie gilt für denselben Zeitraum und in demselben
Ausmaß für Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder
diese spezielle Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
· Die Gerätegarantie ist personengebunden, d. h. sie gilt für den
Erstkäufer des Geräts und kann nicht auf einen anderen Benutzer
übertragen werden.
· Das Gerät wird in Übereinstimmung mit der von Electrolux
herausgegebenen Anleitung installiert und verwendet und wird nur im
Privathaushalt eingesetzt, d. h. nicht für gewerbliche Zwecke genutzt.
· Das Gerät wird in Übereinstimmung mit allen relevanten
Bestimmungen installiert, die in Ihrem neuen Aufenthaltsland gelten.
Die Bestimmungen dieser europäischen Garantie haben keinerlei
Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.
electrolux 19
Page 20
20
electrolux
Konepajanranta 4, 28100 Pori
Suomi
+35 8 26 22 33 00
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlaba caddesi no : 35 Taksim stanbul
+7 095 937 7837
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
eská republika
+420 2 61 12 61 12
Bud jovická 3, Praha 4, 140 21
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas
+30 23 10 56 19 70
4, Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
+370 5 2780609
Verki 29, LT-09108 Vilnius
Luxembourg
+35 2 42 43 13 01
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Tr aška 132, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebi e SK, Seberíniho 1, 821 03 Bratislava
www. electrolux.com
ě
á
ŏ
ŝ
www.electrolux.fr
È
129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
ţ
ģ
Россия
Page 21
Welcome tto tthe wworld oof EElectrolux
You’ve chosen a first class product from Electrolux, which hopefully will provide
you with lots of pleasure in the future. Electrolux ambition is to offer a wide
variety of quality products that would make your life even more comfortable. You
can look at some examples on the cover in this manual. But now it’s time to
study this manual and start using and enjoying the benefits from your new
machine. We promise that it’ll make your life a little easier. Good luck!
electrolux 21
Page 22
22
electrolux
The following symbols are used in this manual:
Important information concerning your personal safety and information on
how to avoid damaging the appliance.
General information and tips
Environmental information
The symbol on the product or on its packaging indicates that this product may
not be treated as household waste. Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product. For more
detailed information about recycling of this product, please contact your local city
office, your household waste disposal service or the shop where you purchased the
product.
Page 23
Contents
Safety IImformation 24
Use 227
Cleaning the interior 27
Control panel 27
Temperature regulation 28
Super Frost Button 28
Warning-light 28
Alarm Reset Button 28
Operation 29
Freezing fresh food 29
Storage of frozen food 29
Thawing 30
Ice-cube production 30
Cold accumulators 30
Hints 31
Hints for freezing 31
Hints for storage of frozen food 31
Maintenance 332
Periodic cleaning 32
Periods of no operation 32
Defrosting 32
Customer sservice aand sspare pparts 333
Installation 34
Location 34
Electrical connection 34
Dimensions of housing 35
European GGuarantee 36
www.electrolux.com 37
electrolux 23
Page 24
24
electrolux
Safety information
It is most important that this instruction
book should be retained with the
appliance for future reference. Should
the appliance be sold or transferred to
another owner, or should you move
house and leave the appliance, always
ensure that the book is supplied with
the appliance in order that the new
owner can be acquainted with the
functioning of the appliance and the
relevant warnings.
If this appliance featuring magnetic door
seals is to replace an older appliance
having a spring lock (latch) on the door
or lid, be sure to make that spring lock
unusable before you discard the old
appliance. This will prevent it from
becoming a death-trap for a child.
These warnings are provided in the
interest of safety. You must read them
carefully before installing or using the
appliance.
General Safety
• This appliance is not intended for
use by persons (including children)
with reduced physical, sensory or
mental capabilities, or lack of
experience and knowledge, unless
they have been given supervision or
instruction concerning use of the
appliance by a person responsible
for their safety. Children should be
supervised to ensure that they do
not play with the appliance.
• It is dangerous to alter the
specifications or modify this product
in any way.
• Before any cleaning or maintenance
work is carried out, be sure to switch
off and unplug the appliance.
• This appliance is heavy. Care should
be taken when moving it
• Ice lollies can cause frost burns if
consumed straight from the
appliance.
•• Take uutmost ccare wwhen hhandling
your aappliance sso aas nnot tto ccause
any ddamages tto tthe ccooling uunit wwith
consequent ppossible ffluid lleakages.
• The aappliance mmust nnot bbe llocated
close tto rradiators oor ggas ccookers.
• Avoid pprolonged eexposure oof tthe
appliance tto ddirect ssunlight.
• There mmust bbe aadequate vventilation
round tthe bback oof tthe aappliance aand
any ddamage tto tthe rrefrigerant ccircuit
must bbe aavoided.
• For ffreezers oonly ((except bbuilt-iin
models): aan iideal llocation iis tthe
cellar oor bbasement.
• Do nnot uuse oother eelectrical
appliances ((such aas iice ccream
makers) iinside oof rrefrigerating
appliances.
Service/Repair
• Any electrical work required to install
this appliance should be carried out
by a qualified electrician or
competent person
• This product should be serviced by
an authorized Service Centre, and
only genuine spare parts should be
used.
• Under no circumstances should you
attempt to repair the appliance
yourself. Repairs carried out by
inexperienced persons may cause
injury or more serious
malfunctioning. Refer to your local
Page 25
Service Centre, and always insist on
genuine spare parts.
• This appliance contains
hydrocarbons in its cooling unit;
maintenance and recharging must
therefore only be carried out by
authorized technicians.
Use
• The domestic refrigerators and
freezers are designed to be used
specifically for the storage of edible
foodstuffs only.
• Best performance is obtained with
ambient temperature between
+18°C and +43°C (class T); +18°C
and +38°C (class ST); +16°C and
+32°C (class N); +10°C and +32°C
(class SN). The class of your
appliance is shown on its rating
plate.
Warning: when the ambient
temperature is not included within
the range indicated for the class of
this appliance, the following
instructions must be observed:
when the ambient temperature
drops below the minimum level, the
storage temperature in the freezer
compartment cannot be
guaranteed; therefore it is advisable
to use the food stored as soon as
possible.
• Frozen food must not be re-frozen
once it has been thawed out.
• Manufacturers’ storage
recommendations should be strictly
adhered to. Refer to relevant
instructions.
• The inner lining of the appliance
consists of channels through which
the refrigerant passes. If these should
be punctured this would damage the
appliance beyond repair and cause
food loss. DO NOT USE SHARP
INSTRUMENTS to scrape off frost or
ice. Frost may be removed by using
the scraper provided. Under no
circumstances should solid ice be
forced off the liner. Solid ice should be
allowed to thaw when defrosting the
appliance.
• Do not place carbonated or fizzy
drinks in the freezer as it creates
pressure on the container, which
may cause it to explode, resulting in
damage to the appliance.Do not use
a mechanical device or any artificial
means to speed up the thawing
process other than those
recommended by the manufacturer.
Never use metal objects for cleaning
your appliance as it may get
damaged.
Installation
• During normal operation, the
condenser and compressor at the
back of the appliance heat up
considerably. For safety reasons,
minimum ventilation must be as
shown in the instructions.
Attention: kkeep vventilation oopenings
clear oof oobstruction.
• Care must be taken to ensure that
the appliance does not stand on the
electrical supply cable.
Important:
if the supply cord is
damaged, it must be replaced by a
special cord or assembly availa-ble
from the manufacturer or its service
agent.
• If the appliance is transported
horizontally, it is possible that the oil
contained in the compressor flows in
the refrigerant circuit. It is advisable
electrolux
25
Page 26
26
electrolux
to wait at least two hours before
connecting the appliance to allow
the oil to flow back in the
compressor.
• There are working parts in this
product which heat up. Always
ensure that there is adequate
ventilation as a failure to do this will
result in component failure and
possible food loss. See installation
instructions.
• Parts which heat up should not be
exposed. Wherever possible the
back of the product should be
against a wall.
Environment Protection
This aappliance ddoes nnot ccontain ggasses
which ccould ddamage tthe oozone llayer, iin
either iits rrefrigerant ccircuit oor iinsulation
materials. TThe aappliance sshall nnot bbe
discarded ttogether wwith tthe uurban
refuse aand rrubbish. AAvoid ddamaging tthe
cooling uunit, eespecially aat tthe rrear nnear
the hheat eexchanger. IInformation oon yyour
local ddisposal ssites mmay bbe oobtained
from mmunicipal aauthorities. TThe
materials uused oon tthis aappliance
marked bby tthe ssymbol aare
recyclable.
Page 27
USE
Cleaning the interior
Before using the appliance for the
first time, wash the interior and all
internal accessories with luke-warm
water and some neutral soap so as to
remove the typical smell of a brandnew product, then dry thoroughly.
Do nnot uuse ddetergents oor
abrasive ppowders, aas tthese wwill
damage tthe ffinish.
Control panel
A - ON/OFF light
B - Appliance - button ON/OFF
C - Temperature setting button
(warmest)
D - Temperature indicator
E - Temperature setting button (coldest)
F - Super frost light
G - Super frost button
H - Alarm reset light
I - Alarm reset button
electrolux
27
AB C D EFGHI
Page 28
28
electrolux
A - Light ON/OFF
B. Button ON/OFF
ON: Press the button (B). The pilot
light (A) switches on.
OFF: Keep pressed the button (B) until
the pilot light (A) and the
temperature indicator switches
off.
C - E. Temperature
setting buttons
The temperature can be adjusted
between -15°C and -24°C.
By pressing the button (C or E), the
current temperature setting flashes on
the indicator. It is possible to modify the
setting temperature only with flashing
indicator. To set a warmer temperature,
press button (C). To set a colder
temperature, press button (E). The
indicator displays the newly selected
temperature for a few seconds and
then shows again the inside
compartment temperature.
Attention!
During the stability period and when
first starting the appliance the
temperature displayed doesn not
correspond to the setting temperature.
During this time it is possible that the
temperature displayed is lower than the
setting temperature.
D - Temperature indicator
During normal functioning the
indicator shows the warmest
temperature inside the freezer.
Differences up to 5°C inside the
compartment are quite normal.
Attention!
A difference between the temperature
displayed and the temperature setting
is normal. Especially when:
• a new setting has recently been
selected
• the door has been left open for a
long time
• warm food has been placed in the
compartment
F - Super frost pilot light
G - Super frost button
To freeze fresh foods, the “Super
frost” function must be activated. Press
the super frost button (G).The relevant
pilot light (F) switches on
The function can be deactivated at
any time, by pressing the button (G),
otherwise it automatically switches off.
With deactivated function the pilot light
(F) switches off.
H - Alarm reset light
I - Alarm reset button
In the event of an abnormal
temperature rise inside the freezer (e.g.
power cut) the warning light (H) will
start to flash and a buzzer will sound.
Page 29
After the temperature has returned to
normal, the warning light (H) will
continue to flash, although the buzzer
has stopped.
When the alarm button (I) is pressed,
the warmest temperature reached in the
compartment flashes on the indicator
(D).
If the power has been off for a long
time, frozen food should be consumed
as quickly as possible, or cooked and
then re-frozen.
Sound signal alarm with
open door
This appliance incorporates an alarm
which gives off a sound signal when the
door remains open for more than 80
seconds. The signal can be stopped by
closing the door.
Operation
Insert the plug in the power socket.
Press the button ON/OFF (B). The
appliance is switched on.
The freezer is pre-set to run at -18°C.
this temperature will be reached in a few
hours.
As soon as the appliance is switched
on the temperature indicator (D) shows
the current temperature inside the
freezer, the alarm reset light (H) flashes
and a buzzer sounds. Press the alarm
reset button (I). The buzzer stops and
the alarm light (H) continues to flash until
the setting temperature is reached.
Freezing fresh food
To freeze fresh food, press the Super
Frost button (G).
Place the food to be frozen in the
upper compartment. The maximum
quantity of food which can be frozen in
24 hrs. is shown on the rating plate;
Warning!
When the “Super Frost” function is to be used:
about 6 hrs
before
about 24 hrs
before
not needed
not needed
Introducing small quantities of fresh food (about 5 kg)
Introducing the maximum quantity of food (see rating plate)
Introducing frozen food
Introducing small quantities of fresh food daily 2 kg maximum
electrolux 29
Page 30
30
electrolux
Freezing fresh food
The freezer compartment is suitable
for long term storage of commercially
frozen food and for freezing fresh food.
To freeze fresh foods allow it to run
on the fast freeze setting for at least 24
hours before loading food.Place the

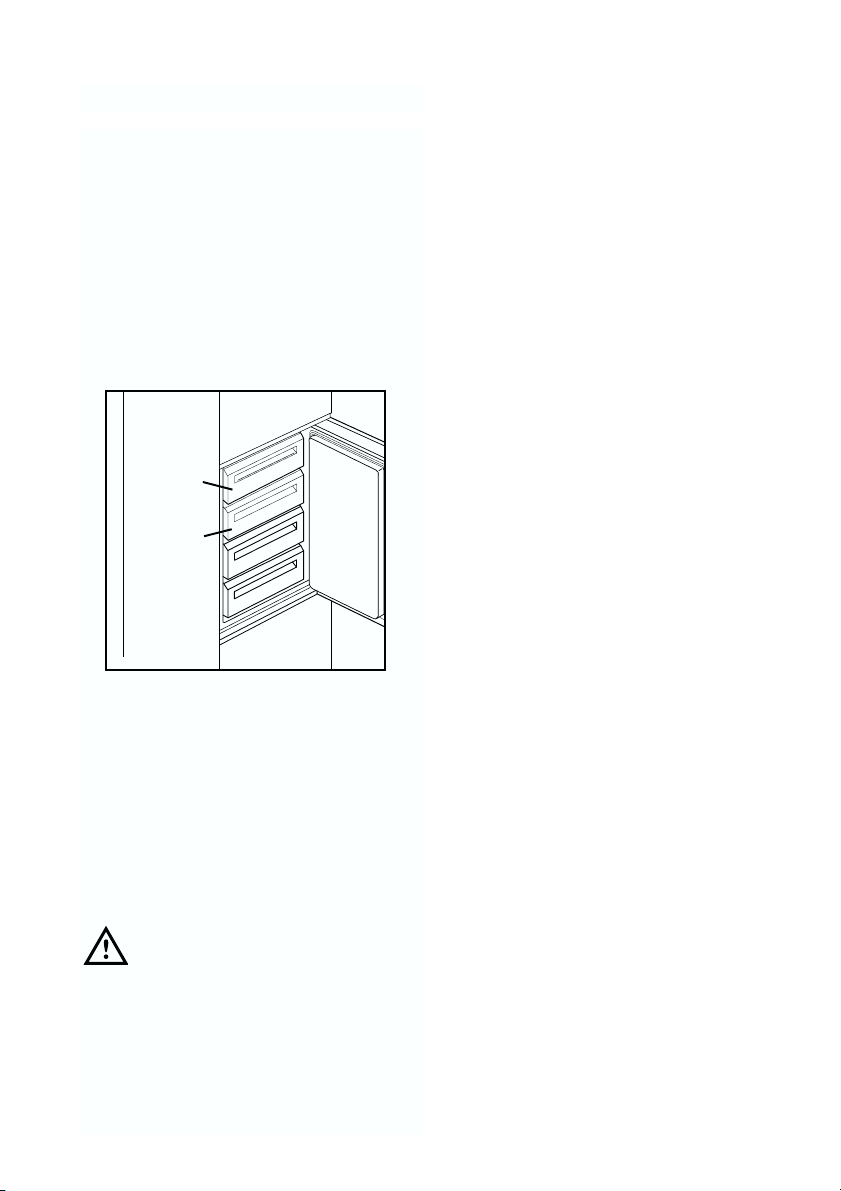

food to be frozen in the
compartment.as shown in figure
Storage of frozen food
When first starting-up or after a
period out of use, before putting the
products in the compartment let the
appliance run for at least two hours on
the fast freeze setting, then turn the
thermostat knob to the normal
operating position.
Important
If tthere iis aa ppower ffailure wwhen ffood iis
in tthe ffreezer, ddo nnot oopen tthe ddoor oof
the ffreezer ccompartment. TThe ffrozen
food wwill nnot bbe aaffected iif tthe ppower
cut iis oof sshort dduration ((up tto 66-88
hours) aand tthe ffreezer ccompartment iis
full, ootherwise, iit iis rrecommended tthat
the ffood sshould bbe uused wwithin aa sshort
time ((a ttemperature iincrease oof tthe
frozen ffood sshortens iits ssafe sstorage
period).
Thawing
Deep-frozen or frozen food, prior to
being used, can be thawed in the
refrigerator compartment or at room
temperature, depending on the time
available for this operation.
Small pieces may even be cooked
still frozen, directly from the freezer: in
this case, cooking will take longer.
Ice-cube production
This appliance is equipped with one
or more trays for the production of icecubes. Fill these trays with water, then
put them in the freezer compartment.
Do nnot uuse mmetallic iinstruments tto
remove tthe ttrays ffrom tthe ffreezer.
Cold accumulator
The freezer contains one or more
cold accumulators which increases
storage times in the event of a power
cut or breakdown. It is located in the
upper compartment.
9 Kg
7 Kg
D670
Page 31
HINTS
Hints for freezing
To help you make the most of the
freezing process, here are some
important hints:
• the maximum quantity of food which
can be frozen in 24 hrs. is shown on
the rating plate;
• the freezing process takes 24 hours.
No further food to be frozen should
be added during this period;
• prepare food in small portions to
enable it to be rapidly and
completely frozen and to make it
possible subsequently to thaw only
the quantity required;
• wrap up the food in aluminium foil
or polythene and make sure that
the packages are airtight;
• do not allow fresh, unfrozen food to
touch food which is already frozen,
thus avoiding a rise in temperature
of the latter;
• water ices, if consumed
immediately after removal from the
freezer compartment, can possibly
cause the skin to be freeze burnt;
• it is advisable to show the freezingin date on each individual pack to
enable you to keep tab of the
storage time;
• do nnot pput ccarbonated lliquids ((fizzy
drinks, eetc.) iin tthe ffreezer
compartment aas tthey mmay
burst.
Hints for storage of frozen
food
To obtain the best performance from
this appliance, you should:
• make sure that the commercially
frozen foodstuffs were adequately
stored by the retailer;
• be sure that frozen foodstuffs are
transferred from the foodstore to
the freezer in the shortest possible
time;
• not open the door frequently or
leave it open longer than absolutely
necessary.
• Once defrosted, food deteriorates
rapidly and cannot be refrozen.
• Do not exceed the storage period
indicated by the food manufacturer.
electrolux 31
Page 32
32
electrolux
MAINTENANCE
Unplug tthe aappliance bbefore
carrying oout aany mmaintenance
operation.
Warning
This appliance contains hydrocarbons
in its cooling unit; maintenance and
recharging must therefore only be
carried out by authorized technicians.
Periodic cleaning
Clean the inside with warm water
and bicarbonate of soda.
Rinse and dry thoroughly.
Do nnot ppull, mmove oor ddamage
any ppipes aand //or ccables iinside
the ccabinet ..
Clean the condenser (black grill)
and the compressor at the back of the
appliance with a brush or a vacuum
cleaner. This operation will improve the
performance of the appliance and save
electricity consumption.
Many pproprietary kkitchen ssurface
cleaners ccontain cchemicals tthat ccan
attack/damage tthe pplastics uused iin tthis
appliance. FFor tthis rreason iit iis
recommended tthat tthe oouter ccasing oof
this aappliance iis oonly ccleaned wwith
warm wwater wwith aa llittle wwashing-uup
liquid aadded.
Periods of non-operation
When the appliance is not in use
for long periods, take the
following precautions:
remove the plug from the wall socket;
remove all food;
defrost and clean the interior and all
accessories;
leave the door ajar to allow air to
circulate to prevent unpleasant smells.
Remove the protection (A) by
unscrewing both screws (B).
Clean the protection and the bottom of
the compartment.
After cleaning replace the protection
and fix with both screws.
Defrosting
The freezer compartment, however,
will become progressively covered with
frost. This should be removed with the
special plastic scraper provided,
whenever the thickness of the frost
exceeds 4 mm. During this operation it
is not necessary to switch off the
power supply or to remove the
foodstuffs.
Never uuse ssharp mmetal ttools tto
scrape ooff ffrost ffrom tthe eevaporator aas
you ccould ddamage iit.
However, when the ice becomes
very thick on the inner liner, complete
defrosting should be carried out as
follows:
Page 33
1. pull out the plug from the wall
socket or press the button “B”.;
2. remove any stored food, wrap it in
several layers of newspaper and put
it in a cool place;
3. leave the door open, and insert the
plastic scraper in the appropriate
seating at the bottom centre,
placing a basin underneath to
collect the defrost water.
4. when defrosting is completed, dry
the interior thoroughly; keep the
scraper for future use;
5. press the button “B” or replace the
plug in the power socket.
6. After letting the appliance run for
at least half an hour, replace the
previously removed food into the
compartment.
Important:
Never uuse ssharp mmetal ttools tto
scrape ooff ffrost ffrom tthe eevaporator aas
you ccould ddamage iit.
Do nnot uuse aa mmaechanical ddevice oor
any aartificial mmeans tto sspeed uup tthe
thawing pprocess oother tthan tthose
recommended bby tthe mmanufacturer.
electrolux 33
A ttemperature rrise oof tthe ffrozen
food ppacks, dduring ddefrosting, mmay
shorten ttheir ssafe sstorage llife.
CUSTOSERVICE AND
SPARE PARTS
If the appliance is not functioning
properly, check that:
• the plug is firmly in the wall socket
and the mains power switch is on;
• there is an electricity supply (find out
by plugging in another appliance);
• the thermostat knob is in the correct
position.
• If there are water drops on the
bottom of the cabinet, check that the
defrost water drain opening is not
obstructed (see “Defrosting” section).
• If your appliance is still not working
properly after making the above
checks, contact the nearest service
centre.
To obtain fast service, it is essential
that when you apply for it you specify the
model and serial number of your
appliance which can be found on the
guarantee certificate or on the rating
plate located inside the appliance, on
the bottom left-hand side.
D068
Page 34
34
electrolux
INSTALLATION
Location
The appliance should be installed
well away from sources of heat such as
radiators, boilers, direct sunlight etc.
Electrical connection
Before plugging in, ensure that the
voltage and frequency shown on the
serial number plate correspond to your
domestic power supply. Voltage can
vary by ±6% of the rated voltage.
For operation with different voltages, a
suitably sized auto-transformer must be
used.
The aappliance mmust bbe eearthed.
The power supply cable plug is provided
with a contact for this purpose.
If the domestic power supply socket is
not earthed, connect the appliance to a
separate earth in compliance with
current regulations, consulting a
specialist technician.
The MManufacturer ddeclines aall
responsibility iif tthe aabove ssafety
precautions aare nnot oobserved.
This appliance complies with the
following E.E.C. Directives:
- 887/308 EEEC
of 2/6/87 relative to radio
interference suppression.
- 773/23 EEEC
of 19.2.73 (Low Voltage
Directive) and subsequent
modifications;
- 889/336 EEEC
of 3.5.89
(Electromagnetic Compatibility
Directive) and subsequent
modifications.
Page 35
Dimensions of housing
Height 880 mm
Depth 550 mm
Width 560 mm
For safety reasons, minimum ventilation
must be as shown in Fig.
Attention: kkeep vventilation oopenings
clear oof oobstruction.
is necessary that the niche is provided
with a ventilation conduct having the
following dimensions:
Depth 50 mm
Width 540 mm
ATTENTION!
It must be possible to disconnect
the appliance from the mains power
supply; the plug must therefore be
easily accessible after installation.
electrolux 35
50
540
B
H
T
PR01
50 mm
D567
min.
200 cm
2
min.
2
200 cm
Page 36
36
electrolux
EUROPEAN GUARANTEE
This appliance is guaranteed by Electrolux in each of the countries listed at the back of
this user manual, for the period specified in the appliance guarantee or otherwise by law.
If you move from one of these countries to another of the countries listed, the appliance
guarantee will move with you subject to the following qualifications:-
The appliance guarantee starts from the date you first purchased the appliance which will
be evidenced by production of a valid purchase document issued by the seller of the
appliance.
The appliance guarantee is for the same period and to the same extent for labour and
parts as exists in your new country of residence for this particular model or range of
appliances.
The appliance guarantee is personal to the original purchaser of the appliance and cannot
be transferred to another user.
The appliance is installed and used in accordance with instructions issued by Electrolux
and is only used within the home, i.e. is not used for commercial purposes.
The appliance is installed in accordance with all relevant regulations in force within your
new country of residence.
The provisions of this European Guarantee do not affect any of the rights granted to you
by law.
Page 37
Konepajanranta 4, 28100 Pori
Suomi
+35 8 26 22 33 00
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlaba caddesi no : 35 Taksim stanbul
+7 095 937 7837
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
eská republika
+420 2 61 12 61 12
Bud jovická 3, Praha 4, 140 21
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas
+30 23 10 56 19 70
4, Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
+370 5 2780609
Verki 29, LT-09108 Vilnius
Luxembourg
+35 2 42 43 13 01
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Tr aška 132, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebi e SK, Seberíniho 1, 821 03 Bratislava
www. electrolux.com
ě
á
ŏ
ŝ
www.electrolux.fr
È
129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
ţ
electrolux 37
ģ
Россия
Page 38
Page 39
Page 40
2223 496-52-00 01092008
wwwwww..eelleeccttrroolluuxx..ccoomm
www.juno-eelectrolux.de
Loading...
