Juno JSI 5562 User Manual [nl]

Lave-vaisselle
Afwasmachine
JSI 5562

Mode d’emploi
Gebruiksaanwijzing

Zo is de gebruiksaanwijzing opgezet

Onderstaande symbolen wijzen u de weg in de gebruiksaanwijzing:

Aanwijzingen m.b.t. de veiligheid

1. 2. 3. De bediening stap voor stap
Tips en adviezen

Voor de gebruiker

Zo is de gebruiksaanwijzing opgezet 25

Waarschuwingen en belangrijke adviezen 26
Beschrijving van het apparaat 27
Het bedieningspaneel 27
Vóór het in gebruik nemen 28
Gebruik van het toestel 29

Zoutvat vullen 29
Glansmiddel 30
Dosering 30
Afwasmiddel 31

Beladen van de korven 32
Praktische tips voor het afwassen 34
Programma-overzicht 35
Toelichtingen voor testinstituten 35
Zo gaat u te werk 36
Onderhoud 37

Binnenkant van de machine 37
Reiniging van de afvoerzeef 37
Reiniging van de bodemzeef 37
Buitenkant van de machine 38
Als de machine langere tijd buiten gebruik is 38
Bescherming tegen vorst 38
Vervoeren van de machine 38

Herstel van eenvoudige storingen 39
Veiligheidsinrichtingen tot bescherming

tegen overstroming 40
Service en onderdelen 40

Installatie

Technische gegevens 41
Watertoevoer 42
Waterafvoer 43
Elektrische aansluiting 43

Onderbouw-aanwijzingen 44

Stellen van de stelpootjes 44
Montage van het decorpaneel 45
Montage van de wasembeschermplaat 45
Bevestigen aan aangrenzende
keukenmeubelen 46
Geluidsisolerende bescherming 47
Aanpassen van de plint 47

Inhoud

25

PCO14/1NL

Installatie

● Indien u tijdens de aflevering een schade aan het

apparaat hebt vastgesteld, meldt u dit dan, voor u
het apparaat installeert en/of in gebruik neemt,
direct aan uw leverancier .

● Het is gevaarlijk om, in welke vorm dan ook, dit

apparaat of de eigenschappen daarvan te
veranderen.

● Overtuig u ervan dat na de installatie of het

verplaatsen het apparaat niet op het aansluitsnoer
staat.

● Een eventueel noodzakelijke wijziging aan de

elektrische huisinstallatie ten behoeve van de
installatie van dit apparaat, mag uitsluitend door
een daartoe bevoegd persoon uitgevoerd worden.

● Een eventueel noodzakelijke wijziging van de

watertoe- en/of afvoervoorzieningen ten behoeve
van de installatie van dit apparaat, mag uitsluitend
door een daartoe bevoegd persoon uitgevoerd
worden.

● Raak het verwarmingselement niet aan tijdens of

direct na het afwerken van het programma.

● Indien het installatievoorschrift aangeeft dat het

apparaat aan het keukenmeubel moet worden
vastgeschroefd dan moet u zich daaraan houden
om te voorkomen dat het voorover kiept als de
beladen onderkorf op de deur staat.

V eiligheid van kinderen

● Dit apparaat is bedoeld en gemaakt voor het

gebruik door volwassenen. Het is gevaarlijk om
kinderen het apparaat te laten bedienen of als
speelgoed te laten gebruiken.

● Houd alle verpakkingsmateriaal uit de buurt van

kinderen.

● Houd afwasmiddel, glansmiddel en speciaal zout

uit de buurt van kinderen.

Tijdens het gebruik

● De afwasautomaat is bedoeld en gemaakt voor

het afwassen van huishoudelijk kook-, eet- en
drinkgerei. Attributen welke bevuild zijn met verf,
chemicaliën, agressieve zuren en dergelijke,
mogen niet in de afwasautomaat.

● Tenzij de gebruiksaanwijzing anders

vermeldt,mag tijdens het in werking zijn de
vuldeur niet geopend worden; mocht dat
onverhoopt toch gebeuren, schakel het
apparaat dan voortijds geheel uit, eventueel
door de steker uit de wandcontactdoos te
nemen.

● Gebruik alleen speciale afwasmiddelen voor

huishoud-afwasmachines.

● Sluit na gebruik altijd direct de vuldeur,

teneinde te voorkomen dat iemand over de
openstaande deur struikelt.

● Ga niet op de open deur zitten of staan.

● Schakel, tenzij de gebruiksaanwijzing anders

aangeeft, het apparaat na gebruik volledig uit
en draai de watertoevoerkraan dicht. Het
verdient aanbeveling om het apparaat door
middel van een tegen barsten beveiligde
toevoerslang op de waterkraan aan te sluiten.
Een stijve polyethyleen slang is barstbestendig.

● Wees voorzichtig bij het schoonmaken van de

binnenkant van de machine. U zou zich kunnen
bezeren aan uitstekende metalen delen.

● Tracht in geval van een storing of defect, dit

apparaat niet zelf te repareren. Reparaties
welke door niet deskundige personen
uitgevoerd worden, kunnen tot schade of letsel
leiden.

Afdanken

● Materiaal met symbool kan gerecycled

worden.

● Maak het oude apparaat dat u, in afwachting

van het weghalen of wegbrengen zolang
terzijde zet, onbruikbaar . Knip het netsnoer eraf
en verwijder de deursluiting.

● Informeer bij de gemeente wie het oude

apparaat ophaalt of waar u het moet bezorgen,
teneinde er zeker van te zijn dat het apparaat
zorgvuldig verschrot wordt.

Waarschuwingen en belangrijke adviezen

26

PSI01NL

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou
het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het
huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het
instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen
te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Beschrijving van het apparaat

27

PDA13NL

2
3

4
5

6

8

9

10

11

12

IN85

13

1

7

1. Instelling van de ontharder

2. Waterpasnokje

3. Vergrendeling bovenste korf

4. Schroefdop van zoutvat

5. Onderste sproeiarm

6. Afwasmiddelhouder

7. Bedieningspaneel

8. Typeplaatje

9. Glansmiddelhouder

10. Bodemzeef

11. Afvoerzeef

12. Bovenste sproeiarm

13. Bovenste korf

Het bedieningspaneel

1 2 3 4 5 6 7

8

1. Lampje “in bedrijf”

2. Aan/Uit toets

3. Temperatuurtoetsen

4. Handgeep

5. Lampje zout navullen

6. Start-markering

7. Programmaknop

8. Programma-overzicht

Voordat u de machine in gebruik neemt moet u:

1. controleren of de machine volgens de
aanwijzingen is aangesloten

2. alle transportbeveiligingen uit de machine
verwijderen

3. de waterontharder instellen

4. giet 1 liter water in het zoutvat en vul het dan

met zout

5. de glansmiddelhouder vullen

Waterontharder instellen

De afwasmachine is uitgerust met een automatisch
werkende ontharder die kalkafzetting op het
servies en in de machine voorkomt. Hoe meer kalk
het leidingwater bevat, des te harder is het.

De waterhardheid wordt gemeten in verschillende
schalen (zie tabel).

Stel de waterontharder op de plaatselijke
waterhardheid in. Informatie daarover kunt u
krijgen bij het waterleidingbedrijf.

De machine is in de fabriek op stand 2 ingesteld.
Als de waterhardheid is uw woonplaats afwijkt,
moet u de ontharder verstellen.

Waterontharder verstellen:

M.b.v. een geldstuk of schroevendraaier de knop
links boven aan de voorzijde van de machine op de
juiste stand instellen.

Vóór het in gebruik nemen

28

PBU13NL

2

AA05

1

3

5

4

2

Waterhardheid

<4

5-11
12-22
23-34
35-50
51-67

*

1
2
3
4
5

NEE

JA
JA
JA
JA
JA

in °dH

Stand

zout

gebruiken

*

Als de hardheid van het leidingwater onder
het hardheidsbereik dat overeenstemt met
stand "1" ligt, dan hoeft u geen zout te
gebruiken omdat het water al zacht is.

Regel de waterontharder op stand "1", maar
gebruik geen zout. In dit geval brandt de
lampje "zout bijvullen" op het
bedieningspaneel voortdurend wanneer de
afwasmachine aan staat.

Zoutvat vullen

Voordat u het toestel in gebruik neemt, moeten het
zoutvat en de glansmiddelhouder gevuld worden.
Tijdens het gebruik moeten ze van tijd tot tijd
worden bijgevuld.

Houd de reinigingsmiddelen en het zout altijd uit de
buurt van kinderen!

Gebruik alleen speciaal zout voor
afwasmachines.
Alle andere soorten zout, vooral tafelzout,
beschadigen de waterontharder.

Zout dat tijdens het vullen van het vat
wordt gemorst kan corrosie bevorderen.
Vul daarom alleen kort voor het begin van
een afwasprogramma (met uitzondering
van het programma Voorspoelen) zout bij.

Vullen:

1. Draai de dop van het zoutvat.

2. Giet een liter water in het zoutvat (deze
operatie is alleen voor het eerste gebruik
nodig).

3. Vul m.b.v. de trechter het zoutvat.

4. Het is normaal dat tijdens het zout vullen het

water overloopt.

5. Verwijder gemorst zout van het schroefdraad
en de dop.

6. Draai de dop weer stevig vast.

Om u eraan te herinneren dat u moet navullen,
brandt het lampje.

Het speciale lampje zout navullen op het
bedieningspaneel blijft, als de
afwasmachine ingeschakeld is, nog 2 à 6
uur branden, nadat het zout is bijgevuld.
Bij gebruik van langzaam smeltend zout
kan het nog langer duren. Dit heeft echter
geen negatieve invloed op de werking van
het apparaat.

Gebruik van het toestel

29

PFS06NL

SALE

SALT

SALZ

SEL

SR06

Glansmiddel

Het glansmiddel is een "waterontspanner".
Het wordt, automatisch, vóór het drogen aan het

spoelwater toegevoegd.
De glansmiddelhouder, in de binnendeur, heeft een

inhoud van circa 110 ml. Dat is, al naar gelang de
doseer-instelling, voldoende voor 16 tot 40
afwasbeurten.

Vullen van de glansmiddelhouder

1.

Draai de dop (A), linksom, van de houder.

2.

Giet het glansmiddel in de houder tot de
indicator (B) geheel donker (vol) is.

Draai de dop weer op de houder.

Giet nooit afwasmiddel in de glansmiddelhouder.
Veeg gemorst glansmiddel altijd met een doekje
weg, anders wordt tijdens het afwassen te veel
schuim gevormd.

Dosering

De instelling van de dosering is afhankelijk van de
bereikte glans en van het droogresultaat. In de
vulopening van de glansmiddelhouder vindt u een
zes-standen regelschijfje en de markeringen 1 tot 6
(stand 1 is laagste, stand 6 hoogste dosering).

Het beste is met stand 3 te beginnen.
Het schijfje (C) kunt u met een schroevendraaier of

een mes verdraaien.
Verhoog de dosering als op het serviesgoed

druppels of druppelvlekken achterblijven. Verlaag
de dosering als het serviesgoed witte, kleverige
strepen vertoont.

30

PFR01NL

BR01

A

B

5

4

6

x

3

a

2

m

1

BR02

BR03

C

5

4

6

x

3

a

2

m

1

Afwasmiddel

Gebruik uitsluitend speciale middelen
voor huishoud-afwasmachines.

Afwasmiddel toevoegen

Handel als volgt als u afwaspoeder gebruikt:

1. Open de afwasmiddelhouder door aan het

palletje (D) te trekken.

2. Doseer afwasmiddel volgens de aanwijzingen
in de programmatabel. Lees ook de
aanwijzingen op de verpakking van het
afwasmiddel.
Aan de binnenkant van de houder vindt u twee
markeringen:

- MIN = 15 g

- MAX = 30 g

3. Sluit het dekseltje.

4. Voor een programma met voorspoelen moet u

ook een kleine hoeveelheid afwasmiddel
bovenop het klepje strooien.

Handel als volgt als u afwastabletten gebruikt:

1. Leg voor ieder programma 1 hele tablet in de

afwasmiddelhouder.

2. Sluit het dekseltje.

3. Leg voor programma’s met voorwas een stuk

van een andere tablet op het deksel van de
afwasmiddelhouder.

Als u onvoldoende afwasmiddel doseert,
veroorzaakt dat een slecht afwasresultaat. Te veel
afwasmiddel geeft geen beter resultaat, maar
alleen onnodige verspilling en belast het milieu.

31

PUD04/1NL

D

MIN

MAX

DE07

Fosfaatvrije afwasmiddelen met enzymen

Dit model afwasmachine biedt u naast de traditionele programma’s ook nieuwe 50°C-programma’s, die
speciaal voor deze nieuwe geconcentreerde wasmiddelen zijn ontworpen. Temperatuur en duur van
deze programma’s zijn gekozen om een optimale werking van de enzymen te bevorderen. Met een
50°C-programma bereikt u dezelfde resultaten als met een 65°C-programma met traditionele
wasmiddelen.

Door de nieuwe 50°C-programma’s en geconcentreerde afwasmiddelen te gebruiken helpt u niet alleen
het milieu, maar spaart u dus ook uw serviesgoed.

DE02

Trek de korven naar buiten om ze te beladen.
Vóór het plaatsen in de korven moet het
serviesgoed ontdaan worden van grove resten,
zoals botjes, graten, tandenstokers, groente- en
vleesresten en fruitschillen.
Daarmee voorkomt u verstoppen van de zeven en
bevordert u een optimale reiniging.

Was in de machine geen kleine
voorwerpen af die makkelijk door de korf
kunnen vallen.

Gebruik van de onderste korf

In de onderste korf kunt u pannen, deksels, borden
(tot 27 cm diameter), schalen en bestek kwijt.
Plaats ze naar het voorbeeld in de afbeeldingen.
Dienschalen en grote deksels zo veel mogelijk aan
de rand van de korf en er op toezien dat de
bovenste sproeiarm niet belemmerd kan worden.

De achterste rekken kunnen tevens snel en
gemakkelijk neergeklapt worden, zodat het laden
van pannen en schalen eenvoudiger gaat.
U klapt de rekken neer door ze voorzichtig omhoog
te trekken en dan te laten vallen; u zet ze weer op
door ze verticaal te plaatsen.

Gebruik van het bestekmandje

Messen met een lang lemmet die rechtop
staan kunnen gevaarlijk zijn.
Plaats daarom lange en/of scherpe
messen e.d. horizontaal in de bovenste
korf.
Pas op bij vullen en leeghalen van de
machine.

Bestek in het speciale bestekmandje, met de
grepen naar beneden. Is een greep zo dun dat hij
door het mandje heen steekt, dan dat bestek met
de greep naar boven. In het betreffende vak, aan
weerskanten van de korf, legt u lepels,
dessertlepels, messen en ander kleinbestek.
Lepels zoveel mogelijk tussen ander bestek in
plaatsen, om te voorkomen dat ze aan elkaar
kleven. Was zilver bestek niet tegelijkertijd met
andere metalen.

Beladen van de korven

32

PBA05/1NL

UI05

UI19

UI18

UI03

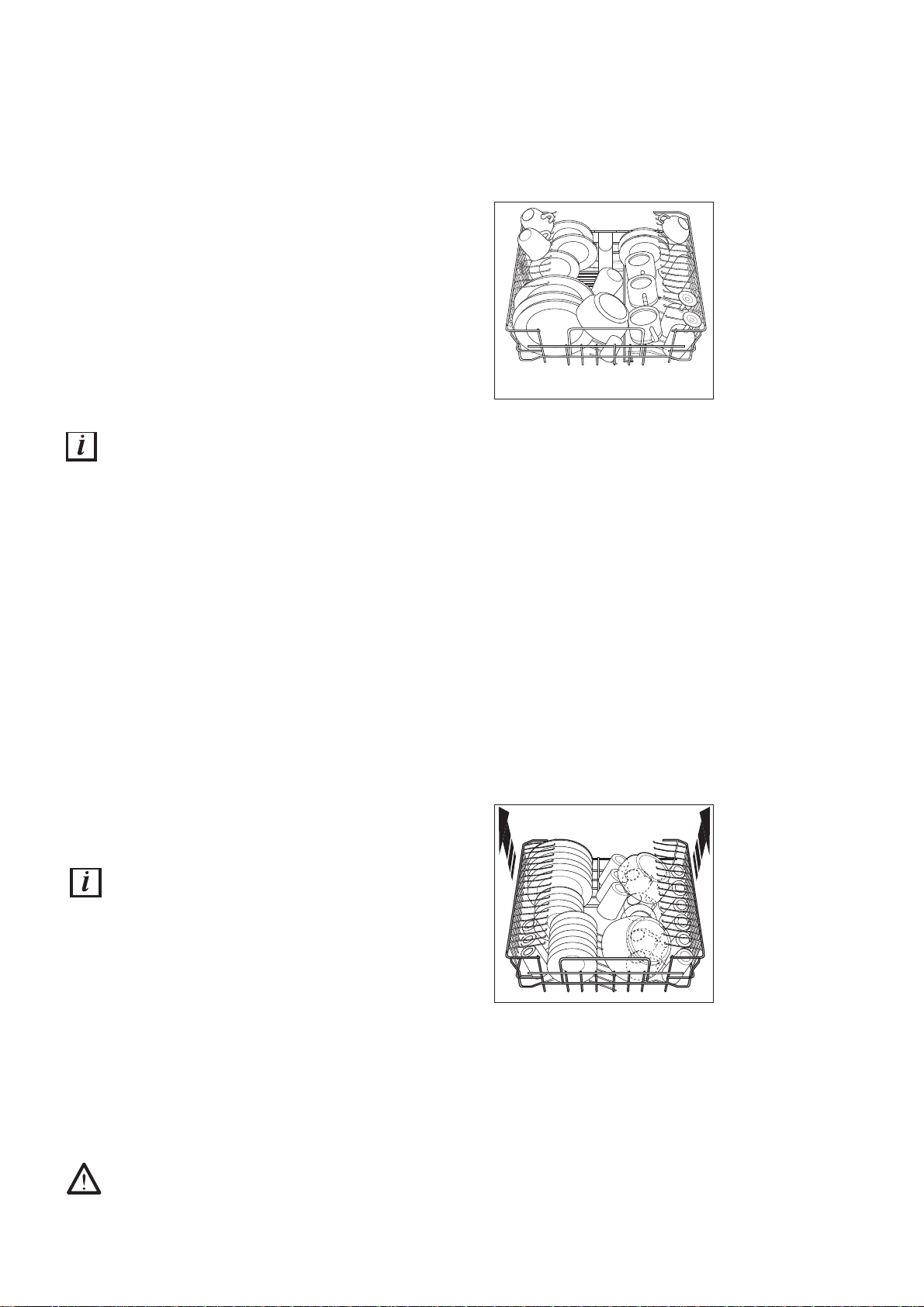

Gebruik van de bovenste korf

De bovenste korf is hoofdzakelijk bedoeld voor
kopjes, schoteltjes, dessertbordjes, kleine borden
(max. 24 cm diameter) en glazen.

Glazen met lange steel kunnen in het hoge
gedeelte opgehangen worden.

Plaats servies zodanig op en onder de opklapbare
kopjesrekken, dat het water overal bij kan.

Voor groter servies kunt u de rekken omhoog
klappen.

Probeer, vóór u de machine inschakelt, of
beide sproeiarmen vrij kunnen
ronddraaien.

Regeling hoogte bovenste korf

Mocht u erg grote borden willen afwassen
(diameter tussen 27-31 cm), dan kunt u deze in de
onderste korf plaatsen, nadat u de bovenste korf
hoger geplaatst heeft.

Ga als volgt te werk:

- haal de korf eruit;

- trek de korf door middel van de twee handgrepen

aan de zijkant omhoog

U kunt in de bovenste korf nu geen
borden meer plaatsen die een diameter
van meer dan 20 cm hebben. Het
kopjesrekje is tevens onbruikbaar.

Om de korf weer op de lage stand te plaatsen,
dient u de twee handgrepen aan de zijkant nog
meer naar boven te trekken om de korf vervolgens
onder begeleiding naar beneden te laten zakken.

Pas op:

- trek de korf nooit aan één kant omhoog of

omloog.

Sluit de deur nadat u de machine hebt
beladen. Een open deur kan gevaarlijk
zijn.

33

PBA15/1NL

US29

RC04

Voor een goed resultaat

Potten, pannen, kopjes, glazen en dergelijke altijd
met de opening naar beneden.

In principe plaatst u alles scheef in de korven opdat
het afwaswater niet langs maar op en in het
serviesgoed wordt gesproeid.

Aangekoekte en aangebrande pannen moeten
eerst worden afgespoeld.

Lange messen en lepels horizontaal, bij voorkeur
in de bovenste korf.

Hoe minder het serviesgoed tegen elkaar staat hoe
beter het afwasresultaat.

Staat er echter heel licht, bijvoorbeeld kunststof,
serviesgoed tussen, probeer dan een zodanige
opstelling dat de lichte stukken niet van hun plaats
kunnen worden gesproeid.

Water-, tijd- en energiebesparing

Het is niet nodig om normaal vuil serviesgoed en
bestek eerst onder de stromende kraan voor te
spoelen. Plaats na de maaltijd alles meteen in de
machine en kies eventueel het voorspoelen
programma (zie het programma-overzicht). Dat
zorgt ervoor dat de resten alvast wat weggespoeld
worden. Zet alleen een goed gevulde machine in
werking.

Kies alleen een spaarprogramma als de machine
niet vol is en/of het serviesgoed nauwelijks vuil is.
Raadpleeg daarvoor de aanwijzingen in de tabel.

Niet alles is geschikt voor
machinaal afwassen

Tenzij de fabrikant van het artikel anders
aangeeft, zijn de volgende artikelen in de regel
niet voor machinaal afwassen geschikt:

● Bestek met houten of hoornen aangelijmde

grepen.

● Houten borden en schalen, ongeglazuurde

aardewerk en handbeschilderd porselein.
Decoraties op porselein kunnen vervagen of
verdwijnen.

● Kristal en kunststof.

Indien niet uitdrukkelijk door de fabrikant
aangegeven is dat het artikel
afwasmachinebestendig is, kunt u het beter met
de hand afwassen. Mocht u ze toch in de
machine willen wassen, plaats ze dan in de
bovenste korf en kies een snel programma. Na
vele keren in de machine afwassen kunnen
sommige glassoorten mat worden.
Zilver bestek kan uitstekend in de machine
afgewassen worden, onder voorbehoud dat het
tijdens het afwassen niet met andere metalen in
aanraking kan komen.
IJzer of gietijzer kan roest veroorzaken, waardoor
andere voorwerpen verkleuren.
Aluminium verkleurt. Koper, tin en messing
kunnen vlekken gaan vertonen.

Bij aankoop van nieuw serviesgoed

Onder glazuur gebakken motiefjes op
serviesgoed van porselein of aardewerk kunnen
in de machine gewassen worden, terwijl op
glazuur gebakken motiefjes op den duur
verbleken.
Ook goudversieringen kunnen tegenwoordig in
de machine. Zij moeten wel van een
garantiemerk van de fabrikant voorzien zijn.
Kies altijd serviesgoed met een vlakke bodem,
zodat er geen water in kan blijven staan (glazen,
kopjes, kommen...).

Praktische tips voor het afwassen

34

PHT04/1NL

Programma-overzicht

35

PWP20/1NL

Programma

Mate van

verontreiniging

en soort belading

Sterk verontreinigd.
Servies, bestek,
pannen.

Licht verontreinigd.
servies, bestek.

Servies dat u pas later
gaat afwassen.

Programma

knop

Toetsen

indrukken

Programma

beschrijving

Aanbevolen hoeveelheid

afwasmiddel

in de

houder

op het

dekseltje

70° Intensiv-

Programm

(Intensief 70°C)

*

65°Quick

(Snel 65°C)

Vorspül

(Voorspoelen)

25 g 10 g

25 g /

/ /

Voorspoelen 50°C
70°C afwassen
2 x koud spoelen
1x 65°C spoelen
Drogen met hetelucht

50°C afwassen
1 x koud spoelen
1 x 55°C spoelen

1 x koud spoelen
(om te voorkomen dat
voedselresten
opdrogen).

*

Dit is een bijzonder programma bedoeld om binnen korte tijd een volle lading, bestaande uit borden,
glazen en nauwelijks bevuild serviesgoed (met uitzondering van pannen) te spoelen waardoor het
weer snel opnieuw kan worden gebruikt. Aangezien het om een snelprogramma gaat, wordt er niet
heet gedroogd.

Aan

Uit

70°

50°

50°

Aan

Uit

Aan

Uit

Aan

Uit

Aan

Uit

65° Intensiv

Normaal verontreinigd.
Servies, bestek,
pannen.

65° Normal-

Programm

(Normaal 65°C)

25 g 5 g

Koud voorspoelen
65°C afwassen
1 x koud spoelen
1x 65°C spoelen
Drogen met hetelucht

65° Normal

Normaal verontreinigd.
Servies, bestek

50° Eko-

Programm

(Spaar 50°C)

25 g 5 g

Koud voorspoelen
50°C afwassen
1 x koud spoelen
1x 65°C spoelen
Drogen met hetelucht

50° Eko

50° Quick

Vorspül

Voor het begin van de test moeten het zoutvat van de ontkalkingsinrichting en de glansmiddelhouder
volledig gevuld worden.

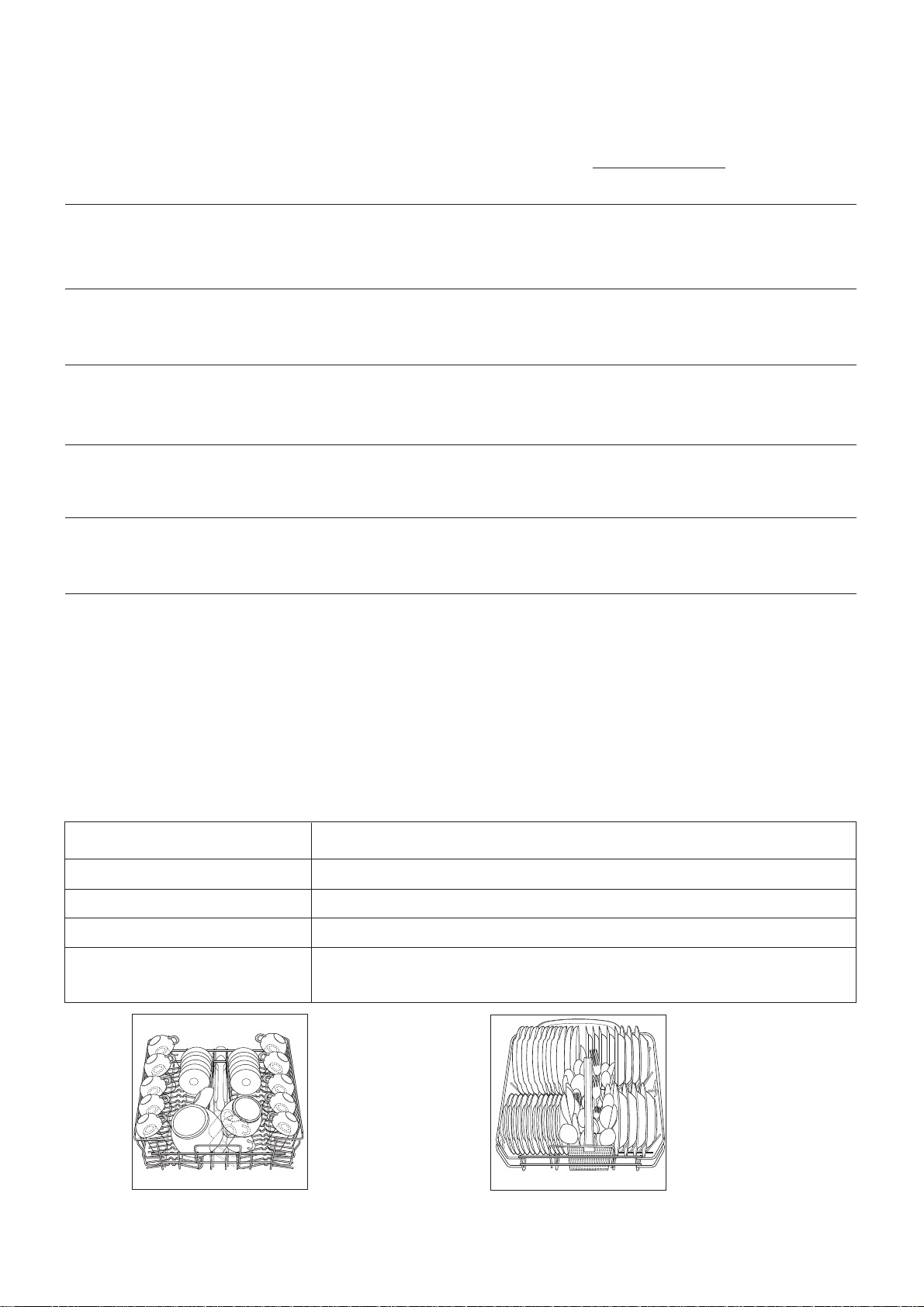

Toelichtingen voor testinstituten

US50

Testnorm: EN 50242
Vergelijkend programma: 50°Eko Programm
Laadvermogen: 12 couverts
Glansmiddelhouder: stand 5
Dosering afwasmiddel: 25 g in houder

5 g op het dekseltje

Rangschikking in de bovenste korf

Rangschikking in de onderste korf

UI49

1. Controleer of de zeven schoon
zijn

(zie het hoofdstuk "Onderhoud")

2. Controleer of zout en
glansmiddel aanwezig zijn

(zie het betreffende hoofdstuk)

3. Vullen van de korven

Verwijder grove resten uit schalen en borden.
Trek de onderste korf naar voren en plaats

daarin pannen, schalen, grote borden en
bestek.

Trek de bovenste korf naar voren en plaats
daarin kleine borden, schoteltjes, kopjes en
glazen.

Schuif de korven terug in de machine.

4. Controleer of beide sproeiarmen
vrij kunnen draaien

5. Vullen van afwasmiddelhouder

Strooi of giet afwasmiddel in het vakje van de
afwasmiddelhouder.

6. Sluit de machinedeur

7. Programma kiezen

Draai de programmaknop rechtsom tot de
markering op de knop bij de gewenste
programma staat.

8. Temperatuurkeuze

Voor het kiezen van de temperatuur de
aanwijzingen in het programma-overzicht
opvolgen (zie "toets indrukken").

Geen toets indrukken voor koud voorspoelen
en 65°C afwassen.

9. Starten

Steek de steker in het stopcontact.
Draai de kraan open.
Druk op de Aan/Uit-toets; het lampje in

bedrijf licht. De machine (aangenomen
dat de kraan open is) begint.

Het programma tussentijds onderbreken is
niet aan te raden. Moet dat door
omstandigheden toch, dan drukt u op de
Aan/Uit-toets om de machine te stoppen.
Door wederom drukken start u de machine
weer; hij gaat dan verder met waar hij

gebleven was.

10. Machine is klaar

De machine stopt automatisch.

11. Machine uitschakelen

Schakel de machine uit door op de
Aan/Uit toets drukken.

Het lampje in bedrijf gaat uit
Draai de kraan dicht.

12. Machine leeghalen

Wacht een paar minuten, want het
servies is zeer heet. Bovendien is het
droogresultaat beter als u de deur niet
direct opent.

Om te voorkomen dat druppels uit de
bovenste korf op serviesgoed in de
onderste korf vallen, adviseren wij om
eerst de onderste korf naar buiten te
trekken en leeg te maken.

Het is af te raden om de deur te openen
als de machine in werking is. Gebeurt dat
toch, dan zal een veiligheidsschakelaar
ervoor zorgen dat de machine direct
stopt.
Wij adviseren u om vóór u de deur
tussentijds opent, de machine uit te
schakelen door middel van de
Aan/ Uit-toets.

Voorzichtig! Als u de deur direct na
beëindiging van een programma opent,
kan er hete stoom naar buiten komen.

Zo gaat u te werk

36

POS17/1NL

Binnenkant van de machine

Maak de deurafdichting, de afwasmiddelhouder en
de glansmiddelhouder regelmatig schoon met een
vochtige doek.

Laat de machine elke drie maanden een
65°C-programma afwerken, zonder servies, met
afwasmiddel.

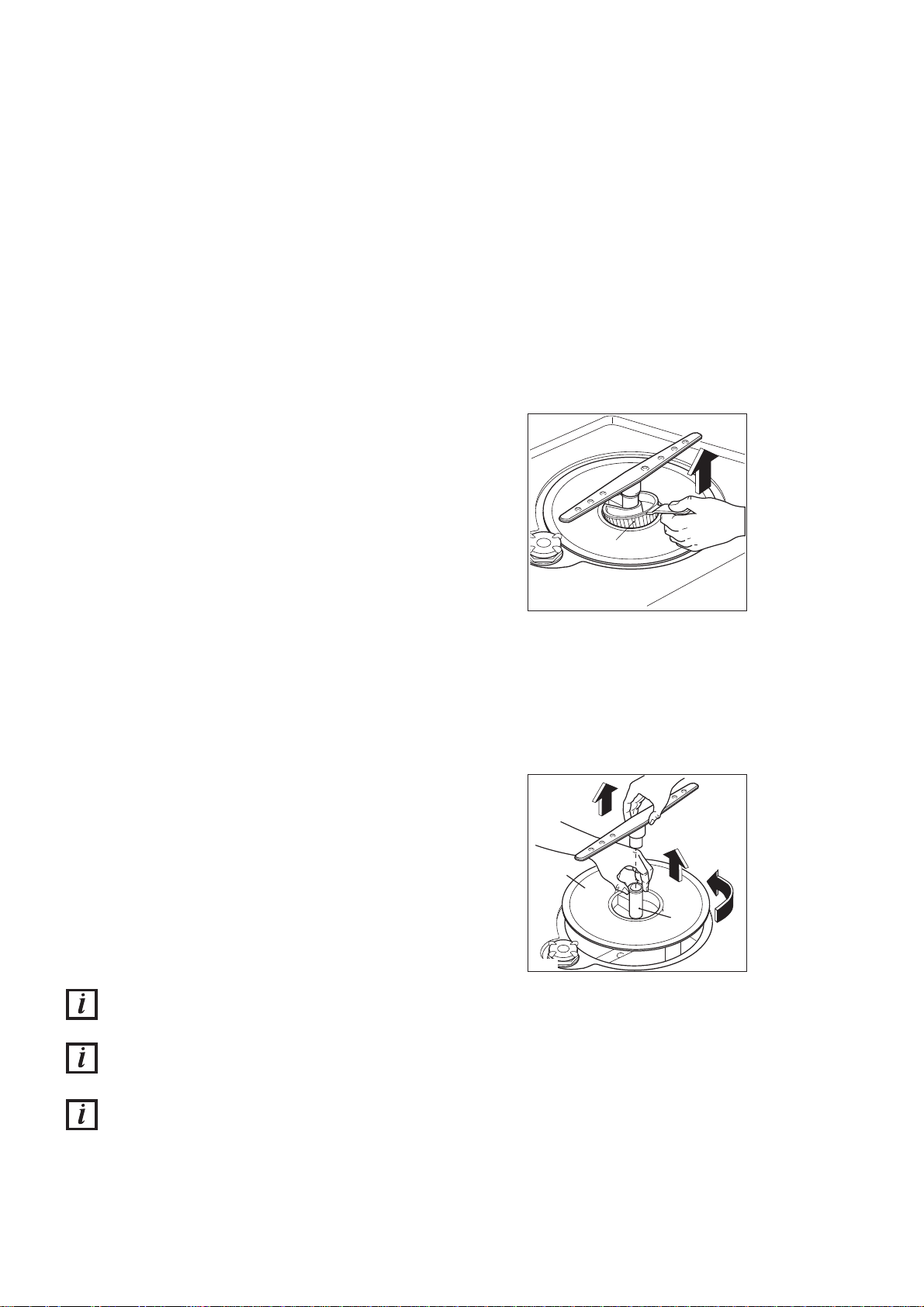

Reiniging van de afvoerzeef

(Na iedere afwasbeurt)

Voedselresten kunnen zich in de bodemzeef (A)
ophopen; daarom dient u de zeef regelmatig onder
stromend water schoon te maken.

-

U tilt de zeef met behulp van het handgreepje
uit de machine.

Na het reinigen klikt u de zeef weer in de
machinebodem terug.

Reiniging van de bodemzeef

(Elke maand)

Maak, indien noodzakelijk, de grote zeef (B) aan
beide kanten onder stromend water met een
borsteltje schoon.

Grote zeef losnemen:

1. Verwijder hiertoe de sproeiarm door deze

omhoog te trekken

2. Draai het asje (C) 90° naar links en haal de
zeef uit de machine.

3. Na het reinigen de zeef in omgekeerde
volgorde weer terugplaatsen.

4. Controleer of de zeef weer goed op z’n plek
zit. De hendel moet naar de voorkant van het

toestel wijzen.

Gebruik de machine nooit zonder de
zeven.

Zorg er bovendien voor dat de zeven
correct op hun plaats zitten.

Het is belangrijk de zeven te reinigen om
een goede werking van de machine te
garanderen.

Onderhoud

37

PMC01/1NL

A

MA04

90°

B

C

MA05

Buitenkant van de machine

Reinig de buitenkant van de machine en het
bedieningspaneel met een vochtig doekje. In geen
geval agressieve reinigingsmiddelen of
schuurmiddelen gebruiken.

Als de machine langere tijd buiten
gebruik is

Wordt de machine voor langere tijd niet gebruikt,
dan:

1. Kraan dichtdraaien.

2. Steker uit het stopcontact nemen.

3. Deur op een kier laten staan om het ontstaan

van een onaangename geur te vermijden.

4. Binnenkant en accessoires reinigen.

Bescherming tegen vorst

Plaats de afwasmachine nooit in een ruimte waar
de temperatuur onder het vriespunt kan zakken.
Mocht dat toch het geval zijn, maak de machine
dan leeg, draai de kraan dicht, verwijder de
waterafvoerslang en laat deze leeg lopen.

Vervoeren van de machine

Als u de machine gaat vervoeren (bijv. bij
verhuizing):

1. Steker uit het stopcontact trekken.

2. Waterkraan dichtdraaien.

3. Watertoevoerslang van de waterkraan

losschroeven en leeg laten lopen.

4. De machine samen met de slangen
vervoeren.

Zorg ervoor dat de machine tijdens het transport
rechtop blijft staan.

38

PMC02NL

Storing Oplossing

De machine start niet ● De machinedeur is niet goed dicht.

● De steker zit niet in het stopcontact.

● Er staat geen spanning op het stopcontact.

● De groepzekering is defect.

De machine neemt geen water in

● De kraan is dichtgedraaid.

● Er is geen druk op de kraan.

● De toevoerslang is geknikt.

● Het zeefje in de toevoer is verstopt.

De zeven zijn verstopt

● Maak de zeven schoon (zie "Onderhoud").

● De sproeiarmen draaien niet. Controleer of het servies

goed staat opgesteld.

De machine pompt niet af ● De afvoerslang is geknikt.

● De afvoermogelijkheid is verstopt.

● De verlenging van de afvoerslang ligt niet goed.

● De afvoer is niet belucht.

Teveel geluid

● Er slaan serviesdelen tegen elkaar.

● Een sproeiarm stoot tegen serviesgoed.

De deur gaat moeilijk dicht

● De machine staat niet waterpas of is niet op de juiste

wijze ingebouwd.

Het afwasresultaat is niet goed ● De korven zijn te vol beladen.

● Het serviesgoed is onjuist geplaatst.

● Een of beide sproeiarmen kan (kunnen) niet draaien.

● Een of enkele gaatjes in één of beide sproeiarmen is of

zijn verstopt.

● Uiteinde van de afvoerslang steekt onder water

(inspoelbak).

● Een of meerdere zeven verstopt.

● Een zeef zit niet goed op z’n plaats.

● Verkeerd of te weinig afwasmiddel gebruikt, het is te

oud en/of te klonterig en/of van slechte kwaliteit.

● De draaidop van het zoutvat zit los.

● Het gekozen programma was niet geschikt voor de

aard en/of hoeveelheid van de bevuiling.

Kalkvlekken, strepen,

● Kijk in alle gevallen naar zowel het zoutvat als de

waas op het serviesgoed glansmiddelhouder. In beide moet voldoende aanwezig

zijn.

De afwas is niet droog

● Het serviesgoed is na het beëindigen van het

programma te lang in de machine gebleven.

Herstel van eenvoudige storingen

39

PSN01/1NL

Een storing is vaak het gevolg van een kleinigheid die u zelf kunt verhelpen. Wij adviseren u eerst
onderstaande tabel te raadplegen voordat u de servicedienst belt.

Kunt u de oorzaak van een storing niet zelf
opsporen en verhelpen, belt u dan de
servicedienst. Houd merk en modelnummer van
uw machine bij de hand; de servicedienst zal u
erom vragen. U vindt het merk en modelnummer
op het typeplaatje van de machine. Zie de
afbeelding.

Veiligheidsinrichtingen tot
bescherming tegen overstroming

De machine is voorzien van twee supplementaire
veiligheidsinrichtingen tot bescherming tegen
overstroming van water, met de volgende
eigenschappen:

1. Aan de toevoerslang (zie wateraansluiting); hij
gaat werken als de toevoerslang kapot gaat
doordat hij de waterstroom blokkeert. Deze
inrichting is ook met uitgeschakelde machine
werkzaam.

2. Op de bodem van de machine; hij gaat werken
als er waterlekken binnen de machine zijn.
Deze inrichting is bij functionerende machine
werkzaam.

Om de machine te laten repareren moet u de
servicedienst bellen.

Service en onderdelen

Reparaties aan electrische toestellen
mogen alleen door vakmensen worden
uitgevoerd. Er mogen alleen originele
onderdelen worden gebruikt.
Onvakkundige reparaties kunnen tot
aanzienlijke risico’s voor de gebruiker
leiden.

40

PSN09NL

Prod.No.

........

Ser. No.

.........

Mod.

........

RA01

Afmetingen Breedte 59.6 cm

Hoogte 81.8 - 87.8 cm
Maximale diepte 57 cm
Maximale diepte bij open deur 111.4 cm

Lichtspanning/frequentie 230V - 50Hz -10A
Opgenomen motorvermogen 200 W
Opgenomen vermogen

verwarmingselement 2100 W
Aansluitwaarde 2300 W

Waterleidingdruk Minimum 50 kPa (0.5 bar)

Maximum 800 kPa (8 bar)

Kapaciteit 12 couverts

Technische gegevens

Installatie

41

PTS24NL

Plaats de machine, indien mogelijk, zo dicht
mogelijk bij aansluitingen voor de watertoe- en
afvoer.

Watertoevoer

Wij adviseren u koud water te gebruiken.
De slangwartel van de toevoerslang sluit u aan op

een kraan met 3/4" schroefdraad, of op een
watertoevoer met snelaansluiting (press block).

De slang is voorzien van een veiligheidsinrichting
om de waterstroom te stoppen als de interne slang
vanwege slijtage stuk gaat. Het defect wordt door
middel van het naar buiten komen van het rode
staafje in het venster (B) aangegeven.

In dit geval moet u de waterkraan sluiten en de
slang uitwisselen.

Draai de slangwartel (A) stevig vast om
waterlekken te voorkomen.

Opmerking: alleen voor toevoerslangen met een
veiligheidshendel ter voorkoming van losschroeven

➁

.

Wanneer u de toevoerslang wilt losmaken, druk
dan op de geelgekleurde velligheidshendel ter
voorkoming van losschroeven (C) en draai de
schijfmoer tegen de wijzers van de klok in.

De slang mag niet geknikt kunnen raken, om de
waterstroom niet te belemmeren of vertragen.

Zie erop toe dat de waterleidingdruk niet de bij de
technische gegevens vermelde waarde
overschrijdt.

De slang mag nimmer geknikt kunnen raken, want
dat zou de waterstroom kunnen belemmeren.

Belangrijk:

De slang mag nooit geknikt kunnen raken, ook niet
tijdens het op z'n plaats schuiven van de machine.
De slang mag niet verlengd worden. U kunt echter
wel een langere, complete en voor dit doel
gemaakte slang kopen.

42

PWA02/1NL

B

A

B

A
C

CA13

1

2

Waterafvoer

De waterafvoerslang kan op de volgende manieren
gemonteerd worden

1. In een sifon, zorg er dan wel voor dat de slang
niet kan wegglijden.

2. In een afvoerpijp met ventilatie, binnendiameter
min. 4 cm.

De hoogte van de afvoerslang moet tussen 30 cm
(min.) en 100 cm (max.) boven de onderkant van
het toestel liggen. De afvoerslang kan links of
rechts van de afwasmachine gedraaid worden.

Zorg ervoor dat de slang niet geknikt, platgedrukt
of ineengestrengeld is, dat kan de waterafvoer
verstoren.

Als u een verlengslang gebruikt, mag deze niet
langer dan 2 meter zijn en de binnendiameter mag
niet kleiner zijn dan die van de oorspronkelijke
afvoerslang. Ook de binnendiameter van de
koppelingen die u gebruikt voor aansluiting aan de
afvoerpijp mag niet kleiner zijn.

Elektrische aansluiting

De machine is gemaakt voor 230V met een
frequentie van 50Hz. Het gebruik op 60Hz
(verhuizing naar dienovereenkomstig land) is
uitgesloten, daar de machine met
synchroonmotoren uitgerust is.

De aansluitwaarde is circa 2,30 kW, hetgeen een
groepzekering van minimaal 10A vereist.

De machine is voorzien van een 3-aderig
aansluitsnoer en een steker met aardcontacten.

De steker mag u alleen plaatsen in een stopcontact
met (aangesloten en functionerende)
aardcontacten. De aardverbinding dient deugdelijk
te zijn.

Het stopcontact dient altijd bereikbaar te zijn, ook
nadat de machine onder- of ingebouwd is.

Indien het aansluitsnoer te kort blijkt te zijn, laat
dan de installateur het betreffende verplaatsen of
een langer, op de aansluitwaarde van de machine
aangepast, aansluitsnoer aan de machine
monteren.

De fabrikant is niet aansprakelijk voor schade
of letsel, ontstaan door het niet voldoen aan
deze veiligheidsvoorschriften.

43

PWA03/1NL

CS13

min 30 cm

max 100 cm

min 4 cm

Ø 21

Ø 18

1 2

Dit apparaat voldoet aan de volgende richtlijnen van de Europese Gemeenschap:

- 73/23/EG van 19/02/73 (Laag spanning) en daaropvolgende wijzigingen;

- 89/336/EG van 03/05/89 (Elektromagnetische compatibiliteit) en daaropvolgende wijzigingen.

CS14

Ø 18

Ø 21

+ 2 m max

min 30 cm

max 100 cm

De inbouwnis moet de afmetingen hebben zoals in
de afbeelding aangegeven.

De inbouwnis hoeft niet van ventilatie-openingen
voorzien te worden. Indien de nis van een
achterwand voorzien is, dan is het voldoende om
openingen te maken voor het aansluitsnoer, de
toevoerslang en de afvoerslang.

Met de stelvoeten kan de hoogte van de machine 6
cm gevarieerd worden. Zorg ervoor dat na het in­of uitdraaien van de stelvoeten een vrije ruimte van
2 mm tussen bovenkant machine en onderkant
aanrecht blijft.

Stellen van de stelpootjes

Bij het stellen van de pootjes gaat u als volgt te
werk:

1. Draai de twee pootjes aan de voorzijde losser of

vaster.

2. Om het achterste pootje te stellen, draait u de
voorste schroef die zich in het midden van de
sokkel bevindt losser of vaster.

Om in- en uitschuiven van het toestel te
vergemakkelijken, zijn onderleggers meegelverd.

Druk deze op de pootjes.
Indien nodig, kunt u de onderleggers kleiner maken

door ze op de aangegeven lijn af te breken.
Het is belangrijk dat het toestel waterpas staat. Als

het toestel waterpas staat, komt de deur niet tegen
de waterpasnokjes die zich links en rechts
bevinden. Als de deur niet goed sluit, draai dan de
stelpootjes losser of vaster tot de machine
waterpas staat.

Onderbouw-aanwijzingen

44

PFI09/1NL

575
max

600

596

600

+

-

596

820

880

÷

818

878

÷

II86

570
max

550
max

II52

Montage van het decorpaneel

De machinedeur kan van een houten decorpaneel
van de volgende afmetingen voorzien woreden:

Breedte 596 mm
Hoogte 604 mm maximum
Dikte 20 mm maximum
Gewicht tussen 2 en 7,5 kg maximum

Belangrijk
Overschrijd de hoogtemaat niet, daar anders de
deur niet volledig geopend kan worden
(onderkant komt dan tegen de sokkel).

Het bedieningspaneel kan op gelijke hogte met de
laden van de aangrenzende meubels worden gezet
om afwasmachine perfect in de keuken te
integreren.
Voeg een of meer van de meegeleverde strippen
toe, tot de gewenste hoogte bereikt is.

Bevestig de strippen door middel van twee
schroeven 4 x 40.

Voorbereiden en plaatsen van het decorpaneel:

1. Meet de afstand (B) tussen het del onder het

bedieningspaneel (of de strippen) en de
referentieinkeping (X) in de deur.

2. Boor gaten in het decorpaneel op de plaatsen
die zijn aangeduid in de afbeelding met een
boortje Ø 2 x 14.

3. Schroef de twee bevestigingsstiften vast in de
gaten die zijn aangeduid in de afbeelding.

4. Monteer het decorpaneel door de twee stiften in
de sponningen van de duer te steken.
Til het decorpaneel op totdat het precies op lijn
ligt met het frontpaneel.

5. Wanneer u het decorpaneel in de correcte stand
gebracht heeft, dan moet u de duer openen en
het decorpaneel bevestigen door de vier
meegeleverde schroeven 4 x 40 in de gaten aan
de binnenkant van de deur te draaien.

45

PFI29NL

II04

A

A

B

1

X

II83

II91

B

=

525

=

2

II84

Montage van de
wasembeschermplaat

Bevestig mat 4 schroeven 3.5 x 16 de
wasembeschermplaat, zodat deze in lijn is met de
voorrand van het werkblad.

Bevestigen aan aangrenzende
keukenmeubelen

Om te voorkomen dat de afwasmachine gaat
schommelen, moet hij d.m.v. de meegeleverde
steuntjes aan het werkblad, aan aangrenzende
keukenkastjes of aan de muur worden bevestigd.

Zet de steuntjes in de gleuven, zoals in de
afbeelding aangegeven. Bevestig de steuntjes met
de schroeven 3.5 x 16 aan het werkblad of
aangrenzende keuken meubelen. Gebruik de
gaten aan boven- of zijkant.

46

PFI23/1NL

II54

600 mm

600 mm

II25

Geluidsisolerende bescherming

Om bij alle installatieomstandigheden een perfecte
geluidsisolatie te garanderen, wordt bij het
apparaat een zelfklevende bescherming geleverd,
die aangebracht moet worden nadat de machine in
de nis is geschoven en de hoogte is ingesteld.

Bevestig de bescherming zoals aangegeven op de
afbeelding en zorg ervoor dat de niet-klevende
rand tot aan de vloer komt.

Aanpassen van de plint

Om de deur volledig te kunnen openen, moet
eventueel de plint van de nis aangepast worden.
Via de hoogte (a) en de diepte (b) in de tekening,
vindt u de uitzaagmaat 600 mm breed bij (x) mm
hoog voor het te verwijderen deel van de plint.

47

PFI08NL

II59

170 160 150 140 130 120110 100

136 131 125 118 110 100 93 85
135 131 125 118 110 102 92 85
137 132 125 118 110 102 94 85
138 134 128 120 110 104 95 85

139 130 124 115 105 98 88

138 129 120 110 100 90

135 125 115 105 95

90

75
75
75
75
78
80
85

/
/ /
/

40
50
60
70
80
90

100 / /

Hoogte (a)*

Diepte (b)*

X

X

600 mm

minimum

Uitsnijding uit de plint

(*) mm

II61

a

II15

b

152989 37/1

1/0599

Total Chlorine free

nlfr
