Mode d’emploi
Gebruiksaanwijzing
Zo is de gebruiksaanwijzing opgezet
Onderstaande symbolen wijzen u de weg in de gebruiksaanwijzing:
Aanwijzingen m.b.t. de veiligheid
1. 2. 3. De bediening stap voor stap
Tips en adviezen
Voor de gebruiker
Waarschuwingen en belangrijke adviezen 27
Beschrijving van het apparaat 28
Het bedieningspaneel 29
Vóór het in gebruik nemen 30
Gebruik van het toestel 31
Zoutvat vullen 31
Glansmiddel 32
Dosering 32
Afwasmiddel 33
Beladen van de korven 34
Praktische tips voor het afwassen 36
Programma-overzicht 37
Zo gaat u te werk 38
Onderhoud 39
Binnenkant van de machine 39
Reiniging van de afvoerzeef 39
Reiniging van de bodemzeef 39
Buitenkant van de machine 40
Als de machine langere tijd buiten gebruik is 40
Bescherming tegen vorst 40
Vervoeren van de machine 40
Herstel van eenvoudige storingen 41
Veiligheidsinrichtingen tot bescherming
tegen overstroming 42
Service en onderdelen 43
Installatie
Technische gegevens 43
Watertoevoer 44
Waterafvoer 45
Elektrische aansluiting 45
Onderbouw-aanwijzingen 46
Stellen van de stelpootjes 46
Montage van het decorpaneel 47
Montage van de wasembescherplaat 48
Bevestigen aan aangrenzende
keukenmeubelen 48
Gewichtsverdeling van de deur 48
Aanpassen van de plint 49
Inhoud
26
PCO17NL
NEDERLANDS
Installatie
■ Indien u tijdens de aflevering een schade aan het
apparaat hebt vastgesteld, meldt u dit dan, voor u
het apparaat installeert en/of in gebruik neemt,
direct aan uw leverancier.
■ Het is gevaarlijk om, in welke vorm dan ook, dit
apparaat of de eigenschappen daarvan te
veranderen.
■ Overtuig u ervan dat na de installatie of het
verplaatsen het apparaat niet op het
aansluitsnoer staat.
■ Een eventueel noodzakelijke wijziging aan de
elektrische huisinstallatie ten behoeve van de
installatie van dit apparaat, mag uitsluitend door
een daartoe bevoegd persoon uitgevoerd worden.
■ Een eventueel noodzakelijke wijziging van de
watertoe- en/of afvoervoorzieningen ten behoeve
van de installatie van dit apparaat, mag
uitsluitend door een daartoe bevoegd persoon
uitgevoerd worden.
■ Raak het verwarmingselement niet aan tijdens of
direct na het afwerken van het programma.
■ Indien het installatievoorschrift aangeeft dat het
apparaat aan het keukenmeubel moet worden
vastgeschroefd dan moet u zich daaraan houden
om te voorkomen dat het voorover kiept als de
beladen onderkorf op de deur staat.
Veiligheid van kinderen
■ Dit apparaat is bedoeld en gemaakt voor het
gebruik door volwassenen. Het is gevaarlijk om
kinderen het apparaat te laten bedienen of als
speelgoed te laten gebruiken.
■ Houd alle verpakkingsmateriaal uit de buurt van
kinderen.
■ Houd afwasmiddel, glansmiddel en speciaal zout
uit de buurt van kinderen.
Tijdens het gebruik
■ De afwasautomaat is bedoeld en gemaakt voor
het afwassen van huishoudelijk kook-, eet- en
drinkgerei. Attributen welke bevuild zijn met
verf, chemicaliën, agressieve zuren en
dergelijke, mogen niet in de afwasautomaat.
■ Tenzij de gebruiksaanwijzing anders vermeldt,
mag tijdens het in werking zijn de vuldeur niet
geopend worden; mocht dat onverhoopt toch
gebeuren, schakel het apparaat dan voortijds
geheel uit, eventueel door de steker uit de
wandcontactdoos te nemen.
■ Gebruik alleen speciale afwasmiddelen voor
huishoud-afwasmachines.
■ Sluit na gebruik altijd direct de vuldeur,
teneinde te voorkomen dat iemand over de
openstaande deur struikelt.
■ Ga niet op de open deur zitten of staan.
■ Schakel, tenzij de gebruiksaanwijzing anders
aangeeft, het apparaat na gebruik volledig uit
en draai de watertoevoerkraan dicht. Het
verdient aanbeveling om het apparaat door
middel van een tegen barsten beveiligde
toevoerslang op de waterkraan aan te sluiten.
Een stijve polyethyleen slang is barstbestendig.
■ Wees voorzichtig bij het schoonmaken van de
binnenkant van de machine. U zou zich kunnen
bezeren aan uitstekende metalen delen.
■ Tracht in geval van een storing of defect, dit
apparaat niet zelf te repareren. Reparaties
welke door niet deskundige personen
uitgevoerd worden, kunnen tot schade of
letsel leiden.
Afdanken
■ Materiaal met symbool kan gerecycled
worden.
■ Maak het oude apparaat dat u, in afwachting
van het weghalen of wegbrengen zolang
terzijde zet, onbruikbaar. Knip het netsnoer
eraf en verwijder de deursluiting.
■ Informeer bij de gemeente wie het oude
apparaat ophaalt of waar u het moet
bezorgen, teneinde er zeker van te zijn dat
het apparaat zorgvuldig verschrot wordt.
Waarschuwingen en belangrijke adviezen
27
PSI01NL
Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou
het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het
huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het
instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.
Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen
te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.
NEDERLANDS
Beschrijving van het apparaat
28
PDA06NL
2
3
4
5
6
7
9
10
11
12
13
IN66
14
1
8
1. Instelling van de ontharder
2. Waterpasnokje
3. Vergrendeling bovenste korf
4. Deurbalansschroeven
5. Schroefdop van zoutvat
6. Onderste sproeiarm
7. Afwasmiddelhouder
8. Bedieningspaneel
9. Typeplaatje
10. Glansmiddelhouder
11. Bodemzeef
12. Afvoerzeef
13. Bovenste sproeiarm
14. Bovenste korf
NEDERLANDS
1. Lampje «in bedrijf»
Indien u op de Aan/Uit toets drukt, licht dit lampje
op, wat betekent dat de afwasmachine
ingeschakeld is.
2. Aan/Uit toets
Inschakelen
Na het drukken op deze toets schakelt de machine
aan.
Uitschakelen
Zodra de machine klaar is, stopt hij automatisch.
Door opnieuw op deze toets te drukken schakelt u
de machine geheel uit.
3. Handgreep
Om de deur te sluiten drukt u hem eenvoudig goed
in het slot.
Om de deur te openen drukt u de greep iets naar
boven en trekt u hem dan naar u toe.
4. Start-markering
5. Programmaknop
Om een programma te kiezen draait u deze knop
rechtsom, tot de markering op de knop onder de
gewenste programma staat.
6. Programma-overzicht
Hier vindt u een opgave welke programma’s de
machine voor u kan uitvoeren.
Het bedieningspaneel
29
PCP29NL
1 2 3 4 5
6
NEDERLANDS
Voordat u de machine in gebruik neemt moet u:
1. controleren of de machine volgens de
aanwijzingen is aangesloten
2. alle transportbeveiligingen uit de machine
verwijderen
3. de waterontharder instellen
4. het zoutvat vullen
5. de glansmiddelhouder vullen
Waterontharder instellen
De afwasmachine is uitgerust met een automatisch
werkende ontharder die kalkafzetting op het
servies en in de machine voorkomt. Hoe meer kalk
het leidingwater bevat, des te harder is het.
De waterhardheid wordt gemeten in verschillende
schalen (zie tabel).
Stel de waterontharder op de plaatselijke
waterhardheid in. Informatie daarover kunt u
krijgen bij het waterleidingbedrijf.
De machine is in de fabriek op stand 2 ingesteld.
Als de waterhardheid is uw woonplaats afwijkt,
moet u de ontharder verstellen.
Waterontharder verstellen:
M.b.v. een geldstuk of schroevendraaier de knop
links boven aan de voorzijde van de machine op de
juiste stand instellen.
Vóór het in gebruik nemen
30
PBU01NL
2
AA05
1
3
5
4
2
Waterhardheid
<4
5-11
12-22
23-34
35-50
51-67
0
1
2
3
4
5
NEE
JA
JA
JA
JA
JA
in °dH
Stand
zout
gebruiken
NEDERLANDS
Zoutvat vullen
Voordat u het toestel in gebruik neemt, moeten het
zoutvat en de glansmiddelhouder gevuld worden.
Tijdens het gebruik moeten ze van tijd tot tijd
worden bijgevuld.
Houd de reiningsmiddelen en het zout altijd uit de
buurt van kinderen!
Als de waterhardheid in uw woonplaats beneden 4°
dH (stand 0) ligt, hoeft u geen zout te gebruiken.
Vanaf stand 1 moet zout worden gebruikt.
Gebruik alleen speciaal zout voor
afwasmachines.
Andere zoutsoorten zijin schadelijk voor
de ontharder.
Vul het zoutvat altijd voordat u een volledig
afwasprogramma start (dus niet bij programma
voorspoelen). Daarmee voorkomt u dat gemorst
zout en overgelopen zout water de machine
aantasten.
Vullen:
1. Draai de dop van het zoutvat.
2. Giet water in het zoutvat tot het vol is (ca. 1 liter).
Dat is alleen de eerste keer dat u de machine in
gebruik neemt nodig.
3. Vul m.b.v. de trechter het zoutvat (ca. 1.5 - 1.8 kg).
4. Het is normaal dat tijdens het zout vullen het
water overloopt.
5. Verwijder gemorst zout van het schroefdraad
en de dop.
6. Draai de dop weer stevig vast.
Het zoutvat moet regelmatig bijgevuld worden. De
dop heeft daarvoor in het midden een
indikatievenstertje.
Als het zoutvat gevuld is, is er een groene
markering te zien. Als het zout op is (na 30 tot 50
afwasbeurten), is deze markering bijna
werdewenen. U weet dan dat u zout moet bijvullen.
Gebruik van het toestel
31
PFS01NL
SALE
SALT
SALZ
SEL
SR06
NEDERLANDS
SR11
Glansmiddel
Het glansmiddel is een «waterontspanner».
Het wordt, automatisch, vóór het drogen aan het
spoelwater toegevoegd.
De glansmiddelhouder, in de binnendeur, heeft een
inhoud van circa 110 ml. Dat is, al naar gelang de
doseer-instelling, voldoende voor 16 tot 40
afwasbeurten.
Vullen van de glansmiddelhouder
1. Draai de dop (A), linksom, van de houder.
2. Giet het glansmiddel in de houder tot de
indikator (B) geheel donker (vol) is.
Draai de dop weer op de houder.
Giet nooit afwasmiddel in de glansmiddelhouder.
Veeg gemorst glansmiddel altijd met een doekje
weg, anders wordt tijdens het afwassen te veel
schuim gevormd.
Dosering
De instelling van de dosering is afhankelijk van de
bereikte glans en van het droogresultaat. In de
vulopening van de glansmiddelhouder vindt u een
zes-standen regelschijfje en de markeringen 1 tot 6
(stand 1 is laagste, stand 6 hoogste dosering).
Het beste is met stand 3 te beginnen.
Het schijfje (C) kunt u met een schroevendraaier of
een mes verdraaien.
Verhoog de dosering als op het serviesgoed
druppels of druppelvlekken achterblijven. Verlaag
de dosering als het serviesgoed witte, kleverige
strepen vertoont.
32
PFR01NL
BR01
A
NEDERLANDS
B
BR02
BR03
5
4
6
x
3
a
2
m
1
C
5
4
6
x
3
a
2
m
1
Afwasmiddel
Gebruik uitsluitend speciale middelen
voor huishoud-afwasmachines.
Bij het doseren van afwasmiddel gaat u als volgt te
werk:
1. Open de afwasmiddelhouder door aan het
palletje (D) te trekken.
2. Doseer afwasmiddel volgens de aanwijzingen
in de programmatabel. Lees ook de
aanwijzingen op de verpakking van het
afwasmiddel.
Aan de binnenkant van de houder vindt u
twee markeringen:
- MIN = 15ml
- MAX = 30 ml
3. Sluit het dekseltje.
4. Voor een programma met voorspoelen moet u
ook een kleine hoeveelheid afwasmiddel
bovenop het klepje strooien.
Als u onvoldoende afwasmiddel doseert,
veroorzaakt dat een slecht afwasresultaat. Te veel
afwasmiddel geeft geen beter resultaat, maar
alleen onnodige verspilling en belast het milieu.
Fosfaatvrije afwasmiddelen met
enzymen
In laag-alkalische compacte afwasmiddelen zijn de
milieu-onvriendelijke bestanddelen vervangen door
natuurlijke enzymen.
Bij gebruik van deze compacte middelen raden wij
u aan zout in het zoutvat te doen, ook als de
waterhardheid beneden 4° dH ligt.
Dat voorkomt kalkafzetting op het servies en op de
kuip.
33
PUD01NL
D
MIN
MAX
DE07
NEDERLANDS
DE02
Trek de korven naar buiten om ze te beladen.
Vóór het plaatsen in de korven moet het
serviesgoed ontdaan worden van grove resten,
zoals botjes, graten, tandenstokers, groente- en
vleesresten en fruitschillen.
Daarmee voorkomt u verstoppen van de zeven en
bevordert u een optimale reiniging.
Was in de machine geen kleine
voorwerpen af die makkelijk door de korf
kunnen vallen.
Gebruik van de onderste korf
In de onderste korf kunt u pannen, deksels, borden
(tot 27 cm diameter), schalen en bestek kwijt.
Plaats ze naar het voorbeeld in de afbeeldingen.
Dienschalen en grote deksels zo veel mogelijk aan
de rand van de korf en er op toezien dat de
bovenste sproeiarm niet belemmerd kan worden.
Gebruik van het bestekmandje
Messen met een lang lemmet die rechtop
staan kunnen gevaarlijk zijn.
Plaats daarom lange en/of scherpe
messen e.d. horizontaal in de bovenste
korf.
Pas op bij vullen en leeghalen van de
machine.
Bestek in het speciale bestekmandje, met de
grepen naar beneden. Is een greep zo dun dat hij
door het mandje heen steekt, dan dat bestek met
de greep naar boven.
Lepels zoveel mogelijk tussen ander bestek in
plaatsen, om te voorkomen dat ze aan elkaar
kleven.
Was zilver bestek niet tegelijkertijd met andere
metalen.
Beladen van de korven
34
PBA03NL
UI33
IEC 436 / DIN 44990
NEDERLANDS
UI19
UI04
Gebruik van de bovenste korf
De bovenste korf is hoofdzakelijk bedoeld voor
kopjes, schoteltjes, dessertbordjes, kleine borden
(max. 24 cm diameter) en glazen.
Glazen met lange steel kunnen in het hoge
gedeelte opgehangen worden.
Plaats servies zodanig op en onder de opklapbare
kopjesrekken, dat het water overal bij kan.
Voor groter servies kunt u de rekken omhoog
klappen.
Probeer, vóór u de machine inschakelt, of
beide sproeiarmen vrij kunnen
ronddraaien.
Regeling hoogte bovenste korf
Mocht u erg grote borden willen afwassen
(diameter tussen 27-31 cm), dan kunt u deze in de
onderste korf plaatsen, nadat u de bovenste korf
hoger geplaatst heeft.
Ga als volgt te werk:
- Open de knippen (A) aan de voorkant van de
bovenste korf en haal de korf eruit. Schuif de
korf op grotere hoogte in de machine en doe de
knippen (A) dicht.
U kunt in de bovenste korf nu geen
borden meer plaatsen die een diameter
van meer dan 20 cm hebben. Het
kopjesrekje is tevens onbruikbaar.
Sluit de deur nadat u de machine hebt
beladen. Een open deur kan gevaarlijk
zijn.
35
PBA16NL
IEC 436 / DIN 44990
US41
NEDERLANDS
US29
A
RC01
Voor een goed resultaat
Potten, pannen, kopjes, glazen en dergelijke altijd
met de opening naar beneden.
In principe plaatst u alles scheef in de korven opdat
het afwaswater niet langs maar op en in het
serviesgoed wordt gesproeid.
Aangekoekte en aangebrande pannen moeten
eerst worden afgespoeld.
Lange messen en lepels horizontaal, bij voorkeur
in de bovenste korf.
Hoe minder het serviesgoed tegen elkaar staat hoe
beter het afwasresultaat.
Staat er echter heel licht, bijvoorbeeld kunststof,
serviesgoed tussen, probeer dan een zodanige
opstelling dat de lichte stukken niet van hun plaats
kunnen worden gesproeid.
Water-, tijd- en energiebesparing
Het is niet nodig om normaal vuil serviesgoed en
bestek eerst onder de stromende kraan voor te
spoelen. Plaats na de maaltijd alles meteen in de
machine en kies eventueel het voorspoelen
programma (zie het programma-overzicht). Dat
zorgt ervoor dat de resten alvast wat weggespoeld
worden. Zet alleen een goed gevulde machine in
werking.
Kies alleen een spaarprogramma als de machine
niet vol is en/of het serviesgoed nauwelijks vuil is.
Raadpleeg daarvoor de aanwijzingen in de tabel.
Niet alles is geschikt voor
machinaal afwassen
Tenzij de fabrikant van het artikel anders
aangeeft, zijn de volgende artikelen in de regel
niet voor machinaal afwassen geschikt:
● Bestek met houten of hoornen aangelijmde
grepen.
● Houten borden en schalen, ongeglazuurde
aardewerk en handbeschilderd porselein.
Decoraties op porselein kunnen vervagen of
verdwijnen.
● Kristal en kunststof.
Indien niet uitdrukkelijk door de fabrikant
aangegeven is dat het artikel
afwasmachinebestendig is, kunt u het beter met
de hand afwassen. Mocht u ze toch in de
machine willen wassen, plaats ze dan in de
bovenste korf en kies een snel programma. Na
vele keren in de machine afwassen kunnen
sommige glassoorten mat worden.
Zilver bestek kan uitstekend in de machine
afgewassen worden, onder voorbehoud dat het
tijdens het afwassen niet met andere metalen in
aanraking kan komen. Ijzer of gietijzer kan roest
veroorzaken, waardoor andere voorwerpen
verkleuren.
Aluminium verkleurt. Koper, tin en messing
kunnen vlekken gaan vertonen.
Bij aankoop van nieuw serviesgoed
Onder glazuur gebakken motiefjes op
serviesgoed van porselein of aardewerk kunnen
in de machine gewassen worden, terwijl op
glazuur gebakken motiefjes op den duur
verbleken.
Ook goudversieringen kunnen tegenwoordig in
de machine. Zij moeten wel van een
garantiemerk van de fabrikant voorzien zijn.
Kies altijd serviesgoed met een vlakke bodem,
zodat er geen water in kan blijven staan (glazen,
kopjes, kommen...).
Praktische tips voor het afwassen
36
PHT04NL
NEDERLANDS
Programma-overzicht
37
PWP21NL
Programma
Mate van
verontreiniging
en soort belading
Sterk verontreinigd.
Servies, bestek,
pannen.
Licht verontreinigd.
servies, bestek.
Servies dat u pas later
gaat afwassen.
Programma
knop
Toetsen
indrukken
Programma
beschrijving
Aanbevolen hoeveelheid
afwasmiddel
in de
houder
op het
dekseltje
1
*
65° IntensivProgramm
(Intensief 65°)
3
**
65°Quick-
Programm
(Snel 65°)
4
Vorspül-Programm
(Voorspoelen)
25 g 5 g
25 g /
25 g /
/ /
Koud voorspoelen
65°C afwassen
1 x koud spoelen
1x 65°C spoelen
Drogen met hetelucht
65°C afwassen
1 x koud spoelen
1 x 65°C spoelen
1 x koud spoelen
(om te voorkomen dat
voedselresten
opdrogen).
*
Dit is het norm-programma volgens IEC 436/DIN 44990
- Programma 1 (65° Normal-Programm) met wasmiddel type A;
- Glansmiddelhouder: stand 3.
- Standaard bevattingsvermogen: 12 couverts;
- Aanbevolen hoeveelheid reinigingsmiddel: 25 g in houder
5 g op houder.
**
Dit is een bijzonder programma bedoeld om binnen korte tijd ( ongeveer 52 min.) een volle lading,
bestaande uit borden, glazen en nauwelijks bevuild serviesgoed (met uitzondering van pannen) te
spoelen waardoor het weer snel opnieuw kan worden gebruikt. Aangezien het om een
snelprogramma gaat, wordt er niet heet gedroogd.
Aan
Uit
65° Intensiv
Normaal verontreinigd.
Servies, bestek,
pannen.
2
65° Normal-Progr.
ohne Vorspülen
(Normaal 65° zonder
voorspoelen)
65°C afwassen
1 x koud spoelen
1x 65°C spoelen
Drogen met hetelucht
Aan
Uit
65° Normal
65° Quick
Vorspül
Aan
Uit
Aan
Uit
NEDERLANDS
1. Controleer of de zeven schoon
zijn
(zie het hoofdstuk "Onderhoud")
2. Controleer of zout en
glansmiddel aanwezig zijn
(zie het betreffende hoofdstuk)
3. Vullen van de korven
Verwijder grove resten uit schalen en borden.
Trek de onderste korf naar voren en plaats
daarin pannen, schalen, grote borden en
bestek.
Trek de bovenste korf naar voren en plaats
daarin kleine borden, schoteltjes, kopjes en
glazen.
Schuif de korven terug in de machine.
4. Controleer of beide sproeiarmen
vrij kunnen draaien
5. Vullen van afwasmiddelhouder
Strooi of giet afwasmiddel het vakje van de
afwasmiddelhouder.
6. Sluit de machinedeur
7. Programma kiezen
Draai de programmaknop rechtsom tot de
markering op de knop bij de gewenste
programma staat.
8. Starten
Steek de steker in het stopcontact.
Draai de kraan open.
Druk op de Aan/Uit-toets; het lampje in
bedrijf licht. De machine (aangenomen dat
de kraan open is) begint.
Het programma tussentijds onderbreken is
niet aan te raden. Moet dat door
omstandigheden toch, dan drukt u op de
Aan/Uit-toets om de machine te stoppen.
Door wederom drukken start u de machine
weer; hij gaat dan verder met waar hij
gebleven was.
9. Machine is klaar
De machine stopt automatisch.
10. Machine uitschakelen
Schakel de machine uit door op de
Aan/Uit toets drukken.
Het lampje in bedrijf gaat uit
Draai de kraan dicht.
11. Machine leeghalen
Wacht een paar minuten, want het
servies is zeer heet. Bovendien is het
droogresultaat beter als u de deur niet
direct opent.
Om te voorkomen dat druppels uit de
bovenste korf op serviesgoed in de
onderste korf vallen, adviseren wij om
eerst de onderste korf naar buiten te
trekken en leeg te maken.
Het is af te raden om de deur te openen
als de machine in werking is. Gebeurt dat
toch, dan zal een veiligheidsschakelaar
ervoor zorgen dat de machine direct
stopt.
Wij adviseren u om vóór u de deur
tussentijds opent, de machine uit te
schakelen door middel van de
Aan/ Uit-toets.
Voorzichtig! Als u de deur direct na
beëindiging van een programma opent,
kan er hete stoom naar buiten komen.
Zo gaat u te werk
38
POS14NL
NEDERLANDS
Binnenkant van de machine
Maak de deurafdichting, de afwasmiddelhouder en
de glansmiddelhouder regelmatig schoon met een
vochtige doek.
Laat de machine elke drie maanden een
65°C-programma afwerken, zonder servies, met
afwasmiddel.
Reiniging van de afvoerzeef
(Na iedere afwasbeurt)
Voedselresten kunnen zich in de bodemzeef (A)
ophopen; daarom dient u de zeef regelmatig onder
stromend water schoon te maken.
-
U tilt de zeef met behulp van het handgreepje
uit de machine.
Na het reinigen klikt u de zeef weer in de
machinebodem terug.
Reiniging van de bodemzeef
(Elke twee maanden)
Maak, indien noodzakelijk, de grote zeef (B) aan
beide kanten onder stromend water met een
borsteltje schoon.
Grote zeef losnemen:
1. Verwijder hiertoe de sproeiarm door deze
omhoog te trekken
2. Draai het asje (C) 90° naar links en haal de
zeef uit de machine.
3. Na het reinigen de zeef in omgekeerde
volgorde weer terugplaatsen.
4. Controleer of de zeef weer goed op z’n plek
zit. De hendel moet naar de voorkant van het
toestel wijzen.
Gebruik de machine nooit zonder de
zeven.
Zorg er bovendien voor dat de zeven
korrekt op hun plaats zitten.
Het is belangrijk de zeven te reinigen om
een goede werking van de machine te
garanderen.
Onderhoud
39
PMC01NL
A
MA04
NEDERLANDS
90°
B
C
MA05
Buitenkant van de machine
Reinig de buitenkant van de machine en het
bedieningspaneel met een vochtig doekje. In geen
geval agressieve reinigingsmiddelen of
schuurmiddelen gebruiken.
Als de machine langere tijd buiten
gebruik is
Wordt de machine voor langere tijd niet gebruikt,
dan:
1. Kraan dichtdraaien.
2. Steker uit het stopcontact nemen.
3. Deur op een kier laten staan om het ontstaan
van een onaangename geur te vermijden.
4. Binnenkant en accessoires reinigen.
Bescherming tegen vorst
Plaats de afwasmachine nooit in een ruimte waar
de temperatuur onder het vriespunt kan zakken.
Mocht dat toch het geval zijn, maak de machine
dan leeg, draai de kraan dicht, verwijder de
waterafvoerslang en laat deze leeg lopen.
Vervoeren van de machine
Als u de machine gaat vervoeren (bijv. bij
verhuizing):
1. Steker uit het stopcontact trekken.
2. Waterkraan dichtdraaien.
3. Watertoevoerslang van de waterkraan
losschroeven en leeg laten lopen.
4. De machine samen met de slangen
vervoeren.
Zorg ervoor dat de machine tijdens het transport
rechtop blijft staan.
40
PMC02NL
NEDERLANDS
Storing Oplossing
De machine start niet ■ De machinedeur is niet goed dicht.
■ De steker zit niet in het stopcontact.
■ Er staat geen spanning op het stopcontact.
■ De groepzekering is defect.
De machine neemt geen water in
■ De kraan is dichtgedraaid.
■ Er is geen druk op de kraan.
■ De toevoerslang is geknikt.
■ Het zeefje in de toevoer is verstopt.
De zeven zijn verstopt
■ Maak de zeven schoon (zie «Onderhoud»).
■ De sproeiarmen draaien niet. Controleer of het servies
goed staat opgesteld.
De machine pompt niet af ■ De afvoerslang is geknikt.
■ De afvoermogelijkheid is verstopt.
■ De verlenging van de afvoerslang ligt niet goed.
■ De afvoer is niet belucht.
Teveel geluid
■ Er slaan serviesdelen tegen elkaar.
■ Een sproeiarm stoot tegen serviesgoed.
De deur gaat moeilijk dicht
■ De machine staat niet waterpas of is niet op de juiste
wijze ingebouwd.
Het afwasresultaat is niet goed ■ De korven zijn te vol beladen.
■ Het serviesgoed is onjuist geplaatst.
■ Een of beide sproeiarmen kan (kunnen) niet draaien.
■ Een of enkele gaatjes in één of beide sproeiarmen is of
zijn verstopt.
■ Uiteinde van de afvoerslang steekt onder water
(inspoelbak).
■ Een of meerdere zeven verstopt.
■ Een zeef zit niet goed op z’n plaats.
■ Verkeerd of te weinig afwasmiddel gebruikt, het is te
oud en/of te klonterig en/of van slechte kwaliteit.
■ De draaidop van het zoutvat zit los.
■ Het gekozen programma was niet geschikt voor de
aard en/of hoeveelheid van de bevuiling.
Kalkvlekken, stepen,
■ Kijk in alle gevallen naar zowel het zoutvat als de
waas op het serviesgoed glansmiddelhouder. In beide moet voldoende aan wezig
zijn.
De afwas is niet droog
■ Het serviesgoed is na het beëindigen van het
programma te lang in de machine gebleven.
Herstel van eenvoudige storingen
41
PSN01NL
Een storing is vaak het gevolg van een kleinigheid die u zelf kunt verhelpen. Wij adviseren u eerst
onderstaande tabel te raadplegen voordat u de servicedienst belt.
NEDERLANDS
Kunt u de oorzaak van een storing niet zelf
opsporen en verhelpen, belt u dan de servicedienst.
Houd merk en modelnummer van uw machine bij
de hand; de servicedienst zal u erom vragen. U
vindt het merk en modelnummer op het typeplaatje
van de machine. Zie de afbeelding.
V eiligheidsinrichtingen tot
bescherming tegen overstroming
De machine is voorzien van twee supplementaire
veiligheidsinrichtingen tot bescherming tegen
overstroming van water, met de volgende
eigenschappen:
1. Aan de toevoerslang (zie wateraansluiting); hij
gaat werken als de toevoerslang kapot gaat
doordat hij de waterstroom blokkeert. Deze
inrichting is ook met uitgeschakelde machine
werkzaam.
2. Op de bodem van de machine; hij gaat werken
als er waterlekken binnen de machine zijn.
Deze inrichting is bij functionerende machine
werkzaam.
Om de machine te laten repareren moet u de
servicedienst bellen.
Service en onderdelen
Reparaties aan electrische toestellen
mogen alleen door vakmensen worden
uitgevoerd. Er mogen alleen originele
onderdelen worden gebruikt.
Onvakkundige reparaties kunnen tot
aanzienlijke risico’s voor de gebruiker
leiden.
42
PSN09NL
Prod.No.
........
Ser. No.
.........
Mod.
........
RA01
NEDERLANDS
Afmetingen Breedte 59.6 cm
Hoogte 81.8 - 87.8 cm
Maximale diepte 57 cm
Maximale diepte bij open deur 111.4 cm
Lichtspanning/frequentie 230V - 50 Hz
Opgenomen motorvermogen 200 W
Opgenomen vermogen
verwarmingselement 2100 W
Aansluitwaarde 2300 W
Waterleidingdruk Minimum 50 kPa (0.5 bar)
Maximum 800 kPa (8 bar)
Aantal IEC standaard couverts 12
Waterverbruik 22 lt
Energieverbruik 1.5 kW/h
Technische gegevens
Installatie
43
PTS15NL
NEDERLANDS
Plaats de machine, indien mogelijk, zo dicht
mogelijk bij aansluitingen voor de watertoe en
afvoer.

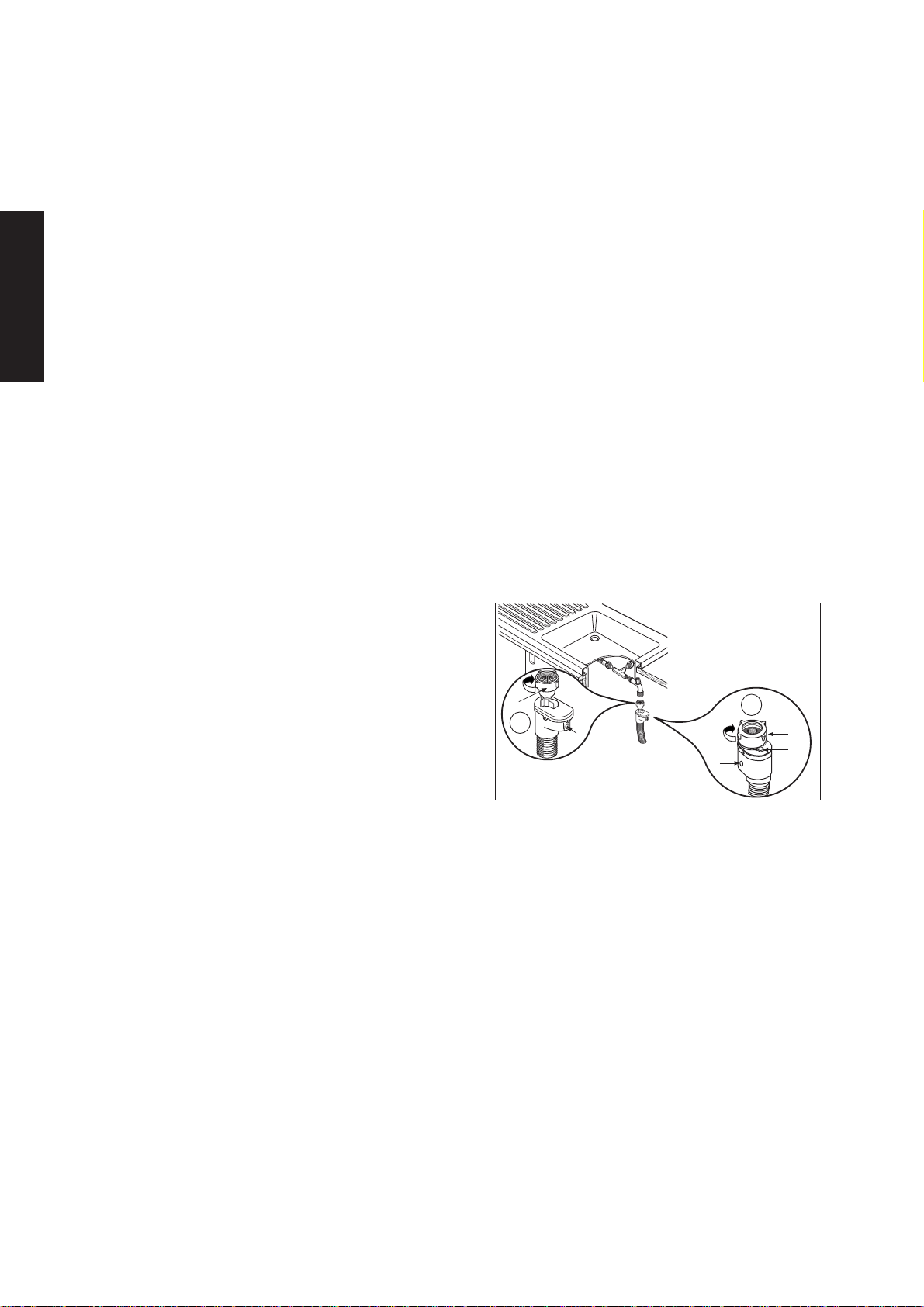

Watertoevoer
Wij adviseren u koud water te gebruiken.
De slangwartel van de toevoerslang sluit u aan op
een kraan met 3/4" schroefdraad, of op een
watertoevoer met snelaansluiting (press block).
De slang is voorzien van een veiligheidsinrichting
om de waterstroom te stoppen als de interne slang
vanwege slijtage stuk gaat. Het defect wordt door
middel van het naar buiten komen van het rode
staafje in het venster (B) aangegeven.
In dit geval moet u de waterkraan sluiten en de
slang uitwisselen.
Draai de slangwartel (A) stevig vast om
waterlekken te voorkomen.
Opmerking: alleen voor toevoerslangen met een
veiligheidshendel ter voorkoming van losschroeven
➁
.
Wanneer u de toevoerslang wilt losmaken, druk
dan op de geelgekleurde velligheidshendel ter
voorkoming van losschroeven (C) en draai de
schijfmoer tegen de wijzers van de klok in.
De slang mag niet geknikt kunnen raken, om de
waterstroom niet te belemmeren of vertragen.
Zie erop toe dat de waterleidingdruk niet de bij de
technische gegevens vermelde waarde
overschrijdt.
De slang mag nimmer geknikt kunnen raken, want
dat zou de waterstroom kunnen belemmeren.
Belangrijk:
De slang mag nooit geknikt kunnen raken, ook niet
tijdens het op z'n plaats schuiven van de machine.
De slang mag niet verlengd worden. U kunt echter
wel een langere, complete en voor dit doel
gemaakte slang kopen.
44
PWA02NL
B
A
B
A
C
CA13
1
2
NEDERLANDS
Waterafvoer

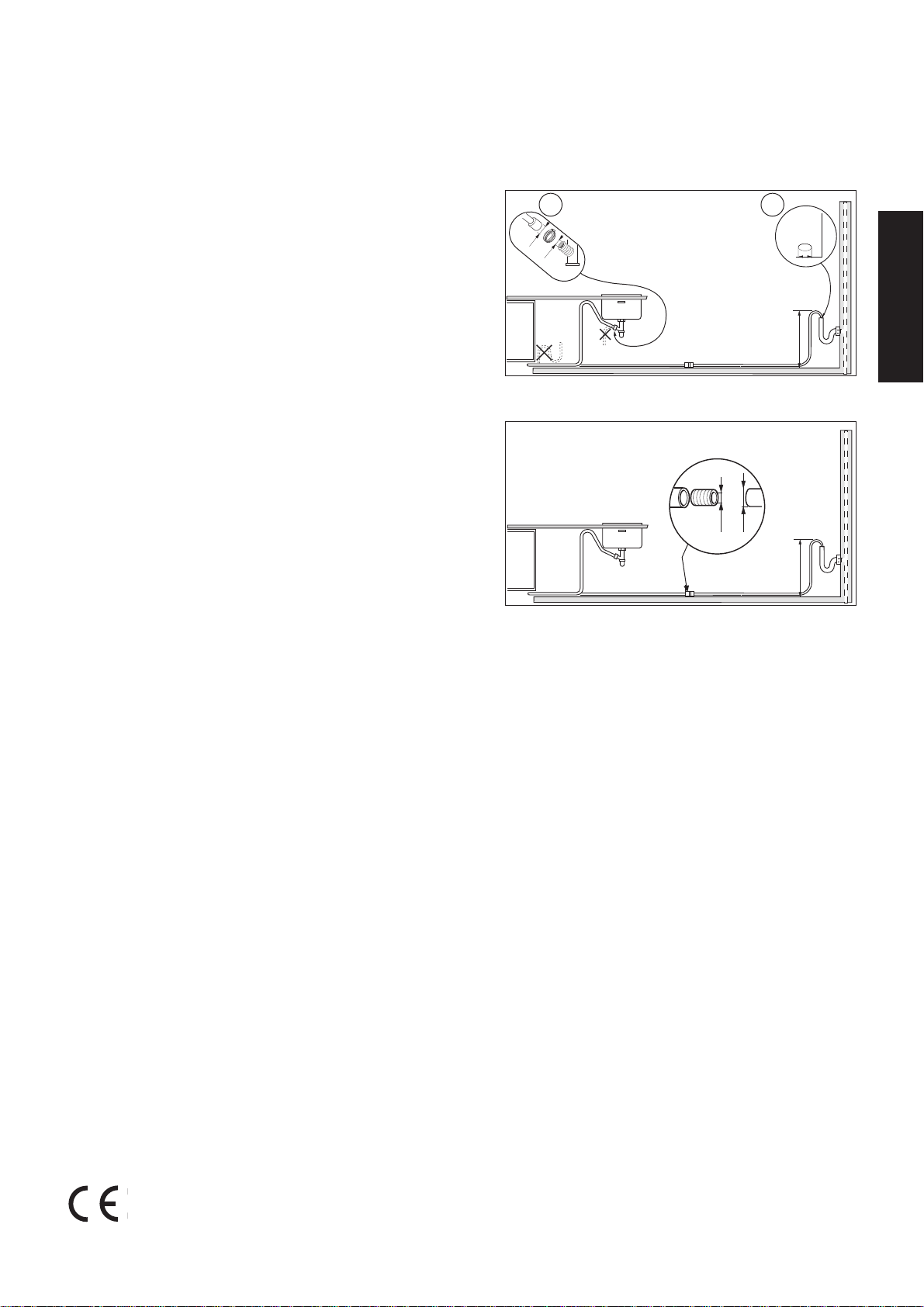

De waterafvoerslang kan op de volgende manieren
gemonteerd worden
1. In een sifon, zorg er dan wel voor dat de slang
niet kan wegglijden.
2. In een afvoerpijp met ventilatie, binnendiameter
min. 4 cm.
De hoogte van de afvoerslang moet tussen 30 cm
(min.) en 100 cm (max.) boven de onderkant van
het toestel liggen. De afvoerslang kan links of
rechts van de afwasmachine gedraaid worden.
Zorg ervoor dat de slang niet geknikt, platgedrukt
of ineengestrengeld is, dat kan de waterafvoer
verstoren.
Als u een verlengslang gebruikt, mag deze niet
langer dan 2 meter zijn en de binnendiameter mag
niet kleiner zijn dan die van de oorspronkelijke
afvoerslang. Ook de binnendiameter van de
koppelingen die u gebruikt voor aansluiting aan de
afvoerpijp mag niet kleiner zijn.
Elektrische aansluiting
De machine is gemaakt voor 230V met een
frequentie van 50Hz. Het gebruik op 60Hz
(verhuizing naar dienovereenkomstig land) is
uitgesloten, daar de machine met
synchroonmotoren uitgerust is.
De aansluitwaarde is circa 2,30 kW, hetgeen een
groepzekering van minimaal 10A vereist.
De machine is voorzien van een 3-aderig
aansluitsnoer en een steker met aardcontacten.
De steker mag u alleen plaatsen in een stopcontact
met (aangesloten en functionerende)
aardcontacten. De aardverbinding dient deugdelijk
te zijn.
Het stopcontact dient altijd bereikbaar te zijn, ook
nadat de machine onder- of ingebouwd is.
Indien het aansluitsnoer te kort blijkt te zijn, laat
dan de installateur het betreffende verplaatsen of
een langer, op de aansluitwaarde van de machine
aangepast, aansluitsnoer aan de machine
monteren.
De fabrikant is niet aansprakelijk voor schade
of letsel, ontstaan door het niet voldoen aan
deze veiligheidsvoorschriften.
45
PWA03NL
CS13
min 30 cm
max 100 cm
min 4 cm
Ø 21
Ø 18
1 2
Dit apparaat voldoet aan de volgende richtlijnen van de Europese Gemeenschap:
- 73/23/EG van 19/02/73 (Lang spanning) en daaropvolgende wijzigingen;
- 89/336/EG van 03/05/89 (Electromagnetische compatibiliteit) en daaropvolgende wijzigingen.
NEDERLANDS
CS14
Ø 18
+ 2 m max
Ø 21
min 30 cm
max 100 cm
De inbouwnis moet de afmetingen hebben zoals in
de afbeelding aangegeven.
De inbouwnis hoeft niet van ventilatie-openingen
voorzien te worden. Indien de nis van een
achterwand voorzien is, dan is het voldoende om
openingen te maken voor het aansluitsnoer, de
toevoerslang en de afvoerslang.
Met de stelvoeten kan de hoogte van de machine 6
cm gevarieerd worden. Zorg ervoor dat na het inof uitdraaien van de stelvoeten een vrije ruimte van
2 mm tussen bovenkant machine en onderkant
aanrecht blijft.

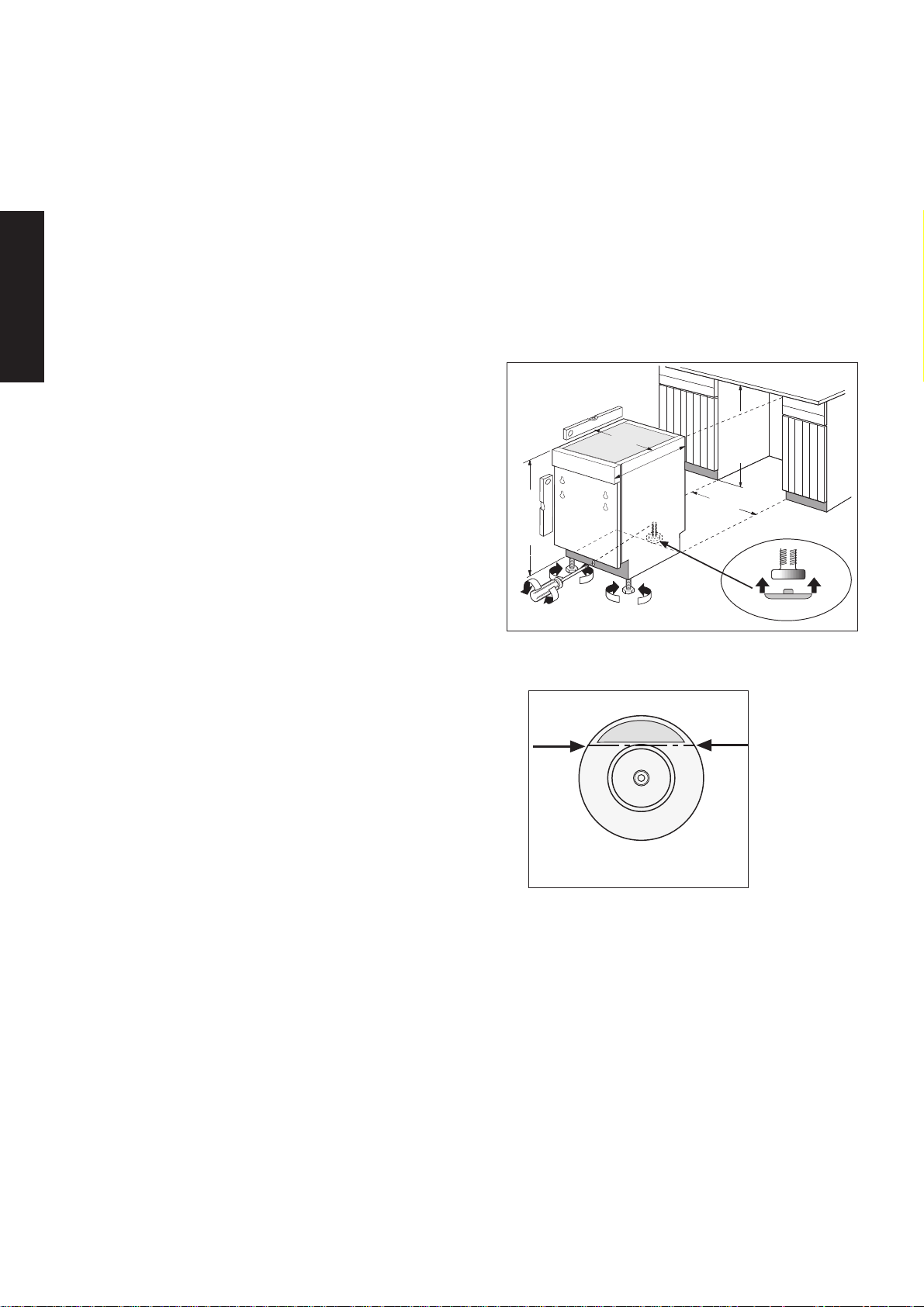

Stellen van de stelpootjes
Bij het stellen van de pootjes gaat u als volgt te
werk:
1. Draai de twee pootjes aan de voorzijde losser of
vaster.
2. Om het achterste pootje te stellen, draait u de
voorste schroef die zich in het midden van de
sokkel bevindt losser of vaster.
Om in- en uitschuiven van het toestel te
vergemakkelijken, zijn onderleggers meegelverd.
Druk deze op de pootjes.
Indien nodig, kunt u de onderleggers kleiner maken
door ze op de aangegeven lijn af te breken.
Het is belangrijk dat het toestel waterpas staat. Als
het toestel waterpas staat, komt de deur niet tegen
de waterpasnokjes die zich links en rechts
bevinden. Als de deur niet goed sluit, draai dan de
stelpootjes losser of vaster tot de machine
waterpas staat.
Onderbouw-aanwijzingen
46
PFI09NL
575
max
600
596
555
max
600
+
-
596
820
880
÷
818
878
÷
II51
570
max
NEDERLANDS
II52

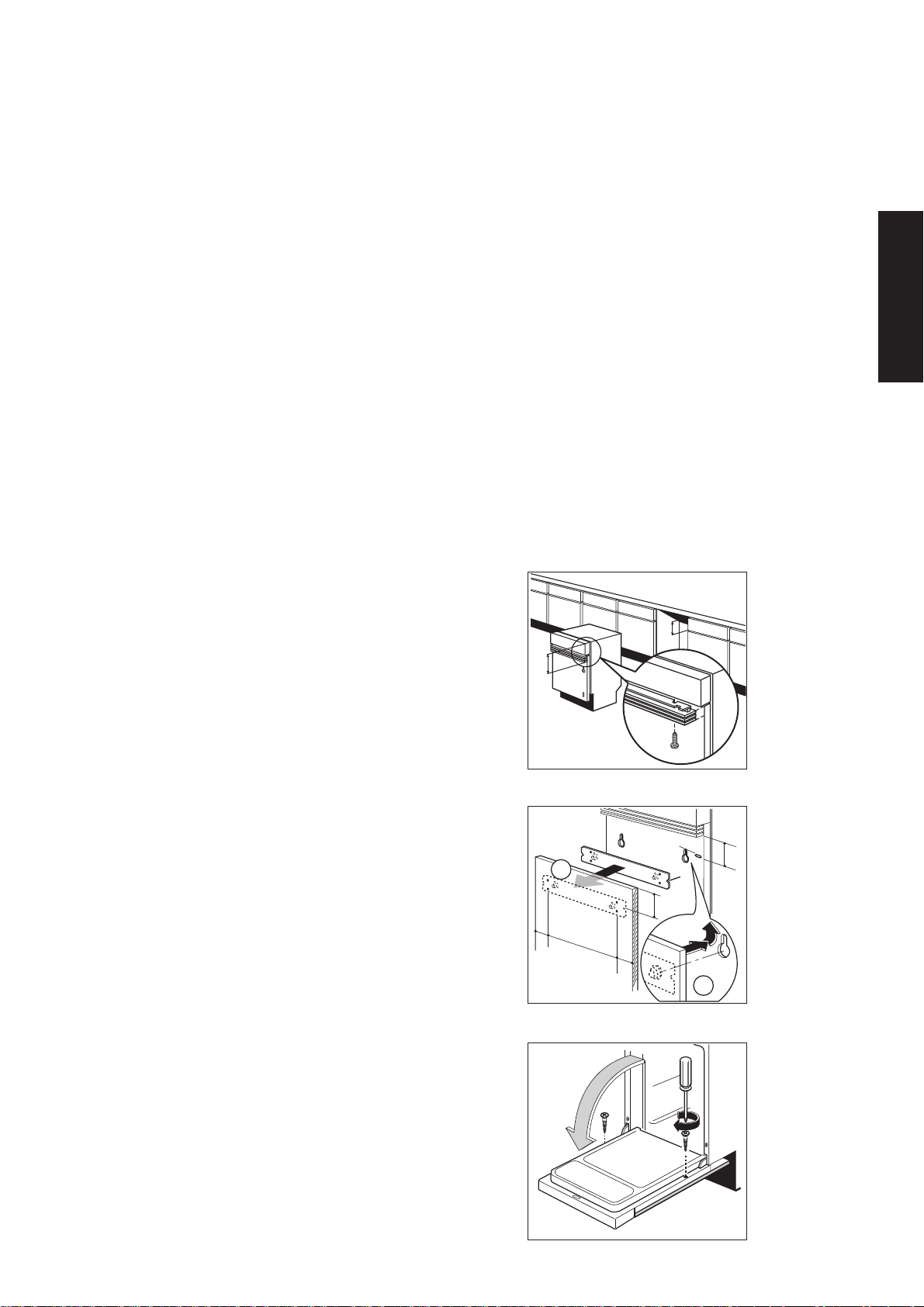

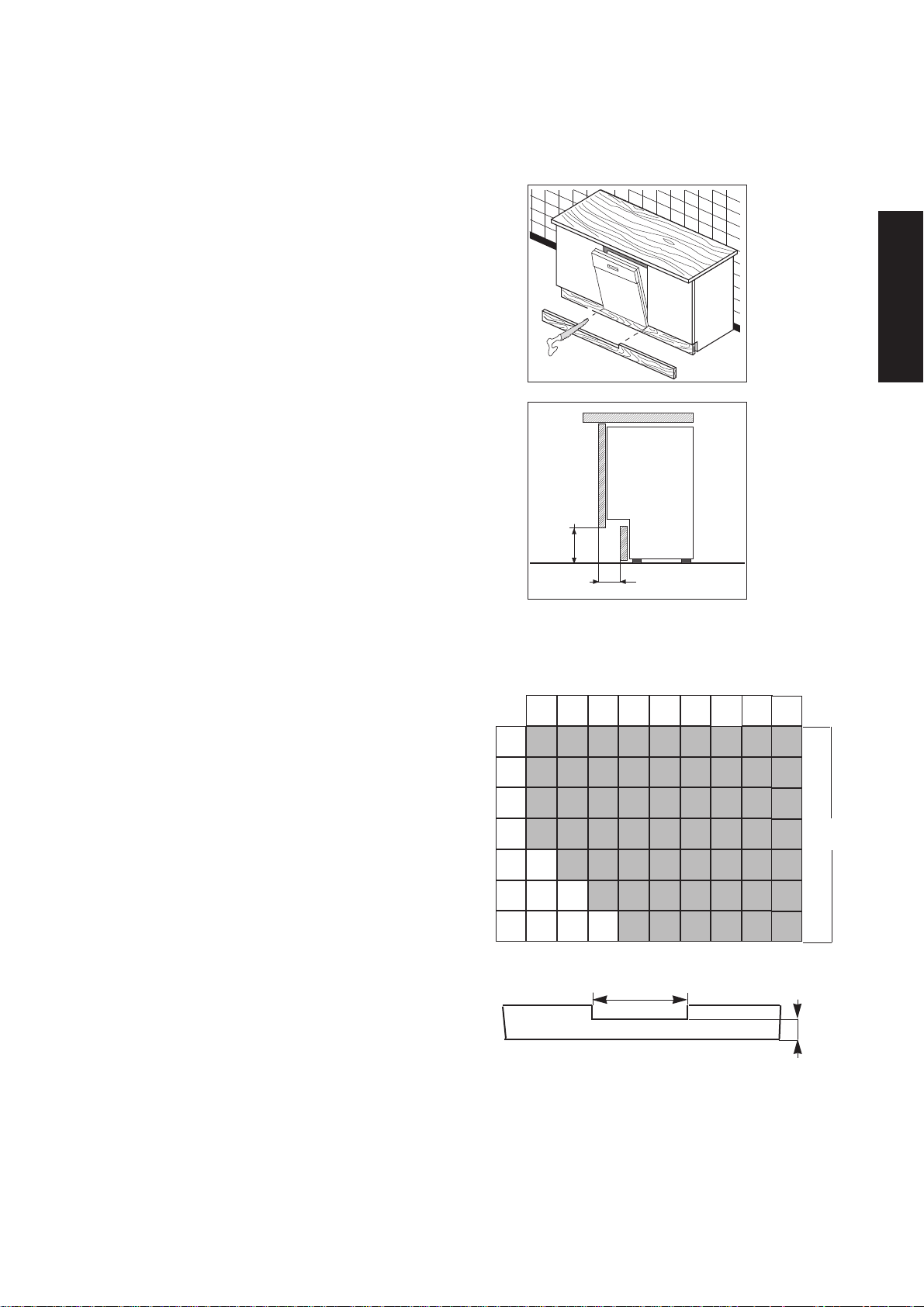

Montage van het decorpaneel
De machinedeur kan van een houten decorpaneel
van de volgende afmetingen voorzien woreden:
Breedte 596 mm
Hoogte 604 mm maximum
Dikte 20 mm maximum
Gewicht tussen 2 en 7,5 kg maximum
Belangrijk
Overschrijd de hoogtemaat niet, daar anders de
deur niet volledig geopend kan worden
(onderkant komt dan tegen de sokkel).
Het bedieningspaneel van de machine kan aan de
hoogte van de laden in de aanrechtkasjes
aangepast worden.
Meet de hoogte van de ladefronten (A) na. Bij een
hoogte van meer dan 120 mm, moet de hoogte van
het bedieningspaneel aangepast worden. Dartoe
één of meerdere strippen onder het
bedieningspaneel afnemen.
Bevestig de strippen door middel van twee
schroeven.

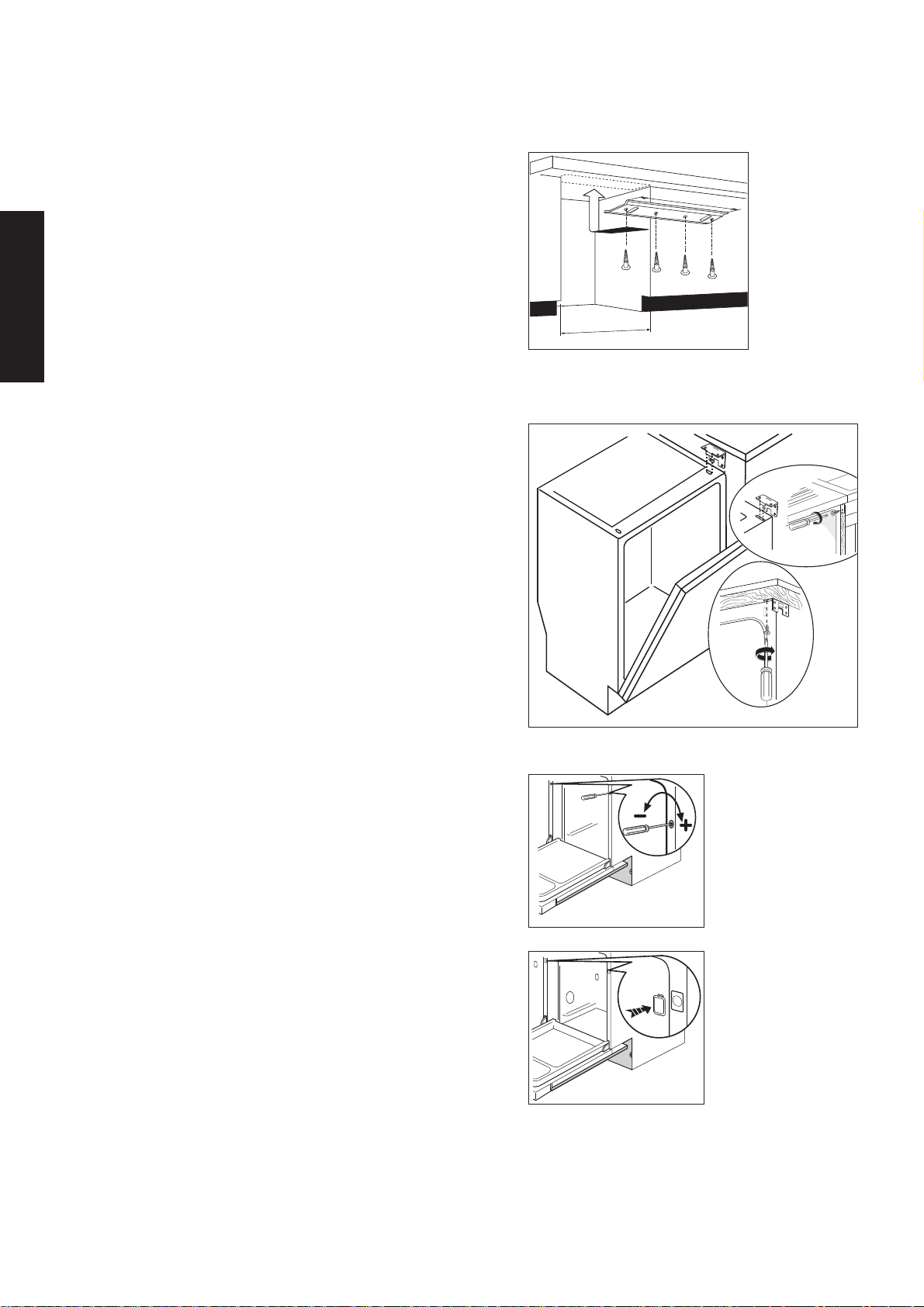

Voorbereiden en plaatsen van het
decorpaneel
Meet de afstand (B) tussen de onderkant van het
bedieningspaneel of de daaronder aangebrachte
strippen en de machinedeur.
Teken, gerekend vanaf de bovenkant, de gemeten
afstand op het decorpaneel af. Plaats op de
afgetekende hoogte de bevestigingsstrip met de
markering (Z).
Houd gelijke afstanden links en rechts tussen de
gaten in de strip en de randen van de deur.
Teken de vier schroefgaatjes op het paneel af.
Boor met een 2 mm boortje, niet dieper dan 12
mm, de gaatjes.
Schroef met schroeven 3.5 x 16 de strip aan het
paneel vast. Plaats het paneel op de deur, met de
stiften in de slob gaten.
Doe de deur open en schroef hem van binnenuit
vast met twee schroeven 4 x 40.
47
PFI07NL
II04
A
A
NEDERLANDS
=
II22
II10
1
X
B
Z
B
550
=
2
Montage van de
wasembeschermplaat
Bevestig mat 4 schroeven 3.5 x 16 de
wasembeschermplaat, zodat deze in lijn is met de
voorrand van het werkblad.
Bevestigen aan aangrenzende
keukenmeubelen
Om te voorkomen dat de afwasmachine gaat
schommelen, moet hij d.m.v. de meegeleverde
steuntjes aan het werkblad, aan aangrenzende
keukenkastjes of aan de muur worden bevestigd.
Zet de steuntjes in de gleuven, zoals in de
afbeelding aangegeven. Bevestig de steuntjes met
de schroeven 3.5 x 16 aan het werkblad of
aangrenzende keuken meubelen. Gebruik de
gaten aan boven- of zijkant.
Gewichtsverdeling van de deur
De deur is in balans als hij in elke stand blijft staan.
De deurbalans moet na aanbrengen van het
decorpaneel misschien aangepast worden. Draai
de schroeven totdat de correcte balans bereikt is:
- zwaar paneel: rechtsom draaien;
- licht paneel: linksom draaien.
Nadat de deurbalans is aangepast, dekt u de
schroeven af met de twee bij de machine
geleverde stopjes.
48
PFI23NL
II47
NEDERLANDS
600 mm
600 mm
II25
II54
II68
Aanpassen van de plint
Om de deur volledig te kunnen openen, moet
eventueel de plint van de nis aangepast worden.
Via de hoogte (a) en de diepte (b) in de tekening,
vindt u de uitzaagmaat 600 mm breed bij (x) mm
hoog voor het te verwijderen deel van de plint.
49
PFI05NL
II59
170 160150 140 130 120 110 100
136 131 125 118 110 100 93 85
135 131 125 118 110 102 92 85
137 132 125 118 110 102 94 85
138 134 128 120 110 104 95 85
139 130 124 115 105 98 88
138 129 120 110 100 90
135 125 115 105 95
90
75
75
75
75
78
80
85
/
/ /
/
40
50
60
70
80
90
100 / /
Hoogte (a)*
Diepte (b)*
X
X
600 mm
minimum
Uitsnijding uit de plint
(*) mm
NEDERLANDS
a
II15
b
152989 29/0
0/0698
Total Chlorine free
nlfr
Loading...
