USER MANUAL
JFA9620
juno electrolux 3
DE
EMPFEHLUNGEN UND HINWEISE 5
CHARAKTERISTIKEN 6
MONTAGE 8
BEDIENUNG 11
WARTUNG 13
DE
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie
sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches
Ihnen sicherlich viel Freude bereiten
wird. Es ist unser Bestreben, eine breite
Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr Leben etwas komfortabler zu machen. Sie fi nden einige
Beispiele auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige
Minuten, diese Benutzerinformation zu
lesen, um voll von den Vorteilen Ihres
neuen Gerätes profi tieren zu können.
Wir sind sicher, dass wird Ihr Leben
zukünftig etwas leichter machen.
Wir wünschen eine gute Zeit.
juno electrolux Empfehlungen und Hinweise
4
EMPFEHLUNGEN UND HINWEISE
MONTAGE
• Das Gerät darf nur vom Fachpersonal
angeschlossen werden.
• Der Hersteller haftet nicht für Schäden, die
DE
auf eine fehlerhafte und unsachgemäße
Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650
mm betragen.
• Prüfen, ob die Netzspannung mit dem
Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des
Wohnhauses über eine vorschriftsmäßige
Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung sollte möglicherweise einen
Durchmesser von 150 mm aufweisen.
Der Rohrverlauf muss so kurz wie möglich
sein.
• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die
Verbrennungsgase (Heizkessel, Kamine
usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene
(z.B. gasbetriebene) Geräte verwendet,
muss für eine ausreichende Belüftung
gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer
Aussenwand eine Öffnung anzubringen,
die Frischluftzufuhr gewährleistet.
BEDIENUNG
• Die Dunstabzugshaube ist ausschließlich
zum Einsatz im privaten Haushalt und zur
Beseitigung von Küchengerüchen vorgesehen.
• Bei unsachgemäßer Benutzung wird keine
Haftung übernommen.
Achtung! Große Flammen bei einge-
schalteter Haube niemals unbedeckt
lassen.
• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht
überragt.
Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich
entzünden.
• Keine fl ambierten Speisen unter der Ab-
zugshaube zubereiten: Brandgefahr.
• Die Dunstabzugshaube darf von Kindern
oder Personen, die hinsichtlich der Bedienung nicht unterwiesen wurden, keinesfalls verwendet werden.
WARTUNG
• Bevor Wartungsarbeiten durchgeführt
werden, muss die Stromzufuhr zur Haube
unterbrochen werden, indem der Stecker
gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom
Hersteller empfohlenen Zeiträume zum
Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenfl ächen Wir
empfehlen ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.
• Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfl äche wird
damit verkratzt.
Das Symbol
seiner Verpackung weist darauf hin,
dass dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt
und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
auf dem Produkt oder
CHARAKTERISTIKEN
Platzbedarf
Charakteristiken juno electrolux 5
DE
juno electrolux Charakteristiken
6
Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern,
DE
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
7.1 1 Teleskopgerüst komplett mit Ge-
bläse, bestehend aus:
7.1a 1 oberer Gerüstteil
7.1b 1 unterer Gerüstteil
10 1 Flansch ø 150
10a 1 Flansch mit Ruckstauklappe ø
150
15 1 Luftaustritt-Anschlussstück
24 1 Verbindungsdose
25 2 Rohrschellen
Pos. St. Montagekomponenten
11 4 Dübel ø 10
12c 6 Schrauben 2,9 x 6,5
12e 2 Schrauben 2,9 x 9,5
12f 4 Schrauben M6 x 10
12g 4 Schrauben M6 x 80
12h 4 Schrauben 5,2 x 70
21 1 Bohrschablone
22 4 Unterlegscheiben ø 6,4
23 4 Schraubenmuttern M6
St. Dokumentation
1 Bedienungsanleitung
21
23
22
7.1a
12g
7.1
7.1b
12c
2.1
2
2.2
12c
1
9
12c
25
12e
11
12h
15
10
24
12f
MONTAGE
Montage juno electrolux 7
Achtung: Bitte beachten Sie bei der
Montage das Gewicht der kompletten Haube. Die Tragfähigkeit der
Decke oder alternativ der Trägerplatte für diese Zugbelastung muss
vor der Montage geprüft und gegebenenfalls durch die Anbringung
von geeigneten Befestigungs- oder
Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht sichergestellt
werden, ist von einer Montage
abzusehen.
Bohren der Decke/Tragerplatte
• Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte
ermitteln und kennzeichnen.
• Die mitgelieferte Bohrschablone 21 so
auf die Decke/Trägerplatte legen, dass
die Schablonenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und
die Schablonenseiten auf die Seiten der
Kochmulde ausrichten.
• Die Mitte der Schablonenbohrungen
kennzeichnen.
• Die gekennzeichneten Punkte bohren:
• Massivbeton-Decke: je nach ver-
wendeten Beton-Dübeln.
• Decke aus Hohlkammer-Ziegeln mit
20 mm Wandungsstärke: ø 10 mm
(sofort die mitgelieferten Dübel 11
einfügen).
• Holzbalkendecke: je nach verwendeten Holzschrauben.
• Holz-Trägerplatte: ø 7 mm.
• Durchgang für das Speisekabel: ø
10 mm.
• Luftaustritt (Abluftversion): je nach
Durchmesser des Anschlussrohres
für die Luftableitung.
• Zwei sich gegenüberliegende Schrauben
festziehen und 4-5 mm Freiraum zur Decke
belassen:
• bei Massiv-Betondecken mit spezi-
ellen Betondübeln, die nicht mitgeliefert werden;
• für Hohlkammer-Ziegeln mit ca. 20
mm Wandungsstärke die mitgelieferten Schrauben 12h verwenden;
• bei Holzbalken-Decken mit 4 Holz-
schrauben, die nicht mitgeliefert
werden;
• bei Holz-Trägerplatten mit 4 Schrau-
ben 12g, Unterlegscheiben 22 und
Schraubenmuttern 23, die im Lieferumfang enthalten sind.
DE
juno electrolux Montage
8
Montage des Teleskopgerüsts
• Die beiden Schrauben lösen, die den
unteren Gerüstteil fi xieren und diesen
DE
aus dem Gerüst ziehen (an der Unterseite)
• Die beiden Schrauben lösen, die den
oberen Gerüstteil fi xieren und diesen
aus dem Gerüst ziehen (an der Oberseite).
Für eine eventuelle Regulierung der Gerüsthöhe folgendermaßen vorgehen:
• Die acht Stellschrauben an den
Gerüstseiten, die die beiden Säulen
vereinen, lösen.
• Den oberen Gerüstteil von oben einfügen und frei auf dem Gerüst lassen.
• Das Gerüst heben, die Langlöcher bei
den Schrauben einrasten und bis zum
Anschlag laufen lassen;
• Die beiden Schrauben festziehen und
die beiden anderen mitgelieferten
Schrauben einschrauben;
Bevor die Schrauben defi nitiv festgezo-
gen werden, kann eine Regelung durch
Bewegen des Gerüstes erfolgen, wobei
darauf zu achten ist, dass die Schrauben nicht aus dem Sitz des Regellangloches austreten.
• Wir verweisen auf die Notwendigkeit
einer absolut sicheren Befestigung
des Teleskopgerüsts, die sowohl dem
Eigengewicht der Haube wie auch
dem seitlichen Druck, der auf das
Gerät einwirken kann, entsprechen
muss. Nach erfolgter Montage ist zu
prüfen, ob das Teleskopgerüst auch
bei Biegebeanspruchung stabil ist.
• Sollte die Decke am Befestigungspunkt nicht robust genug sein, muss
der Installateur geeignete Platten
und Gegenplatten verwenden, die an
strukturell widerstandsfähigen Teilen
verankert werden.
1
2
1
2
Anschluss in Abluftversion
Bei Abluftbetrieb kann die Haube vom
Installateur wahlweise mittels Rohr oder
Schlauch (ø 150 oder 120 mm) an die
Außenrohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierfl ansch 9 am
Haubenaustritt anbringen.
• Das Rohr mit den mitgelieferten Rohrschellen 25 fi xieren.
• Eventuell vorhandene Aktivkohlefi lter
entnehmen.
Anschluss in Umluftversion
• Der Anschluß 15 an das Teleskopgerüst mit den 4 beiliegenden Schrauben befestigen.
• Den Flansch 10 an die untere Bohrung des Anschluß 15 anbringen.
• Den Haubenluftaustritt mit Hilfe eines
Rohres oder Schlauches Ø 150 (die
Wahl bleibt dem Installateur überlassen) mit dem Flansch, der sich unter
dem Umlenkteil befi ndet, verbinden.
ø 150
Montage juno electrolux 9
ø 120
DE
25
25
15
10
9
Kaminmontage und Montage
des Haubenkörpers
• Den oberen Kaminteil positionieren
und beim oberen Gerüstteil mit Hilfe
der 2 mitgelieferten Schrauben 12c
(2,9 x 6,5) fi xieren.
• Gleichermaßen den unteren Kaminteil
positionieren und beim unteren Gerüstteil mit Hilfe der 2 mitgelieferten
Schrauben 12c (2,9 x 6,5) fi xieren.
Vor der Montage des Haubenkörpers
am Teleskopgerüst:
• Die Fettfi lter entnehmen.
• Eventuell vorhandene Aktivkohle-Geruchsfi lter entnehmen.
• Dann den Haubenkörper mit Hilfe der
4 mitgelieferten Schrauben 12f (M6 x
10) von unten her am Teleskopgerüst
fi xieren.
12c
12c
1
12f
10
juno electrolux Montage/Bedienung

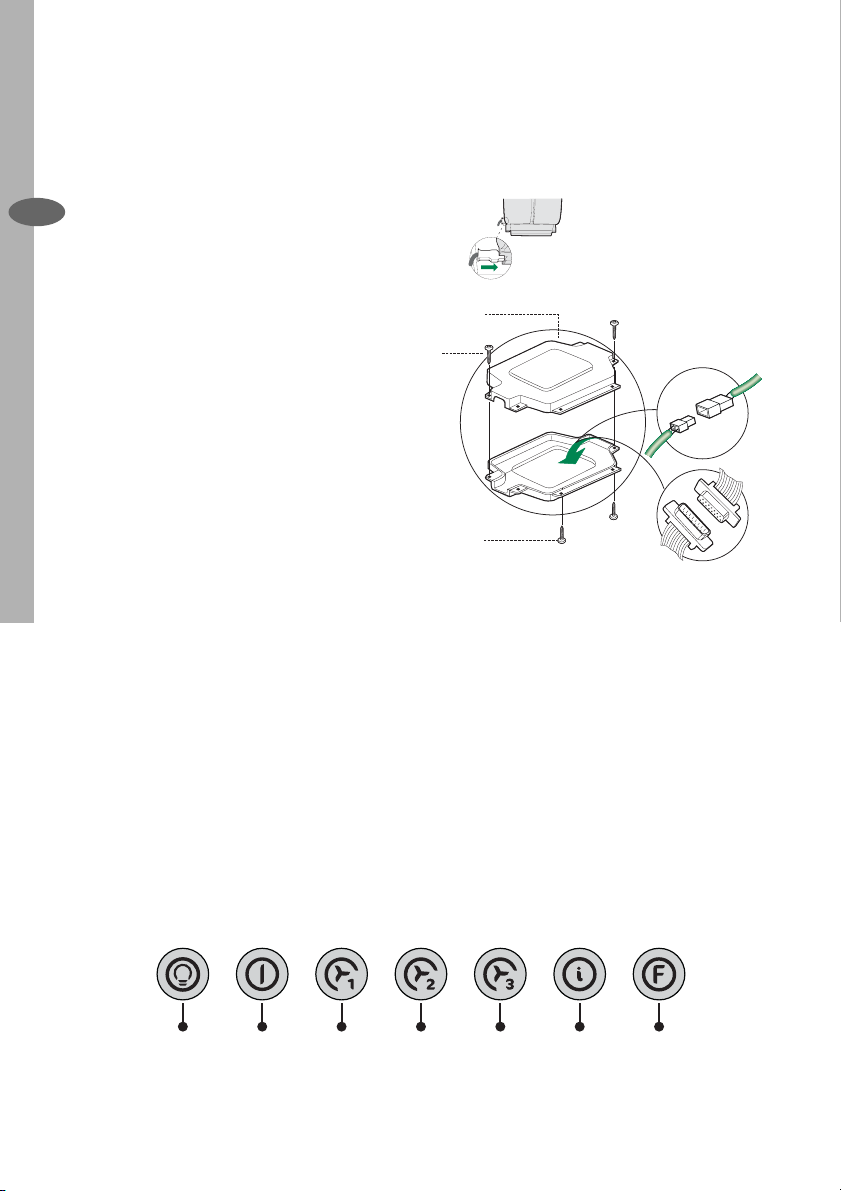

Elektroanschluss
• Bei Anschluss der Haube an das
Stromnetz muss ein zweipoliger
DE
Schalter mit einem Öffnungsweg von
mindestens 3 mm zwischengeschaltet werden.
• Entfernen Sie die Fettfi lter (s. Ab-
schnitt „Wartung“) und versichern Sie
sich, daß die Kabelverbindung in die
Steckdose des Gebläses einwandfrei
eingesteckt wird.
• Den Verbinder der Steuerungen Cmd
anschlie- ßen.
• Den Verbinder der Beleuchtung Lux
anschließen.
• Den Verbinder wieder in die Verbindungsdose 24 stecken und diese mit
den 2 mitgelieferten Schrau-ben 12e
(2,9 x 9,5) verschließen.
• Die Verbindungsdose mit den 2 beiliegenden Schrauben 12c (2,9 x 6,5) am
Haubenkörper fi xieren.
• Bei Umluftbetrieb den Aktivkohle-Geruchsfi lter montieren.
• Die Fettfi lter wieder montieren.
12e
24
12c
Lux
Cmd
BEDIENUNG
Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden
ohne daß man vorher auf die Gebläsetaste 0/1 drückt.
L T1 T2 T3 T4 T5 F
Bedienung juno electrolux 11
Taste Grundfunktion Leuchtsignale
Doppelfunktion
Ein kurzer Tastendruck schaltet die Beleuchtungsanlage ein
L
und aus.
Wird die Taste 2 Sekunden lang gedrückt, schaltet sich die
Elektrolumineszenz-Beleuchtung ein und aus. Diese
Funktion ist von der Grundfunktion unabhängig, d.h. die
Beleuchtung und die Elektrolumineszenz können gleichzeitig
eingeschaltet werden. Im Modus „ElektrolumineszensBeleuchtung” leuchtet die Taste nicht auf
Schaltet den Motor unabhängig von der Gebläsestufe ab Taste leuchtet
T1
Aktiviert den Motor mit der ersten Gebläsestufe
T2
Bei kurzem Drücken dieser Taste wird der Motor mit der
T3
zweiten Gebläsestufe aktiviert
Wird die Taste cirka 2 Sekunden lang gedrückt, aktiviert
sich die Funktion Delay, d.h. die verzögerte Abschaltung
des Gerätes. Eignet sich zur kompletten Beseitigung
von Restgerüchen. Kann in der Position OFF und den
Gebläsestufen 1, 2, 3 aktiviert werden; kann vorzeitig durch
Drücken jeder beliebigen Taste (T) (mit Ausnahme der Taste
T3) deaktiviert werden. Die Delay-Funktion erfolgt nach
nachstehendem Zeitplan:
1. Stufe / OFF = 20 Minuten
2. Stufe = 15 Minuten
3. Stufe = 5 Minuten
Aktiviert den Motor mit der dritten Gebläsestufe
T4
Aktiviert den Motor mit der 5 Minuten dauernden Intensivstufe.
T5
Nach Ablauf der 5 Minuten läuft das Gerät wieder mit der zuvor
eingestellten Sauggeschwindigkeit. Wird diese Funktion bei
abgeschaltetem Gerät aktiviert, wird nach Ablauf der 5 Minuten
auf die erste Gebläsestufe übergegangen.
Wird die Taste 4 Sekunden lang gedrückt, erfolgt die
F
Rückstellung des Filteralarms, der durch Blinken der Taste T1
angezeigt wird. Dieses Verfahren kann nur bei abgeschaltetem
Motor durchgeführt werden.
Ta st e
erloschen
Ta st e
erloschen
Taste leuchtet
auf
Taste
erloschen
auf
Ta st e
erloschen
Taste leuchtet
auf
Taste blinkt Delay-Funktion aktiviert
Taste leuchtet auf Sättigungsanzeige
Taste blinkt Sättigungsanzeige der
Beleuchtung abgeschaltet
Beleuchtung abgeschaltet
Beleuchtung eingeschaltet
Elektrolumineszenz
eingeschaltet
Motor aktiviert
Motor deaktiviert
Taste leuchtet auf
Zweite Gebläsestufe aktiviert
Taste leuchtet auf
Taste leuchtet auf
der Metallfettfi lter, die
gewaschen werden
müssen. Der Alarm erfolgt
nach 100 effektiven
Arbeitsstunden der
Haube.
Aktivkohle-Geruchsfi lter,
falls diese aktiviert
wurde; die Filter
sind auszutauschen;
die Metallfettfi lter
müssen ebenfalls
gewaschen werden. Die
Sättigungsanzeige des
Aktivkohle-Geruchsfi lters
erfolgt nach 200 effektiven
Arbeitsstunden der
Haube. (Aktivierung siehe
Abschn.
Geruchsfi lter)
DE
juno electrolux Wartung
12
WARTUNG
Reinigung der Comfort Panel
• Den Comfort Panel durch Ziehen öffnen.
DE
• Die Platte vom Haubenkörper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird.
• Die Comfort Panel darf keinesfalls im
Geschirrspüler gewaschen werden.
• Außen mit einem feuchten Lappen
und neutralem Flüssigreiniger säubern.
• Innen mit einem feuchten Lappen und
neutralem Reinigungsmittel säubern;
keine nassen Lappen oder Schwämme oder Wasserstrahl verwenden;
kein Scheuermittel verwenden.
• Am Ende die Platte wieder am Haubenkörper einhaken und schließen,
indem der Drehknopf in die dem
Öffnen entgegengesetzte Richtung
gedreht wird.
Selbsttragender Metallfettfi lter
reinigung
Rückstellen der Sättigungsanzeige
• Den Gebläsemotor abschalten.
• Die Taste F mindestens 4 Sekunden
lang drücken, bis die Taste T1 als Bestätigung zu blinken beginnt.
Filterreinigung
• Die Filter können auch im Geschirrspüler gereinigt werden und sollten
cirka alle 2 Monate - bzw. bei sehr
intensivem Einsatz auch häufi ger -
gereinigt werden.
• Den Comfort Panel durch Ziehen öffnen.
• Die Filter einzeln entnehmen, indem
sie zur Rückseite der Gruppe geschoben und gleichzeitig nach unten
gezogen werden.
• Die Filter waschen, darauf achten, sie
nicht zu verbiegen und vor der Remontage trocknen lassen.
• Bei der Remontage darauf achten,
dass sich der Griff an der sichtbaren
Außenseite befi ndet.
• Die Comfort Panel wieder schließen.
Wartung juno electrolux 13
Austauschen der Aktivkohle Filter
Dieser Filter ist weder wasch- noch wiederverwendbar und ist auszutauschen,
wenn die Taste F blinkt oder zumindest
alle 4 Monate. Die Sättigungsanzeige
erfolgt nur, wenn der Gebläsemotor
eingeschaltet ist.
Aktivierung/Deaktivierungder Sätti-
gungsanzeige
• Bei Hauben mit Umluftbetrieb erfolgt
die Aktivierung der Sättigungsanzeige
bei der Installation oder später.
• Die Beleuchtung und den Gebläsemotor abschalten.
• Die Haube vom Stromnetz trennen,
indem der Verbinder des Speisekabels der Motorgruppe gezogen oder
der zwischengeschaltete zweipolige
Schalter oder der Hauptschalter betätigt wird.
• Den Anschluss wieder herstellen,
während die Taste T2 gedrückt gehalten wird.
• Die Taste loslassen; die Tasten L, T2
und F leuchten pausenlos auf.
• Innerhalb von 3 Sekunden die
Taste F solange drücken, bis sie als
Bestätigung zu blinken beginnen:
• 2-maliges Blinken – Sättigungsan-
zeige Aktivkohle-Geruchsfi lter AK-
TIVIERT
• 1-maliges Blinken – Sättigungs-
anzeige Aktivkohle-Geruchsfi lter
DEAKTIVIERT
Rückstellen der Sättigungsanzeige
• Den Gebläsemotor abschalten.
• Die Taste F mindestens 4 Sekunden
lang drücken, bis die Taste T1 als Bestätigung zu blinken beginnt
Filterwechsel
• Den Confort Panel durch Ziehen öffnen.
• Die Metallfettfi lter entfernen.
• Den gesättigten Aktivkohle-Geruchsfi lter anhand der entsprechenden
Anhakvorrichtungen demontieren.
• Den neuen Filter montieren, indem er
in seinem Sitz eingehakt wird.
• Die Metallfettfi lter wieder montieren.
• Die Confort Panel wieder schließen.
DE
juno electrolux Wartung
14
AUSWECHSELN DER LAMPEN
Halogenlampe 20 W

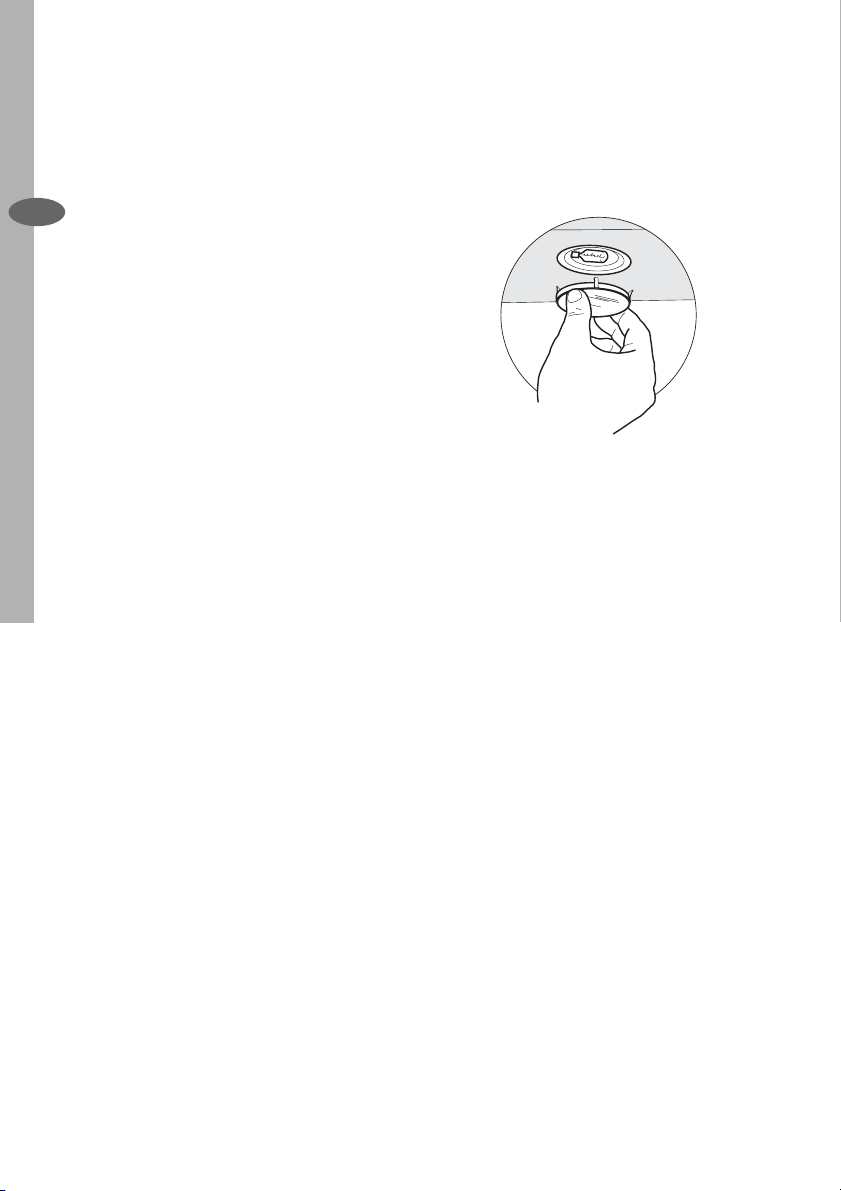

• Vor dem Auswechseln der Lampen,
DE
die mittels Eindrücken befestigte
Glashalterung aus Metall durch Anheben der Zwinge entfernen und die
Halterung dabei mit einer Hand stützen.
• Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige
ersetzen und bei der Remontage
darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
• Die Glashalterung wieder eindrücken.
www.juno-electrolux.de
436003564_01 - 061006
Loading...
