Instructions Manual
Bedienungsanleitung
650 mm min.
EMPFEHLUNGEN UND HINWEISE
MONTAGE
• Der Hersteller haftet nicht für Schäden, die auf eine fehle rhafte und
unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube
muss 650 mm betragen.
• Prüfen, ob die Netz spannung mit de m Wert auf dem im Haubeninn eren angebrachten Schild übereinstimmt.
• Bei Geräten der Klass e I ist sicherzustellen, das s die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen
Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverl auf
muss so kurz wie möglich sein.
• Die Haube darf an keine Entlüftungsschäc hte angeschl ossen werde n,
in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube and ere, nicht elektrisch betriebene (z.B. gasbetri ebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an ein er Aussenwand eine Öffn ung anzubringen, die Frischluftzufuhr gewährleistet.
BEDIENUNG
• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten
Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensivität der Flamme ist so z u regulieren, das s sie den T opfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt
werden: überhitztes Öl kann sich entzünden.
• Die Dunstabzugshaube darf vo n Kin dern ode r Pers onen, di e hinsic htlich der Bedienung nicht unterwi esen wurden, keinesfalls verwendet
werden.
WARTUNG
• Bevor Wartun gsarbeiten durchgeführ t werden, muss die Stromzufuhr
zur Haube unterbrochen werden, indem der Stecker gezogen oder
der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Z eiträume zum Austauschen der Filter genauestens eingehalten werden.
• Zur Reinigung der Haubenflächen Wi r empfehlen ein feuchtes Tuch
und ein mildes Flüssigreinigungsmittel.
DE
1
13
CHARAKTERISTIKEN
740
598-898
300
150
108
490 60
870
260
64
1200
Platzbedarf
42
650 min.
Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern,Beleuchtung, Gebläse-
gruppe,Filter
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kamintei l
9 1 Reduzierflansch ø 150-1 20 mm
14.1 2 Verlängerung Luftaustritt-Anschlussstück
15 1 Luftaustritt-Anschlussstück
Pos. St. Montagekomponenten
7.2.1 2 Befestigungsbügel oberer Kaminteil
7.3 1 Bügel für Anschlusshalter
11 6 Bügel
12a 6 Schrauben 4,2 x 44,4
12c 6 Schraube n 2,9 x 9,5
St. Dokumentation
1 Bedienungsanleitung
1 Garantie
DE
7.3
9
2.1
2
2.2
1
15
12a
14.1
7.2.1 11
12c
11
12a
1
14
MONTAGE
Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel
1÷2
7.2.1
11
12a
650 min.
116
116
X
320
Nachstehende Linien an die Wand zeichnen:
• Eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches,in dem die Haube montiert werden soll;
• Eine horizontale Linie: mit einem minimalen Abstand von 650 mm zur Kochfläche.
• Einen Bügel 7.2.1 zirka 1-2 mm unter der Decke oder oberen Begrenzung an die Wand legen und
seinen Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
• Die Mitte der beiden Bügellöcher an der Wand markieren.
• Den zweiten Bügel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bügel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitte) auf die vertikale Bezugslinie ausrichten.
• Die Mitte der Bügellöcher an der Wand markieren.
• Wie beschrieben einen Bezugspunkt 116 mm von der vertikalen Bezugslinie und 320 mm oberhalb der horizontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Mit einem Bohrer ø 8 mm die markierten Punkte bohren.
• Die Dübel 11 in die Bohrungen einfügen.
• Den unteren Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Den Bügel für Anschlusshalter mit den 2 mitgelieferten Schrauben 12a (4,2 x 44,4) auf den obe-
ren Bügel 7.2.1 befestigen.
• 2 der mitgelieferten Schrauben 12a(4,2 x 44,4)bei den Befestigungslöchern des Haubenkörpers
einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5-6 mm zu belassen
ist.
DE
1
15
12a
Vr
9
ø 120ø 150
ø 150
14.1
15
Montage des Haubenkörpers
• Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr
bei den Haubenkörper-Anhakpunkten festziehen.
• Den Haubenkörper bei den Schrauben 12a einhängen.
• Die Halteschrauben 12a definitiv festziehen.
• Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten.
Anschlüss in abluftversion
Bei Abluftbetrieb kann die Haube vom Installateur wahlweise
mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.
• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu
erforderliche Material wird nicht mitgeliefert.
• Eventuell vorhandene Aktivkohlefilter entnehmen.
ANSCHLUSS IN UMLUFTVERSION
• Den Anschluss 15 am Anschlusshalter 7.3 anbringen.
• Die Verlängerungen 14.1 beim Anschluss 15 seitlich einfügen.
• Überprüfen, ob die Verlängerungen 14.1 mit den entsprechenden Kaminstutzen sowohl horizontal wie auch vertikal übereinstimmen.
• Vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150
mm), den Anschluss 15 am Haubenaustritt anbringen.
• Kontrollieren, ob der Aktivkohle-Geruchsfilter vorhanden ist.
DE
1
16
c
c
ELEKTROANSCHLUSS
• Bei Anschluss der Haube an das Stromnetz muss ein
zweipoliger Schalter mit einem Öffnungsweg von
mindestens 3 mm zwischengeschaltet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“)
und versichern Sie sich, daß die Kabelverbindung in
die Steckdose des Gebläses einwandfrei eingesteckt
wird.
Kaminmontage
Oberer Kaminteil
• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis
zum Anschlag wieder schließen.
• Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten
Schrauben 12c fixieren.
• Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstutzen übereinstimmen.
Unterer Kaminteil
• Die beiden seitlichen Schenkel des Kaminteils
leicht auseinanderbiegen, zwischen dem oberen
Kaminteil und der Wand einhängen und bis zum
Anschlag wieder schließen.
• Den unteren Teil seitlich am Haubenkörper mit 2 der
mitgelieferten Schrauben 12c fixieren.
DE
7.2.1
12
2.1
2
2.2
12
1
17
BEDIENUNG
L T1 T2 T3 T4 T5 F
Die Haube kann direkt auf die gewünschte Stufe eingeschaltet werden ohne daß man vorher
auf die Gebläsetaste 0/1 drückt.
Grundfunktion
Taste
Doppelfunktion
Ein kurzer Tas tendruck schaltet die Beleuchtungs anlage
L
ein und aus.
Wird die Taste 2 Sekunden lang gedrückt, schaltet sich
die “Nachtbeleuchtung” ein. Die Lampen werde n mit
einer verringerten Leistung von cirka 5W gespeist. Diese Funktion kann deakti viert werden , indem die Taste 2
Sekunden lang gedrückt wird bzw. kurz gedrückt wird,
um auf den normalen Beleuchtungsmodus überzugehen. Im Modus „Nachtbeleuchtung“ leuchtet die Taste
nicht auf.
Schaltet den Motor unabhängig von der Gebläsestufe ab
T1
Aktiviert den Motor mit der er sten Gebläsestufe
T2
Bei kurzem Drüc ken dieser T aste wird der Motor mit der
T3
zweiten Gebläsestufe aktiviert
Wird die Tast e cirka 2 Sekun den lang gedrückt, aktiviert
sich die Funkt ion Delay, d.h. die verzögerte Absch altung des Gerätes. Eignet sich zur kompletten Beseitigung von Rest gerüchen. Kann in der Position OFF und
den Gebläses tufen 1, 2, 3 aktiviert werden; kann vor zeitig durch Drüc ken jeder beliebigen Tast e (T) (mit Aus-
nahme der Tas te T3) deaktiviert werden. Die DelayFunktion erfolgt nach nachstehendem Zeitplan:
1. Stufe / OFF = 20 Minuten
2. Stufe = 15 Minuten
3. Stufe = 5 Minuten
Aktiviert den Motor mit der dr itten Gebl äsestufe
T4
Taste erloschen
Taste leuchtet auf
Taste erloschen
Taste leuchtet auf
Taste erloschen
Taste leuchtet auf
Taste blinkt Delay-Funkt ion ak t iv ier t
Leuchtsignale
Beleuchtung abgeschalt et
Beleuchtung eingeschaltet
Nachtbeleuc ht ung ei n geschaltet
Motor aktiviert
Motor deaktivi ert
Taste leuchtet auf
Zweite Gebläsestufe akt iviert
Taste leuchtet auf
DE
1
18
Grundfunktion
Taste
Aktiviert den Motor mit der 5 Minuten dauernden Intensiv-
T5
stufe. Nach Ablauf der 5 Min uten läuft das Gerät wieder
mit der zuvor eingestellten Sauggeschwindigkeit. Wird
diese Funktion bei ab ges c hal tetem Gerät aktiv ier t, wird
nach Ablauf der 5 Minute n auf die ers te Gebläsestufe
übergegangen.
Wird die Taste 4 Sekunden lang gedrückt, erfolgt die
F
Rückstellung des Filteralarms, der durch Blinken der Taste T1 angezeigt wird. Dieses Verfahren kann nur bei abgeschaltete m Motor durchgeführt werden.
Leuchtsignale
Taste leuchtet auf
Taste leuchtet auf
Taste blinkt Sättigungsanzeige der Ak-
Sättigungsanzeige der M etallfettfilter, die gewaschen
werden müssen. Der Alarm
erfolgt nach 100 effektiven
Arbeitsstund en der Ha ube.
tivkohle-Geruchsfilter , falls
diese aktiv iert wurde; die
Filter sind auszutauschen;
die Metallfettfilter müssen
ebenfalls gewaschen werden. Die Sättigungsanzeige
des AktivkohleGeruchsfilters erfolgt nach
200 effektiven Arbeitsstunden der Haube. (Aktivierung
siehe Abschn.
Geruchsfilter)
DE
1
19
WARTUNG
Fettfilter
REINIGUNG DER SELBSTTRAGENDEN METALLFETTFILTER
Rückstellen der Sättigungsanzeige
• Den Gebläsemotor abschalten.
• Die Taste F mindestens 4 Sekunden lang drücken, bis
die Taste T1 als Bestätigung zu blinken beginnt.
Filterreinigung
• Die Filter können auch im Geschirrspüler gereinigt
werden und sollten cirka alle 2 Monate - bzw. bei
sehr intensivem Einsatz auch häufiger - gereinigt
werden.
• Die Filter einzeln entnehmen, indem sie zur Rückseite der Gruppe geschoben und gleichzeitig nach unten
gezogen werden.
• Die Filter waschen, darauf achten, sie nicht zu verbiegen und vor der Remontage trocknen lassen.
• Bei der Remontage darauf achten, dass sich der Griff
an der sichtbaren Außenseite befindet.
DE
2
20
Geruchsfilter (Umluftbetrieb)
Dieser Filter ist weder wasch- noch wiederverwendbar und ist auszutauschen, wenn die Taste
F blinkt oder zumindest alle 4 Monate. Die Sättigungsanzeige erfolgt nur, wenn der Gebläsemotor eingeschaltet ist.
Aktivierung/Deaktivierungder Sättigungsanzeige
• Bei Hauben mit Umluftbetrieb erfolgt die Aktivierung der Sättigungsanzeige bei der Installation oder später.
• Die Beleuchtung und den Gebläsemotor abschalten.
• Die Haube vom Stromnetz trennen, indem der Verbinder des Speisekabels der Motorgruppe
gezogen oder der zwischengeschaltete zweipolige Schalter oder der Hauptschalter betätigt
wird.
• Den Anschluss wieder herstellen, während die Taste T2 gedrückt gehalten wird.
• Die Taste loslassen; die Tasten L, T2 und F leuchten pausenlos auf.
• Innerhalb von 3 Sekunden die Taste F solange drücken, bis sie als Bestätigung zu blinken
beginnen:
• 2-maliges Blinken – Sättigungsanzeige Aktivkohle-Geruchsfilter AKTIVIERT
• 1-maliges Blinken – Sättigungsanzeige Aktivkohle-Geruchsfilter DEAKTIVIERT

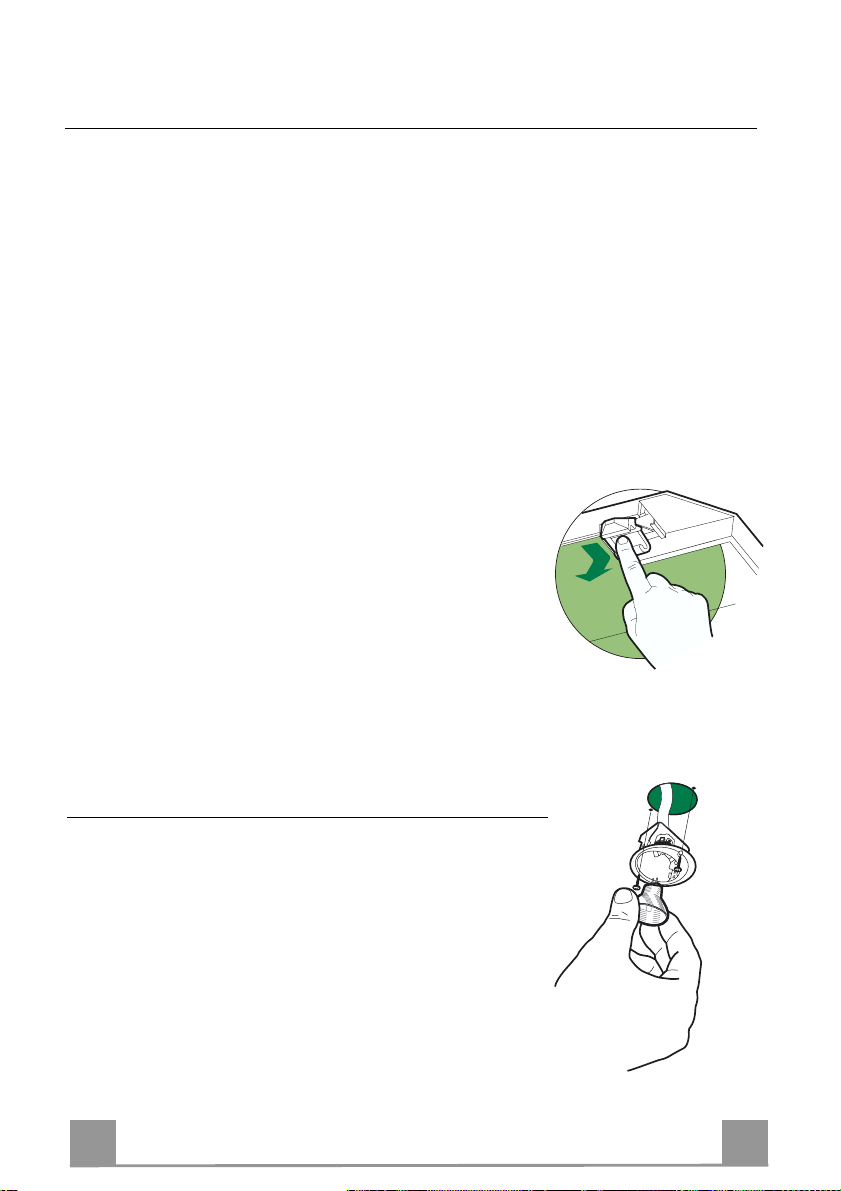

AUSTAUSCHEN DES AKTIVKOHLE-GERU CHSF IL T ER
Rückstellen der Sättigungsanzeige
• Den Gebläsemotor abschalten.
• Die Taste F mindestens 4 Sekunden lang drücken, bis die Taste
T1 als Bestätigung zu blinken beginnt
Filterwechsel
• Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Geruchsfilter anhand der entsprechenden Anhakvorrichtungen demontieren.
• Den neuen Filter montieren, indem er in seinem Sitz eingehakt
wird.
• Die Metallfettfilter wieder montieren.
Beleuchtung
AUSWECHSELN DER LAMPEN
Halogenlampe 20 W
• Die beiden Schrauben, die Lampenhalterung fixieren, lösen
und die Halterung aus der Dunstabzugshaube ziehen.
• Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
• Die Halterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
DE
2
21
Dir. 89/336/CEE
73/23/CEE
93/68/CEE
436002449_ver2
