Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges Produkt von
Electrolux entschieden haben, welches Ihnen sicherlich viel Freude bereiten wird.
Es ist unser Bestreben, eine breite Vielfalt von Qualitätsprodukten anzubieten, die
helfen, Ihr Leben etwas komfortabler zu machen. Sie finden einige Beispiele auf
der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich einige Minuten, diese
Benutzerinformation zu lesen, um voll von den Vorteilen Ihres neuen Gerätes
profitieren zu können. Wir sind sicher, dass wird Ihr Leben zukünftig etwas leichter
machen. Wir wünschen eine gute Zeit.
4
electrolux
Mit dem Warndreieck und/oder durch Signalwörter
(Warnung!, VVorsicht!, AAchtung!)
sind
Hinweise hervorgehoben, die für Ihre Sicherheit oder für die Funktionsfähigkeit
des Gerätes wichtig sind. Bitte unbedingt beachten.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung
und praktischen Anwendung des Gerätes.
Mit der Blume sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Das Symbol auf dem Produkt oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts
erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie
das Produkt gekauft haben.
electrolux
5
INHALT
Warnungen uund wwichtige HHinweise 6
Gebrauch 9
Reinigung der Innenteile 9
Bedienungsblende 9
Gebrauch des Gefrierschrankes 9
Inbetriebnahme 9
Temperaturregelung 9
Schnellgefriervorgang 10
Einfrieren von frischen Lebensmitteln 10
Aufbewahrung der Tiefkühlkost 10
Eiswürfelbereitung 10
Kälteakku 10
Gebrauch des Kühlschrankes 11
Inbetriebnahme 11
Temperaturregelung 11
Hinweise zum richtigen Kühlen von
Lebensmitteln und Getränken 11
Höhenverstellbare Abstellregale 12
Flaschenhalterung 12
Höhenverstellung der Innentürablagen 13
Kontrolle der Feuchtigkeit 13
Auftauen 13
Tips 14
Tips für das Kühlen 14
Tips für das Einfrieren 14
Tips für Tiefkühlkost 15
Wartung 115
Regelmäßige Reinigung 15
Stillstandzeiten 16
Innenbeleuchtung 16
Abtauen 16
Störungen 117
Installation 17
Austellung 17
Elektrischer Anschluß 17
Türanschlagwechsel 18
Montageanleitung für den integrierten
Einbau 19
Garantie/Kundendienst 22
Europäische GGarantie 23
ww.electrolux.com 24
6
electrolux
WARNUNGEN UND
WICHTIGE HINWEISE
Es ist sehr wichtig, daß diese
Bedienungsanleitung mit dem
betreffenden Gerät aufbewahrt
wird. Sollte dieses Gerät verkauft
bzw. einer anderen Person
gegeben werden, so ist es nötig,
die Anleitung beizufügen, damit der
neue Besitzer über den Betrieb des
Gerätes bzw. die entsprechenden
Warnungen.
Sollte dieses Gerät mit MagnetTürverschluß als Ersatz für ein altes
Gerät dienen, das noch mit einem
Schnappschloß ausgerüstet ist, so
machen Sie bitte dieses Schloß
unbrauchbar, bevor Sie das Gerät
beiseite stellen oder zum Müll
geben. Sie verhindern damit, daß
spielende Kinder sich selbst
einsperren und damit in
Lebensgefahr kommen.
Diese Warnungen wurden zu
Ihrem bzw. dem Schutz anderer
erarbeitet. Wir bitten Sie daher, diese
aufmerksam zu lesen, bevor das
Gerät in Betrieb genommen wird.
Sicherheit
• Dieses Gerät wurde hergestellt, um
von Erwachsenen benutzt zu
werden. Es ist unbedingt darauf zu
achten, daß Kinder es nicht
anfassen oder es als Spielzeug
verwenden.
• Es ist gefährlich, die Eigenschaften
dieses Gerätes zu ändern.
• Vor der inneren bzw. äußeren
Reinigung des Gerätes sowie beim
Auswechseln der Glühlampe (bei
damit ausgestatteten Geräten) das
Gerät spannungslos machen.
• Eis aus dem Gefrier- bzw.
Frosterfach nicht sofort essen, es
könnte Kälte-Brandwunden
verursachen.
• Dieses Gerät ist schwer. Beim
Versetzen bitte darauf achten!
• BBeachten SSie, ddan wwährend dder
Bewegung ddes GGerätes dder
Kältemittelkreislauf nnicht
beschädigt wwird.
• DDas GGerät ddarf nnicht iin
unmittelbarer NNähe vvon
Heizkörpern ooder GGasherden
aufgestellt wwerden.
• Ein SStandort mmit ddirekter
Sonneneinstrahlung ssollte
vermieden wwerden.
• EEine aausreichende LLuftzirkulation
an dder GGeräterückseite mmuß
gewährleistet ssein. JJegliche
Beschädigung ddes KKühlkreislaufes
ist zzu vvermeiden.
• NNUR FFÜR GGEFRIERSCHRÄNKE
(Einbaugeräte aausgenommen): eein
optimaler AAufstellungsort iist dder
Keller.
• Keine Elektrogeräte (z.B.
Eismaschinen) in das Gerät stellen.
Störungen-Kundendienst
• Sollte die Installation des Gerätes
eine Änderung der elektrischen
Hausinstallation verlangen, so darf
diese nur von Elektro-Fachkräften
durchgeführt werden.
electrolux
7
• Eventuelle Reparaturen dürfen nur
von einem Kundendienst oder
sonstigen autorisierten Stellen
durchgeführt werden.
• Es ist wichtig, daß nur OriginalErsatzteile verwendet werden.
• Dieses Gerät enthält im
Kältekreislauf Kohlenwasserstoff.
Aus diesem Grund darf die
Wartung und das Nachfiillen
ausschließlich von autorisiertem
Fachpersonal durchgeführt werden.
• Benutzen Sie nie Metallgegenstände
um das Gerät zu reinigen, da es
beschädigt werden könnte.
• Tritt eine Störung oder ein Defekt
ein, versuchen Sie nicht, das Gerät
selbst zu reparieren. Elektrogeräte
dürfen nur von Elektro-Fachkräften
repariert werden, da durch
unsachgemäße Reparaturen
erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an
die nächste Kundendienststelle.
Gebrauch
• Die Haushaltskühl- und
Gefriergeräte sind nur zur
Einlagerung bzw. zum Einfrieren
von Nahrungsmitteln bestimmt.
• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis
+43°C (Klasse T); +18°C bis +38°C
(Klasse ST); +16°C bis +32°C
(Klasse N); +10°C bis +32°C
(Klasse SN); die Geräteklasse ist
auf dem Typschild angegeben.
Zu beachten: Wird dieses Gerätes bei
anderen Umgebungstemperaturen
betrieben als den in der
entsprechenden Klimaklasse
angegebenen Werten, sind
folgende Hinweise zu beachten:
sinkt die Umgebungstemperatur
unter den angegebenen
Mindestwert ab, könnte die
Lagertemperatur im Gefrierabteil
nicht mehr garantiert sein; es wird
daher empfohlen, die eingelagerten
Lebensmittel so rasch als möglich
zu verbrauchen.
• Einaufgetautes Produkt darf nicht
wieder eingefroren werden.
• Für das Aufbewahren bzw. das
Einfrieren der Lebensmittel sind die
Anweisungen des Herstellers zu
befolgen.
• In allen Kühl- und Gefriergeräten
bedecken sich im Laufe der Zeit
alle kälteführenden Teile mit einer
Reif bzw. Eissicht. Diese Schicht
wird je nach Modell automatisch
oder mit der Hand abgetaut.
• Die Reifsicht niemals mit
Metallgegenständen abkratzen, das
Gerät könnte beschädigt werden.
Dazu nur den mitgelieferten
Plastikschaber verwenden.
• Zum Lösen der festgefrorenen
Eisschalen keine scharfkantigen
oder spitzn Gegenstände
benutzen.
• Es sollten keine
kohlensäurehaltigen Getränke in
das Gefrier- bzw. Frosterfach
eingestellt werden, sie könnten
platzen.
8
electrolux
Aufstellung
• Sich vergewissern, daß das Gerät
nach der Installation nicht auf dem
Netzkabel steht.
Wichtig:
Beschädigte
Versorgungskabel müssen durch
ein Spezialkabel bzw. einen
Spezialsatz ersetzt werden, die
beim Hersteller oder den
Kundendienststellen erhältlich sind.
• Während das Gerät in Betrieb ist,
werden der Verflüssiger und der
Kompressor, die sich auf der
Rückseite des Gerätes befinden,
heiß. Es ist darauf zuachten, dass
die Luft um das Gerät frei
zirkulieren kann, damit die Wärme
abgeführt werden kann. Eine
ungenügende Luftzirkulation kann
einen unregelmässigen Betrieb
bzw. Schäden am Gerät
verursachen. Achten Sie auf die
Installationsanweisungen.
• Teile, die heiß werden (z.B.
Kompressorgehäuse, Verflüssiger
und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch
immer möglich ist, soll das Gerät
mit der Rückseite gegen eine
Wand gestellt werden.
Umweltnormen
Dieses GGerät eenthält iim
Kühlkreislauf uund iin dder IIsolierung kkein
ozonschädigendes GGas. DDas GGerät
darf nnicht mmit ddem HHausmüll eentsorgt
werden. EEine BBeschädigung ddes
Kältemittelkreislaufs, iinsbesondere ddes
Wärmetauschers aauf dder RRückseite
des GGerätes, mmuß vverhindert wwerden.
Auskunft üüber AAbholtermine ooder
Sammelplätze ggibt ddie öörtliche
Gemeindeverwaltung aan. DDie iin ddiesem
Gerät vverwendeten uund mmit ddem
Symbol ggekennzeichneten
Materialien,sind rrecyclingfähig.
electrolux
9
Reinigung der Innenteile
Bevor Sie das Gerät in Betrieb
nehmen, beseitigen Sie den typischen
«Neugeruch» am besten durch
Auswaschen der Innenteile mit
lauwarmem Wasser und einem
neutralen Reinigungsmittel Sorgfältig
nachtrocknen.
GEBRAUCH
Bedienungsblende
A. Betriebs-Leuchtanzeige
B. Temperaturregler
Bitte kkeine RReinigungs- bbzw.
Scheuermittel vverwenden, ddie
das GGerät bbeschädigen kkönnten.
C. Super-Leuchtanzeige
D. Schnellgefrierschalter
Gebrauch des
Gefrierschrankes
Inbetriebnahme
Den Stecker in die Steckdose
einsetzen. Thermostatknopf von der
Stellung «O» (STOP) aus im
Uhrzeigersinn drehen.
Das Aufleuchten der Kontrollampe
zeigt an, daß das Gefrierabteil in
Betrieb ist. Den Stillstand erhält man
durch Drehen des Thermostatknopfes
auf das Symbol «O».
Temperaturregelung
Die Temperatur wird automatisch
geregelt und kann erhöht werden
(wärmer) durch Drehen des Thermostatknopfes auf niedrigere Einstellungen
oder verringert (kälter) durch das Drehen
auf höhere Zahlen. Die richtige Einstellung
erhält man, unter Berücksichtigung
folgender, die Innentemperatur
beeinflussender Faktoren:
• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten
Lebensmittel,
• Aufstellung des Gerätes.
Die mmittlere EEinstellung iist mmeistens
die ggeeigneteste.
1
2
6
3
5
4
A
B
D
C
10
electrolux
Schnellgefriervorgang
Zur Durchführung des
Schnellgefriervorganges den
Schnellgefrierschalter drücken. Die
gelbe Anzeige (D) leuchtet auf.
DieSchnellgefrier-Funktion
beschleunigt das Einfrieren frischer
Lebensmittel und schützt gleichzeitig
die bereits eingelagerte Ware vor
unerwünschter Erwärmung.
Wird diese Funktion nicht manuell
beendet, schaltet das Gerätes die
Schnellgefrier-Funktion nach 52
Stunden ab. Die gelbe Anzeige erlischt.
Durch erneutes Drücken des
Schnellgefrierschalter kann die
Funktion jederzeit manuell beendet
werden. Die gelbe Anzeige erlischt.
Einfrieren von frischen
Lebensmitteln
Das 4 Sterne-Gefrierfach eignet
sich zur langfristigen Einlagerung von
Tiefkühlkost sowie zum Einfrieren
frischer Kost.
Für das Einfrieren von
Lebensmitteln mindestens 3 Stunden
vor der Einlagerung der Lebensmittel
den Schnellgefrierschalter
einzuschalten.
Die einzufriereden Lebensmittel in
das unteres Fach legen.
Aufbewahrung der
Tiefkühlkost
Nach einem längeren Stillstand
oder bei der ersten Inbetriebnahme
des Gerätes muß vor der Einlagerung
der Tiefkühlkost die höchste Stellung
des Thermostatknopfes gewählt
werden. Nach ca. 2 Std. kann dieser
auf eine mittlere Stellung
zurückgedreht werden.
Wichtig
Im FFalle eeiner SStromunterbrechung
während dder LLagerung vvon
Tiefkühlkost bbzw. vvon eeingefrorenen
Lebensmitteln ssoll ddie TTür ddes
Gefrierfaches nnicht ggeöffnet wwerden.
Die TTiefkühlkost vverdirbt nnicht, wwenn ees
sich uum eeine kkurze UUnterbrechung
handelt ((bis 66-88 SStd.) uund ddas GGerät
voll iist. WWenn ddas nnicht dder FFall iist, iist
es nnötig, ddie ttiefgefrorenen
Lebensmittel iinnerhalb kkurzer ZZeit zzu
verbrauchen ((eine
Temperaturerhöhung dder TTiefkühlkost
verkürzt ddie AAufbewahrungsdauer).
Eiswürfelbereitung
Das Gerät hat eine oder mehrere
Eiswürfelschalen, welche mit Wasser
aufgefüllt in das Gefrierfach gestellt
werden.
Bitte zzur EEntnahme dder
Eiswürfelschalen kkeine
Metallgegenstände bbenutzen!
Kälteakku
Der Gefrierschrank ist mit 2 KälteAkkus ausgestattet, der sich im
obersten Vorfrostfach befindet. Im Falle
einer Störung z.B. Stromausfall wird
die Aufbewahrungsdauer durch den
Akku verlängert.
electrolux
11
Hinweise zum richtigen
Kühlen von Lebensmitteln
und Getränken
Um die besten Leistungen des
Kühlschrankes zu erreichen, beachten
Sie bitte folgendes:
• Keine warmen Speisen oder
dampfenden Flüssigkeiten in den
Kühlschrank einstellen.
• Geruchverbreitende Lebensmittel
müssen abgedeckt oder
eingewickelt werden.
• Die Lebensmittel müssen so
eingelagert werden, daß die Kälte
um sie frei zirkulieren kann.
Gebrauch des
Kühlschrankes
Inbetriebnahme
Der Thermostat ist der selbe fuer
das Kühl - und Gefrierfach.
Temperaturregelung
Die Temperatur wird automatisch
geregelt und kann erhöht werden
(wärmer) durch Drehen des Thermostatknopfes auf niedrigere
Einstellungen oder verringert (kälter)
durch das Drehen auf höhere Zahlen.
Die richtige Einstellung erhält man,
unter Berücksichtigung folgender, die
Innentemperatur beeinflussender
Faktoren:
• Raumtemperatur,
• Häufigkeit des Türöffnens,
• Menge der eingelagerten
Lebensmittel,
• Aufstellung des Gerätes.
Die mmittlere EEinstellung iist mmeistens
die ggeeigneteste.
Wichtig 11
Höchste KKälteeinstellung bbei
hoher RRaum-ttemperatur uund
erheblicher LLebensmittelmenge kkann
fortdauernden KKühlschrank-BBetrieb
verur-ssachen, ddabei kkann ssich eeine
Reif- ooder EEis-sschicht aan dder hhinteren
Innenwand bbilden. IIn ddiesem FFalle dden
Thermostatknopf aauf wwärmere
Temperaturen sstellen, ddamit ddas
automatische AAbtauen, mmit ffolglich
geringerem SStromverbrauch,
gewährleistet wwerden kkann.
12
electrolux

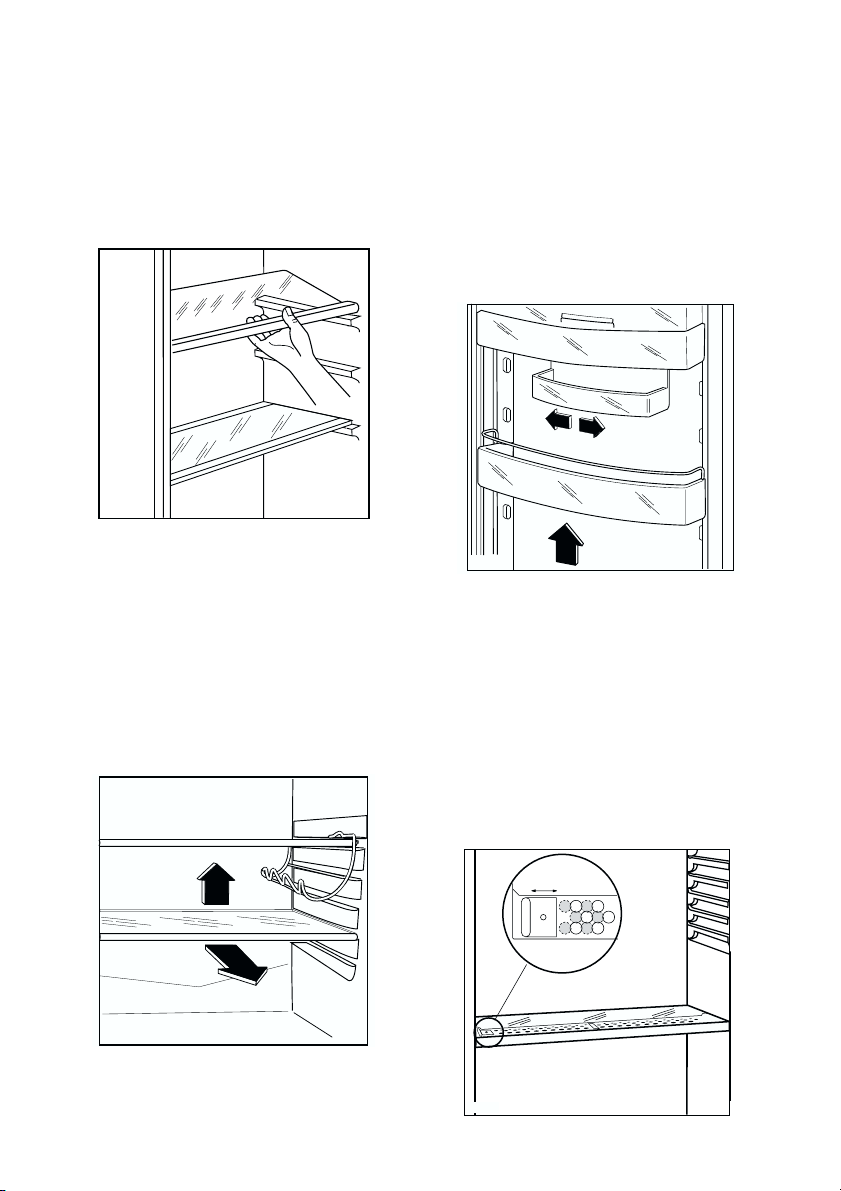

Höhenverstellbare
Abstellregale
Der Abstand zwischen den
verschiedenen Abstellregalen kann je
nach Wunsch geändert werden. Dazu
die Regale herausnehmen und auf das
gewünschte Niveau einsetzen.
Zum besseren Raumnutzung
können die vorderen Halbteile auf die
rückwärtigen hinaufgelegt werden.
Flaschenhalterung
Die an einer Ablage eingehängte
Flaschenhalterung dient zur Aufstellung
von Flaschen oder Dosen. Um die
Halterung abzunehmen, die Ablage
rüvkwärtig anheben und durch leichten
Druck herausziehen. Die Halterung
abnehmen und die Ablage wieder
einsetzen.
D338
electrolux
13
Höhenverstellung der
Innentürablagen
Zur Einlagerung von LebensmittelPackungen verschiedener Größe, sind
die Abstellregale der Innentür
höhenverstellbar.
Hierzu wie folgt vorgehen:
das Abstellregal stufenweise in
Pfeilrichtung drücken bis es frei wird;
dann in der gewünschten Höhe wieder
anbringen.
Kontrolle der
Feuchtigkeit
In der Glasplatte ist eine
Vorrichtung mit Schlitzen (verstellbar
durch Schiebehebel) vorgesehen, mit
der die Temperatur in der bzw. den
Gemüseladen reguliert werden kann.
Bei geschlossenen Schlitzen erzielt
man eine wärmere Temperatur und
höhere Feuchtigkeit. Bei geöffneten
Schlitzen erzielt man eine kältere
Temperatur und niedrigere
Feuchtigkeit.
Auftauen
Die eingefrorenen oder tiefgekühlten
Lebensmittel sollten vor dem Gebrauch
aufgetaut werden, indem man sie am
besten im Kühlabteil oder je nach der
zur Verfügung stehenden Zeit bei
Raumtemperatur auftaut. Kleine
Stücke können eingefroren gekocht
werden. Selbstverständlich verlängert
sich dabei die Kochzeit.
PR271
14
electrolux
TIPS
Tips für das Kühlen
Nachstehend einige praktische
Ratschläge:
Fleisch (alle Sorten) in Plastikfolie
einpacken und auf die Glasplatte, die
sich über der Gemüseschale (über den
Gemüseschalen) befindet, legen.
In ddieser LLage kkann ddas FFleisch llängstens
1-22 TTage aaufbewahrt wwerden.
Gekochte NNahrungsmittel, kkalte
Platten, uusw.
zugedeckt aufbewahren.
Sie können auf jeden beliebigen Rost
gelegt werden.
Obst uund GGemüse:
nach vorherigem
Säubern und Waschen in der
Gemüseschale (in den
Gemüseschalen) aufbewahren.
Butter uund KKäse:
in speziellen
Behältern aufbe-wahren oder in Alubzw. Plastikfolie einpacken, um den
Kontakt mit der Luft zu vermeiden.
Milch iin FFlaschen:
gut verschlossen auf
die Konsol der Innentür stellen.
Wenn BBananen, KKartoffeln, ZZwiebeln
und KKnoblauch nnicht vverpackt ssind,
sollen ssie nnicht iin dden KKühlschrank
gegeben wwerden.
Tips für das Einfrieren
Für ein einwandfreies Einfrieren der
Lebensmittel geben wir folgende
Ratschläge:
• Das Gefriervermögen des
Gefrierabteils (in 24 Std.) kann auf
dem Typenschild abgelesen
werden.
• Der Gefriervorgang dauert ca. 24
Stunden. In dieser Zeit sollte keine
zusätzliche Ware in das Gefrierabteil
eingelegt werden.
• Die Nahrungsmittel vor dem
Einfrieren in kleine Portionen
einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht
das spätere Auftauen von kleineren
Portionen.
• Die Lebensmittel in Alu- oder
Polyäthylenfolien luftdicht
verpacken.
• Es soll vermieden werden, daß die
einzufrierenden Lebensmittel mit
den bereits eingefrorenen in
Berührung kommen, um eine
Wärmeübertragung an diese zu
verhindern.
• Speiseeis, direkt aus dem
Gefrierfach genommen, kann KälteBrandwunden verursachen.
• Es ist empfehlenswert, auf der
Verpackung das Einfrierdatum zu
notieren, damit die
Aufbewahrungszeit eingehalten
werden kann.
• Es ssollten kkeine kkohlensäurehaltigen
Getränke iin ddas GGefrierfach
eingestellt wwerden, dda ssie
explodieren kkönnen.
electrolux
15
Tips für Tiefkühlkost
Um optimale Leistungen des Gerätes
zu erhalten, sich vergewissern,
• daß die Tiefkühlkost beim Verkäufer
gut aufbewahrt wurde
• daß der Transport vom Verkäufer
zum Verbraucher in kurzer Zeit
erfolgt.
• Tür so wenig wie möglich öffnen
und nicht offen lassen.
• Einmal aufgetaute Lebensmittel
verderben schnell und können kein
ein zweites Mal eingefroren werden.
• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht
überschritten werden.
WARTUNG
Vor jjeder RReinigungsarbeit
i mmer dden NNetzstecker aaus
der SSteckdose zziehen.
Achtung
Dieses Gerät enthält im
Kältekreislauf Kohlen-wasserstoff. Aus
diesem Grund darf die Wartung und
das Nachfüllen aussschließlich von
autorisiertem Fachpersonal
durchgeführt werden.
Regelmäßige Reinigung
Benutzen Sie nie
Metallgegenstände um das Gerät zu
reinigen, da es beschädigt werden
könnte. Den Innenraum mit
lauwarmem Wasser und Natron
reinigen.
Gut nachwaschen und sorgfältig
trocknen.
Den Kondensator und den
Motorkompressor mit einer Bürste
oder einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit
folglicher Stromersparnis
16
electrolux
Abtauen
Die sich auf dem Verdampfer des
Kühlschrankes bildende Reifschicht
taut jedesmal in den Stillstand-zeiten
des Motorkompressors von selbst ab.
Das Tauwasser läuft durch eine Rinne
in eine Plastik-schale auf der Rückseite
des Gerätes (über dem Kompressor)
und verdunstet dort.
Wir eempfehlen, ddas iin dder MMitte dder
Abtauwasserrinne ddes KKühlraumes
befindliche AAblaufloch ffür ddas
Abtauwasser rregelmäßig zzu rreinigen,
um zzu vvermeiden, ddaß ddas
Abtauwasser aauf ddie eeingelagerten
Lebensmittel ttropft. VVerwenden SSie
den ddafür vvorgesehenen RReiniger,der
sich sschon iim AAblaufloch bbefindet.
Das Abtauen der Innenwände des
Gefrierabteils erfolgt automatisch.
Stillstandszeiten
Bei längerem Stillstand des Gerätes,
müssen Sie folgendermaßen vorgehen:
• den Stecker aus der Steckdose
ziehen;
• alle Lebensmittel herausnehmen;
• Gerät abtauen, Innenraum und
Zubehörteile reinigen; die Türen
offen lassen, um im Innern eine
gute Luftzirkulation zu
gewährleisten und somit
Geruchsbildung zu vermeiden.

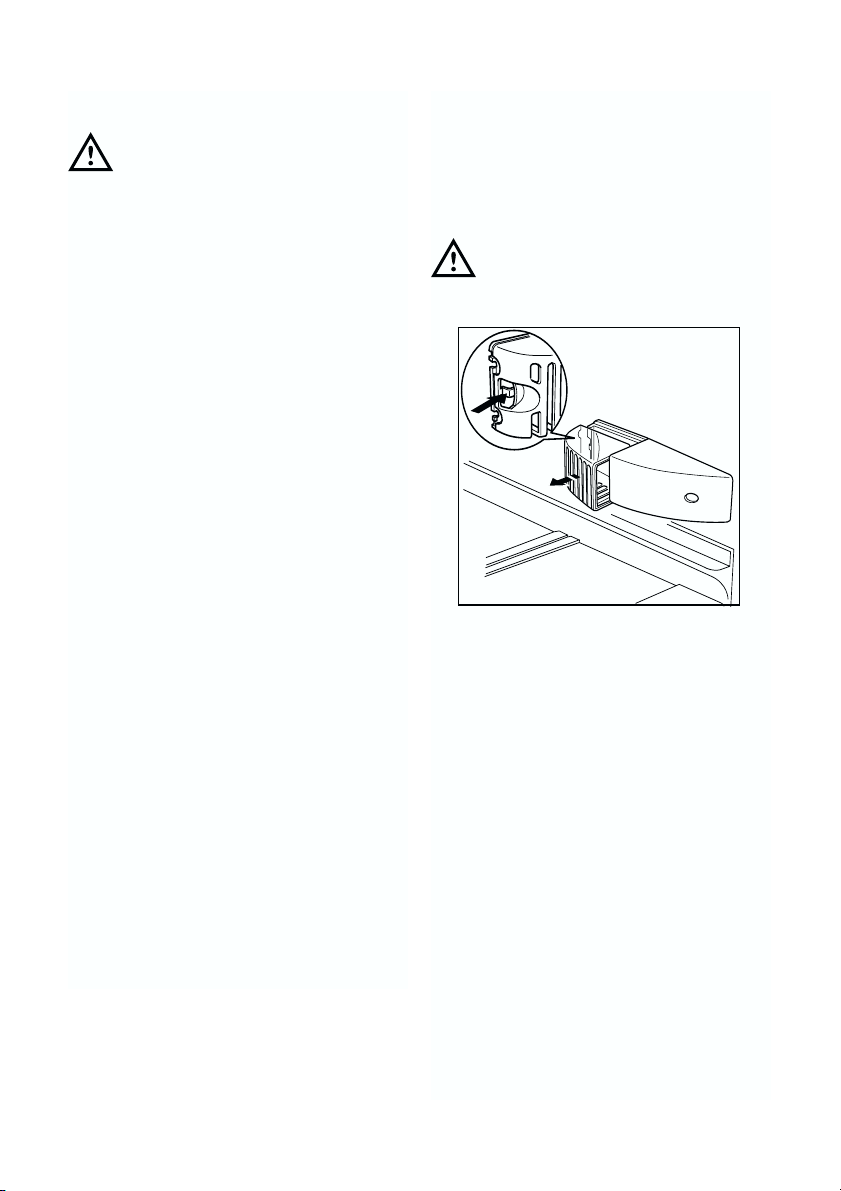

Innenbeleuchtung
Um die Lampe su wechseln,
drücken die hintere Kupplung und
gleichzeitig nehmen die Abdeckung in
der Pfeil-Richtung heraus.
Die mmaximale LLeistung iist aam
Leuchtkörper aangegeben.
D037
electrolux
17
INSTALLATION
Austellung
Das Gerät sollte nicht in der Nähe
von Wärmequellen wie Heizkörpern
oder Öfen aufgestellt und vor direkter
Sonneneinstrahlung geschützt werden.
Die beste Leistung erzielt man
erfahrungsgemäß bei
Raumtemperaturen. Für den Einbau
bitte den entsprechenden Abschnitt
durchlesen.
Elektrischer Anschluß
Bevor Sie den Stecker in die
Steckdose einstecken, überprüfen Sie
bitte, daß die auf dem Typenschild des
Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des
Hauses übereinstimmen. Eine
Abweichung von ±6% von der
Nominalspannung ist zulässig. Für die
Anpassung des Gerätes an andere
Spannungen muß ein
Spartransformator angemessener
Leistung vorgeschaltet werden.
Das Gerät muß unbedingt
vorschriftsmäßig geerdet werden. Zu
diesem Zweck ist der Stecker des
Speisekabels mit dem dafür
vorgesehenen Kontakt versehen. Sollte
die Netzleitung im Haus nicht mit einer
Erdleitung versehen sein, so muß das
Gerät an eine getrennte Erdleitung
vorschriftsmäßig und unter
Hinzuziehung eines Fachmanns
angeschlossen werden.
Die EErzeugerfirma llehnt jjede
Verantwortung aab, ffalls ddiese
Unfallverhütungsvorschrift nnicht
beachtet wwird.
STORUNGEN
Falls das Gerät Störungen aufweisen
sollte, überprüfen Sie zuerst folgendes:
• Steckt der Netzstecker in der
Steckdose?
• Befindet sich der Hauptschalter der
elektrischen Anlage in der richtigen
Stellung?
• Ist die Stromzufuhr unterbrochen?
Befindet sich der Thermostatknopf
in richtiger Stellung?
• Wasserpfütze auf dem Boden des
Kühlfaches:
• Abtauwasserloch verstopft? (siehe
Abschnitt “Abtauen”)
Sollten Sie nach o.e. Prüfungen zu
keinem Resultat kommen, so wenden
Sie sich bitte an unseren nächsten
Kundendienst.
Um eein rrasches BBeheben ddes
Schadens zzu eermöglichen, iist ees bbeim
Anruf aan dden KKundendienst nnotwendig,
die MModell- uund SSeriennummer
anzugeben, ddie SSie ddem
Garantieschein ooder ddem TTypenschild
(– llinke SSeite –– uunten) eentnehmen
können.
18
electrolux
Dieses GGerät eentspricht dder ffolgende
EWG RRichtlinie:
•
87/308 EEWG vvom 22.6.87
(Deutschland-AAusführung) bbzw. dder
ÖVE-RRichtlinie NNr. FF 661/84
(Österreich-AAusführung) bbezüglich
Funkentstörung.
•
73/23 EEWG vvom 119/02/73
(Niederspannung) uund ffolgende
Änderungen;
•
89/336 EEWG vvom 003/05/89
(Elektromagnetische VVerträglichkeit)
und ffolgende ÄÄnderungen.
ACHTUNG!
Es muß möglich sein, das Gerät
vom Netz zu trennen; nach der
Installation muß die Steckdose daher
zugänglich bleiben.
Türanschlagwechsel
Das GGerät wwird mmit TTüranschlag
von rrechts ggeliefert. FFalls eeinen
Türanschlag llinks eerfordert wwird;
gehen SSie wwie ffolgt vvor bbevor
Sie ddas GGerät eeinbauen.

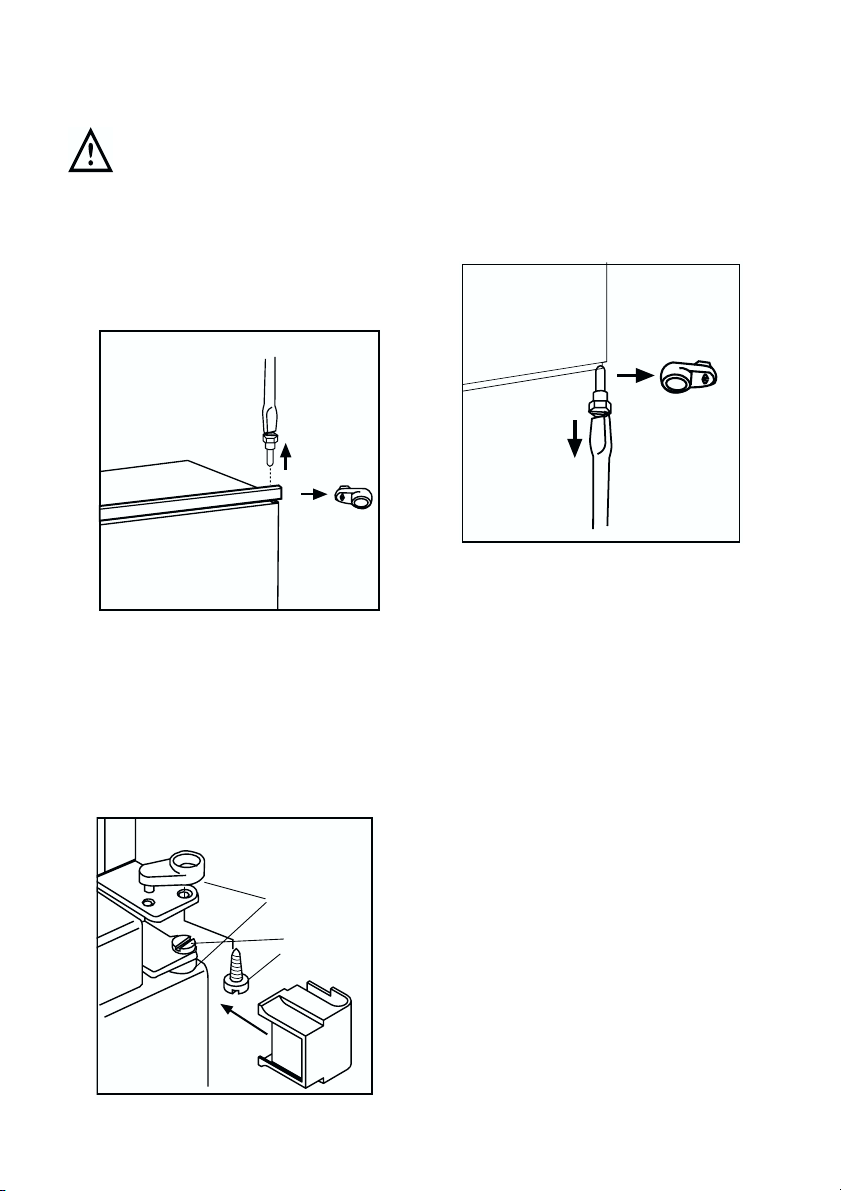

1. Obere Scharnierstift abschrauben
und Kunstoffteil entfernen.
2. Obere Tür abnehmen.
3. Scharnierabdeckung (A) abnehmen.
Scharnierstifte (B) und Kunstoffteile (C)
abschrauben und auf mittlere
Scharnier der gegenüberliegenden
Seite wieder anschrauben.
Scharnierabdeckung (A) aufstecken.
4. Obere Tür wieder einsetzen.
5. Oberen Scharnierstift mit den
Kunstoffteil und auf
gegenüberliegende Seite wieder
anmontieren.
6. Untere Scharnierstift abschrauben
und Kunstoffteil entfernen und auf
gegenüberliegende Seite wieder
anmontieren.
B
C
A
electrolux
19

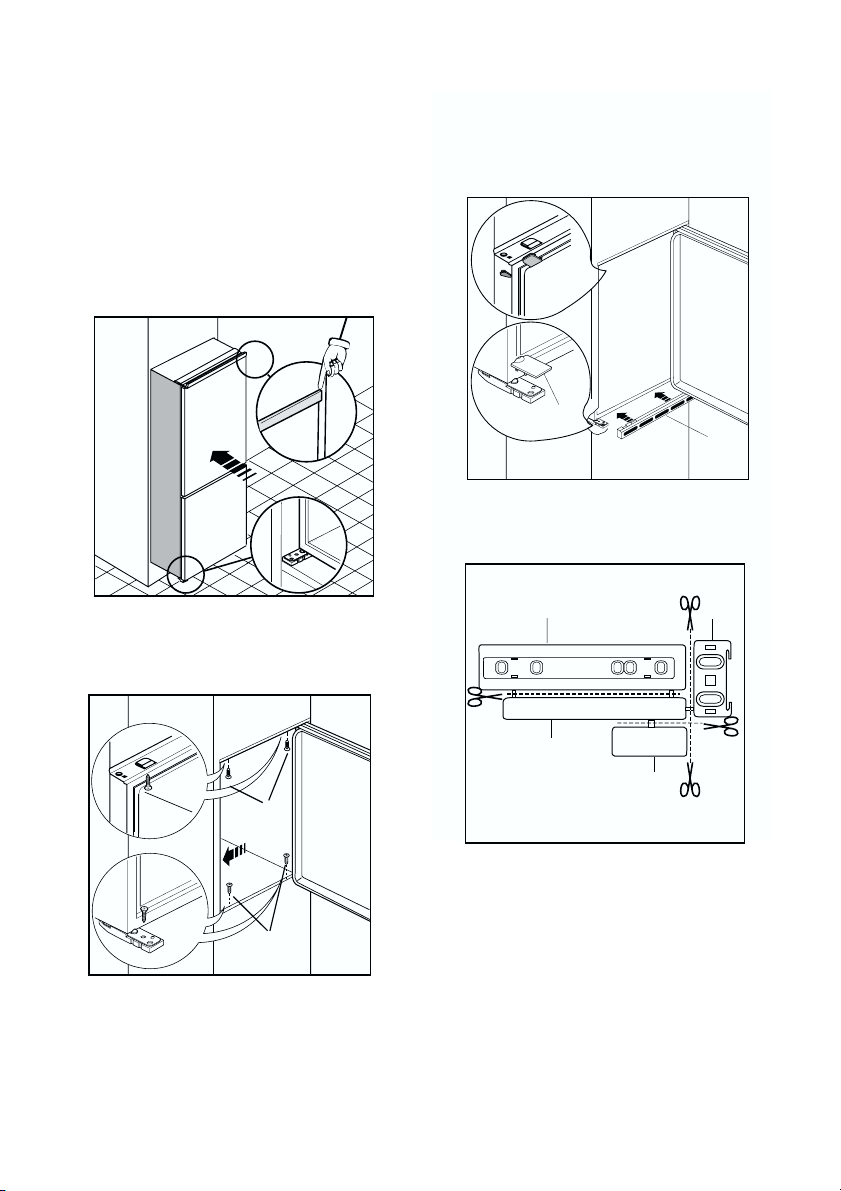

Fugenabdeckprofil am Gerät, wie in
Abbildung gezeigt ankleben.
Gerät in die Nische einschieben, bis
die Anschlagleiste (1) oben am Möbel
anliegt und die vordere Kante des
Scharniers mit der Türöffnungsseite
bündig an der Nischenseitenwand
ansteht (2).
Gerät mit den 4 beiliegenden
Schrauben befestigen. (I = kurz)
(P = lang)

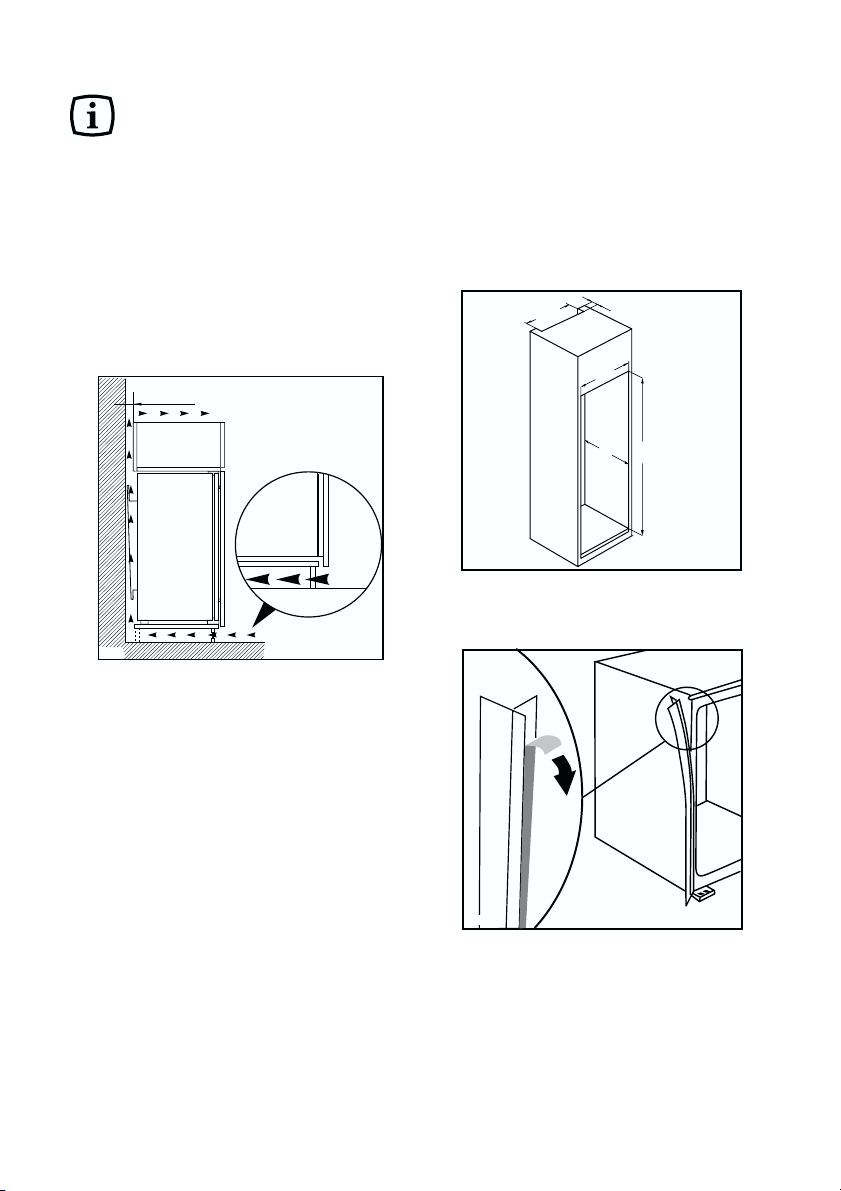

Montageanleitung für
den integrierten Einbau
Nischenmaße
Höhe 1780 mm
Tiefe 550 mm
Breite 560 mm
Aus Gründen der Sicherheit muß
eine Mindestbelüftung gesichert sein,
wie aus der Abb.hervorgeht.
Achtung: DDie VVentilations -
Öffnungen mmüssen iimmer
saubergehalten wwerden.
Ferner ist auch am hinteren
Einbauschrankteil ein Lüftungskamin
mit filgenden Massen notwendig:
Tiefe 50 mm
Breite 540 mm
50 mm
min.
200 cm
2
min.
2
200 cm
D765
D567
50
540
3
2
1
PR01
1
2
D023
20
electrolux

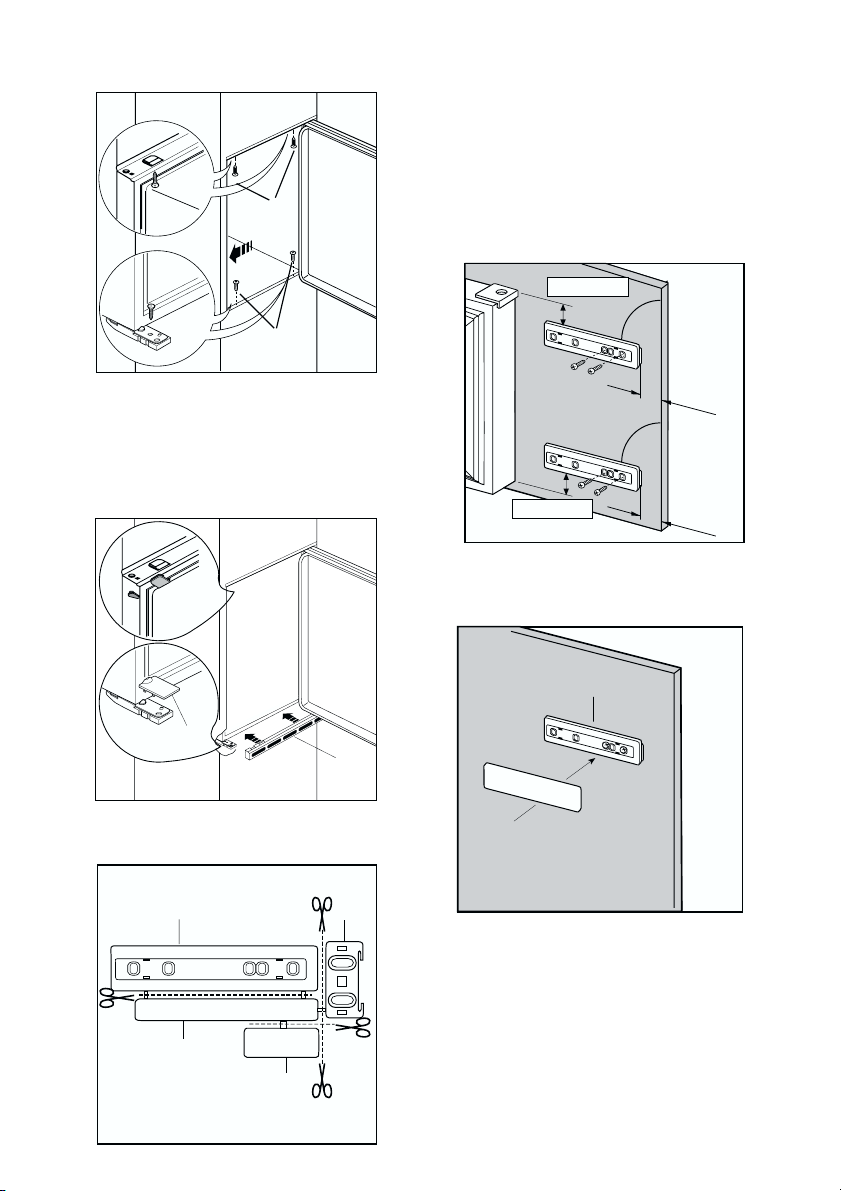

In die Befestigungs- und
Scharnierlöcher beiliegende
Abdeckkappen (C-D) eindrücken.
Belüttungsgitter (B) und
Scharnierabdeckung (E) aufstecken.

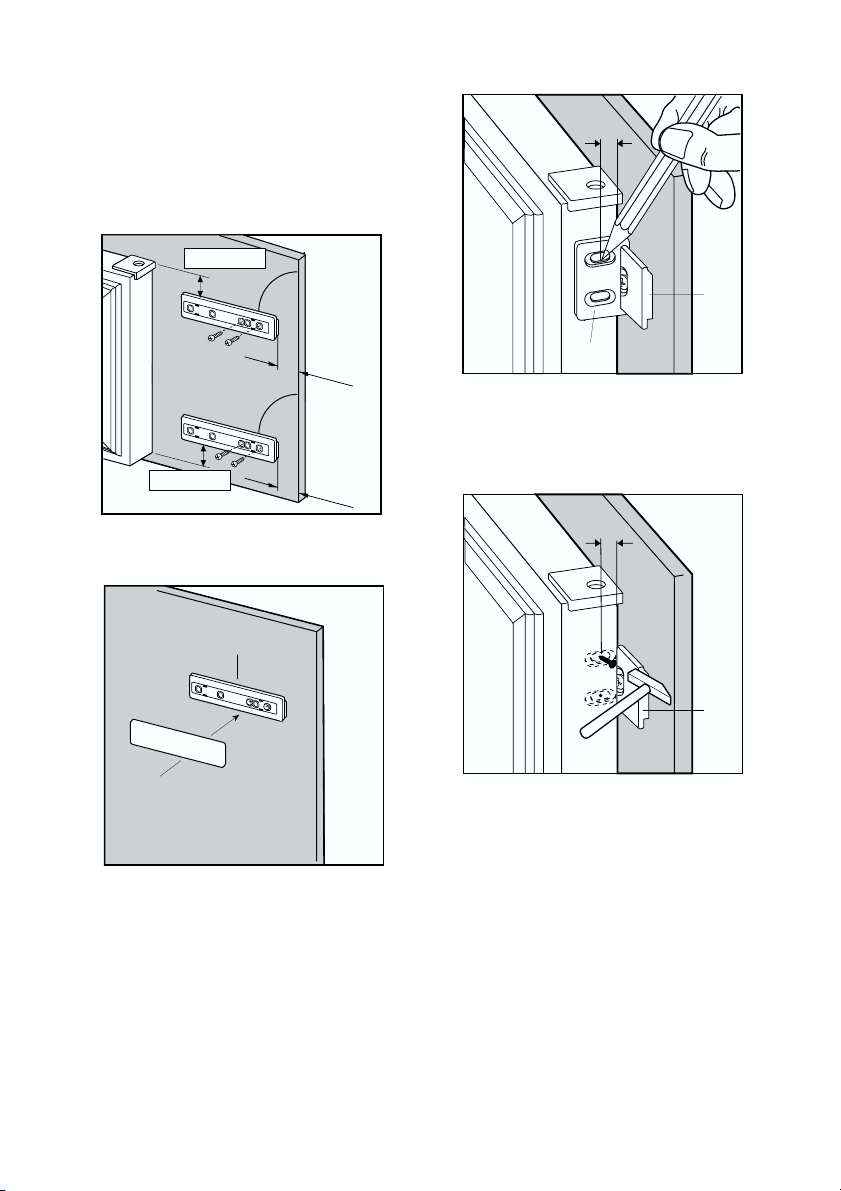

Die Teile Ha Hb Hc, Hd abnehmen,
wie in der Abb. gezeigt wird.
Die Schiene (Ha) auf der Innenseite der
Möbeltür oben und unten auflegen
(siehe Abb.) und die Position der
äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden,
die Schiene mit den mitgelieferten
Schrauben befestigen.
Die Abdeckung (Hc) in die Schiene
(Ha) eindrücken, bis sie einrastet.
I
P
C
D
ca. 50 mm
90°
2
1
m
m
90°
ca. 50 mm
2
1
m
m
E
Ha
Hc
Hd
PR266
Ha
B
Hc
PR33
Hb
electrolux
21
Gerätetür und Möbeltür auf ca. 90°
öffnen. Den Winkel (Hb) in der Schiene
(Ha) einsetzen. Gerätetür und Möbeltür
zusammenhalten und die Bohrlöcher
anzeichnen (siehe Abb.).
Die Winkeleisen entfernen und 8 mm
vom äusseren Rand der Tür mit dem
Nagel (K) kennzeichnen.
Den Winkel wieder auf der Schiene
anbringen und mit den mitgelieferten
Schrauben befestigen.
Für eine allfällig notwendige
Ausrichtung der Möbeltür, den
Spielraum der Langlöcher nutzen.
Nach Beendigung der Arbeiten den
einwandfreien Verschluß der Gerätetür
überprüfen.
Die Abdeckung (Hd) in die Schiene
(Hb) eindrücken, bis sie einrastet.
Das Gerät ist mit 2 Winkeln (E)
ausgestattet. Diese sind zur seitlichen
Befestigung des Gerätes am Möbel zu
verwenden
8mm
Ha
PR167
Hb
8mm
K
Ha
PR168
Hb
Hb
Hd
PR167/1
E
E
22
electrolux
GARANTIE/KUNDENDIENST
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes
von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den
Verbrauchsgüterkauf gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt
werden. Diese Garantie räumt dem Verbraucher also zusätzliche Rechte ein. Dies
vorausgeschickt, leisten wir, Electrolux Vertriebs GmbH, gegenüber dem Verbraucher
Garantie für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den
folgenden Bedingungen:
1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät zum Zeitpunkt
der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung
für dieses Gerät aufge-führten Eigenschaften aufweist. Ein Mangel liegt nur dann vor,
wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert
ist. Zeigt sich der Mangel nach Ablauf von sechs (6) Monaten ab dem
Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits
zum Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden
oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der
Einbauvor-schriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in
einem der Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten
des Mangels in Deutschlandbetrieben wird und Garantieleistungen auch in
Deutschland erbracht werden können. Mängel müssen uns innerhalb von zwei (2)
Monaten nach Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des
Mangels unentgeltlichbeseitigen; die zu diesem Zweck erforderlichen Aufwendungen,
insbesondere Transport-,Wege-, Arbeits- und Materialkosten werden von uns
getragen. Über diese Nachbesserung hinausgehende Ansprüche werden durch
diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den
Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene
Kundendienststelle zu benachrichtigen, von welcher Ort, Art und Weise der
Garantieleistungen festgelegt werden. Nach-besserungsarbeiten werden, soweit
möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der
Garantiezeit für dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über. 6.
Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt
der Übergabe des Gerätes vom Händler an den Verbraucher, der durch Original-
Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich
oder-bei Waschgeräten und Wäschetrocknern-in Gemeinschaftsanlagen genutzt
wird, beträgt die Verjährungsfrist sechs (6) Monate.
Electrolux Vertriebs GmbH
Muggenhofer Straße 135
D-90429 Nürnberg
* EUR 0,09 / Minute (Deutsche Telekom Stand Jan. 2002)
electrolux
23
EUROPÄISCHE GARANTIE
Für dieses Gerät besteht in den am Ende dieses Handbuchs aufgeführten
Ländern eine Garantie von Electrolux für den Zeitraum, der in der Gerätegarantie
oder andernfalls gesetzlich festgelegt ist. Wenn Sie aus einem dieser Länder in
ein anderes der unten aufgeführten Länder ziehen, wird die Gerätegarantie unter
folgenden Voraussetzungen mit übertragen:
• Die Gerätegarantie beginnt an dem Datum, an dem Sie das Gerät gekauft
haben. Dies wird durch ein gültiges Kaufdokument bescheinigt, das von dem
Verkäufer des Gerätes ausgestellt wurde.
• Die Gerätegarantie gilt für denselben Zeitraum und in demselben Ausmaß für
Arbeitszeit und Teile, wie sie für dieses spezielle Modell oder diese spezielle
Gerätereihe in Ihrem neuen Aufenthaltsland gelten.
• Die Gerätegarantie ist personengebunden, d. h. sie gilt für den Erstkäufer des
Geräts und kann nicht auf einen anderen Benutzer übertragen werden.
• Das Gerät wird in Übereinstimmung mit der von Electrolux herausgegebenen
Anleitung installiert und verwendet und wird nur im Privathaushalt eingesetzt,
d. h. nicht für gewerbliche Zwecke genutzt.
• Das Gerät wird in Übereinstimmung mit allen relevanten Bestimmungen
installiert, die in Ihrem neuen Aufenthaltsland gelten.
• Die Bestimmungen dieser europäischen Garantie haben keinerlei
Auswirkungen auf die Rechte, die Ihnen gesetzlich zustehen.
24
electrolux
Konepajanranta 4, 28100 Pori
Suomi
+35 8 26 22 33 00
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlaba caddesi no : 35 Taksim stanbul
+7 095 937 7837
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
eská republika
+420 2 61 12 61 12
Bud jovická 3, Praha 4, 140 21
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas
+30 23 10 56 19 70
4, Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
+370 5 2780609
Verki 29, LT-09108 Vilnius
Luxembourg
+35 2 42 43 13 01
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Tr aška 132, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebi e SK, Seberíniho 1, 821 03 Bratislava
www. electrolux.com
ě
á
ŏ
ŝ
www.electrolux.fr
È
129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
ţ
ģ
Россия
electrolux
25
Welcome to the world of Electrolux
You’ve chosen a first class product from Electrolux, which hopefully will provide
you with lots of pleasure in the future. Electrolux ambition is to offer a wide variety
of quality products that would make your life even more comfortable. You can look
at some examples on the cover in this manual. But now it’s time to study this
manual and start using and enjoying the benefits from your new machine. We
promise that it’ll make your life a little easier. Good luck!
26
electrolux
The following symbols are used in this manual:
Important information concerning your personal safety and information on
how to avoid damaging the appliance.
General information and tips
Environmental information
The symbol on the product or on its packaging indicates that this product
may not be treated as household waste. Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product. For more
detailed information about recycling of this product, please contact your local city
office, your household waste disposal service or the shop where you purchased
the product.
electrolux
27
CONTENTS
Safety IImformation 28
Use 331
Cleaning the interior 31
Control panel 31
Operation 31
Use of freezer 31
Temperature regulation 31
Quick-freezing 32
Freezing fresh food 32
Storage of frozen food 32
Ice-cube production 32
Cold accumulator 32
Use of the refrigerator 33
Operation 33
Temperature regulation 33
Fresh food refrigeration 33
Thawing 33
Movable shelves 34
Bottle holder 34
Positioning the door shelves 34
Humidity control 34
Hints 35
Hints for refrigeration 35
Hints for freezing 35
Hints for storage of frozen food 35
Maintenance 336
Periodic cleaning 36
Periods of non-operation 36
Interior light 36
Defrosting 37
Customer sservice aand sspare pparts 337
Installation 38
Location 38
Electrical connection 38
Door reversibility 39
Instructions for totally built-in
appliances 40
European GGuarantee 44
www.electrolux.com 45
28
electrolux
SAFETY INFORMATION
It is most important that this
instruction book should be retained
with the appliance for future reference.
Should the appliance be sold or
transferred to another owner, or
should you move house and leave the
appliance, always ensure that the
book is supplied with the appliance in
order that the new owner can be
acquainted with the functioning of the
appliance and the relevant warnings.
If this appliance featuring magnetic
door seals is to replace an older
appliance having a spring lock (latch)
on the door or lid, be sure to make
that spring lock unusable before you
discard the old appliance. This will
prevent it from becoming a death-trap
for a child.
These warnings are provided in the
interest of safety. You must read them
carefully before installing or using the
appliance.
General Safety
• This appliance is designed to be
operated by adults. Children
should not be allowed to tamper
with the controls or play with the
product.
• It is dangerous to alter the
specifications or modify this
product in any way.
• Before any cleaning or maintenance
work is carried out, be sure to
switch off and unplug the appliance.
• This appliance is heavy. Care
should be taken when moving it
• Ice lollies can cause frost burns if
consumed straight from the
appliance.
•• Take uutmost ccare wwhen hhandling
your aappliance sso aas nnot tto ccause
any ddamages tto tthe ccooling uunit
with cconsequent ppossible ffluid
leakages.
• The aappliance mmust nnot bbe llocated
close tto rradiators oor ggas ccookers.
• Avoid pprolonged eexposure oof tthe
appliance tto ddirect ssunlight.
• There mmust bbe aadequate vventilation
round tthe bback oof tthe aappliance
and aany ddamage tto tthe rrefrigerant
circuit mmust bbe aavoided.
• For ffreezers oonly ((except bbuilt-iin
models): aan iideal llocation iis tthe
cellar oor bbasement.
• Do nnot uuse oother eelectrical
appliances ((such aas iice ccream
makers) iinside oof rrefrigerating
appliances.
Service/Repair
• Any electrical work required to
install this appliance should be
carried out by a qualified electrician
or competent person
• This product should be serviced by
an authorized Service Centre, and
only genuine spare parts should be
used.
• Under no circumstances should
you attempt to repair the appliance
yourself. Repairs carried out by
inexperienced persons may cause
injury or more serious
malfunctioning. Refer to your local
Service Centre, and always insist
on genuine spare parts.
• This appliance contains
hydrocarbons in its cooling unit;
maintenance and recharging must
therefore only be carried out by
authorized technicians.
electrolux
29
Use
• The domestic refrigerators and
freezers are designed to be used
specifically for the storage of edible
foodstuffs only.
• Best performance is obtained with
ambient temperature between
+18°C and +43°C (class T); +18°C
and +38°C (class ST); +16°C and
+32°C (class N); +10°C and +32°C
(class SN). The class of your
appliance is shown on its rating
plate.
Warning: when the ambient
temperature is not included within
the range indicated for the class of
this appliance, the following
instructions must be observed:
when the ambient temperature
drops below the minimum level, the
storage temperature in the freezer
compartment cannot be
guaranteed; therefore it is advisable
to use the food stored as soon as
possible.
• Frozen food must not be re-frozen
once it has been thawed out.
• Manufacturers’ storage
recommendations should be strictly
adhered to. Refer to relevant
instructions.
• The inner lining of the appliance
consists of channels through which
the refrigerant passes. If these
should be punctured this would
damage the appliance beyond
repair and cause food loss. DO
NOT USE SHARP INSTRUMENTS
to scrape off frost or ice. Frost may
be removed by using the scraper
provided. Under no circumstances
should solid ice be forced off the
liner. Solid ice should be allowed to
thaw when defrosting the appliance.
• Do not place carbonated or fizzy
drinks in the freezer as it creates
pressure on the container, which
may cause it to explode, resulting in
damage to the appliance.Do not
use a mechanical device or any
artificial means to speed up the
thawing process other than those
recommended by the manufacturer.
Never use metal objects for
cleaning your appliance as it may
get damaged.
Installation
• During normal operation, the
condenser and compressor at the
back of the appliance heat up
considerably. For safety reasons,
minimum ventilation must be as
shown in the instructions.
Attention: kkeep vventilation oopenings
clear oof oobstruction.
• Care must be taken to ensure that
the appliance does not stand on
the electrical supply cable.
Important:
if the supply cord is
damaged, it must be replaced by a
special cord or assembly availa-ble
from the manufacturer or its service
agent.
• If the appliance is transported
horizontally, it is possible that the oil
contained in the compressor flows
in the refrigerant circuit. It is
advisable to wait at least two hours
30
electrolux
before connecting the appliance to
allow the oil to flow back in the
compressor.
• There are working parts in this
product which heat up. Always
ensure that there is adequate
ventilation as a failure to do this will
result in component failure and
possible food loss. See installation
instructions.
• Parts which heat up should not be
exposed. Wherever possible the
back of the product should be
against a wall.
Environment Protection
This aappliance ddoes nnot ccontain
gasses wwhich ccould ddamage tthe oozone
layer, iin eeither iits rrefrigerant ccircuit oor
insulation mmaterials. TThe aappliance
shall nnot bbe ddiscarded ttogether wwith
the uurban rrefuse aand rrubbish. AAvoid
damaging tthe ccooling uunit, eespecially
at tthe rrear nnear tthe hheat eexchanger.
Information oon yyour llocal ddisposal ssites
may bbe oobtained ffrom mmunicipal
authorities. TThe mmaterials uused oon tthis
appliance mmarked bby tthe ssymbol
are rrecyclable.
electrolux
31
Cleaning the interior
Before using the appliance for the
first time, wash the interior and all
internal accessories with luke-warm
water and some neutral soap so as to
remove the typical smell of a brandnew product, then dry thoroughly.
USE
Control panel
A. Pilot light
B. Thermostat knob
Do nnot uuse ddetergents oor
abrasive ppowders, aas tthese wwill
damage tthe ffinish.
C. Super control light
D. Normal/Super push button
Operation
Use of the freezer
Insert the plug into the wall socket.
The pilot light (A) will light up, indicating
that the appliance is powered. Turn the
thermostat knob (B), clockwise,
beyond the «O» (STOP) position.
Temperature regulation
The temperature is automatically
regulated and can be increased to
achieve a higher temperature (warmer)
by rotating the thermostat knob toward
lower settings or reduced (colder)
rotating the knob towards higher
settings.
However, the exact setting should
be chosen keeping in mind that the
temperature inside the refrigerator
depends on:
• room temperature;
• how often the door is opened;
• the quantity of food stored;
• location of appliance.
A mmedium ssetting iis ggenerally tthe mmost
suitable.
A
1
2
6
3
5
4
B
D
C
32
electrolux
Quick-freezing
For quick-freezing, push the
Normal/Super button (D). The super
control light (C) will then light up.
The Quick-freezing function
accelerates the freezing of fresh food
and, at the same time, protects
foodstuffs already stored from
undesirable warming.
If this function is not ended
manually, the appliance switches off
the Quick-freezing function after 52
hours. The yellow light goes out.
This function can be ended
manually at any time by pressing the
Normal/Super button again. The yellow
light goes out.
Freezing fresh food
The 4-star compartment is suitable
for long term storage of commercially
frozen food and for freezing fresh food.
To freeze fresh foods it is not
necessary to move the thermostat
knob from the normal setting. Push the
Normal/Super push button at least 3
hours before loading food.
Place the food to be frozen in the
lower in the freezer compartment as
this is the coldest part.
Storage of frozen food
When first starting-up or after a
period out of use, before putting the
products in the compartment let the
appliance run for at least two hours on
the coldest setting, then turn the
thermostat knob to the normal
operating position.
Important
If tthere iis aa ppower ffailure wwhen ffood iis
in tthe ffreezer, ddo nnot oopen tthe ddoor oof
the ffreezer ccompartment. TThe ffrozen
food wwill nnot bbe aaffected iif tthe ppower
cut iis oof sshort dduration ((up tto 66-88
hours) aand tthe ffreezer ccompartment iis
full, ootherwise, iit iis rrecommended tthat
the ffood sshould bbe uused wwithin aa sshort
time ((a ttemperature iincrease oof tthe
frozen ffood sshortens iits ssafe sstorage
period).
Ice-cube production
This appliance is equipped with one
or more trays for the production of icecubes. Fill these trays with water, then
put them in the freezer compartment.
Do nnot uuse mmetallic iinstruments tto
remove tthe ttrays ffrom tthe ffreezer.
Cold accumulator
The freezer contains two cold
accumulators which increases storage
times in the event of a power cut or
breakdown. It is located in the upper
compartment.
electrolux
33
Use of the refrigerator
Operation
The thermostat is valid for both
freezer and refrigerator compartments.
Temperature regulation
The temperature is automatically
regulated and can be increased to
achieve a higher temperature (warmer)
by rotating the thermostat knob toward
lower settings or reduced (colder)
rotating the knob towards higher
settings.
However, the exact setting should
be chosen keeping in mind that the
temperature inside the refrigerator
depends on:
• room temperature;
• how often the door is opened;
• the quantity of food stored;
• location of appliance.
A mmedium ssetting iis ggenerally tthe
most ssuitable.
Important
If tthe aambient ttemperature iis hhigh oor
the aappliance iis ffully lloaded, aand tthe
appliance iis sset tto tthe llowest
temperatures, iit mmay rrun ccontinuously
causing ffrost tto fform oon tthe rrear wwall.
In tthis ccase tthe ddial mmust bbe sset tto aa
higher ttemperature tto aallow aautomatic
defrosting aand ttherefore rreduced
energy cconsumption.
Fresh food refrigeration
To obtain the best performance:
• do not store warm food or
evaporating liquids in the
refrigerator;
• do cover or wrap the food,
particularly if it has a strong flavour.
• Position food so that air can
circulate freely round it.
Thawing
Deep-frozen or frozen food, prior to
being used, can be thawed in the
refrigerator compartment or at room
temperature, depending on the time
available for this operation.
Small pieces may even be cooked
still frozen, directly from the freezer: in
this case, cooking will take longer.
34
electrolux
Movable shelves
The walls of the refrigerator are
equipped with a series of runners so
that the shelves can be positioned as
desired.
Bottle holder
The bottle holder hooked onto one
of the internal shelves can be used to
store bottles or cans. To remove this
holder, lift the back of the shelf, press
and pull it out. Slide the holder out and
refit the shelf.
Positioning the door shelves
To permit storage of food packages
of various sizes, the door shelves can
be placed at different heights.
To make these adjustments
proceed as follows: Gradually pull the
shelf in the direction of the arrows until it
comes free, then reposition as required.
Humidity control
The glass shelf incorporates a
device with slits (adjustable by means
of a sliding lever), which makes it
possible to regulate the temperature in
the vegetable drawer(s).
Close the slots to obtain a warmer
temperature and greater humidity.
Open the slots to obtain a cooler
temperature and less humidity.
PR271
D338
electrolux
35
HINTS
Hints for refrigeration
Useful hints:
Meat ((all ttypes):
wrap in polythene
bags and place on the glass shelf
above the vegetable drawer.
For ssafety, sstore iin tthis wway oonly oone oor
two ddays aat tthe mmost.
Cooked ffoods, ccold ddishes, eetc..:
these should be covered and may be
placed on any shelf.
Fruit aand vvegetables:
these should be
thoroughly cleaned and placed in the
special drawer(s) provided.
Butter aand ccheese:
these should be
placed in special airtight containers or
wrapped in aluminium foil or polythene
bags to exclude as much air as
possible.
Milk bbottles:
these should have a cap
and should be stored in the bottle rack
on the door.
Bananas, ppotatoes, oonions aand ggarlic,
if nnot ppacked, mmust nnot bbe kkept iin tthe
refrigerator.
Hints for freezing
To help you make the most of the
freezing process, here are some
important hints:
• the maximum quantity of food
which can be frozen in 24 hrs. is
shown on the rating plate;
• the freezing process takes 24
hours. No further food to be frozen
should be added during this period;
• prepare food in small portions to
enable it to be rapidly and
completely frozen and to make it
possible subsequently to thaw only
the quantity required;
• wrap up the food in aluminium foil
or polythene and make sure that
the packages are airtight;
• do not allow fresh, unfrozen food to
touch food which is already frozen,
thus avoiding a rise in temperature
of the latter;
• water ices, if consumed
immediately after removal from the
freezer compartment, can possibly
cause frost burns;
• it is advisable to show the freezingin date on each individual pack to
enable you to keep a tab of the
storage time;
• do nnot pput ccarbonated lliquids ((fizzy
drinks, eetc.) iin tthe ffreezer
compartment aas tthey mmay bburst.
Hints for storage of
frozen food
To obtain the best performance from
this appliance, you should:
• make sure that the commercially
frozen foodstuffs were adequately
stored by the retailer;
• be sure that frozen foodstuffs are
transferred from the foodstore to the
freezer in the shortest possible time;
• not open the door frequently or
leave it open longer than absolutely
necessary.
• Once defrosted, food deteriorates
rapidly and cannot be refrozen.
• Do not exceed the storage period
indicated by the food manufacturer.
36
electrolux
MAINTENANCE
Unplug tthe aappliance bbefore
carrying oout aany mmaintenance
operation.
Warning
This appliance contains hydrocarbons
in its cooling unit; maintenance and
recharging must therefore only be
carried out by authorized technicians.
Periodic cleaning
Clean the inside with warm water
and bicarbonate of soda.
Rinse and dry thoroughly.
Clean the condenser (black grill)
and the compressor at the back of the
appliance with a brush or a vacuum
cleaner. This operation will improve the
performance of the appliance and
save electricity consumption.
Periods of non-operation
When the appliance is not in use for
long periods, take the following
precautions:
• remove the plug from the wall
socket;
• remove all food;
• defrost and clean the interior and
all accessories;
• leave the door ajar to allow air to
circulate to prevent unpleasant
smells.
Interior light
If it becomes necessary to replace
the lamp, press on the rear hook and
at the same time slide the cover in the
direction indicated by the arrow.
Replace tthe llamp wwith oone oof
the ssame ppower ((the mmaximum
power iis sshown oon tthe llight ddiffuser).
electrolux
37
CUSTOMER SERVICE
AND SPARE PARTS
If the appliance is not functioning
properly, check that:
• the plug is firmly in the wall socket
and the mains power switch is on;
• there is an electricity supply (find
out by plugging in another
appliance);
• the thermostat knob is in the
correct position.
• If there are water drops on the
bottom of the cabinet, check that
the defrost water drain opening is
not obstructed (see “Defrosting”
section).
• If your appliance is still not working
properly after making the above
checks, contact the nearest service
centre.
To obtain fast service, it is essential
that when you apply for it you specify
the model and serial number of your
appliance which can be found on the
guarantee certificate or on the rating
plate located inside the appliance, on
the bottom left-hand side.
Defrosting
Frost is automatically eliminated
from the evaporator of the refrigerator
compartment every time the motor
compressor stops, during normal use.
The defrost water drains out through a
trough into a special container at the
back of the appliance, over the motor
compressor, where it evaporates.
It iis iimportant tto pperiodically cclean
the ddefrost wwater ddrain hhole iin tthe
middle oof tthe rrefrigerator ccompartment
channel tto pprevent tthe wwater ffrom
overflowing aand ddripping oonto tthe ffood
inside. UUse tthe sspecial ccleaner
provided, wwhich yyou wwill ffind aalready
inserted iinto tthe ddrain hhole.
The inner walls of the freezer are
automatically defrosted.
D037
38
electrolux
INSTALLATION
Location
The appliance should be installed
well away from sources of heat such as
radiators, boilers, direct sunlight etc.
Electrical connection
Before plugging in, ensure that the
voltage and frequency shown on the
serial number plate correspond to your
domestic power supply. Voltage can
vary by ±6% of the rated voltage.
For operation with different voltages, a
suitably sized auto-transformer must
be used.
The aappliance mmust bbe eearthed.
The power supply cable plug is provided
with a contact for this purpose.
If the domestic power supply socket is
not earthed, connect the appliance to
a separate earth in compliance with
current regulations, consulting a
specialist technician.
The MManufacturer ddeclines aall
responsibility iif tthe aabove ssafety
precautions aare nnot oobserved.
This appliance complies with
the following E.E.C. Directives:
•
87/308 EEEC
of 2/6/87 relative to
radio interference suppression.
•
73/23 EEEC
of 19.2.73 (Low Voltage
Directive) and subsequent
modifications;
•
89/336 EEEC
of 3.5.89
(Electromagnetic Compatibility
Directive) and subsequent
modifications.
ATTENTION!
It must be possible to disconnect
the appliance from the mains power
supply; the plug must therefore be
easily accessible after installation.
electrolux
39
Door reversibility
The aappliance iis ssupplied wwith
the rright ddoor oopening. TTo
change tthe oopening ddirection oof tthe
door pproceed aas iin tthe ffollowing
instructions bbefore iinstalling iit.
1. Unscrew the upper pin and remove
the spacer
2. Remove the upper door
3. Remove the hinge cover (A).
Unscrew the pins (B) and the
spacers (C) and refit them on the
middle hinge of the opposite side.
Snap the hinge cover (A).
4. Refit the upper door, the upper pin
and the spacer on the opposite
side
5. Unscrew the lower pin and remove
the spacer and refit them on the
opposite side.
B
C
A
40
electrolux
Instructions for
totally built-in appliances
Building-in instructions
Dimensions oof hhousing
Height 1780 mm
Depth 550 mm
Width 560 mm
For safety reasons, minimum
ventilation must be as shown in Fig.
Attention: kkeep vventilation oopenings
clear oof oobstruction.
It is necessary that the niche is
provided with a ventilation conduct
having the following dimensions:
Depth 50 mm
Width 540 mm
Apply joint the sealing strip as
shown in figure.
50
540
50 mm
D567
min.
200 cm
2
min.
200 cm
3
2
1
2
PR01
D765
electrolux
41
Apply covers (C-D) on joint cover
lugs and into hinge holes.
Snap vent grille (B) and hinge cover
(E) into position.
Separate parts Ha, Hb, Hc, Hd as
shown in the figure
Fit the appliance in the niche by
making sure that it stands against the
interior surface of the unit on the side
where the door hinges of the
appliances are fitted. Insert the
appliance until the upper strip butts up
against the unit (1) and make sure that
the lower hinge is in line with the
surface of the unit (2).
Fasten the appliance with 4 screws
provided in the kit included with the
appliance. ( I = short) - (P = long).
1
2
D023
C
D
E
Ha
B
Hb
Hc
Hd
I
PR266
P
42
electrolux
Place guide (Ha) on the inside part
of the furniture door, up and down as
shown in the figure and mark the
position of external holes. After having
drilled holes, fix the guide with the
screws supplied.
Fix cover (Hc) on guide (Ha) until it
clips into place.
Open the appliance door and the
furniture door at 90°. Insert the small
square (Hb) into guide (Ha). Put
together the appliance door and the
furniture door and mark the holes as
indicated in the figure.
Remove the brackets and mark a
distance of 8 mm from the outer edge
of the door where the nail must be
fitted (K).
ca. 50 mm
90°
8mm
Ha
2
1
m
m
90°
ca. 50 mm
2
1
m
m
Ha
Hc
PR33
PR167
Hb
8mm
K
Ha
electrolux
43
Place the small square on the guide
again and fix it with the screws
supplied.
Should the lining up of the furniture
door be necessary, use the clearance
of slots.
At the end of operations, it is
necessary to check if the door of the
furniture closes properly.
Fix cover (Hd) on guide (Hb) until it
clips into place.
In case of side fixing of the
appliance, it will be sufficient to loose
the screws fixing the bracket (E) and to
position it as shown in figure.
Hb
PR168
E
E
PR167/1
Hb
Hd
44
electrolux
EUROPEAN GUARANTEE
This appliance is guaranteed by Electrolux in each of the countries listed at
the back of this user manual, for the period specified in the appliance guarantee
or otherwise by law. If you move from one of these countries to another of the
countries listed, the appliance guarantee will move with you subject to the
following qualifications:-
• The appliance guarantee starts from the date you first purchased the appliance
which will be evidenced by production of a valid purchase document issued by
the seller of the appliance.
• The appliance guarantee is for the same period and to the same extent for
labour and parts as exists in your new country of residence for this particular
model or range of appliances.
• The appliance guarantee is personal to the original purchaser of the appliance
and cannot be transferred to another user.
• The appliance is installed and used in accordance with instructions issued by
Electrolux and is only used within the home, i.e. is not used for commercial
purposes.
• The appliance is installed in accordance with all relevant regulations in force
within your new country of residence.
• The provisions of this European Guarantee do not affect any of the rights
granted to you by law.
electrolux
45
Konepajanranta 4, 28100 Pori
Suomi
+35 8 26 22 33 00
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlaba caddesi no : 35 Taksim stanbul
+7 095 937 7837
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
eská republika
+420 2 61 12 61 12
Bud jovická 3, Praha 4, 140 21
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300,Km.29,900 Alcalá de Henares Madrid
France
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas
+30 23 10 56 19 70
4, Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lietuva
+370 5 2780609
Verki 29, LT-09108 Vilnius
Luxembourg
+35 2 42 43 13 01
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG - Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warsaw
Portugal
+35 12 14 40 39 39
Quinta da Fonte-Edificio Gonçalves Zarco-Q 35-2774-518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz-Suisse-Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Tr aška 132, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce spotrebi e SK, Seberíniho 1, 821 03 Bratislava
www. electrolux.com
ě
á
ŏ
ŝ
www.electrolux.fr
È
129090 Москва, Олимпийский проспект, 16, БЦ "Олимпик"
ţ
ģ
Россия
2223 347-54-00 06072007
wwwwww..eelleeccttrroolluuxx..ccoomm
www.juno-eelectrolux.de
Loading...
