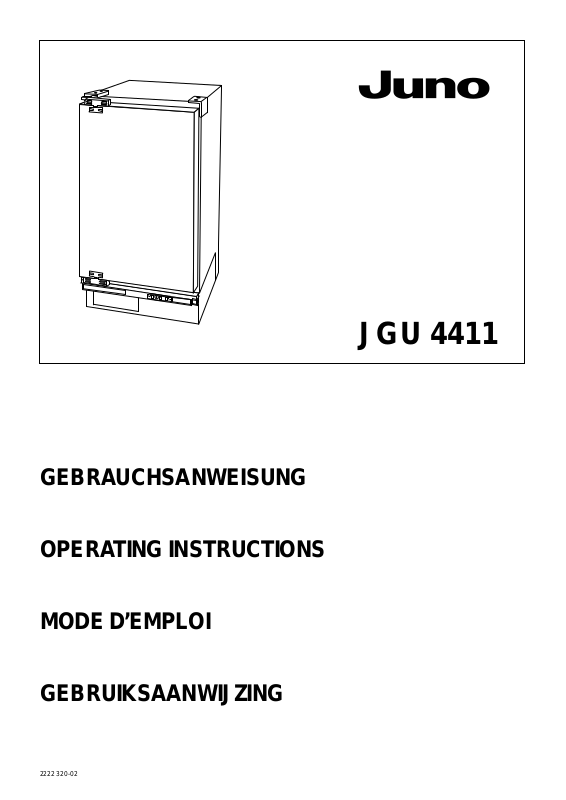

GEBRA UCHSANWEISUNG
OPERATING INSTRUCTIONS
JGU 4411
MODE D’EMPLOI
GEBRUIKSAANWIJZING
2222 320-02
Page 2
20
SOMMAIRE
Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . .page 21
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 22
Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 22
Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 22
Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 22
Mise en place . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 22
Réversibilité de la porte . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 22
Montage du panneau décoratif sur la porte . . . . . . . . . . . . . . . . . . . . .page 23
Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 25
Tableau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 25
Mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 25
Réglage de la température . . . . . . . . . . . . . . . . . . . . . . . . . . .page 25
Congélation rapide. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 25
Voyant d’alarme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 25
Congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 26
Conservation des produits surgelés . . . . . . . . . . . . . . . . . . . . . . . .page 26
Décongélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 26
Glaçons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 26
Dégivrage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 27
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 28
Nettoyage. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 28
Arrêt prolongé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .page 28
Service Après-Vente et pièces de rechange . . . . . . . . . . . . . . . . . . . .page 28
Imprimé sur du papier recyclé
Page 3
21
AVERTISSEMENTS ET CONSEILS IMPORTANTS
Il est très important que cette notice d’utilisation
soit gardée avec l’appareil pour toute future consultation. Si cet appareil devait être vendu ou
transféré à une autre personne, assurez-vous que
la notice d’utilisation suive l’appareil, de façon à ce
que le nouvel utilisateur puisse être informé du
fonctionnement de celui-ci et des avertissements
relatifs.
Ces avertissements sont donnés pour votre sûreté
et pour celle d’autrui.
Nous vous prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.
ª Cet appareil a été conçu pour être utilisé par des
adultes. Veillez donc à ce que les enfants n’y touchent pas ou qu’ils ne l’utilisent pas comme un
jouet.
ª Une éventuelle modification à l’installation électri-
que de votre maison qui devait êtr e nécessaire pour
l’installation de l’appareil ne devra être effectuée
que par du personnel qualifié.
ª Il est dangereux de modifier ou d’essayer de modi-
fier les caractéristiques de cet appareil.
ª Assurez-vous, après avoir installé l’appareil, que
celui-ci ne repose pas sur le câble d’alimentation.
ª Les réfrigérateurs et/ou congélateurs ménagers
sont destinés uniquement à la conservation et/ou
congélation des aliments et des boissons.
ª N’employez pour cela que la spatule en plastique li-
vrée avec l’appareil.
De même, ne décollez jamais les bacs à glace avec
un couteau ou tout autre objet tranchant.
ª Ne placez ni bouteilles ni boîtes de boissons gazeu-
ses dans le congélateur/compartiment à basse
température, elles pourraient exploser.
ª Ne consommez pas certains produits tels que les
bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.
ª Cet appareil est lourd. Faites attention lors du dé-
placement.
ª En cas de panne, n’essayez pas de réparer l’appa-
reil vous-mêmes.
ª Les réparations effectuées par du personnel non
qualifié peuvent provoquer des dommages. Contactez le Service Après-Vente le plus proche et
n’exigez que des pièces détachées originales.
ª Cet appareil ne contient pas, dans son circuit de
réfrigérant et ses matières isolantes, de gaz réfrigérant nocifs à la couche d’ozone; toutefois,
l’appareil doit être mis au rebut d’une manière
convenable et conformément aux dispositions
en vigueur pour la protection de l’environnement.
ª Un produit décongelé ne doit jamais êtr e recongelé.
ª Suivez les indications du fabricant pour la conser-
vation et/ou congélation des aliments.
ª L’appareil se réchauffe sensiblement au niveau du
condenseur et du compresseur. Veillez à ce que l’air
circule librement tout autour de l’appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l’appareil.
Suivez les instructions données pour l’installation.
ª Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage
(pour les appareils qui en sont équipés).
ª A cause du système de transport, l’huile contenue
dans le compresseur pourrait s’écouler dans le circuit réfrigérant.
Attendez 2 heures au moins avant de brancher l’appareil pour permettre à l’huile de refluer dans le
compresseur.
ª Dans tous les appareils de réfrigération et congéla-
tion il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement. N’essayez jamais d’enlever le givre avec un
objet métallique, vous risqueriez d’endommager irréparablement l’évaporateur.
Page 4
22
INSTALLATION
100-170
446
820-870
547
550
450
820
870
D506
D507
D447
Si cet appareil, muni de fermeture magnétique,
doit être employé pour en remplacer un autre avec
une fermeture à ressort, nous vous conseillons de
rendre celle-ci inutilisable avant de mettre l’ancien
appareil de côté.
Cela dans le but d’éviter que des enfants puissent
s’y renfermer et se mettre ainsi en danger de mort.
Emplacement
Placez de préférence votre appareil loin d’une source
de chaleur (chauffage, cuisson ou rayons solaires trop
intenses).
Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre
+16°C et +32°C (classe N) ou entre +10°C et 32°C
(classe SN). La classe d’appartenance est indiquée
sur la plaque signalétique.
Pour l’encastrement rapportez-vous aux instructions
relatives ci-jointes.
Branchement électrique
Contrôlez, avant de brancher l’appareil, que le voltage
et la fréquence indiqués sur la plaque signalétique
correspondent à ceux de votre réseau.
Tolérance admise: ±6%.
Pour l’adaptation de l’appareil à des voltages différents, l’adjonction d’un autotransformateur d’une
puissance adéquate est indispensable.
Il faut absolument brancher l'appareil à une prise
de terre qui marche.
C'est pour cela que la prise du câble d'alimentation
est munie d'un contact prévu exprès.
Si la prise de courant du réseau domestique n'est pas
branchée à la terre, branchez l'appareil à une prise de
terre à part, conformément aux normes en vigueur, en
vous adressant à un technicien spécialisé.
Le fabricant décline toute responsabilité, si cette
norme de prévention des accidents n'est pas respectée.
Cet appareil est conforme à la directive C.E.E.
N. 87/308 du 2.6.87 concernant la suppression des
interférences radio-électriques.
Cet appareil est conforme aux Directives
Communautaires suivantes:
- 73/23 CEE 19/02/73 (Basse Tension) et modifica-
tions successives;
- 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.
Nettoyage
L’appareil étant convenablement installé, nous vous
conseillons de le nettoyer soigneusement avec de
l’eau tiède savonneuse, pour enlever l’odeur caractéristique de «neuf».
N’utilisez pas de produits abrasifs, de poudre à récurer ni d’éponge métallique.
Mise en place
Fig. 1
Cet appareil a été
conçu pour être encaissé dans une niche ayant les dimensions indiquées sur
la Fig. 1.
Fig. 2
Pour en ajuster la
hauteur, se servir des
pieds réglables qui se
trouvent dans le bas
de l’appareil (Fig. 2).
Réversibilité de la porte
Oter les deux vis qui fixent la charnière du haut à la
porte.
Fig. 3
Appuyer soigneusement l’appareil sur le
dos et enlever la cale
en plastique (Fig. 3).
Enlever les deux vis qui fixent la charnière du bas à la
porte.
Oter les quatre vis qui fixent la charnière du bas à la
base de l’appareil et démonter la charnière; bien faire
attention à récupérer les vis.
Oter les quatre vis qui fixent la charnière du haut à l’appareil et démonter la charnière.
Page 5
23
Fig. 4
Prendre la charnière
qui a été enlevée du
haut de l’appareil
(Fig. 4) et, en se servant des vis enlevées
dans le bas, la fixer à
la base de l’appareil.
Remonter l’autre charnière dans le haut de l’appareil.
Fixer les deux vis antérieures de serrage à la charnière, en haut et en bas (Fig. 4).
Pour terminer, contrôler l’alignement et la fermeture
de la porte.
Après avoir retourné la porte, éliminer la cale en plastique qui avait été enlevée auparavant et introduire celle
qui avait été fournie de l’autre côté.
Montage du panneau décoratif sur la porte
Important: Les éléments nécessaires pur effectuer
l’opération de montage du panneau décoratif ont
été montés à l’avance sur l’appareil.
Pour fixer les brides au panneau, on utilise les 7 vis
Ø
3,5x13 qui sont fournies avec.
Avant de commencer à monter le panneau, enlever
la bride du haut, en dévissant les vis ou les pivots
de réglage déjà montés sur la porte de l’appareil.
Ne pas retirer la bride du bas.
Fig. 5
Placer l’appareil à
l’endroit où il doit être
encaissé (Fig. 5).
L’appareil est équipé
de pieds régables;
se servir de ces pieds,
à l’avant et à l’arrière,
pour en régler la hauteur par rapport à
celle de la niche.
En mettant l’appareil bien au milieu de la niche, le pousser à fond, de façon à ce que le dos soit contre la
paroi.
Prendre un mètre (ou un autre instrument de ce genre), pour mesurer la distance (A) entre le rebord du
haut de la porte et le rebord du haut du panneau décoratif, posé sur le côté de la niche.
D510
D467
= =
A
D468
A
-1cm
=
=
D532
B
D533
1
B
2
C
D471
Fig. 6
Mettre le panneau la
tête en bas (Fig. 6).
Positionner la bride
dans le haut du panneau, en faisant bien
attention au fait qu’elle
soit équidistante par
rapport aux côtés et
que son rebord du
haut soit à une distance équivalente à cel-
le de (A), moins 1 cm.
Fixer la bride avec des vis.
Veiller à ne pas endommager l’avant du panneau pen-
dant le travail.
Fig. 7
Mettre les pivots de
réglage (B-Fig. 7) sur
la porte, en les pas-
sant dans les loge-
ments prévus à cet ef-
fet, et les visser.
Fig. 8
Accrocher le panneau
décoratif au haut de
la porte, en introdui-
sant les pivots (B) (sur
la porte) dans les trous
filetés (1) (sur la bride
fixée au panneau)
(Fig. 8).
Introduire les vis de serrage (C) dans les trous filetés
(2) et fixer le panneau, sans serrer les vis (Fig. 8).
Fig. 9
Une fois que le pan-
neau a bien été mis
en place dans le haut,
le fixer au moyen des
trous de la bride, dans
le bas, sans serrer les
vis (Fig. 9).
Page 6
24
Fig. 10
Contrôler de nouveau
la position, en desserrant les vis et les
pivots; une fois que
la meilleure position
possible a été trouvée, bien serrer le
tout.
Couvrir la partie visible de la bride du haut
sur le panneau, en se
servant du couvercle en plastique (D), que l’on introduit dans les logements prévus sur la bride en question.
Fig. 11
Une fois que la porte
a bien été alignée,
serrer les écrous d’ac-
crochage sur les bri-
des de fixation et fixer
l’appareil aux meu-
bles qui se trouvent
sur les côtés, ainsi
qu’au bas du plan de
travail (Fig. 11).
Fig. 12
Pour une installation
correcte, si le socle me-
sure plus de 100 mm
(pour hauteur de niche
820 mm) ou plus de
150 mm (pour hauteur
de niche 870 mm) il
faudra découper le
socle comme indiqué
dans la Fig. 12.
D472
D
D517
450
D593
Page 7
25
UTILISATION
0
4
2
6
1
3
5
A
B
DC
Cet appareil est repéré par le symbole ce qui signifie qu’il est apte à la congélation de denrées fraîches, au
stockage de produits surgelés et à la fabrication de cubes de glace.
Tableau de commande
A- Interrupteur de déclenchement et voyant de fonctionnement
B- Bouton du thermostat
Mise en service
Branchez la prise de courant. Branchez l’interrupteur
de déclenchement du fonctionnement (A), qui restera
allumé. Ceci indique que l’appareil est sous tension.
Tournez le bouton du thermostat dans le sens des
aiguilles d’une montre au-delà de la position «O» (ar-
rêt).
L’appareil est ainsi en état de fonctionnement.
Pour éteindre, débranchez l’interrupteur de déclenchement du fonctionnement (A).
Réglage de la température
La température est réglée automatiquement et peut
être augmentée (moins froid) en tournant le bouton
vers les numéros les plus bas ou bien diminuée (plus
froid) en le tournant vers les numéros les plus élevés.
En tout cas, l’exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants:
température ambiante;
fréquence d’ouverture des portes;
quantité d’aliments conservés;
emplacement de l’appareil.
Une position moyenne est la plus indiquée.
Pour arrêter le fonctionnement, placez l’indicateur du
bouton en correspondance du symbole «O».
Congélation rapide
Pour effectuer la congélation rapide, allumez l’interrupteur (D).
Voyant d’alarme
Le voyant d’alarme (C) s’allume lorsque la température à l’intérieur du congélateur remonte au-dessus
d’une certaine valeur qui est préjudiciable à une conservation de longue durée. Il est normal que le voyant
d’alarme reste momentanément allumé lors de la mise
en marche de l’appareil, c’est-à-dire jusqu’à ce que la
température à l’intérieur atteigne la valeur convenant
le mieux à la conservation des aliments.
C- Voyant d’alarme
D- Interrupteur de congélation rapide
Page 8
26
Congélation
Pour congeler rapidement des denrées alimentaires, si
l’appareil n’est pas en marche, il faut brancher la congélation rapide pendant au moins trois heures avant
de ranger des aliments à l’intérieur. Si l’appareil est
déjà en marche, le préparer en vue de la congélation
rapide au moins 24 h avant de mettre les aliments.
Placez les aliments à congeler dans le compartiment
supérieur: c’est la position la plus froide.
Règles à respecter pour la congélation:
le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique;
le processus de congélation prend 24 heures. Il vaut
mieux ne pas ajouter d'autres aliments à congeler
pendant ce laps de temps;
les produits destinés à la congélation doivent être frais
et d’excellente qualité;
préparez de petites portions, de façon à faciliter la
congélation et à permettre de ne décongeler que la
quantité nécessaire;
enveloppez les denrées dans du papier d'aluminium
ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets;
évitez de placer des produits à congeler en contact
avec des denrées déjà entreposées, pour éviter d'en
élever la température;
les aliments maigres se conservent mieux et plus
longtemps que les gras; le sel réduit la durée de conservation;
ne consommez pas les bâtonnets glacés toute de suite après les avoir sortis du congélateur. La température très basse à laquelle ils se trouvent peut provoquer
des brûlures:
indiquez sur chaque paquet la date de congélation,
afin de pouvoir contrôler le temps d’entreposage;
sur la contreporte ou sur la fiche (lorsqu'il y en a une),
il y a des dessins d'animaux et de denrées alimentaires auxquels correspondent des mois (en chiffres),
indiquant le temps de conservation à partir du moment de la congélation;
ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient
éclater.
Conservation des produits surgelés
A la première mise en fonctionnement ou après un arrêt prolongé, introduisez les denrées dans l’appareil,
après avoir mis en marche la congélation rapide et
l’avoir laissé marcher pendant au moins trois heures.
Comment utiliser ce compartiment au mieux:
vérifiez que les aliments aient bien été conservés en
magasin;
assurez-vous que le transport, du moment de l'achat
jusqu'à celui de la mise en place dans le compartiment, dure le moins longtemps possible;
évitez d’ouvrir trop souvent la porte et ne la laissez
ouverte que le temps nécessaire.
Il convient de faire très attention, car les aliments dégelés, ne peuvent être recongelés.
Ne dépassez jamais la date limite d’utilisation généralement marquée sur les paquets.
Attention
En cas de coupure de courant abstenez-vous
d’ouvrir la porte. Si l’interruption est de courte durée et si le congélateur est rempli (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments), il n’y
a aucun risque d’altération pour les aliments. En
cas contraire vous devrez consommer les aliments
le plus rapidement possible.
Décongélation
Avant d’être utilisés, les aliments congelés ou sur gelés
doivent être décongelés dans le réfrigérateur (viande,
volaille, poissons, etc.) ou à température ambiante
(pour les autres aliments), selon le temps dont on dispose pour cette opération.
S’il s’agit de produits minces ou divisés, placez-les directement à cuire: dans ce cas le temps de cuisson
sera plus long.
Glaçons
L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons.
Il faut remplir ces bacs d'eau potable et les placer
dans le congélateur.
N’employez pas d’objet métallique pour décoller les
bacs à glace.
Page 9
27
Dégivrage
Dans le congélateur il faut éliminer le givre à chaque
fois qu'il y a une couche épaisse qui s'est formée (de
4 mm environ), en se servant de la spatule en plastique qui est livrée avec l'appareil.
Pendant que l'on effectue cette opération, il n'est pas
nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment.
Pour cette opération n’utilisez jamais d’objet métallique qui risquerait de détériorer l’appareil.
Pour effectuer un dégivrage complet procédez de la
manière suivante:
éteignez l’interrupteur ou débranchez l’appareil;
enveloppez les denrées dans plusieurs feuilles de pa-
pier journal et conservez-les dans un endroit frais;
maintenez la porte ouverte;
épongez et séchez soigneusement les parois;
conservez la spatule pour toute utilisation future;
allumez l’interrupteur ou rebranchez l’appareil;
allumez l’interrupteur pour la congélation rapide, puis
éteignez-le au bout de trois heures.
Important:
L’élévation de température des denrées congelées
peut diminuer leur durée de conservation.
Page 10
28
ENTRETIEN
Si l'appareil marche mal, il faut contrôler:
si la fiche est bien branchée à la prise de courant et si
l'interrupteur est éteint;
s'il n'y a pas de panne de courant;
si les commandes sont bien dans la bonne position.
Une fois que tous ces contrôles ont été effectués, si
l'anomalie de fonctionnement continue, adressezvous au Service Après-Vente le plus proche.
Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du
modèle et le numéro d'immatriculation, qui se
trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, dans le compartiment réfrigérateur, à gauche et en bas.
Débranchez l’appareil avant toute opération.
Nettoyage
Nettoyez périodiquement l’intérieur de votre appareil
avec de l’eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.
Arrêt prolongé
Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes:
débranchez la prise de courant;
videz l'appareil;
dégivrez-le et nettoyez-le à fond;
laissez les portes entrouvertes pour faire circuler de
l'air, de façon à éviter les mauvaises odeurs.
SERVICE APRES-VENTE ET PIECES DE RECHANGE
Loading...
