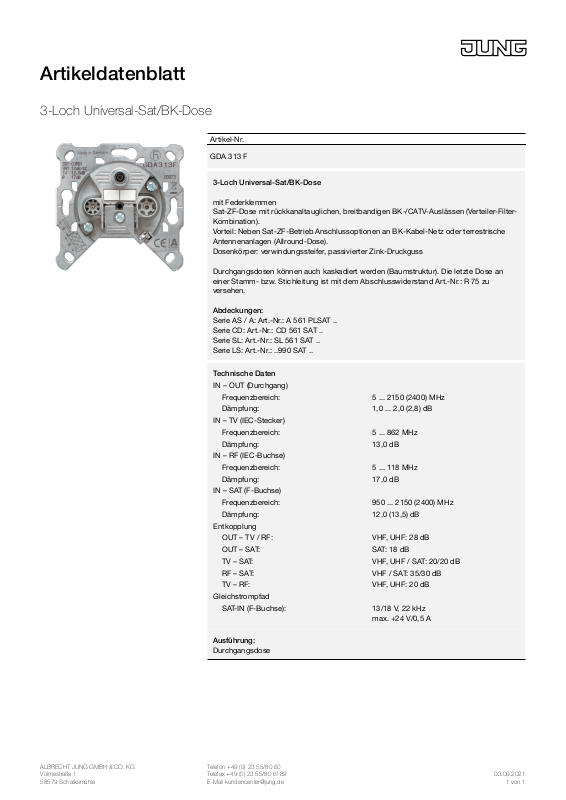

Artikeldatenblatt
3-Loch Universal-Sat/BK-Dose
Artikel-Nr.
GDA 313 F
3-Loch Universal-Sat/BK-Dose
mit Federklemmen
Sat-ZF-Dose mit rückkanaltauglichen, breitbandigen BK-/CATV-Auslässen (V erteiler-FilterKombination).
Vorteil: Neben Sat-ZF-Betrieb Anschlussoptionen an BK-Kabel-Netz oder terrestrische
Antennenanlagen (Allround-Dose).
Dosenkörper: verwindungssteifer, passivierter Zink-Druckguss
Durchgangsdosen können auch kaskadiert werden (Baumstruktur). Die letzte Dose an
einer Stamm- bzw. Stichleitung ist mit dem Abschlusswiderstand Art.-Nr .: R 75 zu
versehen.
Abdeckungen:
Serie AS / A: Art.-Nr.: A 561 PLSAT ..
Serie CD: Art.-Nr.: CD 561 SAT ..
Serie SL: Art.-Nr.: SL 561 SAT ..
Serie LS: Art.-Nr.: ..990 SAT ..
Technische Daten
IN – OUT (Durchgang)
Frequenzbereich:5 ... 2150 (2400) MHz
Dämpfung:1,0 ... 2,0 (2,8) dB
IN – TV (IEC-Stecker)
Frequenzbereich:5 ... 862 MHz
Dämpfung:13,0 dB
IN – RF (IEC-Buchse)
Frequenzbereich:5 ... 118 MHz
Dämpfung:17,0 dB
IN – SAT (F-Buchse)
Frequenzbereich:950 ... 2150 (2400) MHz
Dämpfung:12,0 (13,5) dB
Entkopplung
OUT – TV / RF:VHF , UHF: 28 dB
OUT – SAT:SAT: 18 dB
TV – SAT:VHF , UHF / SA T : 20/20 dB
RF – SAT:VHF / SA T : 35/30 dB
TV – RF:VHF , UHF: 20 dB
Gleichstrompfad
SAT -IN (F-Buchse):13/18 V , 22 kHz
max. +24 V/0,5 A
Ausführung:
Durchgangsdose
