Jumo TYA 201 User guide [de]

JUMO TYA 201

Einphasen Thyristor Leistungssteller

709061/8-01-020

709061/8-01-032
709061/8-01-050

709061/8-01-075
709061/8-01-100

709061/8-01-150
709061/8-01-200

709061/8-01-250 (mit Lüfter)

B 70.9061.0

Betriebsanleitung

2011-03-09/00531796

H

Im Kapitel Konfiguration werden alle Parametereinstellungen ausführlich beschrieben.

Diese Bedienübersicht zeigt alle möglichen Parameter der Geräteserie.
Je nach Bestellangaben bzw. akt.Konfiguration werden nicht benötigte Parameter ausgeblendet.

3

a

Netzschaltvariante

Temperatureinheit

Display Kontrast

In der Bedienerebene befinden sich die markierten

Parameter aus der Konfigurationsebene.

Sie können während des laufenden Betriebs

verändert werden.

Thyristorsteuerung

Abschaltung Displaybeleuchtung

Werkseinstellungen übernehmen

Start

Betriebsart

Taktzeit

Min. Einschaltdauer

Winkel Start

a

Unterlagerte Regelung

2

1

Softstart

Softstartart

Softstartzeit

PGM

EXIT

PGM

Strombegrenzung

Stromgrenzwert

2

Widerstandsbegrenzung

Widerstandsgrenzwert

PGM

Last-Typ Widerstandsbegrenzung

Duales Energiemanagement

Stromeingang Messbereich

Stromeing.Ber.Anfang

2

Strommess.Ber. Ende

PGM

Spannungs. Messbereich

Spannungs Ber. Anfang

Spannungs Ber. Ende

PGM

EXIT

5

Sollwertvorgabe

- Vorgabe

␣

- Vorgabewert
Vorgabe bei Fehler

Wert bei Fehler

Maximale Stellgröße

␣

PGM

Grenzwertüberwachung

Grenzwert Min-Alarm

Grenzwert Max-Alarm

Grundlast

Grenzwert Hysterese

4

Lastüberwachung

Grenzwert Lastüberwachung

Last Typ

Lastüberwachung Teach- in Typ

Lastüberwachung Teach- in

Netzspannungseinbruch- Überwachung

Umschaltung Pasenanschnitt

Ext. Strombegrenzung

Ext.Stromgrenzwert

Tastensperre

Ext.Abschaltung Displaybeleuchtung

Wirksinn Binärausgang

Wirksinn Inhibiteingang

Wirksinn Binäreingang1

Wirksinn Binäreingang2

Signalart Istwertausgang

Auszugebender Wert

Baudrate, Datenformat, Geräteadresse,

min.Antwortzeit

Signalbereich Anfangswert

Signalbereich Endwert

Datenformat, Geräteadresse

Codes für Handbetrieb, Bedienerebene und

Konfigurationsebene ändern

EXIT

EXIT

PGM

Lastspannung

Messwertübersicht

Laststrom

Leistung

Lastwiderstand

Stellgrad

EXIT

PGM

Sollwert

Istwert

Phasenanschnittwinkel

Netzfrequenz

Gerätetemperatur

Stromeingang

Spannungseingang

EXIT

VDN-Nr.

Bestellschlüssel

Nennspannung

Nennstrom

Option Strommessung

Option P-Regelung

Schnittstelle

Fertigungsnummer

Prüf-ID

Wert erhöhen/

vorheriger Parameter

EXIT

zurück

Navigationsprinzip

eine Ebene

Wert verringern/

Nächster Parameter

PGM

tiefer

eine Ebene

Teach-In für die

(Über- oder Unterstrom) so konfiguriert ist, dass er von Hand ausgeführt werden muss.

1. Erscheint nur, wenn der Lastüberwachung

2. Code-Eingabe erscheint nur, wenn diese Ebene durch einen Zahlencode verriegelt wurde.

3. Nur in der Bedienerebene sichtbar

4. Nur bei Betriebsart Phasenanschnitt

5. Bei Änderungen in der Konfigurationsebene erfolgt an dieser Stelle ein Geräteneustart

Inhalt

1 Einleitung......................................................................................9

1.1 Vorwort ........................................................................................................ 9

1.2 Typografische Konventionen .................................................................. 10

1.2.1 Warnende Zeichen ............................................................................................. 10

1.2.2 Hinweisende Zeichen ........................................................................................ 11

1.2.3 Tätigkeit ausführen (Aktion) ............................................................................. 11

1.2.4 Darstellungsarten .............................................................................................. 11

1.3 Bestellangaben ........................................................................................ 12

1.3.1 Lieferumfang ...................................................................................................... 12

1.3.2 Zubehör .............................................................................................................. 13

1.3.3 Allgemeines Zubehör ........................................................................................ 13

1.4 Kurzbeschreibung .................................................................................... 14

1.5 Normen, Zulassungen und Konformitäten ............................................ 15

2 Montage......................................................................................17

2.1 Wichtige Installationshinweise ............................................................... 17

2.1.1 Umgebungsbedingungen .................................................................................. 18

2.1.2 Filterung und Entstörung .................................................................................. 18

2.1.3 Zulässiger Laststrom in Abhängigkeit von der Umgebungstemperatur ...... 19

2.1.4 Wandmontage mit Schrauben (werkseitig) ..................................................... 20

2.1.5 Befestigung auf Hutschiene (Zubehör) ............................................................ 21

2.2 Abmessungen ........................................................................................... 23

2.2.1 Typ 709061/8-0X-020-XXX-XXX-25X/XX .......................................................... 23

2.2.2 Typ 709061/8-0X-032-XXX-XXX-25X/XX ,

Typ 709061/8-0X-050-XXX-XXX-25X/XX .......................................................... 23

2.2.3 Typ 709061/8-0X-075-XXX-XXX-25X/XX,

Typ 709061/8-0X-100-XXX-XXX-25X/XX .......................................................... 24

2.2.4 Typ 709061/8-0X-150-XXX-XXX-25X/XX

Typ 709061/8-0X-200-XXX-XXX-25X/XX .......................................................... 24

2.2.5 Typ 709061/8-0X-250-XXX-XXX-25X/XX (mit zusätzlichem Lüfter) ............... 25

2.2.6 Abstände (alle Typen) ........................................................................................ 25

3 Elektrischer Anschluss .............................................................27

3.1 Steckbare Schraubklemmen .................................................................. 27

3.1.1 Typ 709061/8-0X-20-XXX-XXX-25X/XX ............................................................ 27

2011-03-09/00531796 [Thyristor Leistungsschalter TYA201] 3

Inhalt

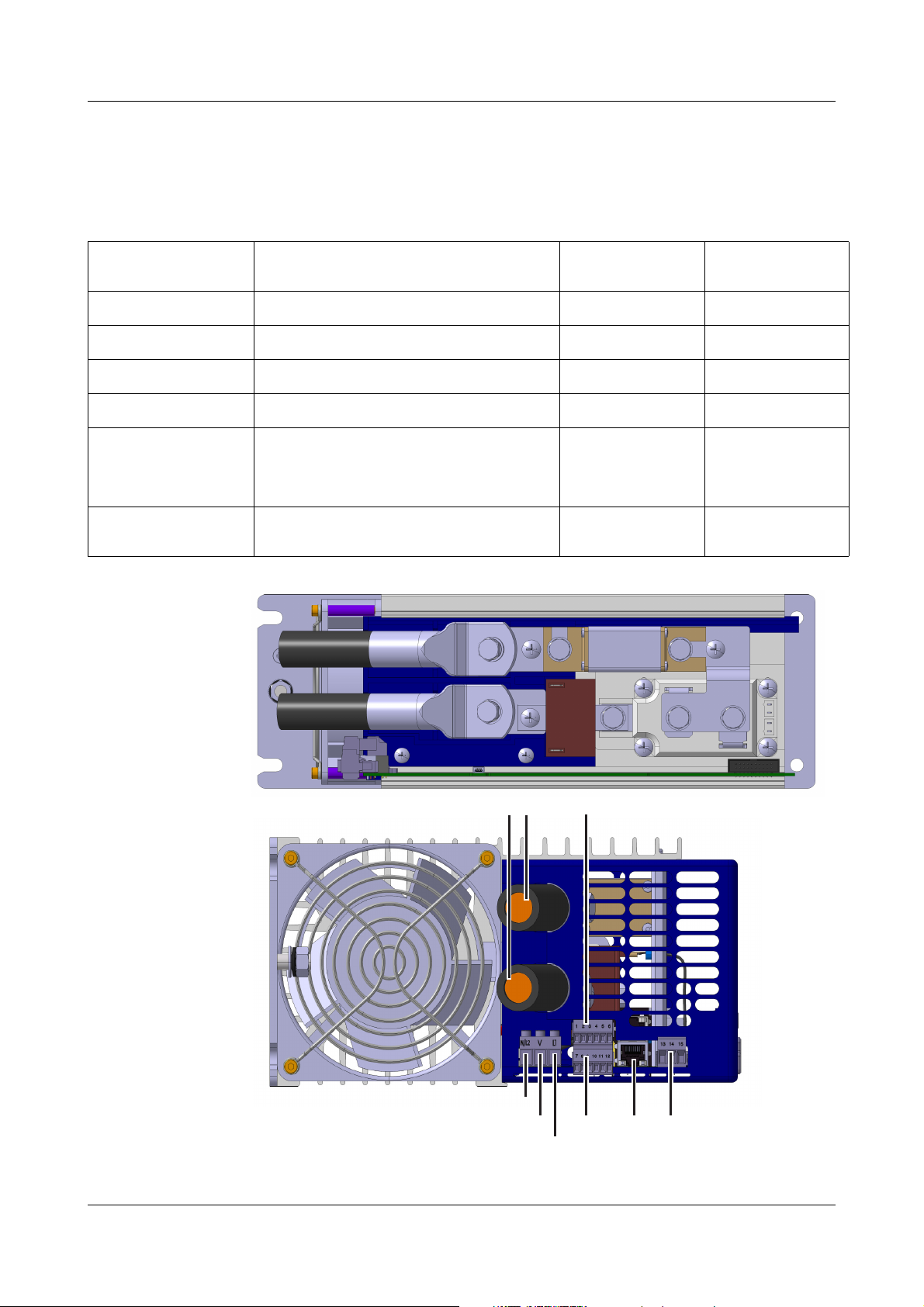

3.2 Kabelschuhe und steckbare Schraubklemmen .................................... 28

3.2.1 Typ 709061/8-0X-032-XXX-XXX-25X/XX,

Typ 709061/8-0X-050-XXX-XXX-25X/XX .......................................................... 28

3.2.2 Typ 709061/8-0X-075-XXX-XXX-25X/XX ,

Typ 709061/8-0X-100-XXX-XXX-25X/XX .......................................................... 29

3.2.3 Typ 709061/8-0X-150-XXX-XXX-25X/XX

Typ 709061/8-0X-200-XXX-XXX-25X/XX .......................................................... 30

3.2.4 Typ 709061/8-0X-250-XXX-XXX-25X/XX (mit Lüfter) ...................................... 31

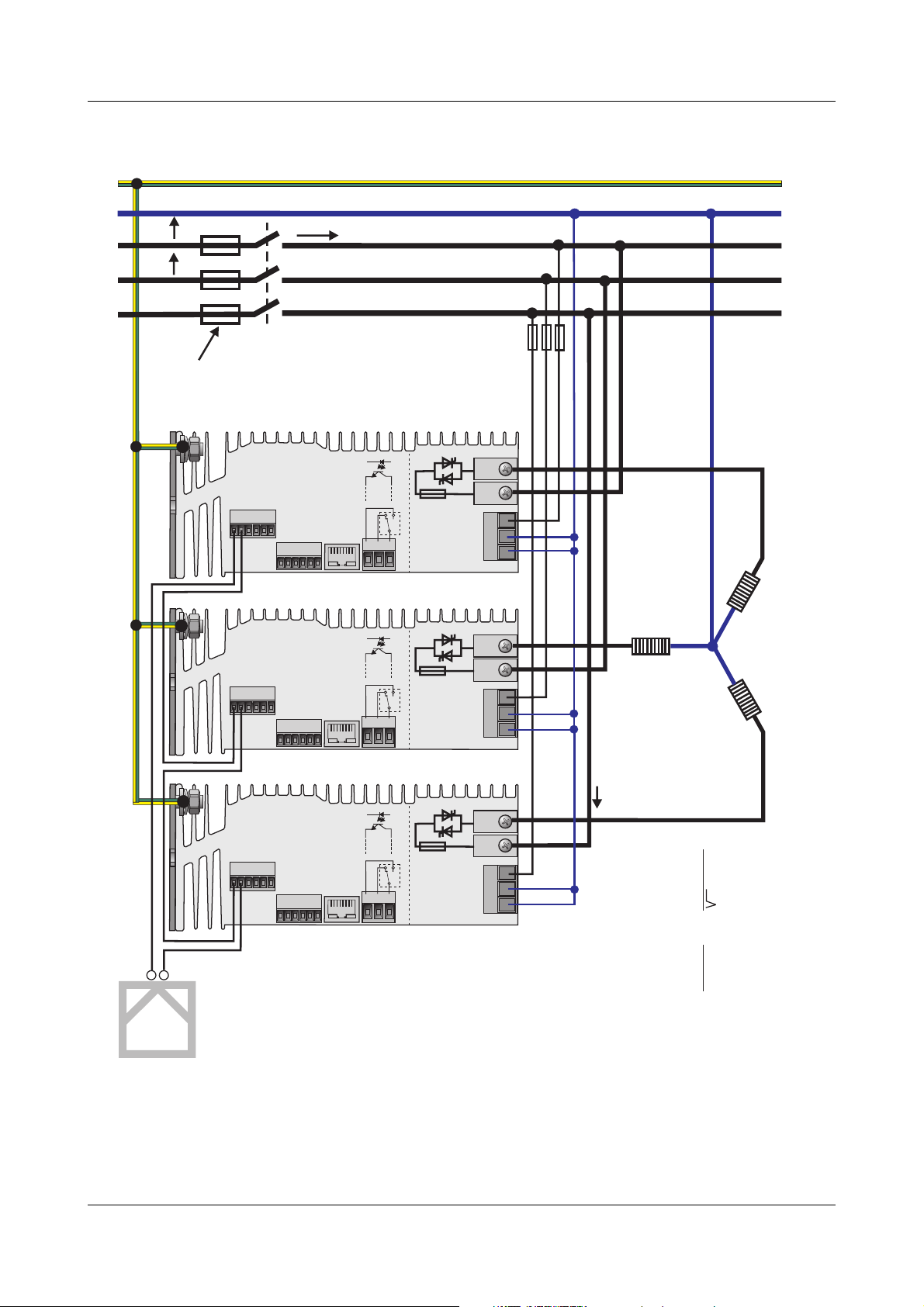

3.3 Anschlussplan .......................................................................................... 32

3.3.1 Einphasenbetrieb Phase / N ............................................................................ 34

3.3.2 Einphasenbetrieb Phase / Phase .................................................................... 35

3.3.3 Sternschaltung mit herausgeführtem Sternschaltungspunkt(N) .................. 36

3.3.4 Offene Dreieckschaltung (Sechsleiterschaltung) ........................................... 37

3.3.5 Freitaktende Sparschaltung mit rein ohmschen Lasten ................................ 38

3.3.6 Drehstrom Sparschaltung Master-Slave für ohmsche Lasten in Stern-, Drei-

eckschaltung oder Trafolasten (ohmsch-induktiv) ......................................... 39

4 Bedienen.....................................................................................41

4.1 Anzeige nach dem Einschalten des Gerätes ......................................... 41

4.1.1 Anzeige und Bedienelemente ........................................................................... 41

4.1.2 Darstellung von Messwerten ............................................................................ 42

4.1.3 Darstellung in der Konfigurationsebene ......................................................... 43

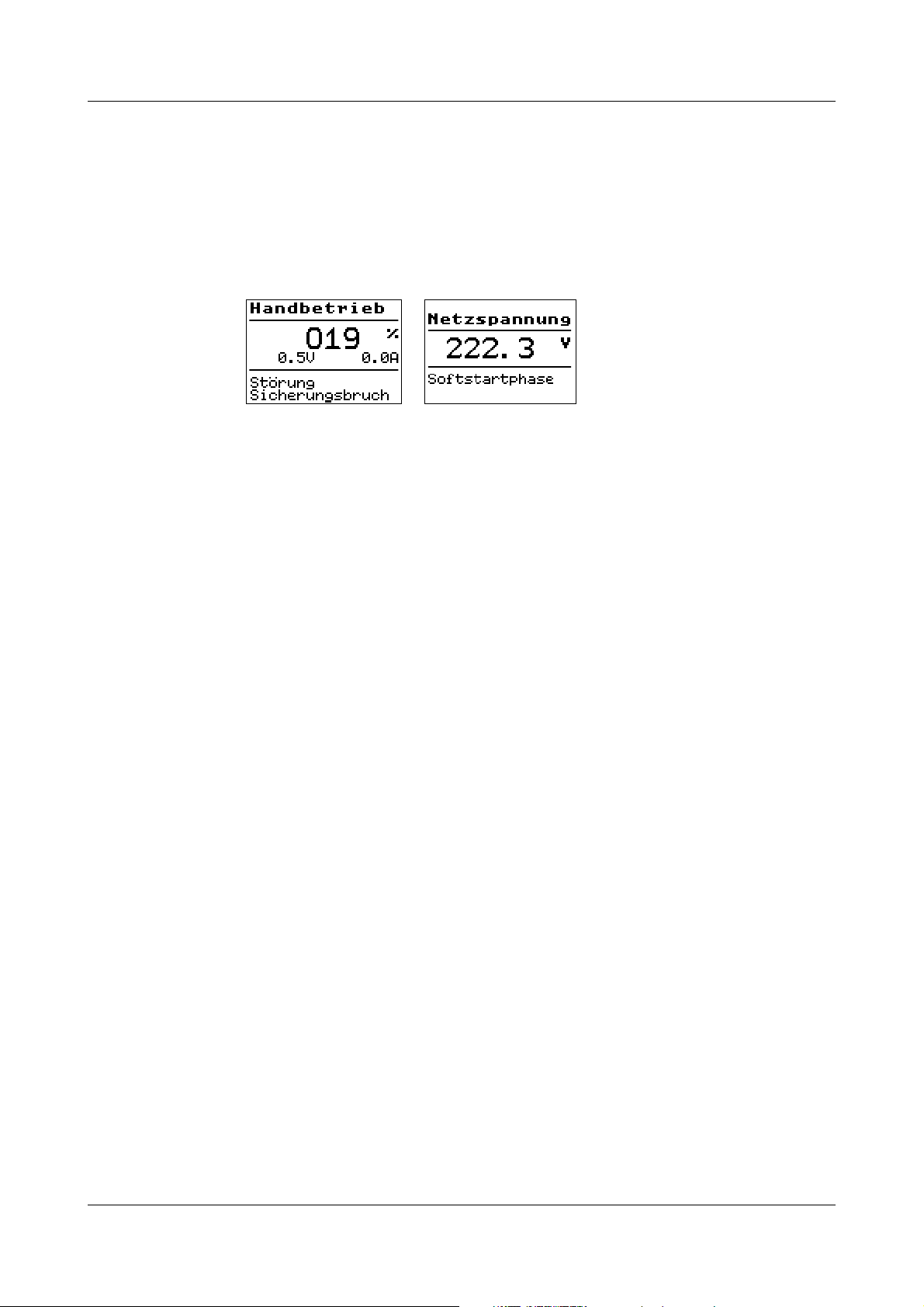

4.1.4 Darstellung von Fehlermeldungen und besonderen Zuständen ................... 44

4.2 Bedienerebene ......................................................................................... 45

4.2.1 Gerätedaten ....................................................................................................... 45

4.2.2 Steller .................................................................................................................. 45

4.2.3 Sollwertkonfiguration ........................................................................................ 46

4.2.4 Überwachung ..................................................................................................... 47

5 Konfiguration .............................................................................49

5.1 Konfigurationsebene ............................................................................... 49

5.1.1 Gerätedaten ....................................................................................................... 50

Temperatur-

einheit .............................................................................................................................. 50

Dispaykontrast................................................................................................................. 50

Abschaltung..................................................................................................................... 50

Werkseinstellungen übernehmen.................................................................................. 50

4 2011-03-09/00531796 [Thyristor Leistungsschalter TYA201]

Inhalt

5.1.2 Steller .................................................................................................................. 50

Netzschaltvariante ........................................................................................................... 50

Thyristor

Ansteuerung..................................................................................................................... 50

Betriebsart ....................................................................................................................... 51

Unterlagerte

Regelung.......................................................................................................................... 52

......................................................................................................................................... 52

Taktzeit ............................................................................................................................ 53

Min. Einschaltdauer ......................................................................................................... 53

α Start .............................................................................................................................. 53

Winkel α Start .................................................................................................................. 53

Softstart ........................................................................................................................... 53

Softstartart....................................................................................................................... 54

Softstartdauer .................................................................................................................. 54

Strombegrenzung ............................................................................................................ 55

Stromgrenzwert ............................................................................................................... 55

Widerstands-

begrenzung...................................................................................................................... 55

Widerstands-

grenzwert ......................................................................................................................... 55

......................................................................................................................................... 55

Last-Typ

Widerstandsbegrenzung.................................................................................................. 55

Duales

Energiemanagement........................................................................................................ 55

5.1.3 Analogeingänge ................................................................................................. 56

Strom Messbereich.......................................................................................................... 56

Strom

Messbereich Anfang ........................................................................................................ 56

Strom

Messbereich Ende ........................................................................................................... 56

Spannung

Messbereich .................................................................................................................... 56

Spannung
Messbereich

Anfang.............................................................................................................................. 56

Spannung

Messbereich Ende ........................................................................................................... 56

5.1.4 Sollwertkonfiguration ........................................................................................ 57

Sollwertvorgabe............................................................................................................... 57

α Vorgabe ........................................................................................................................ 57

α Vorgabe Wert................................................................................................................ 58

Vorgabe bei Fehler........................................................................................................... 58

Wert bei Fehler................................................................................................................. 58

Maximale

Stellgröße......................................................................................................................... 58

Grundlast ......................................................................................................................... 58

2011-03-09/00531796 [Thyristor Leistungsschalter TYA201] 5

Inhalt

5.1.5 Überwachungen ................................................................................................. 59

Grenzwert-

überwachung ................................................................................................................... 59

Grenzwert min. Alarm ...................................................................................................... 59

Grenzwert max. Alarm ..................................................................................................... 59

Grenzwert

Hysterese......................................................................................................................... 59

Lastüberwachung ............................................................................................................ 60

......................................................................................................................................... 60

Grenzwert

Lastüberwachung ............................................................................................................ 60

Last-Typ-

Lastüberwachung ............................................................................................................ 60

Teach-In Typ

Lastüberwachung ............................................................................................................ 60

Netzspannungs­einbruch-

überwachung ................................................................................................................... 60

5.1.6 Binäreingänge .................................................................................................... 61

Umschaltung

Phasenanschnitt .............................................................................................................. 61

Ext. Strom-

begrenzung...................................................................................................................... 61

Externer Strom Grenzwert ............................................................................................... 61

Tastensperre.................................................................................................................... 62

Externe Abschalt.

Displaybeleuchtung ......................................................................................................... 62

Wirksinn

Inhibiteingang .................................................................................................................. 62

Wirksinn Binäreingang1 ................................................................................................... 62

Wirksinn Binäreingang2 ................................................................................................... 62

5.1.7 Binärausgang ..................................................................................................... 63

Wirksinn

Binärausgang................................................................................................................... 63

5.1.8 Istwertausgang .................................................................................................. 64

Signalart Istwertausgang ................................................................................................. 64

Auszugebender Wert ....................................................................................................... 64

Signalbereich

Anfangswert..................................................................................................................... 64

Signalbereich

Endwert............................................................................................................................ 64

5.1.9 RS422/485 .......................................................................................................... 64

Baudrate .......................................................................................................................... 64

Datenformat ..................................................................................................................... 64

Geräteadresse ................................................................................................................. 64

Min.Antwortzeit................................................................................................................ 64

5.1.10 PROFIBUS-DP .................................................................................................... 65

6 2011-03-09/00531796 [Thyristor Leistungsschalter TYA201]

Inhalt

Geräteadresse ................................................................................................................. 65

Datenformat ..................................................................................................................... 65

5.1.11 Codes ändern ..................................................................................................... 65

Code

Handbetrieb ..................................................................................................................... 65

Code

Bedienerebene................................................................................................................. 65

Code

Konfig.ebene.................................................................................................................... 65

5.2 Konfigurationsbeispiel ............................................................................ 66

6 Besondere Gerätefunktionen ...................................................67

6.1 Erkennung von Lastfehlern ..................................................................... 67

6.1.1 Teach-In .............................................................................................................. 69

6.2 Handbetrieb .............................................................................................. 70

6.2.1 Teach-In im Handbetrieb ................................................................................... 70

6.3 Sollwertvorgabe über Potenziometer .................................................... 72

6.4 Duales Energiemanagement ................................................................... 72

6.5 Unterlagerte Regelung ............................................................................ 74

6.5.1 Geschlossener Regelkreis ohne unterlagerte Regelung ............................... 74

6.5.2 Geschlossener Regelkreis mit unterlagerter Regelung ................................. 75

6.6 Widerstandsbegrenzung (R-Control) ..................................................... 80

6.7 Strombegrenzung .................................................................................... 81

6.8 α Start ....................................................................................................... 81

6.9 Netzspannungseinbruchüberwachung .................................................. 81

6.10 Zündimpulsverriegelung (Inhibit) ............................................................ 82

7 Setup Programm........................................................................83

7.1 Hard- und Software Mindestvoraussetzungen ..................................... 83

7.1.1 Hinweise zu Windows 2000/XP: ....................................................................... 83

7.2 Installation ................................................................................................ 84

7.3 Programmstart ......................................................................................... 86

7.4 Code vergessen? ..................................................................................... 87

2011-03-09/00531796 [Thyristor Leistungsschalter TYA201] 7

Inhalt

8 Fehlermeldungen und Alarme ..................................................89

8.1 Binärsignal für Sammelstörung .............................................................. 94

8.2 Defekte Halbleitersicherung austauschen ............................................ 95

8.2.1 Zubehör Halbleitersicherungen ........................................................................ 96

8.2.2 Halbleitersicherungen Typ 709061/8-0X-20... ................................................. 96

8.2.3 Halbleitersicherungen Typ 709061/8-0X-32... ................................................. 97

9 Was tun, wenn ...........................................................................99

10 Technische Daten ....................................................................102

10.1 Spannungsversorgung, Laststrom ....................................................... 102

10.2 Galvanische Trennung ........................................................................... 102

10.3 Analogeingänge ..................................................................................... 103

10.4 Analogausgang (Istwertausgang) ......................................................... 103

10.4.1 Anzeige- und Messgenauigkeiten .................................................................. 103

10.5 Binäreingänge ........................................................................................ 103

10.6 Binärausgang (Störmeldeausgang) ...................................................... 103

10.7 Allgemeine Kenndaten .......................................................................... 104

8 2011-03-09/00531796 [Thyristor Leistungsschalter TYA201]

1.1 Vorwort

1 Einleitung

Lesen Sie diese Betriebsanleitung, bevor Sie das Gerät in Betrieb nehmen.

B

A

A

H

Diese Betriebsanleitung ist gültig ab Geräte-Software-Version [256.01.02].
Bewahren Sie die Betriebsanleitung an einem für alle Benutzer jederzeit zu-

gänglichen Platz auf.
Auch Ihre Anregungen können helfen, diese Betriebsanleitung zu verbessern.
Telefon [phone]

Telefax [phone]

Der Steller gibt Leistung ab, wie sie am Analogeingang oder im Handbetrieb
gefordert wird! Es müssen vom Leistungssteller unabhängige Sicherheitsein­richtungen eingebaut sein, die den nachfolgenden Heizprozess bei Tempera­turüberschreitungen sicher abschalten.

Der Leistungssteller darf ausschließlich mit Original-JUMO-Halbleitersicherun­gen betrieben werden.
Bitte kontrollieren Sie, ob bei einem Austausch das richtige Ersatzteil verwen­det wurde.

Alle erforderlichen Einstellungen sind in der vorliegenden Betriebsanleitung
beschrieben.
Durch Manipulationen, die nicht in der Betriebsanleitung beschrieben oder
ausdrücklich verboten sind, gefährden Sie Ihren Anspruch auf Gewährleistung.
Bitte setzen Sie sich bei Problemen mit der nächsten Niederlassung oder dem
Stammhaus in Verbindung.

Service-Hotline Bei technischen Rückfragen

Telefon-Support Deutschland:

Telefon: [phone] oder -653 oder -899
Telefax: [phone]
E-Mail: [e-mail]

Österreich:

Telefon: [phone]
Telefax: [phone]
E-Mail: [e-mail]

Schweiz:

Telefon: [phone]
Telefax: [phone]
E-Mail: [e-mail]

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 9

1 Einleitung

Beim Eingriff ins Geräteinnere und bei Rücksendungen von Geräteeinschüben,

E

1.2 Typografische Konventionen

1.2.1 Warnende Zeichen

Vorsicht

Baugruppen oder Bauelementen sind die Regelungen nach DIN EN 61340-5-1
und DIN EN 61340-5-2 „Schutz von elektronischen Bauelementen gegen elek­trostatische Phänomene“ einzuhalten. Verwenden Sie für den Transport nur
ESD-Verpackungen.

Bitte beachten Sie, daß für Schäden, die durch ESD (Elektrostatische Entla­dungen) verursacht werden, keine Haftung übernommen werden kann.

ESD=Electro Static Discharge (Elektrostatische Entladung)

Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen

V

oder Nichtbefolgen von Anweisungen zu Personenschäden kom­men kann!

Achtung

ESD

gefährliche
Spannung

heisse
Oberfäche,
Brandgefahr

A

E

Dieses Zeichen wird benutzt, wenn es durch ungenaues Befolgen
oder Nichtbefolgen von Anweisungen zu Beschädigungen von
Geräten oder Daten kommen kann!

Dieses Zeichen wird benutzt, wenn Vorsichtsmaßnahmen bei der
Handhabung elektrostatisch entladungsgefährdeter Bauele-
mente zu beachten sind.

Dieses Zeichen wird benutzt, wenn gefährliche Spannungen bei Be­rührung spannungsführender Teile einen elektrischen Stromschlag
hervorrufen.

Dieses Zeichen wird benutzt, wenn durch Berührung an einer heissen
Fläche Verbrennungen entstehen können.

Keine wärmeempfindlichen Bauteile und Geräte in die Nähe des Lei­stungsstellers einbauen.

10 2011-03-09/00531796 [Thyristor Leistungsschalter TYA201]

1.2.2 Hinweisende Zeichen

Hinweis

Dieses Zeichen wird benutzt, wenn Sie auf etwas Besonderes

Verweis

Fußnote

H

v

1

abc

aufmerksam gemacht werden sollen.

Dieses Zeichen weist auf weitere Informationen in anderen Hand­büchern, Kapiteln oder Abschnitten hin.

Fußnoten sind Anmerkungen, die auf bestimmte Textstellen Bezug
nehmen. Fußnoten bestehen aus zwei Teilen:
Kennzeichnung im Text und Fußnotentext.
Die Kennzeichnung im Text geschieht durch hochstehende fortlau­fende Zahlen.

1 Einleitung

1.2.3 Tätigkeit ausführen (Aktion)

Handlungs­anweisung

Text unbedingt
durchlesen

h Stecker

aufstecken

Dieses Zeichen zeigt an, dass eine auszuführende Tätigkeit
beschrieben wird. Die einzelnen Arbeitschritte werden durch
diesen Stern gekennzeichnet

Der Text enthält wichtige Informationen und muss unbedingt
durchgelesen werden, bevor weitergearbeitet wird.

B

Befehlskette

Konfigebene ➔ Steller ➔ Betriebsart

1.2.4 Darstellungsarten

Kleine Pfeile zwischen den Wörtern dienen
zum schnelleren Auffinden von Parametern,
in der Konfigurationsebene.

Ta st en

Tasten werden als Symbole oder Text dargestellt.
Tastenkombinationen werden mit einem Pluszeichen
dargestellt.

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 11

1 Einleitung

1.3 Bestellangaben

Das Typenschild ist auf der rechten Gehäuseseite aufgeklebt.

1.3.1 Lieferumfang

1 Betriebsanleitung
1 Thyristor Leistungssteller in der bestellten Ausführung

12 2011-03-09/00531796 [Thyristor Leistungsschalter TYA201]

1.3.2 Zubehör

1 Einleitung

Halbleiter­sicherungen

Im Leistungssteller ist zum Schutz des Thyristormoduls eine Halbleitersiche­rung eingebaut. Bei Defekt leuchtet die „LED Fuse“ rot.

v Kapitel 8.2 „Defekte Halbleitersicherung austauschen“

Artikel Laststrom

Halbleitersicherung superflink 50A I
Halbleitersicherung superflink 80A I
Halbleitersicherung superflink 80A I
Halbleitersicherung superflink 125A I
Halbleitersicherung superflink 160A I
Halbleitersicherung superflink 350A I
Halbleitersicherung superflink 350A I
Halbleitersicherung superflink 350A I

1.3.3 Allgemeines Zubehör

Artikel Verkaufs-Artikel-Nr.

Setup-Programm 70.9061 (TYA 201) 70/00544869
USB-Kabel A-Stecker B-Stecker 3m 70/00506252

Montagesatz für Hutschienenmontage:

Typ 70.9061/8-01-20... 70/00555169
Typen 70.9061/8-01-32 und 70.9061/8-01-50 70/00555526

Verkaufs-Artikel-Nr.

I

= I

Nenn

= 20A 70/00513108

N

= 32A 70/00068011

N

= 50A 70/00068011

N

= 75A 70/00081800

N

= 100A 70/00081801

N

= 150A 70/00083318

N

= 200A 70/00083318

N

= 250A 70/00083318

N

N

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 13

1 Einleitung

1.4 Kurzbeschreibung

Gerät Der JUMO TYA 201 ist die konsequente Weiterentwicklung der JUMO Lei-

stungsstellertechnologie. Der mikroprozessorgesteuerte Leistungssteller zeigt
die Parameter in einem Display mit Hintergrundbeleuchtung an und ist über 4
frontseitige Tasten bedienbar.

Einsatz Die Einsatzbereiche für Thyristor-Leistungssteller sind überall dort, wo größere

ohmsche und induktive Lasten zu schalten sind, z. B. im Industrieofenbau und
bei der Kunststoffverarbeitung. Der Thyristor-Leistungssteller besteht aus zwei
antiparallel geschalteten Thyristoren, dem isolierten Kühlkörper und der Steu­erelektronik.

Montage Alle Thyristor-Leistungssteller dieser Serie können mit Schrauben an einer feu-

erfesten Schaltschrankrückwand befestigt werden.
Für Steller bis 50A ist als Zubehör eine Hutschienenbefestigung lieferbar, mit
der sie auf eine 35-mm-Hutschiene aufgeschnappt werden können.

Betriebsarten Über Tastatur oder Setup-Programm wird die Betriebsart Phasenanschnittbe-

trieb mit einstellbarer Strombegrenzung, Impulsgruppenbetrieb oder Halbwel­lenbetrieb gewählt.

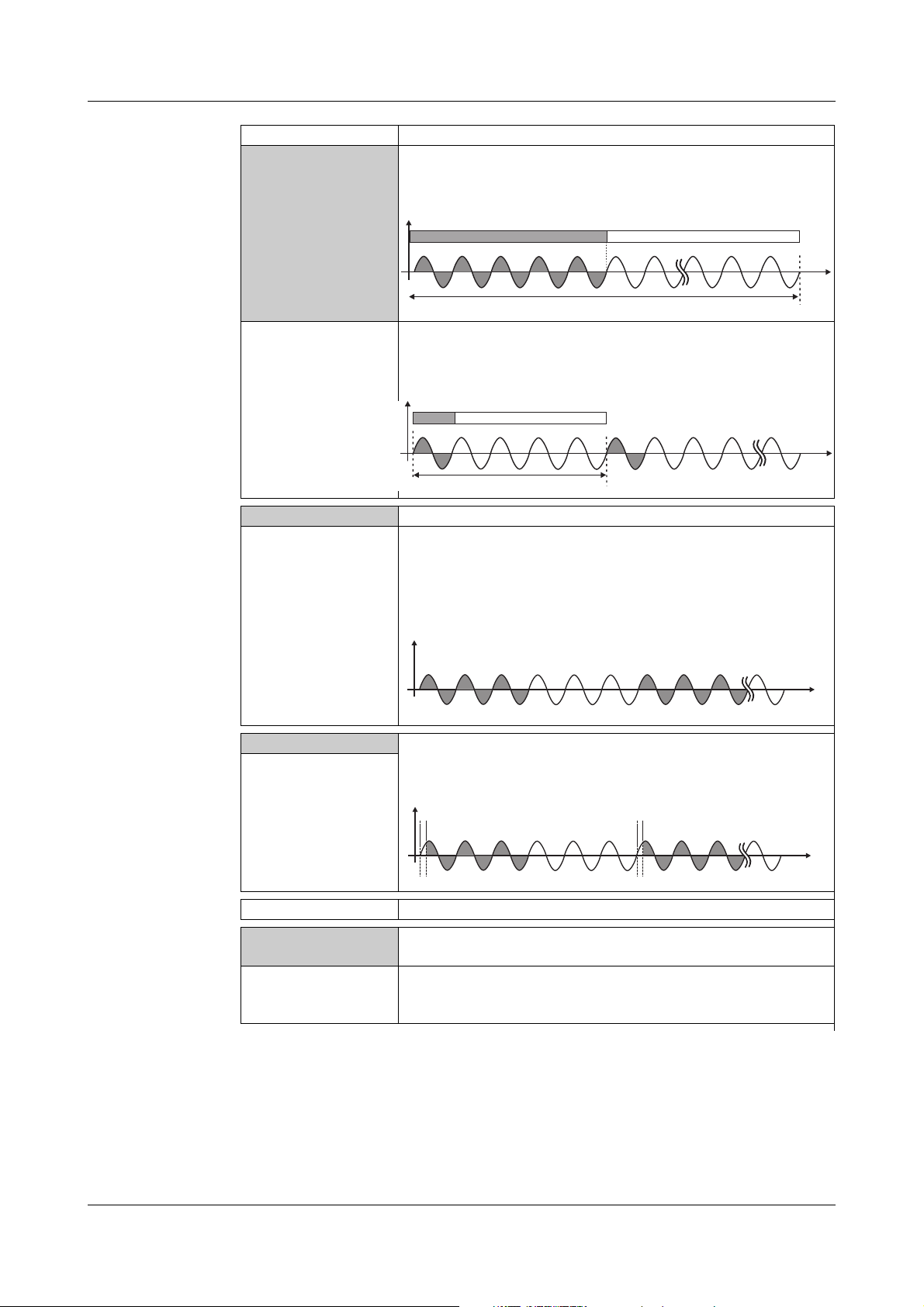

Beim Impulsgruppenbetrieb kann der Phasenwinkel der ersten Halbwelle an­geschnitten werden, um auch Trafolasten betreiben zu können. Beim Phasen­anschnittbetrieb wird der vom Regler vorgegebene Phasenwinkel von 180
Grad ausgehend langsam verringert, um zu hohe Einschaltströme zu vermei­den (Softstart).
Es besteht die Möglichkeit, eine Grundlast vorzugeben bzw. je nach Gerätetyp
eine Strombegrenzung oder Widerstandsbegrenzung für die Last einzustellen.

Unterlagerte
Regelung

Vorschriften Die Thyristor-Leistungssteller entsprechen der VDE 0160 5.5.1.3 (5/88) und

Vorteile - Selbstlernfunktion „Teach-In“ für die Erkennung von Teillastbruch

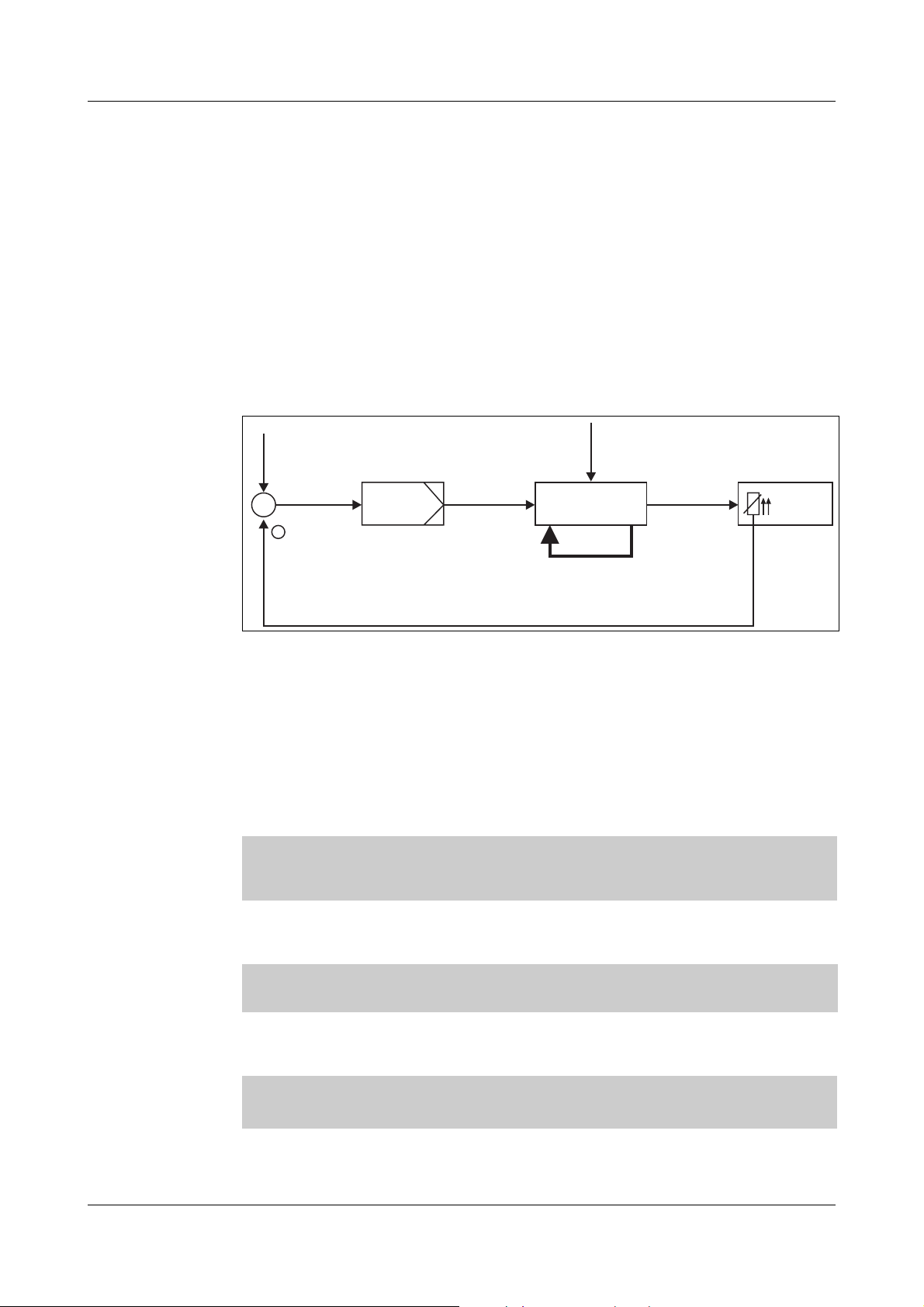

Als unterlagerte Regelungen stehen je nach Gerätetyp U, U
Regelung zur Verfügung. Dadurch haben während des Regelvorganges Netz­spannungsschwankungen keinen Einfluß auf die zu regelnde Strecke.

VDE 0106 Teil 100 (3/83). Die Erdung ist entsprechend den Vorschriften des
zuständigen Energieversorgungsunternehmens vorzunehmen.

- Netzlastoptimierung durch Duales Energiemanagement

- Übertragung der Setupdaten auch ohne Spannungsversorgung am Gerät
möglich (Versorgung über USB-Port)

2

-, I, I2- oder P-

14 2011-03-09/00531796 [Thyristor Leistungsschalter TYA201]

1.5 Normen, Zulassungen und Konformitäten

Prüfgrundlage für die Geräteeigenschaften ist die Niederspannungsrichtlinie
die DIN EN 50178.
Prüfgrundlage für die EMV-Richtlinie ist die DIN EN 61326-1.

Norm

Elektrischer Anschluss DIN VDE 0100
Schutzart IP 20 Einbaugeräte DIN EN 60529
Klimatische Umweltbedingung Klasse 3K3
Lufttemperatur und rel. Feuchte DIN EN 60721-3-3
Lagertemperatur Klasse 1K5 DIN EN 60721-3-1
Einsatzbedingungen

Verschmutzungsgrad
Überspannungskategorie

Prüfspannungen
Stehstoßspannung
Wechselspannung effektiv

Fehlerstromschutzeinrichtung DIN EN 50178
Elektromagnetische Verträglichkeit

Störaussendung
Störfestigkeit

Mechanische Prüfungen:
Schwingungsprüfung 3M2
Umkippprüfung Klasse 2M1

DIN EN 50178

DIN EN 50178

DIN EN 61326-1
Klasse A- Nur für den industriellen Einsatz
Industrieanforderung

IN EN 60068-2-6, DIN EN 60721-3-3
DIN EN 60068-2-31, DIN EN 60721-3-2

1 Einleitung

Aufschriften, Kennzeichnung DIN EN 50178, DIN EN 61010-1

Zulassungen Norm

cUL

(nicht bei Typ: 70.9061/8-0X-20...)

CE-Konformität Niederspannungsrichtlinien 2006/95/EG

Konformität Norm

RoHs 2002 / 95 EG

508C Power Conversation Equipment
(Category NRNT2)
C22.2 NO. 14-05 Industrial Control Equipment
(Category NRNT8)

Kennzeichnungs-Richtlinien 93/68WG
EMV-Richtlinien 2004/108/EG

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 15

1 Einleitung

16 2011-03-09/00531796 [Thyristor Leistungsschalter TYA201]

2.1 Wichtige Installationshinweise

2 Montage

Sicherheitsvor­schriften

Absicherung k Bei der Verdrahtung der Spannungsversorgung im Leistungsteil ist eine Ab-

V

k Bei der Wahl des Leitungsmaterials, bei der Installation und beim elektri-

schen Anschluss des Gerätes sind die Vorschriften der VDE 0100 "Bestim­mungen über das Errichten von Starkstromanlagen mit Nennspannungen
unter AC 1000 V" bzw. die jeweiligen Landesvorschriften zu beachten.

k Der elektrische Anschluss darf nur von Fachpersonal durchgeführt werden.
k Dem Gerät sollte ein Trennschalter vorgeschaltet sein, mit dem es beim

Eingriff ins Geräteinnere allpolig von der Spannungsversorgung getrennt
werden kann.

k Im Gerät sind Sicherheitsabstände für doppelte Isolierung eingehalten.

Bei der Montage der Anschlussleitung darauf achten, dass die Leitungen
fachgerecht montiert werden und die Sicherheitsabstände nicht unter­schritten werden.

sicherung der Zuleitung gemäß den VDE-Richtlinien einzubauen. Der Lei­tungsschutz kann durch einen Leitungschutzschalter in der Zuleitung erfol­gen. Dieser muss der Leistungsaufnahme des Stellers entsprechen.

k Um den Steller bei einem Erdschluss zu schützen, ist eine Halbleitersiche-

rung eingebaut. Bei einem Defekt dürfen diese ausschließlich durch Origi­nal-JUMO-Halbleitersicherungen ausgetauscht werden.

v Kapitel 8.2 „Defekte Halbleitersicherung austauschen“

Verdrahtung Last- und Steuerleitungen sind möglichst getrennt zu verlegen. Zur Leitungs-

absicherung müssen auch im Steuerkreis Sicherungen (z. B. 2A Typ Neozed)
eingebaut werden.

PE Anschluss h Es muß eine direkte Schutzleiterverbindung des Leistungsstellers mit dem

PE-Leiter des Versorgungsnetzes erfolgen. Der Anschluß erfolgt an der An­schlussklemme PE.

Der Querschnitt des PE-Leiters muss mindestens so groß sein, wie der Quer­schnitt der Leitungen zur Spannungsversorgung im Leistungsteil. Für den Fall,
dass der Schutzleiter nicht Bestandteil der Zuleitung oder deren Umhüllung

2

ist, darf der Leitungsquerschnitt nicht kleiner als 2,5 mm

2

Schutz) bzw. nicht kleiner als 4mm
geschützt ist) gewählt werden.

v siehe VDE 0100 Teil 540

Prüfen h Ob die auf dem Typenschild angegebenen Daten (Lastnennspannung, Last-

strom) mit den Anlagedaten übereinstimmen.

h Ob bei Sparschaltung rechtsdrehendes Drehfeld anliegt.
h Ob die Konfiguration z.B. der Analogeingänge mit der Verdrahtung überein-

stimmt.

(wenn der Schutzleiter nicht mechanisch

(bei mechanischem

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 17

2 Montage

Lastanschluss h Der elektronische Schalter (2 antiparallele Thyristoren) liegt zwischen den

Klemmen U1 und U2.

h Lastleitungen und Leitungen für Steuereingänge möglichst getrennt verle-

gen.

h Anschluss Netz - Thyristorleistungssteller - Last gemäß Anschlussplan

durchführen und überprüfen.

Phasenlage Die Spannungsversorgung der Steuerelektronik und die Lastspannung

müssen jeweils die gleiche Phasenlage haben.

Steuereingänge Die Klemmleiste für Steueranschlüsse (Ein- und Ausgänge) sind für eine siche-

re Trennung vom Netz (SELV) ausgelegt. Um eine Beeinträchtigung der siche­ren Trennung zu verhindern, müssen alle angeschlossenen Stromkreise auch
eine sichere Trennung aufweisen. Die nötigen Hilfsspannungen müssen Si­cherheitskleinspannungen sein.

2.1.1 Umgebungsbedingungen

Missbrauch Das Gerät ist nicht für die Installation in explosionsgefährdeten Bereichen ge-

eignet.

Vibrationen,
Staub und
Schmutz

Klima­bedingungen

Zusätzliche
Heizquellen
vermeiden

Verlustleistung Entsteht als Abwärme am Kühlkörper des Leistungsumsetzers, und muss am

Der Montageort soll erschütterungsfrei, frei von aggressiven Medien und
staubfrei sein, damit die Lüftungsschlitze nicht verstopft werden.

- Relative Feuchte : 5...85 % ohne Betauung (3K3 nach EN 60721)

- Umgebungstemperaturbereich: 0 ... 45 °C (3K3 nach EN 60721-3-3)

- Lagertemperaturbereich: -30...70 °C Klasse 1K5

h Darauf achten, daß die Umgebungstemperatur am Installationsort nicht

durch andere Wärmequellen oder Wärmestau erhöht wird.

- Den Steller nicht zu dicht am Heizprozess (Ofen) montieren

- Direkte Sonneneinstrahlung vermeiden.

Montageort (z.B. im Schaltschrank) entsprechend der Klimabedingungen ab­geführt werden.

2.1.2 Filterung und Entstörung

Zur Vermeidung von Funkstörungen, wie sie z. B. im Phasenanschnittbetrieb
entstehen, müssen elektrische Betriebsmittel und Anlagen funkentstört sein.

Die Steuerelektronik des Thyristor-Leistungsstellers entspricht den EMV-An­forderungen EN 61 326.

Baueinheiten, wie Thyristor-Leistungssteller haben jedoch für sich alleine kei­nen Verwendungszweck. Sie erfüllen eine Teilfunktion einer Anlage.
Gegebenenfalls muss darüberhinaus der ganze Lastkreis des Leistungsstellers
mit geeigneten Filtern durch den Errichter der Anlage entsprechend entstört

18 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

2 Montage

werden.
Bei Fragen zu Entstörfiltern stehen auf diesem Gebiet spezialisierte Firmen mit

entsprechenden Entstörfilterprogrammen zur Verfügung. In der Regel werden
die Filter als anschlussfertige Baugruppen angeboten.

2.1.3 Zulässiger Laststrom in Abhängigkeit von der Umgebungstemperatur

Laststrom/A

Reduzierung ab 45°C:

250

200

150

100

2%/Kelvin

70%

A

75

50

20

45 50 60

Zerstörung durch Überhitzung:

Bei längerem Betrieb mit maximalem Laststrom erhitzt sich der Kühlkörper
und dessen Umgebung.
Aus diesem Grund muss bei Umgebungstemperaturen über 45°C der maxi­male Laststrom wie im Bild reduziert werden, da sonst das Thyristormodul zer­stört wird.
Die am Display angezeigte Gerätetemperatur darf 100°C nicht überschreiten.

Bei einer Gerätetemperatur von 100°C wird der Laststrom auf 50% des Nenn­stroms reduziert.
Bei einer Gerätetemperatur von 105°C wird der Stellerstrom ganz ausgeschal­tet.

T/°C

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 19

2 Montage

2.1.4 Wandmontage mit Schrauben (werkseitig)

Die Steller mit Laststrom 20...100A werden mit 2 Schrauben an einer feuerfe­sten Schaltschrankwand befestigt. Im oberen Bereich ist die linke Bohrung
besser zugänglich.
Die Steller mit Laststrom 150 ... 250A werden mit 4 Schrauben befestigt.

23

7

7

30.5

4.5

TYA-201 20A

22.5

15

18

4.5

4.4

150.2

6

95

5.5

TYA-201 32/50A

5.5

30

8.6

TYA-201 75/100A

193

7

37.5

15 95

5.5

193

5.5

7

8.6

TYA-201 250A

TYA-201 150/200A

8.6

15

95

12

308

15

8.6

95

338

12

20 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

heisse
Oberfäche

H

2 Montage

Der Leistungssteller erhitzt sich während des Betriebes je nach Bela­stung auf bis zu 110°C.
Die Lamellen der Kühlkörper müssen senkrecht ausgerichtet werden,
damit die Wärme durch die natürliche Konvektion abgeführt werden
kann.

Brandgefahr:

Keine wärmeempfindlichen Bauteile und Geräte in die Nähe des Lei­stungsstellers einbauen.

Eingebauter Ventilator bei 250A Leistungssteller:

Die angesaugte Luft am Lüftungsgitter des Ventilators darf eine
max. Zulufttemperatur von 35°C nicht überschreiten. Der Zuluft­strom der eingebauten Ventilatoren muß von unten her ungehindert
angesaugt und nach oben hin ungehindert entweichen können!

2.1.5 Befestigung auf Hutschiene (Zubehör)

Die Steller bis 50A können mit entsprechendem Zubehör auf einer Hutschiene
befestigt werden.

v Kapitel 1.3.3 „Allgemeines Zubehör“
h Den Federbügel von unten an der Hutschiene einhängen

h Steller nach oben schwenken bis er auf der Hutschiene mit einem hörbaren

Klick einrastet.

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 21

2 Montage

22 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

2.2 Abmessungen

2.2.1 Typ 709061/8-0X-020-XXX-XXX-25X/XX

144 3.5

2 Montage

132.2

1.5

25.3

150 8.4

17.4

36

2.2.2 Typ 709061/8-0X-032-XXX-XXX-25X/XX , Typ 709061/8-0X-050-XXX-XXX-25X/XX

158.5 19

155

12.2

45

178.5

1.5

11.7

16.6

48.4 10.6

180 8.4 60

Technische Änderungen vorbehalten!

200

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 23

2 Montage

2.2.3 Typ 709061/8-0X-075-XXX-XXX-25X/XX, Typ 709061/8-0X-100-XXX-XXX-25X/XX

178.5

1.5

11.7

58.4

16.6

158.5

39

200

200

75

Technische Änderungen vorbehalten!

2.2.4 Typ 709061/8-0X-150-XXX-XXX-25X/XX Typ 709061/8-0X-200-XXX-XXX-25X/XX

285

126

18

1.5

13.1

250

30

11.2

120

Technische Änderungen vorbehalten!

320

125

112

24 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

2 Montage

2.2.5 Typ 709061/8-0X-250-XXX-XXX-25X/XX (mit zusätzlichem Lüfter)

126 120

18

285

350

13.1

11.2

30

112

2.2.6 Abstände (alle Typen)

h 10 cm Abstand Bodenfreiheit einhalten.
h 15 cm Abstand Deckenabstand einhalten.
h Nebeneinander dürfen Geräte Dicht an Dicht montiert werden.

250

125

Technische Änderungen vorbehalten!

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 25

2 Montage

26 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

3 Elektrischer Anschluss

Gefährliche
Spannung

h Anlage allpolig vom Netz trennen.

3.1 Steckbare Schraubklemmen

Werkzeug - Schraubendreher Schlitz Klingenbreite 2, 3 und 5 mm

- Ring- oder Gabelschlüssel Schlüsselweite 7,10, 13 mm

3.1.1 Typ 709061/8-0X-20-XXX-XXX-25X/XX

Das Gerät mit Laststrom 20A wird über steckbare Schraubklemmen ange­schlossen.

Der elektrische Anschluss darf nur von Fachpersonal vorgenommen
werden! Gefährliche Spannungen rufen bei Berührung spannungsfüh­render Teile einen elektrischen Stromschlag hervor!.

K

Steuerteil

(PE)

(2)X2_

(X2_1) (X8) ( )X3

Leistungsteil

(U2)

(N/L2)

(V)

Spannungsversorgung
Steuerelektronik

(U1)

(L1)

Klemme Ausführung Leitungsquer-

schnitt

X2_1 und X2_2 Schlitzschrauben Klingenbreite 2 mm

X3 Schlitzschrauben Klingenbreite 3 mm

U2, N/L2, V, L1, U1 Schlitzschrauben Klingenbreite 5 mm

0,2-1,5mm

0,5-2,5mm

0,5-6mm

2

2

2

maximales
Anzugsmoment

0,25 Nm

0,5 Nm

0,6 Nm

Erdungsklemme PE Gewindestift M4 mit Sechskant-

mutter

Kabelschuh mit
Bohrung: 4 mm

3 Nm

Schlüsselweite 7mm

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 27

3 Elektrischer Anschluss

3.2 Kabelschuhe und steckbare Schraubklemmen

3.2.1 Typ 709061/8-0X-032-XXX-XXX-25X/XX, Typ 709061/8-0X-050-XXX-XXX-25X/XX

Geräte mit Laststrom 32...50A besitzten steckbare Schraubklemmen im Steu­erteil und Kabelschuhe im Leistungsteil.

Klemme Ausführung Leitungsquer-

schnitt

2

2

2

2

2

oder

2

X2_1 und X2_2 Schlitzschrauben Klingenbreite 2 mm

X3 Schlitzschrauben Klingenbreite 3 mm

U2, U1 bei 32A: Kreuzschlitzschrauben M6

U2, U1 bei 50A: Kreuzschlitzschrauben M6

N/L2, V, L1 Schlitzschrauben

Klingenbreite 3 mm

0,2...1,5mm

0,5...2,5mm

6...25mm

6...25mm

0,5...4mm
(0,5...2,5mm

Aderendhülse)

Erdungsklemme PE Gewindestift M6 mit Sechskant-

mutter

Kabelschuh
Bohrung: 6 mm

Schlüsselweite 10mm

maximales
Anzugsmoment

0,25 Nm

0,5 Nm

5 Nm

5 Nm

0,5 Nm

mit

5 Nm

(PE)

(N/L2)

(V)

(L1)

(X2_1)

(2)X2_

(X8) ( )X3

(U1)(U2)

28 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

3 Elektrischer Anschluss

3.2.2 Typ 709061/8-0X-075-XXX-XXX-25X/XX , Typ 709061/8-0X-100-XXX-XXX-25X/XX

Geräte mit Laststrom 75...100A besitzen steckbare Schraubklemmen im Steu­erteil und Kabelschuhe im Leistungsteil.

Klemme Ausführung Leitungsquer-

schnitt

2

2

2

2

2

oder

2

X2_1 und X2_2 Schlitzschrauben Klingenbreite 2 mm

X3 Schlitzschrauben Klingenbreite 3 mm

U2, U1 bei 75A Sechskantschrauben M6 SW10mm

U2, U1 bei 100A Sechskantschrauben M6 SW10mm

N/L2, V, L1 Schlitzschrauben

Klingenbreite 3 mm

0,2...1,5mm

0,5...2,5mm

16...50mm

16...50mm

0,5...4mm
(0,5...2,5mm

Aderendhülse)

Erdungsklemme PE Gewindestift M6 mit Sechskant-

mutter

Kabelschuh
Bohrung: 6 mm

Schlüsselweite 10mm

maximales
Anzugsmoment

0,25 Nm

0,5 Nm

5 Nm

5 Nm

0,5 Nm

mit

5 Nm

(PE)

(N/L2)

(V)

(L1)

(X2_1)

(2)X2_

(X8) ( )X3

(U1)(U2)

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 29

3 Elektrischer Anschluss

3.2.3 Typ 709061/8-0X-150-XXX-XXX-25X/XX Typ 709061/8-0X-200-XXX-XXX-25X/XX

Geräte mit Laststrom 150A besitzen steckbare Schraubklemmen im Steuerteil
und Kabelschuhe im Leistungsteil.

Klemme Ausführung Leitungsquer-

schnitt

2

2

2

2

oder

2

X2_1 und X2_2 Schlitzschrauben Klingenbreite 2 mm

X3 Schlitzschrauben Klingenbreite 3 mm

U2, U1 Sechskantschrauben M8 SW13mm

N/L2, V, L1 Schlitzschrauben

Klingenbreite 3 mm

0,2...1,5mm

0,5...2,5mm

95...150mm

0,5...4mm
(0,5...2,5mm

mit Aderendhül­se)

Erdungsklemme PE Gewindestift M8 mit Sechskant-

mutter, Schlüsselweite 13mm

Kabelschuh
Bohrung: 8 mm

maximales
Anzugsmoment

0,25 Nm

0,5 Nm

12 Nm

0,5 Nm

12 Nm

(L1)

(X2_1)

(2)X2_

(X8) ( )X3

(PE)

(U2)

(N/L2)

(U1)

(V)

30 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

3 Elektrischer Anschluss

3.2.4 Typ 709061/8-0X-250-XXX-XXX-25X/XX (mit Lüfter)

Geräte mit Laststrom 200...250A besitzen steckbare Schraubklemmen im
Steuerteil und Kabelschuhe im Leistungsteil.

Klemme Ausführung Leitungsquer-

schnitt

2

2

2

2

2

oder

2

X2_1 und X2_2 Schlitzschrauben Klingenbreite 2 mm

X3 Schlitzschrauben Klingenbreite 3 mm

U2, U1 bei 200A Sechskantschrauben M8 SW13mm

U2, U1 bei 250A Sechskantschrauben M8 SW13mm

N/L2, V, L1 Schlitzschrauben

Klingenbreite 3mm

0,2...1,5mm

0,5...2,5mm

95...150mm

95...150mm

0,5...4mm
(0,5...2,5mm

Aderendhülse)

Erdungsklemme PE Gewindestift M8 mit Sechskant-

mutter, Schlüsselweite 13mm

Kabelschuh
Bohrung: 8 mm

maximales
Anzugsmoment

0,25 Nm

0,5 Nm

12 Nm

12 Nm

0,5 Nm

mit

12 Nm

(U2)

(U1)

(N/L2)

(V)

(L1)

(X2_1)

(2)X2_

(X8) ( )X3

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 31

3 Elektrischer Anschluss

V

8

3.3 Anschlussplan

Anschluss für Schraubklemmen Anschlusseite Geräteseite

Spannungsversorgung Steuerelektronik
(entspricht der max. Lastspannung des
bestellten Gerätetyps)

Schutzleiter PE

Lastanschluss im

Leistungsteil U1

Steuerteil

Anschluss für Schraubklemme X2_1

Sollwerteingang Strom 1

Sollwerteingang Spannung 3 (GND)

Ausgang DC 10V Festspannung 5
Massepotenzial 6 (GND)

L1
N/L2
V

U2

2

4

V

PE PE

L1

N/L2

U1

U2

Anschlusseite Geräteseite

–

1

I

x

+

2

–

3

U

x

+

4

A

S

E

externe Handverstellung mit Poti

3

4

5

Anschluss für Schraubklemme X2_2

Anschlusseite Geräteseite

Zündimpulsverriegelung 8

Binäreingang1 9

Binäreingang2 10

GND 7, 11 Massepotenzial
Analogausgang

12
verschiedene interne Stellergrößen können
als Einheitssignal 0(4)...20mA, 0(2)...10V,

–

0(1)...5V ausgegeben werden.

v Kapitel 10.4 „Analogausgang (Ist-

wertausgang)“

Master-Slave
Verbindung

Anschluss für RJ 45 Buchse X8 (keine Netzwerkverbindung!)

Drehstrom Sparschaltung
Master-Slave-Betrieb

1:1 Patchkabel wird nur bei TYA 202 Typ 70.9062 benötigt

7

3,3V

W

10k

9

11

3,3V

W

10k

10

11

12

+

11

32 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

3 Elektrischer Anschluss

Störmelde­ausgang

Anschluss für Schraubklemme X3 Anschlusseite Geräteseite

Relais oder Optokoppler 13 Schließer oder Collector

14 Öffner
15 Pol oder Emitter

Schnittstellen

Anschluss Modbus RS422 RS485 Anschluss PROFIBUS-DP

steckbare
Schraubklem­men an der
Gehäuse­unterseite

19 TxD (-) RxD/TxD B(-) SUB-D Buch­18 TxD (+) RxD/TxD A(+) 8 B(-)
17 RxD (-) - 6 VCC
16 RxD (+) - 5 GND

19
18
17
16

se 9-polig
(auf der
Frontseite)

13

14
15

Relais

P

3 A(+)

Schirm

Optokoppler

C

Ö

S

E

9
8
7
6

5
4
3
2
1

(RS422/485 )Modbus

19
18
17
16

Profibus DP

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 33

3 Elektrischer Anschluss

3.3.1 Einphasenbetrieb Phase / N

II

L1

N PE

Sollwerteingänge:

U= U

Thy N

P

I=

Thy

I=

Thy

ges

U

N

I

L

0(4)...20mA

0(1)...5V,
0(2)...10V

U

N

7

1089

1211

1

8

13
14
15

N/L2L1V

1

3
42
5
6

Relais

Ö

P

S

Halbleiter-

sicherung

Optokoppler

E

C

U1 U2

I

L

Sicherung für Leitungsschutz

­+

­+

Last

U = Spannung zwischen einem Außenleiter und Nulleiter

N

U = Spannung am Thyristor-Leistungssteller

Thy

P = Gesamte zu regelnde Leistung

ges

I = Strom im Außenleiter

L

I = Strom im Thyristor-Leistungssteller

Thy

I

Thy

Sicherung für Steuerelektronik 2A

34 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

3.3.2 Einphasenbetrieb Phase / Phase

3 Elektrischer Anschluss

Sollwerteingänge:

U= U

Thy L

P

I=

Thy

I=

Thy

ges

U

L

I

L

0(4)...20mA

0(1)...5V,
0(2)...10V

U

PE

N

I

L

L1NL2

U

L

7

1089

1211

1

8

13
14
15

N/L2L1V

1

3
42
5
6

Relais

Ö

P

S

Halbleiter-

sicherung

Optokoppler

E

C

U1 U2

Sicherung für Leitungsschutz

­+

­+

U = Spannung zwischen den Außenleitern

L

U = Spannung zwischen einem Außenleiter und Nulleiter

N

U = Spannung am Thyristor-Leistungssteller

Thy

P = Gesamte zu regelnde Leistung

ges

I = Strom im Außenleiter

L

I = Strom im Thyristor-Leistungssteller

Thy

Last

I

Thy

Sicherungen für Steuerelektronik 2A

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 35

3 Elektrischer Anschluss

3.3.3 Sternschaltung mit herausgeführtem Sternschaltungspunkt(N)

N

L3 PE
L2

L1

Sicherungen für

Leitungsschutz

U

U

N

L

L

I

Sicherungen für
Steuerelektronik 2A

E

C

Optokoppler

5

6

3

42

1

1089

1211

7

5

6

3

42

1

7

1

1089

1211

1

Relais

13

8

Optokoppler

Relais

13

8

Ö

S

P

15

14

E

C

Ö

P

15

14

sicherung

Halbleiter-

S

sicherung

Halbleiter-

U1 U2

L1

V

N/L2

U1 U2

L1

V

N/L2

Last

ges

L

Thy

P = Gesamte zu regelnde Leistung

I = Strom im Außenleiter

I = Strom im Thyristor-Leistungssteller

TYA 201 TYA 201 TYA 201

-

+

0(4)...20mA

Sollwerteingänge:

Thy

I

E

C

Optokoppler

5

6

3

42

1

1089

1211

7

1

Ö

S

Relais

P

15

14

13

8

sicherung

Halbleiter-

U1 U2

L1

V

N/L2

P

ges

L

·
3 U

LNThy

U = Spannung zwischen den Außenleitern

U = Spannung zwischen einem Außenleiter und Nulleiter

U = Spannung am Thyristor-Leistungssteller

=

N

Thy N

U= U

ges

P

Thy

I=

3 · U

L

I

Thy

I=

36 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

3 Elektrischer Anschluss

3.3.4 Offene Dreieckschaltung (Sechsleiterschaltung)

N

U

L3 PE

U

L2
L1

Sicherungen für

Leitungsschutz

N

L

L

I

Sicherungen für
Steuerelektronik 2A

E

C

Optokoppler

5

6

3

42

1

1089

1211

7

1

Ö

S

Relais

P

15

14

13

8

sicherung

Halbleiter-

U1 U2

L1

V

N/L2

ges

L

Thy

P = Gesamte zu regelnde Leistung

I = Strom im Außenleiter

I = Strom im Thyristor-Leistungssteller

Last

TYA 201 TYA 201 TYA 201

-

+

0(4)...20mA

Sollwerteingänge:

E

C

Optokoppler

5

6

3

42

1

1089

1211

7

5

6

3

42

1

7

1

1089

1211

1

Relais

13

8

Optokoppler

Relais

13

8

Ö

S

P

15

14

E

C

Ö

P

15

14

sicherung

Halbleiter-

S

sicherung

Halbleiter-

U1 U2

L1

V

N/L2

U1 U2

L1

V

N/L2

I

Thy

P

ges

N

·
3 U

3 ·

LNThy

U = Spannung zwischen den Außenleitern

U = Spannung zwischen einem Außenleiter und Nulleiter

U = Spannung am Thyristor-Leistungssteller

=

L

Thy L

U= U

ges

P

Thy

I=

3 · U

L

3

I

Thy

I=

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 37

3 Elektrischer Anschluss

3.3.5 Freitaktende Sparschaltung mit rein ohmschen Lasten

Bei dieser Schaltung ist keine Master-Slave-Verbindung nötig.

N

U

L3 PE

U

L2
L1

Sicherungen für

Leitungsschutz

N

L

L

I

Sicherungen für
Steuerelektronik 2A

E

C

Optokoppler

5

6

3

42

1

1089

1211

7

1

Ö

S

Relais

P

15

14

13

8

sicherung

Halbleiter-

U1 U2

L1

V

N/L2

I

Thy

TYA 201 TYA 201

5

3

42

1

-

+

0(4)...20mA

Sollwerteingänge:

6

1089

1211

7

Achtung:

- auf rechtsdrehendes Drehfeld achten

E

C

Optokoppler

Ö

S

Relais

P

15

14

13

8

1

sicherung

Halbleiter-

P

ges

U1 U2

L1

V

N/L2

L

·
3 U

Stern

=

N

ges

P

Thy L

mit unterlagerter P-Regelung möglich.

- nur im Impulsgruppenbetrieb und

U= U

Thy

I=

3 · U

L

I

Thy

I=

ohmsche Lasten:

Dreieck

ges

L

Thy

P = Gesamte zu regelnde Leistung

I = Strom im Außenleiter

I = Strom im Thyristor-Leistungssteller

L

N

Thy

U = Spannung zwischen den Außenleitern

U = Spannung zwischen einem Außenleiter und Nulleiter

U = Spannung am Thyristor-Leistungssteller

38 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

3 Elektrischer Anschluss

3.3.6 Drehstrom Sparschaltung Master-Slave für ohmsche Lasten in Stern-, Dreieckschaltung oder Trafolasten (ohmsch-induktiv)

Hinweis: Die Drehstrom Sparschaltung sollte mit der Ausführung TYA 202 Typ 70.9062

realisiert werden.
Es ist jedoch auch möglich mit zwei Geräten der Serie TYA 201 einen Master­Slave Betrieb zu erreichen. Dabei wird ein Gerät als Master konfiguriert und
das andere als Slave. Sobald die Geräte über das Patchkabel miteinander ver­bunden sind, wird SLAVE im Display angezeigt. Die weitere Konfiguration er­folgt nur noch über den MASTER.

Voraussetzung Die Geräte müssen den gleichen Typenschlüssel und die gleiche Geräte-Soft-

wareversion haben, damit ein symmetrischer Betrieb möglich ist.
Ein Patchkabel max. 30 cm verbindet die beiden Geräte.

Im Bild ist die Verdrahtung eines TYA 202 dargestellt, der werkseitig bereits
fertig aufgebaut und konfiguriert erhältlich ist, sich aber genauso verhält, wie
zwei Einzelgeräte TYA 201 im Master -Slave Betrieb.

Achtung:

- auf rechtsdrehendes Drehfeld achten!

- nur Impulsgruppenbetrieb möglich

Sollwerteingänge:

ohmsche Last Stern

0(4)...20mA

­+

ohmsche Last Dreieck

U= U

Thy L

Trafolast Stern

I=

Thy

I=

ThyIL

P

ges

3 · U

P

ges

=

3 UL·

N

7

1089

1211

1

8

N/L2L1V

Relais

13
14
15

P

Halbleiter-

sicherung

TYA 202

1

3
42
5
6

Patchkabel

Optokoppler

Ö

S

U1 U2

L1NL2

Sicherungen für

Leitungsschutz

1

3
42
5
6

7

1089

1211

1

8

Relais

Ö

P

S

Halbleiter-

sicherung

Optokoppler

E

C

U1 U2

Sicherungen für

Steuerelektronik 2A

I

Thy

E

C

13
14
15

N/L2L1V

L3 PE

U

U

N

L

I

L

U = Spannung zwischen den Außenleitern

L

U = Spannung zwischen einem Außenleiter und Nulleiter

N

U = Spannung am Thyristor-Leistungssteller

Thy

P = Gesamte zu regelnde Leistung

ges

I = Strom im Außenleiter

L

I = Strom im Thyristor-Leistungssteller

Thy

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 39

3 Elektrischer Anschluss

40 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

4 Bedienen

Einschaltfolge
beachten

Die Spannungsversorgungen für die Steuerelektronik und Leistungsteil müs­sen gleichzeitig eingeschaltet werden.

Auf keinen Fall darf die Spannungsversorgung der Steuerelektronik vor

A

der Lastspannung eingeschaltet werden! Dies ist besonders wichtig
beim Betrieb von Transformatorlast und Widerstandslasten mit einem
großen Temperaturkoeffizienten (TK > 1)!

4.1 Anzeige nach dem Einschalten des Gerätes

Messwert ­Übersicht

4.1.1 Anzeige und Bedienelemente

Ist alles korrekt verdrahtet, und die Spannungsversorgung wird eingeschaltet,
leuchtet die LED Power dauerhaft grün.

Gleichzeitig erscheint auf dem Display eine Sanduhr und anschließend wird
die Netzspannung anzeigt.

Verbrennungsgefahr:

Der Kühlkörper kann während des Betriebs bis zu 110°C heiß werden!

Legende Bemerkung Bild

1

LED Power (grün) leuchtet bei angeschlossener Spannungsver­sorgung dauerhaft.
Blinkt regelmäßig, wenn Displaybeleuchtung ausgeschaltet ist.

v Kapitel 9 „Was tun, wenn ...“

2

3
4

Display (96 x 64 Pixel) mit weißer Hintergrundbeleuchtung. Die
Infozeile unten im Display zeigt aktuelle Einstellungen und Feh­lermeldungen an.

LED Fuse (rot) leuchtet bei defekter Halbleitersicherung
LED K1 (gelb) Störmeldeausgang

5 Ta st en :

Wert vergössern / vorheriger Parameter

Wert verkleinern / nächster Parameter

Abbrechen / eine Ebene zurück
Programmieren / eine Ebene tiefer

6
7

USB-Setup Schnittstelle
Rastfeder zum Abnehmen des Kunststoffgehäuses

v Kapitel 8.2 „Defekte Halbleitersicherung austauschen“

8
9
10

Kommunikationsschnittstelle PROFIBUS DP
RS422/485 Modbus
Schutzleiter PE (Gewindestift mit Mutter)

(1)

(2)

(3)
(4)

(5)

(6)

(7)

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 41

4 Bedienen

Mit und können aktuelle Messwerte wie z.B. Ströme, Spannungen
Istwert, Sollwert Lastwiderstand, Gerätetemperatur und Leistung angeschaut
werden.

Diese Informationen werden auch im Diagnosefenster des Setup-Programmes
dargestellt.

v Kapitel 7 „Setup Programm“

4.1.2 Darstellung von Messwerten

Messwertüber­sicht

Infozeile oder Fehler

Bedeutung der
Symbole in der
Infozeile

In dieser Ebene wird in der oberen Zeile die Bezeichnung des Messwertes und
in der Mitte der Zahlenwert mit Einheit angezeigt.

Bezeichnung

Messwert

Die Infozeile unten zeigt den Signalfluss: Eingang -> Verarbeitung -> Aus­gang im Gerät, auf einen Blick. Sie wird auch genutzt um zeitlich begrenzte

Zustände (z.B. Fehlermeldungen) darzustellen.
v Kapitel 8 „Fehlermeldungen und Alarme“

Eingangssignal unterlagerte

Regelung

Spannung keine Phasenanschnitt

Strom U

Schnittstelle I

2

2

Betriebsart
Lastausgang

Softstart mit Phasenan­schnitt

Impulsgruppenbetrieb

Binäreingang1 U Impulsgruppenbetrieb

mit α Start

Binäreingang2 I Halbwellensteuerung

Eingangssignal
falsch
konfiguriert

P Logik allgemein

Logik
(Schalter)

ungültige
Regelung
konfiguriert

Logik mit α Start

Logik mit α Vorgabe

Logik mit α Start und
α Vorgabe

Zündimpulsverriege­lung
(Inhibit)

42 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

4 Bedienen

4.1.3 Darstellung in der Konfigurationsebene

Scrollbalken Der schwarz unterlegte Eintrag ist ausgewählt und enthält weitere Parameter.

Bei mehr als 3 Einträgen in einer Ebene erscheint ein Scrollbalken, der die mo­mentane Position im Menü anzeigt.

Navigation

Navigationsprinzip

Wert erhöhen/

vorheriger Parameter

eine Ebene

zurück

EXIT

Zahleneingabe
oder
Auswahl

eine Ebene

tiefer

Ist man beim gewünschen Parameter angekommen, kann mit oder
einen Zahlenwert eingegeben oder ein Eintrag ausgewählt werden.

h Die Einstellung mit speichern.

Soll der Wert nicht übernommen werden, kann die Eingabe mit abgebro­chen werden.

PGM

Wert verringern/

Nächster Parameter

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 43

4 Bedienen

4.1.4 Darstellung von Fehlermeldungen und besonderen Zuständen

Zyklische
Darstellung

Beispiele

H

Die Symbole für Eingang, Unterlagerte Regelung und Betriebsart werden ab­wechselnd mit Fehlermeldungen oder Hinweisen auf besondere Zustände in
der Infozeile angezeigt.

v Kapitel 8 „Fehlermeldungen und Alarme“

In den folgenden Tabellen sind alle Parameter für die maximale Geräteaus­baustufe aufgeführt. Je nach Bestellangaben (siehe Typenschild oder Gerätin­fo) oder aktueller Konfiguration werden nicht benötigte Parameter ausgeblen­det.

44 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

4.2 Bedienerebene

Hier sind Parameter untergebracht, die während des laufenden Betriebes
ohne einen Neustart (Reset) verändert werden können.
Sie sind werkseitig ohne Passwort zugänglich, können aber bei Bedarf mit ei­nem 4-stelligen Code geschützt werden.

v Kapitel 5.1.11 „Codes ändern“
Der Steller kann im laufenden Betrieb an die Anlage angepasst und optimiert

werden.

h Taste dr üc ke n
h Bedienerebene auswählen und nochmal drücken

4 Bedienen

Editieren eines
Parameters

Die Änderungen werden sofort wirksam.
Ist die richtige Einstellung z.B für den Displaykontrast gefunden, kann dieser

Parameter mit gespeichert werden.
Soll der Wert nicht übernommen werden, kann die Eingabe mit abgebro-

chen werden.

4.2.1 Gerätedaten

Wertebereich Ihre Einstellung:

0...50...100 %

0000...1440 min

k / Fettdruck = werkseitig

4.2.2 Steller

Wertebereich Ihre Einstellung:

0...70...90°el

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 45

4 Bedienen

10% ... max. Last­strom des Geräte­typs +10%

aktueller Laststrom

0...999,99Ω

aktueller Widerstand

k / Fettdruck = werkseitig

4.2.3 Sollwertkonfiguration

Wertebereich Ihre Einstellung:
0 ... 180°el

aktuelle Lastspan­nung und -strom

aktuelle Lastspan­nung

aktuelle Lastspan­nung

0 ...100...115%

- der maximalen
Lastspannung,

- des max.Laststroms
oder

- der Leistung

0 ...100%

- der maximalen
Lastspannung,

- des max.Laststroms
oder

- der Leistung

k / Fettdruck = werkseitig

46 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

4.2.4 Überwachung

Der zu Überwachende Wert ist einstellbar.
v Kapitel 5.1.5 „Überwachungen“
In diesem Beispiel wurde die Lastspannung verwendet.

Wertebereich Ihre Einstellung:
0 ... 9999.9

aktueller Messwert

0 ... 9999.9

4 Bedienen

aktueller Messwert

aktuelle Abweichung
vom Teach-In

0 ...1 ... 9999.9

10...50%

k / Fettdruck = werkseitig

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 47

4 Bedienen

Diese Funktion ist werkseitig nicht konfiguriert.
Dieses Fenster taucht nur nach folgender Einstellung in
der Konfigurationsebene auf:

h Mit Taste in die Konfigebene wechseln
h Überwachung

h Tast e d rücke n

h In die Bedienerebene

h Tast e d rücke n

Jetzt erscheint das Bild mit der Frage, ob der Zustand
jetzt übernommen werden soll. Wenn ja,

h Taste drücken und der derzeitige Lastzustand

Eine Veränderung der Last (Lastfehler) wird von diesem
Zustand ausgehend vom Gerät ausgewertet.

Überstrom

k / Fettdruck = werkseitig

➔ Tea ch -In Typ Lastü b. ➔ von Hand

einstellen

Damit ist die Funktion „Teach-In von Hand“ konfigu­riert.

➔ Überwachung

➔ Lastüberw. Teach-In

wechseln

wird als Gutzustand übernommen.

48 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

5.1 Konfigurationsebene

Sie enthält Parameter zur Konfiguration des Stellers.
Werden Parameter dieser Ebene im laufenden Betrieb geändert, so hat dies
zur Folge, daß der Steller verriegelt wird (Inhibit). In diesem Zustand gibt er kei­ne Leistung ab.
Beim Verlassen der Konfigurationsebene wird ein Neustart (Reset) durchge­führt und der Leistungssteller gibt wieder die geforderte Leistung ab.

Diese Ebene kann mit einem Passwort verriegelt werden.
Werkseitig ist jedoch kein Passwort eingestellt.

In den folgenden Tabellen sind alle Parameter für die maximale Geräteaus-

H

baustufe aufgeführt. Je nach Geräteausführung (siehe Typenschild) oder Konfi­guration, werden nicht benötigte Parameter ausgeblendet.

In die Konfigurationseben gelangt man aus der Messwertübersicht heraus mit
folgenden Tasten:

h Aus der Messwertübersicht heraus Taste drücken

5 Konfiguration

Parameter­gruppen

h Konfigurationsebene auswählen und drücken
Die Parameter sind in folgende Gruppen zusammengefasst, die als Unterkapi-

tel in Tabellen auf den nachfolgenden Seiten ausführlich erklärt sind.

v Kapitel 5.1.1 „Gerätedaten“
v Kapitel 5.1.2 „Steller“
v Kapitel 5.1.3 „Analogeingänge“

usw.

oder Profibus DP

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 49

5 Konfiguration

5.1.1 Gerätedaten

Grundsätzliche Einstellungen für Display und Temperatureinheit.

Wert/Einstellungen Beschreibung

Te mp e ra t ur­einheit

°C Definiert die Einheit für angezeigte Temperaturen, wie z.B. die
°F

Gerätetemperatur.

Dispaykontrast
Abschaltung

Displaybeleuchtung

Werkseinstellungen
übernehmen

0...50...100 % Hell-dunkel Kontrasteinstellung

0000...1440 min Nach der eingestellten Anzahl von Minuten schaltet die Hinter-

jetzt übernehmen? Wird die Taste PGM gedrückt, werden die werkseitigen Ein-

k / Fettdruck = werkseitig

5.1.2 Steller

Einstellungen für das Einsatzgebiet des Stellers

Wert/Einstellungen Beschreibung

Netzschaltvariante Einphasenbetrieb

freitaktende
Sparschaltung

Sparschaltung
Master

Sparschaltung
Slave

grundbelechtung des Displays ab. LED Power (grün) blinkt.
0000 bedeutet: Hintergrundbelechtung immer eingeschaltet

stellungen wiederhergestellt.

v Kapitel 3.3.1 „Einphasenbetrieb Phase / N“ oder

Kapitel 3.3.2 „Einphasenbetrieb Phase / Phase“

v Kapitel 3.3.5 „Freitaktende Sparschaltung mit rein

ohmschen Lasten“

Ein Gerät wird als MASTER eingestellt und das andere als
SLAVE. Damit kann die Drehstrom Sparschaltung realisiert
werden

v Kapitel 3.3.6 „Drehstrom Sparschaltung Master-Slave

für ohmsche Lasten in Stern-, Dreieckschaltung oder
Trafolasten (ohmsch-induktiv)“

Thyristor
Ansteuerung

v B 70.9062.0

Stetig (Steller) Der Steller gibt die Leistung für die Last kontinuierlich je nach

Sollwertvorgabe ab.

Logik (Schalter) Der Steller verhält sich wie ein Schalter und gibt die Leistung

ab, indem er entweder EIN oder AUS schaltet.

k / Fettdruck = werkseitig

50 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

Betriebsart

(wird unten in der
Ebene Messwert­übersicht in der Info­zeile angezeigt)

Wert/Einstellungen Beschreibung

Impulsgruppen­betrieb

- für träge Regelstrecken

- für freitaktende Sparschaltung

- geringe EMV-Störungen durch Schaltung im Nulldurchgang

- es entsteht keine Blindleistung

u

5 Konfiguration

t

Phasenanschnitt­betrieb

Halbwellensteuerung

- für schnelle Regelstrecken,
wie z.B. Beleuchtungssteuerungen

- kein Flickereffekt

u

a

t

Die Betriebsart Halbwellensteuerung ist nur bei Einphasenbe­trieb des Stellers möglich. Sie ist eine spezielle Art des Pha­senanschnittbetriebs, welche z.B. bei Rüttelmagneten zum
Einsatz kommt. Ein Thyristorzweig bleibt bei der Halbwellen­steuerung dauerhaft gesperrt, es wird nur die positive Halb­welle durchgelassen.
Der vorgegebene Sollwert wird in einen Phasenanschnittwin­kel von 180°el. bis 0°el. umgesetzt.
In dieser Betriebsart kann keine Lastspannung und auch kein
Laststrom gemessen werden und dadurch ist auch keine un­terlagerte Regelung möglich.

u

a

t

k / Fettdruck = werkseitig

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 51

5 Konfiguration

Wert/Einstellungen Beschreibung

Unterlagerte
Regelung

ausgeschaltet

2

U

, U, I2, I , P

Dieser Parameter erscheint nicht bei Einstellung:
Thyristor Ansteuerung

Unterlagerte Regelungen werden benutzt, um externe Störein­flüsse, wie Netzspannungsschwankungen und Widerstands­änderungen der Last, die sich negativ auf die Regelstrecke
auswirken würden, zu eleminieren bzw. zu kompensieren.

Die Einstellung U wird verwendet, wenn die Lastspannung li­near zur Sollwertvorgabe erfolgen soll.
Die Einstellung I wird verwendet, wenn der Laststrom linear
zur Sollwertvorgabe erfolgen soll.

Haben Heizelemente kein lineares Temperaturverhalten oder
sind der Alterung unterworfen, erweisen sich die folgenden
unterlagerten Regelungen als Vorteilhaft:

2

U

wird verwendet bei:

- positivem Temperaturkoeffizient, Molybdändisilizid

- wenn

- Helligkeitssteuerungen.

R ≈ konstant ist

➔ Logik (Schalter).

2

I

wird verwendet bei:

- negativen Temperaturkoeffizient (TK)

P wird verwendet bei:

- temperaturabhängigem TK

- freitaktender Sparschaltung

- allgemeinen Anwendungen,

- SIC-Last und automatischem Alterungsausgleich

ausgeschaltet Das Bild zeigt, wie der Anschnittwinkel über ein Einheitssignal

ohne unterlagerte Regelung vorgegeben wird.

k / Fettdruck = werkseitig

52 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

Wert/Einstellungen Beschreibung

Taktzeit fest (500ms)

(für träge Heizele­mente)

5 Konfiguration

Diese Einstellung gibt es nur im Impulsgruppenbetrieb.
Bei einem festen Zeitraum von 500ms werden z.B. bei 20%

Stellgrad 5 Sinuswellen ein- und 20 ausgeschaltet.

Min. Einschaltdauer

schnellstmöglich
(für schnell anspre-

chende Heizelemen­te)

keine
3 ganze Sinuswellen

(für die Ansteuerung
von Trafolasten)

u

520

500ms

Bei dieser Einstellung ist die Taktzeit variabel. Das Gerät ver­sucht zum geforderten Stellgrad die kürzest mögliche Taktzeit
für ganze Sinuszüge zu finden. Für 20% Stellgrad bedeutet es
ein Sinuszug EIN und vier Sinuszüge AUS.

u

14

100ms

Abhängig von der Einstellung für Taktzeit.
Es werden immer mindestens 3 ganze Sinuswellen durchge-

schaltet.
Bei 50% Stellgrad werden bei schnellstmöglicher Taktzeit

3 Sinuswellen ein- und 3 ausgeschaltet.

u

t

t

α Start

nein Diese Einstellung gibt es nur im Impulsgruppenbetrieb.
ja

Ist „ja“ eingestellt, wird die erste Halbwelle jeder Impulsgruppe
mit dem eingestellten Phasenanschnittwinkel α angeschnitten.

u

a a

Winkel α Start 0 ...70...90°el Phasenanschnittwinkel für α Start
Softstart

nein Diese Einstellung bestimmt das Anfahrverhalten des Stellers

nach Netz-EIN und ist werkseitig ausgeschaltet

ja

„ja“ bedeutet, daß nach Netz-EIN ein Softstart durchgeführt
wird, bis nach der Softstartzeit der aktuelle Stellgrad erreicht
ist.

k / Fettdruck = werkseitig

t

t

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 53

5 Konfiguration

Wert/Einstellungen Beschreibung

Softstartart Mit Phasenanschnitt Diese Einstellung gibt es sowohl in der Betriebsart Phasenan-

schnittbetrieb als auch in der Betriebsart Impulsgruppenbe­trieb.

Phasenanschnittbetrieb:

Der Phasenanschnittwinkel α wird von 180° aus so lange
gleichmäßig reduziert, bis der zur Sollwertvorgabe passende
Anschnittwinkel erreicht ist.

Impulsgruppenbetrieb:

Der Phasenanschnittwinkel α wird von 180° aus so lange
gleichmäßig reduziert, bis eine Vollwelle durchgeschaltet wird.
Der Softstart ist damit beendet und es wird auf Impulsgrup­penbetrieb umgeschaltet.

u

Softstartzeit

Hinweis: Ist der Stellgrad länger als 8 Sekunden auf 0% abge­sunken, wird nach erneuter Stellgraderhöhung wieder mit
Softstart begonnen.

Kommt der Steller während des Softstarts (noch kalte Heizele­mente) in die Strombegrenzung oder Widerstandsbegrenzung,
wird der Softstart mit dem aktuellen Phasenwinkel verlängert­bis die Begrenzung durch einen ansteigenden Widerstand der
Heizelemente nicht mehr nötig ist.

Mit Impulsgruppen Diese Einstellung gibt es nur in der Betriebsart Impulsgrup-

penbetrieb mit fester Taktzeit.
Während der Softstartzeit wird das Ein- Ausschaltverhältnis
innerhalb der Taktzeit von 0 bis auf maximal 100% erhöht.
In diesem Beispiel (50 Sinuszüge) wird die Anzahl der Sinuszü­ge in gleichmäßigen Schritten bis zu einem Stellgrad von 50%
erhöht.

t

u

Taktzeit

Softstartdauer 1 ... 65535s So lange dauert der Softstart.

k / Fettdruck = werkseitig

t

54 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

Wert/Einstellungen Beschreibung

Strombegrenzung nein keine Strombegrenzung

ja Die Strombegrenzung wird über Phasenanschnitt realisiert.

Hierbei wird der Laststrom auf den eingestellten Stromgrenz­wert überwacht.
Es wird dabei nur derjenige Phasenanschnittwinkel zugelas­sen, bei dem der Stromgrenzwert nicht überschritten wird.

Es kann auch noch ein Externer Stromgrenzwert über
einen Binäreingang aktiviert werden.

Kapitel 5.1.6 „Binäreingänge“

5 Konfiguration

Stromgrenzwert 10% ... max. Last-

strom des Geräte­typs +10%

Widerstands­begrenzung

Widerstands­grenzwert

Last-Typ
Widerstandsbe­grenzung

nein keine Begrenzung durch Widerstand
ja Der Lastwiderstand wird auf Überschreitung des eingestellten

0...999,99Ω Ist der Lastwiderstand höher als dieser Wert, erfolgt eine Be-

ohmsche Last Diese Einstellung ist rein ohmscher Last zu verwenden.
Trafolast Diese Einstellung ist bei ohmscher Last über Transformator zu

Je nach Gerätetyp verschieden.
Bei 20A-Steller sind hier 2 ... 22A einstellbar.

v Kapitel 1.3 „Bestellangaben“

Hinweis:

Der Wert muss größer als 10% des max. Stellerstroms
sein, d.h. >2 A bei Typ 70.9061/8-01-020...

Widerstandsgrenzwertes überwacht.
Bei Phasenanschnittbetrieb erfolgt die Begrenzung über den
Phasenanschnittwinkel α.
Bei Impulsgruppenbetrieb erfolgt die Begrenzung über das
Ein-und Auschaltverhältnis der Sinuszüge.

grenzung durch Phasenanschnitt oder Begrenzung der ge­schalteten Sinuszüge.

Dieser Parameter erscheint nur, in der Betriebsart Phasenan­schnitt.

verwenden.

Duales
Energiemanage­ment

ausgeschaltet Dieser Parameter erscheint nur, bei folgenden Einstellungen:
Gerät1
Gerät2

Taktzeit: fest(500ms),

v Kapitel 5.1.2 „Steller“ ➔ Taktz ei t

Betriebsart: Impulsgruppenbetrieb.
Hiermit lassen sich 2 Geräte so einstellen, daß sie bei kleinen

Stellgraden nicht gleichzeitig Energie aus dem Netz entneh­men.
Damit werden Stromspitzen vermieden.

v Kapitel 6.4 „Duales Energiemanagement“

k / Fettdruck = werkseitig

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 55

5 Konfiguration

5.1.3 Analogeingänge

Der Steller hat einen Spannungs- und einen Stromeingang.
Über diese Eingänge (Sollwertvorgabe) bekommt der Steller vorgegeben, wel­che Leistung am Lastausgang ausgegeben werden soll.

In den meisten Fällen kommt dieses Signal als Einheitssignal von einem elek­tronischen Regler oder SPS und wird mit diesen Einstellungen angepasst.

Wert/Einstellungen Beschreibung

Strom Messbereich

0 ... 20mA Hier wird eingestellt, welches Strom-Einheitssignal ange­4 ... 20mA
kundenspezifisch

schlossen wird.

v Kapitel 3.3 „Anschlussplan“

Strom
Messbereich An­fang

Strom
Messbereich Ende

Spannung
Messbereich

Spannung
Messbereich
Anfang

Spannung
Messbereich Ende

Analog­eingänge
invertieren:

0 ...20mA Dieser Parameter erscheint nur , wenn für Strom Messbereich

„Kundenspezifisch“ eingestellt ist (siehe oben)!

0 ...20mA Dieser Parameter erscheint nur , wenn für Strom Messbereich

„Kundenspezifisch“ eingestellt ist (siehe oben)!

0 ... 10V Hier wird eingestellt, welches Spannungs-Einheitssignal ange­2 ...10V
0 ...5V
1 ... 5V
kundenspezifisch

0 ...10V Dieser Parameter erscheint nur , wenn für Spannung Messbe-

0 ...10V Dieser Parameter erscheint nur , wenn für Spannung Messbe-

k / Fettdruck = werkseitig

Wird z.B. für Strom Messbereich Anfang 20mA und für Strom Messbereich Ende 0mA
eingestellt, ist der Steller bei 20mA ausgeschaltet und bei 0 mA eingeschaltet.

schlossen wird.

v Kapitel 3.3 „Anschlussplan“

reich „Kundenspezifisch“ eingestellt ist (siehe oben)!

reich „Kundenspezifisch“ eingestellt ist (siehe oben)!

56 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

5.1.4 Sollwertkonfiguration

Hier wird eingestellt, welcher Analogeingang den Sollwert vorgibt, wie hoch die

Grundlast ist und auf welchen Ersatzwert im Fehlerfall zurückgegriffen werden soll.

Wert/Einstellungen Beschreibung

Sollwertvorgabe

Stromeingang Hier wird eingestellt, von welchem Analogeingang der Sollwert

Spannungseingang

Binäreingang1 Diese Einstellung gibt es nur, wenn Steller ➔ Thyristor An-

Binäreingang2

über Schnittstelle Bedeutet, dass der Sollwert für die Leistungsabgabe über

5 Konfiguration

für die Leistungsabgabe kommt.

steuerung
In diesem Falle wird der Steller wie ein Solid-State-Relais
(SSR) über Binäreingang 1 oder 2 angesteuert:
(EIN

Schnittstelle kommt.

➔ Logik (Schalter) eingestellt ist.

➔100% und AUS ➔ 0%).

α Vorgabe

Diese Einstellung gibt es nur, wenn Steller ➔ Thyristor Ansteuerung ➔ Logik (Schal­ter) eingestellt ist.
Hier wird eingestellt, woher der Wert kommen soll.

Der Wert „α Vorgabe“ ist ein Anschnittwinkel mit dem alle Sinuszüge angeschnitten
werden, um die Leistung zu begrenzen.
Nicht verwechseln mit dem Wert für α Start!

u

t

-Vorgabe

a

keine Vorgabe
Spannungseingang

oder Stromeingang

kein Anschnittwinkel wird vorgegeben (volle Sinuszüge)

Je nachdem, welcher Eingang für die Sollwertvorgabe einge­stellt ist, erscheint an dieser Stelle der zweite (noch freie) Ana­logeingang. Mit einem Einheitssignal wird der Anschnittwinkel
wie im Bild dargestellt vorgegeben.

Wert einstellbar Der Anschnittwinkel wird unter α Vorgabe Wert eingestellt.
über Schnittstelle Der Anschnittwinkel kömmt über Schnittstelle.

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 57

5 Konfiguration

α Vorgabe Wert 0 ... 180°el Dies ist der Anschnittwinkel, wenn unter α Vorgabe „Wert ein-

stellbar“eingestellt wurde.

Vorgabe bei Fehler

Wert bei Fehler
Maximale

Stellgröße

Grundlast

letzter Wert Strom-, Spannungs- und Schnittstelleneingang werden auf

Fehler überwacht (Drahtbruch oder Busfehler). Hier wird ein­gestellt, welchen Ersatzwert der Steller verwenden soll, falls
die Sollwertvorgabe fehlerhaft ist.
Werkseitig wird der letzte gültige Wert verwendet.

Spannungseingang
oder Stromeingang

Je nachdem, welcher Eingang für die Sollwertvorgabe einge­stellt ist erscheint an dieser Stelle der zweite noch freie Ein­gang.
Tritt nun am Stromeingang, der werkseitig für Sollwertvorgabe
eingestellt ist, ein Fehler (z.B. Drahtbruch) auf, greift der Steller
auf den Wert am Spannungseingang zurück.

Wert einstellbar Bedeutet, daß der „Wert bei Fehler“ verwendet wird.

000.0 Dieser Wert wird im Fehlerfall verwendet.

0 ...100...115%

- der maximalen
Lastspannung,

- der Leistung

0 ...100%

- des max.Laststroms

Diese Einstellung gibt es nur, wenn Steller ➔ Thyristor An­steuerung

➔ stetig (Steller) eingestellt ist.

Die Einheit ist abhängig von der Einstellung für unterlagerte
Regelung und Gerätetyp:

- bei I, I

- bei U, U

2

: 0 ...100 % des max.Laststroms z.B.20A)

2

: 0 ... 115% der max.Lastspannung z.B. 264,5V

- bei P: 0 ...115% der Leistung 20A x 264,5V=5290W

0 ...100%

- der maximalen
Lastspannung,

- des max.Laststroms

- der Leistung

Einheit je nach Einstellung für unterlagerte Regelung und Ge­rätetyp:

- bei Spannung: 0 ... 115% der max.Lastspannung z.B. 264,5V

- bei Strom: 0 ...100% des max.Laststroms z.B. 20A)

- bei Leistung: 0 ...115% der Leistung 20A x 264,5V=5290W

v Kapitel 1.3 „Bestellangaben“

Maximaler
Stellgrad: 3680 W

Grundlast: 680 W

k / Fettdruck = werkseitig

P

Ⳏ

3000W 0...20mA

Grundlast

0 mA

20 mA

Steuersignal

58 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

5.1.5 Überwachungen

Hier kann eine interne Messgröße mit einem Grenzwert überwacht werden.
Je nach Schaltverhalten wird eine Über- oder Unterschreitung auf dem Binär­ausgang (Option: Relais oder Optokoppler) ausgegeben.

Wert/Einstellungen Beschreibung

Grenzwert­überwachung

ausgeschaltet keine Überwachung
Lastspannung
Laststrom
Leistung
Widerstand
Netzspannung
Gerätetemperatur

5 Konfiguration

Diese Messgrößen können überwacht werden und sind ab­hängig vom bestellten Gerätetyp.

Wirksinn
Binärausgang

Schließer

angezogen

Grenzwertüberwachung

Grenzwert
Hysterese

Grenzwert
Hysterese

Grenzwert min.
Alarm

Grenzwert max.
Alarm

Grenzwert
Hysterese

abgefallen

Öffner

angezogen

abgefallen

Grenzwert min. Alarm

Grenzwert
Hysterese

Grenzwert
Hysterese

Grenzwert max. Alarm

Messgröße

z.B. Lastspannung

Messgröße

z.B. Lastspannung

0 ... 9999.9 Unterschreitet die Messgröße diesen Wert, erscheint eine

Störmeldung unten im Display und die gelbe LED K1 leuchtet.
Der Binärausgang schaltet je nach eingestelltem Wirksinn, wie
im Bild beschrieben.
Die Einheit des Grenzwertes entspricht der zu überwachenden
Messgröße.

0 ... 9999.9 Überschreitet die Messgröße diesen Wert, erscheint eine Stör-

meldung unten im Display und die gelbe LED K1 leuchtet.
Der Binärausgang schaltet je nach eingestelltem Wirksinn, wie
im Bild beschrieben.
Die Einheit des Grenzwertes entspricht der zu überwachenden
Messgröße.

0 ...1 ... 9999.9 Schaltdifferenz an der oberen und unteren Grenze des Über-

wachungsbereiches

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 59

5 Konfiguration

Lastüberwachung keine Die Last wird nicht überwacht.

Grenzwert
Lastüberwachung

Unterstrom
Überstrom

0...10 ... 100% Hier wird eingestellt, um wieviel % der Laststrom abgesunken

Diese Einstellung gibt es nur, wenn eine unterlagerte Regelung

2

I, I

oder P eingestellt ist.

v Kapitel 6.1 „Erkennung von Lastfehlern“

Diese Einstellung gibt es nur, wenn die Lastüberwachung auf
Unter- oder Überstrom gestellt wurde.

oder angestiegen sein muss, um einen Lastfehler auszulösen.

Last-Typ­Lastüberwachung

Teach-In Typ
Lastüberwachung

Netzspannungs­einbruch­überwachung

Standard Standardeinstellung (für die meisten Lasttypen geeignet)

Infrarotstrahler

automatisch einmalig Der Teach-In Wert wird nach jedem Netz-Ein automatisch ein-

Speziell für kurzwellige Infrarotstrahler geeignet

malig ermittelt.

v Kapitel 6.1.1 „Teach-In“

von Hand Teach-In kann im Handbetrieb oder in der Bedienerebene-

durchgeführt werden.

v Kapitel 6.2.1 „Teach-In im Handbetrieb“
v Kapitel 4.2.4 „Überwachung“

automatisch zyklisch Teach-In wird zyklisch in einerm Zeitintervall von 1 Minute

durchgeführt.

nein keine Überwachung
ja

k / Fettdruck = werkseitig

Liegen die Effektivwerte der analysierten Halbwellen um mehr
als 10% auseinander, wird eine Alarmmeldung angezeigt und
der Binärausgang für Sammelalarm schaltet je nach einge­stelltem Wirksinn.
Durch sofortige Zündimpulsverriegelung wird verhindert, dass
angeschlossene Trafolasten durch einen Gleichstromanteil die
Halbleitersicherung zerstören.
Liegen keine Netzspannungseinbrüche mehr vor, wird die Zün­dimpulsverriegelung (Inhibit) aufgehoben und der Steller setzt
seine Arbeit z.B mit Softstart wieder fort.

60 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

5.1.6 Binäreingänge

Es stehen 2 Binäreingänge und ein zusätzlicher Binäreingang für Zündimpuls­verriegelung (Inhibit) zur Verfügung, an die ein potenzialfreier Kontakt ange­schlossen werden kann.
Die folgenden Funktionen können mit Binäreingang 1 und 2 ausgelöst werden:

Mit Tas te in die Konfigebene ➔ Binäreingänge wechseln

h

Wert/Einstellungen Beschreibung

Umschaltung
Phasenanschnitt

ausgeschaltet keine Umschaltung
Binäreingang1
Binäreingang2
Ext. Binäreingang1
Ext. Binäreingang2

5 Konfiguration

Die Umschaltung auf Phasenanschnittbetrieb ist nur möglich,
wenn in der Konfigebene

➔ Impulsgruppenbetrieb eingestellt ist.

Umschaltung wird von Binäreingang1 gesteuert
Umschaltung wird von Binäreingang2 gesteuert
Umschaltung wird über Schnittstelle gesteuert
Umschaltung wird über Schnittstelle gesteuert

➔ Steller ➔ Betriebsart

Ext. Strom­begrenzung

Externer Strom
Grenzwert

Diese Funktion ist nur einstellbar bei folgenden
Voreinstellungen:
Möglickeit 1:

Steller
Steller

Möglickeit 2:
Steller

Steller
Steller

Wird z.B. hier der „Binäreingang 1“ eingestellt, wird beim
Schließen des Binäreinganges der unter „Steller
grenzwert“ eingestellte Stromgrenzwert überschrieben und
der „Externe Strom Grenzwert“ (weiter unten in der Tabelle)

wirksam.
ausgeschaltet keine Ext.Strombegrenzung
Binäreingang1
Binäreingang2
Ext. Binäreingang1
Ext. Binäreingang2

0 ... max. Laststrom

des Gerätetyps
+10%

Ext.Strombegrenzung wird von Binäreingang1 gesteuert

Ext.Strombegrenzung wird von Binäreingang2 gesteuert

Ext.Strombegrenzung wird über Schnittstelle gesteuert

Ext.Strombegrenzung wird über Schnittstelle gesteuert

Dieser Parameter erscheit nur, wenn für Ext. Strombegrenzung

ein Binäreingang eingestellt ist.

Der max. Laststrom ist je nach Gerätetyp verschieden.

Bei 20A-Steller sind hier 0 ... 22A einstellbar.

➔ Betriebsart ➔ Phasenanschnitt und
➔ Strombegrenzung ➔ Ja

➔ Betriebsart ➔ Impulsgruppen
➔ Softstart ➔ ja
➔ Strombegrenzung ➔ ja

Kapitel 1.3 „Bestellangaben“

Hinweis:

➔ Strom-

Der hier eingegebene Wert wirkt sich beim Schließen des

Binäreinganges nur dann aus, wenn er kleiner als der

Grenzwert im Kapitel 5.1.2 „Steller“ ist.

k / Fettdruck = werkseitig

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 61

5 Konfiguration

8

Wert/Einstellungen Beschreibung

Ta st e ns p er re ausgeschaltet keine Tastensperre

Binäreingang1
Binäreingang2
Ext. Binäreingang1
Ext. Binäreingang2

Tastensperre wird von Binäreingang1 gesteuert

Tastensperre wird von Binäreingang2 gesteuert

Tastensperre wird über Schnittstelle gesteuert

Tastensperre wird über Schnittstelle gesteuert

Externe Abschalt.
Displaybeleuchtung

Wirksinn
Inhibiteingang

Wirksinn
Binäreingang1

Wirksinn
Binäreingang2

ausgeschaltet

Binäreingang1
Binäreingang2
Ext. Binäreingang1
Ext. Binäreingang2

keine Ext.Abschaltung d.h. die Hintergrundbeleuchtung

verhält sich so, wie im Kapitel 5.1.1 konfiguriert

Abschaltung wird von Binäreingang1 gesteuert

Abschaltung wird von Binäreingang2 gesteuert

Abschaltung wird über Schnittstelle gesteuert

Abschaltung wird über Schnittstelle gesteuert

Die Zündimpulsverriegelung (Inhibit) kann bei geschlossenem

oder geöffnetem Schaltkontakt ausgelöst werden.

v Kapitel 3.3 „Anschlussplan“

offen Last EIN
offen Last Aus

offen inaktiv Die Funktion für Binäreingang 1 kann bei geöffnetem oder ge­offen aktiv

offen inaktiv Die Funktion für Binäreingang 1 kann bei geöffnetem oder ge­offen aktiv

k / Fettdruck = werkseitig

schlossenem Schaltkontakt ausgelöst werden.

schlossenem Schaltkontakt ausgelöst werden.

7

62 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

5.1.7 Binärausgang

Mit diesem Parameter stellt man ein, welchen Wirksinn der Binärausgang haben soll.
Angesteuert wird er vom Sammelstörsignal.

v Kapitel 8.1 „Binärsignal für Sammelstörung“

Mit Tas te in die Konfigebene ➔ Binärausgang wechseln

h

Wert/Einstellungen Beschreibung

Wirksinn
Binärausgang

Öffner keine Störmeldung vorhanden:

5 Konfiguration

14 und 15 Pol und Öffner geschlossen oder

13 und 15 Optokoppler Collector-Emitterstrecke hochohmig

Relais

13
14
15

Ö

P

S

Störmeldung steht an:

13 und 15 Pol und Schließer geschlossen oder

13 und 15 Optokoppler Collector-Emitterstrecke niederohmig

Relais

13
14
15

Ö

P

S

Schließer keine Störmeldung steht an:

13 und 15 Pol und Schließer geschlossen oder

13 und 15 Optokoppler Collector-Emitterstrecke niederohmig

Relais

13
14
15

Ö

P

S

Optokoppler

C

E

Optokoppler

C

E

Optokoppler

C

E

Störmeldung vorhanden:

14 und 15 Pol und Öffner geschlossen oder

13 und 15 Optokoppler Collector-Emitterstrecke hochohmig

13

Relais

Optokoppler

C

14
15

Ö

P

S

E

k / Fettdruck = werkseitig

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 63

5 Konfiguration

5.1.8 Istwertausgang

Der Istwertausgang ist ein Analogausgang an dem verschiedene interne Werte
als Einheitssignal ausgeben werden können.

Wert/Einstellungen Beschreibung

Signalart Istwert­ausgang

ausgeschaltet Der Istwertausgang gibt kein Signal aus.
0 ... 20mA
4 ...20mA
0 ... 10V
2 ...10V
0 ...5V
1 ... 5V

Hier wird das Einheitssignal eingestellt, das am Istwertaus-

gang ausgegeben werden soll.

Der Istwertausgang gibt den „Auszugebenden Wert“ in Form

eines Stromsignals aus.

Der Istwertausgang gibt den „Auszugebenden Wert“ in Form

eines Spannungssignals aus.

Auszugebender
Wert

Signalbereich
Anfangswert

Signalbereich
Endwert

5.1.9 RS422/485

Hier wird der Wert ausgewählt, der am Istwertausgang ausge-

geben werden soll.
Lastspannung Jeder dieser Werte muss auf seine Plausibilität hin überprüft
Lastspannung
Laststrom
Laststrom
Leistung (in W)
Leistung (in kW)
Widerstand
Netzspannung
Gerätetemperatur
Sollwert Die Einstellung der Sollwertvorgabe

0 ... 9999.9 Untere Grenze für den „Auszugebenden Wert“

0 ... 9999.9 Obere Grenze für den „Auszugebenden Wert“

k / Fettdruck = werkseitig

2

2

werden.

Beispiel:

Die Lastspannung kann sich je nach Gerätetyp zwischen 0

und 500V bewegen.

Da der Signalbereich von 0 ... 9999,9 werkseitig eingestellt ist,

müsste der Endwert auf 500,0 angepasst werden, um den vol-

len Signalbeich zu nutzen.

Strommessbereich: 0...20mA und

Sollwertvorgabe: Stromeingang

werden in einen Zahlenwert von 0 ...100(%) umgerechnet.

Schnittstellenparameter für RS422/485 (sieheSchnittstellenbeschreibung B70.9061.2)

Wert/Einstellungen Beschreibung

Baudrate

Datenformat 8-1-keine Datenbits-Stoppbits-Paritätsprüfung

Geräteadresse
Min.Antwortzeit 0 ... 500ms

9600
19200
38400

8-1-ungerade
8-1-gerade
8-2-keine

1 ...255

k / Fettdruck = werkseitig

64 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

5.1.10 PROFIBUS-DP

Schnittstellenparameter für PROFIBUS-DB (siehe separate Anleitung)

Wert/Einstellungen Beschreibung

Geräteadresse
Datenformat Motorola, Intel

1 ...125

k / Fettdruck = werkseitig

5.1.11 Codes ändern

Hier können Passwörter (4-stellige Zahlencodes) für Handbetrieb, Bedienere-

bene

und Konfigurationsebene vergeben werden, um sie vor unberechtigtem

Zugriff zu schützen.

Wert/Einstellungen Beschreibung

Code
Handbetrieb

0000 ... 9999

5 Konfiguration

0000 bedeutet: keine Verriegelung

9999 bedeutet: Ebene wird ausgeblendet

Code
Bedienerebene

Code
Konfig.ebene

0000 ... 9999 0000 bedeutet: keine Verriegelung

9999 bedeutet: Ebene wird ausgeblendet

0000 ... 9999 0000 bedeutet: keine Verriegelung

k / Fettdruck = werkseitig

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 65

5 Konfiguration

5.2 Konfigurationsbeispiel

Anforderungen Lastspannung 400V

3 Heizelemente mit je 1kW parallelgeschaltet
Laststrom: 3000W/400V= 7,5A
Temperaturkoeffizient TK = 1
Betriebsart: Phasenanschnitt

unterlagerte Regelung: U
Grundlast: 0%; maximaler Stellgrad 100%
Sollwertvorgabe über Einheitssignal von 0 ... 20mA.

Diesen Anforderungen genügt der folgende Steller:

Gerätetyp 70.9061/8-01-020-100

Sollwerteingänge:

0(4)...20mA

0(1)...5V,
0(2)...10V

-

+

-

+

2

-400-252

7

1089

1211

1

8

U

L3

L

I

L

U

PE

N

L1 NL2

1

3
42
5
6

Relais

13
14
15

Optokoppler

E

Ö

P

C

S

Sicherung für Leitungsschutz

Halbleiter-

sicherung

N/L2L1V

U1 U2

Last

I

Thy

Sicherungen für Steuerelektronik 2A

66 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

6 Besondere Gerätefunktionen

6.1 Erkennung von Lastfehlern

Die Lastüberwachung kann einen Lastbruch, Teillastbruch oder Teillastkurz­schluss erkennen und signalisieren.

Unterstrom Wird bei einem oder mehreren parallel geschalteten Heizelementen eingesetzt,

die auf Bruch überwacht werden sollen.

Überstrom Wird bei mehreren in Reihe geschalteten Heizelementen eingesetzt, die auf

Kurzschluss überwacht werden sollen.

Funktion Hierbei wird nicht nur allein der absinkende bzw. ansteigende Laststrom be-

trachtet, sondern auch die Lastspannung mit einbezogen.
Die korrekten Lastverhältnisse der Anlage werden beim Teach-In gespeichert.

Ausgehend von diesem Zustand werden die Lastveränderungen unabhängig
vom geforderten Stellgrad ständig beobachtet. Bei Bruch oder Kurzschluss ei­nes Heizelements verringert oder vergrößert sich der Laststrom. Das wird von
der Lastüberwachung erkannt und ein Lastfehler signalisiert.

Grenzwert Für die Lastüberwachung muss in der Konfigurations- oder Bedienerebene ein

Grenzwert in % eingegeben werden. Er hängt von der Anzahl der parallel bzw.
in Reihe geschalteten Heizelementen ab. Bei Heizelementen mit einem Tempe­raturkoeffizient TK ≈ 1 kann der Grenzwert direkt den folgenden Tabellen ent­nommen werden:

Unterstrom

Anzahl der
Heizelemente

510% ­413% 10% ­3 17% 13% 10%
2 25% 20% 12%
150%

Beispiel:
2 Heiz­elemente

Einphasenbe­trieb

L1

N

Sternschaltung mit
getrennten
Sternpunkten

L3L2L1

Sternschaltung mit ge­meinsamem Stern­punkten ohne Nullleiter

50% 21%

L3L2L1

Dreieckschaltung

-

L3L2L1

Die Angaben in % beziehen sich auf Laststromänderungen

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 67

6 Besondere Gerätefunktionen

Überstrom

Anzahl der
Heizelemente

610% -

Einphasenbetrieb Sternschal-

Dreieckschaltung
tung ohne Null­leiter

-

Te mp er at ur­koeffizient (TK)

513%10%
417%10% 10%
3 25% 14% 13%
2 50% 25% 26%

Beispiel für 2
Heizelemente

Die Angaben in % beziehen sich auf Laststromänderungen

Bei Heizelementen mit großem positiven oder negativen Temperaturkoeffizien­ten muss ein geeigneter Grenzwert selbst ermittelt werden. Dabei hilft die Be­obachtung des Wertes der aktuellen prozentualen Abweichung von den
Teach-In-Werten. Dieser Wert wird in der Bedienerebene im Konfigurationsfen­ster für den Grenzwert (Bedienerebene
Überw.) in der unteren Zeile angezeigt:

L1

N

➔ Überwachung ➔ Grenzwert Last-

L3L2L1

-

L3L2L1

Während der Softstart-Phase (die durch eine aktive Strombegrenzung auch län-

H

ger dauern kann) erfolgt grundsätzlich noch keine Lastüberwachung, da der nor­male Arbeitsbereich der Last noch nicht erreicht ist. Auch das Teach-In kann in
dieser Phase noch nicht durchgeführt werden.

68 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

6.1.1 Teach-In

6 Besondere Gerätefunktionen

Das Teach-In, also die Ermittlung der Last-Messwerte im Gut-Zustand, erfolgt
je nach Konfiguration des Parameters Last-Überw. Teach-In entweder auto­matisch einmalig nach Netz-Ein oder automatisch zyklisch immer wieder nach
Ablauf von 1 Minute oder von Hand.

Teach-In „von
Hand“

H

Bei „Teach-In von Hand“ muss dem Steller einmalig nach Erreichen des Ar­beitspunktes mitgeteilt werden, dass er jetzt das Teach-In durchführen soll.
Dies wird entweder in der Bediener-Ebene oder im Handbetrieb möglich.

v Kapitel 4.2.4 „Überwachung“
v Kapitel 6.2.1 „Teach-In im Handbetrieb“

Dadurch werden die Teach-In-Werte dauerhaft gespeichert. Nach einem Aus­und Wiedereinschalten des Stellers braucht dadurch das Teach-In nicht erneut
durchgeführt werden.
Bei Bedarf kann das Teach-In jederzeit wiederholt werden. Die alten Teach-In­Werte werden dann mit den neuen überschrieben.
Gelöscht werden die Teach-In-Werte nur, wenn explizit der Parameter Last­überwachung Teach-In erneut auf von Hand konfiguriert wird, oder bei Über­nahme der Werkseinstellung. Von einer Umkonfiguration anderer Parameter
bleibt das Teach-In unberührt.
Wenn Teach-In von Hand konfiguriert wurde und noch kein Teach-In durchge­führt wurde, erscheint zur Erinnerung die Meldung Teach-In Lastüberwachung!
auf dem Display.
Teach-In von Hand ist nur am Gerät selbst möglich, nicht über das Setup-Pro­gramm.

Um die Lastverhältnisse für den späteren Betrieb genau zu erfassen, sollte das
Teach-In nur bei einem Laststrom von mindestens 20 % des Nennwertes
durchgeführt werden!

Teach-In „Auto­matisch einma­lig“

Teach-In „Auto­matisch zy­klisch“

„Automatisch einmalig“ heißt, dass nach jedem Netz-Ein die Teach-In-Werte
temporär gespeichert werden. Beim Trennung des Stellers von der Netzspan­nung werden sie wieder gelöscht. Nach einem erneuten Netz-Ein ist die Last­Überwachung also vorerst solange wieder inaktiv, bis das neue Teach-In er­folgte.
Um die Lastverhältnisse für den späteren Betrieb genau zu erfassen, wird das
Teach-In im Phasenanschnittbetrieb erst bei mindestens 30% Stellgrad
durchgeführt. (Beim Impulsgruppenbetrieb ist diese Einschränkung nicht not­wendig, da bei gezündetem Thyristor immer ein ausreichend hoher Strom
fließt. Das Teach-In wird hier immer kurz nach Netz-Ein bzw. - wenn konfigu­riert - nach Beendigung des Softstarts durchgeführt.)

Automatisch zyklisch heißt, dass im Abstand von 1 Minute die Teach-In-Werte
erneut temporär gespeichert werden. Diese Einstellung ist besonders für SIC­Heizstäbe geeignet, weil sich bei diesen der Widerstand im Lastpunkt durch
Alterung zeitlich ändert.
Bei Trennung des Stellers von der Netzspannung werden die zuletzt ermittel­ten Teach-In-Werte wieder gelöscht. Nach einem erneuten Netz-Ein nimmt der
Steller die automatische Teach-In-Ermittlung wieder auf.

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 69

6 Besondere Gerätefunktionen

6.2 Handbetrieb

Hier kann der Sollwert in % manuell vorgegeben werden, ohne daß eine exter­ne Beschaltung über Analogeingang nötig ist.

starten Der Handbetrieb ist werkseitig ohne Code-Eingabe zugänglich.

h Taste 1 x drücken (Handbetrieb)
h Taste nochmals drücken
h Mit oder Sollwert erhöhen oder reduzieren

Die Änderungen werden sofort am Lastausgang wirksam und werden am Dis­play angezeigt.

Lastspannung

Der Sollwert für Handbetrieb wird bei Netzausfall nicht gespeichert!

H

Nach Netzausfall wird die Messwertübersicht angezeigt.

6.2.1 Teach-In im Handbetrieb

Mit der Teach-In Funktion wird das Strom-Spannungsverhältnis einer Last im
Gutzustand erfasst.
Diese Funktion ist werkseitig nicht konfiguriert.

v Konfigurationsebene Siehe “Teach-In Typ Lastüberwachung” auf Seite 60.

Teach-In
konfigurieren

h Taste dr üc ke n
h Taste dr üc ke n
h Konfig.ebene

Überstrom

➔ Teach-in Typ Lastüb. ➔ von Hand einstellen

Laststrom

➔ Überwachung ➔ Lastüberwachung ➔ Unterstrom oder

h Taste dr üc ke n

II

h Taste 2 x drücken

Das Gerät führt einen Reset aus.

Wird Teach-In zum ersten Mal durchgeführt, erscheint in der unteren Bild­schirmzeile die Meldung „Teach in Lastüberwachung“.

70 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

6 Besondere Gerätefunktionen

Teach-In
durchführen
aus der Mess­wertübersicht

Taste 2 x drücken, um wieder in den Handbetrieb zu gelangen.

Wird Teach-In zum ersten Mal durchgeführt, erscheint in der unteren Bild­schirmzeile jetzt die Meldung „Teach in Lastüberwachung“.

h Taste drücken und es erscheint die Meldung:

h Taste drücken und der derzeitige Lastzustand wird als Gutzustand

übernommen.

Eine Veränderung der Last (Lastfehler) wird von diesem Zustand ausgehend
vom Gerät ausgewertet.

Teach-In
wiederholen

Ein erneuter Teach-In kann im Handbetrieb beliebig oft wiederholt werden

h Taste drücken und es erscheint die Meldung:

h Taste drücken und der derzeitige Lastzustand wird als Gutzustand

übernommen.

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 71

6 Besondere Gerätefunktionen

6.3 Sollwertvorgabe über Potenziometer

Dazu wird ein Potenziometer an den Spannungseingang angeschlossen.
Es wird mit DC 10V an Klemme 5 des Leistungsstellers versorgt.

S

A

E

h Konfigurationsebene

0...10V einstellen

h Konfigurationsebene

eingang einstellen

Jetzt wird die Stellerleistung über das externe Potenziometer vorgegeben.

➔ Analogeingänge ➔ Spannungs Messbereich

➔ Sollwertkonfig. ➔ Sollwertvorgabe ➔ Spannungs-

6.4 Duales Energiemanagement

Dadurch können bei 2 Stellern jeweils Sollwerte bis 50% vorgegeben werden,
ohne dass Stromspitzen im Netz durch gleichzeitiges Einschalten entstehen.
Auch bei einer unsymmetrischen Verteilung der Sollwerte von z.B. 30% und
70% entstehen noch keine Stromspitzen im Netz.

Voraus­setzungen

- Die beiden Geräte müssen an der gleichen Phase angeschlossen sein

- Die Phasenlage von Steuerelektronik und Lastkreis muss gleich sein

- Beide Geräte oder Gruppen durch gleichzeitiges Einschalten synchronisie­ren

- Impulsgruppenbetrieb muss konfiguriert werden

- Taktzeit muss auf fest 500ms gestellt werden

- Ein Gerät muss als Gerät1 und das andere als Gerät 2 konfiguriert werden.

72 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

6 Besondere Gerätefunktionen

0(4)...20mA

0(4)...20mA

Gerät 1 Gerät 2

7

1089

1211

1

8

N/L2L1V

13

14
15

P

Halbleiter-

sicherung

Relais

1

3
42
5
6

Ö

S

Optokoppler

E

C

U1 U2

7

1089

1211

1

8

N/L2L1V

Relais

13
14
15

P

Halbleiter-

sicherung

1

3
42
5
6

Ö

S

Optokoppler

E

C

U1 U2

L1NL2

Leitungsschutz

Sicherungen für

Sicherungen für

Steuerelektronik 2A

L3 PE

Mehr als
2 Steller

Durch zeitlich versetztes Schalten werden Überlappungen und damit Strom­spitzen in einer Phase vermieden.

Führt ein Steller nach Verlassen der Konfigurationsebene ein

A

Gerät 1

Stellgrad 20%

Gerät 2

Stellgrad 60%

Summe der
Ströme im

Netz

Neustart aus, arbeitet er nicht mehr syschron zu den anderen.
Alle Steller müssen gleichzeitig neu eingeschaltet werden!

I

Thy1

I

Thy2

I

Netz

250 ms 500 ms 750 ms 1 s0ms

Sind in einer Anlage mehr als 2 Steller nötig, müssen sie in 2 Gruppen aufge­teilt werden.
Die Einstellung des Parameters Duales Energiemanagement wird in einer
Gruppe auf Gerät1 und in der anderen Gruppe auf Gerät 2 gestellt.

t

t

t

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 73

6 Besondere Gerätefunktionen

6.5 Unterlagerte Regelung

Unterlagerte Regelungen werden benutzt, um externe Störeinflüsse, wie Netz­spannungsschwankungen und Widerstandsänderungen der Last, die sich ne­gativ auf die Regelstrecke auswirken würden, zu eleminieren bzw. zu kompen­sieren.

6.5.1 Geschlossener Regelkreis ohne unterlagerte Regelung

Beipiel
Ofenregelung

w

Regler

-

x

y

R

Elektrischer

Leistungssteller

Versorgungs­spannung

y

Ofen

Sensor

An den Leistungssteller ist die Versorgungsspannung angeschlossen. Der
Regler bildet aus der Differenz des Sollwertes w der Ofentemperatur und dem
Istwert x (dieser wird durch den Sensor im Ofen ermittelt) den Reglerstellgrad
y

. Der Reglerstellgrad kann im Bereich von 0 ... 100 % liegen und wird am

R

Ausgang des Reglers als Einheitssignal, beispielsweise 0 ... 10 V, ausgegeben.
Der Reglerstellgrad wird an den Leistungssteller geführt.

Der Leistungssteller hat nun die Aufgabe, dem Heizstab im Ofen Energie zuzu­führen und zwar proportional dem Reglerstellgrad:

-Für den Thyristor-Leistungssteller im Phasenanschnittbetrieb bedeutet
dies, er verändert seinen Ansteuerwinkel im Bereich von 180° bis 0° bei ei­nem Reglerstellgrad von 0 ... 100 %

- Wird der Thyristor-Leistungssteller im Impulsgruppenbetrieb eingesetzt,
erhöht er sein Taktverhältnis T von 0 ... 100 % bei einem Reglerstellgrad
von 0 ... 100 %

Kommt es bei einem Reglerstellgrad YR zu einer Absenkung der Netzspan­nung von AC 230V auf AC 207V (-10%), so verringert sich die dem Ofen zuge­führte Leistung um 19%.

P

230V

: Leistung im Lastwiderstand bei einer Netzspannung U von 230V

P

230V

ΔP–

U0–·1U,()

-------------------------------

R

2

09U,()

-------------------- - 0,81 P
R

2

•===

230 V

(2)

ΔP: Leistungsabsenkung durch verminderte Netzspannung
R: ohmscher Widerstand der Last
Die um 19% kleinere Energiezufuhr bewirkt nun ein

Absinken der Ofentemperatur.

74 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

6 Besondere Gerätefunktionen

Nachteil: Eine stetige Temperaturkonstanz ist nicht mehr gegeben.

Der Regler erkennt über den relativ trägen Temperaturregelkreis die Regelab­weichung und erhöht seinen Stellgrad (y
peratur des Ofens (250°C) wieder erreicht ist.

6.5.2 Geschlossener Regelkreis mit unterlagerter Regelung

Um die Leistungsschwankungen bei variierender Netzspannungen zu ver-
hindern, ist in den Leistungsstellern eine unterlagerte Regelung vorhanden.

Sie gleicht Schwankungen in der Energiezufuhr sofort aus. Dies hat zur Folge,
das der Steller an seinem Ausgang (y) stets eine Leistung abgibt, die seinem
Eingangssignal (y
in Abbildung gezeigt.

) proportional ist. Das Prinzip der unterlagerten Regelung ist

R

) solange, bis die ursprüngliche Tem-

R

w

Regler

-

x

Man unterscheidet zwischen U
dungen wird die U

2

-Regelung angewandt. Jedoch gibt es in manchen Anwen­dungen regelungstechnische Vorteile, wenn man die I
wendet (Stromerfassung im Steller erforderlich).
Die drei verschiedenen Arten der unterlagerten Regelung werden in den fol­genden Kapiteln beschrieben.

2

U

-Regelung Betrachtet man die Leistung P

aus der Lastspannung U

P

Last

Versorgungsspannung

Elektrischer

y

R

2

-, I2- und P-Regelung. In den meisten Anwen-

Last

und dem ohmschen Widerstand R wie folgt:

Last

U

Last

---------------=

Leistungssteller

unterlagerte
Regelung

y

2

- bzw. P-Regelung an-

an einer ohmschen Last, ergibt sich diese

2

R

Strecke

Sensor

(3)

Aus Gleichung 3 ist ersichtlich, dass sich bei einem konstanten Lastwider-

2

stand die Leistung am Lastwiderstand proportional zu U

P

∼

Last

Nun regelt ein Leistungsteller mit U

U

2

Last

2

-Regelung das Quadrat der Lastspannung

Last

verhält.

(4)

proportional zu seinem Eingangssignal (z. B. 0 ... 20mA).

U

Last

2

Eingangssignal des Leistungsstellers∼

(5)

Gleichung 5 eingesetzt in 4 zeigt, dass die Leistung am Lastwiderstand pro­portional zum Eingangssignal des Leistungssteller ist.

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 75

6 Besondere Gerätefunktionen

P

Last

Eingangssignal des Leistungsstellers (0 ... 20 mA)∼

(6)

Bei Heizelementen mit positivem Temperaturkoeffizienten (TK), bei denen der
elektrische Widerstand mit steigender Temperatur größer wird, setzt man
bevorzugt einen Leistungssteller mit einer unterlagerten Spannungsregelung

2

(U

-Regelung) ein (Abbildung 1).

Solche Widerstandsmaterialien sind z. B.

- Kanthal-Super

-Wolfram

-Molybdän

-Platin

- Quarzstrahler
Ihr Kaltwiderstand ist wesentlich geringer als ihr Warmwiderstand (Faktor

6 ... 16). Die Heizelemente werden meist bei Temperaturen über 1000°C ein­gesetzt.

RRP

2

U

P =

R

R

k

< 1

R

w

P

Temperatur

Abbildung 1: Heizelement mit positivem TK

Für den Anfahrvorgang benötigen Leistungssteller eine Strombegrenzung.
Durch den konstanten Strom und den steigenden Widerstand steigt zunächst
die dem Heizelement zugeführte Leistung proportional zu R (P = I

2

· R).

Wenn der Strom den eingestellten Grenzwert unterschreitet, tritt die automati­sche Strombegrenzung außer Kraft und der Steller arbeitet mit der unterlager-

2

ten U
Spannung die dem Heizelement zugeführte Leistung
P

-Regelung, d. h. mit zunehmendem Widerstand wird bei konstanter

2

U

= automatisch verringert.

Last

Last

--------------- -

R

Dieser Effekt wirkt sich unterstützend auf den gesamten Regelkreis aus. Je
mehr sich die Ofentemperatur dem eingestellten Sollwert nähert, desto gerin­ger wird die dem Ofen zugeführte Leistung (bei gleicher Lastspannung). Allein

76 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

6 Besondere Gerätefunktionen

durch den Steller geschieht somit das Anfahren an den Sollwert gebremst. Ein
eventuell starkes Überschwingen der Temperatur wird gedämpft.

Weitere Anwendungen der U

- Beleuchtungsanlagen: hier ist die Lichtstärke proportional zu U

- Widerstandsmaterialien mit einem TK von ungefähr 1. Dazu gehören Heize-

lemente aus Nickel /Chrom, Konstantan usw. Es bestehen hier keine spezi­ellen Anforderungen an den Thyristorsteller (z. B. Strombegrenzung). Die
Kennlinie eines Heizelementes mit TK ≈ 1 zeigt Abbildung 2.

RRP

2

-Regelung sind:

2

.

2

U

P = = I · R

2

R

P

R

k

» 1

R

w

Temperatur

Abbildung 2: Heizelement mit TK ≈ 1

2

I

-Regelung Die Stromregelung (I2-Regelung) erweist sich als vorteilhaft bei Heizelementen

mit negativem TK, bei denen der elektrische Widerstand mit steigender Tem­peratur kleiner wird (Abbildung 3).

Dieses Verhalten zeigen beispielsweise Nichtmetalle wie Graphit oder Glas­schmelzen. Eine Glasschmelze wird meist nicht über Heizstäbe erwärmt, son­dern man lässt einen Strom durch das Schmelzgut fließen, wobei die Um­wandlung der elektrischen Energie in Wärme direkt im zu schmelzenden Mate­rial geschieht. Dabei erfolgt die Stromzuführung über Elektroden.

RPP

R

k

> 1

R

w

2

P = I · R

R

Temperatur

Abbildung 3: Heizelement mit negativem TK

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 77

6 Besondere Gerätefunktionen

Durch die Leistungsbeziehung P = I2 · R kann man hier durch die I2-Regelung
den gleichen reglerunterstützenden Effekt erzielen, wie bereits bei der U

2

-Re­gelung beschrieben. D. h. bei konstantem Strom wird mit steigender Tempera­tur die dem regelungstechnischen Prozess zugeführte Leistung durch den ab­nehmenden Widerstand automatisch verringert.

P-Regelung Bei der Leistungsregelung (P-Regelung) wird stets das Produkt aus U · I aus-

geregelt. Hierbei besteht ein exakt linearer Zusammenhang zwischen der Aus­gangsleistung und der Eingangssignalsteuerung (z. B. 0 ... 20 mA) des Thyri­stor-Leistungsstellers.

Ein typisches Einsatzgebiet dieser unterlagerten Regelung sind Heizelemente
mit Langzeitalterung und gleichzeitig temperaturabhängiger Widerstandsän­derung, wie dies bei Siliziumkarbid der Fall ist (Abbildung 4).

bis 4 R

R

100 %

Alterung

N

1050 °C

Temperatur

Abbildung 4: Widerstandsänderung bei Siliziumkarbid

Bei Siliziumkarbid-Heizstäben vergrößert sich der Nennwiderstand durch
Langzeitalterung bis zum Faktor 4. Bei der Dimensionierung muss hier der
Steller für die doppelte Leistung der Heizelemente ausgelegt werden.
Dadurch ergibt sich eine Verdopplung für den Strom des Thyristor Leistungs­stellers.

R

Alt

Alt Ⳏ Altzustand des Heizelementes R

Neu

=

----------

4

Neu Ⳏ Neuzustand des Heizelementes
Den Zusammenhang verdeutlicht folgende Formel:

U

Alt

P

Neu

U

====

•

NeuINeu

----------

• U

2

2I

Alt

• P

AltIAlt

Alt

(12)

Die P-Regelung wird außerdem bei der freitaktenden Sparschaltung im Dreilei­ternetz eingesetzt.

78 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

Welche
Betriebsart
passt zu wel­cher Last?

6 Besondere Gerätefunktionen

Betriebsart ohmsche Last induktive

Last

TK konstant TK positiv TK negativ Langzeit-

alterung

Phasenanschnitt XX
Phasenanschnitt mit

XXX

Strombegrenzung
Impulsgruppenbetrieb X
Impulsgruppenbetrieb

XX

mit α-Start
Impulsgruppenbetrieb

XXX

mit α-Start und Strom­begrenzung

unterlagerte Regelung

2

U

2

I

XX X

XX

P XX

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 79

6 Besondere Gerätefunktionen

6.6 Widerstandsbegrenzung (R-Control)

.

Sie ist nur bei Stellern mit unterlagerter Regelung P (Code 001)

H

Funktion Sie arbeitet sowohl im Impulsgruppen- als auch im Phasenanschnittbetrieb.

Übersteigt der aktuelle Widerstandsmesswert den Widerstandsgrenzwert,

folgt eine Begrenzung durch Phasenanschnitt oder Begrenzung der geschalteten Si­nuszüge.

möglich und funktioniert nur bei Lastwiderständen mit positivem
Temperaturkoeffizient.

In der Drehstromsparschaltung ist keine direkte Widerstandsbe­grenzung möglich, weil der einzelne Widerstandswert nicht erfasst
wird. Die Begrenzungsfunktion als solche kann jedoch angewandt
werden.

er-

Begrenzung der
Leistung

Mit dem Parameter Widerstandsbegrenzung kann eine Begrenzung der abge­gebenen Leistung in Abhängigkeit des Widerstandswertes R beim Betrieb von
Molybdändisilizid Heizelementen aktiviert werden, um eine Überhitzung des
Heizelementes im oberen Temperaturbereich zu vermeiden. Durch die Mes­sung des Elementewiderstandes kann eine exakte Element-Temperatur zuge­ordnet werden.

Ist der Lastwiderstand höher als dieser Wert, erfolgt eine Begrenzung durch
Phasenanschnitt oder Begrenzung der geschalteten Sinuszüge. Das Heizele­ment ist somit vor Überhitzung geschützt.

Widerstand [Ohm]

1

0,9

0,8

0,7

0,6

0,5

0,4

0,3

0,2

0,1

0

0 250 500 750 1000 1250 200017501500

Elementtemperatur [°C]

80 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

6 Besondere Gerätefunktionen

6.7 Strombegrenzung

werkseitig Keine Strombegrenzung ist aktiviert.

v Kapitel 5.1.2 „Steller“

6.8 α Start

werkseitig Phasenanschnitt der ersten Halbwelle (α Start) ist nicht aktiviert.

Bei Trafolasten werden Thyristor Leistungssteller im Impulsgruppenbetrieb mit
Phasenanschnitt der ersten Halbwelle betrieben.
Werkseitig ist ein Winkel von 70°el. (elektrisch) vorgegeben. Dieser Wert kann
in der Konfigurationsebeneoder Bedienerebene im Bereich von 0 ... 90°el. ver­stellt werden.

u

a a

6.9 Netzspannungseinbruchüberwachung

werkseitig Keine Überwachung ist aktiviert.

v Kapitel 5.1.5 „Überwachungen“

t

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 81

6 Besondere Gerätefunktionen

6.10 Zündimpulsverriegelung (Inhibit)

Die Inhibit-Funktion dient zum Schutz des Thyristorstellers und der ange­schlossenen Geräte.

Intern Der Thyristorausgang wird gesperrt bei:

- Geräteeinschaltung

- Reset oder Neustart durch Änderungen in der Konfigurationsebene

- Zu kleiner oder zu großer Versorgungsspannung

- Master/Slave Datenleitung unterbrochen

- Master/Slave Synchronisation fehlgeschlagen

- Setup Datenübertragung zum Gerät

- Gerätetemperatur größer 105°C

- Drehfeldfehler

- Netzeinbrüchen > 1 ms
v Kapitel 5.1.5 „Überwachungen“

Extern Über den Binäreingang „Inhibit“

v Kapitel 3.3 „Anschlussplan“
oder über die Schnittstellen PROFIBUS, RS485 kann der Thyristorausgang

ausgeschaltet werden.

82 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

7 Setup Programm

Mit dem Setup-Programm können alle Daten für das Gerät komfortabel am
PC eingestellt und in das Gerät übertragen werden.

Zur Konfiguration des Stellers ist es ausreichend, das USB-Kabel in

H

Sobald das Gerät eingeschaltet wird, werden diese Konfigurationsdaten auto­matisch übernommen.

7.1 Hard- und Software Mindestvoraussetzungen

- PC Pentium III oder höher

- 128 MB RAM, 16 MB freier Festplattenspeicher

- CD-ROM Laufwerk

- freie USB-Schnittstelle, Mausanschluss

- Microsoft Windows® 2000/XP/Vista

den Steller einzustecken und mit dem PC zu verbinden.

7.1.1 Hinweise zu Windows 2000/XP:

Benutzer Werden auf dem Rechner mehrere Benutzer verwaltet, so muss der Benutzer

angemeldet sein, der später mit dem Programm arbeiten wird.
Der Benutzer muss während der Installation der Software die Administrator­rechte besitzen. Nach der Installation können die Rechte wieder eingeschränkt
werden.

Bei Nichtbeachtung dieser Hinweise kann eine korrekte und vollständige In­stallation nicht gewährleistet werden!

Software­versionen

Die Softwareversionen von Gerät und Setup-Programm müssen kompatibel
sein. Wenn nicht, erscheint eine Fehlermeldung!

h Am Gerät nach dem Einschalten drücken

Im Menü Geräte-Info wird die Gerätesoftware-Version angezeigt.

h In der Menüleiste des Setup-Programms „Info“ klicken

Im Gerät Im Setup-Programm

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 83

7 Setup Programm

7.2 Installation

h Setup-Programm installieren
h Setup-Programm starten
h Buchse des Stellers über das mitgelieferte USB-Kabel mit einer USB

Buchse des PC verbinden.
Die angeschlossene Hardware wird erkannt.

Installations­schritte

12 3

45

67

84 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

Installations­schritte

7 Setup Programm

Automatische
Erkennung

Landessprache
Fertigstellen

89

10 11

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 85

7 Setup Programm

7.3 Programmstart

h Setup-Programm über Windows-Startmenü starten

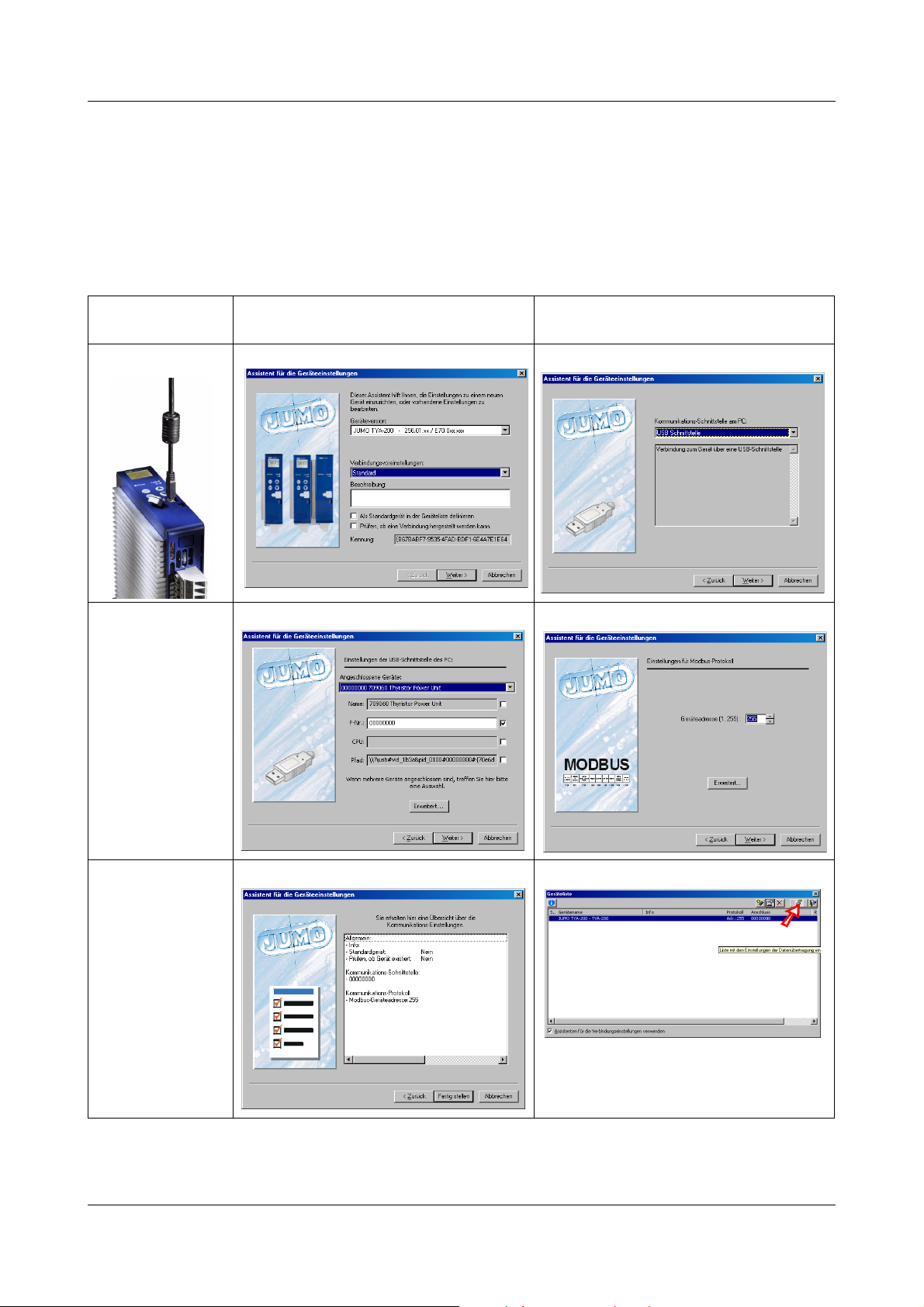

h In der Menüleiste Verbindung aufbauen anklicken

Diagnose Am unteren Bildschirmrand erscheint das Fenster Diagnose mit aktuellen

Messdaten. Der Verbindungsaufbau ist damit abgeschlossen.

Während der Übertragung von Setupdaten „zum Gerät“ gibt der Steller keine

H

Leistung ab. Nach der Übertragung führt das Gerät einen Neustart aus.

86 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

7.4 Code vergessen?

Haben Sie Ihr Passwort vergessen, können Sie über das Setup Programm die
Gerätedaten auslesen oder ein neues Codewort eintragen.

7 Setup Programm

Setupdaten
auslesen

Neue Codes
eingeben

h Datentransfer
Im Menü Gerätedaten werden die ausgelesenen Codes sichtbar.

h Neuen Code eingeben
h Datentransfer

Nach dem Setupdatentransfer führt das Gerät einem Neustart durch und
die Codes sind aktiv.

➔ aus dem Gerät durchführen

➔ zum Gerät durchführen

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 87

7 Setup Programm

88 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

8 Fehlermeldungen und Alarme

Zyklische
Darstellung

Beispiele

Fehlermeldung Ursache Abhilfe

Grenzwertüberw.
MinWert erreicht

Grenzwertüberw.
MaxWert erreicht

Fehler an
angeschl. Last

Die Symbole für Eingang, Unterlagerte Regelung und Betriebsart werden ab­wechselnd mit Fehlermeldungen oder Hinweisen auf besondere Zustände in
der Infozeile angezeigt.

v Kapitel 8 „Fehlermeldungen und Alarme“

Eingestellter Grenzwert für min. Alarm
wurde unterschritten

Eingestellter Grenzwert für max. Alarm
wurde überschritten

Bruch bzw. Kurzschluss eines Lastwider­standes.

-

-

defekte Heizelemente austau­schen.

Störung
Sicherungsbruch
(rote LED Fuse
leuchtet)

Störung
Thyristorbruch

Thyristor-
kurzschluss

Begrenzung aktiv
hohe Temperatur

v Kapitel 6.1 „Erkennung von Lastfeh-

lern“

1. Halbleitersicherung defekt v Kapitel 8.2 „Defekte Halblei-

tersicherung austauschen“

2. Keine Spannung an Klemme U1 - Verdrahtung überprüfen

- Leitungssicherung für den
Lastkreis überprüfen

3. Spannungsversorgung für die Steuer­elektronik L1/N besitzt nicht die gleiche
Phasenlage wie Lastkreis U1/U2.

Thyristor defekt Das Gerät muss bei JUMO re-

Thyristor defekt Das Gerät muss bei JUMO re-

Gerätetemperatur ist höher als 100°C - Für ausreichende Belüftung

Verdrahtung überprüfen

pariert werden.
h Gerät einschicken

pariert werden.
Gerät einschicken

sorgen

- Laststrom reduzieren

- Leistungssteller mit höhe­rem maximalem Laststrom
verwenden

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 89

8 Fehlermeldungen und Alarme

Fehlermeldung Ursache Abhilfe

Inhibit aktiv
Hohe Temperatur

Netzspannung ist
zu niedrig

Netzspannung ist
zu hoch

Kurzzeitiger
Netzeinbruch

Master-Slave
Drehfeldfehler

Master-Slave
falsch verdraht.

Gerätetemperatur ist höher als 105°C - Für ausreichende Belüftung

sorgen

- Laststrom reduzieren

- Leistungssteller mit höhe­rem maximalem Laststrom
verwenden

Netzspannung liegt nicht im angegebe­nen Toleranzbereich

v Kapitel 10.1 „Spannungsversorgung,

Laststrom“

Netzspannung liegt nicht im angegebe­nen Toleranzbereich

Kapitel 10.1 „Spannungsversorgung,
Laststrom“

Kurzzeitiger gefährlicher Gleichanteil für
Trafolasten wurde festgestellt.

v Kapitel 5.1.5 „Überwachungen“
linksdrehendes Drehfeld wurde erkannt v Kapitel 3.3.6 „Drehstrom

Verdrahtungsfehler wurde erkannt

Nennspannung des Gerätetyps
überprüfen

v Kapitel 1.3 „Bestellangaben“

Nennspannung des Gerätetyps
überprüfen

Kapitel 1.3 „Bestellangaben“

Stabile Netzversorgung sicher­stellen.

Sparschaltung Master-Slave
für ohmsche Lasten in Stern­, Dreieckschaltung oder Tra­folasten (ohmsch-induktiv)“

Drehfelderkenn.
fehlgeschlagen

Drahtbruch
Stromeingang

Drahtbruch
Spannungseingang

Störung
Busfehler

Master-Slave
Fehler in Komm.

Datenkabel
fehlerhaft

Drehfelderkennung nicht möglich - Anschluss überprüfen

v Kapitel 3.3 „Anschlussplan“

- Netzstörungen beseitigen

Eingangsstrom für den eingestellten
Mess-bereich zu klein.

Eingangsspannung für den eingestellten
Messbereich zu klein.

Keine Verbindung zum Profibus-Master Verdrahtung und Mastergerät

Fehler in der Datenübertragung zwischen
Master und Slave

Kommunikation zwischen Master und
Slave unterbrochen.

- Verdrahtung auf Leitungs­bruch und Verpolung über­prüfen.

- vorgeschaltete Geräte (Reg­ler) überprüfen

- Verdrahtung auf Leitungs­bruch und Verpolung über­prüfen.

- vorgeschaltete Geräte (Reg­ler) überprüfen

(SPS) überprüfen.
Datenverbindung des Patchka-

bels überprüfen
Patchkabels überprüfen und

ggf. austauschen

90 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

8 Fehlermeldungen und Alarme

Fehlermeldung Ursache Abhilfe

Synchronisation
fehlgeschlaten

M/S inkompatibel
#0002...0008

#0002 unterschiedliche Gerätesoftware Versio-

#0003 VDN Nummern der Geräte stimmen nicht

#0006 Unterschiedliche Nennspannungen (Ge-

#0007 Unterschiedliche Nennströme (Gerätety-

#0008 Eingestellte unterlagerte Regelung des

Slave Gerät ausgeschaltet oder Kommu­nikation zwischen Master und Slave un­terbrochen

- unterschiedliche Software-Versionen
bei Master und Slave vorhanden

- Unterschiedliche Stellertypen verwen­det (max. Laststrom, Lastspannung
und mögliche unterlagerte Regelun­gen stimmen nicht überein)

nen

überein

rätetypen) von Master und Slave Gerät.

pen) von Master und Slave Gerät.

Master ist mit der des Slave Gerätes
nicht kompatibel

Datenverbindung des Patchka­bels oder Spannungsversor­gung überprüfen

Gleiche Stellertypen mit glei­chen Software-Versionen ver­wenden.

Geräte auf gleiche Softwarever­sionen bringen

v Service Hotline
Master/Slave-Betrieb nicht

möglich
Master/Slave-Betrieb nicht

möglich
v Kapitel 1.3 „Bestellangaben“

Unterlagerte Regelung beider
Geräte auf U oder U

2

umstellen.

Teach-In
Lastüberwachung!

Slave: Grenzw.
MinWert erreicht

Slave: Grenzw.
MaxWert erreicht

Slave: Fehler an
angeschl. Last

Slave:
Sicherungsbruch
(rote LED Fuse
leuchtet)

Hinweis darauf, dass Teach-in „von
Hand“ konfiguriert, aber noch nicht
durchgeführt wurde.

Eingestellter Grenzwert für min. Alarm
wurde beim Slave unterschritten

Eingestellter Grenzwert für max. Alarm
wurde beim Slave überschritten

Bruch bzw. Kurzschluss eines Lastwider­standes.

v Kapitel 6.1 „Erkennung von Lastfeh-

lern“

1. Halbleitersicherung defekt v Kapitel 8.2 „Defekte Halblei-

2. Keine Spannung an Klemme U1 - Verdrahtung überprüfen

3. Spannungsversorgung für die Steuer-

elektronik L1/N besitzt nicht die gleiche
Phasenlage wie Lastkreis U1/U2.

Teach-In durchführen
v Kapitel 6.1 „Erkennung von

Lastfehlern“

Überprüfen, weshalb Grenz­wert unterschritten wurde.

Überprüfen, weshalb Grenz­wert überschritten wurde.

defekte Heizelemente austau­schen.

tersicherung austauschen“

- Leitungssicherung für den
Lastkreis überprüfen

Verdrahtung überprüfen

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 91

8 Fehlermeldungen und Alarme

Fehlermeldung Ursache Abhilfe

Slave:
Thyristorbruch

Slave: Thyristor­kurzschluss

Slave: Begrenz.
aktiv hohe Temp.

Slave: Inhibit
aktiv hohe Temp.

Slave: Netzsp.
zu niedrig

Thyristor defekt Das Gerät muss bei JUMO re-

pariert werden.
h Gerät einschicken

Thyristor defekt Das Gerät muss bei JUMO re-

pariert werden.
h Gerät einschicken

Gerätetemperatur ist höher als 100°C - Für ausreichende Belüftung

sorgen

- Laststrom reduzieren

- Leistungssteller mit höhe­rem maximalem Laststrom
verwenden

Gerätetemperatur ist höher als 105°C - Für ausreichende Belüftung

sorgen

- Laststrom reduzieren

- Leistungssteller mit höhe­rem maximalem Laststrom
verwenden

Netzspannung liegt nicht im angegebe­nen Toleranzbereich

Nennspannung des Gerätetyps
überprüfen

Slave: Netzsp.
zu hoch

Slave: Kurzzeit.
Netzeinbruch

Inhibit durch
Inhibiteingang

Inhibit durch
Ext. Inhibit

Softstartphase

Strombegrenzung
aktiv

v Kapitel 10.1 „Spannungsversorgung,

Laststrom“

Netzspannung liegt nicht im angegebe­nen Toleranzbereich

v Kapitel 10.1 „Spannungsversorgung,

Laststrom“

Kurzzeitiger gefährlicher Gleichanteil für
Trafolasten wurde festgestellt.

v Kapitel 5.1.5 „Überwachungen“
Über einen potenzialfreien Kontakt wurde

die Zündimpulsverriegelung (Inhibit) aus­gelöst.
Der Steller gibt keine Leistung ab.

Die Zündimpulsverriegelung (Inhibit) wur­de über Schnittstelle ausgelöst.

Diese Anzeige erscheint so lange bis die
Softstartdauer abgelaufen ist.

Der geforderte Stellgrad ruft einen zu ho­hen Laststrom hervor und wird auf den
eingestellten Wert begrenzt.

v Kapitel 1.3 „Bestellangaben“

Nennspannung des Gerätetyps
überprüfen

v Kapitel 1.3 „Bestellangaben“

Stabile Netzversorgung sicher­stellen.

v Kapitel 3.3 „Anschlussplan“
An Schraubklemme X_2 Kon-

takt zwischen Klemme 7 und 8
öffnen.

v Schnittstellenanleitung „Ext.

Inhibit“

v Kapitel 5.1.2 „Steller“

-> Softstartdauer

v Kapitel 5.1.2 „Steller“

-> Strombegrenzung

92 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

8 Fehlermeldungen und Alarme

Fehlermeldung Ursache Abhilfe

Widerstandsbe-
grenzung aktiv

Der geforderte Stellgrad ruft Strom- /
Spannungswerte hervor die den einge­stellten Lastwiderstand überschreiten.
Zum Schutz vor Überhitzung wird der
Stellgrad auf den zugelassenen Wider­stand begrenzt.

v Kapitel 5.1.2 „Steller“

-> Widerstands- begrenzung

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 93

8 Fehlermeldungen und Alarme

8.1 Binärsignal für Sammelstörung

Dieses Signal wird für die Ansteuerung des Binärausgangs und der LED K1
benutzt und kann außerdem über die Schnittstellen aus dem Steller ausgele­sen werden.

Mit dem Setup-Programm kann konfiguriert werden, welche Ereignisse (Alarm
+ Fehlermeldungen) zum Binärsignal für Sammelstörung zusammengefasst
werden sollen.

Alle Fehlermeldungen werden „ODER“ verknüpft und als Binärsignal für Sam­melstörung auf dem Relaisausgang oder Optokoppler ausgegeben.

Zusätzlich leuchtet die LED K1 gelb.
Dieser Alarm kann am Binärausgang ein Relais schalten.
v Kapitel 5.1.8 „Istwertausgang“

94 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

8 Fehlermeldungen und Alarme

8.2 Defekte Halbleitersicherung austauschen

Gehäuse öffnen

Vorsicht Verbrennungsgefahr!

Das Gerät kann sich während des Betriebs am Kühlkörper erhitzen.
Die aktuelle Gerätetemperatur können Sie an dem Display ablesen.

v Bedienübersicht (auf der ersten Umschlagseite)

h Fertig eingebautes Gerät allpolig von der Spannungsversorgung trennen
v Kapitel 3.3 „Anschlussplan“
h Spannungsfreiheit prüfen (grüne LED Power darf nicht leuchten)
h Rastfeder (A) nach rechts drücken und mit einem Schraubendreher (B) das

Kunststoffgehäuse (an der Stelle mit dem Pfeil) nach vorne aufhebeln.

B

A

Eine Steckverbindung trennt Display, Tasten und Schnittstelle vom Leistungs­teil und die Halbleitersicherung wird sichtbar.

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 95

8 Fehlermeldungen und Alarme

8.2.1 Zubehör Halbleitersicherungen

Die Halbleitersicherung hat je nach Gerätetyp unterschiedliche Bauformen.

Leistungs­steller Typ

20A Auslösestrom: 50A Kreuzschlitz 3Nm 70/00513108

32 A Auslösestrom: 80A Kreuzschlitz 5Nm 70/00068011

50A Auslösestrom: 80A Kreuzschlitz 5Nm 70/00068011

75A Auslösestrom: 125A Sechskant Schlüsselweite 10 mm 5Nm 70/00081800

100A Auslösestrom: 160A Sechskant Schlüsselweite 10 mm 5Nm 70/00081801

150A Auslösestrom: 350A Sechskant Schlüsselweite 13 mm 12Nm 70/00083318

200A Auslösestrom: 350A Sechskant Schlüsselweite 13 mm 12Nm 70/00083318

250A Auslösestrom: 350A Sechskant Schlüsselweite 13 mm 12Nm 70/00083318

Auslösestrom Schrauben Anzugs-

moment

Verkaufs­Artikel -Nr.

8.2.2 Halbleitersicherungen Typ 709061/8-0X-20...

h 2 Kreuzschlitzschrauben lösen

96 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

8 Fehlermeldungen und Alarme

h Defekte Halbleitersicherung gegen eine Neue austauschen.
h Schrauben mit angegebenem Anzugsmoment festziehen

8.2.3 Halbleitersicherungen Typ 709061/8-0X-32...

h 2 Sechskantschrauben lösen

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 97

8 Fehlermeldungen und Alarme

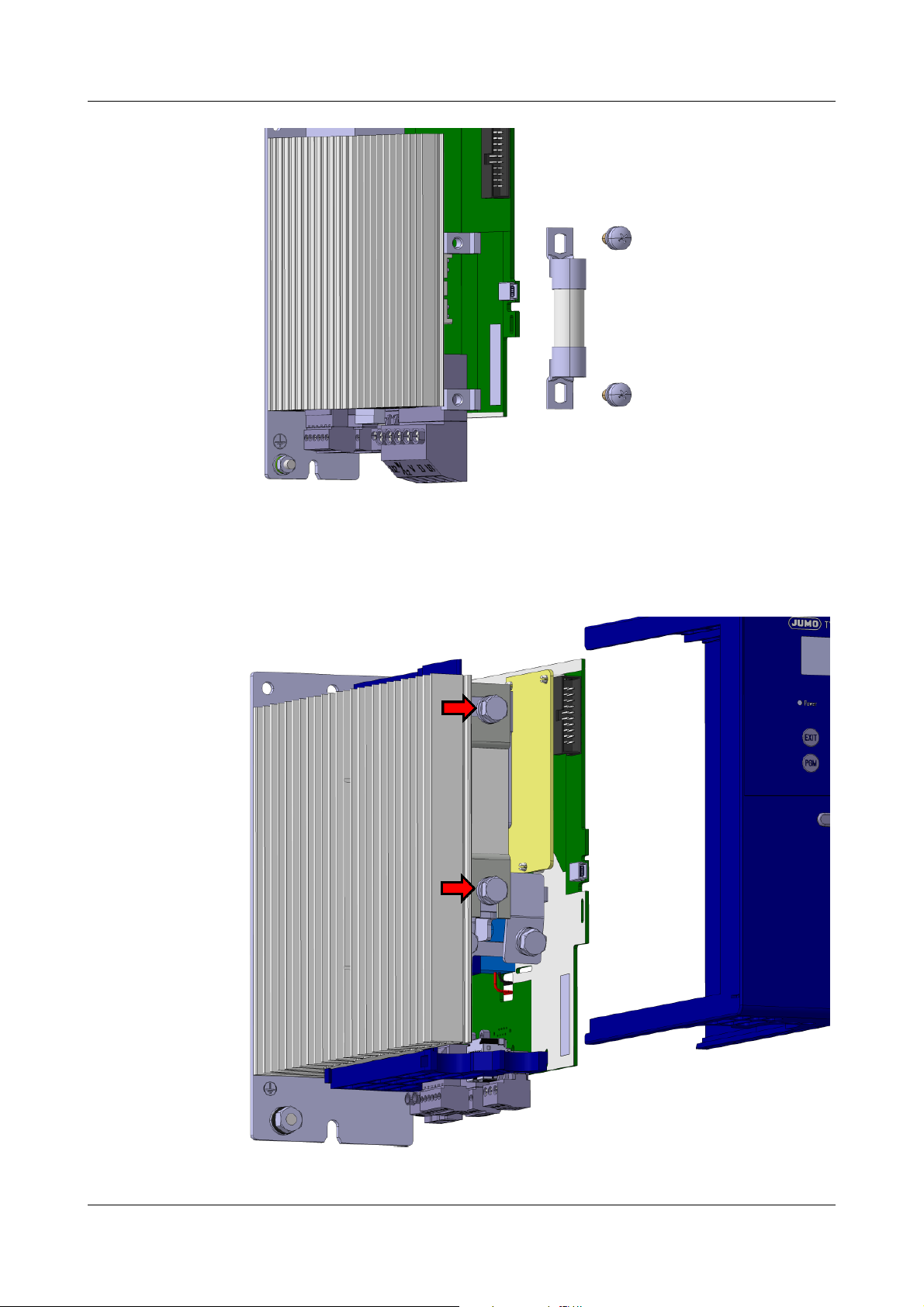

Gehäuse zu­sammenbauen

h Defekte Halbleitersicherung gegen eine Neue austauschen.
h Schrauben mit angegebenem Anzugsmoment festziehen

h Kunststoffgehäuse wieder in die Führungsschienen einschieben bis die

Rastfeder einrastet.

98 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]

9 Was tun, wenn ...

Was passiert ? Ursache / Abhilfe Info

grüne LED Power blinkt - Diplayabschaltung aktiv

h Beliebige Taste drücken

Steller gibt keine Aus­gangsleistung ab,
obwohl grüne LED
Power leuchtet und ein
Sollwert vorgegeben ist.

LED fuse leuchtet - Halbleitersicherung defekt durch

- Parameter in Konfigurationsebene geän­dert aber nicht abgeschlossen.

h Mit EXIT die Konfigurationsebene verlas-

sen und Neustart abwarten.

- Drahtbruch am Analogeingang oder fal­schen Analogeingang verdrahtet

- Sollwertkonfiguration falsch konfiguriert
z.B. über Schnittstelle eingestellt.

- Eingang für Zündimpulsverriegelung (In­hibit) aktiv

Ein Schlossymbol ist der Infozeile als Be­triebsart dargestellt.

Verbindung zwischen Schraubklemme 7
und 8 an Klemme X2_2 lösen.

- Lastbruch

h Last und Lastanschlüsse überprüfen

Kurzschluss im Leistungsteil

h Kurzschluss in der Last oder im Lastkreis

beheben

v Kapitel 5.1.1 „Ge-

rätedaten“

-

v Kapitel 3.3 „An-

schlussplan“

v Kapitel 5.1.4 „Soll-

wertkonfiguration“

v Kapitel 4.1.2 „Dar-

stellung von
Messwerten“

v Kapitel 8 „Fehler-

meldungen und
Alarme“

v Kapitel 8.2 „De-

fekte Halbleitersi­cherung austau­schen“

Steller gibt Leistung ab,
obwohl vom Regler kein
Sollwert (Stellgrad) vor­gegeben wird.

h Neue Halbleitersicherung einbauen

- Konfigurationsproblem:
Reglerausgangssignal auf 4 ... 20mA und
beim Steller Analogeingang Strom 0 ...
20 mA eingestellt.

h Konfiguration überprüfen und gleiche

Einheitssignale an Regler und Steller ein­stellen.

- Steller im Handbetrieb

h Handbetrieb mit EXIT verlassen

- Grundlastvorgabe eingestellt

h Einstellungen für die Grundlastvorgabe

überprüfen

- Thyristorkurzschluss v Kapitel 8 „Fehler-

v Kapitel 5.1.3 „Ana-

logeingänge“

v Kapitel 5.1.4 „Soll-

wertkonfiguration“

v Kapitel 6.2 „Hand-

betrieb“

v Siehe “Grundlast”

auf Seite 58.

meldungen und
Alarme“

2011-03-09/00531796 [Thyristor Leistungssteller TYA201] 99

9 Was tun, wenn ...

Was passiert ? Ursache / Abhilfe Info

Steller gibt nicht die vol­le Leistung ab,
obwohl 100% Sollwert
vorgegeben wird

- Strombegrenzung aktiv

h Einstellungen überprüfen

- Halbwellensteuerung eingestellt
(halbe Leistung)

h Auf Impulsgruppenbetrieb oder Phasen-

anschnitt umstellen

v Siehe “Strombe-

v Siehe “Betriebs-

grenzung” auf
Seite 55.

art” auf Seite 51.

100 2011-03-09/00531796 [Thyristor Leistungssteller TYA201]
