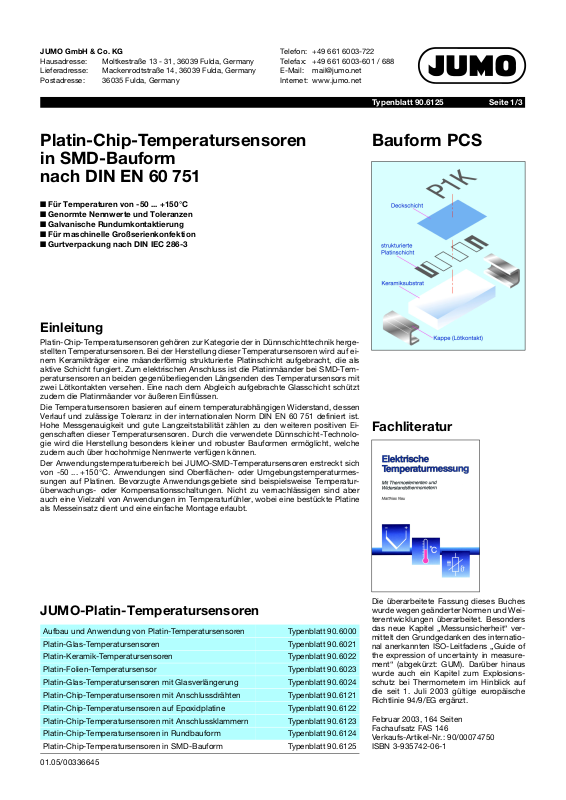

Typenblatt 90.6125 Seite 1/3

Platin-Chip-Temperatursensoren in SMD-Bauform nach DIN EN 60 751

■ Für Temperaturen von -50 ... +150°C

■ Genormte Nennwerte und Toleranzen

■ Galvanische Rundumkontaktierung

■ Für maschinelle Großserienkonfektion

■ Gurtverpackung nach DIN IEC 286-3

Einleitung

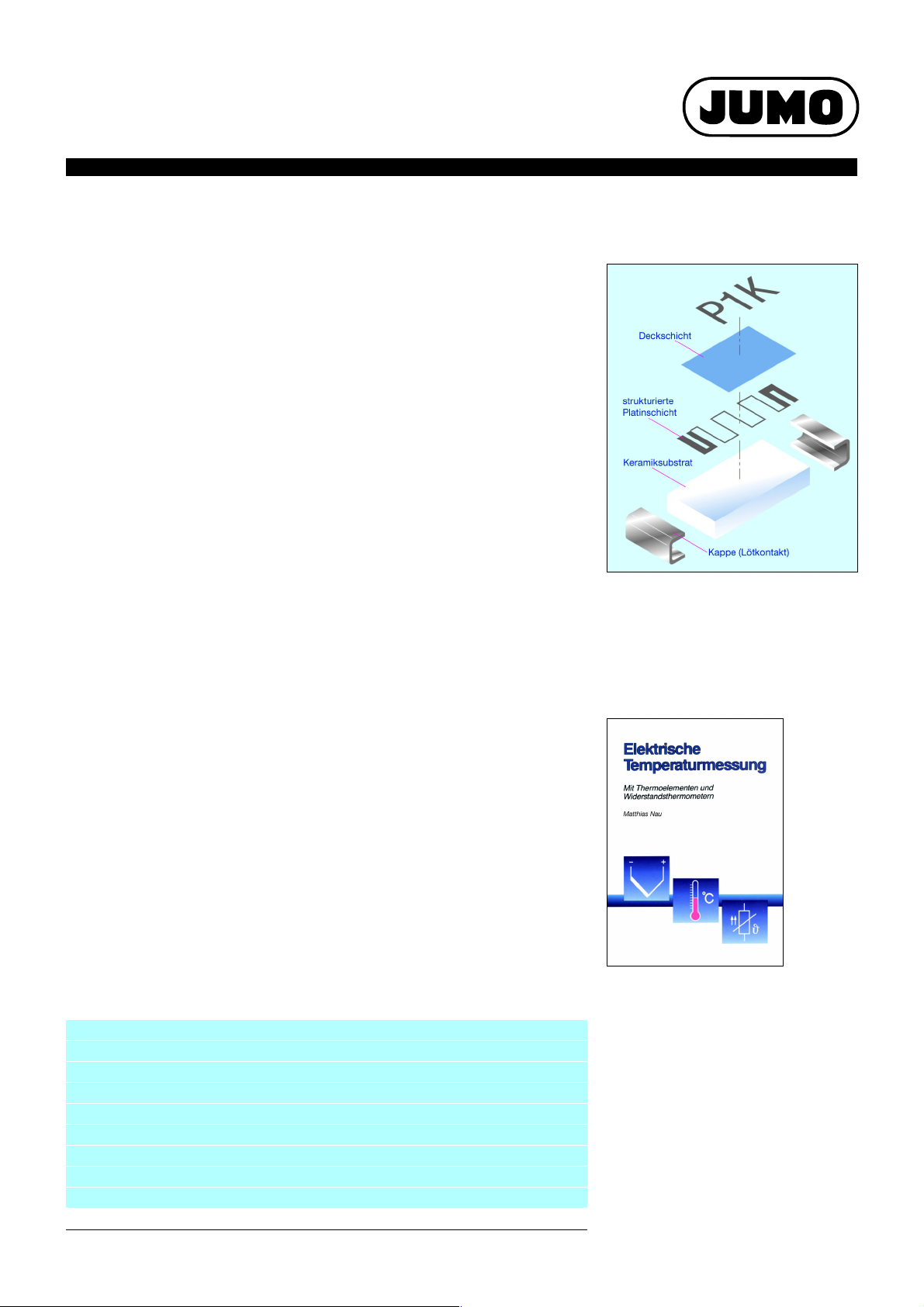

Platin-Chip-Temperatursensoren gehören zur Kategorie der in Dünnschichttechnik hergestellten Temperatursensoren. Bei der Herstellung dieser Temperatursensoren wird auf einem Keramikträger eine mäanderförmig strukturierte Platinschicht aufgebracht, die als aktive Schicht fungiert. Zum elektrischen Anschluss ist die Platinmäander bei SMD-Temperatursensoren an beiden gegenüberliegenden Längsenden des Temperatursensors mit zwei Lötkontakten versehen. Eine nach dem Abgleich aufgebrachte Glasschicht schützt zudem die Platinmäander vor äußeren Einflüssen.

Die Temperatursensoren basieren auf einem temperaturabhängigen Widerstand, dessen Verlauf und zulässige Toleranz in der internationalen Norm DIN EN 60 751 definiert ist. Hohe Messgenauigkeit und gute Langzeitstabilität zählen zu den weiteren positiven Eigenschaften dieser Temperatursensoren. Durch die verwendete Dünnschicht-Technologie wird die Herstellung besonders kleiner und robuster Bauformen ermöglicht, welche zudem auch über hochohmige Nennwerte verfügen können.

Der Anwendungstemperaturbereich bei JUMO-SMD-Temperatursensoren erstreckt sich von -50 ... +150°C. Anwendungen sind Oberflächen- oder Umgebungstemperaturmessungen auf Platinen. Bevorzugte Anwendungsgebiete sind beispielsweise Temperaturüberwachungs- oder Kompensationsschaltungen. Nicht zu vernachlässigen sind aber auch eine Vielzahl von Anwendungen im Temperaturfühler, wobei eine bestückte Platine als Messeinsatz dient und eine einfache Montage erlaubt.

Bauform PCS

Fachliteratur

JUMO-Platin-Temperatursensoren

Aufbau und Anwendung von Platin-Temperatursensoren Typenblatt 90.6000 Platin-Glas-Temperatursensoren Typenblatt 90.6021 Platin-Keramik-Temperatursensoren Typenblatt 90.6022 Platin-Folien-Temperatursensor Typenblatt 90.6023 Platin-Glas-Temperatursensoren mit Glasverlängerung Typenblatt 90.6024 Platin-Chip-Temperatursensoren mit Anschlussdrähten Typenblatt 90.6121 Platin-Chip-Temperatursensoren auf Epoxidplatine Typenblatt 90.6122 Platin-Chip-Temperatursensoren mit Anschlussklammern Typenblatt 90.6123 Platin-Chip-Temperatursensoren in Rundbauform Typenblatt 90.6124 Platin-Chip-Temperatursensoren in SMD-Bauform Typenblatt 90.6125

01.05/00336645

Die überarbeitete Fassung dieses Buches wurde wegen geänderter Normen und Weiterentwicklungen überarbeitet. Besonders das neue Kapitel „Messunsicherheit“ vermittelt den Grundgedanken des international anerkannten ISO-Leitfadens „Guide of the expression of uncertainty in measurement“ (abgekürzt: GUM). Darüber hinaus wurde auch ein Kapitel zum Explosionsschutz bei Thermometern im Hinblick auf die seit 1. Juli 2003 gültige europäische Richtlinie 94/9/EG ergänzt.

Februar 2003, 164 Seiten Fachaufsatz FAS 146 Verkaufs-Artikel-Nr.: 90/00074750 ISBN 3-935742-06-1

Page 2

JUMO GmbH & Co. KG Telefon: +49 661 6003-722 Hausadresse: Moltkestraße 13 - 31, 36039 Fulda, Germany Telefax: +49 661 6003-601 / 688 Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany E-Mail: [email protected] Postadresse: 36035 Fulda, Germany Internet: www.jumo.net

Typenblatt 90.6125 Seite 2/3

Platin-Chip-Temperatursensoren

Bauform PCS in SMD-Bauform nach DIN EN 60 751

Kurzbeschreibung

Platin-Chip-Temperatursensoren in SMD-Bauform sind bevorzugt für die automatische Bestückung von elektronischen Leiterplatten in Großserienkonfektion bestimmt. Im JUMO-Sortiment stehen die beiden SMD-Baugrößen 1206 und 0805 zur Auswahl. Die SMD-Temperatursensoren lassen, bedingt durch ihre geringe Baugröße, eine sehr hohe Bestückungsdichte zu.

Sie sind mit den Nennwerten 100, 500 und 1000Ω nach DIN EN 60 751 lieferbar. Alle JUMO-Temperatursensoren in SMD-Bauform besitzen galvanisch verzinnte Rundumkontakte mit Diffusionssperre und sind zukunftsorientiert für eine bleifreie Lötung ausgelegt. Die hochwertige Kontaktart sichert zudem eine anwenderfreundliche Bestückung und hohe Zuverlässigkeit des Temperatursensors im Betrieb zu.

Ein guter linearer Kennlinienverlauf, großer Temperaturmessbereich und hohe Messgenauigkeit bei unvergleichbar guter Langzeitstabilität machen diese normierten Temperatursensoren zur ersten Wahl.

Die Auslieferung erfolgt gegurtet. Eine notwendige Lagerung auch über viele Monate ist problemlos möglich.

Temperatursensoren in Pappgurt-Verpackung*

Temperatursensor Lötanschluss Verkaufs-Artikel-Nr. für Toleranzklasse

Typ R0/Ω B L H S Werkstoff L1 1/3 DIN B A B

PCS 1.1302.1 1x100 1,3 2,0 0,5 0,38 Sn + (Ni-Sperrschicht) 0,4 - - 90/00427145 PCS 1.1302.5 1x500 1,3 2,0 0,5 0,38 Sn + (Ni-Sperrschicht) 0,4 - - 90/00427146 PCS 1.1302.10 1x1000 1,3 2,0 0,5 0,38 Sn + (Ni-Sperrschicht) 0,4 - - 90/00427147

PCS 1.1503.1 1x100 1,5 3,1 0,8 0,64 Sn + (Ni-Sperrschicht) 0,5 - - 90/00309087 PCS 1.1503.5 1x500 1,5 3,1 0,8 0,64 Sn + (Ni-Sperrschicht) 0,5 - - 90/00358356 PCS 1.1503.10 1x1000 1,5 3,1 0,8 0,64 Sn + (Ni-Sperrschicht) 0,5 - - 90/00374853

Maßtoleranzen: ∆B = ±0,2 / ∆L = ±0,2 / ∆H = ±0,2 / ∆S = ±0,06 / L1 = ca. Maße Definition der Toleranzklassen siehe Maßangaben in mm. Typenblatt 90.6000 * Kleinmengen, Lieferung auch lose verpackt in Tüten.

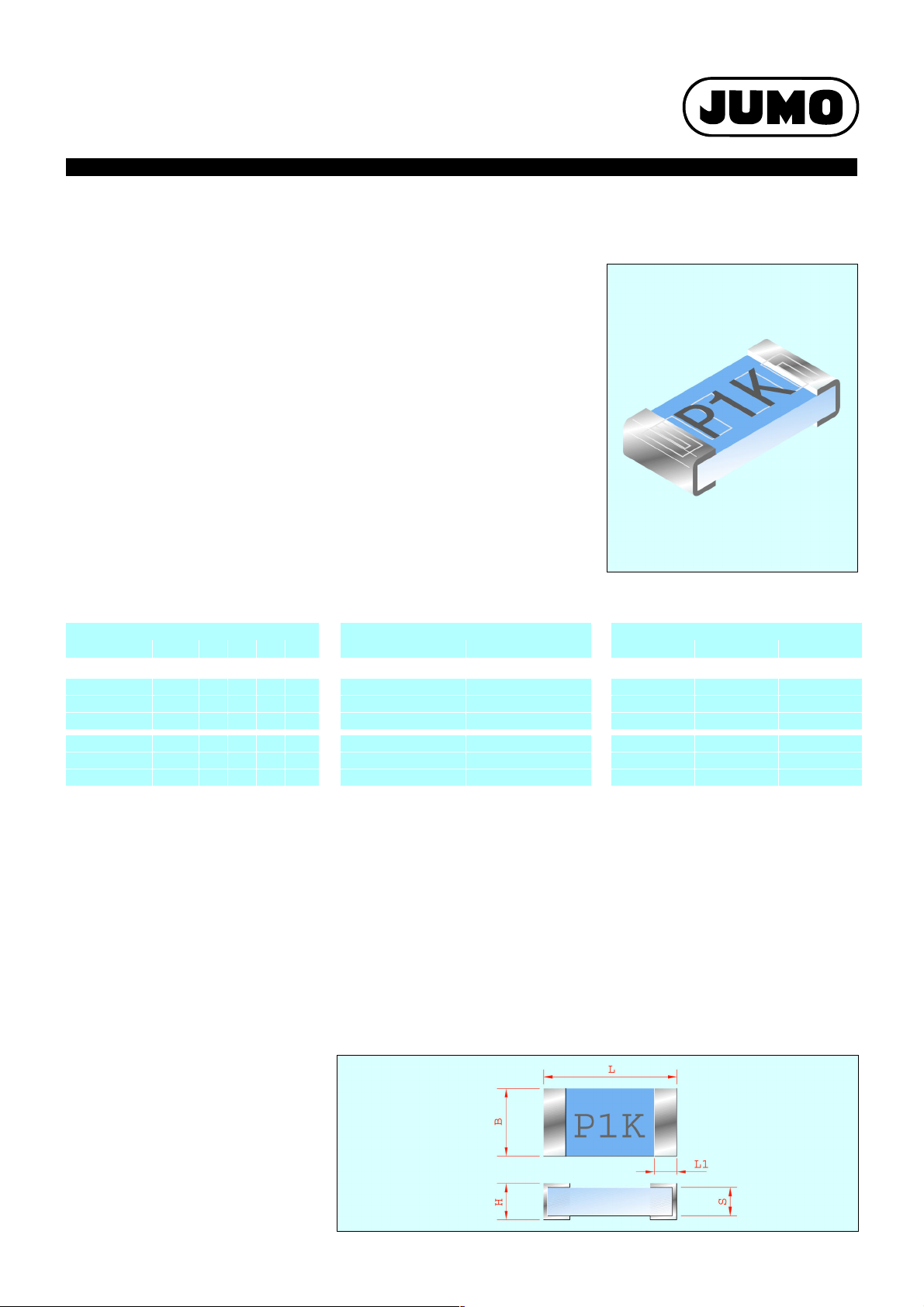

Maßzeichnung

01.05/00336645

Page 3

Typenblatt 90.6125 Seite 3/3

Technische Daten

Norm DIN EN 60 751

Temperaturkoeffizient α = 3,850 x 10

Temperaturbereich -50 ... +150°C

Toleranz Temperaturgültigkeitsbereich Klasse B: -50 ... +150°C

Messstrom Pt 100 empfohlen 1,0mA

Pt 500 empfohlen 0,7mA Pt 1000 empfohlen 0,1mA

Maximalstrom Pt 100 7,0mA

Pt 500 3,0mA Pt 1000 1,0mA

SMD-Baugröße Die Typen PCS 1.1503.x (Baugröße 1206) und PCS 1.1302.x (Baugröße 0805) erfüllen die

Anforderungen der Normen CECC 40401-004/DIN 45 921.

Verarbeitung - Reflowlöten (Löttemperatur/-zeit ≤240°C/8s)

- Schwall-Wellenlöten (Löttemperatur/-zeit ≤260°C/10s)

Lötanschlüsse galvanisch verzinnte Rundumkontaktierung mit Diffusionssperre,

Lötbarkeit siehe DIN IEC 68 Teil 2

Einsatzbedingungen Platin-Chip-Temperatursensoren dürfen nicht ungeschützt in feuchter Umgebung oder in

aggressiven Atmosphären eingesetzt werden. Vor dem Einsatz ist ggf. eine Überprüfung durch den Anwender durchzuführen.

Bitte beachten Sie auch die Montageanleitung B 90.6121.4 „Hinweise für den Einsatz von Platin-Chip-Temperatursensoren .“

Langzeitstabilität max. R

Isolationswiderstand >10MΩ bei Raumtemperatur

Eigenerwärmung ∆t = I

x R x E (Definition siehe Typenblatt 90.6000)

Verpackung Pappgurt, Kleinmengen auch lose verpackt in Tüten

Lagerung In der (Standard-) Gurtverpackung können JUMO-Temperatursensoren der Bauform PCS

mindestens 12 Monate in normaler Umgebung gelagert werden. Eine Lagerung in aggressiver Atmosphäre oder in korrodierenden Medien sowie unter hoher Luftfeuchte ist unzulässig.

-3°C-1

(zwischen 0 und 100°C)

-Drift ≤0,05%/Jahr (Definition siehe Typenblatt 90.6000)

Eigenerwärmungskoeffizienten und Ansprechzeiten

Typ Eigenerwärmungskoeffizient E in K/mW Ansprechzeiten in Sekunden

in Wasser

(v = 0,2m/s)

PCS 1.1302.1 0,02 0,15 0,1 0,3 2,6 7,9 PCS 1.1302.5 0,02 0,15 0,1 0,3 2,6 7,9 PCS 1.1302.10 0,02 0,15 0,1 0,3 2,6 7,9

PCS 1.1503.1 0,02 0,20 0,1 0,3 3,3 9,5 PCS 1.1503.5 0,02 0,20 0,1 0,3 3,3 9,5 PCS 1.1503.10 0,02 0,20 0,1 0,3 3,3 9,5

01.05/00336645

in Luft

(v = 2m/s)

in Wasser

(v = 0,4m/s)

0,5

in Luft

(v = 1m/s)

0,9

0,5

0,9
